Таблица размеров композитных газовых баллонов (тип 3) для метана
Таблица размеров композитных (облегченных, тип 3, CNG-3) газовых баллонов для метана (природного газа).
| Композитные газовые баллоны (тип 3) | Стоимость баллонов (тип 3) вместе с установкой* 550 руб/литр согласно прайсу |
Для метановых баллонов CNG-3 средний коэффициент совершенства (отношение массы к объему) = 0.65, т.е. баллон объемом 100 литров будет весить примерно 65 кг.
| Объем, л | Вместимость газа, м3 | Наружный диаметр, мм | Длина, мм | Масса, кг | Макс. рабочее давление, МПа | Пробное давление, МПа |
| 47 | 11,75 | 326 | 860 | 33,6 | 20 | 30 |
| 50 | 12,5 | 326 | 900 | 35,2 | 20 | 30 |
| 67 | 16,75 | 326 | 1140 | 44,6 | 20 | 30 |
| 80 | 20 | 326 | 1360 | 53,2 | 20 | 30 |
| 100 | 25 | 326 | 1660 | 65 | 20 | 30 |
| 123 | 30,75 | 326 | 2000 | 78,4 | 20 | 30 |
| 67 | 16,75 | 398 | 840 | 45,6 | 20 | 30 |
| 80 | 20 | 398 | 965 | 52,3 | 20 | 30 |
| 85 | 21,25 | 398 | 1015 | 55 | 20 | 30 |
| 96 | 24 | 398 | 1125 | 61,1 | 20 | 30 |
| 100 | 25 | 398 | 1165 | 63,5 | 20 | 30 |
| 132 | 33 | 398 | 1485 | 80,5 | 20 | 30 |
| 160 | 40 | 398 | 1765 | 99,5 | 20 | 30 |
| 185 | 46,25 | 398 | 2005 | 108,5 | 20 | 30 |
Смотрите также
Навигация записей
Пропан
Пропа́н, C3H8 — органическое вещество класса алканов.
Содержится в природном газе, образуется при крекинге нефтепродуктов, при разделении попутного нефтяного газа, «жирного» природного газа, как побочная продукция при различных химических реакциях. Сжиженный под давлением горючий углеводородный газ, находящийся в баллоне, именуемый в просторечии «Пропан» в соответствии с надписью на баллоне – на самом деле является смесью пропана и бутана. Верное наименование этого газа – СПБТ – смесь пропано-бутановая техническая.
Как представитель углеводородных газов пожаро- и взрывоопасен. Малотоксичен, но оказывает вредное воздействие на центральную нервную систему (обладает слабыми наркотическими свойствами). Бесцветный газ без запаха. Очень мало растворим в воде. Точка кипения −42,1 °C. Точка замерзания −188 °C. Образует с воздухом взрывоопасные смеси при концентрации паров от 2,1 до 9,5 %. Температура самовоспламенения пропана в воздухе при давлении 0,1 МПа (760 мм рт. ст.) составляет 466 °С. Критическая температура пропана Tкр = 370 К, критическое давление Pкр = 4,27 МПа, критический удельный объем Vкр = 0,0444 м3/кг.
Бута́н (C4h20) — органическое соединение класса алканов. В химии название используется в основном для обозначения н-бутана. Такое же название имеет смесь н-бутана и его изомера изобутана CH(Ch4)3. Название происходит от корня «бут-» (английское название масляной кислоты — butyric acid) и суффикса «-ан» (принадлежность к алканам). В больших концентрациях ядовит, вдыхание бутана вызывает дисфункцию лёгочно-дыхательного аппарата. Содержится в природном газе, образуется при крекинге нефтепродуктов, при разделении попутного нефтяного газа, «жирного» природного газа. Как представитель углеводородных газов пожаро- и взрывоопасен, малотоксичен, имеет специфический характерный запах, обладает наркотическими свойствами. По степени воздействия на организм газ относится к веществам 4-го класса опасности (малоопасные) по ГОСТ 12.1.007-76. Вредно воздействует на нервную систему.
Природные и сжиженные углеводородные газы, используемые для коммунально-бытовых нужд, не обладают запахом. Поэтому для обеспечения безопасности при работе с бытовым газом приходится в их содержание добавлять специальные вещества – одоранты. Введение одарантов позволяет обнаруживать утечки в газовых коммуникациях и аппаратах, а также присутствие газов в производственных и жилых помещениях задолго до момента образования их взрывоопасных или токсических концентраций и тем самым повышает безопасность применения газов.
Важность газа СПБТ как в быту, так и в промышленности трудно переоценить. СПБТ применяется:
При выполнении газопламенных работ на заводах и предприятиях:
- в заготовительном производстве;
- для резки металлолома;
- для сварки неответственных металлоконструкций.
- При кровельных работах.
- Для обогрева производственных помещений в строительстве.
- Для обогрева производственных помещений (на фермах, птицефабриках, в теплицах).
- Для газовых плит, водогрейных колонок в пищевой промышленности.
В быту:
- при приготовлении пищи в домашних и походных условиях;
- для подогрева воды;
- для сезонного обогрева отдалённых помещений — частных домов, отелей, ферм;
- для сварки труб, теплиц, гаражей и других хозяйственных конструкций с использованием газосварочных постов.
- В последнее время широко используется в качестве автомобильного топлива, так как дешевле и экологически безопаснее бензина.
Хранится и перевозится СПБТ в жидком состоянии под давлением в цистернах или металлических баллонах ярко-красного цвета (иногда полимерно-композитных баллонах) емкостью 5,12, 27 и 50литров. Согласно ГОСТ 20448-90 в баллоне составляющая пропана не должна быть меньше 40%. Более точная удельная доля пропана-бутана подбирается поставщиком в зависимости от предполагаемой температуры окружающей среды. Очень часто недобросовестные поставщики, пользуясь достаточно широкими рамками ГОСТа, вынуждают потребителя покупать газ с высоким для зимы содержанием бутана, который в связи с низкой температурой не испаряется полностью из баллона. Заправка такого баллона обходится гораздо дешевле, а значит – прибыль больше. Для контроля качества газовой пропорции потребителю необходимо (при обязательном соблюдении мер безопасности) пробовать выливать небольшое количество газа из баллона на газету на улице при той температуре, при которой предполагается работа баллона.
В стандартный 50-ти литровый баллон закачивается 40 литров газа СПБТ, это примерно 21 кг.
Газ в баллоне находится в состоянии “точка росы”, то есть под таким давлением (16 атмосфер), при котором происходит его конденсация при данной температуре. В этом состоянии газа давление в баллоне до его полного испарения остается постоянным (поэтому у промышленного пропанового редуктора только один манометр), так что наполненность баллона можно проверить только, поставив его на весы. В процессе эксплуатации зеркало испарения газа в баллоне желательно искусственно увеличить (особенно при минусовых температурах), немного наклонив его при постановке набок, так как процесс испарения является эндотермическим, то есть идет с поглощением тепла и, следовательно, снижением температуры. Еще более глубокое усугубление процесса обмерзания баллона вызывают попытки использовать его без редуктора – для производства работ, где требуется больший расход газа. В этом случае имеет место прцесс адиабатического расширения – дросселяция. Для исключения этих проблем баллоны с газом, оснащенные редукторами, необходимо объединять в блоки баллонов, подключенных параллельно.
Категорически запрещается отогревать баллоны с газом СПБТ открытым огнем. В случае подмерзания вентиля баллона и прекращения подачи газа – рекомендуется на некоторое время занести баллон в помещение с плюсовой температурой и после – отрегулировать подачу газа редуктором до характеристик, исключающих обмерзание. Точные данные о газовых баллонах приведены в таблице.
| баллон 50 литров | баллон 27 литров | баллон 27 литров, колпак | баллон 12 литров | баллон 12 литров, колпак | баллон 5 литров | баллон 5 литров, колпак | |
| Рабочее давление, МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Испытательное давление, МПа | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| Разрушающее давление, МПа не менее | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Объем л не менее | 50 | 27 | 27 | 12 | 12 | 5 | 5 |
| Масса пропана, кг не более | 21,2 | 11,4 | 11,4 | 5 | 5 | 2 | 2 |
| Масса порожнего баллона, кг | 22,0±2,2 | 14,5±1,4 | 14,5±1,4 | 6,0±0,6 | 6,0±0,6 | 4,0±0,4 | 4,0±0,4 |
| Толщина стенки корпуса баллона, мм | 3 | 3 | 3 | 2 | 2 | 2 | 2 |
| Высота, мм не более | 1015 | 590 | 590 | 485 | 485 | 295 | 295 |
| Диаметр, мм | 299+3,0 | 299+3,0 | 299+3,0 | 222+2,0 | 222+2,0 | 222+2,0 | 222+2,0 |
| Температура эксплуатации, °С | От -40 до +45 | От -40 до +45 | От -40 до +45 | От -40 до +45 | От -40 до +45 | От -40 до +45 | От -40 до +45 |
| Запорное устройство на газовом баллоне | Вентиль ВБ-2 ГОСТ 21804-94 | Клапан КБ-2 или Вентиль ВБ-2 ГОСТ 21804-94 | Вентиль ВБ-2 ГОСТ 21804-94 | Клапан КБ-2 или Вентиль ВБ-2 ГОСТ 21804-94 | Вентиль ВБ-2 ГОСТ 21804-94 | Клапан КБ-2 или Вентиль ВБ-2 ГОСТ 21804-94 |
Вентиль ВБ-2 ГОСТ 21804-94 |
Сколько кг в литре газа
Как перевести пропан-бутан из килограммов в литры ? ❓
Для того, чтобы посчитать количество литров в одном килограмме газа нужно воспользоваться формулой:Литр =Килограмм/Плотность
Пример: Известно, что в баллоне 50 литров залито 21 килограмм газа, у которого испытательная плотность равна 0,567.
Чтобы посчитать литры нужно 21 разделить на 0,567. Получится 37,04 литра газа.Как перевести пропан-бутан из литров в килограммы?
Для того, чтобы посчитать сколько килограммов содержится в одном литре газа нужно воспользоваться формулой:
Килограмм= Литр*Плотность
Пример: Известно, что в автомобиль заправлено 100 литров газа плотностью 0,567. Чтобы посчитать какое количество килограммов газа, нужно 100 умножить на 0,567. Получится 56,7 кг газа.
Уважаемые клиенты! Рекомендуем Вам 👓 наиболее популярные сезонные товары по низким ценам:
Газовые баллоны 🛠️Газовые редукторы 🚘
Газовые шланги 🛁
Газовые шкафы 🏢
Газовая плита Гефест ПГТ-1+ баллон 5л Турист
Полный комплект(баллон, редуктор, плита) для выездов на природу, на дачу.:format(png)/51428660534b4fa.s2.siteapi.org/img/2zavn73yw9es8go4wgw84o80ok0wco)
Рекомендован автотуристам.
Высота: 365 мм, Диаметр: 265 мм, Рабочее давление: 1,6 Мпа
Таганок НЗГА Дачник Н-1Объем, л 5. Тепловая мощность горелки, кВт: 1,8
Посмотреть все Газовые плиты здесь
Посмотреть Газовые баллоны и все для подключения здесь

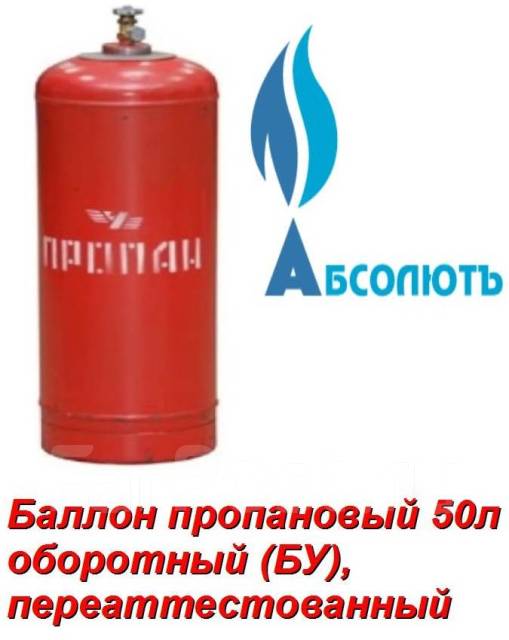

Безопасный газовый пропановый баллон 50 литров
Безопасный газовый пропановый баллон 50 литров — обмен на заправленные в Москве и областиПРОПАН ПРЕМИУМ
стоимость сжиженного углеводородного газа для газгольдера
Воспользуйтесь возможностью обсудить индивидуальные цены в зависимости от объема и удаленности пункта доставки!
цена сегодня тел: 8 (495) 999-68 -96
|
Объем |
Стоимость |
Место |
|
СПБТ более 6000 л.
|
от 31.00 руб/литр договорная цена Цена на газ для газгольдера НЕСТАБИЛЬНА. Уточняйте у менеджера стоимость за литр газа |
км |
|
СПБТ более 4500 л.
|
от 31.00 руб/литр Цена на газ для газгольдера НЕСТАБИЛЬНА. Уточняйте у менеджера стоимость за литр газа | до 60 км |
|
СПБТ от 2500л. — 4500 л.
|
31.00 руб/литр Цена на газ для газгольдера НЕСТАБИЛЬНА. Уточняйте у менеджера стоимость за литр газа | до 60 км |
СПБТ от 2000л. до 2500 л.
|
от 31.50 руб/литр | до 60 км |
|
При заключении договора на поставку более 6000 литров – специальная цена обсуждается индивидуально тел: 8 (495) 999-68 -96 |
||
|
Стоимость газа нестабильнаи зависит от сезонного фактора. Подробности уточняйте у наших менеджеров по указанным на сайте телефонам |
||
ru В МЕЖСЕЗОНЬЕ УСПЕЙТЕ ЗАПРАВИТЬ ГАЗГОЛЬДЕР ПО ВЫГОДНЫМ ЦЕНАМ КАЧЕСТВЕННЫМ ГАЗОМ С ВЫСОКИМ СОДЕРЖАНИЕМ ПРОПАНА. ЗАКАЗАВ У НАС СЕГОДНЯ ЗАПРАВКУ ГАЗГОЛЬДЕРА СЕРТИФИЦИРОВАННЫМ ПРОПАНОМ, ВЫ ЗНАЧИТЕЛЬНО СОКРАЩАЕТЕ СВОИ РАСХОДЫ В ЗИМНИЙ ПЕРИОД.
БУДЬТЕ С НАМИ НА СВЯЗИ, ЧТОБЫ ВОСПОЛЬЗОВАТЬСЯ ВОЗМОЖНОСТЬЮ ОБСУДИТЬ ИНДИВИДУАЛЬНУЮ ЦЕНУ НА ГАЗ! МЫ ВЫБИРАЕМ ТОЛЬКО КАЧЕСТВЕННЫЙ ГАЗ ДЛЯ ВАШЕЙ АВТОНОМНОЙ СИСТЕМЫ ГАЗИФИКАЦИИ! В ПРАЗДНИКИ И ВЫХОДНЫЕ МЫ С ВАМИ НА СВЯЗИ — ЗВОНИТЕ! ОБСУДИМ УДОБНОЕ ДЛЯ ВАС ВРЕМЯ ДОСТАВКИ! ЧЕМ БОЛЬШЕ ОБЪЕМ ПОСТАВКИ, ТЕМ ЦЕНА НА СЖИЖЕННЫЙ ГАЗ ДЕШЕВЛЕ! ОФОРМЛЯТЬ ЗАЯВКУ ЖЕЛАТЕЛЬНО ЗАРАНЕЕ, КОГДА ОСТАТОК ГАЗА В ГАЗГОЛЬДЕРЕ НЕ МЕНЕЕ 20%.
Вверх
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
№ 1, 2, 3
баллонСамый лучший блог о воздушных шарах: гелий
В первой части этого блога, состоящего из двух частей, мы рассмотрели гелий и кое-что из того, что вам нужно знать как профессионалу в области воздушных шаров, а также краткое введение в расчет затрат.
Тем не менее, для тех из вас, кто действительно хочет понять, как рассчитать свои затраты на гелий для всех размеров воздушных шаров, продолжайте читать, я надеюсь, что мне удалось это хорошо объяснить? Гелиевые баллоны различаются в зависимости от их размера и давления (бар или фунт / кв. Дюйм), до которого они заполнены, поэтому очень важно знать, что вы используете, без этой информации вы не сможете рассчитать свои затраты.
Мир разделен метрическими и имперскими расчетами, что сделало этот блог немного более сложным для написания, поэтому я решил показать оба, начиная с метрической системы, прокрутите вниз для имперских расчетов.
METRIC Расчеты:
В приведенной выше таблице показаны 3 размера баллона с указанием кода размера каждого баллона, объем / кубические метры = м3) и давление в барах, а также другая информация, такая как вес, высота и диаметр баллона.
| Датчик, показывающий только показания стержней |
Цилиндр размером л = 9 м3 (317 куб.
Футов)
Цилиндр размером T = 3,60 м3 (127 куб. Футов)
Цилиндр размером V = 1,81 м3 (63 куб. Футов)
Математика никогда не была моей сильной стороной, поэтому я надеюсь, что смогу объяснить это, чтобы вы поняли.
Чтобы определить, сколько гелия содержится в вашем баллоне, вам необходимо произвести следующий расчет.
Во-первых, нам нужно знать объем нашего цилиндра в литрах, чего нет в приведенной выше таблице. Чтобы выяснить это, возьмем объем, который для цилиндра размера L составляет 9 м3 x 1000 = 9000, а затем разделим его на значение давления в барах, равное 200, что даст нам 45 литров.
Умножьте объем в литрах на давление в баллоне (это давление в барах, указанное на вашем регуляторе), а затем разделите на 1000, чтобы получить объем в кубических метрах.
Итак, допустим, что у нас есть неиспользованный 45-литровый баллон (размер L), который показывает 200 бар (полный)
45 (емкость в литрах) x 200 (давление бар) = 9000 ÷ 1000 = 9 м3 гелия в баллоне, что мы уже знаем.
Теперь, что, если бы мы уже использовали часть гелия и показания в столбике говорят, что у нас давление только 50 бар, сумма будет выглядеть так:
45 (вместимость в литрах) x 50 (давление в барах) = 2250 ÷ 1000 = 2,25 м3 гелия, остающегося в баллоне.
Итак, как мы можем использовать эту информацию, чтобы сказать нам, сколько воздушных шаров мы можем надуть из этого цилиндра.
Qualatex предоставила нам всю информацию, которая нам нужна для этого, они создали 2 диаграммы, одну для латексных и хлоропреновых баллонов, а другую — для баллонов Microfoil®. Существует отличная загружаемая диаграмма гелия, просто нажмите здесь и храните ее в удобном для поиска месте на своем компьютере, чтобы вы могли легко рассчитать свои затраты на гелий.
| Это образец загружаемой гелиевой диаграммы, но, поскольку она занимает 5 страниц, я только что показал вам несколько первых строк! |
Итак, глядя на таблицу под заголовком «Емкость газа», я вижу, что для 11-дюймовых латексных воздушных шаров, надутых до 11 дюймов, требуется 0,5 кубических фута или 0,015 м3 кубических метров гелия.
Поскольку мы работаем в метрических единицах, а не в британских, нам нужна вторая цифра (кубические метры), указанная в скобках на диаграмме, чтобы рассчитать, сколько 11-дюймовых воздушных шаров мы можем надуть из нашего цилиндра.
Это был наш первый расчет
45 (емкость в литрах) x 200 (давление бар) = 9000 ÷ 1000 = 9 м3 гелия в баллоне.
Итак, если мы знаем, что в нашем цилиндре 9 м3 гелия, мы можем разделить 9 на 0,015 = 600, следовательно, в нашем цилиндре достаточно гелия, чтобы надуть 600 11-дюймовых латексных воздушных шаров.
Теперь для нашего второго расчета:
Теперь, что, если бы мы уже использовали часть гелия и показания столбика говорят, что у нас осталось только 50 бар, сумма будет выглядеть так:
45 (емкость в литрах) x 50 (давление бар) = 2500 ÷ 1000 = 2,25 м3 гелия, остающегося в баллоне.
Итак, мы знаем, что в нашем цилиндре осталось 2,25 м3, мы можем разделить 2,25 на 0,015 = 150 — следовательно, в нашем цилиндре достаточно гелия, чтобы надуть 150 11-дюймовых латексных шаров.
Посмотрим, сможете ли вы выяснить, сколько гелия осталось в этих баллонах и сколько 11-дюймовых воздушных шаров мы можем надуть из оставшегося газа?
| Манометр 1 |
18 x 185 (бар) = 3330, деленное на 1000 = 3,33 м3 гелия, оставшегося в цилиндре 3,33, деленное на 0,015 = 222 — следовательно, в нашем цилиндре все еще достаточно гелия, чтобы надуть 222 11-дюймовых латексных шара.
| Калибр 2 |
Манометр 2. Показывает манометр, который показывает, что в баллоне осталось всего 30 бар. Опять же, это цилиндр размера T, который при заполнении содержит 3 бара.Объем 6м3, что эквивалентно 18 литрам.
18 x 30 = 540, разделить на 1000 = 0,54, разделить на 0,015 = 36 — следовательно, в цилиндре у нас достаточно гелия, чтобы надуть 36 11-дюймовых латексных шаров.
Теперь давайте воспользуемся теми же показаниями, но на этот раз посмотрим, сколько 16-дюймовых гео-пончиков мы можем надуть из оставшегося гелия?
Во-первых, нам нужно знать, каков объем газа для 16-дюймового гео-пончика, и, глядя на график, он говорит мне, что он составляет 0,7 куб. Фута или (.020м3).
Итак, для калибра 1 мы уже знаем, что в нашем цилиндре 3,33 м3 гелия. Итак, на этот раз мы разделим 3,33 на 0,020 = 166 — значит, у нас достаточно гелия, чтобы надуть гео-пончики размером 166 x 16 дюймов.
Калибр 2, в нашем цилиндре всего 0,54 м3 гелия, 0,54 деленное на 0,020 = 27 — следовательно, в этом цилиндре остается только гелий, достаточный для надувания воздушных шаров Geo Donut размером 27 x 16 дюймов.
Теперь мы понимаем, как рассчитать, сколько воздушных шаров вы можете надуть из любого баллона…
Итак, давайте посмотрим, сколько воздушных шаров мы сможем выпустить из цилиндра объемом 3,6 м3.
Мы можем рассчитать это сами, используя уже имеющуюся информацию:
3,6 (объем), разделенные на использование газа каждым воздушным шаром, скажут нам, сколько воздушных шаров мы можем получить из баллона такого размера.
3,6 ÷ 0,0141 = 255–11 дюймов латекс
3,6 ÷ 0,2266 = 15–30 дюймов латекс
3,6 ÷ 0,037 = 97–35 дюймов полумесяца
IMPERIAL Calculations
На этот раз мы работаем с кубическими метрами цилиндра, а не с кубическими метрами.
Итак, давайте посмотрим на преобразование между барным давлением и давлением в фунтах на квадратный дюйм.
1 бар = 14,50 фунтов на квадратный дюйм или
фунтов на кв. Дюйм, следовательно, 200 бар = 2900 фунтов на кв. Дюйм
| Манометр, показывающий показания как в фунтах на квадратный дюйм, так и в барах |
Я поискал в Интернете и увидел, что гелиевые цилиндры бывают разных размеров в США, и не могу найти диаграмму цилиндров, подобную той, которую я использовал в метрическом примере, поэтому мы будем использовать некоторые примеры размеров цилиндров, которые я нашел.
Резервуар 280 куб. Футов
Резервуар 242 куб. Футов
Резервуар 137 куб. Футов
Резервуар 110 куб. Футов
Резервуар 55 куб. Футов
Я не совсем уверен, какой размер чаще всего используют художники по воздушным шарам в США?
Итак, давайте начнем с резервуара на 280 куб. Футов, который при заполнении показывает 2200 фунтов на квадратный дюйм на манометре, на этот раз это внешние числа.
Так что это довольно простой процесс, глядя на диаграмму использования газа, мы видим, что 11-дюймовый баллон требует 0,5 кубических футов газа, чтобы надуть его до 11 дюймов.
280 (объем в кубических футах) разделить на 0,5 = 560 — следовательно, мы знаем, что из этого цилиндра можно ожидать надувания 560 11-дюймовых воздушных шаров.
Если бы вы использовали бак емкостью 137 куб. Футов, математика выглядела бы так:
137 разделить на 0,50 = 274, поэтому из цилиндра этого размера мы ожидаем надуть баллон 274 11 дюймов. S
Теперь, чтобы определить, сколько воздушных шаров вы можете надуть из частично использованного баллона, вам нужно знать, какое было давление в фунтах на квадратный дюйм, когда баллон был доставлен вам.
В Великобритании баллоны заполняются при 200 бар, 200 бар = 2900, однако, насколько я понимаю в США и других странах, они не заполняются до такого высокого давления, поэтому вам нужно будет проверить, для этого примера мы будем использовать 2200 фунтов на квадратный дюйм.
Итак, первое, что нам нужно рассчитать, — это давление в фунтах на квадратный дюйм на 11-дюймовый баллон.
2200 разделить на 560 = 3,93 фунта на квадратный дюйм на 11-дюймовый баллон.
Итак, проверьте, что показывает ваш цилиндр, например, 1500 фунтов на квадратный дюйм:
1500 делится на 3.93 = 381 — следовательно, он говорит нам, что в нашем цилиндре достаточно гелия, чтобы надуть 381 11-дюймовый воздушный шар.
Давайте сделаем то же самое снова, но на этот раз с воздушным шаром другого размера, скажем, с воздушными шарами диаметром 16 дюймов.
Во-первых, нам нужно знать, сколько гелия уходит в 16-дюймовый воздушный шар, что, глядя на диаграмму, показывает мне 1,5 кубических фута (в 3 раза больше, чем 11-дюймовый воздушный шар).
Итак, если мы используем резервуар на 280 куб. Футов, мы разделили 280 на 1,5 = 186 — таким образом, мы можем надуть 186 16-дюймовых воздушных шаров из резервуара объемом 280 куб. Футов.
Теперь нам нужно рассчитать давление в фунтах на квадратный дюйм на воздушный шар диаметром 16 дюймов.
2200 разделить на 186 = 11,82 фунтов на квадратный дюйм на воздушный шар диаметром 16 дюймов
Если в нашем цилиндре осталось 1500 фунтов на квадратный дюйм, мы разделим 1500 на 11,82 = 126 — в нашем цилиндре осталось достаточно гелия, чтобы надуть 126 воздушных шаров диаметром 16 дюймов.
Вот еще кое-что, что нам нужно учитывать:
Показания PSI могут отличаться, когда цилиндр заполнен, поэтому они не всегда могут быть одинаковыми в одно и то же время. Также имейте в виду, что температура влияет на давление (более высокая температура = более высокое давление, более низкая температура = более низкое давление
Если у вас есть диаграмма использования гелия (на которую я создал ссылку в этом блоге или вы можете найти ее в каталогах Qualatex Everyday) и вы знаете, сколько требуется каждому размеру и типу воздушного шара, чтобы надуть до нужного размера и размер баллона, с которым вы работаете, вы должны иметь возможность вычислить, сколько воздушных шаров каждого размера вы можете надуть из своего баллона, и если вы знаете, сколько вам стоит ваш гелий из расчета на один баллон, вы можете рассчитать, сколько Стоимость гелия также указана за баллон.
Помните, что если вы не используете прецизионное надувное оборудование, такое как Duplicator 2 или Dual Split Second Sizer, который точно измеряет гелий при нажатии ножной педали (в зависимости от настройки времени v давления), эти расчеты могут быть только приблизительными, как Все представления о 11-дюймовом воздушном шаре немного отличаются, и некоторые люди выпускают небольшое количество гелия при использовании калибровочных коробок / шаблонов, что приводит к потере гелия и сокращает количество воздушных шаров, которые вы сможете надуть из своего баллона.
Я надеюсь, что эта информация поможет некоторым из вас?
Счастливого полета на воздушном шаре!
Сью
www.suebowler.com
Кислородный баллон на 10 кубических метров
AirLocus обеспечивает отличные эксплуатационные характеристики кислородных баллонов объемом 10 кубических метров для промышленного и медицинского применения.
Наши кислородные баллоны объемом 10 кубометров спроектированы, изготовлены и проверены в соответствии с международными стандартами. Кислородные баллоны объемом 10 кубических метров изготовлены из высокопрочной стали или алюминия марки 6061 и имеют одинаковую высоту, четкую гравировку, длительный срок службы и т. Д.Пожалуйста, свяжитесь с нами по любым вопросам, связанным с кислородным баллоном на 10 кубических метров.
50 л 200 бар Кислородный баллон | |||
Тип | ISO232-50-200A | Внешний диаметр | 232 мм |
Вместимость воды | 50 л | Высота без клапана | 1425 мм |
Рабочее давление | 200 бар | мин.толщина стенки | 5,2 мм |
Испытательное давление | 300 бар | Масса без клапана | 50,6 кг |
Производственный стандарт | ISO9809-1 | Материал | 34CrMo4 |
50 л 200 бар Кислородный баллон | |||
Тип | ISO232-50-200B | Внешний диаметр | 232 мм |
Вместимость воды | 50 л | Высота без клапана | 1450 мм |
Рабочее давление | 200 бар | мин. | 5,8 мм |
Испытательное давление | 300 бар | Масса без клапана | 56,3 кг |
Производственный стандарт | ISO9809-1 | Материал | 34CrMo4 |
толщина стенки50 л 200 бар Кислородный баллон | |||
Тип | ISO229-50-200A | Внешний диаметр | 229 мм |
Вместимость воды | 50 л | Высота без клапана | 1505 мм |
Рабочее давление | 200 бар | мин.толщина стенки | 6,2 мм |
Испытательное давление | 300 бар | Масса без клапана | 64. |
Производственный стандарт | ISO9809-1 | Материал | 30CrMo трубка |
0 кг50 л 200 бар Кислородный баллон | |||
Тип | ISO229-50-200B | Внешний диаметр | 229 мм |
Вместимость воды | 50 л | Высота без клапана | 1510 мм |
Сжатый водород — обзор
11.2.3 Водородные трубопроводы
Транспортировка и распределение сжатого водорода по трубопроводам отдельным пользователям — один из вариантов, который в настоящее время используется для использования водорода в качестве вектора энергии. Как будет видно позже, эта технология не всегда является наиболее удобной, и в настоящее время трубопроводная сеть для транспортировки водорода очень ограничена и основана на технологии природного газа.
На панораме трубопроводов водорода доминируют несколько компаний, производящих промышленные газы: Air Products, Air Liquide e Praxair.Другие компании используют более короткие пути в несколько километров или управляют небольшими сетями внутри своих производственных предприятий. Водород почти всегда транспортируется для использования на нефтеперерабатывающих заводах или на крупных химических предприятиях. Доставка водорода к бытовым потребителям еще не распространена, хотя некоторые небольшие специализированные центры ремесел, которым требуется водород для их производства (например, ювелиры), начали создавать локальные сети для обслуживания своих помещений водородом, производимым централизованно (обычно путем электролиза). .
В то время как наиболее прогнозируемая потребность в инфраструктуре водородных трубопроводов связана с подключением заправочных станций для автомобилей, многие также предполагают, что первая эволюция рынка топливных элементов будет направлена в сторону бытового применения: в этом случае трубопроводы водорода и метана будут конкурировать, поскольку твердооксидный топливный элемент (ТОТЭ) является предпочтительным выбором в системах комбинированного производства тепла и электроэнергии (ТЭЦ).
Трубопроводы и хранилища водорода также будут играть важную роль в будущем распространении умных сетей в городских районах: в качестве параллельной системы с электрической сетью и хорошей альтернативы для хранения энергии ее внедрение необходимо будет включить в сформулированные схемы, которые предлагаются для дальнейшего использования. оценка.
Как указано ниже, нормы и стандарты, касающиеся доставки водорода, по-прежнему распространяются неравномерно: Северная Америка из-за относительно широкого распространения водородных систем предоставила ряд стандартов, имеющих местную силу. Европа приступила к реализации ряда инициатив по решению проблем безопасности и разработке стандартов трубопроводов на основе опыта, полученного с природным газом. Отдельные страны разработали местные правила, когда это необходимо для продолжения демонстрационных мероприятий и прототипов.
Промышленная эксплуатация водорода в химическом секторе в крупных масштабах началась в 1938 году в Рурском бассейне со строительства водородного трубопровода, который должен был соединить несколько химических заводов.
Западная Европа владеет самой протяженной сетью трубопроводов — около 1500 км по сравнению с существующими 900 км в США. Эти значения могут варьироваться в зависимости от источников, поскольку нет согласия по определению водородного трубопровода, подлежащего учету: некоторые аналитики не рассматривают трубопроводы с диаметром ниже определенного значения, а некоторые другие рассматривают только трубопроводы, соединяющие производственные предприятия с внешними потребителями. пренебрежение системой внутренних трубопроводов производственного объекта (Gillette and Kolpa, 2007).Европейские страны, которым принадлежит большая часть водородной сети, — это Франция, Германия и страны Бенилюкса (рис. 11.5). Водородные трубопроводы меньшей длины существуют в других странах, в частности, в Великобритании и Швеции, и в настоящее время продолжаются проекты по соединению Нидерландов со Швецией.
Рисунок 11.5. Основная европейская водородная сеть, управляемая Air Liquide
(карта любезно предоставлена Air Liquide).
Существующие трубопроводы построены из обычных сталей для общего строительства.Известных проблем, связанных с использованием этих трубопроводов, нет. Рабочее давление варьируется в зависимости от сети и обычно составляет от 0,34 до 10 МПа. Их диаметр может варьироваться от 10 до 300 мм. Чаще рабочее давление составляет около 1-2 МПа, а диаметр — около 25-30 см.
Если давление остается на низком уровне, эффекты охрупчивания будут меньше, поэтому сегодня используются обычные стали.
Чтобы избежать чрезмерных инвестиционных затрат, существует возможность смешивания водорода с природным газом и использования существующей газовой сети.Когда доля водорода в объеме ниже 20% (что может означать 5–7% по содержанию энергии), обычные материалы могут использоваться без последствий.
Чтобы уменьшить проблемы безопасности и логистики, можно закопать водородные трубопроводы, как это обычно делается с трубами для природного газа. В 1983 году Air Products осуществила первую направленную перфорацию (длиной 1,6 км) через реку для прокладки водородного трубопровода в Луизиане.
Объем цилиндрических резервуаров
Объем на фут длины горизонтальных или высоты вертикальных резервуаров:
| Диаметр резервуара | Объем (U.Галлонов на фут) | |||
|---|---|---|---|---|
| футов | дюймов | |||
| 1 | 0 | 5,875 | ||
| 1 | 6,895 | |||
| 3 | 9,180 | |||
| 4 | 10,44 | |||
| 5 | 11,79 | |||
| 6 | 13,22 | |||
| 7 | 14.73 | |||
| 8 | 16,32 | |||
| 9 | 17,99 | |||
| 10 | 19,75 | |||
| 11 | 21,58 | |||
| 2 | 0 | 23,50 | ||
| 1 | 25,50 | |||
| 2 | 27,58 | |||
| 3 | 29,74 | |||
| 4 | 31,99 | |||
| 5 | 34. 31 | |||
| 6 | 36,72 | |||
| 7 | 39,21 | |||
| 8 | 41,78 | |||
| 9 | 44,43 | |||
| 10 | 47,16 | |||
| 11 | 49,98 900 | |||
| 3 | 0 | 52,88 | ||
| 1 | 55,86 | |||
| 2 | 58,92 | |||
| 3 | 62.06 | |||
| 4 | 65,28 | |||
| 5 | 65,58 | |||
| 6 | 71,97 | |||
| 7 | 75,44 | |||
| 8 | 78,99 | |||
| 9 | 82,62 | |||
| 10 | 86,33 | |||
| 11 | 90,13 | |||
| 4 | 0 | 94,00 | ||
| 1 | 97.96 | |||
| 2 | 102,0 | |||
| 3 | 106,1 | |||
| 4 | 110,3 | |||
| 5 | 114,6 | |||
| 6 | 119,0 | |||
| 7 | 123,4 | |||
| 8 | 127,9 | |||
| 9 | 132,6 | |||
| 10 | 137,3 | |||
| 11 | 142. 0 | |||
| 5 | 0 | 146,9 | ||
| 1 | 151,8 | |||
| 2 | 156,8 | |||
| 3 | 161,9 | |||
| 4 | 167,1 | |||
| 5 | 172,4 | |||
| 6 | 177,7 | |||
| 7 | 183,2 | |||
| 8 | 188,7 | |||
| 9 | 194.2 | |||
| 10 | 199,9 | |||
| 11 | 205,7 | |||
| 6 | 0 | 211,5 | ||
| 3 | 229,5 | |||
| 6 | 248,2 | |||
| 925 | 267,7 | |||
| 7 | 0 | 287,9 | ||
| 3 | 308,8 | |||
| 6 | 330,5 | |||
| 9 | 352.9 | |||
| 8 | 0 | 376,0 | ||
| 3 | 399,9 | |||
| 6 | 424,5 | |||
| 9 | 449,8 | |||
| 9 | 0 | 475,9 | 3 | 502,7 |
| 6 | 530,2 | |||
| 9 | 558,5 | |||
| 10 | 0 | 587,5 | ||
| 3 | 617. 3 | |||
| 6 | 647,7 | |||
| 9 | 679,0 | |||
| 11 | 0 | 710,9 | ||
| 3 | 743,6 | |||
| 6 | 777,0 | |||
| 9 | 777,0 | |||
| 811,1 | ||||
| 12 | 0 | 846,0 | ||
| 3 | 881,6 | |||
| 6 | 918,0 | |||
| 9 | 955.1 | |||
- 1 фут = 0,3048 м
- 1 дюйм = 25,4 мм
- 1 галлон (США) = 3,785×10 -3 м 3 = 3,785 дм 3 (литр)
Загрузите и распечатайте диаграмму объема бака цилиндра (галлоны США)
Загрузите и распечатайте диаграмму объема бака цилиндра (литры)
Гелиевый баллон 50 литров
Баллон с гелием 50 литров
- 100 фунтов стерлингов. 00 Депозит за баллоны 50 л
- Цилиндр арендован на 2 недели, бесплатно
- После этого — 5 фунтов стерлингов в неделю за цилиндр
- Предоставлено инфлятор бесплатной ссуды
- Объем воды — 50 л
- Прибл. Высота — 1500 мм
- Прибл. Диаметр — 230мм
- Прибл. Масса брутто — 80 кг
- Прибл. Номинальный объем — 9,06 м3
- Прибл. Давление наполнения — 200 бар — 2900 фунтов на квадратный дюйм Выпускной клапан
- — BS 3.Клапан 5/8 «BSP RH INT
- Транспортный класс — 2.2 (UN1046)
00 Депозит за баллоны 50 лТорговые клиенты, пожалуйста, свяжитесь с нами для получения лучших цен.
Доступна доставка
- Нажми и забери на нашем складе (Ланкашир) — БЕСПЛАТНО
- Бесплатная доставка по городу (пн-сб) — БЕСПЛАТНО
Местные поставки
Chorley Bottle Gas Ltd предлагает бесплатную местную службу доставки всех наших крупных товаров, таких как газ в баллонах, красное дизельное топливо, Paraffin Extra и Campingaz
.
Ежедневно доставляем в следующие регионы:
- Адлингтон
- Аспулл
- Бельмонт
- Блэкрод
- Болтон
- Чорли
- Фарнворт
- Хорвич
- Лейланд
- Престон (см. Ниже)
- Уэсфотон
- Уиган (см. Ниже)
И следующие почтовые индексы каждый день:
BL1, BL2, BL3, BL4, BL5, BL6, BL7
PR1, PR5, PR6, PR7, PR25, PR26
WN1, WN2, WN6.
Мы также осуществляем доставку на следующие почтовые индексы только по вторникам; WN3, WN4, WN5.
Мы также осуществляем доставку по следующим почтовым индексам PR4: PR4 0, PR4 4, PR4 5, PR4 6 только по четвергам.
Мы доставляем товары шесть дней в неделю, с понедельника по пятницу, и ограниченные поставки по субботам.
Заказы с местной доставкой, размещенные онлайн в пятницу вечером и в субботу утром, могут быть обработаны не раньше утра понедельника. Если вам нужна местная доставка в субботу утром, рекомендуется позвонить в офис, чтобы разместить заказ, а не размещать его через веб-сайт.
Если у вас есть какие-либо вопросы относительно нашей бесплатной местной службы доставки и зон доставки, пожалуйста, свяжитесь с 01257 795700.
Chorley Bottle Gas Ltd не возмещает почтовые расходы за просроченную или пропущенную доставку перевозчиками, находящимися вне нашего контроля.
Объем цилиндра — Веб-формулы
Объем цилиндра:С точки зрения геометрии цилиндр представляет собой трехмерную форму с круглым основанием, круглой вершиной и прямыми сторонами.Это сплошная фигура, которую вы получаете, когда вращаете прямоугольник вокруг одной из его сторон. В большинстве случаев, когда мы говорим об объеме цилиндра, мы говорим о том, сколько жидкости он может вместить.
Строго правильный способ сказать, что это «
объем , окруженный цилиндром » — количество жидкости, которое он удерживает. Но во многих учебниках просто сказано, что « объем цилиндра » означает одно и то же.
Помните, что радиус и высота должны быть в одних и тех же единицах — при необходимости преобразуйте их.
Полученный объем
Объем
цилиндра определяется путем умножения площади его вершины или основания на его высоту и определяется как: V = π · r 2 · h Пример 1: Цилиндрический резервуар для хранения воды имеет внутренний радиус основания 7 м и глубину 11 м.Найдите вместимость бака в килолитрах (1кл = 1м 3 ).
Решение :
Радиус основания: r = 7 м
Высота: h = 11 м
Резервуар для воды имеет форму цилиндра. Итак, используя формулу объема цилиндра, мы можем найти его объем.
V = π · r 2 · h
V = π · 7 2 · 11
V = 1692,46 м 3 = 1692,46 kl
54 000
Решение :
Радиус основания: r = 6 см
Высота: h = 4 см
V = π · r 2 · h
V = 3,14 · 6 2 · 4
V = 452,16 см 3
Пример 3: Если емкость цилиндрического резервуара составляет 1848 м 3 и диаметр его основания 14 м, найдите глубину бак.
Решение :
Пусть глубина резервуара будет h метров.Тогда имеем:
V = π · r 2 · h
h = V / π · r 2
h = 12 м
Пример 4: Конический сосуд, внутренний радиус которого и высота 20см и 50см соответственно, наполнена жидкостью. Найдите высоту жидкости, если ее поместить в цилиндр с радиусом основания 10 см.
Решение :
Объем сосуда:
V = π ∙ r 2 ∙ h / 3
V = π · 20 2 · 50/3
V = 20944 см 3
The объем жидкости одинаков, независимо от того, находится ли она в сосуде или в цилиндре, поэтому мы имеем:
V1 = V2 , где V1 — объем сосуда, а V2 — объем, определенный с помощью формула для цилиндра.
20944 = π · 10 2 · h
Таким образом:
h = 20944 / ( π · 10 2 )
h = 66,67 см
Пример 5: Найдите объем прямого кругового цилиндра, площадь криволинейной поверхности которого равна 2640 см 2
, а длина окружности его основания равна 66 см.
Решение :
Для начала нам нужно определить радиус основания, используя формулу для кругового периметра (окружности).
P = 2 · π · r
r = P / (2 · π) = 66 / (2 · π) = 10,50 см
Теперь мы найдем высоту цилиндра, используя формулу для площади поверхности цилиндра.
SA = P · h
h = SA / P = 2640/66 = 40 см
Таким образом, объем цилиндра составляет:
V = π · r 2 · h
V = π · 10,50 2 · 40
V = 13854,4 см 3
Онлайн-калькулятор объема, щелкните ссылку, чтобы открыть новое окно.
— кислород и ацетилен
Справочник — кислород и ацетилен0
Жесткий- Наплавка, Строительство Слияние Сварка Углерод Сварка Цветной Металлы Обогрев & Нагревать Лечение Пайка Сварка Сварка Чугун Сварка Железо Металлы Пайка & Пайка Оборудование Настраивать Операция Оборудование Для OXY-Acet Состав из Сталь Механический Характеристики металлов Кислород & Ацетилен OXY-Acet Пламя Физический Характеристики металлов Как стали Находятся Секретный Расширение & Сокращение Подготовить Для Сварка OXY-Acet Сварка & Резка Безопасность Практики Руководство по эксплуатации Резка Кислород Резка по Машина Приложения Тестирование & Проверка 18 В кислородном баллоне есть точный взаимосвязь между давлением в баллоне и содержимым баллона.Стандарт кислородный баллон, содержащий 244 кубических фута при 2200 фунт / кв. дюйм и 70 0 (6,5 м 3 при 15200 кПа при 20 0 C) будет содержать 122 куб.
(3,25 м 3 ) при
давление упало до 1100 фунтов на квадратный дюйм при 70 0 F
(7600 кПа при 20 0 ° C). В растворенном ацетилене
цилиндр, отношения
между давлением и остаточным содержанием ацетилена менее точен. Ацетилен
цилиндр не совсем
наполовину заполненным, когда его давление упало до 125 фунтов на квадратный дюйм (половина давления полного
цилиндр).Если температура цилиндра
это 70 0 F (20 0 C),
количество ацетилена, остающегося в цилиндре, чуть меньше половины
«Полный» контент.
Однако изменение температуры влияет на давление в ацетиленовом баллоне при
гораздо быстрее, чем это влияет
давление в кислородном баллоне. Давление в кислородном баллоне повысится
или меньше всего на 4% для
каждые 20 градусов изменения температуры (F) от 70 градусов. Полный ацетиленовый баллон
который имеет давление 250 фунтов на квадратный дюйм
при 70 0 F (1725 кПа при 20
C) будет иметь давление 315 фунтов на квадратный дюйм при 90 0 F
(2175 кПа при 31 0 ° C) и давлении 190
фунт / кв.
дюйм при 50 0 F (1300 кПа при 9 0 ° C).Вы всегда должны брать
температуру учитывать при оценке количества ацетилена
цилиндр содержит. Коллекторы
и трубопроводные системы, в то время как
большая часть кислородно-ацетиленовой сварки и резки выполняется с использованием подаваемых газов
одной парой цилиндров, там
Есть много ситуаций, которые требуют чего-то большего. Мы отметили, что большое количество ацетилена
цилиндр не должен быть
призван поставлять ацетилен с постоянной скоростью более 60 кубических футов в час (менее
более 2 м 3 / час).Все же есть
нагревательные головки, предназначенные для использования с
стандартные горелки, которые будут гореть до 250 кубических футов в час (9 м 3 / час).
Пока вывод
скорость от кислородных баллонов не ограничена, 45 минут резки 3-дюйм. стальная воля
исчерпать содержание стандарта
кислородный баллон. В таких ситуациях переносные коллекторы баллонов, которые соединяются с
от двух до пяти цилиндров вместе
для питания одной горелки часто используются.
Много
в цехах установлены кислородные и ацетиленовые трубопроводы.Большинство кислородных трубопроводных систем
теперь поставляется из жидкого кислорода
резервуары для хранения, хотя стационарные коллекторы баллонов с кислородом, к которым
любое количество цилиндров может
быть прикрепленным, до сих пор используются время от времени. Могут быть поставлены системы трубопроводов из ацетилена.
генератором ацетилена,
стационарный баллонный коллектор или ацетиленовый прицеп. Ацетиленовый прицеп
по сути не более чем группа
больших баллонов с ацетиленом, соединенных вместе на прицепе, который может быть зацеплен
прямо до трубопровода пользователя
система.Продолжение
на следующей странице … .
