лестничные ограждения маршей и опорные элементы для лестниц в частном доме, особенности расчета и производства

Обязательным атрибутом любого лестничного пролета являются ограждения и перила. Появились они еще в древности, а в наши дни используются буквально повсеместно. Тем не менее, грамотный выбор перил требует определенных навыков и знаний, поскольку для разных строений они также должны различаться.

Особенности

Вопрос о том, как будет выглядеть лестница и из чего она будет сооружаться, следует решить еще на этапе проектирования. Крайне важно подобрать оптимальный материал, дизайн и форму будущей конструкции, которая должна быть безопасной, функциональной и стильной.

На сегодняшний день существует несколько основных типов лестничных конструкций:

• маршевые пролеты;
• прямые лестницы;
• изогнутые конструкции;
• поворотные лестницы;
• винтовые устройства;
• криволинейные;
• комбинированные.

При проектировании лестниц существует несколько базовых требований:

• Через каждые 9-10 ступенек желательно обустраивать небольшие площадки, на которых можно отдохнуть и отдышаться.
• Минимальная ширина ступеней должна равняться 80 см – оптимально, если на одной ступеньке будет свободно расходиться 2 человека.
• Комфортной для подъема высотой ступеней считается 15-20 см, а глубину лучше сооружать в пределах 25-30 см.
• Лестничные площадки обязательно должны быть шире пролета лестничного марша.

• Вся конструкция в целом должна быть наклонена максимум на 45 градусов, и лучше, если этот параметр будет находиться в пределах 25-30 градусов, в противном случае перемещение будет небезопасным.
• Ступени и другие элементы лестницы должны быть горючестойкими, для этого используемые материалы обязательно обрабатываются специальными антипиренами.
• Угол подъема тем круче, чем меньше площади отведено под сооружение лестницы. Если пространство совсем мало, то лестница будет винтовой с большим числом поворотов и изгибов – к этому варианту часто прибегают для обустройства дачного домика.

Обязательным элементом любой лестницы являются перила. Они выполняют очень важные функции – делают спуск/подъем комфортным и безопасным и являются стильным элементом конструкции, которое выгодно подчеркивает общее дизайнерское решение интерьера и экстерьера.

Многие считают, что подобные ограждения требуются только пожилым, больным людям и семьям с детьми, поскольку именно эти категории пользователей имеют наибольшие проблемы с устойчивостью. И этот в корне неверный подход – даже взрослый человек нуждается в ощущении безопасности, именно поэтому перила в обязательном порядке следует монтировать на все виды лестниц без исключения, чтобы любой человек, даже взрослый и абсолютно здоровый, мог схватиться за них в случае непредвиденной ситуации.

Помимо обеспечения удобства, перила выполняют эстетическую функцию. Они могут быть темными или светлыми, с резьбой либо без нее, угловатыми, закругленными, деревянными, стеклянными или коваными. Перила могут крепиться на ступеньках, а могут быть вмонтированы в стены – такое многообразие позволяет реализовать любые дизайнерские задумки и подчеркнуть концептуальность стиля.

С технической точки зрения перила представляют собой вертикально расположенные конструкции, которые крепятся вдоль края лестничного марша. Они включают несколько базовых элементов:

• Основа ограждения, ее опоры – это так называемая балясина. Она соединяет ступеньки с поручнем и обеспечивает безопасное перемещение по всей конструкции.
• Заполнитель ограждений – это материалы, которые крепятся между балясинами. Они могут выполнять декоративную функцию, однако там, где постоянно спускаются и поднимаются дети, подобные заграждения обязательны.
• Поручни – служат в качестве опорного устройства для человека. Как правило, они крепятся к стене либо к балясине.

Помимо этого, все типы заполнителей имеют свою классификацию. Так, по варианту исполнения они могут быть:

• классическими – то есть такими, которые состоят из вертикально расположенных или наклонных прутков, чаще всего их называют фигурными;
• сплошными – очень часто для обеспечения большей безопасности и предотвращения падений монтируются сплошные панели, которые крепятся к балясинам;
• ригельными – это конструкция, при которой вертикальные планки перемыкаются друг с другом горизонтальными;
• узорчатыми – это художественное заполнение, которое может выглядеть как угодно в соответствии с индивидуальным дизайном пользователя.

Элементы ограждения и оформления проемов могут комбинироваться, создавая стильные и эффектные сочетания.

В редких случаях балясины заменяют на тетиву – это горизонтальные ограждения, которые монтируются под поручнями параллельно движению человека. Некоторые перила имеют заглушку, которую еще называют тумбой – это деталь, которая устанавливается в начале и конце лестничного пролета вместо балясин. Это чисто декоративная конструкция, которая не имеет никакой практической функциональности.

На сегодняшний день рынок предлагает разнообразные готовые сборные модели. Впрочем, при желании каждый может сделать сам или заказать профессионалам свою собственную «эксклюзивную» лестницу.

Нормы и стандарты

Лестничные перила используются для максимально безопасного перемещения, они выполняют роль ограждения и снижают риск получения травм. Дизайнеры иногда устанавливают модели без перил, которые, безусловно, смотрятся очень интересно, но использовать такую конструкцию немного дискомфортно. Существуют определенные нормативы, которые регулируют габариты перил. Высота их должна определяться индивидуально исходя из роста обитателей дома.

Чтобы сооружение было максимально комфортным, можно провести эмпирический опыт – спускаясь по лестнице, надо вытянуть руку вперед и измерить расстояние от нее до ступни – этот размер и будет оптимальной высотой перил для вас.

Традиционно минимальная высота поручня составляет 90 см, а самая большая – 110 см. Если в семье есть дети, то имеет смысл сделать 2 вида поручней, расположенных на разной высоте. Свои стандарты действуют для детских учреждений: для школ и других мест, где находятся дети, рекомендуется монтировать двойные ограждения на высоте 90 и 50 см.

Что касается ширины, то стандартно их производят размером от 3 до 7 см – они должны быть такими, чтобы за них можно было свободно схватиться и удержаться. Расстояние между балясинами определяется художественным замыслом собственников здания, однако специалисты не рекомендуют делать шаг более 0,5 м в длину.

Проектировщики дают несколько простых рекомендаций по обустройству конструкционных элементов перил:

• Число балясин должно диктоваться габаритами поручня. Если используются гибкие или тяжелые материалы, то количество опор должны быть таким, чтобы не возникало провисаний профиля или слишком интенсивной перегрузки опор.
• В классическом исполнении балясины крепят на каждой ступеньке, а иногда даже по несколько опор на одну ступень. Если в доме есть маленькие дети, а также в детских учреждениях расстояние между ними не должно превышать 15 см – это защитит малышей от риска выпадения.

• Если ширина лестничного марша превышает один метр, то рекомендуют устанавливать перила с обеих сторон.
• Деревянные перила обустраивают только в жилых помещениях.
• В офисных зданиях рекомендуется устанавливать тетиву вместо балясин.
• При обустройстве торгового комплекса следует использовать не менее трех ригелей перил.

Ограждения

Как уже было сказано, вариантов перил для обустройства лестниц великое множество. Большое разнообразие достигается за счет использования разных материалов, расцветок и вариантов крепления. Поэтому стоит отдельно остановиться на существующих типах лестничных ограждений.

Сразу отметим, что все обозначенные варианты во многом зависят от месторасположения лестничного пролета. Различают следующие типы перил:

• Интерьерные – то есть такие, которые расположены внутри помещения. Как правило, их оформляют в светлых оттенках, а базовым материалом выступает стекло либо древесина.
• Экстерьерные – это лестницы, которые располагаются вне жилых помещений, к примеру, на крыльце. В этом случае преобладают темные цветовые решения, а в качестве материала используют металл и батон.

Форма перил зависит от локализации пролета, кроме того, большое влияние на нее оказывает материал изготовления. Так, дерево чаще используют для реализации идей классического дизайна – балясины в форме прямых столбиков довольно массивны, поручень имеет закругленные края. Перила из металла имеют миниатюрный поручень, зато балясины обильно украшены декоративными элементами, а вот изделия из стекла отличаются строгим лаконичным дизайном.

Дерево

Невзирая на обилие материалов, представленных на рынке, популярность перил из дерева не спадает и это легко объяснимо – потребители всегда стремятся к максимальной натуральности и экологичности своего жилья. Они имеют стильный внешний вид и привлекательную текстуру, характеризуются стойкостью к механическим повреждениям, легко переносят все типы негативного внешнего воздействия. Этим во многом объясняет тот факт, что деревянные перила повсеместно используют и для обустройства фасадных элементов.

Кроме того, в магазинах широко представлены различные породы древесины в разных ценовых сегментах, поэтому каждый может купить сырье исходя из своих финансовых возможностей. Обычно внутри дома используют более дорогие породы дерева, а снаружи отдают предпочтение бюджетным вариантам.

Металл

Широко распространены перила из нержавеющей стали или алюминия, чуть менее популярны никелированные и латунные. Пик их популярности приходился на начало нашего века, тогда они повсеместно устанавливались в крупных торгово-офисных комплексах и деловых центрах. Интерес к таким перилам не угас и в наши дни, это связано с исключительно высокими эксплуатационными характеристиками таких конструкций:

• Длительный срок использования. Перилы из металла могут служить не менее 50 лет.
• Эстетичность – придание дизайну стильного и современного вида.
• Простота в обслуживании – металлические изделия не нуждаются в регулярном подкрашивании и лакировке, их не нужно обрабатывать защитными составами и антипиренами. Все, что необходимо для ухода за ними – лишь мыть периодически простой водой.
• Резистентность к коррозии. Нержавейка, как и алюминий, проявляет устойчивость к появлению ржавчины, благодаря этому свойству они могут монтироваться как внутри здания, так и снаружи. Если говорить о перилах из нержавейки, то еще одним их преимуществом будет доступная цена, которая гораздо ниже аналогов из стекла или ковки.

Что касается минусов, то он один – спустя длительное время использования устойчивость материала к механическим повреждениям снижается и на поверхности перил появляются многочисленные царапины и сколы, а места их крепления часто разбалтываются. Впрочем, это не относится к алюминиевым перилам – они сохраняют прочность и крепость на протяжении многих лет.

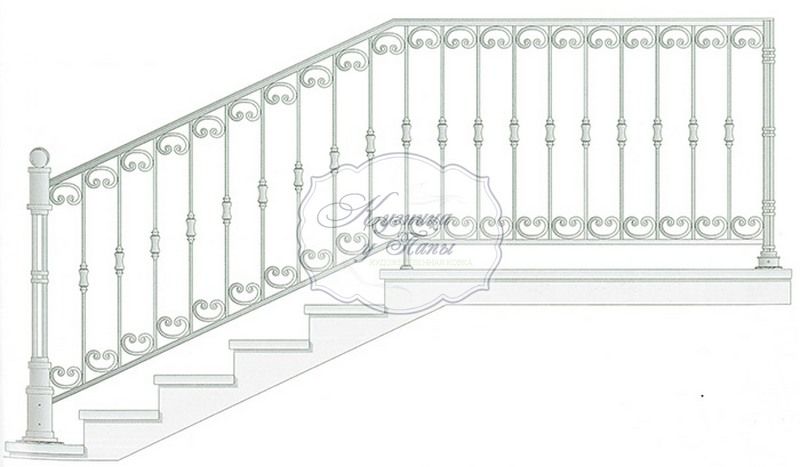

Более дорогим, но качественным вариантом являются перила из ковки. При выборе такого материала ведущим фактором является исключительная грациозность подобных изделий и красота.

Изготовление кованых лестничных перил производится по нескольким технологиям:

• Холодная ковка позволяет создавать изделия самой простой формы, закручивая пруты. Как правило, такой вариант предпочтителен для перил на крыльце и других типов наружных лестниц.
• Горячая ковка занимает дольше времени, но и изделия при этом получаются самыми затейливыми и витиеватыми. При помощи горячего метода можно создать самые сложные конструкции, которые часто устанавливают в больших благоустроенных коттеджах либо гостиницах.

Преимущества кованых перил не подвергаются никакому сомнению, среди них:

• стойкость к внешним неблагоприятным воздействиям – кованые перила отлично переносят колебания температур, дождь, град и снег, а также проявляют устойчивость к механическим повреждениям;
• длительный срок эксплуатации – ограждения могут служить верой и правдой до 100 лет;
• исключительный дизайн – технология изготовления кованых изделий позволяет обустроить перила по любым индивидуальным эскизам, такой продукт всегда эксклюзивен.

Недостаток у кованых перил лишь один – они очень дорогие.

Стекло

Стильное и современное решение для тех, кто предпочитает минимализм в интерьере. Несмотря на внешнюю хрупкость, эти красивые перила обладают большим числом достоинств:

• простота и высокая скорость монтажа – перила и поручни можно установить за пару дней, да и сам процесс установки не отличается сложностью и высокой технологичностью;
• большой выбор различных вариантов конструкции – на рынке широко представлены звукоизоляционные, взрывостойкие и морозоустойчивые модели, а также огнеупорные и пуленепробиваемые модификации;
• долговечность – стеклянные ограждения могут использоваться на протяжении 50 лет;
• простой демонтаж – в случае возникновения деформации любую секцию можно заменить без необходимости смены всего ограждения в целом.

Не лишены такие перила и недостатков. К ним относится сложность обслуживания и высокая стоимость таких изделий.

Пластик

Полимерные композитные перила изготавливают из очень жестких пластиков и из ДПК, зафиксированных на специальном креплении. Достоинство полимеров – это их цена. Себестоимость перил из пластика на порядок ниже всех других вариантов обустройства лестниц. Однако на этом достоинства пластика не исчерпываются. Этот материал отличается простотой в уходе, он легко чистится и вытирается, не требует регулярный обработки лаками, красками и антипиренами.

Материал устойчив к повреждениям слабой силы, однако любой сильный удар может их повредить. Впрочем, это утверждение относится к большинству материалов.

Бетон

Бетонные перила, как и вариант из камня, используют довольно редко, поскольку такие конструкции довольно тяжелые, а если говорить о камне, то они еще очень дорогостоящие. В то же время прочность и крепость их исключительно высока, именно поэтому основная их сфера применения – это обустройство лестничных маршей и крыльца.

Им не страшны никакие неблагоприятные атмосферные воздействия, а вот выглядят они более чем презентабельно, подчеркивают стиль экстерьера, а также статус владельца здания.

Большой популярностью пользуются и каменные балясины. В зависимости от особенностей их изготовления различают:

• резные балясины – обычно изготавливаются вручную, поэтому, как правило, они отличаются изысканностью форм и многообразием узоров;
• точечные – самый распространенный тип, характеризуется округлостью форм и разнообразным распределением утолщений, распознать их просто – горизонтальное сечение точечных опор имеют форму круга;
• тесаные – такие столбики имеют выраженные ровные грани, их форма довольно угловата, а горизонтальное сечение напоминает многоугольник.

Что касается материалов, то для обустройства перил используют мрамор, дагестанский или искусственный камень, а также гранит. Последний дает максимально прочные опоры, поскольку этот камень – одна из наиболее твердых пород. Каменные перила выглядят очень привлекательно, они подчеркивают роскошь и благородство внутреннего дизайна помещений, однако создают дополнительную нагрузку на лестничные марши. Это обязательно нужно учитывать при проектировании лестницы.

Каменные опоры отлично сочетаются с лестницами из досок или металлическими ступенями. Подобные комбинации выгодно освежают дизайн и придают помещению более жилой и благоустроенный вид.

Верхние опорные элементы

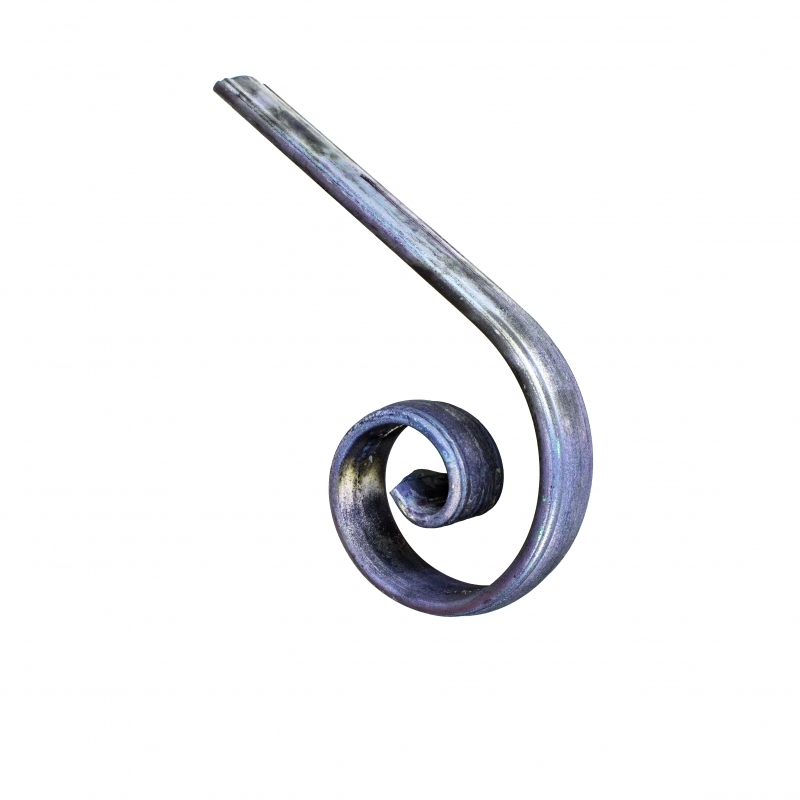

Любые перила в обязательном порядке должны быть оборудованы «верхушками» – поручнями, в противном случае их использование будет небезопасным. Существуют самые различные варианты выполнения верхних опорных элементов перил.

По форме и материалу

Если говорить о форме, то поручни могут представлены в самых различных вариантах: круглые, прямоугольные, квадратные, овальные, угловые или скругленные. В зависимости от назначения лестницы можно подобрать самый выгодный материал для его производства. Так, для крыльца наиболее предпочтительны кованые или хромированные профили, а также варианты из нержавейки.

Поручни из ПВХ по своим эксплуатационным характеристикам схожи с металлическими, а вот внешне больше напоминают деревянные элементы. Главное их преимущество – это высокая пластичность, которая позволяет придать поручням любую форму при воздействии теплого воздуха (например, при нагревании строительным феном). Еще одно достоинство – низкая стоимость.

На протяжении долгих лет на пике популярности остаются поручни из древесины. Такой не спадающий интерес во многом объясняется особой атмосферой уюта, которую привносят в любой дом деревянные элементы. Иногда качество их изготовления настолько исключительное, что поручни можно назвать даже произведением искусства.

По месту крепления

В зависимости от типа крепления можно выделить перильные поручни двух основных типов:

• над тетивой;
• поручни с несущей функцией.

Как правило, поручни монтируются к балясинам с использованием анкеров и саморезов, а также методом сварки – это зависит от используемого материала. Крепление поручней на стену по линии лестницы производят при помощи специальных литых кронштейнов, которые могут обхватывать брусок в любом месте либо с торца.

Нестандартные решения

Для создания индивидуального дизайна и поддержания атмосферы уюта и комфорта в загородных домах нередко устанавливают нетрадиционные поручни из подручных средств. Очень эстетично и стильно смотрятся немного грубоватые поручни из необработанного бревна. Такой элемент может расставить нужные акценты в помещении и подчеркнуть продуманность его интерьера.

Довольно нетривиально смотрятся поручни из веток в сочетании с поликарбонатом – это позволяет реализовать принципы минимализма в дизайне помещений. А вот почитателям морской тематики можно порекомендовать варианты из каната или утолщенной веревки, которые будут гармонично смотреться как в доме, так и на даче.

Оригинальным поручням отдает предпочтение все большее число домовладельцев. Среди самых популярных вариантов:

• поручни из светлого дерева в виде непрерывной линии;
• прямой дубовый брус, который крепится при помощи металлических фиксаторов;
• сочетание стеклянных и хромированных листов с деревянной окантовкой;
• равномерное чередование вертикальных и горизонтальных линий – как правило, такой вариант используют для деревянных или металлических конструкций;
• трубы из стали, зафиксированные параллельно друг другу с изогнутыми участками поворотов.

На фоне темных стен довольно необычно выглядят перила с подсветкой, при этом питание подводится непосредственно к поручням.

Самые распространенные конструкции:

• перила из нержавейки и поручни с подсветкой. Она встраивается в поручень в виде светодиодной ленты, на поворотах она «прорывается», а на окончании фиксируется заглушка из латуни.
• Ограждения из стекла с еврокромкой. Здесь LED-лента располагается внутри основного профиля. В базовых вариантах светодиод имеет мощность не более 4,8Вт/м и имеет рассеянно-белый или цветной оттенок.
• Трубчатые варианты подсветки. В этом случае используются особые выносные держатели, на которых крепится светодиодная лента. Потребляетмая мощность также соответствует 4,8 Вт/м, а на конце крепится заклепка.
• Пристенные поручни – при этом и сам поручень, и фурнитура крепятся с применением зеркальных пазованных труб из нержавейки.

Установка

Если перила устанавливаются своими руками, то чаще всего используют деревянные конструкции. Это связано с тем, что древесину довольно легко обрабатывать, а инструменты, которые для этого необходимы, имеются в арсенале любого домашнего мастера.

Первым делом необходимо составить чертеж будущей лестницы, а уже потом приступать к ее монтажу. Рассмотрим схему работ:

• Для начала монтируются концевые тумбы – они устанавливаются сверху и снизу лестницы. Если она имеет два и более маршей,
• то тумбы фиксируют на каждом повороте.
• Между тумбами натягивается леска – она указывает, где будут располагаться перила и каким будет базовое положение поручней.

• В местах, где будут располагаться опоры, наносят разметку. Как уже упоминалось, расстояние между опорами может быть самым различным, но, как правило, оно составляет 15-20 см, а если в доме постоянно проживают или часто гостят дети, то оно должно быть и того меньше. Обратите внимание на то, что балясины устанавливаются в 5-10 см от края ступени.
• Для достижения большей надежности фиксации их крепят непосредственно к лестнице и тетивам: к первым горизонтально, а ко вторым – под прямым углом. Чтобы повысить прочностные характеристики крепления, рекомендуется дополнительно использовать монтажный клей.

• На финишном этапе на балясинах устанавливают поручни. Чтобы процесс шел быстрее, пазы следует предварительно очистить от грязи и убрать всю пыль, это позволит добиться полной гладкости.
• Завершают работы лакировкой, при помощи которой можно добиться не только повышенной эстетичности конструкции, но и дополнительной защиты древесины. Этому этапу стоит уделить особое внимание.

Среди большинства собственников частных домов бытует мнение, что деревянные поверхности всех типов всегда обрабатываются по одинаковой схеме. Этот подход ошибочен, так как реакция древесины разных пород на одно и то же лакокрасочное покрытие может сильно варьироваться. К примеру, светлые сорта, такие как сосна, желательно лакировать светлыми покрытиями, а если пропитать ее темной морилкой, то результат может быть самым непредсказуемым, причем чаще всего состав впитывается в структуру дерева неравномерно и полностью губит ее натуральную текстуру.

Это объясняется присутствием большого количества смол в сосне, она накапливается в материале неоднородно, в связи с чем участки с наибольшей смолистостью лучше впитывают морилку, придавая материалу насыщенно-темный цвет. При этом участки с небольшой концентрацией смол остаются светлыми, создавая довольно неэстетичный визуальный эффект.

Для пропитки древесины следует использовать такие лаки и краски, которые выгодно оттеняют структуру дерева, подчеркивают ее интересный рисунок, но ни в коем случае не скрывают его.

Металлические перила устанавливаются немного иначе. Для начала в основании перил делают разметку, именно туда в дальнейшем будут устанавливаться опоры. По месту разметки сверлят небольшие отверстия и тщательно их зачищают, а затем заливают внутрь клей и вставляют специальные шпильки.

После того, как клеевой состав высохнет, можно продолжать монтаж перил. Для этого на заранее подготовленные штырьки крепят непосредственно балясины при помощи сварки. При отсутствии сварочного аппарата можно использовать болты. Эти элементы должны быть направлены строго вертикально.

Точность расположения изменяется и контролируется при помощи специального уровня. А вот к опорам уже непосредственно крепят поручни, при этом сварку применяют довольно редко. Установка металлических перил требует определенных навыков и профессионального инструмента, поскольку технология довольно сложна.

Модные варианты

В наши дни популярны перила из дерева, металла, пластика и даже стекла. Дизайнеры часто комбинируют различные элементы, создавая по-настоящему стильные и оригинальные конструкции.

Кстати, многие путают перила и поручни, поэтому между мастером и заказчиком часто возникает недопонимание.

Помните, что перила – это вся вертикальная конструкция, а поручни – лишь их верхняя опорная часть. Очень часто их украшают различными декоративными элементами.

Чаще всего конструкцию делают комбинированной, сочетая эстетику нескольких материалов, например, дерева и металла или металла и стекла.

Выбирая тот вариант, который будет оптимален в вашем случае, следует обратить внимание на общее стилистическое решение интерьера и назначение лестницы.

Очень интересно смотрятся вставки из стекла между балясинами. Такие лестницы оптимальны для воплощения идей стиля хай-тек, которому свойственен минимализм и лаконичность

Деревянные перила могут стать настоящим украшением эко-дома либо здания, стилизованного под русскую избу, а также для интерьеров в стиле кантри или прованс.

Ковка является вечной классикой. Перила с элементами ковки всегда выигрышно смотрятся и гармонично вписываются в абсолютно любое дизайнерское решение интерьера.

ПВХ позволяет создать перила и поручни любой формы – это возможно благодаря способности пластика гнуться и формировать изогнутые линии.

Кстати, пластик не подходит для классического оформления помещения, хотя для материалов, имитирующих текстуру дерева можно сделать исключение. Они смотрятся по-настоящему стильно и дорого.

Разные стили предполагают использование перил и поручней разных форм. Очень модным в России является стиль лофт.

Не отстает от него модерн.

Свои поклонники есть и у готики.

Для оборудования перил часто используют нестандартные материалы. К примеру, ветки деревьев позволяют реализовать самые разнообразные интерьерные концепции.

Толстые веревки или канаты отлично смотрятся в морской или урбанистической стилистике.

И еще немного интересных вариантов.

О том, как устанавливать поручни на лестницу своими руками, смотрите в следующем видео.

Элементы лестниц площадки, марши, перила, ступени

Лестница состоит из площадок, маршей, перил и ступеней

Составные части лестниц

Лестница состоит из площадок и маршей

Марш представляет собой наклонную часть лестницы (состоящую из ряда ступеней, поддерживающих к элементов и ограждения), соединяющую две площадки. Все ступени марша имеют одинаковую форму, за исключением нижней и верхней, примыкающих к площадкам (рис. 1, б и в), которые устраиваются особой формы и называются фризовыми.

Лестничные площадки разделяются на этажные, устраиваемые на уровне пола каждого этажа, и промежуточные, или междуэтажные. Ступени марша поддерживаются специальными балками, называемыми косоурами, если они расположены под ступенями, или тетивами, если ступени примыкают к ним сбоку (рис. 1, д и ё). Возможно опирание ступеней на наклонную плиту (рис. 1, ж).

Косоуры и тетивы как правило, опираются на площадочные балки. При опирании ступеней на один косоур ступень вторым концом опирается на стену, что требует устройства в ней специальной ступенчатой штрабы. Двухкосоурное решение не требует заделки ступеней в стену и поэтому наиболее распространено современном строительстве.

Высота ступени называется подступенком, ширина — проступью (рис. 1, г).

Форма и размеры сборных ступеней принимались по ГОСТ. Имеются три профиля ступеней, соответствующих различным уклонам марша: 15 X 30 см при уклоне марша 1 : 2; 16,5 X 29 см при уклоне марша 1 : 1,75 и 17,3 X 26 см при. уклоне 1 : 1,5. Первые два профиля ступеней применяются на основных лестницах, третий — на вспомогательных.

За ширину марша принимается расстояние от перил до отделочного слоя стены. Оно всегда меньше длины ступени и зависит от ее заделки и способа крепления поручня. В узких маршах перила часто крепятся к торцу ступени, и длина ее полностью используется для эвакуации (рис. 1, и и к).

Общий вид и детали мелкоэлементныя двухмаршевых лестниц
а — разрез и план лестничной клетки; б — верхняя фризовая ступень; в — нижняя фризовая ступень; г — рядовая ступень; д — пример опирания ступеней на тетиву; е — пример опирания ступеней на косоур; ж — пример опирания ступеней на плиту; а— к — примеры крепления перил к ступеням; л — типовой профиль поручня; м — пример устройства поручня из пластмассы; 1 — этажная площадка; 2 — междуэтажная площадка; 3 — косоур; 4 — ступени; 5 — верхняя фризовая ступень; 6 — нижняя фризовая ступень; 7 — площадочная балка; 8 — стремянка на чердак; 9 — люк на чердак

Материалом ступеней может быть бетон, железобетон, природный камень, металл, дерево. Ступени из природных камней применяются редко, главным образом в уникальных общественных зданиях.

Бетонные и железобетонные ступени широко применяются повсеместно в массовом строительстве. В ряде случаев в зависимости от назначения здания поверхность ступеней отделывают мраморной крошкой, линолеумом или деревом.

Неотъемлемой составной частью марша являются перила заделываемые нижним концом в ступени (в верхнюю или боковую их грань, рис. 1, з — к) и поддерживающие поручень. Рисунок перил играет важную роль в решении интерьера лестницы и является важным элементом ее художественного оформления. Различают сплошные и решетчатые ограждения. Высота перил делается не ниже 90 см. Характерные профили поручня приведены на рис. 1, л, м.
Ограждающая часть перил может быть сделана из асбофанеры рифленого стеклопластика , органического стекла или закаленного стекла.

Перила из нержавеющей стали ограждения,поручни из нержавеющей стали,элементы

Перила из нержавеющей стали ограждения,поручни из нержавеющей стали,элементы

Перила из нержавеющей стали подойдут для ограждения лестниц прямо на улице или внутри помещения. Долговечный, прочный и надежный материал — нержавеющая сталь — не подвержен коррозии, а значит, перила для лестниц из нержавейки прослужат долгие годы. Несмотря на любые перепады температур, осадки и напряженность эксплуатации, перила из нержавейки всегда сохраняют отличный, первозданный внешний вид. Такие поручни традиционно украшают лестничные пролеты в бизнесцентрах и госучреждениях, где постоянное напряженное использование не должно никак отразиться на надежности конструкции и презентабельности внешнего вида.

Изготовление перил из нержавейки с помощью готовых комплектующих и деталей сэкономит время и ваши деньги . В компании Уютный уголок вы всегда сможете купить полный спектр нержавеющих перил, поручней и комплектующих к ним для изготовления ограждений любого дизайна и сложности. Вся фурнитура и элементы для перил изготовлены из высококачественной полированной нержавеющей стали марки AISI 304. Труба нержавейка для стоек, поручней и ригелей произведена из нержавейки марок AISI 201 и AISI 304. Также, в наличии комплектующие для изготовления перил с заполнением из стекла.

Труба нержавейка из сталей AISI 304 и AISI 201 различных диаметров.

Трубы из нержавеющей стали марки      AISI 304 очень популярна у производителей различных металлоконструкций, поручней и перил, устанавливаемых на улице. Отлично переносит перепады температур и агрессивные среды. Марка стали AISI 304 является одной из самых популярных пищевых нержавеющих сталей с низким содержанием углерода.

Сталь марки    AISI 201 — это экономичный вариант 304, очень схожий с ней по характеристикам и заменяющий ее, однако, чуть более прочный и устойчивый к обработке. Дешевизна достигнута заменой в материале дорогого никеля на марганец.

Оба типа труб из нержавеющей стали отлично подходят для механической обработки и сварки, а также, данные трубы прекрасно полируются до зеркального блеска.

Все возможные элементы и фурнитуру для лестниц вы можете купить,заказать в наших магазинах и заказать с доставкой по всей России.

Каталог товаров. Поворотные элементы для перил. Поворотные элементы для перил Санкт-Петербург, лестничные перила, изготовление лестничных перил, деревянные перила, перила алюминий, перила балясины,. Центр Погонажных Изделий.

Центр погонажных изделий – это широкий ассортимент изделий из массива дуба, ясеня,бука,лиственницы, хвойных пород древесины, а также из новомодных заменителей из МДФ, ПВХ, полистирола. Каталог / Поворотные элементы для перил Фото Наименование Материал Размер (мм) Ед. изм. Цена, руб Поворот-окончание дуб,,ясень, 60*50 мм шт. 6000 Поворот 360 дуб,бук d=50/40 мм шт. 6000 Поворот 360 дуб,бук 40х70 мм шт. 6000 Поворот-окончание сосна 60х50/70*50/80*50 мм шт 2000 Поворот-окончание сосна 60х50/70*50/80*50 мм шт 2000 Поворот-окончание сосна 60х50/70*50/80*50 мм шт. 2000 Поворт 90 градусов сосна 60х50 мм шт. 2000 Поворот 180 градусов сосна 60х50 мм шт. 2000 Поворот 45 градусов сосна 60х50 мм шт. 2000 Поворт 90 градусов сосна 70х45 мм шт. 2000 Поворот 180 градусов сосна 70х45 мм шт. 2000 Поворот 45 градусов сосна 70х45 мм шт. 2000 Поворт 90 градусов сосна 80х50 мм шт. 2000 Поворот 180 градусов сосна 80х50 мм шт. 2000 Поворот 45 градусов сосна 80х50 мм шт. 2000 Поворот-окончание сосна,дуб,бук,ясень,лиственница d=50/40 мм шт 6000

Все права принадлежат ООО «Центр погонажных изделий» Санкт-Петербург, пр. Обуховской Обороны, (812)707-12-42 Измайловский пр., 24, тел: 915-13-26 Разработано в AlkoDesign

Комплектующие для перил — Формула комфорта

Сегодня мы все почувствовали увеличение цен на многие товары. Многие наши клиенты ищут пути экономии. Один из способов экономии: «взять все в свои руки», и, закупив материал, сделать ремонт самому.

Если Вы решили оптимизировать семейный бюджет и установить ограждения из нержавеющей стали самостоятельно, то мы с радостью Вам в этом поможем.
У нас Вы можете купить основные элементы из нержавеющей стали, изготовленные нами специально по Вашим размерам, и собрать ограждения самостоятельно.
(Фото кликабельны )

Такие самосборные перила из нержавейки подойдут для лестниц внутри помещений в частных домах.
Для объектов вне помещений, а также для объектов общественного пользования предпочтительно остановить свой выбор на профессиональной установки (соединение элементов производиться аргонной сваркой, что дает дополнительную прочность всей конструкции).

Существует 3 основных этапа при самостоятельной сборке из комплектующих для перил из нержавеющей стали:

•   Сделайте замер и сфотографируйте объект
•   Выберите тип ограждений
•   Установите перила

Для самостоятельной сборки перил из нержавеющей стали Вам понадобиться выбрать основные элементы ограждения:

• Вертикальные стойки
• Вид и диаметр поручня
• Заполнение между стойками
• Крышка для стойки
• Макушку, соединяющую стойку и поручень
• Дополнительные комплектующие (поворотные элементы, окончание поручня и т.д.)

После выбора элементов мы изготавливаем для Вас конструкцию из комплектующих, специалисты объясняют Вам технологию установки и можете приступать к монтажу, а на сэкономленные деньги покупаете жене цветы.

На самосборные конструкции из комплектующих из ограждений и перил действует гарантия: 1 год на материал.
Гарантию за прочность конструкции и правильность ее сборки ответственность не несем.

Ниже приведены основные комплектующие из нержавейки для перил и ограждений, представленные у нас:

• Наконечники стоек и кронштейны поручня
• Основания и крепежи стоек
• Крышки и низы стоек
• Крепления ригеля к стойке
• Стеклодержатели
• Отводы и соединители труб
• Фланцы
• Пристенные крепления
• Заглушки и окончания поручня

Fiberon выпускает алюминиевые перила Elements на Lowe’s и lowes.com

NEW ЛОНДОН, Северная Каролина, 31 мая 2018 г. — Fiberon представляет новые алюминиевые перила Elements ^™ , которые можно приобрести исключительно в домашних центрах Lowe и на сайте lowes.com. Элегантный дизайн обеспечивает максимальный обзор, а быстрая и простая сборка сокращает время установки до 50%. Elements Railing — последнее дополнение к очень успешной программе перил Fiberon, хранящейся в Lowe’s. Он доступен в размере 6 футов. линейные и лестничные комплекты. Также предлагаются стойки, оборудование и отдельные кронштейны для перил и лестниц.

Когда дело доходит до стиля и практичности, рейлинги Fiberon Elements обеспечивают превосходное качество. Чистые, современные линии и универсальный черный цвет дополняют любую архитектуру. Алюминий премиум-класса с порошковым покрытием устойчив к ржавчине и требует меньше обслуживания. Предварительно приваренные опорные кронштейны и предварительно перфорированная нижняя направляющая для скоростной установки. Гладкая конструкция без видимых сварных швов и порезов помогает предотвратить травмы, а 20-летняя гарантия обеспечивает дополнительное спокойствие.

«Перила Fiberon Elements были разработаны для удовлетворения растущего интереса потребителей к алюминиевым перилам, — отмечает вице-президент Fiberon по маркетингу Шелли Селлардс. «Elements Railing предлагает классический стиль, долговечность и комфортную цену. И его легко установить, что делает его разумным выбором как для подрядчиков, так и для домовладельцев».

В настоящее время перила Fiberon Elements доступны на некоторых рынках восточного побережья. Чтобы узнать больше, посетите дружественных экспертов в Lowe’s Pro Desk или войдите на сайт lowes.com.

О Файбероне

Компания Fiberon, основанная в 1997 году, является ведущим американским производителем настилов, перил, облицовки и ограждений из альтернативных материалов, поставляемых по всему миру.Продукты Fiberon доступны в широком диапазоне стилей и ценовых категорий, и все они обеспечивают тепло и красоту натурального дерева без дорогостоящего и трудоемкого обслуживания. Продукты Fiberon не содержат токсичных химикатов и содержат до 94% переработанных материалов. Признанная журналом Green Builder «Эко-лидером», компания Fiberon находится в частной собственности и осуществляет свою деятельность в Северной Каролине и Айдахо. Для получения дополнительной информации посетите сайт fiberondecking.com и следите за новостями Fiberon на Facebook, Pinterest, Twitter и YouTube.

Детали деревянных и композитных ограждений настила

Ограждения состоят из набора деталей. Существуют разные методы изготовления ограждений из различных материалов для настила, но большинство перил, построенных из дерева, имеют общий набор компонентов.

Обычно к раме настила крепятся деревянные стойки 4×4, обеспечивающие опору для поручней. Некоторые композитные системы требуют установки деревянной стойки, которая будет закрыта полой втулкой. 4×4 должны быть достаточно длинными, чтобы перила выступали над рамой не менее чем на 36 дюймов, и должны выступать ниже поверхности настила для крепления к раме в качестве средства поддержки.

В большинстве рельсовых систем используются горизонтальные элементы, проходящие между стойками в качестве верхней и нижней направляющих для создания рамы для заполнения. С деревянными настилами для этой цели часто используются 2×4.

Верхнее ограждение должно быть установлено таким образом, чтобы верхняя часть ограждения находилась на высоте не менее 36 дюймов над полом. Точно так же нижняя направляющая обычно приподнята над поверхностью, чтобы обеспечить пространство для уборки снега и листьев, но она не может выступать за пределы 4 дюймов от пола.

Верхняя крышка может использоваться или не использоваться. Доски 2×6, уложенные ровно, хорошо работают и обеспечивают ровную поверхность для размещения напитков.Вы можете использовать фрезер с закругленной фрезой, чтобы создать хорошую детализацию края.

Заполняющая часть перил обычно состоит из многократного использования пикетов или балясин. Они могут быть разных материалов, форм и размеров.

Заглушки палубных стоек

Колпачки для столбов — это декоративные накладки, которые можно прикрепить к верхней части перил, чтобы придать им индивидуальный вид. Некоторые строители настилов сами срезают верхушки перил, чтобы смягчить острые углы для стилизованной отделки. Вы можете выбрать из сотен готовых колпачков для столбов из дерева, металла, композита, стекла и керамики.Некоторые очень детализированы и интересны, а другие игривы (мы говорим о белках и херувимах).

Почтовые шапки не для всех. Тем не менее, они могут предложить хороший вариант для проектов колод, в которых чего-то не хватает. Некоторые железнодорожные системы даже не позволяют вам их использовать. Даже деревянные перила требуют установки более высоких перил. Некоторые строители прикрепляют блок 4×4 к верхней части колпачков столбов, чтобы обеспечить непрерывный наконечник рельсов.

Заглушки для стоек можно прикрепить несколькими способами.Некоторые заглушки столбов можно аккуратно прибить гвоздями. Клей хорошо работает для других. Помните, что заглавные буквы, вероятно, будут затронуты всеми прохожими. Со временем заглушка столба обязательно расшатается. Мы даже видели, как во время сильного ветра с палубы срывались колпаки стоек.

Архитектурные перила и компоненты | Аппаратная хижина

TheHardwareHut является дистрибьютором широкого ассортимента высококачественных перил из цельной латуни и перил из нержавеющей стали и компонентов. com с гордостью приветствует вас в нашей категории декоративных архитектурных перил оборудования.

Предлагает широкий ассортимент компонентов перил из цельной латуни и нержавеющей стали, таких как латунные трубки, трубки из нержавеющей стали, компоненты и аксессуары для поручней и поручней. Эти компоненты перил премиум-класса можно найти в различных приложениях в гостиничных проектах, барах, ресторанах и жилых помещениях.

Компоненты архитектурных перил:

• Трубка : Цельные перила из латуни или нержавеющей стали, используемые в различных целях, таких как перила для ног, настенные поручни, отдельно стоящие поручни, пожарные столбы, туалетные столики, разделители дорожек и т. д.Доступные в различных размерах, архитектурные перила определяются внешним диаметром, большинство наших труб имеют толщину стенки 0,05 дюйма для тяжелых условий эксплуатации.
• Кронштейны для поручней : Кронштейны для поручней из нержавеющей стали и цельной латуни обеспечивают надежную поддержку ваших поручней или перил в жилых и коммерческих помещениях. Поручни необходимы в общественных зданиях, чтобы помочь людям в коридорах или на лестницах.
• Кронштейны для пола и перекладин: Используется для поддержки перекладин для ног. Доступен в различных стилях, которые позволяют крепить кронштейн к стене/перекладине или к полу, в зависимости от желаемого применения.
• Торцевые заглушки и наконечники: Устанавливаются на конце трубы, который открыт. Торцевые заглушки самого популярного типа монтируются заподлицо, а также торцевые заглушки в виде купола придают вашему проекту завершающий штрих.
• Утопленные фитинги и колена: Используется для придания аккуратного вида при соединении трубок по изгибам или под углом.
• Шаровые фитинги: Популярный выбор для перил в традиционном стиле. Концы перил скрыты внутри шарового фитинга, что устраняет необходимость в точных измерениях и разрезах труб. Отлично подходит для легкой установки.
• Настенные и напольные фланцы: Фланцы из цельной латуни и нержавеющей стали создают аккуратный внешний вид, сохраняя надежность крепления архитектурных перил к стене, полу или другой поверхности.
• Соединение : Используется для соединения секций труб, когда требуются более длинные пролеты.Крепление внутри для чистого внешнего вида.

Кабельные направляющие из нержавеющей стали Улучшите любые перила и любой вид! Эти простые в установке сборные кабельные сборки обеспечивают оптимальную видимость и являются привлекательной и не требующей особого ухода альтернативой другим широко используемым материалам, таким как металлические и деревянные перила. Особенности включают:

• Quick-Connect ® Технология Feeney. Уникальные фитинги из нержавеющей стали со специальной технологией Quick-Connect® крепятся к кабелю в полевых условиях без инструментов.Односторонние захваты автоматически захватывают и фиксируют после ввода кабеля, что делает сборку и установку быстрой и легкой.
• Стойкий к атмосферным воздействиям кабель и фитинги из нержавеющей стали марки 316 не требуют особого ухода и точно изготовлены — идеально подходят как для жилых, так и для коммерческих проектов.
• CableRail позволяет вам отпраздновать вид с тонкими кабелями и скрытыми фитингами, которые практически исчезают.
• Изготовлено в основном из переработанных материалов.Солнечная энергия, вырабатываемая в штаб-квартире Feeney в Калифорнии, компенсирует более 95% электроэнергии, потребляемой предприятием.

Что такое канатные перила — Atlantis Rail Systems

Что такое тросовые перила и почему я должен рассмотреть тросовые перила для палуб, балконов и лестниц?

Использование кабельных ограждений становится все более популярным как в коммерческих, так и в жилых помещениях. Системы кабельных ограждений предназначены для профессиональных результатов, но также удобны для энтузиастов, занимающихся своими руками.Если вы хотите узнать больше о входах и выходах систем кабельных ограждений, чтобы понять, подходят ли они для вашего проекта, просто читайте дальше!

Кабельные перила

(также известные как кабельные перила и тросовые перила) представляют собой альтернативу традиционным деревянным или металлическим перилам, не требующую особого ухода. Проще говоря, это ограждения и поручни, в которых для заполнения используются горизонтальные тросы вместо традиционных шпинделей, стекла, сетки и т. д.

Существует множество вариантов кабельных ограждений на выбор.Этот раздел объяснит немного больше о том, что это такое.

ОПЦИЯ ГОРИЗОНТАЛЬНЫХ ТРОСОВЫХ ПЕРИЛ

Горизонтальные кабельные перила (в которых кабели проходят горизонтально к основанию или полу настила) являются наиболее распространенной формой доступных перил, улучшающих обзор. Великолепный вид значительно улучшается за счет удаления балясин и других мешающих материалов с перил, сохраняя при этом безопасность и эстетику. Верхняя направляющая всегда необходима при создании системы кабельных перил, как и структурная стойка, поэтому вы хотите оптимизировать небольшое количество используемого оборудования, сделав его из нержавеющей стали.Верхний рельс всегда должен быть установлен таким образом, чтобы верхний рельс мог поглощать и отклонять давление, оказываемое при натяжении кабеля. Лучше всего закрепить верхнюю перекладину, закрепив ее между стойками, а не просто поместив перекладину поверх стоек.

Сравнение металлических и деревянных тросовых перил

Если перила могут выдерживать необходимое натяжение, можно использовать дерево или металл. Это просто зависит от того, какой внешний вид желателен.Дерево создает ощущение тепла и земли, а металл создает более индустриальную атмосферу. Atlantis Railing предлагает несколько систем, в которых сочетаются тросы из дерева и нержавеющей стали, включая системы HandiSwage™, RailEasy™, Spectrum и SunRail™. Мы поощряем творческие конструкции кабельных перил, которые улучшают компоненты перил из нержавеющей стали.

Кабельные перила, соответствующие коду

В свое время строительные нормы и правила ограничивали использование любых горизонтальных перил общего назначения, в том числе вантовых перил.В 2001 году Комиссия по международному кодексу (ICC) удалила это ограничение «закона о лестнице» из Международного жилищного кодекса (IRC). Хотя в IRC или Международном строительном кодексе (IBC) ничего не указано, любой штат или муниципалитет имеет право писать свои собственные правила и интерпретировать существующие IRC и IBC. С кабельными перилами вы всегда должны сначала проконсультироваться с местным чиновником по обеспечению соблюдения норм и правил с вашими планами. Получите одобрение до установки, а не после.

Советы по обслуживанию кабельных перил

Системы тросовых ограждений из нержавеющей стали

всегда должны изготавливаться из морской нержавеющей стали марки 316L, чтобы хорошо выдерживать суровые условия, максимизировать долговечность и обеспечивать низкие эксплуатационные расходы.Нержавеющая сталь может изменить цвет при нормальном воздействии окружающей среды, включая соленую воду. Если требуется некоторое «приведение в порядок», для очистки металла можно использовать простое мыло для автомойки. Если металлическая поверхность царапается или обесцвечивается, можно использовать пассивирующую жидкость, чтобы нейтрализовать любое возможное загрязнение поверхности из нержавеющей стали. Смотрите наши чистящие средства здесь.

СИСТЕМА ТРОСОВЫХ НАПРАВЛЕНИЙ СТИЛЬ И ДИЗАЙН

Кабельные перила для террас и балконов

Из вашего дома открывается потрясающий вид, и, вероятно, это одна из причин, по которой вы его купили.Но что происходит каждый раз, когда вы берете свой любимый напиток на террасу, чтобы насладиться им? Как только вы садитесь, вы обнаруживаете, что смотрите не на вид, а на пикеты ваших перил или грязное стекло, которое вы ненавидите мыть.

Чтобы решить эту проблему, перила вантового настила предлагают гораздо более «удобную» альтернативу традиционным перилам из штакетника или стекла. Поскольку кабели тоньше, чем деревянные штакетники, они предлагают увеличенную площадь обзора с почти беспрепятственным обзором.

Имея различные конфигурации кабельных ограждений, легко выбрать систему, которая отражает ваш личный стиль, практические потребности и соображения безопасности.Например, чтобы создать современный вид, выберите изделие, полностью выполненное из нержавеющей стали, или для создания более теплой атмосферы в загородном доме выберите систему с деревянными поручнями и стойками.

Что делает нержавеющую сталь «меньше пятен»

Защитный слой нержавеющей стали, благодаря которому она выдерживает воздействие элементов, представляет собой пассивный слой оксида хрома толщиной всего в несколько десятков нанометров (отсюда и термин «пассивация»). Нержавеющая сталь 316 содержит минимум 16% хрома, и ее реакция на кислород создает пассивный слой оксида хрома.Нержавеющая сталь 316 также содержит важные элементы: 10% никеля, 2% молибдена и примерно 64% ​​железа. Удивительные коррозионно-стойкие свойства нержавеющей стали для придания металлическому соединению 64% железа такой высокой коррозионной стойкости в значительной степени зависят от прочного и свободного от загрязнений пассивного слоя оксида хрома.

Перед установкой всегда читайте инструкции к кабельным ограждениям Atlantis Rail. Установка системы кабельных ограждений проста и относительно проста с продуктами Atlantis Rail.Для получения полной информации о том, как установить любую систему кабельных ограждений Atlantis Rail, посетите нашу страницу «Как установить кабельные ограждения» или посмотрите наши обучающие видео. Каждая система кабельных ограждений Atlantis Rail имеет специальный набор инструкций и/или видео.

Базовое кабельное ограждение Установка RailEasy™ Way

Шаг 1: Спланируйте свой проект

Шаг 2: Измерение

Шаг 3: Установите

Системы кабельных перил или системы перил из нержавеющей стали доступны в различных стилях и конфигурациях. Они просты в установке, требуют минимального обслуживания и могут использоваться как для внутренних, так и для наружных кабельных ограждений.

Система кабельных ограждений RailEasy™

КАБЕЛЬ, ОБОРУДОВАНИЕ И ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ ДЛЯ ИСПОЛЬЗОВАНИЯ С ДЕРЕВО
Система тросовых перил RailEasy™ сочетает в себе естественную красоту дерева с обтекаемым видом запатентованных фитингов и кабеля RailEasy™. Эти фитинги и кабели изготовлены из чрезвычайно коррозионностойкой нержавеющей стали типа 316L, что увеличивает их долгосрочную ценность.Atlantis Rail не предоставляет древесину, а только кабель, оборудование и дополнительные виниловые компоненты. Нижняя направляющая не является обязательной.

Система тросовых ограждений Spectrum из нержавеющей стали

КВАДРАТНЫЕ ПЕРИЛА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С ГОРИЗОНТАЛЬНЫМ ЗАПОЛНЕНИЕМ КАБЕЛЯ
Система Spectrum представляет собой простое в использовании универсальное ограждение для тросов. В нем используются квадратные опоры, монтируемые на лицевой панели или на поверхность, и горизонтальный кабельный ввод из шпилек HandiSwage™. Он предназначен для использования с верхними перилами из твердой древесины, поставляемыми заказчиком.Универсальные стойки используются для углов, концов и середины, что позволяет получить действительно готовое решение для ограждения. Выберите один из стандартных цветов: черный или серебристый металлик или специальные цвета.

Система кабельных ограждений Nautilus

КАБЕЛИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С НАПРАВЛЯЮЩИМИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Конструкция системы наручных ограждений Nautilus сочетает в себе улучшенный внешний вид тросовых ограждений из нержавеющей стали и наши направляющие из полированной или матовой нержавеющей стали. Все наши перила из нержавеющей стали предназначены для профессиональных результатов, но идеально подходят для энтузиастов, занимающихся своими руками.Кабельные перила Nautilus с направляющими из нержавеющей стали обеспечат беспрепятственный обзор на долгие годы.

Система тросовых ограждений HandiSwage™

СИСТЕМА КАБЕЛЬНЫХ ПЕРИЛ С ИСПОЛЬЗОВАНИЕМ ФИТИНГОВ ДЛЯ РУЧНОГО ОБЖИМА
Система кабельных ограждений HandiSwage™ представляет собой простое в использовании изделие для кабельных перил, в котором используются фитинги, адаптированные к традиционным фитингам. Их можно прикрепить к кабелю с помощью ручных обжимных инструментов Atlantis Rail. Система HandiSwage™ сочетает в себе эстетическую привлекательность, качество и долговечность кабельных компонентов RailEasy™ с удобством и экономичностью кабеля 1/8” или 5/32”.

Система тросовых ограждений SunRail™

ТРОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С СТОЙКАМИ И ПЕРИЛАМИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Конструкция кабельных ограждений SunRail™ из нержавеющей стали сочетает в себе современный вид кабельных ограждений из нержавеющей стали с нашими полированными или матовыми стойками и поручнями из нержавеющей стали. Наши кабельные перила из нержавеющей стали идеально подходят для интерьера или экстерьера; коммерческие или жилые помещения, где клиентам требуется изысканность и уникальный внешний вид. Вы будете наслаждаться годами минимального обслуживания и богатым внешним видом нержавеющей стали.

Система кабельных ограждений Nova II

КАБЕЛЬНЫЕ ПЕРИЛА С АЛЮМИНИЕВЫМИ СТОЛБАМИ И ПЕРИЛАМИ С ПОРОШКОВЫМ ПОКРЫТИЕМ
Система NOVA II состоит из алюминиевых стоек с порошковым покрытием, поручней и поручней для ног, а также горизонтального заполнения кабеля. В заполнении кабеля используются фитинги HandiSwage™ с кабелем 1/8″. Система NOVA II предлагается в черном, белом и бронзовом цветах. Заполнение троса HandiSwage™ включает в себя ряд фитингов для ручного обжима из нержавеющей стали и троса 1/8 дюйма, что делает его одной из самых простых и экономичных систем кабельных ограждений на рынке.

Система кабельных ограждений Latitude из нержавеющей стали

КАБЕЛЬНЫЕ ПЕРИЛА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С ДЕРЕВЯННЫМ ПОРУЧНИМ
Кабельные перила Latitude с деревянными поручнями (поручни, поставляемые заказчиком) состоят из механических обжимных натяжителей, приклепываемых к стойкам из нержавеющей стали с внешним диаметром 2 дюйма для заполнения кабельных ограждений. Монтажная пластина на верхней рейке обеспечивает простоту установки практически без аппаратных препятствий и позволяет клиентам выбрать желаемую плоскую верхнюю рейку.Имеется регулируемая монтажная пластина на верхней направляющей, которая идеально подходит для лестниц.

Зачем выбирать рельсы Atlantis для кабельных перил?

Atlantis Rail Systems является подразделением Suncor Stainless. Suncor Stainless уже 35 лет является ведущим производителем изделий из нержавеющей стали. В отличие от компаний, производящих перила, которые решили заняться производством тросовых перил из нержавеющей стали в одночасье, Atlantis Rail Systems — это компания из нержавеющей стали, которая благодаря многолетнему опыту и знаниям разработала лучшие в своем классе кабельные перила.

Наша компания давно усвоила уроки производства качественной продукции из нержавеющей стали, поставляя тросы и фитинги из нержавеющей стали для всех мыслимых отраслей промышленности, включая архитектурную. На заре кабельных ограждений мы продавали стандартное морское кабельное оборудование, но стало очевидно, что необходим упрощенный, привлекательный и простой в использовании набор оборудования. Был разработан запатентованный натяжитель RailEasy™, и вместе с ним родилась компания Atlantis Rail Systems. Оттуда было введено больше запатентованных компонентов, и мы расширились, чтобы предложить самое высокое качество и самый большой выбор канатных перил, доступных сегодня.

Являясь подразделением Suncor Stainless, Inc., Atlantis Rail Systems имеет возможность реализовать любой проект и производство пандусов, необходимых для удовлетворения любого потребительского спроса.

Наше собственное испытательное оборудование позволяет нам поддерживать нашу продукцию и гарантировать безопасность наших систем кабельных ограждений из нержавеющей стали. После завершения разработки и тестирования наших систем мы отправляем их на независимые лабораторные испытания и сертификацию на соответствие требованиям строительных норм и правил.

Главной причиной выбора Atlantis Rail Systems является обслуживание клиентов.У нас есть штат знающих специалистов по котировкам, которые быстро реагируют на ваш запрос информации и котировок. Все наши менеджеры по работе с клиентами имеют многолетний опыт работы, чтобы помочь вам. Наши внешние торговые представители всегда готовы оказать помощь, а философия обслуживания нашей объединенной команды гарантирует, что мы превзойдем другие компании в этом бизнесе.

Компоненты кабельных перил Spectrum — Atlantis Rail Systems

Комплект 38-дюймовых стоек для поверхностного монтажа Spectrum

Комплект 38-дюймовых стоек для поверхностного монтажа Spectrum — это вариант, специально предназначенный для использования на секции лестничных перил высотой 36 дюймов.

Подробности

Комплект лестничных стоек для крепления на лицевой панели Spectrum 38 дюймов

Комплект стоек лестницы для крепления на лицевой панели Spectrum 38 дюймов специально предназначен для использования на лестничных перилах высотой 36 дюймов.

Подробнее

Комплект стоек для поверхностного монтажа Spectrum 36 дюймов

Комплект стоек для поверхностного монтажа Spectrum 36 дюймов специально предназначен для использования на перилах высотой 36 дюймов на ровной секции.

Подробнее

Наборы накладных гаек HandiSwage™

Предназначены для использования со шпильками HandiSwage™ и сборкой шпилек RailEasy™.

Подробнее

Комплект опор для крепления на лицевой панели Spectrum 42 дюйма

Комплект опор для крепления на лицевой панели Spectrum 42 дюйма является опцией, специально предназначенной для использования на перилах высотой 42 дюйма на горизонтальной секции.

Подробнее

Комплект стоек для поверхностного монтажа Spectrum 42″

Комплект стоек для поверхностного монтажа Spectrum 42″ предназначен специально для использования на перилах высотой 42 дюйма на ровной секции.

Подробнее

Комплект стабилизатора кабеля для поверхностного монтажа Spectrum

Комплект стабилизатора кабеля для поверхностного монтажа Spectrum разработан специально для использования в системе Spectrum для поверхностного монтажа, где диапазон измерений между стойками превышает 4 фута.

Подробнее

Кабель HandiSwage™ 1/8″

Этот кабель имеет конструкцию 1×19 и доступен в диаметре 1/8″. Доступны катушки длиной 100 или 250 футов.

Подробнее

Стандартный стержень HandiSwage™

Стандартный стержень HandiSwage™ позволяет быстро и легко установить архитектурную систему кабельных ограждений. и вставьте в отверстия стойки и стабилизатора.

Подробнее

Распорка для лестницы

Распорка для лестниц идеально подходит для лестниц, где используется сквозной фитинг для прокладки кабеля под углом.

Подробнее

Набор пластин для ремонта углов Spectrum

Углы на рельсовой системе требуют «двойной фиксации». Набор угловых ремонтных пластин Spectrum используется для соединения сборок верхних монтажных пластин, входящих в каждый комплект стоек, при «двойной фиксации».

Подробнее

Комплект опор для крепления на лицевой панели Spectrum 36 дюймов

Комплект опор для крепления на лицевой панели Spectrum 36 дюймов специально предназначен для использования на перилах высотой 36 дюймов на ровной секции.

Подробнее

Набор гаек-желудей

Гайка-желудь предназначена для использования с обжимными шпильками HandiSwage™ и узлами шпилек RailEasy™.

Подробнее

42-дюймовый комплект для крепления на лицевой панели и угловых стоек

Комплект Spectrum для крепления на 42-дюймовых торцевых и угловых стойках для крепления на лицевой панели представляет собой вариант, специально предназначенный для использования на перилах высотой 42 дюйма на ровной секции. Он предназначен для использования в качестве торцевой или угловой стойки.

Подробнее

Монтажный кронштейн для поручня Spectrum ADA

Монтажный кронштейн для поручня Spectrum ADA оснащен зажимом, который устанавливается на стойку Spectrum и позволяет прикреплять концевые и средние опорные фитинги поручня, что позволяет системе соответствовать требованиям ADA.

Подробнее

Набор накладных гаек Deluxe

Предназначен для использования со шпильками HandiSwage™ и сборкой шпилек RailEasy™.

Подробнее

Широкая монтажная пластина Spectrum

Широкая монтажная пластина Spectrum в два раза шире стандартных монтажных пластин, входящих в комплект опор Spectrum, и используется, когда требуется более широкая верхняя направляющая.

Подробнее

Армирующий профиль Spectrum

Армирующий профиль Spectrum используется в тех случаях, когда перила нуждаются в дополнительном структурном усилении.

Подробнее

Комплект крепежных элементов для крепления на лицевой панели

Комплект крепежных элементов для крепления на лицевой панели используется для крепления стоек Spectrum на лицевой панели к деревянным конструкциям.

Подробнее

Комплект крепежа для торцевой/угловой стойки 42”

Комплект крепежа для торцевой/угловой стойки 42” используется для крепления концевых или угловых стоек Spectrum к деревянным конструкциям.

Подробнее

Комплект крепежа для поверхностного монтажа

Комплект крепежа для поверхностного монтажа используется для поверхностного монтажа стоек Spectrum на деревянные конструкции.

Подробнее

Пластиковая распорка для лестниц

Пластиковая распорка для лестниц идеально подходит для лестниц, где используется сквозной фитинг для прокладки кабеля под углом.

Подробнее

Сменные колпачки HandiSwage™

Сменные колпачки HandiSwage™ — это дополнительные колпачки для комплектов накладных гаек HandiSwage™.

Подробнее

Стойка шарнира Spectrum Gate

Шарнирная стойка Spectrum Gate используется на шарнирной стороне Spectrum Gate. Он доступен для системы кабельных ограждений Spectrum высотой 36 или 42 дюйма.

Подробнее

Фиксатор спектрального шлюза

Фиксатор спектрального шлюза используется со стороны защелки спектрального шлюза. Он доступен для системы кабельных ограждений Spectrum высотой 36 или 42 дюйма.

Подробнее

Spectrum Gate

Комплект Spectrum Gate доступен для системы кабельных ограждений Spectrum высотой 36 или 42 дюйма. Эти комплекты ворот стандартно поставляются с предварительно установленным кабелем и фитингами.

Подробнее

Комплект крепежных элементов для спектрального шлюза

Комплект крепежных элементов для спектрального шлюза включает все необходимое для правильной установки спектрального шлюза на защелки и шарнирные стойки серии Spectrum Gate.

Подробнее

Наконечник HandiSwage™

Наконечник HandiSwage™ представляет собой «неподвижный» фитинг, используемый вместе со шпилькой HandiSwage™ на противоположном конце кабельной трассы.

Посмотреть подробности

Пуск > Элементы помещения > Перила

Одним из дополнительных элементов, которые можно спланировать по ссылке Элементы помещения, являются перила.

Создание перил

1.Перейдите в группу «Элементы комнаты», вкладку «Пуск» и откройте «Дополнительно», щелкнув стрелку, указывающую вниз. 2. Теперь нажмите на Перила. 3. Перейдите в окно просмотра и щелкните мышью, чтобы установить начальную точку перил. 4.Теперь установите угол и длину, перемещая мышь или вводя цифры с клавиатуры. 5.Еще один щелчок или нажатие клавиши Enter после ввода значений длины и угла зафиксирует перила.

Эту операцию рисования можно повторять сколько угодно раз. Конечная точка предыдущего раздела всегда будет отправной точкой для следующего раздела (см. изображение выше).

Если вы рисуете секцию ограждения и ее конечной точкой коснетесь начальной или конечной точки другой секции, а затем щелкните, процедура рисования будет завершена. Кроме того, каждую операцию рисования можно прервать, нажав клавишу Esc или выбрав пункт Cancel из контекстного меню (щелчок правой кнопкой мыши).

Редактирование перил

Можно редактировать свойства ограждения.Прежде чем это сделать, его нужно сначала выбрать.

Свойства перил	Описание	Можно редактировать с помощью
Высота	Высота перил	Редактор свойств
Тип	Переключатель между закрытыми и открытыми перилами	Редактор свойств
Имя	Можно присвоить имя любым перилам	Редактор свойств
Длина	Длина секции перил	Размерный рисунок на объекте Interactors
Кривая	Кривизна перил	Интерактор
Направление расширения	Направление удлинения перил	Интерактор

Основы

Railing Tool — Как создать собственный Raili.

..

Новый инструмент для лестниц и перил включает подэлементы GDL. Многие из них предопределены и доступны по умолчанию через диалоги настроек элементов и компонентов.

Чтобы создать свой собственный подэлемент, вы можете создать и настроить элемент и сохранить его как специализированный библиотечный элемент.

Давайте воспользуемся этой опцией, чтобы создать кольцевую изгородь.

Создать пользовательский пост:

• Создание контурного профиля на разрезе из профилированной стены Morph или Complex (рис. A)
• Убедитесь, что геометрия правильно скоординирована, поэтому в этом случае ось Y должна быть параллельна базовой линии ограждения (рис. B)





• Выберите геометрию и используйте Файл/Библиотеки и Объекты/Сохранить выбранное как…/Перила
  • сохраните его во встроенной библиотеке, если вы хотите использовать его только в текущем проекте
  • сохраните его в локальной или серверной папке, если вы хотите использовать его и в других проектах

Создайте перила для использования стойки:

• установить высоту сегмента (в данном случае 1100мм)
• использовать фиксированное распределение длины шаблона (таким образом, оно будет контролироваться распределением внутренних столбиков)
• добавить Post по умолчанию и два Rails
  • Стойки будут Newel Post 21, настроенными в соответствии с нашими предпочтениями
  • Рельсы будут стандартными прямоугольными Рельсами (в данном случае 50×15 мм), установленными на высоту 100 и 900 мм





• установить пользовательские сообщения как внутренние сообщения
  • выберите изготовленный на заказ пост
  • установить значение раздачи в соответствии с шаблоном поста
  • при необходимости задайте значение нижнего и верхнего сегмента (в этом случае внутренние стойки располагаются на нижней направляющей, поэтому установлено значение 100 мм)





Эта процедура создает только трехмерную геометрию пользовательского поста.
