какие клеммники лучше и почему

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Мы поможем вам разобраться в многообразии электротехнической фурнитуры. В статье рассмотрены разные виды клеммников, описаны их особенности применения и монтажа.

Содержание статьи:

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

• ножевые;
• кольцевые;
• штыревые;
• муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Галерея изображений

Фото из

Инструменты и приспособления для электромонтажа

Формирование прочных защищенных соединений

Обеспечение плотного прижимания жилы

Применение клемм в подключении приборов освещения

Помещение клемм в корпус приборов

Клеммные зажимы для электропроводки

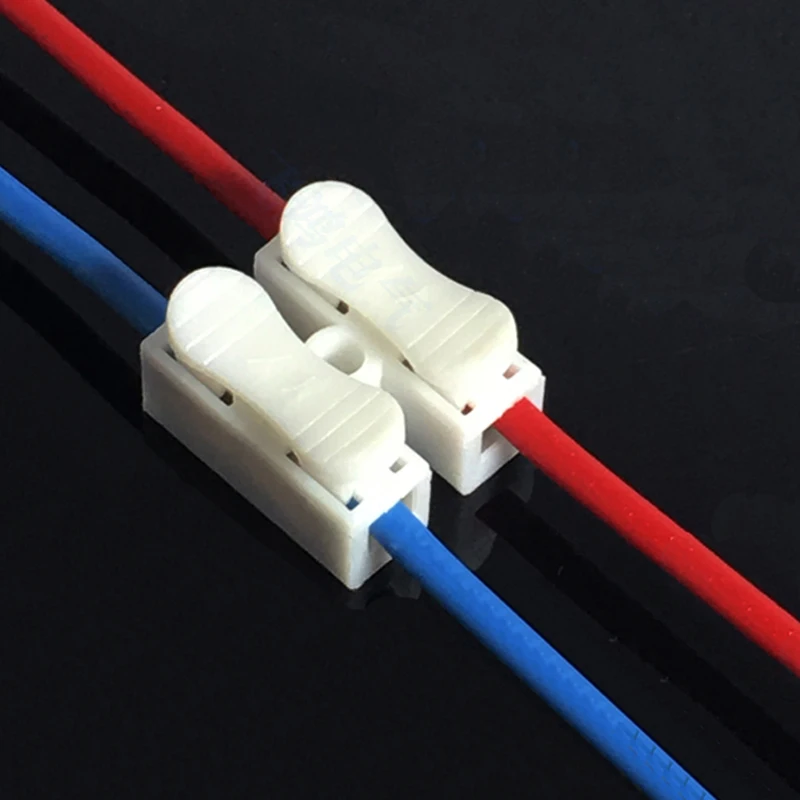

Нажимные модели клеммников

Клеммные колодки для сложных соединений

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для  силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Продукты иностранного производства

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические . Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Галерея изображений

Фото из

Продукция лидера в сфере изделий для проводки

Монтаж электрических соединений

Прозрачные клеммники от Wago

Серия прозрачных клемм для контроля узлов

Соединитель с плоской пружиной

Плотный прижим многопроволочной жилы

Соединение проводников из разных металлов

Соединение многожильных и одножильных проводов

Соединитель #1 — Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт.

Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Продукт известной немецкой компании – модификация, именуемая Push wire (прижать провод). Удобная в использовании вариация клеммника одиночного и группового исполнения

Достаточно лишь (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire:

1. Под одиночный проводник.
2. Под группу проводников.

Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Соединитель #2 — универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм.

Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Универсальная клемма под соединения проводников разного сечения. Инженерное решение, которое обеспечивает надёжный плотный контакт. Этот вид соединительного аксессуара можно применять на монтаже линий разной мощности

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Галерея изображений

Фото из

Клеммы марки Wago досконально продуманы и просчитаны с целью облегчения процесса соединения проводов. Для их установки исполнителю нужно только зачистить 5-10 мм изоляции с одного проводника или их группы

Вставив до упора провод в предназначенное для него отверстие, нужно просто нажать кнопку и отпустить его

Для того чтобы проверить прочность фиксации проводников в отверстиях, нужно с небольшим усилием потянуть провод на себя, пытаясь отсоединить. Если проводник недостаточно прочно зафиксирован, соединение нужно переделать. Для этого нажимают кнопку и, раскачав провод влево-вправо, извлекают из соединителя

Узлы соединения клеммами погружают в монтажные коробки и подрозетники, чтобы рационально организовать пространство и защитить соединения от всех видов внешних воздействий

Перед погружением подрозетника или разветвительной коробки в выбранное в стене углубление соединения следует проверить мультиметром. Щуп прибора заводят в тестовое гнездо, имеющееся на клеммнике

Если узел с клеммными соединениями располагается в месте возможного повреждения, его нужно закрыть пластиковым футляром или подобным приспособлением

К одной клеммной колодке можно подключить до восьми проводов. В монтажной коробке все соединения должны быть уложены так, чтобы не было пересечений и наложений

Если отверстий для подключения проводников должно быть больше восьми, к примеру при сборке щитка, используют клеммный монтажный держатель

Установка однопроволочного проводника

Фиксация проводников в клемме Wago

Проверка механической прочности соединения

Расположение клемм в монтажных коробках

Тестирование соединений мультиметром

Пластиковый кожух для защиты соединителей

Правила расположения проводников в коробке

Применение монтажного держателя

Соединитель #3 — наборный Cage clamp

Это уникальный, запатентованный WAGO, продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5 – 35 мм.

Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Простейшая, но действенная конструкция клеммника от фирмы WAGO. На рисунке показано исполнение открытого типа, но на практике обычно приходится иметь дело с наборными клеммниками зарытого типа

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место. Это изделие относится к типу .

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Соединитель #4 — Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Модифицированный вариант наборного соединителя проводов Cage clamp S (рис. 3). Отличается более удобной эксплуатацией. Позволяет без особых усилий создать соединение проводов и так же просто выполнить демонтаж

Соединительным клеммам для проводов из серии Cage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников.

Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Здесь показан принцип действия клеммников из серии модифицированных конструкций «S». Пошагово изображен процесс выполнения соединения проводов с использованием отвертки

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая  рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Винтовые соединители проводов

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко.

На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты. Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников для соединения проводов – одиночные и групповые.

Конструкция (одна из многочисленных) винтового клеммника под соединение электрических проводов. Вариант соединительной муфты закрытого типа с возможностью установки на DIN-рейку

Клеммникам винтовым для соединения проводов присущи:

• выраженная механическая прочность;
• возможность работы с кабелями сечением до 25 мм;
• использование в цепях слабых токов и силовых.

Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Помимо клемм, для соединения проводов существуют альтернативные способы. Дополнительная информация по использованию клеммников и других методов без пайки представлена в .

Выводы и полезное видео по теме

Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.

Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов.

Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.

Имеете опыт использования клемм для соединения проводов? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.

виды, характеристики + как пользоваться клеммниками Ваго для соединения проводов

Скрутка проводников признана устаревшим, не выдерживающим новых требований к электробезопасности способом соединения, пайка и сварка – трудоемкими, а для опрессовки необходим специальный инструмент.

Проще всего соединять провода, используя клеммники Wago – специальные устройства, быстро и легко обеспечивающие надежный контакт, а если нужно, то и фиксацию в нужном месте.

Давайте вместе разберемся в разновидностях клеммников и способах их монтажа.

Содержание статьи:

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

Галерея изображений

Фото из

Расключение проводников в распределительной коробке

Подключение осветительных настенных приборов

Распаечная коробка с клеммами разного вида

Модули для монтажа на плоскость

По сути, можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

• установка электропроводки проходит быстрее;
• для монтажа не нужно дополнительного инструмента или навыков;
• клеммники всегда есть в свободной продаже;
• существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
• обеспечивается надежный, изолированный, защищенный контакт;
• соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

• характерный оттенок флажков (рычажков) или корпуса;
• маркировка на тыльной стороне;
• схема и метки для на корпусе;
• контактные планки внутри корпуса толстые;
• металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

• Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

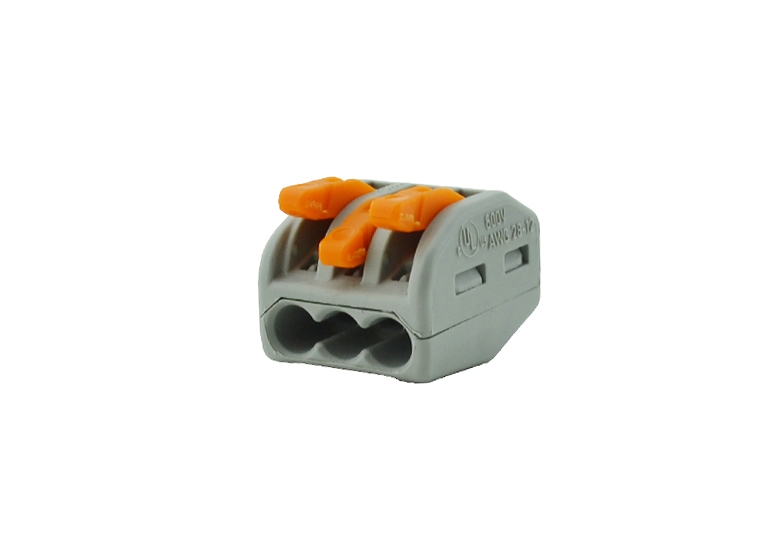

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

• Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

1. Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
2. Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
3. Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Рекомендуем также прочесть другой наш материал, где мы рассказали как выбрать стриппер для зачистки проводов. Подробнее – переходите по .

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

• снимаем изоляцию;
• поднимаем «язычок» вверх;
• вводим проводник в отверстие, продвигаем до упора;
• возвращаем рычажок на место;
• визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Галерея изображений

Фото из

Распределительные коробки – лучшее место для монтажа

Распаечная коробка в доступном месте

Провода для монтажа с запасом

Алюминиевые провода подключаются через Ваго

Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с электрических проводов по цвету.

Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

Выводы и полезное видео по теме

Монтаж клеммников 2273:

Инструкция для 222 серии:

Клеммы для соединения проводов: виды, производители, цены

Эта типовая операция в процессе электромонтажа создает разные проблемы. Приходится обеспечивать надежность контакта и защищенность от негативных внешних воздействий. В труднодоступных местах пригодится простота выполнения рабочих операций. Снизить затраты можно, выбрав самые дешевые клеммы для соединения проводов. Но необходимо уточнить, является ли такое решение действительно целесообразным? Сделать правильные выводы будет несложно после изучения данной статьи.

Не пытайтесь повторять такой и другие сомнительные эксперименты! Правильные способы соединения проводников приведены ниже

Читайте в статье

Основные варианты соединения проводов

Ответственность производителя кабеля распространяется только на саму продукцию. Тщательно подбираются параметры жилы. Рассчитывается электрическое сопротивление, способность сохранять целостность до определенной силы тока. Многослойные оболочки защищают от механических воздействий, предотвращают разрушительную коррозию.

Подобные задачи решают при создании соединений. Однако в этом случае приходится самому обеспечивать надежность и другие параметры качественного контакта. Рассмотрим далее, как правильно решить задачу с применением разных технологий.

Скрутка

Несколько десятков лет назад данная методика была достаточной для создания линий электропитания бытового назначения.

В старой распределительной коробке можно обнаружить скрученные алюминиевые провода, закрытые матерчатой изолентой

Такое решение – явный анахронизм. Однако до сих пор приверженцы «старой школы» применяют такие соединения на практике. Отчасти следует признать их правоту. Мягкий алюминий обеспечивает плотный контакт. Оболочка из прорезиненной ткани обладает высокой прочностью.

Но в таких ситуациях не принимают в расчет значительный рост потребностей. В стандартном оснащении современной квартиры есть стиральные и посудомоечные машины, сушилки белья и духовые шкафы, кондиционеры. Общая мощность при включении разных видов техники составляет несколько киловатт. Надежную проводку предпочитают создавать из медных проводов, которые при относительно меньшем сечении рассчитаны на высокие электрические и механические нагрузки.

Чтобы не ошибиться, надо изучить авторитетные рекомендации. Профессиональные электрики руководствуются действующей последней редакцией ПУЭ. Там отмечены следующие допустимые методы соединений (окончаний, ветвлений трассы):

• пайка;
• сварка;
• опрессовка;
• сжимы (специальные устройства, клеммники).

Как видите, никаких скруток попросту не предусмотрено. Поэтому далее мы будем изучать только качественные способы создания соединений в электрических цепях.

Пайка

Минимальный набор для воспроизведения технологии

Для соединения проводов используют паяльник мощностью не менее 60 Вт, канифоль, припой. Понадобится подставка, чтобы устанавливать раскаленное жало на предназначенную для этого поверхность. С кабеля предварительно удаляют изоляцию (30÷40 мм). Провод зачищают до металлического блеска, покрывают последовательно нагретой канифолью, припоем.

Далее делают скрутку. На созданный узел наносят канифоль (жидкий флюс). Окунают в расплавленный припой. Если приобрести паяльник мощностью 100 Вт, можно соединять 5-6 проводников сечением до 2÷2,5 мм кв. каждый.

Для изоляции соединения применяют термоусадочную трубку подходящего диаметра

Эти изделия сжимаются при нагреве строительным феном. Быстро и точно обеспечивается герметизация узла, хорошая электрическая изоляция.

Сварка

В комплекте для данной технологии должны быть индивидуальные защитные средства

Кроме маски пригодятся рукавицы, специально подготовленное рабочее место. Эта процедура не отличается от обычной сварки. Поэтому надо исключить риск ожогов, повреждения глаз чрезмерно ярким излучением в световом диапазоне.

Для соединения 2-3 проводов из меди сечением 2÷2,5 кв. мм используют стандартный инверторный аппарат, создающий ток 90÷110 А. Как и в предыдущем варианте, сначала делают скрутку длиной 40÷50 мм. Чтобы предотвратить расплавление оболочки подсоединяют зажим, отводящий тепло. Подключают «массу». Сварку выполняют специальным электродом, который сделан из графитового стержня. Длительность одной операции ограничивают 2-3 сек, чтобы не допустить перегрев рабочей области.

Опрессовка

Соединение создают с применением металлической гильзы

Специализированный ручной инструмент применяют, ели общее сечение в зажиме для проводов не превышает 120 мм кв. После удаления оболочек их вставляют в гильзу плотно, без пустот. Для надежности жимы делают в разных положениях с поворотом клещей на 180°. Изоляцию создают с помощью термоусадочной трубки.

Выполнение этих простых правил предотвратит неправильные действия:

1. Гильзы подбирают как можно точнее в соответствии с размером сечения проводников.
2. Их не разрезают, чтобы сохранить номинальные параметры электрического соединения.
3. Не допустимо применение молотка, пассатижей и других универсальных инструментов.

При выполнении этой рабочей операции необходимо сохранить целостность проводников, площадь сечения. Если уменьшит ее, возрастет электрическое сопротивление. Это место будет нагреваться вплоть до теплового разрушения линии, примыкающих деталей конструкции.

Клеммники для соединения проводов

Именно эта технология, как одна из разрешенных нормами ПУЭ, подробно рассмотрена ниже. Для соединения проводов применяют механические приспособления, которые обеспечивают высокую силу сжатия.Клеммы упрощают выполнение монтажных работ. Некоторые модификации обладают дополнительными функциональными возможностями.

С применением клемм можно быстро реализовать сложный проект коммутации большого количества проводников без ошибок

Клеммы для соединения проводов: преимущества и недостатки, требования, правила выбора

Для применения иных технологий нужно приобрести специальный инструмент, освоить рабочие действия. Некоторые виды клемм создают надежное соединение без применения дополнительных приспособлений.

Универсальный съемник изоляции

Вместо этого инструмента можно использовать нож. Лезвие направляют под острым углом к проводнику, чтобы не повредить его. Также понадобится отвертка, если в клемме установлен винтовой зажим.

Минимальные первичные затраты дополняются отсутствием энергетических затрат, безопасностью, быстротой. Самой конструкцией клемм для соединения проводов предусмотрена хорошая электрическая изоляция, дополнительная защита от механических повреждений.

К сведению! Следует отметить отсутствие (минимизацию) негативного воздействия на кабельную продукцию.

Единственным существенным недостатком можно назвать необходимость приобретения клемм для соединения проводов. Но надо не забывать, что в альтернативных методиках предусмотрен расход разных материалов: припоя, флюса, угольных электродов, гильз.

Клеммы для соединения проводов выбирают с учетом установленных проектом и производителем допустимых электрических нагрузок. Также обращают внимание на следующие параметры:

1. Диаметр проводников должен соответствовать отверстиям устройства зажима.
2. Размеры клеммника подбирают так, чтобы он мог поместиться внутри распределительной коробки.
3. Следует проверить удобство выполнения манипуляций с клеммами определенного типа в рабочей зоне.
4. При необходимости подбирают клеммы с маркировкой контактных площадок, установленным внутри предохранителем, в ином особом исполнении.

Как соединить алюминиевый и медный провод

Этот вопрос следует изучить отдельно. Дело в том, что в месте контакта двух разных металлов при наличии воды начинается процесс электролиза. Он разрушает проводники в клемме, ухудшает параметры соединения, полностью разрывает цепь. Чтобы предотвратить такие воздействия необходимо поддерживать разницу напряжений на уровне не более 0,6 мВ. В таблице приведен электрохимический потенциал (в мВ), который возникает при соединении изделий из разных материалов:

Материал	Медь	Алюминий	Припой (свинец-олово)	Нержавеющая сталь
Медь	0	0,65	0,25	0,1
Алюминий	0,65	0	0,4	0,55
Припой (свинец-олово)	0,25	0,4	0	0,2
Нержавеющая сталь	0,1	0,55	0,15	0

На основе этих данных можно сделать вывод о том, что прямое соединение алюминиевых и медных проводов между собой недопустимо.

При установке между ними токопроводящей перемычки из стали негативные воздействия гальванической пары будут устранены

Также можно создать на поверхности проводников защитную оболочку из припоя. Он обладает минимальным электрическим потенциалом по отношению к разным металлам, поэтому является универсальным средством. Разумеется, это правило действует при сохранности соответствующего слоя.

Основные виды клемм

Простые инженерные решения

Винтовой клеммник

Особенности конструкции понятны по снимку. Проводящие элементы клеммы заключены в полимерную оболочку. Она не герметична, но достаточно надежно предотвращает случайный контакт с токоведущими частями. Простота изделия подразумевает низкую стоимость. Монтажные операции выполняются быстро и точно с применением отвертки. Если центральная часть изготовлена из латуни, обеспечивается гальваническое разделение, можно подключать жилы из меди и алюминия.

Главным недостатком является чрезмерное усилие, которое создается при закручивании винтов. С одной стороны, такое воздействие обеспечивает надежность механического соединения проводов с помощью зажимов. С другой – способно повредить проводник из мягкого алюминия и более прочной меди.

К сведению! При необходимости, от блока можно отрезать необходимое количество контактных элементов.

Клеммная шина

Такие модели устанавливают в электрическом щите для подсоединения нескольких проводников к заземлению. Следует отметить значительные габариты, отсутствие изоляции. Это изделие можно применять неоднократно без ухудшения потребительских характеристик.

Специальные крепления, отмеченные на снимке, пригодятся для монтажа клеммы на опорной планке электрощита

В этой конструкции винт перемещает площадку с углублением. Это приспособление надежно фиксирует проводник без повреждений.

Важно! Алюминиевые детали при статической нагрузке деформируются. Со временем электрический контакт прерывается. По этой причине все винтовые соединения приходится регулярно проверять, поджимать.

Монтаж штырькового наконечника

Только после такой подготовки многожильные провода получится надежно зафиксировать в клеммниках с винтовыми зажимами. Опрессовку рекомендуется выполнять с применением специальных клещей.

Соединители для электрических проводов

Эти приспособления предназначены для создания разрешенных правилами скруток. Полимерный колпачок предотвращает механическ

Клеммники для соединения проводов. Какие лучше?

Удобный и современный способ соединения проводов в настоящее время это клеммники, но для начала давайте рассмотрим варианты соединения проводов.

На вопрос о том, какая неисправность электрической проводки наиболее встречаемая, большинство ответит, что это короткое замыкание. Однако на практике чаще всего встречается разрыв электрической цепи, который происходит в местах ее соединения вследствие ослабления контакта.

Варианты соединения проводов

Соединения производятся несколькими способами:

• механические скрутки проводов
• коммутация проводников методом пайки или сварки
• клеммники для соединения проводов

Любое соединение должно удовлетворять ряду требований, обеспечивающих его надежность и безопасность:

• доступность для проверки и ремонта
• достаточная механическую прочность
• электрическое сопротивление не более 1,2 величины электрического сопротивления целого проводника
• стабильность свойств на протяжении всего срока службы

Скрутка проводов

Этот способ соединения уже не предусматривается Правилами устройства электроустановок, но еще очень широко встречается в практике, особенно в электропроводке старых домов. Вместо этого вида применяется коммутация изолирующими зажимами (СИЗ), представленное специальными колпачками с внутренней стальной пружиной. Эти колпачки навинчиваются на жгут из нескольких проводников, образуя их прочный механический и электрический контакт. Применяется только для проводников из однородных материалов.

Пайка или сварка

Данный способ соединения очень трудоемок, требует наличия специального оборудования и подготовки монтажника. Как правило, он встречается при монтаже слаботочных электрических систем и относится к виду неразъемных соединений. Применяется так же для проводов из однородных материалов.

Клеммники

Этот вариант коммутации удовлетворяет всем требованиям и является наименее трудоемким при монтаже, что сделало его наиболее применяемым в последние годы, особенно когда соответствующие материалы стали широкодоступны в торговой сети. Коммутация проводников с помощью клеммника применяется и для проводов, изготовленных из различных материалов.

Клеммные соединения проводов

Соединения проводников с помощью клеммных зажимов позволяет избежать непосредственного контакта разнородных материалов проводов, таких как алюминий и медь, непосредственный контакт которых вызывает явление электрической коррозии, приводящей к быстрому окислению соединения. На данный момент существует три вида клеммных колодок:

• винтовые
• пружинные
• ножевые

Клеммники, как правило, выполняются из латуни в виде сборок из двух и более клемм. Некоторые клеммники заполнены специальным гелем, предотвращающим коррозию соединяемых проводников. Номенклатура клеммников предусматривает их деление по диаметру соединяемых проводов, номинальному току и напряжению.

Клеммники Legrand

Винтовые клеммники применяются для электрических проводников различного диаметра и материала. Такой вид не применяется для соединения многопроволочных проводов, за исключением обжатых специальными латунными наконечниками. Не желателен контакт с помощью винтовых клеммников алюминиевых проводов вследствие их низкой механической прочности. Алюминий легко продавливается прижимным винтом вплоть до полного его повреждения.

   Винтовой клеммник, пример соединения проводов

Наиболее популярным производителем винтовых клеммников для соединения проводов является французская компания Legrand. Материалом для клеммников служит латунь, покрытая слоем никеля, что позволяет добиться надежного контакта в соединении и высоких токопроводящих свойств. Изолирующим материалом является полипропилен, имеющий рабочий диапазон температур от -25^ОС до +100^ОС и обладающий высокой стойкостью к воздействию открытого огня. Конструкция соединений обеспечивает стабильность рабочих характеристик на протяжении всего срока службы.

Популярность клеммников Legrand обусловлена рядом характеристик, отличающих клеммники для соединения проводов Legrand от аналогичных моделей других производителей:

• гарантированная высокая механическая прочность соединения
• широкий ряд типоразмеров и возможность применения для соединения проводников сечением до 25 мм²
• возможность коммутации как слаботочных, так и силовых цепей в помещениях бытового и производственного назначения
• различное цветовое исполнения изоляции клеммника Legrand, позволяющее обеспечить отличие проводов и соединений различных групп и различного назначения
• многоуровневое тестирование продукции Legrand, обеспечивающее соответствие изделий сертифицируемым параметрам

Надежность клеммников для соединения проводов Legrand может быть обеспечена только при правильном монтаже и эксплуатации:

• при соединении алюминиевого и медного провода необходимо исключить их касание внутри клеммника
• при укладке соединения с помощью клеммника Legrand в коммутационную коробку необходимо обеспечить отсутствие механических нагрузок и напряжений, способных вызвать ослабление контакта
• необходимо ежегодно проводить ревизию соединения и подтягивание винтового соединения до необходимого напряжения

   Винтовые клеммники в распредкоробке

Монтаж клеммников Legrand выполняется в следующем порядке:

1. Производится зачистка изоляции провода на длину, равную половине длины его металлической шины
2. Вывинчивается прижимной винт и проводник устанавливается в отверстие клеммника
3. Прижимной винт затягивается с усилием, обеспечивающим надежный контакт проводника и шины клеммника

Клеммники Legrand выпускаются в виде блока из двенадцати винтовых клемм на номинальное напряжение 380 вольт и максимальный ток до 101 ампера, в зависимости от сечения коммутируемого провода. Необходимое количество используемых клемм легко отделяется от основного блока ножом.

Клеммники Wago

Недостаток клеммников Legrand в части необходимости ежегодного обслуживания отсутствуют у клеммников немецкой электротехнической компании Wago. Пружинные безвинтовые клеммники Wago для соединения проводов обеспечивают надежное и необслуживаемое соединение проводников различного типа и диаметра.

    Самозажимная клемма Wago многоразового использования

Такая коммутация имеет ряд преимуществ относительно соединений других типов:

• устойчивость соединения к вибрациям
• постоянное давление, оказываемое пружиной на соединяемые проводники, компенсирующее деформацию проводников и обеспечивающее постоянное электрическое сопротивление соединения
• простой монтаж, не требующий применения специализированного инструмента
• возможность не однократных переподключений без повреждения токопроводящей жилы
• наличие доступа измерительного инструмента к токонесущей шине клеммника Wago

Клеммники для соединения проводов Wago изготавливаются из меди, обработанной лужением, что обеспечивает увеличенное пятно контакта, снижает электрическое сопротивление соединения и обеспечивает защиту от коррозии.

Дополнительно клеммники Wago могут заполняться специальной антикоррозионной смазкой.

Зажим проводника осуществляется с помощью плоской пружины сложной формы, изготовленной из стали и покрытой хромоникелевым сплавом. Изоляция токопроводящих элементов клеммных колодок Wago достигается изготовлением корпуса из поликарбоната или модифицированного полиамида, имеющих широкий диапазон рабочих температур, химическую стойкость к агрессивным материалам и атмосферным воздействиям.

Конструкция контактной группы Wago предусматривает два варианта:

• PUSH WIRE — данный вид соединения предназначен для неразъемных соединений. Высокая жесткость пружины не позволяет извлечь проводник без повреждения и препятствует монтажу многопроволочного провода без жесткого наконечника
• CAGE CLAMP – используется для многократных коммутаций, в том числе и высоко гибких проводов

Монтаж клеммных соединений Wago заключается в выполнении трех простых операций:

• Зачистка изоляции. Длина освобождаемого от изоляции провода измеряется по специальному углублению на корпусе клеммника Wago и составляет от 10 до 13 мм.
• Установка проводника в клеммник. Более удобно эту операцию выполнять с помощью плоскогубцев
• Визуальная проверка глубины установки провода с помощью прозрачного корпуса

   Самозажимная клемма Wago, пример использования

Клеммники Wago выпускаются для соединения от 2-х до 8-и проводников диаметром от 0,5 до 4 мм². Номинальное напряжение составляет 220 вольт и максимальный ток 32 ампера, что соответствует характеристикам и нагрузкам бытовой сети жилого дома. Одним из условий долгого срока службы клеммников Wago является их правильный выбор в соответствии с характеристикой сети.

Ножевые клеммники

Коммутация проводов с помощью клеммника ножевого типа применяется в тех случаях, когда требованиями нормативных документов предусматривают монтаж цепи только неразрывной токопроводящей жилой. Такие требования предъявляются к цепям защитного заземления и зануления.

   Ножевые клеммники

Монтаж таких клеммников производится без зачистки провода от изоляции путем вставки соединяемых проводов в клеммник и его обжатия до фиксации. При этом ножевидные контакты прорезают изоляцию проводников и обеспечивают их надежный контакт.

Подобные клеммники выпускаются компаниями Legrand, Klemsan, 3M на напряжение 220 вольт и максимальные токи в зависимости от сечения соединяемых проводов.

Рекомендации по коммутации проводов

Хороший контакт зависит не только от качества применяемых клеммников, но и правильного осуществления подготовительных операций:

• зачистку проводов необходимо выполнять с помощью специального инструмента, обеспечивающего зачистку без повреждения токоведущей жилы
• обязательно снять с поверхности провода оксидную пленку
• для обжатия многопроволочных проводов, гильза должна быть подобрана максимально точно
• провод в клемму должен заводиться вплоть до начала изоляционного слоя
• обязательно проверить прочность соединения путем вытягивания проводов из клеммника
• для удобства монтажа и исключения механических нагрузок на клеммник обязательно наличие запаса длины провода
• клеммники в распределительной коробке должны быть максимально удалены друг от друга для исключения короткого замыкания в случае их нагрева

Коммутация проводов – одна из простейших операций при монтаже электрических сетей. Однако от его правильного выполнения зависит не только работа самой электрической сети, но и стабильное функционирование различных электрических систем и оборудования. Именно надежная коммутация обеспечивает стабильность характеристик электрической сети, которые влияют на бесперебойную работу электрических приборов.

Видео



Смотрите также по этой теме:

   Соединение проводов. Как соединить медь и алюминий?

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Как соединить провода с помощью клеммных зажимов. Современные клеммы для соединения проводов

Для передачи электроэнергии и подведения ее к потребителям используются медные и алюминиевые провода. Как правильно соединять их, чтобы избежать короткого замыкания, окисления и пропадания контакта? В этой статье мы разберем принципы соединения проводов и кабелей, какие виды клеммников для соединения проводов бывают и почему пользоваться ими удобнее и правильнее, чем классическими винтовыми соединениями или скрутками.

Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.

Подготовка проводов к соединению в коробке

Обратите внимание: согласно статистике, 90 процентов проблем с элекропроводкой приходится на плохие контакты. У электриков есть поговорка: “наука об электричестве — это наука о контактах”.

Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.

При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.

Большинство соединений в прошлом веке делались посредством скруток — два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.

Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)?Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем — весь кабель.

Пропаянные соединения проводов

Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.

Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.

Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения — прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки. Они похожи на маленькие стаканчики. Установка колпачков очень простая — два провода зачищаются на 10-15 мм, скручиваются вместе, а сверху на них надевается колпачок. Он закрывает оголенные контакты и скрепляет концы, улучшая контакт.

Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.

Типы клеммных колодок

Существует несколько видов соединительных клемм для проводов,поэтому нужно понимать, какие именно вам пригодятся. Сначала выясните, какие кабеля вам нужно сращивать: одножильные и многожильные, диаметр кабеля, одинарный, двойной или тройной. И только после этого идите в магазин.

Классическая клемма состоит из пластикового корпуса с латунным вкладышем в виде трубки с резьбой, удерживающей кабель от выскакивания. К достоинствам клемм можно отнести:

1. Простоту работы. В часть устройств достаточно просто вставить зачищенный от изоляции металл, после чего в ней срабатывает замок и провод не выходит наружу.
2. Возможность соединять провода разного сечения. К примеру, можно соединить кабель на 2,5мм2 с кабелем на 1,5 мм2.
3. Возможность соединять провода из разных металлов, поскольку нет прямого контакта между проводами.

Правильное соединение двух проводов со смещением по вертикали

Обратите внимание:

клеммы выдерживают разный ток, поэтому если вы тащите линию к мощному потребителю (электрокотел, бойлер, теплый пол), то используйте мощные клеммы.

Клеммные зажимы отлично зарекомендовали себя в работе — они защищают соединение даже лучше, чем при пайке и использовании изоленты. Пластиковый корпус не рассыхается и не ломается, зажим обеспечивает качественное соединение двух контактов и их целостность. Время на установку клеммы — всего несколько секунд, тогда как скрутка, спайка и изоляция одной точки может занимать до 5 минут. Кабеля соединяются в клеммах тремя способами:

1. Ножевое.
2. Пружинное.
3. Винтовое.

Перед покупкой уточните, какие именно клеммы вам предлагают. Ножевое соединение хорошо тем, что вам не придется зачищать провода — клемма сама прорезает изоляцию и достает до металла. Правда, чтобы ее установить, требуется определенное усилие и опыт. Подобные клеммы нередко называют накидными, их используют как в быту, так и в автомобилестроении.

Пружинные устройства применяют как для создания проводки в частном доме или квартире, так и в промышленности.

Использование пружинных соединений самое удобное — для этого надо зачистить кабель на определенную длину и вставить металл в разъем. Пружина надежно зафиксирует жилу и не даст ей вырваться наружу даже при серьезной нагрузке. Чтобы разобрать такой узел, нужно аккуратно поддеть рычажок в клемме шилом или тонкой иглой, после чего вытащить жилу. Но повторно использовать пружинные клеммы для соединения проводов не рекомендуется, поскольку они уже не обеспечивают качественное прижимание и фиксацию. Приобретите новое устройство — стоит оно совсем недорого.

Покупая подобные соединители, продумайте, какое количество жил вам нужно будет соединять, ведь они выпускаются на два, три, четыре и шесть контактов. При соединении обязательно следите за тем, чтобы не попутать цвет проводов и фазу/ноль, чтобы не произошло короткого замыкания. При подключении выключателей всегда размыкайте фазу, а ноль пускайте сразу на светильник.

Колпачки для соединения двух проводов в коробке

Винтовая соединительная клеммная колодка также пользуется популярностью, хотя для подключения требуется больше времени, чем при использовании пружинной. Соединение происходит по следующей схеме:

1. Концы жил зачищаются на 10 мм.
2. Многожильный провод закручивается, чтобы сделать его фактуру более твердой.
3. Жила вставляется в разъем, сверху притягивается винтом.
4. Операция повторяется со второй стороны.

Обратите внимание: винты затягивают с ощутимым усилием, но не переусердствуйте, чтобы не перерезать тонкие медные жилки. Провод не должен выпадать или шевелиться в клеммнике.

Из недостатков подобного решения можно выделить:

1. Необходимость использования дополнительного инструмента (крестовой или плоской отвертки).
2. Сложность работы в ограниченном пространстве (если концы очень короткие и не вылазят из распределительной коробки, то установить клемму и закрутить винты будет непросто).
3. Установка занимает несколько минут. Если в пружинное соединение вы просто вставляете конец, то здесь нужно затягивать винты и тратить время.
4. Через некоторое время крепление может ослабнуть за счет того, что многожильный провод сомнется. Через год рекомендуется подтянуть винты для обеспечения лучшего соединения.

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник — это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Винтовые клеммы для соединения проводов

Учтите, что на корпусе электрической соединительной колодкиуказывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2. 5мм2 — 25 ампер). В некоторых колодках внутри имеется специальная паста, защищающая оголенные концы от окисления и нагрева.

Крепежи с предохранителями

Чтобы защитить электропроводку и потребителей от короткого замыкания и перегрузки, можно использовать клеммные крепежи с предохранителями. В них есть специальный держатель, в который вставляются плавкие предохранители. Если нагрузка возрастает до критической, то он перегорает и обесточивает линию, защищая ее от перегрузки и оплавления. Замена предохранителя не вызывает особых проблем — их можно купить в любом магазине электротоваров.

Клеммники для освещения

В принципе, это обычные клеммы, но рассчитанные на небольшой диаметр проводов, ведь освещение зачастую разводят кабелем на 1.5 мм2. Пластиковый корпус клеммника выдерживает повышение температуры до 110 градусов, а медная трубка-крепеж позволяет быстро соединять провода, не тратя время на спайку или закручивание винтов. Поскольку в осветительной сети редко бывает сила тока выше 16 ампер, то клеммники изготавливаются небольших размеров, на 2-4 соединения. При необходимости их можно сочетать друг с другом, если требуется делать разводку большего количества жил. Нередко в медных контактах присутствует паста для защиты концов от окисления и отвода лишнего тепла.

Современные клеммные соединения

Устройства для подключения люстр и светильников

При подключении светильников, вентиляторов, люстр, торшеров или зонного освещения мы также рекомендуем пользоваться соединительными колодками для проводов. Это помогает ускорить процесс подключения и облегчить его. Для люстр используются широкие колодки на 4-6 соединений, для точечных светильников — на 2 контакта. Поскольку большого тока в этих узлах нет, то и клеммники делаются небольшими. Они способны эффективно отводить тепло через термопасту и защищать концы жил от окисления . Принцип соединения такой же, как и в вышеописанных методов — винты, пружины или ножи.

Как правильно соединить медь и алюминий

Медь и алюминий нельзя сращивать друг с другом напрямую, поскольку они очень быстро окисляются. Для этого хорошо подходит Получается, что медный конец крепится к латунной трубке, а латунь к алюминию. При этом не происходит окисления контактов, при нагревании провода не рассоединяются и не расходятся.

Также практикуют сращивание двух материалов через шайбы и винты. На винт надевается шайба, медный провод оборачивают вокруг винта, сверху ставят еще одну шайбу, затем оборачивают алюминий, снова шайба и вся конструкция сжимается гайкой. Получается, что медь и алюминий не соприкасаются друг с другом, но при этом у них надежный контакт через шайбу и винт. Допускаются и более сложные схемы с двумя гайками (зажимается отдельно медь, отдельно алюминий), но, главное, чтобы два материала не соприкасались вместе, поскольку контакт между ними быстро начнет “плавать” и пропадать. Лучше всего использовать зажимную клемму — она помогает быстро и надежно срастить два провода из любых материалов.

Среди современного оборудования при монтаже электрической сети в жилых и промышленных зданиях встречаются специальные устройства для соединения контактов проводки. Клеммники для соединения проводов постепенно приобрели популярность. Если вы решили их использовать в домашней проводке, тогда нужно знать, как ими пользоваться, какие существуют разновидности и преимущества перед другими методами соединений.

В первую очередь нужно дать определение такому устройству. Клеммником называют специальное электротехническое приспособление, которое выглядит как колодка или винтовой зажим. Его используют для плотного соединения контактов жил различного назначения. Данный метод считается достаточно безопасным и эффективным для подведения алюминиевых и медных жил. Такой крепеж обычно используется для того, чтобы не подвергать лишним механическим воздействиям сам кабель.

Разновидности

Существует множество разновидностей клеммников. Винтовой клеммник. Использование винтового крепежа на сегодняшний день самая популярная конструкция. Она одновременно и простая, и надежная. Использование винтовых клеммников часто применяется для разведения электрической проводки, для розеток и различных подключений. Работают по принципу зажима.

Такой тип может служить зажимом для минусовых и плюсовых клемм аккумулятора (и в аккумуляторах автомобилей), для соединения группы осветительных элементов и других устройств. Клеммы в автомобильных аккумуляторах могут быть сделаны из свинца. Это связано с тем, что в аккумуляторе содержится кислота для электролиза. Зачастую винтовые клеммники изготавливаются из поликарбоната и устойчивого полипропилена. Но также их могут делать из полиамида или прессованного полиэтилена. Материал может зависеть от типа клеммника и его производителя.

Винтовое приспособление не подходит для соединения алюминиевых контактов, так как они слишком хрупкие, и во время закрепления контактов их можно повредить. Они предназначены для работы с медными жилами. Не редко такой клеммник может быть сделан с учетом необходимости подключить к нему заземляющие провода. Для этого на нем можно найти винтик зеленого цвета. В эту точку нужно подводить заземление. Также у него есть маленькие зубцы, которые улучшают сцепление.

Обжимной клеммник. Такой вид конструкции применяются для соединения силовых кабелей, сечение которых не превышают 2,5 мм, а сила тока 24 ампера. Обжимной клеммник способен выдержать нагрузку до 5000 вольт. Если работает более мощное оборудование, то для соединений потребуется другой способ. Обжимная конструкция позволяет одновременно подключать до 8 жил. Для каждой их них есть отдельное гнездо. Это позволяет увеличить скорость монтажа электрической проводки. Зажимы могут быть автоматическими, которые сразу зажимают введенный в гнездо контакт, и механическими, что нужно делать самостоятельно. Если не превышать допустимую нагрузку на клеммник, то он имеет хороший уровень надежности.

Изолирующий (СИЗ). Данный тип соединительных элементов может иметь вид обычного пластмассового колпачка. Производится из термостойкого материала – полимер, который не подвержен воспламенению. Считается, что он служит для защиты проводки от возгорания, однако СИЗ способен обеспечить хороший и надежный механический контакт жил. На специальную скрутку накручивают контакты проводов. При этом их зажимает пружина, которая улучшает соединение. Если саму скрутку обработать особой пастой, то можно избежать окисления металла. При помощи такой конструкции можно легко соединить не только провода с однородным сечением, но и медный с алюминиевым контактом.

Отдельно нужно отметить группу силовых клеммников. Они имеют более громоздкую и сложную конструкцию. Это обусловлено тем, что к ним можно подвести силовые кабеля с разной толщиной сечения, разной мощностью, а также соединить медные жилы с алюминиевыми. Они используются, когда речь идет не о тонких проводах, а кабелях, сечение которых может достигать 300 мм 2 . Крепятся к монтажной плате или DIN-рейке. Контактирующая пластинка изготовляется из меди и покрывается оловянным сплавом. При помощи шайб конической формы соединение не ослабляется.

Универсальные и барьерные клеммники. Отличаются от остальных тем, что в их конструкции есть небольшие металлические полосы. Они разделены слоем изоляции. С его помощью можно полностью исключить соприкосновение соседних проводов. Изготавливаются с высоким качеством, имеют дополнительные винты для более надежного крепления. Можно заводить алюминиевые жилы. Алюминиевые контакты в таких клеммах окисляются гораздо хуже.

Карболитовые клеммники могут работать также с двумя видами сечения. Они выполнены из специфического сплава именно для этих целей. Незаменимым материалом является керамика, из которой может быть сделана соединительная конструкция, в том числе и колодка.

Видео «Типы клемм для соединения проводов»

Как пользоваться

При помощи клеммников для соединения силовых проводов важно знать, как их подключать к нему. Очень часто применяется крепление под головкой закрученного винта. Через пластинки протягивается зачищенный контакт шнура, а затем завинчивается само крепление. Повредить элемент можно при постоянно прокручивании винта, но само соединение будет весьма надежным.

В проходных гребенках или колодках есть специальные металлические наконечники, куда заводится шнур. Затем другой конец подсоединяют к электрическому шкафу или другому оборудованию. В колодках также есть винтовые зажимы. Колодки достаточно дешевое соединение и доступно в любом специализированном магазине. При применении клеммников Wago достаточно оттянуть зажимной рычажок, чтобы завести или вытащить кабель. Такая методика подключения подходит для фиксации Wago только, если он многоразовый.
При использовании одноразового устройства Wago, крепление должно проходить за один раз, так как обратно изъять провод не получится. Для этого его придется отрезать при помощи кусачек или острого ножа.

Чтобы осуществить качественное соединение клеммнике Wago необходимо зачистить провод от внешней изоляции приблизительно на 1 сантиметр. Затем нужно поднять рычажок и завести его внутри, а потом опустить зажим. Пружинный механизм позволит плотно зафиксировать проводник с сечением до 4 мм 2 .

В чем преимущества

Очень часто в электромонтажных работах частного жилого дома или в квартире хозяева используют соединение проводов методом обычной скруткой, и крайне редко применяют пайке для крепления. Такой метод соединения постепенно начинают вытеснять специальные конструкции – колодки и клеммники. Они не дорогие в производстве и доступные. Их надежность значительно превышает самодельное крепление, а также с помощью них можно легко и быстро сделать отключение от конструкции, произведя замену шнура. С использованием колодки или соединителя Wago такую работу способен сделать даже новичок. При помощи удобной и понятной конструкции это не составит труда и не займет много времени.

Производитель Wago сделал крепеж на таких деталях еще более простым – зажимной рычажок, которые обеспечивает надежный присоединение алюминиевых и медных кабелей.
Применение клеммников Wago позволит сделать присоединение аккуратным, без торчащих контактов, и сэкономить место в распределительном щитке. Wago соединение достаточно маленькое, чтобы эффективно подключить как одножильный, так и многожильный кабель.

По современным правилам ПУЭ 7-ой редакции разрешено для соединения электропроводов использовать четыре способа:

Рассмотрим подробно каждый из этих способов соединений.

1. Клеммные соединения

Зажимами Wago правильно пользоваться при разветвлении жил нуля и фазы. Для ответвления от жилы защитного заземления(РЕ) необходимо применять зажим иного типа, т.к. основная жила не должна разрываться, что невозможно выполнить в зажиме Wago. Для этой цели может служить, к примеру,
зажим ножевого типа. О них немного ниже.

Клеммные блоки винтового типа

Клеммные блоки

Клеммные блоки винтового типа выпускаются для соединений электропроводов разного диаметра. Не применяются для соединений многопроволочных электропроводов, если они не обжаты латунными наконечниками. Число проводников, зажимаемых одновременно — не больше 3-х. Провода для соединения зачищаются от изоляции на расстояние, достаточное для зажима под оба винта.

При монтаже медных проводов в разветвительных коробках такие клеммы удобны тем, что соединение получается компактным, его легко разместить в монтажной коробке. Однако из-за жесткости медных жил при укладывании клеммы в монтажную коробку в соединении может появиться неконтакт. В этом случае зажимы Wago предпочтительней.

Винтовой клеммник на DIN рейку.

На клеммнике читаем условия применения

Еще один недостаток винтовых клемм в том, что их надо подвергать ежегодной ревизии, т.е. подкручивать раз в году, а зажимы Ваго служат не менее 30 лет без дополнительного обслуживания.

При соединении жил из разных материалов под каждый винт клеммы пропускают по одному проводнику, не допуская их непосредственный контакт. Надежность такого соединения, где для крепления каждого провода используется всего один винт, намного меньше, чем при использовании зажима Wago.

Если надо соединить проводники из разных материалов, то это можно сделать с помощью обычной гайки, винта, шайбы-гровер и дополнительной шайбы между проводниками, чтобы исключить их непосредственный контакт:

Один из видов соединений проводов из разнородных металлов

Для коммутации Нуля(N) и Земли(РЕ) в электрощитке применяют шинки с винтовыми клеммами:

Шинки в щитке. Слева-РЕ, справа-Ноль.

Кроме щитка дополнительную шинку РЕ можно разместить по месту разветвления на розетки, т.е. в комнатах, кухне, установив для нее отдельную коробку.

Клеммные соединители ножевого типа

Служат для врезки в несущий провод ответвлений. Оба провода могут иметь одинаковый диаметр, но чаще у несущего он больше. С помощью соединителей такого типа делают ответвления на розетки от неразрывной земляной жилы РЕ. Оплетку в месте врезки снимать не надо ни с несущей жилы, ни с ответвляемой. Нож прорезает оплетку насквозь. Для закрепления защелки на зажимах ножевого типа иногда приходится применять пассатижи, чтобы прорезать изоляцию провода. Соединение получается надежным и компактным.

2. Соединения колпачками, СИЗ

Если электропровода из разнородных материалов соединяют только с помощью клемм, то провода из одного материала могут коммутироваться кроме клемм еще и изолирующими колпачками, иначе СИЗ — соединительными изолирующими зажимами.

Они бывают разного диаметра, разного цвета и формы. Изготовлены из пластика с навинченной стальной пружиной по внутреннему конусу. Внутри некоторые виды колпачков наполнены гелем от окисления проводов.

Колпачки применяют для соединения и изоляции как многожильных, так и одножильных проводов из одного материала, т.к. в них провода имеют непосредственный контакт, который не допускается при разнородных материалах проводов.

Для соединения провода очищают от изоляции на расстояние немного меньшее длины колпачка, затем складывают вместе и скручивают колпачком. Последние витки для надежности надо провернуть пассатижами.

На колпачках указан общий диаметр соединяемых проводов. Это надо учитывать, подбирая колпачок, т.к. иначе не будет надежного соединения.

3. Соединения сваркой

Самый надежный способ соединения проводов — это соединение сваркой. Свариваться должны провода только из одного материала, либо только медные, либо только алюминиевые. Технология сварки проста, но возникает вопрос в приобретении сварочного аппарата и определенного опыта в работе.

Провода очищаются от изоляции, производится их скрутка с последующим отсечением конца до равной длины каждого провода. И только потом производится сварка конца. На конце образуется маленький шарик от расплавленного металла.

Изолировать оголенные концы проводов надо .

Соединение сваркой получается компактным, надежным в эксплуатации и долговечным. Соединение легко вмещается в распаячную коробку и не теряет контакт при укладывании в нее.

4.Ответвительные сжимы

Ответвительный сжим «Орех»

Ответвительные сжимы, иначе называемые «Орехи», позволяют сделать ответвления от несущей жилы. Чаще всего используются вне квартиры и дома из-за больших рабочих диаметров провода.

Для присоединения к несущей жиле ответвления эта жила зачищается на расстояние, равное длине металлических пластин, так же зачищается и провод ответвления. Оба провода укладываются в желобки пластин и стягиваются винтами.

Содержимое сжима

Подобными сжимами можно соединять и разнородные провода, т.е. медь и алюминий.

Все остальные соединения, до сих пор еще применяемые в быту и даже кое-где на производстве, а именно: скруткой, скруткой с последующей пайкой , по современным правилам ПУЭ не допускаются.

Кстати, тоже интересно:

Много вопросов возникает при работе с электричеством, которые связаны не только с уровнем безопасности, но и со способом соединения элементов. Даже у опытных мастеров иногда возникают споры, какой метод лучше выбрать в конкретной ситуации. Довольно часто используют клеммы для соединения проводов. Рассмотрим их особенности и уровень надежности.

Разнообразие типов клемм

Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:

• Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
• Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.

Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.

Использование структуры

Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.

После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».

Обратите внимание! Нельзя соединять разнородные провода таким способом.

Статья по теме:

В статье подробно рассмотрим конструкцию, среднюю стоимость и материал, из которого изготавливается гофрированная труба, а также как правильно работать с данным приспособлением.

Присоединение пайкой

Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.

Полезный совет! Для спаивания применяется оловянно-свинцовый припой и канифоль.

Применение клеемных колодок

Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.

Клеемные колодки различны по методу крепления:

• с винтом для затягивания;
• с прижимными пластинками.

Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.

Пружинный клеммник для соединения проводов

Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.

Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.

Статья по теме:

В обзоре рассмотрим методики измерения: силы тока, сопротивления. Как проверить конденсаторы и полевые транзисторы, а также провести диагностику повреждений.

Клеммы для соединения проводов: разновидности и особенности

Любому монтажнику и электрику известны все основные разновидности клеемников. В целом, их можно разделить на винтовые и безвинтовые. Первый вариант менее надежен, так как из-за винта могут повреждаться оголенные жилы.

Все варианты помещены в пластиковый или капроновый корпус (может быть каболитовый), которые обеспечивает изоляцию и содержит в составе группу контактную (механизм для соединения проводов).

Обратите внимание! Часто для применения клеммника участок сцепки следует оконцевать.

Оконцовка не требуется в проводах со сплошными жилами, которые зажимаются без использования наконечника. При этом на переходах необходимо обеспечить самые маленькие потери и отсутствие нагрева, что достигается за счет нескольких факторов:

• использование оптимальной пары металлов;
• применение кварцевазелинововой смазки против окисления;
• конструктивные особенности клеммы предполагают затягивание провода или наконечника с контактной группой.

Использование нужной пары предполагает выбор металла, из которого изготовлена группа контактов. Провода и наконечники выпускают из меди, алюминия или луженной меди. Хороший контакт с такими видами материала обеспечивает сталь, латунь и некоторые особые сплавы, из которых делают группы контактов.

Как соединить алюминиевый провод с медным быстро и просто: фото и видео

Не следует допускать прямого скручивания меди и алюминия, так как такой контакт недолговечен и может привести к замыканью, для решения проблемы используют клеммы для соединения проводов.

Есть способ, когда можно обойтись и без специального коннектора, для которого потребуется винт или гайка. Такой способ позволяет соединить практически любое количество элементов, которое ограничивается только длиной самого шурупа. Соединение можно выполнить с проводами разной толщины и из разного металла, а также одножильные и многожильные варианты.

Последовательность действий	Фотопример
Вначале подберите винт необходимой длины.
Снимаете с проводников слой изоляции равный четырем диаметрам выбранного финта. Причем окисленные жилы необходимо отчистить до блеска.
Сформируйте кольцо.
Теперь последовательно на винт надеваете пружинную шайбу, обычную шайбу, кольцо, шайбу, второе кольцо, шайбу. Завершаете гайкой, закручивая винт, пока не выпрямится пружинная шайба.

Таким простым способом можно соединять сразу несколько проводов. Если планируете использовать многожильный вариант, то вначале проудите его припоем. Чтобы было легче разобраться, посмотрите видеоматериал в конце статьи.

Если у вас под рукой оказалась клеммная колодка, все будет значительно проще. При этом полученное соединение не требует дополнительной изоляции, как вариант с болтом. Чтобы выполнить данную сцепку, достаточно отчистить от слоя изоляции концы на длину в 0,05 см и вставить в отверстие, закрутив зажим.

Помимо соединения проводов при помощи зажимов в клеммных колодках, можно использовать другой вариант приспособления, где используется принцип пружины. Есть варианты многоразового использования коннектора, что очень удобно.

Ведущие производители клемм для проводов

Даже такое приспособление, как клемма следует тщательно выбирать, ведь от ее надежности и долговечности будет зависеть стабильность работы кабеля. Пользователи вывели рейтинг мировых производителей таких коннекторов, некоторые модели которых рассмотрим более подробно.

В ТОП-3 ведущих производителей клемм для соединения проводов вошли:

• Компания Samtec занимает первую позицию (США).
• На втором месте также производитель из США – Kycon
• HARTING Германия – третье место рейтинга.

Компания Samtec предлагает профессиональный инструмент для обжима клемм для проводов – трещетку CAT-HT-281-2430-13 по средней стоимости в 30 010. Клемма от Kycon GAX-4-88 будет по средней стоимости в 600 р. за штуку.

Или можно подобрать более дешевые и простые варианты, по цене от 200 р. за штуку. В любом случае подбирайте коннекторы исходя из количества соединяемых жил и элементов.

Видео: соединение медного и алюминиевого провода

В заключение

Использование различных модификаций клемм значительно упрощает соединение проводов, причем разного размера и материала изготовления. Можно использовать и метод скручивания или спайки, который не будет столь надежен.

Соединяя медный и алюминиевый провода, не забывайте, что напрямую этого делать нельзя, следует использовать болт или коннектор.

Выбирая коннектор, смотрите на количество разъемов, фирму-производителя и другие характеристики устройства. Если сделать выбор самостоятельно сложно, можно обратиться за консультацией к профессионалам.

Соединительные клеммы для проводов в последнее время применяются все чаще. Ведь не для кого не секрет, что ПУЭ запрещает использование скруток для соединения кабелей, проводов и прочей проводниковой продукции.

И разнообразные клеммы, клеммные колодки и тому подобные аксессуары в последнее время приобретают все большую популярность. Да и чего там душой кривить, это значительно удобнее и проще, чем использовать разные методы скрутки.

Винтовые клеммы

По способу обеспечения контакта клеммы можно разделить на два основных вида: самозажимные и винтовые. Клеммы винтовые для соединения проводов в основном предназначены для силовых цепей. Их можно разделить на два основных вида – так называемые строительные и барьерные силовые клеммы.

Строительные, или электромонтажные, клеммы изготовлены из латунной или стальной гильзы с винтовым зажимом, вмонтированной в негорючий полимер. Пропускная нагрузка таких клемм составляет от 10 до 100А, а сечение соединяемого провода может достигать 35 мм 2 . Такая клемма для соединения проводов способно работать под напряжением до 600В.

Итак:

• Если говорить о преимуществах строительных клемм, то, в первую очередь, стоит отметить простоту работы с ними. Кроме того, они обеспечивают достаточно надежный контакт, а цена ее не высока.
• К недостаткам таких клемм можно отнести высокую вероятность повреждения алюминиевых и медных многожильных проводов при монтаже. Дело в том, что алюминий — метал мягкий и винт его легко раздавливает. Вследствие чего провод ломается либо частично теряет свое сечение. Результатом этого может стать перегрев и потеря контакта, как представлено на видео.
• С медными многожильными проводами винтовое соединение может проделать такую же пакость. Поэтому для избегания возможных последствий следует применять специальные латунные наконечники, которые одеваются на провод и обжимаются специальным обжимом или пассатижами.
• Кроме того, такие клеммы соединительные для проводов со временем могут терять силу контакта из-за отпуска винта. Поэтому при использовании таких клемм периодически следует проверять надежность крепления.

• К данному виду относятся и клеммы автомобильные для соединения проводов. Такие изделия снабжены контактами для установки предохранителей. Это позволяет обеспечивать защиту линии, на которой и обеспечивать защиту отходящих присоединений. Такое свойство клеммников нашло им широкое применение не только в автомобильной индустрии.

Барьерные клеммники

Если вам необходимо выполнить соединение проводов и кабелей клеммами, то изделия барьерного типа будут идеальным решением. Барьерные клеммы представляют собой медную или латунную пластину, снабженную винтом.

Пластина заключена в гетинаксовый корпус. Такие клеммники способны работать с нагрузками до 200А и номинальным напряжением до 1 кВ. Кроме того, к ним возможно подключать кабели с сечением до 100 мм 2 .

Итак:

• Главным достоинством клемм такого типа является возможность упорядочивания и хороший контакт соединяемых проводов и кабелей. Благодаря разборной конструкции возможно собрать клеммники для двух, трех, четырех и пятипроводной цепи. А возможность крепления клеммников к DIN – рейкам, печатным платам и на обычную приборную панель значительно расширяет сферы их применения.
• Для защиты от случайного прикосновения и междуфазных коротких замыканий такие клеммы имеют защиту, выполненную из оргстекла или других прозрачных диэлектрических материалов. Это позволяет осуществлять визуальный контроль контактных соединений и обеспечивает защиту.
• Но такие клеммные колодки для соединения проводов применяются достаточно редко в виду их массивности. В основном их применяют для мощного силового оборудования, и в домашних условиях оно практически не востребовано.
• В качестве недостатка можно указать и необходимость применять специальные наконечники на концы кабеля для создания качественного контакта. Обычно эти наконечники крепятся методом прессовки, но возможно применение и других способов крепления.

Обратите внимание! К данному типу клемм относим и так называемые ответвительные клеммы или «орехи». Их применяют при раздельной прокладке фаз на напряжение до 600В. Инструкция по их применению позволяет выполнять ответвления проводов без предварительного снятия изоляции.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

• К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
• Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

Обратите внимание! При использовании самозажимных клемм надежность контакта при нагревании только улучшается. Ведь при нагревании нажимная пластина нагревается и расширяется, за счет чего обеспечивает еще большее нажатие.

• Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм 2 . Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
• Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

• К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
• Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
• Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
• Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм 2 и номинальный ток до 25А.
• Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Клеммники для соединения проводов: виды, назначение, какие лучше

Чтобы соединить между собой провода, применяют обжимку, пайку, болтовое соединение или сварку. Чаще всего в быту встречаются скрутки, что делать категорически нежелательно, особенно если жилы из разнородных металлов. Оптимальным приспособлением считаются клеммники для соединения проводов, позволяющие выполнять надежный монтаж электропроводки в любых условиях.

Что такое клеммник?

Прежде чем приступить к рассмотрению разных моделей клеммников, надо дать определение этому механизму. Конструкция электротехнического изделия представляет собой колодку или винтовой зажим. Назначение клеммника – соединение контактов электрических проводов. Причем соединяемый алюминиевый провод с медной жилой через такой механизм никогда не окислится. Еще одно достоинство клеммника – щадящий механизм, не позволяющий деформировать жилу кабеля.

Различие колодок по способу крепления жил

Клеммные колодки различаются по способу фиксации жил, и они бывают:

• механизм с винтовым зажимом создает определенное давление на клеммник с проводом, что обеспечивает надежное соединение;
• нажимные колодки имеют пружинный механизм. Соединение двух жил происходит при помощи защелкивания пружины. Существуют пружинные клеммы с автоматической фиксацией;
• колодка с ножевым зажимом осуществляет соединение проводов при помощи токопроводящего ножа. Когда происходит подключение жилы, нож прорезает изоляцию, упираясь в металл.

Каждый механизм имеет свои достоинства и недостатки, но об этом потом. Сейчас далее знакомимся с видами электротехнических изделий.

Различие клеммников по виду соединения проводов

Существует еще одна классификация изделий по виду соединения проводов. Самые популярные из них:

• клеммники проходного типа фиксируют подходящие с разных сторон провода;
• барьерные модели оборудованы перемычками с винтами, помещенными в диэлектрический корпус;
• параллельное соединение нескольких проводов выполняется кросс-модулями;
• механизм разъемных клемм для соединения проводов имеет две стороны. Одна сторона оборудована разъемами, а другая – клеммным соединением;
• в концевых клеммниках жилы фиксируются только с одной стороны.

Корпус каждого клеммника изготовлен из диэлектрического материала. Для самих контактов используется медь или сплавы. Некоторые модели могут содержать металлические пластины. Самыми качественными считаются луженые контакты. Их можно узнать по серебристому цвету олова.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм², соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Особенности подключения к разным клеммникам

Каждая разновидность клеммника имеет свою особенность подключения силовых проводов. У винтовых соединений жилу проводят между двумя шайбами. При закручивании винта его шляпка прижимает шайбу к металлической пластине, и вместе с ней прижимается оголенный конец провода. Такое соединение считается надежным, но при частом прокручивании винта существует опасность повреждения жилы.

Проходные колодки оборудованы металлическими наконечниками. Внутрь заводится провод, а затем его конец подсоединяют к необходимому электрооборудованию. Внутри самих колодок находятся винтовые зажимы, которыми осуществляется фиксация провода. По стоимости проходные колодки являются самыми доступными.

Принцип работы пружинных и ножевых зажимов

Отдельно хотелось бы рассмотреть пружинные и ножевые зажимы. Простым в применении считается пружинный зажим. С помощью такого механизма можно делать качественное соединение проводов даже неопытным людям. Надо всего лишь вставить в гнездо оголенный конец провода и пружина зажмет его, создавая надежный контакт. Достоинство пружинного зажима – устойчивость к вибрации, однако, он выдерживает меньшую силу тока, чем винтовой аналог.

Лучшими считаются самозажимные модели. Простота их использования заключается в автоматическом зажиме провода при вводе его внутрь гнезда. Клеммники бывают одноразового и многоразового использования.

Изделие с ножевым зажимом используется очень редко. Чаще всего им подключаются к нулевому проводу, так как согласно ПУЭ его нельзя разрезать. Установить ножевой зажим можно просто сжатием плоскогубцами или другим специализированным инструментом.

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм². Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Предотвращение окисления контактов зажима

Чаще всего окисление контактов в гнезде происходит из-за нарушения правил соединения разнородных металлов. Если зажим не предназначен для стыковки медного с алюминиевым проводом, то его для этих целей использовать нельзя, даже со специальными пастами. Однако даже провода из одного металла со временем покрываются оксидной пленкой. Она создает определенное сопротивление, что недопустимо для некоторого оборудования. Вот здесь на помощь придет специальная паста, устраняющая эту проблему.

В завершении обзора разных клеммников надо сказать, что каждое изделие рассчитано на допустимый ток. Это важно учесть при выборе изделия, чтобы избежать выгорания контактов.

Различные типы зажимов проводов при создании жгута проводов

Типы зажимов проводов при создании жгута проводов

В предыдущем сообщении в блоге мы беззаботно заявили о себе как о экспертах в подборе проводов с клеммами. Тем более, что мы занимаемся сборкой жгутов проводов более 30 лет. Мы повеселились с этим сообщением в блоге и подумали, что было бы полезно глубже изучить различные типы проводных клемм.

Терминалы определяются как «устройство, предназначенное для заделки проводника, который должен быть прикреплен к стойке, шпильке, шасси, другому язычку и т. Д., чтобы установить электрическое соединение ». Клеммы для проводов бывают разных форм и размеров в зависимости от размера провода и винта. Несколько типов клемм включают кольцевые, лопаточные, крюковые, быстроразъемные, пулевые, стыковые и с флажками.

Клеммы для проводов бывают изолированными и неизолированными. Выбор оптимального варианта зависит от вашего проекта или использования. Изоляция проводов обеспечивает защитную оболочку, выполняющую роль непроводника. Изоляция защищает провод от воды и влаги, а также защищает от сильной жары или холода.Изоляция проводов обычно бывает виниловой, нейлоновой и термоусадочной. Неизолированные клеммы обеспечивают гораздо большую экономическую ценность при низкой стоимости. Также обычно используется, когда дополнительная защита не требуется.

При покупке различных типов клемм для проводов убедитесь, что ваша покупка соответствует отраслевым стандартам и требованиям проекта.

Типы зажимов для проводов

Кольцевые клеммы

Кольцевой зажим — это зажим с круглым концом, который легко позволяет прикрепить винт или шпильку.Кольцевые клеммы, также называемые кольцевыми разъемами, бывают разных размеров. Очень важно, чтобы кольцевой зажим был совместим с калибром провода и размером шпильки. Кольцевые клеммы либо обжимаются, либо припаиваются к проводу. Доступен в изолированном или неизолированном исполнении.

Лопаточные клеммы

Лопатчатые клеммы также называют плоскими разъемами или вилочными клеммами из-за формы клеммы. Доступны лопаточные клеммы различных размеров в зависимости от калибра провода и размера шпильки.Открытый лопаточный наконечник удобен в использовании, что позволяет легко прикреплять или снимать винт. Специально для проектов жгутов проводов, в которых мало места для установки. Доступен в изолированном или неизолированном исполнении.

Крюковые клеммы

Подобно Spade Terminal, Hook Terminals удобно использовать с открытым концом (представьте крошечную версию Captain Hook). Крюковые клеммы изготавливаются изолированными или неизолированными и предлагают простое, но надежное соединение для различных проектов.

Клеммы быстрого отключения

Быстроразъемная клемма обеспечивает удобное и надежное использование, предлагая простое подключение и отключение двух проводов. Обычно встречается в автомобильных, промышленных и потребительских товарах. Быстроразъемные клеммы изготавливаются изолированными или неизолированными и обеспечивают стабильное и надежное соединение.

Пулевые терминалы

Также называемые Bullet Connectors, Bullet Terminals обеспечивают простое, надежное и безопасное соединение.Также просто отключить. Пулевые клеммы подключаются к штекерным и круглым гнездовым разъемам с открытым концом, создавая высококачественное соединение. Соединение с пулевыми выводами помогает предотвратить попадание коррозии и других потенциально вредных материалов в жгут проводов.

Стыковые клеммы

Стыковая клемма для подключения или оконечной нагрузки одного или нескольких проводов. Стыковые клеммы помогают предотвратить истирание и порезы. Эта дополнительная защита защищает от влаги, коррозии и других негативных элементов.Стыковые клеммы служат простым решением для удлинения проводов за счет возможности сопряжения и соединения проводов. Просто установите каждый провод на открытый конец разъема, затем обожмите оба конца клеммы, чтобы закрепить соединение.

Помеченные терминалы

Флаговые клеммы, также называемые флажковыми разъемами, обеспечивают удобное и безопасное соединение. Флажковые клеммы хорошо работают в ограниченном пространстве, а также когда быстроразъемное соединение слишком велико. Обеспечивает быстрое и простое подключение и отключение.Также доступны изолированные и неизолированные.

Спасибо, что нашли время прочитать в нашем блоге информацию о различных типах проводных клемм. Чтобы продолжить чтение о процессе изготовления жгутов проводов, щелкните по этим ссылкам: Обжимные провода и обжимные инструменты.

Чтобы узнать больше о процессе сборки жгута проводов, продолжайте читать нашу еженедельную серию блогов «Жгуты проводов в среду».

Кроме того, щелкните следующие ссылки, чтобы узнать больше о печатных платах, паяльных платах и ​​советах по безопасности при пайке.

Наконец, давайте пообщаемся! Пожалуйста, подключитесь к Facebook, Twitter, Google+, LinkedIn и Pinterest для получения дополнительной электронной информации.

Клеммы упрощают электромонтаж

Мультиметр Проверка на обрыв провода / Проверка напряжения на двух разных проводники. Большинству приборов для правильной работы требуется 80% номинального напряжения. Аналоговый мультиметр меньше, дешевле и проще. Цифровой мультиметр имеет больше функций. Оба работают от батарей. Купить аналог мультиметр Мультиметры на Amazon Klein мультиметр Electric тестеры в Amazon клещи для проверки силы тока на линии Ресурс: Как проверить и заменить элемент Как проверить термопару Проверка элемента на 120 В Как проверить провод	Безопасность при проверке проводов: Тест ленты приводит к деревянным палкам. Ни в коем случае не прикасайтесь к мокрому или ранее залитому водой прибору. При работе с электричеством никогда не стойте на мокрой поверхности. Никогда не стойте на голой земле, кладите сухие доски. Тестер ленты ведет к деревянным палкам, чтобы руки не попали под напряжение. Используйте бесконтактный тестер напряжения, прежде чем прикасаться к проводам. Никогда не касайтесь металлических предметов и не опирайтесь на них. Выньте металлические предметы из карманов. Запрещается использовать кислород или топливные ускорители в одном помещении при ремонте электрооборудования Ресурс: Базовая домашняя проводка Безопасная электрическая проводка	Бесконтактный тестер напряжения Проверка наличия питания без касания разъемов НИКОГДА не предполагайте, что питание отключено. Считывает мощность через пластиковый или металлический кабелепровод. Нажимная кнопка. Один звуковой сигнал означает отсутствие питания. Непрерывный звуковой сигнал означает, что питание подарок. Не будет указывать фактическое напряжение или функцию цепи … только сообщает вам, когда присутствует живая сила. Купить: Бесконтактный тестер напряжения Amazon Electric тестеры на Amazon Ресурс: Как проверить отключение электроэнергии
Устройства на 120 В, 15 А включая GFCI, таймеры, переключатели, вилки, элементы управления Wi-Fi и т. д. могут быть установлен на 15 или 20 усилитель выключатель. 120 вольт GFCI, розетка, розетка который рассчитан на 20 ампер, может быть установлен на 20 ампер только выключатель, но НЕ на выключателе на 15 ампер. Купить 15 усилитель GFCI 20 усилитель GFCI	Купить Basic электрическая книга Home коды сантехники / электрики Или учиться об основном бытовом электричестве … использовать и ищите по моему сайту / Ресурс Безопасная электропроводка Базовая домашняя электропроводка	Использование тестер розеток для проверки правильности подключения при любом напряжении 120 вольт прямой клинок выход. Купить: Klein тестеры Outlet тестер Схема искатель выключателя Electric монитор использования
Твист-он комплекты соединителей проводов Не используйте повторно старые соединители. Очень туго скрутите соединитель. Потяните за провода, чтобы убедиться, что они не освободиться. Покройте всю голую медь. Купить: Connector ассортимент на Amazon Ассортимент разъемов на Amazon Ресурс Как выбрать и установить витую проволоку разъемы	Электрический инструменты должны быть изолированы. Всегда лучше отключать питание, но нарушение изоляции, отсутствие правильного заземления, заземленной нейтрали, отсутствия GFCI, несоответствия проводка, генератор работа без автоматического переключателя, и другие проблемы по-прежнему представляют опасность к любой, кто работает от электричества … даже когда выключатель выключен. Купить: Электрик Наборы инструментов Klein инструменты Инструменты наборы Квадрат приводной комплект T ручка-гаечный ключ Ratchet отвертка	Подключите провод к винтовой клемме. Используйте только одножильный медный провод на 600 вольт. Не используйте многожильный провод или удлинитель. Не используйте припой в жилых помещениях с напряжением 120–240 В. Прикрепите электроустановку к конструкции. Затяните винты очень сильно против провода. Купить: NEC. книги Dewalt сантехника / электрические коды Базовая электрическая книга National руководство по электрическим кодам / иллюстрировано Ресурсы: Как скрутить проволоку Как выбрать и установить скрученную проволоку разъемы
Изолированный рычажный переключатель на наружном освещении Безопасное срабатывание переключателя наружного освещения… и легко Заменяет наружное покрытие. Установите поверх обычного тумблера. Работает с однополюсными, двухполюсными, 3PST, 3-позиционными, 4-позиционными переключателями и т. Д. Купить: Best выбор: Рычажный переключатель Cantex Outdoor рычажные переключатели на Amazon	Клеммы Купить: Комплект клемм Синий для проводов 16-14 Желтый для проводов 12-10 Ресурс: Как установить клемму	Нажимной соединители проводов на месте разъемов накручиваемых Купить: Push на соединителях проводов Amazon Красный 3P разъем для провода 10-14 калибра Рычаг разъемы для многожильного провода на Amazon
Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди).Не повредите кабель или провода внутри кабеля. Код -Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешнего покрытия. NEC sec. 336-15 Купить Конец кусачки на Amazon	При снятии изоляции с провода НЕ ЗАБИВАЙТЕ наносить порезы на поверхность из медной проволоки. Это увеличивает сопротивление на проводе и создает слабые точка. Купить инструменты: проволока стриптизерши на Amazon Linesman плоскогубцы Pro плоскогубцы Needle плоскогубцы End кусачки на Amazon	Погода прочный пластиковый ящик для наружного расширения кабельные соединения, рождественские огни, уличный удлинитель и т. д.Не для соединительные провода с помощью гаек или проводка в стене, но можно использовать в помещении для организации удлинителей, удлинителей и т. д. Атмосферостойкость не атмосферостойкий или водонепроницаемый. Используйте корпуса со степенью защиты IP65 и IP67 для водонепроницаемый. Удлинители нельзя использовать для постоянной проводки. Купить: Коробка для электрического кабеля большой-средний-малая Коробка розеток Raintight корпуса водонепроницаемые шнур замка Ресурс: Корпуса и коробки

Электрический терминал для кабеля по выгодной цене — Выгодные предложения на электрический терминал для кабеля от global electric terminal для продавцов кабеля

Отличные новости !!! Вы попали в нужное место для электрического терминала для кабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний электрический терминал для кабеля скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электрический терминал для кабеля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом зажиме для кабеля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести cable terminal for cable по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Клеммный блок для асинхронного двигателя

Когда мы устанавливаем новый электродвигатель для нашего приложения, нам необходимо определить напряжение источника питания. Почему это так важно, когда мы имеем дело с электродвигателем?

Ok .. дизайн производства электродвигателей, их продукт может соответствовать различным источникам питания по всему миру.Благодаря этому двигатель можно использовать в любых странах, не беспокоясь об их потребляемой мощности.

Значение напряжения для всей страны во всем мире имеет вариант, такой как 200 В переменного тока, 220 В переменного тока, 415 В переменного тока или 440 В переменного тока для 3 фаз. Поэтому некоторые производители двигателей проектируют их двигатель может работать с двумя типами напряжения, поэтому он доступен для использовать в любую страну мира.

Как определить клеммы двигателя для подходящего напряжения?

Эта деталь очень важна для обеспечения безупречной установки нашего электродвигателя и его правильной работы.Если мы неправильно установили значение напряжения для асинхронного двигателя, это может привести к серьезным повреждениям .

Но не волнуйтесь, на этот раз я подробно объясню, как определить клемму двигателя, подходящую для нашего источника питания. Ключевым моментом является паспортная табличка двигателя. Мы можем найти соединение двигателя и их подходящее значение напряжения. Для более подробной информации, пожалуйста, обратитесь к картинке. ниже: —

Из паспортной таблички двигателя видно, что он имеет 2 подключения и 2 значения напряжения.Если напряжение нашего источника питания составляет 415 В переменного тока, для 3 фаз, нам необходимо установить клемму двигателя в соединении STAR .

Это означает, что клеммная пластина W2, U2 и V2 соединяются в одну линию. Здесь я прикрепил изображение клеммы двигателя в позиции STAR .

ДВИГАТЕЛЬ РАЗЪЁМА ЗВЕЗДЫ

Если наш источник питания — 200 В переменного тока, 3 фазы , нам необходимо подключить клемму медной шины в положении DELTA .Это означает, что соединение U1 с W2, V1 с U2 и W1 с U2, просто нужно следовать схеме, показанной на паспортной табличке двигателя.

ДВИГАТЕЛЬ ТЕРМИНАЛА ПОДКЛЮЧЕНИЯ ТРЕУГОЛЬНИКА

Если вы хотите подключить асинхронный двигатель к пускателю со звезды на треугольник, вам необходимо снять всю медную шину с клеммы двигателя. Это означает, что мы не используем медную шину. Поскольку пускатель звезда-треугольник использует 6 кабелей для запуска двигателя. .

Я надеюсь, что этот пост может помочь всем вам, как подключить или выполнить оконцовку асинхронного двигателя.Очень важно, чтобы наш двигатель работал в исправном состоянии и не допускал повреждений. Поэтому очень важна заводская табличка двигателя…

Работа с проводом — learn.sparkfun.com

Добавлено в избранное Любимый 37

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами.Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединитель для соединения двух концов проводов вместе. Справа разветвленный разъем (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Винты можно частично вкрутить перед установкой терминала.Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штекерный соединитель (он же лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут иметь различный вид, например, фланцевую вилку или зажим с зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан гнездовой лопаточный разъем 1/4 дюйма и 2,8 мм.

Вам необходимо подобрать размер разъемов для безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключаемые к штыревым выводам микровыключателя.

Что такое обжим?

Слово «обжим» в данном контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой.Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима разъемов на проводе требуется специальный инструмент для обжимного штифта. В зависимости от обжимного штифта доступно несколько различных стилей обжима.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться.Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (т. Е. Головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера	Обжимной штифт перед вставкой в ​​пластиковый корпус

Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют добиться почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности.Этот тип обжима, как правило, менее прочен. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме. Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к разделению губок и неполному закрытию. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодную сварку между проволокой и корпусом соединителя.Если вы разрежете хорошо выполненный обжим пополам, вы увидите прочную форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями.Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с одножильным проводом, потому что провод также не будет соответствовать клемме. Если вы должны использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера, соответствующий размеру клеммы, или наоборот. Предположим, что вы используете многожильный провод, так что этот провод соответствует обжатому соединению.Далее зачистите провод. Длина оголенного провода должна быть равна длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, значит, размер разъема правильный.

Хорошее соотношение длины провода к цилиндру

Затем следует вставить провод до тех пор, пока изоляция провода не коснется конца ствола.

Хорошо: проволока немного торчит из ствола

Затем провод и клемма вставляются в обжимной пресс.Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метки калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх. Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием.Вообще говоря, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если попытаться развести их с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении. Ниже приведена таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в ствол или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема.При необходимости вы можете добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения. Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в один обжимной соединитель.Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем может выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений. В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть выполнен таким образом, чтобы он помещался в пластиковый корпус.Вместо того, чтобы обжимать провод цилиндром, соединитель может включать два зажима (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения. Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема	Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса.Они используются для подключения к печатным платам, разработанным с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус. Слева — обжимной штифт для установки внутри поляризованного корпуса. женский штифт, используемый для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штифта. После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента.Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они соответствовали. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу. Если присмотреться, на одной стороне челюсти вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима язычков. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку	Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет в достаточной степени обжать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам придется отрегулировать обжимной штифт так, чтобы его выступ изолятора был на одном уровне с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор чуть выше ручки. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на обжатые язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

Когда закончите, провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть гофрированные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Общие ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неправильного размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, обнажено слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

---

← Предыдущая страница
Как сращивать провода

Как подключить фары и переключатели в электрической системе автофургона своими руками — EXPLORIST.life

Заявление об отказе от ответственности: как партнер Amazon EXPLORIST.life зарабатывает на соответствующих покупках.

Вы когда-нибудь жили в доме, где свет нельзя было выключить и включить выключателем? Нет? И я нет. Давайте продолжим эту серию. Из этого сообщения в блоге вы узнаете, как установить 12-вольтовые фары и переключатели в ваш DIY Camper

. Краткое замечание, прежде чем мы начнем. Это лишь одна из частей всеобъемлющей серии «Как установить электрическую систему для автофургона своими руками».Если вы только что наткнулись на эту статью, не заметив ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые являются полными, от А до Решение Z, которое научит вас, какие именно детали и куда следует использовать, провода какого размера использовать, рекомендации по размеру предохранителей, размеры наконечников для проводов и многое другое, чтобы помочь вам сэкономить время и нервы.Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

---

---

Как подключить фары для кемпинга 12 В к батарее

Хотя действительно можно подключить фары напрямую к плюсу и отрицательные клеммы батареи, установка полной электрической системы в кемпер DIY будет включать в себя перемещение ответвленных цепей (фонари, вентиляторы, розетки USB и т. д.) от аккумуляторной батареи. Для этого я рекомендую использовать центр распределения питания, такой как WFCO WF-8950 (https: // amzn.к / 3kLk6gf). Вот как WFCO WF-8950 распределяет питание:

---

---

Как подключить блок предохранителей 12 В к батарейному блоку

На всех схемах подключения солнечных батарей EXPLORIST.life я интегрировал WFCO WF-8950 в каждую из них. для подачи питания на все вспомогательные цепи 12 В. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи. Питание 12 В поступает от блока аккумуляторов 12 В и распределяется через шины 12 В (распределитель Victron Lynx на этой схеме) к основным компонентам системы.От распределителя Lynx питание идет вверх по положительным и отрицательным проводам к стороне постоянного тока центра распределения питания, где имеется 15 различных цепей, готовых передавать мощность через положительный и отрицательный провод к каждой из отдельных цепей 12 В (индикаторы, вентиляторы, розетки USB и т. д.).

---

---

Как подключить панель распределения питания 12 В (видео)

Это был очень быстрый обзор того, как подключить панель распределения питания. Если вам нужен более подробный обзор, вот полный учебник и видео по публикации в блоге: https: // www.exploorist.life/how-to-wire-a-power-distribution-panel/

---

---

Как подключить лампу 12 В

Подключить лампу 12 В от аккумуляторной батареи 12 В через блок предохранителей 12 В довольно просто. Все, что требуется, это:

• Подключить положительный провод к положительной клемме с предохранителем на панели распределения питания.
• Подключите отрицательный провод к клемме отрицательной шины на распределительном щите.
• Подсоедините положительный провод к положительному проводу на фонаре с помощью гайки рычага.
• Подсоедините отрицательный провод к отрицательному проводу на фонаре с помощью гайки рычага.

---

---

КАК ПОДКЛЮЧИТЬ НЕСКОЛЬКО СВЕТИЛЬНИКОВ 12 В ВМЕСТЕ

Предыдущая диаграмма может быть менее чем полезной, потому что большинство людей не подключают только одну лампу. Как правило, желательно одновременное включение нескольких источников света. Выполните те же шаги, что и раньше, но добавьте следующее:

• Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с положительным проводом 2-го фонаря.
• Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
• Повторите этот процесс для любого количества источников света.

---

---

Как установить выключатели света 12 В

Теперь, когда вы знаете, как питание подается на светильник или несколько источников света от блока предохранителей 12 В, пришло время узнать, как подключить переключатель, чтобы вы могли включить свет и выкл, как хочешь.В этом разделе будут рассмотрены источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухсторонние переключатели света, которые могут управлять светом из разных мест.

Схема выключателя света 12 В spst

Стандартный выключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный», или обычно сокращенно «SPST». Это самый простой переключатель. Он просто находится в выключенном состоянии. На задней панели есть три терминала:

• Средний терминал принимает питание от распределительного щита.
• Верхний терминал будет передавать питание на свет, если переключатель включен.
• Нижняя клемма — это отрицательная клемма. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен или выключен переключатель. Если вы не хотите, чтобы маленькая светодиодная лампа, встроенная в переключатель, работала, вы можете обойти отрицательную клемму на задней панели переключателя и не использовать ее.

ПРИМЕЧАНИЕ: На остальных показанных схемах отрицательная клемма переключателя НЕ будет подключена.Светодиодный индикатор на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.

---

---

Как работает выключатель света на 12 В?

Стандартный 12В переключатель, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный», или обычно сокращенно «SPST». Переключатель просто «разрывает» или «соединяет» положительный провод в системе, позволяя мощности течь или не течь в зависимости от того, нажат переключатель или нет.Вот пример того, как переключатель работает в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен. .

---

---

Как подключить несколько ламп 12 В к одному выключателю

Подключить несколько ламп 12 В к переключателю 12 В так же просто, как подключить плюсы к плюсу и минусы к минусам и установить переключатель SPST между блоком предохранителей и цепью огней.Переключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот схема подключения 12-вольтового освещения и переключателя, на которой показано 12 источников света, управляемых одним переключателем:

---

---

Как подключить несколько «зон» источников света

Если вы хотите иметь несколько «зон» света в вашем кемпере, вы можете можно просто скопировать и вставить диаграмму сверху вниз в следующее место предохранителя в распределительной коробке. Это позволит вам располагать переключатели либо в одних и тех же местах, либо в двух отдельных местах для управления несколькими зонами.Однако помните, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:

---

---

Как подключить двухпозиционный переключатель 12 В

Назначение двухпозиционного переключателя состоит в том, чтобы у вас был переключатель у входа, а другой — у кровати, чтобы вы можете управлять одним и тем же набором источников света из двух разных мест.

ОЧЕНЬ ОЧЕНЬ важно, чтобы вы выбрали правильный переключатель. Вам нужен переключатель «Single Pole Double Throw — On / On» 12 В.Вот как работает этот переключатель:

---

---

Фонари 12 В — Схема подключения двухпозиционного переключателя

На схеме ниже показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке источников света. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя SPDT On-On. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя включения-выключения SPDT затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя включения-выключения SPDT во 2-м месте. Оттуда центральный терминал подает питание на свет в зависимости от ориентации переключателей.

Фонари 12 В — список деталей 2-ходового переключателя

Вот список частей, показанных на диаграмме выше:

Вот как переключатель работает в различных положениях:

Надеюсь, теперь вы знаете, как подключить фары и переключатели 12 В в свой кемпер DIY. Если у вас есть вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить 12-вольтовый переключатель и все ваше освещение, пришло время для урока о том, как определить, какой размер и тип провода использовать в электрической системе вашего дома на колесах.Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы здесь изучаете, можно использовать в нашем БЕСПЛАТНОМ интерактивном Схемы подключения солнечных батарей.
