Дюбель-пробка

Еще в девяностые годы прошлого века, крепление на бетонные или кирпичные стены различных полок, шкафчиков, карнизов для штор и т. п. происходило довольно мучительно: приходилось выстругивать деревянные чопики, которые вбивались в просверленные отверстия, после чего уже в них вбивались гвозди или вкручивались саморезы. Основная проблема заключалась в том, что чопики изготавливались от руки, и поэтому они были не одинаковые по размеру. Необходимо было какое-то время подгонять их под размеры отверстия. Отверстие же сверлили большого диаметра, чтобы чопик лучше удерживал нагрузку от веса закрепляемой конструкции. Из-за этого, а также из-за того, что сложно было «вогнать» деревянный чопик за подлицо, места крепления выглядели не эстетично.

При современном изобилии крепежных изделий, мало кто еще занимается таким «народным творчеством». Деревянные чопики заменил нейлоновый или пластиковый дюбель-пробка.

Слово «дюбель» имеет немецкое происхождение и дословно обозначает «шпонка, вставной шип».

По существу дюбель — это крепежное изделие, которое, как пробка, закрепляется в несущем основании и помогает удерживать монтируемую конструкцию другому крепежному элементу (например, саморезу).

Конструктивной особенностью дюбеля является наличие распорной части в теле изделия. Распорная часть имеет способность изменять свои размеры при образовании соединения с саморезом или гвоздем. Часто наружная поверхность распорной части снабжена выпирающими «усиками», для того чтобы сделать сцепление дюбеля с материалом основания еще более прочным. Манжета, расположенная на противоположном конце дюбеля, удерживает его от проваливания в отверстие и может быть цилиндрической или потайной.

Различные модификации дюбеля позволяют использовать его для крепления к плотным полнотелым основаниям (бетон, кирпич, камень), к деревянным основаниям, к основаниям из пустотелого или пористого материала (пенобетон, шлакоблоки, пустотелый кирпич), а также к листовым материалам (гипсокартон,  ДСП).

Если говорить о материале изготовления дюбеля, то он может быть металлическим (латунным или оцинкованным) или пластмассовым, выполненным из полипропилена, полиэтилена или нейлона. Наибольшую популярность приобрел пластмассовый дюбель, так как он недорогой, удобный в монтаже, и достаточно надежный.

Размер дюбеля определяется его наружным диаметром, который должен совпадать с диаметром установочного отверстия, и длиной (измеряются в миллиметрах). Обычно диаметр дюбеля находится в пределах от 5 до 14 мм, а длина — от 25 до 70 мм. Наибольшее распространение получил дюбель пробка размера 6х40, то есть диаметром 6мм и длиной 40 мм. Надо отметить, что диаметр саморезов, используемых в креплении при помощи дюбеля, должен быть меньше диаметра самого дюбеля, а длина, напротив, больше, чтобы вся распорная часть дюбеля участвовала в закреплении.

Каким образом происходит монтаж дюбеля? Сначала сверлится отверстие, его диаметр должен совпадать с диаметром дюбеля, а глубина немного превышать его длину. Затем удаляют пыль, скопившуюся в отверстии во время бурения. Дюбель помещается в подготовленное отверстие (при необходимости можно воспользоваться молотком). Прикрепляемая конструкция фиксируется на основании при помощи самореза или гвоздя, вкручиваемого или вбиваемого в дюбель.

Преимущества использования дюбелей перед чопиками:

• универсальность использования (применятеся в любых материалах)
• распирание дюбеля способствует более надежному и долговечному креплению
• дюбель не подвержен такой деформации, как усыхание, в отличие от деревянного чопика
• эстетичность креплений (их практически незаметно)
• при креплении окон и дверей дюбель гораздо удобнее в применении, чем деревянный чопик.

Просмотров: 6962
27.03.2017

Дюбель для бетона: характеристики, размеры и цены

Надежную фиксацию предметов небольшого веса на монолитную стену выполняет дюбель для бетона, который может иметь разную конструкцию и способ сцепления в отверстии. Отдельные виды разрешается использовать в кирпичных или каменных стенах. Если на поверхность планируется закрепить более массивное сооружение, то применяют анкерное изделие, которое выше по стоимости, выдерживающее повышенную нагрузку по отношению к традиционному.

Оглавление:

1. Что представляют собой дюбеля?
2. Классификация и технические параметры
3. Цены

Виды и характеристики крепежа для бетона

Классически элемент состоит из пластиковой втулки, которая имеет выступы по всей длине для предотвращения проворачивания внутри отверстия. В нее вкручивается металлический стержень, принимающий на себя весовую нагрузку. Пластик имеет такие размеры, что в сборе его распирает в полости винт. Этот вид легко разобрать при помощи отвертки.

Стандартные дюбеля для бетонных поверхностей отличаются от аналогичных элементов по кирпичу. Ввиду неоднородности кладки требуется:

1. втулка, имеющая большие размеры, чтобы гарантированно найти точки опоры со всех сторон;
2. увеличенная длина стального стержня, изготовленного в виде шпильки с резьбой.

Однородная стена сможет прочно закрепить гвоздь, вбиваемый ударным способом. Он работает на вдвое меньшей длине, что сокращает время установки. В кирпиче он произведет большие разрушения, что не обеспечит прочность фиксации на долгое время. При наличии перфоратора используют саморезы в бетон без дюбеля, когда металлический винт входит непосредственно в просверленное гнездо. Упрощается процедура монтажа, и снижается стоимость материалов.

Вид выбирается по максимально возможной нагрузке и доступному инструменту. При возникновении сомнений, что лучше выбрать в своем случае, нужно изучить отзывы о подобном опыте на строительных форумах.

Классификация

Для работ по бетону принято пользоваться таким крепежом, который можно купить в ассортименте:

• универсальный;
• распорный;
• гвоздь;
• бабочка;
• фасадный;
• КВТ;
• GB;
• химический.

Некоторые из этих видов предназначены для определенных типов поверхности (специальные), например дюбели для пеноблока. Для твердого бетона оптимальными считаются размеры металлического крепежа 6х40 мм.

Более длинные дюбели для легкого бетона будут начинаться с 6х60, 6х80 и иметь максимальный габарит 10х160 мм.

1. Распорный.

Этот тип уверенно выполняет свою функцию при установке жестких навесных конструкций. Отличается волнообразной формой и размерами металлических шурупов. Гильзы в виде цилиндра имеют 2-3 распора (шипы), обеспечивающие надежное фиксирование в гнезде. Монтаж выполняется молотком с последующим ввертыванием самореза.

2. Бабочка.

Ее используют для тонких стены Гильза проходит отверстие насквозь, дальний конец при ввинчивании металлического стержня поджимается, охватывая бетон с 2 сторон. Установленный элемент прочно фиксируется.

3. Универсальный.

Комбинированный вариант распорного крепежа типа «бабочки». Этот металлический дюбель разработан для использования на разных видах поверхностей. Оптимально подходит для старых, неоднородных стен, плоскостей из смешанных материалов, ручного пробивания отверстий.

4. Гвоздь.

На прочную основу предметы навешиваются на гвоздь, вбитый при помощи строительного пистолета или вручную. Такой крепеж имеет различные виды исполнения для бетона, бутового камня, кирпича, мягких покрытий типа ГВП, ДСП.

Стальной элемент представляет собой толстый стержень. Он заострен с одного конца, утолщен шляпкой с другого, чтобы не погрузиться излишне в бетон. На оцинкованное тело одевается стопорная шайба, играющая роль направляющей. Такой дюбель не фиксируется дважды – он нужен при монтаже конструкции с повышенной прочностью.

Необходимость работы перфоратором по сверлению отверстий отсутствует, что значительно сокращает время крепления, уборки мусора.

5. Фасадные виды.

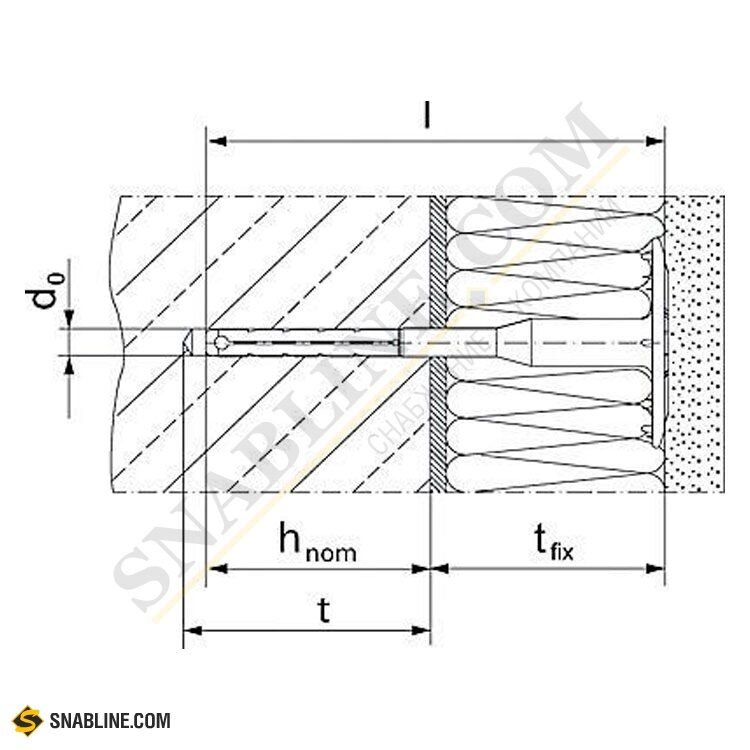

Используют при монтаже теплоизоляционной облицовки. Они работают по распорному типу, но имеют увеличенные размеры (длина, Ø шляпки). Втулка и металлический винт изготовлены из ударопрочных материалов.

6. Химический.

Специальный крепеж для пенобетона. В комплект нужно купить емкость, содержащую полимеризующиеся вещества, которые в гнезде застывают, образуя плотную зону в пористой конструкции. Процесс занимает от 2 часов до 1 суток.

7. КВТ.

Предназначается фиксировать предметы исключительно в газобетоне. Характеризуется более широкой резьбой, увеличивающей площадь зацепления с пористым материалом.

8. GB.

Специализированное крепление на стеновых блоках из полистиролбетона. Гильза в виде спирали работает на распор. Она способна выдерживать значительные нагрузки. Эффективно применяется для подвешивания шкафов, полок, вытяжек, тяжелых предметов и бытовой техники.

9. Саморезы.

Самая привычная, удобная для использования в домашних условиях форма – это саморезы, устанавливаемые в пластиковом дюбеле или непосредственно в бетоне. Они могут иметь обычную резьбу, винт-елочку (по виду вложенные один в другой конусы).

Изменение сечения резьбы по длине стержня свидетельствует, что его необходимо забивать без распорной вставки. Этот вид называется нагелями по бетону Ø 7,5 мм. Под него сверлят стандартное отверстие 6 мм. Твердая бетонная стена не примет саморез без предварительного изготовления посадочного гнезда перфоратором. Перед тем, как купить дюбель, нужно обратить внимание на шляпку. Для размещения крепления предусмотрено применение крестовой отвертки или звездочки (Torx). Может встретиться гвоздь с головкой-бочонок под торцовый ключ или шестигранник (имбусовый).

Для особо тяжелых вещей, нагруженных конструкций берут металлический анкерный элемент, который будет фиксироваться по распорному типу:

1. Забивная втулка. Дальний край разжимается вкручиваемым болтом, ближний – имеет специальную наружную насечку, удерживающую от проворачивания при установке крепления.
2. Клиновые. Фиксация обеспечивается конусом, который подтягивается по винту и разжимает распорную втулку. Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.

Расценки

Стоимость анкера выше обычного дюбель-гвоздя, но его правильная работа зависит от достаточной прочности бетона, в который устанавливается крепеж.

Марка, размеры	Тип монтажа	Фасовка, шт	Цена, руб
Шуруп Tech-Krep 7,5×52	Вкручивается в гильзу	8	90
СОРМАТ Дюбель-гвоздь 6х80 мм потайной	Вкручивается в гильзу	100	720
6х40 мм с потайной манжетой	Вкручивается в гильзу	200	390
6х40 для монтажа рам, стоек, ГВЛ	Вкручивается в гильзу	1	1
StarQuick 6х40 мм	Забивной	1	20
SORMAT LYT LK-SP 8х80мм цилиндрический	Забивной	2	44
6х40мм L с цилиндрической манжетой	Забивной	200	390
4,5х30 для ПЦ-84	Забивной	1 кг	110
Фасадный 10×90 с забивным пласт. гвоздем KOELNER	Забивной	250	610
Анкер BIT-PESF (газо-, пенобетон, бетон)	Химический	300 мл	800
Анкер 6х40	Болт с гайкой	1	7
Анкер 6х60	Болт с гайкой	1	8
Анкер 6х75	Болт с гайкой	1	9

---



что это? Отвечаем на вопрос. Виды, размеры, применение

Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.

Характеристика

Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.

Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.

Как выглядят дюбели, принцип действия

Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть — нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

• Полипропиленовые.
• Распорные.
• Для работ с гипсокартоном.
• Нейлоновые.
• Юстировочные.
• Типа «бабочка» и «зонтик».
• Дюбель-гвоздь.
• Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Универсальные полипропиленовые

Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.

Универсальный распорный

Это также полипропиленовое изделие. Однако особенность его — в наличии распорок. За счет этих деталей элемент хорошо держится внутри проделанного отверстия.

Дюбели для работы с гипсокартонными стенами

Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика. Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Нейлоновый крепеж

Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей. Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.

Бабочка

Эти виды распорных дюбелей предназначены для серьезных крепежных работ. Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.

Дюбель юстировочный

Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.

Зонтик

Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя. Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.

Хомут

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом. Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Рамные дюбели

Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей. И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.

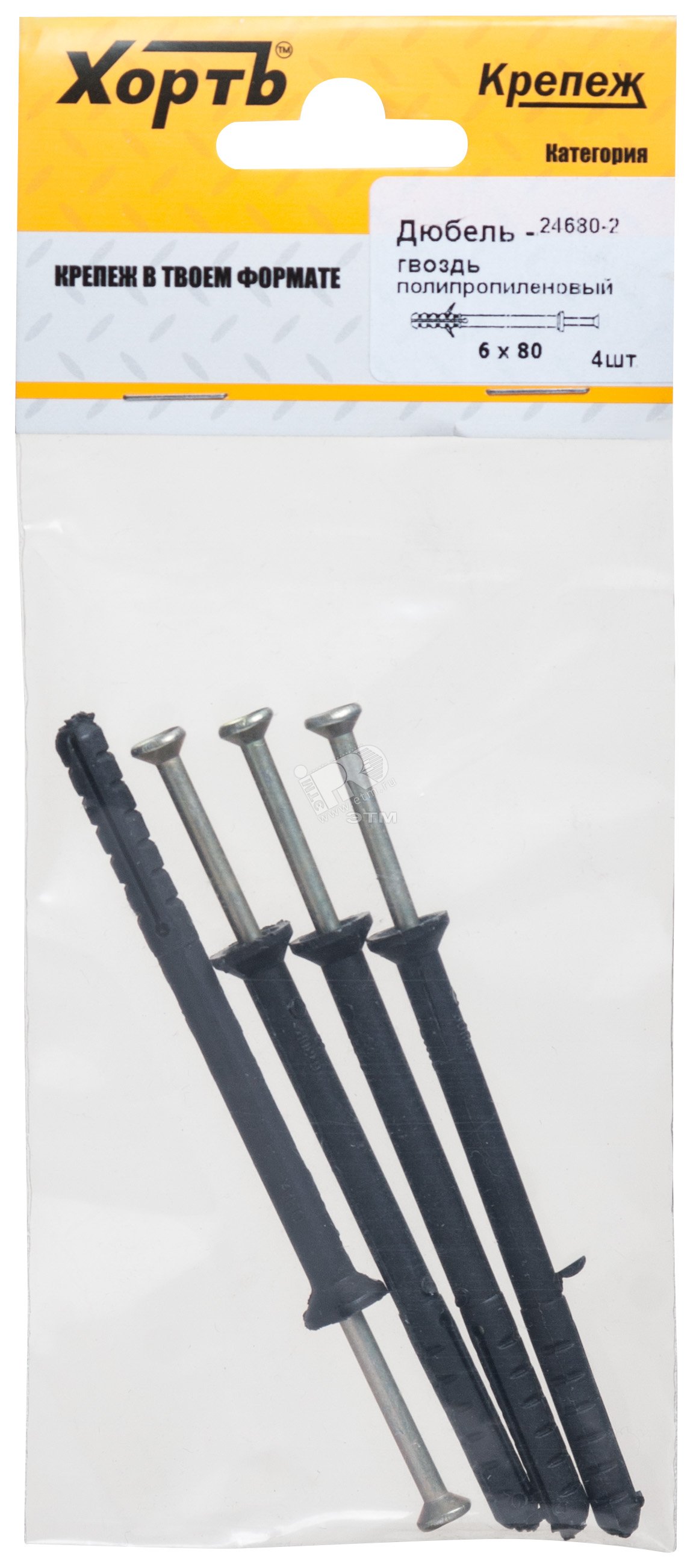

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича. Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

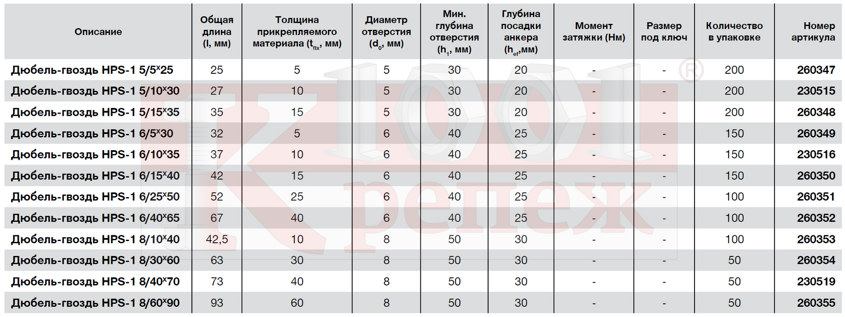

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Особенности выбора дюбеля

При подборе дюбеля форма его — это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия. Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.

Выбор сверла под дюбель

Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.

Какая древесина лучше всего подходит для столярных изделий?

Дюбели отлично подходят для усиления деревянных швов или для поддержки стеллажей. Это маленькие стержни, которые можно купить либо в стандартных размерах, либо в виде больших стержней и обрезать их до необходимого размера.

Размеры дюбелей

При измерении дюбелей чаще всего используются диаметр или ширина. Это связано с тем, что вам необходимо подобрать сверло по ширине используемых дюбелей.

Выбор нужного размера

Пластиковые дюбели можно отрезать до нужного размера острым ножом для тортов.Длина отрезанного дюбеля будет зависеть от выполняемой вами задачи своими руками. Например, если вы ремонтируете отверстие для шурупа, вы будете вырезать дюбель примерно того же размера, что и винт, к которому он подходит, в то время как для изготовления оси для игрушечной машины потребуется дюбель такой же ширины, как и машина. вы делаете. Отрегулировать длину дюбеля относительно легко, потому что вы можете просто отрезать его, даже если он металлический или пластиковый. Уменьшение ширины сделать точно намного сложнее.

Наличие

Дюбели бывают различной ширины, которая может измеряться в метрических (миллиметрах) или имперских (дюймах) единицах.Размеры дюбелей обычно указываются в миллиметрах, но дюбели могут быть указаны в миллиметрах или дюймах. Ширина дюбелей обычно составляет от 3,175 мм (1/8 дюйма) до 50,8 мм (2 дюйма), но может быть и 304,8 мм (12 дюймов). Обычно они имеют длину от 304,8 мм (12 дюймов) до 2,4 м (9431/64).

Стандарты

Предварительно нарезанные дюбели обычно имеют ширину 6 мм (¼ ”) и длину 30 мм (13/16 ″), или 8 мм (5/16 ″) или 10 мм (3/8 ″) ширину и 40 мм (19 / 16 ″) в длину. При покупке специального оборудования для установки дюбелей, такого как сверла, упоры для сверл и центральные наконечники, эти размеры считаются стандартными.

Источник: https://www.wonkeedonkeetools.co.uk/dowels/what-sizes-do-dowels-come-in

Ящики для ящиков

Если вы ищете ящики для ящиков шкафа лучшего качества в лучшем случае цены нет лучшего источника, чем Drawer Connection. Мы предоставляем вам выбор древесины и используем только сырье самого высокого качества. Все наши изделия отличаются высокой точностью и долговечностью. Независимо от того, выбираете ли вы массивную древесину с соединением типа «ласточкин хвост» или меламин с дюбельным соединением, каждый ящик с ящиками рассчитан на длительный срок службы!

Размеры и характеристики установочных штифтов

установочные штифты (ANSI B18.8,8) | Единицы: дюймы
Номинальный размер или базовый диаметр Нажмите на размер для покупки товаров		Диаметр пальца. (A) Штифты стандартной серии			Диаметр пальца. (А) Штифты увеличенного размера			Диаметр точки (В)		Корона Высота (C)	Корона Радиус (R)
		Базовый	Макс	Мин.	Базовый	Макс	Мин.	Макс	Мин.	Макс	Мин.
1/16		0.0627	0,0628	0,0626	0,0635	0,0636	0,0634	0,058	0,048	0,020	0,008
5/64		0,0783	0,0784	0,0782	0,0791	0,0792	0,0790	0,074	0,064	0,026	0. 010
3/32		0,0938	0,0941	0,0939	0,0948	0,0949	0,0947	0,089	0,079	0,031	0,012
1/8		0,1252	0,1253	0,1251	0,1260	0,1261	0,1259	0.120	0,110	0,041	0,016
3/16		0,1877	0,1878	0,1876	0,1885	0,1886	0,1884	0,180	0,170	0,062	0,023
1/4		0,2502	0,2503	0,2501	0.2510	0,2511	0,2509	0,240	0,230	0,083	0,031
5/16		0,3127	0,3128	0,3126	0,3135	0,3136	0,3134	0,302	0,290	0,104	0,039
3/8		0. 3752	0,3753	0,3751	0,3760	0,3761	0,3759	0,365	0,350	0,125	0,047
7/16		0,4377	0,4378	0,4376	0,4385	0,4386	0,4384	0,424	0,409	0,146	0.055
1/2		0,5002	0,5003	0,5001	0,5010	0,5011	0,5009	0,486	0,471	0,167	0,063
5/8		0,6252	0,6253	0,6251	0,6260	0,6261	0,6259	0.611	0,595	0,208	0,078
3/4		0,7502	0,7503	0,7510	0,7510	0,7511	0,7509	0,735	0,715	0,250	0,094
7/8		0,8752	0,8753	0,8751	0. 8760	0,8761	0,8759	0,860	0,840	0,293	0,109
1		1.0002	1.0003	1.0001	1,0010	1.011	1.0009	0,980	0,960	0,333	0,125

Согласно: ANSI B18.8,2

Сквозная закалка: HRC 50 ~ 58 Сердечник

Закаленная оболочка: HRC 47 ~ 58 Сердечник

Твердость поверхности: мин. HRC 60

Дополнительные ресурсы

Загрузить установочные штифты PDF

Магазин Сопутствующие товары

Штифты с кулачками
Штифты шплинты
Пружинные штифты

Размеры установочного штифта DIN 7

Размеры установочного штифта DIN 7 Эквивалентные стандарты

DIN 7 Размеры установочных штифтов

d1 m6	r	c макс.
0,8	0,8	0,12
1	1	0,15
1,5	1,5	0,23
2	2	0,3
2,5	2,5	0,4
3	3	0.45
4	4	0,6
5	5	«> 0,75
6	6	0,9
8	8	1,2
10	10	1,5
12	12	1.8

d1	L	Вт
0,8	3	0,012
0,8	4	0,016
0,8	5	0,020
0,8	6	0,024
0. 8	8	0,032
0,8	10	0,040
0,8	12	0,048
1	3	0,018
1	4	0,025
1	5	0,032
1	6	0.038
1	8	0,050
1	10	0,062
1	12	0,074
1,5	3	0,044
1,5	4	0,058
1,5	5	0,072
1. 5	6	0,085
1,5	8	0,113
1,5	10	0,141
1,5	12	0,168
1,5	14	0,195
1,5	16	0,225
2	4	0.105
2	5	0,130
2	6	0,155
2	8	0,203
2	10	0,253
2	12	0,302
2	14	0,351
2	16	0. 405
2	18	0,521
2	20	0,500
2	24	0,598
2,5	4	0,165
2,5	5	0,204
2,5	6	0.243
2,5	8	0,320
2,5	10	0,397
2,5	12	0,474
2,5	14	0,55
2,5	16	0,627
2,5	18	0. 705
2,5	20	0,782
2,5	24	0,937
3	4	0,245
3	5	0,300
3	6	0,355
3	8	0,466
3	10	0.577
3	12	0,688
3	14	0,799
3	16	0,910
3	18	1. 020
3	20	1,130
3	24	1,350
4	5	0.440
4	6	0,640
4	8	0,840
4	10	1.040
4	12	1,230
4	14	1,440
4	16	1,630
4	18	1. 830
4	20	2,030
4	24	2,430
4	28	2,820
4	32	3,210
4	36	3,60
4	40	4,00
5	6	1.02
5	8	1,33
5	10	1,64
5	12	1,95
5	14	2,26
5	16	2,57
5	18	2,88
5	20	3. 80
5	24	3,91
5	28	4,42
5	32	5,03
5	36	5,65
5	40	6,27
5	45	7,03
5	50	7.80
6	8	1,97
6	10	2,41
6	12	2,85
6	14	3,29
6	16	3,73
6	18	4,17
6	20	4. 61
6	24	5,50
6	28	6.40
6	32	7,30
6	36	8,19
6	40	9,08
6	45	10,20
6	50	11.30
6	60	13,50
8	10	4,37
8	12	5,16
8	14	5,95
8	16	6,74
8	18	7,53
8	20	8. 31
8	24	9,89
8	28	11,50
8	32	13,00
8	36	14,60
8	40	16,20
8	50	20,10
8	60	24.00
8	70	28,00
8	80	32,00
10	12	8,24
10	14	9,47
10	16	10,70
10	18	11,90
10	20	13. 20
10	24	15,60
10	28	18,00
10	32	20.60
10	36	23,10
10	40	25,50
10	45	28.60
10	50	31,70
10	60	37,90
10	70	44,10
10	80	50,30
10	90	56,50
10	100	62. 70
12	14	13,80
12	16	15,60
12	18	17,40
12	20	19,20
12	24	22,80
12	28	26.40
12	32	30,00
12	36	33,60
12	40	37,20
12	45	41,70
12	50	46,20
12	60	55. 20
12	70	64,10
12	80	73,00
12	90	82,10
12	100	91,00

Выбор установочного штифта — Краткое справочное руководство | Блог Г.Л. Хютта

G.L. Huyett предлагает более 2000 различных дюбелей, которые подходят для вашего конкретного применения, что может показаться сложным.Металлические дюбели бывают разных стилей, размеров и материалов. Но не бойтесь, ваши друзья из G.L. Huyett готовы помочь вам в процессе выбора.

Что такое установочный штифт?

Установочные штифты иногда называют прямыми штифтами или стопорными штифтами. В производственных условиях установочные штифты представляют собой твердые цилиндрические металлические стержни без головки, обработанные с соблюдением определенных допусков. Эти штифты обычно используются для выравнивания, расположения или соединения компонента с целью поглощения бокового напряжения.Однако их также можно использовать как шарнир, вал или шарнир. Металлические установочные штифты широко используются в производстве, металлообработке и точном машиностроении во многих отраслях промышленности, таких как автомобилестроение, авиакосмическая промышленность, производство инструментов и штампов, прототипирование, электрические компоненты и военная промышленность.

Зачем нужны металлические установочные штифты?

Установочные штифты

— это простая, эффективная и универсальная застежка для многих процессов сборки. Вот некоторые из наиболее важных преимуществ металлических установочных штифтов:

• Допуски точности обеспечивают воспроизводимые результаты установки в условиях массового производства
• Предотвращает боковое смещение прилегающих компонентов
• Дополнительного сопрягаемого оборудования не требуется
• Направляющие со скосом / фаской или коническим концом штифт к отверстию
• Радиальный конец предотвращает деформацию детали при установке

Как правильно выбрать установочный штифт

Просмотрите следующий список, чтобы определить наиболее важные критерии выбора при определении лучшего металлического установочного штифта для вашего конкретного применения. Эти соображения охватывают широкий спектр потребностей приложений. Если у вас есть особая потребность, которая не описана ниже, позвольте одному из наших квалифицированных членов команды помочь вам процитировать индивидуальную деталь в соответствии с вашими потребностями.

Девять основных соображений по выбору установочного штифта

1. Размеры металлических установочных штифтов

Как измерить стандартный установочный штифт?

Размеры установочного штифта измеряются штангенциркулем для определения диаметра и длины между концом установочного штифта, включая коронки.Пожалуйста, просмотрите наше видео ниже, если вы хотите увидеть, как легко измерить стандартный установочный штифт.

Как измерить установочный штифт DIN 7?

Металлические установочные штифты DIN 7 по-прежнему измеряются штангенциркулем для определения диаметра, как и у стандартных штифтов. Однако длина установочного штифта измеряется от края до края, а не от конца до конца. Это означает, что длина штифта не включает коронки, а только длину, соответствующую диаметру.

Посмотрите наше видео: Как измерить установочный штифт DIN 7

Какие размеры установочных штифтов предлагает G.L. Huyett?

Мы предлагаем дюбели диаметром от 1/64 дюйма (0,0156 дюйма) до 1-1 / 2 дюйма (1,5 дюйма) и длиной от 3/32 дюйма (0,094 дюйма) до 2 дюймов (2 дюйма). «). Мы предлагаем метрические размеры диаметром от 0,8 мм до 30 мм и длиной от 3 мм до 180 мм.

2. Стандарты

Какие стандарты установочных штифтов предлагает G.Л. Хайетт?

• ASME B18.8.2
• DIN 7
• DIN 6325
• DIN 7979D
• ISO 8734
• МС 16555
• МС 16556

3.

Посадка (посадка) — прессовая или скользящая посадка

Что такое установочный штифт с прессовой посадкой?

Установочные штифты с прессовой посадкой — это металлические установочные штифты с небольшим допуском превышения размера, предназначенные для использования с отверстием, которое немного меньше диаметра штифта.Эта разница в диаметре штифта и диаметре отверстия называется натяжением штифта в отверстии для ограничения движения. Установочные штифты с прессовой посадкой используются в прецизионных сборках, где совмещение компонентов с жесткими допусками имеет решающее значение.

Что такое установочный штифт со скользящей посадкой?

Установочные штифты с скользящей посадкой — это металлические установочные штифты, которые свободно входят в отверстие без использования специальных инструментов.

Какой инструмент использовать для установки металлического установочного штифта?

Используйте оправочный пресс для правильной установки установочных штифтов с прессовой посадкой. Никогда не используйте молотки, так как они могут повредить штифт и вывести его из строя.

Установочные штифты с скользящей посадкой имеют некоторый люфт при установке и могут быть легко установлены вручную.

4. Допуски

Следует ли указывать допуск диаметра при заказе металлических штифтов?

• Если допуск металлического установочного штифта диктуется стандартом, в соответствии с которым он изготовлен, вам не нужно указывать допуск при заказе. В большинстве стандартов указываются допуски на несколько завышенных размеров, которые подходят для производителей оригинального оборудования.
• Если вы заказываете нестандартный штифт, вы должны принять во внимание согласованность отверстий, предусмотренных в вашей сборке, и указать допуск, который будет соответствовать потребностям вашего приложения.
• Допуски увеличенного размера отличаются от штифтов с запрессовкой (немного увеличенного размера). Штифты увеличенного размера можно заказать для использования в ремонтных работах, когда исходное отверстие было увеличено из-за натяга из-за установки металлического установочного штифта с прессовой посадкой.
• Штифты меньшего размера следует указывать для применений, в которых невозможно произвести отверстие постоянного диаметра.

5. Тип материала

Какие типы материалов предлагает компания G.L. Huyett для металлических установочных штифтов?

Материал для дюбелей должен определяться вашей областью применения. Материал, из которого изготовлено отверстие, воздействие влаги и другие факторы могут помочь определить, какой материал выбрать при выборе правильного металлического установочного штифта. Убедитесь, что выбранный штифт тверже материала основы. Вот список материалов для дюбелей, доступных от G.Л. Хайетт:

• Установочные штифты из углеродистой стали
• Установочные штифты из легированной стали
• Установочные штифты из нержавеющей стали (нержавеющая сталь 303, 316 и 416)
• Дюбель из латуни
• Алюминиевый установочный штифт
• Закаленная или незакаленная

Почему следует выбирать установочные штифты из закаленной стали?

Закаленные металлические установочные штифты сопротивляются деформации из-за столкновения штифтов небольшого размера в процессе установки. Поскольку деформированные штифты могут привести к выходу из строя, закаленные металлические дюбели укрепляют готовые сборки при использовании вместе с другими типами крепежа. Помните, что установочные штифты используются для выравнивания компонентов или действуют как точка поворота. У них нет функций, которые скрепляют компоненты.

6. Конечные стили

Какие типы концов доступны для металлических установочных штифтов?

• Конец с фаской или скошенный конец, установочные штифты имеют небольшой конус на конце, который действует как направляющая, по которой легче найти отверстие для установки.
• Установочные штифты с радиусным концом имеют закругленную головку, предотвращающую деформацию штифта при установке.

7. Съемные металлические установочные штифты

Что делать, если мне нужно удалить установочный штифт из сборки?

Выдвижные установочные штифты имеют отверстие с внутренней резьбой на одном конце, что позволяет установить болт и шайбы для облегчения удаления твердого установочного штифта. После того, как болт установлен в отверстие, его можно удалить плоскогубцами, тисками или специальным съемником для установочного штифта.Выдвижные дюбели рекомендуются при установке заподлицо с глухим отверстием.

8. Обмен газа или жидкости

Как предотвратить попадание воздуха во время установки металлического установочного штифта?

• Рифленые установочные штифты имеют отверстие с внутренней резьбой на одном конце, подобное вытяжному штифту. Внешние канавки прорезаны по спирали по всей длине, что позволяет газу или жидкости выходить во время вставки, сохраняя при этом контакт по окружности на 360 °.
• Плоские установочные штифты для вентиляционных отверстий идентичны вытяжным установочным штифтам с дополнительной особенностью узкой, отшлифованной плоской стороны, которая позволяет газу или жидкости выходить, в то время как среда перемещается во время вставки.
• Вентиляционные свойства как рифленых, так и плоских металлических установочных штифтов также уменьшают всасывание, которое обычно происходит, когда твердый металлический установочный штифт вынимается из глухого отверстия, которое в противном случае не могло бы вентилировать.

9. Полые установочные штифты

Что такое полый установочный штифт?

Полые установочные штифты, иногда называемые установочными втулками, пружинными центрирующими штифтами или шлифованными полыми штифтами, обычно используются в качестве установочного устройства для компонентов, где требуется точное выравнивание.

Почему я должен использовать полый установочный штифт?

• Полые дюбели позволяют вставлять традиционный крепеж, такой как болт или шплинт, для ограничения осевого перемещения компонентов.
• Полая внутренняя часть дюбеля может устранить необходимость в просверливании отдельного отверстия и может действовать как канал для проводки или трубки.
• Полые установочные штифты намного легче сплошных штифтов и могут снизить вес всей сборки.

Деревянные дюбели — Санки-дюбеля и молдинги Sdn Bhd

Наш стандартный ассортимент дюбелей имеет имперский диаметр. (т.е. дюймы) Причина в том, что во многих случаях дюбель вставляется в отверстие, и в большинстве случаев используются имперские сверла. Теперь мы производим ряд чисто метрических размеров для экспорта в Европу.

Однако мы можем изготовить дюбель любого размера (при соблюдении определенных требований к минимальному количеству). Обычно длина составляет от 2 футов. до 10 футов. но мы также можем разрезать на точную длину, если требуется, в дюймовой или метрической системе. Фактически, даже дробные размеры для конкретных применений могут быть поставлены, если количества достаточны и продолжаются.

Большинство дюбелей более 1 дюйма. диаметр шипованные и ламинированные. (FJ / L) Дюбель FJ / L имеет много преимуществ. Дефекты устранить легче, дюбель более устойчив, ровнее и дешевле в изготовлении. Большинство покупателей из Австралии настаивают на использовании дюбелей FJ / L диаметром более 1 дюйма (25 мм). Также можно изготавливать цельные дюбели большего диаметра, но по несколько более высокой стоимости, чем дюбели F. J. / L.

Стандартные размеры дюбелей
Имперские размеры	Фактический размер в метрической системе	Размер счета
3/16 дюйма	4.8 мм	4 мм
1/4 дюйма	6.3 мм	6 мм
5/16 дюйма	8 мм	8 мм
3/8 дюйма	9,5 мм	9,5 мм
7/16 дюйма	11.1 мм	11 мм
1/2 дюйма	12,5 мм	12,5 мм
5/8 дюйма	15,9 мм	16 мм
3/4 дюйма	19 мм	19 мм
7/8 дюйма	22.2 мм	22 мм
1 дюйм	25,4 мм	25 мм
1 1/8 дюйма	28,6 мм	29 мм
1 1/4 дюйма	31,8 мм	32 мм
1 3/8 дюйма	34. 9 мм	35 мм
1 1/2 дюйма	38,1 мм	38 мм
1 3/4 дюйма	44,5 мм	45 мм
2 дюйма	50,8 мм	50 мм

Стандартные метрические дюбели
3 мм
4 мм
5 мм
9 мм
10 мм
12 мм
15 мм
18 мм

Дюбели, которые производит компания, делятся на две категории.

Руководство по выбору установочных штифтов

: типы, характеристики, применение

Установочные штифты — это промышленные фиксаторы, которые используются для соединения двух или более предметов. Это короткие цилиндрические стержни, изготовленные из различных материалов, включая дерево, металл и пластик. Установочные штифты могут быть коническими, с прорезями, канавками или иным образом изменены для изменения их механических свойств. Они обычно доступны в британских или метрических единицах измерения.

Установка установочного штифта

Установочные штифты не имеют движущихся или приводимых в действие компонентов. Механические свойства установочных штифтов обусловлены их высоким коэффициентом трения и любым клеем, который может наноситься, когда они вставляются в предварительно просверленные отверстия с прессовой посадкой. Они должны быть жесткими во время использования, чтобы они могли удерживать собранные детали выровненными без дополнительного крепления оборудования. Для плотной посадки отверстие должно быть точно такого же размера или немного меньше диаметра дюбеля.Установочные штифты обычно имеют определенные рабочие нагрузки с пределом прочности на разрыв, измеряемым при двойном сдвиге.

Изображение предоставлено: Craftsman Space

Для эстетических применений, когда оборудование должно быть доступно или просматривается, установочный штифт может казаться однородным при его сборке — явное преимущество перед другими крепежными деталями. По этой причине в мебели обычно используются дюбели. Они также могут применяться в качестве петель и простых осей.

Производство дюбелей

Деревянные дюбели производятся на том же станке, на котором производятся другие готовые цилиндрические изделия из дерева, такие как столбы для заборов и предметы мебели.Дюбели — это укороченные отрезки полноразмерных дюбелей. Эти установочные штифты обычно изготавливаются из твердых пород дерева, например березы или клена. При желании установочные штифты могут подвергаться вторичной операции, такой как строгание или нарезание канавок.

Видео предоставлено: Montana Hydraulics / CC BY-SA 4. 0

Металлические установочные штифты проходят процесс плавления и литья, как показано на приведенной ниже инфографике:

Изображение предоставлено: Timken Co.

Обычные металлические материалы для изготовления установочного штифта включают:

• Алюминий , легкий, пластичный, проводящий и очень устойчивый к окислению.
• Латунь прочная, пластичная, проводящая, устойчивая к коррозии и демонстрирующая низкую магнитную проницаемость.
• Нержавеющая сталь рассчитана на высокое давление и устойчива к химическим воздействиям и коррозии.
• Закаленная и шлифованная сталь уплотняется для получения очень твердого, но хрупкого металла. Он прошел процесс закалки, такой как закалка или индукция. Незакаленная сталь более ковкая, но все же подходит для многих областей применения.
• Титан прочный, с хорошей температурной и коррозионной стойкостью. Он на 44% легче стали.

Пластиковые дюбели формуются методом литья пластмасс под давлением.

Размер установочного штифта

После материала, размер установочного штифта является другой важной спецификацией, которую необходимо учитывать производителям.

• Наружный диаметр — это размер по краям, образующим ширину установочного штифта.
• Длина — это размер самого длинного поперечного сечения дюбеля.

Большинство производимых дюбелей относятся к категории прямых дюбелей. Дюбель может иметь допуски на диаметр ± 0,010 дюйма по сравнению с номинальным размером установочного штифта. Этот допуск обеспечивает стыковку дюбеля с соответствующим отверстием без затяжки или запрессовки. Если штифт имеет два отдельных допуска на каждом конце, он считается «параллельным штифтом» .

Конфигурации

Существует ограниченное количество типов установочных штифтов. Установочные штифты, шплинты и пружинные штифты имеют собственное уникальное руководство по выбору Engineering360 и фильтр спецификаций.Прямой штифт с метрической резьбой или резьбой SAE называется стержнем с резьбой.

Ведущие пальцы имеют посадку с натягом и должны быть забиты в сопряженное отверстие. Они обычны для вращающихся и подвижных приложений.	Изображение предоставлено: RCP Crawlers
Штифты для накладки используются для легких условий эксплуатации. Эти штифты с маленькой головкой и сужающимся концом обычно забиваются на место.	Изображение предоставлено: Морские припасы Ноя
Штифты с канавками имеют продольные канавки. Эти канавки предназначены для клея для снятия гидравлического давления и улучшения удержания.	Изображение предоставлено: Nordex Inc.
Штифты с накаткой имеют рифленую поверхность для улучшения захвата установочного штифта.Это обычное дело для украшения и когда детали заблокированы или соединены вместе в сборках. Обычны прямые, винтовые и алмазные накатки.	Изображение предоставлено: TRP Truck & Trailer Parts
Вытяжные установочные штифты имеют отверстие с резьбой на одном конце, поэтому можно вставить винт для облегчения извлечения штифта из глухого отверстия.	Изображение предоставлено ABC Fastener Group Inc.
Установочные штифты со спиральной канавкой имеют продольные винтовые канавки. Они обеспечивают дополнительное трение и пространство для расширения клея.	Изображение предоставлено: C and H Hardware
Ступенчатые установочные штифты имеют два или более диаметра корпуса.	Изображение предоставлено: AmericanMuscle.com
Конические пальцы имеют степень конусности 1/4 дюйма на фут от большего диаметра к меньшему.	Изображение предоставлено: Ravi Engineering Co.
Резьбовые конические штифты аналогичны обычным коническим штифтам, но имеют винтовые канавки по одному из диаметров.	Изображение предоставлено: Senior Graphics Limited

Ресурсы

Справочник статей ABC — Технология — Справочник по установочным штифтам

Википедия — Дюбель

McMaster-Carr — установочные штифты

Крепежные элементы E&T — пластиковые дюбели для формования

Tooling U — Обзор нерезьбовых крепежных деталей — Словарь классов

Groov-Pin Corp. — Пазовые штифты

Крепежи Warwick — установочные штифты (pdf)

Изображение предоставлено:

Викимедиа

Метрические установочные штифты — Boneham USA

Основные характеристики

• Прецизионная шлифованная легированная сталь
• Диаметр от 1,5 мм до 25 мм
• m6 Пределы
• Твердость 60-63 HRC мин.
• Фаска — Радиусный профиль фаски

При заказе укажите требуемый номинальный диаметр, а затем выберите длину из таблицы на вкладке «Технические данные».Пример: 8 мм x 32 мм. Если вы не можете найти то, что ищете, Boneham может изготовить специальные размеры и материалы в соответствии со спецификацией.

Установочные штифты с метрической резьбой

Вытяжные дюбели с метрической резьбой имеют куполообразный профиль с фаской и фаской, что упрощает установку и расположение. Установочные штифты отшлифованы с точными допусками для точного совмещения. Внутренняя резьба допускает извлечение с помощью инструмента (см.
