Раковины для кухни и ванной комнаты продаются как в сборе с сифоном, так и без него. Если вы приобрели прибор второго типа, то вас ожидает Установка сифона для раковины своими руками.

Именно об алгоритме монтажа сантехнического сифона и пойдет речь в нашей статье.

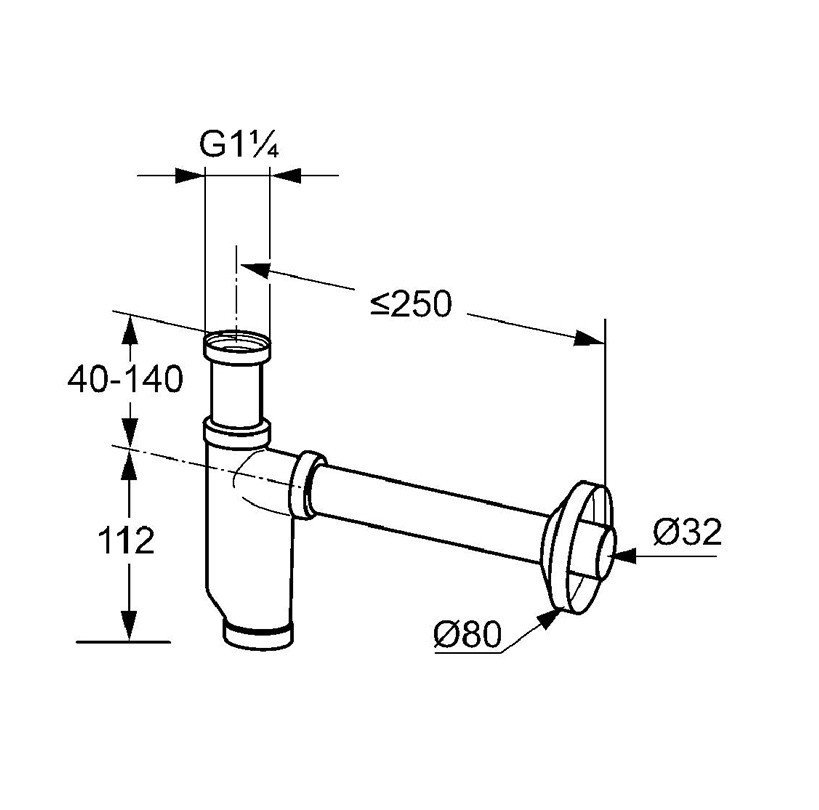

Область применения и комплектация сифонов со сливным отверстием 32 мм

Такого типа сифоны применяются для подключения умывальников, раковин и моек с одинарным отверстием для слива малого диаметра к канализационной системе. Используют их также при подключении сантехнических приборов, оснащенных системой защиты от переливов, при условии, что канал перелива с изделием являет единое целое и выводится в общее сливное отверстие.

Главным преимуществом таких моделей служит компактность размеров корпуса. Чтобы перейти к изучению того, как установить сифон на раковину, необходимо сначала изучить его устройство.

Комплектация сифонов 32 мм следующая:

Совет!

Давление воды в сливных системах, как правило, очень низкое, однако пренебрегать здесь надежной герметизацией соединений отнюдь не стоит.

Установка сифона с диаметром сливного отверстия 32 мм

Вставка жесткой трубы от сифона в переходную манжету канализационной трубы

Как установить сифон для раковины:

1. Сборку сифона начинают с установки нижней пробки. В данной точке будет сохраняться постоянное максимальное давление воды. Еще при покупке изделия в магазине рекомендуется отвернуть по резьбе пробку и проверить ее на предмет наличия каких-либо повреждений, к примеру, на предмет дефекта резинового уплотнителя или скола резьбы.
2. Проверяют стыковочную (нижнюю) поверхность корпусной резьбы. Так, острые заусенцы на пластике могут нанести повреждения кольцевой прокладке. Они, как правило, не являются серьезным дефектом и могут быть легко устранены при помощи ножа с острым лезвием.
3. Тонкую кольцевую прокладку, уложенную в паз, промазывают герметиком, захватывая при этом нижнюю часть резьбы пробки. На корпус пробку ввинчивают без лишних усилий до упора.
4. Все типы сифонов (как для раковины, так и для ванны) рекомендуется подключать к канализации в виде жесткой сборки – например, посредством готовой сливной трубы или трубы, собранной из отдельных фрагментов для устройства пластиковой канализации.
   Тем не менее, при подключении сифонов к мойкам и раковинам допускается использование и мягкой гофрированной трубы («гофры») с пластиковыми жесткими патрубками, которая подлежит растягиванию до требуемой длины.
   В продаже доступны гофры с патрубками диаметром 32, 40 и 50 мм в разных сочетаниях. Имеются также и универсальные изделия, подходящие под любые размеры (лишнее срезают), с патрубками с накидной пластиковой гайкой, служащей для присоединения к сифонной резьбе через плоскую накладку.

Совет!

Соединение методом обжима плоской прокладки выходит всегда существенно менее надежным в сравнении с конусной, идущей в комплекте.

При неимении возможности приобретения трубы без гайки, следует ее удалить, срезав ограничительный бортик аккуратно при помощи болгарки.

Перед этим, естественно, потребуется убедиться в соответствии стандарту диаметра патрубка.

5. Операции по монтажу мягкой пластиковой манжеты конусной формы и выпускного патрубка, оснащенного резиновой прокладкой, проводятся с герметизацией стыка между декоративной накладкой, выпускным патрубком и сифоном посредством двух прокладок: черную с кольцевым тиснением промазывают герметиком и надежно фиксируют на верхней области выпускного патрубка; тонкую белую фиксируют под декоративной накладкой сливного отверстия.
   Даже при незначительном выступе верхнего края декоративной накладки сливного отверстия раковины над плоскостью дна, вокруг него будет всегда застаиваться вода. Качественные раковины всегда предусматривают утопление накладки под плоскостью дна, тогда как более дешевые модели могут иметь недостаточно глубокое штампованное сливное отверстие.
6. По завершению монтажа выпускного клапана, а также затяжки винта крепления, удаляют избыток герметика. Далее одевают на выпуск пластиковую гайку и конусную резиновую манжету вниз узкой стороной. Длина патрубкового выпуска позволит в определенной степени регулировать высоту монтажа сифонного корпуса.
7. Отверстие выпуска сифона выставляют под требуемым углом к канализационной системе, а затем фиксируют корпус на оптимальной высоте. При этом пластиковую гайку затягивают до упора от руки, без использования инструмента.

   Сифон для раковины: установка с использованием гофры

8. Установленный сифон подключают к канализационной системе посредством жесткой трубы или мягкой гофры с жесткими патрубками, которая принимает оптимальную форму.
   Причем нужно иметь в виду, что длину горизонтальных участков как мягкой трубы, так и жесткой сборки устраивают минимальной с целью исключения ее провисания при эксплуатации.



Особенности сифона со сливным отверстием 40 мм в диаметре

Сфера применения и комплектность таких сифонов практически идентичны предыдущим моделям. Исключением являются несколько большие размеры корпуса сифона и декоративной накладки для сливного отверстия.

Также в комплект дополнительно входит переходная манжета из резины с 40 на 32 мм, которой заменяют пластиковую манжету 40 мм при подключении изделия к канализационной трубе диаметром 32 мм. Операции по монтажу любого типа манжет при подключении сливной трубы аналогичны.

Совет!

Переходная манжета не создает такой высокой надежности, как труба расчетного диаметра.

В зависимости от диаметра используемой трубы всегда должна устанавливаться одна манжета – либо переходная, либо под диаметр отверстия слива.

Мы разобрали, каким образом может быть осуществлена установка сифона на раковину, и теперь, выполнив монтаж самостоятельно в соответствии с представленной инструкцией, вы, наверняка, сможете практически навсегда забыть о его существовании.

Сифон для умывальника АниПласт С0315, цена

Сифон для умывальника АниПласт С0315   Сифон АниПласт С0315 – сифон бутылочного типа с диаметром сливного отверстия 50 мм, который применяется для моек и умывальников. Оснащен разборным выпуском и нержавеющей решеткой, а также отводом для подключения бытовой техники. Горловина выпуска из нержавеющей стали, присоединительный размер – 1 1/2 (40 мм). Для подключения к канализации комплектуется гибкой гофрированной трубой от 330 до 700 мм и выходом на 40/50 мм. Характеристики: …

Читать далее

Вид сифона ?

Бутылочный сифон — жесткая конструкция, по форме напоминающая бутылку. Преимущество сифона бутылочного типа в простоте установки и разборки.

Гофрированный сифон имеет в своей основе гофрированный шланг. Гибкость шланга позволяет расположить сифон в пространстве под раковиной любым удобным способом, независимо от расположения канализационной трубы.

У трубного сифона практически нет никаких характерных особенностей. Это просто изогнутая труба.

Комбинированный сифон — это бутылочный сифон с гофрированным шлангом.



Бутылочный

Гидрозатвор

Да

Диаметр слива

50 мм

Направление выпуска

Горизонтальный (в стену)

конструкция системы, её виды и выбор, инструкция покупателя

Комфортные условия проживания являются гарантией спокойной жизни. Место, где мы живем, должно полностью обеспечивать достаточный уровень комфорта для организации полноценного отдыха. Для нормального уровня проживания в доме должна быть установлена и настроена канализационная система. В санузле должны хорошо функционировать туалет и ванна, на кухне – раковина. Если с санузлом все понятно, необходимо лишь приобрести сантехнические приборы, то для установки на кухне потребуется несколько приборов. К ним относят: раковину, трубопровод, сифон. Именно сифон для кухонной мойки обеспечивает ее максимальную функциональность.

Что представляет собой система слива

Сифон для раковины на кухне – сложное устройство. В его состав обычно входят несколько частей. Его основное предназначение: обеспечивать нормальный уровень потока и протекания жидкости из трубопровода через раковину в систему канализации.

Двойная система слива

Основная задача сифона состоит в следующем:

• обеспечение защиты канализационной систем от загрязнения бытовыми отходами;
• обеспечение нормального функционирования прохождения жидкости по трубопроводу от раковины к канализации;
• создание водяного затвора с функцией предотвращения попадания неприятных запахов и посторонних газов из канализационной системы в жилое помещение.

Сифон для кухонной мойки полностью регулирует процесс прохождения воды по трубопроводу. В случае возникновения затора из-за засорения грязь не сможет попасть в канализацию, а осядет в системе водного затвора устройства.

Основные разновидности системы слива воды для мойки

В настоящее время существует большое количество разновидностей систем слива. Они отличаются по качеству изготовления, функциональным особенностям, имеют основные положительные и отрицательные стороны.

Системы слива воды для раковины могут быть изготовлены из различных материалов. Рассмотрим наиболее распространенные из них:

• полипропилен. Устойчивый и прочный материал. Обеспечивает высокий уровень защиты изделия от повреждения, сырости и ржавчины;
• латунь;
• бронза;
• полиэтилен.

Все материалы изготовления обладают сходными качествами: высокий уровень прочности, долговечность, максимальный уровень функциональности. При выборе материала для системы слива следует учитывать область ее применения. Так, на кухне рекомендуется использовать сифон из полиэтилена или полипропилена. Металлические, латунные или бронзовые устройства больше подойдут для использования в ванной комнате (умывальник, ванна, душевая кабина).

Двойной сифон

Оптимальный выбор диаметра

При выборе конструкции также стоит учитывать и диаметр патрубка для отвода жидкости.

Патрубок обеспечивает нормальный уровень функционирования изделия. Именно через него проходит поток воды в канализацию. Чтобы не возникало засоров вследствие загрязнений, патрубок должен иметь как можно больший диаметр.

На современном рынке представлен широкий спектр различных систем слива с разными значениями диаметра патрубка. Так, значение диаметра представлено в различных вариациях: от 3,2 см до 4 см.

Наилучшим вариантом использования считается основной диаметр патрубка, равный 4 см. Это позволяет добиться максимально комфортного процесса оттока жидкости в трубопровод.

Основные типы устройств

Рассмотрим наиболее распространенные виды сифонов для кухонных моек:

• в виде изогнутой трубы;
• плоской формы;
• бутылочной формы;
• тройной с системой подключения дополнительных устройств;
• двойной с системой подключения дополнительных устройств;
• слив с функцией перелива;
• скрытый тип устройства;
• гофрированная система;

Выбор наилучшего типа используемого сифона зависит от функциональных потребностей, конструкции раковины, ее месторасположения, необходимости использования дополнительных функций.

Основные составные элементы систем слива

Элемент слива

Любой сифон, независимо от его типа, в своем составе имеет несколько наиболее важных для функционирования элементов.

Рассмотрим наиболее важные элементы конструкции сифонов:

• главный корпус;
• оградительная сетка;
• патрубок для обеспечения отвода жидкости;
• фиксирующая прокладка из резинового материала с высоким уровнем толщины;
• прокладки, обеспечивающие целостность конуса;
• отводная система для соединения с канализацией;
• гайка для затягивания крепления механизмов;
• винт, обеспечивающий соединение отдельных элементов;
• переходник из пластикового материала;
• защитная прокладка плоской формы;
• защитная прокладка плоской формы из резинового материала;
• накладка из пластика с функцией экрана.

Сифон. Характеристики

Чтобы правильно выбрать конструкцию системы слива для кухонной мойки, необходимо изучить основные технические характеристики сифонов.

К ним можно отнести следующие:

• препятствие проникновения грязи и жира в канализационную систему;
• не подвержены гниению;
• не поддерживают горение;
• не покрываются ржавчиной;

  Особенности сифона

• прочность;
• полговечность;
• плительность эксплуатации;
• простой механизм очистки.

Выбираем тип сифона

Рассмотрим, какой тип системы слива наиболее приемлем для установки на кухонной раковине. Зачастую на выбор сифона для кухонной мойки оказывает влияние функциональность его разновидностей.

Наиболее приемлемыми разновидностями систем для кухонной мойки являются:

• конструкция колбового типа;
• гофрированный прибор;
• трубная разновидность.

Каждый из них имеет свои особенности, преимущества и различную модификацию сборки.

Колбовый прибор для кухонной мойки

Данный тип устройства является наиболее часто используемым именно в кухонных помещениях, т.к. особенности его конструкции обеспечивают достаточно легкую систему очищения.

Основная его часть – вертикальный сосуд (колба). По своей форме она напоминает бутылку, за что и получила одноименное название.

Схема работы:

1. жидкость стекает в отверстие для стока воды;
2. через него вода попадает в колбу системы слива;
3. там вода проходит через патрубки и перетекает в отвод для выхода;
4. далее жидкость попадает в канализационную трубу.

Благодаря своей конструкции, в патрубке колбы скапливаются бытовые отходы, грязь, жировые отложения. Их легко удалить, достаточно лишь отсоединить патрубок и прочистить его.

Гофрированный тип прибора

Устройство имеет наиболее простую конструкцию. Основная его часть – гофрированная труба. Благодаря своим качествам, она может легко менять угол своего положения. Таким образом, при установке сифона на нестандартной раковине малых размеров рекомендуется использовать именно гофрированный тип прибора, т.к. он позволяет легко менять свою форму.

Строение гофрированного сифона:

• выпускное отверстие;
• гофрированная труба;
• гайки;
• дополнительные соединительные элементы.

Конструкция гофрированного устройства не имеет в своем составе сборных деталей, поэтому процедура его прочистки крайне затруднительна. Для этого потребуется полностью разобрать всю конструкцию, что отнимает достаточно много времени.

Сифон трубного типа

Данный вид устройства представляет собой сборную изогнутую трубу. Она также создает достаточный уровень защиты канализационной системы от грязи и бытовых отходов.

Благодаря изогнутой конструкции трубы, внутри устройства создается водяной затвор. Он препятствует проникновению неприятных запахов, испарений и газов из канализации в жилое помещение.

Устройство системы трубного типа:

• отверстие для оттока жидкости;
• составная труба, имеющая изгиб;
• дополнительные элементы для соединения (гайки, винты).

Трубные устройства также могут иметь в своем составе дополнительные элементы, например, дополнительные раструбы или устройства для обеспечения перелива воды. Так, можно использовать трубные сифоны для двойных кухонных моек, присоединив к ним дополнительные элементы.

Советы по выбору сифона для кухонной мойки

Следует учитывать при выборе следующие моменты:

1. при подборе типа конструкции сифона следует учитывать особенности строения трубопровода на кухне;
2. если планируется подключение нескольких устройств, рекомендуется выбирать модели с возможностью установки дополнительных патрубков;
3. в зависимости от назначения мойки можно установить прибор с дополнительной конструкцией перелива;
4. устройство должно быть изготовлено только из высококачественных материалов;
5. при покупке стоит отдавать предпочтение известным брендам.

Сифон для мойки с переливом: разновидности и тонкости монтажа

Кухонное оборудование постоянно дополняется новыми полезными разработками и полезными приспособлениями. Некоторые из них очень быстро находят своего потребителя, другие приживаются постепенно. Одним из таких полезных приспособлений является сифон для мойки с переливом. Его, конечно же, уже нельзя назвать последним писком кухонной моды, тем не менее, еще далеко не все смогли оценить и воспользоваться полезными качествами подобного модернизированного излива. Чем же он привлекателен, какие бывают типы устройств и способы их монтажа, рассмотрим ниже в этой статье.

Зачем мойке выпускная арматура с переливом?

Всем знакомая проблема, когда стоки из раковины перестают уходить или уходят плохо. Обычно это следствие засора сливной арматуры жировыми отложениями либо кусочками твердых отходов. Так как подобная ситуация периодически повторяется, то у некоторых может возникнуть идея подвести канализацию напрямую, исключив проблемный сифон для раковины. Естественно, подобное подключение поможет избавиться от частых мелких засоров, излив ускорится, так как будет отсутствовать дополнительное сопротивление потоку, однако, появится ряд других нежелательных последствий:

• неприятные запахи из канализации;
• мошки и другие насекомые жители сточных мест;
• засоры в глубине сливных труб, которые достаточно сложно ликвидировать;
• если вы случайно уроните в отверстие мойки мелкий ценный предмет, например, кольцо, то с ним можно будет попрощаться навсегда.

Сифон с переливом — защита от потопов

Поэтому, чтобы не допустить указанных неприятностей, без установки сливной арматуры не обойтись. Кроме того, выпуск для раковины с переливом избавит вас и ваших соседей от стихийных потопов в результате случайного её переполнения.

Материалы и стандарты подключений

При производстве подавляющего большинства моделей переливных устройств используются полимерные материалы: полиэтилен или пропилен. Менее распространены латунь, медь и нержавейка, так как занимают сегмент высококачественной дорогой продукции. Особым эстетическим изыском отличается сифон для раковины хромированный, который будет эффектно смотреться на сантехнике, устанавливаемой открытым способом, без инсталляции её в мебель или декоративные конструкции.

Несмотря на огромное разнообразие форм изделий выпускной арматуры, вся она  представляют собой типичные гидрозатворы, за исключением сифона сухой конструкции.

Благодаря инертным материалам современных гидрозатворов, они не подвержены коррозии, в отличие прежних чугунных аналогов, а низкая шероховатость их внутренних поверхностей затрудняет образование жировых отложений. По этой же причине предпочтительней модели, у которых отводящий и переливной каналы собраны из жестких патрубков. Иногда, они сложнее поддаются сборке и подключению к канализации, однако, их реже придется чистить, чем гибкие гофрированные соединители. К тому же прочность и срок службы гофр, в особенности полимерных, оставляет желать лучшего.

Переливной сифон-спарка с отводом на стиральную машину

Выбирая сифон для раковины на кухню, важно определиться с диаметром его выпускных и переливных патрубков. Если для перелива вполне достаточно Ø 25 мм, то основной выпуск должен быть значительно толще. Сегодня наибольшее распространение имеют стандарты Ø32 мм и Ø 40 мм. Для домашних хозяйств, в которых готовить приходится много, а тем более при обилии жирной пищи, предпочтение стоит отдавать изделиям с выпусками Ø 40 мм, они менее подвержены засорам.  Удобной для подключения является сливная арматура, у которой выпуск Ø32 мм или Ø 40 мм, адаптирован переходом на Ø 50 мм для прямого соединения с канализацией такого же стандартного диаметра.

На заметку. Все типы сливной арматуры с переливным патрубком могут иметь дополнительные отводы со штуцерами-ёлочками Ø 19 мм для подключения стиральной и посудомоечной техники, а также комплектоваться раздвоенным впуском, рассчитанным для установки на спаренную мойку.

Устройство и типы изделий

Основным элементом, характеризующим сифон для раковины с переливом, является верхняя часть его разборного корпуса с отводом на перелив (переливной узел). Этот элемент, представляющий собой тройник, конструктивно выглядит одинаково в изделиях любого типа.

Переливная трубка, подключаемая к корпусу-тройнику, может быть гофрированной или жесткой. При этом жесткие патрубки выпускаются как цельными, под определенные модели сантехники, так и раздвижными, длину которых можно регулировать под конкретную модель оборудования.

Переливной трубный сифон сифон на две мойки

Стоки из переливного узла попадают в гидрозатвор (нижнюю часть сифона), по конструкции которого определяют, к какому типу относится  сифон для кухонной мойки:

1. Бутылочный – емкость напоминающая бутылку, заполненная водой, в которую погружен выпуск (через промежуточный патрубок) корпуса-тройника. Его прочистка осуществляется отворачиванием нижней резьбовой части емкости. Отвод в канализацию возможен горизонтальным подключением или под любыми углами через соответствующие колена.
2. Трубный – изогнутая жесткая трубка, собранная на резьбовых стыках, которые рассоединяются при проведении профилактических работ. С этой же целью у некоторых моделей в нижней части может быть ревизионная заглушка.
3. Плоский. Напоминает трубный, однако, трубка его гидрозатвора существенно сплюснута, что позволяет устанавливать его в местах с ограничениями свободного объёма. Например, так  может выглядеть сифон для раковины над стиральной машиной.
4. Гофрированный – изогнутая гофрированная мягкая трубка. Очистке гофра поддаётся хуже всего, для этого её придется отсоединить и выпрямить. Так же как и трубный гидрозатвор, может быть двухоборотным (S-образным) или однооборотным (Р-образным).
5. Скрытый. Представляет собой систему каналов, в том числе и переливных, отлитых в теле самой сантехники. В современных мойках и рукомойниках скрытый сифон встречается достаточно часто. Используя подобное конструктивное решение, удалось свести к минимуму количество стыковых соединений, всегда являющихся зонами риска протечек.

Сборка и установка на мойку

К наиболее распространенному виду сливной сантехнической арматуры относятся изделия, имеющие бутылочные конструкции. Не смотря, на то, что собирать их несколько сложнее, чем продукцию других типов, они обеспечивают оптимальный набор потребительских характеристик. Поэтому рассмотрим, как собрать сифон для раковины, дополненный функцией перелива, на основе обычной пластиковой бутылочной модели. Монтаж пройдет легче, если изначально полностью скрутить все элементы, хорошенько обжав резьбы и аккуратно выставив прокладки, а затем уже стыковать готовое изделие с выпускными и переливными отверстиями мойки.

Собираем сифон для раковины, дополненный функцией перелива

1. Скручиваем две нижние части колбы через большую плоскую прокладку. Резьбовая крышка (чашка) затягивается до упора, при этом нужно контролировать положение прокладки, не допуская её перекосов.
2. В верхнее отверстие колбы вставляется промежуточный патрубок, который может быть без отвода либо, если у вас сифон для стиральной машины с обратным клапаном или без него, иметь дополнительный отвод, к которому накидной гайкой через плоскую прокладку-клапан притягивается штуцер-ёлочка. На верхнюю и нижнюю части промежуточного патрубка предварительно должны быть надеты накидные гайки, а затем, конусные прокладки острыми частями наружу.
3. Притягиваем нижней гайкой колбу, а верхней – переливной узел.
4. В большее боковое отверстие колбы вставляем и притягиваем выпускной патрубок с накидной гайкой и конусной прокладкой по аналогии с промежуточным патрубком. Выпуск может быть прямой или угловой трубкой, а также гофрированным шлангом.
5. Такая же схема подключения для трубки перелива, которую нужно соединить нижним концом с боковым отводом переливного тройника, а верхним с переливным патрубком.
6. Теперь можно крепить собранную конструкцию к выпускному и переливному отверстиям раковины. Сифон для кухонной мойки притягивается винтами к соответствующим отверстиям через декоративные решетки. Для некоторых моделей сантехники декоративная решетка предусматривается только на отверстие выпуска, а перелив монтируется путем вкручивания винта в корпус переливного патрубка через стенку раковины. Не зависимо от особенностей крепления, со стороны патрубков сливной арматуры обязательно вставляются плоские эластичные прокладки.

Остается подключить сифон для раковины с переливом к отводу канализации. Если диаметр его выпуска соответствует монтажному диаметру отвода, то он просто плотно вставляется через уплотнительное кольцо в раструб канализации. Для облегчения операции и повышения надежности соединения применяют силиконовые смазки или герметики. Если же выпуск тоньше, то используются переходники либо резиновые манжеты с подходящими по диаметру отверстиями.

Важно! Весь комплект сантехники, в том числе и сифон для мойки с переливом лучше приобретать в одной торговой точке, чтобы не возникало непредвиденных затруднений во время монтажа оборудования. Данная рекомендация особенно касается изделий нестандартных дизайна и форм.

Контролируем качество монтажа

Завершая монтажные мероприятия, следует хорошенько промыть всю систему водой. Для надежности лучше осуществить это тремя способами:

• открыть полностью смеситель на максимальный поток;
• перекрыть слив, заполнить мойку до уровня перелива и выдержать переток в течение нескольких минут;
• открыть слив, устроив залповый сброс.

Раковина с переливным отверстием

Подобные операции позволяют убедиться в том, что сифон для мойки с переливом установлен правильно – обеспечивает надежный слив без подтеканий на стыках деталей. Если протечки все же обнаруживаются, то следует проверить качество прилегания прокладок и подтянуть резьбовые соединения.

выбор и установка своими руками

Винтажная отдельно стоящая мойка в кухне с хромированным сифоном

Иногда нам приходится тратиться на то, чтобы установить сифон для раковины на кухню, притом, что сделать это бесплатно можно, практически не задумываясь ни о чем. С такой операцией справится любой, вооружившись инструкцией, либо нашими универсальными рекомендациями, которые помогут сделать это самостоятельно без вызова мастера на дом.

Содержание:

Пластиковый сифон с насосом под мойкой в кухне

Замена сифона на кухне позволит всегда содержать помещение в чистоте и уюте

Некоторые необходимые инструменты для установки сифона под раковиной

Для удобства демонтажа или установки сифона используйте разводной ключ

Назначение сифона

Казалось бы, очевидный для знающего человека и не требующий ответа вопрос, зачем устанавливать сифон под раковину на кухню многих на самом деле ставит в тупик. Часто на него можно услышать ответ – просто так надо, но для чего это необходимо, никто не отвечает. Нужен этот предмет непросто для того, чтобы соединить раковину с канализацией, а для того, чтобы дополнительно воспрепятствовать пропусканию крупных частиц мусора из раковины в канализацию, и неприятного запаха обратно из нее.

Разновидности сифонов под раковину в для кухни

Схема защиты от запаха с канализации с помощью сифона

Виды сифонов и их конструкция

Сейчас большинство подобных конструкций изготавливается из недорогого и достаточно долговечного материала – пластика. При этом его использованием не брезгуют ни китайские, ни европейские производители, ни даже отечественные. Ранее же, как и большинство сантехнических изделий их изготавливали из металла, который в ряде случаев не выносит длительной эксплуатации и портится с течением времени.

Пластиковый сифон с гофрированной трубкой

Устройство сифона для раковины на кухне обычно отличается у разных производителей, но принцип работы всегда одинаков. В конструкцию арматуры могут входить несколько элементов:

• Разборный сифон;
• Несколько фитингов для подключения к системе канализации;
• Прокладки и уплотнители для фитингов;
• Гофрированные или гладкие трубки;
• Направляющая воронка;
• Сетки и уловители;
• Прокладки, уплотнители и метиз для крепления конструкции к мойке.

Комплектация сифона с переливом

Существенно будет отличаться от указанного списка сифон для двойной раковины на кухне. Несмотря на то, что элементы конструкции у него будут те же, их количество будет почти вдвое большим. Без инструкции, соответственно, собирать его сложнее. Но в то же время, собрав половину конструкции, можно быть уверенным в успешном выполнении поставленной задачи.

Сифон для двойной мойки

Двойная конструкция сифона для парной раковины

Стоит также отметить, что конструкция несколько усложняется, когда выбирается сифон для раковины на кухню с переливом. В нем добавляется специальная переливная трубка, обычно выполненная из гофрированного пластика, вспомогательные фитинги и крепления с прокладками. При этом прокладки устанавливаются не только на фитинг соединяющий сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Краткая инструкция по сбору сифона с переливом

Конструкция дополнительно усложняется, если сифон достаточно дорогой и имеет автоматизированную систему задержки и слива воды в мойке. В таком случае он может комплектоваться механической кнопкой, которая при помощи специального соединения приводит в движение пружину, связанную с конструкцией, расположенной внутри воронки. Эта конструкция подвижна и управляет сливным затвором при воздействии на кнопку. Для самой кнопки в этом случае на мойке может быть предусмотрено специальное место, обычно скрытое заглушкой.

Простой пластиковый сифон в кухне под раковиной

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Совет: используйте шуруповерт с аккумулятором, чтобы избежать короткого замыкания в электросети при работе с электроинструментом.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки. Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость.

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой.

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Сборка и установка сифона

По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.

Совет: чтобы понять последовательность соединения элементов используйте инструкцию. В ней часто написано не много, но есть компактная иллюстрация последовательного соединения деталей.

Установка конструкции на мойке

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Соединение с мойкой

После того, как конус надежно закреплен на сифоне, его можно крепить на мойке. Собранную заранее конструкцию располагают под сливным отверстием в мойке. Между ними обязательно устанавливается резиновая или силиконовая прокладка необходимая для исключения протекания. Ее внешний диаметр должен совпадать с диаметром верхней части воронки. Собранную конструкцию требуется отцентрировать опять же, чтобы избежать протечек.

Металлический сифон самый дорогой из возможных вариантов

Сверху на сливное отверстие в раковине устанавливается другая пара элементов. Это сетка или решетка и соответствующая ей прокладка. Иногда она отсутствует, но это не проблема, поскольку основную функцию всегда выполняет прокладка, расположенная между мойкой и воронкой.

В центр решетки устанавливается соответствующий комплектный винт или другой метиз. При его завинчивании части конструкции соединяются, и чем прочнее будет соединение, тем ниже вероятность будущей протечки.

Сифон — одна из самых важных деталей в домашней водопроводной системе

Совет: при соединении важно не перестараться, и не перетянуть винт. Поскольку в этом случае можно повредить решетку, и ее придется тогда заменять в срочном порядке.

Бутылочный сифон закрепленный на кухонную мойку

На этом соединение сифона с раковиной может не закончиться. Дополнительные операции требуются тогда, кода модель мойки оборудована переливным отверстием, а в сифоне имеется дополнение в виде переливной трубки с адаптером.

Адаптер к мойке крепится обычно при помощи винта, а между ним и мойкой также устанавливается прокладка. Соединение трубки с адаптером и сифоном происходит при помощи таких же креплений, какие используются для соединения воронки с сифоном.

Трубный металлический сифон на большой мойке в кухне

Соединение с канализацией

Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делает большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.

Установить сифон на кухне можно своими руками, это не составит особого труда

Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.

Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

Подключение бутылочного сифона к канализации при помощи гофрированной трубки

Совет: чтобы обеспечить легкое введение трубки в адаптер смажьте ее основание тонким слоем моющего средства.

Сифон для раковины на кухню: выводы

Как вы уже поняли, не достаточно просто сифон для раковины на кухню купить. Его требуется устанавливать и для этого требуются некоторые навыки. Не переживайте о том, что их у вас нет, ведь это совсем несложно, если конструкция сифона достаточно простая. Сифон для раковины на кухню, цена которого меньше, всегда устанавливается быстрее и с меньшими проблемами.

Трубный сифон с комплектом для подключения к кухонной раковине

Но не стоит забывать о разнице в цене, и о том, как она образуется. Поскольку некачественные комплектующие также будут стоить меньше, но в то же время срок их службы будет гораздо короче, чем у более дорогого изделия.

Чтобы правильно понять детали установки и сборки, посмотрите дополнительно тематическое видео, представленное по ссылке ниже. После его просмотра все лишние вопросы по установке отпадут автоматически. Если же процесс окажется для вас все же слишком длительным и затруднительным, обратитесь к сантехнику.

Китай производитель кухонных мойок, мойка из нержавеющей стали, поставщик мойки

Компания Foshan Keramics Construction Material Co., Ltd была основана в 2006 году. Мы являемся профессиональным производителем мойок из нержавеющей стали в Китае с более чем 9-летним опытом разработки и продажи моек из нержавеющей стали. Наши клиенты прибывают из более чем тридцати стран по всему миру, и мы продолжаем расширять нашу клиентскую сеть за счет инновационного дизайна продуктов и быстрого реагирования на запросы клиентов…

Компания Foshan Keramics Construction Material Co., Ltd была основана в 2006 году. Мы являемся профессиональным производителем мойок из нержавеющей стали в Китае с более чем 9-летним опытом разработки и продажи моек из нержавеющей стали. Наши клиенты прибывают из более чем тридцати стран по всему миру, и мы продолжаем расширять нашу клиентскую сеть за счет инновационного дизайна продуктов и быстрого реагирования на потребности клиентов.

Тем временем, чтобы расширить наш ассортимент, мы разрабатываем новые изделия из нержавеющей стали для гостиниц и кухонь.Делаем новую линию по производству гостиничной и кухонной утвари. Ассортимент продукции включает жаровню, горячий горшок, тарелки, подносы и сковороды GN и т. Д.

На нашем производстве применяются новейшие технологии и строгий контроль качества. Наш опыт работы в OEM позволяет нам производить продукцию высокого качества с различными характеристиками по доступной цене.

Столкнувшись с жесткой рыночной конкуренцией, мы обеспечили обещания, данные всем клиентам, квалифицированной продукцией и значительным обслуживанием.Мы строго соблюдаем стандарты системы менеджмента качества продукции ISO 9001: 2000, чтобы гарантировать высокое качество продаваемой продукции. Мы пропагандируем творческий дух, стремление к совершенству, развитие торговой марки и построение долгосрочного процветающего предприятия. Мы настаиваем на научном менеджменте и делаем упор на хорошее качество, сервис и кредит.

Никогда не будьте удовлетворены, тогда мы пойдем дальше.

Непрерывная цель Taicheng — это стремление к многоотраслевому менеджменту, модернизированному администрированию и глобальному надежному бренду кухонной посуды.

Максимальная длина дренажа приспособлений

Сифон под водопроводной арматурой, вероятно, самый древний водопроводный элемент, который используется до сих пор. По сути, это простая чашка с водой, которая не дает канализационному воздуху сообщаться с воздухом, которым вы дышите. Рукав сифона — это часть дренажа приспособления между перегородкой сифона и его защитным отверстием. Водослив сифона — это точка в нижней части трубы рукава сифона, где он соединяется с сифоном. Это высота, на которой вода больше не будет вытекать из ловушки под действием силы тяжести — так сказать, край чаши (см. «Как создаются сифоны» ниже).

Щелкните здесь, чтобы увеличить изображение.

Течение жидкостей связано с наукой, и любой, кто когда-либо откачивал воду из аквариума или бассейна, знает, что жидкость может быть получена из сосуда без какой-либо силы, кроме магической. В сливной трубе одна из основных задач вентиляционного отверстия — сломать сифон. Если все поперечное сечение слива может быть заполнено водой ниже по потоку от сифона, сифон может быть создан на достаточный период времени, чтобы вывести из сифона достаточно воды и сделать его неэффективным.Вентиляционное отверстие должно поддерживать воздух в поперечном сечении трубы, чтобы предотвратить образование сифона.

Проблемы с таблицами

Раздел кода, относящийся к максимальной длине рукава сифона (также называемого «грязным рукавом»), содержит строгие положения, предназначенные для предотвращения образования сифона в канализации. Для простоты максимальное расстояние между ловушкой и ее защитным отверстием уже несколько десятилетий представлено в виде таблицы.

Тем не менее, эта таблица была — и до сих пор — сопровождается очень важным заявлением: «Вентиляционное соединение не должно быть ниже водослива сифона.К сожалению, это заявление сейчас намного легче не заметить.

Это базовое научное утверждение всегда превосходит простую длину, взятую из таблицы, и является реальным ключом к предотвращению ситуации, когда может образоваться сифон.

Когда строители смотрят только на таблицу, не читая текст, они обнаруживают, что слив диаметром 2 дюйма может проходить на максимальном расстоянии 8 футов до вентиляционного отверстия. Они также могут увидеть, что в столбце уклона указана 1/4 дюйма на фут, но они, вероятно, предположат, что это просто повторение минимально допустимого уклона для 2-дюймового водостока.

Щелкните здесь, чтобы увеличить изображение.

Больше, чем минимальный уклон

Но столбец уклона говорит гораздо больше. В нем говорится, что вы можете использовать от до длиной 8 футов, только если труба проложена с минимально допустимым уклоном 1/4 дюйма на фут. Но часто монтажники не устанавливают трубы на минимальном уклоне, так же как они не стали бы стоять на самом краю обрыва, чтобы насладиться видом. (Для многих программных приложений я использую эту аналогию, чтобы побудить людей разрабатывать сверх минимально допустимого уровня.)

Длины в таблице являются результатом простой математики. Труба диаметром 2 дюйма с уклоном 1/4 дюйма на фут приводит к падению, равному внутреннему диаметру трубы на расстоянии 8 футов: 1/4 дюйма x 8 = 2 дюйма (см. «Максимально допустимая длина ловушки, » выше).

Но если слив имеет уклон 3/8 дюйма на фут, максимальная длина меньше, чем можно было бы предположить, просто взглянув на стол — на самом деле это 5,33 фута: 3/8 дюйма x 5,33 = 2 дюйма. . Таким образом, дополнительный уклон всего 1/8 дюйма на фут сокращает допустимую длину слива между сифоном и вентиляционным отверстием на целых 2 дюйма.66 футов, или 33%.

Держите вентиляционное соединение над сифоном Водослив

Когда я провожу осмотр водопровода, я не часто утруждаю себя измерением точной длины слива, если только он не кажется необычно длинным или явно не имеет пологого уклона.

Помня принцип сифона, я сначала убеждаюсь, что любой слив диаметром менее 3 дюймов имеет уклон не менее 1/4 дюйма (уклон 1/8 дюйма для диаметра 3 дюйма и более), а затем Я просто измеряю от пола (при условии, что он ровный) до дна слива в месте соединения сифона (где находится слив сифона).

Затем я измеряю до верхней части трубы в месте соединения с вентиляционным отверстием, примерно учитывая толщину стенки трубы. Если разница меньше диаметра трубы, сифон не сможет образоваться, и соединение будет одобрено — просто и эффективно, без таблицы кодов, необходимой для справки.

Просто убедитесь, что верхняя часть слива, где он соединяется с вентиляционным отверстием, находится на уровне или выше нижней части слива в месте соединения сифона, и вы золотые.

Дополнительную информацию о водоотводных ловушках, дренажах и вентиляционных отверстиях см. В полевом справочнике JLC .

Раковина для ванной P Размер сифона

Раковина P Размер сифона

Сифон P какого размера обычно используется при замене раковины?

При замене ловушки используйте ловушку того же типа, которую вы удалили. Ловушки изготавливаются из АБС (черный), ПВХ (белый) или латуни (хром или натуральный цвет). Доступны сифоны с внутренним диаметром 1 1/4 дюйма (стандартная мойка) или 1 1/2 дюйма (стандартная кухонная мойка).

Р-ловушки одинакового размера?

Если вам нужно заменить один, водосборники для ванных комнат обычно имеют диаметр от 1 1/2 до 2 дюймов.Парковые ловушки можно использовать на кухнях и в ванных комнатах. Ваша ловушка должна быть такого же размера, как и эта труба.

Вам также может быть интересно, как подключить ловушку AP к приемнику?

Как установить ловушку во время стирки

1. Наденьте короткую сторону ловушки на опущенный конец раковины.
2. Разберите нижнюю часть Ptrap и вставьте щупальце как можно глубже в кронштейн настенной розетки.
3. Вытяните рычаг сифона из настенного кронштейна до совмещения с литым верхом сифона.

Точно так же люди спрашивают, как называется устройство, которое соединяет сифон со сливом? Сливной рукав (также называемый сифонным плечом или Jbend) представляет собой прямой кусок трубы с прямым концом, который входит в сливное отверстие байпаса в стена. Другой конец загибается, чтобы соединить буй.

Почему S-ловушка является незаконной?

Назначение ловушки — предотвратить попадание выхлопных газов и возможных вредителей в дом. Вернемся к S-образным сифонам. Причина, по которой использование S-образных сифонов не допускается, заключается в том, что они могут всасывать воду из сифона или фильтра, когда вода стекает в канализацию.

Как далеко должен быть сифон P ниже слива?

Согласно Международному жилищному кодексу максимальное расстояние по вертикали между раковиной и сливом из сифона составляет 24 дюйма.

Требуется ли вентиляция для каждой P-ловушки?

3 ответа. Все ловушки в любом случае требуют вентиляции. Без вентиляции сифонная уплотнительная вода засасывается, а отработанный газ может попасть в помещение.

Может ли Р-сифон быть сверху сливного шланга?

Прикрепите губки непосредственно к сливу и переместите щели в существующем сливе.Наличие псифона во время дренажа не идеально, поскольку сила тяжести воды должна выталкивать воду, а не течь естественным путем. Они оба работают и видели это несколько раз.

Насколько велик типичный кухонный сифон?

Сифоны изготавливаются из АБС (черный), ПВХ (белый) или латуни (хром или натуральный). Доступны сифоны с внутренним диаметром 1 1/4 дюйма (стандартная раковина) или 1 1/2 дюйма (стандартная раковина).

Что такое стандартная P-ловушка?

2. Ловушка обычно прикрепляется к концу застежки, а длина насадок обычно составляет от шести до восьми дюймов (хотя я видел до 12).Таким образом, стандартная высота ловушки составляет от 6 до 8 под кронштейном.

Сколько времени нужно, чтобы P-сифон высох?

от трех до пяти месяцев

Все мойки одинакового размера?

«Все фильтры-корзины-фильтры одинакового размера, 3 1/4 в диаметре» Сначала я хотел бы сказать, что все сливные отверстия (отверстия) в кухонной мойке имеют стандартный диаметр 3 1/2, а все сливные корзины для кухонной мойки доступны на рынке 3 1/4 диаметра.

Что означает ловушка P?

В большинстве домов сифон устанавливается под ванной и кухонной раковиной.Ловушка — это водопроводная система, которая служит нескольким целям. Он улавливает отходы, выходящие из раковины, и предотвращает их глубокое засорение в водопроводной системе, а также предотвращает попадание выхлопных газов в дом.

В чем разница между S-ловушкой и P-ловушкой?

Единственное различие между сифоном и крепежной лентой — это горизонтальная длина трубы на выпускной стороне, к которой может быть подсоединена вентиляция. Вы можете сделать ремень в ловушке, добавив эту трубку, она должна быть не менее 4 дюймов в длину и иметь прикрепленный к ней воздушный клапан.

К чему подключен P-сифон?

В каждой открытой канализации в вашем здании есть мусорные баки, что означает, что они подключены ко всем раковинам, душам, туалетам и стокам.

Что такое переходник педали?

Проще говоря, переходники сифонов используются для подключения кухонь или ванных комнат к канализации. Это стандартный 1 внешний адаптер для сифона из АБС-пластика, предназначенный для кронштейна, такого как П-образный сифон или фитинг.

Нужны ли P-ловушки?

(1) Требуется дроп. Каждый туалет, за исключением перечисленных туалетов, должен располагаться отдельно от разрешенных парковок.2 и заполняется на высоту 4,0 см. Сифонная трубка поднимается на 45 см над дном раковины, а затем опускается на 85 см в ведро, как показано на рис. 10-59. Сифонная трубка имеет диаметр 2,3 см. (a) Предполагая, что уровень воды в раковине имеет почти нулевую скорость, используйте уравнение Бернулли для оценки скорости воды, когда она попадает в ведро. (b) Оцените, сколько времени потребуется, чтобы опорожнить раковину. Не обращайте внимания на вязкость.

Стенограмма видео

Служба поддержки

спрашивает нас о скорости воды, когда она входит в бледность.А затем в Части B нас спрашивают, сколько времени потребуется, чтобы опустошить эту раковину. Итак, площадь поперечного сечения будет тридцать восемь сантиметров в квадрате. А потом у нас есть изменение высоты между раковиной в бледном. Итак, будет восемьдесят пять минус сорок пять плюс четыре, и это будет довольно слабым. Это в сантиметрах, поэтому мы можем сказать, что будет точка три шесть метров. Мы знаем, что диаметр будет две целых три десятых сантиметра, а это значит, что радиус будет равняться одной пятой точке, а не одной пятой.Мои извинения, и мы собираемся сказать, что скорость раковины будет ноль метров в секунду. Итак, давайте подадим заявку на новое уравнение аренды. Уравнение Бернулли. Итак, P раковины плюс половинное давление. Это наша плотность рядов V, я думаю, в квадрате. Кроме того, они не говорят умножить на G умножить, жена думает, что плотность равняется скорее давлению бледного, плюс одна плотность больше двух с квадратом хвоста, близким к P g. Почему бледно, чтобы мы могли исключить некоторые из этих переменных. Это будет равно этому. Итак, они оба отключат датчик с обеих сторон.Мы знаем, что скорость святости и меня нулевая. Так что это устранено, и теперь мы можем найти здесь скорость бледности. Таким образом, скорость светового потока равна двум g. Почему, я думаю минус, почему бледнеют до половины степени, и мы можем сказать, что дважды девять целых восемь десятых точки через B шесть к одной половинной степени, и скорость, выходящая из поля зрения, будет равна две целых шесть десятых метра в секунду. Так что это будет ваш ответ на вечеринку. И затем Часть B спрашивает нас: сколько времени потребуется, чтобы эта вещь опустела? Таким образом, мы можем сказать, что объемный расход палитры будет одинаковым.Скорее, объемный расход светового потока будет равен объему стока, разделенному на время, что означает, что объем стока просто равен um t, умноженному на объемный расход поддона. И в этот момент мы знаем, что скорость раковины будет равна площади, умноженной на высоту поверхности, а здесь высота раковины будет равна четырем сантиметрам или целым четырем метрам. Это автоматически конвертируется из сантиметров в два метра. Итак, мы сами. Так что мы можем решить для чая.И мы можем сказать, что T будет равняться скорости опускания над um a V бледного, объемного лауреата бледного. И это будет равняться трем восьми. Площадь поперечного сечения, умноженная на глубину точки синхронизации в четыре метра, деленная на точку круговой диаграммы, равную единице и пяти квадратам. Так что a с равным pi r в квадрате. А затем мы умножим это на скорость бледных двух целых шесть десятых метра в секунду, которые мы нашли в части а, и обнаружим, что там будет на тринадцать целых восемь десятых секунды больше пустоты.Думаю, это ваш ответ на часть Б, и это конец решения. Спасибо за просмотр

Кодекс сантехники Миннесоты часто задаваемые вопросы

---

Дренажная система

Q: Раздел 603.4.8 кодекса требует, чтобы размеры дренажных линий, обслуживающих устройства обратного потока, соответствовали блок-схемам производителя. Как определить размер слива для 4-дюймового устройства обратного слива в зависимости от скорости слива, указанной производителем, например, для узла обратного слива по принципу пониженного давления (RPZ)?

• A: Скорость разряда для 4-дюймового устройства RPZ составляет приблизительно от 550 до 600 галлонов в минуту при давлении 55 фунтов на кв. Дюйм согласно таблице технологической схемы производителя.Разумно рассчитать скорость разряда устройства как прерывистый поток по Таблице 702.2 (b). Наши расчеты основаны на норме производителя примерно 600 галлонов в минуту, разделенных на 30 галлонов в минуту и ​​умноженных на 6 DFU, всего 120 DFU, что составляет 4-дюймовую дренажную линию. Минимальный размер дренажной линии для скорости сброса 600 галлонов в минуту из 4-дюймового устройства обратного слива составляет 4-дюймовую ловушку и слив. За дополнительной информацией обращайтесь к разработчику и производителю сантехники.

---

Светильники

В: Требуется ли установка воздушного зазора для всех установок домашних посудомоечных машин в соответствии с Сантехническим кодексом Миннесоты 2015 года? Есть ли исключения?

• А: Да.Кодекс требует установки бытовых посудомоечных машин для непрямого сброса через указанный воздушный зазор в приемник для отходов, тройник на патрубке кухонной мойки или подключение к посудомоечной машине измельчителя пищевых отходов (см. Правила Миннесоты, Глава 4714, стр. Разделы 414.3 и 807.4). Этот фитинг с воздушным зазором должен соответствовать стандарту, предназначенному для данного применения. Примером может служить фитинг дренажного воздушного зазора, указанный в IAPMO PS 23.

  Замена бытовых посудомоечных машин, в которых нет изменений, без изменений в существующей водопроводной системе и без изменений в конструкции, и если система была установлена ​​в соответствии с кодом во время ее установки, не потребует для этого дополнительного фитинга с воздушным зазором. Работа.

  Это разумно рассматривать как ремонтно-замену без изменения конструкции существующей сантехнической системы. Повторное соединение сливной дренажной линии должно быть закреплено как можно выше под столешницей и с использованием существующих черновиков существующей водопроводной системы.

  Реконструкция кухни, включая замену раковины, изменение водопровода и / или дренажного трубопровода, осуществляется в соответствии с требованиями действующих норм.

  Перед установкой проконсультируйтесь с местными властями о любых требованиях к разрешениям и необходимых разрешениях для вашего проекта.

В: Могут ли раковины из нержавеющей стали или приспособления для писсуаров изготавливаться на месте лицензированными специалистами без включения в стандарты?

• A: Нет. Крепления из нержавеющей стали, включая писсуары, кухонные мойки, туалеты или любые другие сантехнические приспособления, должны соответствовать требованиям коммерческого стандарта из нержавеющей стали ASME A112.19.3, перечисленного в главе 14 Санитарного кодекса Миннесоты 2015 года (см. Разделы 401.1? И 420.1). Соответствие стандарту гарантирует, что он стабильно сконструирован с прочной, гладкой, глубиной чаши, поскольку это соответствует минимальной толщине стали, и без скрытых поверхностей засорения.

В: Разрешены ли писсуары без воды?

Q: Какое минимальное количество сантехники необходимо для строительства дома на одну семью?

• A: Жилой кодекс штата Миннесота и Кодекс водоснабжения штата Миннесота требуют наличия по крайней мере одного унитаза со смывом, одного туалета, одной кухонной раковины и одной ванны или душа для основных санитарных условий и проживания людей.Оборудование должно быть снабжено утвержденным и достаточным водопроводом для питьевой воды в соответствии с требованиями норм водоснабжения. Необходимо обеспечить горячую воду для купания, приготовления пищи, стирки и стирки. Эти требования применяются к домам, построенным в любом месте штата, включая районы, в которых не принят Строительный кодекс штата Миннесота.

В: Может ли домовладелец установить компостный туалет в своем доме?

• А: Нет.В доме должен быть унитаз со смывом, отвечающий требованиям сантехнических правил. Компостный туалет не является сертифицированным сантехническим оборудованием и не может быть установлен в доме или каком-либо здании. Сточные воды, человеческие экскременты и другие жидкие отходы должны удаляться через утвержденную дренажную систему, установленную и обслуживаемую в соответствии с нормами.

Q: Что необходимо для установки спа-ванны для педикюра в салоне?

• A: Ванна для педикюра и спа считается сантехническим оборудованием, которое должно соответствовать требованиям норм.Педикюрные спа-ванны должны быть напрямую подключены к дренажной системе, сливаться под действием силы тяжести, быть захваченными и вентилироваться, как и любой другой сантехнический прибор. Чтобы предотвратить распространение заболеваний из-за задержки воды в компонентах спа-ванны для педикюра между пользователями, кодекс требует, чтобы каждая гидромассажная ванна соответствовала общим требованиям и требованиям к удержанию воды стандарта ANSI / ASME A112.19.7. Смеситель и фитинги со встроенной защитой от обратного потока должны соответствовать стандарту ASME A112.18.1-2005 и требованиям листинга, либо должна быть соблюдена дополнительная утвержденная кодексом защита от обратного потока для высокой опасности для защиты источника питьевой воды.

---

Материалы и опора

В: Требуется ли по-прежнему иметь дренажные системы посудомоечных машин с поддержкой , поскольку это не оговорено в Кодексе сантехники Миннесоты 2015 года?

• А: Да. Все трубопроводы и приспособления должны иметь соответствующие опоры. См. Главу 4714, разделы 312.2, 313.5 и инструкции производителя по установке.

В: Нужно ли нарезать оцинкованную стальную трубу методом проточки или стальную трубу можно накатать с канавкой в ​​соответствии с правилами 2015 года?

• A: Все канавки на оцинкованной трубе должны выполняться методом вырезания канавок.Метод катаных канавок создает препятствия для потока воды и отходов, что приводит к чрезмерному износу и эрозии трубопроводов, поэтому их нельзя использовать (см. Глава 4714, Раздел 310.5).

---

Водоподготовка

Q: В сноске к Таблице 611.4 говорится, что размеры бытовых умягчителей воды для более чем четырех групп ванных комнат требуют, чтобы умягчитель был спроектирован для конкретной установки. Означает ли это, что мы должны нанять профессионального инженера с лицензией Миннесоты для разработки умягчителей воды?

• A: Наше агентство будет продолжать принимать планы и спецификации строительства сантехники, подготовленные главным водопроводчиком, который спроектировал и установил свои системы в соответствии с ограничениями, установленными в MS 326.02, или планы водопровода, разработанные профессиональным инженером, имеющим лицензию Миннесоты.

---

Вентиляция

Q: Я проектирую кабину с одной ванной комнатой и кухонной раковиной. У меня корпус 4 дюйма шить р. Могу ли я установить только одно 3-дюймовое полноразмерное вентиляционное отверстие через крышу в соответствии с нормативами?

• A: Да, для этой конструкции приемлемо 3-дюймовое полноразмерное вентиляционное отверстие. Хотя конструкция строительной канализации составляет 4 дюйма, необходимая строительная канализация для одной группы ванных комнат и кухонной мойки на самом деле имеет размер 3 дюйма, как определено в Таблице 703.2. Таким образом, площадь поперечного сечения 3-дюймового вентиляционного отверстия равна требуемой 3-дюймовой строительной дренажной системе и соответствует требованиям этого раздела.

В: Я проектирую трехкамерную мойку и промышленную посудомоечную машину для ресторана. Я вижу, что Раздел 704.3 Сантехнического кодекса 2015 года требует наличия контрольного пола на каждом приспособлении для защиты от обратного потока в канализацию. Поскольку сливы в полу нужны только для защиты оборудования и не принимают сливы из каких-либо непрямых канализационных трубопроводов, нужно ли вентилировать все сливы в полу?

• A: Да, каждый слив в полу, включая контрольный слив в полу, должен иметь индивидуальную вентиляцию в пределах сифона, расстояние до которого указано в таблице 1002.2. В правилах для сточных вод в полу не указаны исключения для вентиляции. Кроме того, Раздел 704.3 особо требует, чтобы контрольный слив в полу был перекрыт и вентилировался в соответствии с нормами. Для получения дополнительной информации см. Правила Миннесоты, глава 4714, разделы 418.2, 704.3 и 1002.1.

Плоский сифон для раковины. Универсальный плоский сифон для раковины.

Сифон — это дренажное устройство, предназначенное для предотвращения попадания запаха сточных вод в помещение.Flat обычно используется, когда нужно сэкономить место под раковиной или когда нет возможности установить другой тип устройства. Он накапливает воду в специальной камере и не допускает попадания в помещение противоположной канализации. Аппарат удобен в эксплуатации, не накапливает слизь и другие налеты, а также достаточно прочен и доступен по цене. Его можно использовать как для кухонных моек, так и для установки в ванных комнатах возле стиральных машин или умывальников. С тем, что такое плоский сифон, разобрались, теперь лучше разобраться в принципе его работы, а также конструкции этого устройства.

Запахи сточных вод являются одними из самых сложных для запаха. Но иногда эти продукты могут быть слишком мощными, чтобы атаковать конвейеры. Возможны другие решения. А вот несколько пошаговых решений, которые дадут вам все советы и рекомендации, необходимые для удаления запахов из ваших труб.

Очистите баланс из вашей ванны

Если ваш сифон не опорожняется и не чистится регулярно, в нем скапливаются отходы, которые могут вызывать неприятный запах или даже трубки, препятствующие проникновению воды в трубы.Чтобы поддержать сифон, поставьте под него таз, прежде чем откручивать его. Держите верхние трубы одной рукой, чтобы не повредить трубопровод. Будьте осторожны при разборке сифона, чтобы не повредить прокладки под угрозой протечки воды. Очистите и прочистите сифон.

Устройство и принцип работы устройства

Каждый пластиковый сифон, независимо от типа и места установки, содержит в своем устройстве следующие компоненты:

• решетка защитная;
Резиновая прокладка толщиной
• ;
• трубка отвода жидкости;
• крепежные и соединительные элементы;
• корпус;
Удаление
• в канализацию;
Пластиковый адаптер
• ;
• плоские и большие резиновые, а также конические прокладки;
• декоративная пластиковая накладка или экран.

Конструкция плоского сифона имеет определенные секреты. Черные прокладки используются в дешевых моделях для защиты от других трафаретов из канализации.

После того, как ваш сифон будет разобран, опорожнен и очищен, проверьте, нет ли утечки, позволяя тонкой струе воды работать в течение 1-2 минут. Вам интересно, какую заглушку для слива установить в душ, раковину или раковину? Заглушка, подключенная к отводным трубам, позволяет отводить сточные воды в вашу ванную комнату, как на кухню.Он также фильтрует отходы, которые могут засорить трубы, например, остатки пищи или волосы. Заглушка, закрываемая сливным отверстием, фактически состоит из двух элементов, продаваемых вместе.

Один диаметр для каждого использования

Пробка, видимая часть соединена с сифоном, нижняя часть соединена с трубой. . Если вы меняете прокладку существующего предмета, вам просто нужно измерить диаметр потока вашей сантехнической мебели, а затем купить подходящую пробку. Если вы строите новый или отремонтированный дом, по плечу выбирайте подбор размера пробки.Диаметр пробки обычно пропорционален количеству откачиваемой воды. Для раковин, биде и умывальников Для рулонов обычно используются трубы от 32 до 50 мм, а пробки для душа или ванны могут иметь размер до 90 мм.

Они выглядят не так эстетично, как белые, которые используются в дорогих моделях сифонов. Кроме того, если вы решили установить это устройство, следует особо отметить выбор крепежа (гайки и болта) из нержавеющей стали. Благодаря такому решению ваше устройство прослужит дольше.

Принцип работы плоского сифона ничем не отличается от других подобных устройств. Опишите его следующим образом:

Душ, раковина, ванна или умывальник: каждая пробка

Она может быть горизонтальной или вертикальной, в зависимости от ориентации канализации, к стене или к земле. Горизонтальные вытяжные заглушки предназначены для приподнятых душевых поддонов, а вертикальные выпускные заглушки подходят для сверхпрочных душевых поддонов и итальянских душевых кабин.

Существует несколько типов механизмов для вакуумирования воды в ванне.Щелк-щелк-вилка с вилкой с вилкой и цепочкой. . Каждое из этих устройств позволяет по-своему герметизировать трубу для поддержания воды в ванной. От меньшего диаметра умывальник может быть с поворотным клапаном или щелчком. Также можно встретить автоматические системы откачки: вытяжные заглушки откачиваются, например, водой простым нажатием пальца.

1. в первую очередь в канализацию попадает вода из водопровода или стиральной машины;
2. после этого проходит через трубу-отстойник;
3. в конечном итоге вода выводится через выпускное сопло.

Как упоминалось ранее, плоский сифон предназначен для блокировки раковин в комнату.

Это возможно только в том случае, если его установка была произведена правильно, и удалось создать водяную заслонку, не пропускающую неприятные ароматы. Запах из канализации может попасть в комнату только в том случае, если хозяева квартиры или частного дома какое-то время отсутствовали. Вода, которая скапливается в агрегате, постепенно испаряется, что приводит к пропускной способности. Для его устранения необходимо по приезду домой слить воду через сифон, который подключается к сантехническим приборам, и тогда через некоторое время запах исчезнет.

Раковина многофункциональна: она удерживает воду в раковине, чтобы впитать вашу посуду, отводить воду, фильтровать остатки, чтобы предотвратить засорение труб, а также предотвращает появление запахов! Одна из наиболее часто используемых моделей снарядов — это корзина или вилка с защелками и цепь.

Для любого типа установки. Наличие моделей для специального применения. Системы состоят из сифона и гидроизоляционной ткани. Функциональный I. инновационный дизайн. Доступны полностью доступные модели. Совместимость со всеми типами трубопроводов, представленных на рынке.

Разновидности сифонов и материалы, из которых они изготовлены

Кроме плоских, существуют сифоны других типов. К ним относятся:

Кроме разделения по типу конструкции, устройства классифицируются по материалам, из которых они изготовлены:

Вентилятор: диафрагменный радиатор

Одним из определяющих факторов правильного функционирования вытяжных систем является их надлежащая вентиляция. Вентилятор представляет собой диафрагменный вентилятор, который удовлетворяет этому требованию, даже если продолжение вентиляции на крыше невозможно.Построенная из основного корпуса сифона и широкого ассортимента решеток, доступных в различных размерах, система позволяет реализовать наружные душевые кабины различных размеров.

Walcier с уменьшенным сифоном T-58 — идеальное решение для установок, где толщина оборудования ограничена, например, в случае ремонта. Высота сифона всего 58 мм, включая прокладку. Высокая стойкость к запаху, значительно превышающая нормативные требования.

Технические параметры плоского сифона

Плоский сифон

имеет свои общие характеристики, на которые необходимо обратить внимание при покупке устройства.К ним относятся:

• сертификация продукции — Каждое устройство должно иметь сертификаты, подтверждающие качество продукции;
• гарантия — качественный аппарат всегда имеет гарантию на определенное время обслуживания;
• тип применения — для умывания, душа и т. Д .;
• материал выбирает потребитель, руководствуясь собственными предпочтениями или потребностями, в любом случае подбор материала, из которого изготовлен сифон, индивидуален;
• дополнительный слив — исходя из потребностей, потребитель выбирает, нужны ли ему дополнительные сливы для других элементов сантехники или бытовых приборов, или нет;
• габариты градуировки и впуска;
• материал горловины;
• цвет сифона.

Совместимость со всеми душевыми поддонами с отверстием диаметром 90 мм гарантирует высокую производительность даже в сочетании с самыми современными и дизайнерскими решениями для душа. Угол наклона сливы можно отрегулировать до 15 градусов. Сифон для защиты от запаха съемный для быстрой, но глубокой очистки. Труба для душевых поддонов Крышка хромированная Защитная крышка. . Курьер доставит посылку к вам домой. Если при доставке вы не были нестандартными, курьер оставит записку со списком, по которой вы сможете вернуть товар по почте.

Сильная и слабая стороны сифона

Теперь стоит подробнее рассказать о преимуществах плоского сифона по сравнению с аналогами. Эти устройства сделаны из пластика. Это значит, что у устройства достаточно прочности, чтобы успешно работать в повседневной жизни. Это устройство сочетает в себе высокое качество при невысокой стоимости. Устройство отлично справляется со своей главной задачей — не пропускать в комнату неприятные запахи канализации. Кроме того, есть возможность подключения дополнительных участков.

Укажите фиксированный номер. мобильный телефон Во время заказа курьера свяжется с вами. Эстетический эффект зоны умывальника во многом зависит от модели. Например, они имеют меньший визуальный эффект и идеально подходят для создания минимальной ванной комнаты. Традиционные модели с колонкой или точкой с запятой дополняются более современными и «легкими» вариантами, с единственным сифоном мебели — возможно, в сочетании с практичным полотном для полотенец.

Это компактное решение, которое также включает в себя одно или несколько отделений для хранения вещей, что позволяет оптимизировать пространство, занимаемое раковиной, по ширине и глубине.Умывальники с верхним отделением элегантно ложатся на мебель или пол; В зависимости от модели, коллектор может быть установлен поверх корпуса, стен или сверху, чтобы получить вид на бутик-отель.

Плоские сифоны легко очищаются от загрязнений. Устройство просто устанавливается в желаемом месте. Не вступает ни в какие реакции с моющими или чистящими средствами, которые попадают в канализацию вместе с водой, не накапливают слизь и известняк. Может быть установлен на кухне или в ванной, хотя самым главным достоинством плоского сифона считается возможность его установки даже в очень небольших помещениях.Эти агрегаты используются везде, где невозможно установить аналогичные устройства другой конструкции.

Раковина Totem — идеальный выбор для тех, кто любит дизайнерские изделия. Не только функциональная, но и декоративная раковина-тотем, выполненная в виде единого целого, создает важный акцент в ванной комнате. Другие типы встраиваемых раковин доступны в верхнем или нижнем исполнении. В первом случае виден только верхний край, а во втором случае умывальник полностью ниже верхнего уровня.Эти чрезвычайно линейные и солидные эстетические ухоженные раковины отличаются друг от друга. большая вместимость и простота очистки.

Среди компактных решений есть умывальники, которые экономят ценное пространство за счет уменьшенного Pool. Тем не менее, для этих умывальников есть драгоценный пенополиуретан. Шайбы, особенно подходящие для антибанов и небольших сред, в конечном итоге являются сверхкомпактными решениями.

К недостаткам плоского сифона можно отнести сложность его очистки.Для того, чтобы почистить это устройство, нужно его полностью разобрать, а это не всегда удобно. К тому же демонтаж может занять много времени и сил.

Щелкните «Идеальные стандартные изображения» для просмотра в полноэкранном режиме. Мы рассматриваем четыре причины. Цена — Умывальники на колонну предлагают широкий выбор недорогих моделей в классическом и современном стиле. Содержание содержимого — большие керамические умывальники имеют значительный вес, который должен выдерживать кладка; Колонна служит для нагрузки на землю части этого веса, что позволяет устанавливать даже на легкую кладку.Универсальность — в зависимости от потребностей мойку мойку можно комбинировать с полуколонной, мебельным сифоном, шкафом для хранения вещей. Типологию также можно установить в центральном помещении. Легкая укладка — модели колонн проще всего установить все быстрее. . Цены на пулы с классической колонкой начинаются от 50 евро.

Выбор сифона — важно не ошибиться, но чтобы не ошибиться, нужно придерживаться следующих рекомендаций Выбор:

• определитесь с местом установки.Очень важно понимать, что не каждое устройство может полностью справиться со своими обязанностями в определенных условиях. Например: трубные сифоны не подходят для установки на небольшом пространстве, а плоские легко обходят эту трудность;
• тип приложения. Есть универсальные, а есть узкопрофильные модели устройств. Первые могут справиться с любым типом сантехники или бытовой техники, которой они будут комплектоваться. Второй, в свою очередь, можно использовать только с отдельно взятым как агрегатом.Например: квартира укомплектована любой сантехникой или бытовой техникой и трубкой — только сантехникой, так как они быстро забиваются на кухне;
• материал. Материал играет важную роль, ведь от него зависит прочность устройства. Чем он сильнее — тем дороже будет стоить сифон.
• дополнительных слив. При выборе обязательно обращайте внимание на то, может ли агрегат иметь более одного слива и подключения.

В маленьких ванных комнатах обычно не хватает места для размещения всего необходимого.Приходится постоянно искать способы сэкономить место. Один из хороших вариантов — это плоский сифон для раковины. Его можно установить в самых труднодоступных местах, где не хватает места для штатного водосточного устройства. Благодаря плоской модификации появилась возможность установки стиральной машины прямо под раковиной. Однако на этом отличительные особенности этого типа стока не заканчиваются.

Расценки на умывальник без стресса

Многие керамические умывальники известных брендов не превышают 90 евро, включая колонку, которую также можно приобрести отдельно.Теперь вам нужно выбрать самое дешевое предложение, сравнив несколько предложений. Просто соберите две или три цитаты для. Понять, какие цены предназначены для тишины колонн в вашем районе; Найдите профессионалов для решения задач с позой; Найдите в предложении умывальник. Некоторые компании имеют соглашения с торговыми посредниками и могут купить вам раковину по сниженным ценам. У вас столько обязательств и времени на сравнение предложений?

Плоское сифонное устройство

— Неотъемлемая часть любого сливного устройства.С одной стороны, это позволяет воде беспрепятственно уходить, а с другой — предотвращает опускание уплотнителей в квартиру. Сливы устанавливаются под умывальники, ванны, кухонные мойки и душевые кабины. Компактные сифоны для раковины значительно расширяют возможности использования ванной комнаты, поскольку позволяют значительно сэкономить место.

Если хотите, вы можете запросить расценки у профессионалов в вашем регионе через наш сайт. Просто заполните небольшой запрос, и через несколько часов вы получите три предложения на ваш умывальник от трех специализированных компаний, расположенных рядом с вами.

Цитаты, которые вы получаете через наш портал, бесплатны и невообразимы: если никто из них не занимается вашим бизнесом, вам не нужно ничего делать, если вы не принимаете правильное решение для себя! Раковины Totems — это современная эволюция классической модели. Они могут быть двух типов.

Устройство состоит из множества элементов:

• корпус;
Сопло
• ;
• удаление;
• адаптер;
• защитная решетка.

В комплекте с ней идут специальные резиновые и пластмассовые полоски, предотвращающие протекание жидкости в местах соединения элементов между собой и со сточными водами.Также обязательно наличие застежек и декоративных накладок, которые придают всей конструкции более приятный вид, делают ее завершенной.

Для установки Philomuro; Автономный, для установки, также в центральном помещении. . Бесплатные модели могут быть просто изготовлены из моноблока с несколькими блоками, которые необходимо подключить к крану, или могут иметь встроенный кран. Цены не дешевые. Умывальник тотем керамический со встроенным краном, для настенного монтажа Стоит около 150 евро.

Цилиндрический умывальник для центральных помещений без коллектора стоит около 489 евро.Дизайнерские умывальники отличаются скульптурными формами, отражающими солнечный свет, как минималистичные умывальники с прямоугольными колоннами. Цены на эти драгоценные канализации редко опускаются ниже 300 евро, и я, конечно, не скрываю. Их можно использовать для создания оригинального чердака или любой открытой пространственной среды.

Сифон для раковины может иметь дополнительную насадку, к которой можно подключить стиральную машину.

Принцип действия и применение

Принцип работы всех сифонов схож: сначала вода из корпуса и бытовой техники попадает в трубу, которая стекает в корпус слива.Затем он попадает в отстойник, а оттуда в канализацию. При этом в сифоне образуется водяная заслонка, перекрывающая обратное течение воды из канализации, а также не позволяющая задерживать запахи сточных вод.

Альтернатива умывальнику totem — автономный умывальник с круглой ванной и цилиндрической колонной. Большие гидросамокаты для тотемных бассейнов стоят около 580 евро и сравнимы с пропорциональными колоннами, базовая цена которых составляет 390 евро.

Столешница для умывальника

Умывальники с колоннами пользуются спросом у тех, кто при покупке дома унаследовал раковину колонн от предыдущего хозяина — или вынужден был установить ее по непредвиденным причинам — и все еще хочет использовать место под ванна.Складная мебель бывает двух видов.

«Аромат» сточных вод может появиться только в том случае, если стирка долгое время не использовалась, а вода из поддона испарилась. В этом случае достаточно на время опустить воду, чтобы затвор восстановился, и запах исчезнет.

Плоские сифоны используются не только под раковину. Область их применения включает:

Для полустолбика или сифона для просмотра всей колонки. . В первую категорию входят дневные раковины для умывальника, на ножках или подвесные, стоимостью от 20 евро.Чтобы покрыть всю колонну, используйте классический контейнер для ванной с дверцами от 80 евро. Чтобы столбик не был виден, внимательно проверьте высоту шкафа, чтобы он находился точно на дне резервуара.

Современная раковина для умывальника никогда не бывает банальной, ни по форме, ни по отделке. Помимо белого, черного, серого, антрацитового, красного, небесного, трубчатого или бежевого цвета умывальники протираются глянцевым или непрозрачным покрытием. Цена на цветные умывальники — от 230 евро.

• душевые кабины с низким поддоном;
• ванн джакузи;
• подвесных моделей умывальников.

Преимущества плоского сифона

Использование сливного устройства плоского типа имеет следующие преимущества:

• Плоский сифон успешно справляется с созданием гидросистемы, предотвращающей попадание «ароматов» сточных вод в жилые помещения.
Плоский сифон
• можно установить в любом труднодоступном месте, где минимум места и нет физической возможности использовать другой тип слива.
• Использование сливной конструкции этого типа позволяет использовать пространство под умывальником, установив там стиральную машину с фронтальной загрузкой или рундуком.

• Несмотря на ограниченное пространство, слив не мешает свободному течению воды.
• Благодаря гладким стенкам и конструктивным особенностям в приборе практически не скапливаются грязь, слизь, задерживаются только крупные частицы и мелкие предметы.
• Современные модели легко разбираются и моются.Самое главное — добраться до самого сифона.

Плоские модели имеют один минус: сложность очистки. Дело в том, что обычно такие сливы устанавливаются в самых сложных местах, и при необходимости добраться до конструкции может оказаться непросто.

Материал изготовления

Сливные устройства могут изготавливаться из различных материалов, от которых зависят эксплуатационные качества сифонов. Чаще всего используется:

• Пластик — самый популярный материал.Он легкий, прочный, дешевый, обладает отличными эксплуатационными качествами, устойчив к воздействию химикатов. На пластике пластик почти не тормозит и не загрязняется. Также наиболее компактны пластиковые сифоны.
• Латунь. Этот материал прочен и долговечен, но требует ухода. Латунный сифон без покрытия может быть оригинальным декоративным элементом или частью композиции. Но чаще всего встречается, удачно вписывается в интерьер большинства комнат.
• Бронза и медь на порядок реже.Обычно такие сливы устанавливают в ванных комнатах, где установлена ​​сантехника из аналогичных материалов. Протирочный сифон из бронзы или меди удачно дополнит интерьер стилизованной кухни. Однако эти материалы требуют особого ухода.

На что обратить внимание при покупке сифона

Чтобы не разочароваться в приобретении, чтобы сток служил долго и не доставлял проблем, необходимо определиться с его выбором.При покупке нужно обращать внимание на следующие моменты:

• Наличие сертификата качества.
• Чем дольше гарантийный срок, тем больше производитель уверен в качестве своей продукции. Если гарантии нет или она с небольшим сроком, то это серьезный повод задуматься, стоит ли вообще приобретать такой товар.
• Пропускная способность.
• Диаметры входной и выходной трубки.
• Назначение. Для чего предназначен тот или иной сифон: для ванн, раковин, душевых кабин и т. Д.
• Наличие дополнительной трубы. Если вы планируете подключить стиральную машину или любую другую бытовую технику, то нужно выбирать.
• Материал. Здесь выбор полностью за потребителем, так как решение этого вопроса зависит от возможностей и задумки покупателя.
• Цвет — это вопрос интерьера комнаты.

главная »Наружная канализация» Плоский сифон для раковины. Универсальный плоский сифон для раковины.

Зачем нужен воздушный зазор? У нас есть ответы

Что такое воздушный зазор?

Воздушный зазор — наиболее простое и эффективное средство предотвращения загрязнения питьевой воды.

Как только питьевая вода выходит из выпускного отверстия прибора, она либо используется, либо отправляется в канализацию. В случае обратного дренажа или затопления содержимое дренажной линии никогда не должно контактировать с водопроводом — две водопроводные системы (для питьевой воды и для сточных вод) всегда должны оставаться разделенными.В случае их соприкосновения («перекрестное соединение») подача питьевой воды может быть серьезно нарушена. Загрязнение может произойти в случае обратного потока, когда либо сифонирование, либо разница в давлении в линии подачи может втягивать содержимое напрямую подключенной дренажной линии в систему подачи чистой воды.

Воздушные зазоры предотвращают перекрестные соединения и загрязнение за счет слива воды и отходов через свободное пространство (воздушный зазор). Это пространство находится между выпускным отверстием приспособления и «ободом уровня затопления» емкости (будь то раковина, слив в полу, стояк или другое утвержденное устройство).Подумайте о кране (выпускном отверстии) и раковине (приемнике): вода, выходящая из крана, течет через пустой воздух в раковину. Даже если раковина перестанет сливаться и вернется к своему краю уровня затопления (верхний край или перелив), грязная подпорная вода никогда не сможет достичь крана благодаря зазору между ними.

Установка смесителя / раковины является прекрасным примером концепции, но когда мы говорим о воздушных зазорах, обычно речь идет о конкретном приспособлении. Многие знакомы с воздушными зазорами в посудомоечных машинах, но есть и другие ситуации, в которых прямое соединение слива может быть запрещено, и воздушный зазор необходим.

Pro Tip: Большинство правил сантехники требуют минимального воздушного зазора 2 дюйма. Для нагнетательных / подающих труб диаметром более 1 дюйма минимальное расстояние зазора обычно в два раза больше диаметра трубы (например, для 2-дюймовой трубы требуется воздушный зазор диаметром 4 дюйма). » воздушный зазор).

Устройства с воздушным зазором

Для посудомоечных машин

Для многих воздушный зазор посудомоечной машины — это просто вещь рядом со смесителем, из которой иногда проливается вода. Но, как объяснялось выше, его функция невероятно важна: редкое явление обратного потока, которое может переместить сточные воды обратно через сливной шланг в посудомоечную машину, мгновенно нейтрализуется воздушным зазором.

Для тех, у кого есть двойные посудомоечные машины (это вещь!), Двойной воздушный зазор посудомоечной машины имеет двойные входные отверстия, которые могут удобно подключать оба устройства к патрубку раковины или мусоропроводу для слива.

Чтобы узнать больше о воздушных зазорах посудомоечной машины и способах устранения утечки, нажмите здесь!

Для систем обратного осмоса

Обратный осмос (RO) — один из наиболее эффективных и популярных методов фильтрации воды, но при этом образуется большое количество сточных вод (или «рассола»).Большинство правил сантехники требуют наличия воздушного зазора на дренажной линии обратного осмоса, чтобы предотвратить возможность загрязнения.

Поскольку системы обратного осмоса должны подавать воду через собственный кран, многие выбирают смеситель с воздушным зазором, который включает воздушный зазор внутри корпуса самого крана.

Для тех, у кого на кухне есть посудомоечные машины, можно установить комбинированный воздушный зазор для обслуживания обоих светильников, что позволяет использовать (часто менее дорогой) стандартный смеситель обратного осмоса.

Системы обратного осмоса

с воздушным зазором часто издают булькающие звуки во время цикла регенерации, когда вода проливается через зазор в канализацию.Каким бы неприятным это ни было, мы все же рекомендуем использовать воздушный зазор с любой системой обратного осмоса, даже если это не требуется по нормам. Это не только проблема безопасности: событие обратного потока может также повредить систему обратного осмоса, добавив оскорбление к травме.

Для смягчителей воды

Умягчители воды — это еще одно приспособление, которое регулярно сливает рассол, и обычно не имеет прямого подключения к канализации. Поскольку их обычно устанавливают в гаражах, подвалах или подсобных помещениях, смягчители обычно сливают в слив в полу, раковину для стирки, стояк или коробку для выхода стиральной машины.Когда используются сливы в полу или раковины, сливной шланг / трубу умягчителя можно просто закрепить над резервуаром, следуя местным инструкциям по расстоянию воздушного зазора. Важно закрепить линию, так как слив умягчителя выходит с некоторой силой.

Для слива в стояки или выпускные ящики мы предлагаем специальный воздушный зазор для смягчителя воды. Это устройство имеет вход 1/2 дюйма для сливной линии умягчителя, а также отверстие 1-1 / 4 дюйма для стандартных сливных шлангов стиральной машины, что позволяет обоим приспособлениям использовать один и тот же слив.

Косвенные отходы

Другим приспособлениям и оборудованию может быть запрещено прямое подключение к канализации — например, станции аварийной промывки глаз, коммерческие льдогенераторы, оборудование для обработки пищевых продуктов, отвод конденсата и некоторые другие. Кодекс обычно требует, чтобы они сбрасывались «через непрямой сливной трубопровод через воздушный зазор». В то время как другие приспособления, которые мы обсуждали, имеют уникальную конструкцию устройств с воздушным зазором, это не так. Вместо этого сама напорная труба / шланг просто закрепляется на надлежащей высоте (вероятно, в 2 раза больше диаметра слива) над приемником для непрямых отходов, чтобы создать воздушный зазор.

Для надежной поддержки таких непрямых сточных труб мы предлагаем Tru-Gap, который можно подсоединить к стоку в полу или приклеить к трубе из ПВХ, и вмещает до 6 сливных труб / шлангов.

Всегда, , уточняйте у местных властей, если вы вообще не уверены в требованиях к воздушному зазору в вашем районе, поскольку они не везде одинаковы. Мы настоятельно рекомендуем использовать воздушные зазоры, даже если они не требуются по правилам (как это часто бывает с посудомоечными машинами). Когда дело доходит до предотвращения заражения, нет ничего более простого и надежного.

.
