виды и особенности применения, конструкция розетки

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

Виды телевизионных розеток

Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор.

Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Проходная

Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.

В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.

Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.

Оконечная

В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.

Итак, если сетью планируется пользоваться для подсоединения нескольких телевизоров, тогда необходимы проходные и оконечные типы розеток. Например, нужно обеспечить сигналом 3 телевизора: значит необходимо приобрести 2 проходные и одну оконечную тв розетки.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

1. Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
2. Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
3. Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
4. Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

• Одной жилы, которая передает телевизионный сигнал.
• Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Такую технику принято размещать, ориентируясь на уровень глаз сидящего на стуле человека. В среднем, это высота 130 см от пола и до розетки. В некоторых помещениях, например кухнях, этот показатель немного выше, это связано с тем, что телевизор здесь размещают в свободном месте, экономя при этом рабочее пространство.

Если потребовалось купить телевизионную розетку, то стоит обратить внимание на качественный товар, выпускаемый известными производителями. Не стоит покупать тв и аудио розетки по более привлекательной, заниженной цене. Такое оборудование не сможет обеспечить подачу хорошего сигнала. Кроме того, для чтобы розетки вписались гармонично в интерьер, они все должны быть из одной коллекции определенного производителя.

Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные —

• Подробно про ТВ-розетки
• Как подключить TV/SAT розетку
• Как подключить тв розетку
• Подключение ТВ розетки: схемы монтаж Легранд
• Как установить и подключить ТВ-розетку
• — интернет-магазины и отзывы на антенное гнездо для телевизора на AliExpress
• Как установить телевизионную антенну
• для антенного гнезда TV / RF
• Типы ТВ-антенн / спутниковых розеток и настенных панелей
• 3 Лучший телевизионный антенный усилитель 2020
  • Топ-3 лучших усилителей для телевизионных антенн
    • 1. 1byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна
    • 2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший усилитель цифровой телевизионной антенны нужно обновить антенну на более современную. Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения. LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700. Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700. Вы можете эффективно усилить доступные антенные сигналы, часто ослабляемые длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ.
      Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора. Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят по коаксиальному кабелю. В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Проверить цену на Amazon 3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна
  • Заключение
• FTE Maximal APS 75 Surface Box для ТВ розеток

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамкаТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля

, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

• проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
• одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
• конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

Как подключить TV/SAT розетку

Довольно много вопросов от читателей поступает именно про подключение TV SAT розеток. Виной тому существование несколько возможных способов подключения и схем проводки до таких розеток и соответствующие различия в механизмах.

Зачастую, чтобы избежать сложностей при монтаже тв/сат розетки, достаточно просто правильно её выбрать.  Давайте разбираться во всём по порядку.

Первое, что необходимо знать о любых тв розетках, в том числе и о их модификациях, таких как tv/sat и tv/fm/sat, это то, что они бывают оконечные и проходные.

Проходные тв-розетки – как следует из названия, подключаются шлейфом, т.е. сначала кабель от источника сигнала идёт к первой розетке, от неё ко второй, затем к третьей и т. д. последней в этой схеме ставиться оконечная розетка. Соответственно у них два разъема для подключения антенного кабеля — вход и выход.

Оконечные же тв-розетки – подключаются по схеме «звезда», когда от источника сигнала, до каждой розетки проложен независимый кабель.

Как вы поняли, выбор типа используемых тв-розеток, полностью зависит от схемы проводки до них, если «звезда» – ставятся оконечные, если шлейф – «проходные»

(кроме последней, которая как вы помните, концевая).

При выборе типа проводки «звезда» или «шлейф», руководствоваться в первую очередь необходимо минимизацией потерь.

Зачастую, в условиях обычной квартиры, лучше всегда использовать «звезду», и ставить везде оконечные розетки. В случаях же, когда кабельные трассы от источника сигнала до потребителя выполненные «звездой» получаются очень протяженными, лучше использовать «шлейф», так как потери (затухания) в этом случае, будут гораздо меньше, чем даст длинный кабель.

Теперь, что касается tv/sat-розеток, они кроме того, что бывают проходные и оконечные, так же делятся еще на два типа:

— С фильтром

— Без фильтра

К тв-sat розетке с внутренним диапазонным фильтром, подводится всего один кабель, по которому передаются одновременно и телевизионный сигнал и спутниковый, объединенные сумматором. Этот сигнал затем в розетке, с помощью фильтра (делителя), разделяется по частотам на оба штекера tv и sat. Поэтому, когда вы подключите к tv выходу телевизор, а к SAT спутниковый ресивер, они оба будут работать правильно, получая каждый, свой сигнал.

Розетки без фильтра – делителя не разделяют сигнал и к ним подключается два независимых коаксиальных кабеля, один, идущий от оборудования спутниковой тарелки, а другой от эфирной антенны.

Поэтому, чтобы не было проблем с подключением, правильно выбирайте тв/sat розетку. Само присоединение телевизионного кабеля к разъемам, ничем не отличается, от монтажа обычной тв-розетки. Очень подробно такое подключение мы описывали ЗДЕСЬ.

Узнать, к какому типу относится та или иная модель тв/сат розетки можно у консультантов электротехнического магазина или на сайте производителя.

Возможно, я буду вести небольшой список, конкретных моделей тв/сат розеток, разбитых по типам, чтобы вам проще было делать выбор в магазине, придя с конкретным артикулом. Если это действительно необходимо, пишите в комментариях к статье. Кроме того, если вы всё же столкнулись со сложностями с подключением, тоже смело пишите, постараюсь оперативно помочь.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.


Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:



1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.

2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.



Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.

Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.





А на тыльной стороне находятся только крепежи для кабеля.





Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.



Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.


У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется





Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.




Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.





Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.





Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.







При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.





Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.





В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки,  вы с легкостью сориентируетесь, какие действия требуются.

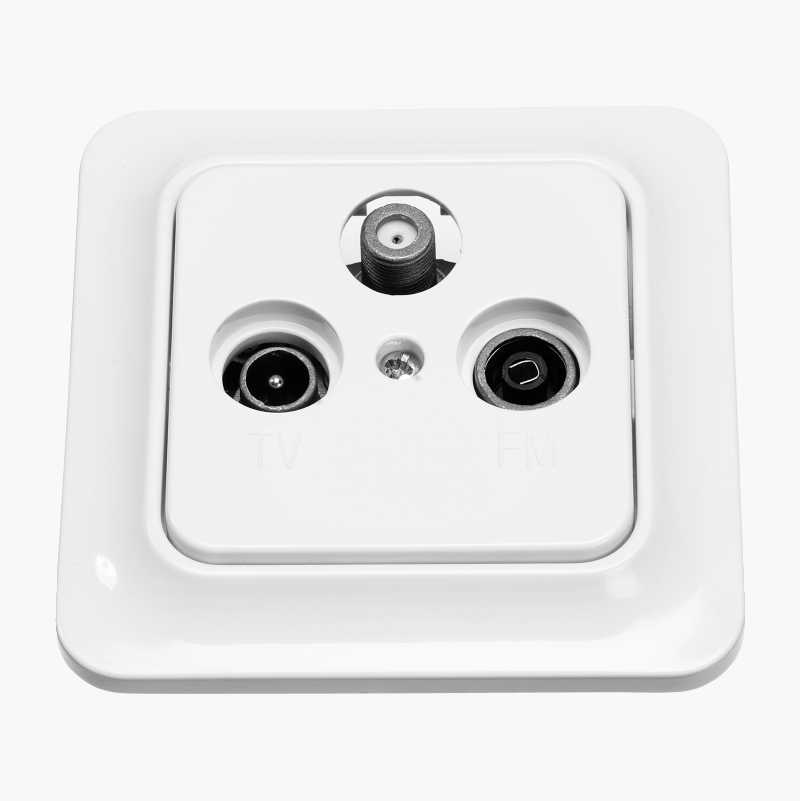

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

4. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

2. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

2. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

5. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Как установить и подключить ТВ-розетку

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т.п. Так что в любом случае необходимо позаботиться об их скрытой прокладке. Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

От слаботочного квартирного щита телевизионный кабель приходит непосредственно в подрозетник. Советую почитать подробную и наглядную статью про установку распределительного и слаботочного щитов в нишу стены.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Вдаваться сейчас в подробности установки подрозетников я не буду, об этом на сайте имеется очень подробная и поясняющая статья — знакомьтесь: выбор, разметка и монтаж блока подрозетников в гипсокартонную стену.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

• рабочая частота 5-862 (МГц)
• входное и выходное сопротивление 75 (Ом)
• затухание на отводе 1(dB)
• степень защиты IP20 (читайте про расшифровку всех кодов IP)

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Т.к. розетка является оконечной (далее я поясню что это значит), то на плате внутри ее механизма подключен резистор номиналом 75 (Ом). Решил убедиться в этом, измерив помощью мультиметра его значение.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего ножа для разделки кабелей Weicon № S4-28.  Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

• только алюминиевая фольга
• алюминиевая фольга и поверх нее медная оплетка
• только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

Да, кстати, если кабель имеет внешний диаметр менее 7 (мм), то алюминиевую фольгу и оплетку необходимо вывернуть поверх внешней оболочки кабеля, чтобы контакт между металлической крышкой ТВ-розетки и фольгой с оплеткой был достаточно плотным.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.

Затем укладываю косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Получается примерно вот так.

Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.

Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем ее вверх.

Теперь нам необходимо отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля. Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.

Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.

Здесь прошу обратить внимание на то, что оставшуюся косичку я уложил поверх алюминиевой фольги.

Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Далее необходимо закрыть металлическую крышку розетки и затянуть ее крепежным винтом, тем самым прижав ее прямо к алюминиевой фольге и оплетке телевизионного кабеля.

Контакт между металлической крышкой розетки и алюминиевой фольгой с оплеткой получается достаточно плотным. Для наглядности я даже рассоединил его, чтобы убедиться в этом.

А теперь осталось установить ТВ-розетку в подрозетник.



Установка ТВ-розетки

Здесь все просто, телевизионная розетка  устанавливается с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

И уже по традиции, уровень установки ТВ-розетки я проверяю с помощью своего карманного уровня электрика Stabila Pocket Electric.

Под общей рамкой здесь еще будут установлены две силовые розетки и компьютерная розетка RJ-45 (кат. 5е). Об установке и подключении компьютерной розетки я напишу отдельную статью, так что подписывайтесь на рассылку сайта, чтобы быть в курсе выхода новой статьи.

Вот так в итоге получилось.

Прошу обратить внимание на то, что подрозетники и механизмы перевернуты на 90°. Это было сделано по причине того, что в продаже не нашлось 4-постовой вертикальной рамки, поэтому была применена горизонтальная, но при этом все механизмы пришлось перевернуть на 90°. Ничего критичного в этом нет, ведь это же не выключатели, которыми в таком случае было бы не удобно пользоваться, а розетки и разницы особой нет в том, как подключать в них вилку, перевернув или нет. Да и в конце концов данный блок вообще будет спрятан за телевизором.

Теперь осталось изготовить перемычку, соединяющую ТВ-розетку с телевизором, но это тема уже отдельной статьи.



Схемы подключения ТВ-розеток

Если у Вас всего один телевизор в доме, то здесь все просто. Используется одиночное (индивидуальное) подключение ТВ-розетки.

Но в настоящее время один телевизор в доме — это уже редкость. Как минимум, граждане устанавливают телевизоры в зале, в детской, на кухне и т.д. Соответственно, встает вопрос о схеме их подключения.

Лично я сторонник того, чтобы телевизионные кабели прокладывать не шлейфом от одной ТВ-розетки к другой, как это многие делают, а чтобы с вводного слаботочного щита от разветвительного устройства (сплиттера) на каждый телевизор шел свой отдельный кабель. Такое соединение называется параллельным или «звездой».

При такой схеме будет гораздо меньше затухания телевизионного сигнала, а также значительно улучшается надежность всей слаботочной сети. Например, при повреждении одного из отходящих телевизионных кабелей, другие телевизоры продолжат работать в штатном режиме. Правда при этой схеме идет перерасход кабеля, но как говорится, за все нужно платить.

Ну и третья схема — это подключение ТВ-розеток в линию, или другими словами, шлейфом.

При подключении ТВ-розеток шлейфом, кабель со слаботочного щита идет сначала на телевизионную розетку №1, от нее уходит на телевизионную розетку №2 и т. д. Обратите внимание, что при использовании такой схемы необходимо применять проходные ТВ-розетки, но при этом последняя розетка всегда должна быть оконечной. Чуть ниже я объясню, чем они отличаются.

При использовании данного способа подключения идет экономия телевизионного кабеля, но при этом идет будет некоторое ослабление сигнала. Если на первой ТВ-розетке сигнал будет сильным, то к последней он будет чуть слабее. На самом деле это и не совсем критично, т.к. входной сигнал кабельного телевидения изначально достаточно мощный, да и практически все современные телевизоры обладают функцией автоматического усиления и регулирования сигнала.

Из недостатков данного метода можно отметить то, что при пропадании контакта или повреждении кабеля до первой ТВ-розетки перестанут работать и остальные.

Типы телевизионных розеток

Напомню, что всего существуют одиночные (их называют еще простыми), оконечные и проходные ТВ-розетки. Это Вы уже успели заметить по обозначениям на вышеприведенных схемах.

Одиночная (простая) ТВ-розетка имеет ту же конструкцию, что и оконечная, только в ее составе нет внутреннего резистора номиналом 75 (Ом). Таким образом, качество передаваемого сигнала будет одинаковым, но при условии, что в каждую из розеток будет включен телевизор.

В случае с одиночной розеткой, при не подключенном к ней телевизоре могут наблюдаться помехи и искажения изображения на других телевизорах, если те подключены по схеме «звезда». Это возникает из-за того, что у одиночной розетки сопротивление линии выравнивается за счет сопротивления подключенного телевизора. Оконечные ТВ-розетки, как Вы уже убедились в начале статьи, имеют встроенный резистор, равный волновому сопротивлению линии 75 (Ом), и им подобные манипуляции не страшны.

Тем не менее я всегда рекомендую приобретать именно оконечные розетки, ведь не факт, что после завершения ремонта у Вас будут сразу приобретены и установлены все телевизоры в доме или квартире.

Проходные ТВ-розетки имеют два зажима (вход и выход). К ним подключается приходящий кабель, а дальше имеется разъем для подключения отходящего кабеля на другую ТВ-розетку. Иногда этот разъем объединен в один разъем, но это все зависит от конкретного производителя.

Правда вот у проходных розеток затухание на отводе составляет порядка 4 (dB), что значительно больше , чем у оконечных розеток, а значит при каждой последующей установленной проходной розеткой сигнал будет все больше и больше уменьшаться. Но как я уже говорил, это на самом деле не так и критично.



Дополнение

В конце статьи решил сделать небольшое дополнение по теме установки ТВ-розеток.

Конечно же, установленная ТВ-розетка смотрится очень красиво и аккуратно.

Но в последнее время вместо установки ТВ-розеток стали активно применять специальные суппорта и выводить ТВ-кабель непосредственно на телевизор, оставляя соответствующий запас кабеля порядка 1 (м).

В таком способе безусловно есть свои преимущества. Во-первых, нет необходимости приобретать ТВ-розетку. Во-вторых, нет необходимости в изготовлении перемычки, которая будет соединять ТВ-розетку с телевизором. В-третьих, нет лишнего соединения, из-за которого может вдруг ухудшиться сигнал.

Данный способ вполне имеет право на жизнь, ведь в любом случае запас провода не будет виден, т.к. эти розетки, как правило, устанавливаются непосредственно за телевизором.

Но и здесь имеется несколько вариантов исполнения.

Первый вариант — это приобрести специальные кабельные выводы, в которых имеется возможно зафиксировать кабель в подрозетнике и вывести необходимый запас.

Но дело в том, что такие суппорта имеют стоимость, соизмеримую с ТВ-розеткой, а может быть и еще дороже, к тому же не каждый производитель выпускает подобные аксессуары. Вот например, у серии Glossa от Schneider Electric подобных аксессуаров не выпускается, они имеются только у серий Sedna и Odace.

Второй вариант — это приобрести специальные заглушки. Они по стоимости гораздо дешевле, чем кабельные выводы. В заглушке высверливается отверстие и выводится ТВ-кабель.

И опять же сталкиваемся с ситуацией, что у серии Glossa от Schneider Electric подобных аксессуаров тоже нет, они имеются только у серий Unica, Sedna и Odace.

Третий вариант — совсем бюджетный вариант, это вообще ничего не устанавливать в этот подрозетник. Ведь это место в любом случае будет скрыто от глаз за корпусом телевизора.

Выбирайте вариант по своим вкусам и возможностям!

Как видите, в подключении телевизионной розетки нет ничего сложного. Общий принцип подключения ТВ-розеток сохраняется в целом у всех производителей. Центральную жилу необходимо подключить в соответствующий зажим или клемму, а экран и оплетку соединить с металлической крышкой, скобой или гибкой связью с печатной платой, к которой непосредственно припаян стандартный F-разъем.

Если кому-нибудь из Вас не хочется читать, то предлагаю посмотреть видеоролик по материалам статьи:

P.S. На этом, пожалуй, и все. Будут вопросы — спрашивайте в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Обзоры на антенное гнездо

— интернет-магазины и отзывы на антенное гнездо для телевизора на AliExpress

Отличные новости !!! Вы попали в нужное место для антенной розетки телевизора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот телевизор с антенной розеткой станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели антенную розетку для телевизора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в антенной розетке для телевизора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенный разъем для телевизора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как установить телевизионную антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже).Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, куда подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить его в стену для питания (или некоторые модели имеют вилку питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна».Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если проблемы по-прежнему возникают, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите ТВ-антенну.. Чтобы добиться наилучшего приема, необходимо поэкспериментировать с местом, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, расположения, высоты антенны, а также в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для определенного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее рядом с окном, а затем сканировать каналы для определения базовой линии.Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами телевизора и запишите их, чтобы в итоге получился общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После своего последнего хода я установил антенну возле окна.Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора. Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf.Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов по улучшению приема ТВ и увеличению количества каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными внутренними антеннами, довольно мала. Если одна антенна может получить пять каналов, вы не получите 25 каналов внезапно с более дорогой антенной. Так что не стоит покупать все более дорогие антенны в надежде решить проблемы с приемом.Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

Если вам интересно, вот как я установил антенну в гостиной.

См. «Что показывают по телевизору» — веб-сайт бесплатного путеводителя по каналам.

Хорошо, ваша антенна подключена. Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере.В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Titan TV schedule

Когда вы нажмете эту кнопку, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Titan TV setup step 1

Затем введите свой почтовый индекс, выберите местность, установив флажок в одном из полей, нажмите «Сохранить», и все готово!

Titan TV setup step 2

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид!

Как использовать вашу антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну крышку антенны

для антенного гнезда TV / RF

Крышка антенны для антенного гнезда TV / RF — Heinrich Kopp GmbH

Заглушка для антенного гнезда TV / RF, в комплекте: 3 винта (1 шт. M3x13 мм, M3x16 мм, M3x25 мм), подходит для всех ведущих производителей, EUROPA, кремово-белый

Опорное кольцо

Характеристика	Значение
Артикул	348101188
УЕ	5
EAN	4008224583251
С устройством снятия натяжения	№
Соответствует степени защиты (IP)	IP20
Прозрачный	№
Тип крепления	Крепление винтом
Номер RAL (аналог)	1013
Цвет	Кремово-белый (электробелый)
Обработка поверхности	Мэтт
Защита поверхности	Без обработки
Качество материала	Термопласт
Без галогенов	Есть
Материал	Пластик
С отпечатком	№
Способ монтажа	Скрытый монтаж (гипс)
Печатная этикетка	Без поля индикации
С откидной крышкой	№
С пылезащитной крышкой	№
	№
Монтажная схема	Центральная крышка
Глянцевая клемма	№

2019 © Копп. Alle Rechte vorbehalten. Кнопка / крышка для кнопок и индикаторов Розетка с заземлением с откидной крышкой и шторкой Пролистать наверх Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя	Политика конфиденциальности Cookie
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie	borlabs-cookie
Срок действия куки	1 Jahr

Имя	Quform
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session. »Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist)
Имя файла cookie	quform_session
Срок действия куки	Сессия

Типы ТВ-антенн / спутниковых розеток и настенных панелей

Если вы хотите узнать больше о ТВ-антеннах, спутниковых розетках и настенных панелях.Это блог для вас. Я расскажу обо всех различных типах настенных антенн, чтобы вы могли выбрать подходящий для своей установки. Существует множество различных типов телевидения, радио и спутникового телевидения, каждое из которых служит своей цели, поэтому давайте начнем без лишних слов.

Коаксиальные розетки IEC

Самым распространенным типом телевизионных розеток, с которым знакомо большинство людей, является коаксиальная розетка IEC. Этот тип розеток чаще всего используется для подключения телевизионных антенн, но также часто используется для FM-радио.Для подключения к этой настенной пластине вам понадобится гибкий вывод или кабель с коаксиальной вилкой IEC на конце. Какой тип вилки коаксиального кабеля вам понадобится, зависит от того, имеет ли настенная пластина штекерное или гнездовое соединение.

Хотя чаще всего используется для ТВ и FM-радио. Его также можно использовать для DAB-радио и спутникового телевидения при условии, что настенная пластина проходит постоянный ток. Я вернусь к этому позже.

Гнездо коаксиального кабеля IEC

В подавляющем большинстве случаев наиболее распространенным типом коаксиальной настенной пластины будет гнездовой тип.Для подключения к нему вам понадобится кабель с коаксиальным штекером, прикрепленным к концу. Опять же, это коаксиальный разъем, с которым знакомо большинство людей.

Штыревой коаксиальный разъем IEC

По очевидным причинам, противоположным гнезду гнезда является гнездовое гнездо. Если у вас штепсельная розетка, вам понадобится либо кабель с вставленной в нее розеткой, либо вилка с коаксиальным соединителем. Это обеспечит вам женское соединение. Также распространено приобретение RF-выводов, которые имеют гнездо на одном конце и штекер на другом.Обычно они предназначены для подключения к оборудованию и выхода из него, что является обычным явлением, когда у вас есть записывающее устройство Freeview, например, приставка BT Vision и обратная связь с вашим цифровым телевизором.

Лично я не склонен ставить мужские настенные панели, если я не устанавливаю какую-то систему воспроизведения видео, такую ​​как система воспроизведения Sky с волшебными глазами. Это сделано для того, чтобы, когда кто-то подключает систему, было ясно видно, какое завершение является каким.

‍

Экранированные розетки

Если у вас есть выбор между покупкой экранированных и неэкранированных розеток, всегда выбирайте первые.Экранированная розетка означает, что конец кабеля находится в металлическом корпусе. Металлический корпус, в котором находится заделка коаксиального кабеля, помогает предотвратить утечку РЧ-сигнала и потерю сигнала, а также защищает от импульсного шума и электромагнитных / радиочастотных помех, которые могут вызвать пикселизацию телевизионного изображения. Поскольку само соединение окружено металлическим корпусом, оно также имеет тенденцию обеспечивать гораздо более безопасное соединение, которое с меньшей вероятностью будет раскачиваться, выпадать и ломаться.

При установке экранированных розеток вам, как правило, потребуется более глубокая задняя коробка, чем в противном случае вам потребовалась бы модель без экранирования.Для большинства экранированных розеток потребуется как минимум 25-миллиметровая задняя коробка, в идеале — немного больше, чтобы кабель и заделка удобно поместились внутри. Если это означает, что вам придется вставлять заднюю коробку с более глубокой поверхностью, я настоятельно рекомендую это сделать.

Неэкранированные розетки

Противоположностью экранированной розетке будет неэкранированная розетка. Это то место, где кабельная муфта открыта элементами, а не окружена металлическим корпусом. Это вызовет чрезмерную потерю сигнала и станет слабым местом в вашей телевизионной системе, где помехи могут проникнуть в ваш коаксиальный телевизионный кабель и вызвать потерю телевизионного сигнала.

Большинство купленных вами настенных панелей на самом деле будут неэкранированными моделями, особенно в более дешевых версиях. Как и большинство людей, когда они переключают свои дома, они обычно устанавливают соответствующие электрические розетки и розетки для телевизора, и я понимаю, почему. Это означает, что установленные телевизионные розетки на самом деле не установлены известным производителем антенн / спутников, который специализируется на подобных вещах. Это особенно характерно для розеток из матовой стали / хрома и т. Д. Я рекомендую в таких ситуациях либо установить антенные / спутниковые розетки, которые не соответствуют вашим электрическим точкам, даже белые розетки редко бывают такими же, либо установить модульное обрамление, которое соответствует вашим настенным панелям и качественный евро модуль. Я расскажу об этом позже в блоге.

Хотя неэкранированные настенные панели подходят для более мелкой задней коробки, они также более склонны к ослаблению соединения, качению, падению и поломке.

Изолированные коаксиальные настенные панели

Изолированные настенные панели почти всегда неэкранированы, я не знаю, почему не так много экранированных версий даже от известных производителей антенн и спутников. У вас может возникнуть вопрос, зачем вам устанавливать «изолированную» настенную пластину? Ответ на этот вопрос — электробезопасность.В основном они устанавливаются в коммунальных телевизионных системах, чтобы обеспечить гальваническую развязку между разными квартирами. Изолированные настенные панели останавливают прохождение постоянного напряжения с одной стороны настенной панели на другую через внутренний резистор (-ы). По общему признанию, они не так часто устанавливаются, как раньше, поскольку большинство коммунальных телевизионных систем имеют заземление, что означает, что они больше не нужны для обеспечения электробезопасности. Мы до сих пор запасаемся ими, потому что, когда мы работаем, коммунальные системы не были заземлены.

Поскольку изолированные пластины не пропускают через них напряжение постоянного тока, они не подходят для систем, в которых присутствует сетевое питание. Как подключения к спутниковым LNB, к линейным усилителям / усилителям мачты и для подключений, где установлены удаленные глаза Sky. Если у вас есть какие-либо из этих типов соединений, вы должны переключить настенную пластину на неизолированную, чтобы она работала.

Настенные пластины F

Настенная розетка F — это резьбовое соединение с резьбой, которое вы найдете на задней панели спутникового ресивера и LNB.Как и все другие типы связи, у вас есть мужские и женские связи. Настенные панели всегда являются гнездовой, чтобы в нее можно было вставить вилку, не имеет смысла производить или устанавливать розетки F-типа.

Розетки типа F используются почти исключительно для спутниковых вилок и подключений, например, для ваших боксов Sky & Freesat и для радио DAB. Розетки типа F также можно использовать для подключения телевизионных антенн, и это не обязательно плохо, поскольку, на мой взгляд, подключение F намного превосходит коаксиальное подключение IEC.Однако вы можете не захотеть этого делать, так как это может вызвать путаницу в отношении того, какие сигналы предоставляет сокет. Вы можете столкнуться с тем, что кто-то попытается подключить F-пластину телевизионной антенны к своему спутниковому ресиверу и удивится, почему это не работает.

Розетки типа F всегда не должны быть изолированы, чтобы напряжение постоянного тока могло проходить через спутниковую приставку для питания LNB. Хотите верьте, хотите нет, но на самом деле есть несколько изолированных розеток F, обычно это пережитки прошлого, но не забывайте, если они у вас есть.Это было бы бесполезно для спутниковой связи.

Настенные панели с диплексированием

Настенные панели с диплексированием — это двойная ТВ-розетка, обеспечивающая подключение двух различных типов с помощью только одного входа коаксиального кабеля. Поскольку имеется только один кабельный вход, это означает, что дальше по системе должен быть сумматор сигналов или диплексор, который объединяет два разных сигнала вместе. Самый распространенный тип настенной панели с диплексированием — настенная плита TV / FM или TV / Radio. Разница между ними заключается в том, что тип радио часто позволяет передавать DAB, а также использует более высокую частоту, чем сигналы FM.

Преимущество использования диплексированных, триплексных и четырехплексных настенных панелей состоит в том, что через систему можно распределять больше сигналов без необходимости в дополнительных кабелях или в уменьшении количества необходимых кабелей. Очевидно, это может сэкономить затраты на установку и время установки, так как требуется меньше кабелей.

Тройные розетки

Еще одним расширением настенных панелей комбинированного типа является настенная тройная панель. Триплексный разъем имеет отдельные подключения для трех разных сигналов.У них один кабельный вход, так что опять же должна быть комбинация трех разных типов сигналов. Обычно это ТВ-антенна, радио и спутник. Для объединения сигналов можно использовать триплексор или многокоммутирующий усилитель, который чаще всего используется в коммунальных телевизионных системах.

Обратите внимание, что хотя этот тип настенной панели совместим с большинством спутниковых систем, использующих универсальный LNB, например Freesat и normal Sky. Он не совместим с широкополосным LNB Sky Q. Для использования с Sky Q вам необходимо использовать многокоммутирующий усилитель dSCR LNB или dSCR и установить настройки LNB блока Sky Q в режим SCR.

Quadplexed Socket

Quadplexed socket — это, по сути, тройное гнездо, но с дополнительным подключением для спутника, так что записывающие спутниковые PVR могут быть подключены, как приставки Sky + и Freesat +. В квадроплексе есть два кабельных входа, обычно они используются с усилителями с несколькими переключателями, но вы можете использовать их с кабелем, который питает вход 1 настенной панели, питаемый от триплексора или квадроплексора, который объединяет ТВ, радио и один спутник. кабель и второй кабель, который питает вход 2 настенной панели, идущий прямо от спутникового LNB.

Опять же, настенная пластина этого типа несовместима с Sky Q LNB. Чтобы использовать его, вам необходимо установить / преобразовать сигнал Sky Q в сигнал dSCR и установить блок Sky Q в режим SCR. Для этого требуется только одно спутниковое соединение с приставкой Sky Q.

Модульные настенные панели

Другим полезным и гибким решением являются настенные панели модульного типа, часто называемые евромодулями или чем-то подобным.Это вставки с возможностью нажатия, которые устанавливаются в окантовку. Они бывают IEC, F, триплексные и четырехплексные среди других типов. Вы также можете получить версии с 1 и двумя группами до 4 модулей. Я обычно использую их там, где мне нужно подключить более одного коаксиального кабеля.

При покупке модульных коаксиальных вставок я настоятельно рекомендую покупать их экранированные версии, в которых заделка находится внутри металлического корпуса. Вам может потребоваться более глубокая задняя коробка, но экран поможет свести к минимуму утечку радиочастотного сигнала и сохранить целостность экрана кабеля.

Модульные вставки также очень полезны там, где вам нужно оконцовывать другие типы кабелей, кроме коаксиальных. Например, Cat5 / Cat6 или телефонная проводка. Их можно просто щелкнуть рядом с вашими существующими подключениями.

Мультисервисная настенная панель

Я добавил это, поскольку часто они могут обеспечить единое решение для нескольких заделок кабеля. Типичным примером многофункциональной настенной панели является одинарная двухрядная настенная панель с четырехъядерной секцией и розеткой для обратной антенны для подключения дополнительных телевизоров и телефонной связи / Ethernet.

Двойные настенные панели

Я добавил это также, поскольку вы можете получить двойные настенные пластины, которые используются для подключения двух коаксиальных кабелей к одной розетке. Они бывают разных типов, таких как F & F, Coax & F и т. Д. Лично я не использую эти типы пластин, а просто использую модульные вставки и окантовки для достижения того же результата.

Розеточная коробка на одну поверхность

Последний тип настенной панели, о котором я хочу упомянуть, уникален, поскольку не помещается в стандартную заднюю коробку.Коробка розеток с одной поверхностью бывает как коаксиального, так и F-типа и представляет собой небольшой незаметный кабельный наконечник, который обычно используется для вывода коаксиальных кабелей на подоконники. Хотя я бы не рекомендовал их, поскольку мне еще предстоит найти экранированную версию, я все же храню их в фургоне на тот случай, когда они мне абсолютно необходимы. Чаще всего их устанавливают в старых зданиях, где новые кабели нельзя пропустить через кирпичную кладку, и это обеспечивает хорошую аккуратную заделку.

‍

ТВ-антенна / спутниковая розетка Есть вопросы? Спросите

Если у вас есть какие-либо вопросы о телевизионных антеннах и настенных спутниковых панелях, пожалуйста, не стесняйтесь размещать их в разделе комментариев блога ниже. Если вам требуется демонстрация видео, показывающая, как установить розетки для ТВ / спутникового телевидения, посетите наш канал Youtube и раздел видео «Сделай сам» на этом веб-сайте. Пожалуйста, не звоните по нашим телефонным линиям, если у вас есть только вопросы, здесь нет никого, кто мог бы вам помочь, и мы не предлагаем бесплатные консультации по телефону. Они предназначены только для клиентов. Также имейте в виду, что мы не продаем запчасти, поэтому вам придется покупать их в другом месте. Пожалуйста, не публикуйте свой вопрос по электронной почте или в контактных формах нашего веб-сайта, так как они снова предназначены только для клиентов, вы либо не получите ответа, либо получите ответ с просьбой опубликовать комментарий в разделе комментариев блога. блога.Это также помогает людям, читающим блог, видеть заданные вопросы и полученные ответы. При этом я постараюсь помочь, где смогу.

‍

До следующего раза,

Tom

3 Лучший телевизионный антенный усилитель 2020

Сигнал телевизора ослабевает по мере прохождения по коаксиальному кабелю от антенны до телевизора с помощью предварительного усилителя, но владельцы могут увеличить сигнал.

предусилители расширяют диапазон действия антенны или не втягивают дополнительный сигнал; сигнал от антенны увеличивается до телевизора, чтобы избежать потери сигнала.

Внешний антенный усилитель, также называемый усилителем или предусилителем, используется для усиления существующего слабого антенного сигнала.

При установке рядом с антенной выходной сигнал антенны, что означает более мощный сигнал и лучшее качество изображения, усиливается предусилителем.

Топ-3 лучших усилителей для телевизионных антенн

Последнее обновление от 01.11.2020 в 02:39 / Партнерские ссылки / Изображения из API рекламы продуктов Amazon

---

1.1byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна

Многие люди не понимают или не забывают, что существует эфирное цифровое телевидение высокой четкости.

Все, что вам нужно, это антенна, подключенная к вашему HDTV, чтобы начать прием этих станций … и самая лучшая новость — это то, что все это бесплатно.

Если ваше телевизионное изображение нечеткое или вы также не можете принимать слабые сигналы от удаленных вышек, вы можете воспользоваться этим усилителем для улучшения ослабленных сигналов.

В некоторых ситуациях вы можете получить много высококачественных станций, вы можете отказаться от подписки на кабельное телевидение и наслаждаться телевидением, которое бесплатное, как и в старые добрые времена.

Но если вы пойдете по этому пути, у вас не будет никаких кабельных станций, к которым вы привыкли. Но если вы довольны Local Stations Fox и Public TV, вы будете очень счастливы.

Эта антенна тонкая, как бумага, и ее очень легко подключить к телевизору. Только одно соединение с телевизором, а затем шнур питания, который вставляется в крошечную встроенную коробку рядом с разъемом антенны и розеткой переменного тока.

Как приемник, он легко принимает сигналы в нашем регионе и хорошо работает.У нас есть один с дальностью действия 25 миль, а наши башни находятся в пределах 18 миль.

Это только один из тех редких продуктов, которым вы хотите присвоить БОЛЬШЕ пяти звезд. Он заслуживает большего. Спасибо, 1Byone, за этот прекрасный товар.

Проверить цену на Amazon

---

2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший усилитель цифровой телевизионной антенны нужно обновить антенну на более современную.

Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения.

LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700.

Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700.

Вы можете эффективно усилить доступные антенные сигналы, часто ослабляемые длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ.

Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора.

Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят по коаксиальному кабелю.

В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Проверить цену на Amazon

---

3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна

Сигналы будут усилены предусилителем с высоким коэффициентом усиления Channel Master CM-7777 Titan 2. Этот антенный усилитель имеет высокое усиление, а малошумящий предусилитель хорошо подходит для установок, в которых все опоры передачи находятся на расстоянии более 80 миль, и используется для усиления более слабых сигналов на антенне до видимой мощности.

Это внешний блок усиления, который устанавливается на мачте вашей антенной системы, и внутренний блок, который питает внешний блок усиления, двухкомпонентный блок. Внутренний блок находится внутри и подключается к наружному блоку через коаксиальный кабель.

Качество сборки предусилителя неплохое. Корпус сделан из металла, в отличие от многих других недорогих и пластиковых. Производительность неплохая. Поэтому, если это помогает заблокировать вашу подписку в любую погоду, я не вижу причин не устанавливать ее.

Проверить цену на Amazon

---

Заключение

Коэффициент усиления предусилителя устанавливает общую сумму потерь, которую можно побить. Поскольку предусилитель с высоким коэффициентом усиления может перегрузить устойчивый местный сигнал, предусилитель с увеличением мощности не всегда является самым лучшим или самым подходящим товаром.

Кроме того, звук приемника и атмосфера могут быть усилены предусилителем; таким образом, более низкий уровень дБ обеспечивается предусилителем.

Пользователь должен помнить, что сильный предусилитель не всегда означает улучшенное качество. Предусилитель может перегружаться от доминирующих местных станций, что причиняет больше вреда, чем усиливает слабые сигналы, если пользователь живет в месте, которое имеет сильные сигналы от окружающих станций. После установки предусилителя пользователи могут полюбить более четкие изображения и более сильные сигналы.

FTE Maximal APS 75 Surface Box для ТВ розеток

Искать в … Электроника и аксессуары Разъемы HDMI Адаптеры HDMI Кабели HDMI Селектор концентраторов HDMI Разветвитель HDMI Матричный телевизор с поддержкой VESA Адаптеры Фиксированные крепления для телевизора Другие стойки Потолочное крепление для телевизора Подставка для мобильного телефона Регулируемое крепление для телевизора Моторизованное крепление для телевизора Модуляторы Модуляторы Цифровые модуляторы Передатчики Управляющий передатчик Передатчик аудио и видео Радиочастотный передатчик по сетевому кабелю Аппаратные средства и аксессуары Щелочные батареи BricolageCCTV — Система безопасности Камеры наблюдения Аналоговые камеры IP-камеры Камеры WIFI Блоки питания камеры Шпионская камера Имитация камеры Камеры HD-TVI Комплекты для видеонаблюдения Комплекты для дома Комплекты для установки вне помещений Аксессуары для видеонаблюдения Балун Аксессуары для видеонаблюдения Switch PoE Камера Запись Система Регистраторы Жесткие диски Аналоговый регистратор IP-рекордер HD-TVI-рекордер AlarmaVideo Entry System Аксессуары Открывалка Источники питания и декодеры Дистрибьюторы Аксессуары для звонков Модуль Аксессуары Кабели системы ввода Fermax Tools Системы входа Телефоны Комплекты аналоговой системы входа Телефон Комплекты цифровых домофонов Двухпроводные комплекты домофонов Placa de calle Системы видеодомофона Цифровое видео Комплекты Экраны Двухпроводный комплект для видео Комплекты IP-видео Placa de calle Клавиатуры контроля доступа Бесконтактные аксессуары Отпечаток пальца с бесконтактным набором контроля доступа Fermax Skyline Fermax PartsTelephony, оптоволокно, Wi-Fi, данные ICT-телефонные полосы и аксессуары Пользовательские внутренние кабели TB Pair Вторичные регистрационные блоки Структурированные кабели Предварительно подключены Пач-шнуры Соединители и инструменты USB-кабели Кабели для передачи данных UTP Кабели для FTP Инструменты передачи данных Зона Wi-Fi Точки доступа Повторители Wi-Fi Маршрутизатор Антенны Wi-Fi Коммутатор Powerline (PLC) Держатель антенны WiFi Зона 4G Интернет по коаксиальному кабелю Оптоволокно Готовые патч-корды Аксессуары для оптического волокна FC — Аттенюаторы для ПК FC — Сплиттеры для ПК Инструменты для оптического волокна Оптическое волокно Tx-Rx GPON Оптическая точка доступа пользователя Cables de Fibra Óptica Стойки для стоек Панели Мини-шкафы для стоечных шкафов 10-дюймовые настенные шкафы 19-дюймовые напольные шкафы 19-дюймовые аксессуары для стоек Приборы и оборудование Контрольно-измерительные приборы Мультиметры Симуляторы Радиочастотная структурированная кабельная система и телефония Электричество Инструменты Частотомер Устройство ваттметра и искусственных нагрузок Оптическое волокно Измерители уровня звука SLM Установщики Тип A: Здания телекоммуникационной инфраструктуры Тип B: Телекоммуникационные системы Город pe: Аудиовизуальные системы Тип D: Радиовещательные центры Тип F: Инфраструктура нового поколения Измерители поля Экономический измеритель поля h55 и h60 Опции Televes Профессиональные измерители поляАнтенны для караванов и лодок Антенны для караванов и лодок DVB — UHF 12V Антенны Мачты и крепления Параболические антенны для караванов Караваны и лодки Приемники Спутниковые приемники 12 В Приемники DVB 12 В Спутниковое усиление Спутниковые блоки усиления Линейный усилитель FI FI Мачтовый усилитель Внутренние усилители и центральные блоки FI Спутниковые антенны и опоры Спутниковая антенна Поддержка тарелки Планарные антенны Конвертеры LNB LNB — конвертеры LNB — Оптические LNB C-диапазона LNB — unicable Multisat Концевые мультисвичи Двигатели — Актуаторы Multifocus Кронштейн LNB Переключатели DiSEqc Каскадные мультисвитчи Спутниковые комплекты Инструменты для ориентирования Sat трансмодуляторы ellite Спутник — IP-преобразователиDVB-T Антенны и аксессуары FM / DAB Радиоантенны DVB-T антенны Комнатные антенны Распределительные устройства и аксессуары Смесители Разветвители / распределители для распределения телевидения Разъем SCATV Дрифтеры и ответвители Разветвители точек доступа Диммеры Фильтры DVB-T и LTE Кабели и Аксессуары Кронштейны и аксессуары для коаксиального кабеля 75 Ом Специальные кабели на 75 Ом Коаксиальные кабели предварительного подключения Разъемы и инструменты Нагрузка 75 Ом Разъемы типа F Разъемы CEI Соединительные инструменты Разъем BNC Компрессионные разъемы Комплекты DVB Мачты и башни Мачты Кронштейны мачты Аппаратные аксессуары Башни Аксессуары для башен Трансмодуляторы и процессоры Трансмодуляторы Канальные процессоры Регенераторы Источники питания и аксессуары для процессоров Усилитель lifiers Бытовые усилители Одноканальный усилитель Одноканальные усилители Программируемый головной усилитель Усилители кабельного телевидения Аксессуары для монтажа Источники питания для мачтовых усилителей Приемники Приемники DVB DVB — HD DVB с помощью спутниковых приемников и телевизионных аксессуаров Дистанционное управление Аудио и видео кабели Наушники Кабель Scart Ресиверы IP, мультимедиа и Android-ресиверы COMBO DVB и SAT-ресиверы Спутники PCMCIA Спутниковые ресиверы Общий интерфейс и кард-ридер включены High Definition — HD Интернет и WiFi Спутник Linux — Enigma2 Спутниковые Unicable-ресиверы Стандартное разрешение — SD Международные SAT-ресиверы Canales Españoles English Chaînes françaises Canali Italiani Nederlandse grachten Deutsch-Kanäle Норвежские каналы Бельгийские каналы В dian каналы Android-приемникиDomótica Actuadores Controladores SensoresOUTLET

.

Виды и назначение телевизионных розеток — Поддержка и рекомендации

Планируя телевизионную распределительную сеть во время ремонта в частном доме или квартире, наша цель – не нарушать дизайнерских идей наружными подключениями.

Для начала необходимо определить, какие типы сигналов будут использоваться в телевизионной распределительной сети: кабельное, эфирное или спутниковое телевидение.



При использовании AV-ресиверов или других устройств со встроенным FM-тюнером может понадобиться розетка с выходом УКВ-диапазона (R).

Розетки делятся на два типа: проходные и оконечные, а также по назначению: TV – для наземного телевидения, R – радио, SAT – спутникового телевидения.

В продаже можно встретить следующие комбинации телевизионных розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Проходная телевизионная розетка имеет один вход и один выход, от которого кабель подключается на следующую в сети розетку. Таким образом, в зависимости от уровня сигнала, можно установить цепь розеток на одном коаксиальном кабеле. Розетка такого типа вносит минимальные потери на проход и большее затухание сигнала на выводы для подключения аудио- видеооборудования. Данные розетки практически не используются для построения систем, предполагающих распределение спутникового сигнала, так как полноценная работа спутниковых приемников на одном телевизионном кабеле невозможна для большинства решений.

Оконечная телевизионная розетка имеет один вход и выходы (TV, TV+R , TV+R+SAT) для подключения абонентского оборудования. Таким образом, суммируя сигналы различных стандартов и частотных диапазонов в один кабель, вы получите тот сигнал, который необходим, подключив оборудование к соответствующему разъему.

Для тех случаев, когда в один из подрозетников прокладывается два независимых кабеля, мы можем предложить розетку, которая имеет два независимых выхода, не имеющих фильтров по пропускаемым диапазонам. Вы сможете к любому из выходов подключить абонентское оборудование, которое соответствует типу передаваемого сигнала. Розетку такого типа можно использовать для решений, когда необходимо передать модулированный ВЧ-сигнал в распределительный щит с дальнейшей передачей изображения на другие телевизоры в доме.

Не стоит переживать относительно того, подойдет ли сторонний механизм для вашей фурнитуры, все механизмы стандартизированы и могут использоваться с фурнитурой любого бренда: Legrand, Shneider Electric, ABB, Gira и прочие.

Пример использования телевизионных розеток представлен на схеме. Это домовая разводка с подключением наземного цифрового и спутникового телевидения.

Обращайтесь к нашим специалистам, и мы укомплектуем ваш дом телевизионными розетками необходимой конфигурации под конкретные задачи.



Хотите узнать больше о нашей компании? Начните, пожалуй, с главной страницы https://tvzone.ua. Ознакомьтесь с продукцией, представленной в нашем интернет-магазине, а также с ассортиментом профессиональных услуг в сфере AV.

Какие бывают телевизионные розетки и порядок монтажа

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

• одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
• проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
• конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны,  другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.



Рис..№1.Лицевая панель телевизионной розетки

Рабочие частоты характерные для комбинированных розеток

Телевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.

Радиоприемник (FM) его диапазон от 87,5 до 108 МГц.

Спутниковое телевидение (SAT) от 95 до 2400 МГц.

Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.

Особенности конструкции телевизионных розеток

Современные ТВ-розетки

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV), радиоточки (FM) и спутникового (SAT) приемника.

По схемам: TV—RD—SAT; TV—FM—SAT; ТV—RD, на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD, выполняет функцию оконечной розетки. Подключение осуществляется согласно топологии «звезда» и «шлейф»

Особенности устройства телевизионных розеток

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки  телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение  получается очень надежным.





Рис. №2. Подключение современных розеток.

Схемы соединения телевизионных приемников

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить  хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.



Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник  САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные  проходные розетки и оконечная розетка. В схеме практически  отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.



Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Установка антенной розетки

Установка антенной розетки производится для последующего подключения телевизионного оборудования. Работы такой сложности требуют профессиональных навыков, поэтому следует доверить их выполнение квалифицированным специалистам.

Если запланирован масштабный ремонт в новостройке, лучше прокладывать антенный кабель на начальном этапе электромонтажных работ. Для создания качественного подключения такой тип кабеля должен быть расположен параллельно силовому.

Виды антенных розеток

Антенные розетки для подключения телевидения в зависимости от выполняемых функций принято делить на 3 вида.

• Оконечная — обладает волновым сопротивлением линии.
• Проходная — имеет не только вход, но и два выхода: для телевизора и следующей розетки.
• Одиночная — функционально не предусматривает сопротивление, поэтому его выравнивание происходит за счет телевизора.

Схемы

Для подключения телевизионного оборудования используют следующие схемы.

• «Шлейф» — представляет собой последовательное соединение проходных розеток, которое завершается оконечной.
• «Звезда» — предусматривает монтаж сплиттера для разветвления сигнала. Если уровень приема недостаточно высок, возможна дополнительная установка усилителя.

Использование последней более предпочтительно и имеет ряд преимуществ.

• Сохранение интенсивности телевизионного сигнала.
• Распределительная коробка для кабелей проста в обслуживании.
• Автономная работа: при выходе из строя одного элемента остальные будут функционировать в штатном режиме.

Этапы

Качественный монтаж розеток производят в несколько этапов.

• Изготовление в стене отверстия необходимых размеров.
• Разбор розетки тонкой отверткой.
• Подготовка антенного кабеля: снятие оплетки, внешнего и внутреннего слоев изоляции. Чтобы исключить повреждение центральной жилы, используют специальные калиброванные инструменты.
• Крепление в гнездо разобранной антенной розетки и надежная фиксация с помощью зажима. При этом важно проследить, чтобы не произошло замыкание центральной жилы с оплеткой шнура.
• Монтаж корпуса в подготовленную коробку. Для установки конструкции используют распорные винты.
• Фиксация накладки и внешней рамы.
• Проверка функций.

Установку розеток любого типа должны выполнять только квалифицированные специалисты. Для проведения таких работ лучше вызвать электрика.

Сотрудники нашей компании обладают всеми необходимыми навыками монтажа антенных розеток. Мастера используют современный функциональный инветарь, что позволяет решать поставленные задачи в максимально короткие сроки. Подробную информацию обо всех видах услуг Вы можете получить по телефону.

Антенный мастер 📡 в Кумертау, цены на вызов мастера в службе Тандем

Сервисный центр «Тандем» предлагает услуги по установке, настройке, ремонту телеантенн. Клиент может вызвать антенного мастера через нашу службу из числа сотрудничающих с нами квалифицированных специалистов. Поэтому гарантируем качество выполнения заказа, своевременный выезд в любой район Кумертау!

Виды работ выполняемых антенным мастером

Сотрудники антенной службы оказывают такие услуги:

• Установка, подключение телевизионных антенн различного типа – цифровых, спутниковых, коллективных. Особенно актуален сейчас монтаж системы для перехода с аналогового сигнала на цифровой. Для этого проводится модернизация телесистемы: установка приставки, принимающей цифровой сигнал (старые телевизоры), настройка либо замена телеантенны (новые телевизоры).
• Настройка мастером тв антенны. Получение цифрового сигнала происходит с использованием профессионального оборудования.
• Процедуры с тв кабелем. Состоят в прокладке, разводке кабеля по дому, квартире, подъезду, подключении телевизионного кабеля к антенне, розетке.
• Ремонт антенного оборудования. Ремонтируются все виды телеантенн – домашние, наружные (установленные на крышах и фасадах домов). Помощь профессионала потребуется при некачественном изображении на экране телевизора, возможном из-за поступления плохого сигнала от приёмной антенны. Поломка становится возможной по многим причинам. Например, использование комплектующих ненадлежащего качества при установке оборудования. Требует ремонта отсутствие изображения на экране. А также поступление сигнала плохого качества (появление различных помех) на телевизоры во всех комнатах квартиры, дома.

Жителю многоквартирного дома с коллективной антенной можно вызвать мастера по антеннам при наличии проблем в его квартире. При неисправном функционировании телевизоров у жителей всего дома, вызывается служба, установившая антенну.

Стоимость услуги

Вызов мастера по настройке спутниковых антенн оплачивается согласно списку работ, которые предстоят на данном объекте. Стоимость заказа также напрямую связана со сложностью исполнения.

Вызовите мастера через менеджеров сервиса «Тандем». Поможем выбрать в Кумертау хорошего специалиста. Предложим выгодные условия при заказе услуги. Здесь вы также можете получить консультацию!

Ремонт ТВ розеток по выгодным ценам в Москве

Причин у такого дефекта, который обозначен, как затухание телевизионного сигнала, может быть несколько. Одна из них – слабый сигнал от коллективной антенны, вторая – некачественная или неправильная установка телевизионной розетки.

Диагностика с помощью специального оборудования даст возможность точного определения этой причины. Если виной всему будет телевизионная розетка, проблема устраняется ее ремонтом или заменой.

Нужно починить тв розетку? Звоните по тел. +7 (495) 776-87-95 –
приедем в удобное для Вас время!

Как именно выполняется замена тв розеток ответить сможет не каждый. Но, тем не менее, в представлении людей, не знакомых с деталями этого процесса, данная работа видится достаточно простой и не требующей рук мастера. Но это большое заблуждение.

Особенности ремонта ТВ розеток

Во-первых, выполняя ремонт тв розеток, необходимо уметь пользоваться специальным оборудованием, которое есть в наличии далеко не у каждого. Во-вторых, особую роль здесь играет соблюдение всех предосторожностей и мер безопасности. В противном случае может возникнуть серьезная угроза вашему здоровью или даже жизни. А все особенности технического процесса, который отвечает за ремонт телевизионных розеток, может знать только квалифицированный специалист. И в – третьих, только профессионал сможет подобрать вам оптимальный вариант розетки при ее замене.

Поэтому пренебрегать элементарным соблюдением правил безопасности и пытаться заменить или починить розетку самостоятельно не стоит, лучше доверить это дело опытным мастерам.

В нашей компании работают только высококвалифицированные специалисты, которые быстро и качественно, с соблюдением всех норм и правил выполнят ремонт тв розеток различной сложности. Помимо этого, мы грамотно выполним перенос тв розеток в необходимое вам место.

Наша компания работает на основе государственной лицензии, с обязательным заключением письменных договоров на каждый из видов работ и предоставлением необходимых гарантий. Также у нас действуют длительные сроки постгарантийного обслуживания.

Мы работаем, как с физическими, так и с юридическими лицами, а оплату для вашего удобства можем принимать наличным и безналичным способом.

Наша компания полностью отвечает за качество производимых работ, поэтому обладает максимальным спектром современного профессионального оборудования, сотрудничая только с проверенными поставщиками телевизионного оборудования.

Оформление заказа займет всего несколько минут, а работу мы выполним в самые короткие сроки в удобное для вас время.

5 распространенных типов радиочастотных разъемов (с приложениями)

Вам сложно определить, какой тип ВЧ-разъема вы собираетесь использовать в приложении? Если так, не волнуйтесь. В этой статье вы узнаете о различных типах радиочастотных разъемов и о том, для каких приложений они обычно используются.

Разъемы

RF (радиочастоты) — это разъемы, которые предназначены для работы на радиочастотах для передачи сигналов таких продуктов, как радиоприемники, антенны, коаксиальные кабели и т. Д.Однако эти разъемы бывают разных типов.

Вот 5 наиболее часто используемых типов радиочастотных разъемов.

5 наиболее распространенных типов разъемов RF

К 5 наиболее распространенным типам радиочастотных разъемов относятся

• Разъемы типа N
• Разъемы УВЧ
• Разъемы TNC
• Разъемы BNC
• Разъемы SMA

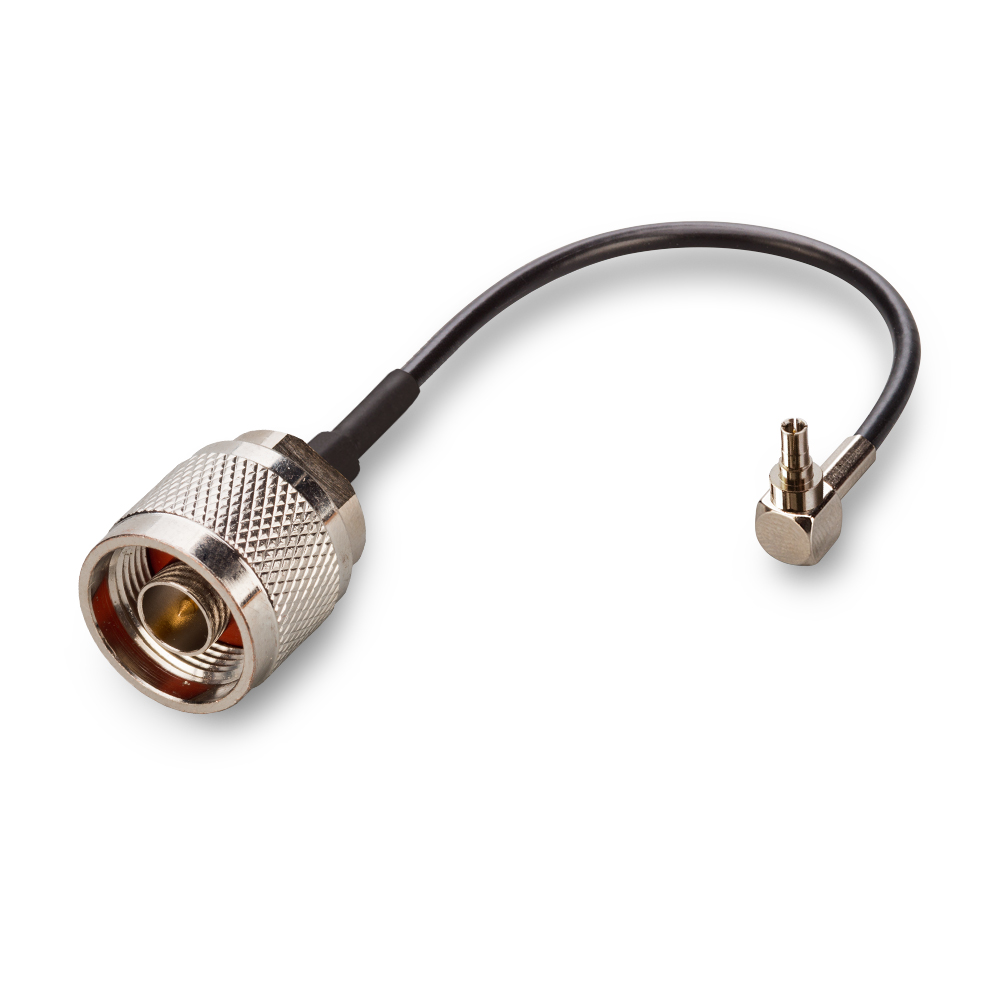

1. Разъем типа N

Разъем типа N — это резьбовой, устойчивый к атмосферным воздействиям разъем среднего размера для надежных приложений, который может легко работать с частотами до 11 ГГц.Этот тип разъема соответствует стандарту MIL-STD-348 и широко используется в низкочастотных микроволновых системах, где необходимы надежность и низкая стоимость.

Щелкните здесь, чтобы приобрести рекомендуемый разъем типа N

2. Разъем УВЧ

Разъем для сверхвысоких частот (UHF) также представляет собой резьбовой ВЧ-разъем, который передает сигналы на частотах до 100 МГц. Это не водонепроницаемый и непостоянный импульсный импеданс. Его можно использовать в любительском радио, гражданском диапазоне и морских УКВ-радиоприложениях.

Нажмите здесь, чтобы приобрести рекомендуемый UHF-коннектор

3. Разъем TNC

TNC представляет собой резьбовую версию разъема BNC и имеет лучшую производительность по сравнению с разъемом BNC на микроволновых частотах. Он используется в радио и проводных приложениях.

Нажмите здесь, чтобы приобрести рекомендуемый соединитель TNC

4. Разъем BNC

BNC — это миниатюрный высокочастотный разъем для быстрого подключения / отключения, обычно используемый в низкочастотных приложениях.Первоначально он использовался в военном секторе и получил широкое распространение в композитном видео на коммерчески используемых видеоустройствах и радиочастотных приложениях до 2 ГГц.

Щелкните здесь, чтобы приобрести рекомендуемый разъем BNC

5. Разъем SMA Разъемы

SMA или SubMiniature версии A представляют собой полуточные коаксиальные ВЧ-разъемы, работающие на частоте до 18 ГГц, хотя некоторые проприетарные версии рассчитаны на частоту 26,5 ГГц. Он обычно используется в усилителях мощности RF, изоляторах RF, микроволновых системах, антеннах мобильных телефонов, системах антенн WiFi и радиоастрономии на 5 ГГц +.

Нажмите здесь, чтобы приобрести рекомендуемый разъем SMA

Существует множество радиочастотных разъемов, различающихся по форме, размеру и частотному диапазону, которые используются в самых разных приложениях. Все, что вам нужно сделать, это выбрать в соответствии со спецификацией, необходимой для конкретного приложения. Если вам нужны ВЧ-разъемы, посетите https://peigenesis.com, ведущего дистрибьютора ВЧ-разъемов ведущих производителей ВЧ.

Антенные кабели и адаптеры для антенных разъемов

Data Alliance использует коаксиальный кабель с двойным экраном с низкими потерями во всех наших антенных кабелях, в отличие от старого стандарта, кабеля RG, который используется в большинстве других марок антенных кабелей, и имеет однослойное экранирование.

Data Alliance использует коаксиальный кабель с малыми потерями и двойным экраном во всех наших антенных кабелях, в отличие от старого стандартного кабеля RG, который используется в большинстве других марок антенных кабелей. Эти типы коаксиальных кабелей с двойным экраном относятся к серии 100, 200 и 400: серия 100 имеет диаметр 0,10 дюйма, серия 200 — диаметр 0,20 дюйма, а серия 400 — диаметр 0,4 дюйма. Термин «антенные кабели с низкими потерями» относится к «низкому затуханию (потерям) на расстоянии коаксиального кабеля, используемого в антенном кабеле, по сравнению с типичным старым стандартным кабелем RG.

Коаксиальный кабель с низкими потерями имеет гораздо лучшее экранирование, чем типичный кабель типа RG, ​​что обеспечивает лучшие характеристики с низкими потерями. Кроме того, в коаксиальных кабелях с низкими потерями используются сплошные центральные проводники, которые обеспечивают меньшее затухание, чем многожильные проводники, которые иногда встречаются в кабелях типа RG. Коаксиальные кабели с малыми потерями обычно используются в WLAN, сотовой связи, PCS, ISM и многих других беспроводных приложениях. Коаксиальный кабель серии LMR рассчитан на использование вне помещений, а также подходит для использования внутри помещений. качественные и самые тонкие (RG174 & RG178, RG58).Вкладки серий 100 и 200 ниже содержат подробные характеристики.

Коэффициент затухания на фут не зависит от длины кабеля: то есть затухание на расстоянии 10 футов в 10 раз превышает затухание на расстоянии 1 фут и т. Д.

Затухание в коаксиальном кабеле для антенных кабелей: Потеря мощности сигнала в антенном кабеле: лучше всего иметь самый короткий кабель, который будет соответствовать вашим потребностям.

Поскольку коаксиальный антенный кабель передает радиочастотную (РЧ) мощность из одной точки в другую, мощность, которая поступает в него, снижается по длине радиочастотного кабеля, что означает, что меньшая мощность достигает пульта дистанционного управления, чем входящая в радиочастотный кабель.Эта потеря мощности в коаксиальном кабеле называется затуханием. Потери определяются в децибелах на единицу длины на заданной частоте:

Коаксиальный кабель, используемый в антенных кабелях Data Alliance: Мы используем антенные кабели с низкими потерями для обеспечения превосходного качества связи. Наши кабели подходят для использования внутри и вне помещений, обеспечивают превосходные значения согласования и потерь. Оба разъема припаяны, а не обжаты, что обеспечивает наилучшее качество сигнала.

Наши более короткие кабели (менее двух метров) мы производим с типом кабеля, эквивалентным LMR100 или выше, по качеству и потерям сигнала на метр.Все наши кабели длиной 2 метра и более изготавливаются из кабеля, эквивалентного LMR200 по качеству и потерям сигнала на метр. Более высокое качество кабеля в наших кабелях означает меньшие потери сигнала / лучшую производительность.

Наши кабели длиной от 2 до 9 метров изготовлены из кабеля типа , эквивалентного LMR200 по качеству и потерям сигнала на метр. Более длинные кабели, изготовленные из типа кабеля, эквивалентного LMR400. Более высокое качество кабеля наших кабелей означает меньшие потери сигнала и лучшую производительность.

РЕШЕНИЯ ПРИ ПОТЕРИ СИГНАЛА :

Решение состоит в том, чтобы уменьшить длину антенных кабелей или вообще исключить их, если возможно: поднесите устройство WiFi как можно ближе к антенне.

Воспользуйтесь одним из следующих решений:

Кабели антенны GPS

Кабели для антенн GPS

Многие антенны GPS имеют штекерные разъемы SMA или антенные кабели к штекерным разъемам SMA:

• Ознакомьтесь с нашими предложениями по кабелям SMA.

Global Positioning System или GPS антенные кабели представляют собой отрезки коаксиального кабеля, которые специально используются для передачи сигналов GPS от GPS-антенны к нисходящему GPS-радиоприемнику с минимальными затратами. потеря или изменение. Это критически важный компонент для использования проприетарной спутниковой радионавигационной системы , созданной и принадлежащей правительству США, и которая может использоваться для доступа к функциям определения местоположения, навигации и времени в системе.Следовательно, кабель необходим для спутниковой связи между Пространством и Пользовательским сегментом GPS. Данные, полученные антенной GPS, передаются по кабелю на приемник GPS. Это спутниковое навигационное устройство имеет программные возможности и драйверы для извлечения данных из спутниковой системы и отображения их в доступном формате.

Кабель GPS оканчивается классом радиочастотного разъема, совместимого с антенным разъемом и способного обеспечить надежное механическое и электрическое соединение.Кабели могут использоваться для подключения внешней антенны GPS к устройству GPS или внутренней антенны GPS внутри устройства. Они также могут потребоваться для подключения малошумящего усилителя (LNA) , как описано ниже.

Тип кабеля, используемого в качестве кабеля GPS , имеет решающее значение для работы кабельной сборки с особыми типами коаксиального кабеля, которые производятся с предпочтительными низкими потерями.Характер сигнала GPS, рассмотренный ниже, означает, что длина кабеля GPS должна быть минимально возможной. Это достигается несколькими способами, в частности, путем двойного экранирования коаксиального кабеля и сохранения небольшой длины кабеля.

Предлагаемый здесь набор кабелей GPS произведен в соответствии с высочайшими стандартами качества и происхождения. Все материалы и изготовление наших кабелей GPS соответствуют требованиям ЕС по ограничению использования опасных веществ (RoHS) и законодательству о конфликтных минералах, например Закону Додда-Франка (2010) и Положению о конфликтных минералах . (2020) .

О GPS

Что такое GPS?

Глобальная система определения местоположения — первая в мире спутниковая радионавигационная система. Он был разработан Министерством обороны США в 1970-х годах и был новым и амбициозным проектом. В течение следующих 20 лет США запустили и создали группировку из 24 спутников, находящихся на постоянной орбите, число которых в настоящее время увеличилось до 30.Созвездие спутников GPS используется для предоставления точных геолокационных и хронологических данных, которые могут использоваться как в военных, так и в гражданских целях. Это делается с помощью непрерывного спутникового вещания с орбитальных спутников. Первоначально доступ к передаваемому сигналу был ограничен для вооруженных сил США, но с 2000 года он был доступен всем, кто может получать и использовать сигнал с помощью совместимого устройства, которое имеет беспрепятственный обзор неба. Правительством США сохраняется возможность выборочной деградации или приостановки работы GPS в любое время.

Как работает GPS

GPS использует 24 орбитальных спутника, которые были расположены на средней околоземной орбите, так что минимум 4 спутника будут видны приемникам из любой точки Земли. Каждый спутник опоясывает Землю дважды за 24 часа, путешествуя со скоростью более 8000 миль (12 875 километров) в час. Каждый орбитальный спутник в созвездии непрерывно передает сигнал, который кодирует данные о конкретном времени и местоположении, используя синхронизированные атомные часы, которые находятся на борту спутников.Эти передачи постоянно отслеживаются и при необходимости корректируются Космическими силами США через разветвленную сеть центров управления и контроля. Ключевые компоненты сигнала GPS включают в себя:

1. Код псевдослучайного шума (PRN) — это уникальная двоичная последовательность, которая используется для идентификации передающего спутника. PRN выбирается для предотвращения помех между множественными сигналами спутников GPS и функционирует как тип кода расширения, который увеличивает полосу пропускания сигнала GPS.
2. Эфемеридные данные предоставляют информацию о состоянии радиовещательного спутника, а также конкретные данные о точности спутника, номере недели, возрасте переданных данных и времени. Он остается действительным для целей вычислений в течение двух часов с момента его трансляции, известного как Время эфемерид (ToE).
3. Данные альманаха предоставляет дополнительные данные о местоположении и местоположении, которые сообщают о созвездии в целом.Эти данные действительны до 90 дней и могут использоваться приемниками GPS для сокращения времени до первого определения местоположения.

PRN — это идентифицирующий компонент с эфемеридами и данными альманаха, обеспечивающий радионавигационную часть спутникового сообщения. Загрузка всего сообщения может занять несколько минут, хотя получатели могут сократить это время, полагаясь только на данные эфемерид. Сигнал широковещательной передачи GPS используется приемниками GPS для захвата времени прибытия (TOA) (TOA) и времени полета (TOF) .Зная время прибытия сигнала, а также положение, направление движения и скорость передающих спутников, можно построить график курса спутника по отношению к положению приемника на Земле.

Полосы частот, используемые GPS

Спутниковые сигналы

GPS — это сигналы с частотой менее 2 ГГц, которые используют полосу радиоспектра, известную как L-диапазон . Институт инженеров по электротехнике и радиоэлектронике (IEEE) определил диапазон L, который охватывает от 1 до 2 ГГц и в основном используется для аэрокосмической и спутниковой связи.Частотные сигналы L-диапазона имеют преимущество, поскольку они способны эффективно проникать в ионосферу, атмосферные облака, туман и осадки без необходимости использования громоздкой лучевой антенны для приема сигналов. Основные частоты L-диапазона, используемые GPS для гражданского доступа:

• L1 работает на частоте 1575,42 МГц и имеет ширину 15,345 МГц.
• L2 работает на частоте 1227,60 МГц и имеет ширину канала 11 МГц.
• L5 работает по адресу 1176.45 МГц с полосой пропускания 12,5 МГц.

Используемые частоты прямо пропорциональны частоте L-диапазона по умолчанию атомных часов, переносимых орбитальными спутниками. Они обеспечивают адекватную полосу пропускания не только для данных часов, но также для кодирования кодов PRN, данных эфемерид и данных альманаха на несущем сигнале. В зависимости от используемой GPS-антенны можно принимать одну, две или все три частоты для быстрого получения сигнала и кратчайшего времени для первого определения.

Кабели антенны GPS: ключевые моменты

Выбор кабеля антенны GPS имеет решающее значение для работы антенны и приемника GPS из-за нескольких заметных недостатков в системе, которая зависит от приема сигналов внеземного происхождения. К тому времени, когда сигнал GPS проник во все слои атмосферы Земли, чтобы добраться до приемника, значительная часть электромагнитной энергии была поглощена, что означает, что полученный сигнал уже ослаблен.Ключевые проблемы, с которыми сталкиваются с сигналами GPS, включают:

1. Многолучевые помехи от GPS — это часто встречающаяся проблема, которая увеличивает время, необходимое устройству GPS для определения местоположения. Эти помехи вызваны отражением и рассеянием сигнала GPS от зданий, растительности или других природных или искусственных сооружений. Это приводит к генерации множества альтернативных отраженных версий сигнала, которые поступают на приемную антенну с задержкой и могут затухать или искажать общий сигнал, что приводит к ошибкам в расчетах местоположения.
2. Плохая погода может привести к ухудшению сигнала GPS, несмотря на его надежное проникновение. Работоспособность наружной GPS-антенны может быть снижена из-за образования льда и снега, а особенно плотные осадки и густой туман могут задержать получение сигнала и время для первой фиксации.
3. Городские районы имеют плохую прямую видимость для антенн GPS и целевых спутников из-за плотности застройки, что снижает экспозицию на открытом небе.Плохая видимость означает, что устройство будет испытывать смещение положения и низкую точность. Застроенные зоны также вызывают больше эффектов многолучевого распространения из-за отражения сигнала от плотных строительных материалов и поверхностей, таких как бетон.
4. Внутренние помещения делают GPS неэффективным, поскольку они закрыты и не подвергаются воздействию спутникового сигнала. К тому времени, когда сигнал проникает в здание, он настолько ослабляется, что его уже нельзя будет использовать.

Качественные кабели и антенны GPS необходимы для правильной работы устройств GPS

Эти проблемы означают, что приемная антенна и радиооборудование, используемое для GPS, должны эффективно принимать и ретранслировать сигнал GPS.Кроме того, из-за энергопотребления, необходимого для устройств GPS, потребуется оптимальная батарея или питание от сети, а интерфейсное программное обеспечение, используемое для картографии, должно быть точным. Высококачественный кабель GPS жизненно важен для сведения потерь сигнала к абсолютному минимуму для правильной работы этой радиочастотной цепи.

Антенны, используемые для GPS, должны быть эффективными Всенаправленная антенна с сопротивлением 50 Ом Антенны с правой круговой поляризацией (RHCP) , которая соответствует поляризации сигнала GPS и позволяет антенне принимать сигнал в любой точке из зенита к горизонту.Антенны GPS обычно имеют высокое усиление, с юридическими ограничениями, установленными Федеральной комиссией по связи (FCC). В сочетании с хорошо подобранными линиями передачи по коаксиальному кабелю эти антенны эффективно преобразуют не менее 50% получаемой электромагнитной энергии в излучаемую мощность с коэффициентом стоячей волны по напряжению (КСВН) , который поддерживается как можно более низким.

Лучший коаксиальный кабель для сборки кабеля GPS

• Лучший коаксиальный кабель для GPS — это коаксиальный кабель с низкими потерями , который имеет уменьшенные потери или затухание сигнала по всей длине на частотах L-диапазона, используемых GPS.

Уникальная структура коаксиального кабеля делает его наиболее эффективным средством передачи сигналов GPS от источника к оконечному устройству. Его двойные внешний и внутренний проводники защищают электромагнитную энергию, проходящую по линии, от внешних помех и удерживают передаваемую радиочастотную энергию внутри линии. Тип коаксиального кабеля, выбранного для использования в качестве кабеля антенны GPS, будет определять необходимые радиочастотные разъемы, а электрические характеристики для всей сборки должны быть точно согласованы, чтобы минимизировать потери или отклонения в общей сборке.

В пределах верхнего предела частоты (частоты среза) кабеля GPS, радиочастотные сигналы распространяются по его длине в режиме поперечного электрического и магнитного (TEM) поля, при этом электрические и магнитные поля расположены под прямым углом друг к другу и ось кабеля. Пределы кабеля будут определяться диаметром кабеля с меньшим диаметром кабеля антенны GPS, допускающего более высокие частоты. Однако это должно быть уравновешено затуханием, возникающим на более высоких частотах из-за диэлектрических потерь и скин-эффекта.

Потеря сигнала GPS через антенные кабели

Затухание — это количество радиочастотной энергии, которая теряется при передаче сигнала по длине кабеля. Потери обычно связаны с тепловым рассеянием, скин-эффектом, утечкой из-за плохого экранирования кабеля и диэлектрическими потерями, а также частью сигнала, который может быть отражен из-за разрывов в линии. На частотах ниже 10 ГГц, таких как частоты L-диапазона, используемые GPS, потери в проводниках являются основным фактором потерь сигнала.

Экранирование — ключ к эффективности кабеля антенны GPS

Экранирование защищает кабель антенны GPS от потерь на излучение, которые могут нарушить работу узла. Хотя обеспечить 100% экранирование линии сложно, хорошо экранированный кабель будет поддерживать электромагнитные поля внутри кабеля и сводить потери на излучение к минимуму. Утечка радиочастотной энергии не только снижает мощность и качество сигнала, но также может быть источником помех.Комбинация полностью закрытого диэлектрического слоя, медной оплетки и слоев экрана из фольги минимизирует проникновение нежелательной электромагнитной энергии через внешние слои кабеля, а также устранение помех от окружающей среды, окружающей кабель. Кабели с хорошей эффективностью экранирования сочетают в себе механизмы экранирования (например, слой оплетки с внутренним экраном из фольги) для максимального покрытия от потери сигнала.

LMR 100 Антенный кабель GPS

LMR 100 или аналогичный высококачественный коаксиальный кабель обеспечивает лучшую производительность для антенного кабеля GPS.Этот полугибкий коаксиальный мини-кабель известен своими превосходными характеристиками и исключительно низкими потерями и поэтому обычно используется в сборках кабелей GPS. Физические и электрические характеристики этого кабеля, подробно описанные ниже, подтверждают его полезность для подключения к GPS.

Физические характеристики и характеристики антенного кабеля GPS LMR 100

LMR 100 имеет структуру, сравнимую с большинством коаксиальных кабелей, с ключевыми характеристиками, повышающими его характеристики в качестве кабеля с низкими потерями.Диаметр LMR 100 составляет 0,11 дюйма или (2,79 мм) , а кабель известен своей гибкостью, что означает, что его можно легко проложить без риска повреждения. Этот надежный кабель также устойчив к погодным условиям и ультрафиолетовому излучению, а срок его службы составляет десятилетия, что делает его хорошим выбором для установки антенны GPS.

Сплошной центральный провод из неизолированной стали, плакированной медью (BCCS), имеет высокую проводимость. Диэлектрик из полиэтилена (РЕ), окружающий проводник, улучшает электрические характеристики кабеля и остается устойчивым к воде и химическим растворителям.Слой диэлектрика окружен неограниченной алюминиевой лентой и внешней оплеткой из луженой меди, которая покрыта внешней пластиковой оболочкой, обычно из ПВХ или полиэтилена.

Важность двойного экранирования кабелей антенны GPS

Конструкция этого кабеля с двойным экранированием является отличительной особенностью с комбинацией фольги и оплетки, особенно полезной для снижения потерь сигнала GPS, особенно потерь излучения из-за скин-эффекта в центральном проводе.Его эффективность экранирования превышает 90 децибел. Лента из алюминиевой лавсановой фольги полностью закрывает диэлектрик, обеспечивая 100% покрытие, устойчивое к растрескиванию при изгибе кабеля. Экран из луженой медной оплетки плотно оплетен с охватом не менее 95%. Эта качественная плотная тесьма благотворно заземляет.

Электрические характеристики коаксиального кабеля антенны GPS LMR 100

Этот коаксиальный кабель с сопротивлением 50 Ом обеспечивает надежную работу на частотах L-диапазона с ограничением частоты более 60 ГГц.Материалы и конструкция этого кабеля GPS позволяют ему удерживать ток внутри кабеля, что отражается в его емкости , равной 30,8 пФ / фут (100,1 пФ / м). Он имеет индукцию 0,077 мкГн / фут (0,25 мкГн / м). Это мера способности кабеля противостоять кондуктивному току, связанная с импедансом кабеля. Его ядро ​​BCCS обладает высокой проводимостью, а скорость распространения (Vp), выраженная в процентах от скорости света, составляет 66%. Его стальной сердечник с медным покрытием также выдерживает напряжение до 500 вольт.

Ключевые разъемы, используемые на кабельных сборках антенны GPS

Выбор разъема, используемого в кабеле антенны GPS, также должен минимизировать потери сигнала, отражения и дисперсию. Идеально подобранный однородный соединитель на самом деле не существует, но есть много хороших вариантов соединителя в предварительно собранных кабелях антенны GPS , которые обеспечивают хорошую производительность. Все коаксиальные разъемы, которые обычно используются, имеют полное сопротивление 50 Ом с диапазоном частот, который полностью соответствует возможности подключения L-диапазона.Большинство разъемов также поддерживают на минимальном уровне КСВ, вносимые потери и утечку радиочастоты, обеспечивая при этом большое количество циклов сопряжения для долговечности сборки. Миниатюрные или микроминиатюрные разъемы можно использовать для подключения GPS-антенны непосредственно к печатной плате через микроминиатюрный переходник для пигтейлов, который должен быть как можно короче.

Общие разъемы, используемые в сборке кабеля антенны GPS LMR 100, включают:

Часто задаваемые вопросы

Как установить антенну GPS?

Правильное крепление антенны GPS и кабеля обеспечит ее правильную работу.Вот несколько ключевых шагов для правильной установки GPS-антенны:

1. Как правильно определить местонахождение антенны GPS

Для правильной работы GPS-антенн требуется беспрепятственный доступ к открытому небу, чтобы они были видны как можно большему количеству спутников. Установите антенну как можно выше на крыше здания или автомобиля, вдали от других крупных конструкций, которые будут мешать линии горизонта. Подходящая система крепления на столб или кронштейн может использоваться для зданий, а магнитные опоры или системы крепления через сквозные отверстия обычно используются для транспортных средств.При размещении антенны следует избегать других установок антенны, а также среды, в которой антенна или ее кабель могут быть погружены в стоячую воду или покрыты растительностью или снегом.

2. Подключение кабеля GPS к антенне

Коаксиальный кабель должен быть подсоединен как к антенне, так и к другим вспомогательным устройствам GPS, включая молниеотводы и малошумящие усилители. Для различных радиокомпонентов может потребоваться несколько подходящих внутренних и наружных кабелей антенны GPS и переходников соединителя.Длина кабеля должна быть как можно короче, и в идеале следует избегать использования адаптеров, поскольку они увеличивают нарушения целостности системы. Антенный кабель может поддерживаться с помощью кабельных подвесов или устанавливаться в герметичном кабелепроводе, в котором могут быть размещены его разъемы.

3. Оцените работу системы GPS и при необходимости отрегулируйте установку

Все компоненты в сборе могут потребовать регулировки, если установка антенны GPS работает плохо.При необходимости переместите антенну и ее крепление. Регулировка длины кабеля может существенно повлиять на производительность всей системы. После достижения оптимальной производительности антенны GPS систему можно должным образом гидроизолировать с помощью ленты для коаксиального кабеля или диэлектрической смазки для герметизации и защиты любых открытых соединений.

Работают ли эти кабели с другими системами спутниковой навигации?

Кабели антенны GPS, доступные выше, могут использоваться для компетентного обеспечения связи для любой глобальной навигационной спутниковой системы (GNSS) , включая:

• ГЛОНАСС (Россия)
• BeiDou (Китай)
• Галилео (Европейский Союз)
• Квазизенит (Япония)

Все эти альтернативные спутниковые навигационные системы работают на той же основе, что и GPS, но отличаются количеством используемых спутников и орбитальных плоскостей.

Можно ли использовать RG 174 в качестве кабеля GPS?

RG 174 — это гибкий коаксиальный кабель, диаметр которого такой же, как у LMR 100. Однако он отличается от кабелей типа LMR 100, поскольку имеет только одинарный экран, многожильный внутренний провод и нижний предел частоты. LMR 100 — лучший выбор для кабеля антенны GPS , поскольку он имеет более низкое затухание в дБ / фут на каждой частоте .

Что такое LNA?

A Малошумящий усилитель (LNA) — это электронное устройство, которое можно установить в линию для усиления очень маломощных сигналов GPS. Обычный усилитель будет усиливать как принимаемый сигнал, так и любые присутствующие помехи или шум. Усилитель с низким уровнем шума может убирать шум из сигнала, сохраняя оптимальное соотношение сигнал / шум (SNR) .

Заключение

Выбор кабеля GPS имеет решающее значение для работы антенны и приемника GPS.Антенные кабели GPS следует выбирать из-за их качества экранирования, с коаксиальным кабелем с двойным экраном, таким как LMR 100, обеспечивающим наименьшие потери сигнала. Кабельные сборки антенны GPS оснащены высококачественными прочными разъемами, которые выдерживают повторяющиеся циклы соединения и внешние условия.

Узнать больше

Кабели для антенн GPS

Многие антенны GPS имеют штекерные разъемы SMA или антенные кабели к штекерным разъемам SMA:

• Ознакомьтесь с нашими предложениями по кабелям SMA.

Global Positioning System или GPS антенные кабели представляют собой отрезки коаксиального кабеля, которые специально используются для передачи сигналов GPS от GPS-антенны к нисходящему GPS-радиоприемнику с минимальными затратами. потеря или изменение. Это критически важный компонент для использования проприетарной спутниковой радионавигационной системы , созданной и принадлежащей правительству США, и которая может использоваться для доступа к функциям определения местоположения, навигации и времени в системе.Следовательно, кабель необходим для спутниковой связи между Пространством и Пользовательским сегментом GPS. Данные, полученные антенной GPS, передаются по кабелю на приемник GPS. Это спутниковое навигационное устройство имеет программные возможности и драйверы для извлечения данных из спутниковой системы и отображения их в доступном формате.

Кабель GPS оканчивается классом радиочастотного разъема, совместимого с антенным разъемом и способного обеспечить надежное механическое и электрическое соединение.Кабели могут использоваться для подключения внешней антенны GPS к устройству GPS или внутренней антенны GPS внутри устройства. Они также могут потребоваться для подключения малошумящего усилителя (LNA) , как описано ниже.

Тип кабеля, используемого в качестве кабеля GPS , имеет решающее значение для работы кабельной сборки с особыми типами коаксиального кабеля, которые производятся с предпочтительными низкими потерями.Характер сигнала GPS, рассмотренный ниже, означает, что длина кабеля GPS должна быть минимально возможной. Это достигается несколькими способами, в частности, путем двойного экранирования коаксиального кабеля и сохранения небольшой длины кабеля.

Предлагаемый здесь набор кабелей GPS произведен в соответствии с высочайшими стандартами качества и происхождения. Все материалы и изготовление наших кабелей GPS соответствуют требованиям ЕС по ограничению использования опасных веществ (RoHS) и законодательству о конфликтных минералах, например Закону Додда-Франка (2010) и Положению о конфликтных минералах . (2020) .

О GPS

Что такое GPS?

Глобальная система определения местоположения — первая в мире спутниковая радионавигационная система. Он был разработан Министерством обороны США в 1970-х годах и был новым и амбициозным проектом. В течение следующих 20 лет США запустили и создали группировку из 24 спутников, находящихся на постоянной орбите, число которых в настоящее время увеличилось до 30.Созвездие спутников GPS используется для предоставления точных геолокационных и хронологических данных, которые могут использоваться как в военных, так и в гражданских целях. Это делается с помощью непрерывного спутникового вещания с орбитальных спутников. Первоначально доступ к передаваемому сигналу был ограничен для вооруженных сил США, но с 2000 года он был доступен всем, кто может получать и использовать сигнал с помощью совместимого устройства, которое имеет беспрепятственный обзор неба. Правительством США сохраняется возможность выборочной деградации или приостановки работы GPS в любое время.

Как работает GPS

GPS использует 24 орбитальных спутника, которые были расположены на средней околоземной орбите, так что минимум 4 спутника будут видны приемникам из любой точки Земли. Каждый спутник опоясывает Землю дважды за 24 часа, путешествуя со скоростью более 8000 миль (12 875 километров) в час. Каждый орбитальный спутник в созвездии непрерывно передает сигнал, который кодирует данные о конкретном времени и местоположении, используя синхронизированные атомные часы, которые находятся на борту спутников.Эти передачи постоянно отслеживаются и при необходимости корректируются Космическими силами США через разветвленную сеть центров управления и контроля. Ключевые компоненты сигнала GPS включают в себя:

1. Код псевдослучайного шума (PRN) — это уникальная двоичная последовательность, которая используется для идентификации передающего спутника. PRN выбирается для предотвращения помех между множественными сигналами спутников GPS и функционирует как тип кода расширения, который увеличивает полосу пропускания сигнала GPS.
2. Эфемеридные данные предоставляют информацию о состоянии радиовещательного спутника, а также конкретные данные о точности спутника, номере недели, возрасте переданных данных и времени. Он остается действительным для целей вычислений в течение двух часов с момента его трансляции, известного как Время эфемерид (ToE).
3. Данные альманаха предоставляет дополнительные данные о местоположении и местоположении, которые сообщают о созвездии в целом.Эти данные действительны до 90 дней и могут использоваться приемниками GPS для сокращения времени до первого определения местоположения.

PRN — это идентифицирующий компонент с эфемеридами и данными альманаха, обеспечивающий радионавигационную часть спутникового сообщения. Загрузка всего сообщения может занять несколько минут, хотя получатели могут сократить это время, полагаясь только на данные эфемерид. Сигнал широковещательной передачи GPS используется приемниками GPS для захвата времени прибытия (TOA) (TOA) и времени полета (TOF) .Зная время прибытия сигнала, а также положение, направление движения и скорость передающих спутников, можно построить график курса спутника по отношению к положению приемника на Земле.

Полосы частот, используемые GPS

Спутниковые сигналы

GPS — это сигналы с частотой менее 2 ГГц, которые используют полосу радиоспектра, известную как L-диапазон . Институт инженеров по электротехнике и радиоэлектронике (IEEE) определил диапазон L, который охватывает от 1 до 2 ГГц и в основном используется для аэрокосмической и спутниковой связи.Частотные сигналы L-диапазона имеют преимущество, поскольку они способны эффективно проникать в ионосферу, атмосферные облака, туман и осадки без необходимости использования громоздкой лучевой антенны для приема сигналов. Основные частоты L-диапазона, используемые GPS для гражданского доступа:

• L1 работает на частоте 1575,42 МГц и имеет ширину 15,345 МГц.
• L2 работает на частоте 1227,60 МГц и имеет ширину канала 11 МГц.
• L5 работает по адресу 1176.45 МГц с полосой пропускания 12,5 МГц.

Используемые частоты прямо пропорциональны частоте L-диапазона по умолчанию атомных часов, переносимых орбитальными спутниками. Они обеспечивают адекватную полосу пропускания не только для данных часов, но также для кодирования кодов PRN, данных эфемерид и данных альманаха на несущем сигнале. В зависимости от используемой GPS-антенны можно принимать одну, две или все три частоты для быстрого получения сигнала и кратчайшего времени для первого определения.

Кабели антенны GPS: ключевые моменты

Выбор кабеля антенны GPS имеет решающее значение для работы антенны и приемника GPS из-за нескольких заметных недостатков в системе, которая зависит от приема сигналов внеземного происхождения. К тому времени, когда сигнал GPS проник во все слои атмосферы Земли, чтобы добраться до приемника, значительная часть электромагнитной энергии была поглощена, что означает, что полученный сигнал уже ослаблен.Ключевые проблемы, с которыми сталкиваются с сигналами GPS, включают:

1. Многолучевые помехи от GPS — это часто встречающаяся проблема, которая увеличивает время, необходимое устройству GPS для определения местоположения. Эти помехи вызваны отражением и рассеянием сигнала GPS от зданий, растительности или других природных или искусственных сооружений. Это приводит к генерации множества альтернативных отраженных версий сигнала, которые поступают на приемную антенну с задержкой и могут затухать или искажать общий сигнал, что приводит к ошибкам в расчетах местоположения.
2. Плохая погода может привести к ухудшению сигнала GPS, несмотря на его надежное проникновение. Работоспособность наружной GPS-антенны может быть снижена из-за образования льда и снега, а особенно плотные осадки и густой туман могут задержать получение сигнала и время для первой фиксации.
3. Городские районы имеют плохую прямую видимость для антенн GPS и целевых спутников из-за плотности застройки, что снижает экспозицию на открытом небе.Плохая видимость означает, что устройство будет испытывать смещение положения и низкую точность. Застроенные зоны также вызывают больше эффектов многолучевого распространения из-за отражения сигнала от плотных строительных материалов и поверхностей, таких как бетон.
4. Внутренние помещения делают GPS неэффективным, поскольку они закрыты и не подвергаются воздействию спутникового сигнала. К тому времени, когда сигнал проникает в здание, он настолько ослабляется, что его уже нельзя будет использовать.

Качественные кабели и антенны GPS необходимы для правильной работы устройств GPS

Эти проблемы означают, что приемная антенна и радиооборудование, используемое для GPS, должны эффективно принимать и ретранслировать сигнал GPS.Кроме того, из-за энергопотребления, необходимого для устройств GPS, потребуется оптимальная батарея или питание от сети, а интерфейсное программное обеспечение, используемое для картографии, должно быть точным. Высококачественный кабель GPS жизненно важен для сведения потерь сигнала к абсолютному минимуму для правильной работы этой радиочастотной цепи.

Антенны, используемые для GPS, должны быть эффективными Всенаправленная антенна с сопротивлением 50 Ом Антенны с правой круговой поляризацией (RHCP) , которая соответствует поляризации сигнала GPS и позволяет антенне принимать сигнал в любой точке из зенита к горизонту.Антенны GPS обычно имеют высокое усиление, с юридическими ограничениями, установленными Федеральной комиссией по связи (FCC). В сочетании с хорошо подобранными линиями передачи по коаксиальному кабелю эти антенны эффективно преобразуют не менее 50% получаемой электромагнитной энергии в излучаемую мощность с коэффициентом стоячей волны по напряжению (КСВН) , который поддерживается как можно более низким.

Лучший коаксиальный кабель для сборки кабеля GPS

• Лучший коаксиальный кабель для GPS — это коаксиальный кабель с низкими потерями , который имеет уменьшенные потери или затухание сигнала по всей длине на частотах L-диапазона, используемых GPS.

Уникальная структура коаксиального кабеля делает его наиболее эффективным средством передачи сигналов GPS от источника к оконечному устройству. Его двойные внешний и внутренний проводники защищают электромагнитную энергию, проходящую по линии, от внешних помех и удерживают передаваемую радиочастотную энергию внутри линии. Тип коаксиального кабеля, выбранного для использования в качестве кабеля антенны GPS, будет определять необходимые радиочастотные разъемы, а электрические характеристики для всей сборки должны быть точно согласованы, чтобы минимизировать потери или отклонения в общей сборке.

В пределах верхнего предела частоты (частоты среза) кабеля GPS, радиочастотные сигналы распространяются по его длине в режиме поперечного электрического и магнитного (TEM) поля, при этом электрические и магнитные поля расположены под прямым углом друг к другу и ось кабеля. Пределы кабеля будут определяться диаметром кабеля с меньшим диаметром кабеля антенны GPS, допускающего более высокие частоты. Однако это должно быть уравновешено затуханием, возникающим на более высоких частотах из-за диэлектрических потерь и скин-эффекта.

Потеря сигнала GPS через антенные кабели

Затухание — это количество радиочастотной энергии, которая теряется при передаче сигнала по длине кабеля. Потери обычно связаны с тепловым рассеянием, скин-эффектом, утечкой из-за плохого экранирования кабеля и диэлектрическими потерями, а также частью сигнала, который может быть отражен из-за разрывов в линии. На частотах ниже 10 ГГц, таких как частоты L-диапазона, используемые GPS, потери в проводниках являются основным фактором потерь сигнала.

Экранирование — ключ к эффективности кабеля антенны GPS

Экранирование защищает кабель антенны GPS от потерь на излучение, которые могут нарушить работу узла. Хотя обеспечить 100% экранирование линии сложно, хорошо экранированный кабель будет поддерживать электромагнитные поля внутри кабеля и сводить потери на излучение к минимуму. Утечка радиочастотной энергии не только снижает мощность и качество сигнала, но также может быть источником помех.Комбинация полностью закрытого диэлектрического слоя, медной оплетки и слоев экрана из фольги минимизирует проникновение нежелательной электромагнитной энергии через внешние слои кабеля, а также устранение помех от окружающей среды, окружающей кабель. Кабели с хорошей эффективностью экранирования сочетают в себе механизмы экранирования (например, слой оплетки с внутренним экраном из фольги) для максимального покрытия от потери сигнала.

LMR 100 Антенный кабель GPS

LMR 100 или аналогичный высококачественный коаксиальный кабель обеспечивает лучшую производительность для антенного кабеля GPS.Этот полугибкий коаксиальный мини-кабель известен своими превосходными характеристиками и исключительно низкими потерями и поэтому обычно используется в сборках кабелей GPS. Физические и электрические характеристики этого кабеля, подробно описанные ниже, подтверждают его полезность для подключения к GPS.

Физические характеристики и характеристики антенного кабеля GPS LMR 100

LMR 100 имеет структуру, сравнимую с большинством коаксиальных кабелей, с ключевыми характеристиками, повышающими его характеристики в качестве кабеля с низкими потерями.Диаметр LMR 100 составляет 0,11 дюйма или (2,79 мм) , а кабель известен своей гибкостью, что означает, что его можно легко проложить без риска повреждения. Этот надежный кабель также устойчив к погодным условиям и ультрафиолетовому излучению, а срок его службы составляет десятилетия, что делает его хорошим выбором для установки антенны GPS.

Сплошной центральный провод из неизолированной стали, плакированной медью (BCCS), имеет высокую проводимость. Диэлектрик из полиэтилена (РЕ), окружающий проводник, улучшает электрические характеристики кабеля и остается устойчивым к воде и химическим растворителям.Слой диэлектрика окружен неограниченной алюминиевой лентой и внешней оплеткой из луженой меди, которая покрыта внешней пластиковой оболочкой, обычно из ПВХ или полиэтилена.

Важность двойного экранирования кабелей антенны GPS

Конструкция этого кабеля с двойным экранированием является отличительной особенностью с комбинацией фольги и оплетки, особенно полезной для снижения потерь сигнала GPS, особенно потерь излучения из-за скин-эффекта в центральном проводе.Его эффективность экранирования превышает 90 децибел. Лента из алюминиевой лавсановой фольги полностью закрывает диэлектрик, обеспечивая 100% покрытие, устойчивое к растрескиванию при изгибе кабеля. Экран из луженой медной оплетки плотно оплетен с охватом не менее 95%. Эта качественная плотная тесьма благотворно заземляет.

Электрические характеристики коаксиального кабеля антенны GPS LMR 100

Этот коаксиальный кабель с сопротивлением 50 Ом обеспечивает надежную работу на частотах L-диапазона с ограничением частоты более 60 ГГц.Материалы и конструкция этого кабеля GPS позволяют ему удерживать ток внутри кабеля, что отражается в его емкости , равной 30,8 пФ / фут (100,1 пФ / м). Он имеет индукцию 0,077 мкГн / фут (0,25 мкГн / м). Это мера способности кабеля противостоять кондуктивному току, связанная с импедансом кабеля. Его ядро ​​BCCS обладает высокой проводимостью, а скорость распространения (Vp), выраженная в процентах от скорости света, составляет 66%. Его стальной сердечник с медным покрытием также выдерживает напряжение до 500 вольт.

Ключевые разъемы, используемые на кабельных сборках антенны GPS

Выбор разъема, используемого в кабеле антенны GPS, также должен минимизировать потери сигнала, отражения и дисперсию. Идеально подобранный однородный соединитель на самом деле не существует, но есть много хороших вариантов соединителя в предварительно собранных кабелях антенны GPS , которые обеспечивают хорошую производительность. Все коаксиальные разъемы, которые обычно используются, имеют полное сопротивление 50 Ом с диапазоном частот, который полностью соответствует возможности подключения L-диапазона.Большинство разъемов также поддерживают на минимальном уровне КСВ, вносимые потери и утечку радиочастоты, обеспечивая при этом большое количество циклов сопряжения для долговечности сборки. Миниатюрные или микроминиатюрные разъемы можно использовать для подключения GPS-антенны непосредственно к печатной плате через микроминиатюрный переходник для пигтейлов, который должен быть как можно короче.

Общие разъемы, используемые в сборке кабеля антенны GPS LMR 100, включают:

Часто задаваемые вопросы

Как установить антенну GPS?

Правильное крепление антенны GPS и кабеля обеспечит ее правильную работу.Вот несколько ключевых шагов для правильной установки GPS-антенны:

1. Как правильно определить местонахождение антенны GPS

Для правильной работы GPS-антенн требуется беспрепятственный доступ к открытому небу, чтобы они были видны как можно большему количеству спутников. Установите антенну как можно выше на крыше здания или автомобиля, вдали от других крупных конструкций, которые будут мешать линии горизонта. Подходящая система крепления на столб или кронштейн может использоваться для зданий, а магнитные опоры или системы крепления через сквозные отверстия обычно используются для транспортных средств.При размещении антенны следует избегать других установок антенны, а также среды, в которой антенна или ее кабель могут быть погружены в стоячую воду или покрыты растительностью или снегом.

2. Подключение кабеля GPS к антенне

Коаксиальный кабель должен быть подсоединен как к антенне, так и к другим вспомогательным устройствам GPS, включая молниеотводы и малошумящие усилители. Для различных радиокомпонентов может потребоваться несколько подходящих внутренних и наружных кабелей антенны GPS и переходников соединителя.Длина кабеля должна быть как можно короче, и в идеале следует избегать использования адаптеров, поскольку они увеличивают нарушения целостности системы. Антенный кабель может поддерживаться с помощью кабельных подвесов или устанавливаться в герметичном кабелепроводе, в котором могут быть размещены его разъемы.

3. Оцените работу системы GPS и при необходимости отрегулируйте установку

Все компоненты в сборе могут потребовать регулировки, если установка антенны GPS работает плохо.При необходимости переместите антенну и ее крепление. Регулировка длины кабеля может существенно повлиять на производительность всей системы. После достижения оптимальной производительности антенны GPS систему можно должным образом гидроизолировать с помощью ленты для коаксиального кабеля или диэлектрической смазки для герметизации и защиты любых открытых соединений.

Работают ли эти кабели с другими системами спутниковой навигации?

Кабели антенны GPS, доступные выше, могут использоваться для компетентного обеспечения связи для любой глобальной навигационной спутниковой системы (GNSS) , включая:

• ГЛОНАСС (Россия)
• BeiDou (Китай)
• Галилео (Европейский Союз)
• Квазизенит (Япония)

Все эти альтернативные спутниковые навигационные системы работают на той же основе, что и GPS, но отличаются количеством используемых спутников и орбитальных плоскостей.

Можно ли использовать RG 174 в качестве кабеля GPS?

RG 174 — это гибкий коаксиальный кабель, диаметр которого такой же, как у LMR 100. Однако он отличается от кабелей типа LMR 100, поскольку имеет только одинарный экран, многожильный внутренний провод и нижний предел частоты. LMR 100 — лучший выбор для кабеля антенны GPS , поскольку он имеет более низкое затухание в дБ / фут на каждой частоте .

Что такое LNA?

A Малошумящий усилитель (LNA) — это электронное устройство, которое можно установить в линию для усиления очень маломощных сигналов GPS. Обычный усилитель будет усиливать как принимаемый сигнал, так и любые присутствующие помехи или шум. Усилитель с низким уровнем шума может убирать шум из сигнала, сохраняя оптимальное соотношение сигнал / шум (SNR) .

Заключение

Выбор кабеля GPS имеет решающее значение для работы антенны и приемника GPS.Антенные кабели GPS следует выбирать из-за их качества экранирования, с коаксиальным кабелем с двойным экраном, таким как LMR 100, обеспечивающим наименьшие потери сигнала. Кабельные сборки антенны GPS оснащены высококачественными прочными разъемами, которые выдерживают повторяющиеся циклы соединения и внешние условия.

Узнать больше

Адаптеры для антенных кабелей

Адаптеры антенного кабеля — это специализированные компоненты радиочастотного разъема , которые обеспечивают совместимость между различными размерами, классами, полами и полярностью радиочастотных разъемов.Это пассивные компоненты, которые облегчают передачу радиочастотных сигналов от мегагерц до гигагерц по подключенным кабелям. Использование коаксиальных соединительных адаптеров широко распространено, включая радиоустройства и компоненты, такие как антенны, приемники GPS, устройства защиты от перенапряжения, а также испытательные и измерительные устройства.

Этот обширный ассортимент радиочастотных адаптеров спроектирован и изготовлен с высокой точностью для обеспечения необходимого перехода в класса разъемов или пол без создания разрывов или шагов в импедансе , который может поставить под угрозу работу радиочастотной цепи, к которой они подключены.

Каждый конец адаптера разъема коаксиального кабеля может сопрягаться с его дополнительным разъемом, что означает, что линейное соединение может быть выполнено между антенными кабелями, антеннами или другими компонентами, которые заканчиваются разъемами RF, которые обычно не могут быть быть напрямую повязанным.

Адаптеры

разнообразны и имеют широкий спектр комбинаций. Типы соединений, которые могут быть созданы с помощью этих адаптеров:

• Винтовая муфта

• Муфта с защелкой

• Байонетное соединение

Существует три основных типа переходников антенного кабеля:

1. Последовательные радиочастотные адаптеры могут подключаться к радиочастотным разъемам того же типа или серии на обоих концах.Например, адаптеры разъемов N-типа имеют разъемы N-типа на обоих концах. Последовательные соединители обычно обеспечивают преобразование в зависимости от пола (например, мужчина-женщина, женщина-женщина, мужчина-мужчина). Их также можно описать как адаптеры для смены пола .

2. Между последовательными адаптерами можно создать соединение между двумя радиочастотными разъемами разных типов или классов, например, адаптер RP-SMA-N или адаптер BNC-N.Электрические соединения между различными интерфейсами адаптера тщательно обработаны, чтобы свести к минимуму потери сигнала, поскольку адаптер структурно переключается между двумя типами разъемов.

3. Пигтейл-адаптеры подключают микроминиатюрный или миниатюрный ВЧ-разъем к разъему большего класса через короткий коаксиальный кабель с низкими потерями. Они обычно используются с разъемами U.FL или MMCX и облегчают соединение между разъемом, установленным на печатной плате, и разъемом стандартного размера, который может не поместиться в плотно упакованной среде.Они также избавляют класс микроминиатюрных разъемов от повторной замены, поскольку можно использовать более крупный и прочный разъем.

Адаптеры также могут иметь прямую или угловую конфигурацию, а также иметь перегородку для монтажа на панели или силиконовые прокладки для надежной защиты от проникновения.

Качество адаптеров антенного кабеля влияет на работу радиочастотного контура, в котором они находятся.

Эти поточные RF адаптеры изготовлены с высокой точностью, чтобы свести нелинейности к минимуму.Несоответствие в линии, вызванное плохо обработанным или подобранным адаптером, приведет к возникновению разрывов . Это ступенчатые изменения импеданса вдоль линии, которые могут быть вызваны изменениями диаметра адаптера, диаметра изолятора, изменениями размеров границы раздела или дефектами и зазорами в адаптере. Это означает, что когда сигнал проходит по линии через адаптер, распространяются отраженные бегущие волны, которые способствуют потере сигнала в прямом направлении. Тщательная обработка также предотвращает Пассивную интермодуляцию (PIM) , когда в ВЧ-цепи присутствуют две или более основных частоты.

Соответствующие RoHS адаптеры разъемов RF

Наша линейка адаптеров антенных кабелей изготовлена ​​по высочайшим стандартам из качественных материалов хорошего происхождения. Мы гарантируем, что все адаптеры разъемов RF, поставляемые и распространяемые нашей компанией, соответствуют директиве по ограничению содержания опасных веществ (RoHS) . Эта директива ЕС и ее национальные эквиваленты устанавливают ограничения на включение опасных веществ, таких как свинец, кадмий и ртуть, в электрическое и электронное оборудование (EEE) .

Адаптеры разъемов RF также соответствуют федеральному и международному законодательству в отношении конфликтных минералов, в частности, Положению о конфликтных минералах и Раздел 1502 Закона Додда-Франка . Эти законы запрещают использование основных металлов — тантала, вольфрама, олова и золота, добытых в зонах конфликтов или принудительного труда, и используемых в секторе электроники.

Качественные адаптеры антенного кабеля охватывают все основные классы ВЧ разъемов

Наш ассортимент коаксиальных адаптеров охватывает все основные приложения с сопротивлением 50 и 75 Ом с последовательными или между последовательными ВЧ интерфейсами.Вот наиболее часто используемые интерфейсы для адаптеров антенного кабеля:

[A] Переходники SMA

Адаптеры

SMA имеют разъем SMA в качестве одного или обоих интерфейсов разъема на адаптере.

О разъеме SMA

Разъем SMA представляет собой коаксиальный разъем субминиатюрного типа A. Этот полуточный соединитель был разработан в 1960-х годах и с тех пор широко используется в телекоммуникациях и электронике.Его компактная конструкция делает его пригодным для использования в небольших помещениях, а его стыковочный механизм с винтовым соединением обеспечивает надежное соединение, устойчивое к вибрациям и толчкам. Разъемы SMA износостойкие и рассчитаны не менее чем на 500 циклов сопряжения.

Основные физические характеристики разъема SMA

Разъем SMA состоит из разъемов типа «папа» и «мама» с резьбой 36 на дюйм. Оба разъема изготовлены из нержавеющей стали, никеля или позолоченной латуни.

• Диаметр штекера SMA составляет 11 миллиметров (0,433 дюйма), это бочкообразный соединитель с внутренней резьбой. Штекерный разъем также имеет внешнюю шестигранную гайку для затягивания разъема при его стыковке. На стыковочном интерфейсе штекерного разъема SMA находится латунный центральный штифт, окруженный тефлоновым диэлектриком.

• Гнездовой SMA-разъем немного меньше диаметра 9.5 миллиметров (0/374 дюйма). Сопрягающий интерфейс состоит из бериллиево-медной розетки, окруженной тефлоновым изолятором.

Электрические характеристики разъема SMA

Это 50-омный разъем, который поддерживает микроволновые частоты до максимальной частоты 18 ГГц. Его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2.

Разъем SMA отличается образцовой мощностью и номинальным напряжением 500 вольт.Максимальная утечка радиочастоты стандартного разъема составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров SMA

Область применения адаптеров SMA во многом определяется областью применения разъема SMA. Хотя изначально он был разработан для оборонной, аэрокосмической, радиоастрономической отраслей, а также для тестирования и измерений, в настоящее время разъем SMA стал гораздо более распространенным в использовании в сотовой связи, радионавигации (включая GPS) и беспроводных сетях, часто используемых для частоты ниже 6 ГГц.

Доступные конфигурации адаптера SMA включают

• Адаптер «гнездо SMA — штекер SMA» — Эта и другие гендерные комбинации обеспечивают правильное соединение антенн SMA, кабелей и радиооборудования.

• Адаптер «папа SMA — мама» под прямым углом — прямоугольная геометрия позволяет сэкономить место в различных областях применения. Присоединенный кабель также выходит прямо вниз, и вероятность его повреждения меньше.

• Переходник перемычки «гнездо SMA — гнездо SMA» — Этот разъем перегородки используется с L-образным креплением антенны для подключения антенны с разъемом SMA и антенного кабеля.

• Переходник SMA-штекер на штекер RP-SMA — Поскольку разъем RP-SMA широко используется в беспроводных сетях, этот адаптер поддерживает подключение антенн и кабеля SMA к маршрутизаторам и другому оборудованию.

• Адаптер «мама» — «штекер» TNC — Этот адаптер поддерживает электрически компетентное соединение с разъемом большего калибра.

• Переходник «штекер» SMA на «штекер FME» — Этот переходник обеспечивает полезное уменьшение размера (без ущерба для надежного резьбового соединения) меньшего резьбового разъема FME, который часто используется в транспортных средствах и лодках.

• Переходник SMA папа на вилку типа N — Разъем N может использоваться для монтажа или подключения встроенных компонентов, таких как устройства защиты от перенапряжения.

• SMA гнездовой к U.Адаптер FL — это соединение используется для облегчения подключения антенны SMA к печатной плате. Он не предназначен для повторяющихся циклов спаривания.

• Переходник «мама» SMA — «мама» BNC. — Этот адаптер может выполнять ключевые соединения в испытательном и измерительном оборудовании, а также устанавливать разъемы на панели.

[B] RP SMA адаптеры

Адаптеры

Reverse Polarity или RP SMA несут разъем RP-SMA в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе RP-SMA

Разъем RP-SMA является вариантом стандартного разъема SMA. Он был разработан в конце 1990-х годов как часть стратегии по предотвращению подключения потребителей мощных промышленных антенн к потребительскому беспроводному сетевому оборудованию.

Основные физические характеристики разъема SMA

Разъем RP-SMA имеет намеренно перевернутый внутренний стыковочный интерфейс штыревого и гнездового разъемов.В разъеме SMA RP штекерный разъем имеет гнездо, а гнездовой разъем имеет штырь. Такое расположение делает разъемы RP-SMA электрически несовместимыми с разъемами SMA, поскольку они не могут правильно соединяться.

Подобно разъему SMA, разъем RP-SMA образует механически прочное соединение с малыми потерями сигнала с помощью винтовой муфты. Он физически идентичен стандартному разъему SMA, за исключением переключения пола сопрягающего интерфейса.

Электрические характеристики разъема RP-SMA

Разъем RP-SMA — это 50-омный разъем, который широко используется для субгигагерцовых и гигагерцовых частот до 18 ГГц.Как и у разъема SMA, его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2, его номинальное напряжение составляет 500 вольт, а его максимальная утечка радиочастоты составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров RP-SMA

Разъемы

RP-SMA были разработаны для потребительских беспроводных сетевых продуктов и остаются преобладающим типом ВЧ-разъемов, используемых в таком оборудовании, как WiFi-маршрутизаторы, точки доступа и антенны 2,4 и 5 ГГц.Разъемы SMA и RP-SMA очень легко перепутать, и их можно точно идентифицировать только при осмотре сопрягаемого интерфейса. Адаптер RP-SMA — SMA может использоваться для надежного соединения между этими двумя распространенными типами разъемов.

Доступные конфигурации адаптера RP-SMA включают:

• Адаптер «штекер» SMA — гнездо RP-SMA — это популярный адаптер для исправления ошибок согласования между антеннами RP-SMA и SMA и антенными кабелями.

• Прямоугольный переходник «штекер» RP-SMA — «мама» RP-SMA — это компактная и компактная конструкция, которая не нагружает кабели. Также имеется шарнирный угловой соединитель RP-SMA и RP-SMA male / female , который идеально подходит для размещения антенн RP-SMA на маршрутизаторе.

• Переходник перемычки между гнездом RP-SMA и гнездом RP-SMA — Этот соединитель перегородки можно использовать для надежного монтажа антенны и кабеля RP-SMA.Уплотнительное кольцо или силиконовое уплотнительное кольцо обеспечивают гидроизоляцию соединений.

• Переходник с разъема RP-SMA на штекер MMCX — Этот переходник с гибким хвостовиком обеспечивает надежное уменьшение размеров между разъемом RP-SMA и микроминиатюрным MMCX. Этот адаптер можно использовать для подключения антенны RP-SMA к печатной плате.

[C] Адаптеры TNC

Резьбовые адаптеры Neil Concelman (TNC) содержат разъем TNC в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе TNC

Резьбовой соединитель Neil Concelman представляет собой резьбовую версию соединителя Bayonet Neil Concelman (BNC), описанного ниже. Механизм стыковки с винтовой муфтой этого миниатюрного ВЧ-разъема улучшает его характеристики на сверхвысоких частотах. Сопряженное соединение отличается низким уровнем шума и стабильностью, что делает его идеальным для условий, в которых возможны удары или вибрация.

Основные физические характеристики соединителя TNC

Корпус разъема обычно изготавливается из латуни и фосфорной бронзы, а разъемы обоих полов имеют резьбу 7/16 — 28 UNEF.

• Штекерный разъем TNC больше, его диаметр составляет 15 миллиметров (0,59 дюйма). Он имеет внутреннюю резьбу и центральный штифт из фосфористой бронзы, окруженный тефлоновым изолятором.

• Меньший гнездовой разъем TNC имеет диаметр 9,6 мм (0,378 дюйма). Гнездовой соединитель имеет центральную розетку, также окруженную тефлоном.

Электрические характеристики разъема TNC

Разъем TNC доступен с характеристическим сопротивлением 50 и 75 Ом, поэтому важно установить, что импеданс любого адаптера TNC используется для предотвращения рассогласования.Разъем TNC может поддерживать частоты гигагерцового диапазона до 11 ГГц. Его КСВ равен 1,3, а рабочее напряжение — 500 вольт. На частотах 2–3 ГГц максимальная утечка радиочастоты составляет -60 дБ / мин.

Применение адаптеров TNC

Адаптеры

TNC используются в ряде беспроводных и телекоммуникационных приложений, где надежное и стабильное соединение имеет решающее значение для производительности. Благодаря своей прочности и отличной управляемой мощности они также используются на промышленных, оборонных, авиационных и космических рынках.

Доступные конфигурации адаптера TNC включают:

• Адаптер TNC «папа» к RP-TNC «мама» — Разъем RP-TNC, описанный ниже, является ключевым миниатюрным типом разъема, используемым в приложениях беспроводной сети. Конструктивно он аналогичен разъему TNC, но не может работать с разъемом TNC без адаптера.

• Адаптер TNC с розетки на розетку SMA — это полезный адаптер для создания соединений в приложениях сотовой сети, где широко используется разъем SMA.

• TNC-штекер на N-штекер. — Этот переходник для пигтейлов идеально подходит для соединений с разъемом N, который используется в наружных установках.

• Адаптер TNC «папа» к RP-SMA «мама» — RP-SMA является преобладающим разъемом в потребительских беспроводных приложениях, поэтому этот адаптер можно использовать для подключения с помощью этого распространенного типа разъема.

[D] Адаптеры RP-TNC

Адаптеры Neil Concelman с обратной полярностью (TNC) обеспечивают последовательное или между последовательными ВЧ соединениями, которые включают разъем RP TNC.

О соединителе RP-TNC

Это версия разъема TNC с обратной полярностью (RP) , который был разработан в конце 1990-х годов как новый класс разъемов для использования с бытовым оборудованием для беспроводных сетей. RP-TNC конструктивно и электрически идентичен стандартному разъему TNC, но меняет местами сопряжения разъема TNC «папа» и «мама».

Основные физические характеристики соединителя TNC

Переворачивание внутренних сопряженных интерфейсов в разъеме RP-TNC означает:

• Штекерный разъем RP-TNC имеет гнездо, а не штырь в стандартной версии разъема.

• Гнездовой разъем RP-TNC имеет центральный штырь, а не гнездо в стандартном разъеме TNC.

Электрические характеристики разъема RP-TNC

Электрические характеристики 50-омного разъема RP-TNC идентичны стандартной версии, что делает этот разъем пригодным для частот субгигагерцового и гигагерцового диапазонов.

Применение адаптеров RP-TNC

Адаптеры

RP-TNC используются для беспроводного сетевого оборудования, аналогично разъему RP-SMA.Их можно использовать для подключения одного или другого класса к маршрутизаторам, точкам беспроводного доступа и антеннам.

Доступные конфигурации адаптера RP-TNC включают:

• Адаптер между вилкой RP-TNC и вилкой RP-SMA — Этот межсерийный адаптер можно использовать для создания различных подключений в беспроводной сети.

• Адаптер RP-TNC с гнездом на гнездо SMA — Этот полезный адаптер можно использовать в телекоммуникационных приложениях, где широко используется разъем SMA.

• Переходник RP-TNC «папа — вилка N» — Разъем типа N — это большой разъем, который подходит для установки наружных, устойчивых к атмосферным воздействиям антенн. Этот адаптер обеспечивает соединения RP-TNC с этим типом разъема повышенной прочности.

[E] Адаптеры BNC

Байонетные адаптеры Neill Concelman (BNC) используются для выполнения последовательно или между последовательными соединениями, которые включают разъем BNC.

О соединителе BNC

Байонетный соединитель Neil Concelman — уникальный ВЧ соединитель с уникальным байонетным механизмом. Он был разработан в конце 1940-х годов на основе существующей конструкции Пола Нейла и Карла Консельмана, а современные версии обеспечивают стабильные характеристики на микроволновых частотах.

Основные физические характеристики разъема BNC

Разъем BNC изготовлен из никелированной латуни.В корпусе охватываемого разъема имеются канавки, которые предназначены для закручивания и защелкивания на двух выступах корпуса охватывающего разъема. Внутри штыревого разъема BNC находится позолоченный латунный внутренний контактный штырь, окруженный ПТФЭ. Гнездовой разъем BNC имеет позолоченный разъем из фосфористой бронзы в качестве сопрягаемого интерфейса. Прокладка из силиконовой резины обеспечивает водонепроницаемость сопряженного соединения.

Электрические характеристики разъема BNC

Разъем BNC доступен в версиях на 50 и 75 Ом, что означает, что характеристическое сопротивление адаптера должно быть проверено перед стыковкой, чтобы предотвратить несоответствие.Разъем на 50 Ом имеет максимальную частоту 4 ГГц при КСВН 1,3. Его рабочее напряжение — 500 вольт.

Применение адаптеров BNC

Адаптер BNC на 50 Ом может использоваться в радиотехнических, испытательных и измерительных, телекоммуникационных и сетевых приложениях. Адаптер BNC на 50 Ом может использоваться в приложениях аналогового видео, но не цифрового видео.

Доступные конфигурации адаптера BNC включают:

• Адаптер BNC «папа» на «RP-SMA». — Этот адаптер между сериями может использоваться для создания различных подключений в беспроводной сети.

• Адаптер «гнездо BNC — гнездо SMA» — Этот полезный адаптер можно использовать в телекоммуникационных приложениях, где широко используется разъем SMA.

[F] N Переходники разъема

Разъем N , Тип N или Тип N Адаптеры имеют разъем N в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе N

Этот радиочастотный разъем среднего размера с резьбой был разработан в 1940-х годах Полом Нилом из Bell Labs, штат Нью-Йорк. Разъем N был одним из первых разъемов, способных поддерживать микроволновые частоты, а его современная версия широко используется в многогигагерцовом диапазоне.

Разъем N является водонепроницаемым и прочным, что делает его пригодным для установки наружной антенны и сетевых устройств.

Основные физические характеристики соединителя N

Этот цилиндрический соединитель среднего размера имеет диаметр 20.3 миллиметра (0,827 дюйма) для штекерного разъема и 15,7 мм (0,627 дюйма) для розетки. Он имеет резьбу с шагом 5 / 8-24 UNEF для надежного резьбового соединения.

• Штекерный разъем N имеет корпус из серебряной или никелированной латуни и позолоченный латунный центральный штифт. Его резьба внутренняя, и на корпусе разъема может быть шестигранная гайка для облегчения затяжки до нужного момента.

• Гнездовой соединитель типа N (гнездо) имеет внешнюю резьбу и гнездо из бериллиевой меди.

• Соединители

  N не имеют изолятора, но имеют прокладку для создания воздухо- и водонепроницаемого уплотнения.

Электрические характеристики соединителя N

Разъем N имеет характеристическое сопротивление 50 или 75 Ом. Он может поддерживать частоты до 11 ГГц. Он имеет отличную мощность с пиковым напряжением 1500 вольт. КСВ разъема N равен 1.35, а максимальная утечка радиочастоты на частоте 3 ГГц составляет -90 дБ в минуту.

Применение адаптеров N-образного соединителя

Прочность этого разъема делает его выгодным выбором для промышленных и оборонных сооружений, где условия могут быть суровыми. Разъемы N используются для спутниковой связи и радара, контрольно-измерительной аппаратуры и наружной антенны, а также для установки базовых станций для беспроводных и сотовых сетей. Его образцовая подача питания делает разъем N предпочтительным для грозовых разрядников и устройств защиты от перенапряжения.Адаптеры N-коннектора будут использоваться для создания компетентных последовательных и между последовательными соединениями в этих настройках.

Доступные конфигурации переходника N-коннектора включают:

• Переходник перегородки с N-мама на N-розетку — Этот последовательный адаптер полезен для безопасного и надежного монтажа антенн с N-разъемом. Разъем перегородки может быть прикреплен к креплению, а антенна N-разъема — к одному концу, а антенный кабель N-разъема — к другому концу.Резиновые прокладки способствуют гидроизоляции соединения.

• Адаптер N «папа» — «мама» RP SMA — Эта конфигурация адаптера разъема N представляет преимущества большего и более прочного разъема N для беспроводных сетевых установок, где разъем RP-SMA является обычным.

[G] Переходники U.FL

Разъем U.FL — один из самых маленьких и низкопрофильных радиочастотных разъемов. Адаптеры U.FL позволяют подключать более крупные разъемы через разъем U.FL, обычно к печатной плате.

О соединителе U.FL

Разъем U.FL — это сверхминиатюрный коаксиальный разъем, впервые разработанный в 1990-х годах и произведенный японской компанией Hirose. IPEX и другие производители также производят почти идентичные совместимые разъемы. Это один из самых маленьких радиочастотных разъемов в мире, который, несмотря на свой небольшой размер, может надежно поддерживать частоты в несколько гигагерц.

Основные физические характеристики соединителя N

Разъем

U.FL невероятно компактен с номинальной высотой сопряжения всего 1,9 миллиметра (0,07 дюйма) и небольшой монтажной площадью 7,7 квадратных миллиметра. Он состоит из вилки, которая вставляется в розетку на печатной плате. Правильное соединение вызывает тактильное ощущение щелчка. Разъем U.FL не предназначен для повторного включения / отключения и рассчитан всего на 30 циклов соединения. Разъем изготовлен из фосфористой бронзы с изолятором из жидкокристаллического полимера (ЖКП).Штекерный разъем устанавливается на поверхность и имеет центральный штифт. Розетка-мама присоединяется к коаксиальному кабелю и прижимается к штекерному разъему.

Электрические характеристики соединителя U.FL

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН от 1,3 до 1,5.

Применение адаптеров U.FL

Адаптеры

U.FL — ключевое решение для поддержки подключения внешних антенн к радиосхемам печатных плат.Более мощные антенны с разъемом SMA или RP-SMA можно надежно соединить с помощью небольшой занимаемой площади антенны U.FL. Отводы U.FL особенно полезны для выполнения соединений в комплекте разработки RF.

Доступные конфигурации переходника N-коннектора включают:

• Адаптер U.FL «папа — RP SMA» — адаптеры «косички» можно использовать для добавления внешних антенн WiFi к маршрутизаторам и ноутбукам. Длина кабеля может варьироваться, что позволяет расположить разъем SMA на некотором расстоянии от печатной платы, где находится U.Разъем FL прилагается.

• U. Адаптер FL-SMA — этот адаптер часто используется с векторными анализаторами цепей (VNA), которые поставляются с портами SMA.

[H] Адаптеры MCX

Между сериями переходники соединителей Micro CoaXial (MCX) обеспечивают заметный шаг вперед в размерах по сравнению с субминиатюрными соединителями и удобное защелкивающееся соединение.

О соединителе MCX

Этот миниатюрный разъем используется в компактных установках.Он легкий и примерно на 30% меньше, чем разъем SMB, несмотря на те же размеры интерфейса.

Основные физические характеристики разъема MCX

Соединитель изготовлен из обработанной латуни и бериллиевой меди. Механизм стыковки с защелкой является надежным и воспроизводимым до 500 циклов стыковки. Это достигается с помощью пружинных пальцев из бериллиево-медной пружины. Штекерный соединитель имеет центральный штифт из позолоченной латуни, а гнездовой соединитель имеет позолоченное гнездо из бериллиевой меди.Общий диаметр разъема составляет 3,6 миллиметра (0,14 дюйма).

Электрические характеристики разъема MCX

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН 1,35.

Применение адаптеров MCX

Размер, функциональность и удобство разъема MCX означают, что он может применяться в самых разных областях. Адаптеры MCX используются для установления соединений в приложениях GPS, беспроводной и сотовой сети.

Доступные конфигурации адаптера соединителя MCX:

• Адаптер MCX — SMA, вилка — Этот адаптер можно использовать для создания удобных соединений в сотовых сетях.

• Адаптер MCX — RP-SMA — Эта комбинация адаптеров между сериями может использоваться в беспроводной сети.

• Адаптер MCX — FME — Разъем FME используется в сетевых решениях для транспортных средств и судов, где требуются компактные, хорошо изолированные разъемы из-за ограниченного пространства и требований к прокладке.

Часто задаваемые вопросы

Что такое переходник T-разветвитель / Y?

Это пассивное радиочастотное устройство, которое принимает входной сигнал от антенны и передает два выходных сигнала через кабели, подключенные к выходным разъемам. Когда входной сигнал поступает на Т-разветвитель, мощность выходного сигнала уменьшается вдвое на каждом из двух выходов. Т-разветвители можно выбрать в соответствии с используемым в них ВЧ разъемом.

Заключение

Радиочастотные адаптеры — ключевое решение для облегчения грамотных соединений между различными разъемами в различных радиочастотных устройствах и оборудовании. Высококачественные адаптеры для ведущих классов радиочастотных разъемов, кабелей и антенн означают, что производительность радиооборудования не снижается из-за несоответствия и разрывов.

Узнать больше

Антенны SMA

Антенны RP-SMA

Разъем антенны N

Кабели BNC

Крепление для антенны на стене

U.ФЛ антенна

Разъемы и адаптеры Вносимые потери

Потеря мощности сигнала, вызванная подключением ВЧ-устройства к ВЧ-кабелю через разъем, называется вносимой потерей. Он рассчитывается и выражается в децибелах (дБ).

Вносимый убыток объясняется тремя основными причинами:

• Диэлектрические потери — потери мощности в диэлектрическом материале.
• Потери в меди — тепло, рассеиваемое на поверхности проводника (скин-эффект) относительно основного проводника и используемого металлического покрытия.
• Отраженная потеря — отраженная энергия, потерянная в направлении передачи.

Различные разъемы имеют разный рейтинг вносимых потерь в зависимости от используемого диэлектрического материала, уровня экранирования и используемой частоты. Например, разъем BNC рассчитан на максимальные потери 0,2 дБ на частоте 3 ГГц, разъемы SMA и RP-SMA имеют потери 0,06 дБ на частоте 6 ГГц, разъемы типа N рассчитаны на 0,15 дБ на частоте 10 ГГц.

Рейтинг вносимых потерь для большинства разъемов обычно дается для одной оптимальной частоты из-за сложности проверки точности таких низких значений на разных частотах.

Использование переходников для подключения антенных кабелей и устройств, использующих несовместимые разъемы, увеличивает вносимые потери из-за дополнительных подключений. Большинство адаптеров разъемов имеют вносимые потери 0,1 дБ на оптимальной частоте. Добавление адаптера к соединительной линии также увеличивает сумму вносимых потерь.

Различия в выборе металлического корпуса для разъемов и переходника (нержавеющая сталь или латунь) сказываются только на долговечности разъема. Выбор металла обшивки; золото, серебро и никель определяют токопроводящие характеристики и долговечность контактов.В совокупности эти характеристики могут повлиять на вносимые потери, но не существенно.

Адаптеры антенного кабеля — это специализированные компоненты радиочастотного разъема , которые обеспечивают совместимость между различными размерами, классами, полами и полярностью радиочастотных разъемов. Это пассивные компоненты, которые облегчают передачу радиочастотных сигналов от мегагерц до гигагерц по подключенным кабелям.Использование коаксиальных соединительных адаптеров широко распространено, включая радиоустройства и компоненты, такие как антенны, приемники GPS, устройства защиты от перенапряжения, а также испытательные и измерительные устройства.

Этот обширный ассортимент радиочастотных адаптеров спроектирован и изготовлен с высокой точностью для обеспечения необходимого перехода в класса разъемов или пол без создания разрывов или шагов в импедансе , который может поставить под угрозу работу радиочастотной цепи, к которой они подключены.

Каждый конец адаптера разъема коаксиального кабеля может сопрягаться с его дополнительным разъемом, что означает, что линейное соединение может быть выполнено между антенными кабелями, антеннами или другими компонентами, которые заканчиваются разъемами RF, которые обычно не могут быть быть напрямую повязанным.

Адаптеры

разнообразны и имеют широкий спектр комбинаций. Типы соединений, которые могут быть созданы с помощью этих адаптеров:

• Винтовая муфта

• Муфта с защелкой

• Байонетное соединение

Существует три основных типа переходников антенного кабеля:

1. Последовательные радиочастотные адаптеры могут подключаться к радиочастотным разъемам того же типа или серии на обоих концах.Например, адаптеры разъемов N-типа имеют разъемы N-типа на обоих концах. Последовательные соединители обычно обеспечивают преобразование в зависимости от пола (например, мужчина-женщина, женщина-женщина, мужчина-мужчина). Их также можно описать как адаптеры для смены пола .

2. Между последовательными адаптерами можно создать соединение между двумя радиочастотными разъемами разных типов или классов, например, адаптер RP-SMA-N или адаптер BNC-N.Электрические соединения между различными интерфейсами адаптера тщательно обработаны, чтобы свести к минимуму потери сигнала, поскольку адаптер структурно переключается между двумя типами разъемов.

3. Пигтейл-адаптеры подключают микроминиатюрный или миниатюрный ВЧ-разъем к разъему большего класса через короткий коаксиальный кабель с низкими потерями. Они обычно используются с разъемами U.FL или MMCX и облегчают соединение между разъемом, установленным на печатной плате, и разъемом стандартного размера, который может не поместиться в плотно упакованной среде.Они также избавляют класс микроминиатюрных разъемов от повторной замены, поскольку можно использовать более крупный и прочный разъем.

Адаптеры также могут иметь прямую или угловую конфигурацию, а также иметь перегородку для монтажа на панели или силиконовые прокладки для надежной защиты от проникновения.

Качество адаптеров антенного кабеля влияет на работу радиочастотного контура, в котором они находятся.

Эти поточные RF адаптеры изготовлены с высокой точностью, чтобы свести нелинейности к минимуму.Несоответствие в линии, вызванное плохо обработанным или подобранным адаптером, приведет к возникновению разрывов . Это ступенчатые изменения импеданса вдоль линии, которые могут быть вызваны изменениями диаметра адаптера, диаметра изолятора, изменениями размеров границы раздела или дефектами и зазорами в адаптере. Это означает, что когда сигнал проходит по линии через адаптер, распространяются отраженные бегущие волны, которые способствуют потере сигнала в прямом направлении. Тщательная обработка также предотвращает Пассивную интермодуляцию (PIM) , когда в ВЧ-цепи присутствуют две или более основных частоты.

Соответствующие RoHS адаптеры разъемов RF

Наша линейка адаптеров антенных кабелей изготовлена ​​по высочайшим стандартам из качественных материалов хорошего происхождения. Мы гарантируем, что все адаптеры разъемов RF, поставляемые и распространяемые нашей компанией, соответствуют директиве по ограничению содержания опасных веществ (RoHS) . Эта директива ЕС и ее национальные эквиваленты устанавливают ограничения на включение опасных веществ, таких как свинец, кадмий и ртуть, в электрическое и электронное оборудование (EEE) .

Адаптеры разъемов RF также соответствуют федеральному и международному законодательству в отношении конфликтных минералов, в частности, Положению о конфликтных минералах и Раздел 1502 Закона Додда-Франка . Эти законы запрещают использование основных металлов — тантала, вольфрама, олова и золота, добытых в зонах конфликтов или принудительного труда, и используемых в секторе электроники.

Качественные адаптеры антенного кабеля охватывают все основные классы ВЧ разъемов

Наш ассортимент коаксиальных адаптеров охватывает все основные приложения с сопротивлением 50 и 75 Ом с последовательными или между последовательными ВЧ интерфейсами.Вот наиболее часто используемые интерфейсы для адаптеров антенного кабеля:

[A] Переходники SMA

Адаптеры

SMA имеют разъем SMA в качестве одного или обоих интерфейсов разъема на адаптере.

О разъеме SMA

Разъем SMA представляет собой коаксиальный разъем субминиатюрного типа A. Этот полуточный соединитель был разработан в 1960-х годах и с тех пор широко используется в телекоммуникациях и электронике.Его компактная конструкция делает его пригодным для использования в небольших помещениях, а его стыковочный механизм с винтовым соединением обеспечивает надежное соединение, устойчивое к вибрациям и толчкам. Разъемы SMA износостойкие и рассчитаны не менее чем на 500 циклов сопряжения.

Основные физические характеристики разъема SMA

Разъем SMA состоит из разъемов типа «папа» и «мама» с резьбой 36 на дюйм. Оба разъема изготовлены из нержавеющей стали, никеля или позолоченной латуни.

• Диаметр штекера SMA составляет 11 миллиметров (0,433 дюйма), это бочкообразный соединитель с внутренней резьбой. Штекерный разъем также имеет внешнюю шестигранную гайку для затягивания разъема при его стыковке. На стыковочном интерфейсе штекерного разъема SMA находится латунный центральный штифт, окруженный тефлоновым диэлектриком.

• Гнездовой SMA-разъем немного меньше диаметра 9.5 миллиметров (0/374 дюйма). Сопрягающий интерфейс состоит из бериллиево-медной розетки, окруженной тефлоновым изолятором.

Электрические характеристики разъема SMA

Это 50-омный разъем, который поддерживает микроволновые частоты до максимальной частоты 18 ГГц. Его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2.

Разъем SMA отличается образцовой мощностью и номинальным напряжением 500 вольт.Максимальная утечка радиочастоты стандартного разъема составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров SMA

Область применения адаптеров SMA во многом определяется областью применения разъема SMA. Хотя изначально он был разработан для оборонной, аэрокосмической, радиоастрономической отраслей, а также для тестирования и измерений, в настоящее время разъем SMA стал гораздо более распространенным в использовании в сотовой связи, радионавигации (включая GPS) и беспроводных сетях, часто используемых для частоты ниже 6 ГГц.

Доступные конфигурации адаптера SMA включают

• Адаптер «гнездо SMA — штекер SMA» — Эта и другие гендерные комбинации обеспечивают правильное соединение антенн SMA, кабелей и радиооборудования.

• Адаптер «папа SMA — мама» под прямым углом — прямоугольная геометрия позволяет сэкономить место в различных областях применения. Присоединенный кабель также выходит прямо вниз, и вероятность его повреждения меньше.

• Переходник перемычки «гнездо SMA — гнездо SMA» — Этот разъем перегородки используется с L-образным креплением антенны для подключения антенны с разъемом SMA и антенного кабеля.

• Переходник SMA-штекер на штекер RP-SMA — Поскольку разъем RP-SMA широко используется в беспроводных сетях, этот адаптер поддерживает подключение антенн и кабеля SMA к маршрутизаторам и другому оборудованию.

• Адаптер «мама» — «штекер» TNC — Этот адаптер поддерживает электрически компетентное соединение с разъемом большего калибра.

• Переходник «штекер» SMA на «штекер FME» — Этот переходник обеспечивает полезное уменьшение размера (без ущерба для надежного резьбового соединения) меньшего резьбового разъема FME, который часто используется в транспортных средствах и лодках.

• Переходник SMA папа на вилку типа N — Разъем N может использоваться для монтажа или подключения встроенных компонентов, таких как устройства защиты от перенапряжения.

• SMA гнездовой к U.Адаптер FL — это соединение используется для облегчения подключения антенны SMA к печатной плате. Он не предназначен для повторяющихся циклов спаривания.

• Переходник «мама» SMA — «мама» BNC. — Этот адаптер может выполнять ключевые соединения в испытательном и измерительном оборудовании, а также устанавливать разъемы на панели.

[B] RP SMA адаптеры

Адаптеры

Reverse Polarity или RP SMA несут разъем RP-SMA в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе RP-SMA

Разъем RP-SMA является вариантом стандартного разъема SMA. Он был разработан в конце 1990-х годов как часть стратегии по предотвращению подключения потребителей мощных промышленных антенн к потребительскому беспроводному сетевому оборудованию.

Основные физические характеристики разъема SMA

Разъем RP-SMA имеет намеренно перевернутый внутренний стыковочный интерфейс штыревого и гнездового разъемов.В разъеме SMA RP штекерный разъем имеет гнездо, а гнездовой разъем имеет штырь. Такое расположение делает разъемы RP-SMA электрически несовместимыми с разъемами SMA, поскольку они не могут правильно соединяться.

Подобно разъему SMA, разъем RP-SMA образует механически прочное соединение с малыми потерями сигнала с помощью винтовой муфты. Он физически идентичен стандартному разъему SMA, за исключением переключения пола сопрягающего интерфейса.

Электрические характеристики разъема RP-SMA

Разъем RP-SMA — это 50-омный разъем, который широко используется для субгигагерцовых и гигагерцовых частот до 18 ГГц.Как и у разъема SMA, его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2, его номинальное напряжение составляет 500 вольт, а его максимальная утечка радиочастоты составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров RP-SMA

Разъемы

RP-SMA были разработаны для потребительских беспроводных сетевых продуктов и остаются преобладающим типом ВЧ-разъемов, используемых в таком оборудовании, как WiFi-маршрутизаторы, точки доступа и антенны 2,4 и 5 ГГц.Разъемы SMA и RP-SMA очень легко перепутать, и их можно точно идентифицировать только при осмотре сопрягаемого интерфейса. Адаптер RP-SMA — SMA может использоваться для надежного соединения между этими двумя распространенными типами разъемов.

Доступные конфигурации адаптера RP-SMA включают:

• Адаптер «штекер» SMA — гнездо RP-SMA — это популярный адаптер для исправления ошибок согласования между антеннами RP-SMA и SMA и антенными кабелями.

• Прямоугольный переходник «штекер» RP-SMA — «мама» RP-SMA — это компактная и компактная конструкция, которая не нагружает кабели. Также имеется шарнирный угловой соединитель RP-SMA и RP-SMA male / female , который идеально подходит для размещения антенн RP-SMA на маршрутизаторе.

• Переходник перемычки между гнездом RP-SMA и гнездом RP-SMA — Этот соединитель перегородки можно использовать для надежного монтажа антенны и кабеля RP-SMA.Уплотнительное кольцо или силиконовое уплотнительное кольцо обеспечивают гидроизоляцию соединений.

• Переходник с разъема RP-SMA на штекер MMCX — Этот переходник с гибким хвостовиком обеспечивает надежное уменьшение размеров между разъемом RP-SMA и микроминиатюрным MMCX. Этот адаптер можно использовать для подключения антенны RP-SMA к печатной плате.

[C] Адаптеры TNC

Резьбовые адаптеры Neil Concelman (TNC) содержат разъем TNC в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе TNC

Резьбовой соединитель Neil Concelman представляет собой резьбовую версию соединителя Bayonet Neil Concelman (BNC), описанного ниже. Механизм стыковки с винтовой муфтой этого миниатюрного ВЧ-разъема улучшает его характеристики на сверхвысоких частотах. Сопряженное соединение отличается низким уровнем шума и стабильностью, что делает его идеальным для условий, в которых возможны удары или вибрация.

Основные физические характеристики соединителя TNC

Корпус разъема обычно изготавливается из латуни и фосфорной бронзы, а разъемы обоих полов имеют резьбу 7/16 — 28 UNEF.

• Штекерный разъем TNC больше, его диаметр составляет 15 миллиметров (0,59 дюйма). Он имеет внутреннюю резьбу и центральный штифт из фосфористой бронзы, окруженный тефлоновым изолятором.

• Меньший гнездовой разъем TNC имеет диаметр 9,6 мм (0,378 дюйма). Гнездовой соединитель имеет центральную розетку, также окруженную тефлоном.

Электрические характеристики разъема TNC

Разъем TNC доступен с характеристическим сопротивлением 50 и 75 Ом, поэтому важно установить, что импеданс любого адаптера TNC используется для предотвращения рассогласования.Разъем TNC может поддерживать частоты гигагерцового диапазона до 11 ГГц. Его КСВ равен 1,3, а рабочее напряжение — 500 вольт. На частотах 2–3 ГГц максимальная утечка радиочастоты составляет -60 дБ / мин.

Применение адаптеров TNC

Адаптеры

TNC используются в ряде беспроводных и телекоммуникационных приложений, где надежное и стабильное соединение имеет решающее значение для производительности. Благодаря своей прочности и отличной управляемой мощности они также используются на промышленных, оборонных, авиационных и космических рынках.

Доступные конфигурации адаптера TNC включают:

• Адаптер TNC «папа» к RP-TNC «мама» — Разъем RP-TNC, описанный ниже, является ключевым миниатюрным типом разъема, используемым в приложениях беспроводной сети. Конструктивно он аналогичен разъему TNC, но не может работать с разъемом TNC без адаптера.

• Адаптер TNC с розетки на розетку SMA — это полезный адаптер для создания соединений в приложениях сотовой сети, где широко используется разъем SMA.

• TNC-штекер на N-штекер. — Этот переходник для пигтейлов идеально подходит для соединений с разъемом N, который используется в наружных установках.

• Адаптер TNC «папа» к RP-SMA «мама» — RP-SMA является преобладающим разъемом в потребительских беспроводных приложениях, поэтому этот адаптер можно использовать для подключения с помощью этого распространенного типа разъема.

[D] Адаптеры RP-TNC

Адаптеры Neil Concelman с обратной полярностью (TNC) обеспечивают последовательное или между последовательными ВЧ соединениями, которые включают разъем RP TNC.

О соединителе RP-TNC

Это версия разъема TNC с обратной полярностью (RP) , который был разработан в конце 1990-х годов как новый класс разъемов для использования с бытовым оборудованием для беспроводных сетей. RP-TNC конструктивно и электрически идентичен стандартному разъему TNC, но меняет местами сопряжения разъема TNC «папа» и «мама».

Основные физические характеристики соединителя TNC

Переворачивание внутренних сопряженных интерфейсов в разъеме RP-TNC означает:

• Штекерный разъем RP-TNC имеет гнездо, а не штырь в стандартной версии разъема.

• Гнездовой разъем RP-TNC имеет центральный штырь, а не гнездо в стандартном разъеме TNC.

Электрические характеристики разъема RP-TNC

Электрические характеристики 50-омного разъема RP-TNC идентичны стандартной версии, что делает этот разъем пригодным для частот субгигагерцового и гигагерцового диапазонов.

Применение адаптеров RP-TNC

Адаптеры

RP-TNC используются для беспроводного сетевого оборудования, аналогично разъему RP-SMA.Их можно использовать для подключения одного или другого класса к маршрутизаторам, точкам беспроводного доступа и антеннам.

Доступные конфигурации адаптера RP-TNC включают:

• Адаптер между вилкой RP-TNC и вилкой RP-SMA — Этот межсерийный адаптер можно использовать для создания различных подключений в беспроводной сети.

• Адаптер RP-TNC с гнездом на гнездо SMA — Этот полезный адаптер можно использовать в телекоммуникационных приложениях, где широко используется разъем SMA.

• Переходник RP-TNC «папа — вилка N» — Разъем типа N — это большой разъем, который подходит для установки наружных, устойчивых к атмосферным воздействиям антенн. Этот адаптер обеспечивает соединения RP-TNC с этим типом разъема повышенной прочности.

[E] Адаптеры BNC

Байонетные адаптеры Neill Concelman (BNC) используются для выполнения последовательно или между последовательными соединениями, которые включают разъем BNC.

О соединителе BNC

Байонетный соединитель Neil Concelman — уникальный ВЧ соединитель с уникальным байонетным механизмом. Он был разработан в конце 1940-х годов на основе существующей конструкции Пола Нейла и Карла Консельмана, а современные версии обеспечивают стабильные характеристики на микроволновых частотах.

Основные физические характеристики разъема BNC

Разъем BNC изготовлен из никелированной латуни.В корпусе охватываемого разъема имеются канавки, которые предназначены для закручивания и защелкивания на двух выступах корпуса охватывающего разъема. Внутри штыревого разъема BNC находится позолоченный латунный внутренний контактный штырь, окруженный ПТФЭ. Гнездовой разъем BNC имеет позолоченный разъем из фосфористой бронзы в качестве сопрягаемого интерфейса. Прокладка из силиконовой резины обеспечивает водонепроницаемость сопряженного соединения.

Электрические характеристики разъема BNC

Разъем BNC доступен в версиях на 50 и 75 Ом, что означает, что характеристическое сопротивление адаптера должно быть проверено перед стыковкой, чтобы предотвратить несоответствие.Разъем на 50 Ом имеет максимальную частоту 4 ГГц при КСВН 1,3. Его рабочее напряжение — 500 вольт.

Применение адаптеров BNC

Адаптер BNC на 50 Ом может использоваться в радиотехнических, испытательных и измерительных, телекоммуникационных и сетевых приложениях. Адаптер BNC на 50 Ом может использоваться в приложениях аналогового видео, но не цифрового видео.

Доступные конфигурации адаптера BNC включают:

• Адаптер BNC «папа» на «RP-SMA». — Этот адаптер между сериями может использоваться для создания различных подключений в беспроводной сети.

• Адаптер «гнездо BNC — гнездо SMA» — Этот полезный адаптер можно использовать в телекоммуникационных приложениях, где широко используется разъем SMA.

[F] N Переходники разъема

Разъем N , Тип N или Тип N Адаптеры имеют разъем N в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе N

Этот радиочастотный разъем среднего размера с резьбой был разработан в 1940-х годах Полом Нилом из Bell Labs, штат Нью-Йорк. Разъем N был одним из первых разъемов, способных поддерживать микроволновые частоты, а его современная версия широко используется в многогигагерцовом диапазоне.

Разъем N является водонепроницаемым и прочным, что делает его пригодным для установки наружной антенны и сетевых устройств.

Основные физические характеристики соединителя N

Этот цилиндрический соединитель среднего размера имеет диаметр 20.3 миллиметра (0,827 дюйма) для штекерного разъема и 15,7 мм (0,627 дюйма) для розетки. Он имеет резьбу с шагом 5 / 8-24 UNEF для надежного резьбового соединения.

• Штекерный разъем N имеет корпус из серебряной или никелированной латуни и позолоченный латунный центральный штифт. Его резьба внутренняя, и на корпусе разъема может быть шестигранная гайка для облегчения затяжки до нужного момента.

• Гнездовой соединитель типа N (гнездо) имеет внешнюю резьбу и гнездо из бериллиевой меди.

• Соединители

  N не имеют изолятора, но имеют прокладку для создания воздухо- и водонепроницаемого уплотнения.

Электрические характеристики соединителя N

Разъем N имеет характеристическое сопротивление 50 или 75 Ом. Он может поддерживать частоты до 11 ГГц. Он имеет отличную мощность с пиковым напряжением 1500 вольт. КСВ разъема N равен 1.35, а максимальная утечка радиочастоты на частоте 3 ГГц составляет -90 дБ в минуту.

Применение адаптеров N-образного соединителя

Прочность этого разъема делает его выгодным выбором для промышленных и оборонных сооружений, где условия могут быть суровыми. Разъемы N используются для спутниковой связи и радара, контрольно-измерительной аппаратуры и наружной антенны, а также для установки базовых станций для беспроводных и сотовых сетей. Его образцовая подача питания делает разъем N предпочтительным для грозовых разрядников и устройств защиты от перенапряжения.Адаптеры N-коннектора будут использоваться для создания компетентных последовательных и между последовательными соединениями в этих настройках.

Доступные конфигурации переходника N-коннектора включают:

• Переходник перегородки с N-мама на N-розетку — Этот последовательный адаптер полезен для безопасного и надежного монтажа антенн с N-разъемом. Разъем перегородки может быть прикреплен к креплению, а антенна N-разъема — к одному концу, а антенный кабель N-разъема — к другому концу.Резиновые прокладки способствуют гидроизоляции соединения.

• Адаптер N «папа» — «мама» RP SMA — Эта конфигурация адаптера разъема N представляет преимущества большего и более прочного разъема N для беспроводных сетевых установок, где разъем RP-SMA является обычным.

[G] Переходники U.FL

Разъем U.FL — один из самых маленьких и низкопрофильных радиочастотных разъемов. Адаптеры U.FL позволяют подключать более крупные разъемы через разъем U.FL, обычно к печатной плате.

О соединителе U.FL

Разъем U.FL — это сверхминиатюрный коаксиальный разъем, впервые разработанный в 1990-х годах и произведенный японской компанией Hirose. IPEX и другие производители также производят почти идентичные совместимые разъемы. Это один из самых маленьких радиочастотных разъемов в мире, который, несмотря на свой небольшой размер, может надежно поддерживать частоты в несколько гигагерц.

Основные физические характеристики соединителя N

Разъем

U.FL невероятно компактен с номинальной высотой сопряжения всего 1,9 миллиметра (0,07 дюйма) и небольшой монтажной площадью 7,7 квадратных миллиметра. Он состоит из вилки, которая вставляется в розетку на печатной плате. Правильное соединение вызывает тактильное ощущение щелчка. Разъем U.FL не предназначен для повторного включения / отключения и рассчитан всего на 30 циклов соединения. Разъем изготовлен из фосфористой бронзы с изолятором из жидкокристаллического полимера (ЖКП).Штекерный разъем устанавливается на поверхность и имеет центральный штифт. Розетка-мама присоединяется к коаксиальному кабелю и прижимается к штекерному разъему.

Электрические характеристики соединителя U.FL

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН от 1,3 до 1,5.

Применение адаптеров U.FL

Адаптеры

U.FL — ключевое решение для поддержки подключения внешних антенн к радиосхемам печатных плат.Более мощные антенны с разъемом SMA или RP-SMA можно надежно соединить с помощью небольшой занимаемой площади антенны U.FL. Отводы U.FL особенно полезны для выполнения соединений в комплекте разработки RF.

Доступные конфигурации переходника N-коннектора включают:

• Адаптер U.FL «папа — RP SMA» — адаптеры «косички» можно использовать для добавления внешних антенн WiFi к маршрутизаторам и ноутбукам. Длина кабеля может варьироваться, что позволяет расположить разъем SMA на некотором расстоянии от печатной платы, где находится U.Разъем FL прилагается.

• U. Адаптер FL-SMA — этот адаптер часто используется с векторными анализаторами цепей (VNA), которые поставляются с портами SMA.

[H] Адаптеры MCX

Между сериями переходники соединителей Micro CoaXial (MCX) обеспечивают заметный шаг вперед в размерах по сравнению с субминиатюрными соединителями и удобное защелкивающееся соединение.

О соединителе MCX

Этот миниатюрный разъем используется в компактных установках.Он легкий и примерно на 30% меньше, чем разъем SMB, несмотря на те же размеры интерфейса.

Основные физические характеристики разъема MCX

Соединитель изготовлен из обработанной латуни и бериллиевой меди. Механизм стыковки с защелкой является надежным и воспроизводимым до 500 циклов стыковки. Это достигается с помощью пружинных пальцев из бериллиево-медной пружины. Штекерный соединитель имеет центральный штифт из позолоченной латуни, а гнездовой соединитель имеет позолоченное гнездо из бериллиевой меди.Общий диаметр разъема составляет 3,6 миллиметра (0,14 дюйма).

Электрические характеристики разъема MCX

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН 1,35.

Применение адаптеров MCX

Размер, функциональность и удобство разъема MCX означают, что он может применяться в самых разных областях. Адаптеры MCX используются для установления соединений в приложениях GPS, беспроводной и сотовой сети.

Доступные конфигурации адаптера соединителя MCX:

• Адаптер MCX — SMA, вилка — Этот адаптер можно использовать для создания удобных соединений в сотовых сетях.

• Адаптер MCX — RP-SMA — Эта комбинация адаптеров между сериями может использоваться в беспроводной сети.

• Адаптер MCX — FME — Разъем FME используется в сетевых решениях для транспортных средств и судов, где требуются компактные, хорошо изолированные разъемы из-за ограниченного пространства и требований к прокладке.

Часто задаваемые вопросы

Что такое переходник T-разветвитель / Y?

Это пассивное радиочастотное устройство, которое принимает входной сигнал от антенны и передает два выходных сигнала через кабели, подключенные к выходным разъемам. Когда входной сигнал поступает на Т-разветвитель, мощность выходного сигнала уменьшается вдвое на каждом из двух выходов. Т-разветвители можно выбрать в соответствии с используемым в них ВЧ разъемом.

Заключение

Радиочастотные адаптеры — ключевое решение для облегчения грамотных соединений между различными разъемами в различных радиочастотных устройствах и оборудовании. Высококачественные адаптеры для ведущих классов радиочастотных разъемов, кабелей и антенн означают, что производительность радиооборудования не снижается из-за несоответствия и разрывов.

Узнать больше

Антенны SMA

Антенны RP-SMA

Разъем антенны N

Кабели BNC

Крепление для антенны на стене

U.ФЛ антенна

Разъемы и адаптеры Вносимые потери

Потеря мощности сигнала, вызванная подключением ВЧ-устройства к ВЧ-кабелю через разъем, называется вносимой потерей. Он рассчитывается и выражается в децибелах (дБ).

Вносимый убыток объясняется тремя основными причинами:

• Диэлектрические потери — потери мощности в диэлектрическом материале.
• Потери в меди — тепло, рассеиваемое на поверхности проводника (скин-эффект) относительно основного проводника и используемого металлического покрытия.
• Отраженная потеря — отраженная энергия, потерянная в направлении передачи.

Различные разъемы имеют разный рейтинг вносимых потерь в зависимости от используемого диэлектрического материала, уровня экранирования и используемой частоты. Например, разъем BNC рассчитан на максимальные потери 0,2 дБ на частоте 3 ГГц, разъемы SMA и RP-SMA имеют потери 0,06 дБ на частоте 6 ГГц, разъемы типа N рассчитаны на 0,15 дБ на частоте 10 ГГц.

Рейтинг вносимых потерь для большинства разъемов обычно дается для одной оптимальной частоты из-за сложности проверки точности таких низких значений на разных частотах.

Использование переходников для подключения антенных кабелей и устройств, использующих несовместимые разъемы, увеличивает вносимые потери из-за дополнительных подключений. Большинство адаптеров разъемов имеют вносимые потери 0,1 дБ на оптимальной частоте. Добавление адаптера к соединительной линии также увеличивает сумму вносимых потерь.

Различия в выборе металлического корпуса для разъемов и переходника (нержавеющая сталь или латунь) сказываются только на долговечности разъема. Выбор металла обшивки; золото, серебро и никель определяют токопроводящие характеристики и долговечность контактов.В совокупности эти характеристики могут повлиять на вносимые потери, но не существенно.

Инструменты для коаксиальных кабелей

Инструменты для зачистки коаксиального кабеля, ключ RP-SMA / SMA и инструменты для вставки U.FL и MHF4.

Высококачественные инструменты для антенных кабелей и разъемов
Ручные инструменты и аксессуары для коаксиальных кабелей и радиочастотных разъемов используются для:

• точно зачистить коаксиальные кабели,
• правильно подключите антенные разъемы,
• затяните коаксиальные разъемы до соответствующего уровня крутящего момента,
• и защитите незащищенные концы неиспользуемых радиочастотных разъемов.

Использование правильных компонентов при сборке и передаче антенных кабелей улучшит работу вашего радиочастотного оборудования, а также продлит его срок службы. Инструменты для подготовки коаксиального кабеля широко используются профессионалами, любителями и потребителями в следующих секторах: телекоммуникации , Satcom , кабельное телевидение , тестирование и измерения , беспроводные сети , аудиовизуальные , звуковая инженерия и другие.

Инструменты и аксессуары для коаксиального кабеля, соответствующие RoHS
Все наше электрическое и электронное оборудование (EEE) тщательно закуплено и соответствует директиве по ограничению содержания опасных веществ (RoHS) . Наш инвентарь инструментов для антенных кабелей, где это применимо, также соответствует законодательству, касающемуся происхождения Вольфрам, олово, тантал и золото (3TG) :

• Раздел 1502 Закона Додда-Франка
• Положение о конфликтных полезных ископаемых (2021 г.)

Основные инструменты для антенных кабелей
Следующие инструменты для установки коаксиального кабеля и аксессуары для антенных разъемов можно использовать для подготовки кабеля в соответствии с профессиональными стандартами.Технические специалисты используют следующие элементы для безопасного и эффективного зачистки, обрезки и заделки антенных кабелей, а также для затяжки сопряженных коаксиальных разъемов. В зависимости от типа и масштаба радиочастотного контура или установки сетевой инфраструктуры, эти элементы, возможно, придется использовать часто и широко, поэтому они рассчитаны на длительный срок службы с минимальной утомляемостью пользователя. Их можно с уверенностью использовать в домашних, коммерческих и промышленных условиях.

[A] Что такое инструмент для зачистки коаксиального кабеля?
Устройство для зачистки коаксиального кабеля — это ручной инструмент, который используется для снятия оболочки, экрана оплетки и изоляции коаксиального кабеля.Это достигается за счет того, что лезвия устройства для зачистки надрезают слои кабеля с удалением заглушек, чтобы обнажить нижележащие слои без повреждения экрана кабеля и проводника. Острые лезвия прорезают различные пластиковые и металлические слои коаксиального кабеля. Это делается ступенчатым образом, оставляя внутренний проводник открытым с изолятором, экраном и оболочкой, расположенными так, чтобы они могли вмещать присоединение совместимого разъема для завершения подготовленного кабеля. Использование устройства для зачистки коаксиального кабеля гораздо менее подвержено ошибкам оператора, экономит время и дает стабильные результаты по сравнению с зачисткой кабеля вручную.

Устройства для зачистки кабеля бывают разных конструкций и типов, в том числе:

• Триммеры Drop
• Инструменты для удаления керна, снятия изоляции и снятия фасок
• Инструменты для снятия изоляции и снятия фаски
• Некоторые съемники имеют встроенный инструмент для обжима

Устройства для зачистки могут иметь два или три режущих лезвия и различаются по глубине, на которую они разрезают слои кабелей для снятия изоляции.Они также имеют размер в соответствии с типом и диаметром подготавливаемого коаксиального кабеля, с регулировкой глубины и длины зачистки с помощью шестигранного ключа. Инструмент для зачистки кабеля разработан таким образом, чтобы не разрезать кабель слишком глубоко, что может стать проблемой при зачистке кабеля ножом или другим лезвием. Длина полосы соответствует отраслевым стандартам, а сила резания, применяемая к коаксиальному кабелю, контролируется, что снижает риск деформации кабеля. На многих конструкциях имеется отверстие для пальца оператора.Палец используется для нажатия на ножевой рычаг, зацепляя ножи, а также для вращения устройства для зачистки кабеля на кабеле.

[B] Что такое инструмент для вставки соединителя U.FL?
Инструменты для вставки U.FL используются для подключения и отключения разъема Hirose U.FL, который широко используется в приложениях, монтируемых на печатную плату. С этим миниатюрным разъемом легче работать с помощью металлического зажимного приспособления, которое точно соответствует точным размерам этого миниатюрного разъема.Этот инструмент гарантирует, что соединитель вставлен и извлечен правильно, чтобы он не повредился, поскольку он хрупкий и имеет ограниченное количество циклов соединения.
Чтобы отсоединить разъем U.FL, концевую часть инструмента вставляют зубцами под фланцы охватывающего разъема, который затем можно снять с установленного на печатной плате вилочного разъема на одной линии с его осью сопряжения.

[C] Что такое инструмент для вставки разъема MHF4?
Двухтактный инструмент MHF-4 — это специальный ручной инструмент, позволяющий правильно подсоединять и отсоединять разъем IPEX MHF-4.Разъем MHF-4 имеет высоту сопряжения всего 1,2 дюйма, что затрудняет обращение с разъемом. Эти металлические зажимы имеют точную форму, соответствующую размерам этого хрупкого миниатюрного разъема, который обычно устанавливается на поверхность.

Инструменты для вставки / извлечения, подобные этим, для разъемов MHF-4 и UFL , можно использовать для извлечения этих хрупких разъемов из состояния стыковки без повреждения разъема или близлежащих электронных компонентов. Поскольку эти миниатюрные разъемы часто устанавливаются на печатных платах с большим количеством компонентов, экстрактор представляет собой простой и эффективный способ отключения разъема без нарушения работы коаксиального кабеля, разъема или гнезда.

[D] Что такое соединительный ключ SMA / RP-SMA?
Ключ для разъемов SMA — это динамометрический ключ для радиочастотных разъемов, незаменимый инструмент для правильного совмещения стандартных разъемов SMA и разъемов обратной полярности.

Оба этих типа резьбовых сверхминиатюрных радиочастотных разъемов имеют внешнюю шестигранную гайку (5/16 дюйма в противоположных плоскостях) на корпусе охватываемого разъема. Гайка имеет идентичные размеры с шестигранной гайкой Общества автомобильных инженеров (SAE).

Этот плоский динамометрический ключ точно соответствует этой шестигранной гайке и используется для ее затяжки до соответствующего уровня крутящего момента. Гаечный ключ также можно использовать с переходниками.

С помощью гаечного ключа SMA стандартные разъемы SMA и разъемы обратной полярности могут быть затянуты с высокой точностью, что означает, что разъемы в устройствах и системах полностью совмещены и работают должным образом. Динамометрический ключ используется для предотвращения недостаточной или чрезмерной затяжки этих разъемов, которая может привести к повреждению или ослаблению соединений в критических интерфейсах и ухудшению общей производительности системы.Используя динамометрический ключ, технические специалисты могут получить точное и стабильное соединение.

[E] Что такое пылезащитные колпачки?
Пылезащитные колпачки или пылезащитные колпачки радиочастотных разъемов — это покрытия, специально предназначенные для установки на несоединенные концы антенных разъемов. Закрыв открытые концы разъемов, они могут быть защищены от загрязнений, которые могут застрять в резьбе разъема и на хрупком внутреннем стыковочном интерфейсе. Поскольку пылезащитные колпачки защищают разъемы от попадания пыли и влаги, они помогают предотвратить коррозию, которая может повредить не только разъем, но и кабель, к которому он прикреплен.Некоторые пылезащитные колпачки имеют код защиты от проникновения, указывающий степень герметичности, которую они обеспечивают.

Разъем SMA и его аналог с обратной полярностью — широко используемые радиочастотные разъемы, используемые в таких приложениях, как сотовые и беспроводные сети и GPS. Пылезащитные крышки разъемов SMA и RP SMA полезны для защиты разъемов во время монтажных работ и могут использоваться как в краткосрочной, так и в долгосрочной перспективе. Во время установки их можно использовать для предотвращения накопления статического заряда в кабеле, который будет подключен к антенне.

Поскольку стандартные разъемы SMA и разъемы обратной полярности имеют идентичный корпус по конструкции, эти крышки разъемов могут использоваться для соединения с любым типом разъемов типа «розетка» (jack).

Пылезащитные колпачки могут быть из латуни или нержавеющей стали, которые подвергаются прецизионной механической обработке для сопряжения с этими разъемами в соответствии со спецификациями MIL. Эти крышки часто согласованы по импедансу (и содержат изолятор), чтобы они не мешали работе других компонентов в радиочастотном устройстве или цепи, в которой они используются.Также доступны более простые пластиковые крышки, которые также прикручиваются к гнезду SMA. Некоторые устройства оснащены цепочкой или нейлоновым шнуром, чтобы предотвратить потерю пылезащитной крышки из кабельной сборки.

Почему инструменты для антенных кабелей важны?

Использование правильных инструментов для установки и стыковки радиочастотных разъемов минимизирует нарушения целостности.
В идеальной радиочастотной системе антенны, кабели и нисходящие устройства будут иметь одну непрерывную линию без изменений конструкции или импеданса.Это называется совпадающей линией . В действительности радиочастотные линии имеют несколько разрывов по длине.

Разрыв — это место на линии, где наблюдается изменение импеданса на с отклонением от стандарта 50 Ом. Это может быть из-за:

• Изменение диаметра проводника или изолятора,
• Ступенчатые изменения, когда кабели оканчиваются разъемами, а разъемы сопрягаются с разъемами,
• Откровенные зазоры, особенно в слое изолятора.

Разрывы создавали отражения электромагнитных волн, при которых отражались как падающий ток, так и напряжение. Линия с разрывами — это несовпадающая линия .

Переданные волны продолжают двигаться вперед, а отраженные волны возвращаются к источнику. Множественные отраженные волны будут распространяться в зависимости от количества и степени неоднородностей на линии. Если падающая и отраженная волны встречаются, они компенсируют друг друга, что приводит к кратковременным или различным степеням замирания в зависимости от количества возникающих отражений.

Цель выбора, присоединения и подключения антенных кабелей и разъемов с помощью подходящих инструментов и принадлежностей — свести эти нарушения целостности к абсолютному минимуму.

Неправильное обращение с разъемами при их установке и стыковке приводит к образованию продуктов с пассивной интермодуляцией (PIM).
При неправильном обращении с разъемами и кабелями их можно легко повредить. Неравномерности, нелинейности и другие структурные различия в разъемах и кабелях являются причиной пассивной интермодуляции с генерацией смешанных частотных продуктов, которые вызывают помехи сигнала, что является проблемой в сотовых и беспроводных сетях.

Основные источники PIM в антенных кабелях и разъемах:

• Плохо соединенные разъемы с недостаточным крутящим моментом или те, которые были ослаблены из-за вибрации, толчков или других физических воздействий.
• Проникновение загрязняющих веществ, таких как пыль, грязь и влага.
• Коррозия и ее продукты
• Масло и консистентная смазка, которые могут препятствовать чистому контакту между токопроводящими частями разъема
• Металлические чешуйки или припой от крепления разъема к кабелю.
• Неравномерное соприкосновение поверхностей разъема металл-металл из-за чрезмерной затяжки, застревания диэлектрического материала или деформации разъемов.

Указанные выше проблемы можно свести к минимуму при правильном обращении с нашим выбором инструментов для антенного кабеля.

Часто задаваемые вопросы по инструментам для антенных кабелей

Как прикрепить разъем SMA к коаксиальному кабелю?
Разъемы SMA часто сочетаются с полужесткими и гибкими коаксиальными кабелями, такими как кабель RG58 или LMR 100, в различных областях применения.Правильное подключение коаксиального кабеля к разъему SMA будет означать, что кабельная сборка работает правильно, как указано выше.

[A] Определите и отделите компоненты разъема (корпус и центральный контакт).
[B] Зачистите коаксиальный кабель, следуя инструкциям производителя разъема. Сдвиньте назад проволочную оплетку, как указано выше, после того, как с кабеля будет снята изоляция, чтобы разместить корпус разъема.
[C] Центральный контакт разъема должен располагаться над центральным проводящим проводом коаксиального кабеля.Контакт следует прижать вниз так, чтобы он находился на уровне изолятора. Обрежьте лишнюю изоляцию, не повредив провод.
[D] Затем центральный контакт можно припаять или обжать к коаксиальному проводу. Припой следует наносить через отверстие в прикрепленном контакте. При пайке обычно требуется припой 0,020 дюйма (0,51 мм).
[E] Теперь контакт и кабель можно продеть в корпус разъема. Убедитесь, что кабель плотно прилегает к изолятору в корпусе разъема без зазоров.
[F] Корпус разъема можно припаять или обжать на кабеле.
[G] Для дополнительной защиты с разъемом можно использовать термоусадочную манжету, но ее необходимо навинтить на кабель до полной сборки разъема.

* Если вы не уверены в правильности подключения разъемов к антенным кабелям, покупка предварительно смонтированных антенных кабелей не только удобна, но и обеспечивает хорошую производительность. Ознакомьтесь с нашей подборкой высококачественных антенных кабелей здесь.

Как подобрать разъем RP-SMA?
Правильное соединение разъемов RP-SMA существенно влияет на производительность беспроводного сетевого оборудования. Плохое соединение ухудшит качество сигнала. Использование гаечного ключа для затягивания разъема оказывает заметное влияние на передачу микроволн. Вот шаги для правильного подключения разъемов RP-SMA.

• Осмотрите разъемы RP-SMA типа «папа» и «мама» перед их стыковкой. Они должны быть чистыми и неповрежденными.
• Совместите вилку и розетку разъемов и сдвиньте их вместе. Это должно быть плавное, беспрепятственное действие. При выполнении этого шага следите за тем, чтобы центральная ось штекерного гнезда была совмещена с гнездовым штифтом.
• Поверните соединитель на шестигранной гайке с наружной резьбой до упора вручную. Не вращайте кабель или устройство. Избегайте вращения центрального штифта в гнезде, так как это может повредить его.
• Выполните окончательное соединение с помощью гаечного ключа. Примените гаечный ключ SMA к шестигранной гайке, удерживая корпус охватывающего разъема неподвижно, чтобы предотвратить проворачивание кабеля или устройства. Эта затяжка выполняется с крутящим моментом от 3 до 5 фунтов футов для латунных соединителей RP-SMA или от 7 до 10 фунтов футов для соединителей из нержавеющей стали. Затягивание следует производить только до тех пор, пока не будет достигнута «точка излома». Чрезмерное затягивание приведет к повреждению разъема.

* При работе с кабелями и разъемами вы можете носить заземленный браслет, чтобы защитить себя от статического разряда во время работы.

Как подключить разъем MHF4?
Поскольку это самый маленький в мире радиочастотный разъем, подсоединение и отсоединение этого миниатюрного разъема вручную может быть чрезвычайно трудным. Откидной штекер разъема MHF4 предназначен для подключения отрезка микрокоаксиального кабеля с соответствующей изоляцией, а затем его опускают, чтобы он соответствовал установленному разъему MHF-4. Вилку необходимо правильно выровнять и удерживать перпендикулярно гнезду, прежде чем надавить на верхнюю часть вилки для подключения.Если есть перекос, заглушка часто повреждается. Инструмент для вытягивания и толкания упрощает совместное открытие и закрытие этого разъема, поскольку он подходит к верхней части вилки, так что его можно толкать вертикально вниз и поднимать для отсоединения.

Можно ли многократно подключать и отключать разъем U.FL или MHF-4?
Миниатюрные коаксиальные разъемы, такие как разъем U.FL, не рассчитаны на большое количество циклов сопряжения. Он рассчитан всего на 30 циклов спаривания.Использование инструмента для извлечения повысит долговечность этого разъема. Разъем MHF-4 также не предназначен для повторных подключений и рассчитан на 30 циклов соединения.

В чем разница между устройством для зачистки коаксиального кабеля с 2 и 3 лезвиями?
Эти два типа инструментов для зачистки различаются слоями кабеля, которые они могут удалить.

• Инструмент для зачистки кабеля с двумя лезвиями снимает изоляцию с внешней оболочки и диэлектрика коаксиального кабеля, создавая два различных уровня.
• Устройство для зачистки коаксиального кабеля с 3 лезвиями снимает три слоя кабеля — внешнюю оболочку, экран и диэлектрик, оставляя каждый слой открытым ступенчатым образом.

Зачистка коаксиального кабеля до двух уровней может быть полезной для подключения некоторых разъемов. Коннектор типа F (широко используемый для аудиовизуальных материалов), в частности, требует двухуровневой планки для его крепления. Съемник с 3 лезвиями полезен для разъемов, таких как разъемы SMA и RP-SMA

.

Как использовать устройство для зачистки коаксиального кабеля?
Это инструкция для устройства для зачистки коаксиального кабеля с двумя лезвиями .Если вы снимаете изоляцию с кабеля в первый раз, возможно, стоит использовать лишний кабель, на котором вы можете попрактиковаться, чтобы получить наилучшие результаты.

• V-образный блок оранжевого цвета в углу устройства для зачистки кабеля можно отрегулировать, сняв его. Для этого нажмите на V-образный блок с противоположной стороны (отверткой) и надавите на губку съемника, чтобы освободить V-образный блок. Затем его можно повернуть, чтобы приспособить к кабелю правильного калибра, и снова вставить.
• Глубина лезвий устройства для зачистки также должна быть отрегулирована в соответствии с типом используемого коаксиального кабеля. Возьмите шестигранный ключ , который идет в комплекте со съемником коаксиального кабеля, и используйте его, чтобы отрегулировать лезвия с помощью винтов с внутренним шестигранником на нижней стороне съемника. Вращение ключа поднимет или опускает лезвие на желаемую длину.
• Откройте зажимы съемника и вставьте кабель так, чтобы он был заподлицо с оранжевым V-образным блоком.
• Вставьте палец в отверстие для пальца и поверните им трижды по часовой стрелке и трижды против часовой стрелки на кабеле.
• Теперь можно снять кабель со съемника . Не используйте лезвия для зачистки, чтобы стащить с кабеля заглушки / остатки. Открываем стриппер, снимаем кабель и удаляем остатки вручную .
• Отогните лишнюю проволочную оплетку на коаксиальном кабеле, чтобы радиочастотный разъем находился на оголенном коаксиальном кабеле.

Есть ли другие аксессуары для антенных кабелей и разъемов?
Для защиты антенных кабелей и разъемов от воздействия окружающей среды можно использовать несколько аксессуаров. Как и пылезащитные колпачки коаксиальных разъемов, эти аксессуары предотвращают попадание пыли и влаги и должны использоваться при прокладке кабелей вне помещений.

• Коаксиальная лента — это липкая эластичная мастичная лента, которую можно обернуть вокруг сопряженных радиочастотных разъемов и кабелей.Лента оборачивается вокруг разъема, коаксиального кабеля и сформована для обеспечения изолирующего и водонепроницаемого уплотнения. Когда необходим доступ к разъему, его можно аккуратно отрезать и отклеить.
• Силиконовая смазка , также известная как диэлектрическая смазка является отличным электроизоляционным материалом и обеспечивает хорошую электрическую защиту разъемов. Его можно нанести на резьбу соединителей, чтобы создать барьер, непроницаемый для влаги и воздействия воздуха, которые могут вызвать коррозию.
• Водонепроницаемые муфты — еще один метод защиты наружных прокладок радиочастотных кабелей. Эти герметичные блоки содержат сопряженные разъемы в герметичном корпусе, поэтому он не может быть поврежден под воздействием окружающей среды. Кабельные вводы могут быть установлены в стенах наружных шкафов с аналогичной целью.

В заключение
Возможность правильно обращаться, собирать и подключать антенные кабели и разъемы существенно влияет на характеристики радиочастотных цепей, в которых они используются.Правильные инструменты для антенных кабелей необходимы для обеспечения правильной установки радиочастотных компонентов и антенн в приложениях, где их функция критически важна.

Узнать больше

Инструменты для зачистки коаксиального кабеля, ключ RP-SMA / SMA и инструменты для вставки U.FL и MHF4.

Высококачественные инструменты для антенных кабелей и разъемов
Ручные инструменты и аксессуары для коаксиальных кабелей и радиочастотных разъемов используются для:

• точно зачистить коаксиальные кабели,
• правильно подключите антенные разъемы,
• затяните коаксиальные разъемы до соответствующего уровня крутящего момента,
• и защитите незащищенные концы неиспользуемых радиочастотных разъемов.

Использование правильных компонентов при сборке и передаче антенных кабелей улучшит работу вашего радиочастотного оборудования, а также продлит его срок службы. Инструменты для подготовки коаксиального кабеля широко используются профессионалами, любителями и потребителями в следующих секторах: телекоммуникации , Satcom , кабельное телевидение , тестирование и измерения , беспроводные сети , аудиовизуальные , звуковая инженерия и другие.

Инструменты и аксессуары для коаксиального кабеля, соответствующие RoHS
Все наше электрическое и электронное оборудование (EEE) тщательно закуплено и соответствует директиве по ограничению содержания опасных веществ (RoHS) . Наш инвентарь инструментов для антенных кабелей, где это применимо, также соответствует законодательству, касающемуся происхождения Вольфрам, олово, тантал и золото (3TG) :

• Раздел 1502 Закона Додда-Франка
• Положение о конфликтных полезных ископаемых (2021 г.)

Основные инструменты для антенных кабелей
Следующие инструменты для установки коаксиального кабеля и аксессуары для антенных разъемов можно использовать для подготовки кабеля в соответствии с профессиональными стандартами.Технические специалисты используют следующие элементы для безопасного и эффективного зачистки, обрезки и заделки антенных кабелей, а также для затяжки сопряженных коаксиальных разъемов. В зависимости от типа и масштаба радиочастотного контура или установки сетевой инфраструктуры, эти элементы, возможно, придется использовать часто и широко, поэтому они рассчитаны на длительный срок службы с минимальной утомляемостью пользователя. Их можно с уверенностью использовать в домашних, коммерческих и промышленных условиях.

[A] Что такое инструмент для зачистки коаксиального кабеля?
Устройство для зачистки коаксиального кабеля — это ручной инструмент, который используется для снятия оболочки, экрана оплетки и изоляции коаксиального кабеля.Это достигается за счет того, что лезвия устройства для зачистки надрезают слои кабеля с удалением заглушек, чтобы обнажить нижележащие слои без повреждения экрана кабеля и проводника. Острые лезвия прорезают различные пластиковые и металлические слои коаксиального кабеля. Это делается ступенчатым образом, оставляя внутренний проводник открытым с изолятором, экраном и оболочкой, расположенными так, чтобы они могли вмещать присоединение совместимого разъема для завершения подготовленного кабеля. Использование устройства для зачистки коаксиального кабеля гораздо менее подвержено ошибкам оператора, экономит время и дает стабильные результаты по сравнению с зачисткой кабеля вручную.

Устройства для зачистки кабеля бывают разных конструкций и типов, в том числе:

• Триммеры Drop
• Инструменты для удаления керна, снятия изоляции и снятия фасок
• Инструменты для снятия изоляции и снятия фаски
• Некоторые съемники имеют встроенный инструмент для обжима

Устройства для зачистки могут иметь два или три режущих лезвия и различаются по глубине, на которую они разрезают слои кабелей для снятия изоляции.Они также имеют размер в соответствии с типом и диаметром подготавливаемого коаксиального кабеля, с регулировкой глубины и длины зачистки с помощью шестигранного ключа. Инструмент для зачистки кабеля разработан таким образом, чтобы не разрезать кабель слишком глубоко, что может стать проблемой при зачистке кабеля ножом или другим лезвием. Длина полосы соответствует отраслевым стандартам, а сила резания, применяемая к коаксиальному кабелю, контролируется, что снижает риск деформации кабеля. На многих конструкциях имеется отверстие для пальца оператора.Палец используется для нажатия на ножевой рычаг, зацепляя ножи, а также для вращения устройства для зачистки кабеля на кабеле.

[B] Что такое инструмент для вставки соединителя U.FL?
Инструменты для вставки U.FL используются для подключения и отключения разъема Hirose U.FL, который широко используется в приложениях, монтируемых на печатную плату. С этим миниатюрным разъемом легче работать с помощью металлического зажимного приспособления, которое точно соответствует точным размерам этого миниатюрного разъема.Этот инструмент гарантирует, что соединитель вставлен и извлечен правильно, чтобы он не повредился, поскольку он хрупкий и имеет ограниченное количество циклов соединения.
Чтобы отсоединить разъем U.FL, концевую часть инструмента вставляют зубцами под фланцы охватывающего разъема, который затем можно снять с установленного на печатной плате вилочного разъема на одной линии с его осью сопряжения.

[C] Что такое инструмент для вставки разъема MHF4?
Двухтактный инструмент MHF-4 — это специальный ручной инструмент, позволяющий правильно подсоединять и отсоединять разъем IPEX MHF-4.Разъем MHF-4 имеет высоту сопряжения всего 1,2 дюйма, что затрудняет обращение с разъемом. Эти металлические зажимы имеют точную форму, соответствующую размерам этого хрупкого миниатюрного разъема, который обычно устанавливается на поверхность.

Инструменты для вставки / извлечения, подобные этим, для разъемов MHF-4 и UFL , можно использовать для извлечения этих хрупких разъемов из состояния стыковки без повреждения разъема или близлежащих электронных компонентов. Поскольку эти миниатюрные разъемы часто устанавливаются на печатных платах с большим количеством компонентов, экстрактор представляет собой простой и эффективный способ отключения разъема без нарушения работы коаксиального кабеля, разъема или гнезда.

[D] Что такое соединительный ключ SMA / RP-SMA?
Ключ для разъемов SMA — это динамометрический ключ для радиочастотных разъемов, незаменимый инструмент для правильного совмещения стандартных разъемов SMA и разъемов обратной полярности.

Оба этих типа резьбовых сверхминиатюрных радиочастотных разъемов имеют внешнюю шестигранную гайку (5/16 дюйма в противоположных плоскостях) на корпусе охватываемого разъема. Гайка имеет идентичные размеры с шестигранной гайкой Общества автомобильных инженеров (SAE).

Этот плоский динамометрический ключ точно соответствует этой шестигранной гайке и используется для ее затяжки до соответствующего уровня крутящего момента. Гаечный ключ также можно использовать с переходниками.

С помощью гаечного ключа SMA стандартные разъемы SMA и разъемы обратной полярности могут быть затянуты с высокой точностью, что означает, что разъемы в устройствах и системах полностью совмещены и работают должным образом. Динамометрический ключ используется для предотвращения недостаточной или чрезмерной затяжки этих разъемов, которая может привести к повреждению или ослаблению соединений в критических интерфейсах и ухудшению общей производительности системы.Используя динамометрический ключ, технические специалисты могут получить точное и стабильное соединение.

[E] Что такое пылезащитные колпачки?
Пылезащитные колпачки или пылезащитные колпачки радиочастотных разъемов — это покрытия, специально предназначенные для установки на несоединенные концы антенных разъемов. Закрыв открытые концы разъемов, они могут быть защищены от загрязнений, которые могут застрять в резьбе разъема и на хрупком внутреннем стыковочном интерфейсе. Поскольку пылезащитные колпачки защищают разъемы от попадания пыли и влаги, они помогают предотвратить коррозию, которая может повредить не только разъем, но и кабель, к которому он прикреплен.Некоторые пылезащитные колпачки имеют код защиты от проникновения, указывающий степень герметичности, которую они обеспечивают.

Разъем SMA и его аналог с обратной полярностью — широко используемые радиочастотные разъемы, используемые в таких приложениях, как сотовые и беспроводные сети и GPS. Пылезащитные крышки разъемов SMA и RP SMA полезны для защиты разъемов во время монтажных работ и могут использоваться как в краткосрочной, так и в долгосрочной перспективе. Во время установки их можно использовать для предотвращения накопления статического заряда в кабеле, который будет подключен к антенне.

Поскольку стандартные разъемы SMA и разъемы обратной полярности имеют идентичный корпус по конструкции, эти крышки разъемов могут использоваться для соединения с любым типом разъемов типа «розетка» (jack).

Пылезащитные колпачки могут быть из латуни или нержавеющей стали, которые подвергаются прецизионной механической обработке для сопряжения с этими разъемами в соответствии со спецификациями MIL. Эти крышки часто согласованы по импедансу (и содержат изолятор), чтобы они не мешали работе других компонентов в радиочастотном устройстве или цепи, в которой они используются.Также доступны более простые пластиковые крышки, которые также прикручиваются к гнезду SMA. Некоторые устройства оснащены цепочкой или нейлоновым шнуром, чтобы предотвратить потерю пылезащитной крышки из кабельной сборки.

Почему инструменты для антенных кабелей важны?

Использование правильных инструментов для установки и стыковки радиочастотных разъемов минимизирует нарушения целостности.
В идеальной радиочастотной системе антенны, кабели и нисходящие устройства будут иметь одну непрерывную линию без изменений конструкции или импеданса.Это называется совпадающей линией . В действительности радиочастотные линии имеют несколько разрывов по длине.

Разрыв — это место на линии, где наблюдается изменение импеданса на с отклонением от стандарта 50 Ом. Это может быть из-за:

• Изменение диаметра проводника или изолятора,
• Ступенчатые изменения, когда кабели оканчиваются разъемами, а разъемы сопрягаются с разъемами,
• Откровенные зазоры, особенно в слое изолятора.

Разрывы создавали отражения электромагнитных волн, при которых отражались как падающий ток, так и напряжение. Линия с разрывами — это несовпадающая линия .

Переданные волны продолжают двигаться вперед, а отраженные волны возвращаются к источнику. Множественные отраженные волны будут распространяться в зависимости от количества и степени неоднородностей на линии. Если падающая и отраженная волны встречаются, они компенсируют друг друга, что приводит к кратковременным или различным степеням замирания в зависимости от количества возникающих отражений.

Цель выбора, присоединения и подключения антенных кабелей и разъемов с помощью подходящих инструментов и принадлежностей — свести эти нарушения целостности к абсолютному минимуму.

Неправильное обращение с разъемами при их установке и стыковке приводит к образованию продуктов с пассивной интермодуляцией (PIM).
При неправильном обращении с разъемами и кабелями их можно легко повредить. Неравномерности, нелинейности и другие структурные различия в разъемах и кабелях являются причиной пассивной интермодуляции с генерацией смешанных частотных продуктов, которые вызывают помехи сигнала, что является проблемой в сотовых и беспроводных сетях.

Основные источники PIM в антенных кабелях и разъемах:

• Плохо соединенные разъемы с недостаточным крутящим моментом или те, которые были ослаблены из-за вибрации, толчков или других физических воздействий.
• Проникновение загрязняющих веществ, таких как пыль, грязь и влага.
• Коррозия и ее продукты
• Масло и консистентная смазка, которые могут препятствовать чистому контакту между токопроводящими частями разъема
• Металлические чешуйки или припой от крепления разъема к кабелю.
• Неравномерное соприкосновение поверхностей разъема металл-металл из-за чрезмерной затяжки, застревания диэлектрического материала или деформации разъемов.

Указанные выше проблемы можно свести к минимуму при правильном обращении с нашим выбором инструментов для антенного кабеля.

Часто задаваемые вопросы по инструментам для антенных кабелей

Как прикрепить разъем SMA к коаксиальному кабелю?
Разъемы SMA часто сочетаются с полужесткими и гибкими коаксиальными кабелями, такими как кабель RG58 или LMR 100, в различных областях применения.Правильное подключение коаксиального кабеля к разъему SMA будет означать, что кабельная сборка работает правильно, как указано выше.

[A] Определите и отделите компоненты разъема (корпус и центральный контакт).
[B] Зачистите коаксиальный кабель, следуя инструкциям производителя разъема. Сдвиньте назад проволочную оплетку, как указано выше, после того, как с кабеля будет снята изоляция, чтобы разместить корпус разъема.
[C] Центральный контакт разъема должен располагаться над центральным проводящим проводом коаксиального кабеля.Контакт следует прижать вниз так, чтобы он находился на уровне изолятора. Обрежьте лишнюю изоляцию, не повредив провод.
[D] Затем центральный контакт можно припаять или обжать к коаксиальному проводу. Припой следует наносить через отверстие в прикрепленном контакте. При пайке обычно требуется припой 0,020 дюйма (0,51 мм).
[E] Теперь контакт и кабель можно продеть в корпус разъема. Убедитесь, что кабель плотно прилегает к изолятору в корпусе разъема без зазоров.
[F] Корпус разъема можно припаять или обжать на кабеле.
[G] Для дополнительной защиты с разъемом можно использовать термоусадочную манжету, но ее необходимо навинтить на кабель до полной сборки разъема.

* Если вы не уверены в правильности подключения разъемов к антенным кабелям, покупка предварительно смонтированных антенных кабелей не только удобна, но и обеспечивает хорошую производительность. Ознакомьтесь с нашей подборкой высококачественных антенных кабелей здесь.

Как подобрать разъем RP-SMA?
Правильное соединение разъемов RP-SMA существенно влияет на производительность беспроводного сетевого оборудования. Плохое соединение ухудшит качество сигнала. Использование гаечного ключа для затягивания разъема оказывает заметное влияние на передачу микроволн. Вот шаги для правильного подключения разъемов RP-SMA.

• Осмотрите разъемы RP-SMA типа «папа» и «мама» перед их стыковкой. Они должны быть чистыми и неповрежденными.
• Совместите вилку и розетку разъемов и сдвиньте их вместе. Это должно быть плавное, беспрепятственное действие. При выполнении этого шага следите за тем, чтобы центральная ось штекерного гнезда была совмещена с гнездовым штифтом.
• Поверните соединитель на шестигранной гайке с наружной резьбой до упора вручную. Не вращайте кабель или устройство. Избегайте вращения центрального штифта в гнезде, так как это может повредить его.
• Выполните окончательное соединение с помощью гаечного ключа. Примените гаечный ключ SMA к шестигранной гайке, удерживая корпус охватывающего разъема неподвижно, чтобы предотвратить проворачивание кабеля или устройства. Эта затяжка выполняется с крутящим моментом от 3 до 5 фунтов футов для латунных соединителей RP-SMA или от 7 до 10 фунтов футов для соединителей из нержавеющей стали. Затягивание следует производить только до тех пор, пока не будет достигнута «точка излома». Чрезмерное затягивание приведет к повреждению разъема.

* При работе с кабелями и разъемами вы можете носить заземленный браслет, чтобы защитить себя от статического разряда во время работы.

Как подключить разъем MHF4?
Поскольку это самый маленький в мире радиочастотный разъем, подсоединение и отсоединение этого миниатюрного разъема вручную может быть чрезвычайно трудным. Откидной штекер разъема MHF4 предназначен для подключения отрезка микрокоаксиального кабеля с соответствующей изоляцией, а затем его опускают, чтобы он соответствовал установленному разъему MHF-4. Вилку необходимо правильно выровнять и удерживать перпендикулярно гнезду, прежде чем надавить на верхнюю часть вилки для подключения.Если есть перекос, заглушка часто повреждается. Инструмент для вытягивания и толкания упрощает совместное открытие и закрытие этого разъема, поскольку он подходит к верхней части вилки, так что его можно толкать вертикально вниз и поднимать для отсоединения.

Можно ли многократно подключать и отключать разъем U.FL или MHF-4?
Миниатюрные коаксиальные разъемы, такие как разъем U.FL, не рассчитаны на большое количество циклов сопряжения. Он рассчитан всего на 30 циклов спаривания.Использование инструмента для извлечения повысит долговечность этого разъема. Разъем MHF-4 также не предназначен для повторных подключений и рассчитан на 30 циклов соединения.

В чем разница между устройством для зачистки коаксиального кабеля с 2 и 3 лезвиями?
Эти два типа инструментов для зачистки различаются слоями кабеля, которые они могут удалить.

• Инструмент для зачистки кабеля с двумя лезвиями снимает изоляцию с внешней оболочки и диэлектрика коаксиального кабеля, создавая два различных уровня.
• Устройство для зачистки коаксиального кабеля с 3 лезвиями снимает три слоя кабеля — внешнюю оболочку, экран и диэлектрик, оставляя каждый слой открытым ступенчатым образом.

Зачистка коаксиального кабеля до двух уровней может быть полезной для подключения некоторых разъемов. Коннектор типа F (широко используемый для аудиовизуальных материалов), в частности, требует двухуровневой планки для его крепления. Съемник с 3 лезвиями полезен для разъемов, таких как разъемы SMA и RP-SMA

.

Как использовать устройство для зачистки коаксиального кабеля?
Это инструкция для устройства для зачистки коаксиального кабеля с двумя лезвиями .Если вы снимаете изоляцию с кабеля в первый раз, возможно, стоит использовать лишний кабель, на котором вы можете попрактиковаться, чтобы получить наилучшие результаты.

• V-образный блок оранжевого цвета в углу устройства для зачистки кабеля можно отрегулировать, сняв его. Для этого нажмите на V-образный блок с противоположной стороны (отверткой) и надавите на губку съемника, чтобы освободить V-образный блок. Затем его можно повернуть, чтобы приспособить к кабелю правильного калибра, и снова вставить.
• Глубина лезвий устройства для зачистки также должна быть отрегулирована в соответствии с типом используемого коаксиального кабеля. Возьмите шестигранный ключ , который идет в комплекте со съемником коаксиального кабеля, и используйте его, чтобы отрегулировать лезвия с помощью винтов с внутренним шестигранником на нижней стороне съемника. Вращение ключа поднимет или опускает лезвие на желаемую длину.
• Откройте зажимы съемника и вставьте кабель так, чтобы он был заподлицо с оранжевым V-образным блоком.
• Вставьте палец в отверстие для пальца и поверните им трижды по часовой стрелке и трижды против часовой стрелки на кабеле.
• Теперь можно снять кабель со съемника . Не используйте лезвия для зачистки, чтобы стащить с кабеля заглушки / остатки. Открываем стриппер, снимаем кабель и удаляем остатки вручную .
• Отогните лишнюю проволочную оплетку на коаксиальном кабеле, чтобы радиочастотный разъем находился на оголенном коаксиальном кабеле.

Есть ли другие аксессуары для антенных кабелей и разъемов?
Для защиты антенных кабелей и разъемов от воздействия окружающей среды можно использовать несколько аксессуаров. Как и пылезащитные колпачки коаксиальных разъемов, эти аксессуары предотвращают попадание пыли и влаги и должны использоваться при прокладке кабелей вне помещений.

• Коаксиальная лента — это липкая эластичная мастичная лента, которую можно обернуть вокруг сопряженных радиочастотных разъемов и кабелей.Лента оборачивается вокруг разъема, коаксиального кабеля и сформована для обеспечения изолирующего и водонепроницаемого уплотнения. Когда необходим доступ к разъему, его можно аккуратно отрезать и отклеить.
• Силиконовая смазка , также известная как диэлектрическая смазка является отличным электроизоляционным материалом и обеспечивает хорошую электрическую защиту разъемов. Его можно нанести на резьбу соединителей, чтобы создать барьер, непроницаемый для влаги и воздействия воздуха, которые могут вызвать коррозию.
• Водонепроницаемые муфты — еще один метод защиты наружных прокладок радиочастотных кабелей. Эти герметичные блоки содержат сопряженные разъемы в герметичном корпусе, поэтому он не может быть поврежден под воздействием окружающей среды. Кабельные вводы могут быть установлены в стенах наружных шкафов с аналогичной целью.

В заключение
Возможность правильно обращаться, собирать и подключать антенные кабели и разъемы существенно влияет на характеристики радиочастотных цепей, в которых они используются.Правильные инструменты для антенных кабелей необходимы для обеспечения правильной установки радиочастотных компонентов и антенн в приложениях, где их функция критически важна.

Узнать больше

Smart Guides Руководство по кабелям, катушкам и оценкам Руководство по антенным кабелям и разъемам

Типы кабелей

Все кабели теряют сигнал — количество зависит от качества кабеля и разъема.

В целом, чем толще и менее гибкий кабель, тем он лучше. Почему? Поскольку для уменьшения потерь сигнала кабели часто имеют несколько слоев, предназначенных для изоляции и экранирования внутренней жилы от внешнего шума.

Подробное описание коаксиального кабеля см. В нашем Руководстве по теории коаксиального кабеля для радиочастотных приложений.

Дополнительный кабель — RG316

RG316 — это миниатюрный коаксиальный кабель с оболочкой из FEP с малыми потерями, способный выдерживать рабочие температуры до 200 ° C.

Многожильный внутренний проводник CCS с серебряным покрытием и посеребренная медная оплетка обеспечивают превосходное экранирование и низкие потери на затухание, что делает его предпочтительным аксессуаром / соединительным кабелем по сравнению с аналогичными кабелями диаметром 2,5 мм, такими как RG174.

Электрические характеристики Сопротивление: 50 Ом Емкость: 96 пФ / м Потеря сигнала: 0,79 дБ / м при 850 МГц, 1,27 дБ / м при 2100 МГц Диапазон частот: 0-3 ГГц Максимальная рекомендуемая длина: 50 см (диапазоны сотовой связи) Скорость распространения: 70% Номинальная задержка: 5.Выдерживаемое напряжение 08 нс / м: 1200 вольт постоянного тока

Механические характеристики Вес / 100 м: 1,8 кг Минимальный радиус изгиба: 13 мм Материал проводника: CCS с серебряным покрытием (0,51 мм) Изоляционный материал: тефлон PTFE (1,52 мм) Материал внешнего экрана: медная оплетка с серебряным покрытием 95% Покрытие (1,95 мм) Материал внешней оболочки: Коричневый FEP (2,5 мм)

Стандартный кабель — RG58U

Это самый распространенный тип кабеля.Скорее всего, к вашей антенне прилагается кабель RG58. Он гибкий, имеет приемлемые рабочие характеристики и стоит дешево.

Электрические характеристики Сопротивление: 50 Ом Потеря сигнала: 0,46 дБ / м при 850 МГц, 0,76 дБ / м при 2100 МГц Диапазон частот: 0-6 ГГц Максимальная рекомендуемая длина: 15 м (диапазоны сотовой связи) Скорость распространения: 77% Номинальная задержка: 4,19 нс / м

Механические характеристики Диаметр проводника: 0.9 мм Изоляционный материал: FHDPE с впрыском газа Материал внешнего экрана: — (1) алюминиевая фольга-полиэфирная лента-алюминиевая фольга 100% покрытие — (2) луженая медь 90% покрытие Материал внешней оболочки: полиэтилен (5 мм)

Кабель с низким уровнем потерь — LMR195

Этот кабель является устойчивой к атмосферным воздействиям высокопроизводительной альтернативой стандартному RG58.

LMR-195 сохраняет диаметр 5 мм и отличается гибкостью, обеспечивающей гораздо лучшее электрическое экранирование (90 дБ) и гораздо более низкое затухание.

Кабели серии

LMR195 теряют всего 0,36 дБ на метр по сравнению с кабелями стандартного класса, которые теряют 0,46 дБ / м на частоте 850 МГц.

Электрические характеристики Сопротивление: 50 Ом Емкость: 83,3 пФ / м Потеря сигнала: 0,36 дБ / м при 850 МГц, 0,53 дБ / м при 1800 МГц Диапазон частот: DC-6 ГГц Скорость распространения: 80% Номинальная задержка: 4,17 нс / м Выдерживаемое напряжение: 1000 В, пиковая мощность постоянного тока: 2.5кВт

Механические характеристики Вес / 100 м: 3,0 кг Рабочая температура: -40 ° ~ + 85 ° C Минимальный радиус изгиба: 12,7 мм Материал проводника: одножильная сплошная медь (0,94 мм) Изоляционный материал: пенополиэтилен (2,79 мм) Материал внешнего экрана: — (1) Склеенная алюминиевая полиэфирная лента со 100% покрытием (2,95 мм) — (2) Луженая медная проволока с покрытием 88% (3,53 мм) Материал внешней оболочки: ПВХ, устойчивый к погодным условиям и ультрафиолетовому излучению (4.95 мм ± 0,15 мм)

Кабель со сверхнизкими потерями — LMR400

Это антенный кабель высшего класса, рекомендуемый для критических, промышленных и суровых условий окружающей среды.

Его исключительные характеристики достигаются за счет гораздо большего диаметра (10 мм) и значительно меньшей гибкости (минимальный диаметр изгиба 72 мм).

Производители LMR400 называют свои кабели разными буквами перед «400», например, производимые нами кабели серии LMR400 со сверхнизкими потерями — LCU400, ZCG Scalar — RU400, Benelec — LL400 и так далее.

Электрические характеристики Сопротивление: 50 Ом Емкость: 78,4 пФ / м Потеря сигнала: 0,12 дБ / м при 850 МГц, 0,20 дБ / м при 2100 МГц Диапазон частот: DC-16 ГГц Скорость распространения: 85%, номинальная задержка: 3,92 нс / м Выдерживаемое напряжение: 2500 В, пиковая мощность постоянного тока: 16 кВт

Механические характеристики Вес / 100м: 14.6 кг Минимальный радиус изгиба: 72 мм Материал проводника: твердая медь (2,74 мм) Изоляционный материал: вспененный полиэтилен с впрыском газа (7,24 мм) Материал внешнего экрана: — (1) Герметичная лента APA со 100% покрытием (7,37 мм) — (2) Луженая медная оплетка с покрытием 98% (8,17 мм) Материал внешней оболочки: черный поливинилхлорид ПВХ (10,3 мм)

Кабельные соединители

Сходство между соединителями и соглашениями об именах часто может затруднить идентификацию соединителей.

Чтобы упростить задачу, следуйте этому правилу:

• Штекерный разъем — имеет выступающий металлический центральный штифт
• Гнездовой соединитель — содержит отверстие, в которое вставляется металлический штифт штыревого соединителя, называемое розеткой.

7/16 DIN

Разъемы серии

7/16 представляют собой резьбовые соединители для передачи сигналов высокой мощности, требующие очень низкого КСВН и минимальной интермодуляции.

Название происходит от размеров внутреннего и внешнего контакта — внутренний контакт с наружным диаметром 7 мм, внешний контакт с внутренним диаметром 16 мм.

Обычно вы найдете разъемы 7/16 DIN на фидерных кабелях 1/2 и 7/8 «, подключенных к антеннам базовых станций LTE и WCDMA.

Разъемы

7/16 также популярны в оборонных, радиовещательных и других микроволновых системах.

Гнездовой разъем 7/16	Разъем 7/16 с наружной резьбой

BNC

Это один из наиболее распространенных антенных разъемов, который в основном используется в системах VHF / UHF.

Буква «B» в BNC относится к интерфейсу байонетного скручивания, при этом гнездовой соединитель имеет два байонетных выступа с каждой стороны, позволяя выполнить соединение всего на четверть оборота.

Идеально подходящие для RG58 / 59 и сверхминиатюрных кабелей, разъемы BNC обеспечивают хорошую производительность от постоянного тока до 4 ГГц и имеют сопротивление 50 Ом или 75 Ом.

Все разъемы BNC на нашем сайте — 50 Ом.

Штекерный разъем BNC	Гнездовой разъем BNC

F Тип

В основном используется для кабельного телевидения, HFC, телеприставок, кабельных модемов, коаксиальный разъем F представляет собой разъем 75 Ом, часто используемый в сочетании со стандартными коаксиальными кабелями RG59 и RG6 75 Ом.

Разъем имеет хорошие рабочие характеристики примерно до 1 ГГц и не подходит для современных требований широкополосного доступа.

Штекерный разъем F	Гнездовой разъем F

FME

Это стандартный разъем 50 Ом для всех мобильных телефонов и антенн беспроводного широкополосного доступа.

Разъем FME выбран из-за его превосходных характеристик в диапазоне частот 0–2 ГГц и небольшого диаметра разъема, что позволяет легко устанавливать его в труднодоступных местах.

Редко встречающийся в каких-либо других радиочастотных приложениях, разъем FME используется почти исключительно для сотовой телефонии и приложений передачи данных.

Штекерный разъем FME	Гнездовой разъем FME

MC-карта

Разъем MC-Card представляет собой микроминиатюрный разъем 50 Ом с защелкивающимся соединением, подходящий для ВЧ-устройств, работающих в диапазоне от постоянного тока до 6 ГГц.

Этот разъем часто используется вместо MMCX во многих беспроводных и телекоммуникационных приложениях из-за его аналогичных характеристик и физических размеров.

Штекерный разъем MC-Card	Гнездовой разъем печатной платы MC-Card

MCX

MCX или Micro Coaxial — это миниатюрный коаксиальный соединитель с сопротивлением 50 Ом для радиочастотных приложений в диапазоне от постоянного тока до 6 ГГц.

Он имеет такие же размеры внутреннего контакта и изолятора, как и более распространенный разъем SMB, но на 30% меньше внешнего диаметра, что делает его идеальным для плотных подключений.

Этот разъем часто используется для GPS, ТВ-тюнеров, радиочастотного оборудования и часто устанавливается на печатную плату.

Разъем MCX с наружной резьбой	Гнездовой разъем MCX

Мини-ДМВ

Миниатюрный соединитель на основе более крупного UHF-соединителя, разработанный для радиочастотных приложений с ограниченным пространством.

Как и его более крупный аналог, серия Mini-UHF имеет переменный импеданс и подходит для передачи между постоянным током и 2,5 ГГц.

Вы найдете этот тип разъема во многих различных радиочастотных приложениях, в первую очередь в UHF / VHF-связи, где его переменный импеданс (около отметки 50 Ом для разъемов хорошего качества) не так важен.

Штекерный разъем Mini-UHF	Гнездовой разъем Mini-UHF

MMCX

Коаксиальный разъем MMCX или Micro-Minature — это миниатюрная версия коаксиального разъема MCX 50 Ом.

Он хорошо работает в диапазоне от постоянного тока до 6 ГГц и имеет функцию защелкивания, позволяющую вращаться на 360 градусов после подключения.

Чаще всего вы увидите эту печатную плату разъема, установленную на картах PCMCIA, модемах и устройствах GPS.

Штекерный разъем MMCX	Гнездовой разъем MMCX (переборка печатной платы)

N Тип

Разъемы

N — это разъем 50 Ом, который выбирают для большинства высококачественных антенных систем из-за их широкого диапазона рабочих характеристик — от постоянного тока до 11 ГГц.

Этот разъем большого размера имеет больший диаметр, чем большинство разъемов, но легко затягивается вручную.

Вы найдете этот разъем в большинстве радиочастотных приложений, включая радары, мобильные базовые станции, электронные приборы и, конечно же, большинство антенн микроволнового диапазона.

Разъем N с наружной резьбой	Гнездовой разъем N

QMA

Разъем QMA имеет механизм защелкивания, предназначенный для более простого, быстрого и безопасного соединения.

Часто используется для замены SMA, разъем можно увидеть в базовых станциях сотовой связи и в оборонных приложениях.

Этот сверхминиатюрный коаксиальный разъем 50 Ом имеет частотный диапазон до 18 ГГц.

Штекерный разъем QMA	Гнездовой разъем QMA

SMA

Меньший разъем 50 Ом, чаще всего находится на задней панели настольных модемов и используется в качестве резьбы физического сопряжения некоторых небольших антенн.

Некоторые антенны поставляются с предварительно установленным разъемом SMA вместо обычного разъема FME для беспроблемного подключения к настольным беспроводным широкополосным модемам, таким как серия беспроводных шлюзов Bigpond.

SMA разработан для широкого спектра радиочастотных приложений и подходит для связи от постоянного тока до 18 ГГц.

Штекер SMA	Гнездовой разъем SMA

SMB

Аналогичен по размеру и характеристикам коннектору SMA, SMB спроектирован с защелкивающимся интерфейсом.

Разъемы

SMB имеют импеданс 50 или 75 Ом и подходят для ВЧ-приложений от постоянного тока до 4 ГГц.

Разъемы SMB можно найти в самых разных областях, от телекоммуникаций до промышленного оборудования.

Пол разъемов SMB часто может сбивать с толку, поскольку вилка имеет корпус гнезда / гнезда, а розетка — корпус штыря / штекера.

Штекер SMB	Гнездовой разъем SMB

ССМБ

Этот разъем является сверхминиатюрной версией разъема SMB.

Это коаксиальный разъем с сопротивлением 50 Ом с хорошими характеристиками от постоянного тока до 12 ГГц.

Как и его старший брат, SSMB также имеет интерфейс оснастки.

Пол разъемов SSMB также может сбивать с толку, например, разъем SMB, вилка имеет розетку, а розетка — центральный контакт.

Штекер SSMB	Гнездовой разъем SSMB

TNC

Он идентичен конструкции BNC, но имеет резьбовой разъем.

Работает лучше, чем разъем BNC на микроволновых частотах.

TNC — это миниатюрные резьбовые всепогодные блоки с постоянным сопротивлением 50 Ом, работающие от постоянного тока до 11 ГГц.

Широко используется в оборудовании WiFi, радарах и военных / аэрокосмических системах.

Штекерный разъем TNC	Гнездовой соединитель переборки TNC

УВЧ

Серия UHF — это соединители с переменным импедансом для работы на низких частотах от 600 кГц до 300 МГц.

Этот очень большой разъем используется почти исключительно для радио и УВЧ-приложений.

Недорогая конструкция UHF-соединителей часто приводит к изменению импеданса в пределах 30-40 Ом, вызывая значительные отражения на частотах выше 300 МГц. Несмотря на это, разъем остается популярным среди пользователей CB / UHF (477 МГц).

Штыревой UHF (PL259) Разъем	Гнездовой UHF (SO239) Разъем для монтажа на панели

Коаксиальные соединители

| ShowMeCables.com

Наряду с множеством типов коаксиальных кабелей, которые можно выбрать, существует также ассортимент различных коаксиальных разъемов . При выборе разъема необходимо убедиться, что вы выбрали тот, который соответствует собираемому кабелю. Задний конец разъема, который подключается к коаксиальному кабелю, должен быть подходящего размера для установки. Если разъем слишком мал, он не подойдет. Если он слишком большой, разъем не закрепится должным образом, и его можно будет выдернуть или даже просто упасть.

Тип необходимого разъема будет зависеть от оборудования, используемого с коаксиальным кабелем. Например, для телевизионного коаксиального соединения в качестве промышленного стандарта используется разъем F-типа. Не каждый разъем можно использовать с любым типом коаксиального кабеля, но все типы коаксиальных кабелей поддерживают несколько типов разъемов.

Каждый разъем поставляется в двух версиях: , розетка, и , розетка, . Штекерный соединитель будет иметь штифт в центре, в то время как гнездовой соединитель будет иметь отверстие.Если вы используете разъем RP (обратной полярности), он переключается. На наружной стороне RP будет отверстие, а на внутренней стороне — на шпильке. Термин «обратная полярность» относится к тому факту, что отверстие и штифт переключаются. Они не меняют полярность сигнала, проходящего по кабелю.

Коннекторы

RP были первоначально внедрены Федеральной комиссией по связи, чтобы попытаться помешать представителям общественности использовать антенны и другое оборудование для усиления своих сигналов Wi-Fi в нарушение федерального закона. Это работало несколько лет, но теперь разъемы RP так же доступны на открытом рынке, как и их обычные аналоги.

Общие типы коаксиальных разъемов включают:

• BNC
• Тип F
• Серия N
• TNC
• УВЧ (ПЛ-259 / СО-239)
• SMA / SMB
• FME
• QMA
• PAL
• MC / MCX / MMCX
• DIN / мини-DIN
• ТС-9
• НМО

BNC

Разъемы

BNC (Bayonet Neill-Concelman) доступны для большинства типов коаксиальных кабелей.Они выпускаются как в версиях с сопротивлением 50 Ом, так и с сопротивлением 75 Ом. Первоначально разработанные в 1980-х годах для использования в военных целях, сегодня разъемы BNC обычно используются в радиоприемниках и камерах видеонаблюдения. Они используются на низких частотах, обычно ниже 4 ГГц.

TNC

TNC (Threaded Neil-Concelman) — это обновленная версия BNC, которая использует потоки для защиты себя. Эти резьбы минимизируют утечку и позволяют разъемам работать на частотах до 12 ГГц. TNC также имеет преимущество защиты от атмосферных воздействий и обычно используется для наружных применений, таких как антенны и вышки сотовой связи.Также доступна версия с обратной полярностью.

Тип F

Разъемы F-типа — это разъемы, которые можно увидеть на задней панели телевизоров. Эти разъемы чаще всего используются на кабелях RG59, RG6 и RG11, хотя есть и другие варианты. Их можно использовать для антенного, кабельного и спутникового телевидения, а также для кабельных модемов.

Серия N

Соединители серии N

, названные в честь изобретателя Пола Нилла, представляют собой соединители с сопротивлением 50 Ом, первоначально разработанные для использования в военных целях.Версии 75 Ом существуют сегодня, но они гораздо реже и несовместимы с версией 50 Ом. Современные разъемы серии N могут работать с частотами до 18 ГГц, а также доступны с обратной полярностью.

УВЧ (ПЛ-259 / СО-239)

Разъемы

UHF также обозначаются как PL-259 (вилка) и SO-239 (розетка). Первоначально предназначенные для использования в военных целях во время Второй мировой войны, сегодня UHF-разъемы используются в основном для любительских радиоприемников. На 50 Ом он чаще всего встречается на RG58 и RG8, а также на их эквивалентах LMR.Существует также версия Mini-UHF , предназначенная для оборудования с ограниченным пространством, например сотового телефона.

SMA / SMB

SMA (Subminiature A) — это миниатюрный резьбовой разъем, который намного меньше, чем у большинства других вариантов коаксиального кабеля. На 50 Ом он обычно используется на RG58 или более тонком коаксиальном кабеле на частотах до 24 ГГц и является экологически изолированным. Они также доступны с обратной полярностью. SMB (Subminiature B) используется с высокочастотным оборудованием, рассчитанным на максимальную передачу до 4 ГГц, с разъемным соединением.

QMA

QMA — это модернизация SMA, предназначенная для простого и быстрого подключения / отключения. Это более новый тип коаксиального разъема, представленный в 2003 году и пока еще не получивший широкого распространения. Пока QMA не станет более распространенным, количество доступных коаксиальных кабелей будет ограничено.

FME

FME — еще один миниатюрный разъем на 50 Ом, который в основном используется с RG58. Небольшой размер FME позволяет пропускать его через отверстия и кабелепровод, для которых другие коаксиальные разъемы слишком велики.

PAL

PAL (Phase Alternating Line) — это тип соединения, используемый в Австралии, большей части Европы и некоторых частях Азии, Африки и Южной Америки. В Соединенных Штатах вы увидите PAL только тогда, когда вам понадобится адаптер для подключения к оборудованию, изготовленному в соответствии с международными стандартами.

MC / MCX / MMCX

MC (микрокоаксиальный), MCX (микрокоаксиальный разъем) и MMCX (микроминиатюрный коаксиальный) — все типы коаксиальных разъемов уменьшенного размера, используемые в областях, где другие коаксиальные разъемы будут занимать слишком много места.MC используется для автомобилей, антенн и GPS. MCX был разработан для антенны базовой станции Apple Airport Extreme и также используется в GPS. MMCX также видит использование GPS в дополнение к тюнерам для компьютеров для подключения к Wi-Fi.

DIN / мини-DIN

Кабели

DIN / Mini-DIN для однолинейного коаксиального кабеля бывают нескольких разновидностей. 1.0 / 2.3 был разработан в 90-х годах для телекоммуникационных систем. Версия с сопротивлением 50 Ом работает с частотами до 10 ГГц, а версия с сопротивлением 75 Ом поддерживает максимальную частоту 4 ГГц. 4,1 / 9,5 и 4,3 / 10 имеют аналогичные функции, но имеют больший размер, для использования с более толстыми типами коаксиальных кабелей. 7/16 — это полноразмерный разъем DIN 50 Ом, который похож на разъем серии N. Эти разъемы разработаны в Германии и известны своей способностью поддерживать высокий уровень мощности.

ТС-9

TS-9 — это очень маленький разъем, используемый в компактных устройствах, таких как сотовые телефоны. Его небольшой размер означает, что его необходимо использовать с очень тонким кабелем, например LMR-100 и LMR-195.
