Бура для пайки меди: Правила пайки меди и бронзы

Содержание

Основные компоненты флюсов для пайки медных деталей

При выборе расходных материалов для пайки нужно учитывать особенности металла. Каждому сплаву требуются строго определенные составы, которые могут обеспечить чистоту рабочей поверхности, защиту от влияния влажного воздуха, равномерное растекание припоя. Флюс для пайки меди соответствует всем требованиям, способствует образованию прочного соединения деталей.

Где применяются медные изделия

Медную руду человек обнаружил более 5 тысяч лет назад. Неспроста век, следовавший за каменным, назвали медным.

С тех древних пор металл использовали для многих целей. Следующий исторический этап назывался бронзовым веком потому, что в это время научились сплавлять медь с оловом, делать изделия из бронзы. Затем появились латуни, мельхиоры, другие медные сплавы.

Популярность меди объясняется совокупностью физических и химических свойств. В настоящее время медь применяют для изготовления трубопроводов, подающих воду, газу, теплоносители.

Делают медные провода, радиотехнические изделия.

Достоинства медных труб заключаются в устойчивости к коррозионным изменениям и хорошей пластичности. Изделия из меди имеют гладкий поверхностный слой, остаются неизменными при длительном облучении УФ светом, обладают большой теплопроводностью, термостойкостью, механической надежностью, долговечностью.

Продукция из меди стоит дороже, но расходы окупаются возможностью длительной эксплуатации. В некоторых ситуациях возникает необходимость в пайке меди и ее сплавов.

При потенциальных высоких нагрузках на места соединения процесс проводят при высокой температуре. Во всех иных случаях для пайки медной трубы достаточно небольших значений температуры.

Особенности технологий

Флюсы для пайки меди необходимы не всегда. При проведении процесса с нагреванием до больших температурных значений соединить медные фрагменты можно без добавления флюсовой массы.

Большое значение для получения качественного соединения при реализации пайки без флюса имеет состав припоя.

Лучший вариант — сплавы на основе олова, серебра, позволяющие паять медь при высокой температуре, получать хороший результат.

При низкотемпературной пайке приходится применять припой и флюс. Умеренного нагревания не хватает для полноценной подготовки поверхности деталей к соединению.

Медь – металл непритязательный, позволяющий работать со многими составами:

  • растворами;
  • мелкоизмельченными порошками;
  • гелеобразными массами.

Компоненты флюсов имеют разное предназначение. Борная или соляная кислота, хлорид цинка активно реагируют с оксидами, удаляя их. Канифоль, восковые составы, смолы обеспечивают хорошую адгезию, распределение припоя по всему рабочему участку.

В среде мастеров популярен флюс в виде пасты для пайки меди. Его можно легко нанести только в то место, которое будет подвергаться пайке.

Он не растекается по всей детали, легко удаляется по окончании работы.

Некоррозионная группа

Обычная светлоокрашенная канифоль относится к неактивным флюсам, легко удаляется этиловым спиртом любой степени очистки, техническим ацетоном.

Такой флюс пригоден для пайки меди и сплавов на ее основе. Его применяют при пайке проводов, радиодеталей.

В местах углублений, не очень удобных для нанесения чистого канифольного флюса, можно проводить обработку поверхности раствором канифоли в этиловом спирте.

Если предполагается эксплуатация медных изделий при больших нагрузках, нужно обеспечить соединение с повышенными прочностными характеристиками. Для этих целей пайку проводят со смесью канифоли с глицерином, растворенной в спирте.

Составы с умеренной коррозионной активностью

Слабой коррозионной активностью характеризуются флюсы из канифоли, спирта к которым добавлено какое-либо из следующих веществ:

  • уксусная кислота,
  • хлорид цинка,
  • ортофосфорная кислота.

При пайке хорошо работает флюс для меди из раствора канифоли в спирте с добавкой хлоридов цинка и аммония. Эффективно применение смеси из глицерина, и раствора хлоридов цинка, аммония, натрия.

Качественное соединение при пайке обеспечивает флюс из раствора глицерина в воде, к которой добавлен солянокислый гидразин. С успехом можно применять смесь из спирта и раствора фосфорной кислоты.

Флюсы, содержащие канифоль, используют при температурах до 300 °С. Остальные составы можно нагревать до 350 °С.

Сильного кислого действия

Составы, содержащие или образующие кислоту, активно удаляют оксидный слой, обладают хорошими очищающими свойствами. Однако остатки флюса после пайки могут провоцировать порчу металла впоследствии. Поэтому рабочую зону по окончании процесса нужно хорошо промывать.

Для пайки меди и ее сплавов применяют растворы хлорида цинка в воде, хлоридов цинка и аммония в воде, хлоридов цинка в растворе соляной кислоты.

Эффективно применение смеси хлоридов цинка, аммония, натрия.

Если в припоях содержится много свинца и цинка, то в качестве флюсов рекомендуют использовать раствор смеси хлоридов: калия, цинка, меди, натрия в растворе соляной кислоты.

Припои со свинцом не пригодны для пайки труб, поставляющих питьевую воду. Свинец обладает большой токсичностью, контакт с водой для питья не допускается санитарными нормами.

Для пайки тугоплавкими припоями

Пайку меди в определенных ситуациях проводят припоями, плавящимися при высоких температурах. В качестве флюса при этих процессах можно использовать только буру или смесь буры и борной кислоты.

Применяют также раствор буры и борной кислоты в воде с хлоридом цинка или смесь буры, борной кислоты и фторида кальция.

Припоями в такой пайке служат сплавы, содержащие медь. Для обеспечения качества соединения буру перед самостоятельным изготовлением флюсов нужно хорошо прокаливать. В готовых средствах все компоненты прошли предварительную обработку.

Особенности самостоятельного изготовления

Многие мастера готовым средствам предпочитают самодельную продукцию. Это их выбор, который во многих случаях оправдан. Из доступных компонентов можно приготовить вполне хорошие флюсы. Внимания требуют некоторые моменты.

Так, например, при изготовлении одного из флюсов канифоль сначала нужно измельчить, затем растворить в теплом спирте, охладить до комнатной температуры и только затем влить уксусную кислоту.

Смесь из этанола и фосфорной кислоты нужно готовить в определенной последовательности. Сначала спирт перемешивают с водой и только потом добавляют ортофосфорную кислоту.

При приготовлении следующего популярного флюса нужно в сильно нагретой воде полностью растворить хлорид аммония, а затем в остывший раствор всыпать хлорид цинка.

Самый простой вариант – приобрести готовый флюс, выбрав его в соответствии с условиями пайки и рекомендациями к применению конкретной марки.

Флюс бура для пайки: преимущества и особенности

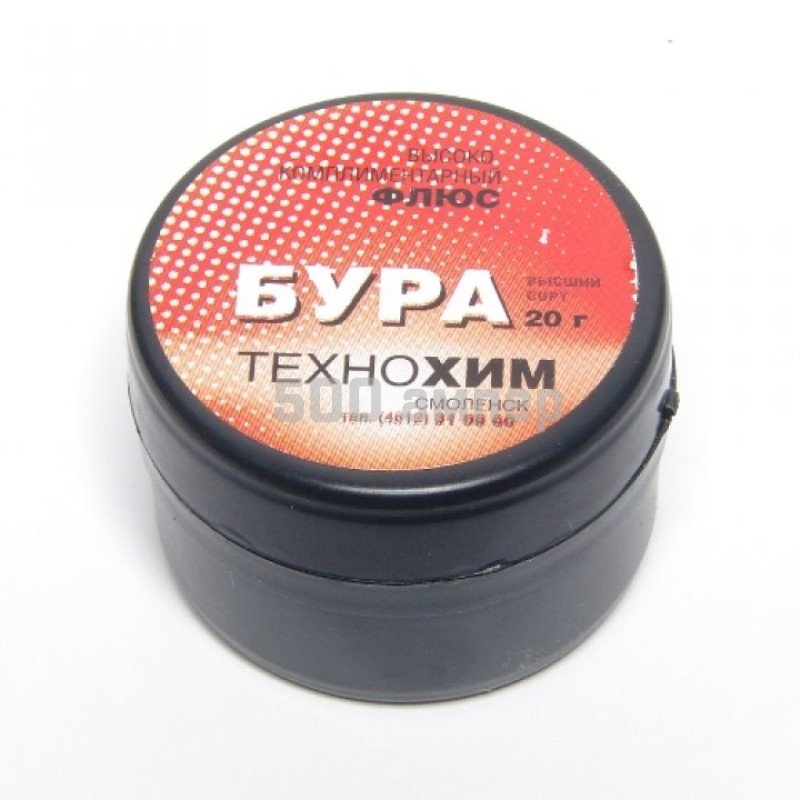

Бура — это высокотемпературный флюс, выпускаемый в виде порошка и используемый при соединении металлических деталей методом пайки. Бура флюс для пайки плавится при температуре от 700 градусов по Цельсию, поэтому и называется высокотемпературным флюсом.

У буры есть свой ГОСТ, регулирующий ее состав и производство. Согласно этому ГОСТу бура должна растворяться в воде и при застывании превращаться в прозрачную массу. В этой статье мы расскажем вам все о порошке буры.

Содержание статьи

Что такое бура

Бура флюс для пайки представляет собой порошкообразное вещество, похожее на соль, имеет химическое название тетраборат натрия. Состоит из борной кислоты и сильного основания. Синтезируется естественным путем, добывается в солевых отложениях озер. С помощью буры можно спаять чугун, медь и сталь. Чтобы получить прочное и долговечное соединение в качестве паяльного материала следует использовать припой из меди, латуни или серебра.

Бура плавится при довольно высокой температуре. При этом она кристаллизируется и выделяет вещества, очищающие поверхность деталей от загрязнений. Также бура защищает от окисления. При выполнении пайки целесообразно использовать такие тугоплавкие материалы, как бура флюс для пайки. Из-за своего природного происхождения при плавлении бура выделяет соли, которые нужно удалить с поверхности сварного шва после окончания работ.

Преимущества и недостатки

Следует отметить, что несмотря на широкое распространение, с помощью буры чаще всего производят пайку именно медных труб. Это быстро, удобно и долговечно. С помощью твердого флюса можно не только спаять новый водопровод, но и починить старый. И бура отлично подходит для этих целей. Поэтому все достоинства и недостатки этого флюса мы будем рассматривать в контексте пайки медных деталей.

Итак, использование буры при пайке меди имеет следующие достоинства:

  • Металлические детали, которые необходимо спаять, могут быть разной начальной температуры.
  • С помощью буры можно получить качественный и надежный сварной шов даже между металлом и неметаллом.
  • Не смотря на надежность швов, их можно легко распаять, если детали нужно разъединить.
  • Для плавления буры нужна высокая температура, но ее все равно недостаточно для плавления металла, а это значит, что детали не будут деформировать и коробиться.
  • Припой лучше схватывается с металлом, если использовать буру.
  • Бура флюс для пайки увеличивает производительность при капиллярной пайке.
  • Шов получается ровным и долговечным даже если вы начинающий сварщик.

Ну и куда без недостатков:

  • При плавлении бура выделяет много соли, которая быстро застывает на поверхности металла. Соли необходимо счищать, что занимает много времени.
  • Флюс для пайки бура склонен набирать влагу из окружающей его атмосферы, даже если находится в закрытой банке.
  • Неопытный сварщик скорее всего не сможет с первого раза подобрать нужное количество буры для качественной пайки. Понадобится некоторое время, чтобы приловчиться.

Особенности

Как применять буру в своей работе, чтобы получить максимально качественный результат? Чтобы ответить на этот вопрос, мы расскажем обо всех этапах пайки с помощью буры. Прежде всего, нужно подготовить металл. Очистите его от загрязнений и коррозии. Обратите особое внимание на въевшиеся загрязнения, их обязательно нужно удалить с помощью грубой щетки. Окисную пленку можно не удалять, поскольку бура справится с этим сама.

Затем с помощью паяльной лампы нужно нагреть поверхность свариваемых деталей. Оставьте небольшой зазор между деталями. В него введите буру и припой, предварительно разогретый паяльной лампой.  Как только бура начнет кристаллизироваться, можно прекратить нагревание. При застывании бура становится прозрачной и образует много солей. Удалите их с поверхности металла. Важно соблюдать последовательность операций и не переборщить с количеством флюса. Сложно сказать, какое количество буры использовать, поскольку это зависит от металла и шва, который нужно получить. Экспериментируйте и с опытом вы начнете понимать, какая дозировка предпочтительнее.

Буру можно использовать в виде порошка, а можно сделать из нее борный флюс. Борный флюс широко применяется при пайке медных труб и деталей из чугуна. Смешайте борную кислоту и буру в соотношении один к одному. Затем нужно растолочь полученную массу в посуде, после чего выпарить ее, избавившись от лишней жидкости. К сухому остатку добавляют фтористые и хлористые соли. Борный флюс готов! Он обладает активными свойствами, позволяет быстрее и качественнее паять детали из меди.

Вместо заключения

Как видите, бура флюс для пайки широко используется опытными и начинающими сварщиками, поскольку его преимущества с лихвой перекрывают недостатки. Обязательно испробуйте буру в своей работе и расскажите о своем опыте в комментариях. Делитесь этой статьей в социальных сетях, чтобы другие мастера смогли узнать больше о материалах для пайки. Желаем удачи!

[Всего: 0   Средний:  0/5]

что это, где применяется, технические характеристики, плюсы и минусы

Паяльная бура представлена высокотемпературным флюсом, который производится в виде мелкодисперсного порошка для состыковки металлических деталей.

Вещество переходит в текучее агрегатное состояние при нагреве более 700° C, отчего именуется высокотемпературным припоем.

Технические характеристики флюса описываются Государственным стандартом 842977, что указывает на растворение буры в воде с последующим застыванием прозрачной стекловидной массы.

Содержание статьиПоказать

Общие сведения

Техническая бура — тетраборат натрия, является неорганическим соединением, мелкокристаллическим порошком белого цвета. Состоит из сильного основания и ортоборной кислоты.

Добывается из периодически высыхающих соленых природных водоемов в результате искусственного синтеза. Флюс доступен для соединения чугунных, медных и стальных элементов. Добавки из меди, латуни либо серебра усиливают паяные соединения.

Бура, или по-другому, боракс, плавится при температуре 750-900° C. После перехода в текучее состояние кристаллизуется с выделением специфических веществ, которые очищают кромки соединяемых деталей от грязи, пыли, следов масла.

Расплав боракса также предупреждает образование окислительных реакций.

Бура при смешивании с ортоборной кислотой в равноценном соотношении создает борный флюс. После совмещения составляющих, последние растираются в фарфоровой чашке и заливаются теплым растворителем.

Жидкость испаряется на медленном огне с оставлением твердой формы. Получить более активный флюс помогают фтористые либо хлористые соли.

Плюсы и минусы флюса

Припой чаще всего используется при ремонте или восстановлении медного трубопровода. Поэтому достоинства флюса и его недостатки следует рассматривать с точки соединения медных элементов.

Боракс имеет следующие плюсы:

  • сочленяемые элементы могут быть различной исходной температуры;
  • сварной валик получается надежным даже при пайке металла и неметаллического предмета;
  • высокая степень разогрева флюса все равно не позволяет медным деталям коробиться, имеющим более высокую температуру плавления;
  • бура позволяет улучшить характеристики сварного шва;
  • капиллярная пайка показана лучшей операцией при соединении элементов.

Имея некоторые навыки пайки, даже начинающий сварщик оформит ровный и долговечный шов.

Минусы использования буры следующие:

  • при застывании припоя, на соединяемых элементах образуются солевые отложения, которые необходимо периодически счищать;
  • припой — активно поглощающее влагу вещество, даже при нахождении в закрытой посуде.

Возможно у начинающего сварщика не получится сразу подобрать необходимое количества боракса для получения хорошего сварочного валика.

Использование

Перед соединением деталей, нужно уделить внимание их подготовке. Последняя заключается в следующей последовательности:

  1. Очистить стыки элементов от грязи, коррозийного разрушения с помощью скребка с грубыми ворсинками. С оксидной пленкой на поверхности, флюс справится сам.
  2. Пламенем паяльной лампы разогреть стыки свариваемых конструкций.
  3. Во время разогрева оставить между элементами зазор, равный не менее 1 мм.
  4. В разрыв ввести буру с припоем, также подогретый лампой, с одновременным продолжением нагрева.
  5. При кристаллизации боракса, паяльную лампу выключить.
  6. После остывания деталей удалить щеткой солевые отложения.

Первая пайка бурой может пройти неудачно, по причине малого количества вещества. Рекомендуется подбирать его практически. Для улучшения шва можно использовать борный флюс с добавлением фтористых либо хлористых элементов.

Как приготовить буру для пайки

Бура – это флюс, используемый при соединении металлических деталей методом пайки. Бура, которая выпускается в виде порошка, относится к категории высокотемпературных флюсов, поскольку температура ее плавления находится в интервале 700–900°. Порошок буры, характеристики которого оговариваются в соответствующем нормативном документе (ГОСТ 8429-77), хорошо растворяется в воде и при нагревании превращается в стеклянную массу, которая и обеспечивает защиту зоны пайки.

Кристаллы буры могут быть прозрачными или сероватыми, но всегда блестят характерно «жирно»

Сферы применения

Бура, представляющая собой соль, в состав которой входит слабая борная кислота и сильное основание, имеет и научное название – декагидрат тетрабората натрия. При помощи этого вещества, используемого в качестве флюса, выполняется пайка таких металлов, как сталь, чугун, медь и ее сплавы. При этом для такой пайки используются среднеплавкие припои, основу которых могут составлять медь, латунь, серебро и золото.

При расплавлении буры, что происходит при достаточно высокой температуре, поверхности соединяемых деталей очищаются, а окислы, которые на них присутствуют, растворяются в разогретом флюсе. В процессе выполнении пайки, для которой используется такой тугоплавкий флюс, как бура, соответствующая требованиям ГОСТа 8429-77, образуются соли, кристаллизирующиеся на поверхности формируемого соединения. После завершения технологической операции соляной налет необходимо удалить.

Требования ГОСТа к составу флюса на основе буры

Чтобы получить из буры борный флюс, которым можно пользоваться при пайке деталей из меди, чугуна, стали и других металлов, данное вещество необходимо смешать с борной кислотой в пропорции 1:1. Полученную смесь тщательно перетирают в фарфоровой емкости, а затем выпаривают лишнюю жидкость, чтобы получить сухой остаток, в который добавляют фтористые и хлористые соли. По такой технологии получают активные флюсы, позволяющие выполнять качественную пайку деталей из различных металлов.

Ознакомиться с требованиями ГОСТ к технической буре (тетраборат натрия) можно, скачав документ в формате pdf по ссылке ниже.

Преимущества использования

Медные трубы в качестве составных элементов трубопроводов различного назначения сегодня пользуются большой популярностью. В связи с этим пайка меди твердым припоем, для выполнения которой используется такой флюс, как бура, стала достаточно распространенным технологическим процессом. Использование данного метода соединения изделий из меди позволяет не только выполнять монтаж новых трубопроводов, но и осуществлять качественный ремонт тех, которые уже эксплуатируются на протяжении определенного времени.

Бура удаляет с поверхности оксидную пленку и способствует растеканию жидкого припоя

Применение технической буры в качестве флюса при пайке меди имеет следующие преимущества.

  • Качественной пайке могут подвергаться металлические детали в любом сочетании.
  • Металлические изделия, которые необходимо соединить при помощи пайки, могут иметь любую начальную температуру.
  • При применении буры качественные и надежные соединения можно получать даже между металлическими и неметаллическими деталями.
  • Паяные соединения, полученные с использованием такого флюса, можно в любой момент распаять, если в этом возникает необходимость.
  • Основной металл при выполнении пайки не плавится, как это происходит при сварке, что позволяет избежать такого нежелательного процесса, как коробление (и, соответственно, изменения геометрической формы соединяемых изделий).
  • Применение буры позволяет обеспечить отличную схватываемость припоя и поверхностей соединяемых деталей.
  • Техническая бура, используемая в качестве флюса, обеспечивает высокую производительность такого процесса, как капиллярная пайка.
  • Полученные при использовании флюса данного типа паяные соединения отличаются высокой прочностью, надежностью и долговечностью.

Спаянные медные трубы с использованием буры в качестве флюса

Чтобы разобраться в том, какие факторы оказывают влияние на качество выполнения пайки, следует знать этапы данного технологического процесса. Алгоритм выполнения пайки выглядит следующим образом.

  • Поверхности деталей, которые необходимо соединить при помощи пайки, необходимо тщательно подготовить.
  • Загрязнения удаляются при помощи стандартных средств – щеток, ветоши и др. А для удаления с поверхности деталей тугоплавких окисных пленок как раз и используется такой флюс, как техническая бура.
  • Поверхности изделий, подлежащих соединению, необходимо нагреть до определенной температуры, для чего применяется паяльная лампа.
  • В зазор между соединяемыми деталями вводится жидкий припой, который также разогревается при помощи паяльной лампы или обычной газовой горелки.
  • Взаимодействие разогретого основного металла и жидкого припоя обеспечивает получение надежного паяного соединения.
  • Процесс пайки можно считать завершенным в тот момент, когда произойдет полная кристаллизация припоя.

Как выполняется пайка медных труб

Прежде чем приступить к пайке, необходимо подготовить следующие инструменты и расходные материалы:

  • щетки с металлической щетиной для зачистки соединяемых поверхностей;
  • приспособления и инструменты, при помощи которых соединяемые детали будут нарезаться по требуемым размерам;
  • газовая горелка или паяльная лампа;
  • припой, который выбирается в зависимости от того, из какого материала изготовлены соединяемые детали;
  • бура, характеристики которой должны соответствовать требованиям ГОСТа 8429-77;
  • кисточки, необходимые для того, чтобы наносить флюс.

Флюс, припой и горелка – основные компоненты для пайки медных сплавов

Особое внимание следует уделить выбору газовых горелок, которые на современном рынке представлены в большом ассортименте. Такое приспособление, предназначенное для обеспечения полноценного разогрева основного металла и припоя, может быть оснащено автоматическим пьезорозжигом или изготовлено в классическом исполнении. Выбирать горелки, для розжига которых используется пьезоэлемент, стоит только в том случае, если такое устройство произведено под известной торговой маркой. В противном случае лучше приобрести обычную качественную горелку, которая обеспечит вам бесперебойную работу на протяжении длительного времени.

Зачистка места соединения перед пайкой

Сам процесс пайки с помощью буры, включая подготовительные процедуры перед его выполнением, удобнее всего рассмотреть на примере соединения двух труб, изготовленных из меди. Выполняется такой процесс в следующей последовательности.

  1. Внутренние поверхности соединяемых труб тщательно зачищаются, для чего используется щека с металлической щетиной.
  2. Наружную зачистку медных труб, выполняемую до образования металлического блеска их поверхностей, осуществляют при помощи наждачной шкурки.
  3. После тщательной зачистки на внутренние и наружные поверхности наносится бура, для чего используется специальная щеточка.
  4. Покрытые флюсом в месте будущего соединения медные трубы необходимо состыковать между собой. После этого можно приступать к пайке.
  5. Перед началом процесса поверхности труб необходимо разогреть до требуемой температуры, для чего используется газовая горелка. Воздействовать пламенем на поверхности соединяемых изделий следует не менее 15–20 секунд.
  6. После того как поверхности труб разогреты до требуемой температуры, в область пайки вводится припой, который расплавляется также под воздействием пламени газовой горелки. Наносить расплавленный припой на поверхности соединяемых деталей следует равномерно, чтобы обеспечить качество и надежность формируемого соединения.

Нанесение флюса на место пайки

После выполнения пайки с помощью буры следует выполнить контроль полученного соединения, для чего могут быть использованы разрушающие и неразрушающие методы. Чаще всего такой контроль выполняется при осмотре полученного соединения на предмет наличия внешних дефектов. Для выполнения такого осмотра, который позволяет выявить многие недостатки соединения, может использоваться увеличительная лупа.

Применение при ковке

Бура в качестве флюса используется и при осуществлении такой технологической операции, как ковка. При выполнении ковки, сопровождающейся значительным нагревом обрабатываемой заготовки, на поверхности последней образуется толстый слой окалины. Нередки также случаи, когда заготовка просто пережигается, что приводит к значительному ухудшению ее характеристик. Чтобы избежать этого, поверхность заготовки в процессе выполнени

Флюс для пайки меди: характеристики, разновидности

Пайка позволяет соединить трубы и другие детали при температурах значительно ниже сварки без расплавления основного материала и образования переходных зон прочности. Использование флюса при пайке меди гарантирует получение качественного и прочного шва. Он очищает поверхность от окислов и защищает готовый шов от контакта с воздухом.

Требования к прочности определяют температурный режим пайки. В зависимости от этого берутся компоненты. Флюс всегда должен соответствовать припою по температуре плавления и составу.

Флюс для пайки меди

Особенности пайки с флюсом

При соединении медных труб с применением флюса можно производить пайку с температурой до 450⁰. При низкотемпературной пайке основной металл не деформируется, шов получается ровный и однородный, поскольку флюс хорошо смачивает поверхность, проникает в капилляры. Благодаря ему припой распределяется равномерно, в шве отсутствуют поры и шлаковые включения.

В процессе пайки высокотемпературных соединений флюс растекается по шву и закрывает его от контакта с воздухом, предотвращая окисление.

Флюс следует подбирать по припою. Он должен расплавляться раньше, чем сам припой, и обеспечивать хорошее соединение на капиллярном уровне.

Какими характеристиками должен обладать флюс для пайки медных труб

На качество шва и прочность спаивания медных труб влияют характеристики флюса и их правильный подбор с учетом состава припоя и, следовательно, температуры его плавления. Флюсы представляют собой вещества, активно вступающие в химические реакции с окислами, и инертные к элементам, составляющим припой. Их температура плавления ниже, чем у меди.

Положительные качества флюса для пайки медных труб:

  • легко наносится на поверхность;
  • имеет однородную консистенцию;
  • хорошо смачивает поверхность;
  • очищает от оксидов;
  • имеет вязкость меньше, чем у припоя;
  • не разрушается при нагреве;
  • после пайки равномерно растекается по поверхности шва;
  • не взаимодействует с медью;
  • не образовывает соединения с припоем.

Расплавленный флюс всплывает наружу, не оставаясь в шве. Он соединяется с припоем, покрывая зону пайки и защищая шов от окисления до полного остывания. Он должен равномерно ложиться на трубу в холодном состоянии и очищать ее при нагреве от окислов, не образуя поры.

Разновидности флюса

По степени активности и температуре плавления выделяют следующие разновидности флюса:

  • некоррозионноактивные;
  • слабокоррозионноактивные;
  • корозионноактивные.

Некоррозионные составы проявляют слабую активность при удалении окислов и используются ограничено. Применяется флюс для пайки медных труб и при реставрации изделий, покрытых серебром и патированных оловом и медью. Плавится при температуре до 300⁰. Основу некоррозионных флюсов составляют:

  • канифоль и другие смолы растительного происхождения;
  • воск;
  • вазелин.

Температура плавления большинства из них ниже 300⁰.

Для соединения деталей из сплавов меди применяют слабокоррозионные флюсы. Они способны удалить окисную пленку, имеют температуру плавления в пределах 450⁰. Основной состав — минеральные масла и жиры, кислоты. Получают флюсы химическим способом. Канифоль добавляют в состав для ослабления антикоррозионной реакции. При нагреве постепенно испаряются. Применяются для труднодоступных соединений, где сложно очищать поверхность от флюса.

Коррозионноактивные составы изготавливаются из неорганических кислот, хлористых и фтористых соединений. Используются для высокотемпературной пайки меди, стали, цветных металлов.

Вазелин

Каким припоем паять медные трубы

Припой для пайки выбирают в зависимости от его консистенции:

  • мягкий;
  • твердый.

Легкоплавкие материалы составляют основу мягких припоев, с ними работают при нагреве до 450⁰C. В их основе легкоплавкие металлы — олово и свинец. Для пайки мягкого соединения выпускаются припои, изготовленные из металла, вступающего в реакцию с оловом:

  • цинка;
  • свинца;
  • кадмия.

А также составы из легкоплавких веществ:

  • свинцово-серебряные;
  • индиевые;
  • висмутовые.

Процесс пайки происходит при низких температурах. Недостаток в относительно низкой прочности соединения.

Соединение труб водопровода и деталей ответственных конструкций выполняется твердыми флюсами, имеющими температуру плавления выше 450⁰C, в основном в пределах 700–900⁰C. В основе состава медь и серебро с добавлением фосфора:

  • медно-фосфорные;
  • медно-цинковые;
  • серебряные.

При плавлении они хорошо затекают в зазор, проникают в поры и соединяют детали на молекулярном уровне.

Бура для пайки

В процессе пайки может применяться множество видов припоя. Каждая из разновидностей обладает своими характеристиками и используется в определенной сфере. Одним из распространенных флюсов является бура, которая встречается при пайке сложных металлов, например, чугуна или меди. Данный вид расходного материала используют не только в крупном производстве, а также для соединения различных деталей в домашней обстановке. Ее можно приобрести в любом магазине по приемлемой цене. Она подходит для различных видов пайки. Бура содержит несколько компонентов, что упрощает процесс пайки. Она не только надежно скрепляет деталей между собой, но и служит для очищения рабочих поверхностей от оксидных налетов и пленок. Данный флюс расплавляется при высоких температурах, что составляет 800°С. Для получения более мягкого и пластичного материала его следует растворить в воде. От этого и будет зависеть температура плавления. Благодаря новейшим разработкам и технологиям, бура для пайки может использоваться в различных  сферах. Эти данные, а также метод получения флюса подробно расписано в нормативной документации.

Достоинства

Преимуществами буры для пайки являются:

  • данный флюс подходит для пайки различных металлов;
  • широкая доступность;
  • низкая стоимость, по сравнению с другими материалами;
  • хорошая растворимость в воде, благодаря чему можно образовать необходимую консистенцию;
  • длительный срок хранения.

Отрицательные стороны

Среди недостатков специалисты выделяют следующие:

  • после окончания пайки на поверхности наблюдается налет, который следует убирать;
  • бура должна храниться в месте, защищенном от влаги, в противном случае флюс начнет портиться;
  • перед началом пайки необходимо правильно рассчитать количество флюса.

Основные виды

Бура для пайки выпускается в твердом и жидком состоянии. Это главный признак различия между ними. Первый вид поставляется в виде порошка с твердыми частицами белого цвета. Их можно выбрать достаточное количество, необходимое для покрытия всей поверхности металла, при этом гранулы не будут растекаться. Флюс перевозится в специальной герметичной упаковке, которая препятствует попаданию влаги.

Разведенная бура применяется для более легких металлов и их соединений. По химическому составу он ничем не отличается от предыдущего вида, только растворен в воде. Эта особенность позволяет выполнять пайку при низкой температуре. Как правило, она используется при работе с мелкими деталями, например, в ювелирной сфере, так как их можно поместить в емкость с растворимым флюсом перед пайкой, что является очень удобным. Флюс дает одинаковый эффект в любом агрегатном состоянии. Единственным отличием является технология его использования.

В промышленной сфере часто применяют еще одну разновидность – смесь, которая помимо бура содержит еще и другие флюсы. Она применяется, если не удается достичь желаемого результата при помощи одного вещества. Смешивание осуществляется с добавлением борной кислоты.

Состав бура и его химические свойства

Бура для пайки состоит из двух компонентов: ВаCl и NaСl. Иногда в него добавляют борную кислоту. Флюс не всегда применяют в чистом виде, так как он имеет высокую температуру плавления. Химические свойства он сохраняет независимо от концентрации, поэтому он быстро растворяет окислы и другие налеты, образовавшиеся на поверхности металла. Бура убирает и другие вещества и загрязнения, препятствующих нормальному спаиванию.

Основные характеристики

Бура для пайки производится двух марок: А и Б. Их характеристики и состав нормируется специальными документами. Первая марка применяется для пайки цветных металлов, фаяса и т.д. Второй вид используется для спаивания проводов, сантехнического оборудования, глазурей и т. д.

Единственной общей чертой является состояние бура – мелкий порошок. Процентное содержание флюса, мышьяка, сульфата, карбоната и остальных металлов отличается между собой.

Технология пайки

При работе с данным видом флюса следует придерживаться определенного температурного режима, что составляет 400°С.  В производственной сфере, часто встречается флюс, смешанный с борной кислотой. Такой материал является универсальным, так как возможно работать при более низких температурных рамках.

Обратите внимание! Воспламененная бура становится прозрачного цвета, похожую на кусочки стекла.

По окончанию пайки на поверхности конструкции образуется белый налет, который следует убирать. Это осуществляется механическим методом. При смешивании флюса с другим веществом придерживают пропорции 1:1. Если компоненты находятся в твердом состоянии, то их измельчают в специальной посуде.

 Важно! Емкость и измельчительный инструмент должен быть изготовлен из материала, не способный к впитыванию.

Если бура находится в жидком состоянии, то перед началом пайки ее необходимо нагреть. При температуре 100°С жидкость испаряется, образуя твердый остаток белого цвета. Для повышения активности флюса в нее добавляют ВаCl или NaСl.

Производители

Бура для пайки является доступным материалом и его можно приобрести в любом магазине. На современном рынке существует множество производителей. Многие специалисты рекомендуют использовать флюс компаний ХимПэк и Хиамен. Он поставляется в герметичных упаковках, в которые не проникает влага, поэтому материал сохраняет свои свойства.

Сантехника: TechCorner — Объяснение пайки и пайки

На протяжении многих лет двумя наиболее распространенными методами соединения медных труб и фитингов были пайка и пайка. Эти проверенные временем методы во многом схожи, но есть также несколько отличий, которые их отличают. В этой статье объясняются сходства и подчеркиваются различия между двумя процессами соединения, чтобы помочь определить, какой метод соединения наиболее желателен.

Обзор

Наиболее распространенный метод соединения медных трубок — это использование фитингов из меди или медного сплава, в которые вставляются секции трубки и закрепляются с помощью присадочного металла с использованием процесса пайки или пайки.Этот тип соединения известен как капиллярное соединение или соединение внахлест, поскольку гнездо фитинга перекрывает конец трубки, и между трубкой и фитингом образуется пространство. Это пространство называется капиллярным. Поверхности фитинга и трубки, которые перекрываются для образования соединения, известны как стыковые поверхности. Затем трубка и фитинг прочно соединяются с помощью присадочного металла, который плавится в капиллярном пространстве и прилипает к этим поверхностям.

Рисунок 1. Соединение внахлест — трубчатые детали

Наполнитель — это металлический сплав, температура плавления которого ниже температуры плавления трубки или фитинга.Температура плавления медного (Cu) сплава UNS C12200 составляет 1 981 ° F / 1082 ° C. Таким образом, присадочные металлы для пайки и пайки труб и фитингов из меди и медных сплавов должны иметь температуру плавления ниже этой температуры.

Основное различие между пайкой и пайкой — это температура, необходимая для плавления присадочного металла. Американское сварочное общество (AWS) определило эту температуру как 842ºF / 450ºC, но часто округляется до 840ºF. Если присадочный металл плавится ниже 840 ° F, выполняется пайка.Выше этой температуры идет пайка.

Припой для присадочного металла

Основным элементом, используемым в припоях, является олово (Sn), потому что олово имеет сродство с медью и стремится прилипать к трубке и фитингу из медного сплава. Однако использование чистого олова (Sn) приведет к очень слабому стыку, и, как и с любым чистым металлом, будет очень трудно работать. Поэтому в сплав с оловом добавляют другие элементы, чтобы обеспечить прочность и облегчить использование присадочного металла.До 1986 года наиболее распространенным присадочным металлом, используемым для соединения труб и фитингов из медного сплава, был припой 50/50, который состоял на 50% из олова (Sn) и на 50% из свинца (Pb). В соответствии с национальными требованиями, изложенными в Законе о безопасной питьевой воде, свинцовые припои были запрещены для использования в системах питьевой воды. После запрета на использование припоя 50/50 (Sn / Pb) было разработано много новых и более прочных бессвинцовых сплавов, которые сегодня широко используются во всех областях пайки. Они состоят из сплавов, которые по-прежнему состоят в основном из олова с добавлением различных комбинаций других элементов, таких как никель, висмут, сурьма, серебро и даже медь.

Присадочные металлы: припои

Паяные соединения обычно используются для повышения прочности соединений или сопротивления усталости. Для этого необходимо использовать более прочные присадочные металлы, чем те, которые в основном состоят из олова. Однако эта повышенная прочность обычно достигается за счет присадочных металлов, изготовленных из материалов, плавящихся при более высоких температурах. Температура пайки большинства припоев, используемых для соединения систем медных трубопроводов (сплавы BCuP и BAg, см. Ниже), составляет примерно от 1150 ° F / 621 ° C до 1550 ° F / 843 ° C.

Наиболее часто используемые типы присадочного металла для пайки, используемые для соединения медных труб и фитингов, делятся на две отдельные категории:

  • Сплав BCuP (произносится как b-чашка) — где B означает пайку, Cu — химический символ меди, а P — химический символ фосфора. Следовательно, припой BCuP — это в первую очередь медно-фосфорный припой, который может содержать от 0% до 30% серебра (Ag).
  • BAg Alloy (произносится как мешок) — где B означает пайку, а Ag — химический символ серебра.В то время как в сплавах BAg присутствуют и другие элементы, помимо серебра, большинство сплавов BAg могут содержать от 24% до 93% серебра.

Совместные требования и сильные стороны

Независимо от того, является ли используемый процесс соединения пайкой или пайкой, существуют определенные основные этапы, которые необходимо соблюдать для стабильного получения прочных соединений. Эти основные шаги описаны в стандарте по установке (ASTM B828). Этот стандарт и его процедуры касаются подготовки концов, очистки и правильного применения нагрева и присадочного металла.Более подробно они описаны в Справочнике CDA по медным трубам.

Независимо от того, используется ли процесс соединения пайки или пайки, трубка должна быть полностью вставлена ​​в фитинг до задней части чашки фитинга.

Рисунок 2. Деталь Трубное соединение

Глубина нахлеста или глубина гнезда в фитингах внахлест или капиллярных соединениях указана в производственных стандартах ASME / ANSI B16.18 и B16.22 для фитингов под давлением. Это важный параметр, потому что в идеале присадочный металл должен расплавиться в капиллярном пространстве, чтобы он полностью стекал к задней части чашки фитинга и полностью перекрывал (заполнял) пространство между трубкой и фитингом.Хотя желательно 100% проникновение и заполнение фитинга капиллярного пространства, заполнение 70% паяного соединения (или не более 30% пустот) считается удовлетворительным для получения соединений, которые могут выдерживать максимальные рекомендуемые давления для паяных медных трубок и фитингов. системы.

Основное различие между паяными и паяными соединениями заключается в количестве стыков внахлест или заполнении, необходимом для развития полной прочности соединения. В паяном соединении все еще настоятельно рекомендуется полностью вставить трубку в заднюю часть чашки фитинга; однако полное заполнение этого места соединения по всей длине не является необходимым для достижения полной прочности соединения.Согласно Американскому сварочному обществу (AWS), предполагается, что припой проникает в капиллярное пространство, по крайней мере, в три раза больше толщины самого тонкого соединяемого компонента, которым обычно является труба. Это известно в отрасли как правило AWS 3-T.

Из-за повышенной прочности припоев даже такое небольшое проникновение наполнителя приведет к получению правильно изготовленного паяного соединения, более прочного, чем сама трубка или фитинг. Однако, в отличие от паяного соединения, где колпачок или галтель обеспечивает минимальную дополнительную прочность, паяное соединение должно быть выполнено таким образом, чтобы между трубкой и фитингом на торце фитинга был обеспечен хорошо развитый галтель или «крышка» из присадочного металла. .Эта галтель, или колпачок, как его часто называют в торговле, позволяет распределять напряжения, возникающие в соединении (в результате теплового расширения, давления или других циклических реакций, таких как вибрация или термическая усталость), по поверхности галтели. В паяном соединении, изготовленном без хорошо развитой вогнутой кромки, все напряжения будут сосредоточены в острой точке контакта между трубкой, припоем (присадочным металлом) и фитингом, что может привести к развитию трещины под напряжением в трубке. в таком случае.Создание галтели при изготовлении паяного соединения значительно снижает эту возможность.

Рисунок 3. Пояснение правила AWS 3-T

Помимо прочности присадочного металла в соединении, при выборе использования паяных или паяных соединений необходимо также учитывать общую прочность соединения или узла (трубы, фитинга и соединения) после операции соединения. Как уже говорилось, по определению температура, определяющая разницу между пайкой и пайкой меди, составляет приблизительно 840 ° F / 449 ° C.Эта температура намного важнее, чем просто произвольный порог определения. Это важно, потому что 700 ° F / 371 ° C — это температура, при которой медь начинает отжиг, или переход от твердого состояния (жесткий) к состоянию после отжига (мягкий). С этим изменением характера происходит внутренняя потеря прочности — медь с твердым отпуском прочнее, чем медь с отожженным отпуском. Общий объем происходящего отжига и, следовательно, потеря прочности определяется температурой и временем, в течение которого материал находится при этой температуре.Чем выше температура, тем меньше времени требуется для перехода от жесткого к мягкому.

Поскольку температура пайки должна превышать температуру плавления припоев, от 1150 ° F / 621 ° C до 1550 ° F / 843 ° C, процесс создания паяного соединения вызывает отжиг или размягчение основных металлов, что приводит к снижение общей прочности сборки. Хотя паяное соединение явно прочнее, чем паяное соединение, номинальное внутреннее рабочее давление, то есть допустимое рабочее давление системы в режиме 24/7, ниже для отожженной трубы (см. Справочник по медным трубам, таблицы с 3a по 3e).

Следовательно, это необходимо учитывать при принятии решения о пайке или пайке. Хотя паяные соединения прочнее и в целом более устойчивы к усталости (вибрации, тепловому перемещению и т. Д.), Рабочее давление системы должно соответствовать допустимым пределам для отожженной трубы.

Дополнительные ссылки

  1. Американское общество сварки: Руководство по пайке — 3-е издание
  2. Американское общество сварки: Справочник по пайке — 4-е издание
  3. AWS A5.8 / AWS A5.8M: Технические условия на присадочные металлы для пайки и сварки припоем
  4. ASTM B32-04: Стандартные спецификации для металлического припоя

Пайка меди и медных сплавов

Рисунок 1. Пайка происходит при температуре выше 840 градусов по Фаренгейту, но ниже точки плавления основного металла. Источник: CDA, Справочник по медным трубам.

Четыре процесса, которые следует учитывать при соединении меди и медных сплавов, — это механическое соединение, сварка, пайка и пайка.Пайка подходит для мелких деталей и когда требуется высокая прочность соединения. По данным Американского сварочного общества (AWS), прочность паяного соединения может соответствовать или превышать прочность соединяемых металлов. Важно знать, когда выбрать пайку и как выполнять процесс.

С технологической точки зрения пайка и пайка по сути идентичны. Единственная разница заключается в используемом присадочном металле, а также в количестве времени и тепла, необходимого для завершения соединения. AWS определяет пайку как процесс соединения, который происходит при температуре ниже 840 градусов по Фаренгейту, а пайка — выше 840 градусов по Фаренгейту, но ниже точки плавления основного металла.На практике для медных систем большая часть пайки выполняется при температуре примерно от 450 до 600 градусов по Фаренгейту, в то время как большая часть пайки выполняется при температурах от 1100 до 1500 градусов F. Однако при пайке медных труб отжиг трубка и фитинг, возникающие в результате более высокого нагрева, могут привести к тому, что номинальное давление в системе будет меньше, чем у паяного соединения.

Температура плавления меди составляет 1 981 градус по Фаренгейту (ликвидус) и 1 949 градусов по Фаренгейту (солидус). При пайке важно знать температуру плавления соединяемых металлов и присадочного металла.Разница между состоянием солидуса и ликвидуса заключается в диапазоне плавления, который может быть важным при выборе присадочного металла. Он указывает ширину рабочего диапазона для присадочного металла и скорость затвердевания присадочного металла после пайки. Присадочные металлы с узкими диапазонами, с серебром или без него, затвердевают быстрее и, следовательно, требуют осторожного нагрева. Температура ликвидуса — это минимум, при котором будет происходить пайка. См. Рисунок 1 , где показаны диапазоны плавления некоторых распространенных припоев.

Паять или не паять

Согласно публикации Lucas-Milhaupt «Что такое пайка» (www.lucasmilhaupt.com), выбор пайки зависит от пяти факторов:

  1. Размер соединяемых деталей. Пайка чаще используется для мелких деталей и требует нагрева широкой поверхности для доведения присадочного материала до точки текучести, что часто непрактично для больших деталей.
  2. Толщина металлических профилей. Более широкий нагрев и более низкая температура, используемые при пайке, в отличие от сварки, позволяют соединять секции без коробления или деформации металла.Сильный жар сварки может вызвать прожиг или деформацию тонкого среза.
  3. Совместная конфигурация. Пайка не требует ручного отслеживания, а присадочный металл протягивается через область стыка за счет капиллярного действия, которое одинаково легко работает на прямых, неровных или трубчатых стыках.
  4. Природа неблагородных металлов. Для соединения разнородных металлов пайка не расплавит один или оба металла, если присадочный металл металлургически совместим с обоими основными металлами и имеет температуру плавления ниже, чем у любого из соединяемых металлов.Обратите внимание, что медные сплавы можно легко паять с другими металлами, такими как чугун, инструментальная и нержавеющая сталь, никелевые сплавы и титановые сплавы.
  5. Количество выполняемых стыков. Если вы выполняете много стыков, ручная пайка выполняется быстро и просто, а автоматическая пайка может быть выполнена недорого с использованием простых производственных технологий.

Паяльные флюсы

Паяльные флюсы для меди имеют водную основу, растворяют и удаляют остаточные оксиды с поверхности металла, защищают металл от окисления во время нагрева и способствуют смачиванию соединяемых поверхностей.Паяльные флюсы также показывают температуру (см. , рис. 2, ).

Наиболее часто используемые флюсы и припои для меди и медных сплавов показаны на рис. 3 , а руководство по их использованию показано на рис. 4 . Эту и другую подробную информацию можно найти в The Welding Handbook , 8th Edition, Vol. 8, опубликованный Американским сварочным обществом и доступный от Ассоциации разработчиков меди под названием Welding Copper and Copper Alloys , A1050-72 / 97.

Процесс

Для пайки используются те же основные этапы, что и для пайки, с единственной разницей в использовании флюсов, присадочных металлов и количества используемого тепла.

Как правило, могут выполняться соединения внахлестку и стык. Перед соединением металлов обязательно удалите все оксиды и поверхностные масла абразивной тканью, подушечками или щетками. Такие загрязнения мешают правильному течению присадочного металла и могут снизить прочность соединения или вызвать разрушение. Можно использовать химические чистящие средства, если их тщательно смыть, но не прикасайтесь к чистой поверхности голыми руками или в масляных перчатках.

Нанесите тонкий, равномерный слой флюса кистью на обе поверхности вскоре после очистки. Не наносите флюс пальцами, потому что химические вещества, содержащиеся во флюсе, могут нанести вред при попадании в глаза, рот или открытые порезы. Металлы медь-фосфор и медь-серебро-фосфор (BCuP) считаются самофлюсующимися на медных металлах.

Надежно поддержите поверхности и обеспечьте между ними достаточное капиллярное пространство для потока расплавленного припоя. Чрезмерный зазор в шарнире может привести к растрескиванию под нагрузкой или вибрацией.Шовный зазор от 0,001 до 0,005 дюйма обеспечит максимальную прочность и надежность шва.

Рис. 2. В таблице показано, как флюсы реагируют на различные температуры и при какой максимальной температуре флюс защищает металл. Источник: CDA, Справочник по медным трубам.

Используйте только количество тепла, необходимое для плавления и растекания присадочного металла. Перегрев стыка или направление пламени в капиллярное пространство может сжечь флюс, нарушив его эффективность и не допуская правильного проникновения присадочного металла в стык.Подайте тепло вокруг области стыка, чтобы втянуть присадочный металл в капиллярное пространство. При работе с открытым пламенем, высокими температурами и горючими газами необходимо соблюдать меры безопасности, описанные в ANSI / AWS Z49.1, «Безопасность при сварке, резке и смежных процессах».

Дайте готовому стыку естественным образом остыть. Шоковое охлаждение водой может вызвать повреждение или растрескивание. Когда он остынет, счистите все оставшиеся остатки флюса влажной тряпкой и проверьте все готовые сборки на целостность соединений.

Пайка медных трубок

Этот инструмент изменяет медные фитинги, делая неглубокий отпечаток в стенке фитинга, уменьшая глубину раструба до 3/8 дюйма. Его следует использовать только для соединений, которые будут паяться.

Прочность трубных соединений

Стыковые соединения между медными трубками могут быть такими же прочными, как и сама медь, если присадочный металл достаточно прочен. Это связано с тем, что вся нагрузка должна переноситься через зону контакта двух небольших поверхностей на концах каждой детали (см. , рис. 1, ).Стыковые соединения обычно не используются для соединения медных труб, потому что поддерживать соосность во время пайки сложно.

Муфтовые соединения, с другой стороны, самоустанавливаются во время сборки и пайки. В раструбном соединении присадочный металл не должен быть таким прочным, как медь, потому что площадь контакта между трубкой и муфтой может быть увеличена (см. , рис. 2, ).

Когда площадь соединения велика, напряжение в припое невелико, поэтому присадочный металл может быть намного слабее основного металла.Поэтому, когда вы используете коммерческие медные трубные фитинги с глубокими чашками, вы можете использовать мягкий припой с пределом прочности на разрыв около 5000 фунтов на квадратный дюйм (PSI), например, для соединения более прочных медных трубок с пределом прочности на разрыв около 30000 фунтов на квадратный дюйм.

Рисунок 1
Стыковые соединения между медными трубками могут быть такими же прочными, как и сама медь, если присадочный металл достаточно прочен, чтобы выдерживать нагрузку через контактную площадку двух небольших поверхностей на концах каждый кусок.

Конструкция муфтового соединения

Трубное соединение должно быть достаточно прочным, чтобы выдерживать такие нагрузки, как давление, собственный вес и тепловое расширение. Если вы выберете комбинацию присадочного металла и глубины раструба, которая сделает соединение более прочным, чем труба, сама труба станет ограничивающим фактором в конструкции.

Прочность паяного соединения горелки с муфтой зависит от:

Рис. 2
В муфте присадочный металл не должен быть таким же прочным, как медь, поскольку площадь контакта между трубкой и розеткой можно сделать большие.
  • Длина внахлест (обычно глубина раструба).
  • Прочность присадочного металла.
  • Прочность суставов.

Используя эти переменные, вы можете оценить требуемую глубину вдавливания по следующей формуле:

X = TW / 0.8L

Где:

X = требуемое перекрытие
T = предел прочности основного металла
L = прочность на сдвиг металлического припоя или припоя
W = толщина более тонкого элемента
0.8 = коэффициент прочности (или безопасности)

При пайке соединения меди с медью прочность на разрыв меди составляет около 30 000 фунтов на квадратный дюйм, а прочность на сдвиг припоя — около 5000 фунтов на квадратный дюйм. Для трубы толщиной 0,065 дюйма перекрытие должно составлять 0,48 дюйма или 8,7 раза1 толщины трубы.

Рисунок 3
На этой диаграмме показаны зависимости прочности соединения и напряжения сдвига от длины перекрытия для паяных и паяных соединений.

При пайке соединения меди с медью с использованием любой из обычно используемых классификаций AWS припоев для пайки, например BCuP или BAg, прочность на сдвиг припоя составляет около 25 000 фунтов на квадратный дюйм.Для трубы толщиной 0,065 дюйма перекрытие должно составлять 0,100 дюйма, или 1,5 толщины трубы.

Соотношение между толщиной трубы и длиной перекрытия для паяных и паяных соединений показано на рис. 3 .

Пайка внахлест

Чтобы проверить, работает ли теория на практике, сотрудники автора выпаяли пайку и провели испытания на растяжение на 1 1/2 дюйма. медная труба с толщиной стенки 0,045 дюйма. Испытываемые соединения представляли собой стыковые и раструбные соединения с перекрытием в один, два и три раза больше толщины трубы.Все образцы, в том числе стыковое соединение, вышли из строя в основном металле.

Не новость, что для паяных соединений требуется лишь небольшое перекрытие. В ходе циклической серии испытаний в конце 1950-х годов 10 лабораторий спаяли более 1200 образцов для испытаний на растяжение. Лаборатории выполнили эти испытания на следующих объектах с различными перекрытиями:

  • 410 печь из нержавеющей стали, припаянная в печи BNi – 1
  • Печь из низкоуглеродистой стали, припаянная медью
  • Медная горелка, припаянная при помощи BAg – 1
  • Горелка из низкоуглеродистой стали– спаянный с BAg – 1

Результаты этих испытаний показали, что для получения полноценного соединения не требуется большого перекрытия.Во всех случаях предел прочности основного металла на растяжение был достигнут, когда перекрытие было в два раза больше толщины элементов (2t). Отчет был опубликован под названием American Welding Society (AWS) C3.1–63.

Обратная сторона нахлеста

Глубина врезки влияет на два важных аспекта пайки: прочность соединения и простота его пайки. Хотя с точки зрения прочности кажется, что большее перекрытие лучше, перекрытие, превышающее вдвое толщину более тонкого элемента (2t), не делает соединение более прочным.

На самом деле, увеличение перекрытия намного больше, чем 2t, только затрудняет выполнение прочного соединения по следующим причинам.

Во-первых, припой должен равномерно перетекать в небольшой зазор между деталями по всей длине и окружности соединения. Одно из препятствий состоит в том, что чем длиннее перекрытие, тем дальше должен течь припой и тем больше у него возможностей улавливать газ, который вызывает пустоты в стыке. Достаточная подача флюса и достаточно сильный равномерный нагрев соединения способствуют проникновению припоя в соединение, но по мере увеличения перекрытия и увеличения диаметра это становится труднее.

Рис. 4
На этой диаграмме показан общий состав припоя на основе меди и характеристики плавления.

Во-вторых, припой начинает плавиться при более низкой температуре, чем температура, при которой припой становится полностью жидким. Эта температура называется температурой солидуса. Чуть выше этой температуры припой представляет собой смесь твердого вещества и жидкости. Он густой и слякотный, как замороженный напиток.В этом состоянии металл с трудом попадает в плотно подогнанный стык. Представьте, что вы быстро потягиваете замороженный напиток через маленькую трубочку — это сложно!

По мере того, как присадочный металл больше нагревается, он становится более жидким, пока не достигнет температуры ликвидуса. При этой температуре присадочный металл полностью жидкий и легко проникает в крошечные промежутки между деталями. Или, как в нашем примере, замороженный напиток теперь плавится и легко течет через небольшую соломинку. Температуры солидуса и ликвидуса для некоторых распространенных присадочных металлов показаны на рис. 4 .

Чтобы еще больше усложнить ситуацию, во время пайки небольшое количество основного металла меди растворяется в присадочном металле, а небольшое количество легирующих элементов из присадочного металла диффундирует в основной металл меди. Когда это происходит, изменяется химический состав присадочного металла. Это увеличивает температуру ликвидуса, а присадочный металл становится толстым и влажным, даже если он горячий. Опять же, толстый, слякотный присадочный металл нелегко проникает в стык.

К счастью, этот процесс диффузии-растворения является медленным по сравнению со временем, которое требуется металлическому припою, чтобы попасть в правильно нагретое соединение.Однако, если соединение недостаточно нагрето до того, как будет введен припой, припой сначала станет слякотью и станет толще при повторном нагревании соединения. Чем дольше соединение находится при температуре пайки, тем больше состав припоя становится похожим на саму медь. Это объясняет, почему бывает трудно переплавить соединение после пайки.

Но диффузия не так уж плоха. Компрессоры с реактивными двигателями, например, используются при температурах, превышающих температуру плавления припоя, который удерживает их вместе.В этом случае детали выдерживаются в печи при температуре диффузии так долго, что припой полностью растворяется в основном металле, и соединение практически отсутствует, позволяя двигателю оставаться вместе в эксплуатации.

Использование фитингов под пайку при пайке

Если чрезмерное перекрытие делает излишне трудным получение прочного паяного соединения, почему промышленность использует фитинги для пайки с таким большим перекрытием?

Рис. 5
В этой таблице показана глубина гнезда для фитингов под пайку и пайку, а также экономию при использовании 3/8 дюйма.–Глубокая розетка.

Ответ прост: юристы. Обычные медные и латунные фитинги предназначены для пайки, а не для пайки. Обычно они обеспечивают перекрытие 10 или более, что необходимо для обеспечения достаточной прочности, если соединение выполнено припоем (см. , рис. 5, ).

Поскольку производители фитингов практически не контролируют, где их фитинги будут использоваться или как они будут соединяться, наименее рискованный шаг для них — именно сюда приходят юристы — это сделать все фитинги пригодными для пайки.

Фитинги для пайки можно паять, но глубина чашки может усложнить вашу жизнь. Доступны фитинги с короткими чашками, предназначенные для пайки, и их легче паять, чем фитинги, предназначенные для пайки, но они, как правило, являются изделиями специального заказа с ограниченным распространением. Подрядчики, которые поставляют вам эту арматуру, несут те же риски ответственности, что и производители арматуры.

Аттестация процедур и паяльных машин

Когда вы квалифицируете Спецификацию процедуры пайки (BPS) в соответствии с разделом IX ASME, во время аттестации должно использоваться минимальное перекрытие, которое будет использоваться в производстве.Другими словами, если перекрытие, используемое на испытательном купоне, составляло 1/4 дюйма, минимальное перекрытие, которое должно использоваться при производстве, составляет 1/4 дюйма. Вы также должны быть уверены, что производственное перекрытие как минимум вдвое превышает толщину соединяемая более тонкая часть (2t). Это обеспечивает достаточную прочность стыков для производственных стыков.

Когда вы квалифицируете сварщика с резаком, он или она ограничивается перекрытием, которое использовалось в тестовом купоне, плюс 25 процентов. Другими словами, если перекрытие тестовых купонов составляло 1/2 дюйма.максимальное допустимое перекрытие составляет 5/8 дюйма. У вас нет минимального перекрытия, потому что, если вы можете правильно припаять глубокую муфту, вы также можете припаять более мелкую муфту.

Облегчение жизни при пайке

Поскольку для достижения полной прочности паяного соединения требуется лишь небольшое перекрытие (2t), вам не нужна полная глубина фитинга паяного соединения. Большая глубина лунки только усугубляет ваши страдания, когда вы делаете сустав. Что еще хуже, чем больше диаметр трубки, тем глубже раструб и тем труднее сделать соединение.

Можно сделать несколько вещей, особенно с большими фитингами, чтобы облегчить вашу жизнь.

  • Купить фитинги для пайки. Их нет в продаже.
  • Обрезать излишки в механическом цехе. Это работает, но стоит дорого.
  • Обрежьте лишнюю чашку в поле. Это слишком дорого и, вероятно, приведет к деформации фурнитуры.
  • Вставьте трубу в трубу с небольшим перекрытием. Хотя это работает, это сложно контролировать, потому что трубка может свободно входить и выходить из гнезда во время сборки.
  • Деформируйте фитинг ближе к концу, используя инструмент, подобный показанному на вводной фотографии. Этот инструмент ограничивает глубину введения до 3/8 дюйма и обеспечивает надежный стопор трубки, поэтому вы можете легко поддерживать нужную глубину введения.

Вальтер Дж. Сперко, P.E., инженер-консультант, специализирующийся на технологиях сварки и пайки, а также опыт работы с трубопроводами. С ним можно связаться по адресу: Sperko Engineering Services Inc., 4803 Archwood Drive, Greensboro, NC 27406–9795, 336–674–0600, факс 336–674–0202, sperko @ asme.org, www.sperkoengineering.com.

Примечание

1. Поскольку припой ползет при температуре окружающей среды, фитинги для паяных соединений фактически рассчитаны на единичное напряжение 235 фунтов на квадратный дюйм и ограничены максимальным давлением при различных температурах в соответствии с ASME B16.22. В результате глубина гнезда для пайки составляет 10 т или более.

American Welding Society, 550 N.W. LeJeune Road, Майами, Флорида 33126, 800–443–9353, www.aws.org.

ASME International, Three Park Ave., New York, NY 10016, 800–843–2763, www.asme.org.

Фил Гурриерри из Integrated Mechanical Services, Plymouth Meeting, Pa., И Mike Lang, United Association Local 501, Aurora, Ill., Помогли подготовить образцы для испытаний для информации в этой статье.

Лучшая цена на пруток для пайки меди — Отличные предложения на пруток для пайки меди от мировых продавцов прутка для пайки меди

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить пруток для медной пайки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший медный пруток для пайки в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили медный пруток на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в прутке для пайки меди и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести стержень для пайки меди по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Пневматическая высокочастотная индукционная сварочная рама для пайки тонкостенных сверл | Магнитные индукционные нагреватели |

Пневматическая сверлильная машина для тонкостенной сварки высокочастотной пайкой

Полный комплект, включающий 2 шт.

①автоматическая или полуавтоматическая сварочная стойка или паяльная рама;

② высокочастотная индукционная паяльная машина, ее также называют индукционной сваркой

Основная функция

1, In-line Автоматическая система доставки сегментов с загрузкой более 100 штук сегментов одновременно, решить проблему частой загрузки сегмента

2, Вращайте большую циркулярную пилу с помощью роликового привода, сохраняйте равномерную окружную скорость для дисковых пил разного размера, предотвращайте колебания дисковой пилы с температурным искажением

3, Это улучшило Сварочные работы на высокочастотном индукционном паяльном аппарате. Он может автоматически зажимать алмазный сегмент или наконечники на пильном полотне с высокой точностью.

Сварочный стенд состоит из газовых клещей, пневматического слайдера, стойки и других принадлежностей.

4, По сравнению с аналогичным сварочным аппаратом, наша система автоматической пайки имеет более высокий уровень автоматизации и перспективность нацеливания, большую стабильность, длительный срок службы. Эта система пайки с простой функцией управления, вы можете легко управлять ею без каких-либо навыков.

3

3 9222 9229 9222

ВЫСОКОЧАСТОТНАЯ АЛМАЗНАЯ ПИЛА ИНДУКЦИОННО-ТРАПИТЕЛЬНАЯ МАШИНА

ЧАСТЬ 1 (автоматическая или полуавтоматическая сварочная стойка или 9000EL 900003 9123 NO 9) 9000

AGHF-15

ДИАПАЗОН ПЕРЕДАЧИ

Алмазная пила ленточная

ДИАМЕТР 230 ~ 2200MM

50/60 Гц

ЧАСТЬ 2 (высокочастотная индукционная паяльная машина)

НОМЕР МОДЕЛИ

7 кВА

AGHF15

ЧАСТОТА КОЛЕБАНИЙ 29 30000129

3

2

29

Основы пайки | Lucas Milhaupt

Процесс пайки Шаг 6: Очистка паяного соединения

После пайки сборки ее необходимо очистить.И очистка обычно представляет собой двухэтапную операцию. Первое — удаление остатков флюса. Во-вторых, травление для удаления оксидной окалины, образовавшейся в процессе пайки.

Удаление флюса

Удаление флюса — простая, но важная операция. (Остатки флюса являются химически агрессивными и, если их не удалить, могут ослабить определенные соединения.) Поскольку большинство флюсов для пайки растворимы в воде, самый простой способ удалить их — закалить сборку в горячей воде (120 ° F / 50 ° C или выше ). Лучше всего погрузить их, пока они еще горячие, просто убедившись, что присадочный металл полностью затвердел перед закалкой.Стеклоподобные остатки флюса обычно трескаются и отслаиваются. Если они немного упрямы, слегка почистите их металлической щеткой, пока узел все еще находится в горячей воде.

В зависимости от вашего процесса пайки вам может потребоваться очистка стыка после пайки для удаления остаточного флюса. Этот шаг может иметь решающее значение, поскольку большинство флюсов являются коррозионными, например коррозия на изображенной линии охлаждения.

Причины удаления флюса

Давайте рассмотрим пять причин, по которым важно удаление флюса после пайки:

  1. Невозможно проверить соединение, покрытое флюсом.
  2. Flux может действовать как связующий агент и может удерживать соединение вместе без успешной пайки. Это соединение выйдет из строя во время эксплуатации.
  3. При работе под давлением флюс может маскировать проколы в паяном соединении, даже если он выдерживает испытание давлением. Вскоре после ввода в эксплуатацию соединение должно протекать.
  4. Флюс гигроскопичен, поэтому остаточный флюс притягивает доступную воду из окружающей среды. Это приводит к коррозии.
  5. Краска и другие покрытия не прилипают к участкам, покрытым остаточным флюсом.

Методы удаления флюса

После пайки флюс образует твердую стекловидную поверхность, которую трудно удалить. Какой метод очистки лучше? Удалить лишний флюс можно разными способами; самые рентабельные подходы включают воду.

Промышленные стандарты флюсов ориентированы на флюсы на водной основе. Согласно AMS 3410 и AMS 3411 все флюсы, соответствующие этим спецификациям, должны быть растворимы в воде при температуре 175 ° F / 79 ° C или ниже после пайки. Поэтому флюсы для пайки обычно предназначены для растворения в воде.

Наиболее распространенными методами удаления флюса после пайки являются:

Замачивание / смачивание

Используйте горячую воду с перемешиванием в емкости для выдерживания, чтобы удалить излишки флюса сразу после операции пайки, а затем высушите сборку. Если замачивание невозможно, используйте металлическую щетку вместе с пульверизатором или влажным полотенцем. При использовании любой ванны для замачивания периодически меняйте раствор, чтобы избежать его насыщения.

Закалка

Этот процесс вызывает термический удар, который снимает остаточный флюс.При закалке паяной детали в горячей воде следите за тем, чтобы не повредить паяное соединение. Закаливайте только после того, как припой затвердеет, чтобы избежать трещин или грубых паяных соединений. Обратите внимание, что закалка может повлиять на механические свойства основного материала. Не закаливайте материалы с большой разницей в коэффициентах теплового расширения, чтобы избежать трещин в основных материалах и разрывов в припое.

Вы также можете использовать более сложные методы удаления флюса — резервуар для ультразвуковой очистки, чтобы ускорить действие горячей воды или острого пара.Дополнительные методы очистки включают:

  • Очистка паровой фурмы — в этом процессе используется перегретый пар под давлением для растворения и удаления остатков флюса.
  • Химическая очистка — Вы можете использовать кислотный или щелочной раствор, как правило, с коротким временем выдержки, чтобы не повредить основные материалы. В случае химического замачивания следите за уровнем pH, чтобы определить, когда следует менять раствор.
  • Механическая очистка — Удалите остатки паяных швов проволочной щеткой или пескоструйной очисткой.Имейте в виду, что мягкие металлы, в том числе алюминий, требуют особой осторожности, поскольку они уязвимы для встраивания частиц.

Всегда следите за тем, чтобы ваш метод очистки соответствовал свойствам основного металла. Некоторые группы металлов достигают желаемого эффекта после специальной обработки после очистки. Например, детали из нержавеющей стали и алюминия могут получить выгоду от химического погружения для улучшения устойчивости поверхности к коррозии.

Проблемы с удалением флюса возникают только в том случае, если вы не использовали его в достаточном количестве для начала или перегрели детали в процессе пайки.Затем флюс полностью насыщается оксидами, обычно приобретая зеленый или черный цвет. В этом случае необходимо удалить флюс слабым раствором кислоты. Ванна с 25% соляной кислотой (нагретая до 140–160 ° F / 60–70 ° C) обычно растворяет наиболее стойкие остатки флюса. Просто встряхните паяный узел в этом растворе от 30 секунд до 2 минут. Не нужно чистить щеткой. Однако следует предостеречь: кислотные растворы — сильнодействующие вещества, поэтому при закалке горячих паяных сборок в кислотной ванне обязательно используйте защитную маску и перчатки.

После того, как вы избавились от флюса, используйте травильный раствор, чтобы удалить любые оксиды, которые остались на участках, которые не были защищены флюсом во время процесса пайки. Лучше всего использовать рассол, рекомендованный производителем припоев, которые вы используете. По возможности следует избегать сильно окисляющих травильных растворов, таких как яркие капли, содержащие азотную кислоту, поскольку они разрушают серебряный присадочный металл. Если вы сочтете необходимым их использовать, сделайте время для маринования очень коротким.

Рекомендуемые травильные растворы для удаления оксидов после пайки

Заявка Состав Комментарии

Удаление оксидов из меди, латуни, бронзы, нейзильбера и других медных сплавов с высоким содержанием меди.

От 10 до 25% горячей серной кислоты с добавлением 5-10% дихромата калия. Травление можно проводить одновременно с удалением флюса.Подходит для углеродистой стали, но если травление загрязнено медью, медь отслоится на стали, и ее придется удалять механически. Этот серный травитель удалит пятна меди или оксида меди с медных сплавов. Это окисляющий рассол, обесцвечивающий металлический наполнитель из серебра, делая его тускло-серым.
Удаление оксидов с чугуна и стали. 50% раствор соляной кислоты, используемый в холодном или теплом виде. Можно использовать более разбавленную кислоту (10-25%) при более высоких температурах (140-160 ° F / 60-70 ° C.) Смесь 1 части соляной кислоты на 2 части воды может использоваться для монеля и других сплавов с высоким содержанием никеля. Раствор для травления следует нагреть примерно до 180 ° F / 80 ° C. Для яркой отделки необходима механическая отделка. Этот рассол с HCl не похож на яркие пятна на цветных металлах.
Удаление оксидов с нержавеющих сталей и сплавов, содержащих хром. 20% серная кислота, 20% соляная кислота, 60% воды, используется при 170-180 ° F (75-80 ° C.) После этого маринада следует окунание в 10% азот, а затем промывание чистой водой.
20% соляная кислота, 10% азотная кислота, 70% воды, используется при температуре около 150 ° F (65 ° C) Этот травитель более агрессивен, чем указанная выше серно-соляная смесь, и травит как сталь, так и присадочный металл.

Примечание: Рекомендованные выше огурцы будут работать с любым из стандартных серебряных присадочных металлов, и никаких специальных инструкций для отдельных присадочных металлов не требуется.Присадочные металлы фос-медь и серебро-фос-медь различны, и то только при использовании с медью без флюса. В этом случае твердый шлак из фосфата меди образуется на поверхности металла небольшими шариками. Длительное травление в серной кислоте удалит этот шлак, но более эффективно короткое травление в 50% соляной кислоте в течение нескольких минут. Когда паяное соединение должно быть покрыто металлизацией или лужением, удаление шлака абсолютно необходимо. Поэтому для работ, на которые необходимо нанести покрытие, рекомендуется окончательная механическая очистка.

Проверка паяных соединений после очистки

В зависимости от вашего процесса пайки вам может потребоваться очистка стыка после пайки для удаления остаточного флюса. Этот шаг важен по нескольким причинам; включая коррозионную природу большинства флюсов и возможность того, что избыток флюса может способствовать разрушению соединений. Наиболее распространенные методы очистки включают замачивание / смачивание водой и закалку.

Обрывы при совместной проверке

Проверка готовых соединений может быть заключительным этапом процесса пайки, но процедуры проверки должны быть включены в этап проектирования.Ваша методология будет зависеть от требований к приложению, услуге и конечному пользователю, а также нормативных кодексов и стандартов.

Определите критерии приемлемости для любой несплошности с учетом формы, ориентации, местоположения (на поверхности или под поверхностью) и отношения к другим несплошностям. Обязательно укажите пределы приемлемости с точки зрения минимальных требований.

Обычные дефекты сплошности паяных соединений, выявленные неразрушающим контролем, включают:

  • Пустоты или пористость — неполный поток припоя, который может снизить прочность соединения и привести к утечке. Часто это происходит из-за неправильной очистки, неправильного зазора, недостаточного количества присадочного металла, захваченного газа или теплового расширения.
  • Захват флюса — из-за недостаточного количества вентиляционных отверстий в конструкции соединения, что предотвращает вытекание присадочного металла и снижает прочность соединения, а также срок службы
  • Прерывистые галтели — участки на поверхности стыка, где галтели прерываются, обычно обнаруживаются при визуальном осмотре
  • Эрозия основного металла (или легирование) — когда сплав присадочного металла с основным металлом во время пайки, перемещение сплава от галтеля может вызвать эрозию и снизить прочность соединения.
  • Неудовлетворительное состояние или внешний вид поверхности — чрезмерное количество присадочного металла или шероховатые поверхности — могут выступать в качестве участков коррозии и концентраторов напряжений, что также мешает дальнейшим испытаниям
  • Трещины — снижение прочности и срока службы соединения — также могут быть вызваны охрупчиванием жидким металлом.
Методы контроля паяных швов: методы неразрушающего контроля

Неразрушающие методы контроля качества и соответствия спецификации включают:

Визуальный осмотр — с увеличением или без него — для оценки пустот, пористости, поверхностных трещин, размера и формы галтели, прерывистых галтелей плюс эрозия основного металла (не внутренние проблемы, такие как пористость и отсутствие заполнения)

Испытание на герметичность — для определения газо- или жидкостной непроницаемости припоя.Испытания давлением (или пузырьковой утечкой) включают подачу воздуха под давлением, превышающим рабочее. Вакуумные испытания полезны для холодильного оборудования и обнаружения мельчайших утечек с использованием масс-спектрометра и атмосферы гелия.

Радиографическое обследование — полезно при обнаружении внутренних дефектов, больших трещин и пустот в припое, если толщина и коэффициенты поглощения рентгеновских лучей позволяют определить границы припоя, присадочного металла — невозможно проверить правильность металлургического соединения (на фото справа)

Контрольные испытания — воздействие на паяное соединение единовременной нагрузки, превышающей эксплуатационный уровень, применяемый гидростатическими методами, нагрузкой на растяжение или испытанием центрифугированием

Ультразвуковое исследование — сравнительный метод оценки качества соединения в иммерсионном или контрактном режиме — включает отражение звуковых волн от поверхностей с использованием преобразователя для излучения импульса и приема эхо-сигналов (изображение справа)

Пенетрантная проверка — красители и флуоресцентные пенетранты могут обнаруживать трещины, открытые на поверхности стыков — не подходят для проверки галтели, где всегда присутствует некоторая пористость

Испытания на акустическую эмиссию — оценка степени неоднородности — с использованием предпосылки, что акустические сигналы претерпевают изменение частоты или амплитуды при прохождении через неоднородности

Исследование теплопередачи — обнаруживает изменения в скорости теплопередачи из-за неоднородностей или непаянных областей — изображения показывают спаянные области как светлые пятна, а пустоты как темные пятна

Методы исследования паяных соединений: методы разрушающего контроля

Существует также несколько методов разрушающих и механических испытаний, часто используемых при выборочных испытаниях или испытаниях партий:

Испытание на отслаивание — полезно для оценки соединений внахлест и контроля качества производства на общее качество соединения плюс наличие пустот и включений флюса — когда один элемент остается жестким, а другой отделяется от соединения

Металлографическое исследование — проверка общего качества соединений с обнаружением пористости, плохой текучести присадочного металла, эрозии основного металла и неправильной посадки

Испытания на растяжение и сдвиг — определяет прочность соединения при растяжении или сдвиге, используемую во время аттестации или разработки, а не при производстве

Испытание на усталость — испытание основного металла и паяного соединения — трудоемкий и дорогостоящий метод

Испытание на удар — определяет основные свойства паяных соединений, обычно используется в лабораторных условиях

Испытание на кручение — используется на паяных соединениях при контроле качества производства — например, шпильки или винты, припаянные к толстым профилям

Неудачная проверка пайки

Размер, сложность и серьезность заявки определяют лучший метод проверки, и может потребоваться несколько методов.Если вы не можете разработать точный и надежный метод проверки критически важного паяного соединения, подумайте о пересмотре конструкции соединения, чтобы обеспечить адекватный контроль.

Проверка готовых соединений может быть заключительным этапом процесса пайки, но процедуры проверки должны быть включены в этап проектирования. Могут использоваться как неразрушающие, так и разрушающие методы, в зависимости от приложения, обслуживания и требований конечного пользователя, а также нормативных кодексов и стандартов.

После удаления флюса и оксидов из паяного узла дальнейшие операции чистовой обработки требуются редко.Сборка готова к использованию или к нанесению гальванического покрытия. В тех немногих случаях, когда вам нужна ультрачистая отделка, вы можете получить ее, отполировав узел мелкой наждачной бумагой. Если сборки будут храниться для использования в более позднее время, нанесите на них легкое антикоррозийное защитное покрытие, добавив водорастворимое масло в воду для окончательной промывки.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
