Установка биметаллических радиаторов отопления – порядок работ

Содержание:

1. Что есть система отопления
2. Установка биметаллических батарей – лучший выбор
3. Проблема выбора радиаторов
4. Как установить биметаллический радиатор отопления без проблем?
5. Установка биметаллических радиаторов своими руками
6. Как рассчитать количество секций для биметаллической батарее

Климат в России таков, что жильё приходится отапливать часто – всю зиму, а также часть весны и лета. Поэтому качество, надёжность и экономичность отопительных приборов для дома – первостепенная задача для рачительного хозяина. Тем более что в последнее время на рынке появился богатый выбор. К традиционным чугунным батареям добавились стальные, алюминиевые и биметаллические.

Именно биметаллические радиаторы отопления установка которых по своей популярности «переплюнула» всех конкурентов, уверенно выходят в лидеры. И тому есть немало причин.

Что есть система отопления

Это совокупность устройств для создания комфортного микроклимата в помещении, где живут и трудятся люди. Комфортная температура для человека – это примерно 20 °С. Любые помещения, даже тщательно утеплённые, теряют тепло, выходящее в окружающее пространство через стены, пол и окна. Поэтому для поддержания комфортной температуры в помещение нужно постоянно подавать такое количество тепла, которое восполняет его потери.

Основные требования, предъявляемые к отопительным приборам:

Механическая прочность. В централизованных системах теплоснабжения теплоноситель подаётся под высоким давлением, обычно – не менее 10 атмосфер, чтобы тепло достигло даже верхних этажей многоэтажных домов. Так что прочность – это ключевое требование к батареям.

Стойкость к коррозии. Вода сама по себе агрессивная среда, активно взаимодействующая с большинством металлов. При высокой температуре и давлении агрессивность только возрастает, особенно учитывая регулярное подмешивание в теплоноситель щелочных добавок, уменьшающих образование накипи.
Максимальная теплоотдача. В условиях центрального теплоснабжения желательно как можно лучше энергию теплоносителя отобрать для нагрева помещения.
Внешний вид батарей должен гармонировать с интерьером помещения, в котором они устанавливаются.

Установка биметаллических батарей – лучший выбор

С точки зрения потребительских характеристик такие радиаторы объединяют лучшие черты стальных и алюминиевых радиаторов:

Стальная прочность. Биметаллические радиаторы рассчитаны на внутреннее давление порядка 40 – 50 атмосфер. Они не только спокойно выдерживают стандартное давление теплоносителя в 10 атмосфер, но и гидродинамические удары, которые нередки в начале отопительного сезона.
Стальная стойкость. Биметаллические радиаторы значительно лучше сопротивляются коррозии, чем алюминиевые, и рассчитаны на эксплуатацию в течение двадцати лет и более, при должном к ним внимании (детальнее: «Что лучше: алюминиевые или биметаллические радиаторы — сравнительная характеристика»).
Алюминиевая теплоотдача. Биметаллические батареи, изготовленные из стали и алюминия, лишь немного уступают по теплоотдаче чисто алюминиевым приборам.
Алюминиевая эстетичность и удобство. Радиаторы из «авиационного» металла после массового выхода на рынок сразу «переплюнули» по популярности дорогие стальные и неподъёмные чугунные (прочитайте: «Стальные радиаторы: технические характеристики, преимущества и недостатки»). Алюминиевые радиаторы было удобно и легко монтировать, они выглядели красивее батарей из других материалов. Правда, со временем во всей красе проявились и их отрицательные стороны – низкая прочность и коррозионная невыносливость. Биметаллические же радиаторы, сохраняя приятный внешний вид алюминиевых конструкций, дороже их всего на 20% в среднем (прочитайте также: «Подключение биметаллических радиаторов отопления: способы устройства»).

Каналы для теплоносителя в биметаллических радиаторах стали делать с малым диаметром. Это позволило резко уменьшить объёмы теплоносителя, проходящего через батарею. А малые объёмы гораздо проще регулировать! Установка на входе в радиатор регулируемого клапана (термостата) позволила плавно менять температуру, отдаваемую батареей.

Проблема выбора радиаторов

Универсального решения на сегодняшний день не существует. Разные задачи требуют различных решений.

Скажем, использование алюминиевых радиаторов в квартирах, рассчитанных на централизованное теплоснабжение – плохая идея:

Алюминий – мягкий металл и может банально не выдержать больших перепадов давления теплоносителя.
Сталь, из которой изготовлены трубы для прохождения по ним теплоносителя к батареям, постепенно вступает в реакцию с горячей водой, находящейся под сильным давлением. Получившийся в результате раствор солей усиленно взаимодействует с алюминием.

Сам по себе алюминий – совсем не инертный материал. В месте его контакта со сталью протекают заметные реакции коррозии. Дело в том, что алюминий и нелегированная сталь составляют так называемую гальваническую пару, то есть порча в месте контакта этих двух металлов – лишь вопрос времени.

Биметаллические батареи лишены всех перечисленных недостатков:

Их прочность такова, что радиаторы гарантированно выдерживают пятикратное превышение обычного для централизованных сетей давления теплоносителя в 10 атмосфер.

Отличный внешний вид и большое разнообразие форм и размеров.
Монтировать биметаллические радиаторы будет сложнее, чем алюминиевые, но ненамного – при сопоставимых размерах биметаллический радиатор будет тяжелее примерно в полтора раза чисто алюминиевого.

На сегодня применяют биметаллические радиаторы, изготовленные по двум технологиям:

Стальной каркас – теплоноситель циркулирует по стальным трубам и не контактирует с алюминием. «Авиационным» металлом лишь прикрыты стальные трубы для улучшения конвекции и внешнего вида батарей.
Усиленные каналы – использует принцип железобетона (два материала взаимно дополняют и усиливают друг друга). По этой технологии алюминиевые трубы на критичных участках усилены стальными вставками. Следует знать, что при неправильном монтаже эти вставки могут перекрыть просвет трубы.

Особенностью эксплуатации биметаллических радиаторов являются характерные постукивания при нагреве и охлаждении батарей (прочитайте: «Биметаллические радиаторы отопления: какие лучше выбрать»). Дело в том, что алюминий и сталь по-разному расширяются, поэтому в месте контакта наличествуют напряжения.

Как установить биметаллический радиатор отопления без проблем?

При монтаже биметаллических радиаторов отопления обязательно надо придерживаться рекомендаций изготовителя оборудования. Для этого достаточно внимательно прочесть прилагаемую подробную инструкцию. На первый взгляд в установке радиаторов нет ничего сложного и установить радиаторы может собственными руками любой хозяйственный мужчина.

Однако лучше всё-таки доверить эту работу профессионалу, которого учили, как установить биметаллический радиатор отопления с гарантией качества установки (читайте также: «Правильная установка батарей отопления: инструкция»).

Полезная информация:

Перед монтажом нужно промыть радиаторы. Для этого нельзя использовать моющие средства, имеющие щелочную реакцию.
Нельзя зачищать винтовые соединения, предназначенные для контактного соединения с другими поверхностями.
Каждый радиатор в обязательном порядке должен быть снабжен автоматическим или ручным выпускным клапаном для стравливания воздуха из системы.
Чтобы клапан не засорялся, желательно на подающий трубопровод системы установить фильтр.
При монтаже следует применять многозаходную резьбу.
Резьбовые элементы монтируются с усилием, не превышающим 12 кг.

Установка радиатора отопления, подробно на видео:

Установка биметаллических радиаторов своими руками

Размечаем места для кронштейнов крепления, учитывая положение труб и конструкцию радиатора. Желательно использовать уровень для аккуратной установки радиаторов отопления своими руками и предотвращения перекосов. При разметке следует учесть минимально допустимые расстояния радиаторов от пола и стен;
Вешаем батарею;
Соединяем её с подводящими трубами;

Устанавливаем выпускной клапан для стравливания воздуха.

Замечание: декоративные элементы, закрывающие батареи (шторы, ширмы, экраны) ухудшают теплообмен и потому не рекомендуются к использованию.

Как рассчитать количество секций для биметаллической батареи

Число секций рассчитывается по формуле S x 100/W
S – площадь комнаты,
W – паспортная мощность секции радиатора, указывается производителем в технической документации.

Расчет проводится не для всего помещения в целом, а для каждой комнаты в отдельности.
Тип радиатора не учитывается в расчёте.

Пример расчета

Необходимо для жилой комнаты площадью 15 квадратных метром подсчитать количество секций, каждая из которых имеет мощность в 200 Вт.

15 х 100/200 = 7,5
Округляем число в большую сторону. Прочитайте также: «Как рассчитать количество секций: биметаллические радиаторы отопления».

Установка биметаллических радиаторов отопления с 8-ю секциями с запасом согреет жилую комнату.

Батареи отопления биметаллические установка которых доступна любому хозяйственному мужчине – лучший отопительный прибор в квартире с централизованным теплоснабжением.

Подключение биметаллических радиаторов отопления — инструкция

Автор Монтажник На чтение 16 мин. Просмотров 1.2k. Обновлено 02.07.2020

Радиаторное отопление – основной вид обогрева помещений в индивидуальных домах и коммунальных квартирах. Многие собственники при организации отопительной системы в своих домах используют подключение биметаллических радиаторов отопления к различному типу котлов.

При выборе из нескольких видов радиаторов, предлагаемых в торговой сети широком рядом производителей, потребителю полезно знать их конструктивные отличия. Немаловажным фактором при принятии решений являются технические характеристики радиаторных теплообменников, области их применения и варианты подключения к системе отопления.

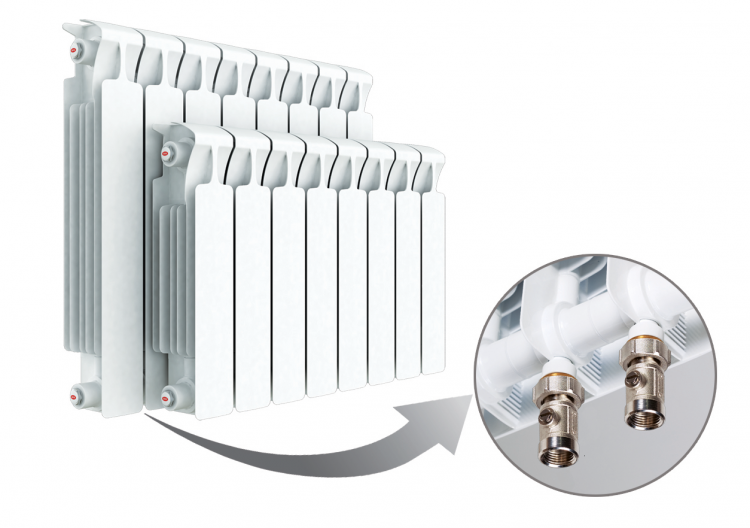

Рис. 1 Подключение биметаллических радиаторов отопления разными способами

Виды и особенности радиаторов отопления

В торговой сети покупателю предлагают на выбор широкий ряд теплообменных радиаторов из различных материалов разнообразных форм. По материалам изготовления их все разбивают на следующие группы.

Чугунные

Чугунные батареи относят к классическим, в отличие от своих предшественников, современные изделия окрашивают в различные цвета и придают им эстетичный внешний вид. Вторую жизнь радиаторы из чугуна получили как элементы декора для подчеркивания дизайнерского ретро-стиля.

Отлитые секции батарей имеют рисунок, устанавливаются на ножки и окрашивается в подходящие к цветовой гамме помещений или стиля цвета.

Особенностями чугунных радиаторов являются их большой вес, высокая тепловая емкость, возможность изменять количество секций, соединяемых друг с другом ниппелями. Чугун обладает довольно высокой коррозионной устойчивостью и может эксплуатироваться около 50 лет, он выдерживает давление до 50 бар (низкопробный китайский может разорвать и при 20 – 30 барах) и высокие температуры жидкого или парообразного теплоносителя до + 120 °С. Из-за относительно невысокой теплопроводности, тепловая мощность одной чугунной секции составляет 140 – 150 Ватт.

Самые известные производители батарей из чугуна: российская фирма Нова (выпускает бюджетные варианты), компании Viadrus, Konner, Bohemia с более высокими ценами на свой товар.

Рис. 2 Дизайнерские батареи из чугуна

Алюминиевые

Теплообменники из алюминия, точнее его сплава с кремнием (силумина) на сегодняшний день занимают лидирующее положение по использованию в любых отопительных системах. Они изготавливаются в виде отдельных алюминиевых секций, внутри которых созданы проходные каналы для циркуляции теплоносителя.

Методы промышленного производства алюминиевых радиаторов – литье и экструзия.

Основные физическое и эксплуатационные характеристики теплообменников из алюминия: легкий вес, теплоотдача одной стандартной секции 80 на 80 мм – около 180 Вт, максимальное давление теплоносителя 10 – 15 бар у дешевых изделий и до 50 бар у дорогих итальянских, температура рабочей среды не более 115 °С. Благодаря высокой теплопроводности и низкой тепловой емкости с их помощью можно быстро прогреть помещение.

К недостаткам радиаторных теплообменников из алюминия относят невысокие для определенных условий эксплуатации прочностные характеристики (силумин, в отличие от чистого алюминия – хрупкий сплав). Также алюминиевые радиаторы обладают низкой коррозионной устойчивостью при эксплуатации их в рабочей среде с высоким или слишком низким водородным показателем рН.

Если рН теплоносителя превышает диапазон 7 – 8 единиц в сторону увеличения или уменьшения, происходит разрушение защитной оксидной пленки Al₂O₃ на поверхности металла, придающей ему антикоррозионную стойкость.

Рис. 3 Устройство секции алюминиевого радиатора

Металл постоянно образуют новую защитную пленку взамен разрушенной, при этом его слой постепенно истончается до образования свища. Также процесс появления нового оксида сопровождается выделением водорода Н₂, еще более ускоряющего разрушение алюминия.

Если потребитель оставил воду в радиаторах алюминиевого теплообменника на лето, появление водорода из образования оксидной пленки и жизнедеятельности бактерий может привести даже к разрыву секций закрытой батареи.

Алюминиевые теплообменники не рекомендуется устанавливать в централизованную систему отопления из-за невозможности контролировать рН.

Лучшие производители таких радиаторов – итальянские компании Green, Sira, Group, Fondital.

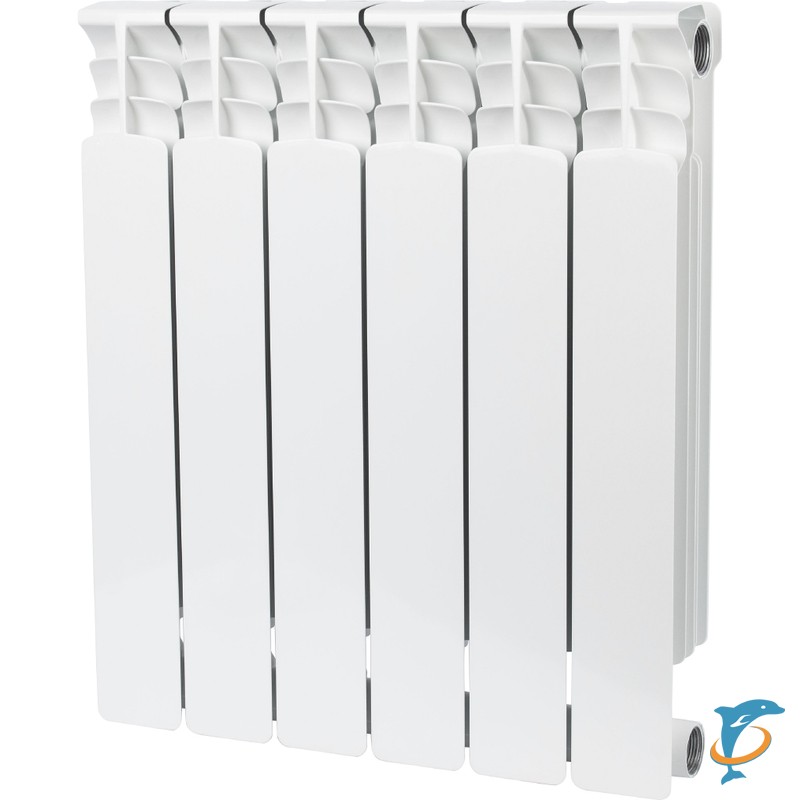

Биметаллические

Как следует из названия биметаллы, в радиаторах этого вида используются два вида металлов – сталь и алюминий.

Биметаллический радиатор состоит из секций, каждая из которых представляет собой стальной трубный канал, помещенный в алюминиевый теплообменник.

Несмотря на более тяжелый вес в сравнении с алюминиевыми, введение в конструкцию внутреннего стального коллектора позволило увеличить прочностные и температурные характеристики биметаллических батарей. Они могут выдерживать напор теплоносителя в 50 – 100 бар (зависит от производителя) при температурах до 135 °С. При этом водородный показатель рабочей среды не играет существенной роли. Теплоотдача биметаллических радиаторов порядка 160 – 170 Вт.

Возможно будет интересно почитать про: Автономную систему отопления частного дома – полное руководство

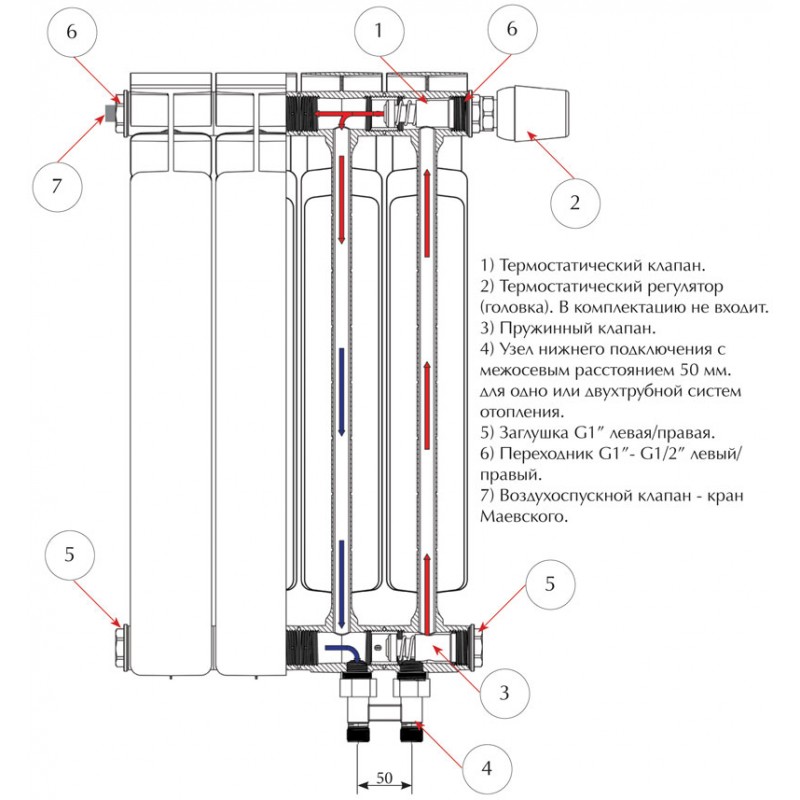

Рис. 4 Конструкция биметаллических теплообменников

Стальные

Недорогие, простые и надежные радиаторы из стали бывают двух видов – панельные (рис. 5) и трубчатые.

Простейший трубчатый конвекционный радиатор состоит из двух фронтальных металлических листов, между которыми расположена трубопроводная магистраль с теплообменными пластинами, по которой циркулирует теплоноситель. Обогрев помещений происходит за счет конвекции воздушных масс.

Сверху наружные металлические панели покрывают защитным слоем лака, нанося его методом высокотемпературного обжига в печах.

Стальные теплообменники производят по технологии точечной сварки, они не являются секционными и разборными.

Предельные пороги давлений рабочей среды у трубчатых изделий 9 – 15 бар, у панельных 5 – 11 бар, теплопередача одной батареи лежит в диапазоне от 1200 до 1650 ватт. Стальные радиаторы выдерживают температуры рабочей среды до 115 °С. Водородный показатель не имеет существенного значения для стали и может отклоняться от нейтрального в 7 единиц на несколько пунктов в ту или иную сторону.

Однако для стали актуальна проблема коррозии, то есть высокое содержание кислорода в воде приводит к ее быстрому разрушению.

Поэтому радиаторы из стали не рекомендуется устанавливать в коммунальных квартирах и подводить к ним теплоноситель по трубам, не имеющим защиту от диффузии кислорода.

Также стальные панельные теплообменники чувствительны к перепадам давления и часто не выдерживают гидроудары, которые в централизованных отопительных сетях достигают значений порядка 35 – 40 бар.

Производители стальных батарей – отечественные фирмы “РС”, “Гармония”, немецкие “Kermi”, “Zehnde”, итальянские “Israp”, “Tesi”.

Рис. 5 Конструкция стальных панельных батарей

Впервые на российском рынке алюминиевые радиаторы появились в 90-х годах, их изготавливали в Италии несколько ведущих мировых производителей отопительного оборудования. Высокая теплопроводность и прочность батарей, которая по заявлению производителей доходила до 50 бар, казалось бы, могла обеспечить алюминиевым теплообменникам долгую безоблачную жизнь на отечественном рынке. Но зачем же понадобилось переделывать то, что и так хорошо работает?

Как указывалось выше, алюминий слишком требователен к водородному показателю рН, который не должен выходить за диапазон 7 – 8 единиц. В результате в процессе эксплуатации у одних потребителей батареи из алюминия функционировали до 10 лет, у других начинали течь через 2 – 3 сезона из-за разрушения защитного оксидного слоя.

Проблема усугублялась тем, что даже в индивидуальных домах, где в замкнутый отопительный контур можно было залить теплоноситель с фиксированным показателем рН, все равно текли батареи. Связано это с тем, что любая отопительная жидкость по тем или иным причинам со временем изменяет свой водородный баланс.

Вначале итальянские разработчики придумали технологию напыления внутрь проходного вертикального канала батарей защитных материалов. Однако они снижали теплопередачу и со временем истирались абразивными частицами песка, ржавчины, шлама, которые в большом количестве циркулируют по коммунальным отопительным сетям.

Возможно будет полезным узнать в отдельной статье, каким должен быть Температурный график подачи теплоносителя в систему отопления – условия, показатели

Рис. 6 Однотубчатый и двухтрубчатый полубиметалл – устройство в разрезе и внешний вид секций

Однотрубчатый полубиметалл

После неудачи в 2000-х годах с защитным напылением, итальянские производители разработали конструкцию радиаторов, получившую условное название однотрубчатый полубиметалл.

Так как самым уязвимым местом секций радиаторных батарей являлись их тонкостенные вертикальные участки, их усилили стальными трубками. По технологии изготовления уложенные в формы трубы из стали заливали алюминием.

После эксплуатации некоторое время у потребителей появились другие проблемы. Из-за разницы в тепловом расширении стали и алюминия в батареях возникали щелчки при резком изменении температуры теплоносителя. Иногда трубки из-за многочисленных циклов сжатия и расширения разбивали канал, в котором находились, и падали вниз, перекрывая путь теплоносителю.

Отопительная жидкость нередко проникала в пространство между стальной трубной оболочкой и алюминиевым каналом. После ее сжатия от расширения трубок образовывались невидимые глазу микротрещины, и батарея начинала подтекать. Эти недостатки привели к появлению другой конструкции батарей.

Производители однотрубчатого полубиметалла – российский Rifar серия Base, итальянская Sira, модель Gladiator.

Двухтрубчатый полубиметалл

В данной системе вместо одной вертикальной стальной трубки в секцию помещаются две изогнутые. Как в первой, так и во второй конструкции, это хорошо заметно на боковых торцах.

После изменений производители избавились от выпадания незакрепленных вертикальных труб, но основной недостаток алюминиевых батарей сохранился. Вода по-прежнему контактировала с алюминием, сейчас уже разрушая резьбу, предназначенную для ниппельного соединения секций.

Рекомендуем почитать: Что залить в систему отопления частного дома и как рассчитать объем жидкости

Производители двухтрубчатого биметалла – Sira, модели CF и RS.

Рис. 7 Биметалл в разрезе и экономичный тонкостенный вариант с завернутой резьбой от Rifar Monolit

Полный биметалл

Настоящий биметалл, где нет контакта теплоносителя с алюминием, впервые стала производить фирма Global. Модель называется Global Style и является первым полным биметаллом.

Global сделали водопроводящий коллектор в виде сваренных между собой горизонтальных и вертикальных трубных участков. На их горизонтальные отрезки толщиной 4 мм была нанесена внутренняя резьба для соединения секций между собой, вертикальные (их диаметр 13 – 22 мм) имели чуть меньшую толщину в 2 мм и приваривались к коротким горизонтальным участкам. После изготовления, стальной закладной элемент заливали алюминием под высоким давлением.

Несложная технология позволила избавиться от всех недостатков алюминиевых батарей и получить высокую прочность, максимально долгий срок службы настоящего биметалла. Случаи разрыва таких радиаторов неизвестны и рассчитывается математическим путем, они способны выдержать давление в 200 атмосфер.

К недостаткам биметаллических радиаторов следует отнести снижение теплоотдачи с течением времени из-за увеличения пространственного зазора между трубной закладкой и алюминиевой заливкой.

Поэтому европейские производители заливают трубы алюминиевой массой под давлением в 800 – 900 тонн на сантиметр квадратный, стремясь обеспечить плотный контакт на протяжении всего эксплуатационного срока. Более дешевые китайские изделия выпускают по технологии заливки алюминия под давлением в 400 тонн на сантиметр квадратный.

Распространенные марки биметаллических батарей от разных производитетей: Royal Thermo Indigo, Rifar Monolit, Sira RS Bimetal, Rommer Optima, Теплоприбор, Oasis BM, Halsen BS.

Рис. 8 Конструкция клееного полубиметаллического радиатора на примере рассыпавшейся низкокачественной китайской поделки

Экструзионный однотрубчатый полубиметалл

Технология придумана итальянской Sira и представляет собой сборную конструкцию.

При изготовлении вертикальные участки со стальной резьбовой Т-образной закладкой заливают алюминиевым сплавом под давлением, а горизонтальные фрагменты из первичного алюминия вытягивают методом экструзии. Так как в отличие от хрупкого силуминового сплава, первичный алюминий более мягок и пластичен, вероятность его разрыва на тонких вертикальных участках радиатора резко падает.

Далее вертикально экструзионно вытянутые фрагменты склеивают с отлитыми горизонтальными деталями через выступающие Т-образные гильзы, в результате получают технологический гибрид под названием “клеянка”.

Понятно, что клеевое соединение в гибридном изделии – его самое слабое место. Склейка может быть нарушена при резких ударах от падения радиатора или при соединении секций между собой.

Хотя клеевая технология на первый взгляд кажется абсурдной, она помогает избавиться от существенного недостатка всех литых алюминиевых и биметаллических радиаторов.

Дело в том, что в процессе производства в отливке алюминиевой секции остается сквозное отверстие, которое располагается внизу в виде вытянутого стакана. Его закрытие – головная боль для многих производителей.

Любые приваренные пробки или тонкостенные крышки наподобие майонезных не могут выполнить роль эффективных заглушек. Внизу в углублении скапливается шлам, что ускоряет процесс разрушения алюминия. А тонкие крышки в радиаторах заподлицо с проходным каналом (Fondital) истираются абразивными частицами.

В отдельной статье подробно рассказывается о том, что из себя представляет Коллекторная система отопления частного дома, про основные узлы, конструкцию, монтаж, а также, используемые материалы

Рис. 9 Биметалл в разрезе, полученный по смешанной технологии

Смешанный однотрубчатый полубиметалл

Итальянцы не ищут легких путей. Убедившись в очевидном факте, что экструзионно вытянутый алюминий в “клеянках” также подвержен коррозии из-за отклонений в рН, они вставили в вертикальный фрагмент тонкую стальную трубку. Чтобы она не выпадала, как в конструкции с однотрубным полубиметаллом, ее сделали тонкостенной и запрессовали. Далее вертикальные экструзионно вытянутые фрагменты со стальной закладкой склеили с горизонтальными.

В результате реализации столь сложного и извилистого пути с использованием смешанной технологии получили полный биметалл.

Биметаллические радиаторы внешне, по месту расположения и размерным параметрам подсоединенных патрубков, ничем не отличаются от алюминиевых аналогов. Чтобы их подключить к отопительной магистрали, используются одинаковые комплектующие и арматура.

Рис. 10 Примеры подключения батарей к трубам из разных материалов

Материалы труб

Основной недостаток полных биметаллических радиаторов – слабая устойчивость стального трубопровода к коррозии, напрямую связанная с процентным содержанием кислорода в воде. То есть для установки биметаллических радиаторов лучше использовать металлические трубопроводы (сталь, нержавейка, медь) или полимерные с алюминиевой оболочкой – металлопластик и армированные алюминием полипропилен. Полипропиленовые трубы армированные стекловолокном тоже подойдут, но помните, что у них более высокую кислородопроницаемость, то есть, со временем в системе отопления может появиться коррозия на металлических частях (правда, пройдет очень много времени).

Арматура и комплектующие

Стандартная батарея имеет четыре резьбовых отвода, ее подключают в двух точках, вверху устанавливают кран Маевского, а на четвертый отвод ставят заглушку.

В торговой сети реализуют специальные наборы с переходниками (короткими муфтами с наружной и внутренней резьбой) для вкручивания в радиаторные отводы, в которые также входят кран Маевского, заглушка и крюки с крепежом для подвешивания батареи.

Чтобы можно было снять радиатор для ремонта и обслуживания, обычно его подключают с 2-х сторон через шаровые краны и муфты американки, которые также приобретают в торговой сети.

Если необходимо регулировать теплоотдачу, на трубопровод подачи перед батареей устанавливают терморегулятор.

Существует немало конструкций термостатических вентилей, которые способны полностью перекрывать воду, то есть заменяют один шаровый кран. Понятно, что такой прибор выгоднее приобрести, чем по-отдельности запорный кран и терморегулятор.

Для монтажа лучше использовать льняную паклю. Дело в том, что она в отличие от нити и Фум-ленты способна расширяться при намокании. То есть в процессе эксплуатации из-за разного температурного расширения алюминия и резьбовых стальных переходников, зазор между ними при нагреве становится слишком мал, и после отключения отопления холодные батареи начинает подтекать.

То есть Фум-лента и сантехническая нить не восстанавливают свою форму, в то время как лен от воды разбухает и перекрывает все мелкие каналы для прохождения теплоносителя.

Рис. 11 Комплекты для монтажа радиаторов

Схема подключения биметаллических радиаторов отопления

Радиаторы подключают в однотрубную и двухтрубную разводку отопительной системы. При этом в зависимости от места расположения подводящего теплоноситель трубопровода различают следующие схемы их подключения:

Нижнее. Не слишком эффективная по тепловой отдаче схема, в основном используется в популярной однотрубной разводке типа ленинградка. К ее преимуществам относят эстетичный внешний вид из-за отсутствия вверху труб, и более простой экономичный монтаж. (Кстати, есть статья об узле нижнего подключения радиатора, как выбрать и подключить).
Одностороннее. Основной тип подсоединения радиаторов в коммунальных квартирах при однотрубных и двухтрубных системах и наличии вертикального стояка.
Если теплоноситель циркулирует по одной трубе, проходя последовательно через все радиаторы, в разводке обязательно должна присутствовать байпасная перемычка. При ее наличии можно отсоединить радиатор, перекрыв шаровые краны на входе и выходе труб, при этом вода будет обходить батарею по байпасу. По эффективности односторонняя схема подключения радиаторов биметаллических немного уступает диагональному и превосходит нижнее.
Диагональное. Наилучший вариант подключения радиатора по теплопередаче при верхней подаче. Широко используется при однотрубной, двухтрубной разводках вне зависимости от положения отопительного стояка. В самотечных системах отопления, которые иногда используют в индивидуальных домах, все батареи подключают по диагонали.

В отдельной статье можно подробно узнать Все о диагональном подключении радиаторов отопления, здесь рассказывается о способах и схемах подключения радиаторов, даются советы и рекомендации

Рис. 12 Виды подключений и их тепловая эффективность

Установка и подключение радиаторов отопления

Перед проведением работ приобретают комплектующие – переходники с крюками, в типовой комплект часто входят дюбеля с винтами. Также покупают терморегулятор и два вентильных или шаровых крана.

Для просверливания отверстий понадобится шуруповерт или дрель с подходящим для дюбеля сверлом. Также необходимо иметь строительный уровень, рулетку и карандаш, разводной сантехнический ключ.

Перед проведением работ определяют место размещения и размеры батареи по следующим правилам:

теплообменник располагают симметрично относительно центральной оси окна;
он должен подвешиваться на расстоянии 100 – 120 мм от нижней поверхности подоконника;
расстояние между полом и батареей не должно выходить за диапазон 80 – 120 мм;
оптимальный просвет между батареей и стеной 30 – 50 мм;
общая длина батареи – 70 – 80% от ширины окна, под которым она закрепляется.

Для навешивания биметаллических радиаторов используют минимум три кронштейна – два вверху и один снизу.

Производя подключение биметаллических радиаторов отопления, возможно понадобится информация про: Трубы для отопления – какие бывают виды современных труб, а также, что лучше выбрать при монтаже системы отопления в частном доме или квартире

Рис. 13 Схемы подключения радиаторов к вертикальному стояку в коммунальных квартирах

Диагональное подключение биметаллического радиатора с терморегулятором при заранее выведенных трубах проводят в следующей последовательности:

Крепление удерживающих крюков

Вначале проводят разметку на стене. Очерчивают центральную вертикальную линию, затем симметрично прикладывают радиатор к стене (понадобится помощь второго работника) и делают карандашом сквозь его ребра отметки.
Две точки под горизонтальным участком секции ставят вверху и одну точку внизу около центральной линии.
Далее сверлят отверстия необходимого диаметра и устанавливают радиаторные крепления на дюбеля с шурупами.
Навешивают батарею и проверяют правильность ее установки – она должна жестко опираться на все кронштейны без просветов.

Подсоединение арматуры

Прикручивают ключом четыре переходника с радиаторной 1-дюймовой резьбы на размеры 1/2 и 3/4 дюйма, которые имеют герметизирующие прокладки.
Теоретически их можно вкручивать без какой-либо дополнительной подмотки, однако лучше использовать лен. Дело в том, что при контакте алюминиевой и стальной резьбы со временем происходит их частичное разрушение, в свободных полостях оседает известковый налет и спустя определенное время переходник пристывает и не поддается выкручиванию разводным ключом.
Лен препятствует образованию отложений, забивая свободные каналы, что значительно облегчает дальнейший демонтаж арматуры и разборку батареи.
Вверху радиатора прикручивают соединительную муфту (американку) для подключения терморегулирующей головки, снизу по диагонали такую же американку устанавливают на выходе батареи.
На свободный выход внизу устанавливают заглушку, для подмотки деталей используют лен. Напротив терморегулятора вкручивают разводным ключом в переходник кран Маевского.
Далее на верхнюю входную трубу прикручивают термостатическую головку с регулятором, повернутым в сторону помещения.
На выходную диагональную трубу снизу вворачивают запорный клапан (шаровый кран).
После навешивают радиатор на кронштейны и соединяет его вход и выход с термостатической головкой вверху и запорным клапаном снизу, используя накидные гайки американок.

Рис. 14 Подключение биметаллических радиаторов отопления – основные этапы

Биметаллические радиаторы – одна из новейших технологических разработок ведущих мировых производителей, которую можно эффективно использовать как в коммунальных, так и в индивидуальных отопительных системах. Методы и варианты с помощью которых производится подключение биметаллических радиаторов отопления ничем не отличается от подсоединения популярных алюминиевых радиаторных теплообменников.

Как правильно подключить биметаллический радиатор

Как правильно подключить биметаллический радиатор?

Практически ежедневно на форуме появляются темы или сообщения с вопросом о подключении биметаллических радиаторов в квартирах и мне очень жаль, что в наше время, когда есть доступ к любой информации в сети, множество людей сталкивается с данной проблемой “попадая” на монтажников, которые не имеют ни малейшего представления о том, как выполняется данный монтаж. И дело не только в том, что очень часто радиаторы целиком или полностью не прогреваются, что ставит под сомнение целесообразность таких работ, но и в том, что также часто работы проводятся с грубыми нарушениями, которые серьезно влияют на надежность системы отопления в квартире, тем самым жизнь и здоровье жильцов подвергается серьезной опасности.

В этой теме, посредством выложенных фото своих работ, я постараюсь дать простые ответы как нужно подключать радиаторы, чтобы были соблюдены все строительные нормы и радиаторы полностью прогревались.

Во-первых хочу сразу определить тип материала трубопровода, которым подключается радиатор : если в доме по проекту стояки выполнены из стальных труб, то и подводы должны быть выполнены из стали. Варианты из полимерных материалов (полипропилен, металлопластик) значительно уступают по надежности стальным трубам и категорически недопустимы в системах спроектированных из стали, тем более при открытой прокладке, что недопустимо согласно требованиям СНиП, подключение радиатора медными трубами и трубами из нержавеющей стали, лично я считаю нецелесообразными по экономическим и эстетическим соображениям, а также в силу понижения надежности трубопровода из-за значительно меньшей толщины стенки трубы.

Во-вторых стоит определить оптимальный тип соединения, трудно поспорить что оптимальным является сварка, как из соображений надежности (при резьбовых соединениях всегда присутствует уязвимое место-сгон) так и эстетической стороны в силу отсутствия фитингов. А также немаловаджно, что стояки смонтированные строителями редко отличаются правильным расположением относительно стен и пола, при газосварке, монтажники могут исправить все неточности оставшиеся от строителей.

Ну и что касается самого подключения, если посмотреть ниже показанные схемы подключения радиатора рекомендуемые производителем (каким именно не важно, они идентичны для любого типа биметаллического радиатора)

то станет понятно, что важно куда именно должна поступать подача на радиаторе, а откуда должен выходить остывший теплоноситель, то есть обратка.

Типов подключения всего 3 для однотрубной системы : боковое, нижнее и диаганальное, но так как далеко не всегда теплоноситель двигается по стояку сверху вниз, а очень часто снизу вверх, то добавляется еще диагональ верх-низ (или низ-низ) для нижней подачи на однотрубной системе.

Подробно и наглядно , посредством фото работ, я попытаюсь показать все возможные случаи встречающиеся в наших многоквартирных домах, а узнав о условиях в вашем доме (направление подачи), любой человек может просто распечатать фотографию и согласно этой схеме предложить выполнять монтаж радиатора приглашенным монтажникам либо перед монтажом сверится с ней и с той схемой которую ваши монтажники предлагают. От себя могу гарантировать что все приведенные схемы 100% рабочие, то есть радиаторы показанные на фото полностью прогреваются.

1.Верхняя подача, боковое подключение, радиатор не длиннее 10 секций, прямая стена под окном:

при отсутствии трубогиба, тоже самое можно выполнить с помощью готовых отводов под сварку, но выглядит это менее привлекательно:

2.Верхняя подача, радиатор длиннее 10 секций, диагональное подключение

При использовании удлинителя потока на длинном радиаторе можно обойтись боковым подключением, вставив удлинитель в верхний коллектор:

3.Стояк проложен внутри стены, верхняя подача:

Радиатор устанавливается в нишу от чугунного радиатора, верхняя подача

5.Радиатор устанавливается в нишу от чугунного радиатора, верхняя подача, длина более 10 секций

6.Нижняя подача теплоносителя, регулирующий вентиль устанавливается на подающий отвод.

7.Нижняя подача теплоносителя, радиатор устанавливается в нишу от чугунного радиатора

Как правильно подключить биметаллический радиатор? фото- Форум Mastergrad

Источник: www. mastergrad.com

Схема подключения отопительных радиаторов

Схема монтажа радиаторов: как правильно подключить самому

Для рассмотрения существующих вариантов подключения биметаллических радиаторов к системе отопления необходимо обратить внимание на виды самой системы (разводку трубопроводов). От размещения трубопроводов и типа разводки в помещении будет зависеть схема подключения радиаторов.

Варианты разводки труб отопления.

Существует два широко применяемых исполнения разводки — однотрубная и двухтрубная:

Теплоноситель при однотрубной схеме (вода или специальная среда (в некоторых случаях)) будет проходить по подающей трубке к радиаторам, которые последовательно подключаются, постепенно остывая. Другими словами, подающий трубопровод превратится в обратный.
Способ подключения радиаторов отопления при двухтрубном варианте организации отопления — параллельный. То есть обратная и подающая ветки полностью независимы друг от друга. Их соединение происходит от системы через конечный прибор.

Практически все батареи при покупке унифицированы под любое соединение, при этом биметалл и алюминий имеют 4 точки подключения (2 нижние и 2 верхние). В комплект обязательно должен входить воздушный клапан (кран Маевского, воздухоотводчик и так далее), чтобы удалять воздушные пробки.

Элементы, которые нужны:

Радиатор.
Запорная арматура.
Трубы.

Одностороннее присоединение обратки и подачи

Изображение 1. Одностороннее присоединение обратки в основном используется в многоквартирных домах.

Данное подключение имеет практически 100% эффективности, однако при условии небольшого количества секций алюминиевых радиаторов, которые подключаются (до 12-15). С увеличением количества секций (регистров) при боковом подключении к подобным приборам снизится прогрев отдаленного противоположного участка, что может привести к снижению теплоотдачи.

Для советских малометражных комнат, в которых не требуются установка мощных алюминиевых радиаторов, подобные системы и подключения являются оптимальными. Одностороннее — экономный вариант подключения с точки зрения расхода материалов (типовая стояковая система не нуждается в длинных отводах).

Чтобы избежать резкого остывания носителя тепла при однотрубной системе с последовательным односторонним подключением отопительных алюминиевых радиаторов, между патрубками выхода и входа воды можно предусмотреть перемычку (замыкающий участок). Часть теплоносителя с параметрами, которые являются близкими к начальным, проходит мимо радиатора к следующему. Система с замыкающими участками нуждается в детальном гидравлическом и тепловом расчете для определения необходимых диаметров всех участков.

Следует отметить, что нарушать подобную обвязку самовольным демонтажем перемычки (как во многих случаях это происходит в многоэтажных домах, где имеется централизованная подача тепла) ни в коем случае нельзя.

Схема подключения биметаллических радиаторов отопления по диагонали

Изображение 2. Подключение радиатора по диагонали используется при установке радиатора с 15 и более секциями.

Для биметаллических отопительных радиаторов с 15 и более секциями, если позволяет установка данного прибора, правильно применять другой способ обвязки — подключение по диагонали, то есть по ходу перемещения воды — с разных сторон сверху вниз. Подобная схема может дать равномерный максимальный прогрев всех участков радиатора, а величина теплового потока больше всего приближена к паспортной. Схема подобного подключения изображается на данном рисунке ИЗОБРАЖЕНИЕ 2.

Неудобство данного присоединения замечается при однотрубном снабжении тепла: теплоноситель, последовательно проходя через каждый биметаллический радиатор, способен значительно терять свой температурный показатель. Тепловой напор от других устройств при большой длине стояка будет мал.

В связи с этим такую обвязку есть смысл применять исключительно для двухтрубного исполнения системы.

Подобная врезка больше всего эффективна с точки зрения физического процесса циркуляции носителя тепла и теплоотдачи. В другом случае отдача тепла от батареи воздуху помещения снизится до 40-50%.

Схема двухстороннего нижнего подключения биметаллических радиаторов отопления

Изображение 3. Радиатор с нижним подключением будет отдавать на 12-15% меньше тепла.

Радиаторы отопления с нижним подключением будут отдавать помещению на 12-15% меньше тепла от номинальной мощности прибора. Связано это с тем, что гидравлическое сопротивление прохода носителя тепла мимо прибора меньше, чем препятствие прохода через радиатор.

Нижнее подключение подобных устройств изображено на рисунке ИЗОБРАЖЕНИЕ 3.

Подобного подключения стараются избегать, однако довольно часто конфигурация отопительной системы (в частности индивидуального исполнения в загородном частном доме с прокладкой трубопровода у пола) диктует подобную обвязку. Подключение к отопительной системе биметаллических и алюминиевых радиаторов может сократить потери величины отдачи тепла при помощи высокого значения теплопроводности материалов, из которых они изготавливаются.

Запорная арматура — важный элемент монтажа отопительной системы

Для полноценного функционирования радиатора необходимо правильно установить запорную арматуру.

На подающем отводе к радиатору практически во всех случаях предусматривается арматура с устройством регулирования температурного режима при помощи изменения проходного сечения трубы. Подобной арматурой будет осуществляться наладка полностью всей системы (может быть обеспечен ранний прогрев всех приборов, и будет предотвращаться перегрев радиаторов, которые являются первыми по ходу). Регулирование необходимо в однотрубных системах.

Следует заметить, что, согласно правилам эксплуатации отопительных систем, не разрешается регулировка расхода запорными устройствами.

В некоторых случаях обвязка биметаллического радиатора отопления оснащается дренажным отводом. Это может быть в случае, когда прибор понадобится подключить в нижней точке системы. Дренажный вентиль может быть выполнен как на подводящей трубе (чаще всего обратной), так и в пробке самого прибора, который используется для отопления.

К регулирующим и запорным элементам понадобится обеспечить свободный доступ.

Схема подключения биметаллических радиаторов отопления (инструкция)

От размещения трубопроводов и типа разводки в помещении будет зависеть схема подключения биметаллических радиаторов отопления.

Источник: davaistroy.ru

Подключение биметаллических радиаторов отопления

Чтобы получить максимально эффективную отопительную систему с высоким КПД и минимальными энергозатратами, необходимо не только подобрать наиболее подходящие радиаторы, но и выполнить правильный монтаж. Учитывая возросшую популярность биметаллических батарей, рассмотрим подробнее их подключение.

Подключение биметаллических радиаторов отопления

Подключение биметаллических радиаторов отопления проводится аналогично врезке других разновидностей батарей и даже несколько проще, ввиду характеристик материала. Стальная сердцевина батареи более прочная чем у чугунных и жестче, чем у алюминиевых, поэтому меньше вероятность повреждения в процессе работы. К тому же большинство комплектующих, используемых для монтажа, стальные, что предотвращает «конфликт» материалов. Легкость батарей позволяет крепить их к любой поверхности, без необходимости усиления кронштейнов.

Схемы подсоединения радиаторов:

На биметаллические радиаторы отопления схема подключения зависит от типа разводки.

Однотрубная разводка предполагает последовательное подключение радиаторов отопления. Подающая труба подсоединена к первому радиатору, теплоноситель проходит через все соединенные между собой радиаторы, постепенно остывая, а от последней батареи идет вывод, по которому теплоноситель отправляется обратно в котел. Такая разводка предполагает неравномерный обогрев, который можно регулировать установкой в конце магистрали более мощных радиаторов.
Двухтрубная разводка предполагает параллельное подключение радиаторов. Подающая и выводящая труба независимы и сообщаются только в котле. Более эффективный тип разводки, позволяющий контролировать теплообмен каждого радиатора.

Каждый радиатор имеет 4 выхода, поэтому существует несколько схем подключения к системе.

Диагональная – ввод теплоносителя сверху одной стороны, вывод снизу противоположной. Такое подключение используется для двухтрубных развязок, и обеспечивает 100% КПД.
Односторонняя (боковая) – используется в однотрубной разводке, питающая труба подключена сверху, выводящая – снизу. Этот вариант подключения дает 98% КПД.
Нижняя – и ввод и вывод монтируются снизу батареи. Более низкий КПД – 93%, но при использовании в автономной отопительной сети потери незначительны, ввиду малой протяженности магистрали.

Комплектующие для подсоединения радиаторов

Комплект для подключения радиаторов отопления состоит из следующих обязательных элементов.

Переходники – 4 штуки.
Крепления – штыревые или угловые кронштейны, при большом количестве секций оправдано увеличение стандартных 4 точек монтажа до 6 и более.
Заглушки и прокладки.
Кран «Маевского» или автоматический воздухоотводчик.

Кроме основных элементов, приобретаются регулирующие и запорные краны и дополнительные переходники к ним, обычно «американка». Монтаж запорной арматуры, на трубах ввода и вывода, в дальнейшем упростит замену радиатора в любое время, без слива теплоносителя из магистрали. Для контроля над нагревом можно оснастить радиатор термостатом.

Нюансы установки радиаторов:

Правильное подключение радиаторов отопления выполняется с соблюдением расстояний:

от кромки подоконника до поверхности батареи – 100 мм;
от пола до батареи – 90 – 120 мм;
между стеной и радиатором – не менее 20 мм.

Такое расположение секций даст эффективный теплообмен и позволит оборудованию работать на полную мощность. Кроме соблюдения расстояния обязательным условием является горизонтальность батареи. При разметке крепежей необходимо использовать уровень, чтобы избежать уклонов, иначе возникнут проблемы с воздушными пробками, которые не исправят даже встроенные воздухоотводы. При монтаже новой системы оборудования перед запуском обязательно проводится проверка специальным оборудованием – опрессовщиком. Прибор создает в системе повышенное давление (примерно на 25%), что позволяет проверить герметичность и надежность всех соединений.

Правильное ПОДКЛЮЧЕНИЕ БИМЕТАЛЛИЧЕСКИХ РАДИАТОРОВ ОТОПЛЕНИЯ, биметаллические радиаторы отопления схема подключения, последовательное подключение радиаторов отопления

Подключение биметаллических радиаторов отопления проводится аналогично подключению других видов батарей.

На биметаллические радиаторы отопления схема применяется стандартная

Источник: otoplenie-vdome.ru

Подключение биметаллических радиаторов отопления. Сравнительная характеристика с другими видами батарей. Схемы подключения и монтаж

Схема подключения биметаллических радиаторов отопления существенных отличий от других типов отопительных приборов не имеет, поэтому речь пойдет об общих правилах монтажа батарей. При этом мы отметим некоторые нюансы и особенности, и расскажем, как подключить биметаллический радиатор отопления.

Биметаллический радиатор с нижним подключением в интерьере комнаты.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

Знакомая многим чугунная батарея.

Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.

Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.

Наиболее эффективные радиаторы сделаны из меди.

С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.

Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.

Внутренняя поверхность каналов и коллектора выполнена из стали.

Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов.

Преимущества и недостатки

Конвектор отлично вписывается в современный интерьер.

Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:

Подключение биметаллических радиаторов отопления: видео-инструкция по монтажу своими руками, особенности батарей с нижней подводкой, схема, цена, фото

Источник: gidroguru.com

Подключение биметаллических радиаторов своими руками

Монтаж биметаллических радиаторов можно сделать своими руками. Не все производители дают в этом случае гарантию. Но даже если устанавливать радиаторы вам будет бригада, она должна быть аккредитованной. Причем некоторые из них согласны ставить печати только в паспортах нескольких производителей. Кроме этого для предоставления гарантии понадобится еще и согласованный в соответствующих инстанциях проект замены или установки радиаторов. В общем, гарантии многих производителей — скорее слова, чем реальные обязательства.

В любом случае — будете монтировать батареи самостоятельно, или пригласите, специалистов, вам лучше быть в курсе того, что и как нужно делать.

Варианты подключения . Все они будут ниже на фото в реальном исполнении (кликните для увеличения размера картинки)

Что нужно учесть

При выборе схемы установки для радиатора важно учитывать сразу несколько факторов:

тип системы — однотрубная или двухтрубная;
откуда идет подача теплоносителя сверху или снизу;
количество секций в батарее.

Немного подробнее о том, как все эти факторы могут повлиять.

Тип системы

Однотрубная система может быть с вертикальной или горизонтальной разводкой. Горизонтальная используется в домах небольшой этажности — на один-два этажа, редко в трехэтажных. Вертикальная разводка обычна в многоэтажках. Это когда из потока выходит труба, заходит на радиатор, а потом из радиатора идет в пол. И такая картина наблюдается в каждой, или почти каждой комнате (есть варианты, от одного стояка запитываются два радиатора, причем находиться они могут в разных комнатах, а могут и в одной).

Варианты подключения двух радиаторов от одного стояка. На фото разводка однотрубная, подача сверху

Чем хороша эта система? Она требует меньших затрат при монтаже, более стабильна — сложнее разбалансировать ее. Тем не менее, при массовом изменении параметров радиаторов и труб может сильно измениться гидравлическое сопротивление. И вместо ожидаемого «потепления» можно получить едва теплые первые две секции, и соответственное понижение температуры.

В чем недостаток однотрубной разводки? По мере продвижения теплоносителя он постепенно охлаждается. И чем эффективнее греется радиатор у соседа сверху (при верхней подаче), тем холоднее будет на нижнем этаже. Вот потому и приняли Указ о том, что система отопления — это общая собственность, и замена труб или отопительных приборов должна согласовываться в эксплуатационной организации.

Так выглядит вертикальная двухтрубная система, подключение боковое (стояк подачи правее)

Двухтрубная разводка в многоэтажных домах используется редко: на нее идет намного больше труб, при больших размерах ее сложнее балансировать. Вот как выглядит двухтрубная система в многоэтажном доме: заходит в комнату две трубы. От одной (более горячей) на радиатор подается теплоноситель, по второй отводится чуть остывший. При такой схеме на все отопительные приборы по стояку подается теплоноситель примерно одинаковой температуры. Это и есть ее плюс. Но изменив гидравлическое сопротивление всего в одном радиаторе можно полностью разбалансировать систему. Если сопротивление будет очень маленьким, то весь теплоноситель (или почти весь) пойдет именно через этот участок. Остальные останутся холодными. Потому, если у вас такая разводка, обязательна установка регулирующей арматуры (ручных регулирующих вентилей или термостатов).

Направление подачи теплоносителя

Теперь о том, как влияет направление подачи теплоносителя. При нижнем седельном подключении радиаторов (кода используется нижний вертикальный коллектор, а не специальный узел входа) разницы особой нет. А вот при боковой и диагональной поводке, а также при установке радиаторов с нижним узлом подключения, с подачей ошибаться нельзя. Это грозит тем, что греться он или не будет совсем, или очень слабо.

При боковом или диагональном подключении подача заводится сверху, а снизу идет труба обратного трубопровода. Как это выглядит на реальных примерах, смотрите на фото.

Боковое подключение при однотрубной системе, вертикальная разводка, подача сверху

При установке биметаллического радиатора с нижним подключением нужно точно знать, к какому из входов подключается подача. Эти данные есть в паспорте. Почему нельзя перепутать? Потому что на подаче в таких отопительных приборах от узла входа вверх идет трубка, которая доводит теплоноситель до верхнего коллектора. А дальше он уже растекается по радиатору. Собирается теплоноситель в нижнем коллекторе, а оттуда уже выводится в обратный трубопровод. Обратите внимание, что узел подключения может располагаться справа или слева на радиаторе. Выбирайте тот, который ближе окажется к стояку — меньше труб, аккуратнее внешний вид. Подробнее о схемах подключения радиаторов читайте тут.

Так выглядит радиатор с нижним скрытым подключением. Важно при этом не перепутать трубопровод подачи с обраткой

Количество секций

Количество секций биметаллического радиатора влияет на выбор типа подключения. Если в батарее до 8 секций, можно использовать боковое, нижнее седельное или диагональное подключение. При большем количестве самое эффективное — диагональное. Возможно и боковое, но с использованием удлинителя потока.

Удлинитель потока — трубка, которая вставляется в коллектор подачи. Она помогает в том случае, когда при боковом подключении горячими оказываются только первые несколько секций, остальные греются очень слабо. Вставленная внутрь трубка доводит теплоноситель не ко входу, а дальше, и потому прогревается вся поверхность более равномерно.

Так выглядит удлинитель потока. Незамысловатое устройство, а эффект большой

Какой длины ставить удлинитель потока? Варианта два: на 2/3 батареи или до середины последней секции. В разных ситуациях эффективными оказываются разные варианты. В любом случае радиатор прогреваться начинает лучше. Просто иногда, при установке до середины последней секции, первые греются ощутимо меньше последних. Тогда выход — укоротить трубку. Но такая ситуация возникает далеко не всегда. Зависит это от давления стояке и диаметра подводки. Исходя из опыта, можно посоветовать ставить длинную трубку, потом, при необходимости, ее можно укоротить (нарастить не получится).

Иногда для более равномерного распределения теплоносителя в трубке удлинителя потока делают отверстия, через которые он поступает в близлежащие вертикальные коллекторы. Но чащи и цельная трубка оказывается очень эффективной.

Необходимая арматура

Для установки любого секционного биметаллического радиатора нужен стандартный комплект подключения. Он состоит:

Переходники устанавливаются справа и слева на радиаторе. К ним будет подсоединяться арматура или трубы. От их диаметра — ½ или ¾ дюйма — будет зависеть и диметр арматуры и подводки.

Как подключить биметаллический радиатор отопления

Подключение биметаллических радиаторов отопления: способы устройства

Технические особенности установки биметаллических отопительных приборов

Все большее число хозяев сегодня отдает предпочтение таким отопительным механизмам, как биметаллические радиаторы отопления подключение, которых не несет в себе особой сложности и вместе с тем отличается рядом преимуществ.

Эти аппараты на сегодняшний день приобрели гораздо большую популярность по сравнению с традиционными алюминиевыми или чугунными радиаторами, что объясняется их стойкостью к перепадам давления внутри отопительной системы и высокой производительностью (детальнее: «Что лучше: алюминиевые или биметаллические радиаторы — сравнительная характеристика «). Эти изделия по праву могут называться альтернативным вариантом между стандартными аппаратами, выполненными из чугуна и алюминия.

Прежде чем выполнить подключение биметаллических радиаторов отопления, крайне важно удостовериться, что все требуемые для работы материалы имеются в наличии. Основной список оборудования включает в себя комплект непосредственно составных частей радиатора, а также фиксаторы-кронштейны, предназначенные для монтажа биметаллических радиаторов отопления на них. Важно помнить, что подключение биметаллических батарей того или иного типа должно выполняться исключительно с подходящим по своему назначению оборудованием.
Многие хозяева, выполняя ремонтные работы, предпочитают сэкономить часть средств и зафиксировать батареи старыми кронштейнами, но в этом случае крайне важно убедится, что эти детали не повреждены коррозией и способны плотно удерживать всю систему.

Монтируя биметаллический радиатор с нижним подключением или другим способом установки, требуется иметь в наличии дополнительные детали, если предполагается замена отопительных труб (прочитайте: «Как подключить радиатор отопления — способы и варианты «). Как правило, сегодня альтернативой трубам из стали выступают полипропиленовые образцы армированного типа. Специалисты не рекомендуют использовать трубы из металлопластика, оснащенные цанговыми зажимами. Важно, чтобы в процессе монтажа применялись качественные и надежные краны, здесь совсем не стоит ориентироваться на малую стоимость этих элементов.

Чтобы следить за любыми изменениями температуры в радиаторе, следует использовать специально предназначенный для этого прибор – термостат.

Так, чтобы понять, как правильно подключить биметаллический радиатор, следует, в первую очередь, иметь в наличии следующее оборудование:

непосредственно биметаллический обогреватель;
установочный комплект для подключения батареи отопления ;
дополнительны функциональные части для подключения системы.

Способы устройства биметаллических радиаторов

Самой оптимальной считается та схема подключения биметаллических радиаторов отопления, которая выполняется по диагональному принципу. Такой способ монтажа является универсальным и особенно подходит для тех случаев, когда необходимо установить биметаллические батареи с нижним подключением или другим вариантом расположения, состоящие из большого числа секций (10 – 12). Если система является самотечной, то применять более 12 секций не рекомендуется.

Перед тем как подключить биметаллический радиатор, следует запомнить, что гораздо правильнее будет смонтировать два отопительных прибора, состоящих из 7 секций, нежели один 14-секционный аппарат. Также не стоит забывать, что увеличение количества секций в диагональной системе значительно повышает ее эффективность.

Так, устанавливая радиаторы отопления биметаллические нижнее подключение или боковое будет значительно уступать в производительности диагональной системе.

Подробные фото вариантов биметаллических радиаторов всегда можно найти у специалистов, занимающихся установкой и ремонтом оборудования этого типа.

Особенности монтажа биметаллических обогревателей

Немаловажное значение требуется уделить и покрытию биметаллического радиатора, которое обычно представлено краской или эмалью. Схема подключения биметаллических радиаторов предполагает тщательное и аккуратное выполнение всех работ, поскольку неосторожные движения могут повредить краску (прочитайте также: «Как правильно подключить радиатор отопления — выбираем схему подключения батарей «).

Случается так, что во время монтажа слой краски повреждается. Подобный дефект может стать причиной полного отслаивания покрытия со временем под воздействием влаги. Для того чтобы не допустить этого, необходимо сразу же обработать все появившиеся сколы и царапины либо идентичной краской, либо эмалью для недопущения дальнейшей порчи оборудования. Читайте также: «Подсоединение радиаторов отопления — как правильно подсоединить батареи «.

Как правильно подключить радиатор отопления, подробное видео:

Однако гораздо правильнее будет заранее обезопасить радиатор от появления на нем изъянов. При отсутствии возможности качественно выполнить самостоятельную установку прибора, правильнее будет обратиться за помощью к профессионалам.

При наличии на новом изделии упаковки в виде целлофана снимать ее не рекомендуется непосредственно до момента монтажа прибора.

При соблюдении всех этих правил проблем с отоплением не возникнет, а сам биметаллический радиатор прослужит долго и надежно.

Оставляйте отзывы:

Схема подключения отопительных радиаторов

Схема монтажа радиаторов: как правильно подключить самому

Варианты разводки труб отопления.

Существует два широко применяемых исполнения разводки – однотрубная и двухтрубная:

Теплоноситель при однотрубной схеме (вода или специальная среда (в некоторых случаях)) будет проходить по подающей трубке к радиаторам, которые последовательно подключаются, постепенно остывая. Другими словами, подающий трубопровод превратится в обратный.
Способ подключения радиаторов отопления при двухтрубном варианте организации отопления – параллельный. То есть обратная и подающая ветки полностью независимы друг от друга. Их соединение происходит от системы через конечный прибор.

Одностороннее присоединение обратки и подачи

Изображение 1. Одностороннее присоединение обратки в основном используется в многоквартирных домах.

Для удобства трубу, которая уходит из радиатора, часто называют обраткой. Подобная схема подключения достаточно часто применяется в многоэтажных домах с большим количеством квартир. В подобных строениях чаще всего устраивается система с чердачной (верхней) разводкой. Схема изображается на рисунке ИЗОБРАЖЕНИЕ 1.
Данное подключение имеет практически 100% эффективности, однако при условии небольшого количества секций алюминиевых радиаторов, которые подключаются (до 12-15). С увеличением количества секций (регистров) при боковом подключении к подобным приборам снизится прогрев отдаленного противоположного участка, что может привести к снижению теплоотдачи.

Для советских малометражных комнат, в которых не требуются установка мощных алюминиевых радиаторов, подобные системы и подключения являются оптимальными. Одностороннее – экономный вариант подключения с точки зрения расхода материалов (типовая стояковая система не нуждается в длинных отводах).

Схема подключения биметаллических радиаторов отопления по диагонали

Изображение 2. Подключение радиатора по диагонали используется при установке радиатора с 15 и более секциями.

Для биметаллических отопительных радиаторов с 15 и более секциями, если позволяет установка данного прибора, правильно применять другой способ обвязки – подключение по диагонали, то есть по ходу перемещения воды – с разных сторон сверху вниз. Подобная схема может дать равномерный максимальный прогрев всех участков радиатора, а величина теплового потока больше всего приближена к паспортной. Схема подобного подключения изображается на данном рисунке ИЗОБРАЖЕНИЕ 2.

В связи с этим такую обвязку есть смысл применять исключительно для двухтрубного исполнения системы.

Эти две схемы подключения биметаллических радиаторов отопления подразумевают подачу горячей воды в верхний патрубок, при этом обратный трубопровод подключается к нижнему.
Подобная врезка больше всего эффективна с точки зрения физического процесса циркуляции носителя тепла и теплоотдачи. В другом случае отдача тепла от батареи воздуху помещения снизится до 40-50%.

Схема двухстороннего нижнего подключения биметаллических радиаторов отопления

Изображение 3. Радиатор с нижним подключением будет отдавать на 12-15% меньше тепла.

Нижнее подключение подобных устройств изображено на рисунке ИЗОБРАЖЕНИЕ 3.
Подобного подключения стараются избегать, однако довольно часто конфигурация отопительной системы (в частности индивидуального исполнения в загородном частном доме с прокладкой трубопровода у пола) диктует подобную обвязку. Подключение к отопительной системе биметаллических и алюминиевых радиаторов может сократить потери величины отдачи тепла при помощи высокого значения теплопроводности материалов, из которых они изготавливаются.

Запорная арматура – важный элемент монтажа отопительной системы

Для полноценного функционирования радиатора необходимо правильно установить запорную арматуру.

Достаточно большую роль будет играть обвязка радиаторов отопления не только в подаче и распределении теплоносителей по прибору отопления. На обратном и подающем патрубках должны быть установлены запорные и регулирующие устройства (арматура). Прежде всего запорные вентили, которые позволяют отсечь подачу воды в батарею для того, чтобы осуществить ее замену или правильно выполнить ремонтные работы, не нарушая при этом циркуляции жидкости по всей системе.
На подающем отводе к радиатору практически во всех случаях предусматривается арматура с устройством регулирования температурного режима при помощи изменения проходного сечения трубы. Подобной арматурой будет осуществляться наладка полностью всей системы (может быть обеспечен ранний прогрев всех приборов, и будет предотвращаться перегрев радиаторов, которые являются первыми по ходу). Регулирование необходимо в однотрубных системах.

Подключение биметаллических радиаторов отопления

Схемы подсоединения радиаторов:

На биметаллические радиаторы отопления схема подключения зависит от типа разводки.

Однотрубная разводка предполагает последовательное подключение радиаторов отопления. Подающая труба подсоединена к первому радиатору, теплоноситель проходит через все соединенные между собой радиаторы, постепенно остывая, а от последней батареи идет вывод, по которому теплоноситель отправляется обратно в котел. Такая разводка предполагает неравномерный обогрев, который можно регулировать установкой в конце магистрали более мощных радиаторов.
Двухтрубная разводка предполагает параллельное подключение радиаторов. Подающая и выводящая труба независимы и сообщаются только в котле. Более эффективный тип разводки, позволяющий контролировать теплообмен каждого радиатора.

Каждый радиатор имеет 4 выхода, поэтому существует несколько схем подключения к системе.

Диагональная – ввод теплоносителя сверху одной стороны, вывод снизу противоположной. Такое подключение используется для двухтрубных развязок, и обеспечивает 100% КПД.
Односторонняя (боковая) – используется в однотрубной разводке, питающая труба подключена сверху, выводящая – снизу. Этот вариант подключения дает 98% КПД.
Нижняя – и ввод и вывод монтируются снизу батареи. Более низкий КПД – 93%, но при использовании в автономной отопительной сети потери незначительны, ввиду малой протяженности магистрали.

Комплектующие для подсоединения радиаторов

Комплект для подключения радиаторов отопления состоит из следующих обязательных элементов.

Переходники – 4 штуки.
Крепления – штыревые или угловые кронштейны, при большом количестве секций оправдано увеличение стандартных 4 точек монтажа до 6 и более.
Заглушки и прокладки.
Кран «Маевского» или автоматический воздухоотводчик.

Нюансы установки радиаторов:

Правильное подключение радиаторов отопления выполняется с соблюдением расстояний:

от кромки подоконника до поверхности батареи – 100 мм;
от пола до батареи – 90 – 120 мм;
между стеной и радиатором – не менее 20 мм.

Рейтинг: 0 Голосов: 0

Умение правильно подобрать радиаторы отопления дорого стоит. Если в вашей квартире ранее не хватало тепла, а батареи буквально сами просили укрыть их одеялом, дабы спасти от зимнего холода – это значит, что вами изначально был не правильно выбран тип отопительной системы. Если вы не знаете, как в.

Радиатор отопления это такая конструкция теплоносителя, которая обеспечивает обогрев помещение и выполняет функцию терморегулятора. В каждом доме без исключения есть батареи, которые рано или поздно требуют профилактического осмотра, или даже ремонта. Проводя такое тестирование системы перед кажд.

Для обеспечения оптимальных показателей отопительной системы проводится расчет количества секций радиатора на отапливаемую площадь. Довольно часто выясняется, что стандартного радиатора недостаточно и секции необходимо добавить, иначе, отопление не будет эффективным. Рассмотрим, как правильно сое.

Выбирая радиатор отопления, в первую очередь обращают внимание на материал, из которого он изготовлен и на его мощность. От этих факторов зависят эксплуатационные и технические характеристики батареи. Другим немаловажным при выборе критерием является стоимость оборудования. Разберемся с показател.

Источники: http://teplospec.com/radiatory-batarei/podklyuchenie-bimetallicheskikh-radiatorov-otopleniya-sposoby-ustroystva.html, http://davaistroy.ru/radiatory/sxema-podklyucheniya-bimetallicheskix-radiatorov-otopleniya.html, http://otoplenie-vdome.ru/radiatory-otopleniya/podklyuchenie-bimetallicheskih-radiatorov-otopleniya.html

Виды радиаторов отопления, тип подключения, регулировка температуры.

03.06.2016Виды радиаторов отопления, тип подключения, регулировка температуры.ТД ВиКоКомпания «ТД ВИКО» подготовила очерк, который описывает, как устранить распространенные причины плохой регулировки температуры радиатора отопления, прояснит принципы подключения радиаторов отопления и расскажет про специальные краны, которые позволяют производить калибровку радиатора.

Отопление радиаторами применяется практически в каждом доме и квартире. Однако мы никогда не задумываемся о том, в каком варианте подключения батарея будет греть лучше. Или в большинстве случаев клиенты, поставив радиатор отопления с шаровыми кранами по старинке, не могут понять, почему их батарея не отдает должным образом необходимую температуру, не поддается плавной регулировке. В этой статье наша компания постарается Вас просветить в вариантах подключения радиаторов отопления, видах кранов, которые можно подключить к батарее, опишем преимущества вентилей для радиаторов отопления и объясним причины некорректной регулировки температуры батареи.

Вы готовы начать впитывать силу просветления? Тогда начнем.

Виды радиаторов отопления.

На текущий момент распространено четыре вида батарей:

Алюминиевые радиаторы
Биметаллические радиаторы
Чугунные радиаторы
Стальные радиаторы

Алюминиевые радиаторы

Такой вид радиаторов применим для не высотных домов и коттеджей. По своим характеристикам имеют довольно хорошую теплоотдачу, однако, ввиду свойств самого металла «сплава алюминия» обладает средней динамичностью к перепадам температур внутри помещения. Конечно, такие радиаторы не рекомендуется использовать в системах центрального водоснабжения, так как в связи наличия агрессивных сред в жидкостях центрального водоснабжения этот вид радиаторов отопления очень сильно подвержен коррозии. В результате даже очень хорошие радиаторы прослужат максимум 2-3 года. Их просто разъест изнутри, солями, содержащимися в центральном водоснабжении. Исключение составляют новые высотные дома, имеющие собственные котельные.

Зато использование алюминиевых радиаторов идеально подходит для отопления своих домов и коттеджей. Хорошие итальянские радиаторы «GLOBAL» дают теплоотдачу 182 Вт при температуре 70 градусов Цельсия. Таким образом, 1 секция высотой 500мм способна обогреть 1,75 кв.м. помещения. Радиаторы китайского производителя (качественный заводской китай «ROMMER») способны давать 175 Вт при температуре теплоносителя 70 градусов Цельсия, т. е. мы сможем обогреть 1,67 кв.м. помещения одной секцией радиатора высотой 500мм. Все алюминиевые радиаторы отопления способны выдержать давление до 16 атм. Вроде бы разность небольшая, но качественный итальянский радиатор прослужит до 10 лет гарантированно, при условии использования качественного теплоносителя.

Биметаллические радиаторы

Выполнены из стальной сердцевины, покрытой поверх алюминиевым сплавом. Такой вид радиаторов отопления уже не так подвержен коррозии. Это позволяет применять такие радиаторы в центральном отоплении, а стальная сердцевина увеличивает давление, выдерживаемое радиатором. Например, итальянские радиаторы «GLOBAL» выдерживают давление до 35 атм, а специальный способ соединения стальных трубок секции позволяет на 100% быть уверенным, что места соединения никогда не потекут. Дело в том, что перед тем, как приварить сердечник к несущей теплоноситель части, трубка вплавляется трением (притирается), а затем происходит поверхностная сварка автоматом, что дает 100% качество и герметичность соединения. Радиаторы «GLOBAL» рассчитаны на установку в многоэтажных зданиях высотой от 20 этажей и выше.

Конечно, было бы идеально, если бы все компании так соединяли стальной сердечник, но к великому сожалению большинство китайских производителей сваривают некачественно, экономя на материалах и проверке на качество шва. Хороших производителей биметаллических радиаторов отопления из Китая тяжело найти, и есть вариант наткнуться на некачественную подделку. Наша компания может предложить хорошие и качественные биметаллические радиаторы отопления «ROMMER» от Китайского производителя. Эти радиаторы производятся на специализированных заводах в Китае под должным контролем качества. Конечно же, цена таких радиаторов будет повыше, подделок, но продавая их Вам, мы будем уверены, что такой радиатор, отапливая Ваш дом, оправдает затраты.

Теплоотдача биметаллических радиаторов чуть ниже алюминиевых, ввиду того, что имеется стальное наполнение. Это позволяет увеличить динамичность теплоотдачи биметаллических радиаторов, что положительно сказывается на экономии в плане нагрева и поддержания температуры в помещении. Так итальянский биметаллический радиатор «GLOBAL» высотой 500мм выдает 172 Вт на секцию, а биметаллические радиаторы «ROMMER» дадут 165 Вт на секцию. Таким образом, выходит что “GLOBAL” сможет обогреть 1,7 кв.м., а “ROMMER” до 1,6 кв.м. помещения. Устанавливая биметаллический радиатор, можно смело рассчитывать, что такой радиатор выдержит давление в 25 атм.

Чугунные радиаторы

Выполняются методом литья. У этого вида радиаторов хорошая коррозионная стойкость. Но благодаря высокой динамичности нагрева они отлично подходят для обогрева помещений, где имеется частые перепады температуры в помещении. Например, коридоры, входные группы помещений и пр. помещения. Ввиду отсутствия ребер теплоотдачи, такие радиаторы обладают малой теплоотдачей, примерно 150 -160 Вт на секцию. Высокая динамичность нагрева также сказывается на скорости прогрева помещения, но такой минус с легкостью перерастает в плюс, когда радиатор нагревается до рабочей температуры и помещение прогревается, то такой радиатор начинает меньше потреблять тепловой нагрузки. В результате затрата на обогрев компенсируется малым тепловым потреблением при поддержании температуры.

Компания «ТД ВИКО» предлагает чугунные радиаторы серии «МС-140». Также помимо стандартных отечественных вариантов на рынке систем отопления можно встретить чугунные радиаторы импортных производителей, конечно, они могут уже выглядеть феерически, но и стоимость их тоже не очень маленькая.

Стальные радиаторы

В отличие от алюминиевых и биметаллических радиаторов – стальные радиаторы обладают эстетичным видом. Это не плюс, но приятный вид панели в стиле эстетики очень привлекателен. В отличие от обычных радиаторов, такие радиаторы работают по другому принципу. Новшества компании «KERMI» позволяют отапливать помещение всего при температуре теплоносителя выше 54 градусов Цельсия. Такие радиаторы подключаются либо снизу, либо с боку. Такое исполнение подключения дает возможность спрятать подводящие части и создать вид, что батарея является неким элементом стены. В таких радиаторах уже имеются все элементы регулировки температуры и сброса воздуха. Радиаторы выполнены так, что все тепло отдается ребрам циркуляции воздуха внутри радиатора, а наружные элементы батареи нагреты минимально. Такой подход позволяет максимально отдавать тепло. Стальной радиатор отопления нельзя накрывать, так как он просто перестанет греть. В отличие от стандартизации алюминиевых и биметаллических радиаторов, стальные радиаторы делятся не только по высоте и толщине радиатора, но еще и по длине радиатора. Например, маркировка радиатора «KERMI» Kermi Profil-K FKO 22/300/600 означает, что радиатор имеет боковое подключение (серия FKO) толщину радиатора 44мм (22мм до центра), высота радиатора 300мм и длинна радиатора 600мм. Тепловая мощность такого радиатора по каталогу составит 1022 Вт/м. В результате мы получаем 10,22 Вт/см, следовательно, стальной радиатор длиной 600мм выдаст мощность в 613,2 Вт, и Вы сможете обогреть 6 кв.м.

Такой вид радиаторов уже не боится коррозии, как алюминиевые радиаторы. Поэтому их уже можно применять в центральном отоплении. Однако ввиду тонких стенок радиаторов рабочее давление составляет всего 10 атм, а максимальное 13 атм.

Подключение радиаторов отопления

От типа подключения радиатора отопления зависит его теплоотдача. Мы предлагаем ознакомиться с распространенными видами подключения, для двухтрубной и однотрубной систем отопления.

Двухтрубная система отопления:

Такой вид подключения наиболее распространен. Большинство подключений такого вида используется в многоквартирных домах. КПД по теплоотдаче составляет примерно 60-80% от общей температуры теплоносителя. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а намного меньше примерно от 13 до 15 кв.м.

Наиболее практичный вид подключения, позволяет использовать радиатор практически на 102%. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью примерно в 19 кв.м.

Похож на первый вариант подключения. Удобен тем, что краны располагаются в нижней части радиатора. Однако КПД радиатора с таким подключением намного меньше и составит примерно 40-60%. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а намного меньше примерно от 8 до 10 кв.м.

Эти характеристики применимы к двухтрубной системе отопления, но что если у Вас однотрубная система отопления. Например многоквартирный дом, где имеется стояк отопления. Тогда значения совсем становятся другие.

Однотрубная система отопления:

Боковое подключение с КПД по теплоотдаче составляет около 80% от общей температуры теплоносителя. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а немного меньше около 15 кв.м.

Значения по силе обогрева останутся те же, в пределах 100-102%

Теплоотдача радиатора в плане КПД с таким подключением в однотрубной системе отопления составит примерно 60-75%. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а намного меньше примерно от 10 до 14 кв.м.

Регулировка температуры радиатора

Вроде бы все хорошо, но что, если Вы решили прикрыть свой радиатор отопления, и оказалось что он не поддается регулировке? Как грел на полную, так и греет. Поставить байпас параллельно радиаторным кранам? Да конечно это верный и необходимый вариант подключения, особенно, если у Вас многоэтажный дом. Ведь если не будет стоять байпас, то вы оставите без отопления верхние этажи. Скажете, а ну и ладно? Да возможно Вы брюзга, но и это Вам не поможет. Рано или поздно ЖКХ его заставят установить. Тогда необходимо будет переделать всю подводку к радиатору отопления.

Но есть более легкий вариант – установить кран для однотрубной системы от компании LUXOR M87 или LUXOR M300 + LUXOR M351 (для красивого бокового подключения). Эти краны не только позволят регулировать температуру радиатора вручную, но и позволит балансировать пропускную способность через радиатор горячего теплоносителя, что избавит от эффекта грубой регулировки температуры радиатора отопления. Также есть виды кранов с автоматической регулировкой температуры – такие краны называются ТЕРМОСТАТИЧЕСКИЕ. Например, аналог LUXOR M87 – кран LUXOR MT282 и аналог LUXOR M300 – кран LUXOR M320.

А что, если у вас стоят шаровые краны? Такими кранами можно максимум «отрегулировать температуру радиатора только тремя» положениями: максимальный нагрев, 50% (если удастся поймать), радиатор отключен. Еще необходимо помнить то, что шаровые краны рассчитаны на работу, открыт или закрыт и не более. Частые повороты ручки выведут кран из строя и приведут к течи.

В таких ситуациях, когда Вам предлагают специальные краны для радиаторов необходимо соглашаться и не слушать притворства «горе-сантехников». Ведь экономя на качестве кранов – вы обрекаете себя на дальнейшие муки.

В добавку, среди любителей старинных решений блуждает огромное заблуждение, о том, что такие вентиля и блок краны быстро выходят из строя. Давайте рассмотрим на примере крана итальянского производителя LUXOR.

Краны такой компании выполнены из специальной латуни, которая практически стойкая к коррозии. Все краны выполнены, так, что обеспечивают высокую герметичность и ремонтопригодность. В регулировке используется двойной шток, что предотвращает эффект заклинивания. Конец штока сделан под специальным углом по типу игольчатого регулирования, а для предотвращения протечки при забивании штока частицами грязи в центральном водоснабжении, используются два резиновых кольца из температуростойкой EPDM резины. Такая конструкция обеспечивает плотность до 95% при длительной эксплуатации в Российском водоснабжении. Уточним, что практически все качественные импортные производители гарантированно будут работать долго и качественно, все они делаются из практически идентичной марки сплава латуни и схожей конструкции, не ухудшающей их характеристики.

Давайте рассмотрим, в чем отличие кранов для радиаторов от шаровых кранов, ведь по стоимости они практически одинаковые.

Итак, для классических радиаторов отопления существует также два варианта кранов: с ручной регулировкой и автоматической. Также существуют уже готовые комплекты «блистеры», которые содержат уже два крана и термоголовку. Такой комплект позволяет корректировать температуру радиатора по температуре воздуха в помещении.

Например, блистер LUXOR KT201 или LUXOR KT202. Единственное условие правильной работы такого регулятора – термоголовка должна быть установлена перпендикулярно стене (развернута на 90 гр. относительно радиатора).

В результате мы имеем два крана: первый позволяет регулировать температуру радиатора (вентиль), а второй же зачем? Скажете, что его назначение перекрывать радиатор при демонтаже? Да верно, но это не основное его предназначение. Поэтому заменять его шаровым краном нельзя!!!!

Второй кран называется БЛОК-КРАН. Он предназначен не только для перекрытия обратной от радиатора, но основное его назначение – балансировка пропускной способности теплоносителя через радиатор. Это позволяет при открытом полностью вентиле отрегулировать температуру в помещении, при которой будет тепло, но не жарко. В таком режиме «Вентиль» позволит плавно регулировать температуру радиатора.

Получается, что БЛОК-КРАН выставляет диапазон регулирования температуры вентиля. Что сильно влияет на точность и плавность корректировки температуры в помещении.

Например, у Вас стоит радиатор с вентилем и блок краном, который подключен к центральному отоплению. В период, сильных холодов температура центрального отопления нагревается очень сильно и частенько возникает желание убавить жар радиатора, Вы поворачиваете вентиль на половину, но радиатор продолжает жарить как прежде…. Ох ужас, что, же происходит? Вы убавляете далее, и результат достигнут батарея стала чуть меньше греть процентов на 50, решили еще убавить – эх перекрыли радиатор. Стало холодно L. В чем же причина? Дело в том, что через радиатор проходит слишком большой объем горячего теплоносителя и диапазон регулировки вентиля далеко за пределами регулировки радиатора. У каждого радиатора есть понятие динамичность теплоотдачи – этот параметр характеризует скорость нагрева и остывания радиатора при разных температурах помещения. Так как скорость протока через радиатор высокая, то даже прикрытый вентиль не позволяет ее снизить до диапазона, когда наступит баланс и радиатор начнет остывать.

Для таких целей и служит БЛОК-КРАН. Он позволяет убавить скорость протока теплоносителя, через радиатор, введя его характеристику нагрева под требуемое помещение, что позволит выставить максимальный проток через радиатор, при котором теплоотдача будет максимальной при открытом вентиле и минимальной при почти закрытом вентиле. Что соответственно позволит плавно регулировать температуру в помещении.

Также использование «БЛОК КРАНА» необходимо при наличии большого количества радиаторов подключенных параллельно магистрали отопления. Это избавит от эффекта потери тепла на удаленных радиаторах. Отрегулировав пропускную способность радиаторов, Вы заставите все радиаторы греть одинаково на всем участке магистрали. Конечно, будут потери в тепле, но они уже будут незначительные.

Компания «ТД ВИКО» предлагает вентили и блок краны разных диаметров и производителей. Весь список ассортимента Вы можете посмотреть по этой ссылке.

. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске

Возврат к списку

(Голосов: 6, Рейтинг: 4.59)

Биметалл: как соединить радиаторы отопления между собой в одну батарею

Не всегда система отопления выполнена тщательно, в итоге – когда тепла недостает, а когда жарит вовсю. В первом случае мы чувствуем дискомфорт, во втором – платим лишние деньги за энергоносители. Ситуация чем-то напоминает ту, когда батареи горячие, а в квартире холодно, правда, причины несколько иные. Здесь же решение простое: чтобы снизить теплоотдачу нужно убрать лишние секции, а для увеличения нагрева – добавить недостающие элементы. Поэтому есть смысл освоить несложную технологию сборки радиаторной системы.

Зачем наращивать мощность отопительных батарей

Необходимость размышлений о том, как соединить радиаторы отопления между собой, может возникнуть только по одной причине – недостаток теплоотдачи. Иными словами, температурный режим не способствует комфортному проживанию в доме. Вполне возможно, что все это следствие неправильной работы котельного оборудования или засор системы, но это тема для отдельного разговора.

Мы же обсудим погрешности при расчете схемы отопления, ведь это частая причина его неудовлетворительной работы. Да что там говорить, когда не учитываются материал стен дома/квартиры, степень их теплоизоляции, высота потолка.

Сколько нужно секций?

Отопительные приборы из биметалла известны не только большим запасом прочности и отличными показателями теплоотдачи. Узлы с ниппельным соединением весьма удобны в плане подбора нужного количества секций. Для определения необходимого числа ребер существует простая формула: K=S(100/R), где

K – количество секций.
R – теплоотдача секции.
S – площадь помещения.

Допустим, имеем радиаторы Global Mix К с теплоотдачей 145 Вт и комнату на 16 м². По формуле для оптимального обогрева помещения достаточно обогревательного прибора на 11 секций. После выполнения расчетов уже можно думать о том, как соединить биметаллические радиаторы между собой в единую систему.

Есть возможность поступить проще: посчитать количество ребер из расчета одна секция на 2 м². Оба способа вполне рабочие, но для комнат высотой до трех метров. Нельзя забывать и о поправочных коэффициентах:

В помещениях с несколькими окнами отопительные приборы ставят под каждым оконным проемом. При этом общее количество секций разделяют на количество окон.
Число секций для угловых помещений умножают на коэффициент 1,2.
Для помещения, имеющего энергосберегающее остекление, при размещении батарей из биметалла применяется такой же коэффициент, но с понижающим знаком.

Важно! Максимальное число радиаторных секций – 16. Если по расчетам у вас большее количество, то батарею нужно разделить на две части.

Как самостоятельно соединить радиаторы отопления между собой: подготовительный этап

Чтобы собрать отопительный прибор, понадобятся следующие инструменты и арматура:

Ключ разводной.
Ключ радиаторный.
Ниппели (идут в комплекте с секциями).
Паронитовые прокладки.
Эластичные межсекционные уплотнители.
Две заглушки: с правой и левой резьбой.
Наждачная бумага №120.
Рабочие перчатки.

Если предполагается работа с уже установленными батареями, то в первую очередь нужно перекрыть доступ воды к отопительным приборам. После этого их отсоединяют, очищают от пыли и известковых отложений. Кстати, по ходу модернизации можно избавиться от ситуаций, когда плохо греют биметаллические радиаторы или нарушены правила их установки.

Отложения известкового или другого характера отлично удаляются наждачной бумагой. Пренебрегать процедурой очистки не стоит, иначе загрязнения станут причиной негерметичности соединений, а по-простому – течи.

Как соединить секции биметаллических радиаторов между собой: пошаговая технология

Батарею положить на горизонтальную поверхность, демонтировать дополнительные компоненты: кран, термодатчик и т.п. При необходимости промыть радиаторный узел мощной струей воды, в тяжелых случаях придется использовать химсредства.
Осмотреть резьбовые соединения на предмет сохранности. Отложения удалить при помощи наждачки.
Проверить состояние ниппельной резьбы, она должна быть ровной, без сколов и с равномерной нарезкой.

Чтобы нарастить радиатор, нужно приставить к нему дополнительную секцию, заранее вложив между ними прокладки.
Используя радиаторный ключ, аккуратно закрутить ниппель, с одной стороны у него правая резьба, а с другой – правая. Благодаря этому при закручивании обе секции одновременно прижимаются друг к другу.
Наживив резьбу, проконтролировать ровность стыков, зажать соединение до упора. На каждой секции количество оборотов ниппеля должно быть одинаковым.

Как видите, увеличить теплоотдачу отопительного узла вполне по силам каждому домовладельцу. Осталось освоить установку и подключение биметаллических радиаторов отопления к системе, но об этом в следующей статье. А пока собранную систему надо проверить на герметичность.

Простой тест

Проверить в домашних условиях качество сборки батареи лучше сжатым воздухом. Процедура несложная, но требующая выполнения определенной подготовительной процедуры. Для этого понадобятся:

Ниппель от бескамерного автомобильного колеса.
Кран диаметром 15 мм и гайка-американка.
Воздушный насос с манометром.

Со стороны наружной резьбы крана вставить ниппель и зажать его накидной гайкой-американкой. Для тестирования достаточно создать давление около 1 атмосферы. Если слышен свист воздуха, значит, не все соединения надежны – необходимо проверить состояние прокладок и фиксацию радиаторных ниппелей. Только после проверки отопительный прибор можно установить и подсоединить к системе.

Коротко об установке радиаторов отопления из биметалла в частном доме или квартире

Итак, вы решились пройти все этапы организации отопления в своей квартире. Особо сложного ничего в этом нет, достаточно придерживаться определенных правил:

Перед началом установки обязательно убедитесь в отсутствии теплоносителя в системе.
Проверьте комплектацию и качество сборки батареи.
Узел соединения фитингов нуждается в прокладке, в качестве которой используют лен с герметиком или нити специального назначения.
Согласно основным правилам установки биметаллических радиаторов отопления в квартире или частном доме важно, чтобы подоконник не закрывал их полностью. Кто озабочен эстетической стороной вопроса, стоит посмотреть материал о том, как и чем закрыть батареи отопления.
Проектируя систему, нужно знать все возможные схемы подсоединения отопительных приборов (диагональная, нижняя, боковая). Определитесь, какая конструкция приемлема в ваших условиях, учитывая, что для биметаллических батарей диагональная схема дает самый оптимальный результат.
В момент пуска системы отопления краны нужно открывать плавно, не допуская резкого выкручивания. В противном случае возможен засорение или гидроудар.
Воздух из системы выводят через кран Маевского или другой воздухоотводчик.

Подключение радиатора — Stiralkainfo

Современные радиаторы отопления во многих домах заменены на пожароопасные печи, являющиеся эффективным средством передачи тепла. Подключение радиаторов популярно не только в Узбекистане, но и во всем мире.

Современные радиаторы отопления — это не только утилитарный прибор, но и важная часть дизайна любой квартиры. При установке, пуско-наладке и проектировании системы отопления лучше обращаться к профессионалам, специализирующимся в данной сфере деятельности.

Предлагаем все виды услуг по обслуживанию системы отопления. Мы — компания «Стиралка Инфо» — профессиональные специалисты, оказавшие услуги по подключению радиаторов отопления в Ташкенте. Подключаем все виды радиаторов отопления вне зависимости от производителя.

Есть два типа подключения радиаторов отопления:

Подключение радиаторов отопления однотрубное.

В однотрубных радиаторах отопления две схемы:

Кольцевое соединение состоит из одной трубы большого диаметра, к которой подключаются радиаторы и сливное отверстие.

Последовательная схема подключения — вода перетекает от одной батареи к другой. Каждая трубка получает меньше тепла, чем предыдущая.

Недостатки однотрубных радиаторов отопления.

Недостатком однотрубного радиатора отопления является снижение температуры в последних батареях. Эта проблема решается с помощью разного количества секций, установки радиаторных регуляторов, балансировочного клапана, тепловых и шаровых кранов.

Двухтрубное подключение радиаторов отопления.

Этот тип соединения состоит из двух труб. В одной трубе горячая вода, а в другой — холодная. Все батареи подключены к обеим трубам, в результате в низкую трубу течет холодная вода. Преимущество такого подключения — равномерное распределение тепла по всем батареям. При строительстве здания следует продумать систему горячего питания и правильно выбрать тип радиатора. Наиболее оптимальной с точки зрения теплоотдачи является диагональная схема подключения радиатора.

Виды радиаторов

Стальные панельные радиаторы отличаются теплоотдачей, простотой монтажа и невысокой ценой. Недостатком этих радиаторов является быстрое загрязнение из-за плохого качества системы горячего водоснабжения.

Радиаторы железные — самый популярный тип радиаторов. У них отличная теплопередача.

Алюминиевые радиаторы — один из новых типов радиаторов. Они имеют красивый дизайн и достаточно надежны.Основным недостатком этих радиаторов является чувствительность к коррозии окружающей среды, используемой в системе горячего питания.

Биметаллический радиатор надежнее современных типов традиционных аккумуляторов, он устойчив к гидравлическому удару, но также имеет свои свойства. Биметаллический радиатор при работе издает шум. В этом случае для правильной работы необходима высокая скорость жидкого теплоносителя.

Нагревательные батареи целесообразно разместить у окна (при этом горячий воздух смешивается с холодным).

Рейтинг биметаллических радиаторов

Биметаллические радиаторы

обладают множеством преимуществ, главное из которых — прочная стальная рама, окруженная алюминием, с огромным запасом прочности. Но если состав воды плохой, то долго прослужит только такой радиатор. Всегда тепло можно регулировать в процессе работы. Наш рейтинг биметаллических радиаторов основан на тех марках и моделях, в которых используется стальной коллектор, а не армированные трубки, поскольку они устойчивы к коррозии и очень долговечны.

1 Глобальный

Это безусловные победители рейтинга биметаллических радиаторов. Итальянские производители научились справляться с нестабильным давлением и некачественным теплоносителем. Style и Extra Style Plus, самые распространенные модели этой марки в России и странах бывшего Советского Союза.

В модели с боковым подключением Style Plus используются силиконовые прокладки, защищающие от протечек. Сталь гофрирована по специальной технологии, позволяющей выдерживать высокое давление.Микалайчанка трубка большого диаметра способствует высокой теплоотдаче.

Все радиаторы выдерживают давление до 35 атмосфер, заводская гарантия 10 лет.

2 сира

Эти радиаторы отличаются оригинальным дизайном и разнообразием моделей (по сравнению с классическими версиями других фирм).

Такие батареи удивляют рекордным давлением 40 бар — никакие удары и скачки давления не выводят агрегат из системы.Италия (и другие страны Европы) славятся своим исключительным качеством продукции, поэтому гарантия на этот отопительный прибор составляет 20 лет.

Модель RS Bimetal — это практически бесшумные устройства, которые можно подключать сбоку к любым трубам сомнительного качества. Краска на радиаторе — слабое место для этого производителя.

3 Тенрад

Сочетание немецких технологий производства, расположенного в Китае, «дало жизнь» этим аккуратным радиаторам, которые стоят довольно недорого.Их легко прикрепить к любой отопительной системе.

Коэффициент теплоотдачи в аккумуляторах Tenrad увеличен на порядок по сравнению с конкурентами за счет наклоненных под углом направляющих ребер. Tenrad VM легко выдерживает давление 36 атмосфер, а срок службы составляет до 50 лет.

Компания производит как четное, так и нечетное количество секций, что очень удобно для индивидуальных проектов.

4 меня

Российская компания, работает по итальянской лицензии Global.Эти радиаторы представляют собой монолитный стальной блок, покрытый алюминием, с различными типами соединения труб снизу или сбоку.

Базовая модель Ventil подключается через нижний клапан (наиболее эстетичный метод) и выбор между осями 50, 35 и 20 см из-за больших радиаторов поверхности хороший нагрев — иногда даже лучше, чем у итальянских моделей. Зарядка легко выдерживает температуру до 135 градусов, некачественную охлаждающую жидкость и удары.

Модель Monolit с боковым подключением имеет гарантию сроком 25 лет и идеально подходит для систем центрального отопления.

Из минусов — количество разделов всегда только свежее.

5 Royal Thermo

В своем составе кроме высоколегированной стали производитель использует сплавы с кремнием и титаном, что значительно увеличивает срок службы и теплоотдачу.

Радиаторы достаточно качественные — выдерживают удары молотком. Надежная технология нанесения краски за 7 шагов обеспечивает хороший внешний вид радиатора в течение всего срока службы. Да, и дизайн значительно отличается от моделей, представленных на рынке.

Пользователи обращают внимание на тонкостенные изделия.

6 РАДЕНА

Производственные мощности этих радиаторов находятся в Китае. Тем не менее они обладают хорошим отводом тепла и подходят для систем центрального отопления и индивидуальных домов.

В одном блоке может быть до 14 перегородок, что очень удобно для обогрева большого помещения, нет необходимости устанавливать два устройства.

7 ALLtermo

Производятся в Полтаве и Китае.Максимальное давление 18 атмосфер, но это не умаляет других достоинств. Трубки соединяются автоматической сваркой, что делает швы невероятно прочными. Ассортимент богатой палитры цветов с качественной краской.

Но купить их можно только в 10 секциях, иначе гарантии нет.

8 Элегантность

Украинский производитель радиаторов на швейцарском и итальянском оборудовании. Эти трубчатые модели компактны и эргономичны, достигая в длину до 2-х штук.2 метра. Медно-алюминиевая набивка внутри не позволяет использовать антифриз (только воду), как в других моделях.

Но если в доме и индивидуальном отоплении вода замерзнет, никакого вреда для трубопровода не будет. В комплект всегда входит смеситель Маевского (для вентиляции).

Из минусов — резьбовое соединение является слабым местом.

9 Билуксэ

Фирма с 10-летней гарантией, зарегистрированная в Великобритании (но производственные мощности находятся в Китае).В России эти радиаторы еще нужно искать, как и гарантию на случай поломки.

Производитель на рынке не так давно, поэтому данных в Интернете о Biluxă очень мало. Редкое исламское государство Билуксэ плюс хорошая водопроницаемость между осями.

10 Оазис

Недорогие модели производства Китая (и России — даже по коробке невозможно понять страну-производителя).

Заявлено, что они адаптируются к местной системе отопления.Гарантия на оборудование 15 лет, а жесткая водопроводная вода зря. Но в интернете можно найти много отзывов по поводу трещин и протечек в первую зиму (очень подвержена коррозии).

Shandong Bantal Radiator Co., Ltd — радиаторы liminum, биметаллические радиаторы, радиаторы отопления дома

Компания Shandong Bantal Radiator Co., Ltd. была основана в 2003 году, это предприятие, одобренное Государственным министерством строительства для производства радиаторов, выдающееся предприятие в области радиации с уровнем AAA, научно-техническое предприятие Министерства строительства, патентная звезда. предприятие Шаньдуна и предприятие высоких технологий и новых технологий Шаньдуна.
Компания занимает площадь 54 000 м2, площадь застройки 21 600 м2 и основные средства на 58 миллионов юаней. Компания имеет возможность производить 10 000 единиц радиаторов, включая радиаторы из стальной колонны, алюминиевого литья под давлением, сплава сталь-алюминий, сплава латунь-алюминий и радиаторы для ванной комнаты. Это зависит от количества и других условий. Вы можете заказать продукцию под своей торговой маркой, как мы, например, для российских компаний, производящих радиаторы под своей торговой маркой НАМИ.
Продукт был хорошо принят в Северном Китае, а также экспортировался в Россию, Италию, Венгрию, Турцию и др..

Членство:	На ECPlaza с 2016 года
Тип бизнеса:	Производитель, Экспортер, Оптовый / Розничный торговец
Расположение:	Шаньдун, Китай
Категория продукта:	Другие обогреватели для дома
Основной товар / Продукт:	радиатор алюминиевый, радиатор биметаллический
Ключевые слова:	liminum радиаторы, биметаллические радиаторы, радиаторы отопления дома
Основной целевой регион:	Российская Федерация
Имя представителя / генерального директора:	Ся Цзиюнь
Год основания:	2003
Персонал Всего:	250 по 499

Список компаний, производящих биметаллические термостаты

Dong Guan Chwender Electric Co., ООО

Мы специализируемся на разработке и производстве биметаллических термостатов. ***** Продукция подходит для различных домов. У нас есть VDE.UL и CQC.

Адрес ： 5-й промышленный комплекс, Дунгуань, Гуандун, Китай Вид деятельности ： Производство

Cixi City Yuchee Bimetallic Thermostat Ltd.,

Как специализированный производитель и экспортер биметаллических термостатов в Китае, мы искренне надеемся на установление деловых отношений с вашей уважаемой компанией.В нашем термостате широко применяются различные виды бытовой техники, такие как …

Адрес ： № 56 Nanda Road, Changhe Town, Cixi City Hangzhou, Zhejiang Тип деятельности ： Производитель

Компания Foshan Best Electrical Appliance Industry Co., Ltd.

FOSHAN BEST ELECTRICAL APPLIANCES INDUSTRY CO., LTD. является одним из самых быстрорастущих производителей капиллярных термостатов. Расположенный в городе Леконг, район Шунде, город Фошань, он стал профессиональным производителем термостатов…

Адрес ： к югу от 5-го этажа, здание Hengtong. К югу от моста Ланши. Комитет жителей Леконга. Раздел Сяобу, город Леконг. Шунде, район Тип деятельности ： Производитель

Expo Thermocontrols Pvt. ООО

EXPO Thermocontrols Pvt. Ltd. является крупным производителем различных типов термостатов, переключателей и нагревательных элементов в ИНДИИ и была основана в 1974 году. В нашей продукции используется в основном различное железо, другие бытовые газовые колонки…

Адрес ： D-2, Инженерный комплекс DSIDC, Манголпури, Фаза-I Тип деятельности ： Производитель, Закупка

COBRA SRL

Cobra — это фирма, которая работает уже почти 30 лет и постоянно занимается производством термостатов с регулируемой температурой. Биметаллические дисковые переключатели используются в бытовых малогабаритных электрических …

Адрес ： Via Vittorio Emanuele Тип предприятия ： Производитель

Cixi City YuChee Temperature Control Device Ltd

YuChee temperature control device Ltd, расположенная на южном берегу моста через залив Ханчжоу, который является самым известным в мире мостов, имеет выгодное географическое положение и хорошие транспортные средства.Профессиональное развитие компании …

Адрес ： № 56 Nanda Road, Changhe Town, Cixi City, Zhejiang, China Ningbo, Zhejiang Тип деятельности ： Производитель

Нанкин NewLixon Electric CO., LTD

Nanjing NewLixon Electric CO., LTD, ключевая и крупная компания, аффилированная с Shenzhen Changen Holdings Ltd, была основана в Нанкине, в дельте Янцзы, Китай. Основная продукция нашей компании — регулируемые фиксированные термостаты (специализированные для электрических…

Адрес ： Централизованная промышленная зона района Цзяннин, район Цзяннин, Цзянсу, Нанкин, Нанкин, Цзянсу, Китай Тип деятельности ： Производство

Radiatori De Longhi e DL Радиаторы

INFORMATIVA SUL TRATTAMENTO DEI DATI PERSONALI

Dl Radiators S.r.l. (di seguito «Società») rende la presente informativa ai sensi e per gli effetti dell’art.13 del Regolamento (UE) 2016/679 (di seguito «GDPR»), relativo alla protezione delle persone fisiche con riguardo al trattamento dei dati personali, allo scopo di farti conoscere le finalità e le modalità del trattamento dei dati personaluni cheres навигация в Интернете (сегмент «Sito»). Si Precisa Che la Presente informativa si riferisce unicamente al Sito e non a siti web di soggetti terzi, endualmente raggiungibili dall’Utente mediante link in esso presenti.

CATEGORIE DI DATI TRATTATI

Данные навигации

Системное информационное или процедурное программное обеспечение обеспечивает функционирование данного веб-накопителя, а также данные персональной передачи и неявные протоколы связи в Интернете. Si tratta di informazioni che non sono raccolte per essere ассоциирует интересную идентификацию, ma che per loro stessa natura potrebbero, привлекательно разработанные и связанные ассоциации с данными detenuti da terzi, permettere di identity gli utenti.In questa category di dati rientrano, ad esempio, gli indirizzi IP oi nomi a dominio dei computer utilizzati dagli utenti che si connettono al sito, gli indirizzi in notazione URI (Uniform Resource Identifier) delle risordo richieste, l’orario della richieste Использовать для обработки данных на сервере, размер файла, отображаемого в таблице, с указанием числового кода на сервере (buon fine, errore, ecc.) и другими параметрами, относящимися к системе, и все информационные системы utente.Эти данные используют только точную статистическую информацию, полученную от сайта и для управления правильным функционированием и немедленной отменой работы.

Dati forniti volontariamente dall’Utente

L’invio facoltativo, esplicito e volontario di posta elettronica agli indirizzi indicati nel Sito comporta la successiva acquisizione dell’indirizzo del mittente, необходимо для получения всех богатых, нонче, в конечном итоге, для других личных вставок в миссива.Конкретная информативная информация о том, как создавать сообщения или визуализировать их, чтобы получить информацию о конкретных услугах и предложениях, как правило, так и по согласованию

Cookie

В соответствии с Provvedimento del Garante per la protezione dei dati personali n. 229 dell’8 maggio 2014, recante «Индивидуальная модальность расширенной информации для информации и проверки согласия на использование файлов cookie», «Società informa gli utenti sull’utilizzo dei cookie di navigazione nel presente Sito.Si Precisa Che la Presente informativa si riferisce unicamente al Sito e non a siti web di soggetti terzi, endualmente raggiungibili dall’Utente mediante link in esso presenti.

Cosa sono i cookie.
Un cookie — это файл с пиктограммами размеров, который используется в постоянном браузере в uso e salvato sul tuo dispositivo quando visiti un site internet come dlradiators.com I cookie permettono un funzionamento efficiente del Sito e ne migliorano le prestazioni, forniscono informazion Sito per Fini statistici o pubblicitari, primarymente per personalizzare la tua esperienza di navigazione ricordando le tue preferenze.Il Sito использует различные типы cookie di prima parte (predisposti e gestiti da DL Radiators srl и di terze parti (preisposti e gestiti da soggetti terzi на основе всех соответствующих политик конфиденциальности и не sotto il controllo di DL Radiators Srl): di seguito una tabella esplicativa

TIPOLOGIA DI COOKIE	FUNZIONE
cookie tecnici (сеанс или навигация)	Гарантия нормальной навигации и воспроизведения веб-сайтов и завершение работы над визуализацией и отключением внутренних навигационных систем.
Cookie di funzionalità	Sono strettamente needari per fornire servizi esplicitamente richiesti dall’utente.
cookie analitici prima parte	Sono utilizzati e realizzati esclusivamente da DL Radiators S.r.l., для ознакомления с информацией, в форме агрегированных анонимных, sul numero degli utenti e su come gli utenti visitano il site.
cookie для анализа и анализа (es.Google Analytics)	DL Radiators S.r.l. ha adottato idonei Strumenti per far sì che il trattamento con questi cookie sia effettuato per meri fini statistici.

Отмена и отключение файлов cookie в браузере.
Больше всего в браузере конфигурируется для доступа, контроля или возможного отключения файлов cookie с помощью файлов cookie. Здесь есть все, что отключено в cookie-файлах навигации или функциональных возможностях, которые могут быть вызваны неоднозначными функциями сайта и / или ограничивают обслуживание, которое действует.Это сделано для перехода к файлам cookie в браузере:

Google Chrome
Mozilla Firefox
Internet Explorer
Microsoft Edge
Safari

FINALITÀ E BASE GIURIDICA DEL TRATTAMENTO, NATURA DEL CONFERIMENTO DEI DATI E CONSEGUENZE IN CASO DI RIFIUTO

La Società tratterà i tuoi dati per agevolare la navigazione e per fornire i servizi da te finalmente richiesti tramite i moduli appositamente predisposti nel Sito. Особое количество данных для навигации и для cookie tecnici, nell’ambito delle sezioni del Sito predisposte per specific servizi a tua richiesta sarai libero di fornire i tuoi dati personali per le finalità riportate nelle risertive informative, ma il l l libero riportate nelle risertive informative вы можете сравнить свои действия с другими службами.

PERIODO DI CONSERVAZIONE DEI DATI

Эти персональные сборы привлекают больше ресурсов для работы в режиме реального времени, что необходимо для того, чтобы следовать определенному графику, чтобы получить статус нечестного, окончательно выполнить несколько запросов, для временного периода возможной стабилизации в норме жизни. Per maggiori dettagli, si rimanda все информативная предрасположенность для конкретных услуг.

AMBITO DI COMUNICAZIONE DEI DATI E CATEGORIE DI DESTINATARI

Esclusivamente per le finalità sopra specificate, все и данные собраны с детально проработанными возможностями общения, фигура интерна авторизирована аль trattamento в ragione delle rispettive mansioni, nonché a soggetti esterni a cui si rendesse essential comunicare i dati.Tali destinatari, ove dovessero trattare dati per conto della Società, saranno designati приходят ответственные за перевод с apposito contratto od altro atto giuridico. Per maggiori dettagli, si rimanda все информативная предрасположенность для конкретных услуг.

TRASFERIMENTO DATI VERSO UN PAESE TERZO E / O UN’ORGANIZZAZIONE INTERNAZIONALE

Я вам персональные данные, не предназначенные для транспортировки, для печати Paesi Terzi non europei.

DIRITTI DEGLI INTERESSATI

Хай иль диритто (ст.арт. 15-22 GDPR) di chiedere alla ns. Società di Accedere ai tuoi dati personali e di rettificarli se inesatti, di cancellarli o limitarne il trattamento se ne ricorrono i presupposti, nonché di ottenere la portabilità dei dati da te forniti solo se oggetto di un trattamentato sulatirato contulatirato. Hai altresì il diritto di revocare il consnso prestato per le finalità di trattamento che lo richiedono, ferma restando la liceità del trattamento effettuato sino al momento della revoca.Hai anche il diritto di proporre reclamo all’autorità di controllo comptente in materia, Garante per la protezione dei dati personali. Per maggiori dettagli, si rimanda все информативная предрасположенность для конкретных услуг.

SOGGETTI DEL TRATTAMENTO

Titolare del trattamento dei Suoi dati personali è DL Radiators S.r.l., свяжитесь с нами по электронной почте: [email protected]

Ultimo aggiornamento: maggio 2018. La presente Informativa potrà subire variazioni.Si consiglia, quindi, di controllare regolarmente questa pagina web e di tenere in considerazione la versione pi agiornata dell’informativa ivi riportata.

AD TRADE — Радиаторы, конденсаторы, радиаторы нагревателей, испарители.

Добро пожаловать в AD Radiators — Запчасти для автомобильного охлаждения

AD TRADE COMPANY LTD — торговая компания, основанная в 2009 году. Основное направление нашей деятельности — это системы охлаждения автомобилей, такие как радиатор, конденсатор, радиатор и испаритель отопителя, кожух и вентиляторы, нагнетательные двигатели.Наша торговая марка — AD Radiators .

AD Radiators специализируется на производстве и поставке радиаторов и конденсаторов для рынка автозапчастей. Ассортимент нашей продукции охватывает большинство моделей японских производителей легковых и грузовых автомобилей, а также многих других производителей по всему миру. Ассортимент продукции AD Radiators , насчитывающий более 5000 наименований, является более широким на рынке.

Наша фабрика имеет сертификат ISO 9001: 2008. Занимая площадь около 24 000 квадратных метров, мы ежегодно поставляем на рынок 1 000 000 конденсаторов, испарителей и радиаторов для всех видов легковых автомобилей.Мы создали сплоченную и энергичную команду, состоящую из двадцати эффективных управленческих кадров, десятков технических инженеров, которые стараются приблизиться к разработке новых моделей автомобилей, 6 групп торгового персонала и более 300 квалифицированных рабочих.

AD Radiators производит всю продукцию по новейшей строительной технологии, например, NOCOLOK — где плоские трубы спаяны. Плоские трубы обеспечивают значительно лучшую охлаждающую способность, чем круглые трубы, так как площадь поверхности больше, и это увеличивает рассеивание тепла и охлаждающий эффект.Ежегодно мы разрабатываем около 100 новых продуктов для разных рынков.

Чтобы обеспечить охлаждающую способность даже в экстремальных физических условиях, AD Radiators производит радиаторы с ребрами, сложенными вдвое.

Журнал "Дизайнер"
