6 способов найти скрытую проводку под штукатуркой

Как электрики ищут скрытую проводку?

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне.

Чем найти скрытую проводку в стене?

Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как называется прибор для обнаружения скрытой проводки?

Одним из самых популярных приборов для обнаружения неисправностей скрытой проводки, которым пользуются многие профессиональные электрики, является «Дятел». Официально он называется «сигнализатор скрытой проводки Е121». … При помощи «Дятла» можно обнаружить провода под слоем штукатурки до 5-7 см.

Как узнать где идет проводка в стене?

Как найти проводку в стене

1. все линии электропроводки должны проходить строго вертикально либо строго горизонтально относительно архитектурно-строительных линий;
2. кабель прокладывается ниже потолочных плит перекрытия на 150 мм;
3. кабель, проходящий вдоль оконных балок, должен располагаться на расстоянии не ближе 50 мм;

Как найти проводку мультиметром?

Поиск проводки мультиметром

Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241. Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны.

Где проходит проводка в панельном доме?

Как устроена электропроводка в панельном доме

Точнее, получится, но об это ниже. В перекрытиях идут каналы, в которых обычно прокладываются провода к люстрам. Ещё проводка обычно проходит в пространствах между стеновой и потолочной панелями. То есть, в местах, которые закрывает потолочный плинтус.

Как проходит проводка в квартире?

Правила прокладки проводки в квартире

Провод в стене должен лежать строго горизонтально или вертикально относительно пола. Не допускается пускать его по кривой или какой-либо другой траектории. Повороты (углы) кабеля должны быть выполнены под углом 90°.

Что будет если попасть сверлом в проводку?

Если попасть сверлом или буром в проводку, то в самом оптимистичном случае вы нарушите кабель, и у вас перестанут работать розетки. При меньшей удаче — произойдет короткое замыкание через инструмент, сработает автоматический выключатель на вводе в квартиру, но проводку опять же придется чинить.

Как называется прибор для поиска проводов в стенах?

Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника.

Поиск скрытой проводки.

Несколько вариантов как найти проводку в стене

Бывают случаи когда нам необходимо знать где именно проходит скрытая электропроводка в наших стенах.
Причин может быть несколько начиная от ремонта квартиры и заканчивая банальным случаем повесить картину на стену.

В идеале хорошо бы иметь документацию о плане электрических (и не только) комуникацый вашего дома, но зачастую, особенно в старых строениях, никаких схем нет а бывают случаи когда в схеме и на стене имеются отклонения.

Современные технологии позволяют производить профессиональные устройства которые с высокой точностью определять проложенные провода в бетонной стене на большой глубине даже если они будут не под напряжением.

Несколько способов найти магистрали проложенных проводов

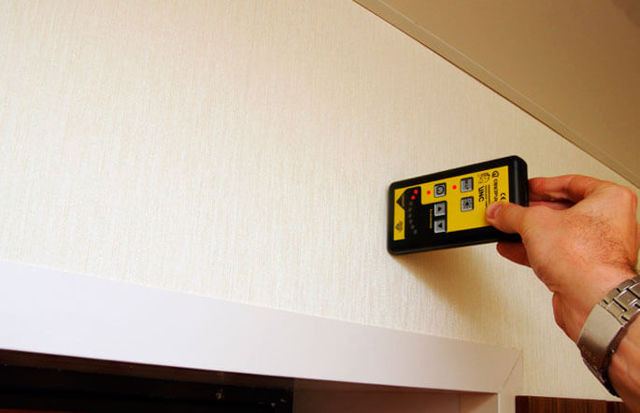

• Профессиональные приборы поиска скрытой электропроводки (индикаторы).

Шырокоизвесный всем электрикам сигнализатор E-121 «Дятел» — может обнаружить электропроводку на глубине до 7 см в стене.

Тестер пробник MS-58M — находит не только электропроводку но и даже металлические предметы.

Тестер VP-440 — профессиональный инструмент высокого качества, с помощью него можно находить разрывы и поиск проводки.

• Если укладка проводки велась после штукатурки, можно заметить небольшие дефекты которые могут выявить места прохождения скрытой проводки, а так как мы знаем что провода должны укладываться перпендикулярными линиями, можем определить линию проложенной проводки. Но есть такие «умельцы» которые могут уложить провод и по всякому и на искос, здесь уже как повезет.

• Поиск при помощи обычного радиоприемника, настроенного на частоту 100кГц. Здесь нужно тишину и внимание. Приемник ведут вдоль стены и прислушиваются к изменениям фонового звука. Небольшие потрескивания или явные изменения в фоне свидетельствуют о нахождения электропровода под штукатуркой.

• Компас. С помощью компаса который также ведут максимально близко вдоль стены, смотрят за отклонением стрелки. В местах прохождения провода, стрелка с своего прежнего место указания повернется в сторону залегающего в штукатурке провода.

Если эти методы плохо работают, можно подключить небольшую нагрузку в конце предполагаемой линии, чтоб она находилась под нагрузкой и через нее протекал ток, это поможет легче выявить находящийся провод.

• Небольшое устройство собранное на коленке, катушка намотанная на сердечник сопротивлением примерно 500 Ом, к ней подсоединяют или высокоомный динамик, наушник, телефон или индикатор со стрелочкой (от старых магнитофонов). Или еще проще  стрелочный индикатор от того же например старого магнитофона с небольшим контуром из толстого провода.

• Устройство собранное на базе старого кассетного плеера. Переделка заключается в том что на место магнитной головки подсоединяется высокоомная катушка, или например малогабаритный трансформатор. Провод от катушки к плееру желательно использовать екранирований.

Способы описаны выше допускают нахождения электропроводки если в ней все проводники заведомо целы и рабочие, но бывают ситуации с неисправностью когда отгорел ноль или фаза.
Если хотя бы один проводник цел можно применить способы описан ниже

• В распределительной коробке или электрощите с которого идет наш провод, меняются ноль с фазой местами, и теперь скорее всего наша линия будет под фазой. Искать можно индикатором скрытой проводки или способами выше описанными.

• Линия отключается от питания, вместо напряжения подается высокая звуковая частота с звукового генератора, с помощью приемника или катушки с высокоомным динамиком этот «звук» ищут вдоль стены.

• Несложное самодельное электронное устройство на одном полевом транзисторе, с тем же индикатором от старого магнитофона. В качестве поисковой антенны используется кусок грубого провода.

Скрытая проводка, как её найти, статья на VSE-E / Новости

Как определить скрытую проводку?

Наверное, каждый человек сталкивался с такими ситуациями, когда совершенно случайно попадал в проводку гвоздем или при работе с перфоратором. Либо знает тех, с кем это произошло. И, на самом деле, это не редкие случаи. А в случае, если проводка была под напряжением в этот момент, то и вовсе такое забыть очень сложно. Как правило, в таких случаях всем «пострадавшим» кажется, что они точно помнили, где располагается проводка, примерялись и кажется, делали всё правильно. Но факт остается фактом. Поэтому, такое развитие ситуации лучше предупредить, с учетом всех правил, чем разбираться с уже случившимся. Для начала, необходимо отметить, что существуют официальные правила ПУЭ, где четко прописано, что скрытая проводка должна быть строго горизонтальной и вертикальной, проходить по стенам и потолкам (исключение – навесные потолки и полы). И если бы все электрики без исключения действовали согласно ПУЭ, то проблема по сути была бы исчерпана. Но факты говорят сами за себя: сегодня вопрос о том, как найти скрытую проводку остается актуальным. Предлагаем Вам ознакомиться с методами обнаружения скрытой проводки, а также приборами, которые используют для поиска.

Как найти скрытую проводку?

В первую очередь необходимо ориентироваться на два правила.

Скрытая проводка, как найти? Правило первое говорит о том, что поиск проводки лучше производить под нагрузкой, так как электроток, который проходит через провод или кабель сам по себе создает вокруг проводника электромагнитное поле. Это поле может быть зафиксировано и показано теми специальными приборами, которые используются для поиска скрытой проводки и их принцип действия основан именно на фиксации электромагнитного силового поля. В таких приборах есть специальный узел, который и показывает максимально точное расположение кабеля или провода. А также есть и так называемый индикатор, который представлен либо светодиодом, либо табло со стрелкой или цифрами. Приборы могут иметь различные возможности – от более узких, до широких. И от этого зависит их стоимость, диапазон которой может колебаться от нескольких долларов до нескольких сотен долларов.

Правило второе говорит о том, что руководствоваться нужно поиском по принципу работы металлоискателя. В таких случаях используются приборы, где применяется катушка. Катушка создает свое электромагнитное поле. При этом, если рядом находится скрытая проводка или арматура, то она попадает в зону чувствительности этого поля прибора. А значит поле будет поддаваться искажению. Прибор отреагирует и покажет владельцу, что что-то изменилось. Всё очень просто и понятно.

Необходимо упомянуть и про третий тип приборов, который можно назвать гибридным. Такие виды определителей скрытой проводки работают по совмещенной схеме, ведь в них присутствует и генератор, и усилитель. Ранее такими приборами пользовались разве только крупные лаборатории из-за их высокой стоимости. Сегодня выпускаются и аналоги попроще для домашних условий, к примеру, где цена доступна.

Скрытая проводка, обзор приборов для её определения

Предлагаем рассмотреть несколько доступных приборов для обычного пользователя, тех, которые действительно доступны каждому – общие характеристики и принцип действия.

Итак, часто используется так называемый сигнализатор скрытой проводки Е121 – под названием «Дятел». Это не новый прибор, но срок его успешного использования исчисляется десятками лет. Надежен, часто используется электриками, дает возможность найти даже неисправность в скрытой проводке. Чувствителен и может найти проводку на глубине даже 5-7 см под штукатуркой. Просто в эксплуатации. Имеет также еще одно неоспоримое преимущество – сравнительно невысокую стоимость. Это отечественный прибор также хорошо реагирует на излучение электромагнитных волн бытовыми приборами, телевизором, микроволновками, компьютерами и так далее.

Другой популярный сегодня прибор – китайский металл-сенсор серии MS: 58-М и 158-М. Он дешевый и при этом довольно эффективен в работе. Часто его используют начинающие электрики и в начале это прибор всячески пытается поставить в тупик своего владельца, так как реагирует на все металлические предметы в округе. Со временем электрик начинает различать уровень сигнала провода, от других металлических предметов типа гвоздей, скоб, арматуры и так далее. Необходимо отметить такой недостаток, как возможность искажения получаемого анализа из-за того, что стена пропитана влагой. В таких случаях приборы будут светиться по поводу и без повода, то есть практически постоянно. В нормальных же условиях данный прибор будет показывать хорошую точность, а также поможет определить место обрыва кабельно-проводниковой продукции.

Обратим внимание еще на один профессиональный прибор – это BOSCH DMF 10 zoom. Характеризуется практически такими же возможностями, более улучшенными, что значительно сказывается на стоимости таких приборов. Более точны в поиске проводки в сухих стенах. Имеют такой же принцип работы. Приятно держать в руках и также приятно показать клиенту.

Есть также и другие приборы, более дорогие, которые применяются в лабораториях передвижного типа и телефонистами. Такие приборы при присоединяются к концу кабеля и генерируют нужный диапазон частот. С помощью приемника с такой же частотой проходят по всей длине кабеля. При этом в месте его повреждения меняется тональность звука.
Другие, «непрофессиональные» способы определения скрытой проводки.

К примеру, если знать, что чаще всего у нас в сети ток имеет частоту 50 Герц, его можно обнаружить при расположении катушки очень близко к проводнику. Ток, в следствии такого расположения катушки, усилится, и его можно подать на усилитель стационарного типа (низкой частоты) или переносного типа, и на наушники. Кроме этого, народные умельцы вместо катушки также применяют и динамические микрофоны. И это работает, ведь при проведении микрофоном вдоль стены и его максимальной близости к проводке под нагрузкой, вы услышите гудение в наушниках или динамиках. Таким же способом можно использовать аппарат для слабослышащих, который также улавливает ток в 50 Герц.

Скрытая проводка, каким образом избежать проблем?

В первую очередь стоит отметить, что любые проблемы такого рода возникают из-за несоблюдения правил прокладки проводки, а также тогда, когда электрик попал в ситуацию, где монтаж делали совершенно другие люди. Чтобы избежать таких ситуаций, необходимо помнить, что проводка должна проводиться строго по прямым линиям — горизонтальным вертикальным. Это очень важно в случае с коммутационными коробками и выключателями. Также может помочь и наличие не только проекта проводки, но и сделанные фотографии каждой проводки на каждой стене или поверхности, пока штукатурные и отделочные работы не завершены. Но самое основное, что все проблемы могут быть предупреждены и решены, если вы воспользуетесь услугами настоящих профессионалов, а также будете использовать качественную кабельно-проводниковую продукцию.

Автор: МЕГА КАБЕЛЬ

Как найти обрыв электрического провода в стене за штукатуркой

Перестала работать розетка или не включается свет? Вроде и автоматы включены и пробки не выбило. У Вашей электропроводки случился обрыв электрического провода. Иными словами, «пропал контакт». Вопрос только, гда его искать?

Если случился обрыв в розетках, как правило контакт пропал в ней же или в какой-то из розеток , так как они соединяются шлейфом, т. е. от одной к другой, от другой к третьей. Чаще такой контакт подгорает в самой розетке. Такой «обрыв» провода нужно зачистить заново и прижать винтовой клеммой. Но бывает так, что обрыв нельзя найти видимым способом, и нужно уже применять специальные приборы для обнаружения обрыва скрытой электропроводки. Разнообразие их невелико, так как они достаточно дорогостоящие. Лично я пользуюсь кабельным тестером CABLE TRACKER MS6812 (рис.1).

По поводу прибора, то им в основном пользуюсь. Удавалось находить обрывы за кафельной плиткой, плиточники попросту замуровали  ненужную розетку, которая выходила со строя, а через неё проходил контакт на розетку, которой пользовались. Или заштукатуренную распредкоробку, в которой пропадал контакт. Сам прибор состоит из генератора и приёмника. При использовании только приёмника, можно находить обрывы фазного провода глубиной до 2-3 см. Высокая точность обнаружения обрыва или прохождения провода +_ 1см, в отличии от «Дятла» . При использовании приёмника и генератора можно отслеживать трассу прохождения провода за штукатуркой без напряжения.

Обрывы электропроводки в 98% случаев происходят в местах соединения проводов, лишь 1% на перегнивание провода вследствие повышенной влажности (особенно алюминиевых проводов), и 1% на физическое разрушение, зависящее от человеческого фактора (засверлили стену, перебили и т.д.) Совсем малая доля обрыва электропровода приходиться на растяжение провода от ветра или длительного провисания. О том, как нужно правильно соединять провода, можно почитать здесь.

Поиск обрыва провода в разных местах.

В местах соединения проводов со временем вследствие подгорания контакта, получается «обрыв». Чаще всего контакт чернеет и оплавляется изоляция, или же окисляется, образуя бело-зелёный налёт. Главная задача — найти место обрыва провода, а остальное дело мастера-электрика.

Как найти шпильки в оштукатуренной стене

Если у вас есть старый дом с оштукатуренными и реечными стенами, вы, возможно, обнаружили, насколько бесполезным может быть искатель гвоздей. Большинство небольших предметов можно довольно надежно повесить в любом месте на стене, привинчивая к деревянной планке, но для тяжелых вещей весом более 10-15 фунтов, таких как большие зеркала и телевизоры, вам нужно научиться находить шпильки в гипсовая стена.

Не тратьте деньги на этот искатель шипов. Попробуйте эти простые и проверенные временем приемы, чтобы найти шпильки в оштукатуренной стене в следующий раз, когда вам нужно будет что-то повесить в своем старом доме.Третий трюк — мой личный фаворит, потому что он никогда не подводит!

#1 Найдите электрическую коробку

Электрические коробки для розеток и выключателей света должны крепиться к шпилькам. Хотя в старом доме может быть случайная свободно плавающая коробка, у вас есть отличный шанс найти шпильку на одной стороне коробки. Чтобы увидеть, с какой стороны находится шпилька, снимите крышку пластины переключателя и загляните внутрь. Либо выключите выключатель, либо будьте осторожны, чтобы не коснуться каких-либо проводов, прежде чем пытаться это сделать, иначе вы можете получить неприятный удар током.

Как только вы найдете шип, вы можете отмерить 16 дюймов, чтобы найти следующий. Большинство домов, построенных за последние 100 лет, были построены с каркасом из стали 16″ O.C. (в центре), а некоторые были в раме 24″ O.C. хотя многие старые дома могут иметь необычное расстояние между стойками, поэтому этот метод может работать не для всех.

#2 Постучите по стене

Это может показаться старомодным, но легкое постукивание рукой по стене и прислушивание к различиям — довольно точный способ найти шпильки. Если вы постучите по секциям стены без стойки, вы услышите больше резонанса из пустоты позади.Как только ваш сустав коснется места, где находится шип, звук изменится на более глухой стук. Двигайтесь вдоль стены и ищите узор, чтобы показать себя, и вы постепенно сможете увидеть расстояние между стойками.

#3 Используйте магнит

Трюк с магнитом!

Это мой любимый метод, и причина проста. Это работает каждый раз! Возьмите самый сильный магнит, который у вас есть, и обвяжите его зубной нитью или веревкой. Подвесьте магнит к стене и медленно перемещайте его горизонтально по стене.Вы должны идти медленно. Время от времени магнит немного прилипает к стене в месте стойки. Чтобы это сработало, должен быть сильный магнит, чтобы эти гибкие магниты для пиццы не разрезали его.

Причина, по которой это работает, заключается в том, что деревянная планка прибита к стойкам, и магнит притягивается к этим гвоздям. Имейте в виду, что между планками по вертикали есть несколько промежутков, поэтому, если вам не повезло, попробуйте немного переместить магнит вверх или вниз, чтобы он оказался над одним из скрытых гвоздей.

Обновление: С тех пор, как я впервые написал этот пост, мы начали предлагать совершенно новый продукт под названием StudPop, который выводит фокус с магнитом на новый уровень.Этот простой искатель шпилек представляет собой мощный магнит, который встает на место при обнаружении шпильки. Точно так же, как мой трюк с магнитом, но немного более изощренный, чем привязывание зубной нити к магниту. Проверьте это здесь!

#4 Используйте металлоискатель

Если у вас есть небольшой металлоискатель, вы можете использовать его по той же причине, что и метод магнита. Помните, что в зависимости от чувствительности вашего металлоискателя вы можете обнаружить старую проводку, чугунную сантехнику или другие предметы, спрятанные в стене.В отличие от магнитов, которые недостаточно сильны, чтобы притягиваться к трубе, утопленной в стену на пару дюймов, металлоискатель может давать ложные показания.

Итак, вот оно. Больше не нужно возиться с дорогими искателями шипов, которые дают вам всевозможные странные показания. Помимо металлоискателя, эти методы десятилетиями использовались для поиска шпилек в оштукатуренных стенах. Лучшая часть? Они почти ничего не стоят. А экономия денег – дело важное при всех остальных затянувшихся ремонтах в старом доме.

Подпишитесь прямо сейчас, чтобы получить БЕСПЛАТНУЮ электронную книгу!

Основатель и главный редактор

Я люблю старые дома, работать своими руками и учить других тому, как делать это самому! Всему можно научиться, если только дать ему шанс.

Замена электропроводки в двухэтажном доме

Электрики часто сталкиваются с чрезвычайно трудными задачами в своей повседневной работе. Один замечательный пример произошел с двухэтажным домом в колониальном стиле 1920 года. Он предлагал множество ситуаций, которые требовали обходных путей или нестандартных решений некоторых очень сложных проблем с проводкой.Для замены электропроводки в двухэтажном доме должен привлекать опытный лицензированный электрик. Вы хотите, чтобы работа была гарантирована, а строительные нормы и правила соблюдены.

Замена электропроводки в двухэтажном доме

Первая часть этой серии статей о замене электропроводки в двухэтажном доме начинается с очевидной проблемы. А именно, как перемонтировать светильники и вентиляторы на потолке первого этажа двухэтажного дома? Эта статья не будет достаточно исчерпывающей, чтобы вы могли выполнить всю работу самостоятельно.Мы хотим поощрять электриков и профессиональных торговцев. Кто знает, может быть, мы даже подкинем им новые идеи.

Наконец, мы надеемся дать домовладельцам возможность лучше понять сложность замены электропроводки в старом доме. Правильное выполнение работы приводит к большому количеству мусора и МНОЖЕСТВУ латания дыр. Ожидайте, что, когда вы войдете в это, вы не будете испытывать сюрпризов позже.

Доступ решает все

Если подумать, есть два простых способа получить доступ к электропроводке, светильникам и коробкам: в подвале и/или на чердаке.А как же двухэтажный дом? Как добраться до потолочных цепей на первом этаже? Доступа на чердак нет, а подполье мало помогает.

Для многих из нас это было бы остановкой шоу.

В случае с этим домом у нас был доступ и к чердаку, и к подполью, но, как мы только что указали, это не решает загадку потолка первого этажа. Однако, когда имеешь дело с потолочными вентиляторами, осветительными приборами, вентилятором в ванной или светом, свет в конце туннеля есть…

Где-то здесь есть каламбур, но я его пропущу.

А чердак и подвал? Они действительно помогают, но не так, как вы могли бы подумать.

Схема решения проблемы

Опять же, мы говорим о проводке потолочных светильников на первом этаже двухэтажного дома. Для этого у нас должен быть план. Это включает в себя сбор некоторой информации о структуре дома и понимание ваших вариантов. Начните с ответов на следующие вопросы:

Какова конструкция вашей стены?

Это может звучать как простой вопрос, но знание конструкции вашей стены поможет вам точно определить, какие у вас есть варианты для прокладки провода вдоль внешних стен, а не для постоянного простреливания внутренних стен.Вы имеете дело с 2х4? Блочная конструкция? Кирпич? Сколько у вас места в ваших стенах? Есть ли какая-либо изоляция, о которой вам нужно беспокоиться? На эти вопросы нужно ответить.

В каком направлении идут потолочные балки?

Зная ответ на этот вопрос, вы поймете, как нужно провести проводку по потолку, чтобы добраться до стены. В дополнение к ориентации потолочных балок, вы также хотите посмотреть, куда падают ваши окна. Это вступает в игру позже, когда вы начинаете составлять конкретный план прокладки проводки.

Вы хотите модернизировать потолочные вентиляторы до двухклавишного/двухполюсного выключателя или отдельного диммера для света?

Заблаговременное знание целей обновления избавит вас от ошибки, связанной с использованием 12/2, когда вы должны использовать провод 12/3. Вы также можете запланировать запуск 12/3 для 3-позиционных выключателей и везде, где вам могут понадобиться два отдельных выключателя для определенной области.

Приступая к делу

На самом деле составление плана — это одно, а реализация — совсем другое.Принцип подключения потолочного вентилятора на первом этаже состоит из следующих основных шагов:

1. Разрежьте блок выключателя/предохранителя и снимите вентилятор или комбинацию вентилятора/света с твоего пути. Вы также хотите подготовиться к перемонтажу ваших выключателей и розеток в локальной зоне, вытащив их из стены. Это может потребовать некоторых усилий, особенно если розетки, выключатели и/или вентиляторы/светильники старые, как в этом доме. Штукатурка может быть почти приклеена к этим старым металлическим электрическим коробкам, а старые вентиляторы и светильники очень нестандартны в своих методах монтажа и потребуют некоторого переосмысления того, как вы замените их обновленными коробками.
2. Проверьте направление потолочных балок, чтобы знать, в каком направлении прокладывать электропроводку.
   Хотя обычно по линии крыши можно определить, в каком направлении проходят потолочные балки, лучше проверить. В старых домах есть способ «нарушать правила», когда речь идет о лучших методах строительства.
3. Спланируйте отверстия и вырежьте их
   Обычно мы выравниваем наши отверстия так, чтобы выпускное отверстие находилось на одной линии с потолочным вентилятором или светом в направлении балок.Однако это также означает, что вам нужно следить за окнами, которые выбрасывают этот план, ну… в окно. Если вы столкнулись с окном (и вы не можете провести кабель в другом направлении к противоположной стене), следующее, что нужно сделать, это выяснить, в каком направлении вы хотите просверлить балки возле потолочного вентилятора / отверстия для освещения, чтобы чтобы попасть в соседнюю свободную и прозрачную полость стены стойки, которая может спускаться на пол.

Еще несколько пояснений к шагу 3

Что касается третьего шага, общая картина здесь заключается в том, что вы собираетесь провести новый провод от потолочного вентилятора/светильника к ближайшей «чистой» стене.Затем вы вырезаете коробку прямо в углу на потолке и в верхней части стены. Здесь вы можете использовать дрель и гибкую насадку, чтобы просверлить отверстие в верхней пластине стены, получив доступ к потолочному пространству, где затем вы сможете повернуться к потолочному светильнику. Вот иллюстрация того, о чем мы говорим:

Здесь мы показываем провода, выходящие из отверстий, но это для иллюстрации, чтобы показать вам, как вы можете протянуть их через отверстие и получить некоторое усилие. Идея состоит в том, что вы используете вырезанные отверстия, чтобы получить доступ и продеть новый 12/2 или 12/3 на всем пути от подполья (как было в нашем случае) к потолочному креплению через полость в стене и потолке.

Вот как это будет выглядеть, спустившись на пол и пройдя через панель, другую розетку или распределительную коробку:

Светящиеся стержни на помощь

Просверлив такие отверстия, вы можете использовать светящиеся стержни (мы использовал набор светящихся стержней Klein Tools длиной 15 футов), чтобы легко найти и протянуть кабель через каждую часть трассы.Мы также использовали Jet Line или полилайн, который обладает высокой прочностью на растяжение и позволяет нам надежно проходить вперед и назад через одно и то же отверстие при подтягивании вверх (или вниз) 12/2. Когда мы шли на большое расстояние, мы вытащили высокопрочную ленту из нержавеющей стали Klein Tools 240 ′, которая дала нам невероятную жесткость там, где это было важно, а также позволила нам огромную силу натяжения при столкновении с менее чем гладкими в стене. местность.

Примечание редактора: При использовании Jet Line или Poly line вы действительно можете тянуть в большинстве версий.Многие из них имеют предел прочности на растяжение более 200 фунтов. Если что-то особенно жесткое, поработайте над ним вверх и вниз, а затем оберните Jet Line вокруг пары плоскогубцев Klein linemans и довольно сильно потяните, чтобы пройти. В большинстве случаев это приведет к тому, что линия окажется за гранью. В большинстве случаев, если это не удается, работа в команде из двух человек и выполнение движений «тяни-толкай» сверху или снизу обычно помогает.

После того, как вы узнали секрет прыжков через углы методом вырезания ящиков, вам просто нужно заполнить отверстия, используя стандартные методы гипсокартона.Некоторые стены и потолки сделаны из штукатурки, поэтому нужно немного повозиться, чтобы все смешалось должным образом, но по большей части это будет самая простая, хотя, возможно, и самая грязная часть работы.

На что следует обратить внимание

При работе со старыми домами возникает много неизвестных, и мы столкнулись со множеством сценариев, которые могут сделать работу особенно сложной, если вы не сталкивались с ними раньше. Остерегайтесь этих:

Стены из гипса

Это сложно по нескольким причинам.Во-первых, гипс медведь и легко крошится. Небольшое отверстие, которое вы намеревались вырезать для своей электрической коробки, может быстро превратиться в кошмар, если вы не будете осторожны. Вы также не можете эффективно использовать искатель гвоздей на гипсовых и токарных стенах, поэтому лучше всего постучать по нему ладонью и прислушаться к изменению высоты тона. Мы рекомендуем использовать мультитул. Кажется, они действительно хорошо работают. Если вы режете горизонтально, прежде чем резать вертикально, вы можете быть уверены, что случайно не заденете шпильку. Мультиинструменты дают хорошее чистое отверстие для электрической коробки.Имейте в виду, однако, что штукатурка съедает лезвия многофункциональных инструментов. Мы часто разрезаем и счищаем гипс с прямоугольного отверстия бритвенным ножом.

Гипсокартон поверх штукатурки

Хотя гипсокартон поверх штукатурки, безусловно, помогает меньше крошиться во время резки и сверления, он также делает «старые рабочие» коробки бесполезными до тех пор, пока вы не отрежете лишнюю часть выступов, сделав их достаточно тонкими, чтобы их можно было используется с дополнительной глубиной, обеспечиваемой токарным станком и гипсом. Отрежьте выступ, и вы сможете идеально использовать старые рабочие ящики, даже с дополнительной толщиной стенок.

Наружные стены

Мы обнаружили, что, когда наружные стены расположены над подпольем, зачастую легче сверлить снизу. Для этого мы рекомендуем что-то прочное, например, новые биметаллические биты Lenox.

Иногда, однако, вам необходимо использовать гибкую биту. Вам нужно сверлить под почти вертикальным углом, чтобы достичь 18-20 дюймов ниже центральной линии отверстия коробки для розеток. Сверление под слишком большим углом может повредить внутреннюю стену или даже пробить внешнюю стену.Когда на чердаке просверливаем наружную стену, делаем пологий угол. Использование более коротких сверл помогает при сверлении коллектора на наклонных сторонах крыши. Если уклон на крыше недостаточно крутой, вам, возможно, придется вырезать отверстие в стене чуть ниже потолка, чтобы провести провод на чердак снизу.

Замена старых потолочных коробов

Один из приемов замены старых потолочных вентиляторов и коробов для осветительных приборов заключается в расширении отверстия. Это дает вам беспрепятственный доступ к балкам для большей поддержки.Так как это может оставить большую дыру в потолке, просто закройте ее потолочным медальоном.

Скрепление скобами

В соответствии с нормами большинства юрисдикций новый провод необходимо прикрепить скобами к внутренним стенам с опорами. Это означает, что для этого вам потребуются дополнительные отверстия для доступа. По этой причине рекомендуется по возможности свести к минимуму количество точек доступа. Скрепите под домом в подвале или наверху на чердаке. Хорошее планирование на начальном этапе экономит много времени и хлопот в долгосрочной перспективе.

Замена электропроводки в двухэтажном доме Заключение

С небольшим усилием и большим объемом работы замена электропроводки в двухэтажном доме может оказаться не такой колоссальной задачей, как вы себе представляли. Это также может быть лучшее, что вы когда-либо делали, чтобы обновить недавно купленный дом. В любом случае, вы должны быть очень признательны электрикам и подмастерьям, которые делают такую ​​работу возможной.

Опасно прокладывать кабели через стену?

Опасно ли прокладывать кабели через стену? Короткий ответ: ну, наверное, нет.Это действительно зависит от нескольких разных вещей, чтобы определить, опасно это или нет.

И в зависимости от того, как кабели проходят через стену, это также может нарушать правила NEC (национальные электротехнические правила). В этой статье я не буду слишком глубоко погружаться в NEC. Моя основная задача — обеспечить эффективную и безопасную прокладку кабелей по всему дому.

Я также не буду подробно описывать, как подключить весь дом, это предназначено исключительно для тех, кто хочет добавить аудио, видео или другое оборудование в свой уже построенный дом.Я проложил тысячи различных кабелей по домам и предприятиям клиентов, и вот некоторые из методов и идей, которые я использую при этом.

Эффективная и безопасная прокладка кабелей через стену

Есть несколько важных моментов, о которых следует помнить, если вы хотите безопасно провести кабели через стену. Вы можете просто пойти на это! Вырежьте два отверстия в стене и протяните между ними провод.

Но давайте будем умнее в том, что мы делаем! Мы больше не пещерные люди, мы в 21 веке, так что давайте будем умнее и составим четкий план, прежде чем что-то делать.

1. Узнайте, что находится за стеной, прежде чем прокладывать кабели.
2. Избегайте прокладки силовых кабелей внутри стен!
3. Избегайте прокладки кабелей рядом с линиями электропередач.
4. Вы можете прокладывать низковольтные и другие кабели в жгутах.
5. Осмотрите кабели перед их прокладкой.

Узнайте, что находится за стеной, прежде чем прокладывать кабели

Прежде чем резать дыры в своей драгоценной стене, сначала выясните, что за ней. Не стучите по стене, как сумасшедший.Некоторые люди могут предложить этот метод, но он довольно противоречив, если у вас нет натренированного слуха.

Приобретите себе приличный искатель шпилек (на Амазоне), он будет полезен для безопасной прокладки кабелей, а также для будущих проектов. Если вам нужен действительно хороший искатель шипов, обратите внимание на ProSensor 710 (на Amazon). Я использовал его, когда делал аудио/видео инсталляции, и он работает очень хорошо.

Используйте искатель шпилек в том месте, где вы планируете прокладывать кабели. Обратите внимание на расстояние между шпильками и любые другие необычные показания.Эти случайные показания могут быть небольшой трубой, электрическим проводом или, возможно, неверными показаниями искателя гвоздей, в зависимости от типа стены и того, где она расположена в доме.

Есть ли какие-либо шпильки, идущие горизонтально по стене? Это так называемые огнеупоры. Если есть противопожарный блок, просверлите его гибким сверлом. Это рекомендуется, если нижнее отверстие для доступа не слишком близко к земле.

Вы также можете вырезать кусок гипсокартона прямо над противопожарным блоком, просверлить в нем отверстие, проложить кабель и снова залатать отверстие.Оба метода работают очень хорошо, но резка гипсокартона определенно требует больше работы, потому что вам нужно будет загрунтовать стену, отшлифовать, а затем перекрасить участок.

Избегайте прокладки силовых кабелей внутри стен!

Я настоятельно рекомендую не прокладывать силовые кабели сквозь стены. Когда я говорю силовые кабели, я имею в виду силовые кабели для телевизоров, приемников и т. д., а не настоящие электрические провода (Romax).

На самом деле это противоречит статье 400.8 NEC (Национальный электротехнический кодекс).Не следует прокладывать силовые кабели через стену вместо постоянной проводки, т. е. проводных розеток.

Это можно сделать, но если в результате возникнет пожар, то страховая компания может найти причину не возмещать ущерб. Если вы хотите безопасно проложить кабели, и вам нужно подключить питание к телевизору или другим устройствам, но вам нужна розетка.

Затем наймите электрика, чтобы профессионально установить новую розетку. Или вы можете использовать простое устройство под названием Power Bridge (на Amazon), чтобы самостоятельно установить полупостоянную розетку (оно соответствует правилам NEC и безопасно в использовании).

Или, если вы действительно знаете, что делаете, установите настоящую розетку самостоятельно. Да, это немного больше работы, но это будет гораздо лучший способ безопасно проложить кабели, соблюдая при этом правила NEC.

Избегайте прокладки кабелей рядом с линиями электропередач

Низковольтные кабели и электрические линии не должны располагаться близко друг к другу. Это может вызвать помехи в сигналах, посылаемых на подключенную электронику.

А любой неизолированный контакт между электрическим проводом и низковольтным кабелем может привести к серьезному повреждению оборудования или даже пожару! Рекомендуется оставлять расстояние не менее 6 дюймов между электрической и низковольтной проводкой.

Однако сейчас большинство кабелей достаточно хорошо экранированы, так что дюйма или около того будет вполне достаточно. Помните, что это относится и к светильникам.

Если вы прокладываете провод динамика к потолочным динамикам, убедитесь, что проводка проходит на приемлемом расстоянии от осветительного прибора. Некоторые осветительные приборы создают много электромагнитных помех, что также может вызвать проблемы с низковольтными кабелями.

Вы можете безопасно прокладывать низковольтные и другие кабели в пучках

При прокладке низковольтные кабели можно связать вместе.Это значительно облегчает их прохождение через стены. Пока кабели хорошо изолированы, не должно быть никаких помех между сигналами.

Убедитесь, что вы используете высококачественные кабели. Если это дешевые кабели, то в будущем вы можете столкнуться с проблемами помех и другими проблемами.

Идите вперед и потратьте немного больше на эти кабели, чтобы убедиться, что у вас не возникнет проблем в будущем.

Осмотрите и протестируйте кабели перед их прокладкой

Даже не думайте протягивать оборванные и оборванные провода.Просто убедитесь, что кабели в хорошем состоянии, прежде чем прокладывать их через стену. Никаких порезов, надрывов и т.п. Используйте чистые, качественные кабели, и вам не о чем беспокоиться!

Также рекомендуется проверить кабели, прежде чем прокладывать их через стену, чтобы убедиться, что они действительно работают. Это даст вам уверенность в том, что после того, как вы проведете кабели через стену, вам не придется вытаскивать кабель, потому что он не работает.

Заключение

Прокладывать большинство кабелей через стену совершенно безопасно! Действительно, единственный кабель, который вы абсолютно не должны прокладывать через стену, — это стандартный силовой кабель, который подключается к розетке.

Эти кабели нагреваются больше, чем большинство других кабелей. Они могут вызвать возгорание электричества, если есть порез или другая проблема с кабелем или устройством. Установите электрическую розетку там, где расположены устройства, и избавьтесь от забот.

Если вы хотите узнать больше о компонентах домашнего кинотеатра, прочтите мою статью о том, как работает домашний кинотеатр! В нем рассказывается о различных частях оборудования и о том, как они все работают вместе!

Какой наименее навязчивый способ узнать, что находится в стене?

Проволока. Штукатурка. Луч. Воздуха. Сверление стены не обязательно должно быть игрой в угадайку. Есть простые и эффективные способы узнать, что скрывается в вашем доме. Эксперты DIY по телефону Stack Exchange дадут советы.

Иллюстрация Шона Галлахера .

Вопрос:

Я собираюсь установить телевизор с плоским экраном на стену в гостиной и хочу провести через него различные кабели (например, динамики объемного звука, HDMI и т. д.).Я ценю ВЕЛИКОЛЕПНЫЕ советы здесь, но я думаю, что упускаю что-то важное: как я могу узнать, что находится в стене, не причиняя ущерба или не создавая слишком большого беспорядка?

Меня беспокоит, что там может быть электропроводка, водопровод, изоляция или дохлые грызуны (шучу).

Нашему дому около 50 лет, и стена совмещена с кухней с другой стороны, но к этой стене нет раковины. Материал стен — гипсокартон.

— Первоначально заданный Майком Б.

Ответ: Инспекционная камера

На рынке есть несколько электронных инспекционных камер (на фото справа). Может быть повод купить.

G/O Media может получить комиссию

Вам придется сделать одно или несколько небольших отверстий, чтобы вставить камеру.

— Ответил BrianK

Ответ: Средство поиска стержней

Средство поиска стержней совершенно ненавязчиво и даст вам хорошее представление о том, как построена стена. Проведите его горизонтально вперед и назад на нескольких разных высотах, чтобы отобразить, где находятся стойки, затем проведите его вертикально в недавно обнаруженных полостях для стоек, чтобы увидеть, есть ли какие-либо пиломатериалы между стойками.

Вы можете догадаться, где может быть проводка, взглянув на электрические приборы по обеим сторонам стены. Если можете, посмотрите на основание стены из подвала или подполья и на верхушку с чердака, это может дать вам дополнительную информацию. Если строитель установил защитные пластины там, где провода проходят через шпильки, об этом сообщит магнит. Некоторые искатели шпилек также включают в себя детектор переменного тока, который поможет вам отследить любую электрическую проводку в стене, или вы можете приобрести автономный детектор.

По моему опыту, водопровод обычно проходит прямо туда, где он нужен, поэтому, если в подвале/подвальном помещении нет труб или вентиляционных отверстий, ведущих на чердак и на крышу, вероятно, в стене нет труб.

Как только вы найдете безопасное место, чтобы открыть стену, бороскоп или инспекционное зеркало позволят вам заглянуть внутрь полости. Бороскоп будет менее навязчивым, но инспекционное зеркало намного дешевле.

— ответил Найл С.

Ответ: Отрегулируйте вашу перспективу

Если у вас есть чердак или подвал, заберитесь над/под стеной и посмотрите.Накладка на порог и крышка могут скрывать некоторые вещи, но неизбежно что-то будет торчать поблизости.

— Ответил Freiheit

---

Думаете, вы знаете, как узнать, что находится в стене? Есть другой вопрос DIY? Принесите свой опыт к Exchange — сеть Q & A сайтов по разнообразным темам из Программирование программного обеспечения до Apple и Android до Научный скептицизм . ..и многое между ними.

Как заменить электропроводку в старом доме с оштукатуренными стенами

Замена электропроводки в старом доме с оштукатуренными стенами может быть непростой задачей, требующей множества мер предосторожности. Во-первых, вы должны придумать надлежащий план, включая такие мельчайшие детали, как количество устройств и тип проводов. Во-вторых, вы должны удалить старую проводку самостоятельно или с помощью специалистов.

После этого вам предстоит решить, оставить гипс нетронутым или нет. После принятия решения наступает процесс найма профессионала с опытом работы с подобными домами.Наконец, вам нужно установить новую проводку, интегрируя выключатели в винтажный вид здания.

Трудно ли перемонтировать электропроводку в доме с оштукатуренными стенами

Во время перемонтажа электропроводки в доме с оштукатуренными стенами некоторые места могут оказаться труднодоступными. В таких случаях вам, возможно, придется сломать часть штукатурки, чтобы создать проход. Кроме того, уклона на внешних стенах может быть недостаточно, а места для ползания слишком малы. Учитывая это, переустановка дома с оштукатуренными стенами может быть довольно сложной задачей.

Как заменить электропроводку в старом доме с оштукатуренными стенами

Процесс состоит из двух основных частей: демонтаж старой электропроводки и установка новых проводов в стены.

Как снять старую проводку со стен

Хотя снятие старой проводки не является сложной частью замены проводки в старом доме, вы должны сохранять осторожность, несмотря ни на что. С учетом сказанного, следуйте этим простым шагам, и вы будете там в кратчайшие сроки.

Проверьте наличие местных кодов

Прежде чем приступить к проекту, убедитесь, что местные власти или муниципальные нормы поддерживают выполнение электромонтажных работ своими руками.В то время как большинство городов не против выполнения таких работ мастерами-сделателями, в других потребуется получить разрешение. Но в некоторых регионах для демонтажа старой проводки со стен нужно быть дипломированным электриком.

Отключите цепь

Отключите подачу электроэнергии на провода, которые вы хотите отключить. Обычно вам нужно будет определить цепь, которая подает электричество на главный автоматический выключатель. Как только вы его нашли, выключите его, переведя выключатель в выключенное состояние.

Удаление покрытий

Избавьтесь от всего, например, распределительной коробки или крышки секции, чтобы получить надлежащий доступ к существующей проводке.

Дважды проверьте соединения

Возьмите вольтметр и проверьте провода, чтобы убедиться, что электричество отключено должным образом. Как только показание станет равным нулю, вы можете быть уверены и переходить к следующему шагу.

Отсоединение проводов

На этом этапе можно отсоединить провода от соответствующих клемм.Однако не забудьте отсоединить клеммы отверткой. Для удобства можно воспользоваться острогубцами и согнуть провода.

Освободите другой конец

Найдите концы проводов и отсоедините их от соответствующих клемм или проводов. И если к ним прикреплены изоленты или проволочные гайки, отсоедините их с помощью соответствующих инструментов. После этого раскрутите провода для удобства протягивания с противоположного конца.

Удаление проводов

Наконец, осторожно вытяните провода, чтобы удалить их, не повредив стены.

Замена электропроводки в старом доме с оштукатуренными стенами

Вот пошаговое руководство по перемонтажу электропроводки в старом доме, что не является типичным процессом, который мы используем в современных домах.

Создайте список оборудования

Во-первых, вы должны оценить количество устройств, которые вы, возможно, будете использовать в доме. Кроме того, запишите, в каких точках вы хотите, чтобы они были. Это поможет вам лучше понять параметры задания.

Ознакомьтесь с местными строительными нормами и правилами

Все, от типа провода до количества розеток, имеет стандартную практику, которая обычно соответствует местным нормам.Таким образом, взглянув на них, вы получите фору.

Выберите тип электропроводки

В отличие от прежних времен, в современных домах требуется множество проводов, отличных от обычных электрических. Например, невозможно представить современные дома без прокладки кабелей Ethernet снаружи или внутри, не говоря уже о пожарных и охранных проводах.

Однако вы также можете использовать беспроводную связь для передачи данных. Но это не главное. Постарайтесь заранее решить, какую проводку использовать, а чего следует избегать.

Подробное планирование

Разобравшись с основами, пришло время составить подробный список того, что вы делаете в рамках проекта. Кроме того, запишите ваши сроки, если таковые имеются. Кроме того, решите, хотите ли вы сохранить гипс в целости или нет.

Получите четкое представление о существующей инфраструктуре

Если вы не против снять штукатурку, вы можете пропустить этот шаг. Это потому, что удаление штукатурки обнажит всю существующую сантехнику или подобные вещи на открытом воздухе.Но если вы планируете оставить штукатурку как есть, отметьте объекты инфраструктуры, которые требуют особой осторожности.

Наймите электрика, имеющего опыт работы со старыми домами

Старые здания, особенно с оштукатуренными стенами, легко повреждаются. Поэтому они требуют опытных рук и определенного набора навыков, о которых следует помнить при найме электрика.

Принимать во внимание затраты на восстановление

Будьте готовы заниматься проектами восстановления, за которыми последует снос.Например, вашему электрику, возможно, придется создать небольшие ниши, чтобы сохранить целостность штукатурки. И это в конечном итоге оставит некоторые ремонтные работы, о которых вам нужно будет позаботиться позже.

Уделите особое внимание ключевым областям

Для важных устройств на плане старайтесь прокладывать проводку прямо от автоматического выключателя к розетке. Кроме того, убедитесь, что к тому же выключателю не подключены другие устройства. Этот метод очень эффективен для снижения нагрузки на систему.

Кроме того, постарайтесь сделать проводку как можно более сбалансированной, поскольку в будущем нагрузки могут резко возрасти. Чтобы уточнить, отследите точки, подключенные к выключателям с несколькими розетками, и упростите их.

Стоимость ремонта старого дома с оштукатуренными стенами

Стоимость может сильно варьироваться в зависимости от размера вашего дома и степени повреждения. В среднем замена электропроводки в старом доме с оштукатуренными стенами может стоить от 1000 до 12 000 долларов.Тем не менее, это может стоить до 1500 долларов, если вы хотите перемонтировать проводку, не снимая гипс.

Часто задаваемые вопросы

Можно ли переделать электропроводку в доме, не снимая штукатурку

Да, можно, создав подполье для доступа к внутренней электропроводке. Хотя это устраняет необходимость удаления гипса, вам придется заплатить дополнительные деньги. Кроме того, процесс сложный и для его выполнения требуются опытные специалисты.

Нужно ли закрывать кабели перед оштукатуриванием?

Всегда рекомендуется закрывать кабели перед нанесением на них штукатурки.Таким образом, они будут оставаться защищенными в течение нескольких лет, и вам не придется чаще менять проводку.

Bottom Line

К сожалению, домовладельцы совершают одну большую ошибку, когда пытаются переделать электропроводку в старом доме с оштукатуренными стенами. Они заменяют каждый существующий провод, не признавая того факта, что некоторые из них все еще можно использовать. Таким образом, вы должны остерегаться совершать ту же оплошность, если только вы не хотите в конечном итоге потратить целое состояние.

Как ловить электрический кабель для удлинения бытовой проводки

Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений. Согласно NEC, количество проводников, разрешенных в коробке, ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. д. Пользователь этой информации несет ответственность за соблюдение всех применимых правил и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнять электромонтажные работы, следует обратиться за консультацией к квалифицированному электрику. Как читать эти диаграммы

На этой странице предлагаются некоторые варианты поиска источника электропитания для новой настенной розетки или светильника, а также прокладки необходимого нового кабеля.Чтобы облегчить эту работу, лучше иметь второго человека на одном или другом конце нового участка, чтобы видеть конец ловильной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный — горячие, что означает, что электричество проходит по этим проводам в первую очередь. Белый — это нейтральный провод, по нему электричество возвращается к сервисной панели для замыкания цепи.Зеленый, а в случае кабеля NM оголенный провод — это земля. Это контровочная проволока, которая в случае короткого замыкания отводит электричество сразу на землю.

При прокладке новой проводки обратите внимание на номинальный ток расширяемой цепи. Для цепи на 15 ампер используйте кабель 14 awg (американский калибр проводов), для 20 ампер используйте кабель 12 awg, 30 ампер: 10 awg, 40 ампер: 8 awg, от 50 до 60 ампер: 6 awg. Большинство цепей освещения и розеток будут на 15 ампер и используют 14/2 или 14/3, но некоторые из этих цепей также могут быть на 20 ампер, поэтому убедитесь в номинале и используйте подходящий кабель и устройства для вашего проекта.В зависимости от калибра и глубины коробки существует ограничение на количество проводов, разрешенных внутри выходной коробки. Если добавление новых приведет к превышению лимита, можно добавить в цепь распределительную коробку.

Поиск источника электричества

Вероятно, будет несколько вариантов источника электропитания для обслуживания новой розетки. Например, вполне вероятно, что в любой данной комнате есть несколько подходящих настенных розеток для продления цепи до другой комнаты или другого этажа дома.

При подключении к существующей розетке всегда можно расширить цепь от коробки, к которой подключено меньшее количество проводов, чем максимальное, при условии, что общее потребление электроэнергии от других розеток в цепи не превышает номинальный ток. . Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки для расширения цепи в этом звене.

Определите место для нового электрического прибора и источник. Определите, внутри каких стен и потолков должен быть проложен кабель.Например, с новым потолочным светильником, использующим источник от существующей настенной розетки, кабель должен быть проложен внутри полости стены, через верхнюю пластину, в полость потолка и к новому светильнику.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного светильника внизу, ее нужно будет провести через подошву и, возможно, часть пола, в потолочную полость внизу. Петля переключения также должна быть проложена от места на стене в комнате ниже к новому потолочному светильнику.

Коснитесь соседней комнаты

В этом примере можно установить новую настенную розетку, используя существующую розетку в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый светильник. Установите новую розетку на той же стене, что и существующая, чтобы упростить прокладку кабеля.

Нажмите на верхнюю розетку для нового потолочного светильника

Часто настенная розетка на верхнем этаже может использоваться в качестве источника для нового потолочного светильника ниже, но к настенному выключателю необходимо проложить петлю переключателя в дополнение к протягиванию кабеля от источника.

Как закопать бронированный кабель

В помещении со старой штукатуркой толщиной не менее ¾ дюйма армированный кабель или гринфилд обычно можно провести под плинтусом, прорубив в полу канал достаточной ширины, чтобы металлическая обшивка была заподлицо с поверхностью стены. Металл защитит провода от проколов гвоздями при использовании этого метода, но следует соблюдать осторожность при прибивании гвоздей к плинтусам, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как гипсокартон толщиной ½ дюйма, для заглубления металлической оболочки требуется стеновой материал толщиной не менее ¾ дюйма.Для стен толщиной менее 3/4 дюйма в стойках за плинтусом можно сделать надрезы для прокладки нового кабеля NM и металлической пластины, используемой на каждой стойке для защиты проводов от проколов.

Добавление распределительной коробки

Если вы хотите использовать источник с максимальным количеством уже имеющихся проводов, можно разделить источник перед тем, как он попадет в коробку. Отрежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы соединить новую розетку с цепью. Накройте коробку заглушкой, чтобы защитить соединение.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет сливаться. Используйте коробку размером 3×2½ дюйма, подобную той, что используется для настенных розеток, и установите ее на одном уровне с существующими настенными розетками, чтобы свести к минимуму визуальное воздействие.

Резка стен

После выбора источника электроэнергии решите, где разрезать стены и потолок, чтобы проложить новый кабель. Например, чтобы подключить существующую настенную розетку к новому потолочному светильнику, необходимо вырезать небольшое отверстие в углу, где встречаются стена и потолок.Затем на верхней пластине делается надрез для пропуска кабеля, а затем над вырезом прикрепляется металлическая пластина для защиты проводов.

Стеновая панель на полу обрезана, чтобы можно было просверлить отверстие в подошве. Тогда бег можно совершить с верхнего этажа в помещение нижнего или наоборот.

После выбора маршрута отметьте и вырежьте отверстия для новой розетки, выключателя или светильника, используя розетку в качестве шаблона. Перед установкой новой коробки используйте отверстие для прокладки нового кабеля.

Выемка верхней пластины

Отметьте и вырежьте в стене отверстие шириной около 4 дюймов, чтобы обнажить верхнюю пластину и несколько дюймов полости в стене. Кроме того, сделайте надрез на несколько дюймов в потолке, чтобы можно было дотянуться до рыболовной ленты.

Используйте пилу для гипсокартона и нож для резки гипсокартона и штукатурки из гипсокартона, используйте сабельную пилу или кольцевую пилу для резки штукатурки из деревянных реек. С открытой рамой используйте небольшую пилу, чтобы вырезать два вертикальных пропила в пластине на расстоянии около дюйма друг от друга, а затем с помощью стамески по дереву вырежьте выемку около ½ дюйма или около того глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в отделе электротехники бытовых магазинов. Отремонтируйте стену над щитом и дыру в потолке, чтобы закончить.

Растачивание подошвы

Для прохода на второй этаж от источника электроэнергии внизу необходимо просверлить отверстие в подошве стены и любом имеющемся настиле или обшивке. Для сверления отверстий используйте дрель с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от краев дерева и прикрепите защиту от гвоздей к элементам каркаса везде, где через него проходит кабель.

Протяжка нового троса

После вырезания отверстий для доступа снимите розетку источника и розеточную коробку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и согните их, пока новая проводка не будет на месте.

Чтобы проложить путь к потолочному светильнику, протяните изоленту электрика через отверстие выключателя и вниз к розетке источника. С помощью изоленты привяжите примерно 6 дюймов кабеля к липкой ленте и протяните его вверх через отверстие переключателя.Отрежьте его от рыбной ленты и оставьте около 12 дюймов на обоих концах.

Подойдите к отверстиям в углу потолка и протолкните ленту вниз к отверстию переключателя, прикрепите к нему новый участок кабеля и протяните его вверх и через угловое отверстие. Отрежьте его и оставьте пару дюймов открытыми.

От отверстия крепления протолкните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец у отверстия переключателя и оставьте около 12 дюймов висеть.

Чтобы тянуть с верхнего этажа, протолкните рыбную ленту из нижней комнаты через подошву к источнику. Потяните его обратно через подошву в потолочную полость внизу.

Наконечники для электрического кабеля для рыбалки

Обмотайте загнутый конец рыболовной ленты лентой, чтобы облегчить ее прохождение через полости в стенах и избежать зацепления за изоляцию и другие препятствия. Протолкните рыбную ленту от отверстия, где вы хотите новый выход, к месту источника.Удалите ленту с конца, прикрепите новый кабель к крючку и потяните кабель назад, как он пришел.

При проталкивании рыбной ленты через полости в стенах и потолке она может столкнуться с некоторыми препятствиями на своем пути. Если это произойдет, поверните свернутый рулон в одну или другую сторону, одновременно нажимая, чтобы попытаться обойти препятствие. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, вращение катушки повернет конец ленты в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.

Когда вы проведете ленту через внутренние стенки, прикрепите к концу около 6 дюймов нового кабеля. Снимите изоляцию и согните отдельные провода через загнутый конец ленты, чтобы они лежали как можно ровнее и сужались к точке на переднем крае. Оберните электроизоляционную ленту вокруг проводов, чтобы связать их, и нанесите на жгут смазку для протягивания кабелей, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может оказаться непростой задачей.Чтобы упростить задачу, постарайтесь протянуть его как можно более прямо через отверстия в деревянном каркасе и другие узкие места. Попросите помощника подать его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже прорезанные в настенной панели, чтобы дотянуться до кабеля и протянуть его вручную. Не тяните с чрезмерным усилием, так как это растянет медную и пластиковую обшивку, ослабив конструкцию и создав угрозу безопасности.

Больше подобных на сайте Do-It-Yourself-Help.com

6 лучших искателей шпилек для оштукатуренных стен в 2021 году (магнитные и электрические)Томас уже более 120 лет связывает североамериканских промышленных покупателей и поставщиков. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.

Стены из гипса, как известно, не очень прочны, поэтому, если вы планируете что-то повесить на одну из них, вам понадобится хороший искатель гвоздей, чтобы найти вертикальные деревянные балки за гипсокартоном, чтобы убедиться, что вы просверлите их. что-то более прочное, чем просто сантиметр гипса.Поисковые устройства для гвоздей экономичны, быстры и просты в использовании и пригодятся любому профессионалу или любителю делать все своими руками, который хочет повесить на стену что угодно, от зеркал и рам до телевизоров или полок.

Устройство для поиска гвоздей является доступным и необходимым элементом в наборе инструментов любого профессионала или домашнего мастера.

Что лучше всего купить для поиска гвоздей для оштукатуренных стен?

Доступны два основных типа искателей шипов: магнитные и электрические.Существуют также многоцелевые искатели шпилек, которые могут, помимо шпилек, находить провода, трубы, гвозди и винты, чтобы убедиться, что вы не просверлите ничего опасного. Эти маленькие устройства могут стоить всего 10 долларов за простой магнитный искатель деревянного луча, в то время как для чего-то более сложного, например, электрического искателя гвоздей, который может сканировать стены и даже контролироваться с помощью вашего телефона, вы можете рассчитывать потратить около 50-100 долларов. В зависимости от ваших потребностей и бюджета, мы подобрали для вас несколько лучших на рынке искателей шипов.

Выбор лучшего инструмента для поиска шпилек Thomas’ для оштукатуренных стен 2021

Вот лучшие устройства для поиска стад, которые в настоящее время можно купить на Amazon.

Прокрутите вниз, чтобы увидеть наш лучший выбор для поиска шпилек для штукатурки стен на Amazon по мнению счастливых покупателей.

1. Лучшее средство поиска стержней для оштукатуренных стен — датчики Franklin

Точность является главной задачей искателя шипов Franklin Sensors ProSensor . Он использует в общей сложности 13 датчиков для правильного одновременного обнаружения нескольких шипов, одновременно показывая центр и края шипа.Калибровка не требуется, он может обнаруживать дерево и металл, а также имеет встроенный пузырьковый (спиртовой) уровень и линейку; просто поместите его на стену и нажмите кнопку. Один очень довольный рецензент написал: «[Он] прост и удобен в использовании; делает именно то, что указано в описании. Он находит точное местоположение\размер шпильки [и] имеет встроенный уровень, так что это действительно два инструмента. один.»

КУПИТЬ СЕЙЧАС: $54,95, Amazon

2. Самый дешевый искатель гвоздей для оштукатуренных стен — StudPoP

Дешевый и простой магнитный искатель стержней StudPoP работает с большинством типов конструкций, таких как гипс и гипсокартон.Он точен и не требует батареек или калибровки. Он работает с мощными магнитами, которые обнаруживают металлические застежки глубиной до полудюйма, а индикатор двигается и щелкает, когда застежка найдена. Один из многих довольных потребителей написал: «Мы живем в старом доме 1919 года со штукатуркой и токарными стенами. Мне всегда было трудно найти шпильки… Эта вещь настолько проста и удобна в использовании. из упаковки я находил шпильки по всему дому».

КУПИТЬ: 10 долларов.95, Амазонка

3. Лучший электронный искатель гвоздей для оштукатуренных стен — Zircon

Ручной металлодетектор Zircon MetalliScanner — это электронное устройство, которое быстро и легко находит металлические и неметаллические шпильки в древесине, гипсокартоне, панелях, плитке, штукатурке и других материалах. Когда он находит цель, катушка становится синей, и вы слышите отчетливый тон, чтобы сообщить вам об этом. Один покупатель написал: «Очень быстро и точно нашел шпильки в моей стене… Мне потребовалось меньше минуты, чтобы точно определить местонахождение всех из них», а другой описал: «Как раз подходящий размер для использования в одной руке и удобно помещается в руке с нескользящей ручкой… Он довольно мощный и работает не хуже более дорогих сканеров.»

КУПИТЬ СЕЙЧАС: $41,31, Amazon

4. Лучший магнитный искатель стержней для оштукатуренных стен — StudBuddy

Простое устройство без излишеств, которое работает с оштукатуренными стенами и всеми видами гипсокартона, Произведенный в США магнитный искатель StudBuddy Plus прикрепляется к стене, как только он находит гвозди или шурупы, и просто висит там без помощи рук. , благодаря сильному магниту.Он также имеет встроенный отвес и горизонтальные уровни. Один из многих счастливых клиентов был в восторге от его эффективности и простоты использования, написав: «Я часто прикрепляю что-то к стенам, и эта штука — простите за каламбур — прибила ее. Это значительно упростило мою работу, избавив меня от всех догадок. из этого … Даже моя 6-летняя дочь использует эту штуку, и ей нравится помогать мне, находя шпильки!»

КУПИТЬ СЕЙЧАС: $14,71, Amazon

5. Лучший сканер стен и поиск стержней для оштукатуренных стен — Tavool

Настенный сканер Tavool представляет собой электронный магнитный датчик 6-в-1, который имеет пять режимов сканирования для обнаружения проводов и других объектов в штукатурке и других типах стен.Он имеет большой ЖК-экран, на котором отображается точная информация, а также четкие звуковые предупреждения при обнаружении цели. Он имеет автоматическую калибровку и очень прост в использовании, и многие пользователи отметили его звездную точность. Один счастливый покупатель объяснил: «На моих 60-летних оштукатуренных стенах мои старые искатели работали только в трети случаев. Этот нашел центры стоек и электрические провода без сучка и задоринки».

КУПИТЬ СЕЙЧАС: $26,99, Amazon

6.Лучший комплект для поиска шпилек для оштукатуренных стен — Walabots

Комплект Walabot DIY plus со всем, что вам нужно, чтобы превратить ваш телефон Android в полезный настенный сканер и искатель стоек, обнаружит деревянные и металлические стойки, трубы и провода за оштукатуренными стенами. Он имеет три режима обнаружения, предлагает панорамные изображения и может видеть четыре дюйма в глубину гипсокартона, бетона, планки или гипсовой стены. Комплект поставляется в защитном футляре, а также имеет удобный набор аксессуаров из 8 предметов.Удовлетворенный клиент прокомментировал: «Если вы когда-нибудь задумывались о том, что находится в ваших стенах, это устройство вам нужно», а другой добавил: «Уникальный продукт. .. Может уточнять показания искателя шпилек в сложных и трудных условиях, прежде чем врезаться в стена.»

КУПИТЬ СЕЙЧАС: $110,99, Amazon

Лучшее устройство для поиска гвоздей для оштукатуренных стен — резюме

С 13 датчиками, которые могут обнаруживать как края, так и центр стойки, искатель гвоздей Franklin Sensors ProSensor представляет собой отличное устройство среднего класса, которое отлично справляется со своей задачей и является нашим лучшим выбором для поиска гвоздей для гипсовых стен.Мы надеемся, что этот обзор был полезен. Чтобы узнать о других поставщиках локаторов, включая локаторы кабелей, локаторы повреждений кабеля, детекторы замыкания на землю и другие локаторы повреждений, ознакомьтесь с нашими дополнительными руководствами или посетите платформу поиска поставщиков Thomas.

*Цены, указанные в этой статье, указаны на Amazon.com по состоянию на апрель 2021 г.

Прочие инструменты Артикул

Больше из Машины, инструменты и расходные материалы

.
