схемы варианта прямоугольной планировки и дизайна дачного участка

Если вы задумываетесь над строительством просторной дачи или небольшого загородного дома, то советуем присмотреться к «плацдарму» побольше. В этом материале мы рассмотрим пример схемы планировки участка 8 соток, опишем основные принципы и правила, а также попробуем осуществить планирование своими руками.

Содержание

1. Начало
2. Расположение объектов

Заключение

Начало планировки дачного участка

В прошлом материале мы подробно описали весь процесс планировки участка 6 соток. Начнём, как обычно, с размеров и форм. Участки площадью 8 соток бывают самой разнообразной геометрии: треугольные, пятиугольные, трапеции, а также любой неправильной формы. За основу нашего плана выберем простой вариант – прямоугольный участок размерами 40 м х 20 м.

Ограничим наш участок с трёх сторон соседними, а с одной стороны дорогой улицы.

Схема нашего участка

Напомним, что мы будем пользоваться Garden Planner – условно-бесплатной программой для планировки участка как и в предыдущем, а также опираться на нормы расположения дома на участке для грамотного ландшафтного проектирования.

Для нашего дачного участка мы хотели бы предусмотреть следующие объекты:

Это минимальный и самый распространённый набор объектов, хотя вариантов и вариаций придумать можно намного больше.

Расположение объектов участка

Как уже обговаривалось в предыдущей статье, планировка может отталкиваться от расположения объектов, либо от нюансов ландшафтного дизайна и коммуникаций. Например, на наших 8 сотках может быть сильный уклон или глубина залегания вод может быть небольшой только в определённом месте. Таких ограничений может быть много. Поэтому, мы также будем создавать наш план исходя из желаемого расположения объектов.

Выбор места под дом

Самое главное строение – дом. Поэтому при планировке дачного участка учитывают несколько факторов:

1. Размер дома;

2. Его расположение.

Первый пункт зависит от вашего желания и возможностей. Единственным фактором, определяющим размер служи правило: размер площади застройки дома не должен превышать 10% от участка. В нашем случае, это может быть застройка 80 кв м, то есть варианты строения, например, 10 м х 8 м или 9 м х 9 м. Рассмотрим постройку 10 м х 8 м – большая дача или в случае 2-х этажей – средний загородный домик.

Второй пункт предполагает учитывать расположение дома как внутри участка – центральная, глубинная или передняя посадка (подробнее, читайте в нашем материале по планировке участка), так и внешние отступы:

• 5 м от границ улиц;

• 3 м от границ соседнего участка;

• от 6 м до 15 м от соседнего дома.

В нашем примере рассмотрим глубинную посадку – дом максимально удалён от дороги и допустим, что как наш, так и соседские строения будут из кирпича с деревянными перекрытиями, то есть отступ от соседних домов должен быть не менее 8 м.

В этом случае даже если соседние дома уже построены на максимально-близком расстоянии от границы нашего участка, то мы просто отступим от забора 5 м. Чертим схему возможного расположения нашего коттеджа вместе с самим домом:

Зона возможного расположения дома

Сдвинем дом к левому углу границы и расположим дом «поперек» дачного участка – таким образом, мы сможем максимально увеличить оставшуюся площадь перед ним.

Увеличиваем полезную зону участка

Баня

В предыдущем случае участка шесть соток мы не нашли место под баню в связи с нормами и нюансами. Но теперь у нас 8 соток и нет лесного массива. Поэтому место для бани выбираем руководствуясь следующими принципами:

Получилась следующая зона:

Возможная зона расположения бани

Как видно на рисунке, место есть даже под большую баню совместно с гостевым домом. Но для нашего участка 8 соток вполне будет достаточно небольшой бани 5 м х 5 м. Расположим мы ей в правом верхнем углу зоны.

Планируем место под баню

Выбираем место под коммуникации

Так как на участке у нас 2 источника потребления воды – баня и дача, то вместе с учетом залегания вод мы будем принимать во внимание расположение колодца для удобства монтажа водопровода. Подробно о выборе водоснабжения для частного дома вы можете прочитать в нашем материале. Поэтому выбираем место для него в северной части участка между этими объектами, ближе к дому. Отступаем от фундамента 5 м, а от забора соседей 2 м.

Дачный колодец

Для выбора место под септик руководствуемся принципами:

Также для лучшей организации системы канализационных труб выбираем расположение между баней и домом, но в противоположной от колодца диагонали. Не забываем предварительно согласовать расположение септика с соседями, а также организовать доступ для подъезда машины ассенизатора.

Планировка септика

Гараж

Место под автомобиль будем располагать недалеко от въезда. В предыдущей статье мы планировали гараж. В данном примере мы сделаем паковочное место с навесом.

Площадка под парковочные места автомобилей

Засыпаем гравием площадку от ворот на 2 машиноместа.

Зона отдыха

Место под зону отдыха у нас естественным образом образуется в центральной части участка между нашими постройками. В нашем случае это получилось пространство примерно 15 м х 11 м.

Пространство под зону отдыха

На данном пространстве нашего участка 8 соток можно разместить:

• Небольшую беседку с мангалом;

• Летний бассейн;

• Детскую площадку;

• Альпийскую горку.

Дизайн зоны отдыха

Планировка нашего участка позволила разместить беседку у бани, летний бассейн на максимально освещенном солнцем месте, детскую площадку и альпийскую горку по центру.

Сад и огород

Вариантов с планирование огорода может быть сколько угодно. В нашем случае мы ориентируемся на желание разместить 4 грядки размером 4 м х 1 м под зелень и овощи, а также плодовые деревья и кустарники с ягодами.

Грядки располагаем в северо-восточной части участка за баней. Не самое лучшее место с точки зрения освещенности, но половина солнечного дня им обеспечена. А зелени и овощам больше не требуется.

Размещаем грядки

Плодовые кустарники размещаем в северной и южной части дома – в северной тенелюбивые, в южной – те, которым больше необходим солнечный свет. По периметру участка сажаем деревья. Около септика и парковочного места неплодоносные деревья. С южной стороны дома плодоносные. В северной части и со стороны улицы нашего участка восемь соток – хвойные.

Садовая планировка

Также не забываем учитывать расстояния от забора:

• Кустарники – не менее 1 м;

• Среднерослые деревья – не менее 2 м;

• Высокорослые – не менее 4 м.

Вместо заключения

Итак, наши 8 соток распланированы. Осталось нанести дорожки и цветочные клумбы:

Планировка нашего участка 8 соток

Руководствуясь основными принципами планирования участков:

• Перечень список объектов;

• Взаимное расположение объектов строительства;

• Дачный ландшафт;

• Правила пожарной безопасности и номы строительства;

вы сможете самостоятельно спроектировать ваше садовое хозяйство.

Предлагаем скачать нашу схему планировки участка 8 соток для программы Garden Planner 3

Советуем предварительно прочитать:

2.3 / 5 ( 3 голоса )

Грамотная планировка участка 6 соток от А до Я!

Автор Альфира Сагитова На чтение 9 мин. Просмотров 1.1k.

Планировка дачного участка зависит от требований, которые предъявляет семья загородному дому и целей ведения хозяйства. Старшее поколение дачников отдает предпочтение садово-огородным работам, люди среднего возраста и молодежь предпочитают ездить на участок для отдыха и эмоционально-психического расслабления после рабочих дней, приготовления шашлыков с друзьями. Семьям с детьми нужно место для физического развития и формирования навыков подвижности у детей.

В зависимости от целей пребывания на даче, следует выбрать приоритетную зону. Создать объекты для всех целевых категорий сложно или сочетание возможно, но к выбору возделываемых культур и размеров объектов требуется более тщательный подход. Разберем этапы, нормы и правила, планировки дачных участков 6 соток для каждой целевой группы.

Этапы планировки

Первоначально выполняют визуальный осмотр территории участка и по необходимости инструментальные замеры, отбор почвенных проб, измерение содержания солей в грунтовых водах. Данные записывают.

Общая последовательность планировочных работ такова:

• предпроектный анализ территории;
• составление плана на бумаге или в компьютерной программе;
• сведение данных в ведомость закупки строительных материалов и посадочного материала, оценка стоимости воплощения проекта;
• разбивка участка с отметкой границ построек, дорожек, грядок и мест посадки древесно-кустарниковых растений – для этого понадобится 50 шт. и более кольев, шпагат.

При составлении плана освоения участка 6 соток принимают во внимание стиль будущих построек, декора и расположения дорожек. В общем виде их может быть два – геометрический и пейзажный. В первом случае через весь участок прокладывают центральную дорожку, от которой в строго симметричном расположении отходят дополнительные из того же материала.

При пейзажном стиле дорожки могут быть извилистые, создаваться из сочетаемых материалов.

Для молодежи наиболее подходит дача в современном стиле, когда отделка и строительные материалы покрывают до 60-70 % площади участка и работы в саду сведены к минимуму.

Не все дачники могут позволить себе воплотить проект за один год. У многих эта работа растягивается на несколько лет, но тем интереснее – быть вовлеченным в процесс и достигать целей создания собственного шедевра садового искусства!

Строительные нормы и правила, расстояния до границ и объектов

На этапе составления плана и в процессе разбивки учитывают принятые в стране нормы по строительству в дачных массивах и индивидуальной застройке СниП 30-02-97 (с поправками от 2001 г. ).

Со стороны улицы или проезда по решению правления садоводческого общества допускается обустройство глухих заборов, между участками – сетчатые или решетчатые заборы, исключающие затенение соседних территорий. Кроме того, отсутствие глухих заборов визуально расширяет пространство.

Расстояние между домами на соседних участках – не менее 6 м, от дома до красной линии проезда – не менее 3 м.

В отношении санитарно-бытовых норм расстояния от объектов до межи:

• дома, выступающих частей козырьков и навесов – 3 м и более;
• бани, душа, птичника или свинарника – 4 м и более;
• сарая, туалета – 1 м и более;
• посадочных ям высоких деревьев – 4 м и более, средних – 2 м и более, кустарника – 1 м.

В совокупности под строения, дорожки, автомобильные и другие площадки, согласно Правилам, отводится 25-30 % территории. Расстояние от дома до туалета, сарая 8-20 м

Планировка участка с садом, огородом, теплицей и ягодником

На участках для ведения садовых работ рекомендуется под сад и огород, включая закрытый грунт, отводить 50-60 % площади участка, под зону тихого отдыха 10-20 %.

Дом располагают ближе к одному из углов участка, примыкающих к дороге, соблюдая расстояния до красной линии дороги. Гараж или навес для автомобилей лучше расположить с противоположной стороны от центрального входа на участок. Гараж может располагаться в отдельном строении или быть встроенным в основное здание.

Подбор садовых культур

Для семьи из трех-четырех человек нужно посадить:

• яблони – 3 шт. — раннего срока созревания, среднего и позднего;
• груши – 2 шт. — среднего и позднего сроков созревания;
• слива – 1 шт.;
• вишня – 1 шт.

Если позволяет природная зона, можно посадить по 1 дереву абрикоса, черешни, персика. Саженцы плодовых культур целесообразно подбирать на низких и среднерослых подвоях, чтобы между деревьями оставлять по 3-3,5 м.

Посадки ягодных культур – 3 куста черной смородины, 2 куста красной смородины, 1 куст крыжовника, 2 дерева облепихи (мужское и женское). На проекте ниже представлено предпочтительное расположение плодовых деревьев по периметру участка. Огород, зона отдыха и ягодник – располагаются в центре.

Размер грядок и их расположение

Как показывает опыт, наиболее удобны для работы высокие прямоугольные гряды шириной не более 70 см. Длина может быть произвольной. Бортики грядки могут быть деревянными, сделанными из металлического каркаса или бетонных бордюров. На фото ниже представлены долговечные гряды из обработанных деревянных бревен.

Наилучшее для использования солнечного света расположение гряд – с севера на юг. На фото ниже представлено такое расположение, хотя гряды и теплица оказались под углом 45^о по отношению к забору. Плантация садовой земляники вписана в огород, поскольку эта культура входит в состав овощного севооборота. Растения одного возраста держат на одном месте не более 4 лет, а затем они чередуются с овощами. Землянику можно высаживать после моркови, зелени, гороха.

На проекте, представленном ниже, сад расположен в дальнем углу, грядки для овощей располагаются с юго-западной стороны участка. Центральное место занимает зона отдыха с небольшим бассейном и газон. Вдоль ограды располагаются вертикальные шпалеры, по которым можно пустить виноград, плетистую ежевику, клематисы. Такой проект участка 6 соток весьма хорош для семейной пары.

Теплица

Предпочтения в выборе теплицы всегда отдаются в пользу стеклянной. Теплица из сотового поликарбоната чрезмерно перегревается в летний период и растения угнетаются. Располагать ее лучше с севера на юг. Оптимальный размер теплицы для семьи из двух человек 3 х 4 м. В ней целесообразно выращивать рассаду овощей в весенний период, а летом – огурцы и зелень.

Цветник у дома

На дачном участке всегда хочется видеть цветы. Наиболее компактная клумба – миксбордер. Это группа цветов, которые цветут, сменяя друг друга. На фото ниже представлен миксбордер из многолетних и однолетних декоративных культур. Наиболее высокие виды располагаются на заднем плане, ближе к краю клумбы – низкие однолетники, которые сажают позже, чем раскрывают многолетники.

Примерный перечень цветочных культур для миксбордера:

• розы;
• лилейники;
• колеусы,
• цинерарии;
• сальвии;
• самшит.

Планировка участка с зоной барбекю и бассейном

Участки для активного отдыха рекомендуется зонировать с помощью элементов вертикальной планировки – зону бассейна отделять трельяжами и стенками из декоративных планок. По ним пускают растения, не требующие трудоемкого ухода – хмель, фасоль декоративную.

Дорожки выполняются извилистыми, в зоне мангала и обеденного стола – площадка из декоративного камня. Размеры площадки выбираются произвольно. Оптимальная ширина дорожек 40 см. Материал для выполнения дорожек – гравий, щебенка, деревянные решетки, декоративная плитка, клинкерный кирпич, натуральный и искусственный камень.

На участках в современном стиле можно установить гидромассажную ванну. Она встраивается в деревянный каркас, к ней подводится электропитание от дома. Здесь же уместна садовая мебель в виде углового дивана, навес, ночное освещение. Площадь зоны отдыха 30-40 м².

Планировка участка с детской площадкой

Для семей с детьми важен газон на участке, устойчивый к вытаптыванию и в то же время не нуждающийся в частых укосах. Такие газонные смеси существуют, их продают в специализированных магазинах. На участке следует предусмотреть систему полива для газонной травы.

Для физического и эмоционально-психологического развития детей важны специальные малые архитектурные объекты – горка, песочница, качели. Для создания тени подойдут сетки и тканевые навесы.

На плане ниже представлен комбинированный сад, на котором сочетается детская площадка, зона огорода, теплица, баня, небольшой бассейн, кухня-барбекю. Дом в этом случае расположен с северной стороны участка, бассейн, детская площадка, огород и теплица хорошо прогреваются и не затенены строением.

Зона бассейна отделена декоративной стеной. В эту зону есть вход с четырех сторон. Перед домом имеется декоративная зона в японском стиле, включающая сухой ручей, а также многолетние вечнозеленые растения, символизирующие вечность. Огород спроектирован в форме полукруга, а грядки трапециевидной формы подобны расходящимся лучам солнца. Важно отметить, что дорожки требуют засыпки декоративной галькой, иначе такой сад не будет выглядеть аккуратным.

Другой важной особенностью, придающей саду ухоженный вид, является наличие бордюров и строго очерченных границ дорожек, газонов, грядок. Даже если проект не удается в полной мере воплотить в жизнь, следует начать с обустройства бордюров.

Итак, при проектировании дизайна на участке площадью 6 соток важно определиться, какие объекты наиболее значимы и желаемы для полноценного активного отдыха. Это может быть сад, огород, зона тихого и активного отдыха, летняя кухня под навесом, детская площадка. Цветочные культуры целесообразно компоновать в миксбордеры, огородные растения – строго по севообороту, ягодники – в виде живой изгороди. Садовые культуры следует выбирать на низких и средних подвоях. Главное, чтобы время, пока семья на даче, было проведено с пользой для всех ее членов!

Обязательно к просмотру — очень познавательное видео:

Альфира Сагитова

Ландшатный дизайнер

Задать вопрос

Занимаюсь ландшафтным дизайном с 2010 года. Жду ваших вопросов в комментариях или личных сообщениях в VK или группе Facebook.

Полезно3Бесполезно

советы по планировке и расположению элементов

Автор Альфира Сагитова На чтение 11 мин. Просмотров 15. 8k.

Шесть дачных соток, это совсем не много, и на них довольно сложно поместить все желаемое: построить дом, гараж, насадить сад и огород, комфортно обустроить место для отдыха, и еще не забыть о декоративной части. На небольшом участке важно правильно расставить приоритеты и не нагружать его лишними объектами. Если возможно, рекомендуется совместить две зоны в одной: двор и место отдыха, спортивная и детская площадка, плодовый и декоративный сад.

Что можно и чего нельзя: правила размещения дома на участке

Хотя существующие правила несколько ограничивают расположение дома на участке, благодаря им, выбрать подходящее место для строительства дома проще. К тому же, эти нормы облегчают подведение коммуникаций и защищают от неприятных ситуаций. Например, когда два больших дома построены почти впритык, между ними создается не прогреваемый солнцем туннель. В результате стены отсыревают, и это сказывается на атмосфере в доме. С точки зрения пожарной безопасности малое расстояние между зданиями также рискованно.

Где правильно построить дом и технические помещения:

• Расстояние от дороги до фасада дома не более 5 м;
• До соседского дома не менее 3 м;
• От дома до сараев не мене 6 м;
• От хозблока для содержания животных до жилого дома не менее 15 м;
• Минимальное расстояние от границы участка до стены дома: 1-этажный – 1 м, 2-этажный – 1,5 м, 3-этажный – 2 м;
• Если на участке два дома (или дом и летняя кухня), расстояние между ними минимум 3 м.

Относительно положения дома к сторонам света тоже существуют правила. Окна жилых комнат должны выходить на юг или юго-восток. Благодаря такому расположению, в спальни, детские и гостиные попадает наибольшее количество солнечного света. Окна кухни и санузла могут выходить на менее освещенную сторону участка.

Уличный туалет на даче, это необходимость, так как не всегда удобно бежать в дом на минутку, а потом возвращаться. Относительно его постройки существуют свои правила. Если он с выгребной ямой, то должен отстоять от дома на расстоянии 12 м, а от источников питьевой воды на 20 м. Кроме этого, к выгребной яме нужен свободный подъездной путь машине-ассенизатору. Для устройства пудр-клозета таких строгих норм не существует, но все же, он устанавливается в укромном месте и с наветренной стороны, чтобы запахи не заносились ветром во двор и в дом.

Совет. И еще одно неписаное правило. Лучше, когда из окон комнат виден цветник, прудик, красивое архитектурное строение, декоративная композиция или ухоженный сад.

Тонкости зонирования дачи в 6 соток

Основной задачей в планировании небольшого участка является создание компактных и взаимозаменяемых зон. Прекрасным полем для действий является сад. В тени плодовых деревьев создается уютное тенистое место для отдыха на свежем воздухе. Под кронами устанавливаются шезлонги и столик, подвешиваются гамаки. Цветники можно разбить в приствольных кругах деревьев, насадив в них теневыносливые растения с поверхностной корневой системой: живучки, кислицы, камнеломки.

Место для мангала в саду организовывать не рекомендуется, так как огонь может повредить ветви. Его лучше устроить на открытой полянке у бани или возле беседки. Если нет такой возможности, мангал или барбекю можно рассматривать как очаг для приготовления мяса, и только. Уже готовый шашлык (любое другое блюдо) переносится в зону отдыха, где и происходит основное общение.

Часто трудности возникают при планировании дачного участка с неровным рельефом. При его разработке следует учесть движение воды во время дождей и таяния снега. В низине, где она собирается, выгоднее всего сделать искусственный водоем, окружив его каменным садом. Летом здесь будет самое комфортное место для уединенного отдыха.

Важно. На больших перепадах высот рекомендуется сооружать подпорные стены. Кроме практической пользы, они могут являться естественным зонирующим элементом.

                                                   Подпорные стенки из камня

Декоративные элементы разбрасываются по всему дачному участку. Так они не занимают слишком большую площадь, а каждая зона наделяется своей «изюминкой»: среди огородных грядок вдруг появляется садовая фигурка гномика, стену сарая украшают подвесные мини-клумбы, а рядом с душем мило соседствует колодезный сруб с переваливающимися через верх петуниями. Естественно, что большая часть цветников разбивается в зоне отдыха.

                                     Декоративный прудик с фонтаном на участке

Как сделать участок просторнее

Поскольку не существует способов буквально увеличить площадь участка, можно попробовать расширить его зрительно. Это не прибавит лишних квадратных метров, но зато не будет возникать чувство тесноты.

Четыре способа расширить территорию визуально:

1. Использование плавных линий. Четкие, прямолинейные формы имеют свойство подчеркивать скромность территории. Ощущение дефицита площади сглаживается, если в конфигурации цветников, траектории дорожек, различных зон и прочего прослеживаются плавные изгибы;
2. Просвечивающие ограды. Глухие заборы оставляют впечатление замкнутого пространства, поэтому не подходят для небольших дачных участков. Вместо них лучше использовать легкие сквозные ограды: штакетник, сетка, поликарбонат;

                                                  Евроштакетник — отличное решение!

3. Акцентирующие внимание объекты. Яркие декоративные детали, такие как водоем, большая беседка, красивая пергола, говорят о том, что участок не так уж мал, если для них нашлось место;
4. Минимум высокорослых насаждений. Крона крупных деревьев занимает много места, поэтому от них нужно совсем отказаться или использовать как можно меньше.

«Разгрузить» участок возможно не только зрительно, но и в буквальном смысле. Исключить жилой дом из списка основных объектов нельзя, но в нем можно создать другие не менее значимые по важности зоны. Минимум 15 м² экономится, если гараж сделать в цокольном этаже дома. Для дачи в 6 соток это прекрасное решение, так как любое лишнее строение делает и без того скромное пространство еще теснее.

Терраса или открытая веранда позволят отказаться от обширной зоны отдыха в саду. Достаточно сделать беседку или патио во дворе для небольших чаепитий, а более многолюдные компании принимать на террасе.

Освещение

На хорошо освещенном участке легко ориентироваться в темное время суток, и его проще осмотреть ночью, чтобы выявить несанкционированное вторжение. Но есть еще одна сторона вопроса: освещение играет большую роль в восприятии ландшафта. Правильно подобранные и грамотно расставленные светильники сыграют на расширение пространства, что так важно на небольшой территории.

Какие светильники выбрать

Уличные светильники бывают с резким холодным светом и с мягким желтоватым. На дачном участке в 6 соток лучше использовать желтое свечение, которое не выхватывает детали ландшафта из темноты, а плавно окутывает их, создавая оптическую иллюзию перспективы.

Что касается типа светильников, для уличного освещения нужно покупать закрытые настенные фонари с энергосберегающими лампами. Подвесные светильники лучше не использовать, так как во время сильного ветра они раскачиваются, создавая движение теней. Для крыльца или открытой террасы можно выбрать потолочные споты или встраиваемые led-светильники.

Также в освещении дачи используются фонари на солнечных батарейках. Они удобны тем, что не потребляют электричество, и их можно разместить в любом уголке сада без использования проводки.

Совет. Включатели для декоративного и функционального освещения лучше разделить. Также можно сделать отдельные включатели для подсветки каждой зоны.

Как расположить светильники

Для подсветки дорожек обычно используются садовые фонарики, питающиеся от солнца. Они втыкаются в почву вдоль тропинок примерно через каждые 2 м. С помощью солнечных фонарей также подсвечиваются клумбы, водоемы, наиболее эффектные растения и другие декоративные элементы.

Электрические светильники применяются для освещения наиболее важных мест на участке, которые чаще всего посещаются вечером: гараж, сарай, баня, место отдыха. Важно хорошо осветить двор. Для этого обычно используется большой фонарь, подвешенный возле входной двери – свет будет охватывать крыльцо, ступеньки и большую часть территории двора.

Важно! Питающий кабель, проложенный в земле, не должен проходить рядом с водопроводом и другими коммуникациями.

Принципы разработки дизайна

Дизайн участка разрабатывается в соответствии с тем, как будет использоваться земля. Существуют стандартные решения, основанные на опыте частной застройки. Но владелец дачного участка может создать свой план, корректируя его под индивидуальные потребности семьи. В этом случае важно не отступить от строительных норм и правил (СНиП), которые регламентируют порядок застройки частных владений

Чему отдать приоритет?

Если дача предназначена исключительно для проведения досуга, вся территория разбивается на зоны отдыха «по интересам»: беседка, место для мангала, детская и спортивная площадка. Все это окружается цветниками и гидротехническими сооружениями, такими как фонтан, водопад, пруд.

Для некоторых дачный участок является источником овощей и фруктов, поэтому под грядки, плодовые деревья и ягодные кустарники отводится большая часть земли. Но даже при таком раскладе выделяется место беседке, навесу с мангалом, а также цветникам.

В большинстве случаев дача сочетает оба этих варианта, и территория распределяется между огородом, садом и зоной отдыха. Если планирование земельного надела проводится с нуля, то есть, на нем еще нет строений, сначала определяется место для дома, а вокруг него распределяются остальные зоны. В случае, когда на участке уже построен дом, выбирать не приходится, и планировка ведется, отталкиваясь от месторасположения уже имеющегося строения.

Есть объекты, для которых нужно выделить место в любом случае, например, гараж. Он возводится ближе к улице, чтобы подъездные пути не «съедали» дефицитные квадратные метры. Между гаражом и воротами обустраивается только небольшая парковка.

Полезный совет. Чтобы сэкономить место, можно поставить гараж таким образом, чтобы его передняя стена с въездными воротами находилась на границе участка. В такой ситуации парковка обустраивается за границей участка перед гаражом.

Дизайн квадратного участка

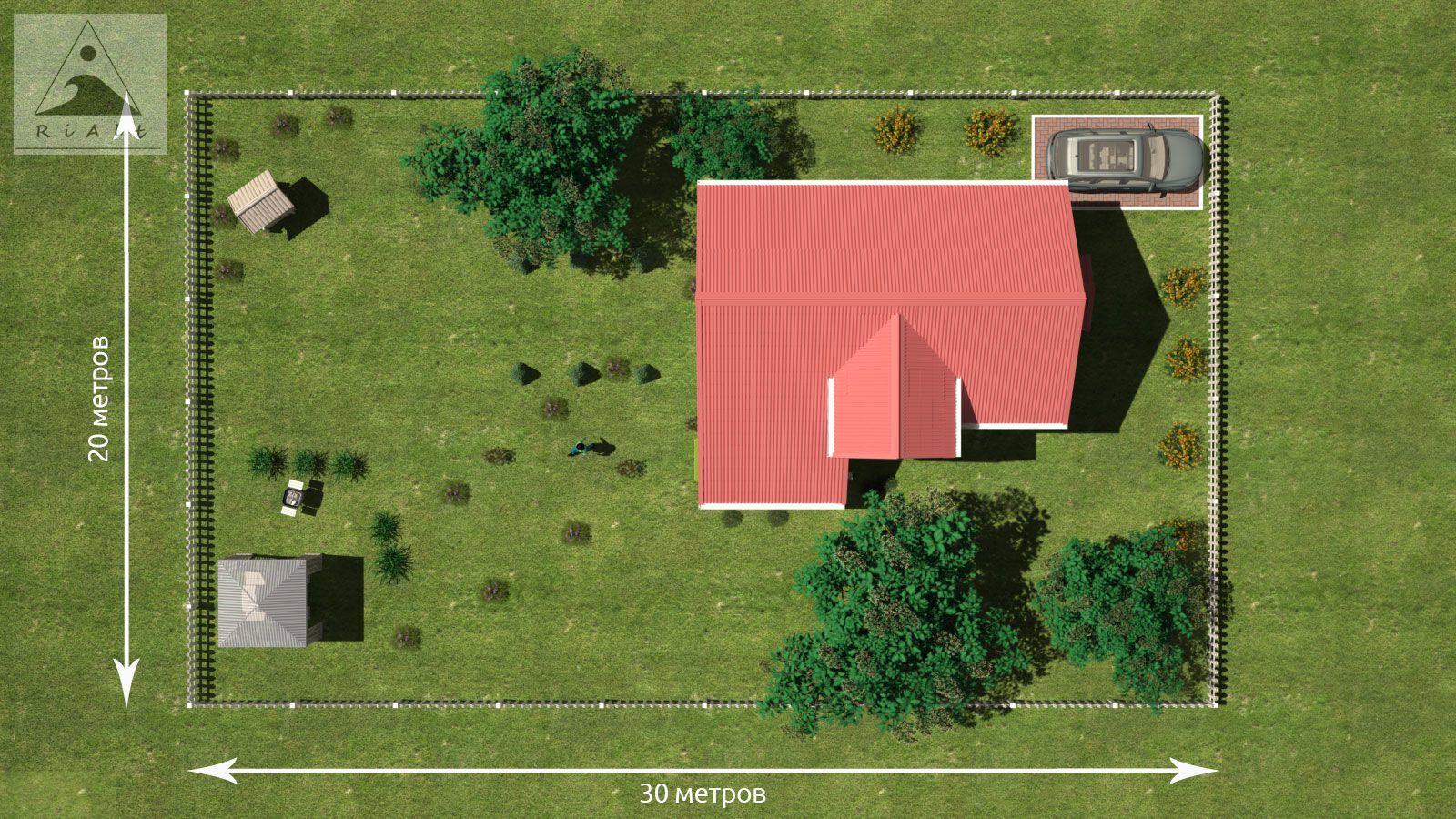

С наделом квадратной или похожей формы (например, 20 на 30 м), можно поступить по стандартному шаблону. Сначала участок делится пополам на 2 равные части. На делянке, находящейся ближе к улице, планируется дом и двор. Дом обычно располагается со стороны, противоположной соседскому дому, и тогда гараж занимает часть двора. Более удобно поступить по-другому. Между жилым домом и границей с соседями оставляется место для постройки гаража, а парадный двор остается свободным от технических строений. На нем можно устроить красивый декоративный сад с беседкой для отдыха.

Задняя половина надела еще раз делится на 2 равные части, и на одной из них насаживается сад, а на другой огород. В самом конце участка устраивается баня, а неподалеку размещается зона барбекю. Здесь удобно создать уютное место, отгородив его от внешнего мира высокой зеленой изгородью.

Не обойтись на даче без подсобки для хранения садово-огородного инвентаря. В ней также складываются дрова, заносится садовая мебель на зиму и мангал. Рациональнее всего под сарай отвести угол в гараже, и тогда не нужно строить его отдельно, занимая и без того скромную площадь.

Дизайн длинного участка

Если надел земли напоминает длинную полосу (например, 15 на 40 м), нет причины расстраиваться. Когда длинные стороны участка граничат с соседями, все зоны располагаются поочередно, одна за другой. Сразу за калиткой устраивается палисадник, далее строится дом, за ним устраивается декоративная часть с клумбами и беседкой, а дальше – сад и огород. Подсобные помещения и баню можно расположить перед садом.

Редко, но встречается расположение, когда надел длинной стороной граничит с улицей. Это не совсем удобно, так как большая часть участка просматривается со стороны дороги. В такой ситуации проблема решается возведением разнотипного забора. Перед фасадом дома сооружается просвечивающая ограда, к примеру, из деревянного штакетника на кирпичном основании или кованой решетки. Те зоны, где нужно соблюсти конфиденциальность, огораживаются сплошной оградой или закрываются высокой живой изгородью.

Также, посмотрите интересный дизайн проект от нашей читательницы — фото и видео:

                                                              Дизайн — проект участка

Полезно2Бесполезно2

25 лучших проектов планировки дачного участка

Автор Альфира Сагитова На чтение 14 мин. Просмотров 45k.

В интернете есть много фотографий с изображением безупречно оформленных дачных участков. На них сняты красивые коттеджи с террасами и бассейнами, окруженные грамотно составленными цветниками. На картинках все выглядит идеально, но как добиться такого совершенства на своем дачном участке. Все начинается с планировки. Сначала исследуется земельный надел и все, что к нему относится, а после этого составляется план будущей усадьбы.

Анализ территории

Допроектный  анализ участка помогает распланировать его с наибольшей практичностью. Это своего рода диагностика, которая покажет, где лучше всего построить дом, в каком месте разбить сад, как подготовить почву к посадке растений.

Что включает в себя анализ территории:

Немаловажно обратить внимание на саму форму участка. Его конфигурация задает способ распределения зон различного назначения и траекторию садовых дорожек.

Где построить жилой дом

Основное строение на дачном участке, это дом. Впоследствии его невозможно сдвинуть в ту или иную сторону, поэтому при выборе места под его строительство верна пословица «семь раз отмерь, один раз отрежь». В первую очередь нужно знать, где его строить точно нельзя. В практике возведения жилых домов существуют ограничения чисто практического характера, а также строительные нормы и правила (СНиП).

Основные правила простым языком:

• От цоколя дома до забора должно оставаться минимум 1 м;
• В целях пожаробезопасности все дома на улице располагаются с одной стороны, то есть, или ближе к левой границе земельного надела, или к правой. Если соседние участки уже застроены, нужно делать как у соседей или, как вариант, построить дачу посредине;
• От других строений дом должен отстоять минимум на 6 м;
• Обязательно соблюдение расстояний до красных линий: проезжая часть, ЛЭП, центральная линия водопровода, канализации и газопровода. Эти нормы можно узнать в местном земельном управлении.

После учета всех ограничений, определенных различного рода техническими регламентами, остается часть земли, доступная для законного строительства дома. Теперь нужно рассмотреть местоположение участка с точки зрения удобства пользования им.

Не рекомендуется располагать дом в глубине делянки, так как ее полезная площадь будет использоваться не рационально: увеличится протяженность дорожки, ведущей к калитке, и подъездных путей к хоздвору и дому. Да и преодолевать каждый раз длинный путь до входной двери не очень удобно, особенно зимой.

Зонирование участка

Разделение дачного участка на зоны проводится по той же причине, по которой в квартире устанавливаются перегородки между отдельными комнатами. Только вместо кирпичных стен здесь используется кое-что другое. Деление на зоны в большинстве случаев не предполагает создания четких границ из глухих заборов. Благодаря этому, чтобы попасть, например, с места отдыха в сад, не нужно обходить длинную ограду.

Основные принципы разделения участка на зоны

Подходить к зонированию дачи следует, рассматривая особенности рельефа земельного надела, его расположение по отношению к соседним домам и, естественно, учитывая свои желания. На большинстве дачных участков присутствуют 4 обособленные одна от другой зоны.

Как правило, выделяется 4 основные зоны:

1. Хозяйственная. Находится за домом, поэтому часто называется «задний двор», включает в себя сарай для инвентаря, мастерскую;
2. Сад и огород. Также могут разделяться условной границей;
3. Зона отдыха. Обустраивается беседкой, навесом, декоративными элементами;
4. Двор. Площадка перед входной дверью.

Каждая из этих зон может разделяться на под-зоны. В большом дворе часто устраивается патио или выделяется место под гараж.

Зона патио во дворе

Если двор маленький, место под гараж и парковку отводится в хозяйственной части, но при этом планируется отдельный въезд для машины.

Кроме этого, можно сделать дополнительные площадки, приспособленные к потребностям членов семьи: спортивную, творческую, релаксации. Если в семье есть дети, в зоне отдыха или во дворе создается детская площадка, которую можно совместить со спортплощадкой.

О том как правильно зонировать участок — смотрите в нашем видео:

Как разделить зоны

Для отделения одной зоны от другой применяются декоративные заборчики. Они изготавливаются в виде решетки или невысокого плетня и не загораживают обзор ландшафта.

Эффектная шпалера в ландшафтном дизайне

Также можно использовать живую изгородь из лиственных кустарников или хвойных растений.

Применение живой изгороди на участке

Отличным способом разграничения являются различные типы цветников: рабатки, цветочные бордюры и миксбордеры. Они разбиваются вдоль разграничительных дорожек.

Использовать сплошной забор для зонирования можно только в случае, когда нужно полностью отгородить какую-либо часть участка. Например, во двор с огорода ветром заносится пыль и его нужно защитить от грязи. Декоративная изгородь в этом случае не поможет, нужно устанавливать непроницаемую ограду или создать высокую живую изгородь. Таким же образом рекомендуется поступить, когда требуется полностью отделить хозяйственную часть дачи.

Совет. Если рельеф участка имеет перепады высот, в качестве разделительного элемента используются подпорные стены. 3-4 широкие ступени на самом крутом склоне упростят передвижение по территории и станут естественным переходом между отдельными зонами: садом и огородом, двором и местом отдыха.

Где сделать огородные грядки и сад

Цифры статистики свидетельствуют, что сад и огород занимают на даче до 75% земли, и делят их между собой пополам. Следовательно, под овощные грядки уходит примерно 25-30%, то есть, почти треть общей площади. Это достаточно много. Учитывая, что огород не самый эстетический объект на участке, обычно его разбивают на окраине, у дальней границы.

Вырастить хороший урожай овощей без полива невозможно, поэтому при планировании огорода важно продумать способ подачи воды. Это могут быть трубы, проложенные в земле, скважина, пробуренная непосредственно возле грядок или большая цистерна, наполняемая водой при помощи шланга.

Слишком затененный участок также не даст высоких урожаев. Он не должен быть окружен высокими деревьями или забором, загораживающим солнечный свет. По этой причине огород не устраивается на узкой полосе между садом и сплошной изгородью, с северной стороны дома или на северном склоне.

Плодовые деревья высаживаются несколькими способами: в одном месте большой группой, одним рядом вдоль границы участка, точечно по всей территории дачи.

Гараж и хозяйственные постройки

Если позволяют возможности участка, гараж с парковкой для личного транспорта лучше устроить рядом с домом, но с противоположной от парадного входа стороны.

В этом случае двор будет полностью освобожден, и появится прекрасная возможность создать в нем красивый ландшафт с искусственным водоемом, цветниками, каменным садом. Такое местоположение гаража позволит построить его под одной крышей с подсобными помещениями: дровяником, угольником, бытовкой для садового инвентаря. В каждое из этих помещений делается отдельный вход.

Когда дом спланирован близко к боковой границе участка, площадку между ним и противолежащей границей приходится делить на две части: под двор и место для гаража. При таком положении лучше, когда фасад дома с входной дверью повернут к улице, так как крыльцо не будет занимать полезную площадь между гаражом и стеной здания. Облагородит двор цветник, разбитый у гаражной стены.

Обустройство зоны отдыха

У разных людей представления об отдыхе могут разниться. Для одних это занятия на спортивной площадке, для других релаксация у бассейна, а для третьих барбекю с друзьями. Но для всего этого нужно выделить место и обустроить его подходящим образом.

Принципы планирования места для отдыха

Выбирая участок для проведения досуга, рекомендуется придерживаться трех правил. Площадка для отдыха должна быть:

1. Скрыта от посторонних глаз;
2. Находиться недалеко от дома;
3. Защищена от ветра и, по возможности, от дождя.

В просторном дворе устраивается зона патио. Это недалеко от входа в дом, поэтому в летний сезон можно каждое утро начинать с кофе на свежем воздухе и завершать день здесь же за чашкой чая. Если площадь двора не позволяет или уже занята парковкой, гаражом, детской площадкой, то место отдыха устраивается на открытой террасе. Это не менее романтично, чем патио, к тому же все чайно-кофейные принадлежности находятся под рукой.

Для отдыха небольшой компанией можно сделать беседку в саду. В самой беседке или недалеко от нее устанавливается мангал или отводится место для барбекю. Окружающий фон оформляется соответствующим образом.

Водоем

Пруд, ручей, водопад, каскад и другие гидротехнические сооружения создаются как самостоятельные декоративные объекты или как часть композиции с альпийской горкой.

Что именно выбрать для облагораживания дачного участка, зависит от его площади. Так, даже не очень протяженный ручей займет много места и по этой причине не подойдет для обустройства небольшого участка (исключение составляет планировка без огорода).

Размещается водоем на просматриваемом, открытом месте, вдали от деревьев, листва которых может засорять воду. Интегрированный в зону отдыха, пруд или ручей прекрасно дополнит ландшафт и сделает досуг более приятным.

Совет. Если по техническим причинам нет возможности создать водоем, можно сделать сухой ручей. В отличие от водного потока, он имеет свои преимущества: не привлекает насекомых, безопасен для детей.

Вспомогательные архитектурные сооружения

Разбавить пейзаж и сделать его более насыщенным помогут малые архитектурные сооружения. Иногда они несут чисто эстетическую нагрузку, но могут иметь и практическое назначение. Это различного вида беседки, перголы, мостики, колодезные срубы и прочее. Такие элементы окружаются цветниками и декоративной растительностью. Устанавливать их нужно в соответствующих местах: в зоне отдыха, в саду, во дворе.

Огород не принято украшать художественными элементами, но и в нем можно кое- что сделать. Например, допустимо соорудить небольшую скамейку и перголу в виде арки, в тени которой приятно передохнуть.

Если же овощные грядки перемежаются с клумбами, их оформляют как часть пейзажного ландшафта и дополняют различными декоративными элементами: плетень, мельница, садовые фигуры, вазоны с пряными растениями.

Планировка участков нестандартной формы

Особых сложностей с планировкой участков неправильной конфигурации, как правило, не возникает. Наоборот,  на них можно создать необычные, эксклюзивные ландшафты. Главное, не бояться выделиться на фоне стандартных решений.

Если участок вытянутый

Длинный надел земли только с первого взгляда кажется сложным для планирования. На самом же деле, такой участок обладает важным достоинством: его проще разделить на зоны. Они разбиваются одна за другой по степени важности или эстетическим показателям: жилая зона, детская и спортивная площадка, место для барбекю, сад, огород, баня, а в самом конце хозяйственная часть.

Дом возводится не сразу за входной калиткой. Рекомендуется оставить достаточно места между фасадом и забором для устройства палисадника, крытого навеса или мощеного дворика. Поскольку места для гаража остается не так много, лучше внести его в проект дома, разместив в цокольном этаже, а парковку обустроить на площадке перед воротами.

Все зоны соединяются одной дорожкой, проложенной по краю или по центру усадьбы. Желательно, чтобы дорожка имела извилистую траекторию – это поможет зрительно расширить границы участка, сделать его визуально просторнее.

Важно. Забор по меже с соседями лучше сделать невысокий и не сплошной. Во-первых, он дает меньше тени, а во-вторых, легкая ограждающая конструкция скроет стесненность территории.

Если участок с уклоном

Большим минусом участков с уклоном является трудоемкость их обустройства, дополнительные затраты на укрепление склонов и создание ровных площадок. Но если не бояться всего этого, перепады высот открывают возможность создания эксклюзивного ландшафта с террасами. Уже существующий гористый рельеф позволяет создать водопад с каскадом и альпийскую горку в условиях, наиболее приближенных к природным.

Дом возводится в самой высокой точке. Такое месторасположение защитит строение от весенних паводков и оползней. Кроме этого, с высоты хорошо обозревается весь участок и ближайшие к усадьбе окрестности. Исключением является склон, снижающийся на северную сторону: на нем дом рекомендуется построить примерно посредине, чтобы здание не затеняло земельный надел полностью.

Практические советы по обустройству участка на склоне:

• Для удобства передвижения на самых крутых склонах устраиваются лестничные ступени из бетона, природного камня или кирпича;
• Посаженные на земельном скосе ивы, сирень, шиповник укрепят его сплетающимися корнями и предотвратят вымывание почвы;
• Для отведения талой и дождевой воды применяется система водоотвода. Она включает в себя дренажные каналы открытого и закрытого типа;
• В нижней части подпорных стен устраиваются дренажные отверстия, через которые удаляется лишняя влага;
• Для предотвращения оползней самые крутые склоны затягиваются агроволокном или сеткой. Сверху насыпается слой почвы, после чего высаживаются стелющиеся растения или засевается газон.

Если участок квадратный

Как ни странно, участок, имеющий форму правильного квадрата, довольно непросто распланировать. Можно все испортить, построив дом в центре. При таком его расположении между забором и строением остается расстояние, не достаточное для рационального его использования. Конечно, это не касается участков большой площади.



Лучше всего разделить территорию визуально на 2 равные части, и ту, что ближе к улице, еще раз разделить пополам. На одной из них строится дом, а вторая отводится под двор, парковку и гараж. Оставшаяся половина участка распределяется между садом и огородом. В этом случае огородные грядки разбиваются с южной или восточной стороны, чтобы плодовые деревья не загораживали солнечный свет.

Особенности планировки участков разной площади

Требования к расположению домов предъявляются одинаковые на маленьких и на больших участках. Найдя место для дома, соответствующе закону УК РФ, всю остальную часть земли позволительно распределять по своему усмотрению. Что на ней будет распланировано – сельскохозяйственная ферма, приусадебный сад, теннисный корт, — дело самого хозяина дачи.

6 соток

Шесть соток, это стандартные размеры земельного надела советских времен. Поскольку земля по соседству занята такими же дачными участками, в большинстве случаев возможности расшириться нет, и недостаток площади вынуждает экономить место. Сделать это можно, построив дом с мансардой: строение занимает земли меньше, а жилая площадь помещений увеличивается почти вдвое. Также, можно высвободить часть площади, сделав гараж на первом этаже дома или в подвальном помещении.

Не рекомендуется экономить на зоне отдыха, используя площадь под огород или плодовые кустарники. Если на 6 сотках планируется строительство бани, зона отдыха устраивается между ней и жилым домом. В этом случае расстояние от дома до бани составит положенные 6 м или больше.

10 соток

Если участок имеет площадь большую, чем 6 соток, это не значит, что нужно занять больше места под огород. Потребность семьи в овощах остается прежней, а выращивание излишков, которые потом придется раздавать соседям и знакомым, занимает много времени и труда. На даче в 10 соток (без ущерба для остальных важных зон) вполне поместится бассейн. Он монтируется на солнечном месте, где вода будет хорошо прогреваться.



Важно. Нужно отметить, что водоем на даче это модно, но он не может заменить собой бассейн. Когда между ними нужно сделать выбор, приоритет следует отдать в пользу бассейна.

Все декоративные объекты требуют внимания и ухода. Садовые фигурки, мостики, водоемы, скамейки и прочее нужно красить, лакировать и ремонтировать. Поэтому не стоит перегружать участок лишними деталями, иначе времени на отдых может остаться совсем немного.

12 соток

Разрабатывая проект дачного надела на 12 сотках, можно не останавливаться на каком-либо одном стиле. Огород и сад удобнее разбить в строгих геометрических очертаниях, а ландшафт зоны отдыха может иметь произвольный дизайн.



Пространство возле дома оформляется как парадная часть участка. В промежутке между фасадом и изгородью создается альпийская горка, рокарий или японский сад.

Если выращивание урожая не первенствует в планах на будущее, дом размещается на достаточном расстоянии от проезжей улицы. Зоны отдыха распределяются по всей территории дачи и перемежаются с искусственно созданными элементами природного ландшафта, цветниками, газонами. Все это соединяется воедино извилистыми садовыми дорожками.

В случае, когда нужно получить с участка овощи, фрукты и ягоды для заготовок на зиму, места на 12 сотках хватит и для создания мест отдыха, и для огорода. Обдумывая планировку земельного участка, следует применить творческий подход и найти то, что наделит дачный ландшафт уникальностью.

Как грамотно спланировать свой участок — смотрите в нашем видео:

Полезно25Бесполезно3

примеры и схемы планирования, план примерного дизайна садовой территории

Почти все обладатели дачного участка задаются вопросом правильной планировки территории. Дачный участок в 6 соток представляет собой небольшой кусок земли, размеры которого составляют 20×30, или 15×40 метров. Составление плана такого участка – довольно непростая задача, требующая грамотного подхода. Ведь на этой небольшой площади жильцы хотят разместить много всего. О тонкостях планировки такого участка расскажет наша статья.

Особенности

Перед началом работ важно выяснить, что именно вы хотели бы видеть на своей даче. Так как все люди разные, их вкусы и требования отличаются. Одни хотят просто комфортный и уютный дом, чтобы отдыхать, когда есть время, а площадь, которая остаётся, просто засевают газоном, устраивают зоны для отдыха, строят баню или фонтан. Вторые предпочитают различного рода посадки, выращивают декоративные и фруктово-ягодные растения, деревья. Для третьих важно сочетать первый и второй вариант.

Схема планирования выполняется в масштабе, на ней располагаются все нужные строения и определяются основные зоны. Схемы и чертёж выполняются собственноручно. Масштаб чертежа составляет 1к500 (1 см = 5 м).

Во время оформления документов хозяевам предоставляется акт на землю, в котором указываются точные габариты данного участка земли. Все размеры переносятся на бумагу. После этого определяемся с размерами того, что бы вы хотели видеть на территории вашего участка в будущем: дом, сарай или другую постройку.

Перед началом постройки следует изучить:

• гладкость рельефа;
• форму территории участка;
• особенности рядом расположенных участков и другие нюансы.

Гордостью любого владельца дачи всегда является сад. При его планировании всегда учитывают уровень земли, ведь от него зависит направление движения воды, которая образуется в результате дождя или таяния снега.

Если вы планируете обустроить дачный участок в 6 соток сами, без привлечения работников, важно заметить, что основную постройку располагают подальше от шума улиц, в глубине дачи. При внутренней планировке дома важно учесть следующие пункты:

• окна спальни, гостиной и кухни должны быть расположены со стороны восхода солнца. С северной стороны располагаем санузел, гардеробные и прочие комнаты для хозяйства;
• окна располагают подальше от будки для собаки и забора;
• запасной выход к беседке (при необходимости) также продумывается заранее.

Во многих современных проектах выделяется место для гаража в общей площади дома. Это место также может быть выделено и в подвале. Удобство такого планирования заключается в том, что из гаража можно попасть в дом напрямую.

Другие проекты предусматривают наличие гаража на краю территории. В таких случаях между домом, находящимся в глубине, и гаражом можно проложить прямую дорожку. Если вы хотите сэкономить место и средства, целесообразно использовать навес для автомобилей, он не требует постройки отдельного помещения.

Не исключается возможность планировки мансарды. Преимущества такого выбора заключается в том, что ее можно расположить с любой стороны дома, так как благодаря окнам, комнаты помещения будет всегда хорошо освещены.

Как правильно расположить?

Минимальное расстояние между вашим и соседским участками оговаривается на законодательном уровне. В случае если ваша постройка не будет соответствовать установленным требованиям, вы будете вынуждены заплатить штраф и устранить нарушения. Если штраф не погасить указанные сроки, придётся снести постройку.

Итак:

• максимальное расстояние между постройкой и красной линией улицы составляет 5 м. Большее расстояние недопустимо;
• минимальное расстояние между двумя домами составляет 3 метра;
• расстояние между окнами дома и хозяйственными постройками должно быть более 6 метров;
• помещения для содержания птицы или скота располагаются на расстоянии 15 метров от дома;
• примерное расстояние от вашего до соседского дома должно составлять от 6 до 15 метров.

Зона отдыха

Во время постройки основного дома одновременно определяются с дизайном приусадебного участка, а также с территорией, предназначенной для строительства бани, если таковая предусмотрена проектом. Очень важно расположить дом и баню на достаточном расстоянии друг от друга, но часто это является проблемой, так как площадь небольшая. Чтобы сэкономить средства, в доме выделяют отдельное помещение для бани.

Однако самое эффективное решение – это построить зону отдыха отдельно, около водоема.

После того как вы определились с местом для отдыха, нужно подвести к нему свет и воду. Так как шесть соток – это достаточно небольшая территория, здесь целесообразно построить компактную зону отдыха, в составе которой будут беседка, бассейн или фонтан. Можно приобрести готовый бассейн. Они разборные и не требуют земельных работ.

Сад и огород

Растения и садовые насаждения также стоит разместить грамотно, то есть нужно подобрать подходящее место и грунт. Так растения будут чувствовать себя комфортно. В отличие от других мест дачи, солнце здесь должно находиться достаточно долго, этот момент следует учесть при планировке.

Огород – это «ключевое» место на даче, здесь выращиваются фрукты и овощи. Каждый дачник знает, что продукты, выращенные своими руками, всегда вкуснее купленных. Сад и огород – это те места, где можно включить свою фантазию и обустроить всё так, как захочется. Для людей, любящих садовые работы, планировка такого объема не составит труда.

Ниже представлены примеры вариантов планировки сада и огорода:

• Декоративный вариант. Самыми часто встречающимися формами для создания композиций из растений являются овал и круг. Смотрится это примерно так: по центру размещают куст, а вокруг него небольшие кустики каких-нибудь ягод.
• Прямоугольный вариант. В прямоугольном варианте огород и сад планируют так, чтобы заложить одновременно и те и другие посадки.
• Произвольный вариант. Размер здесь является одним из главных факторов. Но если у человека хорошо развита фантазия, он справится с поставленной задачей даже на 6 сотках.

Дорожки

Мощение дорожек является модным направлением для украшения маленьких площадей. Они бывают разные: из камня, бетона, дерева и создают уютную атмосферу. Для того чтобы ходить по ним в тёмное время суток понадобится предусмотреть дополнительное освещение.

Можно использовать фонари на солнечных батарейках, это сэкономит электричество.

Для того чтобы визуализировать проект усадебной территории, желательно нарисовать эскиз на бумаге. Не стоит забывать про клумбы и дорожки. Стиль должен быть единым для всех построек.

Полезные советы

Ниже приведены советы, с помощью которых можно создать идеальную дачу, вне зависимости от количества соток:

• Если вы хотите сделать газон, не стоит забывать, что за ним нужно ухаживать, то есть косить, устанавливать распрыскиватели или регулярно поливать вручную.
• Для грядок нужны ограждения. Если их нет, то ваши друзья или знакомые, приглашенные в гости, легко могут растоптать грядки. Если в доме есть маленькие дети, ограждение будет предупреждением для них, что это не игровая зона.
• Планировка любой дачи таит в себе высокую ответственность. Важно не перенасыщать участок большим количеством насаждений. Если территория участка маленькая, то постройки должны иметь максимально сдержанный и лаконичный дизайн.

• Не следует забывать, что сажается всегда больше, чем съедается. Поэтому не стоит засаживать всю территорию овощами.
• Для того чтобы деревянный забор прослужил дольше, его нужно обрабатывать специальными веществами. Они защищают древесину от паразитов и плесени.
• Экспериментируйте с декорациями и дизайном. Однообразные участки выглядят скучно и сливаются с соседскими. Главное, правильно подобрать стиль.
• Шесть соток – это не очень большая территория, которая хорошо просматривается со всех сторон. Важно использовать растения-вьюны или сетчатые заборы, чтобы смягчить оградительные контуры. Можно установить и глухой забор нейтрального оттенка. Он должен быть светлым. Допускается комбинирование фактуры. Для того чтобы визуально увеличить пространство, не делайте забор монолитным. Должный эффект создают перегородки, обвитые лианами.
• Желательно не сажать деревья в один ряд. Самый лучший вариант – хаотично разбросанные деревья по всей территории дачи.

• Территория, отведенная для газона, также позволяет мысленно расширить пространство. Газон можно расположить посередине территории дачи для создания своеобразного «центра». Здесь уместно посадить декоративные растения.
• Для того чтобы грядки смотрелись красиво, их можно оформлять в форме полумесяца или спирали. Если места мало, это является самым практичным вариантом.

О том, что важно знать при планировке дачного участка, смотрите в следующем видео.

планировка дачного участка, красивые проекты садовой зоны

Современные приусадебные территории постепенно утрачивают функции огорода, превращаясь в места полноценного отдыха для всей семьи, где одни представители семейства выращивают овощи и фрукты, другие – загорают на берегу бассейна, а вечером все вместе жарят шашлыки в саду или пьют чай на веранде. Стандартный участок в 6 соток казался старшему поколению пределом мечтаний, для сегодняшнего землепользователя этой земли маловато для обустройства загородной жизни.

В размещении всех элементов усадьбы, таких как водоем, баня, сад, помогут основные приемы ландшафтного дизайна, которые позволят разместить все желаемое даже на таком небольшом участке.

Особенности

Ландшафтный дизайн дачного участка в 6 соток начинается с изучения особенностей местности. Осматривается рельеф, выявляется необходимость выемки или подсыпки грунта для его выравнивания, дренажа заболоченных мест. В некоторых случаях естественные холмы или низины владельцы превращают из недостатков в достоинства – обустраивают террасы, немного облагородив перепады высот, а заболоченные места или впадины отводят под искусственный водоем.

При выборе проекта дома, бани и сарая обращайте внимание на компактные постройки, которые позволят сохранить по максимуму природную среду. Современные дома небольшой площади имеют все необходимое для комфортного проживания. Оптимальный размер дома на участке в 6 соток – 7 х 8 метров, при желании надстраивается мансарда или второй этаж.

Наличие третьего этажа на таких небольших участках нежелательно, так как возникает затенение значительной части территории.

Размещение построек на усадьбе регламентируется строительными нормами:

• недопустимо располагать дом ближе 5 метров до красной линии;
• между домом, высокорослыми деревьями и границей соседского участка должно быть не менее 3 метров;
• между хозяйственными постройками, кустарниками и границей соседнего участка должно быть не менее 1 метра;
• необходимо обеспечить противопожарные нормы для свободного въезда аварийной техники;
• обеспечить освещение естественным светом внутренних помещений не менее 2-2,5 часов ежедневно.

На ограниченной площади в 600 квадратных метров пригодится принцип совмещения. Это способ сэкономить пространство. Вместо двух отдельных строений бани и сарая или сарая и птичника возводят одно с внутренней перегородкой, чтобы разграничить функциональное использование каждой части помещения по своему назначению. Дровяник можно совместить с боковой стенкой бани, разместить под лестницей, поленница нередко становится оригинальной частью забора.

Беседку для барбекю логично будет объединить с прудом и пляжем.

Еще один важный момент. Небольшую территорию в 6 соток нужно оформлять в одном стиле, и, пожалуй, от регулярного паркового стиля тут придется отказаться. Вооружившись знанием этих особенностей участка, можно приступать к планированию.

Планировка

Первым шагом является вычерчивание плана благоустройства. Запасаемся планом участка, делаем его копию в масштабе, лучше на миллиметровой бумаге или в специальной компьютерной программе по ландшафтному дизайну. Делаем отметки по высотам, для себя это можно сделать «на глаз», профессионалы проведут геодезическую съемку при необходимости. Наносим на этот план стороны света, это важно, так как нужно грамотно разместить насаждения. Освещенность – один из главных факторов, чтобы растения приносили хороший урожай и имели наибольшую декоративность.

Существует несколько основных схем планировки, на которые потом накладываются особенности данного участка, и проводится детализация. Рекомендуется вырезать в масштабе план домика и беседки, бани или сарая, пруда или бассейна и грядок. Их раскладывают на плане, соблюдая строительные нормы, и двигают друг относительно друга, пока не добьются желаемого результата.

Прямоугольная планировка

Это самая удобная и самая распространенная планировка. Большинство садовых участков имеет форму квадрата или прямоугольника, на них удобно размещать дом и прокладывать коммуникации по прямым линиям, устройство дорожек, грядок и садовых насаждений тоже имеет прямолинейный вектор. Расход кабеля и водопроводных труб при этой планировке самый экономичный. Здесь все имеет строгую организационную структуру, для прямоугольных грядок нетрудно сделать каркас и оборудовать узкие дорожки. Сад посажен по традиционной схеме квадратно-гнездовым способом.

Ленточная посадка плодоносящих кустарников удобна при обработке и сборе урожая. Огороду выделено самое солнечное место, парковка для машин не загораживает вход в дом. Отводится место и для беседки с бассейном, рядом с которыми можно устраивать барбекю.

Диагональная планировка

Более интересно смотрится диагональная планировка, она похожа на прямоугольную, но диагональное расположение дома и дорожек, использование дальних углов для беседки и бани, арки с лавочкой делает участок визуально больше за счет невидимости дальнего плана. Расчет материала для благоустройства тут нетруден, так как практически вся трассировка идет по прямой. Эффект такого расположения объектов кроется в разной удаленности всех углов и границ участка, нет прямой видимости всей территории.

Диагональная планировка применяется на участках неправильной формы.

Радиальная планировка

Вариант радиальной планировки вносит свои особенности, сложнее прокладывать коммуникации, идет больший расход материала, но это компенсируется декоративным эффектом и иллюзией длительности маршрута по полукруглой дорожке. Грядки, оформленные в виде секторов, выглядят скорее как клумба, а не как огород.

Радиальная планировка подходит для участка любой конфигурации, но особенно рекомендуется для узких участков, так как эффективно расширяет пространство.

Свободная планировка

Абсолютно любой участок подходит для свободной планировки. Дизайнеры отдают предпочтение именно этому варианту для декорирования участка. Здесь уместны будут изогнутые тропинки, при этом изгиб должен проходить поперек участка – это зрительно расширит границы.

Стоит выделить несколько крупных зон, предпочтение нужно отдать одному стилю, но можно небольшой участок оформить в стиле японского сада для медитаций или создать хвойный садик или альпийский уголок.

Для выбора схемы планировки нужно определиться с зонированием территории.

Зонирование

Определение функциональных задач дачи проводится всей семьей, чтобы жизнь за городом была комфортной для каждого домочадца.

Входная зона является основной парадной территорией. Она включает калитку с дорожкой до крыльца дома, парковку или гараж, дворовую территорию. Материалы применяются для отделки износостойкие из-за высокой эксплуатационной нагрузки.

Дому и входной зоне отводится передняя часть участка, не стоит располагать парковку в глубине участка, так как это уменьшит полезную площадь зеленых насаждений.

Зона хозяйственных построек располагают рядом с двором, вокруг него или относят вглубь участка и декорируют растениями. Здесь стоит учесть, что площадь 20х30 метров не должна быть вся занята сооружениями, если только не принято решение отказаться от земледелия. Существуют варианты, где баня, гараж, сарай, крытая беседка для барбекю располагаются по периметру участка, а в середине обустраивается уютная стильная площадка.

Такое зонирование подходит для владельцев, ведущих интенсивную трудовую деятельность и не готовых тратить время на уход за огородом или садом.

Чаще возводят небольшое красивое сооружение бани с площадкой для барбекю неподалеку от двора, сарай или теплицу обустраивают в дальней части узкого участка. Не стоит большую беседку располагать рядом с домом. Чтобы не создать узкого затененного пространства между двумя строениями. При нехватке места площадку для шашлыков можно оборудовать рядом с домом, при этом использовать открытую террасу дома для отдыха. Расположенный рядом бассейн или пруд позволят любоваться водной гладью, сидя в уютной атмосфере веранды.

Сад и огород – следующие важные функциональные зоны. Высокие деревья располагают с северной стороны для защиты от холодных ветров и лучшей инсоляции участка с юга и востока. Зона сада на длинном вытянутом участке может занимать среднюю часть территории, огород может расположиться в начале и в дальней части. На квадратном участке высокорослые плодовые деревья лучше расположить по периметру участка, середину отвести огороду или цветнику.

Не надо стараться засадить весь участок деревьями, со временем они разрастутся, создав плотную тень, или начнут конкурировать между собой за питание и солнце. Для семьи из четырех – пяти человек достаточно одной ранней яблони, одной летней, одной осенней и одной зимней яблони и груши. Стоит посадить несколько деревьев сливы и вишни, в теплых регионах этот ассортимент можно расширить персиком, абрикосом и инжиром.

Огород можно скрыть за деревьями в дальней части сада, а можно оформить в декоративные клумбы и сделать украшением парадной зоны.

Бассейн и пруд сейчас занимают первые места рейтинга функциональных зон на даче. Фонтаны, ручьи, прудики и бассейны имеют подавляющее большинство загородных хозяйств. На квадратном участке водоем может занимать центральное положение, а на длинном и вытянутом – занять место рядом с домом или в окружении невысоких кустарников в углу участка.

Площадка для игр сооружается во дворе, вдали от парковки, чтобы дети были под присмотром.

Для отделения одной зоны от другой используют различные приемы: перепад высот, дорожно-тропиночную сеть, вертикальные акценты в виде арок или красивых растений, комбинированное мощение дорожек. Например: парадную зону отделывают натуральным камнем, а садовые дорожки кирпичами или галькой похожего тона.

После расположения функциональных зон на плане производят трассировку местности. Вычерчивают план тропиночной сети, прокладки водопровода и электрических кабелей. На последнем этапе подбирают растения.

Озеленение

Озеленение участка тоже наносится на план. Для этого согласно справочнику по растениеводству определяют режим освещения для данного вида, потребности в поливе, размер кроны выбранных растений во взрослом состоянии, и наносят окружности нужных диаметров в соответствующие места плана. Смотрят, чтобы кроны не перекрывали друг друга.

Работы по посадке растений производят после работ по благоустройству. Нужно стараться следовать плану и помнить, что некоторые растения достигают своего полного габитуса только через несколько лет, а пока некоторые участки будут выглядеть голыми. Здесь поможет устройство газонов. Сочная плотная зелень будет радовать глаз даже в разреженной посадке молодых саженцев. На время разрастания сада интересной идеей будет создание мавританского газона.

Украшением сада являются цветники. Их размер и расположение зависит от выбранного стиля оформления. Для свободной планировки подходит английский стиль: цветы располагаются хаотично по всей площади земельного участка. Многолетняя лаванда и роза прекрасно дополняют друг друга.

Регулярная планировка предполагает оформление цветов в клумбы или рабатки, в которые высаживаются яркие однолетние и многолетние цветы. Большую популярность приобрели миксбордеры. Цветники, состоящие не только из цветов, но и травянистых растений и кустарников с декоративной листвой. Пальма первенства тут отводится вечнозеленым хвойникам. Барбарисам тунберга, хостам, папоротникам.

Игра цвета и формы листьев заставляет подолгу разглядывать такие цветники. Принцип их устройства в создании ярусов. На заднем плане размещают высокие растения, на втором средние, на переднем плане низкие бордюрные. Грамотно оформленные миксбордеры становятся украшением участка, нередко им отводят центральное место на квадратном участке.

6.6 Размеры и расположение участков

6.6 Размеры и расположение участков
Далее: 6.7 Графики качества публикации Up: 6 ЗАПИСЬ СПЕКТРОВ Предыдущая: 6.5 Оси, заголовки и Размещение и размеры участков контролируются системной переменной ! P.POSITION или, для отдельных графиков, ключевое слово POSITION. Это четырехэлементные массивы, содержащие нормализованные координаты оси конечные точки. Есть еще одна четырехэлементная системная переменная (! P.РЕГИОН), который устанавливает ограничения на всю область построения (включая аннотации).

! P.POSITION = [слева, снизу, справа, сверху]

! P.REGION = [слева, снизу, справа, сверху]

Координаты выражены в единицах от общего размера экрана; , то есть . 0 представляет 100% экрана. Например, чтобы сделать три участка неравного размера, причем первый занимает большая часть левой половины экрана, вторая в правом верхнем углу, и третий в оставшейся части правой части экрана:

УЧАСТОК, W, F, POSITION = [.1, .1, .5, .9] (левая половина экрана)

PLOT, W, F, POSITION = [. 6, .6, .9, .9], / NOERASE (верхняя правая треть)

PLOT, W, F, POSITION = [. 6, .1, .9, .5], / NOERASE (остаток с правой стороны)

При использовании! P.POSITION или соответствующего параметра ключевого слова POSITION, помните, что вы должны оставить место для аннотации.

Использование! P.REGION отличается от! P.POSITION отсутствием ключевого слова. параметр, который ему соответствует. Кроме того, внешний вид ваших участков будет зависят от того, как вы устанавливаете поля по осям X и Y (описано ниже).Топоры будет нарисован с полями, измеренными от координат, указанных ! P.REGION. Рекомендуется уменьшить поля, если вы определяете график. область меньше, чем обычно.

И! P.REGION, и! P.POSITION будут игнорируется, если координаты « влево » и « вправо » совпадают. Координаты по умолчанию для обеих системных переменных [0,0,0,0].

Вы можете указать поля вне осей, используя! X.MARGIN и Системные переменные! Y.MARGIN. Это двухэлементные массивы, заданные в единицах размер символа.

! X.MARGIN = [слева, справа]

! Y.MARGIN = [снизу, сверху]

IDL использует! X.MARGIN = [10,3] и! Y.MARGIN = [4,2] по умолчанию. Однако IUEDAC использует! X.MARGIN = [15,4] и! Y.MARGIN = [5,10]. Чтобы сбросить значения IDL по умолчанию для отдельного графика:

PLOT, W, F, XMARGIN = [10,3], YMARGIN = [4,2]

На одной странице можно разместить несколько графиков одинакового размера, настроив систему переменная ! P.MULTI, который является вектором, определяющим количество графиков по горизонтали и вертикальные направления.Например, чтобы сделать два участка рядом друг с другом:

! X.MARGIN =! X.MARGIN / 2.

! P.MULTI = [0,2,1]

УЧАСТОК, W1, F1

УЧАСТОК, З2, F2

Первый элемент! P.MULTI — это флаг, сообщающий IDL, сколько на экране доступны пустые секторы. Чтобы очистить экран перед черчения, установите его равным нулю. Второй элемент — это количество столбцов графиков, которые будут расположены по экрану; два в нашем примере.Третий элемент — это количество рядов участков, которые будут уложены вертикально; в В нашем примере мы указали только один график на столбец. Обратите внимание, что мы разделили ! X.MARGIN пополам системная переменная; в противном случае IDL попытался бы поставить слишком много места вокруг каждого участка, что приводит к крошечным участкам. Мы не сделали reset! Y.MARGIN, потому что мы не меняли количество графиков в столбце.

Чтобы сбросить этот вектор так, чтобы на каждой странице создавался только один график, введите:

! P.MULTI = 0

Вероятно, вы захотите сбросить системные переменные MARGIN обратно к значениям по умолчанию IUEDAC на этом этапе.

Примечание: системная переменная! P.POSITION и параметр ключевого слова POSITION отменять настройки! P.REGION,! P.MULTI,! X.MARGIN,! Y.MARGIN, а также XMARGIN и Параметры ключевого слова YMARGIN.

---

Далее: 6.7 Графики качества публикации Up: 6 ЗАПИСЬ СПЕКТРОВ Предыдущая: 6.5 Оси, заголовки и

09.02.1998

Размер

Размер
Далее: Стиль Up: Сет-шоу Предыдущий: Образцы Содержание Индекс

Размер

Синтаксис:

     установить размер {{no} квадрат | соотношение  | noratio} {, }
     показать размер


Значения 5 # 5xscale6 # 6 и 5 # 5yscale6 # 6 являются масштабными коэффициентами для размера графика, который включает график, метки и поля.

Важная заметка:

     В более ранних версиях gnuplot некоторые типы терминалов использовали значения из
     `set size`, чтобы контролировать также размер выходного холста; другие этого не сделали.
     В версии 4.2 большинство терминалов теперь следует соглашению, описанному ниже.
     Тем не менее, см. "Обратная совместимость" для драйверов png / gif / jpeg.


set term 5 # 5terminal_type6 # 6 size 5 # 5XX6 # 6, 5 # 5YY6 # 6 управляет размером вывода файл, или холст .См. Документацию по отдельным терминалам, чтобы узнать о разрешенных значения параметров размера. По умолчанию график заполняет этот холст.

set size 5 # 5XX6 # 6, 5 # 5YY6 # 6 масштабирует сам график относительно размера холст. Значение масштаба меньше 1 приведет к тому, что график не будет заполнять весь холст. Значения масштаба больше 1 приведут к изменению только части графика. поместиться на холсте. Имейте в виду, что установка значений шкалы больше 1 может вызвать проблемы на некоторых типах терминалов.См. размер набора терминов (стр.) .

ratio заставляет gnuplot попытаться создать график с соотношением сторон 5 # 5r6 # 6 (отношение длины оси y к длине оси x) в пределах части график, заданный параметрами 5 # 5xscale6 # 6 и 5 # 5yscale6 # 6.

Значение отрицательного значения для 5 # 5r6 # 6 иное. Если 5 # 5r6 # 6 = -1, gnuplot пытается установить шкалы так, чтобы единицы измерения были одинаковой длины на обоих x и оси Y (например, подходят для географических данных).Если 5 # 5r6 # 6 = -2, то единица на y имеет вдвое большую длину, чем единица на x, и так далее.

Успех gnuplot в создании требуемого соотношения сторон зависит от выбранный терминал. Область графика будет самым большим прямоугольником из соотношение сторон 5 # 5r6 # 6, которое впишется в указанную часть вывода (оставляя, конечно, адекватные поля).

квадрат является синонимом отношения 1 .

И noratio , и nosquare возвращают график к соотношению сторон по умолчанию. терминала, но не возвращать 5 # 5xscale6 # 6 или 5 # 5yscale6 # 6 к значениям по умолчанию значения (1.0).

Соотношение и квадрат не влияют на трехмерные участки.

Примеры:

Чтобы установить размер так, чтобы график заполнял доступный холст:

     размер 1,1


Чтобы сделать график половинным и квадратным, используйте:

     установить размер квадрата 0,5,0,5


Чтобы график был вдвое выше широкого использования:

     установить соотношение размеров 2


Смотрите также

http: // www.gnuplot.info/demo/airfoil.html Демонстрация аэродинамического профиля.

---

Далее: Стиль Up: Сет-шоу Предыдущий: Образцы Содержание Индекс

Итан Мерритт 2007-03-03

График

— документация GMT 6.0.0_r20460

Нанести линии, многоугольники и символы на карты

Сводка

gmt plot [ table ] -J parameters -R запад / восток / юг / север [/ zmin / zmax ] [ + r ] [ -A [ м | p | x | y ]] [ -B [ p | с ] параметры ] [ -C cpt ] [ -D dx / dy ] [ -E [ x | y | X | Y ] [ + a ] [ + cl | f ] [ + n ] [ + w cap ] [ + p pen ]] [ -F [ c | n | r ] [ refpoint ]] [ -G заполнить ] [ -I интенсив ] [ -L [ + b | d | D ] [ + xl | r | x0 ] [ + yl | r | y0 ] [ + p pen ]] [ -N [ c | r ]] [ -S [ символ ] [ размер [ u ]] [ -U [ штамп ]] [ -V [ уровень ]] [ -W [ pen ] [ attr ]] [ -X x_offset ] [ -Y y_offset ] [ -a флаги] [ -bi двоичный] [ -di nodata] [ -e regexp] [ -f flags] [ -g зазоров] [ -h заголовки] [ -i флаги] [ -p флаги] [ -t прозрачный] [ -: [ i | o ]] [ –PAR = значение ]

Примечание: Пробелы между флагом опции и соответствующими аргументами не допускаются.

Описание

график считывает пары ( x , y ) из файлов [или стандартный ввод] и будет строить линии, многоугольники или символы в этих местах на карте. Если выбран символ, а размер символа отсутствует задано, тогда график будет интерпретировать третий столбец входных данных как размер символа. Символы, у которых размер <= 0, пропускаются. Если нет символов указаны, то код символа (см. -S ниже) должен быть представлен как последний столбец во входных данных.Если -S не используется, линия, соединяющая вместо этого будут нарисованы точки данных. Чтобы явно закрыть полигоны, используйте -Л . Выберите заливку с помощью -G . Если установлен -G , -W будет управлять нарисован ли контур многоугольника или нет. Если выбран символ, -G и -W определяет заливку и контур / без контура, соответственно.

Обязательные аргументы

-J параметры (подробнее…)

Выберите проекцию карты.

-R xmin / xmax / ymin / ymax [ + r ] [ + u unit ] (подробнее …)

Укажите интересующий регион.

Для вида в перспективе p , необязательно добавить / zmin / zmax . (подробнее …)

Необязательные аргументы

стол

Один или несколько данных ASCII (или двоичных, см. -bi [ ncols ] [ type ]) данных файл (ы) таблицы, содержащий ряд столбцов данных.Если таблицы не указаны затем мы читаем из стандартного ввода.

-A [ м | p | x | y ]

По умолчанию географические линейные сегменты рисуются как дуги большого круга. Чтобы нарисовать их как прямые линии используйте флаг -A . Или добавьте м , чтобы нарисовать линия сначала следует по меридиану, а затем по параллели. Или добавьте p чтобы начать движение по параллели, затем по меридиану. (Это может быть практично чтобы провести линию, например, по параллелям).Для декартовых данных точки просто связаны, если вы не добавите x или y , чтобы нарисовать лестницу кривые, чье первое движение идет вдоль x или y соответственно.

-B [ p | s ] параметры (подробнее …)

Установите атрибуты рамки и осей границы карты.

-C cpt

Укажите CPT или укажите -C цвет1, цвет2 [, цвет3 ,…] для автоматического построения линейного непрерывного CPT из этих цветов, где z начинается с 0 и увеличивается на единицу для каждого цвета. В этом случае цвет n может быть триплетом r / g / b, названием цвета, или шестнадцатеричный цвет HTML (например, #aabbcc). Если установлен -S , пусть цвет заливки символа будет определяется значением z в третьем столбце. Дополнительные поля сдвинут на один столбец (необязательный размер будет 4-м, а не 3-м поле и др.). Если -S не установлен, то график ожидает, что пользователь предоставить многосегментный файл, в котором каждый заголовок сегмента содержит -Z val строка. val будет контролировать цвет линии или многоугольник (если установлен -L ) через CPT.

-D dx / dy

Смещение символа графика или расположения линий на заданную величину dx / dy [По умолчанию без смещения]. Если dy не указан, он устанавливается равным dx .

-E [ x | y | X | Y ] [ + a ] [ + cl | f ] [ + n ] [ + w крышка ] [ + p ручка ]

Нарисуйте симметричные полосы погрешностей.Добавьте x и / или y , чтобы указать, какие полосы вы хотите рисовать (по умолчанию — x и y). Ошибки x и / или y должны быть хранится в столбцах после пары (x, y) [или триплета (x, y, z)]. Если + добавляется , затем мы нарисуем асимметричные полосы погрешностей; это требует два, а не один дополнительный столбец данных с низким и высоким значением. Если используется верхний регистр X и / или Y , мы вместо этого нарисуем Символы «коробка с усами» (или «стебель и лист»). Координата x (или y) затем принимается в качестве среднего значения, и ожидается, что еще четыре столбца содержат минимум (квантиль 0%), квантиль 25%, квантиль 75%, и максимальные (100% квантиль) значения.Поле 25-75% может быть заполнено с использованием -G . Если + n добавлен, мы рисуем зубчатый Символ «прямоугольник с усами», где ширина надреза отражает неопределенность в среднем. Этот символ требует, чтобы 5-й дополнительный столбец данных содержал количество баллов в раздаче. Модификатор + w устанавливает Заглушка Ширина указывает длину заглушки на планках погрешностей [7 p ]. Атрибуты пера для планок погрешностей также можно установить с помощью + p pen .[По умолчанию: ширина = по умолчанию, цвет = черный, стиль = сплошной]. Когда -C является Используется, мы можем управлять тем, как цвет поиска применяется к нашему символу. Добавьте + cf , чтобы использовать его для заполнения символа, а + cl просто установите цвет пера ошибок и отключите заливку символов. Дача + c будет установите оба цвета.

-F [ c | n | r ] [ a | f | s | r | ссылка ]

Изменить способ соединения точек (путем указания схемы , ) и группировки данных (путем указания метода ).Приложите одну из трех схем подключения линий: c : рисовать непрерывные отрезки линий для каждой группы [по умолчанию]. r : начертите линейные сегменты из сброса контрольной точки для каждой группы. n : Нарисуйте сети из линейных сегментов между всеми точками в каждой группе. При желании добавьте один из четырех методов сегментации для определения группы: a : игнорировать все заголовки сегментов, т.е. пусть все точки принадлежат одной группе, и установите контрольную точку группы на самую первую точку первого файла. f : Считайте все данные в каждом файле отдельной отдельной группой и сбросить контрольную точку группы на первую точку каждой группы. s : Заголовки сегментов учитываются, поэтому каждый сегмент является группой; группа контрольная точка сбрасывается на первую точку каждого входящего сегмента [По умолчанию]. r : То же, что s , но контрольная точка группы сбрасывается после каждая запись до предыдущей точки (этот метод доступен только со схемой -Fr ). Вместо кодов a | f | s | r вы можете добавить координаты refpoint , который будет служить в качестве фиксированных внешних ориентир для всех групп.

-G заполнение (подробнее …)

Выберите цвет или узор для заливки символов или многоугольников [по умолчанию — без заливки]. Обратите внимание, что график будет искать строки -G и -W во всех заголовки сегментов, и пусть любые найденные таким образом значения переопределяют настройки командной строки.

-I интенсив

Используйте прилагаемое значение интенсив (номинально в диапазоне от -1 до + 1), чтобы модулировать цвет заливки, имитируя освещение [нет].

-L [ + b | d | D ] [ + xl | r | x0 ] [ + yl | r | y0 ] [ + p pen ] Пример Икс

-L пример

кошка t.txt 1 1 2 3 3 2 4 4 EOF gmt begin filler pdf gmt plot -R0 / 5/0/5 -JX3i -B t.txt -Gred -W2p -L + yb gmt plot -B t.txt -Gred -W2p -L + yt -X3.25i gmt plot -B t.txt -Gred -W2p -L + xl -X-3.25i -Y3.25i gmt plot -B t.txt -Gred -W2p -L + xr -X3.25i gmt plot -B t.txt -Gred -W2p -L + y4 -X-3.25i -Y3.25i gmt plot -B t.txt -Gred -W2p -L + x4.5 -X3.25i gmt конец

Заставить замкнутые полигоны. Или добавьте модификаторы, чтобы построить многоугольник из линейного сегмента. Приложите + d , чтобы построить симметричную огибающую вокруг y (x), используя отклонения dy (x), указанные в дополнительном столбце 3. Добавьте + D , чтобы построить асимметричную огибающую вокруг y (x), используя отклонения dy1 (x) и dy2 (x) от дополнительных столбцов 3-4.Добавьте + b , чтобы построить асимметричный конверт вокруг y (x), используя границы yl (x) и yh (x) из дополнительных столбцов 3-4. Приложение + xl | r | x0 для соединения первой и последней точки с точками привязки в xmin, xmax или x0, или append + yb | t | y0 для соединения первой и последней точки с точками привязки в ymin, ymax или y0. Многоугольник можно закрасить ( -G ) и, при желании, обвести, добавив + p pen [без контура].

-N [ c | r ]

НЕ обрезайте символы, выходящие за пределы границы карты [По умолчанию точки на графике чьи координаты находятся строго внутри только границы карты]. Опция не применяется к линиям и многоугольникам. которые всегда привязаны к области карты. Для периодических (360-градусная долгота) карты мы должны нанести все символы дважды на случай, если они будут обрезаны повторяющимся граница. -N отключит обрезку и не печатает повторяющиеся символы.Используйте -Nr , чтобы отключить обрезку, но сохранить отображение таких повторяющихся символов, или используйте -Nc , чтобы сохранить обрезку, но отключите вывод повторяющихся символов.

-S [ символ ] [ размер [ u ]]

Графические символы (включая векторы, сектора круговой диаграммы, фасады, декорированные или цитируемые линии). Если присутствует, размер — это размер символа в единицах измерения, заданных в gmt.conf (если не добавлено c , i или p ).Если символ код (см. ниже) не указан, он будет прочитан из последнего столбца в входные данные; его нельзя использовать вместе с двоичным входом. При желании добавьте c , i или p , чтобы указать, что информация о размере во входных данных находится в единицы соответственно см, дюйм или пункт [По умолчанию PROJ_LENGTH_UNIT]. Примечание: если вы указываете и размер , и символ через входной файл вы должны использовать PROJ_LENGTH_UNIT для указания единицы измерения используется для размера символа или добавляет единицы к размерам в файле.Если размеры символов ожидаются в третьем столбце данных, вы можете преобразовать эти значения в подходящие размеры символов через механизм -i .

Заглавные символы A , C , D , G , H , I , N , S , T нормализованы, чтобы иметь ту же площадь, что и круг с диаметр размер , а размер соответствующих строчных символов относится к диаметру описанной окружности.

Вы можете изменить символы, добавив необходимую опцию -S к любому из ваши многосегментные заголовки.

Выберите один из следующих кодов символов:

-S-

х-тире (-). размер — это длина короткого горизонтального (x-dir) отрезка линии.

-S +

плюс (+). размер — диаметр описанной окружности.

-Sa

ул а р. размер — диаметр описанной окружности.

-Sb [ размер [ c | i | p | u ]] [ + b [ base ]]

Вертикально b простирается от основания до y. Размер — это ширина штанги. Добавьте и , если размер указан в единицах x [по умолчанию — единицы расстояния на графике]. По умолчанию base = ymin. Добавьте + b [ base ], чтобы изменить это значение. Если base не добавлен, мы читаем его из последнего ввода столбец данных.Используйте + B [ base ], если высота стержня измеряется относительно на основание [относительно происхождения].

-SB [ размер [ c | i | p | u ]] [ + b [ base ]]

По горизонтали b ar от основания до x. Размер — это ширина штанги. Добавьте и , если размер указан в единицах y [по умолчанию — единицы расстояния на графике]. По умолчанию base = xmin.Добавьте + b [ base ], чтобы изменить это значение. Если base не добавлен, мы читаем его из последнего ввода столбец данных. Используйте + B [ base ], если длина стержня измеряется относительно на основание [относительно происхождения].

-Sc

c ircle. размер — диаметр круга.

-Sd

d алмаз. размер — диаметр описанной окружности.

-Se

e llipse. Направление (в градусах против часовой стрелки от горизонтали), major_axis и minor_axis должны быть найдены в столбцах 3, 4 и 5.

-SE

То же, что -Se , за исключением того, что азимут (в градусах к востоку от севера) должен быть дано вместо направления. Азимут будет отображаться под углом. на основе выбранной картографической проекции ( -Se оставляет направления без изменений.) Кроме того, длины осей должны быть указаны в географическом, а не единицы расстояния между сюжетом.Исключение составляет линейная проекция в которые мы предполагаем, что оси эллипса даны в тех же единицах, что и -R . Для вырожденных эллипсов (кругов) только указанного диаметра используйте -SE- . Диаметр не должен быть указан в колонке 3. В качестве альтернативы добавить желаемый диаметр на -SE- , и вместо него используется этот фиксированный диаметр. Для допустимых географических единиц см. UNITS.

-Sf зазор [/ размер ] [ + l | + r ] [ + b + c + f + s + t ] [ + o смещение ] [ + p [ pen ]].

Нарисуйте f ront. Поставляем расстояние зазор между символами и символом размером . Если зазор равен отрицательный, он интерпретируется как количество символов вдоль спереди вместо. Если размер отсутствует, он устанавливается равным 30% от зазора , за исключением когда зазор отрицательный, и поэтому требуется размер . Приложение + l или + r для отображения символов слева или правая сторона лицевой стороны [По умолчанию по центру].Приложите + тип к укажите, какой символ строить: b ox, c ircle, f ault, s кромка или t ребро. [По умолчанию f ault]. Скольжение означает левосторонние или правосторонние сдвиговые стрелки (центрирование не является вариант). Модификатор + s дополнительно принимает угол, используемый для рисования вектор [20]. В качестве альтернативы используйте + S , который рисует дугообразную стрелку головы. Добавить + o смещение для смещения первого символа от начало фронта на эту сумму [0].Выбранный символ нарисован тем же пером, что и для линии (т. е. через -W ). Чтобы использовать альтернативное перо, добавление + стр. перо . Чтобы пропустить набросок, просто используйте + п . Примечание: размещая -Sf опции в заголовке сегмента вы можете изменить типы фасадов на по сегментам.

-SG

окта г о. размер — диаметр описанной окружности.

-Ш

h exagon. размер — диаметр описанной окружности.

-Si

i перевернутый треугольник. размер — диаметр описанной окружности.

-Sj

Повернутый прямоугольник. Направление (в градусах против часовой стрелки от по горизонтали), размер x и размер y должны быть найдены в столбцах 3, 4 и 5.

-SJ

То же, что -Sj , за исключением того, что азимут (в градусах к востоку от севера) должен быть дано вместо направления.Азимут будет отображаться под углом. на основе выбранной картографической проекции ( -Sj оставляет направления без изменений.) Кроме того, размеры должны быть указаны в географическом вместо единицы расстояния между сюжетом. Для вырожденного прямоугольника (квадрата) с одним заданным размером используйте -SJ- . Размер не указывается в столбце 3. В качестве альтернативы можно добавить вместо этого используется размерный диаметр -SJ- , и этот фиксированный размер. Исключение составляет линейная проекция в которые мы предполагаем, что размеры даны в тех же единицах, что и -R .Для допустимых географических единиц см. UNITS.

— SK

k Пользовательский символ. Приложите наименование / размер , и мы будем искать файл определения с именем имя .def в (1) текущем каталог или (2) в ~ / .gmt или (3) в $ GMT_SHAREDIR / обычай. Символ, определенный в этом файле, имеет размер 1.0 по умолчанию; добавленный размер будет соответственно масштабировать символ. Пользователи могут добавлять свои собственные файлы * .def; см. ПОЛЬЗОВАТЕЛЬСКИЕ СИМВОЛЫ ниже.

-SL

l etter или текстовая строка (менее 256 символов). Дайте размер и добавьте + t строка после размера. Обратите внимание, что размер является приблизительным; индивидуальное масштабирование для разных персонажей не выполняется. Запомни экранировать специальные символы, такие как *. При желании вы можете добавить + f шрифт для выбора конкретного шрифта [по умолчанию FONT_ANNOT_PRIMARY] и + j обоснование , чтобы изменить обоснование [CM].

-См

м Угловая дуга ат, опционально с одной или двумя стрелками [По умолчанию без стрелок]. Размер — это длина векторной головы. Ширина дуги установлен -W . Радиус дуги и ее начало и конец направления (в градусах против часовой стрелки от горизонтали) должны быть указаны в столбцах 3-5. См. ВЕКТОРНЫЕ АТРИБУТЫ для определения других атрибутов.

-SM

То же, что -Sm , но переключается на символ прямого угла, если углы сходятся Ровно на 90 градусов.

-Sn

пэ н тагон. размер — диаметр описанной окружности.

-СП

р мазь. Размер указывать не нужно (используется 1 пиксель).

— кв.

q Линия с пометкой, т. Е. Линии с примечаниями, такими как контуры. Добавить [ d | D | f | л | L | n | N | s | S | x | X ] информация [: labelinfo ].Обязательный аргумент управляет размещением меток вдоль цитируемого линий. Выберите один из шести алгоритмов управления:

d расст [ c | i | p ] или D расст [ d | e | f | k | м | M | n | с ]

Для нижнего регистра d укажите расстояния между метками на графике в предпочитаемая единица измерения c (см), i (дюйм) или p (точки), а для верхнего регистра D укажите расстояния в единицах карты и добавить единицу; выберите из e (м), f (фут), k (км), M (миля), n (морская миля) или u (американская геодезическая фута), и d (градус дуги), м (угловая минута) или с (угловая секунда).[По умолчанию 10 c или 4 i ]. Как вариант, вы можете добавить / фракция , которая используется для размещения самой первой метки для каждого контур, когда накопленное расстояние по контуру равно долей * dist [0,25].

f ffile.txt

Считывает файл ASCII ffile.txt и размещает метки в местах в файл, который соответствует местоположениям в указанных строках. Неточные совпадения и точки за пределами региона пропускаются.

л | L line1 [, line2 , …]

Укажите координаты конечных точек для одного или нескольких сегментов прямой, разделенных запятыми. Ярлыки будут размещены там, где эти линии пересекают указанные строки. Формат каждой строки , спецификация : start_lon / start_lat / stop_lon / stop_lat . Оба start_lon / start_lat и stop_lon / stop_lat могут быть заменены двухсимвольным ключом который использует формат выравнивания, используемый в текст , чтобы указать точку на кадре или центр карты, обозначаемый как [LCR] [BMT]. L интерпретирует пары точек как определяющие большие круги [По умолчанию прямая линия].

n | N n_этикетка

Задает количество равноотстоящих меток для строк в кавычках. [1]. Верхний регистр N начинает маркировку точно в начале линия [По умолчанию центрирует их по линии]. N -1 место одно выровненная метка в начале, а N +1 размещает одну выровненную метку в конце цитируемых строк. При желании добавьте / min_dist [ c | i | p ], чтобы обеспечить соблюдение соблюдение минимального расстояния между последовательными этикетками.

s | S n_label

То же, что n | N n_label , но подразумевает, что входные данные сначала необходимо преобразовать в серию двухточечных отрезков линии перед построением.

x | X xfile.txt

Читает многосегментный файл xfile.txt и помещает метки в пересечения между строками в кавычках и строками в файле xfile.txt . X сначала произведет повторную выборку линий по дугам большого круга.Кроме того, вы можете при желании добавить + r радиус [ c | i | p ], чтобы установить минимум разделение меток в плоскости x-y [без ограничений].

Дополнительная информация labelinfo управляет особенностями этикетки форматирование и состоит из конкатенированной строки, состоящей из любого из следующие управляющие аргументы:

+ угол

для аннотаций под фиксированным углом, + для нормалей, или + ap для параллельной линии [по умолчанию].

+ c dx [/ dy ]

Устанавливает зазор между этикеткой и дополнительным текстовым полем. Добавить c | i | p , чтобы указать единицы измерения или%, чтобы указать процент от размера шрифта этикетки [15%].

+ д

Включает отладку, которая рисует вспомогательные точки и линии для иллюстрации работы установки указанной строки.

+ е

Задержка вывода текста.Используется для построения траектории отсечения на основе текста, затем наложите другие наложения, пока этот путь обрезки действует, затем поворот зажима с помощью зажима -Cs , который наконец рисует исходный текст.

+ f шрифт

Устанавливает желаемый шрифт [FONT_ANNOT_PRIMARY по умолчанию с его размер изменен на 9p].

+ g [ цвет ]

Выбирает непрозрачные текстовые поля [по умолчанию прозрачно]; по выбору укажите цвет [по умолчанию PS_PAGE_COLOR].

+ j только

Устанавливает выравнивание метки [по умолчанию MC]. Игнорируется, когда -SqN | n + | -1.

+ л этикетка

Задает постоянный текст метки.

+ L флаг

Устанавливает текст метки в соответствии с указанным флагом:

+ лв. Возьмите метку из заголовка текущего сегмента (первое сканирование для встроенный вариант -L метка , если не использовать первое слово после флага сегмента).Для меток из нескольких слов заключите весь ярлык в двойных кавычках. + Ld В качестве метки возьмите декартовы расстояния вдоль линии; добавить c | i | p в качестве единицы измерения [По умолчанию PROJ_LENGTH_UNIT]. + LD Рассчитайте фактические расстояния на карте; добавить d | e | f | k | n | M | n | s как единица измерения [По умолчанию d (egrees), если размещение надписи не было основано на карте расстояния по линиям, и в этом случае мы используем одну и ту же единицу указано для этого алгоритма].Требуется картографическая проекция. используемый. + Lf Используйте текст после 2-го столбца в файле с фиксированной меткой как этикетка. Требуется установка фиксированного расположения метки. + Lx Как + Lh , но вместо этого используйте заголовки из xfile.txt . Требуется опция файла пересечения.

+ n dx [/ dy ]

Сдвигает размещение меток на указанную величину (добавить c | i | p для указания единиц).Приращения рассматриваются в системе координат, определяемой ориентация линии; используйте + N для принудительного увеличения Постройте систему координат x / y [без подталкивания]. Не допускается с + v .

+ о

Выбирает прямоугольное текстовое поле со скругленными углами [по умолчанию прямоугольное]. Неприменимо для изогнутого текста ( + v ) и имеет смысл только для непрозрачные текстовые поля.

+ p [ ручка ]

Рисует контур текстовых полей [по умолчанию без контура]; необязательно указать перо для контура [По умолчанию ширина = 0.25п, цвет = черный, стиль = сплошной].

+ r мин_рад

Не размещает метки там, где радиус кривизны линии равен менее мин_рад [по умолчанию 0].

+ t [ файл ]

Сохраняет метку строки x, y и текст в файл [Line_labels.txt]. Вместо этого используйте + T , чтобы сохранить x, y, угол, текст.

+ u ед.

Добавляет блок ко всем меткам линий.Если блок начинается с ведущий дефис (-), тогда между метками не будет пробела значение и единица. [По умолчанию без единицы измерения].

+ v

Задает изогнутые метки по пути [по умолчанию прямые метки].

+ ш

Указывает, сколько точек ( x , y ) будет использовано для оценки углы наклеек [по умолчанию 10].

+ x [ первый , последний ]

Добавьте суффиксы первые и последние к соответствующим меткам.

Этот модификатор доступен, только если действует -SqN2 . Используемый чтобы аннотировать начало и конец линии (например, поперечное сечение), добавить две текстовые строки, разделенные запятой [По умолчанию просто добавляется штрих ко второй метке].

+ = префикс

Добавляет префикс ко всем меткам строк. Если префикс начинается с ведущий дефис (-), тогда между метками не будет пробела значение и префикс. [По умолчанию без префикса].

Примечание. Поместив параметры -Sq в заголовок сегмента, вы можете изменить цитируемые текстовые атрибуты по сегментам.

-SR

r прямоугольник. Размер указывать не нужно, но x- и Y-размеры должны быть найдены в столбцах 3 и 4.

-SR

R Прямоугольник со скругленными углами. Размер указывать не нужно, но x- а размеры Y и радиус угла должны быть найдены в столбцах 3, 4 и 5.

-SS

s quare. размер — диаметр описанной окружности.

-St

т прямоугольник. размер — диаметр описанной окружности.

-Sv

v ector. Направление (в градусах против часовой стрелки от по горизонтали) и длину необходимо найти в столбцах 3 и 4, а размер , если не указано в командной строке, должно присутствовать в столбце 5.Размер — это длина векторной головы. Ширина вектора устанавливается -W . См. ВЕКТОРНЫЕ АТРИБУТЫ для определения других атрибутов.

-SV

То же, что -Sv , за исключением того, что азимут (в градусах к востоку от севера) должен быть дано вместо направления. Азимут будет отображаться под углом. на основе выбранной картографической проекции ( -Sv оставляет направления без изменений.) Если ваша длина не в единицах сюжета, а в произвольных пользовательские единицы (например,г., скорость в мм / год), то вы можете использовать опцию -i для масштабирования соответствующего столбца с помощью модификатора + s scale . См. АТРИБУТЫ ВЕКТОРОВ для определения атрибутов символа.

-SW

пирог ш край. Направления пуска и остановки (в градусах против часовой стрелки от горизонтали), чтобы кусок пирога находился в столбцы 3 и 4. Добавьте + , чтобы просто нарисовать дугу, или + r чтобы просто нарисовать радиальные линии.

-SW

То же, что -Sw , за исключением азимутов (в градусах к востоку от севера). вместо двух направлений. Азимуты будут нанесены на карту в углы на основе выбранной проекции карты (-SW оставляет направления без изменений.) Для геоклинов укажите размер как радиальный географическая удаленность. Для допустимых географических единиц см. UNITS. Добавьте + , чтобы просто нарисовать дугу, или + r , чтобы просто нарисовать радиальные линии.

-Sx

крестик (х). размер — диаметр описанной окружности.

-Sy

y-тире (|). размер — это длина короткого вертикального (y-dir) отрезка.

-S =

геовектор. Азимут (в градусах к востоку от севера) и географическая длина должен быть найден в столбцах 3 и 4. Размер — это длина вектор головы. Ширина вектора устанавливается -W . СМОТРЕТЬ АТРИБУТЫ ВЕКТОРОВ для указания атрибутов.Примечание: стержни Geovector нарисованы тонкими закрашенные многоугольники и, следовательно, атрибуты пера, такие как пунктирная и пунктирная, нет в наличии. Для допустимых географических единиц см. UNITS.

-S ~

декорированная линия, т. Е. Линии с символами вдоль них. Добавить [ d | D | f | л | L | n | N | s | S | x | X ] информация [: symbolinfo ].Обязательный аргумент управляет размещением символов вдоль декорированного линий. Выберите один из шести алгоритмов управления:

d расст [ c | i | p ] или D расст [ d | e | f | k | м | M | n | с ]

Для строчных букв d укажите расстояния между символами на графике в предпочитаемая единица измерения c (см), i (дюйм) или p (точки), а для верхнего регистра D укажите расстояния в единицах карты и добавить единицу; выберите из e (м), f (фут), k (км), M (миля), n (морская миля) или u (американская геодезическая фута), и d (градус дуги), м (угловая минута) или с (угловая секунда).[По умолчанию 10 c или 4 i ]. Как вариант, вы можете добавить / дробь , которая используется для размещения самого первого символа для каждого линия, когда кумулятивное расстояние по линии равно долям * dist [0,25].

f ffile.txt

Читает файл ASCII ffile.txt и помещает символы в места в файл, который соответствует местоположениям вдоль декорированных линий. Неточные совпадения и точки за пределами региона пропускаются.

л | L line1 [, line2 , …]

Укажите координаты конечных точек для одного или нескольких сегментов прямой, разделенных запятыми. Символы будут размещены там, где эти линии пересекают декорированные линии. Формат каждой строки , спецификация : start_lon / start_lat / stop_lon / stop_lat . Оба start_lon / start_lat и stop_lon / stop_lat могут быть заменены двухсимвольным ключом который использует формат выравнивания, используемый в текст , чтобы указать точку на кадре или центр карты, обозначаемый как [LCR] [BMT]. L интерпретирует пары точек как определяющие большие круги [По умолчанию прямая линия].

n | N n_symbol

Задает количество эквидистантных символов для декорированных линий. [1]. Верхний регистр N начинает размещение символов точно в начале линия [По умолчанию центрирует их по линии]. N — 1 место один символ в начале, а N +1 помещает один символ в конце декорированных линий. При желании добавьте / min_dist [ c | i | p ], чтобы обеспечить соблюдение обязательное минимальное расстояние между последовательными символами.

s | S n_symbol

То же, что n | N n_symbol , но подразумевает, что входными данными являются

, который перед построением должен быть преобразован в серию двухточечных отрезков.

x | X xfile.txt

Читает многосегментный файл xfile.txt и помещает символы в пересечения между декорированными линиями и линиями в xfile.txt . X сначала произведет повторную выборку линий по дугам большого круга.

Дополнительная информация symbolinfo управляет особенностями выбора символа и форматирование и состоит из конкатенированной строки, состоящей из любого из следующие управляющие аргументы:

+ угол

для обозначений под фиксированным углом, + для нормалей, или + ap для параллельной линии [по умолчанию].

+ д

Включает отладку, которая рисует вспомогательные точки и линии для иллюстрации работа декорированной установки линии.

+ g [ заполнить ]

Задает заливку символа [без заливки].

+ n dx [/ dy ]

Сдвигает размещение символов на указанную величину (добавить c | i | p для указания единиц). Приращения рассматриваются в системе координат, определяемой ориентация линии; используйте + N для принудительного увеличения Постройте систему координат x / y [без подталкивания].

+ p [ ручка ]

Рисует контур символов [по умолчанию — без контура]; необязательно указать перо для контура [По умолчанию ширина = 0.25п, цвет = черный, стиль = сплошной].

+ s <символ> <размер>

Задает код и размер декоративного символа.

+ ш

Указывает, сколько точек ( x , y ) будет использовано для оценки углы символа [по умолчанию 10].

Примечание. Поместив параметры -S ~ в заголовок сегмента, вы можете изменить декорированные линии по сегментам.

-U [[ только ] / dx / dy /] [ c | этикетка ] (подробнее…)

Нарисуйте на графике логотип с отметкой времени GMT.

-V [ уровень ] (подробнее …)

Выберите уровень детализации [c].

-W [ ручка ] [ attr ] (подробнее …)

Задайте атрибуты пера для линий или контура символов [По умолчанию: ширина = по умолчанию, цвет = черный, стиль = сплошной]. Если модификатор + cl добавляется, то цвет строки берется из CPT (см. -С ).Если вместо этого добавлен модификатор + cf , тогда цвет из cpt файл применяется к заливке символа. Для обоих эффектов используйте только + c . Вы также можете добавить один или несколько дополнительных модификаторов атрибутов строки: + o смещение u запускает и останавливает рисование линии с заданным смещением расстояния от конечной точки. Приложение u из c | i | п к укажите расстояние на карте или вместо этого добавьте единицы расстояния карты (см. ниже) [Декартовы расстояния]; + s будет рисовать линию, используя сплайн Безье [линейный сплайн]; + v vspecs разместит векторную головку на концах линий.Вы можете используйте + vb и + ve , чтобы указать отдельные векторные спецификации на каждом конце [общие спецификации]. Поскольку + v может принимать дополнительные модификаторы, его необходимо обязательно указать в конце спецификации пера. Для получения дополнительной информации см. Атрибуты вектора.

-X [ a | c | f | r ] [ x-shift [ u ]]

-Y [ a | c | f | r ] [ y-shift [ u ]] (подробнее…)

Сдвинуть начало отсчета графика.

-bi [ ncols ] [ t ] (подробнее …)

Выберите собственный двоичный формат для первичного ввода. [По умолчанию — необходимое количество столбцов с учетом выбранных настроек].

-a col = name [ … ] (подробнее …)

Установить пространственные ассоциации столбцов col = name .

-di nodata (подробнее…)

Заменить входные столбцы, равные nodata , на NaN.

-e [ ~ ] «узор» | -e [ ~ ] / regexp / [ i ] (подробнее …)

Принимать только те записи данных, которые соответствуют заданному шаблону.

-f [ i | o ] colinfo (подробнее …)

Укажите типы данных входных и / или выходных столбцов.

-g [ a ] x | y | d | X | Y | D | [ col ] z [+ | -] зазор [ u ] (подробнее …)

Определите пропуски данных и разрывы строк. Параметр -g игнорируется, если установлен -S .

-h [ i | o ] [ n ] [ + c ] [ + d ] [ + r примечание ] [ + r title ] (подробнее…)

Пропустить или создать запись (и) заголовка.

-i cols [ + l ] [ + s scale ] [ + o смещение ] [, … ] (подробнее …)

Выберите входные столбцы и преобразования (0 — первый столбец).

-: [ i | o ] (подробнее …)

Поменять местами 1-й и 2-й столбцы на входе и / или выходе.

-p [ x | y | z ] azim [/ elev [/ zlevel ]] [ + w lon0 / lat0 [/ z0 ]] [ + v x0 /

] (Больше . или просто —

Распечатайте короткое сообщение о синтаксисе команды, затем завершите работу (ПРИМЕЧАНИЕ: в Windows просто используйте — ).

— + или просто +

Распечатайте подробное сообщение об использовании (справке), включая объяснение любой параметр, зависящий от модуля (но не общие параметры GMT), а затем закрывается.

-? или без аргументов

Распечатать полное сообщение об использовании (справке), включая объяснение всех параметров, и выйти.

–PAR = значение

Временно изменить настройку GMT по умолчанию; повторяемый. См. Параметры в gmt.conf.

Для единицы расстояния карты добавьте единиц d для градуса дуги, м для дуги минуты и с для угловой секунды или e для счетчика [по умолчанию], f для стопы, k для км, M для статутной мили, n для морской мили, и и для исследовательской ноги в США.По умолчанию мы вычисляем такие расстояния, используя сферическое приближение с большими кругами. Подготовьте — к расстояние (или единица измерения не указана) для выполнения «Плоской Земли» вычисления (более быстрые, но менее точные) или добавьте + для выполнения точные геодезические расчеты (медленнее, но точнее).

Векторные атрибуты

Некоторые модификаторы могут быть добавлены к опциям создания векторов для с указанием размещения векторных головок, их формы и обоснование вектора.Ниже, слева и справа относятся к сторону векторной линии при просмотре от начальной точки до конечная точка сегмента:

+ a angle устанавливает угол вершины векторной головки [30].

+ b помещает векторную головку в начало векторной траектории [нет]. При желании добавьте t для конечной линии, c для круга, a для стрелки [по умолчанию], i для хвоста, A для простой открытой стрелы, и I для простого открытого хвоста.Далее добавить л | r , чтобы рисовать только влево или вправо половинки этой головы [обе стороны].

+ e помещает векторную головку в конец векторного пути [нет]. При желании добавьте t для конечной линии, c для круга, a для стрелки [по умолчанию], i для хвоста, A для простой открытой стрелы, и I для простого открытого хвоста. Далее добавить л | r , чтобы рисовать только влево или вправо половинки этой головы [обе стороны].

+ г — | fill выключает векторную заливку головы (если -) или устанавливает векторную заливку заполнение головы [используется заливка по умолчанию, которая может быть нулевой].

+ h shape задает форму векторной головы (диапазон -2/2). По умолчанию управляется MAP_VECTOR_SHAPE [0].

+ l рисует полустрелки, используя только левую сторону указанных головок [обе стороны].

+ m помещает векторную головку в среднюю точку векторного пути [нет].Приложение f или r для прямого или обратного направления вектора [вперед]. При желании добавьте t для конечной линии, c для круга, a для стрелки [по умолчанию], i для хвоста, A для простой открытой стрелы, и I для простого открытого хвоста. Далее добавить л | r , чтобы рисовать только влево или вправо половинки этой головы [обе стороны]. Не сочетается с + b или + e .

+ n norm уменьшает векторные атрибуты (толщина пера, размер головы) с уменьшающейся длиной, где длина векторного графика короче нормы будет иметь их атрибуты в масштабе длины / норма [атрибуты стрелки остаются инвариантен к длине].

+ o [ plon / plat ] указывает наклонный полюс для большого или маленькие кружочки. Требуется только для больших кругов, если задано + q . Если нет Полюс добавляется, то по умолчанию мы используем северный полюс.

+ p [-] [ pen ] устанавливает атрибуты векторного пера. Если ручка имеет ведущий — тогда контур головы не прорисовывается. [Используется перо по умолчанию, и начертан контур головы]

+ q означает, что входной угол , длина данные вместо этого представляют начало и стоп углы раскрытия дугового сегмента относительно заданной точки. См. + o для уточнения особый полюс дуги [северный полюс].

+ r рисует полустрелки, используя только правую сторону указанных головок [обе стороны].

+ t [ b | e ] trim [ unit ] сдвигает начальную или конечную точку (или обе) по сегменту вектора заданной обрезкой ; добавьте подходящий блок ( c , i или p ). Если модификаторы b | и не используются, тогда обрезка может быть двумя значениями, разделенными косой чертой, который используется, чтобы указать разные обрезки для начала и конца.Положительные обрезки вектор будет закорочен, а при отрицательной обрезке он удлиняется [без обрезки].

Кроме того, все векторы, кроме круговых, могут принимать эти модификаторы:

+ j просто определяет, как точка входа x , y относится к вектор. Выберите из b начало [по умолчанию], e nd или c введите.

+ s означает, что входной угол , длина вместо x , y координаты конечной точки вектора.

Наконец, декартовы векторы могут принимать следующие модификаторы:

+ z scale [ unit ] ожидает ввода dx , dy компонентов вектора и использует масштаб для преобразования в полярные координаты с длиной в заданных единицах.

Примеры

Для нанесения сплошных красных кругов (диаметр = 0,2 см) в перечисленных местах в файле DSDP.txt на карте Меркатора на 0,3 см / градус области от 100E до 160E, от 20S до 30N, с автоматическими делениями и линиями сетки, используйте

 gmt сюжет DSDP.txt -R100 / 160 / -20 / 30 -Jm0.3c -Sc0.2c -Gred -Bafg -pdf карта


Чтобы отобразить значения xyz в файле quakes.xyzm в виде кругов с размером дается величиной в 4-м столбце и цветом в зависимости от глубины в третий с использованием CPT rgb.cpt на линейной карте, используйте

 gmt: график quakes.xyzm -R0 / 1000/0/1000 -JX6i -Sc -Crgb -B200 -pdf map


Чтобы нанести файл trench.txt на карту Меркатора, с белыми треугольниками с стороны 0,25 дюйма на левой стороне линии, через каждые 0.8 дюймов, используйте

 gmt plot trench.txt -R150 / 200/20/50 -Jm0.15i -Sf0.8i / 0.1i + l + t -Gwhite -W -B10 -pdf map


Для отображения данных в файле misc.txt в виде символов, определенных кодом в последний столбец и размер, заданный величиной в 4-м столбце, и цвет на основе третьего столбца через хром CPT на линейная карта, используйте

 gmt plot misc.txt -R0 / 100 / -50 / 100 -JX6i -S -Cchrome -B20 -pdf map


Если вам нужно разместить векторы на графике, вы можете выбрать один из прямые декартовы векторы, математические круговые векторы или геовекторы (эти образуют маленькие или большие круги на Земле).Они могут иметь дополнительные головки на любом конец, а головы могут быть в виде традиционной стрелки, круга или конечной перекрестной линии. Чтобы разместить несколько векторов с круг в начальной точке и стрелка в конце, попробуйте

 gmt plot -R0 / 50 / -50 / 50 -JX6i -Sv0.15i + bc + ea -Gyellow -W0.5p -Baf -pdf map << EOF
10 10 45 2i
30-20 0 1,5i
EOF


Для построения векторов (красные векторные головки, сплошная основа) из файла data.txt, который содержит запись формы lon, lat, dx, dy, где dx, dy - декартовы компоненты вектора указаны в пользовательских единицах, и эти пользовательские единицы должны быть преобразованы в см с учетом масштаба 3.60, попробуйте

 gmt plot -R20 / 40 / -20 / 0 -JM6i -Sv0.15i + e + z3.6c -Gred -W0.25p -Baf data.txt -pdf map


Пользовательские символы

plot позволяет пользователям определять и строить свои собственные пользовательские символы. Этот выполняется путем кодирования символа с помощью нашего собственного макроса кода символа описано в Приложении N. Поместите все макрокоды для вашего нового символа в файл с расширением .def; затем вы можете обратиться к символу без указания расширения (например, файл символов tsunami.def используется указав -Sk цунами / размер . Файл определения может содержать любое количество записей кода графика, а также пустые строки и комментарии строки (начиная с #). plot будет искать файлы определений в (1) текущий каталог, (2) каталог ~ / .gmt и (3) каталог $ GMT_SHAREDIR / custom в указанном порядке. Многоугольники произвольной формы (состоящие из отрезков прямых линий и дуг круги) можно создавать - эти многоугольники можно раскрашивать и заливать шаблон.Также можно использовать другие стандартные геометрические символы. Смотри Приложение Пользовательские графические символы для определений макросов.

GMT4 Вектор

Примечание. Однополигональный вектор старого стиля доступен в GMT4 и более ранних версиях. был добавлен в GMT5 для обратной совместимости со старыми скриптами. Для справки здесь приведен старый векторный синтаксис: Размер , если он присутствует, будет интерпретироваться как ширина стрелки / длина головы / ширина головы . По умолчанию атрибуты стрелки остаются неизменными относительно длины. стрелки.Чтобы размер вектора уменьшался с уменьшением длины, добавить n norm , так что векторы короче norm будут иметь размеры, масштабированные на длину вектора, деленную на норм . Чтобы центрировать вектор в точке баланса (средней), используйте -Svb ; чтобы выровнять точку с векторной головой, используйте -Svh ; чтобы выровнять точку с хвостом вектора, используйте -Svt [по умолчанию]. Если входные данные содержат координаты головной точки вместо направления и длины, используйте -Svs .Верхний регистр B , H , T или S будет рисовать двуглавый вектор [по умолчанию - одинарный].

Бейсболки

plot автоматически определит, содержит ли замкнутый многоугольник географический полюс, т. е. полярная шапка. Такие многоугольники требуют специальных обработка под капотом для обеспечения правильного наполнения. Многие инструменты, такие поскольку пакеты ГИС не могут обрабатывать полигоны, покрывающие полюс и некоторые не может обрабатывать многоугольники, пересекающие линию дат.Они работают над этим проблема при разбиении полигонов на западный и восточный или вставке искусственные вспомогательные линии, которые прорезают шест и спину. Такие измененные полигоны могут быть искажены в GMT.

Различные способы установки размера фигуры в RMarkdown - Себастьян Зауэр Stats Blog

Markdown считается «легким» языком разметки, отсюда и название уценка . Вот почему вариантов форматирования мало. Однако есть некоторые расширения, например, созданные RMarkdown.

Особый интерес представляет размер фигур. Давайте посмотрим на некоторые способы изменения размера фигуры с помощью RMarkdown.

Сначала возьмем данные:

  данных (mtcars)
имена (mtcars)


  ## [1] "mpg" "cyl" "disp" "hp" "drat" "wt" "qsec" "vs" "am" "gear"
## [11] «карбюратор»


Не давай заговорить.

Мы можем определить размер фигур глобально в части YAML, как это для пример.

  ---
title: «Мой документ»
вывод: html_document:
fig_width: 6
fig_height: 4
---


Определить размер фигуры как глобальный параметр фрагмента

В качестве первого R-фрагмента в вашем документе RMD определите общие настройки фрагмента, например это:

  knitr :: opts_chunk $ set (рис.width = 12, fig.height = 8)


Варианты блоков

Мы также можем установить параметры блока для каждого блока. С истреб. Высотой и рис. Ширина можем определить размер. Обратите внимание, что по умолчанию используются дюймы, как unit: {r fig1, fig.height = 3, fig.width = 5} .

Для графика другого размера просто измените числа: {r fig2, fig.height = 3, fig.width = 3, fig.align = "center"} .

Вы также можете изменить соотношение сторон изображения: {r fig3, fig.width = 5, fig.asp = .62} .

Обратите внимание, что соотношение сторон основано на заданной вами fig.width . Увидеть Вот.

Различные варианты для разных форматов вывода

Возможности изменения размеров фигур также зависят от формата вывода (HTML или Latex, Word здесь не упоминается). Например, в латексе допускается процентное содержание, как указано в параметрах. page: {r fig4, out.width = '40% '} .

Как изменить параметры графика в R

2. Программирование
3. R
4. Как изменить параметры графика в R

Андри де Фрис, Джорис Мейс

Чтобы передать более мощное и действенное сообщение для viewer, вы можете изменить внешний вид графиков в R, используя многочисленные параметры графиков R.

Вы можете найти всю документацию по изменению внешнего вида базовой графики на странице справки? Par (). Эта функция позволяет вам устанавливать (или запрашивать) графические параметры или опции.

Обратите внимание, что par () принимает обширный список аргументов. Вот несколько наиболее часто используемых вариантов.

Как изменить стиль метки осей в R

Чтобы изменить стиль метки осей, используйте графический параметр las (стиль метки). Это меняет угол ориентации этикеток:

• 0 : По умолчанию, параллельно оси

• 1 : Всегда горизонтально

• 2 : Перпендикулярно оси

• 3 : Всегда вертикально

Например, чтобы изменить стиль оси, чтобы текст всех осей был горизонтальным, используйте las = 1 в качестве аргумента для построения графика:

> сюжет (верный, las = 1)

Как изменить тип коробки на графике R

Чтобы изменить тип рамки вокруг области графика, используйте параметр bty (тип рамки):

• «o» : Значение по умолчанию рисует полный прямоугольник вокруг графика.

• «n» : Ничего не обрисовывает сюжет.

• «l» , «7» , «c» , «u» или «]» : Обводит контур вокруг участка графика, напоминает заглавную букву параметра. Итак, опция bty = ”l” рисует линию слева и снизу графика.

Чтобы построить график без рамки вокруг области графика, используйте bty = ”n” в качестве аргумента для построения графика:

> сюжет (верный, bty = "n")

Как изменить более одного варианта участка в R

Чтобы изменить несколько параметров графики на одном графике, просто добавьте дополнительный аргумент для каждого параметра графика, который вы хотите установить.Например, чтобы изменить стиль метки, тип поля, цвет и характер печати, попробуйте следующее:

> сюжет (верный, las = 1, bty = "l", col = "red", pch = 19)

Как изменить размер шрифта текста и осей на графиках R

Чтобы изменить размер шрифта текстовых элементов, используйте cex (сокращение от коэффициента увеличения символа). Значение по умолчанию - 1. Чтобы уменьшить размер текста, используйте значение cex меньше 1; чтобы увеличить размер текста, используйте значение cex больше 1.

> x <- seq (0,5, 1,5, 0,25)
> y <- rep (1, длина (x))
> plot (x, y, main = "Влияние cex на размер текста")
> текст (x, y + 0.1, labels = x, cex = x)

Чтобы изменить размер других параметров графика, используйте следующее:

• cex.main : Размер основного заголовка

• cex.lab : Размер меток осей (текст, описывающий ось)

• cex.ось : Размер текста оси (значения, обозначающие метки деления оси)

> plot (x, y, main = "Эффект cex.main, cex.lab и cex.axis",
+ cex.main = 1,25, cex.lab = 1,5, cex.axis = 0,75)

Об авторе книги

Андри де Врис - ведущий эксперт в области R и директор по бизнес-услугам Revolution Analytics. Обладая более чем 20-летним опытом, он предоставляет консультационные и обучающие услуги по использованию R. Джорис Мейс - статистик, R-программист и преподаватель R факультета биоинженерии Гентского университета.

Графические символы

R: различные формы точек доступны в R - Easy Guides - Wiki

Различные графические символы доступны в R . Графический аргумент , используемый для задания формы точек , равен pch .

Различные символы точек , обычно используемые в R , показаны на рисунке ниже:

Функция, используемая для создания этого рисунка, приведена в конце этого документа.

• пч = 0, квадрат
• пч = 1, по кругу
• пч = 2, вершина треугольника вверх
• пч = 3, плюс
• пч = 4, крест
• пч = 5, ромб
• пч = 6, треугольник вниз
• пч = 7, крест квадрат
• пч = 8, звезда
• пч = 9, ромб плюс
• пч = 10, обводка плюс
• пч = 11, треугольники вверх и вниз
• пч = 12, квадрат плюс
• пч = 13, обкрест
• pch = 14, квадрат и треугольник вниз
• пч = 15, залитый квадрат
• пч = 16, закрашенный круг
• пч = 17, закрашенный треугольник вершиной вверх
• пч = 18, алмаз с заливкой
• пч = 19, круг сплошной
• пч = 20, пуля (кружок меньший)
• пч = 21, закрашенный круг синий
• пч = 22, закрашенный квадрат синий
• пч = 23, алмаз синий с заливкой
• пч = 24, закрашенный треугольник вершиной вверх синий
• pch = 25, закрашенный треугольник вершиной синего цвета

Точку можно не указывать на графике, используя pch = NA .

  x

По умолчанию пч = 1

Для изменения цвета и размера точек можно использовать следующие аргументы:

• col : цвет (код или название) для точек
• bg : цвет фона (или заливки) для открытых символов графика . Его можно использовать только при пч = 21:25 .
• cex : размер символов pch
• lwd : ширина линии для графических символов

  # Изменить цвет
plot (x, y, pch = 19, col = "darkgreen", cex = 1.5)
# Цвет может быть вектором
plot (x, y, pch = 19, col = c ("зеленый", "красный"))
# изменить границу, цвет фона и толщину линии
plot (x, y, pch = 24, cex = 2, col = "blue", bg = "red", lwd = 2)

Обратите внимание, что только pch с 21 по 25 можно заполнить с помощью аргумента bg =

Для указания pch можно использовать другие символы, включая «+», «*», »-«, ».
