Давление в системе отопления, его нормализация, причины изменения

Давление в системе отопления должно быть в норме – 1,5 – 2,0 атмосферы для частных домов высотностью до 2 этажей. Если давление отличается от указанных пределов, систему нужно «лечить».

В данной статье разберем нюансы работы системы отопления и оборудования котельной. Определимся какое давление нужно поддерживать, как его устанавливать, от чего оно зависит… Вероятно приведенный материал поможет читателям в вопросах связанных с работоспособностью системы отопления и применением оборудования.

Какое давление в системе отопления должно быть

В малоэтажных частных домах рабочее давление системы отопления составляет около 2 атмосфер. Чаще 1,5 – 2,0 атмосферы. Максимальный подъем давления допускается до 3 атмосфер, а выше – должен срабатывать аварийный клапан.

В высотных домах норма давления в пределах 5 – 10 атм. Чаще – 5 – 8 атм. Максимум, на что рассчитаны радиаторы отопления в квартирах высотных домов – 12 атм.

Такое же давление — 12 атм, может находиться и в магистральных трубах теплосетей.

В высотных зданиях на стояках отопления для снижения давления устанавливаются гидравлические редукторы.

Почему давление повышается

Согласно законам физики, при нагреве жидкости или газа их объем увеличивается. Поэтому, если жидкость находится в закрытой системе отопления, то ее давление с ростом температуры будет увеличиваться.

Жидкость не может значительно сжиматься так как газ. Если пространство закрытое, то может произойти большой скачок давления и оболочку разорвет.

В «неправильной» системе отопления закрытого типа так и происходит – разрушается самое слабое звено, например, теплообменник котла, и жидкость находит путь наружу.

В открытых системах отопления – с самотечным движением жидкости (в которых открытый расширительный бак) давление при нагреве не повышается. Оно там задается высотой водяного столба – обычно на 1 – 2 этажа – соответственно до 1 атм.

«Лишняя» жидкость просто уходит в бак или сбегает в канализацию.
Но в закрытых системах применяются другое специальное оборудование.

Как нормализуют ситуацию

Чтобы не произошло опасного повышения давления при нагреве теплоносителя, в закрытые системы (с принудительной циркуляцией жидкости), включают обязательные элементы:

  • Расширительный бак – закрытый сосуд, частично заполненный воздухом, который способен значительно сжиматься при повышении давления, освобождая объем для «несжимаемой» жидкости.
  • Предохранительный клапан – прибор открывающий сброс жидкости из системы, если давление в ней достигло установленного максимального давления – обычно 3атм.
  • Манометр – прибор измеряющий и указывающий давление жидкости или газа. Его показаниями руководствуются и при заливке, закачивании системы, контроле работы…

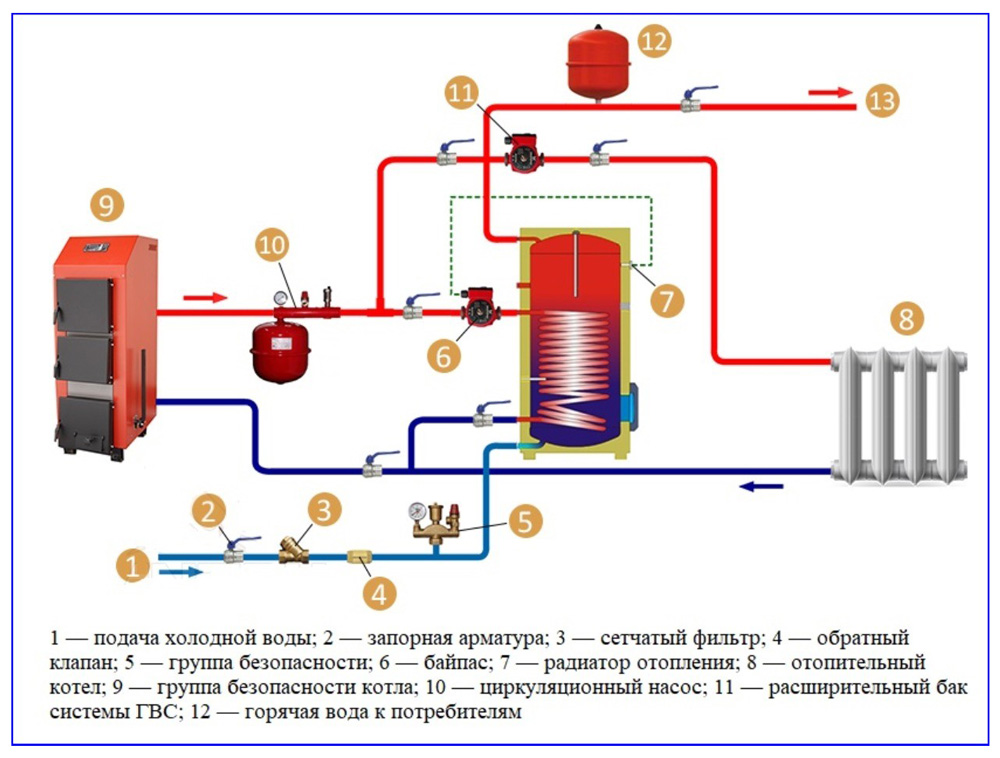

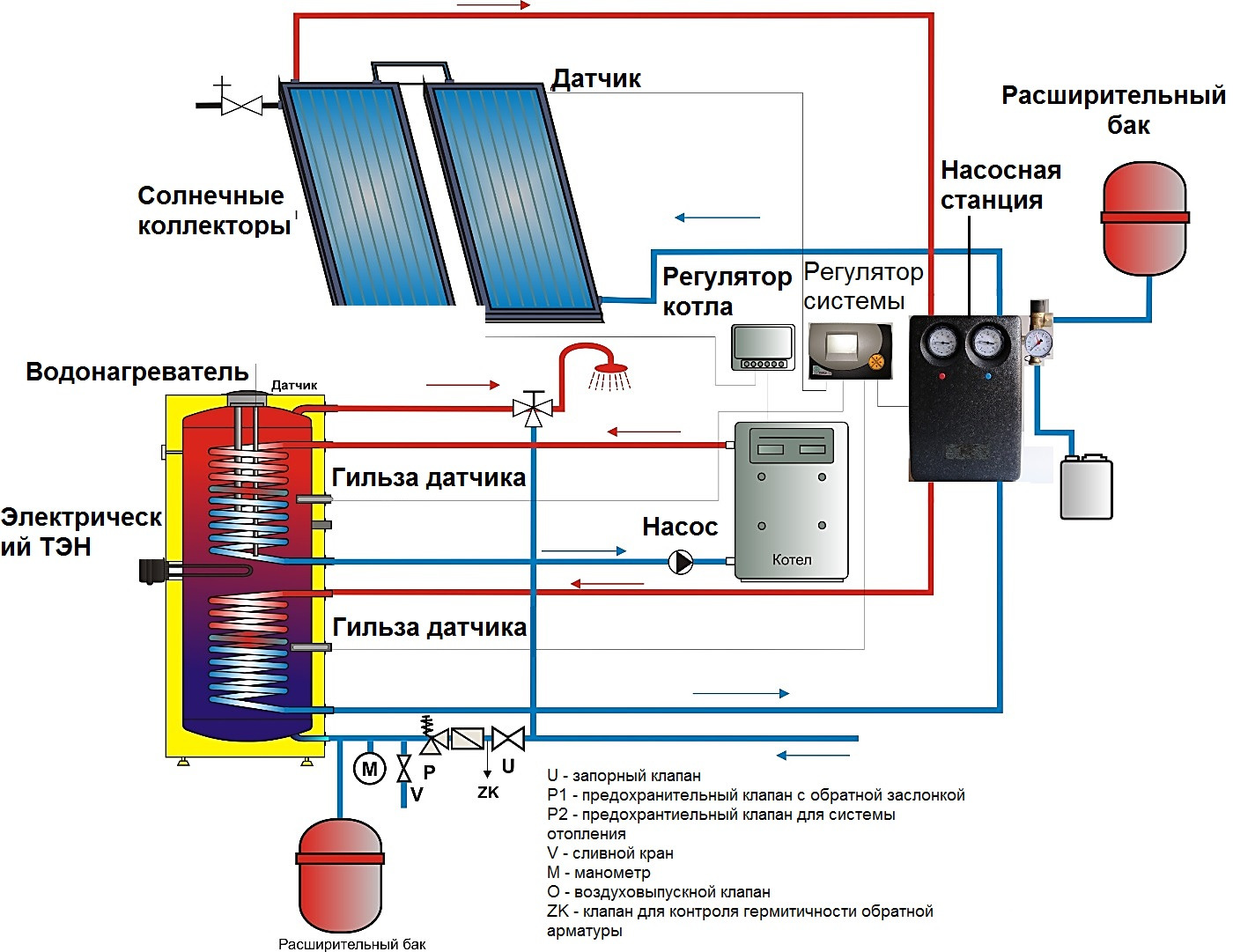

Такое же оборудование должно устанавливаться и на систему горячего водоснабжения в частных домах, в составе которых находится бойлер косвенного нагрева.

Группа безопасности для системы отопления с неавтоматизированным котлом
— предохранительный клапан, воздухоотводчик, манометр.
В настенных котлах данные приборы являются встроенными.

Читайте подробней на сайте – как правильно сделать обвязку не автоматизированного котла

Какой объем у расширительного бака

Недопустимо применять расширительный бак меньшего объема, чем 1/10 от всей системы отопления.
Впрочем, для профессионального расчета объема расширительного бака существует специальная методика. Но на бытовом уровне решается так – не меньше чем 1:10 от залитого в систему отопления теплоносителя. Тогда расширительный бак может компенсировать увеличения объема жидкости от ее нагрева без проблем.

Как узнать, сколько в системе теплоносителя?
Остается только вооружиться геометрическими формулам и справочными данными по применяемому оборудованию. Но на практике, при создании отопления своими руками, без проекта, объем просто считают ведрами при первичной заливке. После чего уже и приобретают подходящий расширительный бачок.

Принцип работы расширительного бака

Почему давление в системе отопления снижается

Давление в системе отопления постоянно понижается от первоначального заданного значения. Это понижение может быть весьма малым и не заметным по приборам (манометрам). Или может понижаться значительно.

Большое уменьшение давление может происходить по двум причинам:

  • После заливки жидкости в системе отопления находится воздух. Он будет постепенно стравливаться через автоматические воздухоотводчики (должны присутствовать). Уменьшение давление при этом должно компенсироваться подливкой нового теплоносителя.
  • В системе отопления находится течь, теплоноситель уходит. Но может быть и утечка воздуха из замкнутого расширительного бака.

Не допускается делать автоматическую подпитку водой системы отопления при уменьшении давления. Если присутствует течь, то вода в системе будет постоянно обновляться, что приведет к значительному осадку и выходу всей системы из строя.

Как найти течь в системе отопления

Обычно течь теплоносителя возникает на стыках из-за некачественного монтажа. Достаточно внимательно осмотреть систему и обратить внимание на потеки и рыжие отметины (осадок из воды). Ремонт по «диагнозу».

Но иногда визуально обнаружить трудно. Тогда ищут на слух, — систему сливают и заполняют воздухом под давлением. Характерный свист укажет, где находится «дырочка».

Можно использовать и специальное оборудование — сканер избыточной влажности.

Нужно не забыть и о котле. Наличие течи в теплообменнике, через маленькие трещинки – не редкое явление. Обнаружить «на ходу» не получится – теплоноситель тут же испаряется и уходит вместе с газами. Проверяется при остановленном котле.

Не желательно узлы стыковок располагать в недоступных для осмотра и ремонт местах.
Ознакомьтесь, — Проблема монтажа полипропиленовых трубопроводов – как правильно паять трубы.

Как установить давление в системе отопления

Начальное давление в системе отопления устанавливается путем накачивания расширительного бака воздухом, при холодном теплоносителе.


Расширительный бак наполняется воздухом до создания давления в 1,3 – 1,5 атм.
Соответственно, при нагреве, если объем бака подобран правильно, давление может достигать – 2,0 атм.

Расширительный бак оснащен обычным воздушным золотником, как и на автомобиле, и может быть накачан автомобильным насосом или компрессором.

Мы рассмотрели основные вопросы, связанные с давлением в системе отопления для частного дома. Также рекомендуется ознакомиться Как работает гидроаккумулятор и расширительный бак

нормы, что делать при перепадах

Владельцам частных домов приходится лично следить за работой отопления своего жилища. Важнейший показатель, нуждающийся в контроле – это давление внутри системы отопления.

От него зависит работоспособность и длительность службы всей теплосети дома.

Как образуется давление в системе отопления частного дома

Существует три единицы измерения давления:

  1. Атмосфера
  2. Бар
  3. Мегапаскаль

Пока в систему не залита вода либо другой энергоноситель, давление в ней соответствует обычному атмосферному. А поскольку 1 Бар содержит в себе 0,9869 атмосферы (то есть почти целую атмосферу), считается, что давление в незаполненной сети = 1 Бар.

Как только в систему попадает теплоноситель, этот показатель меняется.

Общее давление внутри теплосети, которое учитывают датчики (манометры), состоит из суммы 2 видов давления:

  1. Гидростатического. Создаёт вода в трубах и существует, даже когда котёл не работает. Статическое равняется давлению столба жидкости в теплосети и соотносится с высотой отопительного контура. Высота контура = разнице между самой высшей его точкой и низшей. В открытой системе в самой высокой точке находится расширительный резервуар. От уровня воды в нём начинают измерять высоту контура. Считается, что столб воды высотой в 10 м даёт 1 атмосферу и равняется 1 бару, или 0,1 Мегапаскалю.
  2. Динамического. В закрытой сети его создают: насос (который заставляет циркулировать воду) и конвекция (расширение объёма воды при нагревании и сужение при её остывании). Показатели этого вида давления меняются в точках объединения труб с разным диаметром, в местах с запорными клапанами и т. д.

Общее давление влияет на:

  • Скорость водяного потока и скорость теплообмена между участками системы.
  • Уровень теплопотери.
  • Коэффициент полезного действия сети. Давление растёт — КПД повышается, а сопротивление контура снижается.

От параметров давления зависит эффективность работы контура в здании.

Его стабильность с оптимальным показателем в системе сокращает потери тепла и гарантирует доставку энергоносителя в отдалённые уголки дома практически с той же температурой, которую он получил при нагреве в котле.

Оптимальные показатели

Существуют общепризнанные среднестатистические нормы:

  • Для небольшого частного дома или квартиры с индивидуальным отоплением достаточно давления в пределах
    от 0,7 до 1,5 атмосфер
    .
  • Для частного домовладения в 2—3 этажаот 1,5 до 2 атмосфер.
  • Для здания в 4 этажа и выше рекомендуются от 2,5 до 4 атмосфер с установкой дополнительных манометров на этажах для контроля.

Внимание! Для проведения расчётов важно понять, какая из двух видов систем устанавливается.

Закрытая и открытая отопительные системы: в чём разница

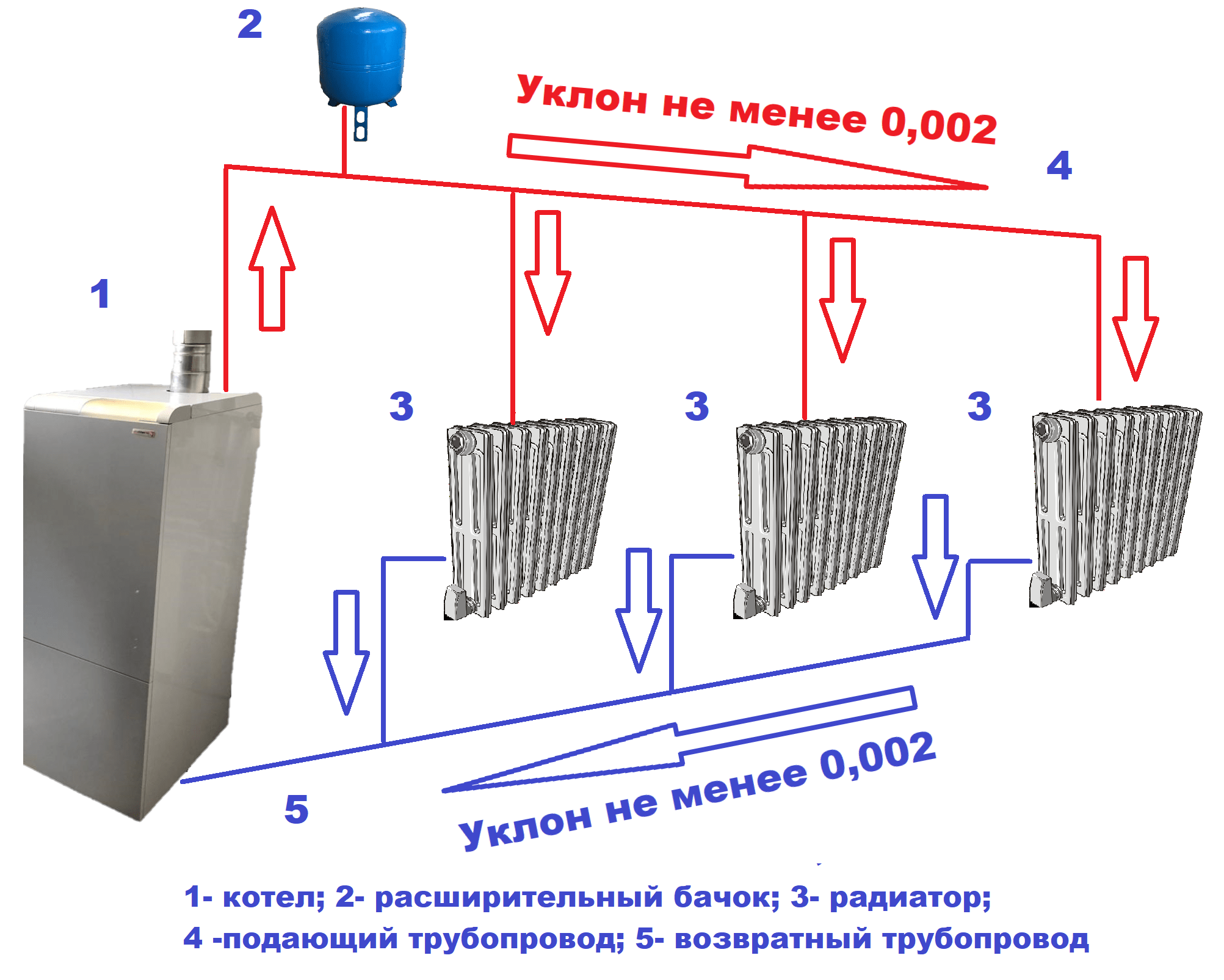

Открытая — система отопления, в которой расширительный бак для избыточной жидкости взаимодействует с атмосферой.

Закрытая — герметичная система отопления. В ней расположен закрытый расширительный сосуд особой формы с мембраной внутри, которая делит его

на 2 части. Одна из них заполнена воздухом, а вторая — подсоединена к контуру.

Фото 1. Схема закрытой отопительной системы с мембранным расширительным баком и циркуляционным насосом.

Расширительный сосуд вбирает избыточную воду, когда её объем увеличивается при нагревании. Когда вода остывает и уменьшается в объёме — сосуд восполняет недостаток в системе, предотвращая её разрыв при нагревании энергоносителя.

В открытой системе бак расширения обязательно устанавливают в самой высокой части контура и соединяют, с одной стороны с трубой-стояком, а с другой — с трубой-сливом. Сливная труба страхует бак расширения от переполнения.

В закрытой системе расширительный сосуд можно установить в любой части контура.

При нагревании вода поступает в сосуд, а воздух во второй его половине сжимается. В процессе остывания воды давление снижается, а вода под напором сжатого воздуха или другого газа возвращается обратно в сеть.

Вам также будет интересно:

В открытой системе

Чтобы избыточное давление на открытую систему составило всего 1 атмосферу, необходима установка бака на высоте 10 метров от самой нижней точки контура.

А чтобы разрушился котёл, выдерживающий мощность 3 атмосферы (мощность среднестатистического котла), нужно установить открытый бак на высоту больше 30 метров.

Поэтому открытую систему чаще используют в одноэтажных домах.

А давление в ней редко превышает обычное гидростатическое, даже когда вода нагревается.

Потому и дополнительные предохранительные устройства, кроме описанной сливной трубы, не нужны.

Важно! Для нормальной работы открытой системы котёл устанавливают в самой низкой точке, а бак расширения — в самой верхней. Диаметр трубы на входе в котёл должен быть уже, а на выходе — шире.

В закрытой

Поскольку давление значительно выше и меняется при нагревании, она обязательно должна быть оборудована предохранительным клапаном, который обычно для 2-этажного здания ставится на показатель 2,5 атмосферы. В небольших домах давление может оставаться в пределах 1,5—2 атмосфер. Если же этажность — от 3-х и выше, пограничные показатели до 4—5 атмосфер, но тогда требуется установка соответствующего котла, дополнительных насосов и манометров.

Наличие насоса даёт преимущества:

  1. Длина трубопровода может быть сколько угодно большой.
  2. Подсоединение любого количества радиаторов.
  3. Используют как последовательную, так и параллельную схему подключения радиаторов.
  4. Система работает при минимальных температурах, что экономно в межсезонье.
  5. Котёл работает в щадящем режиме, так как принудительная циркуляция быстро двигает воду по трубам, и она не успевает остыть, доходя до крайних точек.

Фото 2. Измерение давления в отопительной системе закрытого типа при помощи манометра. Прибор устанавливается рядом с насосом.

Перепад давления: основные причины

Если давление «скачет» даже по прошествии нескольких недель с начала отопительного сезона, стоит внимательней присмотреться к возможным проблемным местам. Самыми распространёнными причинами перепадов считаются:

  • Утечки. Чаще случаются в местах резьбовых соединений из-за малого количества уплотнителя. В полипропиленовых трубопроводах — нарушение сварочной технологии.

Внимание! Трубы из полипропилена обязательно сваривают с помощью муфты во избежание утечек.

  • Выделение воздуха из теплоносителя. Когда система запускается на регулярный отопительный сезон — она проходит адаптацию. Какое-то время давление неизменно будет падать из-за воздуха, растворенного в воде. Удалять его рекомендуют подпиткой системы, повышая давление до норматива. Когда весь воздух выйдет, перепады исчезнут.
  • Новые алюминиевые радиаторы. В контакте с водой в них происходит окисление: вода распадается на кислород и водород. Кислород образует окисную плёнку на алюминии, а водород улетучивается через воздухоотвод. Такая реакция закончится лишь тогда, когда вся площадь радиаторов будет окислена. Тогда добавляют недостающую воду в систему.

Фото 3. Алюминиевые радиаторы отопления. При их установке может повыситься давление в отопительной системе.

Хронические перепады давления могут происходить и по другим причинам. Лучше всего, если их диагностирует инженер-специалист и проверит исправность манометров, воздухоотвода, предохранителей.

Важно! На случай скачков давления или закипания предохранительные клапаны стоит подключить к канализации.

Что делать, когда показатели падают

Потери создаются из-за неисправностей:

  • В котле. Загрязнение, изношенность деталей, или микротрещины. Свищ в теплообменнике требует пайки либо замены.
  • В контуре. Круг причин также обширен: видимые и скрытые утечки исправляют герметизацией.
  • В баке расширения. Трещины в мембране и попадание воды в отсек для воздуха — исправляется заменой мембраны либо всего бака.
  • Засорение отложением соли. Исправляют очисткой системы специальными составами (Антинакипин, например).

Если трубопровод скрыт и не удаётся сразу обнаружить причину повреждения, требуется процедура опрессовки. Из системы сливают воду и нагнетают воздух компрессором. Лучше всего, чтобы её выполняли специалисты.

Почему давление растёт:

  • Циркуляция воды остановилась. Необходимо выяснять причину.
  • Где-то в контуре закрыта задвижка.
  • Пробка из воздуха или мусора /накипи в системе.
  • Кран плохо перекрыт и в систему постоянно идёт новая вода.
  • Неправильное соотношение диаметров труб на выходе и входе в теплообменник.
  • Слишком мощный насос. При поломке — системе грозит гидроудар.
  • Неправильно рассчитан объем расширительного бака.

Ещё одна распространённая причина: вода закипела в котле. В таком случае срочно снизьте температуру.

Как бы там ни было, поиск и устранение причин лучше доверить квалифицированному инженеру.

Полезное видео

Посмотрите видео, в котором рассказывается о нормах давления для отопительной системы небольшого дома.

Механизмы контроля

Для предотвращения аварийных ситуаций в закрытых системах используют сбросные и перепускные клапаны.

Сбросный. Устанавливается с выходом в канализацию для аварийного спуска избыточного энергоносителя из системы, защищая от разрушения.

Фото 4. Сбросный клапан для отопительной системы. Используется для спуска лишнего теплоносителя.

Перепускной. Устанавливается с выходом на альтернативный контур. Регулирует перепад давления, отправляя в него излишки воды, чтобы исключить повышение на следующих участках основного контура.

Современные производители отопительной арматуры производят «умные» предохранители, оснащённые датчиками температуры, которые реагируют не на увеличение напора, а на температурные показатели теплоносителя.

Справка. Нередки ситуации, когда клапаны понижения давления залипают. Проследите, чтобы в их конструкции был шток для ручного оттягивания пружины.

Не забывайте, что любая проблема в отопительной системе дома чревата не только потерей комфорта и расходами. Аварийные ситуации в теплосети угрожают безопасности жильцов и здания. Поэтому в контроле за отоплением нужны внимательность и компетентность.

К сожалению, запрашиваемая страница не существует.

testy

Несмотря на то, что многим жизнь кажется серой и безрадостной, вокруг то и дело

Сварочный инструмент

Конструкции из металла при соединении некоторых частей, требуют применения сварочных электродов, чтобы добиться хорошего

Мебель

Прихожая без вешалки, что кухня без холодильника! Независимо от того, будет ли это просторное

Обои

1. Почему обои отклеиваются – разбор главных причин 2. Экстренные меры – что делать, если

Утепление помещений

Нередко люди, живущие в старых многоэтажках, вынуждены рассчитывать только на свои силы. В большинстве

Популярные

Блок-хаус – это новый отделочный материал, применение которого сулит массу выгод и преимуществ как для

К сожалению, запрашиваемая страница не существует.

Популярные

Дренажная система защищает частные жилые постройки от подтоплений, которые становятся причиной разрушения фундамента, образования

news

Один из самых быстрых и в то же время наиболее ненадежных способов сращивания проводов

Популярные

Правильная вентиляция в частном доме необходима для обеспечения постоянного притока свежего воздуха в любое

Теплые полы

Теплый пол является оптимальным решением для отопления в индивидуальных домах. В своей практичности, экономичности

Типы домов

Газобетонные блоки – популярный в наши дни стройматериал, который применяется для возведения малоэтажных частных

Строительство домов

Современный человек активно использует преимущества, которыми обладает строительный материал кирпич. Он представляет собой искусственный

К сожалению, запрашиваемая страница не существует.

news

Любое строительство начинается с проекта, затем наступает этап точных расчетов. Кровля – значительная часть

Лакокрасочные материалы

В этой статье мы расскажем вам, как покрасить потолок водоэмульсионной краской без разводов. Сегодня

Электрофурнитура

Любая электрическая сеть для правильной эксплуатации требует выхода в виде выключателей и розеток. Последняя

testy

Для тех, кто никогда не жил в СССР, практически все эти люди времен Советского

Сантехника

Ванная – непременный атрибут каждой квартиры. Но многих она не удовлетворяет: громоздкая, неудобно пользоваться

Гараж и мастерская

Можно долго спорить, нужно ли делать утепление гаража, если он не отапливается. Отставив дискуссии

Какое должно быть давление в системе отопления

У хозяев квартир и частных домов, собственноручно занимающихся обслуживанием отопительных систем, очень часто возникает вопрос – какое давление в системе отопления считается нормальным и что делать, если оно «скачет» в ту или иную сторону? Разобраться в данных вопросах и подсказать верное решение в ситуациях с изменением давления и есть цель нашей статьи.

Немного теории

Чтобы хорошо понимать, что такое  рабочее давление в системе отопления частного дома или многоэтажки и из чего оно складывается, приведем немного теоретической информации. Итак, рабочее (полное) давление – это сумма:

  •  статического (манометрического) давления теплоносителя;
  • динамического напора, вызывающего его движение.

К статическому относится давление водного столба и расширения воды в результате ее нагревания. Если систему отопления с высшей точкой на уровне 5 м заполнить теплоносителем, то в низшей точке возникнет давление, равное 0.5 Бар (5 м водного столба). Как правило, внизу располагается тепловое оборудование, то есть, котел, чья водяная рубашка принимает на себя эту нагрузку. Исключение — давление воды в системе отопления многоквартирного дома с котельной, расположенной на крыше, тут наибольшую нагрузку несет самая нижняя часть трубопроводной сети.

Теперь нагреем теплоноситель, находящийся в состоянии покоя. В зависимости от температуры нагрева объем воды станет увеличиваться в соответствии с таблицей:

Когда система отопления открытая, то часть жидкости свободно перетечет в атмосферный расширительный бак и прироста давления в сети не будет. При закрытой схеме мембранная емкость тоже примет часть теплоносителя, но давление в трубах при этом вырастет. Самое высокое давление возникнет, если в сети задействовать циркуляционный насос, тогда к статическому прибавится динамический напор, развиваемый агрегатом. Энергия этого напора расходуется на принуждение воды к циркуляции и преодоления трения о стенки труб и местных сопротивлений.

Важно. Для настройки и контроля измерение давления всегда производится в самой нижней точке, возле котла, где оно самое высокое. Именно с этой целью в помещении котельной устанавливают манометры.

Давление в системе многоэтажного дома

Системы в зданиях повышенной этажности характеризуются высоким статическим давлением теплоносителя. Оно возрастает вместе с высотой дома, так как выше становится столб воды в трубах. Соответственно, для его преодоления используются мощные насосы с сухим ротором. Например, давление в отопительной системе многоэтажного дома, чья схема показана ниже, должно составлять не менее 5 Бар.

На преодоление подъема потребуется порядка 3 Бар и на трение с местными сопротивлениями – еще около 2 Бар с запасом. На манометрах, устанавливаемых в подвальных тепловых пунктах высотных зданий, можно увидеть значения от 4 до 7 Бар. Вообще, в системе центрального отопления, а точнее, в подающей магистрали, нередко поддерживается давление 12—15 Бар. Все зависит от протяженности трассы до ближайшей ТЭЦ.

Вывод. При централизованном теплоснабжении в условиях квартиры измерять, а тем более пытаться снизить максимальное давление в системе – бессмысленно. Даже если снять показания манометра в тепловом пункте, то это ничего не даст, в квартирах на разной высоте они все равно будут различаться. Все, что может волновать хозяина квартиры – это эффективность работы и срок службы радиаторов. В многоэтажках лучше не ставить чугунные батареи, они могут выдержать лишь около 6 Бар.

Давление в системе отопления частного дома

Все понятно, когда в доме смонтирована открытая система, сообщающаяся с атмосферой через расширительный бак. Даже если в ней задействован циркуляционный насос, то давление в расширительном баке будет идентично атмосферному, а манометр покажет 0 Бар. В трубопроводе сразу после насоса давление будет равным напору, что может развивать этот агрегат.

Все сложнее, если используется система отопления под давлением (закрытая). Статическая составляющая в ней искусственно увеличивается с целью повысить эффективность работы и исключить попадание воздуха в теплоноситель. Дабы глубоко не вдаваться в теорию, хотим сразу предложить упрощенный способ вычисления давления в закрытой системе. Нужно взять перепад высот между низшей и высшей точками отопительной сети в метрах и умножить его на 0.1. Получим статическое давление в Барах, а затем прибавим к нему еще 0.5 Бар, это и будет теоретически необходимое давление в системе.

В реальной жизни добавка 0.5 Бар может оказаться недостаточной. Поэтому принято считать, что в закрытой системе с холодным теплоносителем величина давления должна составлять 1. 5 Бар, тогда во время работы оно вырастет до 1.8—2 Бар.

Важно. Чем выше удастся поднять давление, тем лучше для работы отопления. Но его величина ограничивается техническими характеристиками котельного оборудования. Большинство бытовых теплогенераторов рассчитано на максимальное давление 3 Бар, но есть и более «слабые» экземпляры с показателями 2 и даже 1.6 Бар. Поэтому при настройке надо добиться в холодной системе на 0.5 Бар ниже, чем указано в паспорте котла. Иначе постоянно будет срабатывать клапан сброса давления.

Как поднять или снизить давление в отопительной системе?

Иногда во время эксплуатации в сети возникает большой перепад давления, что приводит к ее неработоспособности. Зная причины, из-за чего это случается, можно найти и способ устранения:

  • растрескивание мембраны расширительного бака. В одних моделях есть возможность поменять мембрану, в противном случае емкость меняется полностью;
  • неверно выполнен расчет давления в расширительном баке отопительной системы или его вместительность. Она должна составлять десятую часть от объема теплоносителя во всей сети, а давление газа за мембраной бака – на 0.2 Бар ниже системного;
  • сильное засорение грязевика;
  • наличие воздушных пробок. Часто бывает, что снизить давление удается с помощью мероприятий по удалению воздуха либо заменив автоматический воздухоотводчик;
  • потеря герметичности арматуры, отделяющей систему от водопровода подпитки. С той стороны напор сильнее и вода извне бесконтрольно пополняет отопительную сеть;
  • выход из строя автоматики котла;

В свою очередь, падение давления в отопительной системе происходит по таким причинам:

  • неплотность соединений, протечки;
  • скрытая утечка в двухконтурном котле, когда вода уходит в сеть ГВС через неисправный клапан;
  • трещина в теплообменнике котла;
  • вышел из строя регулятор давления.

В действительности причин может быть множество и зачастую обнаружить их не так просто, надо иметь практический опыт. Если найти неисправность не удается, надо обращаться за помощью к специалисту, имеющему все необходимое оборудование.

Заключение

Напорные отопительные схемы не так просты, как может показаться. Хорошо, если оборудование и магистрали смонтированы на совесть, а после запуска и настройки в сети не поднимается и не падает давление. Другое дело, когда спустя несколько лет работы появляются подобные проблемы. Без датчика, обнаруживающего неплотности, подчас очень трудно отыскать небольшую течь. Вот почему так важно качественно собрать каждое соединение при монтаже.

Давление в системе отопления — нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин Просмотров 12.9к. Обновлено

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора — основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

  • Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
  • Рабочее давление в системе отопления частного дома или номинальное — указывает значение, при котором она функционирует в течение всего отопительного периода.
  • Опрессовочное — давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
  • Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
  • Динамическое — равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса — это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 — 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 — 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 — 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

  • 5 бар для старых пятиэтажных домов;
  • 6 — 7 бар для девятиэтажек;
  • 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

  • Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
  • Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
  • Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
  • Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
  • Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

  • Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
  • Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
  • Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
  • Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
  • Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами — для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

  • Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
  • Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
  • Присутствие воздухоотводчика в высшей точке контура.
  • Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
  • Установка циркуляционного электронасоса желательно с тремя скоростями — это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
  • Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид
