В доме нет заземления что делать: Как сделать заземление в квартире, если его нет

Содержание

Где взять заземление в квартире если его нет в этажном щите

Большинство производителей бытовых приборов рекомендует подключать оборудование к розеткам с заземляющим контактом. Это повышает безопасность жителей дома и снижает вероятность электротравм. Но где взять заземление в квартире, если его нет во вводном электрощите?

Нужно ли заземление в квартире

Защитное заземление — это подключение корпуса электроприбора к контуру заземления при помощи провода РЕ. Обычно по этому проводнику ток не идёт, но при нарушении изоляции между корпусом и элементами, находящимися под напряжением, потенциал по этому проводу отводится в землю, что предотвращает поражение электричеством.

Однако нормативные документы не указывают заземление как обязательный элемент электропроводки. Поэтому ответ на вопрос «нужно ли заземление в квартире» является следующим.

Формально можно обойтись без него, но для безопасности людей и домашних животных необходимо подключение электроприборов к контуру заземления, находящемуся возле дома или трансформаторной подстанции.

Совет! Кроме защитного заземления желательна установка одного из устройств дифференциальной защиты (УЗО или дифавтомат). Эти приборы защищают от поражения электрическим током даже при отсутствии заземляющих проводников.

Куда подключать заземляющий провод, если есть заземление в щите

В современных домах квартирная проводка выполнена по трёхпроводной схеме, с фазным, нейтральным и заземляющим проводами. При этом заземление подключено к соответствующей клемме в этажном щите.

Однако в некоторых случаях при капитальном ремонте домовых электросетей заземляющий проводник к щитку подводится, но с квартирной проводкой он не соединяется.

В таких ситуациях для решения проблемы, где взять заземление в квартире, если его нет в электропроводке, но в этажном щитке имеется заземляющая шина, необходимо проложить дополнительный проводник от шины РЕ электрощита до аналогичной шины квартирного щитка или жёлто-зелёного провода внутриквартирных сетей.

При отсутствии такой шины в щитке на этаже, но при наличии заземления во вводном щите в здание допускается соединять внутриквартирное заземление с вводным щитом.

Системы заземления в многоквартирных домах

Современные системы электроснабжения жилых районов подключены к трансформаторам с глухозаземлённой нейтралью и носят

название TN. Это значит, что вторичные обмотки аппарата соединены в «звезду», средняя точка которой подключена к контуру заземления без разрывов и выключателей.

Соответственно, заземление в квартире должно соединяться с этой точкой заземляющим проводом PE или совмещённым проводником PEN. Существует несколько типов таких систем, описанных в ПУЭ п.1.7.3.

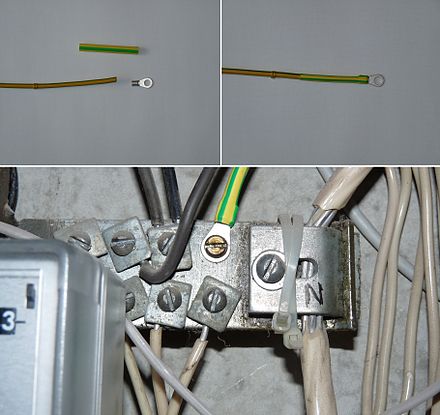

Система TN-C

Простейшая, но морально устаревшая система электроснабжения. В данной схеме подача электропитания осуществляется по четырёхпроводной схеме — три фазных L1, L2, L3 и нейтраль N.

В жилых домах при этом защитное заземление заменено занулением, к которому подключать корпуса электроприборов запрещено ПУЭ п. 1.7.132.

Система TN-S

Современная пятипроводная система электроснабжения, при которой для заземления внутридомовых и квартирных сетей от подстанции прокладывается дополнительный заземляющий проводник РЕ.

Замена старой системы TN-C на TN-S связана со значительными материальными затратами, поэтому в старых домах используется компромиссный вариант заземления — система TN-C-S.

Система TN-C-S

В этой схеме используются старые четырёхпроводные сети, которые во вводном щитке в здание подключаются к домовому контуру заземления, после чего от места соединения отходят два проводника — нейтраль N, которая вместе с фазой L подключается к автоматическому выключателю, и заземление РЕ, присоединённая к заземляющей шине.

Тем самым нейтральный провод N вводного кабеля или воздушной линии преобразовывается в совмещённый проводник PEN.

Видео на тему куда подключать защитный проводник в этажном щите:

Можно ли сделать собственный контур заземления

Один из вариантов, как сделать заземление в квартире, это установить контур самостоятельно. Для этого необходимо:

  • разметить на земле равносторонний треугольник со сторонами 2,5 метра;
  • по линиям разметки выкопать канаву глубиной 1 метр;
  • изготовить и забить в землю по углам треугольника три уголка 50х50 или трубы длиной три метра;
  • соединить верхние части уголков уголками или стальной полосой 40х4 мм;
  • проложить от контура такую же полосу к стене здания и вывести её над поверхностью почвы;
  • подключить к контуру заземляющий проводник, сечение которого зависит от количества квартир, электроприборы которых защищены этим заземлением.

Следует отметить, что ПУЭ п.1.7.35 рекомендует использовать в качестве контура заземления различные металлоконструкции, арматуру, беседки и другие естественные заземлители, находящиеся в земле (кроме трубопроводов любого назначения).

Важно! Все стальные элементы соединяются только при помощи сварки и не должны быть окрашены.

Такое заземление несложно изготовить без привлечения специализированных организаций, однако монтаж и подключение этой конструкции допускается только после согласования с управляющей компанией (

ЖЭКом или ОСМД).

Дело в том, что для каждого многоквартирного дома существует утверждённый проект электропроводки и установка контура заземления является не ремонтом, который можно выполнить самостоятельно, а реконструкцией или модернизацией.

Друзья еще одно видео на тему где взять ЗАЗЕМЛЕНИЕ и можно ли делать собственный контур в квартире:

Эти процессы требуют нового проекта, работы должны выполняться организацией с соответствующей лицензией и других бюрократических и дорогостоящих процедур.

Вместо монтажа собственного контура заземления для защиты от поражения электрическим током можно установить УЗО или дифавтомат. Кроме того, электропитание большинства домов изменено со схемы TN-C на TN-C-S и заземление отсутствует только в этажном щитке.

В этом случае достаточно проложить медный провод 10 мм²

от квартиры до ввода в здание.

Что делать, если в квартире нет заземления

И всё-таки, что делать, если в квартире нет заземления. Существует несколько способов решения этой проблемы.

Заложить заземление в кабеле

При реконструкции или замене внутриквартирной электропроводки для заземления электроприборов необходимо заменить двухпроводную схему на трёхпроводную.

Третья жёлто-зелёная жила РЕ подключается при этом во вводном щитке в здание к совмещённому проводнику PEN. Эта операция допустима только при наличии домового контура заземления. Узнать о его наличии можно в управляющей компании.

Важно! Соединение проводов производится ДО вводного автоматического выключателя или рубильника!

Поставить PE шину и подключить все заземляющие проводники

При наличии заземления в водном щитке и его отсутствии в этажных щитках можно проложить дополнительный проводник до нужного этажа и установить в электрощитке общую заземляющую шину РЕ. Это даст возможность подключить заземление не в одной квартире, а для всех квартир, расположенных в подъезде на этом этаже.

Поставить УЗО или дифавтоматы

Установить приборы дифференциальной защиты. Подключение УЗО в квартире без заземления является необходимой мерой защиты от поражения электрическим током. Это устройство отключает электропитание при попадании людей под высокое напряжение через 25-40 мс.

Чаще всего в такой ситуации человек даже не успевает почувствовать электроудар, не говоря о более серьёзных последствиях.

Как нельзя подключать заземление

Кроме легальных эффективных способов заземлить электроприборы существуют методы, запрещённые ПУЭ как не обеспечивающие надёжную защиту или опасные для окружающих.

Перемычка между нулем и защитным проводником

Самый простой из опасных вариантов — подключить заземляющую клемму розетки к нейтральному проводнику N. В данном случае вместо защитного заземления получится защитное зануление. Этот способ отмечен в ПУЭ п.1.7.132, запрещающем использование нейтрали в качестве защитного проводника.

Такое подключение будет выполнять защитные функции только до обрыва или

нарушения контакта в нулевом проводе. При этом на нейтральных контактах появляется высокое напряжение:

  • в однофазной сети через подключенные к линии электроприборы;
  • в трёхфазной сети из-за отсутствия уравнительного тока.

Подключать к трубам отопления, водопровода, газоснабжения

Другой вариант незаконного заземления — это присоединение провода РЕ к трубам водопровода, канализации, отопления или газоснабжения. Такое подключения запрещено согласно ПУЭ 1.7.110 по нескольким причинам:

  • Отсутствие надёжного контакта. Все трубопроводы состоят не из цельной трубы, а из отрезков, соединённых различными способами. При этом используются пакля, уплотнительная лента и другие изоляционные материалы. Кроме того, один из участков трубопровода может быть ранее или в будущем заменён на пластик, являющийся изолятором.
  • Опасность поражения электрическим током при проведении ремонтных работ. В случае незначительного повреждения изоляции, не вызывающего отключение автоматического выключателя, по заземляющим трубам начинает протекать электрический ток. При замене трубы или разборке соединения участок трубопровода, расположенный ближе к неисправному оборудованию, окажется под напряжением, что приведёт к электротравмам работников.
  • Возможность пожара. Особо опасным является подключение заземления к газопроводу. При наличии утечки газа и плохого электрического контакта в месте соединения любая искра может привести к взрыву, пожару и человеческим жертвам.

Не подключать провод PE к системе заземления

Существует так же метод монтажа заземления, не запрещённый какими-либо нормативными документами, но при этом он не рекомендуется опытными электромонтерами. Это подключение заземляющих проводников к клеммам заземления без присоединения к контуру.

При таком подключении в случае нарушения изоляции в одном из электроприборов и появлении напряжения на «заземлённом» корпусе под напряжением окажутся все корпуса заземлённых аппаратов. Поэтому при отсутствии в данный момент заземления в здании проводник РЕ к заземляющим контактам розеток присоединять нежелательно. Это можно сделать позже, одновременно с монтажом контура и подключением к нему квартирной электропроводки.

Вывод

Заземление бытовых электроприборов должно производиться в каждом доме. Поэтому знать, где взять заземление в квартире, если его нет в здании необходимо каждому электромонтажнику. Использовать при этом нужно только способы, разрешённые ПУЭ. Именно они обеспечивают надёжную защиту от поражения электрическим током.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Розетки без заземления — можно или опасно?

При переезде в новый дом Вы начинаете жизнь с чистого листа. Постепенно все осматриваете и осваиваете, включаете электротехнику, и даже не задумываетесь над тем, какая опасность может Вас подстерегать, ведь розетки могут оказаться незаземленными. Это распространенная проблема вторичного жилья, особенно в старых домах с двухжильной проводкой. Советские розетки не заземлялись, и многие продолжают ими пользоваться.

Но, времена меняются, как и требования к безопасности. Сейчас, когда большее количество электрооборудования создает более высокую нагрузку на сеть, устаревшие розетки стали опасными.

Чем опасно отсутствие заземления

Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением. Представьте, что Вы касаетесь к нему рукой, стоя на мокром полу. Вас тут уже ударит током, что может закончиться серьезными травмами или несчастным случаем. Притом стиралка может быть даже выключенной.

Только подумайте, Вы каждый день пользуетесь электрочайником, бойлером, пылесосом, кондиционером, электроплитой и везде Вы подвержены потенциальной опасности. Но, если розетка будет заземленной, электричеству будет куда вытекать, и Вас не ударит.

Хуже, когда заземления вообще нет

На улице гроза и тут вдруг молния попадает в столб ЛЭП за несколько сотен метров от Вашего дома. Сверхмощный разряд проходит по мокрому столбу в землю, но из-за электромагнитного поля в линиях электропередач возникнет мощный импульс. Токовый разряд в тысячи ампер по проводам проникнет в дом и уничтожит всю включенную в розетки электронику, даже если она в это время не будет работать. Молнии даже не обязательно ударять вблизи дома. Она может поразить столб линий электропередач за километр от Вас и мощности импульса хватит, чтобы вмиг уничтожить все, на что Вы зарабатывали непосильным трудом.
Единственный вариант защититься — поставить ограничитель перенапряжений — УЗИП (разрядник). Это модуль, подключенный с одной стороны к фазе, а с другой к заземлению. Внутри него химический состав — диэлектрик, который под высоким напряжением превращается в проводник. Когда в сети возникает высокомощный импульсный разряд, УЗИП безопасно пропускает его в землю.

На столбах и в щитках часто стоят грозоразрядники, но они снимают только часть опасного потенциала. После них по сети протекает импульс до 100кА. Чтобы уменьшить его мощность потребуются модульные УЗИПы. Они делятся на классы:

  • Класс B — снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
  • Класс С — снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
  • Класс D — «срезает» разряды до 15кА, предназначен для квартирного щитка.

Если на пути грозового импульса к Вашему дому будут установлены все три класса, то Ваша сеть будет на 100% защищена. Вы сможете не боясь смотреть телевизор в грозу или работать за компьютером. Но, если «земля» отсутствует, то Вы не сможете поставить разрядники и во время грозы будете беззащитны.

Почему в доме отсутствует заземление?

Новые СНиПы требуют обязательное его наличие в каждой сети, потому во всех новостройках сеть заземлена, что строго проверяется. В советские времена такого жесткого требования не было, потому оно часто игнорировалось. В старых квартирах, построенных до 1980-х годов, обычно проложена двухжильная проводка, где заведена фаза и PEN-проводник (зануленная «земля»).
Это так называемая система TN-C. В ней все токовые утечки идут в нейтраль и их нельзя вычислить, соответственно сеть больше подвержена авариям. Как результат, больше вероятность возгорания проводки или возникновения пожара, из-за чего такая система считается небезопасной и запрещена современными нормами.

Историческая справка: После Второй мировой войны европейские страны приняли решение модернизировать электросети, проложив в дом третий проводник — «землю», что стоило немало средств и времени. СССР и ОВД отказались от такого решения. Как результат, страны СНГ сейчас на первом месте в Европе по количеству бытовых пожаров из-за аварий в сети.

Если Вы заселяетесь в квартиру советской постройки, не поленитесь заглянуть в подъездный щиток. Там должна быть PE-шина, подключенная желто-зеленым проводом. При отсутствии Вам придется прокладывать «землю» в квартиру индивидуально. Как вариант, можете скооперироваться с соседями, собрать деньги и провести в подъездный ГРЩ. Это выйдет гораздо дешевле.

Если в подъездном ГРЩ стоит PE-шина, и квартира к ней подключена, не лишним будет проверить работоспособность. Из-за того, что опасные утечки тока обычно бывают в электроприборах, диагностику стоит начать с розеток.

Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай. Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты. Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам. Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Диагностика сетевого заземления

Наличие PE — шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром. Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться — это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении. Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные. Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Ток течет по пути наименьшего сопротивления. У человеческого организма 1000 Ом (1 кОм), потому сопротивление заземления должно быть меньше данного показателя.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Будьте осторожны! Когда Вы прикасаетесь одним концом к фазе, второй — тоже оказывается под напряжением. Ни в коем случае не прикасайтесь к нему голой рукой, чтобы не получить удар.

Если лампочка не горит вообще, значит «земля» — нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.

Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром. Каждая сторона контура должна быть до 1 метра. Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность. Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность. Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:
  • Приварить больше электродов к контуру;
  • Взять более длинный заземляющий электрод и забить его еще глубже.
Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Зачем в квартире УЗО?

Даже недорогое устройство защитного отключения хорошо реагирует на утечки тока в электроприборах. Работает по принципу измерения параметров на входе в сеть (фазе) и выходе (нейтрали). Если вдруг возникает утечка на корпус, электричество начинает протекать в землю. На выходе получается меньше электричества, чем на входе, на что реагирует УЗО и расцепляет контакты.

Согласно ПУЭ и СНиП, в каждом доме и квартире обязательно наличие защиты от утечек дифференциальных токов в виде УЗО или дифавтомата.

РЭС требует наличия, как минимум, одного УЗО — на вводе. Но, для безопасности этого мало.

Сколько УЗО необходимо для полной защиты

На ввод рекомендуется поставить противопожарное на 100мА или больше. Оно не всегда защитит от удара, но зато устранит пожароопасную утечку. На розеточные группы необходима дифзащита на 30мА. 30мА — это максимальный безопасный разряд для среднестатистического взрослого человека. Но, дети более уязвимы к электричеству, потому на детские комнаты ставьте защиту на 10мА. То же самое поставьте и на ванную, так как вода усиливает действие тока.

Полноценный набор дифзащиты для квартиры выглядит именно так:

  • Ввод — 300мА;
  • Розеточные группы — 30мА;
  • Детская комната — 10мА;
  • Ванная — 10мА.

Если поставить вводное УЗО на 30мА, то совокупность утечек по дому может легко превышать этот показатель. Будут потери за счет нагревания кабеля, ослабленных контактов и прочих «слабых мест». Это нормальное явление, но суммарная «утечка» превысит 30мА. В результате возникнет ложное срабатыванием, и дифзащита будет постоянно отключать сеть.

Кроме того, всегда обращайте внимание на характеристику расцепления:

  • Тип «АС» — самый распространенный, реагирует только на синусоидальный переменный ток. Ставится на простое электрооборудование без микросхем и электроники;
  • Тип «А» — помимо синусоидального переменного, реагирует также на статический и постоянный ток. Устанавливается на сложную электронику с блоками питания, трансформаторами и микросхемами.

Правильно подобрав характеристики и установив достаточное количество УЗО, Вы будете защищены от опасных утечек, даже если в квартире старая проводка.

Зачем тогда заземление?

Стоит ли переделывать всю сеть, вскрывать и менять десятки метров кабеля, розетки, если дешевле и проще поставить дифзащиту? Да, стоит!

Вы пользуетесь бойлером, но при установке была случайно повреждена изоляция фазного провода. И вот, через несколько лет он сдвинулся и оголенной частью коснулся корпуса, который оказался под напряжением. Но, все работает, как и раньше, УЗО не реагирует, так как явной утечки пока нет — корпус не заземлен и электричеству некуда деваться. Проходит неделя, и вдруг Вы решили добавить температуру воды. Случайно качаетесь корпуса рукой, и Ваш организм принимает безопасный (еле заметный) разряд в 30мА, после чего резко выключился бойлер — случилась утечка. Представьте, что вместо Вас к поврежденному бойлеру (или другому электроприбору) случайно коснулся ребенок. Разряд в 30мА вряд ли бы нанес серьезные травмы, но обошлось бы легким испугом. УЗО среагировало и спасло жизнь, через неделю после аварии. В новой проводке утечка возникла бы сразу при поломке, на что сработала бы дифзащита. Вы бы знали о поломке сразу после того, как она возникла и быстрее бы ее устранили. Заземление — это еще один страховочный трос, на случай если не сработает дифзащита. Задумайтесь, от поражения тока Вас защищает маленькая механическая коробочка в щитке (с большой вероятностью сделанная китайцами). Слишком неразумно доверять свою жизнь и здоровье только ей.

Во вторичном жилье щиток скорее всего был собран до Вас, и неизвестно, как давно и что в нем стоит. Потому для собственной безопасности проверьте автоматику и в первую очередь дифзащиту.

Как проверить УЗО и дифавтомат?

Самый простой метод — с помощью кнопки «Тест», расположенной на корпусе. После нажатия имитируется утечка и должен сработать расцепляющий контакт. Если сеть отключилась, значит все работает исправно.

Также можно проверить «дедовским методом». Для этого нужно искусственно спровоцировать утечку. Возьмите патрон с лампочкой и двумя проводами, оголенными на концах. Вставьте один в фазный разъем розетки, а вторым прикоснитесь к боковым усикам. Должно сработать УЗО, после чего сеть обесточится.

Из предыдущего примера Вы помните, что если лампочка не загорается и дифзащита при этом тоже не срабатывает, значит току некуда течь, и заземление неисправно. Если лампочка стабильно горит, то дифзащита неисправна или присутствует зануление.

При осмотре новой квартиры внимательно изучите щиток. Автоматы и УЗО сомнительных китайских брендов лучше замените на более надежные европейские. Собрать хороший домашний щиток «с нуля» можно за каких-то 100$, но зато так Вы точно будете уверены в собственной безопасности.

Неработающее УЗО необходимо заменить, и чем быстрее, тем лучше. Единоразовая замена дифзащиты и розеток сделает сеть безопасной. Это обойдется всего в 15-20$, тем более Вы защитите себя и собственную квартиру от сетевых аварий.

В ином случае материальные убытки от пожара могут быть в сотни раз больше, не говоря уже о непоправимом вреду здоровью от удара тока. Не рискуйте, а инвестируйте в безопасность. Заземление и дифзащита — точно не лучшие источники для экономии личных средств.

Заземление в квартире, инструкция как сделать

Во всех инструкциях современных бытовых приборов прописано, что использовать их без заземления нельзя. Поэтому заземление в квартире – основное требование безопасной их эксплуатации. Вероятность, что прибор ударит током небольшая, но она есть, когда со временем изоляция проводников внутри аппаратов становится тонкой.

В новостройках жилых комплексов проектировщики закладывают заземляющую систему, а что делать жителям многоквартирных домов старого образца, где нет заземляющих контуров. Выход один – сделать заземление в квартире своими руками.

Создание заземляющего контура

Если вы откроете распределительный щиток в подъезде, то в технологических каналах находятся четыре провода: три фазы и один ноль. То есть, защитный и рабочий нулевой контур совмещены в одном проводнике. Такая схема называется занулением и имеет буквенную аббревиатуру TN-C.

В квартиру обычно заходит два проводника по отдельности: одна фаза и один ноль, или один двухжильный кабель. При этом если открыть розетку, то в ней защитная клемма PE отсутствует.

К сожалению, эта схема заземления в старых домах еще присутствует. И это серьезная опасность для поражения током человека. Установленные в щитке автоматы реагируют только на короткое замыкание. А вот на блуждающие токи нет. Поэтому в 2003 году было принято постановление, что во всех жилых домах необходимо избавиться от TN-C и перейти на новую схему – TN-S или TN-C-S, что обозначает: система выравнивания потенциалов. То есть, необходимо во всем доме провести проводку системы заземления, а уже после, этот же контур внедрить в каждую квартиру.

Получается так, что перед тем, как сделать заземление в квартире, необходимо сделать его во всем доме. Надо подвести к общему силовому щиту дома отдельный кабель, соединяющийся с заземление в трансформаторе. Процесс этот сложный и долгий. Поэтому многие энергоснабжающие компании поступают так: они вводной нулевой проводник делят на два контура: ноль и заземление. Но перед этим, тот же общий ноль, заземляют повторно. До квартирных щитков доводятся два провода:

  • PE – защитный;
  • N – нулевой рабочий.

Все остальное можно сделать своими руками внутри своей квартиры. А именно, проложить провод от каждой розетки до распределительного щитка. Для этого придется штробить стены, укладывая проводку в каналы с последующей заделкой и отделкой. Можно монтаж провести открытым способом, уложив провода в короба.

Установка УЗО

Есть несколько вариантов, которые частично могут решить вопрос заземления в квартире. Один из них – это монтаж устройства защитного отключения, короче УЗО. Всей проблемы он не решает, но питающую сеть в квартире отключит, если в ней появятся утечки электрического тока.

Вот схема подключения УЗО без заземления. Сразу же оговоримся, что данное устройство можно устанавливать только в системах TN-C, потому что в других схемах ему и делать-то нечего, заземление работает. К тому же в самом УЗО всего два контакта, где не предусмотрен третий, рассчитанный на заземляющий проводник. По сути, этот прибор является своеобразным выключателем, который не только реагирует на утечку токов, но и контролирует их величину. Если величина небольшая, то прибор не отключают питающую сеть. Как только значение тока превышает допустимый, сеть моментально отключается.

Как подключить УЗО в щитке? Он устанавливается между входным выключателем и автоматами.

Внимание! Если в квартире используются бытовые приборы мощностью больше 1,2 кВт, то рекомендуется на каждый из них протянуть отдельный питающий контур, а в щитке установить отдельный автомат и УЗО.

Теперь схема подключения:

  • В приборе есть две входные клеммы и две выходные. К входной фазной клемме подключение производится от общего автоматического выключателя. К нулевой от нуля корпуса распределительного щита.
  • Выходная фазная клемма УЗО соединяется с входными контактами автомата. Выходная нулевая соединяется со специальным соединяющим устройством, которое устанавливается на монтажной шине автоматов.

Теперь нужно проверить, как работает защитный аппарат. Включаете общий автомат и промежуточный, включаете УЗО. Остается только в розетку подключить какой-нибудь бытовой прибор под нагрузкой. Если защитное устройство не выбьет, то значит, все сделано правильно.

Есть на приборе кнопка «ТЕСТ». Она специально установлена, чтобы проверит аппарат до его подключения в силовую сеть. Включаете общий автомат, но не включаете промежуточные автоматические выключатели. Нажимаете на кнопку. Если прибор УЗО отключился, то он исправен.

Сборка собственного контура

Есть еще один вариант, который подойдет для жителей первых этажей в многоквартирном доме. Он полностью отвечает на вопрос, как сделать заземление в квартире. Это схема заземления в квартире основана на создание собственного заземляющего провода. Что делать необходимо?

  • Сначала надо на улице вбить в землю три металлических штыря. Их можно сделать из арматуры, заточив концы. Диаметр штырей 8-12 мм.
  • Расположение штырей относительно друг друга – треугольник со сторонами 1,0-1,5 м. Вбивать надо на глубину 2-3 м так, чтобы конец арматуры торчал от поверхности грунта на 3-5 см.
  • Все штыри обвязываются между собой металлической лентой толщиною 2-3 мм и шириною 20-30 мм. Метод обвязки – сварка.
  • Эта конструкция соединяется с распределительным щитом или металлической лентой, или кабелем сечением не меньше 5 мм².

Опасные схемы защиты

Когда в домах многоэтажного типа использовались металлические трубы систем водопровода и отопления, то некоторые горе-электрики подключали к ним PE контур. Это опасная игра, потому что пробитая фаза на любом бытовом приборе создавала ток утечки, который стремился по наименьшему сопротивлению, то есть, двигался по заземлению в квартире. При этом током могло ударить от соприкосновения с трубой или радиатором отопления. И не только в этой квартире, но и в других, ведь стояки являются единой сетью, как в водопроводе, так и в отоплении. Благо сегодня все перешли на пластиковые трубы.

Есть случаи, когда проводилось заземление розеток, в которых нулевую и заземляющую клеммы соединяли перемычкой. Опасность заключается в том, что при обрыве нулевого контура весь ток начнет проходить по заземляющей сети. То есть, напряжение будет переходить на корпус всех находящихся в квартире приборов.

Вот все, что вы должны знать о заземлении в многоквартирном доме. Хорошо, если оно уже предусмотрено конструкцией здания. Но если нет заземления, то его можно сделать своими руками. Варианты вам предложены, но, как показывает практика, самый простой и эффективный – это заземлить проводку и розетки с помощью УЗО.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как подключить заземление к бытовым электроприборам в доме или квартире?

Содержание

Что такое заземление и для чего оно необходимо?

Под заземлением понимается соединение электрической системы дома или квартиры с заземляющим проводником, который постоянно контактирует с землей. За счет него выполняется отвод опасного тока с её элементов, например, металлических корпусов и каркасов различной электротехники.

Заземление нужно делать для того, чтобы защитить пользователя от поражения электротоком при неисправности бытовой техники или случайном прикосновении к неизолированным проводам, а также обеспечить безопасную и корректную работу самих приборов.

Большинство случаев удара током происходит из-за одновременного касания электроприбора, имеющего повреждение изоляции, и проводящего предмета из металла: радиатора, водопроводной трубы и др.

Какие бытовые приборы необходимо заземлять?

Металлический корпус любого незаземленного электроприбора потенциально опасен. Поэтому заземлять нужно все электроприборы в доме с токопроводящим корпусом, имеющие I класс защиты. К ним относятся персональные компьютеры, бойлеры, холодильники, посудомоечные и стиральные машины и другая мощная бытовая техника.

Особенно внимание стоит уделить заземлению такой нагрузке, как бойлеры, стиральные и посудомоечные машины, которые имеют прямой контакт с водой. Вода является диэлектриком, но из-за примесей все же хорошо проводит электричество.

Например, в случае протечки воды в бойлере (без встроенного УЗО) на его корпусе может появиться напряжение, и при соприкосновении с ним пользователя ударит током. У работающей стиральной машины в влажном помещении корпус также может оказаться под напряжением, даже при полной исправности прибора, при условии, что вода все же «доберется» до источника напряжения – розеток или неизолированных клеммных контактов внутри прибора.

Варочная панель тоже будет иметь большую вероятность утечки тока. Проблемы с этим устройством могут возникнуть, если его корпус металлический, фазный провод перебит и касается корпуса, а заземления нет.

При создании в доме обогрева водопровода или теплого пола из-за неисправности изоляции кабеля у пользователей есть вероятность получить удар током в местах, где разлита вода. Весьма рискованно будет нахождение в помещениях с повышенной влажностью без заземления электроприборов, например, в банях и саунах.

Обратите внимание!
Бытовые приборы, у которых корпус выполнен из непроводящих материалов (II класс защиты), например, пылесосы, фены и электроинструменты, не нужно заземлять и можно подключать в любую розетку.

Поэтому система заземления бытовых приборов обязательно должна быть включена в электропроводку любого частного дома или квартиры.

Схемы заземления

В настоящее в бытовом секторе используется несколько систем проводки, которые различаются по видам проводов, поступающих внутрь жилища, и расположения элементов заземления. При монтаже заземления внутри дома или квартиры важно знать о том, какая система проводки используется на линии.

Система заземления Краткое описание
Система TN-C Нулевой защитный и нулевой рабочий проводники объединяются в один провод по всему участку сети от трансформатора до дома. В жилище заходят фазный (фазные) и совмещенный проводник (PEN – нулевой защитный и рабочий). Система встречается в старых многоквартирных домах и считается самым ненадежным типом из-за того, что при обрыве провода PEN защита теряется полностью, и на корпусе бытовых приборов может появиться опасное напряжение.
Система TN-S Нулевой защитный и нулевой рабочий проводник идут по отдельным проводам по всему участку сети от трансформатора до дома. В жилище заходят фаза (фазы), земля и ноль. Данный тип имеет высокий уровень безопасности, потому что исключает на корпусах нагрузки появление опасного напряжения при повреждении изоляции проводов.
Система TN-C-S Нулевой защитный и нулевой рабочий проводники объединяются в один провод только в определенной части сети (как правило, которая идет от трансформатора до здания). На входе в жилище выполняется их разделение. У системы есть недостаток: при повреждении совмещенного PEN проводника на линии на всех корпусах бытовых приборов в доме, соединенных с PE проводником, возникнет опасное для жизни напряжение. Поэтому потребуется произвести повторное заземление проводника PEN собственным контуром перед вводом в здание.
Система TT В этом случае в жилище подается только фазный (фазных) и нулевой провод. PE проводник заходит внутрь объекта от собственного заземляющего контура. Такой вариант активно применяется в дачных домах и коттеджах.

Подключение заземления к электроприборам

Для заземления бытовых приборов (при условии, что есть внешний контур заземления) потребуется кабель с тремя проводами, промаркированными разным цветом (нулевой – синий (N), фазный – коричневый (или белый, черный, цвет фазы в целом не нормирован) (L) и заземляющий (PE) – желто-зеленый). Эти провода протягиваются от электрощита к трехконтактным розеткам или напрямую к электроприборам. При этом провод заземления прикрепляется к соответствующей шиной в щите.

В частном доме в зависимости от системы заземления электросеть, как правило, имеет собственный внешний контур заземления –приспособление, состоящее из группы электродов, соединенных друг с другом и смонтированных вокруг здания по его контуру. Если же такого контура нет, то необходимо пригласить специалистов для его монтажа.

Обратите внимание!
Самостоятельный монтаж внешнего контура заземления требует знания принципов его проектирования и правил изготовления. Кроме того, под землей могут находиться скрытые объекты (канализация, электрокабель, газопровод), которые при монтаже контура заземления можно случайно повредить. Поэтому, если вы не обладаете информацией, лучше данную работу доверить профессионалам!

Как говорилось выше, все современные электроприборы I класса защиты, у которых возможен пробой тока на внешнюю часть корпуса, (например, водонагреватели, электроплиты, духовки и стиральные машины) имеют евровилки с контактом заземления, которые должны подключаться к трехконтактной розетке. Если провод необходимо подключить к прибору от электрощита напрямую, например, к стабилизатору напряжения или ИБП, то для этого на их корпусе предусмотрена специальная колодка с клеммой заземления.

Производители бытовой техники предполагают, что их изделия, имеющие евровилки с тремя контактами, пользователи будут подключать именно к трехпроводной сети. Однако сегодня в нашей стране еще во многих домах и на дачных участках встречаются системы с двухпроводными сетями. Как быть в таких случаях?

В таких случаях для создания надежной защитной системы, например, в дачном доме, лучше смонтировать собственный контур заземления и прокладывать в помещениях отдельный заземляющий провод PE с последующим его подключением к розеткам и нагрузке.

При отсутствии клеммы заземления в многоквартирном доме самостоятельный монтаж контура не допускается, так как в земле рядом с объектом, как правило, будет находиться большое количество коммуникаций.

Некоторые пользователи полагают, что можно обойтись без заземления и просто установить УЗО. Однако защитное устройство хоть и позволит бороться с токами утечки, но не сможет обеспечить полноценную защиту электроприборов во всем доме.

Обратите внимание!
Установка УЗО необходима в любом случае, даже если в доме есть система заземления. Вся мощная электротехника обязательно должна подключаться через УЗО.

Нужно ли заземлять стабилизаторы напряжения и ИБП?

Создавая систему качественного и бесперебойного электропитания бытовых электроприборов, важно помнить о том, что стабилизаторы напряжения и ИБП, как и другие электроприборы I класса, требуют организации заземления, та как это:

  • защитит пользователя от удара током при контакте с металлическим корпусом стабилизатора/ИБП и запитанного от него оборудования;
  • защитит от токов «утечки», поступающих от сетевых фильтров стабилизатора (они могут давать «утечку» на заземление).

Нужно ли в квартире ставить розетки с заземлением ?

Можно ли подключить розетку с заземлением без заземления?

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Для чего нужно заземление в квартире?

Заземление применяется для защиты человека от поражения электрическим током. При нормальной работе электроприбора его корпус надежно изолирован от находящихся под напряжением токоведущих частей. Прикоснувшегося к такому прибору человека ударит током. …

Можно ли обойтись без заземления?

Если посмотреть, без заземления сейчас по стандартам ничего нет. Устройство защищенного отключения можно подключить без заземления, через данное устройство проходят два провода фазовый и нулевой, нагрузка на эти провода будет отслеживаться. Можно в доме установить УЗО, на весь дом, на всю квартиру.

Что такое заземленная розетка?

Розетка с заземлением — это обычная розетка, к которой кроме других проводов подключен еще провод заземления. … Обычно, люди считают, что процесс подключения розетки с заземлением или ее замены является чем-то сверхъестественным и сложным, и очень мало кто решается проделать эту манипуляцию самостоятельно.

Что лучше розетки с заземлением или без?

Если в вашем доме или квартире есть система заземления, выбор очевиден. Стоит однозначно использовать розетки с заземлением, так как это намного безопасней. Если же в вашем доме нет системы заземления, использовать данную опцию в розетках не получится.

Что делать если в доме нет заземления?

Если в квартире нет заземления – оседает на корпусе или накапливается на поверхности окружающих предметов. Если прикоснутся к такому предмету, статический потенциал переходит в электрический ток, который стремится по пути меньшего сопротивления, в этом случае, по человеческому организму.

Для чего нужен контур заземления?

Изъясняясь сухим техничным языком, заземление подразумевает электрическое соединение с землей (грунтом) нетоковедущих частей электроустановок, выполненное преднамеренно. … Контур заземления необходим для того, чтобы ток распределился между человеком и заземляющим устройством обратно пропорционально их сопротивлениям.

Для чего нужно заземление в электроустановках?

В электротехнике при помощи заземления добиваются защиты от опасного действия электрического тока путём снижения напряжения прикосновения до безопасного для человека и животных значения. Также заземление применяется для использования земли в качестве проводника тока (например, в проводной электросвязи).

Для чего нужен удлинитель с заземлением?

Удлинитель – очень нужная вещь в каждом доме. … Заземление – это дополнительная защита от попадания тока на корпус удлинителя и его оплавления. В случае сбоя в подаче напряжения заземление также отведет и лишний ток от корпусов приборов, и при прикосновении к ним вас не ударит током.31 мая 2016 г.

Как узнать есть ли земля в розетке?

На неподключенной клемме индикатор светиться не будет. Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта.

Как подключить заземление в розетке?

При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру.

Нужно ли заземление в розетке?

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. … Поэтому, заземление розеток должно быть в каждом доме.

Как обозначается заземление на розетке?

В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т».

Зачем нужно заземление в квартире



Покупая новую бытовую техники для комфорта в доме, мы не задумываемся, насколько сильно она нагружает вашу проводку в квартире, и насколько оно (оборудование) безопасно если вы не подключите заземление в квартире.

В 99 % квартир дополнительного заземления нет, или есть только видимость заземления – фикция.

Бытовые предметы, требующие обязательного дополнительного заземления:

  • автоматические стиральные, и посудомоечные машины;
  • кондиционеры;
  • электрические водонагреватели;
  • гидромассажные ванные;
  • холодильники;
  • микроволновки и многие другие

Я привел лишь малый перечень таких предметов.

Зачем нужно заземление в квартире?

Для чего нужно заземление в квартире?   Заземление в квартире это защита нас от поражения электрическим током, а нашего имущество от возгорания.

Безопасное использование энергоёмкой техники в быту, гласят правила эксплуатации электрооборудования — сокращенно ПУЭ, без дополнительного заземления запрещено. Заземлению подлежит все, что мы уже перечислили выше, включая розетки и светильники. Для этого электрощит во вновь строящихся домах имеет шину заземления, именно к ней подключены заземляющие контакты розеток и шину РЕ, о ней чуть позже.

Если в квартире нет заземления — что делать?

Если в вашем доме прошел капитальный ремонт электропроводки и установлены новые вводные щиты, считайте — вам повезло, защитить электрооборудование в своей квартире вы сможете сами – естественно поручив эту работу специалистам.

Для питания новых устройств лучше установить в квартире новый щиток, с дополнительными автоматами для распределения нагрузки, а питание подвести кабелем от межэтажного щита, обязательно с проводом заземления, не путайте с нулевым проводом и дополнительной шиной РЕ, именно он служит для дополнительного заземления электроприборов в квартире.

Для быстроты и удобства прокладки кабеля можно использовать кабель канал или плинтус, о способе такой прокладки кабеля я писал в прошлой статье.

Заземление ванны в квартире зачем?

Опять же для вашей безопасности.  В любой ванной повышенная сырость, а значит, повышен риск поражения электрическим током при прикосновении к металлическим частям электрооборудования при пробое изоляции на их корпус. Шина РЕ, понадобится Вам в ванной комнате, для уравнивания потенциалов, Обе эти шины в помещении ванной соединяют между собою кабелем сечением не меньше 6 кв. мм., и заземляют в ванной абсолютно все металлические предметы — ванную, трубопроводы воды, отопления и канализации.

4.7 / 5 ( 3 голоса )

Подключение духового шкафа без заземления

В нашей стране есть много жилых объектов построенных в то время, когда заземление предусматривалось только на промышленных объектах. Если ваша квартира принадлежит к одной из таких «старинных» построек, то эта статья для вас.

Подключить духовой шкаф несложно, особенно, если он независимый. Такие шкафы просто подключаются к обычной розетке. Единственное условие, которое должно быть при этом выполнено – ваша проводка должна иметь сечение 2,5 мм² по алюминию или 1,5 мм² по меди. Связано это с тем, что современные духовые шкафы имеют мощность порядка 3 кВт и именно указанные провода способны выдержать подобную мощность. Если у вас зависимый шкаф то читайте статью как правильно подключить независимый духовой шкаф и варочную панель.

Итак, что же делать, если у вас нет заземления и можно ли в этом случае пользоваться шкафом?

В большинстве электронных устройств установлен высокочастотный фильтр. Вдаваться в подробности его принципа действия не буду, просто поверьте мне на слово: если такой фильтр в устройстве имеется, то на корпусе будет напряжение 110 вольт. Это напряжение уже считается опасным. А грозит это тем, что вас будет пощипывать током – сильнее или слабее, в зависимости от типа фильтра, от того, на какой поверхности вы стоите и в какой обуви. С этим, в принципе можно и смириться, однако существуют более серьезные последствия.

Из школьного курса физики вы должны помнить, что ток протекает по замкнутому контуру. Электросеть устроена таким образом, что земля стала иметь потенциал нуля (ноль в розетке). Следовательно, если вы стоите на земле без какой — либо защиты и прикасаетесь к фазе, вы замыкаете контур и попадаете под её полное напряжение 220 вольт.

Для чего необходимо заземление? Для того, чтобы оградить вас от поражения электрическим током. Происходит это по причине пробоя какого — либо элемента на корпус устройства и вот тогда вас может ударить током основательно, вплоть до летального исхода. Но если заземление есть, то возникнет короткое замыкание и тогда либо перегорят пробки, либо выключится автомат, либо сгорит провод.

Что можно сделать, если заземления у вас нет:

  1. Если в вашем доме более 20 лет не производился капитальный ремонт внутридомовых магистралей (и/или распределительных щитков), то нужно писать заявление в отвечающие за электрохозяйство компании с просьбой сделать капитальный ремонт электропроводки на основании ВСН 58-88 (р). Согласно новым нормативам, они должны сделать заземление и подвести его к щиткам. Дальше отдельным проводом и своими силами вы заводите заземление в квартиру и подключаете к нужным вам устройствам (в данном случае духовому шкафу). По этим же нормативам, если квартира не приватизирована, раз в 40 лет меняется внутриквартирная проводка.
  2. В случае, если капитального ремонта электропроводки не предвидится, вам поможет установка УЗО или диффавтомата с дифференциальным током 10, 15 или 30 мА (чем меньше значение, тем безопаснее для вас). Важная особенность – УЗО ставится только совместно с автоматом. Диффавтомат – это уже совмещенное УЗО с автоматом. Совсем не обязательно делать это в щитке, сейчас продаются УЗО, которые включаются в розетку, в виде кабеля с вилкой, в виде самой розетки и т.д. То есть, не требуется специальных навыков при установке такой защиты, если не устанавливать УЗО в щиток.
  3. Если вы все же хотите иметь полноценную защиту, то для этого придется делать контур заземления.
  4. Можно использовать металлические трубопроводы, проложенные в земле, то есть ваш водопровод, однако перед этим желательно убедиться в том, что он отвечает требованиям защитного заземления, а для этого желательно вызвать грамотного электрика, который сделает замер сопротивления трубопровода по отношению к земле. Если этого не сделать, возникает опасность поражения электрическим током не только вас, но и соседей, а также возможностью быстрого выхода из строя трубопровода, поскольку возникает такое опасное явление, как эрозия, которое быстро разрушает металл.
  5. Вариант довольно дорогой, но в то же время безопасный – использовать разделительный трансформатор. Обмотки такого трансформатора электрически не соединены между собой и в случае пробоя изоляции устройства вы не попадете под напряжение, поскольку не возникнет замкнутого контура.

Правила устройства электроустановок запрещают использовать в качестве заземления: системы отопления, газопроводы, систему канализации. Поэтому, даже не пытайтесь использовать в качестве заземления эти варианты.

Подведем итоги:

  • Можно ли пользоваться духовкой без заземления? Да, можно. Но это связано с определенными рисками.
  • Что может случиться, если нет заземления? В лучшем случае вас будет немного щекотать, в худшем вас может убить током.
  • Можно ли сделать временное заземление до прихода специалиста? В этом случае можно использовать водопровод, если вы уверены, что он полностью металлический (никто из соседей под вами не сделал пластиковую вставку), но в самое ближайшее время вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления. Однако при этом нужно помнить, что если где — то в водопроводе будет установлена вставка из полипропиленовой трубы, то качественного заземления уже не будет и, в случае пробоя изоляции, можете пострадать не только вы, но и соседи. Так что, этот вариант нужно рассматривать, как крайнюю и временную меру.




Что делать, если в электрической коробке осветительного прибора нет провода заземления

Марк Дж. Донован

Нужно ли заземлять светильник?

Многие люди, проживающие в старых домах, сталкиваются с ситуацией, когда при установке нового светильника в старом доме не находят заземляющий провод в электрической коробке.

Большинство новых осветительных приборов включает в себя три провода, горячий (черный) провод, нейтральный (белый) провод и заземляющий (голый медный или зеленый) провод.

Горячая проволока обеспечивает питание осветительной арматуры.

Нейтральный провод обеспечивает обратный путь для тока, протекающего от самого осветительного прибора, обратно к главной панели электрической цепи.

Обязательно прочтите эту статью о , как предотвратить поражение электрическим током при работе с электропроводкой вокруг вашего дома.

Заземляющий провод обеспечивает вторичный путь для прохождения тока в случае короткого замыкания в осветительной арматуре или даже в проводе электрического кабелепровода (кабель Romex с горячим, нейтральным и заземляющим проводом, связанными в нем.). Провод заземления крепится к металлическому каркасу светильника.


В старых домах электрические кабели обычно включали только горячий и нейтральный провод. Часто электрический провод проходил по металлической трубе по всему дому и соединялся с электрическими розетками и распределительными коробками.

Металлический трубопровод и электрические коробки служили заземлением для осветительных приборов и приборов.

Однако во многих случаях металлические кабельные каналы и металлические электрические коробки не использовались в жилищном строительстве.

Узнайте, как подключить два источника света, управляемых одним переключателем

В этом случае заземляющий провод фактически отсутствовал. Отсутствие заземляющего провода в электропроводке дома теперь является незаконным при строительстве нового дома, и так было на протяжении десятилетий.

При нормальной работе светильника ток никогда не должен течь по заземляющему проводу. Вот почему заземляющий и нейтральный провода никогда не должны быть соединены вместе, кроме как на шине на главной панели цепи.Посмотрите это видео, чтобы узнать, как подключить к розетке электрического освещения .

В случае короткого замыкания, когда ток от горячего провода или нейтрального провода начинает течь по металлической раме осветительной арматуры, ток будет проходить по заземляющему проводу. Когда это произойдет, автоматический выключатель на главной панели электрической цепи сработает, тем самым остановив прохождение тока в цепи и предотвратив потенциальный электрический пожар и / или смертельный удар электрическим током. Узнайте, как автоматический выключатель спасает жизни .

Так что же делать, если в вашей электрической коробке нет провода заземления? Если коробка металлическая, то вы можете прикрепить к ней заземляющий провод светильника, предполагая, что металлическая коробка заземлена.

Получите эту электронную книгу, чтобы узнать , как заменить выключатель света .

Если электрическая коробка не металлическая, просто заклейте конец заземляющего провода светильника изолентой и оставьте его плавать в электрическом шкафу.

Единственная альтернатива — модернизировать проводку в доме, что обойдется в многие тысячи долларов.

Чтобы получить помощь по строительству нового дома на заказ , см. Заявочный лист на строительство нового дома от HomeAdditionPlus.com. Заявка на строительство нового дома дает вам знания о том, как спланировать индивидуальный проект жилищного строительства и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает подробную таблицу с разбивкой по стоимости и электронную таблицу для оценки затрат на строительство вашего собственного нового дома.

Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на пристройку дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке домов. Этот процесс бесплатный, и нет никаких обязательств по его продолжению после получения сметы на добавленную стоимость вашего дома.

Как исправить незаземленные розетки

Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки, у которых нет заземляющего провода.

Тройники с тремя зубьями часто похожи на овец в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.

Важное заявление об ограничении ответственности: я являюсь лицензированным подрядчиком, но НЕ Я лицензированный электрик. Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.

С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячего и нейтрального).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к автоматическому выключателю или коробке предохранителей и выйти из здания к основному заземлению.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваш прибор, что может обжечь ваш телевизор, компьютер, микроволновую печь и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.

Как отремонтировать незаземленную розетку

Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена ​​в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшим трудом.

Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косым хвостом.Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке. Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подойдет. Перейдите к варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, это протянуть оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.

Если ваши розетки установлены в бетонной стене, есть вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест. Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.

Вариант № 2 Установите GFCI

Итак, в вашем доме нет металлического кабеля, и вы не сможете получить заземленную розетку таким образом. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.

Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI. Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер.GFCI быстро реагирует (менее одной десятой секунды) на отключение или отключение цепи.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную замену проводки в доме. Есть варианты, чтобы сохранить вашу семью и электронику в безопасности.

Основатель и старший редактор

Я люблю старые дома, работать своими руками и учить других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

В доме нет провода заземления … — Навыки электроники

Да, вы можете использовать металлическую водопроводную трубу, которая привязана к основной водопроводной линии, выходящей из здания. Хотя у вас на кухне может быть металлическая труба, водопровод в здании может быть пластиковым!

Удалите всю краску или оксидные отложения в том месте, где вы планируете подключаться. Скорее всего, вы захотите приобрести провод зеленого цвета (не оголенный), трубный зажим, чтобы закрепить провод на трубе.Проложите провод рядом с розеткой, осторожно используйте цифровой мультиметр для измерения напряжения между каждой розеткой (в разъем) и заземляющим проводом. Один из слотов должен позволять вам считывать напряжение вашего здания (120/220 вольт переменного тока), другой слот может все еще иметь некоторое напряжение (10 вольт или меньше), это утечка. Если вы получаете больше, то какое-то устройство в здании отсортировано на землю. Это один из рисков, связанных с более старыми двухконтактными розетками, поскольку полярность розетки может быть подключена неправильно или устройство не имеет поляризованной вилки!

FYI — Возможно, вы захотите узнать, каковы правила аренды зданий, в которых все еще есть два старых прога. В некоторых городах есть требования к арендаторам. И речь не идет о простой замене розетки и не подключении заземляющей ножки.

Во многих магазинах бытовой техники есть тестеры розеток, вы можете захотеть приобрести один и переходник с 3 на 2 контакта, который поляризован таким образом, вы можете убедиться, что проводка вашего арендуемого устройства правильно подключена (два провода правильно поляризованы), и если вы обнаружите трехконтактную розетку, проверьте, подключена ли она к заземлению каким-либо образом (рабочая коробка может быть заземлена, просто отсутствует ножка к розетке).

И последнее: вам нужно закрепить свободный конец провода в пластиковом ящике с разъемом RCA для фонокорректора, чтобы к нему можно было подсоединить ремешок. Если у вас есть коврик, воспользуйтесь предлагаемым им проводом и прикрепите штекер фонокорректора, чтобы вы могли его подключить. Вам нужно изолировать провод заземления, чтобы к нему нельзя было прикасаться напрямую. В проволоке коврика и / или браслете есть резистор, который защищает вас от поражения электрическим током в случае, если вы работаете с чем-то под напряжением (в любом случае, это не лучшая идея). Наконец, у многих ковриков есть защелка, чтобы прикрепить ремешок для запястья, поэтому вам нужно только одно соединение.Я также рекомендую вам потратить время на проверку заземления, чтобы убедиться, что что-то не отключено.

Общая точка Заземление

розеток открытого типа и способы их устранения

Открытая розетка заземления — это электрическая розетка, к которой не подключен провод заземления . Это может быть связано с тем, что заземляющий провод отсоединен от розетки или где-то в цепи или серии, или потому, что заземляющего провода просто нет (потому что это старая двухпроводная электрическая система).

Причина, по которой это небезопасно, заключается в том, что, хотя розетка кажется заземленной, это не так. Таким образом, подключение трехконтактного шнура (для безопасности которого требуется заземляющий провод) создает потенциально опасные условия.

В современных домах теперь есть трехпроводные розетки, в которые можно вставлять электрические шнуры с трехконтактными вилками. Третий контакт обеспечивает заземление, по которому проходит электрический ток. Большинство основных приборов, таких как плиты, холодильники и компьютеры, имеют трехконтактные вилки, что означает, что они должны быть заземлены через розетку.Если по какой-либо причине в розетке отсутствует заземляющий провод, существует опасность поражения электрическим током или повреждения оборудования . По сути, оборудование может оказаться под напряжением, что может создать опасную ситуацию для любого, кто соприкасается с этим оборудованием.

Отсутствие заземляющего проводника или открытого заземления часто возникает в старых домах, в которых ранее были незаземленные двухконтактные розетки (двухпроводная система без заземляющего провода), которые были заменены трехконтактными розетками без наличия заземляющих проводов.В более новых домах заземляющий провод мог быть ошибочно не подключен или оторвался от клеммы, следовательно, тестер показал разомкнутое заземление. Хотя трехконтактные адаптеры доступны и могут быть куплены, они небезопасны и не рекомендуются .

Как их починить?
  • Сначала вы можете проверить, не был ли по ошибке отключен заземляющий провод. В таком случае вам просто нужно подключить его к розетке. Делайте это только в том случае, если у вас есть опыт в этом и убедитесь, что в тех областях, над которыми вы работаете, отключено электричество.Имейте в виду, что этого не произойдет, если розетка изначально была установлена ​​как незаземленная (двухконтактная) в свое время.
  • Если вам не требуется заземление этой розетки, потому что вы будете подключать только лампы или другие двухконтактные шнуры, то вы можете заменить трехконтактную розетку на двухконтактную. Для большинства вещей, например для освещения, розетки с заземлением не требуются.
  • Если вы хотите подключить трехконтактные шнуры (то есть устройства, которым для безопасности требуется заземление в розетке), но не заботитесь о защите оборудования от повреждений, а просто о защите людей от возможного удара током, тогда вы может установить розетку прерывателя цепи замыкания на землю (GFCI). Это защитит людей от возможных ударов, но оборудование все равно может быть повреждено.
  • Если вы хотите защитить людей от поражения электрическим током, а также защитить чувствительное электронное оборудование от ударов молнии или повреждений от скачков напряжения (т. Е. Вам нужно истинное заземление оборудования), то вы должны проложить новый заземляющий провод от розетки к электросети. панель.
  • Обратите внимание, что сетевой фильтр, подключенный к незаземленной розетке, ничего не сделает, и ваше оборудование все равно будет повреждено.

Для справки:

Гнездо с 3 штырями

Гнездо с 2 штырями

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электропитании. Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то проникнуть, а не в себя — возможно, спасаете свою жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения. Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

Национальные электрические правила требуют, чтобы в бытовых электрических системах была заземленная система, соединенная с землей через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

Какое значение имеет заземление электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическому току безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это попросить лицензированного электрика проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Надлежащее заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Что делать, если электрические цепи в вашем доме не заземлены

Как обновить старый дом до заземления электрических цепей: важность заземления электрических розеток, Как заземлить электрические розетки.

Заземление электрических цепей для старого дома
[блок объявления] Электрооборудование Вопрос : Я только что купил дом, построенный в 1945 году.Основная панель заземлена, а вспомогательная — нет.

  • Предыдущие владельцы переоборудовали все розетки с 2-х контактных на 3-х контактные.
  • Мой домовой инспектор порекомендовал мне заменить кабель питания вспомогательной панели с 2-жильного на 3-жильный.
  • Электрик, которого я обнаружил, посоветовал мне оставить два провода как есть и просто сделать выделенную цепь на кухне и один — в гостиной.
  • Еще он сказал просто поменять розетки обратно на двухконтактные.
  • Электронное оборудование, которое необходимо заземлить
    • Меня беспокоит, что у меня будут компьютеры, игровые системы и телевизор высокой четкости в каждой спальне.
    • Все они требуют трехконтактных розеток.
    • Следует ли мне попросить его установить специальные цепи во всех комнатах или просто установить розетки GFCI?
    • Я не хочу перегрузить свои схемы или повредить свою электронику.

Этот вопрос о домашней электропроводке пришел от: Шерри, домовладельца из Топика, штат Канзас.

Дополнительные комментарии: Отличный сайт. Это очень помогло с моим старым домом.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Шерри.

Обновление старого дома с помощью заземленных цепей
  • Уровень квалификации: Продвинутый — Лицензированный подрядчик по электротехнике, не рекомендуется для домовладельцев.
  • Необходимые инструменты: сумка с ручным инструментом для электриков.
  • Расчетное время: зависит от масштаба проекта, используемого метода заземления и доступного доступа к территории проекта.
  • Меры предосторожности: Если единственный источник заземления для электрической системы будет удален или модифицирован, то электрическое обслуживание должно быть отключено до тех пор, пока новый источник заземления не будет повторно подключен.
  • Уведомление: Внесение изменений в электрическую сервисную панель должно производиться с разрешения и быть проверено.

Как заземлить электрическую розетку

Как обновить старый дом, чтобы получить заземленные электрические цепи

  • Рекомендация домашнего инспектора верна, однако в настоящее время она может не потребоваться или оказаться экономически нецелесообразной для вас.
  • Было бы неплохо установить 3-проводный заземленный кабель, когда это возможно, однако это обеспечит заземление только субпанели.
  • Вы можете рассмотреть возможность обновления незаземленных цепей, которые питаются от субпанели, после того, как субпанель будет должным образом заземлен.
  • По моему мнению, рекомендация электриков установить заземленные розетки — лучший вариант, особенно когда вы будете подключать компьютеры, игровые системы и оборудование HDTV с большим экраном, для которых требуется заземленная розетка.
  • Установка розетки GFCI НЕ обеспечит заземление, она обеспечит защиту GFCI только в тех областях, где пользователь может контактировать с заземленными поверхностями.
  • Важно, чтобы если трехпроводная или заземленная розетка не была подключена к заземляющему проводу, то розетку розетки следует заменить на двухпроводную или незаземленную.
Подробнее о Заземление электрических цепей

Электрическое заземление

  • Методы и требования к электрическому заземлению
  • Перечень электрических кодов заземления с примерами кодов электрического заземления для домашней электропроводки.

Электропроводка розетки

  • Электромонтаж электрических розеток для дома
  • Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

Базовые электрические схемы дома

Домашние электрические цепи и автоматические выключатели

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Схема подключения

Электромонтажная схема

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Домашние электрические цепи

Список электрических цепей

Размер домашней электрической сервисной панели рассчитывается путем расчета площади дома в квадратных футах с учетом требований норм для требуемых электрических цепей.

Руководство по домашнему электрическому проводу

Электропровод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Как установить электропроводку на кухне

Кухня Электропроводка

Полностью объясненные фотографии и схемы электропроводки на кухне с требованиями кодов для большинства новых или реконструируемых проектов.



Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электромонтаж выключателей света

Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Как искать и устранять неисправности и ремонтировать электропроводку
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Доведение двухпроводных цепей до кода

A. Пейтса Хирвонен, лицензированный подрядчик по электрооборудованию и владелец SESCO Electrical Inc. в Беркли, Калифорния., отвечает: Вообще говоря, если электрическая цепь была правильно подключена и соответствовала коду при первой установке, то теперь ее нужно кодировать. Большинство инспекторов не заставят вас изменить существующую проводку, если она кажется исправной и правильно подключенной и не была изменена или добавлена ​​незаконным образом. Но когда подрядчик полностью открывает стены, пол или потолок и упрощает доступ к проводке, большинство инспекторов потребуют перемонтировать эти участки в соответствии с действующими нормами.

Проблема, конечно, с двухпроводной схемой в том, что она не заземлена. В старых кабелях Romex (NM) и BX (AC) не было отдельного заземляющего проводника, или провод был настолько маленьким (16 или 18 AWG), что его нельзя было бы засчитать по сегодняшним нормам. Этот тип кабеля обычно можно определить по оболочке, которая выглядит как змеиная кожа или просмоленная ткань. Тем не менее, есть несколько старых двухпроводных Romex, которые выглядят как современные, в пластиковой / виниловой оболочке, поэтому не предполагайте автоматически, что есть заземляющий провод.Откройте коробку и поставьте галочку.

В случае старого бронированного кабеля со стальной оболочкой (BX) использование металлического экрана в качестве заземления все еще разрешено, но я бы не стал этого делать. Если необходимо, убедитесь, что у разъема BX есть винт или какой-либо зажим, который действительно врезается в металл экрана, и что разъем очень надежно закреплен на боковой стороне металлической коробки с помощью стопорного кольца. Заземляющий путь может выйти из строя, если любое из этих соединений не является абсолютно безопасным. Если двухпроводная цепь находится в кабелепроводе (жестком или EMT), вы можете использовать кабелепровод в качестве пути заземления при условии, что все разъемы и муфты плотно затянуты.Тем не менее, я предпочитаю не полагаться на кабелепровод, а вместо этого всегда тянуть за отдельный зеленый заземляющий провод подходящего размера.

Есть несколько способов справиться с двухпроводным Romex или ручкой и трубкой. Законно заменить двухконтактную розетку на розетку GFCI или поместить всю цепь за выключателем GFCI. Однако у вас может не получиться удержать выключатель GFCI, потому что старые цепи имеют тенденцию иметь некоторую утечку на землю. Защита GFCI на самом деле намного лучше предотвращает поражение электрическим током, чем заземление, хотя вам потребуется пометить каждую розетку словами «без заземляющего проводника».«Это напоминание людям не подключать сетевой фильтр к этой цепи, потому что он не будет работать, если он не заземлен должным образом.

Можно модернизировать схему, проложив отдельный заземляющий провод к ближайшей панели, сервисной магистрали или заземляющему электроду системы. Это имело бы смысл только в том случае, если бы модернизируемая цепь находилась близко к заземляющему электроду и вдали от каких-либо панелей, включая главную. За время, необходимое для прокладки заземляющего провода к панели, вы можете так же легко проложить новый кабель с заземляющим проводом в нем.

Кстати, раньше считалось нормальным протянуть заземляющий провод к ближайшей трубе с холодной водой, и я видел, как они идут к чугунным водосточным трубам, газовым трубам, металлическим каналам и заземляющим стержням. Пожалуйста, не делайте ничего из этого! Трубы и воздуховоды представляют реальную опасность, если они находятся под напряжением без устранения неисправности, а грязь — это путь заземления с высоким сопротивлением.

В конце концов, лучший и часто самый быстрый способ привести двухпроводную схему в код — это просто перепрограммировать ее.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
