Панельный дом- Вся информация.

Панельный дом.

Панельный дом- это здание, которое возводится из сборных железобетонных элементов, производимых на заводе, а затем монтируемых непосредственно на стройке.

В жилищном строительстве Москвы наибольшее распространение получила стеновая конструктивная схема. То есть дом собирается из готовых стеновых железобетонных панелей, производимых на заводе и монтируемых на стройке путём сварки закладных металлических деталей. Иногда жилые панельные дома выполнены по каркасной конструктивной схеме. То есть несущими являются внутренние колонны и ригели, на которые опираются междуэтажные перекрытия, а наружные стены выполнены в виде навесных панелей. Однако такие жилые дома с каркасной констркуктивной схемой в Москве встречаются крайне редко.

Срок службы 9-этажного панельного дома.

Срок службы первых панельных домов составляет около 50 лет, в том числе 9-этажных. Большинство из них уже давно израсходовали свой ресурс. Наиболее слабым местом панельного дома являются его межпанельные стыки, срок службы которых ещё меньше. Эксплуатация современных панельных домов расчитана на срок в 75 лет. Следует отметить, что это лишь приблизительные сроки. Реальные сильно зависят от качества использованных материалов, способах эксплуатации здания и частоты проводимых ремонтов.

Расположение проводки в панельном доме.

Проводка в панельном доме проходит в специально отведенных для этого каналах внутри стен и плит перекрытий, в стяжке пола (причем проводка под осветительные приборы одной квартиры может проходить в стяжке вышерасположенной квартиры) и в штукатурке стен.

Прокладка проводки в панельном доме.

Замена проводки в панельном доме должна проходить без штробления стен и перекрытий. Подробно этот вопрос мы описывали здесь. Замена электропроводки в панельном доме проводится без демонтажа старой, так как та, в большинстве своём, труднодоступна (как мы уже писали). Новую проводку необходимо вести в стяжке, штукатурке стен, за подвесным потолком или открыто, но, как мы уже говорили, без штробления несущих стен и плит перекрытий.

Заделка межпанельных швов в панельных домах.

Типы межпанельных швов в панельных домах.

Опыт эксплуатации панельных зданий показал, что межпанельные стыки являются наиболее уязвимой частью наружных стен. Постоянное расширение и сужение стыков при перепадах наружных температур в зимнее и летнее время создает тенденцию к раскрытию швов. Это приводит к возникновению мостиков холода, из-за которых образуются плесень и грибок. Заделка швов в панельных домах должна производится снаружи. Для этого используются специальные утеплители и мастики.

Типы панельных домов.

Практически все панельные дома имеют серию. Это типовой проект, на основании которого строился дом. Узнав серию своего дома, можно прочесть по нему много полезной информации. Как это сделать мы писали здесь. Также проекты панельных домов можно посмотреть в нашей Базе несущих стен. В больщинстве случаев в Москве автором панельной серии является проектный институт МНИИТЭП.

Какой дом лучше- монолитный или панельный?

Если не учитывать цену на квартиру, то монолитный дом будет явно предпочтительнее. Во-впервых, монолитные дома не имеют наружных межпанельных стыков, которые достаточно рано приходят в негодность в панельных домах. Во-вторых, монолитные дома обладают более привлекательными планировками. В панельных домах практически все внутренние стены являются несущими, что не даёт изменять планировку под свои нужды в отличии от монолитных зданий. В-третьих, в монолитных домах гораздо лучше звукоизоляция смежных квартир. Надеемся, мы смогли ответить на Ваш вопрос «монолитный или панельный дом- что лучше?».

Какой дом лучше- кирпичный или панельный?

Если не брать кирпичные хрущевки с маленькими кухнями и комнатами, то кирпичные дома конца 70-х годов окажутся лучше большинства панельных. Следует отметить, что в Москве сейчас кирпичные дома уже не строят, так как они очень трудоёмки и, как следствие, очень дорогостоящи. Это главный их недостаток. Панельные дома возводить гораздо проще и, как следствие, дешевле. Сегодня кирпич используют лишь в качестве облицовки наружных стен в монолитных зданиях. В кирпичных зданиях практически все внутренние стены квартиры являются не несущими, что даёт гораздо больше возможностей в изменении её планировки. В то время как в панельных домах, как мы уже говорили, практически все внутренние стены являются несущими. Также в кирпичных зданиях нет наружных межпанельных стыков, о быстрой разгерметизации которых мы тоже уже писали.

Толщина стен в панельном доме.

Толщина несущих стен в панельных домах варьируется от 120 мм. до 200 мм. без отделочных слоёв. Перегородки выполняют из гипсолитовых и гипсобетонных панелей толщиной 80 мм. без отделочных слоёв. О том, как определить несущую стену мы подробно писали здесь.

Слышимость в панельных домах.

Шумоизоляция квартиры в панельном доме является его слабой стороной. Из-за небольшой толщины межквартирных стен и перекрытий слышимость в доме очень большая. Это очень часто становится камнем преткновения соседей. Поэтому должна быть выполнена дополнительная звукоизоляция в панельном доме, если делается ремонт. Особенно в полах.

Отличие панельного дома от блочного.

Блочный дом выполняется из больших бетонных блоков толщиной около 400 мм. (грубо говоря, как большие кирпичи). И только в блочно-панельных зданиях внутренние стены выполняются из бетонных блоков, а наружные стены из навесных трехслойных панелей. В панельных зданиях же в Москве, как мы уже писали, несущими являются внутренние поперечные и продольные несущие стены небольшой толщины (чаще всего, 160-180 мм.), выполненные из сборных железобетонных панелей, с наружными навесными трехслойными панелями. Поэтому в панельных домах внутри квартир почти все стены являются несущими, в то время как в блочных зданиях внутри квартиры почти все стены являются не несущими. Редко, в некоторых панельных сериях (к примеру, 1-515) несущими также являются наружные панели. Тогда внутри квартиры тоже большинство стен являются не несущими. Но это редкие ислючения.

Вентиляция в квартире в панельном доме.

Вентиляция в квартире в панельнном доме.

Вентиляция в панельных квартирах выполнена в виде сборных вентблоков. В каждой квартире к сборному вентблоку идут два подключения: из кухни и из санузла, которые нигде не пересекаются. Тяга в вентканалах обеспечивается перепадом температур воздуха в квартире и атмосфере.

Толщина стен в панельном доме между квартирами

Во второй половине прошлого века проводилась политика массовой застройки городов панельными зданиями. Панели формировали фасады домов и являлись несущими стенами внутри строений.

Толщина стен в панельных домах является основным фактором, определяющим несущие стены и перегородки. В наше время проблема перепланировки квартир в таких домах не потеряла своей актуальности.

Снос внутренних ограждений в квартирах панельных домов позволяет хозяевам жилищ изменить планировку жилой площади в сторону уменьшения количества маленьких «комнатушек» и получения более просторной комнаты.

Для чего нужно знать толщину стен в панельном доме

Несущее ограждение подвергается основной нагрузке от вышерасположенных конструкций дома. Перегородка кроме своего веса никакого воздействия на перекрытия этажа не оказывает.

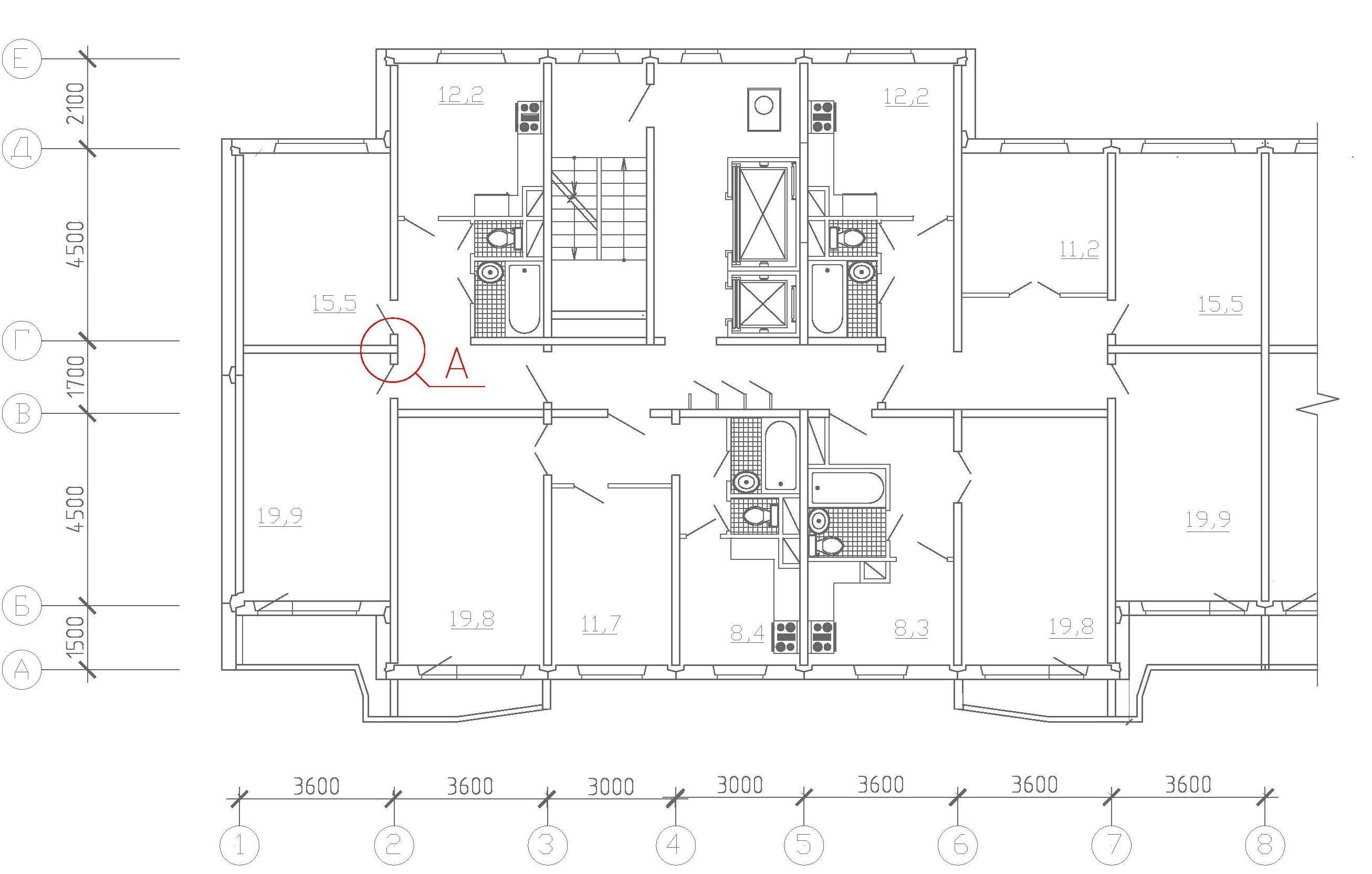

На упрощённой схеме можно увидеть, как расположены ограждения из панелей:

Чтобы приступить к сносу определённой стены, необходимо знать о том, что данное ограждение не является несущим. Главным показателем назначения ограждения является толщина стен панельных домов.

При перепланировке помещений надо знать, что внутренние несущие стены в панельных домах делают толщиной от 140 до 200 мм. Самый минимальный поперечный размер стенки может быть 120 мм.

Внутренние ограждения, которые не подвержены воздействию от веса вышерасположенных конструкций, называют перегородками.

Такие ограждения исполняют роль межкомнатных ограждений.

В основном их делают из газобетона толщиной от 80 до 100 мм.

Как правильно сделать замер толщины стены

Делая замеры, обязательно снимите наличники

Чтобы узнать точный поперечный размер стены, нужно приготовить следующий инструмент:

рулетка или линейка;
стамеска;
отвёртка;
перфоратор.

Как правило, замер производят со стороны дверного проёма. Для этого совершают следующие действия:

Со стороны противоположной дверным петлям осторожно снимают наличники с обеих сторон простенка. Если наличники приклеены, то их аккуратно поддевают стамеской и снимают.
В месте примыкания ограждения к стойке рамы дверного проёма снимают слой обоев, штукатурки.
Продетая лента рулетки или линейка через зазор между бетоном и стойкой, покажет точную толщину стены.

Документальная установка толщины стены

Узнать толщину стен можно на основании копии плана квартиры

Всё-таки, такие способы определения поперечного размера ограждения не исключают возникновения ошибок. Если потребность в таких замерах вызвана с будущими работами по сносу стен внутри квартиры панельного дома, то демонтаж ограждения должен быть выполнен узаконенным порядком.

Самостоятельно производить перепланировку жилой площади строго запрещает закон. Чтобы избежать штрафных санкций, а в случае возникновения аварийных ситуаций не попасть под уголовное преследование, нужно поступить следующим образом:

В местном исполнительном органе управления (БТИ) нужно получить копию плана квартиры.
Исходя из схемы расположения несущих ограждений и перегородок, определить ограждение, подлежащее сносу.
В проектной организации заказать разработку технической документации на снос стены.
На основании утверждённого проекта получить разрешение на перепланировку в местных органах власти.
После этого приступить к выполнению работ.

В результате этих действий владельцы жилья будут знать толщины всех стен в своей квартире.

Способы сноса несущей стены в панельном доме

Демонтаж перегородок в панельных домах не вызывает никаких технических осложнений, а вот снос несущей стены помимо документального оформления потребует выполнения специальных методик сноса ограждения.

На сегодня существуют два основных варианта сноса несущей стены в панельном доме.

Врезка несущей балки

В том случае, когда демонтируемый участок ограждения находится между несущими стенами, делают врезку ригеля (балки), который представляет собой мощную железобетонную балку или металлический профиль двутаврового сечения, усиленного рёбрами жёсткости.

Плиты перекрытия в месте демонтажа подпирают домкратами. В смежных стенах вырубают проёмы. В них вставляют ригель. Стену демонтируют.

Установка колонн

Вертикальные опоры могут быть железобетонными колоннами или металлическими стойками. Как и в предыдущем случае, плиты перекрытий опирают на домкраты. Устанавливают опоры. Ограждение демонтируют.

Безусловно, браться за выполнение таких работ самостоятельно нельзя.

Только профессиональные работники могут выполнять демонтаж несущих конструкций.

Все изменения, происшедшие в планировке квартиры, должны быть внесены в технический паспорт.

Толщина межкомнатных стен в панельном доме

Толщина стен панельного дома. Внутренние и наружные стены

Очень часто в квартире мы хотим повесить на стену телевизор, полочку или может быть просто картину, а сверлить отверстия в стене панельного дома боимся. А вдруг сверло пройдет насквозь? А для того, чтобы не боятся, необходимо знать толщину и типы стен в панельных домах, о чем я и расскажу в этой статье.

Как правило, производители панелей не отходят от стандартных размеров, поэтому толщина таких стен, в принципе, предсказуема, в отличие от толщины кирпичной стены индивидуального дома.

Стены, как мы знаем, делятся обычно на три вида:

наружные
внутренние несущие
внутренние перегородки

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

однослойные наружные стены, состоящие из легких бетонов
многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними.
Стандартная толщина такой стены – 380мм.

Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше). Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм.

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

При перепланировки квартиры необходимо точно знать, где расположены несущие стены, которые нельзя трогать, а где просто внутренние перегородки, которые можно снести, перенести и т.д.

Помните! При переносе или сносе стен в квартире, необходимо предварительно заказать проект перепланировки у, имеющей на то лицензию, организации. Если этого не сделать, и без согласований изменить планировку, то в будущем могут возникнуть проблемы с оформлением, переоформлением вашей квартиры.

И так, продолжим.

Самый простой способ, без чертежей и проектов определить где несущая стена, а где нет – померить толщину стены рулеткой или линейкой.

Я уже говорил о толщине несущих стен, она начинается от 120мм. Поэтому берем линейку и меряем стену, если больше или равна 120мм, то эта стена несущая, если меньше, то перегородка.

Таким методом можно довольно точно определить вид стены, так как в большинстве случаев панели панельного дома имеют стандартные размеры, но необходимо помнить, что толщина стены замеряется без отделочных слоев, т.е. без штукатурки, обоев, дополнительных внутренних утеплителей и так далее.

Чертежик

Толщина стен панельного дома. Внутренние и наружные стены

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

однослойные наружные стены, состоящие из легких бетонов
многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны.

Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними.Стандартная толщина такой стены – 380мм.

Толщина внутренних стен панельного дома

Толщина несущих стен панельного дома

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Толщина стены в панельном доме

Есть задача — прикрепить на стену крепление для телевизора. В комплекте крепления дюбеля по 10 см. Стена — панельная, межквартирная, с улицей не граничит. Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

Если дом построен по проекту — излишни.

Vladimir_Vas написал :
Если дом построен по проекту — излишни.

Кто мне это скажет? Наверное один Господь Бог знает.

karinin написал :
Кто мне это скажет? Наверное один Господь Бог знает.

Вы думаете — Он сюда на сайт заглядывает?

Нет, он видел по проекту дом строили или нет

karinin написал :
Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

Опасения не беспочвенные. Вы не сказали какие стены. Бывают и спаренные гипсолитовые в каркасно-панельном доме. Бетонная внутренняя стена 14-16-22см, в зависимости от серии дома. Если стена 14-16см, то бурить надо аккуратно. Может ошмоток у соседа вылететь.

На панельных стенах имеются сквозные дыры для подрозетников. Можно попробовать прикинуть толщину стены, заглянув в эту самую дырку.

karinin написал :
Есть задача — прикрепить на стену крепление для телевизора. В комплекте крепления дюбеля по 10 см. Стена — панельная, межквартирная, с улицей не граничит. Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

анкера 5 см и хватит

Или 7 см. Не более. Вероятность попасть к соседу 10 кой,имеет место быть.
В новом доме, в стене с соседом, менял розетку и обнаружил провод. Сосед воровал эл энергию.
Сквозная дыра была.
Но дело в том что и его и наш подразетники по глубине в сумме соответствовали толщине стены.
А это 10 см всего

Труд без искусства — Варварство!

Панель обычно имеет толщину 14-16см

Однако «да»

Коровьев написал :
На панельных стенах имеются сквозные дыры для подрозетников. Можно попробовать прикинуть толщину стены, заглянув в эту самую дырку.

Истину глаголишь! Но розетку вывертывать на той-же стене однако надо.

Чем глубже — тем надежнее. На кройняк количеством компенсируй — рамка как минимум на полдюжины дырдочек рассчитана. Так примерно равномерно по стене отметь

Как определить несущую стену в панельном доме

Есть вопросы? Проконсультируйтесь у юриста (бесплатно, круглосуточно, без выходных):

8 (499) 938-42-45 — Москва и Московская обл.

8 (812) 425-64-57 — Санкт-Петербург и Лен. обл.

Многие собственники квартир в панельных домах мечтают о перепланировке для расширения пространства и более рационального использования жилой зоны. Но не все знают, какие действия можно или нельзя совершать при такой процедуре. Например, несущие стены в панельных домах (и не только в них) сносить запрещено. Основные вопросы, касающиеся перепланировки квартиры в таком здании, будут рассматриваться далее.

Определение изменений

Перепланировкой называется изменение конфигурации помещения. В Жилищном Кодексе РФ закреплено, что любые внесения изменений в квартире должны быть отражены в техпаспорте и одобрены государственным органами. Перепланировкой считается: перенос проемов окон и дверей, изменение стен (опорных и перегородок), разделение пространства, перенос кухонной части и ванной комнаты.

Обычно владельцы квартир ограничиваются тем, что удаляют межкомнатные перегородки для расширения жилой зоны.

Важно: Нужно четко спланировать такую процедуру в целях сохранения опорных конструкций в неизменном состоянии. При допущении ошибки и удалении несущей плоскости могут пострадать расположенные ниже квартиры: без опоры могут рухнуть потолочные перекрытия.

Понятие «несущей стены»

С архитектурной точки зрения плоскости в здании подразделяются на 2 вида:

Несущие стены (НС). Эти вертикальные конструкции выполнены таким образом, чтобы они смогли выдержать существенный вес. Надежность всей постройки зависит именно от качества такой стены.
Перегородки. Они служат для разделения помещения на зоны. На них не возлагаются значительные нагрузки, но некоторый вес они должны выдерживать.

Владелец жилья имеет право изменять или сносить только перегородки, любое воздействие на опорную конструкцию запрещено. Если хозяин решил внести изменения в НС, ему необходимо получить разрешение в соответствующих учреждениях. Такая бумага предоставляется только после осуществления детальных расчетов и с внесением оговорок. После того, как в плоскости проделан внеплановый проем, ее нужно укрепить так, чтобы эти опоры заместили и не уступали по прочности вынутому элементу.

Совет: Если собственник произвольно внес изменения в несущем блоке, посчитав обращение в жилищную инспекцию необязательным и неважным, он может столкнуться с рядом проблем при продаже, приватизации, дарении или обмене жилья.

Специалистами жилищной инспекции к такому гражданину будут применены штрафные санкции и требование возвратить первоначальную конструкцию за свой счет. В редких ситуациях подобную перепланировку можно узаконить, но выплата штрафа обязательна в любом случае.

Основной способ определения НС

Главным и безошибочным способом определения, какие стены несущие в панельном доме, является изучение технического паспорта или проекта здания. Для этого нужно обратиться в исполняющий комитет, где располагается Управление капстроительства. Как правило, не требуется даже писать заявление – заинтересованному лицу будет предоставлен конструктивный план, с которого можно снять копию для более детального изучения. В техпаспорте на квартиру также указаны места расположения несущих стен и перегородок.

Но в этом случае понадобится умение читать строительную документацию. Если с техническим методом возникли проблемы, можно использовать косвенные способы, как определить несущую стену в панельном доме.

Определение по расположению вертикальной конструкции

НС обычно находятся под прямым углом к балкам перекрытия. Если перекрытие выполнено из бетонных плит, то их концы должны лежать на опорной конструкции. В основном, это наружные, межквартирные и межблочные стены.

Основа помещения (ее коробка) обнесена опорными плоскостями. К таким относятся:

Наружные стены, выходящие на улицу (двор). Некоторые люди ошибочно считают, что стены во двор не являются опорными – это большое заблуждение.
Конструкции, которые ограждают квартиру со стороны лестничного и лифтового пространства.
Стены между соседними квартирами. Но нельзя с уверенностью считать, что межкомнатные плоскости являются перегородками. В некоторых панельных домах в 5 этажей несущие стены расположены даже между комнатами.

Перегородки не могут служить точным ориентиром. Человек, не являющийся специалистом в этой области, не сможет с точностью определить НС без демонтажа покрытия.

Ориентация на толщину вертикальной плоскости

Этот способ является самым достоверным помимо изучения техдокументации. Но, после осуществления замеров, нужно определить их значение. В кирпичном доме, если толщина конструкции равна 38 см, это значит, что она опорная. В этом случае не потребуется даже рулетка: 3 кирпича (добавить швы) служат ориентиром. Перегородки же выполняются толщиной в 1-2 кирпича.

В панельных домах подход более сложный. Как правило, НС бывает построена толщиной 14 см. Но также можно встретить варианты 16, 18, 20 см. Перегородки выполнены в 8-10 см. Это относится к несущим стенам в панельных домах в 9 этажей. Но следует очень аккуратно применять подобный способ. Например, в некоторых старых хрущевках НС построены только в 12 см. В таком случае только использование конструктивного плана является верным решением проблемы. Иногда плоскость может быть усиленной в целях звукоизоляции перегородкой.

В блочных домах НС обычно выполняются в 20-сантиметровую и большую толщину. Но и здесь есть свои нюансы: некоторые здания вообще не имеют таких плоскостей, а иногда такая толщина встречается у перегородок.

Важно знать: Производя замеры конструкции, следует брать во внимание только толщину основного строительного материала.

Отделочные слои (гипсокартон, плитка, штукатурка) не должны браться в расчет. Самым верным измерением считается замер плоскости после демонтажа всех поверхностных покрытий до самой основы.

Что нужно для изменения стены

Перед изменением (сносом, переносом и др.) любой конструкции в квартире требуется проконсультироваться с квалифицированным специалистом. Также необходимо выполнить полный расчет, который учитывает распределение нагрузок после выполнения изменений. В некоторых случаях приходится менять электрическую схему. Проект перепланировки должен быть согласован государственным органом, ответственным за архитектуру здания. Для согласования необходимо:

Разработанный службой БТИ план именно на такой вид перепланировки.
Составленное техническое заключение на изменение стены.
Наличие положительного решения жилищной инспекции по месту жительства.

Планируя капитальный ремонт в квартире, владельцу, в первую очередь, стоит знать, имеет ли он право на внесение изменений в помещении без разрешения соответствующих жилищных инстанций. В исключительных случаях жилищная инспекция может предоставить разрешение на такие работы. Но в любом случае лучше заказать профессиональное инженерное обследование для вынесения решения, стоит менять конструкцию или нет.

Толщина межкомнатных стен в панельном доме

Перегородки в панельных домах, как сделать, какие сносить

Рассмотрим создание перегородок в панельном доме — конструкцию и технологию изготовления таких стен. Можно ли из устанавливать, и возможно ли удалять ненужные перегородки в многоквартирных домах? Известно, что многие из них несущие, поэтому относительно их имеются серьезные ограничения… В чем особенности перепланировки в многоэтажках и как лучше сделать….

Виды перегородок

Прежде всего рассмотрим виды перегородок, которые можно встретить в квартирах панельных домов.

Межкомнатные перегородки – конструкции, которые не воспринимают нагрузку от вышележащих перекрытий и не передают ее вниз на фундамент. Обычно они сделаны из цементно-известково-мусорного состава, армированного металлом или деревом, имеют толщину порядка 10 – 13 см. У них высокая прочность и удовлетворительная шумоизоляция. Над ними имеется пустотный шов заполненный паклей высотой 1 – 3 см.
Внутренние стены панельных домов, — сделаны из железобетона, толщиной 17 – 25 см, на них опирается вышележащее перекрытие и они являются несущей конструкцией дома. Во внутренних стенах согласно проекту возможны каналы, штробы для прокладки инженерных коммуникаций.
Гипсовые кабинки санузлов. Во многих старых домах обустроены кабинки из гипса толщиной 3 – 5 см армированного стальной решеткой. Они предназначены в первую очередь для паро-водо-изоляции. Как правило, маленькие объемы этих кабинок не устраивают жильцов, они их разрушают и расширяют…

Какие перегородки обычно возводят в панельных домах

Легкие перегородки в многоэтажных домах получатся из следующих материалов.

Гипсовые плиты – пазогребневые плиты из гипса, с помощью которых можно сделать сплошную перегородку толщиной 10 – 12 см средней массы. Как делать гипсовые перегородки
Газобетон 300 – 400 кг – м/куб. Газобетон невысокой плотности позволят создать перегородку 15 – 20 см толщиной при умеренной массе, но достаточной прочности. Кладка блоков на клей проста, и выполняется быстро — строительство газобетонного простенка
Гипсокартон и др. отделочные панели, в том числе пластик и вагонка на каркасе. Каркасные конструкции позволяют быстро создать наиболее легкую перегородку на перекрытии в любом месте в панельных домах. Толщина – 8 – 12 см, а при звукоизоляционной конструкции – до 18 см. Они остаются наиболее популярными, как делаются рассмотрим подробнее.

Можно ли менять перегородки

В квартирах перепланировка ведется только путем переделки, устранения конструкций, которые не воспринимают нагрузку от перекрытий и не передают ее на фундамент, и добавлением перегородок допустимой массы для перекрытий, по согласованию с соответствующими органами согласно законодательству. Исполнительные гос. органы следят за состоянием конструкций многоквартирных домов. В случае наступления последствий из-за преднамеренного разрушения несущих конструкций многоквартирного дома предусмотрена ответственность.

Каркасная перегородка в панельном доме — преимущества

Каркасную перегородку можно возвести в любом месте квартиры панельного дома. Эту конструкцию предпочитают большинство мастеров еще и по следующим причинам.

Нет мокрых процессов, ничего не склеивается. Все можно разобрать и собрать заново, устранить дефекты.
Можно сделать звукоизолирующую перегородку.
Можно сделать перегородку выдерживающую навеску большой массы.

Типичная конструкция каркасной гипсокартонной перегородки

П-образные профили устанавливаются вертикально с шагом 60 см. Профили обшиваются листами стенового гипсокартона 12 мм.

Разметка начинается с начертания линии на потолке, затем она с помощью отвесов переносится на стены и пол.
Оконтуривающие профили закрепляются к потолку, к стенам и полу дюбелями с шагом до 600 мм, укладываются на демпферную ленту 10 мм толщиной, чтобы не воспринимать звук и сдвижения конструкций.
В оконтуривающие профиля вставляются вертикальные и скрепляются с ними саморезами.
С одной стороны каркаса навешивается гипсокартонные листы , закрепляются саморезами с шагом 20 см, так, чтобы шляпка лишь немного утапливалась (для этого есть специальные насадки для шуруповерта).
Пустоты заполняются, войлоком. Заполнению достаточно плотными (не дающим быстрой усадки) минераловатными плитами должна сопутствовать укладка пароизоляционной мембраны со всех сторон каркаса, которая препятствует выделению микропыли и формальдегида.
После заполнения пустот и прокладки возможных коммуникаций (электропроводка укладывается в гофрированных пластиковых трубах, а в случае горючего заполнения – в металлических) навешивается другая сторона отделки.
Между отделкой из гипсокартона и поверхностями потолка стен и пола должен оставаться зазор 10 мм, который заделывается плинтусами, ветощью.
Поверхность межкомнатной перегородки в панельном доме шпаклюется, окрашивается, оклеивается, розетки врезаются, в оставленном дверном проеме (оформляется усиленными (двойными) профилями или деревянными брусами вставленными в профили) устанавливается лутка.

Шумоизоляция в перегородках панельных многоэтажек

Иногда нужно создать звукоизоляционные перегородки. Сделать это не сложно если установить в одной конструкции два каркаса — по одному для каждой отшивки. Расстояние между каркасами 20 – 30 мм. Стойки-профили при этом устанавливаются не напротив друг-друга а со сдвигом 30 см. Это дает возможность уложить между ними толстые плиты минеральной ваты, не менее 50 мм.

Устранение мостиков звука через профили, расположение между несвязанными друг с другом каркасами шумопоглотителя, дает ощутимый звукоизоляционный эффект, такой же как у толстых стен из тяжелых материалов.

Толщина перегородок в панельном доме

Для чего нужно знать толщину стен в панельном доме

На упрощённой схеме можно увидеть, как расположены ограждения из панелей:

При перепланировке помещений надо знать, что внутренние несущие стены в панельных домах делают толщиной от 140 до 200 мм. Самый минимальный поперечный размер стенки может быть 120 мм.

Такие ограждения исполняют роль межкомнатных ограждений.

В основном их делают из газобетона толщиной от 80 до 100 мм.

Как правильно сделать замер толщины стены

Чтобы узнать точный поперечный размер стены, нужно приготовить следующий инструмент:

рулетка или линейка;
стамеска;
отвёртка;
перфоратор.

Как правило, замер производят со стороны дверного проёма. Для этого совершают следующие действия:

Со стороны противоположной дверным петлям осторожно снимают наличники с обеих сторон простенка. Если наличники приклеены, то их аккуратно поддевают стамеской и снимают.
В месте примыкания ограждения к стойке рамы дверного проёма снимают слой обоев, штукатурки.
Продетая лента рулетки или линейка через зазор между бетоном и стойкой, покажет точную толщину стены.

Документальная установка толщины стены

В местном исполнительном органе управления (БТИ) нужно получить копию плана квартиры.
Исходя из схемы расположения несущих ограждений и перегородок, определить ограждение, подлежащее сносу.
В проектной организации заказать разработку технической документации на снос стены.
На основании утверждённого проекта получить разрешение на перепланировку в местных органах власти.
После этого приступить к выполнению работ.

В результате этих действий владельцы жилья будут знать толщины всех стен в своей квартире.

Способы сноса несущей стены в панельном доме

На сегодня существуют два основных варианта сноса несущей стены в панельном доме.

Врезка несущей балки

Плиты перекрытия в месте демонтажа подпирают домкратами. В смежных стенах вырубают проёмы. В них вставляют ригель. Стену демонтируют.

Установка колонн

Безусловно, браться за выполнение таких работ самостоятельно нельзя.

Только профессиональные работники могут выполнять демонтаж несущих конструкций.

Все изменения, происшедшие в планировке квартиры, должны быть внесены в технический паспорт.

Толщина стен панельного дома. Внутренние и наружные стены

Стены, как мы знаем, делятся обычно на три вида:

наружные
внутренние несущие
внутренние перегородки

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

однослойные наружные стены, состоящие из легких бетонов
многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Многослойные панели

Толщина внутренних стен панельного дома

Толщина несущих стен панельного дома

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

Помните! При переносе или сносе стен в квартире, необходимо предварительно заказать проект перепланировки у, имеющей на то лицензию, организации. Если этого не сделать, и без согласований изменить планировку, то в будущем могут возникнуть проблемы с оформлением, переоформлением вашей квартиры.

И так, продолжим.

Панельный дом. Полезная информация.

Панельный дом- это здание, которое возводится из сборных железобетонных элементов, производимых на заводе, а затем монтируемых непосредственно на стройке.

Срок службы 9-этажного панельного дома.

Срок службы первых панельных домов составляет около 50 лет, в том числе 9-этажных. Большинство из них уже давно израсходовали свой ресурс. Наиболее слабым местом панельного дома являются его межпанельные стыки, срок службы которых ещё меньше. Эксплуатация современных панельных домов расчитана на срок в 75 лет. Следует отметить, что это лишь приблизительные сроки. Реальные сильно зависят от качества использованных материалов, способах эксплуатации здания и частоты проводимых ремонтов.

Расположение проводки в панельном доме.

Прокладка проводки в панельном доме.

Заделка межпанельных швов в панельных домах.

Типы межпанельных швов в панельных домах.

Опыт эксплуатации панельных зданий показал, что межпанельные стыки являются наиболее уязвимой частью наружных стен. Постоянное расширение и сужение стыков при перепадах наружных температур в зимнее и летнее время создает тенденцию к раскрытию швов. Это приводит к возникновению мостиков холода, из-за которых образуются плесень и грибок. Заделка швов в панельных домах должна производится снаружи. Для этого используются специальные утеплители и мастики.

Типы панельных домов.

Какой дом лучше- монолитный или панельный?

Если не учитывать цену на квартиру, то монолитный дом будет явно предпочтительнее. Во-впервых, монолитные дома не имеют наружных межпанельных стыков, которые достаточно рано приходят в негодность в панельных домах. Во-вторых, монолитные дома обладают более привлекательными планировками. В панельных домах практически все внутренние стены являются несущими, что не даёт изменять планировку под свои нужды в отличии от монолитных зданий. В-третьих, в монолитных домах гораздо лучше звукоизоляция смежных квартир. Надеемся, мы смогли ответить на Ваш вопрос “монолитный или панельный дом- что лучше?”.

Какой дом лучше- кирпичный или панельный?

Толщина стен в панельном доме.

Толщина несущих стен в панельных домах варьируется от 120 мм. до 200 мм. без отделочных слоёв. Перегородки выполняют из гипсолитовых и гипсобетонных панелей толщиной 80 мм. без отделочных слоёв. О том, как определить несущую стену мы подробно писали здесь.

Слышимость в панельных домах.

Отличие панельного дома от блочного.

Блочный дом выполняется из больших бетонных блоков толщиной около 400 мм. (грубо говоря, как большие кирпичи). И только в блочно-панельных зданиях внутренние стены выполняются из бетонных блоков, а наружные стены из навесных трехслойных панелей. В панельных зданиях же в Москве, как мы уже писали, несущими являются внутренние поперечные и продольные несущие стены небольшой толщины (чаще всего, 160-180 мм. ), выполненные из сборных железобетонных панелей, с наружными навесными трехслойными панелями. Поэтому в панельных домах внутри квартир почти все стены являются несущими, в то время как в блочных зданиях внутри квартиры почти все стены являются не несущими. Редко, в некоторых панельных сериях (к примеру, 1-515) несущими также являются наружные панели. Тогда внутри квартиры тоже большинство стен являются не несущими. Но это редкие ислючения.

Вентиляция в квартире в панельном доме.

Вентиляция в квартире в панельнном доме.

С этой статьёй читают

Согласование перепланировки квартиры 2020. Все нюансы.

Перепланировка квартиры в панельном доме. Все нюансы.

Как определить несущую стену

Если вы решили провести в своей квартире перепланировку, связанную с объединением помещений, необходимо сначала понять, являются ли затрагиваемые при этом стены несущими. Дверные проемы в несущих стенах должны согласовываться с надзорными органами по проекту перепланировки с оформлением технического заключения от автора проекта дома.

Cнос несущей стены или ее части строго запрещен, поскольку нарушает силовую схему здания и грозит трещинами или даже обрушениями из-за неправильного перераспределения нагрузок.

В то же самое время, демонтаж ненесущих межкомнатных перегородок не угрожает безопасности дома и его жильцов, и потому может быть в большинстве случаев согласован с Мосжилинспекцией по простому эскизу перепланировки.

Исходя из вышесказанного, мы видим, что не прояснив для себя, несущая ли стена, или нет, к перепланировке лучше не приступать . Там не менее, многих собственников это не останавливает. Так, на различных интернет-порталах по дизайну и ремонту выложено немало примеров перепланировок, где дизайнеры “творят что хотят” с несущими стенами, не учитывая всех последствий такого ремонта.

В результате заказчик получает незаконную перепланировку, соседи – трещины в потолке, а инспектор, который по их жалобе посещает “нехорошую” квартиру – повод выдать предписание о возвращении помещений в исходное или согласуемое состояние.

Ниже мы постарались привести информацию, с помощью которой вы с большой долей вероятности сможете определить, какие стены несущие, а какие нет в вашей квартире, и в зависимости от этого, провести в будущем ремонт без нарушений закона и строительных норм.

Несущие стены в панельном доме

Панельные типовые дома различных серий – наиболее распространенный вид жилья в Москве. Данный вид многоквартирных жилых домов, к сожалению, не позволяет воплотить многие планировочные решения. Дело в том, что большая часть внутриквартирных стен в панельных домах – несущие, и устройству проемов в них может помешать множество обстоятельств, таких как этаж квартиры, общий конструктив данной серии, или состояние дома.

Панельный дом серии П-3, фото:

Итак, как понять, какие стены несущие в панельном доме? Самый простой способ – померить толщину нужной стены.

Для перегородок этот параметр обычно составляет от 80 до 100 мм
Толщина несущих стен колеблется от 140 до 200 мм
Межкомнатные перегородки в 90% панельных домов это гипсобетонные панели толщиной 80 мм
Внутренние несущие стены, это железобетонные панели толщиной 140, 160, 180 и 200 мм. В некоторых старых сериях панельных домов, встречаются и несущие стены 120мм

Соответственно это значит, что если толщина стены окажется меньше 120мм., то это ненесущая перегородка, а если больше- то это несущая стена.

Следует отметить, что толщину стены необходимо измерять в “чистом виде”, то есть не учитывать отделочные слои (штукатурка, обои), а для чистоты замеров штукатурный слой необходимо либо удалить в нескольких местах, либо предварительно замерить и в дальнейшем вычесть из толщины стены.

В “пограничных” случаях лучше положиться на мнение инженеров проектного института-автора дома вашей серии, куда вы или выбранные вами посредники, обратитесь за оформлением технического заключения по перепланировке. В любом случае именно ТЗ даст окончательный ответ по перепланировке несущих стен.

Пример: техническое заключение ГУП МНИИТЭП – института являющемся автором 90 процентов панельных домов в Москве.

Несущие стены в кирпичных домах

Большинство кирпичных домов – это старый фонд, сталинки или современные жилые комплексы по индивидуальному проекту. Типовых серий из кирпича строили мало – это II-03, II-04, II-05, II-38 и некоторые другие серии 50-х годов, а также более поздние “брежневские” башни – Тишинская, Смирновская, Москворецкая и Вулыха.

Башня Вулыха, фото:

Несущие и ненесущие стены в кирпичных домах имеют толщину в зависимости от количества кирпичей (ширина кирпича – 120 мм).

Поэтому стандартная ширина кирпичных стен может составлять:

250 мм – это стена в два кирпича + шов между ними 10 мм.
380 мм – это стена в три кирпича + 2 шва по 10 мм.
510 мм – это стена в четыре кирпича + 3 шва по 10 мм.
640 мм – это стена в пять кирпичей + 4 шва по 10 мм.

Как определить несущую стену в кирпичном доме? Средняя толщина несущей кирпичной стены в кирпичных домах обычно составляет от 380 мм и выше. Межкомнатные ненесущие перегородки делаются из кирпича или гипсобетонных блоков и имеют толщину 120 или 80 мм, межквартирные несколько толще – 250 мм. Несущие внутренние и наружные стены выполняются из кирпича толщиной 380, 510 или 640 мм.

Большинство кирпичных домов в Москве имеют довольно похожие конструктивные решения. Например, кирпичные хрущевки используют схему с тремя продольными несущими стенами, устойчивость которых обеспечивается поперечными диафрагмами жесткости. Плиты межэтажных перекрытий при этом могут опираться либо на продольные несущие стены, либо на балки, которые лежат на этих стенах. Большинство внутриквартирных стен при такой стене являются перегородками, что благоприятствует перепланировкам.

Схожие принципиальные решения применены и в “сталинках”, хотя есть и расхождения – например опорой для балок могут служить колонны.

Сталинские дома, фото:

В домах старого фонда с деревянными перекрытиями роль несущих стен могут выполнять даже деревянные перегородки, которые изначально проектировались ненесущими, но теперь они поддерживают оснвште полы.

Несущие стены в монолитных домах

Для монолитных домов наиболее точный способ определить несущую стену – взять в управляющей компании архитектурный план этажа. Из-за многообразия индивидуальных конструктивных решений, без соответствующей документации довольно трудно бывает определить, является та или иная стена несущей. В монолитных зданиях можно встретить как несущие стены, так и колонны, пилоны (колонны прямоугольного сечения). Монолитно-каркасные дома могут вообще не иметь несущих стен.

Ненесущие кирпичные перегородки в монолитном доме:

Толщина внутренних стен и пилонов в монолитных домах обычно составляет 200, 250 и 300мм, поэтому, если стена, затрагиваемая при перепланировке, меньше 200мм, то это – обычная перегородка. Но в некоторых случаях перегородка может быть и больше 200 мм (если она из пеноблоков).

Eu-Jinn › Блог › Основные строительные элементы панельных и блочных домов СССР

Для того, чтобы понимать, что за строительные элементы указываются в текстах про серии, я решил рассказать в отдельном посте.

Итак, на сегодняшний день самым распространённым элементом для строительства серийных домов является панель. Она может быть «на комнату» или «на две комнаты». Как правило, её размеры чуть больше, чем ширина (или длина) и высота помещения. Она уже может иметь встроенное окно, даже с балконной дверью. Панель может применяться как в качестве наружной, так и внутренней стены дома. Надо не забывать, что в подавляющем большинстве случаев панель — несущий элемент и сносить его категорически нельзя! Равно, как и заметно изменять (например, объединяя балкон и комнату и сбивая порожек или вообще кусок под бывшим уже окном). Ещё лет 30 назад многие панели шли без утепления сплошным бетоном или керамзитобетоном (для облегчения веса). Теперь подавляющее большинство утеплены.

Утепление представляет из себя слой пенопласта или минеральной ваты между двумя слоями бетона. Для облегчения ненесущей внешней панели может применяться керамзитобетон или другие облегчённые материалы на основе бетона.

Разновидностью панели (хотя это отдельный и несколько другой элемент) является перекрытие. Очень часто для облегчения конструкции, улучшения тепло- и звукозащитных свойств их делают многопустотными. Перекрытия бывают как «на комнату», так и меньших размеров по ширине (длина перекрытия чуть больше ширины комнаты). Сейчас стараются применять первый вариант, потому что его дальнейшая обработка практически не требуется. Определить, какие перекрытия в вашем доме, весьма несложно во время ремонта: очистите потолок до бетона. Шов и будет показывать стык перекрытий. Чем швов больше, тем меньше ширина перекрытия. Имейте ввиду: пол балкона или лоджии имеет меньшую толщину (как правило, 100 мм).

Ещё одна разновидность внешних и внутренних стен — блок. По сравнению с панелью, этот элемент относительно небольшой, однако, как правило, он заметно толще, чем панель. Например, внешняя панель П-44 имеет толщину 300 мм, а блок II-68 — 400 мм. Напоминаю, что то, что обычно принимают за «блочный дом» — это дом из объёмных элементов.

Перегородка — это относительно тонкая деталь (стандартно — 80 мм), которая может быть изготовлена из гипсобетона (старые панельные и блочные дома) или относительно лёгкого бетона (П-44, П-3 и более современные). В серии II-68 перегородку нередко возводили прямо на месте, однако впоследствии выгоднее и легче стало производить её на заводах ЖБИ. Благодаря перегородкам появилась возможность разграничивать помещения без использования тяжёлых и более дорогих панелей или блоков. Нередко это единственный элемент, который можно сносить без ущерба для конструкции дома, однако всё же стОит уточнять это. Например, если в том же II-68 снос перегородки вряд ли сильно изменит прочностные характеристики конструкции, то в П-44 как раз снос не рекомендуется.

И, наконец, каркас. Этот элемент представляет собой трёхмерную конструкцию из металла или железобетона.
Вообще если вы живёте в панельном, блочно-панельном или блочном доме советского периода, то лучше забудьте о перепланировках. Всё рассчитано так, чтобы при относительно минимальных затратах конструкция дома оказалась крепкой и долговечной. Можете возразить, что, мол, вон сколько перепланировок и при этом всё стоит и держится, так вот смею вас разочаровать: всё это до поры, до времени. Только благодаря многократному запасу прочности наши панельки и блочки времён СССР выдерживают различные, иной раз совершенно безумные издевательства «джамшутов» под руководством самодуров-хозяев «Я так хочу».

Как обычно, дополнения, замечания, изменения в комментариях
Благодарю авторов за фото

Перегородки в панельных домах из чего. Толщина внутренних стен панельного дома

Толщина несущих стен панельного дома

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

Помните! При переносе или сносе стен в квартире, необходимо предварительно заказать проект перепланировки у, имеющей на то лицензию, организации. Если этого не сделать, и без согласований изменить планировку, то в будущем могут возникнуть проблемы с оформлением, переоформлением вашей квартиры.

И так, продолжим.

Толщина внешних стен в панельном доме. Толщина стен панельного дома

Стены, как мы знаем, делятся обычно на три вида:

наружные
внутренние несущие
внутренние перегородки

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

однослойные наружные стены, состоящие из легких бетонов
многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними. Стандартная толщина такой стены – 380мм.

Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше).
Наружный железобетонный слой – не менее 60 мм.

Толщина внутренних стен панельного дома

Толщина несущих стен панельного дома

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм. Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

И так, продолжим. Самый простой способ, без чертежей и проектов определить где несущая стена, а где нет – померить толщину стены рулеткой или линейкой.

Толщина стен в панельной хрущевке. Несущие стены в панельном доме.

В большинстве случаев панельные и блочные дома имеют типовую серию, то есть шифр проекта, по которому они возводились. Для начала определите с помощью этой статьи серию Вашего дома по адресу. Затем найдите описание вашей типовой серии в интернете, у нас на сайте, на сайте застройщика и т. д. В описаниях обычно приведена толщина несущих стен в панельном доме данной серии.

Итак, как определить несущую стену в панельном доме? Для начала Вы можете воспользоваться нашей базой несущих стен типовых серий домов . Там приведены планировки квартир каждой серии с выделением цветом несущих стен.

Второй способ узнать какие стены несущие в панельном доме- это померить их толщину.В общем случае в панельных зданиях толщина перегородок варьируется от 80 до 100 мм., толщина несущих стен- от 140 до 200 мм. В 90% панельных домов внутренние перегородки- это гипсобетонные панели толщиной 80 мм., внутренние стены- железобетонные несущие панели толщиной 140,180 или 200 мм. В некоторых старых сериях панельных домов встречаются несущие панели толщиной 120 мм.

Таким образом, если толщина померенной стены без отделочных слоев окажется меньше 120 мм., то это значит, что она является перегородкой, а если больше- то несущей.

Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50 мм. и не оказывают существенного влияния. Правда, если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

Если вы не можете померить толщину стены напрямую (допустим между комнатами), то можно её замерить через «третий размер»:

Толщина стены: s= c-a-b;

Следует отметить, что снос несущей стены в панельном доме недопустим. Это гарантированно приведёт к прогибу или обрушению перекрытия.

Толщина стен в панельном доме

Толщина стен в панельном доме может зависеть от многих параметров, включая климатическую зону, в которой располагается строение. Знать эту величину важно всем, кто желает провести ремонт, либо подвесить что-либо — крепление для телевизора, обычную полочку, или же что-либо еще.

Зная толщину стены, не составит труда рассчитать, на какую глубину можно сверлить, чтобы не получить сквозное отверстие.

Важно отметить, что в панельных домах присутствует 3 типа стен:

наружные;
внутренние перегородки;
внутренние несущие.

Содержание статьи

Наружные стены
Такие стены могут быть однослойными, выстроенными из блоков легкого бетона и многослойными, где помимо бетона обычно используются плиты пенополистирола. Материалом стен первого типа, как правило, служит керамзитобетон, обладающий высокой прочностью и сравнительно малой массой. Кроме того, он отличается хорошими показателями теплопроводности, что особенно важно в строительстве.
однослойная наружная стена
Также могут использоваться плиты, выполненные из ячеистого бетона. Толщина однослойной стены, вне зависимости от материала изготовления, обычно составляет порядка 30-35 сантиметров.
Многослойные стены в большинстве случаев представляют собой два слоя железобетона, между которыми располагается утеплитель — чаще всего пенополистирол.
многослойная стена
Толщина внутреннего слоя обычно составляет от 8 до 10 сантиметров, но до относительно недавнего времени эта величина была меньше. Внешний слой железобетона, как правило, толще 6 сантиметров, а общая толщина многослойной стены должна быть не менее 38 сантиметров.
Толщина стен в панельном доме — внутренние перегородки и несущие стены
Обычно в качестве материала для внутренних перегородок в панельных домах применяется гипсобетон. Толщина такой стены в ряде случаев может составлять от 8 до 10 сантиметров, однако, чаще всего она несколько меньше.
Несущие стены в панельных домах обычно имеют толщину 14, 18 либо 20 сантиметров, реже 12 сантиметров.
Зная, какой толщины бывают несущие стены и внутренние перегородки, можно без труда отличить их друг от друга, использую обычную линейку либо рулетку. При этом важно помнить о том, что при расчете толщины не учитываются штукатурка, обои, утеплитель и прочие элементы декора.
Такие знания будут особенно полезны тем, кто хочет заняться перепланировкой и желает знать, какую стену можно убрать или перенести, а какую — нет. Однако, прежде, чем приступить к работе, необходимо обратиться в лицензированную организацию, занимающуюся изготовлением проектов перепланировки. Если пренебречь этой рекомендацией, можно столкнуться с серьезными проблемами при переоформлении квартиры.
Знать, какая толщина стен в панельном доме, очень полезно при ремонте, перепланировке и решении таких простых бытовых вопросов, как монтаж полочки.
Как определить несущую стену
Если вы решили провести в своей квартире перепланировку, связанную с объединением помещений, необходимо сначала понять, являются ли затрагиваемые при этом стены несущими. Дверные проемы в несущих стенах должны согласовываться с надзорными органами по проекту перепланировки с оформлением технического заключения от автора проекта дома.
Cнос несущей стены или ее части строго запрещен, поскольку нарушает силовую схему здания и грозит трещинами или даже обрушениями из-за неправильного перераспределения нагрузок.
В то же самое время, демонтаж ненесущих межкомнатных перегородок не угрожает безопасности дома и его жильцов, и потому может быть в большинстве случаев согласован с Мосжилинспекцией по простому эскизу перепланировки.
Исходя из вышесказанного, мы видим, что не прояснив для себя, несущая ли стена, или нет, к перепланировке лучше не приступать. Там не менее, многих собственников это не останавливает. Так, на различных интернет-порталах по дизайну и ремонту выложено немало примеров перепланировок, где дизайнеры «творят что хотят» с несущими стенами, не учитывая всех последствий такого ремонта.
В результате заказчик получает незаконную перепланировку, соседи — трещины в потолке, а инспектор, который по их жалобе посещает «нехорошую» квартиру — повод выдать предписание о возвращении помещений в исходное или согласуемое состояние.
Подробнее о незаконных перепланировках читайте здесь.
Ниже мы постарались привести информацию, с помощью которой вы с большой долей вероятности сможете определить, какие стены несущие, а какие нет в вашей квартире, и в зависимости от этого, провести в будущем ремонт без нарушений закона и строительных норм.
Несущие стены в панельном доме
Панельные типовые дома различных серий — наиболее распространенный вид жилья в Москве. Данный вид многоквартирных жилых домов, к сожалению, не позволяет воплотить многие планировочные решения. Дело в том, что большая часть внутриквартирных стен в панельных домах — несущие, и устройству проемов в них может помешать множество обстоятельств, таких как этаж квартиры, общий конструктив данной серии, или состояние дома.
Панельный дом серии П-3, фото:
Подробнее о перепланировках в панельных домах
Итак, как понять, какие стены несущие в панельном доме? Самый простой способ — померить толщину нужной стены.
Для перегородок этот параметр обычно составляет от 80 до 100 мм
Толщина несущих стен колеблется от 140 до 200 мм
Межкомнатные перегородки в 90% панельных домов это гипсобетонные панели толщиной 80 мм
Внутренние несущие стены, это железобетонные панели толщиной 140, 160, 180 и 200 мм. В некоторых старых сериях панельных домов, встречаются и несущие стены 120мм
Соответственно это значит, что если толщина стены окажется меньше 120мм., то это ненесущая перегородка, а если больше- то это несущая стена.
Следует отметить, что толщину стены необходимо измерять в «чистом виде», то есть не учитывать отделочные слои (штукатурка, обои), а для чистоты замеров штукатурный слой необходимо либо удалить в нескольких местах, либо предварительно замерить и в дальнейшем вычесть из толщины стены.
В «пограничных» случаях лучше положиться на мнение инженеров проектного института-автора дома вашей серии, куда вы или выбранные вами посредники, обратитесь за оформлением технического заключения по перепланировке. В любом случае именно ТЗ даст окончательный ответ по перепланировке несущих стен.
Пример: техническое заключение ГУП МНИИТЭП — института являющемся автором 90 процентов панельных домов в Москве.
Как проводится инженерное обследование несущих стен специалистами ГУП МНИИТЭП
Несущие стены в кирпичных домах
Большинство кирпичных домов — это старый фонд, сталинки или современные жилые комплексы по индивидуальному проекту. Типовых серий из кирпича строили мало — это II-03, II-04, II-05, II-38 и некоторые другие серии 50-х годов, а также более поздние «брежневские» башни — Тишинская, Смирновская, Москворецкая и Вулыха.
Башня Вулыха, фото:
Несущие и ненесущие стены в кирпичных домах имеют толщину в зависимости от количества кирпичей (ширина кирпича — 120 мм).
Поэтому стандартная ширина кирпичных стен может составлять:
250 мм — это стена в два кирпича + шов между ними 10 мм.
380 мм — это стена в три кирпича + 2 шва по 10 мм.
510 мм — это стена в четыре кирпича + 3 шва по 10 мм.
640 мм — это стена в пять кирпичей + 4 шва по 10 мм.
и так далее.
Как определить несущую стену в кирпичном доме? Средняя толщина несущей кирпичной стены в кирпичных домах обычно составляет от 380 мм и выше. Межкомнатные ненесущие перегородки делаются из кирпича или гипсобетонных блоков и имеют толщину 120 или 80 мм, межквартирные несколько толще — 250 мм. Несущие внутренние и наружные стены выполняются из кирпича толщиной 380, 510 или 640 мм.
Большинство кирпичных домов в Москве имеют довольно похожие конструктивные решения. Например, кирпичные хрущевки используют схему с тремя продольными несущими стенами, устойчивость которых обеспечивается поперечными диафрагмами жесткости. Плиты межэтажных перекрытий при этом могут опираться либо на продольные несущие стены, либо на балки, которые лежат на этих стенах. Большинство внутриквартирных стен при такой стене являются перегородками, что благоприятствует перепланировкам.
Схожие принципиальные решения применены и в «сталинках», хотя есть и расхождения — например опорой для балок могут служить колонны.
Сталинские дома, фото:
В домах старого фонда с деревянными перекрытиями роль несущих стен могут выполнять даже деревянные перегородки, которые изначально проектировались ненесущими, но теперь они поддерживают оснвште полы.
О перепланировках в домах с деревянными/разгружающими перекрытиями читайте здесь
Несущие стены в монолитных домах
Для монолитных домов наиболее точный способ определить несущую стену — взять в управляющей компании архитектурный план этажа. Из-за многообразия индивидуальных конструктивных решений, без соответствующей документации довольно трудно бывает определить, является та или иная стена несущей. В монолитных зданиях можно встретить как несущие стены, так и колонны, пилоны (колонны прямоугольного сечения). Монолитно-каркасные дома могут вообще не иметь несущих стен.
Ненесущие кирпичные перегородки в монолитном доме:
Толщина внутренних стен и пилонов в монолитных домах обычно составляет 200, 250 и 300мм, поэтому, если стена, затрагиваемая при перепланировке, меньше 200мм, то это — обычная перегородка. Но в некоторых случаях перегородка может быть и больше 200 мм (если она из пеноблоков).
Структурные изолированные панели (СИП) | WBDG
Введение
Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждающих конструкций. Структурные изолированные панели — это опция для части сборки корпуса, которая может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают способность корпуса к высыханию, уменьшая его способность восстанавливаться после случайного проникновения воды.Такая герметичная конструкция с большим тепловым сопротивлением может привести к высокопроизводительному и прочному корпусу, если она детализирована и правильно построена, или может привести к быстрому гниению и разрушению первичной конструкции здания, если она детализирована или построена неправильно. Справка Building Science Corporation’s Building Science Insight BSI-028: Поток энергии через корпуса.
История
Рисунок 1: Пример SIP, используемых в качестве заполнения с конструкционной стальной рамой, Silvis School, Иллинойс.
Фото: Steven Schaefer Associates, Inc.Консультации инженеров-строителей
Лаборатория лесных продуктов в Мэдисоне, штат Висконсин, представила идею того, что сейчас известно как структурные изолированные панели (SIP) в 1935 году. Прототип панели лаборатории состоял из элементов каркаса, фанеры и обшивки из ДВП и изоляции. Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и протестированы через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал конструкционные изолированные панели в домах Usonian, построенных в 1930-х и 1940-х годах.В 1952 году Олден Б. Доу создал первые СИП с вспененной сердцевиной, массовое производство которых началось к 1960-м годам. (Морли)
Сегодня SIP — это сборные строительные элементы, которые можно использовать в качестве стен, полов, крыш и фундаментов. SIP обеспечивают непрерывный воздушный и пароизоляционный барьер, а также повышенную R-ценность по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если принять во внимание экономию, связанную с затратами на рабочую силу, отходами материалов и энергоэффективностью.(Морли)
Описание
Структурные изолированные панели состоят из изоляционного пенопласта между двумя жесткими обшивающими панелями. Пенопласт обычно представляет собой одно из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). С пенополистиролом и пенопластом XPS сборка ламинируется вместе под давлением. При использовании PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.
Самыми распространенными плитами для обшивки являются ориентированно-стружечные плиты (OSB).К другим материалам обшивки относятся: листовой металл, фанера, фиброцементный сайдинг, плита из оксида магния, гипсовая обшивка из стекловолокна и композитные структурные сайдинговые панели.
Рисунок 2: Типичный SIP с OSB и EPS.
Источник: www. жилищное строительство.com
Рисунок 3: Листовой металл SIP.
Источник: www. steelsipconstruction.com
Каждый обшивочный материал и тип пенопласта имеют свои преимущества и недостатки. Выбор типа SIP зависит от типа здания и условий участка.В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов оболочек и пенопласта.
Таблица 1: Таблица типов оболочки
Обшивка Тип Преимущества Недостатки
Ориентированно-стружечная плита (OSB) Грузоподъемность; легко доступны; проверено; большие панели размером до 8 x 24 футов Подвержены образованию плесени и снижению структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить термитов; сложная основа для наиболее распространенных соединительных лент
Листовой металл Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из рулонов Должен быть оцинкован или из нержавеющей стали; ненесущий
Фанера Поперечная прочность Наличие; цена; ограниченный размер панели; подвержены плесени и снижению структурной способности при длительном воздействии влаги; не огнестойкий; необходимо лечить термитов
Фиброцементный сайдинг Устойчивость к плесени, термитам и огню Наличие; масса; тестирование; ограниченный размер панели
Магниевый картон Устойчивость к плесени, термитам и огню Наличие; тестирование; ограниченный размер панели
Гипсовая обшивка из стекловолокна Устойчив к термитам и огню Не конструкционный; ограниченный размер панели
Композитные структурные сайдинговые панели Устойчив к плесени и термитам; имеются грунтованные материалы Не огнестойкий
Таблица 2: Таблица типов сердечника
Пенопласт Преимущества Недостатки
Пенополистирол (EPS) Наименее дорогой; варианты толщины ограничены только производителем пенопласта; доступность; самый быстрый для модификации в поле; самый щадящий порообразователь Произведено с ГБЦД *
Экструдированный полистирол (XPS) Strength; водонепроницаемость Наличие; производится с ГБЦД *
Пенополиуретан (PUR) Наивысшее значение R / дюйм; прочность, водонепроницаемость Самый дорогой; сложнее изменить ограничения по толщине; слизняк; доступность; произведено с хлорированными фосфатными антипиренами **
* ГБЦД: гексабромциклододекан — бромированный антипирен, классифицированный Европейским союзом (программа REACH) как стойкий, биоаккумулятивный и токсичный (PBT).
** Не так опасен, как большинство бромированных антипиренов, но проблемы для здоровья и окружающей среды все же существуют.
Источник: Отчет BuildingGreen Insulation
Таблица 3: Технические характеристики пеноматериала
Тип пены * Пена EPS Пена XPS Пенополиуретан
Плотность в панели (фунт / фут ³) 0,90 1,5 2,3 — 2,5
Прочность на сжатие при деформации 10% (фунт / кв. Дюйм) 10 20 35
R-значение / дюйм при 75 ° F 3.6 5,0 6,54
Проницаемость на дюйм 5 1,1 2,00
Обычный огнестойкий ГБЦД ГБЦД TCPP
Общий класс огнестойкости 1 1 1
Обычный пенообразователь Пентан HFC — 134a HFC — 245fa
* Большинство производителей SIP используют 0.95 минимальная плотность.
Основы
Структурное проектирование и строительство
SIP
ведут себя аналогично стальной колонне с широким фланцем в том смысле, что сердцевина из пенопласта действует как стенка, а оболочка — как фланцы. При осевых нагрузках оболочка реагирует так же, как тонкая колонна, а вспененный сердечник действует как непрерывная связь, предотвращая коробление панелей. Так же, как широкие секции фланца увеличивают прочность с увеличением глубины, более толстые сердечники приводят к более прочным панелям при сжатии и изгибе.(Морли)
SIP
разработаны, чтобы противостоять не только осевым нагрузкам, но также нагрузкам сдвига и изгибным нагрузкам вне плоскости. Способность панелей противостоять двухосному изгибу и боковому сдвигу позволяет использовать их в качестве крыш и полов. Панели SIPs приемлемы для использования в качестве стен со сдвигом во всех категориях сейсмических расчетов. Инженер-строитель должен определить, требуется ли вторичная структурная система, исходя из расчетных нагрузок.
На сегодняшний день самое высокое сооружение, построенное исключительно из СИП, — четырехэтажное.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и, следовательно, труднее достичь открытых пространств на нижних этажах. Часто большие конструкции SIP полагаются на систему вторичного каркаса из стали или дерева, чтобы удовлетворить требования к свободному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, легкой стали и конструкционной стали толщиной до 1/4 дюйма.
Фундамент под SIP-панели обязательно должен быть ровным.Допускается незначительное отклонение от дифференциальной осадки. Если есть сдвиг каркаса, это нарушит герметичность стыков панелей, что может вызвать проникновение влаги. При проектировании фундамента следует учитывать допустимые отклонения отклонения, установленные при производстве панелей и герметиков. Незначительные дефекты могут быть устранены путем тщательной и квалифицированной установки.
Рис. 4: Уплотнение ленты / прокладки для гребня и фронтона SIP. Фото: SIPschool
Конструкция шарниров необходима для структурной и долговечной работы.Одним из слабых мест СИП-панелей является проникновение воздуха изнутри в местах стыков или проникновений. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя оболочки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, которая особенно подвержена повреждению от влаги.
Правильному проектированию стыков следует уделить особое внимание, и если их правильно выполнить в полевых условиях, это устранит проблемы с проникновением воздуха. Конструкция первичного стыка обычно включает уплотнения в пределах толщины панели, обычно напыляемую пену или прокладки.Должен происходить перелив распыляемой пены в стыках, указывающий на герметичность стыков на всю глубину, как показано на рисунках ниже. Дополнительное воздушное уплотнение вторичного уплотнения из ленты или прокладки должно быть предусмотрено на внутренней стороне панели, особенно в холодном климате.
Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика на стыке SIP, Брекенридж, Колорадо.
Фото предоставлено CW Associates, PLLC, (CWA Architecture)
Рис. 6: Пример СИП, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в стыках СИП, Винтер Парк, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)
Два наиболее широко используемых соединения панелей — это шлиц поверхности и шлиц блока. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте внутри каждой обшивки SIP. Блок-шлиц представляет собой тонкий и узкий блок SIP, который вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение приводят к образованию сплошного пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если это требуется конструктивно, стыки панелей могут быть усилены одной или более двумя деревянными стойками или клееной фанерой (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте стыка образуется тепловой мост. Другое стыковое соединение, механические кулачковые замки, создает более плотное соединение между панелями, но составляет лишь небольшой процент рынка. Кроме того, кулачковые замки могут быть установлены только из полиуретана, потому что замки требуют более высокой прочности на разрыв, чем другие пенопласты, а пена должна расширяться и оседать вокруг фланцев замка.При любом типе соединения шов по обшивке должен быть покрыт сплошной линией пенопласта и / или панельной ленты.
Отверстия могут происходить в любом месте панели, в том числе по краям и углам. Панели из пенопласта могут быть утоплены для установки 2 х пиломатериалов. Однако панели могут быть усилены у коллекторов, так что дополнительная конструкция не требуется во время строительства. Внутреннюю панель и пенопласт можно вычесть, чтобы получить карманы для балок для перекрытий крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент корпуса, должно быть должным образом загерметизировано.
Сантехнические пазы обычно располагаются в отделанном мехом каркасе, или для сантехнических стен следует использовать обычный каркас.
Электрические пазы диаметром от 1 до 1-1 / 2 дюйма могут быть включены в SIP на этапе производства. Пену наносят в любые зазоры, образовавшиеся после прокладки электропроводки.
Рис. 10: Пример SIP, используемых для стеновых и кровельных панелей, и стены с меховой изоляцией на внешней панели для вентиляционных отверстий и водопровода, Табернаш, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)
Другие неожиданные отверстия, сделанные в панелях во время строительства, должны быть на 1 дюйм больше в диаметре, чем проникающая труба, чтобы можно было нанести пенопласт.
Типичная толщина стеновых панелей составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма. На сегодняшний день самый большой размер панели составляет 9 футов на 24 дюйма. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркасные стойки для неортогональных геометрических форм.
Кровельные панели обычно имеют толщину 10-1 / 4 дюйма и 12-1 / 4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут быть толщиной до 12-1 / 4 дюйма. Панели PUR и PIR могут быть толщиной до 8-1 / 4 дюйма. Торцевые стеновые панели для различных профилей крыши можно получить с помощью SIP.
Проблемы с производительностью
Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют герметичной оболочки здания, а здание из SIP с должным образом герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с вентилятором в комнате со стенами и потолком из SIP, одним окном, одной дверью и предварительно проложенными желобами для проводки и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой OSB, изоляцией из стекловолокна и гипсокартоном, показали SIP. утечка в конструкции на 90% меньше, чем в конструкции с шипами. (SIPA, ORNL)
R-Value всей стены для стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. Значение R для всей стены 4-дюймовой стены SIP составляет 14. R-значение для всей стены для стены 2×4 меньше 10. Значение R для всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. монтажа ватного утеплителя. Устранение тепловых мостиков и более воздухонепроницаемая оболочка способствуют более высокому R-Value всей стены стен из SIP по сравнению с обычными стенами из металла и дерева.(SIPA, ORNL)
Таблица 4: Типичные значения R для всей стены SIP
Толщина EPS XPS PUR
Плотность в панели (фунт / фут ³) 0,90 1,5 2,3–2,5
4-1 / 2 « 13,1 17,7 22,7
6-1 / 2 « 19,9 27,2 35,1
8-1 / 4 « 26.0 35,5 46,0
10-1 / 4 « 32,9 45,0 NA
12-1 / 4 « 39,8 54,6 NA
Таблица 4 Примечания:
На основе стены высотой 8 футов с одинарной нижней пластиной, двойной верхней пластиной и одинарной полосой 2X вокруг грубых отверстий.
На основе соединений панелей шлицевым, блочно-шлицевым или кулачковым замком.
Значения указаны только для панелей и не включают вклад отделочных материалов.
Значения будут варьироваться в зависимости от высоты стены и количества черновых проемов.
На крышах использование деревянных шлицев снижает эти значения.
Защита от влаги : Поскольку вспененная сердцевина СИП действует как пароизоляция, атмосферный барьер должен быть проницаемым, чтобы позволить панелям оболочки СИП высохнуть наружу. Для обеспечения адекватной сушки SIP рекомендуется постоянное воздушное пространство между плоскостью дренажа и внешней облицовкой, а также вентилируемые отверстия в верхней и нижней части стен для обеспечения конвективного воздушного потока.Это касается и СИП, используемых в качестве кровельной конструкции. Воздух должен иметь возможность проходить под рубероидом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей и другие желоба должны быть должным образом герметизированы и / или заделаны, чтобы предотвратить проникновение влаги.
Особое внимание к деталям, гарантирующим, что проникновение внутреннего воздуха никогда не достигнет внешнего слоя оболочки, является обязательным.
Для участков, подверженных затоплению, водонепроницаемые облицовочные материалы, такие как цементные покрытия или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP с оболочкой OSB вступают в контакт с водой, структурная целостность панелей может быть сохранена, если OSB быстро обнажить для высыхания.
Пожарная безопасность : Поскольку большинство конструкций SIP предназначены для строительства типа V, где стены SIP являются несущими, соответствие NFPA 285 не применяется. В настоящее время, похоже, не проводились тесты NFPA 285 для строительства стен из SIP. Обратитесь к консультанту по строительной конструкции, если вы планируете использовать конструкцию SIP, где может потребоваться тест NFPA 285.
Acoustics : SIP изолируют от высокочастотного шума лучше, чем низкочастотный шум. SIP не рекомендуется использовать в качестве полов над открытым внутренним пространством без применения звукового барьера.
Материал / покрытие Долговечность : Требования к крепежным элементам для внешней облицовки и внутренней отделки специфичны для производителя панели; для получения этой информации обратитесь к спецификациям производителя. Рекомендуется создать вентиляционное пространство с помощью полос обрешетки между внешней стороной панели и внешней облицовкой.Это позволяет панелям высыхать, когда на них попадает водяной пар.
Ремонтопригодность : Качество SIP устанавливается на этапе производства. Правильное ламинирование и гладкие поверхности и края гарантируют, что SIP могут выдерживать длительное использование, пока структурные покрытия должным образом защищены от разрушения. Важно отметить, что если влага вызывает ухудшение кожных покровов, значит, существует структурная проблема, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем просто поврежденная часть.
Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.
Общие подробные принципы
Форма оболочки здания внешнего дизайна SIP ограничена только дизайнерским воображением. (См. Рисунки 1, 12 и 13)
Рисунок 12: Пример SIP, используемых для стеновых и кровельных панелей в сложной архитектурной форме, Nederland, CO.
Фото: CW Associates, PLLC (CWA Architecture)
Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)
SIP могут принимать любой тип должным образом спроектированной внешней облицовки.
Стыки, пустоты и проходы панелей SIP должны быть герметично закрыты сплошным пенопластом, прокладками и лентами SIP. Непрерывность внутреннего воздушного уплотнения необходима для долгосрочной работы.
Проверьте требования к диапазону SIP и конструктивным ограничениям. (См. Рисунки 1, 14, 16 и 17)
Проверьте гвоздь, винт и кулачки SIP — схемы крепления, типы креплений и требования к расстоянию.(См. Рисунки 14, 15, 16 и 17)
Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянной каркасной конструкции, Брекенридж, Колорадо.
Фото предоставлено CW Associates, PLLC (CWA Architecture)
Рис. 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом типа «шпунт и паз» (T&G), Lake Alcova, WY.
Фото: CW Associates, PLLC, (CWA Architecture)
Рис. 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом проходе с балочным каркасом, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)
Рисунок 17: Пример SIP, используемых для стеновых и крышных панелей, демонстрирующий соединения и обвязку подвесных балок из микролампа и фермы, а также проводку, Glacier Park, CO.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)
Обеспечить наружную вентиляцию / дренажную систему кровли и стен.
Не устанавливайте водопровод в наружных стенах SIP. (См. Рисунок 10)
Координата любая в SIP электрическая.
Правильно запечатанные SIP обеспечат воздушный, паровой и тепловой барьеры.
Деталь для непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходках с использованием герметика, пен, лент и прокладок. (См. Рисунки 4, 5 и 6)
Предусмотреть водонепроницаемые барьеры для наружных стен и крыши (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и герметичность всех стыков.
Обеспечьте соответствующие гидроизоляционные системы на всех проемах и проходах в наружной оболочке здания.
Правильно спроектированные системы HVAC необходимы для обеспечения герметичности и энергоэффективности, присущих зданиям, спроектированным SIP.
Принципы Генеральной Ассамблеи
Фундамент и / или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
Подробные рабочие чертежи должны быть предоставлены производителем для согласования и соответствия Общим принципам детализации, как указано выше.
Обшивка SIP-панелей
должна иметь прочную полную опору.Проверьте установку опорных пластин SIP для этой опоры.
Команда разработчиков проекта должна проверять любую резку SIP в полевых условиях.
Пенопластовая герметизация стыков SIP-панелей должна быть пересмотрена на предмет непрерывной полной глубокой герметизации. Обычно правильную укладку пенопласта можно наблюдать по просачиванию пены в стыках, которые необходимо удалить с внешней поверхности панели. (См. Рисунки 5, 6)
Внутреннее дублирующее воздушное уплотнение обычно выполняется с помощью прокладок, размещаемых над точками опоры, распыляемой пены и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для данного типа панели, для долговременной адгезии к панелям. Обратите внимание, что OSB особенно проблематична для большинства обычных строительных лент. (См. Рисунки 4, 5 и 6)
Полученные уроки
В опубликованных отчетах о крышах в Джуно, штат Аляска (см. Список публикаций ниже), описаны доказательства того, что проникновение внутреннего воздуха через стыки в панелях крыши SIP указывает на преждевременное разрушение верхней части обшивки OSB стыков панелей крыши.Общий вывод группы специалистов по строительству заключался в том, что повреждение от влаги произошло из-за отсутствия надлежащей герметизации стыков панелей.
Вопросы управления материально-технического обеспечения и строительства
Срок службы : Ожидаемый срок службы компонентов, которые сопрягаются с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. К компонентам относятся прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пенопласт, лента, прокладки, крепеж и т. Д.
Полевой макет : Для всех стен из SIP должен требоваться макет проектной сборки. Лучше всего выполнить это как небольшой выбранный участок строительства до полного строительства, чтобы была возможность внести изменения в проект на основе наблюдения за полевым макетом.
Полевое наблюдение за стенами из SIP : Требуется наблюдение в полевых условиях для установки стен из SIP и их компонентов для обеспечения качества изготовления и установки стен из SIP.
Координация производственных чертежей : Требовать заводские чертежи монтажа стен SIP, показывающие все смежные строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, приспособления, и указать последовательность работ.
Стеновые системы
SIP требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Зарегистрированный архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт не доступен в команде проекта.
Прочие соображения
Хотя общее время изготовления и сборки конструкции SIP меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-координация должны быть определены до производства SIP.
Установка окна аналогична конструкции деревянного каркаса. Для обеспечения правильной установки следует обращаться к спецификациям производителя.
SIP, производимые в США, больше не используют клеи с карбамидоформальдегидом в панелях OSB. Ядра из пенопласта на 98% состоят из воздуха и изготовлены с использованием вспенивающих агентов, не содержащих CFC.
Правильно построенная конструкция СИП будет герметичной; поэтому механическая система требует вентиляции свежим воздухом для предотвращения проблем с влажностью в помещении и накопления загрязняющих веществ в воздухе.
Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они прошли регистрацию в SIPA и / или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить неправильную установку SIP бригадой, не знакомой с товар.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за строительством SIP на предмет соответствия утвержденным проектным документам.
Детали
Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.
Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.
Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув значок PDF
SIPA и APA (The Engineered Wood Association) недавно завершили испытания, чтобы измерить влияние воздействия влаги на структурную прочность панелей.Результаты опубликованы в Техническом бюллетене 009 Ассоциации структурных изоляционных панелей.
Стандарт
ASTM был предложен для решения проблемы проектирования в предельных состояниях.
Американское общество испытаний и материалов (ASTM) C393-06 «Стандартные методы испытаний свойств изгиба многослойной конструкции.«
Американское общество испытаний и материалов (ASTM) E1803-06 «Стандартные методы испытаний для определения структурной способности изолированных панелей».
Американское общество испытаний и материалов (ASTM) E455-11 «Стандартные методы испытаний для определения структурной способности изолированных панелей».
Американское общество испытаний и материалов (ASTM) E72 «Стандартные методы испытаний при проведении испытаний на прочность панелей для строительства зданий».
Американское общество испытаний и материалов (ASTM) E84-04 «Стандартный метод испытаний характеристик горения поверхности строительных материалов.«
Международный жилищный кодекс Раздел R610: Конструкция стеновых изоляционных панелей
NTA Inc., Отчет о листинге SIPA120908-10, Оценка соответствия нормам международным строительным нормам и международным жилищным нормам
Ассоциация структурных изолированных панелей, «СИП в IRC»
«Термопластичные композитные структурно изолированные панели (CSIPS) для строительства по смягчению последствий стихийных бедствий». Проблемы, связанные с множественными опасностями в центральной части США: понимание опасностей и сокращение потерь Уддин, Н., Вайдья, А., Вайдья, У. Под редакцией Джеймса Э. Биверса. Рестон, Вирджиния: Американское общество инженеров-строителей, 2009 г.
При строительстве крошечного дома размером не более 400 квадратных футов (37 квадратных метров) очевидно, что пространство будет в дефиците.Однако для простого (без разрешения) передвижения крошечного домика на колесах по дорогам многие люди придерживаются правила «8,5 на 40»: то есть не более 8,5 футов в ширину и 40 футов в длину. Это дает площадь в 320 квадратных футов (30 квадратных метров) или меньше. Если подумать, 8,5 футов — это не так уж и много: всего на фут или около того больше, чем у некоторых игроков НБА! Так что толщина стен действительно важна. Если вы выберете толстую древесину (для обеспечения толстой изоляции), вы можете обнаружить, что ваши внешние стены имеют размер почти 7 дюймов (18 см): это означает 14 дюймов + в целом для обеих сторон, что составляет почти 14% от ваших 8.5 футов шириной! Так что вам действительно нужно подумать о толщине стен в крошечном доме.
В целом, при использовании стандартной древесины 2 × 4 дюйма, внешние стены будут иметь толщину чуть более 5 дюймов (или больше, если вы используете довольно громоздкий внешний сайдинг), а внутренние стены будут иметь толщину около 4½ дюймов (из-за гипсокартон с двух сторон).
Типичная внешняя стена, естественно, будет иметь деревянный каркас с гипсокартоном, прикрепленным к внутренней части.Снаружи к каркасу будет прикреплена обшивка из OSB или фанеры, а затем внешний сайдинг (облицовка), чтобы внешний вид вашего крошечного дома выглядел красиво. Другими словами, это будет выглядеть так:
Из вышеперечисленного не удаляются очень тонкие материалы, такие как домашняя обертка, пароизоляция и гидроизоляционная лента на битумной основе, поскольку они оказывают незначительное влияние на ширину. Итого по толщине:
Это может показаться не таким уж большим, но в сумме составит 10% от общей ширины крошечного домика на колесах шириной 8,5 футов. Кроме того, некоторые люди в более холодном климате могут использовать брус стенового каркаса толще и могут также добавить 1-дюймовую изоляционную плиту из вспененного материала снаружи (перед сайдингом): добавляя до 15% (или более) от общей ширины. Мы исследуем возможности для более тонких стен в следующем разделе, но прежде, чем мы это сделаем, мы хотели изучить некоторые материалы различной толщины, которые вы можете использовать.
Толщина древесины, которую вы используете для деревянного каркаса, естественно, будет определять, сколько изоляции вы можете разместить между ним. Стандартная древесина 2 × 4 дюйма ограничит вас изоляционным материалом толщиной 3 ½ дюйма (или более тонким), который, как правило, предлагает изоляцию R-13 или R-15 из . Однако при использовании древесины 2 × 6 дюймов (при толщине 5½ дюймов) более толстая изоляция, которую вы используете, обычно обеспечивает защиту R-20 или R-21 .
Это, естественно, добавит 2 дюйма к каждой стене и, таким образом, 4 дюйма в целом, увеличивая общее «использование» вашего 8.Крошечная домашняя ширина 5 футов (102 дюйма) от 10% до 14% . Естественно, это вопрос о том, нужна ли вам дополнительная ширина для изоляции.
Затем, естественно, вы можете получить гипсокартон толщиной ⅜ или ⅝ дюйма вместо более стандартного ½ дюйма. Обычно толщина гипсокартона не имеет большого значения (особенно для наружных стен, где гипсокартон находится только на одной стороне каркаса стены), но стоит отметить, что доступны разные толщины.
Мы упоминали об использовании ¾ ”сайдинга для стандартных деревянных досок, хотя это область, которую можно сократить.Поскольку сайдинг является декоративным, а не конструктивным / изоляционным, обратите внимание на другие варианты сайдинга. Вы можете использовать тонкие металлические листы, которые могут быть толщиной до дюйма, в то время как гофрированный металл может фактически иметь большую толщину, чем ожидалось, из-за его «волнистого» рисунка.
Стандартная внутренняя стена также будет иметь деревянный каркас с гипсокартоном с обеих сторон стены.Затем обе стороны будут украшены по мере необходимости. Схема, показывающая примерную идею (без всяких украшений или защитных покрытий):
Основной вариант стандартной внутренней стены 4½ дюйма — это если вы хотите добиться дополнительной звукоизоляции или теплоизоляции , либо с помощью специального звукоизоляционного или термически спроектированного гипсокартона, либо путем включения воздушного барьера / зазора во внутреннюю конструкцию стены. . Некоторые специализированные гипсокартоны имеют толщину всего около ½ дюйма, хотя некоторые могут быть толще обычного (1–1½ дюйма). Плюс воздушный зазор, вероятно, тоже будет не менее 1 дюйма (3 см).
При проектировании крошечного дома обязательно укажите толщину стен в подробных планах. Как мы видели выше, внешние стены могут занимать 9-17% ширины вашего крошечного дома, поэтому обязательно, чтобы в ваших подробных планах это учитывалось .
Вы должны обнаружить, что большинство платных программ для планирования этажей включает эту опцию (потому что толщина стен будет иметь значение для строителей, даже если строится особняк!), Хотя некоторые бесплатные версии поэтажных планов не всегда включают эту опцию. — особенно если они предназначены для быстрого двухмерного изображения вашего дома.К счастью, и RoomSketcher, и HomeStyler (два основных варианта планировщика этажей) включают возможность изменять толщину стен. Вы можете найти наш обзор лучших бесплатных и премиальных программ для проектирования крошечных домов здесь.
Стены, о которых мы упоминали ранее, в основном являются несущими стенами, хотя ненесущие стены, как правило, также имеют толщину 4½ дюйма для консистенции. Однако некоторые внутренние стены могут иметь толщину всего 2½ дюйма (в зависимости от ваших местных строительных норм), и они известны как «узкие стены» , не несущие нагрузки .
Узкие стены чаще всего используются для таких вещей, как шкафы, туалеты и разделение главной спальни с выделенной ванной / туалетом (иногда называемой ванной), и они сделаны из дерева 2 × 4 дюйма, но повернуты в другую сторону. так что кромка толщиной 2 дюйма (1½ дюйма после фрезерования) используется для обеспечения ширины. Затем на обе стороны накладывается ½-дюймовый гипсокартон, что приводит к узкой стене толщиной 2½ дюйма. Однако иногда дерево 2 × 2 дюйма используется вместо дерева 2 × 4 дюйма.
Стоит отметить, что эти нельзя использовать для ваших внешних стен: ваш крошечный дом не только будет холодным (из-за наличия всего 1½ дюйма изоляции), но они не будут достаточно стабильными (в том смысле, что они не будут адекватно выдерживают нагрузку на балки потолка).
Также могут быть ограничения местного строительного кодекса, такие как невозможность использовать узкие стены между спальнями (по нескольким причинам, в том числе из-за того, что их звукоизоляция будет невысокой). Некоторые местные офисы планирования также могут не разрешить использование с узкой стенкой на всех , поэтому обязательно дважды проверьте точные правила перед их использованием и сэкономьте ценные 2 ».
В начале статьи мы упоминали, что стандартный крошечный домик на колесах (т.е. на прицепе) обычно можно перевозить по автомагистралям без специального разрешения, если он соответствует правилу «8,5 x 40» (т.е. не более 8,5 футов в ширину). Однако это может варьироваться от штата к штату, поэтому не принимайте правило «8,5 x 40» как евангелие!
Если вы решите, что 8,5 футов ширины будет недостаточно для того, что вы планируете построить, вы можете построить естественным образом и сверх этого: это просто означает, что вам нужно будет получить специальное разрешение на загрузку при транспортировке вашего автомобиля. ТОУ .
В среднем это может составлять около 65 долларов на состояние , так что это небольшая сумма, даже если вы пересечете несколько границ штатов (что потребует от вас оплаты в каждом штате: то есть 260 долларов, если вы пройдете в общей сложности четыре штата). Более подробную информацию о максимальном размере и весе крошечного домика на колесах без разрешения можно найти здесь. Однако есть и другие соображения по поводу строительства выше 8,5 футов, как TinyHouseBuild исследует в своем удобном руководстве.
Нас часто спрашивают, какая настенная система является идеальной для высокопроизводительных домов по стандарту LEED, пассивных домов или домов с нулевым энергопотреблением. . Отличный ответ — сначала задайте правильные вопросы! — Ведь как лучше всего добраться из одного места в другое? Вы должны выбирать между самым быстрым, безопасным, живописным путем или маршрутом, на котором больше всего заправок или меньше холмов.Так какая же стеновая система самая лучшая? Это также зависит от того, что вы ищете.
Какая стена самая прочная?
Какая стена самая энергоэффективная?
Какая стена самая звукоизоляционная?
Какая стена самая доступная?
Это лишь краткий список вещей, которые следует учитывать, и, несмотря на то, что многие люди в Интернете говорят, что у них есть « The Perfect Wall «, нет единственного правильного ответа, потому что, честно говоря, идеальная стеновая система для вашего дома — это та, которая подходит для наилучшие условия в месте строительства и с учетом имеющегося у вас бюджета.Здания представляют собой сложный баланс различных элементов, из которых стены — только одна часть. Кроме того, речь идет не только об теплоизоляции и эффективности, необходимо сделать фундаментальный выбор в зависимости от того, где вы живете, с точки зрения прочности дома. Если в районе, подверженном торнадо, ураганам или лесным пожарам, возможно, имеет смысл защитить свой дом, семью и самые большие вложения, выбрав что-то иное, чем строительство деревянного каркаса, например бетон или кирпич?
Итак, что такое настенная система?
Ваша стеновая система — это разделитель окружающей среды между внешним и внутренним. .Его цель — замедлить движение тепла и воздуха между внешней и внутренней средой, а также управлять проникновением влаги с обеих сторон.
За последние несколько десятилетий было много изменений в строительных нормах и правилах, строительных материалах и в том, как мы кондиционируем наши дома. Эти изменения означают, что дома лучше изолированы, более воздухонепроницаемы и, что наиболее важно, имеют лучшую вентиляцию, такую как HRV или ERV, или кондиционирование воздуха. Также гораздо больше понимания того, как работают здания и почему стены могут выйти из строя в доме с кондиционером, даже если он построен по нормам.
Например, если дом построен из дерева и будет кондиционироваться в летние месяцы, то теперь ученые-строители согласны с тем, что худшее, что вы можете сделать, — это установить внутри полиэтиленовый пароизоляционный слой. Поскольку мы строим снаружи из влажных материалов, здания начинаются мокрыми. В течение срока службы они будут постоянно намокать изнутри и снаружи. Так что забудьте о попытках «сохранить их сухими» с помощью пароизоляции, это невозможно. Стена должна быть спроектирована так, чтобы она могла хорошо высохнуть в обоих направлениях.
Чтобы построить в холодном климате и уважать законы физики, ученые-строители согласны с тем, что для того, чтобы стена была действительно успешной, необходимы четыре основных компонента в следующем порядке важности:
Водозащитный слой сайдинга, штукатурки, кирпича и т. Д. — часто называемый дождевой завесой:
Для защиты внешних поверхностей вашего дома от повреждений, вызванных осадками и грунтовыми водами.
Воздушный слой или воздухонепроницаемая мембрана:
Для замедления движения воздуха через стенные конструкции, предотвращая потерю тепла и повреждение влаги из-за конденсации в стенах.
Терморегулирующий слой или изоляция:
Для замедления движения тепла изнутри наружу в холодное время года. Это ваша изоляция. Это также помогает сохранить тепло в помещении летом.
Пароизоляционный слой или пароизоляция:
Хотя обычно он известен как «пароизоляция», лучше использовать термин «замедлитель парообразования». Барьер для контроля влажности должен замедлять диффузию влаги через стены в любом направлении, не препятствуя их правильному высыханию.
Некоторые материалы в стеновых конструкциях могут выполнять несколько функций, в частности, воздушные барьеры. Многие материалы в стеновой конструкции могут замедлять поток воздуха, не задерживая пар.
Вариант 1) Плотная целлюлозная стенка:
Стена из плотной целлюлозы © Гергана Гатина, Ecohome
Это стена со смещением 2×4 (внутренняя, затем внешняя) с толстой полостью, заполненной плотной изоляцией из целлюлозы. Рекомендуется иметь стойки в каждой стене с шагом 24 дюйма по центру, поэтому при смещении у вас будет стойка каждые 12 дюймов.Толщина не фиксирована и полностью зависит от вас.
В этой стеновой системе используется меньше древесины, чем в обычном каркасе, она имеет низкую инфильтрацию воздуха, устойчива к насекомым и грызунам, может быть очень хорошо изолирована (12 дюймов и более) без тепловых мостиков. Чтобы ознакомиться с выбором пиломатериалов для деревянного каркасного здания или дома, см. Здесь.
Имейте в виду, насколько важно, чтобы целлюлоза была хорошо упакована, чтобы не оседать и не оставлять вас с пустыми карманами наверху стен.По этой причине мы рекомендуем устанавливать его профессионалам и опытным специалистам.
Добавление внешней оболочки из пенополистирола или альтернативный выбор жесткой изоляционной панели может снизить любой риск повреждения от влаги, поскольку это повышает температуру внешней конденсирующей поверхности, на которой находится целлюлоза. Этот страховой полис настоятельно рекомендуется при подобном строительстве в более холодных и северных регионах.
Дерево Обрамление стен с каркасом 2×4 и 2×6:
Конструкция деревянного каркаса с деревянными шпильками. Изображение с Wikimedia
. Это наиболее распространенный метод строительства дома, который чаще всего используется в Северной Америке и Канаде.
Строительные нормы и правила предъявляют более высокие требования к тепловым характеристикам с 2012 года, теперь в большинстве областей требуется разрушать тепловые мосты с помощью некоторой формы непрерывной изоляции.
При этом производительность улучшилась, но по-прежнему существует проблема огромного количества древесины, из которой состоит рама, поэтому заявленное значение R теплоизоляции из войлока не отражает производительность полной сборки стены.
Сложите все стойки, и без термического разрыва у вас будет значительная часть стены, состоящая только из цельной древесины, со значением R примерно 6 (R1 на дюйм).
Вдобавок ко всему, если при установке изоляционных плиток не проявить особую осторожность, могут возникнуть небольшие зазоры. Требуется всего лишь 1/8 дюйма между войлоком и стойками, чтобы запустить конвекцию воздуха и увеличить скорость потери тепла.
Древесина — это возобновляемый ресурс, поэтому это очень «зеленый» материал. Чтобы улучшить характеристики, вы можете увеличить размер шпилек (с 2×6 до 2×8) или добавить несколько дюймов изоляции снаружи.
Утеплители из минеральной ваты имеют более высокое значение R, чем стекловолокно, и их намного проще разрезать и правильно установить.Чтобы узнать, как правильно использовать изоляцию, см. Наше руководство по изоляции здесь.
Сборные дома:
Изображение строительства сборных домов через Wikimedia
В прошлые годы сборные дома обычно представляли собой каркас размером 2×6 и отличались не высокой производительностью, а доступностью и простотой.
Однако в производстве у них всегда была возможность сократить отходы благодаря контролируемым настройкам на заводе и возможности калибровки всех резов.
Стены обычно утеплены, поэтому их необходимо хорошо защищать от дождя и снега, иначе вы рискуете испортить изоляцию.Преимущества заключаются в скорости установки и заводской точности, с которой трудно добиться на месте.
Строительные нормы и правила и общая тенденция к более разумным методам строительства привели к серьезным скачкам в качестве, предлагаемом производителями сборных конструкций, включая стены с высоким значением R и нарушение тепловых мостов.
Если вы рассматриваете этот маршрут, есть сборные стены, соответствующие стандартам LEED, и даже сборные дома под ключ, которые успешно прошли сертификацию LEED Platinum.Сборные стены могут серьезно ускорить процесс строительства и уменьшить количество отходов. Просто найдите качественного производителя, и если вы отправите ему свои планы, они отправят вам готовые секции стен, включая все оконные и дверные проемы.
ICF — Изолированные бетонные формы:
Блок-схема ICF любезно предоставлена Fox Blocks
Это система из полистирольных блоков, которые уложены друг на друга и заполнены бетоном, чтобы сформировать всю систему стен вашего дома.
Building с блоками ICF отлично подходит для уменьшения передачи звука и предотвращения проникновения воздуха, насекомых и грызунов, а также является долговечным для торнадо, ураганов и лесных пожаров.
Тепловые характеристики ICF (значение R) приемлемы, но не являются высококлассными, если не используются блоки с более толстым пенопластом или не добавляется дополнительная изоляция снаружи. Повышенная производительность достигается в основном за счет уменьшения утечки воздуха, а не за счет значения R или тепловой массы.
Это отличная система, которая решает дополнительные задачи строительства ниже уровня земли.
В интересах экономии денег и сокращения выбросов парниковых газов мы рекомендуем ограничить его использование выше нормы, поскольку доллар за доллар вы можете получить гораздо лучшую производительность за свои деньги с другими настенными системами.
Тем не менее, дом ICF, построенный на скале, может легко простоять века или тысячелетие, поэтому есть аргумент в пользу его полного жизненного цикла, и это здорово, пока он находится в желаемом месте в нескольких поколениях от сейчас же. Это сложно предсказать.
Установка требует особой осторожности, наибольший риск возникает из-за «прорыва», когда секция стены выходит из строя. Это не идеальная техника «сделай сам», мы рекомендуем приобрести ее.
SIPS- Структурные изолированные панели
Стеновые панели SIPS на деревянном каркасе дома © Ecohome
Пена SIPS обычно состоит из панели из полистирола или уретана, зажатой между двумя листами OSB (Ориентированно-стружечная плита).
В то время как SIPS с 5,5-дюймовым пенопластом считались высокоэффективными менее десяти лет назад, повышенные тепловые требования строительных норм и требования к энергоэффективным домам вернули эту стеновую систему к категории средних.
Отличным долгосрочным вложением в экономию денег было бы взглянуть на более толстые SIPS, перейдя на раму 2×8 или 2×10 вместо 2×6, что даст вам шанс получить еще 2 или 4 дюйма пены. Относительно небольшое увеличение стоимости обеспечит гораздо более высокие энергетические характеристики.
При правильной установке они могут быть достаточно герметичными; Важно хорошо заделать стыки между панелями и обратить особое внимание на герметизацию стыка между стеной и линией крыши. Сама панель герметична, если стыки хорошо заделаны, то и дом тоже.
Мы бы порекомендовали надеть гибкую мембрану поверх суставов, чтобы избежать проблем с любым движением и смещением.
Позаботьтесь о том, чтобы вырезать окна и дверные проемы на заводе, иначе вы, вероятно, будете использовать цепную пилу на месте и обработаете свой район и местную окружающую среду метелью маленьких пенопластов, которые вы будете находить в течение многих лет после этого.
Стена R.E.M.O.T.E.
(TEchnique для наружной наружной мембраны для жилых помещений)
Стена R.E.M.O.T.E. © Alain Hamel
Стена REMOTE, предназначенная для экстремального северного климата, была разработана CCHRC (Центр исследования жилищного строительства в холодном климате) в Фэрбенксе, Аляска. Стены обрамлены и обшиты внешней мембраной, которая контролируется движением воздуха и влаги, и это исключительно хорошо.
С включением изоляции полости, пароизоляция в УДАЛЕННОЙ стене хорошо зажата примерно на 1/3 длины стены, именно там, где она должна быть.Этот тип конструкции высоко оценивается учеными-строителями как одна из самых прочных.
Альтернативные методы возведения стен:
Существует много других методов возведения стен, но здесь мы рассмотрели наиболее распространенные и экономически эффективные методы. Существует множество натуральных волокон, таких как изоляция из конопли, которые используются для строительства и изоляции домов.
Фермы Ларсена в системе стены с двойными стойками : Типичная конструкция включает в себя стандартную «проверенную и испытанную» традиционную стенку с рамкой 2×6 и изоляцией из войлока в полостях, покрытых обшивкой, а затем двутавровыми балками (TGI) прикреплен к внешней стороне оболочки, чтобы обеспечить бесшовную изоляцию без тепловых мостиков.Обшивка используется в качестве воздушного и пароизоляционного барьеров с использованием высокопроизводительной строительной ленты для герметизации стыков, а фермы Ларсена являются эффективным экономичным и легким способом создания сборки стены с двойными стойками без создания проблем. Что касается обшивки, посмотрите здесь, чтобы решить, лучше всего подходит для стен OSB или фанера.
Hempcrete: смесь бетона и пенькового волокна. Он предлагает отличную звукоизоляцию, не самое высокое значение R.При установке это трудоемко, зато абсолютно красивая фактурная отделка. Стеновые панели из конопли только начинают появляться на рынке и, вероятно, обеспечат значительное снижение затрат на рабочую силу.
Бревенчатые дома: Строители бревенчатых домов говорят о «тепловой массе» древесины, которая согревает вас, но этот миф был развеян программным моделированием энергии. Они также очень склонны к проникновению воздуха из-за трещин, также известных как «проверка», и используют огромное количество древесины.Древесина имеет R-ценность где-то чуть больше 1 на дюйм, поэтому для 8-дюймовой стены вы смотрите меньше, чем R10. Какими бы красивыми они ни были, они не эффективны.
Эффективное использование строительных материалов:
Какую бы стеновую систему вы ни выбрали, когда речь идет о полах и стенах здания, самое низкое воздействие на окружающую среду в конструкции деревянного каркаса оказывает конструкционная древесина (фермы перекрытий, двутавровые балки, соединенная древесина). Это позволяет использовать более мелкие деревья и заводские отходы, которые часто просто выбрасывали на свалку.
Спроектированные фермы и балки могут стоить немного дороже, но они устанавливаются быстро и точно без использования прокладок, по сравнению со сплошными балками пола, высота которых может достигать дюйма. Они также обеспечивают более длинные пролеты, обеспечивая большую гибкость при проектировании планов этажей.
Как и во многих других методах экологичного строительства, дополнительные затраты на инженерные балки в конечном итоге принесут вам чистую экономию времени и рабочей силы. Инженерные перекрытия перекрытия похожи на фермы крыши, паутину 2х4.Следовательно, прокладка водопровода и проводки через существующие отверстия намного быстрее, чем сверление сотен отверстий, поэтому даже с финансовой точки зрения это имеет смысл.
Это дает вам на выбор множество ограждающих конструкций; Чтобы узнать больше о выборе лучшей изоляции, выборе между перекрытием или фундаментом и подвалом, а также о том, как найти сборные пассивные дома и дома с комплектом LEED для продажи, посетите страницы руководства по экологическому строительству на Ecohome, веб-сайте надежного экологичного строительства в Северной Америке.
Обрамление толстых стен для скорости, цены и лучшей изоляции
Хотя энергетический кодекс штата Вермонт требует стен от R-23 до R-25 (в зависимости от метода изоляции), строители дома Vermont FHB House построили стены с R-45. Два распространенных способа построить хорошо изолированную стену с минимальным тепловым мостиком — это обернуть обшивку стены с традиционным каркасом внешней изоляцией или обернуть толстые стены с двойными каркасами целлюлозной изоляцией.Решение использовать метод стены с двойной стойкой для дома FHB было связано с вопросом стоимости. Когда они посмотрели на стоимость материалов и рабочей силы, Пол и Тим обнаружили, что стена из R-40 2 × 6, изолированная распыляемой пеной с закрытыми ячейками в полостях и 2-дюймовым жестким пенопластом снаружи, будет на 14% дороже. чем их стенка с двойными стойками R-45.
Стены с двойным каркасом в FHB Houses обрамлены каркасами 2×4 с 4-1⁄4-дюймовым каркасом. промежуток между ними, соединенный фанерными вставками шириной 5 дюймов и толщиной 1⁄2 дюйма, скрепленными 32 дюйма.по центру. Эти косынки — 1⁄2 дюйма. фанерные противни, которые выстилают каждое окно и дверной проем, а верхняя пластина 2 × 12 — единственные мосты холода в каркасе стены. Строители, заботящиеся об энергии, уже давно строят таким образом стены с двойными карнизами, но несколько лет назад Пол добавил свой собственный подход. Он обрамляет стены воздушным шаром, используя сплошные шпильки от нижней плиты первого этажа до верхней плиты второго этажа. Это была обычная техника сто лет назад, и Пол применяет ее сегодня, чтобы удалить балки пола из полости стены.Вместо того, чтобы устанавливать балки второго этажа на верхнюю плиту стен первого этажа, балки подвешивают к балке, прикрепленной к внутренней стене. Это позволяет использовать полный размер 11-1⁄4 дюйма. глубина изоляции, позволяющая непрерывно проходить за балками пола. Если бы Пол был стеной 2 × 6, обрамляющей платформу, у него было бы меньше изоляции там, где крепится система пола, поскольку верхняя и нижняя плиты, балка обода и балка пола встречаются в полости стены.
Сборка внешней стены с двойными стойками является несущей стеной, потому что нижняя плита внутренней стены упирается в перекрытие.Соответственно, во внешней стене используются конструкционные коллекторы. Однако для упрощения и ускорения обрамления каждое отверстие в каждой стене обрамлено заголовком. Тим считает, что строительство каждого проема одинаково экономит время, чтобы компенсировать небольшие дополнительные затраты на пиломатериалы.
Дом обшит тканью Zip System и лентой. Проклеенные швы и обработка поверхности панелей действуют как воздушный барьер. В этом доме они являются вторичным воздушным барьером, так как непрерывный барьер от стены до потолка второго этажа будет проходить по внутренней части.Однако панели Zip System представляют собой водостойкий барьер, который устраняет необходимость в установке плетеной пленки. Хубер утверждает, что ухабистая внешняя поверхность создает достаточно непрерывного пространства за сайдингом, чтобы служить дренажной плоскостью. Этот водный путь отвечает требованиям производителя сайдинга к дренируемой обертке, поэтому Biebels не нужно применять вторичную пленку или прикреплять обвязку, чтобы создать пространство за сайдингом.
Оболочка и лента
Zip System не требуют домашнего обертывания или войлока; водостойкий барьер (WRB) интегрирован непосредственно с панелью.Проклейка швов обеспечивает непрерывный WRB и эффективную герметизацию панелей. Обшивка Zip System и лента являются паропроницаемыми (12-16 перм), что позволяет влаге в стенном блоке высыхать наружу. Акриловая лента работает в широком диапазоне температур.
Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.
Обшивка внешних стен | HomeTips
Большинство новых стен нуждаются в обшивке, чтобы укрепить их, использовать в качестве основы для крепления сайдинга и / или для усиления изоляции.Существующие стены обычно не требуют обшивки, если только вы не снимаете старый сайдинг и не применяете другой тип, который требует обшивки. Обязательно ознакомьтесь с инструкциями производителя сайдинга и местными нормативами, чтобы определить, требуется ли обшивка. Если вам нужна помощь с обшивкой сайдинга, обратитесь к местным подрядчикам по сайдингу. Обшивка из фанеры часто является предпочтительным материалом из-за ее прочности и простоты обращения. Georgia Pacific
Существует два типа обшивки: структурная и неструктурная.
Структурная обшивка
Этот тип является неотъемлемой частью каркаса дома. Он связывает между собой стеновые стойки, обеспечивая прочность на сдвиг и жесткость, а также образует прочную основу для крепления сайдинговых материалов. Большинство структурных обшивок не добавляют большой изоляционной ценности.
Обычная конструкционная обшивка включает фанеру, плиты с ориентированной стружкой (OSB), вафельные плиты и гипсовые плиты для наружных работ.
При выборе панелей из фанеры, OSB или вафельных плит убедитесь, что они подходят для обшивки стен, и выберите подходящую толщину.Хотя для некоторых приложений можно использовать панели толщиной всего 5/16 дюйма, обычно рекомендуется потратить немного больше на более прочные панели размером 1/2 дюйма. Наиболее распространенный размер панелей — 4 на 8 футов, но вы также можете получить некоторые продукты в листах размером 4 на 9 и 4 на 10 футов.
С помощью оцинкованных гвоздей 6d (2 дюйма) прикрепите панели (обычно горизонтально) к стойкам стены, расположив гвозди на расстоянии 6 дюймов по краям панелей и 12 дюймов в средней части панели (или в соответствии с вашими местными строительными нормами).Оставьте зазор на расширение 1/16 дюйма между торцами панели и 1/8 дюйма между краями панели.
Неструктурная обшивка
Обшивка этого типа существенно не увеличивает прочность стены, но может значительно повысить ее изоляционные свойства. Панели из жесткого пенопласта и целлюлозного волокна могут быть прикреплены непосредственно к стойкам стен или каменным стенам, под или над структурной обшивкой (в зависимости от требований к установке гвоздей) или, в некоторых случаях, поверх существующего сайдинга перед повторным сайдингом.
Двумя наиболее распространенными типами материалов для обшивки пенопласта являются экструдированный полистирол или полиизоцианурат.Полиизоцианурат имеет более высокие значения изоляции (R) на дюйм (до R-8,7 на дюйм), чем полистирол.
Пенопласт толщиной от 3/8 дюйма до 4 1/4 дюйма. Для покрытия существующего сайдинга обычно используются толщины 1/2 дюйма и 3/4 дюйма. Стандартные панели имеют размеры 2 на 8, 4 на 8 и 4 на 9 футов, хотя некоторые из них можно приобрести в виде фальцованных веером панелей длиной до 50 футов. Эта внешняя обшивка из гипсокартона облицована стекловолоконными матами вместо бумаги, чтобы помочь противостоять плесени и грибку.Georgia Pacific
Какой тип панелей выбрать и какой стороной обращать наружу, зависит от состава ваших стен и сайдинга, который вы применяете. Используйте панели с отражающей алюминиевой или матовой облицовкой под кирпич, штукатурку и некоторые деревянные сайдинги. Панели без фольги обычно рекомендуются под сайдингом из алюминия, винила и дерева.
Большинство панелей из пенопласта и целлюлозы чрезвычайно легкие и их можно разрезать универсальным ножом. Прибейте панели к стойкам стены с помощью оцинкованных гвоздей с большой головкой, достаточно длинных, чтобы проникать в стойки не менее чем на 1 дюйм.Разместите гвозди в соответствии с инструкциями производителя. (Поскольку эти панели не являются конструктивными, обычно достаточно 12-дюймового интервала.) Забейте гвозди заподлицо, стараясь не раздавить панели последним ударом молотка.
Правила пожарной безопасности и соображения безопасности могут повлиять на способ применения неструктурных панелей из-за их горючести. Обязательно следуйте инструкциям производителя в этом отношении.
О Доне Вандерворте
Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт
Панельные металлические стеновые системы | WBDG
Введение
Широкий выбор панельных металлических стеновых систем доступен для установки в качестве облицовки наружных стен зданий. Каждая система должна быть специально адаптирована к предполагаемому использованию в здании. Металлические стеновые панели обычно изготавливаются из алюминия, но также могут изготавливаться из стали, нержавеющей стали, меди или композитных материалов.
Доступны следующие типы систем металлических панелей:
Металлические панели со швом внахлест
Эти панели формируются из металлических листов и обычно стыкуются с соседними панелями на корабле. По краям панели желоба или герметизирующая лента обычно включаются как часть системы. Панели обычно возводятся полосами шириной до 4 футов и длиной до 20 футов. Толщина металлического листа обычно менее 0,05 дюйма (1,10 мм).
Композитные металлические стеновые панели
Эти панели состоят из двух листов металла, приклеенных к основному материалу.Эти композитные панели обычно прочнее, чем панели с швом внахлест, и обеспечивают встроенную изоляцию стеновой системы. Толщина металлического листа обычно составляет менее 0,05 дюйма (1,10 мм). Общая толщина панели варьируется в зависимости от изоляции от 1,2 дюйма до более 2 дюймов. Стеновые панели из композитного металла часто стыкуются с соседними панелями, как и панели с швом внахлест. Типы композитных панелей включают:
Металлические стеновые панели с вспененной изоляцией: Эти панели имеют металлическую облицовку с изоляцией, вставляемой на место во время изготовления.
Металлические стеновые панели с ламинированной изоляцией: Эти панели имеют металлическую облицовку, ламинированную на предварительно отформованные изоляционные плиты. Панели могут иметь соединения «гребешок в паз» для сопряжения с соседними панелями или обрамленные края, где панели прикрепляются к выступам по периметру.
Металлические стеновые панели с сотовым сердечником: Эти панели имеют металлическую облицовку, прикрепленную к сотовому сердечнику.
Плоские металлические стеновые панели
Эти панели обычно изготавливаются из металлической пластины толщиной 1/8 дюйма.Затем панели сгибаются до желаемого профиля. Ребра жесткости и опорная конструкция могут быть приварены или приклеены к плоской пластине. Поскольку эти панели изготавливаются из плит, они обладают очень высокой ударопрочностью и долговечностью по сравнению с другими типами панелей. Некоторые производители прикрепляют плоскую пластину к металлическим профилям для создания своей системы.
Металлические композитные панели
Эти панели состоят из металлической облицовки, приклеенной к тонкой термопластичной сердцевине. Толщина металлических листов обычно меньше 0.05 дюймов (1,10 мм), а вся панель обычно имеет толщину до 1/4 дюйма (6 мм). Полученную композитную панель затем сгибают до желаемого профиля. Эти панели не так устойчивы к ударам, как плоские; однако, в зависимости от размера панелей, ребра жесткости могут быть приварены или приклеены к задней поверхности панелей.
Размер плоских пластин и композитных панелей с металлической облицовкой обычно составляет менее 10 на 10 футов. Эти панели обычно крепятся с помощью фирменных систем установки.
Толщина системы зависит от несущей конструкции панелей. Чем больше размер и ширина панели, тем больше толщина системы. Толщина системы металлических панелей может варьироваться от 2 дюймов для небольших панелей до более 6 дюймов, если панели большие и должны проходить между опорами встык. Панели могут быть либо непосредственно прикреплены к структурной системе, либо к вторичной структурной системе, состоящей из металлических шпилек, направляющих для шляп и поддерживающих каналов.Шляпный канал и опорная система также могут быть частью водостойкой конструкции для панелей, особенно для более сложных систем, которые включают плоские пластины и композитные панели с металлической облицовкой.
Для предотвращения утечки воды в системах металлических панелей используются самые разные конструкции, включая системы барьеров с лицевым уплотнением, дренажные системы с пропиткой и дождевые завесы. Металлические панели от дождя могут быть с выравниванием давления и с обратной вентиляцией. В вентилируемых дождевых экранах большая часть воды собирается и направляется к внешней стороне здания на лицевой стороне панелей, но должна присутствовать подпорная мембрана, чтобы отводить воду наружу.
В общем, более простые системы металлических панелей, как правило, представляют собой системы барьеров, в то время как более крупные и сложные здания имеют дренажные системы с резервными мембранами или принципами проектирования дождевых экранов.
Описание
Металлические типы
Металл может быть алюминием, нержавеющей сталью, медью или сталью. Алюминий — наиболее распространенный материал из-за его стоимости, устойчивости к коррозии и долговечности. В высокотехнологичных приложениях также могут использоваться нержавеющая сталь и медь. Некоторые производители изготавливают системы стальных панелей, для которых требуются защитные покрытия для защиты от коррозии.
Системы опор и анкеровки
Системы металлических панелей спроектированы для выдерживания гравитационных, сейсмических и ветровых нагрузок. Крепление панелей также должно соответствовать требованиям межэтажного сноса в сейсмических зонах. Поддерживающая система панелей должна выдерживать допуски существующей конструкции и изготовления.
Металлические панели обычно привинчиваются или прикручиваются к несущему каркасу, который часто состоит из металлических шпилек.
Стыки и детализация стыков
Поскольку металл непроницаем для воды, конструкция стыков панелей имеет решающее значение для водонепроницаемости системы.Дом из металлических панелей обычно имеет большое количество стыков. То, как работают стыки, является фактором дизайна и конструкции панели. Если система металлических панелей спроектирована на основе конструкции барьерной системы, стыки между металлическими панелями обычно герметичны. Если система представляет собой дождевую завесу или дренажную конструкцию, стыки между панелями обычно остаются незапечатанными. Некоторые дизайнеры выбирают дождевую завесу или дренажную систему как по эксплуатационным характеристикам, так и по эстетическим критериям герметичных швов.
По сравнению с элементами облицовки из бетона или кирпича, системы металлических панелей имеют более высокий коэффициент расширения при тепловом движении. Разработчикам систем металлических панелей необходимо рассчитать ожидаемое перемещение металлических панелей из-за изменений температуры. Например, алюминиевый профиль длиной 20 футов может расширяться или сжиматься на 0,30 дюйма при изменении температуры на 100 градусов.
Стыки между панелями должны быть достаточно широкими, чтобы выдерживать тепловое расширение и дифференциальные движения между панелями.Размеры швов могут варьироваться от 1/4 дюйма для небольших панелей до 1 дюйма для более крупных панелей. Факторы, влияющие на размер шва, включают размер панели, расположение панели в здании и проблемы с допусками. Как правило, для более крупных панелей требуются более крупные стыки, чем для небольших панелей.
Если стык необходимо герметизировать, края металлических панелей должны иметь обратную форму, чтобы можно было установить правильно спроектированный герметичный стык с материалами основы. Герметик не обеспечивает долговечность при приклеивании к металлическим панелям толщиной менее 1/4 дюйма.Конструкция шва из герметика также должна предусматривать двустороннюю адгезию для расширения и сжатия шва.
Общие опорные элементы стены
В системе металлических панелей часто встречаются следующие элементы:
Изоляция: За исключением изолированных металлических панелей, металлические панели обычно не обеспечивают какой-либо изоляционной ценности для стеновых систем. Когда используются неизолированные металлические панели, изоляция обычно обеспечивается изоляционным войлоком, установленным внутри каркасной стены за облицовкой металлической панели.
Барьер для воздуха и влаги: В то время как системы с лицевым уплотнением не требуют барьера для воздуха и влаги, для дренажных и дождевых металлических панелей обычно требуется система вторичного барьера для воздуха и влаги. Выбор барьера для воздуха и влаги является важным решением, которое необходимо адаптировать к конкретному характеру системы металлических панелей, внешней обшивке, геометрии и требованиям HVAC здания. Барьер для воздуха и влаги может включать строительную бумагу, домашнюю обертку, эластомерные покрытия или отшелушивающие и прилипающие гидроизоляционные мембраны.
Каркас с металлическими стойками: Конструкция каркаса с металлическими стойками должна быть интегрирована с конструкцией панели и системой крепления.
Основы
Дизайн металлических панелей
Системы металлических панелей обычно представляют собой патентованные конструкции, в которых производитель адаптирует свою систему к проекту архитектора. В рамках проекта архитектор выберет тип системы металлических панелей и предоставит архитектурные детали, которые отображают связь системы металлических панелей с соседними системами здания.Как правило, архитекторы не предоставляют подробное описание системы металлических панелей в составе строительной документации. Спецификации проекта и рабочие чертежи, а также производственные чертежи и анализ представленных документов имеют решающее значение для успеха проекта.
Когда проектировщики выбирают систему металлических панелей, они должны определить, требуется ли системе воздушный и водный барьер или экран от дождя. Требования к воздушным и водным барьерам должны быть четко указаны в контрактных документах, поскольку производитель металлических панелей не предоставляет эти системы или их детализацию.
В спецификации проектировщик должен выбрать типы металлических панелей, которые будут соответствовать критериям проектирования, а также установить критерии рабочих характеристик панелей. Критерии эффективности должны включать:
Ветровая нагрузка
Критерии проектирования сейсмостойкости
Критерии прогиба
Критерии инфильтрации воздуха
Критерии проведения испытаний на воду
Критерии плоскостности панели
Критерии допуска панели
Критерии теплового движения
Критерии проверки работоспособности
Классы огнестойкости, при необходимости
Критерии передачи звука
Критерии изоляции
Критерии эффективности для защиты от влаги и воздуха или дождевой завесы
После подачи заявки на проект подрядчик выбирает систему металлических панелей на основе спецификации.Процесс проверки чертежей в магазине имеет решающее значение для успеха проекта. Во время этого процесса производитель адаптирует свою систему к конкретному зданию. Рабочие чертежи сопровождаются структурными расчетами, которые должны выполняться инженером-строителем, имеющим лицензию в состоянии проекта; (это особенно важно для состояний в сейсмических зонах). В процессе проверки чертежей в цеху изготовителю, установщику, генеральному подрядчику и архитектору необходимо проверить интерфейс металлических панелей с соседними системами, такими как окна и другие системы облицовки.Если в здании есть вторичный барьер для воздуха и влаги или дождевой экран, необходимо проверить конструктивное крепление металлических панелей, чтобы убедиться, что оно не нарушает вторичный барьер. В процессе проверки рабочего чертежа строительные допуски на размеры швов должны быть проверены и приняты производителем, установщиком, генеральным подрядчиком и архитектором.
Структурные аспекты дизайна
Системы металлических панелей обычно считаются неструктурными элементами, которые используются для формирования навесной стены; однако эти неструктурные элементы обычно должны быть конструктивно спроектированы.
Панели должны быть спроектированы так, чтобы выдерживать внеплоскостные нагрузки (такие как ветровые или сейсмические нагрузки), а также должны быть спроектированы так, чтобы выдерживать нагрузки в плоскости (сейсмические нагрузки и вертикальные / статические нагрузки). Нагрузки от панелей должны передаваться на несущий каркас здания. Кроме того, панели должны допускать тепловые движения и должны быть спроектированы таким образом, чтобы они не сдерживали структурную систему здания, поскольку она деформируется под действием поперечных и гравитационных нагрузок.
Часто системы металлических панелей являются патентованными, и конструкция панелей частично основана на собственных исследованиях производителя металлических панелей.Стальные панели могут быть спроектированы с использованием Спецификации AISC для проектирования элементов конструкций из холодногнутой стали ; и алюминиевые панели могут быть спроектированы в соответствии со Спецификациями Алюминиевой ассоциации для алюминиевых конструкций . Конструкция композитных панелей может не соответствовать ни одному стандарту, общепризнанному модельными строительными нормами, и поэтому должна быть основана на собственном тестировании.
Проблемы с производительностью
Тепловые характеристики: Стеновые системы из неизолированных металлических панелей получают свои тепловые характеристики из количества изоляции, размещенной в полости или внутри опорной стены.
Влагозащита: Системы металлических панелей могут быть системами барьеров, дренажными системами или системами защиты от дождя. Как обсуждалось в разделе «Соединения и обработка стыков» , конструкция стыков металлических панелей имеет решающее значение для водонепроницаемости панельной системы.
Пожарная безопасность: Системы металлических панелей, как правило, не относятся к пожаробезопасным. В конструкции стеновых систем из металлических панелей может потребоваться включение противопожарной защиты на уровне пола. Системы металлических панелей обычно негорючие.Системы изолированных и композитных панелей необходимо проверить, чтобы убедиться, что изоляция и термопластичные сердечники не горючие.
Акустика: Системы металлических панелей, за исключением некоторых типов изолированных панелей, обычно не обеспечивают хорошей звукоизоляции. Конструкция подпорной стеновой полости для металлических панелей обычно обеспечивает звукоизоляцию.
Ударопрочность: За исключением плоских металлических систем, системы металлических стеновых панелей обычно имеют низкую ударопрочность.Металлические панели могут быть повреждены или вмятины в результате ударной нагрузки, в том числе строительных лесов поворотной площадки. Высотные здания, требующие мытья окон или периодического обслуживания, следует проектировать из ударопрочных панелей.
Материал / покрытие Долговечность: Отделка системы металлических панелей важна для рабочих характеристик системы. Наиболее распространенные виды долговечной отделки, наносимые на металлические панели, включают фторополимер, порошковые и анодированные покрытия. Фторополимерные и порошковые покрытия обеспечивают очень широкий диапазон цветов, а также однородность цвета.Анодирование обычно ограничивается темными металлическими цветами для многих аппликаторов, а для больших работ цвет панелей может незначительно отличаться из-за процесса анодирования. Как правило, покрытия, наносимые в заводских условиях, работают намного лучше, чем покрытия, наносимые в полевых условиях.
Еще одним фактором, влияющим на долговечность, является материал панели. Панели из нержавеющей стали, меди и алюминия изготовлены из материалов, обладающих высокой коррозионной стойкостью. В некоторых системах используются панели из мягкой стали. Если покрытие на панели из мягкой стали не удастся, панель начнет корродировать.Следовательно, характеристики покрытия имеют решающее значение для долговечности стальных панелей. По сравнению с алюминием и нержавеющей сталью панели из мягкой стали имеют меньшую долговечность. Покрытия из фарфоровой эмали часто используются на стальных панелях и обеспечивают хорошую долговечность, но эти покрытия могут быть повреждены в полевых условиях.
Возможные проблемы
Питтинг: Со временем, когда металлические панели подвергаются воздействию погодных условий и загрязнения, их защитное покрытие может быть повреждено, что приведет к появлению ямок.В то время как точечная коррозия не является структурной проблемой, она ухудшает внешний вид панели и здания.
Масляные консервы: Масляные консервы характеризуются выпуклостью или волнистостью металлической панели. Масляные банки могут быть вызваны проблемами при изготовлении, проектировании или установке. Масленка ухудшает внешний вид панели, поскольку частью критериев выбора металлических панелей часто является плоскостность. Некоторые виды глянцевой отделки панелей также могут сделать консервирование более заметным.Не существует отраслевых стандартов, определяющих допустимую степень консервирования. При выборе металлических панелей дизайнер должен обсудить критерии плоскостности с производителем панели, чтобы установить критерии проектирования. Конструкция опоры панели, транспортировка и монтаж должны выполняться с целью ограничения консервирования маслом до приемлемых уровней.
Плоские металлические стеновые панели наименее уязвимы для консервирования масла по сравнению с другими типами панелей, которые изготавливаются из тонких листов металла.
Затенение: Установка сварных швов или ребер жесткости на задней стороне металлических панелей может привести к затенению — состоянию, при котором сварной шов или ребра жесткости видны на лицевой стороне панели.
Разнородные металлы: Использование разнородных металлов может привести к двум типам проблем: образованию пятен от воды и гальванической коррозии.
Когда вода стекает с одного металла на другой, она может испачкать другой металл и вызвать коррозию. Одним из примеров этого является сток воды из алюминия, окрашенного медью.Стекание с металлических поверхностей может также вызвать появление пятен на некоторых камнях и других материалах.
Гальваническая коррозия возникает, когда один тип металла находится в физическом контакте с другим типом металла. Менее благородный металл подвергнется коррозии, и эта коррозия может повлиять на прочность конструкции панели. Когда разнородные металлы находятся в непосредственной близости, их следует либо физически разделить, либо проверить на наличие потенциала гальванического действия.
Ремонтопригодность
Системы металлических панелей при правильном проектировании и строительстве не требуют значительного обслуживания.Однако в течение всего срока эксплуатации конструкции потребуется очистка и замена герметика.
Если в систему входит герметик, срок замены герметика обычно составляет от 7 до более 20 лет, в зависимости от используемого герметика и конструкции шва.
Со временем грязь и загрязняющие вещества будут оседать на металлических панелях. Если не удалять грязь периодически, загрязнители могут повредить систему покрытия панели и вызвать точечную коррозию. Точечная коррозия алюминия и нержавеющей стали не является структурной проблемой, но выглядит неприглядной.Чтобы уменьшить накопление загрязняющих веществ на металлических панелях, рекомендуется периодическая очистка примерно с 10-летними интервалами (в зависимости от воздействия грязи и загрязняющих веществ).
Приложения
Стеновые системы из металлических панелей имеют широкий спектр применения и могут быть разработаны в соответствии с широким диапазоном архитектурных стилей. Их использование подходит для строительства в любом климате и окружающей среде.
См. Приложения с учетом климатических требований относительно конструкции ограждающих конструкций здания.
Детали
Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.
Металлическая головка панели и косяк
Проконсультируйтесь с Ассоциацией металлических конструкций (MCA) и соответствующими отраслевыми / торговыми группами по возникающим вопросам, связанным с отдельным основным металлическим материалом (медь, цинк, алюминий и аналогичные) и / или методом изготовления (цельная пластина, композит и аналогичные), представляющими интерес. ваш проект.
Технология закрытых ячеек — только с панелями Claddtech, технология закрытых ячеек упаковывает эти прочностные ячейки плотно вместе, чтобы обеспечить гораздо более высокую прочность на сжатие, лучшую изоляцию и превосходные звуковые характеристики.
Панели толще 5 мм, что дает вам более прочную и долговечную стеновую панель с повышенной ударопрочностью. Более универсальны, чем 10-миллиметровые панели, так как 10-миллиметровые панели мы не рекомендуем их для потолка, тогда как 8-миллиметровые панели можно устанавливать на потолке или стенах. Бонус!
Доступны более уникальные дизайны, такие как выбор Truegroove, который представляет собой лодки красивых дизайнов с настоящими канавками для плитки, встроенными в панели для более близкого взгляда на плитку без особого ухода.

Журнал "Дизайнер"
