Содержание

Проводка в доме схема

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен.

Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

  1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

  1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

  • истечение срока службы провода;
  • увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой;
  • угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Монтаж электропроводки в доме —

Сегодня мы рассмотрим возможность замены проводки в квартире панельного дома, устройство существующей электропроводки и проблемы с которыми сталкиваются электрики в процессе работы. Огромное количество панельных домов в Санкт-Петербурге было построено за последние шестьдесят лет. Современным требованиям безопасность соответствуют только здания возведенные последнее время. Изменения в правилах вступили в силу в 2000 году, еще два года строительным компания разрешили использовать скопившийся на складах материал для монтажа электропроводки. До этого времени прокладывались алюминиевые провода без заземляющей жилы, что категорически запрещено современными нормативами. Срок службы этой проводки составляет двадцать пять лет. Капитального ремонта жилого фонда в современной России не проводился, централизованной замены электропроводки не было. Жильцам квартир панельных многоэтажек приходится самим беспокоится о пожарной безопасности и проводить необходимые электромонтажные работы самостоятельно.

Протяжка электропроводки по каналам в панельном доме

В панельном доме на этапе отливки плит на домостроительном комбинате закладывались каналы для протяжки проводов. На конце канала находится установочная, распределительная или протяжная коробка. По ним достаточно просто выполнить замену электропроводки. В разных проектах они бывают различных модификаций. Лучший вариант это ПХВ или ПНД труба с круглыми или квадратными коробками на концах. Вариант практически герметичен при заливке, кабель легко протягивается, закрепляется арматурой для сип и после окончания монтажа электропроводки все соединения и транзитные провода закрываются крышками.  Наиболее распространенные проекты это 137-е и поздние Гатчинские серии панельных домов. Именно там реализована подобная схема прокладки. Зная расположение коробок можно перетянуть кабель привязав его за конец старого провода. Но если не смогли найти хотя бы одну все Ваши усилия по замене проводки будут тщетны.

Бетонные каналы без «пластиковой» оболочки

Проводка /Без штробления/

Замена электропроводки по каналам в панельном доме без штробления

Существуют каналы, выполненные непосредственно в стеновых панелях и перекрытиях панельных домов.

Они не имеют «пластиковой» оболочки, а на конце только установочные коробки для монтажа розеток и выключателей. В таких домах выполнить замену электропроводки существенно сложнее. С другой стороны, простая полость в плите для протяжки провода и сборки распределительной коробки. После монтажа проводки их просто закидывают строительной смесью. По нормативам допускается заделывать полости с проводами легко демонтируемыми растворами (гипс, алебастр, гарцовка). На самом деле полости закидывали тем, что было под рукой (обычно цементный раствор), а разбить застывший цемент достаточно сложно. Куски раствора насыпаются в канал и не дают возможности перетянуть провод. Для замены проводки приходится заново делать штробы, что невозможно сделать без специального оборудования. Самые известные квартиры с таким способом прокладки, «Корабль», 600-ая и 602-ая серии.

Прокладка провода в стыках плит

Проводка /в стыке панелей/

Электророводка в стыке панелей

Самый «интересный» способ прокладки в Союзе придумали инженеры проектирующие панельные дома дома 504 серии и 504Д. Заменить электропроводку без штробления тут абсолютно нереально. Для увеличения высоты потолков применили корытные перекрытия толщиной всего 4 сантиметра, а проводку бросили по полу верхнего этажа. Часть магистральных проводов проложили в стыках корытных перекрытий, залив их в последствии цементом. Что привело к большому количеству повреждений проводов во время усадки дома. На фото видна попытка отремонтировать электрику проложенную в шве. Попытка закончилась неудачей, пришлось все заменить. Современные правила запрещают прокладку кабеля в стыках плит во время строительства здания. Для замены проводки в этих сериях потребуются большие усилия и приличные расходы.

ПУЭ Глава 7.1

Прошу не путать с прокладкой проводов в стыках плит построенных зданий. Расшить шов и заложить туда кабель во время ремонта квартиры в панельном доме Вам никто не запрещает.

Замена проводки в квартире панельного дома без штробления

Рассмотрим, как проложены провода к розеткам и выключателям.

На заводах железобетонных изделий при изготовлении панелей изначально выполнялись каналы для прокладки коммуникаций, закладывались установочные и распределительные коробки. После монтажа здания затягивались провода, собирались щиты и распред-коробки, подключались осветительные приборы. Казалось бы, чего проще? Прицепил новый кабель к старому проводу, протянул, расключил схему, установил новую арматуру, смена проводки завершена! В идеале, все так и должно обстоять, на практике все получается по другому.

Замена проводки по старым каналам, подводные камни

Я расскажу Вам о сложностях наиболее часто встречающихся при замене электропроводки в панельном доме. Как написано выше, скрытые каналы выполнены на заводе при изготовлении плит. После монтажа дома и прокладки скрытой проводки в большинстве случаев все протяжные и распределительные коробки попросту замазывались (СНиПами допускалось заделка коробок непрочными материалами). После такой косметики найти их затруднительно. Схему расположения старых каналов так же найти нереально.

Проектов панельных домов было сотни, большинство из них существовало только на бумаге, интернет здесь не помощник. Без опыта и специального образования вскрыть все скрытые полости практически невозможно.

Дыры к соседям

Идем дальше, во многих панельных домах использовались объединенные технологические отверстия для соседних квартир. Вы пытаетесь достать старый провод, идущий к розетке или выключателю, аккуратно выбиваете «легкий заполнитель», и после очередного удара молотка… попадаете к соседям. Конечно, если рядом живет бабушка пенсионерка, особой проблемы нет. Замазали дырочку, купили коробку конфет и инцидент исчерпан. А если в прилегающей квартире сделан евроремонт, хозяину не очень понравится отверстие в новых обоях. В результате заменили провод, и сделали соседу ремонт.

Узкие каналы

Следующей проблемой может стать перетяжка самого кабеля. Современные кабели,соответствующие ПУЭ (Правила устройства электроустановок) трех проводные, имеют дополнительную изоляцию и значительно толще той «лапши»* которая прокладывалась в панельных домах советской постройки. Плюс в старые протяжные каналы в процессе монтажа попадали кусочки раствора и различный мусор, они забиваются, смена проводки становится невозможной. В этом случае наша Компания применяет специальное алмазное оборудование с пылеотсасывающими кожухами для выполнения новых каналов для прокладки кабеля.

В коробках нет крепежных отверстий

Дошли до монтажных и распределительных коробок. Видим очень неприятную картину. Современные розетки и выключатели плохо держатся в установочных местах. В чем же дело? Все очень просто, современная электротехническая арматура крепиться с помощью саморезов или винтовых соединений, а старые советские розетки устанавливались на разжимные крепежи. На многих евро розетках есть некое подобие такого крепежа, но оно настолько непрочное, что без дополнительного крепления саморезами просто болтаются. Места соединения проводов, распределительные коробки, маленькие или вообще отсутствуют, современные правила требуют их однозначной установки, так что без глубокой модернизации качественно заменить проводку не удастся.

Решение проблемы

Во всех старых панельных домах однозначно требуется полная замена электропроводки, она уже давно морально и физически устарела. Срок эксплуатации алюминиевых проводов составляет 25 лет, а массовое строительство ведется с пятидесятых годов прошлого века. Посчитать несложно, многим зданиям более шестидесяти лет! Могу Вас не порадовать, современные панельные дома, практически все, сдаются с установочными коробками старого образца, хорошую розетку без замены коробки установить не удастся. Проводка выполнена «медной лапшой»**, минимум, что допускают правила. Щитовое оборудование ДЭК или ИЭК(Российские автоматы китайской сборки, думаю комментарии излишни). Недостаточное количество розеток и так далее. Обращайтесь к профессионалам, Компания ООО Ск «Элит-Сервис» почти 20 лет занимается заменой электропроводки в квартирах панельных домов и прочих гражданских и промышленных объектах. Обращайтесь к профессионалам!

* «лапша» — провод АППВ 2х2,5 (алюминиевый провод в поливинилхлоридной изоляции)

** «медная лапша» — провод ППВ 2х2,5 (медный провод в поливинилхлоридной изоляции)

Цены на замену электропроводки в квартире панельного дома

Цена на электромонтажные работы в однокомнатной квартире

Цена на электромонтаж в двухкомнатной квартире

Стоимость работ в трехкомнатной квартире

Цена на монтаж проводки в четырехкомнатной квартире

В таблице приведена стоимость работ в стандартной квартире, без материалов и дополнительных работ которые возникают достаточно часто. Более подробную информацию можно получит в разделе Цены или перейти по ссылке

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Электропроводка в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Варианты разводки

В панельном доме проводка может укладываться такими способами:

  • Традиционный. Такой способ используется все реже. Проводку прокладывают в штробах. Так называются специальные каналы, выполненные в бетонных стенах. Их выполняют еще на стадии строительства. Они указываются в схеме электропроводки. После укладки кабелей стены оштукатуриваются. Этот же способ используется и при прокладке кабелей в потолке. Подобная проводка заменяется очень легко – достаточно снять штукатурку в нужном месте. Однако при устройстве проводки в панельном доме следует учитывать, что самостоятельно выполнение штроб в стенах подобных зданий запрещается. Однако немногие хозяева квартир учитывают этот фактор во время ремонтных работ.
  • Современный. Его часто применяют при проведении проводки в новостройках. Схема укладки кабелей в таких зданиях предполагает более удобные варианты. В ней имеется покомнатное распределение потребителей тока.

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

  • Истечение срока эксплуатации проводов.
  • Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
  • Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Расчет электропроводки

Расчет проводки необходимо выполнять в соответствии с проектной документацией. Ее заказывают у фирм, которые этим занимаются. При самостоятельном создании проекта необходимо учитывать множество нюансов: подбор необходимых материалов, условия нагревания кабелей током.

Проводка должна отличаться прочностью и надежностью. В этом случае она не станет причиной для пожара. Планирование схемы проводки в панельном доме представляет собой обязательный фактор обеспечения безопасности.

Схема проводки электричества

Работы по электромонтажу нередко обладают некоторыми особенностями, которые зависят от типа строения и места их проведения. Только опытный профессионал способен понять, что в старых панельных сооружениях, схема проводки основывается на магистральных сетях.

Первая магистраль отвечает за освещение, вторая – за розетки. Именно поэтому работ по монтажу проводки следует доверить опытным профессионалам. Использование специального инструментария, а также точное знание ГОСТ и СНиП обеспечивает возможность качественной установки розеток мастером.

Современный человек пользуется довольно большим числом электрических приборов. Они могут потреблять много электричества. Однако устаревшая проводка часто не рассчитана на большие нагрузки. Поэтому ее необходимо менять. Опасность может представлять не только моральный, но и физический износ кабелей. Это повышает риск возникновения замыкания. Необходимо помнить, что довольно часто проводка монтируется скрытой. В этом случае коммуникации, помещенные в стены, располагаются под слоем штукатурки.

В панельных зданиях электропроводку заменяют закрытым методом. За счет этого обеспечивается безопасность жильцов. Такой способ предполагает сокрытие проводов внутри стеновых конструкций. Проводка при этом не видна. Это позволяет сделать интерьер помещений более привлекательным.

Проще всего менять проводку в случае ее монтажа в пластиковых трубах, которые устанавливаются в стены. Новую проводку прокладывают по тому же маршруту, что и старую. При установке розетки или выключателя в комнате без трубы необходимо по периметру стены сделать штробу. В нее укладывается кабель.

Когда необходимо разобраться, как заменить старую проводку, сперва найти схему проводки, которая предназначена для конкретного дома. В разных зданиях ее выполняют по-разному. Это обусловлено материалом стен и возрастом постройки. Для эффективного создания разводки необходимо узнать, какие схемы проводки имеются для данного строения. Именно они должны стать источником информации.

Особенности проводки в панельных домах

Когда возводились типовые дома панельного типа, не предполагалось, что на сеть будет такая нагрузка. Именно поэтому старая разводка сегодня уже не актуальна. К примеру, вводный кабель выполнялся из алюминия и был выполнен с одинарной защитой. При установке в доме газовых плит для проводки выбирался кабель сечением 2,5 кв. мм. Чтобы мощные приборы работали нормально, таких кабелей недостаточно. При установке в квартирах электроплит подводился кабель 4 кв. мм.

Однако даже при такой проводке вводный кабель выполнялся из алюминия. Такой металл имеет свойство очень быстро нагреваться. При постройке современных домов используются провода из меди.

Кроме того, разводка проводки выполнялась покомнатно. Кабели тянулись из щитка для разных групп потребителей. К примеру, выполнялась разводка таким образом: «коридор-санузел-кухня», комнаты. При этом групповые провода имели сечение 2,5 кв. мм. Они изготавливались из алюминия. Автоматы при этом имели номинал 16 А. Это вызывало некоторые проблемы:

  • Использовать для установки в современных домах кабель из алюминия, который имеет сечение менее 16 кв. мм, запрещается.
  • Старые кабели с одинарной изоляцией устанавливать недопустимо. Это объясняется тем, что они могут легко воспламениться.
  • Такая схема не может обеспечить работу всех потребителей тока. Цепи необходимо делить не по комнатам, а по потребителям. К примеру, кабель, который будет питать стиральную машину, необходимо прокладывать отдельно. К электроплите и кондиционеру тоже необходимо подвести отдельные ветки.

Если обустраивается качественная проводка в панельном доме, лучше создать новую схему разводки. Все провода, которые будут установлены, должны быть медными. Если соловой кабель не оборудован проводом заземления, а провода в доме будет заменена на трехфазную, заземление не будет работать.

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

  • «Розетки». Они устанавливаются в жилых комнатах.
  • «Освещение». Разводка разделяется на первую и вторую половину квартиры.
  • «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
  • «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Замена электропроводки в панельном доме: тонкости, правила и рекомендации

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

Места этих борозд строго регламентировались, так же как и отверстия под выключатели и розетки.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое.

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

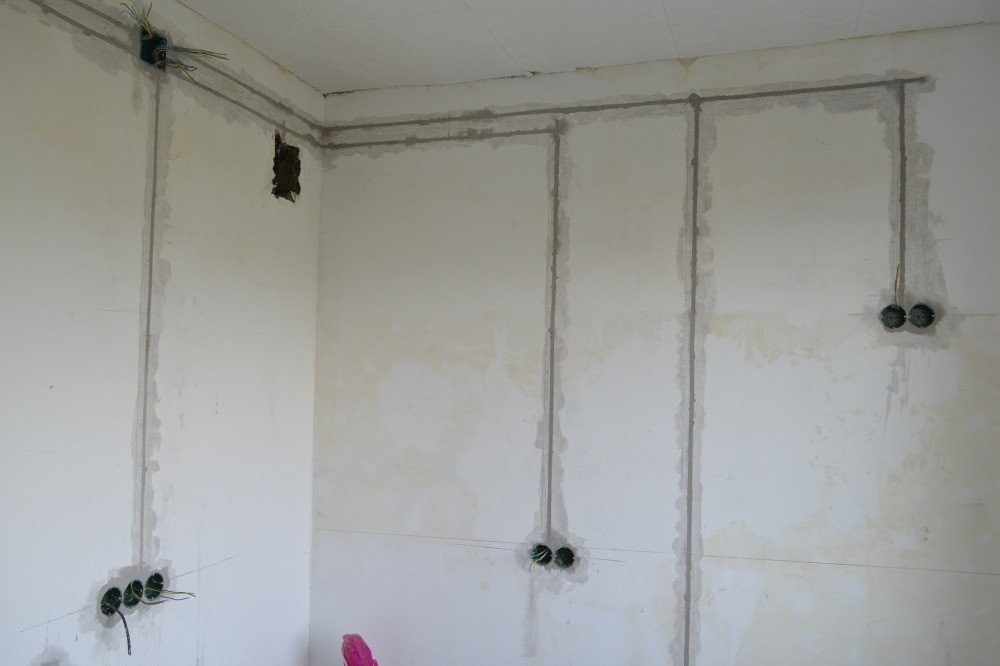

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

  • горячая розетка;
  • мигает освещение;
  • часто происходит замыкание и срабатывают предохранители;
  • чувствуется запах горелого пластика;
  • выключатели или розетки бьют током;
  • предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

  • горячая розетка;
  • мигает освещение;
  • часто происходит замыкание и срабатывают предохранители;
  • чувствуется запах горелого пластика;
  • выключатели или розетки бьют током;
  • предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Определяем расположение проводки в панельном доме

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.


Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.


Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.


Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку. К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.


Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.


Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

  • Истечение срока эксплуатации проводов.
  • Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
  • Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

  • Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
  • Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
  • Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

  • Места установки электрощитков и розеток
  • Количество электроточек в квартире
  • Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
  • Разметку проводов, а для открытой проводки – места их крепления
  • Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

  • Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
  • Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.   Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
  • Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

  • С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
  • «Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
  • «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы: Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей. На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина.

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты. Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп.

Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

  • 1 группа – мощная бытовая техника
  • 2 группа – кухонная линия
  • 3 группа – ванная и туалет
  • 4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.


К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях. Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств. Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.


Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.


Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно. По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

  • Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.


Распределительная коробка на стене в прихожей

  • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.


Отдельная розетка под стиральную машинку

  • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
  • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.


Монтаж электрической проводки в ванной комнате.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей. В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.


Замена электрической проводки требует проведения капитального ремонта.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир. Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной. На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.


Пример схемы электропроводки в однокомнатной квартире — нарисован от руки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода. Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.


Разделение электрической сети по комнатам. На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить. Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему. Схема электропроводки в 2-комнатной квартире — образец.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

  1. Сеть розеток рекомендуется делить на группы по комнатам.
  2. Также поступают и с системой освещения.
  3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
  4. Отдельно подключается санузел.


Схема электропроводки в 3x комнатной квартире. Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы. Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия.

Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон. Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.

Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

3 ошибки при замене проводки в панельной квартире

Как проходит проводка в панельном доме

Источники

  • https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
  • https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki. html
  • https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome
  • https://dom-data.ru/skhema-provodki-v-panelnom-dome/
  • https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html
  • https://remont.youdo.com/articles/electric/tipovaya-shema-elektroprovodki-v-kvartire/

Замена проводки в панельном доме

Красносельский р-н Санкт-Петербурга

Компания Домашний электрик предлагает замену алюминиевой проводки в квартире панельного дома на территории Санкт-Петербурга и Ленинградской области под ключ. Для наглядного примера предлагаем посмотреть фотографии замены старой электропроводки на современную в панельном доме на проспекте Ветеранов, Красносельский район Санкт-Петербурга (СПб). Монтаж медной проводки выполнялся по техзаданию заказчика.

Черновая замена проводки

Перед нами стояла задача выполнить демонтаж алюминиевой проводки и проложить новую электрическую и слаботочную сеть в двухкомнатной квартире под натяжным потолком. На этапе черновой разводки электрики выполнено штробление стен и сверление подрозетников. Проложен медный электрический и слаботочный кабель по коридору в спальню, комнату, кухню, ванну и туалет. Выполнен перенос автоматов с лестничной площадки и проложен вводной кабель. Установка электрического щита на 12 модулей в двухкомнатной квартире панельного дома.

Чистовая установка розеток

После черновой замены проводки и окончания ремонта квартиры выполнена чистовая установка розеток и выключателей. Весь процесс замены электропроводки в двухкомнатной квартире (панельный дом) под ключ смотрите ниже.

Замена проводки в спальне

Черновая разводка электропроводки в спальне панельного дома и чистовой монтаж розеток с выключателями после ремонта квартиры. Монтаж компьютерного кабеля для Смарт ТВ и прокладка антенного кабеля для цифрового телевидения.

Замена проводки в комнате

Черновая замена электропроводки в комнате. Разводка кабеля под розетки и освещение, монтаж переключателей в комнате для включения/отключения света из двух мест. Прокладка слаботочного кабеля для подключения телевизора к интернету и цифровому телевидению. Подготовка розеток для подключения компьютера. После чистовой отделки выполнена установка электрических, телевизионных и интернет розеток, подключение переключателей.

Замена проводки на кухне

Замена алюминиевой проводки на медную для кухни в панельном доме. Разводка электрики выполнена в соответствии с проектом кухонной мебели. Проложены дополнительные линии на электрический духовой шкаф, посудомоечную машину и розетки кухни. Проложен телевизионный кабель для подключения телевизора на кухне.

Замена проводки в коридоре

Замена алюминиевой электропроводки на медную в коридоре двухкомнатной квартиры панельного дома советской постройки. Разводка питающих линий на кухню, спальню, комнату, санузел (туалет, ванна). Перенос автоматов из щита на лестничной площадке в квартиру и сборка электрощита на 12 модулей. Прокладка кабеля на переключатели из трех мест (у комнат, кухни и входной двери). После ремонта квартиры и окончания чистовой отделки выполнена установка розеток, выключателей и переключателей.

Замена проводки в ванной и туалете

В ванне и туалете выполнен демонтаж алюминиевой проводки и прокладка новой медной электропроводки. Проложены отдельные линии на розетки и освещения санузла, стиральную машинку. Разводка кабеля для независимого от света включения канальных вентиляторов в туалете и ванне. Замена тройного блока (туалет, ванна, кухня) на современные выключатели и перенос кухонного выключателя света в помещение кухни.

Бесплатная консультация

Хотите заменить алюминиевую проводку на медную в панельном доме Санкт-Петербурга и Ленинградской области? Для консультации специалиста звоните по телефону: +7 (812) 642-84-64 или пишите в форму обратной связи, WhatsApp, Viber (красная кнопка внизу экрана) и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.


Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

◄ ◄ ◄ прокрутить ► ► ►

Проводка в панельном доме схема

На сегодняшний день практически каждый второй дом, как в крупном мегаполисе, так и в небольшой провинции, является панельным. Такая широкая популярность данных строений, во многом обусловлена простотой, низкой себестоимостью и быстрыми темпами строительных работ. В начале этого века, буквально на глазах начали появляться панельные высотки, потому что они позволяли в кратчайшие сроки обеспечить жильем большое количество людей.

Но в этой статье мы не будем рассматривать преимущества и недостатки данных сооружений, а подробно ответим на все вопросы, которые касаются замены системы электрической проводки в панельном доме.



Особенности замены проводки в панельных домах

Если у вас возникла необходимость заменить проводку, то перед началом ремонтных и монтажных работ, вам нужно как следует ознакомиться со спецификой панельных квартир, чтобы не обесточить весь дом. Кроме того, это поможет вам разобраться в том, каким образом устроена электропроводка в панельном доме и по какой схеме проводилась ее установка.

Не секрет, что сооружения панельного типа имеют одну важнейшую конструктивную особенность –  большое количество железобетонных панелей, которые и формируют каркас всей постройки. Стоит отметить, что панельные дома отличаются по своей конфигурации и имеют общую  несущую панель. Эту особенность важно учитывать перед началом  прокладки и замены проводки, чтобы не создавать в стене штробы. Нормативная и техническая документация, которая регулирует правила безопасного обслуживания  электрических систем в жилых домах, категорически запрещает менять проводку за счет штробов, потому что они способны сильно ослабить конструкцию, уменьшив ее срок эксплуатации. система заземления tn cs

Где располагается проводка в домах панельного типа?

Чтобы установка работоспособной проводки в панельном доме во время строительных работ была выполнена качественно и правильно, необходимо просто проложить специальные каналы. В каждом из элементов такие «проходы» уже есть изначально, так как материал подготавливается к работе еще на производственном этапе. Все что требуется от строителей – обнаружить каналы и протянуть кабели. Но помните, что без базовых представлений о функционировании электрических систем в жилых комплексах у вас вряд ли получится сделать все так, как нужно. Каждый из каналов располагается в определенной последовательности, которую ни в коем случае нельзя  нарушать. Кроме того, не забывайте, что в каждом из жилых сооружений, данный порядок может отличаться. В любом случае, при выполнении работ стоит руководиться схемой.



Это значительно усложняет процедуру, и замена электропроводки отнимет больше времени, но если вы имеете опыт и необходимые знания, то, поверьте, никаких проблем и казусов у вас не возникнет.  Как правило, каналы располагаются на потолке (на уровне межэтажных перекрытий) для того, чтобы обеспечивать освещение в помещениях, а также в тех местах, где находятся розетки и выключатели.

Распознать участок, где находится канал, можно также и по пустоте в стенах. В некоторых панельных домах он находится в районе потолочных плинтусов.  В недвижимости старого типа строители часто пытались сэкономить квадратные метры и прятали проводку в панельном доме в самых непредсказуемых местах. В таком случае, при ремонтных или монтажных работах, правильней всего руководится схемой.



Довольно часто электропровод скрывается в шве между стеновыми панелями.

Стоит отметить, что при правильной эксплуатации, с среднем срок службы кабелей электрики составляет примерно 20-25 лет. Но, увы, никто не застрахован от поломок и неисправностей, которые могут возникнуть после перепадов тока, поэтому нужно быть всегда готовым к устранению подобных нюансов. Современная проводка в панельном доме, как правило, общая, но если вам придется иметь дело со строениями времен СССР или перестройки, то не удивляйтесь, если заметите двух линейное распределение тока –  на потолочные светильники и на розетки по отдельности.

Совет. Если вы только приобрели квартиру в новостройке и желаете разобраться в том, как устроена электрика в ней, лучше всего привлеките к этому делу опытных профессионалов. Не забывайте, что схема – это не только нормативный документ, но и чертеж, который будет реальной помощью при возможном ремонте электросетей.

Ниже мы детально рассмотрим особенности, которые присущи каждому из вариантов прокладки проводов.




Вариант № 1. Прокладка кабелей под штукатуркой

Самым распространенным и правильным вариантом с точки зрения безопасности, можно по праву считать прокладку проводов под настенную штукатурку либо напольную стяжку. Если вы будете делать эту работу самостоятельно, то вам придется просверлить несколько отверстий в стенах дома панельного типа. Они необходимы для надежной фиксации проводов. Завершающим этапом является нанесение штукатурки или монтаж напольной стяжки. Используя данный способ, можно создать действительно качественную и неуязвимую к перепадам электроэнергии проводку в панельном доме.

Но не всегда монтаж проводки под штукатурку возможен, так как в некоторых панельных сооружениях от застройщика, ее нет, как таковой. В таком случае, существует два способа решения – выбрать другой способ установки проводки или же самостоятельно нанести слой штукатурки перед началом монтажных работ. Но, разумеется, это повлечет за собой дополнительные и, причем немалые траты.

Вариант № 2. Монтаж  проводки на потолке

Если вы желаете сделать проводку незаметной, то сегодня это вполне возможно.  Для этого специально была разработана технология натяжных потолков. Она помогает не только скрыть провода, но и сделать невидимыми существующие неровности и сколы. Если вы доверите это дело профессионалам, то никаких трудностей не возникнет. Только учитывайте, что данный способ подразумевает проводку открытого типа.



Все нужно знать о штроблении

На сегодняшний день действующая нормативная документация, как уже было сказано, категорически запрещается проводить горизонтальное штробление перекрытий и несущих конструкций. Но это правило не распространяется на вертикальное направление. Конечно же, переусердствовать не стоит, чтобы не ослабить стены строения. Углубленность должна быть не больше 1 см. При проведении данных работ, нельзя задевать и деформировать арматуру.

Зафиксировать проводку можно с помощью строительных дюбелей-хомутов либо же раствора алебастра.



Запомните! Штробление –  процесс пыльный и непростой. Если вы решили проводить его самостоятельно, позаботьтесь, как следует о своей безопасности.  Вам понадобятся специальные очки для защиты глаз, а также респиратор. Чтобы ускорить работу, целесообразно использовать штроборез.



Если выше описанные способы вам не подходят, то выход есть. Конечно же, прятать проводку в стене – это самый удобный и практичный вариант, который позволяет проводам находиться в горизонтальном положении.

Как правильно заменить электропроводку на потолке?

Если вам понадобилась замена старой проводки в доме панельного типа, то первым делом определить локализацию кабелей. Проверьте расположение каналов или  шовных пустот, которые, как правило, остаются пустыми после сдачи жилья застройщиком. Если вам нужна замена проводки в панельном доме, то для монтажа новых проводов, лучше всего задействовать уже существующие отверстия. Для этого вам понадобиться только, найти край канала, который замаскирован цементным раствором, и раздробить его. Из-за неровностей внутри стен, процесс прокладки новых проводов, может усложниться и заняться на долгое время. Именно поэтому, специалисты в области строительства, настоятельно не рекомендуют самостоятельно браться за это дело, не имея опыта и навыков.



Устранение сделанных ошибок, может обойтись вам гораздо дороже, чем изначальная замена с услугами настоящих мастеров.  Упростить процесс протягивания провода можно с помощью стальной проволоки. Кроме того, с ее использованием можно также быстро и легко провести демонтаж.

Этапы проведения работ

  • Когда вы нашли или утвердили в соответствующих органах схему проводки, подготовили все необходимые материалы, а также инструменты, можно приступать замене проводки.
  • Их всех розеток, нужно выбрать одну, которая будет оставаться рабочей и именно к ней будет подсоединен перфоратор, а также другое сопутствующее оборудование.
  • Необходимо отключить подачу тока в квартиру панельного дома. Важно не только обесточить помещение, но и отсоединить все штекеры, которые подключены к счетчику. И только после того, как помещение стало безопасным, можно начать демонтажные работы.
  • Демонтируются розетки, выключатели и абсолютно все осветительные приборы.
  • Необходимо отыскать распределительные коробки. Чтобы ускорить поиски, можно простукивать по стене или же при наличии, задействовать специальное устройство.
  • Отсоединяются провода в коробке. Процесс демонтажа можно считать законченным.



Очень важно проверить систему подачи тока на возможность короткого замыкания. Завершающим этапом является нанесение шпаклевки и установка розеток, осветительных приборов и выключателей.

Электрика в панельном доме

Содержание:

В чем отличия





В чем отличия



Все фото в данной статье  сделаны на наших объектах

 У панельных домов есть множество ограничений по ремонту, а также по монтажу и замене электропроводки в квартире. В первую очередь это связано с ограничением штробления каналов. Все панели в таких домах являются несущими, или, в крайнем случае – вспомогательными, поэтому нарушение их целостности приведёт и к нарушению их прочностных характеристик. Нужно иметь в виду, что кирпичные дома и дома из блоков имеют толщину стен более 500 мм, а в панельных — толщина составляет всего 300 мм, и её повреждение может привести к деформации всего дома целиком и появлению опасных трещин.

Обычно электрики при монтаже проводов использовали ниши под полом. Также провода нередко пропускались по стыкам панелей и плит.



Что говорит о штроблении каналов для прокладки электрокоммуникаций законодательство

Споры о том, что именно можно делать с панелями в многоэтажных домах в процессе прокладки электропроводки, никак не хотят затухать. В ПП города Москвы о порядке переустройства помещений есть пункт 11.11, в котором говорится о категорическом запрете горизонтального штробления. В СНиП и СП прямой категорический запрет отсутствует.  И если учесть, что допускается получение разрешения и на более серьёзное переустройство и перепланировку панельных квартир, например, снос частей несущих перегородок, говорить о категорическом запрете штробления нельзя.





Таким образом, штробления в несущих панельных стенах следует избегать, и использовать другие способы монтажа электропроводки. Если же, всё-таки потребление оказывается необходимым, используются приёмы, минимизирующие динамическое воздействие на панели: косое выдалбливание или резка.



Согласование проектов электрики

Согласование необходимо, если требуется полная замена или прокладка проводки в панельном доме, а также для повышения выделяемой мощности. Если этого не сделать, то при превышении мощности, выделяемой на квартиру, постоянно будет выбиваться автомат, и не исключено возгорание.





Самостоятельно согласовывать проект необходимо в том случае, когда квартира переходит на двухтарифный трёхфазный режим; если у УК нет договора со службой энергосбыта; или при значительном увеличении потребляемой мощности.



Виды монтажа электропроводки в панельных домах

Какой бы способ монтажа не был выбран, начальными этапами прокладки проводов в панельном доме будет составление схемы, на основе которой будут выполняться работы. Схему необходимо зарегистрировать в управляющей компании как обязательный документ, необходимый для работ с электрикой в многоквартирном доме.

Наиболее распространённым способом считается разводка под штукатурку. В специальные отверстия устанавливаются крепёжные элементы для поддержки и фиксации кабелей. Когда разводка проводки будет выполнена, отверстия, неровности прячутся под слой штукатурки. Используя такой способ, необходимо оставлять доступы для того, чтобы можно было устранять неполадки.





Второй вариант, ещё более надёжный — проводка на потолке, в швах между плитами, внутри пола. Наиболее подходящими для такого способа являются подвесные и натяжные потолки, а для монтажа в полу – бетонная стяжка. Все силовые кабели укладываются в специальные гофрированные короба.

Если по каким-то причинам ни один из двух вариантов монтажа не подходят, можно выполнить проводку открытым способом с использованием специальных коробов и кабельканалов – они выглядят аккуратно и эстетично.



Особенности использования инструментов для работ по электрике в панельном доме

Так как приходится работать с бетонными панелями, которые с большим трудом поддаются обработке, необходимо использовать качественные специализированные инструменты. В дополнение к набору электрика, в котором все рукоятки изготовлены из диэлектрика, может понадобиться:

болгарка универсальная с алмазным диском. Резка таким диском отличается высокой точностью, и не оставляет сколов. Болгаркой делаются параллельные надпилы, ширина между которыми соответствует ширине стандартной штробы. После этого глубину борозды углубляют зубилом или перфоратором;

штроборез – инструмент с двумя алмазными кругами, расстояние между которыми можно регулировать. Канал, проделанный таким инструментом, получается идеально ровным, а динамическое воздействие на бетонные панели – минимальным.





Схема разводки

Создание схемы рекомендуется поручать опытным специалистам, так как от грамотности и качества такой схемы зависит безопасность жильцов и работоспособность бытовой техники. При составлении схемы нужно учитывать следующее составляющие:

  • электрический щит с установленными в нём аппаратами защиты;
  • кабели и провода, в которых правильно выбрано сечение и имеется хорошо выполненная изоляция;
  • выключатели и розетки, изготовленные из надёжных безопасных материалов.

На чертеже квартиры отмечаются точки освещения, места установки розеток и выключателей. Количество и правила их расположения регламентируются соответствующими правилами. Перед созданием схемы нужно предварительно определить, как будет расположена бытовая техника.





Далее при составлении схемы определяется разводка кабелей к точкам.

Наиболее экономичным считается смешанный (то есть, последовательный плюс параллельный способ), он же оказывается и наиболее эффективным.

Для оптимизации работы точки подключения разбиваются на несколько групп, например:

  • освещение комнат, кухни;
  • освещение санузла;
  • подвод электричества к розеткам комнат;
  • подвод электричества к розеткам кухни;
  • подвод электричества к плите.

Необязательно использовать именно такое группирование точек, но следует учесть, группирование упрощает схему и даёт значительную экономию материалов.



Выбор кабелей для электропроводки

Для разводки электрики в жилом помещении рекомендуется использовать именно кабель, а не провод. Провода менее устойчивы к нагреву, особенно длительному, часто имеют одинарную изоляцию, а следовательно, недостаточные защитные свойства. Более ого, срок службы кабелей намного выше.



Основные критерии выбора кабелей для электропроводки:

  • наличие трёх медных жил;
  • правильный выбор сечения в зависимости от мощности электроприборов. Стандартными значениями сечения проводника являются 1,5 кв. мм для освещения, и 2,3 кв. мм для силовой линии. Плита и прочие особо мощные приборы подключаются с помощью кабеля 4 мм. ;
  • качественный бренд.



От чего зависит стоимость работ

Стоимость электрики в панельном доме определяется совокупностью факторов:

  1. Метраж квартиры, количество помещений, особенности планировки. Чем больше площадь, тем больше точек освещения и потребителей электричества.
  2. Наличие электроплиты и других электроприборов повышенной мощности.
  3. Выбранный способ монтажа электропроводки (открытый, в штробах, в стяжке пола).
  4. Особенности отделки, например, наличие подвесных или натяжных потолков, за которыми удобно прятать кабельные линии.
  5. Наличие сложных схем подключения освещения, например, датчиков движения, перекрёстного подключения, и других.

Дополнительно придётся учесть затраты на комплектующие, расходные элементы и фурнитуру.

Как подключить панель электрического автоматического выключателя

  • Проверьте провода фидера на наличие питания

    Электрик сначала проверяет, отключила ли электроснабжение питающих проводов энергокомпания. Они проверит питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.

  • Открытые нокауты в коробке

    Затем электрик открывает металлические заглушки для главного служебного трубопровода, а также для каждой ответвленной цепи, которая войдет в коробку выключателя.Возможно, потребуется открыть еще одну заглушку для основного заземляющего провода. Заглушки представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать трубам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует стамеску или старую отвертку, чтобы вскрыть заглушки. Они могут сделать все это сразу или начать только с заглушки для основного служебного трубопровода, а затем открыть заглушки для ответвленных цепей позже, когда будут прокладываться отдельные провода цепи.

    После удаления заглушек электрик вставляет кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на концевые части соединителей с внутренней стороны панели.

    Установите электрическую панель Тимоти Тиле
  • Установите панель автоматического выключателя

    Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью шурупов или анкеров, вбитых через заднюю часть панели в стену.Если отверстия не совпадают со стойками за панелью, они могут просверлить дополнительные просверленные отверстия в задней части панели для установки или установить кусок фанеры для установки панели.

    Если основные служебные провода входят в дом через кабелепровод, панель в это время будет осторожно размещена так, чтобы канал вошел в фитинг кабелепровода, уже установленный на служебной панели.

  • Установите основные служебные провода

    Теперь электрик пропустит рыбную ленту через отверстие основного служебного трубопровода изнутри панели к точке входа за пределами дома, где имеются основные служебные провода.Обычно имеется три основных служебных провода: два черных провода под напряжением и белый нейтральный провод.

    Основные служебные провода прикрепляются к концу рыболовной ленты изолентой и протягиваются обратно в панель прерывателя. Может потребоваться помощник, который будет помогать проталкивать провода снаружи, пока рыболовная лента натягивается изнутри, так как это большие жесткие провода. В панель втягивается множество лишних проводов, чтобы можно было выполнить соединения в любом месте коробки.

  • Подключите основной провод заземления

    Основной заземляющий провод — обычно довольно большой неизолированный медный провод — вводится в панель и подключается к основному заземляющему соединению.Обычно это металлический выступ на тыльной стороне металлической панели или на конце шины заземления.

    Этот основной заземляющий провод обычно подключается к заземляющему стержню. В некоторых системах может использоваться дополнительный заземляющий провод для заземления металлических водопроводных труб; оба могут быть подключены к одной клемме заземления на панели.

  • Подключите главную сервисную нейтраль

    Главный рабочий нулевой провод теперь подключен к нулевой шине. Расположение нейтральной шины различается в зависимости от производителя панели, но всегда находится на значительном удалении от двух горячих шин.Это шина серебристого цвета с множеством меньших винтов и точек подключения, с одним большим отверстием для основного рабочего нулевого провода.

  • Подключите главный выключатель

    Теперь электрик сгибает два черных служебных провода для легкого подключения к главному выключателю. В большинстве панелей главный выключатель — это большой автоматический выключатель на 240 В, расположенный в верхней части панели. Он будет контролировать всю мощность, поступающую в дом, и подключаться к обеим горячим шинам, идущим вертикально через панель.

    Концы служебных проводов очищены от изоляции, достаточной для подключения к клеммным наконечникам главного выключателя. Электрик старается не оставлять лишний оголенный провод, поскольку это создает угрозу безопасности, если провода могут соприкасаться с другими проводами.

    Оголенные концы основных рабочих проводов вставляются в проушины на главном выключателе, и винты надежно затягиваются.

    Проводка питания панели выключателя Тимоти Тиле
  • Тяговые провода для ответвительных цепей

    Электрик протянет провода для различных цепей к панели.Если они попадают в панель по металлическому каналу, их втягивают в панель с помощью рыбной ленты. Если в ответвленных цепях используется проводка NM, разъемы NM устанавливаются на панель, и кабели плотно удерживаются винтами, которые затягиваются на желтке. В панель протянуто множество проводов, чтобы обеспечить возможность ошибки; лишняя проволока будет намотана по внутренним краям панели.

    На кабеле NM срезана внешняя пластиковая оболочка кабеля, так что там, где кабель входит в панель, остается лишь небольшая часть.Для каждого кабеля электрик снимет небольшую часть изоляции с каждого отдельного проводящего провода. Использование специального инструмента для снятия изоляции гарантирует отсутствие повреждений металлических проводов.

  • Подключите провода заземления ответвленной цепи

    Теперь электрик подключает все зеленые и неизолированные медные провода ответвительных цепей к шине заземления внутри панели. концы проводов вставляются в отверстия в шине, и установочные винты затягиваются.

  • Подключение автоматических выключателей

    Автоматический выключатель для каждой ответвленной цепи теперь подключается по одному. Автоматические выключатели были тщательно выбраны, чтобы соответствовать требуемой силе тока и напряжению цепей и соответствовать требованиям норм. Электрики проходят тщательную подготовку по выбору типа выключателя, подходящего для схемы.

    Например, некоторые прерыватели будут прерывателями типа GFCI, другие — в стиле AFCI, а другие могут быть прерывателями комбинированного стиля.Эти выключатели будут иметь спиральный провод. Также будут стандартные автоматические выключатели, у которых нет гибких проводов, только наконечники для подключения горячего провода.

    Начните с подключения нейтрального провода схемы. В стандартных автоматических выключателях нейтральный провод цепи подключается к нулевой шине на панели. Но в автоматических выключателях AFCI, GFCE или комбинированных AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «Нейтраль панели» или «Белый».»(Примечание: в цепях на 240 В нет белых нейтральных проводов, поскольку оба провода цепи являются горячими.)

    Затем электрик подключил к цепи горячий провод, который будет черным или красным. В выключателях AFCI или GFCI этот провод цепи подключается к клемме с маркировкой «Мощность нагрузки» или «Черный».

    Наконец, для выключателей AFCI или GFCI прикрепите спиральный белый гибкий провод выключателя к нейтральной шине на панели.

    После подключения всех проводов цепи автоматический выключатель может быть вставлен в гнездо панели.Процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы в панели, а затем надавливание вниз, пока выключатель не встанет на место.

    Лишняя проволока аккуратно наматывается по внутренним краям панели. Оставление большого количества излишков упростит ремонт или замену в будущем.

  • Завершите установку

    Крышка панели автоматического выключателя установлена, и электрик дает команду коммунальной компании включить питание.Теперь электрик включает автоматические выключатели и проверяет, правильно ли работают все электрические цепи в доме.

    В завершение электрик маркирует панель, чтобы определить функцию каждой цепи. Это облегчит домовладельцу или будущему электрику определение и отключение отдельных цепей при необходимости.

  • Электропроводка блока выключателей — блоки выключателей 101

    Фото: familyhandyman.com

    В вашем доме — фактически в каждом доме — источник электропитания принимает непритязательную форму.Скрытый за невзрачной металлической дверью блок выключателя выглядит не очень впечатляюще, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные электроприборы по всему дому.

    Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения.Так и должно быть. Домовладельцы поступают мудро, избегая электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи — просто рассказать немного больше обо всех этих загадочных проводах и переключателях.

    Некоторые рабочие места лучше оставить профессионалам

    Получите бесплатные оценки от ближайших к вам лицензированных электриков.

    +

    Двухполюсный сервисный разъединитель

    В верхней части коробки выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт. Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме прервался бы, и ваша посудомоечная машина внезапно перестала бы работать.Поверните переключатель в другую сторону, и ваша посудомоечная машина — не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне — вернется к жизни.

    Hot Bus Bars

    От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус. Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

    Нейтральная шина

    Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

    Фото: familyhandyman.com

    Автоматические выключатели

    Автоматические выключатели охватывают горячие шины, и в случае перегрузки — скажем, из-за слишком большого количества одновременно работающих устройств — затронутая цепь отключается и автоматически отключает электрический ток. Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов).Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

    Существует два основных типа автоматических выключателей:

    • Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть 15 или 20 ампер.
    • Двухполюсный: Работая с 240 В при номинальном токе от 15 до 70, они выглядят как два переключателя, соединенных вместе.

    Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.

    Подключение выключателя должно соответствовать его силе тока. Провод двенадцатого калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 А.

    Заземление

    В лабиринте проводов, проложенных в коробке выключателя, нужно помнить еще об одном: заземляющем проводе. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю). Заземление предотвращает попадание токов, протекающих по изношенным проводам, на металлические поверхности, для которых они не предназначались.

    Некоторые рабочие места лучше оставить профессионалам

    Получите бесплатные оценки от ближайших к вам лицензированных электриков.

    +

    Электропроводка для начинающих

    Домашняя электрическая панель — то, что электрики называют сервисной панелью, но то, что большинство людей называют своей «коробкой выключателя», служит распределительным щитом для всей электрической системы дома. Панель получает энергию от коммунальной компании и распределяет ее по отдельным цепям которые снабжают все приспособления, розетки и другие устройства в доме. Изучите основы электропроводки панели; это хороший первый шаг к пониманию электрической системы вашего дома и необходим для выполнения безопасного ремонта и модернизации.

    Типы панелей

    Важно отметить, что не во всей проводке электрических панелей используются выключатели, хотя это было стандартом более 50 лет. Предшественником панели прерывателя является панель с предохранителями, в которой используются одноразовые предохранители (вместо автоматов) для защиты цепей от коротких замыканий и перегрузок. Чтобы отключить питание отдельной цепи, необходимо удалить предохранитель.

    В то время как в большинстве домов есть одна служебная панель, или «основная» панель, нередко есть вторичная панель, называемая субпанелью, которая поставляется с главной панелью.Вспомогательная панель, по сути, представляет собой небольшую версию главной панели и может быть установлена, когда на главной панели не остается места для добавления цепей или для обеспечения питания (и легкого доступа к панели) пристройки дома или нового гаража.

    Анатомия панели

    За дверцей сервисной панели находятся столбцы выключателей с рычагами ВКЛ / ВЫКЛ, которые вы нажимаете на сторону ВКЛ при срабатывании автоматического выключателя. Внутренняя панель, окружающая переключатели, скрывает внутреннюю часть проводки электрической панели.

    Вот что там:

    Три толстых служебных кабеля входят в панель от электросчетчика. Одна из них — линия нейтрали, и она соединяется с шиной нейтрали — металлической полосой с многочисленными винтовыми клеммами — внутри сервисной панели. Две другие линии — это горячие линии. Они подключаются к двум горячим шинам в панели через большой «главный» автоматический выключатель. На каждую горячую линию подается напряжение 120 вольт.

    Панель также должна иметь толстый провод заземления (обычно голая медь), который подключается к нулевой шине на одном конце и к заземляющему стержню, вбитому в землю на другом конце.В домах с металлическими водопроводными трубами также может быть заземляющий провод между панелью и ближайшей трубой холодной воды.

    Все остальные кабели, идущие в панель, представляют собой отдельные кабели цепи от дома (и вспомогательной панели, если она у вас есть). Горячий провод (обычно черный или красный) от каждого кабеля подключается к автоматическому выключателю, а нейтральный провод (обычно белый) подключается к нейтральной шине.

    Автоматические выключатели

    Автоматические выключатели являются основными устройствами безопасности в вашей электрической системе и являются неотъемлемой частью электропроводки электрической панели.Прерыватель автоматически «срабатывает» и отключает питание цепи, если обнаруживает перегрузку, которая может быть вызвана подключением слишком большого количества приборов к одной цепи или коротким замыканием. Короткое замыкание может быть вызвано такими вещами, как ослабленные провода, поврежденная изоляция или любопытный ребенок, воткнувший вешалку в розетку (ах).

    Выключатели рассчитаны на потребляемую мощность каждой цепи. Стандартные выключатели рассчитаны на 120 вольт и 15 или 20 ампер (ампер). Выключатели высокого напряжения выдерживают 240 вольт и 30 или более ампер.Номинальный ток — это число, выбитое на конце каждого рычага выключателя. Все панели должны иметь индексную этикетку на дверце панели с указанием основных устройств в каждой цепи (например, «кухонные вилки», «сушилка», «освещение в гостиной»).

    Электробезопасность

    Теперь, когда вы немного знаете о проводке электрических панелей, самое важное правило, которое следует запомнить: всегда отключайте питание в зоне, где вы будете работать. Перед проверкой или снятием выключателя или другого бытового устройства, например, выключите прерыватель, обслуживающий цепь устройства.И прежде чем что-либо делать с панелью, в том числе снимать внутреннюю крышку, отключите главный выключатель. Это отключает питание всех цепей в доме одновременно. Однако служебные кабели и точки, где они подключаются к панели, всегда находятся под напряжением, поэтому не приближайтесь к ним!

    Для ремонта и модернизации электрооборудования, выходящих за рамки вашего комфорта, наймите надежного лицензированного электрика.

    Обновлено 24 декабря 2017 г.

    Электрические панели | Как они работают, техническое обслуживание и многое другое

    Что такое электрическая панель?

    Электрическая панель (а.к.а. панель прерывателя) представляет собой металлический ящик с дверью, обычно встраиваемый в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

    Вы можете включать и выключать выключатели. Они также автоматически отключаются, когда через них проходит слишком много электрического тока — вот для чего они нужны.

    В электрической панели вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома.На каждом выключателе должна быть этикетка, на которой указывается контролируемая им территория дома.

    В некоторых старых домах нет выключателей; вместо них есть предохранители. Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинчивающиеся предохранители. Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.

    Электроэнергия в ваш дом поступает через внешний электрический счетчик, который направляет питание на вашу электрическую панель.Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели. Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока — это сила электрического тока).

    Электрооборудование для дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания как минимум 100 ампер.

    Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему.Сила тока ниже 100 ампер может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.

    Как найти панель

    Электрические панели представляют собой металлические коробки, обычно серого цвета. Обычно они встраиваются в стену.

    Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей — эти переключатели — ваши выключатели.

    Электрические панели обычно находятся в удаленной части вашего дома.Подвалы, складские помещения, прачечные или гаражи — это обычные места для установки электрической панели. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

    Если вы живете в квартире, вы обычно найдете свою электрическую панель рядом с входом в квартиру.

    В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. Дополнительную информацию о субпанелях см. В разделе общих вопросов.

    Как работает электрическая панель?

    Автоматические выключатели отключаются (то есть отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если прерыватель не сработает и не отключит питание, перегруженные цепи могут привести к возгоранию или поражению электрическим током.

    Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.

    Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если в одну цепь подключено слишком много устройств.

    Существуют выключатели разных размеров в зависимости от того, сколько электричества им необходимо. Как и домашнее электроснабжение, индивидуальные выключатели разделены по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них — 15, 20 или 30 ампер.

    Выключатели

    также имеют номинальное напряжение; одинарный автоматический выключатель обычно выдает 120 вольт — типичное количество, необходимое для освещения, телевизора и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, потребляющих много энергии, таких как плита или электрическая сушилка.

    Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.

    Сколько стоит заменить или модернизировать электрическую панель?

    Стоимость обновления электрической панели вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов.Это для службы на 100 ампер; цена будет выше, если вам нужно будет перенастроить дом на 200+ ампер.

    Единственный способ узнать стоимость — попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.

    Есть две причины, по которым вы захотите модернизировать свою электрическую панель: ваша служба не обеспечивает достаточную мощность для вашего дома или у вас есть предохранители вместо выключателей.

    Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его.Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 ампер, так как многие дома работают на мощности на 100 ампер.

    Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем ваших услуг и сказать вам, нужно ли вам обновление или нет.

    Код

    Требования к распределительной коробке автоматических выключателей с электрическим кодом

    Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.

    Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:

    • Высота, на которой должна находиться коробка выключателя.
    • Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
    • Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
    • Выключатели должны иметь четкую маркировку.Это включает в себя их номинальную силу тока и то, какие части дома они контролируют.

    Существует множество других требований технических правил для электрических блоков выключателей. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.

    Что делать, если что-то пойдет не так?

    Сработал выключатель

    Как упоминалось ранее, автоматический выключатель сработает в случае перегрузки цепи.

    Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает.

    Если вы сработали выключателем, вам следует сделать следующее:

    1. Отключите питание тех элементов, которые вызвали срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
    2. Подойдите к распределительной коробке и откройте ее.
    3. Найдите сработавший прерыватель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
    4. Поверните переключатель до упора в положение «выключено», а затем обратно в положение «включено».

    Теперь вы снова можете пользоваться своими электрическими устройствами.

    Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

    Недостаточная вместимость

    Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.

    Если проблемы вызывает только один выключатель, вы можете решить эту проблему, отключив некоторые электрические устройства из этой цепи и подключив их к другой цепи.Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

    В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.

    Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают автоматические выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер — большая и потенциально дорогостоящая работа ( но иногда необходимая).

    В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стиральной / сушильной машины.

    Коррозия

    Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество — не лучшее сочетание (очевидно).

    Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.

    Коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите проржавевшие провода или переключатели, вызовите электрика.

    Короткое замыкание

    Это немного более серьезная ситуация.

    Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повреждают проводку, или когда вы подключаете устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.

    Короткое замыкание должно немедленно отключить прерыватель. Если вы сбрасываете сработавший прерыватель, и он сразу же снова срабатывает, скорее всего, виновато короткое замыкание.

    Если вы считаете, что короткое замыкание вызывает электрическое устройство, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Осмотрите розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети и выключатель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.

    Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

    Замыкание на землю

    Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземленный» означает, что электричество может проходить через этот объект на землю.

    Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.

    Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

    GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).

    GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

    Если вы отключили GFCI, отключите от него все и нажмите кнопку сброса.

    Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.Если нет, вызовите электрика для замены GFCI.

    Основная электрическая панель и вспомогательные панели

    Руководство по тому, как ваш дом получает и распределяет электрический ток между лампами, розетками и приборами.

    Задумывались ли вы, как электричество доставляется в ваш дом и проходит через него? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

    Следующая информация расскажет, как работает электрическая система дома.

    Электрооборудование в вашем доме

    Электросистема вашего дома начинается с вашей энергокомпании, которая отправляет электроэнергию в ваш дом по воздушным линиям электропередач от опоры или под землей по подземным трубам, называемым «кабелепроводами».

    Электроэнергетика поставляет электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели.Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

    В том месте, где подается электричество в ваш дом, вы обычно найдете электросчетчик и главную сервисную панель, как показано на иллюстрации выше и фото ниже. Электросчетчик установлен на главной электрической панели. Отсюда мощность распределяется по субпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому несколькими различными электрическими цепями.Christian Delbert / Shutterstock.com

    Здесь мы рассмотрим центры нагрузки — распределительный центр или главную панель и меньшие субпанели, используемые для подключения и управления различными электрическими цепями.

    Главная электрическая панель

    Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, либо на внутренней стене за счетчиком.

    Современная главная панель принимает три входящих электрических служебных провода и направляет меньшие кабели и провода к субпанелям и цепям по всему дому.

    За автоматическими выключателями главной панели питание подается через заряженные шины (две шины, на которые закрепляются автоматические выключатели). НЕ ПРИКАСАЙТЕСЬ! Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

    Линии питания подключаются к двум верхним проушинам держателя счетчика. Когда счетчик установлен, главные автоматические выключатели отбирают электроэнергию от двух нижних наконечников, замыкая цепь. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его вторичным выключателям.

    В целях безопасности все цепи должны быть заземлены: непрерывный провод (часто сплошная медь) должен проходить от нейтрального разъема внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю. В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

    Автоматические выключатели и предохранители

    Главная панель также включает в себя механическое устройство определенного типа для отключения электрических цепей дома от поступающей энергии.В большинстве современных систем это устройство представляет собой автоматический выключатель или просто «выключатель». Автоматический выключатель — это выключатель, который может отключаться вручную или автоматически отключаться из-за сбоя в электрической системе — обычно из-за перегрузки, которая может вызвать нагрев проводов или даже возгорание. Главная электрическая панель содержит автоматические выключатели первичной цепи и отдельные выключатели. . Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

    В других типах разъединителей используются рычаги и предохранители — вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание электрических цепей дома.

    Максимальный ток, который сервисная панель может выдавать за один раз, отмечен на главном выключателе. Для большинства домов сети 100 А достаточно, чтобы удовлетворить все потребности в электричестве; тем не менее, многие строители новостроек теперь устанавливают службы на 150 или 200 ампер, чтобы обеспечить достаточную емкость. Электрические сервисные панели, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

    Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимую для его цепи. Наиболее типичные мощности для цепей освещения и розеток — 20 и 15 ампер.Стандартные выключатели для цепей на 120 В занимают один слот.

    Выключатели для цепей на 240 В занимают два слота. Хотя типичный отбойный молоток 220 в два раза толще, чем стандартный отбойный молоток, некоторые производители делают сверхтонкие отбойные молотки, которые занимают лишь половину площади стандартных отбойных молотков. Автоматические выключатели большой мощности используются для электроприборов, таких как духовки, водонагреватели, сушилки для одежды и кондиционеры, которые потребляют много энергии.

    Субпанели и ответвительные цепи

    Выключатели большего размера могут также подключаться к вторичным панелям, называемым субпанелями.Субпанели имеют собственный набор автоматических выключателей и питают определенные устройства или участки дома. Подпанели часто располагаются в другой части дома. Вы можете, например, найти такой рядом с кондиционером в вашем доме.

    Ответвительные цепи типичного дома © Дон Вандерворт, HomeTips

    Цепи, по которым электричество доставляется в различные части дома, называются параллельными цепями. Ответвительные цепи берут начало в сервисной распределительной панели — главной или вспомогательной панели.

    Для более глубокого изучения электрических панелей см. Электрические сервисные панели и автоматические выключатели: как они выполняют свою работу.

    Для получения информации о проводке см. Домашняя электрическая проводка.

    Наружные цепи

    Наружные электрические розетки, кухонные и ванные комнаты должны быть защищены специальным прерывателем цепи замыкания на землю (GFCI) для защиты от поражения электрическим током. Поскольку он очень чувствителен к любому короткому замыканию, этот тип прерывателя может нуждаться в более частой переустановке, чем стандартные прерыватели, и его следует периодически проверять.Стандартная розетка

    (слева) и розетка GFCI (справа) © Дон Вандерворт, HomeTips

    Если в домашней электрической цепи подается питание только на несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток.

    Рекомендуемый ресурс: Найдите местного подрядчика по электромонтажу, прошедшего предварительную проверку

    О Доне Вандерворте

    Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором других статей более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

    Running Wires в SIP — Проблемы домовладельца

    Когда вы строите дом с традиционным каркасом, вы не особо задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о наличии достаточного количества розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2х4.Прокладка проводов в SIP-панелях требует немного большего предварительного планирования.

    Людям, которые строят дома с деревянным каркасом с помощью SIP, нужно проявлять немного больше активности, чем тем, кто строит дома с деревянным каркасом. Повод для беспокойства — закрытые панели, которые используются для создания наружных стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с массивной сердцевиной являются основным материалом для внешних стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку.По прибытии они готовы к установке и установке, поэтому любые индивидуальные работы выполняются на предприятии-изготовителе.

    Как пропустить провод через стену SIP?

    Так как SIP представляют собой твердый изоляционный пенопласт, окруженный жесткими панелями, это не так просто, как взять Sawzall и вырезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом чертеже расположение всех розеток, осветительных розеток и выключателей, соединений проводов, телефонных розеток, розеток кабельного телевидения и компьютерных электрических цепей.

    Изготовитель SIP будет использовать эту информацию для размещения участков кабелепровода и электрических коробок в стеновых панелях вашего дома. Горизонтальные желоба обычно размещаются на стандартной высоте переключателя и выхода.

    В зависимости от конструкции производителя, вертикальные выемки могут проходить через основную часть панелей или они могут проходить рядом с краем панели. Эти горизонтальные и вертикальные участки кабелепровода позволяют электрику протягивать провода по периметру конструкции и прокладывать проводку от одного этажа к другому.

    Если у вас есть особые потребности, вам следует обсудить свой план со своим подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом воплощены во время строительства ваших SIP.

    Поскольку все панели собираются заранее, прежде чем попасть на место работы, рекомендуется упростить внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кодекса.

    Попробуйте разместить свои корма на других уровнях дома через обычные внутренние стены и пол. Возможно, вы захотите рассмотреть стену с традиционным каркасом, на которой расположена электрическая сервисная панель. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

    Как каналы влияют на изоляционный коэффициент SIP?

    Изолирующие свойства SIP делают их очень привлекательной альтернативой для строительства.Однако, когда вы нарушаете твердую сердцевину, вы уменьшаете изолирующую способность материала. Часть работы заключается в том, чтобы после завершения электромонтажа каналы и пустоты были заполнены пеной. Это восстанавливает R-фактор и гарантирует, что ваш дом будет должным образом изолирован.

    Этот сегмент в строительстве вашего дома как бы невидим. Это та область, которую можно сделать плохо или не сделать совсем, и на первый взгляд никто не станет мудрее. Изоляция этих кабельных каналов требует много времени и дополнительных трудозатрат для установщика.Вы и ваш подрядчик должны следить за тем, чтобы все полости были должным образом залиты пеной после протягивания проводов и завершения электрических работ.

    Прокладка проводов в SIP — минимизация электрических требований к наружным стенам

    Один из способов сократить расходы на изготовление множества изготовленных на заказ SIP-панелей с электрическими каналами — это прокладка большей части проводки через внутренние стены вашего дома. Хотя в вашем доме с деревянным каркасом есть специально построенные внешние стены, ваши внутренние перегородки имеют стандартную конструкцию 2 × 4.Устраняя все, кроме основных электрических требований к вашей стене SIP, вы можете сэкономить время, труд и деньги.

    Подумайте о своих будущих потребностях при планировании электрического плана. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем добавлять их позже. Не пренебрегайте своими будущими целями, экономя на текущем бюджете. Планируйте хорошо и планируйте с умом.

    Основы блока автоматических выключателей

    для каждого домовладельца

    Каждый домовладелец должен быть знаком с работой и особенностями панели автоматического выключателя / коробки электрического выключателя, которая находится в подсобном помещении и снабжает дом электроэнергией.Знание того, что это такое, почему это важно и как работает, может помочь вам в устранении неполадок с электричеством в доме и избежать опасных ситуаций.

    И, к счастью, не сложно!

    Вот все, что домовладельцу нужно знать о панели автоматического выключателя / распределительной коробке :

    Как работает блок автоматического выключателя?

    Панель главного выключателя — это, по сути, большой выключатель, который безопасно распределяет электроэнергию в ваш дом.В коробке автоматического выключателя также находятся другие более мелкие вспомогательные переключатели, которые подключаются к определенным областям вашего дома. Эти небольшие переключатели называются выключателями, и их функция заключается в обеспечении электробезопасности.

    Таким образом, как домовладельцу, вам нужно будет получить доступ к главной панели автоматического выключателя только при отключении питания или при выполнении ремонта или замены.

    Почему коробка автоматического выключателя важна для домашней безопасности?

    Электроэнергия, которая течет из линии вашей энергокомпании, проходит через счетчик в главную панель автоматического выключателя .Это делает вас и вашу семью уязвимыми к поражению электрическим током от вашей бытовой техники, системы отопления, вентиляции и кондиционирования воздуха и электронного оборудования, а поражение электрическим током, ожоги и пожары могут нанести серьезный ущерб жизни и имуществу.

    Панель автоматического выключателя обеспечивает питание, но также имеет функции безопасности, которые защищают проводку и предотвращают поражение электрическим током и возгорание из-за перегрузки или перегрева. Механизм безопасности панели автоматического выключателя защищает ваш дом и его жителей от всех опасностей, связанных с неправильным заземлением, короткими замыканиями, колебаниями напряжения, неисправной проводкой и поврежденной изоляцией.

    Основные функции безопасности панели автоматического выключателя

    Основные источники электропитания и материалы панели автоматического выключателя:

    • Главный автоматический выключатель — это выключатель, который включается и выключается для управления протеканием тока. Таким образом, если возникает перегрузка из-за короткого замыкания или из-за того, что слишком много устройств работают одновременно, соответствующий автоматический выключатель автоматически отключается, чтобы перекрыть прохождение тока.Стандартные выключатели можно подразделить на следующие две категории:
    • Однополюсный выключатель — Эти однополюсные выключатели обычно имеют ток от 15 до 20 А, обычно встречаются в большинстве автоматических выключателей и могут выдерживать напряжение до 120 В.
    • Двухполюсный выключатель — Эти полюсные выключатели доступны с разной силой тока и могут выдерживать напряжение 240 вольт. Двухполюсные выключатели предназначены для крупной бытовой техники, такой как кондиционеры, водонагреватели, стиральные машины и плиты.
    • Прерыватели цепи от дугового замыкания — Это автоматические выключатели специального назначения, разработанные для дополнительной защиты от электрического пожара и поражения электрическим током.
    • Субпанели — субпанели представляют собой небольшие блоки выключателей , предназначенные для обслуживания большего количества цепей, когда у вас нет места для размещения новых цепей.
    • Шины — Два ряда на главной панели автоматического выключателя подключаются к шинам под напряжением. Здесь ток течет от главного выключателя к разветвительным цепям и достигает розетки.

    Различия между размерами блока выключателя

    В идеале в большинстве домов должны быть коробки автоматических выключателей на 100 или 200 ампер, в зависимости от количества электроэнергии, которое требуется панели, и количества цепей, добавленных к главной панели автоматического выключателя.

    Итак, когда кому-то нужен автоматический выключатель большего размера, они могут иметь в виду усилители или количество цепей.

    Предупреждающие знаки для замены коробки автоматического выключателя

    В идеале долговечности и надежности коробки выключателя должно хватить на 25-30 лет, но вам может потребоваться заменить ее раньше, если вы заметите любой из следующих признаков:

    • Автоматический выключатель часто срабатывает
    • Автоматический выключатель не сбрасывается
    • Перегрев источников электропитания и материалов
    • Запах гари в щите выключателя
    • Физическое повреждение источников электропитания и материалов

    Напоминания о безопасности для домовладельцев

    Если вы проверяете панель автоматического выключателя в какой-либо момент, это, вероятно, связано с электрическими проблемами или отключением питания.Но прежде чем приступить к проекту своими руками, имейте в виду следующие моменты:

    • Включите и выключите переключатель и проверьте различные области вашего дома, контролируемые главным выключателем
    • Всегда работайте сухими руками и на сухой поверхности
    • Избегайте повторного сброса отключения питания, если автоматический выключатель не сбрасывает
    • Не прикасайтесь к поврежденной и оголенной проводке и не пытайтесь устранить ее, всегда вызывайте лицензированного и сертифицированного электрика!

    Если вы часто сталкиваетесь с проблемами, связанными с панелью автоматического выключателя, переключитесь на наши высококачественные, надежные и долговечные автоматические выключатели, чтобы вы всегда были спокойны.Позвоните нам по телефону 1.800.458.9600.

    D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
