как сделать самому без ошибок, схемы (+ видео фото)

Споры о необходимости заземления ванн не утихают. Одни утверждают, что в нем нет необходимости. Другие аргументировано объясняют, почему заземление важно для обеспечения безопасности жильцов квартиры. Специалисты считают, что защитный контур все же нужен. Пока альтернативы металлическим трубам не было, заземление ванны в квартире делалось просто – сантехнику подключали к металлическому стояку.

Но сейчас ситуация изменилась: если соседи снизу заменяют какие-то отрезки труб на пластик, заземление исчезает. Поэтому теперь приходится соединять ванну с заземляющей шиной на распределительном щите.

Содержание статьи:

Зачем и как нужно заземлять сантехнику?

С каждым годом в квартирах появляется все больше электроприборов и металлических предметов. Ванная комната не исключение из общего правила. Сама ванна тоже стала источником повышенной опасности. Это касается не только стальных и чугунных моделей, но и акриловых.

Хотя акрил не проводит электрический ток, любая емкость, изготовленная из него, способна накапливать мощный статический заряд. Не улучшает ситуацию и то, что акриловые ванны часто устанавливают на металлическую раму, которая является хорошим проводником электричества.

Актуальность заземления ванны в квартире поясняет специалист:

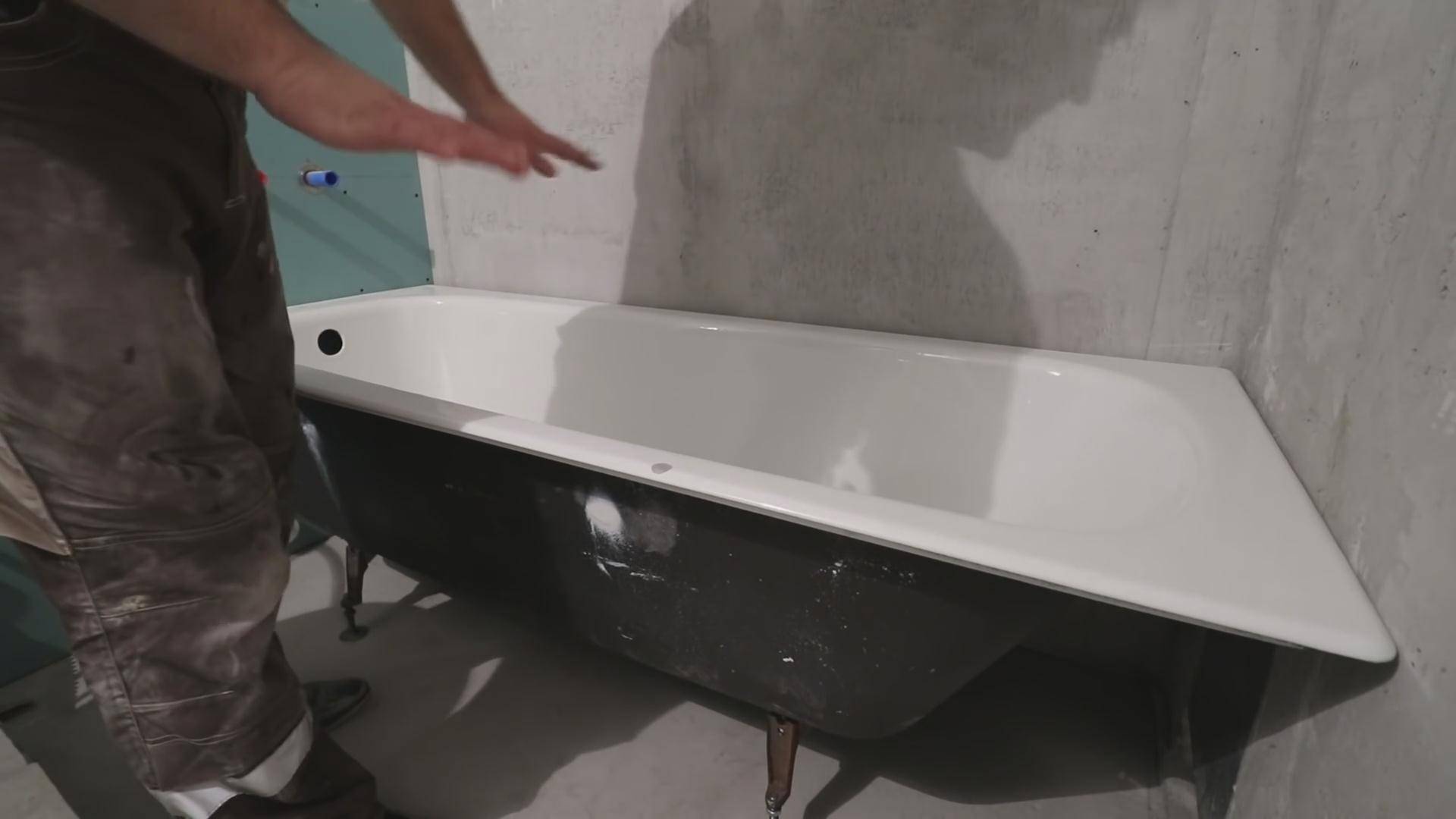

Старые ванны советского образца обычно изготовлены из чугуна и стали. В них не предусмотрены специальные устройства для заземления. Но это не проблема. Достаточно просверлить одну из ножек и установить заземляющую перемычку.

Крепят такие перемычки обычными болтами и гайками. Современные модели уже более удобны.

Если в квартирах многоэтажек стояки и трубы не менялись на пластиковые, заземление ванны очень простое. Электрический ток уводится по металлическому проводу, прикрепленному к стояку. Этот вариант не подходит для современных квартир, где стояки уже сменены на пластик

Производители устанавливают так называемый лепесток – металлическое устройство в виде ушка, к которому можно прикрепить заземляющий провод.

Его последовательно подключают к металлическим предметам, водонагревательному оборудованию, электрическим приборам и выводят на распределительный щит.

Если в старых ваннах приходится самостоятельно проделывать отверстия для заземляющего провода, то с современными моделями таких проблем нет. Производители заранее предусмотрели лепесток в нижней части конструкции в соответствии со всеми правилами электрической безопасности

Особые требования предъявляются к заземлению гидромассажных ванн. Такое сантехническое оборудование подключают только к отдельной розетке с заземлением. По правилам электробезопасности розетку размещают в 30-50 см от пола и в 50-70 см от края ванны. Чтобы сантехническое оборудование не сломалось и представляло опасности в случаях перепадов напряжения, устанавливают УЗО за пределами комнаты.

Хотя сама по себе процедура установки заземляющих устройств не сложна, ее стоит доверить квалифицированным электрикам. Не имея нужных навыков, самостоятельно экспериментировать нежелательно.

Заземлением гидромассажных ванн должны заниматься специалисты. Они грамотно подключат оборудование самой ванны, провода заземления. Когда работы будут закончены, все неэстетичные элементы можно скрыть за декоративным экраном

Вариант #1: Заземление ванны старого образца

Чтобы заземлить ванну без специальной проушины, понадобятся такие материалы и инструменты:

• электродрель;
• победитовое сверло;
• заземляющая перемычка;
• крепежные детали: болт, шайба, гайка;
• многожильный кабель.

Просверлите отверстие в ножке ванны, затем к нему прикрутите заземляющую перемычку, закрепив болтом, шайбой и гайкой. К перемычке прикрепите многожильный кабель и соедините его с распределителем. Сам распределитель нужно закрепить на любой удобной стене и вывести к щиту, на заземляющую шину. К тому же распределителю подсоединяют остальные кабели от всех металлических предметов, находящихся в ванной комнате.

Правила электробезопасности предусматривают подключение всех металлических приборов ванной комнаты к одной общей заземляющей шине. Благодаря этому можно избежать негативного влияния блуждающих токов, которые зачастую становятся причиной быстрой точечной коррозии металлических труб систем водоснабжения и канализации

Вариант #2: Как заземлить чугунную сантехнику?

Если чугунная ванна изготовлена в течение последних лет, с ее заземлением не должно возникнуть трудностей. В конструкции заранее установлена перемычка с ушком для подсоединения кабеля – лепесток. Часть провода, предназначенную для подсоединения к ванне, оголяют, зажимают между шайбами, используя болт и гайку.

У водонагревателя или других электроприборов также есть детали, служащие для заземления. Их подключают по тому же принципу. Однако зачастую возникают трудности с заземлением полотенцесушителя. Вариант решения такой проблемы своими руками:

Если по каким-то причинам на ванне нет лепестка заземления, нужно его прикрепить самостоятельно.

Лучше всего подсоединять его не к самим ножкам, т.к. между ножками и емкостью ванны нет достаточного контакта, а к другим деталям. Например, для просверливания отверстия под заземление хорошо подойдет элемент конструкции, предназначенный для расклинивания ножек сантехнического прибора. По виду эти детали похожи на отростки от корпуса.

Здесь можно сделать отверстие до 1 см глубиной без риска повредить емкость ванны. Если закрепить провод заземления к корпусу, будет обеспечен надежный контакт. Также можно установить его на «крыльях» ванны.

Можно сделать отверстие под заземление как на самой ножке ванны, так и в части корпуса, к которой она крепится. Второй вариант предпочтительнее, поскольку в этом случае контакт с металлической емкостью обеспечен. Если же выбрать в качестве альтернативы «крылья», то нужно учесть, что глубина отверстия здесь будет не более 5 мм. Могут возникнуть сложности с подбором длины винта

Вариант #3: Что делать со стальной моделью?

С ваннами из стали вообще не бывает никаких проблем.

Заземляющий провод прикрепляют так же, как и к чугунным моделям. Лепесток чаще всего уже есть, и ничего сверлить не приходится. Впрочем, при закреплении обжимного винта стоит очистить отверстие от эмали. Счищают эмалевое покрытие до самого металла. Это обеспечит полноценное заземление.

Заземление любой металлической ванны осуществляется по одной схеме. Разница заключается только в том, что при креплении провода к стальной модели желательно зачистить эмаль

Вариант #4: Особенности заземления акриловых ванн

Акриловые ванны становятся все популярнее. Именно их выбирают многие владельцы квартир. Одно из главных достоинств моделей из акрила – легкость. В то же время это свойство является и недостатком. Изделия малой массы не отличаются устойчивостью, и легкие ванны не исключение. Чтобы установить их, используют каркасы.

Многие производители комплектуют свою продукцию металлическими рамами, а покупатели считают такой вариант установки оптимальным. Если для ванны на кирпичном или деревянном каркасе заземление не так актуально, то для стали оно обязательно.

В зависимости от способа изготовления различают литые и экструдированные акриловые ванны. К моделям второго типа «полагаются» металлические рамы. Желательно организовать заземление и для ванн с менее «опасными» каркасами. Это обусловлено тем, что вода является проводником электричества, и, хоть сам по себе акрил – это диэлектрик, емкость может накопить немалый заряд статического электричества.

Для заземления обычно есть специальная перемычка. Если же попалась модель без нее, следует просверлить отверстие так же, как в металлических ваннах. Внешнее покрытие нужно счистить, как при заземлении стальных ванн, поскольку краска является диэлектриком.

Модели из акрила тоже нуждаются в заземлении, особенно если в качестве каркаса для монтажа использован металл. После окончания работ подключение ко всем коммуникациям будет замаскировано, внешний вид ванны не пострадает

Вариант #5: Как заземлить джакузи?

Гидромассажные ванны обязательно нуждаются в заземлении.

Если относительно других видов еще бывают споры, то для сантехники, работающей от электросети с напряжением в 220 В вопрос изначально решен. Для гидромассажной ванны устанавливают отдельную розетку. Выбирают модель со «шторкой», предохраняющей устройство от брызг воды, которые могут быть во время купания с гидромассажем. Эта «шторка» по виду напоминает маленькую дверцу на розетке.

Такие розетки можно приобрести в любом строительном или хозяйственном магазине. Нужно выбрать модель с третьим (заземляющим) штекером. Для подводки к розетке гидромассажной ванны используют провода с двухслойной изоляцией.

В идеале установкой устройства должен заниматься электрик. Если у вас нет соответствующего опыта, электромонтажные работы могут представлять опасность для жизни и здоровья. Велика вероятность ошибки при монтаже или подключении приборов.

Минимальное расстояние от розетки до пола – 30 см, до края джакузи – 50 см. За пределами комнаты следует установить УЗО и автомат на 16 А. Электрокабель помещают в гофрированную трубку. Заземлять гидромассажную ванну через любое водопроводное оборудование запрещено по правилам техники безопасности. Если возникают проблемы с заземлением, пользоваться прибором нельзя, пока все неисправности не будут устранены.

Чтобы оборудование гидромассажной ванны не пострадало от скачков напряжения в электросети, лучше всего поставить стабилизатор напряжения. Так будет обеспечена максимальная безопасность людей при эксплуатации сантехники.

Неправильно подключенные к электросети гидромассажные ванны могут представлять потенциальную опасность для жизни людей. Подключение следует осуществлять в соответствии со стандартными правилами монтажа электроустановок

Выбор материалов для заземления

Обычно для дома применяют 6-миллиметровый многожильный кабель. Сечение такого провода достаточное для обеспечения электробезопасности жильцов. Этот кабель подходит для подключения сантехники с функцией подогрева проточной воды. Что касается материала провода, то лучше меди ничего не найти.

В крайнем случае, можно использовать стальной кабель в оболочке из меди. Для заземления лучше выбрать кусок длиной от 2 м. В то же время не следует использовать слишком большие отрезки, поскольку возрастает вероятность прорыва.

Кабель заземления необходимо замаскировать. Это делают из эстетических соображений, поскольку провод портит интерьер, может мешать нормальной эксплуатации ванной комнаты. Стоит скрыть электрокабель и для того, чтобы обезопасить его от случайных повреждений. Обычно провода заземления прячут за декоративными экранами, в предметах мебели, за пластиковыми панелями.

Имеет смысл установить устройство защитного отключения электротока. В этом случае можно быть спокойным: если изоляция пострадает, ток будет автоматически отключен.

Для заземления ванны в квартире лучше всего выбрать медный многожильный кабель сечением 6 кв.мм. Хорошо подходит провод в желто-зеленой изоляции

Устройство защиты от тока для ванной комнаты

Для ванной комнаты желательно установить устройство защиты от электротока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, монтируют УЗО.

Это устройство отключает электрический ток при сильных скачках напряжения. Принцип его работы заключается в контроле за входящими и исходящими электрическими импульсами. Если на выходе напряжение выше, чем на входе, ток отключается.

Если электропроводка смонтирована с проводом заземления, можно установить УЗО 30 мА. Устройства с более высоким номиналом тока нежелательны. Чаще всего для ванны выбирают УЗО 10 мА. Это гарантирует высокую скорость отключения тока в случае неполадок.

Подробнее о принципе работы и особенностях подключения УЗО рассказано в видеоролике:

Сколько бы ни спорили о необходимости заземления ванн, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током. Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, а это небезопасно.

Не стоит рисковать здоровьем из-за банальной лени или нежелания потратиться. Установите качественное заземление, при необходимости – устройство защиты от тока. Если вам трудно разобраться с этим самостоятельно, обратитесь к электрику. Он выполнит все работы быстро и качественно, а ваша ванная комната станет безопасной.

Заземление ванны в квартире, зачем и как сделать

При проведении электропроводки частного дома или квартиры человека должна интересовать собственная электробезопасность. Статья рассказывает, как обезопасить ванную комнату сделав заземление ванны, причем особое внимание будет уделено тому, как провести проводку с нуля и тем, или же переделать ее для большей электробезопасности.

Особенности электропроводки ванной комнаты

Ванная комната постоянно находится в условиях повышенной влажности и к ней предъявляются особые требования по электробезопасности. Для электропроводки используют провод тройной изоляции и обязательно с заземляющим контактом. Недопустимо в ванной комнате устанавливать распределительные коробки, лишние розетки и выключатели. Сейчас в квартире устанавливают мощное электрооборудование, такое как стиральная машинка, бойлер и нужно обязательно вести проводку соответствующего сечения, во избежание перегрева кабеля.

Многие ощущали легкое покалывание при мытье рук. Это происходит, если в сети случился пробой изоляции и водой, как проводником, это напряжение передается нам. Это покалывание может превратиться в мощный разряд электричества, способный убить человека. Нужно устроить заземление в ванной комнате для отвода опасного электричества и предотвращения возникновения опасного электрического разряда.

Как правильно изолировать провод в ванной комнате

Розетки с заземлением

Необходимость заземления ванны

Заземление ванны необходимо сделать с самого начала. Тут находится вода — проводник, а с водой из водопроводных труб создает мощный электрический контур. Использовать для отвода опасного напряжения на квартире металлические трубы нежелательно, ведь во-первых трубы соединяются муфтами, где возможна потеря электрического контакта, а во вторых в таких трубах могут возникать разные блуждающие токи, например в соседней квартире. Для этого нужно использовать медный провод сечением не менее 6 мм?, подсоединенный напрямую от ванны к щитовой.

Некоторые думают, что заземление ванны необязательно, поскольку она покрыта защитным эмалированным покрытием, а акриловую ванну вообще не надо заземлять. Но малейший скол эмали и ванна становится проводником электричества. К тому же в ней находится много воды, которая являясь проводником, может способствовать созданию мощного электрического разряда.

Крепления проводов для заземления ванны

Особенности для ванн различных типов

Выделяют три основных типа ванн – чугунная, стальная и акриловая. Рассмотрим подробнее особенности их подключения:

• чугунная: для подсоединения заземляющего кабеля в современных изделиях предусмотрено специальное ушко. Туда вставляется болт для провода на заземление чугунной ванны. Чтобы обеспечить хороший контакт место присоединения провода нужно зачистить. Если же у вас ванна старого образца, то место присоединения провода нужно будет сделать самому, поскольку оно там не предусмотрено. Как один из вариантов можно просверлить отверстие в месте присоединения ножки, там, где вставляется распирающий клин;
• стальная: так же как и в чугунных вариантах, в современных стальных ваннах заранее предусмотрено место крепления провода заземляющего контура. Перед присоединением провода это место также желательно очистить от ржавчины и эмали для хорошего контакта. Его можно сделать самостоятельно, просверлив отверстие в месте крепления ножки;
• акриловая: многие думают, что акрил является диэлектриком и зачем тогда его заземлять. Но там накапливается вода, которая, являясь проводником, сама создает опасный электрический контур. На акриловых ваннах есть металлический бандаж, куда подсоединяют провода.

Заземление акриловой ванны

Заземление чугунной ванны

Заземление стальной ванны

Особое внимание следует уделить заземлению ванны с гидромассажем, так называемое джакузи. Она напичкана различной электроникой, поэтому опасность поражения электрическим током повышается в разы. Такую ванну нужно заземлять обязательно.

Если у вас установлена душевая кабина, она также нуждается в отводе опасных напряжений. Поддоны в основном там стальные или акриловые и их можно подключить по той же схеме что и акриловые или стальные ванны.

Заземление джакузи

Правила проведения работ

При устройстве заземления частного дома заземляющий провод выводят возле дома. Для того чтобы защита была максимально эффективной, на придомовой территории нужно устроить заземляющий контур. Это в основном квадрат, размерами примерно 4?4м из металлической шины шириной 5см, вкопанный в землю на глубину не менее метра. Для большей защиты дома, еще можно установить устройство защитного отключения, так называемое УЗО.

Зачем нужно заземление ванной комнаты:

• повышение безопасности электрооборудования. При работе электроприборов уменьшается возможность поражения электрическим током из-за наличия напряжения на корпусе;
• безопасность при нарушении изоляции электропроводки. При пробое изоляции электропроводки дома есть вероятность поражения электрическим током, в том числе и через корпус ванны;
• отвод различных блуждающих токов. При наличии в сети так называемых блуждающих токов от пробоя изоляции, заземление способно их эффективно отводить, предотвращая тем самым поражение током человека.

При возникновении опасной ситуации, такой как, например, случайно оброненный электрический фен, заземление ванны способно взять на себя основной удар и уберечь человека от поражения электричеством. Так что заземлять ванну не то что нужно, а просто необходимо.

Схема заземления джакузи

Схема заземления ванной

При проведении работ нужно учитывать такие требования:

• заземляющий провод должен быть надежно прикручен к заземляемому предмету. При плохом контакте заземление теряет смысл, так как работает неэффективно, а то и вовсе не работает;
• контур заземления должен быть надежно сварен между собой и хорошо соединен с заземляющим проводом. На это следует обратить особое внимание, поскольку при несоблюдении этого требования смысла в таком заземлении вообще нет, оно не будет работать;
• провод для заземления должен быть не менее 6мм. При несоблюдении этого требования возникает лишнее сопротивление этого провода, что также нежелательно. По действующим нормам сопротивление должно быть не более 4 Ом.

Только при соблюдении всех этих условий можно быть уверенным в эффективности заземления, в противном случае оно работает неэффективно, а то и вовсе не работает. Поэтому эти элементарные правила лучше соблюдать.

Диаметр провода должен быть не менее 6 мм

Контур нужно хорошо сварить

Хорошо прикручиваем провод

Техника безопасности

Несколько советов по технике безопасности:

• прежде всего в доме должна быть надежная и качественная электрическая проводка. При несоблюдении этого требования 100% гарантии безопасности от поражения электрическим током вам никто не даст. К прокладке проводки следует отнестись со всей ответственностью, особенно в ванной комнате, она является самым опасным местом в доме с точки зрения электробезопасности;
• не пользуйтесь неисправными электроприборами, особенно с оголенными токоведущими частями или видимым искрением внутри. Это может привести если не к поражению вас током то к пожару. Лучше лишний раз перестраховаться, чем потом сожалеть о случившемся;
• не позволяйте детям пользоваться электроприборами без вашего контроля. Ребенок не всегда может осознать опасность при неправильном пользовании электричеством, поэтому перед тем как доверить ребенку обращение с электроприборами в квартире, желательно прочитать ему маленькую лекцию об опасности работы с электричеством;
• в ванной комнате соблюдайте элементарные правила безопасности – не допускайте попадания воды на розетки, лампы освещения и выключатели. Если заметили искрение розетки, выключателя или патрона лампы то его нужно как можно скорее устранить. Причем это касается не только ванных комнат.

Итак, из всего вышеизложенного можно сделать вывод:

• заземление ванны делать необходимо, поскольку с его помощью можно уберечь себя от многих неприятностей;
• работу по заземлению нужно выполнять в комплексе, то есть заземлять не только ванну, но и по возможности все оборудование ванной комнаты и всего дома. В этом случае заземление будет работать максимально эффективно;
• заземление должно проводится медным кабелем с сечением не менее 6 мм?, для того чтобы сделать его максимально эффективным;
• возле дома нужно сделать специальный заземляющий контур, а не просто забить штырь в землю – так контур заземления будет работать максимально эффективно;
• для еще более эффективной защиты нужно установить устройство защитного отключения – прибор, который отключает электричество, если человек возьмется за оголенный провод. Это устройство способно работать и без заземления, что особенно хорошо.

Изучив информацию, изложенную в статье, и получив максимум ответов, зачем нужно заземление, можно взяться за проведение работ по заземлению самому, а можно поручить эту работу специалистам. При этом теперь вы будете знать, как нужно сделать все правильно и сможете проконтролировать их работу.

Электроприборы должны быть исправны

Электрическая проводка должна быть исправной

Защитите розетки и выключатели от влаги

зачем необходимо и особенности ванн из разных материалов

На чтение 5 мин. Просмотров 3 Опубликовано 22.07.2019 Обновлено 30.06.2019

Ванная комната — потенциально опасное место. Повышенная влажность и электрические приборы могут нанести серьезный вред человеку. Стиральная машина, ванна с подогревом, водонагревательный бак и даже фен — источники высокого напряжения. Именно поэтому важно задуматься о том, как произвести заземление в ванной комнате.

Зачем производить заземление

Прохождение тока при замыкании

Прежде чем определиться с работой, необходимо изучить теорию. Важно понять, как работает заземляющий проводник, для чего он нужен и каким образом корректно произвести подключение.

Заземление — это дополнительная защита утечки электрического тока. Проводник состоит из кабеля с медными жилами. Один контакт подключается к корпусу, другой уходит в землю. В случае контакта с фазой и нулем провод заберет на себя ток и перенаправит в землю. Подобная схема подключения может уберечь от поражения электричеством.

Ванная комната — источник повышенной влажности, а значит любой электроприбор и незащищенная розетка может представлять опасность. Со временем бытовые приборы могут выходить из строя. Распространенная поломка — фаза пробивает на корпус. Во время контакта между токопроводящим корпусом и незаземленной поверхностью, человек пропускает через себя электричество. Чугунная или металлическая ванна в данном случае служит проводником. Чтобы избежать травматизма, достаточно пустить ток по пути наименьшего сопротивления.

В многоквартирном доме советского образца отсутствует заземление. Считалось достаточным подсоединить ванну и трубопровод к общему стояку. Данная схема будет рабочей, если весь стояк состоит из элементов проводящих ток. Но в современном быту используют пластиковую канализацию, а значит такой вид заземления не будет работать.

Подключение разных видов ванн

Подключение заземления к стальной ванне

Разные материалы ванн требуют индивидуального подхода. В обиходе встречаются несколько основных типов конструкций:

• чугунные;
• стальные;
• акриловые;
• старого образца;
• джакузи.

Стандартное заземление чугунной ванны происходит путем соединения токопроводящих элементов с заземленными трубами. Если говорить о современных изделиях, то в них уже предусмотрен лепесток для удобного монтажа кабеля. Все что нужно сделать — подключить многожильный проводник к устройству посредством гайки болта и шайбы.

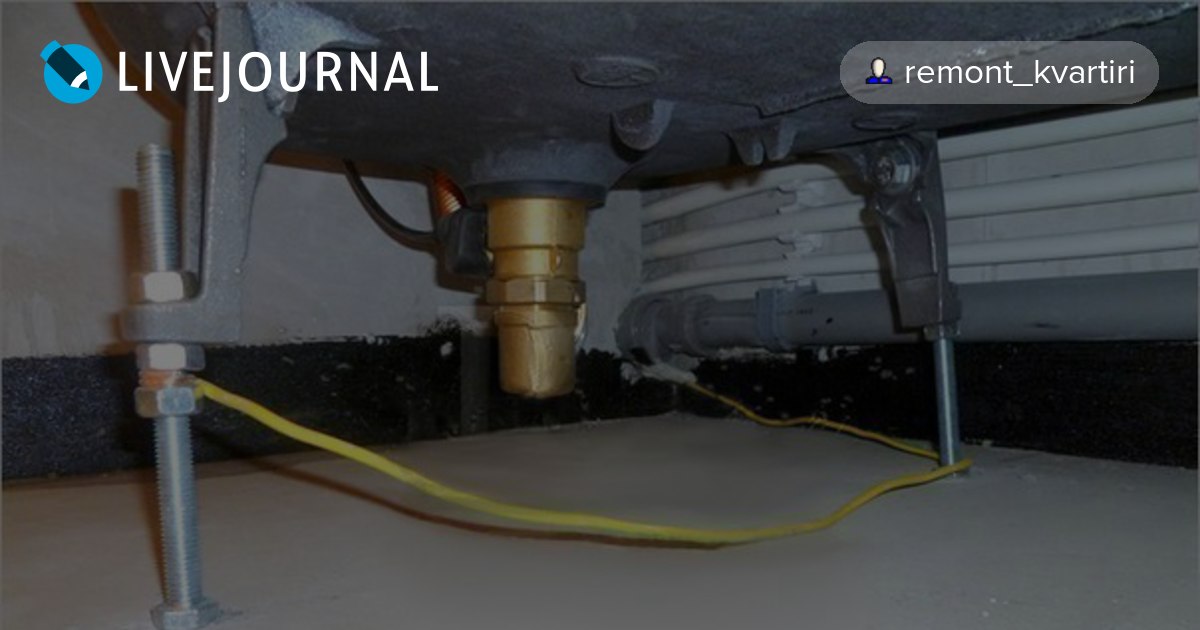

Заземление, присоединенное к ножке ванны

Стальные ванны можно обезопасить несколькими способами. Если к корпусу приварены металлические ножки, крепление производят с помощью болта и гайки. Также можно приварить провод непосредственно к стенке. Главное условие для хорошей передачи тока — отсутствие краски, лака или грунтовки.

Акрил — диэлектрик, а значит не способен пропускать через себя ток. Тем не менее акриловую конструкцию необходимо заземлить. Есть две причины, требующие выполнить комплекс работ. Первая — экструдированные ванны комплектуются металлическим корпусом. Вторая причина — акрил способен накапливать статическое электричество, особенно при набирании воды.

В ваннах старого образца не предусмотрены контактные площадки для заземляющего провода. Чтобы выполнить подключение требуется просверлить отверстие в ножке. Затем следует закрепить проводник болтовым соединением.

Принцип работы джакузи основан на использовании электрического тока. Поэтому подключение гидромассажной ванны к земле — первое, что нужно сделать перед эксплуатацией. Чтобы обезопасить использование, достаточно установить розетку с заземлением. Важно, чтобы она была с защитой от попадания влаги.

Ход выполнения работ

Хомут заземления

Выполнить заземление стационарной ванны в доме или квартире — не простая задача, требующая минимального набора знаний в электрике. Перед началом работ необходимо ознакомиться с основными пунктами ПУЭ (правила устройства электроустановок).

Выполняя подключение самостоятельно, важно следовать пошаговой инструкции. Так снижается вероятность совершить ошибку. Монтаж заземляющего проводника можно выполнить за четыре шага:

• выбор материалов перед началом работы;
• подготовка инструмента для электротехнических работ;
• прокладка шины заземления;
• заземление электроприборов.

Заземляющий проводник

По правилам электромонтажных работ проводник заземления в жилом доме должен иметь сечение не менее 6 мм². Оплетка кабеля изготовлена из ПВХ и имеет стандартный окрас желтого и зеленого цвета. Если используется болтовое соединение, важно выбирать нержавеющие элементы.

Во время выполнения работ может потребоваться дрель со сверлом диаметром 6 мм. Отвертка PH, разводной ключ и инструмент для снятия изоляции. Если специальных клещей для оплетки нет, можно воспользоваться ножом. В отдельных случаях может понадобиться сварочный аппарат (касается заземления ванны с металлической основой).

Первым делом необходимо закрепить оголенный провод на специальной площадке в ванной. При снятии изоляции нельзя допускать повреждение жилы. Для приемлемого эстетичного вида шина убирается в короб, проводиться под ванной или закрывается штукатуркой. После прокладки провод подключается к заземляющей перемычке.

В заземлении также нуждаются электрические приборы. Бытовая техника уже имеет третий контакт. Для корректного подключения достаточно приобрести специальную розетку и вывести провод на общую перемычку.

Устройство защиты от тока

Схема устройства заземления ванны

В многоквартирных домах редко встречается заземление. В основном электрическая сеть ограничивается двумя проводниками — фаза и ноль. В редком случае можно встретить два силовых кабеля 220В. Для подобных случаев есть схема подключения через нейтральный провод.

Категорически запрещено напрямую подключать заземляющий провод к нулю. Монтаж разрешен только при наличии устройства защиты от поражения электрическим током. Перед тем как приступать к работе, следует удостовериться, что правила СНИП и ПУЭ соблюдены.

УЗО — автомат, позволяющий производить подключение земли через нейтральный провод. Приспособление само определяет разницу напряжения между фазой и нулем. Если в сети произойдет резкий скачок, сработает автомат и отключит сеть.

Заземление акриловой и чугунной ванны в квартире

Так ли необходимо делать в ванной комнате заземление? Ответ на этот риторический вопрос однозначен – да, крайне необходимо! Сегодняшние помещения, отведенные под банные процедуры, просто напичканы приборами, работающими от электроэнергии. В неисправном состоянии эти бытовые электроприборы могут ударить током. Нередко – смертельно. Грамотное заземление ванны в квартире любого дома, гостиницы, больницы – гарантия безопасности, так как в условиях влажной среды сопротивление тела человека току значительно уменьшается.

Цель заземления

Заземление ванной, в соответствии с требованиями правил устройства электроприборов, осуществляется соединением корпусов ванн, сделанных из металла, с металлическими трубами (водопроводные, газовые, канализационные) проволокой из стали. Сделать это можно и с помощью заземляющего электрического кабеля из меди сечением не меньше 6 мм².

Вся бытовая техника в ванной, работающая от сети, в процессе заземления подсоединяется кабелем, состоящим из трех жил, к дифференцированному автомату. Последний можно заменить влагозащитной розеткой с подключенным проводником (заземлителем). Эти меры позволят сделать одинаковой разность потенциалов на сантехнике и электроприборах в ванной. И даже если электроприборы выйдут из строя, электрический заряд уйдет с их корпуса в землю.

Если же заземления нет, а изоляция кабеля по объективным причинам повреждена или влага попала в клеммную коробку одного из электроприборов в ванной (фен, стиральная машина, полотенцесушитель и т. д.), то металлические части приборов будут под напряжением и при прикосновении к ним можно получить удар током.

Итак, цель заземления ванной – уберечь человека от нередко смертельного удара током.

Процесс монтажа

Заземляющий проводник должен обладать большим сечением и как следствие – небольшим электрическим сопротивлением (гораздо меньшим, чем у человеческого тела). Если заземление сделано правильно, то даже в условиях повреждения изоляции, как и говорилось выше, электроток выберет для себя путь наименьшего сопротивления – уйдет на бытовую технику, к примеру, и сквозь контур уйдет в грунт.

Благодаря наличию дифференциального автомата, когда начнутся скачки напряжения (когда электроприбор неисправен), произойдет мгновенное отключение поврежденного электроприбора от сети.

Кроме проведения работ по заземлению корпуса ванной и металлических элементов душевой кабинки, чтобы уравнять электрический потенциал, специалисты советуют соединить с нулевой шиной все металлические трубы инженерных коммуникаций (если они из металла).

Контур на инженерных коммуникациях из пластика

Раньше роль заземлителя (контура) играли водопроводные трубы (металлические), т. к. они соединяются сваркой к стояку. Последний спускается в подвал и исчезает там под грунтом.

Сегодня, в условиях замены металлических труб пластиковыми аналогами, которые не проводят ток, приходится обязательно прокладывать в ванную кабель (из одной жилы) крупного сечения. Он и будет играть роль заземлителя (или контура).

Монтаж КУП

Упростить процесс заземления другой бытовой техники поможет КУП или коробка уравнивания потенциалов. Это пластмассовая прямоугольная емкость с нулевой шиной из латуни (или меди). Шина расположена внутри, на ней размещены зажимы-клеммы.

Следующий шаг – одножильный кабель из меди с сечением не меньше шести квадратных миллиметров прокладывается в кабельканале, вдоль плинтусов. Путь кабеля начинайте от электрощита и заканчивайте возле КУП. Один конец провода зачищается и крепится на нулевой шине двумя шайбами, покрытых цинковым слоем, к болту. Второй конец этого же кабеля тоже очищается от изоляции и крепится в КУП на нулевой шине, в зажиме с резьбой с самым крупным отверстием.

Важно не спутать токоведущие провода и заземляющий проводник, последний обматывают изолентой или другими маяками желтого или зеленого цвета.

Чугунная ванна

Правильное заземление чугунной ванны — её соединение с нулевой шиной КУП. Делается с помощью того же кабеля из меди, который вы использовали, чтобы проложить заземлитель (контур). Длина этого кабеля не должна превышать трех метров. На современных чугунных ванных есть специальный прилив – для подсоединения заземляющего проводника с помощью стального оцинкованного болта М6 нужной длины. Он вставляется в прилив, на него монтируется шайба.

На болт по часовой стрелке наматывается два витка предварительно зачищенного медного кабеля. Наверх намотанного монтируется еще одна шайба, после чего накручивается гайка М6. И шайбы и гайки должны быть оцинкованными. Гаечным ключом максимально крепко гайка закручивается гаечным ключом.

Если ванна старая и прилива на ней нет, можно подключить заземляющий кабель к болтовому креплению одной из ножек ванны. Для этого нужно будет просверлить победитовым сверлом отверстие в ножке ванны, чтобы к нему прикрутить заземляющую перемычку. Последовательность следующих действий такая же, как описано выше – в случае с современной чугунной ванной.

Ванна из акрила

Акриловая ванна комплектуется металлической рамой – каркасом. Её в обязательном порядке необходимо заземлить. На деревянном или кирпичном каркасе ванну из акрила тоже желательно заземлить. Ведь вода – отличный проводник тока, а ведь акрил – диэлектрик.

Корпус ванны из акрила не очень прочен, поэтому устанавливается на сварной конструкции в виде рамы, представляющей собой профиль стальной трубы.

Когда вода попадает между рамой и корпусом ванны, на последнем появляется влажный слой, прекрасно проводящий ток. По этой причине рамную конструкцию акриловой ванные непременно нужно заземлить.

Для осуществления такого процесса, как заземление акриловой ванны предусмотрена перемычка или клеммная площадка. К ней подключается нейтральный провод заземления в ванной. Клеммная площадка – это гайка с винтом и шайбой, диаметр которой – не больше 6 мм. Гайка приварена к клеммной площадке и обозначена знаком «земля». Прежде, чем подключить заземлитель к этой перемычке, очистите приваренную к ней гайку от краски и смазки. Под шайбу следует намотать два витка медной жилы. Наматывать следует по часовой стрелке. Заверните винт обратно и затяните его как можно сильнее.

Если перемычки нет, придется делать отверстие в стальной трубе (с помощью победитового сверла), из которой сделан каркас. Оно должно быть восьмимиллимитровым в диаметре, а металл вокруг отверстия следует тщательно зачистить от краски. В это отверстие вставляется болт с цинковым покрытием и далее действуем по описанной выше инструкции (как в случае с чугунной ванной).

Место для монтажа контактной площадки в акриловых ваннах, не оборудованных контактной площадкой, благоразумнее выбирать в нижней части рамы (ближе к стене или углу). Отверстие следует сверлить там, где оно не ослабит несущую способность рамы. Теперь вы знаете, как правильно и самостоятельно сделать заземление ванной из чугуна и акрила.

: Заземление ванны: правила установки заземления ванн

Личная гигиена, как в жилом доме, так и в общественных местах обеспечивается санузлом. С посещения ванной комнаты начинается день практически каждого человека. Поэтому санузел должен быть не только максимально комфортным, но и надежно защищенным от различных угроз, главной из которых является поражение электрическим током. Такая опасность особенно актуальна в современно оформленном помещении с большим количеством электронных принадлежностей. Кроме ручных приспособлений, которые должны заземляться через розетку, обезопасить нужно следующие строения и приборы:

• сама ванна, при условии, что она сделана из металла или имеет железные элементы в своей конструкции;
• раковина;
• полотенцесушитель;
• освещение зеркала.

Заземление в ванной комнате важно также из-за постоянно повышенной влажности, которая значительно влияет на уровень угрозы попадания под напряжение. Снизить опасность можно за счет надежного защитного контура, который можно собрать самостоятельно. Это особенно актуально для современных типов санузлов, та как они менее защищены, чем старые ванные комнаты.

Объясняется это двумя факторами:

1. Большее количество потребляемых электроэнергию приборов. К ним относится стиральная машина, полотенцесушитель, бойлер, дополнительное освещение для зеркала и т.д.
2. Все больше в обустройстве санузла используются пластиковые или керамические элементы в место металла. Это не позволяет воспользоваться старым методом, которым проводилось заземление ванны – использование водопроводного и канализационного стояка в качестве проводника к земле.

Даже если в доме еще сохранились металлические трубы, нет гарантий, что соседи попросту не заменят их на более дешевый пластиковый аналог.
Наибольше всего в дополнительном заземлении нуждаются дома, возведенные в советское время, так как все они не имеют надежного проводника для дополнительной защиты. Современные многоквартирные строения сразу возводятся с заземляющей шиной, к которой в дальнейшем можно присоединить практически любой прибор.

Виды ванн

Большинство современных ванн делаются в основном из следующих материалов:

• сталь;
• чугун;
• акрил.

Не зависимо от того, из чего сделана ванна, ее нужно заземлять. Даже если основным материалом является акрил, большинство современных изделий для санузла имеют металлическую оболочку и при повышенной влажности представляют собой опасность для здоровья и жизни. Кроме стали и металла, проводником для тока служит вода, которая может создать своего рода контур между несколькими предметами. Поэтому заземление ванны и душевой кабины является необходимостью, обеспечивающей безопасность и уют санузла.

Правила заземления ванн

Каждый тип ванны имеет свои особенности при проведении работ по заземлению:

• Современные виды ванн из чугуна должны иметь специальное ушко, от которого проводиться провод к заземлению. Закрепляется он при помощи болта с гайкой, благодаря чему такое заземление ванны может провести человек, не имеющий опыта работы. Более старые образцы чугунных изделий, которые часто можно встретить в квартирах советской постройки, не имеют специального ушка, поэтому владельцу санузла потребуется самостоятельно его изготовить. Пробовать присоединить заземление чугунной ванны к ножке конструкции – решение не совсем правильное, так как между ними нет плотного контакта и, как следствие, на обеспечивается надежная защита. Сделать отверстие под болт можно в районе установки ножек, где имеются металлические отростки от корпуса. Просверлив отверстие и сделав резьбу метчиком, а также используя болт и гайку, владельцу санузла получиться соорудить заземление ванной комнаты без особых затрат.
• Стальная ванна. Металлические изделия данного типа, как правило, имеют специальные ушки, к которым присоединяется проводник от заземляющей шины. Стальная продукция актуальна для владельцев квартир с большой комнатой под санузел. Чтобы заземление ванны из метала было максимально безопасным и качественным, нужно уделить особое внимание закреплению токопроводящего элемента к ушку. Требуется в месте контакта зачистить поверхность от краски и обеспечить надежное сцепление.
• Акриловый тип ванны. Сам материал является разновидностью керамических изделий с высокой прочностью, который не проводит через себя электричество. Но большинство изделий такого типа имеют некоторые металлические элементы, способные накапливать заряд. Поэтому изделия из акрила с металлической рамой также нужно обезопасить. Практически все современные ванны имеют ушко под болт, закрепляющий заземляющий провод. При его отсутствии нужно воспользоваться дрелью, сделать отверстие и подобрать обжимной винт. Заземление акриловой ванны подключается к специальной шине или любому другому предмету, соединенному с заземлением.

Самостоятельное сверление отверстий под токопроводящий провод является крайней мерой, применимой в основном к старым типам изделий для санузла. Практически все современные ванны, полотенцесушители и дополнительное освещение заведомо имеют все необходимое для заземления.

Заземление полотенцесушителя

Во всех современных квартирах любое оборудование имеет свой класс безопасности, особенно если оно работает от сети электропитания. Полотенцесушитель в ванной комнате тому не исключение. Но зачем заземлять данное оборудование? Кроме опасности для здоровья и жизни человека, электрический ток пагубно влияет на срок службы данного приспособления. Особенно это актуально для недавно купленного полотенцесушителя, который используется в помещении с повышенной влажностью.

Главной причиной протекания оборудования данного типа является гальваническая коррозия – химическая реакция, возникающая при взаимодействии двух типов металлов и электричества. Большинство полотенцесушителей заведомо имеют заземление через проводку квартиры. Но при отсутствии данного типа защиты, владельцу санузла придется самому провести заземление. Закрепить провод, идущий к заземляющей шине можно при помощи специального хомута, крепящегося к металлической части полотенцесушителя. Таким образом жители квартиры будут в безопасности, а само оборудование прослужит значительно дольше.

Как правильно заземлить ванну своими руками – видео инструкция

Наверное, каждый жилец обычного многоквартирного дома попадал в такую ситуацию: вы касаетесь рукой какого-либо металлического предмета в санузле, но тут же непроизвольно одёргиваете руку из-за легкого, но весьма ощутимого покалывания. Каждый раз, когда вы испытываете такие ощущения, вы получаете маленький удар током.

Содержание статьи

Многие домовладельцы за годы жизни в своей квартире привыкли не замечать этих ситуаций или избегать их. Однако, проблема эта достаточно серьезная, на нее нельзя просто закрыть глаза, ведь при определенных условиях едва ощутимое покалывание может превратится в существенный разряд, который может нанести непоправимый вред здоровью человека. В этой статье мы расскажем, как заземлить ванну своими руками, чтобы сделать посещение санузла более безопасным.

Необходимость заземления

Ванная комната – помещение с самым сложным микроклиматом, где постоянно наблюдается повышенная влажность и высок риск прямого контакта с водой. Поэтому грамотно организованное заземление – обязательное условие безопасного использования санузла, без которого высок воздействия тока на человека при прикосновении к проводящим электричество предметам. Существует несколько причин, из-за которых внутри ванной обязательно устанавливают заземляющий контур:

1. Влажная среда. Как известно, вода является хорошим проводником воды. Кроме того, впитываясь в другие материалы, обладающие меньшей электропроводностью, она в разы увеличивает их проводящую способность.

   Схема заземления всех объектов в ванной комнате

2. Большое количество электроприборов. В современном доме, особенно в ванной комнате, используется огромное количество бытовых приборов, которые питаются от электросети. При этом некоторые из них, к примру, стиральные машины или водонагреватели, обладают высокой мощностью.
3. Металлическая фурнитура, сантехника и мебель. В ванной комнат используется большое количество изделий из металла, так как они хорошо переносят контакт с водой, за ними легко ухаживать. Однако, металлы считаются одними из самых лучших проводников.

Обратите внимание, что, когда человек стоит на влажному полу в ванной комнате и берется за борт незаземленной металлической ванны или вентиль крана, он может получить достаточно сильный разряд электрического тока, что может принести серьезный вред здоровью или даже смерть.

Что такое заземление?

Заземление – это термин, который обозначает преднамеренное соединение сантехнического оборудования, электрических приборов или иного оборудования к заземляющему контуру с целью предотвращения ударов тока при их эксплуатации. С помощью такой системы мер напряжение, возникающее в системе, сводится к безопасному для человека уровню. Различают следующие виды заземления:

• Естественное. Естественным заземлением называются системы, в которых проводящая часть находится в непосредственном контакте с землей или хотя бы контактирует с грунтом через промежуточную среду. Естественным заземлением в старых многоквартирных домах с чугунными ваннами, где имеется металлический трубопровод, закопанный прямо внутрь грунта.
• Искусственным. Искусственное заземление – это система с искусственным, специально созданным заземляющим устройством, закопанным в грунт. Этот заземлитель представляет собой металлический стержень с большой площадью соприкосновения с землей, он с помощью металлической проволоки с сечением 0,4-0,6 мм соединяется с заземляемым прибором.

Важно! Грунт обладает уникальным свойством принимать на себя и локализовать электрический заряд. Наличие заземления в ванной комнате делает более безопасным использование бытовых электрических приборов и металлической сантехники.

Устройство заземления

Так как в многоквартирных и частных малоэтажных домах повсеместно устаревший металлический трубопровод заменяют на более практичные, легкие и функциональные трубы из полимерных материалов, ванная комната лишается естественного заземления. При чем даже если хотя бы один домовладелец по стояку заменит свой участок трубопровода, естественное заземление в ванных комнатах остальных жильцов также перестанет функционировать. Поэтому необходимо монтировать искусственное заземление, которое состоит из следующих элементов:

1. Заземлитель. Заземлитель или заземляющее устройство – это стержень или система из взаимосвязанных стержней, изготовленных из металла с высокой проводимостью. Главной характеристикой заземлителя является площадь соприкосновения с грунтом. Чем больше этот параметр больше, тем больший заряд может нейтрализовать заземлитель. Заземлитель закапывают в грунт на глубину 1,5-2 метра на расстоянии не менее 5 метров от жилых и хозяйственных построек.

   Заземлители

2. Заземляющий кабель. В качестве заземляющего кабеля обычно используется стальная или медная проволока с толщиной сечения не меньше 0,6 мм. Заземляющий кабель обязательно должен снабжаться защитной изоляцией. Он соединяется с заземлителем и ванной оголенными концами. Его задача – перенести электрический заряд с емкости для мыться на заземлитель, помещенный в грунт.

   Заземляющий кабель

Важно! Чем больше поверхность соприкосновения заземлителя с грунтом, тем больший заряд он может передать и нейтрализовать за единицу времени. Чем больше совокупная мощность электропотребляющих приборов, установленных в ванной комнате, тем больше должен быть заземлитель.

Заземление чугунных ванн

Чугунные ванная являются наиболее популярными моделями сантехнических изделий, благодаря своей прочности, надежности и долговечности. Чугун достаточно хорошо проводит электрический ток, поэтому заземление чугунной ванны – обязательное условие безопасного использования этого прибора. К счастью, выполнить эту операцию без особых проблем можно даже своими руками. Существует 2 варианта монтажа заземляющего контура для чугунных ванн:

• У современных сантехнических изделий из чугуна есть специальное ушко для подключения заземляющего кабеля. Обычно оно располагается на одной из ножек изделия или дне чаши. Если у вашей ванны есть такое ушко, то для подключения кабеля нужно лишь зачистить изоляцию провода для наиболее плотного прилегания в месте крепления, а затем с помощью болта присоединить кабель.

  Заземление чугунной ванны

• У старых моделей зачастую не предусмотрено ушко для упрощенного закрепления заземления, так как они рассчитаны на естественное заземление, которое обеспечивал чугунный водопровод, соединяющий сантехническое изделие с грунтом. Поэтому для присоединения кабеля необходимо изготовить отверстие. Удобнее всего это сделать в месте, где ножка крепится к днищу чаши с помощью распорного клина.

Учтите, чтобы обеспечить максимальный контакт заземляющего кабеля с поверхностью ванны, опытные сантехники рекомендуют зачищать не только изоляцию с провода, но и освобождать место крепления от грязи, эмали и ржавчины.

Заземление акриловых ванн

Многие домовладельцы ошибочно считают, что акриловые ванны не нуждаются в заземлении, так как этот современный полимер является абсолютным диэлектриком. Однако, это очень опасное заблуждение, которое нередко приводит к тяжелым травмам. Дело в том, что вода, набранная в чашу, сама по себе является отличным проводником, создающим электрический контур. Кроме того, акриловые изделия обычно обладают недостаточной жесткостью, поэтому для их установки и фиксации используется металлический каркас, также способный проводить электрический ток. При этому необходимо придерживаться следующих правил:

1. Заземляющий кабель должен иметь сечение не менее 0,8 мм, качественную двойную изоляцию, а также сопротивление не более 4 Ом. Лучше всего под эти критерии подходит толстая медная проволока.

   Заземление акриловой ванны

2. Кабель заземления должен надежно крепиться к дну или ножке ванны, его отдельный участки должны быть надежно сварены между собой и прочно приварены к заземлителю, чтобы даже разряд большой силы не смог разорвать это контур.
3. Контакт между заземляемым прибором и кабелем должен быть максимальным, поэтому необходимо зачистить точку соединения от эмалевого покрытия и ржавчины, иначе контур заземления работать корректно не будет.

Важно! Профессиональные сантехники отмечают, что в вопрос заземления важно поминать комплексность этой задачи. Ведь для безопасной эксплуатации санузла нужно заземлить не только ванну, но и все электрические приборы, установленные в этом помещении.

Видео-инструкция

Как заземлить ванну в квартире в ванной комнате. Зачем заземлять?

В ванной комнате большинства квартир и частных домов сосредоточено большое количество мощных электроприборов, таких, как бойлеры, стиральные машинки, полотенцесушители вольтметр на дин рейку и так далее. Также помещение ванной отличается повышенной влажностью, что увеличивает вероятность несчастных случаев, связанных с поражением электрическим током. Одной из обязательных мер, направленных на снижение риска и прописанных в ПТЭЭП – Правилах технической эксплуатации электроустановок потребителей, является вынос электрических розеток за пределы помещений с повышенной влажностью, и заземление электрических устройств. Далее будет рассмотрено, как заземлить ванну в своей квартире, и зачем это необходимо делать.

Прохождение тока при замыкании

Для чего заземление в ванной комнате

Вода является хорошим проводником электрического тока. И даже если пол в ванной комнате в квартире выполнен из такого отличного изолятора, как керамическая плитка, тончайшая пленка воды на поверхности, влажные межплиточные швы, трубы водоснабжения и канализации превращают ванную комнату в место повышенной опасности. Трубы водоснабжения заполнены водой и проложены в грунте, металлическая арматура стен и перекрытий также имеет контакт с землей, поэтому, при касаниях к неисправным электроприборам, образуется цепь, по которой начинает протекать ток.

Ток величиной более 0.01 А считается опасным для жизни. С учетом сопротивления тела человека, максимальное напряжение, при котором такой ток еще не наступает, составляет около 40 В. Напряжение питания электрических приборов составляет 220 В, что в пять раз больше. При повреждении приборов, нарушении целостности изоляции проводов, корпус прибора может находиться под опасным потенциалом, вплоть до максимального напряжения сети.

Заземление устройств выполняет двоякую роль. Во-первых, при коротком замыкании в приборе или шнуре питания, через проводник заземления начинает протекать высокий ток, который вызовет срабатывание устройства защиты и обесточивание помещения. Во-вторых, если устройство защиты не сработало (например, при неполном замыкании в приборе), потенциалы корпуса устройства и окружающих предметов становятся одинаковыми, что делает невозможным прохождение электрического тока.

Зачем нужно заземлять ванну

Ванна не является электрическим прибором, однако ее заземление необходимо все равно. Для примера можно рассмотреть такую ситуацию. Вода в ванной, будучи проводником, имеет контакт с землей через систему канализации. Водяной смеситель подключен к электрическому бойлеру, у которого произошло разрушение нагревателя – ТЭНа. Ток утечки бойлера будет протекать по цепи: фаза сети, ТЭН, водопровод, смеситель, тело человека, вода в ванной, канализационная труба, земля (рис. выше).

Заземление ванны образует другую цепь, в которой тело человека исключено.

Как выполнить заземление ванны

Ванны бывают трех основных типов:

• стальные;
• чугунные;
• акриловые.

С заземлением чугунных и стальных ванн вопросов не возникает. А вот нужно ли заземлять ванну из акрила и зачем? Противники заземления заявляют, что акриловая пластмасса является изолятором, и заземление такой ванны не имеет смысла. Сторонники приводят в качестве аргумента довод, что акрил очень хорошо накапливает статическое электричество, и заземление необходимо для снятия статического потенциала.

В действительности, статическое напряжение, хоть и имеет высокое значение, но абсолютно безопасно, поскольку отличается очень малой мощностью. А в помещениях с высокой влажностью статическое электричество не накапливается совсем. Да и как заземлить ванну из пластмассы? Металлический каркас акриловой ванны окружен со всех сторон непроводящим пластиком. Поэтому заземление акриловой ванны не имеет абсолютно никакого смысла. И его эффективность такова же, как у заземленного унитаза.

Эффективность заземления стальной или чугунной ванны высока и является обязательной при наличии в помещении электрооборудования. Современные ванны имеют специальное крепление для подключения заземляющего проводника (рис. ниже).

Подключение заземления к стальной ванне

Старые конструкции не предусматривали заземление, поэтому крепление заземления нужно выполнять самостоятельно. Металлические ванны могут комплектоваться едиными и съемными ножками для установки на полу. Ножки, выполненные как неотъемная составляющая ванны, позволяют прикрепить заземление непосредственно к ним. Проще всего для этой цели просверлить дрелью в одной из ножек отверстие диаметром 4…6 мм. Сверлить отверстие необходимо в таком месте ножки, чтобы оно не нарушало внешний вид и не уменьшало прочность конструкции, так как чугунная ванна имеет большой вес.

К съемным ножкам крепить заземление нельзя, поскольку контакт между ножкой и корпусом ванны имеет свойство окисляться от повышенной влажности, и подвержен деформации из-за частой смены температуры.

В чугунной ванне надо найти место, где толщина металла максимальна и просверлить там глухое отверстие. Лучше всего это сделать возле бортика ванны. В отверстии нарезается резьба.

Основная сложность такого способа состоит в том, чтобы не нарушилась целостность эмалевого покрытия из-за большой глубины отверстия. В то же время, для надежного крепления винта в сквозном отверстии необходимо, чтобы он был вкручен на несколько оборотов. Для винта диаметром 6 мм диаметр отверстия должен составлять 5 мм, а глубина около 5…6 мм. Для нарезания резьбы используется метчик, у которого сточена заостренная передняя часть. Это делается для того, чтобы нарезать резьбу на как можно большую глубину отверстия.

Если съемные ножки крепятся к ванной при помощи болтов, то к ним также можно подсоединять заземление (рис.ниже).

Заземление, подсоединенное к ножке ванны

В стальной ванне отверстие можно просверлить в боковой стенке бортика, обращенного к стене.

Во всех случаях место подсоединения заземления тщательно очищается от загрязнений и эмали. Крепежные элементы не должны иметь оцинкованного покрытия, поскольку медь проводника и цинк будут составлять так называемую электрохимическую пару, и место соединения этих элементов быстро покроется плохо проводящей электрический ток пленкой окислов.

Для заземляющего проводника берется медный гибкий провод с площадью поперечного сечения 2.5…4 мм². Если есть возможность, провод надо использовать изолированный. На зачищенном от изоляции конце провода, выполняется кольцо. Кольцо крепится к ванне через просверленное отверстие при помощи болтового соединения. Чтобы избежать передавливания проволочной петли гайкой или головкой винта, между ними и петлей необходимо проложить стальную шайбу. Бетонная стяжка, в которую будет вмурован провод, при высыхании выделяет агрессивные вещества, которые могут повредить заземляющий проводник.

Место подсоединения заземления к корпусу надо покрыть битумной мастикой для защиты от коррозии.

Правила выполнения заземления

Заземление в ванной комнате будет иметь положительный эффект, если оно  подключено ко всем проводящим предметам и оборудованию в помещении. Поэтому крайне важно не ограничиваться заземлением только электроприборов и сантехники. В обязательном порядке следует заземлить металлические водопроводные и канализационные трубы в квартире. Иначе может получиться так, что один из соседей без злого умысла выполнит свое заземление на водопроводную трубу, а  второй заменит часть металлической трубы на пластик. И если у первого соседа произойдет замыкание, весь потенциал сети будет на металлическом участке трубы.

Ни в коем случае нельзя использовать в качестве заземлителя существующий водопровод, канализацию или арматуру здания. Заземление выполняется только на специальный заземляющий контур или общее заземление здания на электрощитке (рис. ниже).

Схема устройства заземления ванны

Нельзя соединять заземляемые устройства последовательно. От каждого прибора или устройства должен идти отдельный проводник к заземляющему контуру или собирательной шине. Это несколько удорожает заземление, но только в таком случае можно надеяться на его эффективность.

На рис. выше показано последовательное заземление трубопроводов горячей и холодной воды (ХВ и ГВ). Такое соединение допускается в том случае, если трубопроводы проложены рядом друг с другом. Коробка уравнивания потенциалов (КУП) представляет собой пластину из металла, к которой крепят все заземляющие проводники при помощи болтовых соединений. КУП и заземляющая шина (РЕ) этажного щитка соединяются медным проводом сечением не менее 6 мм².

Проводник от устройства к контуру заземления должен быть цельным по всей длине. Допускается укладывать его так, как более удобно при проведении ремонта.

Видео. Заземление ванной комнаты

К заземлению устройств в ванной комнате следует подходить со всей ответственностью. Большинство электрооборудования имеет непосредственный контакт с водой (стиральные машинки-автоматы, бойлеры). Как свидетельствует практика ремонтов, наиболее часто разрушаются нагревательные элементы (ТЭНы), в результате чего потенциал питающей сети попадает в трубопроводы горячей и холодной воды.

Оцените статью:

Заземление ванны — чугун и акрил: назначение и способы устройства

Заземление ванны

На сегодняшний день заземление ванной комнаты стало актуальной темой. Раньше в доме заземление никто не делал, потому что в этом не было необходимости. Со временем этот вопрос обострился, так как в каждой ванной комнате появилось много металлических предметов и электроприборов. Источником повышенной опасности, кстати, является сама ванна, поэтому заземление ванны — залог вашей безопасности!

Содержание

• Актуальность безопасности

Правила заземления

Заземление ванны старого образца

Если в квартире чугунная ванна

Заземление акриловой ванны

Заземление новомодного джакузи

Выбор проводов и маршрутизация

Что такое заземление?

Как правило, современное электрооборудование имеет металлические пазы для заземления.Заземление — это особая защита, которая отводит электричество при появлении тока на устройстве и затем приводит его к земле. Каждый человек хотя бы один раз слегка «ударил» корпус электрооборудования. Часто такое случается при работе с компьютером, стиральной машиной или при подаче горячей воды, когда при поломке десятки старого бака через воду пропускается электрический ток.

Принцип заземления

Все это происходит, как вы понимаете, потому что наша электропроводка в квартире, и в частности в ванной, спроектирована без учета соответствующих мер безопасности.Но при исправном заземлении пробоев на корпус тока не ощущается. Заземление также используется для молниезащиты и предотвращения негативных последствий в случае удара молнии.

Актуальность безопасности

Вода является отличным проводником тока, поэтому электричество и вода образуют очень опасную комбинацию для человека. Ванные комнаты по этой причине известны как самые опасные места в доме.

Там, где слишком много монтажных изделий и металлических труб в сочетании с условиями повышенной влажности, во избежание несчастных случаев необходимо придерживаться правил электромонтаж по строжайшим правилам.

Схема заземления ванной комнаты

Металлические предметы, не связанные с электричеством (раковины, канализационные и водопроводные трубы, трубы центрального горячего водоснабжения, радиаторы, ванны), могут привести к фатальным последствиям в случае сгорания предохранителя или другого предохранителя. Поэтому многих интересует, как сделать заземление в ванной и не допустить появления опасного напряжения на металлических компонентах установки.

Раньше эту проблему решали так: соединили корпус ванны с водопроводным или канализационным стояком.А сегодня это дороже! Если соседи внизу, в пределах собственной квартиры, меняют стальной водяной стояк или чугунный канализационный стояк на пластиковую установку, то это ни в коем случае не заземление ванной. Это увеличение площади конденсатора со всеми вытекающими отсюда последствиями.

Правила заземления

В соответствии с правилами электромонтажа необходимо, чтобы ванна была подключена с помощью специального подключения к шина заземления, которая находится на приточном распределительном щите. Такое подключение называется заземляющей перемычкой. Причем проводить эту процедуру нужно в любой ванной, вне зависимости от расположенного в комнате электрооборудования.

Заземление ванной комнаты

Заземление старинной ванны

Во многих квартирах еще сохранились советские ванны. Если ванна старой модели, то ее заземление нужно производить следующим образом. Просверлите отверстие в ножке ванны и с помощью гайки, болта и шайбы зафиксируйте перемычку заземления.

Многожильный провод прикручивается к подножию ванной, а с другой стороны — к специальному распределителю, который также соединяет все остальные провода от металлических предметов в помещении — труб, водостоков, корпусов инструментов.Распределитель можно закрепить на стене ванной в любом месте. Но в любом случае его необходимо подвести к общей шине заземления щита, который находится в подъезде.

Если в квартире есть чугунная ванна

Современные металлические ванны делают со специальным донным выступом. А вот заземление чугунной ванны выглядит так. К заземляющему наконечнику необходимо подсоединить заземленный провод, оголенный участок кабеля предварительно зажат между шайбами ​​гайкой с болтом.

Если ванная комната оборудована таким электрооборудованием, как душевая кабина с мгновенным нагревом воды или водонагреватель, то в ней также должна быть надежная перемычка заземления, выполненная в виде соединения металлических компонентов — корпуса с заземленными трубами.

Заземляющая акриловая ванна

Настоящий тренд 21 века — акриловая ванна. Такие ванны легкие и не слишком дорогие. Они, как и другие изделия, нуждаются в заземлении, несмотря на то, что акрил является диэлектриком.Во-первых, акрил бывает двух видов — литой и экструдированный. Последний материал плохо держится, а ванны из него обязательно оснащаются металлическим каркасом, требующим заземления.

Во-вторых, акриловая ванна заземлена для снятия статического электричества: если вы втянете воду в ванну из диэлектрического акрила, статический элемент все равно останется. И если площадь акриловой ванны не мала, то она вполне способна аккумулировать большой электрический заряд.

Заземление акриловой ванны

Заземление новомодного джакузи

Ошеломляющим успехом сегодня пользуются ванны с электрическим наполнением — джакузи.Любая ванна-джакузи работает от электричества. Он должен быть подключен к электрической сети с напряжением 220 ± 10% ватт и частотой 50 герц.

Для подключения ванны необходима отдельная розетка с заземлением — специальная розетка для ванных комнат с запирающимися пластиковыми шторками для вилки и третьей вилкой, играющей роль заземления. Такие выходы не допускают попадания воды внутрь и не вызывают короткого замыкания, поэтому их называют водонепроницаемыми.

Розетка обычно устанавливается на стене — на высоте примерно 30 сантиметров от пола или 50 сантиметров от внешней стороны джакузи, чтобы предотвратить попадание воды.Подвод осуществляется отдельным проводом в двойной изоляции с рекомендуемым сечением 3 на 2,5 мм2.

Во избежание поломки электрооборудования из-за резких скачков напряжения необходимо установить автомат, рассчитанный на нагрузку 16 Ампер, и УЗО, имеющее дифференциальную величину 0,03 А. Установка автомата и УЗО производится. выполняется вне туалета.

Розетки для ванной с заземлением с занавеской

Внимание! Не используйте джакузи с розеткой, не имеющей заземления.Также баню нельзя заземлять через отопительное, канализационное и сантехническое оборудование. Категорически запрещается проводить техническое обслуживание ванны, подключенной к электросети, и пользоваться гидромассажной ванной с поврежденным шнуром питания и неисправным заземлением.

Выбор и прокладка проводов

Правила электромонтажных работ определяют размер провода, который в разных случаях следует использовать в качестве заземляющей перемычки с целью минимизации затрат на электромонтажные работы. В доме принято использовать жесткий многожильный кабель, имеющий сечение квадрата 6 миллиметров, зеленого цвета с желтой ПВХ изоляцией. Эта секция достаточно велика, чтобы обеспечить электробезопасность ванной комнаты. Если с помощью такого провода подключается ванна с отопительной проточной водой, то подключение необходимо производить через устройство защиты от сверхтока.

Комплект заземляющего кабеля

Чаще всего для заземляющих электродов выбирают сталь из экономичного положения, хотя разрешается использовать сталь в медной оболочке или вообще медь. Кабель заземления должен быть не менее 2 метров в длину. Однако следует помнить, что чем короче кабель, тем меньше вероятность его поломки.Поэтому стоит внимательно продумать момент приближения вывода проводки к электрооборудованию. Кроме того, заземляющие проводники не должны иметь покрытия, которое влияет на электрический контакт.

Из эстетических соображений рекомендуется проложить перемычку за панельной перегородкой ванны, в тумбе умывальника или под половыми досками. Также можно проложить провод под штукатуркой или внутри пустот стены как обычную проводку.

Существуют разные мнения относительно необходимости заземления ванной комнаты, однако, если вы внимательно относитесь к своему здоровью и безопасности, лучше этим моментом не пренебрегать.Во избежание поражения электрическим током при контакте с ванной необходимо ее заземлить. Ведь в случае форс-мажора только заземление спасет человеку жизнь.

как выполнить. Нужно ли заземлить ванну? Зачем это нужно и инструкция для разных типов ванн Как правильно заземлить ванну в квартире

Добавить сайт в закладки

• Виды
• Выбор
• Установка
• Отделка
• Ремонт
• Установка
• Устройство
• Очистка

Как известно, обычная вода — отличный проводник электрического тока.В этом плане ванная потенциально представляет собой самое опасное место в доме.

В связи с тем, что в ванных комнатах используются электроприборы и металлические устройства, в целях вашей безопасности должно быть выполнено заземление.

До недавнего времени никто не задумывался, зачем делать заземление ванны, ведь острой необходимости в этом не было. Со временем этот вопрос стал более актуальным, так как сейчас практически в каждой ванной комнате есть многочисленные металлические предметы и бытовые электроприборы.

Более того, сегодня многие люди в ванной хотят установить бойлер, стиральную машину, баню с подогревом или джакузи, и в такой ситуации велика вероятность появления влаги, что при незаземленном электрическом токе крайне нежелательно. . В связи с этим возникла такая проблема, как банное заземление. Зачем это нужно?

Как устроена баня с заземлением

Заземление — это специальная защита, которая в случае электрического заряда в конкретном случае принимает ток и ведет его к земле.Современное электрооборудование, как правило, имеет специальные металлические пазы для заземляющих проводов. И если не принять определенных мер безопасности, человека могут ударить током, в некоторых случаях это может иметь довольно плохой исход.

Как уже было сказано выше, ванная в этом плане — самое опасное место. Так как именно здесь происходит накопление большого процента влаги в присутствии различного металлического оборудования и электроприборов. Угроза жизни человека возникает из-за того, что довольно часто электропроводка проектируется без соответствующих мер безопасности.

Очень важно заземлить ванну и не допускать появления напряжения на предметах в ванной.

Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, такие как водопроводные и канализационные трубы, центральные водопроводные трубы, радиаторы, ванны и раковины, также могут привести к трагическому финалу в случае сгорания предохранителя. В связи с этим сегодня многие задаются вопросом: зачем нужно заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.

Раньше эта проблема решалась таким образом: кожух ванны подключали к водопроводу или стояку канализации.

Но сегодня этот способ считается неактуальным, ведь соседи, живущие ниже пола, могут в любой момент в пределах своей квартиры поменять металлический водопровод или стояк канализации на пластиковую технику.

Вернуться к содержанию

Правила заземления ванны

Правильное заземление бани заключается в определенном устройстве, которое при необходимости может провести электрический ток в землю, и человек останется в полной безопасности.В этом случае желательно пригласить специалиста, который посоветует правильные и наиболее подходящие способы заземления ванны.

По правилам электромонтажа баню необходимо подключать через специальное соединение к шине заземления, которая, как правило, находится на вводе распределительного щита. Это электрическое соединение называется «заземляющей перемычкой». Эту процедуру, независимо от установленного электрооборудования, необходимо проводить в каждой ванной комнате.

Вернуться к содержанию

Ванны заземления разных типов

Способ заземления ванн старых моделей:

Для заземления ванны старого образца проделайте в ножке отверстие и пропустите провода.

Если ванна старого образца, то для ее заземления необходимо в любой ножке просверлить отверстие, через которое можно пропустить многожильный провод. Используя гайку, шайбу и болт, вы должны прикрепить заземляющий браслет к ножке ванны или, как вариант, многожильный провод.

С другой стороны, перемычка заземления крепится к специальному распределителю. К этому же распределителю следует подключать и провода от других металлических и электрических приборов в квартире. Распределитель можно установить на любой удобной стене, но желательно не в ванной.Распределителю требуется сделать обязательный вывод на общую пластину заземления, которая чаще всего находится в подъезде.

Как заземлить чугунную ванну:

Ванны чугунные с завода уже идут с устройством для заземления — лепестком.

Чугунные ванны, как и ванны из других металлов, уже изготавливаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подключить оголенный участок многожильного заземляющего провода.

Если ванная оборудована душевой кабиной с устройством для мгновенного нагрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно потребуется надежное заземление. Перемычка заземления выполняется в виде соединения всех металлических частей с заземленными трубами.

Как загрунтовать акриловую ванну:

Особой популярностью у потребителей пользуются ванны из акрила, поскольку они относительно недорогие, легкие и удобные в использовании.Хотя акрил не относится к металлам, а значит, он не является проводником электрического тока, но заземление акриловой ванны при ее установке просто необходимо. Зачем тогда грунтовать акриловую ванну?

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, акриловые ванны выпускаются как литые, так и экструдированные. Это экструдированные акриловые ванны, которые плохо держат форму и поэтому всегда оснащаются металлической основой, требующей обязательного заземления.

Также акрил, как диэлектрик, может создавать статическое электричество. А если в ванну из этого материала втянуть воду, то в зависимости от площади самой емкости будет накапливаться соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлить гидромассажную ванну:

В последнее время популярны гидромассажные ванны, работа которых основана на использовании электрического тока. Система гидромассажа такой бани подключается к электросети с нормальным напряжением 220 В и частотой 50 Гц.

Из-за того, что гидромассажная ванна питается от электричества, заземление является особенно актуальной проблемой.

Для такой техники перед заземлением нужно оборудовать отдельную заземленную розетку, которая снабжена отдельной вилкой и проводом с двумя изоляционными слоями. Эта вилка является устройством прямого заземления. Благодаря этому вода не попадает на поверхность розетки и не может возникнуть короткое замыкание, поэтому розетку часто называют влагозащитой.

Лучше всего установить водонепроницаемую розетку на стене перед заземлением.Высота ее расположения от уровня пола должна быть не менее 30 см, а от внешней стороны гидромассажной ванны — не менее 50 см. Такие меры безопасности соблюдаются для предотвращения возможного попадания воды в розетку. Подключение осуществляется отдельным проводом с двойным изоляционным слоем.

Когда, кроме стиральной машины и электрического водонагревателя, требуется специальный автомат на 16А, регулирующий напряжение электричества. Этот автомат рекомендуется устанавливать в коридоре или в другом помещении, но не в ванной.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Не заземляйте ванну с помощью сантехнического, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание во время работы гидромассажной ванны и использовать ее при неправильном заземлении или повреждении электрического шнура.

Нужно ли заземлять ванную, полотенцесушитель и прочую сантехнику? В настоящее время существуют две диаметрально противоположные версии ответа на этот вопрос.Многие потребители заявляют, что в водопроводном заземлении нет необходимости. Другие настаивают на необходимости такой процедуры, утверждая, что безопасность человека имеет первостепенное значение. Ответить на вопрос, кто прав, а кто не совсем просто. Специалисты дают однозначный ответ: для защиты людей от случайного поражения электрическим током необходимо правильно заземлить ванную комнату, джакузи или любое другое сантехническое изделие.

В недавнем прошлом металлические трубы использовались при прокладке систем водоснабжения и канализации, поэтому с заземлением водопровода проблем не возникало.Заземление ванны в квартире, полотенцесушителя или любого другого изделия производилось простым подключением к общему стояку, имевшему надежный контакт с землей. В наше время, с появлением пластиковых труб, ситуация полностью изменилась и создать защиту от поражения электрическим током в ванной стало сложнее. В этой статье мы рассмотрим, зачем нужно заземление в ванной и как правильно его сделать для различных сантехнических изделий из металлических и полимерных материалов.

Как заземлить сантехнику и зачем это делать

Современные квартиры в большинстве случаев наполнены различной бытовой техникой и изделиями из металла. Ванная не исключение. В небольших туалетах можно увидеть большой набор потенциально опасных электроприборов и предметов сантехники. В этот список входит даже акриловая ванна, хотя она сделана из диэлектрического материала. Этот продукт способен накапливать мощный заряд статического электричества, способный нанести человеку значительный ущерб.Кроме того, акриловая емкость установлена ​​на металлическом каркасе, и она отлично проводит электрический ток.

Все это говорит о том, что заземление в ванной необходимо создавать, хотя в нормативных актах по этому поводу нет особых требований. Для частного дома или загородного дома создать контур заземления в ванной несложно, а вот в квартирах многоэтажных домов придется подвести заземляющий провод к напольному распределительному щиту и подключить его к специальной шине. Как выполнить защиту различных предметов сантехники от появления на них опасного электрического напряжения и как заземлить ванну в квартире, мы рассмотрим ниже.

Важно! Заземляющий провод имеет зелено-желтую изоляцию и на схемах подключения обозначен буквами PE. Это нужно для того, чтобы не перепутать заземляющий кабель с силовыми линиями электроснабжения объекта.

Заземление старых бань

В советское время для изготовления ванн использовали в основном чугун или сталь.В этих изделиях не предусмотрено специальных конструктивных элементов, необходимых для подключения заземляющего провода. Но решается эта проблема довольно просто! Для выполнения работ потребуются следующие инструменты и материалы: электродрель, дрель с наконечником, перемычка для подключения заземляющего провода, комплект крепежа (болт, шайбы и гайки), а также многожильный медный кабель. и распределитель всех отводов заземления.

В ножке ванны просверливается отверстие необходимого диаметра и на резьбовое соединение устанавливается перемычка заземления. Заземляющий провод присоединяется к перемычке и выводится на распределительное устройство. Сам прибор необходимо закрепить в удобном месте, так как к нему будут подключены все заземляющие провода от металлических изделий в ванной. От распределителя общий заземляющий провод необходимо подвести к распределительному щиту на платформе пола и подключить к шине защитного заземления. Все эти работы достаточно простые и их можно выполнить своими руками.

Заземление современных чугунных и стальных ванн

Заземление чугунных ванн последнего десятилетия не вызовет проблем даже у неопытного потребителя.Все они оснащены специальными лепестками с монтажным комплектом для подключения заземляющего провода. Просто затяните оголенный конец провода между шайбами ​​и поднесите к распределителю. Если по какой-то причине перемычка отсутствует, то необходимо будет просверлить отверстие. Лучше всего проводить эту операцию на специальных утолщениях корпуса ванны, которые предназначены для заклинивания ножек изделия. Такой вариант позволит создать надежный контакт между заземляющим проводом и ванной.

Со стальными санузлами особых проблем не возникнет. У них обычно есть лепесток, и в них не нужно сверлить отверстие. Достаточно очистить эмалевое покрытие вокруг отверстия на листе до самого металла и закрепить заземляющий провод с помощью обжимного винта. Все остальные операции необходимо проводить по аналогии с чугунными ваннами. Далее мы рассмотрим вопрос, стоит ли заземлять акриловую ванну и как правильно выполнить эту работу.

Внимание! Запрещается подключать заземление к съемным ножкам стальных и чугунных ванн.Это связано с тем, что между несущими элементами и самой ванной нет нормального электрического контакта!

Акриловое заземление для ванны

Акриловые ванны становятся очень популярными предметами гигиены. Именно они постепенно вытесняют с рынка изделия из стали и чугуна. Основное преимущество акриловых ванн — их небольшой вес, но в то же время это определенный недостаток. Такие изделия бывают двух видов: литые и экструдированные. Второй вид акриловых сантехнических изделий устанавливается на стальные каркасы, и, как известно, металл является отличным проводником электричества.Поэтому акриловые рамы для ванн необходимо заземлить. Заземление акриловой ванны выполняется по аналогии со стальными изделиями.

Важно! Попадание воды между корпусом акриловой ванны и опорным металлическим каркасом может привести к образованию проводящего слоя, поэтому такую ​​конструкцию необходимо заземлить!

Заземление джакузи

Если можно аргументировать необходимость заземления различных моделей ванн, то для джакузи (джакузи) эта процедура обязательна! Эта сантехника представляет собой сложную бытовую технику, потребляющую электроэнергию, и любой прибор в ванной необходимо защитить от появления на его корпусе сетевого напряжения.Гидромассажные ванны подключаются к шине заземления через специальные розетки, предназначенные для установки в помещениях с повышенной влажностью. Они имеют в своей конструкции специальные шторки, защищающие контакты от попадания на них воды.

Розетки для подключения джакузи устанавливаются на расстоянии 30 см от пола ванной комнаты и 50 см от края гидромассажной ванны. Силовой кабель и заземляющий провод должны иметь двойную изоляцию и должны быть размещены в гофрированной трубе.Для джакузи в распределительном щите необходимо помимо заземления установить отдельное УЗО и автомат, это обеспечит надежную защиту человека от поражения электрическим током. Правилами ПУЭ запрещается заземлять ванны через водопровод. Для работы по установке джакузи желательно привлечь опытного электрика, так как это позволит избежать ошибок при подключении.

Внимание! При прокладке электропроводки и кабеля защитного заземления не допускается использование скручиваний и других ненадежных соединений, которые могут привести к разрыву контакта и поражению человека электрическим током!

Полотенцесушитель

Как заземлить полотенцесушитель из нержавейки и нужно ли это? Ответ на этот вопрос можно найти в учебниках физики и справочниках! Есть такие явления, как гальваническая коррозия и паразитные токи. Эти два неприятных явления позволяют сократить срок эксплуатации полотенцесушителя до минимума! Блуждающие токи возникают при утечке электроэнергии в систему отопления из-за поврежденной проводки, бытовой техники и по какой-либо другой причине. Гальваническая коррозия возникает при взаимодействии двух разнородных металлов и воды, которая в некоторой степени является электролитом.

Эти два фактора могут повредить полотенцесушитель из нержавеющей стали, поэтому его следует заземлить. Системы отопления, состоящие из металлических труб, изначально заземляются, и дополнительное заземление для выравнивания потенциалов на полотенцесушителе не требуется.Но если трубы отопления пластиковые, то лучше подключить к общей шине заземления на распределительном щите. Такая операция не вызовет затруднений; Достаточно закрепить заземляющий провод на полотенцесушителе металлическим зажимом и вытащить его нулевую шину.

Подбор комплектующих для заземления ванны

Обычно в квартирах и частных домах для устройства заземления и зануления используется многожильный провод с площадью сечения не менее 6 квадратных метров.мм. Такой площади сечения заземляющего проводника достаточно для обеспечения защиты от поражения электрическим током в жилой зоне. Лучше выбрать медный кабель, но в крайнем случае можно использовать алюминиевую проволоку или стальную в медной оболочке. Заземляющий провод должен быть замаскирован. Это необходимо не только с эстетической точки зрения, но и для защиты земли от случайного повреждения. Обычно кабель прячут в интерьере ванной, за ширмами и пластиковыми панелями.Для подключения заземления всех предметов в ванной к общей шине используйте специальный распределитель.

Заключение

Какими бы ни были споры вокруг необходимости заземления сантехнических изделий, эксперты говорят, что в помещениях с высокой влажностью резко возрастает риск поражения электрическим током. Наличие электроприборов в туалетных комнатах увеличивает этот риск вдвое. Следовательно, следует сделать вывод: заземление ванны в квартире и других металлических изделий, расположенных рядом с ней, — не прихоть перестраховщика, а реальная необходимость.

Не подвергайте риску свое здоровье и не заземляйте определенные предметы в ванной. Если у вас нет возможности выполнить эту работу самостоятельно, то пригласите опытного электрика! Надеемся, что в этой статье мы полностью ответили на вопрос: зачем нужно заземление ванны и как сделать заземление в ванной!

Похожие видео

В связи с тем, что в ванной электроприборы постоянно находятся в повышенной влажности, санузел считается одним из самых опасных мест в квартире с точки зрения безопасности.Любое электрическое устройство может вызвать «утечку» тока.

И если кто-то прикоснется к объекту, находящемуся под напряжением, последствия могут быть ужасными. Заземлить ванну в квартире — простая процедура, но она способна спасти жизнь и здоровье человека. Этот вопрос мы рассмотрим в нашей статье. Разберем подробно причины, по которым необходимо делать заземление.

А так же дадим подробную инструкцию по самозаземлению ванны, добавив материал к фото и видео рекомендациям.

Прежде чем приступить к работе, необходимо разобраться с теоретической частью вопроса. Что означает понятие «заземление», действительно ли оно необходимо и почему этот вопрос так актуален в ванной? Эти знания помогут разобраться, действительно ли нужно заземлять баню в квартире.

Пояснение к понятию «заземление»

Электрический ток — вещь довольно опасная, особенно при неправильном обращении. Стоит ли упоминать, что в сочетании с водой совершенно безвредные электроприборы выходят из-под контроля и становятся смертельными.

Из курса физики известно, что ток всегда движется по пути наименьшего сопротивления. Задача заземления — работать так, чтобы даже в случае неожиданного выхода из строя электрического устройства человек, который в этот момент находится рядом с ним, не пострадал.

Если вы возьмете «0» одной рукой, а фазу — другой, то тело станет проводником между разными потенциалами, и через него будет течь ток.

Земля может играть роль нулевого потенциала. Это свойство дает возможность безопасно использовать электричество в доме.«Заземление» означает подключение сети электропроводки к земле подходящим проводом.

Часто в квартирах выполнить такую ​​операцию достаточно сложно, особенно в многоэтажных домах. Воспользуйтесь другим методом — обнулением.

Зануление выполняет ту же функцию, что и земля, но отводит ток не на землю, а на «0». То есть корпус устройства подключается к нулю, и в случае, когда в корпус пробивается ток, происходит короткое замыкание и автомат выбивает

Это довольно популярный метод, но есть существенный недостаток.Машинка не работает мгновенно. То есть между теоретическим ударом и выбиванием проходит некоторое время, хотя и составляет всего долю секунды. Если напряжение высокое и электрический ток проходит через сердце, даже секунда может стать фатальной.

Заземлить намного безопаснее, но сложнее в реализации. Потенциалы в цепи, образовавшейся в момент пробоя (между фазой и землей), уравниваются мгновенно, и человеку ничего не угрожает.

Зачем нужно заземлять баню в квартире?

Исходя из вышесказанного, заземление приборов в ванной комнате — распространенная мера безопасности, которая должна выполняться по умолчанию. К сожалению, правильное заземление в современных квартирах встречается редко. Не все до конца понимают, что это такое и зачем он нужен в ванной.

Раньше, когда водопроводные трубы были исключительно металлическими, вопроса о заземлении не было вообще. Все без исключения ванны каким-то образом были подключены к трубопроводу, а тот, в свою очередь, уходил под землю, создавая такое же заземление.

Теперь от стальных труб откажитесь в пользу пластиковых. Даже если у вас осталась металлическая труба, нельзя быть уверенным, что соседи снизу не поменяли свою часть стояка, тем самым порвав цепь. Поэтому лучше перестраховаться и защитить себя и свою семью.

Если вы решили заземлить ванну, следует рассмотреть вариант подключения к земле других опасных поверхностей и устройств: трубопроводов, водонагревателей и прочего

Кроме того, в то время, когда строилось много многоквартирных домов , в ванной практически не было электроприборов.Даже элементарный выход был редкостью.

Сейчас в средней бане можно насчитать около 5 постоянно работающих электроприборов:

• водонагреватель электрический;
• шайба;
• полотенцесушитель;
• электробритва

Любое из этих и других устройств может вызвать напряжение на своем теле. Последствия могут быть катастрофическими. С заземляющим устройством лучше не пренебрегать еще до возникновения опасных ситуаций.

Характеристики ванны для заземления из различных материалов

Ванны из стали или чугуна являются отличным проводником.Эти модели необходимо сначала обосновать. Миски старого образца соединяются заземляющим проводом для металлической ножки. Для этого в последнем просверливается отверстие и устанавливается специальная пластина — перемычка заземления.

Более современные модели уже оснащены крышкой на корпусе — лепестком — еще на стадии выпуска с завода.

Заземляющий браслет должен быть хорошо приварен или прикручен к ванне. Плохой контакт между заземляющим проводом и поверхностью чаши может привести к нарушению заземления.

Акриловая ванна изготовлена ​​из полимерного материала, который сам по себе не является проводником электрического тока. Однако акрил обладает способностью накапливать статическое электричество.

Некоторые модели сконструированы таким образом, что дежа удерживается стальной или алюминиевой рамой, которую необходимо заземлить.

Акриловые ванны с гидромассажем и без него заземляются с помощью предварительно установленной заземляющей перемычки. Подключения выполняются с помощью клемм, как показано на схеме.

Гидромассажные ванны или джакузи оснащены струйной системой, через которую вода подается под разным давлением.Чтобы ванна заработала, понадобится помпа. И питается от розетки 220 В.

Помимо обязательных правил подключения таких ванн, например, в ванной (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44) обязательно саму ванну заземлить, на всякий случай.

Инструкция по заземлению своими руками

Когда с теорией все встало на свои места, пора приступать к практике.Вопрос с заземлением в квартире может стать серьезной проблемой, если в доме отсутствует контур заземления. Но это легко поправимо, если есть желание и возможность. Выберите подходящие материалы и инструменты, а затем приступайте к монтажу проводов.

Шаг 1 — выбор материалов перед началом работ

Для начала нужно определиться, какие материалы закупить для электромонтажных работ. Ведь обязательно правильно подобрать площадь сечения провода, его тип, чтобы не ошибиться с количеством расходного материала.

Важно правильно выбрать провод. Как правило, изобретать велосипед не нужно. Готовые медные заземляющие кабели сечением 6 мм. в желто-зеленой изоляции продается в любом строительном магазине в отделе электрики

Кроме этого базового элемента вам понадобятся:

• коробка уравнивания потенциалов;
• УЗО на необходимое количество ампер;
• терминалов;
• хомуты.

Коробка уравнивания потенциалов — это пластиковый отсек, в котором подключены все ответвления заземляющего провода.

Поскольку заземление объектов постоянно запрещено, от каждого прибора или трубы до коробки выравнивания потенциалов (ПЛК) должен быть предусмотрен отдельный кабель.

Устройство безопасности полностью отключает питание цепи. Обычно каждая комната подключается к отдельной машине. В случае аварии в ванной будет выбита только соответствующая зона, а не вся квартира

УЗО

в ванной не установлено.Его место в коридоре или в другом сухом безопасном месте. Желательно ознакомиться с возможными схемами и.

Для квартир чаще всего выбирают УЗО на 10 или 16 А, но если у вас есть электроприборы с большим потреблением энергии, например, электрическая духовка или проточный водонагреватель с высокой производительностью, такой защиты может оказаться недостаточно. Советуем посмотреть хороший совет.

Трубопроводы, радиаторы отопления, полотенцесушители удобно подключаются к контуру заземления с помощью обычных хомутов.Металлическое кольцо плотно облегает трубу и обеспечивает хороший контакт.

Шаг 4 — заземлите всю технику в ванной

После того, как вы убедились, что ваш дом заземлен, и узнали, как к нему подключиться, дальнейший процесс не вызовет затруднений.

1. Выберите место для блока выравнивания. Он должен располагаться на сухой стене, вдали от ванны.
2. Если ванна новая, для удобства ее следует перевернуть. Часто вспоминают о заземлении, когда ванна не просто монтируется, а укладывается облицовочной плиткой, скрытой за ширмой или декоративной панелью.Тогда работать будет несколько сложнее.
3. Определите, где именно будет подключен кабель. Найдите место, указанное производителем. Как правило, это пластина с отверстием, приваренная или прикрученная к корпусу.
4. Если специальной точки для заземления нет, нужно использовать дрель. Просверлите небольшое отверстие в металлической части. Если это чугун, скорее всего, на дне чаши есть протоки, которые должны обеспечивать устойчивость конструкции на ножках. Эти скачки можно использовать для заземления.
5. Проложите провод вдоль стены от точки подключения к PMC.
6. Используя клемму, подсоедините один конец к пластине в коробке выравнивания потенциалов, а другой конец к корпусу ванны через просверленное отверстие.
7. Подключите кабель к шине заземления в распределительном щите с помощью медного провода достаточной толщины.
8. Далее нужно проверить соединение и спрятать провод. Делается это не только в эстетических целях, но и для того, чтобы случайно не повредить кабель.

После завершения монтажа необходимо проверить работу заземления тестером. Для этого необходимо подключить фазу и заземленную ванну. Если индикатор тестера горит, это означает, что в случае аварии ток пойдет по этой цепи и не коснется человека.

Выводы и полезное видео по теме

Видео с ответами на самые популярные вопросы помогут окончательно закрыть вопрос о необходимости заземления в ванной.Если вам легче воспринимать информацию в видеоформате, эта подборка вам обязательно поможет.

Раздумываете, заземлить ли ванну? Или вы собираетесь выполнить заземление, но у вас есть вопросы, которые мы не рассмотрели в этой статье? Задайте их в блоке под этой статьей.

Не утихают споры о необходимости ванн для заземления. Некоторые утверждают, что в этом нет необходимости. Другие аргументированно объясняют, почему заземление важно для обеспечения безопасности квартиросъемщиков.Специалисты считают, что схема защиты все же нужна. Пока альтернативы металлическим трубам не было, заземление ванны в квартире производилось просто — водопровод подключали к металлическому стояку.

Но сейчас ситуация изменилась: если соседи заменяют какие-то участки труб пластиковыми снизу, то заземление пропадает. Поэтому теперь необходимо подключить ванну к шине заземления на распределительном щите.

С каждым годом в квартирах появляется все больше электроприборов и металлических предметов.Ванная — не исключение из общего правила. Сама баня также стала источником повышенной опасности. Это касается не только стальных и чугунных моделей, но и акриловых.

Хотя акрил не проводит электрический ток, в любом контейнере из него может накапливаться мощный статический заряд. Не улучшает ситуацию то, что акриловые ванны часто устанавливают на металлический каркас, который является хорошим проводником электричества.

Важность заземления бани в квартире разъясняет специалист:

Бани в старинном советском стиле обычно делали из стали и железа.В них не предусмотрены специальные устройства для заземления. Но это не проблема. Достаточно просверлить одну из ножек и установить перемычку заземления.

Закрепите такие перемычки обычными болтами и гайками. Современные модели уже удобнее.

Если в квартирах многоэтажек стояки и трубы не поменяли на пластиковые, то заземлить баню очень просто. Электрический ток проходит по металлическому проводу, прикрепленному к стояку. Такой вариант не подходит для современных квартир, где стояки уже заменены на пластиковые

.

Производители устанавливают так называемый лепесток — металлический прибор в виде ушка, к которому можно прикрепить заземляющий провод.Он последовательно подключается к металлическим предметам, водонагревательному оборудованию, электроприборам и выводится на распределительный щит.

Если в старых банях приходится самому проделывать отверстия для заземляющего провода, то с современными моделями таких проблем нет. Производители предусмотрели лепесток внизу конструкции с соблюдением всех правил электробезопасности.

К заземлению гидромассажных ванн предъявляются особые требования. Такое сантехническое оборудование подключается только к отдельной розетке с заземлением.По правилам электробезопасности розетка ставится в 30-50 см от пола и в 50-70 см от края ванны. Чтобы сантехническое оборудование не вышло из строя и не представляло опасности в случае скачков напряжения, устанавливайте УЗО вне помещения.

Хотя процедура установки заземляющих устройств сама по себе не сложна, ее стоит доверить квалифицированным электрикам. Без необходимых навыков самостоятельно экспериментировать нежелательно.

Заземлением гидромассажных ванн должны заниматься специалисты.Правильно подключают оборудование самой бани, провода заземления. По окончании работы все неэстетичные элементы можно спрятать за декоративной ширмой.

Вариант №1: Земляная ванна старая модель

Для заземления ванны без специальной проушины потребуются следующие материалы и инструменты:

• электродрель;
Сверло
• ;
Перемычка заземления
• ;
• крепежные детали: болт, шайба, гайка;
• многожильный кабель.

Просверлите отверстие в ножке ванны, затем прикрутите к нему заземляющий браслет, закрепив его болтом, шайбой и гайкой.Присоедините к перемычке многожильный кабель и подключите его к распределителю. Сам распределитель необходимо закрепить на любой удобной стене и подвести к щиту, на шине заземления. Помимо распределителя подключите оставшиеся кабели от всех металлических предметов в ванной.

Правила электробезопасности предусматривают подключение всех металлических приборов в ванной комнате к одной общей шине заземления. Это позволяет избежать негативного влияния паразитных токов, которые часто вызывают быструю точечную коррозию металлических труб водопровода и канализации

.

Вариант №2: Как заземлить чугунную сантехнику?

Если чугунная ванна изготавливается в последние годы, то ее не должно быть сложно заземлить.В конструкции предустановлена ​​перемычка с ушком для подключения кабеля — лепесток. Часть провода, которая должна быть подключена к ванне, обнажается и зажимается между шайбами ​​с помощью болта и гайки.

У водонагревателя или другого электрического прибора также есть детали для заземления. Они связаны по одному принципу. Однако часто бывает трудно заземлить полотенцесушитель. Решение этой проблемы своими руками:

Если по каким-то причинам на ванне нет мочки земли, нужно прикрепить ее самостоятельно.Лучше всего подключать его не к ножкам, потому что не хватает контакта ножек и вместимости ванны, и не хватает контакта с другими компонентами. Например, для сверления отверстий под заземление хорошо подходит элемент конструкции, предназначен для вклинивания ножек сантехнического устройства. По внешнему виду эти детали похожи на процессы в организме.

Здесь можно проделать ямку глубиной до 1 см без риска повредить вместимость ванны. Если вы прикрепите заземляющий провод к шасси, он обеспечит надежный контакт.Также можно установить его на «крылья» ванны.

Можно сделать отверстие для заземления как на самой ножке ванны, так и в той части корпуса, к которой она крепится. Второй вариант предпочтительнее, так как в этом случае обеспечивается контакт с металлической тарой. Если в качестве альтернативы мы выберем «крылья», то нужно учитывать, что глубина отверстия здесь будет не более 5 мм. Возможны трудности с подбором длины винта

Вариант №3: Что делать со стальной моделью?

Со стальными ваннами проблем вообще нет.Заземляющий провод крепится так же, как и к чугунным моделям. Лепесток часто уже есть, и сверлить не надо. Однако при фиксации обжимного винта стоит очистить отверстие от эмали. Очистить эмалевое покрытие до самого металла. Это обеспечит правильное заземление.

Заземление любой металлической ванны осуществляется по одной схеме. Разница лишь в том, что при креплении проволоки к стальной модели желательно зачистить эмаль

.

Вариант №4: Особенности заземления акриловых ванн

Акриловые ванны становятся все более популярными.Их выбирают многие владельцы квартир. Одно из главных достоинств моделей из акрила — легкость. В то же время это свойство является недостатком. Продукты малой массы нестабильны, и легкие ванны не исключение. Для их установки используйте рамки.

Многие производители комплектуют свою продукцию металлическими каркасами, и заказчики считают такой вариант установки оптимальным. Если для бани на кирпичном или деревянном каркасе заземление не так важно, то для стального оно обязательно.

В зависимости от способа изготовления бывают литые и экструдированные акриловые ванны.Для моделей второго типа «полагаются» металлические рамы. Для бань желательно организовать заземление с менее «опасными» каркасами. Это связано с тем, что вода является проводником электричества, и хотя акрил сам по себе является диэлектриком, емкость может накапливать значительный заряд статического электричества.

Для заземления обычно есть специальная перемычка. Если у вас модель без него, следует просверлить отверстие так же, как в металлической ванне. Наружное покрытие необходимо счистить, как при заземлении стальных ванн, так как краска является диэлектриком.

Акриловые модели также необходимо заземлить, особенно если в качестве монтажного каркаса используется металл. После завершения работ подключение ко всем коммуникациям будет замаскировано, внешний вид ванны не пострадает

Вариант №5: Как заземлить джакузи?

Гидромассажные ванны обязательно нужно заземлить. Если по поводу других видов до сих пор возникают споры, то по сантехнике, работающей от сети напряжением 220 В, вопрос изначально решен.Для гидромассажной ванны установите отдельную розетку. Выбирайте модель с «занавеской», защищающей устройство от брызг воды, которые могут быть во время купания с гидромассажем. Эта «занавеска» по внешнему виду напоминает дверцу на розетку.

Эти розетки можно купить в любом строительном или строительном магазине. Выбирать нужно модель с третьей (заземляющей) вилкой. Для подключения к выходу из гидромассажной ванны используйте провода с двухслойной изоляцией.

В идеале установку должен проводить электрик.Если у вас нет соответствующего опыта, электромонтажные работы могут представлять опасность для жизни и здоровья. Вероятность ошибки при установке или подключении устройств.

Минимальное расстояние от розетки до пола 30 см, до края джакузи 50 см. Снаружи помещения следует установить УЗО и автомат на 16 А. Электрический кабель помещен в гофрированную трубку. Заземление гидромассажной ванны через любое сантехническое оборудование запрещено правилами техники безопасности. Если есть проблемы с заземлением, пользоваться прибором до устранения всех неисправностей нельзя.

Чтобы спа-оборудование не страдало от скачков напряжения, лучше всего установить стабилизатор напряжения. Это обеспечит максимальную безопасность людей при эксплуатации сантехники.

Неправильно подключенные к электросети гидромассажные ванны могут представлять потенциальную опасность для жизни людей. Подключение должно производиться в соответствии с типовыми правилами установки электроустановок.

Подбор материалов для заземления

Обычно для дома используется многожильный кабель диаметром 6 мм.Сечение такого провода достаточное для обеспечения электробезопасности жителей. Этот кабель подходит для подключения водопровода к отопительной воде. Что касается материала провода, то лучше ничего медного не найти.

В крайнем случае можно использовать стальной трос в медной оболочке. Для заземления лучше выбрать отрезок длиной 2 м. При этом не стоит использовать слишком большие куски, так как увеличивается вероятность прорыва.

Заземляющий кабель должен быть замаскирован.Делается это из эстетических соображений, ведь проволока портит интерьер, может мешать нормальной работе ванной комнаты. Необходимо спрятать электрический кабель и уберечь его от случайного повреждения. Обычно заземляющие провода прячут за декоративными экранами, в предметах мебели, за пластиковыми панелями.

Имеет смысл установить защитное устройство для отключения электрического тока. В этом случае можно быть спокойным: при повреждении изоляции ток автоматически отключится.

Для заземления ванны в квартире лучше всего выбрать медный многожильный кабель сечением 6 кв. М. Хорошо подойдет провод в желто-зеленой изоляции

Устройство защиты по току для ванной

Для ванной желательно установить устройство защиты от электрического тока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, в них монтируют УЗО.

Это устройство отключает электрический ток при скачках напряжения. Его принцип действия заключается в управлении входящими и исходящими электрическими импульсами. Если выходное напряжение выше входного, ток отключается.

Если проводка смонтирована с заземляющим проводом, можно установить УЗО на 30 мА. Нежелательны устройства с более высоким номинальным током. Чаще всего для бани выбирают УЗО 10 мА. Это обеспечивает высокую скорость отключения по току в случае неисправности.

Подробнее о принципе работы и особенностях подключения УЗО рассказывается в видео:

Сколько бы ни спорили о необходимости заземления ванны, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током.Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, и это небезопасно.

Не стоит рисковать своим здоровьем из-за банальной лени или нежелания тратить деньги. Установите качественное заземление, при необходимости — устройство защиты от тока. Если вам сложно с этим справиться самостоятельно, обратитесь к электрику. Он сделает всю работу быстро и качественно, а ваша ванная будет в безопасности.

Планируете делать ремонт в ванной и не знаете, чем заземлить ванну или душевую кабину? Приведу несколько вариантов подключения сантехники к цепи защитного заземления в жилой квартире.

Для чего нужно заземление в ванной?

Все электрические и бытовые приборы, которые устанавливаются и используются в ванной комнате, должны быть подключены трехжильным кабелем к отдельному дифференцированному автомату с подключенным проводом защитного заземления.

Приобрести кабельные зажимы и аксессуары для электромонтажных работ рекомендую здесь: www.rskcorp.ru/katalog-produktsii/electroustanovochnij-krepezh/kabelnye-homuty-i-aksessuary

Монтаж ванны или душа регламентируется соответствующим нормативно-техническим документом.Согласно требованиям п. 7.1.55. Согласно Правилам устройства электроустановок (ПУЭ) металлические ограждения для ванн и поддоны для душевых кабин в ванных комнатах жилых и общественных зданий должны быть электрически подключены к металлическим водопроводным трубам с помощью толстой стальной проволоки или медного электрического кабеля сечением не менее 6 мм².

Это позволит минимизировать электрическое сопротивление и уравнять разность потенциалов во всех сантехнических приборах и приборах.

1. Чтобы вам в дальнейшем было проще подключать заземление других устройств, советую сразу установить в ванной отдельную коробку уравнительной проводки;
2. Это обычный пластик. коммутационная коробка с установленной внутри нулевой шиной с резьбовыми клеммами для проводов;
3. Сплошной медный кабель С поперечным сечением не менее 6 мм² в одинарной изоляции проложите его в кабельном канале цоколя от вводного электрического щита в коридоре до коробки выравнивания потенциалов в ванной;
4. Свободный конец кабеля очистите изоляцию и закрепите ее двумя широкими оцинкованными шайбами ​​на болте с резьбой на шине заземления нуля в распределительной коробке;
5. Другой конец этого кабеля также должен быть снят с изоляции и прикреплен к коробкам выравнивания потенциала нулевой шины в резьбовом зажиме с самым большим отверстием;

Чтобы не путать заземляющий провод с токоведущими жилами других электрических кабелей, его внешняя изоляция обозначена желто-зеленой маркировкой, а на принципиальных схемах — двумя буквами PE.

Вариант 1: заземление старой чугунной ванны

Несмотря на то, что тяжелые чугунные ванны морально устарели, они по-прежнему остаются востребованными, поэтому по-прежнему часто встречаются во многих квартирах жилых домов. На вопрос, нужно ли заземлять ванну из чугуна, я могу сказать, что, конечно, необходимо, потому что чугун, как и все металлы, хорошо проводит электричество.

1. Подключение чугунной ванны к PMC выполняется тем же одножильным медным кабелем.Общая его длина должна быть не более 2-3 метров;

1. Современные модели чугунных ванн имеют специальный отлив с отверстием в нижней части корпуса, который предназначен для подключения заземляющего проводника;
2. Кабель соединяется с ванной с помощью болта M6 из оцинкованной стали;
3. Медный провод зажат между двумя оцинкованными шайбами ​​и затянут гайкой M6;

1. Второй конец медного кабеля войдите в распределительную коробку выравнивания потенциалов и закрепите в любом свободном резьбовом зажиме нулевой шины.

Совет! Чтобы исключить возможность повреждения заземляющего кабеля, советую прокладывать его внутри кабельного канала плинтуса.

Вариант 2: заземление к стальной эмалированной ванне

Современные стальные ванны изготавливаются методом штамповки из тонкого листового металла, а затем покрываются слоем декоративной и защитной эмали. Главное их преимущество — невысокая цена. На дно корпуса приварена стальная пластина для подключения заземляющего контура.

В целях безопасности жильцов эмалированная ванна также должна быть надежно заземлена:

1. Заземление для стальной эмалированной ванны выполняется точно таким же кабелем, но при этом необходимо учитывать некоторые отличительные моменты;
2. Контактная площадка стальная пластина вокруг монтажного отверстия должна быть полностью очищена с обеих сторон эмалевого покрытия до появления металлического блеска;
3. Это можно сделать с помощью большого напильника, но лучше всего для этой цели использовать шлифовальный станок с зачистным диском;
4. После этого вставьте в отверстие зажимного болта и подсоедините заземляющий кабель так же, как описано выше;
5. Если в эмалированной ванне плита не приварена, можно просверлить отверстие под крепежный болт в нижней внутренней части фланца бокового фартука по периметру ванны.

Не подключайте заземление к ножкам

Инструкция производителя запрещает подключение цепи заземления к съемным ножкам эмалированной ванны. Это связано с тем, что между корпусом ванны и монтажным кронштейном стопы имеется два слоя эмалевого покрытия, не обеспечивающего надлежащего электрического контакта в месте их соединения друг с другом.

Вариант 3: ванна акриловая пластиковая шлифованная

Многие сомневаются, нужно ли заземлять ванну из акрилового пластика, который сам по себе является хорошим диэлектриком.Ниже я расскажу, как правильно заземлить ванну из акрила, и зачем она нужна:

• Прежде всего, пластиковый корпус акриловой ванны является диэлектриком, поэтому со временем в нем накапливается заряд статического электричества. Подключение корпуса к нулевой шине позволит статическому заряду беспрепятственно уходить в землю.

• Во-вторых Пластиковые корпуса акриловых ванн сами по себе не обладают достаточной жесткостью, поэтому всегда устанавливаются на металлическую каркасную конструкцию из стальной профильной трубы.Если между металлическим каркасом и корпусом ванны попадет влага, на нем может образоваться токопроводящий слой, поэтому каркасную конструкцию также необходимо заземлить.

Акриловая ванна Основание:

1. Сборные несущие рамы обычно имеют только готовую клеммную площадку для подключения нейтрального провода. Это приварная гайка с винтом, обозначается буквами «RE» или знаком «Земля»;
2. Перед подключением заземления нужно зачистить приваренную гайку, а затем на перевернутом винте, намотав два витка зачищенного медного провода кабеля по часовой стрелке под шайбу;
3. После этого винт нужно повернуть обратно. и затяните гаечным ключом или отверткой с максимальным усилием;
4. Если в раме не предусмотрена терминальная площадка , вы можете сделать это самостоятельно. Для этого в любом удобном месте трубы просверлите отверстие диаметром 7-8 мм, и зачистите металл вокруг нее до блеска.
5. В просверленное отверстие Установите оцинкованный болт M6, а затем закрепите к нему заземляющий кабель с помощью гайки и двух широких шайб.

Контактную площадку лучше разместить внизу рамки, ближе к углу или к стене.Отверстие необходимо просверлить в таком месте, чтобы оно не сказывалось на прочности, и не ослабляло несущую способность каркасной конструкции.

Вариант 4: Душевая кабина с заземлением и ванна-джакузи

Душевые кабины и ванны с гидромассажем оснащены встроенными обогревателями, циркуляционными насосами и компрессорами, поэтому требуют подключения к бытовой электросети. Думаю, ни у кого не возникнет вопросов, зачем заземлять ванну-джакузи.

Как заземлить джакузи:

1. Для подключения всех электроприборов в ванной следует использовать трехжильный медный кабель с двойной виниловой изоляцией.

1. Два проводника с синей и коричневой изоляцией являются токопроводящими. В распределительной коробке прибора они должны быть подключены к клеммным зажимам с винтовыми зажимами с обозначениями «N» и «L» соответственно.
2. Третий провод с желто-зеленой изоляцией используется как провод защитного заземления. . Его необходимо подключить к винтовой клемме с обозначением «PE» или знаком «Земля», которая расположена на металлическом корпусе или каркасе электрического устройства.
3. Другой конец трехжильного кабеля должен идти прямо к распределительному щиту и подключаться к дифференцированному автомату или к устройству защитного отключения в соответствии с приведенной выше схемой.

При прокладке силового кабеля и цепи защитного заземления использование холодного скручивания или других неподключенных проводов не допускается. В противном случае существует опасность возгорания или поражения электрическим током.

Заключение

Теперь вы сами знаете, как заземлить баню в квартире многоэтажного дома.Рекомендую просмотреть прикрепленное видео в этой статье, а если вам интересно, готов обсудить этот вопрос в комментариях.

Как отремонтировать чугунную ванну

При осмотре моей нынешней квартиры меня сразу привлекла огромная ванна — настоящая вода из эпохи, когда купание было смаковым, а душ описал дождь. Но мой восторг быстро утих, как только я взглянул на ржавый овраг вдоль его дна, результат постоянной утечки, которая разъела белый фарфоровый чан и обнажила чугунный корпус ванны.

Супервайзер пообещал починить это — и починить он это сделал, нанеся немного латексной краски, которая отслаивалась каждый раз, когда я принимал теплую ванну. Методы супергероя были подозрительными, но он, по сути, был на правильном пути, пытаясь спасти ванну, заново покрыв ее поверхность.

«Люди очень часто вырывают старые ванны из-за того, что они слегка испорчены», — говорит Ричард Третви, эксперт по сантехнике и отоплению This Old House . «Но нелегко найти доступную по цене ванну, которая по виду и размеру напоминала старинную ванну.«

Стоит ли ремонтировать ванну?

Каждый год мастерские по ремонту по всей стране спасают тысячи уставших старых ванн и раковин, распыляя покрытие из акрилово-уретановой смолы. При правильном выполнении, вне офиса в магазине или на месте, шлифовка раковины или ванны — эффективное и недорогое решение для фарфора, который имеет сколы, грубый износ или цвет которого просто вышел из моды.

Сколько стоит отполировать чугунную ванну?

За среднюю стоимость от 350 до 500 долларов — часть затрат от 1200 до 5000 долларов на установку новой чугунной или стальной ванны — мастера по ремонту могут придать антикварному приспособлению совершенно новый вид.«Профессиональная отделка может быть экономичным решением для создания ретро-образа», — говорит Третуэй.

Это то, что выбрала Джеки Метропулос, и наняла Скотта Эйерса, специалиста по франшизе Miracle Method в Ладлоу, штат Массачусетс, для ремонта старой чугунной ванны в доме 1919 года, которым она и ее муж Мэтт владеют в Лонгмидоу, штат Массачусетс. В их ванной на втором этаже сочетаются старый шарм и новый блеск, но установленная ванна выглядит и ощущается выветренной, с зеленым водяным знаком под краном, несколькими неприятными пятнами на губе и тусклой песчаной текстурой из-за многих лет ненадлежащего использования. уборка.

Айерс, в прошлом мастер по ремонту кузовов, ремонтирует ванны, используя многие из тех же методов, которые он когда-то использовал на крыльях; он заполняет вмятины и царапины шпатлевкой, прежде чем полировать готовый продукт силовым буфером. Дэвид Кармак

Процесс

Очистка и удаление

Чтобы подготовиться к повторной отделке, Эйерс сначала вырезает герметик между ванной, стенами и полом шпателем, затем снимает сливную крышку и маскирует краны.Край покрытия будет скрыт за переоборудованными приспособлениями и новым валиком герметика.

Затем он чистит ванну, чтобы удалить загрязнения, которые могут препятствовать адгезии нового покрытия: он соскребает мыльную пену лезвием бритвы, затем протирает щелочным эмульгатором, обычно используемым для удаления воска с полов. Затем он использует очищающее средство на основе лимонной кислоты, которое нейтрализует эмульгатор, и после ополаскивания и сушки ванны протирает ее денатурированным спиртом.

Заполнение вмятин и царапин

Айерс, бывший мастер по ремонту кузовов, затирает стекловолоконной замазкой глубокие сколы и царапины, как он делал это на поврежденной двери автомобиля.(Если бы ванна была сильно протравлена ​​очисткой отбеливателем, ему пришлось бы замазать всю внутреннюю поверхность.) После того, как стекловолокно затвердеет, он отшлифует его грубой бумагой с зернистостью 36, чтобы сбить выступы, и бумагой с зернистостью 80 растушевать это. Он заполняет все оспины на высохшем стекловолокне полиэфирной замазкой для глазури, ждет, пока она застынет, а затем шлифует ее таким же образом.

После протирания липкой салфеткой он протирает клеящий агент, который позволяет акрилово-уретановой эмали прилипать к стекловидной поверхности фарфора.Многие мастера сначала делают поверхность ванны шероховатой, нанося кистью раствор плавиковой кислоты перед использованием связующего. Критики кислотного травления указывают на то, что кислоту необходимо должным образом нейтрализовать перед тем, как смыть ее в канализацию, иначе она может повредить трубы, а также окружающую среду. Запатентованный связующий агент Miracle Method исключает этап кислотного травления.

Перед распылением Айерс наносит синий связующий агент по всей поверхности ванны, что необходимо для того, чтобы новая отделка не отслаивалась от старого фарфора.

Фото Дэвида Кармака

Нанесите три слоя акрилово-уретановой эмали

В качестве связующего вещества в наборах ванн Метропулосов Эйерс надевает костюм Тайвека и пристегивает воздушную маску, подключенную к вентилятору, чтобы он не вдыхал пары краски. Используя пистолет-распылитель, он наносит три слоя акрилово-уретановой эмали, давая каждому высохнуть в течение 10-15 минут. С помощью нагревательной лампы покрытие застывает примерно за час; влажное шлифование бумагой с зернистостью 1000 сглаживает неровности и неровности.

Сухая и гладкая

После того, как он высушил поверхность бумажными полотенцами, он обработал ее силовым буфером, снабженным подушечкой из поролона и небольшим количеством автомобильной смеси для удаления царапин. Наконец, он вручную полирует ванну до блестящего блеска с помощью мягкой ткани и автомобильного воска с полимерной глазурью. Через восемь часов после прибытия в дом Метропулосов его работа сделана. Позже той ночью они смогут нырнуть в ванну.

Miracle Method, как и многие другие компании по ремонту, предлагает пятилетнюю гарантию.Но, по словам Дайан Роббинс, совладельца франшизы, которая заменила поверхность ванны Джеки, при надлежащем уходе и уходе (только неабразивные и не содержащие отбеливатели чистящие средства) отполированная чугунная поверхность ванны должна прослужить от 15 до 20 лет. И хотя это на несколько лет меньше пяти десятилетий, которые можно ожидать от нового фарфора, это определенно лучше, чем покупка ванны, которая никогда не будет исторически аутентичной.

Окутанный туманом краски, Скотт Айерс распыляет акрилово-уретановую эмаль на поврежденный фарфор ванны.Он защищает ванную комнату пластиком, а свои легкие — респиратором с подачей воздуха. Дэвид Кармак

В хорошем состоянии

Ремонт может быть наиболее практичным способом восстановления встроенной ванны, но для тех, кому посчастливилось иметь съемную ванну на ножках или чугунную раковину, давно мечтали придать ей новую отделку, соответствующую твердости. и долговечность старого.

Custom Ceramic Coatings из Ленцбурга, штат Иллинойс, является пионером в методе восстановления фарфоровых ванн в печи, точно так же, как эти светильники получили свою оригинальную глянцевую поверхность.

Процесс включает пескоструйную очистку старого покрытия, а затем обжиг нового эмалевого покрытия при температуре 1475 градусов по Фаренгейту в течение примерно четырех часов. «Это настоящая фарфоровая эмаль, такое же покрытие стекла, которое используется на ваннах, которые вы покупаете в магазинах», — говорит владелица Кара Копплин.

Ее компания уже успешно восстановила стальные раковины примерно за 250–650 долларов. (Глиняные приспособления, такие как унитазы и раковины на пьедесталах, не подлежат ремонту.) Стоимость обработки ванны должна колебаться от 800 до 1400 долларов; доставка будет дополнительно.

С нуля: Сантехника

Иллюстрация Яна Ворпоула

Когда-то в сантехнике использовались чугунные водостоки и латунные водопроводные трубы. Теперь эти материалы были вытеснены (по большей части) пластиком ПВХ, медью и гибким сшитым полиэтиленом, известным как PEX. Но независимо от того, будут ли трубы пластиковыми, металлическими или их комбинацией, именно от навыков сантехника зависит, насколько хорошо работает система.На карту поставлено многое: одно негерметичное соединение может нанести ущерб на тысячи долларов. Слив недостаточного размера с неправильным уклоном будет постоянно забиваться. А трубы подачи, которые не закреплены каждые 6 футов или около того, будут дребезжать и стучать каждый раз, когда кран отключается.

Надлежащая сантехника — это нечто большее, чем просто соблюдение кодексов и правил. Планирование и установка тихой, эффективной и герметичной системы — это искусство. Вы увидите это в том, как хороший сантехник укладывает трубы и клапаны для простоты обслуживания, избегает бесполезного расхода материала или ослабления каркаса и заботится о чистоте соединений.«Жаль, что так много нашей хорошей работы похоронено», — сетует Ричард. Переверните страницу, чтобы увидеть систему, отвечающую его строгим стандартам.

Трубопроводная сеть

Чистая вода поступает в дом под давлением 50-60 фунтов на квадратный дюйм по линиям подачи. Грязная вода, стекаемая вниз под действием силы тяжести, выходит через дренажные трубы, а воздух, проходящий через вентиляционные отверстия, обеспечивает плавный поток дренажей. Это удивительно простая и надежная установка. Клапаны могут изнашиваться, шланги могут сломаться, а приборы выйдут из строя, но основная сеть труб должна прослужить столько же, сколько и сам дом.

Отключите краны

Современная сантехника упростила для нас получение чистой воды и ее утилизацию. «Мы должны изменить представление о том, что мы можем просто включить воду и позволить ей течь, как Ниагарский водопад», — говорит Ричард. Он считает, что закон 1994 года, обязывающий туалеты с низким расходом воды на 1,6 галлона и смесители и насадки для душа на 2,5 галлона в минуту, является шагом в правильном направлении. А как насчет тех сливов воды до 94-го? Установка на них дамб, ограничителей потока и аэраторов может сделать их такими же водосберегающими, как новое приспособление, или даже больше.

Фото Шафера Смита

Beyond the Code: правила Ричарда для лучших систем

1. Запорные клапаны для всех приспособлений и устройств

Индивидуальные перекрытия позволяют быстро локализовать проблему, не отключая подачу воды в остальную часть дома. После водопровода дома Ричард всегда ведет владельца к экскурсии по всем запорным клапанам, особенно по основным запорным клапанам.

2. Не экономьте на вентиляции

Коды определяют близость вентиляционных отверстий к стокам, и правила никогда не следует игнорировать. Если вентиляционное отверстие расположено слишком далеко, оно не сможет нарушить вакуум и обеспечить быстрый дренаж. «Когда вы выдергиваете пробку из ванны, — говорит Ричард, — у вас появляется 40 галлонов воды, которые хотят стечь по этой трубе. Если есть вакуум, он может вытащить воду из всех ловушек в доме. »

Иллюстрация Яна Ворпоула

Где найти

Сверхчистая вода из крана:

Система обратного осмоса

Kinetico

800-944-9283

www.kinetico.com

Пластиковые водопроводные трубы:

Система Viega Pur Flow

Stadler-Viega

Бедфорд, Массачусетс

800-370-3122

www.stadlerviega.com

Горячая вода по запросу:

Bosch Aquastar

Controlled Energy Corp.

800-503-5028

www.controlledenergy.com

На горизонте —

Унитаз со сверхнизким расходом:

Walvit от Caroma

Южный Суррей, Британская Колумбия, Канада

604-538-7677

www.caromausa.com

Домашнее противопожарное управление:

Aquasafe от Wirsbo

www.wirsbo.com

Нужна помощь в обслуживании дома? Прочтите наши отзывы о поставщиках домашней гарантии.

Заземление сантехнических систем | Руководства по дому

Электрическое заземление направляет опасные электрические заряды из дома в землю. Удары молнии и заряды статического электричества — два наиболее распространенных типа потенциально опасных электрических зарядов.Исторически сложилось так, что система медных водопроводных труб в доме обеспечивала безопасное заземление для электрической системы дома. Водопроводная система была заземлена, потому что ее металлические трубы уходили далеко под землю. Изменения в способах подключения домов потребовали корректировок в способах заземления водопроводных систем.

Различные материалы труб

Водопроводные трубы из меди или чугуна предпочитались в качестве заземляющих устройств, потому что они обычно простирались на глубину не менее 10 футов под землей от точки, где трубы входили в дом, до основного водопровода.Растущее использование труб из поливинилхлорида или ПВХ в домашних водопроводных системах вытеснило использование меди и других металлов настолько, что водопроводы перестали быть надежным основанием для электрических систем. Кроме того, расширилось использование диэлектрических муфт, которые соединяют трубы из разных металлов, предотвращая таким образом электролиз. Эти стыки по своей природе плохо проводят электричество. Использование неметаллических сантехнических материалов также представляет проблему в отношении заземления — точнее говоря, соединения — водопроводных систем.

The Bonding Solution

Неметаллические трубы не только разрушают потенциальный источник электрического заземления, они также могут генерировать статический заряд из-за трения, вызванного протекающими через них жидкостями. В результате водопроводная система соединяется с электрической системой, и обе заземляются через вторичный электрод. Соединение — это неагрессивный заземляющий провод, который проходит от металлической водопроводной трубы обратно к металлической коробке главной электрической панели дома, к проводу, который ведет к заземляющему стержню за пределами конструкции или к самому заземляющему стержню.Создание связи позволяет цепи, которая переносит потенциально опасные электрические заряды от водопроводной системы на землю.

Вторичные электроды

Вторичный электрод — это кусок металла, обычно от 8 до 10 футов, вбитый в землю. При правильной установке над землей остается только достаточное количество стержня для крепления к проволоке большого сечения. Другой конец этого провода подключается к электрической системе дома и подсоединяется к водопроводной системе. Стандартные строительные нормы и правила допускают использование стальных трубопроводов, стальных стержней и стали с медным покрытием в качестве заземляющих электродов.Эти устройства также называются вторичными электродами, поскольку некоторые электрики по-прежнему заземляют электрические системы на водопроводную сеть дома. В этих случаях электрические нормы требуют использования второго электрода.

Подключение к водопроводу

Заземляющие или соединительные устройства, прикрепленные к водопроводу, должны быть плотно прикреплены к входной трубе рядом с тем местом, где труба входит в дом. Заземляющий провод, намотанный на трубу, не заменяет надлежащий зажим. Ни водопровод, ни электрические системы нельзя соединять или заземлять ни с чем, кроме правильно заземленного электрода.Например, входящие трубопроводы природного или пропанового газа могут проходить надлежащее расстояние под землей, но они неприемлемы для систем электрического заземления, так как по этим трубопроводам проходит горючее топливо.

Ссылки

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы публиковались в различных публикациях.Он имеет степень бакалавра Университета Арканзаса.

Можно ли заземлить выход на металлическую водопроводную трубу?

Вопрос:

Дом моей дочери ремонтировали в 1950-х годах. Он имеет соответствующую проводку (№ 12 на розетках), но ни одна из цепей не имеет заземляющего провода. Могу ли я подключить к розеткам одно заземление или мне нужно по одному для каждой цепи? Могу ли я привязать к трубам холодной воды, если они есть? (Я бы удостоверился, что трубы заземлены.)

Винс О’Брайен, Эмеривилл, Калифорния

А:

Клиффорд А.Поупджой, лицензированный подрядчик по электричеству из Сакраменто, Калифорния, отвечает: Прежде всего отвечу на второй вопрос: нет, вы не можете ухватиться за землю из трубы с холодной водой. Несколько лет назад такая установка была разрешена, но с ростом популярности неметаллических водопроводных труб и фитингов существует слишком большая вероятность обрыва металлических труб, чтобы их можно было использовать для чего-то столь же важного, как заземляющий провод. См. Разделы 250.130 (C) (1) и 250.52 (A) (1) Национального электротехнического кодекса 2002 года.

Даже если при прокладке заземляющего провода трубы являются непрерывными, вы не можете гарантировать, что целостность заземления сохранится в будущем, например, после ремонта участка оцинкованной железной или медной трубы с помощью ПВХ. Не стоит рисковать чьей-то жизнью.

Куда же тогда крепить заземлитель оборудования? Хотя NEC допускает несколько других вариантов [раздел 250.130 (C)], лучшее место для подключения заземления (при модернизации) находится на шине заземления панели, где цепь подключена к своему выключателю.

Чтобы ответить на ваш первый вопрос: в случае модернизации, когда заземление не является частью кабеля или в одном кабелепроводе, каждой цепи требуется отдельный заземляющий провод. См. Разделы 250.122 (A) и (C) NEC.

Я обнаружил, что приборы и инструменты, обычно используемые во многих частях дома, не нуждаются в розетке с заземлением (то есть с заземлением для оборудования). Для розеток, в которых заземление оборудования необходимо для безопасности, например, на кухне, на улице или в гараже, или для защиты от перенапряжения, я рекомендую использовать новую цепь.Как правило, проложить новый неметаллический кабель 14/2 или 12/2 не намного сложнее, чем проложить изолированный заземляющий провод AWG 12. Добавление новой цепи также обеспечит большую емкость и лучшее заземление оборудования.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Я разбиваю железную ванну.Учитесь на моих ошибках. : HomeImprovement

В моем подвале есть ванная комната с ванной зеленого цвета авокадо, эмалированной чугунной. Это небольшая ванная с низким потолком, которую мы превращаем в прачечную. Ванна должна была уйти, но она весит около 500 фунтов — и даже двум парням не хватит места, чтобы оседлать ее и поднять, не говоря уже о том, чтобы вывести ее через заднюю дверь.

Я узнал, что старый чугун можно разбить кувалдой, и решил этим заняться.

Когда вы ударяете по ванне молотком, это невероятно громко, поэтому защита ушей необходима. И когда вы ударяете по нему, фарфоровая эмаль отслаивается и осыпает вас и ваше окружение тысячами крошечных (и больших) осколков стекла — поэтому носите очки, пылесосьте, защищайте пол и близлежащие предметы и т. Д.

Наша ванна была очень красивой. толщиной (четверть дюйма в самых тонких местах и ​​почти дюйм на ободе), поэтому потребовалось много ударов, чтобы создать первую трещину и начать отламывать куски.

Как только ванна начинает разваливаться на части, части становятся очень острыми и часто ощетиниваются осколками фарфора, поэтому перчатки очень помогают.

И конечно, обломки весят тонну.

---

РЕДАКТИРОВАТЬ:

Разбить ванну не было моим первым или вторым выбором, но это был единственный вариант, который, к сожалению, сработал из-за ограниченного пространства.

Весь подвал имеет потолки высотой 6 футов 3 дюйма (и это с открытыми балками наверху и бетонной плитой внизу — без застроенного пола или гипсокартона наверху). Вход в комнату скрывается под главной балкой дома, поэтому вы теряете еще 8,5 «в дверях. Сама комната примерно 5 футов в глубину и 5 футов в ширину.Ванна была установлена ​​на деревянном каркасе, а затем отделана доской Hardi и керамической плиткой. Раковина и унитаз находятся прямо слева от ванны. Там есть выступающая стена, за которой прячется труба и проводка для света. На полу есть бетонная площадка под унитазом и секция, обрамленная, чтобы скрыть еще одну трубу.
