Вытяжка для ванны и туалета: виды, выбор и монтаж своими руками (15 фото)

Содержание

Вытяжка для ванной комнаты и туалета: электрическая, с обратным клапаном

Не в каждой ванной комнате есть окно. Значит, в этом помещении будет наблюдаться повышенная влажность, которая может привести к образованию плесени. Снизить влажность поможет вытяжка для ванной комнаты – её устанавливают в специальное проектное окно.

Виды вентиляции для ванной и туалета

Циркуляция воздуха в таких помещениях осуществляется следующим образом:

  • идет естественное вентилирование комнаты;
  • устанавливается принудительная вытяжка в ванной.

В первом случае подразумевается наличие окна или правильное проектирование воздуховодных каналов. Последние должны продумываться еще до строительства здания. Очень важно соблюдать такие правила их обустройства (например, при закладывании в проект в частном доме):

  1. В каждом из помещений (имеются в виду ванная или туалет) должен быть свой строго вертикально расположенный наверху воздуховод.
    Соединять между собой можно только комнаты ванной и туалета или кухни и сауны, и то, расположенных на одном этаже.
  2. Воздуховоды следует изнутри выложить кирпичом или пластиковой трубой – это поможет упрочнить конструкцию. Лучше избегать неровностей при установке.
  3. В случае поворота такого канала его обязательно надо делать плавным с радиусом не меньше 10 см.
  4. Идеально устанавливать систему вытяжки на стене напротив двери.

Принудительную вытяжку, устанавливаемую в ванной комнате и туалете, применяют при таких условиях:

  • застой воздуха в комнате или его затруднениях;
  • поломка в системе естественной вентиляции;
  • планирование установки электросауны или парогенератора;
  • в деревянных коттеджах.

Проверить, нужна ли вам такая вытяжка, очень просто. Для этого достаточно просто зажечь свечу и поднести её к отверстию для вентиляции. Если пламя отклонилось примерно на 45 градусов, значит, ванная комната проветривается должным образом. А вот если пламя вообще не шевелится (или отклоняется, но намного меньше), то в этом случае срочно нужна вытяжка в ванную комнату.

Не всегда плохая циркуляция воздуха вызвана забитыми каналами: иногда она возникает при замене деревянных окон на пластиковые. Поэтому последние лучше всего выбирать со специально встроенными в них проветривателями.

Разновидности вытяжных вентиляторов

Принудительная циркуляция воздуха осуществляется механическими устройствами. Чаще всего они представлены именно вентиляторами, которые остается только правильно подобрать. Преимущество такого устройства в том, что его работа не зависит от погодных условий и всегда обеспечит выбранный режим проветривания. Есть и недостатки – такая техника все-таки является электрической, и к ней нужно подводить провода.

Бывают данные приборы двух типов: простые и автоматические. Разница между ними в том, что автоматические требуют минимального участия пользователя в процессе своей работы.

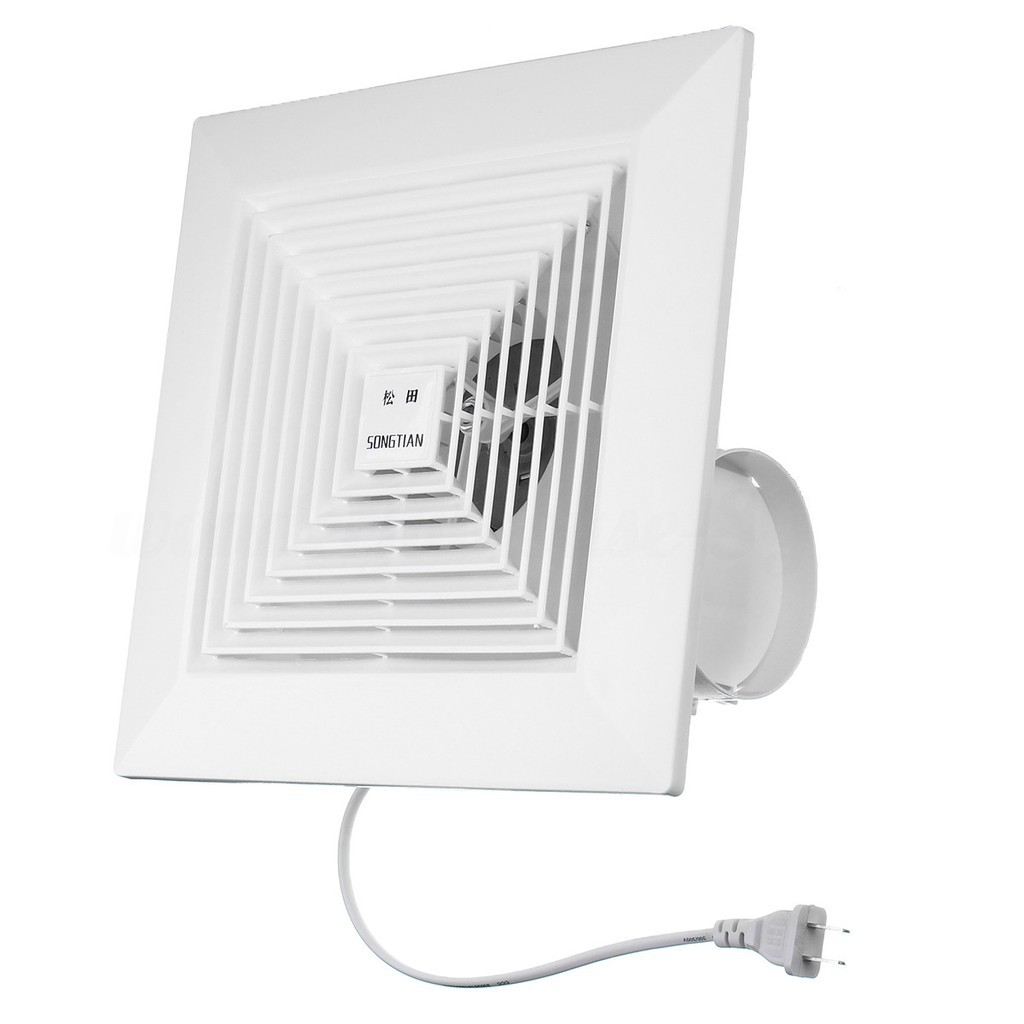

  1. Простая вытяжка представляет собой стандартный осевой механизм в трубчатом корпусе. Оснащена она обратным клапаном, блокирующим возвратный поток отработанного воздуха. Система зачастую включается и выключается посредством выключателя в ванной комнате, иногда для нее устанавливают дополнительную кнопку включения. В борьбе с большими объемами пара такой вентилятор малоэффективен.
  2. Автоматический вытяжной вентилятор стоит дороже, но зато выполняет свою работу на «отлично». В нем имеется специальный таймер выключения, а также гидростат, самостоятельно определяющий уровень влажности в ванной комнате. Как только влажность превышает норму, прибор включается, а завершив работу, также самостоятельно отключается. То есть человеческое участие в его работе сведено к минимуму, что очень удобно.

Какой вытяжной вентилятор выбрать

Представленный ассортимент таких устройств на рынке довольно многообразен, но суть у всех них одинаковая: вытяжка представляет собой конструкцию, внутри которой расположен электровентилятор. Именно он и будет гнать воздух по трубопроводной системе. Важны и технические параметры такого устройства:

  1. Производительность в границах 60–250 воздушных кубометров. Эта единица измерения должна быть не меньше шестикратного объема помещения. Например, если в ванной 10 м3, то и показатель должен быть равен 60 м3/час.
  2. Вычислить, какая именно нужна вытяжка для ванной и туалета можно по формуле M=V*(5…10), где М – требуемая производительность, V – объем помещения в кубометрах и (5…10) – это коэффициент посещаемости комнат (если человек проживает в доме один, то он равен 5, в случае, когда людей несколько – ставят цифру 10).
  3. Еще один важный момент: под дверью должна оставаться небольшая щель, только так будет идти приток воздуха. Иначе вся работа по циркуляции окажется без результата.

К общим требованиям для приборов можно отнести следующие:

  1. При установке в уже существующий канал, важно подобрать такие модели, которые будут соответствовать форме и размеру отверстия. Если устройство подобрано правильно, то оно зайдет туда полностью, а снаружи останется только решетка.
  2. Некоторую помощь может оказать применяемая на изделии маркировка – эти обозначения покажут защиту от влаги (чем выше цифра, тем она будет лучше). Для ванной комнаты лучше идти от моделей с IP 45. В этом случае техника будет защищена от водяных струй.
  3. Актуальна и проблема шума, который производит вентилятор (например, если он больше 35 децибел, то это уже будет раздражать). Малошумные модели представлены вентиляторами с большим диаметром лопастей и небольшой скоростью их работы (шуметь он будет меньше, чем такой маленький с такой же производительностью). Для снижения дискомфорта некоторые производители устанавливают в технике шумоглушитель.
  4. В современных моделях установлены датчики движения, которые включают прибор, только если кто-то зашел. Одновременно с аппаратом включается и освещение.
  5. Есть варианты с таймерами — они ограничат время работы устройства.
    В то же время они могут позволить работать вытяжке определенное время после выключения.
  6. Встречаются предложения с датчиками влажности, которые определят, сколько в воздухе избыточного пара и включат устройство только при необходимости.
  7. Вытяжка для ванной с обратным клапаном предотвратит попадание внутрь помещения воздуха с улицы или других комнат. Происходить это будет даже при выключенном вентиляторе. Если канал идет на несколько комнат, то подобный прибор будет просто незаменим.

Есть еще отдельная подгруппа потолочных вытяжек. Уже по названию понятно, куда они монтируются, но интересен способ их работы: такие устройства втягивают воздух и просто охлаждают температуру в помещении. Такое действие способно практически мгновенно устранить конденсат.

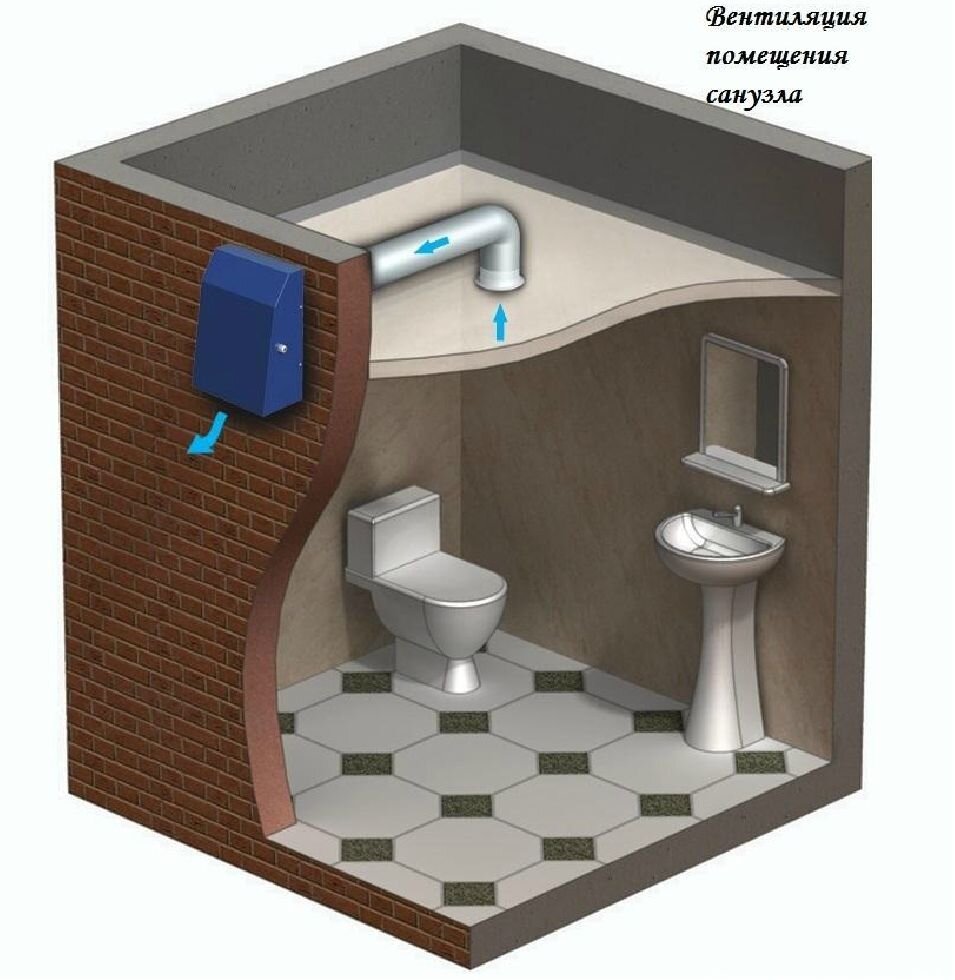

Схема потолочной вытяжки

Как правильно установить вытяжку

Монтаж вытяжки в туалете или ванной комнате можно осуществить и самостоятельно. Для этого необходимо соблюдать следующие правила:

  1. В стенах заранее прокладываются пути под проводку. В открытом виде её делать запрещается!
  2. У прибора может быть отдельный выключатель или совмещенный с освещением. Схема его подключения должна быть продумана заранее: именно по ней и стоит согласовывать проводку.
  3. Подключать фазу необходимо тоже по правилам: выключатель ставится на фазу (но не ноль). Если нет специальных знаний, работу лучше всего доверить электрику-профессионалу.
  4. Остальной монтаж будет заключаться в том, чтобы вставить устройство в уже имеющееся вентиляционное отверстие. Прикрепить к стене его лучше всего при помощи саморезов. Если отверстие недостаточно широкое, то его нужно расширить при помощи болгарки.
  5. В том случае, когда надобность установить вытяжку возникла после ремонта, то сверлить необязательно – достаточно приклеить технику «жидкими гвоздями» или силиконовым герметиком. Клей капается на место отверстий, предназначенных для саморезов. Излишки можно просто срезать ножом после того, как они застыли. Кстати, именно слой герметика может стать прекрасным шумопоглотителем.
  6. Подключать вытяжку следует согласно прилагаемой в инструкции схеме.

После установки необходимо будет время от времени снимать и промывать решетку. Делать это нужно: она будет забиваться пылью.

Итак, проблема проветривания помещения решается простой установкой вытяжки. Эта мера защитит помещение от возникновения грибков и других зловредных микроорганизмов.

принудительная вытяжка с обратным клапаном, какая нужна, как сделать самостоятельно

Санузел является помещением с высокой влажностью, а в ванной комнате зачастую образовывается конденсат ввиду высокой температуры воды во время купания. Чтобы в комнате оставались сухие стены, пол и потолок, важно хорошо проветривать помещение, иначе начнет развиваться плесень, и находиться в санузле будет не только неприятно, но и опасно. Правильно обустроив вентиляционную систему, можно избавить себя от неприятных последствий ее отсутствия.

Особенности

Любое помещение в квартире или доме должно быть не только пригодным для жилья, но и использоваться с комфортом. Так, если в жилой комнате нет окон, то воздух там будет спертым и несвежим, что поспособствует развитию болезнетворных микроорганизмов, и человек, который там живет, будет постоянно болеть.

Не менее важно позаботиться о том, чтобы пребывание в туалете и душе было таким же комфортным. Санузел может быть как совмещенным, так и раздельным, что, в свою очередь, предполагает разное устройство вентиляции. Вытяжка для ванной и туалета должна эффективно справляться со своей задачей, обеспечивая интенсивный воздухообмен и постоянство температуры в помещении. Вентиляция особенно важна в тех условиях, где высокий уровень влажности, потому как постоянный контакт с водой портит любое покрытие стен, пола или потолка и вызывает появление на нем нежелательных микроорганизмов, которые пагубно сказываются на здоровье человека.

В туалете вытяжка нужна для эффективного удаления неприятного запаха, что очень актуально для данного помещения, особенно в условиях квартиры. О какой бы комнате не шла речь, необходимо создать оптимальные условия для существования человека любого возраста.

Позаботиться о системе вентилирования можно самостоятельно или с помощью профессионалов.

Виды

Исходя из различных конфигураций помещений в квартире или доме, их габаритов, есть несколько вариантов вентиляции, которая может быть в них установлена. Самой простой будет естественная вентиляция, которая закладывается в процессе строительства жилья, но при желании можно ее сделать или модернизировать позже. Такая система помогает продвигать воздушные массы, эффективно обновляя их внутри помещения, при этом не требуя установки какого-либо электрооборудования.

Принцип ее работы состоит в том, что сверху комнаты устанавливаются воздуховоды, ведущие к крыше, горячий воздух в помещении поднимается и попадает в эти потайные пути благодаря разнице температур. Такой принцип имеет название конвекция и работает достаточно эффективно, если в комнате и на улице разная температура.

Когда создается такая вытяжка, необходимо предусмотреть некоторые нюансы.

  • Воздуховод необходимо располагать вертикально. Каждая комната в помещении должна располагать собственной шахтой.
  • Если помещения расположены рядом и имеют похожую специфику в виде повышенной влажности, большой разницы температур и сильного запаха, то их можно объединить одной вентиляционной шахтой.
  • Естественный тип вентиляции при нейтральной температуре располагает небольшой тягой, потому воздуховоды желательно делать с гладкими стенками.
  • Занимаясь установкой вентиляции самостоятельно, лучше позаботиться о том, чтобы не было острых углов, которые затрудняют проход воздуха и вывод его наружу.
  • Одноэтажные дома должны иметь разводку возле потолка, которая идет к чердаку и выводится на крышу.

Воздух, который выводится из помещения, имеет определенное напряжение и циркуляцию, которая называется силой тяги.

Проверить работоспособность вентиляции можно несколькими способами.

  • Поднести спичку к вентиляции. Если есть движение пламени, значит, вентилирование работает полноценно.
  • Взять лист бумаги и поднести к вентиляции. Если он будет на ней держаться, то тяга хорошая, если он падает, то воздух выводится плохо. Показатели будут неточными, если температура воздуха в помещении и на улице примерно равная.

Если естественная вентиляция работает неэффективно, целесообразно использовать усиленный вариант. Принудительная вентиляция предполагает наличие электрического прибора в виде вентилятора. Потолочная вентиляция такого типа должна быть оборудована подходящим аппаратом, который сможет справиться с заданным количеством воздушных масс. Для такого устройства достаточно иметь в помещении один канал, по которому будет выводиться весь загрязненный воздух из помещения. Чтобы вычислить оптимальную мощность устройства, нужно умножить объем комнаты, где длина умножается на ширину и высоту помещения, на частоту использования, которая варьируется от 5 до 10, что диктуется количеством людей, живущих в помещении и использующих ванну, туалет или кухню.

При минимальном количестве проживающих коэффициент равен пяти, далее увеличивается относительно жильцов квартиры или дома.

Использование принудительных вентиляторов в ванной может быть опасным, потому как контакт электроприборов с влагой может вызвать короткое замыкание. Чтобы не рисковать работоспособностью устройства и безопасностью жильцов, необходимо устанавливать влагостойкие вентиляторы.

Выбирая вентилятор, важно обращать внимание на различные показатели.

  • Наличие датчика влажности, который сам высчитывает момент для включения, когда порог влажности был преодолен. Такой тип включения помогает существенно сэкономить на электроэнергии.
  • Вентиляторы с таймером позволяют выставить время включения вентиляции, чтобы не тратить на это время, а активно использовать помещение при оптимальных и комфортных условиях.
  • С наличием датчика движения, который активирует вентилятор, если в комнате кто-то есть.
  • Устройство с обратным клапаном, позволяющее предотвратить попадание загрязненного воздуха из окружающей среды в помещение.

Современные аппараты могут быть оснащены смарт-технологиями, которые имеют множество функций и легки в управлении. Умная вентиляция позволяет добиться желаемого результата даже людям с ограниченными возможностями. Вытяжная вентиляция может иметь автономный вариант и располагаться в вентиляционной шахте ванной, в форточке кухни или любом другом месте, где сможет вывести воздух из помещения на улицу. Работа такого устройства осуществляется на батарейках, а значит, нет риска короткого замыкания и угрозы для человека.

Очень удобным вариантом такая портативная вытяжка будет для тех, кто курит, потому как поможет эффективно избавиться от табачного дыма и быстро очистить воздух в помещении.

Как это работает?

Задумавшись об установке вентилятора в воздуховод, нужно определиться с надобностью данного устройства. Если вытяжка справляется со своей работой, то нет смысла монтировать дополнительные приборы.

Чтобы понять, насколько эффективно работает вентиляция, можно посмотреть на следующие показатели:

  • насколько потеют окна и зеркала в ванной комнате в период принятия душа;
  • влажный фон помещения, медленный процесс просыхания полотенец;
  • начало развития грибка в швах плитки, в углу комнату и на потолке.

Плесень и грибок не только разрушают отделку помещения, но и негативно воздействуют на здоровье жителей квартиры или дома.

Проверить, вытягивает ли вентиляция воздух из помещения просто – для этого можно взять спичку и понаблюдать за движением пламени. Если оно не двигается, значит, воздуховод забит и его нужно чистить. При слабом движении можно наблюдать слабую тягу, которая указывает на необходимость установки вентилятора. Важно проводить такую проверку в оптимальных условиях, когда на улице дует холодный воздух, а дома тепло. Именно в этих условиях идет тяга и можно судить о состоянии вентиляционных шахт. Вентиляция должна справляться с заданным количеством воздуха в помещении, потому важно выбирать достаточно мощные аппараты.

При установке принудительного вентилятора во время его включения можно четко услышать его шум. Он гудит достаточно шумно в случае неверного монтажа, но если сделать все правильно, то звука будет почти неслышно. Порогом шума для ванной считается 25 дБ. Шум может возникать и вследствие сильной мощности устройства и большой скорости движения лопастей. Делая выбор в пользу того или иного товара, важно обращать внимание на показатели мощности, потому как именно они будут влиять на скорость воздухообмена, и, что немаловажно, работоспособность дополнительных функций, таких как таймер или датчик движения.

Какая лучше?

Для того чтобы сделать правильный выбор и установить подходящий вентилятор, важно знать, на что именно нужно обращать внимание:

  • Наличие сертификатов и гарантии качества. Устройство должно быть безопасным и хорошо выполнять свою работу.
  • Электрические детали вытяжки должны размещаться в пластиковом корпусе, который защищает их от влаги и пара.
  • Оптимальный уровень мощности, чтобы быстро вывести весь воздух в помещении, обновив его. Если санузел общий, то и вытяжка должна быть более мощной, чтобы обслуживать сразу два помещения.
  • Любителям современных технологий приглянутся вентиляторы с разнообразными датчиками, таймером.
  • Важно соотнести размер вытяжного отверстия с габаритами самого вентилятора, чтобы он в него вошел, но при этом и не болтался.
  • Выбор вентиляционных устройств лучше производить среди ассортимента известных брендов, которые зарекомендовали себя на рынке.
  • Подбор вентилятора осуществляется и с учетом шума устройства, который не должен быть выше 25 децибел.
  • Подбор хорошего устройства за оптимальную цену.

Наиболее благоприятным вариантом вентилятора будет устройство, которое работает на шарикоподшипниках, что делает их тихими и максимально продлевает срок его службы. Удобнее всего в использовании вентилятор с датчиком движения и уровня влажности, который сам включается в нужный момент, что не требует никакого участия человека и обеспечивает последнему комфортное использование помещения.

Наличие обратного клапана существенно облегчает уход за помещением, потому как в него извне не попадает никакой мусор, пыль и любые мелкие частицы, притом что постоянно выводится все ненужное, вредное, дурно пахнущее.

Самостоятельное изготовление

Если нужно установить вентилятор в ванной комнате своими руками, то проще всего приобрести для этого подходящее устройство, поместить его в вентиляционную шахту, подключить к электричеству и закрепить к стене. Если есть возможность, лучше покупать вентилятор, который оснащен датчиком влажности, что обеспечивает его включение в нужный момент. В квартире обычно предусматриваются специальные воздуховоды, в которые монтируется сетка для естественной вентиляции или вентилятор для принудительной. Если такой конструкции нет, то ее нужно делать самостоятельно, проделывая его в стенном проеме или в потолке. Это актуально для частного дома, который строился как дачное помещение и не предполагал круглогодичного пребывания.

Если в ванной комнате есть окно, это уже возможность для вентилирования пространства, но гораздо эффективнее к нему добавить электроприбор для быстрой откачки воздуха и насыщения помещения свежестью. В тех случаях, когда вентиляции нет и не предусмотрено даже окно, вывод шахты будет через стену дома по верху, в направлении крыши. Смонтировав все конструкции нужно проверить, насколько хорошо по ним идет воздух, и только после этого монтировать сам вентилятор. В процессе работы что-то может забить канал или частично его засорить, потому важно проверить проходимость как самодельных воздуховодных путей, так и тех, что были предусмотрены во время строительства.

Подбор вентилятора делается по имеющемуся отверстию в стене. Если они не совпадают, то придется либо расширять его, либо уплотнять. Установка производится путем снятия решетки и крепления всех необходимых проводов. Крепить оборудование можно саморезами или жидкими гвоздями. Когда все готово, необходимо установить решетку на место и замазать стык между вентилятором и стеной при помощи герметика.

Правильно установив вентилятор, можно сделать пребывание в санузле комфортным и приятным, обеспечив безопасность всех покрытий для человека и продлив срок их эксплуатации.

Материалы и комплектующие

Вентиляция для ванной и туалета может быть уже готовой и находиться в стене, а может отсутствовать, тогда нужно самостоятельно ее монтировать. Выбор материалов в этом случае играет большую роль. Воздушные каналы могут иметь различный внешний вид, быть круглыми или прямолинейными. Основной материал для их изготовления – сталь, она может иметь разную толщину в зависимости от того, какую температуру будет иметь воздух и как много его будет перемещаться.

Основными деталями являются трубопроводы для прохождения воздуха, но кроме них, важно использовать еще и фасонные детали, благодаря которым формируются повороты и изгибы конструкций. Для участков, где вентиляционная шахта проходит с внешней стороны, можно использовать медные, текстильные и пластиковые детали, что будет иметь не только высокий коэффициент качества, но и декоративный эффект.

Для крепления воздушных каналов можно использовать фланец, бандаж, раструб или муфту. Составив план будущей вентиляции и определившись с типом крепления и будущими материалами, можно приступать к работе. Следующим важным этапом будет подбор самого вентилятора и комплектующих к нему.

Каждая вентиляционная система, призванная очищать воздух, должна обладать фильтром, который может иметь несколько видов:

  • сухой пористый;
  • пористый смоченный;
  • электрический.

Выбор того или иного варианта продиктован количеством пыли, которое должны поймать и удерживать вентиляционные системы.

Еще одна комплектующая – это шумоглушитель, который позволяет сделать работу вентилятора менее заметной и громкой. Обычно их делают из жести в форме двух цилиндров, которые разделяет адсорбирующий материал. В некоторых случаях целесообразно устанавливать заслонки, которые пускают воздух при открытии и останавливают при своем закрытии.

Сам по себе вентилятор для ванной или туалета может быть четырех типов.

  • Осевой. Используется в квартирах и домах, имеет высокую эффективность при относительно простой установке.
  • Центробежный. Применяют на крупных промышленных объектах, потому как вентиляционная способность этого устройства очень мощная и может переработать огромный поток воздуха, используя при этом тот же энергетический ресурс.
  • Канальный. Устанавливаются в сам воздуховод. В этих устройствах есть датчик влажности и отключения. Чаще всего аппарат помещается в пластиковый корпус, что дает возможность использовать его в сауне или бассейне.
  • Бытовой. Служит для обслуживания кухни или санузла в квартирах. Для таких помещений рекомендуется выбрать устройство, оснащенное обратным клапаном, что не позволит воздуху из туалета или кухни попасть в другие комнаты.

Исходя из помещения, его габаритов и подготовки вентиляционной шахты, можно правильно подобрать вентилятор, а при надобности сделать и воздуховод.

Процесс установки

Чтобы установить вентилятор, необходимо следовать определенным инструкциям. Зачастую на самой упаковке с вентилятором уже есть некоторые рекомендации, как правильно осуществлять его монтаж. Однако до того, как можно будет что-то монтировать, нужно проверить работоспособность вентиляционной шахты, хорошо ли она справляется с забором воздуха и выводит ли в полной мере его с помещения. Если обнаруживаются какие-либо проблемы с потоком воздуха, необходимо тщательно проверить каналы и почистить их.

Для установки вентилятора первым делом нужно снять декоративную решетку, после чего примерить вентилятор к конкретному воздуховоду. Важно зафиксировать прибор в отверстии герметиком или специальным клеем, но самым надежным вариантом будет использование саморезов. Как только основное крепление было сделано, важно позаботиться о том, чтобы не осталось мелких недостатков. Как только все закончено, можно поставить на место решетку и проверить работоспособность аппарата.

Если в помещении нет вентиляционной шахты, то организовывать ее нужно не менее чем на двухметровой высоте. Желательно расположить выходное отверстие напротив дверей или по диагонали от них. Это поможет создать необходимый приток воздуха для активного вентилирования пространства. Работоспособность вентилятора можно выбрать по желанию. Он может включаться автоматически, если в нем есть соответствующие устройства, а можно активизировать его путем включения выключателя самого вентилятора или совмещенного со светом в ванной.

Выбор вентилятора должен быть оправданным, чтобы его мощности хватало для санузла, а дизайн решетки подбирается из расчета внешнего вида пространства, чтобы подчеркнуть его стиль и дополнить при необходимости. Установив такой аппарат, можно продлить сохранность всех покрытий в санузле и обеспечить комфортное и безопасное использование как ванны, так и туалета.

Рекомендации по эксплуатации

Если вентилятор установлен правильно, то проблем с его работой возникнуть не должно, и он будет эффективно справляться с предназначенным ему количеством воздуха в помещении. Однако если в процессе монтажа были допущены ошибки или работа производилась неквалифицированным мастером без должного внимания, то очень скоро могут появиться первые проблемы.

Перед тем, как устанавливать вентилятор в шахту, важно проверить тягу в ней. Если ее нет или она слабая, желательно прочистить всю систему, иначе проблема со временем только усугубится, а для чистки ходов нужно уже будет демонтировать вентилятор. Проверяя тягу, важно сделать сразу два теста – один при открытых дверях и окнах, второй – при закрытых, чтобы отрезать доступ к источнику свежего воздуха.

Совмещенная ванная с туалетом требует более мощного аппарата, потому важно правильно рассчитывать мощность прибора, выбирая его. Зная площадь всего санузла, можно определиться с типом вентилятора. Зачастую более мощные агрегаты имеют и больший размер, потому как им нужно перекачивать в разы больший объем воздуха. Выбирая размер вентилятора, важно заранее знать величину отверстия вентиляционной шахты, чтобы не пришлось его расширять или подкладывать что-то для фиксации.

Если со временем при включении вентилятора начали появляться проблемы и аппарат не работает, нужно проверить провода и выключатель, если он является запускающим элементом. Устанавливая вентилятор, желательно надежно крепить все кабели, чтобы они со временем не раскручивались, потому как во время работы есть небольшое колебание поверхности, которое может воздействовать на них, потому со временем контакты ослабнут и отойдут.

Монтировать вентилятор лучше подальше от смесителей и воды, потому как ее попадание на устройство крайне нежелательно.

Правильная высота и месторасположение может гарантировать оптимальную работу вентилятора, а очищенные воздушные пути дадут свободный проход воздуха из помещения за его пределы и замену его свежим и чистым.

Полезные советы от профи

При выборе вентилятора важно обращать внимание на многие детали. Если местом установки избран санузел, то уровень влажности в нем будет достаточно высок, потому необходимо искать маркировку с буквами IP, которые и говорят о дополнительной защите корпуса от влаги и готовы к влажным воздушным массам, которые будут через него проходить.

Что касается мощности, то рекомендуется не брать устройства, имеющие параметры менее 100 м3/ч. Для экономии электроэнергии наиболее актуальными будут модели, оснащенные датчиком движения, который включает устройство в момент появления кого-то в ванной или туалете и выключает по исчезновению объекта. Если есть желание использовать вентилятор только в случае необходимости, то лучше выбрать аппарат с датчиком влажности в помещении, тогда вентилятор начнет свою работу в тот момент, как только уровень нормы будет превышен, и остановится, когда воздух будет свежим и чистым.

Если есть желание принимать душ в хорошо проветренном помещении, можно установить таймер автоматического включения вентилятора, который сам отключится в заранее заданное время самим хозяином. Выбирая вентилятор для многоэтажек, очень важно проверить наличие обратного клапана, который будет блокировать чужой мусор и грязный воздух, не пуская его в квартиру.

Только тщательный подбор устройства сможет обеспечить комфорт проживания в квартире или доме и использование ванной и туалета с соблюдением всех норм влажности, чистоты воздуха и полном отсутствии вредных факторов, которые появляются при несоблюдении таких норм.

О секретах монтажа вытяжки в ванной комнате и туалете смотрите далее.

✎ расчет для ванной, туалета, кухни – Ventbazar.UA

Содержание:




    Вытяжной бытовой вентилятор – самый продающийся агрегат среди вентиляционного рынка. Но много ли покупателей выбрали это изделие правильно для своего помещения? Много ли вентиляторов работают с недостаточной мощностью в данный момент? Чтобы купить правильный агрегат для своей ванной или кухни, достаточно задать один из самых важных вопросов: как выбрать бытовой вентилятор для установки в определенном месте? Мы расскажем Вам все уловки и правила, чтобы Вы точно не прогадали.

В каких случаях наиболее часто требуется установка вытяжного вентилятора?

  Главное отличие принудительной вентиляции от естественной в том, что в вытяжном отверстии для ускорения вытяжки отработанного воздуха из помещения устанавливается вытяжной вентилятор.

  Для начала давайте разберемся, где мы наиболее часто сталкиваемся с проблемами загрязненного, переувлажненного или задымленного воздуха. Чаще всего ищут:

  • вытяжной вентилятор для ванной комнаты;
  • вытяжной вентилятор для прачечной;
  • вентилятор для туалета;
  • вентилятор для вытяжки на кухне;
  • бесшумный вентилятор для жилой комнаты, где нет качественного воздухообмена.
  Наиболее часто в бытовые помещения устанавливаются вытяжные вентиляторы, а приток воздуха организовывается в вентилируемые помещения из других комнат либо с помощью естественной вентиляции, либо через стеновые или оконные проветриватели.

  Если Вы устанавливаете вытяжной вентилятор в туалете или в ванной комнате, обязательно побеспокойтесь о переточных решетках или отверстиях внизу двери, чтобы воздух из основных помещений замещал удаляемый загрязненный воздух. Если такого перетока не будет, Ваши расходы на вытяжной вентилятор будут лишними, потому что в комнате все равно не будет достаточно свежего воздуха, но влажность все же уйдет.

  Для любой вентиляции необходимо наличии двух каналов — приточного и вытяжного. Если работа одного из них будет нарушена, циркуляция воздуха тут же остановится.


Краткая инструкция по выбору прибора

  1. Сначала измеряем диаметр подключения (вент. канал в комнате).
  2. Определяем производительность прибора, подходящую под Ваше помещение (делаем расчеты).
  3. Измеряем диаметр подключения (вент. канал в комнате).
  4. Выбираем функционал для удобства и требований комнаты.
  5. Определяемся с брендом, и выбираем подходящую по требованиям и дизайну модель.
  6. Монтажные работы (не трудный процесс, поэтому можно самостоятельно реализовать).



Разнообразие бытовых вентиляторов

  Вентиляторы для бытового применения отличаются:

  • присоединительным диаметром к воздуховоду, воздушному каналу или стояку: от 75 до 150 мм. Чем больше диаметр подключения, тем мощнее вентилятор;
  • принципом работы: осевые, центробежные, комбинированные;
  • типом присоединения к воздушному каналу: поскольку производительность бытовых вентиляторов не так уж и велика, они обычно присоединяются к круглым воздуховодам, или устанавливаются непосредственно в канал;
  • расходом воздуха или производительностью в м3 в час: чем больше помещение, чем длиннее воздуховод, чем выше вентиляционный стояк, тем больший напор должен обеспечить вентилятор;
  • вентилятор с обратным клапаном и без, который обеспечивает защиту от возврата вытяжного воздуха обратно, или попадания в вент. канал загрязнений — основной атребут для туалета и кухни. Кстати, в нашем Блоге есть статья про необходимость обратного клапана — прочтите обязательно;
  • способом регулирования скорости вентилятора: двухскоростные, со ступенчатым или плавным электронным регулированием внешним блоком;
  • режимом работы: для непрерывной работы или периодического включения;
  • напряжением питания: обычно вентиляторы бытового применения питаются от сети 220 В, иногда 127 В или 12 В;
  • возможностями управления: имеется масса исполнений вентиляторов с управлением по датчику влажности, движения, освещенности, с таймерами и другими возможностями;
  • способом установки: встраиваемый в стену или потолок или накладной монтаж, с выбросом в канал или через воздуховод на улицу.



  Разнообразие моделей и исполнений поражает. В нем легко заблудится. Но мы расскажем, с чего стоит начать, и как выбрать вентилятор для конкретного применения, чтобы не ошибиться.


Как рассчитать производительность вентилятора: формула

  Начнем с того, что задачей вытяжного вентилятора для помещения определенного объема является эффективное удаление загрязненного воздуха с нормативной кратностью, т.е. за единицу времени весь объем воздуха должен несколько раз обновиться. Этим суммарным объемом определяется расход воздуха в м3/ч — основная характеристика вентилятора. Обычно при расчетах учитывают не только нормы воздухообмена, но и запас по производительности, учитывающий местные сопротивления (изгибы воздуховодов, длину стояка, переднюю декоративную панель, фильтры, и т. д.). Для справки можно воспользоваться такой таблицей.

Далее действует формула:

L=S*h*k, где


L – производительность вентилятора, м3/час;

S – площадь помещения, м2;

h – высота потолков;

k – кратность воздухообмена.


  Например, для помещения ванной комнаты с площадью 2х2 м2 выйдет такой расчет: 4*2,5*10= 100 м3/час. То есть, для такой ванной необходим вытяжной вентилятор с производительностью  100 м3/ч. Так как мы берем ванную для примера, влажность воздуха в ней повышена, поэтому потребуется больше давление для вытяжки – инженеры советуют брать для ванных завышенный коэффициент  – 10 крат.


  Еще необходимо учесть запас по производительности 15-20% для всех изгибов вентиляционных каналов внутри конструкции здания и прочих элементов, которые создают давление на воздух и уменьшают проходимость – получим значение около 110м3/ч. Таким образом, нам нужен вытяжной вентилятор с расходом не ниже этого значения. Это грубый расчет, но учтите: слишком мощный вентилятор может создавать сквозняки и много шума. Если воспользоваться этой таблицей, то вопрос как выбрать вентилятор для ванной с правильной мощностью решиться сразу же.


  Подбор вытяжного вентилятора — не такое уж простое дело, и профессиональная консультация никак не повредит в таких случаях. В технических расчетах по специальным формулам, которыми пользуются инженеры, для ванной или душевой учитываются излишки влаги, находящиеся в воздухе, плотность воздуха и другие параметры.


Как подобрать вентилятор в ванную и санузел?

  В таком помещении важно учитывать необходимость удаления и влаги, и загрязненного воздуха. Поэтому рассматривая варианты для ванной, важно воспользоваться правильными формулами для расчета мощности. Бывает такое, что расчет производится без учета повышенной плотности воздуха, и в итоге, вентилятор попросту не справляется с работой, поэтому всегда лучше следовать вышеуказанной таблице и проводить правильный расчет.


  Для ванной нужно выбрать модель с дополнительными опциями, которые обязательны для ванной: датчик влажности, повышенная защита от влажности и брызг воды, изоляция. Неплохо будет так же включить в список требований к модели таймер или таймер задержки выключения. Предусмотрев такие опции, вентилятор будет включаться, как только влажность превысит норму, а выключиться через 25 минут после Вашего ухода (таймер задержки), либо же будет работать по указанному Вами времени (таймер). Защита априори должна быть встроена в модель, иначе вентилятор не проработает и года, как и любая другая техника при контакте с водой. Поэтому следует смотреть на коэффициент защиты в технических характеристиках – он должен составлять IP 44 и выше.


  Немаловажно предусмотреть наличие обратного клапана или жалюзи, перекрывающих воздушный вытяжной канал после выключения вентилятора. Это избавит от угрозы проникания запахов и влаги из соседних квартир, а также снизит потери тепла в комнатах квартиры.


Пример модели.
Премиум решение. Вытяжной вентилятор Maico ECA 100 ipro H из серии ECA ipro — идеальный вариант для ванной. Этот надежный прибор считается лучшим на рынке, вернее бренд Maico. Модель характеризуется высокими показателями защиты IP X5, встроенным обратным клапаном, автоматическим датчиком влажности, с функцией настройки времени задержки включения.

Оптимальное решение. Soler&Palau SILENT-100 CHZ SILVER DESIGN — 3C из серии Soler&Palau SILENT DESIGN – у него есть все необходимые функции: обратный клапан, датчик влажности, и защита от влаги в IP45. Правда, он без таймера, но это уже функция для удобства, а не из списка необходимостей.


 Отличный вариант для ванной в серебряном цвете — модель Soler&Palau SILENT-100 CHZ SILVER из серии SILENT CHZ. Этот вентилятор располагает не только красивым дизайном, но имеет все нужные функции: регулируемый таймер, датчик влажности, обратный клапан, регулируемый гигростат для измерения влажности (Вы сможете настроить порог допустимой влажности, например 50% RH), а так же световой индикатор.




Подбираем вентилятор в туалет

  Тут не нужно выдумывать велосипед, и искать что-то навороченное. Туалет – это маленькое помещение, где и пыль то практически не скапливается. А вот микробов и неприятных запахов – очень много. Тут нужно выбирать самый простой вентилятор, но не забываем про расчеты – уклон делаем на производительность, иначе либо в туалете будет холодно при увеличенной мощности прибора, либо от него не будет толку. Вспоминаем про плохие запахи – распространенная проблема в том, что запах часто возвращается с вент. каналов, поэтому ищите модель с обратным клапаном или жалюзи.


  Что можно посоветовать по функционалу. Чтобы при походе в уборную не думать про включение вентилятора, подберите модель с электроприводом и выведите шнур к выключателю. Тогда прибор будет включаться вместе со светом. Вы можете вывести и отдельную клавишу для него. А для тех, кто забывает выключать свет в туалете – присмотрите вентилятор с таймером задержки. Он будет работать еще 15-20 минут после Вашего ухода, устранит все загрязнения и запахи, и выключиться. И не надо переживать про электроэнергию.



Пример модели.


  Премиум решение. Вентилятор немецкого производства Helios MiniVent M1/100 N/C, или же Helios MiniVent M1/100 P из серии MiniVent. Обе модели обладают высокой стойкостью к различным видам микроклимата (с повышенной влажностью или запыленностью), а так же прослужат довольно длительный период. Серия MiniVent характеризируется отличной степенью защиты в IP X5 и плотным обратным клапаном, двумя скоростями, низким уровнем шума 25-30 Дб(А) на расстояниии 3м. Сами же модели обладают полезным для пользователя функционалом: вентилятор MiniVent M1/100 N/C оснащен программированной задержкой выключения, а модель MiniVent M1/100 P имеет датчик присутствия.

  Оптимальный вариант. Модель Вентс 100 ЛД Авто ВТ из серии Вентс ЛД Авто – идеальный прибор, потому что в нем собрано все, а стоимость у него низкая. У этого вентилятора за передней панелью встроены жалюзи, которые не пропускают воздух обратно, а так же реле влажности для автоматического запуска работы при влажности 60-90%, и таймер задержки на 2-30 минут. Из недостатков – защита влажности всего IP 24, но для туалета это и не важно.

  Если же нужна модель еще бюджетней, то неплохим вариантом станет модель Вентс Флип (230/60) ВТ из серии Вентс ФЛИП. Он очень доступный в цене, но при этом в нем встроен обратный клапан, и есть тот самый шнурковый выключатель, с помощью которого можно вывести управление к клавише освещения, а так же есть таймер задержки выключения. То есть, вентилятор отлично подходит для всех требований в туалете.

Как подобрать вентилятор для кухни?

  Часто вытяжки над плитой не хватает, в таком помещении все равно появляются застойные зоны и духота. Ведь вытяжка собирает испарения непосредственно над плитой (местно), но все остальные остатки пара, влажности, воздух с высокой температурой и запахами собираются под потолком, откуда потом распространяются повсюду в квартире. Поэтому нам важно собрать все загрязнения и запахи не только местно, но и во всем помещении. Вытяжной вентилятор отлично с этим справится.


  При выборе вытяжного вентилятора для кухни, кроме учета в расчетах нормативного воздухообмена, учитываются потребности удаления излишков тепла от всех приборов, находящихся в кухне, количества людей и излишков переувлажненного и загрязненного воздуха. При подборе обязательно учитывается частичное удаление воздуха через вытяжку над плитой и приток воздуха из основных помещений квартиры или дома.





  Что не менее важно, отработанный воздух имеет свойство не удаляться сразу, но и путешествовать по каналам, которые находятся в других комнатах, а потом возвращаться обратно при выключенном вентиляторе. Поэтому для кухни нужен вентилятор с обратным клапаном. Встроенная в нем заслонка герметично закрывает патрубок прибора, и не пропускает тягу с другой стороны, то есть воздух может двигаться только в одну сторону – из помещения.


  При выборе вентилятора в кухню обратите внимание на модели с хорошим фильтром. При готовке в воздухе растворяется жир, частицы масла, эфира, и они оседают на всех поверхностях и приборах. Вентилятор вытягивает их вместе с загрязнённым воздухом, но жир не проходит просто так в шахту – он остается внутри агрегата, скапливается там, и потом мешает его работе, или ломает его. Хороший плотный фильтр скапливает все на себе, защищая и вентилятор, и вент. шахты от засорения маслом и жиром. Поэтому обязательно обращайте внимание на наличие фильтра у прибора. Но помните – фильтр нужно регулярно чистить, примерно раз в полгода: можно просто промыть водой, высушить и положить его обратно.


{callback:1} Пример модели.

Премиум решение. Отличным вентилятором для кухни является Maico ER 100 из серии Maico ER – у него хороший плотный фильтр, который скрывается прямо за декоративной панелью, и надежный обратный клапан, производится в Германии. Бонусом станет тихая работа двигателя на шариковых подшипниках, корпус, поглощающий шум. Дополнительный монтажный корпус, который чаще всего докупается к прибору, имеет стойкую защиту от горячих температур и влажности, что идеально для кухни. Долговечность и стойкость этой модели при тяжелых условиях кухни удивит Вас. Не забывайте, что у этой модели есть различные модификации с дополнительными функциями.

Оптимальное решение. Осевой вентилятор Vortice Evo ME 100/4′ LL из серии Evo. Прекрасный вариант для кухни — модель с повышенной тягой, забирает воздух с 5-ти сторон. Также имеет обратный клапан и двигатель на шариковых подшипниках, что на 100% предотвращает возращение загрязненного воздуха. В дополнение, вентилятор имеет высокую степень защиты IP 45 и второй класс изоляции, а еще работает очень тихо (21-24 дБ(А)), 2 скорости работы и повышенная эффективность, работа в беспрерывном режиме до 30 000 часов без перегревания. Надежный хороший вариант.



Вентиляция в гардеробной – нюансы

  Вся фишка гардеробной в том, что люди здесь бывают только несколько раз в день. Поэтому такое помещение плохо вентилируется естественным путем, и появляется спертость воздуха. При спертом воздухе одежда начинает портиться, приобретать неприятный запах, будто она залежалась в коморке. Даже если Вы используете самые стойкие и пахучие кондиционеры при стирке – одежда все равно будет плохо пахнуть. И не будем упоминать про скопление пыли и вещах, или бактерий после невымытых рук – это и так известно. Поэтому в гардеробную нужен вентилятор.


  При выборе бытового вентилятора для гардероба смотрим на 3 параметра – тип вентилятора, производительность, таймер.


  Производительность. За счет того, что помещение отличается от ванной и кухни, воздух в нем не плотен и не загрязнен. Тут нужно подобрать не сильно производительный вентилятор, чтобы Вам было не холодно переодеваться, но и не слабый, потому что комната обычно имеет площадь несколько больше ванной.





  Тип прибора. Чаще всего для гардеробной комнаты выбирают осевой или центробежный тип бытового вентилятора – они показывают очень высокие результаты и имеют хорошую эффективность, но можете выбрать и обычный вытяжной тип.


  Таймер нужен для того, чтобы вентилятор выключался без Вашего вмешательства после Вашего ухода, чтобы проветрить все остатки углекислого газа и прочего. Вы можете задать параметр, чтобы он выключался через 30 минут – этого будет достаточно для нужного эффекта.


  Пример модели.
  Премиум решение. Осевой вентилятор Maico AWB 100 TC из серии AWB немецкого производства с относительно недорогой ценой, но безупречным качеством. Модель предназначена для помещений до 30 м2, присутствует обратный клапан, прибор с термической защитой от перегрева двигателя и деталей, сделан из прочного долговечного пластика. Дополнительно модель имеет хороший воздушный фильтр, регулируемый таймер, низкое энергопотребление.
  Оптимальный вариант. Вытяжной вентилятор Blauberg Quatro 100 Т станет отличным решением. Во-первых, это вентилятор осевого типа, во-вторых, он обладает хорошей производительностью, и в третьих, у него есть таймер выключения. Так же стоит обратить внимание, что у этой модели есть разные красивые расцветки: золотой, серебрянный, платина, и другие.


Дополнительные моменты, которые важно учесть

  • дизайн модели  – с декоративной отделкой или стандартная;
  • возможность монтажа – на стену или потолок, встроенный или накладной, в вытяжной канал, с выбросом в вертикальный общий стояк, за подвесным потолком;
  • уровень шума – малошумные или стандартные исполнения;
  • разнообразные возможности управления ручного или автоматического управления, описанные выше;
  • возможность присоединения одного или двух помещений к одному вентилятору;
  • энергопотребление вентилятора;
  • возможности обслуживания и сервиса, — для качественных вытяжных вентиляторов не стоит беспокоиться о безотказности в работе или гарантии.


  Стоит особо отметить современные возможности управления бытовыми вентиляторами для более комфортного пользования. Вы можете выставить задержку по таймеру и вентилятор еще будет удалять загрязненный воздух какое-то время, он может работать постоянно или с определенными интервалами, работать с повышенной мощностью или в обычном режиме, может быть совсем бесшумным, включаться шнурковым выключателем, работать с контролем уровня влажности или по датчику движения, включаться вместе с освещением и выключаться с задержкой после выключения света и т.д.



Итоги

  Проблема с циркуляцией воздуха может возникать по двум причинам – или нарушен приток свежего воздуха, или нарушена вытяжка отработанного. Чтобы определить, какая причина нарушения циркуляции воздуха в вашей квартире, вам понадобится лист бумаги и спичка. К вытяжному отверстию подносится зажженная спичка или лист бумаги. Если вытяжка нормально работает, то спичка погаснет, а лист бумаги слегка прилипнет к вытяжному отверстию. В таком случае рекомендуем задуматься от установке вытяжного вентилятора.


  Выбор бытового вытяжного вентилятора — дело ответственное и интересное. Надеемся, эта статья немного помогла Вам и расширила горизонты для поиска нужной модели с оптимальными характеристиками. Среди преимуществ вытяжных вентиляторов:


  1. высокая эффективность, которая не зависит от погоды за окном;
  2. в отличии от естественной вытяжки в туалете, отличаются хорошей производительностью в любое время года;
  3. наличие возможности контролировать вытяжку отработанного воздуха из помещения благодаря наличию различных режимов вентилирования помещения.


  Если необходима профессиональная консультация в подборе вентиляционного оборудования для квартиры, офиса, дома – обращайтесь к нашим консультантам.



Похожие статьи на тему:

Вытяжка для ванной. Особенности моделей

Вытяжка в ванной комнате обеспечивает помещение свежим воздухом, поступающим после оттока отработанной среды. По принципу действия она может быть естественной или принудительной. Эффективность ее работы исключает возникновение сырости, поддерживает благоприятную атмосферу и оптимальную влажность. Часто естественная циркуляция воздуха не справляется со своей задачей в полном объеме. По этой причине для усиления воздушного потока и обеспечения качественной вентиляции используется принудительная вытяжка, при обустройстве которой учитываются размеры комнаты.

Выбор вытяжного устройства

Вентилятор для вытяжки в ванной эффективно удаляет избыток влаги и как следствие препятствует появлению конденсата на поверхности стен. Перед его покупкой делаются замеры установочного отверстия под прибор. При этом учитываются следующие особенности:

  • вытяжной вентилятор свободно входит в вентиляционный канал;
  • декоративная часть прибора полностью закрывает место установки.

Для правильного выбора вытяжного устройства важно уделить внимание соответствию его технических характеристик площади помещения.

  • Уровень шума. Для создания комфортных условий в помещении он не должен превышать 30 Дб, хотя допускается его максимальный предел 35 Дб. В противном случае при более высоком показателе этого параметра работа прибора будет вызывать раздражение и дискомфорт у пользователей.
  • Мощность. Ее оптимальные параметры избавят помещение от лишнего шума, расхода электроэнергии и высоких потерь тепла. Для определения мощности специалисты по установке вытяжной вентиляции рекомендуют выполнить несложный расчет. Для этого перемножаются параметры площади помещения и высоты потолков. В результате получается объем ванной комнаты. При умножении его показателя на 5 получается необходимая производительность вентилятора.
  • Функциональность. Удобная в применении вытяжка в ванной имеет таймер и датчик движения. При появлении человека происходит автоматическое включение вентилятора. Свою работу он также прекращает самостоятельно после определенной задержки времени, заданной в его программе. Более дорогие модели оснащены датчиком влажности.
  • Защита от попадания брызг и скапливания конденсата. Ее показатель IP не должен быть меньше 44. В том случае, если планируется установка устройства рядом с душем, его выбирают с более высокой степенью защищенности. В противном случае при попадании влаги может произойти короткое замыкание в приборе.
  • Форма и цвет. Многообразие видов вытяжного вентилятора позволяет выбрать его в соответствии с дизайном ванной комнаты. Обычные устройства имеют классическую форму с решеткой, в то время как ультрасовременные оснащены дисплеем, где отображается температура и влажность.

Алгоритм установки вентилятора

Вытяжка в ванную комнату эффективно решает проблемы с повышенной влажностью, если она оснащена вентилятором. Несложный ее монтаж позволяет владельцам квартиры установить прибор самостоятельно при правильном выполнении всех этапов работ. Они включают прокладку кабеля для подключения устройства к электричеству, размещение прибора в установочное отверстие, заполнение пустот монтажной пеной.

Как сделать вытяжку в ванной помогут наши рекомендации, описывающие последовательность установки вытяжного устройства:

  • подключение прибора к электросети. К месту размещения вентилятора прокладывается проводка в кабельных каналах или гофрированных трубках. Перед началом работы проверяют обесточена ли сеть с целью соблюдения норм безопасности. Для соединения контактов проводов применяют клеммные колодки, избегая использование «скруток»;
  • размещение вытяжного устройства в отверстии, что ведет в общую вентиляционную шахту. Стандартный канал, предусмотренный в многоквартирных дома, обеспечивает проход воздуха, нагнетаемый вентилятором с мощностью до ста кубических метров в час. Поэтому он считается самым удобным местом для размещения в нем устройства. Для плотной посадки прибора, перед тем как сделать вытяжку, домашний мастер проверяет соответствие диаметра канала и объема устройства;
  • установка вытяжки заподлицо со стеной, после чего все щели и пустоты заполняются герметиком. Ее крепление осуществляется с помощью саморезов, которые обеспечивают надежность монтажа;
  • электрическое соединение с последующей установкой декоративной решетки.

Существует несколько способов подключения вытяжных устройств к электросети:

  • Включение прибора вместе с источником освещения. При нажатии на клавишу одновременно загорается свет и начинает работать вентилятор. В том случае, если в нем не предусмотрен таймер, он не успеет обновить воздух за тот промежуток времени, пока будет использоваться ванная.
  • Применение двухклавишного выключателя. Он устанавливается перевод входом в помещение. Одна клавиша используется для включения светильника, другая – вентилятора. Такой способ привлекателен для ванных комнат, где отсутствует сырость и нет надобности в постоянной работе устройства. Его включают при необходимости, например, во время принятия ванны или душа.
  • Наличие выключателя непосредственно в вытяжном устройстве. Такая модель имеет шнур, выходящий из ее корпуса. Его необходимо за него дернуть для того чтобы включить или выключить прибор. Такая модель вытяжки в ванной неудобна в тех случаях, когда она размещается в труднодоступном месте. Но ее функции можно улучшить, если вместо шнура установить выключатель в наиболее подходящем месте. Для этого от него к устройству прокладывается отдельный кабель, который скрывается затем под декоративной облицовкой.

Центробежные устройства

Вытяжки для ванной и туалета могут устанавливаться как на стене, так и на потолке в самом удобном для владельцев квартиры месте. Устройства центробежного типа эффективно устраняют неприятные запахи из помещений и значительно снижают уровень влажности, которая является причиной возникновения плесени. В отличие от осевых, предназначенных для подключения к воздуховодам до двух метров длиной, центробежные предусмотрены для работы с более длинными сетями вентиляционных систем.

Модели изготовлены из прочного пластика и представлены тремя видами:

  • стандартная, обладающая дистанционным включением и выключением от отдельной клавиши или совмещенной с работой светильника;
  • устройство с таймером и встроенным реле, программируемое на определенный промежуток времени;
  • прибор с гигрометром, оснащенный встроенным датчиком влажности и работающий автоматически.

Модели, представленные в трех вариантах, позволяют выбрать наиболее подходящее устройство, соответствующее условию их применения в ванной и туалете. Их рекомендуется монтировать как можно выше к потолку. Вентилятор в туалет нельзя использовать для установки в душевой кабине или непосредственно в том месте, где принимаются водные процедуры.

Вытяжка на кухню в отличие от модели, предназначенной для ванной комнаты, имеет систему специальных фильтров. Она предусмотрена для удаления из воздушного пространства испарения, неприятных запахов и продуктов горения. Такая особенность вытяжных устройств позволяет избавить кухню от вредных примесей, образующихся в воздухе в процессе жарки. Они могут быть рециркуляционного типа и проточного. Вытяжки в виде камина или лаконичного козырька с выдвигающимся экраном крепятся на потолке, органично вписываясь в дизайн кухни.

Вытяжное устройство для обеспечения комфорта

Преимущества эффективной системы принудительного воздухообмена позволяют постоянно поддерживать благоприятную атмосферу в ванной комнате. Благодаря их присутствию и качественной работе можно избежать возникновение плесени и содержать помещение в условиях гигиены. Вытяжка в ванной, впервые установленная, способна быстро решить проблему с существующей в помещении повышенной влажностью.

Современные устройства, оснащенные датчиками, экономно используют энергоресурсы, поскольку работают тогда, когда необходимо. Наряду с другими моделями они в широком ассортименте представлены в каталоге шоппинг-клуба. Среди них можно выбрать традиционные приборы, давно завоевавшие доверие, и модели нового поколения с множеством функций, обеспечивающие комфорт в процессе их применения.

Лучшие вытяжные вентиляторы для ванны и туалета в 2022 году

Уровень влажности воздуха в ванной почти постоянно высокий. Обычная вентиляция не справляется с таким количеством испаряющейся влаги, и она может осесть на всех поверхностях. В таких условиях часто образуется грибковый налет и черная плесень, что является очень вредным для здоровья людей. Чтобы исправить ситуацию, можно купить вытяжные вентиляторы, специально предназначенные для квартир и домов.

Подобная вентиляция применяется для осушения воздуха в бане, ванной или сауне. Лучше всего для этих целей годятся осевые вытяжки. Они изготовлены из современных и влагоустойчивых материалов, которые не подвержены поражению плесенью и не разрушаются от влаги.

Такие приборы монтируются легко даже самостоятельно. Если есть специальный вентиляционный канал, то можно устанавливать в него или просто на стену. Подобные агрегаты имеют датчики влажности и таймеры.

Критерии выбора вытяжки для ванной

Диаметр, мощность, шумовой фон, производительность, сопутствующие опции — все это влияет на выбор вентилятора.

Как рассчитать нужную мощность

Для начала нужно узнать объем помещения, в котором будет установлена вытяжка. Для этого высоту комнаты нужно умножить на площадь. В СНиПе указано, что воздух в ванной и санузле должен обновляться не менее 7-8 раз в час, то есть циркуляция должна быть постоянной и в нужном объеме. Кроме того, интенсивность воздухообмена напрямую зависит от того, сколько человек живет в квартире, или в доме. Далее следует полученный объем помещения умножить на частоту воздухообмена.

Важные параметры для выбора

Хорошо, если вытяжка для ванной комнаты будет соответствовать данным требованиям:

  1. Шумовой фон. 35 дБ — это оптимальный уровень шума, который не станет излишне раздражать людей. Если он будет существенно выше этого значения, то скорее всего это негативно будет влиять на психологическое здоровье живущих в доме.
  2. Монтаж. Прибор может быть потолочный, накладной, встраиваемый. Третий тип наиболее популярен, поскольку после монтажа он не особенно заметен внешне.
  3. Безопасное использование. Класс IP44 – оптимальный уровень защиты прибора от влажности. Именно на это значение стоит ориентироваться.
  4. Особые опции. Они дают возможность установки индивидуальных настроек влажности, уровня шума, мощности и времени работы устройства по желанию хозяина. Если на вытяжке установлен датчик движения, то при входе человека в помещение происходит запуск работы прибора. Во многих агрегатах дополнительная функция — защита от проникновения пыли в ванную из вентиляционного канала. Существуют модели с пультами управления, что существенно облегчает контроль за вентилятором.
  5. Скорость обмена воздуха. 130-140 м3 за один час — это хороший показатель для небольших ванных комнат, но если это сауна или баня, то стоит приобрести агрегат с большей мощностью.
  6. Диаметр. 80-200 мм — такой диапазон размеров представлен в продаже. Чтобы установка прошла с меньшими затратами и не пришлось долбить стену для увеличения отверстия, лучше купить агрегат с чуть меньшим диаметром, чем отверстие в стене. Прибор легко монтируется в гофру, а свободное пространство можно надежно заполнить обычной монтажной пеной.
  7. Типы. Осевые агрегаты подходят для большинства домов и квартир. В них воздух перемещается в одном направлении. Вентиляция с центробежной циркуляцией предназначена для больших помещений, где нужны повышенные характеристики работы устройства.

Исходя из вышесказанного, каждый потребитель сможет выбрать для себя наиболее подходящее устройство. Далее представляем рейтинг самых продаваемых популярных агрегатов. Они надежны в работе и сделаны по самым высоким стандартам.

Топ лучших вытяжных вентиляторов для квартир и домов

Для выбора необходимо учесть множество моментов: мощность, обороты двигателя, место установки, размеры и внешний вид. Самые популярные модели отобраны по предпочтениям покупателей и отзывам экспертов. Они качественные, работают долго и доступны по цене, что для многих является также немаловажным фактором выбора.

Представляем вниманию рейтинг вытяжек, наиболее актуальных в 2022 году.

Soler&Palau HV-300 A

Реверсивный прибор, способный надежно защитить даже большую ванную от излишней влаги. Производительность у данной модели высокая, что характеризуется поддержанием высокой скорости воздухообмена в помещении. В наличии пульт управления, который делает контроль за таким устройством быстрым и удобным. Его чаще приобретают владельцы бань, частных домов с саунами.

Soler&Palau HV-300 A

Достоинства:

  • мощность;
  • пульт управления;
  • может устанавливаться на оконный проем;
  • реверсивная работа устройства;
  • устойчив к влажности.

Недостатки:

  • дорогой;
  • потребляет много электроэнергии;
  • возможен шум при работе на высокой скорости.

Electrolux EAF-150 25 Вт

Этот шведский бренд давно стал аналогом качества и надежности, независимо от того, что концерн выпускает. Заводы Электролюкс находятся во многих странах мира, включая Великобританию, Францию, Италию и, конечно же, Швецию. Техника входит в широчайший ассортимент продукции этого бренда. Модель EAF-150 является очень популярной на рынке.

Мощность работы составляет 25 Вт, скорость циркуляции воздуха достигает 320 м3 в час. Пластик корпуса не боится влаги и обсеменения грибком, также надежно защищает мотор от воды. Предназначен для отверстий диаметром 150 мм.

Electrolux EAF-150 25 Вт

Достоинства:

  • маркировка буквой «Т» означает, что устройство имеет таймер выключения;
  • «ТН» — прибор оснащен еще и датчиком контроля влажности;
  • есть специальная светодиодная подсветка;
  • за полминуты работы способен убрать видимый водяной пар в помещении;
  • выпускается в трех оттенках корпуса.

Недостатки:

  • датчик влажности может выйти из строя;
  • повышенный шум из-за конструктивных особенностей.

Vents 125 Квайт 17 Вт

Прибор украинского производства известной в стране компании «Вентиляционные системы (ВЕНТС)». Эта организация выпускает вентиляционное оборудование различной сложности и назначения. Продукция сделана в соответствии со всеми необходимыми стандартами. Шумовой фон и защита от влаги также являются одними из основных характеристик для производства. Производительность VENTS 125 Квайт 17 Вт составляет 185 м3 в час. 17 Вт — это достаточно низкая потребность в электроэнергии. Шум от работы устройства не превышает 32 дБ. Также прибор оснащен специальными жалюзи, которые закрываются автоматически.

Vents 125 Квайт 17 Вт

Достоинства:

  • малошумный;
  • отлично избавляет от влаги;
  • IP45 – класс защиты.

Недостатки:

  • не обнаружено.

Cata E-100 GTH 8 Вт

Техника известной испанской компании, которая работает на рынке несколько десятилетий, а ее продукция пользуется популярностью более, чем в 170 странах мира. Заводы компании расположены в Южной Америке, Китае, Испании. Все оборудование имеет европейские сертификаты качества и безопасности, поэтому оно рекомендовано к применению для самых взыскательных владельцев домов и квартир.

Данная модель сделана в соответствии со стандартом ISO9001 и работает с очень низким уровнем шума — до 31 дБ. Скорость циркуляции — до 100 м3 в час. Мощность всего 8 Вт. В комплекте есть таймер отключения, точный термометр и датчик влажности воздуха. Система максимально защищена от попадания капель воды и предназначена для монтажа в отверстия вентиляции 98 мм.

Cata E-100 GTH 8 Вт

Достоинства:

  • красивый дизайн;
  • светодиодная подсветка передней панели синего цвета;
  • 2 скорости;
  • производитель гарантирует 5 лет бесперебойной работы.

Недостатки:

  • обратный клапан может издавать заметный звук при работе;
  • конструкция панели вентилятора может внести немного сложностей при монтаже.

Electrolux EAFR-100 15 Вт

Шведский агрегат является одним из самых продаваемых на рынке. Мощность 15 Вт позволяет быстро устранять влагу и воздух легко обновляется в течение небольшого промежутка времени. Судя по отзывам потребителей, данная модель отлично себя показала в работе и долго не ломается. Точная сборка устройства выполнена по всем стандартам, что является показателей исключительного качества. Внешний вид также стал одним из важных критериев в пользе его выбора.

Electrolux EAFR-100 15 Вт

Достоинства:

  • оптимальные характеристики работы;
  • качество за достойную цену;
  • интересный дизайн;
  • мощность позволяет использовать для просторных ванных комнат;
  • заменяемая передняя панель;
  • качество сборки;
  • параметры, заявленные производителем полностью соответствуют реальным.

Недостатки:

  • не обнаружено.

Эра Standart 5 D125

Российский производитель «Эра» более 20 лет успешно производит оборудование для систем вентиляции и кондиционирования. Основное достоинство продукции «Эра» — знание и учет запросов отечественных потребителей, а также особый контроль качества.

Данный осевой агрегат с диаметром 125 мм легко монтируется в отверстия прямоугольной, или квадратной формы. 185 м3 в час — это хорошая производительность для этого устройства. Корпус прибора очень прочный и даже не разрушается даже под воздействием ультрафиолетовых лучей. Мотор с подшипниками и специальным датчиком, предупреждающим перегревание и выход из строя. 36 дБ — таков уровень шума при работе данного устройства.

Эра Standart 5 D125

Достоинства:

  • хорошо и быстро избавляет от влаги в помещении;
  • защита от перегрева двигателя.

Недостатки:

  • не обнаружено.

Colibri 100 14 Вт

Осевой прибор позиционируется производителем как максимально доступное и простое устройство. Подходит для установки на кухне, в санузле, в комнатах. Также этот простой прибор может обеспечить комфортное нахождение в небольшой сауне, или бане. Монтируется прямо к стене, с использованием саморезов. Возможно применение воздуховодов небольшой длины. Также совместим с натяжными потолками. Данный вентилятор не нужно как-то особо обслуживать. Может использоваться периодически.

Colibri 100 14 Вт

Достоинства:

  • очень бюджетный, небольшой, не шумный;
  • подходит для квартиры, небольшого дома.

Недостатки:

  • нет пульта управления.

Soler&Palau DECOR 100С 13 Вт

Производитель данной модели — известная испанская компания Soler&Palau, которая работает на рынке уже 70 лет. В составе концерна функционирует исследовательский институт, помогающий разрабатывать инновационное оборудование. Заводы находятся в Индии, Франции, Сингапуре, Испании и в других странах мира. Стандарты ISO9001/2008 неукоснительно соблюдаются, чтобы потребители могли получить самый качественный товар.

Данный прибор работает с производительностью до 95 м3 в час, что достаточно для небольшой квартиры или дома. Мощность в 13 Вт порадует экономных хозяев. Вес устройства чуть больше 400 г, что является очень удобным фактором при монтаже. Модели с маркировкой «C» самые простые. «CH» имеет контроль влажности и таймер. «СR» — может выключаться в заданное время. «СD» оборудован также и датчиком движения.

Soler&Palau DECOR 100С 13 Вт

Достоинства:

  • быстрая работа;
  • простой монтаж;
  • отличный дизайн.

Недостатки:

  • повышенный шум.

РВС Сириус 100 14 Вт

Простой бытовой осевой прибор для небольших помещений. Идеально подходит и для комнат. Имеет сетку против насекомых. Корпус прямоугольный, плотно прилегает к стене после монтажа. Качественный материал препятствует попаданию влаги в двигатель, что повышает срок работы устройства. Очень экономичен в работе и может работать в однофазной сети.

РВС Сириус 100 14 Вт

Достоинства:

  • быстрая установка может быть выполнена самостоятельно без привлечения специалистов;
  • сетка от насекомых и защитная решетка;
  • экономичен в работе, качественно осушает воздух.

Недостатки:

  • для автоматической работы требуется приобретение дополнительного оборудования.

Эра ERA 4 100

И снова российский производитель «Эра» представляет классическую модель. Идеально подходит для маленьких санузлов. Корпус довольно качественно собран, а мотор оснащен защитой от перегрева. 97 м3 в час — скорость циркуляции воздуха у данной модели. 14 Вт — рабочая мощность прибора. Отлично подойдет для вентиляционных отверстий не более 100 мм в диаметре.

Эра ERA 4 100

Достоинства:

  • световой индикатор;
  • 35 дБ — уровень шума.

Недостатки:

  • не обнаружено.

Pro 4 канальный, диаметр 100 мм

Силовой привод в сочетании с осевой вытяжкой представляет собой отличный рабочий прибор для помещений среднего размера. Специально создан для очень влажных помещений. Двигатель с подшипниками работает долго и надежно. Производитель обещает до 40 000 часов бесперебойной работы.

Это устройство не нужно часто обслуживать. Pro 4-канальный, диаметр 100 мм способен работать долго и эффективно. Защита от перегревания также имеется. Большой расход воздуха. Предназначен для установки в вентиляционные каналы.

Pro 4 канальный, диаметр 100 мм

Достоинства:

  • может работать постоянно и при этом не перегреется и не сгорит;
  • идеален для ванных и небольших саун;
  • максимально быстрый монтаж и простой уход.

Недостатки:

  • пластик корпуса не очень прочный;
  • может деформироваться при монтаже.

Blauberg Aero Vintage 125

Прибор осевого типа. Высокая производительность устройства позволяет применять его не только в частных домах, но и в детсадах, мед учреждениях, в общепите и других организациях, где требуется качественная вентиляция. Дизайн привлекает своим винтажным стилем, что поможет устройству достойно выглядеть в любом интерьере. В работе не очень шумный благодаря особой конструкции.

Blauberg Aero Vintage 125

Достоинства:

  • винтажный дизайн;
  • высокопроизводителен;
  • пониженный уровень шума при работе.

Недостатки:

  • устраняет видимый водяной пар только после 10 минут с начала работы, что является недостатком.

В представленном рейтинге все модели вентиляторов заслуживают внимания. У каждой модели есть и минусы, и плюсы. Приборы российского производства ценятся покупателями за простоту и надежность. Устройства зарубежных производителей радуют наличием множества полезных функций и именно это может стать решающим критерием при выборе. При анализе моделей вентиляционных устройств следует ориентироваться на характеристики помещения, для которого приобретается вытяжка, а также мощность устройства и другие показатели.

Зачем все ставят вентиляторы в туалет или как мы решили сделать умный вентилятор, история по DIY

Большинство пользователей считают, что вентилятор в санузле нужен только для освежения самого помещения (при посещении туалета или после принятия душа или ванной). Но это в корне не верно.  Ниже вы узнаете почему. Эта статья о том, как должна работать вентиляция в квартирах в соответствии с современными нормами, какое место в этой работе отведено вентиляторам в санузле, ванной и кухне. Также вы узнаете зачем делать вентилятор умным и как он поможет освежить всю квартиру. А еще как мы из DIY пытаемся сделать что-то большее.

Как должна работать вентиляция в 99% наших квартир? И в 1% оставшихся.

Система вентиляции в подавляющем большинстве случаев организуется, как естественный приток и естественная вытяжка, в соответствии с СП 60.13330.2016 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ, это означает, что приточный воздух должен попадать в комнаты через ограждающие конструкции (неплотности окон, режим микропроветривания окон или приточные клапаны) в помещение и вытеснять загрязненный воздух в грязные зоны: кухни, санузлы, ванные, в общем туда, где есть вытяжные каналы. Схема ниже.

Другой альтернативой вентиляции является применение бризеров, вентиляционных установок, рекуператоров про это написано в нашей первой статье на Хабр «…О современной вентиляции» . Это хорошее решение если устраивает по цене.

 Системы вентиляции в подавляющем большинстве в наших домах работают по принципу естественной вентиляции, что означает устойчивую работу только в холодный период года и как правило на нижних этажах. Более подробно об этом написано в статье «Как работают системы вентиляции»

Три фактора для правильной работы естественной вентиляции:

  1. Приток воздуха через ограждающие конструкции (неплотности и щели, режим микропроветривания окон, приточные клапаны и бризеры).

  2. Беспрепятственное прохождение воздуха от окна до вытяжного канала: организуется либо за счет подпила полотна на 15-20 мм или установкой переточной решетки в дверях.

  3. Удаление загрязненного воздуха через вытяжные каналы круглый год.

Так работают системы вентиляции не только у нас, но и у европейцев. Например, приток воздуха через приточные клапаны и удаление через вытяжные каналы организуется в Германии, Франции, Англии, Польше, Финляндии и странах Скандинавии (что подкреплено законодательно).

Работа естественных систем вентиляции зависит от тяги. Что это такое и зачем.

Свежий воздух должен поступать через окно, неплотности или приточные клапаны, проходя помещение, свежий воздух вытесняет загрязненный и тот удаляется через вытяжные каналы. Так мы получаем свежий воздух в квартире и выбрасываем в окружающую среду загрязненный (СО2, пыль, летучие органические вещества, химические вещества от отделочных материалов и мебели и т.д.)

Для работы вентиляции по такому принципу необходима вентиляционная тяга (движущая сила, выталкивающая воздух на улицу), но она появляется только в холодное время года, когда появляется разность температур внутри квартиры и на улице, так как движение возникает за счет разности плотностей воздуха в квартире и на улице. Так в соответствии с СП «Отопление, вентиляция и кондиционирование» системы вентиляции проектируют для температуры уличного воздуха не выше 5 С.

Это похоже на движение воздушного шара, который нагревают горелкой.

Если горелки нет, то шар не летит – если на улице тепло, то вентиляция, увы, не работает.

Вентиляционная тяга по закону Архимеда зависит от разницы плотностей воздуха в квартире и на улице (которые зависят от температуры воздуха там и там) и от высоты вентиляционной шахты. Поэтому  когда на последних этажах высота шахты маленькая, то вентиляция не работает даже зимой из-за отсутствия вентиляционной тяги.

Таким образом, от наличия естественной вентиляционной тяги в доме зависит работа всего воздухообмена у Вас.

Чтобы гарантировать стабильную работу вентиляции применяют вытяжные вентиляторы, такие ставят в многоквартирных домах на крыше или у жильцов в санузлах. К сожалению, центральные крышные вытяжные вентиляторы — это пока редкость даже в больших мегаполисах.

Почему нужно использовать вентилятор для работы вентсистемы.

Нужно иметь возможность управлять своей системой вентиляции. Именно поэтому вытяжные вентиляторы решают проблему наличия вентиляционной тяги и позволяют проветривать всю квартиру.

В Европе это довольно частое явление, когда в квартире или доме ставится вытяжной вентилятор и он отвечает за работу вентиляции. Т.е. вентилятор работает постоянно, а не как мы привыкли только когда посетили санузел.

Практика в нашей стране говорит, что у нас ставят вентилятор в санузел для включения его (как правило по отдельной клавише выключателя или вместе со светом), когда пользовались туалетом или ванной, что в корне не верно, так как мы нуждаемся в притоке свежего и удалении загрязненного воздуха постоянно, а не только когда ходим в туалет.

В добавок к этому, выключенный вентилятор может создавать дополнительное сопротивление для движения воздуха, что еще и ухудшает работу вентиляции.

Обычно люди не знают, что этот вентилятор может улучшить климат во всей квартире, если его не выключать. Реальная производительность бытовых вентиляторов подключенных в сеть воздуховодов составляет от 30 до 50 м3/ч. Что ниже норм по вентиляции всей квартиры минимум 110 м3/ч. Поэтому и должен он трудится всегда, когда мы хотим, чтобы работала вентиляция.

Нужно отметить, что бытовой вентилятор не может перевернуть всю вентиляцию и загнать воздух к соседям по стояку. Бытовые осевые вентиляторы имеют довольно низкий напор в пределах 10-30 Па и этого давления едва хватает, чтобы протолкнуть воздух в шахту. Но если речь идет о центробежном вентиляторе, то давление может быть порядка 100-300 Па и в этом случае все соседи будут чувствовать, что происходит у Вас дома и, что Вы готовите. В системах, не предназначенных для таких мощных вентиляторов, их устанавливать не верно. Если речь идет об одноквартирных домах, то это может быть хорошим вариантом.

 Вот обзор работы вентиляции в гостинице Германии по такой схеме известным в своих кругах блогером: https://www.youtube.com/watch?v=IEwSiI6gZ4M

 Таким образом, для правильной работы системы вентиляции нужно:

  • круглый год применять вытяжные вентиляторы для создания напора,

  • дополнительно не забывать про приток воздуха.

Про современный приток воздуха будет в следующей статье. Представим интересное специальное приточное устройство нового типа.

Обычный или умный вентилятор, в чем разница.

Для постоянной работы вентиляции по потребности (по присутствию человека) можно применять обычные вентиляторы и включать их только когда Вы дома, когда нужно чтобы вентиляция работала – например отдельной клавишей включения света. Или использовать автоматические вентиляторы, которые умеют сами определять необходимость вентиляции по датчикам воздуха.

Пример обычных вентиляторов (не забываем гугл или яндекс):

  1. Пример Россия

  2. Пример Европа

Автоматических вентиляторов пока что мало на рынке, пример:

  1. Бытовой вентилятор РФ

  2. Вентилятор Европа

  3. Вентилятор для коттеджа

В случае применения автоматических вентиляторов с датчиками качества воздуха, вентилятор отслеживает удаляемый воздух и при его ухудшении начинает работать интенсивнее. А при улучшении качества воздуха —понижает свою производительность. Разумно и экономично. Схематично это изображено на рисунке ниже.

Например, у Вас в квартире много людей и качество воздуха требует вентиляции, вентилятор на вытяжке это «увидит» и сможет интенсифицировать работу вентиляции.

А если Вы ушли из квартиры, воздух на вытяжке стал свежим и можно минимизировать работу вентиляции или выключить вовсе. Тяга уменьшится, и вы не будете гонять и обогревать лишний воздух.

Такое решение дает ряд преимуществ:

  1. Автоматизация вентиляции – не нужно следить за вентиляцией, она сама определяет, когда ей нужно работать.

  2. Шум от вентилятора локализован в санузле или ванной, наличие двери всегда экранирует шум. Такое решение работает тише, чем бризер (при таком решении вентилятор располагается в комнате).

  3. Энергоэффективно, так как на нагрев уличного воздуха в современных домах приходится до 40-50% затрат на отопление, рационально снижать объем вентиляции, когда она не востребована.

Как пришло в голову делать вентилятор для туалета умным.

Озадачившись работой вентиляции в своей новостройке, а точнее ее отсутствием, я начал разбираться как она должна работать.

Все оказалось просто, как написано выше, подавай свежий и удаляй загрязненный.

Подавать воздух я решил через приточный клапан, так как мне не понравилось бегать открывать и закрывать окно. А главное, как понять, что ты достаточно приоткрыл окно, и теперь воздух свежий? Если много открыл, то жалко тепла и холодно, если мало открыл, думаешь — чем же дышит твой ребенок, ведь везде так много загрязняющих веществ таких как: высокий уровень СО2, фенолы из мебели, радон от стен и подвала и много еще чего непонятного.

 После установки клапанов зимой, когда существовала вентиляционная тяга, я остался очень доволен. Дома всегда свежо, при этом жена перестала открывать окно, уходя на прогулку с ребенком. Шума с улицы не слышно, и не нужно по сути контролировать работу.

Но вот пришло теплое время года и дома опять стало несвежо. Оказалось, все перестало работать, так как старые советские нормы не обещают работу вентиляции выше 5С. Это, кстати, все из-за того, что китайцы и итальянцы тогда не делали бытовых вентиляторов, а мы сами не могли, так как занимались космосом (шутка).

 После понимания сути проблемы я поставил себе бытовой вентилятор и жизнь опять наладилась до прихода холодов, когда появилась вентиляционная тяга. Тогда вместе с работающим вентилятором они начали нещадно высасывать тепло из моей квартиры.

 Человек я не жадный, понимаю, греть улицу будет хорошо, так как будет быстрее приходить лето. Но жалко ведь повышать таким образом уровень СО2 на планете.

Поэтому задумался, как вентилятору понять, что дома есть люди?

Оказалось, что это достаточно просто организовать по датчику качества воздуха.

Вот, к стати, интересный анекдот иллюстрирующий как это работает от известного блогера строительной сферы — видео анекдот ( 48 секунд).

История вентилятора, как делали и из чего состоит

Первый прототип был суров, сделан из кулера и американской технологии Стелс (Папье-маше), см ниже.

Идея понравилась, но как сделать мелкую серию?

Из анализа работы первого прототипа было решено применить следующие датчики для определения режимов работы:

  • датчик света,

  • датчик температуры/влажности SHT30 или HTU21,

  • датчик качества воздуха типа ccs-811 или sgp40,

Датчик качества воздуха решили ставить MOX, так как более продвинутые NDIR имеют больший габарит и цену. Выбранный датчик MOX измеряет VOC и эквивалент концентрации СО2, мы решили, что это лучший вариант. Так как в грязных зонах много органики и также нужно понимать уровень СО2.

Хотя мы понимаем, что лучшим решением будет датчик NDIR и VOC, но пока это дорого и, наверное, рано.

Работу устройства нужно настраивать от смартфона, так как по-другому уже несовременно, значит добавляем разработку ПО для смартфона и какой-то интерфейс для взаимодействия. На данный момент программа на телефон сделана на Xamarin, у этой платформы есть почитатели и критики. Мне пока не очень понравилась сама платформа Хамарин, но возможно все дело в тонкостях программирования, а не в самой Платформе.

Советуют дальнейшие шаги делать на Flutter, так как современная, динамично развивается и так же мульти-платформенная, как и Xamarin среда разработки. Так что переделку текущего приложения и разработку новых для остальных устройств хотим делать на Flutter. Но специалистов, работающих на Flutter по ощущениям, еще меньше и найти сложнее. Поделитесь в комментариях так ли это?

 Для управления скоростью работы вентилятора на разных режимах работы было решено сделать симисторное управление, оно отличается от обычного димера наличием датчика перехода через ноль. С этой мелочью мы не долго мучились, настраивали скорости по анемометру.

В целом, для управления производительностью работы вентилятора лучше использовать DC вентиляторы с PWM управлением, улучшается качество регулировки и энергоэффективность. Хотя управлять современными DC куллерами проще, но сделать законченное устройство — сложнее из-за большего объема работы по корпусу и дополнительного блока питания.

 Следующий прототип было решено делать на базе существующего вентилятора, такой нашли, но в результате не все понравилось, пример ниже.

Этот прототип пробовали делать на ESP32 и на BLE nrf52 от Nordic, блок питания пробовали использовать заводской импульсный и самодельный без гальванической развязки конденсаторный как в розетке Редмонд, см. статью на Хабре.

 В результате остановились на микроконтроллере nrf52 Nordic, так как делать на ESP32 было сложнее из-за необходимости разработки серверной части, а веб-интерфейс не устроил. Второй причиной использования nrf52 стала разработка еще одного устройства на Nordic с батарейным питанием.

У кого есть опыт с ESP32 и серверной частью, просьба, напишите в комментах, сложно ли это все делать?

Эксперименты с конденсаторными блоками привели к взрыву и были прекращены). Теперь все только с гальванической развязкой!

В результате от прототипа в этом корпусе отказались, хотя он был красивый и закрывался эстетичной лицевой панелью. Отказались в первую очередь из-за высокой стоимости донора, также датчик света не видел света. А свет — это тоже один из основных индикаторов использования темных комнат, окон в туалетах новостроек почти не делают, так как это очень укромное место.

 Решили сделать все тоже самое в более бюджетном корпусе, пример прототипа №2 ниже.

Прототип №2 работал хорошо и стоимость донора устраивала. Было проведено апробирование работы у тестеров.

В целом все устроило, но некоторым не понравился уровень шума крыльчатки вентилятора, еще появились пожелания по дизайну устройства. Лично Я был удивлен замечаниям по дизайну и откровенно расстроен уровнем шума…

 Прототип №2 имеет следующие фичи:

  • режим работы по датчикам как по отдельности, так и совместно: качество воздуха (VOC+eCO2), температура влажность, освещенность,

  • ручные настройки работы по любому из датчиков, так и просто работа с постоянной скоростью,

  • настройка режимов работы от смартфона через приложение.

Короткий обзор, прототипа 2.

 Подведя итог работы и всех пожеланий по устранению ошибок сделали третий прототип, который уже имеет хорошую крыльчатку, тихую в работе, ниже представлены два прототипа и образец, к которому пришли, эволюция отражена слева на право.

Сейчас вентилятор состоит из 4–х частей: базы с вентилятором, электронной платы управления с блютузом для подключения к смартфону (пока Андройд), крышки вентилятора, которую делаем индивидуально и лицевой панели. Лицевая панель крепится на магниты. Все датчики располагаются на плате с левой стороны, можно посмотреть на фото ниже.

Тестовую партию поставили через знакомых и старых клиентов, и сейчас тестируем рынок.

Узким местом прототипа №3 стал корпус, который приходится изготавливать по технологии мелкосерийного литья пластика. Пока решили изготавливать корпуса самостоятельно методом литья в силикон.

При этом пришлось набить много шишек и 60% крышек ушло в брак. Но теперь мы начали, что-то понимать в самой технологии литья в силикон, надеюсь, что это добавит к карме плюсиков.

Хорошо бы написать статью про литье в силикон. Так много рекламной информации, что поддавшись на красивые обещания, мы даже приобрели камеру дегазации, но для тестовых образцов вполне можно обойтись и без нее. Однако про такое обычно не пишут, боятся раскрывать секреты.

Следующие крышки хотим делать литьем на ТПА на алюминиевых прессформах, так как настоящие стальные это минимум 15 тыс. зеленых. На рынке не много фирм, которые работают с алюминиевыми прессформами и реальных отзывов не нашел. Если кто-то сталкивался с алюминиевыми пресс формами пишите в комментах, обсудим подробнее. В основном сталь и делают в Китае.

Итого на выходе мы имеем:

  1. Вентилятор который умеет работать как по отдельности по каждому типу датчика: влажность, освещенность, качество воздуха, так и в режиме Смарт сразу по всем трем датчикам.

  2. Удобный интерфейс для настройки режимов работы. Пока, что только для Андройда.

  3. Красивый дизайн с панелями разного цвета (по запросу, можем и индивидуальную изготовить).

  4. Тихую работу за счет качественной и хорошей крыльчатки.

Видеообзор с реальным устройством выглядит вот так

В текущей версии вентилятор имеет:

Ручные режимы работы для настройки работы по отдельным датчикам:

1. По скорости – выбираем нужную скорость

2. По влажности – работает по уставке влажности

3. По освещенности – работает по включению света

4. По качеству воздуха – выбираем в качестве уставки качество воздуха

Отдельно имеется режим Смарт (мы его так назвали).

Смарт работает по всем датчикам, по специальному алгоритму с индивидуальными настройками. В этом режиме вентилятор самостоятельно отслеживает среднюю влажность и включится в работу только при ее превышении. При этом довольно хорошо происходит отслеживание присутствия и деятельности человека, так как влажность, свет и воздух о многом говорят.

Вот пример-скрин программы с режимами работы.

Что хотим добавить в вентилятор.

Многие пользователи на тестах попросили сделать удаленное управление через интернет. Как вы считаете нужно или нет?

Я считаю, что этот вентилятор должен настраиваться один раз в жизни и вы должны про него забыть, он должен работать Сам! Но все любят иметь возможность контролировать и, поэтому хотят удаленно управление. Так как разработка устройства с возможностью подключения к интернету сложнее по причине серверной части и полноценного приложения, то в планах делать систему на WI-FI второй очередью.

Команда

Вопрос команды очень важен, так как от этого зависит успех любого проекта. Аутсорс и привлечение разработчиков на фрилансе довольно опасен для стартапа, так как сжигает много ресурсов финансовых, временных (приходится все переделывать по несколько раз, в добавок всегда нужно четкое ТЗ). Но сделать хорошее ТЗ на ранней стадии — это тоже отдельная задача, так как если ты разрабатываешь продукт сам, а не копируешь, то это итерационный путь. И за каждый шаг приходится платить. Поэтому было наделано много ошибок.

Самым правильным пунктом про команду будет мысль, что нужно искать единомышленников, без них сделать что-нибудь стоящее сложно.

Кто знает, как искать единомышленников — пишите. Мы ищем!

В итоге: для такого проекта понадобились скилы: схемотехника, программиста, разработчика ПО для смартфонов, конструктора и руководителя.

У нас запланирована серия устройств: автоматический вентилятор, приточное устройство, станция управления климатом, управление термостатами отопления от станции контроля климата.

Это большая работа и кому интересна тема климата и управления ими пишите в группу, всегда рады новым идеям.

Планы на будущее

Говорят, не нужно афишировать, а мы будем. Написав это здесь, мы будем стремится не опускать руки и двигаться по пунктам, не сбиваясь с ориентиров.

Итак:

  1. Сделать вентилятор не только D100 мм, но и D120 мм.

  2. Сделать вентилятор с WI-FI.

  3. Довести до конца разработку приточного устройства для ограждающих конструкций, сейчас идут тесты. Устройство будет отвечать за приток воздуха, стоимость будет ниже чем у бризерорв и самое главное – у него на много более простой монтаж.

После выполнения этих пунктов хотим запустить умную станцию управления по датчику СО2. Эта станция должна управлять как вентиляцией, так и отоплением.

Следующая статья планируется про приточное устройство, которое представлено выше, сейчас идут его тесты и доработка. Так как суровая зима 2020/21 показала некоторые промахи в конструкции.

 Кому интересна тема управления климатом пишите и присоединяйтесь к нам в группе в телеграмме GreenVent, мы рады и критике, и новым идеям.

Главное, что Вы не равнодушны!

Вытяжка для ванной комнаты и туалета: электрическая

Далеко не все ванные комнаты оборудованы оконными проемами. Это приводит к тому, что в таких помещениях сохраняется повышенная влажность, которая впоследствии может стать причиной появления плесени. Помочь в решении данной проблемы способны вытяжка для ванной комнаты и туалета. Ее устанавливают в специально предусмотренный проектом вентиляционный канал.

Виды вентиляции для ванной и туалета

В подобных помещениях воздухообмен обеспечивается за счет следующих факторов:

  • Присутствует естественная вентиляция комнаты;
  • Устанавливается искусственная вытяжная система.

Что касается первой схемы кондиционирования — она предполагает обязательное присутствие в помещении вентиляционного окна или корректную конструкцию воздуховодов. О последнем стоит позаботиться заранее — на этапе проектирования объекта.

При этом очень важно придерживаться следующих норм их организации:

  1. Для вытяжной системы каждого помещения требуется индивидуальный строго вертикальный вентиляционный канал в верхней части. Между собой могут быть связаны только ванная комната и туалет либо помещения кухни и сауны, но только в том случае, если они расположены на одном уровне.
  2. Воздуховоды необходимо выложить с внутренней стороны кирпичной облицовкой или пластиковой трубой — это позволит дополнительно усилить прочность конструкции. В процессе установки таких каналов следует исключить любые перепады уровня и неровности.
  3. При повороте воздуховода обязательно необходимо придать ему плавную форму с закруглением не менее 10 см в радиусе.
  4. Оптимальный монтаж вытяжек для ванной комнаты выполняется на противоположной по отношению к двери стене.

Принудительные вытяжки, которые устанавливаются в ванных комнатах и санузлах, применяются в следующих случаях:

  • Застой воздуха в помещении или проблемы с его поступлением;
  • Неисправность в естественной вентиляционной системе;
  • Планирование обустройства электрической сауны или парогенератора;
  • При строительстве деревянных коттеджей.

Определить, необходима ли вам подобная конструкция вытяжки для ванной комнаты, довольно легко. С этой целью следует зажечь свечу и поставить перед вентиляционным каналом. Отклонение пламени приблизительно на 45 градусов свидетельствует о том, что ванная комната проветривается должным образом. Однако если же пламя совершенно статично, либо отклоняется незначительно — в этом случае необходима установка вытяжного устройства в помещении ванной комнаты.

Важно! Причиной недостаточной циркуляции воздуха не обязательно является закупорка воздуховодов: в некоторых случаях подобное случается в результате замены деревянных окон на пластиковые. В связи с этим лучше остановить свой выбор на последнем варианте с уже встроенными в конструкцию вентиляционными отверстиями.

Разновидности вытяжных вентиляторов

Форсированная вентиляция воздуха обеспечивается за счет использования механических установок. В большинстве случаев они представляют собой вытяжные вентиляторы, которые необходимо всего лишь грамотно подобрать. К достоинствам таких приборов следует отнести то, что их работоспособность абсолютно не зависит от атмосферных явлений и позволяет неизменно поддерживать в помещении оптимальный режим вентиляции. Существуют и отрицательные стороны — это все-таки электрическая вытяжка для ванной комнаты, к которой обязательно должна быть подведена проводка.

Различают два типа данных установок: обычные и автоматизированные. Данные виды отличаются между собой тем, что последние не требуют активного вмешательства человека в процесс их эксплуатации.

  1. Обычная электровытяжка — это типичный осевой механизм в трубчатом корпусе. Он оборудован возвратным клапаном, перекрывающим обратный поток удаляемого из помещения воздуха. Для включения и выключения вытяжки нередко предусмотрен тумблер в ванной комнате, в других случаях — опциональная выносная кнопка. Для обработки значительных объемов пара использование подобного мини вентилятора малоэффективно.
  2. Автоматизированная вытяжка более дорогая, но она безупречно выполняет свою функцию. Устройство имеет встроенный таймер ожидания, а также гидростат, позволяющий автономно контролировать уровень влажности в помещении ванной комнаты. Как только показатель превысит допустимую норму, аппарат самостоятельно включается, а по окончании работы — отключается. При этом участие человека в функционировании системы сводится к минимуму, что является большим преимуществом

Какой вытяжной вентилятор выбрать

Предложенный модельный ряд таких устройств на рынке весьма разнообразен, впрочем, принцип действия у всех одинаков: вытяжка в ванную комнату представляет собой конструкцию, внутри которой находится электрический вентилятор. С его помощью и происходит проталкивание воздушного потока по трубопроводу.

Не менее значимы и технические параметры данного оборудования:

  • Мощность в диапазоне 60-250 воздушных кубических метров. Данная величина не должна быть ниже шестикратного объема комнаты. К примеру, если помещение ванной комнаты составляет 10 м3 — показатель производительности вытяжки в этом случае составит 60 м3/час.
  • Для того чтобы вычислить, какую именно установку необходимо выбрать для ванной и санузла, воспользуйтесь следующей формулой: M=V*(5…10), в которой M — показатель рекомендуемой производительности, V — объем комнаты в кубических метрах, а (5…10) — норма посещаемости. К примеру, если в доме проживает один человек — она составляет 5, если же несколько людей — 10.
  • Следующий немаловажный пункт: под дверью обязательно должны оставаться мелкие просветы, только таким образом будет происходить циркуляция воздушных потоков. В противном случае все усилия по обеспечению вентиляции не принесут желаемого эффекта.

Основные технические требования к устройствам включают следующее:

  1. При прокладке в имеющийся воздуховод следует выбирать конструкции, соответствующие форме и габаритам проема. Если прибор подобран корректно, учитывая особенности помещения, он полностью войдет внутрь, при этом снаружи окажется только решетка.
  2. Определенную информацию может сообщить нанесенная на устройство маркировка — подобные отметки свидетельствуют об уровне защиты от воздействия влаги. Что касается ванной комнаты, то предпочтение лучше отдать образцам с классом IP 45. В данном случае устройство будет надежно защищено от попадания водяных струй.
  3. Немаловажной остается и проблема уровня шума, который издает вытяжной вентилятор. Модели с низким шумообразованием в основном связаны с использованием больших по диаметру лопастей вентиляторов и невысокой скоростью их вращения. Для снижения дискомфорта в технике некоторыми производителями предусмотрена встраиваемая шумопоглощающая защита.
  4. Существуют специальные модели, которые оснащены встроенными сенсорами движения, включающими устройство только при условии, что в помещение кто-то зашел. Параллельно с оборудованием зажигается и подсветка.
  5. Встречаются модификации с функцией таймера — они позволяют лимитировать продолжительность работы вытяжного аппарата для ванной комнаты. Одновременно с этим они могут обеспечить функционирование вытяжки на протяжении определенного времени, после чего завершить ее работу.
  6. В продаже есть предложения с датчиками влажности, которые будут самостоятельно контролировать избыток пара в воздухе и при необходимости включать устройство.
  7. Наличие в вытяжном механизме для ванной комнаты возвратного клапана не допустит проникновения в комнату потока воздуха с улицы или из соседних помещений. Такая защита обеспечивается даже при выключенном вентиляторе. Если канал проходит через несколько помещений — подобное приспособление станет поистине незаменимым.

Отдельной подгруппой выделяют потолочные вытяжные системы. Даже по наименованию становится очевидно, где они устанавливаются, однако интересен принцип их действия: данные агрегаты втягивают воздушный поток и при этом просто понижают температурный режим для туалета или ванной комнаты. Благодаря подобному воздействию, получается практически моментально избавиться от конденсата.

Проблемы возникающие при установке вентиляции в ванной комнате

В ходе эксплуатации новой вентиляционной системы в помещении ванной комнаты могут появиться неисправности, вызванные монтажными просчетами.

Что может привести к снижению эффективности работы нового вентиляционного устройства:

  • Некорректно спроектированные каналы, что приводит к возникновению препятствий для обеспечения нормальной циркуляции воздушных потоков;
  • Нарушения изоляции соединительных швов между компонентами воздуховода;
  • Ненадлежащая установка вентиляторов или несоответствующее расположение элементов в канале;
  • Слабый воздушный поток может быть обусловлен недостаточной мощностью механических узлов установки — вентилятора, гигрометра, клапана, в зависимости от того, какой вытяжной прибор работает;
  • Появление при работе системы сильного шума указывает на то, что воздуховоды, расположенные в жилом помещении, имеют недостаточную звуконепроницаемость.

В отдельных ситуациях неполадки можно скорректировать без особого труда. При улучшении герметичности стыков, замене вентиляторов возникшие погрешности и ошибки удается частично исправить. Однако иногда возникает потребность в проведении полного демонтажа оборудования.

Если воздуховод проложен некачественно или эксплуатация механических приборов вызывает повышенный шум — потребуется многое переделать. Чтобы этого не допустить, следует подойти к монтажным работам особо ответственно: изучить правильный порядок установки вентиляционного оборудования в ванную комнату или санузел, подобрать подходящую под специфику и дизайн помещения систему, а также ознакомиться с нюансами подготовки воздуховода.

Как правильно установить вытяжку

Установка вытяжного вентилятора в уборной или ванной комнате может быть произведена самостоятельно. Чтобы это сделать, следует придерживаться следующих правил:

  • Внутри стен предварительно прокладываются пути под электропроводку. Не допускается ставить вытяжку в туалете или ванной комнате в открытом виде.
  • Прибор может быть с отдельным тумблером или комбинированным с осветительными приборами. Необходимо заранее обдумать план его подключения и в соответствии с ним согласовывать проводку.
  • Фазу также стоит подсоединять по общим нормам: переключатель устанавливается на нее, но не на ноль. Если же вы не владеете специализированными навыками, то данную процедуру целесообразнее поручить электрику-профессионалу.
  • Оставшаяся стадия установки, какая будет состоять в том, чтобы ввести прибор в существующее вентиляционное окно, выполняется достаточно просто. Лучше закрепить устройство к стене посредством саморезов. В случае недостаточной ширины отверстия, его необходимо увеличить с использованием шлифовального аппарата.
  • В ситуации, когда потребность в монтаже вытяжки появилась уже после завершения ремонтных работ, просверливать отверстия не обязательно — вполне возможно проклеить вытяжное устройство «жидкими гвоздями» или укрепить герметиком из силикона, какие наносятся на место предусмотренных для саморезов углублений. После полимеризации лишний материал достаточно обрезать канцелярским ножом. К слову, такой герметизирующий состав является замечательным звукопоглотителем.
  • Подключение вытяжного устройства должно осуществляться в соответствии со схемой, прилагаемой к инструкции.

Эффективность функционирования вытяжного устройства с обратным клапаном, равно как и работоспособность всего вентиляционного комплекса, во многом зависит от корректного подбора оптимального места установки, в связи с чем к монтажу данного приспособления следует подходить с максимальной ответственностью. Если что-нибудь сделать неверно — производительность даже самого дорогостоящего и мощного агрегата будет недостаточной.

Рекомендуется монтировать вытяжку на расстоянии до 20 см от поверхности потолка или же непосредственно под ним. Целесообразно расположить прибор перед дверью или под небольшим наклоном к ней, чтобы обеспечивался полноценный воздухообмен, заменяющий вытягиваемый устройством поток. Это положительно сказывается на предотвращении появления грибковых образований в помещении.

При наличии в комнате вентиляционного канала вытяжка устанавливается строго в него. Если требуется расширить проход, воспользуйтесь для этого пилой или зубилом с молотком. Вытяжное устройство должно плотно прилегать к проему, исключая при этом крупные перепады уровня и зазоры.

Чтобы устройство в отверстии было надежно заблокировано, для установки стоит воспользоваться саморезами, жидкими гвоздями или особым крепежом из набора к прибору. Подбор оборудования при этом осуществляется в зависимости от специфики конкретного помещения.

При грамотном расположении вентилятора в вентиляционном проеме он окажется совершенно незаметным — наружной будет оставаться только вытяжная решетка. Остается убедиться, что она сочетается с общим стилем ванной комнаты и туалета. Современный рынок предлагает изобилие различных моделей для разных типов интерьера, что позволит подобрать индивидуальный вариант без особых усилий.

Чтобы уплотнить соединение стены и вентиляционной сетки, а заодно и обеспечить звукоизоляцию, следует воспользоваться герметиком, в основе которого лежит силикон. Он должен быть нанесен на тыльную сторону решетки, прямо перед ее фиксацией. Толщина силиконового слоя не должна превышать нескольких миллиметров и блокировать плотную фиксацию решетки к поверхности стены. Равномерное нанесение позволит перекрыть существующие зазоры и повысить эффективность работы вытяжного устройства в ванной комнате.

Важно! После завершения монтажных работ решетку потребуется время от времени снимать и промывать. Это необходимо делать в обязательном порядке, поскольку она будет закупориваться пылью.

В помещении ванной комнаты обязательно должна быть установлена вентиляционная система, посредством которой будет выводиться избыточная влага и неприятные запахи. Качественная система кондиционирования с обратным клапаном позволит продлить эксплуатационный срок техники, сохранить от разрушения отделочные материалы и гарантировать комфортную жизнедеятельность человека.

Монтаж и подсоединение всех составляющих элементов вентиляции производится в соответствии с установленной очередностью. На каждом отдельном этапе следует проверять работоспособность готовых компонентов системы. Это позволит исключить ошибки, и в дальнейшем не потребуется переделывать всю систему вентиляции целиком или ее отдельные участки.

Если правильно принять во внимание все нюансы в организации вентиляционного канала и самого вытяжного устройства, то в последующей эксплуатации не будет сложностей. А микроклимат в помещении ванной комнаты и туалета будет полностью отвечать гигиеническим стандартам.

Вытяжные вентиляторы для ванных комнат | Потолочные вентиляторы для ванной комнаты

Проектирование роскошной ванны


с потолочными вентиляторами для ванной комнаты

Вы часами просматривали журналы, чтобы найти идеальный дизайн для своей новой спа-уединенной ванной комнаты. Вы выбрали идеальную плитку, гидромассажную ванну, красивые смесители и роскошные душевые форсунки.

Не останавливайтесь на достигнутом. Настаивайте на бесшумных вытяжных вентиляторах Fantech для ванных комнат или вентиляторе для ванной комнаты с подсветкой, чтобы защитить ванну вашей новой мечты от вредного воздействия влаги, пара и запахов.

Непревзойденная гибкость дизайна плюс бесшумная работа!

Не позволяйте шуму шумных потолочных вентиляторов в ванной комнате нарушить ваш покой и тишину. Защитите свою ванну и свой рассудок с помощью вентиляторов Fantech Premium Bath Fan. В отличие от стандартных вытяжных вентиляторов для ванных комнат, двигатель вентилятора Fantech устанавливается вдали от жилой зоны. В результате получается мощная, но тихая вентиляция, с которой можно жить.

Новый уровень гибкости

Никакой другой вытяжной вентилятор для ванной комнаты на рынке сегодня не предлагает такой гибкости при установке, как эти потолочные вентиляторы для ванной комнаты. Несколько вытяжных решеток можно легко подключить к одному удаленному двигателю вентилятора для эффективной точечной вентиляции в одной ванне. Или используйте один вентилятор для ванной комнаты, чтобы проветривать две ванны, расположенные спиной к спине.

Идеальная точечная вентиляция

Маленькие, ненавязчивые потолочные решетки с подсветкой или без нее устанавливаются в душе, над унитазом или над гидромассажной ванной. Эти потолочные вентиляционные вентиляторы для ванных комнат являются идеальным способом быстрого и эффективного удаления загрязняющих веществ, одновременно снижая вредное воздействие влаги, вызывающей появление плесени.



Вытяжной вентилятор для ванной комнаты какого размера мне нужен?

РАЗМЕР ВЕНТИЛЯТОРА ДЛЯ ВАННЫХ ПЛОЩАДЬЮ МЕНЕЕ 100 КВ. ФТ.

В соответствии с рекомендациями HVI (Институт домашней вентиляции) для ванн площадью 100 квадратных футов или меньше требуется один кубический фут в минуту на квадратный фут ванной комнаты*. Чтобы найти площадь в квадратных метрах, просто умножьте длину ванны на ширину.



ПРИМЕР
Ванная 7 на 9 футов = 63 кв.футов

ВАМ ПОТРЕБУЕТСЯ
ВЕНТИЛЯТОР 63 CFM.

* Минимум 50 кубических футов в минуту



ПРИМЕЧАНИЕ. Для надлежащего воздушного потока в типичных установках (когда потери в воздуховоде не рассчитываются) используйте номинальную точку 0,4″Ps (статическое давление) для правильного выбора вентилятора.





РАЗМЕР ВЕНТИЛЯТОРА ДЛЯ ВАНН ПЛОЩАДЬЮ БОЛЕЕ 100 КВ. ФТ.

Вентиляция для бани свыше 100 кв.м рассчитывается исходя из арматуры в бане. Разрешить 50 CFM для каждого стандартного туалета, душа или ванны. Гидромассажные и гидромассажные ванны рассчитаны на 100 CFM.Сложите CFM для всех приспособлений, и вы получите общее количество требуемых CFM.



ПРИМЕР
Ванная 11 x 14 футов = 154 квадратных фута
1 туалет + 1 душ + 1 ванна = 150 CFM
1 Туалет 50 CFM
1 душ 50 куб. футов в минуту
1 ванна 50 куб. футов в минуту
Всего 150 кубических футов в минуту

ВАМ ПОТРЕБУЕТСЯ
ВЕНТИЛЯТОР 150 CFM.



ПРИМЕЧАНИЕ. Fantech рекомендует использовать в паровых душах отдельный вентилятор с таймером, чтобы вентилятор можно было отключить во время использования душа, а затем включить его для просушки душевой кабины.
Для надлежащего воздушного потока в типичных установках (когда потери в воздуховоде не рассчитываются) используйте значение 0.4″Ps (статическое давление) для правильного выбора вентилятора.


Дополнительная информация о вытяжных вентиляторах для ванных комнат

Вытяжной вентилятор для унитаза

Для эффективной циркуляции воздуха Местное послепродажное обслуживание

О продуктах и ​​поставщиках:
 Alibaba.com предлагает одни из самых надежных, прочных и профессиональных вытяжных вентиляторов для унитаза  , которые обеспечивают наилучшее качество вентиляции в помещении .Независимо от размера помещения, эти надежные вытяжные вентиляторы  для унитаза  способны проводить тщательную и точную процедуру вентиляции, создавая тем самым комфортную среду и великолепный воздух для дыхания.  Эти эффективные вытяжные вентиляторы для унитаза   оснащены прочными лопастями и оптимальными двигателями, которые идеально работают, обеспечивая стабильное обслуживание и помогая подавать свежий воздух в ограниченном пространстве.

Вы можете приобрести на сайте несколько различных вытяжек для унитаза , которые изготовлены из различных прочных материалов, таких как пластик, металл, АБС-пластик и другие материалы, обеспечивающие их устойчивость.Эти вытяжные вентиляторы для туалетов используются в нескольких областях, таких как удаление паров и тепла из канализации, туннелей, трюмов кораблей и других коммерческих помещений. Компактная конструкция этих невероятных вытяжных вентиляторов для унитаза делает их удобными для размещения в любом месте, а продукты обладают высокой статической эффективностью.

Alibaba.com предлагает множество вытяжных вентиляторов для туалета , отвечающих вашим индивидуальным требованиям. Эти изделия идеально подходят для высокотемпературной подачи воздуха и вытяжки.Эти вытяжные вентиляторы для унитаза также применимы в ЦП, компьютерах, автомобилях, зарядных устройствах и многих других различных областях применения. Передний центробежный вентилятор этих вытяжных вентиляторов для унитаза достаточно эффективен, чтобы поддерживать баланс между вентилятором и давлением воздуха.

Ознакомьтесь с различными моделями вытяжных вентиляторов для унитаза на Alibaba.com и выберите продукты, соответствующие вашему финансовому бюджету и требованиям к воздушному потоку. Эти продукты сертифицированы CE, ISO, ROHS, UL, CSA и доступны по заказу OEM.Для некоторых моделей доступно послепродажное обслуживание.

Лучшее место для установки вытяжного вентилятора для ванной комнаты

Где лучше всего установить вытяжку в ванной? Советы, руководство по вентиляции помещений, домашняя вытяжка

7 июля 2020 г.

Это может звучать как простой вопрос с простым ответом. Тем не менее, при выборе места для установки вытяжного вентилятора в ванной комнате необходимо учитывать многое. Правильный вытяжной вентилятор для вашей ванной комнаты можно легко упустить из виду, но он необходим для того, чтобы ваша новая ванная комната оставалась сухой и защищенной от воздействия плесени на ваше здоровье.Таким образом, вы должны с умом выбирать положение и тип вентилятора.

Следует помнить, что не все вытяжные вентиляторы для ванных комнат одинаковы.

На первый взгляд, ответ на этот вопрос не слишком далек от здравого смысла; как можно ближе выше источника пара. В основном, в стене или потолке над ванной или душем. Таким образом, когда пар поднимается вверх, он направляется прямо к вентилятору и может быть извлечен прямо наружу. Работа выполнена? Не совсем.

Ванные зоны

В Великобритании ваша домашняя ванная комната разделена на три зоны в зависимости от того, насколько близко они находятся к источнику воды.

Зона 1 — это область пола ванны или душа высотой до 2,25 м, Зона 2 — 60 см за ее пределами, а дальше — Зона 3 или «без зоны». Лучшее место для установки вентилятора — над ванной или душем, поэтому это зона 1. Для этого вам потребуется установить вентилятор, защищенный от попадания воды.

Это можно сделать одним из двух способов:

  1. Установка вентилятора, работающего от сети 12В, преобразованной из сети 240В через трансформатор;
  1. Установка вентилятора, который был разработан и протестирован специально для защиты от воды и имеет степень защиты IP.Для установки в зоне 1 вашей ванной комнаты этот вентилятор должен иметь класс защиты IP45 или IPX5.

Тип вентилятора

Осевой вентилятор

Осевой вентилятор – это то, что большинство людей представляют себе, когда думают о вытяжном вентиляторе для ванной комнаты. Такие вы видите на бесчисленных стенах ванных комнат с решеткой и вращающимися лопастями вентилятора позади.

Эти вентиляторы обычно производят около 95 м3/ч (кубических метров в час) и идеально подходят для установки непосредственно через стену.Хороший корпус со степенью защиты IP45 идеально подходит для обычной домашней ванной комнаты или ванной комнаты.

Однако при установке осевого вентилятора на потолке необходимо учитывать длину воздуховода до внешнего мира.

При установке вытяжного вентилятора необходимо выводить застоявшийся воздух и влагу во внешнее вентиляционное отверстие в стене, черепице крыши или софите крыши. Удаление влаги и пара в чердачное помещение приведет к образованию плесени и, в конечном итоге, структурным проблемам. Осевой вентилятор, установленный на поверхности, не сможет адекватно вытягивать воздух наружу с какой-либо реальной мощностью, если длина воздуховода превышает 3-4 метра.Система, мягко говоря, разочарует.

Центробежный вентилятор

Если более длинный участок воздуховода неизбежен, есть другое решение. Центробежный вентилятор будет генерировать скорость вытяжки, аналогичную осевому вентилятору, но будет создавать достаточное давление для вытяжки по длинному отрезку воздуховода.

Центробежный вентилятор, монтируемый на потолке или на поверхности, легко справится с длиной воздуховода более десяти метров. Однако для установки над душем потребуется версия на 12 В.

Встроенный вентилятор

Если длина вашего воздуховода превышает 4 метра, и у вас есть место для установки одного из них, встроенный вентилятор даст вам почти в три раза большую мощность, чем осевой вентилятор, около 245 м3/ч; и будет извлекаться через воздуховод протяженностью более двенадцати метров. Для полностью комплексной вытяжной системы ванной комнаты потолочная вытяжная система допускает две точки вытяжки: одну над душем и одну над унитазом.

Кроме того, встроенный вентилятор над потолком означает, что в существующем помещении нет необходимости выполнять электромонтажные работы.Поскольку все электрические соединения находятся за пределами ванной комнаты, нет необходимости беспокоиться о зонировании ванной комнаты. Ваша точка отбора может быть расположена прямо над источником пара без каких-либо проблем. Перед покупкой не забудьте проверить лучшие идеи смесителей для ванной 2021 года, чтобы получить больше информации о вентиляторах». после «Система разочарует, мягко говоря

Где лучше всего установить вытяжку в ванной Заключение

Итак, где лучше всего установить вытяжку для ванной комнаты? Вентилятор, установленный в Зоне 1 как можно ближе к источнику пара, обеспечит наилучшее решение для вытяжки.Встроенный вентилятор над потолком с решеткой, установленной над ванной или душем, обеспечивает наилучшее сочетание производительности, низкого уровня шума и простоты установки.

Приветствуются комментарии к статье «Практические идеи современной мебели для вашего дома».

Статьи о собственности

Современные предметы собственности – архитектурный выбор ниже:

Проекты домов

Дизайн квартиры

Жилая недвижимость

Новые дома

Новая недвижимость

Комментарии / фотографии для страницы Практические идеи современной мебели для вашего дома Руководство Добро пожаловать

Бесшумная вытяжка Silver 33 дБ, 15 Вт

Вытяжка для ванны Betta BE1065 серебристого цвета мощностью 33 дБ и мощностью 15 Вт с выпускной трубой диаметром 98 мм, для стены и потолка.

Эти типы вытяжек были специально разработаны для использования в ванных комнатах для проветривания помещения, а также для уменьшения плесени и неприятных запахов. Вытяжки также помогают нам дольше поддерживать стены, потолки и стыки в хорошем состоянии, несмотря на туман и влажность в ванной комнате, потому что они удаляют воздух наружу и, таким образом, предотвращают образование конденсата.

Технические характеристики:

  • Диаметр: Ø 98 мм
  • Напряжение: 230 В
  • Потребляемая мощность: 15 Вт
  • Максимальный расход: 65 м3/ч
  • Уровень звукового давления: 33 дБ
  • 2300 р.вечера.
  • Серебряный цвет



Артикул: Betta BE1065



Как правильно выбрать вытяжку для ванны?

Для обеспечения надлежащей вентиляции в ванной комнате поток (уровень вытяжки воздуха) вытяжки должен в 10 раз превышать объем воздуха в помещении. Рассчитать объем воздуха в помещении очень просто, достаточно умножить высоту Х на ширину на длину.

Т.е. если у нас ванная шириной 2 метра, 2.Длина 5 метров, высота 2,2 метра, объем 11 м3. Продолжая пример, если нам нужен экстрактор, производительность которого в 10 раз превышает объем, умножьте 11 (м3) на 10 и получите, что наш экстрактор должен иметь производительность 110 м3/ч.



Куда поставить вентилятор в ванной?

Насосы являются электрическими приборами, поэтому они должны быть подключены к сети. В ванных комнатах запрещается в целях безопасности устанавливать вытяжные вентиляторы над ванной или душевой кабиной, за исключением случаев, когда расстояние до них превышает 2.25 м в высоту.

Также рекомендуем не ставить радиаторы для предотвращения теплопотерь или рядом с дверями или вентиляционными отверстиями, т.к. они создают стружку, не будут обновлять воздух должным образом.

Вытяжку можно встроить в стену, потолок или стекло. Важно знать, какой высоты диаметр выходного воздуховода для соответствующего измерения.



Скидка на PVP составляет -45%

5 вещей, которые следует учитывать при покупке вентилятора для ванной комнаты

Возможно, вам понравится принимать долгий роскошный душ, который превращает вашу ванную комнату в спа-убежище.Но знаете ли вы, что пар и влажность, которые приходят вместе с этими ливнями, могут нанести ущерб качеству вашего воздуха? Это правда, если, конечно, вы не используете вентилятор в ванной.

Вентиляторы для ванных комнат представляют собой встроенные в стены или потолки вытяжные вентиляторы, предназначенные для дополнительной вентиляции, улучшения воздушного потока и снижения избыточной влажности. Технически, эти системы удаляют теплую влагу из вашей ванной комнаты и выводят ее наружу через воздуховоды вашего дома.

Использование вентилятора помогает предотвратить проблемы с плесенью и грибком, поддерживает более здоровое качество воздуха в помещении и обеспечивает безопасность и комфорт. Вот пять вещей, которые следует учитывать при покупке вентилятора для ванной комнаты.

1. Размер вентилятора для ванной комнаты

Выбор размера вентилятора, соответствующего площади вашей ванной комнаты, гарантирует, что вы получите необходимую вентиляцию помещения. Вытяжные вентиляторы для ванных комнат измеряются и оцениваются по их способности перемещать воздух в кубических футах в минуту или CFM.

Небольшие и менее мощные вентиляторы генерируют меньше CFM и идеально подходят для небольших ванных комнат. Вентиляторы для ванны, которые генерируют более высокие CFM, лучше работают в больших ванных комнатах.

Институт домашней вентиляции (HVI) — организация, которая сертифицирует производительность и эффективность продуктов домашней вентиляции — рекомендует это руководство для выбора размера вентилятора для ванной комнаты.

Если размер вашей ванной комнаты восемь футов на пять футов со стандартным потолком высотой восемь футов, выполните следующую формулу, чтобы найти правильный CFM.

Пример : 320 кубических футов x 8 воздухообменов в час = 2560

2560 / 60 минут = 42 кубических футов в минуту .

2. Установка вентилятора для ванной комнаты

Большинство вентиляторов для ванных комнат устанавливаются на потолке, но некоторые модели также могут быть установлены на стене. Блоки включают встроенные адаптеры воздуховодов, которые подключаются к воздуховодам вашего дома. Вы должны установить вентилятор, чтобы выводить воздух за пределы дома через воздуховоды и ближайший потолок, а не на чердак.

Вентиляция воздуха на чердаке только переносит теплый влажный воздух в другую часть вашего дома, где все еще могут возникнуть проблемы с влажностью. Выбирая вентилятор для ванной комнаты, сначала подумайте, где вы хотите установить его: на потолке или на стене.Затем выберите модель с адаптером воздуховода соответствующего размера (в дюймах) для вашего дома.

Другие советы :

  • Существующая проводка : Рассмотрите возможность установки вентилятора с подсветкой поверх существующего светильника для упрощения проводки и удобства.
  • Рейтинги безопасности для вентиляторов для душа и ванны : Если вы устанавливаете вентилятор над комбинированным душем и ванной, убедитесь, что он имеет сертификат безопасности для этого места (обычно внесен в список UL).
  • Профессиональная установка : В целях безопасности рассмотрите возможность найма специалиста по системам вентиляции и кондиционирования для установки вашего вентилятора и/или электрика для выполнения требований по электромонтажу, если вам нужна помощь.

3. Характеристики

Современные вентиляторы для ванных комнат имеют ряд особенностей, делающих их эксплуатацию более удобной и эффективной.

  • Встроенное освещение : Многие модели оснащены встроенными светильниками, которые могут заменить существующие светильники или добавить дополнительное освещение. Некоторые устройства даже включают ночники для мягкого освещения в ночное время.
  • Обогреватели : Вентиляторы со встроенными нагревателями помогают добавить дополнительное тепло, если вы живете в холодном климате.
  • Датчики движения Humidity+ : Датчики влажности и движения повышают общую эффективность вентилятора и помогают экономить энергию. Датчик влажности контролирует вашу ванную комнату и запускает вентилятор, который включается, когда влажность поднимается выше определенного уровня, а затем выключается, когда влажность снижается. Датчик движения определяет, когда кто-то входит в ванную, и включает только вентилятор или свет.
  • Элементы управления : Вентиляторы с несколькими функциями обычно имеют отдельные элементы управления для каждой функции, или у вас есть возможность использовать их все вместе.Вы также получите отдельный настенный выключатель для удобного управления этими функциями.

4. Уровень шума

Вентиляторы для ванных комнат, звучащие как реактивные двигатели, могут сильно отвлечь вас от спокойного отдыха в ванной. При покупке вентилятора вы, вероятно, захотите учитывать уровень шума и выбрать более тихую модель.

Звук вентилятора ванны измеряется в сонах. Сон — это единица измерения звука, связанная с тем, как его воспринимает средний слушатель. Один сон примерно равен тихому гудению холодильника на тихой кухне.Два сона удвоили бы этот звук и так далее.

Если вы ищете тихий вентилятор для ванной комнаты, выберите модель с рейтингом звука два и меньше. Вентиляторы на три и четыре тона производят больше белого шума. Держитесь подальше от вентиляторов, рассчитанных на пять и более сонов.

5.Эффективность

Когда вы покупаете любой бытовой прибор или систему, на первом месте стоит эффективность. К счастью, вытяжные вентиляторы стали более эффективными, чем когда-либо.

Вентиляторы для ванных комнат Energy Star, в частности, потребляют на 70% (да, 70!) меньше энергии, чем обычные модели без Energy Star.Это, безусловно, способствует снижению затрат на электроэнергию. Они также должны соответствовать требованиям по низкому уровню шума, низкому потреблению мощности и мощной, но эффективной работе при статическом давлении.

Выберите вытяжной вентилятор для ванной комнаты Energy Star, чтобы получить максимальную отдачу от затраченных на электроэнергию. Вы также можете инвестировать в вентилятор с датчиком движения и/или влажности, чтобы он работал только тогда, когда это необходимо.

Кратко

При покупке вентилятора для ванной комнаты, прежде всего, вы должны учитывать размер вашего помещения, а затем дополнительные функции, такие как освещение, обогрев и датчики, которые автоматически активируют вентилятор.Наконец, поскольку вариации могут быть широкими, считайте уровень звука приемлемым для вас.

Остались вопросы?

Мы знаем, что выбор вентилятора — непростая задача. Чтобы узнать больше о вентиляторах, посетите наш Центр знаний о вентиляторах и циркуляторах воздуха.

Не знаете, что лучше для вас? Есть вопросы о наших вентиляторах? Мы можем исключить догадки из процесса принятия решений. Позвоните нам по телефону 1-800-934-9194 . Мы хотим помочь сделать ваш дом здоровым и комфортным.

На что обратить внимание при выборе вытяжного вентилятора для ванной комнаты

Хотите приобрести новые вытяжные вентиляторы для ванной комнаты в вашем доме? Существует несколько различных типов вентиляторов, каждый из которых подходит для совершенно разных типов ванных комнат и выполняет разные функции.Для вас важно иметь четкое представление о том, что именно вы хотите и какие типы устройств доступны. В общем и целом, мы определили, что существует пять различных способов, по которым вы можете оценить пригодность вытяжных вентиляторов для ванной комнаты для вашего дома. Это Правила электромонтажа, тип экстрактора, габариты, мощность и особенности эксплуатации. Вот немного о каждом из них.

Правила электромонтажа

Ваша ванная комната условно разделена на четыре зоны: 0, 1, 2 и 3.Зона 0 – ванна или душ. Зона 1 находится примерно в двух с половиной метрах над ванной. Зоны 2 и 3 простираются на полметра и примерно на два с половиной метра друг от друга и бани соответственно. Такое зонирование ванной важно, так как оно служит необходимой защитой электронного оборудования от повреждения водой. Тип вашего вентилятора будет зависеть от того, в какой зоне вы хотите его установить. Часто безопасно устанавливать вентиляторы SELV (безопасное сверхнизкое напряжение), чтобы даже при контакте с водой не было серьезных смертельных повреждений.

Тип экстрактора

В вентиляторах для ванных комнат используются вытяжки двух типов. Один из них — обычный вентилятор с несколькими лопастями, вращающимися вокруг оси. Это так называемый пропеллерный вентилятор для ванной комнаты. Это наиболее распространенный тип вентилятора, так как он практически не занимает места, компактен и прост в использовании. Однако существует и другой тип вентилятора, называемый центробежным вентилятором. Обычно это работает с помощью центрифуги, которая пропускает воздух через вентиляционные отверстия. Они не всегда являются предпочтительным выбором для поклонников ванной комнаты, так как занимают много места. Однако там, где требуется мощность, это хороший вариант, поскольку они намного эффективнее, чем вентиляторы для ванных комнат.

Размер


Для ванных комнат стандартного размера будет достаточно простого четырехдюймового вытяжного вентилятора, так как основное назначение вентилятора для ванной – удаление запахов и влаги. Кухонные вентиляторы намного мощнее и крупнее, поскольку выполняют тяжелую работу. Если ваша ванная комната имеет площадь более трех квадратных метров, вам потребуется вентилятор побольше, шестидюймовый.Другая ситуация, когда вам может понадобиться вентилятор большего размера, — это если в вашей ванной слишком холодно.

Уровень вытяжки воздуха


Это скорость, с которой воздух выбрасывается вентилятором в единицу времени, и, по сути, это объем воздуха, выбрасываемого за секунду работы. Измеряется в LPS или литрах в секунду. Стандартное значение для большинства вентиляторов, используемых в бытовых целях, составляет 15 LPS. Если ваш вентилятор менее мощный, он наверняка будет не таким эффективным, как вам нужно.

Источник: https://allaboutfan.com/

Правильный выбор вентилятора для ванной комнаты

Характер вытяжного вентилятора для ванной комнаты заключается в том, что он предназначен для улучшения качества воздуха в доме, снижения влажности для устранения конденсации, а также проблем с плесенью и сыростью.

При выборе вытяжного вентилятора для ванной комнаты необходимо учитывать следующие моменты: — Где он будет установлен? Куда он будет выходить? Какой длины вентиляция? Насколько близко это будет к воде? Вы стремитесь к максимальному извлечению или просто к струйке?

Вам также необходимо оценить свои ограничения.Например, если над вашей ванной комнатой нет крыши, встроенный вентилятор не подойдет. Возможно, это даже неосуществимо, потому что затраты на последующий ремонт ванной комнаты будут слишком велики. Это лишь некоторые из факторов, которые необходимо учитывать при рассмотрении вопроса об установке вытяжного вентилятора.

Но сначала кое-что, что вам нужно знать…

Правила электропроводки

в Великобритании делят ванную комнату на три зоны в зависимости от их непосредственной близости к воде.Это будет решающим фактором при выборе вентилятора для каждой зоны.

  • Зона 0 — здесь нужна как минимум защита от воды IPX7*. Вы говорите об области внутри вашей ванны, где можно использовать только оборудование 12 В SELV (безопасное сверхнизкое напряжение).
  • Зона 1 — требуется как минимум IPX4*, что защищает от водяных брызг. Это занимает область непосредственно над ванной и внутри душа.
  • Зона 2 — Зона сразу за душевой.Как и в зоне 1, здесь требуется как минимум IPX4*.

В областях за пределами этих зон (зона 3) степень защиты IP не требуется, поэтому применяются обычные правила.

Официальный стол от Ассоциации светотехнической промышленности

Куда поставить вытяжной вентилятор?

Зона 0

Не подходит для вентилятора

Зоны 1 и 2

В этих двух зонах можно установить два типа вентиляторов;

  • Вентиляторы 12 В, вентиляторы низкого напряжения или вентиляторы SELV (безопасное сверхнизкое напряжение). Они используют трансформатор, расположенный в зоне 2 или за пределами зон, который снижает напряжение сети (240 В) до 12 В.
  • Все вентиляторы с двигателем IP45 (защита от пыли) означает, что они и их компоненты защищены от водяных струй.

Важным преимуществом вентилятора со степенью защиты IP45 по сравнению с вентилятором SELV является стоимость. Вентиляторы SELV имеют тенденцию быть более дорогими из-за дополнительной стоимости трансформатора. Кроме того, установка вентилятора SELV — более крупная и дорогостоящая работа. Это сводится к тому, что вентилятор и трансформатор приходится устанавливать отдельно.

Само собой разумеется, что вентилятор, предназначенный для зон 0 и 1, также может быть установлен в зоне 2.

За пределами зон

  • Сюда можно установить все вытяжные вентиляторы. Это участки, которые считаются достаточно безопасными вдали от основных источников воды – душа и ванны.
  • Другой тип вытяжки, устанавливаемой в подкровельном пространстве над ванной комнатой, представляет собой канальный вентилятор. Вентилятор соединен с ванной воздуховодом, и, поскольку он хранится за пределами зон ванной комнаты с пластиковой решеткой в ​​​​реальной комнате на потолке, он также подходит для вытяжки во всех зонах.

Размер крыльчатки и скорость отбора воздуха

Бытовые вентиляторы бывают двух размеров: 4 дюйма/100 мм и 6 дюймов/150 мм. В большинстве случаев достаточно 4-дюймовой модели, но для ванных комнат площадью более 9 м² вам нужен 6-дюймовый вентилятор или для помещений с особыми условиями, таких как отсутствие естественной вентиляции, особенно холодная ванная комната или ванные комнаты с большим количеством воздуха. шагов, таких как у больших семей.

Скорость экстракции является жизненно важным фактором и измеряется литрами в секунду (л/сек) или кубическими метрами в час (м³/ч).Строительные нормы и правила гласят, что вытяжной вентилятор для ванной комнаты должен вытягивать не менее 15 л/с в стандартной бытовой ванной комнате. По большей части, 4-дюймовые модели идут намного дальше, стандартная производительность обычно составляет около 85 м3/ч.

При прочих равных характеристиках вытяжки (уровень шума, мощность, цена и т. д.) рекомендуется устанавливать самый мощный из доступных вентиляторов.

Переключатели и варианты управления

Вентиляторы можно подключить к цепи освещения, чтобы они включались и выключались вместе с освещением, или с помощью отдельного дистанционного переключателя ими можно управлять отдельно.Вытяжные вентиляторы имеют множество дополнительных вариантов переключения, подходящих для различных применений и потребностей. Многие представленные на рынке вентиляторы выпускаются в трех вариантах: базовый, с таймером и гигростатом, хотя некоторые из них также поставляются со шнурами и PIR-версиями.

Базовая модель управляется только светом или дистанционным выключателем.

Модель с таймером, как следует из названия, поддерживает работу вентилятора в течение заданного времени после выключения выключателя, обеспечивая удаление из помещения всего пара и конденсата.

Вентилятор гигростата включается автоматически, когда уровень влажности в ванной комнате достигает заданного значения, и снова выключается, когда влажность возвращается к предварительно запрограммированному уровню. Они идеально подходят для ванных комнат, где свет (и вентилятор) не всегда включаются вручную, они популярны среди домовладельцев, или в помещениях, где вентилятор нужен только для вытяжки пара.

Вентиляторы с вытяжным шнуром в настоящее время встречаются редко, но они позволяют работать локально.

Датчики PIR (пассивные инфракрасные) автоматически запускают вытяжной вентилятор, как только кто-то входит в помещение

Эстетика и шум

Эстетика — Потратив огромную сумму денег на потрясающую ванную комнату, последнее, что вам нужно, — это вытяжка, которая не что иное, как бельмо на глазу.

  • Домовладельцы все больше и больше понимают, что ванная комната — это то место в доме, где они действительно могут произвести впечатление, добавив красивые светильники и шикарные приспособления. В соответствии с этим дизайн вентиляторов стал лучше, старый «короб с решетками» исчезает и заменяется более современным дизайном, который хорошо смотрится в любой эстетике ванной комнаты.
  • Однако, в конце концов, лучший вытяжной вентилятор всегда будет тот, который невидим. Встроенные вентиляторы расположены посередине воздуховода, проходящего на чердаке над ванной комнатой.На одном конце он выходит наружу, а другой конец выходит на незаметную 4-дюймовую решетку, установленную заподлицо на потолке ванной комнаты. В этой системе единственная часть вытяжки, которую можно увидеть в ванной, — это решетка смыва.

Шум. Типичное измерение в децибелах для осевого вытяжного вентилятора для ванной комнаты находится в диапазоне от 35 дБ(А) до 45 дБ(А). Более мощные вентиляторы имеют диапазон от 40 дБ(А) до 55 дБ(А). В последнее время производители работают над снижением уровня децибел еще больше, некоторые из них достигают всего 24.

*Примечание* Уровни децибел, указанные производителями, взяты на расстоянии 3 метра, что является отраслевым стандартом, и взяты в тестовой ситуации, которая может не обязательно воспроизвести вашу установку. И помните — вентилятор, который включается ночью, будет звучать намного громче, чем днем.

Дополнительная информация

Чтобы помочь вам выбрать правильный вытяжной вентилятор для вашего дома, почему бы не воспользоваться нашим удобным калькулятором воздухообмена и таблицей, которые дадут вам представление о том, какой воздухообмен вы должны ожидать от своей ванной комнаты.


*Код IP, международная маркировка защиты, стандарт IEC 60529 оценивает и классифицирует уровень защиты, обеспечиваемый от помех, таких как случайный контакт, попадание пыли или воды, например, механическим корпусом или электрическим корпусом.*

Отказ от ответственности: Обратите внимание — для выполнения соответствующих работ всегда следует обращаться к компетентному специалисту. Если речь идет об электромонтажных работах, мы рекомендуем использовать *утвержденного подрядчика по электромонтажным работам. Безопасность всегда является самым важным аспектом любой работы, поэтому мы всегда советуем придерживаться этой информации.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
