Балкон в современной квартире постепенно из кладовки превращается в продолжение жилища со всеми вытекающими характеристиками: комфорт, отличные отделочные материалы и использование различных технологических идей. Многим мастерам приходит в голову мысль сделать теплый пол на балконе своими руками. Если знать основные принципы этой работы и запастись временем, то облагораживание балкона – не такая сложная в решении задача.

Содержание статьи

Подготовительные процедуры

Самое первое дело, которое требуется сделать до ремонтных работ, — очистка площади от мусора, старых и неиспользуемых вещей и т.п. После мастеру нужно определиться с видом будущего балкона: каким он станет после ремонта? Весь фронт работ во многом зависит от наличия свободного времени, желания творить и определенной суммы денег.

Стяжка балконного пола

Для выполнения стяжки для теплого пола домашнему умельцу потребуются следующие материалы:

При необходимости выровнять и укрепить поверхность выполняется стяжка пола
  • Сухая смесь – 2 мешка;
  • Цемент – из расчета 3 кг на мешок смеси;
  • Грунтовка с глубоким проникающим свойством;
  • Вода.

Грунтовкой проходят все основание балкона или лоджии. При смешивании сухой специальной смеси, цемента и воды необходимо стремиться к консистенции деревенской сметаны. Приготовленную массу выливают на балконе и начинают разравнивать с помощью мастерка.

Сушится стяжка от 48 до 72 часов. После затвердения опалубка снимается, все недочеты корректируются заново разведенной смесью.

Совет: Если прижимать правило поближе к полу, готовая поверхность получится гораздо ровнее.

Как выбрать электрический теплый пол

Теплые электрические полы вошли в жизнь современного человека сравнительно недавно. О такой роскоши поколение наших родителей и помыслить не могло. Монтаж такого пола сокращает затраты на обогрев пространства, а комфорт при хождении – дополнительный бонус. Все применяемые на сегодняшний день виды электрического подогрева пола можно подразделить на несколько видов:

  • Использование системы кабелей;
  • Применение нагревательных матов;
  • Монтаж инфракрасной пленки на полу.

К любым ремонтным работам относительно площади балкона или лоджии предъявляются

повышенные требования относительно утепления стен, пола и потолка. Это необходимая мера для сохранения тепла внутри ограниченного помещения. На половое основание рекомендуется класть материал с пароизолирующими характеристиками, который плотно скрепляется друг с другом и стенами с помощью металлического скотча. Таким образом, балкон по принципу накопления тепла становится схож с термосом.

В статье «Как своими руками утеплить балкон» подробно рассматривается специфика утепления балкона как внутри, так и снаружи.

Определенной альтернативой теплому полу на балконе могут стать потолочные пленочные инфракрасные обогреватели. Более подробно о них мы рассказали на нашем сайте.

Кабельная система обогрева

Традиционная электрическая система на кабелях обязательно должна выполняться на слой теплоизоляции и предварительно выровненную стяжкой поверхность. Трудность монтажа такого теплого пола на лоджии обусловлена следующими причинами:

  • Перекрытия испытывают повышенную нагрузку;
  • Подъем готового пола на лишние 15 см;
  • Долгая монтажная работа (более 30 дней).
Схема укладки регулируемого кабельного теплого пола

Самая главная деталь при устройстве кабельного теплого пола –

удержание вырабатываемого тепла. Именно с этой целью закладывается качественный утеплитель и делается слой гидроизоляции с заходом на стены. Толщина стяжки на таком полу не должна быть меньше 4,5 сантиметров, а при укладке цементно-песчаной массы стоит как можно тщательнее избавляться от воздушных пузырей.

Монтаж нагревательного кабеля производится на 3,5 см внутрь поверхности будущего пола. Крепеж кабелей происходит специальным элементами или монтажной лентой на армирующую сетку. Перед заливкой стяжки по всему периметру помещения укладывается демпферная лента.

Схема укладки кабеля электрического теплого пола следующая: по параллельным линиям проходят зигзагообразные, интервал между этими проводами всегда должен быть равным.

Установка терморегулятора должна производиться в видном месте, а регулировка температурного режима подразумевает ручной ввод.

Использование нагревательных матов

Нагревательными матами пользуются тогда, когда цементно-песчаная стяжка не получается 4,5-см толщиной. Это может быть в старых домах, при недостатке времени и в других ситуациях. Тогда на смену кабелям приходят нагревательные электрические маты.

Маты не увеличивают толщину основания, создают минимум строительного мусора и не отнимают у мастера много средств. Монтаж нагревательных матов выполняется на клей, которым закрепляется кафельная плитка

. Этот способ носит название «мокрого».

Подложка для теплого пола из матов – старая плитка или бетонная поверхность. Клей распределяется по всей площади. Окончательное высыхание нового покрытия происходит в течение первой недели.

Матами называют специальную сетку, изготовленную из стекловолокна с ячейками примерно 1 на 1 сантиметр. На нее крепится резистивный вид кабеля 2-3 мм в диаметре. Уложенный змейкой шагом от 5 см, этот кабель обладает высоким сопротивлением.

Установка такого варианта теплого пола на балконе своими руками предельно проста:

Схема монтажа нагревательных матов под плитку

1) Измеряется площадь пола;

2) Нагревательный мат разрезается на отдельные прямоугольные фрагменты без затрагивания схемы кабелей;

3) Крепежа к основанию не нужно;

4) Разложенный по покрытому клеем основанию, пол можно считать уже установленным.

Недостаток нагревательных матов – восприимчивость к механическим нагрузкам и отсутствие способности к тепловой аккумуляции. Поэтому такой пол может быть лишь дополнением к основной системе обогрева на лоджии.

Инфракрасный теплый пол

Укладка инфракрасного теплого пола на балконе

Инфракрасная пленка работает по принципу формирования длинноволнового теплового излучения. При таком обогреве тепло идет и на стены балкона, и на все окружающие предметы. Способность вторичной отдачи накопленного тепла характеризует такие полы как наиболее эффективные для обогрева балкона или пространства лоджии.

Нагревательные элементы пленки – углеродные полосы, запаянные между полиэстеровыми или лавсановыми слоями. Материал полос – карбоновая паста, получаемая из толченого грифеля. Проводники выполняются из чистой меди или сплавов меди с серебром. Полосы подключаются к проводникам параллельным способом, а сила сетевого напряжения – 220 вольт.

При устройстве инфракрасного теплого пола на балконе все операции выполняются поэтапно:

  1. Стяжка основания;
  2. Размещение подложки с теплоотражающими свойствами;
  3. Нагревательные элементы разрезаются по пунктирным линиям;
  4. Помещение инфракрасного материала на подложку;
  5. Монтаж терморегулятора, датчика температурного режима;
  6. Установка электроконтактов на пленке;
  7. Все места, где произведено подключение к сети, изолируют битумным составом.
Последовательность монтажа инфракрасного пола

На заметку: при монтаже теплого пола с мягким финишным вариантом отделки (ковролин) применяется мягкая подложка и наоборот.

Теперь, зная все нюансы устройства и монтажа теплого электрического пола, вы сможете сделать для себя правильный выбор.

Устройство водяного пола

Так выглядит система водяного пола на балконе

Монтируется такой пол только на стяжку. И тут есть очень важный момент – при расширении площади жилой комнаты на метраж балкона уровень поверхности пола в обоих помещениях не должен отличаться. Установка теплого водяного пола на балконе предполагает прокладку по всей поверхности батарей, по которым будет транспортироваться горячий теплоноситель.

Применение жидкости объясняет требование гидроизоляции такого пола. Чтобы тепло сохранялось на более долгое время, на слой гидроизоляции укладывается пленка с теплоотражающими характеристиками. Вместо фольги может использоваться пенопласт, имеющий повышенную плотность.

Монтаж пола из труб производится поэтапно:

1) Бетонная стяжка для удаления неровностей;

2) Укладка гидро- и теплоизоляционных материалов;

3) Монтаж трубопровода. При этом используют либо специальные кронштейны, либо коврики;

4) Малая площадь балкона является причиной в пользу выбора схемы-змейки для размещения трассы;

5) На балконе при устройстве водяных полов используют только бесшовные трубы из металлопластика;

Схема монтажа водяного теплого пола

6) Изгиб труб выполняется аккуратно;

7) Монтаж трубопровода завершается подключением к системе ГВС;

8) Тестирование нового теплого пола;

9) Отсутствие протечек в трубопроводе является основанием для бетонирования трассы с теплоносителем.

Если на балконе укладывается водяной трубопровод для обогрева пространства, финишное покрытие нужно выбирать правильно. Материалы с высокой теплоотдачей: линолеум, керамическая или кафельная плитка.

Напольное покрытие настилается на полностью отвердевшую бетонную стяжку.

Какой бы из описанных вариантов утепления балконного пола не выбрал мастер, при соблюдении определенного алгоритма работ он обязательно справится с поставленной задачей. И тогда жилище расширится на дополнительную комфортную площадь.

Теплый пол на балконе видео

Предлагаем вам посмотреть видеоролик по теме нашей статьи «Теплый пол на балконе своими руками». На видео вы увидите инструкцию по установке инфракрасного теплого пола.

Теплый пол электрический своими руками – правила монтажа, видео

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

  • монтаж под бетонную стяжку;
  • укладка под плитку на стяжку;
  • установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

  • кабельные;
  • кабельные с армирующей сеткой;
  • пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

  • теплые полы;
  • провода для соединений;
  • крепления;
  • термодатчик;
  • регулятор температуры;
  • защитная система;
  • медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность,  и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

  • Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
  • При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
  • Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.

Еще статьи по теме:

▶▷▶▷ как сделать теплый пол своими руками на лоджии видео

▶▷▶▷ как сделать теплый пол своими руками на лоджии видео
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:23-03-2019

как сделать теплый пол своими руками на лоджии видео — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Как утеплить пол на балконе и лоджии своими руками moydomiknet › Балкон Как и чем лучше утеплить пол на балконе и лоджии самостоятельно – технология утепления пенопластом, пеноплексом, керамзитом, минватой, пенофолом Как сделать ремонт квартиры своими руками? Школа ремонта remrepru Cached На сайте «Школа ремонта квартиры и дома своими руками » мы расскажем тебе в статьях и Как сделать тёплый пол на деревянном основании своими руками remont-samomyru/remont-pola/kak-sdelat-tyoplyiy Cached Выбор системы «тёплый пол » для установки на деревянное основание Разновидности, особенности систем, технологии, позволяющие сделать качественную укладку Водяной теплый пол своими руками: схема, расчет, монтаж vopros-remontru/pol/montazh-vodyanogo-teplogo-pola Cached Выбор материалов и необходимых устройств Прежде чем сделать теплый пол своими руками следует определиться с составом оборудования и всех элементов системы и просчитать материалы Электрический теплый пол под линолеум: виды, устройство и vannapediaru › Ремонт › Пол Электрический теплый пол под линолеум: виды, варианты устройства своими руками и пошаговый монтаж 1) Алексей Земсков (zemspro) — YouTube wwwyoutubecom/channel/UCEVywLKPJcyzqcWMswzooug Cached Самые популярные видео Алексея Земскова про ремонт квартир, с чего начать ремонт, как сделать спортивный Утепление балкона своими руками: подробная пошаговая инструкция nashbalkoncom › … › Утепление стен Перед началом утепления балкона своими руками на балконе устанавливается герметичная ПВХ-конструкция со стеклопакетами Укладка электрического теплого пола своими руками: расчет vopros-remontru/pol/ukladka-elektricheskogo-teplogo Cached Электрические теплые полы позволяют плавно регулировать нагрев Благодаря простоте их устройства можно легко установить электрический теплый пол своими руками Утеплить лоджию своими руками – материалы, процесс, советы dekormyhomeru/remont-i-oformlenie/yteplit-lodjiu-svoimi Cached Утепление лоджии задача не простая и включает несколько этапов: стены, потолок и полПервый момент, который сделать нужно обязательно – это остекление Как повесить картину на гипсокартон-Обучение гипсокартонным gipsaricom/stroy-remont/476-kak-povesit-kartinuhtml Cached Как повесить картину на гипсокартон Что бы повесить картину на стену из гипсокартонных листов, можно воспользоваться несколькими способами Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 Next 24 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • Забор из пластика своими руками. Переживать стоит только тем хозяевам, которые уже опустили уровень
  • своего пола, например, проложив линолеум или паркет прямо на бетон. Для лоджии или балкона — 200 Вт/кв.м. Сайт городского 3 канала. Новости мира, экономики. Телепрограмма канала. Ошибка подключения к
  • кв.м. Сайт городского 3 канала. Новости мира, экономики. Телепрограмма канала. Ошибка подключения к базе данных, возможно неправильные параметры подключения в config.php. Как сделать тёплый водяной пол. Если присоединять лоджию к кухне и делать ее частью жилого пространства, логично уравнять температуру в обоих помещениях. …другие ресурсы, а также вносит свою лепту в процесс превращения кухни и лоджии в единое пространство. Рубрика: Утепление Даже правильный подход к остеклению балкона или лоджии значительно улучшит условия эксплуатации помещения. При этом создается максимальная стабильность внутри помещения, которое выходит на лоджию или балкон. С одной стороны, обустройство пола на балконе кажется не таким уж и сложным делом, но если не будут учтены некоторые нюансы, проделанная вами работа может оказаться бесполезной, так как такой пол не прослужит вам долго из-за низкого качества работы. Утеплить полы на лоджии или балконе можно несколькими … Укладка теплого пола на лоджии. Монтаж полипропиленовых труб своими руками. Описание: Подробная инструкция на сайте — видео показано как можно уложить теплый водяной пол своими руками. Для того, чтобы остеклить лоджию, стоит выбрать стеклопакеты однокамерные или же двухкамерные. На лоджии можно великолепно отдыхать, устроить зимний сад или сделать уютный кабинет. При выборе стеклопакетов нужно помнить, что окна, которые устанавливаются на балконы и лоджии, рассчитаны на более суровые условия, чем те, которые устанавливаются в квартиры. Только по-моему эти решения не для балкона, а для лоджии. Лично я бы вообще предпочла вид из окон на свой собственный сад. quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Пол ребенка влияет на иммунитет беременной матери.

которые устанавливаются на балконы и лоджии

но если не будут учтены некоторые нюансы

  • пенофолом Как сделать ремонт квартиры своими руками? Школа ремонта remrepru Cached На сайте «Школа ремонта квартиры и дома своими руками » мы расскажем тебе в статьях и Как сделать тёплый пол на деревянном основании своими руками remont-samomyru/remont-pola/kak-sdelat-tyoplyiy Cached Выбор системы «тёплый пол » для установки на деревянное основание Разновидности
  • советы dekormyhomeru/remont-i-oformlenie/yteplit-lodjiu-svoimi Cached Утепление лоджии задача не простая и включает несколько этапов: стены
  • как сделать спортивный Утепление балкона своими руками: подробная пошаговая инструкция nashbalkoncom › … › Утепление стен Перед началом утепления балкона своими руками на балконе устанавливается герметичная ПВХ-конструкция со стеклопакетами Укладка электрического теплого пола своими руками: расчет vopros-remontru/pol/ukladka-elektricheskogo-teplogo Cached Электрические теплые полы позволяют плавно регулировать нагрев Благодаря простоте их устройства можно легко установить электрический теплый пол своими руками Утеплить лоджию своими руками – материалы

Забор из пластика своими руками. Переживать стоит только тем хозяевам, которые уже опустили уровень своего пола, например, проложив линолеум или паркет прямо на бетон. Для лоджии или балкона — 200 Вт/кв.м. Сайт городского 3 канала. Новости мира, экономики. Телепрограмма канала. Ошибка подключения к базе данных, возможно неправильные параметры подключения в config.php. Как сделать тёплый водяной пол. Если присоединять лоджию к кухне и делать ее частью жилого пространства, логично уравнять температуру в обоих помещениях. …другие ресурсы, а также вносит свою лепту в процесс превращения кухни и лоджии в единое пространство. Рубрика: Утепление Даже правильный подход к остеклению балкона или лоджии значительно улучшит условия эксплуатации помещения. При этом создается максимальная стабильность внутри помещения, которое выходит на лоджию или балкон. С одной стороны, обустройство пола на балконе кажется не таким уж и сложным делом, но если не будут учтены некоторые нюансы, проделанная вами работа может оказаться бесполезной, так как такой пол не прослужит вам долго из-за низкого качества работы. Утеплить полы на лоджии или балконе можно несколькими … Укладка теплого пола на лоджии. Монтаж полипропиленовых труб своими руками. Описание: Подробная инструкция на сайте — видео показано как можно уложить теплый водяной пол своими руками. Для того, чтобы остеклить лоджию, стоит выбрать стеклопакеты однокамерные или же двухкамерные. На лоджии можно великолепно отдыхать, устроить зимний сад или сделать уютный кабинет. При выборе стеклопакетов нужно помнить, что окна, которые устанавливаются на балконы и лоджии, рассчитаны на более суровые условия, чем те, которые устанавливаются в квартиры. Только по-моему эти решения не для балкона, а для лоджии. Лично я бы вообще предпочла вид из окон на свой собственный сад. quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Пол ребенка влияет на иммунитет беременной матери.

Монтаж теплого водяного пола своими руками видео и инструкция

Сегодня монтаж теплого пола – водяного или электрического – вполне под силу выполнить даже тем, кто практически никогда не сталкивался со строительными работами. Так что, если вы решили обзавестись теплым полом – внимательно ознакомьтесь с рекомендациями, приведенными в этом материале, и у вас обязательно все получится. А после того, как теплый водяной пол будет уложен и запущен – вы сможете наслаждаться теплом и комфортом в вашем доме.


Что такое теплый пол

Что же представляет собой современный водяной теплый пол? Теплый пол – это система из металлопластовых труб, скрытых в толще пола и подключенных к источнику горячей воды. Циркулируя по скрытых в толще пола трубам вода обогревает пол, расположенный над ними, а от пола тепло поднимается вверх, обеспечивая комфортную температуру в нижнего слоя воздуха в квартире.В качестве такого источника может выступать либо стояк отопления, либо труба горячего водоснабжения – в зависимости от конкретных условий.

Оптимальным выбором для монтажа теплого водяного пола своими руками являются ванная комната и кухня. Это обусловлено тем, что при нагревании воздуха теплый пол значительно снижает его влажность. И если в ванной комнате или кухне это не критично, то в зале, а тем более – в детской комнате или спальне все же необходимо поддерживать оптимальный уровень влажности.

Обратите внимание! Если вы все же решили уложить теплый пол в этих комнатах – обязательно позаботьтесь об установке увлажнителя воздуха.

Также оправдан монтаж теплого пола под плитку в коридоре, как в наиболее холодном помещении. Здесь теплому полу, что называется, «самое место» — вы согласитесь с нами, как только зайдете в квартиру с мороза и снимете промокшую холодную обувь. Также при выборе помещения для укладки теплого пола необходимо обращать внимание на состояние перекрытий. В отличие от легкого электрического теплого пола водяной теплый пол требует обустройства цементной стяжки, а она обладает массой, и порой – весьма существенной. Поэтому, перед тем как начать работы по укладке теплого пола, обязательно рассчитайте, выдержат ли плиты перекрытия возросшую нагрузку.


Готовим помещение для укладки водяного пола

Итак, помещение выбрано. Самое время заняться подготовительными работами – они должны быть завершены до того, как мы приступим к заливке стяжки и укладке труб теплого пола. Подготовку помещения для монтажа системы водяного теплого пола производим по следующей схеме:

Выполняем демонтаж напольного покрытия, а также – чернового пола. В результате у нас должно быть очищено все, вплоть до бетонного основания.

Обратите внимание! Если вы планируете восстанавливать уложенное ранее напольное покрытие после укладки системы труб теплого пола, необходимо учитывать тот факт, что уровень пола после укладки поднимется на 5-7 сантиметров.

При укладке теплого водяного пола в ванной комнате производим демонтаж существующей стяжки. Под ней чаще всего располагается слой заполнителя (керамзита), под которым находится гидроизоляция.

Если гидроизоляционные материалы находятся в удовлетворительном состоянии — то керамзит можно не удалять, а сразу приступить к заливке стяжки. Однако лучше всего произвести выемку и заново произвести гидроизоляцию и утепление пола керамзитом.

  • Производим замену стояка горячего водоснабжения, к которому будет подключена система теплого пола, на полипропиленовый. Это делается для того, чтобы избежать коррозии стояка месте крепления кранов.
  • Обратите внимание! Если врезка системы теплого пола производится в стояк системы центрального отопления, замена труб стояка не производится.
  • Впаиваем в стояк шаровые краны. При выборе места впайки кранов учитываем, что краны лучше присоединять таким образом, чтобы при отключении труб теплого пола к ним можно было подсоединить радиатор системы отопления.

Если теплый пол будет подключен к системе подачи горячей воды – к выходному крану монтируем тройник, к одному из выходов которого подключаем выводящую трубу теплого пола, а к другому — армированный шланг, соединяющий систему горячего водоснабжения со смесителем.

Обустройство гидроизоляции

При укладке водяного теплого пола качество гидроизоляции является ключевым моментом, определяющим защиту вашего дома от протечек воды. Гидроизоляцию в данном случае лучше всего производить с использованием пленочных гидроизоляционных материалов (пленка РЕ в рулонах либо жесткая пленка PS на плитах Profil). Укладку гидроизоляции производим по следующей схеме:

  • Очищаем основание от мусора, а затем – обеспыливаем его с помощью строительного пылесоса.
  • Укладываем на пол гидроизоляционную пленку таким образом, чтобы полотнища пленки заходили одно на другое на ширину не менее50 мм, и на стены – на высоту не менее150 мм
  • С помощью паяльной лампы либо строительного фена тщательно пропаиваем области нахлеста гидроизоляционной пленки.
  • Нахлест пленки на стены также пропаиваем. Для того, чтобы обеспечить достаточную прочность соединения гидроизоляционного материала со стенами проводим предварительную грунтовку стен.

Если грунтовки в вашем распоряжении нет, можно ограничиться обеспыливанием, однако пропайку в данном случае следует производить более тщательно.

Если для гидроизоляции используются плиточные материалы на жесткой плитке, периметр стен оклеиваем специальной краевой изоляционной лентой с фартуком, заходящим на напольную изоляцию. Эта лента сочетает в себе гидроизоляционные и частично – теплоизоляционные функции.

Для экономии материала можно использовать также достаточно толстую и прочную полиэтиленовую пленку, однако в этом случае необходимо особо тщательно следить за ее целостностью.


Обустройство черновой стяжки

После того, как гидроизоляционные работы завершены, можно приступать к укладке черновой стяжки. Черновая стяжка является фундаментом, на котором будет находиться ваш будущий теплый пол, и от ее качества во многом зависит надежность всей конструкции. Стяжка не укладывается, если напольное покрытие, демонтированное при подготовке к укладке пола, было уложено непосредственно на бетонные плиты основания. Во всех остальных случаях стяжка обеспечивает подъем пола на требуемую высоту. Черновую стяжку заливаем следующим образом:

  • С помощью уровня (лазерного или водяного) отмечаем высоту будущей черновой стяжки, а также – итоговый уровень пола, который будет находиться на 50-70 ммвыше уровня стяжки. Расстояние от стяжки до уровня пола зависит от того, какие трубы вы планируете использовать – чем больше диаметр труб, тем выше будет уровень пола.
  • Устанавливаем маяки для черновой стяжки.
  • На расстоянии 2 м друг от друга вдоль всего помещения укладываются горки раствора. Через сутки, после того как раствор частично застыл, с помощью уровня натираются своеобразные «дорожки» которые и играют роль маяков. Этот способ достаточно трудоемок, так как цементный раствор достаточно плохо прилипает к большинству гидроизоляционных пленок, а тем более – к полиэтилену.

Более простой способ. Точно так же как и в первом случае, на основание укладываем горки из густо замешанного раствора. На них, используя уровень, устанавливаем маяки для выравнивания пола. В качестве маяковых реек можно использовать полосы гипсокартона, фанеры, а также (оптимально) — металлический профиль, который применяется при облицовке стен гипсокартонном.

При большой толщине черновой стяжки маяки можно укладывать на основание из кирпичей. Кирпичи при этом должны быть надежно зафиксированы на основании с применением раствора.

Обратите внимание! Для укладки теплого водяного пола в небольшом помещении установка маяков при укладке черновой стяжки необязательна. Достаточно будет, если для соблюдения требуемой толщины вы будете ориентироваться на отметки, сделанные на стенах с помощью уровня.

Ниже уровня установленных маяков засыпаем керамзит. Разравниваем керамзит так, чтобы он равномерным слоем был распределен по всей площади, и между ним и верхом стяжки было не менее 70мм.

Переходим к армированию черновой стяжки. Для этого поверх керамзита укладываем армирующую сварную сетку, которая будет обеспечивать механическую прочность нашего основания. Листы сетки должны быть надежно зафиксированы на плитах перекрытия, а также связаны между собой с помощью нержавеющей проволоки.

  • В качестве альтернативы сварной сетке можно рассматривать сетку в рулонах. Применение такой сетки позволит вам достаточно серьезно сэкономить, облегчит нагрузку на перекрытия, при этом запас прочности конструкции будет вполне достаточным.
  • После того, как армирование стяжки завершено, приступаем к заливке раствора. Раствор заливаем картами, так же как и при обычном устройстве бетонных полов.
  • После того, как раствор внесен, распределяем его равномерно по всей площади и разравниваем с помощью правила по маякам. В данном случае (так как стяжка черновая) не требуется идеально ровной поверхности раствора.
  • Даем раствору высохнуть. Для того чтобы не допустить преждевременного высыхания стяжки до набора цементом максимальной прочности, периодически увлажняем сохнущую поверхность. Для увлажнения очень удобно использовать обыкновенную садовую лейку.

Разметка укладки труб и укладка

После того, как стяжка полностью высохла, можно приступать к разметке помещения под водяной теплый пол: схема укладки труб поможет вам не только приобрести ровно столько материала, сколько необходимо, но и даст представление о том, как будет проходить распределение тепла в помещении.

Обратите внимание! При расчете количества материалов с использованием схемы округление следует проводить в большую сторону.

А это:

  • Расстояние между проложенными трубами и стенами должно быть не более 20-25 см, между рядами уложенных труб – не более 35-40 см.
  • Трубу, отходящую от источника горячей воды (стояка) необходимо сначала провести через самую холодную зону помещения – вдоль окон. Только потом труба должна быть заведена на остальную площадь пола.
  • В тех местах, где вы планируете устанавливать мебель (например, кухонный гарнитур, стенку или шкаф), трубы прокладывать не нужно. Это позволит вам существенно сэкономить как на самих трубах, так и на отапливаемой площади.

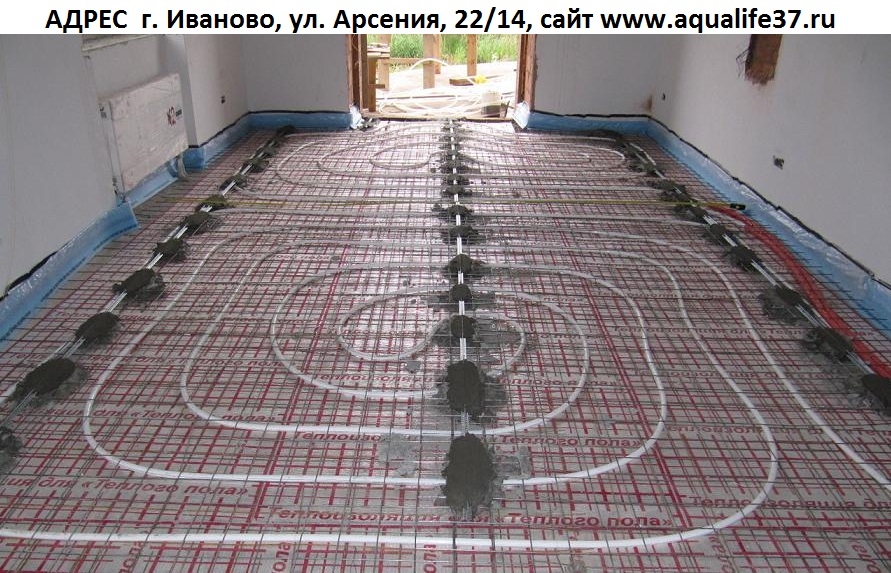

Укладка труб теплого пола

Перед укладкой труб необходимо обустроить «тепловой экран», который будет отражать тепло по направлению к поверхности пола. Для этого под трубы укладываем слой фольгированного утеплителя. Стыки полотнищ утеплительного материала соединяем с помощью металлизированного скотча.

Водяной теплый пол чаще всего обустраивают, используя бесшовную металлопластовую трубу. Наиболее распространенные диаметры – 16, 20,25 мм. Определяющих факторов, которые нужно учитывать при выборе диаметра трубы, несколько.

Во-первых, это высота уровня пола – чем толще трубы, которые вы используете, тем выше поднимется пол за счет финишной стяжки. Во вторых – площадь отапливаемого помещения. И в третьих – напор воды в стояке с горячей водой.

Использование полипропиленовых труб при устройстве теплого водяного пола крайне нежелательно. Полипропилен обладает низкой теплопроводностью, поэтому полипропиленовые трубы крайне неохотно «отдают» тепло от горячей воды, а это значит – эффективность отопления пола будет крайне низкой.

Кроме того, полипропиленовые трубы очень сложно пропаять достаточно качественно – а это значит, что сильно возрастает риск возникновения протечки внутри пола.

Укладывать трубы необходимо строго по схеме. При изгибании металлопластовых труб следуем пользоваться подходящей по диаметру пружиной – надетая на место сгиба, она не дает трубам перегибаться.

Обратите внимание! Участок трубы с перегибом необходимо заменить, так как в месте перегиба рано или поздно возможно возникновение протечки.

  • На поверхности стяжки трубы закрепляем с помощью специальных пластиковых креплений.
  • После того, как все трубы закреплены, подключаем их к стоякам. Места подключения герметизируем. После окончательной полимеризации герметика осуществляем пробный пуск системы теплого пола. До того, как трубы будут перекрыты чистовой стяжкой, теплый пол должен несколько суток проработать под давлением – это позволит окончательно убедиться в отсутствии протекания.
  • Укладку финишной стяжки необходимо производить на отключенный и полностью остывший теплый пол.

Обустройство финишной стяжки

  • Поверх труб системы теплого пола устанавливаем тонкие маяковые рейки. Для этой цели и последующих шагов используем инструменты для выравнивания пола.
  • Заливаем раствор, следя, чтобы между трубами и черновой стяжкой не образовывались пустоты
  • С помощью правила распределяем и разравниваем раствор. Для того чтобы пол был максимально ровным, опираем противоположные концы правила на соседние маяковые рейки и двигаемся вдоль них
  • Обрабатываем стяжку игольчатым валиком для того, чтобы удалить пузырьки воздуха.
  • На следующий день обрабатываем поверхность с помощью терки для устранения мелких неровностей и дефектов поверхности.
  • После того, как финишная стяжка окончательно высохла, можно приступать к укладке напольного покрытия.

Как видите, ничего недоступного в данной технологии нет. Более того, возьмем на себя смелость утверждать, что следуя данным рекомендациям вы сможете самостоятельно уложить теплый пол в частном доме или квартире. И в холодное время года еще не раз вспомните нас с благодарностью!

Монтаж теплого водяного пола своими руками видео

Читаем дальше — узнаём больше!


Оценка: 2.7 из 5
Голосов: 265

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН — пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции. Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

Доступно Теплые полы «Сделай сам»

Сделай сам теплые полы — это потрясающе.

Но стоят ли полы с подогревом?

Совершенно верно !! Особенно в холодные дни.

В этом руководстве рассказывается, как использовать системы обогрева и почему это лучший доступный вариант.

Давайте погрузимся.

Сколько стоят полы с подогревом?

Полы с подогревом могут быть дорогими. По оценкам Warmly Yours, они стоят от 10 до 12 долларов за квадратный фут. Это равняется примерно 1000 долларов за ванную комнату площадью 10 квадратных футов.

Типичные системы состоят из мата, проволоки или системы мат / проволока. Кроме того, термостат необходимо заказывать отдельно — только он может стоить более 200 долларов.

DITRA-HEAT — одна из самых популярных систем теплых полов. Он состоит из мата, проволоки и термостата. Монтаж можно производить по дереву или бетону с помощью тонкозадирного раствора. Но это может быть очень дорого.

Некоторым мастерам не нравится стоимость DITRA-HEAT, и именно здесь системы обогрева могут оказаться огромным подспорьем.

Стоит ли подогрев пола?

Да, если вы живете в холодном районе.

Кроме того, компания Warming Systems сделала электрические системы теплого пола доступными для всех.

Общая стоимость их системы площадью 15 квадратных футов составляет менее 200 долларов. Это включает в себя кабель для подогрева пола

  • направляющие кабеля
  • программируемый термостат с сенсорным экраном
  • и монитор установки

И имейте это в виду,

Все программируемые термостаты с сенсорным экраном в основном одинаковы.

Серьезно, они сделаны одной и той же компанией и имеют частную торговую марку таких компаний, как Schluter.

Таким образом, Warming Systems предлагает такой же термостат за небольшую часть цены.

Как планировать теплые полы

Кабели с подогревом нельзя обрезать до нужного размера. Поэтому важно исключить определенные области.

Например, нагревательные кабели должны располагаться на расстоянии примерно 6–8 дюймов от восковой прокладки на унитазе.

Кроме того, кабели должны располагаться на расстоянии 2 ″ от шкафов, стен и бордюров душа.

Кабели должны располагаться на расстоянии 3 ″ друг от друга по нагреваемой области, а кабельные направляющие должны быть проложены перпендикулярно греющим кабелям. Кроме того, расстояние между направляющими кабеля не должно превышать 36 дюймов. Направляющие можно приклеить горячим клеем или прикрепить к бетону с помощью шурупов Tapcon.

Набор, используемый в этом руководстве, можно использовать под керамической / керамогранитной плиткой, камнем или кирпичом путем заливки в раствор толщиной от 1/4 ″ до 1/2 ″.

Эту систему обогрева можно также использовать под конструкционным деревом, винилом, ламинатом или ковром путем заделки греющих кабелей в самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″.

Warming Systems рекомендует прокладывать кабели только на бетонную или цементную плиту и использовать растворы на основе модифицированного полимером цемента.

Термостат и требования к электрооборудованию

Рекомендуется, чтобы для подключения системы теплого пола работал квалифицированный электрик. И этот человек должен соблюдать местные электрические нормы.

Это обязательный CYA, который есть в инструкциях большинства систем. Но также очень важно придерживаться таких проектов.

Термостат должен быть расположен на внутренней стене и установлен в 4-дюймовом квадратном электрическом ящике с одиночным грязевым кольцом.

Кроме того, термостаты должны быть расположены в пределах досягаемости 10-футового холодного кабеля системы отопления. Холодный конец должен быть проложен в кабелепроводе минимум ½ дюйма от нижней пластины до распределительной коробки.

Для установки до трех кабелей или матов установите кабелепровод диаметром ¾ дюйма от распределительной коробки до пола для установки силовых холодных проводов системы.Сделайте надрез в нижней пластине, чтобы обеспечить доступ к кабелепроводу с пола. Холодный конец должен быть проложен через кабелепровод.

Если вы планируете установить пол с подогревом и хотите сэкономить, посмотрите наш короткий видеоролик

Позвоните в нашу БЕСПЛАТНУЮ линию технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть лучшая система отопления, и мы покажем вам, как это сделать.

… И будучи из Вермонта, Компания Radiant Floor знает, как согреться!

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить собственный пол свободная проволока лучистая Отопительная система. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома.Или у вас есть «холодная комната» … пространство кажется, что никогда не бывает достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низкой температуре. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте расположение проводки

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под областями, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванне, но оставьте небольшое пространство вокруг туалета нужны стоки (чтобы их не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат возле входа в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Похоже на термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов теплого пола обычно требуется двухклавиатурный короб с двумя 1/2 » трубопроводов до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят вам деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. К используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего После нагрева напольная плитка нагреется примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из измерения площади, которую вы отапливаете. Размер каждой доски 2 ‘x 4’ x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерным черновым полом вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогреть.

5) Укладка провода …

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При интервале 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом ознакомьтесь с таблицами производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина проводки. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкослойного покрытия .. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного зонда …

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитить провод тонким слоем строительного раствора …

Используя плоский мастерок, полностью покройте вашу систему проводки полом. выравниватель или модифицированный тонкослойный материал. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы их не допустить. подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте радиант. система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть. имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Плюсы и минусы лучистого тепла для пола

Система лучистого обогрева пола использует электрические змеевики или водопроводные трубы с подогревом, установленные под полом. Тепло от змеевиков или трубок излучается вверх и нагревает жилое пространство.В отличие от систем отопления с принудительной воздушной печью, которые нагревают воздух в доме, система лучистого тепла в полу работает за счет излучения тепла, тем самым нагревая предметы над полом. Ниже перечислены некоторые из общих преимуществ и недостатков, связанных с покупкой, установкой и использованием систем лучистого отопления для пола.

Обзор систем лучистого отопления на Amazon

Преимущества лучистого тепла

Система лучистого отопления для пола намного долговечнее, чем обычная печь.Высококачественная система лучистого отопления может прослужить более 35 лет при правильном уходе и обслуживании. Для сравнения, печь может прослужить не более двух десятилетий.

Системы лучистого отопления для пола доступны в 2 версиях — гидравлические системы, в которых используется вода с подогревом, и электрические системы, в которых используются электрические змеевики. Гидравлические системы более дороги в установке, но подходят для установки в новых домах и для проектов целого дома. Системы электрического отопления дешевле в установке, но могут иметь более высокие эксплуатационные расходы.

По сравнению с системами принудительного воздушного отопления, используемыми в большинстве домов, система лучистого обогрева пола обычно имеет более высокий КПД и лучшее удержание тепла. Это связано с тем, что тепло сохраняется в нижней части комнаты, в отличие от систем с приточным воздухом, где тепло поднимается. В результате большинство людей чувствуют себя комфортно при более низкой температуре, используя лучистое тепло в полу. Это также может привести к значительной экономии энергии.

У аллергиков часто возникают серьезные симптомы, когда воздуховоды и вентиляционные отверстия в доме загрязнены.Таким образом, внутрипольная система лучистого отопления подходит для людей, склонных к аллергии, потому что нет зависимости от каналов или вентиляционных отверстий, которые выдувают теплый воздух для обогрева дома.

Больше свободы в расстановке мебели, потому что нет вентиляционных отверстий, которые можно было бы оставить открытыми.

Системы лучистого отопления для пола работают тихо и эффективно. Трубы или змеевики под ними не издают звука, в отличие от печей, которые могут быть шумными.

Если вы живете в старом доме, вы можете установить внутрипольное лучистое отопление только в определенных частях дома.Электрические системы лучистого отопления требуют меньше работы по установке по сравнению с гидравлическими версиями.

Недостатки лучистого тепла

Излучающая система в полу может медленно нагревать жилое пространство. Гидронная система может занять несколько часов, тогда как электрическая система может занять около часа. Бетонные полы также очень долго нагреваются. Однако, поскольку удержание тепла превосходно, большинству домовладельцев может быть полезно включать систему в непиковые часы.

Установка внутрипольной излучающей системы требует больших начальных затрат по сравнению с традиционной топочной системой.Большинство людей считают эти затраты слишком высокими и предпочитают печь для обогрева.

Системы лучистого обогрева пола не требуют особого ухода или обслуживания. Однако любое повреждение системы, особенно если она гидравлическая, может привести к дорогостоящему ремонту. Также сложно обнаружить проблемы в трубах или змеевиках из-за расположения под полом.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

2021 Стоимость водяного теплого пола

Электрический, DIY: 5-7 долларов за квадратный фут Электрический, установлен: 8- 12 долларов за воду (за квадратный фут) Стоимость установки: 6–16 долларов за квадратный фут

Лучистое напольное отопление, в котором гибкие пластиковые трубы для горячей воды или электрические кабели / маты проложены под полом, лучше всего делать в новом строительстве, как часть капитальный ремонт, когда полы все равно будут порваны, или на небольших участках существующего дома.В отличие от центрального отопления с принудительной подачей воздуха, лучистое напольное отопление не имеет воздуховодов или воздуходувок. Типичные затраты:
  • Ожидайте, что заплатите около $ 6-16 $ за квадратный фут за профессионально установленную систему водяного водяного обогрева пола или $ 9,000- $ 22,500 или более за дом площадью 1500 квадратных футов, в зависимости от местных тарифов, количества температурных зон и габаритов системы. Установка в новом строительстве, как правило, является наименее затратной, в то время как разрыв и замена полов в существующем доме обходятся дороже всего.По оценке этого старого дома, установка водяного лучистого тепла под массивным деревянным полом [1] в комнате среднего размера занимает 2-4 дня и описывает это как сложный проект, который лучше всего выполнить профессиональным подрядчиком по отоплению.
  • Из-за высокой стоимости электроэнергии электрическое лучистое отопление для пола обычно устанавливается в качестве дополнительного обогрева в одной комнате, а не в качестве основной системы для всего дома, и обычно стоит $ 5-7 за квадратный фут только для материалов или 8–12 долларов США или более за квадратный фут при профессиональной установке, в зависимости от местных расценок.Этот Old House [2] оценивает стоимость электрического лучистого тепла в ванной среднего размера в $ 400-700 (включая новую плитку) для тонкого электрического мата, установленного в тонко затвердевающий цемент и контролируемого таймером-термостатом, и говорит, что это несложная работа своими руками для тех, кто умеет укладывать напольную плитку. У Home Depot есть инструкция по установке своими руками [3] .
Статьи по теме: Электрический обогреватель плинтуса, Водонагреватель плинтуса, Центральное отопление
Что должно быть включено:
  • Гидравлические системы обычно используют бойлер для нагрева воды и насос для циркуляции горячей воды по пластиковым трубам, которые переносят тепло на поверхность пола.Видео, выпущенное Krell Distributing в Нью-Йорке, объясняет гидронные системы [4] .
  • В электрических системах используются либо кабели, встроенные в пол (как правило, в новых постройках), либо электропроводящие пластиковые маты, закрепленные на черновом полу под плиткой или другим напольным материалом. Видео от This Old House объясняет электрические системы [5] .
  • Керамическая плитка является наиболее эффективным напольным покрытием для использования с лучистым теплом, поскольку она хорошо проводит и сохраняет тепло, согласно Министерству энергетики [6] .Лучистое тепло можно использовать с винилом, линолеумом, ковровым покрытием или деревянным полом, но эта система может быть немного менее эффективной, потому что эти материалы могут действовать как изоляция, блокируя излучение тепла от пола в комнату.
  • Системы теплого пола нагреваются медленно, потому что весь пол должен быть теплым, поэтому включение термостата не дает мгновенного тепла. Некоторые домовладельцы ставят систему на таймер, чтобы пол был теплым, когда они просыпаются утром, в то время как другие устанавливают ее на определенную температуру (66 или 67 градусов по Фаренгейту) и оставляют на всю зиму.
Дополнительные расходы:
  • Если бетон добавляется к существующему полу при установке лучистого тепла горячей водой, может потребоваться усиление опор пола. Дополнительные расходы будут зависеть от объема необходимой дополнительной поддержки, но если она требуется, убедитесь, что она включена во все сметы расходов.
Покупка лучистого теплого пола:
  • BuildingGreen.com обсуждает, когда и где излучающий теплый пол имеет смысл [7] с точки зрения экономии энергии.
  • Ассоциация излучающих панелей, некоммерческая торговая группа, продвигающая лучистое отопление, имеет список членов [8] .
  • Запрос и проверка справок; спросите о продолжительности и типе опыта; и убедитесь, что они должным образом связаны, застрахованы и лицензированы.
Новости CostHelper
Что люди платят — последние комментарии
Автор: Suegirl в Хантсвилле, Алабама. Размещено: 17 января 2017 13:01
Количество комнат: 1

Мы строим новый дом (в Алабаме) он будет на бетонной плите. Пол в хозяйской ванной будет выложен керамической плиткой. Можно ли установить лучистое отопление, если под нами нет подвала или подполья?

Автор: CharmCityPlumber в Балтиморе, Мэриленд. Размещено: 8 октября 2009 г. 08:10
Количество комнат: 11

Указанная стоимость — это именно то, что я потратил на МАТЕРИАЛЫ! Установлен в рядном доме в Балтиморе. Установил себя, так как я старший слесарь-сантехник / слесарь по газу. Установлен Triangle Tube 110 Prestige с водонагревателем непрямого нагрева Triangle Tube. Прошел около 300 футов 3/4 Pex и 1500 футов 1/2 Pex в системе с излучающими панелями, изоляцией и полностью новой двухтрубной системой у котла и 4 отдельными зонами.Я уже продемонстрировал все потолки, чтобы получить доступ. Итог … Мне нравится система, очень равномерное нагревание, устранение всех радиаторов, занимающих место, и … НИЧЕГО, это экономит деньги (счет за тепло составляет 140 долларов при температуре ниже нуля вместо 400 долларов) … давайте не будем забывать ИСТИНА бесконечная горячая вода с водонагревателем косвенного нагрева, в отличие от тех поддельных водонагревателей «без бака», когда температура грунтовых вод падает и вы включаете более одного прибора. Да … они не говорят вам об этом ни на своем веб-сайте, ни в рекламе.

Автор: ginzell britt в Саутфилде, штат Мичиган. Размещено: 5 марта 2009 г. 09:03
Количество комнат: 10

Мой дом был построен в 1942 году. План гласит, что в полу есть трубы из кованого железа. Котел у меня старый, когда дом строили. Поврежденные трубы находились рядом с пристроенным гаражом дома и рядом с котельной.Фундамент потрескался, подтекала вода. Я не хочу менять систему. Я люблю свои полы с подогревом. Мы осмотрели другие трубы в другом конце дома, и они в порядке. без ущерба. Возможно ли повреждение всех или большей части труб? как воздух попал в трубы, чтобы заржаветь в этой области. Когда я купил дом, в гараже был отключен источник воды. пожалуйста, ответьте и дайте мне знать, что мне делать с системой.

Внешние ресурсы:
  1. www.thisoldhouse.com/toh/video/0,,20365330,00.html
  2. www.thisoldhouse.com/toh/article/0,,192138,00.html
  3. www.homedepot.com/webapp/catalog/servlet/ ContentView? Pn = KH_PG_FL_Install_Radiant_Heat
  4. www.youtube.com/watch?v=rHkwu2TIyrs
  5. www.thisoldhouse.com/toh/video/0,,20353261,00.html
  6. energy.gov/energysaver/articles/radiant- отопление
  7. www.buildinggreen.com/auth/article.cfm/2002/1/1/Radiant-Floor-Heating-When-It-Does …
  8. www.radiantprofessionalsalliance.org/Members/default.aspx
Другие темы для дома и сада
Поиск по тысячам тем на CostHelper.com


Сегодняшние статьи с избранными расходами

Руководство по установке обогрева пола

Warming Systems и основная информация по установке систем лучистого теплого пола от Warming Systems.Подрядчики и рядовые домашние мастера могут установить наши системы электрического теплого пола с кабелем и матом.

Советы для успешной установки

  • Никогда не обрезайте красные нагревательные провода и не накладывайте их друг на друга
  • Убедитесь, что сопротивление между черным и белым проводами холодного вывода правильное на протяжении всей установки.
  • Залить систему в раствор на основе модифицированного полимером цемента
  • При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потери тепла через бетон, например синтетическую пробку Cerazorb
  • Держите нагревательный провод на расстоянии 6-8 дюймов от воскового кольца унитаза.
  • НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ : При использовании кабелей с системой Schluter-DITRA-HEAT или Prodeso Heat Membrane System необходимо установить промежуток , чередуя 3 стержня / 2 стержня для среднего расстояния 3 дюйма.

НЕОБХОДИМЫЕ МАТЕРИАЛЫ ДЛЯ УСТАНОВКИ:

  • Термостат с датчиком температуры пола (можно приобрести с системой подогрева пола)
  • Включенный в список UL электрический шкаф 4х4 с крышкой «грязевое кольцо» на одну секцию
  • Гибкий или жесткий кабелепровод из списка UL
  • Электропроводка 12 или 14 дюймов, см. Электротехнический код
  • Проволочные гайки (входят в комплект поставки термостата)

Монитор установки, входящий в комплект поставки, выдает предупреждение, если нагревательный элемент порезан или поврежден во время установки.

Система теплого пола должна иметь защиту GFCI. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2. Отключите систему от защищенной стороны розетки GFCI
3. Используйте термостат со встроенным GFCI

При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потерь тепла через бетон, например синтетическую пробковую подкладку Cerazorb https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4 -использовать-при-установке-на-бетонной-плите /.

Установка — Обзор

  1. Проверить систему теплого пола.
  2. Проверьте термостат и электрические требования, убедившись, что 10-футовый холодный конец (-а) на конце системы достигает термостата.
  3. Разверните кабель , расположив его на расстоянии 3 дюйма друг от друга на полу и закрепив прилагаемыми направляющими для кабеля. Разверните мат и используйте методы поворота мата, описанные в руководстве по установке, чтобы правильно закрыть область, которую вы хотите обогреть.Используйте двусторонний скотч на коврике, чтобы закрепить его на месте.
  4. Подсоедините провода питания и датчик термостата к термостату. Провод датчика должен располагаться между двумя нагревательными элементами на расстоянии не менее 6 дюймов от края нагреваемой области.
  5. Система отопления должна быть залита цементным раствором на полимерно-модифицированной основе толщиной от 1/4 «до 1/2». Система обогрева должна быть установлена ​​на бетонной или бетонной подкладке.
  6. Установить напольное покрытие
  7. Прервите все электрические соединения.

Автоматические выключатели и провод питания (всегда соблюдайте местные нормы в отношении калибра провода)
Коврики или выключатель провода питания
В переменного тока Общая кв. Ft. (AWG) Кол-во Тип Номинал
120 до 120 кв. Футов 14 1 однополюсный 15 или 20 A
120 до 150 кв. Футов 12 1 однополюсный 20 A
240 до 240 кв.футов 14 1 двойной полюс 15 или 20 A
240 до 300 кв. футов 12 1 двойной полюс 20 A

Часто задаваемые вопросы по установке:

Какой раствор использовать?
Используйте раствор на основе модифицированного полимером цемента.

Что следует учитывать при установке на бетонную плиту?
Да. Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон.Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

Как близко к стене следует ставить систему отопления?
Мы рекомендуем установку на расстоянии 4 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

Защищен ли термостат GFCI?
Термостат Aube (TH-115-AF-120S или Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI.Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой от GFCI. Вы можете приобрести aube от Honeywell с защитным термостатом GFCI, с сенсорным экраном с защитой от OJ Electronics GFCI или с сенсорным WiFi-термостатом с сенсорным экраном от OJ Electronics GFCI за дополнительную плату.

Электрический шкаф какого размера мне следует использовать?
Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного вывода.

Могу ли я установить ваш продукт на открытом воздухе?
No.Системы электрического обогрева пола, производимые Warming Systems Inc., предназначены для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
