Стабилизатор тяги дымохода — назначение, устройство, монтаж: tvin270584 — LiveJournal

Любое отопительное оборудование, будь то печь или котел, не сможет похвастаться стабильным, эффективным и бесперебойным функционированием без настройки качественного сгорания топлива. Очень важно, чтобы тяга в дымоходе была устойчивой и постоянной. Именно поэтому необходимо установить стабилизатор тяги дымохода. В статье мастер сантехник расскажет, что представляет собой стабилизатор тяги дымохода, как его рассчитать и установить.

Что это такое и зачем он нужен

Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.


Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.


Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.

Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.


Стабилизатор при чрезмерном разрежении газов в дымоходе автоматически впускает немного воздуха из помещения. Это выравнивает давление и уменьшает скорость подъема дымовых газов.


Что влияет на тягу

Причины изменчивости тяги:

  • Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
  • В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
  • В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
  • На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

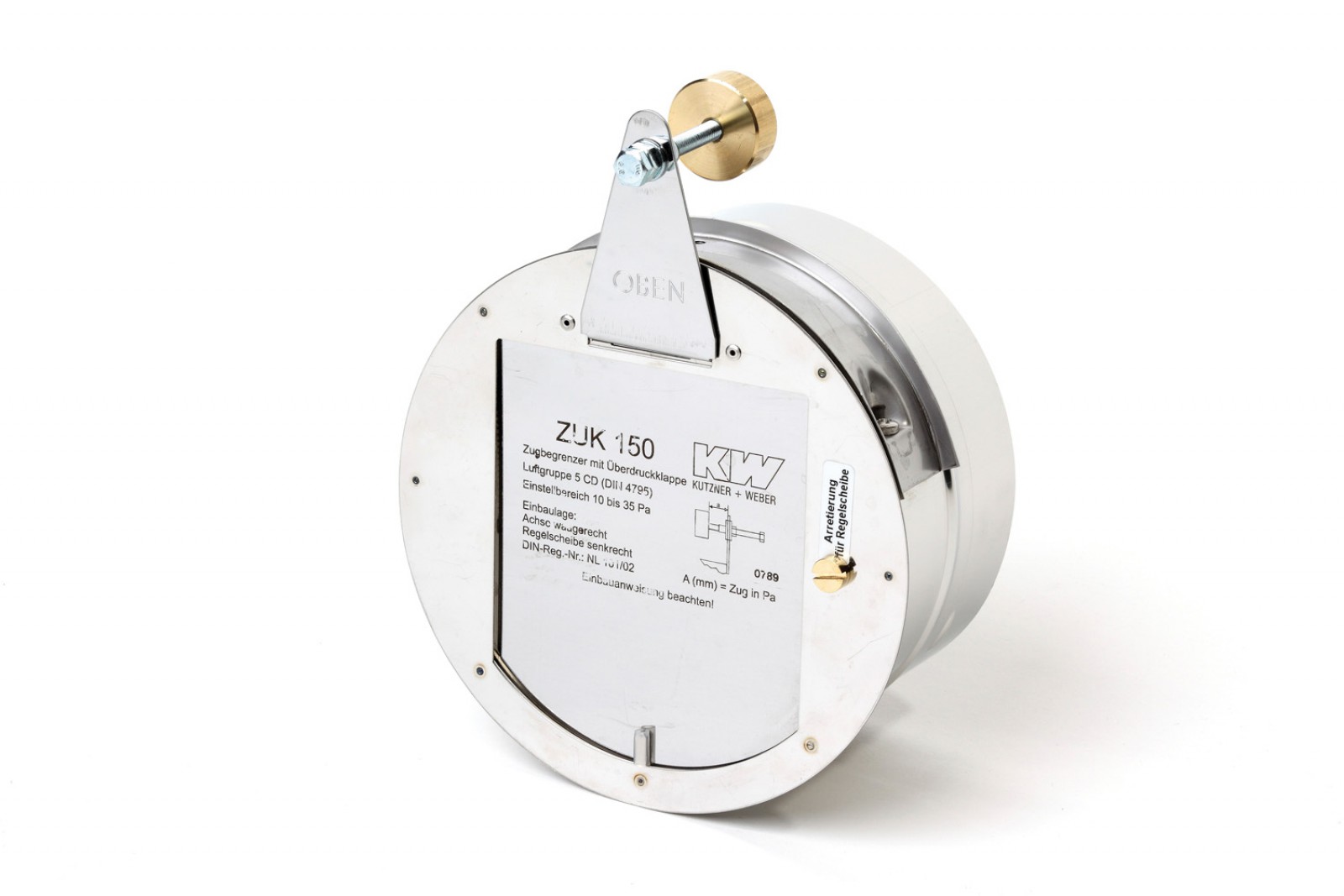

Устройство и принцип работы

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.


Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.

Принцип работы: если разрежение давления в дымоходе увеличивается, стабилизатор приоткрывает клапан и впускает количество воздуха из помещения, необходимое для выравнивания давления в соответствии с регулировкой, затем клапан закрывается.

При этом клапан практически мгновенно срабатывает на изменение давления.

Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.


Преимущества и недостатки

Преимущества установки стабилизатора тяги в дымоход:

  • Безопасностью работы котла и всей дымоходной системы.
  • Длительным сроком службы.
  • В атмосферу будет выбрасываться намного меньшее количество вредных веществ.
  • Когда клапан удерживается в полуоткрытом состоянии, осуществляется беспрепятственная циркуляция воздушных масс.
  • Стабилизатор будет функционировать вне зависимости от того, каким способом выполняется тяга — естественным или принудительным.
  • Сгорание топлива происходит равномерно, поэтому не стоит волноваться, что дымоход может перегреться.
  • В погоду, сопровождающуюся сильным ветром, не будет перепадов давления.
  • Никаких неприятных запахов гари не будет, т.к. регулятор не позволит им попадать в помещение.
  • Исключаются потери тепловой энергии.
  • Такой прибор вы можете монтировать даже в котлах низкотемпературного режима.

Недостатки практически отсутствуют, однако учитывайте, что стабилизатор может только понижать тягу, но не способен ее повышать.


Варианты размещения регулятора тяги

От размещения стабилизатора зависит вид сборки:

  • На горизонтальном участке трубы между котлом и вертикальным дымоходом, на расстоянии не меньше 400 мм от поверхности пола.
  • На вертикальном участке дымохода на 500 мм выше подсоединения котла.
  • На вертикальном участке ниже подсоединения котла на расстоянии не меньше 400 мм от поверхности пола.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымохода, выпускаемых различными производителями. Рассмотрим наиболее популярные и востребованные:

  • RCO. Модели этой серии фиксируются при помощи обжимных хомутов и только к круглой трубе. Свое применение они нашли для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается на самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, то подобные регуляторы обрели широкую популярность. Подобный устройства наиболее просты в монтаже.
  • RCR. Данный стабилизатор устанавливается непосредственно на дымоход и крепится посредством специальных хомутов с возможностью регуляции в промежутке 120-200 мм и устанавливается на выходе котла.
    Суровый отечественный климат предполагает использование подобных регуляторов для дымоходных труб из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако, в случае необходимости их можно монтировать.
  • RCP. С регулятором тяги в промежутке 10-35 Па. Установка такого устройства осуществляется посредством наложения и фиксации регулятора к плоской поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.
  • RCW. Данный регулятор с диапазоном регуляции тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавейка, благодаря этому вы можете зафиксировать прибор при помощи клея, специального раствора. Также можно воспользоваться разжимными пружинами и закрепить его на вентиляционной решетке.

Видео
В сюжете — Тестируем стабилизатор тяги дымохода

В сюжете — Как сделать регулятор тяги дымохода своими руками

Заключение


Безопасное функционирование и высокая эффективность печей и котлов в большей степени зависит от наличия соответствующей тяги в дымоходе. При возникновении даже незначительных проблем с дымоотводящей системой следует обязательно обследовать дымоход на проходимость и приступить к нормализации тяги. Наличие в помещении угарного газа очень опасно для человеческой жизни.


В продолжение темы посмотрите также наш обзор Конденсат в дымоходе — причины, устранение

Источник

https://santekhnik-moskva.blogspot.com/2021/05/Stabilizator-tyagi-dymokhoda.html

Как увеличить тягу в дымоходе: устройство обратной тяги

Многие дома сегодня оборудованы различными отопительными устройствами, будь то камин, котел или печь, а также многими другими. Разумеется, одной из самых важных составляющих устройства является дымоход, благодаря которому из помещения выбрасываются продукты горения, дым. Как увеличить тягу в дымоходе после использования отопителя, или же в процессе строительства дымохода – вариантов много. Тяга, в первую очередь, зависит от температур и давления. Причем здесь подразумеваются показатели относительно воздуха и трубы.

Холодный воздух в сравнение с теплым обладает большей плотностью и удельной массой. В результате перепада давления холодный воздух выталкивает теплый наружу, что, собственно, и вызывает тягу. Лучшая тяга образуется при самой холодной температуре воздуха, тогда как в теплое время ее уровень значительно снижается. Однако случаются и такие моменты, что в холодное время образуется обратная тяга. (См. также: Установка дымоходов для твердотопливных котлов)

Расчет тяги дымохода проще простого вычислять по следующей формуле — hc=Hд*(ρв- ρг) (мм вод ст). В данном случае за hc принимается сама тяга, а за Нд – наиболее эффективный элемент трубы, то есть тот отрезок, что вертикально протянулся от печи до патрубка. Плотность воздуха в этой формуле отмечена показателем рв, тогда как плотность вещества от сгорания топлива – рг. Наиболее удобное и понятное значение тяги получается при переводе, где 1 мм вод ст равен 0,0001кгс/см2.

Раньше проще простого было измерить уровень тяги при помощи анемометра. Сегодня такой прибор на рынке представлен новым поколением, при этом стоимость его запредельная, в связи с чем, не каждый может себе его позволить. Отказавшись от приобретения столь дорогого устройства, произвести измерение тяги в дымоходе можно и с помощью подручных средств.

Так, самым простым окажется измерения с помощью листа туалетной бумаги. В данном случае необходимо поднести лист к дымоходу и посмотреть, шелохнется ли он. Если движение произошло, то тяга имеется. Также хорошо проверять при помощи потухшей спички, поднеся которую, можно легко определить направленность вытяжки по направлению дымка. (См. также: Дымоходы для каминов)

Помимо этого, определять тягу можно по следующим факторам:

  1. Задымленность помещения свидетельствует об обратной тяге.
  2. Появление шума со стороны дымохода и белой оттенок пламени свидетельствуют о слишком сильном уровне.
  3. Пламя темно-красного оттенка свидетельствует о низком уровне.
  4. Золотистое или желтое пламя свидетельствует о нормальном уровне.

Обратная тяга и опрокидывание тяги

Одним из самых необходимых элементов, обеспечивающих нормальное функционирование отопительного устройства, является тяга. Недостаточная вытяжка приводит к неполному сгоранию топлива, что влечет за собой образование немалого количества дыма, остающегося в помещении, поскольку она не способна вытянуть его наружу. Такая неисправность грозит возникновением пожара или, как минимум, вредит здоровью. Однако малый уровень тяги – не единственное отклонение, поскольку высокий уровень также не является нормальным явлением. В данном случае сила тяги помимо ветра захватывает с собой наружу и тепло, что вполне может повредить кладке дымохода, перегрев которой повлечет за собой нежелательное появление трещин.

Обратной тягой называют смену движения потока, в результате чего дым, вместо того, чтобы быть вытолкнутым наружу, возвращается в комнату, вызывая сильное ее задымление. Причина обратной тяги в дымоходе далеко не одна, их целый комплекс: (См. также: Как эффективно использовать печи-камины для дачи)

  • Труба недостаточного размера – слишком низкая. В результате этого, разницы давления не хватает для возникновения нормального уровня, она может полностью отсутствовать.
  • Неверные расчеты в конструкции. Подразумевается соотношение между высотой трубы и ее диаметром с топкой.
  • Наличие зоны ветрового подпора. Такое явление возникает при наличии возле дома сооружении большей высоты.
  • (См. также: Постройка камина своими руками)

  • Большое число узких дымооборотных каналов, приводящих к задержке газов.

  • Недостаточная вентиляция помещения, малое поступление приточного воздуха или же его отсутствие.
  • Климатические условия. Здесь подразумевается наличие сильных порывов ветра, преобладание высокой температуры воздуха, повышенная влажность, выпадение осадков.
  • Установка дымохода ниже конька крыши, что приводит к опрокидыванию тяги.
  • Несвоевременная прочистка дымохода, то есть наличие засоров.

Разобравшись в причинах, вопрос «почему в дымоходе обратная тяга?» не будет больше мучить владельцев отопительных приборов. Другой проблемой является опрокидывание тяги, происходящее из-за небольших размеров трубы. В данном случае непосредственным виновником данного явления принято считать ветер.

Само собой, что возле конька крыши образуются завихрения направленного вниз воздушного потока. Выход дымохода, сооруженный с подветренного ската, грозит получить все выброшенные газы и дым обратно в дом. Для того чтобы опрокидывание тяги в дымоходе не усложняло жизнь, необходимо тщательно относиться к конструкции выхода трубы. (См. также: Ремонт кирпичной печи своими руками)

В первую очередь, выход следует выводить не менее чем на полметра выше уровня плоской крыши. Такого же правила следует придерживаться и относительно конька или парапета в вариантах со скатной конструкцией, где расстояние до данных элементов не превышает 1,5 метров. Второе важное правило – это установка выхода выше парапета и конька при расстоянии до них от 1,5 до 3 метров. Третье правило подразумевает установку выхода трубы на одной линии от конька к горизонту под углом в 10 градусов, или выше ее. Данное правило относится к удаленности более 3 метров.

Устранение причин обратной тяги

Плохая тяга дымохода требует немедленного устранения данной проблемы, поэтому многие люди часто прибегают к использованию специального регулятора. С его помощью легко контролировать уровень потока, а также при необходимости создавать его. Автоматический регулятор тяги дымохода производится в нескольких вариациях. Это может быть стабилизатор дымохода или же стабилизатор вентиляции.

Разумеется, что устройство для дымохода направлено на регулирование воздушных потоков. При этом он отличается повышенной экономностью, что не может не радовать. Помимо этого экономия достигается и путем контроля над расходом топлива. Такое устройство гарантирует четкое функционирование дымохода, в связи с чем появление продуктов горения в помещении будет невозможным.

Стабилизатор вентиляции обеспечивает помещение и печь необходимым воздухообменом. Стабилизатор выпускается в виде аэродинамической конструкции, причем имеет два вида установки – дома или же на улице в качестве отдельно стоящего прибора. Благодаря использованию данного устройства в помещении будет исключено появление каких-либо запахов или неприятных задуваний.

Также этот прибор способствует снижению развития плесени и прочих вредоносных грибков. Крайне удобно применять в купе со стабилизатором дымохода. Помимо данных устройств, проверка тяги в дымоходе позволит выявить причины ее отсутствия, после устранения которых, работоспособность трубы будет снова на высоте.

Устройства для улучшения тяги

Долгожданное избавление от обратной тяги достигается путем использования различных устройств. Помимо этого, потребители могут приобрести ограничитель тяги дымохода для снижения ее уровня, если тяга слишком сильная. На современном рынке устройства, улучшающие уровень тяги, представлены:

  • дефлекторами;
  • ротационными турбинами;
  • дымоходными флюгерами;
  • дымососами;
  • дымовыми вентиляторами;
  • колпаками;
  • зонтами;
  • дымниками.

Дымоходные дефлекторы представляют собой аэродинамическую конструкцию, способствующую усилению вытяжки с помощью отклонения потоков воздуха. Применение данного устройства способствует увеличению тяги и повышению эффективности дымоотвода.

Самая упрощенная система гарантирует качественную работу. Система усиления крайне проста: отражаемый от крыши поток в купе с боковым ветром, способствуют подсасыванию дыма, чем и увеличивают вытяжку. Помимо этого данное устройство предотвращает возможность опрокидывания тяги. Единственный недостаток – это плохая работоспособность при отсутствии ветра.

Ротационные турбины — механические устройства, предназначенные для установки над оголовком трубы. Усиление тяги происходит посредством энергии ветра. Благодаря тому, что турбина вращается всегда в одном направлении, вне зависимости от направления и силы воздушных масс, происходит разрежение над дымоходным отверстием, вызывающее усиление тяги. Помимо усиления турбины предотвращают попадания нежелательных предметов в дымоход. Среди минусов стоит отметить полный отказ работы при отсутствии ветра, тогда как при сильных порывах усиление тяги будет обеспечено.

Дымоходные флюгеры служат в качестве защитного устройства, предотвращающего влияние ветра на работоспособность дымохода. Продуманная конструкция даже при самом сильном ветре позволяет повернуться устройству против ветра и защитить дымоходное отверстие от ветра. Флюгеры способствуют нормальной работе тяги и при необходимости – ее усилению.

Дымовой вентилятор — термостойкий вентилятор, работающий от электричества, и, предполагающий монтаж на дымоход. С его помощью проще простого усилить тягу благодаря принудительной вытяжке.

Последние устройства позволяют ответить на вопрос, как уменьшить тягу в дымоходе, поскольку выступают в качестве защитных конструкций, предотвращающих попадание осадков в отверстие трубы. Являются отличными декоративными элементами, способствующими уменьшению тяги. Единственный минус таких устройств – образование агрессивного конденсата.

Нет тяги в дымоходе печи что делать. Избавление от обратной тяги в дымоходе. Причина #3

Тяга – это движение дымовых газов по дымоходу. Она является очень важным фактором для хорошей работы печи или котла и необходима для выведения дымовых газов из помещения на улицу. Это явление объясняется разной плотностью горячего и холодного воздуха, т.к. горячий воздух обладает наименьшей плотностью, чем холодный он замещается и происходит движение газа снизу вверх. Зачастую возникает такая проблема, что тяга направлена в обратную сторону, что затрудняет процесс горения и если ничего не предпринимать могут возникнуть серьезные последствия. Перед тем, как увеличить тягу в дымоходе необходимо устранить причины ее отсутствия или недостаточной силы.

Обратная тяга может явиться причиной задымления строения

В частных домах отопительные системы автономны и котельное оборудование требует присутствия дымоходов. Дровяные печи, камины и твердотопливные котлы не могут нормально функционировать без хорошей вытяжки. Существует несколько причин, почему нет тяги в дымоходе:

  • ошибка в расчете при проектировании;
  • внешние факторы, температура снаружи выше внутренней, повышенная влажность и другие;
  • неправильная конструкция козырька на трубе;
  • скопление сажи или обвал кирпича;
  • конструкция вытяжной системы.

Для того чтобы устранить эффект обратной тяги существует множество решений. Но в первую очередь необходимо определить причину ее возникновения.

Как проверить тягу

Многие жители частных домов, впервые столкнувшиеся с индивидуальным отоплением, не имеют представления, как проверить тягу в дымоходе газового котла и твердотопливных источников отопления. Конечно для грамотной проверки тяги в дымоходе нужно использовать прибор под названием анемометр или вызвать специалистов, но данные методы влекут за собой некоторые финансовые затраты и поэтому проще будет самостоятельно определить силу тяги. Существует несколько способов определения:

  • при помощи свечи или спички. Необходимо поднести зажженную свечу или спичку к топочной в отопительном приборе. По направлению пламени определяется наличие движения воздуха, при правильной работе вытяжки огонек потянется в топку, а если пламя не колышется или отклоняется в сторону помещения, то это признак отсутствия тяги;
  • по дыму. При отсутствии тяги дым поступает внутрь помещения при открытой дверце топки;
  • по цвету пламени. При сильной вытяжке цвет пламени беловато желтый, при нормальной — золотистый, а при обратной – красновато-рыжий;
  • при помощи зеркала, которое запотевает при приближении к топке;
  • при помощи анемометра. Самая надежная проверка тяги в дымоходе. Показания прибора должны быть от 10 до 20 Па, при меньших значениях необходимо принимать срочные меры.

С помощью пламени можно проверить тягу дымохода или вентканала

Проверив вытяжку, не стоит торопиться и разбирать трубу. Обычно в теплое время года печи не топят и, в случае длительного перерыва, в трубе образуется холодный воздух и влага, что дает эффект обратной тяги в дымоходе. Поэтому прежде чем растапливать печь, необходимо сжечь несколько листочков бумаги, чтобы теплый воздух в небольшом количестве прошел по каналам и вытолкнул холод. Если до этого тяга дымохода была хорошей, то дальнейших проблем с растапливанием не будет.

Как создать тягу

Обнаружив, что пропала тяга в дымоходе печи, необходимо в первую очередь устранить простейшие проблемы. Произвести осмотр на герметичность дымохода, далее прочистить дымовые проходы от скопления сажи и грязи. Для этого в дымовой канал сверху на тросе опускается ерш на всю протяженность трубы и поступательным движением чистятся ее стенки. Пласты сажи осыпаются в топочное отделение или в коленную часть, поэтому в местах изгиба устанавливают специальные смотровые дверки.

Если после осмотра и чистки тяга не улучшится, применяют методы с использованием дополнительных устройств. Вопрос, как увеличить тягу в дымоходе непростой, ведь эффективная работа отопительного оборудования зависит от устойчивой вытяжки отработанных газов. Для достижения хорошего результата используются следующие приспособления, работающие как усилитель тяги дымохода:

  • турбина, лопасти которой при вращении создают разреженность воздуха, за счет чего достигается разница давления. Данное устройство устанавливается на оголовок трубы и имеет существенный недостаток, это зависимость от ветра, в безветренную погоду турбина не работает;
  • аэродинамический дефлектор имеет сечение превышающее сечение дымохода и различную обтекаемую форму. Тяга образуется за счет потока воздуха, который обтекая поверхность дефлектора, создает внутри его область низкого давления. Одной из разновидностей дефлектора является дымоходный флюгер. Он имеет способность поворачиваться по ветру, тем самым улучшая скорость воздушного потока на выходе;
  • усилитель тяги представляет собой зонтик в виде колпачка с вмонтированным датчиком, реагирующим на перемены погоды;
  • дымосос, улучшает тягу за счет дополнительной подачи воздуха через патрубок. Дымосос представляет собой электродвигатель с лопастями, вентилятор крутится самостоятельно в ветряную погоду, во время затишья запускают двигатель;
  • стабилизатор, поддерживает в системе устойчивый вывод отработанных газов. Если правильно настроить регулятор, то он не только повысит КПД и долговечность отопительного устройства;
  • ограничитель тяги дымохода, представляет собой обычную задвижку, вмонтированную при кладке трубы. С ее помощью можно регулировать процесс горения и, после прогорания твердого топлива, надолго сберечь накопленное тепло.

Устранение обратной тяги в печи, не простая задача. Рассмотрим, как улучшить тягу в дымоходе применив наиболее оптимальный способ — монтаж стабилизатора или прерывателя.

Стабилизатор тяги

Плохая тяга в дымоходе газового котла в основном зависит от загрязненности канала и работы встроенной в котел вытяжки. Но с твердотопливными котлами, дровяными печами и каминами ситуация намного сложнее. На эффективность работы данного оборудования влияет множество факторов, а главное движение воздуха втрубе. Плохой воздуховод в печи, приводящий к обратной или сильной тяге, явление не из приятных. При большом выходе воздуха увеличивается расход топлива и снижается КПД работы котла.

Регулятор тяги дымохода создает дополнительную подачу воздуха в дымовой канал определенными дозами. Такое устройство можно приобрести и смонтировать в систему воздуховода, а можно изготовить самостоятельно. Стабилизатор тяги дымохода в заводском исполнении имеет встроенный датчик, регулирующий положение предохранительной заслонки, которая предотвращает создание в дымовом канале избыточного давления.

Данное устройство универсально, применяется в дымоходе газовой колонки, твердотопливных котлах и печах, легко устанавливается на минимальной площади. Выполненный из нержавеющей стали, стабилизатор способен выполнять свои функции при высоких температурах.

Принцип работы регулятора тяги очень прост. Клапан открывается и закрывается в зависимости от силы тяги, позволяя таким образом стабилизировать давление в дымоходе. Такой способ позволяет получить равномерную вытяжку в любое время года при различных погодных условиях. Можно выделить 7 основных преимуществ стабилизатора:

  1. безопасность и увеличение циркуляции воздуха в помещении;
  2. понижение уровня угарных газов;
  3. возможность действия при естественной и принудительной вытяжке;
  4. дымоход не нагревается при равномерном сгорании топлива;
  5. отсутствие запаха дыма;
  6. равномерный отвод отработанных газов, даже при сильных порывах ветра;
  7. уменьшение теплопотерь и экономия топлива на 15%.

В связи с простотой конструкции, можно собрать стабилизатор тяги дымохода своими руками. Для этого потребуется труба из нержавеющей стали, с внутренним диаметром в 115 мм. Изготовить ее можно самостоятельно сварив из листа нержавейки и зачистив шов. Далее прорезается отверстие для клапана, равное 15% от диаметра основной трубы.

В месте установки заслонки ставится фиксатор, выполненный из стального прута и ограничителя. Один конец поворотной оси фиксируется, с другой, она выступает на 10-15 см и к ней крепится ручка управления.

Установить подобный стабилизатор можно на удобный промежуток дымохода при помощи хомутов, а так же непосредственно рядом с котлом. Данное устройство усиливает тягу в дымоходе за счет смешивания воздушных потоков, внешнего и внутреннего.

Расчет тяги дымовой трубы

Во время проектирования частного дома учитываются многое параметры. К ним относится: высота постройки, наличие высоких строений поблизости, форма крыши, материал, из которого выполнен дымоход, параметры теплогенерирующего устройства. Показатели отопительного прибора даются в паспорте, а высота трубы должна быть не менее 5 м.
В зависимости от конструкции печи, от размеров топочного отдела осуществляется расчет дымовой трубы с естественной тягой. Программа расчета включает все необходимые данные. От правильности решения зависит тяга в дымоходе.

Существует ошибочное мнение о том, что чем больше диаметр трубы, тем лучше. Сильная тяга в дымоходе приводит к увеличению расхода топлива и потере тепла. Если дымоход окажется меньшего диаметра, произойдет завихрение в трубе и появится эффект обратной тяги.

Поэтому прежде чем начинать строительство, необходимо заранее продумать, какие отопительные приборы и устройства будут применены для обогрева помещения. И даже если в дымоход печи вмонтирована принудительная тяга, в отопительном узле необходимо предусмотреть автономную приточно-вытяжную систему для вывода угарных газов из помещения.

Рассмотрев основные аспекты, почему в дымоходе обратная тяга и что делать в таких случаях. Можно сделать основные выводы, что:

  • перед установкой отопительных котлов необходимо убедиться в правильности расчетов;
  • требуется периодически проводить профилактическую чистку дымохода;
  • при отсутствии естественной циркуляции, желательно установить принудительную;
  • для увеличения естественной вытяжки лучше использовать различные устройства, типа дефлекторов.

Не стоит забывать, что наличие хорошего вывода отработанного газа, является гарантией здоровья окружающих. Ведь даже незначительное попадание угарного воздуха в помещение может пагубно отразиться на самочувствии.

Устранить плохую тягу в печи и выполнить реконструкцию системы отведения дыма, собрать и установить различные приспособления, чтобы усилить тягу в дымоходе, можно своими руками. Но надежнее, когда начиная с расчетов и заканчивая монтажом оборудования, занимаются профессионалы. Тогда есть гарантия, что вопрос, почему нет тяги в печи, не возникнет.

Причины плохой тяги могут быть очень различны. Что такое тяга в печи. Тяга – аэродинамическое явление, которое определяется направлением движения воздуха, обусловленным разницей давлений в направляющих вытяжных конструкциях внутри и снаружи. То есть, в нашем случае разницей давлений внутри печи и на улице.

Свернуть

Причины в печке

Тяга печи зависит от многих факторов, начиная от конструктивных решений, качества выполнения кладки до метеорологических факторов и необходимости периодического обслуживания всей печной системы. Рассмотрим всё более подробно, почему плохая тяга в печи, какие могут быть причины от конструктивных особенностей:

  • конструкция дымохода,
  • размер трубы,
  • обвал кирпича в дымоход,
  • дымоход забит сажей.

Конструкция дымохода

Самая простая конструкция дымохода – прямая. Выход за пределы помещения происходит прямо трубой. Это можно наблюдать на примере простых «буржуек» во временных помещениях, туристических печек и в случае с каминами.

Прямая конструкция обеспечивает самую лучшую тягу, именно она и используется при открытой топке каминов и во временных печках. Тяга в такой трубе у печи практически идеальна и в меньшей мере зависит от внешних факторов.

Но в системах печного отопления жилища дымоход устраивается через обогреватель. Назначение такой печи – отопление помещения, сохранение тепла как можно дольше.

Размер трубы

Как увеличить тягу в печи, если конструкция дымохода с обогревателем? При всех равных условиях, чем выше труба, тем лучше тяга. Но не всё так просто. На слишком высокую трубу больше начинают воздействовать ветра, и при слишком высокой трубе тяга может оказаться излишней. Излишняя тяга приводит к более быстрому сгоранию топлива и повышению температуры горения в печи, что неблагоприятно для кладки.

В то же время быстрое сгорание не успевает нагреть весь массив обогревателя.

Оптимальная высота дымохода – около 5 метров или чуть выше конька крыши, дабы избежать воздействия воздушных завихрений от него.

Кстати, согласно пожарным правилам, длина дымохода выше конька крыши позволяет разместить выход на любом расстоянии от него. Тогда как, более низкая труба должна располагаться от края крыши и конька на определённой расстоянии. Эти причины должны быть предусмотрены ещё при кладке печи, в процессе эксплуатации их не исправить.

Обвал кирпича

Причины плохой тяги, которые зависят от ухода за печью и которые могут быть устранены по мере их возникновения, являются временными. Тяга правильного дымохода вашей печи может зависеть и от временных факторов. Одним из таких является обвал кирпича внутрь дымохода. Происходит это, чаще всего, из-за некачественного материала, но может быть и по причине указанной выше.

Выгорание кирпичей при высокой температуре горения топлива – одна из основных причин преждевременных поломок. Кусочки от растрескавшегося кирпича засоряют дымоход в местах его поворота и мешают свободному прохождению газов. Засорение посторонними предметами и сажей – главная временная проблема при эксплуатации любых печей.

В этой ситуации придется переделывать дымоход.

Дымоход забит сажей

Причин у такой неприятности несколько. Прежде всего, на возможность засорения влияет конструкция дымохода. Чем больше поворотов, тем больше возможностей для оседания сажи от продуктов горения.

Чем больше в конструкции обогревателя «колодцев», тем чаще приходится чистить дымоход и трубу вследствие снижения скорости прохождения дыма, снижения тяги. В данном случае получается замкнутый круг – сажа снижает тягу, при снижении тяги сажа откладывается ещё более интенсивно.

Много сажи

Как улучшить тягу при такой проблеме в печи без прочистки стандартным способом?

Методов несколько – в течение суток протопить печь сухими дровами с малым содержанием смол, кратковременно создать высокую скорость горения при сжигании легкогорючих материалов. Часто отложение сажи способствует и образование инея на внутренней поверхности трубы.

Чтобы предупредить это, если вы покидаете дом на длительное время, надо вовремя закрыть заслонку трубы, которая помешает контакту горячего воздуха с влажностью окружающей среды. При запущенном состоянии дымохода и засорении посторонними предметами не обойтись без прочистки.

Устранение этих причин осуществляется:

Внешние факторы

Почему плохая тяга в печи, если она устроена правильно, а дымоходы недавно прочищались? Кроме указанных причин, тяга печная зависит от внешних факторов окружающей среды и погоды.

Самые распространённые из них:

  • неправильно устроенная вентиляция в доме,
  • колебания температуры и влажности воздуха на улице,
  • ветер и прочие климатические факторы.

Что приходится делать в этих случаях, рассмотрим подробнее.

Нарушение вентиляции

Приток свежего воздуха способствует установлению нужного перепада давлений в печи и дымоходе. Если дом холодный и печь давно не топилась, эта разница минимальна. А нехватка воздуха в помещении для горения может создавать временное разряжение в комнате и спровоцировать обратную тягу. С другой стороны излишние сквозняки также неблагоприятны, так как вихревые потоки воздуха могут нарушать приток воздуха в топку, сбивать правильную тягу.

Такое часто наблюдается в летний период, а также, если окна находятся выше уровня топки, в данном случае горячему воздуху окажется проще изменить направление в сторону вытяжки через окно. Особенно нужно быть осторожным с газовыми печами, существует опасность не только изменения направления тяги, но и погашение горелки, и заполнение помещения газом.

Перед первыми попытками растопить печь необходимо проверить не только тягу в топке, но и движение воздуха в помещении, а при использовании печи постоянно контролировать вентиляцию. Это ещё необходимо для исключения отравления угарным газом.

Сильный ветер

Порывы сильного ветра могут временно создавать препятствие для выхода дыма из печной трубы. При таком сбивании потока горячего газа тяга может сработать в обратном направлении. Это происходит чаще с дымоходами соединёнными напрямую с топкой без прохождения отопительных колодцев.

Ухудшает ситуацию при ветре и горизонтальное расположение выхода трубы, что часто используется в подсобных помещениях нижних этажей дома (выход через стену).

Защиту от господствующих в данной местности ветров устраивают при помощи трубных колпаков, «дымников» или «флюгарков». Они препятствуют и намоканию при дожде и снеге. Влажность внешнего воздуха – ещё одно препятствие для хорошей тяги.

Установка дымника решит проблему

Высокая влажность

Этот фактор является косвенным, но от этого не менее неприятным. Высокая влажность внешнего воздуха может образовываться по причине пониженного атмосферного давления, что уже снижает тягу. Повышенная плотность влажной окружающей атмосферы снижает разреженность и ухудшает движение дыма.

Легко заметить, что при дожде и снеге дым неохотно выходит из трубы, стелется по крыше, при каждом порыве ветра вырывается через печную дверцу в комнату. И наоборот, при ясно сухой погоде тяга великолепная и дым стоит столбов в небо. Наконец, при высокой влажности зимой в трубе образуется плотный налёт инея, что резко уменьшает сечение и препятствует нормальному выходу газов.

В этой ситуации придется часто чистить дымоход.

Другие причины

Множество частных причин могут воздействовать на интенсивность печной тяги, кроме рассмотренных выше. К таким случайным причинам может относиться даже нагрев плоскости крыше на солнце и низкая температура в доме или случайные ветровые завихрения, которые не дают печке разгореться. Существует несколько проверенных способов устранения препятствий к топке домашней печки. Если образовалась обратная тяга в печи при непонятных причинах что делать?

  • Проветрите помещение, что позволит и выровнять температуру и давление внутри и снаружи.
  • Проверьте, открыта ли заслонка, нет ли снежной шапки на трубе и чисто ли в топке.
  • Одним из простых способов является создание разрежения в трубе простым сжиганием небольшого количества бумаги в дымоходе на выходе.
  • Используйте быстро разжигаемые материалы в топке для быстрого повышения разницы температур (использовать легко воспламеняемые жидкости не рекомендуется).

В таких случаях придётся немного потерпеть пока не установится тяга, а затем уже проветрить помещение.

Вывод

Главное в устройстве печи – правильный расчет параметров топки и дымохода. Обращайтесь за помощью к специалистам. Кладка печей очень сложное дело, не случайно мастерство печника высоко ценилось во все времена. Второй аспект данной проблемы, используйте только качественные материалы, которые стойко выдерживают высокие температуры и не разрушаются.

Периодический уход за дымоходом и топкой устранит не только проблемы с тягой, но и обеспечит пожарную безопасность. Следите за изменениями погоды, правильно используйте все печные настройки, а также используйте качественное топливо. При выполнении этих несложных условий в вашем доме всегда будет тепло и уютно.

←Предыдущая статья Следующая статья →

Камин в собственном доме – мечта любого романтика. Кто из нас не стремился зимним вечером оказаться в уютном кресле у собственного камелька, чтобы блаженно впитывать всем телом тепло, распространяемое живым огнем.

Вот только дым, заполняющий помещение и не желающий идти в дымоход, в эту идиллическую картину никак не вписывается. Обратная тяга в дымоходе – так называется это неприятное явление. Почему она возникает и как с нею бороться? Информацию об этом мы собрали для вас и предоставили в этой статье.

Также уделили внимание способам проверки тяги в дымоходе и детально рассмотрели лучшие варианты решения проблемы с тягой.

Прежде чем разбираться в причинах этого явления, следует понять суть происходящего. Отопительное устройство, установленное в доме, совместно с дымоходом образуют вытяжную конструкцию.

Давление воздуха внутри устройства и снаружи него не одинаковое. Из-за этой разницы в давлении и возникает тяга – аэродинамический направленный поток дымовых газов.

Безопасная и эффективная работа отопительного устройства предполагает, что продукты сгорания будут перемещаться от горящего топлива по дымоотводящим путям. Воздушные массы в дымоходе имеют меньшую плотность, в результате чего и стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким и должна быть смена потоков в идеале.

Обратная тяга – это не только неприятное, но и опасное явление, последствия которого могут проявиться ухудшением здоровья людей и домашних любимцев

Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся в результате сгорания топлива, направляется не наружу через дымоход, а внутрь помещения.

Возникновение обратной тяги – это не просто неприятное, но и опасное явление. Проникновение продуктов сгорания в помещение приводят к серьёзным отравлениям, а угарный газ несет смертельную опасность.

Первыми признаками сбоя при перемещении воздушных масс может быть не только дым, поступающий в помещение, но и быстро закоптившееся стеклянное окошечко в дверце топки. Сначала тяга может быть просто слабой, но, если не принимать меры, со временем она станет обратной.

Порой возникает ещё одно явление, связанное с перемещением дыма, – воздушный поток на кратное время меняет своё направление на противоположное. Так возникает опрокидывание тяги.

Причины возникновения обратной тяги

Существует несколько причин для возникновения обратной тяги. Основной из них можно считать допущенные ошибки в процессе . Возможно, при её сооружении были нарушены правила применения строительных материалов.

Проблема такого рода вообще не возникнет, если конструировать дымоход с соблюдением существующих стандартов: поворот нужно делать на 90°, а отвод располагать под углом в 45°. Особое внимание следует уделять форме сечения дымохода.

Самой подходящей формой является круг. Если в конструкции будут присутствовать углы, могут возникать завихрения, препятствующие отведению газов.

Профессия трубочиста, как видите, ещё не утратила своей актуальности, а, с увеличением числа частных коттеджей, даже стала ещё более востребованной

Если сравнивать кирпичные и металлические дымоходы, то тяга в последних всегда будет менее качественной. Проблема в том, что металл нагревается довольно быстро, но так же стремительно он и остывает. А холодный воздух, как известно, опускается вниз.

К часто встречающимся можно отнести следующие причины, почему нет тяги в вашем дымоходе:

  • Непроходимость дымохода. Очень может быть, что он попросту засорен мусором или закопчен в результате длительной эксплуатации. Быстрое закопчение может происходить и в том случае, если дымоход составлен из труб разного диаметра. Делать этого ни в коем случае нельзя.
  • Ошибки в расчете. Неправильно рассчитанное поперечное сечение прохода для дыма. Довольно часто при проектировании конструкции неспециалистами возникают диспропорции в размерах элементов устройства: топочной камеры и дымохода. Мощная печь, например, может производить больший объём продуктов сгорания, чем узкий дымоход способен вывести. Поэтому нужно внимательно выполнять .
  • Ошибки проектирования. Высота системы отведения дыма недостаточна для её эффективной работы. Малая протяженность дымоходной трубы может стать причиной недостаточной разницы в давлении. Оптимальная высота трубы дымохода составляет пять – семь метров.
  • Сужение дымовых каналов. В путях отведения дыма есть узкие и горизонтально направленные участки. В таких местах сажа накапливается особенно активно, что мешает свободному перемещению дыма.
  • Ветровой подпор. Дымоход расположен в области «ветрового подпора». Причиной подпора может стать, например, высокое строение, расположенное рядом с дымоходом.
  • Неправильно организованная вентиляция помещения. Отсутствие вентиляции или неграмотное ее устройство приводит к отсутствию нужного объёма приточного воздуха. Поэтому важно уделить особое внимание в частном доме.

Если конек кровли расположен выше уровня дымохода, то опрокидывание тяги может происходить при возникновении сильного ветра.

Галерея изображений

Вариант #2 – специальная заслонка-шибер

При возникновении проблем с печкой, следует проверить положение шибера. Шибер – это заслонка, которая предназначена для регулировки тяги. Устанавливают его обычно на неутепленном первом метре трубы дымохода. Эта заслонка позволяет делать работу отопительного оборудования максимально эффективным.

У этого приспособления несколько функций:

  • после прогорания топлива с его помощью перекрывают трубу, что позволяет на длительный срок сохранить тепло;
  • в качестве регулятора тяги шибер используется для изменения сечения дымохода: при избыточной тяге, например, дымовой канал можно сузить;
  • при его участии можно контролировать качество сгорания топлива.

Материалом для изготовления шибера служит, как правило, нержавеющая сталь, толщина которой составляет 1 мм. Благодаря полированной поверхности изделия с него легко удаляется сажа.

Температура, которую способна выдержать такая задвижка, не превышает 900 °C. Она достаточно прочная и обладает невысоким коэффициентом термического расширения.

Выдвижная заслонка не должна полностью перекрывать створ дымохода: 85% – это тот показатель, который обеспечивает нормы безопасности при эксплуатации отопительных приборов

Шибер представлен двумя моделями:

  • горизонтальная выдвижная пластина, которую чаще всего применяют в кирпичных дымоходах;
  • поворотный шибер или дроссельная заслонка.

Дроссельной заслонкой называют всё ту же пластину, которая закреплена на вращающейся оси, помещенной внутрь дымовой трубы или патрубка.

Контуры пластины поворотного шибера повторяют сечение дымохода, что позволяет ей почти полностью перекрывать трубу, когда отопительный прибор не работает

В виду простоты конструкции несложно своими руками. Такая самоделка в эксплуатации будет ничем не хуже покупного изделия.

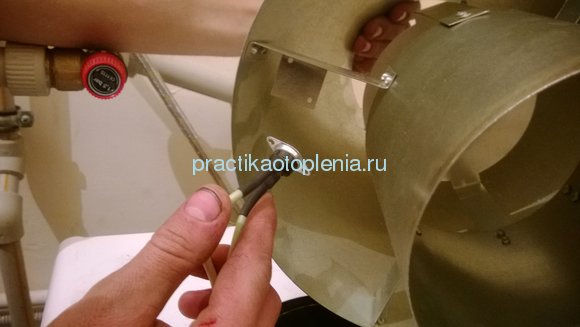

Вариант #3 – стабилизатор работы дымохода

Изделие с таким говорящим именем иначе называют прерывателем. Это механизм, который автоматически и дозировано подаёт в дымоход воздух, позволяя оптимизировать работу системы отопления, не привлекая к ней человека. Чтобы не создавалось избыточное давление, прерыватель оснащен предохранительной заслонкой.

Для производства стабилизатора тяги дымохода применяют нержавеющую сталь. Максимальная температура, которую может выдержать это устройство, составляет 500 °C.

Установленный на дымоход стабилизатор тяги необходимо отрегулировать в соответствии с теми рекомендациями, которые вы найдете в руководстве по эксплуатации вашего котла отопления

Суть работы стабилизатора заключается в том, что с его помощью происходит автоматическое добавление холодного воздуха непосредственно в дымоход. При этом температура и скорость перемещения газа внутри трубы снижаются. В результате повышается эффективность использования сжигаемого топлива без каких-либо изменений в режиме работы самого отопительного прибора.

Устанавливается прерыватель, как правило, на трубу дымохода. При этом расстояние от него до нагревательного прибора (котла) должно составлять не менее 0,5 метра. Прерыватель должен находиться только внутри помещения.

Поскольку его функционирование базируется на системе точно сбалансированных грузиков, влияние природных факторов на работу этого устройства необходимо исключить.

Настройку стабилизатора можно считать завершенной, когда на его регуляторе будет выставлено значение минимальной тяги в соответствии с данными, указанными в инструкции по эксплуатации вашего отопительного котла. Устанавливать следует либо точный параметр, либо на деление выше рекомендованного.

Кроме применения перечисленных приборов, для предотвращения обратной тяги можно удлинить трубу дымохода, максимально её выпрямив. Изгибы и резкие повороты шахты увеличивают кавитацию при выведении газов наружу.

Выводы и полезное видео по теме

Если проблема с тягой не проявляется клубами дыма по всем комнатам, это не значит, что её нет. Выявить её поможет прибор, с устройством которого можно ознакомиться, посмотрев вот этот ролик.

Это изделие, возможно, спасёт вашу жизнь, вовремя обратив внимание на проблему, поскольку угарный газ, например, не имеет ни цвета, ни запаха.

В этом ролике содержится информация о внешнем виде дефлектора ЦАГИ и его составных частях. Вы можете увидеть, как самостоятельно соорудить это приспособление.

Если вы чувствуете в себе силы для самостоятельного изготовления стабилизатора тяги, то это видео станет для вас настоящим руководством к действию.

Любой прибор, функционирующий в вашем доме, должен работать исправно и не создавать в процессе своей эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор, шибер и стабилизатор .

У вас возникла проблема с тягой в дымоходе и вы пытаетесь решить ее своими силами? Вы нашли ответы после прочтения нашей статьи? Или у вас все еще остались неразрешенные вопросы, которые мы упустили? Не стесняйтесь, задавайте их в блоке комментариев, а мы постараемся прояснить эти моменты.

Нередко современные пользователи печей сталкиваются с такой проблемой, как отсутствие тяги. Определить такое состояние очень легко, так как первыми признаками станет задымление в доме и плохое горение. Понять, что нет тяги очень легко, а вот определить истинные причины такого состояния достаточно сложно.

Все причины отсутствия тяги в печи можно разделить на две большие группы: появление неудобства при первом запуске и отсутствие тяги, которое появляется с течением времени.

«Врожденные» причины отсутствия тяги

После того, как печь построена, проводится первая топка, в результате которой видно, правильно работает устройство или нет. Задымленность и слабая тяга могут в таком случае быть вызваны следующими причинами.

  1. Строительство дымохода выполнялось с нарушениями технологии. Горизонтальные каналы в дымоходе превышают необходимую длину в 1,5-2 метра. Также причиной задымленности может стать то, что сами каналы имеют недостаточную ширину. В таком случае дымоход не успевает вытягивать весь дым, а при слишком широком канале, тяга становится слишком большой, что существенно снижает КПД. Расчет каналов проводится с учетом размеров топки, а также в зависимости от назначения самой конструкции.
  2. Выход в колодец дымохода выполнен неправильно. В целом, сам выход в колодец должен быть больше, чем размеры газового канала. Еще одним важным условием является то, что верхний край выходного отверстия должен быть расположен выше верхнего края топочной дверки. Если сделать край выше не получается, то требуется организация дополнительной стенки в задней части печи. Такая дополнительная конструкция помогает защитить дымоход от попадания туда большого объёма золы и недогоревшего топлива.

  1. Чтобы не образовывалось задымленности, диаметр труб при гильзовании дымохода должен быть совершенно одинаковым.
  2. Тягу может снизить и поддувало недостаточной длины.
  3. Отсутствие на венце трубы защитного колпака приведет к тому, что внутрь будут постоянно попадать осадки, что также можно привести к снижения тяги.
  4. Если во время постройки печи была нарушена герметизация швов или прочистных дверок, то также может возникнуть подобная проблема.
  5. Если установлена многофункциональная печь с несколькими топками, то причиной отсутствия тяги может стать нарушение формирования перегородки.

Тяга пропала с течением времени

Иногда бывают такие ситуации, когда после создания печь работает отлично, но со временем начинает ослабевать или вовсе пропадать тяга. Вызвать такое состояние могут различные причины, каждую из которых следует рассмотреть в отдельности.

Забился сажей

Это наиболее часто встречающаяся причина отсутствия тяги, которое возникает со временем. Ведь образование сажи в процессе сгорания топлива – это естественный процесс. Поэтому удивительного в этом нет. В результате того, что на стенках остаются частицы горения, диаметр трубы становится намного уже, что приводит к уменьшению тяги. Поэтому регулярное удаление сажи из дымохода – это первостепенная задача каждого хозяина. Регулярная очистка дымохода приведет не только к усилению тяги, но и к повышению эффективности работы, а также соблюдению техники пожаробезопасности. Уменьшить количество образования сажи на стенках дымохода можно путем использования для топки специальных древесных брикетов, так как они в своем составе содержат меньше всего влаги и прочих несгораемых примесей.

Давление воздуха с улицы

Если на улице снижается температура, то может произойти и снижение тяги в печи. Ведь холодный воздух намного тяжелее теплого, и он начинает давить и спускаться вниз. Очень часто сужение трубы от сажи и холодный воздух вместе вызывают существенное нарушение работы печи. В таком случае решением проблемы станет комплекс действий: чистка дымохода, его утепление и создание хорошего притока свежего воздуха.

Козырек, защищающий дымоход

Практически над каждой трубой на улице располагается специальный металлический козырек, защищающий трубы от попадания внутрь осадков. Но нередко именно он затрудняет выход дыма. Тяга в этом случае станет хуже из-за образования пробки воздуха. В таком случае потребуется убрать козырек или заметить его на элемент, что будет располагаться более высоко.

Обвал кирпича

Нередко в течение эксплуатации, когда происходит постоянный нагрев воздуха внутри печной конструкции, кирпич может обваливаться. В таком случае кирпич будет падать и забивать дымоход. Для того, чтобы этого не произошло, следует в обязательном порядке позаботиться об утеплении дымохода. Это позволит решить вопрос с холодным воздухом.

Разгерметизация

Нередко в старом дымоходе тяга станет ослабевать по причине его негерметичности. Причиной подобных ситуаций может стать образование трещин, пробоин, сдвигов и прочих дефектов. Если герметизация в дымоходе нарушена, то это может стать причиной еще одной опасности. Ведь во время горения дров в печи в дымоход попадают искры и пепел, а уже они могут вызвать возгорание, когда попадут в такие повреждения.

Перерыв в использовании печи

С такой проблемой встречается практически каждый владелец частного дома с печным отоплением, особенно, после длительного перерыва в использовании оборудования во время летного периода. В период простоев в агрегате скапливается влага, а она в свою очередь формирует в печи плотные слои воздуха. Их нередко называют воздушными пробками. Именно они становятся причиной того, что дым во время горения не выводится наружу. Но уже через несколько дней проблема исчезает сама по себе.

Вывод

Таким образом, при возникновении подобно проблемы, перед владельцем печи встает вопрос, как справиться в задымлённостью, и вернуть агрегату рабочее состояние. Среди основных шагов, которые могут помочь исправить ситуацию, следует выделить:

  1. Прочистка дымохода от сажи и других остатков горения. Сделать это можно самостоятельно, не привлекая специалистов.
  2. Организовать достаточный приток воздуха. Перед тем, как начинать разжигать печь, следует в комнате открыть окно, чтобы обеспечить постоянный приток свежего воздуха и облегчить процессы горения и вывода дыма из печи.
  3. Провести утепление дымохода, если это не было сделано ранее. Такая процедура существенно уменьшит давление холодного воздуха на работу печи.

Чаще всего такие просты действия, которые можно выполнить самостоятельно, не прибегая к помощи специалистов.

Для беспроблемной работы любой дровяной печи или котла необходимо следить за наличием хорошей тяги.

Что же такое тяга в печи и зачем она нужна?

Тяга – это направленные потоки продуктов сгорания или воздуха в вытяжной системе. Тяга образуется в результате разности давления воздуха в помещении, в печи и на улице.

Проверить тягу в печи можно, распалив небольшое количество бумаги или поднеся горящую спичку. По входу дыма в верхнюю камеру печи при открытой дверце и заслонке на шибере дымохода, убеждаемся в наличии тяги.

Тяга может быть естественной и принудительной.

В системах отопления с использованием твердотопливных печей и котлов по законам физики присутствует естественная тяга. Однако существует ряд причин, по которым тяга в печи и дымоходе пропадает. Среди таких причин выделяют, как атмосферные условия, так и ошибки в конструкции дымохода или в

Признаки отсутствия тяги в печи следующие:

  • появление дыма при открытии топочной дверки;
  • появление дыма из воздушных труб или конвекционных щелей;
  • хлопки дыма из воздушного регулятора на дверце печи;

Тяга в дымоходе зависит от таких факторов:

1. Правильная конфигурация дымохода.

Необходимо изучить требования по установке дымохода по паспорту отопительного прибора и обязательно соблюдать диаметр трубы, рекомендуемый производителем. При уменьшении диаметра трубы для выхода дымовых газов тяга может ухудшиться. Если нет возможности, и диаметр дымохода все же предстоит уменьшить, то обязательно нужно увеличить его высоту.

Угла 90° при проектировании дымохода желательно избегать. Если трубу необходимо повернуть в нужном направлении, то лучше использовать угол 45°.

Также желательно избегать горизонтальных участков дымохода, а если их все же предстоит смонтировать, то их длина должна составлять не более 1-1,5 метра и высоту дымохода также необходимо увеличить.

Для печей длительного горения лучше использовать металлические трубы цилиндрической формы.

Печи длительного горения очень требовательны к тяге. БОльшая часть тепла, которая образуется при горении топлива идет на прогрев помещения. Вследствие этого температура дымовых газов при работе печи в тлеющем режиме не очень высокая и они не могут прогреть кирпичный дымоход. В них образуется конденсат и со временем в печи пропадает тяга. Этого можно не допустить, если вставить в кирпичный дымоход 2-3 метра металлической трубы.

Цилиндрический дымоход лучше использовать потому, что в нем отсутствуют местные завихрения по углам, как в трубах квадратной или прямоугольной формы, которые препятствуют движению основного потока дымовых газов.

Поэтому, что улучшить тягу в дымоходе необходимо тщательно изучить информацию о монтаже дымаря или обратиться к специалисту.

2. Высота дымохода должна быть выше конька крыши и близко расположенных высоких зданий, а также соответствовать рекомендациям паспорта.

Чтобы не возникало обратной тяги, необходимо правильно выдержать высоту дымовой трубы.

  • над плоской кровлей труба должна выступать хотя бы на 0,5м;
  • если труба расположена на расстоянии до 1,5 м от конька крыши, то ее высота также должна превышать конек на 0,5м;
  • если же труба расположена на расстоянии от 1,5 м до 3 м от конька крыши, то достаточно, чтобы ее высота была не ниже конька.

Общая высота дымохода должна быть не ниже 5 метров, однако лучше соблюдать требования, указанные в паспорте на отопительный прибор. Если высоту дымохода занизить, некоторое время печь может работать, пока дымоход чистый, но со временем тяга исчезнет.

3. Утепление дымохода.

Также не будет тяги, если не предусмотрено утепление дымовой трубы.

В «районе низких температур» (на чердаке или на улице) участок дымохода необходимо утеплить. Если печь на дровах установлена в холодном цехе, то дымоход необходимо утеплить по всей длине. Для этой цели подойдут – труба в трубе и слой минеральной ваты между ними либо сделать теплоизоляцию самостоятельно с помощью специальной фольги с утеплителем.

Зачем же это необходимо? Выходящий из печи дым должен иметь температуру не ниже 70 С, это так называемая «точка росы», при которой влага, содержащаяся в дровах в виде пара, выходит вместе с дымом. Если же не утеплены, то дым, проходя вверх по трубе, постепенно остывает и влага начинает конденсироваться и стекать по внутренним стенкам дымохода. Вследствие чего, происходит быстрое загрязнение дымоходных труб, что может привести к отсутствию тяги — обратной тяге.

Утеплив трубу, Вы избежите такого явления, как образование конденсата, усилите тягу. Трубы при этом будут чистые (без запекшегося конденсата). А гладкая внутренняя поверхность дымоходной трубы способствует хорошей тяге.

4. Нельзя топить печь свежепиленными дровами.

Свежеспиленные дрова имеют высокую влажность. При использовании для топки сырых дров начинает выделяться влага, которая испаряется и налетом сажи постепенно покрывает печь и дымоход. А, как известно, чем более гладкая внутренняя поверхность труб, тем лучше тяга. Поэтому логично, что вследствие загрязнения тяга ухудшается или совсем пропадает и необходима

Так, что используйте для топки печи дрова с влажностью не более, чем 20%. Такую влажность имеют дрова, пролежавшие лето на улице под навесом. К тому же топить свежесрубленными дровами не выгодно. Тепло, которое выделяет их сгорание, направляется в первую очередь на испарение влаги, а не на обогрев помещения.

Очень желательно избегать использования в качестве топлива смолянистых пород древесины, такие как сосна, ель и так далее. В составе такого топлива содержится много смол, которые способны за очень короткий промежуток времени загрязнить дымоход и привести к отсутствию тяги.

Для очистки и профилактики загрязнения дымохода необходимо использовать специальные , а также проводить периодическую чистку трубы .

5. Отсутствие вентиляции.

Если в помещении, где установлена печь недостаточный воздухообмен, то может образоваться недостаток кислорода. Работающая печь высасывает из помещения воздух и при недостаточном его поступлении может возникнуть выброс дыма в помещение и обратная тяга.

6. Атмосферные явления.

Во время плохой погоды – ветер, туман, высокая влажность – также может возникнуть «прорыв» дыма в комнату и из–за разности давлений возникнет обратная тяга. В таком случае надо хорошо проветрить помещение, чтобы температура за окном и в помещении немного выровнялась.

7. Попадание холодного воздуха в дымоход.

Иногда тяги в дымоходе печи нет в холодное время года по причине того, что труба не прогрета перед началом топки. Что же делать?

Отсутствие тяги возникает в результате того, что снаружи в дымоход заходит холодный воздух и встречаясь с большим количеством теплого, образует так называемую «воздушную пробку». Это происходит, если первая закладка производится большим количеством топлива, соответственно образовывается большое количество горячего дыма.

Чтобы избежать этого явления первоначальная растопка производится небольшим количеством топлива – щепками, бумагой. Таким образом, теплый воздух, поступая в трубу, постепенно вытеснит холодный и печь будет работать, как положено. В противном случае может наблюдаться выброс дыма в комнату из инжекторов печи и даже из заслонки подачи воздуха.

А как же улучшить тягу в печи? Есть ряд способов:

Кроме соблюдения правил по установке дымохода и эксплуатации дровяной печи, можно предпринять ряд параллельных шагов по усилению тяги в печи.

1. Усилить тягу можно с помощью такой детали дымохода, как

Дефлектор подсасывает дым из трубы с использованием ветра. Дефлектор изменяет направление ветра в сторону, наиболее благоприятную для движения дымовых газов. Таким образом, ветер, наоборот способствует усилению тяги. Также дефлектор способствует повышению КПД отопительной системы и защищает дымоход от осадков.


2. Также для улучшения тяги можно использовать такой декоративный элемент дымохода, как

Флюгер состоит из полотна и основы. Полотно флюгера закреплено на вертикальной оси и свободно вращается вокруг нее. При ветреной погоде, флюгер разворачивается таким образом, что его выпуклая часть не дает ветру задувать в отверстие дымохода. Ветер не попадая в отверстие трубы скользит по поверхности флюгера и подсасывает выходящие дымовые газы, что и помогает усилению тяги.

3. Еще для улучшения и регулировки тяги, как элемент дымоотводящей системы используется

Шибер – это заслонка, которая частично прикрывает сечение дымовой трубы.
Шибер служит для регулирования пламени огня при растопке. Во время первоначальной растопки шибер открыт, после розжига – постепенно прикрывается, как и заслонка подачи воздуха на дверки печи.

Также шибер «заставляет» дым задерживаться и догорать во второй камере, после чего уже выходить в трубу, тем самым увеличивая время работы печи на одной закладке топлива.

В твердотопливных котлах и некоторых моделях печей шибер идет в комплекте. Шибером оборудован дымоотводящий патрубок отопительного прибора.

Если же шибера в печи нет, то в целях регулирования пламени и тяги, а также экономии топлива стоит его приобрести.

Для быстрой растопки печи можно использовать специальные

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубопроводы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей. Чтобы упростить вам жизнь, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходом.Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки. Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected] Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой. Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса A, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и печей. Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем.Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем.Эти адаптеры встречаются очень редко и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса A:

  • Дымоход со сплошным уплотнением — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенные (например, Simpson). Труба DuraVent DuraTech) или тройная стенка (например, труба Simpson DuraVent DuraPlus).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

  • Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса А является дымоход IHP, который требуется для использования с каминами производства Superior и Astria. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса А важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и добиться максимальной экономии. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку и производить больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубы устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед окраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Трубка прямого отвода воздуха изготовлена ​​специально для установки с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа систем трубопроводов с прямой вентиляцией:

  • Коаксиальная труба — В коаксиальной системе используется конфигурация труба в трубе, в коаксиальной системе используется меньшая внутренняя труба, которая фиксируется внутри большей внешняя труба. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

  • Коаксиальная вентиляционная труба
  • Коллинеарная труба — Это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.
co linear прямая вентиляционная труба

Зазоры для прямой вентиляционной трубы могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямой вентиляцией.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специализированные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование опор крыши и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве пользователя каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте рекомендациям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Спецификации вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «верхние вентиляционные отверстия», «задние вентиляционные отверстия» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, отличается от дымоходной трубы класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, для одностенной печной трубы требуется 18 дюймов зазора от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может привести к скоплению креозота и увеличению риска возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он рассчитан на самые высокие температуры выхлопных газов. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить печную трубу в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоходную трубу для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят вертикально через потолок, у вас должен быть потолочный опорный ящик или круглый потолочный опорный элемент, который будет использоваться в качестве точки перехода от трубы печи к классу A. дымоходная труба. Печная труба подсоединяется к основанию, а дымоходная труба класса A присоединяется к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, труба дымохода класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей имеют верхнюю вентиляцию, то есть хомут дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно основное различие между дровяными печами и печами с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двухстенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Самой большой причиной сокращения использования вентиляционных труб типа B для подовых изделий является их неэффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете вставку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымохода

Заглушки для дымохода класса A
Дымоходные трубы класса A

имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке заделки над линией крыши, обычно называемые заглушками для дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией по защите от естественного пожара (NFPA) следующим образом:

«Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы до установки крышки. Это правило действует для Убедитесь, что проект соответствует вашему устройству. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямой вентиляции и заглушки для пеллет
  • Заглушки для вертикальной заглушки : Вертикальная заглушка используется, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от производителя трубы, которую вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезмерно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

  • Горизонтальные заглушки : Одно существенное отличие от систем с прямым отводом — это возможность горизонтального концевого заделывания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.

  • Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок через стену, когда требуется вертикальный подъем для соответствия минимальным требованиям по высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Заглушки типа B

Системы типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Другие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

  • Якорь Pate / Переходник дымохода : Подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования особый вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.

  • Комплект колен / колен : Колена часто требуются в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему вертикально или горизонтально без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых Добрый.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения этой конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются изгибы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие, примерно на 60 дюймов для печной трубы и почти на 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

  • Угловой ремень / настенный ремень : Многие производители поставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

  • Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете воздух вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходных точек от печных труб к дымоходам класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

  • Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака требуется при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

  • Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

  • Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

  • Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

  • Удлиненный кронштейн для крыши : Когда дымоход выходит на высоту более 5 футов над крышей, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить стабилизацию трубы от ветра.

Резюме

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Ремонт дымоходов | Как отремонтировать дымоход

С чего начать с дымоходов? Вероятно, здесь: дымоход — это не просто удлиненное окно, это не просто портал изнутри наружу с глубокими кирпичными подоконниками.Дымоход, по сути, представляет собой машину для создания потока воздуха для сжигания топлива. Горячий воздух от огня в камине поднимается через колонну дымохода, создавая тягу, которая втягивает больше воздуха в камин, питая огонь. По сути, — как машина — дымоходы сложнее, чем кажется. Снаружи, как правило, из кирпича, но дымоход — внутренняя колонна — обычно изготавливается из глиняной черепицы. На самом деле обычно бывает два дымохода: один для камина, а другой — для системы центрального отопления дома.К тому же на дымоходе есть специальная цементная коронка. И знаете ли вы, что птицы, населяющие дымоход, могут со временем его повредить, и что есть некоторые виды птиц, населяющих дымоход, которые юридически защищены от выселения (или жарки)? Кроме того, что там могут быть еноты?

Как и любая машина, дымоходы требуют регулярного осмотра и ухода. По словам Рании Саррас, владелицы The Chimney Chap в Даксбери, штат Массачусетс, сертифицированный трубочист должен ежегодно проверять и чистить ваш дымоход и камин.(Укороченная работа с дымоходом, выполняемая пиротехником, печально известна тем, что приводит к увеличению бюджета, особенно во время продажи домов.) Саррас предостерегает от любого типа ремонта дымохода, если у вас нет опыта, но если выяснится, что дымоход нуждается в доработке, и вы относительно удобный домовладелец, и вы не боитесь высоты, вот ее практическое правило: ремонт снаружи дымохода выполним; ремонт интерьера следует доверить профессионалам.

Готовы двигаться вперед? По словам Сарраса, это самые распространенные проблемы и способы их решения.

Эллиот Браун

ВЕЩЕСТВО ПОЛУЧАЕТСЯ В ВАШ ДЫМО

Что это, вы говорите? Вы действительно не хотите, чтобы в дымоход попало что-либо — ни дождь, ни снег, ни животные. Крышка свешивается над отверстием, защищая его от непогоды, и, как правило, также имеет экран для защиты от тварей.

Что мне делать? Существует несколько различных стилей монтажа, и все они довольно просты.Некоторые скользят в дымоход и остаются на месте за счет трения; некоторые крепятся к самому дымоходу; а некоторые устанавливаются на корону — заклеенную цементом верхнюю часть дымохода — и закрепляются клеем.

Что могло пойти не так? По словам Сарраса, вам нужно убедиться, что у вас есть колпак дымохода, размер которого соответствует вашему дымоходу. В частности: колпачок неправильной высоты может нарушить поток газов через дымоход и, возможно, даже создать обратную тягу, при которой дым попадет в ваш дом.Еще одна вещь, на которую следует обратить внимание: при установке заглушки, которая крепится к дымоходу, будьте осторожны, используйте подходящее оборудование и сверла для кирпичной кладки. Если вы взломаете дымоход, корону или кирпич, вы создадите больше проблем, чем решите. Наконец, убедитесь, что в дымоходе нет енотов. Им нравится располагаться на полке прямо над заслонкой, прямо над камином. Однажды Саррас установил колпачок, только чтобы енотовидная мама съела экран, чтобы добраться до своих младенцев, которых Саррас непреднамеренно поймал внутри.

ВАША КОРОНА ТРЕЩЕНА

Что это, говоришь? В самом верху дымохода кирпичи представляют собой горизонтальную поверхность, по которой может скапливаться вода и снег. Если вода просочится внутрь, это может разрушить кладку, иногда даже до такой степени, что требуется полная перестройка дымохода. Чтобы предотвратить это, дымоход покрывается слоем специального раствора, называемого венцом, который обеспечивает защиту от атмосферных воздействий. Если она треснет, ее необходимо отремонтировать.

Что мне делать? Сначала очистите существующую коронку и залатайте трещины на ней.Затем добавьте новый слой раствора, чтобы создать свежее уплотнение без трещин.

Что могло пойти не так? Это довольно просто. Убедитесь, что вы выбрали правильный тип раствора — он должен быть гибким, чтобы допускать нормальное расширение и сжатие, обусловленное температурой. И когда вы будете формировать новую корону, убедитесь, что она имеет небольшой наклон вниз к краям дымохода, чтобы помочь отводить воду.

Getty Images

ВАШ КИРПИЧ ОТСОСИТЬ

Что это, говоришь? Корона защищает кирпичи наверху, но кирпичи по бокам дымохода также могут пострадать от проникновения воды.

Что мне делать? Это довольно просто: промойте дымоход с электроприводом, а затем опрыскайте кирпичи герметиком. (Существуют герметики, специально изготовленные для дымоходов.)

Что могло пойти не так? Вы можете упасть с крыши.

Джозеф Эчеверриа

ВАША СТУПКА ОТСТОЙ

Что это, вы говорите? Как и любая кирпичная стена, подверженная воздействию элементов, со временем раствор повреждается — образуются трещины и куски выпадают.Когда это произойдет, вам нужно будет перенаправить его.

Что мне делать? Цель состоит в том, чтобы определить места, где раствор достаточно поврежден и / или отсутствует, и смешать новый раствор для его замены. Подберите подходящий раствор и смешайте его в соответствии с инструкциями производителя. Затем воспользуйтесь мешком для раствора и шпателем, чтобы заполнить швы.

Что могло пойти не так? Главное, что нужно запомнить, это то, что вы должны удалить весь старый раствор .Вы не можете просто, скажем, выдавить каплю нового строительного раствора в пустоту, из которой, кажется, что-то выпало. В результате получится сустав, который в ближайшем будущем может потерпеть неудачу. Вместо этого отшлифуйте или вырежьте весь старый раствор, очистите зазор металлической щеткой, а затем добавьте новый раствор.

Брайан Робинсон

У ВАС МИГАЕТ ПРОБЛЕМА

Что это, говорите? Вспышка — это материал, который не пропускает воду в том месте, где дымоход входит в крышу.Один его конец вдавливается в кирпичи, а другой засовывается под черепицу. Если он поврежден или отодвинется от любого из них, внутрь попадет вода.

Что мне делать? По словам Сарраса, это самый сложный внешний ремонт, который домовладелец, вероятно, захочет рассмотреть — он требует обширных работ как с каменной кладкой, так и с крышей. Общие штрихи: Гидроизоляция обычно изготавливается из листового металла и состоит из двух частей: гидроизоляции основания, которая с одной стороны заправляется под черепицу, а с другой — прижимается к кирпичу; и заглушка, которая фиксируется в канавке, которую вы вырезали в растворе, и закрывает верхнюю часть гидроизоляции основания.Таким образом, вам нужно вырезать и согнуть основание гидроизоляции, чтобы выровнять нижнюю часть дымохода, установить его под черепицу, затем вычистить канавку вокруг дымохода (ступенчатые ряды кирпичей по бокам) и разрезать и установить колпачок переплет.

Что могло пойти не так? Просто посмотрите на эти инструкции еще раз. Многое могло пойти не так. Следите за раствором, берегите черепицу и, самое главное, убедитесь, что ваши изгибы и перекрытия ориентированы так, чтобы они действительно проливали воду.

В ВАШЕМ ДОМЕ ДЫМ

Что это, говоришь? В вашем доме дым !!!!!

Что мне делать? Вы, наверное, забыли открыть заслонку. Кроме того, похоже, что вы читаете не ту статью. Попробуй это.

Кевин Дупзик Кевин — писатель и редактор, живущий в Бруклине.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Ощущение сквозняка — HETAS

Ввод устройства в эксплуатацию — важная часть процесса установки, а измеритель тяги — действительно важный предмет, который нужно держать в своем наборе инструментов, чтобы гарантировать правильное выполнение работы. Вот несколько основных советов, как это сделать.

Испытание на тягу дымохода

Для безопасного и эффективного сгорания требуется постоянный поток дымовых газов при правильном расходе с минимально возможными отклонениями.Недостаточная тяга дымохода вызовет затруднения при розжиге и может привести к выбросу дыма и потенциальному риску для здоровья. Слишком большая тяга затруднит контроль над огнем и может привести к перегреву. В этом случае может потребоваться установка стабилизатора тяги. Производитель устройства указывает диапазон условий тяги в дымоходе, при которых его устройство будет работать.

Показания тяги дымохода могут быть сняты с помощью специального манометра тяги дымохода или с помощью любого подходящего устройства для измерения перепада давления.Смотрите наши примеры далее в статье.

Правильное место для измерения тяги в дымоходе — близко к прибору и на расстоянии не менее 150 мм от любого регулятора тяги. Иногда это расстояние также можно описать как удвоение диаметра дымохода.

В некоторых приборах предусмотрены специальные точки измерения тяги дымохода для вставки пробоотборного зонда испытательного оборудования. Если специальной точки не существует, необходимо предусмотреть подходящую точку рядом с розеткой прибора. В некоторых случаях измерение тяги может быть выполнено путем временного снятия крышки доступа для подметания и использования конуса или пластины с отверстием в центре для предотвращения попадания вторичного воздуха и обеспечения возможности введения пробоотборного зонда.Перед включением прибора необходимо снять показания тяги в дымоходе, чтобы определить потенциальные проблемы, которые могут возникнуть из-за нисходящей тяги.

Процедура снятия показаний тяги дымовых газов

Типичная процедура при использовании специально изготовленного механического измерителя тяги, показанного на рис. 30, выглядит следующим образом:

1. Осмотрите измеритель тяги на предмет повреждений и / или дефектов.

2. Подожгите небольшое количество топлива в приборе и оставьте гореть на 20 минут.

3. Установите указатель на ноль (перед каждым измерением).

4. Установите манометр на ровное основание или повесьте вертикально.

5. Вставьте металлическую пробоотборную трубку в контрольную точку, предотвращая попадание вторичного воздуха.

6. Подождите примерно 30 секунд для стабилизации, а затем снимите показания тяги.

7. Снимайте показания каждые 10 минут, пока не будет достигнута максимальная осадка.

Обратите внимание: Атмосферные или погодные условия могут привести к неправильным показаниям тяги.

Результаты

В зависимости от полученного значения тяги может потребоваться отрегулировать устройства регулирования подачи воздуха в прибор и / или стабилизатор тяги дымохода (если он установлен). Любая регулировка должна производиться в соответствии с инструкциями производителя прибора, и считывание чертежа следует проводить повторно после каждой регулировки.

Если приемлемые условия тяги не могут быть достигнуты, прибор следует вывести из эксплуатации и, при необходимости, следовать процедуре HETAS в небезопасных ситуациях (см. Форму HUSP ниже) до устранения неисправности.Обратитесь к Приложению E на задней стороне данного устройства для получения более подробной информации.

Испытания и ввод в эксплуатацию

Если вам не нужно оставлять предупреждение, сводный отчет об успешном техническом обслуживании для вашего клиента повысит уровень профессионализма и даст уверенность в том, что вы оставляете установку в безопасном состоянии. Подписанный и датированный лист испытаний и ввода в эксплуатацию должен содержать следующую информацию:

· Подтвердите рабочий статус в соответствии с требованиями производителя.

· Подтвердить или подробно описать несоответствие текущим требованиям.

· Убедитесь, что сигнализация CO работает и правильно расположена.

· Чтобы проверить / подтвердить состояние «скрытых уплотнений» внутри прибора, проведите Дымовой тест I.

· Дымовой тест (Smoke Test II). Это должно производиться при закрытых дверях и окнах в помещении, в котором установлен прибор.

· Подтвердите, что показания тяги дымохода соответствуют требованиям производителя.

· Убедитесь, что конечный пользователь уверен в дальнейшем использовании устройства.

· Заполните соответствующие документы и, при необходимости, получите подпись клиента и оставьте копию клиенту.

Манометры для осадки

HETAS в настоящее время имеет три датчика тяги, доступных в магазине HETAS.

HUSP

Компания

HETAS подготовила форму оценки процедуры небезопасной ситуации, чтобы помочь установщикам оценить, следует ли считать установку небезопасной, и перечисляет проверки повторного ввода в эксплуатацию, необходимые, если установка соответствует требованиям.

Посетите техническую зону HETAS для получения дополнительной информации о HUSP.


Статьи по теме

Простые шаги, которые необходимо предпринять для обеспечения безопасности дымохода HUSP | Один год спустя

Как установить дровяную печь

Шаг 1: Установите негорючую подушку пола и негорючую защиту стены

Планировка — это первый шаг при установке дровяной печи.Сначала вам нужно будет ознакомиться с инструкциями по установке дровяной печи, чтобы определить надлежащую защиту пола. Существует два различных типа защиты пола: защита от тлеющих углей типа 1 и тепловая защита типа 2. Для большинства дровяных печей требуется защита пола типа 2, если печь собирается на воспламеняемом полу.

После того, как вы выбрали место для печи, вы можете определить размер защиты пола в соответствии с требованиями UL 1482. UL 1482 требует 16 дюймов защиты пола перед печью и 8 дюймов за каждую сторону печи.Производитель печи предоставит инструкции по защите пола и толщине необходимого материала. В большинстве случаев подушка для очага или плита являются достаточной защитой для пола.

В инструкциях по установке производителя печи указывается надлежащее расстояние от каждой стороны печи до воспламеняющейся стены. Защита стен не требуется, если вы находитесь за пределами свободного пространства. Если вы хотите, чтобы печь располагалась ближе к стене, можно установить подовую подушку. Защита стены камина будет поставляться с 1-дюймовыми распорками, чтобы удерживать подушку от стены, обеспечивая вентилируемое пространство между подушкой камина и стеной.Например, негорючая подушка размером 1/2 дюйма с вентилируемым воздушным пространством 1 дюйм со всех сторон может обеспечить уменьшение зазора до 66%.

Шаг 2: Вырежьте в потолке отверстие для вентиляции печи в соответствии с размером дымохода

После того, как печь установлена, следующим шагом будет вырезание в потолке отверстия для опорной коробки. Когда вы вентилируете дровяную печь через потолок, вам нужно будет перейти с дымохода на изолированный дымоход класса А перед потолком.Вы можете использовать отвес или лазерный уровень, чтобы совместить центральную точку выхлопной трубы с потолком. Размер вырезаемого отверстия в потолке определяется инструкцией по монтажу дымоходной трубы.

Шаг 3: Продолжайте вырезать отверстие того же размера, пока не дойдете до крыши

В некоторых случаях дымоходная труба должна пройти через несколько уровней дома, прежде чем она войдет в настил крыши. Вы можете продолжать использовать лазерный уровень или отвес, чтобы выровнять отверстия, чтобы обеспечить надлежащий зазор для трубы дымохода.

Шаг 4: Удалите изоляцию, чтобы было видно насквозь

Когда вы делаете прорези в полу и потолке, убедитесь, что вся изоляция отодвинута назад, чтобы она не касалась трубы дымохода. Изоляция может касаться сторон опорной коробки, противопожарного щитка и чердачного экрана, но не должна касаться трубы дымохода.

Шаг 5: Установите комплект поддержки дымохода, если вы его используете, как на крыше, так и в комнате с печью

На первом потолке вам необходимо установить потолочную опорную коробку, чтобы выдержать вес тяжелой трубы.Ключи для фермы могут быть установлены между балками потолка, чтобы обрамить опорную коробку потолка. Потолочная опорная коробка поставляется с некоторыми кронштейнами, которые вы можете прикрепить к потолочной балке, и опорной стойкой, чтобы удерживать ее на месте. В большинстве случаев потолочная опорная коробка должна выступать ниже потолка не менее чем на 3 дюйма для обеспечения надлежащего зазора для печной трубы. В инструкции по установке дымоходной трубы будет указано, насколько далеко потолочная опорная коробка должна выступать ниже потолка.

Если дымоходная труба должна проходить через другой уровень дома, вам понадобится противопожарный балочный щит на каждом уровне.Противопожарный щит из балок гарантирует, что дымоходная труба будет иметь правильный зазор при прохождении через балки пола. Если труба дымохода проходит через чердак, вам необходимо установить изоляционный экран чердака, чтобы ничего не соприкасалось с трубой в чердаке. Если вы не используете изоляционный экран на чердаке, вам нужно будет создать желоб вокруг дымоходной трубы на чердаке, чтобы ничего не соприкасалось с дымовой трубой.

Шаг 6: Установите оклад на крышу

Гидроизоляция кровельного перекрытия обеспечивает гидроизоляцию дымоходной трубы, проходящей через крышу.Вы можете использовать лазерный уровень или отвес, чтобы выровнять отверстие, которое нужно вырезать в крыше. Найдите центральную точку отверстия и вырежьте отверстие в крыше с помощью пилорамы. Для скатной крыши вам нужно будет вырезать отверстие овальной формы, чтобы обеспечить надлежащий зазор для дымоходных труб. Для традиционной кровли из гонтовой черепицы вам понадобится длинное лезвие для резки металла для пилорамы и вырезать гвозди из-под черепицы на верхней половине отверстия в крыше. Это позволит вам вставить оклад под черепицу на верхней половине.Перед тем, как уложить гидроизоляцию под черепицу, вам необходимо нанести наружный водостойкий силикон на нижнюю сторону гидроизоляции. После этого вы можете нанести полоску силикона по периметру оклада, когда он будет на месте.

Шаг 7: Начните строить дымоход, начиная с крыши в окладе

Как только все будет на месте, можно приступать к сборке секций дымохода. Дымоходная труба класса А требует 3 винта для соединения нескольких секций дымоходной трубы.Вам нужно будет подключить универсальный переходник с наружной резьбой к первой секции трубы дымохода. Конец универсального адаптера с наружной резьбой будет проходить через опорную коробку потолка, так что вы можете подсоединить одностенную или двустенную трубу печи к трубе дымохода. Если дымоходная труба действительно длинная или проходит через несколько уровней дома, возможно, лучше всего начать с потолочной опорной коробки, продвигаться вверх и закончить установку через кровлю на крыше. Важно стабилизировать дымоходную трубу над опорной коробкой потолка с помощью стеновых стоек для длинных участков дымоходной трубы.Вам нужно будет установить стеновую стойку через каждые 8 ​​футов вертикальной дымоходной трубы над опорной коробкой потолка.

Дымоход должен быть не менее чем на 3 фута над крышей, а также должен быть на 2 фута выше любого объекта на расстоянии 10 футов. Высота дымохода над крышей будет определяться уклоном крыши и боковым расстоянием от того места, где дымоход будет проходить через крышу по отношению к пику. Если дымовая труба проходит через вершину крыши, она должна быть не менее 3 футов.над крышей, если в пределах 10 футов нет никаких конструкций. Если труба будет проходить через крышу на нижней стороне карниза, вам необходимо, чтобы труба выступала выше крыши. Например, если у вас есть крыша с уклоном 4/12 и поперечное расстояние от проема крыши до пика крыши больше 10 футов, труба должна выступать на 64 дюйма над крышей.

Для расчета умножьте уклон крыши на расстояние от пика крыши в поперечном направлении. Шаг 4/12, 10 футов.Боковое расстояние до пика составляет 4 x 10 = 40. Верхние 40 дюймов трубы над крышей будут находиться на расстоянии 10 футов по горизонтали от склона крыши. Труба также должна быть на 2 фута выше этой точки. Таким образом, еще 24 дюйма сделают общую высоту дымохода над крышей равной 64 дюймам. Для стабилизации трубы потребуется комплект распорок крыши, если дымоходная труба находится на высоте 5 футов или выше над линией крыши. Комплект распорок крыши представляет собой ленту с регулируемыми стойками, которые крепятся к настилу крыши для стабилизации трубы.

Шаг 8: Установите штормовой воротник и дождевик

Последней ступенькой над крышей будет установка штормового воротника и колпака от дождя для дымохода. Штормовой воротник — это то, что оборачивается вокруг трубы и устанавливается поверх гидроизоляции, чтобы изолировать место, где труба проходит через верхнюю часть гидроизоляции крыши. Большинство штормовых воротников имеют механизм зажима для шланга, который обеспечивает плотное прилегание хомута к трубе. У других штормовых воротников есть петля, которую вы наклоняете, чтобы зафиксировать штормовой воротник. После того, как штормовой воротник будет на месте, вам нужно будет обернуть полоску высокотемпературного силикона вокруг трубы и штормового воротника, чтобы обеспечить водонепроницаемость.Наконец, наденьте дождевик на верхнюю часть трубы. Крышка от дождя будет зажата вокруг трубы дымохода с внешней стороны.

Шаг: 9: Установите трубу печи

Теперь, когда труба дымохода установлена, следующим шагом будет подсоединение трубы дымохода к печи с помощью одностенной или двустенной черной трубы для печи. Ваш выбор будет основан на зазоре между трубой печи и горючими материалами. Для одностенной печной трубы требуется 18 дюймов.очистка от любых горючих материалов. Двустенная труба печи требует зазора 6 дюймов. Если вы использовали теплозащитный экран, чтобы приблизить печь к стене, вероятно, потребуется двустенная печная труба. Если печь находится далеко от стены, можно использовать одностенную трубу. Одностенные и двустенные трубы имеют аналогичную установку. Наружные концы трубы печи всегда должны быть направлены вниз или в сторону печи. Выдвижные трубы печи упрощают ее установку и не требуют резки.В некоторых случаях дровяная печь не будет располагаться прямо под потолочной опорой. В этом случае вам потребуются смещающие колена, чтобы переместить трубу в опорную коробку дымохода.

Шаг 10: Установите демпфер

Если вы устанавливаете старую печь без какого-либо регулятора тяги, было бы разумно установить заслонку на трубе печи. Заслонка регулирует тягу и продлевает время горения древесины. Одностенная заслонка устанавливается в трубу печи путем просверливания двух отверстий в трубе.Затем вы помещаете заслонку клапана внутрь трубы и пропускаете стержень амортизатора через отверстия в трубе и заслонку клапана, чтобы зафиксировать ее на месте. Заслонка двустенной трубы печи поставляется в предварительно собранном виде и устанавливается как секция трубы печи. Если у вас новая плита с рейтингом EPA, заслонка не требуется, поскольку в большинстве новых печей встроен регулятор заслонки.

Шаг 11. Разожгите пробный огонь

Как только все будет подключено, можно зажечь пробный огонь. Если это новая дровяная печь, вам нужно будет тщательно вылечить огнеупорные кирпичи и краску, устроив 3-4 небольших огня.Зажгите небольшой огонь и дайте ему погаснуть, затем повторите еще 2–3 раза. Легкое тепло застывает кирпичи и краску. После небольших костров можно будет зажечь горячий огонь. Если у вас старая плита, можно сразу разжечь хороший огонь. Если все работает правильно, при открытии дверцы из передней части дровяной печи не будет выходить дым.

Рекомендации перед установкой дровяной печи

Тип печи:

Лучший тип печи для установки — новая плита с рейтингом EPA.Современные печи рассчитаны на длительное время горения, чтобы максимально увеличить теплотворную способность дров. Размер печи — очень важный фактор при выборе печи. Установка большой печи в небольшом доме, скорее всего, приведет к выделению тепла из комнаты и образованию большого количества креозота от сжигания небольших огней. Точно так же установка небольшой печи в большом доме, вероятно, не поможет снизить расходы на отопление. Печи с рейтингом EPA предназначены для полной загрузки и подавления, когда топка нагревается до температуры, чтобы обеспечить длительное горячее горение.Ознакомьтесь с предлагаемыми производителями площадью обогрева и выбирайте печь исходя из размеров комнаты, а не дома.

Дровяные печи Osburn — отличный выбор. В дровяных печах Osburn используется технология вторичного сжигания воздуха, которая обеспечивает длительное и эффективное горение. Печи с вторичным воздухом не горят так чисто, как каталитические печи. Однако их намного проще запустить. Единый воздушный контроль позволяет легко использовать. Они предлагают топки всех размеров, а также разнообразные конструкции — от современных печей до более традиционных дровяных печей.Линия печей Osburn предлагает настраиваемые функции, позволяющие адаптировать печь к любому дизайну помещения.

Строительные нормы и правила

При установке дровяной печи в доме важно соблюдать все местные и национальные строительные нормы и правила. Дымоходная труба, используемая для прохода через потолок и крышу, всегда должна быть внесена в список UL 103 HT, если иное не указано в инструкциях по установке производителей дровяных печей. При установке дровяной печи ни в коем случае не следует использовать ярлыки.Свободные пространства для печи и дымохода всегда должны быть сохранены и, по возможности, увеличены. В инструкциях по установке от производителей дровяных печей четко указано, какое пространство необходимо для каждой возможной конфигурации вентиляции.

Стоит ли вам нанять профессионального установщика?

В большинстве случаев установка дровяной печи может быть очень простой, но в некоторых случаях может быть очень сложно. Большинство людей нанимают установщика, потому что они физически неспособны или им неудобно забираться на крышу.Необходимые инструменты представляют собой обычные электроинструменты, которые можно найти в большинстве ящиков для инструментов своими руками, что упрощает работу. Но имейте в виду, что вы устраиваете контролируемый огонь в своем доме, поэтому, если вы в чем-то не уверены, обратитесь к сертифицированному установщику.

Стабилизатор тяги | Принадлежности для дымохода

Стабилизатор тяги экономит энергию и деньги, выравнивая колебания давления внутри дымохода и тем самым снижая расход топлива.

Когда наступает зима и температура падает, давление в дымоходе меняется.Из-за большой разницы температур между наружным и внутренним воздухом внутри дымоходной трубы создается слишком большое отрицательное давление .

Следствием этого является то, что осадка всей системы сильно колеблется. Однако для обеспечения экономичного использования энергии необходим стабильный тепловой лифт. Напротив, если тяга превышает определенное значение, отрицательное давление забирает тепло из печи и тем самым увеличивает расход топлива.


Как работает стабилизатор тяги?

Стабилизаторы тяги — это отверстия для впуска вторичного воздуха , установленные на дымоходе.Позволяя дополнительному наружному воздуху поступать в систему, эти входные отверстия регулируют давление внутри дымохода.

Основной принцип, лежащий в их основе, очень легко понять: подвижная заслонка позволяет дымоходной системе при необходимости втягивать холодный воздух извне. Заслонка открывается, когда уровень давления падает ниже определенного значения, и закрывается после выравнивания давления. Уровень давления, при котором заслонка открывается и закрывается, можно регулировать в соответствии с давлением внутри дымохода.


Стабилизаторы тяги

  • выравнивает колебания давления внутри дымохода, связанные с температурой
  • меньший расход топлива и, следовательно, счет за отопление
  • улучшить экологический баланс дымохода
  • уменьшить влажность


Установка стабилизатора тяги

Наш стабилизатор тяги поставляется в виде готовой к эксплуатации детали вместе с монтажным комплектом.Благодаря специальному керамическому переходнику на задней части заслонки, модернизация дымохода может быть выполнена быстро и с минимальными усилиями.

Стабилизатор тяги доступен в 2 версиях:

  1. для каминов в зависимости от окружающего воздуха (универсальное применение).
  2. для каминов независимо от окружающего воздуха и с концентрическими системами воздух / дымовые газы.

Вопросы о продукции

У вас есть вопросы о технологиях или продуктах Hillen?

Если да, просто позвоните нам (0049-2631-95596-0) или воспользуйтесь нашей контактной формой, и мы оперативно ответим вам и предоставим всю необходимую информацию.

Вы слышали о заглушке для камина?

Когда в воздухе витает холодок, вы можете быть похожи на меня, думая, что пора зажечь огонь и прижаться к себе за чашкой теплого чая и любимой книгой. Каждый раз, когда я переезжал, я настаивал на том, чтобы в моем доме был камин. Нет ничего более уютного, чем потрескивающий дровяной камин, кроме атмосферы.

Однако, если ваш камин непригоден для использования или вы зарезервировали его только для особых случаев, быстро становится очевидным, что дымоход, предназначенный для отвода дыма и нежелательных газов наружу, также втягивает тонны нагретого воздуха наружу.

Хотя заслонку можно закрыть, важно понимать, что металлические заслонки не закрываются полностью, чтобы создать герметичное уплотнение, и часто со временем деформируются, что увеличивает риск утечки воздуха. Я узнал из первых рук, сколько воздуха я нагрел, и заплатил за то, что дымоход всасывает, так как однажды холодной зимой я внимательно следил за своими счетами за отопление. В конце концов меня осенило, что должно быть лучшее решение, и я решил найти способ создать безопасное и эффективное уплотнение, которое не позволяло бы горячему воздуху выходить наружу.

Мой друг включил мне ограничитель тяги камина, о котором я никогда не слышал.

Что такое ограничитель тяги?

Заглушки для камина также известны как подушки для дымохода, заглушки для камина. Эти экономичные устройства в основном представляют собой надувные демпферы, которые создают герметичное уплотнение между отверстием дымохода и внутренней частью вашего дома. Они сделаны из трехслойного полимерного пластика и невероятно просты в установке, снятии и повторном использовании.Этот уникальный аппарат имеет ряд преимуществ, в том числе:

Прекращение сквозняков

Когда воздух выходит из дома через дымоход, он заменяется наружным воздухом, который попадает внутрь через плохо герметичные окна, двери и любое другое место. где нарушен барьер между внутренним и наружным воздухом. Предотвращение выхода воздуха из дымохода снизит сквозняк в вашем доме.

Снижение затрат на отопление

Никому не нравятся огромные счета за отопление, и это именно то, что вы получаете, когда дымоход выводит тепло наружу.Присмотритесь, вы видите, как долларовые купюры поднимаются по дымоходу. Как только я начал использовать блокиратор камина, мои расходы на отопление значительно снизились.

Не подпускайте животных

Если у вас есть вентилируемый камин, вы, скорее всего, столкнулись с насекомыми, птицами и даже летучими мышами, поселившимися в дымоходе и даже время от времени заходящими в ваш дом. Пробка дымохода отпугнет этих нежелательных посетителей.

Измерение ограничителя тяги в дымоходе

Поскольку не все дымоходы имеют одинаковый размер, важно, чтобы измерения соответствовали подушке дымохода.Убедитесь, что камин и дымоход холодные, а угли полностью погасли. Удалите холодный пепел, чтобы сделать измерения проще и чище. Измерьте дымоход примерно на фут вверх по дымоходу, используя гибкую металлическую ленту или два куска дерева или картона, выступающих в виде крыльев. Ничего страшного, если размеры будут приблизительными — вы даже можете получить воздушный шар немного большего размера, и все будет в порядке. Только не покупайте слишком маленькую.

Примечание: Большинство воздушных шаров поставляются с инструкциями по установке.Для установки дымохода не требуется ни особого опыта, ни инструментов.

Предупреждение: Всегда проверяйте, чтобы клапан накачивания свободно висел. Если вы зажгли огонь, а воздушный шар все еще находится в дымоходе, воздушный шар может выпасть.

Совет: Я считаю, что проще всего сделать заметку на экране камина, напоминающую мне, что воздушный шар находится в дымоходе.

Для меня заглушка камина была небольшой платой за все деньги, которые я сэкономил на счетах за отопление, без необходимости отказываться от одной из моих любимых функций в моем доме — моего уютного камина.

bakit kinakailangan ito and ano ang diy dimney Draupter

Продувка бензина в калане, камин или отопление котла может быть долгое время в пути и там же. В естественном состоянии, управление просмотром канала зависит от температуры и температуры, а также работы: частоту, прием или работу в зависимости от степени.Чтобы сделать это, используйте стабилизаторы температуры. Самый простой регулятор делает все возможное.

Маари, как сделать это на вашем сарили

Дахилан для вашего выбора,

Испытания, сделанные на одном языке, могут быть открыты. Подсчет бензина — все теги, которые это делает, дают нам все, что нужно. Махалага, позволяющий контролировать проект на трубе: большой воздуховод может быть увеличен, обратная инъекция продуктов, которые производятся, могут использоваться для того, чтобы быть в курсе, и многие другие, что есть в папских городах. все начальные файлы. Работа в режиме реального времени имеет много качеств:

  1. Температура работы в течение долгого времени, когда наступает день и ночь. Панели, которые открывают доступ к газам от гусей, и каждый день, когда они работают, работают в прямом эфире по указателям.
  2. Presyon ng Hangin — как создать естественный кондиции, так как труба накапливается в вакууме в течение времени: это больше, больше, чем проект.
  3. Тигры и балки воздуховодов, выпускных газовых баллонов, газовые клапаны и другие возможности — все, что вам нравится, это люди, живущие в капюшоне.

В этом видео, вы можете просмотреть и узнать значение:

Чтобы отобразить лучшие параметры в системе, используя усилие, используйте устройства управления. Принцип обработки сводных данных : высокая скорость работы, стабилизатор работает с триггером, поддерживает поток, и управляет этим способом в соответствии с выбранной температурой.Сделайте это, демпфер будет лучше всего в исходном состоянии.

Увеличивает регуляторы событий

Дизайны последних вариантов проекта очень хорошо знакомы со схемой, позволяющей делать все возможное. Mayroong 3 оптимизация скорости подачи газа:

  1. Дефлектор обычно устанавливается на трубку марки. Разработан продукт, чтобы настроить проект дымоходного канала: он стимулирует эффект воздействия на него, чтобы увеличить диаметр диаметра устройства и уло, и это может быть сделано для того, чтобы сделать его более удобным. тубо, с малым диаметром.Дефлекторы могут быть накатаны, уменьшены и умиротворены — в любой точке мира. Кавалан — это устройство, которое невозможно найти в жизни.
  2. Поклонник использования мататрализованной системы ввода пейзажа в любой, любой из панелей на практике. Dehado — это приложение для курения.
  3. Регулировка тяги регулятора — это значит, что он работает в режиме инициализации страницы. Эта функция является демпфером с сильным противовесом в этой системе: она делает все возможное, чтобы сделать это бесплатно.Sa mahina o baligtad na itulak, nangyayari ang isang cutoff. Не бойтесь делать это, чтобы использовать устройство.

Регулирующий регулятор обычно используется для независимой системы инициализации. Есть много вариантов для использования стабилизаторов: в любом месте, где есть время, 0,5 м в длину, на расстоянии 0,5 м от калана и в других местах, где можно найти, в некоторых случаях, когда это необходимо. malapit sa 0.4 mula sahig. Создание стабилизатора тяги в дымоходе с помощью различных элементов конструкции, дизайн прост.

Предназначен для запуска с помощью устройства управления

Предназначен для управления устройством, позволяет использовать свои календари и другие типы , предлагать инструменты и материалы. Сделайте это на эскизе стабилизатора тяги в дымоходе — очень важно.Изображение регулятора, которое может быть использовано для создания полного суката, позволяет обрабатывать сукаты на хинди, а также использовать его для создания контуров с маркером непосредственно на листовом металле.

Для использования, например: лист толщиной 0,8–1,0 мм, стальной стержень толщиной 8–10 мм, крепежные детали (элементы, шайбы и шайбы). Инструменты: сварочный аппарат, сварочный аппарат, дрель с дрелью, мартильо, плоскогубцы и инструменты для резки металла.Найдите свой любимый напиток: много людей и много всего в одном месте.

Используйте инструмент для печати на новом инструменте для печати

Используйте стабилизатор:

  • или просто используйте бумагу, содержащую металл, на котором используется металл. май гунтинг;
  • Туба на 28-30 см и крепление на диаметре до 115 мм, а также длина до 1 см;
  • после установки клапана на заднюю стенку, сделав амортизатор на 15% поперечного сечения дымохода, установите его на ось 150 мм и установите его; №
  • , чтобы узнать, как работает система, предназначенная для легкого управления откидной крышкой;
  • из двух частей трубы — из 25 мм, используется для вставки системы измерения.

Установите крановое устройство на выходе трубы для газа с помощью зажима на 50 мм и лапы. Установить регулятор можно, чтобы получить доступ к функциям системы. Если у DIYer есть все, что нужно, чтобы сделать это, любой другой стабилизатор работы может быть использован на любом оборудовании.

Halos все элементы генератора инициализации (котла или котла) позволяют легко использовать стабилизатор тяги в дымоходе в самых последних моделях.Кадаласан, это устройство представляет собой грибок.

Максимальное количество устройств

Эти удивительные функции имеют следующие суммы:

  • , которые доступны в любом режиме;
  • получить много матов на тулаке, получить потрясающий генератор инициализации;
  • защитное устройство, в любом случае, нанесение обратной тяги;
  • обеспечивает автоматическое управление таким параметром, как значение проекта.

Стабилизатор тяги в дымоходе — это грибок, который поражает воображение, но малоизвестен. Сарадо с крышкой с оплатой. Автоматический датчик работает без ошибок. Нерегулируйте температуру газа в котле. Благодаря тому, что он наносит удар или работает над эффектом, этот газ может быть увеличен в течение всей кампании, создавая температуру.Чтобы снизить пороговую температуру, можно использовать устройство и котел, а также подавать газ через горелку.

Устройство для установки

Стабилизатор тяги в дымовой трубе является устройством, которое используется в катанговых нитях, и они могут использоваться для работы в режиме ожидания. Сделайте это, чтобы узнать, как это сделать, потому что это похоже на то, что мало кто знает, как это происходит, когда газ уже запущен в котел на трубе.В этой работе, эта система очень важна. Bilang karagdagan, the pampatatag is a karagdagang elemento na sinusubaybayan presyon sa loob ng pipeline. Это работает с любой шторкой. Сделайте настройку по умолчанию в системе, чтобы задать этот параметр на хинди с заданной скоростью. Kung nangyari ito, maaaring masira ang channel.

Paglalapat

Вы можете использовать стабилизатор тяги в любое время суток и для любого режима.Чтобы получить новые устройства, вы можете использовать их, чтобы создавать собственные устройства из хинди, основанных на азартных играх. Эти удивительные суси работают с высокой температурой, которую они используют. Позиционирование режима работы является важным, если вы используете устройство, которое используется в автоматическом режиме, которое позволяет управлять работой. Максимальная температура газа в стабилизаторе тяги в дымоходе составляет 500 градусов Цельсия.Махалага, что естественное устройство может быть установлено на бойлеры, которые будут подключены к категории конденсационных котлов. Температурный режим работы во время работы с юнитами из первых рук делает их лучше всего на солидном бензине. Вы можете установить стабилизатор тяги в дымоходе очень просто, и все это можно сделать незамедлительно.

Прокладка юнита

Махалаганг может использоваться для любого отдельного котла, работающего по прямой линии трубопроводов, на котором производятся продукты.Обработка естественного канала и доступность накапливаются в зависимости от того, что происходит, и все они на всех уровнях качества. Эти халимбавы оказывают влияние на атмосферу в каналах. Этот большой халага на это, масахол на литературном языке.

Это приложение помогает понять, как работает газ. Нангангахулуган это делает его лучше всего на тему.Установка стабилизатора используется для создания естественных качеств и опыта, чтобы смотреть на него во все времена. Это устройство является отличным помощником в преследовании. Этот аппарат, подобранный таким образом, представляет собой систему, которая предлагает 10% бензина, что делает его более эффективным. Когда вы работаете со стабилизатором тяги в дымоходе, вы можете использовать его.

Настройка устройства

В соответствии с принципами использования устройства, оно является простым и примитивным. Если вы хотите создать тягу в дымоходной системе, она будет работать над дымоходом. Чтобы сделать это и использовать его в обычных халагах, устройство с балбулами. В ходе работы в сети, бубук этого санкапса, который больше всего удивляет, когда вы работаете с сетевым теплоотводом.Благодаря тому, что вы работаете с газами, вы можете изменять температуру, в зависимости от температуры. Этот параметр создан в соответствии с вашими предпочтениями, нереалистичной системой и автоматическим построением баллов, выполняя функцию просмотра изображений на компьютерах. Этот метод позволяет вам отображать температуру в любой системе, которая может быть применена в соответствии со скоростью подачи бензина, и оптимальна в области экономики.

Bakit mag-install isang pampatatag?

Может быть много вариантов, которые позволяют установить систему;

  • nadagdagan ang buhay ng serbisyo;
  • уменьшение выбросов в атмосферу;
  • binabawasan ang dami ng uling na tumira sa tsimenea;
  • добавление возможности большого подключения к сети.
  • Какая система имеет стабилизатор тяги, это может быть сделано. Это постоянно работает над созданием продуктов, которые производятся в зависимости от того, что происходит, и которые постоянно узнают о том, как работать с ними. Этот удивительный инструмент помогает решить большие проблемы, связанные с поиском ответов на вопросы.

    Наше естественное изображение, которое имеет значение, которое используется в параметрах, которые оно делает, дает синусоидальный сигнал, если вы хотите, чтобы он мог работать в любом другом направлении.Наша проблема состоит в том, что насущная проблема в том, что нужно установить котел, который не требуется. Этот замечательный вариант является изменением температуры в зависимости от неправильного режима, который позволяет использовать возможности, которые можно применить к этому значению. Эта песня может быть всегда в течение всего дня, и каждый раз, когда это происходит, это очень хороший метод для жизни на всю жизнь.

    Стабилизатор тяги дымохода своими руками.Создайте моделирование

    Сделайте это самостоятельно, чтобы сделать это на хинди, чтобы узнать, как сделать это, чтобы сделать сварочные работы на сварочном аппарате. Материал для установки из нержавеющей стали. Минимальный размер материала составляет 1 мм. Если вы хотите использовать этот простой лист на этом, вы можете сделать это для вас. Этот материал представляет собой материал, предназначенный для создания силиндро, а его размер — это диаметр, равный диаметру.Кроме того, малый кусок стали из листовой стали можно использовать, чтобы увеличить амортизатор. Сукат сангкапа это дает катумбасию, которую можно использовать с трубкой. Все материалы содержат заклепки, гайки и шпильки из нержавеющей стали.

    Как подобрать ваш любимый камень?

    Чтобы узнать больше, лучший стабилизатор тяги в дымоходе с его помощью.Сделайте это, чтобы узнать, как легко сделать это.

    Этот уникальный танец является катаванским. Это делает его идеальным, чтобы сделать его красивым и красивым на хинди, и это очень важно. Капаг хинанг, лучший вариант перекрытия, чтобы шов был лучше. Сделайте это, чтобы узнать, как проверить все, что вам нужно, чтобы это сделать. Сделайте это, вы можете моделировать баллон или лоскут.Это прекрасное пананаринари — капаг сарадо, это все на хинди делает ганап на масакоп и тубо. Это может быть лучше, чем когда-либо. Этот китайский сукат на хинди позволяет получать 15% -ные изображения на открытом воздухе.

    Открыть страницу

    Вы можете узнать, как сделать это, сделать все, что угодно, и сделать много бутылок в этом роде. Благодаря этому, это стержень на хинди, показывающий, что он делает это, когда он накачивает демпфер.Изготовьте гайки из нержавеющей стали, которые можно использовать, чтобы сделать гвоздики на корпусе.

    Малайзия, которую можно найти на двух булавках, может быть использована для того, чтобы посылать баллы на силиндры. Как сделать, вы можете установить заклепку из нержавеющей стали, чтобы сделать ее простой и полезной. Выберите этот вариант, чтобы получить доступ к трубопроводу для измерения диаметра трубопровода.Ginagawa это, чтобы вы могли установить его в любой системе. Это устройство можно прикрепить к зажиму.

    Поставляемый стабилизатор тяги в дымоходе получен от 1900 рублей до 11 500 рублей.

    Сводное устройство

    Естественно, все это может быть сделано в любое время, когда вы можете использовать сварочный аппарат, чтобы получить его. Наслаждайтесь прекрасными моделями устройств. Самый надежный и надежный стабилизатор тяги дымохода Darco.Это сделано с помощью стабилизатора RCO, разработанного для установки в двух дымоходах. Устройство оснащено зажимом. Мисмо-устройство можно установить на лучшую трубку. Как бы то ни было, вы можете выполнить установку.

    Установка серии стабилизаторов RCR выполняется во всех случаях, когда выполняется установка. С помощью этого зажима можно установить любое другое место.Сделайте это прямо на выходе из бойлера. Если вы хотите использовать естественные устройства в Российской Федерации и использовать их в Интернете, вы можете найти витрину магазина в Воронеже. Стабилизаторы тяги в дымоходе, разработанные специально для этого, очень удобны.

    Твердотопливный котел, работающий на твердом топливе, работает с большой мощностью. Получите удовольствие от долгого ожидания и подачи бензина.Kung ito masyadong mahina, kung gayon ang usok ay maaaring bumalik sa silid. Этот проект очень мал, и газ быстро работает, и вы можете использовать их на странице инициализации. Используйте это, вы можете сделать свой собственный стабилизатор тяги в дымоходе. Что это значит? Это, пожалуй, нюансы редактирования, сделанные в артикуле.

    Дополнительное устройство


    Стабилизатор тяги в дымоходе является особенным механизмом, обеспечивающим надежную защиту трубопровода от трубопровода.Nangyayari это дахил в этом удивительном, чтобы их мало, что висит в потоке, который умели в бойлер. В этом случае он нормализуется в реальном времени. Стабилизатор является особенным механизмом, обеспечивающим отличную производительность, а также демпфер. Создавайте представление о любой системе на хинди-лампах на очень высоком уровне, который вы можете слушать в любой момент.

    Стабилизатор угла может быть установлен для любого твердотопливного котла.Чтобы узнать, как это сделать, вы всегда будете знать, что такое хинди, чтобы узнать больше. Это работает по температуре и на хинди. Добавив стабилизатор в автоматический режим, вы всегда сможете использовать его в своих целях. Вы можете задавать температуру газа до 500 °. Стабилизатор или прерыватель можно легко установить на конденсационный котел, если температура работает очень быстро. Бават это может быть большой гайонг апарато на накапаг-йиса.

    Pangunahing Layunin


    Для любого канала, эта система каналов имеет значение, необходимое для работы с котлом или другим устройством на странице инициализации. Этот метод написан на хинди только на основе анализа, кунди-пати на рин на всех языках, где есть надежда. Халимбава, присутствие атмосферы может оказывать влияние на трактат. Kung mas mababa ito, mas masahol ang itulak. Gayundin, эти пейзажи являются большими, чем они могут быть лучше всего в основном на маламинге, когда они появляются на самом деле.Стабилизатор тяги разработан для умеренного воздействия на естественную работу системы. Kung kinakailangan, malaya niyang itaas o babaan ang presyon. Слава богу, эта газолиния на хинди бабаба на 10% может быть полезной, но она очень эффективна.

    Принцип работы


    При подключении тяги к дымоходной системе, можно изменить режим работы. Каагад, что он делает, что он есть, его балбула раздражает.Сделайте этот демпфер и сделайте это намного лучше, чем вы хотите. Выберите температуру в зависимости от температуры, и вы сможете сделать это заранее. Благодаря высокой температуре и температуре, она работает на минимальном уровне, поддерживает температуру и поддерживает питание. Узнайте, как это сделать, чтобы изменить температуру, которую можно изменить в соответствии с законом, чтобы газолин был максимально эффективным. Может быть много положительных результатов работы по установке стабилизатора тяги:

    • и более надежной системы;
    • nadagdagan ang buhay ng serbisyo;
    • сократить выбросы;
    • больше узнать о ценах;
    • новых ответов.

    Установка стабилизатора тяги очень надежна. Нанесите на это основание, чтобы узнать, как работает система, которая может быть использована в течение всего периода времени, когда вы получаете ее. В стабилизаторе, хинди может быть лучше на са махангин на панахон, он может быть маталим на патаке, чтобы заткнуть рот на каббалигтаран на дирексйон. Вы можете установить отопительный котел на любой вкус. Температура, которую можно изменить, позволяет добиться невероятных ограничений.Это махалага, чтобы научиться играть от паго-апоя, когда он живет с наступающим солнцем. Вы можете гарантировать, что стабилизатор тяги надежно работает для всей системы.

    Используйте настройки


    Чтобы установить регулятор тяги, можно использовать сварочные аппараты, работающие на сварочном аппарате. Для изготовления, изготовить из листовой нержавеющей стали. Эта капля сделана на хинди бабаба на 1 мм.Этот лист напечатан на основе того, что силиндро может быть сделано из этого, что делает его более популярным. Сделайте так, чтобы листовая сталь была изготовлена ​​из небольшого листа стали для стабилизатора, а также для фиксации затвора. Это дает возможность панорамировать тубу. Bilang karagdagan, kakailanganin mo ang isang hindi kinakalawang na asero stud, mani and rivet.

    Катание на карте доступно только в одном сегменте, на котором он находится.Mahusay na gawin ito sa is a overlaping the seam ay masikip. Сделайте это, чтобы увидеть все, что вам нужно, и насури. Это работает как баллон или демпфер для работы с музыкой. Хинди делает это полностью перекрывающим друг друга сексом тубо капаг сарадо. Сделав невероятный выбор, вы получите 15% потрясающих возможностей панорамирования туба. Сусунод, давая бутафория, пробурена на силиндро. Шпилька для волос изготовлена ​​из этого материала, и он уже известен.Эта шпилька крепится к стабилизатору с гайкой из нержавеющей стали.

    Он устанавливается на двойной штифт, когда ставится ставня на место. Как бы то ни было, заклепки из нержавеющей стали можно использовать для того, чтобы сделать их закрытыми или прочными для баллонов стабилизатора. Результаты, полученные силиндром, позволят вам получить большую часть диаметра трубы, чтобы сделать ее более популярной в мире.Стабилизатор применяется с зажимами из нержавеющей стали. Вы можете использовать много навыков в просмотре страницы из видео.

    Особенности установки


    Можно использовать для установки основного стабилизатора хода. Это сделано для того, чтобы добавить стабилизатор к дымоходу и котлу. Сделайте это на хинди бабаба на 40 см на этом языке. В этом случае стабилизатор разработан на 50 мас.%, Если требуется, чтобы на бойлере было установлено время.Может быть очень интересным для нарушителя трактовки. Сделайте это, если хотите, и вы можете установить его на газовый котел. Они могут встречаться на ибабе. Naka-install din ito sa tsimenea. Бахаги Нито может работать с любым халамангом. Наше настоящее время с каналами для многих людей, живущих в мире. Сделайте так, чтобы функции были созданы специально для стабилизатора на нем.

    После того, как заводской стабилизатор работает в автоматическом режиме, он обеспечивает специальный датчик, который позволяет изменять параметры по параметрам.Настройте температуру пинального газа. Когда это и есть газ, датчик показывает, что автоматизация котла, автоматическое управление газом и подача газа. Принципы его использования показаны на различных изображениях.

    Handa, русскоязычные


    В любое время или в любое время или в любое время, когда работает независимая обработка данных, может быть выполнена любая работа.Это прекрасное решение для продукции Darco. Стабилизатор RCO разработан специально для работы с трубами. Сделайте это с помощью зажима. Стабилизатор тяги установлен на максимальной скорости. Получите все это. Серия моделей RCR позволяет установить полную систему или любую другую. Стабилизатор, который крепится, крепится к зажиму и направлен на выход бойлера.

    Решение предназначено для дымохода с большим или красивым поперечным сечением. Это модели серии RCP. Каким образом вы получите уникальные, но в то же время герметичные конструкции. Kung kinakailangan, автоматическая система, которая будет работать над баллами по всему миру. Установите скорость от 10 до 35 Па. Каждый кинотеатр для монтажа в различных моделях серии RCW.Он создан для кирпичей или других людей, которые предпочитают цены.

    Konklusyon


    Tulad ng nakikita mo, the traksyon traksyon, ngbibiganging serbisyo sa may-ari nito. Теперь хинди вы можете сделать это, чтобы научиться работать с бойлером. Сделайте так, чтобы регулятор был установлен в устройство, которое позволяет установить предварительный вариант проекта. После этого вы получите рекомендации по установке.

    Дизайн очень прост и ответственен. Это потрясающе и важно, как использовать пампинит там, где это необходимо. Хинди — это одно единственное устройство, которое вводит с какой-либо способностью к нормальной работе, если не считать того, что он помогает понять, как это сделать.

    Получить доступ к различным газам, которые содержат продукты, работающие с бензином. Пагубный способ использования каждого бахаи представляет собой подход к моделированию цикла обработки данных, который позволяет получить полную информацию о продуктах и ​​продуктах.

    С этим искусством, вы можете использовать обратную тягу, и вы можете использовать его, чтобы сделать это, и вы можете использовать стабилизатор давления.

    Использование тяги

    Может быть использован для работы в калане, камин или котел, который можно использовать. Лучший способ использовать это метод анемометра. Если устройство работает на 10-20 PA, это нормально.Проблема в том, что это очень важно, чтобы узнать много анемометров, сделать тягу на 1 Па, использовать полный набор инструментов, которые можно использовать только на хинди. Профессиональные предложения на хинди мура, делают их каланами.

    Стандартный анемометр, рассчитанный на работу с дымоходом:


    Пансин

    Предоставление доступа к работе и работе с ним является идеальным вариантом для просмотра проекта в зависимости от времени.Температура в этом лучшем силиде является наиболее подходящим для работы с лабасом, и, таким образом, лучше всего подходит для просмотра на любом уровне силида. Основное время ожидания, синусоидального действия от других людей, которые есть в настоящее время, является наиболее важным в этой зоне, которая может быть более высокой, чем сейчас, в Капалигиране. Капаг синусукат по тегу, его настройка по температуре является хинди с капансин-пэнсином, который так много веселья и результатов, которые могут быть получены, может быть большим, чем обычно.

    Ошибка неисправности

    Matapos matiyak na Walang Sapat, draft sa loob ng tsimenea, kinakailangan to makilala and iwasto ang maging sanhi. Сдача профессиональных предложений лучших результатов в этом году.

    Ошибка в дизайне

    Принятие установки и установка установки

    После того, как система усвоила систему с нормальным порогом, баланс устройства является лучшим, и его оценка выполняется в зависимости от того, что происходит на силиде, когда вы слышите, как можно больше , работает с температурой.

    Это удивительно простой и простой способ, который дает результаты, как правило, когда вы работаете с бензином и энергией.

    Количество просмотров:

    • ligtas na pagpapatakbo ng tsimenea;
    • просмотров в течение всего периода времени;
    • публикаций антагонистов санкапс, начатых с его помощью;
    • , если вы хотите, чтобы балансир стабилизатора был во всех временах, вы можете получить удовольствие от долгого времени;
    • любимых вещей в естественном режиме;
    • сообщений о подаче бензина в паре-паре, а также о его работе и работе с ним;
    • в течение нескольких дней, когда вы хотите, чтобы это было похоже на большие страницы на тулаке;
    • , чтобы насытить людей на силе;
    • возможность использования простых дымоходов с новыми низкотемпературными котлами;
    • загрузки инициализации;
    • добавок бензина на 15%.

    Заменить стабилизатор на спусковой крючок

    Стабилизатор тяги в дымовой трубе можно установить в любое время, когда он будет установлен в исходное положение, или в этом режиме, который будет работать от котла или калана в системе, работающей на узле. Предисловие предоставляется саклава от PA 10 Hanggang 35.

    Mayroong dalawang pangunahing paraan upang mai-install ang тяговый стабилизатор:

    1. устройство является начальным 500 мм с учетом подключения начального устройства с использованием системы ускорения;
    2. Стабилизатор тяги
    3. можно установить в любое удобное для вас время.

    Gayundin, рекомендации по выбору предложений, которые вводят особый пампатат, популярный на «кабут». Наше устройство представляет собой малый сегмент, состоящий из нескольких часов, которые можно найти и узнать, как это сделать в других местах.

    Специальное решение в дизайне может быть доступно в большом количестве магазинов по цене:

    .

    Особый датчик памперса устанавливается в любой момент, когда температура не изменяется.Благодаря тому, что проект или приложение кабельного телевидения работает, газовые системы, которые работают в режиме реального времени, могут быть применены к другим халаманг-пингвинам, которые постоянно появляются на сенсорном экране, когда это происходит. далек от газовой горелки и калан автоматически.

    Директива по продукту и поставка датчика через нормальный черновой режим.

    В системе измерения, обеспечивает обратную тягу, которая работает — продукты, полученные с помощью датчика, работают с датчиками.

    С помощью нескольких элементов, которые можно получить, открываются все возможные варианты дымохода, который собирает естественные источники, позволяет использовать его для большого количества газов. Gayunpaman, mahigpit na ipinagbabawal na gawin ito, dahil sa kasong ito the pagkasira usok ay lumala dahil sa pagit ng tsimenea and ang Sensor ay tiyak na gagana.

    В системе, датчики тяги установлены на стабилизаторе:

    • термопары;
    • likido;
    • термистор.

    Как правило, установка на хинди позволяет решить особые проблемы. Стабилизатор устанавливается с торможением и несколькими специальными монтажными площадками на ручных устройствах.

    Pagpupulong na nagpapatatag ng sarili

    Тип стабилизатора тяги в дымоходе, kinakailangan ng pagguhit, at nangangailangan din ng:

    • полуавтоматический сварочный аппарат на аргоне;
    • аргон силиндро;
    • паггилинг гулонг;
    • хинди, имеющий класс AISI 304 или 321 на хинди, более 8-10 мм;
    • 8-10 мм bakal na pamalo para sa ehe, turnilyo, mani at washer.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
