Свч ремонт магнетрона своими руками

Самое подробное описание: свч ремонт магнетрона своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

Видео (кликните для воспроизведения).
  1. Магнетрон.
  2. Трансформатор.
  3. Высоковольтный предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Блок управления.

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура.

Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева Неисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности.

Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

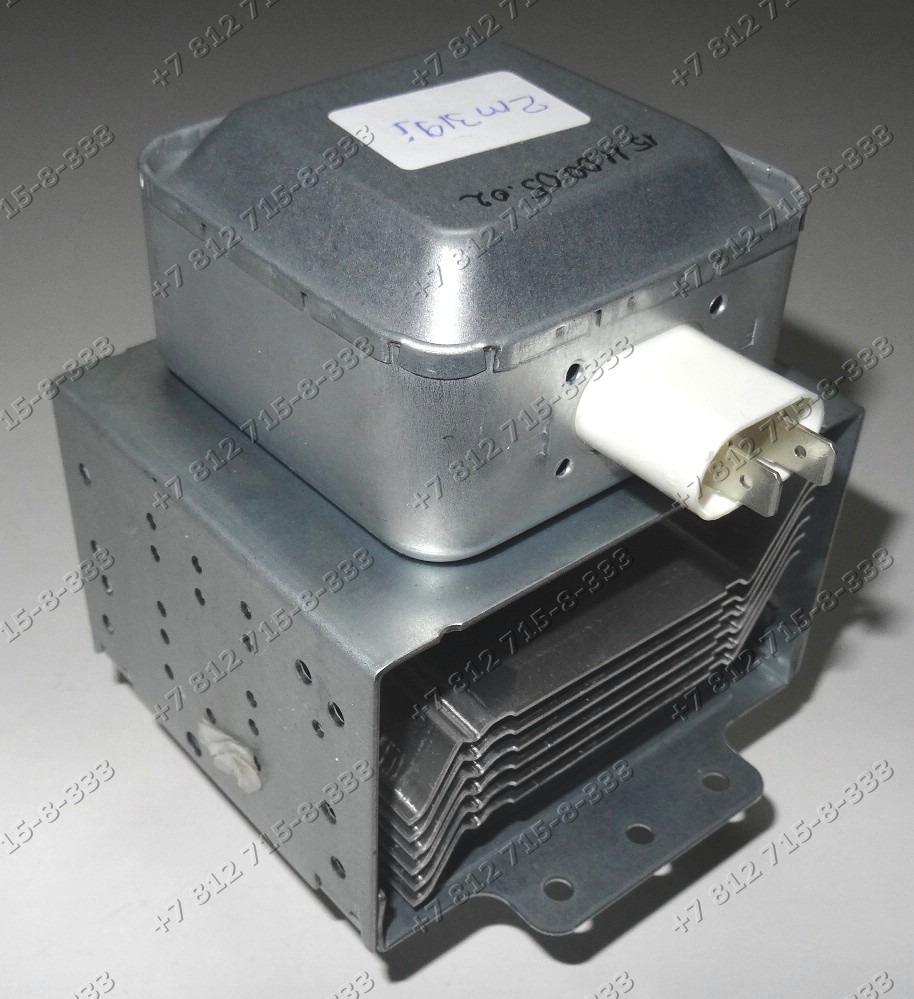

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Видео (кликните для воспроизведения).

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера.

Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.




Ремонт микроволновки своими руками возможен, но только для тех пользователей, кто хоть немного разбирается в электротехнике и имеет опыт работы с ручным инструментом.

Ремонт микроволновой печи легче предотвратить. Для этого не следует использовать аппарат в условиях, которые вызывают критические режимы работы его узлов. В документации, которой снабжают микроволновую печь, достаточно подробно описаны правила эксплуатации и предостережения. Например, о том, что не следует разогревать пищу в металлической посуде, о том, что нельзя включать прибор с пустой камерой и т.д.

Перегоревшая слюдяная пластина

Необходимо следить за состоянием слюдяной пластины микроволновки, которая закрывает окно волновода, передающего излучение в пространство печи. Регулярная ее очистка позволит предотвратить ремонт микроволновых печей, причиной которого становится прогар, а также искрение и замыкания (о замене неисправной детали читайте в статье чем заменить прогоревшую слюдяную пластину в микроволновке).

Микроволновка не должна включаться, если внутри ничего нет. Это вызывает критический режим работы излучателя и снижает срок его службы. Негативно сказывается данное действие и на состоянии магнетрона, а стоит эта деталь почти как сама микроволновка.

Не стоит эксплуатировать устройство, если наблюдается искрение, нарушение целостности слюдяной пластины (это свидетельствует, что элементы магнетрона повреждены или он работает в нестандартном режиме), гудение трансформатора, сбои в работе управляющей электроники. В этом случае, если нет навыков работы с техникой, лучше вызвать квалифицированного специалиста.

Основные элементы микроволновой печи

Вышедший из строя магнетрон – причина большинства поломок. Для того чтобы выявить неисправность, необходимо провести следующие операции:

  1. Разобрать прибор. Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.
  2. Снять блок магнетрона. Он крепится четырьмя шурупами и снимается без труда.
  3. Внимательно осмотреть состояние узла.

Не спешите выбрасывать сгоревший магнетрон, возможно, он подлежит ремонту.

Если прогорел или частично разрушен верхний колпачок, микроволна не может образовываться в контролируемом стабильном режиме, что приводит к возникновению аварийной ситуации и срабатыванию защиты. Установка нового элемента (колпачка) относится к стандартным действиям. Если после проведения этой операции сломанный магнетрон так и не заработал – значит, он окончательно вышел из строя или не образовывает достаточной эмиссии.

Полностью привести в порядок блок излучения СВЧ можно следующим образом:

  1. Приобрести новый магнетрон от соответствующей модели микроволновки. Есть разные форматы поставок. В одной комплектации приобретается только магнетрон, а в другой – к нему прилагается волновод.
  2. Установить магнетрон, подходящий по параметрам. Обращайте внимание на четкие геометрические размеры и мощность. К примеру, компания Redmond использует различные стандартизированные серии излучателей, поэтому замена главного, так сказать, нагревательного элемента не составляет труда.

Работа излучателя основана на эмиссии электронов. Это ламповая технология. Поэтому магнетрон постоянно истощается, уменьшается показатель эмиссии, скорость разогрева пищи падает. Продлить жизнь главного элемента печи можно вручную, добавив обмоток в обмотку трансформатора питания, что приведет к росту напряжения на излучателе. Делать это нужно осторожно. Максимальное напряжение, на которое рассчитываются магнетроны, составляет 6.3 вольта, минимальное – 3.15 В.

Для микроволновых печей Шарп и Редмонд превышать этот предел нужно с осторожностью, наматывая половину оборота обмотки. Изделия других брендов могут допускать повышение напряжения на магнетроне до 7 Вольт. Посредством такого способа можно не только отремонтировать микроволновку, возвратив ей прежние показатели, но и продлить срок службы системы излучения до 3-х лет.

Одна из самых распространенных проблем – повреждение или прогар слюдяной пластины, закрывающей окошко волновода. Такая неисправность может проявляться по-разному, начиная от искрения в камере или блоке электроники, до отказа микроволновки работать в заданном режиме из-за срабатывания автоматики защиты. Починить пластину очень просто. Достаточно снять поврежденную деталь и обратиться в сервисные центры или специализированные магазины. Там вам вырежут кусок подходящего размера от большого листа соответствующей толщины, останется только установить его на штатное место.

Другие проблемы и методы их нейтрализации выглядят так:

Плохая работа кнопок или панели управления устраняется двумя способами. В случае если печь оснащена контактными механическими переключателями, их необходимо почистить, проверить контакты присоединения. Если речь идет о пленочной панели управления – возможно, дорожки окислились и разрушились со временем. Ремонт пленочной панели управления микроволновой печи производится аналогично ремонту компьютерной клавиатуры. Есть различные токопроводящие, серебросодержащие лаки, карандаши для устранения неисправности. В простейшем случае, если дорожки повреждены очень слабо, можно воспользоваться простым графитовым карандашом (подробнее — в статье что делать, если кнопки на микроволновке не работают).

Прежде чем разобрать микроволновую печь и проверить состояние ее внутренних узлов, следует убедиться в наличии питания. Порядок действия стандартный. Осматривается вилка, проверяется предохранитель, нужно удостовериться, что на силовом кабеле нет заломов, потертостей, заметных на ощупь переломов жилы. Отдельно осматриваются места выхода провода из вилки и входа его в корпус.

Только после того, как наличие питания, целостность кабеля и предохранителя микроволновой печи проверены, можно приступать к дальнейшему осмотру и ремонту. При этом стоит помнить: аккуратность, внимательность и следование правилу «от простого к сложному» обязательно приведут к хорошему результату диагностики и ремонта.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

  • Магнетрон;
  • Волновод;
  • Обмотка трансформатора;
  • Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.


Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.


Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:


После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.


Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:


Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Кухонная помощница не настолько сложна, чтобы при мелких неисправностях обращаться в мастерскую по ремонту микроволновок. Ремонт микроволновки Самсунг, MYSTERY MMW, Вирпул, LG, Панасоник и других популярных моделей несложно произвести самостоятельно. Для определения неисправности и замены деталей достаточно знаний полученных в школе и умения паять.

Чтобы сделать ремонт на дому микроволновок panasonic своими руками, нужно знать основные элементы, которые обеспечивают её работу. Микроволновая печь, будь это Мистери 2018g; или любая другая, состоит из следующих функциональных блоков:

  • магнетрона, соединённого с камерой волноводом;
  • трансформатора;
  • высоковольтного предохранителя;
  • высоковольтного диода;
  • конденсатора;
  • блока управления.

Магнетрон размещён в центре отсека. Трансформатор, состоящий из наборного металлического сердечника с катушкой, помещён ниже. С правой стороны от него находится плата с конденсатором, диодом и предохранителем. Блок управления обычно размещён рядом с панелью установки режимов работы.

При включении печи на вторичных обмотках трансформатора появляются 2 напряжения — 6,3 В и 2 кВ.

Низкое подаётся на нить накала магнетрона, а высокое на удвоитель напряжения, состоящий из диода и конденсатора, и затем на анод. В результате возникает свч-излучение, используемое печами для разогрева и приготовления пищи. Мощность микроволн регулируется с помощью блока управления микроволновки.

Каждая поломка сопровождается своими симптомами:

  1. Внутри печи что-то сверкает, трещит и стреляет. Это явление наблюдается при разрушении слюдяной накладки, закрывющей выход волновода в камеру. Тоже происходит при прогорании защитного колпачка магнетрона.
  2. Не разогревается пища, помещённая в камеру. Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.
  3. Микроволновая печь плохо греет. Это происходит из-за низкого напряжения в электросети или потери магнетроном эмиссии.
  4. Печь не включается. Сначала проверяется целостность шнура питания, предохранителя и наличие напряжения в розетке. Затем состояние блокировочных микропереключателей, включающихся при закрытии дверцы. Если всё исправно — причина в окислении контактов термореле, размещённого на корпусе магнетрона.
  5. Не вращается поддон. Срезана муфта, соединяющая вал двигателя с поддоном или неисправен мотор.
  6. При работе печь, в частности Mystery mmw, издаёт громкое гудение. Неисправен трансформатор или вентилятор.
  7. Не выполняются набранные команды. Возможно, из-за высокой температуры подгорели контакты блока управления.
  8. Не отображается индикация или таймер. Нарушена работа микропроцессора. В таком случае ремонт сенсорной панели управления стоит доверить мастеру.

Чтобы произвести ремонт своими руками, необходимо открыть доступ к элементам под кожухом на задней стенке. Для его снятия крестообразной отвёрткой откручиваются 6 болтов. При извлечении элементов следует учитывать, что они закреплены скрытыми замками, поэтому не нужно терять время на поиски винтов или болтов. Для снятия какого-либо элемента необходимо нажать на соответствующий выступ. Креплений может быть несколько, поэтому перед выемкой необходимо убедиться, что они все сняты.

Перед снятием кожуха шнур питания отключается от розетки.

Поскольку конденсаторы длительное время сохраняют заряд, необходимо сразу разрядить их, перемыкая выводы отрезком изолированного провода.

Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.

Электрическая принципиальная схема микроволновой печи.

Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика — размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их «жучками», так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.

Так выглядит сгоревший предохранитель.

В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна — лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.

Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность — всё в порядке. При показаниях 0 или несколько Ом — деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.

Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 — 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 — 8 Ом.

Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.

Если омметр показывает несколько Ом — нить накала целая, при бесконечности — оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.

Причиной может стать и нарушение контакта в местах пайки их выводов.

Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.

Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.

Для определения причины неисправности снимают поддон. Если муфта, соединяющая его с валом двигателя, не свёрнута — проверяется провод, идущий от мотора. Возможно, он отсоединен или засорен контакт, который нужно почистить и закрепить на прежнем месте.

Приведённые методы позволят сделать ремонт микроволновок Whirlpool, ремонт микроволновок Panasonic, Samsung, или других печей. Но если что-то не понятно — следует посмотреть обучающее видео по ремонту. Видео учит по принципу — посмотри и отремонтируй.

На видео советы по ремонту в домашних условиях микроволновок Whirlpool:

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.8 проголосовавших: 6

Ремонт магнетрона свч микроволновки в домашних условиях

Как произвести ремонт магнетрона микроволновки своими руками

Каковы шансы восстановить неисправный магнетрон в домашних условиях?

Давайте рассмотрим ряд неисправностей при которых можно починить магнетрон микроволновки своими руками.

Я знаю только 2 неисправности при которых ремонт магнетрона целесообразен:

  • пробой проходных конденсаторов
  • прогар колпачка магнетрона

Разберем подробно каждую из них.

1.Пробой и замена проходных конденсаторов в магнетроне:

Данная неисправность подразумевает под собой выход из строя фильтрующих элементов самого магнетрона. При такой поломке один из выводов магнетрона начинает звониться относительно корпуса т.е. появляется какое то сопротивление при проверке мультиметром в районе 50 — 500 Ом. При такой неисправности обычно обрывает высоковольтной предохранитель. Что делать в таком случае? Осуществим замену.

Замена проходных конденсаторов в магнетроне.

Проходные конденсаторы в магнетроне играют роль защиты сеты от высокочастотных помех

Для замены конденсаторов нам понадобится некоторый инструмент и сами конденсаторы.

Их можно вытащить из другого неисправного магнетрона, либо купить в магазинах, где есть запчасти к свч

  • Отвертки
  • Бокорезы
  • Пасатижи
  • Шуруповерт
  • Сверло 3-4 мм
  • конденсатор
  • болтики с кайками 2мм

Итак мы определились что магнетрон неисправен, приступим к замене проходных кондесаторов:

Аккуратно вскрываем заднюю крышку магнетрона.

Внимание кромка из жести будьте осторожны чтобы не порезаться!

  1. Отгибаем крышку по контуру при помощи бокорезов и пасатижей, немного сложный процесс.
  2. Высверливаем с 4х заклепок старые конденсаторы сверлом 3-4 мм
  3. Выкусываем старый конденсатор ближе к его выводам, чтобы оставить запас для соединения нового
  4. Меняем конденсатор на заведомо исправный. На исправном тоже должны быть достаточно длинные выводы для хорошей скрутки
  5. Закрепляем новый на болтики и гайки
  6. Зачищаем медные выводы от лака и скручиваем и между собой.  При необходимости скручиваем несколько колец с ферритовых стерженей.
  7. Аккуратно укладываем их в корпус, так чтобы они нигде не касались корпуса
  8. Прозваниваем выводы на корпус и между собой. Между собой пищит, на корпус нет сопротивления, значит ок.
  9. Закрываем крышку, ставим на место, проверяем

Это один из способов ремонта магнетрона микроволновки.

Рассмотрим вторую возможную несиправность


2.

Прогар колпачка магнетрона, ремонт и замена

Данная неисправность проявляет себя в виде ненормального звука при работе либо искрения, либо печка вообще не греет. С данной неисправностью дела обстоят по проще. Итак если при внешнем осмотре магнетрона вы обнаружили прогаревший колпачок, то можно попытаться аккуратно заменить его на новый.

Снять нормальный колпачок можно с нерабочего магнетрона либо купить в магазинах электро товаров.

По форме отверстия колпачки могут быть разные, по длине тоже могут отличаться на пару миллиметров. Старайтесь подобрать колпачок одинаковый по длине (+- 2 мм), форма отверстия не критична. Приступим к замене.

Замена колпачка магнетрона краткая инструкция
  • Берем в одну руку магнетрон, а в другую пасатижи и обхватив колпачок круглым местом пасатиж, начинаем слегка покачивать колпачок, без фанатизма, колпачок должен сняться.
  • Далее хороший колпачок на место. Иногда диаметр колпачка может немного отличаться и колпачок может сваливаться с посадочного места. В таком случае немного выкручиваем посадочную кромку в 3х местах.

Вот и весь процесс замены. Устанавливаем магнетрон, проверяем высоковольтный пред, включаем, тестим.

Мы рассмотрели две неисправности ремонта магнетрона микроволновки, которые в большинстве случаях подлежат восстановлению.

В остальных случаях магнетрон не поддается восстановлению и его нужно менять!

частые «болезни» и их лечение. Диагностика причин поломок своими руками

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.


Рис. 1. Устройство микроволновки

Обозначения:

  1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
  2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
  3. Сепаратор, снабженный роликами, приводящий в движение поддон.
  4. Привод, вращающий сепаратор.
  5. Лампа подсветки, включается в зависимости от режима работы.
  6. Вентиляция (как правило, принудительная).
  7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
  8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
  9. Высоковольтный диод.
  10. Конденсатор.
  11. Трансформатор цепи питания волновода и схемы управления.
  12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.


Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.

Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

  • корпус;
  • камера для приготовления пищи;
  • магнетрон;
  • волновод;
  • блок управления.

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

Типовые неисправности и способы их устранения

Прежде, чем подробно рассматривать устранение перечисленных ниже неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

Нет реакции на кнопку включения.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

  1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
  2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.


Пример расположения предохранителя на модуле управления

СВЧ-печь не отключается после отработки режима.

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Слабый нагрев.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Нет нагрева.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

  1. Проверяем с помощью мультиметра наличие напряжения на первичной обмотке Т1 (см. рис. 1). Если его нет, проблему следует искать в модуле управления.
  2. Наличие напряжения указывает на то что необходимо проверить предохранитель высоковольтной цепи, трансформатор Т1, предохранитель, емкость С1, диод VD1 и сам магнетрон. Проверка перечисленных элементов выполняется при отключенном питании!
  3. Предохранитель «прозваниваем» мультиметром, переключив его в режим проверки диодов или измерения сопротивления. Если прибор показывает обрыв, производим замену предохранителя.
  4. Проверяем Т1, обрыв и КЗ первичной и вторичных обмоток.
  5. Тестируем емкость С1, как проверить конденсатор с помощью мультиметра, было описано на нашем сайте.
  6. «Прозваниваем» VD Если кому незнакома технология тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
  7. Проверяем магнетрон. С его тестированием есть определенные особенности, поэтому рассмотрим этот процесс подробнее:
  • В первую очередь необходимо «прозвонить» нить накала, если мультиметр покажет сопротивление близкое к нулю (см. а на рис. 6), то с ней все нормально, продолжаем тестирование. Если прибор показывает обрыв, проверяем контакт катушек фильтра (отмечены желтыми стрелками на b рис. 6). При проблемах с контактом крепления катушек, устройство можно восстановить, в противном случае, все указывает на необходимость его замены.
  • После тестирования нити, проверяем на пробой проходные емкости. Для этого переводим мультиметр в режим «прозвонки», одним щупом прикасаемся к корпусу, вторым поочередно дотрагиваемся до контактов магнетрона (b на рис. 6). Нормальным показателем будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, а значит, необходима замена магнетрона.
  • Если проверка магнетрона не дала результата, необходимо измерить входные напряжения на устройстве. Если они находятся ниже допустимых параметров, то это может быть вызвано межвитковым замыканием в высоковольтном трансформаторе или пониженным уровнем питания в бытовой электросети.


Рис. 6. Проверка магнетрона

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Наблюдается искрение.

Такая неисправность может быть вызвана следующими причинами:

  1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
  2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
  3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

Не вращается поддон.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

  1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
  2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

Нет реакции на панель управления.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

При включении не работает табло.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

При закрытии дверцы перегорает предохранитель

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Можно ли разбирать микроволновку

Микроволновая печь состоит из трансформатора силового типа, обмотки, конденсатора, диодов (высоковольтного и предохранительного), начальной обмотки и магнетрона, обеспечивающего нагрев. Если в ее работе происходят сбои, сначала проводят диагностику проблемы, проверяя последовательно все детали.

Их разделяют на три блока:

  • камера для разогрева;
  • волновод;
  • трансформатор магнетрона.

Для этого производят разборку микроволновой печи. Делать это самостоятельно не рекомендуется. Без знаний и понимания принципа работы техники это не даст желаемого результата и приведет к окончательной поломке устройства.

Если пользователь решил разобрать и отремонтировать бытовой прибор своими руками, он должен помнить про соблюдение правил техники безопасности. Сначала СВЧ-печь отключают от электрической сети и снимают напряжение с высоковольтных модулей, используя электрозащитный инструмент.

Подготовительный этап

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.


Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.


Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

Какие необходимы инструменты?

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Как разобрать микроволновку в домашних условиях: пошаговая инструкция и практические советы

Каждая модель имеет свои особенности. Если для одного устройства нужна крестообразная отвертка, то для другого она может не подойти.

Сначала отворачивают крепеж с боковых и задней поверхностей техники. Снимают кожух устройства, передвинув его назад и подняв вверх. Демонтируют шнур питания, отсоединив выводы от фильтра.

Затем переходят к снятию передней панели и блока управления. Для этого аккуратно отключают кабель от модуля управления.  Извлекают крепеж заземления и пластиковый крепеж, который фиксирует модуль, и достают панель управления. После этого снимают индукционную панель.

Производят демонтаж дверцы. Ее открывают и снимают ограничительную пластину, используя отвертку с плоским шпицем. Все действия совершают аккуратно, чтобы не повредить резиновый уплотнитель. Затем дверку поднимают и снимают. Во время обратной сборки следят, чтобы дверь была установлена параллельно раме, без зазоров. По необходимости проводят ее настройку.

Чтобы извлечь магнетрон, отключают кабели от трансформатора и конденсатора. Выводят крепеж, удерживающий их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца волновода. После того как магнетрон установят на место, проверяют уровень излучения. Он должен быть не выше 5 мВт/см².

Затем извлекают фильтр помехоподавления, отсоединив от него силовые жгуты и удалив крепеж, который фиксирует провод заземления к задней стене. Нажимают на две пластиковые защелки и достают его. После этого отключают силовые жгуты от емкости, выкручивают винт, фиксируют заземляющий провод высоковольтного диода. На следующем этапе отцепляют жгуты от реле тока и вентилятора. Удаляют крепления и снимают вентилятор.

Если требуется достать лампу подсветки, от нее отсоединяют провода и снимают крепеж, фиксирующий воздуховод к магнетрону. Нажав защелки воздуховода, извлекают панель индикации.

Справка. Чтобы извлечь детали из микроволновки, действуют по одному принципу: отключают провода, удаляют крепеж и достают деталь.

Сборку техники проводят в обратной последовательности. Чтобы упростить процесс, разбор устройства лучше записывать на камеру или фотографировать. Собирая СВЧ-печь, действуют очень аккуратно, чтобы не повредить ее и не привести к утечке СВЧ-радиации.

Разбор дверцы микроволновки

Случается, что сбои в работе микроволновки происходят из-за дверцы. Независимо от модели конструкции имеют много общих моментов. Дверцы обладают слоеной структурой, в состав которой входит несущий (металлический), защитный и внешний (декоративный) слой. Они отличаются друг от друга количеством слоев, материалом изготовления и способом крепления.

Рассмотрим, как разобрать дверцу микроволновки:


  1. Сначала подготавливают инструменты: нож и 2 отвертки с широким плоским лезвием.
  2. Процесс начинают с отсоединения рамки уплотнителя.
  3. Затем отделяют внешнюю рамку, которая зафиксирована винтами или защелками.
  4. Если дверцу требовалось очистить от загрязнений, на этом процесс разбора закончен.
  5. На следующем этапе аккуратно, чтобы не разбить, отделяют стекло от пластиковой отделки.
  6. Когда необходимо, с внутренней стороны дверцы снимают пленку, которая закреплена на металлическом основании.

Как разобрать магнетрон СВЧ и самостоятельно его заменить

Чаще всего магнетрон микроволновой печи не поддается ремонту. Если деталь износилась, произошла ее разгерметизация или обрыв нити накала, ее меняют на новую. Когда выходит из строя колпачок на антенне или проходной конденсатор, их меняют, если имеются инструменты.

Перед тем как приступить к разбору и ремонту, систему проверяют на работоспособность. Сначала обращают внимание на источник питания. Слабое напряжение становится причиной сбоев в работе устройства.

Если оно соответствует норме, микроволновку разбирают:

  1. Проводят осмотр, не сгорел ли колпачок антенны, нет ли деформации, пробоин и следов гари на корпусе и фильтре.
  2. Если внешних признаков повреждения не обнаружено, магнетрон прозванивают мультиметром.
  3. Отсоединяют клеммы с проводами.
  4. Тестер включают и устанавливают режим на 200 Ом.
  5. Щупы присоединяют к выводам. Если обмотка целая, мультиметр покажет низкое сопротивление (около 0,5 Ом), при этом раздастся писк или звон. Когда тестер показывает бесконечность, значит, нить накала оборвалась.
  6. Для прозвона проходного конденсатора прибор настраивают на самый большой режим измерения.
  7. Один щуп подсоединяют к любому из контактов, другой — к корпусу.

Если все в порядке, прибор покажет бесконечность. Когда повреждена емкость конденсатора, заряд пробивает на корпус.

Справка. Применение мультиметра для диагностики в домашних условиях не всегда гарантирует точность данных.

Если в магнетроне неисправны колпачок антенны или проходной конденсатор, деталь можно разобрать и починить.

Ремонт защитного колпачка

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Замена конденсатора

Сначала снимают крышку фильтра. Кусачками откусывают контакты дросселей. С помощью сверла диаметром 3 мм делают отверстия вокруг конденсатора. Достают из корпуса фильтра. Чтобы увеличить длину контакта, отматывают по одному витку у каждого дросселя.

Контакты зачищают мелкозернистой наждачной бумагой. Затем на место старого вставляют новый конденсатор и прикручивают болтами. При этом контакты соединяют так, чтобы они не прикасались к стенкам коробки. Закрывают крышку.

Как заменить магнетрон в микроволновке самостоятельно

Если магнетрон не подлежит ремонту, его придется заменить. Перед покупкой новой детали изучают технические характеристики старой. На ее внешней стороне расположена наклейка с указанием модели, мощности, частоты и расположения клемм питания. Чтобы получить полную совместимость, рекомендуют выбирать модель, соответствующую микроволновой печи.

После разбора техники неисправную деталь отсоединяют от проводов и извлекают. На ее место устанавливают новую, надежно прикрутив крепежными болтами. Затем присоединяют провода и устанавливают кожух печи.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Выход из строя магнетрона можно считать самой неприятной причиной, так как замена этой детали не стоит вычитки. В таком случае проще купить новую печь.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.


Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.


Рис. 8. Снимаем защитный кожух
Рис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.


Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.


Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.


Рис. 12. Крышка изнутри

Можно заметить следы нагара, которые образовались вследствие действия высоких температур.

Снятая крышка освободила доступ к основным элементам микроволновой печи (рис. 13). Вверху, можно заметить элементы для гриля – ТЭН расположенный в специальном корпусе.


Рис. 13. Внутреннее устройство микроволновки

Слева находиться сам магнетрон (рис. 14), а именно его верхняя часть.


Рис. 14. Магнетрон свч печи

Внизу слева – фильтр питания, от которого отходит жмут проводов и сетевой кабель. Ещё на верхней части камеры, можно заметить два датчика температуры. Они прикреплены к корпусу и реагируют на изменения температуры. К ним подключены по два провода.


Рис. 15. Фильтр питания и 2 датчика температуры

Если посмотреть сбоку, то здесь взгляду открываются другие элементы. Например, трансформатор питания, имеющий повышающую обмотку.


Рис. 16. Трансформатор питания

А также видим радиатор магнетрона.


Рис. 17. Радиатор магнетрона

И осматриваем переключатель мощности.


Рис. 18. Переключатель мощности

Реле времени со звуковым сигналом, роль которого выполняет механический звонок (рис. 19).


Рис. 19. Реле времени

Вентилятор обдува радиатора магнетрона (рис. 20). Он предотвращает перегрев этой важной дорогой детали.


Рис. 20. Вентилятор обдува магнетрона

С правой стороны почти ничего нет (рис. 21).


Рис. 21. Правая сторона

Начнём с осмотра фильтра питания, потому, что именно на него приходит сетевой кабель, и далее напряжение с платы идёт на другие элементы печи. Поэтому место, где напряжение «пропадает», необходимо искать со стороны его поступления, то есть сетевого кабеля.

Итак, на плате фильтра питания находим клеммы, куда приходят питающие провода, а именно синий и коричневый (рис. 22).


Рис. 22. Питающие провода

Включаем шнур питания в сеть и измеряем напряжение на этом участке цепи. Прибор показывает, что напряжение сети — 220 вольт приходит на плату. Значит, шнур питания сто процентов цел, а это говорит о том, что проблема находится дальше по схеме.


Рис. 23. Измеряем напряжение на участке цепи

На плате фильтра питания установлен предохранитель, который и может быть причиной того, что напряжение не проходит дальше.


Рис. 24. Проверяем предохранитель

Прибором для проверки цепи замеряем целостность предохранителя. Делать это можно не вынимая предохранитель из установочных зажимов, только перед этим необходимо обесточить прибор, вынув вилку питания из розетки.

Прибор показывает цепь, а это значит, что предохранитель цел и проблема не в нем.

Далее обращаем внимание на коричневый провод (рис. 25), по которому напряжение проходит дальше и поступает на температурный датчик.


Рис. 25. Коричневый провод

Здесь, этот прибор отвечает за отключение СВЧ-печи от сети, если температура корпуса критическая, то есть составляет больше 150 градусов. При такой температуре биметаллические контакты, находящиеся в корпусе прибора размыкаются и прерывают цепь. После остывания корпуса, они возвращаются в исходное положение.

Проверить его целостность можно тем же прибором, который измеряет целостность цепи (рис. 26).


Рис. 26. Проверка датчика температуры

Для этого, снимаем с клеммы один конец провода, чтобы схема не вносила ложные показания. Соединяем щупы прибора с выводами датчика и смотрим на результат. Как видно, прибор показывает обрыв цепи, а это значит, что датчик нерабочий.

Теперь можно считать, что причина неисправности печи найдена, но окончательный результат будет известен только тогда, когда решится вопрос с термодатчиком.

Чтобы восстановить работу датчика, иногда помогает резкая встряска или удар по нему каким-нибудь предметом, например, плоскогубцами или жалом отвертки. Но даже если прибор восстановится, есть риск того, что в случае критического перегрева он не сработает, и последствия могут быть плачевными.

Поэтому чтобы не рисковать, лучше заменить прибор на новый, тем более, что его стоимость составляет примерно два доллара. Найти его можно легко в одном из интернет магазинов.

На фото маркировка термовыключателя.


Рис. 27. Маркировка термовыключателя
Рис. 28. Температурный датчик: вид с обратной стороны

Этот термостат биметаллический KSD 201.

Маркировка указывает на то, что он отключается при температуре выше 145 градусов и восстанавливается, когда температура падает ниже 60 градусов.

Снять датчик несложно (рис. 29), достаточно подковырнуть отверткой одну из крепежных ламелей, и он легко снимется. Перед тем, как его снимать, нужно отсоединить провода. Если вы при установке нового датчика перепутайте местами провода, то это никак не повлияет на его работу.


Рис. 29. Снимаем датчик

После приобретения данного прибора, устанавливаем его на прежнее место, и подключаем к нему провод от платы фильтров. Второй провод пока не подсоединяем. Головка датчика должна плотно прилегать к корпусу камеры. Соединяем прибор с выводами термодатчика и проверяем его целостность.

Теперь прибор показывает цепь (рис. 30), и это значит, что он цел. Далее, подсоединяем второй провод и проверяем качество соединения подергиванием за него.


Рис. 30. Проверяем на целостность новый датчик

Теперь включаем вилку питания в сеть и указателем напряжения проверяем, приходит ли напряжение на датчик. Для этого, один щуп прибора подключаем к синему проводу на плате фильтра питания, а второй на датчик – ближний конец, – на который приходит коричневый провод.


Рис. 31. Проверяем приходит ли напряжение на датчик

Если результат положительный, а на фото (рис. 31) это именно так, то замеряем напряжение на выходе датчика (рис. 32). Прибор показывает, что оно также присутствует, как и в первом случае.


Рис. 32. Замеряем напряжение на выходе термодатчика мультиварки

Теперь можно считать, что датчик успешно заменен.

Хотя этого делать нежелательно, не надевая защитный кожух, подаем напряжение на печь, и выставив минимальную температуру включаем прибор.

Печь запустилась и работает (рис. 33).


Рис. 33. Проверка работоспособности свч печи

Быстро отключаем прибор и надеваем защитный металлический кожух.

Устанавливать крышку корпуса нужно в обратном порядке, то есть, вставив в пазы переднюю ее часть и закрепив на винты заднюю.


Рис. 34. Надеваем крышку обратно
Рис. 35. Продолжаем сборку

Для окончательной проверки работы устройства, включаем его в сеть. Кладем внутрь какою-нибудь еду в стеклянной банке и запускаем печь ручкой реле времени.

Печь работает, продукты нагреваются и выделяют пар.


Рис. 36. Мультиварка исправна
Проблема устранена и это оказалось совсем не сложно и не дорого!

Источники

  • https://www.asutpp.ru/remont-mikrovolnovoy-pechi-svoimi-rukami.html
  • http://electry.ru/bytovaya-tehnika/remont-mikrovolnovki-svoimi-rukami. html
  • https://KuhniClub.ru/tehnika/remont-mikrovolnovki-svoimi-rukami.html
  • https://RemontBalashikha.ru/mikrovolnovyh-pechey/
  • https://rem.ninja/kuhnya/uhod/kak-razobrat-svch-pravilno.html
  • http://katuna.ru/remont-mikrovolnovok

Ремонт микроволновки своими руками – подробная инструкция для новичков

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Важное:

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Устройство микроволновых печей

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

Принцип работы цепи:

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Важное:

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Совет:

Читайте также: Как отремонтировать аэрогриль своими руками

Замена слюдяной пластины

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Совет:

Читайте также: Ремонт мультиварок своими руками

Особенности высоковольтного предохранителя

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:
  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Важное:

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая  Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Смотрите также – Что делать, если в микроволновке не крутится тарелка?

Принцип работы предохранительного реле

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Совет:

Читайте также: Ремонт чайника электрического своими руками

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Смотрите также:

Ремонт свч шарп своими руками

Мы постараемся ответить на вопрос: ремонт свч шарп своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

  1. Магнетрон.
  2. Трансформатор.
  3. Высоковольтный предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Блок управления.

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева Неисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.




Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Микроволновка sharp перестала подавать признаки жизни, при включении в розетку не горела никакая индикация.

Первым делом проверяем мультиметром предохранитель на входе, в моём случае стоял предохранитель на 8А.

После замены на аналогичный печь включилась, но при включении разогрева он опять сгорел.

Из чего я сделал вывод, что проблема в цепи питания магнетрона. Был снят и проверен высоковольтный диод при помощи батарейки и измерения напряжения мультиметром.

Диод установлен на конденсаторе, он соединяет клемму конденсатора с корпусом.

Он обозначен на схеме. Диод оказался пробитым.

Поменял диод на аналогичный. Купить вы его можете в магазине Электронные компоненты.

Поменял предохранитель и собрал. Начал проверять. Микроволновка работает, но не греет.

Прозвонил обмотки трансформатора, их должно быть 3. У одной из обмоток один контакт это корпус трансформатора, поэтому контактов 5. Трансформатор оказался исправен.

После этого я решил проверить магнетрон.

  1. Колпачок магнетрона не прогоревший.
  1. Между питающими контактами магнетрона есть небольшое сопротивление.
  2. Контакты магнетрона не звонятся на корпус.

Магнетрон исправен. Есть ещё высоковольтный предохранитель, но в этой модели он не установлен. Ниже фото предохранителя, обычно он в защитном колпачке.

Читайте статью Перестала греть микроволновка erisson mv-17md, в ней я рассказываю, какие симптомы неисправного предохранителя и как его поменять.

Я разобрал плату управления и концевики дверей. На плате управления расположены реле включения СВЧ и Гриля.

Простучал реле СВЧ и разобрал концевик двери в цепи питания СВЧ.

После сборки микроволновка заработала. Если разобраться ничего сложного нет.

PS: Бывает ещё когда при разогреве летят искры, возможно дело пластине установленной между магнетроном и отсеком для разогрева. Её просто надо поменять.

Если вы хотите чтобы Ваш магнетрон жил долго и счастливо: не включайте пустую микроволновку, не ставьте посуду с металлической окантовкой.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

  • Магнетрон;
  • Волновод;
  • Обмотка трансформатора;
  • Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.


Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.


Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:


После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.


Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:


Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Как показывает практика, примерно в 80% случаев выхода микроволновки из строя, она может быть восстановлена силами домашнего мастера.

Мы настолько привыкли к микроволновкам, что выход этого кухонного электроприбора из строя создает массу неудобств. С ее ремонтом в мастерской также возникают сложности, в первую очередь связанные с перевозкой. Естественно, что это порождает вопрос о возможности ремонта своими силами. В нашей статье мы приведем список типовых неисправностей и расскажем о способах их устранения. Перед тем, как начинать ремонт микроволновых печей (Samsung, LG, Panasonic и т.д.) мы рекомендуем ознакомиться с их принципом действия и особенностями конструкции, это информация не окажется лишней.

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

  1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
  2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
  3. Сепаратор, снабженный роликами, приводящий в движение поддон.
  4. Привод, вращающий сепаратор.
  5. Лампа подсветки, включается в зависимости от режима работы.
  6. Вентиляция (как правило, принудительная).
  7. Магнетрон – генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
  8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
  9. Высоковольтный диод.
  10. Конденсатор.
  11. Трансформатор цепи питания волновода и схемы управления.
  12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Как мы и обещали, приводим список часто встречающихся неисправностей:

  • Нет реакции на кнопку включения.
  • Прибор не отключается после отработки режима.
  • Слабый нагрев.
  • Нет нагрева.
  • Наблюдается искрение.
  • Не вращается поддон.
  • Нет реакции на панель управления.
  • При включении не работает табло.
  • При закрытии дверцы перегорает предохранитель.

Прежде, чем подробно рассматривать устранение перечисленных неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

  1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
  2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Такая неисправность может быть вызвана следующими причинами:

  1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
  2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
  3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

  1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
  2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.3 проголосовавших: 41

Ремонт микроволновки своими руками: неполадки микроволновых печей


При поломке СВЧ печей встает вопрос, выполнить ремонт микроволновки своими руками или приобрести новое изделие. В большинстве случаев устранить сбой вполне реально. Для этого нужно ознакомиться с устройством микроволновки и принципами ее функционирования. Также стоит учесть правила безопасности при работе с подобными приборами своими руками.

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

  • корпус;
  • камера для приготовления пищи;
  • магнетрон;
  • волновод;
  • блок управления.

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

Прогорание колпачка магнетрона

Одна из наиболее распространенных неполадок печей – это прогорание металлического колпачка магнетрона. Вначале следует убедиться, что внутри прибора не нарушен вакуум. Для этого снимают колпачок и осматривают трубку. Если она не повреждена, продолжать ремонт своими руками имеет смысл. В противном же случае может потребоваться полная замена магнетрона. Учитывая, что стоимость этого элемента сопоставима со стоимостью новой печи, нужно подумать о целесообразности его покупки.


В случае, когда ремонт требует только замены колпачка, есть несколько вариантов:

  • поврежденный колпачок очистить от нагара и развернуть на 180°;
  • приобрести (или заказать при отсутствии) подходящую для конкретной печи деталь в магазине запчастей;
  • изготовить деталь своими руками из электролитического конденсатора.

Предпочтительно заменить поврежденный колпачок новым элементом. Однако при невозможности его приобрести может быть предпочтителен и последний вариант. Здесь самое главное – как можно точнее соблюсти размеры.

Изготовление колпачка своими руками

Берется подходящий электролит, соответствующий по диаметру. Из него вырезается заготовка необходимой длины, в ней просверливается отверстие. Чтобы обеспечить максимальную проводимость, при изготовлении детали своими руками колпачок рекомендуется отполировать, а затем обработать тканью, смоченной в растворителе.

Магнетрон внутри микроволновки должен быть установлен вплотную с волноводом. В случае перегорания колпачка прибора этот элемент нуждается в тщательной очистке от нагара и прочих мелких частиц. Ввиду его формы справиться с данной задачей может быть непросто. Помочь может обычный пылесос, который позволит удалить все включения с отверстия волновода.

По завершении очистки элемент также стоит обработать растворителем. С покраской очищенной области своими руками стоит проявить осторожность. Не все виды краски подходят для деталей СВЧ печей. В большинстве случаев предпочтительно не проводить экспериментов и отказаться от покраски.

Пробой крышки – причины

Следующая неполадка СВЧ печи – пробой слюдяной крышки. Причиной этого могут послужить:

  • включение пустой микроволновки;
  • работа печи при недостаточной загрузке;
  • сильная загрязненность прокладки.

Если СВЧ печь работает вхолостую, излучаемая энергия приводит к перегреву крышки. При недостаточной загрузке повышается напряжение, создаваемое электромагнитным полем, что приводит к появлению пробоев на поверхности прокладки. Видимым результатом этих процессов становится обугливание детали. Повреждение будет увеличиваться со временем, даже если впоследствии включение микроволновки производится с полной загрузкой.

Третья вероятная причина – жирные пятна, брызги и прочие загрязнения на поверхности крышки. Они поглощают выделяемую энергию и перегреваются, что также приводит к обугливанию детали и появлению неполадки.

Способы ремонта пластины

Если повреждение не успело разрастись, будет достаточно демонтировать элемент и очистить обуглившуюся область. Как правило, пластина крепится с одной стороны на саморезы или пластиковые заклепки, а с другой она уголками вставлена в предусмотренные для них щелки.

Чтобы снять крышку своими руками, достаточно удалить крепеж и подставить под нее лезвие ножа.

В случае, когда нагар счищен и сквозные отверстия при этом не затронуты, крышку можно не заменять. Ее остается обработать растворителем и, перевернув, установить снова. Однако если деталь сильно изношена, загрязнена или начала раскрашиваться в результате очистки, ремонт потребует ее полной замены. При этом старую крышку следует аккуратно извлечь из печи, так как она станет шаблоном для изготовления новой детали.

Пластину укладывают на слюду и выравнивают по углу и двум смежным сторонам. Дорисовывают контур и затем вырезают ножом с острым лезвием. Ножницы использовать нежелательно, они могут деформировать слюду. Отверстия выполняют при помощи тонкой отвертки, а края заготовки обрабатывают наждаком.

Перед тем как установить новую деталь, необходимо очистить от нагара внутренние стенки печи. Для этого также используют наждак. Не стоит беспокоиться по поводу поврежденной эмали. Если на поверхности стенок нагар отсутствует, достаточно протереть их влажной тканью. Когда они обсохнут, можно вставлять слюдяную пластину.

Меры безопасности во время ремонта

Чтобы ремонт микроволновки был безопасным, стоит принять во внимание следующие правила:

  • нельзя включать прибор с открытой дверцей;
  • запрещено делать отверстия в корпусе печи;
  • при переустановке магнетрона необходимо удалять монтажный мусор из волновода;
  • для разрядки камеры в цепи питания магнетрона следует использовать отрез изолированного провода.

Замена магнетрона в микроволновой печи – ремонт на дому в Киеве

Микроволновая печь – недорогой и очень удобный бытовой прибор, позволяющий быстро разогревать готовые блюда и размораживать продукты. Она часто выручает в ситуациях, когда нужно перекусить, а на готовку нет времени.

К сожалению, и дорогие, и дешевые микроволновки в конце концов ломаются. И самой частой жалобой, с которой обращаются в наш сервисный центр, является отсутствие нагрева. А основным виновником проблемы в большинстве случаев оказывается магнетрон – специальная вакуумная лампа, являющаяся генератором электромагнитных волн.

Ремонт магнетрона – задача сложная, в большинстве случаев невыполнимая. Найти в продаже комплектующие для этого устройства невозможно – их нужно снимать с другого, исправного прибора. Поэтому лучшим выходом из ситуации является замена магнетрона, которую предлагают мастера сервисного центра «Ремонт на дому».

Причины и признаки поломки

Магнетрон – сложный электронный компонент микроволновой печи, состоящий из довольно большого числа деталей. Поэтому его замену стоит предпочесть ремонту – это будет и быстрее, и дешевле. К тому же, восстановленный источник нагрева может выйти из строя в любой момент, тогда как новый прослужит несколько лет при соблюдении правил эксплуатации микроволновки.

Рабочий ресурс механизма напрямую зависит от режима эксплуатации СВЧ-печи. Чем чаще и интенсивнее ее используют, тем меньше прослужит этот компонент. В процессе эксплуатации он постепенно изнашивается, в результате чего возникает потеря эмиссии катода, обрыв нити накала, выход из строя магнитной системы.

Признаком того, что необходим ремонт магнетрона микроволновки или его замена, в первую очередь является отсутствие нагрева. При этом подсветка и поворотный стол могут функционировать исправно. При поломке узла микроволновая печь может издавать гудение или жужжание.

Чтобы избежать замены магнетрона, необходимо соблюдать правила эксплуатации техники – не включать пустую печь, не ставить в нее металлические предметы.

Услуги сервисного центра

Замена магнетрона в микроволновке – одна из популярных услуг сервисного центра «Ремонт на дому». Заявки на выезд мастера принимаются не только от жителей Киева, но и от тех, кто проживает в пригороде. Чтобы отремонтировать СВЧ-печь, вам не придется везти ее в мастерскую – как следует из названия сервисного центра, все работы выполняются дома у заказчиков.

Цена замены магнетрона в микроволновках различных моделей указана на нашем сайте. Взамен вышедшего из строя будет установлен оригинальный элемент, соответствующий требованиям производителя.

Что вызывает сбой магнетрона в микроволновой печи?

Каждая микроволновая печь сталкивалась с проблемой отсутствия нагрева пищи в духовке в какой-то момент во время приготовления. Но задумывались ли вы, почему так происходит? Что вызывает сбой магнетрона в микроволновой печи?

Если вы знаете ответ, то да, это из-за повреждения магнетрона в микроволновой печи.

Но, знаете ли вы, что является причиной выхода из строя магнетрона в микроволновой печи? Что ж, есть много причин, по которым магнетрон выходит из строя в микроволновой печи.Это треск магнитов, перегоревшие клеммы, перегоревшая антенна / купол, неплотное соединение магнетрона, обрыв сопротивления. …так далее.

Некоторые причины можно увидеть визуально, а некоторые можно узнать только после тестирования. Если вас интересуют более подробные сведения о причинах, путешествуйте с нами, прокручивая страницу вверх.

Причины выхода из строя магнетрона в микроволновой печи

Есть несколько причин, по которым пища готовится в микроволновой печи с меньшим нагревом или без него.В связи с этим проверьте причины, по которым магнетрон выходит из строя.

А так выглядит магнетрон.

Трещины магнитов

Эта причина возникает, когда происходит повреждение магнитов магнетрона, что приводит к уменьшению магнитного поля.

И перегрев магнитов также вызывает повреждение магнитов в магнетронах. Причина перегрева заключается в том, что микроволны отражаются обратно в магнетрон.

Перегоревшие клеммы

Изолятор в магнетроне помогает изолировать весь магнетрон от воздействия постоянного напряжения.Но если с ним произойдет какое-либо повреждение, это приведет к выходу из строя изолятора.

Этот пробой изолятора приводит к сгоранию вывода магнетрона. Он увеличивается с каждым циклом приготовления и приводит к еще большему выгоранию.

Сгоревшая антенна / купол

Мы можем видеть антенну / купол магнетрона в микроволновой печи внутри коробки с нитью накала. Причина его повреждения — отражение микроволн во время приготовления.

Эти отраженные микроволны вызывают повреждение антенны / купола микроволновой печи, останавливая ее для передачи микроволн.[amaplug_bestseller keyword = ”микроволновый магнетрон” style = ”Popup (Bottom)” items = ”5 ″ max =” 10 ″ location = ”com”]

Слабое соединение магнетрона

Это обычная причина, которая случается магнетрон. Это слабое соединение приводит к высокому тепловому сопротивлению. Это тепло сожжет другие части, прилегающие к магнетрону, и приведет к образованию черных пятен, ожогов на поврежденном участке.

Непрерывность сопротивления

Поскольку указанные выше причины являются физическими, эта непрерывность сопротивления относится к процессу тестирования.

Этот тест предназначен для проверки между выводами магнетронов с помощью омметра.

Перед тестированием необходимо отключить силовую клемму микроволновой печи.

При подключении омметра обрыв сопротивления должен быть бесконечным. Если показание отличается от непрерывности, значит, что-то не так с магнетроном в вашей микроволновой печи.

Посмотрите видео для теста с мультиметром

Щелкните здесь, чтобы просмотреть видео

Дуговой разряд внутри

Это происходит, когда внутри магнетрона образуется газ.Если газ присутствует внутри магнетрона, он будет давать внутреннюю дугу при резком подаче питания.

Симптомы, которые следует наблюдать при выходе из строя магнетрона:

Вот некоторые симптомы, которые следует наблюдать при выходе из строя магнетрона.

  • Без нагрева
  • Запах гари
  • Звуки дуги
  • Щелкающий звук

Снижение нагрева и прекращение нагрева до окончания

Если вы наблюдаете эти симптомы во время приготовления пищи в микроволновой печи, немедленно выключите духовку, отключив ее от сети блок питания и вам пора заменить / отремонтировать магнетрон.

А что лучше заменить / отремонтировать магнетрон в СВЧ

Посмотрите видео обнаружения неисправного магнетрона.

Щелкните здесь, чтобы просмотреть видео

Заменить / отремонтировать магнетрон

Это всегда зависит от степени повреждения магнетрона. Поэтому лучше сначала обнаружить проблему, прежде чем выбирать замену / ремонт. Поскольку покупка магнетрона стоит дорого, это нормально, проблема поддается ремонту, если проблема серьезная, вам необходимо заменить магнетрон, купив новый.

Иногда неправильный ремонт может снова вызвать ту же проблему.

Если вы хотите заменить магнетрон на новый, убедитесь, что это делает профессиональный техник. Потому что в магнетроне останется остаток энергии, что может привести к удару.

Но знаете ли вы, как на самом деле работает магнетрон? Сообщите нам о роли магнетрона в микроволновой печи.

Как работает магнетрон?

Обычно микроволновая печь преобразует электрическую энергию в микроволновую с помощью магнетрона.

Этот магнетрон представляет собой вакуумную трубку с катодным стержнем в центре, окруженным полым анодным стержнем с полостями в нем.

При прохождении электричества электроны нагревают катодный стержень. Нагретый катодный стержень возбуждает электроны к аноду.

Там электрическое поле наряду с перпендикулярным магнитным полем тоже существует. Таким образом, из-за магнитного поля возбужденные электроны стремятся двигаться к аноду по кривой, а не по прямой.

Эти изогнутые электроны стремятся резонировать с полостями анода.

Этот резонанс происходит на частоте, равной частоте микроволн.

Таким образом, микроволны для магнетрона излучаются антенной.

Как готовить пищу в микроволновой печи?

В основном части микроволновой печи:

  • Магнетрон
  • Волновод
  • Мешалка
  • Поворотный стол

Создаваемые микроволны будут перемещаться во внутреннюю камеру для приготовления пищи через волновод.

Вентиляторная мешалка распределяет микроволны по всей рабочей камере.

Благодаря отражающему материалу, покрытому стенами, микроволны отражаются.

Это отражение затем формирует движение микроволн вперед и назад и, наконец, проникает в пищу вместе с молекулами воды на вращающемся подносе.

Молекулы воды в пище биполярны и склонны колебаться под воздействием микроволнового излучения.

Таким образом, пища в микроволновой печи нагревается за счет вибрации молекул воды.

Вывод:

Наконец, вы должны выяснить симптомы повреждения магнетрона и немедленно его выключить. Дважды подумайте, чтобы отремонтировать магнетрон, так как это снова приведет к повреждению в течение короткого времени после неправильного ремонта.

Периодическое обслуживание — лучший вариант для устранения всех причин, которые случаются с микроволнами, включая повреждение магнетрона.

Часто задаваемые вопросы:

Можно ли починить микроволновую печь, которая не нагревается? Да, мы можем решить проблему отсутствия нагрева в микроволновой печи, только если у вас есть базовые знания об электрических / электронных устройствах.Причины отсутствия нагрева в микроволновой печи заключаются в том, что при повреждении магнетрона или высоковольтного диода

опасно ли ремонтировать микроволновую печь? Это создает опасность, если у вас недостаточно знаний о микроволновой печи. К тому же это не лучший вариант для ремонта, когда вы дома одни. Неправильный ремонт может привести к удару и выгоранию деталей.

Насколько опасен магнетрон? Магнетрон небезопасен, даже если его питание отключено.Внутри магнетрона есть следы напряжения, которые могут вызвать сотрясение. Кроме того, к изоляционному материалу небезопасно прикасаться голыми руками, так как он покрыт оксидом бериллия, который представляет опасность при вдыхании.

Радиоактивны ли магнетроны? Нет, магнетрон производит микроволны, которые не ионизируются и менее вредны для человека. Но постоянное воздействие может привести к некоторым проблемам, таким как ожоги, изменение крови ……. И т. Д.

Отказы магнетронов и причины их отказа.

Отказ магнетрона.

Магнетрон может выйти из строя по нескольким причинам, многие из которых вызывают очевидные визуальные симптомы, которые можно увидеть и которые не требуют проверки с помощью измерителя.

Компоненты магнетрона.

Если необходимо заменить магнетрон, обратите внимание на некоторые рекомендации по замене магнетрона.

  1. Будьте осторожны, не ударьте и не коснитесь области купола антенны
  2. Обязательно перенесите любые дополнительные детали, такие как воздуховод, термопредохранитель или вырезы.
  3. Убедитесь, что радиочастотная прокладка из проволочной сетки не повреждена и находится на месте
  4. Осмотрите край отверстия, где купол магнетрона должен быть вставлен в волновод.Выровняйте любые неровности, такие как вмятины, ямки и ожоги. Поверхность обода должна быть металлической, гладкой на ощупь. Используйте легкую наждачную бумагу — не используйте металлическую вату.
  5. Если есть признаки плохого контакта клемм (т. Е. Обесцвеченные, обгоревшие, изъеденные на разъемах), отремонтируйте или замените скользящие разъемы на выводах накала.
  6. Если возможно, выполните проверку утечки радиочастот вокруг магнетрона

=============================================== ================================

Ниже приводится наглядный список видимых типичных отказов магнетрона, а также их соответствующие симптомы и способы устранения.

Терминалы с признаками возгорания.

Пробой изолятора начинается с крошечного обожженного пятна на изоляторе магнетрона, затем с каждым последующим циклом варки постепенно возникает более сильная дуга и горение, в конечном итоге оставляя четкие визуальные свидетельства неисправности, как показано на рисунке справа

Симптомы: громкий гул, отсутствие тепла, звук дуги, запах гари электрического тока

Решение: Замените магнетрон и замените клеммы, убедившись, что они подходят правильно.

================================================ ===============================

Магнит (ы) с трещиной

Это происходит из-за перегрева магнетрона, в некоторых случаях из-за отраженной микроволновой энергии.

Симптомы: слабый нагрев или его отсутствие, магнетрон сильно нагревается (перегревается), прерывистое искрение или «щелкающий» звук.

Решение: Замените магнетрон и проверьте, почему магнетрон перегрелся.

================================================ ===============================

Обгоревший или оплавленный колпачок антенны.
Обгоревший купол (или антенна) из-за дуги из-за отраженной микроволновой энергии (обратная подача}. Когда это происходит, проверьте, нет ли заклинившей или искрящейся лопасти мешалки или невращающегося антенного узла. Во многих коммерческих моделях с несколькими магнетронами поддон для приготовления пищи необходимо поднять, чтобы проверить состояние нижнего антенного узла.

или вы можете увидеть это внутри полости

Симптомы: Слабый нагрев или его отсутствие, звук дуги во время цикла готовки

Решение: Замените магнетрон и, при необходимости, соответствующую антенну или узел мешалки.Очистите полость, износ возникла дуга. Избыточное накопление углерода приведет к возобновлению искрения в течение очень короткого периода времени.
============================ ================================================== =

Свободные выводы магнетрона

Ослабленные соединители нити магнетрона / Изменение цвета соединителя (ей) или пластмассового изолятора (ов)
Если соединители, которые надвигаются на выводы нити магнетрона, ослабляются или неправильно обжимаются, это вызывает накопление резистивного тепла.По мере того, как это происходит, соединение еще больше ухудшается, вызывая следующие визуальные симптомы. Маленькие почерневшие ямки на выводе (ах) магнетрона.
Расплавленный и разрушенный вид
Кроме того, как отмечалось выше, при разрядке конденсатора возникает необычно устрашающая искра.
Симптомы: сначала кратковременный и / или слабый нагрев, затем, в конце концов, нет нагрева.

Решение: Отремонтируйте неисправные клеммы следующим образом:
Либо (1) Очистите обгоревшие / изъеденные клеммы магнетрона и замените скользящие разъемы, убедившись, что они плотно прилегают к клеммам; или (2) перегоревший провод и разъем (ы) в разрезе.(Удостоверьтесь, что осталось достаточно провода, чтобы достать до него с небольшим провисанием) Очистите клеммы, чтобы подготовиться к пайке. Припаяйте нить накала прямо к магнетрону. Будьте осторожны и не используйте нагревание для пайки дольше, чем необходимо.

Когда следует ремонтировать или заменять микроволновую печь?

В некоторых домах микроволновая печь является основным средством измерения и источником быстрого питания. В других случаях микроволновая печь является прерогативой только одного или двух членов семьи. Независимо от того, как микроволновая печь вписывается в ваши еженедельные рецепты, проблема, когда микроволновая печь перестает работать.Это может быть липкая защелка, погасшая лампа, сломанная поворотная пластина или что-то еще, спрятанное внутри шкафа или панели управления.

Какой бы ни была проблема, нужно принять важное решение: отремонтировать или заменить? Хотя ремонт микроволновых печей зачастую возможен, микроволновые печи стали настолько простыми и простыми, что зачастую становится более доступным и практичным приобретение новой микроволновой печи. Итак, вы имеете дело с проблемой быстрого решения, которую стоит немного сделать своими руками или позвонить разнорабочему, или ваша микроволновая печь получила смертельный удар?

Давайте выясним, когда лучше ремонтировать или заменять микроволновую печь.

Когда ремонтировать микроволновую печь

Первый вопрос: можно ли отремонтировать вашу микроволновую печь и сколько усилий потребуется для ее ремонта. Если ремонт кажется легким, простым или понятным, то ремонт, вероятно, будет вашим лучшим вариантом. Если ремонт кажется сложным, опасным или требует нескольких этапов ремонта, ремонт может не стоить вашего времени. При принятии решения о ремонте следует также учитывать расходы на замену деталей.

Однокомпонентные проблемы

Когда проблема с микроволновой печью связана с одним компонентом, часто стоит отремонтировать, чтобы исправить это.Сломанная дверная ручка микроволновой печи, стеклянная пластина или роликовая направляющая, например, являются обычными объектами, которые ломаются и могут быть довольно легко заменены. Любой отдельный компонент обычно можно заменить, особенно если вы видите, где находится этот компонент и как он вписывается в конструкцию микроволновой печи. Перегоревшая лампочка — тоже обычный однокомпонентный ремонт.

Проблемы на уровне поверхности

Еще одна легко решаемая проблема — это проблемы с поверхностью вашей микроволновой печи. Царапины на краске, трещины в двери и другие видимые проблемы часто исправить легче, чем вы думаете.Ремонт на уровне поверхности часто бывает проще, потому что до него легко добраться. Вам не нужно нырять в микроволновую печь, чтобы заменить или отремонтировать сломанную деталь.

Небольшая неисправность

Чем меньше проблема, тем меньше вероятность того, что возникнет проблема с ремонтом. Например, небольшое колебание в роликовой направляющей часто можно устранить с помощью очистки или быстрой замены. Таким же образом можно зафиксировать жесткую дверную защелку. Вам следует остерегаться проблем, связанных с глубокими целостными системами.

Проблема установки

Иногда проблема с навесными микроволновыми печами напрямую не связана с устройством. Если ваша дверь открывается или закрывается, если шкаф закупорен или микроволновая печь дребезжит в кронштейнах, это проблемы с установкой, которые можно легко решить, не приобретая новую микроволновую печь. В лучшем случае вам может потребоваться несколько новых болтов или небольшой шлифовальный инструмент, чтобы установка была правильной.

Когда заменять микроволновую печь

Конечно, не все неисправности микроволновки нужно было устранять.Низкая стоимость новой микроволновой печи в сочетании с потенциальной суммой затрат на замену деталей и ремонт часто может сделать более практичным просто покупку новой. Микроволновая печь — единственный необходимый бытовой прибор, который следует этому правилу, но важно знать, когда можно сэкономить время и деньги, сделав правильный шаг.

Микроволновой печи более 6 лет

Первый показатель того, что вашу микроволновую печь лучше заменить, — это пятилетний срок службы. Микроволны могут работать долго, но у них самый короткий срок службы бытовой техники.Если вашей микроволновой печи более 6 лет, и особенно если ей приближается к 10, вам, вероятно, будет лучше с новой микроволновой печью. Обновите свои возможности и не беспокойтесь о том, чтобы динозавр продолжал бегать.

Множественные проблемы при укладке

Еще один признак того, что вам следует заменить микроволновую печь, а не заменять ее часть, — это решение нескольких проблем. Чем больше проблем накапливается. тем больше ремонта нужно сделать. Стоимость запасных частей также начнет расти вместе с часами, необходимыми для полного ремонта вашей микроволновой печи.Кроме того, технические проблемы с укладкой обычно указывают на то, что впереди еще больше проблем. Систематический сбой — это признак старой, сильно поврежденной или плохо спроектированной микроволновой печи.

Магнетрон поврежден или сгорел

И, наконец, магнетрон. Независимо от того, насколько новая ваша микроволновая печь или есть только одна проблема, если магнетрон не работает, вы можете заменить весь прибор. Магнетрон — это сердце микроволн, которое фактически излучает микроволны.Его замена примерно равна стоимости покупки новой микроволновой печи, иногда даже больше. Если магнетрон сломался, замена микроволновой печи — часть вашего будущего.

Консультации специалиста по СВЧ

Конечно, не обязательно сразу знать, какой вариант лучше для вас. Во многих случаях невозможно узнать реальную стоимость ремонта прибора, пока вы не проведете осмотр и не проконсультируетесь с техническим специалистом. Специалисты по ремонту бытовой техники теперь узнают, как быстро и безопасно разобрать устройство и проверить каждый из основных компонентов.У них также часто есть общие запасные части или они могут порекомендовать вам запчасти, которые необходимо заказать.

С помощью опытного специалиста по ремонту бытовой техники вы можете быстро определить, нуждается ли ваша микроволновая печь в замене или ремонте. После этого вы либо согласитесь с планом ремонта своей микроволновой печи, либо начнете поиски новой. Воспользуйтесь этой возможностью, чтобы подумать о том, какие функции вам могут понравиться в новой микроволновой печи, и как улучшить вашу нынешнюю кухню.

Наша команда по ремонту бытовой техники с радостью ответит на любые вопросы, которые могут у вас возникнуть относительно вашей микроволновой печи или любой другой бытовой техники, которая может вас беспокоить. Свяжитесь с нами сегодня, чтобы назначить консультацию по поиску решений для вашей бытовой техники.

Микроволновая печь

Kenmore не нагревается? Вот почему и как это исправить — Temperature Master

Temperature Master является партнером Amazon. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Мы также можем получать комиссионные, если вы покупаете товары у других розничных продавцов после перехода по ссылке на нашем сайте.

Микроволновая печь — одно из самых полезных приборов, которыми вы можете владеть. Хотя микроволновые печи Kenmore являются одними из самых надежных на рынке, в конечном итоге их поломки неизбежны. Если ваша микроволновая печь работает, но не нагревается, вам нужно кое-что проверить.

Ваша микроволновая печь Kenmore может не нагреваться по нескольким причинам. Три наиболее распространенных причины, по которым микроволновая печь не нагревается, — это высоковольтные диоды, дверной выключатель и магнетрон. Замена любой из этих деталей чрезвычайно опасна и должна выполняться только профессионалом по ремонту.

Несмотря на то, что для устранения большинства проблем с микроволновой печью требуется профессиональная помощь, не помешает узнать, о чем вы говорите, когда к вам придет специалист по ремонту. Может быть, вы даже учитесь быть техником! Читайте дальше, чтобы узнать, как устранить неполадки и починить микроволновую печь, которая не нагревается.

Разрядить конденсатор

Первое, что вам нужно сделать, это отключить микроволновую печь от розетки. Чтобы проверить внутренние компоненты, вам нужно будет снять внешний кожух микроволновой печи, вывернув крепежные винты с каждой стороны прибора, а затем отсоединить кожух от основного корпуса.

Это означает, что вам необходимо разрядить высоковольтный конденсатор, так как он может нести смертельный заряд даже при отключенной машине.

Не могу не подчеркнуть, насколько опасен этот шаг. Не пытайтесь разрядить конденсатор дома. Это должно выполняться только профессионалом. Конденсатор не всегда находится в одном и том же месте в разных микроволновых печах, поэтому поищите руководство для вашей конкретной модели, чтобы найти его.

  1. Сначала наденьте резиновые перчатки или прорезиненные рабочие перчатки для защиты.
  2. Для разряда конденсатора вам понадобится отвертка или плоскогубцы. Вы должны быть уверены, что ручка сделана из резины, чтобы защитить себя от смертельного заряда.
  3. Если винты клемм обнажены, можно одновременно приложить отвертку с плоской головкой к обоим клеммам, чтобы разрядить конденсатор. Убедитесь, что вы касаетесь только резины, так как прикосновение к металлу может вас убить.
  4. Прижмите металлическую отвертку к обоим клеммным винтам не менее 10 секунд, чтобы убедиться, что заряд полностью отсутствует.Вы можете увидеть искру, но не можете.

Установка высоковольтного диода

Хорошо, теперь, когда у нас есть опасная задача по разрядке конденсатора, работа с внутренними компонентами микроволновой печи должна быть безопасной. Конечно, вы все равно должны носить прорезиненные рабочие перчатки, чтобы быть в безопасности. Самая распространенная причина, по которой микроволновая печь не нагревается, — это перегорел высоковольтный диод. Ниже приведены шаги, которые необходимо выполнить для замены диода.

  1. Высоковольтный диод будет присоединен к высоковольтному конденсатору, который вы только что разрядили.Если вы абсолютно уверены, что конденсатор больше не держит заряд, отсоедините диод конденсатора. Вы можете сделать это, просто сняв его с конденсатора. Для этого вам могут понадобиться плоскогубцы, чтобы защитить руки.
  2. Далее откручиваем другой конец диода от опорного кронштейна.
  3. Диод может быть заметно поврежден, в этом случае его необходимо заменить. Если вы не уверены, можете проверить диод мультиметром. Настройте мультиметр на измерение сопротивления (Ом) и прикоснитесь к щупам двух клемм на диоде.
  4. Диод должен пропускать ток только в одном направлении. Это означает, что при проверке вы должны увидеть бесконечное сопротивление, когда щупы повернуты в одну сторону, и полное отсутствие сопротивления, когда щупы перевернуты.
  5. Если сопротивление одинаковое в обоих направлениях, необходимо заменить высоковольтный диод.

Вот видео, показывающее, как заменить диод:

Крепление дверных переключателей

Когда вы закрываете дверцу микроволновой печи, защелки на дверной прорези встают на место, переключатели, которые позволяют микроволновая печь, чтобы начать работу.Эта система предотвращает включение микроволновой печи, когда дверца открыта. Однако, если они сломаны, они могут помешать микроволновой печи нагреться. Вот как исправить сломанный дверной выключатель:

  1. Сначала вам нужно будет удалить металлическую полосу, расположенную на передней панели микроволновой печи над дверью. Это можно сделать, открутив винты на передней панели машины.
  2. Затем снимите панель управления с функциональными кнопками на ней. Когда он открыт, найдите переключатели. Они будут на той стороне панели управления, где закрывается дверь.
  3. Проверьте переключатели по отдельности с помощью набора мультиметра для измерения сопротивления. Когда дверь открыта, они должны оказывать бесконечное сопротивление. Когда он закрыт, сопротивление должно быть близко к нулю.
  4. Если переключатель слишком ослаблен и зажим не прижимает его, решением может быть затяжка винтов переключателя с помощью отвертки. Если переключатель нажат, но сопротивление бесконечно, его необходимо заменить.

Вот видео, показывающее, как починить дверные переключатели:

Крепление магнетрона

Магнетрон — это часть машины, которая генерирует микроволны, которые используются для приготовления пищи.Если ваш магнетрон сломан, это может привести к перегоранию предохранителя в микроволновой печи, и в этом случае вся машина перестанет работать.

Если предохранитель не перегорел, микроволновая печь обычно работает нормально, но не нагревает пищу. Замену магнетрона должен производить только опытный профессиональный техник. Вот как это делается:

  1. Снимите кожух микроволновой печи, чтобы открыть внутренние компоненты. Вы уже должны были это сделать, чтобы разрядить конденсатор и проверить диод.
  2. Найдите магнетрон. Это довольно большая коробка, которая должна находиться близко к центру микроволновой печи. Отсоедините кабель от гнезда в нижней части коробки.
  3. Проверьте целостность магнетрона, прикоснувшись проводами щупа мультиметра к двум клеммам. Если магнетрон работает, вы должны получить показание около 0 Ом. Если сопротивление бесконечно, то потребуется замена магнетрона.
  4. Между выводами и корпусом магнетрона не должно быть непрерывности.Это также можно проверить с помощью мультиметра. Если есть непрерывность между магнетроном и корпусом, магнетрон необходимо заменить.
  5. Магнетрон будет удерживаться на месте 5 или 6 винтами. Когда вы их удалили, вы должны выдвинуть магнетрон из машины и заменить его.

Вы можете ввести номер своей модели микроволновой печи в строку поиска над этой страницей для микроволнового магнетрона Kenmore 12664F, чтобы узнать, какая замена вам нужна.

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Вот видео, показывающее, как заменить магнетрон:

Заключение

Если у вас нет значительного опыта ремонта микроволн, вам не следует пытаться менять какие-либо внутренние компоненты вашего устройства. Заряд, переносимый конденсатором, может быть фатальным, даже если микроволновая печь отключена от сети.Всегда вызывайте профессионального специалиста.

В этой статье описаны действия по поиску и устранению наиболее распространенных проблем, которые могут препятствовать нагреву микроволновой печи.

Спасибо за чтение. Удачи в ремонте микроволновой печи.

Вам нужна замена микроволнового магнетрона? Узнать

Не будет ошибкой сказать, что микроволновая печь — это сердце кухни; магнетрон — это сердце микроволновой печи. Таким образом, в определенных случаях становится актуальным случай замены СВЧ-магнетрона.Основная функция магнетрона — производить тепло и энергию, необходимые для приготовления или разогрева пищи в микроволновой печи. Он выполняет функцию радиопередатчика, который вырабатывает радиочастотную энергию и передает ее в рабочую камеру прибора. В магнетроне используются сильные постоянные магниты, а также есть схема удвоителя напряжения на полуволне, которая генерирует колебания и создает частоту приготовления около 2450 МГц и, таким образом, преобразует напряжение питания 60 Гц в полезную микроволновую энергию.

Если у вас проблемы с микроволновой печью, то одной из возможных причин могут быть проблемы с магнетроном.В некоторых случаях магнетрон может быть не в состоянии отремонтировать и его, возможно, придется заменить. Если вы хотите узнать, нормально ли он работает или его нужно заменить, вы можете пройти следующие 2 теста для замены микроволнового магнетрона:

1. Тест 1

Во-первых, отключите микроволновую печь и разрядите все высоковольтные конденсаторы. Снимите все выводы с выводов магнетрона и не забывайте, какой провод где был. Теперь возьмите омметр и установите его на самую низкую шкалу сопротивления.Теперь в любом направлении проверьте сопротивление от одного вывода к другому. Показание омметра должно быть меньше одного Ом, что означает, что сопротивление нити магнетрона должно быть меньше одного Ом. В противном случае ваш магнетрон может быть неисправен и вам может потребоваться его замена

Кредиты изображений: Wikimedia Commons

2. Тест 2

Это еще один тест, который может гарантировать, нужно ли заменять магнетрон. В этом тесте вам нужно будет установить измеритель на максимальную шкалу сопротивления.После этого проверьте показания от клемм магнетрона до металлического корпуса магнетрона. Здесь будьте осторожны, чтобы не прикасаться к проводам глюкометра, так как это может привести к неправильным показаниям. В этом случае измеритель должен показывать бесконечность, независимо от полярности. Если магнетрон не показывает бесконечность и дает даже незначительные показания, то это признак неисправного магнетрона, который требует замены.

Теперь, когда вы знаете два основных способа проверки магнетрона, вы сможете решить, подлежит ли ваш магнетрон ремонту или он полностью неисправен.Если он неисправен или неисправен, вы можете заменить его самостоятельно или обратившись за профессиональной помощью. Предлагается оставить эту задачу по замене специалистам или электрикам. Если микроволновая печь не работает, вы можете легко найти квалифицированного и опытного электрика, обратившись в сервисную службу Mr Right. Этот поставщик услуг свяжется с лучшими электриками или специалистами по микроволновой печи для решения любых проблем, связанных с микроволновой печью.

Если вы хотите заменить магнетрон: —

  1. Комплект магнетрона и диода для микроволновой печи GE OM75P
  2. LG Electronics 6324W1A001H Микроволновая печь Magnetro
  3. BlueCatELE 2M246 Магнетронная трубка для СВЧ
  4. Обеспечение спроса SD0259 Совместимость с микроволновым магнетроном AP5183463 и подходит для 0M75
  5. Универсальная микроволновая магнетронная трубка WB27X10516 OM75P (31) с воздушным охлаждением, совместимая с GE Samsung

Если вы хотите сделать это самостоятельно, у нас есть для вас рекомендуемые инструменты и оборудование: —

Универсальные мультиметры: —

  1. Цифровой мультиметр AstroAI с ом-вольт-усилителем
  2. Цифровые клещи KAIWEETS T-RMS 6000 отсчетов

  3. Klein Tools 69149 Набор для проверки мультиметра

Набор универсальных инструментов: —

  1. DEKOPRO Набор ручных инструментов из 168 предметов с пластиковым ящиком для хранения инструментов
  2. Набор аккумуляторных ударных дрелей Dedeo, набор бытовых электроинструментов 60 шт. С 16.8V литиевая отвертка, молоток, гаечные ключи, плоскогубцы, аксессуары для самостоятельной сборки, набор инструментов
  3. BLACK + DECKER 12V MAX Набор инструментов для сверления и дома, 60 предметов (BDCDD12PK)
  4. WORKPRO Набор инструментов для домашнего ремонта из 156 предметов — Набор ручных инструментов для повседневного использования с сумкой для инструментов

Наборы для пайки: —

  1. A-B Комплект паяльника Fastiron Electronics, сварочный инструмент для ремонта электроники и DIY
  2. Набор паяльников для паяльной станции — 48 Вт 110 В набор паяльных инструментов Регулируемая температура электросварки для SMD / PCD / DIY
  3. Паяльная станция с 5 дополнительными наконечниками

Рекомендации по загрузке…

Когда ремонтировать микроволновую печь и когда ее заменять?

Микроволновые печи непостоянны в ремонте. Дело не в том, что микроволновые печи трудно ремонтировать, поскольку проблемы могут варьироваться от относительно простых до довольно сложных, как и любой другой прибор. Однако то, что делает их такой капризной целью для ремонта, — это стоимость. В отличие от холодильника или духовки, которые могут стоить несколько сотен долларов, чтобы заменить даже самые дорогие микроволновые печи, редко стоят больше пары сотен долларов.

В отличие от других бытовых приборов, которые вы хотите поддерживать в течение долгого времени путем ремонта, иногда может быть более рентабельным просто заменить микроволновую печь вместо того, чтобы тратить деньги или время на ремонт, чтобы она работала еще несколько лет. Итак, если ваша микроволновая печь проявляет проблемы, вот несколько советов, которые помогут вам решить, следует ли вам предпринять усилия для ремонта микроволновой печи или просто заменить ее.

Первоначальные соображения

Прежде чем переходить к тому, какие проблемы требуют ремонта или замены, часто лучше помнить, с какой микроволновой печью вы работаете.

дешевые модели

Если вы все еще используете микроволновую печь, которую вы купили много лет назад для своей первой квартиры или общежития в колледже, возможно, лучше подумать о ее замене. В то время более чем вероятно, что вы выбрали свою микроволновую печь не из-за каких-либо замечательных функций, а потому, что это была одна из самых дешевых моделей, которые вы могли получить. Чем дешевле микроволновая печь, тем короче ее ожидаемый срок службы. Кроме того, в случае дешевых моделей поддержание их жизнедеятельности путем ремонта может обойтись вам дороже, чем сама микроволновая печь.

Модели для домашней установки

Если у вас есть микроволновая печь, установленная выше вашего диапазона или в любой другой части вашего дома, а не просто сидящая на прилавке, это делает ваши микроволновые печи лучшей целью для ремонта, а не для замены. Палитра моделей для микроволновых печей бывает разной. Это означает, что ваша новая микроволновая печь может не поместиться в том месте, где стояла ваша старая микроволновая печь.

Поскольку микроволновые печи, которые устанавливаются в вашем доме, обычно не самые дешевые модели, их стоит отремонтировать.Также важно учитывать, что многие микроволны, установленные в вашем диапазоне, работают как микроволны, так и вытяжные вентиляторы для вашей печи, поэтому их функция также связана с вытяжной системой, и вы не сможете просто заменить их какой-либо моделью. тот же размер.

Распространенные проблемы с микроволновой печью: отремонтировать или заменить?

Несмотря на то, что важно помнить как о первоначальной стоимости вашей микроволновой печи, так и о ее размере, когда дело доходит до ремонта или замены, необходимо также учитывать, какой вид ремонта вам необходимо сделать.Некоторые виды ремонта могут быть трудными и / или дорогостоящими, в то время как другие ремонтные работы выполняются быстро и легко. Вы должны руководствоваться здравым смыслом при принятии решения о том, стоит ли вам взяться за это.

Неисправность дверной защелки

Если ваша микроволновая печь вообще не включается, в первую очередь вам следует подумать о проблеме с дверной защелкой. Все микроволновые печи сконструированы таким образом, что, если дверца не фиксируется, микроволновая печь не работает. Это сделано для вашей безопасности, но может раздражать. Поскольку дверная защелка является полу-внешней частью, ее легко отремонтировать.Возможно, вам придется разобрать часть двери, чтобы заменить ее, но это относительно просто.

Неисправность магнетрона или высоковольтного диода

Если вы включили микроволновую печь только для того, чтобы обнаружить, что еда не была нагрета, проблема связана либо с магнетроном, либо с высоковольтным диодом. Магнетрон отвечает за нагрев вашей еды, в то время как высоковольтный диод обеспечивает ее питанием. Если какой-либо из них неисправен, ваша еда не будет нагреваться. К сожалению, как и следовало ожидать от таких важных деталей, их может быть очень сложно отремонтировать.Их не только трудно достать, но и замена магнетрона может быть довольно дорогой. В случае возникновения этой проблемы, возможно, лучше подумать о замене.

Проблемы с сенсорной панелью и платой управления

Если сенсорная панель на вашей микроволновой печи слишком темпераментна, это может быть связано с повреждением самой мембраны сенсорной панели или неисправностью платы управления за ней. Если вы устраните неисправность и обнаружите, что это мембрана, ее очень легко отремонтировать. А вот плата управления — другое дело.По сути, вы заменяете мозг своей микроволновой печи, и до платы управления может быть трудно добраться. Возможно, лучше заменить микроволновую печь.

Стекло с трещинами

Треснувшее стекло на передней панели микроволновой печи кажется поводом для замены, но на самом деле его довольно легко отремонтировать. Учитывая, что вы можете сделать этот ремонт, только сняв и разобрав дверцу микроволновой печи, это не особенно сложно. Не нужно выбрасывать микроволновую печь из-за этой проблемы.

Неисправность поворотного стола

Проблемы с проигрывателем обычно могут быть устранены домовладельцем. Иногда бывает достаточно просто отрегулировать ролики под поворотной платформой, чтобы заставить ее снова катиться. Однако в случае более серьезных проблем с поворотным столом это может быть неисправный приводной двигатель. Хотя до двигателя может быть трудно добраться, его ремонт, как правило, не так уж и сложен.

Чрезмерный шум

Самая проблемная вещь, связанная с микроволновым шумом, заключается в том, что вы должны диагностировать, что с ним не так, прежде чем принимать какие-либо решения.Приводные двигатели, роликовые направляющие, магнетроны, охлаждающие вентиляторы и высоковольтные диоды могут создавать шум в микроволновой печи. Очевидно, что некоторые из этих проблем, например вентиляторы или роликовые направляющие, легче устранить, в то время как высоковольтные диоды или приводные двигатели могут потребовать замены.

Когда дело доходит до шума, если вы не можете точно определить, что его вызывает, но хотите сохранить микроволновую печь, лучше всего позвонить профессионалу, чтобы он смог эффективно диагностировать и устранить проблему. Это сэкономит вам много времени и, возможно, много денег, потраченных на ненужные запасные части.

6 общих проблем, связанных с ремонтом СВЧ

1. Микроволновая печь не работает

Очевидно, что вам нужна работающая микроволновая печь, а устройство, которое не включается, может быть результатом простых или сложных проблем.

Это, вероятно, само собой разумеющееся, но если у вас есть традиционная столешница микроволновая печь, вы должны сначала убедиться, что прибор включен в электрическую розетку. Вы также должны проверить, подает ли розетка электричество, используя мультиметр или проверив другое электрическое устройство в розетке.Если в розетке нет электричества, потребуется ремонт у электрика.

Неисправный дверной переключатель также может вызвать эту проблему как для столешницы, так и для встроенных микроволновых печей. Дверной выключатель сигнализирует, когда микроволновая печь закрыта, и когда прибор может начать готовку. Неисправности в системе блокировки дверного переключателя не позволят вашему устройству работать. Сломанный термопредохранитель или керамический предохранитель также не позволят вашей микроволновой печи работать. Обязательно обратитесь в сертифицированную службу ремонта микроволновых печей, чтобы решить эти проблемы.

2. Микроволновая печь работает, но не нагревает

Вы не должны заканчивать цикл микроволновой печи только для того, чтобы обнаружить, что ваше блюдо не было разогрето. Микроволновая печь, которая работает, но не нагревается, в принципе бесполезна, но ее можно починить.

Проблемы с высоковольтным диодом или магнетроном микроволновой печи часто вызывают эту проблему. Магнетрон производит тепло, необходимое микроволновой печи для приготовления и разогрева блюд, а высоковольтный диод обеспечивает питание магнетрона. Неисправности любой из этих частей не позволят вашей микроволновой печи выделять тепло, даже если на нее подается питание.Эти детали можно заменить, но к ним трудно получить доступ внутри вашего устройства. Для правильного решения этой проблемы вам может потребоваться помощь квалифицированной службы ремонта бытовой техники.

3. Сенсорная панель для микроволновой печи не реагирует

Сенсорная панель управления микроволновой печью позволяет программировать различные функции приготовления одним нажатием кнопки. Если сенсорная панель не реагирует, значит, вы не можете пользоваться прибором.

Сенсорная панель не отвечает, скорее всего, из-за неисправности мембранного переключателя или платы управления.Мембранный переключатель сигнализирует плате управления о включении определенных функций в микроволновой печи, а мембранный переключатель, который изношен или неисправен, предотвратит любой ответ от сенсорной панели. Точно так же неисправная плата управления не сможет обеспечить питание выбранных вами функций. Для многих домовладельцев эти компоненты трудно отремонтировать, и им требуется помощь опытного специалиста по ремонту микроволновых печей.

4. Противень для микроволновой печи не переворачивается

Наиболее распространенные микроволновые печи имеют поддон, который постоянно поворачивается во время использования, обеспечивая равномерное нагревание посуды, приготовленной в микроволновой печи.Неповорачивающийся поднос может привести к тому, что еда будет плохо приготовлена, и, безусловно, требует ремонта.

При поломке приводного двигателя лоток часто не поворачивается. Приводной двигатель обеспечивает вращательное движение, необходимое для вращения лотка, и замена двигателя, скорее всего, решит проблему. Также может потребоваться замена муфты приводного двигателя. Если вы столкнулись с трудностями при замене этих деталей, обязательно обратитесь к профессиональному специалисту по ремонту бытовой техники.

Проблемы с перемещением лотка также могут быть результатом треснувшей или сломанной роликовой направляющей.Стеклянный поднос в микроволновой печи обычно устанавливается на роликовой направляющей, что помогает подносу оставаться на правильном пути при вращении. Со временем повторное использование может повредить направляющую и затруднить движение лотка. Замените направляющую, чтобы вернуть лоток в нужное русло.

5. Не работает вытяжной вентилятор микроволновой печи

Микроволновые печи с большим радиусом действия устанавливаются над плитой для готовки и оснащены вытяжным вентилятором в нижней части устройства, объединяя в одном приборе функции микроволновой печи и вытяжки.Такая конструкция обеспечивает большое удобство, но при этом имеет свой собственный уникальный набор проблем при ремонте.

Если вытяжной вентилятор вашего устройства не работает, возможно, проблема связана с угольным фильтром или жироулавливающим фильтром. Эти фильтры поглощают переносимые по воздуху загрязнители и жир, образующиеся во время приготовления пищи, и со временем могут засориться. Забитый фильтр помешает вашему вентилятору работать, а очистка или замена фильтра, скорее всего, решит вашу проблему.

Если фильтры чистые, возможно, проблема с двигателем вентилятора микроволновой печи.Чтобы проверить или заменить двигатель, вам нужно будет отключить прибор от электросети и вынуть его из встроенного положения, прежде чем разбирать микроволновую печь, чтобы получить доступ к вентилятору. Эту задачу лучше доверить проверенному специалисту по ремонту бытовой техники.

6. Микроволновая печь издает чрезмерный шум

Для вашей микроволновой печи естественный звук во время работы, но чрезмерный шум может указывать на более серьезные проблемы.

Шумная микроволновая печь может быть результатом любого количества проблем, включая неисправный приводной двигатель, роликовые направляющие, магнетрон, охлаждающий вентилятор или высоковольтный диод.Чтобы диагностировать эту проблему, вам, вероятно, потребуется разобрать устройство, чтобы проверить его внутренние компоненты. В конечном итоге для решения этой проблемы рекомендуется обратиться за помощью к опытному мастеру по ремонту микроволновых печей.

Также стоит помнить, что большинство микроволновых печей служат всего около 10 лет. Если у вас возникли проблемы с устаревшим устройством, вы можете подумать о переходе на более современный вариант. Вы можете начать поиск нового устройства с этой онлайн-коллекцией микроволновых печей.

Комплексные услуги по ремонту СВЧ от опытных технических специалистов

Микроволновая печь — это небольшой, но мощный прибор, предлагающий удобные функции приготовления пищи на современной кухне. У вас нет причин иметь дело с неисправным прибором, и, изучив некоторые из наиболее распространенных проблем, связанных с ремонтом микроволновой печи, вы будете готовы исправить любые проблемы, которые встречаются у вас на пути.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
