Особенности конструкций бытовых перфораторов Bosch 2-20, 2-24, 2-26

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.

Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2–20, 2–24, 2–26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2–20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2–20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2–20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз. 824.

Схема перфоратора Bosch 2-20

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2–20

Промежуточный вал перфоратора Бош 2–20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Вид промежуточного вала перфоратора Bosch 2-20

Особенности конструкции перфоратора Bosch 2–24

Ремонт перфоратора Bosch 2–24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента.

Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44. Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Промежуточный вал перфоратора Bosch 2-24 сборе

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из–за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу.

Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Bosch.

Особенности конструкции перфоратора Bosch 2–26

Ремонт перфоратора Bosch 2–26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–26.

Схема перфоратора Bosch 2-26

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно–поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2–24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2–24, 2–26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2–24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2–24.

Схема вала ствола ударного механизма

Особенности вала перфоратора Bosch 2–26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2–26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2–26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Bosch.

Выводы:

Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.
Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

От вас требуется только наличие желания и элементарных знаний в механике.

Бывает, что попадаются поддельные модели перфоратора Bosch об этом более подробней.

Видео о разборки перфоратора Bosch

Видео:

Советы по ремонту перфоратора своими руками, его полная разборка и сборка

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики.

Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс.

Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

поломка переключателя режимов работы устройства;
изношенные резинки ударника и бойка;
выход из строя ударного механизма;
выход из строя ствола агрегата по причине износа;
поломка зубьев шестеренок;
поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

аппарат не включается;
поломка пусковой кнопки;
износ щеток;
засорение коллектора;
нарушение электрических контактов;
перегорание обмотки статора или ротора электрического двигателя.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись.

Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими.

Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.
Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
Выкрутите крепеж, удерживающий сетевой кабель.
Далее, следует вытащить из креплений провода и снять кнопку пуска.
Снимите все прикрепленные к статору провода.
Извлеките щетки, открутив крепежные болты.
Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре.

Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта.

Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору.

Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода.

Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

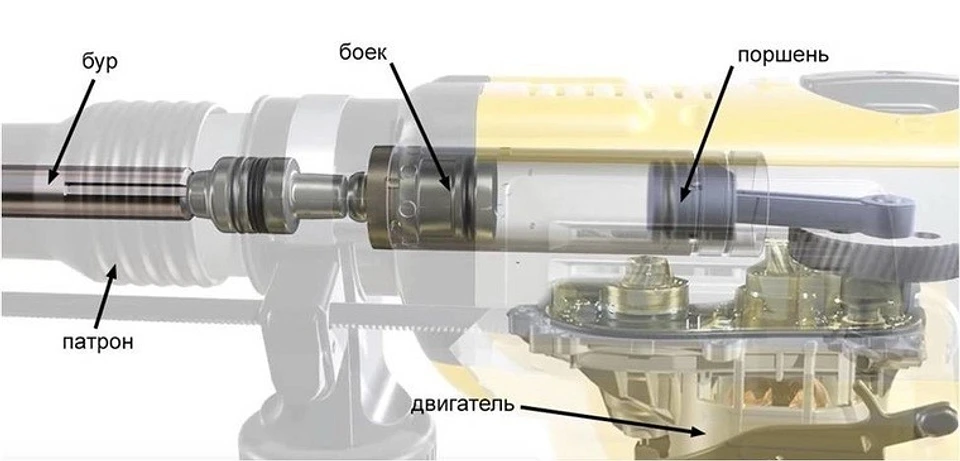

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна.

В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается.

При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
Снимите стопорное кольцо, удерживающее подшипник.
Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
После извлечения 3-х шариков, можно вытянуть растровую втулку.
Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.
После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.
Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.
Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления.

Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

произошла деформация шариков;
износилось ограничительное кольцо;
дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Источник: http://Tehnika.expert/dlya-remonta/perforator/razborka-i-remont-svoimi-rukami.html

Ремонт перфоратора: советы профессионалов по разборке бытовых и профессиональных устройств

Перфоратор является незаменимым инструментом для сверления отверстий в бетонных стенах и многих других подобных работах. Иногда может произойти поломка этого прибора. В этой статье описано устройство и принцип действия, диагностика наиболее распространенных неисправностей и того, как отремонтировать перфоратор своими руками.

Конструкция прибора

Перфоратор обладает сильной ударной функцией, которой нет у обычной дрели. Это достигается наличием специальных элементов конструкции, которые создают пневматический толчок рабочего инструмента с большой кинетической энергией.

Вращающее движение электрического двигателя преобразуется в колебательное движение за счёт сжатия воздуха между двумя поршнями. Компрессия создается за счет колебания поршня, которое передается ему от электродвигателя с помощью специального редуктора.

Несмотря на сложность конструкции, большинство поломок легко диагностируются и устраняются, в сложных случаях для ремонта перфораторов следует сначала обратиться к подробной инструкции.

Основные неисправности

Существует более десятка наиболее частых причин неполадок перфораторов. Поломки могут быть вызваны неисправностями в механике или электрике.

При рабочем моторе могут возникать следующие механические поломки: нет вращения бура, он не совершает ударные движения, сверло не фиксируется в патроне или застряло в нем, присутствуют посторонние шумы при работе оборудования.

На неисправность в электрике указывают следующие характерные признаки: нет попыток вращения электрического двигателя, на электрических щетках коллектора высекаются сильные искры при работе, от прибора исходит едкий дым или присутствует соответствующий неприятный запах.

Порядок ремонта

Для того чтобы произвести ремонт оборудования требуется его разборка. Для этого необходимо следующее оборудование: ключи, отвертки, тиски и съемники для подшипников. При смазке механических частей понадобится ветошь и растворитель.

Для ремонта электрической части перфоратора могут понадобиться схемы обмоток и провода.

Чтобы разобрать прибор необходимо вначале снять патрон. После этого раскрывается корпус. По необходимости можно открыть только часть с двигателем или отсек с редуктором. Для ремонта неисправных деталей перфоратора следует вначале изучить фото проведения подобных работ.

Давайте рассмотрим наиболее распространенные неисправности оборудования, порядок осмотра и ремонта неполадок перфоратора.

Перфоратор не бьет

Прибор включается, с помощью него можно сверлить отверстия как обыкновенной дрелью, но не работает ударный механизм. Эта неисправность может быть обусловлена поломкой плавающего подшипника или разрушением бьющего механизма. В этом случае вышедшие из строя детали подлежат замене.

Отсутствует вращение

При включении прибора отсутствие вращения может быть вызвано неисправностями электрики или механики. Если прибор никак не реагирует на включение, то проблема в электрике. Мог произойти разрыв провода, сломался выключатель или произошло замыкание катушек электродвигателя.

Если вместо работы раздается гул, но нет вращения, то проблема в механике: ротор электродвигателя не может совершать вращательные движения.

Искрение щеток

Наиболее распространенной причиной искрения является снижение толщины щеток. С их уменьшением ослабевает давление прижимающих пружин, появляется дополнительный зазор, через который проскакивают большие искры.

Если замена графитовых щеток не поможет устранить искрение, то причина лежит в коротком замыкании обмоток статора или ротора и требуется их перемотка. Для поиска короткого замыкания применяется тестер.

Для того чтобы снизить вероятность поломки электродвигателя необходимо следить за состоянием его щёток и подшипников. Обмотки следует покрыть дополнительным слоем диэлектрического лака. Следует следить за чистотой деталей двигателя. На поверхность покрытую смазкой легко садится пыль.

Сильный нагрев

Чрезмерное повышение температуры при работе может быть вызвано неисправностью мотора. В этом случае требуется его незамедлительный ремонт.

Замена основных деталей

При эксплуатации прибора необходимо следить за его исправностью. При появлении первых признаков неисправности необходимо проводить срочный ремонт. Для того чтобы избежать серьезного ремонта нужно следить за состоянием и по необходимости менять следующие элементы: подшипники, кнопка включения, графитовые щетки и патрон.

Подшипник меняется в том случае, если из него потекла смазка, он тяжело прокручивается или скрипит. Для выполнения этой операции потребуется съемник и деревянный молоток.

Кнопка включения меняется очень легко. Для этого требуется разборка корпуса. При этом необходимо проследить отключение прибора от сети.

Щетки меняются также очень просто. В профессиональном оборудовании не требуется разборка корпуса. Патрон перфоратора можно заменить целиком или произвести замену вышедших из строя элементов.

Для того что бы оборудование прослужило долгие годы требуется выполнять техническое обслуживание, хранить его в чистоте, вовремя делать очистку и смазку движущихся частей и выполнять замену щеток и подшипников. В этом случае ремонт может вовсе и не понадобиться, оборудование будет исправно служить долгие годы.

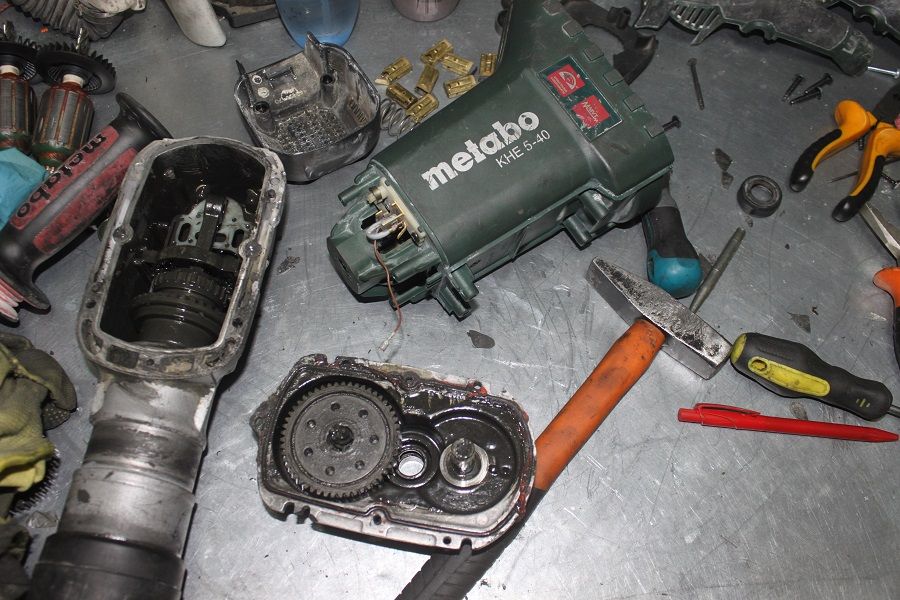

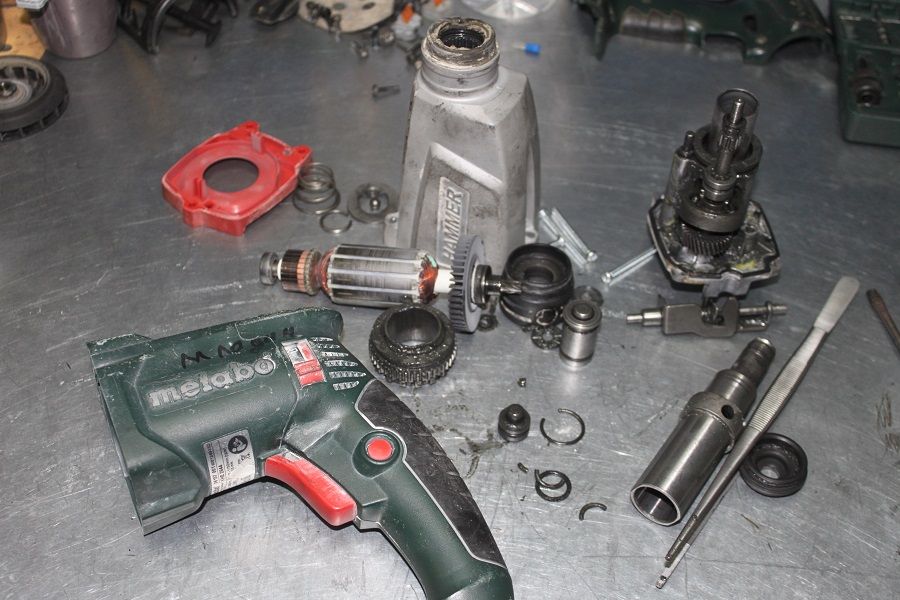

Фото процесса ремонта перфоратора

Поделитесь с друзьями 😉

Источник: https://tehnikaportal.ru/remont-perforatora/

Обслуживание и ремонт перфоратора своими руками

Прекрасным и незаменимым помощником как в домашнем хозяйстве, так и на производстве является перфоратор. Этот инструмент способен комфортно решать самые сложные задачи, так как обладает многими универсальными свойствами. Предназначен он для сверления в различных материалах отверстий, удаления стен и перегородок, бурения горных пород и дорожных покрытий. Используется перфоратор при больших нагрузках, поэтому со временем у него могут возникать различные неисправности.

Различные виды перфораторов

По типу привода перфораторы можно условно разделить:

Электрические инструменты способны функционировать при подключении к электрической сети переменного тока либо с использованием аккумуляторной батареи.
Пневматические перфораторы находят применение в помещениях, где наличие электричества может вызвать возникновение взрыва или пожара. А также при устранении аварии в условиях повышенной влажности.
Бензиновые инструменты используются чаще всего в качестве отбойного молотка при строительстве и ремонте дорог, а также в горнодобывающей промышленности.

В зависимости от сферы применения этот инструмент может иметь три основных режима работы:

Сверление. При этом режиме устройство работает как дрель.
Сверление с поступательным ударным движением. Такой режим используется при необходимости проделывать отверстия в бетоне или кирпиче.
Режим отбойного молотка предполагает ударное движение инструмента без его вращения.

По массе и мощности эта категория инструментов квалифицируется:

лёгкие (2—4 кг), используемые в бытовых условиях и имеющие мощность 400—700 Вт;
средние (5 кг) перфораторы, имеющие мощность 700—200 Вт, относятся к профессиональному инструменту;
тяжёлые, с весом более 5 кг и мощностью свыше 1200 Вт, применяются в строительстве.

Конструктивно электрические перфораторы могут выполняться с горизонтальным (простым) и вертикальным (бочковым) расположением двигателя.

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

патрона;
ударного механизма;
редуктора;
двигателя;
сетевой кнопки;
соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал.

Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Ремонт сварочных инверторов своими руками

Неисправности перфоратора

Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.

Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.

К механическим неисправностям относятся:

поломка устройства, которое осуществляет переключение режимов работы прибора;
преждевременный износ резиновых уплотнителей бойка и ударника;
повреждение ударного механизма;
износ ствола агрегата;
поломка рабочих зубьев шестерёнок;
неисправность патрона для удержания ударных приспособлений.

Возникновение таких проблем обусловлено чаще всего нарушением правил эксплуатации и обслуживания этого устройства.

Электрические неисправности

Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя. Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя.

К неисправностям электрического типа относятся:

устройство не включается;
выход из строя кнопки пуска;
засорение коллектора электродвигателя;
повреждение или износ щёток;
наличие плохого электрического контакта в цепи прибора;
потеря электрических свойств (перегорание) обмоток ротора или статора мотора.

Без знания основ электротехники ремонт перфоратора своими руками лучше не производить, желательно обратиться к специалисту.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной.

Далее следует разобрать патрон:

Необходимо потянуть пластиковую юбку вниз.
При помощи отвёртки подцепить и снять защитный пыльник из резины.
Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
Все снятые детали нужно зачистить от мусора и старой смазки.

Регулировка карбюратора бензопилы своими руками

https://www.youtube.com/watch?v=rvorbixVUi8

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:

Устанавливаем на переключателе режим отбойного молотка.
Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
Отсоединяем весь крепёж, который удерживает сетевой кабель.
Снимаем кнопку пуска агрегата.
Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
Извлекаем спарку щёток двигателя, открутив болты крепления.
Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала.

Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя.

Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

Угольные — легко притираются, но очень быстро изнашиваются.
Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
Угольно-графитовые контакты считаются идеальным вариантом щёток.

Принципы ремонта бензопилы своими руками

Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.

Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.

Ремонт ударного механизма

Конструкция ударных механизмов отличается от вида перфоратора. Поэтому и устранение причины неисправности имеет свои небольшие различия.

У бочкового агрегата ударный блок функционирует на основе кривошипно-шатунного механизма. Основной неисправностью такого устройства считается износ подшипников и вращающихся деталей. Ремонт их заключается в установке новых деталей, при этом нужно учитывать строгое соответствие марки элемента для данной модели.

У агрегата с горизонтальным расположением двигателя, я поршень ударного механизма приводится в движение при помощи качающегося (пьяного) подшипника. Чаще всего повреждение этого узла происходит из-за износа такого подшипника. Особое внимание при замене его нужно уделить очистке редуктора от возможных мелких осколков повреждённого элемента и последующей смазке устанавливаемых деталей.

А также причиной того, что агрегат не бьёт, может стать сломанный ударный боёк, который также подлежит замене новым элементом.

После проведения всех ремонтных работ, важно правильно и аккуратно собрать перфоратор, так как плотность установки многих его элементов требует точного сочленения при сборке.

Основные правила эксплуатации перфоратора

Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:

Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
По окончании работы производите очистку оснастки и патрона от различного мусора.
Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
Проводите регулярную профилактическую чистку и смазку инструмента.
Держать перфоратор необходимо в специальной упаковочной коробке.

Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.

Источник: https://pochini.guru/remont/remont-perforatora

Как отремонтировать перфоратор своими руками: разборка, сборка, видео

Любой инструмент, в том числе и перфоратор, требует специального ухода за собой и бережливого использования. Поэтому каждый владелец такого электрического инструмента обязан производить регулярный осмотр агрегата, знать, как разобрать перфоратор. Разбор и ремонт устройства вполне можно произвести дома, не потратив ни копейки на услуги специалиста.

Перфоратор – обязательный инструмент на любой стройке, но из-за неосторожного применения он очень быстро изнашивается и выходит из строя. Это происходит по причине больших нагрузок на инструмент.

Как мы знаем, перфоратор зачастую работает на полной мощности в самых тяжёлых условиях. Из-за таких нагрузок, даже брендовые модели поддаются поломкам.

Поэтому каждый владелец этого аппарата должен знать, как осуществить ремонт перфоратора своими руками.

Как и любое другое техническое устройство, перфоратор можно починить, для этого его не обязательно нести в специализированную мастерскую. Хотя далеко не каждый мужчина знает, как отремонтировать перфоратор, но не беда! Эта статья поможет вам сделать ремонт своими руками без посторонней помощи.

Общая информация

Наиболее частой причиной поломки инструмента является отошедший провод. Из-за простого невнимания люди платят значительные деньги за сущую безделицу в сервисах по ремонту перфораторов. Элементарного осмотра бывает достаточно для понимания, что инструмент сломался условно, что его можно легко починить самому без посторонней помощи.

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора.

Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали.

К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов.

Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Признаки неисправностей оборудования

Любые нарушения в работе инструмента имеют свои причины, которые следует обнаружить.

Человек, который приобрёл инструмент, к примеру, фирмы Bosch или Спарки, ждёт от него соответствующего высокого результата работы, как от каждого иностранного, качественного товара.

Чтобы исключить риск возникновения серьёзных поломок, нужно знать принцип действия устройства. По некоторым характерным признакам можно выявить причину поломки и не допустить возникновения большей проблемы.

Признаки:

Запах гари из устройства.
Во время работы возникают паузы или происходят небольшие замыкания.
Аппарат не включается с первого раза или работает с перебоями.
Появление посторонних шумов при работе с устройством. При этом раньше такие шумы не были замечены.

Любые из вышеперечисленных признаков не следует игнорировать. Приступите к выяснению причины сбоя агрегата. Для бесперебойной работы в течение длительного срока следует внимательно следить и ухаживать за инструментом. Для починки аппарата следует изучить составляющие перфоратора и научиться разбирать и собирать его.

Разборка и сборка инструмента + (Видео)

А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его.

Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в том числе и бочкового типа, следует правильно разобрать устройство:

Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
Снятие накладки (задней) на ручку.
Вынимание щетки двигателя.
Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
Вытаскиваем оставшиеся части.

В некоторых случаях, если проблема заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, положив инструмент на бок.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Источник: http://instrument-blog.ru/elektroinstrumenty/remont-perforatora.html

Ремонт перфоратора своими руками: полезные советы

Каждый человек, который хотя бы раз работал с перфоратором, знает, насколько тяжело использовать данный инструмент. Владелец такого дорогостоящего инструмента хочет, чтобы устройство было качественным и выполняло свою работу на 100%.

Стоит понимать, что от крупных поломок может уберечь правильное использование приспособления. Важно своевременно производить ремонтные работы. Малейший сбой должен стать причиной для беспокойства и подготовки к проведению ремонта.

Сбои могут быть следующими:

нестабильная работа конструкции в основном режиме;
появление посторонних звуков в процессе включения перфоратора;
запах гари;
инструмент перестал долбить, хотя причин для этого нет.

Основные неисправности перфораторов

Если знать устройство перфоратора, то можно с легкостью заменить сломавшуюся деталь. В большинстве случаев ремонт данного инструмента сводится к замене элементов, которые вышли из строя. К ним можно отнести:

выключатели;
якорь;
щетки;
шестеренки;
стартер;
подшипники.

Рекомендуется выбирать смесь того же производителя, что и перфоратор.

Как выполнить ремонт перфоратора

Чтобы определить причину поломки, нужно произвести разборку патрона. Разбирать нужно следующим образом:

Прежде всего демонтируется рычаг.
Далее разбирается патрон. Для этого нужно взять отвертку и убрать прокладку из резины. Затем демонтируется стопорное кольцо.
После этого снимаются все остальные элементы.

Проблемы с патроном могут быть следующими:

Износилась прокладка. Если это произошло, нужно прочистить инструмент от пыли и заменить пыльник.
Деформация крышки. В таком случае производится замена элемента.
Стопорное кольцо расслабилось. Элемент следует слегка затянуть, если есть возможность. Если нет, то деталь надо заменить.
Если износился шарик, то нужно установить новую деталь, смазать ее и закрепить в отверстии направляющей шайбы.
Если износилась направляющая шарика, то следует определить уровень износа. Если он небольшой, то достаточно смазать деталь. При большом износе элемент нужно заменить.

Коническая пружина является самым стойким элементом, однако время от времени он тоже может изнашиваться. Деталь надо располагать меньшей вершиной к редуктору.

Сборка патрона происходит в обратном порядке. В завершение нужно смазать конец бура.

Разборка и ремонт переключателя

Также может сломаться переключатель. Для его ремонта нужно разобрать деталь. Делается это таким образом:

Основная задача — вытянуть из рукоятки защелку. Для этого понадобится вставить отвертку в паз сбоку рукоятки, осторожно зацепить сначала за одно крыло защелки, после чего за другое. Далее защелка вытягивается из рукоятки. Следует позаботиться о том, чтобы из рукоятки не выскочил фиксатор. Это может произойти в случае, если будет отжата пружина.

Далее рукоятку надо отвести влево так, чтобы выступы на ней и корпусе редуктора совпали. Переключатель освободится, после чего его можно будет снять.

После этого надо будет вынуть фиксатор вместе с пружинкой.
Далее удаляется уплотнитель из резины, который находится на рукоятке переключателя.
Выполняется чистка всех элементов конструкции.
Чтобы диагностировать поломку, нужно выполнить такие действия:

Наиболее распространенной проблемой является неисправность колец переключателя, так как в процессе работы они постоянно соприкасаются с прокручивающимися элементами. Переключатель надо менять, однако если работы нельзя прерывать, то можно просто развернуть изношенную деталь на 180°. Стоит помнить о том, что это временная мера.

Если в негодность пришли посадочные места, то нужно заменить переключатель.

Если деформируется уплотнительная прокладка из резины и из редуктора будет вытекать смазка, то элементы надо заменить.

Если сломается отросток элемента для фиксации, который удерживает деталь в корпусе редуктора, то самопроизвольно время от времени будут переключаться режимы. Данную деталь можно не менять в случае, если проблема не мешает работать.

Советую еще почитать:
Как правильно заточить сверло по металлу?
Приспособление для заточки сверл: виды обородования
Как правильно снять патрон с дрели: важные нюансы

Источник: https://zen.yandex.ru/media/id/5a8b0f7f865165dfbdd604eb/5d9c227298fe7900b0e50428

Как проводится ремонт перфоратора своими руками? + видео

Каждый, кому хоть раз приходилось работать с перфоратором, знает, насколько тяжелы условия его эксплуатации. Именно потому ремонт перфоратора своими руками – столь популярный запрос в интернете. И сегодня мы расскажем вам абсолютно всё, что касается ремонта этого инструмента.

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на 100 % свою работу.

Прежде всего, вас убережет от серьезных поломок правильное использование инструмента, о чем мы расскажем чуть позже. И, естественно, вовремя проведенный ремонт устройства.

При этом любой небольшой сбой уже должен стать поводом для беспокойства и приготовлением к ремонту.

Так, такими «маячками» могут стать:

Нестабильная работа перфоратора в рабочем режиме;
Появление странных звуков при включении перфоратора;
Запах гари;
Перфоратор не долбит, хотя видимых причин для этого нет.

Как только что-то подобное случилось с вашей техникой, значит, пришло время ремонта. Как и любые подобные работы, он требует внимательности, понимания причины поломки и знания, как с ней справиться. И самый ваш первый шаг при ремонте – разбор инструмента на его составляющие. У многих даже этот этап вызывает сложности, а потому необходимо знать все до нюансов – как, что и зачем!

Поэтапно разбираем перфоратор – быстрый поиск поломки

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь.

Самый простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а значит, на какой-то период застопорит вашу работу. Но если вы будете знать, как разбирается устройство, вам будет намного проще провести остальные работы.

Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

https://www.youtube.com/watch?v=KbN0VCftzQA

Инструкция по разбору инструмента:

Приступаем к работам, начиная с верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
После того, как вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
Извлекаем щеткодержатель.
Следующий этап – разъединение редуктора и корпуса до образования зазора. Именно через него мы будем извлекать переключатель.
После этого корпус перфоратора ставится вертикально, с помощью тисков фиксируется, а все его детали аккуратно достаются из устройства.

Какая бы поломка вас не ожидала, прочистите корпус – иногда именно грязь и пыль мешают устройству нормально работать.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму.

Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь.

Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

Якорь;
Щетки;
Шестеренки;
Стартеры;
Подшипники;
Кабели для подключения к сети;
Выключатели.

А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера.

В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально.

Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора.

Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их.

Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом.

Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

Правила работы или как оградить устройство от поломок?

Когда отверстие расширится, можете устанавливать сверло, опустив патрон.

Если вы собираетесь работать в режиме удара, обязательно смазывайте хвостовики с помощью смазки, выбирая ее по производителю, но есть и универсальный раствор компании Литол, также заслуживший немало положительных отзывов от пользователей.

Чтобы не поломались сверла, запомните несколько правил по работе с материалами. Так, например, нельзя применять ударный режим, если предстоит работа с металлом или деревянными изделиями.

Чтобы обезопасить себя и сохранить аккумуляторный перфоратор при сверлении бетона, применяйте муфту для предохранения.

А все за счет того, что в бетонных конструкциях может находиться арматура – сверло просто в ней застрянет.

Если муфта отсутствует, используйте низкие обороты, а за ручку не держитесь очень крепко – если вдруг инструмент застрянет в арматуре, вы должны быстро выпустить его из рук, иначе синяков и ушибов не избежать.

Источник: https://remoskop.ru/remont-perforatora-svoimi-rukami.html

Как проводится ремонт перфоратора своими руками? + видео

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на 100 % свою работу. Прежде всего, вас убережет от серьезных поломок правильное использование инструмента, о чем мы расскажем чуть позже. И, естественно, вовремя проведенный ремонт устройства. При этом любой небольшой сбой уже должен стать поводом для беспокойства и приготовлением к ремонту.

Так, такими «маячками» могут стать:

Нестабильная работа перфоратора в рабочем режиме;
Появление странных звуков при включении перфоратора;
Запах гари;
Перфоратор не долбит, хотя видимых причин для этого нет.

Поэтапно разбираем перфоратор – быстрый поиск поломки

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь. Самый простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а значит, на какой-то период застопорит вашу работу. Но если вы будете знать, как разбирается устройство, вам будет намного проще провести остальные работы. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

Приступаем к работам, начиная с верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
После того, как вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
Извлекаем щеткодержатель.
Следующий этап – разъединение редуктора и корпуса до образования зазора. Именно через него мы будем извлекать переключатель.
После этого корпус перфоратора ставится вертикально, с помощью тисков фиксируется, а все его детали аккуратно достаются из устройства.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

Якорь;
Щетки;
Шестеренки;
Стартеры;
Подшипники;
Кабели для подключения к сети;
Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Правила работы или как оградить устройство от поломок?

Профилактика – вот действенный метод, который позволит избежать множества поломок в работе устройства. В данном случае она подразумевает правильное использование. Начать следует с того, как верно вставлять сверла: крепко беремся за патрон и тянем оси шпинделя. Когда отверстие расширится, можете устанавливать сверло, опустив патрон. Если вы собираетесь работать в режиме удара, обязательно смазывайте хвостовики с помощью смазки, выбирая ее по производителю, но есть и универсальный раствор компании Литол, также заслуживший немало положительных отзывов от пользователей.

Чтобы не поломались сверла, запомните несколько правил по работе с материалами. Так, например, нельзя применять ударный режим, если предстоит работа с металлом или деревянными изделиями.

Чтобы обезопасить себя и сохранить аккумуляторный перфоратор при сверлении бетона, применяйте муфту для предохранения. А все за счет того, что в бетонных конструкциях может находиться арматура – сверло просто в ней застрянет. Если муфта отсутствует, используйте низкие обороты, а за ручку не держитесь очень крепко – если вдруг инструмент застрянет в арматуре, вы должны быстро выпустить его из рук, иначе синяков и ушибов не избежать.

Оцените статью: Поделитесь с друзьями!

Как выполнить ремонт перфоратора своими руками

Любите ли Вы звук сверлящего перфоратора по утрам, как люблю его я?

Вероятно, нет. Его никто не любит.

Но, как показывает практика, он имеет место быть. Ремонт квартиры не обходится без перфоратора или дрели, или молотка…отбойного.

Что делать, если вы сломали перегородку в комнате вы, наверняка, знаете, а вот что делать, если вы сломали перфоратор?

Попробуем разобраться в этом на примере этой статьи.

Сетевые перфораторы делятся на два типа:

Простой горизонтальный и вертикальный «бочковый».

Классифицируются по весу:

До 4 кг — «Бытовые». Самые простые. Мощность 400 – 700 Вт

До 6 кг — «Профессиональные». Используются в строительстве. Мощность 700 – 1200 Вт

Более 7 кг – Применяются на промышленных стройках. Мощность более 1300 Вт.

Патроны на перфораторах бывают двух типов:

SDS-plus и SDS-Max

SDS-plus – Чаще всего устанавливают на бытовые и полупрофессиональные перфораторы, туда подходят буры до 20 мм

SDS-Max – Позволяет ставить буры от 20мм и больше, поэтому используется в профессиональном строительстве.

Основные неисправности

Чаще всего перфораторы выходят из строя из-за перегрузки, рассыпаются подшипники, стираются щетки, пробиваются роторы, застревают буры и рвутся сетевые шнуры.

Всё, что будет описано дальше, Вы делаете на свой страх и риск. Ремонт перфоратора своими руками — это достаточно сложная операция, которая требует внимательности и ответственного подхода.

Разборка перфоратора.

Перфоратор состоит из электрической и механической части.

В электрическую входит:

Сетевой шнур, выключатель, статор, ротор, щеточный узел и регулятор оборотов (если предусмотрен)

В механическую:

Редуктор, ударный механизм, ствол, подшипники, переключатель режимов.

Рассмотрим неисправность в виде стертых щеток.

Убедитесь в том, что устройство отсоединено от сети. Очистите перфоратор от пыли и грязи.

Открутите заднюю крышку ручки и щеточного узла (В некоторых перфораторах щеточный узел находится в доступном для замены месте).

Вытащите старые щетки из щеткодержателя, продуйте узел от пыли нагара.

Вставьте новые щетки.

Закрутите крышку обратно.

Проверьте работу перфоратора.

Замена ротора

Разберите корпус перфоратора, где находится электрическая часть.

Извлеките старый ротор из корпуса электрики.

Поставьте на его место новый.

Установите крепежные болты.

Соберите устройство.

Запустите и проверьте работу.

Замена выключателя

Убедитесь в том, что устройство отсоединено от сети.

Разберите ручку.

Открутите винты, прижимающие провода.

Запомните или сфотографируйте их расположение.

Купите аналогичную кнопку, установите на место неисправной.

Подсоедините провода так же, как на фотографии и прижмите крепежными винтами.

Соберите перфоратор, подключите к сети и проверьте работу.

Замена сетевого кабеля

Разберите ручку.

Открутите крепежные винты кабеля от кнопки выключателя.

Замените кабель на аналогичный.

Затяните крепежные винты.

Подключите устройство к сети, проверьте работу.

Замена деталей патрона

Снимите резиновый пыльник, стопорное кольцо, пластиковый пыльник.

Аккуратно снимите фиксирующую шайбу, под ней находится шарик ствола, пружина и еще одна фиксирующая шайба.

Главное, чтобы шарик не вылетел из поля зрения.

После этого замените все эти детали на новые и соберите в обратном порядке.

По большому счету, это все неисправности, которые можно починить в домашних условиях.

Некоторые рекомендации, чтобы перфоратор работал долго:

Устанавливая бур, смажьте хвостовик смазкой для буров.

По окончанию работы очищайте патрон и бур.

При бурении или сверлении бетона после каждых 2 см вынимайте бур и ставьте обратно.

Если нужно большое отверстие, то сверлите бурами по нарастанию, а не сразу самым большим.

При большом объеме работы, делайте перерывы.

Регулярно смазывайте перфоратор и оснастку.

Если появилась какая-либо неисправность, сверьтесь с инструкцией по решению проблем. Если не сомневаетесь в себе, то произведите ремонт своими руками.

Остальные повреждения, связанные с механической частью, лучше диагностировать и чинить в сервисе.

В нашем сервисе Вы получите точный диагноз неисправности и варианты ремонта от квалифицированных специалистов.

Мы производим ремонт перфоратора любой сложности. Обращайтесь в «Прямые руки» и Ваш перфоратор в порядке.

Ремонт патрона перфоратора своими руками видео

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Снимите резиновый наконечник с торца.
Подцепив отверткой, удалите первое стопорное кольцо.
Потяните пластиковый кожух муфты вниз (как для смены бура).
Демонтируйте второе стопорное кольцо тем же способом, что и первое.
Снимите кожух муфты.
Выньте пружину, стопорные пластины и шарики.
Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

Износ корпуса, стопорных пластин или шариков.
Ослабевание или поломка пружины фиксатора.
Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

При износе шариков.
И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Причиной замены патрона на дрели могут стать как внешние, так и внутренние обстоятельства. Для профессионалов не составит труда разобрать, снять и заменить нужную деталь, но новички могут иметь некоторые трудности с данной задачей.

В данной статье мы рассмотрим, как правильно поменять патрон на перфораторе.

Как снять патрон с перфоратора?

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

уменьшить фиксацию сверла, легко постучав молотком по верхушке;
выкрутить, использовав отвертку;
зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Как устроен перфоратор изнутри?

Каждый строительный электроинструмент считается универсальным, в том числе и дрели, для которых в современных магазинах техники предлагается широкий ассортимент дополнительных насадок, переходников или сменных деталей (патронов). Сверло является основой для совершения любых действий с перфоратором, а переходник применяется для его установки. Сменные детали используются в зависимости от работы, которую необходимо проделать.

Профессиональные мастера рекомендуют всегда иметь в запасе хотя бы один сменный патрон для дрели, чтобы перестраховаться, так как он может понадобиться в любой момент. Также они советуют применять для каждого типа строительных работ разные сверла.

Существует несколько типов патронов, однако, основными из них являются быстрозажимный и ключевой. Первый вариант оптимален для мастеров, которые меняют свёрла по несколько раз за рабочий процесс, второй подходит для крупногабаритных деталей. Не каждый новичок в ремонтном деле понимает необходимость наличия нескольких видов патронов, однако, они очень важны.

Электрический инструмент имеет разные мощности.

Модели с высоким показателем нуждаются в прочном креплении насадок, чтобы они не выпадали во время работы. В данном случае отлично подойдёт деталь SDS-max, которая предполагает глубокую посадку и предотвращает вылет патрона из перфоратора.

Электроинструменты с меньшей мощностью предназначены для более точных и мелких строительных работ. Для данных моделей фиксация не так важна, главное, чтобы перфоратор мог просверлить небольшое отверстие в нужном месте. В любом случае необходимо изучить устройство дрели изнутри, чтобы лучше понять как именно будет происходить замена детали.

Современные технологии позволили значительно упростить устройство многих электрических инструментов. В настоящее время патроны крепятся при помощи двухнаправляющих клиньев и двухстопорных шаров.

Некоторые патроны имеют отличие в количестве направляющих деталей, например, у SDS max их на один больше. Благодаря такому устройству свёрла фиксируются более надежно и прочно.

Прогресс значительно упростил и крепление детали. Необходимо лишь вставить нужный патрон в отверстие и нажать на него до щелчка. Сверло прочно зафиксировано. Снимается бур просто – нужно лишь надавить на одну из крышек и извлечь сверло.

Как правило, многие электрические перфораторы оснащаются дополнительными функциями, которые значительно облегчают процесс строительных работ. Например, некоторые имеют электронную или щёточную реверсивную систему, возможность регулирования количества оборотов, антивибрационную систему. Многие компании также оснащают перфораторы системой быстрой смены свёрла, иммобилайзером, функцией, предотвращающей заклинивание патрона, и специальными индикаторами, которые дают понять степень износа патрона. Все это способствует более комфортной работе с электрическим инструментом и позволяет ускорить процесс.

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

нужно постучать по головке винта для ослабления фиксации;
открутить с помощью отвертки;
зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

регулятора оборотов;
электронного реверса;
щеточного реверса;
системы быстрой замены;
иммобилайзера;
индикаторов;
антивибрационной системы;
фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

патроны для перфоратора bosch;
патроны для перфоратора makita;
патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

Отодвинуть пластиковую часть, снять резиновый уплотнитель.
С помощью отвертки аккуратно снять фиксирующее кольцо.
Затем фиксирующая шайба.
За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

ремонта;
замены отдельных деталей;
чистки;
смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

наворачивания патрона на дрель;
вставки винта в гнездо;
закручивания винта при помощи отвертки.

К выбору патрона, предназначенного для перфоратора, нужно подходить серьезно. Цена самая разнообразная, но не нужно тратить деньги впустую, приобретая тот патрон, который может для вашей дрели и не подойти. Идеальный вариант — взять инструмент с собой, если это рынок, либо запросить помощь консультанта при условии что интернет-магазин.

Как правильно разобрать перфоратор Макита своими руками: видео

Понимать, из каких этапов состоит разборка перфоратора Макита, должен каждый, у кого есть инструмент, купленный 3-5 лет назад. Оборудование, которым часто пользуются, ломается. Обойтись без него домашнему мастеру сложно. С помощью перфоратора можно затеять мелкий ремонт и даже строительство, к примеру, обустроить пристройку к основной части дома.

Если владелец перфоратора Макита знает, как разобрать и собрать инструмент, ему удастся заменить изношенные детали, смазать их смазкой и избежать дальнейших сбоев в работе оборудования.

Уникальность внутреннего устройства Макита

О перфораторе Макита можно прочитать в Интернете множество положительных отзывов. Инструмент выделяют надежность, прочность и большой функционал. Даже новички справляются с перфоратором. Небольшой вес модели гарантирует удобство применения инструмента.

В конструкции предусмотрен защитный механизм, ограничивающий распространение пыли при ремонтных работах. Чтобы инструмент продолжал работать без потери качества, нет необходимости постоянно очищать кнопку Пуск и другие рычаги, детали от мусора.

Читайте также: Как можно сделать нож из бумаги своими руками

Но главное, что позволяет Макита каждому владельцу – это почувствовать себя настоящим мужчиной, хозяином своего жилища. Финансовые расходы на обслуживание прибора также приятно удивляют. Стоимость нового изделия небольшая.

Уникальная система SDS, заявленная производителем, позволяет крепить при помощи аппарата Макита буры. Кроме этого, в систему встроены 3 формата функционала, также можно долбить стены или сверлить отверстия. Наибольший объем работы – 4500 ударов в минуту. Мощность от сети 700 ватт.

Почему выдалбливание лучше ограничить

Несмотря на то что в инструкции к применению перфоратора Макита указана характеристика долбить поверхности, покупать инструмент для постоянного выполнения этой работы не стоит. Техника может выйти из строя. Бур вылетит из оборудования. Пытаться привести в чувства прибор, настойчиво включая режим бурения, когда он поломался – большая ошибка. Лучше разобраться в причине неисправности.

Список причин поломки перфоратора Макита выглядит так:

изношен промежуточный вал;
произошла деформация узлов зажимного формата;
вышла из строя шатунная система;
для корректного функционала не хватает смазки;
поломаны ударные детали.

Чтобы определить дефект, воспользуйтесь тестером. Подсоедините его к вилке инструмента и нажмите на переключатель. Если возникло сопротивление, цепь питания функционирует правильно. Определитесь с оставшимися возможными поломками, вооружившись отвертками, ключами, молотком, наставкой из дерева.

Как ремонтировать Макита своими руками

Если совсем никогда не сталкивались с разборкой перфоратора Макита, сделать это самому, посмотрев видеоинструкции мастеров, будет сложно. Первый этап в разборке – снять корпусную основу. Затем, ремонтируя оборудование, следует убрать устаревшую смазку и удалить с деталей загрязнения, мусор. Если неисправны функциональные узлы, замените старые новыми. Затем установите составные части обратно в конструкцию.

Чтобы отремонтировать патрон 2010, режимный переключатель или исправить недочеты в корпусе, произведите следующий набор манипуляций:

Извлеките патрон.
Демонтируйте переключатель.
Устраните дефектные признаки, замеченные на внутренней части корпуса.
Аккуратно и равномерным слоем распределите по поверхности смазочный состав.
Замените вышедшие из строя детали.

Как разобрать в перфораторе Макита редуктор

Разберите редуктор инструмента марки Макита, следуя пошаговому руководству:

Зафиксируйте оборудование на жесткой поверхности, приподняв ствол кверху.
Постепенными движениями, без рывков извлеките оболочку, прижав оборудование к столешнице. Такой подход поможет избежать случайного смещения деталей.

Читайте также: Как индикаторной отверткой найти проводку в стене

Наглядно процесс разборки перфоратора Макита показан в видео.

Как собрать инструмент

Когда ремонтные работы завершены, и вы уверены, что удалось справиться с неисправностью, самое время собрать детали в целый, работающий механизм.

Перед тем как заниматься сборкой, нанесите на составляющие оборудования свежую смазку.
Смочите ватный тампон в небольшом количестве керосина и протрите корпус. Можно воспользоваться бензином.
Далее корпус ставят на прежнее место. https://www.youtube.com/watch?v=y8V0aag3Gb8

Схема перфоратора Макита

В разобранном виде оборудование собирают по схеме, представленной в инструкции к применению прибора. Схема помогает не запутаться во взаимодополняющих узлах и запчастях. Элементы, которые считаются основными, входят в такой список:

Запорное устройство кольцевого типа. Удерживает шаровой компонент, закрепляющий бур. Встроенные шайба и пружинный механизм обеспечивают правильное направление бура.
Кольцо для стопора. Позволяет без порчи деталей снять крышку патрона.
Винты, подсоединяющие редуктор к двигателю, с исключением вибрации. В схеме есть и резиновые детали. Если они выходят из строя, подкладки заменяют новыми.

Ремонт перфоратора своими руками — как разобрать, видео

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Конструкция прибора

Несмотря на сложность конструкции, большинство поломок легко диагностируются и устраняются, в сложных случаях для ремонта перфораторов следует сначала обратиться к подробной инструкции.

Поэтапно разбираем перфоратор – быстрый поиск поломки

Инструкция по разбору инструмента:

Приступаем к работам, начиная с верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
После того, как вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
Извлекаем щеткодержатель.
Следующий этап – разъединение редуктора и корпуса до образования зазора. Именно через него мы будем извлекать переключатель.
После этого корпус перфоратора ставится вертикально, с помощью тисков фиксируется, а все его детали аккуратно достаются из устройства.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Очень хорошо если под руками есть тестер. Он упростит задачу поиска неисправности. Если такого нет, нужно поочерёдно пересмотреть все электрические части устройства.

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую, но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь. Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора. Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Различные виды перфораторов

По типу привода перфораторы можно условно разделить:

Электрические инструменты способны функционировать при подключении к электрической сети переменного тока либо с использованием аккумуляторной батареи.
Пневматические перфораторы находят применение в помещениях, где наличие электричества может вызвать возникновение взрыва или пожара. А также при устранении аварии в условиях повышенной влажности.
Бензиновые инструменты используются чаще всего в качестве отбойного молотка при строительстве и ремонте дорог, а также в горнодобывающей промышленности.

В зависимости от сферы применения этот инструмент может иметь три основных режима работы:

Сверление. При этом режиме устройство работает как дрель.
Сверление с поступательным ударным движением. Такой режим используется при необходимости проделывать отверстия в бетоне или кирпиче.
Режим отбойного молотка предполагает ударное движение инструмента без его вращения.

По массе и мощности эта категория инструментов квалифицируется:

лёгкие (2—4 кг), используемые в бытовых условиях и имеющие мощность 400—700 Вт;
средние (5 кг) перфораторы, имеющие мощность 700—200 Вт, относятся к профессиональному инструменту;
тяжёлые, с весом более 5 кг и мощностью свыше 1200 Вт, применяются в строительстве.

Конструктивно электрические перфораторы могут выполняться с горизонтальным (простым) и вертикальным (бочковым) расположением двигателя.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

Обозначение	Расшифровка
1,5-15	Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13	Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2	Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Разборка и сборка инструмента + (Видео)

Поврежденный провод на устройстве, как и другие небольшие механические повреждения, можно без особого труда заметить. Если же произвести тщательный осмотр деталей инструмента, то не сложно увидеть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его. Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
Снятие накладки (задней) на ручку.
Вынимание щетки двигателя.
Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
Вытаскиваем оставшиеся части.

Ремонт перфоратора самостоятельно шаг за шагом

Якорь;
Щетки;
Шестеренки;
Стартеры;
Подшипники;
Кабели для подключения к сети;
Выключатели.

Порядок ремонта

Для ремонта электрической части перфоратора могут понадобиться схемы обмоток и провода.

Давайте рассмотрим наиболее распространенные неисправности оборудования, порядок осмотра и ремонта неполадок перфоратора.

Особенности обслуживания перфоратора

Любое отклонение от хорошей работы уже является предупреждением, что что-то не так. Если ваш инструмент стал работать не как прежде, а с какими-либо погрешностями, то вы всегда можете сами узнать причину. Но для этого необходимо понимать, как устроен перфоратор изнутри.

Покупая прибор, особенно дорогой и брендовый, клиент в первую очередь обращает внимание на качество. Ведь так хочется, чтобы аппарат прослужил долгое время. Но независимо от цены и производителя, всегда имеется две составляющие части: электрическая и механическая.

От того, в какой части находится поломка, и будут зависеть особенности ремонта.

При разборке и починке перфоратора своими руками вам нужно знать характеристики аппарата, как установлен двигатель: вертикально или горизонтально.

Если ротор установлен вертикально, то такие перфораторы называются бочковыми. Их особенность в том, что они работают по принципу кривошипно-шатунного ударного механизма. Такой инструмент более тяжелый, но при этом он мощный. Стоит учесть, что из-за этого вертикальному перфоратору требуется больше смазки, чтобы поддерживать его в порядке.

Перфораторы, где двигатель находится горизонтально, менее прихотливы и более удобны в использовании. Такой инструмент идеально подойдет для домашнего ремонта.

Когда вы все это узнали, самое время понять, что внутри. Электрическая часть всегда находится ближе к тому месту, за которое необходимо держать перфоратор. В ней располагается «сердце» нашего ударного механизма – двигатель. Кроме того, в этой части установлена кнопка включения, конструкции, которые поглощают помехи, а также шнур электропитания.

Механическая часть включает в себя сам ударный механизм, редуктор и патрон. Это основные детали данной части. Иногда для усовершенствования модели добавляют новые механизмы: разные режимы работы, пылесос и другие дополнения.

Отсутствует вращение

Если вместо работы раздается гул, но нет вращения, то проблема в механике: ротор электродвигателя не может совершать вращательные движения.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
Недопустима работа электроперфоратора в холостом режиме.
Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Детали перфоратора

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Определение неисправностей

Как уже отмечалось, некоторые проблемы можно определить сразу. Главное, понять, в какой части перфоратора образовалась проблема.

Если вы чувствуете запах гари, инструмент стал слишком шумным или быстро нагревается, слышится скрежет или уже появляется дым, то это является признаками того, что ваш ремонтный прибор не работает должным образом.

Если вы поняли, что проблема в электрочасти, то будьте аккуратны. Проверьте, что перфоратор обесточен, иначе ремонт такого инструмента опасен не только для него самого, но и для вашего здоровья.

Когда перфоратор отказывается включаться, поломка является электрической, и вам следует проверить, не оборвались ли провода. В таком случае сначала определите, где именно оборвался провод, затем замените его или укоротите в месте обрыва.

Если слишком нагружать перфоратор, то может произойти выгорание гасящего механизма. Тогда придется заменять все сгоревшие части.

Для предотвращения этого делайте перерывы в работе. Например, останавливайте прибор через каждые 20 минут непрерывной работы.

Если внутри что-то искрится, то, скорее всего, проблема в щетках. Они либо неплотно прилегают к якорю, либо туда попала влага, и они начали окисляться. Тогда оптимальным решением будет заменить их.

Если же вода попала уже и на якорь, то придется аккуратно высушить все, но так, чтобы не испортить еще и обмотку. Для этого используйте ватную палочку и спирт.

Дополнительный признак проблем со щетками – появление дыма. Значит, эти приспособления стерлись, и провода соприкасаются с якорем. В таком случае щетки следует заменить новыми.

Кроме того, дым может значить, что неисправность в моторе – он заедает, нагревается, и от этого появляется дым. Неисправности в механической части в большинстве случаев определяются на слух. Шум и скрежет – основные признаки проблемы в этой части перфоратора. Исправить неприятности здесь намного проще и безопаснее для здоровья.

Самый частый признак, что случилась неполадка – снижение продуктивности. Часто именно из-за поломки переключателя перфоратор перестает долбить. Стоит заменить кнопку включения для дальнейшей работы.

Еще возможным основанием ухудшения уровня работы может быть загрязнение аппарата. Для устранения проблемы необходимо прочистить и смазать прибор.

Для профилактики неисправности, после каждого использования инструмента необходимо протирать хотя бы его поверхность от пыли и кусочков кирпича.

Кроме того, часто возникают проблемы с самим ударным механизмом. Но чтобы определить точную причину, необходимо обследовать всю часть, поскольку проблема может быть как в сверле, так и в маленьком железном шаре внутри патрона. Поэтому для ремонта ударного механизма следует искать причину во всей механической части прибора.

Как самому заменить подшипники

В перфораторе присутствует от пяти до десятка радиальных подшипников качения разных размеров и необходимость их замены — лишь вопрос времени. Очень важно периодически проводить разборку и оценивать степень износа этих узлов, иначе в будущем возможно развитие более серьёзных неисправностей.

Почти каждый подшипник в перфораторе снять довольно легко, посадочные размеры под них подобраны с высокой точностью. В некоторых случаях снятию может помешать стопорное кольцо. Если его нет, и подшипник отказывается сниматься, применяется универсальный двухзахватный съёмник. Если съёмника в наличии не имеется, то часть, на которую подшипник посажен, нужно зажать в мягких губках тисков, а затем сбить износившийся элемент, нанося удары через наставку по внутреннему кольцу.

При посадке нового подшипника по нему нельзя наносить прямые жёсткие удары. Следует пользоваться упругой наставкой, например, обрезком полипропиленовой трубы. Её нужно предварительно подрезать наискось, чтобы усилие удара приходилось исключительно на внутреннюю обойму. Так тела качения не оставят на канавках микроскопических вмятин.

Принцип разборки перфоратора

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

Необходимо потянуть пластиковую юбку вниз.
При помощи отвёртки подцепить и снять защитный пыльник из резины.
Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
Все снятые детали нужно зачистить от мусора и старой смазки.

Устанавливаем на переключателе режим отбойного молотка.
Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

Разборка и ремонт электрической части перфоратора

Схема разборки:

Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
Отсоединяем весь крепёж, который удерживает сетевой кабель.
Снимаем кнопку пуска агрегата.
Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
Извлекаем спарку щёток двигателя, открутив болты крепления.
Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

Угольные — легко притираются, но очень быстро изнашиваются.
Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
Угольно-графитовые контакты считаются идеальным вариантом щёток.

Профилактические меры

Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

Два раза в год менять смазку.
Раз в полгода профилактический осмотр щёток.
Каждый раз после работы тщательная чистка.
Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности. Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту. И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

Замена щеток электродвигателя

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Замена кнопки и щеток

О неисправности щеток и необходимости их замены говорит выраженный запах гари, исходящий во время работы перфоратора. Щетки при долгой работе стираются, искрят, и могут даже начать гореть. В таком случае их следует заменить.

Щетки находятся в электрической части, так что после снятия пластикового корпуса и разборки до щеточного узла, необходимо достать старые щетки из-под замка, и заменить их новыми. Сейчас некоторые производители сразу кладут запасные щетки в комплект, что упрощает задачу для обычного пользователя.

Поменять кнопку переключения намного проще, но вот в дополнительном комплекте она не идет. Достаточно в разобранном корпусе отсоединить испорченную кнопку, а на ее место поставить новую.

Иногда проблема с переключателем не такая серьезная, и некоторые мастера советуют просто повернуть кнопку на 180 градусов и продолжать пользоваться. Но этот лайфхак помогает, только если проблемы незначительные.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

произошла деформация шариков;
износилось ограничительное кольцо;
дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.
Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.
Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.
Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
Потяните на себя, подденьте отвёрткой и снимите.

Разбор электрической части перфоратора

Разбор механической части перфоратора

Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.
Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
Из пьяного подшипника выньте промежуточный вал.
Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.
Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.
Втулку снимите с гильзы.
Гильзу извлеките из алюминиевого корпуса.
Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

Как запечатать руки для бокса: 13 шагов (с картинками)

Об этой статье

Соавторы:

Инструктор по тайскому боксу и тренер по самообороне

Соавтором этой статьи является Дэвид Энгель. Дэвид Энгель — инструктор по тайскому боксу и тренер по самообороне из района залива Сан-Франциско. Обладая более чем 15-летним опытом обучения и тренировок по боевым искусствам, Дэвид занимается организацией California Martial Athletics с совладельцем Джо Чернаем.

Он создал и поддерживал программы боевых искусств в Rise Combat Sports в Сан-Франциско и в Академии боевых искусств 5-го раунда в Сан-Леандро, с миссией обеспечить ученикам уровень комфорта и компетентности, который проявляется как в контексте боевых искусств, так и за его пределами. Известные достижения Дэвида включают в себя то, что он был самым молодым учеником-инструктором Тайской боксерской ассоциации Америки под руководством Аджарна Чай Сирисуте, был зарегистрированным секундантом для спортсменов-любителей и профессионалов в IKF (Международной федерации кикбоксинга) и был ведущим спортсменом-любителем (127). -130 фунтов) в Калифорнии в период с 2013 по 2015 год.Эта статья была просмотрена 820 956 раз (а).

Соавторы: 16

Обновлено: 24 ноября 2020 г.

Просмотры: 820,956

Краткое содержание статьиX

Чтобы обернуть руки для бокса, вытяните руку с разведенными пальцами и просуньте большой палец в петлю на конце обертывания. Затем оберните запястье 3-4 раза, чтобы оно было плотно и поддерживающим, но не туго. Оберните ладонь 3 раза чуть выше большого пальца, а затем еще раз оберните запястье.Оберните вокруг большого пальца 2 раза, а затем снова оберните запястье. Начиная с запястья, оберните мизинец, безымянный, средний и указательный пальцы, прежде чем снова обернуть руку. В конце рулона снова оберните запястье и закрепите его на липучке. Если вы хотите узнать, как выбирать между обертками, продолжайте читать статью!

Печать
Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 820 956 раз.

Канело Альварес побеждает Авни Йилдирим в 3-м раунде титульного боя

Боксёр Авни Йилдирим жестикулирует во время фотосессии на стадионе Hard Rock в Майами-Гарденс, штат Флорида, в понедельник.

(Марта Лавандье / Ассошиэйтед Пресс)

Если вы еще не искали в Google «Авни Йилдирим», мы поможем вам оптимизировать ваши поисковые запросы.

Не будьте слишком строги к себе, если вы не знакомы с 29-летним турецким бойцом по прозвищу «Мистер. Робот », потому что в резюме Йилдирима отсутствует значимая победа, и это будет всего лишь третье время, когда он будет сражаться в Соединенных Штатах.

Семилетние профессиональные тренируются из Индио, штат Калифорния, с уважаемым тренером Джоэлем Диасом, и они впервые будут работать вместе, пытаясь разобрать фунт за фунтом великого Канело Альвареса.

Йилдирим (21-2, 12 нокаутов) — бывший спарринг-партнер Альвареса и помогал мексиканской звезде подготовиться к матчу-реваншу с Геннадием Головкиным в 2018 году. В то время Йилдирим только что нокаутировал Хосе Антонио Родригеса Сильвенсии, обладателя награды 3-31-3 запись.

Альварес теперь будет пытаться избежать всех задатков ловушки, которую он выбрал, вместо того, чтобы освободить титул и сэкономить 500 000 долларов на штрафных сборах.

У него не должно быть особых проблем.

Йилдирим проигрывает оба раза, когда он повышается в классе. Свое первое поражение в карьере от Криса Юбанка-младшего он потерпел в 2017 году нокаутом в третьем раунде. В своем последнем бою в апреле 2019 года против тогдашнего чемпиона WBC в суперсреднем весе Энтони Диррелла Йилдирим проиграл техническое решение в 10-м раунде после того, как Диррелл был порезан выше глаз из-за столкновения голов в седьмом раунде.

Авни Йилдирим (справа) идет на пресс-конференцию в Майами на этой неделе с тренером команды, чтобы продвигать свой субботний бой против Канело Альвареса.

(Эд Малхолланд / Matchroom)

На момент остановки Диррелл был вверх 96-94 на двух картах, а Йилдирим был на 98-92 на другой.

Вскоре после боя Йилдирим дал положительный результат на два препарата, улучшающих работоспособность.

Игра Йилдирима против Диррелла — и возможное терпение в отношении семантики тела — были достаточно сильными, чтобы WBC твердо поставил его в качестве обязательного претендента.

Считайте, что Йилдирим оказался в нужном месте в нужное время, потому что Альварес только что получил вакантный пояс WBC в декабре, когда он победил Каллума Смита. Пояс был освобожден Дэвидом Бенавидесом после того, как он пропустил вес в августовском поединке, и ранее был выигран, когда Бенавидес победил Диррелла после боя с Йилдиримом.

Йилдирим обещает, что он не просто появится, чтобы получить зарплату после почти двухлетнего увольнения.

«Я всегда выкладываюсь на все сто — и все должны быть готовы к войне», — сказал Йилдирим. «Он большой чемпион, это всем известно. Я готов к титулу чемпиона мира за большие шансы. Это мое время. Суббота, время шоу для всех.

Становится все более очевидным, что противникам Альвареса нужно поймать молнию в бутылке, чтобы победить его.

Йилдирим, родившийся в Стамбуле, похоже, подходит для этой работы, по крайней мере, по определению.

«Йылдирим» переводится с турецкого на английский как «молния».

Путь летучей мыши — самая важная черта удара, о которой никто не говорит.

Бейсбол — это игра, в которой постоянно учат, если вы хотите учиться. Я чувствую, что многое узнал о бейсбольном свинге за последние полтора года, и я рад поделиться некоторыми мыслями.

Все началось с моего друга и товарища по команде Криса Колабелло. Крис прошел путь от 7 лет в независимых лигах до высшей лиги. Наблюдать, как он отбивает бейсбольный мяч, было чистой радостью, и разговор с ним о его качелях изменил мой взгляд на бейсбольные качели.

Некоторые из вас бросили мне вызов в комментариях на этом веб-сайте, которые заставили меня взглянуть на вещи немного подробнее. То, что я обнаружил, может быть не новым или новаторским для некоторых людей, но для меня это был год, открывший глаза.

Важность Bat Path

Меня учили, как и многих других, брать руки в бейсбол, использовать верхнюю руку и рубить по мячу. Этот процесс будет держать меня «ближе к мячу» (это очень распространенная вещь, о которой говорят тренеры) и помогает мне чаще быть последовательным.

Была только одна проблема, лучшие нападающие в игре не били так . Что еще больше сбивает с толку, они часто используют одну и ту же терминологию, но то, как их свинг складывался воедино, сильно отличался от моего. Первым заметным отличием была тропа летучей мыши.

Лично я знаю, как сложно быть последовательным в этой игре. Статистически у меня были хорошие и очень плохие сезоны. Я нахожу удивительным, как одни и те же нападающие год за годом становятся лидерами в лиге по проценту попаданий, среднему количеству ударов, хоумранам, удваиванию и т.д. год?»

Путь летучей мыши, часть 1 — Попадание биты в зону поражения

У меня была очень крутая точка входа в зону поражения.Меня учили, что если «рубить», то бейсбольный мяч взлетит вверх. Это было похоже на удар по мячу для гольфа. Но чем больше я разговаривал с некоторыми великими нападающими и нашел несколько тренеров, которые посвятили себя просмотру видео и изучению бейсбольного удара (большое спасибо Бобби Тьюксбэри и Майку Барду, которые уже некоторое время преподают «Правду»), я смог увидеть, как рано лучшие нападающие попадают в зону поражения.

Их бита находилась в зоне поражения ЗА их задней ногой… по сравнению со мной, который не попадал в зону не раньше, чем моя передняя нога. Это хорошие 2-3 фута, которые я упускаю!

Это действительно поразило меня, когда я сравнил видео моего удара против Альберта Пужольса. Моя бита была в зоне поражения примерно на фута против Альберта Пужольса, который находился в зоне поражения почти на 4 фута . Здравый смысл подсказывает вам, что если ваша бита дольше находится в зоне удара, ваше время не обязательно должно быть таким же идеальным, чтобы ударить по мячу.

Слева — Я настраиваю свою биту в положение, чтобы попасть в зону поражения раньше.

Справа — Я с крутым углом рублю мяч.

Слева — лучший путь летучей мыши; Справа — путь летучей мыши слишком крутой

Путь летучей мыши, часть 2 — траектория поворота

Другая часть пути летучей мыши — это угол, под которым вы размахиваете битой. Большинство людей говорят о качелях уровня. Я также слышу качели вниз или вверх, в зависимости от того, чему нас учили, или от недостатка качелей, на который мы пытаемся надеть пластырь.

Мне было предложено очень разумно качаться на одном уровне с траекторией поля.Опять же, здравый смысл подсказывает мне, что если ствол моей биты рано попадает в зону удара, и мой ствол движется по тому же пути, что и мяч, это довольно хороший удар на 1-2 удара.

Вместо того, чтобы думать об уровне поворота, вверх или вниз, мы хотим повернуть угол поворота по траектории шага.

Слева: Я раньше садился в самолет с мячом. Качели вровень с траекторией тангажа.

Справа: Я подталкиваю руки к мячу в надежде встретить мяч в зоне удара.

Слева — раньше в зону поражения = дольше в зоне (хорошо) Справа — позже к зоне поражения = меньше времени в зоне (плохо)

На обеих фотографиях я считаю, что изображение слева намного сильнее и более последовательная позиция для атаки бейсбольного мяча в начале удара. Путь летучей мыши с ранним входом в зону удара и выравниванием с траекторией подачи — черта, которой обладают все сильные нападающие.

Щелкните здесь, чтобы ознакомиться с нашим рейтингом Best Baseball Practice Networks.Мы протестировали множество сетей и включили лучшие в наш список. Эти две области пути летучей мыши — именно то, что делают лучшие нападающие в игре. Я не хочу размещать фотографии, нарушающие какие-либо законы об авторских правах, но осмотритесь и посмотрите, сможете ли вы понять, что я описываю. Если вы не можете делать ничего другого, кроме как иметь правильный путь летучей мыши в своем движении, вы увеличите свои шансы стать лучшим и более последовательным нападающим.

Ниже видео от Бобби Тьюксбэри, который научил Криса Коллабелло этой философии удара.

Как вы знаете, этот веб-сайт проводит очень строгую политику, разрешая только участникам, которые играли / тренировали на уровне MLB или MiLB. Хотя Тьюксбари сам никогда не играл на таком уровне, он работает с несколькими игроками высшей лиги, которые продемонстрировали достоинства его подхода. Фактически, Tewksbary дал мне очень ценные отзывы о моем собственном свинге в это межсезонье. Если вы хотите узнать больше о подходе Тьюкса к ударам, его электронная книга содержит 1,5 часа видео и более 120 страниц с более подробной информацией.Щелкните здесь, чтобы посмотреть его электронную книгу.

Нажмите здесь, чтобы подписаться
Дополнительные советы о том, как стать лучше в бейсбол:

Об авторе

Дуг Бернье

Дуг Бернье, основатель Pro Baseball Insider.com, дебютировавший в высшей лиге в 2008 году с Colorado Rockies и играл в профессиональный бейсбол в 5 организациях (CO Rockies, NY Yankees, PIT Pirates, MN Twins и TX Rangers) за последние 16 лет. У него есть время высшей лиги на каждой позиции на приусадебном участке, и он профессионально играл на каждой позиции на поле, кроме кэтчера.(Вы должны щелкнуть, чтобы посмотреть эту великолепную игру Бернье в обороне) Где он сейчас? После 16 лет профессиональной игры Дуг ушел на пенсию и в течение 2 лет работал скаутом Высшей лиги в «Скалистых горах Колорадо». В настоящее время Дуг является координатором по данным и планированию игры в Colorado Rockies

Хронология проблем Тайрика Хилла: от ареста домашнего насилия в колледже до расследования жестокого обращения с детьми с начальниками

Восхождение Тайрика Хилла к его нынешнему статусу, возможно, самому электрическому игроку в мире. рост представителя AFC в Суперкубке 54 был быстрым, но ухабистым.

И Chiefs не могут сказать, что были застигнуты врасплох проблемой, которая поставила под угрозу доступность широкого приемника за несколько месяцев до начала этого чемпионского сезона. Фактически, франшиза только увеличила свои вложения в Хилла после трехлетнего продления на 54 миллиона долларов в октябре, что сделало его одним из самых высокооплачиваемых получателей лиги.

Отчасти благодаря 883 ярдам Хилла от схватки за год, который был прерван травмой в начале сезона, Канзас-Сити выходит в Суперкубок против Сан-Франциско с одним из самых взрывных атакующих подразделений лиги. Это производство было предвидено, поэтому руководители проигнорировали красные флажки вокруг игрока, которого не ожидали выбрать в 2016 году, и вместо этого выбрали его в пятом раунде.

Ниже приведен обзор дела о домашнем насилии, с которым Хилл столкнулся в колледже, который вызвал обеспокоенность у большинства команд в драфте НФЛ, а также объяснение саги о расследовании жестокого обращения с детьми в 2019 году, когда Хилл сбежал без наказания.

БОЛЬШЕ: Руководители продлили контракт Тайрика Хилла с тревожной срочностью

Домашнее нападение на Тайрик Хилл в колледже

После пары сезонов в муниципальном колледже Гарден-Сити, Хилл в 2014 году решил играть в футбол Дивизиона-I в штате Оклахома.Но он отыграл за «Ковбоев» только один сезон из-за его ареста по обвинению в домашнем насилии.

Кристал Эспиналь, подруга Хилла, которая была на восьмой неделе беременности его ребенком, сообщила полиции, что ссора поздно ночью 12 декабря 2014 года в доме Хилла в Стиллуотере переросла в физическое насилие. Эспиналь сказала, что Хилл задушил ее, а также ударил ее кулаком в живот и лицо. По-прежнему испытывая боль в животе, она сказала, что беспокоится о ребенке.

Хилл провел ночь в тюрьме, и на следующий день ему было предъявлено обвинение в домашнем нападении и избиении путем удушения.В тот день штат Оклахома объявил об увольнении Хилла из футбольных программ и программ легкой атлетики. «Университет штата Оклахома не терпит домашнего насилия и насилия», — говорится в заявлении школы.

(Getty Images) https://images.daznservices.com/di/library/sporting_news/9a/ec/tyreek-hill-050216-getty-ftrjpg_7x8167wf3dj11vfmgajian346.jpg?t=1928459572&w=500&quality=80

Хилл изначально не признал себя виновным. В августе в лице нового поверенного защиты после того, как, как сообщается, не удалось «выполнить денежные обязательства» перед Шерил Рэмси, Хилл признал себя виновным по обвинениям и, благодаря соглашению о признании вины с офисом окружного прокурора, получил три года условно.

Согласно The Oklahoman, «соглашение о признании вины было в конечном итоге достигнуто частично благодаря добровольным усилиям Хилла. Наряду с более чем 1000 долларов США в виде штрафов и судебных издержек, анализа ДНК, двух лет государственного надзора и подтверждения занятости или статуса студента. , Испытательный срок Хилла требует, чтобы он прошел курс управления гневом и 52-недельную Программу вмешательства обидчика ».

В 2015 году тренер из Западной Алабамы Бретт Гиллиланд разрешил Хиллу присоединиться к футбольной команде. Он сыграл только один сезон за «Тигры», прежде чем попасть на драфте НФЛ 2016 года.

В конце концов Эспиналь родила сына Хилла.

Тайрик Хилл Противоречие между драфтом НФЛ

Хилла не пригласили в Комбинат НФЛ, и из-за его ареста в 2014 году не ожидалось, что он будет выбран в драфте. Частично из-за того, что Хилл в свой профессиональный день пробежал 4,25 секунды на 40 ярдов, руководители были готовы пойти на риск.

Канзас-Сити выбрал Хилла драфта в пятом раунде драфта НФЛ 2016, заняв 165-е место в общем зачете.

«Я просто хочу, чтобы все поняли, что мы проявили должную осмотрительность в отношении полной проверки каждого из членов нашего призывного класса», — сказал тогдашний генеральный менеджер Джон Дорси через The Kansas City Star.«Мы никогда не станем причинять вред кому-либо в этом сообществе».

Добавлен тренер Chiefs Энди Рид: «Здесь должно быть определенное доверие, но есть вещи, в которые мы не можем войти и пройти. Мы хотим, чтобы люди поняли, как сказал Дорс, что мы не собираемся ничего делать, чтобы поставить в тупик это сообщество или эту организацию. Мы обнаружили все возможные камни, которые могли, и чувствуем себя очень комфортно с этой его частью ».

(Getty Images) https: //images.daznservices.com / di / library / sporting_news / ce / 6 / tyreek-hill-091119-getty-ftrjpg_lv8o50fcrws119jg6kaga7sf2.jpg? t = 569421261 & w = 500 & quality = 80

Многие фанаты Канзас-Сити были недовольны этим выбором. На мини-лагере новичков в мае 2016 года Хилл сказал журналистам, что понимает их опасения.

«Фанаты имеют полное право злиться на меня», — сказал Хилл. «Я сделал что-то не так. Я позволил своим эмоциям взять верх над собой, и я не должен был этого делать. У них есть полное право злиться.

» Но знаете что? Я собираюсь вернуться, стать лучше, стать лучшим гражданином, и все само о себе позаботится, а все остальное сделает Бог.«

Доминируя как игрок, возвращающий пант и принимающий, Хилл заработал три выбора в Pro Bowl и два кивки All-Pro в своих первых трех сезонах в НФЛ. Затем, перед сезоном 2019 года, он снова оказался в беде.

Tyreek Hill расследование жестокого обращения с детьми

15 марта The Kansas City Star сообщила, что Хилл находится под следствием полиции по обвинению в нанесении побоев ему и 3-летнему сыну Эспиналя, у которого сломана рука. К этому времени Эспиналь стала невестой Хилла.

Руководители сказали, что знали о ситуации, но разрешили Хиллу участвовать в межсезонной программе команды в апреле.В результате расследования Хилл и Эспиналь временно лишились опеки над своим сыном. 25 апреля окружной прокурор округа Джонсон, штат Миссури, объявил, что ни Хиллу, ни Эспиналю не будут предъявлены обвинения в жестоком обращении с детьми, но преступление было совершено, и расследование продолжалось. Окружной прокурор не смог доказать, кто что сделал с ребенком.

НФЛ заявила, что подождет, пока Департамент по делам детей и семей Канзаса завершит собственное расследование заявлений, прежде чем проводить собственное расследование.

«Я больше всего люблю и поддерживаю свою семью», — сказал Хилл, который все время утверждал, что невиновен в совершении преступления, в заявлении своего адвоката. «Здоровье и счастье моего сына мой приоритет номер один. Я хочу поблагодарить Канзас-Сити, мои адвокат, мой агент и мой союз за поддержку меня через это. Мой фокус остается на прилагает все усилия, чтобы быть лучшим человеком для моей семьи и в нашем сообществе я могу быть лучшим игроком, который поможет нашей команде победить ».

Следующей ночью, во время первого раунда драфта НФЛ 2019 года, телеканал Канзас-Сити выпустил запись, на которой Хилл и Эспинал рассказывают о том, что случилось с их сыном, о уголовном расследовании предполагаемого насилия и о том, как они с этим справились.

Фрагмент аудиозаписи Тайрик Хилл с Crystal Espinal:
Espinal: «Что вы делаете, когда ребенок плохой? Вы заставляете его раскрыть руки и бьете его кулаком в грудь».
Hill: «Вы действительно используете пояс. Это печально, — сказал Хилл. «Даже моя мама говорит, что ты носишь пояс».
— Терез А. Пэйлор (@TerezPaylor) 26 апреля 2019 г.

Espinal: «Он боится тебя».
Хилл: «Тебе тоже нужно бояться меня, сука».
— Терез А. Пэйлор (@TerezPaylor) 25 апреля 2019 г.

Рано утром следующего дня вожди приостановили работу Хилла на неопределенный срок.GM Бретт Вич сказал, что Хилл не будет принимать участие в каких-либо командных мероприятиях «в обозримом будущем». Главный исполнительный директор и председатель Кларк Хант нарушил свое молчание о саге вокруг Хилла в ту субботу, заявив, что команда примет «правильное решение … в нужное время».

Поверенный Хилла выступил с заявлением на четырех страницах в НФЛ, в котором отклонил иски о жестоком обращении с детьми, выдвинутые против Хилла Espinal. В то время было неясно, в какой степени лига расследует этот вопрос.

«Мы не будем вмешиваться в это», — заявил СМИ в конце мая комиссар НФЛ Роджер Гуделл, добавив, что лига еще не брала интервью у Хилла, сославшись на продолжающееся судебное разбирательство в качестве причины, но планировала это сделать.

7 июня прокуратура заявила, что расследование жестокого обращения с детьми с участием Хилла больше не является активным расследованием, подтвердив, что Хиллу не будут предъявлены обвинения. Позже в том же месяце Yahoo! Sports сообщил, что Хилл должен был поговорить с НФЛ. Как сообщается, эта встреча 26 июня длилась восемь часов. Неназванные источники сообщили Yahoo! это был «позитивный» день для Хилла.

19 июля НФЛ заявила, что Хилл не будет приостановлен в результате расследования лиги, которое, согласно сообщению, продолжалось с начала саги, несмотря на то, что НФЛ утверждала, что оставляет этот вопрос на усмотрение местных правоохранительных органов.Ниже приводится полная пояснительная записка лиги:

«За последние четыре месяца мы провели всестороннее расследование утверждений в отношении ресивера Kansas City Chiefs Тайрика Хилла. На протяжении всего этого расследования главной заботой НФЛ было благополучие ребенка. Насколько мы понимаем, ребенок — это ребенок. безопасным и что постоянный уход за ребенком направляется и контролируется Окружным судом округа Джонсон и Департаментом по делам детей и семей округа Джонсон.
«При проведении расследования мы приложили все усилия, чтобы гарантировать, что мы не вмешиваемся в процессы округа и не ставим под угрозу конфиденциальность или благополучие ребенка. Информация, полученная в ходе судебного разбирательства, является конфиденциальной и не разглашается. с нами, и суд опечатал все записи правоохранительных органов. Местные правоохранительные органы публично заявили, что имеющиеся доказательства не позволяют им определить, кто нанес ребенку травмы.
«Аналогичным образом, основываясь на имеющихся в настоящее время доказательствах, НФЛ не может сделать вывод о том, что г-н Хилл нарушил Политику личного поведения. Соответственно, он может посещать тренировочный лагерь Канзас-Сити и участвовать во всех клубных мероприятиях. Он был и будет подвергаться в соответствии с условиями, установленными окружным судом, комиссаром Гуделл и начальниками, которые включают клиническую оценку и терапевтическое вмешательство.
«Если дополнительная информация станет доступной через правоохранительные органы, в ходе судебного разбирательства или из других источников, мы незамедлительно рассмотрим ее и примет все необходимые меры.«

Решение НФЛ не наказывать Хилла ошеломило многих в лиге и за ее пределами. Неожиданность была вызвана не предполагаемым насилием — хотя дисциплинарный процесс НФЛ не несет такого же бремени доказывания, как судебная система, — а угрожающим языком в записи. В частности: «Тебе тоже надо бояться меня, тупица».

Сказал пресс-секретарь НФЛ Брайан Маккарти: «Если рассматривать в контексте полной 11-минутной 27-секундной аудиозаписи и всей другой собранной информации, заявление не достигает уровня, требующего дисциплины в соответствии с политикой личного поведения. «

БОЛЬШЕ: Хилл приветствуется аплодисментами в тренировочном лагере

Как писал SN по завершении расследования, недовольство лиги результатом было предсказуемо. Такое общественное недомогание стало хором, который перекликается с большинством дисциплинарных решений НФЛ, основанных на ее политике личного поведения.

Причина проста: НФЛ не способна быть последовательным и заслуживающим доверия арбитром в делах, которые слишком сложны даже для того, чтобы американская система правосудия могла должным образом рассматривать их.Откат лиги в деле Рэя Райса в 2014 году привел к такого рода вмешательству, по всей видимости, в результате давления, которое лига испытывала, чтобы взять эти вопросы неправомерного поведения в свои руки, независимо от решения суда.

И, как продолжает доказывать НФЛ, мы просим от нее слишком многого.

Broken Hand

Ежегодно миллионы людей ломают кости в руках. Поскольку мы так много делаем руками, даже небольшая потеря функции может вызвать проблемы на всю жизнь. Сломанная рука часто требует обращения к врачу, и вам могут потребоваться месяцы реабилитации.

Ваша рука состоит из 27 костей, в том числе запястья. Сломанные кости чаще всего возникают в результате прямого удара по руке или падения на руку. Общие травмы включают переломы кончика пальца, мизинца ладони или большого пальца.
Когда врачи описывают кости руки, они используют несколько терминов.
- Запястья — это 8 костей запястья.На самом деле они не являются частью руки, но являются ключом к тому, как она работает.
- Пястные кости — это 5 костей, образующих ладонь.
- Фаланги — это 14 маленьких костей, которые при соединении образуют большой палец и пальцы. Большой палец имеет 2 фаланги. Остальные 4 пальца состоят из трех фаланг каждый.
- Костяшки пальцев называются суставами MCP. Это означает пястно-фаланговый сустав (потому что пальцы, состоящие из фаланг, соединяются с ладонью, состоящей из пястных костей).
- Суставы пальцев называются суставами PIP и DIP. Сустав PIP — это проксимальный межфаланговый сустав, ближайший к ладони. DIP-сустав — это дистальный межфаланговый сустав, ближайший к кончику пальца.

Симптомы перелома руки

Большинство травм руки довольно очевидны. Симптомы могут включать следующее:

Онемение
Отек
Синяки
Боль
Неправильно расположенные пальцы
Слабость
Невозможность захвата
Снижение диапазона движений пальцев

Когда обращаться за медицинской помощью уход

Ваши руки настолько важны для всего, что вы делаете, что вам следует немедленно обратиться к врачу по любому поводу, кроме самой незначительной травмы руки.Они могут убедиться, что нет серьезных повреждений. Они могут направить вас в отделение неотложной помощи для диагностики и лечения.

Причины перелома руки

Наиболее частые причины травм рук включают производственные травмы, неправильное использование инструментов, раздавливание, падения и спортивные травмы. Большинство этих травм можно предотвратить.

Диагностика сломанной руки

При большинстве травм руки требуется рентген. Ваш врач спросит, как была травмирована рука. Это поможет им выяснить, какая кость сломана и как она сломалась: это чистый перелом, проходящий прямо через кость? Он разбит на несколько частей? Это разбито?

Врач коснется ваших пальцев, кисти и запястья, чтобы определить, какие области болят больше всего.Это также помогает им определить, есть ли у вас повреждения кровеносных сосудов, нервов или сухожилий.

Лечение перелома руки

Лечение

Поскольку рука сложна, может потребоваться лечение травм кисти. Процедура обычно следующая:

Врач может онеметь вашу руку выстрелом в запястье или у основания пальца.
Осмотрят, промоют и зашивают раны.
Они будут использовать шину, чтобы удерживать поврежденную часть в неподвижном состоянии и удерживать ее в определенном положении.
Возможно, вам потребуется направить вас к специалисту по кистям рук (ортопеду или пластическому хирургу).
Возможно, вам понадобится обезболивающее, чтобы использовать его в течение нескольких дней после травмы.

Домашние средства

Как правило, вам следует обращаться к врачу при любых травмах руки, за исключением самых незначительных. Но простая первая помощь может помочь предотвратить дальнейшие повреждения:

Чтобы остановить кровотечение, поместите на рану чистую ткань или марлевую салфетку.
Как только травма случится, приложите лед к поврежденной области, чтобы облегчить боль и уменьшить отек.
Снимайте украшения сразу. Ваша рука может сильно опухнуть, и ее будет труднее удалить позже.
Позвоните своему врачу. Они, вероятно, посоветуют вам обратиться в отделение неотложной помощи для диагностики и лечения.

Последующее наблюдение

После того, как вы покинете больницу или кабинет врача, примите следующие меры, чтобы помочь вашей руке зажить:

Следуйте всем инструкциям, которые они вам дадут. Задавайте вопросы о тех, кого вы не понимаете.
Если вам наложат шину, не снимайте ее, пока врач не скажет, что все в порядке.
Примите обезболивающее в соответствии с рекомендациями. Часто травма руки будет пульсировать всю ночь, не давая уснуть.
Держите руку как можно выше. Это уменьшит боль и отек.
Приходите на прием к врачу и принимайте все лекарства в соответствии с указаниями.

Предотвращение перелома руки

Чтобы предотвратить травмы рук на работе:

Следите за опасностями рук до того, как произойдет несчастный случай.
Не вытирайте мусор в машине руками.Вместо этого используйте кисть, предназначенную для этой цели.
Проверьте оборудование и механизмы перед стартом и после финиша. Убедитесь, что он в хорошем состоянии.
Перед ремонтом или чисткой оборудования убедитесь, что питание отключено, и соблюдайте все процедуры безопасности.
Не надевайте перчатки, украшения или свободную одежду при работе рядом с машиной с движущимися частями.
Носите подходящее защитное снаряжение, такое как перчатки, защитные приспособления или манжеты для предплечий, для выполняемой работы.
Убедитесь, что ваши перчатки подходят по размеру и предназначены для работы, которую вы выполняете.
Во время занятий спортом используйте соответствующее защитное снаряжение, чтобы предотвратить или ограничить масштаб переломов.
- Щитки для рук и запястий подходят для таких видов спорта, как катание на роликах, лакросс и хоккей.
- Виды спорта, в которых используется мяч (футбол, баскетбол, бейсбол, софтбол, волейбол), чаще вызывают травмы рук. Будьте особенно осторожны, играя в эти игры.
Соблюдайте меры безопасности в доме, особенно с маленькими детьми, чтобы снизить вероятность получения любых травм, включая травмы рук.
Немедленно обработайте руку, чтобы предотвратить длительную инвалидность.
Старайтесь не бить руками, не бить и не колотить любые предметы в гневе.

Перспектива со сломанной рукой

Травмы рук и пальцев могут повлиять на все, что вы делаете, поэтому важно, чтобы вы их тщательно проверяли. Ваш прогноз зависит от того, касается ли травма сустава, потеряли ли вы ткань, не заразились ли вы инфекцией и насколько хорошо вы выполняете инструкции. Вам может потребоваться операция и физиотерапия, чтобы восстановить способность пользоваться рукой даже после небольшого перелома.

Видео Миранды Ламберт и Эль Кинг ‘Drunk’ Is So ’80-е

Миранда Ламберт и Эль Кинг в центре шумной свадьбы в музыкальном клипе на их новое сотрудничество «Drunk (And I Don’t Wanna Go Home ). »

Пара отправляется в 1986 год на сцену, действие которой происходит в день свадьбы Кинга, где она и Ламберт начинают особенный день с сигареты и пива рядом со старым грузовиком, украшенным мятно-зелеными шарами, возле часовни.

На протяжении всего видео Кинг и Ламберт переходят от невесты и фрейлины соответственно к свадебным певцам, которые заставляют вас скандировать «, детка, я пьян, и я не хочу идти домой » вместе с ними. Ламберт, недовольный своим свиданием, берет дело в свои руки, наполняя чашу для пунша бутылкой водки. Другим гостям не требуется много времени, чтобы напиться после нескольких глотков смеси, и они осветят танцпол своими длинными волосами, накрашенным макияжем и изобилием нарядов 80-х.

« Итак, бармен, возьми мои ключи / Что ты хочешь от меня / Детка, я пьян / И я не хочу идти домой / Я не остаюсь, чтобы драться / Я не буду всю ночь / Детка, Я пьян и не хочу идти домой », — поют новый дуэт шумным припевом, пока гости свадьбы веселятся всю ночь напролет.

Видео заканчивается тем, что оба певца уронили микрофон.

Бывшие товарищи по турне дразнили сотрудничество в социальных сетях за несколько дней до его официального релиза в пятницу (26 февраля). Кинг открылась для Ламберт в ее туре 2019 Roadside Bars and Pink Guitars Tour и появилась на отмеченном наградой ACM «Fooled Around and Fell in Love», записанном Ламбертом, Кингом и другими разогревателями Марен Моррис, Кейли Хэммак, Эшли Макбрайд и Тенил Таунс.

«Я такой большой поклонник Elle. Она ехала с нами на Roadside Bars and Pink Guitars Tour, и все это были девушки, и мы просто стали действительно хорошими друзьями», — рассказывает Ламберт Taste of Country Nights о сотрудничество.«Я думаю, что это просто отличная песня. Я не думаю, что кого-то заботит, где она подходит, потому что это было весело и здорово. Я думаю, что она из тех артистов, которые могут все это сделать. Она вроде как вписывается, где бы она ни находилась. вписывается «.

Какая песня для питья в стране самая лучшая? Попробуйте эти:

Обама ударил школьного друга по лицу за то, что тот назвал его расовым оскорблением

Обама рассказал в своем новом подкасте, что однажды он ударил школьного друга, который назвал его расовым оскорблением.
Обама поделился этой историей с Брюсом Спрингстином в эпизоде фильма «Ренегаты: Рожденные в США».
Он также объяснил, как люди используют расовые эпитеты для утверждения власти над другими.
Посетите бизнес-раздел Insider, чтобы узнать больше.

Бывший президент Барак Обама рассказал в своем новом подкасте с музыкантом Брюсом Спрингстином, что однажды он ударил школьного друга, который в детстве назвал его расовым оскорблением.

Обама рассказал эту историю во время эпизода «Отступники: Рожденные в США», сосредоточив внимание на расе, и объяснил, как люди используют расовые эпитеты, чтобы почувствовать себя более значимыми и утвердить власть над другими.

«Когда я учился в школе, у меня был друг. Мы вместе играли в баскетбол», — сказал Обама. «И однажды мы поссорились, и он назвал меня мерзавцем».

Обама продолжил: «И я помню, что ударил его по лицу и сломал ему нос. И мы были в раздевалке.«

«Молодец», — ответил Спрингстин.

Обама сказал, что сказал ребенку: «Никогда не называй меня так».

Бывший президент сказал, что за использованием расовых оскорблений и других способов дегуманизации людей стоит схожая психология.

«Все сводится к утверждению статуса над другим. Утверждается, что:« Независимо от того, кто я — я могу быть бедным. Я могу быть невежественным.Я могу быть злым. Я могу быть уродливым. Я могу себя не любить. Я могу быть недоволен. Но знаете, чем я не являюсь? Я не ты », — сказал Обама. — Эта базовая психология, которая затем становится институционализированной, используется для оправдания дегуманизации кого-либо, использования их в своих интересах, обмана, воровства, убийства, изнасилования. em. «

Название подкаста — отсылка к гимну Спрингстина «Рожденный в США», а также, возможно, игра на одной из самых распространенных расистских атак на Обаму: ложное утверждение Дональда Трампа и других критиков о том, что первый черный президент мог не иметь родился в США.

Журнал "Дизайнер"
