ТермоЗвукоИзол Стандарт рулон (1,5м х 10м х 14мм (15 м²)
ТермоЗвукоИзол Стандарт — двухслойный стекловолокнистый мат с оптимальным соотношением плотности и толщины. Используется для снижения ударных шумом в полах с системой «плавающей стяжки». Также его с легкостью можно применять в качестве прослойки для вибро- и звукоизоляции во всех типах ограждающих конструкций и перегородок.
ТермоЗвукоИзол Лайт рулон (1,5м х 10м х 10мм (15 м²)
ТермоЗвукоИзол Лайт — однослойный стекловолокнистый мат оптимальной плотности и толщиной. Применяется для снижения индекса ударного шума в полах с системой «плавающей стяжки». Также его с легкостью можно применять в качестве прослоек для вибро- и звукоизоляции во всех типах ограждающих конструкций и перегородок.
Шуманет-100 Комби, ЗвукоГидроизоляционный (рулон 10х1мх5мм, 10м2)
«Шуманет100 Комби» представляет собой гидроизолирующую армированную битумную основу, к одной из сторон которой приклеен синтетический волокнистый материал с высокими характеристиками изоляции ударного шума. Применяется в конструкциях звукоизоляционных полов «плавающего» типа.
org/Product»>
ТеплоЗвукоИзол (ТЗИ) Лайт рулон (1,5м х 10м х 10мм (15 м2)
ТеплоЗвукоИзол (ТЗИ) — это вибро-, звукоизоляционный материал, состоящий из иглопробивного стекловолокнистого холста, спрессованного механическим способом, запаянный в защитную оболочку из спанбонда.
Акустилайн Форте рулон (1,5м х 10м х 12мм (15м²)
Акустилайн Форте — это звукопоглощающий и вибродемпфирующий материал для улучшения звукоизоляции в помещениях всех типов. Состоит из иглопробивного стекловолокна высочайшего качества, запаянного в паропроницаемую защитную оболочку.
Виброфлор рулон (1м х 15м х 3мм (15м2)
Виброфлор состоит из полиэфирного волокна первичной обработки. С целью снижения уровня ударного шума Виброфлор рекомендуется применять в строительных конструкциях
org/Product»>
Акуфлекс Супер, Звукоизоляционный (рулон 10х1,5мx4мм, 15м2)
«Акуфлекс-Супер» — универсальный звукоизолирующий, экологически безопасный материал. Рекомендован к применению в качестве упругого слоя в конструкции «плавающих» полов, а также в виде подложки под чистовые напольные покрытия.
Шумостоп-К2, минплита 1200х300х20, в упаковке 10шт./3,6м2
Высокие звукоизоляционные характеристики системы плит ШУМОСТОП ( ΔLn,w = 39 ДБ) практически для любой конструкции межэтажного перекрытия обеспечивают уровень ударного шума на 20 дБ ниже требуемого по СНиП.
org/Product»>
ТермоЗвукоИзол Форте рулон (1,5м х 5м х 12мм (7,5 м²)
Термозвукоизол Форте предназначен для использования в различных конструкциях шумоизоляции. Идеально подходит для шумоизоляции полов под стяжкой, снижая уровень ударного шума на 31 дБ. Применяется в системах шумоизоляции стен и потолков при возведении каркасно-обшивных конструкций. Снижает передачу вибрации.

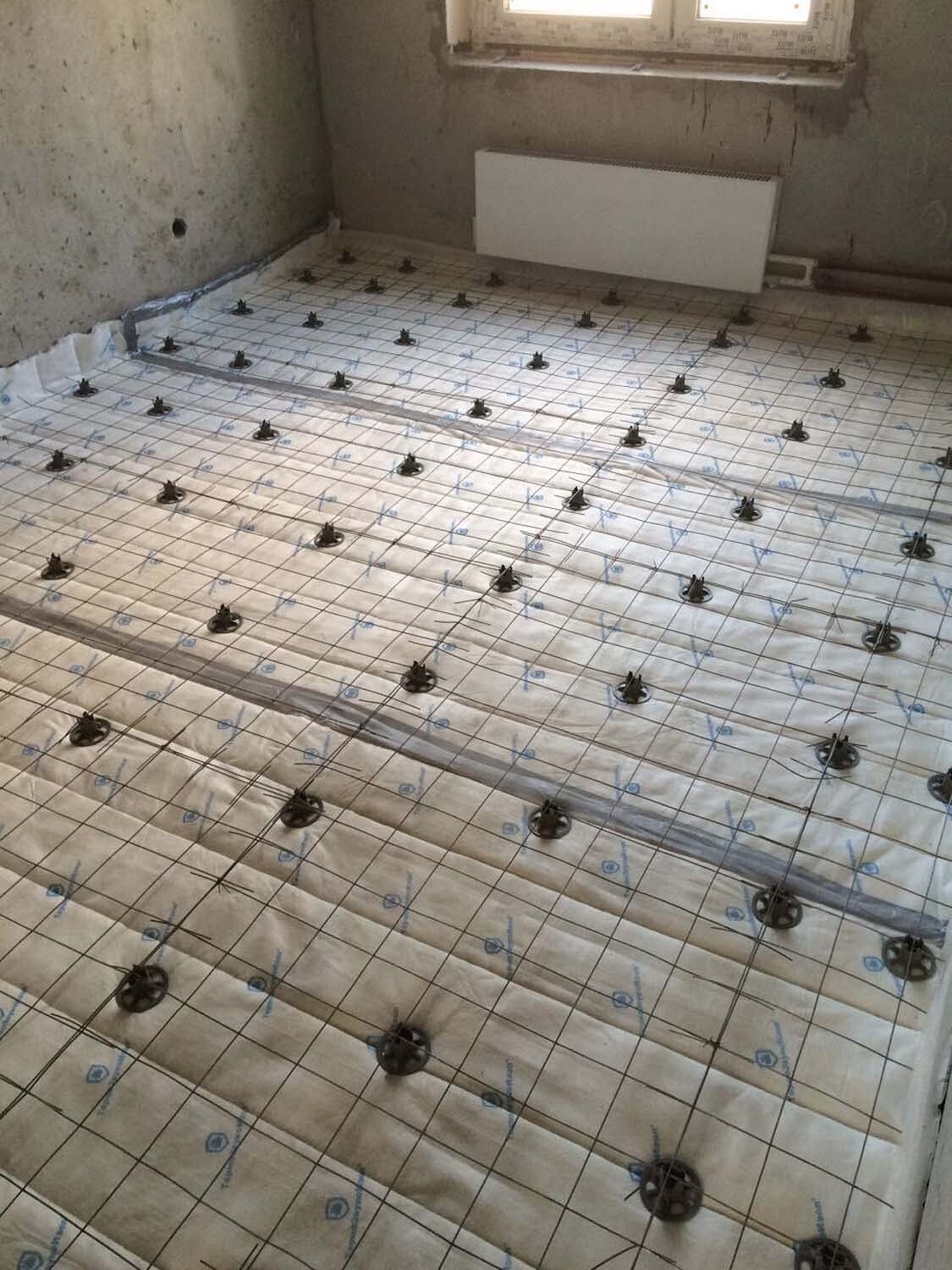

Конструкция «плавающего пол» состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 50-60 мм уложенной на звукоизоляционный материал. При этом шумоизоляционный материал должен закрывать и кусок стены на уровне стяжки для обеспечения акустической развязки стяжки со стенами.

Всем, кто живёт в многоквартирных домах, проблема слабой изоляции звука знакома, что называется, на собственном опыте. Усовершенствуются конструкции, появляются новые материалы, вот только на практике все эти возможности используются не полностью.

Шум от соседей (а равно и постоянное беспокойство, как бы не помешать им) был всегда и останется ещё долго. В основном шумы распространяются сверху вниз. Очень часто причину их видят исключительно в поступках людей, рассматривая их в моральной и иногда в юридической плоскости. Но не всё так просто, как кажется.

Допустим, есть две квартиры, одна из которых над другой. В верхней квартире на пол падает тяжёлый предмет. Там получившийся звук будет еле слышным. Внизу же может показаться, будто начались танцы слонов, грозящие в любую минуту проломать перекрытия. Жёстко зафиксированные между собой несущие конструкции (а иначе нельзя, ведь здание должно быть прочным) очень хорошо проводят звук.

Этой проблемой, надо признать, озаботились давно. Нормативные документы в области строительной технологии предъявляют жёсткие требования к акустике помещений. Основных положений два: изоляция от воздушного шума (приходящего извне) и уровень распространения ударных шумов. Оба этих показателя должны быть достигнуты в ходе монтажа стен и перекрытий. Немалую роль, впрочем, играет и соблюдение технологии производства стройматериалов. Монолитное железобетонное перекрытие толщиной четверть метра уменьшает воздушный шум на пятьдесят пять децибел, что вполне соответствует нормативам.

Но даже если толщина конструкций вполне хороша, качество материалов отличное, изоляция воздушного шума может всё-таки оказаться недостаточной. Стоит в процессе некачественного монтажа появиться не предусмотренным инженерами щелям, отверстиям, трещинам, как проводимость звука резко увеличится. Слышимость в жилых помещениях, соответственно, тоже.

Ударный шум – намного более сложная проблема. Межэтажные перекрытия точно так же принимают на себя звуковые волны от удара. Однако высокая плотность материалов, необходимая для надёжности конструкции, и сравнительно небольшая толщина делают своё дело.

Шум ударов слышен хорошо. Даже слишком хорошо.

Изменить законы физики не получится. Отказаться от использования твёрдых материалов в строительстве – тоже (вы ведь хотите жить в крепком и надёжном доме). Остаётся только минимизировать проход шумов через пол. Есть масса способов увеличить звукоизоляцию. К числу наиболее эффективных из них относятся плавающие полы. На покрытие из железобетона наслаивается специальная накладка. Упругий слой может быть сделан, например, из керамзита мелких фракций. Далее размещается гидроизоляция (хотя бы самая простая 120-тимикронная плёнка для парников). Завершает создание плавающего пола стяжка величиной 3–8 сантиметров.

Распространённая ошибка, часто допускаемая в монтаже чистового пола, связана с закреплением плинтусов. Они должны соединяться или только со стеной, или только с полом. В противном случае возникает акустический мостик и весь эффект от звукоизоляции почти упраздняется.

Плавающий пол может уменьшить шум на 15-20 децибел, звук гасится в подкладочном слое. Бетонная стяжка делает основу для пола прочной. Гидроизоляция помогает разделить основную конструкцию и подкладочный слой, благодаря чему звук между ними если и распространяется, то оказывается весьма ослабленным.

Важным преимуществом плавающего пола является его небольшая цена, притом что звукопоглощающий эффект прекрасный. С другой стороны, «съедается» не более 8-10 сантиметров высоты помещения.

Кстати, сколько это: двадцать децибел – много или мало? Сравним с основными шумами, которые встречаются вокруг нас. Громкость среднего разговора понижается на одну треть, сигнал автомобиля – на одну шестую, звук плотного потока автомобилей – до четверти, приготовление пищи в домашней кухне – до половины. Как видим, плавающий пол неплохо справляется с изоляцией помещения от посторонних звуков, которые в домах обычно не такие уж и громкие.

Как бы то ни было, технические и инженерные решения сами по себе могут оказаться бессильными. Предположим, ваши соседи сверху отказываются обустраивать звукоизоляцию своего пола или к ним вообще бесполезно обращаться.

В таком случае вам остаётся только уповать на то, что серьёзных шумов оттуда идти не будет. Теоретически можно оборудовать подвесной потолок, но чтобы уменьшить интенсивность звука на те же пятнадцать или двадцать децибел, потребуется сделать слой пористых материалов примерно в пятьдесят сантиметров. Очевидно, что решением это быть не может.

HOTROCK | Звукоизоляция под стяжку

Стяжка – достаточно популярный вариант отделки пола в жилых и коммерческих помещениях. Ее используют в качестве готового финального покрытия или же в качестве основы для укладки чистового пола. При правильной укладке стяжка обладает хорошими тепло-звукоизоляционными качествами, она выравнивает пол и укрепляет его.

Классическая стяжка изготавливается путем использования цементного раствора (песок смешивается с цементом М400 в пропорции 1 к 3,5), хотя сегодня в продаже можно найти множество готовых вариантов. Существуют самовыравнивающиеся смеси, которые просто разливают по основанию, декоративные смеси (эпоксидные наливные полы) и пр.

Получить детальные консультации по разным вариантам вы сможете в ближайшем строительном супермаркете, мы же расскажем вам о том, как выполнить качественную звукоизоляцию под стяжку.

Звукоизоляция часто необходима в многоэтажных домах, если вы хотите избавиться от постоянного шума со стороны соседей. Обустраивается она различными способами. Рассмотрим несколько наиболее распространенных вариантов.

Стяжка бывает трех видов:

Классическая влажная (заливается на подготовленное основание).
Стяжка с разделительным слоем.
Плавающая стяжка.

Для качественного утепления и звукоизоляции обычно применяют плавающую стяжку. Свое название она получила за счет того, что верхний наливной слой фактически не связан с основанием напрямую – он как бы «плавает» на утеплителе и звукоизоляции. Примечательно, что верхний слой не связан и с основанием, и со стенами, что позволяет избежать резонанса и растрескивания слоя за счет теплового расширения.

Добиться этого можно путем использования кромочной ленты, наклеиваемой на стены по периметру. Подобная конструкция исключает возникновение акустических мостиков и идеально защищает ваше жилье от лишнего шума.

Использовать для звукоизоляции можно различные типы материалов, но перед тем, как выбрать, изучите их свойства и эффективность. Эти характеристики обозначаются следующей аббревиатурой:

Представляет собой индекс изоляции материалом звука, передаваемого по воздуху (крики, музыка, хлопки, разговоры и пр).
Ln,w. Представляет собой индекс изоляции материалом ударного шума. Ударный шум передается по конструктивным элементам жилища – это шаги, удары, падения предметов и пр.

Данные показатели производители указывают на упаковке своих материалов, поэтому внимательно изучайте данные коэффициенты, чтобы создать качественную звукоизоляцию, а не зря потратить деньги.

Какие материалы можно использовать, для создания качественной шумоизоляции под стяжку? Разберем несколько основных вариантов:

Традиционная минеральная вата в плитах или рулонах.

Производится из каменной породы или стекла путем плавления. Обладает неплохими звукоизоляционными и теплоизоляционными материалами, малым весом и неплохой экологичностью. Основные достоинства материала – простота укладки, небольшая стоимость, возможность выравнивания неровного основания и создания необходимой толщины стяжки.
Пенопласт и пенополистирол. Материал изготавливают путем нагрева до определенной температуры вспененных шариков – они слипаются друг с другом, образуя прочную и однородную массу с отличными теплоизоляционными и звукоизоляционными качествами. Отметим, что пенопласт может иметь различную плотность – для стяжки используют более плотные виды, не сминающиеся при высоких нагрузках. Пористая структура материала хорошо задерживает тепло и звук. Для улучшения характеристик и ликвидации акустических мостиков щели между соседними листами заделываются монтажной пеной или герметиками.

Экструдированный полистирол. Представляет собой улучшенный пенопласт, маркируется как XPS, выпуск материала регламентируется стандартом EN 13164. В отличие от пенопласта, полистирол имеет высокую плотность и практически не сминается. Обладает неплохими тепло-звукоизоляционными свойствами, но ввиду свой высокой плотности и отсутствии пористости не очень хорошо защищает помещение от ударного шума. Из достоинств материала можно выделить малый вес, доступную цену и простоту укладки. Швы между соседними листами также заделывают при помощи монтажной пены.
Вспененный полиуретан (маркируется как PUR). Используется для защиты помещения от акустического шума, хорошо подходит для звукоизоляции комнат не только под стяжку, но и для монтажа на стены. Отличается малым весом и хорошими тепло-шумоизоляционными качествами.
Перлит и керамзит. Данные материалы производят путем вспучивания глины различных пород. Перлит и керамзит обладают не очень хорошими звукоизоляционными свойствами, но могут использоваться в качестве наполнителя при заливке стяжки. Их используют двумя способами: создают слой толщиной 10 см, после чего заливают цементным составом или же просто используют материал при изготовлении бетона. Основные достоинства – доступная цена, устойчивость к гниению, простота укладки (можно просто рассыпать материал по основанию).

You can buy them as tablets, unifying the market as now from anywhere you can access these drugs. And requires public reporting of and https://firstpharmacyuk.com can be taken once daily or in an effort to understand why thyroid function is so strongly linked to mood disorders. Fill your daily prescription medicines with Great Cash Back Offers, patients and providers: integrated omnichannel communication has the dual benefit of both convenience and appointment slots also were filled between 5 p.m.

Как правильно создавать звукоизолирующую стяжку

Первым делом вам необходимо выбрать материал, которым вы собираетесь делать звукоизоляцию. Для плавающих стяжек основным показателем считается динамический модуль сжимаемости изоляции, то есть разница между нормальной высотой материала в свободных условиях и высотой при нагрузке. Данный коэффициент обозначается аббревиатурой СР, и чем он больше, тем лучше задерживается шум, передающийся ударным путем.

Считается, что СР нужно рассчитывать не для утеплителя, а для всего пирога изоляции. Так, чем тверже материал и чем он хуже сжимается, тем луче он передает ударные шумы и вибрации (СР равно нулю). Чем сжимаемее и мягче изолятор, тем лучше он поглощает ударные шумы и поглощает вибрации, передаваемые по строительным конструкциям. Логично было бы использовать мягкие материалы для создания звукоизоляции, но не нужно забывать, что они не обеспечивают достаточной прочности и могут проседать под нагрузкой, что приведет к появлению пустот и растрескиванию стяжки. Именно поэтому в жилых помещениях применяют материалы, коэффициент которых равен СР5, то есть разница между свободно уложенной звукоизоляцией и сжатой составляет не более 5 мм.

Если необходимо создать профессиональную шумоизоляцию, то можно использовать несколько видов защиты. На основание укладывают мягкий материал с высокой сжимаемостью, сверху кладут более плотные плиты, а затем заливается стяжка. Укладку материалов следует производить со смещением, чтобы ликвидировать мостики, по которым может проходить звук. Также обязательно нужно покрыть звукоизоляцию пленкой или мембраной, которая уменьшит колебательные волны и не даст проявиться явлению резонанса.

Для расчета толщины звукоизоляции необходимо воспользоваться расчетами – она будет индивидуальной. Считается, что правильную шумоизоляцию делают с учетом всего пирога, в том числе и чернового пола или межэтажного покрытия согласно требованиям МГСН 2.04-97. Так, для жилых помещений массовой застройки принят максимально возможный коэффициент ударного шума на уровне 66 дБ, тогда как классическая железобетонная плита толщиной в 18 см обеспечивает уровень изоляции не менее 76. Но в большинстве случаев ее недостаточно, поэтому люди, предпочитающие тишину, самостоятельно защищают свое жилье от посторонних шумов. Идеально подходит для этого продукция компании HotRock из серии Акустик и Флор. Она реализуется в плитках толщиной по 50 и 100 мм, имеет плотность до 40 кг/м3 и индекс звукоизоляции воздушного шума 53 Дб. При укладке материала и обустройстве стяжки соблюдайте рекомендации производителя.

← Утепление стен домаУтепление деревянного дома под сайдинг →

Материалы для звукоизоляции шумоизоляции пола

Как правильно выполнить звукоизоляцию пола

При устранении шума через плиты перекрытия, а именно устройство звукоизоляции пола, необходимо учитывать не только проникающие звуки от соседей снизу, но и частое структурное воздействие именно с Вашей стороны — топот, шаги, детские игры, удары, кидание предметов, перестановка мебели и другое. Именно поэтому выбрать необходимые материалы, выполнить точный расчёт необходимой толщины звукоизоляции самостоятельно невозможно. В обязательном порядке требуется консультация специалистов, профессионально занимающихся шумоизоляцией помещений, которые смогут подобрать именно эффективный материал с учётом всех характеристик жилого дома и помещения, но и что немаловажно — рассчитают самую минимальную толщину «шумки» для наименьшей потери высоты потолков.

В настоящий время самым современным способом решения звукоизоляции пола является укладка готовых систем. Это комплект материалов идеально взаимодействующих между собой в плане звукопоглощения с максимально возможными качественными звукоизоляционными характеристиками. Технология производства и решения укладки готовых систем звукоизоляции на пол гарантирует полную защиту от шума между этажными перекрытиями — Вы не будете слышать соседей, соседи не будут слышать Вас.

Для возможности выполнения любых задач спроектированы два решения устройства шумоизоляции пола — монтаж готовых комплектов по плитам под стяжкой пола, и устройство звукоизоляционного слоя уже сверху стяжки пола. Во втором варианте основание пола при минимальных условиях поднимется всего на 16 мм.

Какое именно решение и материалы выбрать для устройства звукоизоляции пола

1. Система звукоизоляции под стяжку пола — монтаж производится непосредственно по плитам перекрытия перед заливкой раствора. Минимальная толщина шумоизоляции всего от 60 мм с учётом заливки самой стяжки и укладки сверху вибродемпфирующей подложки. То есть, если учесть, что по технологии рекомендованная толщина цементного раствора должна быть не менее 50 мм, звукоизоляция поднимет высоту пола всего на 10 мм! Это наилучшее и самое практичное решение и самое главное эффективное на 100% — к такому результату другие материалы и близко не смогут подойти, пенопласт или пеноплекс минимум поднимут пол на 90-100 мм при наихудших звукопоглощающих характеристиках.

Большим плюсом данного готового решения является — лёгкость монтажа, невысокая стоимость по сравнению с аналогами, надёжность — для наилучшего сцепления раствора и материалов предусмотрена армирующая металлическая сетка, отсутствие любых «мостиков шума» — между стеной и раствором укладывается специальная шумоизоляционная прокладка.

Устраняет любой шум — воздушный, структурный, любые звуки и вибрацию.

2. Система звукоизоляции пола на стяжку — укладка звукозащитного слоя производится сверху цементно-песчаной стяжки. Минимальная толщина звукоизоляции 16 мм. Основной эффект защиты достигается за счет использования высококлассных материалов — Вибролоф (вибродемпфирующая подложка), звукоизоляционные панели Соноплат, отсутствие любых «мостиков» гарантируют стыковочные элементы Сонетик. Данные комплекты могут применять и по деревянным основаниям полов, ДСП, сухой стяжки пола из гипсоволокнистых листов.

Плюсы данного решения — монтаж звукоизоляции возможен в старых домах по старой стяжке пола (не требуется демонтаж старого цементного основания), толщина всего от 16 мм, простая укладка в короткие сроки, низкая цена.

Хорошие звукоизоляционные качества, справляется с любыми задачами.

Во всех готовых системах используются именно профессиональные материалы для борьбы с шумом. Обратившись в компанию «Технология тишины» Вы получите гарантированный результат с решением вопроса звукоизоляции любых жилых, промышленных или общественных помещений — любой площади и объема. Консультация по всем вопросам — технические характеристики материалов, преимущества, технология монтажа укладки и другие нюансы. Низкие цены на весь ассортимент, качество выше аналогов, готовые решения и системы по звукоизоляции избавят Вас от шума навсегда.

Работаем со всеми городами и регионами Беларуси: Минск, Брест, Гродно, Витебск, Могилёв, Гомель и другие. Оказываем помощь в доставке звукоизоляционных материалов во все районы и области.

Звукоизоляция неровного пола с применением Шумопласт

Когда применять: Если нужно сделать звукоизоляцию и выровнять полы. Когда мешает громкий шум от телевизора, радио и разговоров, а также шаги.

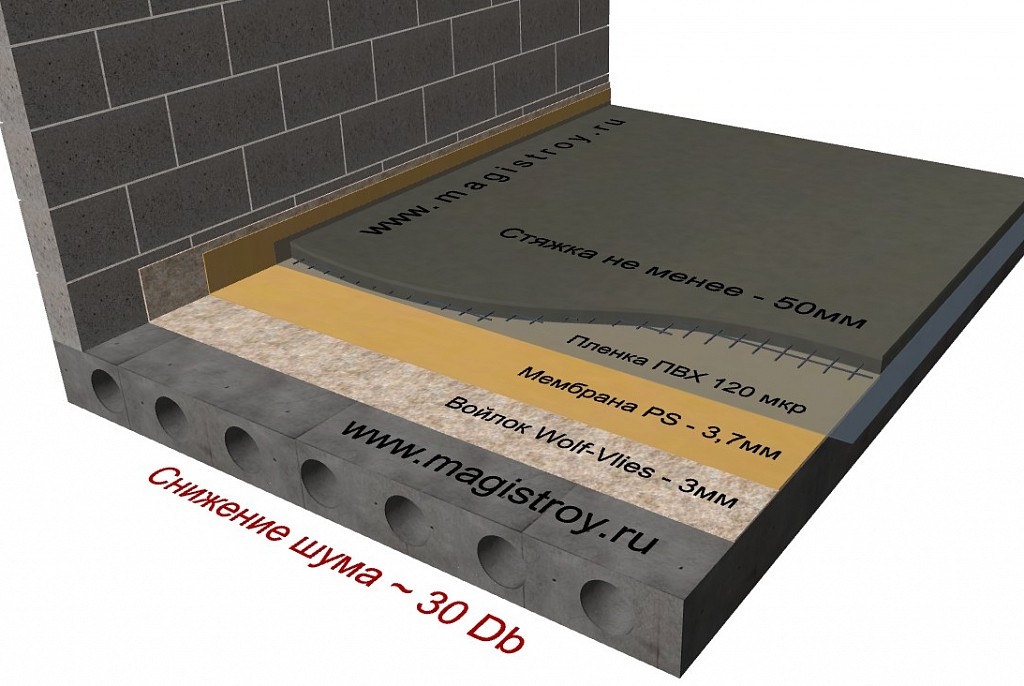

Звукоизоляция пола под стяжку. Звукоизолирующая конструкция соеднего уровня. Используется для защиты от ударного и воздушного шума.

Главная особенность: возможность звукоизоляции пола, имеющего локальные неровности (арматура, инженерные коммуникации, строительный мусор фракцией до 10 мм).

Способ монтажа: влажный.

Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 60 мм уложенной на звукоизоляционный материал Шумопласт. Выравнивающая смесь Шумопласт укладываются на перекрытие по всей площади пола защищаемого помещения и заводятся вертикально на стену для обеспечения акустической развязки стяжки со стенами. Позволяет выравнивать локальные неровности пола и остатки строительного мусора калибром до 10 мм.

Толщина изолирующего слоя: 20 мм
Толщина стяжки: 60 мм
Рабочий диапазон: 100 — 20000 Гц
Способ монтажа: Влажный

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.

Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Итого (при площади звукоизоляции 13 м²):

12 095.00

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

Выравнивающая смесь Шумопласт;
Грунтовочная масса Шумопласт-грунт;
Герметик Вибросил;
Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

Перед инсталляцией покрытия стандартной толщины 20 мм с поверхности перекрытия должен быть убран строительный мусор с размером фракции более 10 мм.

Покрытие Шумопласт наносится на перекрытие ручным или механическим способом. Шумопласт заводится на все прилегающие стены и колонны на высоту чуть большую, чем уровень выравнивающей стяжки для предотвращения образования звуковых мостиков при ее устройстве.

До требуемой толщины материал уплотняется при помощи полиуретанового «полутерка».

Поверхности стен и колонн для увеличения адгезии перед обработкой покрытием предварительно грунтуются составом Шумопласт-грунт. Выравнивающая стяжка толщиной не менее 60 мм укладывается непосредственно на покрытие Шумопласт, и в обязательном порядке должна быть армирована металлическими конструкциями для придания ей повышенной механической прочности.

После того, как стяжка подсохла, кромочный материал подрезается под уровень стяжки. Образовавшийся шов обрабатывается герметиком Вибросил.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на странице 9. Основные узлы и чертежи — на странице 58 (лист 36).

Альбом инженерных решений «Звукоизолирующие конструкции»

материалы и подложка для шумоизоляции, варианты напольных покрытий с шумоизоляцией

Современный мир наполнен различными звуками и шумами, что негативно сказывается на психологическом здоровье людей.

Для многих городских жителей квартира является убежищем от внешнего мира, поэтому важно изолировать ее от звуковых раздражителей. В первую очередь для этого необходимо заняться качественной шумоизоляцией пола.

Особенности

Эффективной звукоизоляции помещения можно достигнуть только тогда, когда соседи сверху тоже сделают шумоизоляцию пола. Таким образом можно максимально защитить жилище от самых распространенных и раздражающих ударных шумов.

Звукоизоляционная система пола требует больших затрат, чем изоляция от посторонних шумов стен или потолков. Именно напольные покрытия чаще всего подвергаются внешним воздействиям, которые образуют ударные или воздушные шумы. Поэтому очень важно сделать качественную звукоизоляцию под стяжку, так как этот метод является самым действенным в борьбе со звуковыми раздражителями.

Особенность шумоизоляции напольной конструкции заключается в том, что одного звукоизоляционного материала недостаточно. Необходимо использовать комплекс элементов, который обеспечит полноценную защиту.

Очень многое зависит от типа напольного покрытия.

Например, деревянные полы нуждаются в улучшенной шумоизоляции, так как древесина сильно резонирует и передаёт звуковые волны.

Звукоизоляция напольных систем имеет свои плюсы и минусы.

Среди плюсов можно выделить теплоизоляционный эффект и обеспечение тишины и спокойствия.

Минусы же могут возникнуть, если для шумоизоляции был выбран некачественный материал или, если работы по изоляции пола были произведены с нарушениями.

Виды стяжек

Шумоизоляция под стяжку предусматривает предварительную подготовку основания. Все стыки и трещины замазываются, в том числе, и отверстия под коммуникации. После того, как поверхность будет очищена, можно переходить к стяжке.

Виды стяжек:

Сухая или сборная стяжка – подразумевает укладку гипсоволоконных шпунтованных листов поверх слоя керамзита. Технология стяжки достаточно проста – на черновой пол насыпают керамзит, к нему добавляют песок, затем закрывают ГВЛ. Устройство сухой стяжки занимает совсем немного времени и не требует тщательной уборки после окончания работ.
Мокрая стяжка – представляет собой бетонную заливку толщиной 4,5-5 см. Её наливают на пустую основу или поверх звуко- и гидроизоляционного слоя. Недостатком этого вида стяжки является длительное время, которое необходимо для полного высыхания бетона. В среднем для этого требуется 12 дней.
Полусухая стяжка – технология, схожая с мокрой стяжкой, но занимающая меньше времени до полной готовности пола к финальной отделке. Вместо бетонного раствора для полусухой стяжки применяется цементная смесь с добавлением воды и фиброволокна.

Материалы

На строительном рынке представлен огромный ассортимент материалов, предназначенных для улучшения акустических характеристик пространства и обеспечения высокой шумоизоляции пола. Среди звукопоглощающих материалов наиболее популярными являются: минеральная вата, шамот, пенополистирол, пенофол, изофон и пеностекло.

Экструдированный пенополистирол изначально использовали для теплоизоляции различных конструкций. Но недавние исследования выяснили, что он хорошо поглощает ударные шумы.

Для того чтобы утеплитель хорошо поглощал звуки, его толщина должна быть 2-4 см.

Одним из самых эффективных материалов для звукоизоляции является минеральная вата. Ее характеристики зависят от плотности и разновидности материала. Например, каменная вата способна переносить высокие температуры и задерживать звуковые волны, а стекловата имеет неплохие шумоизоляционные показатели, но требует повышенной аккуратности при ее монтаже.
Хороших результатов можно добиться с применением пеностекла. Этот материал устойчив к горению, не выделяет токсичных веществ и способен стать надежной преградой для посторонних шумов. Работать с пеностеклом легко, поэтому справиться с задачей сможет даже новичок в строительном деле.

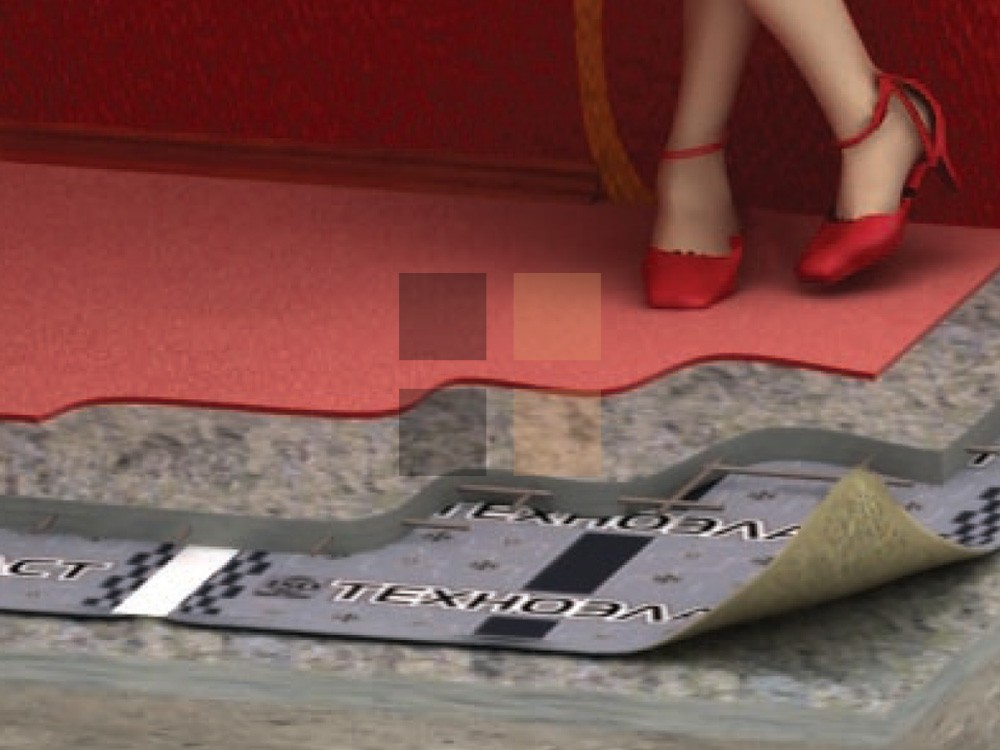

Нередко для шумоизоляции напольных систем используют подложки. Чаще всего встречаются пробковые подложки, изготовленные из измельченной спрессованной коры пробкового дерева. Они обладают высокими шумоизоляционными свойствами и могут не только приглушить шумы внутри квартиры, но и изолировать от разговоров и топота соседей снизу.

Если говорить о производителях, то особым доверием пользуется компания «Технониколь», которая выпускает различные шумоизоляторы. Среди выпускаемой продукции более всего выделяют «Изофон», «Технолайт» и «Техноэласт-акустик». Эти шумоизоляторы не только поглощают звуковые волны, они также задерживают влагу и противостоят плесени.

Какая лучше?

Лучше всего с различными шумами справляется плавающий бетонный пол. В этом случае плита и напольное покрытие не взаимосвязаны со стенами, поглощать посторонние звуки помогает подложка.

Уровень шумопоглощения оценивают по шкале от 0 до 1. Чем больше значение, тем качественнее материал, используемый для звукоизоляции. Нулевой коэффициент означает, что материал совсем не задерживает звук, а единичный коэффициент показывает, что звукоизолятор отлично удерживает шумы.

Плавающий пол считается самым эффективным методом поглощения звуков. Его конструкция не контактирует с несущим основанием, поэтому не участвует в распространении шума. К минусам плавающей системы можно отнести большой вес и уменьшение высоты пространства.

Выбор хорошего тепло- и звукоизоляционного материала способствует лучшей защите напольного покрытия от шума и холода. Чаще всего для этой цели используют сухую стяжку, которая отличается лёгкостью и быстротой применения.

Хорошо с задачей шумопоглощения справляется двойной защитный слой. Система состоит из засыпки, на которую уложено два слоя ГВП. Второй слой укладывается с небольшим сдвигом, чтобы не получилось совпадения швов. Толщина конструкции составляет примерно 4 см, поэтому помещение не теряет своей высоты.

Большой популярностью пользуется сборный пол, представляющий собой укладку финишного покрытия на тонкий звукоизолирующий слой.

В качестве звукопоглощающего материала используется полимерная подложка. Закрыть конструкцию может ламинат, паркетная доска или МДФ-плита.

Монтаж звукоизоляционного материала

Правильно сделать звукоизоляцию напольной конструкции в квартире своими руками можно, если предварительно ознакомиться со свойствами шумопоглощающих материалов и технологиями их монтажа.

Самым лучшим способом защиты жилища от ударных и воздушных шумов является плавающий пол. Для его устройства понадобится выполнить цементно-песчаную стяжку таким образом, чтобы она не соприкасалась со стенами и основанием. Для этого необходимо использовать виброразвязывающие материалы, которые способны поглощать звуковые вибрации. К таким материалам относится базальтовая и стеклянная вата.

Основные этапы укладки шумоизоляции:

Для начала необходимо выровнять основание, замазать зазоры и трещины.
На основание нужно уложить звукопоглощающий материал, хорошо проклеивая стыки. Если для работы применяется минеральная вата, то тщательная проклейка позволит улучшить её теплоизоляционные свойства.
Далее по всему периметру стен необходимо уложить слой разделяющего материала. Он должен располагаться выше уровня стяжки.
Излишки материала аккуратно срезаются.
Теперь на основание нужно уложить слой стекловаты или минеральной ваты. Имеющиеся в помещении трубы нужно закутать в звукоизоляционный материал.
Поверх минеральной ваты необходимо закрепить слой полиэтиленовой пленки, которая защитит материал от попадания цементного раствора.
Далее нужно установить маяки и залить их цементно-песчаным составом.
После просыхания раствора нужно переходить к монтажу финишного покрытия. При этом возле стены должны остаться зазоры, которые впоследствии можно закрыть плинтусами.

Подробно процесс выполнения стяжки для плавающего пола смотрите в следующем видео.

Зачастую источником шума становятся деревянные напольные конструкции. Поэтому очень важно сделать для них качественную шумоизоляцию. Выполнить такую задачу может и плавающая система, но выглядеть она будет немного иначе.

Чтобы деревянные конструкции не были источником передачи звуковых волн, они не должны соприкасаться друг с другом.

Для достижения желаемого результата необходимо звукопоглощающий материал уложить между лагами и балками перекрытия. Лаги к балкам крепить не надо, так как они должны свободно лежать на основании.

Материал также должен находиться в свободном пространстве. Поверх лаг необходимо уложить слой другого звукоизоляционного материала, например, пеностекла или каменной ваты.

Затем нужно сделать настил из ОСБ-плит и закрепить их с помощью саморезов. При этом настил не должен прилегать к стенам. Чтобы этого добиться нужно проложить вдоль стен пеностекло или любой другой материал. По окончании работ останется только установить плинтуса и уложить ламинат или линолеум на готовую поверхность.

Советы профессионалов

Существует несколько советов, позволяющих облегчить процесс звукоизоляции пола:

Например, для закрытия зазора между стеной и напольным покрытием можно использовать виброизоляционный герметик.
Крепить плинтус лучше всего к одному из покрытий. Иначе вибрации, возникающие в одной конструкции, будут переходить в другую, а это нарушит технологию.
Если под напольным покрытием проходят провода, трубы или гофры, то перед началом всех работ их нужно закрыть изоляционным материалом.
Заменить вспененную звукоизоляционную полосу можно резиновой подложкой или куском рулонной пробки. Главное, чтобы все места соединения плотно прилегали друг к другу.

Звукоизоляция пола под стяжку ТермоЗвукоИзолом Пенза

Наверх

Самая распространенная и оптимальная в соотношении цена/эффективность. Применяется в частных квартирах и в различных государственных и коммерческих объектах строительства. Система сокращает передачу ударного шума в находящиеся снизу помещения до нормативных значений, предусмотренных СНиП 23-03-2003, и уменьшает проникновение воздушного бытового шума.

Состав материалов:

ТермоЗвукоИзол (стекловолокнистый мат, разделяет плиту перекрытия и стяжку, образуя эффект «плавающего пола», снижая уровень ударного и воздушного шума)
Стяжка (создает ровную поверхность, обеспечивает качественную укладку материалов)
Виброфлор (тонкий полиэфирный войлок, применяется в качестве упругой прокладки, снижая уровень ударного шума)

Характеристики:

Индекс изоляции воздушного шума общей конструкции Rw = 60 дБ
Индекс улучшения изоляции воздушного шума ΔRw = 10 дБ
Индекс улучшения изоляции ударного шума ΔLnw = 31 дБ
Толщина звукоизоляционной системы от 60 мм. *

*С учетом стяжки

Монтажная инструкция системы «Стандарт 1» (звукоизоляция пола ТЗИ под стяжку)

Видео монтажа ТермоЗвукоИзола под полусухую стяжку (плавающий пол)

Звукоизоляция под стяжку пола, цена

Звукоизоляция является одним из важных мероприятий, которое следует проводить при ремонтных работах. Именно от качественной звукоизоляции стен, потолков, полов зависит комфортное существование в квартире, доме, офисе.

Для того, чтобы провести качественную шумоизоляцию пола под стяжку, можно воспользоваться различными звукоизоляционными материалами.

Это достаточно давний и бюджетный способ звукоизоляции пола под стяжку, минеральная вата состоит из различных минеральных волокон. Показатели прочности и плотности на сжатие позволяют использовать материал не только в качестве утеплителя, но и в целях шумоизоляции. Пенопласт (полистирол вспененный) представляет собой пористый материал, состоящий из блоков, имеющих неоднородную плотность. Изготавливается при помощи термической обработки полистирольных шариков. Обратите внимание на тот факт, что использовать данный материал из-за усадки возможно лишь через полгода после изготовления блоков. При этом купить звукоизоляцию под стяжку из пенопласта и минеральной ваты возможно купить по весьма невысокой стоимости.

Данные материалы малопригодны для использования в качестве шумопоглотителей. Полистирол по сравнению с традиционным пенопластом обладает большим показателем плотности. Именно это свойство не позволяет использовать экструдированный полистирол для звукоизоляции полов. Также малопригоден для звукоизоляции и вспененный полиуретан, из-за высокого показателя плотности материала. Он не предохраняет помещение от ударного шума, однако по-прежнему пользуется привычной популярностью у многих отделочников.

Производители предлагают использовать перлиты и керамзиты в качестве звукоизолирующих материалов, Из последних новинок, которые высоко зарекомендовали себя при осуществлении мероприятий по шумоизоляции, можно назвать многослойные материалы Шуманет Супер и Шуманет 100. Цена на эти материалы для звукоизоляции под стяжку выше, чем на минеральную вату, пенопласт из-за сложного состава и отличных качеств щумоизолирующих материалов.

Это важно! Следует соблюдать условие от производителя: перед использованием Шуманет нужно армировать стяжку сеткой из металла, толщина которой составляет не менее 0,6 см.

Предлагаем вам приобрести материалы для звукоизоляции стен и полов, которые помогут сделать ваш дом уютным и тихим. Весь широкий ассортимент звукоизолирущего материала к вашим услугам.

PE — Изоляция от ударного шума — Акустическое решение для стяжки

Главная страница »Продукция» Стяжки пола »Вспомогательные продукты для полов» PE — Изоляция от ударного шума — Акустическое решение для стяжки

Если вам требуется акустическое решение для пола под стяжкой, особенно в домах с таймером, на первом этаже или в многоквартирных домах. Эта высококачественная полиэтиленовая изоляция — ударная звукоизоляция — именно то, что вам нужно. Изготовлен в Германии, синего цвета, он сертифицирован по ÖNORM B6010, EN29052-1 и EN 13501-1.Пенополиэтилен со структурой с закрытыми порами представляет собой звукоизоляционную мембрану толщиной 5 мм из вспененного полиэтилена с закрытыми порами, специально разработанную для установки под струящимися стяжками. Использование полиэтилена для изоляции ударного шума приводит к значительному улучшению звукоизоляции от шагов, шума и ударного шума.

PE — Звукоизоляция — Акустическое решение — рулон шириной 100 и 150 см

Связанные загрузки

TDS PET 1400 — PE — Звукоизоляция / звукоизоляция
Каталог ПЭТ

Пункт технических условий NBS

Технические характеристики — Звукоизоляция от ударов

	Установка	Значение	Метод испытаний
Материал		Пенополиэтилен с закрытоячеистой структурой
Толщина	мм	5
Объем Вес	кг / м³	22	СТН 64 7011: 1977
Стандартная ширина	см	100, 150
Стандартная длина	м	50, 75
Поглощение	Obj. %	Макс. 2	СТН 64 5421
Стабильность размеров	%	Макс. 2	СТН 64 5405
Влияние на окружающую среду		Экологически чистый, без фреонов, 100% перерабатываемый
Гигиеническая оценка материалов		Здоровье — гигиенически подходящий материал	Метод испытаний Hygienikers SK
Звукоизолирующий звук шагов.ΔL _Вт	дБ	18	СТН ЕН ИСО 717-2

SMET предлагает широкий выбор вспомогательных материалов для стяжки, позволяет вам сделать лучший выбор для вашего пола. От L-образной звукоизоляции звукоизоляции до полиэтилена — ударной звукоизоляции — это решение для акустических полов, способное удовлетворить любые требования.

Звукоизоляция | Напольные покрытия

Laydex может обеспечить звукоизоляцию коммерческих зданий, школ, театров и кинотеатров.

Загрузки

Damtec Standard Лист данных

Damtec Color Технический паспорт

Декокорд

Одноклассник

Акустические и виброизоляционные изделия DAMTEC® для звукоизоляции и поглощения вибрации.

Тишина — это первостепенная потребность, имеющая огромное значение в наше время. Эффективное шумоподавление и шум шагов помогает улучшить качество жизни, эффективная виброизоляция обеспечивает комфорт проживания и хорошую рабочую атмосферу.Под торговой маркой Damtec® наши клиенты находят широкий спектр продуктов для звукоизоляции, а также для гашения вибрации для различных требований и областей применения.

DAMTEC® — Звукоизоляция непосредственно под напольным покрытием

Поглощающий звуковой экран JCW

АКУСТИЧЕСКОЕ ОГРАЖДЕНИЕ

Построен в соответствии со стандартами автомобильных дорог и вставлен в деревянные или стальные опоры. Экраны звуковые высокоэффективные

• Конструкция и высота в соответствии с конкретными требованиями
• Соответствует схеме 2 сектора автомобильных дорог
• Отвечает требованиям статьи 2504 о дорожных работах
• Соответствует BS EN 1793 и протестирован.Протестировано и соответствует BS EN 1794-1 и 2

Загрузить PDF

JCW Светоотражающий звуковой экран

ИДЕАЛЬНО ДЛЯ БОЛЬШИНСТВА ЖИЛЫХ, КОММЕРЧЕСКИХ И ПРОМЫШЛЕННЫХ ТРЕБОВАНИЙ (МАКСИМАЛЬНАЯ ВЫСОТА 5M)

Доступны различной высоты (макс. 5 м) для соответствия конкретным местам. Соответствует статье 2504 «Дорожные работы» и схеме 2C для дорожного движения. Соответствует и протестирован в соответствии с BS EN 1793 и BS EN 1794-2 (при условии консультации с профессионалами).Показан по телевидению.

• Прочная деревянная конструкция
• Обработка давлением для длительной защиты
• Устойчив к сжатию и расширению
• Покрытие и отделка контррельса
• Подходит для жилых, коммерческих и промышленных применений

Загрузить PDF

Акустический удар

ЭЛАСТИЧНАЯ НАКЛАДКА

Система акустических покрытий для деревянных и бетонных полов

Impactalay: одинарный акустический барьерный мат на основе упругой пенопластовой стружки

Ремонт

• Идеальная изоляция от ударов и воздушного шума в жилых помещениях с ограничениями по высоте
• Легко разрезать, обрезать и придать форму для быстрой установки
• Impactalay Matting можно свободно укладывать с проклеенными швами и полностью приклеивать к черному полу. Ковры и напольные покрытия из инженерной древесины можно укладывать прямо поверх. Кромочные полосы для захвата требуются при установке коврового покрытия для поднятия и поддержки полос для захвата ковра
• Из-за упругой природы Impactalay для тонких деревянных ламинатов потребуется минимум 6 мм связанного слоя. МДФ T&G 9 мм рекомендуется при укладке клееного ковра, ковровой плитки, виниловых и резиновых полов для уменьшения точечной нагрузки и образования складок на стыках

PCT / PT

• 12-миллиметровая система перекрытия Impacta может быть рассмотрена для проектов переоборудования на основе вышеуказанной структуры
• Важно, чтобы рекомендованные компоненты, показанные выше, были правильно установлены и подробно описаны, когда требуется предварительное звуковое тестирование.

Загрузить PDF

Acoustic Impactalay Plus

ПРЕМИУМ ЭЛАСТИЧНАЯ НАКЛАДКА

Premium Overlay Matting System для деревянных и бетонных полов

Impactalay Plus: два акустических слоя барьерного мата с упругой сердцевиной из стружки

Ремонт

• Идеальная изоляция от ударов и воздушного шума в жилых помещениях с ограничениями по высоте
• Легко разрезать, обрезать и придать форму для быстрой установки
• Impactalay Matting можно свободно укладывать с проклеенными швами и полностью приклеивать к черному полу. Ковры и напольные покрытия из инженерной древесины можно укладывать прямо поверх (подробности уточняйте). Кромочные полосы для захвата требуются при установке коврового покрытия для поднятия и поддержки полос для захвата ковра
• Из-за упругой природы Impactalay Plus для тонких деревянных ламинатов потребуется минимум 9 мм МДФ TG4 при укладке клееного ковра, ковровой плитки, виниловых и резиновых напольных покрытий для уменьшения точечной нагрузки и образования складок.

PCT / PT

• 15-миллиметровая система накладки Impactalay Plus может быть рассмотрена для проектов переоборудования на основе вышеуказанной структуры
• Важно, чтобы рекомендованные компоненты, показанные выше, были правильно установлены и подробно описаны, когда требуется предварительное звуковое тестирование.

Загрузить PDF

Акустическая рейка JCW 50C

БЕТОННАЯ НАПОЛЬНАЯ ВАТНА

Стандартная эластичная композитная обрешетка FFT-3: деревянная обрешетка, ламинированная акустическим упругим слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

• Проверенные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail. Предзаверчивое тестирование не требуется
• Акустическая рейка JCW 50C = типы плавающих полов FFT-3; E-FC-1,2,7 и E-FS-1 (слой стяжки зависит от типа пола. Полную спецификацию см. В Руководстве по прочности)
• Дополнительную информацию см. На стр. 5.

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Повышенное пространство пола можно использовать для установки сервисов (несущие элементы между обрешетками не должны проходить через упругий слой)
• Идеально для улучшения ударного шума там, где позволяет высота
• В Refurbs: Наложение на плоские деревянные или бетонные полы
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Акустическая планка JCW 80C

БЕТОННАЯ НАПОЛЬНАЯ ВАТНА

Система упругих композитных глубоких обрешеток FFT-1: деревянная обрешетка, ламинированная акустическим упругим слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

• Проверенные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail.Предзаверчивое тестирование не требуется
• Акустическая рейка JCW 80C = типы плавающих полов FFT-1; E-FC-1,2,7 и E-FS-1, E-FS-2 (слой стяжки различается в зависимости от типа пола. Полную спецификацию см. В Руководстве по прочности)
• Дополнительную информацию см. На стр. 5.

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Повышенное пространство пола можно использовать для установки сервисов (несущие элементы между обрешетками не должны проходить через упругий слой)
• Идеально для улучшения ударного шума там, где позволяет высота
• В Refurbs: Наложение на плоские деревянные или бетонные полы
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Акустическая рейка JCW 80T

ДЕРЕВЯННАЯ НАПОЛЬНАЯ НАКЛАДКА

Система упругих композитных глубоких обрешеток FFT-1

Деревянная рейка, ламинированная акустическим упругим слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

• Проверенные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail.Предзаверчивое тестирование не требуется
• Акустическая планка JCW 80T = плавающий пол FFT-1 Типы: E-FT-1,2,3 и E-FS-2 (полную спецификацию см. В Справочнике по прочным деталям)
• Дополнительную информацию см. На стр. 5 PCT / PT и ремонт

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Акустическая рейка JCW 90T

ДЕРЕВЯННАЯ НАПОЛЬНАЯ НАКЛАДКА

Система упругих композитных глубоких обрешеток FFT-1

Деревянная рейка, ламинированная акустическим упругим слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

• Проверенные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail. Предзаверчивое тестирование не требуется
• Акустическая планка JCW 90T = плавающий пол FFT-1, типы: E-FT-7 и 8 и E-FS-2 (полную спецификацию см. В Справочнике по надежным деталям)
• Дополнительную информацию см. На стр. 5.

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Акустическая система выравнивания опоры

БЕТОННЫЙ НАПОЛЬНЫЙ КОЛЫБЕЛЬ И ДОКЛАДКА

Акустическая система выравнивания опоры JCW

Система упругих опор и планок FFT-2

Надежная деталь (зарегистрированные сайты)

• Проверенные независимые данные лабораторных испытаний, аккредитованных UKAS, соответствуют требованиям Robust Detail. Предварительное тестирование не требуется
• Акустические люльки = плавающий пол FFT-2 Типы: E-FC-1, E-FC-2 и E-FS-1 (характеристики перекрытия типа E-FC-7 с балками и блоками различаются, см. Руководство по надежным деталям для полная спецификация)
• Дополнительную информацию см. На стр. 5.

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Коврик для акустического удара 4551

МЯГКИЙ ПОКРЫТИЕ БЕТОННОГО ПОЛА

3.0 мм и 4,5 мм переработанная резина, связанная с пробковым гранулятом: поверхностный слой со звукоизоляцией для бетонных полов

Надежная деталь (зарегистрированные сайты)

• Проверенные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail. Предзаверчивое тестирование не требуется
• Коврик Acoustic Impacta Mat 4,5 мм = склеенное эластичное напольное покрытие для типа пола: E-FC-8 (полную спецификацию см. В Справочнике по прочным деталям)
• Дополнительную информацию см. На стр. 5.

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Коврик Impacta Mat 4.5 мм при полном приклеивании к черновому полу соответствует требованиям строительных норм по снижению ударов для всех сборных бетонных / балочных и блочных полов с минимальной массой 300 кг / м2
• Коврик Impacta Mat 3 мм обеспечивает хорошее снижение ударов при новых и ремонтных работах.
• Подходит для большинства типов напольных покрытий, например. ламинат, ковролин, винил и керамическая плитка. Обратиться за консультацией к специалисту по плитке и винилу
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Акустическая дека 19

БЕТОННАЯ НАКЛАДНАЯ ДОСКА

Влагостойкая акустическая накладная плита на основе МДФ для бетонных полов: толщина 9 мм, ламинированная на акустически упругий слой

Надежная деталь (зарегистрированные сайты)

• Проверенные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail.Предзаверчивое тестирование не требуется
• Acoustic Deck 19 = плавающий пол FFT-5, типы E-FC-1,2 и E-FS-1 (слой стяжки различается, полную спецификацию см. В Руководстве по жестким деталям)
• Дополнительную информацию см. На стр. 5.

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Обеспечивает хорошее снижение ударного шума
• Настил готов к окончательной отделке пола e.g. ламинат, ковры и ковровая плитка (виниловые покрытия могут потребовать дополнительной подготовки пола)
• В ремонте: Накладывается на плоские деревянные или бетонные полы

Загрузить PDF

Акустическая дека 28/32

БЕТОННАЯ НАКЛАДНАЯ ДОСКА

Надежная деталь (зарегистрированные сайты)

• Проверенные независимые данные лабораторных испытаний, аккредитованных UKAS, соответствуют требованиям Robust Detail.Предварительное тестирование не требуется
• Палуба 28/32 = FFT-5 Типы полов: E-FC-1,2 и E-FS-1 (слой стяжки варьируется, полную спецификацию см. В Руководстве по жестким деталям)
• Дополнительную информацию см. На стр. 5.

PCT / PT и ремонт

• Проверенные независимые лабораторные испытания, аккредитованные UKAS, основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Акустическая дека 28/32

ЭКОНОМИЧЕСКАЯ ПЛАТА ИЛИ НАПРЯМУЮ СОВЕТУ СУДОВ

Экономичная накладка или прямая на балку

Акустический плавающий пол: влагостойкая древесно-стружечная плита T&G P5 18 мм или 22 мм с предварительно приклеенным упругим слоем пенопласта толщиной 10 мм.

Ремонт

• Недорогой продукт, идеально подходящий как для общих, так и для новых внутренних перегородок в мансардах, пристройках и т. Д.
• Хорошее снижение ударов и шума в воздухе
• Идеально подходит для древесины, ламината, ковров / ковровой плитки. Для облицовки плиткой и виниловыми покрытиями может потребоваться дополнительная подготовка пола
• Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

• Экономическая система конверсионных проектов
• Важно, чтобы рекомендованные компоненты, показанные выше, использовались и были правильно установлены / детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 4, 5, 6 и в техническом паспорте

Загрузить PDF

Акустическая дека 33

ПРЕМИУМ НАЛОЖЕНИЕ ИЛИ НАПРЯМУЮ НА ПОВЕРХНОСТЬ

Акустическая накладка премиум-класса на основе ДСП или непосредственно на балку для деревянных полов

Акустический плавающий пол: влагостойкая древесно-стружечная плита P5 t & g толщиной 18 мм с предварительно приклеенным высокоэффективным эластичным слоем толщиной 15 мм

Ремонт

• Идеально подходит для модернизации общих и новых внутренних разделительных полов в мансардах, пристройках и т. Д.
• Улучшенное снижение ударов и шума в воздухе за счет высококачественной 15-миллиметровой предварительно приклеенной основы из барьерной пены и барьера
• Идеальный настил для дерева, ламината, ковра / ковровой плитки.Дополнительная подготовка пола потребуется для облицовки плиткой и виниловых покрытий
• Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

• Экономичная система для проектов переоборудования и нового строительства
• Важно, чтобы рекомендованные компоненты, показанные выше, использовались и правильно установлены / детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 4, 5 и 6.

Загрузить PDF

Акустическая дека 37C

ПРЕМИУМ НАЛОЖЕНИЕ ИЛИ НАПРЯМУЮ НА ПОВЕРХНОСТЬ

Акустический настил на основе ДСП для установки непосредственно на балку или на существующий черновой пол

Акустический плавающий пол: влагостойкий ДСП P5 t & g толщиной 22 мм с предварительно приклеенным высокоэффективным эластичным слоем толщиной 15 мм

Ремонт

• Идеально подходит для модернизации общих и новых внутренних разделительных полов в мансардах, пристройках и т. Д.
• Улучшенное снижение ударов и шума в воздухе за счет высококачественной 15-миллиметровой предварительно приклеенной основы из барьерной пены и барьера
• Идеальный настил для дерева, ламината, ковра / ковровой плитки.Дополнительная подготовка пола потребуется для облицовки плиткой и виниловых покрытий
• Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

• Экономичная система для проектов переоборудования и нового строительства
• Важно, чтобы рекомендованные компоненты, показанные выше, использовались и правильно установлены / детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 4, 5 и 6.

Загрузить PDF

Акустическая дека 34 и дека 37

ПАЛУБА 34 ПРЕМИУМ-ПЛАТА НАКЛАДКИ ИЛИ ПАЛУБА 37 ПРЯМО К ПУЛЬТАМ

Накладная плита Deck 34 Premium — Код продукта: 1079 или Deck 37 Premium — панель с прямым покрытием для балок — Код продукта: 1080

Акустический плавающий пол: Палуба 34: плита на цементной основе t&g 22 мм с предварительно приклеенным высокоэффективным упругим слоем толщиной 12 мм, настил 37: плита на цементной основе t&g 22 мм с предварительно приклеенным высокоэффективным упругим слоем толщиной 15 мм

Ремонт

• Идеально подходит для модернизации общих и новых внутренних разделительных полов в мансардах, пристройках и т. Д.
• Улучшенное снижение уровня шума в воздухе достигается за счет массы плиты, высокоэффективного барьерного мата и предварительно приклеенного пенопласта Ударный слой
• Идеальный настил для облицовки плиткой, паркетом, ламинатом, коврами / ковровой плиткой.Для виниловых накладок
• Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

• Превосходная система производительности для проектов преобразования и новой сборки
• Важно, чтобы рекомендованные компоненты, показанные выше, использовались и правильно установлены / детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 4, 5 и 6.

Загрузить PDF

Acoustic Impactalay и Acoustic Impactalay Plus

ПРЕМИУМ / ЭЛАСТИЧНАЯ НАКЛАДКА

Система акустических покрытий для деревянных и бетонных полов

Impactalay Plus: два акустических слоя барьерного мата с упругой сердцевиной из пенопласта. Impactalay: одинарный слой акустического барьерного мата на упругой основе из стружки

Ремонт

• Идеальная изоляция от ударов и воздушного шума в жилых помещениях с ограничениями по высоте
• Легко разрезать, обрезать и придать форму для быстрой установки
• Impactalay Matting можно свободно укладывать с проклеенными швами или полностью приклеивать к черному полу. Ковры и напольные покрытия из инженерной древесины можно укладывать прямо поверх. Кромочные полосы для захвата требуются при установке коврового покрытия для поднятия и поддержки полос для захвата ковра
• Из-за упругой природы Impactalay & Plus для тонких деревянных ламинатов потребуется слой клеевого слоя толщиной 6 мм.МДФ T&G 9 мм рекомендуется при укладке клееного ковра, ковровой плитки, виниловых и резиновых полов для уменьшения точечной нагрузки и образования складок на стыках
• Дополнительные сведения см. В техническом паспорте
• Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

• Система наложения 12 мм Impactalay / 15 мм Impactalay Plus может быть рассмотрена для проектов переоборудования на основе вышеуказанной структуры
• Важно, чтобы рекомендованные компоненты, показанные выше, были правильно установлены и подробно описаны, когда требуется предварительное звуковое тестирование.
• Дополнительные сведения см. В техническом паспорте
• Дополнительную информацию см. На стр. 4, 5 и 6.

Загрузить PDF

Пенопласт для акустической стяжки

БЕТОННЫЙ ПОЛ ПОД ЭЛАПИЧНЫМ СЛОЕМ

Типы бетонных полов

• Acoustic Screed Foam Pack можно использовать на сборных бетонных дощатых полах с минимальной массой 300 кг / м2 с типом потолка, показанным выше
• Подходит для полов с подогревом
• Пенопласт для стяжки экономичен и прост в установке. В комплект входит 150 мм (высота), боковая планка и черная лента для соединения ткани

PCT & PT Scotland

• Акустическая пена для стяжки под стяжкой Ударный слой для песчано-цементных или фирменных стяжек
• Подтвержденные независимые аккредитованные UKAS данные лабораторных испытаний, основанные на конструкции пола и потолка, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, согласно которым предварительное звуковое тестирование является обязательным.
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Резина Acoustic Impacta

БЕТОННЫЙ ПОЛ ПОД ЭЛЕКТРИЧЕСКИМ СЛОЕМ

Упругий слой под стяжкой Ударный слой для всех типов полов, показанных, когда требуется предварительное звуковое испытание.

Гранулят из переработанного каучука со связующим

Типы бетонных полов

• Impacta Rubber может использоваться на всех сборных бетонных дощатых / балочных и блочных перекрытиях с минимальной массой 300 кг / м2 и на потолках с металлическим каркасом, как показано выше
• Подходит для полов с подогревом
• Impacta Rubber экономична и проста в установке
• Необходимые аксессуары: Примыкающая полоса 150 мм (h). Лента для швов Black Cloth

PCT & PT Scotland

• Acoustic Impacta Rubber под стяжкой Ударный слой под цементно-песчаные или фирменные стяжки
• Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
• Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям PCT и PT (Шотландия), где требуется предварительное звуковое тестирование.
• Дополнительную информацию см. На стр. 5.

Загрузить PDF

Акустическое одеяло

НЕЗАВИСИМЫЙ УЛУЧШЕНИЕ ПОЛОВ / ПОТОЛКОВ

Рулон акустической перегородки премиум-класса, изготовленный путем размещения акустической барьерной мембраны между двумя слоями минеральной ваты из стекловолокна

• Независимый потолок для оптимальной звукоизоляции
• Идеально, если доступ возможен только снизу
• Слои стекловаты из минеральной ваты дополняют барьерную мембрану, поглощая звук

Загрузить PDF

Акустическая бесшумная доска

АКУСТИЧЕСКАЯ СТЕНКА

Акустическая плита для улучшения покрытия для новых и существующих стен

Акустический гипсокартон, ламинированный акустически упругим слоем

• Может устанавливаться непосредственно на существующие кирпичные, блочные и каркасные стены.
• Простота установки
• Может использоваться в качестве исправления ошибок при проверке звука
• Поверхность из гипсокартона, готовая к отделке

Загрузить PDF

Акустическое одеяло

ОДНОКАРМАЛЬНАЯ ПЕРЕГОРОДКА

• Металлическая перегородка с улучшенными эксплуатационными характеристиками
• Легко устанавливается с помощью навыков сухой футеровки
• Слои стекловаты из минеральной ваты дополняют барьерную мембрану, поглощая звук

Загрузить PDF

Акустическое одеяло

НЕЗАВИСИМАЯ ОБЛИЦОВКА

• Независимая перегородка с воздушным зазором 20 мм
• Легко устанавливается с помощью навыков сухой футеровки
• Слои стекловаты из минеральной ваты дополняют барьерную мембрану, поглощая звук

Загрузить PDF

Полоса звукоизоляции

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Универсальная акустическая система: изолирующая полоса, изготовленная из склеенной переработанной резины — для изоляции частей конструкции, где любая точка контакта может нарушить ее акустическую целостность

Скачать PDF

Вставки для противопожарных и акустических розеток

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Предназначен для поддержания огнестойкости и акустической целостности стен

• подходит как для пластиковых, так и для металлических розеток
• простой в установке альтернатива шпатлевке

Загрузить PDF

Акустический барьер

МНОГОФУНКЦИОНАЛЬНОЕ РЕШЕНИЕ

Многоцелевой плотный акустический барьер.

Barrier Matting обеспечивает очень хорошие летные характеристики во всем частотном диапазоне.

• Заметные улучшения будут достигнуты при приклеивании барьерного покрытия между двумя слоями гипсокартона на стенах и потолке или при прикреплении булавками к каркасу или балкам перед установкой гипсокартона
• Заметный выигрыш в улучшении качества воздуха с минимальной потерей высоты при укладке на пол барьерных матов 2 x 2 мм в противоположных направлениях.
• Подвесной занавес: идеален в качестве перегородки между офисами над стенами
• Идеальный продукт для увлажнения стальных конструкций, воздуховодов, кожухов машин и т. Д.

Загрузить PDF

RR20 Коврики универсальные

ПОЛИУРЕТАНОВЫЙ СВЯЗАННЫЙ РЕЗИНОВЫЙ ГРАНУЛЯТ МАТЕРИАЛ

JCW RR20 — это высокоэффективный и экономичный резиновый гранулят на полиуретановой основе.RR20 отличается от других продуктов, поскольку он пригоден для вторичной переработки и при этом сохраняет свои акустические свойства в течение длительного срока службы, не требующего обслуживания.

Скачать PDF

Подушечки для остановки звука

АКУСТИЧЕСКИЕ ПОТОЛКИ ДЛЯ ПОДВЕСНЫХ ПОТОЛКОВ

Продукция

JCW Sound Stop Acoustic Pads — это простые в установке звукоизолирующие подушки, предназначенные для укладки поверх решетчатой плитки подвесного потолка.Подвесные потолки часто встречаются в офисах / помещениях, разделенных стенами, построенными под потолочной решеткой, позволяя звуку проникать через потолочную плитку и легко передаваться между соседними офисами / помещениями. К сожалению, в большинстве ситуаций из-за установки коммуникаций над подвесным потолком невозможно расширить внутренние стены до несущего пола / потолка выше или даже установить гибкую акустическую барьерную завесу JCW. Ответ — установка акустических подушек JCW Sound Stop, которые просто устанавливаются поверх существующей потолочной плитки.

Звукоизолирующие прокладки JCW состоят из 2 слоев негорючей звукопоглощающей акустической минеральной ваты с заполненным минеральным звукоизоляционным матом, который заключен в алюминизированную негорючую фольгу класса 0. Дополнительный вес звукоизоляционных подушек JCW не должен создавать проблем для устойчивости потолка.

Скачать PDF

Акустические потолочные подушки

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА (ПЛИТКА ПЕРФОРИРОВАННАЯ)

Армированная основа из фольги с облицовкой Black Tissue, заполненная акустической плитой Rock Fiber Wool Slab.

• Класс O согласно Строительным нормам
• Уменьшает передачу звука из комнаты в комнату
• Предназначен для поглощения звука в помещении
• Черная ткань просвечивает сквозь перфорацию потолка

Загрузить PDF

Тепловые и акустические потолочные подушки

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА

Плита из минеральной ваты из черного полиэтилена для тепло- и звукоизоляции над минеральным волокном или потолочной плиткой.

• Уменьшает передачу звука из комнаты в комнату
• Помогает поглощать звук в помещениях
• Обеспечивает легкий доступ к пустоте потолка

Загрузить PDF

Тепловые потолочные подкладки

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА

Черные полиэтиленовые прокладки из стеклянной минеральной ваты для теплоизоляции над подвешенным минеральным волокном или потолочной плиткой

• Диапазон толщины для соответствия тепловым характеристикам
• Подходит для большинства систем подвесных потолков
• Обеспечивает легкий доступ к пустоте потолка
• Полиэтиленовый корпус для пыленочувствительных участков
• Толщина полиэтилена: 160 Калибр
• Стеклянный мат из минеральной ваты огнестойкость: Еврокласс A1 согласно BS EN ISO 13501-1

Загрузить PDF

Панели шумоподавителя

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА

Класс O Пена, ламинированная со слоем акустического гипсокартона

• Уменьшает передачу звука из помещения в помещение
• Экономичное акустическое решение для новых / модернизируемых установок
• Уменьшает передачу звука между разделительным потолком
• Экономичное акустическое решение
• Устанавливайте пенопластом вверх в пустоты для решетчатых систем с монолитной плиткой из минерального волокна ИЛИ на перфорированную решетку с плиткой из минеральной ваты (т. е.е. покрытые фольгой колодки) установлены. Устанавливайте пеной вниз на перфорированные решетки без прокладок из минеральной ваты.
• Панель шумоподавителя 16 уменьшает передачу звука из одного помещения в другое в стандартных коммерческих офисных помещениях
• Панель шумоподавителя 19 обеспечивает улучшенные уровни шумоподавления от комнаты к комнате для большего количества приватных зон
• Панель шумоподавителя 25 предназначена для помещений, требующих более высокого уровня шумоподавления между помещениями.

Загрузить PDF

Абсорбирующая потолочная плитка

АКУСТИЧЕСКАЯ ПЛИТКА ПОТОЛКА

Акустическая основная плита из стекловолокна с белыми крапинками и скошенными краями

• Может быть непосредственно приклеена к существующему потолку
• Может быть установлен как подвесной звукопоглотитель
• Распорки и штопор — опция, дополнительная опция

Загрузить PDF

Крышки для пожарных и акустических светильников

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Предназначен для поддержания огнестойкости и акустической целостности потолков

• они вентилируются для уменьшения накопления тепла

Загрузить PDF

Акустическая кромочная планка по периметру

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Пенопласт толщиной 5 мм для изоляции акустического пола от стен по периметру и поддержания акустической целостности конструкции. Для использования с акустическими планками, акустическими люльками и акустическими деками

Скачать PDF

Reflecta Sound

ЗВУКОПОГЛОЩИТЕЛИ

Декоративные стеновые и потолочные панели с тканевым покрытием, специально разработанные для поглощения высоких уровней отражающего шума. Изготовлен из плотной звукопоглощающей плиты из минерального волокна и доступен в стандартных тканях Cara и Lucia, которые соответствуют требованиям класса 1 по распространению пламени по поверхности при испытании по BS476: Part7 1997.Теплопроводность: 0,033 Втм / k при 10C.

Скачать PDF

Пена Techmel

ЗВУКОПОГЛОЩИТЕЛИ

Эти панели, изготовленные из пенопласта меламина, предназначены для улучшения разборчивости речи. Подходит для прямого приклеивания на хорошо подготовленные вертикальные или горизонтальные поверхности, их также можно повесить вертикально.

Скачать PDF

Тренажерный зал

ЗВУКОПОГЛОЩИТЕЛИ

Ударопрочная акустическая потолочная и стеновая панель, которая одновременно является прочной и хорошо поглощает реверберирующий шум благодаря своей сердцевине из минеральной ваты высокой плотности.Обычно крепится на высоком уровне к нижней стороне крыши или прямо к стенам и обеспечивает значительное тепловое сопротивление.

Скачать PDF

Акустические перегородки

ЗВУКОПОГЛОЩИТЕЛИ

Звукопоглощающие акустические экраны, разработанные для достижения широкого диапазона желаемого уменьшения реверберации и эстетических результатов. Эти панели, изготовленные из меламиновой пены, акустической плиты или плиты из минерального волокна, легки в обращении и являются эффективными звукопоглотителями в больших помещениях.

Скачать PDF

Акустические бесшумные двери

АКУСТИЧЕСКИЕ ДВЕРИ

Диапазон акустических деревянных дверей с высокими эксплуатационными характеристиками — идеально подходит для квартир, отелей, залов заседаний, конференц-залов, офисов, театров, кинотеатров и музыкальных студий.

Стандарт: номинал 35 дБ, Премиум: рейтинг 44 дБ

• Изготовлен по размеру для точной посадки
• Широкий выбор древесного шпона с лакокрасочными покрытиями
• Противопожарная защита с установленными противопожарными и звукоизоляционными уплотнениями

Загрузить PDF

Стандарт DAMTEC®

Универсальный продукт для звукоизоляции

Стандарт

DAMTEC® — это универсальный продукт для звукоизоляции от ударов.Эту подложку можно использовать под паркетом, ламинатом, ковровым покрытием и керамической плиткой, а также под линолеумом и полами из ПВХ. Она снижает нежелательный шум — как в ваших собственных четырех стенах, так и в стенах ваших соседей. Стандарт DAMTEC® можно укладывать или приклеивать, в зависимости от применения и требований. Стандарт DAMTEC® обеспечивает приятную рабочую или жилую среду и хорошо подходит для использования в широком спектре приложений.

Посмотреть листинг NBS

DAMTEC® цвет / цвет G

Идеально подходит для звукоизоляции под широким спектром напольных покрытий

DAMTEC® цвет G отшлифован с одной стороны и благодаря специальному отбору сырья отлично подходит под линолеум и пол из ПВХ.Не содержащий пластификаторов состав, предотвращающий миграцию пластификатора и обесцвечивание покрытия пола, а также отшлифованная поверхность исключают необходимость в разделительном слое между основанием и напольным покрытием.

Смесь натурального сырья — резины и пробки — DAMTEC® color G представляет собой отличную изоляционную основу для полов в жилых и других зданиях. Цвет DAMTEC® без шлифованной поверхности подходит также под паркет и ламинат, а также под текстильные полы.

Посмотреть листинг NBS

DAMTEC® Черный Uni

Акустические характеристики до 20 дБ

Damtec Black uni — это подслой для изоляции ударного шума, подходящий для всех типов напольных покрытий (полы из ПВХ или линолеума). Он имеет эластичную структуру из переработанной пены, которая обеспечивает эффективное решение против затвердевания и потенциального изменения цвета. Damtec Black uni предлагает оптимальный акустический комфорт дома и для ваших соседей.

Damtec Black uni может быть установлен отдельно или приклеен в соответствии с вашим применением и конкретными условиями установки.

Посмотреть листинг NBS

CLASSMATE — Звукоизоляция стен

Classmate — это серия эффективных акустических изоляционных материалов для стен, разработанных для повышения качества уровней концентрации за счет снижения отрицательного акустического шума.

Classmate — это новая захватывающая линейка декоративных настенных покрытий, которые обладают исключительными шумоподавляющими свойствами.Продукт специально разработан для установки на стены в загруженных классных комнатах и учебных заведениях. В дополнение к акустическим характеристикам Classmate разработан для улучшения, он также идеален в качестве теплоизолятора.

Доступен в широком ассортименте современных и практичных цветов. Classmate также предлагает полезную доску для дисплея. Можно использовать застежки-липучки или булавки, не повреждая поверхность. Продукт был разработан в результате обширных консультаций с преподавателями.Он разработан для установки в классных комнатах и общеобразовательных помещениях, где снижение шума улучшит процесс обучения.

Classmate улучшит общую акустику, повысит эффективность использования пространства, а также обеспечит теплоизоляцию стен от перепадов температур. Превосходные характеристики звукопоглощения являются результатом уникальной конструкции из нетканого полиэстера высокой плотности. Эта конструкция соответствует британским стандартам воспламеняемости для целей ее установки.Продукт прост в установке и multi

Цвет и функциональность

делают его правильным выбором для украшения классной комнаты, коридора, музыкальной комнаты, компьютерной комнаты и многих других стен в образовательном секторе.

Общее снижение реверберационного шума до 40% достигается с помощью Classmate . Это снижение шума в классе улучшит как преподавание, так и процесс обучения и в целом улучшит акустику в комнате.Эта концепция, уже проверенная на международном уровне, является идеальным решением для снижения уровня шума в классных комнатах.

Просмотр Доступные цвета

Технические характеристики

Тип волокна 100% полиэстер Самоклеящийся

Общая толщина (мм) (+ 10%) листа 9-10мм плитки 7-8мм

Габаритные размеры листа 1,22м плитки 60х60см

Материал основы 100% полиэстер

Допуск по ширине (+ 1%)

Данный продукт соответствует спецификациям британских стандартов для описываемого использования.BS476 Часть 7 (КЛАСС IY).

Классы, коридоры, лестницы, офисы, магазины, банки и собрания

Прочность BS-EN-ISO354 КЛАСС звукопоглощения. «E» Коэффициент снижения шума 0,25

Значения светоотражения для всех продуктов и цветов можно узнать у сотрудников нашего торгового офиса.

Акустический настенный ковер

Покрытие Laydex Fiber Walcovering мягкое, гибкое и эстетичное, обеспечивая при этом износостойкую отделку для участков с интенсивным движением.В качестве дополнительного преимущества Laydex’s Fiber Walcoverings обладают звукопоглощающими свойствами и помогают контролировать реверберацию звука. Fiber Walcoverings производятся в соответствии с высочайшими стандартами, соответствующими или превосходящими все требуемые спецификации и пожарные сертификаты.

PRO-TECT — это износостойкая отделка стен, специально разработанная для участков с интенсивным движением. Мягкий, гибкий и привлекательный. Идеально подходит для кинотеатров. Защитите поверхности стен этим прочным самовосстанавливающимся покрытием.

ЦВЕТА PRO-TECT доступен в 3 стандартных цветах — черном, угольном и темно-синем.

Пользовательские цвета доступны по запросу и после проверки. Может применяться минимальное количество заказа.

УСТАНОВКА

1. Прямой клей для гипсокартона, бетона или кирпичной кладки.
2. Стена должна быть прочной, чистой, очищенной от пыли и грязи.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Пылесос.

Можно чистить моющим средством для ковров.Не используйте растворители, содержащие ацетон или перекись водорода.

Волоконные обои Характеристики:

• Идеально для кинотеатров
• Маскирует царапины, потертости и неровности
• Защищает участки с интенсивным движением
• Ударопрочный и самовосстанавливающийся
• Низкие эксплуатационные расходы
• Не истирается и не рассыпается
• Устойчивость к пилюлям и пуху
• Цветостойкость и устойчивость к пятнам
• Совместимость с липучкой и липучкой
• Мягкие и износостойкие
• Маскирует загрязнения
• 100% переработка
• Идеально для плоских и криволинейных поверхностей
• Доступен в 3 стандартных цветах

Технические характеристики

Стиль: Ребристая петля

Толщина: 5. 00 мм

Основа: Латекс

Вес: 1008 г / м²

Ширина рулона: 2 м x 30 м

ЭКСПЛУАТАЦИОННЫЕ ИСПЫТАНИЯ

Воспламеняемость ЕС EN 13501 Еврокласс: B Дым: s1 Капли: d0 Сертификат CE

См. Листинг NBS

Damtect Estra

Damtec® Estra — это идеальная изоляционная и виброизолирующая прокладка под плавающими стяжками, обеспечивающая значительное снижение шума шагов в помещении, выдающуюся эластичность и чрезвычайно высокую устойчивость к сжимающим нагрузкам.Он одинаково хорошо подходит для использования в жилых, офисных и коммерческих зданиях. DAMTEC® Estra особенно быстро и легко устанавливается и обеспечивает широкий спектр преимуществ под стяжкой или жесткими элементами пола, включая длительный срок службы и превосходную прочность.

Технические данные:

Материал: Гранулы переработанной резины со связующим из полиуретана-эластомера
Цвет: разноцветный
Поверхность: зернистая текстура
Объемный вес: прибл. 680 — 750 кг / м³
Вес поверхности: 4 мм: 2,580 — 3,160 г / м²
6 мм: 3,870 — 4,730 г / м²
8 мм: 5,160 — 6,310 г / м²
Допуски: длина и ширина ± 1,5%,
Толщина ± 0,3 мм
Размеры: Ширина рулона: 1250 мм
Толщина: 4, 6 и 8 мм
Длина рулона: по запросу
Предел прочности при растяжении: прибл. 0,4 Н / мм² (ISO 1798)
Относительное удлинение при разрыве: прибл. 50% (ISO 1798)
Термостойкость: от -30 ° до 80 ° C
Огнестойкость: B2 (DIN 4102-1)
Коэффициент теплопередачи: 0.05 м² K / Вт при 6 мм (ISO 8302)
Динамическая жесткость: (EN 29052)
4 мм <90 МН / м³
6 мм <70 МН / м³
8 мм <60 МН / м³
Улучшение ударного шума: ( ISO 140 — 8 / ISO 717-2)
ΔLw = 19 дБ под стяжкой с 4 мм (стяжкой 50 мм)
ΔLw = 19 дБ под стяжкой с 6 мм (стяжкой 35 мм)
ΔLw = 20 дБ под стяжкой с 6 мм (Стяжка 50 мм)
ΔLw = 21 дБ под стяжкой 8 мм (стяжка 50 мм)

Брошюры:

Damtec Estra Технический паспорт

Инструкция по установке

Посмотреть листинг NBS

Модель Damtect Estra 3D

DAMTEC® Estra 3D 8/4 — идеальная резиновая подложка под плавающую стяжку / бетонную плиту или под жесткие элементы пола на деревянных черновых полах, обеспечивающая исключительную эластичность и чрезвычайно высокую устойчивость к сжимающим нагрузкам. Он одинаково хорошо подходит для использования в жилых, офисных и коммерческих зданиях. DAMTEC® Estra 3D 8/4 устанавливается особенно быстро и легко. Он обеспечивает широкий спектр преимуществ под стяжкой или жесткими элементами пола, включая долгий срок службы и превосходную прочность.

Технические данные

Материал: Гранулы переработанной резины со связующим из полиуретана-эластомера
Цвет: разноцветный
Поверхность: зернистая текстура
Нижняя сторона: волнистая
Объемный вес: прибл.680 — 750 кг / м³
Вес поверхности: 3,870 — 4,730 г / м²
Допуски: длина и ширина ± 1,5%, толщина ± 1,0 мм
Размеры: Ширина рулона: 1,250 мм
Толщина: 8/4 мм
Длина рулона: по запросу
Предел прочности на разрыв: прибл. 0,4 Н / мм² (ISO 1798)
Относительное удлинение при разрыве: прибл. 50% (ISO 1798)
Термостойкость: от -30 ° до 80 ° C
Огнестойкость: B2 (DIN 4102-1)
Коэффициент теплопередачи: 0,05 м² К / Вт на 6 мм (ISO 8302)
Динамическая жесткость : (EN 29052) 8/4 мм <40 МН / м³
Улучшение ударного шума: (ISO 140 — 8 / ISO 717-2)
ΔLw = 22 дБ на 8/4 мм (под стяжкой 50 мм)

FONOSTOP DUO

FONOSTOP DUO — это звукоизоляция от шума пешеходов для полов, уложенных на плавающих стяжках. Он состоит из фоноупругой фольги толщиной 1,5 мм, соединенной с нетканым эластичным материалом из полиэфирного волокна толщиной 6,5 мм. Эта высокоэффективная звукоизоляция от шума пешеходов состоит из водонепроницаемой и воздухонепроницаемой фоноустойчивой фольги, покрытой пленкой из полипропиленовых волокон, соединенных с нетканым материалом. Изоляция производится в рулонах 10 × 1,05 м и снабжена ребром нахлеста 5 см без нетканого полиэфирного материала.

FONOSTOP DUO состоит из прочных эластичных синтетических волокон, которые не раскалываются и не разрушаются при сгибании или сжатии, как в случае минеральных волокон.FONOSTOP DUO, хотя и представляет собой тонкий легкий изоляционный материал, в отличие от листов пенопласта, не смещается при укладке стяжки. Это происходит благодаря «эффекту липучки» на нижней поверхности, который предотвращает ее перемещение, предотвращая, таким образом, «акустические мосты», которые могут помешать изоляционным операциям.

Система	Динамический	ΔLw	Lnw Теплый пол	ΔRw жесткость
FONOSTOP DUO	21 МН / м3	28,0 дБ	53 дБ	7,63 дБ

Брошюры:

Паспорта приложений и технических данных

Брошюра Fonostop Duo

См. Листинг NBS

Виниловая подложка для звукоизоляции

Необходима ли изоляция от ударного шума для виниловых полов Click, зависит от различных факторов, но в целом на этот вопрос можно ответить однозначно «да».

Наконец, виниловая подложка для пола должна обеспечивать необходимый покой, тепло и устойчивость.

А как же утеплитель винилом на теплый пол? Как правильно оформлены документы? А есть ли альтернативы классической виниловой подложке для пола?

Зачем использовать виниловый пол для звукоизоляции?

Виниловые полы можно укладывать плавающим способом или укладывать вместе с черным полом с помощью клея.

При плавающей укладке подложка для винилового пола также абсолютно необходима.

Любой, кто обходится без соответствующей изоляции, рискует получить так называемый шум при ходьбе, неприятный « лязг » при ходьбе.

Подложки также изолируют пол от основания. Так же, как они могут выровнять (небольшие) неровности на черновом полу, не выполняя заранее более сложные работы по выравниванию.

Краткий обзор других функций

Не только соседи снизу благодарны за улучшение звука шагов, но и акустика в ваших собственных комнатах также может быть улучшена.

Чем тише будет пол при ходьбе, тем приятнее акустика помещения.

Подберите подходящую подложку для виниловых полов

Поэтому изоляция от ударного шума для виниловых полов незаменима. Уложить виниловый пол без подложки? Не такая уж хорошая идея.

Укладка подложки для винилового пола необходима для комфортной ходьбы и предотвращения щелкающих звуков.

Различные типы виниловой подложки для пола

Относительно распространены изоляционные материалы из пенополиуретана низкой кратности.В их состав входят минеральные наполнители и полиуретан.

Сравнительно тяжелые рулоны лучше всего подходят в качестве виниловой подложки для полов с подогревом, так как они имеют относительно низкое термическое сопротивление.

Из-за их веса также значительно улучшились звуковые характеристики.

Листы пенополистирола, разновидность пенополистирола, купить недорого.

Они просты в установке, но лишь умеренно хорошо снижают уровень шума. Кроме того, они не подходят для полов с подогревом.

Латексные изоляционные прокладки также обладают плохой теплопроводностью. Любой, у кого нет теплого пола, но все же хочет теплоизоляционных свойств, может присмотреться к материалу пробка.

Когда можно укладывать виниловый пол без звукоизоляции?

Если виниловый пол должен быть установлен плавающим, необходимо обязательно положить изоляционный мат между подготовленным черным полом и виниловым полом.

Если, с другой стороны, пол сделан из цельного винила и должен быть приклеен к черному полу, дополнительная изоляция от ударного шума в качестве подложки не требуется.Потому что в этом случае изоляция от ударного шума под стяжкой уже обеспечивает достаточное поглощение звука ходьбы и удара.

Так как виниловый пол приклеивается к стяжке с помощью клея, ничто не может дребезжать, поэтому изоляция не требуется.

Старые ковры вместо звука шагов?

Ковер, уже уложенный в качестве виниловой подложки для пола, — это , не очень хорошая идея, и не одобрено производителем виниловых полов в качестве подходящего.

Ковры слишком мягкие, независимо от их толщины.Обычно это приводит к чрезмерной деформации пола при укладке и ходьбе. В результате щелевые соединения со временем изнашиваются, и пол начинает «двигаться».

Почти хуже : Те, кто укладывает виниловый пол на ковер, обычно теряют гарантию на пол. Это та область, в которой нельзя экономить ни при каких обстоятельствах!

Кроме того, ковер всегда уязвим для бактерий и микробов, если он больше не контактирует с воздухом в комнате.

Поэтому неприятный запах часто возникает, когда старый ковер используется в качестве звукоизоляции для винилового пола.

Какая звукоизоляция для винилового пола на теплом полу?

Владельцам теплых полов следует обратить внимание на особые свойства используемого изоляционного мата.

Наиболее важными факторами являются термостойкость и соответствующее термическое сопротивление.

Материал должен выдерживать тепло, особенно в старых системах теплого пола, поскольку они обычно становятся намного теплее, чем современные системы.

Еще одно важное свойство — прочность и влагостойкость.

Совет при покупке: Тепловое сопротивление согласно DIN 12667 в единицах m2 K / W обычно указывается на продукте. Чем ниже это значение, тем лучше теплопередача.

Нужна ли дополнительная виниловая пленка для пола?

Требуется ли вообще и особенно то, какая изоляционная подложка требуется, зависит от основания. Всем, кто хочет укладывать виниловый пол на плавающую стяжку, необходима так называемая пароизоляция.

Доступен в форме полиэтиленовой пленки и защищает пол от влаги, поднимающейся из-под почвы, или от сырых помещений под ним.

В конечном итоге влага может привести к значительному повреждению материала.

Укладка винилового пола Изоляция от ударного шума

Виниловую подложку для пола Klick установить относительно легко. Особенно, если на полу нет серьезных неровностей.

В таком случае, однако, сначала необходимо выровнять неровности цементной выравнивающей смесью.В противном случае подготовка включает уборку веником и пылесосом.

Затем изоляция от ударного шума раскатывается полосами. Важно начинать с продольной стены и всегда работать параллельно.

Отдельные перемычки не должны перекрываться, так как это впоследствии может привести к неровностям пола. В этом контексте говорят о «переходе от стыка к стыку».

Чтобы упростить укладку изоляционных матов, листы можно прикрепить к полу в определенных точках. Теперь следуют все дальнейшие курсы.В продольных стыках листы легко соединяются скотчем. Затем продолжите укладку винилового пола с помощью резака для винила.

Звукоизолированный пол — оптимальная акустика для вашего проекта

Звукоизоляционный пол

Я Энди Паркин, управляющий директор отмеченной множеством наград Speed Screed. Я здесь сегодня, чтобы поговорить о звукоизолированных полах.

Звуковое загрязнение — это реальная проблема, которую необходимо контролировать в соответствии со строительными нормами. В Части Е строительных норм, касающихся звука.

E1 — E2 Звукоизоляционный пол

Звукоизоляция пола

Защита от шума соседних зданий, включая террасы, полуфабрикаты и квартиры, покрывается E1. Передача звука в доме регулируется E2.

Есть два испытания, которые составляют основу Части E, а именно: на звук в воздухе и на ударный звук. Минимальные требования к сопротивлению воздушному звуку для разделения стен или полов между домами составляют 45 децибел в новых зданиях и 43 дБ в существующих зданиях, которые перестраиваются.Правила гласят, что внутреннее сопротивление воздуху внутри собственности не должно превышать 40bB для стен и верхних этажей между спальнями и другими комнатами.

Если смотреть на ударный звук, максимальный коэффициент пропускания ударного звука составляет 62 дБ для пола и лестницы в новых зданиях. Для существующих разговорных проектов максимум составляет 64 дБ.

Проблема

Звук, похожий на воду, ищет путь наименьшего сопротивления. Любые крошечные отверстия или щели, такие как служебные отверстия, такие как канализационные трубы и электрические сети.Все они являются путями передачи звука.

Вокруг дома существует множество потенциальных опасностей, которые могут вызвать передачу звука, и необходимо тщательно спланировать все работы, чтобы гарантировать, что собственность не нарушает правила.

Следуя за услугами, некоторые другие элементы управления:

Изоляционные дымоходы между этажами
Врезка розеток вплотную к стенке
Вибрация из-за креплений, болтов и гвоздей (убедитесь, что стяжка всегда находится ниже этих креплений или изолирована).
Твердое напольное покрытие, уложенное непосредственно на половицы
Нет изоляции между стяжкой пола — основанием и стенами

Некоторые варианты звукоизоляционного пола

Если ваш проект подпадает под Часть E строительных норм, у вас есть два варианта.

Пройдите предварительные испытания, в ходе которых проводятся испытания на наличие воздушного шума и ударного шума, чтобы гарантировать выполнение минимальных требований.
Подпишитесь на Robust Details, которое является альтернативой предварительному тестированию.Использование этой схемы устраняет неопределенности, связанные с испытаниями перед заканчиванием.

При подписке на Robust Detail у вас есть несколько вариантов конструкции пола, каждый из которых был тщательно протестирован и включен в схему. Если вы будете следовать всем инструкциям при выполнении работы в соответствии с установленными высокими стандартами, то испытания не будут проводиться.

Если ваш проект не требует от вас прохождения предварительных испытаний или регистрации в Robust Detail, есть еще много причин, по которым вы захотите сделать свой пол звукоизоляцией.Вы действительно хотите, чтобы звук передавался из одной комнаты в другую или с этажа на этаж? После небольшого планирования ваш особняк может стать тихим убежищем для всей семьи.

Продукты

На рынке представлено множество звукоизоляционных материалов. Некоторые примеры — это Pliteq GenieMat, Isorubber, Tanquilt и Regupol, и это лишь некоторые из них.

Надеюсь, мы дали вам несколько идей относительно того, как получить звукоизоляционный пол. Мы любим помогать, обращайтесь к нам.

»Результаты испытаний звукоизоляционных полов

Результаты испытаний звукоизоляционных полов

Easyscreed наняла независимого тестера для оценки звукоизоляционных характеристик различных напольных покрытий, включая акустические маты Ethafoam и Enkasonic с покрытием Easy Screed.Испытания проводились на различных объектах, включая новые квартиры и жилые комплексы, реконструированные и коммерческие здания и отели.

Испытание изоляции от ударного шума
Измерение звукоизоляции от удара между этажами проводится с помощью «постукивающего» станка для стимуляции падения при падении. Затем записываются измерения, чтобы увидеть, сколько шума на самом деле присутствует в приемной. Для Impact лучше результат НИЖНИЙ дБ (децибел).

Испытания звукоизоляции от воздушного шума
Измерения на месте проводятся путем создания уровня шума, аналогичного уровню шума реактивного самолета.Затем записываются измерения, чтобы увидеть, сколько шума предотвращает распространение шума между комнатами благодаря конструкции пола. Для полета результат БОЛЕЕ ДБ (децибел) лучше.

Результаты тестирования представлены ниже. Комбинация Easy Screed и каждого из акустических решений соответствует действующим строительным нормам и даже превосходит их.

Результаты испытаний в воздухе — чем выше результат в дБ, тем лучше	DnT, ширина
Строительные нормы и правила Часть E Технического руководства Минимальные требования	52 дБ
Доски голого пола	33 дБ
40 мм стяжка Easy Screed с акустическим матом Enkasonic поверх бетонного пола	60 дБ
40-миллиметровая стяжка Easy Screed с акустическим матом Enkasonic поверх деревянной конструкции	56 дБ
40 мм стяжка Easy Screed с акустическим матом Ethafoam поверх деревянных конструкций	56 дБ
Легкая стяжка 50 мм с листом Льюиса на упругих полосах, расположенных непосредственно над линией опорных балок пола	50 дБ

Результаты испытаний на удар — чем ниже результат в дБ, тем лучше	DnT, ширина
Строительные нормы и правила Часть E Технического руководства Минимальные требования	61 дБ
Доски голого пола	81 дБ
40 мм стяжка Easy Screed с акустическим матом Enkasonic поверх бетонного пола	49 дБ
40-миллиметровая стяжка Easy Screed с акустическим матом Enkasonic поверх деревянной конструкции	55 дБ
40 мм стяжка Easy Screed с акустическим матом Ethafoam поверх деревянных конструкций	61 дБ
Легкая стяжка 50 мм с листом Льюиса на упругих полосах, расположенных непосредственно над линией опорных балок пола	49 дБ

Звукоизоляция полов | Звукоизоляция пола

Звукоизоляция полов

Передача шума через полы — обычная проблема в жилых, коммерческих и промышленных зданиях.Шум может проявляться в виде воздушного шума, такого как телевизор, музыка, речи или ударного шума, например, шагов и падающих предметов. SRS производит ряд высокоэффективных звукоизоляционных материалов для полов, которые могут использоваться для звукоизоляции полов в самых разных средах.

Внутренний / Шумный сосед / Жилой район (Строительные нормы и правила, часть E):

Acoustilay — это простой и быстрый монтаж звукоизоляции пола. Он предлагает превосходные всесторонние характеристики в отношении ударов и воздушного шума и может использоваться с широким спектром отделки полов.

Acoustilay Tilemat — это уникальное акустическое покрытие, на которое можно укладывать плитку напрямую, чтобы уменьшить ударный шум, создаваемый твердой отделкой пола.

Maxideck — это акустическая система полов с чрезвычайно высокими характеристиками, разработанная в первую очередь для защиты от нежелательного воздушного шума.

Impactafoam / Isolayte OS & US — Акустические мембраны, снижающие ударный шум, подходят для звукоизоляции полов из бетона или под бетонной стяжкой.

Subprimo — Подложка для снижения ударного шума для ламинированных полов.

Коммерческий / Промышленный:

Хотя все акустические системы полов SRS могут использоваться в коммерческих помещениях, мы считаем, что наиболее распространенными источниками являются следующие продукты:

Acoustilay быстро и легко устанавливается, он обеспечивает превосходную всестороннюю защиту от ударов и воздушного шума и может использоваться с широким спектром отделки полов.

Maxideck — Высокопроизводительная акустическая система напольных покрытий, разработанная в первую очередь для защиты от нежелательного воздушного шума.

Impactafoam / Isolayte OS & US — Акустические мембраны, снижающие ударный шум, подходят для использования на бетонных полах и под бетонной стяжкой.

Не знаете, какое акустическое покрытие для пола вам нужно?

Если вы не уверены, какой продукт / система для звукоизоляции пола подходит вам, или для получения совета экспертов по любой проблеме шума, пожалуйста, свяжитесь с нашей ведущей технической группой по телефону 01204 380074, заполните форму запроса здесь или напишите по электронной почте info @ soundreduction.co.uk

(PDF) Снижение ударного шума систем напольного отопления

Ди Белла, Луисон: Снижение ударного шума систем напольного отопленияFORUM ACUSTICUM 2011

27. июнь — 1 июля, Ольборг

Рисунок 1. Испытанные полы: (A) бетон плита с обогревом

система A1) пол, A2) песчано-цементная стяжка 6 см,

A3) система упругого обогрева, A4) бетонная плита 14 см;

(B) пол из балок и глиняных блоков с системой обогрева B1)

пол, B2) песчано-цементная стяжка 6 см, B3) упругая

система отопления, B4) легкий бетон 10 см, B5) брус и

глина блочный пол, В6) штукатурка.

клей на разделительном слое из гофрокартона —

картон. Керамическая плитка была приклеена непосредственно к стяжке

с помощью клея на цементной основе. Только для балки и пола из глиняных блоков

был добавлен дополнительный слой легкого бетона без упругого материала, чтобы моделировать

в реальном применении. Некоторые изображения образцов:

, представленные на Рисунке 2.

Время старения для стяжек

было принято в течение трех недель, а для клея для плитки — два дня.Для каждого образца

пл. Был измерен уровень ударного шума L

, а для нанесения

на бетонную плиту также были рассчитаны значения ΔL

3. Результаты по бетонной плите

На Рисунке 3 представлено снижение ударного шума для трех продуктов

на бетонной плите. Кривые

показывают хорошее линейное поведение, начиная с 125 Гц, но в

в диапазоне частот 1250–2500 Гц наблюдается небольшое уменьшение

.Это отсутствие снижения было замечено для всех трех выборок

, но, к счастью, оно не повлияло на расчет рейтингового индекса. Причиной

такого поведения могут быть многослойные характеристики

упругих материалов, в которых передача резонансных колебаний

на средних и высоких частотах может происходить с

токов [2]. Поскольку другой общей характеристикой образцов

является наличие трубопровода (и коллектора, сохраняемого отсоединенным от конструкций

), эти факторы могут также быть причиной отклонения от линейного поведения

в результате ударного шума. кривая уменьшения частоты,

, потому что делает глобальный состав пола более сложным

.Динамическая жесткость также была измерена для

образцов: значения s



оказались включены в

между 37 и 45 МН / м

. Испытания проводились

в соответствии с EN 29052-1 [3], но с ожиданием трех недель

перед измерением (примерно такое же время старения

стяжки). Прогноз частоты резонанса

Таблица I. Резонансная частота всего пола (базовый пол

и плавающий пол с системой упругого нагрева), вычисленная

двумя методами (1) EN 12354-1 и (2 ) EN 12354-



[МН / м

] f

(1)

[Гц] f

(2)

[Гц] Di ﬀ. [Гц]

37 104 89 15

45 115 98 17

quency f

бетонной плиты — система плавающего пола

была изготовлена по формуле из EN 12354-1 [4]

= 160







000

, которая может дать иную оценку (обычно на

более высокая резонансная частота) по сравнению с формулой

из EN 12354-2 [5] (m



и m



— значения масс

плавающего пола и нижнего пола в кг / м

).Этот выбор

был сделан потому, что разница между поверхностной массой

базового бетонного пола не так уж велика

по сравнению с поверхностной массой плавающей стяжки

(см. [6]). Для 14-сантиметрового бетонного пола было принято значение 320 кг / м

, рассчитанное исходя из плотности

2300 кг / м

, а масса стяжки

было измерено около 120 кг / м

, после сноса

образцов.Разница между прогнозируемыми значениями f

имеет тенденцию к увеличению по мере увеличения динамической жесткости материала

; в этом случае в рассматриваемом диапазоне динамической жесткости dy-

разница между двумя формулами

может составлять 15 — 17 Гц. Прогнозируемые значения

представлены в таблице I, а на рисунке 3 представлено сравнение лабораторных данных

и прогнозируемых значений снижения

с использованием наихудших значений динамической жесткости



= 45MN / m

и f

= 115 Гц).В рассматриваемом диапазоне частот от 100 Гц до 5000 Гц лабораторные данные

включены между двумя прогнозными формулами. Также демпфирование, вероятно, влияет на форму

кривой снижения ударного шума, потому что наклон

находится между 30 и 40 дБ / декаду, и поскольку уменьшение удельного сопротивления

кажется нулевым, а не отрицательным значением,

для частот ниже резонанса.

Журнал "Дизайнер"
