Высота трубы над крышей для камина из нержавейки, как обустроить вывод на кровлю, какой вес и расположение фановой вытяжной трубы

Вентиляционные трубы на крыше должны обеспечивать беспрепятственный вывод воздуха из помещения при температуре внешней среды +12 градусов. При этом температура внутри дома должна быть 20 градусов для всех комнат кроме ванной (24 градуса).

Вытяжные трубы должны обязательно размещаться в таких комнатах как:

  • ванная;
  • туалет;
  • кухня;
  • гардеробная;
  • кладовая.

То есть вентиляция проводится в тех комнатах, которые не имеют окон и, таким образом, не имеют иного доступа свежего воздуха. Для организации системы вентиляции необходимо провести расчеты того, какая должна быть высота трубы над крышей и сколько вытяжных отверстий необходимо в комнате. Также важно набросать на бумаге предварительный план вентиляции.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница.

Чем она больше, тем сильнее воздух из внутренних помещений поднимается вверх, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Количество отводимого из комнаты воздуха зависит от силы тяги, то есть от скорости перемещения воздушных масс по вентиляционной системе. Тяга зависит от сечения трубы вентиляции, от протяженности каналов и разницы температур.

Устройство вентиляционных каналов

Выбор длины и сечения:

  • трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
  • Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
  • При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо провести заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи.

Если сделать длину каналов равной для различных комнат физически невозможно, то более длинные участки системы оснащаются вентиляционными решетками, которые позволяют снизить тягу.

Температурная зависимость вентиляции

Значительное влияние на силу тяги в системе вентиляции играет разница температур на входе и выходе канала. С увеличением разницы температур возрастает тяга.

Именно поэтому в зимнее время гравитационная вентиляция работает намного эффективнее, чем летом. Для того, чтобы тяга оставалась на приемлемом уровне, нельзя допускать охлаждения вентиляционной шахты. Для удобства защиты трубы от холода, ее помещают во внутренние стены помещения. В случае пролегания во внешних стенах ее в обязательном порядке оборачивают слоем теплоизоляции. Открытые участки труб, которые проходят по неотапливаемым помещениям, следует также утеплять.

Еще на этапе проектирования необходимо предусмотреть закладку теплоизоляции вокруг труб, проходящих под самой крышей. Если оставить этот момент без внимания, то может оказаться, что расстояния между кровлей и стенками канала недостаточно для необходимой толщины изолирующего материала. Вес трубы нержавейки позволяет обеспечить надлежащую защиту канала без создания огромных нагрузок на несущие системы.

Вытяжная труба на крыше может иметь обогрев, если она размещается вдоль труб горячего водоснабжения или отопления. При таком монтаже каналы системы не будут холодными, обогрев крыши позитивно сказывается на качестве вентиляции воздуха. Единственным минусом при этом является то, что на таких участках тяга будет немного больше, чем на других отрезках вентиляционного канала, что может привести к нарушению правильной работы системы в целом. Поэтому об этом следует подумать на этапе проектирования.

Сопротивление вентиляционного канала и вывод трубы на крышу

Тяга воздуха очень зависит от внутренней поверхности вентиляционных каналов. А если быть точнее — от трения, создаваемого стенками материала. Меньшая шероховатость при этом означает большую тягу.

Для снижения сопротивления можно поступить следующим образом:

  • Все соединения из кирпичей, блоков и других элементов, которые составляют шахту вентиляционного канала необходимо тщательно подгонять друг под друга, для того, чтобы вышла как можно более ровная плоскость.
  • Швы необходимо делать без углублений или выступов.
  • По всей своей длине, сечение канала вентиляции не должно изменяться. Если же чисто технически невозможно придерживаться данного условия, то угол отклонения стенок шахты не должен превышать 30 градусов.
  • Не допускаются любые горизонтальные площадки в вентиляционной шахте.

Вывод фановой трубы на крышу должен выполняться таким образом, чтобы не возникало никаких затруднений для вытяжки воздуха. Поэтому важно просчитать все характеристики вытяжной трубы. В зависимости от результатов проектируются вентиляционные каналы, их сечение и протяженность и т. д.

Если расположение трубы на крыше дома низкое, то тяга может быть недостаточно или еще хуже, может возникнуть обратная тяга, то есть вытяжка будет работать на втягивание воздуха. Это чревато задымлением помещения. Для того, чтобы решить эту проблему, можно использовать различные насадки на конец вентиляционной трубы. Они значительно улучшают силу тяги и позволяют системе вентиляции нормально работать при сильном или низовом ветре.

Обеспечение правильной работы системы вентиляции

Качество работы системы естественной вентиляции напрямую зависит от подхода к устройству вытяжек. Изготавливать вентиляционные трубы необходим в строгом соответствии со строительными нормами. Эффективность системы обеспечивается за счет притока в помещение необходимого количества свежего воздуха. При слабом поступлении воздуха, попадающего в дом снаружи, тяга в вентиляционных каналах будет малой. В некоторых случаях возникает эффект обратной тяги. Наиболее эффективным методом решения проблемы слабого притока воздуха в дом может быть установка приточных вентиляторов в стенах и окнах. Это особенно важно если дом построен с использованием современных материалов, не допускающих «дышащий» эффект. Именно поэтому часто после установки пластиковых окон, тяга воздуха может значительно упасть. Небольшой эффект приносит и проветривание помещения. Но он является кратковременным, так как заканчивается сразу же после закрытия окон или дверей.

Правильная вентиляция особенно актуальна для тех домов, в которых для отопления применяется газовое оборудование. Сама система вентиляции необходима не только для отвода воздуха, загрязненного продуктами горения, но также для притока свежего воздуха извне. Благодаря правильной вентиляции обеспечивается обеспечение газового котла необходимым количество кислорода, необходимого для сгорания топлива.

Для систем отопления на твердом топливе высота трубы над крышей имеет особое значение. Так, при малых ее значениях дым будет возвращаться в комнату, снижая при этом силу тяги и увеличивая вероятность возгорания. При слишком большой высоте интенсивность вывода горячего воздуха будет слишком высокой, что негативно скажется на количестве потребляемого энергоресурса для сохранения тепла в доме.

Занимаясь организацией системы вентиляции, необходимо взять во внимание множество факторов, начиная от высоты выхода шахты над уровнем крыши, заканчивая шероховатостью внутренних стенок воздушных каналов. Без надлежащего притока воздуха газ будет сгорать не до конца, таким образом, отопительная система будет работать неэффективно. Кроме того, в помещении начнет скапливаться угарный газ, что крайне опасно для здоровья человека. При этом увеличение диаметра трубы вентиляции не сможет решить возникшую проблема. По этой причине не рекомендуется устанавливать в доме газовые котлы с камерой открытого типа, так как для такого оборудования требуется гораздо большее количество кислорода, что в конце концов приводит к охлаждению помещения. Поэтому более выгодным решением является установка водяного котла у которого камера имеет закрытый тип. Эффективность отопления и вентиляции при этом возрастает в разы.

Надеемся мы дали вам общее понятие ос системах вентиляции и вывода продуктов горения систем отопления. В следующих наших статьях мы расскажем о том, как пройти крышу трубой и как выполнить проходной элемент.

Как правильно рассчитать высоту дымовой трубы?

Печь, дающая тепло, почиталась нашими предками как живое существо со своими причудами и настроением. Треск и гул в трубах, внезапно вспыхнувшие угли, погасший в печи огонь – все это трактовалось как мистические знаки и послания. Сейчас, конечно, более популярны газовые котлы и прочее современное оборудование, но иногда необычные проблемы, возникающие в отопительных системах, возвращают нас к мысли о воздействии нечистой силы. Но, конечно же, решение этих проблем лежит в плоскости физики и математики, а не эзотерики. Если печь очень сложно разжечь по утрам, если дым часто выходит обратно в помещение – дело, возможно, в неправильно рассчитанных параметрах трубы.

Зачем вообще нужна дымовая труба?

Горячий воздух, равно как и любой другой газ, имеет меньшую плотность, чем холодный, а значит, давление в трубе и за ее пределами будет отличаться. Разность давлений приводит к активному движению газов, возникает тяга. Она обеспечивает приток холодного воздуха к печи и быстрое удаление продуктов горения из дымохода. Сила тяги зависит от перепада высот – от точки входа воздуха в печь до точки выхода дыма. Таким образом, назначение дымовой трубы – увеличение естественной тяги и улучшение теплоотдачи печи.

Рассмотрим еще один важный фактор – аэродинамику. Лучший друг естественной тяги – это ветер. Столкнувшись со стенкой трубы, горизонтальный поток воздуха поворачивает наверх, формируя под стенкой зону разрежения воздуха, которая всасывает в себя дым подобно пылесосу. Тяга, в результате, становится интенсивнее и ровнее. Так что, если трубу защищает от ветра какое-либо препятствие – конек крыши, стена более высокого дома, старое дерево – проблемы с печью или котлом неизбежны.

Ищем правильное место для трубы

Во время проектирования дома необходимо позаботиться о том, чтобы расположить дымоход с наветренной стороны дома. Для этого нужно проанализировать направление господствующих ветров. Если же особенности ландшафта или внутренней планировки не позволяют этого сделать, то следует расположить дымоход с подветренной стороны, но как можно ближе к коньку.

Рассчитываем ее высоту

Общая высота

Согласно СП 60. 13330.2012, который пришел на смену устаревшему СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» высота дымовых труб, считая от колосниковой решетки до устья, должна составлять не менее 5 м.

Отметим, что под высотой трубы подразумевается перепад высот между выходом из отопительного прибора до верхней кромки трубы (не считая дымника или зонта). Это важно для дымоходов, имеющих наклонные и горизонтальные участки. Общая длина трубы при этом мало влияет на силу тяги.

Высота над поверхностью кровли

Плоские кровли

Вышеупомянутый нормативный документ говорит о том, что дымовая труба должна выступать как минимум на 500 мм над поверхностью плоской кровли. Что касается оптимального значения этого параметра, то здесь следует учесть, например, среднюю высоту снежного покрова в регионе строительства. Труба не должна заноситься снегом ни при каких обстоятельствах, а значит, ее высота должна превышать средний уровень снежного покрова как минимум на 500 мм. Это справочная величина, ее можно легко отыскать. Если же плоская крыша относится к классу эксплуатируемых, то зона выброса продуктов сгорания должна располагаться выше человеческого роста.

Если периметр крыши защищен парапетом, то труба должна возвышаться над ним на 1,0 метр. Если на крыше имеется вентиляционная труба, то дымоход должен быть выше нее на 500 мм или более. При этом между ними должно быть как минимум 5 метров.

Скатные кровли

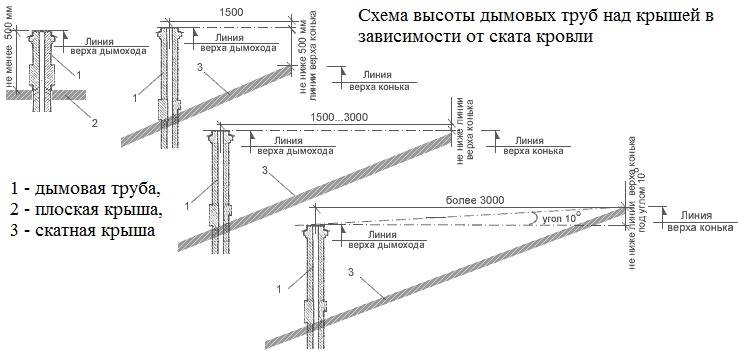

  • Дымовая труба должна выступать не менее чем на 500 мм над коньком скатной кровли, при условии, что она расположена от него на расстоянии менее 1,5 метров.
  • Если труба расположена на расстоянии от 1,5 до 3,0 метров до конька, то она не должна быть ниже его.
  • Если труба расположена на расстоянии более 3,0 метров от конька, то ее край должен быть не ниже линии, проведенной от конька под углом 10° к горизонту.

Рассмотрим на конкретных примерах

Пример №1. Пусть имеется крыша, угол наклона которой составляет 45°. От конька до оси дымохода – ровно 2 м, а значит, верх трубы должен располагаться вровень с коньком или быть чуть выше. По теореме Пифагора квадрат гипотенузы равен сумме квадратов катетов. Гипотенузой в этом случае является участок ската от конька до дымохода.

Искомая высота трубы при этом составит:

2h2 = 22
h = √2
h ≈ 1,41 м.

Пример №2. Усложним ситуацию. Пусть расстояние от конька до оси дымохода составит 5 м. Значит, при расчете высоты следует учесть линию, проведенную от уровня конька под углом 10° к горизонту. Однако, тут все оказывается намного проще. Есть специальная формула, учитывающая эту поправку.

Высота трубы = высота конька – 0,17 • расстояние от конька до оси дымохода

Коэффициент 0,17 в этой формуле – тангенс угла 10°

Умножаем 5 м на 0,17 и получаем 0,85 м. Значит, наша труба должна быть на 85 см ниже конька. Зная высоту конька, найти численное значение очень легко.

Важно: расстояние от устья трубы до поверхности кровельного покрытия должно быть не менее 500 мм!

Зоны ветрового подпора

В зону ветрового подпора входит пространство, защищенное от ветра какой-либо преградой (деревом или соседним зданием). Чтобы определить ее границы необходимо провести от наивысшей точки преграды в сторону дымохода линию под углом 45°. В этой зоне горизонтальные потоки воздуха меняют свое направление, замедляются, завихряются, что негативно влияет на качество тяги. Верх дымохода должен быть выше получившейся условной линии не менее чем на 500 мм.

Важно: если высота трубы превышает 1,5 метра, то необходимо дополнительно закрепить ее на кровле с помощью растяжек.

Для того чтобы найти численное значение высоты трубы, нужно воспользоваться следующей формулой:

T = B/P + 0,5

Где:
T – искомая высота трубы;
B – высота препятствия;
P – расстояние от дымохода до препятствия.

Например, если на расстоянии 7 м от оси дымохода расположено дерево высотой 15 м, то минимальная высота трубы будет равна:

15/7 + 0,5 = 2,64 метра

Прикладная арифметика – веселое и полезное занятие, но не тогда, когда от результатов вычислений зависит жизнь и здоровье людей. Перепроверьте расчеты у специалистов, убедитесь, что монтировать дымоход будут квалифицированные мастера, и тогда вид дымка над трубой будет вызывать лишь радостные ожидания – горячего ужина и теплого вечера!

Кладка кирпичной дымоходной трубы — Еврогиб

В этой статье мы обратим внимание на сложные моменты кладки дымоходной печи из кирпича. Наша продукция (дымники, кожухи) защищает оголовок трубы от разрушения, но надёжно работает только тогда, когда сама труба выложена правильно.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы.

Привычный многим цементно-песчаный раствор не годится для кладки дымоходных труб под кровлей. Он сравнительно легко трескается от перепадов температуры, не пропускает воздух и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина. А вот оголовок трубы (над кровлей) часто выкладывают с помощью цемента и это правильно.

Эффективность трубы зависит от силы тяги, которая, в свою очередь, зависит от высоты дымохода.

Минимальная высота должна составлять 5 м. Чем ближе головка изделия расположена к коньку крыши, тем больше высота дымохода и тем меньше сама головка. Тяга в дымоходе создается потоками воздуха, идущими снизу вверх. Такое движение воздушных масс создает небольшое разрежение, и в стояке конструкции возникает тяга.

Схема кирпичного дымохода и основные термины


Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:


  1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
  2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
  3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
  4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

  • область дымохода выше кровли выкладывается на цементно-песчаную смесь;
  • кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Устройство фундамента дымохода

Отдельный фундамент требуется только для труб, относящихся к группе коренных. Например, фундамент под дымовую трубу котельной.

Фундамент кладётся аналогично фундаменту под печь, теми же способами и с учётом таких же требований.



А собственно монтаж дымовой трубы котельной осуществляется согласно предварительно рассчитанной порядовке.


Кладка печной конструкции

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

  1. «Четверик» – в 4 кирпича.
  2. «Пятерик» – в 5 кирпичей.
  3. «Шестерик» – в 6 кирпичей.

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.


Вывод кирпичного дымохода над крышей

Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.

Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).


Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.

Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.

Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.


Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).

Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.

Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:


Порядовка выдры (вариант):


Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.

Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).


Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.


Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

  1. Плохой фундамент или основа
  2. Неподходящий кирпич
  3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
  4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
  5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
  6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Защита оголовка трубы

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

  • Защита от попадания в трубу осадков и мусора
  • Защита от птиц (они могут устроить в трубе гнездо)
  • Усиление тяги
  • Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Заказать дымник или защитный кожух на трубу можно отправив эскиз на [email protected]
