Какой должна быть высота дымохода относительно конька крыши? | Теплодар — котлы и печи для отопления и бани

Монтаж дымохода считается одним из наиболее сложных этапов установки отопительной или банной печи, камина или котла. Его конфигурацию нужно увязать с конструкцией здания и требованиями пожарной безопасности. На вопрос: «Какой должна быть высота дымохода, чтобы печь работала правильно?» — не ответит ни один производитель. Для одной и той же модели отопительного прибора, установленной в соседних домах, она может быть разной.

Предлагаем разобрать все факторы, которые влияют на высоту дымовой трубы относительно крыши, и научиться самостоятельно ее рассчитывать.

Для чего это нужно?

Камеры сгорания, или топки теплогенераторов делятся на два типа:

· Закрытая. Такая конструкция характерна для промышленных печей на твердом и жидком топливе и бытовых настенных котлов. Для подачи воздуха в топку, поддержания в ней оптимального давления и удаления продуктов сгорания используются вентиляторы. Другими словами, движение газов происходит принудительно. Если речь идет о бытовом отоплении, воздух в топку поступает с улицы, а не из помещения. Дымоход обычно выводят через стену, и он представляет собой горизонтально расположенный патрубок сравнительно небольшой длины.

· Открытая. Такая конструкция — у большинства бытовых отопительных и банных печей, в которых сжигают дрова или уголь. Воздух в топку попадает из помещения, а продукты сгорания удаляются через вертикальную трубу. Чтобы газы двигались в нужном направлении, в дымоходе должна быть устойчивая естественная тяга. За счет нее в топке создается разрежение: давление становится ниже атмосферного.

Дымоход обеспечивает поступление воздуха в камеру сгорания. Ошибки в монтаже приводят к снижению и опрокидыванию тяги, вследствие чего ядовитые продукты газификации твердого топлива попадают в помещение.

Ухудшение тяги может быть вызвано тем, что конек располагается выше уровня дымоходной трубы, и при сильных порывах ветра на крыше образуются воздушные вихри, не позволяющие дыму покинуть канал.

Как сделать правильный расчет?

Расчет включает в себя три этапа:

1. Определите сечение дымовой трубы. Если вы приобрели печь заводского изготовления, этот параметр указан в паспорте изделия. Если вы изготовили ее самостоятельно, обратитесь к документации производителя дымохода, который вы собираетесь покупать. Вам нужно найти диаграмму расчета поперечного сечения по мощности. Найдите «свой» график по виду топлива и температуре отходящих газов. В качестве примера приведем диаграмму производителя керамических дымоходов Schiedel UNI.

2. Определите расстояние от конька до дымохода. Воспользуйтесь проектом здания. Если вы не нашли этого расстояния, придется измерить его «в полевых условиях».

3. Определите высоту от колосниковой решетки до конька кровли. Измерьте расстояние от перекрытия до самой высокой точки на крыше и отнимите от него расстояние от пола до низа топки.

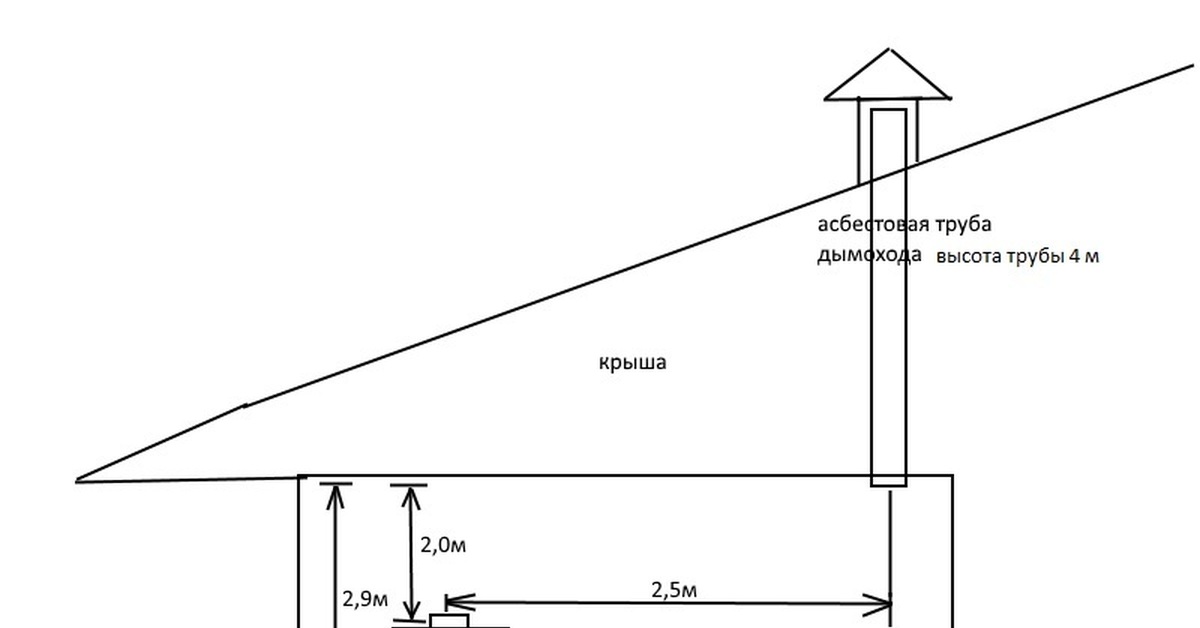

Для наглядности мы рекомендуем нарисовать эскиз и указать на нем все полученные размеры.

Определяем высоту дымохода

Один из главных нормативов, о котором часто забывают, — минимально допустимая высота. Дымоход должен иметь высоту не менее 5 метров, даже если в результате расчета получается меньше.

Рациональным расположением дымохода считается максимальная близость последнего к коньку. Если расстояние между ними составляет менее полутора метров, устье трубы делают выше конька на 500 мм. На такую же высоту поднимают дымоход на плоской кровле. Если расстояние до трубы составляет от 1,5 до 3 м, ее можно сделать вровень с коньком.

Если расстояние еще больше, на эскизе чертим 2 линии от конька кровли в сторону дымохода: горизонтальную и с уклоном в 10° до пересечения с осью трубы. В образованном ими прямоугольном треугольнике нас интересует меньший (вертикально расположенный) катет. Чтобы посчитать его, умножаем расстояние от печи до конька на тангенс 10° (0,176). Полученное значение отнимаем от высоты до конька.

Вместо математических вычислений можно воспользоваться графическим способом: начертить эскиз в масштабе и измерить высоту трубы «на бумаге».

После сборки дымохода нужно проверить его в разных атмосферных условиях и режимах работы печи. Если тяга недостаточна, мы рекомендуем нарастить трубу.

расстояние трубы над коньком, какая должна быть высота над кровлей дома, на сколько печная труба выступает, расчет

Отопительная система имеется в каждом частном строении. При этом системы могут действовать при разных типах топлива. Любая система подразумевает наличие дымохода для отвода продуктов, образующихся при сгорании (не считая электрокотлов). Однако далеко не все верно подбирают его материалы и правильно подсчитывают высоту над коньком кровли. Вот подробная инструкция, как это можно сделать.

Статьи на темы:

SCAD (34) SCAD 21 (10) Расчет фундаментной плиты (8) Эксперимент (8) Бестолковщина (7) Лира (6) Расчет дымовой трубы (5) Косяки (4) Расчет металлического каркаса (4) расчет железобетонного здания (4) Резервуар (3) ЭСПРИ (3) NormCAD (2) Монтаж (2) Расчет крановых эстакад (2) Расчет свайного фундамента (2) Склад (2) ФОК (2) продавливание (2) 12-ти метровый прогон (1) АБК (1) Автовесы (1) Автомойка (1) Автоприем (1) Армирование плит (1) Винтовые сваи (1) Галерея (1) ЖД прием (1) Запрос (1) Клейн (1) Колхоз (1) Конструкции в грунте. (1) Конструкция подмостей (1) Котлован (1) Металлическая площадка (1) Моделирование стен из штучных материалов (1) Монолитное здание (1) Монорельс (1) Норийные вышки (1) Подпорная стена с контрфорсами (1) Рама переменного сечения (1) Расчет подкрановой балки (1) Расчёт устойчивости многослойного склона (1) Ригель переменного сечения (1) Трап (1) Установка старых устройств под Windows 8 (1) Фундамент (1) Шарнирная рама. (1) Шпаргалка (1) Эстакада (1) грунт (1) момент затяжки высокопрочных болтов (1) мостовые краны (1) подвесной кран. (1) программа фундаменты (1) прутковый прогон (1) сейсмика (1) экспертиза железобетона. (1) Выполнение расчетов высоты дымовой … Расчет высоты дымовой трубы — Колодец Как правильно рассчитать высоту дымовой … Выполнение расчетов высоты дымовой … Выполнение расчетов высоты дымовой …

Какой высоты должна быть вентиляционная труба

1. Высота вентиляционной трубы над крышей, расположенной рядом с дымовой трубой, должна быть равной этой трубе.

2. Над плоской кровлей труба должна возвышаться на высоту не менее 500 миллиметров.

3. Если труба расположена на расстоянии не больше полутора метров от парапета, либо от конька, ее высота над коньком кровли должна быть больше 500 миллиметров.

4. В случае если труба находится от парапета или от конька на расстояния 1,5-3 метра ее высота должна быть не ниже конька кровли.

5. Вентиляционная труба, находящаяся от конька на расстоянии больше чем три метра, должна быть высотой не ниже линии, ориентировочно проведенной по направлению вниз от конька крыши по направлению к линии горизонта. Данную линию необходимо проводить под углом в 10 градусов.

Что такое конек?

Коньком называется верхнее ребро конструкции кровли. Этот элемент соединяет между собой скаты крыши, плоскости которых сходятся на нем в одной линии. Так как конек является верхней точкой кровли, то высота крыши определяется по его расположению.

ОБРАТИТЕ ВНИМАНИЕ!

Данный элемент выполняет функции защиты и вентиляции. Он закрывает стыки скатов, предотвращая попадание влаги и грязи во внутреннее пространство кровельного пирога. При этом через конек выходят циркулирующие воздушные массы.

Определение высоты крыши важно не только для целей обеспечения ветро- и снегоустойчивости. Большинство кровельных материалов имеют четкие диапазоны возможных углов скатов для своей установки. При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается.

Конек кровли

Если в доме планируется обустройство чердачного помещения, то диапазон возможных углов ската ограничивается требованиями к возможностям технического обслуживания помещения и к его противопожарной безопасности. Для жилых чердаков добавляются требования удобства перемещения по помещению, зависящие от роста жильцов.

Что такое конек?

ОБРАТИТЕ ВНИМАНИЕ!

Конек кровли

Резюме

Видео в этой статье поможет понять принцип вычисления длины и диаметра для дымохода и вентиляции. Но я все же считаю, что без определенных знаний в области вентиляции и отопления самостоятельно выполнить все измерения правильно сложно, лучше обратиться к специалистам, стоит эта услуга недорого.

Конечно, можно все сделать и самостоятельно, но есть риск, что контролирующие организации газового хозяйства просто не примут объект в эксплуатацию и придется все переделывать, что будет стоить намного дороже. Задавайте вопросы — буду рада обсудить эту тему в комментариях.

2 августа 2016г.Вентиляция,Вентиляция в частном доме,Проектирование вентиляции,Проектирование и расчеты дымохода,ТрубыЕсли вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Как влияет сечение дымохода на его высоту?

до 3,5 кВт: 140х140 мм;
от 3,5 до 5,2 кВт: 140х200 мм;
от 5,2 до 7,2 кВт: 140х270 мм;
от 7,2 до 10,5 кВт: 200х200 мм;
от 10,5 до 14 кВт: 200х270 мм;
свыше 14 кВт: 270х270 мм.

Дымоход с такими размерами сечения будет застрахован от явления, именуемого «просвистом». Оно заключается во встречном движении холодного воздуха сверху вниз (тяга при этом сохраняется) и наблюдается в дымоходах с неоправданно увеличенным сечением.

Хотя приведены размеры для прямоугольного сечения, наилучшим является круглое. Диаметр нужно подбирать так, чтобы его (сечения) площадь равнялась площади соответствующего по мощности прямоугольного сечения.

С высотой размеры сечения увязаны следующим образом:

Если принято решение сделать дымоход более высоким ради усиления тяги, то сечение также нужно несколько увеличить. Благодаря этому, аэродинамическое сопротивление дымохода останется прежним. Если же размеры сечения не менять, сопротивление с увеличением длины канала также вырастет, и мера эта должной эффективности не даст.
Если высоту дымохода решено увеличить из-за расположенных рядом высоких строений, то сечение нужно слегка уменьшить. Этим мы увеличим аэродинамическое сопротивление настолько, чтобы тяга осталась на прежнем уровне. В противном случае она станет чрезмерно большой , вследствие чего львиная доля всего производимого тепла будет лететь в трубу в буквальном смысле.

Пример расчета высоты дымохода

Учтите, что увеличение размеров сечения сверх меры даст обратный эффект: в широком дымоходе газы будут быстрее остывать.

Как видно, нюансов очень много, поэтому расчет дымохода считается более сложным, чем даже расчет иной кирпичной печи. Но сегодня эту задачу можно возложить на компьютерные программы, многие из которых представлены в виде онлайн-версий на специализированных сайтах.

Более дешевый вариант дымохода вместо сэндвич-варианта – дымоход из кирпича. Своими руками его изготовить вполне реально, а служит он по статистике дольше ранее упомянутого варианта.

Собираетесь установить сэндвич дымоход? Тогда советуем ознакомиться со следующими рекомендациями по монтажу.

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

Если дымовой канал выходит на поверхность крыши на расстоянии 1,5–1,3 м от конька, то для определения ее высоты проводят линию горизонта от наивысшей точки, затем назначают высоту оголовка дымохода выше этой линии. Если по краю кровли выполнены парапеты, то труба должна быть выше их.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Особенности трубы в зависимости от вида топлива и материала изготовления

Какой вид сырья вы бы ни использовали (газ, дрова, уголь, мазут), любой из них для максимального извлечения «теплых» гигакаллорий требует индивидуального подхода, точнее – обеспечения оптимального выхода продуктов горения. Дымоход для частного дома должен обеспечивать стопроцентное сгорание топлива без его перерасхода. Он должен быть прочным и долговечным, легко ремонтироваться и прочищаться.

В зависимости от того, какой вид топливного материала используется, подбирается и тип дымохода. Например, если вы собираетесь топить дровами, лучшим вариантом для вас будет кирпичная труба. Главное – правильно выбрать огнеупорный материал для кладки и изоляции. Устроенный по всем правилам, такой дымоход прекрасно аккумулирует тепло.

Однако существуют и определенные недостатки:

дымоходы из кирпича большие по весу и громоздкие. При их установке к фундаменту здания для частных домов предъявляются дополнительные требования;
шероховатая внутренняя поверхность склонна к загрязнениям, часто забивается сажей, требует ремонта и прочистки;
применение иных видов топливного материала или использование современных отопительных приборов для котельной приводит к оседанию конденсата, разрушающего дымоход;
небольшой срок эксплуатации. Как показывает практика, деструктивные процессы в дымоходе начинают происходить уже через 2-5 лет эксплуатации.

Стальные трубы — один из лучших вариантов дымохода для современных печей и котлов

Какой высоты должен быть дымоход?

Неотъемлемым условием эффективного и безопасного функционирования отопительного оборудования является правильный расчет и монтаж дымохода. Его возведение должно производиться в полном соответствии со всеми технологическими нормами опытными мастерами, обладающими достаточной квалификацией.

При возведении дымохода необходимо учитывать, что он должен соответствовать ряду определенных требований:

Высота дымохода над кровлей может отличаться в зависимости от конкретных обстоятельств и условий:

В том случае, если дымоход возвышается над крышей более, чем на полтора метра, или его невозможно надежно закрепить к несущим элементам, необходимо использовать специальные хомуты-растяжки либо конструкцию, выполняющую функцию мачты. Монтаж элементов дымохода производится снизу вверх, начиная от отопительного прибора, при этом внутренняя дымоходная труба вставляется в предыдущую, а наружная одевается на нее. Для эффективной герметизации следует использовать средство, рабочая температура которого составляет не менее 1000 градусов. Расчет высоты дымохода должен производиться с таким расчетом, чтобы места стыков с тройниками, отводами и прочими элементами, скрепляемые посредством хомутов, располагались вне перекрытий потолка. Через каждые два метра дымохода должны устанавливаться стеновые кронштейны, а на тройнике должен монтироваться опорный кронштейн. При необходимости крепления элементов дымоходной системы к различного рода строительным конструкциям применяют консоли и опорные площадки, находящиеся друг от друга на расстоянии не более пяти метров (дополнительно прочитайте статью: «Высота трубы над крышей»).

В процессе монтажа дымовых каналов нельзя допускать их соприкосновения с электропроводкой, газовой трубой и иными коммуникациями. При проведении дымохода через кровлю и систему перекрытия необходимо оставлять от обрешетки и прочих элементов отступ, который бы обеспечивал должную пожаробезопасность. Чтобы предотвратить возгорание примыкающих к дымоходу конструкций из горючих материалов следует либо также оставлять отступы, либо делать разделы из негорючих материалов. Размеры данных разделов при использовании в конструкции здания горючих материалов должны составлять 500 миллиметров, для защищенных конструкций – 380 миллиметров. Защищенными считаются конструкции, зашитые металлическими листами по 8-миллиметровому асбестокартону, либо покрытые 25-миллиметровым слоем штукатурки по металлической сетке.

Как правильно выбрать и установить дымоход, подробнее на видео:

Монтаж дымохода вблизи горючих конструкций должен производиться с таким расчетом, чтобы они не нагревались выше 50 градусов. Защитные разделы должны быть больше толщины перекрытия или потолков на 70 миллиметров. Расстояние между дымовыми каналами и склонными к возгоранию конструкциями должно быть не менее 260 миллиметров при условии защищенности этих конструкций. Дымоход не должен иметь горизонтально ориентированных участков длиной более одного метра. В случае, если кровля изготовлена из горючих материалов, на дымоход необходимо устанавливать искроуловители из металлической сетки с отверстиями не более 5х5 миллиметров (прочитайте: «Искрогаситель на дымоход — особенности использования»).

После того, как принято окончательное решение, какой высоты должен быть дымоход, и завершены все работы по его монтажу, следует выполнить контрольную топку, позволяющую оценить герметичность стыков и проверить, не нагреваются ли расположенные вблизи конструкции, выполненные из горючих материалов. При первом использовании допускается небольшое задымление и появление специфического запаха из-за испарения остатков масла и герметика.

При использовании модульной дымоходной системы следует избегать:

сушки на ее элементах обуви, одежды и иных предметов;
эксплуатации не предусмотренным руководством способом;
удаления налета сажи путем выжигания;
применения хлора и его соединений;
размещения возле дымоходной трубы предметов и средств, склонных к возгоранию;
использования в качестве топлива строительного мусора, бытовой химии, лакокрасочных средств и угля.

С целью обеспечения нормального функционирования дымохода и предотвращения скопления смолы и сажи, которые впоследствии могут воспламеняться, необходимо как минимум дважды за отопительный сезон производить чистку дымоходной трубы.

Правильный монтаж и последующая эксплуатация дымохода – залог не только эффективной работы нагревательного оборудования, но и минимизации риска возникновения пожароопасных ситуаций.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
Высота дымохода над плоской кровлей составляла не менее полуметра.
Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Как рассчитать высоту конька двухскатной крыши

Расчет высоты конька двускатной крыши производится двумя способами: схематическим и математическим. Точность получаемых результатов у них примерно одинакова, так как в их основе лежат аналогичные принципы тригонометрии.

Оба метода предполагают, что высота конька определяется по известным углам скатов и длине пролета крыши.

Математический расчет осуществляется с помощью формулы c = a × tan b, где:

C – это длина конька;
a – это половина длины пролета;
b – это угол наклона крыши.

Использование данной формулы обуславливается тем, что конструкция двухскатной крыши представляет собой равнобедренный треугольник, который разделяется своей высотой на два прямоугольных.

Схематический расчет предполагает построение треугольника с формой аналогичной форме крыши в строго выдерживаемом масштабе. Самый удобный масштаб для чертежей – это 1:100, где 1 сантиметру в графическом выражении соответствует 1 метр реальных показателей.

Сначала нужно провести линию пролета крыши, которая будет основанием треугольника. Затем находится ее середина, из нее проводится ось симметрии. С помощью транспортира от концов этой линии откладывается установленный угол ската. В соответствии с отмеченным углом нужно провести линию. Точка, в которой она будет пересекаться с осью симметрии, станет ориентировочным местом расположения конька.

ОБРАТИТЕ ВНИМАНИЕ!

К полученным показателям добавляется толщины коньковой доски и других доборных элементов, устанавливаемых в верхней части конструкции.

Расстояние от основания до точки пересечения оси симметрии с линией ската измеряется и преобразуется в соответствии с масштабированием в реальную высоту конька.

Несмотря на возможные погрешности, связанные с неточностью выполненных чертежей, графический метод позволяет получить хорошие результаты.

Расчет высоты конька

Размер дымохода для газового котла

Газовые котлы бывают с открытой и закрытой камерой сгорания. Агрегаты с закрытой камерой сгорания комплектуются коаксиальными дымоходами. Правила размещениях их довольно просты:

Дымоход идет с поворотом в 90 градусов и в идеале должен сразу выводиться за стену горизонтально
Вывод должен производится под небольшим уклоном к улице, чтобы конденсат не попадал в котел.
Если труба монтируется вертикально, то нужно предусмотреть конденсатоотводчик.
Высота дымохода для газового котла с закрытой камерой регламентируется каждым производителем по-своему, потому что мощность дымососа в котел может отличаться. Поэтому перед монтажом изучите инструкцию.
Над крышей и коньком дымоход выводить не нужно.

Для котлов с открытой камерой сгорания высота дымохода рассчитывается аналогично описанному выше способу.

Пара советов

Когда в доме есть альтернативное отопление, оно тоже требует дымоотвода. Но производить разные дымоотводные системы нерентабельно. Их проще объединить в одну, в которую соединятся все каналы, произведенные с учетом таких параметров, как мощность оборудования, количество дымов и тип горючего. Такие сооружения обладают рядом плюсовых качеств:

они экономят жилую площадь;

все системы работают стабильно;

бережется время, средства и труд.

Но рассчитать подобные конструкции могут только лишь специалисты.

Как рассчитать высоту конька двухскатной крыши

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Рекомендуем Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Объём притекающего воздуха

Как правило, жилые дома оборудованы естественной циркуляцией воздушных потоков. Приток наружного воздуха может осуществляться через окно или специальный клапан. Отток же происходит через вентканал. Он может быть расположен внутри стены или сконструирован как приставной. Во внешней стене вент канал обустраивать нельзя, поскольку в таком случае на поверхности может образоваться конденсат, что приведёт к повреждению сооружения. Также из-за охлаждения скорость движения воздуха может снизиться.

Значения для вентиляционных труб в жилых домах определяются установленными требованиями, которые регламентирует СНиП. Немаловажное значение имеет и кратность обмена, отражающая качество работы вентиляционной системы. Так, объём притекающего в комнату воздуха должен иметь следующие значения:

в жилом здании — 3 м³ в час на один квадратный метр площади. При этом данный показатель не зависит от того, какое количество людей находится в помещении. Санитарными нормами установлено, что для временно пребывающих людей в здании достаточно 20 м³ в час приточного воздуха, а постоянным жильцам требуется 60 м³;
в подсобном сооружении (например, в гараже) — не меньше 180 м³ воздуха в час.

Для вычисления диаметра вент трубы используют систему, в которой присутствует только естественный воздушный приток, без установленных принудительных устройств. Наиболее простым способом расчета является соотношение площади комнаты к сечению отверстия вент канала.

Для жилого помещения на один квадратный метр требуется 5,4 м² сечения воздуховода, а для подсобного — 17,6 м². При диаметре 15 м² достаточная циркуляция воздушных потоков обеспечена не будет. Для получения более точных цифр необходимо использовать сложные расчеты.

Правила выбора сечения дымохода

Сечение для цилиндрического дымохода камина рассчитывают по отношению к размеру топки в пропорциях 1:10, а сечение квадратного кирпичного сечения 1:1,5.

Диаметр дымохода не может быть меньше размера поддувального отверстия. Помните, соблюдения этих размеров напрямую влияет на работу системы отопления. При теплоотдаче 300 Ккал в час сечение не может быть менее 140*140 миллиметров.

Устройство дымохода

В идеале труба должна устраиваться без выступов, с соблюдением строгой вертикали.

Допустимое вертикальное отклонение может составлять не более, чем 30 градусов на метр. Тем не менее, оно не должно менять внутреннего сечения и быть резким. Если дымоход предусмотрен из кирпича, кладку надо делать плотной, а внутреннюю поверхность — максимально ровной и гладкой, без выступов затвердевшего раствора.

Оптимальное решение — вертикальное расположение дымохода

Дымоход в своей нижней части должен иметь карман с дверцей, который позволит очистить его от сажи. Его глубина не может быть меньше 20—30 см.

В междуэтажных перекрытиях вокруг трубы устраивается противопожарная изоляция — при деревянной системе перекрытия, она составляет не меньше 20—30 см; при бетонных — не меньше 5—7 см.

Расчет высоты дымохода над коньком крыши

При расчете правильной высоты дымохода учитывают внутренние и внешние факторы. Это необходимо для того, чтобы в нем создавалась необходимая тяга, а от нее будет зависеть эффективность отопления.

Часть дымохода, выступающего над кровлей, называют оголовком.

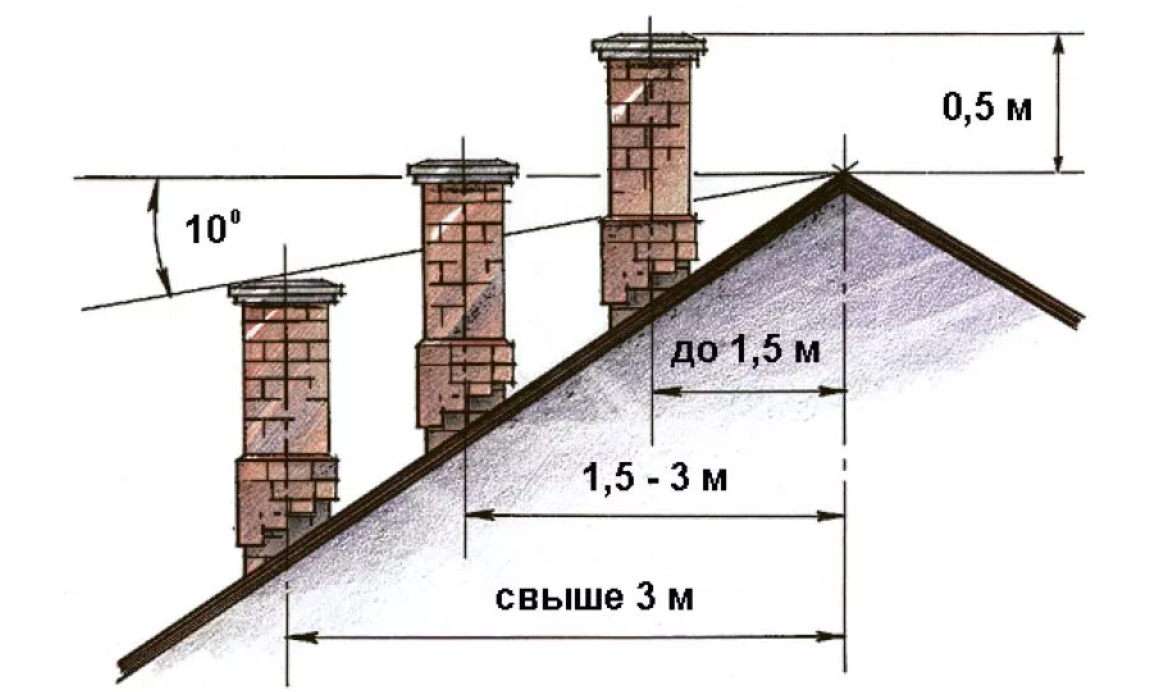

Схема расположения дымохода относительно конька крыши

Если он располагаться на расстоянии до полутора метров (по горизонтали) от самой высокой точки крыши, то он должен подниматься над коньком на 50 см минимально.
Если труба выходит на крышу на расстоянии от полутора до трех метров (по горизонтали) от конька, то высота ее должна равняться его высоте.
При условии расположения трубы на расстоянии 4,5 метров от конька, верхних ее обрез располагают ниже его под уклоном в 10 градусов.
Нужно учесть, что всегда оголовок должен подниматься над покрытием крыши не ниже, чем на полметра.
Если дымоход делают в доме с плоской кровлей, высота его над ней должна составлять, как минимум, два метра.

Краткий итог — главные требования к трубе дымохода

Итак, чтобы дымоход нормально функционировал и был безопасен, при его проектировании, постройке и в процессе эксплуатации необходимо соблюдать следующие требования:

его высота над кровлей и по отношению к коньку — согласно установленных норм;
кирпичная кладка дымоходов ложится с максимально возможной плотностью;
размера сечения канала на протяжении всего дымохода должен быть выдержан в соответствии с расчетом относительно габаритов топки;
строгое соблюдение при строительстве его вертикали и допустимого уклона;
применение для его постройки исключительно безопасных,разрешенных для таких условий материалов;
обеспечение постоянной хорошей тяги и тщательный контроль за ней;
устройство над оголовком зонта, для предотвращения попадания осадков и мусора, заселения птиц;
своевременная очистка дымоходного каналаот скапливающейся сажи и попавшего мусора.

Несколько дельных советов можно получить, ознакомившись с приложенным к статье видеосюжетом:

Лучшим вариантом при устройстве дымохода будет обращение для составления квалифицированных расчетов к специалистам. По возможности,и работу по монтажудымохода лучше поручить опытному мастеру. От того, как будет работать этот важнейший элемент системы отопления, будет зависеть не только корректная работа печи или обогревательного прибора,но и, в первую очередь, жизнь и здоровье обитателей дома.

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.
Высота оголовка вычисляется по следующей формуле: hдымохода = hдома — S/tg80о, где hдымохода и hдома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м hдымохода = 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте

Адрес страницы с калькулятором — .

Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.
Вводим параметры дома из предыдущего примера в помеченные ячейки.
После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте

Программа на сайте довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте

Адрес страницы с калькулятором — .

Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.
Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.
Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Основные разновидности дымоходов

Часто встречающиеся типы дымоходов:

Кирпичные. Как правило, в кирпичной шахте монтируют трубу из асбеста. Ключевой минус кирпичного дымохода — необходимость установки фундамента для него. Кроме того, такая конструкция ухудшает тягу, а также способствует образованию мусора и продуктов конденсации. Это разрушает систему и делает помещение сырым. Из плюсов — высокая теплоемкость и пожарная безопасность.
Керамические. Наиболее дорогостоящий и качественный вариант. Выполняются из огнеупорной керамики. Обязателен слой теплоизоляции негорючего материала. Плюсы — не требуют частой очистки, имеют гладкие стенки и круглое сечение (обеспечивает хорошую тягу), обладают высокими показателями герметизации и теплоизоляции, жаростойки, долговечны, легко устанавливаются. Недостатки — обязательность фундамента и высокая цена.
Модульные из стали. Их собирают из тройников, переходников, колена и т. д. Конструкции из нержавейки часто устанавливают каналы из кирпича (вышеупомянутая гильзовка). Однако можно установить такой дымоход и отдельно. Нержавейка должна обладать устойчивостью к кислотам и быть жаропрочной, чтобы в дымоходе не появилась коррозия (толщина стенок — от 0,6 до 1 мм). Оцинкованная сталь не подходит, т. к. цинк быстро выгорает при высоких температурах. Минусы стальных сооружений — повышенная теплопроводность ведет к быстрому остыванию газов, формируется большой объем конденсата, срок эксплуатации не превосходит 15 лет. Из плюсов — хорошая тяга за счет скругленной формы, не нужен отдельный фундамент, не происходит накопления сажи.
Гофрированные из стали. Представляют собой гибкую трубу из металлической ленты. Используются для гильзовки кирпичных конструкций с изогнутостями. Просты в установке, но служат недолго.
Сэндвич-конструкции из стали. Представляют собой две вставленные друг в друга трубы. Область между ними заполняют специальным негорючим утеплителем. Минусы — высокая стоимость. Плюсы — сниженная теплопроводность и медленное остывание газов, быстрая проходимость дыма, минимум конденсата, легкость монтирования.
Асбестоцементные. Подходят, если оразующиеся отопительные газы не горячее 300 градусов. Для стандартных печей непригодны из-за плохой жаростойкости. Минусы — непрочность, отсутствие теплоизоляции и неудовлетворительная теплостойкость, пористость, необходимость частой очистки, некрепкое соединение резиновыми. Плюсы — легковесность, круглое сечение, низкая стоимость и легкий монтаж.
Полимерные. Производятся из композиционных полимеров. Применяются для гильзовки каналов из кирпича или бетона. Из-за плохой жаростойкости не подходит для горячих газов с температурой выше 250 градусов (печей). Только для газовых колонок или котлов с повышенным КПД. Минусы — неустойчивость к высоким температурам, непрочность, отсутствие теплоизоляции. Плюсы — гибкость и маловесность, дешевизна, долгий срок эксплуатации.

Надеемся, материал был для вас полезен. Как вы поняли, рассчитать высоты дымохода довольно просто. Применяется данные решения и в доме у вас всегда будет тепло.

Как рассчитать высоту конька двухскатной крыши

Оба метода предполагают, что высота конька определяется по известным углам скатов и длине пролета крыши.

Математический расчет осуществляется с помощью формулы c = a × tan b, где:

C – это длина конька;
a – это половина длины пролета;
b – это угол наклона крыши.

Расчет высоты конька

Узнаем как ой должна быть высота трубы относительно конька крыши?

Часто говорят, что дом похож на человеческий организм. Его компоненты функционируют взаимосвязанно. Любое нарушение норм и требований при создании отопительной системы может повлечь за собой трудности в использовании, а также разрушение крыши. Чтобы избежать негативных последствий, необходимо определиться, как высчитывается высота трубы относительно конька крыши. Так вы легко сможете подобрать оптимальную величину.

Любые неточности и ошибки при определении высоты дымохода могут обернуться серьезными неприятностями. Неправильные вычисления могут привести к тому, что тяга окажется чересчур малой. В таких условиях разжечь печь порой бывает просто невозможно. Еще одной существенной проблемой является появление завихрений в дымоходе. Результатом таких явлений и обратного движения продуктов горения будет задымление жилого помещения.

Правильный расчет воздушных потоков

Как же корректно определяется высота дымовой трубы относительно конька крыши? Натыкаясь на наружную часть дымоходной трубы, ветер меняет направление. Горизонтальный поток, наталкиваясь на стенку трубы, просто пытается обогнуть ее и сворачивает наверх. Из-за такой перемены курса в области стенки формируется разреженная атмосфера, благодаря чему дым вытягивается из дымохода.

Для создания хорошей тяги требуется влияние ветра. Если препятствия непреодолимой силы мешают нормальному движению потоков воздуха, отвод дыма не будет происходить правильно. Подобным препятствием может стать коньковое ребро. По этой причине очень важно соблюдать правильное соотношение между расстоянием до конька и размером трубы.

Правильное расположение

Самым лучшим вариантом расположения дымохода при обустройстве скатных кровель считается приближение на минимальное расстояние к коньку.

Это обусловлено следующими особенностями:

Расположение рядом с коньком обеспечивает оптимальное значение высоты от дна колосника до выхода дымоходной трубы.
Барьер конька крыши не будет мешать воздействию потоков воздуха на канал.
Такое приближение обеспечивает снижение затрат, необходимых для сооружения дымохода.

Аналогично можно определить значение высоты дымохода, если между трубой и ребром конька расстояние составляет больше 1,5 м, но меньше 3 м. Операций при этом выполняется значительно меньше. Достаточно отложить горизонтальную линию от верхней точки крыши. Так определяется минимальное значение высоты наружной части дымохода.

Вычисление высоты трубы

Для тех ситуаций, когда длина отрезка между коньком и каналом составляет больше трех метров, высота трубы относительно конька крыши определяется наиболее сложным образом. Вычисление характеристик дымохода может осуществляться как математически, так и графически.

Графический и математический методы

Нередко бывают ситуации, когда расположенная в центре печь с дымоходом пересекает конструкцию кровли или расположена близко к краю основного ската, то есть находится далеко от конька. Если величина отрезка от выхода дымовой трубы составляет больше 5 м, то ее можно будет установить. Достаточно только рассчитать высоту дымохода по отношению к коньку. Чтобы найти минимальное значение высоты трубы, находящейся на удалении от конька, можно использовать два метода:

Графический. Высота высчитывается при помощи геометрических построений.
Математический. Размер дымохода определяется при помощи известных формул тригонометрии.

Проект строения можно скорректировать путем перемещения оси дымового канала по горизонтали. Простые операции помогут определить оптимальное расположение трубы. Также стоит учесть, что между самой короткой частью дымохода и покрытием крыши должно быть расстояние не менее полуметра. Математический метод строится на применении некоторых геометрических формул. Научный метод позволяет точно вычислить минимальное значение высоты дымохода.

Проектирование дымоотводящих путей

При возведении здания, оборудованного печкой, камином или иными приборами отопления, необходимо уделить достаточное внимание разработке проекта дымоотводящих путей. Высота трубы относительно конька крыши должна быть определена в соответствии с установленными требованиями для обеспечения нормального оттока продуктов горения.

Факторы, оказывающие влияние на высоту трубы

Какие факторы могут оказать влияние на выбор высоты труб? На этот вопрос существует несколько ответов. Высота трубы над коньком определяется такими характеристиками, как угол наклона кровли, объем поверхности крыши, где расположен дымоход, климат, в котором находится постройка, количество деревьев и сколько сооружений есть вблизи здания. Именно такие моменты необходимо учитывать при проведении расчетов.

Оптимальный размер

Прежде чем приступать к строительству, важно наиболее точно вычислить размер дымоотводящих путей. При возведении дымового канала квалифицированные специалисты ориентируются на определенные требования. Если он удален от конька на 1,5 м, то высота трубы над коньком крыши дома должна составлять не меньше полуметра. При таких условиях обеспечивается хорошая тяга. В случае если дымоход расположен от высшей точки кровли на расстоянии 3 м, высота может быть такой же, как и у конька. Если же труба находится на расстоянии больше чем на 3 м от конька, выход дымохода располагается ниже горизонтальной линии на 10 градусов.

Как выполнить расчеты

Чтобы правильно вычислить такую характеристику, как высота трубы относительно конька крыши, необходимо сперва схематично нарисовать план крыши и отметить на нем, как расположены дымоотводящие пути. Применяя геометрические построения, необходимо масштаб умножить на высоту. Если сооружение находится среди высоких зеленых насаждений или построек, высота трубы от конька крыши должна быть определена корректно для обеспечения правильного вывода продуктов горения. В этом случае будут создаваться потоки воздуха, выводящие из системы сжигаемые отходы. Правильная работа системы отопления зависит от силы тяги в дымоходе. Ведь именно она позволяет вывести из жилища все токсичные продукты горения.

Система отопления связана напрямую со следующими характеристиками:

высота трубы над коньком крыши бани;
размер сечения внутри;
разница температур внутри и снаружи трубы;
конструкция дымохода;
влажность;
атмосферное давление.

Чтобы определить, правильно ли функционирует дымоход, не обязательно разжигать печь. Достаточно только зажечь спичку и поднести ее к камину. Пламя при хорошей тяге будет затягиваться внутрь или вовсе потухнет.

Вероятные проблемы

Перед наступлением холодов хозяева частных домов сталкиваются с множеством проблем, при которых дым поступает в помещение.

Такая неприятность может произойти по нескольким причинам:

попадание птицы внутрь трубы;
обвал трубы;
большое скопление сажи в дымоходе.

Чтобы избежать этого, перед началом отопительного сезона следует проверить дымоотводящие пути и при необходимости прочистить трубы от сажи, а также убрать из канала инородные тела.

Заключение

Чтобы грамотно организовать систему вентиляции в доме с печью или камином, нужно не только выполнить различные подсчеты, но и следить за ее нормальным функционированием. Для устранения вероятности попадания внутрь вентиляционных каналов осадков и посторонних предметов обычно ставится специальная крышка. Чтобы обеспечить всем жильцам комфортное применение системы отопления, подсчеты значений высоты дымохода над уровнем кровли должны быть выполнены с максимальной точностью.

Как правильно определить высоту дымохода над коньком крыши

Уже на стадии проектирования дома необходимо уделить должное внимание выбору отопительной системы и правильно рассчитать высоту и сечение дымохода. От него зависит не только своевременный отвод отработанных газов, но и КПД отопительных приборов, работающих на твердом топливе или газе.

Что вы узнаете

На что влияет высота дымохода

Тяга в трубе, необходимая для поступления кислорода и горения топлива, создается за счет перепада температур воздуха в котле и на улице. Горячий воздух, поднимаясь вверх, остывает, разница давлений в нижней и верхней частях дымохода способствует движению воздуха и образованию тяги.

Если дымоход имеет узкое сечение и достаточную длину, то скорость выхода продуктов горения также будет высокой, т.е. сильная тяга будет приводить к перерасходу топлива, тепло нагретого воздуха не будет успевать передаваться в помещение. Но при слишком длинной трубе начинает происходить замедление движения воздуха, и тяга ослабевает.

При коротком дымоходе тяга будет недостаточной, чтобы вовремя выводить отработанный газ и копоть через дымоход. Сажа будет оседать на внутренней стене дымовой трубы, отопительная система будет работать неэффективно, появится риск отравления угарным газом и даже возгорание, что очень опасно для жильцов дома.

Дымоход необходимо регулярно чистить. Из этой статьи вы узнаете, как это делается.

Как узнать оптимальную высоту дымохода по кровле

Чтобы избежать нежелательные последствия, нужно правильно рассчитать размеры дымохода и при этом знать, что они зависят от:

места расположения дымоходного канала на крыше относительно конька;
угла наклона кровельного ската;
близкого расположения высоких зданий и деревьев;
силы и направления ветра в данной местности.

На что обратить внимание при расчетах

При расчете высоты дымохода, в первую очередь, нужно обратиться к разработанным правилам СНиП 2.04.05-91 для оптимального подбора высоты дымовой трубы и придерживаться их. Они состоят из нескольких пунктов:

Оптимальная длина всего дымоходного канала от колосниковой решетки до верхнего края оголовка трубы должна быть не менее 5 метров. Для домов с бесчердачной кровлей допускается установка дымохода меньшей длины при условии постоянной нормальной тяги.
Над плоской кровлей дымоход должен возвышаться не менее, чем на 50 см. Это также относится к плоской крыше с высокими парапетами – верхний торец трубы должен быть выше ограждения на 50 см, как минимум.
Если дымовая труба выходит на крышу в точке, расположенной менее, чем на расстоянии 1,5 метров от конькового ребра по горизонтали, то она должна возвышаться над коньком на 50 см и более.
При расстоянии от 1,5 до 3,0 метров от точки выхода дымохода до ребра конька по горизонтали оголовок трубы должен быть вровень или немного возвышаться над коньком.
Если труба расположена ближе к краю крыши и находится дальше 3,0 метров от конька, то ее минимальная высота определяется линией, проведенной от конька крыши в сторону дымохода под углом 10⁰ вниз от горизонта.
Если рядом находятся высокие здания, то верхний торец дымохода должен быть выше самой высокой точки крыши этого здания. В случае, слишком высоких сооружений или деревьев применяется расчет по стандарту 45⁰ к горизонтальной линии, проведенной от наивысшей точки к дымоходу. Высота трубы должна быть не ниже этой линии.

Все эти расчеты можно провести графически и получить высоту дымохода, проведя построения на бумаге в определенном масштабе.

Самым оптимальным вариантом считается наиболее близкое расположение дымохода к коньку кровли. На это имеется несколько причин:

Минимальная высота дымовой трубы, находящейся на улице. Основная часть конструкции будет расположена внутри чердака, поэтому будет меньше подвергаться охлаждению и образованию конденсата, который, в свою очередь, ухудшает тягу.
В данном случае получается максимальная длина дымового канала.
Коньковый барьер не будет мешать воздействию движения воздуха.

Графический способ определения высоты

Рассмотрим более подробный расчет высоты дымохода в случае удаления его более, чем на 3,0 метра от конька крыши.

Чертим в масштабе проекцию скатной крыши с торца.
Проводим ось симметрии дымохода в точке прохода трубы сквозь кровлю.
Через верхнюю точку крыши проводим горизонтальную линии.
Вниз от горизонтальной линии откладывает 10⁰ с помощью транспортира и проводим черту.
Точка пересечения этой черты с осью симметрии будет указывать на минимальную высоту дымохода.
Применив масштаб, можно посчитать высоту трубы, которая будет возвышаться над кровлей.

Так рассчитывается нижний предел, но и превышать его слишком не рекомендуется, так как слишком длинный проход замедляет движение воздуха и, таким образом, уменьшает тягу.

Несколько попутных советов

Если дымоход имеет небольшое сечение и его высота превышает 1,5 метра, то рекомендуется укрепить его положение с помощью растяжек, чтобы от сильного воздействия ветра труба не опрокинулась. Для этого на трубу одевается хомут под крепление тросов, свободные концы которых фиксируются на крыше с помощью крюков.

Необходимо обратить внимание на выход вентиляционных труб – они должны быть выше дымохода, чтобы отработанный газ не попадал в вентиляционную систему.

По той же причине дымовые трубы не рекомендуется располагать рядом с мансардными окнами.

После монтажа дымоходного канала нужно проверить тягу, поднеся к открытой топке горящую спичку или бумагу. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то присутствует обратная тяга и налицо ошибка в расчете длины дымохода или конструктивных особенностях.

Чтобы быть уверенным в своем расчете высоты дымохода можно воспользоваться специальными онлайн-калькуляторами для расчета размера трубы, которые в большом количестве имеются в интернете.

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через крышу — это сложный конструктивный узел. Какие требования предъявляются к его выполнению, а также к высоте и расположению выступающей над кровлей части трубы?

Доверимся специалистам

Определение высоты дымовой трубы относительно конька крыши

Что касается высоты дымохода, в нормативном документе (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5–3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?

Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.

Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания

Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.

Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.

Вывод дымохода через утепленную крышу

Проход дымовой трубы через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубы)?

Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

Проем для дымовой трубы

Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.

Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.

Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

Узел примыкания к кровельному покрытию

Вывод керамического дымохода на крышу

Главное при его устройстве — обеспечить отвод отсюда воды, стекающей по стенкам оголовка и по скату крыши, для чего вокруг трубы предусматривают фартук. Для дымоходов прямоугольного или квадратного сечения его создают с помощью комплектующих к кровельному покрытию. В случае кровли из керамической и цементно-песчаной черепицы применяют пластичные самоклеящиеся ленты (свинцовые, алюминиевые), которые приклеивают одним краем к трубе, а другим — к кровле. Чтобы исключить затекание воды под ленту, ее верхний край закрывают металлической планкой изогнутого профиля, фиксируют термостойкими дюбелями и обрабатывают стык кровельным герметиком.

На кровлях из гибкой черепицы фартук обычно формируют из ендовного ковра или рядовых черепиц, уложенных с заходом на трубу, а на металлочерепичных его делают из гладких листов того же материала.

Выполняя узел примыкания с той стороны дымохода, которая находится выше по скату, фартук обязательно заводят под кровельное покрытие. Таким образом, вышерасположенный элемент кровли будет накрывать его с перехлестом, что исключит возможность протечек

Разуклонка

Если ширина задней стенки дымохода (то есть обращенной к коньку) составляет более 80 см, то за трубой приходится устраивать разуклонку, или, иначе, разжелобок, — маленькую скатную конструкцию, представляющую собой перелом кровли, который будет разводить по сторонам потоки воды и не даст скапливаться здесь снежной массе.

Создание разуклонки — задача непростая. Ведь в этой зоне появляются две коротенькие ендовы, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает и еще одну сложность: затрудняя вентиляцию подкровельного пространства, он делает необходимым установку на крыше специальных вентэлементов — аэраторов и пр.

Элементы стального модульного дымохода

Производители дымоходов круглого сечения (трехслойных утепленных конструкций в оболочке из нержавейки) выпускают готовые элементы, обеспечивающие герметичность узла примыкания трубы к кровле. Это так называемые проходы, состоящие из стальной подошвы и закрепленным на ней фартуком-колпаком. Чтобы не допустить их повреждения при температурных деформациях трубы, проходы жестко фиксируют только к крыше, а на стык колпака с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой, который не позволяет воде проникнуть под фартук.

Встроенный в кровлю проходной элемент герметизируют отрезками термостойкой пластичной ленты (на основе свинца или алюминия) либо обрамляют специальной свинцовой деталью, придавая ей профиль кровельного рельефа. Обратите внимание: верхний край подошвы должен быть заведен под покрытие, а нижний — накрывать его с перехлестом.

Иногда, чтобы повысить герметичность металлической проходки, стальной лист подошвы монтируют поверх кровли, подводя его непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но мало эстетичное.

Высота дымохода относительно конька крыши:

Автор Евгений Апрелев На чтение 4 мин Просмотров 825

Дымоотвод с первого взгляда кажется самым простым элементом из всего жилищного строительства. Но это только с первого взгляда. Правильно выполненный дымоотвод– это достаточно сложная инженерная конструкция, от которой зависит эффективность работы системы отопления, а также здоровье и даже жизнь обитателей дома. Именно поэтому все расчеты, связанные с конструкцией, сечением и высотой дымоотводящих путей должны быть выполнены профессионалами.

[contents]

Что такое тяга

Тяга в дымоходе – это физическое явление, при котором происходит самостоятельное движение разогретого воздуха, наполненного продуктами горения топлива. Она возникает при разности температур и давлений, между помещением, в котором установлен отопительный котел, и атмосферой. Стоит сказать, что на качество и скорость вывода отработанных газов влияет еще множество факторов:

Сечение дымоотводящих путей.
Конструкция системы отвода отработанных газов.
Температура отводящегося дыма.
Направления и сила ветра.
Время года.
Высота дымохода.

Кроме этих факторов, на тягу могут повлиять материалы, из которых изготовлен дымоход, топлива, сжигаемого в топке котла, приток воздуха в помещение с установленным котлоагрегатом и т.д. Изменение любого параметра может улучшить или ухудшить тягу, сделав систему отопления более эффективной или значительно снизить ее КПД, увеличить или уменьшить расход топлива.

Основное влияние на качество вывода продуктов горения оказывает разница температур между уличным воздухом и воздушными массами в помещении. Это объясняется разницей между плотностью теплого и холодного воздуха. Так как плотность теплого воздуха меньше, он стремится вверх. Именно это приводит к разнице давлений внутри и снаружи дымовой трубы.

В котлах с различным типом топлива, горение происходит по-разному, и поэтому температура дыма различна. К примеру, в газовых котлах температура сгорания топлива на протяжении всего цикла горения практически одинакова. При высоком КПД современного газового отопительного оборудования и температура выхлопных газов достаточно низкая, часто не превышающая 100С°.

В твердотопливных котлах горение происходит при совсем других температурах и достаточно неравномерно: во время розжига топлива, температура отработанных газов резко возрастает и достигает 600С°. После выхода котла в рабочий режим, температура отработанных газов снижается. Эта неравномерность температурных показателей также влияет на тягу в отопительной системе.

Влияние длины дымоотвода на тягу

Теоретически, чем выше дымовая труба – тем лучше вывод отработанных газов. На деле все происходит иначе: поднимаясь по дымоотводу, теплые воздушные массы, наполненные продуктами горения, постепенно набирают скорость. Но, поднимаясь, газ начинает остывать, поэтому чрезмерно большая высота трубы дымохода, может только ухудшить отвод в атмосферу продуктов горения.

Правильную длину дымовой трубы можно высчитать по достаточно сложной формуле, в которой будет видна зависимость тяги от длины дымоотводящего канала, его сечения и температурных показателей внутри помещения и за его пределами, объема газов, образованных в процессе горения топлива.

Мы целенаправленно не пытаемся объяснить эту формулу, предоставляя возможность проведения расчетов специализированным организациям.

Важно!
Угарный газ не имеет запаха, поэтому при недостаточной тяге, он может попадать в жилое помещение. При достаточно небольшой концентрации угарного газа в воздухе, у человека наступает остановка дыхания и он погибает.

Системы отведения дыма для газовых котлов

Высота дымохода для газового котла определяется рекомендацией производителя отопительного оборудования и регламентом СНиП, в котором установлены следующие показатели:

Подъем дымовой трубы над плоской кровлей должна составлять не менее 1,2 м.
Труба должна возвышаться над коньком крыши не менее чем на 0,5 м. если она расположена к коньку ближе чем на 1,5 м.
Если труба расположена от 1,5 м. до 3 м, до конька, то дымовая труба не должна быть ниже уровня конька постройки.
Если дымовая труба расположена далее 3 м. от конька, то высота ее должна соответствовать линии, проведенной от конька под углом в 10° к линии горизонта.

Совет:
высота дымохода относительно конька крыши рассчитывается исходя из многих показателей. Выше представлены средние данные для газового оборудования. Для более точного расчета следует обратиться к специалистам теплотехникам или в специализированную организацию.

Дымовая труба для твердотопливного котла

Для твердотопливных котлов, длина дымоотвода является наиболее важным параметром. Если длина будет недостаточной, то и тяга будет плохая. Именно это может в любой момент привести к ее «опрокидыванию», благодаря чему угарный газ и другие продукты горения будут проникать в помещение.

Нужная высота дымохода для твердотопливного котла в обязательном порядке прописывается производителем в паспорте к котлоагрегату и тщательно просчитывается инженерами еще на стадии его проектирования. Именно поэтому чтобы исключить ошибки, связанные с самостоятельными расчетами дымоотвода, его длины и минимально допустимого диаметра, лучше всего воспользоваться заводскими рекомендациями.

Высота трубы дымохода относительно конька крыши

Неправильно выбранная высота трубы дымохода относительно конька крыши приводит к нарушению работы печи или котла. Помимо всего прочего, это может вызвать смертельно опасное отравление угарным газом.

Для правильного расчёта дымохода печи, камина или отопительного котла необходимо учитывать три его параметра:

сечение;
общую высоту:
высоту относительно конька крыши.

Необходимое сечение дымохода в случае покупного отопительного прибора указывается в паспорте изделия. Если же печь или камин изготавливаются на месте, то необходим специальный расчёт. Он учитывает характеристики печи, тип дымохода, температуру отходящих газов, вид топлива. Если Вы никогда с этим не сталкивались, лучше проконсультироваться со специалистом. А вот необходимую высоту дымохода вполне можно рассчитать самостоятельно.

Общая высота дымохода и его высота относительно конька крыши

Эти два параметра тесно связаны между собой и оба должны соблюдаться одновременно. Нарушение минимально допустимой высоты дымохода относительно конька крыши приводит к срыву тяги. При определённом направлении и силе ветра возникают завихрения воздуха, которые просто опрокидывают тягу. Вместо отвода газов из топки начинается задувание в неё воздуха через дымоход. В случае отопительного котла это, скорее всего, ограничится его автоматическим отключением. А вот при наличии печи или камина обратная тяга может запросто привести к смертельному отравлению угарным газом. Поэтому высота дымохода относительно конька крыши должна соблюдаться в обязательном порядке.

Но одновременно с этим необходимо соблюдать и общую высоту дымохода. Если он получается ниже минимального значения, он не сможет обеспечить хорошую и стабильную тягу. Именно поэтому оба этих параметра оговариваются в одном и том же пункте нормативного документа.

Согласно пункту 5.10 в СП 7.13130.2013 (Отопление, вентиляция и кондиционирование воздуха):

Высота дымовой трубы от колосниковой решетки до устья должна быть не менее 5 м.
Дымоход, расположенный на расстоянии до 1,5 м от конька кровли, должен возвышаться над ним на высоту не менее 0,5 м.
Если расстояние от конька от 1,5 до 3 метров, то труба дымохода должна быть не ниже уровня конька.
В случае расположения дымовой трубы на расстоянии более 3 м от конька её высота должна быть не ниже линии, проведенной от конька вниз под углом 10° к горизонту.

Высота трубы дымохода относительно конька крыши

Если же речь идёт о пристройке к более высокому зданию, то в расчёт берётся кровля последнего.

Соблюдение этих правил избавит Вас от опасных для жизни и здоровья последствий и обеспечит стабильную работу отопительных приборов.

Возможно, Вам понравятся и другие статьи в моём блоге, например:

Как далеко от козырька крыши для печной трубы? | Главная Руководства

Автор Danielle Smyth Обновлено 15 декабря 2021 г.

При планировании установки или ремонта печи или дымохода авторы Chimney Doctors объясняют правило 3-2-10, которое регулирует высоту дымохода над крышами. По сути, любой дымоход, печная труба или другое вентиляционное отверстие для отопления должно находиться на высоте 3 фута (1 метр) над линией крыши или на 2 фута (61 сантиметр) над любой частью здания в радиусе 10 футов (3 метра).

Совет

Вообще говоря, дымоход или другое вытяжное отверстие должно быть на высоте 3 фута над крышей или на 2 фута выше любой другой части крыши, выступающей в радиусе 10 футов от дымохода.

Правила высоты печных труб над крышей

Целью этих правил является обеспечение отвода любых искр и интенсивного тепловыделения достаточно далеко от кровельного материала, чтобы исключить возгорание. К тому времени, когда искры будут выброшены и сдвинутся на 3 фута к ближайшей линии крыши или на 2 фута по горизонтали, они погаснут сами по себе, остыв до такой степени, что риск повреждения или воспламенения кровельного материала практически отсутствует.

В то время как правило 3-2-10 основано на эмпирической системе измерения и в основном используется в Северной Америке, в Соединенном Королевстве используется правило 2,3 метра. Эксперты Stovefitters Warehouse утверждают, что все дымоходы и печные трубы должны иметь зазор не менее 2,3 метра (7,55 футов) во всех направлениях по горизонтали и 60 сантиметров (1,97 футов) по вертикали. Регулируемые расстояния в Великобритании немного короче, чем в Северной Америке, но принцип, лежащий в основе обоих правил, одинаков.

Важность правильной высоты дымохода

Более высокие дымоходы создают больше «тяги», которая поднимает горячий воздух и дым вверх. Если дымоход слишком короткий и заканчивается слишком близко к другой поверхности, вы можете получить воздушные потоки, которые закручиваются и задерживаются. Карманы холодного или неподвижного воздуха над дымоходом называются «нисходящими потоками», которые вызывают «обратные потоки» внутри дымохода, которые заставляют горячий воздух и дым возвращаться вниз по дымоходу в здание.

Авторы статьи Inspectapedia «Требования к высоте и зазорам для дымоходов» объясняют, что это не просто неприятность, но и опасность для здоровья. Угарный газ, выделяющийся при сжигании дерева и масла, токсичен, и его длительное воздействие может привести к летальному исходу.

Хотя металлическая труба, проходящая над кирпичным дымоходом, может быть не так эстетична, это дешевле, чем платить каменщику за строительство самого дымохода. Если ваш дымоход по какой-либо причине не соответствует стандартам, вы можете приобрести комплекты, такие как 6-дюймовый комплект дымохода, который удлинит вентиляционную трубу, создаст больше сквозняков и сделает ваш дом более безопасным. Многие компании предлагают различные способы монтажа дымоходов и печных труб, в зависимости от ваших ограничений и потребностей.

Можете ли вы починить короткий дымоход?

В то время как большинство дымоходов имеют внутренний диаметр не менее 5 дюймов, их диаметр может достигать 8 дюймов. Таким образом, важно знать, есть ли у вас существующий вкладыш и каков его размер, прежде чем покупать и устанавливать расширение.

Преимущество футеровки в том, что ее легче чистить и, как правило, безопаснее использовать, чем дымоход без футеровки, но в старых домах они не всегда устанавливаются. Если вы не знаете, как это определить, обратитесь за помощью в профессиональную компанию по ремонту дымоходов или каминов.

Процесс установки прост, но сопряжен со всеми обычными рисками работы на крыше или на вершине лестницы. Скорее всего, вы поднимете много сажи и пыли, если только к вам недавно не приходил трубочист. Независимо от того, нанимаете ли вы профессионалов для установки комплекта расширения или делаете это самостоятельно, всегда находите время, чтобы осмотреть и понять уникальное расположение и размеры вашего дома.

Высота дымохода относительно конька крыши

Уже на этапе проектирования дома необходимо уделить должное внимание выбору системы отопления и рассчитать высоту и сечение дымохода.От него зависит не только своевременное удаление выхлопных газов, но и эффективность отопительных приборов, работающих на твердом топливе или газе.

Что влияет на высоту дымохода

Звено в трубе, необходимое для сжигания кислорода и топлива, создается разницей температур воздуха в котле и снаружи. Горячий воздух, поднимаясь вверх, остывает вниз, разность давлений вверху и внизу дымохода способствует образованию движения и тяги воздуха.

Если дымовая труба имеет узкое сечение и достаточную длину, то скорость выхода продуктов сгорания также будет высокой, т. е. сильная тяга приведет к перерасходу топлива, тепло нагретого воздуха не успеет передаться помещению . Но при слишком длинной трубе начинает происходить замедление потока воздуха и тяга слабеет.

При короткой тяге дымохода недостаточно времени для вывода отработавших газов и дыма через дымоход. На внутренней стенке дымохода осядет сажа, система отопления не будет работать эффективно, появится риск отравления угарным газом и даже пожара, что очень опасно для жильцов дома.

Как найти оптимальную высоту дымохода на крыше

При расчете высоты дымовой трубы в первую очередь необходимо обращаться к правилам, разработанным СНиП 2. 04.05-91 для оптимального выбора высоты дымовой трубы и придерживаться их.

Состоят из нескольких точек:

** Оптимальная длина всего вертикального дымохода по колосниковой решетке до верхней кромки оголовка трубы должна быть не менее 5 метров.Для домов надстроенная крыша с дымоходом может быть установлена при условии постоянной длины при нормальной осадке.

** Над плоской крышей дымоход должен выступать не менее чем на 50 см. Это касается и плоской кровли с высокими парапетами — верхний конец трубы должен быть выше забора не менее чем на 50 см.

** Если дымоход выходит на крышу в точке, расположенной менее чем на 1,5 метра от краев конька по горизонтали, он должен возвышаться над коньком на 50 см и более.

** На расстоянии 1.На расстоянии от 5 до 3,0 м от места выхода дымохода до конька кромка горизонтальной трубы должна быть заподлицо или немного возвышаться над коньком.

** Если труба расположена ближе к краю кровли и удалена от конька на 3,0 метра, ее минимальная высота определяется линией, проведенной от конька в сторону дымовой трубы 100 под углом вниз от горизонта.

** При наличии высоких зданий верхний конец дымохода должен быть выше самой высокой точки крыши здания.В случае слишком высоких зданий или деревьев для расчета используется норматив 450 к горизонтальной линии, проведенной от самой высокой точки до дымохода. Высота трубы не должна быть ниже этой линии.

Подробнее здесь — https://www.allremont59.ru/inzhenerka/otopl/vyisota-dyimohoda-otnositelno-konka-kryishi.html

Высота дымохода от конька крыши

Многие уделяют недостаточно внимания обустройству дымохода.Традиционно считается, что единственной функцией этой трубы является удаление дыма. Однако это не так. Правильно организованный дымоход позволит без лишних затрат повысить КПД системы, сделать ее работу более продуктивной и экономичной. Это поможет снизить расход топлива. В организации дымохода важную роль играет расчет его высоты относительно конька крыши.

Как производить расчеты

В случае, если конструкции расположены на расстоянии, превышающем высоту сплошной системы, расположенной над кровлей, расчеты производятся по следующей технологии. Расчеты можно произвести с помощью специальных программ.

Если труба расположена на расстоянии полутора метров от конька крыши, ее высота должна быть 500 мм над уровнем крыши. Или выше этого уровня.

При расположении трубы на расстоянии 1,5 — 3 метра от конька крыши высота должна быть не менее уровня конька.

При расстоянии более 3 метров требуются дополнительные расчеты. В частности, проводится линия от конька крыши до низа с наклоном в десять градусов.Высота трубы не должна быть меньше края линии.

Как рассчитать дымоход через плоскую крышу

Если труба выходит через ровную поверхность, ее высота над кровлей должна быть не менее 1,2 метра. При этом следует помнить о важных нюансах. В частности, если высота трубы превышает 1,2 метра, для устойчивости системы используются специальные раскосы и хомут.

Если дымоход имеет вентиляционные отверстия, его высота должна быть на 20 см выше уровня, рассчитанного в соответствии с приведенными выше рекомендациями. В противном случае продукты горения могут попасть в вентиляционные отверстия.

Высота дымохода над крышей рассчитывается в зависимости от конкретных условий. Многое зависит от качеств материала конструкций, особенностей здания. Также следует учитывать принятые правила безопасности.

Для того, чтобы произвести точные расчеты, можно использовать специальные компьютерные программы. Также следует учитывать, что если конструкция расположена на высоте конька и ниже, это может привести к проблемам.В частности, в трубе может возникнуть турбулентность.

Размеры трубы напрямую зависят от расстояния от вертикали крыши. Однако каким бы ни было это расстояние, в любом случае минимальная высота трубы должна быть не менее полуметра.

От каких еще факторов зависят размеры конструкций? Вот основные из них:

Угол наклона;
Толщина крыши;
Расстояние от вертикальной оси крыши.

правила определения и расчетные схемы. Как рассчитать высоту дымохода.

Важным условием эффективной и безопасной эксплуатации отопительного оборудования является правильный расчет и установка дымохода.Его строительство должно осуществляться с полным соблюдением всех технологических норм опытными мастерами, имеющими достаточную квалификацию.

При использовании в качестве материала для изготовления трубы дымохода стали необходимо следить за тем, чтобы ее толщина была не менее одного миллиметра. Особое внимание следует уделить дымоходам, присоединяемым к котлам, работающим на жидком или газообразном топливе, — они должны быть изготовлены из коррозионно-стойких марок стали.

Большое значение имеет высота дымохода, ведь от нее зависит сила тяги (читайте также: «»).Если дымоход проходит снаружи здания или через неотапливаемое помещение, то его необходимо дополнительно утеплить, иначе проблем с тягой не избежать.

Особенности монтажа дымохода

При строительстве дымохода необходимо учитывать, что он должен соответствовать ряду специфических требований:

Высота дымохода над крышей может меняться в зависимости от конкретных обстоятельств и условий:

В том случае, если дымоход возвышается над кровлей более чем на полтора метра, или его невозможно надежно закрепить на опорных элементах, необходимо использовать специальные стяжки или конструкцию, выполняющую функцию мачта.

Монтаж элементов дымохода производится снизу вверх, начиная от отопительного прибора, при этом внутренний вставляется в предыдущий, а на него надевается внешний. Для эффективной герметизации следует использовать средство, рабочая температура которого не менее 1000 градусов.

При монтаже дымоходов нельзя допускать их соприкосновения с электропроводкой, газовой трубой и другими коммуникациями.При проведении дымохода через крышу и систему перекрытий необходимо оставлять отступ от обрешетки и других элементов, которые обеспечивали бы надлежащую пожарную безопасность. Для предотвращения возгорания конструкций из горючих материалов, прилегающих к дымоходу, следует либо оставлять углубления, либо делать секции из негорючих материалов. Размеры этих секций при использовании в строительстве здания из горючих материалов должны быть 500 миллиметров, для ограждающих конструкций — 380 миллиметров.Охраняемыми считаются конструкции, обшитые металлическими листами с использованием 8-мм асбокартона или покрытые 25-миллиметровым слоем штукатурки на металлической сетке.

Искрогаситель дымохода — особенности применения»).

Проверка дымохода и дальнейшая эксплуатация

После того, как принято окончательное решение о том, какой высоты должен быть дымоход, и выполнены все монтажные работы, следует провести контрольную топку для оценки герметичности стыков и проверки наличия рядом стоящих конструкций из горючих материалов. не греются.При первом использовании допускается незначительное дымление и специфический запах из-за испарения масла и герметика.

При использовании модульной дымоходной системы избегайте:

сушка на своих элементах обуви, одежды и других изделий;
работа не предусмотрена ручным способом;
удаление сажи сжиганием;
использование хлора и его соединений;
размещение вблизи дымохода предметов и инструментов, подверженных возгоранию;
Использование в качестве топлива строительных отходов, бытовой химии, лакокрасочных материалов и угля.

Для обеспечения нормального функционирования дымохода и предотвращения накопления смолы и сажи, которые впоследствии могут воспламениться, необходимо не менее двух раз за отопительный сезон производить чистку дымохода.

Правильный монтаж и последующая эксплуатация дымохода – залог не только эффективной работы отопительного оборудования, но и сведения к минимуму риска пожароопасности.

Дом недаром принято сравнивать с живым организмом.Все его компоненты работают в плотной «связке». Нарушение строительных норм при устройстве системы отопления неизбежно приводит к затруднениям в эксплуатации или даже к разрушению кровельной конструкции. Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, как найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымохода грозят серьезными проблемами.Из-за неудачных расчетов сила тяги значительно уменьшится. Топку трудно, а иногда и невозможно разжечь.

Более суровый результат промахов обернется турбулентностью в дымоходе. Результат турбулентности, обратное движение продуктов горения — задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями.

Ветер, сталкиваясь с внешней секцией дымохода, меняет направление собственного движения.Проще говоря, наткнувшись на стенку трубы, горизонтальный поток воздуха стремится обойти ее и завернуть вверх. «Смена курса» образует в районе атакуемой стены разрежение воздуха, благодаря чему дым как бы выбрасывается из выходного отверстия дымохода.

Понятно, что для хорошей тяги в дымоходе нужна ветровая нагрузка. Если непреодолимые препятствия мешают горизонтальному движению воздушного потока, дымовые газы не могут быть удалены в обычном режиме.

Аналогичным препятствием может стать конек скатной крыши, если не соблюдается диктат соотношения высоты и расстояния между ним и дымоходом.

Четкие технологические регламенты

Правила оптимальной регулировки высоты дымохода относительно конька крыши регламентированы сборником СНиП 2.04.05-91 в подразделе, посвященном печному отоплению. Согласно техрегламента:

Общая длина дымового канала от колосника до выхода должна быть не менее 5 м. В домах с бескровельной конструкцией допускается высота дымохода менее 5 м при условии устойчивой тяги.
Высота участка дымохода над плоской конструкцией крыши должна быть не менее 0,5 м.
Дымовая труба должна возвышаться над коньком на 0,5 м и более, если расстояние между ней и кромкой конька по горизонтали не превышает 1,5 м.
Устье дымовой трубы должно быть на одном уровне с кромкой конька по высоте или несколько выше ее, если расстояние по горизонтали между трубой и линией конька находится в пределах 1,5 — 3,0 м.
Выход дымохода не должен быть ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º от горизонта.

Высота расположения дымохода рядом с вентиляционной и вытяжной трубами принимается равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода скатных крыш считается максимальное приближение к краю конька, поскольку: обеспечит максимальное расстояние от низа колосника до устья дымохода.

Воздействие воздушного потока на дымоход не будет мешать коньковому ограждению.

Ближайший подход к коньку гарантирует минимальные затраты на строительство дымового канала.

Если между ребром конька и трубой не более 1,5 м, то с определением высоты легко справиться обычным методом построения модели дома. Для его реализации будем действовать следующим образом:

На схеме дома удобного размера, параллельно поверхности земли, проводим прямую линию.
От него, в месте пересечения крыши с дымоходом наверх откладываем в том же масштабе полметра.
В полученной точке провести новую горизонталь. В нем будет указана минимальная высота, на которой имеет право находиться устье дымохода.

Аналогичным методом находим предел высоты дымохода, если расстояние по горизонтали между кромкой конька и трубой больше 1,5 м, но меньше 3,0 м. Мы только выполняем меньше действий. Сверху крыши просто отложите горизонталь, которая будет указывать на минимальную высоту наружного сегмента дымового канала.

Наиболее сложный процесс расчета высоты трубы над коньком скатной крыши характерен для ситуаций, когда расстояние между дымоходом и краем конька составляет более трех метров. Затем необходимо двигаться вперед в определении параметров дымохода либо математически, либо графически.

Следует помнить, что завышать длину участка дымохода, выходящего за пределы кровельной конструкции, не рекомендуется.Если давление ветра слишком сильное, высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам нельзя было избежать образования высокого участка трубы над кровлей, его положение усиливают раскосами.

Графо-математическая методика

Разберем наиболее сложный вариант определения высоты дымовой трубы, на расстоянии более 3,0 м от конька конька. Яркий пример таких дизайнерских решений дома с крупногабаритными .Отопительный узел обычно устанавливают так, чтобы можно было обработать все жилые помещения.

Часто бывает, что печь с дымоходом, расположенная практически в центре сложной конструкции, пересекает конструкцию крыши в зоне пристройки или близко к краю основного ската, т.е. в точке, удаленной от конька. Если расстояние от расчетного уровня решетки до планируемого выхода дымохода 5 и более метров, то установка возможна.

Графика.Согласно ему высота внешней части дымохода определяется геометрическими построениями.
Матем. По ней размер наружного сечения трубы определяют по известным со школьной скамьи тригонометрическим формулам.

Принцип графических построений аналогичен вышеописанным методам получения значения максимальной высоты дымохода. В удобном для работы масштабе рисуется схема дома с нанесением точных размеров и соблюдением пропорций.

В верхней части крыши проводится горизонтальная линия, от которой транспортиром откладывается угол 10°. Пересечение намеченной оси симметрии дымохода и линии, проведенной под отложенным углом, в конечном итоге даст нужное значение. Отрезанный отрезок следует измерить и перевести высоту в реальную величину согласно указаниям весов.

При необходимости проект дома можно скорректировать, переместив ось дымохода в горизонтальном направлении.Несложные действия помогут найти оптимальное положение канала.

Не забывайте, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметру добавляется еще 15 см для обустройства выдры или организации металлической защиты узла крыши из металла.

Математический метод основан на использовании тригонометрических формул. Изученные на занятиях науки помогают быстро и точно определить минимальную высоту дымохода, используя всего два известных значения.

Алгоритм математических расчетов:

Измерение лазерным уровнем ширины дома и его высоты в коньке, включая высоту стен и конструкции крыши. При отсутствии дорогого прибора ширину дома можно измерить обычной рулеткой. Точно так же поступите с высотой стены и фронтона, которые затем нужно будет сложить.
Измерьте расстояние между центральной осью дома и центральной осью планируемого дымохода.
Рисуем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый масштаб для начинающих проектировщиков – 1:100. Это означает, что в 1 см чертежа отобразится расстояние в 1 м от реальной конструкции. Использование удобного масштаба предотвратит промахи и ошибки при переводе размеров.
Отмечаем на чертеже центральную ось дымохода.
На крыше дома она. конька, проводим вспомогательную горизонтальную линию.Ее и центральную ось дымохода необходимо продлить до места пересечения.
С помощью транспортира отложите 10º в точке, обозначающей край конька. По полученному направлению проводим линию до пересечения с центральной осью дымохода.
Получился прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: а — величина, на которую труба должна быть ниже конька конька; b — расстояние от центральной оси дома до центральной оси дымохода; α = 80º (90º – 10º, первое значение в разнице – это стандартный прямой угол, второе – регламентированный строительными правилами уклон, откладываемый от горизонта).

После долгих вычислений получаем значение, которое необходимо вычесть из общей высоты дома, измеренной по коньку. Не забывайте, что общая высота дымохода от колосника до выхода должна быть 5 м, а минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения замеров и перевода размеров в натуральный формат схема соответствует строительным требованиям, то вариант удачный и позволяет построить дымоход в запланированном месте.Если нет, то придется найти подходящее решение опытным путем, переместив центральную ось трубы ближе к коньку или в противоположном направлении.

Правила и нюансы планирования

Одних расчетов и построений недостаточно для создания безупречного проекта. Ведь вертикальный канал дымохода пересекает интерьер, а значит, влияет на планировку.

При всем желании установить его ближе к коньку для реализации задуманного не всегда возможно.Часто бывает, что ставить приходится на значительном расстоянии.

На расположение дымохода внутри помещения и, как следствие, на высоту наружного сечения дымохода влияют следующие факторы:

Внутреннее расположение оборудованного короба.
Тип дымохода.
Этажность.
Простая установка дымохода.
Обеспечение доступа для обслуживания.
Разнообразный материал, используемый при возведении стен и стропильных конструкций.
Количество устройств, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одному дымоходу должен быть подключен одиночный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух топок одной трубой. Однако в таких ситуациях для исправной работы системы сжигания отработавших газов внутри устраивают разборку.

Топки двух-трехэтажных домов располагают одну над другой.Их дымоходы построены так, что проходят через одну шахту. Естественно, идеально прямой может быть только топочная труба верхнего этажа. Все остальное делается со спамом. Уклон 60º, максимальная длина его допускается не более 1 м.

По типу конструкции дымоходы делятся на:

Стеновые. Самый экономичный, удобный в строительстве и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Используется в кирпичных и каменных постройках — там, где есть возможность выложить швеллер в несущей стене.
Коренные жители. Разновидность конструкции в виде отдельных стояков от топки. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используется в основном при строительстве дымоходов в футах, сложенных брусом или бревном.
Установлен. Тип дымохода, размещаемого непосредственно на потолке – железобетонная плита, устанавливаемая на потолке печи. Используется в небольших постройках, которые диктуют необходимость экономии пространства.

Приоритет проектировщиков пристенных дымовых каналов — стояков, поскольку их возведение осуществляется при кладке стен и экономит внушительное количество стройматериалов. Правда, расположить их в коробке без внутренней капитальной стены невозможно. Но если есть предпосылки для строительства, пристенный дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буя, который просто обкладывается кирпичом по периметру.Это своего рода деревянный ящик с поперечным сечением в плане, эквивалентным сечению дымового канала. Достигнув в процессе укладки верхнего края узора, его перемещают выше и укладывают заново. Так до завершения несущей стены.

Стеновые кирпичные трубы, в основном расположенные во внутренних капитальных стенах. Так дом лучше отапливается, сокращаются расходы на отопление. Бывают ситуации, когда стояки выкладываются в наружные стены, но такое решение неэкономично и сложно в эксплуатации.При устройстве дымохода в наружной стене его толщина увеличивается.

Естественно, конструкция трубы в наружной стене сделает высоту дымохода относительно конька рассчитанной по описанным выше методикам. По стандартным правилам высота наружного участка дымохода, сооружаемого при возведении внутренней капитальной стены, составляет полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пеноблоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича.Это предусмотрено требованиями. пожарная безопасность. В этих же нормах указано расстояние между дымоходом и сгораемыми конструкциями.

Расстояние от незащищенного деревянного конькового прогона и стропильных ног должно быть 0,5 м, от защищенных аналогов до 0,38 м. Металлические трубы должны быть удалены от сгораемых конструкций на расстояние 0,7 м и более. При определении расстояния между дымоходом и деревянными элементами стропильной системы следует соблюдать противопожарные нормы.

При проектировании коренных и навесных труб нет столь строгих правил. Их расположение больше ориентировано на архитектурно-планировочную специфику, простоту монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, как нравится хозяину дома, но с учетом требований пожарных.

Часть дымовой трубы, возвышающуюся над кровельным покрытием, следует замазать цементом. Толщина слоя штукатурки должна быть 2-3 см.В пределах чердачного помещения дымоход необходимо побелить, чтобы можно было быстро определить место утечки газа и отремонтировать опасный участок.

Видео о принципе действия математического метода

Видео демонстрирует логику и процесс определения высоты дымохода, более 3-х метров от конька:

Соблюдение технологических правил и строительных норм — залог нормального работоспособность дымохода и долгий срок службы строительной конструкции.

Чтобы правильно установить дымоход, необходимо провести ряд проектных работ, включающих в себя как расчет дымохода, так и выбор материала для его изготовления. И если для работ промышленного масштаба лучше всего привлекать профессионалов, то в частном строительстве можно ограничиться собой. Ниже мы рассмотрим, как рассчитать дымоход.

Типы дымоходов

Назначение дымохода — отводить продукты горения и дым от печи или любого другого отопительного прибора за пределы помещения. Тяга в любом бытовом дымоходе образуется естественным путем и не предполагает использования каких-либо дополнительных устройств.

Можно изготовить современные дымоходы:

Из кирпича. Поскольку такая конструкция имеет значительный вес, для нее необходимо соорудить прочный фундамент.

Совет! Специалисты советуют добавлять известь в состав раствора, используемого для кладки, таким образом избегая образования конденсата, пагубно влияющего на стены здания.

Из многослойных труб, которые состоят из двух слоев металла с уложенным между ними утеплителем.В качестве материала для изготовления таких труб чаще всего используется нержавеющая сталь. Утеплителем в большинстве случаев выступает базальт.
Из полимерных материалов. Такие трубы не должны подвергаться чрезмерно высоким температурам, ведь такие дымоходы можно использовать для газовых колонок и малогабаритных котлов. При этом полимерные трубы очень прочны, просты в монтаже и имеют невысокую цену.
Из керамики. Такие трубы отличаются высокой прочностью, но стоят немало. Поэтому их чаще всего используют для обустройства дымоходов промышленного типа.Из-за значительного веса такие конструкции, как и кирпичные, требуют закладки фундамента.

Важно! В некоторых ситуациях возможны комбинации материалов, предназначенных для изготовления дымоходов. Например, полимерный или металлический дымоход может быть облицован кирпичом.

Как рассчитывается дымоход

Для расчета размеров дымоходов необходимо ориентироваться в параметрах каменки. Основными размерами дымохода являются диаметр поперечного сечения и высота.Эти данные есть в сопроводительной документации оборудования.

Как рассчитать высоту

От этого параметра напрямую зависит работоспособность отопительных приборов, ведь расчет высоты дымохода очень важен. Согласно документации СНиП минимальная высота дымохода составляет 5 метров. Если труба меньше заданного значения, то в ней не возникнет необходимой естественной тяги. Однако чрезмерно высокий дымоход тоже плох, так как в этом случае медленное прохождение дыма по системе и его охлаждение снизят тягу.

В промышленном строительстве применяется серьезный расчет дымоходов. Он использует очень сложную систему вычислений. При частном строительстве требования обычно гораздо меньше, а расчет высоты дымохода предполагает соблюдение следующих правил:

Для определения сопротивления и выбора дымоходов разработана методика аэродинамического расчета дымоходов. Хороший аэродинамический расчет должен учитывать возможные перепады давления на участках газовоздушных трактов с учетом также сопротивления, возникающего на определенном участке.

Как рассчитывается сечение дымохода

Для расчета тяги дымохода необходимо заранее определить его диаметр. Чтобы не проводить сложные расчеты, можно воспользоваться следующими рекомендациями специалистов:

Если мощность отопительного оборудования не превышает 3,5 кВт, то вам будет вполне достаточно дымохода размерами 0,14 на 0,14 метра.
Если котел отопления имеет мощность в пределах 4-5 кВт, то в этом случае оптимальными размерами дымохода будут 0.14 на 0,2 метра.
При использовании мощного оборудования с показателями в диапазоне 5-7 кВт сечение дымохода должно быть не менее 0,14 на 0,27 метра.

Совет! Если вы знаете потребляемую нагревателем мощность, то можете смело пользоваться рекомендациями специалистов, перечисленными выше. Если мощность неизвестна, то для определения оптимального сечения придется провести соответствующие расчеты.

Количество топлива, сожженного в устройстве за час.Чаще всего этот параметр можно прочитать в характеристиках оборудования.
Температура газа на входе в дымоход. Этот параметр также можно найти в характеристиках оборудования. Чаще всего она колеблется в пределах 150-200 градусов по Цельсию.

Высота дымохода.
Скорость прохождения газа по трубе.

Примечание: По умолчанию этот показатель равен 2 м/с.

Индикаторы естественной тяги.Обычно этот параметр принимают равным 4 Па на каждый метр длины дымохода.

Основным параметром при расчете сечения трубы является количество сжигаемого топлива. При расчете диаметра дымохода следует пользоваться следующей формулой: F = (π * d²) / 4. Таким образом, чтобы узнать диаметр, выводим новый на основании этой формулы: d² = 4 * F / π. С его помощью вы уже сможете определить сечение трубы, необходимое для вашего отопительного оборудования.

Заключение

Чтобы обеспечить правильную работу системы отопления, необходимо произвести грамотный расчет параметров дымохода.Только в этом случае будет создана эффективная естественная тяга. И если сложные расчеты обычно проводятся в промышленных условиях, то определить параметры бытового дымохода самостоятельно может каждый домашний мастер.

Вопрос, как рассчитать диаметр самой дымоходной трубы, является провокационным. Сразу хочется спросить в ответ — Почему? Но мы этого делать не будем. Любой покупной котел, камин, газовый конвектор имеют выход для продуктов сгорания, который действительно чаще всего круглый.А вот дымоход из стали подключается либо косвенно, либо из керамики, стекла или асбоцемента. Поэтому фактически расчет диаметра дымохода не требуется. Это уже определяется самой конструкцией устройства. Нельзя брать трубу меньше выходного размера, а больше — просто не стоит. Вам понадобится редуктор, а это лишние траты, да и никому не нужные. Лучше позаботиться о том, чтобы начальный участок над отопительным прибором был вертикальным. В крайнем случае допускается ставить срез под углом около 45 градусов, который уже входит в трубу, встроенную в стену или оштукатуренную.

Когда может понадобиться рассчитать сечение дымохода

печь заказать;

устройство камина;

заказать шашлык и все в том же духе.

С большой долей вероятности найдется что-то нужное. Например, тот печник из Ижевска на своем сайте osnovaremonta. ru приводит сотни готовых конструкций, которые только и ждут своей реализации. Мы не знаем, почему на ресурсе такое странное звучание адреса, но на самом деле есть много полезных видео, которые покажут, как класть тем или иным способом.Обратите внимание, что проводится аккуратная перевязка швов, она поясняет, как разделить кирпич, сколько потребуется половинок, четвертинок и других кусков. Это просто отличный курс. А выбор действительно велик.

Мы взяли самые интересные с нашей точки зрения моменты из ресурса, чтобы читатели утруждали себя поиском только после того, как подготовятся заранее. На приведенной ниже схеме правила выбора площади поперечного сечения дымохода наиболее полно представлены в различных конструкциях.Это не касается только закрытых систем, куда воздух подается отдельно, например, с улицы. Но в этом случае проще всего использовать принудительную подачу кислорода, как в конденсационных котлах, или скопировать существующую конструкцию установки.

В самом верху графика показаны три типа сечения:

Круг.

Квадрат.

Прямоугольный.

По оси абсцисс мы видим определенное соотношение, которое получается путем деления площади дымохода на площадь портала.Чтобы получить проценты, нужно умножить частное на 100.

Вертикальная ось — это минимальная высота трубы, при которой конструкция будет состоять.

Пример расчета сечения дымохода и выбора его формы

Допустим у нас есть камин. Портал которого имеет 8 кладок в высоту, и 3 кладки в ширину. Это примерно 75 х 58 см в сантиметрах. При этом размер канала равен площади всего кирпича.То есть 12,8 х 25,8 см. Отметим, что размеры могут быть разными у продукции отдельных заводов, поэтому уточняйте данные перед укладкой, обдумав заказ и взяв фактические размеры. Теперь займемся математикой:

Буква F — это площадь каминного портала, это 75 х 58 = 4350 квадратных сантиметров.

Маленькая буква f обозначает площадь поперечного сечения дымохода, то есть его внутренний проход. Это будет 12,8 х 25.8 = 330,24 квадратных сантиметра.

Например, планируется построить двухэтажный особняк, который имеет высоту от камина до цоколя 11 метров. При этом отношение площади в процентах должно быть не менее 8,4%. Так как конструкция вряд ли изменится, то подбираем подходящий диаметр дымохода для камина. В частности, площадь трубы будет равна:

f = Fx 0,085 = 370 см2, откуда находим диаметр:

D = √4 x f/P = √4 x 370/3.14 = 21,7 см.

Стекло.

Керамика.

Сталь.

Асбоцемент.

Пример конструкции дымохода для газового покупного камина

Оптимальный диаметр дымохода для камина уже указан в паспорте. На задней стенке или сверху имеется патрубок для установки стандартного сечения. А как же высота трубы? И в любом случае производитель сделал все, чтобы устройство работало.Просто следуйте инструкциям по установке, приведенным в инструкции по эксплуатации. Обычно это касается прямого вертикального участка над отопительным прибором. Чаще всего регулируется минимальная длина. Если это правило нарушить, то тяга пропадет. Продукты горения уйдут в помещение. Что касается котлов, то они часто имеют комбинированную вытяжку. Это когда есть коаксиальный трубопровод, обычно по внешней трубе поступает воздух, а по внутренней трубе удаляются продукты сгорания.

Диаметр дымохода для газового котла устанавливается жестко. Пока кислород движется в сторону топки, он еще успевает немного нагреться, что в целом повышает КПД устройства. Конденсационные котлы действуют несколько иначе. Имеют чаще всего отдельную вытяжку. При этом воздух принудительно нагнетается с улицы вентилятором, а продукты сгорания охлаждаются на теплообменнике, через который протекает, например, вода, до тех пор, пока из потока не будет удалена большая часть конденсата.Считается, что это происходит примерно на границе 30 ºС. Это не значит, что можно вообще не утеплять трубу, но опасность закупорки прохода ледяной пробкой падает.

Диаметр дымохода для твердотопливного котла рассчитывается конструкторами и несет наименьшую опасность. Хотя перегонка угля или дров (если они сырые) при низких температурах тоже доставляет мало приятного. Мы уже говорили о том, что такое креозот, и почему с ним лучше не сталкиваться напрямую.Каким должен быть диаметр дымохода, конечно, но есть еще один нюанс: в проходе этажей нужно делать дымоход. Представляет собой кирпичное утолщение, уменьшающее размах колебаний и значение температуры в месте соприкосновения с полом. В случае стального дымохода используется короб, который заполняется, например, керамзитом. Допускается с помощью переходников в этом месте вставить один сегмент утепленного варианта типа Вулкан.

Диаметр трубы для дымохода бани не столь важен, ведь топка обычно закрытая (из соображений безопасности), а входной канал выходит на улицу.Гораздо больше внимания следует уделить правильному соединению труб. В широкую верхнюю часть трубы вставляется узкий след. Это гарантирует, что креозот не просочится в резервуар для воды. И просто станет легче дышать.

Надеемся, мы ответили на вопрос, как рассчитать диаметр трубы дымохода. При укладке на полы учтите, что при значительных потерях тепла из-за тонкой стали конденсат может образовывать на выходе ледяную глыбу. В то же время дымоход, встроенный в стену, тоже не лучший вариант, ведь в атмосферу отдается много тепла.Применение снятых конструкций. Расстояние от дымохода до стены около 40 см, материал – асбестоцемент или сталь. Об ограничениях того или иного варианта читайте выше.

На сегодня все, задавайте вопросы в комментариях. Прощаемся ровно до следующего раза!

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом.

В загородных домах и частных банях предусмотрены различные системы отопления и притока воздуха.Каждый должен быть оборудован устройством удаления продуктов сгорания . Правильная работа всей системы отопления в значительной степени зависит от высоты дымохода. Сегодня мы определимся с критериями расчета дымохода .

Расчет дымохода

Многие считают, что размер дымохода не играет большой роли в создании комфортной температуры внутри дома . Дымоход используется не только для удаления образующегося дыма и продуктов сгорания, он оказывает решающее влияние на эффективность обогрева приборов и потребление энергии .

Для правильного расчета дымохода необходимо учитывать следующее :

Исходя из топлива, которым будет отапливаться дом, следует выбирать материал для изготовления дымохода. Различные источники энергии температура дымовых газов отличается .
Высота дымохода над коньком крыши, сечение внутри трубы и конструктивные особенности в полной мере влияют на работу отопительных агрегатов вашего дома.Неправильный расчет и конструкция могут привести к поломке. отопительное оборудование .
В некоторых случаях для корректной работы отопительного оборудования и отвода продуктов сгорания необходимо иметь отдельную вентиляцию на воздухозаборнике. Во многих случаях ведущий канал делают вместе с дымоходом .

Высота дымохода над крышей зависит от:

расположение трубы относительно конька
с угла крыши
от наличия посторонних предметов возле трубы
от силы ветра в этом месте, а также от высоты снежного покрова

Минимальная высота дымохода 50 см Строится при условии, что труба на горизонтальной линии кровли находится в полутора метрах от конька.Такое расположение является самым идеальным. На крыше в этом месте образуется меньше снега, что снижает риск протечек в период таяния. Конструкция любой дымовой трубы относительно конька основывается на требованиях СНиП41-01-2003 и СП 7.13130.2009 .

Общие положения

Высота трубы от точки выхода около 5 метров . При плоской крыше труба строится высотой не менее 50 см
При нахождении трубы относительно конька с шагом в полтора метра высота трубы может составлять 50 см относительно последнего или ограждающего препятствия, это относится к скатным крышам. При расстоянии от 1,5 м до 3 м до конька высота трубы не должна превышать его. На расстоянии более 3 м от линии конька проводят линию для определения высоты трубы под углом градусов 10 относительно горизонта.
При наличии ряда высотных зданий высота трубы с дровяным отоплением строится выше кровли соседнего здания.
Вентиляционные каналы для забора воздуха, расположенные вблизи дымохода, должны иметь с ним одинаковую высоту.

Есть несколько рекомендаций по расположению дымохода и его установке . Трубы дымохода не должны располагаться вблизи мансардных окон во избежание попадания угарного газа и продуктов ветром. горит в комнате . Внешняя часть дымохода из нержавеющей стали не должна крепиться к кровле или стропильной конструкции, при сильном порыве ветра может быть повреждена вся конструкция кровли .

Как изменяется диаметр дымохода при его высоте

Высота всех дымовых каналов регламентируется СНиП Важно также учитывать сечение и внутреннюю форму. Эти параметры сильно влияют на работу систем отопления и КПД .

Теплый воздух, нагреваясь, поднимается вверх, чем ближе к выходу наружу, тем сильнее охлаждается, в результате чего возникает тяга. При очень больших внутренних сечениях дымохода воздух быстрее остывает, образуя , который плохо отражается на большинстве .

Что можно сделать? Возможно увеличение высоты трубы за счет уменьшения ее сечения . В этом случае тяга станет настолько сильной, что приведет к потере КПД отопительного котла или печи, камина.Так как приток холодного воздуха снизу будет резко увеличен , в результате нагреватель будет плохо греться. Из-за этого требуется увеличение расхода топлива и времени прогрева.

Высокий дымоход и малый размер внутреннего сечения также не даст хорошей тяги для правильной работы печи, камина. Возможно попадание угарного газа и дыма в само помещение. Чтобы не столкнуться с такой ситуацией, лучше обратиться за помощью к специалисту или произвести расчет высоты дыма. труб с помощью калькулятора .

Большое количество загородных домов не обходится только системой отопления, многие хотят видеть в своих домах камины и печи, всем этим устройствам нужен свой канал дымоудаления. возможно установка индивидуального дымохода . На практике строится общая дымовая труба с необходимым количеством каналов с учетом их мощности, вида топлива и объема образующихся продуктов сгорания .

Такие дымоходы имеют ряд преимуществ:

стабильная работа всех устройств
экономия полезной площади, финансов.

Какой дымоход лучше

Считается лучшим в форме цилиндра. Даже в кирпичные дымоходы встраивают металлические трубы необходимого диаметра . Продукты сгорания движутся вверх по спирали, и цилиндр является оптимальным вариантом для образования максимальной тяги .

В квадратных или прямоугольных трубках из кирпича внутри имеются завихрения, которые. При топке каминов и печей дровами такая форма дымохода особенно удобна, так как позволяет замедлить отдачу тепла и повышает КПД устройств .Один дымоход может обслуживать только два отопительных прибора, но только тогда, когда размер его внутреннего сечения позволяет работать им параллельно .

Дымоход из нержавеющей стали
для печей и каминов намного прочнее кирпича и относительно недорог. Дымоходы из нержавейки устойчивы к коррозии, перепадам температур, в отличие от кирпича, который может крошиться в процессе эксплуатации. Эти дымоходы просты в использовании, заменить любой элемент достаточно просто, так как вся конструкция состоит из модулей.Печь или камин оборудовать будет намного проще. дымоход из нержавеющей стали
Фейсбук
Твиттер
В контакте с
Одноклассники
Гугл+
Где конек крыши находится ближе 10 футов к дымоходу, дымовая труба должна быть?
Любой пик, который находится в пределах 10 футов от дымохода , может конкурировать с дымоходом . Это может вызвать проблемы со сквозняком. Вот почему правило требует, чтобы дымоход простирался на 2 футов над любой структурой в пределах 10 футов от дымохода .
Click to see full answer
Likewise, where a roof ridge is closer than 10 feet to a chimney the stack should be higher?
Широко известно, что кладка дымоходов требуется для соблюдения правила 3-2- 10 . Это правило означает, что они должны выступать на 3 футов над футами проникновения на самой короткой стороне, а вершина дымохода должна быть на 2 футов выше, чем любая часть конструкции здания в пределах 10 футов. .
Кроме того, какова минимальная высота традиционного каменного дымохода? ВЫСОТА И ОПОРА КИРПИЧНОГО ДЫМОХОДА. Дымоходы должны простираться не менее чем на 2 фута (610 мм) выше любой части здания в пределах 10 футов (3048 мм), но не менее чем на 3 фута ( 914 мм ) над точкой, где дымоход проходит через крышу.
Аналогично, на каком расстоянии от крыши должна быть печная труба?
Верх трубы дымохода должен выступать не менее чем на 2 фута над вершиной крыши , если труба находится в пределах 10 футов от вершины.Если труба находится дальше 10 футов от вершины крыши , она должна быть на 2 фута выше самой высокой точки крыши в пределах 10 футов.
Чем выше дымоход, тем лучше тяга?
Очевидно, что в дымоходе пожара дрова являются топливом, а спичка — пламенем, поэтому воздух, обеспечивающий кислород, поступает в виде тяги . Причина того, что более высокий дымоход создает лучшую тягу , на самом деле довольно проста, поскольку чем выше в атмосфере поднимается дымоход , тем больше перепад давления.
Дровяная печь и вентиляция камина: Полное практическое руководство
Когда вы хотите установить дровяной камин или печь в своем доме, вы можете подумать, что у вас есть все необходимое. Но часто люди упускают из виду одну важную часть — вентиляцию.
Надлежащая вентиляция жизненно важна для исправной и эффективной печи. Но, когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество доступных вариантов. Итак, с чего начать?
Большинство производителей оценивают свои приборы так, чтобы они могли работать только с несколькими системами вентиляции.Это делает процесс выбора менее пугающим. Тем не менее, есть несколько вещей, которые следует учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для вентиляции дровяного прибора.
Категории вентиляции
Назначение систем вентиляции для дровяных каминов и дровяных печей похоже. Они на самом деле сильно отличаются. Вентиляция дровяных приборов делится на две основные категории.
Дымоходная система с воздушным охлаждением
Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет свободно проходить наружному воздуху.
Во многих системах используются две стены, но есть и системы с тремя стенками. Поскольку воздух не изолирует так же хорошо, как твердый материал, эти дымоходы обычно имеют большие размеры. Их конструкция позволяет оставить не менее двух дюймов воздушного пространства между каждым слоем стены.
Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо друг от друга и собираться в отдельные секции.В большинстве сборных декоративных дровяных каминов используется такая система. И почти все производители имеют специальные системы вентиляции для этих приборов.
Таким образом, эти системы делают невозможной замену вентиляции других марок. В противном случае это приведет к небезопасной вентиляции и отклонению от действующих правил.
Изолированные дымоходы
Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Как правило, эта изоляция состоит из керамического покрытия, минеральной ваты или стекловолокна.
Трехстенные дымоходы используют комбинацию компонентов с воздушным охлаждением и изоляцией. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центром и внешними стенами циркулирует воздух для большего охлаждения.
Изолированные дымоходы отличаются от систем с воздушным охлаждением своей конструкцией.Обычно это сплошные конструкции, которые предотвращают разделение внутренних и внешних стен. Вот как это работает. К концу каждой секции дымохода крепятся приваренные или приклепываемые заглушки, либо приклепываемые распорки между стенками трубы делают физическое разделение невозможным.
Встроенные высокоэффективные камины и дровяные печи способны работать при очень высоких температурах. Таким образом, им нужны изолированные дымоходы для поддержания безопасной температуры для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на определенные приборы. В некоторых случаях к одному устройству подходят разные бренды, что может вызвать некоторую путаницу в выборе лучшего. Подробнее о различиях между брендами и классами материалов мы расскажем ниже.
Сходства
Несмотря на различия между различными дымоходными системами, у них есть общие черты. В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает износ от постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные затворы для прохождения системы через каждый горючий этаж. Наконец, каждая система предлагает собственный набор компонентов поддержки и завершения. В совокупности эти части работают вместе, чтобы обеспечить водонепроницаемое уплотнение над крышей.
Этап проектирования
Перед покупкой устройства необходимо определить, какая вентиляция вам нужна.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какая вентиляция разрешена вашим местным законодательством. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел вентиляции в руководстве пользователя может занимать около трети текста.
Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие варианты. Проведя исследование заранее, вы можете избежать дорогостоящей ошибки и хлопот, связанных с возвратом и пополнением запасов.Это руководство поможет вам разгадать тайну размеров и зазоров вентиляции. Если следовать им, это может гарантировать, что ваша установка пройдет гладко.
При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам разработать полный список компонентов вентиляции, которые вам понадобятся.
Доступ к чертежам вашего дома является лучшей отправной точкой для такого рода планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного применения.
Дымоход
При размещении в надлежащем ограждении внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут проходить через потолок. Другой способ сделать это — использовать специально построенную оболочку дымохода или желоб, прикрепленный к внешней стороне дома.
Популярный выбор дымоходов. Эти конструкции содержат всю систему дымохода без ущерба для необходимого пространства.Они также скрывают вентиляционную трубу, проходящую через верхние этажи многоэтажного дома. Несмотря на то, что это более дорого, чейз является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.
Так что, если вы хотите оградить свой камин и дымоход, вы можете это сделать. Основание погона должно соответствовать размерам обрамления вашего камина. Вы также можете сузить погоню над камином. При этом остается место, чтобы окружить трубу дымохода.
Меньшие размеры черновой рамы дымохода составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать погоню больше, чем требуется, чтобы соответствовать эстетике вашего дома, хотя это и не обязательно. Другой вариант — встроить в погоню набор утопленных книжных полок или корпус для телевизора.
Производители указывают требования к зазору в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.
Строительство дымохода может оказаться сложной задачей для новичка.Поэтому мы рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и кода. Мы также рекомендуем изолировать погоню перед закрытием. Это предотвратит большие перепады температур и плохую работу прибора.
Без беседки
В некоторых случаях камин или печь не встраивается в кладовку. Вместо этого он находится в оболочке здания внутри собственного корпуса. Отдельно стоящие печи могут располагаться даже на специальной подушке для очага или аналогичной поверхности.В этом случае вам нужно будет подумать, как вентиляционная система будет работать от прибора и через дом.
Если нет возможности выделить место для вентиляционной трубы в доме, вы можете наклонить вентиляционную решетку к внешней стене. Это позволит ему попасть в консольный дымоход, предназначенный для удержания самой вентиляционной трубы.
Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему, используя каркасный корпус. Можно отделать гипсокартоном или каким-либо другим материалом.В идеале вы должны провести вентиляционную трубу в угол комнаты или в шкаф, чтобы ее не было видно.
Компоненты вентиляции
Выбрав маршрут вентиляции и устройство, проверьте список компонентов вентиляции. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своего продукта. Вот когда все становится немного сложнее.
Для бытовой техники с различными торговыми марками вы можете не знать, какую из них выбрать.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Вентиляционные системы из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.
Выбор материалов часто сводится к типу топлива и личным предпочтениям. Например, древесное топливо не так агрессивно, как уголь или мазут. Таким образом, дымоходы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для душевного спокойствия.
Если вы не уверены, проконсультируйтесь с одним из наших сертифицированных технических специалистов NFI. Они будут рады помочь вам найти лучшую систему вентиляции по вашей цене.
Оцените свой план
Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените свой план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вы должны закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать сплошной дымоход, это лучший вариант для обеспечения надлежащей вентиляции.
После того, как вы определились с маркой вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проложенной через дымоход. Этот тип вентиляции обычно не имеет смещений.
Просто измерьте расстояние от верха «установленного» дымохода прибора до «исходной» высоты дымохода.После этого добавьте любую необходимую высоту над желобом дымохода для штормового воротника и колпака дымохода. Это измерение обычно составляет от 8 до 12 дюймов, хотя оно может варьироваться в зависимости от бренда.
В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. В то время как некоторые производители предлагают регулируемую длину, другие нет. В таких случаях необходимо использовать комбинацию компонентов, которые соответствуют требуемой высоте или превышают ее. Многие производители дымоходов перечисляют трубы по количеству дюймов, добавляемых каждой секцией.
Например, 48-дюймовая труба может увеличить высоту существующей трубы на 46 дюймов из-за перекрытия на каждом стыке. Таким образом, учитывайте эти размеры, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях кода или дизайна, вы также можете удлинить вентиляционный канал. Просто добавьте еще один участок трубы.
К сожалению, не все установки включают в себя дымоходы и прямые участки трубы. Вам могут понадобиться смещения, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют таблицу смещения. Он указывает, сколько наборов колен или секций труб можно добавить между ними.
Большинство производителей предлагают наборы углов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный канал. Это включает в себя, насколько может быть смещена общая длина трубы.
3-2-10 Правило
После подсчета отступов и определения точки прохода через крышу вы можете рассчитать, сколько дымохода вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.
Правило 3-2-10 обеспечивает соответствие нормам и правильную вентиляцию. Слишком короткий дымоход может привести к плохой работе прибора. Это может привести к появлению пятен сажи или повреждению прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.
10 — Это число задает радиус, чтобы определить, достаточно ли труб над крышей. Число соответствует 10 футам пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям зазора. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
2 — После того, как вы установили 10-футовый радиус, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с тягой дымохода, вызванных эффектом дымовой трубы.Эффект дымохода относится к вентилируемой части дома, которая выше дымохода.
3 — Это правило применимо ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши на стороне проходки вверх по склону.
Если есть крутая крыша или поблизости препятствие, дымоходу потребуется больше длины над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны приложить трубу любой длины на пять футов выше крыши.Большая открытость трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в холодном климате.
Установка камина
После того, как вы спланировали установку и заказали компоненты вентиляции, вы готовы к установке. Пожалуйста, имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или крепления.
Установка обшивки крыши
Камины, установленные внутри дома с обшивкой крыши, должны быть правильно выровнены.Перед креплением устройства проверьте совмещение вентиляционной манжеты и вентиляционного канала. Изменение вентиляционного канала во время строительства часто приводит к смещению между ними.
Вам может понадобиться смещение между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше в участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.
Для начала прикрепите первую секцию дымохода к вентиляционному отверстию на камине.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю часть, а затем внешнюю часть. Этот тип дымохода имеет систему кромки и трубки, которая слышимым щелчком при фиксации в нужном положении.
Дымоходы со сплошным пакетом, напротив, обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы поворотных замков поворачиваются в нужное положение и блокируются при полной установке.
При сборке каждой секции трубы закрепите наружную стенку с помощью трех саморезов #10, 3/4 из нержавеющей стали для листового металла.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая расстояния до горючих материалов. Мы рекомендуем закреплять вертикальную вентиляцию через каждые 5-6 футов. Это можно сделать с помощью перфорированной ленты или настенных кронштейнов. Их предоставляет производитель.
Противопожарные экраны и экраны
В соответствии с инструкциями производителя установите противопожарный экран или экран от радиации. Эти детали располагаются там, где трасса трубы встречается с потолком.Производители часто предлагают вам прибить кусок OSB толщиной от 1/2 до 3/4 дюйма поперек проема. Вам также понадобится отверстие, вырезанное по размеру противопожарной перегородки. Затем прибейте или привинтите противопожарный упор на место.
Продолжайте последовательность сборки и крепления, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать чердачный изоляционный щит. Этот экран особенно важен для домов с продуваемой изоляцией. Вы можете получить изоляционный щит чердака от производителя дымоходной системы.Или вы можете заключить дымоход в корпус. Если вы выберете последний метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.
При проходе через крышу необходимо использовать оклад, соответствующий уклону крыши. Прибейте отлив на место сразу после того, как вы положили толь или атмосферостойкую мембрану. Это следует сделать и перед монтажом кровельного материала.
Для черепицы задняя кромка основания гидроизоляции должна располагаться сверху. Поэтому убедитесь, что верхний и соседние ряды черепицы перекрываются под краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.
Большинство производителей рекомендуют закрывать все основание оклада и вырезать достаточно большое отверстие, чтобы конус оклада выступал наружу. Затем можно приклеить крышу к основанию конуса кровельным герметиком.
После установки оклада продолжайте сборку трубы дымохода. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установили трубы, вы должны установить штормовой воротник вокруг верхней части гидроизоляционного конуса.
Штормовой воротник и заглушка дымохода
Штормовой воротник представляет собой узкую полосу из стали или алюминия, охватывающую трубу. Он отводит воду с внешней стороны трубы к гидроизоляционному конусу. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.
Но перед установкой манжеты нанесите на наружную стенку трубы каплю гидроизоляционного герметика. Здесь находится штормовой ошейник. Соберите штормовой воротник вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он адекватно заполнил зазоры между манжетой и трубой. Возможно, вам придется добавить больше по мере необходимости.
Наконец, установите заглушку дымохода. Для дымоходов с твердой изоляцией заглушка обычно поворачивается в нужное положение. В дымоходах с воздушной изоляцией отсутствуют трубки из крышки, поэтому их можно легко снять и очистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. Когда крышка установлена, система готова и готова к тестированию.
Внутренняя труба с дымоходом
Для этой установки процесс сборки такой же, как и для чердака. Оказавшись на чердаке, строитель оформляет дымоход. Он должен проходить от настила крыши к потолочным балкам для поддержки.
Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание лотка. Или они могут закрыть погоню после запуска трубы. Труба должна проходить так же, как и остальные предыдущие секции, на всем протяжении канала.
В зависимости от размера заглушки она может не соответствовать каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.
Соберите эту длину на крыше, а затем установите сверху вниз. Закрепите каждую секцию трубы крепежными элементами перед тем, как вставить ее в паз. Как только это будет завершено, повторите процесс, чтобы собрать штормовой воротник и кепку.
Дымоходы
Верхняя часть почти каждого дымохода закрыта затвором или отливом.Обычно это кусок оцинкованной стали размером от 18 до 22 калибра, вырезанный по размеру внешнего размера погони. Соответствующий изготовленный поддон должен иметь 90-градусную кромку. Он должен быть не менее 2 дюймов в глубину и соответствовать краю погони.
В идеале большие поддоны должны иметь поперечные распорки непосредственно сбоку от трубы для поддержки поддона. Или они образовали распорку по диагонали через сковороду. Отверстие под поддоном должно быть примерно на 1/2 дюйма больше, чем внешняя стенка трубы дымохода.У него должен быть формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник препятствует обратному скатыванию воды в желоб по трубе дымохода.
Вы можете приобрести поддоны у местных производителей листового металла и поставщиков кровли. Из-за различных размеров необходимых лотков для чеканки многие производители их не поставляют.
Полный наружный дымоход
Этот тип установки более прост, чем установка внутри. Вам все еще нужно завершить кадрирование погони.Но вы должны оставить внешнюю обшивку для легкого доступа во время установки.
Вы должны установить по крайней мере одну противопожарную защиту на полпути к желобу. Вы можете построить погоню из OSB, фанеры или любого другого материала, разрешенного вашими местными нормами. Установите металлическую противопожарную пробку производителя дымохода в центре материала. Местные правила могут потребовать больше противопожарных мер в зависимости от общего метража, поэтому учтите это в своих планах.
Установив камин, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части канавки. В этот момент остановите установку, пока вы завершаете внешний вид погони. После этого установите поддон и поместите штормовой воротник и крышку на место.
Как установить трубу дровяной печи сквозь стену
Установка дровяной печи означает, что вам понадобится дымоход. Дымоход отличается от дымоходной системы. Трубы печи или соединители дымохода могут быть одностенными или двустенными. Установка зависит от маршрута, используемого для вентиляционных труб: вертикального, горизонтального или их комбинации.
Одностенная дымовая труба обычно имеет калибр 24 или 22. Черные оцинкованные стальные трубы имеют двойные стенки. Внутренняя труба состоит из стали марки 430 или нержавеющей стали марки 304. Внешняя стена построена из оцинкованной стали 22 или 24 калибра, окрашенной в черный цвет.
Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Он имеет эстетичный дизайн и в то же время позволяет рекуперировать тепло из вентиляционного канала.Установка печи определяет конфигурацию вентиляционного канала.
Вертикальный вентиляционный канал
Для печей с полностью вертикальным вентиляционным каналом требования такие же, как и для камина. Используйте чертежи дома, чтобы определить, сколько прогона вам нужно установить для каких-либо модификаций конструкции.
При установке в существующем доме проверьте расположение потолочных балок и стропил крыши. В идеале вентиляционный участок должен располагаться так, чтобы избежать этих элементов каркаса.Но иногда вам может понадобиться вырезать и закрепить потолочные балки или стропила крыши, чтобы разместить вентиляционную трубу. Только квалифицированные и знающие люди должны взять на себя эту часть проекта.
Определившись с местом расположения печи, теперь вы должны решить, нужна ли вам труба с одинарной или двойной стенкой. Одностенная труба служит не так долго, как нержавеющая внутренняя часть трубы с двойными стенками, но они стоят дешевле.
Еще один момент, на который следует обратить внимание, — это необходимое свободное пространство.Для одностенной дымоходной трубы требуется 18 дюймов, тогда как для двустенной требуется только 6 дюймов. При установке в углу или нише пространство ограничено. Таким образом, зазоры могут потребовать использования трубы с двойными стенками.
Телескопические трубы и соединители
Большинство дымоходов имеют телескопические секции. Эти телескопические трубы покрывают нечетные расстояния между плитой и потолком. Одностенные системы также предлагают скользящие соединители. Это короткие куски трубы. Они гладкие на одном конце, что позволяет им скользить в секцию трубы, прежде чем она соединяется с системой дымохода.
Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на печи и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть щель. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.
Как уже говорилось, для встроенных каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокой температурой дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но, связанные компоненты делают.
Потолочные опорные коробки и манжеты
В печах используются потолочные опорные коробки или опорные манжеты для вентиляции. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут вертикальный вес компонентов дымохода.
Хомуты потолочные опорные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных коробок. Потолочные опорные коробки бывают разной длины и выступают вниз в комнату.Можно использовать опорную коробку на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка, чтобы поддерживать зазоры.
С помощью отвеса определите центральное положение потолочной опорной коробки или опоры над вентиляционным отверстием печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы разместить светильник. Почти все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте бруски 2х4 или аналогичные пиломатериалы, чтобы закрепить все стороны приспособления. Это позволяет прикрутить потолочную опору на место.
После установки потолочной опоры и отвеса соберите дымоход. Почти во всех современных дымоходных системах используются гладкие концы. Секции крепятся друг к другу с помощью саморезов для листового металла. Они скрепляют секции.
Переходники для печных труб
Размер вентиляционных манжет зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска труб.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и соединяется с первой секцией печной трубы.
Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, так как они плохо герметизируются и их легко поцарапать.
Начните с установки первой жесткой секции. Продолжайте сборку, пока между дымоходом и опорной коробкой не останется только зазор.
Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его вниз настолько, чтобы он поместился между последней секцией трубы и потолочной опорой. Затем соедините эту трубу с секцией дымохода ниже. Не забудьте закрепить нижние секции вместе. Сдвиньте верхнюю часть в положение напротив потолочной опорной коробки. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении. Но учтите, многие производители не допускают крепления дымохода к опорной коробке.
Для завершения дымохода установка дымохода почти такая же, как у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Эта часть может происходить либо с чердака, либо со второго этажа. Вы повернете этот кусок на место. После ввода трубы дымохода через опорную коробку установите вокруг нее чердачный теплоизоляционный экран или радиационный экран. В остальном установка такая же.
Горизонтально-вертикальная вентиляция
В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома. В этих случаях возможно вентилирование горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, закрепленному снаружи дома.
Горизонтальные установки очень похожи на вертикальные установки. Вы переходите от трубы печи к трубе дымохода, проходя сквозь стену. Но вместо потолочной опорной коробки вы будете использовать настенный наперсток.
Настенные коуши
Настенные коуши представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть воротник, который адаптируется между двумя типами труб.Адаптеры подходят для стен разной толщины.
При горизонтальной вентиляции необходимо соблюдать особые правила, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прогона дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей предлагают не менее 12 дюймов вертикального хода от плиты. Это позволяет дымовым газам набирать обороты вверх, прежде чем они столкнутся с ограничениями.
Горизонтальная секция должна иметь подъем на 1/4 дюйма на фут длины. Небольшой уклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционном канале.Производители также указывают соотношение горизонтального и вертикального пробега.
Горизонтальный участок не должен превышать 50% от общего вертикального участка. Каждый производитель указывает свои допустимые проценты пробега.
Вместо потолочных опорных коробок при горизонтальной установке используются настенные коуши. Поэтому перед установкой обязательно определите идеальное положение. Возможно, вам придется вырезать и упаковать стенную стойку, чтобы оставить место для установки наперстка. Но инструкции производителя охватывают это дальше.
Учитывайте вертикальную высоту трубы дымохода от верха печи. Не забудьте учесть высоту, добавленную коленом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете отмерить от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.
Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и работайте от плиты до стены.Устанавливайте скользящий соединитель или телескопическую секцию в последнюю очередь. В последнюю очередь закрепите каждую секцию дымохода саморезами. Затем соедините его с настенным наперстком.
Установка дымохода при внешней установке отличается. Короткий отрезок горизонтального дымохода необходимо прикрепить к наружной стороне стены наперстком. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор вертикальной секции, когда он движется вдоль стены вашего дома.
Дымоходные тройники
После установки горизонтальной секции используйте дымоходный тройник, чтобы перейти обратно к вертикальному дымоходу. Тройник состоит из трех элементов. Первая — это горизонтальная ножка, на которую крепится часть горизонтального дымохода. Второй – вертикальная ножка, от которой идет вертикальный дымоход. Последняя представляет собой заглушенную нижнюю часть, чтобы предотвратить утечку.
Заглушка легко снимается для очистки вертикальной части дымохода. Используйте опорный кронштейн для тройника.Он может быть предоставлен производителем или изготовлен самим домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры через каждые 5 футов. Сделайте это с помощью настенных ремней или подобных металлических фиксирующих лент.
Карнизы и софиты
Во многих домах есть карнизы или закрытые софиты, которые выходят за пределы внешней стены. В зависимости от глубины карниза, есть несколько методов борьбы с этим.
Неглубокие карнизы не более 2 или 3 дюймов могут иметь смещения.Это позволяет дымоходу делать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубоким карнизом, от 6 до 10 дюймов, имеют несколько других вариантов.
Первый – вырезаем карниз, оставляя открытый вырез для прохода трубы дымохода. Вы можете закончить его с помощью бордюрных досок и отвода дождя, чтобы предотвратить попадание воды в выемку.
Второй вариант – встраивание дымохода в карниз с использованием металлического фартука для его ограждения.Конечно, вам все равно нужно будет поддерживать зазоры до деревянной конструкции. Этот способ идеален благодаря подведенной к дымоходу опоре.
Дома с карнизом высотой от 10 до 36 дюймов требуют, чтобы дымоход проходил сквозь конструкцию. Они закончены миганием на крыше. Это позволяет правильно поддерживать дымоход. И это предотвращает необходимость вырезать слишком большую выемку. Вы можете добавить металлическую обшивку вокруг дымохода, когда он проходит через нижнюю часть карниза.
Во всех случаях необходимо придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Закрытие дымохода колпаком такое же, как и при других установках. Но вам не понадобится штормовой воротник, если на крыше нет гидроизоляции.
Надкрышные опоры
Любая установка трубы над крышей, которая не опирается на желоб дымохода, требует надлежащей поддержки над линией крыши. Допускается не более пяти футов неподдерживаемой трубы.
Сильный ветер изгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать тросы, чтобы привязать трубу к опорным точкам.
Проверьте вентиляцию
После завершения установки вы должны проверить тягу и утечку. Разведите в приборе небольшой огонь на основе растопки и зажгите его. Когда он горит, не забудьте проверить как можно больше доступных участков вентиляции.
Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно переместив дымоход или дымоход. Возможно, вам придется добавить больше креплений.
Если дымоход плохо тянет, проверьте горизонтальный участок. Оно не должно превышать допустимого соотношения. Кроме того, убедитесь, что труба соответствует требованиям по высоте и придерживайтесь правила 10-3-2.
Слишком короткая труба может вызвать конкуренцию со стороны дома. Это известно как эффект стека домов. Если вентиляционная система слишком короткая, добавьте секции труб, чтобы исправить это.
Теперь у вас правильная вентиляция
Попытка найти подходящую вентиляцию для вашего дровяного прибора поначалу может показаться сложной задачей. Но с этим руководством и небольшим количеством времени и терпения вы можете быть уверены, что у вас есть правильно вентилируемый и эффективный дровяной прибор.
У вас остались вопросы о вентиляции, желобах или других проблемах с камином? Не беспокойся. Наши специалисты, сертифицированные NFI, всегда рады помочь!
Об авторе
Дэни Белл
Дэни — страстный писатель с жаждой знаний.Когда она не пишет, ее все равно обычно можно найти за компьютером: она играет с мужем в видеоигры, занимается цифровым искусством или ищет что-то новое, чему можно научиться. Дэни также любит читать, одна из ее любимых книг — «Властелин колец».
Требования к крыше | Арден-Хиллз, MN
Для установки кровли требуется разрешение на строительство (PDF). Чтобы подать заявку на разрешение на строительство, вы должны быть либо лицензированным государственным подрядчиком по жилищному строительству, либо владельцем недвижимости (PDF).Более подробную информацию см. в раздаточном материале по кровле (pdf).
Существующие асфальтовые крыши
Новые кровельные покрытия не должны устанавливаться без предварительного удаления всех существующих слоев кровельных покрытий при наличии любого из следующих условий; Существующая крыша или кровельное покрытие пропитаны водой или изношены до такой степени, что крыша или кровельное покрытие не подходят в качестве основания. Существующая крыша имеет два или более слоев кровельного покрытия любого типа. Капельница необходима на карнизе. Защита от льда и воды должна быть установлена поверх каплесборника или водосточного фартука.Все прогнившие или непрочные кровельные покрытия должны быть заменены.
Крепеж
Как правило, для битумной черепицы требуется минимум 4 оцинкованных кровельных гвоздя на гонт. Гвозди должны иметь достаточную длину, чтобы проникнуть сквозь обшивку крыши, или не менее ¾ дюйма, в зависимости от того, что меньше. Точное расположение и количество крепежных элементов см. в требованиях производителя к установке.
Уклон крыши
использоваться на шаге менее 2 из 12.Существуют особые требования к подстилающему слою для крыш с уклоном от 2 дюймов 12 до 4 дюймов 12. Конкретные требования см. в требованиях производителя по установке.
Подложка
Самоклеящийся битумно-полимерный лист должен быть установлен от нижнего края крыши до высоты не менее 24 дюймов за внутренней линией наружной стены. Остальная часть крыши должна быть покрыта минимум 15 Асфальтовое сукно, уложенная черепица внахлест по горизонтали не менее 2 дюймов, а торцевые стыки с нахлестом по вертикали не менее 6 дюймов.
Вентиляция
Суммарная чистая свободная вентиляция должна быть не менее 1 к 150 площади вентилируемого помещения, за исключением того, что общая площадь может быть уменьшена до 1 к 300 при условии не менее 50 процентов и не более 80 процент необходимой вентиляционной площади обеспечивают вентиляторы, расположенные в верхней части вентилируемого помещения не менее чем на 3 фута выше карнизных или карнизных вентиляционных отверстий, а остальную часть требуемой вентиляции обеспечивают карнизные или карнизные вентиляционные отверстия. При необходимости должны быть установлены дополнительные вентиляционные отверстия на крыше и потолке, чтобы соответствовать указанным выше минимальным требованиям.
Вытяжные вентиляционные отверстия
Следует позаботиться о том, чтобы выхлопные трубы кухонных и ванных вентиляторов были подсоединены к соответствующему демпфированному вытяжному крышному вентиляционному отверстию без отверстий на чердак, через которые выходящий воздух мог бы попасть обратно в чердачное помещение. Вытяжные вентиляционные отверстия должны быть установлены на крыше так же, как и другие вентиляционные отверстия на чердаке и вентиляционные трубы.
Накладки
Накладки необходимы в следующих местах:
В долинах металл должен иметь ширину не менее 24 дюймов, калибр 26 и быть устойчивым к коррозии
Вокруг всех проходов труб и вентиляционных отверстий требуется отлив по бокам окна
Дымоходы и откосы там, где карниз крыши не выходит за боковую стену
Сверчки и седла
Сверчок или седло должны быть установлены на стороне конька любого дымохода или прохода более чем Ширина 30 дюймов, измеренная перпендикулярно склону. Покрытия для сверчка или седла должны быть изготовлены из листового металла или из того же материала, что и кровельное покрытие.
Инспекции
Текущая инспекция требуется для водонепроницаемого барьера для сайдинга и барьера от льда и воды для кровли. Подрядчик должен уведомить инспектора, когда он будет готов к проверке. Требуется уведомление минимум за 24 часа. Нет необходимости экспонировать все здание, если подрядчик сделает фотографии закрытых водных преград и предоставит их при окончательной проверке.Цель текущего осмотра – убедиться в правильности установки ограждений, включая любые детали гидроизоляции перед покрытием. Когда крыша будет завершена, пожалуйста, запланируйте окончательную инспекцию с фотографиями на месте, чтобы закрыть разрешение.
.
