Почему одни лестницы удобны для подъёма и спуска а другие не очень? На какие основные требования к лестницам нужно обратить внимание, чтобы лестница была безопасной, и какая площадь проема нужна под комфортную лестницу.

Если вы не собираетесь тренироваться альпинизму, подымаясь на второй этаж вашей квартиры или дома, вам необходимо предусмотреть достаточной ширины и длины проем для лестницы, уже на стадии проектирования дома. К сожалению, застройщики зачастую встраивают лестницы по принципу «сколько места останется между ванной и кухней».

В итоге угол подъема получается слишком крутой, либо ширина прохода слишком узка и высота подъема неудобна для подъема, а особенно спуска. Вы не замечали ничего подобного у себя в подвальной лестнице, или у знакомых на даче? Если раньше это считалось чуть ли не «нормой» для загородного и дачного строительства, то с тех пор требования и стандарты строения лестниц поднялись на новый уровень.

И одним из решений есть модульная лестница.

Так почему же одни лестницы удобные а другие нет

Есть четыре основных требования к лестницам влияющие на комфортность:

1. Высота ступени
2. Ширина ступени
3. Ширина лестницы
4. Высота прохода лестницы

Рассмотрим подробнее основные требования к лестницам:

Высота ступени лестницы

Какая оптимальная высота ступени лестницы? Исследования показывают, что комфортная высота подъема равна, приблизительно четверти шага человека. Шаг взрослого человека примерно составляет 60-80 см. Значит оптимальная высота ступени лестницы 15 -20 см.

Если высота будет меньше 15 см, то будет появляться инстинктивное желание шагнуть через ступеньку. Если высота ступени больше 20 см., то будет тяжело поднимать ногу, и чем больше, тем труднее.

Ширина ступени лестницы

Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень. Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.

Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .

Ширина лестницы

Опыт показывает, что оптимальной шириной лестницы может быть 90-100 см. . Такое расстояние позволит на марше разойтись двум людям, пронести диван, другие крупногабаритные вещи, или по корзине с цветами в каждой руке. : )

Высота прохода лестницы

Есть еще один фактор, который нельзя забывать при проектировании лестниц, не менее важный, чем выше приведенные три. Это высота прохода. В том месте, где человек входит в проем, — высота от ступени до перекрытия должна на 10 см. (психологический минимум), а лучше 20 см. больше чем рост человека. То есть не менее двух метров.

Это основные, но далеко не все характеристики удобной и комфортной лестницы. Есть требования, связанные с креплением лестницы к стенам и полу, есть эстетические аспекты и конструктивные, связанные с планировкой квартиры и планами обшивки лестницы. Все в одной статье проговорить сложно да, и нет в этом необходимости. Многое решается на месте, при общении с нашими специалистами, которые знают и обратят ваше внимание на все нюансы при выезде на замер, а так же предложат варианты решения.

Стандартная высота лестничных ступеней: требования ГОСТ и СНиП

Высота ступени лестницы согласно ГОСТ является одним из базовых параметров для проектирования удобного и безопасного подъема. При этом также важно учитывать нормы СНиП и соотносить данные с другими характеристиками проекта. Рассмотрим подробнее, какой должна быть оптимальная высота для ступени лестницы того или иного плана.

ВИДЫ СТУПЕНЕЙ
Высота ступеней для разных проектов маршей может отличаться. Поэтому прежде чем приступить к рассмотрению вопроса о конкретизации этих характеристик, стоит определить, какие виды ступеней могут использоваться при строительстве лестницы. В современном строительстве принято различать следующие конструкции:

Рядовые. Стандартная прямая ступень, которая является основным элементом любой лестницы.
Забежные. Используется для плавного поворота на подъеме. Имеет нестандартную форму и отличается разной шириной проступи по всей своей длине.
Площадки. Промежуточные элементы для поворотных лестниц. Рекомендуется соблюдать такую же высоту для них, как и для обычных ступеней.

Открытые. Без подступенка, пролет остается открытым, что иногда создает ощущение парящей конструкции.
Закрытые. Между ступенями крепится подступенок, что позволяет скрыть пространство между ними и улучшить визуальное восприятие конструкции при движении по ней.
Навесные. Часть проступи выступает над подступенком. Это создает положительный визуальный эффект и позволяет сделать ступень более широкой.

Разновидности ступеней используемых в строительстве лестниц

В целом все параметры для таких ступеней вычисляются по общему принципу, но в некоторых случаях возможны те или иные отклонения от стандартов СНиП и ГОСТ.

ДОПУСТИМЫЕ ПАРАМЕТРЫ
Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

Если стандартная пропорция будет нарушена, по такой лестнице будет крайне неудобно передвигаться. При этом влияние распространяется и на безопасность, и на расход энергии. Человеку должен обеспечиваться полный просмотр каждой следующей ступеньки при спуске вниз, иначе возрастает риск оступиться. Что же касается подъема, на слишком низкие элементы уйдет много времени, площади и сил. Для чрезмерно высоких конструкций энергии потратится еще больше. В таком случае нужно хотя бы предусмотреть наличие промежуточных площадок для отдыха.

ПРОЧИЕ СТАНДАРТЫ
Как уже стало ясно, для вычисления высоты ступени недостаточно знать стандарт. В каждом конкретном случае этот показатель является индивидуальным и рассчитывается на основании соотношения с другими базовыми параметрами.

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Угол наклона – также стандартная величина, в среднем берется 30-45 градусов.
Ширина проступи – стандартная глубина ступеньки. Она играет определяющую роль в процессе вычисления.
Количество ступеней – не менее важный показатель, от этого числа зависит на сколько отрезков будет разбита высота пролета.

Соотношения параметров необходимых для правильного расчета лестницы

МЕТОДЫ РАСЧЕТА
Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Количество ступеней. Это самый простой способ. Он в основном берется в качестве старта для проектировки, а полученные данные используются в дальнейших расчетах и могут изменяться по ходу дела. В этом случае нужно взять всего два показателя: высоту марша, то есть расстояние от пола первого этажа до второго, и желаемое количество ступеней. Первую величину делим на вторую и получаем ориентировочные параметры. Затем сверяем их с ГОСТ и переходим к следующему этапу разработки проекта.
Ширина шага. Стандартный способ более точного вычисления высоты подступенка. Для этого нужно взять за основу расчетный показатель ширины проступи и вставить его в уравнение, основанное на формуле ширины человеческого шага: 2а в = 60…65. Она означает наиболее комфортное расстояние, которое человек может преодолеть за один шаг. Обычно берется среднее значение 63 см. На основе этой формулы рассчитывается оптимальная высота для ступени. При необходимости данные корректируются до достижения идеального результата с учетом количества ступеней.

Формула безопасности. Здесь также должна быть известна примерная ширина проступи. В идеале сумма размеров проступи и подступенка должна равняться 46. От этого показателя нужно отнять ширину ступени и, таким образом, станет известна её высота.
Формула комфорта. В этом случае нужно найти вычитаемое в формуле. Разница между проступью и подступенком в оптимальном случае должна составлять 12. На основании этих данных можно легко найти второй компонент.

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

Высота ступеней лестницы в своём доме

Жильцам многоквартирных домов не приходится задумываться над размерами ступеней лестниц, образующих межэтажные переходы. За них все продумали проектировщики, приведя эти параметры к оптимальным показателям, соответствующим действующим стандартам. И даже если эти лестничные марши кому-то кажутся не вполне удобными – все рано он не волен ничего изменить.

Высота ступеней лестницы в своём доме

А вот хозяевам собственных домов зачастую приходится «ломать голову», если они берутся за разработку такой лестничной конструкции самостоятельно. Какая же должна быть высота ступеней лестницы в своём доме, чтобы в максимальной степени обеспечивались и комфортность пользованию ею, и безопасность перемещения по ней. Настоящей публикацией постараемся разъяснить заинтересованному читателю этот узел вопросов.

Что говорят руководящие документы?

Итак, предполагается возведение лестницы в частном доме. Если хозяева, как говорится, берут это дело полностью на себя, то у них вполне закономерно возникает череда вопросов по нормативным параметрам этой конструкции.

Современному человеку предоставляются в этом плане все «удобства цивилизации». Он открывает в браузере поисковик, вбивает запрос «высота ступеней для лестницы собственного дома». И на него «обрушивается» целый перечень статей под таким заголовком — выбирай, не хочу.

Но вот же странность – практически все авторы ссылаются на одни и те же СНиП (впрочем, некоторые и вовсе не указывают номера документов), а вот значения размеров ступеней от статьи к статье — «плавают» в определённом диапазоне. Наверное, в такой ситуации будет наиболее целесообразным обратиться  непосредственно к первоисточнику?

В большинстве подобных статей авторы указывают в качестве основополагающего документа СНиП 2.08.01—89* «Жилые здания». И вот тут начинается интересное…

Дело в том, что в этом документе ничего и не говорится именно о высоте степеней. Оговаривается крутизна лестничных маршей – но не более того. Любой желающий может в этом убедиться сам. Так что, коллеги, давайте все же уважать читателей. И раз вы ссылаетесь на какой-то документ, то хотя бы загляните в него сами…

Но это даже еще не самое главное. Весь нонсенс в том, что упомянутый документ в настоящее время уже даже не является действующим. И ссылаться на него – просто некорректно.

Ссылаться на СНиП 2.08.01-89* «Жилые здания» нельзя – этот документ уже не действует.

Точно так же выведен из употребления и СНиП 2.08.01—89* «Общественные здания и сооружения», на который также очень любят ссылаться.

Действующим «первоисточником» для общественных зданий сейчас является СП 118.13330.2012* (актуализированная редакция СНиП 31—06-2009 со внесенными изменениями).

СНиП для общественных зданий оговаривают диапазон размеров ступеней. Но, подчеркнем, разговор пока не идет о жилых…

Да, в этом документе размеры ступеней все же оговариваются. Но, заметим, что это касается именно общественных заданий – здесь рамки всегда жестче. Тем не менее, познакомимся с этими требованиями – на них все же можно будет ориентироваться при разработке собственных проектов лестницы.

• Число ступеней в марше должно быть менее не трех и не более шестнадцати. На маршах в пределах первого этажа это количество может достигать восемнадцати.
• Ширина проступи – 300 мм с допустимым диапазоном от 280 до 350 мм. Высота ступени – 150 мм или в границах от 130 до 170 мм.
• Запрещается применять на протяжении одного марша ступени разной высоты и ширины. Как допустимое исключение – возможны изменения конфигурации первых трех ступней главной лестницы.

Цены на деревянные лестницы

деревянная лестница

Однако, нам нужны данные именно про жилые дома. Надо полагать, что раз старые СНиП были отменены, им на замену пришли другие. Так оно и есть – но взамен одного документа появилось два: жилые дома разделены на многоквартирные и одноквартирные. Кстати, оба документа — очень «свежие», введены в действие в апреле 2017 года.

Для начала глянем на многоквартирные жилые дома.

Действующий свод правил для многоквартирных жилых зданий

Что в этом документе говорится про размер лестниц?

Прямо размеры ступеней никак не оговариваются. В документе лишь отмечается, что их высота и ширина проступей, ширина и уклон маршей, высота проходов над лестницами должны быть такими, чтобы обеспечивались безопасность и удобство передвижения по ним и перемещение грузов и предметов как для самих квартир, так и для общественных помещений, если они имеются в доме.

Правда, имеется регламентация ширины лестничных маршей и величины их максимальной крутизны:

Тип лестничного перехода	Минимальная ширина марша, мм	Максимальный уклон
Лестницы, ведущие на жилые секционные этажи в домах:
— двухэтажных;	1050	1 : 1.5 (≈ 34°)
— трехэтажных и выше.	1050	1 : 1.75 (≈ 30°)
Лестницы, ведущие на жилые этажи коридорного типа.	1200	1 : 1.75 (≈ 30°)
Лестницы, ведущие в подвальные или цокольные этажи, а также внутриквартирные лестницы	900	1 : 1. 25 (≈ 39°)

Особо оговорено, что ширина марша исчисляется между установленными с обеих сторон ограждениями, либо между ограждением и стеной.

Число ступеней в марше – от трех до восемнадцати. На внутриквартирных лестницах допускается применение винтовых или забежных участков, так, чтобы ширина проступей по центру этих ступеней составляла не менее 180 мм.

Как и во всех других случаях, высота и глубина ступеней должна не должна изменяться на всем протяжении лестницы.

Но многоквартирные дома, опять же, чаще всего строятся по каким-то общим типовым проектам. Для монтажа лестниц, как правило,  применяются готовые железобетонные конструкции, которые выпускаются на основании специальных ГОСТ.

А как быть владельцу одноквартирного частного дома?

Открываем специальный Свод Правил, посвящённый именно таким зданиям.

Документ, регламентирующий правила для одноквартирных жилых домов. Но по лестницам в нем информации – не так уж и много

И видим, что по оборудованию лестничных переходов в нем – и вовсе отсутствует конкретная информация. Все рекомендации вмещаются буквально в два абзаца пунктов 8.1 и 8.2. Они невелики, так что есть смысл их процитировать дословно.

« …8.1 Дом должен быть запроектирован, возведен и оборудован таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из него, а также при пользовании внутриквартирным оборудованием.

8.2 Уклон и ширина лестничных маршей и пандусов, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам, подвалу, эксплуатируемому чердаку, перепады уровня пола, а также размеры дверных проемов должны обеспечивать удобство и безопасность передвижения и возможность перемещения предметов мебели и внутриквартирного оборудования. Применение лестниц с разной высотой ступеней не допускается…»

Цены на ступени

ступени

И на этом, буквально – всё.

Получается, что размеры вообще не регламентируются и полностью «отдаются на откуп» хозяину дома? С одной стороны — это действительно так. То есть он волен сделать, как ему кажется более удобным. Про эту составляющую, про удобство, мы подробно поговорим далее по ходу настоящей статьи.

Но еще остаются и вопросы безопасности. А так как практически любая межэтажная лестница в частном доме в случае чрезвычайных ситуаций становится одним из эвакуационных путей, будет разумно предположить, что здесь тоже должны быть какие-то правила.

Так оно и есть. На этот счет имеются специальные нормативные документы. Это СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» и СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы».

Вопросам размеров лестниц, и высоте ступеней – в частности, уделено должное внимание в документах, регламентирующих требования по обеспечению пожарной безопасности

Оба документа – действующие. Название и номенклатурные номера различаются, но это больше оттого, что нормы принимались разными ведомствами – Минстроем и МЧС. Но в части информации по оборудованию лестниц – она совпадает практически дословно.

Итак, в этих документах оговорены требования к лестницам, как к путям эвакуации. Причем в общем разделе эти нормативы даны едиными, для всех зданий, независимо от их типа и предназначения. То есть они становятся обязательными и для частных одноквартирных домов.

• Ширина марша лестницы, которая рассматривается в качестве эвакуационного пути для частного жилого дома, должна быть не меньше 900 мм. Допускается ширина марша 700 мм, если лестница ведет к одиночному рабочему месту.
• Уклон лестниц, как правило, не должен превышать величины 1 : 1 (45°). Допускается для открытых внутренних лестниц (не ограниченных лестничной клеткой), ведущих к одиночному рабочему месту, задавать уклон до 2 : 1 (≈ 63°).
• Ширина проступи лестницы, как правило, не должна быть менее 250 мм, а высота подъема ступени – не превышать 220 мм. Правда, на криволинейных ступенях парадных лестниц допустимо уменьшать проступь до 220 мм, а на лестницах, ведущих в нежилые, рабочие помещения (не боле 15 работников) – даже до 120 мм.
• Ширина лестничных площадок не должна быть менее ширины самих маршей. Промежуточная площадка между прямыми маршами делается длиной не менее 1000 мм. Если на лестницу выходят двери, то они в открытом состоянии не должны уменьшать нормативной ширины  маршей и площадок.

В разделе, посвященном одноквартирным домам, эти параметры никак не изменяются. Делается лишь ряд оговорок в том плане, что в таких зданиях разрешено рассматривать в качестве эвакуационных внутренние открытые лестницы, в том числе винтовые или с забежными участками. При этом ни уклон, ни ширина, ни даже предел огнестойкости и класс пожарной опасности материалов изготовления элементов лестницы – никак не регламентируется.

Итак, были рассмотрены требования к лестницам, прописанные в СНиП и Сводах правил. Надо признаться, что для одноквартирных жилых домов эти нормативы никак нельзя назвать чрезмерно «суровыми». У хозяина, если он разрабатывает проект сам и уверен в собственных знаниях и возможностях, имеется широкое поле для творчества, особо не ограниченное жёсткими рамками. Если он обеспечит соблюдение указанных выше требований безопасности, то никаких претензий к нему предъявляться не может.

Имеется в виду претензий – со стороны контролирующих организаций. А вот со стороны членов семьи – еще как может! Ведь лестница должна не только отвечать установленным нормам, но и быть максимально удобной. Это уже – «обратная сторона медали», к которой мы сейчас и переходим.

Цены на металлические лестницы

металлическая лестница

Как рассчитать оптимальные параметры лестницы самостоятельно?

Хотя настоящая публикация, в соответствии со своим названием, призвана осветить именно вопросы высоты ступеней лестницы в частном доме, рассматривать эту характеристику в, так сказать, «рафинированном виде», то есть в отрыве от других параметров — попросту невозможно. Они все тесно взаимосвязаны между собой, и к точным размерам ступеней, как правило, приходят уже на завершающей стадии расчетов этой конструкции.

Все параметры лестницы находятся в тесной взаимосвязи, и чтобы прийти к точным размерам ступеней необходимо разобраться и с другими характеристиками конструкции

На иллюстрации выше показан пример межэтажной лестницы в частном доме. Буквенными символами обозначены некоторые из параметров конструкции, к которым будем обращаться при проведении расчетов.

Н – высота подъёма. Исчисляется от уровня пола первого до пола второго этажа, то есть с учетом высоты потолка, толщины перекрытия и финишного напольного покрытия.

D – длина лестницы (или, как в показанном примере, ее отдельно взятого марша) в горизонтальной проекции.

а – угол уклона (крутизны) марша лестницы.

h – высота ступени.

d — ширина проступи ступени.

М – ширина лестничного марша.

И начнем мы свое рассмотрение с крутизны подъема и «базовых» габаритов лестницы – ее общей высоты и горизонтальной проекции.

Угол уклона лестницы и его влияние на остальные размеры конструкции

Перед многими владельцами частных домов, особенно не слишком больших по площади, обычно возникает очень схожая проблема. Необходимо увязать между собой оптимальный угол подъёма лестницы и имеющееся свободное пространство, которое отведено для ее установки.

Для начала — посмотрим, какая же крутизна подъема считается наиболее удобной для повседневной эксплуатации лестницы. И это уже будет не с позиций нормативных правил строительства — как мы помним, хозяева частных домов в этом вопросе не особо ограничены. Параметры комфортности больше связаны с рекомендациями специалистов в области медицины, основаны на анализе физики и эргономики движения человека. Внимание на схему:

Схема наглядно показывает степень удобства пользования лестницей в зависимости от угла ее крутизны.

Начнем снизу.

• Голубым сектором показаны минимальные углы уклона подъемов, которые практические никогда не используются внутри дома. До угла 9° строительство лестниц обычно вообще не практикуется – здесь намного удобнее и проще будет соорудить наклонный пандус (рампу).
• Уклоны до 20° — это чаще всего наружные широкие лестницы на подходах к дому. Их характеризует очень небольшая высота ступеней и широкая проступь. Для повседневного использования в помещении они крайне неудобны, да и места занимают очень много.
• Если уж имеется острая необходимость организовать небольшой по крутизне и высоте лестничный переход в доме, то нижней критической границей можно считать диапазон от 20 до 24°. Его цвет на схеме несколько изменен, что демонстрирует хоть и незначительный, но все же «прирост» комфортности пользования таким маршем.
• Выше, от 24 до 37° начинается «зеленая зона» — диапазон уклонов лестничных маршей, которые можно считать удобными для повседневного использования всеми проживающими в доме. В этой зоне, кроме того, выделен более темным цветом сектор – это, так сказать, «зона максимального комфорта», то есть оптимальные углы, к которым, по возможности, необходимо стремиться при проектировании конструкции лестницы. Границы этого диапазона – примерно от 27 и до 33°.
• Как мы видели в первом разделе публикации, в частном одноквартирном жилом доме допускаются и более крутые марши, вплоть до 45°. Степень удобства перемещения по ним, безусловно, уже не та, но иногда стесненность площади вынуждает прибегать и к таким конструкциям. Таким образом, уклон в 45 градусов можно назвать критической верхней границей для внутренних лестниц общего пользования в своем доме.
• Жёлтый сектор – это лестницы, которыми пользуются время от времени, например, для подъема на хозяйственный чердак или для спуска в подвальное помещение. В частном доме такие лестницы могут быть приставными, складными или стационарными. Перемещение по ним требует особой осторожности, и часто хозяева предусматривают меры по ограничению свободного доступа к таким маршам, чтобы они не превращались в объекты для детских игр.
• Лестницы с уклонами из красного сектора внутри дома не применяются. Это специальные конструкции, обычно — технологического или спасательного предназначения.

Итак, казалось бы – чего проще? Выбирай наиболее комфортный уклон – и вперед… Увы, так получается не всегда. И прежде всего необходимо выяснить, как будет согласоваться уклон лестницы с тем пространством, какое предполагается выделить под ее строительство.

Крутизна лестничного марша и длина его горизонтальной проекции – тесно взаимосвязанные величины

Размещенная выше схема наглядно показывает, как изменяется длина лестничного марша в его горизонтальной проекции при изменении крутизны и при равной высоте подъема. Так что ничуть не исключается ситуация, что при желаемом уклоне лестница просто не впишется в отведенное ей место. Естественно, это необходимо просчитывать заранее.

Произвести подобный расчет поможет наш онлайн-калькулятор:

Калькулятор взаимозависимости угла крутизны лестничного марша и длины его горизонтальной проекции

Перейти к расчётам

Подходить к расчету можно с двух сторон. Скажем, намечен оптимальный угол крутизны, и надо определить, сколько места займет такая лестница. Или, наоборот: имеется конкретный размер, в который необходимо «вписать» лестничный марш – можно определить, какой получится при этом угол, и будет ли он соответствовать «зеленому сектору».

Довольно часто получается так, что места явно недостаточно, а завышать угол не хочется из соображений комфорта и безопасности всех членов семьи, среди которых есть дети или люди с некоторыми ограничениями физических возможностей. Значит, приходится искать решение, которое обычно заключается в разбивке лестницы на два (а иногда – даже и больше) марша. При этом марши могут располагаться, например, вдоль стен, под прямым углом один к другому (Г-образно), или же параллельно, с подъемом, направленным в противоположные стороны (П-образно).

Цены на поручни

поручни

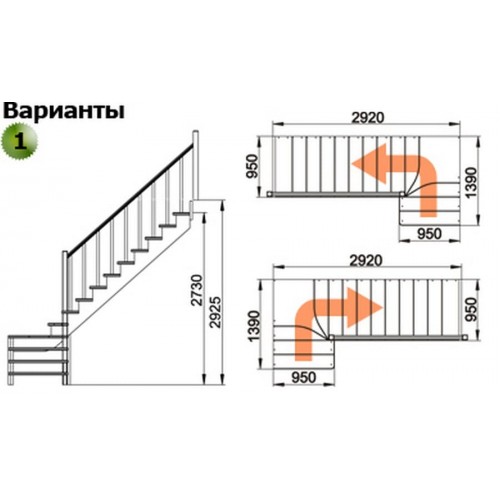

Разбивка лестницы на марши – П-образные (слева) и Г-образные

Если будет несколько маршей, то расчет их горизонтальной проекции проводится уже для каждого в отдельности, в зависимости от высоты подъема каждого, то есть, по сути, с учетом высоты размещения и габаритов переходной площадки. Но при этом никак нельзя нарушать жесткое правило, о котором уже говорилось ранее – сколько бы маршей ни было, они все должны иметь совершенно одинаковый уклон и равные размеры ступеней.

Коль мы находимся на этой стадии расчета, нелишним будет сразу определить и длину лестничного пролета. Такой параметр в ходе дальнейшей разработки проекта пригодится не раз – это и длина косоуров (тетив), и размеры поручней ограждений, и длина армирования, если лестница заливается из бетона, и другие случаи.

Расчет несложен — все основывается на закономерностях прямоугольного треугольника. Два катета известны — это высота подъема и длина горизонтальной проекции. Осталось найти гипотенузу.

Калькулятор расчета длины лестничного пролета

Еще больше сэкономить пространство позволяет подход, когда вместо переходных площадок обустраиваются криволинейные участки с забежными ступенями, позволяющими плавно изменять направление лестничного марша. Но здесь уже несколько другие правила расчета, хотя размеры ступенек на прямых маршевых участках подобных лестниц в полной мере подчиняются общим правилам.

Особенности лестниц с забежными участками

Применение забежных участков дает возможность довольно существенно уменьшить размеры горизонтальной проекции лестницы или же максимально приблизить крутизну ее общего уклона к оптимальной. Правда, такие конструкции — сложнее в проектировании и монтаже. Подробнее об этом читайте в специальной статье нашего портала «Забежная лестница своими руками».

Определяемся с размерами и количеством ступеней

Вот мы постепенно и подошли с основному вопросу этой статьи – к размерам ступеней. Предварительные расчеты проведены, и ничто не мешает точно определить высоту ступени и ширину ее проступи – единые параметры для всей лестницы.

Существует несколько подходов к решению этой проблемы. Один из самых простых – это использование так называемой формулы удобства и безопасности лестницы. Она выглядит следующим образом:

2h + d = L

где:

h — высота ступени;

d — ширина проступи;

L — средняя длина человеческого шага. Она, конечно, может варьироваться в ту или иную сторону, но чаще всего для расчетов принимают диапазон в границах от 600 до 640 мм.

Правда, есть очень высокие семьи, для которых этот шаг покажется и маловатым. Равно, как и для невысоких людей такой параметр может быть и поменьше.

Например, расчет ведется для шага в 630 мм. Ступень предполагается сделать высотой в 170 мм. Получается, что оптимальная ширина проступи в таком случае – 290 мм.

Казалось бы, быстро и удобно. Но в формуле присутствуют два неизвестных – высота ступени и ее ширина. Так какой же параметр взять для начала отсчета?

Кроме того, в показанном выражении никак не отражена зависимость размеров ступени от крутизны лестничного марша. А она, очевидно, должна быть…

Давайте еще раз обратим внимание на показанную выше сравнительную схему трех лестниц одинаковой высоты, но разной крутизны. Очевидно, что с повышением угла уклона марша возрастает высота ступеней и уменьшается ширина проступи. Как же рассчитать так, чтобы и «формула удобства» была соблюдена, и уклон марша учтен?

Есть специальный алгоритм, который, наверное, и может считаться универсальным, то есть учитывающим все перечисленные выше критерии.

Для его реализации можно вычертить довольно простую схему, но обязательно — в одном выбранном масштабе.

На иллюстрации ниже оказан пример такой схемы. Ее трехмерность в данном случае – просто для большей наглядности получающегося профиля лестницы. А так вполне будет достаточно и двухмерного чертежа.

Схема, демонстрирующая порядок определения оптимальных размеров ступеней лестницы с учетом крутизны ее марша

• Итак, на горизонтальной оси Х откладываем равные отрезки, равные (с учетом масштабирования) средней длине шага L. Эту величину каждый волен взять, как говорится, из расчёта своих собственных физических данных. На оси отмечаются точки L1, L2, L3 и т.д.
• На вертикальной оси откладываются отрезки, равные нормальной высоте подъёма ноги Р. Проставляются, соответственно, точки Р1, Р2, Р3 и т.п. Считается, что для любого среднестатистического человека не вызывает никаких сложностей, излишних напряжений мышц и иных неудобств подъем ноги на высоту, равную половине длины шага. Таки образом, Р = 0,5 × L.
• Теперь соединим точки с одинаковыми номерами отрезками — P1-L1, P2-L2, P3-L3 и т.д.
• Следующим шагом из центра координат проводим луч, под углом а к оси Х, равным расчетной или планируемой крутизне лестничного марша.
• Пересечения этого луча с ранее проведёнными отрезками дадут точки, показанные на схеме красным цветом и пронумерованные 1, 2, 3 и т.д. Вот эти самые точки как раз и показывают внешние края, выступы ступеней. Проведя от них горизонтальные и вертикальные линии до пересечения, несложно получить и сам профиль лестницы.
• Кстати, в этом может помочь и еще одно построение. Так, если соединить точку P1 с L2, P2 c L3 и т.д., то получившиеся линии должны «в аккурат» пройти через точку пересечения проступи и подступенка, то есть через вершину внутреннего угла ступени (на схеме показаны зелеными точками 1, 1. 2 и т.д.)
• Теперь, когда профиль лестницы обозначен, остаётся лишь точно снять размеры получившихся ступеней. Ну а затем, зная масштаб построения схемы – перевести к реальным величинам.

Цены на популярные деревянные лестницы

Но мы еще больше упростим задачу читателю – ему даже не придется прибегать к вычерчиванию схемы. Показанный выше графический алгоритм прекрасно описывается тригонометрическими формулами, которые легли в основу предлагаемого калькулятора. Необходимо лишь указать среднюю длину своего шага, предполагаемый или просчитанный угол крутизны лестничного марша – и программа мгновенно определит параметры ступени, отдельно ее оптимальную высоту и ширину проступи.

Калькулятор расчета оптимальной высоты ступени и ширины ее проступи

Перейти к расчётам

Могут ли полученные значения высоты и ширины считаться окончательными? Нет, об этом говорить пока рано.

Необходимо определить, сколько же ступеней рассчитанной конфигурации необходимо, чтобы обеспечить подъем лестницы. Сделать это несложно – высоту подъема делят на расчетную высоту ступени.

Безусловно, при этом практически всегда получается дробное число. Его округляют до целого. При этом рекомендуется, по возможности, это округление проводить таким образом, чтобы в марше получилось нечётное число ступеней. Считается, что с точки зрения эргономики движения человека, ему всегда удобнее и начинать подъем по лестнице, и заканчивать его с одной ноги.

Например, высота подъема, с учетом толщины перекрытия, составляет 2850 мм. Расчет показал, что для данной лестницы оптимальная высота ступеней равна 187 мм.

2930 / 187 = 15,67

Понятно, что число ступеней должно быть целым. Есть выбор – 15 или 16.

Если взять 16, то уже точная высота ступеней станет равной:

2930 / 16 ≈ 183 мм.

Если же, памятуя о рекомендации иметь нечетное количество ступеней, округлить до 15, то получится несколько иной, хот и не особо отличающийся результат.

2930 / 15 ≈ 195 мм

Так как «правило о нечетности» необязательное, и рассматривается, скорее, как рекомендация, у хозяина есть в данном варианте простор для решения в ту или иную сторону. Впрочем, могут быть и практически безальтернативные варианты, когда дробное число ступеней все же ближе к нечетному значению.

Еще один нюанс. Полученное число ступеней необходимо «прикинуть» и по ширине проступей. В идеале они должны уложиться на горизонтальную проекцию лестничного марша. Но так тоже получается не всегда, и случается, что проступь в итоге выходит недостаточно широкой.

Есть варианты решения и этой проблемы. Внимание на схему:

Варианты увеличения «рабочей» ширины проступи относительно расчетной

1 – ступени прямые, высота и ширина точно соответствуют рассчитанным параметрам.

2 – проступь получилась слишком узкой для хорошей постановки ноги. Вариант – подступенок делается скошенным вовнутрь, чем увеличивается «рабочая» ширина проступи до оптимальной величины. Размер такого скоса не должен превышать 50 мм.

3 – ширина проступи увеличена за счет выступа над нижележащей ступенью. Вариант, пожалуй, самый распространенный. Величина такого выступа, чтобы не вызвать спотыкания на лестнице, должна быть в пределах 30, максимум – 50 мм. Этого, как правило, бывает вполне достаточно, чтобы привести получающуюся ширину проступи к оптимальной.

4 – В конструкции лестницы отсутствуют подступенки. То есть мысок обуви поднимающегося человека не встречает преграды, и его нога полноценно упирается в ступень.

 *  *  *  *  *  *  *

Итак, в настоящей публикации мы постарались максимально полно осветить вопросы, касающиеся размеров ступеней для лестницы частного дома. Чтобы дополнить картину, возможно, кому-то будет интересно посмотреть видеосюжет, в котором излагается еще одна точка зрения на эти проблемы.

Видео: Какую высоту ступеней и ширину подступенков считать оптимальной?

Расчет высоты ступеней лестницы — «Mercury Forge»

Подъем по ступенькам домашней или офисной лестницы не должен даваться с трудом — с этим не поспоришь. Степень комфорта здесь во многом определяет высота ступеней.

Удобство подъема напрямую зависит от ширины верхней поверхности ступени и общей высоты помещения, где будет располагаться конструкция. Также немаловажна глубина(ширина) так называемой проступи — той площадки, на которую встает нога (берется горизонтальная проекция расстояния между двумя внешними границами соседних ступеней).

Производители лестниц при расчёте размеров ступеней пользуются тремя формулами. Для разъяснения возьмем за «Х» значение высоты подступёнка, а буквой «У» обозначим ширину проступи.

• Правило среднего шага. 2Х + У = 60 — 65 см (величина среднего человеческого шага).
• Формула комфорта требует, чтобы У – Х = 12 см.
• Формула безопасности гласит, что Х + У = 46 см.

Сопоставив результаты трёх этих вычислений, получают оптимальный размер высоты и ширины ступеней, а также их количество.

Любое производство лестниц ведется, исходя из упомянутых параметров и дополнительных правил.

Оптимальные габариты и параметры хорошей лестницы

• Оптимальный размер ступени — 15 х 30 см, где 15 — высота, 30 — ширина.
• Наиболее комфортным считается угол наклона лестницы в 27˚, максимально допустимый предел — 45˚.
• Не рекомендуется нарезать в одном марше более 18 и менее 3 ступеней.
• Лестница не сможет быть удобной для всех, если ширина марша меньше 1 м, а высота перил меньше 90 см.
• Расстояние между ступенью и поверхностью потолка на каждом уровне должно быть одинаковым. Обычно это 190–210 см (зависит от роста жильцов дома, которые будут пользоваться сооружением).
• Вся конструкция должна быть достаточно прочной, не «ходить» под тяжестью пользователей. Грамотно рассчитанная лестница выдерживает нагрузку в 180–220 кг. Такая постройка считается надежной.

Само собой разумеется, что высота между ступеньками и их индивидуальные габариты должны быть одинаковыми. Допускается погрешность не более, чем в 0,5 см. Конструируя лестницы из дерева, следует тщательно подбирать сырье, чтобы не получить неприятных сюрпризов из-за рассыхания дерева, которое является частой причиной для возникновения скрипа.

Проектирование лестницы — настоящая инженерная задача. Не стоит отдавать распоряжение собственной безопасностью в руки случая, а лучше всего оплатить профессиональную разработку проекта конструкции, которая затем прослужит века.

Расчет и проектирование ступеней винтовой лестницы, оптимальная высота и размер ступеней для лестницы

Рассмотрим, с одну из самых, на первый взгляд, известных, но в тоже время не до конца понятных, с точки зрения применения в проектах характеристик – проступь ступени и высота шага.

Проступь ступени — это расстояние в просвет по средней линии от начала ступени (по заходу) до точки проекции начала следующей ступени. Рис. 1

Высота шага- это расстояние от верхней плоскости ступени до нижележащей плоскости ступени, или пола (площадки).

Считается, что правильное соотношение проступи и высоты – 320 к 160 мм. Такое соотношение Вы можете обнаружить в большинстве жилых домов с общей многоэтажной лестницей. Но оптимально ли это соотношение? Чтобы ответить на этот вопрос следует раскрыть понятие оптимальной лестницы.

Проектируя лестницу, следует учитывать два основных фактора:

• Компактность — вписать лестницу в минимальное пространство
• Удобство пользования. Учесть индивидуальные требования. Такие как: рост, количество жильцов в доме, наличие малолетних детей, проживание людей с ограниченной подвижностью.

Рассматривая этот вопрос, учтём, что мы проектируем лестницу для коттеджа, загородного дома, т. е. лестницу для личной эксплуатации, для вполне определенной группы людей, а не для общего, к примеру, городского дома, где проектировщик вводит усредненные значения для среднего жильца. Соответственно, указанное соотношение для людей с высоким ростом, может быть не удобным. Для иллюстрации этого тезиса предлагаем вспомнить соотношение размеров ступеней в старых домах 19, начала 20 века. Соотношение ступеней будет отличным от сегодняшнего. Ступени больше по проступи и меньше по высоте шага. Поднимаясь по таким ступеням, нередко приходиться шагать через одну ступень, что не очень удобно. Лестницы в старых домах проектировались в расчете на человека с более низким ростом. Т. е., подбирая соотношение ступеней, следует учитывать свои индивидуальные особенности.

Следующий момент, который следует рассмотреть для определения оптимального соотношения ступеней — это заложенное в проект и подготовленное строителями пространство под лестницу. Практика такова, что места для установки лестницы с указанными соотношениями ступеней (320*160 мм), как правило, не хватает.

Средние размеры ступней, изготавливаемых нами на заказ, лестниц имеют проступь 250-270 мм и высоту шага 180-190 мм. Насколько удобно такое соотношение? Если у вас многоэтажный дом, то поднимаясь с первого этажа на пятый, к примеру, то накопится усталость. И для такого дома приведенные соотношения будут неудобны. И это следует учитывать. Но много ли таких домов? Обычно лестницы идут с первого этажа на второй и со второго на третий. Такие лестницы преодолеваются, что называется, в один рывок и для этого боʼльшая крутизна только подспорье. Возьмем на себя смелость и скажем: для таких домов приведенное выше соотношение ступеней достаточно комфортно.

Оптимальная лестница — это лестница, спроектированная с учетом ваших индивидуальных особенностей и вписанная в жилое пространство дома с учетом отведенного места и с наилучшим расположением в этом пространстве.

Т. е. если Вы закладываете лестницу на стадии проектирования самого дома, то у Вас есть возможность выбрать лучшее соотношение размеров ступеней, но если приходиться проектировать лестницу по остаточному признаку, то не стоит расстраиваться, если ваши ступени отличаются от рекомендуемых. Надо учитывать вышеприведенные аргументы, а также то, что при эксплуатации лестницы появляется привыкание и даже не совсем правильное соотношение ступеней перестанет доставлять неудобство, сложно будет только вашим гостям:)

Но говоря о ступенях с не совсем правильным соотношением сторон, необходимо помнить о том, что даже правильные ступени можно испортить не корректным проектированием. Правильно выполненый проект лестницы залог удобной и безопасной эксплуатации.

НАПОМИНАЕМ НОРМЫ И ОСНОВНЫЕ СООТНОШЕНИЯ РАЗМЕРОВ СТУПЕНЕЙ

Высота шага ступени — высота подъема ноги на ступень. Удобной высотой считается шаг 160-190 мм. Рассчитывается в соотношении с проступью. Двойная высота подступенка, сложенная с шириной ступени (проступи), должна равняться среднему шагу человека — 664 см. В «Строительных нормах и правилах» (СНиП) установлены следующие размеры:

• для жилых и общественных помещений высота подступенок 14,8 см, ширина проступи — 30 см;
• для подвальных и чердачных помещений высота подступенок — 17,1 см, ширина проступи — 26 см.

Обычно, в частных жилых домах указанные соотношения редко достижимы. Причиной этого служат ограниченность отведенного пространства под лестницу или неправильный проект дома.

Наиболее часто встречающееся соотношение это 180-190 мм на 250-270 мм. Высота шага – 180-190 мм. Проступь – 250-270 мм. Как показывает опыт эксплуатации, это соотношение достаточно удобно.

Как правило, каждая ступень имеет небольшой свес или перехлест над другой ступенью. Для наших ступеней эта величина равна 70 мм. То есть физический размер ступеней отличается от расчетного понятия «проступь» на 70 мм.

Иногда при выборе ступени, совершается ошибка, и ступень учитывается по полной размерной ширине: заказчики неправильно считают, что, поднимаясь по лестницы с узкой проступью, этот дополнительный участок улучшит эксплуатационные характеристики лестницы. Но если при подъёме по лестницы это можно принять, правда с большой натяжкой, то при спуске этот дополнительный размер не помогает совершенно.

Повторимся: одной из важнейших расчетных характеристик лестницы является проступь – величина шага (размера) по средней линии рассчитанная в просвет и только.

Надеемся, что приведенные рекомендации помогут Вам в выборе правильного проекта лестницы.

Стандарт высоты ступени лестницы — ширина, длина и другие габариты

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

• общий угол наклона лестницы;
• высота ступени;
• ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

1. ГОСТ 8717. 1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

• высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
• минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
• оптимальной считается конструкция, ширина которой составляет 1 метр;
• ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
3. Их число не должно быть меньше 3 и не больше 18.
4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

• № 2.08.02/89 – правила постройки общественных зданий;
• № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

1. Угол подъема не должен превышать отметку в 40 градусов.
2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.

Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

• при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
• если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

• использовать графический метод;
• разделить расстояние между этажами на желаемую высоту проступи;
• воспользоваться специальным калькулятором на нашем сайте.

Существует несколько способов расчёта ступеней

Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

1. Чертим ось координат.
2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
3. Соединяем синими линиями получившуюся разбивку.
4. Фиолетовой линией обозначаем угол наклона.
5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.

При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

• формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
• формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
  • H – высота проступи;
  • В – ширина проступи;
  • 600…640 – средняя длина человеческого шага.

Расчет лестницы или как самому построить лестницу на террасу

Подъем (Высота) -вертикальное расстояние между ступенями, иначе высота подступенка.

Общая высота — общее расстояние между верхним и нижним уровнями лестницы.

Ширина проступи -горизонтальное расстояние от края ступени до подступенка.

Общая длина лестницы — общее расстояние от края начальной ступени до края лестницы, или суммарная величина ширины проступи.

Шаг 1: Определение общего подъема лестницы

Для начала надо определить верхний уровень Вашей лестницы. С помощью уровня, который поможет соблюсти горизонтальность, обозначьте верхнюю линию. Затем необходимо оценить возможную длину лестницы. Изучите место, оцените возможное число ступеней лестницы и умножьте на 27,9 см. Мы прикидываем, что у нас будет лестница из четырех ступеней. Теперь на расстоянии длины лестницы опускаем вертикаль и замеряем общую высоту лестницы.(Прим. от редактора: Вертикаль можно опустить с помощью веревки с грузом на конце). Нельзя опускать вертикаль от верхнего уровня, не отложив расстояние длины лестницы, т.к. возможно на этом расстоянии поверхность земли имеет перепады уровней.

  Шаг 2: Определение Высоты каждого подступенка

Высота каждого подступенка должна быть одинаковой. Типичная высота для подступенка между 15,2-19,7 см.

Алгоритм определения высоты подступенка:

1) Разделите общую высоту лестницы на  17,8 см, Вы получите количество шагов, илиточнее количество ступеней. Например: 76,2 см делим на 17,8 см = 4,3

2) Округляем до целого значения в большую или меньшую сторону. Например: получаем 4 ступени

3) Делим общую высоту на количество ступеней и получаем фактическую высоту подступенка. Пример: 76,2 см делим на 4 = 19,0 см).

4) Если расстояние является не приемлемым, то можно добавить количество шагов (ступеней) или убрать. Пример: 76,2 см делим на 5 = 15,2 см.

Шаг 3: Определение ширины проступи

Ширина проступи — это горизонтальное расстояние одного шага. Существуют два типа изготовления проступи.

1)     Две доски 5,08х15,24 см, уложенные рядом и равные ширине проступи 27,94 см.

2)    Одна цельная доска 5,08х30,48 см, равная ширине проступи — 28,58 см

(5,08х30,48 см — 5,08 это толщина доски, 30,48 — это ширина доски. Статья приводится, как есть, поэтому сохранены стандарты.  Добавлено drev-massiv.ru)



Шаг4: Определение ширины лестницы

Ширина лестницы — это индивидуальное предпочтение. Как правило, лестницы строятся шириной не менее 80 см. Если вы используете доски 5,08х15,24 см, то постарайтесь выдерживать ширину с приростом в 30,48 см(91,44; 121,92; 152,4; 182,88 см и т.д.). Если вы используете доски 3,2х15,24 см или композитный настил (комбинированный), то постарайтесь сохранять ширину кратной 40,64 см (81,28; 121, 92;162,56; 203,2 см и т. д.) В этом примере мы будем использовать настил 5,08х15,24 см для постройки лестницы шириной в 121,92 см.



Шаг5: Определение количества косоуров.

Количество косоуров основывается на том, какой ширины будет ваша лестница, и какой тип доски вы будете использовать. Если вы используете 5,08х15,24 см доску, то максимальное расстояние между косоурами не должно превышать 60,96 см от центра. Если вы используете доску 3,2х15,24 см или композитный настил, то максимальное расстояние между косоурами не должно превышать 40,64 см от центра.

Разделите ширину на 40,64 см или на 60,96 см и прибавьте 1.

Например: 121,92 см/ 60,96 см=2

2+1=3 итого необходимо 3 косоура.



Шаг6: Разметка вырезов под ступени (шагов). Вырез первого шага на косоуре



Для этого вам нужен угольник. (Прим.от автора: простой угольник с прямым углом). На одной стороне угольника от угла отметьте ширину проступи, а на другой стороне высоту подступенка. Эти метки пригодятся вам для быстрой разметки вырезов под ступени (шагов) на косоуре. Разместите первую метку, которую высделали на угольнике, на расстоянии примерно 35,56-40,64 см от конца доски.Вторую метку совместите с краем доски и нарисуйте первый вырез (шаг ступени) подступень. От конечной точки первого выреза продолжите рисовать оставшиеся вырезы по вашему угольнику-макету.

На нижнем шаге, используя угольник, нарисуйте перпендикулярную линию к ширине проступи. На этой линии отмерьте величину, равную высоте подступенка за минусом толщины доски ступени. Например:19,05 см- 3,81 см= 15,24 см. Продлить параллельную линию на ширине данной величины до края доски.

На верхнем шаге ступени, используя угольник нарисуйте перпендикулярную линию от высоты подступенка. Продлите эту линию до края доски. Затем отмерьте от начала выреза ступени расстояние, равное ширине проступи, т.е. 27,94 см.

От этой метки рисуем перпендикулярную линию относительно проступи. Продлите линию до задней кромки доски.

Далее чертим выемку (паз) размером 3,81х8,89см. Этот паз предназначен для поперечной доски.

Теперь разметка на доске завершена. Используя циркулярку, вырежем косоур. Пропилы делайте не до конца линии. Из-за радиуса диска циркулярной пилы, в углах останутся непропиленные материалы. Поэтому для чистоты пропилов, необходимо использовать ручную пилу или ножовку.

Шаг 7: Вырез оставшихся шагов на косоуре.

Следуя инструкции по выпиливанию первого шага на косоуре, по чертежу на доске вырезаем оставшиеся шаги косоура.



Шаг 8: Крепление поперечной доски.

Когда косоуры будут вырезаны, отрежьте поперечную доску (толщина*ширина доски — 3,81х8,89см) длиной равной ширине лестницы. Затем приложите эту доску к выемке, вырезанной на косоурах. Прикрутите данную доску с помощью 3-х шурупов.

Шаг9: Место и уровень фундамента под лестницу.

Каждый косоур должен лежать на бетонной плите. Бетонная плита 5,08х20,32х40,64 см прекрасно подойдет, но Вы можете подобрать плиту, которая на ваш взгляд подойдет лучше, индивидуально для вашей ситуации. Используя каркас лестницы, определите место, где должны располагаться бетонные плиты. Выкопайте небольшое углубление на 5,08-10,16 см больше, чем толщина бетонной плиты. Заполните углубление на 5,08-10,16 см песком и щебнем,и установите плиту сверху. Проверьте, чтобы уровень каждой плиты находился на одном уровне с основанием лестницы и на одном уровне между собой. Добавьте или уберите песок при необходимости.

Шаг10: Установка каркаса лестницы к веранде.

Установите каркас лестницы таким образом, чтобы верхний уровень совпадал с полом веранды. А нижние концы косоуров попадали на подготовленные плиты и плотно прилегали к ним. Затем прикрутите поперечную доску к доскам веранды с помощью шурупов: по 2 шурупа каждые 20 см.



Шаг11: Установка ступеней.

Начиная с нижнего шага, разместите доску на горизонтальном ребре косоура. Закрепите ступень 2-мя шурупами с каждой стороны. Аналогично прикрепите оставшиеся ступени.



Как поддерживать лестницу на высоте до кода

Критически важные измерения, такие как стандартная ширина лестницы, высота подступенка и глубина ступени, не являются вопросом догадок при реконструкции или строительстве дома. Размеры лестниц определяются общепринятой практикой и строительными нормами, которые часто основываются на общепринятых правилах. Эти правила направлены на то, чтобы сделать лестницы максимально безопасными, поэтому их никогда не следует игнорировать или обходить.

В то же время, измерения кода лестницы допускают некоторую гибкость, поскольку большинство измерений сопровождаются минимумом или максимумом.Ярким примером является стандартная ширина лестницы. Кодекс лестницы гласит, что лестница должна быть шириной 3 фута или шире. При соблюдении стандарта ширины 3 фута вы можете увеличивать ширину лестницы настолько, насколько хотите.

Смотрите сейчас: как сохранить лестницу до кода

Предлагаемые стандарты не только помогут вам построить безопасную лестницу, но также помогут построить удобную лестницу, которую вы можете использовать изо дня в день на долгие годы. Однако не все размеры лестниц одинаковы во всех частях страны.Обязательно уточните в разрешительном агентстве строительные нормы и правила, применимые к вашей местности. Многие сообщества принимают Международные строительные нормы и правила оптом, в то время как другие вносят изменения. В любом случае, чтобы пройти проверки, вы должны соблюдать местные нормы.

Следующие ниже требования кодов лестниц относятся к лестницам с прямым спуском. Винтовые лестницы и винтовые лестницы имеют несколько различных требований.

Ширина лестницы: 36 дюймов, минимум

Ширина лестницы — это расстояние между сторонами, если вы поднимались или спускались по лестнице.Это расстояние должно быть не менее 36 дюймов и не включает поручни.

Слишком узкая лестница представляет собой опасность во многих отношениях. Узкие лестницы затрудняют перенос предметов вверх и вниз по лестнице. Неудобное размещение этих предметов может привести к падению. Самое главное, что недостаточно широкие лестницы могут быть опасны во время пожара, поскольку могут препятствовать эвакуации.

Высота подъема лестницы: 7 3/4 дюйма, максимум

Подступенок — это задняя, ​​вертикальная часть ступеньки. Высота подступенка лестницы означает расстояние, на которое вы перемещаете ногу вверх или вниз с одной ступени на соседнюю. Это должно быть не более 7 3/4 дюйма.

Эта спецификация кода была разработана для предотвращения того, чтобы лестница была слишком высокой при подъеме по лестнице или слишком низкой при спуске. Кроме того, размеры подступенка всех ступеней должны быть как можно ближе к одинаковым. Наибольшая высота подступенка в пределах лестничного марша не может превышать самую маленькую более чем на 3/8 дюйма.Лестница, на которой есть заметные различия между подступенками, представляет собой угрозу безопасности.

Если на лестнице есть открытые подступенки, открытое пространство между ступенями не может быть достаточно большим, чтобы пропустить 4-дюймовую сферу. Другими словами, пространство должно быть немного меньше 4 дюймов в высоту.

Глубина ступени лестницы (марша): от 10 до 11 дюймов, минимум

Ступенька — это плоская горизонтальная поверхность, по которой вы идете. Глубина ступени — это расстояние от передней кромки или выступа (выступ ступени, который нависает над подступенком) одной ступеньки до передней кромки или носа следующей ступени, измеренное по горизонтали.Это расстояние должно быть не менее 10 дюймов. Однако, если ступеньки не имеют выступов и ступени имеют сплошные подступенки, а не открытые подступенки, минимальная глубина ступени составляет 11 дюймов.

Подступенки лестницы должны быть достаточно глубокими, чтобы у большей части вашей ноги было достаточно места для упора на лестницу. Глубина ступени лестницы больше важна при спуске, чем при подъеме по лестнице. Кроме того, размер каждой ступени лестницы должен быть как можно ближе к одинаковому. Наибольшая глубина ступени в пределах лестничного марша не может быть более чем на 3/8 дюйма больше наименьшей глубины ступени.

Выступы должны выступать как минимум на 3/4 дюйма и не более чем на 1 1/4 дюйма за нижний стояк. Самый большой выступ носа не может быть более чем на 3/8 дюйма больше самого маленького выступа носа.

Высота лестницы: 6 футов, 8 дюймов, минимум

В любой точке лестницы у пользователя должно быть не менее 6 футов 8 дюймов по вертикали между верхом ступени лестницы и низом потолка.

У любого, кто поднимается или спускается по лестнице, должно быть достаточно свободного пространства над головой, и ему не нужно пригибаться.Низкая высота над головой может привести к тому, что пользователи лестницы могут удариться головой при спуске по лестнице. Это также может привести к тому, что пользователь будет отворачиваться от своего пути в сторону головы, чтобы преодолеть препятствие.

Лестничные площадки

У каждой лестницы должны быть площадки вверху и внизу. Ширина площадки, измеренная перпендикулярно направлению движения, должна быть не менее ширины лестничной клетки. Минимальная глубина, измеренная в направлении движения, составляет 36 дюймов.

Освещение лестницы

Ступени и площадки всех лестниц с прямыми пролетами должны иметь искусственный источник света, способный освещать ступени и площадки не менее 11 люкс (примерно 1 футовая свеча). Для любой лестницы с шестью или более подступенками на каждом уровне этажа должен быть настенный выключатель для управления источником света.

Общие термины для лестниц

• Стрингер: Стрингер — это весь пилообразный элемент, на который опираются подступенки и протектор.Вам понадобится не менее двух на каждую лестницу. Некоторые служебные лестницы, такие как лестницы в подвал или террасные лестницы, могут не использовать конструкцию с пилообразными косыми балками. Вместо этого они могут использовать сплошные боковые стрингеры, которые фиксируют ступени с помощью металлических соединителей.
• Подступенок: Подступенок — это вертикальный размер каждой лестницы. Подступенки могут быть как закрытыми, так и оставленными открытыми, как на палубных лестницах или лестницах в подвал. Доска, ограждающая заднюю часть ступеньки, также называется подступенком.
• Проступь: Проступь — это горизонтальная часть каждой лестницы, иногда называемая бегом. Это поверхность, на которую наступает пользователь.
• Площадка: Площадка — это площадка между двумя лестничными пролетами. Это также подходное пространство вверху и внизу лестницы.
• Выступ: Часть ступени, которая выступает над подступенком внизу.
• Ширина лестницы: Ширина означает длину подступенков и ступеней из стороны в сторону. В соответствии с требованиями норм минимальная ширина лестницы — это горизонтальный размер между боковыми стенками лестницы, измеренный над поручнем (-ами).
• Высота потолка: Высота потолка — это расстояние по вертикали от ступеней лестницы до потолка прямо над ним. Он измеряется от наклонной воображаемой линии, соединяющей все выступы лестницы.

Правила строительства ограждений и перил для лестниц

На первый взгляд некоторые строительные нормы и правила могут показаться капризными, даже непонятными и загадочными. Иначе обстоит дело с нормами строительства лестниц для перил и ограждений.

Код лестницы основан на наборе твердых идей, которые все вращаются вокруг представления о том, что гравитация не лучший друг для нас на лестницах.Таким образом, кодекс лестницы требует, чтобы на наклонной части лестницы были поручни, а на горизонтальной части — ограждения. Он также углубляется в детали и говорит, насколько высоко или низко они должны быть и как далеко они должны выступать. Короче говоря, код перил и ограждений — это своего рода руководство по строительству — набор здравых идей, которым вы можете следовать при строительстве лестницы.

Перила лестницы IRC Код

Международный жилищный кодекс для одно- и двухкомнатных домов (IRC) и Международный строительный кодекс (IBC) касаются лестничных перил.Это два модельных кода, которые предлагаются местным органам власти в качестве рекомендаций по своему усмотрению. Однако, поскольку сообщества часто принимают и адаптируют код модели, необходимо уточнить в вашем местном органе строительных норм (обычно городской строительный департамент) код, который относится к вашему сообществу. Строительство перил и ограждений для лестниц как в новых, так и в реконструированных домах также может вызвать требования разрешения.

Обратите внимание, что некоторые разделы кода лестничных перил работают вместе с другими разделами кода лестницы.Например, минимальный зазор между перилами и стеной, на которой он установлен, составляет 1,5 дюйма. Тем не менее, если перила выдвинуты слишком далеко, существует риск нарушения другого раздела правил, который предусматривает ширину прохода 27 дюймов между двумя перилами лестницы с двумя перилами.

Иллюстрация: © Ель, 2018

Терминология: перила и ограждения лестницы

Перила и ограждения лестницы, хотя они могут звучать как одно и то же, но разные.Перила лестницы проходят по наклонной лестнице вверх и вниз. Напротив, лестничные ограждения проходят горизонтально по ровной поверхности с уступом на другой стороне. Лестничные ограждения не защищают лестницу, но часто используются вместе с лестницей, например, с лестничными площадками или приподнятыми площадками для ходьбы, ведущими к лестнице.

Строительный кодекс лестничных перил
Секция лестницы	Требование	Банкноты
Высота поручня	от 34 до 38 дюймов	Расстояние между носком лестницы и верхом перил.
Максимальный выступ перил от стены	4-1 / 2 дюйма	Это правило предназначено для обеспечения достаточного пространства для ходьбы вверх и вниз по лестнице.
Минимальное расстояние для рук от стены	1-1 / 2 дюйма	Эта линейка предназначена для обеспечения свободного пространства для руки на перилах.
Минимальное расстояние между двумя перилами	27 дюймов	Это расстояние между двумя перилами на двух противоположных стенах.
Минимальное расстояние между перилами, одна перила	31-1 / 2 дюйма	Это расстояние между перилами и стеной с другой стороны.
Минимальная высота ограждения	36 дюймов	Это только минимум. Перила могут превышать 36 дюймов без ограничений.

Высота поручня: от 34 до 38 дюймов

Высота поручня — это высота поручня по отношению к лестнице.

Высота перил на лестнице должна быть не менее 34 дюймов и не более 38 дюймов. Способ измерения заключается в том, чтобы начать с переднего края выступа лестницы и провести воображаемую вертикальную линию вверх, пока она не достигнет вершины перил. То же самое измерение применяется ко всем выступам лестницы, в результате чего перила параллельны лестнице.

Измерение на другой части ступени лестницы, чем на выступе, или на другой части поручня, отличной от верхней, даст вам неточные измерения и может привести к нарушению правил.

Есть некоторые исключения, когда поручни могут быть выше 38 дюймов, например, непрерывные переходы между пролетами или переходы от поручня к ограждению.

Максимальный выступ перил от стены: 4 1/2 дюйма

Выступ от стены показывает, насколько далеко перила находятся от стены, на которой они установлены.

Край поручня, наиболее удаленный от стены, на которой он установлен, не должен выступать более чем на 4 1/2 дюйма от стены.

Перила, выступающие дальше этого значения, будут загромождать пешеходную дорожку, особенно когда есть перила с другой стороны лестницы, ограничивающие пространство для ходьбы.

Минимальное расстояние для рук от стены: 1 1/2 дюйма

Минимальный зазор для рук означает расстояние между поручнем и стеной. Другими словами, это область, в которой проходит ваша рука.

Обеспечьте зазор не менее 1 1/2 дюйма между стеной и перилами, чтобы их можно было легко схватить рукой.Этот зазор представлен линией, идущей от стены до ближайшей части поручня.

Покупка кронштейнов для поручней, соответствующих нормам, гарантирует, что вы будете сохранять идеальное расстояние от стены. Вам необходимо предоставить руке четкий непрерывный путь по всей длине перил. Кроме того, хотя это не указано в коде, убедитесь, что кронштейны поручня не мешают движению руки.

Минимальное расстояние между двумя перилами: 27 дюймов

Минимальное расстояние для двух перил означает пространство для ходьбы между двумя поручнями на одной лестнице.

Если у вас два перила (по одному с каждой стороны лестничной клетки), эти перила должны располагаться на расстоянии не менее 27 дюймов друг от друга, измеряя расстояние между внутренними (со стороны лестницы) поверхностями обоих поручней.

Обратите внимание, что это требование кода работает вместе с требованием о максимальном выступе перил от стены. Этот код важен, потому что он дает человеку достаточно места, чтобы ходить и переносить предметы вверх или вниз по лестнице.

Минимальное расстояние между перилами, одна перила: 31 1/2 дюйма

Минимальное расстояние до перил означает пространство для ходьбы между поручнем на одной стене и смежной стеной, не имеющей поручня.

Если у вас есть только одно ограждение на лестнице, внутренний край перил (со стороны лестницы) должен находиться на расстоянии не менее 31 1/2 дюйма от стены с другой стороны лестницы. Измерьте это расстояние от ближайшей к стене стороны поручня и продлите линию до стены.

Если у вас только одно ограждение, ширина пешеходной дорожки будет больше, чем если бы у вас было два ограждения. Минимальное расстояние 31-1 / 2 дюйма обеспечивает на 4 1/2 дюйма большую ширину, чем минимум двойных перил.

Минимальная высота ограждения: 36 дюймов

Ограждения — это перила, которые защищают пользователей от падения с высоты, например, приземления. Площадки могут быть промежуточными горизонтальными секциями внутри лестницы или конечными секциями вверху или внизу лестницы.

Горизонтальные поверхности для ходьбы с перепадом высоты более 30 дюймов должны быть защищены ограждением. Минимальная высота для этого ограждения составляет 36 дюймов.

Как и в случае с наружным настилом, ограждения или перила не требуются, если поверхность находится достаточно близко к земле: 30 дюймов или меньше.Теория состоит в том, что человек может получить травму, например, при падении с палубы высотой 18 дюймов, но далеко не так сильно, как если бы этот человек упал на 8 футов вниз.

Несмотря на то, что строительные нормы и правила не требуют наличия ограждения для поверхностей ниже 30 дюймов, в таких ситуациях всегда безопаснее установить его.

Как построить лестницу

Строительство лестницы не должно быть сложным, но требует точности и внимания к деталям. Независимо от того, нужна ли вам небольшая функциональная лестница на террасу или крыльцо, или внутренняя лестница, ведущая в спальный лофт или антресоль, применяются одни и те же четыре основных принципа: коды, дизайн, размеры и конструкция.

Коды

Лестницы в старых домах часто были крутыми и узкими, что затрудняло подъем по ним и еще более затрудняло перемещение мебели наверх. В результате требования безопасности и строительные нормы и правила теперь подробно рассматривают подступенки и ступени и эффективно запрещают тесные лестницы, которые когда-то были обычным явлением в старинных домах. Коды также относятся к ширине лестницы, высоте головы, перилам, перилам и площадкам. Перед запуском всегда проверяйте местные требования, потому что в некоторых юрисдикциях приняты разные положения кодекса с разными требованиями.

Предупреждение

Если вы рассматриваете открытые подступенки, обратите внимание, что Международный кодекс жилищного строительства допускает их — также называемые «сквозными» ступенями — только в том случае, если отверстия »не позволяют проходить сфере диаметром 4 дюйма (102 мм). »

Проект

Будь то внутренняя или внешняя лестница, следуют дизайн и выбор материала. Вы найдете множество дизайнерских решений как для традиционных, так и для современных лестниц.

Для современной внутренней лестницы популярны открытые лестницы без стен и художественных поручней.Сочетание промышленных материалов, таких как сталь или кованое железо, с деревом позволяет создавать красивые, прочные и функциональные лестницы. Лестницы с открытыми ступенями, без подступенка из цельной древесины, являются модными, а современные ступени могут быть любыми, от специального дерева до прозрачного толстого акрила.

Для традиционных наружных ступенек идеально подходят устойчивые к атмосферным воздействиям красное дерево или кедр. Требуя минимального ухода, они естественным образом потускнеют до серого или могут быть окрашены или окрашены. Обработанная древесина более рентабельна, ее тоже можно окрасить или окрасить, но может потребоваться периодическая повторная полировка.

Измерения

Строительство любой лестницы, даже если от патио до сада всего две ступени, требует детального планирования. После того, как вы завершите разработку кода лестницы, единственное требование — тщательно подойти к расчетам, чтобы готовая конструкция была функциональной, привлекательной, долговечной и безопасной.

Подсказка

Материалы отделки влияют на размеры ступеней. Например, если вы планируете ступени, выложенные плиткой или ковровым покрытием, и мягкие, эти толщины необходимо учитывать при планировании лестницы.

Внутренняя подножка

Измерьте высоту пролета от первого этажа до уровня готового пола второго этажа. Учитывайте ширину лестницы, обычно не менее 36 дюймов для внутренних помещений. Узнайте, потребуются ли перила. Поручни необходимы только на одной стороне жилой лестницы.

Внешняя лестница

Для наружных ступенек измерьте расстояние от крыльца или террасы до уровня земли. Для наружных лестниц часто требуются перила, когда ступеней четыре и более.Однако есть исключения, поэтому подробности уточняйте в местном регулирующем органе.

Подступенки и ступени

Большинство людей ценят удобство ступеней лестницы, расстояние между которыми не менее 12 дюймов. С добавлением 1-дюймовой кромки с выпуклым носом фактическая глубина может составить 13 или 14 дюймов. Вот еще несколько типичных измерений:

• Высота подступенка: Минимальная высота подступенка должна составлять от 4 дюймов до 7 3/4 дюйма.Как правило, высота от 6 до 6 1/2 дюймов является функциональной и удобной для внутренней лестницы.
• Длина протектора: Минимальная длина протектора должна составлять от 10 дюймов до 11 1/4 дюйма.
• Глубина протектора: Если 12-дюймовая глубина не является вариантом, обычно требуется минимальная необходимая глубина протектора не менее 10 дюймов плюс «нос» или край от 1 дюйма до 11. / 4 дюйма.

Подсказка

Высота подступенка может изменяться только на 3/8 дюйма от ступеньки к ступени.Глубина протектора должна быть одинаковой, по возможности почти одинаковой.

Строительство

Если лестница не залита бетоном, необходима прочная опорная система. Чаще всего встречаются деревянные «стрингеры» с надрезами, напоминающими пильный диск. Они надежно прикреплены болтами к нижней поверхности, а также к уровню верхнего этажа или палубы, образуя два внешних края лестницы, и обычно состоят из бревен размером 2 на 12 футов.

К вертикальным поверхностям стрингеров прикреплены деревянные подступенки.Ступени надежно привинчены к каждому горизонтальному уровню, образуя ступенчатую коробку. Если лестница не будет полностью закрытой, иногда прямолинейные опоры заменяют стрингер с зубьями, а горизонтальные ступени привинчиваются к опорным кромкам или прикрепляются металлическими соединителями с прорезями для современного промышленного вида.

Понимание, что такое разрешение на строительство

Разрешение на строительство — это официальное разрешение, выданное органом местного самоуправления, которое позволяет вам или вашему подрядчику приступить к строительству или реконструкции вашего объекта недвижимости. Он призван обеспечить соответствие проекта местным стандартам землепользования, зонирования и строительства. Эти стандарты призваны обеспечить безопасность нынешних и будущих владельцев и жильцов, а также обеспечить соблюдение политики зонирования и землепользования.

Конкретные вопросы, которые может решить процесс получения разрешения на строительство, включают структурную целостность каркаса, зонирование, канализацию, водоснабжение и канализацию, противопожарную защиту и электроснабжение.

Когда необходимо разрешение на строительство?

Не для всех проектов строительства и ремонта домов требуется разрешение на строительство.В большинстве случаев простой ремонт и замена могут быть выполнены профессиональными подрядчиками или домовладельцами без обращения за разрешением. Однако любой проект, который включает дополнения или серьезные изменения в структуре вашего дома или его механических системах, обычно требует, чтобы вы подали заявление на соответствующее разрешение в местный строительный департамент. Если вы нанимаете подрядчика для выполнения работ, он, как правило, возьмет на себя процесс получения разрешения за вас, учитывая стоимость разрешения в своей заявке. Если вы выполняете работу самостоятельно, вы обязаны подать заявление на получение разрешения.Имейте в виду, что ваш строительный отдел может потребовать, чтобы некоторые виды работ выполнялись только лицензированными профессионалами. Например, в некоторых населенных пунктах домовладельцам могут быть запрещены работы на газопроводах.

Однако требования к разрешениям сильно различаются от региона к региону, и единственный способ узнать наверняка, требуется ли разрешение, — это позвонить в местное строительное управление и описать работу, которую вы хотите выполнить. В некоторых регионах могут потребоваться разрешения практически на все виды работ, даже на строительство ландшафтного забора.Решение запрашивать разрешение или нет часто зависит от оценки относительного риска, который работа представляет для нынешних и будущих жителей дома.

Процесс получения разрешения на строительство

Если вы планируете выполнять работы самостоятельно, процесс получения разрешения на строительство обычно проходит примерно так:

1. Обратитесь в местное строительное управление и опишите проект, который вы хотите реализовать. Если требуется разрешение, вам будет предоставлена ​​форма заявки, в которой изложены требования для подачи заявки на разрешение на строительство.Для некоторых работ может потребоваться несколько разрешений. Например, для крупного проекта реконструкции может потребоваться разрешение на столярные работы / строительство, разрешение на электричество и разрешение на водопровод.
2. Подготовьте заявку на разрешение, включая все дополнительные материалы, которые могут потребоваться. Для строительных проектов могут потребоваться чертежи планируемых вами работ.
3. Подайте заявление на получение разрешения на строительство и оплатите необходимые сборы. Офис лицензирования выдаст вам официальное разрешительное свидетельство.
4. В начале работы повесьте свидетельство о разрешении на строительство, если это необходимо.Это может означать приклеивание разрешения к двери или окну рядом с местом проведения работ.
5. В обозначенных точках во время работы позвоните в инспекционный офис, чтобы договориться о визите инспектора на место работы и проверке качества работы. Если инспектор приказывает внести какие-либо изменения в работу, внесите эти изменения и попросите инспектора вернуться для повторного просмотра работы.
6. После утверждения работы инспектором разрешительный сертификат больше не требуется.

Интересный факт

Многие проекты требуют двух инспекций: «грубую» инспекцию в предписанном месте рабочего процесса, а затем заключительную инспекцию после завершения работы.

Могу ли я обойти разрешение на строительство?

К сожалению, домовладельцы довольно часто завершают проекты по благоустройству дома, не обращаясь за разрешением, не оплачивая регистрационный сбор или не проверяя и не одобряя работу. И хотя возможно, что такие проекты могут быть выполнены с хорошим качеством и никогда не вызовут проблем, пытаться обойти процедуру официального разрешения — не лучшая практика. Некоторые возможные опасности включают:

• Если и когда вы попытаетесь продать свой дом, проверка покупателей может выявить реконструкцию или дополнения, которые были выполнены без надлежащих разрешений и которые могут не полностью соответствовать нормам.Это может помешать вам продать дом и может потребовать, чтобы вы отменили предыдущие работы и начали заново — на этот раз с разрешения.
• В случае пожара, обрушения конструкции или серьезной проблемы с водопроводом, если выяснится, что авария является результатом работы, которая была выполнена без разрешения или проверок, возможно, ваш домовладелец может отказаться от политики ущерба и ответственности вашего домовладельца. покрыть ущерб.

ОБЪЯСНЕНИЕ кодов лестниц для жилых помещений

— Строительный кодекс для лестниц

Когда дело доходит до стандартов лестниц в жилых домах, Международный жилищный кодекс (IRC) устанавливает минимальные требования к лестницам для обеспечения определенного уровня безопасности для населения. Учитываются некоторые компоненты, такие как ширина лестницы, высота над головой, подступенок и высота ступени.

Обратите внимание, что при поиске стандартов для коммерческих лестниц необходимо обратить внимание на Международный строительный кодекс (IBC). В этом посте мы рассмотрим стандарты кодов для жилых лестниц в соответствии с Международным жилищным кодексом (IRC).

В чем разница между IBC и IRC? Обязательно ознакомьтесь с этим сообщением POST .

Ищете требования к коммерческой лестнице ? Обязательно ознакомьтесь с этим сообщением POST .

Теперь давайте разберемся, какие требования к лестнице в жилых помещениях…

ШИРИНА ЛЕСТНИЦЫ

Минимальная ширина лестницы должна быть не менее 36 дюймов. Теперь, когда вводятся поручни, они не должны выступать более чем на 4 ½ дюйма с каждой стороны. Следовательно, если поручень предусмотрен с одной стороны, ширина лестницы в свету не должна быть меньше 31 ½ дюйма, а когда поручни предусмотрены с обеих сторон, ширина в свету не должна быть меньше 27 дюймов.

Иллюстрация: © Building Code Trainer, 2018

ГОЛОВНАЯ КОМНАТА И ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ЛЕСТНИЦЫ

Высота лестницы

Еще одно важное требование кодекса — наличие надлежащей высоты над головой. Высота лестницы, измеренная по вертикали от наклонной линии, примыкающей к выступу проступи или поверхности пола площадки, должна быть не менее 6 футов 8 дюймов.

Иллюстрация: © Building Code Trainer, 2018

Вертикальный подъем для лестниц

Лестницы не могут быть непрерывными без площадки или уровня пола, который прерывает лестничный пролет.Предельная высота, установленная кодом, предназначена для обеспечения разумного интервала для пользователя, чтобы он мог находиться на ровной поверхности, и для смягчения негативных последствий длительных непрерывных полетов.

Код устанавливает максимальную вертикальную высоту 147 дюймов (12 футов 3 дюйма) между площадками или уровнями пола для лестничного марша. Если расстояние между уровнями пола превышает 147 дюймов, для лестничного марша потребуется ровная площадка где-то посередине, чтобы разбить лестничный пролет.

Иллюстрация: © Building Code Trainer, 2018

ВЫСОТА ЛЕСТНИЦЫ И ГЛУБИНА ЛЕСТНИЦЫ

Высота подступенков и глубина ступеней лестницы должны соответствовать параметрам норм, чтобы избежать возможных опасностей споткнуться за несоответствия. Единый лестничный марш обеспечивает запас прочности. Несоответствие или вариации подступенков или ступеней могут повлиять на ритм человека, использующего лестницу. Поэтому ограничение по высоте подступенка и минимальной ширине ступеней является важным правилом, которому следует следовать.

Высота подступенка

Код указывает, что подступенки не должны быть более 7 ¾ дюймов в высоту и что любое изменение подступенков в пределах лестничного марша не должно превышать ⅜ дюйма. Обратите внимание, что размеры здесь следует брать без учета ковров, ковриков или бегунов.

Иллюстрация: © Building Code Trainer, 2018

Глубина ступени лестницы

Что касается ступеней лестницы, то глубина не должна быть меньше 10 дюймов, однако для этого потребуются выступы с выступами.Чтобы избежать необходимости установки выступа, код требует, чтобы глубина протектора была не менее 11 дюймов. Скошенная кромка не должна превышать ½ дюйма или радиус кривизны не более 9/16 дюйма. Выступ носа не должен быть более 1 ¼ дюйма и не менее дюйма. Опять же, допуск протектора или выступа должен быть не более дюйма.

Иллюстрация: © Building Code Trainer, 2018

ПОРУЧНИ ДЛЯ ЛЕСТНИЦ

Поручни? Кто может их забыть?

Кодовые требования к перилам для жилых помещений для лестниц

Когда дело доходит до перил, код очень специфичен.Он должен обеспечивать надлежащий захват, который кодекс определяет поручни типа I и типа II.

Поручни типа I задают параметры для поручней, размер периметра которых не превышает 6 ¼ дюймов, в то время как поручни типа II предназначены для периметров периметра более 6 дюймов.

Иллюстрация: © Building Code Trainer, 2018

Высота перил лестницы

Что касается их высоты, они могут быть размещены в пределах от 34 до 38 дюймов и должны располагаться по крайней мере на одной стороне лестничного марша, имеющего четыре для большего числа подступенков.

Если они устанавливаются вплотную к стене, расстояние от них должно составлять не менее 1– ½ дюйма.

Они должны быть непрерывными по всей длине лестничного марша и начинаться от точки, расположенной непосредственно над нижним подступенком, до точки, расположенной непосредственно над верхним подступенком.

Иллюстрация: © Building Code Trainer, 2018

Наконец, одно важное примечание. Многие люди часто путают поручень с ограждением и наоборот. Чтобы узнать о требованиях кода для ограждений Residential Guardrails и их назначении, обязательно ознакомьтесь с этим постом POST .

Сводка требований кодов для жилых лестниц

Таким образом, это в основном суммирует основные требования кодов для жилых лестниц и их размеры. Поэтому давайте резюмируем требования к жилым лестницам:

1. Минимальная ширина лестницы в свету 36 дюймов.
2. Максимальный выступ перил на 4-1 / 2 дюйма в ширину лестницы с обеих сторон.
3. Минимальный зазор по высоте 6-8 дюймов для лестницы.
4. Максимальная высота (подъем) 12′-3 ″ для лестничного марша.
5. Максимальная высота подступенка 7-3 / 4 дюйма.
6. Минимальная глубина ступени лестницы 10 дюймов с выступом или минимум 11 дюймов без выступа.
7. Поручень должен быть типа I или II с минимальным зазором 1-1 / 2 дюйма от стены.
8. Высота поручня для размещения минимум от 34 до 38 дюймов.

Дополнительные сведения см. В разделе R311.7 Международного жилищного кодекса 2015 г., где подробно рассматриваются требования к лестницам.

__

* Справочный источник — Международный жилищный код 2015 г. — [Купить на Amazon]

Нашли это полезным? Поделиться этим!

Коды максимальной высоты подступенка и минимальной глубины ступени лестницы

Определение глубины ступени лестницы и высоты подступенка

Глубина ступени, высота подступенка, требования к минимальной глубине ступени и требования к максимальной высоте подступенка определяются OSHA и IBC.

Понимание требований может помочь убедиться, что ваша лестница безопасна и соответствует требованиям OSHA и IBC.

Определение глубины ступени лестницы

Код глубины ступени лестницы определен в разделах OSHA 1910.21 и 1910.25 и в главе 10 IBC «Средства выхода».

В соответствии с OSHA 1910.21 ступень означает горизонтальный элемент лестницы или лестницы, но не включает площадки или площадки.

IBC 2018 утверждает, что «глубина протектора измеряется по горизонтали между вертикальными плоскостями переднего выступа соседних протекторов и под прямым углом к ​​передней кромке протектора.»Это мера площади, на которой ступня пользователя может отдыхать при подъеме или спуске по лестнице.

Определение высоты подъёмника

Код высоты подступенка также определен в разделах OSHA 1910.21 и 1910.25 и в главе 10 IBC «Средства эвакуации».

OSHA 1910.21 определяет подступенок как вертикальный (вертикальный) или наклонный элемент лестницы, который расположен в задней части ступени или платформы и соединяется близко к переднему краю следующей более высокой ступени, платформы или площадки.

В соответствии с IBC 1011.5.2 высота подступенка измеряется по вертикали между выступами (передняя кромка) соседних ступеней.

Минимальная глубина ступени лестницы

OSHA и IBC имеют разные требования к глубине проступи для разных типов лестниц. OSHA ввела минимальную глубину рисунка протектора в обновленном в 2017 году стандарте пешеходной рабочей поверхности. IBC уже много лет требует минимальной глубины протектора.

Требования к стандартной глубине ступени лестницы

Согласно OSHA стандартная лестница . означает фиксированную или стационарно установленную лестницу, которая не является лестницей с чередованием ступеней, судовой лестницей или винтовой лестницей.

OSHA 1910.25 (c) (3) требует, чтобы стандартная лестница имела минимальную глубину ступени 9,5 дюймов (24 см).

IBC 1011.5.2 требует, чтобы ступени лестницы были минимум 11 дюймов (279 мм) по горизонтали между вертикальными плоскостями переднего выступа соседних ступеней и под прямым углом к ​​передней кромке ступеней.

Требования к глубине ступени переменной лестницы

OSHA определяет лестницу с чередующимися ступенями как тип лестницы, состоящей из ряда ступеней, которые обычно прикрепляются к центральной опоре поочередно, так что у сотрудника обычно не обе ступни на одном уровне при использовании лестница.

OSHA 1910.25 (f) (3) требует, чтобы ступеньки с чередующейся ступенькой имели минимальную глубину ступени 8,5 дюймов (22 см).

IBC 1011.14.2 требует, чтобы устройства с чередованием протектора имели минимальную предполагаемую глубину протектора 8,5 дюймов (216 мм).

Требования к глубине проступи винтовой лестницы

OSHA определяет спиральную лестницу как серию ступеней, прикрепленных к вертикальному столбу по спирали, обычно внутри цилиндрического пространства.

OSHA 1910.25 (d) (4) требует, чтобы винтовая лестница имела минимальную глубину ступени 7,5 дюймов (19 см), измеренную в точке, расположенной на расстоянии 12 дюймов (30 см) от более узкого края.

IBC 1011.10 требует, чтобы винтовые лестницы имели минимальную чистую глубину проступи 6 3/4 дюйма (171 мм) в точке 12 дюймов (305 мм) от узкого края.

Судовые требования к глубине ступени лестницы

OSHA определяет судовую лестницу (судовую лестницу) как лестницу, которая оборудована ступенями, лестничными перилами и открытыми подступенками и имеет наклон от 50 до 70 градусов от горизонтали.

OSHA 1910.25 (e) (3) требует, чтобы судовые лестницы имели минимальную глубину ступени 4 дюйма (10 см).

IBC 1011.15.2 требует, чтобы у судовых трапов минимальная глубина ступени 5 дюймов (127 мм).

Таблица минимальной глубины ступени лестницы

Максимальная высота подступенка

OSHA и IBC также имеют разные требования к максимальной высоте подступенка в зависимости от типа лестницы.

Требования к высоте стандартного подъёмника лестницы

OSHA 1910.25 (c) (2) требует, чтобы стандартная лестница имела максимальную высоту подступенка 9,5 дюймов (24 см).

IBC 1011.5.2 требует, чтобы высота подступенка составляла 7 дюймов (178 мм) максимум и 4 дюйма (102 мм) минимум.

Требования к высоте подъема ступенек с переменным шагом

OSHA конкретно не устанавливает максимальную высоту подступенка для лестниц с переменным протектором. Для ступеней и подступенков лестниц с чередованием ступеней OSHA требует, чтобы лестницы с чередованием ступеней имели ряд ступеней, установленных под уклоном от 50 до 70 градусов от горизонтали, и чтобы у них была минимальная глубина ступени 8.5 дюймов (22 см). Если глубина проступи менее 9,5 дюймов, ступеньки с переменными ступенями должны иметь открытый подступенок.

IBC 1011.14.2 требует, чтобы устройства с чередованием ступеней имели максимальную высоту подступенка 9 1/2 дюймов (241 мм).

Требования к высоте подъема винтовой лестницы

OSHA 1910.25 (d) (2) требует, чтобы винтовая лестница имела максимальную высоту подступенка 9,5 дюймов (24 см).

IBC 1011.10 требует, чтобы высота подступенка винтовой лестницы была не более 9 1/2 дюймов (241 мм).Подступенков должно быть достаточно, чтобы обеспечить зазор по высоте не менее 78 дюймов (1981 мм).

Требования к высоте подъема трапа для судов

OSHA 1910.25 (e) (2) требует, чтобы судовые лестницы имели открытые подступенки с вертикальным подъемом между поверхностями ступеней от 6,5 до 12 дюймов (17–30 см).

IBC 1011.15.2 требует, чтобы судовые трапы имели максимальную высоту подступенка 9 1/2 дюйма (241 мм).

Таблица максимальной высоты подступенка

Заключение

Из таблицы видно, что минимальная глубина проступи и максимальная высота подступенка сильно различаются для разных типов лестниц.Как правило, лестницы с более крутыми углами, такие как корабельные лестницы или корабельные лестницы, имеют меньшую глубину ступени, потому что по мере того, как лестница становится круче, ступенька наверху становится препятствием для ступеньки внизу.

OSHA и IBC определяют минимальную глубину ступени и максимальную высоту подступенка на основе исследования лестниц с различными размерами ступеней и подступенков. Одно важное исследование, проведенное Джоном Темплером в 1976 году, показало, что уменьшение глубины протектора до менее чем 11 дюймов приводит к большему количеству ошибок. Другие исследования показали, что по мере уменьшения глубины протектора количество ошибок увеличивается.Основываясь на этих и других результатах, основные строительные нормы и правила приняли стандарты минимальной глубины протектора и высоты подступенка.

OSHA ввела собственные минимальные значения для глубины протектора и высоты подступенка в обновлении 2017 года для пешеходно-рабочих поверхностей.

На основании правил лестницы и исследований безопасности мы рекомендуем проектировать лестницы так, чтобы максимально увеличить глубину ступеней лестницы.

Для применений без ограниченного пространства выбирайте стандартные лестницы с глубиной ступени как можно ближе к 11 дюймам.

Для применений с ограниченным пространством выбирайте лестницы с чередующейся ступенькой, с полезной глубиной ступени более чем в 2 раза больше, чем у судовых лестниц.

Часто задаваемые вопросы о кодах высоты подступенка и глубины ступени лестницы

Что такое стандартные ступеньки и подступенки лестницы?

Стандартная ступень — это горизонтальный элемент лестницы, который служит поверхностью для ходьбы. Стандартный подступенок — это вертикальный элемент лестницы, который расположен позади ступени лестницы и соединяется близко к переднему краю следующей более высокой ступени.

Есть ли максимальная глубина ступени лестницы?

Не существует максимальной глубины ступени ни в соответствии с критериями проектирования лестниц IBC 2018, ни в критериях проектирования лестниц OSHA. Существуют только минимальные требования к глубине ступени лестницы.

Насколько глубокой должна быть ступенька?

Ступенька лестницы должна быть не менее 11 дюймов глубиной для лестниц, используемых в качестве средства выхода в соответствии со строительными нормами IBC 2018. Ступенька лестницы должна быть минимум 9,5 дюймов глубиной для лестниц, используемых в качестве доступа к оборудованию в соответствии со стандартами OSHA для лестниц.

Какой код для подъема и бега по лестнице?

Строительные нормы IBC от 2018 года для подъема и пролета лестниц — максимальный подъем 7 дюймов и минимум 11 дюймов (глубина проступи). Стандарт OSHA для подъема и спуска по лестнице — максимальный подъем 9,5 дюйма и минимум 9,5 дюйма (глубина проступи). Максимальный подъем одного лестничного марша IBC составляет 12 футов.

IBC Код лестницы

IBC — Международный Строительный Кодекс

Международный строительный кодекс 2012 г. IBC

Секция 1009 Лестницы

1009.4 Ширина . Ширина лестницы должна определяться, как указано в разделе 1005.1, но такая ширина не должна быть менее 44 дюймов (1118 мм). см. раздел 1007.3 о доступных средствах эвакуации по лестницам.

Исключения:

1. Лестницы, обслуживающие менее 50 пассажиров, должны иметь ширину не менее 36 дюймов (914 мм).

1009,5 Высота потолка . Минимальный зазор над лестницей должен составлять 80 дюймов (2032 мм), измеренный по вертикали от линии, соединяющей край выступов.Такая высота должна быть непрерывной над лестницей до точки, где линия пересекает площадку ниже, на одну глубину ступени за нижним подступенком. Минимальный зазор должен сохраняться на всю ширину лестницы и площадки.

1009.7.2 Высота подступенка и глубина ступени . Высота подступенка должна составлять максимум 7 дюймов (178 мм) и минимум 4 дюйма (102 мм). Высота подступенка измеряется по вертикали между выступами соседних ступеней.Глубина прямоугольного рисунка протектора должна быть минимум 11 дюймов (279 мм), измеренная по горизонтали между вертикальными плоскостями переднего выступа соседних ступеней и под прямым углом к ​​выступу протектора.

1009.7.4 Однородность размеров . Ступеньки и подступенки лестницы должны быть одинакового размера и формы. Допуск между наибольшей и наименьшей высотой подступенка или между наибольшей и наименьшей глубиной проступи не должен превышать 3/8 дюйма (9,5 мм) на любом лестничном марше.

1009.7.5.3 Сплошные стояки. Подступенки должны быть сплошными.

Исключения:

1. Сплошные подступенки не требуются для лестниц, которые не должны соответствовать разделу 1007.3, при условии, что проем между ступенями не позволяет пройти сфере диаметром 4 дюйма (102 мм).
2. Сплошные стояки не требуются для помещений в группе I-3 или в группах F, H и S, за исключением мест, доступных для населения.Ограничений по размеру проема в стояке нет.

1009,8 Лестничные площадки. Вверху и внизу каждой лестницы должен быть пол или площадка. Ширина площадок не должна быть меньше ширины лестничной клетки. Если лестница имеет прямой спуск, глубина не должна превышать 48 дюймов (1219 мм).

Секция 1012 Поручни

1012.1 Где требуется. Поручни для лестниц и пандусов должны иметь соответствующую прочность и крепление в соответствии с разделом 1607.8. Поручни, необходимые для лестниц по разделу 1009.15, должны соответствовать разделам с 1012.2 по 1012.9. Поручни, необходимые для пандусов согласно разделу 1010.9, должны соответствовать разделам с 1012.2 по 1012.8.

1012,2 Высота. Высота поручня, измеренная над выступами ступеней лестницы или финишной поверхностью ската пандуса, должна быть одинаковой, не менее 34 дюймов (864 мм) и не более 38 дюймов (965 мм).

1012.3.1 Тип I . Поручни с круглым поперечным сечением должны иметь внешний диаметр не менее 1-1 / 4 дюйма (32 мм) и не более 2 дюймов (51 мм).

1012,6 Удлинители перил . Поручни должны возвращаться к стене, ограждению или пешеходной поверхности или должны быть продолжены к поручню соседнего марша лестницы или пандуса. Если поручни не являются непрерывными между пролетами, поручни должны выступать по горизонтали не менее чем на 12 дюймов (305 мм) за верхний подступенок и продолжать наклоняться на глубину одной ступени за нижний подступенок.

1012,7 Просвет . Свободное пространство между поручнем и стеной или другой поверхностью должно быть не менее 1-1 / 2 дюйма (38 мм).

Участок 1013 Охрана

1013.1 Общие. Охранники должны соответствовать положениям разделов с 1013.2 по 1013.7.

1013.2 Где требуется. Охранники должны располагаться вдоль открытых пешеходных поверхностей, в том числе антресолей, площадок для оборудования, лестниц, пандусов и площадок, которые должны располагаться на расстоянии более 30 дюймов (762 мм) по вертикали от уровня пола ниже и в пределах 36 дюймов (914 мм).
