Монтаж электрического щита в доме, квартире: правила и способы

Распределительный электрический щиток служит для размещения УЗО, автоматических выключателей, распределительного устройства, реле, КИП. Иногда там же размещают приборы контроля расхода электроэнергии и дополнительные КИП. Щит – наиболее сложный элемент в электросети любого объекта. Монтаж электрического щитка делается в самом начале работ по организации электросети на объекте.

Электрический квартирный щит

Какой щит выбрать?

Выбор типа электрощита делается на стадии проектирования. Он делается, исходя из количества мест для электроаппаратов, места расположения щита, внешних условий, типа электросети и других параметров. Количество посадочных мест для коммутационных и защитных аппаратов в электрощите должно превышать их число, предусмотренное схемой. Это позволит вносить корректировки в существующую схему электроснабжения вашей квартиры и подключать в случае необходимости дополнительные группы электропроводки без замены распределительного щита.

По способу монтажа различают следующие типы коробов для автоматов электрических:

  • Навесные щиты. Эти устройства крепятся к стене, к столбу при помощи анкеров, шурупов и других крепежных элементов. Такие щиты не требуют ниши для своего размещения. Их устанавливают в деревянных строениях, других объектах с открытой электропроводкой, а также на столбах. Электрощит на улице должен иметь пылевлагозащищенное исполнение класса не ниже IP54.
  • Встраиваемые щиты. Предназначены для монтажа в специально устраиваемую нишу. Применяют такие щиты для устройства электросетей квартир и других объектов со скрытой электропроводкой.

По материалу корпуса щитки электрические под счетчик и автоматы делят:

  • На короба в металлическом корпусе. Такие устройства чаще всего устанавливают на улицах. Прочный металлический корпус более устойчив к воздействию внешних условий. Модели для монтажа на улицах обычно имеют замок на двери и окно для считывания показаний приборов учета электроэнергии.
  • На щитки в пластиковом корпусе. Такие изделия также производят навесного и встраиваемого исполнения. Щиты из термоустойчивого материала пластрон и других устойчивых к температуре полимеров не уступают по противопожарным свойствам изделиям из металла.

Установка щита

Месторасположение электрощита указано на схеме электрооборудования, которую содержит проект электроснабжения объекта. Бокс под автоматы и счетчик устанавливают в доме, квартире, на улице или в специальном помещении. В нем располагают автоматические выключатели для каждой группы электропроводки. Для насосов и другого оборудования большой мощности обычно ставят отдельный автомат и УЗО. Существуют щиты, поставляемые производителем в готовом для монтажа виде. Для частного дома, где используются насосные агрегаты, мощные бытовые электроинструменты, обычно делается сборка щитов на заказ.

Установка щита проходит в несколько этапов:

  • Устройство ниши под электрощит для скрытой проводки. Установка в нее корпуса электрощита. В квартире гораздо целесообразней использовать щиты в пластиковом корпусе. Они более безопасны.
  • Установка креплений под автоматические выключатели, УЗО. Фиксация клеммников и контактных шин. Посадка элементов на крепления.
  • Выполнение электрических соединений согласно схеме сборки в квартире. Вначале подключают счетчик электроэнергии, затем общий вводный автомат, далее УЗО и автоматические выключатели групп электросети. Для бойлеров, электроплит, систем контроля климата, других потребителей большой мощности предусматривают индивидуальные токоведущие линии и аппараты защиты.
  •  Проверка правильности контактных подключений. Пуско-наладочные и отделочные работы. Сдача работы заказчику.

Общие правила монтажа электрического щита указаны в ПУЭ и других документах.

Материалы для монтажа щитов

Для соединений внутри щита используют монтажные проводящие изделия марок ПВ 1, ПВ 3. Сечение этих проводов зависит от мощности подключаемых потребителей. Диаметр токоведущей жилы провода для монтажа электрощитка должен быть не меньше диаметра вводного кабеля или провода. Самый часто встречающийся вопрос, возникающий при сборке щитка, “Какой автомат для электрического щита выбрать?”. Номинальный ток и напряжение, а также другие параметры этих аппаратов содержатся в проекте электроснабжения. Целесообразно приобрести изделия известных компаний, например, IEK, ДЭК, Сименс, Schneider Electric и других. УЗО для электрощита также подбирают, исходя из характеристик и производителя.

УЗО и автоматический выключатель для монтажа в щит

Схема электрического щита

Схема квартирного электрощита также выполняется на стадии проекта. Потребители объединяют по группам согласно схеме электроснабжения. Для агрегатов и приборов, требующих специальных схем защиты, возможности локального отключения, а также мощных потребителей предусматривают индивидуальные линии электропроводки и отдельный автомат или УЗО. Схема подключения проводов в электрическом щите – необходимый документ для правильной сборки и монтажа.

Сборка своими руками

На подготовительном этапе сборки электрощитка своими руками организовывают рабочее место, подготавливают корпус к установке. В заранее выбранном месте устраивают нишу для его скрытой установки, устанавливают крепежи для накладных щитков. Подгоняют провода и кабели линий электропроводки по длине. Далее приступают к монтажу электрических элементов щита. Устанавливают крепежные кронштейны на корпус, привинчивают заземляющие и зануляющие шины, DIN-рейки. Делают монтаж автоматов в щитке, а также УЗО и других электроаппаратов.

Далее присоединяют к ним провода и кабели всех групп электропроводки и потребителей, для которых предусмотрены отдельные токоведущие линии. Это самый ответственный этап работы при монтаже.

Ошибки могут привести к коротким замыканиям, пожарам, электротравмам и другим неприятным последствиям.

Затем проверяют качество соединений и правильность сборки. Далее включают вводный автомат и поочередно подают напряжение на каждую группу, проверяют работоспособность УЗО. Все выявленные проблемы ликвидируют на месте. Подлючение электрощита завершает маркировка автоматов и УЗО согласно схеме электропроводки. Качественная сборка и монтаж электрощитов – одно из главных условий долгой и безопасной эксплуатации всей электрики в частном доме и квартире.

Собрать щиток с автоматами в доме без опыта и профильного образования или доверять эту работу ремонтным бригадам “с улицы” – значит подвергать риску свое жилище, здоровье и жизнь. Эта работа требует соблюдения всех норм и правил, наличия опыта и знаний исполнителя. Кроме того, перед монтажом необходимо рассчитать пожарную нагрузку электрического щита, а также делать другие расчеты. Целесообразно доверить такую работу профильным фирмам.



Установка и монтаж щита учета

Расскажем о том, как собрать щит учёта электроэнергии. И что в основном для этого нужно.


Доброго времени! Сегодня мы расскажем о том, как собрать щит учёта электроэнергии 220В. И что в основном для этого нужно.
Сразу скажем, что вопрос сборки достаточно сложный, и если вы не уверены в своих силах, то лучше не беритесь за такую работу самостоятельно, так как цена ошибки здесь чревата такими последствиями как короткое замыкание или пожар.
В конце мы приведём схему, в которой покажем, какие неисправности в щите учёта могут послужить причиной выхода из строя оборудования, начиная от котлов отопления и заканчивая светодиодными лампами.

Итак, начнём. Как понятно из названия, «щит учёта», этот щит служит для учёта электроэнергии, которую вы потребляете. Поэтому в нем обязательно должен присутствовать счётчик, но обо всём по порядку.

Выбор щита

В первую очередь вам нужен сам ящик (щит), в который вы будете все устанавливать. Он подбирается исходя из количества автоматов, размера счетчика и т.п. Щиты бывают в пластиковом и металлическом исполнении, скрытого и открытого монтажа. Тут опять же все зависит от условий, в которых вы будете производить монтаж. На ящиках есть маркировка, на какое количество автоматических выключателей они рассчитаны, так что тут все подбирается индивидуально. Но не стоит выбирать слишком маленький ящик, так как будет неудобно производить монтаж.

Совет: на улице лучше ставить стальные щитки.
Во-первых, потому что случайным людям будет гораздо сложнее в него попасть и сломать. Во-вторых, на морозе пластик становится ломким и со временем может потрескаться, из-за чего нужно будет менять щит, а это немало лишней работы.

Ну и последнее, что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.

Автоматические выключатели

Итак, щиток — это первое, что вы покупаете. Но перед этим нужно определиться с тем, какое количество автоматических выключателей будет установлено.

Заранее эти расчёты делает ваш электрик, а так же вы можете сделать это самостоятельно.

Для начала, лучше всего поделить розетки и освещение. Допустим: один автомат на освещение, а второй на розетки. Далее всё зависит от вашего потребления электричества. Если потребление будет большое, то можно, например, 2 комнаты подключить на одну пару автоматов, а остальные комнаты на другую. Под парой автоматов мы подразумеваем два автомата «свет и розетки». т.е получается 4 автомата.

Обратите внимание:
Если какой-либо прибор в доме потребляет больше 5 киловатт, то его необходимо подключать отдельной линией (и, соответственно, отдельным автоматом). Это такие приборы как электроплита, электрокотел и т.п. Так же стиральную машину рекомендуется подключать на отдельную линию. Ну и, конечно же, надо держать пару запасных автоматов на случай появления нового потребителя в доме.

На вводе желательно устанавливать двухполюсной автомат (двойной), а так же УЗО и ОПС, но об этом ниже.

Выбор мощности автоматических выключателей

Начнём с того, что автоматы подбираются исходя из сечения проводки, чтобы он мог отключиться до того как ваш провод начнет плавиться от перегрузки.
В основном провода сечением 2.5мм² идут на розетки, а 1.5мм² на освещение.

Получается, что на провод в 2.5мм² ставят автомат с номиналом мощности 20 А (ампер), а на 1.5мм² мощностью 16А. Ниже приведем таблицу, на какое сечение и какой автомат рекомендуется ставить, а также какова максимальная нагрузка у такого провода:

Что такое УЗО и зачем оно нужно?

Будем считать, что вы определились с количеством и мощностью автоматов. Далее поговорим про УЗО.
УЗО — это устройство защитного отключения, предназначенное для защиты от утечек тока. В нашем случае под утечкой тока подразумевается электричество, которое проходит мимо электропроводки и электроприборов. Задача этого прибора обнаружить эту утечку и отключить питание. Простыми словами: если вы возьметесь за 2 оголенных провода, то устройство отключит ток до того, как вы почувствуете удар током, но это в теории.
Также в этом устройстве имеется защита от перегрузки (как на автомате). УЗО бывает таких же номиналов, что и автоматы(10А,16А,25А и т.д). А вообще УЗО это очень полезная штука, которая срабатывает при малейших утечках тока, так что не пренебрегайте такой защитой. Вот скажем у электродвигателя стиральной машины перетерлась изоляция провода (Фаза) в таком случае корпус вашей машинки будет под током (а вы этого не знаете). Без УЗО вас будут ждать неприятные последствия. Можно привести еще кучу ситуаций, в которых будет полезно данное устройство, но думаю это излишне.
Полагаю, вы уже выбрали для себя, будете ставить его или нет.

ОПС: что это и для чего?

Следующим элементом, который мы рассмотрим, будет элемент под названием ОПС (Ограничитель импульсных перенапряжений). Предназначено данное устройство от входящих перенапряжений (например, молнии). Но для корректной работы требует заземления.
В щит устанавливается параллельно вводного автомата (далее на схеме будет показано подробно). Принцип работы данного устройства заключается в том, что при перенапряжении ОПС создает внутри себя короткое замыкание, вследствие чего отключается вводной автомат, тем самым преграждая дальнейший путь перенапряжению в вашу домашнюю сеть, а ток, который прошел, сбрасывает на заземление. Считается, что данный прибор одноразовый и после перенапряжения он выходит из строя. Выглядит он как обычный однополюсной автомат только за место «флажка» выключателя на нем находится индикатор рабочего состояния (когда он зеленый — прибор исправен, если красный, то он вышел из строя). Если вы подключаете к электросети новый дом, то установка ОПС обязательна. Если же просто ремонтируете проводку, то данный вопрос остается на ваше усмотрение. ОПС подразделяются на три категории: «B», «C», «D».

К Класс «B»

Монтируется на ввод в помещение в ГРЩ (главный распределительный щит.) Является защитой от ударов молний и перенапряжений.

К Класс «С»

Монтируется в помещении в РЩ (распределительный щит). Предназначен для защиты внутренней проводки и автоматических выключателей. Защищают от остаточных перенапряжений, которые прошли через класс «В». Самый распространенный вариант, который устанавливается наиболее часто.

К Класс «D»

Устанавливается непосредственно на потребитель. Защищает потребитель от высокочастотных помех и перенапряжений, которые прошли через класс «С».

Выбор счетчика:


Счетчики бывают электромеханические и электронные.
Электромеханические счетчики имеют механический механизм отсчета. Конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на табло.

Электронный счетчик имеет жидкокристаллический дисплей, на котором выводятся показания. Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Также многие модели оснащены функцией дистанционной передачи показаний.

Кроме того, счетчики подразделяются на однотарифные и двухтарифные.
Однотарифные счетчики считают электроэнергию по одному тарифу, то есть по дневному, и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).

Двухтарифный счетчик считает электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.

Класс точности — это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети. Так что на этом параметре не стоит заострять внимание.

Размеры счетчиков

По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются также как автоматы и не требуют специально отведенного места для себя.

Сборка щита

Ну вот, мы постепенно подошли к самому главному ответу на вопрос: как же нам собрать щит учета электроэнергии на 220 В. Ниже будет приведена схема сборки, но сейчас постараюсь вам объяснить все на словах.

Итак, первое, с чего мы начнем, это установка вводного автомата (далее ВА). Я приведу пример с установкой УЗО и ОПС, если вы их не устанавливаете, то просто пропускаете этот момент. Далее параллельно вводного автомата устанавливается ОПС (то есть фазный провод из ВА идет на ОПС, а из него на шину заземления). Далее провода «фаза» и «ноль» из ВА идут на счетчик, а из счетчика на УЗО. Из УЗО проводом «фаза» подключаются все группы автоматов, а провод ноль идет на нулевую шину (обычно шины идут в комплекте, но при их отсутствии вам придётся их докупать). Группы автоматов можно соединить специальной шиной, либо перемычками из провода 6мм².

Осталось подключить только ВА «питающим» проводом. По цвету можете монтировать как угодно, но лучше следовать стандарту. Синий, либо коричневый, это «ноль», белый или красный — это «фаза», желто-зеленый это заземление. А вот и сама схема сборки:

Схема сборки щита с УЗО и ОПС


Схема сборки щита без УЗО и ОПС:

Ну вот в принципе и все, что мы хотели рассказать. При затягивании контактов на автоматах делайте это с максимальным усилием (если затяните не достаточно сильно, то со временем контакт ослабеет и начнет греться, со всеми вытекающими последствиями).
Спасибо за внимание. Удачного вам ремонта!

Проконсультироваться бесплатно и приобрести всё необходимое для сбора щита учёта, можно на нашем сайте.

— Мы несем гарантийные обязательства по товару.
— Проконсультироваться и оформить заказ можно по бесплатному телефону: +7 (800) 200-92-12,
— Либо пишите нам: ishop@electrograd. pro .

Как установить этажный щит

Металлический блок представляет собой систему ввода и распределения электропитания в многоквартирном доме или административном здании.

Устройство имеет два или три отсека с отдельными дверцами. Одни отделения предназначены для распределения или учета и распределения энергии. Вторые — для сетей слабого тока (например, линии интернет или сигнализации). В схему этажного щита обычно входят следующие элементы: приборы учета, провода, защитные устройства от перенапряжения или короткого замыкания в сети.

Распределительный щит рассчитан на одновременное обслуживание максимум шести автономных помещений (квартир или офисов). Корпуса большинства моделей узла управления отличаются лишь размерами: количество ниш в устройстве зависит от потребностей и пожеланий клиентов.

По конструктивному исполнению различают щит:
  • внутренний;
  • наружный.

Как подключить этажный щиток

По способу монтажа выделяют вводно-распределительные устройства:
  • встраиваемые в нишу. Прибор помещается в заранее подготовленное отделение. Для этого в прямоугольной трубе блока предусмотрены монтажные отверстия для фиксации;
  • навесные. Обычно ЩЭ устанавливаются на железобетонные стены в монолитных многоквартирных жилых зданиях. Совместимы с вариантами электрической проводки в кабель-каналах;
  • накладные. У этой модели щитков монтажная рама сделана из уголка (а не из трубы). «Ушки» крепления приваривают к углам рамы в виде пластин с отверстиями. Уголок рамы закрывает края ниши при установке.

Порядок установки

Перед началом электромонтажных работ составляют схему щитка. В ней указывают, какое оборудование находится в нишах и как подключается. Также учитывают суммарную мощность электрических приборов в помещении.

Установка начинается с выбора места монтажа щитка. После того, как корпус зафиксирован на месте и в него введены провода, ставят электроустановочные приборы. Внутри блока есть специальные штыри для фиксации DIN-рейки, на которую монтируют счетчики. Иногда автоматы учета помещают в специальное отделение внутри щита на шурупы или винты. Устанавливать приборы на планку просто: их вставляют на DIN-рейку до щелчка.

Последовательность установки устройств внутри блока не важна. Главное, чтобы они правильно соединялись между собой.

Выполнять электромонтажные работы должны профессионалы. Если вы решили установить щиток самостоятельно, после окончания монтажа вызовите дежурного электрика. Специалист проверит правильность монтажа, поставит пломбы на счетчик.

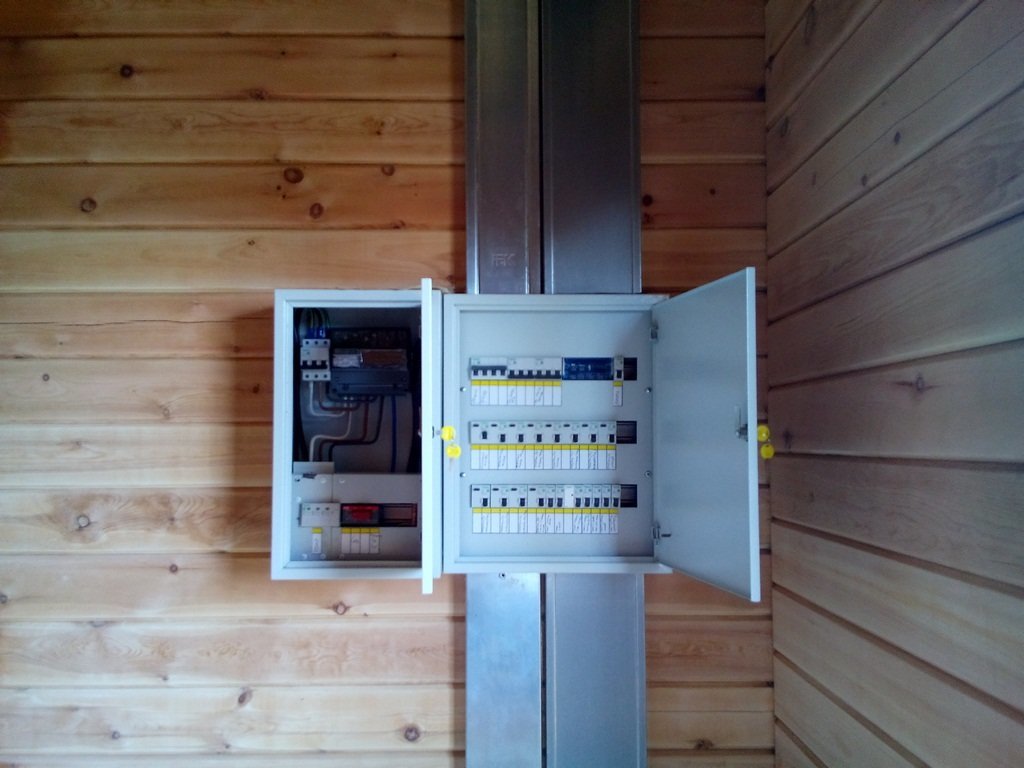

Установка электрического щитка в квартире и в загородном доме

В данной статье приведем рекомендации относительно установки электрического щитка в квартире и в загородном доме, начиная от его выбора, заканчивая декорацией.

Выбор электрического щитка для квартиры или загородного дома

Итак, вы планируете прокладку (замену) электропроводки квартиры или загородного дома? Один из этапов работ по монтажу новой проводки – установка распределительного электрического щитка. Так как правильно выбрать щиток? В соответствии с составленной схемой электропроводки посчитайте, сколько вам необходимо установить модульных аппаратов. То есть количество автоматических выключателей, устройств защитного отключения или дифференциальных автоматов, а также других модульных аппаратов. При этом считайте количество модулей. Например, двухполюсный автоматический выключатель – два модуля, однополюсный – соответственно один модуль. Например, вам необходим распределительный щиток, рассчитанный на 12 модулей. Следующий критерий выбора распределительного щитка – это способ его установки. Наиболее оптимальный вариант – выбор встраиваемого щитка. Встраиваемый электрический щит Основная часть встраиваемого щитка утапливается в стену, соответственно щиток не загромождает комнату и не портит ее эстетический вид. Что касается степени защиты корпуса IP, то для монтажа в квартире (доме) подойдет степень защиты IP40. Корпус при этом защищен от воздействия посторонних предметов диаметра 1 мм и более (в том числе отдельно взятые болты, гайки, шайбы и т.п.), защита от влаги отсутствует. Встраиваемый электрощиток под дерево При выборе распределительного щитка обращайте внимание на наличие в комплекте DIN-рейки, кросс-модуля (клеммника), который предназначен для распределения нулевого и защитного (заземляющего) проводников на несколько линий. Если DIN-рейка или кросс-модули не входят в комплект, то их необходимо приобрести. При выборе кросс-модулей учитывайте количество необходимых клемм. То есть предварительно по схеме электропроводки посчитайте, на сколько линий проводки вам необходимо распределить, как заземляющий провод, так и нулевой. Кроме того, обратите внимание на наличие в комплекте дюбелей, предназначенных для крепления щитка к стене. При необходимости приобретите необходимое количество дюбелей.

Выбор места для установки распределительного щитка

Для начала определитесь с местом установки квартирного щитка. При выборе места установки учитывайте длину вводного провода. Если у вас есть возможность провести провод от счетчика электрической энергии, то вы можете выбрать любое место для установки распределительного щитка. В данном случае, если провода не будет хватать, вы сможете провести провод необходимой длины. В большинстве случаев, например, в квартирах, нет возможности самостоятельной замены вводного провода, который идет от счетчика электрической энергии до квартирного щитка. Для того чтобы произвести замену данного провода, необходимо вызвать представителей энергоснабжающей компании для распломбировки/опломбировки электрического счетчика. Поэтому в данном случае место установки распределительного щитка выбирается таким образом, чтобы хватило длины вводного провода (кабеля) для подключения в щитке (с небольшим запасом). Определившись с местом установки распределительного щитка, сделайте пометки на стене. Установка навесного электрощита

Этапы работ по установке щитка

Первый этап работ по установке распределительного щитка – подготовка места на стене. На данном этапе необходимо сделать необходимое отверстие в стене. Отверстие можно сделать перфоратором. Проверку достаточности выполненного отверстия производят примеркой щитка. Когда отверстие в стене выполнено, можно переходить к следующему этапу – разметке мест установки дюбелей, которые необходимы для крепления щитка к стене. Вставьте щиток в отверстие, выровняйте его по уровню. Затем произведите разметку мест установки дюбелей в соответствии с предусмотренными отверстиями на корпусе распределительного щитка. Следующий этап – установка дюбелей. Просверлите отверстия по предварительно поставленным меткам, вставьте в них дюбели. Перед монтажом распределительного щитка сделайте в нем отверстия для провода (кабеля). Как правило, на корпусе щитка, в нескольких местах предусмотрены отверстия для прокладки проводов, закрытые тонкими перегородками, которые легко удаляются отверткой. Продумайте, где будут прокладываться провода (кабели) линий электропроводки, учтите их количество. При необходимости сделайте дополнительные отверстия в корпусе распределительного щитка для проводников. Следует отметить, что в местах, где будут заводиться проводники в щиток, необходимо сделать углубления в стене, так как линии электропроводки будут заводиться под щиток. Если штроб (каналов для скрытой электропроводки) еще нет, то произведите штробление возле места установки щитка еще до его установки. В противном случае возможно повреждение корпуса щитка при штроблении стены. Теперь можно переходить к установке щитка. Вставьте квартирный щиток и зафиксируйте его саморезами, вкручивая их в предварительно монтированные дюбеля. Щиток установлен, можно переходить к другим работам по монтажу электропроводки. Заделку стены вокруг установленного распределительного электрического щитка следует производить после того, как будут проведены и подключены все линии электропроводки.
Как декорировать крышку распределительного щитка
После окончательного монтажа электропроводки квартиры (дома), заделке и чистовой обработке стен, стает вопрос о декорации крышки распределительного щитка. Каким образом можно декорировать крышку распределительного электрического щитка? Для этой цели можно использовать самоклеящуюся ленту под дерево для мебели. При этом у вас есть огромное преимущество: вы можете выбрать любой рисунок и цвет ленты. Лицевая панель электрощита Фотка (Греция) под дерево

Использование щитков под дерево

Электрощит под беленый дуб FOTKA производство Греция Современный ассортимент распределительных щитков предлагает продукцию, выполненную под дерево. Выбрав щиток, выполненный под дерево, вам не придется думать о том, как декорировать крышку распределительного щитка. Корпус щитка данного типа идеально вписывается практически в любой дизайн интерьера вашей квартиры или дома.

Установка электрощита своими руками

Задумываясь о ремонте, мы всегда задумываемся в первую очередь о том, как и где организовать проводку. Согласитесь, что ни одни дом сегодня не обходится без электричества и это прекрасно! Но главное, организовать электричество максимально продуманно. Помимо своей функциональности, электрическая сеть должна быть грамотно распределена в целях безопасности. Данной способностью наделен электрический щиток, который в любом случае присутствует в любом доме.

Инженерия максимально отстраненно относится к нашим чувствам и переживаниям, так как она основывается на точных науках. Перед тем, как заняться монтажом электропроводки, требуется собрать все данные и понять, как сделать все правильно, чтобы не навредить! Стоит отметить, что сборка и установка электрического щита самостоятельно возможна, но только в том случае, если вы прекрасно понимаете процесс.

Для чего требуются электрощиты

У данного определения существует несколько наименований — электрический щиток, распределительный щит (щиток), главный распределительный щит, групповой щиток. Но как бы вы его не называли, понятие само не изменится. И как же он применять:

  1. Электрощиток применяет энергию внешнего источника.
  2. Электрический щиток распределяет энергию по группам потребителей.
  3. Такое устройство предназначено для защиты электропроводки от коротких замыканий и высоких токовых нагрузок.
  4. Электрические щитки, которые производят в наше время следят за качеством электроэнергии и, при необходимости, реагируют на это сами или подключают другие устройства.
  5. Основное назначение такого устройства — обеспечение безопасности, от поражающих факторов электрического тока.

На такое небольшое устройство возложено достаточно много важных функций. А значит, при выборе электрощита и в процессе его монтажа не стоит допускать ошибок.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.

Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.


Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).

Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.


С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Сборка и монтаж электрического щита

Электрический щит — сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

  • Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
  • В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
  • Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
  • Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
  • Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола.

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того.


Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Итак, как правильно разделать кабели?

  • В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
  • Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
  • Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

ГК ПрофЭлектро регулярно обучает своих сотрудников, чтобы повысить их квалификацию. Мы с удовольствием поможем подобрать качественное оборудование по лучшим ценам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop. p-el.ru

Установка щитка распределительного навесного | elesant.ru



Вступление

Здравствуй, Уважаемый читатель! Приветствую вас на сайте Elesant.ru. Сегодня поговорим об установке щитка распределительного навесного. Но для начала немного о распределительном щитке в квартире.

Назначение распределительного щитка

Распределение электропитания в многоквартирном доме происходит по следующей схеме. От трансформаторной подстанции кабель электропитания вводится в дом и подключается к вводному устройству (ВУ) и/или главному распределительному щиту (ГРЩ). От вводных устройств питающая цепь «доставляет» электропитание по этажным щиткам, а от них по распределительными цепями «расходится» по квартирам, где запитываются квартирные щитки. От квартирного щитка электропитание по групповым цепям распределяется по квартире до розеток, светильников и стационарных электроприборов.

Именно такая схема электропитания квартиры была изначально,в стародавние времена,да и осталась во многих домах старой постройки. По старым нормативам в квартирах устанавливались распределительные щитки с плавкими предохранителями и счетчиком,как на фото.

Потом квартирные щитки вывели из квартир, а учет, и распределение электропитания квартиры сосредоточили в этажных щитках.

В современные постройки жилых домов, после принятия новых ПУЭ изд.7,08.07.2002 года, «вернули» квартирные щитки в квартиры. При этом сменилась аллюминевая проводка на медную и вся электропроводка в квартире приобрела более цивилизованный вид.

Но не все живут в новых домах, а увеличение электроприборов в квартире просто требует привести электропроводку квартиры в современный, а самое главное, безопасный вид.

Виды распределительных щитков

Меняя или ремонтируя электропроводку в квартире, центральным звеном является распределительный щиток. Выбирая распределительный щиток для квартиры нужно понимать, что щитки бывают навесные и встроенные.

Навесной щиток устанавливается на стену. Для его монтажа не требуется проводить грязных и шумных работ по штроблению стены, что в некоторых случаях определенный плюс. Внешний вид навесного щитка напоминает небольшой шкафщик. Соременные навесные щитки имеют довольно неплохой эстетичный вид и несмотря на то, что навесной щиток занимает много места на стене, очень часто устанавливаются при замене и ремонте электропроводки квартиры.

Выбор навесного распределительного щитка

Выбирается навесной распределительный щит по количеству планируемых автоматов защиты, соответствующих группам электропитания в квартире. Щитки различаются по количеству устройств защиты и управления, которые можно установить в щиток. Их называют модули.

Примечание: Модуль это место в щитке для установки одного однополюсного автомата защиты. Соответственно для УЗО(устройство защитного отключения) нужно два модуля, для трехполюсного автомата три модуля.

Если у вас есть электропроект квартиры, то вид щитка можно посмотреть на листе с однолинейной расчетной схемой. Без проекта количество модулей в щитке вам должен сказать мастер.Он должен нарисовать схему щитка,на которой будут видны нужные модули защиты и управления электросети. Если вы сами делаете ремонт, то самостоятельно рассчитайте количество групп в квартире (Читайте статью: Расчет сечения кабеля, автоматов защиты).Определите, сколько УЗО (устройство защитного отключения) нужно и определите нужное количество модулей защиты и управления в щитке.

Выпускаются навесные щитки с четным количеством модулей от 6 штук. Навесной щиток с минимальным местом под модули называют мини-щиток или мини-бокс. Щитки могут быть с расположением автоматов защиты в один, два ,три и четыре ряда.

Комплектация щитков различна и зависит от производителя. Обычно в комплект входят элементы крепежа, дин-рейки для установки автоматов защиты (модульных устройств) и соединительные колодки для подключения проводов.

Примечание: Дин-рейка это металлическая пластина со специальным изогнутым профилем для удобного и быстрого установки на ней автоматов защиты.

Навесные щитки могут быть со специальным местом под счетчик учета или без него. С местом под счетчик или уже установленным счетчиком навесные щитки называются учетно-распределительные.

Также навесные щитки имеют либо металлические, либо пластиковые корпуса.

Степень защиты квартирного щитка должно быть не менее IP31(ПУЭ 7.1.28, Ссылка внизу статьи).

Примечание: IP-это степень защиты электротехнического устройства согласно принятым международный стандартом IEC 60529 (немецким: DIN 40050, союзным: ГОСТ 14254-96) показывает при каких внешних воздействиях устройство может работать исправно. Максимальная защита это IP 68, минимальная IP 22. Например вводное устройство электропитания дома, для установки на улице, должно иметь степень защиты не ниже IP 55. (Можете почитать статью о Вводном Устройстве тут)

Одновременно с подбором навесного щитка нужно выбрать место под его установку.

Место под установку навесного распределительного щитка

При выборе места под установку навесного распределительного щитка я бы рекомендовал основываться на нормах ПУЭ (Правила устройства электроустановок глава 7. п.7.1.28,35,36)

  • Расстояние от навесного щитка до любого трубопровода в квартире, включая водопровод, канализацию, трубы отопления, должно быть не менее 1 метра.
  • Щиток должен быть установлен в удобном для обслуживания месте.
  • Высота от пола рекомендуется 1,5-1,6 метра до окошка счетчика. Если щиток без счетчика учета, высота установки регламентируется только удобством обслуживания, обычно это 1,5-1,7 метра. Правда, при борьбе за пространство некоторые устанавливают навесной щиток под потолок.

Кстати, по старым нормативам, распределительные щитки с плавкими предохранителями, устанавливались на высоте от двух метров от пола. Связано это с обеспечение мер электробезопасности. так как эти распределительные щитки не имели никакой внешней защиты, а имели вид открытой панели с закрепленными плавкими предохранителями, «пробками».

После выбора места под установку щитка навесного распределительного его покупке и комплектации можно приступать к установке.

Другие статьи раздела: Электромонтаж

Нормативные документы

  •  ГОСТР 51628-2000,Щиты распределительные

Схемы электрощитков(функциональные)

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные), простые боксы





Установка щитков — Услуги электрика Владивосток

Во время проведения ремонтных работ, главной задачей, которую стоит решить в первую очередь вопрос с электропроводкой: замена проводки, либо монтаж новой электрической цепи «с нуля».

Вопрос нельзя обойти, ведь без электричества невозможно жить в современных реалиях. И важно не только провести электричество, но и правильно распределить напряжение, чтобы напряжение могло распределиться равномерно.
От этого зависит, насколько проводка будет безопасна в вашем доме или квартира. Электрический щиток выполняет функцию распределителя тока равномерно по дому.

Ну а чтобы всё сделать наиболее верно, стоит понимать, из чего состоит вся система электрической цепи, которая проводится в доме. Этим всем занимается инженерная наука, которая складывается из знаний физики и математике.

Собрать самостоятельно щиток можно, если у вас есть познания в этой сфере деятельности, а также при понимании происходящих процессов в электрической цепи.

Выбираем хороший электрический щит.

Важнее всего в этом деле выбрать электрический щиток, который бы был вам нужен. Для этого стоит рассмотреть несколько вариантов:

  • Навесные щиты. Монтаж таких щитов производится на стены. Их устанавливают только внутри помещений, с использованием скрытой проводки.
  • Щиты с металлическим корпусом. Такие щитки бывают двух видов: навесными и встраиваемые. В отличие от навесных щитов, металлические щиты имеют наиболее высокую прочность, и их можно монтировать даже на улицу. В такие щитки легко встраивается антивандальная защита, ограничивающая проход к щитку детям. .Щиты со стеклянным участком на крышке, для считывания показателей не открывая дверцу щитка.
  • Щиты с пластиковым корпусом. Самый распространенный вид щитков, моделей которого в наше время огромное множество.

Это настолько большой выбор, что у неопытного жителя Владивостока в этой области разбегаются глаза. А дизайнов таких щитков также уйма, и все они привлекают внимания новичка в этом деле.

При выборе щитков, главное смотреть на цены, так как не стоит доверять слишком дешёвым моделям, но и заглядывайтесь на дорогие. Лучше всего, если вы выберите щитки по средней стоимости. Также стоит смотреть на бренд, так как если бренд неизвестный, то к нему отношение должно быть особое.
Самые известные бренды: ABB, Schneider Electric, Hager, Legrand, Makel. Из отечественных брендов IEK.
Также выделился из толпы греческий бренд Fotka, которые делают щитки с неповторимыми дизайнами.

Теперь давайте займёмся непосредственно установкой электрощита.

Монтаж корпуса электрического щита во Владивостоке.

Немаловажный этап в этом деле установка электрощитка.
В качестве примера возьмём встраиваемый электрический щиток.
Монтаж электрощита это трудоёмкий процесс, который потрепает у вас много нервов. Перед работами убедитесь, что стена является не несущей, так как в несущих стенах делать надрезы в арматуре стены строго настрого запрещено.
Лучше всего для этого использовать сооружение из фальшстены, в роли, которой выступит гипсокартон. Разумеется, это съест около 10-15 сантиметров пространства, так что при планировке это надо бы учесть.

Чтобы правильно смонтировать электрощит, нужно:

  • Произвести всевозможные разметки при помощи уровня;
  • К полости стены прикладываем сам щиток, без дверцы и рамок. Отчерчиваем сам корпус щитка маркером по всему периметру.
  • Болгаркой делаются разрезы по вычерченному периметру. Также делаем резы по вертикали и горизонтали с интервалом 5 сантиметров.
  • Примеряем к нашей нише щиток, и собственно выравниваем по горизонтали и вертикали.
  • Бурим перфоратором отверстия, а затем крепим щиток дюбелями-гвоздями к стене.
  • Полость между щитом и нишей нужно плотно закрыть профессиональной монтажной пеной.

Получить ответы на все интересующие вопросы по установке и подключению электрощита в городе Владивостоке всегда можно по телефону +7 (914) 345-65-34.

ЭлектрощитыЦена
Сборка + Монтаж электрощитка в квартире «под ключ» с подключениемот 5000
Сборка + Монтаж электрощита на даче (на столб, опору) «под ключ» с подключениемот 8000
Сборка + Монтаж электрощита в частном доме/коттедже «под ключ» с подключениемот 10 000
Перенос электрощита по новым СНИПаминдивид.
Монтаж, установка электрощита (шт)от 1000
Демонтаж электрощита (шт)450
Коммутация/перекоммутация (переборка) электрощита на лестничной клетке, монтажные работы в электрощите (шт)2000
Устройство ниши под электрощит (500х300х200мм) в бетоне (шт)3000
Устройство ниши под электрощит (500х300х200мм) в кирпиче (шт)2500
Монтаж DIN рейки (для крепления модулей в электрощите) (шт)300
Сборка электрощита (до 10 элементов) (шт)от 3000
Сборка электрощита (до 20 элементов) (шт)от 5000
Сборка электрощита (больше 20 элементов) (шт)догов.
Монтаж и подключение встроенного электрощита (больше 18 модулей) (шт)догов.
Монтаж стабилизатора напряжения (трёхфазный)от 5000
Установка однофазного стабилизатора напряженияот 3000
Установка реверсивного рубильника2500
Монтаж, установка трансформатора500
Замена трансформатора тока1500
Монтаж, замена вводного рубильника3000
Распределительная накладная панель на 6 автоматов с расключением2500
Распределительная накладная панель на 12 автоматов с расключением3500
Сборка распределительного устройства по схеме заказчикаот 5000
Замена держателей плавких вставок (Комплект)1500
Замена перемычек от трансформаторов тока до РП900
Установка шин дополнительных N или РЕ800
Реле автоматического переключения900
Реле приоритета900
Монтаж, прокладка вводного кабеля в квартируот 1500
Монтаж и подключение СИП кабеля, воздушной линии от столба/опоры к домудогов.
Залезть на столб/протянуть кабель/монтаж на опоре высотой более 3-х метровот 3000

Как установить Z-Shield® | Ресурсы

Что такое Z-Shield®?

Z-Shield® — это оберточная куртка с защитой от электромагнитных помех, изготовленная из огнестойкой полиуретановой пленки, ткани для защиты от электромагнитных помех Z-3250-CN и клейкой застежки. Эта комбинация обеспечивает отличное электромагнитное экранирование проводов и кабелей в приложениях, требующих исключительной гибкости, огнестойкости и хорошей диэлектрической прочности.

Чрезвычайно полезен в электронных устройствах, где из-за нехватки места может потребоваться тонкий и гибкий экран.Z-Shield® может быть сконфигурирован для большинства конфигураций круглых, плоских или прямоугольных кабелей и доступен с заземляющим браслетом или без него. Этот продукт имеет диапазон рабочих температур от -45 до 107 ° C.

Типы Z-Shield®

Установка

При установке продуктов Z-Shield® компании Zippertubing® вокруг кабельных сборок рекомендуется следующая процедура.

Примечание: Перед тем, как закрыть этот продукт вокруг любой кабельной сборки, средства обеспечения заземления экрана должны быть определены собственными инженерами.Методика заземления должна быть определена и установлена ​​до закрытия экрана вокруг кабеля.

Процедура закрытия

Шаг 1: Персонал, работающий с продуктом Z-Shield®, должен носить перчатки или накатные манжеты, чтобы избежать загрязнения склеиваемых поверхностей маслами для тела. Перчатки также устранят любое потенциальное раздражение кожи от никелированной полиэфирной ткани стандартного Z-Shield®.

Шаг 2: Материал внешней полиуретановой оболочки перед установкой необходимо очистить с помощью тряпки и изопропилового спирта (IPA).Перед закрытием убедитесь, что поверхность куртки чистая и сухая.

Шаг 3: Положите оболочку Z-Shield® на гладкую плоскую поверхность экраном вверх. Положите кабельную сборку поверх экранирующего материала. Расположите кабель на материале оболочки, как показано в примерах.


Как установить IO Shield: пошаговое руководство

Любой сборщик компьютеров скажет вам, что самое сложное при сборке компьютера — это установить IO Shield поверх материнской платы и подключить его.Все материнские платы поставляются с собственной защитой ввода-вывода, поэтому кажется, что это не должно быть так сложно, но это так.

К счастью, наши специалисты поработали с экранами ввода-вывода материнских плат достаточно, чтобы знать несколько советов и приемов, которые помогут вам получить надежное соединение, не повредив экран, материнскую плату или любые другие части вашей сборки.

Помните, что панель ввода-вывода материнской платы — это одна из первых вещей, которые вам нужно сделать при сборке компьютера. Если вы почти закончили, то установить щит ввода-вывода практически невозможно.

Продолжайте читать, чтобы узнать, как установить экран ввода-вывода на заднюю панель материнской платы.

Как установить IO Shield: 5 простых шагов

Установка экрана ввода-вывода не займет много времени . Мы предлагаем прочитать все эти шаги перед тем, как начать. Помните, что вам нужно быть точным, не сокращать путь и не называть ничего «достаточно хорошим». Это должно быть точно.

— Начните с правильной установки экрана ввода-вывода

Найдите время, чтобы взглянуть на свой экран ввода-вывода и посмотреть, каким образом он войдет в корпус вашего процессора.Убедитесь, что он идет правильным путем, иначе вы можете повредить его при входе или выходе.

Чтобы определить направление, в котором должен идти ваш экран ввода-вывода, вам необходимо знать, где он будет располагаться на материнской плате . Как только вы это узнаете, начните выравнивать экран ввода-вывода с материнской платой. Вам нужно сделать это как можно ближе к идеалу. Возможно, вам понадобится вторая пара рук, чтобы она оставалась устойчивой.

— Подробная информация о IO Shield

Для чего-то такого упрощенного, экран ввода-вывода на самом деле содержит много информации .Где-то на вашем щите (обычно около краев щита) вы увидите округлые выпуклости.

Эти выступы помогают предотвратить смещение или выпадение экрана из корпуса из-за микровибрации корпуса. Они также сохранят все на месте, если вы перенесете компьютер.

— Удаление всех вытяжных вентиляторов

На этом шаге любой, кто устанавливает защиту ввода-вывода, обычно идет не так, как надо, поэтому нужно быть особенно осторожным. Установить экран ввода-вывода для такого количества людей сложно, потому что в вашем корпусе не так много места для маневра.Хотя мы не рекомендуем извлекать что-либо еще из корпуса, вы можете безопасно снять вытяжной вентилятор, который, вероятно, находится слишком близко к скобе экрана ввода-вывода.

Без этого вентилятора вы сможете смотреть на подтяжки под любым углом. Отвинтите вытяжной вентилятор (сделайте снимок вентилятора, прежде чем откручивать его, чтобы его можно было легко заменить), а затем переходите к следующему шагу.

— Начало процесса установки

Теперь можно, наконец, приступить к установке платы ввода-вывода. Во-первых, поместите корпус вашего процессора горизонтально и сдвиньте экран ввода-вывода на место.

Придется приложить усилие к углу экрана ввода-вывода, но не давите слишком сильно, чтобы ничего не согнуть. . Затем приложите силу к противоположному нижнему углу, чтобы он встал на место. Вы должны услышать щелкающий звук, если он вошел правильно.

Помните, что выступы на щите должны быть выше металлической скобы корпуса. Если вы не выровняете их там, вы никогда не услышите щелчка.

— Проверить, что все на месте

После того, как вы выполните описанные выше шаги и услышите щелчок, вам необходимо убедиться, что вы правильно установили щит. Если вы видите, что все выступы на плате ввода-вывода выходят из металлических опор, значит, корпус установлен правильно .

Вы можете попытаться немного пошевелить им (не прикладывайте слишком много усилий), чтобы увидеть, не выскочит ли что-нибудь. Если ничего не происходит, можно идти.

Снова установите вытяжной вентилятор, чтобы завершить процесс.

Многие люди затем берут сухую ткань и вытирают отпечатки пальцев на корпусе. Некоторые экраны устойчивы к отпечаткам пальцев, но многие очень чувствительны к ним.

Как насчет настраиваемого экрана ввода-вывода?

В большинстве ситуаций вы сможете установить настраиваемый экран ввода-вывода так же, как вы установили стандартный экран ввода-вывода . Изготовленные на заказ экраны имеют одинаковые размеры, поэтому их легко установить. Если остальная часть вашей сборки (включая материнскую плату) не настроена по сравнению со стандартными размерами, у вас не должно возникнуть никаких проблем.

Если ваш пользовательский экран ввода-вывода имеет уникальное соединение панели ввода-вывода материнской платы, он должен иметь свои собственные уникальные инструкции.Эти инструкции всегда должны заменять любые инструкции, которые вы найдете в Интернете.

Установка IO Shield Часто задаваемые вопросы

Что такое IO Shield?

Экран ввода-вывода — это сокращенное название «экран ввода-вывода материнской платы», металлическая пластина, входящая в комплект почти каждой коммерческой материнской платы, представленной сегодня на рынке . Эти пластины предназначены для установки на заднюю панель корпуса компьютера.

В вашем корпусе уже должно быть вырезанное отверстие, предназначенное специально для экрана ввода-вывода.Каждый экран ввода-вывода, независимо от производителя, должен входить в порты на задней панели корпуса. Конечно, они также разработаны, чтобы идеально сидеть на материнской плате, с которой она поставляется.

Что делает IO Shield?

Каждый щит ввода-вывода имеет две основные цели.

Во-первых, это защита материнской платы и всех компонентов, подключенных к панели ввода-вывода (включая кабель HDMI, порты USB, соединения Ethernet и т. Д.) От электромагнитных помех (EMI), возникающих при включении компьютера. на.

Вторая причина иметь экран ввода-вывода — это защита от пыли внутри системы . Без экрана ввода-вывода в задней части компьютера будет много открытого пространства, где может скапливаться пыль, что в конечном итоге вызовет несколько проблем.

Третья (не очень важная) причина заключается в том, что экран ввода-вывода может добавить стиль вашему компьютеру . Материнские платы более высокого класса поставляются с экранами ввода-вывода, на которых есть мелкие детали, чтобы они выделялись. Другие люди получат специальные экраны ввода-вывода в соответствии с их личными предпочтениями.

Какие металлические штыри на щите ввода-вывода? Что они делают?

Большинство, но не все, щиты ввода-вывода будут иметь металлические штыри где-то рядом с прорезями портов . У некоторых будут металлические штыри возле всех вырезов, а у некоторых они будут рядом с ними. Это выбор дизайна и удобства использования.

Эти металлические отпечатки позволяют части металла слегка касаться металла на панели ввода-вывода материнской платы. Это обеспечивает так называемое «статическое заземление» между экраном и материнской платой, что снижает вероятность возникновения любых электрических помех.

Мне действительно нужно использовать IO Shield?

Если ваша материнская плата поставляется с экраном ввода-вывода (независимо от того, является ли он частью коробки или он уже установлен на материнской плате), вам следует установить его . Это не займет много времени и поможет вам в долгосрочной перспективе. Он обеспечивает защиту, выглядит лучше, а в противном случае просто будет сидеть и пылиться.

Если вы не хотите устанавливать его по какой-либо причине, это тоже нормально. Он не предлагает столько защиты, сколько вам необходимо использовать.

Для большинства людей защита от электромагнитных помех не является большой проблемой, потому что панели ввода-вывода стали цифровыми. Единственный риск — воткнуть что-то в порт и соскользнуть к материнской плате. Затем он закоротит компонент. Шансы на то, что это произойдет, крайне низки, но шанс все же есть.

Еще одна вещь, о которой следует подумать, это то, что на вашем ПК будет много места для сбора пыли . Если вы регулярно чистите свой компьютер и не работаете в пыльной среде, это не должно быть проблемой.Тем не менее, нет никакого риска при его установке, но есть некоторые небольшие риски, если вы его оставите, поэтому мы рекомендуем надеть его.

Заключение: установка IO Shield не должна быть сложной

Когда вы видите шаги, описанные выше, кажется, что установить собственный экран ввода-вывода очень просто, и на самом деле это так. Однако все может усложниться, если у вас скользкие руки или вы не выровняете их должным образом. Всегда лучше иметь другую пару рук, которая поможет вам все выровнять, что на самом деле является секретом успеха.

Помните, что каждый щит ввода-вывода будет немного отличаться. Если описанные выше шаги не работают для вас, возможно, у вас есть специальный экран ввода-вывода или нестандартный, и тогда вам следует по умолчанию следовать инструкциям производителя.

Инструкции по установке — Bamboo Shield

Bamboo Shield защищает новый бамбук от вторжения. После установки просто срежьте или косите новый рост, пока не исчерпается оставшаяся энергия. Вот процесс:

Установка барьера

Ключевые моменты, которые следует запомнить:

  • Блестящая сторона преграды уходит в сторону бамбука.
  • Барьер под небольшим углом, где дно ближе к бамбуку.
  • Необходимо оставить не менее 2 дюймов над уровнем почвы.
  • Не забывайте всегда знать, что находится под вами, прежде чем копать, и соблюдайте осторожность.

Если вы еще не приобрели барьер, щелкните здесь.

Шаг 1: Удалите ненужные трости

Уберите бамбук за пределами желаемой зоны управления. Бамбук полый, и это можно сделать с любой пилой средней мощности или больше. (пропуск для новых насаждений)

Шаг 2а: Выкопайте траншею лопатой

Выкапывается небольшая траншея, в которой ставится заграждение. Он не должен быть широким, достаточно глубоким для материала.

Шаг 2b: рыть траншею машиной

Аренда траншеекопателя облегчит работу, если местность доступна. Убедитесь, что траншеекопатель заходит достаточно глубоко для выбранного вами барьера.

Шаг 3. Подготовьте траншею для установки

Проверить траншею на правильную глубину.Удалите мусор, который может помешать правильной установке барьера в траншее. Совет: перед установкой выложите шлагбаум на солнце. Это расслабит материал, и с ним будет легче работать.

Шаг 4: Вставьте Bamboo Shield

Поместите барьер в вырытую траншею на высоте 2 дюйма над уровнем земли. Блестящей стороной к бамбуку, слегка наклоните верх барьера в сторону от бамбука и засыпьте землю в траншею. Утрамбовка при засыпке может помочь исправить любые волны в материале и сократить время оседания почвы.

Шаг 6: После установки

Через некоторое время вы можете заметить ростки с другой стороны. Эти побеги образуются из энергии, накопленной в отдельных корнях. Срезайте их, когда они молоды. Поскольку они отрезаны от колонии бамбука барьером, оставшиеся корни быстро истощают свою энергию и погибают.

Установка или снятие бронежилета Deltashield

Установка вашего DeltaShield Body Armor может показаться устрашающей, но мы здесь, чтобы предоставить вам полные пошаговые инструкции, а также видеоурок.Помните, что пожизненная гарантия DeltaShield распространяется на ошибки во время установки. Просто свяжитесь с нашим отделом обслуживания клиентов для замены.

В качестве рекомендации, пожалуйста, выделите 12-24 часа после завершения установки, чтобы дать бронежилету затвердеть для достижения наилучших результатов. Установка комплекта на ночь перед сном — отличный способ избежать ожидания.

Инструкции по установке / Инструкции по снятию

1) Подготовьте чистую рабочую среду без пыли и ворса.Обязательно выключите устройство и по возможности извлеките аккумулятор. Если вынуть аккумулятор на вашем устройстве невозможно, убедитесь, что ваше устройство полностью выключено.

2) Распылите немного установочного раствора на прилагаемую салфетку из микрофибры и очистите устройство. Раствор нетоксичен и не является клеем. Он используется, чтобы облегчить процесс установки, , позволяя легко перемещать протектор на место.

3) Вымойте руки и смочите пальцы перед тем, как брать в руки протектор Delta Shield Body Armor.Это сведет к минимуму вероятность образования отпечатков пальцев на клейкой стороне протектора во время удержания.

4) Прежде чем снимать протектор с его подложки, определите соответствующие вырезы на протекторе и совместите их с вашим устройством — ознакомьтесь с тем, как протектор должен соответствовать, прежде чем пытаться установить.

5) После того, как вы уверены в том, как будет размещаться ваш протектор, снимите протектор с подложки влажными пальцами.Распылите ровный слой установочного раствора на клейкую сторону протектора. Если ваш протектор намок и с него капает, просто стряхните лишний раствор.

6) Осторожно положите протектор липкой стороной вниз на устройство и совместите соответствующие вырезы. Осторожно переместите протектор на место, отцентрировав и совместив его с устройством.

7) Затем используйте прилагаемый ракель, чтобы вытолкнуть раствор из-под протектора. Будьте осторожны, не применяйте чрезмерную силу и избегайте портов или отверстий при удалении раствора.Постоянно меняя положение протектора, выдавливая раствор, протектор начнет прилипать по мере удаления раствора.

8) По окончании аккуратно протрите поверхность протектора салфеткой из микрофибры. Может остаться несколько микропузырьков; Если да, не волнуйтесь, они исчезнут через несколько дней. Для достижения наилучших результатов мы рекомендуем подождать, пока протектор застынет и затвердеет в течение 12-24 часов после установки.

1) Начните с любого угла вашего DeltaShield Body Armor и аккуратно снимите его с устройства.Если адгезия протектора особенно сильна (например, на некоторых типах пластиковых поверхностей), вы можете использовать фен на самом низком уровне в течение нескольких секунд, чтобы немного ослабить клей.

2) Продолжайте снимать бронежилет с устройства. Позаботьтесь о том, чтобы переместить рукоятку рядом с местом, где вы снимаете протектор, если адгезия сильная.

3) После полного снятия бронежилета протрите устройство салфеткой из микрофибры.

В начало

Инструкции по установке

— Spectre Shield

ПРОЧИТАЙТЕ: Пожалуйста, просмотрите видео при первой установке. Полоски и микропузырьки от установки исчезнут в течение нескольких дней, когда пленка осядет.

Даже несмотря на то, что пленка обычно сохнет через 3 часа, в качестве меры предосторожности дайте устройству высохнуть в течение целых 8 часов перед включением устройства.

Шаг 1: Выключите и извлеките аккумулятор устройства (только по возможности).Приготовьте раствор для нанесения, добавив каплю (около 1/2 чайной ложки) жидкого средства для мытья посуды в один стакан воды и перемешайте. Этот раствор будет использоваться для размещения пленки (-ов) на устройстве. Тщательно очистите покрываемые поверхности. Вы также можете смешать этот раствор в пульверизаторе, если он у вас есть.

Шаг 2: Чистыми руками опустите пальцы в мыльный раствор, чтобы не оставлять отпечатков пальцев при работе с пленкой (пленками). Влажными пальцами снимите бумажную подложку с пленки, обнажив липкую сторону.Окуните всю пленку в раствор или обильно распылите, если используете пульверизатор, полностью намочив. Поднимите пленку и аккуратно стряхните излишки капающей воды. Теперь пленка должна быть влажной, но не мокрой.

Шаг 3: Выровняйте и нанесите пленку на поверхность вашего устройства. Мягко выдавите жидкий раствор и используйте ткань, чтобы впитать лишнюю влагу. Кредитную карту также можно использовать в качестве ракеля большего размера.

ПРИМЕЧАНИЕ. Пленка начнет прилипать к поверхности, когда вода будет выдавливаться, и больше не будет свободно скользить по поверхности.Если пленка выровнена неправильно, удалите ее и начните шаг 2 заново.

Шаг 4: Дайте пленке высохнуть не менее 3 часов перед включением устройства. Микропузырьки должны исчезнуть в ближайшие дни.

При нанесении пленки на изогнутую кромку дайте нависающей части пленки немного высохнуть, пока она не сможет должным образом приклеиться к поверхности. Просто помните, что чем суше пленка, тем больше она держится. Терпение — ключ к безупречной установке.

Как установить IBM Cloud Data Shield

Что такое IBM Cloud Data Shield и как он может помочь вам при переходе в облако?

Добро пожаловать в новую серию блогов об IBM Cloud Data Shield.В этом посте я сосредоточусь на установке службы.

Когда дело доходит до защиты ваших данных, шифрование является одним из самых популярных и эффективных средств контроля. Но после запуска приложения данные, используемые ЦП и памятью, уязвимы для различных атак. Атаки могут включать злонамеренных инсайдеров, пользователей root, компрометацию учетных данных, нулевого дня ОС, сетевых злоумышленников и других. Сделав еще один шаг в этой защите, вы можете использовать IBM Cloud Data Shield для шифрования данных в вашей рабочей нагрузке контейнера, пока она используется.

При использовании IBM Cloud Data Shield код и данные вашего приложения выполняются в анклавах с усиленным центральным процессором. Анклавы — это доверенные области памяти на рабочем узле, которые защищают критические аспекты ваших приложений. Анклавы помогают сохранить конфиденциальность кода и данных на уровне пользователя и предотвратить изменение — даже от процессов, которые выполняются с более высокими уровнями привилегий.

Дополнительную информацию о том, как IBM Cloud Data Shield может помочь вам перейти в облако, см. В документации.

Установка IBM Cloud Data Shield с Helm

Прежде чем мы начнем, мы должны убедиться, что у нас есть следующие предварительные условия:

  • Кластер Kubernetes с поддержкой SGX
  • Интерфейсы командной строки Kubernetes, Helm и IBM Cloud.

Для получения дополнительной информации или помощи в установке необходимых компонентов см. Документацию.

1. Сначала я войду в свою учетную запись IBM Cloud.

2. После входа в систему мне нужно получить доступ к моему кластеру IBM Cloud Kubernetes Service.

  • Получить конфигурацию кластера:
     ibmcloud ks cluster-config <имя-кластера>
  • Экспортируйте переменные среды, чтобы начать использовать Kubernetes:
     экспорт KUBECONFIG =

3.Поскольку я впервые устанавливаю IBM Cloud Data Shield в новом кластере, мне нужно создать политику привязки ролей Helm для Tiller.

  • Создайте сервисную учетную запись для Tiller:
     kubectl --namespace kube-system create serviceaccount tiller
  • Создайте политику привязки ролей:
     kubectl create clusterrolebinding tiller --clusterrole cluster-admin --serviceaccount = kube-system: tiller
  • Инициализировать Helm:
     helm init --service-account tiller –upgrade

4.Теперь я обновлю репозиторий Helm.

5. После обновления репозитория Helm я теперь могу установить cert-manager, который необходим для работы IBM Cloud Data Shield.

 helm install --version 0.5.0 стабильный / cert-manager

6. Я проверю, установлен ли cert-manager.

7. Чтобы установить диаграмму Data Shield Helm, мне нужно добавить репозиторий iks-charts.

 helm repo добавить iks-charts https://icr.io/helm/iks-charts

8.Чтобы конвертировать изображения с помощью Data Shield, мне нужно настроить секрет конвертера, который должен иметь доступ к моему реестру конвертера.

  • Создайте идентификатор службы и ключ API для реестра контейнеров:
     ibmcloud iam service-id-create data-shield-container-converter -d 'Data Shield Container Converter'
     ibmcloud iam service-api-key-create 'Data Shield Container Converter' data-shield-container-converter
  • Создайте политику обслуживания IAM:
     ibmcloud iam service-policy-create data-shield-container-converter --roles Reader, Writer --service-name container-registry
  • Создайте секрет конвертера, используя созданный вами ключ API, и задайте регион, из которого изображения будут выталкиваться и извлекаться во время преобразования:
     (эхо -n '{"аутентификация": {".icr.io ": {" auth ":" '; echo -n 'iamapikey:' | openssl base64 -A; echo '"}}}') | kubectl создать секретный общий конвертер-docker-config --from-file = .dockerconfigjson = / dev / stdin

9. Теперь я получу свой идентификатор учетной записи.

10. Мне также нужно знать поддомен Ingress для моего кластера.

 ibmcloud ks cluster-get <имя-кластера>

11. Теперь я готов к установке IBM Cloud Data Shield. Мне нужно убедиться, что я указал правильные параметры, которые описаны ниже.В конце процесса установки мне нужно скопировать URL-адрес Enclave Manager, указанный в выходных данных, который я буду использовать после для доступа к пользовательскому интерфейсу Enclave Manager.

 helm install iks-charts / ibmcloud-data-shield --set enclaveos-chart.Manager.AdminEmail = --set enclaveos-chart.Manager.AdminName = --set enclaveos-chart.Manager.AdminIBMAccountId = --set global. IngressDomain = <входящий домен вашего кластера>
  • enclaveos-chart.Manager.AdminEmail : электронная почта администратора пользовательского интерфейса Enclave Manager
  • анклав-диаграмма.Manager.AdminName : имя администратора пользовательского интерфейса Enclave Manager
  • enclaveos-chart.Manager.AdminIBMAccountId : идентификатор вашей учетной записи IBM, полученный на шаге 9
  • global.IngressDomain : Поддомен Ingress для вашего кластера, полученный на шаге 10
  • converter-chart.Converter.DockerConfigSecret : секрет, созданный вами на шаге 8 как converter-docker-config. Этот секрет содержит необходимые учетные данные для доступа к реестру контейнеров, куда вы извлекаете и отправляете изображения во время преобразования.

12. Теперь я могу проверить, существует ли диаграмма Helm и что мои модули работают. Это может занять пару минут.

13. Теперь пора скопировать URL-адрес Enclave Manager, который возвращается в примечаниях к моим выходным данным по установке, и вставить его в браузер. Я смогу войти в систему, используя ваш токен IAM.

 ibmcloud iam oauth-токены

Вот и все. Мы установили IBM Cloud Data Shield!

Подробнее об IBM Cloud Data Shield .

Продолжайте читать со второй публикации из этой серии: «Преобразование и развертывание приложений с помощью IBM Cloud Data Shield».

Наш процесс установки — Rhino Shield

Дилеры Rhino Shield очень серьезно относятся к подготовке и установке наших систем покрытий и гордятся качеством своих монтажных работ по сравнению с другими подрядчиками по нанесению покрытий. Мы понимаем, что наши клиенты требуют, чтобы установка была завершена вовремя, без ошибок и с использованием профессиональных аппликаторов.Единственная цель наших дилеров — добиться максимального удовлетворения клиентов при выполнении каждой работы.

Для обеспечения стабильного успеха только аппликаторы Rhino Shield могут устанавливать нашу систему. Практически все наши дилеры аккредитованы местным бюро Better Business Bureau и имеют рейтинг A или выше.

Типичный процесс установки Rhino Shield описан ниже. Однако каждый проект уникален, и отклонения от этих шагов могут возникать в зависимости от особых требований работы.


Этап 1 — Тщательная проверка

Представитель дилера Rhino Shield пройдёт по территории проекта и осмотрит пространство, на которое будет нанесено покрытие. Мы отмечаем любые области, требующие особого внимания, включая инвентаризацию любой древесины, которую необходимо заменить, штукатурки, нуждающейся в ремонте, и т. Д. Разрабатывается производственный план, который включает расчетное время для завершения установки, количество требуемых трудозатрат и наличие специального оборудования. , например, лифт, необходим для завершения проекта.
Посмотреть видео


Этап 2 — Очистка и стирка

Все работы начинаются с тщательной очистки, которая почти всегда включает мойку под давлением. Бригада по установке позаботится о том, чтобы поверхность вашего субстрата оставалась на вид и на ощупь. Чистая и сухая поверхность, свободная от пыли, масел и спор плесени, водорослей и меления, обеспечит оптимальную адгезию Rhino Shield.
Посмотреть видео


Этап 3 — Установка исправлений и ремонт

В зависимости от степени повреждения стен мы ремонтируем или заменяем все поврежденные участки.Это включает замену дерева, ямочный ремонт и ремонт лепнины. Наша цель — вернуть поверхность в исходное состояние как для косметических целей, так и для нанесения покрытий.
Посмотреть видео


Этап 4 — Соскоб

В деревянных домах необходимо удалить всю отслаивающуюся краску и мусор. Легко удаляемая краска может шлифоваться и соскабливаться экипажем. Другие формы удаления краски могут включать химическое или механическое удаление краски, хотя это не обязательно во всех случаях.Наша цель — склеиваемая поверхность как для грунтовки, так и для керамического финишного покрытия.
Посмотреть видео


Шаг 5 — Конопатка

Конопатка — важный аспект любой успешной укладки покрытия. Используя высококачественный эластомерный герметик, бригады Rhino Shield заделывают небольшие поверхностные трещины, вертикальные стыки и горизонтальные швы вокруг дверей и окон, чтобы уменьшить проникновение влаги. Старый или потрескавшийся герметик будет удален.Однако мы обычно не герметизируем под нахлестками, так как это может повлиять на правильную вентиляцию сайдинга.
Посмотреть видео


Шаг 6 — Маскирование

Участки без покрытия могут быть замаскированы, закрыты или временно удалены монтажной бригадой. Обычно удаляются осветительные приборы, вывески, водосточные трубы, оконные ставни и почтовые ящики. Особое внимание уделяется закрытым областям, таким как кровля, озеленение, газоны, настилы и другие области, подверженные ветровым брызгам.
Посмотреть видео


Шаг 7 — Грунтовка

Следующим шагом в процессе установки Rhino Shield является заливка. Грунтовка применяется для герметизации, водонепроницаемости и обеспечения связующего вещества для керамического финишного покрытия. При нанесении грунтовка-герметик имеет белый цвет, но может высохнуть до прозрачного финиша в зависимости от используемой системы Rhino Shield.
Посмотреть видео


Шаг 8 — Нанесение финишного покрытия

Теперь поверхность, наконец, готова для керамического финишного покрытия.Финишное покрытие распыляется до толщины в мил (100 квадратных футов на галлон), чтобы обеспечить максимальную защиту ваших стен. На некоторых участках (особенно на пористых) может потребоваться очистка кистью или обратное прикатывание керамического финишного покрытия. Керамическое покрытие можно тонировать более чем в 1500 цветов.
Посмотреть видео


Шаг 9 — Детальный ретушь

После нанесения финишного покрытия необходимо подкрасить все очень детализированные или ограниченные участки, чтобы они выглядели наилучшим образом.
Посмотреть видео


Шаг 10 — Очистка

Инсталляционная бригада дилера старается оставить все рабочие места такими, какими они были по прибытии. Вся маскировка и покрытия будут удалены, все приспособления будут заменены, а оставшийся мусор будет удален.
Посмотреть видео


Этап 11 — Заключительная проверка

После завершения проекта вы вместе с начальником бригады рассмотрите установку Rhino Shield для окончательного утверждения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
