сколько стоит монтаж опор освещения, заказать услуги по подключению уличных ЛЭП, стоимость работы

Обратитесь к представителям компаний или частным специалистам Казани, зарегистрированными на Юду, если вам нужна недорогая установка столбов под электричество — цена на услуги здесь ниже, чем в специализированных компаниях города.

Исполнители Юду грамотно произведут монтаж, бетонирование деревянных или металлических световых опор, подключение уличных ЛЭП. Работы проводят в любой сезон, в том числе зимой. Перед началом электромонтажных мероприятий опытные мастера разработают проектную документацию, учитывая ландшафт, расстояние между осветительными конструкциями и максимальную ветровую нагрузку.

Сколько стоит подключение наружного освещения

Установка опор под уличные ЛЭП в Казани стоит недорого. Расценки на монтаж и ремонт стоек отображены в прайсе на сайте Юду и в личных профилях специалистов. Точную стоимость подключения наружного освещения мастера сообщат после оценки объема работ.

На Юду вы можете по доступной цене заказать комплекс работ, включающий в себя профессиональную разметку грунта и бурение ям с помощью современного оборудования.

Стоимость монтажа зависит от ряда факторов:

• цена комплектующих (светильники, кронштейны)
• вид столба (конический, граненый)
• срочность работы
• сложность проекта
• цена на фундамент (её рассчитывают исходя из расценок на закладные детали и бетон)

На Юду вы можете заказать монтаж опор освещения для дачи, загородного коттеджа или частного дома в Казани. Установка столбов под электричество, цена на которую у наших исполнителей доступна, не займет много времени.

В стоимость включены следующие услуги:

• выезд по адресу
• снятие замеров
• подбор опоры
• разработка проекта
• монтажные работы

Оставьте заявку на этой странице, если вам нужна недорогая установка столбов под электричество — цена на услуги наших мастеров приемлемая, а качество работы высокое.

Установка электрической столба (опоры) на дачном участке

Автор Alexey На чтение 7 мин. Просмотров 2.2k. Опубликовано 08.11.2017 Обновлено 13.11.2017

Если возникла необходимость установки электрической опоры у себя на даче или на частном участке, необходимо для начала обратиться в электроснабжающую организацию  (МРСК-Россети) и подать заявление на установку.

При согласии организации, для вас составят технический проект (техническое присоединение), в котором прописываются все детали по техническим мероприятиям, заплатив при этом определенную сумму на проект и установку. При крайних случаях можно установить опору ЛЭП самому об этом ниже.

Технические характеристики опор

Если вы собираетесь устанавливать электрический столб , то данный выбор сводиться к трем вариантам, а точнее к двум :

• установка деревянной опоры предварительно пропитанной антисептиком, т. е. специальным составом против загнивания;
• Установка железобетонной опоры, более долговечный вариант, но дороже;
• Установка металлической опоры, такие конструкции применяются на напряжение 35 кВ и выше, поэтому такой вариант отпадает.

Пропитанные антисептиком деревянные опорыЖ/б стойки

Конечно, наиболее выгодный вариант это дерево, он более дешевый и при пропитке антигнилостным составом, опора вам прослужит 15—25 лет, а то и более. Обычно деревянные опоры без пропитки служат от 5 до 15 лет максимум, изготавливаются из сосны, лиственницы, реже ели.

Размеры ж/б опоры

Стандартная длина деревянных опор составляет 9—9,5 метров для ЛЭП -0,4 кВ и 11—11,5 метров для ЛЭП 6—10 кВ. Если вариант деревянных опор вас не устраивает тогда можно взять ж/б опоры, они долговечны, имеют защиту от загнивания, под действием осадков и внешней окружающей среды. Длины опор – ЛЭП 0,4 кВ 9,5 м, и 11 м для ЛЭП 6–10 кВ.

Характеристики деревянных опор

№ п/п	Параметры	Значение
1	Материал древесины	сосна
2	Сорт древесины по ГОСТ 9463—88	1—2
3	Длина стойки, м	9,5
4	Диаметр стойки в верхнем торце, мм, не менее	160
5	Диаметр стойки в нижнем торце, мм, не менее	225
6	Максимальный изгибающий момент (до разрушения), кН*м, не менее	70
7	Пропитка автоклавно-диффузионная в соответствии с ГОСТ 20022. 6—93	вакуум – давление – вакуум
8	Тип пропиточного состава	водорастворимый антисептик группы ССА ,ХМ
9	Содержание пропиточного состава, кг/м3, не менее	8
10	Глубина проникновения пропиточного состава в ГОСТ 20022.0—93, не менее	85% толщины слоя заболони

Опора ж/б обозначается как СВ-95—3 или СВ-110—3 расшифровывается :

• СВ — стойка вибрированная;
• 95,110- длина опоры в дециметрах;
• 3 — расчетный изгибающий момент, тс*м.

Требования к воздушной линии напряжением до 1 кВ

Есть определенные требования при установке опоры и запитывании домов проводами, устанавливать необходимо руководствуясь ПУЭ, нормами и правилами ,к таким относятся:

• При подвеске неизолированных проводов расстояние от провода до балконов и окон не менее 1,5 м;
• Высота провода над проезжей частью в максимальном её провисе должно составлять не менее 6 метров, над другими объектами и не проезжей частью не менее 3,5м;
• Расстояние между проводами должно составлять минимум 10 см, если провис провода более 6 метров расстояние между проводами -15 см;
• Высота изоляторов ввода в дом должна составлять не менее 2,75м;
•  на опорах могут быть изоляторы, которые должны быть выполнены из фарфора или стекла;
• расстояние от токопровода до неизолированных проводов до 1 кВ составляет не менее 1 метра, при прокладке изолированным проводов СИП расстояние не нормируетс;
• деревянная опора должна быть пропитана антигнилостным составом.

Необходимая высота проводов над проезжей частью и тротуарами

Технология установки опоры на участке  деревянной опоры:

Опора может устанавливаться без пасынка, тогда низ опоры должен быть  пропитан битумом на расстояние 10 см выше установленной опоры в земле. Деревянная опора может быть скреплена или соединена с ж/б пасынком, или деревянным пасынком (пропитанным антисептиком), с помощью специальной проволоки – катанки 6,5 мм ст. (она мягкая и легко гнется). Катанка 6,5 ст

Место крепления катанки пасынка к стойке называется проволочным бандажом,  количество проволок в бандаже от 6 до 8. Укрепляется  катанка на пасынке скручиванием с помощью ломика , с применением «болотки» — кувалды.

У Вас должно получиться два проволочных бандажа как показано на рисунке ниже. Все пасынки ж/б или дерево, выполняются для увеличения срока службы опоры. А также расстояние между опорами ЛЭП-0,4 кВ 35-40 м.

Сопряжение пасынка к опоре на напряжение 0,4 – 10 кВ 1-опора,2-бандаж,3-пасынок,4-шайба бандажная, 5 – болт стяжной, 6- хомут металлический,7 – гайка крепления,8 — планка

 Рисунок а) Крепление пасынка к опоре с помощью проволочного бандажа как описывалось выше, б) Крепление пасынка к опоре с помощью проволочного бандажа и стяжным болтом с шайбой, в) крепление пасынка к опоре с помощью металлического хомута и гаек. Тут ничего сложного нет  берется два хомута устанавливается на необходимые расстояния друг от друга и скрепляется с помощью гаек.

В качестве приставок может использоваться дерево длинной 4,5 м или железобетонные пасынки марки ПТ длинной 3,5—6 м в зависимости от длины стойки и напряжения питающей линий.

Подключение электричества к дому

Подключение дома от центральной линии промежуточной опоры к ответвительной — может осуществляться несколькими способами:

• Подключение дома голым алюминиевым проводом;
• Подключение дома с помощью кабеля;
• Подключение дома с помощью провода СИП.

При подключении здания с помощью первого варианта можно осуществить вкручиванием изоляторов в тело опоры в шахматном порядке при этом необходимый материал: крюки КН-18(крюк низковольтный), изолятор ТФ-20 (фарфоровый изолятор) и колпачок К-5.

Изолятор ТФ — 20Крюк КН-18

Отверстие высверливается диаметром 18 мм (буром) и вкручивается крюк КН-18 сверху забивается колпачок(молотком) и накручивается изолятор, расстояние между изоляторами в таком случае  не менее 0,4 м. Также можно осуществить подключение с помощью траверсы металлической.

Расстояние между изоляторами минимум 15 см, установка изоляторов производиться аналогично, крепятся провода к изоляторам и к изоляторам на вводе в дом.

Внешний вид вязки алюминиевой

Если производиться подключение дома голым проводом, то необходимо закрепить к дому траверсы с изоляторами или закрутить крюки с изоляторами в тело деревянного дома, соответственно количество проводов и изоляторов  выбирается от класса напряжения — 0,23 кВ(2 изолятора, 2 крюка) или 0,4 кВ (4 изолятора, 4 крюка).

Как крепить вязкой провод к изолятору

Подключение дома вторым способов осуществляется двумя вариантам это воздушное подключение с помощью крепления кабеля к металлическому тросу и к изоляторам дома или подземное подключение кабеля.

Третий вариант подключения СИПом набирает все большую популярность, так как он обладает рядом преимуществ — ознакомиться как подключить провод СИП к дому.

Установка вручную

Установка деревянной  опоры вручную осуществляется, если невозможно использовать средства большой механизации, а также при небольшом объеме работ, стойки деревянных опор могут осуществляться вручную, т. к. их вес небольшой.

При этом используются багры, подставки, ухваты и разные другие приспособления. Ознакомиться с установкой опоры ручным способом вы можете посмотрев видео ниже:

Установка опор ЛЭП в Харькове» energoport.

org.ua

Для низковольтных сетей в основном применяются железобетонные стойки СВ-95 (9.5м) и СВ-105 (10.5м). Стойки изготавливаются из вибрированного бетона армированного металлом. Как правило, вышеуказанные столбы монтируются либо в грунт, либо в фундамент. Расстояние между столбами на линии обычно варьируется от 30 до 40 метров. Глубина установки опоры в грунт составляет от 2м до 3м.

Для монтажа наружного освещения, как правило, используются металлические опоры, реже – железобетонные.

Технология установки опор ЛЭП – процесс трудоемкий и требует высокой квалификации. Именно поэтому мы советуем обратиться к нам, как профессионалам.

Работы по установке опор ЛЭП представляют собой следующий процесс:

• Согласно ранее разработанному проекту для новой линии ЛЭП, размечаются и подготавливаются места для монтажа запроектированных опор на местности.
• Опоры доставляются на объект длинномером, после чего краном-манипулятором развозятся на места монтажа.
• Производится бурение котлована ямобуром.
• Железобетонные стойки монтируются подъемным краном в подготовленный котлован.
• Опора выставляется в положение предусмотренное проектом и временно закрепляется.
• Производится обратная засыпка котлована.
• Проверочные работы.

ООО «Энергопорт-сервис» за свою историю провела установку более 5 тысяч опор на территории г. Харькова и области. Мы осуществляем закупку, доставку и установку опор линий электропередач и опор освещения.

Цены на установку опор:

№ п/п	Наименование работ	Цена, от, грн
1	Бурение котлована под опору	700.00
2	Опора СВ-95-2.0	2500,00
3	Опора СВ-105-3.6	3050.00
4	Установка опоры СВ-95/СВ-105	1200.00
5	Доставка опор в пределах г. Харькова	2900,00

Точная стоимость установки опор в Харькове и в других регионах рассчитывается исходя из данных заказчика, логистической составляющей и характера окружающей среды для монтажных работ.

Наша компания также выполняет монтаж провода СИП по опорам — Читайте подробнее ЗДЕСЬ.

По вопросам установки единичных опор, опор освещения, опор ЛЭП отправьте заявку на сайте или  обращайтесь по телефонам:

моб. (050)588-66-96

Письменные запросы отправляйте на наш электронный адрес:

[email protected]

0801504-Техническая информация Hdbk Insides:0801504-Техническая информация Hdbk Insides

%PDF-1.6 % 345 0 объект > эндообъект 342 0 объект >поток 2008-06-04T10:16:51-04:002008-06-10T12:52:25-04:00QuarkXPress 7.312008-06-10T12:52:25-04:00Acrobat Distiller 8.1.0 (Macintosh)application/pdf

Lynne Теннант

0801504-Техническая информация Hdbk Insides:0801504-Техническая информация Hdbk Insides

UUID: 66d938bd-5c2c-a64d-b4dc-e69e1c29368buuid: cc8ddbc0-80cc-5e40-aa96-affa4f337901 конечный поток эндообъект 433 0 объект > /Кодировка>>>>> эндообъект 331 0 объект > эндообъект 432 0 объект > эндообъект 431 0 объект > эндообъект 429 0 объект > эндообъект 406 0 объект > эндообъект 405 0 объект > эндообъект 337 0 объект > эндообъект 338 0 объект > эндообъект 339 0 объект > эндообъект 340 0 объект > эндообъект 341 0 объект > эндообъект 280 0 объект > эндообъект 284 0 объект > эндообъект 288 0 объект > эндообъект 292 0 объект > эндообъект 295 0 объект > эндообъект 298 0 объект > эндообъект 301 0 объект > эндообъект 304 0 объект > эндообъект 307 0 объект > эндообъект 311 0 объект > эндообъект 313 0 объект >поток HH{Q9^

Сколько стоит бетонный дом? 2021

РП Уоткинс, Инк.

Многие домовладельцы предполагают, что бетонный дом будет стоить значительно дороже, чем аналогичный дом из бруса. Но на самом деле вы можете сэкономить деньги, строя из бетона, если учесть затраты на жизненный цикл, экономию на коммунальных услугах и страховании, требования к техническому обслуживанию и общее состояние здоровья жильцов.

Другие важные преимущества, на которые невозможно поставить ценник, включают повышенную безопасность от стихийных бедствий и комфорт при равномерной температуре по всему дому, улучшенное качество воздуха и снижение уровня наружного шума, что соответствует более высокому качеству жизни благодаря более здоровой и безопасной окружающей среде. .

Оценщик проекта: подсчитайте, сколько вы могли бы заплатить за строительство дома ICF с помощью этого онлайн-инструмента от Fox Blocks.

БЕТОННЫЕ ДОМА СТОЯТ БОЛЬШЕ?

Исторически сложилось так, что стоимость строительства дома ICF была немного выше, чем стоимость сопоставимого дома с деревянным каркасом. Согласно исследованию Национальной ассоциации домостроителей, средняя площадь нового дома в 2019 году составляла около 2600 квадратных футов, а его строительство стоило около 300 000 долларов. В то время строительство бетонного дома с МКФ добавляло к цене от 3 до 5%.Это увеличит затраты на 9 000–15 000 долларов, а общая стоимость строительства составит от 309 000 до 315 000 долларов.

Однако это сравнение больше не применимо, поскольку цены на пиломатериалы выросли на 70% по сравнению с допандемическим уровнем. Этот скачок добавляет в среднем 36 000 долларов к стоимости строительства нового дома (доведя ее до 336 000 долларов). В сообщении о стоимости каркаса дома от июня 2021 года FoxBlocks, производитель ICF, отмечает, что «стремительно растущие затраты на пиломатериалы и сталь сводят на нет ценовое преимущество, которое они когда-то имели по сравнению с ICF.

БЕТОННЫЙ ДОМ СТОИМОСТЬ

312 000 долларов США

---

2600 квадратных футов

---

120 долларов США за квадратный фут

ДЕРЕВЯННЫЙ ДОМ СТОИМОСТЬ

336 000 долларов США

---

2600 квадратных футов

---

129 долларов США за квадратный фут

Итог: До пандемии вы бы заплатили больше за строительство дома ICF, но теперь вы можете фактически платить меньше.

ЭКОНОМИЯ

Затраты на отопление и охлаждение и оборудование

Полевые сравнения проведены У.Департамент жилищного строительства и городского развития S. обнаружил, что «строительство стен ICF может обеспечить экономию от 20 до 25 процентов ежегодных затрат на отопление и охлаждение». То, сколько вы сэкономите, зависит от многих факторов, включая толщину стен, количество и типы окон и дверей в вашем доме, изоляцию потолка, размер и эффективность нагревательного и охлаждающего оборудования, а также климат в помещении. регион, где вы живете. Более того, конструкция ICF позволяет устанавливать небольшое нагревательное и охлаждающее оборудование, что может сэкономить вам сотни или даже тысячи долларов на первоначальных затратах.

Страхование

Вы также можете окупить свои инвестиции в бетонный дом, значительно сэкономив на страховых расходах. Многие агентства предлагают скидки на страховые полисы домовладельцев до 25% для домов ICF из-за их устойчивости к пожарам, торнадо, ураганам и землетрясениям.

Energy Efficient Mortgage (EEM)

Домовладельцы, планирующие построить или приобрести дом ICF, могут претендовать на получение Energy Efficient Mortgage (EEM), которая позволяет заемщикам претендовать на более крупную ипотеку в результате экономии расходов на электроэнергию.Это дало бы владельцу возможность, например, инвестировать больше в дом ICF из-за более низких ежемесячных счетов за отопление и охлаждение. Для получения дополнительной информации ознакомьтесь с Программой энергоэффективного ипотечного кредитования Министерства жилищного строительства и городского развития США.

Техническое обслуживание

Затраты на содержание дома ICF в течение многих лет могут быть значительно ниже благодаря его устойчивости к сухой гнили, вредителям, таким как термиты, и другим формам деградации.

СТОИМОСТЬ

Дополнительные затраты и проблемы могут возникнуть при установке окон и дверей из-за увеличенной толщины стенок.Также может быть некоторое влияние на водопровод, ОВК или электрические установки, а также на определенные архитектурные особенности. Из-за повышенного веса здания также могут быть повышенные требования к фундаменту.

Прочтите дополнительную информацию о выводах HUD «Затраты и преимущества изоляционных бетонных форм для жилищного строительства».

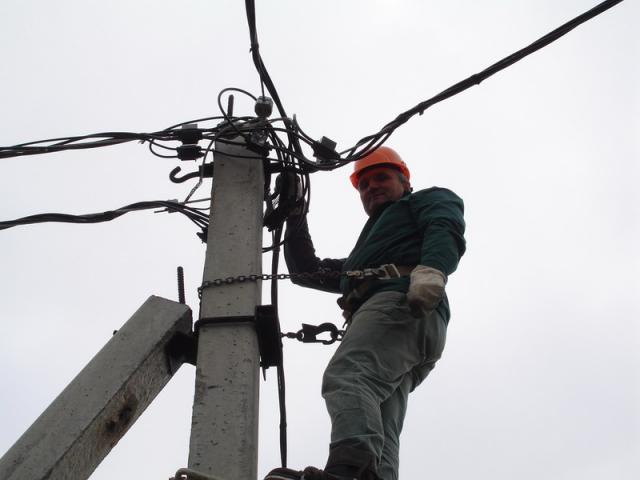

Как установить бетонный столб для электричества. Поэтапная установка бетонных столбов для электричества.

Если вы приобрели загородный дом или собираетесь его строить, то рано или поздно перед вами встанет вопрос подключения к электрической сети… Это часто приводит к необходимости установки опоры линии электропередач поблизости от площадки. Вообще-то установку столбов должны осуществлять государственные организации и выполнять эту работу бесплатно, но на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенную сумму денег.

При приеме на работу специалистов нет необходимости вникать в тонкости работы, но знать определенную информацию все же необходимо.Есть три типа столбов для электричества:

деревянные опоры

• самые дешевые, но не особо прочные;
Наиболее распространены в использовании железобетонные столбы марки
• ;
• железные опоры для ЛЭП самые дорогие.

Какой столб выбрать зависит от климатических условий и мощности энергопотребителя.

Ориентировочная стоимость установки столбов для электричества следующая:

1. установка одной стойки — 30-35 тыс. руб.;
2. пять столбов – 100 – 120 тысяч рублей;
3. десять опор — 170 тысяч и более.

Давайте разберемся, как получаются эти суммы. Во-первых, в стоимость установки входит цена самого столба, во-вторых, учитываются все особенности монтажа.

Монтаж и особенности установки электроопор на даче

Пять составляющих влияют на то, сколько стоит поставить столбы для электричества на даче:

• доставка опоры для подачи электроэнергии (использование специального транспорта — длинной колеи) и особенности использования этой техники;
• аренда подъемного механизма, например автокрана;
Также для бурения скважины используется специализированное оборудование
• ;
• установка столбов в строго вертикальное положение осуществляется манипулятором, аренда которого также стоит денег;
• проведение окончательного электромонтажного робота, например, установка изоляторов и проводка проводов.

Все этапы монтажа должны выполняться в строгом соответствии с ПУЭ (Правилами электрооборудования), иначе организация, владеющая данными электросетями, не подтвердит законность подключения.
От качественной установки столбов для электричества также будет зависеть работа всей системы электроснабжения. Работу по установке опор следует доверять только организациям, имеющим большой опыт и соответствующие допуски.

В частном секторе может понадобиться установка дополнительных опор ЛЭП, особенно если деревянные опоры пришли в негодность. Вы наверняка замечали гниющие и покосившиеся деревянные столбы, от которых проходят линии электропередач? Раньше монтировались только такие, но по истечении срока службы старые образцы следует заменить новыми.

Сегодня заводы выпускают железобетонные и металлические конструкции, а все потому, что они более прочные, устойчивые и надежные, им не страшны перепады температур, насекомые и осадки.К сожалению, изделия для электричества недешевы, поэтому установка столбов из металла или железобетона по карману только организациям, финансируемым государством.

Деревянные столбы можно поставить своими руками; в селах и селах до сих пор используются именно такие столбы для электричества.

Инструкция по установке столбов для электричества

Перед началом процесса установки необходимо изучить особенности местности, которые могут существенно повлиять на качество и продолжительность использования опор для электричества.Итак, обратите внимание на факторы:

• природный ландшафт — где производится установка, например, в низине;
• оптимальный шаг между опорами.

Руководство по установке электрических столбов:

1. Нанесите разметку на землю. Используйте для этого колышки и веревку. Расстояние между опорами должно быть примерно одинаковым.
2. Сейчас необходимо бурить скважину большой глубины, поэтому без спецтехники не обойтись.На помощь строителям приходит краново-буровой транспорт.
3. Пока одна часть бригады работает на станках, вторая часть может, не теряя времени, заняться чужими земляными работами. Вооружившись ручной дрелью, рабочие роют ямы, устанавливая диаметр по типу ручной дрели . Идеальным подручным инструментом станет бензобур для сверления отверстий, установка столбов с его использованием занимает гораздо меньше времени, тем более, что процесс можно выполнить своими руками.
4. Далее готовые опоры фиксируются с помощью манипулятора бурильных машин или крана.
5. Эксперты верифицируют по вертикали.
6. Столбы прочно закреплены в ямах, а основания надежно закреплены.
7. Осталось смонтировать траверсы ЛЭП на электрические столбы и проложить провода, по которым ток будет поступать к домам, на улицу и т.д., в зависимости от назначения прокладки магистралей.

Правила установки столбов для электричества

Неспециалисту может показаться, что ямы под столбы имеют одинаковую глубину, но это не так, ведь каждое углубление зависит от следующих факторов:

• тип линии;
• характер земли, состав почвы;
• варианта копания.

Глубина котлована закладывается с учетом выворота столбов под электричество — опрокидывание опор не должно произойти даже при стихийном бедствии. Также есть промежуточные и основные столбы — ямы для первых выкапываются самоходной буровой техникой, где есть кран для закрепления столбов в грунте.

При плохой проходимости тропы доступ к яме осуществляется ручным копанием. При этом важно соблюдать срок между креплением котлована и установкой опоры – не более 1 дня.

Что касается оборудования, то при монтаже не обойтись без следующих приемов:

• краны стреловые;
краны
• , с помощью которых осуществляется монтаж опор типа КВЛ;
трактор
• .

Если приямок имеет цилиндрическую форму, ориентиром становится диаметр стойки – первый показатель не может превышать второй более чем на 25%. Если разница увеличивается, то устанавливается верхний транец.Ригели на промежуточных столбах размещают по оси ВЛ.

Поднять и сразу закрепить краном отдельно стоящие столбы нельзя, чтобы опоры не упали, рабочие надежно закрепляют основание временными раскосами, после чего ставят верхнюю и нижнюю перекладины. Окончательное крепление осуществляется методом обратной засыпки грунта, когда выравнивание уже произведено засыпкой пазух земли с послойным уплотнением.

Учитывается ли вертикальность опор ЛЭП, напряжение на которых 10 кВ, проверяется отвесом. При повышении напряжения до 35 кВ используют теодолит. Чтобы траверсы со временем не ржавели, желательно пройтись по материалу битумно-лаковым составом.

Изоляция устанавливается полиэтиленовыми колпаками, собственно процедура выглядит так:

1. Крышки необходимо нагреть в воде до 80-90 градусов Цельсия.
2. На штифт последовательно надевают нагретые колпачки, слегка ударяя деревянным молотком.
3. Наружная поверхность наконечника представляет собой резьбу, на которую навинчивается изолятор.

Кто должен расставлять столбы

Вы уже поняли, что установить столбы для электричества своими руками проблематично — для этого требуется оборудование и специальные знания. Поэтому, если есть необходимость обустроить столбы, вы можете оставить заявку в ближайшем отделении РЭС. В частном порядке определенные фирмы тоже проводят такие работы, только для этого требуется разрешение.

Прежде чем воспользоваться помощью сотрудников частной компании, почитайте отзывы в интернете, ознакомьтесь, сколько объектов компания уже оборудовала. Если все в порядке, целесообразно заключить договор об оказании услуг и ответственности каждой из сторон договора.

Как установить линии электропередач

Технологическая процедура по монтажу ЛЭП (ЛЭП) выполняется той же фирмой, которую вы наняли.Состоит из нескольких этапов:

1. Подготовительный. Задача специалистов — ознакомиться с участком трассы, очертить его, выкопать рвы под столбы и подвести необходимые помещения.
2. Базовый. Он включает в себя установку столбов для электричества, крепление изоляторов, протяжку проводов и кабелей.

Стоимость столба

Многих интересует, сколько будет стоить покупка опор. Цены варьируются в разных пределах и зависят от размера столбов, используемого материала и его качества:

1. Железобетонные заводы стоимостью от 330$ (в Ставрополе) до 475$ (в СП за 1 секцию).
2. Металлические дешевле — от 58$ до 105$ за штуку.
3. Деревянные не пользуются спросом в городе, чего не скажешь о деревнях — здесь до сих пор царит пещерный век. 26 долларов за стойку экономит деньги сельского бюджета.

В любом случае, какими бы надежными не были опоры, важно закрепить их не только в железобетонном фундаменте, но и в грунте – это правильный монтаж, который максимально продлит срок службы.

Во многих частных домах возникает необходимость провести электричество от соседнего разрушенного дома или поменять существующую ЛЭП, кабель, возникает много вопросов. Рассмотрим, что делать, какие стандарты бетонного столба и можно ли его установить своими силами?

Какие нормы установки бетонного столба на вашем участке?

Во-первых, следует учитывать, что глубина заделки опоры в землю должна быть ниже уровня промерзания, то есть около 1.5-2 метра. Самостоятельно установить бетонный столб не получится. Потому что:

• Высота достигает не менее 5 метров, установить в строго вертикальное положение без помощи станка невозможно.
• Необходимость в изоляторах и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и гололеда зимой.
• Необходимость обесточивания линии, окончательно перебивающая все надежды отчаянных электриков-самоучек.

Можно ли самостоятельно использовать альтернативные способы прокладки ЛЭП?

Вариантов самодельных столбов со специальным фундаментом внизу, с четырьмя металлическими опорами, изоляторами и т.п. много, но они часто используются в селах. Наиболее доступным способом быстро и качественно сделать опору для ЛЭП является установка бетонного столба.

Высота столба, как указано в правилах устройства электроустановок (ПУЭ), должна быть не менее 5 м, а не более 12, на практике применяются 7-метровые бетонные опоры.Расстояние в труднодоступных местах должно быть не менее 2,5 м, в труднодоступных местах (горы, обрывы, скалы) — не менее 1 м. При пересечении непроезжих улиц, на тротуарах, пешеходных дорожках расстояние может быть сокращено до 3,5 м. При установке клеммной колодки ее высота должна быть не менее 160 см от земли.

В селах часто высоту делают около 4м, чтобы грузовик мог спокойно проехать, а так как ПУЭ не ставит никаких ограничений по конструкции, то используются все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется .

Для установки бетонной опоры вам потребуется:

• Сверлильный станок;
• Кран для установки столба в вертикальное положение;
• Грузовик для перевозки столба;
• Бригада электриков со специальной грузоподъемной машиной с выдвижной клеткой для монтажа линии.

Эта бригада способна за считанные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на долгие годы.

Большой город или маленькая деревня не могут обойтись без ЛЭП. Она является источником электричества в каждом доме. Совсем недавно столбы ЛЭП делали только из дерева. Но такие конструкции не очень практичны, так как со временем под воздействием атмосферных осадков начинают гнить.

Так выглядит новый деревянный электрический столб.

Железобетонные столбы отличаются более длительным сроком службы. Их прочность намного выше параметров деревянных конструкций.

Однако даже при таких недостатках деревянные электрические столбы не теряют своей популярности, так как их цена отличается от стоимости железобетонных конструкций. В городских условиях такие опоры освещения практически не устанавливаются, их монтируют только в сельской местности.

Замена старого деревянного столба

Деревянные столбы возникли при первом строительстве линий электропередач. На смену им пришли опоры освещения из других, более надежных материалов: стали, железобетона.

Однако такие опоры освещения не утратили своей популярности, они широко используются и сегодня. Материал опоры – сосна. Она наименее подвержена гниению, такая древесина обладает высокой устойчивостью к вредным насекомым. Его форма характеризуется правильной геометрией.

Обработка деревянных столбов

Для того, чтобы деревянные столбы освещения служили долго, они проходят специальную обработку на заводах, столбы покрываются антисептическими составами.

Еще несколько лет назад основным составом считался креозот.Для его получения использовалась смола, дающая уголь.

Так выглядят деревянные столбы, обработанные по новой технологии.

Прошло время, и от креозота стали отказываться: ученым удалось разработать материалы, дающие больший эффект.

Появились специальные водорастворимые антисептики, содержащие вещества, глубоко проникающие в древесину и препятствующие развитию вредных биологических организмов.

Такие опоры освещения производятся только в заводских условиях на специальном вакуумном оборудовании.В результате столб получает отличные технические характеристики и привлекательный внешний вид. Его намного легче транспортировать, чем бетонные и стальные конструкции. Установка такой деревянной электроопоры не очень трудоемка.

Цена

Надо сказать, что цена таких столбов для электричества считается самой низкой. Он колеблется в районе 26 долларов за секцию. Такие столбы используются только в сельской местности, так как это помогает экономить местный бюджет.

При установке современных опор нет необходимости заливки железобетонного фундамента; установка может осуществляться непосредственно в землю.Каждая линия должна начинаться и заканчиваться концевыми опорами. Промежутки заполняются угловыми стойками.

При правильном монтаже деревянная опора прослужит очень долго. Если при монтаже не была соблюдена вертикальность, опора через некоторое время начнет катиться, а со временем просто упадет. При большом расстоянии между столбами провода начнут провисать. В связи с этим установка опор из любого материала должна производиться строго по разработанной технологии.

Процесс установки электрических столбов

Деревянные опоры и их преимущества

• По сравнению с бетонными столбами деревянные столбы значительно дешевле;
• Срок службы рассчитан на многие десятилетия. Такая опора может прослужить около 50 лет;
• Простота транспортировки, так как их вес меньше, чем у бетонной опоры;
• Удобная установка;
• Не подвержены абразивному износу;
• Они способны вынести любые капризы природы.Им не страшны проливные дожди, высокая влажность и атмосферные катаклизмы.

Производство электрических столбов

Как было сказано выше, материалом для деревянного столба служит сосна. Каждая такая опора обработана специальной пропиткой марки ССА+. На самом деле это средство является сильным антисептиком. Включает:

• Соли меди;
• Хром;
• Мышьяк.

Технологический процесс пропитки осуществляется в три этапа:

1. Тщательная сушка.
2. Под высоким давлением столб пропитывается антисептиком.
3. Антисептик в вакуумной среде равномерно распределяется по поверхности колонки.

Минимальная глубина пропитки должна быть не менее 22 мм.
На сегодняшний день существует две марки ОСО + антисептик:

Деревянная опора пропитана следующими составами:

• Не впитывает влагу;
• Долго остается сухим;
• Без запаха;
• На древесине не остается следов после контакта с другими веществами.

Для усиления свойств антисептика деревянные столбы для электричества подвергают дополнительной сушке. В результате антисептик становится нерастворимым соединением. Другими словами, состав ОСО постоянно находится внутри древесины. В результате свойства опоры улучшаются, и она становится:

• Огнеупорной;
• Устойчив к природным явлениям.

Кроме того, значительно увеличивается срок службы деревянных столбов.
Технологический процесс изготовления таких конструкций должен полностью соответствовать разработанным строительным нормам.

Перед отправкой готового изделия в продажу проводится несколько испытаний деревянных столбов для выявления имеющихся дефектов. При их обнаружении опоры отбраковываются и не допускаются к использованию.

Преимущества деревянных ЛЭП

• Простота монтажа;
• Простота транспортировки;
• Столбы очень редко падают.

Вариант устройства деревянной опоры для ЛЭП

Поскольку древесина обладает высокой эластичностью, имеет высокие показатели гибкости, такие электроопоры хорошо работают в районах, где постоянно дуют сильные ветры и провода подвержены высоким ветровым нагрузкам .

Такие опоры имеют длительный срок службы. Если их хорошо пропитать качественным антисептиком, то срок использования может достигать 50 лет. Кроме того, стоимость изготовления деревянных столбов намного ниже, чем изготовление их бетонных аналогов.

Столбы для города

Для освещения городских улиц до сих пор используются деревянные столбы. Они очень долговечны и надежны. При их установке учитывают несколько нюансов:

• Шаг между столбами рассчитывается электриками;
• Учитывается количество транспортных средств и движение пешеходов;
• Учтена ветровая нагрузка.

Такие деревянные опоры проверяются:

• Прочность;
• Прочность;
• Стабильность.

Energy Vault — хранилище энергии из бетонных блоков и кранов

Бетонные блоки и краны — это все, что вам нужно для хранения электроэнергии. Как? Простой. Кран использует избыточную энергию из возобновляемых источников энергии для подъема бетонных блоков, и когда энергия необходима, кран поднимает блоки, а генератор производит ее.Процесс аналогичен процессу гидроаккумулирующей электростанции (ГЭС), где вода заменяется бетонными блоками, а гравитация делает все остальное.

Технология хранения энергии была изобретена швейцарским стартапом Energy Vault, который недавно получил инвестиции в размере 110 миллионов долларов США от Softbank Group.

Зачем хранить?

Возобновляемые источники энергии в настоящее время широко доступны и доступны по цене, но возобновляемые источники энергии, такие как ветер и солнечная энергия, ограничены в своих возможностях стабильно доставлять энергию в сеть. Непредсказуемость производства и прерывистость из-за зависимости от таких факторов, как ветер и солнечный свет, означают, что возобновляемые источники энергии не смогли полностью заменить производство ископаемого топлива.

Решение

Energy Vault — создатель долговременных решений для хранения энергии на основе гравитации и кинетической энергии. Это решение не зависит от рельефа местности или конкретной геологии под землей. Его революционная технология была вдохновлена ​​гидроаккумулирующими гидроэлектростанциями, которые используют гравитацию и движение воды для выработки электроэнергии.

По словам стартапа, эти недорогие блоки в сочетании с их запатентованной конструкцией системы и программным обеспечением управления позволили ему реализовать все преимущества насосной гидросистемы, но по гораздо более низкой цене, начальным размерам и без необходимости жесткого — найти топографию.

«Наша преобразующая технология накопления энергии позволяет возобновляемым источникам энергии обеспечивать круглосуточную базовую мощность по цене ниже стоимости ископаемого топлива», — утверждает Energy Vault.

Технические детали

• 35-тонные композитные кирпичи поднимаются для создания башни; энергия запасается в наборе высоты;
• Затем кирпичи возвращаются на землю, а кинетическая энергия, генерируемая падающим кирпичом, снова превращается в электричество;
• Специально разработанное управляющее программное обеспечение гарантирует, что кирпичи каждый раз размещаются точно в нужном месте;
• Модульная и гибкая система с мощностью хранения 20-35-80 МВтч и непрерывной разрядкой мощности 4-8 МВт в течение 8-16 часов.

Подрывная экономика

В сочетании с недорогими ветровыми и фотоэлектрическими солнечными панелями хранилище Energy Vault обеспечивает беспрецедентную нормированную стоимость поставленной энергии (LCOED) ниже 6 евроцентов за кВт·ч за счет обеспечения постоянного хранения энергии с полной глубиной разряда.

Согласно веб-сайту стартапа, по сравнению с существующими стационарными решениями для хранения энергии, в первую очередь с химическими батареями, Energy Vault представляет собой устойчивую альтернативу, которая не деградирует в течение срока действия проекта и имеет конкурентоспособную производительность с эффективностью в оба конца от 80 до 90%. – все это при значительно более низких начальных капитальных затратах и ​​приведенной стоимости за киловатт-час.

Просмотры сообщений: 878

Бетон, это электричество! | Журнал Архитектор

Слово «бетон» восходит к латинскому глаголу concrescere , что означает сгущаться, уплотняться или затвердевать. Сегодня этот термин относится к повсеместно распространенному строительному материалу, известному своей способностью образовывать жесткое инертное тело. Со временем ученые добавили в бетон функциональные улучшения, такие как фотокаталитические ингредиенты для уменьшения смога, что сделало его многоцелевым материалом. Но самым удивительным, пожалуй, является набор новейших технологий, которые позволяют бетону генерировать и хранить энергию.

Одним из примеров является Dyscrete, сборная бетонная панель, покрытая солнечными элементами, чувствительными к органическим красителям (DYSC). Функционируя как хлорофилл в растениях, эти красители генерируют электричество посредством электрохимических реакций, происходящих при освещении. По словам берлинского производителя BlingCrete, «до сих пор возможность комбинирования ячеек DYSC со строительными материалами, такими как бетон, упускалась из виду.Предварительные прототипы состояли из одного слоя органических красителей, которые были сложны в изготовлении и не обладали достаточной стойкостью. Затем компания BlingCrete разработала процесс многослойной инкапсуляции, в результате чего поверхность стала более прочной. «Путем регулировки компонентов красителя и электролита система слоев может быть настроена на определенные диапазоны волн света, включая самые края видимого спектра», — заявляет производитель. Кроме того, Dyscrete недорог в производстве, что предполагает возможность быстрого внедрения в строительстве.

Швейцарский производитель строительных материалов LafargeHolcim и немецкая компания по производству оборудования для солнечной энергии Heliatek недавно объединили свои усилия для создания фасадной системы из архитектурных бетонных панелей , способной удвоить возможности сбора энергии по сравнению с традиционными солнечными технологиями на крышах. Полоски гибкой тонкой пленки, состоящей из углеродных наночастиц, нанесенных на подложку из ПЭТ, образуют поверхность бетонных панелей со сверхвысокими характеристиками. Согласно пресс-релизу LaFargeHolcim, если бы новая технология использовалась на 60% фасада 10-этажного коммерческого здания, она удовлетворяла бы 30% потребностей здания в энергии.«Благодаря этому решению Ductal/HeliaFilm владельцы зданий и застройщики, а также архитекторы и инженеры смогут снизить затраты на электроэнергию в здании, одновременно пользуясь многими преимуществами очень легкого, долговечного решения, требующего минимального обслуживания», — говорится в сообщении. Жерар Куперфарб, руководитель группы роста и инноваций в компании в выпуске. Представленная на французской строительной выставке Batimat в ноябре прошлого года, фотоэлектрическая фасадная система в настоящее время находится в стадии разработки.

Courtesy Block Research Group, ETH Zurich / Наида Ильязович Исследователи наносят бетон на сеть стальных тросов, чтобы создать сверхлегкую конструкцию.

Бетонные крыши также получают обновление мощности. Исследователи из ETH Zurich разработали сверхтонкую самонесущую бетонную конструкцию с несколькими уровнями функциональности. Созданная для проекта ETH NEST HiLo — исследовательского центра, занимающегося легкими и адаптивными конструкциями, — эта конструкция обеспечивает терморегуляцию, изоляцию, гидроизоляцию и выработку электроэнергии через ультратонкую бетонную оболочку толщиной от 1 до 2 дюймов по всей длине. края, увенчанные полосками тонкопленочных фотоэлектрических элементов.

Бетон также может производить электричество за счет механического давления. Британский инженер-промышленник Лоуренс Кембал-Кук разработал бетоноукладчик под названием Pavegen, в котором используется пьезоэлектрическая технология для преобразования приложенного механического напряжения от шагов в электрический заряд. Асфальтоукладчики включают в себя переработанную резину шин в качестве поверхности захвата энергии, которая опирается на переработанное полимербетонное основание. Произведенная электроэнергия может быть легко использована для таких функций, как ночное освещение.«Десять плит вокруг уличного фонаря будут питать его всю ночь от энергии, вырабатываемой в течение дня», — сказал Кембал-Кук Scientific American в статье 2011 года. «Вы можете получить 20 или 30 секунд света от небольшого светильника с одного шага». Асфальтоукладчики Pavegen также оснащены датчиками шагов, которые позволяют отслеживать активность пешеходов в целях безопасности или поведения потребителей, и недавно были установлены на лондонской Берд-стрит.

Предоставлено Павегеном Инсталляция Pavegen на Бёрд-стрит в Лондоне

Технологии использования возобновляемых источников энергии в значительной степени выигрывают от способности накапливать электроэнергию для будущего использования, тем самым преодолевая присущую изменчивость источника энергии. Ученые Ланкастерского университета создали новый цемент, выполняющий эту функцию. Калий-геополимерный (КГП) композит представляет собой вяжущую смесь, изготовленную из летучей золы, побочного продукта сжигания угля. Внутренний химический состав KGP позволяет накапливать электричество за счет диффузии ионов калия в цементной матрице. Этот недорогой подход выгоднее, чем типичные умные цементы, в которых используются дорогие ингредиенты, такие как углеродные нанотрубки и графен. По словам исследователей из Ланкастерского университета, KGP даже дешевле, чем портландцемент, что делает его легко масштабируемым для зданий, а также для крупных инфраструктурных проектов.«Эти экономичные смеси могут быть использованы в качестве неотъемлемых частей зданий и другой инфраструктуры в качестве дешевого способа хранения и доставки возобновляемой энергии, питания уличного освещения, светофоров и точек зарядки электромобилей», — сказал ведущий инженер-исследователь Мохамед Саафи в пресс-релизе. выпускать. Мало того, что бетон на основе KGP может собирать от 200 до 500 Вт на квадратный метр, он также может предоставлять владельцам зданий информацию в режиме реального времени о структурном состоянии материала.

Благодаря этим инновациям бетон превращается из инертного статического вещества в динамичный материал, способный генерировать и накапливать энергию.Учитывая количество вяжущих материалов, используемых во всем мире, эти вновь обретенные возможности делают «энергетический бетон» привлекательным претендентом на рынке возобновляемых источников энергии. Фактически, этот материал может превзойти традиционные солнечные элементы с экологической точки зрения, учитывая, что обычная обработка поликремния требует значительного количества энергии, выбросов и токсичных химикатов. Объем производства — еще один отличительный фактор: ежегодно производится около 7 миллионов метрических тонн кремния по сравнению с более чем 9 миллиардами метрических тонн бетона — разница более чем в тысячу раз. Таким образом, хотя бетонные технологии сбора электроэнергии все еще в значительной степени находятся в стадии разработки, аргумент в пользу их потенциала веский. Возможно, однажды силовой бетон станет нормой, а не исключением в бетонном строительстве.

Швейцарский стартап Energy Vault укладывает бетонные блоки для хранения энергии — Quartz

Благодаря современной электросети у вас есть доступ к электричеству в любое время. Но сеть работает только тогда, когда электроэнергия вырабатывается в том же количестве, что и потребляется.Тем не менее, невозможно всегда поддерживать правильный баланс. Таким образом, операторы делают сети более гибкими, добавляя способы хранения избыточной электроэнергии на случай падения производства или роста потребления.

Около 96% мировых мощностей по хранению энергии приходится на одну технологию: насосные гидроэлектростанции. Всякий раз, когда выработка превышает спрос, избыточная электроэнергия используется для накачки воды на плотину. Когда спрос превышает выработку, этой воде позволяют падать — благодаря гравитации — и потенциальная энергия приводит в действие турбины для производства электроэнергии.

Но гидроаккумулирующие сооружения требуют определенных географических условий, доступа к воде и резервуарам на разных высотах. По этой причине около трех четвертей всех гидроаккумулирующих сооружений построено всего в 10 странах. Проблема в том, что миру нужно добавить гораздо больше хранилищ энергии, если мы хотим продолжать добавлять прерывистую солнечную и ветровую энергию, необходимую для сокращения нашей зависимости от ископаемого топлива.

Стартап под названием Energy Vault считает, что у него есть жизнеспособная альтернатива гидронасосам: вместо воды и плотин стартап использует бетонные блоки и краны.Он работал в скрытом режиме до сегодняшнего дня (18 августа), когда о его существовании будет объявлено на Kent Presents, фестивале идей в Коннектикуте.

Жарким июльским утром я отправился в Биаску, Швейцария, примерно в двух часах езды к северу от Милана, Италия, где Energy Vault построила демонстрационную установку, примерно в десять раз меньшую, чем полномасштабная установка. На все это — от идеи до функционального блока — ушло около девяти месяцев и менее 2 миллионов долларов. Если такого рода низкотехнологичные и недорогие инновации могут помочь решить хотя бы несколько частей огромной проблемы с хранением энергии, возможно, переход к энергетике, в котором нуждается мир, в конце концов не будет таким сложным.

Бетонный план

Наука, лежащая в основе технологии Energy Vault, проста. Когда вы поднимаете что-то против силы тяжести, вы сохраняете в этом энергию. Когда вы позже позволите ей упасть, вы сможете восстановить эту энергию. Поскольку бетон намного плотнее воды, подъем бетонного блока требует и, следовательно, может хранить гораздо больше энергии, чем резервуар с водой такого же размера.

Билл Гросс, давний предприниматель из США, и Андреа Педретти, серийный швейцарский изобретатель, разработали систему Energy Vault, которая применяет эту науку.Вот как это работает: посередине стоит 120-метровый (почти 400 футов) кран с шестью стрелами. В разгруженном состоянии бетонные цилиндры весом 35 метрических тонн каждый аккуратно сложены вокруг крана намного ниже стрелы крана. При избытке солнечной или ветровой энергии компьютерный алгоритм направляет одну или несколько стрел крана на поиск бетонного блока с помощью камеры, прикрепленной к тележке стрелы крана.

Energy Vault

Моделирование крупного завода Energy Vault.

Как только стрела крана находит бетонный блок и зацепляется за него, запускается двигатель, работающий от избыточного электричества в сети, и поднимает блок над землей.Ветер может заставить блок двигаться как маятник, но тележка крана запрограммирована на противодействие движению. В результате он может плавно поднять блок, а затем поместить его поверх другой стопки блоков — выше от земли.

Система «полностью заряжена», когда кран построил вокруг себя башню из бетонных блоков. Общая энергия, которая может храниться в башне, составляет 20 мегаватт-часов (МВтч), что достаточно для питания 2000 швейцарских домов в течение целого дня.

Когда электросеть истощается, моторы возвращаются к работе, но теперь вместо потребления электроэнергии мотор вращается в обратном направлении за счет гравитационной энергии и, таким образом, вырабатывает электроэнергию.

Большой

Инновация на заводе Energy Vault заключается не в оборудовании. Краны и двигатели существуют уже несколько десятилетий, и такие компании, как ABB и Siemens, оптимизировали их для достижения максимальной эффективности. КПД системы туда и обратно, который представляет собой количество энергии, восстановленной на каждую единицу энергии, используемой для подъема блоков, составляет около 85%, что сравнимо с литий-ионными батареями, которые предлагают до 90%.

Основная работа Педретти в качестве главного технолога заключалась в том, чтобы выяснить, как разработать программное обеспечение для автоматизации контекстно-зависимых операций, таких как зацепление и отцепление бетонных блоков, а также для противодействия маятниковым движениям во время подъема и опускания этих блоков.

Energy Vault снижает затраты, поскольку использует готовое коммерческое оборудование. Удивительно, но бетонные блоки оказались самой дорогой частью энергетической башни. Бетон намного дешевле, чем, скажем, литий-ионный аккумулятор, но Energy Vault потребуется много бетона для строительства сотен 35-тонных блоков.

Итак, Педретти нашел другое решение. Он разработал машину, которая может смешивать вещества, за избавление от которых города часто платят, такие как гравий или строительные отходы, вместе с цементом для создания недорогих бетонных блоков.Экономия достигается за счет того, что приходится использовать только одну шестую часть количества цемента, которое в противном случае потребовалось бы, если бы бетон использовался для строительства зданий.

Акшат Рати для Quartz

Роб Пикони (слева) и Андреа Педретти.

Проблема хранения

Демонстрационная установка, которую я видел в Биаске, намного меньше запланированной коммерческой версии. Он оснащен 20-метровым однострельным краном, который поднимает блоки весом 500 кг каждый. Но он делает почти все то же, что и его полноценный кузен, который компания сейчас активно ищет для продажи.

Роберт Пикони провел это лето, посещая страны Африки и Азии. Генеральный директор Energy Vault рад найти клиентов для своих заводов в этих частях мира. У стартапа также есть команда по продажам в США, и теперь у него есть заказы на строительство первых коммерческих единиц в начале 2019 года. Компания не раскрывает подробности этих заказов, но уникальные характеристики ее решения для хранения энергии означают, что мы можем сделать довольно обоснованное предположение о том, как будут выглядеть проекты.

Эксперты по накоплению энергии подразделяют накопители энергии на три группы, отличающиеся объемом необходимого запаса энергии и стоимостью хранения этой энергии.

Во-первых, дорогие технологии, такие как литий-ионные батареи, могут использоваться для хранения энергии на несколько часов — в диапазоне десятков или сотен МВтч. Их можно заряжать в течение дня, например, с помощью солнечных батарей, а затем разряжать, когда нет солнца. Но литий-ионные батареи для электросети в настоящее время стоят от 280 до 350 долларов за кВтч.

Более дешевые технологии, такие как проточные батареи (в которых для хранения энергии используются высокоэнергетические жидкие химические вещества), могут использоваться для хранения энергии на несколько недель — в диапазоне сотен или тысяч МВтч.Эта вторая категория хранения энергии может быть использована, например, когда ветряная подача прекращается на неделю или две.

Третьей категории пока не существует. Теоретически сверхдешевые технологии, которые еще предстоит изобрести, могут хранить энергию на месяцы — в диапазоне десятков или сотен тысяч МВтч, — которая будет использоваться для удовлетворения межсезонных потребностей. Например, в Мумбаи пик потребления приходится на лето, когда кондиционеры работают на полную мощность, тогда как в Лондоне пик приходится на зиму из-за отопления домов.В идеале энергия, полученная за один сезон, может храниться месяцами в сезоны низкого потребления, а затем использоваться позже в сезоны интенсивного использования.

Давид против Голиафа

По оценкам Пикони, к тому времени, когда Energy Vault построит свою 10-ю или около того электростанцию ​​мощностью 35 МВтч, она может снизить затраты примерно до 150 долларов за кВтч. Это означает, что он не может удовлетворить потребности третьей категории использования энергии; для этого затраты должны быть ближе к 10 долларам за кВтч. Теоретически при нынешних мощностях и цене она могла бы конкурировать во второй категории, если бы нашла заказчика, который хотел бы, чтобы Energy Vault построила десятки электростанций для одной сети.На самом деле, лучший выбор для Energy Vault — соревноваться в первой категории.

Тем не менее, некоторые эксперты сообщили Quartz, что стоимость литий-ионных аккумуляторов, доминирующей в настоящее время аккумуляторной технологии, может упасть примерно до 100 долларов за кВтч, что сделает их дешевле даже, чем Energy Vault, когда речь идет о хранении дней или недель. энергии. А поскольку аккумуляторы компактны, их можно перевозить на большие расстояния. Например, большая часть литий-ионных аккумуляторов в смартфонах, используемых во всем мире, производится в Восточной Азии.Бетонные блоки Energy Vault должны быть построены на месте, и для каждой системы мощностью 35 МВтч потребуется круглый участок земли диаметром около 100 метров (300 футов). Аккумуляторам требуется часть этого пространства для хранения такого же количества энергии.

Батареи имеют некоторые ограничения. Максимальный срок службы литий-ионных аккумуляторов, например, составляет около 20 лет. Они также теряют способность накапливать энергию с течением времени. А надежных способов утилизации литий-ионных аккумуляторов пока нет.

Завод Energy Vault может работать в течение 30 лет при минимальном техническом обслуживании и практически без потери мощности.Его бетонные блоки также используют отходы. Поэтому Пикони уверен, что еще есть ниша, которую Energy Vault может заполнить: места, которые имеют большой доступ к земле и строительным материалам в сочетании с желанием иметь технологии хранения, которые будут работать десятилетиями без потери емкости.

В то же время, вне зависимости от того, преуспеет ли Energy Vault, это является веским аргументом в пользу того, что, пока все остальные ищут высокотехнологичные, футуристические инновации в области аккумуляторов, может быть реальная ценность подумать о том, как применить низкое энергопотребление. технические решения проблем 21 века.Energy Vault построила завод для функциональных испытаний всего за девять месяцев, потратив на это относительно копейки. Это своего рода сигнал о том, что некоторые ответы на наши проблемы с накоплением энергии, возможно, все еще скрыты у всех на виду.

Требования к бетонному полу — 2-стоечные и 4-стоечные подъемники

Скачать Требования к бетонным плитам 2019 (pdf)

Ранее существовавшие минимальные требования к полу:

ДВУСТОРОННИЕ МОДЕЛИ	МИН.ТОЛЩИНА	МИН. КОМП. ПРОЧНОСТЬ	УСИЛЕНИЕ	РАССТОЯНИЕ АРМАТУРЫ
МОДЕЛИ СЕРИИ GP-7	4-1/​4 дюйма	3000 PSI / 28 дней старения	№6 Арматурный стержень	12 в
МОДЕЛИ СЕРИИ XPR-9	4-1/​4 дюйма	3000 PSI / 28 дней старения	№6 Арматурный стержень	12 в
МОДЕЛИ СЕРИИ XPR-10	4-1/​4 дюйма	3000 PSI / 28 дней старения	№6 Арматурный стержень	12 в
МОДЕЛИ СЕРИИ XPR-12	6 1/2 дюйма	3000 PSI / 28 дней старения	№6 Арматурный стержень	10 в
МОДЕЛИ СЕРИИ XPR‐15	8 дюймов	3000 PSI / 28 дней старения	№6 Арматурный стержень	10 в
МОДЕЛИ СЕРИИ XPR‐18	8 дюймов	3000 PSI / 28 дней старения	№6 Арматурный стержень	10 в
4-СТОЕЧНЫЕ ПОДЪЕМНИКИ	МИН. ТОЛЩИНА	МИН КОМП. ПРОЧНОСТЬ	УСИЛЕНИЕ	РАССТОЯНИЕ АРМАТУРЫ
МОДЕЛИ СЕРИИ HD-7	4-1/​4 дюйма	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ HD‐9	4-1/​4 дюйма	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ GP-9	4-1/​4 дюйма	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ PL-6K	4-1/​4 дюйма	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ HDS-14	4-1/​4 дюйма	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ HDS-18	4-1/​4 дюйма	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ HDS-27	4-1/​4 дюйма	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ HDSO-14	4-1/​4 дюйма	3000 PSI / 28 дней старения	№6 Арматурный стержень	12 в
HD-973P	6-1/2″	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ HDS-35	6-1/2″	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*
МОДЕЛИ СЕРИИ HDS-40	6-1/2″	3000 PSI / 28 дней старения	Только температура ACI*	Только температура ACI*

*Пол должен быть надлежащим образом состарен в соответствии со спецификациями Американского института бетона. Пол не требует армирования, но рекомендуется минимум проволочной сетки.

Существующие бетонные полы должны быть просверлены для проверки минимальной толщины пола и подтверждения строительных чертежей. Образец керна должен быть получен и испытан для проверки минимальной прочности пола на сжатие. При исследовании свойств пола сверьтесь со строительными чертежами, чтобы убедиться в правильности армирования пола. Для всех двухстоечных подъемников требуется непрерывная одинарная плита. Стыковка компенсационных швов или размещение стоек на отдельных плитах недопустимы.

• НЕ устанавливайте любой подъемник BendPak на любую поверхность, кроме бетона, в соответствии с минимальной прочностью на сжатие, старением, армированием и толщиной, указанными в таблицу выше. ВСЕ ПОДЪЕМНИКИ BENDPAK ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ТОЛЬКО НА БЕТОН.
• НЕ устанавливайте подъемники BendPak на компенсационные швы, на потрескавшийся или дефектный бетон. Все анкеры диаметром 3/4 дюйма должны находиться на расстоянии не менее 6 дюймов от любого компенсационные швы, контрольные швы или другие несоответствия в бетоне.
• Все анкеры должны находиться на расстоянии не менее 6 дюймов от компенсационных швов, контрольных швов или других неровностей в бетоне. Обратитесь к производителю анкеров. спецификации для конкретной информации, касающейся краевых расстояний и требований к расстоянию от болта до болта.
• НИКОГДА не устанавливайте подъемник BendPak на бетон, замешанный вручную.
• НЕ устанавливайте лифты BendPak на уровне второго этажа или на любом первом этаже с подвалом под ним без письменного разрешения архитектора здания. предварительные консультации и одобрение со стороны BendPak.
• Если пол не соответствует этим минимальным ранее существовавшим требованиям к полу, предлагается построить плиту, как указано ниже в Рекомендациях по новой плите. Если расположение подъемника находится в сейсмоопасной зоне, свяжитесь с BendPak для проектирования сейсмостойких плит.

Новая бетонная плита Рекомендации:

Информация, содержащаяся в этом приложении, заменяет собой любую другую информацию, приведенную в прилагаемом руководстве. Эта информация представлена ​​в качестве рекомендаций по проектированию новой бетонной плиты в случае, если ранее существовавший пол не соответствует минимальным требованиям применимого типа лифта.Пожалуйста, внимательно прочтите все приведенные ниже инструкции перед изготовлением новой плиты.

НОВАЯ БЕТОННАЯ ПЛИТА ТРЕБОВАНИЯ К БЕТОНУ:

Минимальная прочность бетона на растяжение:	4000 фунтов на квадратный дюйм
Минимальное старение новой бетонной плиты:	28 дней (время отверждения)
Минимальная толщина бетонной плиты:	См. новую таблицу плит и рисунки ниже
Минимальная ширина и длина плиты:	См. новую таблицу плит и рисунки ниже

МОДЕЛИ ПОДЪЕМНИКА	МИН.ТОЛЩИНА ПЛИТЫ	Вт МИН. ШИРИНА ПЛИТЫ	Л МИН. ДЛИНА ПЛИТЫ	R РАЗМЕР УСИЛЕНИЯ (СМ. ПРИМЕЧАНИЯ 1 и 2)	S1 и S2 РАССТОЯНИЕ АРМАТУРЫ (СМ. ПРИМЕЧАНИЕ 3)	D ДИАМЕТР АНКЕРА	I ДЛИНА АНКЕРА
СЕРИЯ GP-7	12 дюймов	Мин. 48 дюймов	12 дюймов шире, чем ширина подъема OA	8 — № 4 — основные стержни 21 — № 4 — температурные стержни	6 дюймов – длинные стержни 8 дюймов – короткие стержни	3/4″	5 дюймов
СЕРИЯ XPR-9	12 дюймов	Мин. 48 дюймов	12 дюймов шире, чем ширина подъема OA	8 — № 4 — основные стержни 21 — № 4 — температурные стержни	6 дюймов – длинные стержни 8 дюймов – короткие стержни	3/4″	5 дюймов
СЕРИЯ XPR-10	12 дюймов	Мин. 48 дюймов	12 дюймов шире, чем ширина подъема OA	8 — № 4 — основные стержни 21 — № 4 — температурные стержни	6 дюймов – длинные стержни 8 дюймов – короткие стержни	3/4″	5 дюймов
СЕРИЯ XPR-12	12 дюймов	72 дюйма мин.	12 дюймов шире, чем ширина подъема OA	12 — № 4 — основные стержни 23 — № 4 — температурные стержни	6 дюймов – длинные стержни 8 дюймов – короткие стержни	3/4″	7 дюймов
СЕРИЯ XPR-15	12 дюймов	72 дюйма мин.	12 дюймов шире, чем ширина подъема OA	12 — № 4 — основные стержни 23 — № 4 — температурные стержни	6 дюймов – длинные стержни 8 дюймов – короткие стержни	3/4″	7 дюймов
СЕРИЯ XPR-18	12 дюймов	72 дюйма мин.	12 дюймов шире, чем ширина подъема OA	12 — № 4 — основные стержни 23 — № 4 — температурные стержни	6 дюймов – длинные стержни 8 дюймов – короткие стержни	3/4″	7 дюймов
СЕРИЯ HD-7	12 дюймов	мин. 24 дюйма*	мин. 24 дюйма*	8 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	5 дюймов
СЕРИЯ HD-9	12 дюймов	мин. 24 дюйма*	мин. 24 дюйма*	8 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	5 дюймов
СЕРИЯ GP-9	12 дюймов	мин. 24 дюйма*	мин. 24 дюйма*	8 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	5 дюймов
СЕРИЯ PL-6K	12 дюймов	мин. 24 дюйма*	мин. 24 дюйма*	8 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	6 дюймов
СЕРИЯ HDS-14	12 дюймов	мин. 24 дюйма*	мин. 24 дюйма*	8 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	5 дюймов
СЕРИЯ HDS-18	12 дюймов	мин. 24 дюйма*	мин. 24 дюйма*	8 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	7 дюймов
СЕРИЯ HDS-27	12 дюймов	мин. 48 дюймов*	мин. 48 дюймов*	16 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	7 дюймов
СЕРИЯ HDSO-14	12 дюймов	мин. 48 дюймов*	мин. 48 дюймов*	16 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	5 дюймов
HD-973P	12 дюймов	мин. 48 дюймов*	мин. 48 дюймов*	16 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	5 дюймов
СЕРИЯ HDS-35	12 дюймов	мин. 48 дюймов*	мин. 48 дюймов*	16 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	7 дюймов
СЕРИЯ HDS-40	12 дюймов	мин. 48 дюймов*	мин. 48 дюймов*	16 ‐ # 4 стержня	6 дюймов — в одну сторону / крест-накрест	3/4″	7 дюймов

*Четыре отдельных плиты на каждой стойке.

Температурные стержни представляют собой стальные стержни, уложенные горизонтально (продольно) в бетонные плиты для предотвращения образования трещин вследствие изменения температуры или высыхания; размещены перпендикулярно основным арматурным стержням (короткий пролет). Температурные стержни располагаются под прямым углом к ​​основным арматурным стержням.

Примечание 1: Температурные стержни представляют собой стальные стержни, уложенные горизонтально (продольно) в бетонные плиты для предотвращения растрескивания из-за изменения температуры или высыхания; размещены перпендикулярно основным арматурным стержням (короткий пролет).Температурные стержни располагаются под прямым углом к ​​основным арматурным стержням.

Дополнительный слой 6 x 6 ‐ 10/10 WWF на средней высоте новой плиты рекомендуется в любом чрезвычайно жарком или холодном климате для предотвращения растрескивания из-за колебаний температуры и усадки. В местах расположения анкерных болтов держите сетку WWF только ниже уровня анкерного крепления, чтобы избежать помех при сверлении проволоки.

Примечание 2: Основной арматурной и низкотемпературной сталью должен быть деформированный стержень марки 60

.

Примечание 3: Допуск на расстояние между стержнями в каждом направлении должен составлять указанное значение плюс или минус 1 дюйм. Кроме того, необходимо использовать количество баров, указанное в таблице.

Примечание 4: Габаритные размеры бетона и армирование показаны для фундамента с допустимой несущей способностью не менее 2000 фунтов/кв. футов (1 тонна на квадратный фут). Многие глины и почти все твердые глины, твердые глины, песчано-глинистые смеси, сухие пески, крупнозернистые сухие пески, сухие смеси песка и ила, смеси песка и гравия и грунты гравийного типа соответствуют этой допустимой несущей способности или превышают ее. При возникновении вопросов относительно допустимой несущей способности фундаментного основания необходимо проконсультироваться с инженером по испытанию грунтов.Ситуации, когда допустимая несущая способность ниже этого значения, требуют особого внимания.

Новые бетонные плиты должны соответствовать указанным выше свойствам, прежде чем установка подъемника будет признана приемлемой. Новая плита должна быть полностью окружена существующим асфальтовым или бетонным полом. Документация по подтвержденной прочности должна быть получена от фирмы, которая поставляет бетонную смесь во время заливки. Эти новые бетонные плиты спроектированы как «автономные» и не учитывают вклад прочности окружающего бетона.Может оказаться желательным привязать и укрепить новую плиту к уже существующему окружающему полу. Следует проявлять осторожность, чтобы расположить любые арматурные стержни вдали от любых анкерных позиций конкретного подъемника.

Эти новые бетонные плиты не учитывают установки на втором этаже или установки на первом этаже с подвалом под ним. В этом случае лифт нельзя устанавливать без письменного разрешения архитектора здания.

Все анкеры диаметром 3/4 дюйма должны располагаться на расстоянии не менее 6 дюймов от компенсационных швов, контрольных швов или других неровностей в бетоне.

НИКОГДА не смешивайте бетон вручную.

Скачать Требования к бетонным плитам 2019 (pdf)



РЕКОМЕНДАЦИИ ДЛЯ НОВЫХ БЕТОННЫХ ПЛИТ

МОДЕЛИ С ДВУМЯ СТОЛЕВЫМИ ПОДЪЕМНИКАМИ

РЕКОМЕНДАЦИИ ДЛЯ НОВЫХ БЕТОННЫХ ПЛИТ

МОДЕЛИ ПОДЪЕМНИКА С ЧЕТЫРЬМЯ СТОЯМИ

.
