Условные обозначения коммуникаций на топосъемке: Типы линий инженерных коммуникаций на основе ГУГК для топографических планов масштаба 1:1000

Содержание

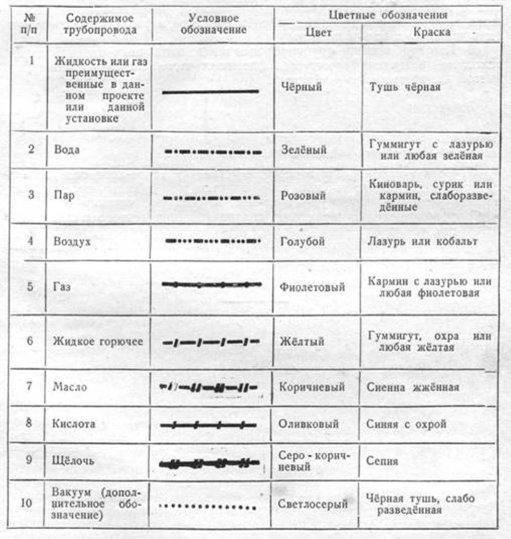

Обозначение на топосъемке инженерных сетей
