Проходная телевизионная розетка: особенности и подключение

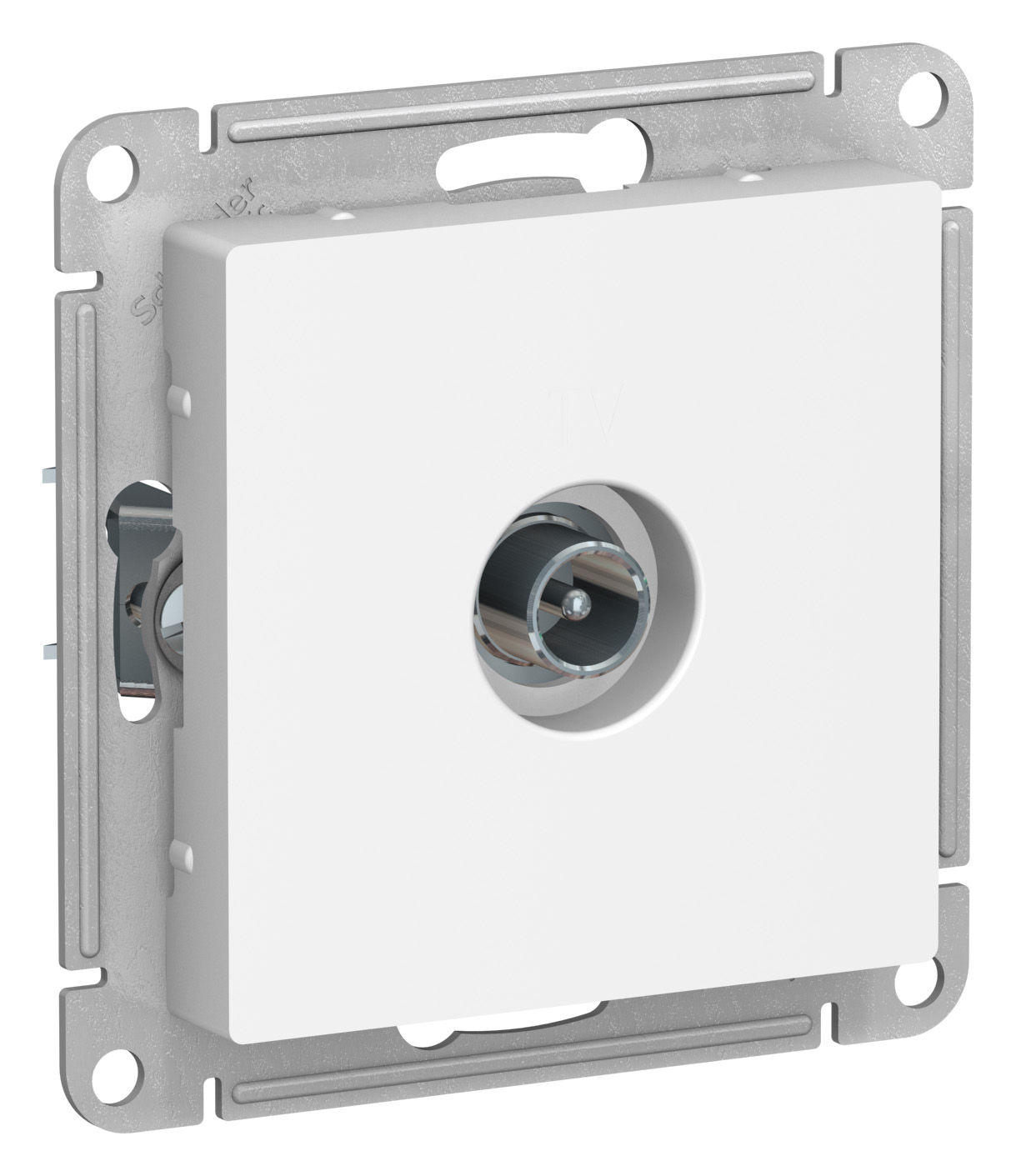

Проходная ТВ розетка

На данный момент на рынке достаточно широко представлены одиночные, оконечные и проходные телевизионные розетки. Каждый из этих видов розеток имеет свои особенности, связанные не только со способом установки, но и с применяемой схемой.

Неправильный выбор розетки для каждой конкретной схемы ведет к снижению качества телевизионного сигнала, из-за чего часто можно слышать нелестные отзывы о этих электроустановочных изделиях. Поэтому дабы не ошибиться с выбором советуем ознакомится с нашей статьей.

Особенности проходной ТВ розетки

Прежде всего давайте остановимся на особенностях проходных розеток для подключения телевизионного кабеля. Ведь именно они определяют ее сферу применения, а также качество самой розетки.

Итак:

  • Розетка проходная телевизионная получила свое название за возможность подключения сразу двух кабелей. Один из этих кабелей – питающий, обеспечивает подключение нашей розетки к антенне или другому источнику телевизионного сигнала.
    Второй кабель – отходящий, обеспечивает передачу телевизионного сигнала от данной розетки к другим приемникам сигнала.
  • Зачем создавать столько сложностей, если можно просто скрутить питающий и отходящий кабель и тем самым обеспечить прием и передачу сигнала спросите вы? Но здесь не все так просто.

Фильтр на проходной ТВ розетке

  • Дело в том, что каждый приемник телевизионного сигнала, в нашем случае телевизор, не только потребляет, но и генерирует сигналы. В связи с этим в телевизионной сети появляются шумы, которые проявляются в виде двойного изображения или помех на экране.
  • Дабы исключить эти сигналы от телевизора применяется специальный фильтр. Этот фильтр реализуется при помощи разных схем. Но главная его цель — это подавление шумов в телевизионном сигнале.
  • Если вы посмотрите паспорт изделия, то увидите, что любая телевизионная проходная розетка имеет не один как обычная одиночная розетка, а два параметра снижения уровня сигнала.
    Один из них отражает падение уровня сигнала на прием и обычно не превышает 1 – 3дБ. Это связано с обычными потерями на контактных соединениях.
  • Второй же параметр, обычно указывается как потери на проход, значительно выше и составляет от 10 до 15дБ. Это снижение качества сигнала как раз и обусловлено работой фильтра.
  • Наличие фильтра, а также возможность подключения отходящего кабеля и являются главными особенностями проходных ТВ розеток. И если такой фильтр еще можно встретить у оконечных ТВ розеток, то функционал не только приема, но и передачи телевизионного сигнала имеет только розетка телевизионная проходная.

Схемы подключения телевизионных розеток

Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

Проходная схема подключения телевизионных розеток

Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

Проходная схема подключения телевизионных розеток

  • Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе устанавливается оконечная розетка.

Обратите внимание! Согласно ГОСТ 28324-89 уровень телевизионного сигнала должен составлять 57 – 83дБ. Если же у вас установлен зарубежный источник сигнала, то согласно CENELEC EN 50083-7 для них применяется норма 57 – 74дБ. В итоге получается, что за счет затухания на фильтре проходной и оконечной розетки без дополнительных усилителей можно установить не более трех точек. В противном случае уровень сигнала на последних розетках шлейфа будет заметно хуже.

  • Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
  • Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
  • Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.

Обратите внимание! Прокладывать телевизионный кабель и силовой в одной штробе или коробе запрещено.

Это связано с тем, что при повреждении силового кабеля на телевизионном может появится напряжение в 220В и выше. Это приведет к поломке всех телевизоров и экранов в данном шлейфе.

Подключение телевизионных розеток по схеме «звезда»

Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.

Подключение телевизионных розеток по схеме «звезда»

  • Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
  • От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.

Обратите внимание! Кабель питания сплиттера и отходящие кабели не должны иметь совместной прокладки на сколь-нибудь значимом участке. В противном случае возможна наводка сигналов и снижение качества изображения.

  • Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
  • К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.

Смешанная схема подключения телевизионных розеток

  • Дабы снизить стоимость и сложность работ достаточно часто применяют так называемую смешанную схему, которая тоже имеет право на существование. В этом случае от сплиттера подключают часть розеток по проходной схеме, а часть по схеме «звезда». Но такая схема используется очень редко и лишь для большого количества ТВ розеток.

Подключение проходной розетки

Имея представление в какой схеме применяются проходные розетки телевизионные можно говорить о их подключении. Тем более что в этом нет нечего сложного. Главное не перепутать питающий и отходящий кабель.

Итак:

  • На первом этапе нам необходимо установить закладные коробки, в которые будет устанавливаться наша розетка. Для этого потребуется отверстие в стене того же диаметра, как и для установки обычной силовой розетки. Кстати закладные коробки так же используются обычные.
  • Для создания отверстий наша инструкция советует использовать специальные насадки на перфоратор. В противном случае моно и «дедовским» способом используя молоток и зубило.
  • После того как закладная коробка установлена и закреплена с помощью алебастра или саморезов зачищаем оба кабеля. Сначала зачищается основная жила, а затем оплетка, как это продемонстрировано на фото.

Разделка телевизионного кабеля

  • Теперь вскрываем крышку розетки дабы добраться до ее контактов. В некоторых моделях этого делать не надо. Ведь в них контакты расположены с обратной стороны розетки.
  • Контактная часть розетки может быть выполнена винтовыми или пружинными зажимами.
    Это не принципиально, хотя лично я отдаю предпочтение винтовым зажимам. Для нас важно правильно закрепить кабель. Для этого запускаем кабель в зажим таким образом дабы центральная жила села в первый контакт, а оплетка кабеля хорошо села во второй контакт.
  • Проверяем что оплетка и центральная жила негде не соприкасаются. Это особенно важно ведь такое закорачивание очень сильно снижает качество сигнала. После этого зажимаем контакты. Такую же процедуру выполняем и со вторым кабелем.
  • После этого розетка готова к установке. Но перед этим следует в закладной коробке аккуратно уложить запас кабеля. Этот запас должен быть достаточным для повторного подключения.

Монтаж телевизионной розетки с пружинными зажимами

  • После этого при помощи специальных зажимов закрепляем розетку в закладной коробке. Все наша розетка готова к использованию.

Вывод

Как видите монтаж проходной или любой другой телевизионной розетки дело достаточно простое. Здесь главное правильно определиться со схемой подключения и уже в соответствии с ней выбрать розетки. И тогда у вас не будет никаких нареканий на их работу и вы всегда будете смотреть телевизор в отменном качестве.

Проходная розетка ТВ – устройство, особенности, монтаж

Монтаж и устройство проходной розетки TV

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Типы ТВ розеток и схемы их применения

Для того чтобы правильно разобраться в особенностях монтажа TV розеток, а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

  • Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
  • Оконечная розетка в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

Проходная TV розетка

Итак:

  1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
  2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

  • А вот устройство проходной розетки еще сложнее. Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

На фото представлена схема «звезда»

Итак:

  • Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
  1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
  2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
  3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Обратите внимание! Для подключения цифрового и спутникового телевиденья может применяться только схема «звезда». Использование других схем приведет к значительному падению уровня сигнала, а то и вовсе не работоспособности.

  • Вторым возможным вариантом является так называемая проходная схема. Из-за нее ТВ розетка проходная и получила свое название. Суть данной схемы сводится к следующему. Вводной сигнал подключается к первой проходной розетки, от нее запитывается вторая и так далее.

Проходная схема подключения ТВ розеток

  1. В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
  2. Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.
  • Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.

Монтаж проходных розеток

Зная в каких случаях может применяться проходная розетка, можно перейти к вопросу ее подключения. Сделать это вполне возможно своими руками и для этого не потребуется специальных инструментов или навыков.

  • Прежде всего устанавливаем закладную коробку для установки розетки. Для ТВ розеток используют такие же закладные, как и для силовых розеток и выключателей. Для этого нам необходимо сделать отверстие в стене соответствующего диаметра. Сделать это можно при помощи перфоратора и соответствующей насадки.
  • После этого устанавливаем закладную коробку. Ее можно закрепить саморезами, а можно просто посадить на гипсовые шпаклевки.
  • Теперь необходимо проложить телевизионный кабель к розетке и от нее на следующую розетку. Обычно кабель скрывают от посторонних глаз, поэтому без штробления стен вам не обойтись (см. Выполняем штробление стен под проводку своими руками). В противном случае кабель монтируется в специальном пластиковом коробе по стене.

Разделка и подключения кабеля к ТВ розетке

Обратите внимание! Монтировать телевизионный кабель совместно с силовыми проводами запрещено. Ведь повреждение силовой проводки может привести к появлению высокого напряжения на телевизионном кабеле. Это в свою очередь приведет к поломке всех телевизоров. Кроме того, силовой кабель может давать помехи.

  • Теперь переходим непосредственно к подключению. Прежде всего зачищаем оба подключаемых кабеля. Как это сделать правильно вы можете увидеть на нашем видео.
  • Затем подключаем приходящий кабель. Соответствующее место для подключения на розетке может быть обозначено стрелками, либо цифрами. Для этого откручиваем винты крепления центральной жилы и оплетки и заводим кабель. Перед зажимом кабеля необходимо убедиться, что оплетка и центральная жила не где не соприкасаются.
  • После этого по аналогии подключаем кабель, питающий следующую розетку. Здесь достаточно важно не перепутать подходящий и отходящий кабель. В остальном же все точно так. Контролируем что не соприкасается оплетка и центральная жила, а также что кабели не соприкасаются между собой.
  • После этого укладывается в закладной коробке запас кабеля и закрепляется наша розетка ТВ проходная. После этого переходим к подключению следующей розетки.

Подключение ТВ розеток с самозажимными контактами

  • Нельзя не упомянуть, что многие производители стараясь облегчить и ускорить процесс монтажа используются разнообразные пружинные зажимы или откидывающиеся замки. Процесс монтажа от этого практически не изменяется. Единственное что вам не потребуется пользоваться отверткой.

Вывод

Как видите процесс монтажа проходной, оконечной или одинарной ТВ розетки не так уж сложен. В этом вопросе главное правильно выбрать саму розетку, а также схему ее подключения. Но мы надеемся, что наша статья помогла вам в этом вопросе и теперь вы без трудна выберете и подключите именно ту ТВ розетку, которая соответствует вашей схеме.

Оконечная телевизионная розетка и ее особенности

Оконечная ТВ розетка

На данный момент розетки телевизионные достаточно широко представлены на рынке и находят все более широкое применение. В то же время достаточно часто можно встретить нарекания на их работу и качество телевизионного сигнала, передаваемое такими розетками.

Но в большинстве случаев эти нарекания безосновательны, а низкое качество сигнала связано с неправильным выбором самих розеток. Поэтому дабы самим не разочароваться в этом электроустановочном оборудовании и не выкинуть деньги на ветер давайте разберемся в этом вопросе.

Схемы подключения ТВ розеток

Прежде всего давайте рассмотрим возможные варианты схемы подключения телевизионных розеток. Ведь от этого напрямую зависит последующий выбор типа ТВ розеток для монтажа. На данный момент активно используются схемы подключения – проходного типа и по схеме звезда.

Проходная схема

Начнем с реже применяемой, но зато более дешевой и простой в плане монтажа проходной схемы. Суть данной схемы заключается в последовательном соединении всех ТВ розеток с последующим подключением к первой из них антенны.

Проходная схема подключения ТВ розеток

Итак:

  • Главной особенностью данной схемы является то, что для каждой последующей розетки предыдущая является источником сигнала. В связи с этим возникают определенные проблемы, связанные как с уровнем падения сигнала, так и с необходимостью снижения уровня отраженного сигнала.
  • Дабы выполнить эти требования применяется розетка телевизионная оконечная и проходная розетка. Оконечная розетка устанавливается в конце этого шлейфа, а все остальные ТВ розетки в шлейфе должны быть проходными.
  • Главным недостатком такого типа подключения является снижение уровня сигнала на каждой последующей розетке. Так обычно падение уровня сигнала на каждой последующей розетке составляет не менее 13 — 15 дБ.

Обратите внимание! Согласно ГОСТ 28324-89 уровень сигнала должен быть 57 – 83 дБ. То есть даже при максимальном уровне получаемого сигнала установка более двух проходных розеток снизит его уровень ниже предельно допустимых значений. В связи с этим вполне вероятно снижение качества изображения.

  • Розетка tv оконечная не является исключением и падение уровня сигнала на ней нечем не меньше. Дело в том, что для снижения уровня отраженного сигнала применяется специальная схема, которая и подавляет этот сигнал. Побочным действием такого подавления является снижение уровня сигнала. Если же ее «выкусить», как предлагают некоторые умельцы, то вполне вероятен эффект наложения изображений разных телевизоров в шлейфе.
  • Не недостатком, но весомым ограничением, является невозможность применения проходной схемы для создания цифровой телевизионной сети. В связи с этим tv розетка оконечная и проходная с выходом SAT, предназначенным для спутникового цифрового телевиденья, не будет эффективна. В то же время оконечные розетки активно применяются в цифровом телевиденье, если это единственная розетка, подключенная к ресиверу.

Схема «звезда»

Для реализации так называемой схемы «звезда» кроме непосредственно розеток вам понадобится сплиттер или как его еще называют размножитель сигнала. Цена данного устройства не так уж высока, но зато уровень сигнала во всех розетках будет одинаковым.

Кроме того, в большинстве случаев он поставляется со встроенным усилителем, что позволяет добиться идеального уровня сигнала.

Схема подключения ТВ розеток «звезда»

Итак:

  • Для схемы «звезда» наша инструкция рекомендует применять только одиночные розетки. Тем более что их стоимость несколько ниже, чем на другие типы ТВ розеток. Это связано с тем, что в них нет никаких дополнительных схем. Ведь гашение помех происходит в сплиттере и непосредственно в розетке они не нужны.
  • Уровень падения сигнала в таких розетках обычно не превышает 1 – 3дБ. И по большому счету это падение связано только с коммутационными процессами. Поэтому если соединение выполнить качественным, то такими потерями можно вообще пренебречь.
  • Главным недостатком схемы «звезда» является ее более высокая стоимость и сложность монтажа. Она связана с установкой дополнительной аппаратуры и необходимостью прокладки большего количества телевизионного кабеля. Но как говориться качество требует жертв.

Обратите внимание! При монтаже телевизионной сети по схеме «звезда» не рекомендуется прокладывать телевизионные кабели в одной штробе. Кроме того, желательно телевизионные кабели отделить от силового оборудования. Ведь силовые провода могут не только давать помехи, но и при своем повреждении испортить всю телевизионную сеть, а в самом плохом случае и все подключенные телевизоры.

Выбор и подключение оконечных розеток

Как видите, просто разобравшись в схемах подключения ТВ розеток мы определились где и когда применяется розетка оконечная телевизионная и в чем ее отличие от ТВ розеток других типов. Теперь осталось определиться на что обратить внимание при выборе и как выполняется подключение таких электроустановочных устройств.

Выбор ТВ розеток

Прежде всего давайте определимся с теми параметрами на которые следует обратить внимание при выборе оконечной ТВ розетки. О некоторых из них мы уже говорили выше, но теперь остановимся на них подробнее.

Как выбрать ТВ розетку

Итак:

  • Каждая розетка имеет определенный уровень падения сигнала на входе. Это обусловлено как коммутационными процессами, так и способом крепления провода к розетке. На данный момент применяются винтовой и зажимной способ и какой из них лучше определённо сказать нельзя. А вот на уровень потерь обратить внимание можно обычно падение уровня сигнала составляет порядка 1 – 3дБ.
  • Но как мы уже упоминали оконечная розетка содержит так называемый фильтр. На нем падение уровня сигнала значительно выше и обычно колеблется в пределах 10 – 15дБ. Если это значение ниже, то качество данного фильтра должно вызвать у вас вопросы.
  • Как известно видео и аудио сигналы могут передаваться в большом спектре частот, который ограничен стандартами. Так наиболее распространенным является EN50083­7. Он регулирует параметры в диапазоне частот 30 – 2150МГц. Наш ГОСТ Р 52023 определяет параметры в пределах от 40 до 1000МГц. А вот стандарт DOCSIS v.2.0 распространяется на частоты от 47 до 862МГц. Обычно диапазон частот ТВ розетки отвечают одному из этих стандартов.
  • Ну и последним параметром на который стоит обратить внимание это надежность креплений и внешний вид розетки. Использованием некачественного пластика часто грешат малоизвестные производители. Кроме того, обратите внимание на понятность для вас способа крепления кабеля. Ведь многие известные производители выпускают розетки с облегченным, но «замудренными» способами монтажа.

Подключение оконечной розетки

Ну и наконец подойдет к вопросу подключения оконечных ТВ розеток. Выполнить это действие вполне возможно своими руками и особых познаний для этого не потребуется. Да и специальный инструмент тоже.

Подключение ТВ розетки

Итак:

  • Для подключения прежде всего зачищаем кабель. Как это правильно делать вы можете увидеть на фото.
  • Теперь непосредственно на розетке откручиваем зажимные винты. Вставляем кабель и проверяем что оплетка не соприкасается с центральной жилой. После этого зажимаем кабель. На этом подключение окончено.
  • Некоторые производители постарались максимально облегчить монтаж розетки. Для этого существуют разнообразные зажимные крепления. Так производитель Legrand предлагает ТВ розетки с зажимом на основе откидывающегося замка, некоторые предлагают пружинные зажимы и так далее. Описать каждый из них практически не реально. Но все они основываются на надежном закреплении отдельно оплетки кабеля и отдельно центральной жилы.

Вывод

Оконечные ТВ розетки достаточно просты в монтаже и не требуют специфических знаний. Но для достижения высокого качества картинки крайне важно правильно выбрать саму розетку.

Ведь некоторые оконечной считаю одиночную розетку, что приводит к ошибкам в выборе и последующим мучениям из-за низкого качества изображения. Поэтому прежде чем покупать ТВ розетку убедитесь, что именно она вам нужна и что ее параметры соответствуют требуемым.

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

  • Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
  • Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
  • Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.



Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.



Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.



Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

ТВ розетка — разновидности и схемы подключения

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выходк содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

  1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
  2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

к содержанию ↑

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

  1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
  2. Сигнал отличается устойчивостью.
  3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

к содержанию ↑

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

  1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
  2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.
к содержанию ↑

Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

к содержанию ↑

Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

к содержанию ↑

Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

ТВ розетка — разновидности и схемы подключения

ТВ-розетка проходная встраиваемая Legrand Structura шлейф, цвет белый

Гарантия от производителя (лет)
2

Страна производства
Россия

Марка
LEGRAND

Серия
Structura

Цвет
Белый

Тип продукта
Розетка телевизионная

Наличие заземления
Нет

Степень защиты от пыли и воды (IP)
IP20

Защита от детей
Нет

С крышкой
Нет

Основной материал
Пластик

Покрытие
Матовый

Тип монтажа
Для установки

Тип крепления
На винтах

Назначение
Встраиваемый

Ширина (мм)
75.8

Высота (мм)
75.8

Глубина (мм)
39.4

ТВ-розетка по выгодной цене — Выгодные предложения на ТВ-розетку от продавцов со всего мира

Отличные новости !!! Вы находитесь в нужном месте для телеканала. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта ведущая телевизионная розетка в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили телеканал на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе телевизионной розетки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести TV Outlet по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

TV & Audió розетка

  • Szolgáltatások
  • Информация
  • Hírlevél
  • Cégeknek
  • Ügyfélszolgálat
  • Арухазам
Media Markt Ügyfélfiók Üdv!
Kérem jelentkezz be! Bejelentkezés
  • Rendeléseim / Kívánságlista
  • Regisztráció
  • Hírlevél
  • Капчолат
  • Ajándékkártya
  • Javítás státusz
  • Информация
Косар
  • Minden kategória
    • Számítástechnika & Iroda Tovább a (z) Számítástechnika & Iroda kategóriára ×
      • Ноутбук, ноутбук
        • Ноутбук, ноутбук
        • Геймерский ноутбук
        • 2in1: átalakítható eszköz
        • Apple MacBook
        • Ноутбук táska & tok
        • Адаптер для ноутбука и töltő
        • Ноутбук kiegészítő
      • Felhasználói szoftverek
      • Nyomtató и сканер
        • Lézernyomtató
        • Tintasugaras nyomtató
        • Multifunkciós nyomtató
        • Сканер
        • Тонер
        • több…
      • ПК
        • Asztali számítógép
        • Multifunkciós PC (все-в-одном)
        • Apple MacBook
        • több…
      • Электронная книга olvasó
      • Adattárolás
        • SSD
        • Küls Mervlemez
        • Pendrive
        • CD / DVD / Blu-Ray лемез
        • Tárolók
      • Планшет
        • Планшет Android
        • Apple iPad
        • Таблетка kiegészítő
        • Apple iPad kiegészítő
        • több…
      • Яблочный термекек
        • Apple MacBook
        • Apple iPad
        • Apple Mac
        • Apple iPad kiegészítő
        • Яблочный кегесито
      • Игровой termékek
        • Игровой egér
        • Игровой биллентюзет
        • Игровая гарнитура
        • Кормани
        • Геймпад
        • Игровой egérpad
        • Игровой ханфал
        • Игровой монитор
      • Ирода
        • Asztali és dect telefon
        • Számológép
        • Диктафон
        • Lamináló-, spirálozó-, vágógép
        • Факс, üzenetrögzítő
        • Iratmegsemmisít
        • Ирода Келлек
        • Adó-vev
      • Монитор
        • Светодиодный монитор
        • Геймерский монитор
        • Сверхширокий монитор
        • TV tuneres монитор
        • Мониторок UHD, QHD, 5K
      • Periféria
        • Billentyzet
        • Эгер
        • Гарнитура
        • Завис ПК
        • több…
      • Vezetékes hálózat
        • Маршрутизатор
        • Адаптерек
        • Принтсервер
      • Vezeték nélküli hálózat
        • Wlan адаптерек
        • Wlan роутер
        • Jelersítk, range extenderek
      • Drón, drone és kiegészítk
        • Дрон, дрон
        • Drón, drone kiegészítők
    • ТВ и Аудио Tovább a (z) TV & Audió kategóriára ×
      • Újdonságok
      • Televízió
        • QLED 8K / 4K ТВ
        • OLED-телевизор
        • NanoCell TV
        • 4K UHD телевизор
        • SMART TV
        • LED телевизор

Как установить и подключить интернет-розетку, ТВ-розетку и телефон

Практически все производители электромонтажных систем (в том числе производство выключателей и электрических розеток) занимаются, в свою очередь, и даже выпуском других сетевых продуктов:

  • телевизор;
  • телефон;
  • Сеть
  • , т.е. онлайн-магазин.

Сегодня мы поговорим о том, как установить и подключить интернет-розетку, ТВ-розетку и телефон.

Нюансы монтажа

В принципе, дизайн всех изделий из одной серии должен соответствовать друг другу — он предназначен для того, чтобы покупатель смог сохранить целостность своей дизайнерской мысли. Поэтому решили выбрать целую серию этих продуктов.

Что касается установки розеток, то в этом отношении можно сказать, что розетки сети, телевизора и телефона монтируются одинаково, то есть одинаково.Сборочные розетки Хотя и похожи, но все же стоит знать некоторые детали для каждой из них:

  1. Первый нюанс довольно приятный, так как напряжение в телефоне и сигналы на сетевых телевизионных розетках минимальны, что обеспечивает абсолютную безопасность жизни и здоровья человека.
  2. Еще один нюанс — установка розеток для передачи данных требует особой осторожности и аккуратности при подключении. Особое внимание следует уделить розеткам сети или Интернету, так как очень важна правильная распиновка.

Кожухи здесь используются такие же, как и в варианте с электрическими розетками и выключателями.

Как подключить и установить онлайн-розетку

Приступим к рассмотрению всех этапов:

  1. На тыльной стороне каждой сетевой или интернет-розетки обязательно должен быть специальный терминал, для подключения стандартного сетевого кабеля. Это может быть любое зажимное приспособление, но чаще всего это клеммная колодка с восемью винтовыми пружинами. Все восемь контактных площадок обычно маркируются специальным цветовым индикатором, где каждый цвет идентичен цвету проводов штекера, как и положено — их четыре пары.
  2. Электропроводку нужно тщательно вычистить и каждый по своему месту закрепить. (О способах подключения электрических проводов смотрите в той же статье.)
  3. После этого нужно протестировать работоспособность сети. Для этого просто подключите компьютер.
  4. Если работа нормальная, то можно сделать последний штрих — починить розетку в корпусах.

Как подключить и установить телефонную розетку

Практически то же самое, но еще проще подключить телефонные розетки.Терминальные розетки такие состоят всего из четырех специальных подключений. следовательно, требуется два провода телефонного кабеля для подключения к контактам 2 и 3 (цвет провода — красный и зеленый).

Как подключить и установить ТВ розетку (TV)

Что касается подключения телевизионных розеток (TV), то для начала нужно знать, что они бывают трех типов:

  1. одиночный. У них небольшое внутреннее сопротивление.
  2. общается.
  3. Конец. Их взаимосвязь увеличена.

Выходной конец с сообщением обычно используется в корпусе, если необходимо установить несколько ТВ-розеток, не используя дополнительное устройство разделения. Плюс таких торговых точек есть:

  1. Они позволяют «развязать» несколько телевизионных приемников, а также уменьшить влияние второго приемника.
  2. также есть неплохой спасательный кабель.

Все же у данного типа розетки есть свои недостатки:

  1. На выходе из системы уровень сигнала должен быть очень большим.
  2. Если вы не можете себе это позволить, то почему бы не выбрать одинарную розетку с разветвителем усилителя сигнала.

Это устройство имеет входные провода и адаптер. Есть один вход и несколько выходов. Адаптер нужно подключить к сети 220 В, входной кабель направить прямо на вход, а выход на выходы и далее на розетку.

На любой ТВ розетке задней частью должен быть винтовой контактный зажим, обычно он находится по центру. Необходимо подключить центральную жилу кабельного ТВ.экран экрана необходимо закрепить с помощью специальных скоб.

Но необходимо учесть, если вы работаете с проходными отводами, то этих центральных контактов будет два, а также две скобы для крепления.

Для подключения кабеля необходимо:

  1. Предварительно необходимо тщательно очистить до необходимой длины. с экрана оплетку следует немного обрезать.
  2. Теперь соедините центральный провод кабеля и оставшуюся часть экрана с помощью зажимного зажима в оплетке.Но важно внимательно следить за тем, чтобы не повредить оплетку и центральный проводник кабеля.
  3. Далее проверьте работоспособность подключения и закрепите розетку в корпусах.

Теперь вы легко можете подключить и установить собственную телевизионную розетку. Следите за обновлениями на сайте ремонта квартиры своими руками.
Также стоит посмотреть нашу подборку видео по установке розеток:


Выход

  • Prezzo di listino: 37,00 €

    Prezzo Scontato Специальная цена 29,90 €

    Риспармия ора 19%

    Sedia ecopelle Molly dal design contemporaneo si adatta perfettamente a diversi di ambienti non solo della casa.Пропоста в разнообразных колорациях.

  • Prezzo di listino: 700,00 €

    Prezzo Scontato Специальная цена 339,00 €

    Риспармия ора 52%

    Consolle allungabile Pandora 90 Bianco frassinato di Gihome. Prodotto made in Italy, uno dei nostri migliori tavoli consolle allungabili.Articolo già montato, basta avvitare le gambe.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 265,00 €

    Prezzo Scontato Специальная цена 199,00 €

    Риспармия ора 25%

    Credenza arte povera Venezia, pratica e funzionale a 3 ante con ripiani interni e 2 cassetti centrali in finitura noce veneto.Это бестселлер, который продается в классическом стиле, в том числе и в современном стиле.

  • Prezzo di listino: 265,00 €

    Prezzo Scontato Специальная цена 199,00 €

    Риспармия ора 25%

    Parete attrezzata Itaca con base porta tv, mensola e pensile sospeso. Originale soluzione nella nuovissima finitura bianco Cemento.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 198,00 €

    Prezzo Scontato Специальная цена 149,00 €

    Риспармия ора 25%

    Мобильное телевидение Denver Big, главное и функциональное, с игорным и неповторимым рибальтом.Proposto nella finitura laccato bianco lucido. E ‘un must fra i nostri mobili TV per arredamento salotto.

  • Prezzo di listino: 88,00 €

    Prezzo Scontato Специальная цена 65,90 €

    Риспармия ора 25%

    Comodino bianco Ambra, прямая и простая сборка на 2 кассеты из чистого серебра с конечным покрытием. Ambra, il primo tra i comodini moderni con il miglior rapporto qualità prezzo.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 1.148,00 €

    Prezzo Scontato Специальная цена 459,00 €

    Риспармия ора 60%

    Parete attrezzata Nila Gihome ® — это гринтозная композиция и диверсия для одиночных игр с трехмерным эффектом фронтальной части и искусственного синего композиционного материала.

  • Prezzo di listino: 123,00 €

    Prezzo Scontato Специальная цена 92,00 €

    Риспармия ора 25%

    Tavolino Domique в естественном естественном стиле, в стиле комода и риальца.Tra i tavolini con il miglior design, è dotato di contenitore riponi oggetti.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 159,00 €

    Prezzo Scontato Специальная цена 119,00 €

    Риспармия ора 25%

    Мобильное телевидение, созданное для Tokio, с двумя обычными линиями и центральным музыкальным сопровождением. Предложение в современной финитуре legno wengè, является частью единой коллекции мобильных телефонов для всех Esigenze.

  • Prezzo di listino: 238,00 €

    Prezzo Scontato Специальная цена 179,00 €

    Риспармия ора 25%

    Madia 3 ante Urbino Ossido Cemento. Credenza realizzata con un design all’avanguardia che arreda con gusto la sala da pranzo della vostra abitazione.

  • Prezzo di listino: 345,00 €

    Prezzo Scontato Специальная цена 259,00 €

    Риспармия ора 25%

    Consolle allungabile Grace Rovere Nelson, лучший вариант для посещения для дружеских друзей и идеалов для всех гостей, для отдыха на 12 человек.

  • Prezzo di listino: 571,00 €

    Prezzo Scontato Специальная цена 429,00 €

    Риспармия ора 25%

    Parete attrezzata Megan antracite e rovere, является составной частью, созданной с использованием современных элементов, которые являются оригинальными для всех видов музыки. E ‘disponibile nella finitura antracite e rovere.

  • Prezzo di listino: 461,00 €

    Prezzo Scontato Специальная цена 369,00 €

    Риспармия ора 20%

    Vetrinetta Sky.Это идеальное решение для современного современного освещения с подсветкой LED и технологией плавного закрытия. Disponibile Nella Finitura Bianco Opaco E Cemento.

  • Prezzo di listino: 159,00 €

    Prezzo Scontato Специальная цена 119,00 €

    Риспармия ора 25%

    Мобильное телевидение, созданное для Tokio, с двумя обычными линиями и центральным музыкальным сопровождением. Proposto in moderna finitura bianca opaca, fa parte di una collection di mobili sala per tutte le esigenze.

  • Prezzo di listino: 119,00 €

    Prezzo Scontato Специальная цена 89,00 €

    Риспармия ора 25%

    Tavolino soggiorno Noa rovere adatto per Creare il Contrasto Attuale \ Rustico di Tendenza. Завершите все оформление с практичным дизайном и своей атмосферой, живущей в естественной среде.

  • Prezzo di listino: 978,00 €

    Prezzo Scontato Специальная цена 489,00 €

    Риспармия ора 50%

    Brock 220 cm Gihome ® — это броня, спазмированная и capiente, dotato di ante scorrevoli con specchi, disponibile nella finitura rovere scuro in misurazione 220 cm.

  • Prezzo di listino: 944,00 €

    Prezzo Scontato Специальная цена 709,00 €

    Риспармия ора 25%

    Parete attrezzata soggiorno Chicago dalle linee curve con vetrine, porta tv, mensole e vano a giorno per un mobile soggiorno veramente spazioso. Elegante finitura.

  • Prezzo di listino: 119,00 €

    Prezzo Scontato Специальная цена 89,00 €

    Риспармия ора 25%

    Tavolino soggiorno Noa bianco adatto для создания контраста bianco-legno di tendenza.Завершите все оформление с практичным дизайном и своей атмосферой, живущей в естественной среде.

  • Prezzo di listino: 145,00 €

    Prezzo Scontato Специальная цена 109,00 €

    Риспармия ора 25%

    Мобильный порт TV Ted с 4-мя и 2-мя спальнями. In finitura bianco e rovere, facilmente abbinabile a qualsiasi stile d’arredo. Универсальное решение и функции для телевизора.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 225,00 €

    Prezzo Scontato Специальная цена 169,00 €

    Риспармия ора 25%

    Madia 3 ante Urbino Bianco Lucido Cemento.Credenza realizzata con un design all’avanguardia che arreda con gusto la sala da pranzo della vostra abitazione.

  • Prezzo di listino: 252,00 €

    Prezzo Scontato Специальная цена 189,00 €

    Риспармия ора 25%

    Parete attrezzata Lipo2 bianco opaco rovere grigio è la risposta perfetta per le tue esigenze di spazio, senza rinunciare all’eleganza. Sarà il punto focale del tuo salotto!

  • Prezzo di listino: 461,00 €

    Prezzo Scontato Специальная цена 369,00 €

    Риспармия ора 20%

    Parete attrezzata Noa bianco — это идеальный вариант для создания контрастного белого \ legno di tendenza.E ‘luminosa e moderna, Complete tuo arredamento con pratici oggetti di design e dona un’atmosfera fresca e ricercata alla tua zona living.

  • Prezzo di listino: 1 298,00 €

    Prezzo Scontato Специальная цена 519,00 €

    Риспармия ора 60%

    Parete attrezzata America Gihome ® rovere antracite, la scelta giusta per fare del tuo salotto uno spazio funzionale e di charme al tempo stesso.

  • Prezzo di listino: 531,00 €

    Prezzo Scontato Специальная цена 368,00 €

    Риспармия ора 31%

    Cameretta Andrea Dai Toni Eleganti, realizzata in finitura rovere e verde mela.Essa è dotata di letto contenitore, scrivania, armadio e ripiani, pratica soluzione для chi ha spazio limitato в casa.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 252,00 €

    Prezzo Scontato Специальная цена 189,00 €

    Риспармия ора 25%

    Poltrona imbottita Eugenia verde dallo stile giovanile e dalle forme ampie che assicurano una comodità assoluta. Saprà coccolarti nei tuoi momenti di relax.

  • Prezzo di listino: 452,00 €

    Prezzo Scontato Специальная цена 339,00 €

    Риспармия ора 25%

    Consolle allungabile Provence, allungabile fino a 3 metri dalle linee semplici, raffinata ed eleganti.Прованс: la tua garanzia per tavoli consolle allungabili di qualità.Articolo già montato, basta avvitare le gambe.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 120,00 €

    Prezzo Scontato Специальная цена 89,95 €

    Риспармия ора 25%

    Set tavolo e 2 sedie Lunch rovere vi permetterà di trascorrere in complete to relax le calde giornate primaverili ed estive.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 53,00 €

    Prezzo Scontato Специальная цена 39,90 €

    Риспармия ора 25%

    Sedia in ecopelle Emma nero bianco, solida e resistente nel tempo, si adatterà amabilmente all’interno della tua cucina o del tuo soggiorno.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 398,00 €

    Prezzo Scontato Специальная цена 199,00 €

    Риспармия ора 50%

    Materasso a molle in misura matrimoniale, dotato di rete realizzata in legno di conifere. Prodotto con materiali di qualità per un sereno riposo.

  • Prezzo di listino: 119,00 €

    Prezzo Scontato Специальная цена 89,00 €

    Риспармия ора 25%

    Letto Marco realizzato in finitura rovere, adattabile ad ogni ambiente.La misura singola lo rende adatto a bambini e a ragazzi.

    SPEDITO IN 48 ORE

  • Prezzo di listino: 278,00 €

    Prezzo Scontato Специальная цена 209,00 €

    Риспармия ора 25%

    Parete attrezzata Geo 19 pensili bianchi mensola bianca, composizione di design dotata di due pensili sospesi e una mensola, per rendere moderno il vostro soggiorno.

  • Prezzo di listino: 358,00 €

    Prezzo Scontato Специальная цена 179,00 €

    Риспармия ора 50%

    Vetrina bassa 1 anta soggiorno Noa Gihome ® bianco adatta для создания контрастного bianco-legno di tendenza.E ‘luminosa e moderna, Complete tuo arredamento con un pratico oggetto di design e dona un’atmosfera fresca e ricercata alla vostra zona living.

  • Prezzo di listino: 96,00 €

    Prezzo Scontato Специальная цена 72,00 €

    Риспармия ора 25%

    Pensile Erice 90 con anta da muro bianco, caratterizzato da una linea semplice, rigorosa e di forte impatto visivo. Совместимость с sia nella zona notte sia nella zona giorno.

  • Prezzo di listino: 598,00 €

  • Розничный продавец бытовой электроники номер один в Европе

    Мы стремимся к тому, чтобы вы чувствовали себя в безопасности на нашем веб-сайте, поэтому ваша конфиденциальность и защита ваших личных прав важны для нас.Поэтому мы просим вас внимательно прочитать приведенное ниже резюме о том, как работает наш веб-сайт. Вы можете быть уверены, что ваши данные будут обрабатываться прозрачно и справедливо, и мы приложим все усилия, чтобы обращаться с вашими данными осторожно и ответственно.

    Следующая Политика конфиденциальности направлена ​​на то, чтобы проинформировать вас о том, как мы используем ваши персональные данные, для чего мы соблюдаем строгие требования Закона Германии о защите данных и требований Общего регламента защиты данных (GDPR).

    Контактная информация контролера и сотрудника по защите данных

    Контроллер для целей GDPR, других законов о защите данных в государствах-членах ЕС и других правил, касающихся защиты данных:

    Media-Saturn-Holding GmbH, Wankelstraße 5, 85046 Ingolstadt, Germany
    Телефон: +49 (0) 841 634-0
    Электронная почта: [email protected]

    С ответственным за защиту данных контролера можно связаться по адресу: privacy @ mediamarkt.com

    Объем обработки персональных данных

    Мы собираем и используем ваши личные данные только в той мере, в какой это необходимо для обеспечения работоспособности веб-сайта, нашего контента и услуг, например, когда вы регистрируетесь на нашем веб-сайте, входите в существующую учетную запись клиента или заказываете продукты. Ваши личные данные собираются и используются только с вашего согласия. Исключением из этого правила являются случаи, когда предварительное согласие невозможно из-за определенных обстоятельств, а обработка данных разрешена законом.

    Безопасность ваших личных данных имеет для нас высокий приоритет. Поэтому мы принимаем технические и организационные меры для защиты ваших данных, хранящихся у нас, чтобы эффективно предотвратить их потерю и неправомерное использование третьими лицами. Наши сотрудники, которым поручено обрабатывать персональные данные, в частности, связаны обязательствами по соблюдению конфиденциальности и обязаны их соблюдать. Ваши личные данные защищены, гарантируя, что они передаются в зашифрованном виде; например, мы используем SSL (Secure Sockets Layer) для связи с вашим веб-браузером.В вашем браузере будет отображаться символ замка, чтобы вы могли видеть, когда было установлено соединение SSL. Чтобы обеспечить постоянную защиту ваших данных, технические меры безопасности регулярно проверяются и при необходимости адаптируются к новым технологическим стандартам. Эти принципы также применимы к компаниям, которым мы поручаем обрабатывать и использовать данные в соответствии с нашими инструкциями.

    Цели обработки и правовые принципы, регулирующие обработку ваших личных данных

    Мы собираем, обрабатываем и используем ваши персональные данные для следующих целей:
    • Заключение и выполнение контрактов
    • Доставка информационных бюллетеней
    • Маркетинговая деятельность, например розыгрыши призов
    • Обслуживание клиентов и поддержка клиентов
    • Обеспечение трансляции медиа-услуги, e.грамм. для обработки заказов на товары и услуги предлагаем онлайн

    Ваши личные данные могут обрабатываться на основании следующих правовых принципов:
    • Ст. 6, п. 1, буква a GDPR служит правовой основой для обработки данных, на которую мы получаем ваше согласие с определенной целью обработки.
    • Арт. 6, п. 1, буква b GDPR гласит, что личные данные могут обрабатываться для выполнения контракта, например при покупке товара.То же самое относится к любым процессам обработки, которые необходимы для выполнения преддоговорных действий, таких как обработка запросов в отношении продуктов или услуг.
    • Арт. 6, п. 1, буква c GDPR применяется в случаях, когда мы связаны юридическим обязательством, требующим обработки персональных данных, например, для соблюдения налоговых обязательств.
    • Арт. 6, п. 1 литра d GDPR гласит, что личные данные могут обрабатываться для защиты жизненно важных интересов вас или другого физического лица.
    • Арт. 6, п. 1, буква f GDPR применяется в отношении наших законных интересов, например, при использовании поставщиков услуг для выполнения заказов (например, служб доставки), при проведении статистических обследований и анализов или при регистрации попыток входа в систему. Наш интерес заключается в создании удобного, привлекательного и безопасного веб-сайта и его оптимизации для удовлетворения наших деловых интересов и удовлетворения ваших ожиданий.

    Срок хранения и обычное удаление персональных данных

    Мы обрабатываем и храним ваши личные данные только до тех пор, пока это необходимо для достижения цели, для которой они хранятся, или пока мы обязаны делать это в соответствии с законом или постановлением.Как только цель перестанет применяться или будет достигнута, ваши личные данные будут удалены или ограничены. Если данные ограничены, данные будут удалены, как только периоды хранения, установленные законом, уставом или договором, больше не препятствуют выполнению этого удаления, при условии, что нет оснований предполагать, что удаление может поставить под угрозу ваши законные интересы. и при условии, что это стирание не потребует непропорционально больших усилий из-за специфики хранилища.

    Сборник общих данных и информации (файлы журналов)

    В соответствии со ст. 6, п. 1, буква f GDPR, наш веб-сайт собирает ряд общих данных и информации при каждом доступе, которая временно сохраняется в файлах журнала сервера. Файл журнала создается как часть автоматического журнала, выполняемого компьютерной системой обработки. Могут быть собраны следующие данные:
    • Доступ к веб-сайту (дата, время и частота)
    • Как вы попали на веб-сайт (ссылающаяся страница, гиперссылка и т. Д.))
    • Объем отправленных данных
    • Браузер и версия браузера, которую вы используете
    • Операционная система, которую вы используете
    • Интернет-провайдер, которого вы используете
    • IP-адрес, который ваш интернет-провайдер присваивает вашему компьютер при подключении к интернету

    Сбор и хранение этих данных необходимы для работы веб-сайта, чтобы обеспечить функциональность веб-сайта и правильно доставлять содержимое нашего веб-сайта.Мы также используем данные для оптимизации нашего веб-сайта и обеспечения безопасности наших ИТ-систем. По этой причине данные хранятся не более семи дней в качестве технической меры предосторожности.

    Мы также используем эти данные в целях маркетинга, исследования рынка и структурирования наших услуг для удовлетворения спроса путем создания и анализа профилей использования под псевдонимами, хотя только если вы не заявили о своем праве отказаться или отозвать согласие на использование ваших данных. таким образом (см. примечания относительно вашего права на возражение в разделе «Ваши права»).Это включает в себя функцию «Запомнить меня», которую вы также можете отключить в своей учетной записи в разделе «Личные данные».

    Файлы cookie, службы веб-анализа и социальные сети

    Мы используем файлы cookie, службы веб-анализа и плагины для социальных сетей на нашем веб-сайте, для которых существует отдельная Политика конфиденциальности.

    Обработка персональных данных при контакте, регистрации и оформлении гостевых заказов

    a) Установление контакта
    При обращении к нам по телефону, электронной почте или через контактную форму предоставленная вами информация будет храниться нами на основании ст.6, п. 1, лит. a GDPR, чтобы ответить на ваши вопросы. Контакт будет зарегистрирован, чтобы иметь возможность предоставить доказательства контакта в соответствии с требованиями законодательства. Ваше согласие на обработку данных будет получено при заполнении контактной формы, и в ней есть ссылка на настоящую Политику конфиденциальности. Данные, которые собираются в связи с этим, будут удалены нами после завершения разговора, о котором идет речь, и окончательного разрешения рассматриваемого вопроса.

    б) Разное
    На основании ст.6, п. 1, буквы c и f GDPR, мы используем и храним ваши личные данные и техническую информацию, если это необходимо для предотвращения или расследования неправомерного использования или другого незаконного поведения на нашем веб-сайте, например для обеспечения безопасности данных в случае атак на наши ИТ-системы. Это также может быть сделано на основании приказов государственных органов или судов, если это требуется по закону, а также для защиты наших прав и интересов и для обеспечения правовой защиты с нашей стороны.

    Передача персональных данных третьим лицам

    При передаче ваших личных данных мы гарантируем, что уровень безопасности всегда будет максимально высоким, поэтому ваши данные передаются только поставщикам услуг и компаниям-партнерам, которые тщательно отобраны заранее и связаны договорными обязательствами.Мы также передаем ваши данные только органам, которые расположены в Европейской экономической зоне и, таким образом, подпадают под действие строгого законодательства ЕС о защите данных или которые связаны соответствующим стандартом безопасности. Передача данных в третьи страны в настоящее время не выполняется и не планируется.

    a) Передача между компаниями, аффилированными с Группой в соответствии со ст. 6, п. 1, буква b GDPR
    Мы передаем ваши персональные данные для заключения и выполнения контрактов, касающихся выполнения поставок и услуг на нашем веб-сайте, компаниям, аффилированным с Группой, в Германии для хранения в центральных базах данных и для внутренней группы биллинг и бухгалтерский учет.Это необходимо, в частности, для того, чтобы вы могли пользоваться всеми нашими услугами. Если вы хотите забрать свой заказ в торговой точке, выбранная вами торговая точка получит уведомление о вашем заказе и обработает его. Если вы обратитесь в розничную точку или на нашу горячую линию для клиентов в случае возникновения вопросов, жалоб или возврата, они также получат доступ к данным вашего заказа, чтобы они могли решить вашу проблему.

    б) Передача другим третьим лицам в соответствии со ст.6, п. 1, буквы c и f GDPR
    Наконец, мы можем передавать ваши данные третьим лицам или государственным органам в соответствии с действующим законодательством о защите данных, если это требуется по закону (например, на основании приказа государственного органа или суд) или если мы имеем на это право (например, потому что это необходимо для расследования преступной деятельности или для защиты наших прав и интересов).

    Ваши права

    Конечно, у вас есть права в связи со сбором ваших данных, о которых мы рады сообщить вам здесь.Если вы хотите бесплатно воспользоваться одним из следующих прав, просто отправьте нам сообщение. Вы можете использовать следующие контактные данные, не неся никаких затрат, кроме тех, которые взимает ваш оператор связи за передачу сообщения:

    По электронной почте: [email protected]
    По почте: Media-Saturn-Holding GmbH, Wankelstraße 5, 85046 Ingolstadt, Germany

    В целях вашей безопасности мы оставляем за собой право получить дополнительную информацию, необходимую для подтверждения вашей личности, при ответе на существующий запрос.Если идентификация невозможна, мы также оставляем за собой право отказать в ответе на ваш запрос.

    a) Право на информацию
    Вы имеете право потребовать от нас информацию о ваших личных данных.

    b) Право на исправление
    Вы имеете право потребовать немедленного исправления и / или дополнения личных данных, хранящихся о вас.

    c) Право на ограничение обработки
    Вы имеете право потребовать ограничения обработки ваших персональных данных, если вы оспариваете точность хранимых о вас данных, если обработка является незаконной и нам больше не требуются данные, но вы не желаете, чтобы данные удалялись, и требовать от них подтверждения, осуществления или защиты юридических прав или если вы заявили о своем возражении против их обработки.

    d) Право на удаление
    Вы имеете право потребовать удаления ваших личных данных, хранящихся у нас, за исключением случаев, когда сохранение данных необходимо для свободы выражения мнения, для свободы информации, для соблюдения юридических обязательств, для причины в общественных интересах, для отстаивания или защиты от судебных исков или для осуществления законных прав.

    e) Право на информацию
    Если вы заявили о своем праве на исправление, удаление или наложение ограничений на обработку, мы уведомим всех получателей ваших личных данных о том, как эти данные были исправлены, удалены или теперь подлежат к ограничениям на обработку, если это невозможно или требует несоразмерных усилий.

    f) Право на переносимость данных
    Вы имеете право на получение копии данных, которые вы нам предоставили, отправленные вам или третьему лицу в структурированном, стандартизированном и машиночитаемом формате. Если вы потребуете, чтобы данные были отправлены напрямую другому контроллеру данных, это будет сделано только в том случае, если это технически осуществимо.

    g) Право на возражение
    Если ваши личные данные обрабатываются на основании законных интересов в соответствии со ст.6, п. 1, литера f GDPR, вы имеете право в любое время возразить против обработки в соответствии со ст. 21 GDPR.

    h) Право отозвать согласие
    Вы имеете право отозвать свое согласие на сбор данных в любое время с будущим эффектом. Это не влияет на данные, собранные до момента вступления отзыва в законную силу. Мы надеемся, что вы понимаете, что обработка вашего отзыва может занять некоторое время по техническим причинам и что вы можете продолжать получать от нас сообщения в течение этого времени.

    i) Право подать жалобу в регулирующий орган
    Если обработка ваших личных данных нарушает законодательство о защите данных или если ваши права на защиту данных были нарушены каким-либо иным образом, вы можете подать жалобу в регулирующий орган.

    Самый быстрый, простой и удобный способ реализовать свои права на исправление и стирание — войти в свою учетную запись клиента и напрямую отредактировать или удалить хранящиеся в ней данные.Обратите внимание, что после удаления ваших данных у вас больше не будет доступа к услугам наших партнеров по продуктам через наш веб-сайт. Это также может включать в себя повторную загрузку сервисов. Поэтому, пожалуйста, сделайте резервную копию своих данных, прежде чем заявлять о своем праве на удаление. Данные, которые мы обязаны хранить в соответствии с законодательными обязательствами, уставом или договорными требованиями к хранению, будут ограничены, а не удалены, чтобы предотвратить их использование для других целей.

    Ссылки на сайты других компаний

    Наш сайт содержит ссылки на сайты других компаний.Мы не несем ответственности за меры безопасности данных на других веб-сайтах, доступных по этим ссылкам. Пожалуйста, узнайте на этих внешних веб-сайтах об их соответствующих политиках конфиденциальности.

    Поправки к Политике конфиденциальности

    Чтобы обеспечить постоянное соответствие нашей Политики конфиденциальности действующим законодательным требованиям, мы оставляем за собой право вносить изменения в любое время. Это также относится к случаям, когда в Политику конфиденциальности необходимо внести изменения для включения новых или пересмотренных продуктов или услуг.

    Версия: май 2018 г., версия 2.0

    Купить телевизор, магазин

    259,00 €

    анте

    309,00 €

    -50,00 €

    Impuestos Incluidos

    Disponible

    PRINCIPAL TARA: Equalización Sonido Metálica, en alguna unidad puede tener defectos en el LCD Televisor Led 50 Pulgadas Resolución 3840 x 2160 пикселей (Ultra HD 4K), y HDR10.Sonido Dolby Digital Plus, Eficiencia energética A. Smart TV с операционной системой Android 9.0 (AOSP). Возможности подключения: 3x HDMI, 2x USB, цифровой аудио, Ethernet RJ45, Wi-Fi, Bluetooth. Синтонизатор цифрового DVB-T2 / C / S2 второго поколения с Hbbtv. Телевизор Smart TV, TD Systems K50DLJ10US имеет безупречную демонстрацию. Эксклюзивный дизайн, и большая площадь окна размером 50 дюймов, с разрешением 4K, разрешено только для салона диверсификации и фантазии.Технология светодиодной подсветки, HDR10, воспроизводит и сравнивает изображения на изображениях с типами дисплеев, созданных с помощью различных устройств. Добавьте несколько дополнительных опций, чтобы получить доступ к технологиям SmartTV, новой системе гибридного телевидения Hbbtv, разрешить подключать телевизор к Интернету, воспользоваться развлекательными или интерактивными программами. В TD Tienda можно использовать онлайн-телевизор K50DLJ10US, который транслируется и с окружающей средой, включая всю Испанию.Disponemos de manuales en español y servicio de asistencia técnica por teléfono.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
