Можно ли заливать полипропиленовые трубы бетоном
Отопительные системы, устанавливаемые в частных домах и квартирах, с каждым годом совершенствуются, в результате чего современные изделия не только удобные, но и экономичные. Чтобы помещение стало ещё более комфортным, сейчас популярно обустройство системы «тёплый пол».
Трубы прокладываются в бетонной стяжке, которая нагревается из-за циркулирующей горячей воды. Тепло постепенно поднимается вверх, из-за чего сперва нагревается пол, а уже после – все помещение. Описываемая отопительная система считается более экономичной. Но остаётся вопрос, можно ли заливать полипропиленовые трубы в стяжку и как это делать правильно.
Трубы из полипропилена в системе тёплый пол
Трубы из полипропилена известны многим, по большей части из-за того, что они популярны для организации водопроводных систем. Однако, если в жилье планируется система «тёплый пол», использование этих изделий все ещё рождает споры. Главное достоинство материала – доступная стоимость, недостаток – низкий уровень теплопроводности, если сравнивать с металлопластиковыми изделиями.
Важно! Некоторые мастера переживают, что полипропиленовые трубы заливать бетоном опасно, из-за чего повреждается как стяжка, так и сами изделия. Однако следует помнить, что рабочая температура тёплого пола: +45 градусов Цельсия, так что вероятность минимальна.
Некоторые энтузиасты пытались объединить тёплый пол с центральным водоснабжением. Однако, нынешние законы запрещают это делать. Кроме того, не будет возможности для регулирования температуры теплоносителя – здесь кроются основные сложности. Проект, как правило, реализуется на базе автономного котла.
Монтируя систему, важно учитывать, что трубы отопления из полипропилена имеют низкий показатель теплопроводности, поэтому придётся увеличить частоту витков – укладка должна быть не реже 10 см друг от друга. Залить трубы стяжкой допускается, но важно, чтобы последней был не слишком большой слой. Если это возможно, используемое напольное покрытие должно иметь высокий показатель теплопроводности. Оптимальный вариант – керамогранит.
Прежде чем будет произведена укладка, перекрытие обкладывается слоем гидро-, а после и теплоизоляции. В любом случае, полипропиленовая продукция допускается для использования в водо- и теплоснабжении. Конечно, изделия имеют и ограничения, но, чтобы предотвратить возможные сложности, с ними следует тщательно ознакомиться. Каждый домашний мастер с уверенностью отметит для себя доступную стоимость полипропиленовых изделий и их высокие эксплуатационные характеристики.
Нюансы монтажа
Если канализационную трубу устанавливать в пол, то систему не обязательно закреплять. Это требуется только в сложных местах, где велика вероятность, что трубопровод прогнётся и к нему нужен будет доступ для дальнейших работ. Важно помнить, что у полипропиленовых труб большой коэффициент температурного расширения.
- Если устанавливаемый трубопровод общей длиной будет превышать 10 метров, то на участке монтируется компенсационная муфта. Заливка муфты стяжкой не допускается. Альтернативным вариантом здесь служит песочная подушка.
- На трубопроводе устанавливаются всевозможные узлы, то есть колена, тройники и прочие фитинги. Их помещают в утеплительный короб или гофротрубу. Если в системе будет слишком много напряжения, это приведёт к протечке или разрушению как изделий, так и самой стяжки. В худшем случае, неправильный монтаж испортит облицовку пола.
- Если хочется провести отопительные трубы из полипропилена в полу, то лучше использовать поперечносшитый вид изделий. Такой материал характеризуется прочностью, надёжностью и стойкостью к высоким температурам. Но, важно знать, что в цементных полах эти изделия будут плохо держать свою форму, поэтому их фиксируют крепёжными деталями, которые могут понадобится в больших количествах.
- В случае, если полипропиленовая магистраль имеет диаметр 15 мм, ветки будут отдалены между собой на 120 см, а это не лучший вариант, если хочется эффективно прогревать помещение.
Вывод
Современные продукты из полипропилена пользуются большой популярностью, в первую очередь своей доступной стоимостью. Но у неё есть определённые ограничения, которые нужно учитывать, прежде чем приступать к тем или иным монтажным работам. Так, трубы из ПП можно заливать в стяжку, но важно знать все условия монтажа. Только в этом случае система будет функционировать бесперебойно и правильно, не создавая хлопот.
Как проложить трубы отопления в полу – технология теплый пол
Все мы стремимся к максимальному комфорту, который возможно достичь в быту при рациональном использовании любого элемента. То же касается и домашнего уюта, который напрямую зависит от физического микроклимата внутри помещения. В особенности, тепло является необходимостью в холодные месяцы, которых, кстати, больше, чем теплых.
Трубы для прокладки отопления в стяжке пола
От чего зависит тепло в квартире
Для начала стоит разобраться, что является главным источником, а что поддерживает нормальную температуру.
Отопление
Этот фактор основополагающий. В квартирах чаще всего это централизованная система. Жильцы не отвечают за температуру в самих котлах отопления, но могут ее регулировать в своих квартирах. Для этого необходима герметизация и утепление труб отопления. В частных домах и квартирах образца таунхаус дела обстоят иным способом. Там свои источники тепла, чаще всего автономные котлы газового или твердого топлива, либо печи.
Схема прокладки труб в стяжке
Герметизация
Это не источник, а скорее поддерживающий фактор, который необходим для обеспечения тепла. Согласитесь, когда в квартире старые окна, большие щели между дверьми, все тепло, даже самое интенсивное, будет с легкостью уходить через них. То же касается и непродуманной системы вентиляции. Поэтому для сохранения комфортных температур следует позаботиться о герметичности всех частей помещения, которые, так или иначе, ведут на улицу.
Трубы
А данный момент стоит описать более подробно. Для того чтобы тепло хорошо передавалось, следует использовать трубы из материалов, которые с легкостью отдают тепло. То есть лучшими материалами будут металлы.
Вторым пунктом, связанным с потерей тепла от труб, связана их изоляция. В любом случае, будь-то квартира или частный дом, трубы желательно утеплять. Для этого существует множество материалов, которые прекрасно монтируются и намного улучшают качество элементов системы.

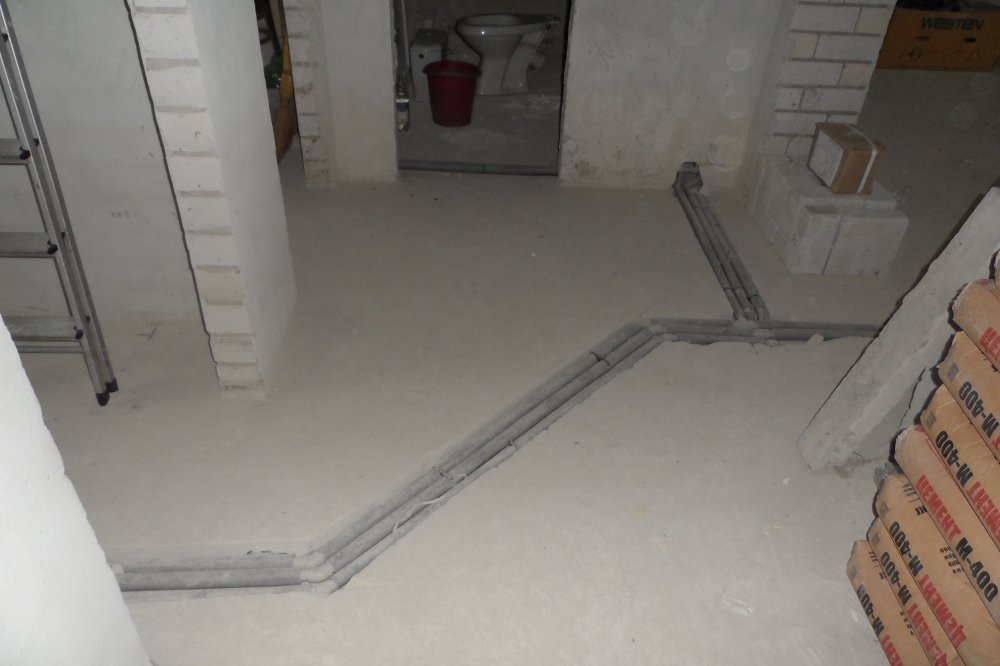

Прокладка труб в стяжке
Третье – правильная проводка. Почему-то в далекие 80-е большую часть труб отопления вели сверху, в некоторых квартирах они проходят совсем под потолком и лишь спускаются к радиатору. Возможно, данный способ и был бы оптимальным, если бы не законы физики. Каждый знает, что теплый воздух гораздо легче холодного, и он поднимается вверх. Отсюда и напрашивается логичный вопрос, зачем проводить дополнительный источник тепла (ведь греет не только радиатор, но и трубы) поверху, чтобы терять драгоценную температуру?
Поэтому сейчас большой популярностью пользуется технология проводки труб отопления в полу. Этот способ несложен, а главное, тепло будет распределяться на уровне человеческого роста, а не мистическим образом обогревать из потолка. А значит, данный способ еще и является экономичным.
Трубы могут быть проложены несколькими способами. Все зависит от типа пола. Если речь идет о цементной стяжке, то для изделий делаются специальные желоба, которые впоследствии частично заливаются раствором, а с определенным шагом в некоторых местах просто устанавливаются решетки, через которые дополнительно тепло будет подниматься наверх. К тому же такая разводка позволит утеплить пол, что также немаловажно для комфортного пребывания в помещении.
В случае если пол деревянный и укладываться он будет на специальных лагах, трубы отопления проводятся под обрешеткой. Однако специальные окошки также остаются. Для этого в материале настила отмериваются и делаются отверстия по их размеру.
Схема укладки труб отопления под деревянные полы
Еще одним преимуществом прокладывания труб в полу является их скрытость, а значит, более эстетичный внешний вид.
В заключение стоит отметить, что проводка труб в полу обычно осуществляется при строительстве или капитальном ремонте. Также перед проведением работ следует проконсультироваться со специалистами о технических возможностях здания для такого метода разводки. А также сделать предварительную план-схему, чтобы максимально учитывать все нюансы пола (пороги, неровности и т.д.).
Правила прокладки труб отопления в стяжке пола. Прокладка труб отопления в напольной стяжке: что нужно знать
Часто понятие «отопление» ассоциируется с чугунными батареями, которые раньше стояли в каждой квартире. Такие радиаторы длительное время прогревались, но долго держали тепло в доме, и функционировали, в общем, то не плохо, единственный минус по большому счету это неказистый внешний вид.
С появлением новых материалов и технологий все изменилось. В наши дни достойной заменой старым отопительным радиаторам стала система теплого пола, для которой, магистраль обогрева монтируют в полу. На сегодняшний день такими конструкциями в полу оснащаются все новостройки.
Приняв решение уложить трубы отопления в полу под стяжку, необходимо определиться какой вид труб будет работать надежно длительный период. Это решение с первого взгляда кажется совсем несложным, но практика показывает, что оно зависит от многих факторов.
Почему укладка труб отопления в стяжку называется правильным выбором? Ведь, есть выход легче – это замена батарей. Да, это выполнить проще, но не означает эффективнее, чем данная укладка, потому, что законы физики еще никто не отменял.
По принципу работы системы отопления абсолютно разные. Традиционные радиаторы отопления отдают тепло. Оно затем по стенам переходит в зону потолка. Получается, что сначала прогревается именно потолочная зона.
После воздух перемещается в нижнюю область, но сюда он попадает уже холодным. Таким образом получается следующая ситуация – в районе потолка теплее, а внизу температура намного ниже. Аналогично получается и с конвекционным принципом.
А укладка обогрева в пол все меняет. Максимальное тепло располагается внизу, а после, остывая, переходит в верхнюю часть. Такой принцип распределения тепла в значительной степени повышает комфорт жилья. Соответственно, такая система представляется наиболее эффективной.
Обогрев в полу: достоинства и недостатки
Прежде, чем спрятать трубы отопления в бетонной стяжке, необходимо детально изучить все плюсы и минусы, которые демонстрирует данная система подогрева. Их не стоит игнорировать, ведь это станет гарантией того, что финансы будут вложены разумно.
Рассмотрим преимущества, которым отличается система отопления в полу.
- Длительный период использования.
- Равномерный уровень прогрева.
- Систему в бетонной заливке в полу отличает более дешевое содержание, если сравнить с классическими вариантами.
- Простой уход.
- Нет влаги.
- Экономичное использование площади.
- Полная безопасность (монтаж системы в бетонной стяжке позволяет избежать детских травм и ожогов от горячих труб).
- В воздухе постоянно поддерживается нужная норма влажности.
Недостатков сети под стяжкой не много, но с ними нужно ознакомиться.
- Прежде всего, при укладке магистрали отопления под стяжкой снижается высота пом
Как монтировать полипропиленовые трубы укладка в стяжке пола и другие способы
Особенности полимерных труб
Нагрев веществ увеличивает их объем, — сообщает школьный курс физики. К пластмассам это относится в полном объеме, так как температура еще и делает их пластичными. Если при прокладке трубопровода для холодных сред коэффициент расширения можно практически не учитывать, то при монтаже системы отопления этот аспект постоянно нужно держать в голове.
Именно этот факт и вызывает сомнения на тему, можно ли замуровывать в стену полипропиленовые трубы, которые при пуске горячей воды будут и расширяться, и удлиняться. Не повредит ли такая реакция материал, в который трубы утоплены и декоративную отделку стен?
Мастера предупреждают: действительно, металлические коммуникации, которые расширяются не существенно, можно просто замуровать в слой материала, то для пластиковых труб придется полностью соблюдать технологию укладки. В противном случае стена даст трещину, а уложенная сверху плитка, скорее всего, отпадет.
Штробление стен под трубы
Штробы в ваннойЭтапы укладки труб
Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:
- проработка схемы разводки, уточнение всех обстоятельств и создание плана;
- штробление под трубы;
- очистка и укрепление созданного канала;
- укладка и монтаж труб;
- закрепление колен внутри канала пластиковыми хомутами;
- подключение входов и выходов системы;
- тестовый пуск коммуникации и контроль герметичности;
- маскировка полости и создание смотровых отверстий;
- декоративная отделка стены
Техника и инструмент
Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:
- вручную молотком и зубилом;
- болгаркой;
- ударной дрелью или перфоратором;
- специальным штроборезом.
Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.
Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.
Работа штроборезомДрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.
Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.
Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы — пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.
Видео: правила штробления стен
Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.
Добавить комментарий
Особенности полипропиленовых труб
Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.
Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.
Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется. В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.
Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.
Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.
Трубы отопления в стене — правильная прокладка своими руками. Как правильно выбрать трубы для отопления в полу под стяжку: обзор всех видов.
Виды труб, применяемых для прокладки отопления в частном доме
В зависимости от проекта системы отопления частного дома, материал трубы для подключения радиаторов и расключения котельной может быть разным. Давайте рассмотрим основные варианты, используемых в работе.
Стальные трубы
Выделяют материалы из оцинкованной стали, на основе нержавейки, из черного металла. Преимуществом таких изделий является высокая теплопроводность, что позволяет отдавать тепло не только самим радиаторам, но и подводящим трубам. При правильном обустройстве системы отопления получается герметичный контур, что исключает протечки на протяжении долгих лет.
Стальные трубы в системе отопления. Вариант с боковым подключением
Из стальных водогазонапорных труб, благодаря большому внутреннему диаметру, можно обустраивать наклонные системы отопления, что активно использовалось в прошлом веке. Такие системы работают без использования насосов. Сталь идеально подходит для прокладки системы из чугунных радиаторов отопления. На основе нержавейки сегодня изготавливают гофрированный материал, которые достаточно удобны в монтаже.
Медные трубы
За счёт высоких свойств гибкости, такие системы часто используют для обустройства котельной. Чтобы согнуть трубу достаточно нагреть ее до высокой температуры, после чего необходимо выполнить изгиб, далее охладить. Медь способна выдерживать до 400 Мпа.
Большим преимуществом использования меди является устойчивость к перепаду температур, благодаря чему стенки материала не разрушаются даже при полном замерзании отопительного контура. Соединение различных участков выполняется при помощи капиллярной пайки, либо с помощью компрессионных фитингов. Изделия отличаются высоким коэффициентом теплопроводности, стойкостью к высоким и низким температурам, минимальным гидравлическим сопротивлением, высокой долговечностью. Главное, не комбинировать системы отопления, соединяя медные и алюминиевые трубы, поскольку такой контакт приведёт к нарушению прочности общей системы.
Пример использования медной трубы для разводки отопительного контура
Полипропиленовая труба
Этот материал известен всем. Он активно используется на протяжении долгих лет, с лёгкостью выдерживает давление до 10 атмосфер, соединяется при помощи фитингов и переходов. В тех местах, где необходимо перейти на металл, используется переход. Такие трубы вполне могут быть проложены поверхностно, поскольку имеют эстетичный вид, но также могут быть «упакованы» в чистовую стяжку пола, замурованы в стены.
Для горячей воды используется труба из полипропилена с металлической армировкой, что увеличива
Укладка труб отопления в стяжке пола: плюсы и минусы
Пол с подогревом в наше время не роскошь, а доступное условие для создания комфорта и тепла в доме. Создание особого физического микроклимата, забота о близких, и эффективный обогрев жилища- всё это достигается благодаря монтированию труб отопления для подогрева пола.
Выбор труб для отопления
Главными критериями выбора труб отопления в стяжке пола являются:
- Долговечность.
- Надёжность.
- Прочность.
На рынке представлены трубы из различных материалов: металлопластика, полиэтилена, железобетона или медные.
Каждая из этих конструкций подходит для конкретных случаев, но общими особенностями являются величины толщины стенок труб и наружный диаметр.
Читайте – о выборе размеров труб для системы отопления.
Совет: при выборе труб, монтируемых в стяжке, следует остановить выбор на изделиях из металлопластика или сшитого полиэтилена.
Монтаж труб в стяжку: основные этапы и технология работы
Чаще всего для установки труб отопления мастера используют способ влажной укладки. Он предусматривает заливку труб бесшовным полом.
Изделия отопления закрепляются на арматурной сетке. Обязательно проверяется их герметичность. Сверху делается бетонная стяжка.
Этап 1: выравниваем поверхность
Мужчина ровняет поверхность
Перед укладкой труб обязательно стоит максимально выровнять уровень пола. Допускается разница в +/- 1 см.
В противном случае, выравнивают пол с помощью ещё одного слоя бетонной стяжки. Также, перед началом монтажных работ стоит максимально убрать с поверхности пола пыль или строительный мусор и вывести все коммуникационные точки.
Этап 2: делаем гидроизоляцию
Перед укладкой труб следует позаботиться о гидроизоляции. Для этого на пол укладывается тонкая (0,2мм) пластиковая изоплёнка.
Структурная схема гидроизоляции
Если же пол располагается над подвальным или гаражным (любым холодным) помещением, то следует также предварительно произвести укладку изоляционных панелей. Таким образом, тепло не будет поглощаться холодным полом и с максимальной эффективностью распределится в отапливаемом помещении.
Этап 3: кладем трубы
Для большего равномерности распределения тепла, трубы отопления в стяжке пола стоит укладывать с одинаковым расстоянием между витками.
Лучше всего укладывать изделия в виде «змейки» или «спирали».
Пример укладки «змейкой» и «улиткой»
Закрепляется конструкция с помощью клипс, скрепок или на специальной сетке с пазами (односторонними замками), которые надёжно фиксируют уложенные изделия.
Этап 4: заливаем саму стяжку
Следующим этапом является заливка уложенных труб отопления бетонной стяжкой.
Заливая пол бетоном, стоит заранее предусмотреть наличие компенсационных швов. Они предохранят стяжку от возможной деформации в процессе нагревания. Такие компенсационные швы лучше всего заполнить полиуретаном, трубу в этом месте нужно прокладывать гофрированную.
Бетонная стяжка представляет собой слой наливного бетона (от 30 до 70 мм), приготовленного из сухих смесей, которые содержат в своём составе наполнители, различные химдобавки, цемент и песок.
Эта технология применяется для оптимального выравнивания уровня пола, как в частных, так и в промышленных условиях.
Преимуществами бетонной стяжки являются:
- Долговечность.
- Прочность.
- Устойчивость к усадке (> 70МПа).
- Устойчивость к истиранию (<0,30 г/см3).
После заливки пола бетоном, нужно выждать от 3 до 4 недель, пока слой бетона высохнет. После чего обработать поверхность шлифовальной машиной. Это даст возможность сделать бетон равномерно гладким и ровным. Следом можно укладывать напольное покрытие.
Читайте подробнее: как сделать стяжку под наливной пол (приведена подробная технология).
Заключение
Следует сказать, что монтаж труб отопления в полу обычно осуществляется в процессе строительства или же капитального ремонта.
Обязательно смотрите видео о том, какие трубы выбирают для укладки в полу с последующей стяжкой.
youtube.com/embed/Qr_oUr5OYq0?feature=oembed» frameborder=»0″ allowfullscreen=»»>
В любом случае, перед началом работ по укладке отопительной конструкции лучше всего проконсультироваться со специалистом и разработать схему для учёта всех тонкостей и нюансов.
Надеемся, что статья не была для вас бесполезной. Будем сильно признательны, если нажмете на кнопки социальных сетей. Они расположены чуточку ниже.
Хорошего вам дня!
