Что такое торцевые стены здания. Архитектурно-конструктивные элементы стен


Торец здания — это что?

Слово «торец» в русском языке имеет несколько значений. В общих чертах так называют поперечную грань удлиненного предмета, имеющего форму цилиндра или представляющего собой параллелепипед с прямыми углами. У цилиндрических объектов торцом является грань, располагающаяся перпендикулярно к продольной оси. У прямоугольных объектов-параллелепипедов торец – это грань с самой маленькой площадью.

Таким же словом («торец») называют плитку, изготовленную из дерева и предназначенную для мощения улиц. Есть у этого слова и жаргонное значение, обозначающее лицо человека. Практически всем известно выражение «получил в торец», т.е. был избит.

Торец здания

Можно сказать, что торец здания – это узкая сторона объекта, не несущая функции главного фасада. Однако нужно иметь в виду, что существуют сооружения, у которых фасад (главный вход) расположен именно на узкой стене. К таковым зданиям можно отнести Манеж, Афинский акрополь, Большой театр. В таких случаях расхожая фраза «вход с торца здания» звучит неуместно.

Если постройка накрыта двускатной кровлей, то, как правило, фронтон расположен над торцом дома.

Фасад и торец

Слово «фасад» имеет французские корни и близко по смыслу на русском языке звучит как «лицо, лицевая сторона». С архитектурной точки зрения это вид внешних стен постройки под прямым углом зрения. Специалисты различают главный, боковой фасад (торец здания вполне может быть боковым фасадом), уличный, дворовый, парковый. В специальной литературе можно встретить даже выражение «морской фасад» — сторона здания, обращенная к морю.

Чаще всего современное гражданское строительство предпочитает сооружать многоквартирные жилые дома с глухим торцом. Глухой торец здания – это боковой фасад (стена) без оконных и дверных проемов. Такая стена может нести на себе функции брандмауэра, т.е. представлять собой капитальную огнестойкую стену, разъединяющую соседние здания с целью воспрепятствовать распространению огня во время пожара. Так обычно происходит между домами, стоящими вдоль улицы, т.е. жилые постройки расположены торцами друг к другу.

Вместе с тем глухие боковые фасады могут украсить собой улицы города и стать важным объектом архитектурной среды. Огромные панно, которые стали все чаще и чаще появляться на глухих стенах, выходящих на центральные улицы, эффектно выглядят и хорошо воспринимаются с пешеходных путей.

Всегда ли уместно говорить «торец дома»?

Как уже говорилось ранее, торец здания – это короткий боковой фасад. Однако если сооружаемое здание имеет квадратную форму, то у него не будет торцов. Также если у длинного и узкого сооружения главный вход в него расположен на самой маленькой по площади стене, то такой «торец здания» – это самый настоящий главный фасад. Он богаче всего задекорирован по сравнению со всеми остальными внешними стенами постройки. Как правило, такой «торец» с главным входом ранее часто оживляли пилястрами, лепкой, украшали различными нишами.

В соответствии с действующими законодательными нормативами, лицевым называют фасад, который хорошо виден со стороны центральной улицы или проезжей части. И если такой фасад расположен на узкой внешней стене здания, то о такой постройке вообще нельзя сказать, что она имеет торцы. У нее есть только фасады – главный, задний, боковые и т.п.

fb.ru

Архитектурно-конструктивные элементы стен

Все здания, несмотря на их отличие по техническому решению, состоят из отдельных конструктивных частей. Стены – одна из них. Предлагаю рассмотреть архитектурно-конструктивные элементы стен, познакомиться с их названием и назначением.

Проектируя здания, исходят и из эстетических соображений, придавая фасаду вид с привлекательными пропорциями наружных элементов стен здания.Для исключения монолитности (однотипности) условно разбивают поверхности по вертикали ( пилястры, например, раскреповки) и горизонтали ( цоколя, карнизы).

Основные элементы стен

Цоколь

Нижняя часть здания (стенок), находящаяся на фундаменте, несколько выступающая за плоскость фасада, именуется цоколем. Он соединяет фундамент со стенами.

Верх цоколя (кордон) устраивается горизонтально, поэтому строение с высоким цоколем (50-60см) воспринимается архитектурно законченным, возвышающимся, как на пьедестале. Кроме архитектурно-конструктивной выразительности, цоколь защищает постройку от проникновения атмосферных осадков.

Между фундаментом и цоколем устраивается гидроизоляция, чтобы предотвратить попадание влаги в кладку. В отдельных случаях, когда материал стенок и цоколя разный, то гидроизоляционный слой предусматривают и поверх цоколя.

Для не сейсмических районов — это рулонная гидроизоляция ( рубероид, современные рулонные материалы). Для сейсмической зоны — это гидроизоляция из цементного раствора М – 100, 150, толщиной 30мм.

Цоколь выступает важным архитектурно-конструктивным элементом, образуя основание строения, он придает ему не только зрительную, но и конструктивно большую устойчивость. Отделать его нужно прочными водоустойчивыми и морозоустойчивыми материалами.

Это могут быть:

  • Штукатурка с добавками гранитной, мраморной крошки, просто штукатурка;
  • Облицовка кирпичом с расшивкой швов;
  • Природный или искусственный камень;
  • Облицовка натуральной, искусственной плиткой и прочие варианты.
1-цоколь; 2-оконный проем; 3 — дверной проем; 4-перемычки; 5- простенок рядовой; 6 — простенок угловой; 7- карниз венчающий; 8-то же, промежуточный; 9- поясок; 10 — сандрик; 11-парапет; 12 – фронтон; 13- ниша; 14 – пилястра; 15- контрфорс; 16-обрез; 17 – раскреповка

Архитектурно-конструктивные элементы стен придают строению пропорциональность форм и размеров, улучшают зрительное восприятие строения в целом.

Проемы

Проемами называются крупные отверстия, оставленные при возведении стен для оконных, дверных блоков, печей. Расстояние между проемами именуют простенками.Виды простенков:

  • рядовыми – между соседними проемами;
  • угловыми – между углом здания и близлежащим проемом.

Верхняя, боковые области, окружающие проем, называются откосами (притолок). В кирпичных наружных стенах кладка в проемах устраивается с выступами в четверть кирпича (со стороны улицы).

Перемычки

Конструкция, перекрывающая дверные, оконные, арочные проемы, называется перемычкой. Перемычки поддерживают расположенные выше стенки, перекрытия. Они должны опираться на стеновую кладку.По несущей способности перемычки подразделяются :

  • Несущие элементы – должны нести весовую нагрузку стенового материала над ней, перекрытия плюс собственный вес;
  • Не несущие – лишь собственный вес и нагрузку от стенового материала над собой.

Более распространены в строительстве сборные железобетонные изделия, размеры которых принимают в зависимости от нагрузки, размеров перекрываемого пространства, толщины стен, на которую она будет опираться. Монолитные перемычки по стоимости и трудоемкости нецелесообразны, но возможны.Глубина заделки составляет:

  • для несущих – 250мм;
  • для ненесущих элементов — не менее 125мм;
  • для перегородок – 200мм.

Они монтируются на слой раствора толщиной не более 15мм. Перемычка по геометрической форме может быть брусковой, плитной, фасадной и балочной. Если они перекрывают не типовой размер по ширине, то ее изготавливают по индивидуально размещенному заказу.

Архитектурно-конструктивные элементы стен – в частности перемычки могут устраиваться и кирпичного типа при условии, что ширина перекрываемого пространства не более 2 метров, при небольшой нагрузке от выше уложенного материала стенового материала, в не сейсмических районах, при отсутствии вибрации. Их применяют только в не несущих стенах.

Кирпичные перемычки в зависимости от методики кладки бывают:

  • Рядовые перемычки – кладка выполняется обычного типа, как сплошной пояс, раствор применяется повышенной марки, осуществляется особый контроль качества. Высота кладочного слоя рассчитывается проектом, и не должна быть меньше четырех рядов.При устройстве перемычки снизу ее устанавливается опалубка, на которую укладывается слой цементного раствора толщиной 30мм. В этот слой утапливается арматура, сечение и количество стержней которой определяется проектом.
  • Арочные перемычки выкладываются по устроенной опалубке , выполненной в виде дуги заданной кривизны. Кирпич укладывается на ребро. При этом швы между соседними кирпичами получаются клинообразной формы. Число рядов кладки должно соблюдаться нечетным.Их в настоящее время применяют редко, в большинстве своем для придания строению архитектурно-конструктивной выразительности. В основном они присутствуют в зданиях старой постройки.
Карнизы

Карнизы – это горизонтальные выступающие части стены. Главный или венчающий – это верхний карниз. Он рассматривается как один из основных элементов наружных стен, завершая архитектурно-конструктивный ансамбль строения. По функциональности служит для отведения осадков с крыши.

Архитектурно-конструктивные элементы стен — карнизы проектируются с учетом размеров постройки, этажности, принадлежности и гармонии с основной застройкой вокруг.

Монтируются, как правило, железобетонные сборные элементы, которые крепятся анкерами. Если предусмотрен небольшой вылет карниза, то его выполняют из кирпича, путем напуска кладки (полнотелый кирпич).

Карнизы над проемами (оконными, дверными) именуют сандриками. Плоскость фасадов можно разделить дополнительными, промежуточными карнизами простой формы — поясками.



Деформационные швы в стенах здания

При большой длине здания оно может не одинаково реагировать своими частями на внешнее воздействие. Это температурные перепады, неравномерная осадка, сейсмические колебания, что чревато появлением трещин, понижающих несущую способность строения.

Температурные швы разделяют строение на отдельные части от фундамента до крыши. Ширина их рассчитывается исходя из температуры зимнего периода, марки растворов, стенового материала. Например, чем ниже температура зимой, тем чаще устраиваются швы.

Осадочные швы выполняют там, где ожидается неравномерность осадки. На границе разных по структуре грунтов, на стыке построек с разной этажностью, прочих подобных вариантах. Здесь разрезка производится от низа фундамента.

Антисейсмические швы предусматривают в зонах повышенной сейсмичности по принципу, что каждый отдельно стоящий отсек должен быть устойчив к подземным толчкам.

Вентиляционные каналы

Во внутренних стенах отапливаемых зданий устраиваются дымовые и вентиляционные каналы. Они выкладываются из кирпича, могут быть железобетонными(вентиляционные). Их проектируют для воздухообмена в помещениях с повышенной влажностью, с присутствием продуктов горения, интоксикации, прочих подобных моментах.

Из каждого помещения предусмотрен по нормам отдельный вытяжной канал. Каналы не должны сообщаться между собой, а вытяжка происходит на улицу через вентиляционные оголовки на крыше.

Лоджия, балкон, эркер

Это тоже архитектурно-конструктивные элементы стен, обеспечивающие дополнительную полезную площадь и эксплуатационные удобства. Они служат для хозяйственных нужд, их можно присоединить к помещению, где они находятся.

Балкон – это консольная плита из железобетона, заанкереная в наружную стену. Ограждается перилами, балконы застекляются и отделываются изнутри, чтобы исключить доступ осадков, а могут оставаться открытыми.Некоторые владельцы вторых этажей не имеющие балкон, сами устраивают их, опирая на стойки, но на это нужно специальное разрешение и проект с расчетом нагрузок на опорные части.

Лоджия ограждена с боковых сторон стенами, а сверху перекрытием. Стены опираются на фундамент, выполненный специально для ограждающих стенок лоджии. Она по несущей способности превосходит балкон. Ее также можно застеклить и сделать отличное подсобное помещение.

Эркер выступает за плоскость стены, увеличивая внутреннее пространство изнутри. Он остеклен и соединен с внутренним помещением. Это характерно в особенности в домах старой постройки с архитектурно-конструктивными наружными формами. По форме в плане он может быть разной конфигурации в зависимости от архитектурно-конструктивного решения.

Парапет

Наружные стены довольно часто завершаются парапетом, который является продолжением кладки и возвышается над крышей. Он предназначен для ограждения крыши, по архитектурно-конструктивному решению представляет собой прямоугольную стенку высотой равной 0,7 – 1метр. Парапет, кроме того, служит архитектурной деталью, украшающей здание.

Прочее описание элементов стен

Существуют и другие более мелкие архитектурно-конструктивные элементы стен. К ним относятся:

Фронтон – стенка, закрывающая чердачное помещение на двухскатной крыше с торца, обрамленная выступающими за плоскость карнизами.

Щипец тот же фронтон, только без карниза в нижней части у основания.

Ниши – глухое углубление в стенах. В них утапливают радиаторы отопления, устраивают встроенные шкафы, сантехническую разводку, прочее.

Гнезда – небольшие отверстия или углубления, предназначенные для прокладки в гильзах трубопроводов, заделки концов конструкций, прочего.

Пилястры – узкие вертикально расположенные выступы стенок, служат для местного их усиления при большой длине или высоте, с прямоугольным сечением в плане. Они могут иметь фундамент, базис, капитель, чем зрительно напоминают колонны.

Подобные выступы полукруглого сечения именуются полуколоннами. Пилястры, полуколонны придают зданию эстетическую торжественность, монументальность.

Контрфорсы – конструкции, повышающие устойчивость стен, представляющие собой выступы из них, имеющие наклонное наружное ребро. Эта конструкция придает дополнительную жесткость, прочность при восприятии горизонтальных нагрузок.

Стены иногда выполняются с уступами по высоте кладки, которые именуются обрезами. Уступы на плоскости фасадов по его длине называют раскреповка.

Все архитектурно-конструктивные элементы стен имеют свое функциональное назначение, а также придают зданию архитектурную красоту, выразительность, индивидуальность.



remont-stroitelstvo77.ru

торцевая стена — это… Что такое торцевая стена?

 торцевая стена gable

Большой англо-русский и русско-английский словарь. 2001.

  • торцевая поверхность
  • торцевая стена головки
Смотреть что такое «торцевая стена» в других словарях:
  • Случаи частичного обрушения жилых домов в РФ в 2005-2011 гг — 2011 17 мая на западе Москвы в доме 3 по Рублевскому шоссе обрушилась стена одной из квартир. Пострадал один человек. Причиной обрушения могло стать неквалифицированное выполнение работ по перепланировке квартиры. Пострадавший госпитализирован.… …   Энциклопедия ньюсмейкеров

  • Случаи частичного обрушения жилых домов в России в 2005-2011 гг. — Случаи частичного обрушения жилых домов в России в 2005 2011 гг. Жильцы дома сообщили, что во время ремонта в одной из квартир на втором этаже была снесена несущая стена, и из за нарушения правил проведения ремонтных работ произошло обрушение… …   Энциклопедия ньюсмейкеров

  • Случаи частичного обрушения жилых домов в России в 2005-2010 гг. — Случаи частичного обрушения жилых домов в России в 2005 2010 гг. 2010 1 сентября в центре Санкт Петербурга на Лиговском проспекте обрушились межэтажные перекрытия с первого по восьмой этажи нежилого расселенного здания. На нижних этажах… …   Энциклопедия ньюсмейкеров

  • Площадь Мужества (станция метро) — Координаты: 59°59′59.08″ с. ш. 30°21′58.17″ в. д. / 59.999744° с. ш. 30.366158° в. д …   Википедия

  • Обухово (станция метро) — У этого термина существуют и другие значения, см. Обухово. Координаты: 59°50′55.36″ с. ш. 30°27′27.87″ в. д. / 59.84871 …   Википедия

  • Машинный зал —         электростанции, часть здания станции, где размещаются агрегаты, вырабатывающие электроэнергию, электрические генераторы и вращающие их двигатели (турбины, дизеля) с относящимся к ним вспомогательным оборудованием. М. з. ГРЭС,… …   Большая советская энциклопедия

  • Крестовский остров (станция метро) — У этого термина существуют и другие значения, см. Крестовский остров. Координаты: 59°58′18.41″ с. ш. 30°15′33.99″ в. д …   Википедия

  • ТЮЗ (станция метротрама) — Эта статья  о станции Волгоградского метротрама. О Волгоградском театре см. Волгоградский театр юного зрителя; о театре юного зрителя как явлении см. Театр юного зрителя. Координаты …   Википедия

  • Лесная (станция метро, Санкт-Петербург) — У этого термина существуют и другие значения, см. Лесная. Координаты: 59°59′05.32″ с. ш. 30°20′39.57″ в. д. /  …   Википедия

  • Чёрная речка (станция метро) — У этого термина существуют и другие значения, см. Чёрная Речка. Координаты: 59°59′07.72″ с. ш. 30°18′02.95″ в. д. / 59.98 …   Википедия

  • Петроградская (станция метро) — Координаты: 59°57′58.96″ с. ш. 30°18′41.6″ в. д. / 59.966378° с. ш. 30.311556° в. д …   Википедия

dic.academic.ru

Архитектурно-конструктивные элементы стен

Категория: Материалы для строительства

Архитектурно-конструктивные элементы стен

Элементы и детали стен в зависимости от назначения имеют различные наименования. Нижняя часть стены, расположенная непосредственно на фундаменте и выступающая из ее плоскости, называется цоколем. Он предназначен для защиты стены от увлажнения и от механических воздействий; отделывают его прочными влагоустойчивыми материалами. Верхняя выступающая часть стены называется карнизом (рис. 1).

Горизонтальные выступы в стенах (кроме венчающего карниза) называют поясками, вертикальные — пилястрами, или полуколоннами. Часть стены, расположенную между оконными проемами, называют простенком, а конструкцию, перекрывающую проем сверху, — перемычкой.

Проемы в капитальных стенах перекрывают железобетонными перемычками, а также рядовыми клинчатыми и арочными перемычками, выполняемыми из неармированной каменной кладки. Основным типом перемычек являются сборные железобетонные (ГОСТ 948—76).

К архитектурно-конструктивным элементам зданий, непосредственно связанным со стенами, следует также отнести балконы, эркеры и лоджии. Балконом называют открытую огражденную площадку, выступающую за плоскость наружной стены. Уровень пола балкона соответствует уровню междуэтажного перекрытия. Элементами балкона являются его несущая конструкция, пол и ограждение. Эркер является закрытым балконом, размещенным за внешней поверхностью наружной стены и огражденный стенами. Эркер составляет часть помещения. Лоджией называют встроенную внутри здания и открытую со стороны фасада площадку, огражденную с трех сторон стенами.

Деформационные швы предотвращают появление трещин в стенах зданий, вызываемых температурно-усадоч- ными напряжениями и неравномерной осадкой основания. Температурно-усадочные швы разрезают стены здания до фундамента, а осадочные швы, устраиваемые в тех случаях, когда можно ожидать неравномерную осадку основания, разрезают стены по всей высоте, включая фундамент. При устройстве в стенах здания осадочных швов рекомендуется совмещать с ними и температурно-усадочные швы. Расположение и конструкция деформационных швов должны быть указаны в проекте. Во избежание продувания стен деформационные швы выполняют в виде шпунта (рис. 2) и заполняют их прокладкой из толя или рубероида с утеплителем (минеральной ватой и др.).

Рис. 1. Карнизы а — кирпичный; б — железобетонный; 1 — аркер; 2 — перекрытие; 3 — карнизная плита

Рис. 2. Деформационные швы а — при спаренных поперечных стенах: б — при одиночной поперечной стене; 1 — шпунт; 2 — прокладка из толя или рубероида с утеплителем

Объемные элементы зданий. В современном строительстве находит применение новый тип зданий, возводимых из объемных элементов заводского изготовления. На строительную площадку поступают с заводов блок-комнаты и блок-квартиры, почти полностью доведенные до сдаточной готовности. В них выполнена вся отделка, установлены и остеклены оконные блоки, навешены двери, смонтирована встроенная мебель и санитарно-технические устройства, электрические, газовые и другие приборы. Объемные элементы монтиру – ют непосредственно с транспортных средств.

По конструктивной схеме дома из объемных элементов бывают блочными, панельно-блочными и каркасно-блочными. В блочных домах пространственные блоки устанавливают рядом и друг на друга. В панельно-блочных домах одновременно применяют пространственные блоки и крупные панели. В каркасно-блочных домах каркас проектируют в виде стоек и ригелей, на которые опираются пространственные блоки. Возведение зданий из объемных элементов позволяет в десятки раз сократить трудозатраты на строительной площадке и продолжительность строительства.

Индивидуальный облик здания зависит от конструкции наружных стен, от расположения и размеров окон и других архитектурно-конструктивных элементов. К таким элементам относятся следующие.

Цоколь — нижняя часть наружных стен, облицованная керамической плиткой, природным камнем или оштукатуренная цементным рас-створом.

Если нижняя часть стены выложена из сборных бетонных блоков, а верхняя — из кирпича, то такой цоколь называют подрезным.

Проемы — это отверстия в стенах для окон или дверей.

Рис. 1. Архитектурно-конструктивные элементы стен 1 — цоколь; 2 — оконный проем; 3 — понсок; 4 — сандрик; 5 — угловой простенок; 6 — промежуточный простенок; 7 — перемычка; 8 — венчающий карниз

Рис. 2. Конструкция цоколя а – облицованный плиткой; б – то же, природным камнем; е – оштукатуренный цементным раствором; г — “подрезной” (из бетонных блоков)

Рис. 3. Простенок и оконные проемы 1 — четверти; 2 — перемычки; 3 — откосы (верхний и боковой) ; 4 — межоконный простенок

Рис. 4. Разновидности карнизов 1 — сандрик; 2 — поясок; 3 — венчающий

Рис. 5. Местные утолщения стен 1 — пилястра; 2 — полуколонна; 3 — раскреповка

Рис. 6. Верхние завершения стен 1 — парапет; 2 — фронтон;

Боковые и верхнюю плоскости проемов называют откосами.

Простенки — это участки стен, расположенные между проемами.

Различают простенки: рядовые (между двумя проемами) и угловые (в углах стен).

Прямоугольные выступы простенков, удерживающие оконные или дверные блоки, называют четвертями.

Перемычки — это конструкции, перекрывающие проем сверху. Они бывают брусковые, железобетонные или кирпичные.

Карниз — это горизонтальный выступ из плоскости стен.

Различают следующие разновидности карнизов:– венчающий, завершающий верхнюю часть стены;– пояски, разделяющие на высоте фасадную плоскость стены;– сандрики, устраиваемые над отдельными проемами и входом в здание.

Местные утолщения стен:– пилястры — вертикальные выступы прямоугольного сечения;– полуколонны — вертикальные выступы полукруглого сечения;– раскреповки — вертикальные утолщения (до 250 мм) протяженного участка стены.

Парапет — прямоугольное завершение стены, на 0,7… 1 м выступающее над крышей.

Фронтон — треугольная часть стены, ограждающая часть чердака и обрамленная по периметру карнизом.

Стены, обогащенные архитектурно-конструктивными элементами, придают зданию архитектурную выразительность.

Материалы для строительства — Архитектурно-конструктивные элементы стен

gardenweb.ru

Ар.кон.инд.зд-остат

В сборном железобетонном связевом каркасе расчетная схема стыка ригеля с колонной:

  1. Шарнир.

  2. Жесткая заделка.

  3. Свободно лежащее.

  4. Пластинчатый шарнир.

В сборном железобетонном рамно-связевом каркасе расчетная схема стыка ригеля с колонной:

  1. Шарнир.

  2. Жесткая заделка.

  3. Свободно лежащее.

  4. Пластинчатый шарнир.

Как обеспечивается жесткость несущего остова в каркасно-панельных зданиях серии ИИ-04 (связевый каркас)?

  1. За счет поперечных и продольных несущих стен.

  2. За счет устройства специальных лестничных клеток.

  3. За счет жесткого соединения ригелей с колоннами каркаса.

  4. Путем устройства диафрагм жесткости, соединенных сваркой с колоннами каркаса и ригелями.

Сборные каркасные здания по расположению ригелей в пространстве различают. Укажите лишнее.

  1. С поперечным.

  2. С продольным.

  3. Вдоль фасада.

  4. В обоих направлениях.

К каким перекрытиям предъявляются теплотехнические требования?

  1. К междуэтажным и чердачным.

  2. К чердачным, надподвальным, мансардным.

  3. К надподвальным и нижним.

  4. К перекрытиям, отделяющим жилые помещения от чердаков, подвалов, подполий и т. п.

Железобетонные плиты с круглыми пустотами опираются на стены или балки:

  1. По четырем сторонам.

  2. По двум торцевым сторонам.

  3. Точечное опирание.

  4. По трем сторонам.

Для чего необходимо утеплять железобетонные плиты чердачных перекрытий?

  1. Для предотвращения появления на их нижней поверхности конденсата.

  2. Для защиты от коррозии.

  3. Для устранения зыбкости перекрытия.

  4. Для предотвращения появления возможных деформаций.

В связевом каркасе ветровые нагрузки в основном воспринимают:

  1. Колонны.

  2. Ригели.

  3. Фундаменты.

  4. Диафрагмы жесткости и перекрытия.

Назначение воздушной прослойки в вентфасаде:

  1. Основная теплоизоляция.

  2. Удаление пара и влаги.

  3. Для выравнивания стены.

  4. Отвод дождевой воды.

Назначение каркаса в вентфасаде:

  1. Крепить утеплитель.

  2. Крепить облицовочные материалы.

  3. Нести нагрузку от перекрытий.

  4. Крепить гидроветрозащитный и паропроницаемый слой.

Вентфасад – лучший вариант размещения утеплителя в наружной стене, так как он размещается:

  1. Изнутри стены.

  2. Снаружи стены.

  3. Внутри стены.

  4. Вся стена из утеплителя.

По материалу объемно-пространственные блоки бывают. Укажите лишнее.

  1. Железобетонные.

  2. Легкобетонные.

  3. Чугунные.

  4. Деревянные.

В рамном каркасе ветровые нагрузки в основном воспринимают:

  1. Колонны, ригели и перекрытия.

  2. Диафрагмы жесткости.

  3. Связи.

  4. Фундаменты.

Как обеспечивается в крупноблочных зданиях пространственная жесткость здания?

  1. Путем установки в вертикальных швах арматуры.

  2. Путем установки в горизонтальные швы арматуры, а также сварки закладных деталей блоков в уровне перекрытий.

  3. За счет перевязки швов блоков в местах пересечения продольных и поперечных стен.

  4. Путем анкеровки элементов перекрытия и блоков и блоков между собой.

По способу опирания объемно-пространственные блоки бывают. Укажите лишнее.

  1. По периметру блока.

  2. Потолочное.

  3. По двум сторонам блока.

  4. Точечное опирание.

Объемно-пространственный блок – это:

  1. Большой кирпич с отверстиями.

  2. Конструктивная часть объема здания.

  3. Элемент крупноблочного здания.

  4. Вентиляционный блок.

Что означает в объёмно-блочном домостроении условное понятие «колпак»?

  1. Объёмно-пространственный блок, имеющий четыре стены.

  2. Объёмно-пространственный блок, имеющий четыре стены и потолок.

  3. Объёмно-пространственный блок, имеющий четыре стены и пол.

  4. Объёмно-пространственный блок, ограниченный со всех шести сторон.

Что означает в объёмном домостроении условное наименование «стакан»?

  1. Объёмно-пространственный блок, имеющий четыре стены.

  2. Объёмно-пространственный блок, имеющий четыре стены и потолок без пола.

  3. Объёмно-пространственный блок, имеющий четыре стены и пол.

  4. Объёмно-пространственный блок, имеющий две стены, потолок и пол.

Из каких элементов возводятся жилые здания при объёмно-блочном строительстве?

  1. Из панелей стен, перекрытий и элементов каркаса.

  2. Из кирпичных блоков, панелей перекрытий и стеновых панелей.

  3. Элементов каркаса, стеновых панелей с эффективными утеплителями и железобетонных плит перекрытий.

  4. Из объёмно-пространственных блоков.

Основные элементы крупноблочного здания двухрядной разрезки, двухблочного. Указать лишнее.

  1. Поясной блок.

  2. Плита перекрытия.

  3. Простеночный блок.

  4. Подоконный блок.

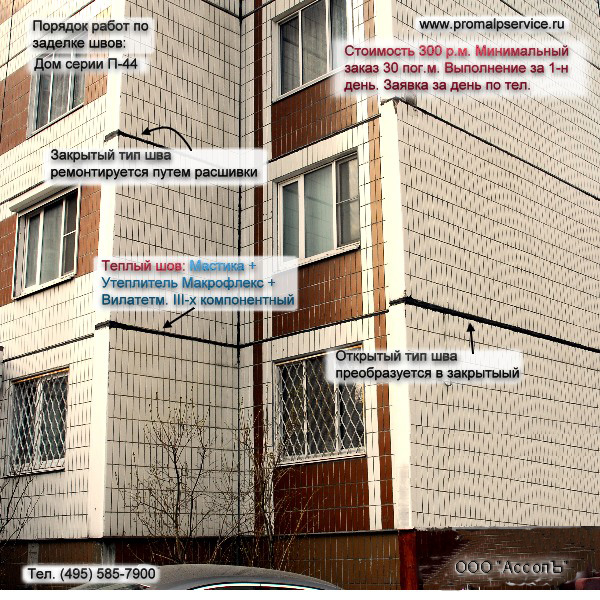

Открытый стык в наружных стенах крупноблочного здания применяется между блоками:

  1. Простеночными.

  2. Поясными.

  3. Рядовыми.

  4. Перемычечными.

Закрытый стык в наружных стенах крупноблочного здания применяется между блоками:

  1. Простеночными.

  2. Простеночным и подоконным.

  3. Поясными.

  4. Рядовыми.

Вентилируемый фасад и его основные элементы. Убрать лишнее.

  1. Несущая стена.

  2. Теплоизоляция.

  3. Гидроветрозащитный и паронепроницаемый слой.

  4. Пароизоляция.

  5. Воздушная прослойка.

  6. Облицовка.

  7. Каркас.

От чего зависит количество слоёв в рулонном ковре (гидроизоляции) кровли?

  1. От вида материала кровли (рубероид, толь, черепица и т. п.).

  2. От вида основания (деревянный настил, ж/б плита, стяжка и т. д.).

  3. От уклона крыши.

  4. От способа наклейки рулонов (вдоль или поперёк ската).

Как устанавливается уклон скатных крыш?

  1. В соответствии с выбранной конструкцией стропил.

  2. По архитектурным соображениям, обеспечивающим выбор венчающей части здания.

  3. По материалу кровли.

  4. По типу основания под кровлей (обрешетка, сплошной настил и т. д.).

Для каких целей устраиваются отмостки вокруг здания?

  1. Для предотвращения промерзания оснований зданий.

  2. Для отвода грунтовых и атмосферных вод от стен здания.

  3. Для отвода поверхностных вод от стен и фундаментов.

  4. Для защиты стен фундамента от механического разрушения и грунта от уплотнения.

Наружный неорганизованный водоотвод с крыш здания разрешается:

  1. С общественных зданий.

  2. С жилых зданий.

  3. Со зданий с кирпичными стенами.

  4. При высоте карниза здания менее 10 м.

В контактном стыке наружных панелей усилия с панели на панель передаются:

  1. Через ригель.

  2. Через колонну.

  3. Непосредственно с панели на панель.

  4. Через плиту перекрытия.

По способу герметизации наружной зоны наружных панелей стыки бывают. Укажите лишнее.

  1. Глухой.

  2. Закрытый.

  3. Открытый.

  4. Дренированный.

Уклон скатов по горизонтально уложенным железобетонным плитам крыши делают за счет:

  1. Рубероида.

  2. Легкого бетона или стяжки.

  3. Плоских плит утеплителя.

  4. Стропил.

В платформенном стыке наружных панелей усилия с панели на панель передаются:

  1. Через ригель.

  2. Через колонну.

  3. Непосредственно с панели на панель.

  4. Через плиту перекрытия.

В каком случае жилые здания оборудуется лифтами?

  1. При числе этажей в здании 6 и более.

  2. При числе этажей в здании 5 и более.

  3. При числе этажей в здании 9 и более.

  4. Все жилые здания с количеством этажей более 4-х.

Основные средства архитектурной композиции. Укажите лишнее.

  1. Тектоника.

  2. Симметрия.

  3. Объемно-пространственная структура.

  4. Цвет.

Инсоляция жилых помещений это:

  1. Освещение естественным светом.

  2. Чистота воздуха.

  3. Цветовая отделка.

  4. Освещение прямыми солнечными лучами.

Что называют высотой помещения?

  1. Расстояние между полом и выступающими конструкциями на потолке.

  2. Расстояние по вертикали от уровня пола данного этажа до уровня пола вышележащего этажа.

  3. Расстояние по вертикали между полом и потолком в пределах этажа.

  4. Расстояние от пола до верха оконного проема.

Что называется эркером?

  1. Это выступающая за фасадную плоскость часть этажа, не ограждённая стенами.

  2. Это входящая внутрь здания часть комнаты, огражденная с боков стенами.

  3. Это огражденная часть комнаты, выступающая за фасадную плоскость стены и освещаемая обычно несколькими окнами.

  4. Это встроенная в габариты здания терраса, открытая в сторону фасада и огражденная с трёх сторон стенами.

Что называется лоджией?

  1. Выступающая за пределы наружной плоскости стены не огражденная часть площади этажа.

  2. Выступающая за пределы наружной плоскости стены часть площади этажа, огражденная стенами.

  3. Часть квартиры, огражденная с трёх сторон и открытая с фасада.

  4. Выступающая за наружную плоскость стен конструкция над входами в здание.

Совмещенная вентилируемая крыша – это:

  1. Крыша с микрочердаком.

  2. Крыша, имеющая проветриваемую воздушную прослойку над утеплителем.

  3. Крыша с установленными на ней вентиляторами.

  4. Крыша с воздушной прослойкой над плитой перекрытия.

Крепление облицовочного слоя вентфасада к каркасу происходит путем:

  1. Механически скрытым или открытым способом.

  2. На сварке.

  3. На клею.

  4. Болтами.

По способу изготовления объемно-пространственные блоки бывают. Укажите лишнее.

  1. Сборные панельные.

  2. Сборные каркасные.

  3. Монолитные.

  4. Мелкоштучные.

По количеству основных слоев наружные крупные блоки бывают. Укажите лишнее.

  1. Однослойные.

  2. Двухслойные.

  3. Трехслойные.

  4. Четырехслойные.

Слой пароизоляции в составе крыши применяется в качестве:

  1. Гидроизоляции.

  2. Дополнительной теплоизоляции.

  3. Препятствие для пара, идущего из помещений.

  4. Защита от атмосферных осадков.

Железобетонная плита в совмещенной крыше применяется в качестве:

  1. Утеплителя.

  2. Гидроизоляции.

  3. Несущего элемента.

  4. Пароизоляции.

По количеству основных слоев наружные панели бывают (были). Укажите неприменяемую.

  1. Однослойные.

  2. Двухслойные.

  3. Трехслойные.

  4. Четырехслойные.

Какие крыши называются эксплуатируемыми?

  1. Плоские вентилируемые и невентилируемые крыши.

  2. Скатные крыши (одно, двух, четырёх).

  3. Плоские крыши, используемые для бытовых целей, отдыха и т. д.

  4. Крыши плоские или малоуклонные совмещённые.

Что понимается под моральным износом зданий?

  1. Субъективное восприятие человеком соответствия здания своему назначению.

  2. Потеря зданием первоначальных физико-технических свойств.

  3. Несоответствие здания своему назначению по размерам, площадям, степени инженерного оборудования и т. д. современным требованиям.

  4. Разрушение отдельных конструкций здания во время эксплуатации.

Что такое физический износ зданий?

  1. Разрушение отдельных конструкций во время эксплуатации.

  2. Потеря зданием и его элементами первоначальных физико-технических свойств.

  3. Несоответствие здания своему назначению по размерам, площадям, степени инженерного оборудования.

  4. Замена конструкций в процессе эксплуатации.

Для какой группы людей строят общежития?

  1. Для временного проживания людей.

  2. Для командировочных.

  3. Для малосемейных.

  4. Для туристов.

Конструктивные системы панельных зданий. Укажите лишнюю.

  1. Стоечно-балочные.

  2. С продольными несущими стенами.

  3. С поперечными несущими стенами.

  4. С продольными и поперечными несущими стенами (перекрестно-стеновая).

По способу соединения наружных и внутренних панелей между собой различают. Укажите неправильное.

  1. Скруткой.

  2. Сварные.

  3. Болтовые.

  4. Петлевые.

В панельном здании с большим шагом поперечных несущих стен плиты перекрытия опираются:

  1. По двум торцовым сторонам.

  2. На три или четыре стороны.

  3. Точечное опирание.

  4. По двум продольным сторонам.

В перекрестно-стеновой системе панельного здания плиты перекрытия опираются:

  1. По двум сторонам.

  2. На три или четыре стороны.

  3. На каркас.

  4. Точечное опирание.

Какие секции используются при проектировании многосекционных жилых зданий?

  1. Только рядовые.

  2. Рядовые и коридорные.

  3. Рядовые, торцевые и угловые.

  4. Рядовые секционные.

Как классифицируются здания по назначению:

  1. Гражданские и общественные.

  2. Жилые, общественные и производственные.

  3. Гражданские, промышленные, авиационные.

  4. Гражданские, промышленные и сельскохозяйственные.

Какие задачи определяют функциональные требования, предъявляемые к зданиям?

  1. Обеспечение прочности и устойчивости здания.

  2. Обеспечение условий рациональной планировки, размеров помещений, удовлетворяющих требованиям функционально-технологических процессов.

  3. Удовлетворение условиям нормального микроклимата, долговечности и огнестойкости.

  4. Подбор класса здания, соответствующего производственному процессу.

Что называют высотой этажа?

  1. Расстояние между полом и выступающими конструкциями на потолке.

  2. Расстояние по вертикали от уровня пола данного этажа до уровня пола вышележащего этажа.

  3. Расстояние по вертикали между полом и потолком в пределах этажа.

  4. Расстояние от пола до верха оконного проема.

В формуле проектирования зданий «F —> П —> Ф —> К» F – это:

  1. Конструктивное решение здания.

  2. Форма здания.

  3. Размер помещений.

  4. Функционально-технологический процесс.

В формуле проектирования зданий «F —> П —> Ф —> К» К – это:

  1. Конструктивное решение здания.

  2. Форма здания.

  3. Размер помещений.

  4. Функционально-технологический процесс.

В формуле проектирования зданий «F —> П —> Ф —> К» Ф – это:

  1. Конструктивное решение здания.

  2. Форма здания.

  3. Размер помещений.

  4. Функционально-технологический процесс.

В формуле проектирования зданий «F —> П —> Ф —> К» П – это:

  1. Конструктивное решение здания.

  2. Форма здания.

  3. Размер помещений.

  4. Функционально-технологический процесс.

Основные элементы фасада крупноблочного здания двухрядной разрезки, трехблочного. Указать лишнее.

  1. Простеночный блок.

  2. Подоконный блок.

  3. Плита перекрытия.

  4. Перемычечный блок.

Какие виды разрезки характерны для крупнопанельных жилых зданий?

  1. Горизонтальная разрезка с размером панели на комнату или на две комнаты.

  2. Полосовая разрезка из поясных и простеночных панелей.

  3. Вертикальная разрезка с 2-х этажными панелями.

  4. Двухрядная горизонтальная разрезка.

Основные проблемы строительства зданий из крупноразмерных элементов. Укажите лишнюю.

  1. Долговечность.

  2. Инсоляция.

  3. Герметичность стыков.

  4. Качество звукоизоляции.

Если здание имеет продольные несущие стены, то торцевые стены здания по характеру восприятия нагрузок являются какими?

  1. Самонесущими.

  2. Несущими.

  3. Навесными.

  4. Ненесущими.

Нормативное время реверберации учитывают при проектировании:

  1. Классных комнат.

  2. Жилых помещений.

  3. Зрелищных залов.

  4. Стадионов.

Как классифицируются стены здания по характеру статической работы?

  1. Мелкоэлементные и крупноэлементные.

  2. Однородные и неоднородные.

  3. Несущие, самонесущие, ненесущие (навесные).

  4. Наружные, внутренние.

Что называют масштабностью в архитектуре:

  1. Соотношение между размерами сооружения и человека, а также между всем сооружением и его частями и деталями.

  2. Это закономерное чередование элементов с убыванием или возрастанием их размеров или шага.

  3. Соразмерность сооружения человеку и окружающей среде, восприятие человеком величины и значимости сооружения.

  4. Соотношение размеров частей, членений и деталей сооружения.

Что называется тектоникой здания:

  1. Это композиция объёмов здания.

  2. Это единство материалов, конструкций и формы здания.

  3. Это форма композиционного объема здания.

  4. Правдивое выражение конструктивной системы во внешнем облике здания.

Средства гармонизации архитектурной композиции. Укажите лишнее:

  1. Ритм.

  2. Контраст.

  3. Тектоника.

  4. Масштаб.

  5. Пропорции.

Каковы основные достоинства объёмно-блочного домостроения?

  1. Возможность использования мелкоштучных материалов, широкое применение ручного труда и малой механизации.

  2. Использование укрупнённых элементов (панелей стен, перекрытий), снижение сроков монтажа, применение малой механизации.

  3. Применение для стен крупных блоков.

  4. Заводская готовность (до 80 %), малая трудоёмкость монтажа, сокращение сроков строительства, повышение пространственной жёсткости.

По функциональному назначению объемно-пространственные блоки бывают. Укажите лишнее.

  1. Блок комната.

  2. Блок кухня.

  3. Блок лестничной клетки.

  4. Блок этаж.

Что называется архитектурной композицией:

  1. Закономерное расположение или сочетание внешних и внутренних элементов здания, гармонично согласованных между собой и образующих единое целое.

  2. Сочетание внешних объёмов и деталей здания с учетом окружающей среды.

  3. Взаимосвязь между внешним обликом здания и окружающей средой, формирующая застройку населённого пункта в целом.

  4. Единство художественных закономерностей (симметрия и асимметрия, ритм и т. п.).

Дополнительные средства архитектурной композиции. Укажите лишнее.

  1. Свет.

  2. Цвет.

  3. Штукатурка.

  4. Фактура.

  5. Живопись.

Каким основным требованиям должны отвечать архитектурные сооружения (по М. Витрувию):

  1. Симметрия, пропорции, ритм.

  2. Гармония, целостность, гуманизм.

  3. Польза, прочность, красота.

  4. Экономичность, красота, долговечность.

Для чего составляется функциональная схема проектируемого здания:

  1. Для определения площадей помещений.

  2. Для разработки объемно-планировочного решения здания.

  3. Для определения этажности здания.

  4. Для определения размеров помещений (высоты, длины, ширины).

Что понимается под функциональной схемой зданий?

  1. Схема размещения помещений в пространстве этажа.

  2. Объёмно-пространственная композиция зданий.

  3. Условная схема размещения помещений с обозначением их функционально-технологических взаимосвязей.

  4. Пространственная материальная оболочка, ограничивающая здание.

Нормативное время инсоляции учитывают при проектировании:

  1. Спортивных залов.

  2. Жилых помещений.

  3. Торговых залов.

  4. Учебных аудиторий.

Вопросы восприятия и видимости учитываются при проектировании:

  1. Трибун стадионов.

  2. Торговых залов.

  3. Рынков.

  4. Жилых помещений.

Каким образом обеспечивается нормируемое время инсоляции помещений через оконные проёмы?

  1. Путём устройства окон стандартных размеров.

  2. За счёт установки в помещениях ламп дневного света.

  3. Соответствующей ориентацией окон помещений по странам света с учётом разрывов между зданиями.

  4. Ориентацией здания по меридиану.

Какую роль играет цвет в архитектурных сооружениях?

  1. Способствует созданию гигиенической обстановки, благоприятной для здоровья человека, выделяет важные элементы оборудования в интерьерах, подчёркивает тектоническую структуру.

  2. Выявляет перспективу в городских и парковых ансамблях.

  3. Усиливает коммуникационные архитектурные средства, симметрию и асимметрию сооружения.

  4. Изменяет характер восприятия архитектурного сооружения.

Укажите, какая система планировки не используется при проектировании жилых зданий?

  1. Коридорная.

  2. Зальная.

  3. Галерейная.

  4. Секционная.

Что называется в архитектуре пропорцией?

  1. Система выражения одних размеров через другие.

  2. Отношение размера здания к модульному размеру.

  3. Система соотношений размеров элементов зданий между собой.

  4. Это сочетание свойств между объёмом здания и человеком.

Что называется глубиной заложения фундамента?

  1. Расстояние от обреза до подошвы фундамента.

  2. Расстояние от пола первого этажа до подошвы фундамента.

  3. Расстояние от уровня спланированной поверхности земли до подошвы фундамента.

  4. Расстояние от уровня спланированной поверхности земли до обреза фундамента.

Что называется «привязкой» элемента к разбивочным осям?

  1. Назначение положения разбивочных осей относительно пространственной системы модульных плоскостей.

  2. Определение его положения при помощи размеров, взятых от разбивочных осей до грани или оси данного элемента.

  3. Установление целесообразного использования типовых индустриальных изделий в здании.

  4. Использование размеров между осями кратных единому модулю.

Из каких основных элементов состоит невентилируемая совмещенная крыша?

  1. Защитный слой, рулонный ковер, стяжка, теплоизоляция, пароизоляция, несущая конструкция.

  2. Защитный слой, стяжка, теплоизоляция, пароизоляция, несущая конструкция.

  3. Защитный слой, рулонный ковер, стяжка, теплоизоляция, несущая конструкция.

  4. Защитный слой, рулонный ковер, несущая конструкция кровли, воздушная прослойка, теплоизоляция и несущая конструкция крыши.

Назовите нормируемые параметры звукоизоляции ограждающих конструкций зданий?

  1. Уровни звукового давления L, дБ, в октавных полосах частот.

  2. Звукоизолирующая способность ограждающей конструкции R, дБ.

  3. Третьоктавные уровни звукового давления L, дБ в диапазоне 100–5000 Гц.

  4. Индекс изоляции воздушного шума Iв ограждающей конструкции и индекс приведённого уровня ударного шума под перекрытием Iу.

Защитное покрытие на рулонной кровле делают при уклоне:

  1. Менее 10%.

  2. Более 10%.

  3. При любом.

  4. Менее 5%.

Основные элементы сборного железобетонного рамного каркаса. Укажите лишний.

  1. Колонны.

  2. Ригели.

  3. Плиты перекрытия.

  4. Диафрагмы жесткости.

Наружные стены в каркасных зданиях по статической работе бывают. Укажите лишнее.

  1. Навесные.

  2. Несущие.

  3. Самонесущие.

  4. Самонесущие в пределах одного этажа.

Основные элементы сборного связевого каркаса. Укажите лишний.

  1. Колонны.

  2. Ригели.

  3. Капители.

  4. Плиты перекрытия.

Какое назначение имеют перегородки в зданиях?

  1. Создать пространственную жесткость здания.

  2. Заменять внутренние стены и снижать расход материалов.

  3. Воспринимать нагрузки от перекрытия в здании.

  4. Разделять здания на отдельные помещения в пределах этажей.

Какое перекрытие называется безбалочным?

  1. В виде железобетонных плит, опирающихся на ригели.

  2. Это настилы с большой шириной (на целую комнату).

  3. Настилы перекрытия, выполненные из балок и наката.

  4. Настилы перекрытия, опирающиеся на капители колонн.

Жилые дома повышенной этажности это:

  1. 10-25 этажей.

  2. 6-9 этажей.

  3. 3-5 этажей.

  4. 1-2 этажа.

Жилые дома многоэтажные это:

  1. 10-25 этажей.

  2. 6-9 этажей.

  3. 3-5 этажей.

  4. 1-2 этажа.

Жилые дома средней этажности это:

  1. 10-25 этажей.

  2. 6-9 этажей.

  3. 3-5 этажей.

  4. 1-2 этажа.

Что называется секцией в жилом здании?

  1. Группа квартир, расположенных на одном уровне и объединённых лестничной клеткой.

  2. Жилые квартиры, имеющие связь с приусадебным участком.

  3. Группа квартир, объединённых коридором.

  4. Группа квартир с законченным технологическим циклом, имеющих вход из лестничной клетки.

Что называют пандусом?

  1. Механизм по перемещению людей и грузов по вестибюлю.

  2. Движущаяся лестница.

  3. Пологие лестницы с широкими ступенями.

  4. Наклонные плоские конструкции без ступеней с уклоном 1:8.

Площадь спальни в жилой квартире должна быть не менее:

  1. 8 м2.

  2. 10 м2.

  3. 12 м2.

  4. 16 м2.

Ширина передней (прихожей) в квартире должна быть не менее:

  1. 1,1 м.

  2. 0,9 м.

  3. 1,4 м.

  4. 1,6 м.

Площадь кухни в жилой квартире должна быть не менее:

  1. 6 м2.

  2. 8 м2.

  3. 10 м2.

  4. 12 м2.

Площадь общей жилой комнаты (гостиной) с числом жилых комнат более двух должна быть не менее:

  1. 12 м2.

  2. 14 м2.

  3. 16 м2.

  4. 18 м2.

Площадь общей жилой комнаты в однокомнатной квартире должна быть не менее:

  1. 16 м2.

  2. 8 м2.

  3. 12 м2.

  4. 14 м2.

studfiles.net

Классификация. Части здания

Штукатурные работы. Шепелев.А.М.

Классификация зданий.

Классификация зданий. Здания — это наземные строения, в которых размещаются помещения, необходимые для той или другой деятельности человека: жилые дома, школы, театры, клубы, магазины, фабрично-заводские корпуса.

По назначению здания подразделяются на жилые, общественные (школы, больницы, клубы, магазины), промышленные (электростанции, корпуса фабрик, заводов, мастерские, депо), сельскохозяйственные (коровники, теплицы, птичники, зернохранилища).

По числу этажей здания бывают одноэтажные, мало- и многоэтажные, высотные.

По капитальности здания подразделяются на группы в зависимости от их долговечности и огнестойкости.

Степени долговечности зданий.

Для ограждающих конструкций зданий установлены следующие степени долговечности:

  1. Первая степень более 100 лет;
  2. Вторая степень 50-100 лет;
  3. Третья степень 30-50 лет;

Конструкции, срок службы которых менее 30 лет, считаются недолговечными и их применяют только для временных сооружений. Огнестойкость определяется степенью возгораемости материалов, применяемых для строительства здания.

Основные части зданий (рис. 1). Каждое здание состоит из фундамента, стен, перекрытий, крыши, перегородок, окон, дверей, лестниц и других конструктивных элементов.

Рис. 1. Основные части здания: 1 — основание, 2, 23 — стены, 3 — фундамент, 4 — оконный проем, 5 — перегородка, 6 — межэтажное перекрытие, 7 — пол, 8 — подоконник, 9 — заглушина, 10 — чердачное перекрытие, 11 — стропила, 12 — венчающий карниз, 13 — обрешетка, 14 — кровля, 15 — дымовая труба, 16 — слуховое окно, 17 — балкон, 18 — сандрик, 19 — слив, 20 — пилястра, 21 — поясок, 22 — цоколь, 24 — перемычка, 25 — марш, 26 — площадка, 27 — перила

Фундамент (3) — подземная часть здания, служащая для восприятия нагрузки от здания и передачи его основанию (1). Основание бывает естественным или искусственным. Нижнюю плоскость фундамента, непосредственно соприкасающуюся с основанием, называют подошвой фундамента. Расстояние по вертикали от поверхности земли до подошвы называют глубиной заложения фундамента. Глубина заложения фундамента зависит от прочности грунта основания, глубины промерзания и т. д.

По конструкции фундаменты бывают ленточные, имеющие вид непрерывных стен; столбчатые в виде системы отдельно стоящих столбов; сплошные в виде плиты под всей площадью здания и свайные, состоящие из отдельных стоек, связанных между собой железобетонным ростверком (плитой, поясом или балкой).

Обычно стены здания делают тоньше фундамента, поэтому с фасадной стороны он несколько выступает из плоскости стены, образуя цоколь (22). Цоколь больше других частей стены подвержен влиянию сырости и механическим повреждениям. Поэтому наружную поверхность его оштукатуривают цементным раствором или облицовывают стойкими к атмосферным воздействиям материалами. Чтобы по фундаменту влага не проникала на стены, в цоколе на высоте 15-20 см от уровня земли устраивают гидроизоляцию из водонепроницаемых материалов. Если здание запроектировано с подвалом, то устраивают еще один гидроизоляционный слой на 10 см ниже уровня пола подвала. При необходимости фундаменты с наружной и внутренней сторон изолируют дегтевыми мастиками, на которые наклеивают толь.

Стены, отделяющие помещения здания от внешнего пространства, называют наружными (23), а те, которые делят внутреннее пространство здания на отдельные помещения, внутренними (2). Стены могут воспринимать не только собственную силу тяжести, но и нагрузку от перекрытий, крыши, т. е. выполнять несущие функции. Если стены не несут никакой нагрузки, они называются ненесущими.

Часто вместо внутренних ненесущих стен устраивают тонкие перегородки (5). Это дает возможность увеличить полезную площадь здания. Однако толщина перегородок должна быть такой, чтобы они были не звукопроводными и нетеплопроводными.

В стенах устраивают проемы (4 )для окон и дверей. Та часть стены, которая перекрывает проем, называется перемычкой (24). Участки стен, расположенные между проемами, называются простенками. Простенки бывают рядовые (между проемами) и угловые (между проемом и углом здания). Нишами называются углубления в стенах, которые служат для размещения приборов отопления, устройства стенных (встроенные) шкафов и т. д.

Часто для усиления стен, а также для придания устойчивости стенам большой высоты и протяженности на них устраивают узкие вертикальные выступы прямоугольного или полукруглого сечения. Прямоугольные выступы называются (20), полукруглые — полуколоннами. Пилястры и полуколонны являются также средствами вертикального членения стен и элементами архитектурной композиции.

Карниз — горизонтальный выступ стены, выходящий за ее поверхность. Карниз, расположенный вверху стены, т. е. под кровлей, называется венчающим (12) (или главным). Его назначение — предохранять стену от увлажнения дождевой и талой водой, стекающей с крыши. Карниз придает зданию законченный вид и является также архитектурной деталью. Вылет карниза, т. е. величина его выступа за стену, бывает различным. Кроме венчающего карниза на стенах устраивают промежуточные или междуэтажные карнизы, а также мелкие горизонтальные выступы простой формы, называемые поясками 21. Небольшие карнизы, которые располагают над окнами и дверями, называют сандриками 18. Междуэтажные или промежуточные карнизы, пояски и сандрики защищают стены от дождя и в то же время вносят разнообразие в архитектурное оформление здания.

К завершающим элементам стен, расположенным выше венчающего карниза, относятся парапеты, фронтоны и щипцы.

Парапет — невысокая стенка, ограждающая крышу.

Фронтон — участок стены, обычно треугольной формы, ограждающий чердачное пространство при устройстве двухскатной крыши и ограниченный ее скатами. Фронтоны иногда обрамляют наклонным венчающим карнизом. Если нет горизонтального карниза, который отделяет фронтон от стены, треугольный верх стены называется щипцом.

Балконы, лоджии и эркеры служат для повышения эксплуатационных качеств зданий и архитектурного оформления. Балкон (17) открытая огражденная площадка, выступающая за плоскость наружной стены. Балкон состоит из несущей конструкции, пола и ограждения. Лоджия — терраса, встроенная в габариты здания, огражденная с трех сторон стенами и открытая только со стороны фасада. Эркер — закрытый балкон, увеличивающий полезную площадь. В плане эркерам придают прямоугольную, многоугольную или треугольную форму.

Отдельные опоры — стойки в виде столбов (колонн), которые поддерживают перекрытия, крышу, стены и передают нагрузки от них на фундаменты.

Перекрытия — конструкции, которые разделяют внутреннее пространство здания на этажи. Кроме того, перекрытия несут нагрузку от людей, машин, оборудования и собственную силу тяжести. В зависимости от расположения в здании перекрытия бывают междуэтажные (6), разделяющие смежные по высоте этажи; чердачные (10), отделяющие верхний этаж от чердака, а также надподвальные, отделяющие первый этаж от подвала.

Перекрытия делают деревянные, из монолитного железобетона, сборных железобетонных плит, гипсошлаковых блоков и т. д. Их опирают непосредственно на колонны или на деревянные, стальные и железобетонные балки.

Перекрытие образует с верхней стороны пол (7), с нижней — потолок. Для звуко- и теплоизоляции на верхнюю часть перекрытия настилают изоляционные материалы, а по ним устраивают пол дощатый, паркетный, из керамических и пластикатных плиток, линолеума, цементного раствора, камня, асфальта, ксилолита.

Окна и фонари служат для освещения и проветривания помещения. Оконный проем (4) с вставленной коробкой и остекленными переплетами называется окном. Через окна помещения освещаются естественным светом и вентилируются. Окна не должны обладать повышенной звуко- и теплопередачей. В больших помещениях — цехах, залах — в дополнение к окнам на крышах устраивают световые и вентиляционные фонари, которым придают различную форму.

Вставляемые в оконные проемы коробки занимают только часть стены по ее толщине. Оставшиеся части с наружной и внутренней сторон за пределами коробки называются откосами, а между коробками — заглушинами (9). Когда применяют одинарные коробки или спаренные переплеты, заглушин между ними не бывает. Откосы подразделяются на внутренние и наружные. С внутренней стороны в нижней части окна устанавливают широкую плиту — подоконник (8), а с наружной — узкую плиту из цементного раствора — слив (19).

Двери делают в стенах и перегородках. Для этого устраивают проемы, в которых укрепляют коробки с дверным полотном. Наружные и внутренние дверные проемы, как и оконные, имеют откосы, а при двойных коробках и заглушины.

Лестницы состоят из наклонных маршей (25) со ступенями и горизонтальных площадок (26). Лестницы изготовляют из дерева, железобетона, металла и других материалов. На лестницах обязательно устанавливают ограждения — перила (27), которые чаще всего состоят из металлических стоек и пластмассового или деревянного поручня.

Крыша служит для защиты здания от дождя, снега, ветра. Она состоит из несущей части и ограждения. К несущей части относятся стропила (11), к ограждению — кровля (14), положенная на обрешетку (13) или по железобетонным плитам и стяжкам.

Кровли устраивают из асбестоцементных волнистых листов, плоских плиток, дерева, рулонных материалов — толя, пергамина и рубероида, положенных на дегтевых, битумных или других мастиках, а также из кровельной стали. На крышу выходят дымовые или вентиляционные трубы (15) и слуховые окна (16).

Штукатурные работы. Шепелев.А.М.

Штукатурные работы. Шепелев.А.М
  1. Оглавление учебника. Штукатурные работы. Автор. Шепелев.А.М.
  2. Классификация и основные части зданий.
  3. Отделочные и строительные работы.
  4. Охрана труда и противопожарные мероприятия на строительстве.
  5. Требования к лесам и стремянкам.
  6. Строительные леса.
  7. Люльки, подмости, стремянки.
  8. Инструменты штукатура.
  9. Инвентарь штукатура.
  10. Подготовка поверхностей стен предназначенным под оштукатуривание.
  11. Последовательность оштукатуривания различных зданий
  12. Набивка металлической сетки под толстые слои штукатурного раствора.
  13. Штукатурка деревянных стен. Подготовка к оштукатуриванию.
  14. Штукатурка стен. Подготовка каменных, кирпичных и бетонных поверхностей.
  15. Подготовка саманных, фибролитовых, камышитовых и соломитовых поверхностей.
  16. Подготовка стыков, каналов железобетонных плит, стальных балок для оштукатуривания.
  17. Устройство сетчато армированных конструкций под оштукатуривание.
  18. Техника безопасности. Штукатурные работы.
  19. Техника безопасности при проведении штукатурных работ.
  20. Организация штукатурных работ.
  21. Набрасывание штукатурки. Намазывание штукатурки.
  22. Штукатурка. Приготовление и нанесение штукатурных растворов.
  23. Нанесение простой и улучшенной штукатурки.
  24. Выполнение высококачественной штукатурки
  25. Накрывка, затирка, заглаживание штукатурки.
  26. Штукатурка лузгов, усенок и фасок.
  27. Штукатурка внутренних и наружных откосов.
  28. Штукатурка сграффито.
  29. Требования к качеству различных видов штукатурки.
  30. Дефекты штукатурки. Трещины, отслаивание, дутики.
  31. Водонепроницаемые штукатурные растворы
  32. Ремонтные работы на фасадах
  33. Ремонт поверхностей, отделанных обшивочными листами.

stroyremkom.ru

торцевая стена — это… Что такое торцевая стена?

 торцевая стена adj

construct. otsasein

Русско-эстонский универсальный словарь. 2013.

  • торцевая планка
  • торцевое соединение
Смотреть что такое «торцевая стена» в других словарях:
  • Случаи частичного обрушения жилых домов в РФ в 2005-2011 гг — 2011 17 мая на западе Москвы в доме 3 по Рублевскому шоссе обрушилась стена одной из квартир. Пострадал один человек. Причиной обрушения могло стать неквалифицированное выполнение работ по перепланировке квартиры. Пострадавший госпитализирован.… …   Энциклопедия ньюсмейкеров

  • Случаи частичного обрушения жилых домов в России в 2005-2011 гг. — Случаи частичного обрушения жилых домов в России в 2005 2011 гг. Жильцы дома сообщили, что во время ремонта в одной из квартир на втором этаже была снесена несущая стена, и из за нарушения правил проведения ремонтных работ произошло обрушение… …   Энциклопедия ньюсмейкеров

  • Случаи частичного обрушения жилых домов в России в 2005-2010 гг. — Случаи частичного обрушения жилых домов в России в 2005 2010 гг. 2010 1 сентября в центре Санкт Петербурга на Лиговском проспекте обрушились межэтажные перекрытия с первого по восьмой этажи нежилого расселенного здания. На нижних этажах… …   Энциклопедия ньюсмейкеров

  • Площадь Мужества (станция метро) — Координаты: 59°59′59.08″ с. ш. 30°21′58.17″ в. д. / 59.999744° с. ш. 30.366158° в. д …   Википедия

  • Обухово (станция метро) — У этого термина существуют и другие значения, см. Обухово. Координаты: 59°50′55.36″ с. ш. 30°27′27.87″ в. д. / 59.84871 …   Википедия

  • Машинный зал —         электростанции, часть здания станции, где размещаются агрегаты, вырабатывающие электроэнергию, электрические генераторы и вращающие их двигатели (турбины, дизеля) с относящимся к ним вспомогательным оборудованием. М. з. ГРЭС,… …   Большая советская энциклопедия

  • Крестовский остров (станция метро) — У этого термина существуют и другие значения, см. Крестовский остров. Координаты: 59°58′18.41″ с. ш. 30°15′33.99″ в. д …   Википедия

  • ТЮЗ (станция метротрама) — Эта статья  о станции Волгоградского метротрама. О Волгоградском театре см. Волгоградский театр юного зрителя; о театре юного зрителя как явлении см. Театр юного зрителя. Координаты …   Википедия

  • Лесная (станция метро, Санкт-Петербург) — У этого термина существуют и другие значения, см. Лесная. Координаты: 59°59′05.32″ с. ш. 30°20′39.57″ в. д. /  …   Википедия

  • Чёрная речка (станция метро) — У этого термина существуют и другие значения, см. Чёрная Речка. Координаты: 59°59′07.72″ с. ш. 30°18′02.95″ в. д. / 59.98 …   Википедия

  • Петроградская (станция метро) — Координаты: 59°57′58.96″ с. ш. 30°18′41.6″ в. д. / 59.966378° с. ш. 30.311556° в. д …   Википедия

russian_estonian. academic.ru

Торец здания, как выглядит, что имеется в виду, понятие

Торец здания как искусство

Многие здания России и всего мира представляют собой величественные архитектурные ансамбли, которые выполнены как произведения искусства.

На торцах двух десятиэтажных жилых домов, примыкающих друг к другу углами, как раскрытая книга, посреди города Комсомольск-на-Амуре, художники создали картину. Теперь здесь в натуральную величину изображен военный корабль, плывущий по открытому морю.

Торцевая сторона — это источник вдохновения для многих творцов мирового искусства. Картины исполинских размеров называют марал-арт. Они могут создаваться в стиле граффити либо стрит-арт. Сначала создается эскиз, заносится в компьютер. Электроника проецирует картину на здание. Художник с автовышки обводит контуры картины, ставя отметки, где какой цвет.

Важно! Существует много отреставрированых зданий. Самые популярные портреты на домах Москвы: режиссера Сергея Эйзенштейна в Ватином переулке, композитора Александра Скрябина рядом с Павелецким вокзалом, Анны Ахматовой, улица Гиляровского, Михаила Булгакова, дом № 33 Большого Афанасьевского переулка на Арбате

Разновидности

Лицевая сторона здания называется фасадом, именно она встречает гостей.  Но следует учитывать, что и другие стороны здания тоже являются фасадами. Однако они не лицевые, а боковые, задние и так далее. Все они разделяются по конструктивным особенностям:

  1. Каменные, кирпичные.
  2. Бетонные, монолитные.
  3. Светопрозрачные.
  4. Навесные вентилируемые конструкции. Они различаются по облицовке. Облицовка может быть выполнена: керамогранитом, панелями из алюминия, из фиброцемента, металлокассет, сайдинга, блокхауза, декоративной доски, нержавеющей стали.
  5. Медиафасфад. Это наиболее современная разновидность лицевой стороны здания. В данном случае устанавливаются экраны. Все вместе данные экраны образуют видеокартинку. В итоге лицевая сторона здания выглядит как один большой экран. Смотрится очень модно и современно.

Чтобы красиво оформить главную сторону, некоторые профессионалы советуют применить лепнину, изразцы. Можно воспользоваться обыкновенной штукатуркой, окраской.

Что такое фасад

Внимание! Так называется лицевой, наружный участок сооружения. Обычно он размещается по длинной стороне, где выполняется центральный парадный вход

Вокруг него устраивают пышные колонны, украшают лепниной, позолотой, насаживают вазонные цветы, устанавливают скульптуры. Перед ним разбивают парк, оборудуют фонтан, бассейн. Бывает центральный и боковой фасад.

Виды фасада

Существует несколько типовых конструкций. Наиболее распространенные из них:

  1. Главный. Он располагается на центральном месте – посреди длинной, парадной стороны дома. К нему проложены дорожки из тротуарной плитки, сделан подъезд для автомобилей.
  2. Боковой. Торцевая стена служит входом в сооружение.
  3. Задний. Устраивается на обратной стороне, с заднего двора. Сюда подъезжают машины, оформлен парадный вход. Задняя часть дома олицетворяет всю архитектурную композицию.
  4. Уличный. Жилой дом расположен вдоль проезжей дороги, выходя прямо на улицу. Парадный вход выполнен с крыльцом, окруженным колоннами с лепниной.
  5. Дворовый. Центральный вход расположен со двора. Здесь же находится площадка для автомобилей.
  6. Садовый. Выполнен в саду, который окружает длинную центральную сторону сооружения.

Всегда ли уместно говорить торец дома

Как уже говорилось ранее, торец здания — это короткий боковой фасад. Однако если сооружаемое здание имеет квадратную форму, то у него не будет торцов. Также если у длинного и узкого сооружения главный вход в него расположен на самой маленькой по площади стене, то такой «торец здания» — это самый настоящий главный фасад. Он богаче всего задекорирован по сравнению со всеми остальными внешними стенами постройки. Как правило, такой «торец» с главным входом ранее часто оживляли пилястрами, лепкой, украшали различными нишами.

В соответствии с действующими законодательными нормативами, лицевым называют фасад, который хорошо виден со стороны центральной улицы или проезжей части. И если такой фасад расположен на узкой внешней стене здания, то о такой постройке вообще нельзя сказать, что она имеет торцы. У нее есть только фасады — главный, задний, боковые и т.п.



Внимание, только СЕГОДНЯ!

Различия торца и фасада зданий

Существуют следующие различия между фасадом и торцом здания:

  1. Первый – главная стена здания, второй – второстепенная.
  2. Один длинный, другой короткий.
  3. Первый обычно украшают, второй имеет более скромное убранство.
  4. Один, как правило, имеет вход, крыльцо, окна, двери, другой во многих случаях глухой.
  5. Иногда бывают исключения из этих правил.

Ознакомившись со статьей, читатели узнали, что значит “с торца здания”. Многие задают вопросы с торца здания — это как. Теперь мы имеем представление, что это такое, где он находится, почему так называется, какие еще бывают элементы домов. Чтобы правильно говорить, необходимо знать, где ставится ударение в слове торец. Ударный второй слог, то есть ударение необходимо ставить на букву Е.

Лицевой фасад материалы для оформления

Для того чтобы оформить главный вид здания, применяют следующие материалы:

  • камень;
  • сайдинг;
  • панель;
  • штукатурка;
  • кирпич для облицовки.

Что наиболее часто используется

Для отделки лицевой стороны часто используют камни. Можно применять как натуральные, так и искусственные камни. Наибольшей популярностью пользуются следующие натуральные камни:

  • мрамор;
  • известняк;
  • гранит;
  • габбро.

Искусственные камни очень популярны. Особым спросом пользуется архитектурный бетон. Его еще именуют «белым камнем». Из «белого камня» можно создать элементы декора для окон и дверей, а также навесные панели.

Подобное оформление может быть достаточно длинным (несколько кв.м). Причем толщина «белого камня» небольшая и составляет около 10 см.

Фасад и торец

Слово «фасад» имеет французские корни и близко по смыслу на русском языке звучит как «лицо, лицевая сторона». С архитектурной точки зрения это вид внешних стен постройки под прямым углом зрения. Специалисты различают главный, боковой фасад (торец здания вполне может быть боковым фасадом), уличный, дворовый, парковый. В специальной литературе можно встретить даже выражение «морской фасад» — сторона здания, обращенная к морю.

Чаще всего современное гражданское строительство предпочитает сооружать многоквартирные жилые дома с глухим торцом. Глухой торец здания – это боковой фасад (стена) без оконных и дверных проемов. Такая стена может нести на себе функции брандмауэра, т.е. представлять собой капитальную огнестойкую стену, разъединяющую соседние здания с целью воспрепятствовать распространению огня во время пожара. Так обычно происходит между домами, стоящими вдоль улицы, т.е. жилые постройки расположены торцами друг к другу.

Вместе с тем глухие боковые фасады могут украсить собой улицы города и стать важным объектом архитектурной среды. Огромные панно, которые стали все чаще и чаще появляться на глухих стенах, выходящих на центральные улицы, эффектно выглядят и хорошо воспринимаются с пешеходных путей.

«Тигриное» граффити украсит стену дома во Владивостоке

«Тигриное» граффити украсит 12-этажный дом по улице Чапаева, 14 во Владивостоке. Работы по нанесению изображения по эскизу московского художника Виктора Гауса по заказу Центра «Амурский тигр» проводят художники из творческой команды «33+1».

В качестве «полотна» под самое масштабное — почти 700 кв. метров — «тигриное» граффити на Дальнем Востоке выбрана торцевая стена многоквартирного дома, известного в народе как «дом-самолёт» по причине сходства по форме с крылатой машиной. Обращённая к главному въезду в город, эта стена хорошо видна автомобилистам, движущимся от Академгородка в направлении остановки «Фабрика «Заря».

«Создание столь масштабного изображения амурского тигра — это подарок нашей организации Владивостоку и его жителям в честь грядущего Дня тигра. Выбранная под размещение «тигриного» граффити стена идеально подходит для такого рисунка: в любую погоду она хорошо видна всем, кто движется в сторону города по федеральной трассе, — как жителям, так и гостям города. Нам кажется очень символичным и правильным, что теперь все, кто едет во Владивосток, вместо однотонной стены будут видеть красочное изображение главного символа Приморского края и его столицы. Гости нашего края смогут увидеть, какое красивое и благородное животное обитает на юге Дальнего Востока, а наши земляки, для которых тигр — предмет гордости и неотъемлемая часть нашей замечательной природы, возможно, ещё раз задумаются о непростой судьбе хищника и важности его сохранения», — комментирует Сергей Арамилев, генеральный директор Центра «Амурский тигр».

Отметим, что это не первое граффити, которое создано во Владивостоке при поддержке Центра «Амурский тигр». Летом 2019 года участники объединения «Проект 72 часа», художники из Индии Винизотио Тасе и Кисавику Крис Сачес нарисовали амурского тигра на стене здания в сквере Городов-побратимов во Владивостоке в рамках фестиваля V-ROX EXPO.

Амурский тигр — один из самых крупных наземных хищников нашей планеты, самый крупный подвид тигра в мире. Вес взрослого самца — около 185 кг, длина туловища — 220 см. В мире зафиксировано около 520 особей амурского тигра. 95% всей популяции обитает на Дальнем Востоке России и 5% — в Китае и Северной Корее. В 1947 году амурский тигр был взят под охрану — в СССР охота на него была полностью запрещена. С 2010 года РГО поддерживает проект «Амурский тигр».

Центр «Амурский тигр» — автономная некоммерческая организация, созданная Русским географическим обществом в 2013 году по инициативе Президента Российской Федерации Владимира Путина. Задачи центра — изучение, сохранение и увеличение популяции амурского тигра в России посредством реализации природоохранных, научных, образовательных и культурно-просветительских проектов.

Архитектурно-конструктивные элементы, список | BelGid

Словарь архитектурных и конструктивных терминов, в том числе устаревших. Названия всех архитектурных и конструктивных элементов зданий, применяемых в качестве основных и декоративных. Термины и их значение.




Абака — плита, составляющая верхнюю часть капители колонны, полуколонны, пилястры.

Альков — ниша в комнате или другом помещении, отделённая от ее основного пространства, где преимущественно устанавливается кровать или диван. Может являться местом расположения внутриквартирной лестницы.

Алькеж — угловая, башнеобразная, обособленная часть здания, сильно выступающая снаружи за плоскость стен.

Амбразура — оконное отверстие в стене с расширением внутрь здания (иногда снабжено амбразурным заслоном), предназначенное для стрельбы.

Антаблемент — Верхняя часть архитектурного ордера, опирающаяся на колонны (балочное перекрытие пролёта или стены). Состоит из трёх горизонтальных частей: архитрава, фриза и карниза.

Антресоли — верхний полуэтаж здания, включённый в его основной объём. Как правило имеет низкий потолок. Также антресолью называется верхняя часть высокой комнаты, разделённой на два полуэтажа. В советских домах обозначает секцию потолочного шкафа, отделённую под кладовые нужды. Согласно СНиП 31-01-2003 (утв. Приказом Минрегиона РФ от 24.12.2010 N 778) это площадка в объёме двусветного помещения или внутренняя площадка квартиры, расположенная в пределах этажа с повышенной высотой, имеющая размер площади не более 40 % площади помещения, в котором она сооружается.

Анфилада — ряд последовательно примыкающих друг к другу пространственных элементов (залов, комнат, помещений, дворов, градостроительных пространств), расположенных на одной оси. Создают сквозную перспективу.

Апсида — примыкающий к основному объёму пониженный выступ здания, полукруглый, гранёный, прямоугольный или усложнённый в плане, перекрытый полукуполом или сомкнутым полусводом. Как правило часть внутреннего пространства храма, составляющая часть алтаря (алтарный выступ).

Аркада — это ряд повторяющихся одинаковых проёмов, перекрытых арками опирающихся на столбы или колонны.

Аркатура — ряд глухих (ложных) арок, служащих для украшения фасада здания или внутренней стены. Бывает расчленённой и непрерывной.

Аркбутан — каменная наружная арка или полуарка, передающая горизонтальное усилие распора сводов на столбы, стоящие вне здания (подпорная арка).

Архивольт — обрамление арочного проёма, выделяющая дугу из плоскости. Профилированная лицевая и нижняя поверхность арки.

Архитрав (эпистелион) — имеет три значения: Несущая прямолинейная балка, перекрывающая промежуток над окнами, дверями, столбами, колоннами. Нижняя из трёх горизонтальных членений антаблемента, непосредственно опирающаяся на капители колонны. Один из видов изразцов, применяемых в облицовке голландской печи.

Аттик — Декоративная стенка над карнизом, расположенная над венчающим карнизом и завершающая собой фасад. Иногда соответствует этажу (аттиковый этаж).

Балкон — разновидность террасы, ограждённая перилами площадка на фасаде стены, укреплённая на выступающих из стены здания балках. Также балконом называют часть зрительного зала, нависающего над партером.

Балюстрада — ограждение лестницы, балкона, террасы, и т.д., состоящее из ряда фигурных столбиков (балясин), соединённых сверху перилами или горизонтальной балкой.

Балясина — невысокие фигурные столбики в виде колонн, поддерживающие перила лестниц, балконов и т.п.

Барабан — цилиндрическая или многогранная стена, служащая для поддержания купола или возвышения его над окружающими частями здания. Нижняя часть опирается на стены, арки, поддерживающие или укрепляющие своды.

Бастион — пятиугольное долговременное укрепление, возводившееся на углах крепостной ограды. Представляет собой люнет с двумя передними сторонами, двумя боковыми сторонами и открытой тыльной стороной.

Бойница — щелевидное отверстие в стенах крепостных сооружений или выемка в окопе, предназначенная для ведения боя по заданному направлению из укрытия. Размер зависит от применяемого оружия.

Брама — городские крепостные ворота. Фортификационный элемент. Сооружение из камня или дерева с главным входом в замкнутый комплекс.

Вальма — треугольный скат крыши, расположенный с торцевой стороны прямоугольного в плане здания, и пролегает от конька до карниза. Если такой скат не обладает полной протяжённостью, то он называется полувальма.

Витраж — декоративное застекление окон или дверей с тематическими или орнаментальными рисунками, составленными из кусков разноцветного стекла или иного просвечивающегося материала, рассчитанное на сквозное освещение.

Волюта — орнамент в виде завитка или спирали с кружком в центре. Является составной частью капителей.

Гирька — архитектурная деталь, являющаяся украшением, обычно из резного камня, опрокинутого и подвешенного на скрытом в кладке железном стержне. Служит опорой для малых декоративных арок как правило расположенных под объединяющих их большой аркой.

Глава — наружная часть купольного перекрытия барабана в форме шлема, луковицы, конуса. Зачастую говорят и в широком смысле слова — как о завершении храма, состоящем из барабана, купола и купольного покрытия. К главам часто относят простейшие посводные покрытия.

Голосник — керамический кувшинообразный сосуд или камера небольшого размера, встроенная в кладку стен, горловиной в сторону внутреннего пространства здания для усиления звука и облегчения конструкции.

Деформационные швы — это заполненные упругим эластичным изоляционным материалом зазоры, представляющие собой разрез в конструкциях здания и разделяющие сооружение на отдельные блоки, придающие им степень упругости. Предназначены для уменьшения нагрузок на элементы конструкций в местах возможных деформаций, возникающих при колебании температуры воздуха, сейсмических явлений, неравномерной осадки грунта и других воздействий, способных вызвать опасные нагрузки, которые снижают несущую способность. В зависимости от назначения применяют температурные, компенсационные, осадочные, антисейсмические и усадочные швы.

Закомара — полукруглое или килевидное завершение верхней части стены храма в древнерусской архитектуре, воспроизводящее своими очертаниями прилегающий к ней внутренний цилиндрический свод.

Замковый камень — клинообразный или пирамидальный элемент кладки в вершине свода или арки. Часто выступает из плоскости арки, выделяется своими размерами, имеет орнаментальную или скульптурную обработку, выполняя таким образом и декоративную функцию, служит украшением арок и плоских перемычек. Этот камень укладывается последним, после чего каменный свод может нести нагрузку.

Замок — клинообразный камень в вершине арки или свода.

Звонница — сооружение для подвешивания колоколов, как правило элемент храма с проёмами, поставленный над стеной здания.

Зубцы (мерлон, перси, перши) — завершение стен крепостей, башен и прочих сооружений в виде одинаковых выступов с равными просветами (бойницами). Применялись в качестве деталей крепостных сооружений, а также элементов архитектурно-декоративного убранства.

Изразец — плитка коробчатой формы из обожжённой глины, покрытая с лицевой стороны глазурью. Разновидность кафеля предназначенная для облицовки.

Импост — имеет четыре значения: Верхний камень столба или стены, служащий опорой для вышерасположенной арки или балки. Неподвижная часть над дверью или окном входящая в обрамление отверстия. Карниз, протянутый по стене для устранения монотонности и прерываемый выступающими столбами или колоннами. Вертикальный элемент, разделяющий оконный и дверной проём или два близко расположенных оконных проёма.

Каннелюры — вертикальные желобки на стволе колонны или пилястры.

Капитель — венчающая часть колонны или пилястры. Верхняя часть капители выступает за пределы колонны, обеспечивая переход к абаке.

Картуш — скульптурное украшение в виде полуразвёрнутого свитка (щита) для помещения герба, надписи, маски и т.д.

Кессоны — углубления на поверхности потолка или свода, имеющие форму квадрата или другой простой геометрической фигуры.

Козырёк — жёстко установленная часть крыши, расположенная над выступающим элементом здания. Является частью архитектурного сооружения и служит в качестве защиты от осадков входных крылец, балконов, лоджий, вентиляционных шахт и т.п.

Кокошники — архитектурные декоративные детали в виде небольших арочных полукружий, часто с заострённым концом (ложная закомара).

Колонна — вертикальная опора — обычно круглого сечения с капителью, базой, пьедесталом.

Колоннада — ряд колонн, расположенных по прямой или кривой линии и поддерживающих объединяющее их перекрытие.

Консоль — опорный выступ на какой-либо конструкции с одним жёстко закреплённым концом при втором свободном, предназначенный для восприятия вертикальной нагрузки (разновидность опоры или кронштейна).

Контрфорс — вертикальная конструкция выступающая из стены (вертикальное ребро жёсткости), либо отдельностоящая опора связанная со стеной аркбутаном. Предназначена для увеличения устойчивости несущей стены здания путём принятия на себя горизонтального усилия. Внешняя поверхность контрфорса может быть вертикальной, ступенчатой или наклонной, увеличивающейся в сечении к основанию.

Кронштейн — консольная опорная деталь или конструкция, служащая для крепления на вертикальной плоскости (стене или колонне) выступающих или выдвинутых в горизонтальном направлении частей сооружений.

Лоджия — открытое (с одной, двух или трёх сторон) помещение, где стену заменяют парапет, аркада или колоннада (зона здания не загороженная с какой-либо стороны). Встроена в здание и ограничена несущими конструкциями, а не выступает из него в отличие от балкона.

Лопатки — узкие вертикальные выступы в стене в виде пилястры без капители и базы.

Люнет — поле стены, ограниченное аркой в форме полукруга или сегмента круга и горизонталью снизу. Располагается над дверями или окнами. Бывают глухими и сквозными, при этом в сквозные помещаются окна. Аналогичный элемент треугольной формы называют Тимпан.

Майолика — разновидность керамических изделий, изготавливаемых из глины или отходов фаянса, покрытых расписной глазурью.

Мансарда — эксплуатируемое чердачное пространство как жилое или нежилое помещение, образуемое на последнем этаже дома, либо последнем этаже части дома.

Машикули (бойницы косого боя, навесные стрельницы, варницы) — навесные бойницы, укрытые с боков и сверху, расположенные в верхних частях стен и башен средневековых укреплений. Предназначены для вертикального обстрела, сброса камней, выливания смолы.

Мезонин (надстрой, вышка, полуярус, полужильё) — жилая надстройка над средней частью жилого, чаще всего небольшого, дома (может иметь балкон). В основном не носит функционального назначения, а просто является декоративным элементом.

Модульон — кронштейн, поддерживающий поясок или карниз. Имитация концов балок. Иногда играет только декоративную роль.

Мозаика — орнамент или изображение, составленное по средством компоновки, набора и закрепления из разноцветных мелких камешков, кусочков мрамора, стекла, глазурованной керамики и т.п.

Навершие — верхушка какого-либо изделия или сооружения.

Наличник — декоративное оформление оконного или дверного проёма в виде накладных фигурных профилированных планок.

Нервюра — выступающее профилированное ребро (гурт) главным образом готического крестового свода.

Неф (Корабль) — продольное внутреннее пространство здания, ограждённое либо наружными стенами, либо аркадами.

Откос — это часть стены, непосредственно прилегающая к оконному или дверному проему, образующие его.

Пандус — наклонный подъём соединяющий две разновысокие горизонтальные поверхности, заменяющий лестницу.

Парапет — невысокая ограждающая стена, проходящая по краю крыши, венчающего карниза, балкона, террасы и др. Не может иметь балясины.

Пилон — массивный устой, башнеобразное сооружение в форме усечённой пирамиды по обеим сторонам узкого входа. Столбы большого сечения служащие опорой перекрытий либо поддерживающие несущие тросы. Массивные невысокие столбы по сторонам въезда или входа на территорию. Железобетонная колона с вытянутым поперечным сечением.

Пилястра — плоский вертикальный выступ на поверхности стены в форме ордера — имеет базу, капитель, каннелюры (продольные желобки).

Плафон — горизонтальная часть потолка, украшенная живописью или рельефами.

Плинфа — византийский и древнерусский обожжённый плоский квадратный кирпич.

Подоконник — конструктивный элемент окна, его горизонтальная часть, которая укладывается на одном уровне с нижней частью рамы или непосредственно под ней.

Портал — архитектурно обработанный вход с прилегающей к нему частью фасада. Имеет масштабное обрамление с орнаментацией.

Портик — навес, поддерживаемый колоннадой, открытая многоколонная галерея, примыкающая к зданию.

Придел — добавочный алтарь в храме.

Притвор — пристройка к главному входу храма. Обычно отделена от храма стеной с дверным проёмом.

Пята — основание свода или арки.

Ризалит — часть здания, выступающая за основную линию фасада и идущая во всю высоту здания. Обычно симметричны по отношению к центральной оси здания.

Роза — круглое окно на фасаде со сложным рисунком, переплётом с каменным кружевным узором.

Розетка — мотив орнамента в виде лепестков распустившегося цветка или нескольких листьев, одинаковых по форме, расположенных симметрично и радиально расходящихся из сердцевины.

Ротонда — круглое сооружение, перекрытое куполом. По окружности ротонды часто расположены колонны.

Руст — это кладка или облицовка стены здания рустованными либо выпуклыми камнями, у которых лицевая сторона выступает из поля стены. Рустованная поверхность имеет глубокие борозды-швы.

Сандрик (карниз) — выступающий элемент внутренней и внешней отделки зданий, помещений. Отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям. По бокам может поддерживаться консолями.

Свод — тип перекрытия, имеющего в разрезе криволинейное очертание. Цилиндрические, коробовые, крестовые, крещатые, купольные и другие.

Стилобат — верхняя поверхность ступенчатого цоколя. Основание, на котором стоит здание или скульптурный монумент, часть композиции сооружения.

Стук (стукко) — высший сорт облицовочной штукатурки, обладающий большой прочностью и принимающий после полировки вид мрамора (искусственный мрамор).

Терраса — настил открытого типа на подготовленном основании, как правило на опорах.

Трансепт — поперечный неф (корабль), пересекающий основной неф под прямым углом и образующий апсиды в своих окончаниях, выступающих за пределы основной части здания.

Тромп — сводчатая конструкция в форме части конуса, внешне обычно имеет вид ступенчатой ниши. Является конструктивным элементом, обеспечивает перенос нагрузки и визуальный переход от сферического купола или верхнего восьмерика к кубическому объёму нижнего помещения. Иногда применяется в качестве опорной конструкции угловых куполов, эркеров и т. д.

Тяга — горизонтальный профилированный выступ или пояс используемый для расчленения поля стены и для обрамления панелей.

Филёнка — рамка окружающая определённое поле стены, потолка, свода.

Фонарь — приподнятая открытая балочная конструкция, служащая для освещения или вентиляции. Иногда башенки с окнами. Фонари делятся на: зенитные, аэрационные и светоаэрационные.

Фреска — живопись водяными красками по сырой известковой штукатурке, отличающаяся большой долговечностью.

Фриз — декоративная композиция в виде горизонтальной полосы или ленты, увенчивающей или обрамляющей ту или иную часть архитектурного сооружения.

Фронтон — верхняя часть стены (чаще всего в виде треугольника), ограниченная сверху крышей, снизу — горизонтальным карнизом, отделяющим ее от стены.

Цитадель — укрепление, стоящее отдельно или внутри крепости, являющееся наиболее защищённым укрытием.

Четверик — часть здания, имеющая квадратную в плане форму. Четырёхгранный объём.

Шатёр — крутое многоскатное или коническое покрытие в виде многогранной пирамиды.

Щипец — верхняя часть, в основном торцевой стены здания, ограниченная двумя скатами кровли и не отделённая снизу карнизом.

Эркер — выступающая объёмная часть здания из плоскости наружных стен с внутренним помещением. Бывают консольными, начинающимися с уровня второго этажа, или пристроенными — опёртыми на фундамент. (Круглые, многогранные и прямоугольного сечения).




Справка: Архитектурно-конструктивные элементы

Торцевые и угловые квартиры: особенности, плюсы и минусы | Яндекс.Недвижимость

Про выборе жилья часто приходится сталкиваться с предубеждениями относительно угловых и торцевых квартир. Еще несколько десятков лет назад было много стереотипов относительно такого типа жилья. Например, что в таких квартирах намного холоднее, а на стенах скапливается плесень.

Решили разобраться, как обстоят дела на самом деле.

Фото: kabel-house.ru

Фото: kabel-house.ru

Торцевая и угловая квартиры — что это?

Торцевая квартира – это жилье, которое занимает весь торец здания. То есть, наружные боковые стены здания тут выступают стенами комнат. Отличие от угловой квартиры в том, что угловая расположена непосредственно в углу дома.

Такой вариант жилья идеально подойдет любителям тишины и панорамных видов – окон в таких квартирах обычно много, а о проблемах с соседями можно и вовсе забыть. Однако, перед покупкой стоит учесть несколько нюансов.

Угловая квартира, фото: remontnaneve.ru

Угловая квартира, фото: remontnaneve.ru

Какие есть плюсы?

  1. Очень много света
    В торцевых квартирах окна расположены по всему периметру так, что скучать по солнечному свету не придётся — он будет проникать в комнаты и заполнять собой всё пространство.
  2. Хорошая проветриваемость
    Свежий воздух будет циркулировать лучше, а дышаться — легче. Все потому, что окна расположены на разных стенах квартиры.
  3. Тишина и спокойствие
    Вокруг соседей меньше, что явно придётся по душе интровертам и любителям проводить время в полной тишине. Плюсом угловой квартиры может быть комната, жилые стены которой и вовсе не будут контактировать с соседскими.
  4. Цена
    Из-за укоренившихся стереотипов относительно жилья такого типа, собственники готовы идти на делать скидки на покупку угловых и торцевых квартир. Главное – знать, как торговаться.

Существенные минусы

  1. Повышенная влажность
    Этот пункт скорее относится ко вторичному типу жилья, в частности, к панельным домам. Из-за возможных щелей на стыке панелей, велик риск образования конденсата и, как следствие, появление сырости и плесени. Чтобы от них избавиться, достаточно наличие простого обогревателя, который поднимет температуру воздуха на несколько градусов.
  2. Теплопотери
    Из-за того, что наружная стена дома является также и стеной квартиры, она может промерзать. Эту проблему устраняют на этапе ремонта.
  3. Сквозняки
    Иногда интенсивное проветривание комнаты может вызывать неудобства из-за гуляющего по ней сквозняка. Регулировка положения окон поможет справиться с этой проблемой.
  4. Высокая температура летом
    Из-за большого количества окон и особенности расположения, торцевые квартиры очень быстро нагреваются под воздействием солнечного света. Но хорошая система кондиционирования не позволит это ощутить.
Пример планировки угловой квартиры, фото: design-homes.ruПример планировки торцевой квартиры, фото: design-homes.ru

Пример планировки угловой квартиры, фото: design-homes.ru

Покупать или не покупать?

Как выяснилось, недостатки у такого типа жилья всё же есть, но все они легко поддаются коррекции, а сравнительно низкие цены выступают приятным бонусом, поэтому решение всегда остаётся за вами.

Ищите подходящее жилье на Яндекс.Недвижимости.

А что вы думаете по поводу таких квартир?

_________________________________________

Ставьте лайк, делитесь своим мнением в комментариях и подписывайтесь на наш канал! 🙂

в Барнауле штормовой ветер «раздел» фасад новостройки

В барнаульском поселке Южный в ночь с 23 на 24 октября с новостройки сильным ветром сдуло фасад. С торцевой стены обшивка слетела полностью, с первого по 10 этаж. Пользователи соцсетей уже прошлись с едкими замечаниями по качеству выполнения работ. По их словам, дому всего два года. Непогода принесла городу и другие разрушения, на которые обратили внимание пользователи соцсетей, однако им далеко до истории «раздетой» многоэтажки.

Торцевую стену полностью «раздело»

С этого ракурса кажется, что автомобилям здорово досталось

Но при ближайшем рассмотрении все оказывается не так страшно

Сложно сказать, сильно ли досталось этим автомобилям на Комсомольском

Снесенная ветром остановка на Южном

Не выдержало порывов и стекло в новом павильоне

Previous Next

Еще 23 октября на сайте ГУ МЧС России по Алтайскому краю появилось предупреждение о непогоде. Согласно данным синоптиков, усиления ветра до 27 м/с ночью 24 октября ждали только по южным районам края. По всему региону ветер должен был усилиться до 20 м/с ночью 25 октября. Однако непогода в Барнауле разыгралась уже в субботу, 23 октября. Судя по снимкам, опубликованным горожанами в соцсетях, ветер принес за собой немалые разрушения, ломая деревья, снося остановки и разбивая стекла. Однако апогеем всего этого стало обрушение фасада с торцевой стены дома № 34 «А» на улице Мусоргского в поселке Южном.

По словам очевидцев, обшивку снесло ночью с 23 на 24 октября. Торцевая стена дома оголилась на всем своем протяжении – с первого по 10 этаж. Жители дома возмущаются, акцентируя внимание на том, что постройку сдали всего два года назад. В объявлениях на сайте «Алтайского портала недвижимости» о данном доме действительно сказано, что его сдали в IV квартале 2018 года. Это одноподъездный дом в 10 этажей на 130 квартир. Каркас, согласно описанию, состоит из монолитных железобетонных колонн, стен лестнично-лифтового узла и монолитных безбалочных перекрытий. Наружные стены цоколя – монолитный железобетон, второго и последующих этажей – кладка толщиной 250 мм из кирпича на цементно-песчаном растворе. В качестве наружного утеплителя использовались пенополистирольные плиты с последующим устройством штукатурного фасада. Застройщиком выступала компания «Лира».

Комментаторы в различных барнаульских сообществах в Сети затеяли спор по поводу качества новостроек – как в данном конкретном случае, так и в общем. По их мнению, описанные выше технологии не совсем подходят для местных погодных условий, да и вообще могли быть реализованы с нарушениями в случае с домом на Мусоргского. «Извините но палок не было, что было — из того и построили», — резюмировал доминирующую среди подписчиков позицию Максим Балонский. Упавшие куски облицовки задели и стоящие рядом с домом автомобили, но никакого сострадания к владельцам машин комментаторы не выказали, заметив, что транспортные средства были припаркованы на то, что, по их мнению, когда-то было газоном.

Некоторые радовались тому, что ветром не сдуло весь дом целиком. К слову, сами жильцы в комментариях отмечают проблемы, которые уже проявились спустя всего два года с момента сдачи. «За месяц до этого на первом этаже нашего дома обрушилась плитка со стены. Но ее не починили, а просто сняли со всей площадки и лифтовой зоны и заштукатурили стены под водоэмульсионку в обход проектной документации», — указывают они.

Вместе с тем, в городе не обошлось и без других разрушений от непогоды. Например, вечером 23 октября пользователи обсуждали фотографию Павла Фомина, который заснял вылетевшее от ветра стекло на новом остановочном павильоне. При этом он заметил, что порывы на тот момент были не самыми сильными. На следующий день, 24 октября, все в том же Южном ветром унесло уже металлическую конструкцию остановочного павильона, чего, как полагают комментаторы, не случилось бы, если бы она была установлена качественно. Не обошлось и без сломанных ветром деревьев. Например, на Чудненко, 7 упавшее старое растение перегородило дорогу. Нельзя не отметить, что, судя по его состоянию, оно уже давно погибло. В то же время на проспекте Комсомольском, 91 рухнувшее дерево придавило припаркованные рядом автомобили. По фотографиям сложно сказать, насколько сильные повреждения получили авто.

Видео: Полина Санарова

Фото: cообщества «В курсе 22», «Инцидент Барнаул», Barnaul22

Строительство и подъем наружных стен

В предыдущих двух выпусках JLC я написал статьи, описывающие процессы привязки линий разметки для внешних стен («Линии разметки для внешних стен», апрель / 16) и разметки пластин для внешних стен («Макет для наружных стен» Обрамление », 16 мая). Пришло время построить эти стены.

Изготовление префреймов

Тим Улер в своей превосходной статье «Эффективное фрейминг» (16 марта) отметил, что «высококачественное создание рамы и производство происходит благодаря хорошей организации и планированию», и я не мог согласиться с большим согласием.Как и в случае с бригадой Тима, у нас есть иерархия бригад с одним «начальником бригады», или ведущим плотником, который отвечает за все. В нашей бригаде ведущий плотник работал с опытным ассистентом, занимавшимся версткой. После того, как макет был закончен, оба плотника немедленно подключились, чтобы помочь остальной бригаде завершить работы по изготовлению предварительного каркаса.

Этот основной список всех частей каркаса дома взят из планов. Рабочие используют этот список для составления собственных списков всех частей, за создание которых они несут ответственность.

Каждый член нашей команды имеет доступ к планам, но вместо того, чтобы работать непосредственно с несколькими наборами планов, мы предпочитаем составить общий список всех частей, которые необходимо построить. Затем каждый член экипажа копирует список всех частей, которые он делает. В списке указано количество и длина каждого элемента каркаса, который будет использоваться для строительства стен.

Все заголовки строятся до начала облицовки стен. Для стен размером 2×6 коллекторы изготавливаются из трех слоев двухслойного материала со слоем 1-дюймовой пены.Здесь член экипажа складирует материал перед тем, как склеить его.

Обычно все заголовки делает один человек. В отличие от наших коллег с Западного побережья, у которых есть доступ к более толстым материалам, таким как 6×8, мы изготавливаем наши коллекторы из наплавленных слоев в зависимости от толщины стенового каркаса. Для каркаса 2×6 коллекторы изготавливаются из трех слоев двухслойного материала и слоя твердой пенопластовой изоляции толщиной 1 дюйм. По мере сборки каждого заголовка член бригады записывает длину заголовка, складывает его с другими, имеющими такую ​​же длину, а затем вычеркивает его из своего списка.

Станция разделочной пилы позволяет быстро распиливать калеки и подоконники. Упор прикрепляется к столу станции для выполнения повторяющихся резов. По мере того, как каждый кусок разрезается по длине, на нем указывается размер и его название. Затем он складывается в стопку с другими совпадающими частями и вычеркивается из списка.

В другом месте строительной площадки другой член бригады режет пороги и наносит вред.Калека — это короткие гвоздики, которые при необходимости заполняют обрамление под подоконниками и над колпаками. У каждого оконного грубого проема есть подоконники и калеки своего размера, и в большинстве случаев в доме много окон одинакового размера. Член бригады, отвечающий за резку этих кусков, работает на станке по раскрою пилы, где он может использовать остановку для выполнения повторяющихся резов. Работая со списком, он разрезает, маркирует и складывает куски в стопки в соответствии с их длиной и функцией.

Обрезав домкраты (триммеры), член бригады прибивает их к шипам во всю длину.

Вырезаем все домкраты (триммеры) для оконных и дверных проемов. Они прибиваются к гвоздикам во всю длину, а затем укладываются друг на друга. Как правило, мы делаем всю сборную конструкцию, необходимую для предписывающих ветровых норм, во время сборки стен. Также предварительно собираем уголки. Мы делаем наши углы U-образными из трех уголков 2×6, с прибитыми к каждому концу обрезками 2×6, чтобы буква «U» была правильно разложена. Из-за большого количества пробежек в этом доме мы сделали в общей сложности 10 углов для стен первого этажа.Опоры перегородок L-образной формы также предварительно собираются и штабелируются.

Углы предварительно собраны в U-образной форме с прибитыми гвоздями кусками лома, чтобы ножки U-образной формы были раздвинуты, в то время как каркас стены прибивается вместе гвоздями.

В большинстве домов, которые мы строим, используются стенные шпильки, которые поставляются нашим поставщиком пиломатериалов на длину 92 5/8 дюйма. Такая длина делает внутренние стены подходящей высотой для двух листов гипсокартона без необходимости разрезать узкую полоску. Использование предварительно нарезанных шпилек не только экономит время, которое потребовалось бы для распиливания досок до нужной длины, но и избавляет от тонны отходов древесины.Исключением являются такие области, как гараж, где стены построены на стенке ствола, а не на обшитом настиле. Точная длина этих шипов определяется на месте, и их необходимо вырезать по индивидуальному заказу. Для таких шпилек вырезаем выкройку с прибитым на одном конце упором. Член бригады, отрезающий гвоздики, затем просто вставляет упор в конец ложи, рисует линию и отрезает доску нужной длины.

Шпильки для стен дома предварительно вырезаны от поставщика пиломатериалов.Но для таких помещений, как гараж, шипы нужно вырезать по индивидуальному заказу. Здесь член бригады использует шаблон с ограничителем на одном конце, чтобы разметить длину перед резкой. С учетом подъема и спуска, взятых из планов, лестницы строятся заранее и устанавливаются, когда будет завершено обрамление террасы. Прочные лестницы позволяют рабочим перемещаться между этажами во время строительства безопаснее и эффективнее.

Большинство возводимых нами домов многоэтажные и построены на глубоком заливном фундаменте подвала.Прочные и безопасные лестницы помогают строителям работать намного быстрее и эффективнее, поэтому обычно мы строим лестницу в рамках подготовительных работ. Даже если подрядчик потребовал изготовить индивидуальную лестницу, мы строим и устанавливаем временные лестницы, чтобы члены бригады могли быстро и безопасно перемещаться между уровнями. По плану легко определить подъем и спуск, и после того, как сделана узорная коса, плотник обычно может построить лестницу менее чем за полчаса.

Когда все детали каркаса сделаны, пора убрать прихватки, скреплявшие пары пластин.Нижняя пластина прикреплена к линии разметки, а концы установлены точно там, где они должны быть.

Сборка каркаса стены

К обеденному перерыву макет был готов, и большинство деталей были вырезаны и готовы к работе. В этот момент один из ведущих плотников начал возводить стены. Первые стены, которые мы выбираем для обрамления, — это те, которые доходят до края террасы — в данном случае передняя и задняя стены дома. Торцевые стены помещаются между этими стенами и возводятся после подъема первых стен.Фасад этого дома фактически состоял из трех стен, разделенных короткими переходами. Чтобы работать эффективно, мы собрали все три стены одновременно.

Обрабатывая сразу три стены в передней части дома, член экипажа устанавливает сборки король / домкрат там, где они идут вместе с жаткой нужного размера. Затем он спускается по стене, прибивая сборки король / валет к нижней пластине.

После удаления прихваток, которые скрепляли пластины во время разметки, мы выравниваем край нижней пластины по линии защелкивания, убедившись, что концы находятся на расстоянии 5 1/2 дюймов от линии разметки для пересекающейся стены (или даже с макет одной из изгородей).Прихватки удерживают пластину на месте, пока стена строится и поднимается. Затем нижние плиты прикрепляются к палубе каждые 3 фута или около того. Верхние пластины устанавливаются на деку на расстоянии больше, чем расстояние шипа, поэтому они не будут мешать во время сборки.

Роу Осборн Затем он запрыгивает на колоду и прибивает заголовки к шипам короля, прижав их к верху валетов. Дополнительные гвозди прикрепляют жатку к домкратам.

Первыми загруженными элементами обрамления являются комбинации стоек типа «король / домкрат», которые устанавливаются по бокам каждого проема в трех стенах.В зависимости от числа, написанного в проеме, человек, загружающий детали, также берет заголовок нужного размера и устанавливает его в проем. Работая по стенам, прибиваем шпильки к основанию. Затем коллекторы плотно прижимаются к месту, прибиваются к боковой части цапфы и также прикрепляются пальцами к домкрату.

Затем устанавливаются угловые узлы и подкладки перегородок вместе со стойками во всю длину.Снова член экипажа пробирается по стенам, прибивая все эти детали к нижней пластине. Когда все детали во всю длину прибиты к нижней пластине, член экипажа перетаскивает верхнюю пластину и прибивает ее к каркасу.

Далее идут углы, подпорки для перегородок и стойки во всю длину, и человек, выполняющий погрузку, берет их из соответствующих стопок и устанавливает их на место рядом с отметками разметки.Когда стены нагружены, он прибивает эти части к нижней пластине, работая от одного конца дома к другому. Прибив последний угол, он запрыгивает на палубу, прижимает верхние пластины к каждой из стен и прибивает их по одной.

Далее по оконным проемам распределяются калеки и подоконники. При каждом проеме одна из подоконников ставится напротив плиты, а раскладка калек переносится на подоконник.

На очереди калека и подоконники для оконных проемов.Один рамщик берет из стопки куски нужного размера и распределяет их по соответствующим отверстиям. Когда они устанавливаются в проемы, член экипажа размещает одну из двух подоконников напротив нижней плиты и переносит раскладку калек с нижней плиты на подоконник (14). Другой подоконник остается в проеме до установки.

С перенесенными макетами вначале прибиваются калеки к пластине днища, а затем к подоконнику.Второй подоконник прибивает поверх первого, чтобы завершить грубый проем окна. При необходимости нарезаются короткие калеки, чтобы заполнить обрамление между верхней пластиной и жаткой. Чтобы выровнять каркас стены, член бригады снимает диагональные измерения от угла к углу и регулирует стену до тех пор, пока эти размеры не будут точно совпадать.

К нижней пластине прибиты калеки.Затем, совместив калек с перенесенными линиями раскладки, прибиваем их к подоконнику. Второй подоконник завершает обрамление чернового проема. Высота стен этого дома была выбрана таким образом, чтобы между верхом коллектора и верхней пластиной также требовались короткие калеки. Эти короткие кусочки вырезаются из лома и прибиваются к месту на макете.

Квадратная рамка

После того, как каждая стена обрамлена, мы проверяем ее квадратность. Мы измеряем по диагонали от угла к углу и регулируем стену, перемещая верхнюю пластину (вместе с остальной частью каркаса) в одном или другом направлении.Для этого шага наши измерения должны быть абсолютно одинаковыми.

Гвозди, проходящие через жатку в палубу, удерживают квадрат стены, пока обшивка прибивается.

Когда стена идеально квадратная, мы проходим через оконную перегородку, чтобы удерживать стену на месте, пока ее обшивают. Для более коротких стен достаточно одной закрепки, но для более длинных стен мы можем закрепить ее в двух или трех местах. Эти прихватки необходимо убрать перед тем, как поднимать стены.

Последний каркас, устанавливаемый перед обшивкой, — это вторая верхняя пластина. Обратите внимание, что он удерживается шириной 2×6, чтобы прикрепить его к верхней плите соседней стены.

После создания квадрата каждой стены прибиваем вторую верхнюю пластину. Эта вторая пластина накладывается от стены на стену, чтобы связать стены вместе. В зависимости от конфигурации стены, мы либо удерживаем верхнюю пластину на ширине каркаса стены (в данном случае 5 1/2 дюймов), либо оставляем более длинную секцию, которая устанавливается позже и простирается над концом соседней стены. .

Этот дом был построен в районе с сильным ветром, и согласно планам обшивка должна быть установлена ​​вертикально для обеспечения прочности на сдвиг. В планах конкретное размещение листов фанеры. Как правило, планы требуют, чтобы полные листы перекрывали проемы, когда это возможно, и начинать по крайней мере один отсек для стоек от конца стены. Рваные полосы заполняют концы. Обычно мы доводим обшивку до верхнего края второй верхней пластины, если в планах не требуется иная стратегия. Если есть второй этаж, мы используем металлические ремни для перемычки обшивки между двумя этажами, чтобы обеспечить сопротивление поднятию.

Обшивка этого дома должна была быть установлена ​​в соответствии с разработанным планом с учетом сильного ветра. Здесь уголки листов фанеры приклеиваются к каркасу. После того, как оболочка прикреплена, врезной фрезерный станок с фрезой заподлицо с подшипниками вырезает грубые отверстия. Затем обшивка прибивается гвоздями по графику.

Укладываем панели обшивки на каркас стены по одной и прибиваем к каркасу гвоздями по углам. Когда вся обшивка приклеена на место, вырезаем проемы для окон. Мы обнаружили, что самый быстрый способ вырезать отверстия — это использовать торцевую коронку с направляющими для подшипников в фрезерном станке для тяжелых условий эксплуатации. Мы просто продеваем сверло в оболочку, а затем фрезеруем отверстие, позволяя подшипнику перемещаться по обрамлению чернового отверстия.

Когда прорезаны оконные и дверные проемы, идем назад и прибиваем обшивку.В соответствии с правилами защиты от сильных ветров, мы забиваем гвозди на 4 дюйма по центру для крепления по периметру (включая все отверстия) и на 6 дюймов по центру в поле. Обшивка должна расширяться вниз, чтобы покрывать каркас настила, когда стены стоят, поэтому мы обрезаем лишнюю обшивку по нижнему краю.

Поднимите и закрепите стены

Перед подъемом у нас есть настенные распорки и лазерный уровень. Последнее, что мы делаем перед подъемом стен, — это убираем гвозди, которые мы использовали, чтобы удерживать квадрат стены.Вы очень быстро узнаете, если что-то пропустили.

Скоординированные усилия экипажа позволяют быстро и легко поднимать большинство стен. Телескопический погрузчик можно использовать для подъема самых тяжелых стен.

Для большинства стен, которые мы строим, бригада из четырех человек обеспечивает достаточную подъемную силу, чтобы поднять их на место. Большинство стен достаточно легкие, чтобы вы могли вбить в пластину коготь молотка и приподнять ее, чтобы зацепиться за нее. Для более длинных и тяжелых стен мы подкладываем блоки под плиты, чтобы получить наилучшее стартовое сцепление.В редких случаях мы используем телескопический погрузчик, чтобы поднять большие тяжелые стены, например, высокую стену с фронтоном. Скоординированное усилие устанавливает стену в вертикальное положение всего за несколько секунд.

После того, как стены будут подняты, команда проверяет, чтобы нижняя плита была на уровне линии разметки, прежде чем прибивать ее к палубе. В основание каждой шпильки забивают по два гвоздя.

После того, как стена будет поднята, мы проверяем, находится ли нижняя пластина прямо на привязанной линии разметки. Если его нужно сдвинуть или выдвинуть, обычно достаточно убедительного постукивания кувалдой.В этот момент нижняя пластина прибивается к палубе двумя гвоздями у основания каждой стойки. (Некоторые бригады не так осторожны, когда забивают эти гвозди, и многие электрики или водопроводчики проклинают бригад по установке каркаса после того, как ударили гвоздь во время просверливания отверстия в пластине в середине отсека для гвоздей.)

Когда стены стоят, а нижняя пластина прибита к палубе, член экипажа удерживает стену устойчиво, пока прикреплены регулируемые распорки. Лазерный уровень на нижней пластине используется для измерения отвеса стены.

Пока один или два члена бригады держат стену в вертикальном положении, другие быстро прикрепляют скобы. Существует множество способов крепления стен, в том числе пружинные распорки и ножничные распорки с использованием древесины, имеющейся на месте. Мы предпочитаем использовать регулируемые металлические распорки от Proctor (proctorwalljacks.com), которые крепятся к верхней пластине и наклоняются назад к палубе. Приблизив стену к отвесу на глаз, прибиваем нижнюю часть распорки к каркасу пола. Затем мы устанавливаем лазерный уровень на нижнюю пластину и регулируем скобу, пока стена не станет абсолютно отвесной.Мы ставим по одной скобе каждые 4-6 футов.

Важно, чтобы распорки были прибиты к балкам пола (а не только к настилу) для максимальной прочности. Это легко сделать для стен, идущих перпендикулярно балкам. Если стена параллельна балкам, мы прибиваем обрезки размером 2 на 2 к двум балкам пола, а затем прикрепляем к ним нижнюю часть распорки.

Маленькие стены обшивают позже

Маленькие стены без отверстий не нужно строить и поднимать, как только что описанные стены.Обычно их проще построить на палубе рядом с их конечным местоположением. Затем один человек может поднять их и поставить на место. Небольшие стены в передней части дома помогают связать три беговых дорожки вместе. Имея только стойки и углы, эти стены соединяются и быстро встают на место.

Небольшие стены можно оформить без обшивки, поэтому они будут намного легче. Один человек может построить эти стены в ближайшем свободном пространстве на палубе, а затем сдвинуть стену на свое место.

Поскольку концы этих коротких стен заходят на соседние стены, их легче построить без обшивки.Позже член экипажа обходит дом, заполняя все недостающие места.

Чтобы прибить угловое пересечение между двумя стенами, всегда вбивают гвозди через последнюю стойку на стене и в угловой узел соседней стены. Мы стараемся, чтобы плоскость стены проходила равномерно через конец соседней стены, поэтому мы используем ногти на ногах, чтобы выровнять стойки в углу.

Специальная стратегия для гаража

К концу первого дня наша команда из четырех человек построила все стены, кроме одной.На следующий день большая часть команды отправилась на работу в гараж, в то время как один из членов команды закончил эту последнюю стену.

Из-за стенок ствола гаража нет плоского места, на котором можно было бы построить стену. Вместо этого бригада укладывает промежуточные доски, чтобы поддержать верхнюю плиту, и устанавливает нижнюю плиту на блоки рядом с грязевыми отливами.

Гараж представлял уникальную проблему, потому что стены располагались поверх стен ствола — не было плоской поверхности, на которой можно было бы построить стену. В таких случаях мы создаем временную опору для стены, устанавливая опорные доски поверх штабелей из двухэтажного лома.Верхняя плита лежит поверх этой опоры, а блоки на верхней части стенки ствола рядом с грязевиками поддерживают нижнюю плиту.

Чтобы скрепить стену гаража отвесом, 2 штанги прибивают вместе, чтобы сформировать длинную диагональную скобу, которая простирается до каркаса на другой стороне гаража.

Стена строится в той же последовательности: сначала выполняются сборки король / домкрат и полные стойки, а затем добавляются детали проема. Стена квадратная, обшита и приподнята, как и раньше, но на этот раз нет места для крепления металлических скоб.Вместо этого мы используем 2-х стороннюю подпорку для стены. Гараж на две машины был шире самого длинного каркаса, который у нас был, поэтому мы соединили две доски вместе, чтобы они охватили весь гараж по диагонали для распорки. При спокойном ветре одной распорки хватило, чтобы удерживать стену, пока не будут построены другие стены гаража, которые затем эффективно укрепили концы первой стены гаража.

Несущая стена

Несущая стена 2х4 посередине дома была последней стеной, которая была построена вместе с внешними стенами первого этажа.Для этой стены не потребовалось никакой обшивки, поэтому она была довольно легкой. Благодаря весовому коэффициенту эта стена может быть построена в любом месте, где есть достаточно места на палубе, а затем поднята и сдвинута до ее линии разметки. Как только он встанет на место, мы прибиваем нижнюю пластину и прибиваем концевую шпильку к пересекающейся стене.

Несущая стена не имеет обшивки, поэтому диагональная распорка прибивается из угла в угол, чтобы удерживать квадрат стены и отвес.

Мы укрепляем стену по отвесу, как и раньше, но на данный момент мы еще не выровняли несущую стену, чтобы ее концы были отвесными.Для этого мы сначала прикрепляем металлическую скобу к пересекающейся стене и втягиваем ее внутрь или наружу, пока она не станет отвесной. Это, в свою очередь, делает несущую стену квадратной, а конец стены отвесным. Затем прибиваем по диагонали 2-х, чтобы стена оставалась ровной и ровной.

С опытной бригадой кадрирования многие задачи выполняются одновременно, и члены бригады знают, что нужно перейти к следующему пункту в списке. Таким образом, пока два члена бригады работают на несущей стене, один член бригады прыгает, заполняя оставшуюся часть сдвоенной верхней плиты, а другой устанавливает секции обшивки, которые были оставлены во время строительства стены.У этого человека также есть задача найти гвозди, которые могли не попасть в цель, и отколоть их изнутри. Заблудшие гвозди не только опасны для людей, которые работают в отсеках для гвоздей, но они также являются сигналом инспектора о том, что обшивка может быть неправильно прибита в этом месте. Этот рамщик возвращается и повторно прибивает любые области, где гвозди пропущены, и следит за тем, чтобы каждая панель обшивки была полностью прибита гвоздями.

После завершения обрамления и обшивки стен бригада выпрямляет стены.Один человек смотрит вниз на верхнюю пластину, а другой поворачивает скобы, чтобы отрегулировать их до тех пор, пока она не станет идеально ровной.

Выравнивание стен

Последняя задача перед тем, как мы можем начать каркас второго этажа, — это выпрямление стен. Раньше мы создавали сложные струны и блоки, но у нас возникали проблемы из-за неровностей материала. Несмотря на все наши усилия, всегда были места, где стены не были полностью прямыми, и казалось, что струны всегда мешают, пока продолжается обрамление.Мы обнаружили, что лучше всего выровнять стену на глаз.

Вот где действительно сияют регулируемые подтяжки. Один из членов экипажа стоит на лестнице и смотрит вниз на край верхней пластины, а второй член экипажа буквально набирает номер в стенах, поворачивая регулировочный винт, чтобы выполнить микронастройки на каждой распорке (29). Установив распорки через каждые 4 фута, мы обычно можем очень быстро сделать большинство стен идеально ровными. В тех редких случаях, когда стена прогибается внутрь или наружу между скобами, мы либо перемещаем скобки в проблемные места, либо просто добавляем еще одну скобу.Эти распорки обычно остаются на месте до тех пор, пока не будет обрамлен настил второго этажа.

Фото Роу Осборн

Мэтью Андерсон — владелец Anderson Framing and Remodeling, строительной компании, базирующейся в Ист-Сандвиче, штат Массачусетс.

Постановление о прекращении чрезвычайного положения в отношении южной границы Соединенных Штатов и перенаправлении средств, направленных на строительство пограничной стены

ПРЕЗИДЕНТОМ СОЕДИНЕННЫХ ШТАТОВ АМЕРИКИ

ЗАЯВЛЕНИЕ

Как и любая нация, Соединенные Штаты имеют право и обязаны охранять свои границы и защищать свой народ от угроз.Но строительство массивной стены, охватывающей всю южную границу, не является серьезным политическим решением. Это пустая трата денег, отвлекающая внимание от реальных угроз безопасности нашей страны. Моя администрация привержена обеспечению того, чтобы в Соединенных Штатах была всеобъемлющая и гуманная иммиграционная система, которая соответствовала ценностям нашей страны. Во исполнение этого обязательства я определил, что объявление чрезвычайного положения в стране на нашей южной границе в Прокламации 9844 от 15 февраля 2019 г. (Объявление чрезвычайного положения в стране на южной границе Соединенных Штатов) было необоснованным.Политика моей администрации состоит в том, чтобы больше не перенаправлять доллары американских налогоплательщиков на строительство пограничной стены. Я также направляю тщательный анализ всех ресурсов, выделенных или перенаправленных на строительство южной пограничной стены.

СЕЙЧАС, ПОЭТОМУ, я, ДЖОЗЕФ Р. БИДЕН-МЛАДШИЙ, президент Соединенных Штатов Америки, властью, предоставленной мне Конституцией и законами Соединенных Штатов Америки, включая раздел 202 Закона о чрезвычайных ситуациях в стране ( 50 U.S.C.1601 et seq. ), настоящим заявляем, что чрезвычайное положение в стране, объявленное Прокламацией 9844 и продолжавшееся 13 февраля 2020 г. (85 Fed. Reg. 8715) и 15 января 2021 г., прекращается и что власти, упомянутые в этой прокламации, не будут больше не будет использоваться для строительства стены на южной границе. Настоящим дополнительно распоряжаюсь следующим:

Раздел 1. Пауза в строительстве и привлечение денежных средств. (a) Министр обороны и министр внутренней безопасности по согласованию с директором Управления управления и бюджета направляют соответствующим должностным лицам в своих соответствующих департаментах:

(i) приостановить работы по каждому строительному проекту на южной пограничной стене, насколько это разрешено законом, как можно скорее, но ни в коем случае не позднее, чем через семь дней с даты этого объявления, чтобы разрешить:

(A) оценка законности методов финансирования и заключения контрактов, использованных для строительства стены;

(B) оценка административных и договорных последствий прекращения строительства каждой стены; и

(C) завершение и реализация плана, разработанного в соответствии с разделом 2 настоящей декларации;

(ii) немедленно приостановить выплату денежных средств, связанных со строительством южной пограничной стены, в пределах, разрешенных законом; и

(iii) собрать подробную информацию обо всех контрактах на строительство южной пограничной стены, статусе завершения каждого проекта строительства стены и средствах, использованных для строительства стены с 15 февраля 2019 года, включая непосредственно ассигнованные средства и средства, взятые из Фонда конфискации казначейства ( 31 U.SC 9705 (g) (4) (B)), счет Министерства обороны США по запрещению наркотиков и деятельности по борьбе с наркотиками (10 USC 284) и счет Министерства обороны по военному строительству (в соответствии с чрезвычайными властями в 10 USC 2808 ( а) и 33 USC 2293 (а)).

(b) Пауза, указанная в подразделе (a) (i) данного раздела, применяется к проектам стен, финансируемым за счет перенаправленных средств, а также к проектам стен, финансируемым за счет прямых ассигнований. Министр обороны и министр внутренней безопасности могут сделать исключение из перерыва, однако, для срочных мер, необходимых для предотвращения непосредственных физических опасностей, или в тех случаях, когда требуется исключение для обеспечения того, чтобы средства, выделенные Конгрессом, соответствовали их предполагаемому назначению.

сек. 2. План перенаправления финансирования и повторного использования контрактов. Министр обороны и министр внутренней безопасности по согласованию с министром финансов, генеральным прокурором, директором Управления управления и бюджета и главами любых других соответствующих исполнительных департаментов и агентств, а также в консультации с Помощник президента по вопросам национальной безопасности должен разработать план перераспределения средств, касающихся южной пограничной стены, в зависимости от обстоятельств и в соответствии с применимым законодательством.Процесс разработки плана должен включать рассмотрение расторжения или перепрофилирования контрактов с частными подрядчиками, занимающимися строительством стен, при одновременном обеспечении расходования любых средств, которые Конгресс специально выделил на строительство стен, в соответствии с их назначенной целью. План должен быть разработан в течение 60 дней со дня настоящего объявления. После разработки плана министр обороны и министр внутренней безопасности должны предпринять все необходимые шаги для возобновления, изменения или прекращения проектов, а также для реализации плана иным образом.

сек. 3. Определение. В соответствии с Правительственным указом 13767 от 25 января 2017 г. (Улучшение безопасности границ и иммиграционного контроля) для целей данного заявления «стена» означает непрерывную физическую стену или другой аналогичный безопасный, непрерывный и непроходимый физический барьер.

сек. 4. Общие положения. (a) Ничто в этом заявлении не должно толковаться как ухудшающее или иным образом влияющее на:

(i) полномочия, предоставленные законом исполнительному департаменту или агентству, или их главе; или

(ii) функции директора Управления по управлению и бюджету, связанные с бюджетными, административными или законодательными предложениями.

(b) Это постановление должно выполняться в соответствии с действующим законодательством и при наличии ассигнований.

(c) Настоящее заявление не предназначено и не создает никаких прав или преимуществ, материальных или процессуальных, подлежащих принудительному исполнению по закону или по справедливости любой стороной против Соединенных Штатов, их департаментов, агентств или организаций, их должностных лиц, сотрудники, агенты или любое другое лицо.

В УДОСТОВЕРЕНИЕ ЧЕГО Я приложил руку к этому двадцатому дню января, в год Господа нашего две тысячи двадцать один и год Независимости Соединенных Штатов Америки двести сорок пятый.

ДЖОЗЕФ Р. БИДЕН-МЛАДШИЙ.

Байден клянется положить конец пограничной стене Трампа в случае избрания: NPR

Предполагаемый кандидат от Демократической партии Джо Байден, которого видели здесь, на мероприятии в рамках предвыборной кампании в июле, говорит, что не будет снести пограничную стену, созданную при администрации Трампа. Эндрю Кабальеро-Рейнольдс / AFP через Getty Images скрыть подпись

переключить подпись Эндрю Кабальеро-Рейнольдс / AFP через Getty Images

Предполагаемый кандидат от демократов Джо Байден, которого видели здесь на мероприятии в июле, говорит, что не будет снести пограничную стену, созданную во время администрации Трампа.

Эндрю Кабальеро-Рейнольдс / AFP через Getty Images

Предполагаемый кандидат от демократов Джо Байден говорит, что в случае избрания он не снесет части заграждения вдоль южной границы США, построенного во время администрации Трампа, но прекратит строительство.

«На территории моей администрации, № 1, больше не будет стены», — сказал он Лулу Гарсиа-Наварро NPR во время интервью журналистам из Национальной ассоциации чернокожих журналистов и Национальной ассоциации латиноамериканских журналистов.

«Я собираюсь удостовериться, что у нас есть охрана границ, но это будет основано на том, чтобы мы использовали высокотехнологичный потенциал, чтобы справиться с этим. И в портах въезда — вот где все плохое происходит «, — сказал бывший вице-президент во время виртуального интервью во вторник.

Байден взял на себя обязательство полностью прекратить конфискацию земель, что было более агрессивной позицией, чем президент Барак Обама, когда он вступил в должность после того, как президент Джордж Буш одобрил строительство пограничных ограждений на юго-западе страны.

«Конец. Стоп. Готово. Конец. Не собираюсь этого делать. Отменить судебные иски. Мы ушли. Мы не собираемся конфисковать землю», — сказал Байден Гарсиа-Наварро.

Обама руководил строительством забора вдоль южной границы после подписания Бушем Закона о безопасном заборе в 2006 году. Как сообщил Austin American-Statesman, Министерство внутренней безопасности построило 654 мили заборов на сумму 2,4 миллиарда долларов. Значительные участки частной земли были конфискованы федеральным правительством, чтобы расчистить место для заграждения.

Отмена тарифов в Китае

Что касается Китая, Байден сказал, что он отменит тарифы президента Трампа, и отверг предположение о том, что некоторые считают агрессивную позицию администрации Трампа в отношении Китая эффективной.

«Производство переживает рецессию. Сельское хозяйство потеряло миллиарды долларов, которые налогоплательщики должны были заплатить. Мы идем по неверному пути за Китаем», — сказал он.

«Китай ворует интеллектуальную собственность. Условия Китая, возможность вести бизнес в Китае в зависимости от того, владеете ли вы китайцами на 51% или нет, — этому нужно положить конец.

На вопрос о том, должен ли Китай выполнить какие-либо условия для отмены тарифов, Байден отклонился и сказал, что воспользуется многосторонним подходом, чтобы заставить Китай изменить свое поведение.

«Вопрос в том, как они будут вести себя надлежащим образом. должны заниматься с нами международной торговлей? Они должны играть по международным правилам, и мы сделали то, что обезоружились », — сказал он.

«Мы составляем 25% мировой экономики, но мы ткнули пальцем в глаза всем нашим союзникам.То, как Китай отреагирует, — это когда мы соберем весь остальной мир, который фактически участвует в открытой торговле, и убедимся, что мы в состоянии правильно вести себя с ВОЗ … Вот когда поведение Китая изменится . »

При прохождении когнитивного теста

Байден ощетинился, когда черный журналист CBS Эррол Барнетт спросил, проходил ли он когнитивный тест.« Нет, я не проходил тест. Какого черта я должен пройти тест? »- сказал Байден.Это все равно, что сказать вам, до того, как вы попали в эту программу, проходили ли вы тест на употребление кокаина или нет? Что вы думаете? Хм? Вы наркоман? »

В последние недели Трамп хвастался своим собственным тестом, который предназначен для выявления когнитивных нарушений, а не для измерения интеллекта человека. Он пытался сделать душевное состояние Байдена проблемой для избирателей. Через несколько недель после выборов Байдену исполняется 78 лет. Трампу 74 года. Либо он станет самым старым из вступивших в должность президента.

Байден не стал комментировать тактику Трампа, кроме того, что он с нетерпением ждет дебатов.»Ну, если он не может понять разницу между слоном и львом, я не знаю, о чем он, черт возьми, говорит … Я знаю, что ты пытаешься меня разозлить, но я имею в виду, что я так перспективны, чтобы иметь возможность сидеть с президентом или стоять с президентом и во время дебатов ».

NABJ-NAHJ / Errol Barnett YouTube

Руководство по строительству жилых домов для одной семьи

Руководство по строительству жилых домов для одной семьи — Каркас стен

СТЕНА


Быстрый указатель

Выдержки из Единого строительного кодекса 1994 г. TM, авторское право © 1994, включены в это руководство с разрешения издателя Международная конференция строителей.


п. 2318. Обрамление стен. Обрамление экстерьера и внутренние стены должны соответствовать положениям, указанным в разделе . 2326 , если не указан конкретный дизайн.

Стены из деревянных каркасов и несущие перегородки не должны выдерживать более двух этажей. и крышу, если анализ, удовлетворительный для официального представителя здания, не показывает что усадка деревянного каркаса не повлияет на конструкцию или любые сантехнические, электрические или механические системы или другое установленное оборудование в нем из-за чрезмерной усадки или дифференциальных движений, вызванных усадкой.Анализ также должен показать, что водосточная система с крыши и вышеупомянутое системы или оборудование не будут подвергаться неблагоприятному воздействию или, в качестве альтернативы, такие системы должны быть спроектированы с учетом дифференциальной усадки или движения.


Накладки на пороги

п. 2326,6. Фундаментные плиты или подоконники. Фонд плиты или подоконники, опирающиеся на бетонный или каменный фундамент, должны быть закреплены болтами. в соответствии с требованиями Раздел 1806.6.

п.1806,6. Фундаментные плиты или подоконники. Фундаментные плиты или пороги крепится к фундаменту или фундаментной стене болтами не менее чем на 1/2 стальные болты номинальным диаметром дюйма (13 мм), закрученные не менее 7 дюймов (178 мм). мм) в бетон или каменную кладку и на расстоянии не более 6 футов (1829 мм) отдельно. На каждую деталь должно приходиться не менее двух болтов, при этом один болт должен находиться в пределах 12 дюймов (305 мм) от каждого конца каждой детали. Гайка подходящего размера и шайба должна быть затянута на каждом болте к пластине.Фундаментные плиты и подоконники должны быть из древесины, указанной в п. 2317.4.

п. 2317,4. Плиты, пороги и шпалы. Весь фундамент плиты или подоконники и шпалы на бетонной или каменной плите, которая находится в прямом контакт с землей и подоконники, которые опираются на бетонный или каменный фундамент, должны быть обработаны из дерева или красного дерева фундамента, все с маркировкой или клеймом утвержденное агентство.

Дополнительные местные требования: плиты подоконника наружной стены, опирающиеся на бетон должен быть фундамент из красного дерева или пиломатериалов, обработанных под давлением, и должен быть номинальным 2 дюйма толщиной (2x материала) с их шириной как минимум равной ширине используемых шпилек.Стальные болты, используемые для крепления порога, должны быть не менее 10 дюймов в длину.


Стеновые шпильки

п. 2326.11.1. Размер, высота и интервал. Размер, высота и интервал шпилек должны соответствовать , таблица 23-I-R-3 , за исключением шпильки не должны располагаться на расстоянии более 16 дюймов (406 мм) по центру, или поддерживают больше, чем крышу и потолок, или превышают 8 футов (2438 мм) в высоту для наружных стен и несущих стен или 10 футов (3048 мм) для внутренних ненесущие стены.

п. 2326.11.2. Детали обрамления. Шпильки должны быть размещены с их широким размером, перпендикулярным стене. Не менее трех стойки должны быть установлены в каждом углу внешней стены.

ИСКЛЮЧЕНИЕ: В углах можно не устанавливать третью стойку за счет использования деревянных распорок или опорные планки из деревянной структурной панели толщиной 3/8 дюйма (9,5 мм), 3/8 дюйма (9,5 мм) ДСП типа 2-M, пиломатериалы толщиной 1 дюйм (25 мм) или другие одобренные устройства, которые будут служить адекватной основой для крепления облицовки материалы.Если речь идет о показателях огнестойкости или прочности на сдвиг, древесина проставки, опорные планки или другие устройства не должны использоваться, если специально одобрен для такого использования.
ТАБЛИЦА 23-I-R-3 — Размер, высота и расстояние между деревянными шпильками
Несущие стенки Стены ненесущие
Размер шпильки
(дюймы)
Поперечно
Без опоры
Высота шпильки (1)
Поддержка
Крыша и потолок Только
Поддержка
одного этажа,
крыши и потолка
Опора
Два этажа,
Крыша и потолок
Поперечно
Без опоры
Высота шпильки (1)
Интервал
(Ноги) Интервал в дюймах (Ноги) (Дюймы)
1.2 х 3 (2) 10 16
2. 2 х 4 10 24 16 14 24
3. 3 х 4 10 24 24 16 14 24
4.2 х 5 10 24 24 16 24
5. 2 х 6 10 24 24 16 20 24

(1) Указанная высота — это расстояние между размещенными точками боковой поддержки. перпендикулярно плоскости стены.Увеличение неподдерживаемой высоты разрешено, если это оправдано анализом.

(2) Не может использоваться в наружных стенах.


Верхние пластины

п. 2326.11.2. Детали обрамления (продолжение). Несущая и наружная стена шпильки должны быть закрыты двойными верхними пластинами, установленными для обеспечения перекрытия на углах и на пересечении с другими перегородками. Торцевые соединения в двойном верхние пластины должны иметь смещение не менее 48 дюймов (2438 мм).

ИСКЛЮЧЕНИЕ: Может использоваться одна верхняя пластина при условии, что пластина надежно закреплена на стыки, углы и пересекающиеся стены не менее чем на 3 дюйма на 6 дюймов (76 мм на 152 мм) на толщину 0,036 дюйма (0,90 мм) (калибр 20) оцинкованные сталь, которая прибивается к каждой стене или сегменту стены шестью гвоздями 8d или эквивалент, при условии, что стропила, балки или фермы центрируются над шпильки с допуском не более 1 дюйма (25 мм).

Если шпильки подшипника расположены с интервалом 24 дюйма (610 мм), а верхние пластины меньше двух размером 2 на 6 дюймов (51 мм на 152 мм) или двух размером 3 на 4 дюйма (76 мм на 102 мм), а также когда перекрытие перекрытия, фермы перекрытия или крыша фермы, которые они поддерживают, расположены с интервалами более 16 дюймов (406 мм), такие балки или фермы должны нести в пределах 5 дюймов (127 мм) стойки под или должна быть установлена ​​третья пластина.

Внутренние ненесущие стены могут быть закрыты одинарной верхней пластиной. обеспечить перекрытие по углам и на пересечении с другими стенами и перегородки. Пластина должна быть непрерывно связана в местах стыков твердой блокировкой. не менее 16 дюймов (406 мм) в длину и равный по размеру пластине или Металлические стяжки размером 1/8 на 1 1/2 дюйма (3,2 мм на 38 мм) со стыками крепится двумя гвоздями 16d с каждой стороны стыка.

Шпильки должны полностью опираться на пластину или порог не менее 2 дюймов (51 мм) толщиной не меньше, чем у стеновых стоек.


Распорка стены

п. 2326.11.3. Подтяжка. Связанные стенные линии должны состоять из стеновые панели, соответствующие требованиям по расположению, типу и количеству распорки, указанные в , таблица 23-I-W , и находятся на одной линии или со смещением от каждого другое — не более чем на 4 фута (1219 мм). Стеновые панели с подкосами должны начинаться с не более 8 футов (2438 мм) от каждого конца укрепленной линии стены. Все в скобках стеновые панели должны быть четко обозначены на планах.Строительство подкосных стеновые панели должны быть одним из следующих способов:

  1. Номинальные диагональные скобы размером 1 дюйм на 4 дюйма (25 мм на 102 мм) позволяют в верхнюю и нижнюю пластины и промежуточные шпильки, расположенные под углом, не более 60 градусов или менее 45 градусов от горизонтали и прикреплены к обрамлению в соответствии с Таблица 23-I-Q.
  2. Деревянные доски с минимальной толщиной 5/8 дюйма (16 мм) по диагонали. на шпильках, расположенных не более 24 дюймов (610 мм) по центру.
  3. Обшивка деревянными конструкционными панелями толщиной не менее 5/16 дюйма (7,9 мм) для шага шпилек 16 дюймов (406 мм) и не менее 3/8 дюйма (9,5 дюйма). мм) для шага шпилек 24 дюйма (610 мм) в соответствии с , раздел 2315 и Таблица 23-I-P.
  4. Обшивка ДВП панели размером 4 на 8 футов (1219 мм на 2438 мм) не менее толщиной менее 1/2 дюйма (13 мм), нанесенная вертикально на шпильки, расстояние между которыми не превышает 16 дюймов (406 мм) по центру при установке в соответствии с , раздел 2315 и Таблица 23-I-P.
  5. Гипсокартон [обшивка, толщиной 1/2 дюйма (13 мм) и шириной 4 фута (1219 мм), стеновая плита или шпонированная основа] на стойках, расстояние между которыми не превышает 24 дюймов (610 мм) на по центру и прибит на 7 дюймов (178 мм) по центру гвоздями в соответствии с требованиями Таблица 25-I.
  6. Стеновые панели обшивки из ДСП, если они установлены в соответствии с таблицей . 23-И-Н-2.
  7. Штукатурка из портландцемента (штукатурка) на шпильках с шагом 16 дюймов (406 мм) по центру установлен в соответствии с таблицей 25-I .
  8. Сайдинг ДВП при установке в соответствии с п. 2320.6 и Таблица 23-I-O.

Для методов 2, 3, 4, 6, 7 и 8 каждая стеновая панель с подкосами должна быть не менее 48 дюймов (1219 мм) в длину, покрывая три области стойки, где стойки 16 дюймов (406 мм) друг от друга и покрывают два пространства для стоек, где стойки расположены на расстоянии 24 дюйма (610 мм) друг от друга.

Для метода 5 каждая стеновая панель с подкосами должна быть не менее 96 дюймов (2438 мм). в длину при нанесении на одну сторону стеновой панели со связями и 48 дюймов (1219 мм) при нанесении на обе стороны.

Все вертикальные стыки обшивки панели должны проходить через стойки. По горизонтали стыки должны происходить по блокировке, равной размеру шипа, за исключением случаев, когда Отказ от требований к установке для конкретных материалов оболочки.

Подошвы стеновых панелей с подкосами должны быть прибиты гвоздями к каркасу пола и верху. пластины должны быть соединены с каркасом выше в соответствии с таблицей . 23-I-Q. Подоконники должны быть прикреплены болтами к фундаменту или плите в соответствии с с Раздел 1806.6. Где балки перпендикулярны укрепленной стене линиями выше, блокировка должна быть предусмотрена под и на одной линии с фигурными скобками. стеновые панели.

п. 2326.11.4. Альтернативные подкрепленные стеновые панели. Панель стеновая любая армированная требуется в соответствии с разделом Раздел 2326.11.3 может быть заменен другим стеновая панель построена в соответствии со следующим:

1. В одноэтажных зданиях длина каждой панели должна быть не менее более 2 футов 8 дюймов (813 мм) и высотой не более 10 футов (3048 мм). мм).Каждая панель должна иметь оболочку с одной стороны минимальной толщиной 3/8 дюйма. Обшивка из фанеры (9,5 мм), прибиваемая обычными гвоздями 8d или оцинкованными коробчатыми гвоздями в соответствии с таблицей 23-I-Q и заблокированы по всем краям фанеры. Два анкерных болта, установленные в соответствии с раздел 1806.6 , должны на каждой панели. Анкерные болты должны быть размещены в четверти панели. точки. Каждая торцевая стойка панели должна иметь крепежное устройство, прикрепленное к фундамент, способный обеспечить утвержденную грузоподъемность не менее чем 1800 фунтов (816.5 кг). Устройство крепления должно быть установлено в в соответствии с рекомендациями производителя. Панели должны поддерживаться непосредственно на фундаменте или на каркасе пола, опирающемся непосредственно на фундамент который является непрерывным по всей длине укрепленной линии стены. Этот фундамент должен быть усилен не менее чем одним деформированным стержнем № 4 Верх и низ.

2. В первом этаже двухэтажного дома каждая подкрепленная стеновая панель должны соответствовать разделу 2326.11.4, поз. 1, , за исключением того, что Обшивка из фанеры должна быть предусмотрена с обеих сторон, три анкерных болта должен быть размещен в одной пятой точке, а подъемная способность стяжного устройства не должно быть менее 3000 фунтов (1360,8 кг).


Калечащие стены

п. 2326.11.5. Калечащие стены. Фундамент стены каркасовый должен быть каркасным. шпилек размером не меньше, чем указанные выше, с минимальной длиной 14 дюймов (356 мм), или должен быть обрамлен сплошной блокировкой.При превышении 4 фута (1219 мм) высотой, такие стены должны быть обрамлены стойками, имеющими размер необходим для дополнительной истории.

Такие стены, высота стоек которых превышает 14 дюймов (356 мм), считаются. быть стенами первого этажа с целью определения необходимых связей от Раздел 2326.11.3. Обшивка массивных блоков или структурных деревянных панелей может использоваться для закрепления поврежденных стен с высотой стоек 14 дюймов (356 мм) или меньше.

Расстояние между граничными гвоздями для требуемого крепления стен не должно превышать 6 дюймов (152 мм) по центру вдоль фундаментной плиты и верхней плиты калечащая стена.Размер гвоздей, расстояние между гвоздями для забивания гвоздей и другие ограничения. требования к ограждению гвоздей должны соответствовать требованиям в других частях кодекса. для конкретных используемых крепежных материалов.


Заголовки настенные

п. 2326.11.6. Заголовки. Заголовки и перемычки должны соответствовать требования, изложенные в этом параграфе и вместе с их подтверждающими системы должны быть спроектированы так, чтобы выдерживать нагрузки, указанные в кодексе. Все в несущих стенах должны быть предусмотрены отверстия шириной 4 фута (1219 мм) или менее. с коллектором, состоящим из двух кусков бруса размером 2 дюйма (51 мм) размещены на краю и надежно скреплены между собой или 4-дюймовые (102 мм) пиломатериалы из эквивалентное сечение.Все отверстия шириной более 4 футов (1219 мм) должны иметь заглушки или перемычки. Каждый конец перемычки или колпака должен иметь длину подшипника не менее 1 1/2 дюйма (38 мм) на полную ширина перемычки.


Фанерные диафрагмы

Гвозди для оболочки диафрагмы или другие одобренные соединители для оболочки должны быть ведомый заподлицо, но не должен разрушать поверхность оболочки.

Гвозди должны быть размещены на расстоянии не менее 3/8 дюйма от края панели. разнесены не более чем на 6 дюймов по центру вдоль краевых опор панели и должны быть прочно вбиты в элементы каркаса.

Фанерные диафрагмы и стенки, работающие на сдвиг, должны быть выполнены из листов фанеры. не менее 4 ‘x 8’, за исключением границ и изменений в обрамлении, где минимум размер листа должен составлять 24 дюйма, если все края листов меньшего размера не поддерживаются рамочными элементами или блокировкой.

По краям всех листов должны быть предусмотрены элементы каркаса или блокировки. в стенах сдвига.


Детали каркаса стены

п. 2326.11.7. Трубы в стенах. Стержневые перегородки, содержащие водопроводные, отопительные или другие трубы должны быть обрамлены таким образом, а балки под ними с таким расстоянием, чтобы обеспечить надлежащий зазор для трубопровода. Где перегородка такие трубы проходят параллельно балкам пола, балки под такие перегородки должны быть удвоены и разнесены, чтобы обеспечить прохождение таких труб. и будут соединены мостом. Где размещаются водопроводные, отопительные или другие трубы или частично в перегородке, что требует разрезания подошв или пластин, металлическая стяжка не менее 0.058 дюймов (1,47 мм) (оцинкованный калибр 16) и Ширина 1 1/2 дюйма (38 мм) должна быть прикреплена к каждой пластине поперек и к каждой сторона проема не менее шести гвоздей 16d.

п. 2326.11.8. Мостовое соединение. Если не покрыта внутренней частью или наружные настенные покрытия или обшивка, отвечающие минимальным требованиям этого кодекса, все каркасные перегородки или стены со стойками, имеющими отношение высоты к наименьшей толщине более 50 должно иметь перемычку не менее толщиной более 2 дюймов (51 мм) и такой же ширины, как и установленные шпильки плотно и прибита к нему, чтобы обеспечить адекватную боковую поддержку.

п. 2326.11.9. Резка и надрез. В наружных стенах и несущих перегородок, любые деревянные стойки можно разрезать или надрезать на глубину, не превышающую превышает 25 процентов его ширины. Нарезка или надрезание шпилек на глубину не более 40 процентов ширины шпильки допускается в ненесущих перегородки не выдерживают никаких нагрузок, кроме веса перегородки.

п. 2326.11.10. Скучно дыры. Отверстие не больше диаметр более 40 процентов ширины стойки можно просверлить в любой деревянной стойке.Просверленные отверстия не превышают 60 процентов ширины шпильки. в ненесущих перегородках или в любой стене, где каждая просверленная шпилька удваивается, при условии, что таким образом просверлены не более двух последовательных сдвоенных шпилек.


Пожарная сигнализация

Противопожарная защита требуется на всех каркасных стенах на уровне потолка и пола. Расстояние по вертикали между блокировками не должно превышать 10 футов. Блокировка требуется между стойками вдоль и в соответствии с пролетом косоура лестницы в боковинах лестничных клеток.Отверстия для труб, проходящие от уровня пола до другой или в чердаке отверстие должно быть заполнено негорючими материал, такой как стекловолокно, на линии стеновых панелей.

Противопожарные упоры должны быть минимум в 2 раза больше номинальной толщины, две толщины Пиломатериал номиналом 1 дюйм со сломанными стыками внахлест, фанера 23/32 с подкладками с фанерой 23/32, одна толщина 3/4 дюйма Тип 2-х часовой ДСП с стыки на 3/4 дюйма ДСП Тип 2-М, гипсокартон, минеральная вата, или другой негорючий материал, надежно закрепленный на месте.


Общие строительные термины и значения

ОБЩИЕ УСЛОВИЯ, ПРИМЕНЯЕМЫЕ ИНЖЕНЕРАМИ В СТРОИТЕЛЬНОЙ ПРОМЫШЛЕННОСТИ

Следующий глоссарий предназначен для того, чтобы помочь людям понять общие термины, используемые инженерами в строительной отрасли.

СПЛАВ — результат смешивания двух или более металлов
АЛЮМИНИРОВАНИЕ — обработка алюминием для уменьшения коррозии при высоких температурах
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ — температура окружающего воздуха

BASEPLATE — пластина заземления (основание), используемая в качестве фундамента
BATTEN — тонкая панель из твердого материала, обычно используемая в строительстве для структурной опоры или косметического внешнего вида
BAY — ширина расстояния между двумя колоннами
БАЛКА — создает фундамент для поддержки больших конструкций
БАЛКА (НЕПРЕРЫВНАЯ) — неразрезная балка опирается на несколько опор по прямой
БАЛКА (ПРОСТАЯ) — простые балки поддерживаются только на каждом конце
ОДЕЯЛО ИЗОЛЯЦИОННОЕ — рулонный лист теплоизоляции; возможно на бумажной основе с пароизоляцией
ЗАКЛЕПКА — заклепки, которые может прикреплять один рабочий с одной стороны
BOCA — спецификации, стандарты и техническая информация для инженеров; Администраторы строительного кодекса
КРОНШТЕЙН — конструкция в форме буквы L, одна рука поддерживает полку, а другая рука прикреплена к поверхности
МОСТ — распорки, предназначенные для удержания пола или крыши на месте
BUR (BUILT-UP -ROOF) — аббревиатура от «Built Up Roofing system», известная своей долговечностью и предлагающая выбор горячего или холодного применения

КАМЕРА — употребляется как глагол: кривая или изменение направления; существительное: небольшая дуга изгиба, идущего вверх
УГОЛ ЗАЖИМА — угловой элемент в виде коротких полос, используемый на элементах конструкции для защиты под прямым углом
ЗАКРЫТИЕ ПОЛОСЫ — эластичный материал, закрывающий зазоры на краях крыши; закрывающие полосы предназначены для предотвращения попадания дождя, птиц и насекомых в щели, а также для предотвращения ветра и проблем, которые могут возникнуть из-за погодных условий. или декоративная опора
СЖАТИЕ — уменьшение большого объекта путем сжатия
КОНЦЕНТРИРОВАННЫЕ НАГРУЗКИ — сила, которая незначительна, потому что она приложена к небольшому участку
КОНДЕНСАЦИЯ — переход от жидкого к твердому или от газообразного к жидкому ; сделать более концентрированным
CURB — ограничить или ограничить

МЕРТВЫЕ НАГРУЗКИ — постоянный вес конструкции в результате веса конструкции и приспособлений
ПРОГНОЗ — смещение элемента, находящегося под нагрузкой
ТОЧКА РОСЫ — температура, при которой воздух превращается в капли воды
ТЯЖЕСТЬ — способность материала принимать другую форму путем растяжения

EAVE — Обычно используется во множественном числе; карниз — это свисающий нижний край наклонной крыши
ЭЛАСТИЧНОСТЬ — величина, на которую объект может растянуться, сохраняя свой первоначальный размер и форму
ТИСНЕНИЕ — тиснение обычно используется для листового металла.Этот процесс поднимает конструкции в листовом металле, вызывая выпуклость, чтобы образовать определенные узоры конструкции
РАСШИРИТЕЛЬНОЕ СОЕДИНЕНИЕ — соединение, которое допускает движение, поглощает вибрацию или нагревание и охлаждение, вызывающее структурные повреждения

FACTORY MUTUAL ENGINEERING & RESEARCH CORP (FM) — компания по страхованию имущества, также известная как «FM Global». Страховщик классифицирует конструкцию крыши по пожаробезопасности и ветроустойчивости
FASCIA — плоская широкая поверхность на внешнем краю здания между крышей и потолком
ФЛАНЕЦ — край или кромка, которые делают объект более прочным, чтобы удерживать его I место или место, где он прикреплен к другому объекту
МИГАЕТ — использование таких материалов, как листовой металл, для покрытия стыков и углов для защиты от протечек
ФУНДАМЕНТ — опора или надежный фундамент
ФУНДАМЕНТ — опора основания конструкции

GABLE — часть крыши в форме треугольника, которая соединяет края ската крыши
GAGE ​​ — (также пишется GAUGE ) — устройство для измерения размера, формы или толщины металлического объекта
GALVANIZED — покрытие тонким слоем цинка, чтобы сделать металл более стойким и прочным. опора меньших балок
GIRT — большая тяжелая балка, соединяющая колонны, поддерживающие раму

ЖЕСТКОСТЬ — устойчивость к изменениям формы при приложении силы
HAUNCH — каждая сторона арки
ЖЕСТКОСТЬ — горизонтальная балка, поддерживающая окна или двери

ICBO — единый строительный кодекс; Международная конференция строителей
УДАР — когда два объекта сталкиваются, столкновение называется ударом
НАКЛОН — не горизонтальный или вертикальный; уклон
ВНУТРЕННИЙ желоб — Также называется «встроенным» желобом; дренажная система, построенная вдоль линии крыши, которую трудно увидеть

JAMBS — поддерживают облицовку оконного или дверного проема по бокам и сверху рамы
JOISTS — доски размещаются горизонтально для создания прочного пола

КИП — обозначение единицы измерения, равной 1000 фунтам; килопунт.Термин — это комбинация слов килограмм и фунт; используется для измерения инженерных нагрузок
КОЛЕННЫЙ ДЕРЖАТЕЛЬ — диагональный раскос, который поддерживает балку или ферму, обеспечивая большую жесткость каркаса здания

LINER — покрытие, которое защищает шпильки, изоляцию и другие внутренние части
НАГРУЗКИ — переменные нагрузки, противоположные статической нагрузке, нестабильны и обычно подвижны

MANSARD — крыша, имеющая наклон со всех четырех сторон
MEMBRANE — говоря простыми словами, это очень гибкий и тонкий слой материала, который отделяет одни области от других, используется в качестве фильтра или другого разделителя
MIL — единица длины, которая обычно используется для измерения диаметра или толщины проволоки или материалов, продаваемых в листах.В большинстве случаев, чем толще материал, тем лучше качество.
МОДУЛЬ УПРУГОСТИ — измеряет жесткость, которую материал может поддерживать под давлением перед изменением или деформацией
МОМЕНТ — обычно называемый крутящим моментом, который представляет собой крутящую силу, которая поворачивает предмет
МОМЕНТ ИНЕРЦИИ — измеряет сопротивление изменению скорости вращения объекта

МАСЛЯНЫЕ КОНСЕРВЫ — неравномерная деформация или волнистость металла

PARAPET — защитная стена, выступающая над крышей и выступающая из исходной конструкции
PERM — Узел пропускаемого водяного пара
PIER — любая группа строительного материала, поддерживающая колонну
PILASTER — мелкая, прямоугольный элемент, слегка выступающий из стены.Известно, что у этой детали есть основание и капитель, которые выглядят как формация колонны
ПОЛЮС — Колонна или столб, поддерживаемый обоими бетоном у основания
POST — поддерживающая или декоративная колонна, такая как колонна
PURLIN — элементы, которые лежат горизонтально и проходят между стропилами. Из них делают балки, поддерживающие крышу

.

РАФТЕРЫ — наклонная балка, поддерживающая крышу или прогоны
ГРАБЛИ — на двускатной раме грабли — это внешняя отделка и отделка на пересечении крыши и торцевой стены
РЕАКЦИИ — Силы, развиваемые при ограниченный конец или соединение в качестве реакции на сопротивление приложенным нагрузкам на конструкцию
АРМИРУЮЩАЯ СТАЛЬ — Стальные стержни, добавленные в бетонную смесь для увеличения ее прочности на растяжение
ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ — Отношение текущей насыщенности водяным паром к общему количеству воды паронасыщение в паровоздушной смеси.
RETROFIT — установка новой крыши или стен поверх существующей конструкции с поврежденными стенами или крышей
RIB — металлическая панель с частью, приподнятой для жесткой или структурной перемычки
RIDGE — Пересечение на вершине фермы, где две плоскости крыши соединяются вместе
ОБРАТНОЕ ПОКРЫТИЕ — Покрытие, при котором валик аппликатора вращается в направлении, противоположном направлению движения металлической полосы
ЖЕСТКОЕ СОЕДИНЕНИЕ — неподвижная опора, способная передавать силы и моменты через соединение
ЖЕСТКАЯ РАМА — конструкция собрана таким образом, что соединения жестко фиксируются, передавая момент и уменьшая момент в других частях рамы
ФОРМОВКА ВАЛКА — Машины, способные формовать листовой металл путем последовательной деформации вокруг различных роликов
ШАГ КРЫШИ — Угол между плоскость крыши и горизонт, указывающий на крутизну крыши

SAG ROD — стержни, используемые на крыше для предотвращения провисания стальной балки, используемой в качестве прогона или балки.
СЭНДВИЧ-ПАНЕЛЬ — Панель в сборе, используемая в качестве покрытия.Он состоит из изоляционного материала сердечника с внутренней и внешней металлической обшивкой
ШВ — пересечение двух отдельных листов
СДВИГ — Когда болт срезается, он ломается. Разрыв известен как разрезание.
SILL — Балка, которая поддерживает и фиксирует стойки, двери и окна и обычно расположена вдоль нижней поверхности
ЮБИЛЬНЫЕ ДОСКИ — Короткие панели, используемые в качестве покрытия вдоль основания стена, также известная как плинтус
SOFFIT — нижняя часть архитектурного элемента, такого как свод, арка, потолок или балка
ПРОЛЕТ — расстояние между опорами в конструктивном элементе
SPANGLE — Результат неограниченного рост кристаллов цинка при нормальном затвердевании
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — описание того, как должен быть построен компонент, включая расчетные нагрузки, материалы и методы изготовления
SPLICE — Продольное соединение между частями неразрезного элемента
КВАДРАТЫ — Кровельные материалы размером 100 квадратных футов
СТОЙЧИВЫЙ ШВ — листы из легкого металла, устойчивые к коррозии. цинковый материал в качестве внешнего слоя крыши
STRUT — опора, которая проходит по длине двух компонентов, разделяя другие компоненты
STUDS — Стеновая шпилька используется в строительстве в качестве опоры для настенного покрытия.Шпильки обычно используются для поддержки вертикальных нагрузок.
КАРКАС — Легкие фермы, используемые во второстепенных конструктивных системах.

ПРОЧНОСТЬ НА РАЗРЫВ — максимальное давление, которое может выдержать элемент, из-за сил растяжения, действующих по площади поперечного сечения элемента.
НАПРЯЖЕНИЕ — тянущая сила, прилагаемая твердым объектом к другому объекту. Напряжение — это давление между двумя объектами. Один из объектов может растягиваться под давлением
TIE — Сила, действующая противоположно сжатию, или отталкивающая от центра масс элемента
НАПРЯЖЕНИЕ — Сила, действующая противоположно сжатию или оттягивающая от центра массы члена.
ТЕПЛОПРОВОДНОСТЬ (K) — свойство материала, которое на базовом уровне позволяет поток тепла через материал
ФЕРМА — структурный компонент, образованный одним треугольником или серией треугольников, наиболее полезных и востребованных. эффективен на крышах или мостах.

РАВНОМЕРНАЯ НАГРУЗКА — нагрузка равномерно распределена по конструкции

ДОЛИНА ВОДОСТОЧНАЯ — желоб с уклоном в пересечение двух сторон крыши

СТЕНА, ПОДШИПНИК — стена, способная выдержать собственный вес и нагрузку
СТЕНА, БЕЗ ПОДШИПНИКА — стена, не выдерживающая собственного веса и нагрузки
WASH COAT — тонкий, почти прозрачный герметик
WEB — металлический лист, который соединяет более тяжелые части конструктивного элемента, такие как фланцы или ребра.
WINDLOAD — сильные погодные условия воздействуют на конструкцию
WIND UPLIFT — сила ветра, с которой конструкция может справиться; обычно относительно того, насколько устойчива крыша от ветра

ТОЧКА УХОДА — точка напряжения, которая указывает место, где эластичный материал теряет свои упругие свойства и становится постоянно затвердевшим

Глоссарий строительных терминов | BRANZ Поддерживая мой дом

Глоссарий строительных терминов | BRANZ Поддержание моего дома

Ниже мы объясняем термины, используемые на веб-сайте «Обслуживание дома».

Глоссарий

Приемлемое решение
Согласно Закону о строительстве 2004 года приемлемым решением является строительное решение, которое принимается как соответствующее Строительным нормам. покатая крыша, как у нижнего края дымохода; или планка, которая отводит воду с вертикальной поверхности в желоб
Architrave
Молдинг, используемый в качестве обрамления дверного или оконного проема, чтобы закрыть зазор между стеной и столярными изделиями
Arrised
Острое пересечение двух поверхностей (например, лицо куска дерева).Ослабленный край — это тот, который был слегка закруглен
Ар-деко
Стиль жилья 1930-х годов, часто связанный с парапетами, плоскими крышами и штукатуркой для внешней облицовки
Асбест
Волокнистый минерал, использовавшийся много лет назад в облицовка крыш и стен, изоляция труб, полы и фактурные потолки. При вдыхании волокна асбеста могут вызвать смертельные заболевания. Работа по удалению асбеста строго регламентирована.
Балясина
Вертикальная опора для перил лестницы или перил на краю балкона или веранды.Балясины обычно деревянные
Балюстрада
Поручни и балясины у лестницы или на краю балкона или веранды
Доска для баржи
Плоская доска на краю двускатной крыши, иногда имеющая форму или декорированную
Рейка
Кусок пиломатериалов или обрезных пиломатериалов прямоугольного сечения, как правило, толщиной от 20 до 40 мм и шириной от 25 до 75 мм
BCA
Орган по разрешению строительства; организация, уполномоченная выдавать разрешения на строительство, инспектировать строительство и подтверждать завершение строительных работ.Все территориальные и региональные органы власти (местные советы) аккредитованы в качестве органов разрешения на строительство.
Балка
Элемент конструкции, поддерживаемый в двух или более точках. Открытые балки иногда используются в качестве декоративных элементов и не обязательно должны выполнять конструктивную или несущую способность
Несущий элемент
Балка, опирающаяся на опорные стойки, фундаментные стены, сваи или опоры и несущие балки, опорные стойки или каркас чернового пола
Фаска
Угол, который не является прямым углом
Скошенная часть
Навесные доски, сужающиеся к тонкому верхнему краю
Сверло
Насекомые-бурильщики на стадии личинки, проникающие в древесину
Нижняя пластина
Плита, отличная от стеновой, помещенная под нижний конец стоек
Закон о строительстве 2004 г.
Законодательство, регулирующее строительные работы в Новой Зеландии
Строительный кодекс
Положения к Закону о строительстве, которые предписывают минимальные эксплуатационные характеристики, которые должны выполняться при строительных работах встретиться.Соблюдение Строительного кодекса является обязательным в той мере, в какой это требуется Законом о строительстве
Согласие на строительство
Разрешение органа по разрешению строительства на проведение строительных работ
Бунгало
Стиль жилья, взятый из западного побережья США и Канада, часто с деревянной обшивкой и более низкой крышей, чем у виллы. Бунгало было самым распространенным стилем домов, построенных в Новой Зеландии с конца Первой мировой войны до Великой депрессии в 1930-е годы
Кулачок
Деталь механической связи, которая вращается или сдвигается
Консоль
Элемент фиксируется на один конец и без опоры на другом
Створка
Боковая створка
CCA
Средство для защиты древесины, содержащее медь, хром и мышьяк
Карниз
Декоративная деревянная или гипсовая лепнина вдоль стыка между стеной и потолком
Купирование
Кривизна по ширине доски или доски
Прогиб
Степень смещения элемента конструкции под нагрузкой
Расслоение
Разделение на слои
Двойное развешивание
Открывающиеся окна вертикально, иногда также называемые створчатыми окнами , где каждое створчатое окно смещено грузом в обрамлении окна
DPM
Влагонепроницаемая мембрана
Барабан
Звучит как барабан; часто применяется для штукатурки или бетона.
Dwang
Короткий кусок бруса, плотно закрепленный между вертикальными стойками в каркасе стены.Также называется noggin
E2 / AS1
Приемлемое решение согласно Строительным нормам и правилам; покрывает водонепроницаемость ограждающей конструкции здания
Карниз
Нижняя часть крыши, выступающая за поверхность стены
Выцветание
Кристаллизация водорастворимых солей на поверхности кладки по мере испарения с нее влаги
Облицовка
Без формы или фасонная отделка, такая как архитрав, применяемая к проемам и углам здания
Фасция
Доска, которая проходит по краю крыши у карниза.Водосточный желоб обычно прикрепляется к лицевой панели
Фланец
Выступающий плоский обод, воротник или ребро на объекте, чтобы укрепить его или прикрепить к чему-либо
Гидроизоляция
Оцинкованная сталь или другой непроницаемый материал, используемый в частях
Оцинкованный
Тонкий слой цинка на железном листе или элементе для защиты железа от коррозии
Установочный винт
Маленький винт без головки, обычно используемый для крепления ручки или кулачок к шпинделю
Ловушка оврага
Ловушка оврага принимает сточные воды из сантехники в ванных комнатах, кухне и прачечной перед тем, как они попадут в канализацию или дверь
HEPA
Высокоэффективный воздушный фильтр для улавливания твердых частиц мелкие частицы и обычно встречаются в хороших коммерческих или бытовых пылесосах.Этого недостаточно для удаления опасной пыли
Гидростатическое давление
Давление, оказываемое жидкостью, находящейся в равновесии в данной точке внутри жидкости, из-за силы тяжести
Гигроскопичность
Материал, который набирает или теряет воду в соответствии с изменение уровня влажности. Древесина гигроскопична, потому что она расширяется или сжимается в зависимости от уровня влажности.
Стеклопакет (IGU)
Двойное или тройное остекление.Стеклопакет состоит из двух листов стекла, разнесенных в раму. Пространство между стеклами может содержать сухой воздух или аргон.
Кронштейн
Вертикальный лонжерон дверной коробки, дверной обшивки или оконной рамы
Балка
Горизонтальный каркасный элемент, к которому крепится настил пола или потолочная облицовка и который соответственно идентифицируется как балка пола или балка потолка
Латексная краска
Покрытие на водной основе, которое включает полимеры акрила, винилакрила или их смесь.
Линолеум
Напольное покрытие из ингредиентов, которые могут включать льняное масло, сосновую смолу, дерево, пробку и др. На основе из джута
Перемычка
Горизонтальный элемент, перекрывающий отверстие в стене
Угол
Пересечение двух частей, соединяющихся под углом
Паз и шип
Деревянный шов, состоящий из формы (паза), вырезанной из куска древесины, в которую закреплен конец аналогичной формы (шип) другой кусок древесины
Стенка с выступом
Короткий участок стены, выступающий под углом 90 градусов
Носик
Закругленный выступающий край ступени лестницы
ДСП
Листовая панель, изготовленная путем соединения древесных частиц
Пирс
Промежуточная опора, как в мосту с более чем одним пролетом
Пил e
Здание: блок или столбчатый элемент, используемый для передачи нагрузок от здания и его содержимого на землю.Окраска: Толщина ткани на малярном валике
Штукатурка
Штукатурка или смесь для нанесения на стены с образованием гладкой поверхности. Это может быть цемент
Плита
Брус, поддерживаемый стеной, опорами или балками, для поддержки и распределения нагрузки от полов, стен, крыш и потолков
Фанера
Собранное изделие, состоящее из двух или более слои или облицовка, склеенные вместе с направлением волокон чередующимися слоями, обычно под прямым углом
Указатель
Ремонт или замена строительного раствора в кирпичной кладке
Порошковое покрытие
Электростатическое лакокрасочное покрытие металла
Purlin
Каркасные балки кровли, которые закреплены на стропилах и к которым крепится кровля.
Стропила
Каркасная древесина, обычно параллельная скату крыши и обеспечивающая опору для обрешетки или покрытия крыши
Рельс
Горизонтальный элемент створка
Фальц
Прямоугольная выемка по e кромка куска материала для установки рамы, двери, створки или другого компонента
Reveal
Стороны дверного или оконного проема между рамой и лицевой стороной стены
Седловая планка
Накладка на верх парапета или карниза
Sarking
Изоляционная бумага или плотно закрепленные доски, обычно необработанные, используемые в качестве подкровельного покрытия для кровли
Створка
Рама, содержащая оконное или оконное стекло и вставленная в оконную раму
Scriber
Молдинг, используемый для покрытия неровностей
Shellac
Натуральный герметик для дерева и отделка из смолы, выделяемой мелкими насекомыми, обитающими на лаковых деревьях Индии и Таиланда.Хлопья затвердевшей смолы смешиваются с метилированным спиртом для получения прозрачной отделки.
Гонт
Тонкий кусок колотого бруса, используемый для кровли, торцов фронтона или стены под эркерами. Называется «встряхивание», если расколоть вручную
Подоконник
Горизонтальная деревянная полка у подножия двери или окна
Skillion Roof
Скатная крыша, где потолочная облицовка параллельна и близко к облицовке крыши
Soaker
Гидроизоляция на внешнем скошенном угле и стыковом стыке навесных панелей
Софит
Нижняя поверхность или нижняя поверхность чего-либо, например, нижней стороны карниза крыши
Выкол
Откол по краям камня или другим предметам кладочные материалы в результате атмосферных воздействий, химического воздействия или избыточной нагрузки
Стержень
Вертикальный лонжерон створки, кроме фиксатора
Строка
Наклонная опора, несущая концы ступеней лестницы
Стрингер
Горизонтальное обрамление брус на краю, прикрепленный к стороне бетонной или кирпичной стены для поддержки концов балки s или стропила
Strongback
Структурный деревянный каркасный элемент, устанавливаемый над балками перекрытия в пространстве потолка для поддержки балок сверху
Стержень
Вертикальный деревянный каркас, образующий часть несущего каркаса внешней стены или внутренняя перегородка
Основание
«Уровень ниже»; обычно относится к материалу или структуре под облицовкой, покрытием, отделкой или мембраной
Стружка
Мелкая стружка или опилки металла, камня или других материалов, полученные в результате механической обработки
TPS
Прочная пластиковая оболочка
Underpurlin
Горизонтальный деревянный элемент, уложенный под стропилами
Влажность
Поглощение или всасывание влаги за счет капиллярного действия

Построена Берлинская стена — ИСТОРИЯ

Через два дня после перекрытия свободного прохода между Восточным и Западным Берлином колючей проволокой власти Восточной Германии начинают строительство стены — Берлинской стены — чтобы навсегда закрыть доступ к Западу.В течение следующих 28 лет сильно укрепленная Берлинская стена оставалась наиболее ощутимым символом холодной войны — буквально «железным занавесом», разделявшим Европу.

В конце Второй мировой войны в 1945 году Германия была разделена на четыре оккупационные зоны союзников. Берлин, столица Германии, также был разделен на оккупационные секторы, хотя и находился в глубине советской зоны. Будущее Германии и Берлина было главным камнем преткновения в переговорах по послевоенному договору, и напряженность нарастала, когда в 1948 году США, Великобритания и Франция предприняли попытку объединить свои оккупационные зоны в единое автономное образование — Федеративную Республику Германия (Западная Германия). ).В ответ СССР начал сухопутную блокаду Западного Берлина, чтобы заставить Запад покинуть город. Однако благодаря массированным воздушным переброскам, осуществленным Великобританией и Соединенными Штатами, Западный Берлин обеспечивался продовольствием и топливом, и в мае 1949 года Советы прекратили побежденную блокаду.

К 1961 году напряженность времен холодной войны из-за Берлина снова достигла высокого уровня. Для восточных немцев, недовольных жизнью при коммунистической системе, Западный Берлин был воротами на демократический Запад. Между 1949 и 1961 годами около 2.5 миллионов восточных немцев бежали из Восточной Германии в Западную, в основном через Западный Берлин. К августу 1961 года в среднем 2000 восточных немцев ежедневно переходили на запад. Многие из беженцев были квалифицированными рабочими, профессионалами и интеллектуалами, и их потеря оказала разрушительное воздействие на экономику Восточной Германии. Чтобы остановить исход на Запад, советский лидер Никита Хрущев рекомендовал Восточной Германии закрыть доступ между Восточным и Западным Берлином.

ПРОЧИТАЙТЕ БОЛЬШЕ: Все способы бегства людей через Берлинскую стену

В ночь с 12 на 13 августа 1961 года солдаты Восточной Германии заложили более 30 миль заграждения из колючей проволоки в центре Берлина.Гражданам Восточного Берлина запретили въезд в Западный Берлин, а количество контрольно-пропускных пунктов, через которые жители Запада могли пересекать границу, было резко сокращено. Запад, застигнутый врасплох, в качестве ответной меры пригрозил торговым эмбарго против Восточной Германии. Советы ответили, что на такое эмбарго нужно ответить новой сухопутной блокадой Западного Берлина. Когда стало очевидно, что Запад не собирается предпринимать каких-либо серьезных действий в знак протеста против закрытия, восточногерманские власти воодушевились, закрывая все больше и больше контрольно-пропускных пунктов между Восточным и Западным Берлином.15 августа начали заменять колючую проволоку бетоном. Власти Восточной Германии заявили, что стена защитит их граждан от пагубного влияния декадентской капиталистической культуры.

Первые бетонные сваи поднялись на Бернауэр-штрассе и на Потсдамской площади. Мрачные восточногерманские рабочие, некоторые из которых были в слезах, строили первые сегменты Берлинской стены, а восточногерманские войска стояли, охраняя их с пулеметами. В связи с тем, что граница постоянно закрывается, 15 августа активизировались попытки бегства восточных немцев.Конрад Шуман, 19-летний солдат из Восточной Германии, стал объектом знаменитого снимка, когда он был сфотографирован, перепрыгивая через заграждение из колючей проволоки на свободу.

В течение остальной части 1961 года мрачная и неприглядная Берлинская стена продолжала расти в размерах и размахе, в конечном итоге состоящей из серии бетонных стен высотой до 15 футов. Эти стены были увенчаны колючей проволокой и охранялись сторожевыми вышками, пулеметными огневыми точками и минами. К 1980-м годам эта система стен и электрифицированных ограждений простиралась на 28 миль через Берлин и на 75 миль вокруг Западного Берлина, отделяя его от остальной части Восточной Германии.Восточные немцы также возвели обширный барьер на большей части 850-мильной границы между Восточной и Западной Германией.

На Западе Берлинская стена считалась главным символом коммунистического гнета.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
