Содержание

виды тепловых счетчиков, правила установки тепловых счетчиков

В последнее время плата за отопление значительно возросла. Поэтому многие стали задумываться об установке тепловых счетчиков. Несомненно, они позволяют сэкономить ваши средства. Рассмотрим виды тепловых счетчиков на отопление и правила их установки.

Содержание:

  1. Для чего нужен счетчик на отопление
  2. Виды тепловых счетчиков
  3. Ультразвуковой тепловой счетчик
  4. Механический тепловой счетчик
  5. Электромагнитный тепловой счетчик
  6. Вихревой тепловой счетчик
  7. Правила установки тепловых счетчиков
  8. Проверка счетчиков

Для чего нужен счетчик на отопление

Установив счетчик тепла, вы будете платить по факту расхода отопления. Такая система оплаты получается выгоднее оплаты по стандартным тарифам. К тому же вы можете регулировать температуру обогрева и сделать атмосферу в вашем доме более комфортной. Таким образом вы значительно снизите затраты на отопление.



Виды тепловых счетчиков

Выделяют несколько видов тепловых счетчиков:

  1. Ультразвуковой.
  2. Механический.
  3. Электромагнитный.
  4. Вихревой.

Еще можно разделить счетчики по области применения. Они бывают индивидуальные и промышленные.

Индивидуальный счетчик устанавливается в квартире. Имеет два устройства: счетчик для горячей воды и тепловычислитель. В качестве теплоносителя используют воду, которая нагревается до нужной температуры. Принцип работы: на счетчик учета воды устанавливают тепловычислитель, от которого отводят два провода, снабженных датчиками температуры. Один из них подключают к подающему трубопроводу, а второй к выходящему. С помощью водосчетчика фиксируется потраченное количество теплоносителя на отопление.

Промышленный счетчик устанавливают в многоквартирных домах или на производстве. Главным отличием от индивидуальных счетчиков является размер прибора. В диаметре такое устройство может быть от 2,5 до 30 см. используют один из нескольких методов для учета тепла: вихревой, турбинный или электромагнитный.

Ультразвуковой тепловой счетчик

Ультразвуковые счетчики рекомендуют использовать в многоквартирных домах, где есть новый трубопровод. Связано это с высокой чувствительностью прибора к загрязнению. Счетчик устанавливается как общий на все квартиры. Замеры счетчик делает с помощью датчика и выдает звуковой сигнал. Сигнал проходит через воду. Ультразвуковой счетчик состоит из прибора, который подает сигнал и излучателя. Два этих элемента принято устанавливать друг на против друга.

Данные счетчики бывают нескольких видов:

  • Доплеровский;
  • Корреляционный;
  • Частотный;
  • Временный.

Любой вид счетчика будет работать качественно и показывать точные данные при условии, что вода чистая и не имеет примесей. Если же есть малейшие загрязнения, то прибор будет выдавать ложные показатели.

При устройстве ультразвукового счетчика гидравлическое давление не будет увеличиваться. Прибор оснащен жидкокристаллическим дисплеем, поэтому просматривать данные очень удобно.

Главным недостатком является подключение прибора через UPS если есть проблемы с электричеством.

Механический тепловой счетчик

С помощью механического счетчика можно узнать, сколько теплой воды проходит через подающую трубу. Такой счетчик стоит немного дешевле других моделей. Но он имеет существенный недостаток: прибор подвержен образованию коррозии, чувствителен к грязи и загрязнениям. Во избежание этих неприятных факторов следует дополнительно покупать магнитно-сетчатый фильтр, который будет защищать устройство от загрязнений.

Данный прибор состоит из водосчетчика роторного типа и тепловычислителя.

Механические счетчики бывают нескольких видов:

  1. Винтовой.
  2. Крыльчатый.
  3. Турбинный.
Такие счетчики имеют невысокую стоимость и просты в использовании.

Но есть некоторые недостатки механический тепловых счетчиков:

  • Счетчик не долговечный из-за быстрого изнашивания механизма;
  • Информация, которая собралась за сутки не сохраняется;
  • Прибор чувствителен к ударам;
  • Из-за счетчика давление в отопительной системе увеличивается.

Электромагнитный тепловой счетчик

Электромагнитный теплосчетчик является одним из самых точных. При работе прибора теплоноситель проходит через устройство, а электромагнитное поле проводит небольшой ток. Данный счетчик является самым дорогим и его необходимо периодически чистить.

Состоит счетчик из температурного датчика, первичного преобразователя и электронного блока. Блок может работать от сети или же от батареек.

Устанавливать данное устройство можно в любом положение при условии постоянного заполнения теплоносителем. Можно использовать переходник, если диаметр фланца и турбы не совпадают.

Вихревой тепловой счетчик

Вихревой счетчик не подвержен коррозии и не чувствителен к загрязнениям и окалинам. Данные прибор всегда показывает точные, но есть одно исключение: если в систему попал воздух, то прибор может выдать ложные значения. Вихревой теплосчетчик можно устанавливать на вертикальные и горизонтальные трубы. Устройство измеряет количество и скорость вихрей.

Вихревой тепловой счетчик отопления состоит из нескольких элементов: пластины, счетный механизм, фильтр, корпус и теплообтекатель.

Правила установки тепловых счетчиков

Специализированные фирмы занимаются установкой теплосчетчиков. Они выполняют ряд функций:

  1. Создают проект.
  2. Получают разрешение на установку счетчика. Для этого подают необходимые документы в соответствующие органы.
  3. Производят монтаж теплового счетчика, а также регистрируют его.
  4. После установки прибора проводят тестовые испытания. После успешных проверок прибор может быть сдан в эксплуатацию.

Учитываться будут показания только с тех счетчиков, которые зарегистрированы по всем правилам. Для того чтобы оплатить по счетам, необходимо подать показания снятые с прибора, а затем в квитанции придет сумма рассчитанная по установленным тарифам.

При разработке проекта должны быть использованы следующие моменты:

  • Название модели для отопительной системы.
  • Расчет гидравлики прибора.
  • Рассчитаны расходы на электроэнергию.
  • Расчет тепловой нагрузки и расходы теплоносителя.
  • Разработана схема системы отопления. А также должно быть указано место, где будет установлен счетчик.

Проверка счетчиков

Все приборы перед выпуском проверяют на заводе изготовителя. Обязательно результаты проверки указываются на счетчике и на прилагаемых документах.

После установки теплового счетчика его необходимо проверять каждые 4 года. Для этого обращаются в соответствующие организации: в сервисные центры производителей, в специализированные компании. Проверка счетчиков проводится за свой счет.

Снимать показатели счетчика нужно самостоятельно. Процесс схож с электросчетчиками. В квитанции при оплате указывается разница показателей, а затем умножается на установленные тарифы. Далее производят оплату в любом отделении банка.

Читайте также:

Установка счетчиков тепла

Компания АО “ЭнергосбыТ Плюс” предлагает комплексную услугу, направленную на оптимизацию расходов на тепловую энергию — установка узла учёта тепла. Он представляет собой ряд устройств и приборов, обеспечивающих учет тепловой энергии, объема теплоносителя, контроль и регистрацию его параметров с целью оптимизации расходов.

Согласно требованиям Федерального закона РФ от 23 ноября 2009 года №261-ФЗ, установка приборов учета обязательна во всех зданиях. Расчеты за энергоресурсы должны осуществляться на основании данных, определенных при помощи приборов учета.

По данным статистики большинство инженерных коммуникаций находятся на стадии значительной степени изношенности. Помимо этого, собственникам приходится переплачивать за постоянный рост тарифов на коммунальные услуги, завышенный норматив потребления тепловой энергии и отсутствие средств достоверного учета потребленного тепла.

Установка узла коммерческого учета тепловой энергии позволяет платить только по факту ее использования, что означает снижение ежемесячных платежей.

Наша компания осуществляет поставку, монтаж и техническое сопровождение энергоэффективного оборудования по учету тепла. Наши специалисты проведут техническую консультацию при подборе оборудования, а также расскажут всё о дополнительных материалах и комплектующих для проведения монтажных работ.

Гарантия качества на оборудование регламентируется заводом-изготовителем; гарантия на работы по установке, а также все конструктивные элементы составляет 2 года. Срок эксплуатации узлов учета составляет 12 лет, межповерочный интервал – 4 года.

Минимальный срок установки счетчиков тепла – 10 рабочих дней. Далее следует ввод в эксплуатацию и постановка на коммерческий учет. Наши специалисты проведут бесплатное обследование системы теплоснабжения, проектирование, монтаж и пусконаладочные работы. Как показывает практика, с момента получения ТУ до подписания рабочего проекта на установку счетчиков тепла проходит не более 30 дней.

Подробное описание Скрыть описание

Услуга будет полезна производственным и другим предприятиям, а также муниципальным и бюджетным учреждениям, которые столкнулись с одной из перечисленных проблем:

  • ввод в эксплуатацию нового объекта строительства;
  • отсутствие в точках учета тепловой энергии приборов учета;
  • неисправность или выход из строя существующего счетчика;
  • истечение срока службы действующего счетчика.

Оборудование узла учета тепловой энергии требует значительных единовременных вложений, но в результате приводит к значительному снижению расходов на оплату тепловой энергии. Расходы на приобретение оборудования в долгосрочной перспективе компенсируются и достигается эффект стабильной дальнейшей экономии.

Тепловые счётчики в квартире — какой выбрать и как установить

Из-за постоянного роста тарифов на отопление в квартире, проблема сбережения энергоносителей делается все насущней. И в настоящее время оптимальным вариантом для этого может служить установка прибора учета тепловой энергии в квартире.

Основной функцией квартирного теплового счетчика является учет тепла из магистрали централизованного отопления и на основании полученных сведений прибора выдавать информацию для оплаты.

Преимущества приборов

Кроме того, что установка индивидуальных приборов учёта тепла в квартире разрешает совершать оплату в зависимости от показаний, у него есть, несомненно, еще плюсовые стороны.

Теплосчетчики для квартир

К таким характерным достоинствам относятся:

  1. Частные установки счетчика в жилом помещении позволяют регулировать потребление энергии в зависимости от погодных условий. Преимущественно это востребовано в весенний и осенний периоды, когда температура на улице может меняться каждый день.
  2. Посредством прибора можно установить неисправности в магистрали теплоносителя (воздушные пробки, засор). Это приводит к неравномерной подаче тепла, что, разумеется, сразу же выявится на показаниях счетчика в квартире.
  3. Монтаж индивидуальных тепловых счетчиков необходим еще и потому, что коммунальные организации насчитывают плату за отопление по установленным нормативам, а не по факту потребления. С прибором же каждый месяц учет тепла в квартире будет производиться согласно показаниям.

Таким образом, выгода от установки индивидуальных приборов учёта тепловой энергии в квартире очевидна.

На заметку. Тепловой счетчик, установленный на ГВС (горячем водоснабжении), быстро оправдает свою стоимость, если в доме некачественное отопление. Это возможно потому, что в случае показаний счетчика ниже 40˚, расчет делается как за холодную воду (согласно постановлению Правительства № 354).

Между тем, монтаж подобных приборов имеет ряд особенностей, и поэтому нужно выделить им особое внимание.

Приборы учета тепла в квартире

Индивидуальные изделия обладают маленьким проходным сечением трубы, не превышающим 20 мм, при этом расчет происходит в пределах от 0,6 до 2,5 м З/ч. Это допускается исходя из расхода теплоносителя и разной температуры воды во входящей и выходной труб отопительной магистрали.

Схема подключения теплосчетчика для квартир

Происходит это таким образом: на жидкостный прибор системы отопления монтируется счетчик и тепловычислитель, у которых эксплуатация предусмотрена в паре. От второго устройства ответвляются два термодатчика, один из них крепится на подводящей, а другой — на отводной трубе.

В результате записывающее устройство собирает необходимые показания индивидуальных счетчиков и с помощью специальных преобразований выводит на шкале количество потребляемого тепла.

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

  • Датчик;
  • Узел по распределению, напору и сопротивлению жидкости;
  • Устройство для учета принятой тепловой энергии.

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

  • Механические;
  • Электромагнитные;
  • Ультразвуковые;
  • Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

Наиболее доступными по цене и понятными с точки зрения обывателя являются механические устройства. У таких приборов в качестве измерителя является крутящийся барабан в виде небольшой турбины.

Тахометрический теплосчетчик

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Электромагнитный теплосчетчик

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

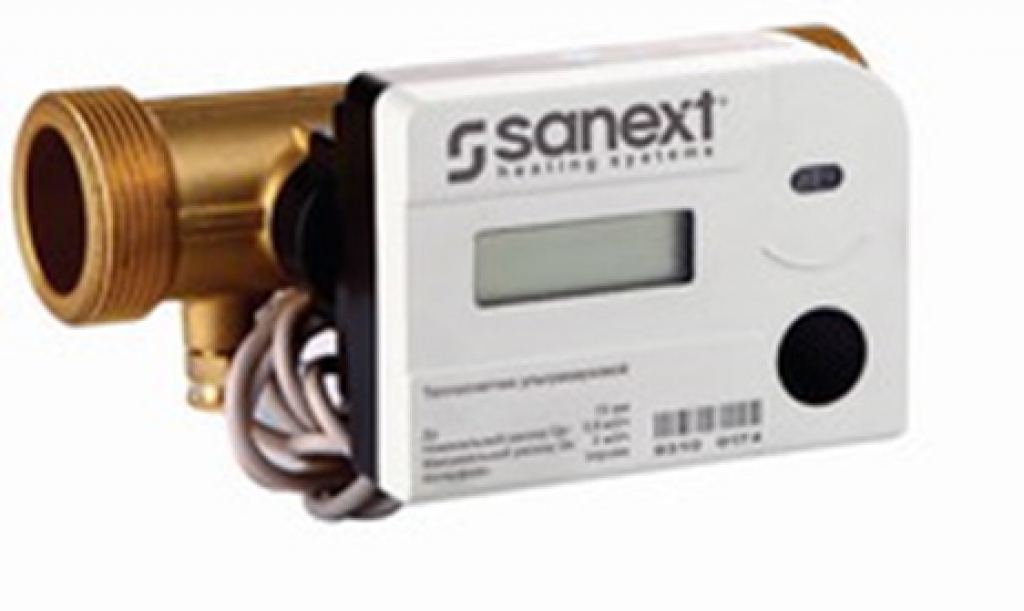

Ультразвуковой теплосчетчик

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику. В данных изделиях важно строгое размещение устройств на одной линии.

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Вихревой теплосчетчик

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Критерии выбора изделия

При выборе теплового изделия нужно ориентироваться не только на стоимость и рекламное описание, но и на эксплуатацию счетчиков тепла. При этом они должны соответствовать следующим характеристикам:

  • Диапазон замера воды;
  • Гидравлические потери после установки прибора. Диаметр канала за счетчиком не должен быть меньше, чем до прибора;
  • Экономия средств. Стоимость изделия и всех комплектующих элементов, необходимых при установке;
  • Распространенность данного устройства в регионе проживания, отзывы о нем;
  • Сервис выбранного счетчика.

Виды приборов учёта тепла

Важно. Без соответствующего сертификата на прибор, управляющая фирма не возьмет изделие в работу, поэтому при покупке обязательно требуйте этот документ у распространителя.

Кроме выше перечисленных параметров, для специалистов важны такие показатели приборов, как: схема входа теплоносителя и собственно, сама рабочая жидкость, а также им необходимо знать предельные показатели существующих параметров для этого теплоносителя.

Немаловажным фактором при выборе прибора, который устанавливается в квартире, является модель и стоимость выбранного изделия:

Модель

Тип

Расход (номинальный)

Стоимость в среднем по рынку, руб

Engelmann Sensostar 2

Электромеханический

От 1,5 до 2,5 м3/час

13 185

Engelmann Sensostar 2U

Ультразвуковой

От 1,5 до 2,5 м3/час

15 300

Landis&Gir T-230

Ультразвуковой

От 1,5 до 2,5 м3/час

15 300

Landis&Gir T-550

Ультразвуковой

От 0,6 до 2,5 м3/час

17 680

Landis&Gir T-2WR6

Ультразвуковой

От 0,6 до 2,5 м3/час

17 600

Apator ELF

Электромеханический

От 0,6 до 2,5 м3/час

12 300

Таблица сравнения популярных моделей и цен

Правила законной установки и эксплуатации счетчиков тепла в квартире

Для того чтобы произвести монтаж индивидуального прибора учета тепла законным путем в своей квартире, нужно:

  1. Написать заявление на имя управляющего ТСЖ, к которому приложить всю необходимую документацию, свидетельствующую о праве собственности на жилплощадь, технический паспорт и анкету с опросом соседей (необходимо согласие от других жильцов при установке счетчика).
  2. В случае положительного разрешения вопроса, надо получить технические условия.
  3. Обратиться в специализированную фирму, которая имеет лицензию на оказание данных услуг, и отдать ей собранный пакет документов на согласование.
  4. После полученного положительного ответа, заказать им установку теплового счетчика и всей необходимой аппаратуры при этом.
  5. Написать заявление и составить договор с фирмой, предоставляющей поставку теплоносителя в дом.

Последовательность установки теплосчетчика

Важно. При установке счетчика уполномоченный представитель специализированной компании должен наглядно показать расчет размера платы за пользование горячей водой и опломбировать счетчик.

Что нужно знать потребителю

  1. Как часто снимать показания. Согласно «Правил учета теплоносителя», потребительская организация передает данные компании, осуществляющей теплоснабжение, за целый месяц. Но информацию нужно заносить ежедневно в журнал контроля тепловой энергии в одно и то же время.
  2. Периодичность проверки счетчиков. Срок освидетельствования приборов зависит от изготовителей, и такой промежуток может быть установлен в два, три или каждые четыре года. Нужная информация находится в сертификате определенного изделия.
  3. Когда установка невозможна или невыгодна. При всех видимых преимуществах теплосчетчика, монтаж его не всегда выгоден, и даже в некоторых случаях просто невозможен.

Во многих домах старой постройки разводка труб вертикальная и монтаж на такие стояки приборов для каждой квартиры теряет смысл. В этом случае лучшим вариантом будет — общий домовой счетчик, но это возможно только с единого согласия всех жильцов.

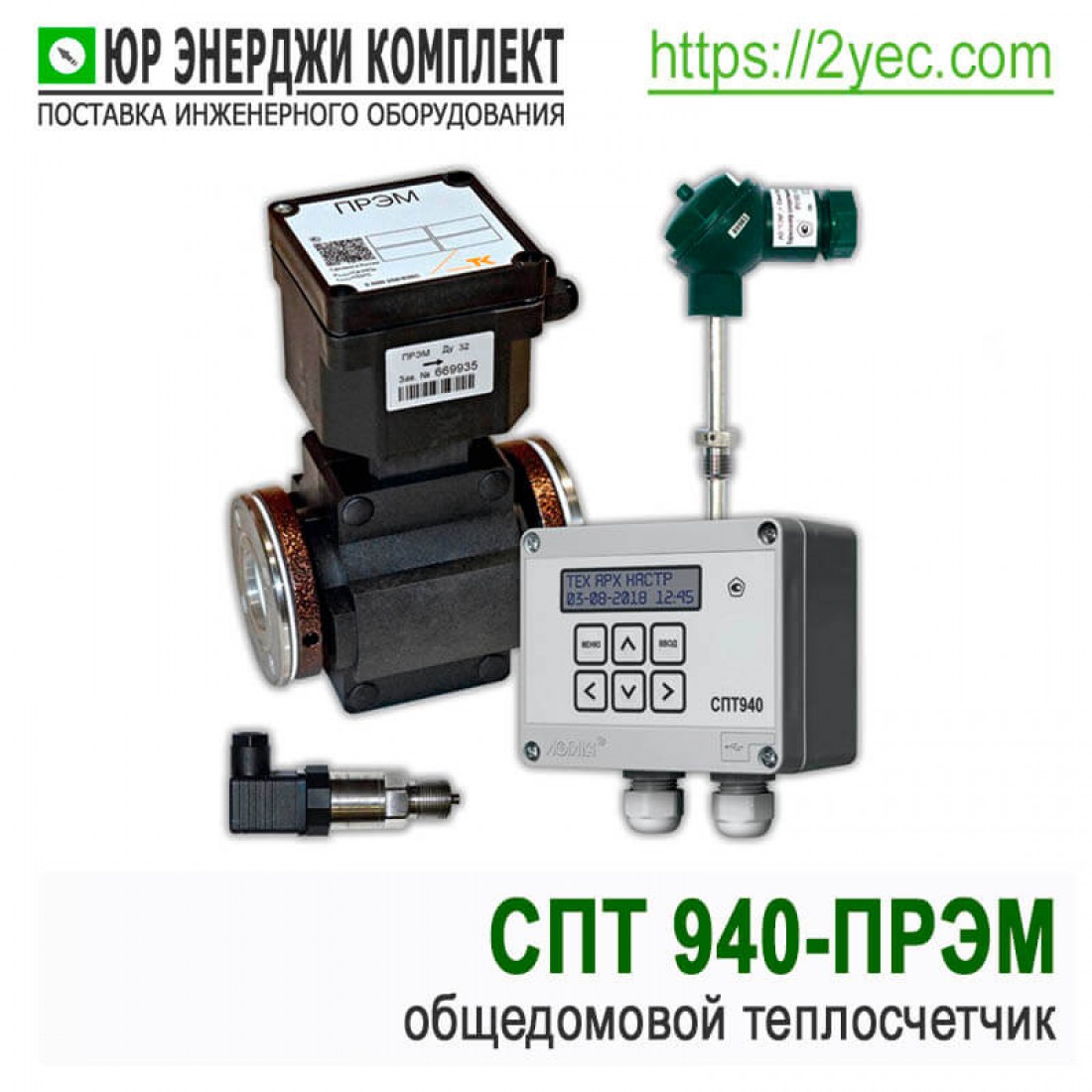

Общедомовой теплосчетчик

А также невыгодно монтировать счетчики в панельных высотных и малоквартирных одно этажных домах в связи с их несовершенной конструкцией.

Особенности монтажа счетчиков

Монтаж приборов учета тепловой энергии владелец квартиры не имеет права, но убедиться в правильной установке, он заинтересован. Согласно стандартным правилам счетчик должен быть установлен:

Теплосчетчик для квартир: вертикальная установка

  • Строго по горизонтали или вертикали. Расположение его зависит от назначения установки (квартирная или домовая).
  • Сенсорный экран изделия всегда фиксируется вверх.
  • Канал протока работающего счетчика должен быть заполнен жидкостью.
  • Монтировать изделие нужно согласно стрелке, расположенной на его корпусе.

Все соединения должны быть произведены с помощью соответствующих фитингов, при этом соблюдена целостность резиновых колец или прокладок.

Работы по установке прибора может производить специализированная организация, имеющая лицензию на оказание подобных услуг.

Видео по теме :

виды и принцип работы квартирных приборов учета тепловой энергии

Индивидуальные приборы учета с успехом внедряются в систему коммунальных услуг благодаря точному подсчету потребленного ресурса. Один из вариантов ИПУ — тепловой счетчик.

Устройство не относится к распространенным, ведь требует соблюдения перечня условий для установки. Ожидаемое изменение действующего законодательства позволит монтировать приборы учета тепловой энергии в упрощенном порядке. Правильный выбор подходящего варианта ИПУ — возможность реально сэкономить.

Виды и принцип работы счетчиков тепла

Современные технологии позволяют выпускать разные типы устройств, которые отличаются ценой, особенностями получения показаний и монтажом.

Механические

Эти измерители расхода тепла относятся к наиболее простым, их второе название — тахометрические. Порядок работы агрегатов: проводится замер прошедшей через механизм воды. Внутри счетчика установлена крыльчатка или турбина. Устройства подключаются к входной и выходной трубам, за счет чего анализируется разница Т °C.

Изделие чаще всего состоит из двух основных элементов: вычислителя тепла и водосчетчика. Современные варианты могут дополнительно оснащаться датчиками давления и встроенным модулем дистанционной передачи сведений.

Достоинства тахометрического счетчика тепловой энергии:

  1. Низкая цена. При сравнении с другими видами прибор окажется самым дешевым.
  2. Простота установки и использования, но только при условии монтажа на новую систему отопления.

Выделяют и существенные недостатки:

  • Невозможность размещения на трубах отопления, через которые проходит жесткая вода. Хотя перед механизмом устанавливается фильтр, но из-за наличия окалины очиститель быстро засоряется, что нарушает циркуляцию и не обеспечивает точность снятия показаний.
  • Возможный выход из строя при гидроударе. Резкий скачок давления и усиление напора проходящей через крыльчатку или турбину воды может повредить агрегат.

Механические ИПУ предполагают установку на трубы диаметром до 32 мм.

Устанавливать механические счетчики тепла имеет смысл только в домах с малой этажностью, при высоте строения более 5 этажей агрегаты быстро ломаются из-за частых гидроударов

Вихревые

Устройство существенно отличается от предыдущего. Квартирные теплосчетчики допускаются для монтажа на вертикальных и горизонтальных участках, но только при соблюдении установленного размера прямого отрезка. Принцип работы сложный, ведь за основу берутся скорость и количество образующихся вихрей. Перед основной частью находится призма, рассекающая поток жидкости.

Прибор учета тепловой энергии обладает некоторыми особенностями:

  1. Механизм отличается чувствительностью к потокам воды. Наличие крупных примесей существенно влияет на образование вихрей, затрудняя рассекание жидкости.
  2. Присутствие мелкой окалины не так воздействует на работу, но не освобождает от необходимости устанавливать перед счетчиком магнитный фильтр.
  3. Воздух в системе влияет на снятие показаний, способствует износу аппарата.

Особое внимание уделяется монтажу. Соблюдение точности размещения и выполнение правильных переходов обеспечивают нормальное функционирование механизма.

Вихревые аппараты не боятся гидроударов, но из-за большого количества мусора их нежелательно монтировать на старые отопительные системы

Электромагнитные

Тот вид измерителей существенно отличается от остальных, ведь электромагнитные счетчики считают потребленное тепло наиболее точно. ИПУ этого типа используются на промышленных объектах. Для установки в доме или квартире выпускаются бытовые малогабаритные варианты.

Работают электромагнитные приборы учета тепла по единой схеме, основанной на существующих законах физики. Внутри механизма расположены магниты, которые создают соответствующее поле. В составе воды есть частицы — жидкость выступает в качестве проводника. Проходя через электромагнитное поле, теплоноситель создает электрический ток. Значение прямо пропорционально скорости движения жидкости. Возникающий ток замеряется при помощи специального устройства.

Сложность процесса получения показаний предполагает особую точность установки ИПУ. К монтажу счетчика предъявляются следующие условия:

  1. Присутствие надежно и правильно подключенного источника постоянного питания. Модели получают энергию от сети или имеют автономный аккумулятор.
  2. Отсутствие серьезных примесей в воде.
  3. Удаленность от других электрических устройств, которые могут нарушать функционирование прибора.

Счетчики этого вида самые дорогие.

Электромагнитные счетчики тепла относятся к универсальным аппаратам, они не боятся гидроударов и мусора в сети, единственным минусом здесь является высокая цена

Ультразвуковые

Пользуются востребованностью в качестве многоквартирных ПУ. Производители выпускают разные типы устройств, но приборы отличаются схожим принципом действия. Ультразвуковой теплосчетчик оснащается модулями, которые посылают и улавливают сигнал. Время, необходимое для выполнения этой операции, будет определять скорость прохождения воды — из полученных значений рассчитывается расход.

Хотя приборы и отличаются высокой стоимостью, зато выделяются существенным преимуществом, что делает ультразвуковые счетчики весьма популярными. Принцип измерения, который реализован в устройствах, не препятствует прохождению жидкости и не оказывает существенного влияния на общее давление в системе. Счетчики тепла на ультразвуке имеют и недостатки:

  • необходимость постоянного питания;
  • выполнение условий правильного монтажа;
  • хорошее качество воды — примеси затрудняют прохождение сигнала.

Приборы выпускаются нескольких типов: при выборе нужно обращать внимание на особенности модели.

Выбор теплосчетчика

Приобретение ИПУ для квартиры или дома — ответственная задача. Установка счетчика на отопление предполагает учет особенностей существующих вариантов, что позволяет избежать проблем в дальнейшем.

Чтобы правильно подобрать подходящее устройство, нужно оценивать следующие нюансы:

  1. Съем показаний. Простые ИПУ только отображают значения на табло, а более современные модели могут оснащаться накопителем и модулем дистанционной передачи.
  2. Производитель. Хотя многие зарубежные фирмы выпускают более надежное оборудование, устройства должны пройти обязательную сертификацию в РФ. Требование касается и приборов отечественных изготовителей.
  3. Способ монтажа. Установка теплосчетчика на отопление в квартире может осуществляться вертикально или горизонтально. Некоторые модели годятся только для одного положения в пространстве.
  4. Состояние системы. При устаревших трубах прибор быстро выйдет из строя.
  5. Стоимость. При наличии нескольких стояков, что характерно для многоквартирных домов, монтаж требуется на каждый элемент — это делает установку счетчиков учета невыгодной.
  6. Межповерочный интервал. Стоимость проведения процесса по подтверждению работоспособности прибора может быть равна 50 % от первоначальной цены устройства. Лучше приобретать счетчики с наибольшим сроком между поверками.

С учетом высокой стоимости проведения периодической проверки работоспособности теплосчетчиков, желательно выбирать аппарат с большим межповерочным интервалом

Прежде чем выбрать ИПУ тепловой энергии, нужно проконсультироваться с исполнителем коммунальных услуг. Не все счетчики тепла подходят для конкретной системы. Установка может быть бессмысленной, если показания не будут учитываться из-за действующего законодательства.

Принцип работы и виды счетчиков тепла на батарею

Постоянно растущие тарифы на отопление заставляют владельцев квартир искать пути экономии расходов на тепло. Одним из них является установка теплосчетчика. Благодаря ему владелец квартиры может платить только за то тепло, которое поступило в его квартиру. Коммунальные предприятия все же увеличат платеж на некоторую сумму, которая будет являться компенсацией за тепло, использованное для обогрева лестниц и коридоров дома. Однако в любом случае счетчик тепла уменьшит сумму в квитанции.

Что представляет собой счетчик тепла

Теплосчетчиком является набор устройств, которые высчитывают количество использованной тепловой энергии, учитывая количество поданного теплоносителя и изменение его температуры.

Любой прибор включает:

  1. Датчики температуры.
  2. Счетчик количества воды, а точнее теплоносителя, прошедшего через трубы и радиаторы квартиры.
  3. Вычислитель. Анализирует данные вышеуказанных элементов и определяет количество потребленного тепла. Часто его сочетают со счетчиком теплоносителя. Он всегда работает на электрической энергии. Подключать его к электросети не надо, ведь в нем есть литиевые батарейки. Они рассчитаны на 7-10-летнюю работу.

Всегда используются два датчика. Один размещают на входе квартирной системы отопления, другой – на выходе. Счетчик можно устанавливать как на входе, так и на выходе.

Проще всего использовать теплосчетчик в домах, в которых есть горизонтальная разводка трубопроводов.

Такая разводка предусматривает подключение всех радиаторов квартиры к одной трубе. Благодаря этому легко посчитать количество теплоносителя и уровень его охлаждения. В таких ситуациях счетчик тепла представляет собой два датчика и основное устройство.

Более сложной является ситуация с вертикальной разводкой трубопроводов. Она предусматривает подключение радиаторов квартиры к различным вертикальным стойкам. Согласно законодательным нормам устанавливать теплосчетчик в домах с такой разводкой нельзя, ведь с технической точки зрения это практически невозможно. Кроме этого, возникают огромные сложности: на каждую батарею надо устанавливать два датчика тепла и отдельный счетчик. То есть теплосчетчик будет набором большого количества датчиков и измерительных устройств. Дополнительная проблема заключается в том, что для определения общего количества тепла нужно суммировать показатели с каждого счетчика.

Принцип работы

Теплосчетчик всегда определяет и использует два показателя:

  1. Количество пройденного по трубам теплоносителя.
  2. Изменение температуры теплоносителя при прохождении по всем радиаторам квартиры. Его определяют два датчика.

Объединяя эти данные, он определяет общее количество поступившего в квартиру тепла. Вычет производится по формуле: Q = c*m*(t1-t2), где

  • с является удельной теплоемкостью теплоносителя (поскольку в его роли часто выступает вода, то этот показатель является неизменным и равняется 4,187 кДж/кг*С°),
  • m представляет собой массу воды или другой нагретой жидкости,
  • t1 и t2 являются уровнями температуры воды, проходящей через подающую и обратную трубу соответственно. Единицей измерения температуры является С°.

Единицей измерения конечной цифры является Гкал (гигакаллория).

Вычислитель получает все данные от датчиков температуры и счетчика, проводит расчеты и конечную цифру фиксирует в архиве. Увидеть сохраненные результаты можно на экране устройства или на обычном оптическом интерфейсе.


Виды счетчиков тепла

Теплосчетчик на батарею всегда классифицируют по устройству, которое измеряет количество горячей воды. Датчики температуры везде одинаковые.

Наиболее часто устанавливают такие виды счетных устройств:

  1. Механические.
  2. Электромагнитные.
  3. Ультразвуковые.
  4. Вихревые.

Механические устройства

Главным их элементом является деталь, которая может вращаться при прохождении теплоносителя через счетчик. При этом один ее оборот соответствует определенному количеству пройденной воды. Устройство вычисляет количество оборотов и определяет объем использованного теплоносителя. Конечные цифры передаются вычислителю.

Вращающаяся деталь бывает разной, и поэтому компании производят несколько  классов механического прибора учета воды. Чаще всего в теплосетях используют крыльчатые и турбинные счетчики. В первых деталь вращения представляет собой крыльчатку, которая размещена так, что ее ось перпендикулярна потоку воды. В турбинных устройствах находится турбина. Производители размещают ее так, что ее ось и поток теплоносителя параллельны.

Преимущества механических устройств:

  1. Простое строение и надежная конструкция.
  2. Отсутствие необходимости во внешней электроэнергии.
  3. Стабильность показателей.
  4. Обслуживание и монтаж очень просты. Во время второго процесса перед устройством нужно устанавливать сетчатый фильтр грубой очистки. Иначе точность прибора упадет.
  5. Возможность установки в любом положении.

Минусы:

  1. Меньший, чем у конкурентов срок годности.
  2. Сильно изнашиваются выступающие части.
  3. Невысокая чувствительность к малому количеству энергоносителя.

Ультразвуковые приборы

Такие теплосчетчики на батарею определяют объем потребленного теплоносителя благодаря ультразвуку. Основная их часть представляет собой трубу, через которую протекает вода, и на концах которой размещаются приемник и излучатель ультразвука. Во время протекания нагретой жидкости через трубу излучатель создает ультразвук, а приемник его улавливает.

Прохождение ультразвука через теплоноситель длится некоторое время. На него влияет скорость воды. Чем она больше, тем большим становится время прохождения ультразвукового сигнала. Устройство определяет задержку сигнала и вычисляет использованный объем носителя тепла. Измерения точны, когда вода чистая. Если есть много примесей и даже воздушных пузырьков, на экране высвечивается цифра с очень сильным отклонением. Также на точность измерений влияют отложения накипи.

На батарею можно поставить такие разновидности ультразвукового теплосчетчика:

  1. Частотное устройство.
  2. Временное.
  3. Доплеровское
  4. Корреляционное.

Электромагнитные теплосчетчики

Эти устройства определяют объем теплоносителя, создавая магнитное поле. При прохождении воды через это поле в ней появляется электрический ток. В это же время аппарат определяет напряжение тока, которое тесно связано со скоростью нагретой воды. Чем больше скорость, тем большим становится напряжение. Зная скорость потока, устройство легко определяет объем жидкости.

Напряжение определяется благодаря двум электродам. Они размещены на противоположных концах магнитного поля.

Электромагнитный счетчик можно установить на любую батарею системы с горизонтальной разводкой трубопроводов.

Особенности этих устройств:

  1. Очень высокий уровень точности.
  2. Высокая чувствительность к качеству монтажа. В устройстве возникает ток с малой силой. Чтобы этот показатель соответствовал установленным производителем нормам, нужно сделать качественное соединение проводов, устранить возможность появления внешнего магнитного поля и дополнительного сопротивления в местах скрепления проводов. Иначе погрешность конечных показателей будет высокой.
  3. Чувствительность к качеству теплоносителя. Если вода богата на соединения железа, то конечные цифры становятся завышенными.

Вихревые устройства

Эти теплосчетчики имеют такую конструкцию, в которой образуются вихри теплоносителя. Они появляются благодаря специальному препятствию. Каждый образованный вихрь имеет свою частоту. Она пропорциональна скорости потока. Благодаря магнитному полю или ультразвуку устройство определяет частоту вихреобразования и высчитывает объем теплоносителя.

Преимущества этих теплосчетчиков:

  1. Простая конструкция и малая цена.
  2. Возможность монтажа на горизонтальные и вертикальные отрезки трубопровода.
  3. Малый износ.
  4. Малая потребность в электроэнергии.

Недостатки:

  1. Наличие погрешности показателей тогда, когда в теплоносителе есть большие загрязняющие частицы, воздух, или когда изменяются параметры потока.
  2. Малый рабочий диапазон.
  3. Чувствительность к вибрациям.
  4. Необходимость для установки длинного прямолинейного отрезка трубопровода.

Нюансы использования счетчиков

Различные типы устройств показывают полученные показатели в разных единицах. Они могут определять тепловую энергию в таких величинах:

  1. Гкал (гигакалория).
  2. кВт/ч (киловатт/час).
  3. мВт (мегаватт).
  4. ГДж (гигаджоуль).

Коммунальные предприятия вычисляют тепло в Гкал. Поэтому во время снятия показаний счетчика нужно обращать внимание на физическую величину, а при нежелании постоянно переводить одни величины в другие, следует искать устройства, которые вычисляют тепло в Гкал.

Сами счетчики позволяют определять поступившее в квартиру количество тепла. Частично они уменьшат расходы на отопление. Однако для дополнительной экономии рекомендуется установить на батареи регулирующие вентили. Это позволить оптимизировать отопление и при чрезмерно продуктивной работе системы уменьшить нагрев своей квартиры. Не рекомендуется полностью перекрывать радиаторы, поскольку на теплосчетчике должны светиться хотя бы минимальные значения.

Кому выгодно ставить счётчик тепла

Недавно Конституционный суд разрешил гражданам платить за отопление не по нормативу, а по показаниям индивидуальных счётчиков, даже если соседи по многоквартирному дому этого не делают. Эту новость многие восприняли как сенсацию, ведь обычный россиянин «поборол» систему ЖКХ, дойдя до суда высшей инстанции. «Парламентская газета» выяснила, кто теперь сможет сэкономить на оплате отопления.

Нормативы с потолка

Настойчивый житель одной из подмосковных новостроек Сергей Деминец дошёл до Конституционного суда в поисках справедливости. При постройке многоэтажки в ней установили и коллективные, и индивидуальные приборы учёта тепла, но многие соседи Сергея их убрали либо просто перестали снимать показания. Тогда управляющая компания начала выставлять счета по показаниям одного общедомового счётчика. Расходы на отопление заметно увеличились, но бережливый Деминец с таким подходом не согласился.

По словам зампреда Комитета Госдумы по жилищной политике и жилищно-коммунальному хозяйству Павла Качкаева, нормативы по теплу во многих регионах берутся с потолка. Так, в них не учитывается, что многие давно заменили деревянные рамы на стеклопакеты, перестав «отапливать улицу».

«В любом случае постановление Конституционного суда — это шаг вперёд. На сегодняшний день у нас индивидуальные приборы учёта установлены всего в шести-семи процентах домов. И то получается, что в новостройках они только «для красоты». Хотя бы те дома, где собственники считают, что у них завышены нормативы по теплу, будут ставить счётчики», — сказал законодатель.

Депутаты давно просили кабмин внести изменения в процедуру оплаты отопления, напомнил коллега Качкаева по комитету Александр Сидякин.

Пока что в большинстве многоквартирников даже терморегуляторы не на что поставить, хотя в принятом в 2009 году Федеральном законе №261 «Об энергосбережении» говорится, что к 2012-му все дома при наличии технической возможности должны быть оснащены приборами учёта. ФотО: ПГ

«Можно вообще у себя батареи вырезать, но не мёрзнуть — тепло будет поступать от соседей сквозь стены и пол. Поэтому тут нужен особый подход к регулированию. Начисление по нормативам при установленном счётчике — это действительно несправедливо, потому что граждане рассчитывают на то, что сэкономят, но этого не происходит», — пояснил он.

Экономия, но не для всех

Воспользоваться судебным прецедентом смогут лишь жители новостроек, объясняет исполнительный директор национального центра «ЖКХ Контроль» Светлана Разворотнева. Постановление Конституционного суда касается тех домов, которые введены в эксплуатацию с 1 января 2012 года при условии, что все жилые и нежилые помещения в них оборудованы отопительными счётчиками.

Только застройка последних лет предусматривает горизонтальную разводку: в каждую квартиру горячая вода поступает по одному стояку, от него расходится к отопительным приборам. Изредка её делают при капитальном ремонте. В подавляющем же большинстве российских многоквартирных домов разводка по-прежнему вертикальная, то есть один стояк обслуживает один ряд батарей на всех этажах. Получается, что на каждый радиатор пришлось бы устанавливать свой прибор учёта, что невыгодно, да и подсчёты затруднительны.

В Минстрое подготовили проект правительственного постановления, которое разрешит оплачивать тепло по специальной формуле жителям тех домов, которые решили перейти на индивидуальные системы отопления, всё согласовали, оборудовали, получили разрешения от ресурсников и местного самоуправления, но кто-то из соседей которых продолжает отапливаться централизованно.

«Предполагается, что жители смогут платить за то, что сами потребили, плюс небольшую часть — за отопление общедомового имущества. Но документ хоть и разработан, но не принят, так что придётся подождать», — отметила Светлана Разворотнева.

Начисление по нормативам при установленном счётчике — это действительно несправедливо, потому что граждане рассчитывают на то, что сэкономят, но этого не происходит.

Пока же в большинстве многоквартирников даже терморегуляторы не на что поставить, хотя в принятом в 2009 году Федеральном законе №261 «Об энергосбережении» говорится, что к 2012-му все дома при наличии технической возможности должны быть оснащены приборами учёта.

«Прошло шесть лет, но решение выполнено в лучшем случае где-то наполовину. Проблему не то что не стараются решить, но ввели повышающие коэффициенты для тех, кто платит по нормативам, а не по показаниям приборов учёта. Поначалу обещали, что эти деньги пойдут на мероприятия по повышению энергоэффективности, но затем об этом благополучно забыли. Получается, что ресурсники получают дополнительную прибыль, и никакого резона ставить общедомовые счётчики им нет. Да и сами граждане далеко не всегда осознают, что переплачивают лишнее», — констатировала исполнительный директор «ЖКХ Контроль».

основные виды и их цена, факторы для правильного выбора счетчиков на отопление

Если ранее общедомовой счетчик на отопление был редкостью, то в ближайшее время все должно измениться. Установить данный прибор обязывает недавно принятый ФЗ №261, согласно которому в каждом многоэтажном доме должны присутствовать эти средства учета. Этот закон не распространяется только на дома, находящиеся в аварийном состоянии, а также здания, в которых затраты по приобретению и установке счетчика превышают сумму оплаты отопления за шесть месяцев.

В свете этих изменений многие жители хотели бы понять, какую им выгоду принесет этот прибор, достаточно ли он надежен, учитывая, что жильцам придется оплатить сам счетчик и его установку.

Если коснуться вопроса экономии, то не стоит рассчитывать, что подобный прибор поможет уменьшить затраты. Основная его функция — предоставление данных о расходе тепла. Пользу от установки ощутят в первую очередь те жильцы, в чьем доме проведено основательное утепление дома, в подъездах присутствуют остекленные окна, в квартирах установлены стеклопакеты, а подъездная дверь всегда остается закрытой. Тем же, в чьем доме дверь в подъезды всегда открыты, о теплоизоляции никто не думал, следует быть готовым к тому, что этот прибор учета приведет к увеличению расходов на обогрев.

Расчет оплаты за тепло с общедомовым счетчиком

Что отличает подавляющее большинство многоквартирных домов, построенных еще в советскую эпоху, так это наличие вертикальной системы разводки. Из-за этого монтаж общедомового счетчика приведет к большим затратам. Дело в том, что потребуется практически каждую батарею оборудовать этим прибором. Однако смысл в установке подобного устройства все же есть, так как с его помощью можно обеспечить хоть какой-то учет тепла.

Для определения затрат за отопление используется следующая схема:

  • Вначале необходимо выяснить, какова цена обогрева за один квадратный метр здания. Нужно взять показания счетчика и умножить их на текущий тариф. Далее полученное значение делят на площадь всех помещений в доме, которые предстоит обогревать.
  • Затем нужно понять, какова доля каждой квартиры в общедомовом имуществе. Нужно взять площадь всех помещений здания и умножить ее значение, которые было рассчитано после деления общей площади квартиры на сумму всех площадей жилых и нежилых помещений. Рассчитанное число будет соответствовать площади общих помещений, которую занимает ваша квартира.
  • Берем площадь квартиры и прибавляем к ней площадь всех помещений, которые приходятся на вашу квартиру. Рассчитанное значение перемножаем с ценой отопления одного квадратного метра.

Способы индивидуальной экономии

Бывают ситуации, когда даже после установки общедомовых счетчиков расходы за отопление остаются прежними. Подобное происходит из-за того, что одни жильцы бережно расходуют тепло, а другие не слишком заботятся об этом. И тогда именно первым придется платить больше. В таких случаях имеет смысл установить индивидуальные приборы учета. Но прежде чем отправиться за счетчиком в магазин, следует выяснить, позволяет ли конструкция вашей отопительной системы осуществить задуманное. Идеально, если счетчик будет работать в связке с термостатами, которые следует установить на каждую батарею.

Жильцы, установившие в своих квартирах индивидуальные приборы учета, получают возможность платить лишь за то тепло, которое они сами израсходовали. При правильной же настройке термостатов у них будет возможность выставить наиболее комфортную температуру в каждом помещении. Подобным образом можно добиться существенной экономии на обогреве.

Виды тепловых счетчиков

Приступая к выбору устройств для учета тепла, следует иметь в виду, что в продаже сегодня доступны различные приборы, которые отличаются друг от друга не только подходом к выполнению измерений, но и конструктивным исполнением, особенностями в установке и обслуживании.

В сфере ЖКХ получили распространение следующие типы счетчиков:

  1. Тахометрический.
  2. Ультразвуковой.
  3. Электромагнитный.
  4. Вихревой.

Тахометрические счетчики

По своему исполнению это устройства, в которых используются механические роторные или крыльчатые водосчетчики и тепловычислитель. Этот вариант популярен из-за минимальной стоимости среди прочих приборов аналогичного типа. Однако стандартного набора фитингов и запорной арматуры будет недостаточно. В дополнение к ним следует установить магнитно-механический фильтр, благодаря которому и счетчик, и вся система останутся чистыми.

Среди минусов, которыми обладает оборудование, следует выделить то, что его нельзя использовать в тех домах, в которые поступает вода повышенной жесткости и содержит много примесей. В противном случае повышается риск того, что фильтр забьется, а это неизбежно ведет к уменьшению напора воды. Поэтому чаще всего механические счетчики устанавливаются теми владельцами, которые проживают в частном секторе.

Из достоинств, присущих механическим моделям, следует назвать длительный срок службы батарейки, которая питает систему. Ее заряда хватает на то, чтобы устройства функционировали на протяжении 5-6 лет. Ввиду того что в нем не используются электронные компоненты, счетчик может на протяжении длительного времени работать в неблагоприятных условиях, сохранив в рабочем состоянии основные свои элементы.

Электромагнитные

В основу работы подобных устройств положена способность жидкости возбуждать электрический ток во время прохождения сквозь магнитное поле. Процесс измерения объема жидкости, а также температур на входе и выходе сопровождается образованием малых токов. По этой причине использовать подобные приборы можно лишь в том случае, если им будет обеспечено регулярное квалифицированное обслуживание. Не менее важно, чтобы и их установка была выполнена по всем правилам. Однако, если учесть все моменты, то эти приборы могут давать очень точные показания.

Если не проводить регулярную чистку расходомера, то в нем образуется налет, из-за чего показываемые значения начинают превышать реальные. Некоторым владельцам при своевременной чистке счетчика удавалось добиваться уменьшения расходов за отопление в два раза. Но если в воде отмечается повышенная концентрация железа, а проводка имеет некачественные соединения, то в этом случае устройство будет давать неточные показания.

Приборы подобного типа могут рассматривать жильцы тех районов, в которые поступает вода хорошего качества. Если же им будет обеспечено регулярное обслуживание, то их владельцы смогут в течение долгого времени избегать переплат и ремонтов, требующих больших расходов.

Вихревые

Работа этих устройств связана с завихрениями, возникающими за препятствием, которое располагается на пути потока жидкости. Причем с увеличением проходимого объема растет и частота появления вихрей. К числу достоинств вихревых моделей следует отнести то, что местом их размещения могут выступать горизонтальные и вертикальные участки трубопровода. Важнее же всего-то, чтобы до будущего места установки прибора и за ним труба имела прямой участок.

Если говорить о других плюсах этих устройств, то это низкое потребление энергии. Заряда литий-ионной батарейки достаточно, чтобы они проработали порядка 5 лет. Крайне негативно на работу этих общедомовых счетчиков тепла влияют колебания давления, а также присутствие в воде крупных примесей. По этим причинам их следует использовать только в связке с фильтром. Однако даже если в воде и будет присутствовать металл, а стенки труб будут покрыты отложениями, то и в этом случае он будет давать точные данные. Эти приборы на хорошем счету и у обслуживающих организаций, которые чаще всего советуют устанавливать именно эти модели.

Ультразвуковые

В основу работы этих устройств положен принцип прохождения ультразвуковой волны сквозь поток жидкости. С повышением скорости потока увеличивается и время, которое требуется, чтобы сигнал достиг приемника. Наилучшую эффективность устройства демонстрируют в новых домах, где в трубах отсутствуют отложения, а вода не содержит примесей. Если же в теплоносителе будут присутствовать посторонние примеси, пузырьки воздуха, а давление будет непостоянным, то в результате выдаваемые счетчиком показания будут превышать реальные.

При желании эти приборы можно оснастить дополнительным оборудованием, при помощи которого у владельцев будет возможность установить оптимальный режим подачи воды по двум отдельным каналам.

Если исходить из опыта работы с этими приборами организаций, оказывающих услуги по установке, то на их работу могут сильно повлиять сварочные токи. К тому же не радуют и показатели их надежности. Большинство поломок этих приборов обычно связаны с подачей в наши системы воды плохого качества.

Факторы, негативно влияющие на качество замеров

Решив установить счетчики на отопление, владельцам следует иметь в виду, что они будут подвергаться влиянию со стороны многих факторов. Именно поэтому подобные приборы могут начать показывать не совсем точные данные. И чаще всего приходится иметь дело со следующими проблемами:

  • Трубы покрываются накипью и отложениями, что приводит к уменьшению их внутреннего диаметра и увеличению потока. Прибор может работать с трубами, которые имеют строго определенный размер. Если же он уменьшится, то устройство начнет завышать данные.
  • Вода может содержать загрязнения и примеси, что отрицательным образом сказывается на работе любых счетчиков. Наибольшую опасность представляют пузырьки воздуха, так как из-за них прибор начинает завышать показания на 10%. В итоге с наступлением отопительного периода затраты могут серьёзно вырасти. Чтобы не допустить проникновения в трубы механических примесей, следует установить фильтрующие элементы.
  • Элементы расходомеров могут покрыться осадком. Если подобное происходит с механическими приборами, то они занижают показания. Со всеми другими устройствами наблюдается иная картина — счетчики могут показывать значения, которые часто превосходят в несколько раз реальные нормы расхода.
  • Негативное влияние на работу прибора учета отопления может оказать плохой микроклимат. Поэтому при выборе помещения для его установки следует обращать внимание на то, чтобы там не было сырости, отсутствовал риск подтопления, значительные колебания температур. Иначе первым делом все это отразится на электронике.
  • Неправильная установка и неоптимальное давление могут повлиять на работу устройств, из-за чего те начинают показывать искаженные данные.
  • Если в помещении нет заземления либо используются некачественные электрические контуры, то это приводит к созданию на трубах электрического потенциала.
  • Не менее важным параметром является температура воды. Если она будет завышена, то из-за нее могут пострадать элементы прибора.

Что следует учитывать при приобретении счетчика

Важно помнить, что расходы, связанные с покупкой устройства, его установкой и обслуживанием, лягут на плечи жильцов. Если же попытаться ответить на вопрос, сколько это будет стоить, то не менее 150 тыс. руб. Большим бременем это станет для тех домов, в которых не слишком много квартир. Сэкономить смогут владельцы неприватизированного жилья, так как в этом случае монтаж счетчика оплачивает местный муниципалитет.

К сожалению, недостаточно выбрать надежный прибор. Помимо этого нужно не ошибиться с организацией, чьи сотрудники выполнят его монтаж, поставят на учет, обеспечат регулярное обслуживание, проверку и ремонт.

Оцените статью: Поделитесь с друзьями!

Теплосчетчики — RHI MID Теплосчетчики

Учет | Теплосчетчики — Свяжитесь с отделом продаж T&D, чтобы узнать цену, доставку, поддержку.

Thorne & Derrick являются специализированными дистрибьюторами счетчиков для надежного и точного учета воды, газа и тепла (тепловой энергии) — мы распространяем счетчики тепла (обычно называемые счетчиками энергии) для удовлетворения всех требований к производительности, связанных с измерением как контуры отопления или охлаждения.

Энергоэффективные счетчики тепла контролируют и измеряют потребление тепловой энергии с высочайшей точностью — измеряя физический поток энергии, потребляемой для отопления. Дополнительные счетчики тепла, используемые в сочетании с системой учета тепла, определяют фактическое потребление тепла для выставления счетов за прибыль — типичные приложения включают тепловые насосы, бойлеры, солнечную энергию, а также системы отопления и охлаждения в промышленных, коммерческих и бытовых установках.

Теплосчетчики обычно состоят из расходомеров для измерения расхода жидкости — точного измерения температуры между входом и выходом со средством объединения обоих измерений за период времени.

ВЫБОР ТЕПЛОСЧЕТЧИКА

Чтобы выбрать наиболее подходящий теплосчетчик для вашего применения, нам необходимо:

  • Размер трубы (номинальный диаметр и материал)
  • Минимальный и максимальный расход
  • Максимальное рабочее давление
  • Применение для обогрева или охлаждения. При охлаждении подтвердите тип и концентрацию гликоля
  • Питание от сети или аккумулятора
  • Предпочтительный тип связи: Mbus / Modbus / радио / беспроводной / другой
  • Схема соответствия нормам: RHI MID Class 2 / other

Axis Qualcosonic Heat 2 — Теплосчетчик

, соответствующий требованиям RHI Счетчик Axis Qualcosonic Heat 2

соответствует требованиям внутренних и внешних схем RHI и подходит для труб номинального диаметра DN15-DN100.Варианты выхода включают M-Bus, MiniBus, Modbus, RS232 / 485, 4-20 мА, wMbus RF686 и Pulse для точного учета тепловой энергии.

MID Класс 2 метра

Счетчики класса 2 MID

Теплосчетчики, соответствующие MID Class 2 и в соответствии с EN1434 и RHI (Renewable Heat Incentive), доступны для немедленной доставки.

Ведущие бренды включают: Kamstrup , Senus, Sontex и Itron — обратитесь в T&D для получения технической поддержки, рекомендаций по спецификациям и быстрой доставки со склада в Великобритании.Спросите у T&D об ультразвуковых счетчиках Kamstrup, доступных с автоматическим считыванием показаний счетчика (AMR).

Менеджеры компании T&D Metering обеспечат оптимальный выбор для вашего приложения учета тепла, обеспечивая соответствие схеме RHI MID Class 2 — мы предоставляем:

      • отличное обслуживание клиентов и техническая поддержка
      • конкурентоспособные предложения и надежная доставка со склада в Великобритании
      • обширный ассортимент средств учета газа, воды и тепла (тепловой энергии)

Теплосчетчики и RHI — Возобновляемые источники тепла

Программа стимулирования использования возобновляемых источников тепла вне дома — это государственная схема, предоставляющая финансовые стимулы организациям промышленного, коммерческого и государственного секторов, которые вырабатывают собственное возобновляемое тепло, — схема RHI была создана, чтобы заменить Программу низкоуглеродного строительства, завершившуюся в 2010 году.

Схема RHI использует зеленый тариф, при котором пользователи получают оплату за установку технологии производства электроэнергии из возобновляемых или низкоуглеродных источников; она была введена в Законе об энергетике 2008 года. Типичные установки, требующие учета тепла, включают биогазовые котлы, котлы на твердой биомассе. , глубинные геотермальные и грунтовые тепловые насосы (ГТГ).

Схема стимулирования использования возобновляемых источников тепла

Схема RHI была разработана для того, чтобы побудить пользователей вырабатывать собственное тепло из возобновляемых источников, а не полагаться на ископаемое топливо.Схема реализуется и управляется Ofgem от имени Министерства энергетики и изменения климата.

Схема RHI открыта для небытового сектора, включая промышленный, коммерческий, государственный сектор и некоммерческие организации с соответствующими установками. Небытовая установка классифицируется как возобновляемая тепловая установка, которая поставляет крупномасштабное промышленное тепло.

RHI Теплосчетчики

ВИДЕО — RHI & ТЕПЛОМЕТР

В этом видео компания Kamstrup оценивает, как работают счетчики тепла, как они должны применяться в установке и какие дополнительные сертификаты должны быть доступны вместе с ними для утверждения RHI и для целей.

При установке теплосчетчика существуют определенные критерии, которые должны быть соблюдены для предъявления претензии по схеме RHI с учетом типов теплосчетчиков и их установки. Пункты, которые необходимо соблюдать при установке теплосчетчика:

        • Позиционирование
        • Калибровка и Точность
        • Пригодность (например, правильно ли настроен теплосчетчик для жидкости в системе)
        • Установка (счетчики должны быть установлены в соответствии с инструкциями производителя и соответствовать системе, которую они контролируют, e.г. расход)

В дополнение к критериям установки, счетчики тепла для небытовой схемы RHI также должны иметь сертификат MID 2, чтобы гарантировать их точность измерения.

➡ Полную информацию о Теплосчетчиках см. В разделах продукта ниже.

Ultraflo U1000MKII-HM Накладной теплосчетчик / Счетчик энергии —

На главную / Энергоменеджмент и строительные услуги / Счетчики энергии, ультразвуковые теплосчетчики, линейные и накладные / Ultraflo U1000MKII-HM Накладной счетчик тепла / счетчик энергии

Новый U1000MKII-HM — это «лучший по соотношению цена-качество» накладной ультразвуковой счетчик тепла, альтернативный традиционным встроенным счетчикам энергии, для управления энергопотреблением и выставления счетов в бытовых и коммерческих, районных или общих системах отопления или охлаждения.Предлагает значительную стоимость установки и преимущества сухого обслуживания по сравнению с традиционными линейными продуктами.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 дюймов)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: преобразователи 1 МГц для плохих / старых толстостенных труб и больших трубопроводов
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой — информация по установке и обслуживанию.
  • Встроенный импульсный выход — AM & T & BEM совместимы с Modbus.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 дюймов)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: преобразователи 1 МГц для плохих / старых толстостенных труб и больших трубопроводов
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой — информация по установке и обслуживанию.
  • Встроенный импульсный выход — AM & T & BEM совместимы с Modbus.
Сделать запрос

Техническая информация

Метод измерения: Ультразвуковой метод измерения времени прохождения для измерения расхода и 4-х проводной метод PT100 класса B для измерения температуры.
Коэффициент уменьшения: 200: 01
Стандарт теплосчетчика: Расчет тепла / энергии разработан в соответствии с EN1434, раздел 6
Точность: +/- 1-3% от показания расхода для> 0.3 м / с (1 фут / с)
Диапазон скорости потока: 0,1 м / с — 10 м / с (0,3 фут / с — 32 фут / с)
Диапазон труб: Доступен в 2 вариантах, 22 мм — 115 мм и 125 мм — наружный диаметр 180 мм (6 дюймов). Обратите внимание, что размер трубы зависит от материала трубы и внутреннего диаметра.
Материал трубы: Сталь, нержавеющая сталь, пластик и медь
Диапазон температуры воды: 0 ° C — 85 ° C (32 ° F — 185 ° F)
Датчики температуры: Зажим PT100, класс B 4 проволока, диапазон 0 ° C — 85 ° C (32 ° F — 185 ° F), разрешение 0.1 ° C (0,1 ° F). Минимальная дельта Т 0,3 ° C
Выход: Импульсный или Частотный. Импульс для объемного расхода и энергии, кВт · ч (БТЕ). Частота для расхода. Импульсный выход может быть сконфигурирован как сигнализация потери сигнала или отсутствия потока.
Связь Modbus: Дополнительное ведомое устройство Modbus RTU, аппаратный уровень последовательного канала RS485. Энергия, мощность, температура и расход. Соединительный кабель Modbus — 1 м.
Связь M-Bus: Дополнительный M-Bus
Внешний источник питания: 12–24 В +/- 10% переменного / постоянного тока при 7 Вт на блок.Дополнительный подключаемый блок питания 12 В.
Корпус электроники: IP54
Кабель ввода / вывода: 5 м x 6 жил для подачи питания и импульсного вывода
Размеры: 250 мм x 48 мм x 90 мм (10 ″ x 2 ″ x 4 ″) (электроника + направляющая шина )

Объем рынка

теплосчетчиков к

составит около 1965,2 млн долларов США

ОТТАВА, 2 марта 2021 г. (GLOBE NEWSWIRE) — Глобальный рынок теплосчетчиков размером оценивается в 923,6 млн долларов США в 2020 году и, по прогнозам, будет стоить около 1965 долларов США.2 миллиона к 2030 году, демонстрируя среднегодовой темп роста 9,2% в течение оценочного периода с 2021 по 2030 год.

Теплосчетчики используются для количественной оценки тепловой энергии, рассеянной по территории или централизованному общественному отопительному устройству. В нагревательной установке тепловая энергия прямо пропорциональна выходной частоте движения жидкости и изменению температуры жидкости. Теплосчетчик состоит из оборудования для количественного определения расхода, пары датчиков температуры для количественной оценки отклонения температуры и калькулятора для определения тепловой энергии на основе вкладов от температуры и отклонения расхода.Количественное определение температуры обычно выполняется с помощью платиновых термометров сопротивления (PRT), которые обеспечивают исключительную точность в широком диапазоне температур (от –200 до +850 ° C). Альтернативные датчики для количественного определения температуры включают цифровые датчики температуры.

Индустрия теплосчетчиков постоянно росла в недавнем прошлом, первоначально за счет развитого немецкого рынка, а в последнее время — за счет развития рынков Турции, России и Китая. Тем не менее экономическая и политическая неопределенность в некоторых регионах остановила развитие рынка в 2014 и 2015 годах.Однако после 2017 года рынок возродился благодаря крупным инвестициям со стороны правительств в развивающихся регионах.

Получите образцы страниц отчета для большего понимания @ https://www.precedenceresearch.com/sample/1228

Факторы роста:

Рост строительной активности в развивающихся регионах, изменение климатических условий , быстро растущая осведомленность клиентов, увеличение количества установок счетчиков тепла отдельными лицами для контроля за расходами на электроэнергию, а также рост рынка элитного жилья являются одними из основных факторов, способствующих росту мировой индустрии.Кроме того, технологические достижения и интеграция новейших технологий способствуют росту рынка счетчиков тепла во всем мире. Более того, быстро растущая осведомленность об энергосбережении оказывает положительное влияние на рост мировой промышленности. Кроме того, повышенное внимание к совершенствованию энергетической инфраструктуры в развивающихся регионах и рост инвестиций крупных игроков рынка в исследования и разработки являются другими факторами, способствующими росту мирового рынка в течение прогнозируемого периода времени.

В связи с ростом стоимости энергии и повышением внимания к энергосбережению, надежное и точное измерение всех услуг стало важным для измерения и контроля затрат на электроэнергию. Хотя в 2011 году акцент китайского правительства на замене угля в качестве источника отопления жилья снизил объемы поставок. Это замедлило темпы нового строительства в Китае и затруднило производство теплосчетчиков в целом. Точно так же экономический и политический спад в России и Турции также ослабил отрасль счетчиков тепла.

В настоящее время рыночный прогресс в основном догнал Китай, где поставки увеличивались из года в год. В 2013 году китайская администрация изложила основные направления городского развития в Китае, включая предложение по изменению баланса городского прогресса путем сдерживания разрастания городов и увеличения уплотнения городов. Строительный сектор предлагает больше возможностей для повышения эффективности, как для создания новых, так и за счет реконструкции существующих структур.

Получите индивидуальную настройку в этом исследовательском отчете @ https: // www.priorityresearch.com/customization/1228

Основные характеристики отчета:

  • В зависимости от типа, ультразвуковые расходомеры сообщили о наибольшей выручке в 2020 году. Это подтверждено высокой надежностью и точностью ультразвуковых расходомеров. Кроме того, ожидается, что такие преимущества, как более низкое энергопотребление, в ближайшем будущем будут стимулировать рост этого сегмента.
  • Исходя из технологии, статика составляла весомую долю в целевой отрасли. Это связано с растущим спросом на комбинированные системы охлаждения и обогрева.
  • На основании сегмента приложений, жилая недвижимость принесла наибольшую выручку со значительной долей в расчетный период времени. Такие факторы, как быстро растущий спрос на системы домашней автоматизации, стимулируют рост этого сегмента.
  • Landis + Gyr и Kamstrup — крупные компании, работающие на мировом рынке счетчиков тепла.

Региональный анализ:

Отчет охватывает данные по Северной Америке, Европе, Азиатско-Тихоокеанскому региону, Латинской Америке, Ближнему Востоку и Африке.В 2020 году Азиатско-Тихоокеанский регион доминировал на мировом рынке с долей рынка более 41%. На долю Китая приходилась самая высокая доля в Азиатско-Тихоокеанском регионе, в первую очередь из-за высокой урбанизации, активного роста строительной деятельности и наличия новейших приборов учета. Более того, ожидается, что растущее понимание вопросов энергосбережения окажет положительное влияние на рост отрасли. Ожидается, что на долю Северной Америки будет приходиться вторая по величине доля в отрасли счетчиков тепла с точки зрения выручки в 2020 году.Рост в регионе Северной Америки объясняется наличием новейших продуктов, высокими требованиями к мониторингу энергопотребления и развитым строительным сектором. Ожидается, что Европа будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода времени в основном из-за высокого спроса со стороны новых рынков, таких как Турция, Россия и Германия. Рост научно-исследовательских и опытно-конструкторских работ является основным фактором, который, по прогнозам, окажет оптимистичное влияние на рост целевой отрасли в европейских странах.

Связанные отчеты

  • Рынок платформ для авиационных работ — Мировой рынок оценивался в 9,7 млрд долларов США в 2019 году и, как ожидается, достигнет 19,90 млрд долларов США к 2027 году и будет расти со среднегодовыми темпами роста ( CAGR) 9,4% в течение прогнозного периода с 2020 по 2027 год.
  • Рынок аренды строительного оборудования — Мировой рынок оценивался в 91,34 миллиарда долларов США в 2019 году и достигнет более 136 долларов США.1 миллиард к 2027 году, прогнозируется, что совокупный годовой темп роста (CAGR) составит около 4,78% в период с 2020 по 2027 год.
  • Рынок лифтов и эскалаторов — Мировой рынок оценивается примерно в 71,68 млрд долларов США в 2019 г. и рост более 114,90 млрд долл. США к 2027 г., ожидается, что совокупный годовой темп роста (CAGR) составит 6,3% в период с 2020 по 2027 г. всемирно известными счетчиками тепла являются Weihai Ploumeter Co.Ltd., Landis + Gyr, Quadlogic Meters Canada Inc, Zenner International GmbH & Co. KG, Kamstrup, Micronics Ltd, MWA Technology Ltd, Qundis, Apator SA, Qundis, Sontex SA, Siemens AG, WECAN Precision Instruments Co. Ltd., Ista, Huizhong Instrumentation Co. Ltd., Techem, Secure Meters Ltd и Weihai Ploumeter Co. Ltd. среди других. Огромные инвестиции в технологическое развитие счетчиков тепла наряду с деловым сотрудничеством являются важнейшими бизнес-стратегиями, начатыми основными игроками, работающими на мировом рынке счетчиков тепла.

    Сегментация рынка

    По типу

    • Турбинные расходомеры
    • Ультразвуковые расходомеры
    • Вихревые расходомеры
    • Прочие

    По возможности подключения

    Жилой

  • Коммерческий и общественный
  • Промышленный

По географии

  • Северная Америка
  • Европа
  • Азиатско-Тихоокеанский регион
  • Латинская Америка
  • Ближний Восток и Африка (MEA)

Купить этот премиальный исследовательский отчет @ https: // www.priorityresearch.com/checkout/1228

Вы можете разместить заказ или задать любые вопросы, пожалуйста, обращайтесь по телефону [email protected] | +1 774 402 6168

О нас

Precedence Research — всемирная исследовательская и консалтинговая организация. Мы даем непревзойденный характер предложений нашим клиентам по всему миру в различных отраслях промышленности. Precedence Research обладает опытом в предоставлении глубокого понимания рынка наряду с рыночной информацией для наших клиентов, распределенных по разным предприятиям.Мы обязаны обслуживать нашу разнообразную клиентскую базу, представленную на предприятиях медицинских услуг, здравоохранения, инноваций, технологий нового поколения, полупроводников, химикатов, автомобилестроения, аэрокосмической и оборонной промышленности, среди различных предприятий, присутствующих во всем мире.

За последними обновлениями следите за нами:

https://www.linkedin.com/company/precedence-research/

https://www.facebook.com/precedenceresearch/

https : // twitter.ru / Precedence_R


Теплосчетчик Размер рынка, доля отрасли

Интеллектуальные технологии используются для контроля энергопотребления и повышения их эффективности. Потребление энергии включает не только потребление электроэнергии, но и использование тепла. Тепловой КПД систем довольно низок, поэтому мониторинг и управление тепловыми системами имеют важное значение. Тепловое потребление можно измерить в британских тепловых единицах (БТЕ), джоулях или киловатт-часах. Теплосчетчики используются для измерения тепловой энергии в современных сооружениях.

Теплосчетчик — это устройство, которое измеряет тепловую энергию на стороне подачи или на стороне возврата теплогенерирующего или теплообменного устройства путем измерения расхода теплоносителя и изменения его температуры (ΔT) между питающие и возвратные ветви системы. Теплосчетчик состоит из: расходомера жидкости, средства измерения температуры между подающим и обратным потоками, обычно пары термопар и средства объединения двух измерений в течение периода времени — обычно получаса — и накопление общей теплоотдачи за данный период.

Чтобы получить более полное представление о рынке, запросите индивидуальную настройку.

Теплосчетчик в зависимости от типа можно разделить на механический и статический. Механический теплосчетчик подразделяется на многоструйный и турбинный теплосчетчик. Статические теплосчетчики также делятся на электромагнитные и ультразвуковые теплосчетчики. Обычно используются счетчики тепла на основе ультразвуковой технологии. Теплосчетчик может как проводное, так и беспроводное подключение. Современные структуры используют беспроводные соединения на основе IOT для мониторинга и управления.Теплосчетчики используются в жилых, коммерческих и промышленных помещениях.

Тепловая вода используется для измерения единиц охлажденной воды, чтобы вести учет использования охлажденной воды для выставления счетов в торговых центрах или офисных зданиях, где есть разные арендаторы. В схемах централизованного теплоснабжения используются счетчики тепла для распределения затрат на отопление между отдельными арендаторами в схеме. Теплосчетчик обычно используется на промышленных предприятиях для измерения мощности котла и тепла, потребляемого технологическим процессом.

Основным движущим фактором глобального рынка счетчиков тепла является регулирование потребления тепловой энергии.Кроме того, повышение осведомленности о сокращении углеродного следа и интеллектуальном управлении тепловой энергией также способствует росту рынка счетчиков тепла. Ключевым ограничением рынка для глобального счетчика тепла является высокая начальная стоимость счетчика тепла.


Ключевые игроки охвачены

Некоторыми известными компаниями на мировом рынке счетчиков тепла являются Sycous Limited, Zenner International GmbH & Co. KG, Kamstrup, Danfoss, Apator SA., B Meters, Itron, Diehl Stiftung & Co. KG , Siemens, Trend Control Systems Ltd, Premier Control Technologies Ltd, Cosmic Technologies, Grundfos, Spire Metering Technology, Omni Instruments и Xi’an Kacise Optronics Tech Co., Ltd.


СЕГМЕНТАЦИЯ






Механический

— Multi-Jet

— Турбина

· Статический

— Электромагнитный

— Ультразвуковой

















СЕГМЕНТАЦИЯ


ПОДРОБНАЯ ИНФОРМАЦИЯ


При подключении


По заявке


· Жилой

· Коммерческий

· Промышленный

71

· Северная Америка (США и Канада)

· Европа (Великобритания, Германия, Франция, Италия, Испания и остальные страны Европы)

· Азиатско-Тихоокеанский регион (Китай, Индия, Япония, Австралия, Юго-Восточная Азия и остальная часть Азиатско-Тихоокеанского региона) )

· Латинская Америка (Бразилия, Мексика и остальная часть Латинской Америки)

· Ближний Восток и Африка (GCC, Южная Африка и остальные Ближний Восток и Африка)


Региональный анализ

Мировой рынок счетчиков тепла разделен на Северную Америку, Европу, Азиатско-Тихоокеанский регион, Латинскую Америку, Ближний Восток и Африку.Ожидается, что Европа будет доминировать на рынке счетчиков тепла из-за недавней Директивы 2012/27 / EU об энергоэффективности (Европейская директива 2012/27 / EU, 2012) и Директивы по измерительным приборам 2014/32 / EU. Программа Renewable Heat Incentive (RHI) призвана повысить продажи счетчиков тепла в Великобритании. Ожидается устойчивый рост количества счетчиков тепла на рынке Северной Америки благодаря федеральной политике США и поддержке правительства Канады. В Китае ожидается здоровый рост рынка счетчиков тепла благодаря политике правительства по достижению энергоэффективности.


Ключевые отраслевые разработки

  • В мае 2018 года группа Danfoss, ответственная за разработку, производство и продажу теплосчетчиков и решений для автоматического считывания показаний счетчиков, объявила об успешном тестировании беспроводных данных узкополосного Интернета вещей (NB-IoT). коммуникация.
  • В августе 2017 года Measurement Canada планирует к 2026 году регулировать учет тепловой энергии так же, как газа и электроэнергии.

Технология учета тепла «Плати за то, что используешь» набирает обороты

В таких зданиях, как квартиры и кондоминиумы, проживают семьи с разными предпочтениями в отношении комфорта или отношением к использованию энергии.Точно так же многие коммерческие здания разделены на помещения, где арендаторы имеют разные температурные требования или графики использования.

В некоторых зданиях тепловая энергия, необходимая для обогрева или охлаждения каждого прилегающего пространства, предоставляется владельцем здания по фиксированной ежемесячной стоимости независимо от использования. В других случаях каждое помещение оборудовано собственной системой отопления и охлаждения, а также соответствующими счетчиками электроэнергии и природного газа. Стоимость отопления и охлаждения оплачивается непосредственно коммунальному предприятию владельцем или арендатором.Те, кто использует свои системы консервативно, получают более низкие счета и наоборот. Это концепция «плати за то, что используешь».

ОТВОДЫ

Здания, где каждое разделенное пространство имеет свою собственную автономную механическую систему, более справедливы с точки зрения использования энергии, особенно для помещений, где настройки термостата ниже, или жители не используют пространство в течение длительного времени из-за отпусков, частых поездок и скоро. Тем не менее, есть несколько причин, по которым использование индивидуальных механических систем не является лучшим техническим или экономическим вариантом для таких зданий.

Одним из распространенных недостатков индивидуальных систем отопления является то, что с каждого помещения в здании будет взиматься ежемесячная базовая плата за обслуживание счетчика природного газа.

Другой недостаток — очень ограниченный выбор источников тепла топочного типа, предназначенных для небольших помещений с низкими расчетными тепловыми нагрузками. Это часто приводит к использованию источников тепла, размер которых слишком велик для нагрузки. Результатом будет короткое время цикла, сокращение срока службы и снижение эффективности.
Для каждой механической системы внутреннего сгорания также требуется собственная система подачи топлива и вентиляции.Для этого требуется газораспределительный трубопровод по всему зданию и несколько проходов через ограждающую конструкцию здания для воздуха для горения и выхлопного трубопровода. Если эти проходы проходят через крышу, вероятность будущего обслуживания для предотвращения утечек возрастает.

Отдельные механические системы также занимают пространство на полу или на стене в каждом блоке. Это уменьшает полезную жилую площадь или пространство, которое в противном случае было бы доступно для коммерческих целей.

Еще одним недостатком является доступ и планирование обслуживания.В зависимости от используемого оборудования и того, что должно быть сделано, обслуживание может вызвать запахи, шум, утечку, ограничение использования пространства или другие неудобства.

ДУМАЙТЕ ПО-РАЗНОМУ

Альтернативой этой обычной работе отдельных механических систем в каждом строительном блоке является централизация производства отопления и охлаждения и объединение его с распределительной системой, по которой нагретая или охлажденная вода подается в каждую единицу.

Это вряд ли новая концепция. Установки центрального отопления и охлаждения используются во многих зданиях в Северной Америке на протяжении десятилетий.Но до недавнего времени большинству этих систем не хватало возможности точно измерить использование тепловой энергии в каждом помещении, обслуживаемом центральной системой. Без таких измерений невозможно точно узнать, на что уходит вся энергия нагрева или охлаждения, и выставить счета «Оплата за то, что вы используете».

В Северной Америке ситуация меняется. Теперь доступно современное оборудование для точного измерения тепловой энергии, передаваемой от центральной станции к каждому пространству здания.Это называется «учет тепла» и открывает новые возможности для тех, кто занимается системами водяного отопления или охлаждения.

Учет тепла, который широко используется в Европе, требует точного и непрерывного измерения расхода жидкости, проходящей через каждое пространство здания, а также изменения температуры жидкости, когда она проходит через излучатели тепла или охлаждающие оконечные устройства в этом пространстве.

Рисунок 1

На рисунке 1 показана основная концепция того, как это делается с помощью электронного расходомера и прецизионных датчиков температуры, расположенных между источником тепла и нагрузкой.Электроника, необходимая для расчета скорости теплопередачи и общей теплопередачи, содержится в блоке вычисления тепла. Два датчика температуры поставляются в виде согласованной пары с кабелем определенной длины, прикрепленным как к чувствительному элементу, так и к корпусу измерителя. Электрическое сопротивление этих кабелей учитывается при калибровке счетчика. Эти кабели нельзя разрезать, сращивать или отсоединять от измерителя. Любая дополнительная длина сенсорного кабеля, поставляемого с измерителем, должна быть аккуратно свернута, закреплена стяжками и установлена ​​в месте, где она не будет нарушена.

Рисунок 2 Спутниковая станция

Для учета тепла используется несколько типов расходомеров, включая турбинные, вихревые, электромагнитные и ультразвуковые. У всех есть свои преимущества и недостатки. Как правило, система учета тепла поставляется от производителя в виде полностью согласованной группы компонентов, включая расходомер, датчики температуры, блок теплового счетчика и даже некоторый тонкий кабель из нержавеющей стали со свинцовыми уплотнениями. Последние используются для предотвращения взлома любого оборудования, которое может повлиять на показания счетчика.После установки пломб их взлом или несанкционированный доступ может иметь серьезные юридические последствия, в зависимости от конкретного соглашения между поставщиком энергии и клиентами системы.

Большинство теплосчетчиков по умолчанию настроены на работу, исходя из предположения, что жидкость в системе на 100% состоит из воды. Встроенное ПО в измерителе содержит код, который точно рассчитывает плотность и удельную теплоемкость воды и использует эти зависящие от температуры свойства жидкости для точных расчетов скорости теплопередачи и общего количества тепла, передаваемого с течением времени.Однако не каждая гидронная система заполнена на 100% водой. Одним из примеров может служить солнечная тепловая система, работающая с 40-процентным раствором пропиленгликоля. Плотность и удельная теплоемкость растворов антифризов на основе гликоля зависит от температуры, а также от концентрации гликоля. К счастью, большинство современных систем учета тепла можно настроить так, чтобы их внутренние расчеты основывались на типе и концентрации используемого антифриза на основе гликоля.

СПУТНИКОВЫЕ СТАНЦИИ

Современный учет тепла устраняет ранее описанные ограничения отдельных механических систем в каждом помещении здания, а также позволяет использовать подход «платите за то, что вы используете».

Учет тепла является идеальным дополнением к централизованной системе с несколькими котлами, которая обеспечивает теплом для отопления помещений и горячего водоснабжения в многоквартирных домах. Горячая вода из центральной котельной системы циркулирует по магистральному трубопроводу, который подключается к «вспомогательной станции» в каждой строительной единице.

Одна из возможных конфигураций спутниковой станции показана на рисунке 2.

Спутниковые станции предоставляют трубопроводы и элементы управления, необходимые для регулирования отопления помещений в соответствии с индивидуальными предпочтениями.Некоторые также обеспечивают приоритетное горячее водоснабжение «по запросу» за счет использования паяных пластинчатых теплообменников из нержавеющей стали. Горячая (непитьевая) вода из магистральной сети здания проходит через теплообменник, когда реле потока в дополнительном блоке обнаруживает потребность в горячей воде со скоростью 0,6 галлона в минуту или выше. Этот режим работы временно имеет приоритет над обогревом помещения. Он прекращается, как только заканчивается потребность в ГВС. Это устраняет необходимость в резервуаре для горячей воды для бытового потребления и связанных с этим потерь тепла в режиме ожидания.Это также устраняет необходимость в трубопроводе горячего водоснабжения и связанной с ним системе рециркуляции в здании. То, что в противном случае должно было бы быть пятитрубной системой по всему зданию, сокращается до трехтрубной системы.

БОЛЬШЕ РАЗВИТИЯ

Учет тепла также идеально подходит для систем централизованного теплоснабжения, когда тепло и в некоторых случаях охлажденная вода подается в каждое из нескольких зданий из центральной системы предприятия. На рисунке 3 показана концепция такой системы отопления, в которой центральное отопление состоит из трех ступенчатых пеллетных котлов.

Рисунок 3 Центральная отопительная установка с тремя ступенчатыми пеллетными котлами

Пеллетные котлы включаются и выключаются, чтобы поддерживать теплоаккумулятор в определенном температурном диапазоне. Горячая вода из резервуара направляется циркуляционным насосом с регулируемой скоростью по подземному изолированному трубопроводу к пластинчатому теплообменнику в каждом здании «клиента». Эти теплообменники изоляции предотвращают любой перекрестный поток между центральной системой и балансирующей системой внутри здания.

Любые утечки или другие проблемы с обслуживанием в одном здании не повлияют на централизованное теплоснабжение остальных клиентов. Каждая клиентская система также показана со вспомогательным котлом и клапанами, которые могут поддерживать здание в случае возникновения проблем с обслуживанием в районной системе.

ИГРА ПО ПРАВИЛАМ

В США в феврале 2018 года был выпущен стандарт ASTM под названием Standard Specification for Heat Meter Instrumentation (ASTM E3137 / E3137M-17).Он покрывает требования к точности для нескольких категорий приборов учета тепла. Этот стандарт разрабатывался несколько лет. Он относится к нескольким предыдущим стандартам учета тепла, таким как EN1434, широко признанный в Европе. Ожидается, что этот новый стандарт будет часто цитироваться инженерами, разрабатывающими системы учета тепла.
В Канаде государственное агентство Measurement Canada в настоящее время проводит пилотную программу по оценке различных типов счетчиков тепла в нескольких категориях в зависимости от пропускной способности (см. HPAC, февраль 2019 г., Mh20).Конечная цель, которая, как ожидается, будет реализована к 1 января 2021 года, — это список утвержденных счетчиков в каждой категории. Теплосчетчики, установленные до возможной потребности в утвержденном счетчике, могут оставаться в эксплуатации до 2026 года, после чего они должны быть заменены утвержденным счетчиком.

ОБРАТИТЕ ВНИМАНИЕ

Учет тепла представляет собой значительный и обширный развивающийся рынок в Северной Америке. Это ниша, которая идеально подходит для тех, кто работает с системами водяного отопления и охлаждения.Это технология, которая обеспечивает проверку производительности, помогает в диагностике системных проблем, способствует энергосбережению и позволяет справедливо распределять затраты на электроэнергию. Эта статья — всего лишь обзор того, что возможно. Если вы занимаетесь гидроникой, вам необходимо следить за развитием этого развивающегося рынка. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления.Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. На сайте www.hydronicpros.com).

Объявление

Измеритель теплового напряжения WBGT-HT30

Характеристики

: Индекс теплового стресса измеряет, насколько жарко становится, когда влажность сочетается с температурой, движением воздуха и лучистым теплом. Black Globe Temperature (TG) отслеживает влияние прямого солнечного излучения на открытую поверхность Температура воздуха (TA) плюс относительная влажность ( RH) Выбираемые единицы измерения ° F и ° C Функция входа / выхода отображает значение WGBT с или без прямого солнечного света Настраиваемый пользователем сигнал тревоги при достижении порогового значения Автоматическое отключение питания с обходом Встроенный интерфейс RS-232 с дополнительным программным обеспечением, совместимым с Windows® Полная с двумя батареями AAA Для регистрации данных и ведения записей рассмотрите вариант программного обеспечения ПК, указанный выше (407752)

Симптомы
Знайте эти симптомы теплового расстройства Тепловое расстройство: Солнечный ожог Симптомы: Покраснение и боль.В тяжелых случаях — отек кожи, волдыри, повышение температуры тела, головные боли. Первая помощь: Мазь для легких форм при появлении волдырей. В случае разрыва наложите сухую стерильную повязку. В серьезных случаях следует обратиться к врачу. Тепловое расстройство: Тепловые судороги Симптомы: Возможны болезненные спазмы, обычно в мышцах ног и живота. Сильное потоотделение. Первая помощь: Сильное давление на спазматические мышцы или легкий массаж для снятия спазма. Дать глоток воды. Если возникнет тошнота, прекратите использование. Тепловое расстройство: Тепловое истощение Симптомы: Сильное потоотделение, слабость, кожа холодная, бледная и липкая. Пульс нитевидный. Возможна нормальная температура. Обморок и рвота. Первая помощь: Уберите жертву с солнца. Сложите и ослабьте одежду. Примените прохладную влажную ткань. Вентилятором или переместите пострадавшего в комнату с кондиционером. Глотки воды. Если возникнет тошнота, прекратите использование. Если рвота продолжается, немедленно обратитесь за медицинской помощью. Тепловое расстройство: Тепловой удар (или солнечный удар) Симптомы: Высокая температура тела (106 ° F или выше).Сухая горячая кожа. Учащенный и сильный пульс. Возможное бессознательное состояние. Первая помощь: Тепловой удар — это неотложная медицинская помощь. Вызовите медицинскую помощь или немедленно доставьте пострадавшего в больницу
. Промедление может быть фатальным. Переместите жертву в более прохладное место. Снизьте температуру тела с помощью холодной ванны или обмывания. Будьте предельно осторожны. Снимите одежду, используйте вентиляторы и кондиционеры. Если температура снова повысится, повторите процесс. Не давайте жидкости. ВНИМАНИЕ: Резкие перепады температуры и влажности (напр.г. выход из помещения на улицу) может привести к неточным показаниям температуры, влажности и индекса тепла в течение 45 минут. Пока показания не стабилизируются (например, не перестанут постоянно увеличиваться или уменьшаться), пользователи НЕ должны полагаться на показания температуры, влажности или теплового индекса этого измерителя или на функцию сигнализации измерителя в отношении таких показаний. Этот глюкометр НЕ является медицинским устройством, и пользователям НИКОГДА не следует полагаться на показания в медицинских целях.
Индекс жары
Индекс жары Уровень риска Защитные меры Ниже 91 ° F (Осторожно) Базовая тепловая безопасность и планирование От 91 ° F до 103 ° F Умеренный Принятие мер предосторожности и повышение осведомленности от 103 ° F до 115 ° F Высокое Дополнительные меры для защиты рабочих При температуре выше 115 ° F От очень высокого до экстремального срабатывания даже более агрессивные меры защиты

Технические характеристики Диапазон Базовая погрешность
Температура влажного шарика (WBGT) от 32 до 122 ° F ± 4 ° F
(от 0 до 50 ° C) ± 2 ° C
Температура черного шарика (TG) от 32 до 176 ° F ± 4 ° F
(от 0 до 80 ° C) ± 2 ° C
Температура воздуха (TA) от 32 до 122 ° F ± 1.8 ° F
(от 0 до 50 ° C) ± 1,0 ° C
Относительная влажность от 0 до 100% ± 3%
Размеры Измеритель: 10 x 1,9 x 1,1 дюйма
(254 x 48,7 x 29,4 мм)
Шарик: диаметр 1,6 дюйма, 1,4 дюйма в высоту
(диаметр 40 мм, высота 35 мм)
Вес 4,8 унции (136 г)

Учет тепловой энергии — каталог продукции

счетчики тепловой энергии / распределители затрат на тепло

КАТАЛОГИ ПРОДУКЦИИ /

ПАРАМЕТРЫ ПОИСКАПрямые измеренияПрямые измеренияСистемы удаленного считыванияУстановочные аксессуары

Прямое дозирование

Косвенный замер

Системы дистанционного считывания

Монтажные принадлежности

.

Вам может понравится

Просеянный песок: Просеянный песок в России — Сравнить цены и купить на Flagma.ru

19.03.1971

Как сделать деревянный пол на балконе: как сделать своими руками, чем обработать

15.03.1981

Сколько по времени устанавливают натяжной потолок: Установка натяжных потолков занимает немного времени

19.06.2021

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
