Теплосчетчики на отопление


Теплосчетчики на отопление в квартире

У большинства из тех, кто живет в квартире, установлена система центрального отопления. Наряду с некоторыми плюсами, этот способ отопления имеет и свои минусы. Довольно часто тем, кто пользуется центральным отоплением, приходится платить и за отопление подъездов, и за потери тепла в подводящих трубах. Также не исключен тот случай, когда батареи недостаточно теплые или вообще не греют, а жильцов заставляют оплачивать счета за отопление.

Мастер снимает показания с теплосчетчика на отопление в квартире

Необходимость

При сегодняшней сложившейся ситуации, когда цены на коммунальные услуги постоянно растут, многие задумываются, как сэкономить деньги из семейного бюджета на квартплату. При этом следует отметить, что львиную долю затрат по квартплате отнимают именно затраты на отопление. Несмотря на то, что по действующим законам для того чтобы снизить расходы граждан зимой, всю сумму за отопительный сезон распределяют на весь год, суммы все равно выходят достаточно большие.

Установка индивидуального теплосчетчика в квартире – очень выгодное мероприятие. Зачем переплачивать за лишнее тепло, если оно не потребляется? Ситуации могут быть разные. Например, трехкомнатная квартира. Зачем оплачивать тепло во всей квартире, если человек занимает только одну комнату. Это не обязательно. Можно на батареи отопления в других комнатах установить регулирующие краны, с помощью которых поддерживать минимальную температуру. Или зимой в квартире никто не живет. В этом случае также можно ограничить поступление тепла в квартиру и не переплачивать за отопление, которым некому пользоваться.

Один из способов уменьшить затраты на отопление – установка счетчика тепла.

Индивидуальный счетчик тепла

Принцип работы

Данный прибор предназначен для учета тепла, которое поступает в квартиру от ТЭЦ. Принцип его работы основан на совмещении функций водомера и термометра. Водомер устройства считывает расход воды, поступающей в отопительную систему квартиры, а термодатчик фиксирует температуру воды на входе и выходе из отопительного трубопровода.

Данные из расходомера и термодатчиков поступают в вычислительное устройство прибора, которое переводит их в единицы измерения тепла – гектакаллории. При этом такой прибор способен хранить информацию о количестве потребленного тепла как за один день, так и за месяц и даже за год.

Многие теплосчетчики устанавливаются на систему отопления вместе с регулирующим электровентилем, что дает возможность контролировать количество поступающего тепла в квартиру. Это очень удобно, поскольку высокая температура в батареях отопления нужна не всегда, а с помощью этого крана можно регулировать поступление горячей воды в отопительную систему.

Например, если все члены семьи днем находятся вне дома, то зачем сильно прогревать пустую квартиру? Можно просто запрограммировать, чтобы этот вентиль днем пропускал минимальный расход, а вечером, перед приходом домочадцев, открывался на полную и разогревал квартиру. Или, например, если температура в квартире больше, чем нужно, можно ограничивать ее также с помощью этого устройства.

Типы теплосчетчиков

По принципу измерения расхода воды различают механические, ультразвуковые, вихревые и электромагнитные теплосчетчики:

  • Механические – такие счетчики измеряют расход воды с помощью крыльчатки, которую вращает проходящий через нее поток воды: чем больше поток, тем быстрее вращение крыльчатки. Плюсом такого счетчика можно считать его простоту и доступность, а из недостатков выделяют возможность засорения крыльчатки разными мелкими частицами, которые часто попадаются в воде отопления. Поэтому перед таким водомером устанавливают сетчатый фильтр.
Механический счетчик тепла
  • Ультразвуковые – принцип их действия основан на вычислении скорости прохождения воды между двумя ультразвуковыми датчиками. Отличаются высокой точностью измерений, но достаточно дороги и работают только с чистой водой. При наличии примесей в воде начинают давать погрешность в показаниях.

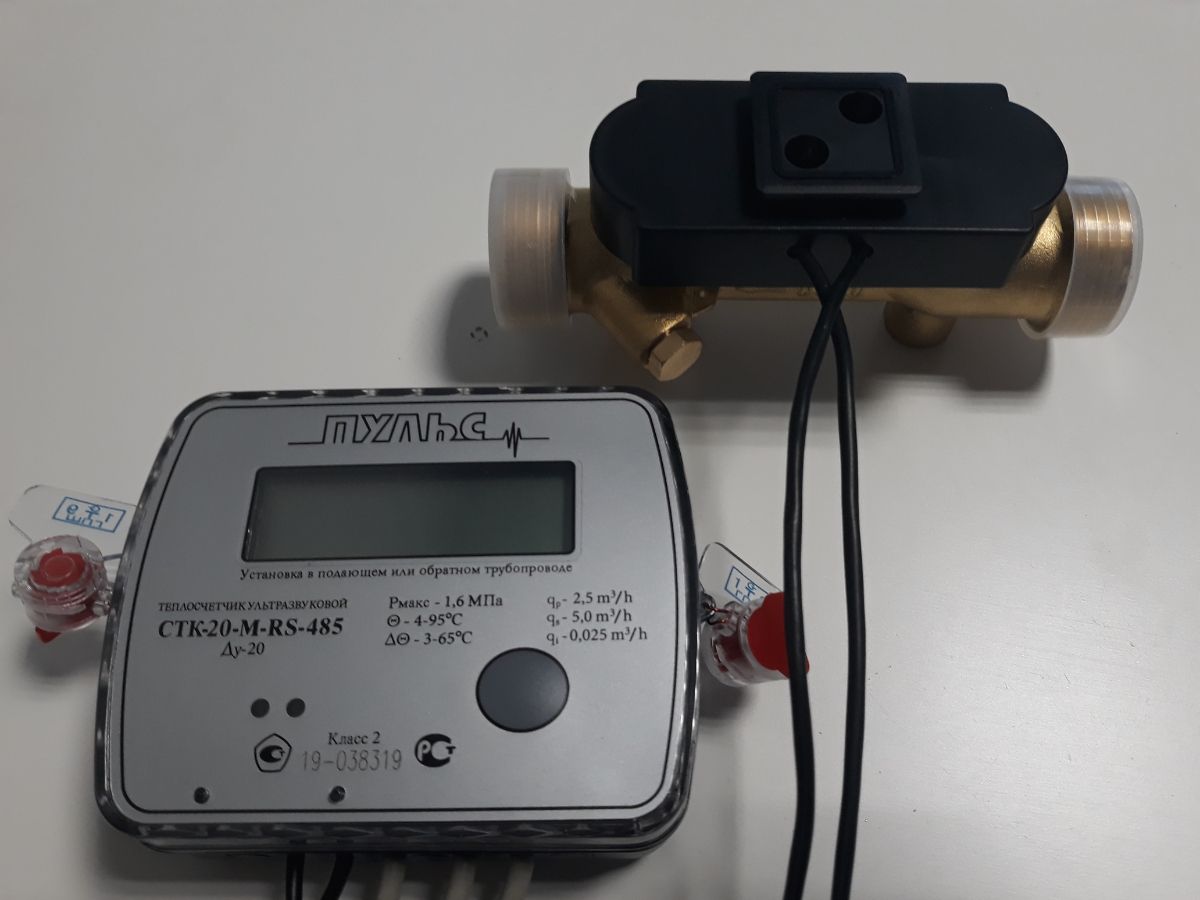

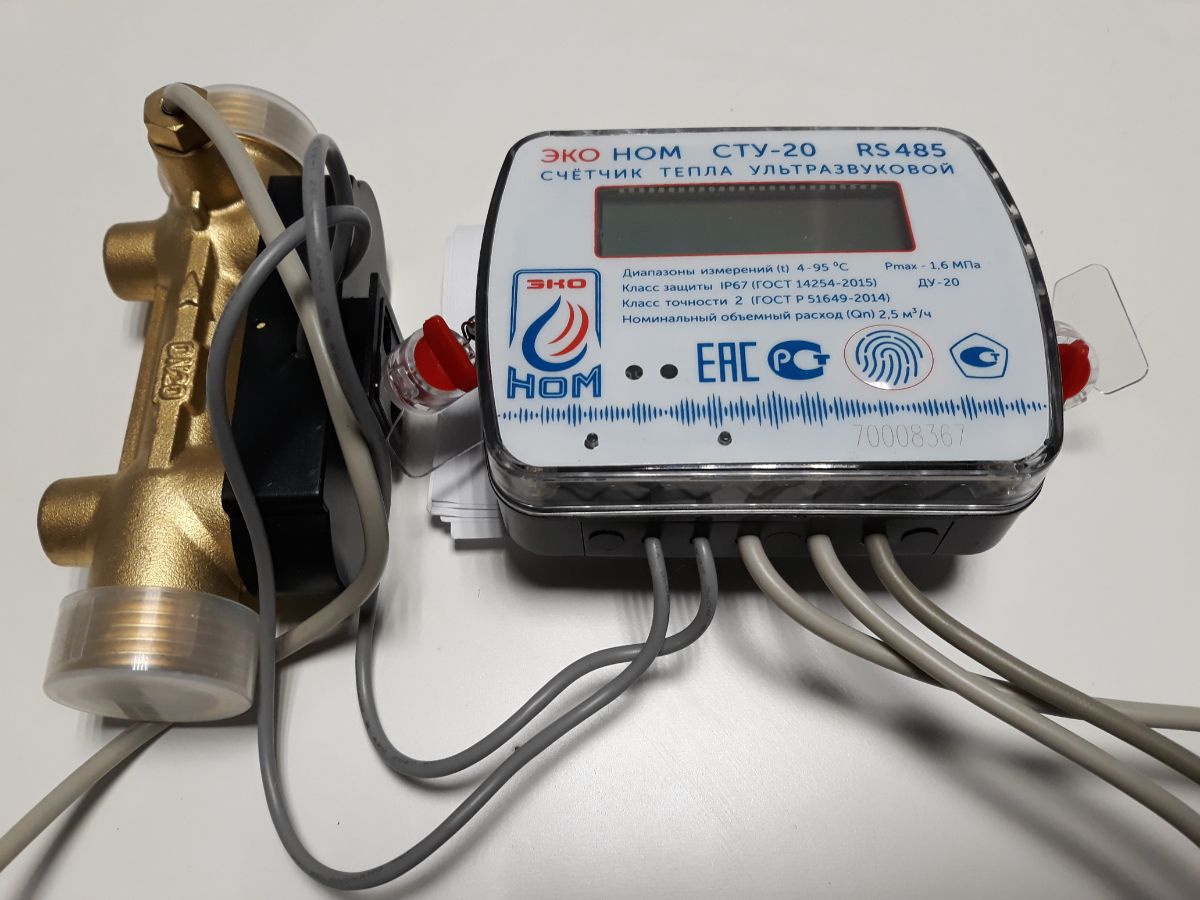

Ультразвуковой счетчик тепла
  • Вихревые – основой для измерений расхода в таких приборах служат вихревые потоки, которые создаются при прохождении воды через счетчик. Такие приборы следует подбирать с учетом диаметра трубопровода, поскольку это влияет на создание вихрей. Также необходима установка фильтра, поскольку они плохо работают, если вода с примесями. При этом на работу прибора не влияет наличие в воде накипи.
  • Электромагнитные рассчитывают расход воды с помощью электромагнитного датчика. Также они чувствительны к наличию в воде инородных тел.

При установке счетчика тепла любого типа из тех, что устанавливаются на трубу отопления, нужно обязательно монтировать фильтр грубой очистки, во избежание искажения показаний счетчика или его поломки.

Как еще один из вариантов существуют теплосчетчики, которые можно установить отдельно на каждую батарею отопления. При этом такая установка не требует специальной врезки в систему отопления. Эти приборы компактны, сравнительно дешевы и требуют поверки только через 10лет.

Счетчик тепла для отдельной батареи отопления

Проведением несложных расчетов можно узнать, что установка теплового счетчика окупится уже на второй сезон.

Так как срок службы такого прибора – 20-30 лет, в дальнейшем каждый месяц он будет экономить от 30 до 60% расходов на отопление из семейного бюджета. А учитывая постоянный рост цен на услуги ЖКХ, можно считать покупку теплосчетчика целиком и полностью оправданным.

Доп. функции

Современные модели счетчиков к тому же обладают такими функциями:

  1. Обмен данными через радиоканал или сеть интернет. В счетчик встроен GPRS-модуль для связи с интернетом и передачи данных. С помощью этого модуля возможно как простое считывание информации с теплосчетчика о состоянии отопительной системы, так и управление работой системы отопления с помощью электровентилей.
  2. Интерфейс для подключения компьютера. Можно также подключить компьютер через специальный интерфейс. При таком подключении теплосчетчик можно задействовать в общей системе электронного управления «умный дом», которая позволяет управлять несколькими устройствами одновременно. Например, вместе с регулировкой системы отопления можно управлять системой вентиляции, кондиционирования и увлажнения воздуха в квартире, что способствует созданию идеального микроклимата в квартире.

Установка теплового счетчика в квартире возможна только при горизонтальной разводке системы отопления. При вертикальной разводке потребовалось бы установить такой счетчик на каждый стояк, что, во-первых, невыгодно, а во-вторых, затрудняет снятие показаний на счетчике.

Многоквартирный счетчик

При вертикальной разводке системы отопления в доме устанавливают многоквартирный счетчик тепла. Этот прибор стоит недешево, но при распределении суммы на всех жильцов выходит не такая большая финансовая нагрузка. При этом нужно чтобы кто-то регулярно считывал показания прибора и распределял их равномерно между жильцами.

Вопрос приобретения такого счетчика можно решить на общем собрании жильцов и там же выбрать человека, ответственного за сбор денег и покупку прибора, а в дальнейшем и снятие показаний с него. Причем на приобретение и установку теплосчетчика должны быть согласны все жильцы, поскольку в противном случае его установка будет не выгодна.

Многоквартирный счетчик тепла

Обычно один блок многоквартирного теплосчетчика устанавливается на чердаке, другой – в подвале. Человек, которого выбрали на собрании жильцов, должен регулярно раз в месяц снимать показания с теплосчетчика. Для равномерного распределения платы за тепло у него должны быть данные по площади каждой квартиры всех жильцов дома. В соответствии с занимаемой площадью квартиры потребление тепла рассчитывается индивидуально для каждого.

Нюансы установки

Для того чтобы установить теплосчётчик в квартире, необходимо преодолеть несколько этапов:

  1. Получение в ЖКХ тех. условий на установку. Как правило, для этого необходимо прийти и подать соответствующее заявление. По закону управление ЖКХ должно рассмотреть заявление в течение определенного времени, поэтому нужно проследить, чтобы оно обязательно было зарегистрировано, и на нем проставлена дата приема.
  2. После того, как получены тех. условия на установку, можно отправляться в соответствующую проектную организацию. Как правило, таких учреждений хватает, так что найти ее будет не трудно. Там выдадут соответствующий проект. Этот проект нужно согласовать в ЖКХ и других организациях. Обычно этим занимаются сами проектировщики, но бывает, что приходится согласовывать самим жильцам.
  3. Покупка теплосчетчика. При покупке нужно обязательно следить, чтобы выдали гарантийный талон и документ, в котором отмечена дата поверки счетчика.
  4. Установка теплосчетчика. Установку лучше доверить фирме, у которой есть опыт работы в данной сфере. Можно установить и самому, но для этого предварительно нужно договориться в ЖКХ, чтобы быть уверенным в том, что в отопительной системе нет воды.
  5. После установки нужно вызывать представителя из ЖКХ, для того чтобы он зарегистрировал и опломбировал счетчик.

Монтаж

На рисунке показан вариант установки теплосчетчика в систему отопления.

Схема установки теплосчетчика в систему отопления

Как видно из рисунка, теплосчетчик состоит из нескольких частей:

  1. Расходомер – используется для учета горячей воды, которая поступает в систему. Данные в виде электронных сигналов поступают в блок учета и контроля теплосчетчика.
  2. Датчики температуры – устанавливаются на подающую и обратную трубы отопления. Данные от датчиков также поступают в теплосчетчик.
  3. Блок учета и контроля – в этот блок поступают все данные от датчиков температуры и расходомера. На основании этих данных встроенный микропроцессор подсчитывает количество потребленного тепла в Гккал.
  4. Реле управления электровентилем – устройство для регулировки тепла, поступающего в квартиру. Электровентиль устанавливается на подающую трубу, а реле управления устанавливается рядом и соединяется проводами с электровентилем.

Для установки расходомера и датчиков своими руками предварительно нужно договориться с руководством ЖКХ об отключении отопления в квартире на время монтажа. Также нужно найти на трубах, которые идут от стояка, резьбовое соединение, от которого начнется установка теплосчетчика. Если такого нет, то придется сделать его самостоятельно.

Для этого можно пойти двумя путями: поскольку обычно в системах отопления установлены металлические трубы, то нужно или нарезать резьбу на этих трубах, или приварить два сгона с резьбой. Если же трубопровод пластиковый, то с помощью паяльника устанавливают резьбовые переходы. На эти резьбовые отводы устанавливаются два обычных полуоборотных крана.

После того как установлены отсекающие краны, можно заново подключать отопление. Это лучше сделать как можно скорее, поскольку для того чтобы поменять теплосчетчик в одной квартире, ЖКХ приходится отключать сразу несколько квартир, а если это будет происходить в отопительный сезон, то оставлять соседей без отопления – не самое удачное решение.

После отсекающего крана на резьбовом соединении устанавливается фильтр грубой очистки. Это нужно сделать обязательно, чтобы исключить попадание в водомер разных взвешенных частиц из магистрали. Как видно из рисунка, затем на резьбе устанавливается датчик температуры, а после него – водомер. После водомера – электровентиль. На обратной трубе устанавливают только датчик температуры и балансировочный вентиль.

После установки теплосчетчика и включения отопления следует осмотреть резьбовые соединения на возможные протечки, и если надо, их устранить. Затем нужно стравить воздух с батарей отопления.

Для того чтобы начать пользоваться счетчиком, необходимо вызвать представителя ЖКХ. Он опломбирует его и составит акт приема в эксплуатацию. После этого выдается соответствующая книжка для оплаты услуг, можно приступать к эксплуатации теплосчетчика.

Для того чтобы заниматься вопросами по установке теплосчетчика, нужно, помимо денег на покупку, свободное время. Поэтому если его нет, можно поручить эту работу соответствующей организации. Это будет стоить немного дороже, но зато они решат все вопросы и с ЖКХ, и с проектной организацией, и с установщиками.

Счетчик тепла. Видео

Видео ниже представит обзор счетчика тепла польского производства — Apator ELF.

Обслуживание теплосчетчика не требует особых усилий, нужно только вовремя менять источники питания и делать поверки.

aqueo.ru

Как поставить теплосчетчик | Строительный портал

В наше время плата за потребленное тепло часто оказывается самой затратной статьей расходов бюджета. Но выход из этой ситуации есть: необходимо купить теплосчетчик, который представляет собой отдельный измерительный прибор или комплект приборов, предназначенных для учета потребленной тепловой энергии и определения массы и характеристик теплоносителя в системах с водяным теплоснабжением. При правильной установке теплосчетчика счета за отопление будут намного меньше (до 25-50% в зависимости от особенностей здания, в котором он установлен).

Оглавление
Принцип работы теплосчетчиков

Любой счетчик тепловой энергии включает в себя следующие элементы:

  • Термопреобразователь сопротивления.
  • Вычислитель количества тепловой энергии.
  • Блоки питания датчиков давления и расходомеров (в случае необходимости).
  • Первичный преобразователь расхода.
  • Преобразователь избыточного давления (по индивидуальному заказу).

С помощью такого прибора определяется большое количество параметров, среди которых:

  • Временной период работы приборов, установленных на конкретном узле учета.
  • Среднесуточные и среднечасовые температуры теплоносителя в трубопроводах холодной воды, необходимой для подпитки, а также трубопроводах подающего и обратного типа.
  • Количество потребленной тепловой энергии: как суммарное, так и за каждый час.
  • Объем теплоносителя на входе и выходе из системы теплоснабжения здания или отдельной квартиры.
  • Объем теплоносителя, который расходуется на постоянную подпитку системы.

Теплосчетчики необходимы для регистрации количества теплоты, для чего используются данные, полученные от входящих в состав прибора датчиков температуры и расхода теплоносителя. Суммарное количество тепловой энергии, которое потребляет система отопления в час, рассчитывается как произведение разности температур теплоносителя на входе и выходе из нее и расхода теплоносителя за тот же временной промежуток. Определяет эту величину специальный вычислитель, в который и поступают сведения о расходе и разнице температур. За их подачу отвечают датчики расхода и два датчика температуры, один из которых монтируется в подающий трубопровод системы водоснабжения, а другой в обратный.

Вычислитель обрабатывает предоставляемую ими информацию и выдает точное значение потребленного количества теплоты, которое отображается на ЖК-экране либо снимается с помощью традиционного оптического интерфейса. Погрешность измерения определяется погрешностью измерения температурной разницы и в качественных приборах не превышает 3-6%.

Виды теплосчетчиков

На сегодняшний день перед тем как установить теплосчетчик, стоит разобраться в его основных разновидностях. По принципу работы эти приборы теплового учета делятся на следующие виды:

  • Электромагнитные теплосчетчики. В их основе лежит явление возбуждения электрического тока в жидкости, являющейся теплоносителем, под воздействием магнитного поля. То есть возникает электромагнитная индукция, которая позволяет связать среднестатистическую скорость, а значит, и объемный расход теплоносителя, с напряженностью поля в нем и разницей потенциалов, возникающей на электродах с противоположным зарядом. Так как определение количества теплоты здесь зависит от измерения очень малых величин тока, то электромагнитные счетчики требуют особых условий эксплуатации и качественного монтажа. Погрешность показаний значительно увеличивается при возникновении дополнительных сопротивлений в местах соединений, плохом соединении проводов и наличии в воде соединений железа и других примесей. Тем не менее, метрологические поверки таких приборов обычно демонстрируют неплохой результат.

  • Механические теплосчетчики порадуют потребителя простотой. В них поступательное движение потока теплоносителя преобразуется во вращательное движение измерительного элемента устройства для определения количества теплоэнергии. Такие модели состоят из крыльчатых или роторных водосчетчиков механического типа и тепловычислителя. Они отличаются доступной ценой, но для увеличения срока их эксплуатации необходимо перед ними устанавливать особые фильтры. Кроме того, не рекомендуется использовать механические теплосчетчики в системах, где теплоносителем является вода с повышенной жесткостью. Мелкие частицы ржавчины и накипи застревают в фильтрах и других частях прибора, выводя его из строя. Также такие расходомеры ответственны за довольно значительное снижение давления воды по сравнению с теплосчетчиками других типов.
  • Ультразвуковые теплосчетчики, цена на которые будет чуть выше, чем на другие модели, определяют количество потребляемой теплоты по изменению временного промежутка, за который ультразвук проходит от источника данного сигнала до его приемника. Этот параметр зависит от скорости жидкости, протекающей в системе теплоснабжения. При монтаже такого прибора учета приемник и излучатель ультразвукового сигнала устанавливаются на трубе напротив друг друга. Излучатель испускает сигнал, который проходит через толщу воды и достигает приемника. Время, за которое это происходит, напрямую связано со скоростью потока в трубе, поэтому по его значению точно определяют расход жидкости. Ультразвуковые теплосчетчики показывают хороший результат только в случае чистой воды, протекающей по трубам, полностью лишенным ржавчины. Если же в качестве теплоносителя используется жидкость, содержащая окалину, песок, накипь, а ее расход не отличается стабильностью, показания таких устройств считаются точными только с большой натяжкой. Особенностью таких приборов является возможность регулировать подачу жидкости по двум отдельным каналам.

  • Вихревые теплосчетчики функционируют за счет известного физического явления, заключающегося в образовании вихрей позади препятствия, находящегося на пути потока. В их состав входят установленный вне трубы постоянный магнит, треугольная призма, вертикально вмонтированная в трубу, и измерительный электрод, также находящийся в трубопроводе, но немного дальше в направлении течения теплоносителя. Обтекание жидкостью призмы приводит к пульсирующим изменениям давления потока, что позволяет выяснить объем жидкости, протекающей по трубам системы. Частота образования вихрей прямо пропорционально зависит от скорости движения потока внутри трубопровода. У вихревых теплосчетчиков есть значительные преимущества. На них влияет резкое изменение скорости теплоносителя и посторонние включения большого размера в нем, но известковые отложения на поверхности труб или высокая концентрация железа в воде никак не отражаются на работе такого измерительного устройства. На качество измерений также не влияет то, установлен ли вихревой теплосчетчик на горизонтальном или на вертикальном участке системы.

По способу использования различают такие приборы учета тепловой энергии:

  • Общедомовые теплосчетчики, которые обычно устанавливают на входе в многоэтажные дома и изредка на производстве. Подобные устройства без проблем подходят к трубопроводам диаметром от 32 до 150 мм, а отдельные модели рассчитаны на диаметр до 300 мм.
  • Теплосчетчики для отдельных квартир. Их монтируют на входе в систему отопления квартиры или частного коттеджа. Такие модели используются на трубах диаметром 15-20 мм и включают два элемента. Это тепловычислитель, который снабжен двумя датчиками, регистрирующими температуру воды как в подающем, так и в отходящем от квартиры трубопроводе, и счетчик горячей воды, благодаря которому теплосчетчики квартирные способны определять не только количество тепла, но и регистрировать объем воды, поступающий в Ваше жилище.
  • Распределители затрат на отопление. Это электронные устройства для выяснения относительной доли данной квартиры в общедомовом расходе теплоэнергии, который определяется посредством коллективного (общедомового) теплосчетчика. Принцип его действия базируется на различии температур радиатора отопления внутри помещения и температуры воздуха в комнате, постоянно регистрируемых во времени. Распределитель затрат на отопление устанавливается прямо на поверхности радиатора и не требует вмешательства в систему теплоснабжения.

Особенности монтажа квартирных теплосчетчиков

Если Вы решились уменьшить сумму счета за потребленную теплоэнергию, и установка теплосчетчиков становится реальностью, совсем необязательно обращаться в специализированные организации. Достаточно получить пакет разрешительных документов на монтаж, подготовить сам прибор учета теплоэнергии, присоединительный комплект с обратным клапаном, фильтр, цанги, специальные краны, снабженные датчиками тепла, теплопроводящая паста, гаечный ключ для металлических труб или сварку для металлопластиковой системы отопления. После этого Вам необходимо выполнить следующие операции:

  • Промойте трубопровод, на который будет происходить монтаж теплосчетчика. Это позволит избежать засоров и снизить погрешность в расчетах прибора. При этом следует следить, чтобы в проточной части прибора содержалась вода, а направление стрелки на его корпусе соответствовало направлению потока воды. Установка современных моделей возможна как на вертикальные, так и горизонтальные участки трубопровода системы.

  • Перед монтажом измерительного блока убедитесь, что в системе отсутствуют давление и теплоноситель. После этого приступайте к монтажу шаровых кранов с датчиками тепла до и после теплосчетчика. Они дают возможность не только определять разность температур, но и моментально перекрывать трубы в случае аварийной ситуации. Соблюдайте аккуратность при включении в систему блока для измерений теплосчетчика: поскольку он располагается в проточной части, повредить его очень легко.
  • В комплект устройства входят два термопреобразователя, один из которых монтируют в измерительный патрон, а другой – в гильзу, обработав его особой теплопроводящей пастой. Правильно установленный теплопреобразователь должен перекрыть трубу на две трети. Затем эти элементы подлежат пломбировке.



Теплосчетчики на современном рынке измерительных приборов

Сейчас монтаж теплосчетчика становится по-настоящему актуальным. Но ассортимент таких устройств на рынке очень большой, поэтому рассмотрим особенности нескольких популярных моделей:

  • Теплосчетчики Elf. Эти приборы позволяют дистанционно считывать информацию и подключать дополнительные устройства, снабженные импульсными выходами (к примеру, счетчики газа и воды). Но они относятся к механическому типу, а значит, чувствительны к примесям в теплоносителе, и подлежат замене через 4-5 лет. Стоимость их колеблется в пределах 160-190 долларов.
  • Теплосчетчик СТ-10. Разработан для учета не только тепловой, но и электрической энергии, а также объема потребляемой холодной и горячей воды. Прибор способен работать как с электромагнитными, так и механическими счетчиками воды. Однако не во всех моделях этой серии имеется встроенный контроллер. При этом цены на них начинаются от 250 долларов.

  • Теплосчетчик ЭНКОНТ (РФ) может обслуживать одновременно до четырех трубопроводов и учитывать теплоэнергию в двух независимых обменных контурах. Относится к ультразвуковому типу, поэтому на точность его показаний сильно влияет загрязненность воды в трубах. Обойдется такое устройство в зависимости от сложности в 1500-3200 долларов.
  • Теплосчетчик МАГИКА (РФ). Прибор относится к категории электромагнитных приборов, дополнен цифровым интерфейсом, позволяет подключать несколько расходомеров и термопреобразователей. Также он требует особо хорошего качества монтажа и стоит от 600 долларов.

Наиболее оптимальным выбором как по качеству работы, так и по цене можно назвать устройство для регистрации тепловой энергии СТ-10.

strport.ru

Теплосчетчики на отопление: 4 разновидности прибора

На теплосчетчике на отопление должна быть пломба В наши дни счетчики тепла на отопление охотно устанавливают многие хозяев квартир. И это очень разумно, потому, что при наличии такого приспособления оплата производится лишь за фактически учтенное тепло. И это означает, что можно на порядок снизить свои финансовые затраты на оплату коммунальных услуг. Производители счетчиков предлагают самые различные модели и виды приборов учета. Как же правильно выбрать счетчик учета тепла для своего частного дома?

Содержание:

Сумма, уплаченная вами за отопление согласно индивидуального прибора учета окажется в несколько раз меньше, чем та, которую вам выставляет теплопоставляющая организация по невесть каким нормам. Причем, в стоимость услуги, рассчитанной предприятием, уже входит возмещение потерь тепла, которое происходит при транспортировке теплоносителя к вашему дому.

Установка счетчиков тепла позволит избежать «не ваших» затрат, и доказать именно то количество теплопродукции, которое вы получили.

В связи с этим, установка теплосчетчиков должна производится как можно быстрее, и быть вашей первоочередной задачей. Решить ее не составит огромного труда, так как современный рынок представлен огромным ассортиментом необходимых изделий.

Прибор учета тепловой энергии стоит регулярно отдавать на диагностику, чтобы убедиться, что он работает исправно

Преимущества установки счетчиков на тепло:

  • Вы будете оплачивать только за тот объем тепловой энергии, который поступит непосредственно в вашу квартиру;
  • При необходимости, или в зависимости от погодных условий, вы сможете регулировать поток тепла по своему усмотрению;
  • Затраты на коммунальные услуги значительно снизятся.

Благодаря тому, что вы сможете контролировать объем тепла, который поступает в ваш дом, компания, подающая тепло уже не сможет заставить вас оплачивать за отопление, которое в ваш дом не поступало.

Квартирные счетчики тепла: узел действия и схема

Счетчики теплоэнергии на отопление пользуются все большей популярностью в квартирах, подключенных к центральному отоплению. Естественно, тем, у кого индивидуальная система обогрева помещения такие приборы устанавливать ни к чему, разве что ради интереса.

Теплосчетчики для учета объемов тепла состоят из таких основных элементов:

  • Вычислительного модуля;
  • Датчика, который осуществляет регистрацию температуры в количестве два штуки;
  • Датчика расхода.

Все эти элементы объединены в один пластиковый корпус, который укомплектован патрубками для своевременного подключения счетчика к элементам передачи тепла от теплоносителя в помещение. Сейчас многие теплосчетчики оборудованы автономным питанием. Это позволяет приборам работать без источника электроэнергии.

Принцип работы теплосчетчика: какие виды приборов существуют

В данное оборудование встроены два датчика. Один из них это теплодатчик температуры, второй учитывает расход тепла. Задача первого – это измерение температуры, второго – производить вычисление объема расходуемого тепла.

В основу любого такого прибора учета положен тепловычислитель. Он является калькулятором, выдающим результаты подсчета. Чтобы определить данный показатель необходимо количество потраченного тепла, согласно счетчика, умножить на температуру. В результате вы получаете показания, согласно которым необходимо оплачивать за отопление.

В настоящее время в продаже имеется невероятное количество разновидностей приборов учета тепла, которые работают по аналогичному принципу. Различие в них состоит заключается лишь в объеме информации, которая сохраняется в архивах, а также в наборе встроенных функций.

Теплосчетчик может отличаться по размеру и форме

Можно выделить следующие виды теплосчетчиков:

  1. Механические теплосчетчики. Они осуществляют учет объема теплоносителя, который поступает в систему. В этом оборудовании для считывания показаний используется крыльчатка, располагаемая в корпусе счетчика. Движущееся тепло по трубам способствует вращению крыльчатки, которая движет вал со специальным барабаном с цифрами. Однако такие счетчики являются не очень надежными, потому как крыльчатка быстро засоряется и выходит из строя.
  2. Электромагнитные квартирные теплосчетчики. Такие приборы фиксируют движение горячей воды в корпусе путем фиксации отклонения вектора самого электромагнитного поля. Они являются усовершенствованными аналогами механического счетчика, однако загрязнение крыльчатки им не свойственно. Имеют на порядок большую точность учета и уверенно вытесняют с рынка своего предшественника.
  3. Вихревые приборы учета тепла. Они определяют турбулентность в потоке передвигающейся жидкости, которая омывает специально созданное для этого препятствие. Такие теплосчетчики на радиаторы и батареи можно монтировать и в горизонтальную разводку непосредственно возле отопительного прибора, и даже в вертикальный стояк. Данное оборудование хорошо работает и как бытовой, и как коммунальный тепломер.
  4. Ультразвуковые тепловые вычислители. Прибор так называется потому, что он фиксирует скорость звуковой волны, движущейся по участку определенной длины. Такое оборудование может работать бесконечно, так как в нем отсутствует движущийся элемент.

Недостатком ультразвукового счетчика можно считать высокую чувствительность к качеству теплоносителя. Он дает неверные показания, если мешает окалина или накипь. В связи с этим вихревые приборы не совсем подходят для старых металлических труб, и их желательно устанавливать перед фильтром.

Как установить приборы учета тепла в квартире: новые правила оформления документации

Если вы надумали устанавливать в квартире прибор учета потребляемого тепла, то имейте ввиду, что самостоятельная установка данных счетчиков в квартире недопустима.

В случае, если вы сделаете установку без согласования с соответствующими инстанциями, то вам могут отказать в регистрации, и все ваши затраты и надежды будут напрасными.

Если же вы все сделали правильно и вам переоформили ваш лицевой счет в теплосети, то нужно не забыть, что каждые четыре года прибор должен проходить проверку.

Для того, чтобы счетчик тепла правильно поставить и оформить, необходимо предпринять такие шаги:

  • Получить разрешение у сбытующей тепло организации;
  • Изучить выданные нею технические условия;
  • Разработать проект и согласовать его с компанией, обеспечивающей теплоснабжение;
  • Произвести монтаж прибора учета.

Самостоятельно устанавливать счетчик на отопление нельзя

При исчислении количества потребляемого тепла допустимая погрешность счетчика напрямую зависит от погрешности датчика температуры, измерителя расхода и исчислителя, обрабатывающего собранные величины. Обычно, для квартирного учета используют приборы, где допустимая погрешность при расчете потребляемого тепла колеблется в диапазоне от ±10 до ±6%. Получившаяся в реальности погрешность, возможно, окажется выше базовой, и будет обусловлена техническими характеристиками всех составляющих элементов.

Теплосчетчик индивид: как повысить теплоэффективность

Любые монтажные работы, связанные с обновлением или реставрацией системы отопления, в том числе и установка счетчика тепла, должны выполнять лишь специалисты. Не беритесь самостоятельно за монтаж данной конструкции.

Лишь организация, имеющая лицензию на проведение данного вида работ, имеет право устанавливать счетчики учета тепла.

Данная процедура, как уже отмечалось, поможет вам уменьшить затраты на отопление помещения. Однако, есть и другие способы снижения данных платежей.

Для того, чтобы энергоэффективность повысилась, вы можете:

  • Поменять обычные окна на энергоемкие;
  • Оборудовать систему «Теплый пол»;
  • Утеплить стены;
  • Установить в квартире теплый плинтус.

Если предпринять указанные выше меры в комплексе, правильно подобрать метод утепления, и научится пользоваться преимуществами счетчика тепла, то можно значительно снизить затраты на отопление при увеличении показателя тепла в помещении.

Какими бывают теплосчетчики на отопление (видео)

Не забывайте о том, что любой прибор учета, будь то коммунальный или индивидуальный, должен иметь сертификат и паспорт, который будет удостоверять его правильную и законную установку. Кроме того, один раз в четыре года, именно в паспорт заносят данные о произведенной проверке счетчика. И не пытайтесь остановить или отмотать показатели на счетчике. Цифровая база прибора фиксирует и показывает все, до мелочей, начиная от цифр и до букв, и ваше мошенничество будет раскрыто.

teploclass.ru

Теплосчетчики на отопление в квартире

У большинства из тех, кто живет в квартире, установлена система центрального отопления. Наряду с некоторыми плюсами, этот способ отопления имеет и свои минусы. Довольно часто тем, кто пользуется центральным отоплением, приходится платить и за отопление подъездов, и за потери тепла в подводящих трубах. Также не исключен тот случай, когда батареи недостаточно теплые или вообще не греют, а жильцов заставляют оплачивать счета за отопление.

Мастер снимает показания с теплосчетчика на отопление в квартире

Необходимость

При сегодняшней сложившейся ситуации, когда цены на коммунальные услуги постоянно растут, многие задумываются, как сэкономить деньги из семейного бюджета на квартплату. При этом следует отметить, что львиную долю затрат по квартплате отнимают именно затраты на отопление. Несмотря на то, что по действующим законам для того чтобы снизить расходы граждан зимой, всю сумму за отопительный сезон распределяют на весь год, суммы все равно выходят достаточно большие.

Установка индивидуального теплосчетчика в квартире – очень выгодное мероприятие. Зачем переплачивать за лишнее тепло, если оно не потребляется? Ситуации могут быть разные. Например, трехкомнатная квартира. Зачем оплачивать тепло во всей квартире, если человек занимает только одну комнату. Это не обязательно. Можно на батареи отопления в других комнатах установить регулирующие краны, с помощью которых поддерживать минимальную температуру. Или зимой в квартире никто не живет. В этом случае также можно ограничить поступление тепла в квартиру и не переплачивать за отопление, которым некому пользоваться.

Один из способов уменьшить затраты на отопление – установка счетчика тепла.

Индивидуальный счетчик тепла

Принцип работы

Данный прибор предназначен для учета тепла, которое поступает в квартиру от ТЭЦ. Принцип его работы основан на совмещении функций водомера и термометра. Водомер устройства считывает расход воды, поступающей в отопительную систему квартиры, а термодатчик фиксирует температуру воды на входе и выходе из отопительного трубопровода. Данные из расходомера и термодатчиков поступают в вычислительное устройство прибора, которое переводит их в единицы измерения тепла – гектакаллории. При этом такой прибор способен хранить информацию о количестве потребленного тепла как за один день, так и за месяц и даже за год.

Многие теплосчетчики устанавливаются на систему отопления вместе с регулирующим электровентилем, что дает возможность контролировать количество поступающего тепла в квартиру. Это очень удобно, поскольку высокая температура в батареях отопления нужна не всегда, а с помощью этого крана можно регулировать поступление горячей воды в отопительную систему.

Например, если все члены семьи днем находятся вне дома, то зачем сильно прогревать пустую квартиру? Можно просто запрограммировать, чтобы этот вентиль днем пропускал минимальный расход, а вечером, перед приходом домочадцев, открывался на полную и разогревал квартиру. Или, например, если температура в квартире больше, чем нужно, можно ограничивать ее также с помощью этого устройства.

Типы теплосчетчиков

По принципу измерения расхода воды различают механические, ультразвуковые, вихревые и электромагнитные теплосчетчики:

  • Механические – такие счетчики измеряют расход воды с помощью крыльчатки, которую вращает проходящий через нее поток воды: чем больше поток, тем быстрее вращение крыльчатки. Плюсом такого счетчика можно считать его простоту и доступность, а из недостатков выделяют возможность засорения крыльчатки разными мелкими частицами, которые часто попадаются в воде отопления. Поэтому перед таким водомером устанавливают сетчатый фильтр.

Механический счетчик тепла

  • Ультразвуковые – принцип их действия основан на вычислении скорости прохождения воды между двумя ультразвуковыми датчиками. Отличаются высокой точностью измерений, но достаточно дороги и работают только с чистой водой. При наличии примесей в воде начинают давать погрешность в показаниях.

Ультразвуковой счетчик тепла

  • Вихревые – основой для измерений расхода в таких приборах служат вихревые потоки, которые создаются при прохождении воды через счетчик. Такие приборы следует подбирать с учетом диаметра трубопровода, поскольку это влияет на создание вихрей. Также необходима установка фильтра, поскольку они плохо работают, если вода с примесями. При этом на работу прибора не влияет наличие в воде накипи.
  • Электромагнитные рассчитывают расход воды с помощью электромагнитного датчика. Также они чувствительны к наличию в воде инородных тел.

При установке счетчика тепла любого типа из тех, что устанавливаются на трубу отопления, нужно обязательно монтировать фильтр грубой очистки, во избежание искажения показаний счетчика или его поломки.

Как еще один из вариантов существуют теплосчетчики, которые можно установить отдельно на каждую батарею отопления. При этом такая установка не требует специальной врезки в систему отопления. Эти приборы компактны, сравнительно дешевы и требуют поверки только через 10лет.

Счетчик тепла для отдельной батареи отопления

Проведением несложных расчетов можно узнать, что установка теплового счетчика окупится уже на второй сезон. Так как срок службы такого прибора – 20-30 лет, в дальнейшем каждый месяц он будет экономить от 30 до 60% расходов на отопление из семейного бюджета. А учитывая постоянный рост цен на услуги ЖКХ, можно считать покупку теплосчетчика целиком и полностью оправданным.

Доп. функции

Современные модели счетчиков к тому же обладают такими функциями:

  1. Обмен данными через радиоканал или сеть интернет. В счетчик встроен GPRS-модуль для связи с интернетом и передачи данных. С помощью этого модуля возможно как простое считывание информации с теплосчетчика о состоянии отопительной системы, так и управление работой системы отопления с помощью электровентилей.
  2. Интерфейс для подключения компьютера. Можно также подключить компьютер через специальный интерфейс. При таком подключении теплосчетчик можно задействовать в общей системе электронного управления «умный дом», которая позволяет управлять несколькими устройствами одновременно. Например, вместе с регулировкой системы отопления можно управлять системой вентиляции, кондиционирования и увлажнения воздуха в квартире, что способствует созданию идеального микроклимата в квартире.

Установка теплового счетчика в квартире возможна только при горизонтальной разводке системы отопления. При вертикальной разводке потребовалось бы установить такой счетчик на каждый стояк, что, во-первых, невыгодно, а во-вторых, затрудняет снятие показаний на счетчике.

Многоквартирный счетчик

При вертикальной разводке системы отопления в доме устанавливают многоквартирный счетчик тепла. Этот прибор стоит недешево, но при распределении суммы на всех жильцов выходит не такая большая финансовая нагрузка. При этом нужно чтобы кто-то регулярно считывал показания прибора и распределял их равномерно между жильцами.

Вопрос приобретения такого счетчика можно решить на общем собрании жильцов и там же выбрать человека, ответственного за сбор денег и покупку прибора, а в дальнейшем и снятие показаний с него. Причем на приобретение и установку теплосчетчика должны быть согласны все жильцы, поскольку в противном случае его установка будет не выгодна.

Многоквартирный счетчик тепла

Обычно один блок многоквартирного теплосчетчика устанавливается на чердаке, другой – в подвале. Человек, которого выбрали на собрании жильцов, должен регулярно раз в месяц снимать показания с теплосчетчика. Для равномерного распределения платы за тепло у него должны быть данные по площади каждой квартиры всех жильцов дома. В соответствии с занимаемой площадью квартиры потребление тепла рассчитывается индивидуально для каждого.

Нюансы установки

Для того чтобы установить теплосчётчик в квартире, необходимо преодолеть несколько этапов:

  1. Получение в ЖКХ тех. условий на установку. Как правило, для этого необходимо прийти и подать соответствующее заявление. По закону управление ЖКХ должно рассмотреть заявление в течение определенного времени, поэтому нужно проследить, чтобы оно обязательно было зарегистрировано, и на нем проставлена дата приема.
  2. После того, как получены тех. условия на установку, можно отправляться в соответствующую проектную организацию. Как правило, таких учреждений хватает, так что найти ее будет не трудно. Там выдадут соответствующий проект. Этот проект нужно согласовать в ЖКХ и других организациях. Обычно этим занимаются сами проектировщики, но бывает, что приходится согласовывать самим жильцам.
  3. Покупка теплосчетчика. При покупке нужно обязательно следить, чтобы выдали гарантийный талон и документ, в котором отмечена дата поверки счетчика.
  4. Установка теплосчетчика. Установку лучше доверить фирме, у которой есть опыт работы в данной сфере. Можно установить и самому, но для этого предварительно нужно договориться в ЖКХ, чтобы быть уверенным в том, что в отопительной системе нет воды.
  5. После установки нужно вызывать представителя из ЖКХ, для того чтобы он зарегистрировал и опломбировал счетчик.

Монтаж

На рисунке показан вариант установки теплосчетчика в систему отопления.

Схема установки теплосчетчика в систему отопления

Как видно из рисунка, теплосчетчик состоит из нескольких частей:

  1. Расходомер – используется для учета горячей воды, которая поступает в систему. Данные в виде электронных сигналов поступают в блок учета и контроля теплосчетчика.
  2. Датчики температуры – устанавливаются на подающую и обратную трубы отопления. Данные от датчиков также поступают в теплосчетчик.
  3. Блок учета и контроля – в этот блок поступают все данные от датчиков температуры и расходомера. На основании этих данных встроенный микропроцессор подсчитывает количество потребленного тепла в Гккал.
  4. Реле управления электровентилем – устройство для регулировки тепла, поступающего в квартиру. Электровентиль устанавливается на подающую трубу, а реле управления устанавливается рядом и соединяется проводами с электровентилем.

Для установки расходомера и датчиков своими руками предварительно нужно договориться с руководством ЖКХ об отключении отопления в квартире на время монтажа. Также нужно найти на трубах, которые идут от стояка, резьбовое соединение, от которого начнется установка теплосчетчика. Если такого нет, то придется сделать его самостоятельно.

Для этого можно пойти двумя путями: поскольку обычно в системах отопления установлены металлические трубы, то нужно или нарезать резьбу на этих трубах, или приварить два сгона с резьбой. Если же трубопровод пластиковый, то с помощью паяльника устанавливают резьбовые переходы. На эти резьбовые отводы устанавливаются два обычных полуоборотных крана.

После того как установлены отсекающие краны, можно заново подключать отопление. Это лучше сделать как можно скорее, поскольку для того чтобы поменять теплосчетчик в одной квартире, ЖКХ приходится отключать сразу несколько квартир, а если это будет происходить в отопительный сезон, то оставлять соседей без отопления – не самое удачное решение.

После отсекающего крана на резьбовом соединении устанавливается фильтр грубой очистки. Это нужно сделать обязательно, чтобы исключить попадание в водомер разных взвешенных частиц из магистрали. Как видно из рисунка, затем на резьбе устанавливается датчик температуры, а после него – водомер. После водомера – электровентиль. На обратной трубе устанавливают только датчик температуры и балансировочный вентиль.

После установки теплосчетчика и включения отопления следует осмотреть резьбовые соединения на возможные протечки, и если надо, их устранить. Затем нужно стравить воздух с батарей отопления.

Для того чтобы начать пользоваться счетчиком, необходимо вызвать представителя ЖКХ. Он опломбирует его и составит акт приема в эксплуатацию. После этого выдается соответствующая книжка для оплаты услуг, можно приступать к эксплуатации теплосчетчика.

Для того чтобы заниматься вопросами по установке теплосчетчика, нужно, помимо денег на покупку, свободное время. Поэтому если его нет, можно поручить эту работу соответствующей организации. Это будет стоить немного дороже, но зато они решат все вопросы и с ЖКХ, и с проектной организацией, и с установщиками.

Счетчик тепла. Видео

Видео ниже представит обзор счетчика тепла польского производства — Apator ELF.

Обслуживание теплосчетчика не требует особых усилий, нужно только вовремя менять источники питания и делать поверки.

Facebook

Twitter

Вконтакте

Одноклассники

За отопление можно платить по счетчикам. Даже если у соседей их нет

Конституционный суд разобрался с оплатой отопления в квартирах. Теперь жильцы всех домов, построенных или капитально отремонтированных с 2012 года, будут платить по своим счетчикам, а не по нормативам. Та норма, из-за которой всех заставляли платить без учета показаний счетчиков в квартирах, признана неконституционной. Хотя ее в свое время утвердило правительство и прописали в жилищном кодексе.

Источник:
Постановление КС № 30-ПPDF, 289 КБ

Все это время норма нарушала права собственников, и они переплачивали. А один собственник не стал с этим мириться, прошел несколько инстанций, дошел до Конституционного суда и добился справедливости для всех. Теперь закон будут менять, но сэкономить можно уже сейчас: в некоторых регионах за отопление платят даже летом в жару.

Екатерина Мирошкина

экономист

Профиль автора

Как вообще платят за отопление в квартире?

Если в доме нет счетчиков на отопление, все платят по нормативам. Тогда вообще не считают, сколько энергии ушло на конкретный дом и квартиру.

Для домов с общедомовым счетчиком есть два варианта расчета платежей за отопление в квартирах.

Если счетчики на отопление стоят в каждой квартире. Все жильцы платят по своим показаниям. Им не навяжут нормативы и не будут распределять общий объем ресурсов пропорционально площади. Сколько тепловой энергии потрачено, столько и надо оплатить. Кто-то уехал или любит, чтобы было прохладно, — тогда заплатит меньше. А у кого-то маленькие дети и угловая квартира, поэтому трубы нужны горячие — значит, придется платить больше.

Если счетчиков во всех квартирах нет. Например, если их нет хотя бы в двух квартирах, то берут общие показания и делят на все квартиры. Не считают, кто сколько потратил: чем больше квартира, тем больше нужно заплатить. Даже если в квартире никто не жил всю зиму, все равно нужно платить по полной.

Сложный вопрос 09.08.17

Как платить за услуги ЖКХ по счетчикам и без

Справедливо же. В чем проблема?

Проблема была у тех жильцов, которые поставили себе счетчики или сразу купили квартиру в новом доме со счетчиками на отопление. Например, по закону все дома, построенные с 2012 года, или если в них сделали капитальный ремонт, обязательно оснащены индивидуальными счетчиками на отопление — каждая квартира.

п. 5 ст. 13 № 261-ФЗ

И вот все жильцы платят себе по своим показаниям. А потом их хитрые соседи берут и демонтируют счетчики. И нет у них больше приборов учета и показаний.

Для тех жильцов, которые продолжали беречь тепло и экономить, моментально менялась формула оплаты. Они больше не могли платить по своим показаниям, потому что теперь не все квартиры в доме были оснащены счетчиками. А в правилах так и написано: по своим показаниям можно платить, только если счетчики во всех квартирах.

Из-за нескольких неэкономных соседей остальные начинали переплачивать. Теперь показания общедомового счетчика делили пропорционально на все квартиры.

Вот это правило и решил обжаловать один из жильцов такого дома. Он не хотел переплачивать из-за соседей и пошел по инстанциям. Требовал, чтобы управляющая компания пересчитала ему плату за отопление и учла показания его счетчика. Мужчине отказывали везде, даже в Верховном суде. Все говорили одно и то же: есть закон, есть правила, их надо соблюдать. Простите-извините, помочь не можем, из-за соседей вы будете платить не только за себя, но и за того парня.

Что сказал Конституционный суд?

Обратиться в Конституционный суд можно не с любой жалобой и не по любому поводу, но тут основания нашлись. В этот раз собственник просил признать формулу для расчета отопления неконституционной. Получается, что из-за хитрости одних людей страдают другие — экономные и законопослушные. И действующее законодательство ущемляет их интересы.

ст. 55 Конституции

Вот какие выводы сделал Конституционный суд:

  1. Государство регулирует расчет платежей за услуги ЖКХ, но должно делать это с учетом интересов всех собственников.
  2. Людей нужно стимулировать к тому, чтобы они ставили счетчики. Это помогает беречь ресурсы и справедливо считать плату за них.
  3. Кто не ставит счетчики, должен платить больше.
  4. Счетчики на отопление можно поставить не во всех домах: это технически сложно и дорого. Поэтому требование ставить их в обязательном порядке касается только домов, которые сдали с 2012 года. Или после капремонта.
  5. Если есть счетчик, собственник рассчитывает, что он будет платить по показаниям. Тогда он станет экономить тепло, а взамен получит возможность платить только за фактически использованные ресурсы. Так государство добьется бережного отношения к тепловой энергии.
  6. Формула, которая заставляет платить за квартиру со счетчиком не по своим показаниям, а по общим, нарушает права жильцов. Те, кто демонтировали счетчики, фактически переложили на соседей часть своих платежей.

Как теперь нужно платить за отопление?

Пока закон не изменили, но выводы Конституционного суда действуют уже сейчас, до поправок.

Если все квартиры в доме изначально были оснащены счетчиками на отопление, а потом кто-то из жильцов его демонтировал, то платежи будут начислять так.

Для квартир со счетчиками — по индивидуальным показаниям. Теперь не имеет значения, что у соседей их нет, хотя раньше были.

Это касается вообще всех домов? Можно поставить счетчик и платить по показаниям?

Нет, решение Конституционного суда касается только тех домов, которые сданы или отремонтированы с 2012 года. В них по закону должны быть счетчики, и жильцы обязаны их сохранить. Кто не сохранил, теперь поплатится.

Если в доме не было счетчиков на отопление и все платили пропорционально площади квартиры, просто поставить себе счетчик и платить по своим показаниям не получится. Для таких случаев и дальше будет действовать формула из п. 42.1 правил № 354. Пока ее признали незаконной только для конкретных случаев с хитрыми соседями.

Ну и что? 25.09.17

Плату за общедомовые нужды должны начислять по счетчикам

А можно не платить за отопление подъезда, если уезжаешь или просто не хочешь. Не нужен мне теплый подъезд

Нет, за общедомовые нужды придется платить всем. Этот вопрос Конституционный суд тоже рассмотрел.

Он объяснил, что отапливать подъезд и нежилые помещения важно для всех. Это делают не только для обогрева, но и для поддержания конструкций и коммуникаций в нормальном состоянии. Даже если жильцы уехали на всю зиму, они все равно обязаны платить за содержание общего имущества. За счет этого в доме будут исправные трубы, сухие стены и надежные перекрытия.

п. 10, 11 правил № 491

Санпин 2.1.2.2645-10

Индивидуальный прибор учета не может показать, сколько тепловой энергии потрачено на общедомовые нужды в расчете на конкретную квартиру. Поэтому ориентируются на общие счетчики. Отказаться от оплаты отопления для общедомовых нужд нельзя, пересчитать ее на время отъезда — тоже. Тут все законно.

п. 37 пост. Пленума ВС № 22

Как установить счетчики на отопление во всем доме, чтобы платить меньше?

Формула расчета оплаты не изменится. Ее просто уточнят или добавят новую, специально для домов, которые уже должны быть со счетчиками по закону. Если ваш дом к таким не относится, заставить всех жильцов установить счетчики нельзя: нужно проводить собрание, а потом все это оплачивать. Установка счетчиков в квартирах — всегда за счет собственников. По закону есть рассрочка, но это зависит от управляющей компании.

Чтобы все платили по счетчикам, управляющая компания должна провести работу. Это ее обязанность по закону: делать так, чтобы дом экономил ресурсы. Поэтому лучше всего начать с обращения в управляющую компанию. Там объяснят, что делать, чтобы платить по счетчикам даже за отопление. Но сами по себе счетчики в квартирах не появятся.

Всегда есть смысл разобраться с платежами за услуги ЖКХ. Даже если в квартирах не получается установить счетчики на тепло, может оказаться, что и за весь дом вы платите по нормативам, хотя есть общий счетчик и можно платить за фактическое потребление.

Индивидуальные теплосчетчики будут у всех с 2021 года

Минстрой России предложил новый проект постановления по обязательной установке индивидуальных теплосчетчиков. В каких домах и когда будут установлены такие счетчики, разбирается ОКНА МЕДИА.

Индивидуальные теплосчетчики станут обязательными

Вопрос о законодательном регулировании учета индивидуального расхода отопления в многоквартирных домах стоит давно. Владельцы квартир платят за тепло по утвержденной стоимости для всех жителей дома, вне зависимости от того, жарко в квартире или прохладно.

Фото: один из вариантов установки теплосчетчика в квартиреОбщедомовые расходы на отопление сегодня также делятся поровну на всех жильцов. По мнению законодателей, данная ситуация противоречит конституционным правам граждан и потому должна быть исправлена.

В новом документе указывается на необходимость установки приборов учета в каждую отдельную квартиру. Однако учет данных, поступивших с этих счетчиков, является правомерным только в случае, если в подъезде установлен общий тепловой счетчик. Такая «двойная», на первый взгляд, система контроля оправдана: не редки случаи, когда жильцы искусственно «меняют» показания в свою пользу. Предотвратить такие махинации может сверка с показаниями общедомового устройства.

С 2021 года индивидуальных теплосчетчиков станет больше

Планируется, что уже в 2021-м году общедомовые тепловые счетчики с дистанционной передачей данных в режиме онлайн будут установлены в 100% новостроек. Обладатели метров в новострое, по новому регламенту, смогут выбирать уровень тепла в своем личном пространстве и соответственно ему оплачивать расходы. Также собственники будут вносить свою лепту за тепло в местах общего пользования: отопление в подъездах и подсобках.

Фото: модульный узел учета тепловой энергии многоквартирного домаПри этом жители уже построенных многоквартирных домов пока продолжат платить по старой системе учета. Вертикальная разводка не позволяет пока добиться здесь установки личных устройств.

Тепловые счетчики приведут к повышению энергоэффективности

Для оконного рынка установка теплосчетчиков поквартирно – это хорошая новость. Через некачественные окна уходит от 20%-40% тепла. Важность покупки энергосберегающих окон в новостройках возрастет. Именно окна позволят обеспечить существенную экономию на отоплении и снижение счетов на коммунальные платежи.

Фото: энергосберегающее окно позволяет значительно уменьшить расходы на оплату теплаПортал ОКНА МЕДИА рекомендуем выбирать пластиковые окна с широким профилем от 70 мм, с 2-х камерным стеклопакетом, в состав которого входит мультифункциональное стекло (зима-лето), с надежной и качественной фурнитурой. В том случае, если в доме есть дети, необходимо установить устройства детской безопасности (ручки с ключом, детские замки, тросики).

Портал ОКНА МЕДИА рекомендует: Ширина профиля и количество камер: что выбирает потребитель

Индивидуальный учет отопления

Индивидуальный учет отопления

  Существуют следующие принципы расчета за отопление:

  • Если в жилом доме не установлен общедомовый теплосчетчик (ОДПУ), то расчет ведется по нормативам потребления.
  • Если в жилом доме установлен общедомовый теплосчетчик (ОДПУ), то расчет стоимости отопления квартиры ведется по показаниям теплосчетчика пропорционально площади квартиры.
  • Если установлены ОДПУ и индивидуальные приборы учета тепла в каждой квартире, то расчет ведется по реальному потреблению на основании показаний квартирных приборов с добавлением доли квартиры на отопление мест общего пользования.

Только в последнем случае можно достигнуть реального снижения оплаты за отопление. Для этой цели и предназначен расчет расходов на отопление, основанный на индивидуальном учете на базе квартирных приборов учета.



Какие приборы учета можно использовать?

Квартирные счетчики тепла


Это приборы, которые позволяют непосредственно измерить тепло, поступившее в квартиру – посмотрели на дисплей и увидели свое теплопотребление. При всех очевидных достоинствах такого прибора, имеет он и недостатки.

Прежде всего – этот прибор дорогой.

Второй недостаток состоит в том, что теплосчетчик можно применить не во всех системах отопления. В большинстве домов уже построенных и во вновь вводимых используется так называемая вертикальная разводка труб отопления – стояки, проходящие вертикально сверху-вниз через весь дом. На каждом этаже делается отвод для подключения к радиатору отопления. Количество таких стояков в доме может быть достаточно большим с соответствующим большим количеством отводов к радиаторам в квартире. При использовании теплосчетчика, для того, чтобы учесть все тепло, поступающее в квартиру, нужно установить отдельный теплосчетчик в каждый из таких отводов.  В итоге, в одной квартире нужно установить много теплосчетчиков. Каждый из них, помимо немалой стоимости, будет требовать периодического обслуживания, поверки и ремонта при необходимости. И это все тоже не бесплатно.

И третий недостаток заключается в том, что большое количество теплосчетчиков в вертикальной системе отопления вносят существенное гидравлическое сопротивление, что может привести к нерасчетной работе всей системы отопления.
По перечисленным причинам, индивидуальные теплосчетчики применяются в домах с горизонтальной разводкой труб отопления, т.е. там, где в квартиру входит одна труба, подводящая тепло и одна труба, отводящая.

Что такое распределители тепла и как они работают?

Распределители это небольшой, относительно недорогой электронный прибор, имеющий два датчика температуры, которые, фиксируют температуру поверхности радиатора и помещения, вычислительный процессор и дисплей. Процессор на основе данных с датчиков температуры определяет тепловой поток от радиатора в помещение, интегрирует значения во времени и отображает информацию на дисплее.

Величина отображаемого значения является безразмерной и отражает долю тепла, отданную данным отопительным прибором относительно общего расхода жилого дома. Эти показания не могут быть отражены напрямую в единицах тепла, поскольку распределитель не имеет расходомера, учитывающего объем прошедшего через радиатор теплоносителя – законы физики глобальны и отменить их пока никому не удавалось.

Чем горячей радиатор отопления при одной и той же температуре в помещении, тем больше данный радиатор отдает тепла и тем больше единиц будет отображаться на дисплее.

Теплопотребление квартиры определяется расчетом. Исходными данными для расчета являются показания ОДПУ (они показываются именно в единицах теплопотребления), наличие которого обязательно, и сумма показаний всех распределителей в доме и в каждой квартире. При расчетах учитывается коэффициенты, отражающие технические характеристики отопительных приборов, «понижающие» коэффициенты «невыгодно» расположенных угловых, нижних и верхних квартир и расходы на отопление мест общего пользования. Результатом расчета является теплопотребление каждой квартиры, выраженное в единицах теплопотребления, т.е. в Гкал или в кВт*час.

Pаспределители устанавливаются прямо на поверхность радиатора без врезки в трубопроводы. Поэтому они не вносят никаких изменений в работу системы отопления. Распределителями можно оснастить любые дома, в которых установлен ОДПУ. Количество распределителей в квартире может быть достаточно большим (от 2 штук в однокомнатной квартире до 5-10 штук в многокомнатных квартирах), но с учетом невысокой стоимости самого распределителя и незначительной стоимости монтажа, общие затраты на оборудование квартиры оказываются существенно ниже стоимости установки теплосчетчиков.

Ограничением на применение распределителей является необходимость оборудовать распределителями не менее 75% радиаторов в доме.

Необходимым условием применения поквартирного учета является возможность жителя влиять на количество подаваемого в квартиру тепла. Естественно, что делать это житель должен без вмешательства в работу домовой системы отопления.

Для регулирования тепла в квартирах применяются радиаторные термостаты.

Составные (сплит) теплосчетчики

Счётчики ZENNER для измерения протекающего объёма в отопительных установках используются в качестве расходомеров в составе теплосчетчиков. Передача импульсов осуществляется через стандартный импульсный выход через Reed-контакт, тем самым счетчики ZENNER совместимы с тепловычислителями всех марок. Рекомендуем использовать тепловычислитель Multidata WR3 — управляемый микропроцессором тепловычислитель новейшего поколения марки ZENNER.



Сферы применения: узлы учета тепловой энергии, индивидуальные тепловые пункты, системы отопления. Счетчики маркировки –H (темп. до 150 °С) могут использоваться в качестве расходомеров на УУТЭ, либо вместе с тепловычислителем Multidata WR3 или любым другим в качестве полноценного теплосчетчика.



Конструкция приборов: Особая конструкция и применяемые материалы обеспечивают долговременную измерительную стойкость и высокую надёжность. Все приборы используются при температурах до 150 °C, конструкция прибора специально подготовлена для работы в условиях высокотемпературного режима. Расходомерные вставки являются сухоходами, чтобы защитить счётный механизм от высоких температур. Подшипник особенно надёжен благодаря конструкции «твёрдый сплав-сапфир».



Одноструйные приборы ET- c усиленными расходомерными вставками используются для расходов до Qn 2,5 (Dn15; Dn20). Для больших расходов подтвердили себя на деле многоструйные приборы серии MT- с усиленными расходомерными вставками до Qn 10 (Dn20; Dn25; Dn32; Dn40) . Начиная с номинального размера Dn50 до Dn250, применяются счетчики типа Woltman, которые отличаются низким значением запуска и при экстремальной нагрузке сохраняют высокую точность измерения и выдающуюся измерительную стабильность. Это справедливо как верхних, так и нижних диапазонов измерения.





Счетчик для измерения протекающего объема в отопительных установках

Счетчик MTH-I

Счетчик ETH-I

Тепловычислитель Multidata WR3

Счетчик WPH-H-I



Квартирные теплосчетчики. Часть 1. Радиаторы отопления

Сейчас в воздухе витает идея установки в отдельно взятой квартире индивидуального прибора учета тепловой энергии (ИПУ по теплу) и тем самым как бы будет достигнуто уменьшение квартплаты по теплу в квартире.

Порой создается иллюзия, вот сейчас установим в квартирах ИПУ по теплу, как когда то установили ИПУ по воде, и будет то же самое.

Установка ИПУ по воде заключается в установке водосчетчика и тут же начинаешь экономить. Водосчетчики окупаются в течение нескольких месяцев. С ИПУ по теплу все намного сложней и не так все очевидно и однозначно, а порой устанавливать его не имеет вообще ни какого смысла.

ИПУ по теплу, установленные в каждом помещении МКД при постройке или капитальном ремонте сетей центрального отопления рассматривать не будем. Тут все грамотно, обсуждать нет смысла. Только так можно решить вопрос экономии тепла во всех квартирах дома.

Рассмотрим случай, когда жители, в домах которых не было квартирных теплосчетчиков, решили устанавливать ИПУ по теплу в своих квартирах самостоятельно.

Первое. ИПУ по теплу должен быть на каждом радиаторе отопления (радиаторе). Т.е. сколько комнат в квартире, плюс кухня. Есть такие квартиры, где в комнате не один радиатор.

Второе.  Если на радиаторе стоит ИПУ по теплу, то он должен быть оборудован регулятором подачи теплоносителя (воды). Что бы житель сам мог уменьшать/увеличивать подачу тепла в комнату. Кроме того, должны стоять запирающие краны, что бы полностью можно было отключить радиатор. Полностью закрытые радиаторы актуальны ранней осенью и поздней весной. Когда днем в квартире жара.

Если регулятора тепла и запирающих кранов на трубах отопления нет, то смысла устанавливать ИПУ по теплу нет, и комфортная температура в комнате поддерживается с помощью открытой форточки, а то и окна. Но ни о какой экономии не может быть и речи.

Т. е. кроме ИПУ по теплу надо еще дополнительно оборудовать запорно-регулирующими кранами каждый радиатор.

Как видим, что порой установка ИПУ по теплу, это не только сам ИПУ, но дополнительная арматура. А это деньги, если трубы металлические — это газосварка, удовольствие, по нынешним временам, не дешевое. Хороших газосварщиков мало и цену они себе знают.

Есть дома, где такие регуляторы и запирающие краны установлены при постройке или при проведении капитального ремонта, то замечательно.

Третье. А вот тут начинается самое интересное. Если регулятора и кранов нет – они устанавливаются самовольно. Срезается радиатор, установленный по проекту, и ставится свой, с регуляторами и кранами.

Так вот взяли и установили. НО!!!

Постановление Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в МКД …

6. В состав общего имущества включается внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных (общедомовых) приборов учета тепловой энергии, а также другого оборудования, расположенного на этих сетях.

Т.е. вся система отопления это общее имущество МКД, а все решения по какому либо изменению в общем имуществе МКД относятся к компетенции общего собрания.

Жилищный кодекс РФ Статья 44. Общее собрание собственников помещений в многоквартирном доме

2. К компетенции общего собрания собственников помещений в многоквартирном доме относятся:

1) принятие решений ….. о переустройстве и (или) перепланировке помещения, входящего в состав общего имущества в многоквартирном доме;

Как бы смешно это не выглядело, но для установки какого-либо краника вне технической документации на системе отопления в квартире надо проводить через общее собрание собственников помещений в МКД, и это еще без учета соответствия техническим параметрам системы отопления.

И когда такой житель приходит в управляющую компанию, ТСЖ для расчета тепла по ИПУ (распределителя), хочется спросить – А у Вас есть протокол общего собрания собственников на установку запирающих кранов у Вашего радиатора?

На основании вышеуказанных ссылках на НПА можно смело отказать жильцу в учете тепла по ИПУ (распределителя) № 1 – У Вас нет протокола собрания на установку краника № 2.


И следует еще учитывать, что при расчете тепла по ИПУ автоматически появляется строка в квитанции «тепло на общедомовые нужды». А это фасады, окна, отопление прилифтовых и приквартирных холлов, общедомовые трубопроводы системы отопления в подвале, на чердаке, техническом этаже и многое другое, на что житель повлиять уже никак не может. А теплопотери тут могут быть значительные.

С уважением, Сергей Шиянов.

Обсудить статью и задать вопросы можно на нашем форуме или же воспользуйтесь формой ниже

Американский стандарт учета тепла | Агентство по охране окружающей среды США

Подкомитет ASTM E44.25 по учету тепла

В 2011 году ASTM International и Международная ассоциация должностных лиц по сантехническим и механическим нормам (IAPMO) подписали Меморандум о взаимопонимании по совместной разработке американского стандарта учета тепла в рамках Технического комитета ASTM E44 по солнечным, геотермальным и другим альтернативным источникам энергии.

Сторонам, заинтересованным в этих усилиях, предлагается принять участие в ASTM E44.25 Подкомитет по учету тепла.

Для получения дополнительной информации о разработке стандартов или членстве в ASTM, пожалуйста, обращайтесь:

О предлагаемом стандарте

Что такое счетчик тепла?

Теплосчетчик — это устройство или инструмент, который измеряет тепло, поглощаемое или отдаваемое теплоносителем через контур теплообмена. Три основных подкомпонента составляют полный прибор для измерения тепла: пара согласованных датчиков температуры, датчик расхода жидкости и калькулятор.

Что будет определять стандарт учета тепла в США?

Предлагаемый стандарт будет определять общие рабочие характеристики (точность) и эксплуатационные характеристики приборов учета расхода тепла. В настоящее время стандарт не касается учета пара.

Зачем стандартизировать приборы учета тепла?

Стандарт учета тепла США будет способствовать появлению на рынке качественных приборов для счетчиков тепла, позволяя производителям соответствовать единому заявленному уровню производительности (точности) для своей продукции. Следовательно, производители больше не будут конкурировать на рынке по точности, а будут конкурировать по стоимости продукта и другим характеристикам.

Стандарт учета тепла в США также поможет потребителям выбрать счетчик, который наилучшим образом соответствует их проектным требованиям к измерениям. Стандартизация счетчиков тепла позволит точно определить энергетические, финансовые и экологические выгоды, полученные от источников тепловой энергии и возобновляемых технологий отопления и охлаждения.

Кроме того, стандартизация вселит уверенность в сторонах, которые обмениваются платежами за поставку полезной энергии, и может поддержать большую уверенность в развертывании возобновляемых технологий отопления и охлаждения через инновационные сторонние финансовые структуры, такие как контракты на закупку энергии.Это преимущество также распространяется на несколько штатов, которые включили тепловую энергию в качестве приемлемого ресурса в соответствии с политиками государственного стандарта портфеля возобновляемых источников энергии (RPS), и штатов, которые внедрили основанные на производительности стимулы для развития рынков возобновляемой тепловой энергии.

Теплосчетчик, счетчик энергии, счетчик охлаждения, счетчик тепла

  • Статический жидкостный осциллятор Тепловой счетчик
  • Счетчик тепла и охлаждения для приложений размером DN15 — DN500
  • Отсутствие движущихся частей, обеспечивающих точное, стабильное и надежное измерение расхода на протяжении длительного времени время.

Superstatic 440 — это счетчик тепла и охлаждения с уникальным принципом измерения колебаний жидкости, который позволяет использовать его с более чем 50 различными охлаждающими жидкостями (гликолями).
Счетчик тепла и охлаждения Superstatic 440 разработан и оптимизирован для измерения потребления тепловой энергии в любой системе централизованного теплоснабжения, централизованного охлаждения или управления зданием для индивидуального выставления счетов за тепловую энергию и может быть легко интегрирован в любую интеллектуальную среду учета.

Superstatic 440 способен измерять расход от 1 м3 / ч до 1500 м3 / ч в диапазоне диаметров трубопроводов от DN15 до DN500. Отсутствие движущихся частей обеспечивает непрерывную работу, повсюду используются коррозионно-стойкие материалы, а для трубопроводов размером до DN40 не требуется прямых участков трубопроводов. Благодаря конструкции нет никакого влияния на загрязнение магнетитом.

Счетчик нагрева и охлаждения может использоваться в широком диапазоне температур от -20 ° C до + 130 ° C.Счетчики
сертифицированы по MID EN 1434, класс 2, омологация для всего диапазона DN 15 — DN 500. Счетчики
доступны с фланцевым соединением для всех размеров, а резьбовые соединения доступны в размерах ¾ ”, 1”, 1 ¼ ”и 2”. .

Повторная калибровка и обслуживание теплосчетчика Superstatic 440 теперь легко, быстро и экономично. В соответствии с сертификатом MID требуется повторная калибровка только измерительной головки.

Может быть установлен практически в любом месте, так как один и тот же счетчик используется для горизонтальной, вертикальной и спускной труб.

Большой дисплей Superstatic 440 обеспечивает удобное считывание данных, на нем можно увидеть множество значений расхода, температуры и энергии. Настройка с помощью кнопки упрощает навигацию по главному меню, где можно увидеть накопленные, дневные, ежемесячные, средние и максимальные значения. Доступные единицы отображения:

Энергия кВтч, МВтч, ГДж, МДжОбъемм3Температура ° C

Счетчики энергии — Ультразвуковые теплосчетчики, линейные и накладные счетчики

Компания Micronics производит и продает широкий спектр ультразвуковых теплосчетчиков и счетчиков энергии.Сюда входят ультразвуковые накладные счетчики тепла, линейные приборы и традиционные решения для счетчиков механической энергии и тепла. Эти продукты идеально подходят для приложений управления энергопотреблением и автоматического выставления счетов. Будь то системы централизованного теплоснабжения, совместного отопления или охлаждения как для бытовых, так и для коммерческих установок.

Накладные клещи

Micronics — быстрое и экономичное решение для систем отопления. Установка может быть выполнена в течение нескольких минут, дренаж системы не требуется.Таким образом, никаких сбоев, счетчики просты в установке и при необходимости легко перемещаются в другое место.

Стоимость владения в течение всего срока службы также низка, поскольку эти инструменты не являются инвазивными. Нет никакого влияния на расход или давление и нет возможности для блокировки счетчика, как в случае с механическими встроенными счетчиками. Требуется только минимальное сухое, непрерывное обслуживание, если оно вообще есть, так как в нем нет механических частей.

Энергопотребление способствует глобальному потеплению. Для контроля или управления потреблением первым важным шагом является измерение и мониторинг потребляемой энергии.Поэтому используйте счетчики тепла или, в случае охлаждающей нагрузки, счетчики энергии.

В дополнение к информированию о фактическом потреблении энергии и предоставлению возможности для контроля и снижения. Эти счетчики также могут снизить потребление. Они отслеживают потребление энергии отдельными зонами или пользователями и выставляют счета по подсчетным зонам.

Кроме того, ни один счетчик не должен быть островком, полагающимся на ручное считывание показаний счетчика. Все наши счетчики энергии и теплосчетчики поддерживают стандартные протоколы связи для удаленного мониторинга.Все это является частью системы управления энергопотреблением здания (BEMS) или системы AM&T.

Если вам нужен счетчик энергии или тепла для вашего здания или участка. Мы уверены, что можем предложить лучшее решение. По производительности, надежности, стоимости установки и работе с техподдержкой.

Расходомеры | Приложения для измерения

Учет тепла — обзор

10.2.4 Учет тепла

Учет тепла играет ключевую роль в интеллектуальных системах отопления при модернизации.Это связано с тем, что в Европе обязательная установка приборов учета тепла в многоквартирных и многоцелевых зданиях с источником центрального отопления / охлаждения или питанием от сети централизованного теплоснабжения требуется в соответствии с недавно принятой Директивой по энергоэффективности 2012/27 / EU (Директива 2012/27 / ЕС Европы, 2012 г.). Поскольку такие счетчики позволяют вести учет тепловой энергии и «истинное» измерение энергопотребления, в том числе в режиме реального времени, они становятся очень эффективными инструментами для повышения энергоэффективности и разумного содействия энергосбережению.

Учет тепла может производиться прямым или косвенным подходом (Celenza et al., 2015).

Счетчики прямого тепла (регулируемые техническим стандартом EN 1434, стандартом EN 1434) измеряют потребление тепловой энергии путем объединения объемного расхода теплоносителя, циркулирующего в системном контуре, с разницей энтальпии между входной и выходной секциями. Поскольку разность давлений между входной и выходной секциями можно считать незначительной, для получения разницы энтальпий достаточно измерить температуры подающей и обратной воды и знать средние теплофизические свойства теплоносителя при этих температурах.

Однако при модернизации зданий с установками центрального отопления и вертикальным распределением тепла использование прямых теплосчетчиков может быть очень сложной или невыполнимой задачей из-за архитектурных ограничений и высоких затрат. Поэтому используются косвенные подходы, основанные на оценке потребления тепловой энергии, которая осуществляется путем измерения некоторых параметров, тесно связанных с потреблением энергии. Это позволяет разделить затраты на отдельные блоки в виде доли от общего энергопотребления здания (которое обычно измеряется прямым счетчиком тепла).

По состоянию на 2016 год на рынке доступны две основные типологии систем косвенного учета: распределители затрат на тепло и счетчики времени включения.

Распределители затрат на тепло (HCA; регулируются техническим стандартом EN 834, стандартом EN 834) могут использоваться в отопительных установках, оснащенных радиаторами и конвекторами, и они устанавливаются на каждом терминале отопления вместе с TRV.

Распределители затрат на тепло должны быть размещены на поверхности лучистого нагрева в подходящем месте для измерения средней температуры плиты.

Распределители затрат на тепло позволяют оценивать потребление тепловой энергии каждым тепловым терминалом на основе соотношения (10.1),

(10.1) Q∝Kc⋅Kq∑i = 1w (Tai-Tmi) ⋅ti

где t i — временной интервал; T ai — комнатная температура; T mi — температура поверхности радиатора; K c и K q — это, соответственно, номинальный коэффициент тепловой связи датчика и номинальный коэффициент тепловой мощности радиатора.

Некоторые системы HCA используют метод измерения с одним датчиком и имеют только один датчик для измерения температуры поверхности радиатора: T mi .

Другие системы HCA, следуя так называемому методу двух датчиков, используют дополнительный датчик для комнатной температуры, T ai , или, альтернативно, для температуры в определенном отношении к ней. Наконец, системы HCA, использующие метод измерения с несколькими датчиками, используют по крайней мере два датчика радиатора и еще один датчик комнатной температуры.

Поскольку обычно существует разрыв между фактической рабочей тепловой мощностью радиатора и номинальной, оцененной в лаборатории, в рабочих условиях могут возникать критические проблемы, приводящие к неэффективности систем. Вот почему на рынке доступно несколько систем, объединяющих радиатор, клапаны и счетчик тепла. Фактически, производитель, являясь производителем всех частей систем, может прогнозировать их поведение и оптимизировать их интегрированные характеристики.

В установках центрального отопления с зонной конфигурацией сначала использовались системы косвенного учета, состоящие из счетчиков, регистрирующих время открытия TRV каждой зоны.Современные счетчики времени включения позволяют более надежно оценивать потребление тепловой энергии отдельным пользователем. Эти системы используются в отопительных установках, управляемых зональными клапанами или двухпозиционными клапанами, установленными на каждом тепловом терминале. Тепловая энергия каждого теплового оконечного устройства затем оценивается с помощью уравнения. (10.2) на основе измерения / оценки времени вставки ( t va ), разницы температур между радиаторной жидкостью и окружающей средой ( T med -T a ) и номинальной теплоотдачей Клеммник P n и номинальная температура радиатора t n .

(10.2) E = ∫0tvaP (t) dt = ∫0tvaPn⋅NPR (t) dt = ∫0tvaPn⋅ (Tmed (t) -TaTn-Ta) 1,3dt

Величина, которая умножает номинальную мощность Радиатор называется нормализованным коэффициентом частичной нагрузки (NPR), который связывает тепловыделение излучения в реальных условиях P (величина, зависящая от времени) с номинальным тепловыделением радиатора P n . Показатель степени должен быть определен как функция от геометрии радиатора и материалов, но обычно варьируется в пределах 1.28 и 1,33 и можно принять равным 1,3. Временной шаг интегрирования такой зависимости обычно составляет 15 минут. Аналогичное уравнение используется для учета тепловыделения радиатора при прерывании потока воды и зависит от тепловой инерции радиатора.

Система учета тепла может быть полезна для оптимизации производительности интеллектуальной системы отопления, а сам счетчик тепла может быть настолько умным, насколько позволяет собирать и обрабатывать данные измерений в режиме реального времени, предоставляя полезную информацию и инструменты управления, а также многие из потенциальных выгод, полученных от внедрения интеллектуальных измерений в здании (Celenza et al., 2013). Исчерпывающий обзор по теме интеллектуального учета тепла можно найти в (Ahmad et al., 2016).

Что касается учета, выставления счетов и управления конечными пользователями, то в интеллектуальной системе учета тепла каждый калькулятор может быть сопряжен с центральным блоком для автоматического сбора данных, поступающих от других блоков в здании (например, других счетчиков тепла или тепла). распределители затрат) и от климатических датчиков. В дополнение к традиционному выставлению счетов передача и обработка этих данных позволяют потребителю получить надлежащее управление установкой отопления / охлаждения вместе с энергетической диагностикой в ​​реальном времени всей строительной единицы и позволяют энергоменеджеру определять соответствующая ценовая политика.

Более того, интеллектуальные счетчики могут помочь в обнаружении возможных аномальных действий на предприятии и / или отключении некоторых устройств во избежание неисправностей. Интеллектуальный учет может также позволить электронным способом применять эффективные поправочные коэффициенты из-за эффектов калибровки и установки и исправлять ошибки.

Кроме того, возможная интеграция между счетчиками прямого нагрева на уровне первичной системы и распределителями затрат на тепло на уровне вторичной системы позволяет более точно и надежно распределять затраты на электроэнергию между пользователями и, обеспечивая оперативный рейтинг в реальном времени и энергетическая диагностика установки и / или строительных блоков, они позволяют в целом оптимально управлять энергетическими системами в реальном времени.

Кроме того, интеллектуальные счетчики позволяют хранить данные как локально, так и удаленно с помощью подходящих систем хранения и передачи данных.

Руководство по расходомеру тепла

<< Назад

О счетчиках теплового потока (счетчики BTU или тепловые счетчики)

В зависимости от того, в какой стране вы находитесь, счетчики тепла имеют разные названия. В США счетчики тепла называются тепловыми счетчиками, тогда как на Ближнем Востоке и в Азии счетчики тепла называются счетчиками BTU, что означает «британские тепловые единицы».«Хотя счетчики тепла производятся с использованием различных операционных технологий, они состоят из одних и тех же основных компонентов, но могут различаться по конфигурации, например, в отношении технических единиц измерения, требуемых местных стандартов, протоколов вывода и т. Д.

Как работают расходомеры Heat ?

Теплосчетчики измеряют энергоемкость потока жидкости в единицах тепловой энергии, например. Британские тепловые единицы (БТЕ) ​​Джоули или Килловатт-часы.

Теплосчетчик — это устройство, которое измеряет тепловую энергию на стороне подачи или обратной стороны теплогенерирующего или теплообменного устройства путем измерения расхода теплоносителя и изменения его температуры (ΔT) между подающей и возвратные ножки системы. Обычно он используется на промышленных предприятиях для измерения мощности котла и тепла, потребляемого технологическим процессом, а также в системах централизованного теплоснабжения для измерения тепла, доставляемого потребителям. Его можно использовать для измерения теплопроизводительности, скажем, отопительного котла или холодопроизводительности холодильной установки.

Рисунок 1: Типовая установка теплосчетчика (термопары расположены на стороне подачи и возврата систем для расчета ΔT)
В этой модели показан удаленный вывод данных через MBus

Рисунок 2: Типовой ультразвуковой счетчик тепла

Счетчик тепла состоит из:

  1. Расходомер жидкости
  2. Средство измерения температуры между подающим и обратным потоками, обычно пара термопар.
  3. Средство объединения двух измерений за период времени — обычно полчаса — и суммирования общей теплопередачи за заданный период.

Виды теплосчетчиков

Существует много различных типов теплосчетчиков, в том числе: крыльчатка, электромагнитный, вихревой, жидкостный осциллятор и ультразвуковой, который является наиболее популярным. В Европе они регулируются европейским стандартом для счетчиков тепла; EN1434. Теплосчетчик состоит из блоков или трех узлов, включая вычислитель или интегратор, датчик расхода и пару датчиков температуры.Полные и гибридные инструменты имеют неразделимые подузлы, тогда как комбинированный инструмент может иметь отдельные подузлы. например, выносной дисплей

Преимущества: механические счетчики тепла (одноструйные, многоструйные, турбинные)

♦ Низкая стоимость
♦ Отвечает большинству требуемых разрешений
♦ Легкодоступность
♦ Обширная установленная пользователем база обслуживания

Недостатки: механические теплосчетчики (одноструйные, многоструйные, турбинные)

♦ Короткий срок службы
♦ Калибровочный дрейф
♦ Возможность накопления магнетита
♦ Точность измерения гликолевой добавки
♦ Вмешательство пользователя посредством магнитного воздействия
♦ Подлежит строгим требованиям фильтрации

Преимущества: Электронные счетчики тепла

♦ Высокая точность
♦ Отвечает самым строгим требованиям
♦ Отсутствие движущихся частей
♦ Долговечность в эксплуатации
♦ Конструкция с защитой от несанкционированного доступа
♦ Возможность измерения воды с гликолем и добавками
♦ Допускается промывка системы

Недостатки: Электронные счетчики тепла

♦ Более высокая стоимость
♦ Сложная конструкция

Типовые области применения:

♦ Установки охлажденной воды для учета использования охлажденной воды для выставления счетов в торговых центрах или офисных зданиях, где есть разные арендаторы.
♦ Схемы централизованного теплоснабжения, используемые для распределения затрат на отопление между отдельными арендаторами в схеме
♦ Государственные схемы стимулирования, основанные на возобновляемых источниках энергии, такие как схема UK-RHI. Подтверждение использования / экономии энергии обеспечивается утвержденными и подходящими счетчиками тепла

.

<< Назад
