Течет сифон: Течёт сифон под раковиной (мойкой) на кухне, можно ли подмотать фум-ленту на резьбу?

Содержание

Как устранить протечку из-под поддона?

Насколько я помню, именно душевой уголок под маркой Cezares Anima R2 — это то что выше поддона, а поддон туда подходит, если не ошибаюсь, Type R того же производителя, возможно ещё какое-нибудь…

По описанию данному к вопросу понятнол, что вам просто неправильно установили поддон. Теперь вы не можете подобраться к сифону, который установлен с поддонов в канализацию.

Проблема описана несколько разплывчато, течь из под поддона, то есть не совсем понятно откуда идёт течь.

В принципе могут быть три варианта: первое достаточно распространенный — это течь из сифона который соединяется с поддоном либо где-то вблизи его при неправильном установки или возможном смещении прокладки во время установки, либо в процессе эксплуатации.

Вторая причина может быть в трещине на самомподдоне.

И третья причина — это течь воды на соединение поддона со стенкой.

Вам необходимо определиться откуда именно течёт вода, для этого аккуратно закройте сифон поддона, чтобы не было вообще через него течи, можете даже использовать вантуз.

Наполните поддон до краев, но не выше и ждите когда появятся течь. Если всё сухо, откройте вантуз и слейте воду, скорее всего в вашем случае появится течь, как я понимаю из описания. В последнем варианте, если течь не появилась, закроете сифон и попробуйте пролить места соединения поддона со стеной.

После того как определитесь в каком из трех вариантов появляется течь, можно выбирать вариант ремонта.

Если течь между поддоном и стеной — это самая простейшая проблема, что может быть. Купить в магазине специальные уголки и приклейте их в месте соединения поддона со стеной на силикон.

Если течь появляется при закрытой канализации, то скорее всего проблема в самом поддоне, а именно в трещине, здесь уже ремонт можно будет произвести только после снятия поддона, снимаете поддон, находите трещину и с обратной стороны заклеиваете её любимого возможным способом на сайте РемОтвет можно найти много описаний, как заклеить трещину в поддоне. Либо заменить поддон.

Последний вариант — это течь сифона, здесь судя по описанию к данному вопросу у вас появятся сложности, так как подлезть под поддон не представляется возможным или у мастеров руки слишком толстые.

Давать совет не видя в каком состоянии как установлен ваш поддон, конечно это «вилами по воде», но хочу заметить что любой сифон крепится сверху то есть где в поддоне сливное отверстие, внутри должен находиться винт который крепит сифон (вернее нижнюю часть сифона), если снизу под поддоном всё-таки можно рукой дотянуться до крепления основной части сифона, то демонтировать его и потом смонтировать назад не так уж будет и сложно. Сам сифон вместе с трубами можно собрать заранее и вообще удлинить трубу слива за счёт гибкой гофры.

Есть несколько вариантов сифонов для поддонов, они могут быть плоскими с отводом трубы, бывает что у неё сразу идёт колено, есть также варианты, где колено крепится отдельно имея вход сифона и выход на трубу отдельно. В вашем варианте нужно по месту смотреть насколько хватит пространства для установки какого-либо из вариантов сифона.

Но если доступа к сифону нету, остается два варианта: либо долбить пол, чтобы добраться до него, либо переустановить поддон на специальной пьедестал, чтобы он был повыше.

Вообще я бы советовал покупать поддоны где слив расположен в ближайшем углу, а не в дальнем.

Почему течет сифон под ванной и как этого избежать

Течет сифон под ванной – проблема, которая может отравить вам жизнь.

Причин течи может быть достаточно. Мы рассмотрим причины того, из-за чего в ванной течет сифон и способы их устранения.

Почему в ванной течет сифон?

Для начала разберемся, что служит причиной появления лужиц под ванной, в каких ситуациях они возникают и насколько насыщенно это происходит.

Протечка из сифона под ванной

Течет сифон под ванной − причины

Наиболее распространенные из них следующие:

Засорился слив ванны

Износилось уплотнительное кольцо из резины, т. е. треснуло, растянулось либо сдвинулось с места из-за плохо закрученной гайки.
Лопнула труба перелива.
Не плотно закрутили сифон после его чистки.
Загрязнилось устройство сифона для ванны. Об устройстве водяного затвора можно прочитать в статье на нашем сайте «Установка и замена сифона для ванны».
Деформировались уплотнительные кольца.
Расшатался стык труб слива и перелива.
Соединения не герметичны из-за того, что сорвана резьба и повреждены прокладки.

Конструкция сифона для ванны

В ванной течет сифон: способы устранения течи

1. Если лопнуло либо растянулось кольцо, то его также замените на новое.

2. Если лопнула переливная труба, то замените ее путем установки новой. О том, как снять сифон с ванны и поменять его детали на новые также читайте в статье на нашем сайте «Установка и замена сифона для ванны».

3. Если кольцо сдвинулось, то – поправьте и хорошо закрутите гайку.

4. Если сифон загрязнился, то необходимо выполнить следующее:

Чтобы грязь не попала на пол, поставьте под сифон таз или какую-нибудь подходящую емкость для сбора жидкостей.
Открутите затворную гайку и аккуратно снимите колбу сифона (нижнюю крышку), чтобы не повредить цельность соединения и резьбу.
Аккуратно прочистите внутреннюю часть сифона, используя длинную проволоку либо отвертку, чтобы удалить налет и весь мусор, который накопился на стенках водного затвора.
Закрутите нижнюю крышку на место в обратной последовательности. Важно! Убедитесь, что кольцо на том же месте.

5. Если поменяли форму уплотнительные кольца, то это может произойти из-за чистки сифона. И вернуть сифон на место так, как он находился задолго до теперешней формы, вы не сможете. Поэтому лучше меняйте сифон, когда его чистите.

Нередко замена колец не помогает. Тогда – замажьте силиконовым герметиком стык между сифоном и нижней крышкой.

6. Если течет сифон под ванной на месте стыка сливной и переливной трубы, то – заделайте по всей окружности стык поверх цементной герметизации при помощи жидкого стекла, т. е. конторского силикатного клея. Так, вы надежно заделаете трещины в цементе.

7. Если соединения сифона не герметичны, то подмажьте их герметиком. А также дополнительно «подмотайте» резьбу паклей или специальной силиконовой лентой, если неплотно прилегает. А после – обмажьте резьбу пастой и привинтите деталь.

Ремонт сифона закончен

Течет сифон под раковиной. Как установить и отремонтировать сифон под раковиной Новый деревенский умывальник течет что делать

Как говорится, если мелочи определяют сознание быт, то рукомойник определяет… не знаю что. Но с ним однозначно жить становится удобнее. У меня на участке нет стационарного рукомойника-умывальника, а ребята-строители свой забрали. Так что как-то собрался я и пошел по магазинам в поисках. Все, что увидел в продаже, не очень понравилось, поэтому эта статья здесь и появилась.

Способ №1: гвоздь в пробке

Самый простой и очевидный, конечно. Делаем дырку по центру крышки от пластиковой бутылки, вставляем гвоздь шляпкой внутрь, завинчиваем крышку.

Проблемы: вода подтекает, гвоздь ржавеет. И кроме того, общая для всех рукомойников со штоком проблема: пока снизу давишь, вода течет, но руки заняты и мыть их нельзя, а когда отпускаешь, руки освобождаются и можно мыть, вот только вода уже не течет:).

Способ №2: дырка в пробке

Делаем в крышке от бутылки треугольный вырез сбоку . Тогда поворачивая крышку вода будет вытекать, обратным поворотом краник закрывается. Оригинально и просто.

Проблемы? Читайте веселую историю с одного форума:

«Рукомойник из 5-литровки я соорудил по описанному рецепту: крышечку слегка повернешь — тонкая струйка течет. Агрегат висел на углу беседки, внизу подкопал неглубокую ямку и засыпал туда ведра полтора ПГС. Все отлично служило, пока я занимался приведением дачи в порядок. А потом — начали приезжать родственники…
Первой попалась мать: захотела, чтобы текло получше да и отвернула побольше — крышка слетает, вся вода разом вниз! Объясняю, что надо откручивать меньше. Через час к рукомойнику подходит теща… Ну вы поняли. Объяснил то же самое, правда уже не так спокойно. И тут руки идет мыть жена… да не один раз, а два в течение часа! С учетом того, что день только начинается, а вода привозная и ее уже почти нет, моя воспитательная речь начинает напоминать мотоцикл без глушителя.

И тут умывальник привлекает внимание детей. Обычно их руки мыть не заставишь, но это под нормальным краном. Что ж, делаю для них специальную ступеньку из большого чурбака. Вуаля! Дети откручивают крышку точно так же два раза подряд! Ругать детей язык не поворачивается… На следующий день иду в магазин и покупаю обычный 3-литровый пластмасовый умывальничек. Повесил на то же самое место…»

Способ №3: краник в горлышко бутылки

По аналогии с первыми двумя практически. Берем краник от стиральной машины, например, пару витков изоленты, и готово.

Способ №4: краник в пластиковый контейнер

Просто берем вместо бутылки пластиковый контейнер литров на пять, сверлим-вырезаем внизу дырку, вставляем покупной краник. Вуаля. Осталось придумать слив:)

Способ №5: краник в обычное ведро

Кому как нравится. Из плюсов — ведро проще украсить (см. видео-ролик ниже).

Способ №6: штырь + пробка + бутылка

В крышке большой пластиковой бутылки делаем несколько дырок плюс 1 в центре.

Вставляем в центр штырь. Снизу приделывем ручку. Внутри вставляем резиновую заглушку-пробку, прикрепленную к штырю. Типа как в ванной затычка для слива или краник от аптекарской грелки.

Способ №7: «для продвинутых»

Берем 5-литровую бутылку. Вырезаем отверстие 10×8 см в ее дне.

Берем стальной прут длиной 18 см и диаметром 5 мм. Ножовкой по металлу надрезаем вдоль оси верхний торец стержня. Концы стержня разводим отверткой. На противоположном торце нарезам резьбу М5. На пруте делаем два поперечных пропила глубиной 1 мм на расстоянии 65 мм от торца. На стержень цепляем шайбу и фиксирующую скобу из проволоки диаметром 3 мм. В скобу вставляем прижимную пружину диаметром 10 мм. Ее высота на 15 мм больше за высоту скобы. На стержень до опорной шайбы надеваем резиновую прокладку диаметром 10 мм. На дно кладем резиновую шайбу. В крышке по центру сверлим отверстие. Все собираем: скобу с оснасткой крепим к крыше двумя саморезами, на нижний торец стержня прикручиваем колпачок от тюбика зубной пасты.

Металлические части покрываем эмалью, чтобы не ржавело, сушим ставим в бачок. Все…

Способ №8: умывальник из чайника

Что может быть проще? Подвесили чайник, поставили снизу тазик — все дела.

Видео по созданию рукомойников своими руками

Способ №9: дизайнерский умывальник из ведер

Мастер-класс по созданию рукомойника из оцинкованного ведра и краника, а также умывальника из ведра побольше, дуршлага и сифона. Ведра красиво обклеены пленкой, поэтому назвали это «дизайнерским умывальником для дачи»:)

Сантехническая система предполагает наличие сифона, который устанавливается под раковиной или ванной. Элемент выполняет одну из важных функций – предотвращает проникновение канализационных газов в помещение.

Если течет под раковиной, то часто причина неисправности именно в сифоне. Есть вероятность повреждения этого элемента, а также сильного засорения, что связано с особенностями строения устройства. В нем предполагается изгиб, накапливающий отработанную воду, которая выполняет функции своеобразного затвора.

Если обнаружено подтекание, то существует два варианта решения проблемы – попробовать самостоятельно разрешить ситуацию или срочно вызывать специалиста по сантехническим работам. До устранения поломки раковиной лучше не пользоваться или организовать сбор жидкости в дополнительную емкость.

Возможные действия при протечке сифона

Современные сантехнические узлы преимущественно пластиковые, поэтому легко разбираются, снимаются и поддаются замене. Изначально нужно прекратить подачу воды, выяснить причину протекания, а потом уже определиться с дальнейшими действиями.

При обнаружении, что течет под раковиной именно из-за сифона, можно принять следующие действия:

Очистить раковину, подготовить емкость для сбора воды (ее нужно будет поставить под сам сифон перед его снятием), тряпки. Дополнительно можно залить слив моющим средством для сантехники. Это позволит убрать часть характерных для раковин загрязняй, растворить жир.
Диагностика места протекания. Если визуально уже заметен участок скопления воды, то можно сразу приступать к замене или ремонту устройства. В случае незнания места прохождения стоков можно вставить пробку в горловину слива, предварительно откачав вантузом жидкость, набрать воды в раковину, а потом убрать пробку. В это время важно наблюдать, с какого места пропускается вода;
Демонтаж сифона. Нужно приготовиться, что элемент может быть заполнен разнообразной грязью, часть которой сразу отпадет после отсоединения, поэтому про заранее приготовленную емкость и тряпки не нужно забывать. Сантехническое изделие нужно промыть, осмотреть и решать вопрос о замене или ремонте.

Выбрасывать или ремонтировать протекающий сифон

Существует три основные причины протекания этого сантехнического элемента, помогающего не получить отравления от канализационных запахов.

К ним относятся:

трещины в корпусе,
деформация прокладок и потеря герметичности,
недостаточно плотное соединение деталей.

В каждом случае есть возможность восстановить работоспособность сифона, ставшего причиной того, что течет под раковиной вода. Как вариант, можно рассмотреть следующие способы реанимации сифона:

Механические повреждения в виде небольших трещин можно устранить с помощью эпоксидного клея (с условием правильного его использования, нанесения в несколько слоев).
Герметичность обеспечивают прокладки, а их деформация, изнашивание часто приводят к пропусканию воды. Спасти ситуацию смогут новые изделия, или можно на время оставить прежние, но обработать их силиконом, специальными герметическими средствами. Последний вариант поможет избежать затопления, но только на время. При уже изношенной прокладке лучше поменять ее на новую, предварительно обработав вазелином.
Уплотнение сантехнических изделий является обязательным еще в процессе монтажа, но со временем резьбовые части деталей и места стыков ослабевают. Вернуть плотное соединение поможет классическая методика – пакля или применение специальной силиконовой ленты.

Для проведения таких хоть и мелких, но сантехнических работ нужны небольшой набор инструментов и некоторый опыт. Если желание самостоятельно приступать к ремонту отсутствует, вызывается мастер, имеющий с собой набор инструментов, прокладок, уплотнителей и других сопутствующих атрибутов.

В любом случае затягивать с такими протечками нельзя, так как это не только скопление неприятного канализационного запаха в помещении, но и риск затопления соседей, порчи своего имущества.

После ремонта или замены сифона не нужно забывать о профилактике подобных поломок. Они предупреждаются изначально грамотным монтажом и последующей аккуратной эксплуатацией сантехнической системы. Периодически нужно чистить сифон от загрязнений, пользоваться защитной сеточкой, применять специальные средства для чистки сливов, предупреждения засоров.

Добавить сайт в закладки

Виды
Выбор
Монтаж
Отделка
Ремонт
Установка
Устройство
Чистка

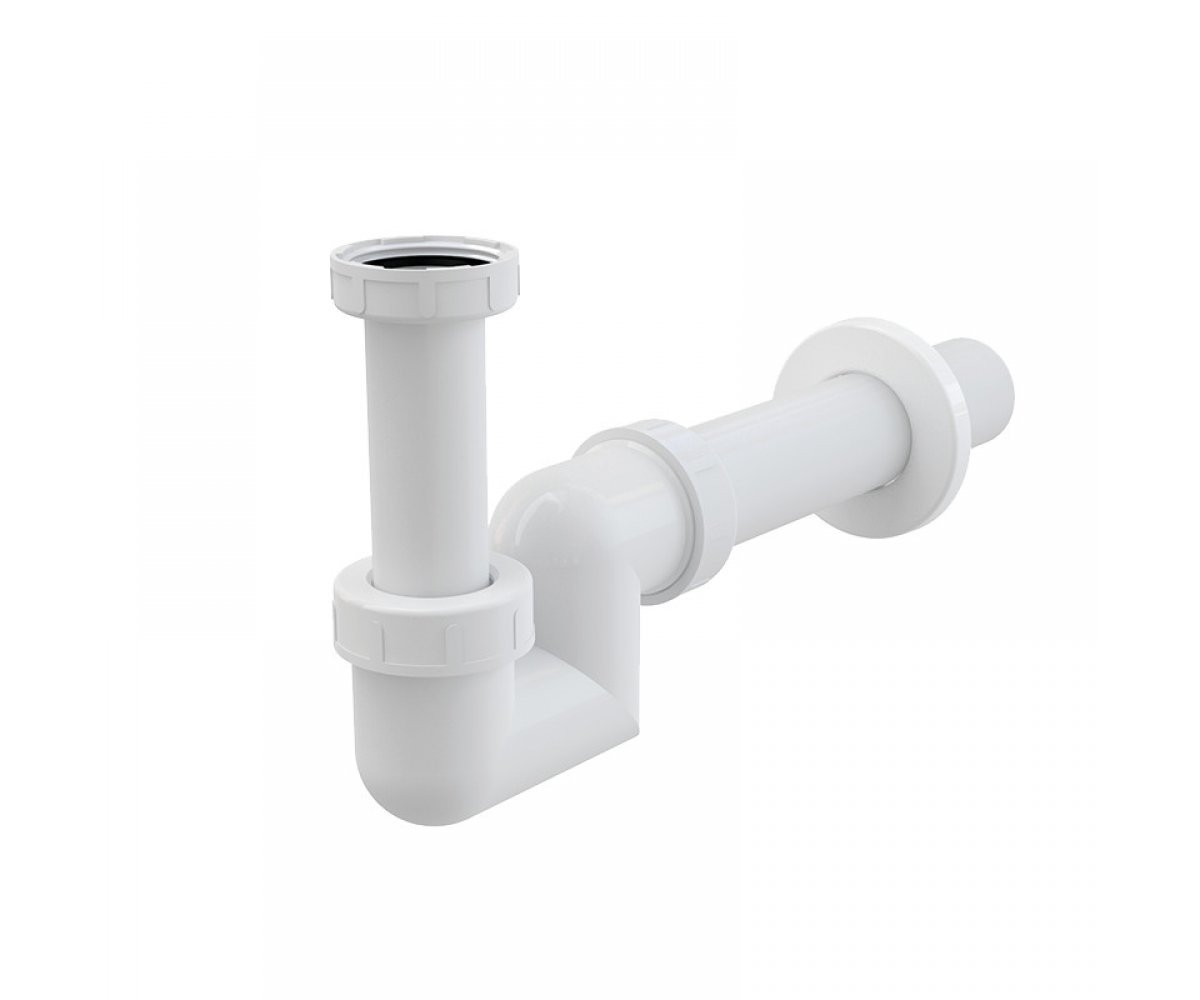

Сифон – это сантехнический элемент, который устанавливается под раковиной или под ванной и соединяет их с канализационной трубой.
Его основное предназначение – не дать канализационным газам проникнуть в помещение комнаты. Таким образом, с его помощью воздух в ванной комнате и кухне – свежий. Эта деталь выполняется в виде изогнутой трубы. В ее сгибе задерживается вода из раковины. Тем самым происходит образование гидрозатвора, который и препятствует проникновению газов из канализации в помещение, задерживая их в трубе.
Если сифон течет, то это свидетельствует о том, что он неправильно установлен или ему требуется чистка. Ведь в процессе эксплуатации, в нем происходит скопление жира и грязи, которые необходимо периодически удалять, используя специальные средства или механическим путем. Для подключения нескольких предметов, применяют один элемент, имеющий множество ответвлений. Это относится к тем случаям, когда, к примеру, требуется подключить душевую кабину , раковину и стиральную машинку одновременно.
Разновидности сифонов
Схема-пример прочистки раковины.
Сегодня известны две системы сифонов. Это – бутылочный и коленный сифон. Первый тип, как правило, устанавливают под раковиной или мойкой в ванной комнате. Он имеет вид колбы. Его сливная труба одним концом соединяется с канализацией, а другим концом подсоединяется к сантехнике.
У коленного элемента несколько другая конструкция. Его устанавливают под ванной, писсуарами, душевыми кабинами, встраивают в унитаз. Разновидностями коленного сифона являются сифон-ревизия и гофрированный сифон. Первая модель имеет вверху раструб, а вторая модель представляет собой гофрированный шланг, который нужно изогнуть самостоятельно и зафиксировать изгиб посредством хомута. Кстати, такая модель течет очень редко, так как имеет минимальное количество соединений.
Чтобы данный сантехнический элемент во время эксплуатации не доставлял неудобств, его необходимо правильно установить и обеспечить ему надлежащий уход. Многие считают, что установить его достаточно сложно. Но это не так. Внимательно изучив общие рекомендации и вооружившись инструментом, решение этой задачи придется под силу любому домашнему мастеру. Проще всего установить бутылочный сифон под раковиной.
Вернуться к оглавлению
Установка сифона
Сегодня сифон, как правило, полностью изготавливается из пластика, поэтому не следует затягивать гайки с большой силой, иначе можно просто сорвать резьбу. Из-за этого не получится полностью герметизировать шов, а это приведет к тому, что деталь начнет течь.
Прежде всего, необходимо в раковину установить сливную решетку. Далее ее нужно закрутить снизу и присоединить к сливу сифон, как следует, закрутив запорную гайку.
Если кухонная раковина имеет два отделения и два сливных отверстия, то нужно устанавливать два сифона. Если при этом планируется подключать стиральную или посудомоечную машинку, то следует приобрести данную деталь с необходимым количеством ответвлений, чтобы впоследствии к ним присоединить шланги для слива. Пока это отверстие использоваться не будет, его нужно заткнуть пробкой.
Для того чтобы установить , следует приобрести модель с переливом. Это нужно для того, чтобы не «затопить» соседей при переливе ванны через край. Перед местом присоединения данного элемента к канализационной трубе устанавливают тройник, к которому и присоединяют трубу перелива.
В настоящее время можно приобрести модель, оборудованную автоматическим сливом. Это достаточно удобно, так как решетка перелива и сливная решетка соединяются посредством троса, который открывает заглушку при переполненной ванне. То есть в момент, когда вода достанет до сливного устройства, отверстие откроется в автоматическом режиме.
Сифон должен быть соединен и с канализационной трубой. Вначале его отводную трубу необходимо открутить. Затем ее следует вставить в трубу канализации и закрутить обратно. Так как размеры диаметров трубы этой детали и трубы канализации не совпадают, необходимо применять уплотнительное кольцо, которое изготавливается из резины или из пластика. Толщина кольца составляет приблизительно 15 мм. Внешний диаметр равен 7 см, а внутренний – совпадает с размером диаметра отводной трубы устанавливаемого оборудования.
Вернуться к оглавлению
Проверка герметичности соединений
Что касается герметизации шва сифона с канализационной трубой под раковиной, то для этого применяют герметик. Если речь идет о герметизации шва для унитаза или писсуаров, то для этого используют цементный раствор. При установке нужно внимательно следить, чтобы резьба не была сорвана, а прокладки – повреждены. Для того чтобы проверить, насколько герметично выполнено соединение, включают воду.
Профессионалы рекомендуют при выполнении герметизации, дополнительно «подмотать» резьбу. Особенно это относится к тем случаям, когда наблюдается ее неплотное прилегание. Для этого на резьбу наматывают паклю или силиконовую специальную ленту. При этом гайка должна идти плотно. Затем резьбу обмазывают пастой и привинчивают деталь. По окончании процедуры следует провести тест на герметичность, включив на 2 – 3 минуты воду. Если данная деталь не течет, работа выполнена качественно.

Если сифон под раковиной протекает, то это проблема, которую нужно решать незамедлительно. В противном случае есть большая вероятность подтопления жилплощади, расположенной на нижних этажах. Сифоном называется элемент сантехники, предназначенный для предотвращения попадания воздуха из канализации в помещение.

Устанавливается это приспособление под ванной, умывальником и кухонной мойкой. Принцип действия сифона заключается в том, что вода, находящаяся в его корпусе, препятствует выходу канализационных газов из трубопровода. Именно поэтому, на кухне и в санузлах воздух всегда чистый и свежий. Появление влаги на полу и неприятный запах из умывальника свидетельствуют о том, что система слива течет.

Причин подобного явления может быть несколько. Несмотря на то что система слива имеет достаточно сложное устройство, устранить ее можно самостоятельно, не прибегая к услугам мастеров по вызову. Кроме того, когда канализация течет, на счету каждая минута. Рассмотрим, что делать при обнаружении протекающего сифона.

Возможные причины протекания

Сегодня в системе канализации используются сифоны из пластика и металла. Пластмассовые устройства состоят из нескольких частей. Их соединение производится с помощью накидных гаек, резиновых прокладок и манжет. Для сборки нет необходимости в использовании инструментов, все действия выполняются руками.

Стальные сифоны сегодня можно встретить довольно редко, разве что в домах старой постройки. Они прочные и надежные. Стальная труба в ванной крепится к ним с помощью болтов, между фрагментами слива устанавливаются прокладки из листовой резины.

Если система слива течет, то причины этого могут быть следующие:

Если сифон течет, то его можно заменить полностью или отремонтировать. Далеко не всегда установка нового устройства дает желаемые результаты. Можно приобрести брак или допустить ошибки при сборке. Устранение аварийной ситуации может занять намного меньше времени, чем сборы и поход в хозяйственный магазин. Кроме этого, работа своими руками позволяет сэкономить определенную денежную сумму, которую можно потратить на другие цели.

Диагностика неисправного сифона

Для того чтобы определить причины протекания, сифон необходимо осмотреть и разобрать. Эта работа не требует наличия каких-либо инструментов, так как соединение и разборка проводятся исключительно силой рук. Применение различных ключей может только усугубить ситуацию, так как под их давлением пластик может лопнуть. Это относится и к металлическим сифонам. При их сборке используются стальные болты, которые за годы эксплуатации намертво прикипают к гайкам и корпусу изделия.

Обнаружив течь в системе слива, нужно выполнить следующие действия:

После разборки слива необходимо помыть все его части в горячей воде с мылом. Применять кислоту и ацетон не рекомендуется, так как эти жидкости могут разрушить металл, пластик и резину. Очищенные детали протирают и просушивают. После этого можно приступать к ремонту сифона.

Проведение ремонта

Не стоит спешить выбрасывать это изделие, даже если его повреждения кажутся катастрофическими. В любой кладовке можно найти принадлежности для быстрой ликвидации брешей в самые сжатые сроки.

В зависимости от характера повреждения сливной системы могут выполняться такие действия:

Когда происходит нарушение целостности кромок, можно воспользоваться холодной сваркой. Однако, этот метод не надежен, так как пластик может раскрошиться дальше. Выход один: приобрести новый сифон и установить его по всем правилам, указанным в инструкции.

Заключение по теме

Чтобы сифон не начал протекать в самый неподходящий момент, его нужно регулярно обслуживать. Делать это нужно не реже одного раза в год. Во время проведения чистки сифона следует обследовать все его части на наличие повреждений и признаков износа. Прокладки следует смазывать силиконовой смазкой или заменять на новые.

Сборку проводить следует аккуратно, не допуская перекосов. При длительном отсутствии в квартире в сливное отверстие нужно заливать растительное масло, чтобы не допустить рассыхания резиновых деталей. Кроме того, это предотвратит проникновение запахов из канализации в помещение, так как вода из сифона быстро испаряется.

Видео инструкция

Если система слива течет, то причины этого могут быть следующие:

Обнаружив течь в системе слива, нужно выполнить следующие действия:

Залить в сливное отверстие сильнодействующее моющее средство. Через некоторое время промыть сточную систему раковины кипятком. Этот прием позволит удалить из труб и сифона грязь, налет, пищевые отходы и все жировые отложения, что существенно облегчит дальнейшую работу.
Подготовить ведро и тряпки для сбора жидкости, которая неизбежно будет проливаться при разборке сифона. Для того чтобы не дышать канализационными газами, нужно купить заглушку, по размерам соответствующую сливной трубе. В современных пластиковых системах используются трубы диаметром 50 мм. Приготовить жидкое мыло для смазки резиновой манжеты.

После разборки слива необходимо помыть все его части в горячей воде с мылом. Применять кислоту и ацетон не рекомендуется, так как эти жидкости могут разрушить металл, пластик и резину. Очищенные детали протирают и просушивают. После этого можно приступать к ремонту сифона.

В зависимости от характера повреждения сливной системы могут выполняться такие действия:

Восстановление герметичности прокладок. Самым оптимальным вариантом является их полная замена. Как правило, подобные изделия можно приобрести в любом магазине сантехники. Новые прокладки рекомендуется смазать вазелином или жидким мылом, чтобы они легче стали на место. Если возможность приобретения новых накладок по каким-либо причинам отсутствует, то это не проблема. Старые прокладки можно обильно смазать герметиком, силиконовым клеем или жидкими гвоздями. После этого они устанавливаются на место. Пользоваться сливом можно после полимеризации герметичного материала. Такого ремонта гарантированно хватит на несколько лет эксплуатации сифона.

Когда происходит нарушение целостности кромок, можно воспользоваться холодной сваркой. Однако, этот метод не надежен, так как пластик может раскрошиться дальше. Выход один: приобрести новый сифон и установить его по всем правилам, указанным в инструкции.

Протекает сифон под раковиной – что делать и как устранить течь (видео). Что делать если протекает сифон под раковиной Течь под раковиной на кухне

Неполадки сантехники требуют ее скорейшего ремонта. В этой статье вы найдете несколько советов, которые помогут вам узнать, как устранить течь сифона максимально быстро и качественно.

Следует иметь в виду, что от грамотного монтажа во многом зависит исправность и долговечность работы такого сантехнического оборудования как сифон под мойку или раковину.

Установить сифон можно и самостоятельно, однако в этом случае гарантировать его длительный срок службы никто не станет. Однако если обратиться за установкой к профессионалам, то вы сможете получить не только грамотно и качественно установленное водопроводное оборудование, но и гарантию в случае возникновения каких-либо неисправностей.

Прежде чем, перейти к тому, как устранить течь сифона, следует уделить внимание вопросу его правильной установки. Ведь именно от этого зависит, возникнут ли в дальнейшем с сантехникой какие-либо проблемы или нет. В первую очередь, сразу же после покупки изделия его следует собрать. В процессе сборки необходимо проверить наличие всех винтов, прокладок и прочих деталей, которые должны поставляться в комплекте с изделием.

Проверив все пластиковые и резиновые элементы на прочность и целостность, можно приступать к установке оборудования.

Чтобы в процессе эксплуатации сифона минимизировать риск протечек, следует смазать все прокладки и соединительные элементы конструкции специальным герметиком на силиконовой основе.

Для того чтобы обеспечить хорошее крепление и избежать протечек сифон монтируется к сливу мойки толстыми прокладками. Выполняя их установку, проверьте, что прокладка ложится в зазор плотно, не смещается и не продавливается.

Также при монтаже сифона следует применять гофрированную трубу. В нее вставляется сливной раструб и крепится при помощи барашковой гайки с обязательным применением прокладки.

Для профилактики протекания канализации необходимо использовать резиновый уплотнитель, а только после этого подсоединять раструб гофрированной трубы.

Не забудьте проверить качество соединений и их герметичность. Для этого следует выполнить контрольный пуск воды и посмотреть, нет ли где-нибудь подкапываний, и не проступает ли влага.

Используйте двойные резиновые прокладки для фиксации выпускного бортика. Кроме того, не забывайте обрабатывать прокладки силиконовым герметиком. Для переливного патрубка в области фиксатора рекомендуется применять плоскую прокладку. При правильном и прочном монтаже эту прокладку можно устанавливать и без герметика.

Как устранить течь сифона, а также избавиться от неприятных запахов из канализации?

Существует несколько наиболее распространенных причин неисправностей, связанных с протечкой сифона. Устранить их в целом не представляет особого труда, однако ремонт необходимо выполнять как можно аккуратнее, чтобы не повредить хрупкие пластиковые элементы изделия.

Если течь появилась в области присоединения сифона к раковине, следует обмазать крепеж суриковой замазкой.
Течь из нижней пробки, если она не имеет механических повреждений, можно устранить, просто сильнее ее прикрутив.

Часто для ремонта сифона приходится его разбирать. При его повторной сборке не забывайте очистить все детали, а также удалить остатки старого герметика. Выполнение этих несложных правил сделает все крепления более прочными и надежными.

Форум / Сантехника / Течет вода из под раковины.

Задайте интересующий Вас вопрос на нашем форуме без регистрации
и Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума!
Почему мы в этом так уверены? Потому что мы платим им за это!

Узнать подробности

Boba14июня 2015
в 0:21Проблема на первый взгляд пустяковая — на кухне под раковиной стали образовываться лужи. Обнаружил течь из под резиновой прокладки под раковиной. Разобрал — оказалось рассыпалась гайка, которая вместе с винтом крепят сливное отверстие к сифону. Приобрел на всякий случай новую прокладку (хотя старая не имеет признаков физического износа), заменил винт и гайку, собрал. Течь из под прокладки продолжается. Экспериментировал со старой прокладкой, переворачивал, ставил две прокладки сразу — течь продолжается. Буду благодарен советам.
серёжа

14 июня 2015
в 5:59У вас сифон или канализация случайно не засорены? Просто там давления в принципе не должно быть. Посмотрите нет ли трещины в сифоне или пластиковых гайках. Я когда креплю сифон к раковине, не надеюсь особо на прокладки, дополнительно применяю силиконовый герметик.
zarabbo

14 июня 2015
в 7:04Обратите внимание на интенсивность протекания. Если просто трубы мокрые это может быть и конденсат, а если реально капает, то имеет смысл ещё раз разобрать всю систему и собрать насухо. Силиконовый герметик будет очень кстати, есть протечка на стыках.
serge

14 июня 2015
в 9:04У нас была похожая история, но вода не текла, а иногда собиралась. Все никак не мог понять, откуда она там берется и смеситель вроде новый поставили и шланги хорошо держались и всегда сухие были. Оказалось, что в мойка дырка для смесителя больше немного, чем сам смеситель и зазор был небольшой. Когда посуду мыли брызги попадали в этот зазор и протекали под мойку.
Boba18 июня 2015
в 23:57За советы спасибо, справился. Теперь проблема в другом — течет вода из под гусака. Картридж в смесителе не так давно меняли.

Ошибка 404

Да и в нем ли дело? После того как вытащил картридж — всё, больше в смесителе ничего не разбирается. Уже и стучал, и разводным ключом через тряпку крутил. Попытался снизу смеситель разобрать, там где шпильки — тоже облом. Может он дальше и не предполагает разбираться? В инете смотрел видео, так там говорилось о каких-то подковообразных резиновых прокладках в районе гусака. Но может это не мой вариант смесителя? Кто с такой дилеммой сталкивался, проясните.

Дорогой гость, оставайся!

Уже многие зарабатывают просто общаясь на нашем форуме!
Например, вот так. Или вот так.
Ты можешь начать общаться на форуме уже сейчас. Просто войди через Вконтакте или зарегистрируйся, это займет одну минуту.

Но если ты у нас проездом, ты все еще можешь:

Что делать если протекает сифон под раковиной

Установка сифона в мойку своими руками — инструкция по установке и подключения сифона

Казалось бы, сифон для мойки очень простой сантехнический элемент, а установка сифона в мойку очень простая операция. Однако как показывает практика часто с сифоном возникает много проблем. В большинстве случаев эти проблемы вызваны не правильной сборкой сифона и неправильной установкой. В этой статье будет описан порядок установки и отмечены основные моменты, из-за которых сифон может неправильно работать или подтекать.

Сифон состоит из трех основных элементов: часть, которая крепиться на мойку, сам сифон и трубка для соединения с канализацией.

Рис.1. Сифон в разобранном состоянии

Первое с чего следует начать установку сифона это с той части, которая закрепляется на мойку.

Рис.2. Сливное отверстие

Для этого берем накладку, вставляем в нее винт и размещаем в сливном отверстии на мойке.

Рис.3. Сливное отверстие вид с низу

После чего наворачиваем на этот винт ответную часть.

Рис.4. Крепление сифона к мойке

Здесь следует обратить внимание, что ответная часть комплектуется специальной прокладкой. Если прокладка будет установлена не ровно, то это место соединения будет подтекать. Для исключения этих проблем следует поступать следующим образом.

Наворачивать ответную часть на винт следует от руки, при этом необходимо следить, чтобы прокладка лежала на своем месте, и не сдвигалась. После того как соединение собрано необходимо произвести подтяжку. Делать это следует с помощью отвертки, т.е. крутить нужно винт, а ответная часть должна оставаться не подвижно. В противном случае прокладка может сдвинуться и нарушится герметичность соединения.

Рис.5. Сборка сифона первый этап

В этом патрубке так же есть прокладка, о которой следует не забыть, иначе соединение будет течь.

После этого необходимо установить трубу соединения с канализацией. В зависимости от диаметра канализационных труб и диаметра патрубка могут применяться различные резиновые проставки, о приобретении которых необходимо позаботиться во время покупки сифона.

Рис.6. Резиновая вставка в канализацию

Проставка устанавливается в канализационную трубу вместо имеющегося там уплотнительного кольца. Т.е. уплотнительное кольцо из канализационной трубы необходимо извлечь, а на его место установить проставку.

Последний этап установки сифона является соединение сифона с раковиной и с канализационным патрубком. В этих местах соединения применяются конусообразные прокладки.

Рис.7. Подключение сифона к канализации

Для того чтобы соединение не текло целесообразно поступать следующим образом. Необходимо одеть поджимную гайку на патрубок, затем прокладку узким концом по направлению к сифону. Далее патрубок установить в полость сифона и затянуть гайку.

Если же просто вставить патрубок в сифон и затянуть гайку, то вероятность того, что прокладка сместиться очень велика и соединение будет не герметичным.

Последнее на что следует обратить внимание при установке сифона в мойку это на положение сифона относительно мойки, т.е. на сколько сильно в сифон входит патрубок закрепленный в мойке.

Рис.8. Сборка и установка сифона

Этот патрубок должен входить в сифон не более чем на 5 см. Если патрубок будет входить больше или на всю длину, то он перекроет проходное сечение сифона. В результате сифон будет быстро забиваться, а из мойки будет плохо уходить вода.

Как устранить течь сифона?

Подтекает сифон под кухонной раковиной — что делать?

С чего начать устранение течи
Если течет труба в месте соединения
Устранение протечки на стыке труб при помощи цемента
Устанавливаем бандаж
Использования деревянного клинышка в ванной
Заклеивание трубы в туалете
Что делать, если течет пластиковая труба
Если протекает металлическая труба

Протечки труб время от времени сопровождают их эксплуатацию: чаще всего причинами таких явлений выступает коррозия или деформация. Благодаря использованию полипропиленовых, полиэтиленовых и металлопластиковых труб проблема с коррозией была решена, однако угроза механических повреждений остается актуальной и в этом случае.

С чего начать устранение течи

Стандартная ситуация – было обнаружено, что протекает труба: что делать в таких случаях? Первым делом важно точно определить место, где труба течет. Если протекает мойка, умывальник или слив ванны, причиной подобного явление обычно бывает некачественное соединение сливного отверстия, сифона и входа в трубу.

В таком случае для устранения неполадки потребуется подтянуть все резьбовые соединения, по которым протекает канализационная труба. Иногда помогает проведение замен прокладок на этих стыках.

Если течет труба в месте соединения

Использование метода зачеканки для чугунных трубопроводов

При обнаружении протеканий на местах соединения чугунных канализационных труб следует приготовиться к довольно сложной процедуре ликвидации неполадки(прочитайте: «Как заделать трещину в чугунной канализационной трубе – надёжные и проверенные способы»). В этом случае многое зависит от качества проведения стыковочных работ.

Если проведена зачеканка свинцом, порядок действий следующий:

Зачистить место стыковки, пока не появится чистый металл.
Зачеканить щель, используя конусы из свинца. Делается это тупым зубилом, так как мягким свинцом в таком случае довольно легко уплотнить щель.

Что делать если течет труба в туалете:

Очищают стык от старого раствора, при помощи узкого зубила и молотка. Действовать нужно осторожно, чтобы не повредить трубу.
После удаления старой заделки щель необходимо хорошо зачистить.
Для нового забивания используют просмоленные пряди и водный раствор цемента, в соотношении к воде 10:1. Перед забивкой пряди обрабатывают специальным веществом, в состав которого входит цемент и асбест, в соотношении 7:3. Во время замешивания добавляется немного воды: готовый раствор должен быть, как пластилин.

Устранение протечки на стыке труб при помощи цемента

Что делать если протекает труба, а под рукой из всех возможных материалов имеется только цемент?

В такой ситуации работа проводится следующим образом:

Проводится зачистка места стыковки труб, с обязательным извлечением старого уплотнения. Чтобы не повредить трубы, от применения тяжелого инструмента лучше удержаться.
Далее необходимо обзавестись широким марлевым бинтом. Цемент смешивают с водой, чтобы получилась кашица. В получившийся раствор погружают бинт.
Этим же цементным раствором обрабатывают место стыковки труб, после чего наматывают туда бинт.
Застывание заделки обычно продолжается в течении двух часов, после чего ее можно зачистить наждачкой и покрасить.

В тех случаях, когда течь была обнаружено непосредственно на теле трубы, потребуется совершенно иной алгоритм действий.

Устанавливаем бандаж

Если протекает труба в ванной, методом временного решения проблемы является установка бандажа. Перед этим нужно определить, с какого рода повреждением придется иметь дело (свищем или протечкой), и где точно оно находится.

Накладка резинового бандажа происходит таким образом:

На аварийном участке трубы устанавливают резиновую прокладку.
После плотного прижатия к трубе применяется фиксация хомутом.

Хомут без проблем можно приобрести в магазине, однако бывает так, что в нужный момент под рукой его не оказывается. В таком случае хомут можно изготовить самостоятельно, или же применить вместо него проволоку, жгут, веревку или шланг.

Бандажной резиной может выступить старые резиновый сапог, от которого отрезают голенище. То же самое касается резинового шланга, велосипедной камеры. Ширина бандажа делается в зависимости от диаметра ремонтируемой трубы.

Использования деревянного клинышка в ванной

Бывает ситуации, когда образовывается течь большого напора, а возможность перекрытия воды отсутствует: как сделать чтобы труба не текла? Бандаж в такой ситуации обычно тоже не помогает.

Если протечка образовалась из-за свища, то ее можно устранить при помощи небольшого деревянного колышка в виде клина. Размер его острия делается таким же, как и образовавшееся отверстие в трубопроводе.

Колышек острым концом вставляют в свищ, после чего забивают при помощи молотка. Данная временная мера позволяет выиграть время, необходимое для вызова аварийной службы.

Заклеивание трубы в туалете

Протечку в трубе можно ликвидировать также клеевым бандажом.

Что делать, если течет сифон под раковиной

Порядок действий в этом случае таков:

Вода в трубе перекрывается вентилем.
Для высушивания поврежденного участка потребуется фен.
Проводится подбор плотного гибкого материала заделки нужных размеров. Это может быть резина, пластик, стеклоткань и др.
Для приклеивания изготовленной заплаты на место протекания потребуется эпоксидный клей.

При использовании стеклоткани отрезанного куска должно быть достаточно для обматывания трубы не менее 5-6 раз. Ширина бандажа при этом должна превышать диаметр трубы минимум в полтора раза. Нанесение клея на бандаж удобнее проводить кистью или шпателем.

Намотав бандажную ткань на трубопровод, до полного высыхания ее фиксируют стяжкой или хомутом. Высыхание клея обычно происходит 24-72 часа. Температура воздуха при этом должна быть не менее + 15 градусов.

Что делать, если течет пластиковая труба

Если в ванной труба течет на пластиковом трубопровода, для ремонта обычно применяют метод склеивания. Для этого берется отрезок трубы с нужным диаметром, с последующим разрезанием его в продольном направлении. Отрезав от готового отреза продольный участок (примерно 1/3 поверхности), используют образовавшийся промежуток для надевания на поврежденную трубу.Читайте также: «Как устранить течь в пластиковой трубе – варианты заделки протечки».

Ремонтируемый участок предварительно зачищается, обезжиривается и смазывается необходимым количеством клея. Для фиксации заплаты до высыхания используют хомут.

Если протекает металлическая труба

Нередко случается так, что потекла труба в ванной: что делать, чтобы не затопить квартиру и соседей снизу?

Действуют в этом случае следующим образом:

Первым делом нужно перекрыть водоснабжение.
Отрезать поврежденный участок трубопровода при помощи ножовки по металлу или «болгарки». Рез при это делается с отступом в 30 см в обе стороны.
Раскрутить соседствующее с местом повреждения резьбовое соединение трубопровода.
На отрезанном неподвижном конце трубы проводится нарезание резьбы. Для придерживания конца трубы удобно использовать газовый ключ.
На оснащенный резьбой конец навинчивается муфта.
Проводится замер, какой длины должна быть новая труба, с учетом резьбового участка.
Для изготовления вставки используют трубу точно такого же диаметра, что и старая. Изготовленный отрезок нужно оснастить резьбой с обоих концов.
Для соединения нового участка с трубопроводом используется муфта, для удержания которой можно применить трубный ключ.

Прежде, чем накручивать муфту, необходимо провести уплотнение резьбовых участков отрезка, используя для этого лен, уплотняющую замазку, или специальную ленту- фумку. Кроме ремонта металлических трубопроводов, таким же способом можно устранять протечки на трубах из другого материала. В том случае, если нет ясности, что делать если протекает труба, лучше всего обратится за помощью к профессиональным сантехникам.

Цугунов Антон Валерьевич

Время на чтение: 5 минут

Сифон выполняет важные функции: благодаря водяной пробке он не дает запахам из канализации попасть в помещение и предохраняет трубы от частых засоров. Если сливная система износилась или вышла из строя, ее замену не нужно откладывать на потом. Поменять сифон под раковиной самостоятельно несложно, для этого не потребуются особые умения и сложные инструменты, главное знать, как правильно это сделать.

Типы сифонов

Перед заменой сифона придется выбрать и приобрести новое изделие. Для начала познакомимся с разновидностями этого приспособления.

По принципу действия сифоны, применяемые в раковине на кухне или в умывальнике в ванной, делятся на следующие :

Бутылочный с погруженной трубкой (водяная пробка создается двумя цилиндрами, один из которых вставлен в другой). Используется чаще остальных видов из-за возможности удаления скопившихся загрязнений путем откручивания пробки снизу.
Бутылочный с двумя перегородками.
Трубный. Такое изделие имеет вид трубы, изогнутой в форме буквы «S» или «U», за счет изгиба которой и создается гидрозатвор.
. Представляет собой пластиковую гофру, изогнутую и зафиксированную в нужном положении хомутом.

Раньше сливные устройства изготавливались из стали и чугуна, но сейчас для сифонов и другого сантехнического оборудования чаще всего применяется практичная и недорогая пластмасса. Она не подвержена коррозии, не гниет и не задерживает грязь. Пластик хорошо переносит чистку с применением троса и химических средств.

Самые дешевые изделия изготавливаются из полиэтилена и ПВХ, срок их службы не превышает 6 лет. Сифоны из полипропилена и АБС-пластика проживут более 10 лет.

Как выбрать сливное устройство?

Изделие устроено просто, и его легко разобрать, чтобы проверить отсутствие брака. В нем не должно быть дефектов на поверхности и в резьбовых соединениях. Прокладки применяются эластичные и смазанные силиконовым герметиком.

Сложнее подобрать трубный слив, поскольку он имеет жесткую конструкцию: его патрубки нужно точно совместить с отверстиями раковины и канализационного лежака.
При наличии проблем со свободным местом или неудобным расположением труб спасет положение .
Для кухонной мойки лучше брать слив с ровными стенками, поскольку гофры быстро забиваются загрязнениями.
Если под мойкой совсем нет места, следует выбрать специальный .

Для монтажа устройства для слива нужно приобрести силиконовый герметик без запаха. Кислотные составы не подойдут.

Замена сифона

Процесс замены сифона под раковиной состоит из таких этапов:

Демонтаж старого слива. Работа выполняется над ведром. Заранее подготавливается тряпка, которой сразу же следует закрыть отверстие в канализационной трубе, чтобы избежать неприятного запаха.

После демонтажа удаляются остатки загрязнений и чистится канализационный патрубок.
Резьбовые соединения на корпусе сифона проверяются на отсутствие заусенцев. Если они есть, их аккуратно срезают ножом. Также нужно удостоверится в том, что все прокладки на месте.
Сливная решетка раковины выравнивается и устанавливается на прокладку или герметик, чтобы не было протечки.
На вывод мойки надевается толстая прокладка, после чего его приставляют снизу по центру сливного отверстия раковины. В центральное отверстие вставляется винт и прикручивается отверткой, чтобы сливная решетка и вывод плотно прижались к раковине.
Собирается колба прибора. Снизу на нее следует установить резиновую прокладку и прикрутить крышку. На вывод мойки надевается накидная гайка и конусовидная прокладка. На него насаживается верхняя часть сифона, после чего накидная гайка вывода прикручивается к нему. Подобное соединение надежно и герметично. Его часто применяют в системах, не работающих под давлением. С колбой соединяется труба выпуска.

Патрубок канализации следует высушить и установить в него манжету, смазанную герметиком.
Сливной конец трубы выпуска подгоняется по размеру, затем вставляется в патрубок канализации, где происходит его уплотнение манжетой.
Некоторое время в раковину подается вода для проверки герметичности соединений.

Ремонт сифона

Если сливное устройство начинает подтекать, причин неисправности может быть несколько:

некачественная установка – неправильная стыковка соединений, перекошенная резьба, не до конца затянутые накидные гайки, использование неподходящих прокладок;
засор;
износ уплотнений – со временем прокладки твердеют и сжимаются, поэтому начинают пропускать воду;
повреждения – трещины или сколы.

Для ремонта необходимо снизу установить емкость для слива жидкости.

При неудовлетворительном качестве сборки изделие просто требуется разобрать и собрать правильно.
При засоре нижнюю часть сифона нужно открутить, затем прочистить канализацию тросом или проволокой.
В месте, где слив течет, резиновое уплотнение меняется на новое, смазанное вазелином или жидким мылом. При этом стыки обрабатываются герметиком.

Совет от сантехника: если нет возможности купить новые прокладки, старые уплотнения нужно обильно смазать герметиком или силиконовым клеем и установить на место. Пускать воду можно после застывания материала. Такое соединение прослужит еще несколько лет.

Течет сифон под ванной – проблема, которая может отравить вам жизнь.

Протечка из сифона под ванной

Течет сифон под ванной − причины

Наиболее распространенные из них следующие:

Засорился слив ванны

Износилось уплотнительное кольцо из резины, т. е. треснуло, растянулось либо сдвинулось с места из-за плохо закрученной гайки.
Лопнула труба перелива.
Не плотно закрутили сифон после его чистки.
Загрязнилось устройство сифона для ванны. Об устройстве водяного затвора можно прочитать в статье на нашем сайте «Установка и замена сифона для ванны».
Деформировались уплотнительные кольца.
Расшатался стык труб слива и перелива.
Соединения не герметичны из-за того, что сорвана резьба и повреждены прокладки.

Конструкция сифона для ванны

В ванной течет сифон: способы устранения течи

1. Если лопнуло либо растянулось кольцо, то его также замените на новое.

3. Если кольцо сдвинулось, то – поправьте и хорошо закрутите гайку.

4. Если сифон загрязнился, то необходимо выполнить следующее:

Чтобы грязь не попала на пол, поставьте под сифон таз или какую-нибудь подходящую емкость для сбора жидкостей.
Открутите затворную гайку и аккуратно снимите колбу сифона (нижнюю крышку), чтобы не повредить цельность соединения и резьбу.
Аккуратно прочистите внутреннюю часть сифона, используя длинную проволоку либо отвертку, чтобы удалить налет и весь мусор, который накопился на стенках водного затвора.
Закрутите нижнюю крышку на место в обратной последовательности. Важно! Убедитесь, что кольцо на том же месте.

Как ? Обратитесь к советам бывалых на нашем сайте!

Ремонт сифона закончен

Способ №1: гвоздь в пробке

Способ №2: дырка в пробке

Проблемы? Читайте веселую историю с одного форума:

«Рукомойник из 5-литровки я соорудил по описанному рецепту: крышечку слегка повернешь — тонкая струйка течет. Агрегат висел на углу беседки, внизу подкопал неглубокую ямку и засыпал туда ведра полтора ПГС. Все отлично служило, пока я занимался приведением дачи в порядок. А потом — начали приезжать родственники…
Первой попалась мать: захотела, чтобы текло получше да и отвернула побольше — крышка слетает, вся вода разом вниз! Объясняю, что надо откручивать меньше. Через час к рукомойнику подходит теща… Ну вы поняли. Объяснил то же самое, правда уже не так спокойно. И тут руки идет мыть жена… да не один раз, а два в течение часа! С учетом того, что день только начинается, а вода привозная и ее уже почти нет, моя воспитательная речь начинает напоминать мотоцикл без глушителя.
И тут умывальник привлекает внимание детей. Обычно их руки мыть не заставишь, но это под нормальным краном. Что ж, делаю для них специальную ступеньку из большого чурбака. Вуаля! Дети откручивают крышку точно так же два раза подряд! Ругать детей язык не поворачивается… На следующий день иду в магазин и покупаю обычный 3-литровый пластмасовый умывальничек. Повесил на то же самое место…»

Способ №3: краник в горлышко бутылки

Способ №4: краник в пластиковый контейнер

Способ №5: краник в обычное ведро

Кому как нравится. Из плюсов — ведро проще украсить (см. видео-ролик ниже).

Способ №6: штырь + пробка + бутылка

В крышке большой пластиковой бутылки делаем несколько дырок плюс 1 в центре. Вставляем в центр штырь. Снизу приделывем ручку. Внутри вставляем резиновую заглушку-пробку, прикрепленную к штырю. Типа как в ванной затычка для слива или краник от аптекарской грелки.

Способ №7: «для продвинутых»

Берем 5-литровую бутылку. Вырезаем отверстие 10×8 см в ее дне.

Способ №8: умывальник из чайника

Что может быть проще? Подвесили чайник, поставили снизу тазик — все дела.

Видео по созданию рукомойников своими руками

Способ №9: дизайнерский умывальник из ведер

В чём причина появления лужи под ванной после купания и как это устранить

Помогите с проблеммой. За неделю-две под ванной натекает лужа. Думали сифон, но там сухо. Вызвали сантехников, посмотрели сифон – говорят всё в-порядке. Поновому наложили селикон между стеной и ванной. Пару месяцев было сухо сейчас опять лужа. Не видно, чтобы что-то, где-то, отошло, селикон на месте. Когда становишся в ванну, она немного шевелиться. Говорят это нормально. Ванна акриловая угловая, Аполло. Строители сняли экран,под бортиком у стены есть железный уголок на всю длину,ванна на него жостко опираеться и проседать не должна. Лили долго вместе с ними душем на стену, ничего не протекает. Начинаем купаться – мокро. Ума не приложим что делать?

Рекомендуем вам сделать следующее:

Наполните ванну водой доверху, снимите экран, откройте слив и внимательно наблюдайте, не протекает ли на самом деле сифон. Подложите под него газету, проверьте, осталась ли она сухой. Протечка может быть не только внизу, на сливе, но и наверху, в переливе, поэтому чашу нужно заполнить на максимальный уровень и сначала некоторое время спускать воду через верхнее отверстие.

Металлический слив-перелив для ванны

Если причина в негерметичности слива — нужно его разобрать, проверить целостность элементов и собрать снова, следя за тем, чтобы уплотнители встали ровно. Все резьбы следует плотно поджать, но с умеренным усилием, чтобы пластик не треснул. На всякий случай стык сифона с отверстием в корпусе можно посадить на силикон, при этом все поверхности должны быть чистыми и сухими.

Проверьте, правильно ли собран сифон, все ли прокладки находятся на своих местах, поджаты ли соединения

Если со сливом всё нормально, опять наполняете ванну водой и воспроизводите ту ситуацию, при которой происходит протечка. То есть один человек забирается в наполненную чашу и поливает из душа стену. Другой, вооружившись фонариком, наблюдает, откуда появится влага. Опять-таки вдоль стены нужно проложить сухие газеты. Скорее всего, хоть вы и не видите, чтобы силиконовый шов между бортиком и стеной разошёлся, герметик оторвался от стены, и вода находит свою дорогу, просачиваясь в малозаметную щель. Понемногу натекает лужица.

Способы герметизации шва между ванной и стеной

Почему отрывается герметик?

Почти наверняка ваши беды происходят из-за неправильной установки. Дело в том, что опирать бортик на обычный уголок нельзя. Сантехника Apollo производится в Поднебесной и особенно высоким качеством не отличается. Наши восточные друзья, чтобы снизить цену, экономят на всём, в том числе толщине стеклопластика, что делает их акриловые изделия довольно хлипкими. Прочного каркаса, скорее всего, нет, только опорные ножки.

Ванна Apollo на ножках

Происходит следующее: пустая ванна жёстко опирается на уголок, вниз её не сдвинуть, силиконовый шов плотно прилегает к стене. Затем вы наполняете её водой, следом залезает человек. Вкупе это нагрузка в 200-500 кг, в зависимости от размера ванны и веса купальщика. Проминается серединка чаши, бортики опираются на уголок и не могут пойти вниз, зато их чуть оттягивает внутрь, к центру. Силикон отрывает от стены. Скорее всего, в центре, а не по углам. Кстати, посмотрите, в каком именно месте скапливается вода. Щель очень узкая, сидя внутри, вы её не замечаете. Принимаете душ — вода сочится вдоль стены. Покидаете ванну, сливаете воду — нагрузка исчезает и всё становится на свои места. Щель исчезает, силикон примыкает к стене. Протечки не происходит, когда вы проверяете герметичность вместе со строителями при незаполненной чаше.

Что делать? Увы, ванну придётся переустановить. Убрать уголок и вместо него установить специальный крепёж, предназначенный для фиксации бортика ванны у стены.

Правильная фиксация бортика — справа с помощью специального крепежа. Обычный уголок позволяет ему смещаться по горизонтали, герметик отрывается

Это нехитрое изделие — кронштейн S-образной формы из довольно толстой оцинкованной стали или прочного пластика.

Комплект кронштейнов для фиксации бортика к стене. Очень важно установить их точно по высоте, иначе ванна будет висеть или, наоборот, прогибаться

Кронштейн из прочного пластика тоже подходит. Ванну сначала приподнимают, затем опускают вдоль стены, вставляя бортик в фиксаторы

Кронштейн не только фиксирует бортик по вертикали, но и надёжно прижимает к стене, исключая горизонтальный сдвиг.

Некоторые ванны имеют более сложный профиль бортика и комплектуются вот такими удобными регулируемыми фиксаторами с эксцентриком

Для не очень жёсткой китайской ванны желательно поставить кронштейны с шагом не более 40 см, но не меньше трёх штук на сторону длиннее метра. Кронштейны можно приобрести в специализированном магазине, но, вообще-то, они должны были входить в комплект изделия. Это уже вопрос к поставщику и строителям.

В комплекте поставки должна была находиться подобная инструкция по установке и соответствующий ей набор крепёжных элементов

Для дополнительной жёсткости расстояние между полом и плоским дном можно заполнить строительной пеной. Это уменьшит деформации, снизит шум при наполнении её водой и замедлит остывание воды. Сифон и другие коммуникации запенивать нельзя.

Заполнять пеной пространство под ванной можно только при условии заполнения её водой. Делать это нужно не за один раз, а поэтапно, в 2-3 приёма, в противном случае чашу может поднять вверх, даже под нагрузкой

Перед тем, как повторно нанести силиконовый герметик в шов, следует убедиться, что обе поверхности чистые, обезжиренные и сухие.

Можно купить отдельно каркас для ванны и прикрутить его к полу.

Установка акриловой ванны на каркас

Пригодилась статья? Расскажите друзьям:

Кухни Мария: отзыв клиента — Елена, Уфа

Елена

Студия

Дата отзыва: 04.05.2017 Санкт-Петербург
Больше в вашу фирму я не обращусь и никому не посоветую.
По факту поставки и установки кухни поняла, что обслуживание в момент заказа вежливое, но многие детали не разъясняются: нас не предупредили о неудобности установки конкретных ручек, которые предложил консультант; вобще не проработали вопрос освещения; не предупредили о тех услугах, которые входят в стандартную установку (не установили вытяжку, несмотря на то, что приобретена она у вас).
Как при проработке проекта, так и при установке сотрудники сильно торопились, поэтому ряд важных деталей не был выяснен (наполнение ящиков, полок, высота и качество стенок ящиков и т.д).
29.04.2017 г. мной была оставлена заявка о том, что течет сифон (место стыка сифона и установленной вашим сотрудником мойки). Только сегодня 04.04.17, в ответ на мое! обращение, мне была сообщена ложная информация о том, что сифон устанавливал не ваш мастер. Это не так, сифон устанавливал именно мастер вашей фирмы, так как мойка была заказана у вас. Я не имею возможности в связи с этим уже 6 дней пользоваться кухней. Мало того, что информация ложная. но мне не удосужились даже сообщить о том, что заявка рассмотрена.
Также при установке не были сделаны необходимые вырезы под коммуникации, а именно силовой кабель электроплиты.
Стоимость услуги установки и самой кухни, по моему мнению предполагает проработку всех указанных деталей. Если по вашему мнению это не так, то о плохом качестве услуги следует предупреждать заранее.
Прошу разобраться в ситуации.
Отвечает на отзыв Екатерина Герасимова:
Елена, здравствуйте! Благодарю Вас за обращение. Оно было направлено в работу и доведено до сведения руководства. Я приношу Вам свои извинения за сложившуюся ситуацию и доставленные неудобства! С нашей стороны проведены переговоры с нашим партнером, чтобы в дальнейшем избежать подобных ситуаций. На данный момент по предоставленной мне информации от сервисного менеджера вопрос закрыт. Если у Вас остались вопросы, можете обращаться ко мне, буду рада помочь. Спасибо. С уважением, Екатерина Герасимова, Представитель Мебельной Фабрики «Мария» Тел. Горячей Линии: 8-800-200-64-24 (звонок по России бесплатный) [email protected] www.marya.ru
Ремонт старого сифона — Добродушный Сантехник
«Течет под раковиной», — значилось в очередной заявке. Очевидно проситель убежден в телепатических способностях наших сантехников, полагая что фраза «течет под раковиной» объяснит и суть проблемы, и подскажет, какой инструмент взять на вызов… Моя телепатическая способность подсказывала, что проблема с сифоном, а так же, что заявку подала старушка. Ошибся.
Дверь открыл старичок.
— Здравствуйте, я сантехник…
Прохожу, куда ведут, по пути отмечая, что живут здесь не богато, а значит купить новый сифон — невыполнимая финансовая задача, а значит по возможности придется чинить.
Показывая на старый сифон из черного пластика дедок пояснил, что они уже пытались льном накрутить…
…но ничего не вышло. Течет все равно.
Смотрю, точно старались. На фото выше это хорошо заметно. В этом случае, лён нам не помощник. Спросите почему? Давайте разберем и посмотрим:
Откручиваем нижнюю крышку отстойника/водяного клапана. На первом фото мы видим место, откуда она выкручена. На втором — саму крышку. Специально для вас, я ее разукрасил: синим цветом — прокладку; зеленым — место, где попросту отсутствует резьба. Из-за отсутствия резьбы в этом месте, уплотнить его льном практически невозможно.
В этом случае нам надо взять сухую тряпочку, снять прокладку и все вытереть насухо. Затем место, где должна быть прокладка, промазать герметиком. Положить прокладку и ее тоже промазать, а так же промазать герметиком резьбу. Должно получиться примерно как на снимке:
Теперь все это собираем и проверяем на отсутствие течи.
Нижняя крышка уже не потечет. Отлично. Но при проверке выяснилось, что течет еще выход с сифона в трубу:
Такое обычно бывает в старых устройствах. Чуть тронул — и все, потекло… С ним мы разобрались аналогично…
Пока я фотографировал рабочий процесс, дедок удивлялся моему фотоаппарату (упорно называя его приборчиком) и искренне был убежден, что все неисправности я увидел именно на экране этого приборчика… и, похоже, остался убежден, что минули времена, когда все можно было исправить с помощью льна да разводных ключей.
А когда уходил, старик мне, в знак благодарности, предложил небольшое материальное вознаграждение. Было приятно. Но исходя из обстановки, от благородного подарка я отказался.
Предел высоты сифона
Хотя сифон использовался с древних времен, способы его работы были предметом разногласий ^1,2,3,4,5,6. Были предложены две конкурирующие модели: одна, в которой считается, что сифоны работают под действием силы тяжести и атмосферного давления, а другая — в силу гравитации и сцепления жидкости. Ключевым доказательством атмосферной модели является то, что максимальная высота сифона приблизительно равна высоте столба жидкости, который может выдерживать атмосферное атмосферное давление.В этой модели сифон считается двумя расположенными спина к спине барометром. Еще одним свидетельством в пользу атмосферной модели является тот факт, что сифонный поток может происходить с воздушным пузырем внутри трубки, так что между молекулами воды нет физической связи. Доказательством в пользу модели гравитационного сцепления является то, что сифоны, как было показано, работают в условиях вакуума ^7,8,9, и эта модель может объяснить любопытную водопадообразную особенность, когда сифон работает близко к барометрическому пределу ¹⁰ .
Обе модели сифона — атмосферная и когезионная — предсказывают, что максимальная высота сифона зависит от атмосферного атмосферного давления. В случае атмосферной модели давление атмосферы требуется, чтобы удерживать столб воды вместе. В модели когезии предел объясняется тем, что давление в верхней части сифона падает ниже давления водяного пара при данной температуре, так что возникает кавитация, то есть вода начинает кипеть, тем самым разрушая столб.
Однако модель когезии предсказывает, что, если кавитацию можно предотвратить, предел барометрической высоты может быть нарушен. Причина сплоченности в том, что поверхности требуют энергии, и поверхность вода / воздух ничем не отличается. Для воды поверхностную энергию часто называют поверхностным натяжением. Поверхностная энергия границы раздела вода / воздух 0,072 Дж / м ². Создание пузырьков в воде требует затрат энергии из-за энергии поверхности пузырьков. Чтобы пузырь был устойчивым, он должен поддерживаться либо внутренним давлением газа, либо эквивалентным напряжением (отрицательным давлением) в воде.Для газа в пузырьке давление ( P ) определяется формулой (1). Это уравнение ¹¹ является точным для идеального газа, но является приближением для реального газа.
, где γ — поверхностная энергия (Дж / м ² или Н / м), а r (м) — радиус пузырька. Хорошим эталонным давлением является атмосферное давление, равное 1,013 × 10 ⁵ Па (Н / м ²). Внутреннее давление в одну атмосферу (или эквивалентное натяжение в воде) может поддерживать пузырь с радиусом r , где:
То есть внутреннее давление в одну атмосферу создается пузырьком в 1.Радиус 42 мкм (диаметр 2,8 мкм). Эквивалентно натяжение, равное поддержке одной атмосферы, будет иметь место для пустого пузырька диаметром 2,8 мкм. Меньший пузырь будет поддерживать большее натяжение воды, а больший пузырь — меньшее натяжение воды. Пузырь диаметром 2,8 нм мог выдерживать давление воды, равное 1000 атмосфер (100 МПа).
Было проведено множество экспериментов по измерению прочности на разрыв воды ^{12,13,14,15,16,17,18,19,20} и были достигнуты значения до -150 МПа ²¹.Все эти эксперименты проводились на статических образцах. В этой статье мы впервые сообщаем о сифоне, работающем при превышении барометрического предела при атмосферном давлении окружающей среды. Таким образом, мы демонстрируем объемный поток воды под напряжением.
В первоначальном эксперименте 60 мл обычной водопроводной воды с 4-миллилитровым слоем силиконового масла выдерживали под вакуумом <10 ^-3 Па в течение более трех недель. Во время начального процесса дегазации значительные объемы газа были выделены как из воды, так и из защитного слоя.Этот процесс обычно связывают с кипением, но, как указано в последующих разделах, этот эффект полностью обусловлен выходящими из воды растворенными газами. Небольшое количество воды (~ 2 мл) испарилось из исходного объема, в основном за счет обнажения поверхности воды при прохождении крупных пузырьков через покровный слой.
После того, как вода и защитный слой были полностью дегазированы, дальнейшая потеря ни одной жидкости не происходила. После того, как сосуд на короткое время вернулся к атмосферному давлению, последующие откачки не привели к выделению большего количества газа из воды (видеоряд 1).Однако возвращение контейнера к давлению окружающего воздуха на несколько часов позволило газу реабсорбироваться в масляном покрывающем слое и в течение более длительного периода в воде под ним. Этот газ снова был выпущен при повторном вакуумировании контейнера.
В следующем эксперименте когезионная сила воды была проверена с использованием простой перевернутой U-образной трубки с основанием, подвергнутым воздействию вакуума, наподобие барометра (рис. 1). Первоначально U-образная трубка была установлена ниже уровня поверхности жидкости, в то время как стеклянный сосуд был откачан и все газы полностью удалены сверху и внутри жидкости.Когда парциальное давление внутри сосуда снизилось до 7,5 ± 0,05 × 10 ^-1 Па, U-образная трубка была поднята путем подъема вершины трубки на высоту 300 мм над поверхностью масла. При плотности, немного меньшей, чем у воды, предполагалось, что поверхность нефти близка к поверхности гипотетической границы раздела воды и вакуума. Было замечено, что вода образовывала непрерывный столб без пузырьков / полостей, образующихся в верхней части трубы (рис. 2). Затем перевернутая U-образная трубка находилась в этом положении более четырех недель.По истечении этого времени U-образная трубка была дополнительно наклонена, так что вершина была на 400 мм над поверхностью, при этом парциальное давление над жидкостью снизилось до 5 ± 0,05 × 10 ^-3 Па. В этом положении наблюдался столб воды. быть стабильным без видимых пузырей в U-образной трубке даже через несколько часов.
Рис. 1
Изображение вверху: экспериментальный аппарат для дегазации воды; Изображение справа: увеличенное изображение шкалы МакЛеода; Нижняя диаграмма: мерный стеклянный мерный цилиндр объемом 100 мл, наполненный 60 мл воды и покрытый 5 мл масла, установлен на небольшой лотке из плексигласа над турбомолекулярным насосом.Манометры имеют маркировку 1) APG-M-NW16, 2) AIM-S-NW25 и McLeod.
Рисунок 2
Схема водонаполненного барометра с U-образной трубкой.
На нижнем рисунке показано положение во время откачки и дегазации воды с помощью масляного покрытия, а на верхнем рисунке показана U-образная трубка, наклоненная в положение, когда основание находится в вакууме.
Чтобы проверить способность воды сохранять сцепление в условиях потока, стеклянный сифон был сконструирован таким образом, чтобы оба резервуара могли находиться в высоком вакууме (рис.3) аналогично тому, как это было сделано ранее Noaks ⁸. В этой схеме во время процесса дегазации с U-образной трубкой, установленной ниже масла, уровень жидкости в обоих резервуарах был одинаковым при половинном заполнении каждого. Когда U-образная трубка затем поднималась в вертикальное положение, смещение в положении позволяло одному резервуару подниматься дальше, чем другому, что приводило к небольшой разнице в высоте. Когда U-образная трубка изначально находилась в нижнем положении, вода дегазировалась до парциального давления 9.5 ± 0,05 × 10 ^-1 Па. Верхняя часть U-образной трубки была приподнята на 300 мм, и наблюдали, как вода течет из верхней камеры в нижнюю через сифонную трубку в нижнюю камеру (видеоряд 2) .
Рисунок 3
Фотография U-образного барометра в вакууме.
Показания давления даны в Па, а высота вершины составляет 300 мм над поверхностью жидкости.
Хотя поток был инициирован независимо от атмосферного давления внутри сифона, было отмечено, что движение резервуаров между статическими и текущими условиями обнажило поверхности, которые ранее были покрыты водой.Когда это произошло, давление в области вакуума поднялось выше 10 ³ Па. Понимая, что это представляет собой фундаментальный недостаток, в этой и в предыдущих попытках создания сифона для воды в условиях вакуума было сочтено, что Сифон умеренной длины не мог окончательно исключить влияние давления пара на опору колонны.
Чтобы не учитывать влияние внешнего давления, действующего на столб жидкости, был построен второй сифон, работающий в атмосферных условиях, с высотой выше номинального барометрического предела 10 м, с использованием воды, дегазированной с помощью вакуумного эксикатора (рис.4).
Рисунок 4
Схема сифона воды в вакууме.
На нижнем рисунке показано положение во время откачки и дегазации воды с масляным покрывающим слоем, а на верхнем рисунке показано положение сифона под наклоном, когда жидкость течет из верхнего резервуара в нижний, в то время как каждый резервуар находится под вакуумом.
Высота сифона, определяемая как расстояние по вертикали между поверхностью воды в верхнем резервуаре и вершиной трубы, начиналась с 1498 ± 2 см и увеличивалась до 1504 ± 2 см (рис.5). Атмосферное давление во время эксперимента составляло 99,8 ± 0,1 кПа. Эксперимент повторяли несколько раз, и пример показан в соответствующем дополнительном видео (видеоряд 3). После открытия обоих кранов в основании предварительно залитого сифона вода вытекала только из нижней из двух ветвей сифона (видеопоследовательность 4). Приблизительно 400 мл воды вытекло из верхнего резервуара в нижний за 850 с, что соответствует расходу 4,7 ± 0,05 × 10 ⁻⁷ м ³ с ⁻¹ и средней скорости 1.7 ± 0,05 × 10 ⁻² м с ⁻¹.
Рисунок 5
Схема сифона выше барометрического предела с резервуарами, открытыми для воздуха.
Вода в верхнем резервуаре покрыта 5-миллиметровым слоем силиконового масла. Шкив используется на вершине, чтобы поддерживать длину трубы и предотвращать перегибы в трубе.
Чтобы измерить влияние капиллярного действия на подъем воды внутри сифонной трубки, один конец пустой сифонной трубки был погружен в дегазированную воду, которая была открыта для воздуха, а другой открытый конец трубки. удерживался выше уровня жидкости.Поскольку не наблюдали разницы между высотой жидкости внутри нейлоновой трубки и снаружи, капиллярное действие не принималось во внимание как играющее какую-либо существенную роль в сифонном процессе.
Возможность полностью дегазировать воду всегда представляла серьезную проблему при проведении экспериментов по исследованию прочности жидкости на разрыв. Широко известно, что большие различия, наблюдаемые как внутри, так и между разными методами исследования свойств воды, связаны с непредсказуемой природой газов, растворенных в пределах ²².В воде, свободной от всех растворенных газов, пузырьки образуются только тогда, когда энергия, полученная при образовании полости, превышает энергию связи окружающих молекул.
Таким образом, образование каверн в полностью дегазированной воде представляет собой предел сцепления молекул воды. Из используемых методов, таких как кипячение, обработка ультразвуком, мембранная дегазация и оттаивание с замораживанием с помощью насоса, те, где вода подвергается воздействию вакуума, обычно считаются наиболее эффективными для удаления всех растворенных газов. Это можно понять, экстраполировав на предел закона Генри
, где C — растворимость газа при фиксированной температуре в конкретном растворителе, k — постоянная Генри и P _газ парциальное давление газ над жидкостью.Соответственно, при нулевом давлении количество растворенного газа также должно быть равно нулю. Однако из-за практических ограничений трудно достичь давления над поверхностью намного ниже давления пара, которое для воды при 20 ° C составляет примерно 2,33 кПа, и, следовательно, всегда будут присутствовать некоторые растворенные газы.
При температурах выше точки замерзания и ниже точки кипения связи между соседними молекулами воды на границе раздела жидкость-воздух постоянно нарушаются и преобразовываются.Этот постоянный обмен между молекулами, покидающими и воссоединяющимися, обычно находится в равновесии при атмосферном давлении и комнатной температуре, поэтому мы так часто видим жидкую воду на Земле. Однако, как только давление над границей раздела уменьшается или температура жидкости ниже повышается, равновесие смещается, и молекулы воды в среднем теряются из объема жидкости.
Простым методом преодоления потери воды является изменение энергетического барьера на поверхности воды путем нанесения слоя несмешивающейся жидкости над поверхностью.Плавая над водой жидкость с низким удельным весом и сверхнизким давлением пара, молекулы на границе раздела не могут покинуть воду и мигрировать через покрывающую жидкость на поверхность. Таким образом, потери при испарении, которые обычно возникают при давлении ниже давления водяного пара, значительно уменьшаются, если не полностью исключаются.
После первоначальной дегазации воды не было дальнейших потерь на испарение или кавитации в объеме жидкости или на какой-либо границе раздела, когда давление окружающей среды было ниже 10 ^-3 Па.Хотя можно было бы утверждать, что масло оказывало направленное вниз усилие на воду, повышая давление выше точки парообразования, с защитным слоем всего 5 мм, масло будет способствовать понижающему давлению менее 43 Па.
Было также замечено, что с поверхностью воды, покрытой маслом на стадии дегазации, было только падение температуры, измеренное с помощью ртутного термометра, когда поверхность воды подвергалась воздействию вакуума, как это произошло, когда большие пузырьки взорвались на поверхность.Затем температура воды со временем будет постепенно повышаться, возвращаясь к температуре окружающей среды в лаборатории. Это очень медленное повышение температуры отчасти объяснялось некоторой лучистой энергией, проходящей через переднюю часть камеры из плексигласа, но в основном за счет теплопроводности через устройство. Наблюдалось, что в течение 3 недель в вакууме температура воды оставалась стабильной и составляла приблизительно 21 ° C.
Это удивительное поведение объясняется рассмотрением динамики испарения, когда в среднем наиболее энергичные молекулы стремятся первыми покинуть поверхность.В этом случае из-за увеличения энергетического барьера на поверхности испарение не может происходить, поэтому чистая потеря энергии в системе незначительна или отсутствует, а температура остается постоянной. Следовательно, хотя масло действует как эффективный барьер для потерь воды при испарении, оно не препятствует транспортировке газа в любом направлении и не изменяет существенно градиент давления в жидкости. Следовательно, эти эксперименты показывают, что, хотя открытая вода действительно испаряется при низких парциальных давлениях, как и следовало ожидать, внутренняя кавитация или пузырьковое кипение не происходит при комнатной температуре даже при чрезвычайно низких давлениях окружающей среды.
Для сифона с растворенными газами максимальная высота ( h _м) сифона составляет
, где P ₀ — атмосферное давление окружающей среды, P _v — давление водяного пара, v — средняя скорость воды, а остальные символы соответствуют определению, приведенному ранее в этой статье. Выражение для модели атмосферы такое же, как и в уравнении (3), за исключением того, что в нем нет члена P _v.
Сифон в эксперименте, описанном в этой статье, явно работал выше барометрического предела, который при заданном барометрическом давлении составлял 10,18 ± 0,01 м для модели атмосферы и 9,94 ± 0,01 м для модели сцепления (игнорируя пренебрежимо малый член скорости ). Следовательно, очевидно, что атмосферное давление не играет роли в переносе воды через вершину сифонной трубки. Поэтому ясно, что новое уравнение для максимальной высоты сифона требуется для ситуаций, когда кавитации не происходит.
Новое уравнение намного проще:
, где TS _w — предел прочности воды на разрыв. Так, например, если предел прочности образца воды составляет 1 МПа, максимальная высота сифона будет около 100 м. В случае сифона в этом эксперименте мы можем сказать, что предел прочности воды на разрыв был больше -0,15 МПа.
Экстраполируя эти результаты даже самых консервативных экспериментальных измерений напряжения, при котором возникает кавитация, можно сделать вывод, что когезионная сила полностью дегазированной воды способна поддерживать непрерывный вертикальный столб длиной более нескольких сотен метров.Хотя проведенный здесь эксперимент не приблизился к предсказанному абсолютному пределу, он действительно проливает свет на стабильность текущей воды при растягивающем напряжении и возможность создания устройства подходящих размеров для проверки такого предела. Эти эксперименты также подтверждают теорию сцепления-напряжения при восхождении сока на деревьях. Было бы интересно провести дальнейшие эксперименты, чтобы увидеть, можно ли использовать проточный сифон на высоте более 100 м. Если на вершине сифона может поддерживаться напряжение, достигающее кратковременного напряжения в несколько сотен бар, то в принципе сифон должен работать на высоте до нескольких километров.Однако было бы сложно проверить это экспериментально, требуя вертолета или БПЛА с потолком в несколько километров, способного выдержать несколько килограммов заполненных водой труб и кабелей, поддерживающих сифон. Также было бы интересно повторить эксперимент с трубкой большего диаметра. Ввиду множества аномалий объемной воды ²³ было бы интересно изучить физические свойства воды в режиме отрицательного давления сифона выше 10 м.
Вот как работает сифонирование
Если вам нужно вылить воду из аквариума или бензин из автомобиля, полезно знать, как откачивать жидкости.
Сифонирование — это простая физика. Вопреки тому, что многие предполагают, сифон зависит не от атмосферного давления (хорошие новости, если вам когда-нибудь понадобится откачивать газ из вашего космического корабля), а от силы тяжести (потенциальная проблема для сценария с космическим кораблем). Благодаря силам сцепления, действующим в столбе жидкости, как только вы запустите сифон, он продолжит работать сам по себе. Просто не забудьте отключить его, когда будет перенесен желаемый объем.
Что вам понадобится
Для начала вам понадобится источник жидкости, место для жидкости и трубка или шланг.Прозрачная трубка добавляет забавный элемент, так как позволяет видеть жидкость по мере ее перемещения, но это не обязательно.
Для того, чтобы сифон работал, исходная жидкость должна быть приподнята над контейнером, в который вы пытаетесь ее переложить. Помните, здесь всю работу делает гравитация.
Начало работы
Подайте шланг в резервуар источника и поставьте дополнительный контейнер на землю. Затем вам нужно будет избавиться от воздуха в трубке, откачав жидкость из резервуара источника.Вы можете делать это своим ртом, но это плохая идея, если вы откачиваете газ. Сифонный насос будет работать лучше, чем ваш рот, и он исключит возможность проглотить что-нибудь токсичное. Это простое устройство обычно стоит менее 10 долларов. Чтобы избежать появления пузырьков воздуха при откачке жидкости, держите сифонную трубку вертикально — это даст пузырькам место для выхода.
Если вы хотите полностью отказаться от всасывания, погрузите весь шланг в резервуар источника, а затем наденьте большой палец на нагнетательный конец.Удерживая нагнетательный конец шланга закрытым, переместите его к принимающей емкости. Убедитесь, что другой конец все еще погружен, затем уберите большой палец. Если вы все сделали правильно, сифон потечет.
Дайте ему течь
Как только воздух выйдет и жидкость достигнет конца трубки, вы должны предотвратить попадание воздуха обратно. Для этого продолжайте всасывание и осторожно сожмите шланг или используйте большой палец как пробка. Теперь опустите конец шланга в другую емкость и отпустите.Жидкость должна начать движение из исходного контейнера в новый.
Обязательно следите за исходной жидкостью и убедитесь, что шланг остается полностью погруженным, в противном случае вы получите пузыри.
Остановка сифона
Когда вам нужно остановиться, поднимите новый контейнер и шланг выше, чем ваш исходный контейнер. Затем снимите шланг и дайте лишней жидкости из шланга стечь обратно в источник. Или, если вы осушаете что-то большое, например аквариум или джакузи, вытащите шланг из источника.
Исследование характеристик потока в наклонных сифонных дренажах
Шланг большого диаметра обеспечивает эффективный сифонный дренаж (Kong, 2004; Taha and Cui, 2004). Поэтому лучше подбирать шланги с максимально большим диаметром под помещение сифона с длительным сроком службы. Из предыдущих разделов мы пришли к выводу, что сифонные шланги с большей вероятностью создают пробковый поток и не показывают скопления воздуха, когда сифонный дренаж имеет высокую скорость потока (Wallis, 1969; Jiao et al., 2009 г.). Однако скорость потока в сифонном дренаже при проектировании откосов обычно очень мала. Поэтому в данном исследовании следует обратить внимание на сифонный поток с низкой скоростью.
3.1 Аналитическая модель
Для сифонного слива с низким расходом скорость потока в верхнем шланге достаточно мала, чтобы игнорировать его динамическое влияние в течение короткого периода (Bretherton, 1961). Поэтому целесообразно использовать метод гидростатического анализа.
Обратите внимание, что на характеристики потока в верхней части также влияет радиус кривизны в вершине сифонного шланга.Фактическое колено в верхней части шланга представляет собой дугообразную кривую. Однако, как указывалось в предыдущих разделах, наклон в инженерном масштабе на практике намного больше, чем геометрический размер поперечного сечения шланга. Таким образом, в данном исследовании предполагалось, что радиус кривизны на вершине сифонного шланга бесконечен. Таким образом, мы можем упростить расчетную модель до определения формы газожидкостного сечения в горизонтальном шланге.
Установите направление потока x , вертикальное направление вниз x и перпендикулярное направление в бумагу x (рис.6а и 6б). Исходная точка находится в центре секции шланга. Каждый бесконечно малый элемент d z в направлении z имеет аналогичную форму поверхности и, таким образом, оказывает меньшее влияние на поверхность воды, чем элементы в двух других направлениях. Возьмите элемент d z рядом с исходной точкой и упростите трехмерную модель до двухмерной, что эквивалентно получению формы сечения газ-жидкость между двумя плоскостями.
Фиг.6
Формы поверхности для шлангов разного диаметра
(а) r > r _c; (б) r ≤ r _с
3.2 Поверхность воды
Свободная энергия Гиббса жидкости с криволинейной поверхностью равна (Wandelt 2012)
$$ G = — TS + PV + \ sigma A, $$
(1)
, где σ обозначает коэффициент поверхностного натяжения, а G , T , S , P , V и A обозначают свободную энергию Гиббса, температуру, энтропию, давление, объем. , и площадь соответственно.
Принимая во внимание гравитационную потенциальную энергию, выражение для полной энергии имеет вид (Tang et al., 2009)
$$ {E_t} = G + {E_g} = — TS + PV + \ sigma A + mgh, $$
(2)
где E _т и E _г обозначают полную энергию и гравитационную потенциальную энергию соответственно; m , g и h обозначают массу, ускорение свободного падения и высоту соответственно.
Статический напор воды бывает изотермическим, изоэнтропическим, изобарическим и несжимаемым.Таким образом, мы можем пренебречь инвариантами в формуле. (2) для получения
$$ {E_v} = \ sigma A + mgh = {\ sigma_ {lg}} {A_ {lg}} + {\ sigma_ {sl}} {A_ {sl}} + {\ sigma_ {sg}} {A_ {sg}} + \ rho gVh, $$
(3)
где E _v обозначает переменную энергию, σ _LG, σ _sl и σ _sg соответственно обозначают коэффициенты поверхностного натяжения газ-жидкость, твердое тело-жидкость и твердое тело-газ (Zhu et al., 2007; Джумарс, 2013). Аналогично A _LG, А _sl и A _sg обозначают площадь контакта между газом и жидкостью, твердым телом и жидкостью, твердым телом и газом соответственно; ρ обозначает плотность воды.
По принципу минимума потенциальной энергии, при значении E _v в уравнении. (3) приближается к минимальному значению, поверхность воды остается стабильной.
Игнорируя влияние направления z , мы упрощаем 3D-модель до 2D-модели (рис. 7). Для участка длиной 2 a площадь составляет s = 2 ar , где r обозначает радиус шланга. Допуская функциональное выражение как y = f ( x ), площадь поверхности и объем можно упростить до l d z и s d z соответственно.r {\ left [{{1 \ over r} ({\ sigma_ {sl}} — {\ sigma_ {sg}}) (y + xy ‘)} \ right]} {\ rm {d}} x + 2a ({\ sigma_ {sl}} + {\ sigma_ {sg}}), \ cr} $$
(4)
где л _lg, l _sl и l _sg обозначают длины контакта между газом и жидкостью, твердым телом и жидкостью, твердым телом и газом, соответственно, а s обозначают акваторию в пределах секции.r {y {\ rm {d}} x} = 0. $$
(5)
Когда x = ± r , подвижное граничное условие может быть выражено как (Лаос, 2007)
$$ {\ left. {\ left [{F + (\ psi ‘- y’) {F_ {y ‘}}} \ right]} \ right | _ {x = \ pm r}} = 0, $$
(6)
, где F ( x ) — функция внутри интеграла, показанного в уравнении. (7), а ψ ( x ) — известная кривая, соответствующая горизонтальной линии стенки шланга в реальных условиях.{р}\). Его уравнение Эйлера выглядит следующим образом:
$$ {F_y} — {{\ rm {d}} \ over {{\ rm {d}} x}} {F_ {y ‘}} = 0. $$
(8)
Подставив F ( x , y , y ′ , λ ) в уравнение. (8), мы можем получить:
$$ \ eqalign {\ rho g (r — x) + {1 \ over r} ({\ sigma_ {sl}} — {\ sigma_ {sg}}) + \ lambda \ cr \; \; \; \; \; \; \; \; = {{\ rm {d}} \ over {{\ rm {d}} x}} \ left [{{\ sigma_ {lg}} {{y ‘} \ over {\ sqrt {1 + {{y’) } ^ 2}}}} + {x \ over r} ({\ sigma_ {sl}} — {\ sigma_ {sg}})} \ right], \ cr} $$
(9)
$$ {\ sigma_ {lg}} {{y ‘} \ over {\ sqrt {1 + y {‘ ^ 2}}}} = — {1 \ over 2} \ rho g {x ^ 2} + ( \ rho gr + \ lambda) x + {C_1}, $$
(10)
$$ {\ sigma_ {lg}} {{y} \ over {{{(1 + y {‘^ 2})} ^ {3/2}}}} = \ rho g (r — x) + \ лямбда, $$
(11)
где σ _lg обозначает коэффициент поверхностного натяжения газ-жидкость, а C ₁ — постоянное число. 2}}}}} — {\ sigma_ {sl}} + {\ sigma_ {sg}}} \ right] = 0, \ cr} $$
(16)
$$ \ sin \ varphi (- r) = {{{\ sigma _ {{sl}}} — {\ sigma_ {sg}}} \ over {{\ sigma_ {lg}}}} = — \ cos \ theta .{3/2}}}} = — \ rho gx + {{{\ sigma_ {lg}}} \ over r} \ cos \ theta. \ cr} $$
(20)
На основе предыдущих выводов, когда
$$ x = {\ lambda \ over {\ rho g}} + r = {{{\ sigma_ {lg}}} \ over {\ rho gr}} \ cos \ theta , $$
(21)
кривизна становится равной нулю и y ″ = 0. Таким образом, эта точка является точкой перегиба кривой. Когда \ ({{{\ sigma_ {1g}}} \ over {\ rho gr}} \ cos \ theta \ in [0, r] \), должна быть точка перегиба в пределах диапазона диаметра шланга.{\ prime \ prime} \), y ″ всегда выше нуля по отношению к шлангу, поэтому функция вогнутости в пределах диапазона диаметров. Таким образом, чтобы определить форму кривой в шланге, необходимо принять во внимание критический диаметр и критический радиус.
Радиус критический r _c показывает, что кривизна достигает нуля, когда x = r _c, поэтому
$$ — \ rho g {r_c} + {{{\ sigma_ {lg}}} \ over {{r_c}}} \ cos \ theta = 0, $$
(22)
$$ {r_c} = \ sqrt {{{{\ sigma_ {lg}} \ cos \ theta} \ mathord {\ left / {\ vphantom {{{\ sigma_ {lg}} \ cos \ theta} {(\ rho g)}}} \ правильно.\ kern- \ nulldelimiterspace} {(\ rho g)}}}. $$
(23)
Рис. 6a и 6b показаны формы поверхности, когда r > r _c и r ≤ r _c соответственно.
3.3 Пороговый диаметр сифонного шланга
Согласно формуле. (23) можно получить соотношение между краевым углом θ и пороговым радиусом r _c (рис.7), где коэффициент поверхностного натяжения между воздухом и водой составляет σ _lg = 7,28 × 10 ⁻² Н / м при нормальной температуре 21 ° C. Формы водной поверхности (рис. 6а) могут схлопнуться и течь вдоль стенки шланга при падении в нижний шланг в виде потока, давящего на стенку (рис. 4а), не имея возможности выпустить скопившийся воздух в верхней части шланга. Однако поверхность воды, показанная на рис. 6b, имеет хорошую целостность и с большей вероятностью будет создавать столбчатый поток воды в нижний шланг.Таким образом, он в конечном итоге сформирует пробковый поток и покажет, что газовые столбы чередуются с водяными.
В настоящем исследовании использовался типичный сифонный шланг из полиуретана с углом контакта 63 ° (Barajas and Panton, 1993; Tretinnikov and Ikada, 1994; Hilpert, 2009). Следовательно, пороговый радиус от образования пробкового потока до потока, прижимающего стенку, можно рассчитать как r _c = 1,8 мм. Аналитически, чем меньше размер шланга, тем лучше работает сифон.Следовательно, шланги меньшего размера лучше. Однако трубы меньшего размера легче забиваются песком и почвой и даже могут вызвать воздушную эмболию. Целью настоящего исследования было найти оптимальное значение, удовлетворяющее этим двум противоречивым соображениям. Поэтому рекомендуется использовать шланги диаметром 3,6 мм.
Amazon.com: Сифонный шланг высокого расхода для бензина
Депозит без импортных сборов и $ 23.54 Доставка в РФ Подробности Марка WeTest
Материал Резина
Тип газа Бензин
Режим работы Механический
Убедитесь, что это подходит введя номер вашей модели.
Универсальный ручной сифонный насос — легкий и портативный ручной сифонный топливный насос, для бензина, масла, воздуха, воды и других распространенных жидкостей, идеально подходит для аварийной перекачки газа. Подходит для различных транспортных средств без противоугонной фильтровальной сетки, таких как кусторез, газонокосилка, кусторез и т. Д., Также может быть сменщик воды для аквариума у вас дома.
Резина высшего качества — резиновый ручной насос, удлиненный шланг, который быстро перекачивает поток жидкости. Ручной сифонный насос для бензина, масла, воздуха, воды и других обычных жидкостей.С гибким и прочным шлангом из ПВХ длиной 5 м.
Обратите внимание: жидкость, которую вы пытаетесь извлечь, должна быть выше, чем ведро для жидкости. Конец фитинга должен оставаться внутри жидкости, а не только на поверхности.
Простота использования — в шаровой насос встроены впускной и выпускной клапан для предотвращения обратного потока жидкости во время перекачивания. И мы сконфигурировали полный шланг из ПВХ 1,5 м. Вы можете разделить шланг на две трубы подходящей длины в соответствии с вашими потребностями. Шланги с большим расходом и шаровые насосы с большим отверстием перекачивают быстрее, насосы 10 л / мин.
Как запустить сифон
«Сифон» — это трубка, по которой жидкость перемещается из одной точки в другую. Для аквариумных целей это трубка, по которой соленая вода переносится из вашего аквариума в место под ним за счет силы тяжести и атмосферного давления.Когда оба конца сифона находятся под одинаковым атмосферным давлением, жидкость будет течь из верхнего конца сифона в нижнюю часть под действием силы тяжести. На практике это означает, что если вы заполните трубку переносимой жидкостью и удалите почти весь воздух из трубки, когда вы поместите один конец ниже, чем другой, она будет всасывать воду сверху и выплевывать ее из трубки. Нижний. Вы можете добиться этого разными способами.
Вытягивание воздуха из трубки — обратите внимание, я не сказал «вода».:) Поместите один конец трубки в резервуар, удерживайте его там и сосите другой конец, как если бы вы были очень большой соломинкой. Когда вода устремляется через край и приближается к вашему рту, вы, вероятно, удалили из трубки достаточно воздуха, и вода начнет течь. Старайтесь, чтобы вода не попала в рот, если вы это делаете, немедленно выплюньте ее, а потом вымойте, глотание грязной морской воды может вызвать у вас тошноту, не делайте этого.
Погружение трубки — это особенно полезно для небольших сифонов, используемых при регулярной очистке.Нейлоновая трубка 1/4 дюйма, которую можно найти в магазине товаров для дома или продать в зоомагазинах как «авиационная трубка», идеально подходит для этой задачи. Чтобы запустить сифон с помощью этого метода, полностью погрузите трубку в резервуар, при необходимости убедившись, что пузырьки воздуха выходят из трубки. Трубка должна быть на 100% заполнена водой. Затем возьмите один конец трубки, который должен оставаться в резервуаре, и удерживайте его под водой. Возьмите противоположный конец трубки, выньте его из резервуара и поместите его в ведро или другой контейнер, ниже другого конца трубки и вне резервуара, вода скоро начнет течь.
Использование возвратного насоса. Предполагая, что вы не будете откачивать достаточно воды, чтобы ваш поддон высох, вы можете использовать возвратный насос из вашего бака, чтобы запустить сифон. Просто поместите один нижний конец за пределами резервуара в емкость, в которую будет собираться сливаемая вода. Поместите другой конец к выходу возвратного патрубка, если не внутрь, чтобы нагнетать воду в трубку и вытеснять воздух. После того, как трубка наполнится водой, конец внутри вашего резервуара можно вынуть из обратной линии и использовать для откачивания воды из любого места в резервуаре, и она все равно будет стекать в контейнер ниже.
Чего нельзя делать при откачке —
Никогда не оставляйте сифон без присмотра, текущая вода, изменение уровня воды и другие переменные факторы могут сместить трубку из положения, в котором она должна быть, и это может привести к разливу.
Убедитесь, что ваш поддон не работает всухую, если вы сначала не выключили насосы. Также убедитесь, что уровень воды в баке не опускается ниже входа насосов и силовых головок в ваш бак. Если это произойдет, вы должны выключить эти предметы, чтобы они не перегорели.
Завершить / сломать сифон —
Не вынимайте конец трубки, которая находится в резервуаре, из резервуара, пока не закончите. Если он поднимется выше уровня воды, воздух попадет в трубку и сломает сифон. Когда вы закончите откачивание, вот как вы закончите.
Если взять конец сифона, который находился за пределами резервуара, и поднять его выше, чем конец внутри резервуара, вода вернется в резервуар, и воздух заполнит трубку, сломав сифон.
Профессиональные хитрости —
Сифон можно подвесить, подняв конец снаружи резервуара немного выше, чем конец внутри резервуара. Остальную часть трубки нужно оставить свисать в виде U-образной петли. Когда это происходит, вода перестает течь, потому что сила тяжести действует одинаково, и когда вы снова опускаете конец резервуара за пределы резервуара, вода возобновляет слив. Этот трюк полезен, когда емкость, которую вы используете, наполнилась и вам нужно изменить место слива воды.
Если у вас несколько резервуаров, сифон, запущенный в одном резервуаре, можно перенести в другой, если вы закончили очистку этого резервуара (например), без перезапуска сифона. Для этого положите большой палец на конец трубки внутри резервуара. Попробуйте зажать его большим пальцем, чем плотнее, тем лучше. Вода должна перестать течь, но остаться в трубке. (Из-за давления). Быстро переместите конец трубки из первого резервуара во второй резервуар. Будьте как можно быстрее, так как воздух может просочиться обратно, если вы подождете слишком долго, и печать сломается.Как только перенесенный конец трубки окажется в новом резервуаре, дважды проверьте, чтобы убедиться, что сливной конец все еще находится там, где должен был быть, и отпустите ли он большой палец. Из новой емкости начнет стекать вода.
Изучение границы между сифоном и барометром в гипобарической камере
Abstract
Сифоны использовались с древних времен, но то, как именно они работают, до сих пор остается предметом споров. Чтобы прояснить принцип действия сифона, 1.Сифон высотой 5 м был установлен в гипобарической камере для изучения поведения сифона в среде с низким давлением. Когда давление в камере снизилось примерно до 0,18 атмосферы, за вершиной сифона возникла любопытная деталь, похожая на водопад. Предлагается гипотеза, объясняющая явление водопада. При дальнейшем понижении давления сифон разбился на две колонны, фактически став двумя барометрами, расположенными спиной к спине. Этот эксперимент демонстрирует роль атмосферного давления в объяснении гидростатических характеристик сифона и роль молекулярного сцепления в объяснении гидродинамических аспектов.
Первое зарегистрированное использование сифона было в Древнем Египте, где египтяне использовали сифоны в орошении и виноделии для отделения вина от осадка ¹ ^{, 2}. Сегодня сифоны используются в хлопковой промышленности для перекачки воды из каналов в оросительные каналы. За последние два десятилетия стал популярным сифонный дренаж, позволяющий удалять большие объемы воды из зданий с большой площадью крыши (например, Олимпийского стадиона в Сиднее).
За последние несколько лет возникли разногласия по поводу того, как работают сифоны ³ ^{, 4} ^{, 5} ^{, 6} ^{, 7} ^{, 8} ^{, 9}.Возникли две конкурирующие модели. В одной модели вода, вытекающая из сифона, создает область низкого давления на головке, так что атмосферное давление выталкивает воду в сифон. В другом случае вес воды, вытекающей из сифона, втягивает воду в сифон за счет сцепления жидкости.
Споры о сифоне также повлияли на ботанику в отношении того, как вода может подниматься выше 10-метрового предела сифона на деревьях ¹⁰. Это подразумевает некую постоянную связь между водой, поступающей в корни и просачивающейся через листья.В области биомедицины существуют разногласия по поводу того, действует ли принцип сифона в человеческом и других круговоротах ¹¹.
Аргументом, часто используемым в поддержку атмосферной модели сифона, является тот факт, что максимальная высота сифона почти такая же, как у барометра. Эксперимент, описанный в этой статье, исследует границу между сифоном и барометром.
Результаты
В первом прогоне было небольшое изменение потока, пока сифон не достиг 25000 футов (37.60 кПа, 0,37 атм), когда сифон забился пузырьками и остановился. Камера была открыта, и в сифон были внесены изменения, которые включали установку части полутрубки под головку сифона, чтобы сгладить изгиб наверху. Во втором прогоне подъем был замедлен, чтобы дать возможность выделенному CO ₂ рассеяться. Это позволило сифону достичь высоты 35 000 футов (23,84 кПа, 0,23 атм) без появления пузырьков. На высоту более 35 000 футов подъем выполнялся с шагом 1 000 футов.На каждой «остановке» для дегазации отводилось около одной минуты.
Между 39 000 (19,67 кПа, 0,19 атм) и 40 000 футов (18,75 кПа, 0,18 атм) наблюдалось любопытное явление — водопад появился сразу за вершиной, как видно в одном из дополнительных видеороликов. Эффект был заметен только на высоте 39 000 футов и был максимальным на высоте 40 000 футов. Мы назвали эту особенность водопадом, потому что она выглядит как водопад, когда вода падает с края и погружается в бассейн.
Последовательности видеоданных со значениями потока с интервалом в одну секунду использовались для расчета сифонного потока в стратегические моменты.Для расчета среднего и стандартного отклонения использовалось не менее 10 значений. Следующие значения представляют собой средний расход ± стандартное отклонение. Расход в начале основного экспериментального «полета» на уровне моря составлял 5,6 ± 0,05 л мин ⁻¹, в конце эксперимента, обратно на уровне моря, расход составлял 5,32 ± 0,02 л мин ⁻¹ . При 39 000 расход составлял 5,24 ± 0,07 л мин ^-1, а на высоте 40 000 футов во время работы водопада расход составлял 4,11 ± 0,10 л мин ^-1.
показывает график сифонного потока на высоте 39 000 футов и во время подъема на 40 000 футов в течение примерно минуты.Поток уменьшился примерно на 20%, но затем немного восстановился. Во время работы водопада возникла повышенная турбулентность, которая, как и ожидалось, немного снизила поток, однако естественная система обратной связи заставила поток немного восстановиться до стабилизации.
Принципиальная схема сифона, построенного в гипобарической камере.
Фотография установки сифона в гипобарической камере.
График зависимости расхода от времени для сифона на высоте 39 000 футов, а затем на высоте 40 000 футов при наличии водопада.
Давление в камере снизилось между точками A и B в течение примерно минуты. Поток уменьшился, но затем немного восстановился.
Измерения на видео с водопадом показывают, что высота водопада была 41 ± 1 см, примерно такая же, как разница высот между верхним и нижним уровнями водохранилища. Между 40 000 и 41 000 футов (17,87 кПа, 0,17 атм) водопад остановился, и сифон разделился на две колонны, при этом восходящая колонна находилась чуть ниже вершины, а нисходящая колонна примерно в том же месте, что и бассейн с водопадом (см. видео «Остановился на высоте 41000 футов»).(Когда сифон остановился, питание возвратного насоса было отключено, чтобы нижний резервуар не работал всухую). Когда высота была уменьшена с 40 000 до 39 000 футов (см. Видео), уровень «бассейна» водопада постепенно повышался до края, и на 39 000 футов водопад более или менее исчез. После остановки сифона, когда высота была уменьшена, два отдельных столбика воды поднялись и снова подключились, и сифон снова запустился.
Обсуждение
Помимо проблем с пузырьками, поток оставался более или менее постоянным во время подъема, указывая на то, что сифонный поток не зависит от атмосферного давления окружающей среды, по крайней мере, до тех пор, пока давление не станет достаточно низким, чтобы вызвать кавитацию.В этом эксперименте кавитация начала происходить на высоте 39 000 футов, а между 40 000 и 41 000 футов сифон сломался и разделился на две колонны с разницей в высоте ~ 40 см. Между первыми признаками кавитации и полным разделением колонки сифон продолжал течь через явление водопада (). Тот факт, что высота водопада была примерно такой же, как разница высот между верхним и нижним уровнями резервуара (с учетом того, что разница в высоте могла незначительно изменяться на протяжении всего эксперимента), предполагает, что сифон был частично сифоном и частично барометром. .Когда поток прекратился, сифон превратился в два барометра, соединенных спиной к спине.
Принципиальная схема сифона на границе сифона и барометра при действующем водопаде.
Особо следует отметить, что высота водопада ( H ) примерно равна разнице высот между верхним и нижним уровнями воды в резервуаре.
Явление водопада было вызвано закипанием воды в верхней части сифона. На высоте 40 000 футов давления воздуха достаточно, чтобы поддерживать столб воды 1.86 м высотой. На высоте 40 000 футов давление на вершине сифона эквивалентно давлению на высоте 78 000 футов, что объясняет, почему сифон перестал работать на высоте 0,34 м менее 1,86 м.
Давление в сифоне над уровнем верхнего резервуара всегда меньше атмосферного давления окружающей среды в соответствии с уравнением Бернулли
где P — давление в точке сифона на высоте h над уровень верхнего резервуара, P ₀ — атмосферное давление окружающей среды, ρ — плотность воды в сифоне, г, — ускорение свободного падения и v — средняя скорость потока в сифоне. .
Атмосферное давление на заданной высоте можно определить с помощью различных калькуляторов. Для этого эксперимента использовался Калькулятор стандартной атмосферы 1976 г. ¹² ^{, 13}. Давление пара воды ( P _v ) как функция температуры ( T ) в ° C определяется уравнением Антуана: log ₁₀ P _v = A — B / ( C + T ), где A , B и C — константы, которые для воды равны 8.07131, 1730.63 и 233.426 соответственно. Давление паров воды при 25 ° C (температура, при которой проводился этот эксперимент) составляет 23,68 мм рт. Ст. (3,15 кПа, 0,03 атм). Уравнение для максимальной высоты ( h _м ) сифона может быть получено путем приравнивания давления в сифоне к давлению пара ( P _v ) воды при заданной температуре от нуля до 100 °. C
Когда v = 0, уравнение дает максимальную высоту барометра, а когда v > 0, максимальную высоту сифона.В этом эксперименте расход воды в сифоне на высоте 40 000 футов составлял около 4 л / мин ^-1. Для внутреннего диаметра трубы 12 мм это соответствует средней скорости 0,59 м / с ^-1. На уровне моря максимальная высота сифона при 25 ° C и скорости потока 0,59 м с ⁻¹ составляет 10,0 м. На высоте 40 000 футов максимальная высота составляет 1,57 м, а на высоте 41 000 футов — 1,48 м. В этом эксперименте сифон перестал работать на высоте от 40 000 до 41 000 футов, что хорошо согласуется с теорией с момента 1.52 м находится между 1,48 и 1,57 м.
Поток воды в трубке снижает давление жидкости на величину, равную 1/2 ρv ². Для скорости 0,59 м / с ^-1 это дает снижение давления на 0,174 кПа, что эквивалентно 1,3 мм рт.ст. или 1,77 см водяного столба. Как можно убедиться, просмотрев видео с водопадом, падающий столб воды представляет собой смесь воды и водяного пара. Эта смесь падает через край и падает в нижний столб воды, который действует как бассейн с водой.Кажется, что вода находится в свободном падении.
Когда водопад работал, между входом и выходом не было постоянного водяного столба, и все же сифон, казалось, работал нормально с лишь небольшим уменьшением потока. (Во время эксперимента водопад заметили некоторое время, так как не было явного уменьшения потока). Высота бассейна оказалась постоянной, в то время как поток был постоянным, аналогично тому, как вода из крана переливается в раковину с той же скоростью, что и сток через пробку, так что уровень воды в раковине остается постоянным.
Понятно, что когда в сифоне возникло явление водопада, сифон должен работать не так, как обычно. Важно отметить, что стабильность верхнего и нижнего уровней резервуара во время работы сифона указывает на отсутствие передачи энергии между сифоном и атмосферой (т. Е. Векторное произведение силы и расстояния равно нулю). Другими словами, давление атмосферы не толкает воду в сифон, как и вода в нижнем резервуаре не толкает атмосферу.
Однако, поскольку атмосферное давление уменьшается с высотой, атмосфера в камере оказывала бы очень небольшое замедляющее воздействие на поток, поскольку давление над нижним резервуаром было немного выше, чем над верхним резервуаром — разница давлений составляла ρgh , где ρ — плотность воздуха при заданном барометрическом давлении, г, — ускорение свободного падения и ч, — разница высот между верхним и нижним уровнями резервуара.
Когда водопад работал на полную мощность, уровень бассейна находился примерно на 40 см ниже вершины, а сифон фактически служил частичным барометром. Когда сифон остановился и разделился на две колонны, вес двух колонн по обе стороны от вершины уменьшил давление на вершине на величину, равную ρgh . Две колонны с водой фактически представляли собой два установленных спиной к спине шприца, тянущих за собой пространство между ними, содержащее в основном водяной пар. Разница в высоте между двумя колоннами была равна разнице в высоте между ведрами, т.е.е. 40 см.
Когда высота снизилась с 40 000 до 39 000, водопад постепенно закрылся. Разница в давлении между 40 000 и 39 000 составляет 0,924 кПа, что эквивалентно 0,9 м водяного столба, более чем достаточно, чтобы закрыть зазор в 40 см. Интересным аспектом закрытия водопада является то, что по мере увеличения давления, что привело к закрытию водопада, поток оставался постоянным. Из этого можно сделать вывод, что повышение давления окружающей среды не влияет на восходящую часть сифона.
Ключевой вопрос заключается в том, как вода поднимается от входа до верхней части сифона, когда водопад работает. Если эксперимент проводится с простым « кухонным » барометром, например, соломинка опускается в воду, а затем поднимается пальцем за конец, при изменении уровня воды в стакане уровень воды в соломинке остается постоянным. Это демонстрирует, что хотя атмосферное давление удерживает восходящий столб в равновесии, оно не может протолкнуть воду во входное отверстие сифона.
Из соответствующего дополнительного видео видно, что водопад начинается чуть ниже по течению от вершины сифона. Похоже, что чуть ниже по потоку от вершины сифона находится язычок с водой длиной в несколько сантиметров (известный диаметр трубки можно использовать в качестве шкалы). Хотя кажется, что язык воды смешан с пузырьками, в остальном он цел.
Интересный вопрос: почему край водопада появляется сразу после вершины сифона? Поскольку самое низкое давление в сифоне возникает наверху, можно ожидать, что кавитация произойдет на вершине и сразу же разорвет столб воды.Одна из возможностей объяснения этого явления состоит в том, что, хотя кавитация происходит на вершине, из-за скорости воды пузырьки не расширяются достаточно, чтобы нарушить циркуляцию до тех пор, пока не будет ниже по потоку от вершины.
Предлагаемая здесь гипотеза состоит в том, что вес язычка воды, падающего за край водопада, достаточен для всасывания воды в сифон и поддержания потока, сопоставимого с нормальной работой сифона. Эта гипотеза предполагает наличие связи между водой в водопаде и входом в сифон, при этом столб воды действует как цепь.По сути, водопад похож на мини-сифон, но с одним ключевым отличием в том, что выходящий из сифона поток находится ниже по потоку от вершины.
В обычном сифоне высота слива или высота воды в нижнем резервуаре должна быть ниже верхней поверхности верхнего резервуара. Однако, когда водопад работает, выходное отверстие сифона фактически выше, чем приток. По сути, сифон стал комбинированным сифоном и барометром. Восходящая секция представляет собой сифон с выходом выше притока, а нисходящая секция представляет собой барометр, хотя и динамический барометр, поскольку вода, вытекающая из нижней части, заменяется водой, капающей в верхнюю часть.
Чтобы проверить гипотезу, мы можем оценить длину водяного столба ниже по потоку от вершины (Δ h ), необходимую для движения потока через восходящую часть сифона при измеренной скорости потока. Мы предположим, что вода приближается к ньютоновской жидкости, несжимаема, не ускоряется, а течение ламинарное. Число Рейнольдса ( Re ) для экспериментальной установки составляет
, где ρ и v определены ранее, а характеристическая длина ( d ) принята как диаметр трубы, поскольку труба расположена горизонтально. вверху сифона.Наблюдение за пузырьками показало, что поток имел достаточно пластинчатый характер, то есть пузырьки не перемещались в вихрях, характерных для турбулентного потока.
В связи с этим кажется разумным применить уравнение Пуазейля для оценки длины водяного столба за вершиной сифона, необходимой для создания того же потока, что и неповрежденный сифон. Вертикальный столб воды в восходящей части сифона поддерживается атмосферой, и поэтому он подобен горизонтальной трубе.Следовательно, градиент давления, управляющий потоком в восходящей части сифона, когда водопад работает, равен давлению ( P ), создаваемому водяным столбом высотой Δ h , падающим за край водопада, т. Е.
Уравнение Пуазейля (6) дает поток (Q) вязкой жидкости через трубу круглого сечения для заданного градиента давления (Δ P ).
, где r — радиус трубки, l длина трубки и вязкость η (значение для воды принято равным 10 ^-3 Па · с).Подстановка выражения для Δ P в уравнение (5) в (6) и перестановка дает
Это значение соответствует длине водяного языка, наблюдаемой на видео, и поэтому гипотеза кажется разумной. Исследования показали, что вода может обладать высокой прочностью на разрыв, и поэтому водопроводная трубка такой длины легко способна тянуть вверх вертикальный столб воды ¹⁴ ^{, 15} ^{, 16} ^{, 17}.
Сифонный водопад имеет сходство с тем, что мы могли бы назвать сифоном для смыва , как показано на.Этот тип сифона используется в некоторых системах смыва унитазов и встраивается в стены канала для предотвращения прорыва. Например, этот тип сифона был встроен в стены канала дю Миди на юге Франции, чтобы предотвратить прорыв стены канала во время сильных дождей. Принцип сифона для промывки также используется в чашке Пифагора, которая содержит сифон с центральной колонной, который сливает напиток из чашки, если чашка наполнена выше верха сифона.
Принципиальная схема, иллюстрирующая принцип работы сифона для промывки, в котором сифон работает, когда уровень воды в емкости достигает вершины трубки.
(Видео о работе этого типа сифона доступно в дополнительных материалах).
В сифоне для промывки, когда уровень воды за пределами сифона поднимается, уровень в восходящей части сифона повышается, пока не достигнет вершины. В восходящей части сифона столб воды фактически невесом, поскольку он поддерживается водой вне трубы, и для его подъема требуется лишь небольшое количество энергии, достаточное для преодоления трения. Когда водяной столб проходит над вершиной, небольшого количества воды ниже по потоку от вершины достаточно для втягивания воды во входное отверстие сифона.Важно отметить, что сифон для промывки будет продолжать промывать, даже если уровень воды за пределами восходящей трубки ниже. В сифоне водопада столб воды, проходящий через вершину, не может опуститься ниже определенного уровня из-за кавитации. Когда происходит кавитация, водяной столб разрушается и находится в свободном падении, пока не погрузится в бассейн в верхней части секции барометра.
В случае сифона с постоянным потоком, использованного в этом эксперименте, можно утверждать, что, хотя верхний и нижний уровни резервуара стабильны и, следовательно, атмосферное давление не выталкивает воду в сифон, вся система подобна резервуару под давлением, поэтому что вода, поступающая в верхний резервуар, выталкивает воду в сифон.
Интересный вопрос, как влияет обратный поток на сифон. Если конец обратной циркуляции был направлен на вход сифона, дополнительное давление будет действовать как насос и увеличивать атмосферное давление, так что сифон перестанет работать при более низком давлении окружающей среды или, наоборот, перестанет работать на большей высоте, если высота сифон можно было поднять. Нам все равно придется объяснять, как вода переваливает через край водопада.
В этом эксперименте сифонная трубка поднималась вертикально из ведра, тогда как обратная трубка была направлена вниз на стороне, противоположной входному отверстию ведра.Следовательно, любой эффект повышения давления был бы небольшим, что подтверждается тем фактом, что сифон перестал работать при ожидаемом давлении окружающей среды. Общий эффект обратного потока — небольшое возмущение поверхности воды в верхнем резервуаре. Небольшой подъем поверхности вокруг восходящей сифонной трубки немного увеличивает поток, а небольшая капля уменьшает поток. Возмущения усреднятся на определенном уровне. И снова этот эффект был бы очень мал, поскольку поток сифона был стабильным.
Можно установить сифон непрерывного потока (как в), в котором обратный насос отключается, а затем снова включается. При выключении насоса уровень воды в верхнем резервуаре падает и сифонный поток уменьшается. При повторном включении насоса уровень воды в верхнем резервуаре повышается, а поток сифона увеличивается.
Существенным моментом здесь является то, что на любом заданном уровне в верхнем резервуаре поток сифона будет одинаковым независимо от того, включен ли насос и уровень повышается, или выключен и уровень падает.Следовательно, поток сифона не зависит от потока в верхний резервуар или из него и зависит только от уровня воды. Тот же эксперимент можно провести с помощью устройства, в котором приток можно регулировать, открывая и закрывая водопроводный кран.
Из приведенного выше анализа следует, что должна существовать прямая когезионная связь между молекулами воды, втекающими в сифон и выходящими из него. Это верно при всех атмосферных давлениях, при которых давление в верхней части сифона выше давления пара воды, за исключением ионных жидкостей.Боутрайт и др. ¹⁸ описывают работу сифона для ионной жидкости в высоком вакууме [5 × 10 ^-9 Па].
Было бы интересно повторить эксперимент, описанный в этой статье, с ионной жидкостью. В принципе, сифон для ионной жидкости должен работать в условиях сверхвысокого вакуума, например, на Луне, а также работать на гораздо большей высоте, чем 10 м, поскольку вода не кипит. Лунный сифон также имел бы немного больший поток в отсутствие атмосферы по причинам, указанным выше.
В заключение, этот эксперимент исследовал границу между барометром и сифоном и продемонстрировал, что атмосферное давление способно объяснить гидростатические характеристики сифона, а молекулярное сцепление — гидродинамические характеристики.
Методы
Сифон был установлен в гипобарической камере в Институте авиационной медицины Королевских ВВС Австралии (RAAF), расположенном на базе RAAF в Эдинбурге, к северу от Аделаиды в Южной Австралии (Южная Австралия). Схема эксперимента показана на рисунке, а фотография — на рисунке.Верхний и нижний резервуары были идентичными 9-литровыми пластиковыми ведрами, приобретенными в местном хозяйственном магазине. Сифон был изготовлен из полихлорвиниловой трубки с внутренним диаметром 12 мм, полученной от ирригационной компании. Расходомер (Flow Stat ES / Economy, Lake Monitors Inc, Milwaukee, WI 53215) с импульсным выходом был вставлен в восходящую секцию сифона, а пластиковые кабельные стяжки использовались для прикрепления верхней части сифона к решетке на потолке. камера. Расходомер был подключен к источнику питания 12 В постоянного тока, который можно было включать и выключать извне камеры.Расходомер был подключен к каротажному мультиметру Agilent 1253A, установленному в частотный режим. Значения частоты отображались на экране один раз в секунду, и каждая пятая точка данных сохранялась во внутренней памяти.
Мультиметр был ориентирован таким образом, чтобы видеокамера могла записывать данные с дисплея через иллюминатор сбоку гипобарической камеры в важные моменты во время эксперимента. Измеритель Agilent содержал встроенный датчик температуры, и показания измерителя принимались за температуру воды, поскольку вода находилась в камере в течение примерно 24 часов до эксперимента.В течение трех часов эксперимента температура камеры составляла 25 ± 1 ° C. Выход сифонной трубки был направлен в ведро, установленное на дне гипобарической камеры. Зажимы реторты, прикрепленные к стойке для реторты для тяжелых условий эксплуатации (специально изготовленной для эксперимента компанией Henstock Technologies, Lobethal, SA), использовались для поддержки расходомера.
Пластиковые ирригационные краны были размещены на обоих концах сифонной трубки. Небольшой насос, способный поддерживать напор 1.2 м было помещено в нижний резервуар (), и вода возвращалась в верхний резервуар через ПВХ-трубку с внутренним диаметром 12 мм. На конце возвратной трубки был установлен кран для регулирования потока в верхний резервуар сифона.
Двадцать литровый контейнер с дистиллированной водой, приобретенный у компании в Аделаиде, был помещен в гипобарическую камеру на 30 минут при давлении, эквивалентном высоте 60 000 футов (7,17 кПа, 0,07 атм), для удаления углекислого газа. Однако основной эксперимент начался через два с половиной часа после дегазации, и поэтому некоторое количество воздуха могло раствориться в воде в течение этого периода.
Для заливки сифона трубку вывели в раковину за пределами гипобарической камеры и наполнили дегазированной водой, стараясь удалить все пузырьки. Сифонную трубку отвели обратно в камеру, и сифон установили, как показано на и. Оба крана на обоих концах сифона были быстро открыты для запуска потока, а затем был включен насос. Кран на конце возвратной трубы был отрегулирован до тех пор, пока обратный поток не стал примерно таким же, как поток сифона.
Обратный поток не обязательно должен был точно соответствовать потоку сифона, поскольку работала естественная система обратной связи. Если обратный поток был немного ниже, чем поток сифона, уровень воды в верхнем резервуаре уменьшался, уменьшая высоту сифона, что, в свою очередь, уменьшало поток сифона. Примерно через минуту приток и отток уравновесились, а верхний и нижний уровни резервуара остались постоянными. Это позволяло поддерживать стабильный поток сифона в течение нескольких часов, что было необходимо, поскольку оборудование было недоступно, когда в камере не было давления.Еще одно преимущество циркуляции сифонного насоса заключается в том, что стабильный непульсирующий поток может поддерживаться в течение нескольких часов.
Перед закрытием камеры высота сифона, расстояние по вертикали между уровнем воды в верхнем резервуаре и верхом сифона, была измерена как 152 ± 1 см. Высота по вертикали между верхним и нижним резервуарами составляла 40 см ± 1 см. Пока проводился эксперимент, фактическая разница в высоте была неизвестна и могла незначительно изменяться при изменении потока.Когда сифон работал стабильно, камера закрывалась и начиналась разгерметизация.
Один из сотрудников AVMED «пилотировал» камеру, а другой считал высоту в футах. В «кабине экипажа» работали три датчика / высотомера давления. Первым был прецизионный цифровой индикатор давления Druck DPI 740 с точностью ± 0,004 дюйма ртутного столба (± 0,0135 кПа), калибруемый каждые 12 месяцев компанией Thermo Fisher Scientific Pty Ltd, Мельбурн, Виктория, Австралия. Дисплей этого устройства был настроен на преобразование барометрического давления в высоту над уровнем моря в футах.Вторым был серво-высотомер. Напряжение инвертора, питающего этот высотомер, проверяется каждые 12 месяцев во время планового обслуживания камеры техническими специалистами гипербарической камеры. Третий — механический высотомер. Все трое должны согласиться в рамках определенного давления. В противном случае сообщается о неисправности и принимаются соответствующие меры. В нескольких точках на протяжении эксперимента дисплей мультиметра снимался на видео, и информация, используемая для сопоставления событий эксперимента, с данными, записанными во внутренней памяти измерителя.
Эффект теплового сифона: тепловые потоки от низкого давления
изображение: Явление теплового сифона. (а) Типичное явление теплового сифона, при котором тепло течет от низкотемпературного узла (j) к высокотемпературному узлу (k).(б) Образец нормальной теплопроводности. (c) и (d) представляют соответствующие спектры мощности временного ряда из узлов i, j, k и i ‘, j’, k ‘в (a) и (b), соответственно, где синий сплошной, красный штриховые и желтые пунктирные линии представляют собой случаи узлов i и i ‘, j и j’, k и k ‘соответственно. (e) Зависимость процента теплового сифона от ассортативности сети, которая представляет собой количество звеньев с аномальной теплопроводностью, деленное на общее количество звеньев в сети. посмотреть еще
Кредит: © Science China Press
Тепловая энергия самопроизвольно переходит от более высокой температуры к более низкой. Однако недавно группа из Китая и США (Кечжао Сюн и Цзунхуа Лю из Восточно-Китайского педагогического университета, Чуньхуа Цзэн из Куньминского университета науки и технологий и Баовен Ли из Университета Колорадо в Боулдере) обнаружили, что в некоторых сложных сетевых структурах, тепловая энергия может передаваться от узла с более низкой температурой к другому узлу с более высокой температурой, что мы называем тепловым сифонным эффектом.Команда даже обнаружила, что этот эффект становится более очевидным с уменьшением ассортативности сети.
Чтобы понять это ненормальное явление (рис. A), команда исследовала спектры мощности узлов (рис. C и d) и перенос энергии в спектральном диапазоне. Они обнаружили, что в диапазоне спектра мощности тепловая энергия все еще передается от (эффективного) высокотемпературного узла к (эффективному) низкотемпературному узлу.
Кроме того, обнаружена оптимальная структура сети, которая показывает одновременно малую теплопроводность и большую электрическую проводимость.
Хорошо известно, что реалистичные системы для управления теплом и контроля представляют собой не обычные решетки, а сложные сети, такие как тепловые устройства из нанотрубок и сетей из нанопроволок, топология которых принципиально отличается от случаев 1D и 2D решеток. В частности, идеальными материалами для термоэлектрических применений являются фононное стекло и электрический кристалл, а именно хорошая электрическая проводимость и плохая теплопроводность.
Таким образом, исследование может пролить новый свет на поиск хороших термоэлектрических материалов.
###
См. Статью:
Явление теплового сифона и теплопроводность / электрическая проводимость в сложных сетях
Кечжао Сюн, Цзунхуа Лю, Чуньхуа Цзэн, Баовэнь Ли
Национальная научная редакция , 2019 г., DOI: 10.1093 / NSR / NWZ128
https://doi.org/10.1093/nsr/nwz128
Журнал
Национальное научное обозрение
Заявление об ограничении ответственности: AAAS и EurekAlert! не несут ответственности за точность выпусков новостей, размещенных на EurekAlert! участвующими учреждениями или для использования любой информации через систему EurekAlert.

Журнал "Дизайнер"
