Свайные фундаменты с монолитным ростверком: Фундамент на буронабивных сваях с монолитным ростверком

Содержание

Свайный фундамент с монолитной плитой

Выбор и постройка фундамента всегда остается наиболее сложным этапом в строительстве здания. Если участок под строительство находится в низине, да в придачу к глинистому грунту глубина промерзания зашкаливает за стандартные 120-130 см, лучше использовать свайный фундамент. Но для нежестких пенобетонных, газонаполненных или арболитовых стен фундамент необходимо обвязывать избыточно толстым и мощным железобетонным ростверком. Уложить монолитную плиту обойдется значительно дороже, притом, что особых преимуществ, в сравнении со свайным типом, практически нет.

Оптимальным вариантом будет свайный фундамент с монолитной плитой или цельнолитым ростверком.

Преимущества свайных фундаментов с монолитным ростверком

Всегда требуется найти компромисс между эффективностью и стоимостью используемого решения. В этом случае преимущества конструкции, в которой используются свайные опоры и армированная плита, очевидны:

  • Затраты на обустройство монолитного ростверка, даже в усиленном варианте, почти вдвое меньше стоимости отливки полноценного плитного фундамента или классического ленточного варианта на уровень промерзания грунта;
  • Поперечная жесткость к изгибающим нагрузкам лишь немногим уступает плитному в центральной части фундаментной системы и превосходит классическую плиту в краевой зоне, где установлена большая часть свайных опор;
  • За счет усиленной цокольной части и заглубленных опор свайные фундаменты с монолитным ростверком способны стоять практически на любом рельефе местности, при условии, что сваи заглублены до уровня плотных пород, ниже точки промерзания.

Свайные фундаменты, даже при большой толщине ленточного ростверка, могли обеспечить необходимую жесткость в горизонтальной плоскости только за счет очень большой глубины и прочности опор. Любые подвижки грунта приводили к деформации коробки здания, особенно, если это брус или газобетонный блок. Армированная прутком монолитная плита свайного фундамента позволяет исключить даже намек на подобную ситуацию.

Конструкция свайных фундаментов с монолитными плитами

При обустройстве подобного типа фундаментов применяются те же технологические приемы, что и при постройке обычного свайно-ленточного фундамента, но с учетом требований по формированию ростверка в виде монолитной железобетонной плиты:

  1. На первом этапе в соответствии с планом расположения несущих стен бьются скважины под необходимое количество свайных опор, закладывается гидроизоляция и арматура в тело будущей сваи;
  2. Площадь под фундамент дома утрамбовывается, отсыпается песком и щебнем с укладкой дренажа. Укладывается гидроизоляция и утеплитель;
  3. Устанавливается опалубка, рабочий объем ростверка и плиты заполняется арматурой, пруток перевязывается по пересечениям и слоям, заливается бетон.

Подготовка грунта под обустройство монолитного свайного фундамента

На первом этапе потребуется спланировать и подготовить поверхность участка так, как это делается в большинстве случаев для тонкого плитного фундамента. На глубину в штык лопаты убирается весь плодородный слой и поверхностный суглинок, дно тщательно выравнивается и трамбуется с отсыпкой тонким слоем крупного щебня. Несмотря на то, что монолитная фундаментная плитане будет опираться на дно, необходимо укрепить его, чтобы сохранить целостность при возможном пучении. По периметру фундамента в траншею на глубину в 70-80 см укладывается дренажная труба, желательно на бетонную подготовку, но можно и на песчаную подушку.

До отсыпки на плане необходимо пробить скважины под необходимое количество буронабивных свай.

Чаще всего это сваи ТИСЭ или анкерные опоры, с конусовидным уширением подошвы. Только после закладки гидроизоляции в виде трубы из рубероида или изоспана поверхность отсыпается толстым слоем песка и тщательно трамбуется в четыре-пять проходов. Таким образом, почва под будущей монолитной плитой будет сухой и относительно устойчивой к подвижкам. При желании под песок можно уложить геотекстильное полотно по типу дорнита или аналогичной плотности. В этом случае края полотнищ перехлестывают на 15-20 см.

Укладка теплоизоляции и арматуры

На выровненную и уплотненную «песчанку» укладывается слой гидроизоляции, далее слой экструдированного ППС, толщиной 100-150 мм. Рекомендуется использовать тонкие, в 30 мм толщиной плиты теплоизолятора, уложенные с перекладкой швов между слоями.

Утеплитель необходимо выложить по всей поверхности фундамента, в местах установки свай вырезаются окна под опоры, уложенное полотно гидроизоляции выпускается за пределы контура свайного фундамента и фиксируется на опалубке степлером.

В результате под центральной плитой и в пространстве между свайными опорами будет находиться толстый слой ЭППС, который сыграет роль донной части опалубки и в дальнейшем защитит всю конструкцию от вспученного грунта. По контуру монолитной плиты устанавливается опалубка.

В качестве армирующего элемента используется стальная арматура с диаметром прутка 8 мм. Нижний слой арматуры укладывается на высоте в 30 мм от утеплителя и обязательно перевязывается с армированием свайных опор. Верхний слой арматуры вывешивается так, чтобы расстояние от будущей поверхности монолитной плиты было не менее 40 мм. Окно армирования составляет 25 см, шаг перевязки верхнего и нижнего слоев арматуры выдерживается в 70 см.

Заливка бетона и обустройство отмостки

После закладки армирующих элементов свайного фундамента приступают к процедуре заливки бетона в форму свайного фундамента. Наиболее грамотным будет залить весь массив одновременно с помощью бетонного насоса и миксеров-бетоновозов. Приготовить под заливку 20-25 кубов бетона в течение 12 часов светового рабочего дня — задача явно не по силам даже бригаде рабочих, поэтому проще купить его на заводе, но с обязательным согласованием точного графика поставки.

На первом этапе заливается периметр плиты и области, в которых расположены наружные и внутренние свайные опоры. Полость внутри каждой сваи необходимо уплотнять вибратором с максимальной нагрузкой, после чего бетон отливается по контуру фундамента.

Через 5-6 часов вязкость бетона станет достаточной, чтобы приступить к выравниванию и подрезке поверхности монолитной плиты. В самом простом случае зеркало фундамента на сваях можно выровнять длинномерной рейкой, но более высокое качество бетонной стяжки получают, используя специализированный мотоинструмент с автоматом горизонта.

Через 6-7 дней опалубку снимают, и можно приступать к обустройству отмостки фундамента. Уровень на 20-25 см по периметру фундаментной плиты отсыпают песком, укладывают гидроизоляцию и утепляют плитным пенополистиролом. Сверху выполняется бетонная стяжка с уклоном в 5- 6о. Этого достаточно, чтобы убирать воду, но при этом не создавать дискомфорт при ходьбе. Правильно спланированная отмостка позволяет полностью закрыть слой утеплителя, выглядывающий в пространстве между сваями.

Заключение

На сегодня фундамент в виде монолитной плиты – ростверка на свайных опорах является наиболее удачной для использования на пучинистых грунтах. С точки зрения технологичности и стоимости монолитный ростверковый фундамент представляет собой оптимальное решение, что подтверждает высокая популярность монолитных систем в северных районах страны. О высокой стойкости к пучению говорит тот факт, что простое утепление отмостки позволяет зимовать фундаментной плите, нагруженной только стенами первого этажа, без малейших следов деформации или растрескивания.

что это такое, фото, размеры, ширина ростверка

Типы свайно-ростверкового-фундамента различаются между собой по конструктивным особенностям, способу монтажа, варианту заглубления в грунт и не только.

Основные требования и правила расчетов фундамента описаны в соответствующей нормативной документации.

Ростверк на сваях — что это такое, как рассчитать ширину, высоту и другие размеры свайно-ростверкового фундамента, как построить основание своими руками? Ответы на вопросы найдете в статье.

Что это такое?

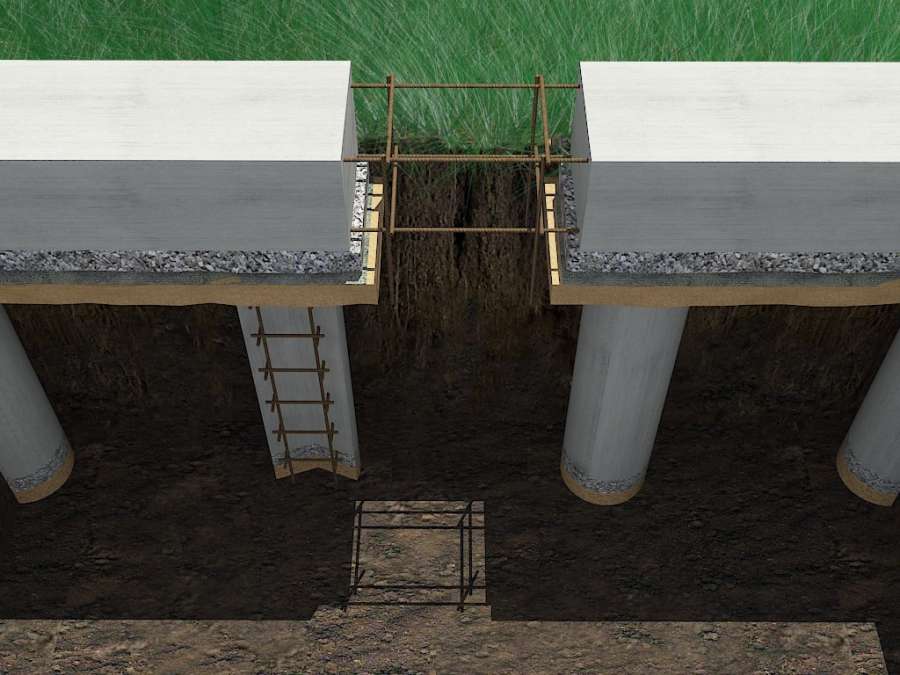

Устройство такого типа основания представляет собой свайное поле, объединенное в монолитную конструкцию единым ростверком.

Свайно-ростверковый фундамент обеспечивает лучшую устойчивость зданию, чем традиционные опоры, но при этом строительство обходится дешевле, чем глубокое закладывание железобетонной ленты или плиты.

Свайно-ростверковый фундамент выбирают для строительства:

  • малоэтажных сооружений,
  • кирпичных,
  • щитовых,
  • деревянных домов,
  • построек из газобетона,
  • гаражей,
  • бань,
  • ограждений и не только.

Одно из главных преимуществ основания – применимость практически для всех видов грунтов, кроме скальных пород, а также участков с высоким содержанием каменистых включений в почве. Опорные конструкции также обеспечивают стойкость дому на заболоченных площадках и переувлажненных грунтах.

При этом ростверк отвечает за равномерное распределение нагрузки между сваями, что значительно увеличивает прочность и надежность фундамента. Как правило, под ростверком устраивают щебневую или песчаную подушку, чтобы защитить верхнюю часть основания от морозных сил пучения.


Свайно-ростверковый фундамент представлен на фото:

Требования и стандарты для строительства основания

Нормативный документ СП 24. 13330.2011 представляет собой актуализированную версию СНиП 2.02.03-85. Справочная информация отражает свод установленных требований, регулирующих возведение фундамента, а именно:

  1. Объем геологических исследований.
  2. Состав строительного проекта.
  3. Особенности строительства в присадочных, набухающих и других грунтах.
  4. Расчет конструктивных элементов.
  5. Расчет опор на совместное действие горизонтальных и вертикальных сил.
  6. Определение несущей способности фундамента.
  7. Нахождение осадки свайно-ростверкового фундамента и не только.

Когда возникают проблемы с проектированием фундамента, всегда целесообразно обратиться к другим нормативным документам, связанным с представленным видом строительства:

  • СНиП 2.03.01-84 регулирует проектирование железобетонных ростверков свайных фундаментов под колонны зданий и сооружений;
  • СНиП 52-101-2003 описывает особенности заглубления опор на глубину, которая будет соответствовать габаритам анкерной арматуры;
  • СП 63. 13330.2012 описывает нормы проектирования бетонных и железобетонных конструкций.

Типы фундаментов по способу погружения свай в грунт

Выбирая опоры для фундамента, учитывают стоимость материала, необходимость найма спецтехники, сложность работ, требуемую несущую способность опор и т.д. По способу погружения опор в почву различают такие виды основания:

  1. Буронабивные сваи – опорные элементы изготавливают непосредственно на строительном участке. Для увеличения прочности конструкцию усиливают армирующим каркасом.

    Жесткость системы достигается благодаря прочной связи ростверка с опорами. Как правило, с такими опорами устраивают железобетонный ленточный ростверк (монолитный или сборной).

    Буронабивные сваи с лентой отличаются высокой несущей способностью. Метод подходит под строительство коттеджей из пеноблоков, кирпичей и бруса на твердых и слабых грунтах.

  2. Свайно-набивное основание с ростверком – отличается от предыдущего типа способом устройства скважин. Данный метод предполагает использование вместо буровых машин конусных или металлических оболочек. Приспособления для пробивания извлекают или оставляют внутри шурфа в качестве несъемной опалубки. Последний вариант обходится застройщику дороже, но позволяет получить более крепкие и долговечные опоры под свайно-ростверковый фундамент.
  3. Винтовые сваи (металлические и железобетонные) – столбы, усиленные оголовками с лопастями. Благодаря винтовой части опоры можно вручную ввинтить в грунт, при этом почва уплотняется лопастями и служит дополнительной опорой. Сваи из металла комбинируют с обвязкой из двутавровых балок, швеллера или профильной трубы.

    Под легковесные деревянные постройки можно выбрать ростверк из брусьев. Металлические винтовые сваи легче, дешевле и проще в монтаже, чем железобетонные конструкции, но они уступают по сроку службы и несущей способности.

    Железобетонные винтовые столбы не подвержены разрушающему действию коррозии и имеют срок службы от 100 лет. Усиленный железобетонным ростверком, такой фундамент отлично подойдет под строительство кирпичных малоэтажных сооружений.

  4. Железобетонные опоры – заводские изделия, усиленные арматурным каркасом внутри ствола. Для монтажа нанимают сваебойные установки. Из-за абразивного воздействия грунта на поверхность опоры во время установки застройщик не имеет возможности организовать гидроизоляцию нижней части фундамента. Комбинируют железобетонные сваи с ленточным (монолитным или сборным) ростверком.

Классификация свайных ростверков по степени заглубления

По отношению к поверхности земли ростверк может быть:

  1. Заглубленным – лента опущена в почву на определенную глубину. Как правило, ленточный ростверк комбинируют с бетонными и железобетонными сваями, заглубленными в грунт ниже линии промерзания. Несмотря на значительные финансовые и трудовые затраты, такой фундамент может оказаться единственным подходящим вариантом для строительства тяжелых сооружений.
  2. Наземный – тип ростверка, который опирается на поверхность земли. Подходит для грунтов несклонных к пучению.

    В противном случае остается риск преждевременного износа фундамента в результате разрушающих сил морозного пучения почвы.

  3. Висячий – ростверк, между нижней поверхностью которого и нулевым уровнем участка остается воздушный зазор. Такой подъем, как правило, составляет более 10 см над уровнем земли.

    Благодаря висячему ростверку, вертикальные силы морозного пучения не воздействуют на ленту. В противном случае в ростверке могут образоваться трещины или произойдет разрыв между верхней и нижней частью основания.

Как рассчитывается минимальная высота и что на нее влияет?

После размещения на плане точек под опоры, переходят к проектным расчетам для ростверка фундамента. Габариты ростверка не должны быть меньше размеров конструкции, которая на него опирается.

Как правило, в частном домостроении выбирают высоту ростверка, равной: Ha + 25 см, где Ha – глубина заделки свай в верхнюю часть основания.

При проектировании сооружений I степени ответственности к расчету минимальной высоты ростверка подходят, исходя из несущей способности опорной конструкции. За основу берут условие:

где:

  • a1 и a2 – безразмерные коэффициенты;
  • bk и dk – размеры сечения сваи;
  • c2 и c1 – расстояние от граней, соответствующей размерам  и  к ближайшим сваям;
  • h2 – рабочая высота сечения ростверка;
  • Rp – боковая поверхность пирамиды продавливания, принимая от верха арматурной сетки до дна стакана.

Правила расчета по приведенному образцу подробно описаны в Рекомендациях по расчету железобетонных ростверков свайных фундаментов.

В малоэтажном строительстве принимают условную высоту ростверка, равную 30-40 см, на практике это величина может выходить за указанные пределы.

Фактически параметр зависит от ряда факторов:

  • географических условий участка;
  • климатических условий в регионе;
  • конструктивных особенностей возводимого сооружения;
  • материала, из которого изготовлен фундамент;
  • варианта установки опорной конструкции;
  • способа воздействия фундамента на грунт и т. д.

Об устройстве свайно-ростверкового фундамента и расчетах конструкции читайте в этой статье.

Необходимая ширина

Ширина ростверка принимается равной ширине цоколя или толще него. Если в доме не планируется цоколь, то ширину выбирают, основываясь на толщине внешних стен по такому же принципу. При этом ширина лента не может быть уже 40 см.

Особенности выбора и возведения основания

Широкое разнообразие вариантов устройства свайно-ростверкового фундамента усложняет выбор неопытного застройщика. Не имея навыков и знаний в этой сфере, лучше заказать проектирование у профессионалов.

Ростверк на сваях для дома из газосиликатных блоков

Когда планируется строить дом из газобетона на склонах или участках с переувлажненным грунтом, выбор в пользу свайно-ростверкового фундамента станет лучшим решением.

Поскольку пористая структура газосиликатных блоков хорошо впитывает влагу, что приводит к быстрому разрушению конструкции, рекомендуется выбирать фундамент с висячим ростверком. При этом можно использовать винтовые или буронабивные сваи.

К выбору штампованных железобетонных конструкций лучше подходить с осторожностью, поскольку способ монтажа опор исключает возможность гидроизоляции нижней части фундамента. Последний способ актуален, если хорошо обработать ростверк гидрофобными составами.

Для кирпичного сооружения

Для строительства кирпичных домов подойдет большинство видов свайно-ростверкового фундамента за исключением варианта с деревянным ростверком.

Параметры конструктивных элементов основания под малоэтажное строительство выбирают с учетом суммарных нагрузок, а также несущей способности грунта.

Чем мощнее планируется строение, тем надежное и устойчивее вбираются опоры. Как правило, для жилых домов сваи опускают ниже линии промерзания. Для переувлажненных грунтов целесообразно продумать искусственный отвод сточных вод и дренажную систему на участке.

Под гараж

Под такие легковесные постройки как гараж или баня с экономической точки зрения лучше использовать металлические винтовые сваи с такой же обвязкой. Выбранный метод отличается высокой скоростью возведения, простотой монтажа и небольшим количеством строительного мусора.

Металлические сваи подойдут для заболоченных мест, торфяных грунтов и других слабых пород, а также для участков с неравномерным рельефом.

Если проектируется гараж с надстройкой, можно увеличить количество свай или использовать железобетонные опоры. В любом случае, увеличение мощности опорной конструкции приведет к удорожанию строительства.

Как построить своими руками?

Строительство свайно-ростверкового основания начинается с разметки участка: на площадку переносят размеры будущей постройки, а также обозначают места установки опор.

Технологические этапы возведения буронабивного фундамента с ленточным ростверком:

  1. Бурение скважин.
  2. Устройство опалубки.
  3. Монтаж каркаса из армирующих прутьев в шурфе.
  4. Заливка опоры бетонным раствором.
  5. Гидроизоляция верхней части опор.
  6. Монтаж опалубки под ростверк.
  7. Устройство гидроизоляционного материала внутри опалубки.
  8. Монтаж армирующего каркаса для ленты.
  9. Связка армированных прутьев свай и ростверка.
  10. Заливка бетона под ростверк.

Алгоритм строительства винтового свайного-ростверкового основания с металлическими конструктивными элементами:

  • ввинчивание опор на глубину ниже линии промерзания, пока конец трубы не упрется в твердые породы;
  • заливка бетонном полости внутри винтовой сваи для увеличения прочности и недопущения образования конденсата в трубе;
  • обрезка свай, выступающих над почвой, на одном уровне;
  • приваривание оголовков;
  • сваривание каркаса из металлических элементов для ростверка;
  • приваривание обвязки к оголовкам, укрепление уголками и заклепками;
  • покрытие металлической конструкции несколькими слоями гидроизоляции.

Порядок строительства винтовых железобетонных свай:

  1. Устройство небольших углублений в почве под опоры.
  2. Ввинчивание железобетонных свай.
  3. Монтаж опалубки под ленту.
  4. Устройство гидроизолирующего слоя внутри опалубки.
  5. Монтаж армирующего каркаса под ростверк.
  6. Связка армированных прутьев свай и ростверка.
  7. Заливка бетона под ленту.

Строительство фундамента с применением штампованных железобетонных опор отличается необходимостью найма спецтехники, поэтому провести работы своими руками можно только частично. Когда сваи будут установлены, можно заняться обустройством опалубки под ростверк, не забывая про армирование и гидроизоляцию.

Инструкция по возведению свайно-ростверкового фундамента своими руками — в этой статье, по армированию конструкции — в этой, по гидроизоляции основания — в этой. О возведении свайного фундамента с монолитным ростверком можно узнать здесь, о стоимости строительства — тут.

Заключение

Широкое применение свайно-ростверкового основания обусловлено экономичностью, относительной простотой и высокой скоростью монтажа. Для конкретных условий целесообразно выбрать тот или иной тип фундамента. Конструктивные различия конструкций подробно описаны в настоящей статье.

При этом каждый способ предполагает проведение сложных математических расчетов. Эксперты советуют начинающим строителям, у которых нет опыта в проектирование фундаментов, заказать расчеты у специалистов.

плюсы и минусы, а так же пример расчета ростверка и отзывы владельцев

Свайные фундаменты являются радикальным методом решения проблемы слабонесущих или обводненных грунтов.

Они опираются на глубинные твердые пласты, свободно проходя сквозь поверхностные проблемные наслоения, что делает возможным строительство на торфяниках, плывунах и прочих непригодных для создания традиционных фундаментов почвах.

Учитывая распространенность подобных участков на территории России, особенно в северных регионах, можно смело утверждать, что свайные основания имеют не меньшую важность, чем ленточные фундаменты.

Нередко их используют даже на относительно устойчивых грунтах, рассматривая возможность подъема уровня грунтовых вод и подтопления в весенний период. Наиболее распространенный тип свайных оснований, о котором пойдет речь в этой статье — свайно-ростверковый фундамент.

Рассмотрим его возможности и особенности конструкции.

Содержание статьи

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Устройство

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.

Когда следует его возводить

Свайно-ростверковый фундамент преимущественно изготавливают из железобетона. Это выдвигает вполне определенные требования к условиям строительства в части температуры воздуха — она не должна опускаться ниже +5°.

Это обеспечивает нормальный процесс застывания бетона и позволяет получить прочную отливку с заданными качествами. Поэтому оптимальным временем для строительства является теплое время года, в идеале — с конца апреля по конец октября (в некоторых регионах этот диапазон уже и ограничен тремя летними месяцами).

Не менее важными являются погодные условия, которые способны полностью испортить условия для выполнения работ — длительные дожди могут превратить строительную площадку в сплошное болото, что исключает всякую возможность строительства.

Эти особенности необходимо учитывать при планировании и определении сроков выполнения работ.

Плюсы и минусы

Достоинствами свайно-ростверкового фундамента являются:

  • Возможность строиться на проблемных, обводненных или слабонесущих грунтах.
  • Высокая несущая способность, прочность.
  • Относительная простота конструкции, возможность самостоятельного выполнения работ.
  • Многовариантность, позволяющая менять при необходимости те или иные элементы.
  • Небольшие объемы земляных работ.
  • Способность прочно устанавливаться на уклонах, плывунах, складках.
  • Устойчивость к внешним воздействиям, переносимость морозного пучения или подвижек почвы.
  • Экономичность, небольшой расход материалов. Некоторые виды свай могут быть изготовлены прямо на площадке, что снижает объемы транспортных перевозок и использования спецтехники.

Существуют и заметные минусы:

  • Нет возможности создания подвала или полноценного цокольного этажа.
  • Существует необходимость тщательного обследования участка с бурением пробных скважин или погружение свай.
  • Необходимо строго придерживаться технологических требований и следить за качеством материалов.

ВАЖНО!

При создании ростверка монолитного типа потребуется довольно большой срок выдержки бетона — 28 дней. Если сваи также отливают прямо на площадке, появляется необходимость организации одновременной заливки всего основания для экономии времени.

Виды

Существуют разные варианты конструкции свайно-ростверковых оснований, различающихся по соответствующим признакам:

  • Материал ростверка. Бывают деревянные, металлические и железобетонные конструкции. Выбор обычно бывает обусловлен весом и размерами постройки, особенностями климата и прочими внешними причинами.
  • Высота конструкции. Различают погруженные в грунт и расположенные на дневной поверхности виды. С точки зрения долговечности и сохранности материалов предпочтительнее внешние конструкции, не имеющие контакта с грунтовой влагой. Погруженные в грунт — только железобетонные варианты, древесина и металл в таких условиях подолгу не служат.

Практика показывает, что погружение бетонной ленты в грунт нецелесообразно. При этом, открытый ростверк образует воздушный холодный зазор под перекрытием первого этажа, что затрудняет подвод коммуникаций и требует устройства специальных гидроизолированных траншей.

Это увеличивает трудозатраты и повышает расход материалов.

Типы свай

Существуют разные конструкции свай:

  • Сваи-стойки. Вертикальные опоры, находящиеся в плотном контакте с твердыми слоями грунта. Обеспечивают максимальную устойчивость и несущую способность.
  • Висячие сваи. Удерживаются за счет силы трения между боковыми стенками и грунтом, а также за счет уплотненной грунтовой подушки под наконечником. Опоры на твердые слои не имеют. Прочность обеспечивается за счет площади контакта — чем длиннее свая, тем надежнее она установлена. Способны внезапно давать осадку из-за подземных изменений гидрогеологии.

По типу погружения существуют:

  • Забивные. Погружаются в грунт с помощью специальных механизмов. Имеют максимальную несущую способность и устойчивость, но создают немалую опасность при погружении для всех построек, расположенных поблизости.
  • Литьевые. Эти сваи представляют собой железобетонные отливки, изготовленные непосредственно на площадке. В пробуренную скважину устанавливают арматуру и заливают бетон, получая прочный вертикальный стержень. Удобны для самостоятельного изготовления.
  • Винтовые. Специфический вид свай, погружаемых в грунт путем завинчивания (наподобие шурупа). Позволяют самостоятельную установку, не требуют предварительной подготовки или земляных работ.

Материалом для свай могут служить:

  • Древесина. Традиционный материал, но сегодня деревянные сваи практически сошли со сцены, уступив место более долговечным и удобным видам.
  • Металл. Кроме винтовых свай, специальных конструкций не производится. Используют массивные куски швеллера, рельса, двутавра и т.д. Недостаток металлических свай — электрохимическая коррозия, от которой их практически невозможно защитить.
  • Железобетон. Из него делают забивные и набивные сваи, получая прочные и устойчивые к нагрузкам опоры. Является самым распространенным материалом, устойчивым ко всем нагрузкам и практически в 3 раза более долговечным, чем металлические сваи.

Выбор типа свай обусловлен техническими требованиями и условиями строительства. Чаще всего используются забивные или буронабивные железобетонные стержни.

Как рассчитать глубину промерзания

Глубина погружения свай всецело зависит от уровня залегания плотных слоев грунта. Расчетными методами она не определяется.

Необходимо либо пробное бурение, либо погружение эталонной скважины, способные продемонстрировать истинное положение грунтовых слоев.

По результатам пробных работ выводится глубина залегания, которую используют при расчетах.

Расчет ростверка

Расчет ростверка — ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно — вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6 : 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка:

(6 + 8) · 2 + 6 + 4 = 38 м.

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит:

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении расчетов необходимо использовать одинаковые единицы измерения, иначе полученные значения будут некорректными.

Технология возведения

Порядок действий:

  • Подготовка. Площадь участка освобождается от посторонних предметов и растений, производится тщательная разметка. Колышками отмечаются точки установки свай.
  • Подготовка скважин. На отмеченных точках производится бурение на заранее определенную глубину. Внутрь скважин сразу закладываются гильзы из пластиковых труб или свернутого рубероида. Собирается и опускается в каждую скважину арматурный каркас.
  • Заливка бетона. Полости скважин заполняют бетоном, штыкуют его, удаляя пузырьки воздуха. Залитый бетон выдерживают в течение 20 дней до набора конструкционной прочности.
  • Сборка опалубки. Пока застывают скважины, производится тщательная сборка опалубки под заливку ростверка. Обычно используют обрезную доску толщиной 25-40 мм. Щиты собирают и устанавливают в нужном положении, контролируя совпадение по осям и горизонтали. Внутренняя часть застилается полиэтиленом или рубероидом.
  • Арматурный пояс. Каркас собирается и устанавливается внутрь опалубки. Арматура, торчащая из скважин, сваривается со стержнями ростверка, образуя единый пояс.
  • Заливка ростверка. После затвердения скважин производят заливку ростверка. Используется бетон марок М200 и выше. Заливку выполняют за один раз, без длительных перерывов. После этого раствор штыкуют, накрывают полиэтиленом или мешковиной и выдерживают 28 дней до полного застывания.

Опалубку можно снимать через 10 дней после заливки. По окончании срока выдержки приступают к дальнейшим работам.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:

  • Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
  • Отсутствие воздушного зазора между высоким ростверком и грунтом.
  • Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.

Отзывы владельцев

Рассмотрим свидетельства владельцев домов:

Знакомы с технологией? Оставьте свой отзыв!

Судя по отзывам, все владельцы получили качественно выполненный фундамент, способный выполнять свои задачи в существующих условиях. Соблюдение технологии и использование качественных материалов — гарантия успеха и долговечности опорной конструкции.

Полезное видео

В данном видео вы узнаете, как произвести монтаж свайно-ростверкового фундамента:

Заключение

Среди всех альтернативных вариантов, только свайные основания могут успешно выполнять свои функции на проблемных и слабонесущих грунтах. Это делает их ценными и популярными видами фундамента, широко используемые во многих регионах страны.

Прочность, надежность и долговечность, помноженные на сложные или совсем неподходящие грунтовые условия, обеспечивают свайно-ростверковым опорным системам высокую оценку среди пользователей и строителей.

Такой выбор дает не только гарантию устойчивости, но и позволяет сэкономить немалые средства, что делает сваи предпочтительными среди большинства владельцев участков под застройку.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

Традиционный ленточный фундамент превосходно выполняет свои задачи, будучи построен на достаточно плотных и устойчивых грунтах.

В более сложных условиях требуются другие опорные конструкции, способные создавать прочное основание на проблемных или вовсе неустойчивых почвах.

Оптимальным вариантом становятся сваи, которые способны опираться на глубинные плотные слои, проходя сквозь поверхностные неустойчивые напластования и практически не образуя с ними конструкционной связи.

Такое решение проблемы позволяет получить неподвижный и надежный фундамент, сэкономить деньги и, зачастую, время.

Рассмотрим один из наиболее удачных вариантов — свайно-ростверковый тип.

Содержание статьи

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).

Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай.

Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.

Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.

ВАЖНО!

Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

  • Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
  • Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

  • Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
  • Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
  • Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

  • На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
  • На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
  • На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!

Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка:

  • Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
  • Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
  • Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!

Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

Варианты использования

Существует несколько вариантов использования материала для ростверка:

  • Древесина. Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
  • Металл. Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
  • Железобетон. Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию. Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.

Его необходимая высота

Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см.

Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.

Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.

Глубина заложения – от чего зависит

Глубина заложения зависит от состояния грунта на участке.

Во внимание принимаются все сопутствующие факторы:

  • Уровень залегания грунтовых вод.
  • Наличие и объемы почвенных вод.
  • Возможность подтопления в весенний период.
  • Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.

Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.

Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т. е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя.

Устройство

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

  • Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
  • Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
  • Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:

  • Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
  • Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

  • Горячий битум.
  • Битумная мастика.
  • Оклейка рубероидом.
  • Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

Схема утепления

Для утепления используются водонепроницаемые материалы:

  • Жидкий пенополиуретан.
  • Экструдированный пенополистирол (пеноплекс).
  • Пенопласт.
  • Керамзит.
  • Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

Полезное видео

В данном разделе вы сможете увидеть, как сделать свайно-ростверковую основу (армированный фундамент) своими руками, а также как происходит армирование ростверка:

Заключение

Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.

Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.

В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.

Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.

Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Монолитный фундамент на сваях: плита, винтовые сваи

Вид свайного монолитного основания для здания

Свайные фундаменты пользуются популярностью среди частных застройщиков ввиду того, что они обеспечивают высокую надежность конструкций при сравнительно небольших финансовых затратах. Их можно использовать не только на ровных строительных площадках, но и в условиях сложного рельефа, причем сваи всегда можно подогнать под одну горизонтальную плоскость.

Все свайные фундаменты состоят из двух ключевых элементов: сваи, сделанной из различных материалов и ростверка, представляющего собой монолитную плиту или ленту, на которой расположены несущие стены здания. Ключевой недостаток таких оснований – это сложность в постройке подвала или технического этажа, а также необходимость обеспечивать высокий уровень теплоизоляции подполья.

Основные преимущества

Варианты устройства монолитных фундаментов на винтовых сваях

К достоинствам оснований на винтовых сваях относятся:

  • небольшая стоимость строительных материалов, необходимых для возведений свай и монолитных плит;
  • быстрота возведения, так как нет необходимости ждать пока бетон наберет свою марочную прочность;
  • меньший расход бетона из расчета того, что толщина плиты меньше, чем в классическом монолитном фундаменте, а некоторые виды свай производятся стандартных размеров в заводских условиях;
  • минимальные расходы на транспортную доставку, исходя из того, что практически все составные элементы фундамента можно сделать непосредственно на площадке;
  • при соблюдении правильной технологии монолитный ростверк можно сделать и в зимний период, сваи легко устанавливаются в каменистый или мерзлый грунт;
  • учитывая, что винтовые сваи устанавливаются на глубину ниже точки промерзания почвы и упираются в прочные пласты почвы, то просадка дома будет минимальной.

Ключевой недостаток свайно-ростверковых фундаментов с монолитной плитой – это необходимость предварительного расчета количества и типа изделий, шага их расположения и массы всей конструкции. Поэтому без предварительного проекта возводить такие основания не рекомендуется.

Виды оснований с монолитным ростверком и подготовительные работы

Висячий ростверк свайного фундамента

Висячий ростверк, который имеет зазор между плитой и грунтом не менее 70-100 мм, иногда больше. Такая конструкция полностью устраняет негативное воздействие со стороны почвы на подполье, но нижнюю часть дома придется дополнительно утеплить. Основание подходит для возведения домов из практически любых строительных материалов.

Использование монолитного цоколь-ростверка. Конструкция основания подразумевает полное отсутствие просвета между грунтом и ростверком, при этом получается небольшое техническое помещение или подвал.

Подготовительные работы при возведении свайно-ростверкового фундамента с монолитной плитой:

  1. Рассчитать тип, длину и диаметр свай.
  2. Подготовить строительную площадку, установить опоры и выровнять их по одной горизонтальной плоскости.
  3. Поверх свай соорудить опалубку, закрепить все вместе, снаружи расстелить слой гидроизоляции.
  4. Затем внутри закрепить арматуру, соединить ее вместе с пучком расположенными сваями, использовать необходимо гибкую проволоку, а не сварку.

Залить всю конструкцию бетоном в несколько равномерных горизонтальных слоев.

Как сделать монолитный ростверк на сваях?

Схема устройства росверка на свайном основании

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

  • разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
  • по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
  • как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
  • далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
  • внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
  • если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк. Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.

Армирование монолитной плиты на сваях

Армирование опоры и монолита фундамента

Особенность армирования монолитного фундамента в том, что нужно соединить арматурный каркас несущих опор и ростверка в единую конструкцию. Для армирования необходимо создать два независимых пояса армирования, один установить сверху, другой снизу. На каждом участке нужно использовать как минимум по две продольные арматуры. Для армирования применяются прутья диаметром до 14 мм спирального типа, а для вертикальных прутьев – до 9 мм гладкие.

Поперечная арматура не имеет никакого отношения к нагрузкам, она вяжет всю конструкцию в единый каркас. Арматурный каркас полностью погружается в бетонный раствор, при установке важно всегда оставлять верхние концы прутьев – они затем соединяются с арматурой несущих опор.

Перед заливкой монолитной плиты в местах соприкосновения опалубки и внутреннего каркаса плиты делается гибкое соединение. Если используются стальные несущие опоры, тогда оголовки привариваются к нижнему арматурному поясу. При этом, нижняя кромка пояса должна быть заглублена в бетон на толщину до 5 см, чтобы защитить металл от коррозии. Каркас для плиты считается выполненным, расстояние между поясами до 10 см, а между вертикальными прутьями – до 50 см.

Сваи также нужно дополнительно армировать, особенно если это железобетонные или стальные конструкции. Деревянные и стальные опоры не армируются, они соединяются арматурой или катанкой между собой. Для надежного соединения ростверка и опор оголовки привариваются катанкой или прутьями к нижнему слою арматуры плиты. Ширина ростверка должна быть немного больше, чем внешние размеры секций для лучшего укрепления конструкций.

Виды свай для плитного ростверка

Устройство ростверка на винтовых сваях

В строительстве применяются несущие опорные элементы из четырех видов материала, и у каждого есть свои особенности:

  1. Деревянные столбы длиной до 8,5 м и внешним диаметром до 34 см. Они дешевые, но используются редко. Их приходится дополнительно покрывать специальными составами, чтобы препятствовать гниению.
  2. Железобетонные винтовые опоры производятся из бетона марки М200 и выше, имеют огромный срок службы, но из-за большой массы установить их можно только с помощью мощной строительной техники.
  3. Стальные винтовые сваи с острыми наконечниками. Они применяются чаще всего, учитывая малую массу и простоту в установке. Очень важно перед монтажом обязательно обрабатывать их специальными антикоррозийными составами.
  4. Асбестоцементные трубы. Это полые конструкции, стойкие к практически любым грунтовым воздействиям, но поставляются без армирования.

Свайно-ростверковые фундаменты с монолитной плитой стоят в возведении немного дороже, чем ленточные конструкции, при этом выдерживают достаточно большую массу. Это достигается за счет использования плиты, нагрузка от несущих стен будет равномерно распределена между опорами. Основания такого типа незаменимы при возведении небольших зданий частного и хозяйственного назначения, они отлично подходят для строительства на сложных грунтах, склонных к сезонному пучению.

расчет под кирпичный дом своими руками

Эскиз буронабивного фундамента с указанием размеров

Буронабивные сваи по степени надежности практически ничем не уступают другим опорам при строительстве домов малой этажности. Это один из наиболее надежных методов устройства фундаментов на почвах, подвергающихся сезонному пучению. Получаемые конструкции гарантируют целостность и прочность основания и, соответственно, стен возводимого дома.

Возведение такого основания своими руками целесообразно применять в таких случаях, когда невозможно возвести другие виды фундаментов. Его логично использовать, если несжимаемый слой расположен очень глубоко, например, при выполнении строительных работ на заболоченных участках или прочих ослабленных грунтах.

Затраты на буронабивной фундамент с ростверком под кирпичный дом можно считать оправданными, когда строительство ведется на местности со значительным уклоном. Также специалисты рекомендуют применение этого вида основания для сооружения облегченных деревянных или каркасных зданий.

Технология установки свай

Осуществление процесса бурения скважин ямобуром

Устройство фундамента этого вида включает сверление скважин и их дальнейшую заливку бетонной смесью. Для высверливания применяются ручные, электро/бензиновые буры. Менее трудоемкий этап подготовки скважин – привлечение специальной техники для бурения.

Процесс засверливания скважин под сваи можно выполнить и своими руками с помощью ручного мотобура, установив подходящий диаметр наконечника.

Прочность каждой сваи увеличивают каркасом из арматуры: внутрь пробуренных отверстий опускают 3−4 армирующих элемента с сечением 10−12 мм.

Специалисты советуют выполнять горизонтальную перевязку элементов каркаса на случай эксцентричных нагрузок или сдвигающих усилий. Для перевязки рекомендуется применять гладкую арматуру с сечением 6−8 мм, и шагом приблизительно в 1 метр.

В этом случае, армирующие стержни будут выполнять функцию связки сваи и железобетонного ростверка. То есть, находящаяся над землей и заглубленная части фундамента будут объединены в единое целое. При устройстве ростверка стержни должны выступать из оголовка сваи.

Помимо перечисленного выше, каркас из арматуры не допустит возможные разрывы и деформации из-за влияния морозного пучения.

Частичная и полная опалубочная конструкция

Обустройство опалубки буронабивного основания строения

Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.

Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.

Для того чтобы не допустить выдавливания буронабивного фундамента во время сезонного вспучивания, его оголовник, который располагается на полметра (и более) ниже уровня земли, необходимо заизолировать чехлом из кровельной стали из оцинковки, несколькими слоями пленки или толем.

Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.

При сооружении каркаса нужно принять меры, которые не допустят его сдвига и соприкосновения арматуры с почвой. Для этого можно своими руками установить временные деревянные подпорки или клинья. Их можно будет удалять по мере заполнения скважины.

Перед укладкой бетона требуется выполнить расчет отметки нижнего края ленточного фундамента, или, говоря по-другому, ростверка. Для этого потребуется использование нивелира или строительного гидравлического уровня.

Укладка бетона

Схематическое отображение составляющих элементов буронабивного основания

После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

  • кварцевый песок;
  • щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.

Применение буронабивной технологии в частном строительстве

Схема возведения основания по технологии ТИСЭ

Технология возведения буронабивных конструкций проста и подходит для устройства фундамента своими руками. Строительная индустрия имеет в своем распоряжении разнообразные виды буров под скважины с различным сечением. Их применение помогает выполнить бурение скважин до нескольких метров глубиной.

Диаметры свай также могут быть разные: от 15 до 40 см. Так называемая технология ТИСЭ предполагает использование специального бура, при помощи которого можно бурить скважины 20 см в диаметре с расширением в основании (до 40 или 60 см). Таким образом, достигается увеличение площади опоры, не позволяющей пучению вытолкнуть сваю.

Существуют также специальные механизмы (ямобуры, мотобуры и прочие) которые могут существенно облегчить выполнение этапа установки опор.

Недостатки и довод в пользу буронабивной технологии

Заливка бетоном буронабивного фундамента

Считается признанным факт, что основным недостатком этой технологии является невозможность сделать точный расчет, когда именно достигается необходимый несжимаемый слой, способный выдержать давление сваи.

Для того чтобы избежать досадных ошибок, скважины бурят до 1,5−2 метра, то есть, достигая точки ниже уровня промерзания, где почва имеет более плотную структуру. При низком показателе УГВ расчет несущей способности грунта соответствует 6 кг на 1 см².

Для индивидуальных застройщиков эта технология выглядит довольно привлекательно. В отличие от ленточного или монолитного типа, где укладывается сразу весь требуемый объем бетонного раствора, сваи можно укладывать поэтапно. При заливке одной опоры объем укладываемого бетона несоизмеримо меньше, чем при монолитном, что облегчает процесс подготовки и заливки. Поэтому выполнение этих работ можно сделать своими руками.

Расчет и место установки свай

Схематическое отображение расположения свай в зависимости от конструктивных особенностей строения

На этапе разработки проекта производится расчет точного количества опор и их расположение. Опорные элементы устанавливают рядами по разметке стен дома, в его углах, в местах пересечениях стен и между таковыми.

Расчет расстояния между опорами определяется общим весом возводимой конструкции: чем она тяжелее, тем большее количество элементов и с меньшим расстоянием между собой они будут устанавливаться.

При этом учитывается минимально допустимое расстояние – не менее трех диаметров сваи. Причина этому такова, что если опоры располагать чаще, их несущая способность снижается.

Примерный расчет при диаметре свайной опоры в 40 см, допустимое расстояние будет равно 120 см (40х3). В процессе выполнения работ по установке своими руками, следует проверять уровень оголовков – они все должны выступать на равную величину. В дальнейшем, на них будет возводиться сам дом.

Расчет несущей способности

Общий вид готового буронабивного основания строения

Чтобы подсчитать требующееся количество опор, нужны два показателя − вес конструкции и несущая способность отдельно взятого элемента. Расчет прочности одной свайной опоры зависит от марки используемого бетонного раствора. Так, при изготовлении сваи из М 100, она выдерживает 100 кг на 1 см². При сечении 20 х 20 см, площадь будет равна 400 см², а опора сможет выдержать до 40 т.

Таким образом, несущая способность грунта намного меньше, чем у самой сваи. Согласно этому, расчет точного количества элементов и несущей способности всей свайно-ростверковой конструкции невозможен без учета прочности грунта. Ранее был приведен расчет для заложения опоры ниже уровня промерзания. Но при изменении сечения, совершенно другой будет площадь и несущая способность свайно-ростверкового основания.

Ростверк – объединяющий состав свайно-ростверковой конструкции, повышающий устойчивость основания. При выборе устройства свайного фундамента без него, потребуется расчет, который сможет гарантировать, что все элементы устанавливаются на достаточную глубину. Тогда можно быть уверенным, что конструкция не просядет, и не будет «выдавлена» влиянием сил морозного пучения.

Ростверк на сваях: особенности техники

Ростверк на сваях — лучшее решение для конструкций, возводимых на слабых или неустойчивых грунтах. Основное предназначение такой конструкции — объединить несущие элементы в монолитную конструкцию, что дает зданию дополнительный запас прочности и надежности. Данная технология предусматривает наличие армированных забойных свай, диаметр которых варьируется от 25-40 см, вбитых в грунт на глубину 1,6-3 м. Ростверк на сваях — это верхний ярус фундамента подвала, выполненный в виде толстой монолитной бетонной плиты или ленты.

Фундамент в основу этой технологии придает конструкции большую надежность и устойчивость. Это связано с тем, что ростверк на сваях удерживает вертикальные несущие конструкции. Это придает дополнительную прочность конструкции и противодействует силам морозного пучения почвы. Свайное поле для ростверка на сваях состоит из вертикальных несущих конструкций, установленных с интервалом от одного до полутора метров в зависимости от типа грунта и глубины мерзлых слоев.

Для укладки этой конструкции по периметру будущей стены роют неглубокую траншею примерно 30-40 см. Затем в нем с помощью специального сверла создаются отверстия для засыпки свайных конструкций. Внутрь отверстий опускается асбестоцементная труба с предварительно приклеенным арматурным каркасом. Траншея также выложена геотекстилем и засыпана песком. На получившуюся подушку монтируем опалубку. Затем вся конструкция заливается бетоном, что является очень важной операцией.

Здесь необходимо использовать специальный вибратор для уплотнения смеси и удаления пузырьков воздуха, способствующих образованию полостей самых разных фракций. В дальнейшем это может привести к растрескиванию конструкции и обрушению всего здания. Монолитный ростверк на сваях необходимо укрепить, чтобы он выдерживал изгибающие нагрузки. В противном случае при малейшей деформации возникнет угроза растрескивания бетона.

Укрепляет ростверк с двумя поясами жесткости — верхним и нижним, состоящими из нескольких продольных стальных стержней, количество которых зависит от массы, высоты конструкции и типа грунта, на котором она возводится.Эта конструкция также усилена поперечной арматурой, которая не принимает на себя нагрузку, но необходима для привязки всего каркаса к единому монолиту.

В современных крупногабаритных сооружениях используются такие материалы для ростверка, как стальные и сборные железобетонные конструкции марки М350 на гранитной основе. При строительстве деревянных домов из бруса гриль часто обслуживает

Grillage Foundation — Steel Construction

Конструкция фундамента ростверка применяется для тяжелых структурных нагрузок от колонн, опор или балок, необходимых для передачи несущей способности сравнительно слабого грунта.

Фундамент ростверк помогает распределять нагрузку на большую площадь грунта. Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для нагрузки трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.

Определение фундамента с ростверком — Фундамент с ростверком состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади.

Этот тип фундамента обычно используется для опор и опор колонн тяжелых конструкций.Ростверк состоит из стальной I I секции (R.S.J), уложенной одинарной или двойной большой. Второй крупнее. Количество R.S.J.S и расстояние между ними зависит от нагрузки на конструкцию и несущей способности почвы.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. На утрамбованную поверхность наносится слой цементного бетона, который хорошо уплотняется, чтобы сделать его непроницаемым. R.S.J.S желаемых размеров укладываются через равные промежутки времени.Нижние фланцы R.S.J.S заделываются в бетон путем заливки густого цементного раствора. R.S.J.S соединяются между собой трубами и болтами. Болты вбиваются в перемычку R.S.J.S.

Г.И. Отрезки трубы помещаются между R.S.J.S, и длинный болт пропускается через все отверстия и трубы. Это соединит R.S.J.S вместе, образуя жесткую массу.

Типы фундаментов ростверков

1. Фундамент стальной ростверк

Фундамент стального ростверка представляет собой конструкцию из стальных балок, структурно известных как рулонные стальные балки (RSJ), состоящие из двух или более ярусов.

2. Фундамент деревянный ростверк

Деревянный ростверк предназначен для тяжелонагруженной деревянной колонны или кирпичной стены.

Изображения фундамента ростверка

Чертежи разреза и плана ростверка.

Фундамент — схемы изгиба и сдвига.

Фундамент ростверка — временные работы

Преимущества фундаментов для ростверков

Фундамент из стального ростверка дает больше преимуществ подрядчикам, чем деревянный ростверк.

Скорость монтажа — подрядчики могут сэкономить время, используя фундамент из ростверка.

Удобство — ростверк в фундаменте позволяет избежать заливки бетона и сэкономить время благодаря простоте монтажа.

Экономически эффективный метод — Подрядчик может снизить затраты за счет минимального нарушения работы транспортной инфраструктуры.

Универсальное фундаментное решение — эта технология подходит для множества различных областей применения.

Дополнительные материалы для чтения

Фундамент для ростверка

ppt — Просмотр Slideshare, фундамент для ростверка pdf скачать

Монолитный фундамент — AskmeDIY

Фундамент монолитный (МФ)

Монолитный означает «все в одной заливке».Это означает, что опоры и пол заливаются одним выстрелом.

Насколько глубоко

Монолитный фундамент имеет глубину всего 12 дюймов. Измеряется от низа отверстия до верха пола.

Где их можно использовать

Эти типы фундаментов можно использовать в любой точке США. Однако, если в вашем доме есть фундамент из морозной стены, то есть нижняя часть фундамента находится ниже линии замерзания, 48 дюймов, то вы не можете соединить его с существующим фундаментом.Причина этого проста: фундамент вашего дома не будет двигаться вверх и вниз на морозе, в отличие от монолитного фундамента. Тот факт, что ваш пол движется, — это нормально. Представьте себе тротуар шириной всего в несколько дюймов. Они все время двигаются.

Уровень земли

По большей части вам понадобится ровное место для размещения вашего MF. Я не имею в виду супер-уровень; уровень на глаз должен быть достаточно хорошим.

Копаем землю

Вы бы поверили, что вы можете выкопать этот фундамент вручную лопатой? Общая толщина составляет всего 12 дюймов, причем только половина толщины находится в земле.Значит, вы копаете всего на 6 дюймов. Однако это если ваша земля 100% уровня. В противном случае вам придется копать больше в нескольких местах, чтобы поддерживать уровень.

Также убедитесь, что вы удалили всю траву в центре / на полу.

Итак, вы пытаетесь копать примерно на 6 дюймов со всех четырех сторон, стараясь, насколько это возможно, переходить от одного уровня к другому. Не волнуйся так сильно. Позже я объясню, как это исправить, если вы слишком много копаете.

Изготовление форм

Есть несколько способов сделать это.Что мне нравится делать, так это делать мои формы похожими на маленькие стены из фанеры 2 × 4 и 3/4, но, конечно, высотой всего 12 дюймов. Реально важная часть здесь — убедиться, что вы делаете их действительно сильными. Бетон очень тяжелый, и последнее, что вам нужно, — это продуть! Выброс — это когда формы просто рушатся, и бетон будет повсюду.

Вдобавок, если ваша стена имеет длину 20 футов, вы должны сделать эту форму длиной 20 футов.

Укладка камня

Это может быть очень легко или очень сложно.Я сделал так много таких фундаментов и обнаружил, что мне не нравится перемещать 3/4 камня, необходимого для основания пола, с одного места на внутреннюю часть фундамента.

Итак, что я делаю, когда могу, так это заставляю самосвал сваливать его прямо в фундамент. Если только у вас нет фронтального погрузчика. Однако для этого я сначала выкапываю только три стороны, а потом самосвал прямо въезжает.

Сколько камня вам нужно?

Это уловка.Вы не хотите покупать слишком много. Но всегда думайте о подъездной дорожке и пандусе к полу гаража. Возможно, вы захотите получить за это дополнительную плату. Лучше всего позвонить тому, у кого вы собираетесь получить камень, и сказать им, насколько большим будет ваш ЭТАЖ. ТОЛЬКО пол, а не весь фундамент. Помните, что вы не будете устанавливать камень в опоры, и вам понадобится около 4 дюймов камня под полом.

Арматура и сетка

Как только вы поставите камень на место, вы захотите выгребать его аккуратно, ровно и ровно.Камни могут упасть на опоры — это нормально. Как только вы закончите, вы готовы к бетонной сетке 4 × 4. Это как прочный и всегда ржавый забор. Вам нужно отрезать сетку всего на несколько дюймов короче, чем сам фундамент.

Подождите, прежде чем устанавливать сетку, потому что вы хотите установить арматурный стержень №4 или №5. Арматура — это просто металлические прутки. И очень легко гнуть вручную. Их нужно будет разместить в опорах, соединяя друг с другом по углам. Не бойтесь их разрезать.Просто согните их по углам, чтобы они перекрывали друг друга, и свяжите их проволокой. Убедитесь, что вы держите их так, чтобы они оказались в середине заливки бетона.

Заливка бетона

Если вы никогда раньше не заливали бетон, вы можете нанять каменщика, который сделает эту часть. Первый раз действительно не так прост, как может показаться. Вы должны гоняться со временем. Бетон схватится примерно через час. И если у вас возникнут какие-либо проблемы после заливки бетона, давайте просто скажем, что вы можете получить большой бетонный холм в качестве пола.

Но если вас устраивает эта часть, давайте приступим. Последнее, что вам нужно сделать, — это слишком рано начать задействовать мышцы во время заливки. Позвольте водителю бетонного грузовика делать работу со своим грузовиком. Водитель будет знать, что делать. Вам нужно, чтобы водитель начал заливку с самой дальней точки. (задняя стенка).

Мне нравится начинать сначала заливать все опоры более сухой и твердой смесью. Поднесите это к проволочной сетке. Затем вернитесь и сделайте пол, как только бетон окажется в опоре.Таким образом вы будете уверены, что формы останутся хорошими и сильными.

Если вы посмотрите на картинку выше, вы заметите большой длинный кусок алюминия. Это моя стяжка. По одному человеку на каждом конце, скользящем вперед и назад по формам, он будет толкать и тянуть бетон и выравнивать его.

Затем вам нужно будет использовать большой «поплавок», называемый «бычий поплавок», с длинной ручкой, чтобы начать чистовую обработку. Это поможет немного сдвинуть камни вниз. Когда у вас есть бетонный уровень и вы использовали бычий поплавок, вы можете дать ему возможность некоторое время настраиваться, пока он не станет жестким; не твердый и сухой.Теперь вы можете поехать в город с несколькими друзьями, используя либо большую газовую мастерскую, либо просто с силой нажимая ручными мастерками вниз, чтобы поднять крем и сделать его красивым и гладким. Если вы будете очень много работать, вы сможете сделать его похожим на стекло.

% PDF-1.6 % 132 0 объект > endobj xref 132 177 0000000016 00000 н. 0000004499 00000 н. 0000004637 00000 н. 0000004811 00000 н. 0000004940 00000 н. 0000004973 00000 н. 0000005179 00000 н. 0000005214 00000 н. 0000006060 00000 н. 0000006407 00000 н. 0000006755 00000 н. 0000006870 00000 н. 0000006997 00000 н. 0000007581 00000 н. 0000008236 00000 п. 0000008273 00000 н. 0000008479 00000 п. 0000008679 00000 н. 0000008794 00000 н. 0000009624 00000 н. 0000010399 00000 п. 0000011133 00000 п. 0000011933 00000 п. 0000012752 00000 п. 0000013555 00000 п. 0000014313 00000 п. 0000014932 00000 п. 0000017603 00000 п. 0000048900 00000 н. 0000087672 00000 п. 0000087698 00000 п. 0000087770 00000 п. 0000087881 00000 п. 0000087974 00000 п. 0000088015 00000 п. 0000088118 00000 п. 0000088159 00000 п. 0000088285 00000 п. 0000088373 00000 п. 0000088511 00000 п. 0000088671 00000 п. 0000088778 00000 п. 0000088819 00000 п. 0000088959 00000 п. 0000089094 00000 п. 0000089197 00000 п. 0000089238 00000 п. 0000089342 00000 п. 0000089383 00000 п. 0000089501 00000 п. 0000089542 00000 п. 0000089647 00000 п. 0000089688 00000 п. 0000089738 00000 п. 0000089788 00000 п. 0000089839 00000 п. 0000089889 00000 п. 0000089930 00000 н. 0000089980 00000 н. 00000

00000 п. 00000 00000 п. 00000

00000 п. 0000090314 00000 п. 0000090355 00000 п. 0000090468 00000 н. 0000090509 00000 п. 0000090622 00000 н. 0000090663 00000 п. 0000090787 00000 п. 0000090828 00000 п. 0000090960 00000 н. 0000091001 00000 п. 0000091133 00000 п. 0000091174 00000 п. 0000091276 00000 п. 0000091317 00000 п. 0000091422 00000 п. 0000091463 00000 п. 0000091557 00000 п. 0000091598 00000 п. 0000091705 00000 п. 0000091746 00000 п. 0000091864 00000 п. 0000091905 00000 п. 0000092010 00000 п. 0000092051 00000 п. 0000092181 00000 п. 0000092222 00000 п. 0000092333 00000 п. 0000092374 00000 п. 0000092505 00000 п. 0000092546 00000 н. 0000092647 00000 п. 0000092688 00000 п. 0000092738 00000 п. 0000092788 00000 п. 0000092838 00000 п. 0000092888 00000 п. 0000092938 00000 п. 0000092988 00000 п. 0000093038 00000 п. 0000093088 00000 п. 0000093140 00000 п. 0000093191 00000 п. 0000093243 00000 п. 0000093295 00000 п. 0000093346 00000 п. 0000093397 00000 п. 0000093448 00000 п. 0000093499 00000 н. 0000093550 00000 п. 0000093601 00000 п. 0000093652 00000 п. 0000093693 00000 п. 0000093743 00000 п. 0000093784 00000 п. 0000093896 00000 п. 0000093937 00000 п. 0000094076 00000 п. 0000094117 00000 п. 0000094241 00000 п. 0000094282 00000 п. 0000094394 00000 п. 0000094435 00000 п. 0000094557 00000 п. 0000094598 00000 п. 0000094754 00000 п. 0000094795 00000 п. 0000094927 00000 н. 0000094968 00000 п. 0000095070 00000 п. 0000095111 00000 п. 0000095217 00000 п. 0000095258 00000 п. 0000095362 00000 п. 0000095403 00000 п. 0000095513 00000 п. 0000095554 00000 п. 0000095675 00000 п. 0000095716 00000 п. 0000095848 00000 п. 0000095889 00000 п. 0000096046 00000 п. 0000096087 00000 п. 0000096215 00000 п. 0000096256 00000 п. 0000096383 00000 п. 0000096424 00000 н. 0000096535 00000 п. 0000096576 00000 п. 0000096709 00000 п. 0000096750 00000 п. 0000096799 00000 н. 0000096850 00000 п. 0000096902 00000 п. 0000096954 00000 п. 0000097005 00000 п. 0000097054 00000 п. 0000097103 00000 п. 0000097152 00000 п. 0000097201 00000 п. 0000097251 00000 п. 0000097301 00000 п. 0000097352 00000 п.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
