Бетонный столб для электросетей: установка, монтаж и контроль

Сегодня человечество не представляет существования без электричества. Бесперебойная подача электроэнергии в каждое помещение зависит от грамотной прокладки сетей от подстанции непосредственно к каждому потребителю. Эта цель привела специалистов к изобретению железобетонных электрических столбов. Приспособления прекрасно справляются со своей задачей. Перед началом работ следует посчитать, сколько стоят материалы и сколько времени займет установка.

Недостатки и достоинства

Перед изготовлением электрического столба необходимо учесть достоинства таких опор. К плюсам относят долговечность. Железобетонные электрические столбы могут служить потребителям в течение многих лет. Важно принимать во внимание, что при возведении опор следует использовать высококачественные строительные материалы. Они стоят дороже, но их применение гарантирует каждому бетонному столбу долговечность.

Еще одним плюсом является возможность выбора дизайна. С помощью дополнительных стройматериалов (панели и другие средства) можно оформить опоры из бетона. Кроме того, при монтажных работах специалистам не понадобится дорогостоящая спецтехника. Это позволяет произвести монтаж своими руками и не обращаться к профессионалам.

Сколько недостатков имеют такие опоры? Бетонный столб для электричества имеет лишь один недостаток. Речь идет о закладке фундамента, который необходим для того, чтобы надежно установить железобетонный электрический столб. В противном случае конструкция может упасть.

Вернуться к оглавлению

Применение

  • линии электропередач;
  • освещение улиц электрически;
  • передача электроэнергии.
Вернуться к оглавлению

Установка

При установке электрической бетонной опоры важно соблюдать ряд условий. Прежде всего, строители должны принимать во внимание ландшафт, силу порывов ветра в регионе, плотность потока автомобилей. Также специалистам следует измерять расстояние между железобетонными опорами.

Нужно определить, сколько метров насчитывается между каждым столбом. Во время монтажных работ производят тщательную проверку на прочность опор.

Вернуться к оглавлению

Выполнение работ

Для бесперебойной передачи электроэнергии необходимо установить конструкцию, согласно правилам техники безопасности. Для правильного возведения опор строителям стоит придерживаться следующих правил:

  • устанавливать столбы в зависимости от назначения, особенностей местности и прокладки, системы специального оборудования;
  • проделать качественные монтажные работы;
  • закрепить провода на столбах по всем правилам (ПУЭ).

Каждая железобетонная опора устанавливается поэтапно:

  1. Для начала необходима разметка выбранной территории.
  2. Затем специалисты начинают бурение ям под столбы.
  3. После этого можно начинать установку опорных конструкций. Для этого используется спецтехника.
  4. Последний этап – монтаж электропроводов.
Вернуться к оглавлению

Выбор и разметка территории

Бурение ямы под электрические опоры.

Для грамотной установки бетонных конструкций, необходимо придерживаться правил безопасности. В частности, разметка выбранной территории предполагает выбор места возведения опор и определения расстояния непосредственно между столбами.

В расчетах должны учитываться предполагаемые нагрузки, а также особенности конкретной местности и почвы. Разметку стоит проделывать таким образом, чтобы в результате добиться равномерного освещения участков каждым столбом. Специалисты осуществляют установку согласно технологии монтажных работ. При разметке определяют число бетонных столбов и их месторасположение.

Вернуться к оглавлению

Бурение

После завершения разметки специалисты начинают бурение, следуя отмеченным параметрам и учитывая особенности почвы на месте установки. На этом этапе работ используют технику, которая представляет собой буры, помещенные на специальную платформу.

Вернуться к оглавлению

Монтаж столбов из железобетона

Монтаж с помощью манипулятора.

Перед началом работ необходимо перепроверить опорные конструкции на возможное наличие трещин. Их вертикальная выверка осуществляется при помощи специальных уровней и других средств. Для возведения бетонных столбов используют манипулятор. В каждую яму, куда были установлены опорные конструкции, заливают густой цементный раствор. Чтобы придать конструкциям дополнительную устойчивость, специалисты устанавливают подпорки из железобетона или металла.

Вернуться к оглавлению

Контроль над проведением работ

При установке и монтаже опорных конструкций нужно внимательно следить за строгим соблюдением параметров:

  1. Измерение ямы, предназначенной для опор из железобетона. Для надежной установки конструкция яма должна быть глубокой.
  2. Качество материала, из которого изготовлена конструкция. Если арматура будет видна и ее нельзя замазать бетонной смесью, вскоре изделие начнет разрушаться.
  3. Специалисты должны установить в вырытой яме распорки из металла в том месте, где столб соприкасается с грунтом. Зетам работникам следует зацементировать опорную конструкцию высококачественным цементным раствором.
  4. Специалистам необходимо установить конструкции в строго вертикальном положении при помощи специального отвеса.
Вернуться к оглавлению

Прокладка электропроводов

Завершающий этап – прокладка электропроводов.

После завершения установки начинается монтаж металлоконструкций для прикрепления изоляторов. При этом используются хомуты. Также существуют траверсы, которые не предназначаются для передачи тока. Они нужны только для закрепления электропроводов. Их размеры будут зависеть  от числа электропроводов, которые им предстоит удерживать.

Чтобы предотвратить возможную коррозию траверс, необходимо покрыть их специальным средством, которое обеспечит их защиту. Помимо этого специалисты закрепляют крышку, которая защитит их от вредного воздействия окружающей среды. Прокладку завершают монтажными работами электропроводов. При этом рабочим нужно учитывать, что перечисленные выше действия должны осуществлять представители организации, имеющей соответствующее разрешение.

Вернуться к оглавлению

Заключение

Работы над установкой конструкций из железобетона для линий электропередач – ответственный и сложный процесс, предполагающий применение специальной техники. Если работники будут учитывать предписанные правила и технику безопасности, то смогут возвести надежную и прочную конструкцию. Такая опора будет бесперебойно передавать электричество в течение многих лет.

Также важно помнить о том, что монтажные работы работ должны проводить сотрудники организаций, имеющих соответствующий допуск.

Где должен быть установлен электрический столб в садоводческом товариществеАдвокат Жмурко Светлана Евгеньевна

Что делать, если электрический столб на участке или электрические провода над участком

Электрические сети садоводческого товарищества, включая столбы, размещаются на территории объединения не просто так, а согласно утвержденному проекту и техническим условиям на технологическое присоединение к электрическим сетям энергоснабжающей организации.

Указанные документы должны храниться у председателя правления садоводческого товарищества и получить их для ознакомления можно обратившись к нему с заявлением, в соответствии с пунктом 3 статьи 27 Закона № 66-ФЗ.

Сравнив утвержденный проект расположения электрических сетей СНТ с фактическим местоположением столбов, можно выяснить причину возникновения данной ситуации.

Электрический столб может оказаться на территории земельного участка садовода по нескольким причинам. Например, столб мог быть установлен с нарушением проекта размещения электрических сетей.

Кроме этого, электрический столб на территории земельного участка садовода может оказаться из-за того, что собственник участка «прирезал» себе часть земель общего пользования. Данные обстоятельства подлежат выяснению, в том числе при помощи установления местоположения границ земельных участков с помощью данных, полученных из Единого государственного реестра недвижимости (ЕГРН).

Для переноса столба с личного земельного участка на территорию общего пользования, надо обратиться с заявлением в правление товарищества. Правление садоводческого товарищества может в пределах своей компетенции решать текущие вопросы. Вопросы, связанные с формированием, использованием и распоряжением имуществом общего пользования, решатся на общем собрании.

Если на обращение о переносе столба с земельного участка садовода получен отказ, то решить проблему можно обратившись в суд.

Электрические сети, расположенные на территории садоводческого некоммерческого товарищества, относятся к имуществу общего пользования. Это следует из статьи 1 Федерального закона от 15.04.1998 № 66-ФЗ “О садоводческих, огороднических и дачных некоммерческих объединениях граждан” (далее – Закон № 66-ФЗ).

Согласно статье 1 Закона № 66-ФЗ имущество общего пользования – имущество (в том числе земельные участки), предназначенное для обеспечения в пределах территории садоводческого, огороднического или дачного некоммерческого объединения потребностей членов такого некоммерческого объединения в проходе, проезде, водоснабжении и водоотведении, электроснабжении, газоснабжении, теплоснабжении, охране и т. п.

Расположение столба непосредственно на земельном участке противоречит пункту 8.12 Свода правил «Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения. Актуализированная редакция СНиП 30-02-97*», в соответствии с которым сети электроснабжения на территории садоводческого, дачного объединения следует предусматривать, как правило, воздушными линиями. Запрещается проведение воздушных линий непосредственно над участками, кроме индивидуальной подводки.

Бывает и так, что электрические провода, ведущие к дому соседа, нависают над земельным участком садовода, при этом мешают его использованию. В таком случае, за защитой своих прав можно обратиться в суд.

В суде, с учетом положений ч. 1 ст. 209, ч. 3 ст. 261, ст. 304 ГК РФ, регулирующих спорные правоотношения можно требовать защиты своих прав, если существующая система подключения дома садовода к электросети, существенно ограничивает его права.

Ограничение прав в использовании земельного участка может выражаться, например, в следующем:

– отсутствии возможности использования принадлежащего ему земельного участка по своему назначению,

– отсутствии возможности возведения на земельном участке каких-либо зданий и сооружений,

– отсутствии возможности осуществления посадок деревьев.

По данному гражданскому делу, скорее всего, будет назначено проведение судебной экспертизы. Эксперт поможет установить, имеются ли иные возможные варианты подключения дома садовода, при которых в значительно меньшей степени будут затрагиваться его права, например, если провода будут проходить вдоль границ земельных участков.

В зависимости от обстоятельств, установленных по делу, суд может возложить на садоводческое товарищество обязанность по демонтажу части ответвительной линии электропередачи проведенной через земельный участок садовода.



Аналогичное дело было рассмотрено Видновским городским судом Московской области, а затем и Московским областным судом. В рамках гражданского дела была проведена экспертиза, которая установила, что электроснабжение дома ответчика осуществляется по ответвительной линии от промежуточной опоры магистральной линии ВЛ-0,4 кВ от ТП № 200 до ввода в чердачное помещение дома. При этом, часть ответвительной линии электропередачи проходит над земельным участком истца.

При обследовании земельных участков установлена возможность подключения электричества к дому ответчика без ее прохождения не над земельным участком истца и экспертами были предложены 2 наиболее рациональных варианта подведения электричества к дому ответчика (Апелляционное определение Московского областного суда от 08 августа 2016 года по делу № 33-19954/2016).

Адвокат Светлана Жмурко

Запись на консультацию к адвокату по телефону: 8(985)998-58-08


Земля и строительство

Последние публикации в прессе (Все публикации)

Столбы в Воронеже — столб бетонный, электрический

В городах и селах, на трассах и автострадах — повсеместно электричество в дома и освещение на улице подают линии электропередач, смонтированные на столбах. Практически сотню лет для этого используют железобетонные конструкции, которые в отличие от деревянных долговечнее и практичнее. Приобрести электрические бетонные столбы в Воронеже можно на сайте компании РСО «Энергокомплект».

Преимущества железобетонных столбов для подачи электричества

 Конструкции из железобетона заслужено популярны. Это обусловлено рядом преимуществ, среди которых:

  • простота монтажа;
  • длительность эксплуатации;
  • низкая стоимость;
  • пожарная безопасность;
  • устойчивость к биологическим и химическим веществам;
  • прочность;
  • универсальность.

Особенности выбора


 Помимо размеров, при выборе изделий стоит обратить внимание на ряд таких соответствий, как:

  • прочность изделия;
  • качество железобетона;
  • отсутствие внешних дефектов;
  • устойчивость конструкции;
  • безопасность.

 Последний пункт является одним из главных, потому как он влияет на безопасность жилых домов, транспорта и людей, которые могут находиться неподалеку.

Установка железобетонных столбов

 Для обеспечения долговечности, прочности конструкции, а также полной безопасности людей, установка столбов должна производиться с учетом:

  • ландшафта;
  • особенностей почвы;
  • силы и направления ветров;
  • оптимального расстояния между соседними столбами;
  • загруженности дорог транспортом в непосредственной близости.

Важно! Иногда возникает необходимость в проделывании дополнительных отверстий в изделии или подрезке длины. Быстрее и проще сделать это при помощи инструмента с алмазным лезвием. Они имеют достаточную твердость для того, чтобы разрезать или просверлить ж/б столб.

  Монтаж производят в несколько этапов. В первую очередь размечают территорию, учитывая правила устройства электроустановок и потребность сооружений в электричестве. Затем в почве пробуривают отверстие для последующей установки в него ж/б конструкции. После этого специальная техника поднимает и устанавливает электрический столб. Отверстие в почве засыпают, утрамбовывают и при необходимости бетонируют. Только после того, как бетонный столб прочно установлен, приступают к проведению электрических сетей.

 Выполнение всех этапов работ должно проводиться только специалистами, обладающими навыками. Если вам необходимо профессионально и быстро установить электрический столб, обратитесь в компанию РСО «Энергокомплект». Мы изготавливаем, реализуем и устанавливаем ж/бетонные столбы для подачи электричества к домам, а также для проведения освещения на улицах и вдоль дорог. Компания располагает специальной техникой, а мастера имеют богатый опыт в проведении подобного рода работ.

Где купить в Воронеже железобетонные столбы для ЛЭП

 Проводя электричество к новостройкам, или заменяя старые конструкции, вы наверняка зададитесь вопросом — где выгоднее приобрести электрические бетонные столбы хорошего качества. Помочь решить данную проблему может компания РСО «Энергокомплект», производящая ж/б конструкции высокого качества. Наши изделия могут эксплуатироваться в сложных условиях, устанавливаться в агрессивных грунтах. Мы изготавливаем столбы с применением в качестве наполнителя гранитного щебня, который придает изделиям прочность и морозостойкость.

 Купить столбы в Воронеже по адекватной стоимости можно непосредственно на сайте компании. К тому же, наши специалисты могут доставить и установить бетонные конструкции, так как мы располагаем собственной спецтехникой.









ООО «ТД ЭЛПРО»

Юридический адрес: 394008, г. Воронеж, ул. Азовская 2-Б

Фактический адрес: 394008, г. Воронеж, ул. Азовская 2-Б

? +7 473 300 36 54
? 8 800 707 44 36



Как установить опору ЛЭП, электрический столб для освещения?

Установка столбов для электричества осуществляется при воздушной прокладки электросетей между трансформаторными подстанциями и конечными потребителями электричества. При выполнении работ самостоятельно, своими руками, важно знать, что конструкция воздушных линий электропередач, их проектирование и строительство должны соответствовать документам: строительными нормами и требованиям ПУЭ.

При выполнении работ по погрузке, перевозке и разгрузке опор требуется, чтобы они не подвергались ударам, резким толчкам и рывкам. Нельзя разгружать опоры сбрасыванием. Запрещается транспортировать опоры и детали ВЛ по земле волоком. Их развозят по трассе специальными машинами, оборудованными приспособлениями для погрузки и выгрузки.

Как правильно установить электрический столб?
Правила установки электрических столбов железобетонных (типа стоек СВ, марки вида СК) для линий электопереедач и наружного освещения имеют определенную последовательность работ.

Технология установки столбов ЛЭП и бетонных опор освещения включает в себя следующие виды технологических операций:

  1.  Разметку трассы электролинии, определение места установки электрических столбов с учетом расстояния между опорами ЛЭП.
  2.  Бурение скважин под опоры с помощью бурильно-крановых машин БКМ. Также можно выполнить земляные работы своими руками, используя специальный инструмент для копания ямы — ручной ямобур. Глубина ямы, диаметр зависят от вида электрического столба, категории грунта и диаметра ручного бура. Сегодня в продаже можно встретить бензобур для бурения ям, который намного облегчит вам работы по установке столбов своими руками.
  3.  Непосредственно саму установку готовых электрических столбов с помощью манипулятора БКМ, или крана, выверка по вертикали, закрепление оснований столбов в пробуренных ямах.
  4. Монтаж на электрических столбах траверс ЛЭП, кронштейнов светильников наружного освещения и прокладка наружных электрических линий.

Ямы для опор роют различной формы и на разную глубину в зависимости от типа линии, характера грунта и способов копки. При этом ямам стремятся придать удобную для установки опоры форму при наименьшем изъятии, грунта. Глубина закапывания опор должна быть достаточной, исключающей возможность вывертывания из грунта и опрокидывания под воздействием сил, возникающих от давления ветра на провода и надземную часть. Средняя глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Для промежуточных опор цилиндрическую форму ямы роют самодвижущиеся бурильные машины с краном для установки опоры в яму. В трудных местах трассы, неудобной для прохода машин, ямы выкапывают вручную лопатой.

Время между устройством котлована и установкой в него опоры не должно превышать одних суток. Высота столба, как требуют «Правила устройства электроустановок» (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

Установка железобетонных опор СК производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ВЛ.

При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.

После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием.

Вертикальность опор ЛЭП напряжением 10 кВ и ниже проверяют отвесом, а 35 кВ и выше – теодолитом.

Высота столбов ЛЭП определяется по наименьшим допускаемым расстояним от проводов ЛЭП до земли и инженерных сооружений приведены в табл. 1. Провода ВЛ должны быть подвешены на столбе ЛЭП такой высоты, чтобы от низших точек провода до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами ВЛ могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Таблица 1. Допустимые расстояния от проводов ЛЭП до земли и инженерным сооружениям

Характеристики местностей и пересечений Напряжения линии, кВ
ниже 1 кВ 1 — 20 35 — 110 220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние от провода до земли с учетом стрелы провеса, м 5 6 6 7
Населенные местности и территории промышленных предприятий. Расстояния до земли, м 6 7 7 8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м 7,5 7,5 7,5 8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м 6 7 7 8

Высота столба электропередач (0,4-10 кВ), опоры ЛЭП (35-110 кВ, 220-330 кВ) принимается с небольшим запасом Δh, равным 0,2 — 0,4 м к нормативным параметрам.

Траверсы ВЛ прочно закрепляют на опорах электропередач и для предохранения от ржавчины покрывают битумным лаком. Изоляторы закрепляют при помощи полиэтиленовых колпачков. Перед насадкой колпачки разогревают в воде температурой 80–90 град. C, а затем насаживают на штырь или крюк лёгкими ударами деревянного молотка. Внешняя поверхность колпачка имеет форму резьбы, на которую наворачивают изолятор.

Как правильно установить опору освещения?

Технология установки опор освещения типа железобетонный столб выполняется аналогично технологии электромонтажных работ, рассмотренной выше, только на электрическом столбе дополнительно устанавливается кронштейн для крепления светильника наружного освещения. Опоры освещения металлические фланцевые монтируются на предварительно изготовленный железобетонный фундамент. Прокладка кабеля для питания светильника производится внутри металлического столба освещения при установке столба своими руками. Технологию производства работ можно узнать перейдя по ссылке как установить опору освещения.

На железобетонных опорах ВЛ с помощью специальных хомутов монтируются стальные траверсы. Для ВЛ напряжением до 10 кВ эти траверсы имеют штыри, на которые с помощью полиэтиленовых колпачков ставятся штыревые изоляторы. Для ВЛ напряжением 35 кВ и выше на концы траверс устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд подвесных изоляторов.

Как установить опору ЛЭП?

Технологический процесс монтажа линии электропередачи (ЛЭП) включает в себя:

  • подготовительные работы, в ходе которых знакомятся с районом прохождения трассы, разбивают трассу, рубят просеки, роют котлованы под опоры, подготавливают разного рода производственные, хозяйственные и коммунальные помещения;
  • основные строительно-монтажные работы, в ходе которых развозят по местам, собирают и устанавливают опоры, доставляют и монтируют изоляторы, провода, тросы.

Рытье прямоугольных котлованов для фундаментов опор производится одноковшовым экскаватором ЭО-4321Б с емкостью ковша 1 м3 с бульдозерным отвалом, используемым для снятия почвенно-растительного слоя и сдвигания его в сторону на 5 метров перед рытьем. При рытье котлованов необходимо соблюдать требуемую крутизну откосов, чтобы не обрушались стенки котлованов, а вынутый грунт укладывать на расстоянии 0,5-0,8 метров от бровки котлована, так чтобы он не мешал последующему монтажу подножников. Разрыв во времени между рытьём котлованов и монтажом фундаментов не должен быть более 1 – 2 суток.

Монтаж элементов фундаментов выполняют автомобильным краном КС-4571(г.п – 14,2 т.) без заезда в котлован. Установку ригелей необходимо производить после частичной засыпки котлованов до уровня ригелей.

Обратную засыпку котлованов производят послойно бульдозером ДЗ-110А с одновременным трамбованием слоев грунта вибротрамбующей машиной ВТМ-2М до плотности λ=1,7 m/м3 согласно технологической карте.

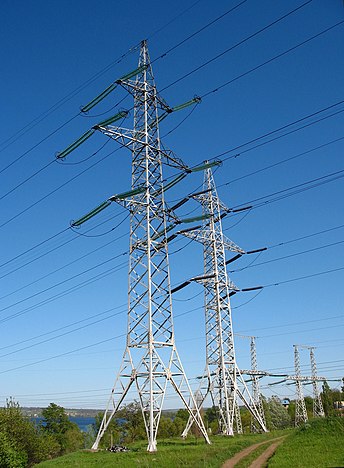

Решетчатые металлические опоры ЛЭП поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений. После завершения сборки металлических опор, перед тем как поставить ее вертикально, производится проверка соответствия рабочим чертежам проекта ВЛ, восстановление антикоррозийного покрытия в местах его повреждения при транспортировке.

Сборка опор выполняется по возможности ближе к месту ее будущей установки. Сборка стальных промежуточных опор ЛЭП, как правило, укрупнительная. На оборудованном полигоне собираются секции опор, которые вывозят на пикет и производят досборку. Сборка анкерных опор предусматривается на пикетах, т.к. секции этих опор имеют большие габариты, усложняющие их перевозку. Для ускорения сборочных работ бригаде придается агрегат для механизированной сборки опор. При выполнении сборочных работ применяются автокраны, домкраты и другие механизмы и инструменты.

Решетчатые стальные опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты стальных опор разрабатываются экскаваторами. Заглубление железобетонных свай в грунт выполняется виброударным способом. Глубина заложения фундаментов или свай должна соответствовать проекту ВЛ.

Металлические опоры устанавливаются с помощью подъемного крана соответствующей грузоподъемности. Вылет и рабочий ход стрелы подъема крана должны обеспечивать полный подъем опоры, перемещение ее к месту установки и удержание в вертикальном положении до закрепления на фундаменте. Установка опор осуществляется методом поворота с помощью автокрана КС-4571 и трактора Т-130М. После установки опоры ЛЭП выверяется ее вертикальное положение путем установки подкладок между башмаком и железобетонным фундаментом.

Натяжку проводов ВЛ напряжением до 10 кВ выполняют лебёдкой, при помощи полиспастов или автомашиной, а 35 кВ и выше – тракторами. Стрелу провеса проводов устанавливают визированием. При плохой видимости допускается контролировать натяжку проводов по динамометру.

По окончании строительно-монтажных работ необходимо произвести тщательный осмотр линии и подготовить ее к сдаче в эксплуатацию.

Бетонные столбы для заборов и освещения.

* Столбики изготовлены с вертикальной разметкой и световозвращающими элементами

При обустройстве ограждений, линий электропередач и освещения используются бетонные столбы различных модификаций. Вся представленная в данном разделе продукция соответствует требованиям действующих нормативов и производится на современном оборудовании со строгим соблюдением технологии.



Какими бывают бетонные столбы?

Завод ЖБИ-4 производит столбы четырех модификаций:

  • Бетонные столбы освещения восьмигранные типа СВН. Данные ЖБИ предназначены для обустройства освещения самых разных объектов, территорий и улиц. Столб имеет конусообразную форму. Его длина такого составляет 9 м, верхний диаметр – 14,5 см, нижний – 32 см (внутри столб полый). Модификация СВН 9-1у от СВН 9-1 отличается наличием наружного монтажного отверстия.
  • Железобетонные опоры для линий электропередач и анкерно-угловые опоры СВ. Бетонные столбы данного типа используются для оборудования линий электропередач с напряжением 0,38 кВ. а также для обеспечения связи. Изделия этого типа характеризуются прямоугольным сечением, монолитной, сужающейся к верху конструкцией. Предлагаемые модификации столбов СВ (СВ -95-1, СВ-95-2, СВ-95-3) различаются только устойчивостью к нагрузкам.
    • Модификации СВ-105 используются в качестве анкерно-угловых опор для высоковольтных линий с напряжением до 20 кВ.
    • Изделия СВ-110 (СВ-110-3.5, СВ-110-5) применяются для обустройства опор высоковольтных линий с напряжением до 10 кВ.
  • Приставки железобетонные для деревянных опор типа ПТ. ЖБИ типа ПТ характеризуются трапециевидным сечением и вытянутой по длине формой. Предназначены они для придания жесткости и устойчивости деревянных конструкций линий электропередач (с напряжением от 0,38 до 35 кВ), телефонной и телеграфной связи.
  • Железобетонные столбы для заборов СК. Данный вид продукции используется для обустройства линий электропередач. ЖБИ типа СК (СК-2.4, СК-2.6, СК-3) производятся с квадратным сечением 14х14 см и представляют собой монолитную конструкцию без полостей, зазоров и выступов. Длина каждого изделия отражена в его наименовании: СК-2.4 (2400 мм), СК-2.6 (2600 мм), СК-3 (3000 мм).

Каждое изделие производится с учетом требований, предъявляемых нормативами к данному виду продукции. Приобрести столбы для заборов или монтажа линий электропередач можно, оформив заявку на сайте нашей компании.

Все интересующие вопросы относительно наличия, сроков изготовления и цен на ЖБИ можно задать менеджерами по телефонам и электронной почте, указанным в разделе «Контакты». Отгрузка продукции осуществляется только на условиях стопроцентной предоплаты. Для постоянных клиентов предусмотрены особые условия сотрудничества.

Бетонные столбы под электричество — Дизайн и ремонт от FilippovDoor.

ru

Железобетонные (ЖБ) опоры ЛЭП и столбы: основные разновидности, установка, монтаж

Опоры, выполненные из железобетона, применяются в строительстве воздушных линий (ВЛИ и ВЛ) для электричества. Они изготовлены так, чтобы обеспечить необходимые расстояния, соответствующие технологии монтажа ЛЭП.

Из армированного бетона изготовлено более 70% подобных конструкций в стране.

Классификация по назначению

Электрические опорные ЖБИ рассчитываются так, чтобы с запасом принимать на себя главную часть нагрузки от натянутых прямых проводов и при их отводах, изгибах и поворотах.

Нормами ПУЭ и ГОСТ для реализации требуемых параметров по натяжению и удержанию проводов воздушных линий выделено несколько видов опорных конструкций по назначению:

Специальные

Их делают следующих типов:

  1. С целью прохода естественных или искусственных препятствий — переходные.
  2. Противоветровые — используются в зонах с сильными ветрами.
  3. Для реализации пересечений воздушных линий с разных сторон — перекрестные.
  4. Транспозиционные — применяются для изменения положения проводов.
  5. Чтобы подключать новых абонентов, ставят ответвительные сооружения.

Концевые

Они могут быть отнесены к разновидности анкерных систем, но в специальном исполнении для одностороннего тяжения. Их обозначает литера «К».

Угловые

Используют в местах поворота ВЛ. Условное обозначение — «У». На больших углах ставят изделия анкерного типа, на малых — промежуточные. Суммарная нагрузка с двух соседних пролетов наибольшая в середине поворотного угла.

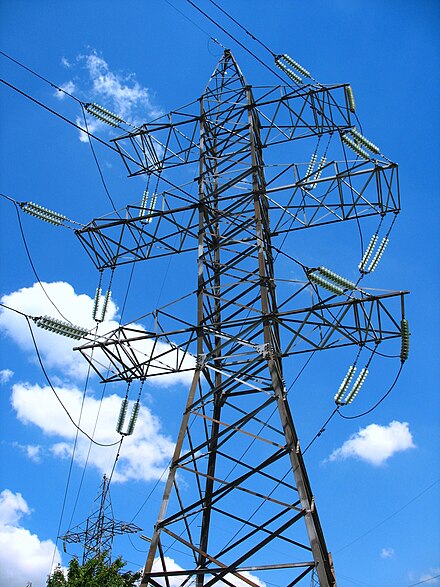

Анкерные

При монтаже ВЛ с помощью анкерных систем осуществляют тяжение проводов на прямых участках.

Кроме того, опоры размещают, когда меняется сечение линии, при переходах через преграды, реки, дороги, железнодорожные ветки.

Промежуточные

Назначение данных конструкций — поддерживать провода, а не натягивать. Но их все равно на случай аварий делают с запасом прочности.

Промежуточные сооружения устанавливают между анкерными без изгибов и поворотов. 85% опор в воздушной линии являются промежуточными.

Маркировка опор из бетона

Маркировка ЖБ изделий состоит из ряда букв и цифр.

На назначение опоры указывают первые буквы:

  1. Ответвление анкерное — ОА.
  2. Угловые ответвительные анкерные — УОА.
  3. Анкерные концевые — АК.
  4. Переходная угловая анкерная — ПУА.
  5. ПОА — переходная анкерная ответвительная.
  6. ПП — переходная промежуточная.
  7. О — ответвительная.
  8. Угловые промежуточные — УП.
  9. Промежуточные — П.

Первая цифра характеризует линию, для которой предназначена конструкция. Например, это 35 — линия электропередач 35 кВ.

Следующая цифра — размер. «1» предполагает, что опора сделана на основе столба СВ-105 и имеет высоту 10,5 м. Если использован столб 110, то будет стоять «2».

В обозначении столбов могут быть еще буквы (а, в, с, ав, аг — различия по методу изготовления) и римские цифры (III, IV — класс армирования), например СВ 95-3с-IV.

ВЛ до 1 кВ

На воздушных линиях менее 1 кВ ставят опоры:

  • одностоечные свободностоящие унифицированные промежуточные;
  • А-образные концевые, анкерные, угловые;
  • одностоечные с подкосами;
  • сборные из вертикальных стоек, установленных рядом.

Возможна сборка и установка железобетонных опор из вибрированных стоек, которые делаются на подвеску 2-4 проводов радио и от 2 до 9 проводов воздушной линии.

ВЛ до 10 кВ

Для воздушных линий от 6 до 10 кВ осуществляют монтаж изделий одностоечных с подкосами и промежуточных, анкерных, концевых и угловых — А-образных.

Конструкции из вибрированных столбов СНВ имеют траверсу, которая сделана для подвески 3 проводов до 120 мм² из алюминия.

На анкерных и угловых с подкосами одностоечных опорах стальные траверсы ставят для проводов каждой фазы.

На промежуточных одностоечных опорах из центрифугированных стоек ставят верхушечные штыри и траверсы из дерева 80*100 мм.

ВЛ 35-500 кВ

На линиях 35 кВ и выше используют портальные и одностоечные свободностоящие унифицированные с оттяжками опоры.

Их конструктивными частями служат тросостойки, траверсы и столбы, которые имеют асфальтобитумную гидроизоляцию.

Для исключения доступа влаги в стойку ставят крышки-заглушки, нижняя из которых является дополнительным способом увеличить площадь опирания и прочность закрепления конструкции в грунте.

В верхней части столба для крепления траверс имеются отверстия. Заземляющий спуск проложен внутри бетона.

Опоры с металлическими траверсами портальные одностоечные ставят на линии электропередачи 330-500 кВ в качестве промежуточных.

Для линии 35-220 кВ применяют промежуточные конструкции с цилиндрическими и коническими стойками, 2- или 1-цепные, свободностоящие одностоечные.

Анкерные угловые сооружения делают в виде железобетонных изделий с оттяжками для ВЛ 35-110 кВ.

Заземление

Конструктивно заземление во всех столбах освещения и стойках ВЛ выполняется на заводской производственной площадке. Сверху и снизу изделия выводится наружу арматура, имеющая в диаметре 10 мм, стальной прут которой проходит по всей длине столба.

После заземления арматуры заземляют нулевой провод (повторное заземление). Проводник обязан иметь диаметр более 6 мм.

Заземляющее устройство должно иметь сопротивление менее 30 Ом. В населенной местности, если сопротивление грунта менее 100 Ом/м, — до 10 Ом.

Заземлитель устанавливается в железобетонные столбы в соответствии с проектом:

  1. Стандартная глубина траншеи 1 м при ширине 0,5 м.
  2. Формируются контуры и осуществляется обварка элементов.
  3. Выполняется защита стыков от коррозии.
  4. Монтируется заземляющий спуск.

Для опор освещения с питающим кабелем заземление делают через его оболочку.

Таблицы всех видов бетонных опор

Характеристики основных опор представлены в таблицах.

Опоры железобетонные одноцепные вибрированные для I и II районов по гололеду высотой 11 м со стойками СВ-110-3,5 для ВЛ 10 кВ.

ШифрМарка проводаВысота крепления нижнего провода, ммПролет между опорами, м
УОА10-2760080-75
УА10-2810080-75
А10-2810080-75
ОА10-2915080-75
Уп10-2АС95/16860080-75
П10-4АС70/11810065
П10-3АС50/8760095-85

Опоры железобетонные двухцепные вибрированные высотой 16 м со стойками СВ-164-12 для ВЛ 10 кВ.

ШифрМарка проводаВысота крепления нижнего провода, ммПролет между опорами, м
2К10-1АС90/16(III-IV)8850
2А10-18850
2УП10-1То же810050,60, 65(IV)
2П10-18100АС50/8

АС90/16

50,60,80,90 (I-III)
Таблица размеров электрических столбов
МаркировкаL (мм)B (мм)H (мм)
СВ 9.5-2.09500220165
СВ 10.5-3.610500220165
СВ 10.5-5.010500220180
СВ 164-1216400220180
СК 105-310500220370
СК 105-510500220370
СК 105-810500220370
СК 105-1010500220370
СК 105-1210500220370
СК 105-1410500220370
СК 120-412000220391
СК 120-612000220391
СК 120-1012000220391
СК 120-1212000220391
СК 120-1512000220391
СК 120-1712000220391
СК 135-4. 613500220412
СК 135-1013500220412
СК 135-1213500220412
СК 135-1513500220412

Руководствуясь таблицей размера железобетонных столбов, можно провести электричество на загородный участок от дома соседа или другого источника питания.

Электрические столбы из железобетона

Сегодня человечество не представляет существования без электричества. Бесперебойная подача электроэнергии в каждое помещение зависит от грамотной прокладки сетей от подстанции непосредственно к каждому потребителю. Эта цель привела специалистов к изобретению железобетонных электрических столбов. Приспособления прекрасно справляются со своей задачей. Перед началом работ следует посчитать, сколько стоят материалы и сколько времени займет установка.

Недостатки и достоинства

Перед изготовлением электрического столба необходимо учесть достоинства таких опор. К плюсам относят долговечность. Железобетонные электрические столбы могут служить потребителям в течение многих лет. Важно принимать во внимание, что при возведении опор следует использовать высококачественные строительные материалы. Они стоят дороже, но их применение гарантирует каждому бетонному столбу долговечность.

Еще одним плюсом является возможность выбора дизайна. С помощью дополнительных стройматериалов (панели и другие средства) можно оформить опоры из бетона. Кроме того, при монтажных работах специалистам не понадобится дорогостоящая спецтехника. Это позволяет произвести монтаж своими руками и не обращаться к профессионалам.

Сколько недостатков имеют такие опоры? Бетонный столб для электричества имеет лишь один недостаток. Речь идет о закладке фундамента, который необходим для того, чтобы надежно установить железобетонный электрический столб. В противном случае конструкция может упасть.

Применение

  • линии электропередач;
  • освещение улиц электрически;
  • передача электроэнергии.

Вернуться к оглавлению

Установка

При установке электрической бетонной опоры важно соблюдать ряд условий. Прежде всего, строители должны принимать во внимание ландшафт, силу порывов ветра в регионе, плотность потока автомобилей. Также специалистам следует измерять расстояние между железобетонными опорами. Нужно определить, сколько метров насчитывается между каждым столбом. Во время монтажных работ производят тщательную проверку на прочность опор.

Выполнение работ

Для бесперебойной передачи электроэнергии необходимо установить конструкцию, согласно правилам техники безопасности. Для правильного возведения опор строителям стоит придерживаться следующих правил:

  • устанавливать столбы в зависимости от назначения, особенностей местности и прокладки, системы специального оборудования;
  • проделать качественные монтажные работы;
  • закрепить провода на столбах по всем правилам (ПУЭ).

Каждая железобетонная опора устанавливается поэтапно:

  1. Для начала необходима разметка выбранной территории.
  2. Затем специалисты начинают бурение ям под столбы.
  3. После этого можно начинать установку опорных конструкций. Для этого используется спецтехника.
  4. Последний этап — монтаж электропроводов.

Вернуться к оглавлению

Выбор и разметка территории

Для грамотной установки бетонных конструкций, необходимо придерживаться правил безопасности. В частности, разметка выбранной территории предполагает выбор места возведения опор и определения расстояния непосредственно между столбами.

В расчетах должны учитываться предполагаемые нагрузки, а также особенности конкретной местности и почвы. Разметку стоит проделывать таким образом, чтобы в результате добиться равномерного освещения участков каждым столбом. Специалисты осуществляют установку согласно технологии монтажных работ. При разметке определяют число бетонных столбов и их месторасположение.

Бурение

После завершения разметки специалисты начинают бурение, следуя отмеченным параметрам и учитывая особенности почвы на месте установки. На этом этапе работ используют технику, которая представляет собой буры, помещенные на специальную платформу.

Монтаж столбов из железобетона

Перед началом работ необходимо перепроверить опорные конструкции на возможное наличие трещин. Их вертикальная выверка осуществляется при помощи специальных уровней и других средств. Для возведения бетонных столбов используют манипулятор. В каждую яму, куда были установлены опорные конструкции, заливают густой цементный раствор. Чтобы придать конструкциям дополнительную устойчивость, специалисты устанавливают подпорки из железобетона или металла.

Контроль над проведением работ

При установке и монтаже опорных конструкций нужно внимательно следить за строгим соблюдением параметров:

  1. Измерение ямы, предназначенной для опор из железобетона. Для надежной установки конструкция яма должна быть глубокой.
  2. Качество материала, из которого изготовлена конструкция. Если арматура будет видна и ее нельзя замазать бетонной смесью, вскоре изделие начнет разрушаться.
  3. Специалисты должны установить в вырытой яме распорки из металла в том месте, где столб соприкасается с грунтом. Зетам работникам следует зацементировать опорную конструкцию высококачественным цементным раствором.
  4. Специалистам необходимо установить конструкции в строго вертикальном положении при помощи специального отвеса.

Вернуться к оглавлению

Прокладка электропроводов

После завершения установки начинается монтаж металлоконструкций для прикрепления изоляторов. При этом используются хомуты. Также существуют траверсы, которые не предназначаются для передачи тока. Они нужны только для закрепления электропроводов. Их размеры будут зависеть от числа электропроводов, которые им предстоит удерживать.

Чтобы предотвратить возможную коррозию траверс, необходимо покрыть их специальным средством, которое обеспечит их защиту. Помимо этого специалисты закрепляют крышку, которая защитит их от вредного воздействия окружающей среды. Прокладку завершают монтажными работами электропроводов. При этом рабочим нужно учитывать, что перечисленные выше действия должны осуществлять представители организации, имеющей соответствующее разрешение.

Заключение

Работы над установкой конструкций из железобетона для линий электропередач — ответственный и сложный процесс, предполагающий применение специальной техники. Если работники будут учитывать предписанные правила и технику безопасности, то смогут возвести надежную и прочную конструкцию. Такая опора будет бесперебойно передавать электричество в течение многих лет.

Разберем порядок действий, если возникла необходимость установить электрический столб на участке для подключения дома (дачи, в дальнейшем будем называть объекта) к электропитанию. Во-первых, необходимо обращение в организацию, осуществляющую электроснабжение данного населенного пункта. Перед этим нужно узнать перечень документов, которые необходимо представить (в зависимости от региона, условий, это перечень может отличаться).

Если обращение оформлено правильно и принято положительное решение, то собственник объекта получает технические условия. В них указаны все технические работы, которые обязательны для подключения. В том числе, в техусловиях прописываются все необходимые параметры для установки промежуточной опоры, если в таковой имеется надобность. Это точное место размещения, высота и прочие детали, которые строго обязательны к исполнению.

Только после получения Технических условий, можно приступать непосредственно к работам. Как правило, в электроснабжающей организации могут порекомендовать специализированную организацию, выполняющую подобные услуги. Но далеко не всех устраивают расценки подобных работ. Если вы решили устанавливать электрический столб самостоятельно, то делать это следует с соблюдением всех действующих норм и правил.

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.


Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

  • Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
  • Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
  • Деревянный электрический столб вполне по силам изготовить своими руками.
  • Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.
Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

  1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
  2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Электрический столб: требования к монтажу

Прежде чем устанавливать столб для электричества, ознакомимся с существующими нормами и правилами:

  • столб должен располагаться так, чтобы неизолированные провода на опоре находились от окон, балкона или лоджии на расстоянии не менее 150 см, для самонесущего изолированного провода (СИП) эти требования такие же.
  • на ответвлении ко вводу в объект незащищенный провод не может располагаться ниже 275 см от земли, а СИП — 250 см.
  • если ЛЭП расположена над дорогой, то располагаться она должна не менее чем на 600 сантиметрах. Над непроезжей частью возможно расположение не менее 350 см.
  • электрический столб, на котором будут монтироваться электропровода, должен быть негорючим. С бетонной и железобетонной конструкцией проще, а вот изготовленный из ствола дерева предварительно пропитывается специальной пропиткой, не допускающей горения.
  • если применяются незащищенные провода, то они должны располагаться не менее, чем в 100 см от любого трубопровода. Для изолированных такого ограничения нет.
  • на электрический столб монтируются диэлектрические (стеклянные или керамические) изоляторы.

Схема требований по соблюдению норм расстояний от проводов приведена на рисунке.

Технология установки деревянного электрического столба

  1. Определяется местоположение опоры в строгом соответствии с техусловиями.
  2. Тщательно очищается место от мусора, корней деревьев, выравнивается.
  3. Пробуривается или вырывается яма под столб. При этом глубина должна быть не менее полутора метров. Но если глубина промерзания грунта зимой больше, то яма готовится большей глубины. Яму можно выкопать вручную или использовать электрический бур.
  4. Деревянный электрический столб может устанавливаться не только непосредственно в грунт, но и с бетонным пасынком. Если столб устанавливается без бетонного пасынка, то нижняя часть та, что будет в грунте, обрабатывается битумом или креозотом. В случае установки с пасынком, его прочно прикрепляют к деревянной опоре до начала установки.
  5. Столб устанавливается в яму, выравнивается по гидроуровню и засыпается щебнем с тщательной трамбовкой. Для лучшей фиксации опоры её можно залить бетоном.

Способы монтажа проводки к объекту

  1. Подведение с помощью голого алюминиевого провода.
  2. С использованием медного или алюминиевого кабеля.
  3. Использовать самонесущий изолированный провод (СИП). Этот современный материал имеет несомненные преимущества перед представленными выше. Он надежен и безопасен.

Вы ознакомились с правилами и технологией установки деревянной опоры для электричества. Монтаж самой линии, ввода в дом или дачу все-таки лучше поручить специалисту.

А вы устанавливали себе столбы электрические себе на участке?

Столбы бетонные для электричества во Владимире

(102012) Бетонная опора D=337 мм, без клина

Столбик бетонируемый серии Премиум сферический

Столбик ХАЙ-ТЕК Бетонируемый СХБ-108.000 СБ

Бетонируемый столбик 1000 мм

Столбик парковочный пластиковый бетонируемый 1100х83мм

Столбик бетонируемый серии Город

Столб для забора 60х60 мм, 3 м

Столбик бетонируемый серии Эконом

Столбик ХАЙ-ТЕК бетонируемый

Столбик бетонируемый «Эконом»

750мм Столбик бетонируемый серии «Премиум» сферический

Столб заборный зеленый (сечение 60х40) Преграда

Столбик парковочный для бетонирования 1,1м (комплект 2ш.

Столбик парковочный бетонируемый (высота — 1000 мм; D-4.

Столбик бетонируемый СПБ-108.000 СБ

35563 MiniArt 1/35 Бетонные телеграфные столбы

Столбик парковочный анкерный (высота — 700 мм; D-40 мм)

Столбик парковочный idn500 Столбик бетонируемый серии &.

Столб заборный зеленый (сечение 62х55) Средний Грандлай.

Столбики заборные, высота 1.4 м

Бетонный блок для строительных ограждений №25

Столбик ХАЙ-ТЕК Бетонируемый СХБ2-76.000 СБ

Опора столба универсальная оцинкованная 145х65х50х2 мм

Столбик парковочный idn500 Столбик парковочный Столбик.

Столбик бетонируемый СЕБ-76.000 СБ

Столбики заборные, высота 1 м.

Опора под бетонирование BFT FAF3 RS

Столбик бетонируемый «Крепыш»

Столб L=2.5м 50*50мм

750мм Столбик бетонируемый серии «Евро»

Столбик парковочный idn500 Столбик анкерный серии &quot.

750мм Столбик бетонируемый серии «Эконом»

Столбики заборные высота 1.4 м. (комплект 6шт. )

Бетонируемый столбик 2 — 1000 мм

Столбик ХАЙ-ТЕК Бетонируемый СХБ2-76.000 СБ

Столбик парковочный idn500 Столбик парковочный Столбик.

Бетонная опора d=337 мм с клиновым креплением, масса 17.

Столбик парковочный idn500 Столбик бетонируемый серии &.

Бетонный блок для строительных ограждений №10

Столбик бетонируемый «Город»

Столбики заборные высота 1 м. (комплект 6шт.)

Парковочный столбик бетонируемый НПС-Автоматика СБ-76.0.

Столбик опозновательный для линий связи СОС-2,5м диамет.

Столб концевой ПО-1.200 СБ

Столбик парковочный idn500 Столбик бетонируемый серии &.

Столбик парковочный idn500 Столбик бетонируемый серии &.

Парковочный столбик бетонируемый НПС-Автоматика СХБ-108.

Бетонируемый столбик 1000 мм

Столбик парковочный металлический бетонируемый СПБ-108.

Полусфера бетонная (надолб)

Бетонируемый столбик 2 — 1000 мм

Столбик парковочный idn500 Столбик парковочный Столбик.

Столбик бетонируемый серии Премиум плоский верх

Столбик парковочный idn500 Столбик ХАЙ ТЕК бетонируемый

Столб заборный зеленый (сечение 62х55) Высокий Грандлай.

Столбы электрические оптовые поставки на строительные объекты. Столбы электрические по низким ценам для строительства в Волгограде

Наши клиенты строят электрические подстанции и энергосооружения, километры линий электропередач и линий уличного освещения. В этом году в Волгоградской и Астраханской областях с нашей помощью построено около 1 000км новых сетей. Мы открыты для сотрудничества с энергопоставляющими, строительными и ремонтными компаниями Южного федерального округа.

Сегодня просто невозможно обойтись без железобетонных опор ЛЭП, благодаря им электрификация жилых домов и других объектов стала более безопасной и удобной.

Железобетонные изделия, поставляемые нашей компанией соответствуют всем стандартам и требованиям РФ и изготавливаются в соответствии с ТУ. Железобетонные опоры всегда есть в наличии, независимо от сезона и дефицита на рынке.

Наша компания предлагает на выбор 6 видов стоек СВ.Их применяют для строительства магистралей уличного освещения: для дорого, парковок, скверов, внутриквартальных территорий. На опоры крепят провода или фонари.Опоры СВ надежно удерживают провода на необходимом рассоянии от земли. Железобетон долговечнее дерева и не подвержен коррозийным процессам, в отличии например от анкерных опор. Срок эксплуатации железобетонных опор не менее полувека.

Наше уникальное предложение:

* Мы являемся партнером одних из крупнейших заводов производителей опор СВ в ЮФО;

* Мы гарантируем лучшее предложение на опоры СВ в ЮФО;

* Постоянное наличие объемов и кратчайшие сроки производства, независимо от сезона и дефицита товара на рынке;

* Лучшая на рынке точность соблюдения сроков поставки.

Железобетонные стойки и опоры СВ предназначены для одинакового распределения веса протянутых
токонесущих проводов.Верхняя части стойки и опоры СВ имеет дополнительные конструкции консолей и траверсов, к которым и крепятся провода с помощью блоков изоляторов.
Технические характеристики опор СВ:
световые опоры и стойки СВ изготавливаются в соответствии с ГОСТ 23613-79; марка бетона В25 (морозостойкость не менее F150, водонепроницаемость W2)Опоры СВ95, СВ110, СВ164 весьма широко применяются при различном строительстве,все возможных реконструкциях и также капитальном ремонте высоковольтных линий электропередач.Стойки СВ95, СВ110, СВ164 обладают закладными деталями для укрепления конструкций и для присоединения изделий заземления. Изготавливаются опоры в строгом соответствии с требованиями ТУ и ГОСТ.Также опоры СВ95-2, СВ95-2, СВ110-35, СВ110-5 могут использоваться и как опоры освещения. Производство виброопор осуществляется из тяжелого бетона обладающего классом по прочности на сжатие В30. Приемка жби опор производится партиями  согласно требованиям настоящего стандарта. Партия состоит из стоек, которые принадлежат одной марке, изготавливаемых последовательно предприятием с применением одной технологии и одинаковых материалов.Опоры жби весьма надежны и обладают большим продолжительным сроком эксплуатации и предназначены для применения при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства) до минус 55 °С включительно, сейсмичностью до 7 баллов включительно.Железобетонные опоры обозначают марками в соответствии с требованиями ГОСТ 23 09. Марка состоит из буквенно-цифровых групп, разделенных дефисами, пример — железобетонные опоры лэп св 95.Первая группа имеет обозначение типа стойки (СВ — стойка вибрированная) и соответственно длину её в дециметрах. Во второй группе обозначают несущую способность железобетонной опоры, характеризуемую величиной расчетного изгибающего момента в кН м и округленной до целого числа. В третьей группе состоят дополнительные характеристики, отражающие особые условия применения опорных стоек, тип защиты стоек от коррозии, варианты армирования, обозначаемые арабскими цифрами и прописными буквами.

Маркировка НТУ Момент L Масса Объем Класс бетона
СВ 95-2 ТУ5863-007-00113557-94 2 тс*м 9,5 м 0,8 тн 0,3 м3 В 30
СВ 95-3 ТУ5863-007-00113557-94 3 тс*м 9,5 м 0,8 тн 0,3 м3 В 30
СВ 110-3,5 ТУ5863-007-00113557-94 3,5 тс*м 11 м 1,1 тн 0,45 м3 В 30
СВ 110-5 ТУ5863-007-00113557-94 5 тс*м 11 м 1,1 тн 0,45 м3 В 30
СВ 164-12 ТУ5863-005-00113557-94 12 тс*м 16,4 м 3,5 тн 1,42 м3 В 30

Технология использования  железобетонных стоек:

Предварительно напряженные железобетонные стойки СВ95, СВ105, СВ110, СВ164, СНВ-7-13, C112 изготавливаются для опор воздушных линий электропередачи с напряжением 0,38 кВ от 6 до 10 кВ и 35 кВ. Как правило для опор CВ используется предварительно напряжённый бетон, он создаёт высокую прочность конструкции. Наиболее распространены железобетонные опоры ЛЭП одностоечные, которые состоят из металлических траверс, устанавливаемые в грунт.Вибрированные стойки опор ЛЭП применяют: с расчетной температурой воздуха (наиболее холодной пятидневки района строительства в соответствии со СНиП 2.01.01-82) до -55°С; в районах I-V по давлению ветра; в районах I-IV по толщине стенок гололеда (в соответствии со СНИП 2.01.07-85) при сейсмической активности площадки строительства 9 баллов.

Опоры СВ164 отгружают на двух или трех платформах, составленных в сцеп. Отгрузка данных железобетонных стоек ЛЭП осуществляют без турникетов.

Центрифугированные стойки для опор ЛЭП (35-330 кВ) бывают типа СК, СЦ. Предварительно напряженные железобетонные стойки, конические, кольцевого сечения СК22, СК26, СЦ20, СЦ22, СЦ26 изготавливают методом центрифугирования, используя тяжелый бетон. Они предназначены для опор линий электропередач с напряжением 35-750 кВ. Стойки используют: с расчетной температурой воздуха (температура воздуха наиболее холодной пятидневки района строительства в соответствии СНиП 2.01.01-82) до — 55°С; в районах I-VII по давлению ветра; в районах I-V по толщине стенки гололеда в соответствии со СНиП 2.01.07-85; при сейсмической активности площадки строительства до 9 баллов включительно. При применении железобетонных стоек в среде с агрессивной степенью воздействия на железобетонные конструкции, необходимо их соответствие дополнительным требованиям, которые установлены проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек. Рекомендуем вам ознакомиться с информацией по приставкам железобетонным для деревянных опор.

Установка стоек:

Установкой железобетонных стоек опор ЛЭП могут заниматься только организации, специализирующиеся на монтаже бетонных конструкций. Для их установки на строительном участке необходимо наличие специального оборудования и механизмов, так как поставить стойку опоры, используя ручной труд рабочих практически не возможно. При установке почва подготавливается специальным буром, который установлен на транспортирующей технике. В зависимости от разного типа грунта можно применять экскаватор.

Диаметр пробуренного цилиндрического котлована не должен быть больше диаметра стойки более чем на 25 %. В зимнее время года для того, чтобы не допустить промерзание дна котлована, его разработку необходимо проводить в кротчайшие сроки.Время от организации котлована до установки в него стоек опоры должно быть не более одних суток, иначе стенки котлована разрушатся, и его дно будет выше проектной отметки.

Перед монтажом железобетонных стоек, их необходимо проверить на наличие выбоин, трещин, раковин и прочих дефектов. Сборка стоек с опорами производится на месте установки в соответствии с технологическими картами.

Если необходимо «подтащить» стойку к месту монтажа, используется трактор. Крепление самих стоек осуществляется специальными стальными тросами, после чего они поднимаются краном, а затем устанавливаются в заранее подготовленные буровые отверстия. Перед использованием троса необходимо тщательно проверить целость его проволок. Количество оборванных проволок по длине одного шага свивки не может превышать 10% от общего числа их в тросе. При большем количестве оборванных проволок трос необходимо забраковать.

Обратная засыпка котлована может выполняться как местным грунтом, так и песчано-гравийной смесью, что определяется проектом, с последующим послойным тромбованием. Чтобы обеспечить необходимую прочность заделки стоек опор в условиях слабого грунта, устанавливаются ригели, которые крепятся на стойках с помощью полухомутов. Для недопускания контакта стойки с грунтовыми водами необходимо произвести гидроизоляцию нижней части наружной поверхности стойки на высоту 3,2 м; чтобы предупредить попадание воды внутрь стойки, устанавливают крышку, которая, кроме того, увеличит площадь торца стойки. Крепление траверс к стойке производят при помощи сквозных болтов, либо хомутов. Кроме того, уже много лет мы производим и поставляем железобетонные сваи под опоры ЛЭП и ВЛ на строительные объекты различного назначения.

Установка железобетонных стоек опор ЛЭП осуществляется на основе государственных стандартов и нормативных документов, с необходимым выполнением правил безопасности при организации линий электропередачи и выполнении электромонтажных работ. При проведении таких работ обязательно необходимо соблюдение требований СНиП.

электрических распределительных опор: что они делают?

Электроэнергия — один из важнейших жизненных путей современной цивилизации. Однако мы так привыкли видеть электрические распределительные столбы вдоль улиц и дорог, что редко останавливаемся, чтобы внимательно посмотреть на них или задаться вопросом, что они делают для подачи энергии в наши дома и офисы. Электрические распределительные столбы могут быть чрезвычайно интересным исследованием. Деревянные конструкции высотой 50 футов с массой проводов не обязательно выглядят эстетично, но как только вы узнаете, какую роль они играют в нашей жизни, вы не сможете не быть благодарными за их присутствие.

В этой статье (любезно предоставлено American Electric Power) мы разберем опоры распределения электроэнергии сверху вниз максимально упрощенным способом. Просматривайте сопроводительное изображение для визуальной ссылки во время чтения.

# 1: Первичные провода

В верхней части полюса находятся основные или основные провода. Эти провода подключаются к близлежащим подстанциям и могут выдерживать напряжение от 7 200 до 34 500 вольт, из которых наиболее распространено 12 000 вольт.

Если электричество идет в дом, то здесь только один провод. Для предприятий и офисов есть три провода, так как эти учреждения потребляют больше энергии.

Конструкция, называемая траверсой, поддерживает основные провода. Изоляторы удерживают их на месте и предохраняют траверсу и штангу от возбуждения от проводов.

# 2: Lightning Разрядники

Под первичными проводами находятся цилиндрические объекты, известные как грозовые разрядники. Они защищают электрический столб и все его части от повреждений, вызванных молнией.

# 3: вырезы

Вырез находится примерно на том же уровне, что и у молниеотвода. Вырез похож на предохранитель в вашем доме. Он защищает столб и его оборудование от слишком большого количества электричества. Если какой-либо объект, будь то ветка дерева, птица или белка, соприкасается с проволокой, вырез раскрывается, чтобы визуально указать на проблему с этим участком лески.Если вы когда-нибудь увидите открытый вырез, позвоните в свою энергетическую компанию.

# 4: Трансформаторы

Под вырезом находится часть оборудования, которая выглядит как банка, называемая трансформатором. Он забирает электричество из проводов в верхней части столба и понижает его до нижних уровней, необходимых для дома или бизнеса.

# 5: Нейтральные провода

Под трансформатором находится медный провод, называемый нейтральным проводом. Это не значит, что прикасаться к нему безопасно! Нейтральный провод — это обратная линия, которая возвращается к подстанции и помогает сбалансировать количество электроэнергии, подаваемой в систему.Без этого нейтрального провода наши приборы могут получать слишком много или слишком мало электричества, что может привести к повреждению.

# 6: Вторичные провода

Под нейтральным проводом находится вторичный провод. После того, как электричество проходит через трансформатор, установленный на опоре, он передается по вторичному проводу на нижнем уровне 120 или 240 вольт.

# 7: Телефонные и кабельные провода

Под вторичными проводами находятся провода телефона и кабеля. Обычно это самые низкие провода на полюсе.Телефонные и кабельные провода по-прежнему небезопасны, потому что они могут оказаться под напряжением, если, например, с ними соприкоснется упавшая линия электропередачи.

# 8: Медные земли

Внизу полюса — медные заземления. Это защитные приспособления, которые направляют электричество в землю.

Если когда-нибудь возникнут какие-либо проблемы с оборудованием на опоре, электричество будет притягиваться к медным заземляющим контактам, потому что они являются проводящим материалом, который передает его на землю.

# 9: Провода для оттяжек

Наконец, на некоторых опорах, в зависимости от местоположения, может быть другой провод большего размера, уходящий под углом в землю, называемый растяжкой. Они используются для поддержки столбов. Чтобы защитить людей и животных, проходящих мимо оттяжек, их обычно покрывают изолятором. Нижний конец, где кабель входит в землю, часто также заключен в оболочку из желтого пластикового отражателя, чтобы сделать его более заметным.

Советы по безопасности

Теперь поговорим о некоторых угрозах безопасности, которые могут возникнуть в распределительных столбах:

  • Электричество никогда не отключается, поэтому, если провод обрывается или падает, электричество все еще ищет путь к земле. Человеческое тело — очень хороший путь к земле, поэтому избегайте упавших проводов. Не трогайте их ни при каких обстоятельствах. Немедленно позвоните в службу 911 или в свою телефонную компанию, если увидите выпавшие провода. Также не трогайте никого и ничего, чего может касаться линия. Объекты могут получить напряжение, просто коснувшись обесточенной линии электропередачи. Это включает в себя телефонные и кабельные провода. Помните, что электрические провода не изолированы, как шнуры питания для бытовой техники. То, что может показаться какой-то изоляцией, на самом деле является атмосферостойким материалом.
  • Всегда помните о наличии ВЛ. Держите подальше от них лестницы, телевизионные антенны, садовый инвентарь, спутниковые антенны и любое другое оборудование. Всегда держитесь на расстоянии не менее 10 футов.
  • Если ваш автомобиль касается опоры или провода электросети, не выходите из машины. Позвоните в службу 911 и попросите других держаться подальше от вашего автомобиля. Вы защищены, когда находитесь внутри автомобиля, но снаружи автомобиля может проходить электричество.Если вам необходимо выйти из транспортного средства из-за пожара или другой непосредственной опасности, снимите все незакрепленные предметы одежды и выпрыгните из транспортного средства. Не касайтесь автомобиля и земли одновременно. Приземлитесь обеими ногами вместе и осторожно отойдите от машины, держа обе ноги как можно ближе друг к другу.

* Источник: American Electric Power

ОПОРЫ

Joint Pole I

Электропитание, кабельное телевидение, телефон,


светофоры Это столб поддерживает огромную линию электропередачи, вероятно, не менее 69 кВ, возможно даже выше.Он также поддерживает:
  • Первичная дистрибуция.
  • Вторичное распределение.
  • Кабели CATV.
  • Телефонные кабели.
  • Светофоры.
  • Электропроводка светофора.

Вторичная распределительная проводка представляет собой дуплексный пучок в которых MGN служит как нейтральной и механической несущей нити. Дуплексный пакет обычно используется в ситуациях, когда только один Требуется цепь 115 вольт; такие схемы обычно предусмотрены для маломощные грузы, такие как уличные фонари и светофоры.

Joint Pole II

Электроэнергия, телефон, кабельное телевидение, уличный фонарь

Этот столб поддерживает три обычных объекта: электроэнергия, кабельное телевидение и телефон. Но учтите, что:
  • Нет статического провода.
  • MGN находится на той же траверсе, что и первичные проводники.
  • Столб включает в себя уличный фонарь без счетчиков, подключенный непосредственно к вторичный.
  • Сеть CATV смещена на боковой ствол , вероятно, для поддержания разрешения от других объектов.
подпись

Стойка III

Электропитание, Телефон,


CATV, Уличный свет Это опоры для столбов:
  • Статический провод.
  • Большая ЛЭП, наверное, не менее 69-кВ.
  • Вторичная распределительная проводка (как открытая, так и тройная).
  • Уличный фонарь, подключенный напрямую к вторичному распределителю.
  • Кабели CATV.
  • Два телефонных кабеля с кожухами для сращивания жил.
  • Телефонная кросс-коммутируемая панель на опоре.
Обратите внимание, что там на этом полюсе нет первичного распределения; поступает вторичное напряжение от трансформатора за кадром слева.

Совместная опора IV

Питание, сигналы тревоги, кабельное телевидение, телефон, трафик Сигналы

Этот столб поддерживает:
  • Два первичных распределительных контура.
  • Одна вторичная распределительная цепь с открытым проводом.
  • Электропроводка светофора.
  • Электропроводка пожарной сигнализации.
  • Сеть кабельного телевидения.
  • Сезонный декор.
  • Светофоры
  • Сигналы пешеходов.

Обратите внимание, что проводка пожарной сигнализации является обрывом, и, похоже, очень близко к кабелю CATV. Если эти провода не изолированы, это будет нарушением Национального кодекса электробезопасности.

Когда был сделан этот снимок, этот столб поддерживал то, что Кодекс электробезопасности называет сезонным украшением . Сезонный украшения часто содержат схемы освещения; эти схемы обычно питается от вторичных цепей распределения на полюсе.

Совместная опора V

Power, Transformer,


CATV, Телефон На этом Столб, телефонные кабели и кабели кабельного телевидения монтируются рядом друг с другом вертикальное положение, смещение по горизонтали обычным траверсом.Этот расположение экономит место на переполненных столбах, сохраняя при этом необходимые зазоры.

Совместная опора VI

Электропитание, стояк, уличный фонарь, CATV

Эта опора отличается от предыдущих примеров двумя способами: изготовлен из предварительно напряженного бетон, и он поддерживает подступенок .

Столбы из предварительно напряженного бетона часто используются в прибрежных районах, подверженных атмосферная коррозия (один производитель утверждает, что «бетонные столбы прежде всего по внешнему виду, долговечности и необслуживаемости »).

Подъемник представляет собой электрическое соединение, прикрепленное к боковой стороне столб; следовательно, опора, поддерживающая стояк, называется вертикальной стойкой . Подъемник обеспечивает соединение между антенными проводниками и подземные проводники. Жилы стояка обычно защищены по трубопроводу, хотя иногда используется U-образная защита.

Этот конкретный столб поддерживает:

  • Статический провод.
  • Трехфазная цепь передачи, соединенная звездой (четырехпроводная).
  • Трехфазная первичная распределительная цепь, подключенная к питанию, через стояк, подземный канал к ближайшему крупному заказчику, например, школа, больница или торговый центр.
  • Уличный фонарь.
  • Однофазный вторичный распределительный контур (питание от трансформатор за кадром справа), единственная цель которого — обеспечить мощность для уличного фонаря.
  • Прямой кабель CATV.

Стойка VII

Мощность, трансформатор,


CATV, CATV Мощность Поставка Этот столб поддерживает:
  • Трехфазное первичное распределение электроэнергии.
  • Трансформатор.
  • Однофазное вторичное распределение электроэнергии.
  • Прямой кабель CATV.
  • На опоре Источник питания CATV .
  • Электросчетчик на опоре для подачи питания на кабельное телевидение поставлять.

Сети CATV (также называемые широкополосными сетями ) включают широкополосные усилители , разнесенные по сети с интервалами около 2500 футов.Эти усилители требуют рабочего питания; это питание (при 60, 75 или 90 вольт RMS) обеспечивается мощностью CATV источник питания , аналогичный показанному здесь, и доставляемый к усилителям по самой сети CATV. Каждый блок питания способен питание группы от 10 до 20 усилителей, расположенных в радиусе мили или так. Каждый усилитель включает блок питания DC , который выпрямляет это напряжение и обеспечивает рабочее напряжение постоянного тока для схема усилителя.

Источник питания CATV получает свою рабочую мощность от источника питания. Вторичная распределительная цепь компании, 115 В, 60 Гц. В зависимости от политики выставления счетов энергетической компании блоки питания CATV могут иметь счетчик или выставлять счет по фиксированной ставке. Сила показанная здесь подача измеряется; счетчик виден под мощностью поставлять.

Следующий рисунок иллюстрирует типичную электрическую схему для Источник питания CATV (широкополосная сеть):

Совместная опора VIII

Мощность, трансформаторы, кабельное телевидение,


Телефон, оптоволокно Кабель
Эта стойка поддерживает отдельный оптоволоконный кабель в коммуникационное пространство. Наверное, это голос- и кабель передачи данных, принадлежащий телефонной компании.

зажим для крепления опоры поддерживает волокно в мягком цилиндре, так что вибрации, вызванные ветром, не приводят к царапанию волокна против металла. Красная пластиковая втулка над зажимом указывает имя владельца и предоставляет контактный телефон номер.


Фармингтон, Нью-Мексико, 2004

Joint Pole IX

Электропитание, Телефон, CATV, Источники питания CATV, Трафик Сигнал

Этот столб поддерживает:
  • Трехфазное первичное электрическое распределение с открытым проводом.
  • Однофазное трехполюсное вторичное распределение электроэнергии.
  • Кабель CATV для общественной сети кабельного телевидения.
  • Кабель CATV для Институциональная сеть («I-Net»), закрытая схема коаксиальной сети для школ и муниципальных властей.
  • Многопарный телефонный кабель.
  • Два блока питания CATV, один для общественной сети CATV и один для Интернет-сеть.
  • Электросчетчик (за табличкой) для измерения мощности, потребляемой двумя блоки питания кабельного телевидения.
  • Мигающая сигнальная лампа желтого цвета.
  • Выключатель немеренного проблескового маячка желтого цвета.

I-Net физически идентична публичной сети CATV (а в Фактически, он был построен и, вероятно, до сих пор принадлежит компании CATV). Однако это связано только с правительственными и квазиправительственные здания, такие как мэрия и школы.

Нет электросчетчика для сигнальной лампы желтого цвета; видимо, владелец света получает счет по фиксированной ставке.

Как делают опоры

Деревянные опоры уже более века являются важной частью коммуникационной и электрической инфраструктуры Америки. По оценкам, в Северной Америке установлено около 150 миллионов опор, деревянные опоры стали настолько распространены, что даже вдохновили на создание стихов.

Деревянные опоры являются частью нашей общей культуры, потому что мы живем в стране, богатой лесными ресурсами. Наши предки рано научились использовать этот ресурс для удовлетворения наших потребностей, а универсальность древесины позволила нам адаптировать ее к меняющимся целям.

Даже в условиях доминирования технологий 21-го века деревянные опоры остаются лучшим выбором для коммунальных служб. Благодаря долгому опыту работы, конкурентоспособным, экономичным ценам и гораздо более значительным экологическим преимуществам по сравнению с альтернативами, деревянные столбы будут продолжать обеспечивать электроэнергией дома и предприятия Северной Америки в следующем столетии.

История деревянных столбов

Первое задокументированное использование деревянных столбов было в 1844 году с появлением телеграфа. Сэмюэл Морс получил грант в размере 30 000 долларов от США.С. Конгресс, чтобы построить 40-мильную телеграфную линию между Балтимором и Вашингтоном, округ Колумбия. Морс первоначально пытался проложить свои новые телеграфные линии под землей, но на первых нескольких милях линии вышли из строя. Поэтому он обратился к размещению линий над головой и объявил о покупке 700 «прямых и прочных» деревянных опор.

Успех телеграфных проводов привел к использованию столбов для проводов для распределения электроэнергии. С развитием производства электроэнергии и необходимостью доставлять электроэнергию в дома и на фабрики увеличился спрос на деревянные опоры для проводов, изоляторов и других необходимых предметов.

На рубеже веков возникла потребность в стандартах для создания стабильного предложения деревянных опор с предсказуемыми конструктивными характеристиками. В 1908 году были разработаны стандарты для круглой древесины, и вскоре после этого Американский национальный институт стандартов или ANSI принял стандарты специально для деревянных опор, определяя допустимые размеры и характеристики.

В то же время стандарты обработки древесины консервантами под давлением для продления срока их службы были разработаны Американской ассоциацией защиты древесины (AWPA). В Канаде стандарты лечения вводятся через Канадскую ассоциацию стандартов или CSA.

В течение следующих восьми десятилетий деревянные опоры стали важной частью электрической инфраструктуры Северной Америки, насчитывая около 150 миллионов опор. Деревянные опоры зарекомендовали себя на протяжении длительного периода времени, когда срок их службы увеличен до 70 лет и более.

Благодаря исследованиям, тестированию и разработке новых технологий мы узнали больше о конструктивных возможностях опор, что отражено в сегодняшних стандартах.В США спецификации деревянных опор, включая производство, размеры классов, качество работы и отделки, маркировку, обращение, хранение и осмотр, подробно описаны в стандарте ANSI O5.1 . В Канаде спецификации деревянных опор опубликованы в стандарте CSA O15-15 «Деревянные опоры и арматурные шпильки».

Изготовление деревянных столбов

Долговечность и долговечность — важнейшие требования для опор электросети. Как природный материал, деревянные шесты, выставленные на открытом воздухе, подвергаются серьезной угрозе со стороны хищников, таких как плесень, гниющие грибы и насекомых, таких как термиты и древоточцы.Эти организмы стремятся разрушить древесное волокно, снижая структурную прочность и удобство использования древесины.

Обработка консервантом создает химический барьер, который защищает деревянные опоры от этих угроз, позволяя им оставаться в эксплуатации в течение десятилетий.

Консерванты находятся не только на поверхности, они проникают глубоко в древесину, обеспечивая долговременную защиту. В результате срок службы деревянной опоры может быть увеличен до 70 лет и более.

В процессе обработки используется давление, которое заставляет консерванты проникать в древесное волокно.Хотя сегодня существует различных консервантов , производственный процесс практически одинаков для всех.

В лес

Лучший старт в лесу. Столбы обычно делают из трех пород: пихты Дугласа, красного кедра западной и южной сосны. Бревна, которые потенциально могут стать деревянными опорами, выбираются в лесу, часто пока деревья еще стоят.

Деревья оцениваются по длине, прямолинейности, конусности и другим характеристикам, которые могут влиять на несущую способность.В типичной древесине только 7 процентов деревьев обладают качествами, необходимыми для изготовления опор. Затем их собирают и транспортируют на производство с помощью прицепов, специально предназначенных для перевозки более длинных лесов.

Оказавшись во дворе, с дерева удаляют кору и стержню придают форму, чтобы сделать его максимально прямым. Каждый полюс проверяется, оценивается и присваивается класс, как определено в стандартах ANSI. Рассмотренные характеристики включают ориентацию зерен, наличие распада, сучков и трещин.

Затем столбы могут быть надрезаны, просверлены или кондиционированы, чтобы подготовить древесину к нанесению консерванта. Другие отверстия для оборудования на опоре просверливаются, сохраняя защитную оболочку, позволяя лечению проникнуть во все отверстия. Затем каждый столб маркируется и маркируется, а затем складывается для обработки.

Подготовка полюса

Чтобы деревянные опоры были готовы к обработке, их необходимо выдержать или кондиционировать таким образом, чтобы сохранить прочностные характеристики. Столбы могут быть высушены воздухом и в печи, аналогично тому, как это делается при сушке пиломатериалов.Столбы также можно обрабатывать паром или подвергать бултонизации в длинном цилиндре под давлением, также называемом ретортой.

Пропарка в основном используется для опор южной сосны, однако опоры из пихты Дугласа, обработанные консервантами на водной основе, также можно обрабатывать паром. Пихта Дугласа обычно подвергается бултонизации, когда реторта находится под давлением, а консервант нагревается до 180-220 градусов по Фаренгейту. Стандарты ANSI также требуют стерилизации, определяемой как нагрев столба до достижения по крайней мере 150 градусов по Фаренгейту в центре столба в течение минимум час.

Настой консервантов

Процесс консервирования начинается после того, как столбы загружаются на тележки и перемещаются в реторту, длина которой может достигать 130 футов. В зависимости от типа лечения применяется давление воздуха или вакуум. Затем реторта подготавливается для заполнения консервантами, которые будут введены в древесное волокно.

Пять консервантов, используемых сегодня для деревянных опор: пентахлорфенол (Penta), хромированный арсенат меди (CCA), нафтенат меди (CuN), креозот и аммиачный медно-цинковый арсенат (ACZA или Chemonite).Каждый из этих консервантов одобрен и регулируется EPA. См. Дополнительную информацию в разделе «Консерванты».

Раствор консерванта перекачивается из резервуаров для хранения, полностью заполняя реторту. Внутри реторты постоянно прикладывается давление, чтобы обеспечить проникновение консерванта в клетки древесины. Время нахождения полюсов в реторте будет зависеть от размера, вида, консерванта и других факторов.

В конце процесса обработки.реторта опорожняется от консервантов, которые перекачиваются обратно в резервуары для повторного использования. Обработанные стержни попадают на капельницу, где собираются излишки консерванта.

Контроль качества

Репрезентативные образцы керна отбираются со столбов и анализируются для обеспечения соответствия стандартам качества и долговечности. Сторонние инспекционные агентства также берут образцы керна во время регулярных посещений, чтобы подтвердить практику контроля качества на предприятии.

Готовые консервированные деревянные опоры затем перемещаются на сортировочную площадку, где они могут быть отправлены коммунальным предприятиям для немедленной сдачи в эксплуатацию.

опоры из стекловолокна | Круглый столб

Стекловолоконный полюс для передачи энергии Strongwell SE28 имеет более высокое отношение прочности к весу, чем сталь, дерево или бетон, и весит значительно меньше, то есть примерно 30% веса дерева, 60% стали и 15% или менее бетона. .

Внешний вид

Опора SE28 разработана с использованием различных армированных стекловолокном, включая многонаправленную стеклоткань, обеспечивающую прочность как в продольной, так и в поперечной оси.

Внутренний пенопласт в сочетании с высокой прочностью на разрыв композита обеспечивает отличные характеристики опор электропередач при вертикальных и боковых нагрузках. Опора разрабатывалась в течение нескольких лет при содействии электроэнергетических компаний. Стойки SE28 сужаются и проходят требуемые испытания на прочность консоли ASTM D1036.

Опоры

SE28 эстетичны, устойчивы к коррозии, не ржавеют и не гниют. Столбы имеют гладкую внешнюю поверхность и могут быть разных цветов.Столбы имеют равномерный сужающийся и многосторонний вид.

Безопасность

Легкие и по своей природе низкопроводящие опоры SE28 более безопасны, чем опоры из других материалов. Линейщики выигрывают от более низкого риска травм, связанных с подъемом, и от низкого значения свойства электропроводности шеста. Опоры электропередач из стекловолокна также можно более безопасно устанавливать вблизи линий под напряжением и поднимать между проводниками на существующих конструкциях.

Прочность

Композитные опоры очень долговечны в тяжелых условиях эксплуатации и могут использоваться в соответствии с директивами ASCE, используемыми для стальных опор.

Опоры

Strongwell относительно не требуют обслуживания. Столбы устойчивы к коррозии, кислотам, проникновению воды, огню, перепадам температуры, микроорганизмам, насекомым и птицам. Следовательно, опоры Strongwell не требуют программы осмотра и обработки, которые требуются для деревянных опор.

Низкая проводимость

Полимерные опоры, армированные волокном, обладают низкими проводящими свойствами и используются при строительстве линий под напряжением. Опора SE28 заземляется с использованием тех же методов, что и деревянные опоры.

Ремонт

В зависимости от степени повреждения композитные опоры могут ремонтироваться в полевых условиях персоналом, имеющим соответствующую подготовку и материалы.

Чтобы получить ответы на часто задаваемые вопросы, перейдите на страницу часто задаваемых вопросов Strongwell по опорам.

5 интересных фактов о электрических опорах в США

Вы когда-нибудь задумывались, что происходит с этими опорами, когда вы смотрите вверх? Вот несколько быстрых идей, которые помогут вам лучше понять, что происходит с вашим электричеством

Как один из немногих юристов в Соединенных Штатах, участвующих в судебных процессах о смерти от электрического тока и серьезных травмах, связанных с линиями электропередач и опорами электросети, когда я смотрю на коммунальное предприятие полюс, что я вижу (после тысяч часов экспертных показаний и судебного разбирательства по этим делам)?

1. Высота опор для электросетей составляет

Высота опор в вашем районе может составлять от 30 до 60 футов. Самые большие из них, которые вы видите вдоль основных дорог и автомагистралей, имеют высоту от 60 до более 120 футов.

Самые высокие в мире подвесные опоры для линий электропередачи, обрамляющие реку Янцзы в Цзянъиине, Китай, имеют высоту 1137 футов! Между тем, стандартная высота над землей, установленная индийскими правилами в области электроэнергетики, составляет 20 футов. Но, как я уже писал, опоры линий электропередач в Индии часто опускаются намного ниже, в результате чего дикие животные, такие как величественные слоны, получают удар током.

2. Возраст многих опор электросети составляет несколько десятилетий.

Большинство опор намного старше их ожидаемого срока полезного использования, который, вероятно, составляет от 50 до 60 лет. Но некоторые из них намного старше. Металлические и бетонные опоры могут служить намного дольше деревянных, но в конечном итоге все опоры необходимо заменить.

Об этом часто пишут наши адвокаты, поскольку стареющие опоры, особенно деревянные конструкции, могут представлять серьезную опасность поражения электрическим током в старых городах и районах, когда они не обслуживаются.Это было причиной многих случаев убийства электрическим током, в которых я участвовал в качестве адвоката. К сожалению, электроэнергетические компании часто ставят свою чистую прибыль выше безопасности и продлевают обычный срок службы своих конструкций, иногда даже сверх того, что является безопасным и разумным.

На северо-востоке средний срок службы распределительного столба составляет 56 лет. Тем не менее, некоторые из этих полюсов все еще присутствуют в течение десятилетий после этого, а некоторые сохраняются в течение 85 лет.

3. Провода электрических столбов несут больше, чем просто электричество.

Вы могли заметить, что в столбах электросети много проводов.Но не все проводят электричество. Обычно три верхних провода, называемые первичными проводниками, несут большую часть электричества на полюсе.

Когда вы спускаетесь по опоре электросети, следующий набор проводов состоит из вторичных проводов. Обычно они обеспечивают электроэнергией здания и дома.

Самые низкие провода — это кабельные и телефонные линии. Кабели, которые вы видите, соединяющие полюс с землей, называются оттяжками.

4. Линии электропередач на опорах электросети могут выдерживать напряжение более 100 000 вольт.

. Величина напряжения, передаваемого по электрическим проводам, которые также называются «проводниками», может варьироваться от нескольких тысяч вольт до более 100 000 вольт.Огромные линии электропередачи, которые обычно подвешены к металлическим решетчатым опорам или очень высоким бетонным столбам (вы часто видите их в сельской местности), могут нести провода с напряжением от 150 000 до 300 000 вольт и более. Линии, которые подключаются к вашему дому, обычно имеют напряжение 120 или 240 вольт.

5. Трансформаторы обеспечивают необходимое количество энергии для вашего дома и бизнеса

Бочки, которые выглядят как бочки с маслом или мусорные баки, свисающие с опор электросети, называются трансформаторами. Они используются для снижения напряжения между первичными и вторичными проводами.Без трансформаторов было бы много жареной бытовой техники.

Помните, что сегодня в Соединенных Штатах насчитывается около 180 миллионов опор электроснабжения. Многие из приведенных выше фактов об этих опорах, которые усеивают американский пейзаж и выравнивают наши дороги и шоссе, были вдохновлены очень интересным постом в Путеводителе.

Теги: проводники, линии электропередач, опоры линий связи

Опасности опор для человека

Все мы знаем, что электричество может быть чрезвычайно опасным.Поскольку столбы поддерживают очень много электрических проводов и кабелей, близлежащие жители и люди, проходящие мимо, должны быть осторожны, особенно в случае, если один из них упадет. Читайте дальше, чтобы узнать больше об опорах и о том, как обезопасить свою семью.

Факты о столбах электроснабжения

  • Большинство опор имеют высоту 35 футов, хотя их высота может составлять от 20 до 100 футов.
  • Деревянные опоры обычно изготавливают из пихты Дугласа, южной сосны или западного красного кедра и могут служить от 30 до 40 лет.
  • Современные опоры для электроснабжения обычно изготавливаются из бетона, стали или стекловолокна и служат дольше, чем их деревянные аналоги.
  • Поляки зарыты в землю на шесть футов на расстоянии 125 футов друг от друга.

Какова функция опоры электросети?

Столбы для электроснабжения в основном служат инструментом для закрепления проводов и устройств, по которым подается электричество в дома и на предприятия. Чтобы лучше понять, как они работают, рекомендуется ознакомиться с тем, что находится на опоре электросети.

Провода передачи: Это провода высокого напряжения, по которым может подаваться электричество от 69 до 500 киловольт на подстанции, где напряжение снижено.

Распределительные провода: Когда мощность на подстанциях снижается до 4–25 киловольт, по распределительным проводам подаются электропитание в дома и на предприятия.

Линии связи: Они несут кабельное телевидение, телефонную связь и широкополосную связь для конечных пользователей.

Трансформатор: Это большие устройства в форме металлической канистры, которые преобразуют высокое напряжение в низкое, что делает их пригодными для использования в домах и на предприятиях.

Опасности опор

Хотя столбы электросети обычно не опасны для тех, кто проходит или живет рядом с ними, бывают ситуации, в которых столбы могут стать угрозой. Вот на что следует обратить внимание:

Наклонные столбы: Несмотря на то, что столбы прочные, они не вечны. Повреждение насекомыми, сильный ветер, старость или ненастная погода — все это факторы, которые могут привести к растрескиванию шестов. В этом случае трансформатор может упасть, что приведет к травмам и повреждению имущества.Остерегайтесь наклоненных столбов и сообщите об этом в местную коммунальную компанию.

Опасное напряжение: Несмотря на то, что линии электропередач в городских районах имеют тенденцию работать при более низком напряжении, они все равно могут вызвать травмы, если вы дотронетесь до этих линий. Поражение электрическим током может привести к серьезным внутренним повреждениям и даже смерти. Вам не нужно прикасаться к проводу, чтобы получить удар электрическим током. Ветви деревьев могут соприкасаться с линией электропередачи и заряжать дерево и землю вокруг него.

Паразитное напряжение: Когда изоляция старых подземных проводов начинает разрушаться, они соприкасаются с почвой. Блуждающие электрические токи могут проходить через почву к металлическим предметам, включая стальные опоры электросети, пожарные гидранты, крышки люков и т. Д. Прикосновение к этим поверхностям может вызвать поражение электрическим током, что может привести к травмам и смерти.

Химические токсины: Деревянные опоры обработаны консервантами, чтобы продлить срок их службы и защитить от насекомых.К сожалению, эти консерванты содержат опасные химические вещества, которые могут нанести вред человеку и окружающей среде, иметь место рак, врожденные дефекты, репродуктивная система и повреждение нервной системы.

К сожалению, не существует способа предотвратить поражение электрическим током, которое может произойти в результате неисправности опоры электросети, кроме сообщения об очевидных признаках повреждения и разрушения. Также неплохо понять, как бороться с поражением электрическим током и ситуациями, в которых столб электросети может подвергнуть вас опасности.Расскажите своей семье о возможных опасностях и сделайте все возможное, чтобы обезопасить себя.

Откуда берутся опоры?

Столбы для электросети такие высокие, прямые и прочные, что для их изготовления требуется специальное дерево. Нельзя просто вырастить целый лес из полюсов: нужно найти лучших кандидатов. Наши лесники объясняют, как они находят, измеряют и обрабатывают эти ценные деревья.

ЛУФКИН, Техас. Вы когда-нибудь смотрели на возвышающийся, идеально прямой столб и задавались вопросом, какое дерево могло сделать такой большой столб?

Некоторые из них родом из Районии!

Самые ценные деревья на нашей земле в У. Южнее юга, «столбовые» деревья могут стать опорами для телефонных линий и линий электропередач или сваями для причалов и пирсов.

«Все начинается с генетики»

Сосны в естественном лесу, как правило, не дают большого количества опор, — объясняет Джереми Флад, старший менеджер по маркетингу древесины в Луфкине из Rayonier. Но наша собственная группа генетических исследований работала над созданием семенных семейств, из которых получаются высокие прямые деревья с меньшими ветвями.

«Все начинается с генетики, — говорит Джереми, — за ней следуют десятилетия ведения с правильным прореживанием и оплодотворением.В результате получаются зрелые плантации из высококачественной древесины ».

Шейн (слева) и Джереми готовятся «масштабировать» бревна, чтобы определить, какие из них будут хорошими.

В поисках подходящих деревьев для поляков

Несмотря на то, что деревья в древостоях одного возраста и одного вида, они все же созревают до самых разных форм и размеров. Управляющий лесами обеспечивает максимальное использование каждым деревом. Деревья, достойные стать жердями, являются самыми редкими — и, следовательно, самыми ценными — из-за очень специфических требований, которые должны быть соблюдены, чтобы соответствовать требованиям.

Без тщательного планирования и внимания к деталям можно было упустить из виду эти ценные деревья, продав их как пиломатериалы, значительно менее ценный продукт. Команда Джереми разработала план, чтобы как можно больше деревьев стали столбами.

«Было бы напрасной тратой не использовать их весь потенциал»

«Эти насаждения лелеяли и выращивали более 25 лет. Было бы напрасной тратой не использовать их весь потенциал », — говорит менеджер по маркетингу древесины Шейн Бергман, возглавлявший проект.

Чтобы определить местонахождение потенциальных столбов перед сбором урожая, техник лесного хозяйства проводит инвентаризацию, статистически измеряя древостой деревья, чтобы определить местонахождение тех, которые соответствуют требованиям к размеру столбов. Наши лесники работают в тесном сотрудничестве с подрядчиком по лесозаготовке, который вырубает их, отделяет от других деревьев и укладывает в сторону для следующего шага.

Каждый бревно оценивается, чтобы определить, является ли он кандидатом на то, чтобы стать опорой, и какую часть журнала можно использовать.

Строгие требования к бревну, чтобы стать полюсом

Как только столбы укладываются бок о бок в гигантский ряд, лесник осматривает их один за другим.Он измеряет их, чтобы убедиться, что они прямые, одинаковой толщины и без дефектов, таких как шрамы и сучки, которые могут проникнуть в древесину. Они также должны быть подходящего диаметра, соответствующего потребностям клиента.

«Поляки имеют очень жесткие требования, предъявляемые заказчиком и потребителем», — объясняет Джереми. «Это не только косметика, многие спецификации необходимы для инженерных целей, чтобы гарантировать прочность и долговечность».

Они отбраковывают или отбраковывают бревна, не отвечающие строгим стандартам, и используют их в качестве пиломатериалов. Используя бензопилу, они вручную вырезают те, которые соответствуют стандартам, в точном соответствии с требованиями покупателя.

Джереми проверяет каждое бревно, чтобы определить, подходит ли он для мельницы.

Лесозаготовитель доставляет бревна на столбовую мельницу для переработки в конечный продукт.

Шейн как нельзя более доволен тем, как получился проект.

«Восхитительно масштабировать полюса благодаря отношениям, которые вы строите, — говорит он. «Работая с подрядчиками, вы узнаете о них и увидите, что они имеют те же ценности, что и Районье, когда дело касается хорошего распорядителя леса.Мы действительно работаем с некоторыми выдающимися людьми ».

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
