Стены из газобетона: особенности кладки, толщина, армирование и отделка

Содержание

особенности кладки, толщина, армирование и отделка

Достоинства и недостатки стен из газосиликатных блоков

  • Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
  • Газосиликат имеет малый вес
  • Хорошо обрабатывается
  • Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

Для определения толщины стены из газобетонных блоков приняты следующие нормы:

  • Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
  • Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
  • Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области,  толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:

  • Хозблок или гараж, дачный домик достаточно будет 20 см
  • Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала.
    Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
  • При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
  • Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

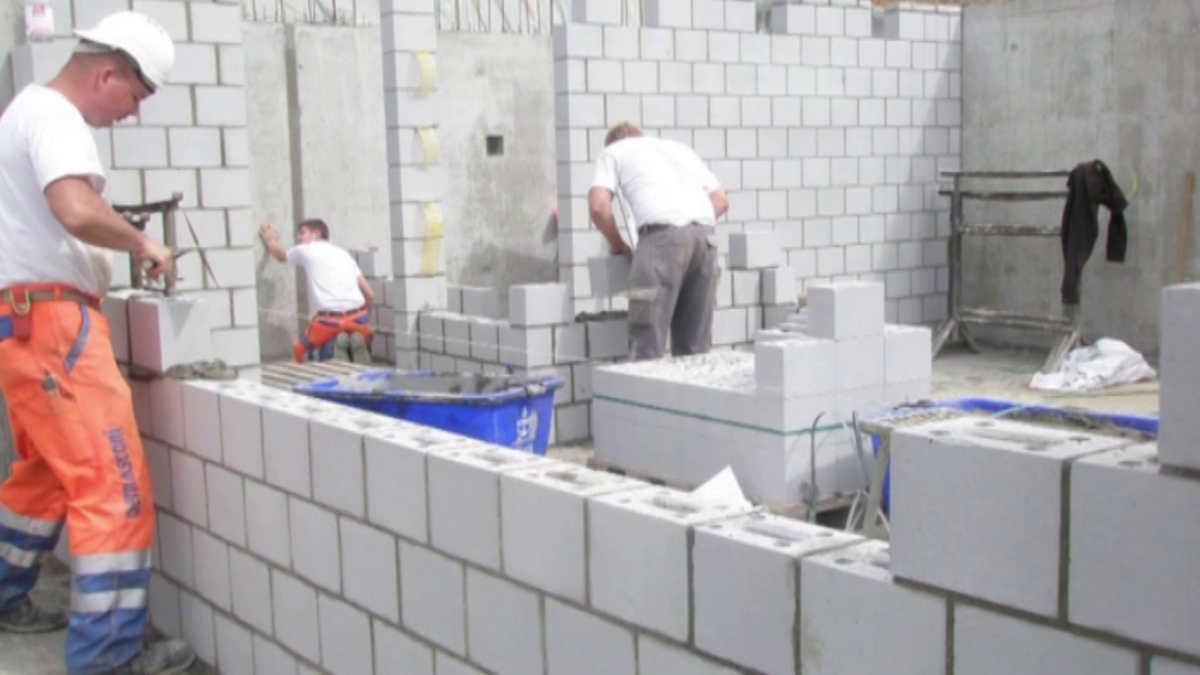

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности


Важно! Газобетон является гидроскапичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.


Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.


Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.


Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого прмазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.


Важно! Возведение стен последующих тажей недопустимо без установки междуэтажного перекрытия.


Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же выжно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео



Инструменты , необходимые для кладки газосиликатных блоков:
  • штроборез
  • строительный уровень
  • мастерок
  • рубанок
  • каретка для клеевого раствора
  • молоток из резины
  • ножовка
  • терка с металлическими зубьями
  • угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:
  • верхний ряд кладки, на который будет опираться перекрытие
  • ряды под оконными проемами
  • дополнительно арматурой можно укрепить углы сооружения

Для однородности кладки дверные и оконные проемы устраивают при помощи  U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.


Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.


Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:

  • штукатурку с высокой адгезией
  • кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
  • сайдинг
  • в условиях сурового климата дополнительно используют утеплитель
Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

сравнение с кирпичом, пенобетоном, обзор основных этапов стройки

Сегодня газобетон очень популярен в строительстве. Если вы хотите построить дом из газобетона плюсы и минусы этого материала нужно знать. В данной статье представлены преимущества и недостатки этого материала, и кратко описано, как можно построить дом из газобетона своими руками.

Дом можно построить из разных материалов, среди которых: газобетон, кирпич, дерево. При этом лишь зная все плюсы каждого из строительного материала, можно выбрать, какой применить для строительства дома.

На сегодняшний день одним из самых популярных материалов в строительстве является газобетон Bikton. Его изготавливают из цемента, песка и извести. Дома легко и быстро возводятся, именно поэтому, этот материал получил широкое распространение и востребованность.

1.Плюсы и минусы газобетона

Современный газобетон имеет много преимуществ, вот некоторые из них.

Плюсы газобетона:

  1. Высокая прочность материала. В процессе изготовления автоклавного газобетона происходит твердение его в автоклаве под воздействием температуры и высокого давления. Именно при таких условиях происходит формирование низкоосновных микроскопических кристаллов гидросиликата кальция, которые предают материалу прочности

  2. Легкий вес. То что блоки не тяжелые в ограждающих конструкциях означает, наличие меньшей нагрузки на основание и каркас объекта, а значит, как следствие, будут меньшими затраты как на материал, так и на фундамент, что повлечет за собой снижение общих затрат на строительство объекта.

  3. Отличные теплоизоляционные свойства позволяют не использовать дополнительные теплоизоляционные материалы в конструкции стен. Кроме этого, зимой есть возможность сэкономить на отоплении.

  4. Отличные звукоизоляционные свойства. Стены, которые выстроены из газобетона, способны обеспечить отличную звукоизоляцию.

  5. Универсальность. Газобетон можно свободно пилить, шлифовать, сверлить, благодаря чему газоблокам можно придать разную форму. Их используют для стен, каминов, перекрытий, ступенек, заборов и других объектов.

  6. Газоблоки имеют точные геометрические размеры, что дает возможность вести кладку на специальный клей для газобетона с толщиной шва до 3 мм.

  7. Влагостойкость и морозостойкость. Устойчив к морозам. Кроме этого, благодаря пористости материала, вода не может быстро проникнуть в материал.

  8. Безопасен для здоровья. Производится из натурального сырья: извести, воды и песка.

  9. Контроль качества. На заводах, где изготавливают блоки, есть лаборатория, которая проводит контроль качества продукции.

  10. Крепление к газобетону осуществляется довольно просто при помощи специальных анкеров для газобетона.

    2. Газобетон или кирпич — что лучше?

    По факту один кирпич в тринадцать раз меньше по размеру, нежели один газоблок. Вес газоблока в три раза больше кирпича. Возвести дом из газоблоков занимает намного меньше времени, чем возвести кирпичный дом.

    Из какого материала строить дом? Это решение исключительно для каждого. Рассмотрим несколько сравнительных характеристик, газобетона и кирпича:

    • Хороший газоблок стоит меньше, чем кирпич. Также стоит заметить, что хороший кирпич сегодня это редкость.

    • Кирпич существует примерно 500 лет, а газоблок в строительстве всего 80 лет.

    • Газоблок теплее кирпича. Если сорок сантиметров кладки из газоблоков обложить кирпичом, то не нужно будет утеплять стену, а кладку из кирпича в 60 см, нужно утеплять.

    • Газоблок лучше кирпича по теплопроводимости, а кирпич лучше по теплоемкости.

    • Несущие возможности кирпича выше, нежели у газоблока. При этом время на кладку кирпича нужно намного больше.

    •  Морозостойкость кирпича составляет 75-100 циклов, газоблока — 50 циклов.

    3. В чем разница газобетона и пенобетона?

    Люди, которые выбирают из чего строить дом, часто задаются таким вопросом: что лучше, газобетон или пенобетон? Давайте разберемся.

    Пеноблоком является соединение бетонной смеси со специальными добавками, которую создают в результате смешивания. При изготовлении пенобетона смесь заливают в формы, в которых, смесь затвердевает, и получаются пеноблоки. Таким образом, пенобетон затвердевает в природных условиях. Его можно сделать непосредственно на стройплощадке, то есть самостоятельно.

    Газобетон в отличие от пенобетона изготавливают на заводах. Поры в газобетоне получаются вследствие химической реакции с выделением водорода. Он же и образует поры.

    Как только газобетон твердеет, с помощью специальных струн его разрезают. Автоклавный газобетон становится полностью прочным в автоклаве вследствие высокой температуры, большого давления и пара.

    Важно! Газобетон изготавливают по ГОСТу, то есть он имеет сертификат качества. Пенобетон же не предполагает контроль качества сырья, кроме этого имеет место нарушение технологии.

    По прочности пенобетон значительно слабее автоклавного газобетона. В кладке из пенобетона вероятность появления трещин намного больше, нежели в кладке из газобетона. Это связано, прежде всего, с тем, что коэффициент усадки при высыхании для блоков из газобетона меньше, чем для пеноблоков и составляет до 0,5 мм/м. К слову, этот показатель пеноблоков – 1-3 мм/м.

    Газобетон является экологическим материалом. Микроклимат в доме из газобетона комфортный и схожий с микроклиматом деревянного дома. Благодаря тому, что газобетон способен стабилизировать влажность, в нем не появится грибок, а также плесень. В пенобетон же кроме золы, песка и отходов щебеночного производства могут добавляться химические добавки, а это снижает экологичность дома из пенобетона.

    Газобетон имеет точную геометрию, в пеноблоках нарушена геометрия, это связано с тем, что технология производства значительно упрощена.

    Газобетон лучше впитывает влагу, чем пенобетон. При этом отличия небольшие. Пенобетон имеет поры только закрытого типа, а газобетон – открытого и закрытого типа. Газобетон способен впитывать влагу на небольшую глубину, за счет наличия пор закрытого и открытого типа. Именно благодаря порам закрытого типа влага не может быстро проникнуть внутрь материала.

    Если делать кладку из пенобетона, велика вероятность появления мостиков холода в кладке, а это прямой знак того, что теплоизоляционные свойства снизятся.

    Важно! Газобетон обладает намного лучшими теплоизоляционными характеристиками, нежели пенобетон.

    Бесспорно, газобетон имеет больше плюсов по сравнению с пенобетоном, но каждый решает сам, из чего построить дом.

    4. Дом из газобетона своими руками

    Выстроить дом из газобетона вполне возможно самостоятельно. В первую очередь отведите место для хранения материалов и инструментов. Строительные работы начинайте, когда температура воздуха от +5 до +25 градусов.

    Перед тем как начинать процесс строительства дома из газоблоков, следует проконсультироваться со специалистами и учесть все их рекомендации.

    4.1. Фундамент для дома

    Как известно, газобетон малоустойчив к деформирующим перегрузкам на изгиб. А монолитный фундамент способен минимизировать деформационные перегрузки. Именно монолитный фундамент выдерживает разные климатические условия и вибрации грунта без возникновения перекосов сооружения. Что поможет избежать трещин вгазобетонных стенах.

    4.2. Укладка блоков

    Прежде, чем произвести укладку нужно подготовить фундамент. Делается отсечная или как еще называют горизонтальная гидроизоляция. В качестве гидроизоляционного материала выступит рубероид. Для выравнивания на слой гидроизоляции наносят цементно-песчаную смесь, которую делают 1:3.

    Кладка первого ряда очень важна. Насколько ровно она будет сделана, настолько будет качественной последующая кладка и окончательный результат. Чтобы кладка была ровной, используют шнур и уровень.

    Для укладки используют специальный клей, который разравнивают с помощью кельмы. Клей предотвратит появление щелей и «мостика холода» между блоками, что еще больше повысит теплоизоляцию дома. Когда кладка завершена, следует разровнять поверхность рубанком для газобетона. Следующий ряд кладки начинают с первого из углов.

    Совет! Чтобы ряды были ровные, следует устанавливать рейки-порядовки, а при значимой длине стенки ставят промежуточные маячные газобетонные блоки. Укладку рядов производят со смещением следующих рядов. Величина смещения приблизительно восемь сантиметров. Клей, который выступил, удаляют, используя мастерок.

    4.3 Армирование и перекрытие в доме

    Дом из газобетона может все же подвергнуться деформирующим нагрузкам. Могут возникнуть волосяные трещины вследствие осаждения земли, ветровых действий или перепадов температуры. Трещины не будут влиять на несущую способность кладки, при этом смогут усугубить внешний облик стенок. Чтобы этой проблемы не было, применяют арматуру, которая предотвращает растрескивание газобетонных блоков.

    Всем известно, для того, чтобы не было трещин, следует правильно проектировать и строить дом. Но армирование отделочных слоев будет дополнительной защитой от трещин.

    Арматура закладывается в армопояса. При установке газобетонных сооружений не применяют междурядное армирование. Правильно армировать первый ряд блоков, которые лежат на фундаменте, затем каждый четвертый ряд кладки. Кроме этого следует армировать зоны опоры перемычек, конструктивные детали, имеющие большую нагрузку, а также ряд блоков под оконными просветами.

    Совет! При укладке арматуры следует распространить армирование на 900 мм в область перемычек и под оконными отверстиями.

    Армированную опору кладут под стропильную систему на уровне каждого перекрытия. Для укладки арматуры, используя штроборез, режут штробы. Затем, отверстия заполняют клеем.

    Совет! Плиту опирайте на армированный распределительный пояс. Как и любой пустотелый материал, газобетон не выдерживает непосредственного опирания плит перекрытия.

    4.4. Утепление и облицовка кирпичом

    По теплопроводимости газобетон близок по показателям к дереву. Но, как правило, тепло выходит не через материал, а через участки его разрыва. При постройке сооружения из газобетонных блоков, применяют клеевой раствор для швов, толщиной 1-3 мм.

    Поэтому в газобетонных конструкциях минимальное количество «мостиков холода» и можно не использовать дополнительное утепление.

    Кроме того, что тепло может уходить через стены, оно может выходить и через другие части дома. Поэтому важно позаботиться, чтобы все было сделано по технологии, без ошибок, в результате которых тепло может уходить. Для кладки не следует использовать цементно-песчаный раствор, потому что будет повышаться толщина швов и образовываться «мостики холода».

    Дом из газоблоков можно обложить кирпичом. Стены из газобетона не будут отсыревать при наличии вентиляции под карнизным свесом и на уровне цоколя. Сплошную отделку не рекомендуют делать, поскольку будет нарушен парообмен через стенки.

    В целом газобетон для постройки дома достойный материал, поскольку имеет много плюсов по сравнению с пенобетоном и кирпичом. Поэтому, если желаете строить дом самостоятельно из газобетона, вооружитесь инструкциями, рекомендациями и у Вас все получится.

    21.08.2015

    Стандартные ошибки при строительстве домов из газобетонных блоков





    В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.
    Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:

    1. Ошибки, приводящие к нарушению целостности конструкций здания.
    2. Ошибки, ухудшающие эксплуатационные характеристики здания.
    3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.





    1. Ошибки, приводящие к нарушению целостности конструкций



    Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.





    А. Ошибки при проектировании и строительстве фундаментов домов из газобетона



    Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.



    Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.



    Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.



    Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.



    Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.



    При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.

    Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.





    Б. Ошибки при кладке газобетонных блоков



    Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.



    Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.



    Основные правила цепной перевязки газобетонных блоков при кладке стен



    Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.



    Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации.  Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.



    Првильные варианты соединения наружных и внутренних стен из газобетона



    В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.



    При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.



    Схема конструкционного армирования стен из газобетона.



    Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.



    Проволока не может выполнять функции арматуры: она не предупредит возникновение

     усадочных трещин в углах под и над проемами в газобетонных стенах.



    Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под  проемом (см. схемы армирования).



    Армирование проемов в газобетонных стенах





                 При определенных условиях  ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование  стен:
    1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
    2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
    3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
    4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
    5. Усиление проемов в стенах.
    6. Усиление небольших простенков.
    7. Вертикальное армирование колонн из газобетона.



    Схема вертикального армирования стен из газобетона



    Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.





    1. Ошибки, ухудшающие эксплуатационные характеристики здания.



    В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и  росту затрат на отопление.

    Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных  стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной  проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.



    Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11),  домов 137-й «ГБ» серии также представляют собой газобетонные панели.   Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно «корабли» считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.



    Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.

    Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.



    Подобное наружное «утепление» с помощью ЭППС за дестяок лет эксплуатации приведет

    к обратному эффекту: дом станет «холоднее», чем был бы без утепления.

    А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.





    Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между  газобетоном и кладкой.



    Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров.  Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).



    Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков  [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].





    При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.



    Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.



    Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.



    Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить

    и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.



    Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые  строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.





    Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.



    Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.





    В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.



    Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.



    Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.



    Избыток клея или раствора аккуратно подрезается

    и удаляется со швов после подсыхания, а не размазывается

    по стенам, чтобы уменьшить паропроницаемость газобетона.



    Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.





    1. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.



    К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.





    Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.



    Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.

    Стены из газобетона — 72 фото создания надежных конструкций

    Газобетонные блоки – один из наиболее популярных строительных материалов, который имеет отличные характеристики. Благодаря лёгкому весу блоков, можно существенно сэкономить на фундаменте дома.

    Данный материал великолепно удерживает тепло, поэтому при строительстве можно обойтись без дополнительной теплоизоляции. Его пористость достигает 85%, поэтому он сочетает в себе качества камня и дерева.

    Газобетонные блоки невероятно прочные, но хорошо пропускают шум и различные звуки. Чтобы создать звукоизоляцию, нужно рассчитать толщину стен и наличие перегородок в помещении.

    Прежде чем приступить к возведению жилища, необходимо учесть основные принципы работы с газобетоном.

    При строительстве фундамента стоит не забывать, что его заглубление должно соответствовать всем правилам, включая армирование. Одним из важнейших нюансов является утепление фундамента. Если этого не сделать, то стены дома могут трескаться.

    В качестве утеплителя можно использовать керамзит, доломит, шлак, минеральную вату или солому. Пазухи котлована нельзя засыпать обычной землёй, вместе неё используются утепляющие материалы.

    Особенности постройки домов из газобетона

    Несущие стены из газобетона лучше всего возводить из блоков, марка которых не менее D500. Для не несущих стен и перегородок можно использовать материал более низкой марки.

    Если строение будет многоэтажным, то марка газобетонных блоков должна быть D600. Чтобы рассчитать толщину стен из газобетона, необходимо обратиться к теплотехническому расчету.

    Особое внимание стоит уделить армированию стен, благодаря которому можно предотвратить появления трещин. Армопояс стен из газобетона включает в себя первый ряд, ряды под окнами и над окнами, а также среднюю часть фронтонов.

    Ширина места, на которое будут опираться перемычки, должна быть не менее одного метра. Для процесса армирования используется арматура или оцинкованная перфополоса.

    Необходим ли армопояс для перекрытия?

    При постройке домов из газобетона можно использовать любое перекрытие – из дерева, монолита, крупнопустотных плит. Если дом будет располагаться в холодной местности, то наружная грань пояса должна быть хорошо утеплена.

    Блоки укладываются с внешней стороны, тогда как внутри должна располагаться опалубка. При постройке перекрытия из дерева, балки можно размещать на самой кладке.

    Дерево имеет небольшой вес, поэтому нагрузка на стены будет небольшой. В этом случае можно обойтись без армопояса. Следует помнить, что ряд газоблоков, представляющих собой опору, непременно должен быть армированным.

    Если строительство жилища производится на грунте, который просаживается, то армопояс рекомендуется использовать даже при перекрытии из дерева. При кладке стен из газобетона также стоит учитывать климатические условия.

    Отделка и утепление стен

    Стены дома из газобетона обязательно должны хорошо пропускать пар. Если этого не происходит, то блоки питают влагу из воздуха, лишаясь своих теплоизоляционных свойств. Чтобы утеплить, отделать и облицовать стены, необходимо учитывать определённые особенности.

    Многие производители данного материала советуют использовать в качестве внешней отделки стен фасадные системы с вентиляцией.

    Вместо них можно использовать обычный кирпич, который должен иметь отверстия не менее двадцати миллиметров. На сайте можно найти фото стен из газобетона, на которых можно рассмотреть подробные примеры.

    Чтобы облицовочная кладка крепко держалась, нужно использовать спиральные или оцинкованные гвозди. На каждый квадратный метр необходимо брать не менее четырёх штук.

    Чтобы хорошо утеплить стены снаружи, можно использовать утеплители с паронепроницаемым эффектом, например, минераловатные плиты.

    Ни в коем случае не стоит использовать пенополистирол. Для внутренне-отделочных работ можно использовать смеси из гипса. Покраску стен лучше осуществлять водоэмульсионной краской.

    Газобетон отличается долговечностью, и срок его эксплуатации может достигать ста лет. К тому же этот материал является экологичным и отличается низкой радиоактивностью. Он невероятно устойчив к бактериям и появлению плесени, что также является одним из неоспоримых преимуществ газобетон.

    Фото стен из газобетона

    Как выбрать блоки и толщину стены

    Разбираем советы и методические рекомендации по выбору блоков Сибит для строительства в Сибири. Учтите это, чтобы ваш новый дом получился надежным, теплым, долговечным и, что немаловажно, экономичным.

    Как читать условную марку

    Применение блоков

    Блоки Сибит предназначены для кладки несущих и самонесущих элементов в наружных стенах зданий и сооружений, а также для межквартирных и межкомнатных стен.

    Блоки Сибит для наружных стен

    Как не ошибиться в расчете толщины наружной стены и как правильно выбрать блоки из газобетона для возведения ограждающих конструкций здания.

    Для городов Сибири, находящихся в зоне умеренного климата, норма сопротивления теплопередаче наружных стен составляет 3,65 м2 °С/Вт*. Это значение учитывает возможные теплопотери, связанные с архитектурным проектом дома.

    Например:

    • Отсутствие входного тамбура.
    • Увеличенная площадь остекления.
    • Эркеры, башенки и иные элементы сложной архитектуры.
    • Узлы и инженерные решения, приводящие к накоплению влаги.
    • Неэффективное расположение дома по сторонам света.
    • Неоднородность применяемых материалов (холодные включения).

    Расчет толщины наружной стены и подбор блоков из газобетона для возведения ограждающих конструкций здания.

    Обладая большим опытом в проектировании жилых домов для суровых условий Сибири, завод Сибит может рекомендовать несколько подходов к выбору характеристик блоков и расчету толщины стены из газобетона.

    Кладка «Стандарт»

    Решение для наружных стен домов, предназначенных для постоянного проживания.

    Наружная стена 400 мм. Блоки Б4.
    Марка плотности блоков D500.
    Коэффициент теплосопротивления: 3,0 м2 °С/Вт.

    Кладка «Стандарт»

    Решение для наружных стен домов, предназначенных для постоянного проживания.

    Кладка в два блока. Стена 500 мм. Блоки Б2 и Б3.
    Марка плотности блоков D600.
    Коэффициент теплосопротивления: 3,0 м2 °С/Вт.

    Кладка «Стандарт»

    Решение для наружных стен домов, предназначенных для постоянного проживания.

    Кладка в два блока.
    Стена 390мм (400 мм). Блоки Б1,5 и Б2,4.
    Марка плотности блоков D500.
    Коэффициент теплосопротивления: 3,0 м2 °С/Вт.

    Кладка «Комфорт»

    Решение для сохранения температуры в доме с существенной экономией на энергозатратах.

    Кладка в два блока.
    Стена 500мм. Блоки Б2 и Б3.
    Марка плотности блоков D500.
    Коэффициент теплосопротивления: 3,72 м2 °С/Вт.

    Кладка «Комфорт+»

    Решение для сохранения температуры в доме с существенной экономией на энергозатратах.

    Стена 400 мм. Блоки Б4.
    Марка плотности блоков D400.
    Коэффициент теплосопротивления: 3,7 м2 °С/Вт.

    Кладка «Комфорт+»

    Решение для сохранения температуры в доме с существенной экономией на энергозатратах.

    Стена 400 мм. Блоки Б4 и Б2.
    Марка плотности блоков D400.
    Коэффициент теплосопротивления: 3,7 м2 °С/Вт.

    Кладка «Термолюкс»

    Решение для строительства энергоэффективных домов.

    Кладка в два блока. Стена 500 мм. Блоки Б2 и Б3.
    Марка плотности блоков D400.
    Коэффициент теплосопротивления: 4,58 м2 °С/Вт.

    БЛОКИ СИБИТ ДЛЯ СТЕН ПОДВАЛОВ И ЦОКОЛЕЙ

    Выбор блоков для возведения стен подземных и цокольных этажей.

    При соблюдении технологии строительства подвала и цокольного этажа, и применении качественных гидроизоляционных материалов, получить сухой, теплый подвал и цоколь из газобетона – вполне решаемая задача.

    При жестком фундаменте, исключающем неравномерные вертикальные деформации, стены подвала или цоколя могут быть выполнены из газобетонных блоков Б4 D600/B2,5-3,5 с кладкой в один блок.

    Кладка для подвалов и цоколей

    Оптимальное решение для сохранения сухости и тепла в помещении.

    Наружная стена 400 мм.
    Марка плотности блоков D600.
    Класс прочности на сжатие B2,5-B3,5.

    БЛОКИ СИБИТ ДЛЯ НЕСУЩИХ СТЕН

    Как правильно выбрать блоки Сибит для кладки внутренних несущих стен.

    Для внутренних стен важны следующие свойства:

    • Отличная звукоизоляция.
    • Крепежеспосбность.
    • Аккумулирующие свойства.
    • Возможность выполнения в стене трубопроводов, электропроводки, вентиляции и прочих инженерных коммуникаций.

    Все эти свойства увеличиваются при увеличении плотности газобетонного блока. Поэтому оптимальным решением для внутренних несущих стен станут блоки с плотностью D600.

    Если пролеты перекрытий более 6 м, необходимо выполнить проверку несущей способности в проектной организации.

    Кладка с опиранием на стену перекрытия одной комнаты

    Решение для внутренних несущих стен.

    Стена 200-240 мм. Блоки Б2 и Б2,4.
    Марка плотности блоков D600.
    Класс прочности на сжатие B2,5-B3,5.

    Кладка с опиранием на стену плит двух смежных комнат

    Решение для внутренних несущих стен.

    Стена 300-400 мм. Блоки Б3 и Б4.
    Марка плотности блоков D500/D600.
    Класс прочности на сжатие B2,5-B3,5.

    ПЕРЕГОРОДОЧНЫЕ БЛОКИ СИБИТ

    Как правильно выбрать блоки Сибит для возведения внутренних ненесущих стен: межкомнатных, межквартирных, а также для перегородок тамбуров, санузлов, котельных, лестниц и балконов.

    Межквартирная или межкомнатная стена несомненно должна иметь следующие свойства:

    • Отличную звукоизоляцию.
    • Крепежную прочность.
    • Аккумулирующую способность.
    • Возможность выполнения в стене трубопроводов, электропроводки, вентиляции и прочих инженерных коммуникаций.

    Все эти свойства увеличиваются при увеличении плотности газобетонного блока. Поэтому оптимальным решением для внутренних межкомнатных и межквартирных стен станут блоки с плотностью D600 и прочностью на сжатие В2,5.

    Межкомнатные перегородки 100 мм

    Решение для стены длиной до 6 м высотой до 3 м.

    Межкомнатная стена 100 мм.
    Марка плотности блоков D600.

    Межкомнатные перегородки 120 мм

    Решение для стены длиной до 8 м высотой до 3,5 м.

    Межкомнатная стена 120 мм.
    Марка плотности блоков D600.
    Стандартная звукоизоляция.

    Межкомнатные перегородки 150 мм

    Решение для стены длиной до 10 м высотой до 4 м.

    Межкомнатная стена 150 мм.
    Марка плотности блоков D600.
    Повышенная звукоизоляция.

    Перегородки помещений

    Решение для возведения ненесущих стен тамбура, санузлов, котельных, лестниц и балконов.

    Перегородка 150 мм.
    Марка плотности блоков D600.
    Повышенная звукоизоляция.

    • Стеновые блоки Сибит продаются поддонами.
    • Деревянный поддон является невозвратной тарой.
    • Продукция на поддоне упаковывается в пленку.

    какая оптимальная, минимальная толщина, без утепления.

    На строительном рынке присутствует огромное многообразие стеновых материалов. На их фоне выгодно отличается автоклавный газобетон – за счёт низкой теплопроводности, точности параметров, позволяющих вести тонкошовную кладку и экологичности. В первую очередь частные застройщики, которые планируют строительство без проекта (законом это не запрещено), стараются выяснить, какова оптимальная толщина стен из газобетона, если учесть его более низкую, чем у других материалов, прочность. Разберёмся, что по этому поводу говорится в нормативных документах.

    На выбор толщины стены влияют не только теплоизоляционные качества материала, но и его прочностные характеристики. При этом каждый заказчик старается оставаться в рамках выделенного на строительство бюджета. С увеличением плотности блоков растёт и их прочность, и цена, но при этом возрастает и коэффициент теплопроводности, что делает стены менее тёплыми. И всё же, прочность на первом месте, ведь дом постоянного проживания – это капитальное строение с минимальным сроком службы 50-70 лет.

    В продаже для малоэтажного строительства предлагаются блоки в трёх основных вариантах прочности:

    1. Класса В3,5 – могут применяться для возведения несущих стен в несколько этажей, с нагрузками в виде монолитных перекрытий или навесных фасадов.
    2. Класса В2,5 – можно построить трёхэтажный дом, но только не в сейсмоопасной зоне, и без дополнительных нагрузок.
    3. Класса В2,0 – из него можно строить дома максимум в два этажа, с деревянными перекрытиями.

    Если блоки имеют прочность меньше В2, это уже теплоизоляционный материал, а не теплоизоляционно-конструкционный, и использоваться для несущих стен дома не может. Одному и тому же классу прочности могут соответствовать блоки с разной плотностью, что зависит от способа из твердения – гидратационного или синтезного. Если говорить о втором варианте, то прочность изделий может регулироваться за счёт времени выдержки в автоклаве.

    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Выбирая материал для строительства дома, интересуйтесь в первую очередь классом прочности, а потом уже обращайте внимание на плотность. Например, прочность В3,5 могут иметь, как автоклавные блоки D 600 и 700, так и неавтоклавные D800. То есть, если вы выбираете для строительства блоки гидратационного твердения, их плотность должна быть выше.

    Строительство с применением блоков из ячеистых бетонов осуществляется согласно стандарту 501*52-01*2007. Вот его основные требования, касающиеся прочностных характеристик стенового материала:

    1. В зданиях до 5 этажей для несущих стен должны применяться блоки только автоклавные, класса В3,5. Если для их кладки используется раствор, марка должна быть не менее М100.
    2. В зданиях до 3-х этажей следует использовать блоки В2,5, раствор М75.
    3. В одно- двухэтажных зданиях могут применяться блоки В2 на растворе М50.

    В нормах, как видите, внимание уделяется только прочности, и ничего не говорится о том, какой должна быть толщина газобетонных блоков. А всё потому, что в каждом случае требуется индивидуальный расчет — без него цифры будут всего лишь приблизительными. Кроме среднезимних температур в расчёте должен учитываться ещё и конструктив стен, который тоже может быть разным. Варианты представлены в этом же нормативном документе, и о них пойдёт речь далее.

    Перед тем, как рассчитать толщину стены из газобетона, проектировщики берут во внимание её конструктив. По типу кладки она может быть:

    1. В один блок. В таком случае, ширина блока соответствует толщине стены. Подбор зависит климатических условий строительства. Для юга это обычно 250-300 мм, для средней полосы 375-400 мм. Для северных регионов толщина однослойных стен составляет 500 мм и более.
    2. Толщиной в два блока, которые могут быть как одинаковыми, так и разнотипными. Такие стены проектируют в регионах, где максимальной толщины газоблока (500 мм) недостаточно, чтобы обеспечить надлежащее теплосопротивление ограждающих конструкций.
    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    На заметку: В таком случае, толщина стены 600 мм может складываться из двух блоков шириной 300 мм. Чтобы получилось 550 мм, толщина газобетонных блоков для наружных стен без утеплителя составляет 300 и 250 мм. Как вариант, стену 600 мм выкладывают из однотипного блока шириной 300 мм с перевязкой ложковых рядов тычковыми.

    Газобетонные стены бывают и многослойными — в таком случае их толщина определяется совокупностью толщин всех слоёв. Несущие стены могут быть спроектированы с кирпичным слоем, который может находиться как снаружи, так и с внутренней стороны. В частных домах чаще всего встречается первый вариант, но второй тоже неплох, учитывая, что кирпичная кладка не только прекрасно защитит газобетон от проникновения паров из помещений, но ещё и позволит выполнить интересный дизайн интерьеров.

    При использовании кирпича изнутри, толщина стены складывается из ширины блока (например, 300 мм) и ширины кирпича (120 мм). Когда кирпич монтируется снаружи, к этой сумме прибавляется ещё ширина вентилируемого зазора 40 мм. Итого 460 мм. Если между ними будет утеплитель, соответственно, нужно учесть и его толщину.

    При использовании утеплителя, стена тоже считается многослойной. Теплоизоляция может закладываться как под кирпичную кладку, так и под навесные облицовочные материалы, монтируемые по обрешётке. В таких случаях общая толщина стены состоит из толщин кладки и утеплителя, вентзазора и высоты профиля каркаса.

    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Примечание: Толщина облицовочного материала обычно исчисляется в миллиметрах, поэтому в расчёт не берётся.

    Утеплитель может монтироваться на фасад без дополнительных конструкций. В этом случае он служит основанием под штукатурку, которая производится по предварительно усиленному стеклосеткой клеевому слою. Общая толщина такой стены составляет 360-510 мм, а её способность к сопротивлению передачи тепла рассчитывается исходя из суммарных характеристик каждого слоя – в том числе и штукатурного.

    Несмотря на то, что дачный дом не используется круглый год, решать какой толщины выбрать газобетонный блок для наружной стены, нужно тоже исходя из климатических особенностей местности. Единственно, можно не предусматривать ни утепления, ни даже наружной облицовки, а просто оштукатурить или покрасить кладку снаружи.

    Обратимся к типовым проектам дачных домов (обычно их ориентируют на среднюю полосу России), и посмотрим, какая необходимая толщина стены из газоблоков является комфортной для частного и дачного дома.

    Находим на одном из сайтов проект AS-2148, и видим, что он в нём стены имеют толщину 400 мм. В другом проекте, под названием «Бернс», толщина заложена 300 мм. Третий вариант, под кодом id1165gcl, предусматривает для дачного дома толщину кладки 375 мм. Для сравнения: в проекте жилого дома id284ge (у этого же проектировщика), блок заложен шириной 400 мм. Так что разница невелика.

    Меньше 300 мм (250 или даже 200) можно сделать только стены дачного дома в южных районах. На севере у стен должна быть толщина не менее 500, или же кладку придётся вести в два блока.

    Мифы – вещь непредсказуемая, и немало их крутится вокруг газобетона. Один из них касается того, что если газоблочные стены не утеплить, ТР (точка росы) окажется в стене и она будет промерзать и разрушаться. Точкой росы в строительстве называется граница температур, на которой вода из газообразного состояния преобразуется в воду – то есть, происходит конденсация.

    • В отапливаемом здании тепловой контур формируется за счёт стен, задача которых – защищать дом от любых атмосферных воздействий. В помещениях вода присутствует всегда: только один человек испаряет около 4-х литров воды в сутки, не говоря уже о семье. А ещё готовка, стирка, банные процедуры.
    • Часть паров удаляется при помощи вентиляции и проветривания, а часть проникает в конструкции, стремясь выйти наружу. В том месте, где поток пара встречается с фронтом холода, он и начинает конденсацию. Что можно считать фронтом холода?
    • Прежде всего, это более плотные, чем газобетон, отделочные материалы (они всегда будут более холодными), которые смонтированы без отступа. Это может быть кирпичная или плиточная облицовка; цементная штукатурка не предназначенная для ячеистых бетонов; полимерные утеплители, не имеющие достаточной толщины.
    • Поэтому так важно, чтобы для выхода пара не было никаких препятствий, для чего материалы либо должны иметь более высокий коэффициент паропроницаемости, либо монтируются на относе (с отступом 4-5 см).
    • Во втором случае вентиляция осуществляется через зазор, но для этого обязательно предусматриваются технологические щели для обмена воздухом. В кирпичной облицовке для этого в каждом третьем ряду вертикальные швы оставляют незаполненными раствором, над финишным рядом оставляется зазор. Это позволяет не запереть влагу внутри, и в этом случае, стены никогда не будут промерзать.

    Влажность вообще негативно влияет на теплоизолирующую способность газобетона, поэтому при строительстве домов из этого материала необходимо соблюдать несколько простых требований:

    1. Не забывать про устройство горизонтальной гидроизоляции на всех уровнях монтажа конструкций: под фундаментом; между фундаментом и цокольной стенкой; между цоколем и стеной дома.
    2. Избегать образования мостиков холода: стремиться к тому, чтобы материал был наиболее качественным, что позволит делать тонкие клеевые швы; заливать перемычки не по съёмной опалубке, а по U-блокам, или использовать готовые заводские изделия из газобетона.
    3. Начинать наружную отделку только после окончания внутренних работ, сопровождающихся «мокрыми» технологиями.
    4. Если для утепления используется пенопласт, подождать несколько месяцев, пока из кладки испарится начальная влага.
    5. Не оставлять фасад вообще без отделки.

    Чем ниже зимой температура воздуха, тем ниже влажность как на улице, так и в помещении. Так что, зимой вероятность конденсирования пара невелика. Если в процессе возведения дома все вышеозвученные требования выполнены, по поводу промерзания стен точно переживать не придётся.

    Стены из газобетона: справляемся самостоятельно

    Строительство дома своими руками требует решения большого количество важных и непростых вопросов, одним из которых является выбор материала для возведения стен будущего дома. От этого зависит выбор фундамента строения, типа проекта и, конечно, средства, необходимые для возведения объекта.

    Часто строительство домов начинают, не зная общей стоимость необходимых для этого материалов, не имея готового проектного решения, а только владея знаниями и практическими навыками строительства. Процесс идет постепенно, начиная от разметки углов строения на участке земли. Для тех, кто хочет самостоятельно построить дом, специалисты рекомендуют выбирать простые и в то же время эффективные решения, как например, строительство стен из пористого бетона. Возводить такие стены из пустотелых блоков несложно, если учитывать порядок действий и некоторые рекомендации профессиональных строителей, особенности процесса

    Подготовительные работы

    Как известно, размешивание раствора для кладки стен является одним из дорогостоящих процессов. Однако это не относится к возведению стен из газобетона, так как для того, чтобы уложить один кубический метр стены потребуется не более десяти литров раствора. Блоки газобетонные имеют большие размеры, а при строительстве стен между ними делают шов всего в один миллиметр. Как правило, для укладки одного кубического метра блоков из газобетона непрофессионалу достаточно всего трех часов. Так, получается, что процесс строительства стен из пористых блоков занимает немного времени, в сравнении с возведением стен из материалов другого вида: кубометр кладки со швами в 12 мм по времени занимает около пяти часов. Кроме того, из газобетона дома можно строить не только, используя блоки, но также и элементы другого вида: массивные перемычки, U-образные оболочки, сборные перекрытия. Так строительство стен еще больше упрощается, и продвигается довольно быстро.

    Прежде, чем возводить стены, необходимо выполнить подготовительные работы, одной из которых является устранение неровностей фундамента. Для этого необходимо замесить стандартный раствор, и перед укладкой первого блока — обозначить углы строения. Делается это с помощью разбивки осей с натянутыми шнурами, в точке пересечения которых необходимо подвесить отвес, острие которого указывает углы дома. В этой точке следует вбить гвоздь в фундаментную плиту и протянуть шнуры от гвоздя к гвоздю, которые определят внешние границы стен строения. В последствие эти границы отмечаются на плите с помощью карандаша или мела.

    Но плита из бетона ровной бывает редко, поэтому нижний ряд бетонных блоков укладывается на выравнивающий раствор. Так можно получить ровную горизонтальную кладку, которая позволит впоследствии укладывать бетонные блоки с тонким слоем раствора. Самый первый строительный блок необходимо установить в углу, ближайшем к самой высокой точке фундамента, по которому и будут выравниваться остальные блоки. В самой низкой части фундаментной плиты следует использовать большее количество раствора, а для определения наивысшей точки фундамента рекомендуется использовать нивелир или шланговый уровень. Работать с ним лучше с помощью профессионалов. Хотя часто организации, поставляющие сборные блоки для строительства домов предлагают бесплатные услуги по работе с нивелиром и укладке первых блоков.

    Когда обозначены стены подвала, можно приступать к приготовлению раствора, который должен состоять из готовой сухой смеси и воды. Хорошо использовать влагостойкий цементный раствор в виде готовой смеси, имеющей гомогенный состав материала. На слой раствора необходимо укладывать изоляционный слой толя. В углах и в других местах, где стыков избежать не получится, необходимо укладывать полосы изоляции так, чтобы они перехлестывались не менее чем на десять сантиметров. На том месте, где расположен самый высокий угол необходимо нанести раствор для первого блока, оставляя поверхность раствора ребристой. Остальные блоки укладываются в слой раствора требуемой толщины, избегая использования чрезмерного количества раствора. При укладке блоков летом в жаркую погоду рекомендуется смачивать блоки и фундаментную плиту, чтобы обеспечить крепкую и прочную связку.

    После того, как высота угловых блоков полностью выровнена, необходимо натянуть шнуры от углов дома и начинать укладку первого ряда стены. При этом необходимо сразу предусмотреть все необходимые отверстия – для водопровода, сточных труб и других целей.

    Процесс возведения стен из газобетонных блоков

    Главным условием быстрой и качественной кладки стены из газобетона является выровненный в растворе первый ряд блоков. Когда первый ряд уже выровнен, можно приступать к кладке следующих рядов стены из газобетона, начиная также с угла. Только угол при этом уже можно выбирать любой, т. к. поверхность является идеально ровной, и блоки будут ложиться с использованием тонкого слоя  раствора. Хорошо использовать готовую смесь для раствора, разведенную водой в необходимых пропорциях с помощью мутовки-перфоратора, работая с небольшим количеством оборотов в минуту.

    Раствор набирается с помощью зубчатой гладилки, зубцы которой автоматически обеспечивают толщину слоя порядка одного миллиметра. Чтобы определить оптимальную консистенцию раствора, необходимо посмотреть, оставляют ли зубцы гладилки на его поверхности следы. Если зубцы оставляют следы, то раствор разведен хорошо, а если раствор растекается, тогда он слишком жидкий для качественной кладки блоков  и его следует переделать.

    Первый блок из газобетона необходимо выкладывать точно, избегая любых сдвигов в сторону. Карманы для захвата обычно позволяют легко и точно устанавливать блоки, не вызывая никаких проблем работе.
    Специалисты также рекомендуют сразу же отпилить те профили угловых боков, которые выступают, чтобы в дальнейшем процессы зачистки стен и гидроизоляции подвальных стен проводились проще. Также сразу же рекомендуется удалять и остатки раствора для удобной последующей отделки стен, т. к. уже застывший раствор удаляется сложно и долго. В конце рабочего дня все остатки необходимо удалить, чтобы к следующему рабочему дню подготовить площадку для последующих работ.

    Специалисты советуют использовать для быстрого возведения стен такой порядок работ: укладка первого ряда блоков для выравнивания фундамента, укладка всех углов строения, возведение стен между углами. Также необходимо одновременно наносить количество раствора, достаточное для укладки только двух или трех блоков, чтобы избежать его пересыхания, особенно в жаркую погоду. Для проверки раствора на эффективность связки, можно проделать несложный тест: ткнуть сжатыми пальцами в раствор, после чего их осмотреть. Если к пальцам не прилипает раствор, это означает, что он слишком схватился. В таком случае лучше удалить раствор и нанести на его место свежий раствор.

    Чтобы правильно уложить слой раствора необходимой толщины и избегать загрязнений рабочей области, рекомендуется брать раствор из ковша не с помощью гладилки, а использовать ведро и небольшую кельму. После этого раствор уже помещается на гладилку и работы продолжаются. Для выравнивания газобетонных блоков рекомендуется использовать ватерпас и резиновый молоток. Следует следить за ровностью кладки блоков и обеспечивать стыки блоков, лежащих один над другим, сдвинутыми не более восьми сантиметров друг относительно друга.

    Часто возникают ситуации, когда последний блок сложно уложить в виду ограничения отверстия с обеих сторон. В таком случае можно сделать так. Мастерком следует нанести раствор на последний блок, после чего осторожно посадить блок сверху и оперативно удалить выступающий раствор. Тем людям, для кого этот способ покажется сложным, можно сделать и по-другому. Распилить последний блок посередине слегка наискосок, и вторую половину задвинуть сбоку, для чего следует следить за ватерпасом, выравнивать блок резиновым молотком. В таком случае блок точно ставится на требуемое место.

    Как распиливать блоки газобетона и устранять неровности

    Несомненно, пористый газобетон качественный и удобный материал для возведения стен, но иногда его блоки несколько отличаются по высоте, для устранения чего требуется распиливать блоки. Если изменение размеров и неровности в горизонтальном шве можно оставить, то в остальных ситуациях ошибки следует устранять.

    Распиливание блоков газобетона является несложным процессом, для чего можно использовать ручную пилу либо электропилу. С помощью электропилы распиливание газобетона происходит значительно быстрее, а разрезы получаются более ровными и качественными. Также можно использовать и ленточную электропилу или электроножовку. При возведении целого дома из газобетона использование электроприборов, конечно, предпочтительнее, так как это ускоряет процесс строительства.

    Все неровности кладки устраняют с помощью шлифовальной терки или рубанка. Так все дефекты устранить можно и легко, и быстро. Образовавшуюся в процессе пыль можно просто смести с рабочей поверхности. Также строители-профессионалы советуют блоки, которые лежат друг под другом на одном поддоне, укладывать рядом друг с другом. Эти блоки являются блоками одного производственного цикла и должны быть одной высоты. Так появление неровностей и шлифовку можно сократить и свести практически к минимуму.

    После того, как израсходованы первые поддоны с газобетонными блоками, то начинается больше рутинная работа, облегчить которую можно укладкой сначала углов (поднятия их на несколько рядов), после чего выложить друг за другом оставшиеся ряды из газобетонных блоков. Кроме того, рекомендуется следить за тем, чтобы все угловые блоки смежных стен, края достигали поочередно. Все неровности необходимо устранять оперативно, сразу шлифуя их и удаляя с рабочей поверхности пыль.

    Описанные выше правила являются основными для правильного возведения стен из газобетона своими руками. Придерживаться их несложно и самостоятельно можно построить качественные, надежные и долговечные стены.

    Перейти в раздел: Кирпич, газобетон, изделия из бетона → Газобетон AEROC

    Автоклавный газобетон

    Автоклавный газобетон (AAC) состоит из мелких заполнителей, цемента и расширителя, который заставляет свежую смесь подниматься, как хлебное тесто. Фактически, этот вид бетона на 80 процентов содержит воздух. На заводе, где он производится, материал формуют и разрезают на детали с точно заданными размерами.

    Затвердевшие блоки или панели из автоклавного газобетона соединяются тонким слоем раствора. Компоненты можно использовать для стен, полов и крыш. Легкий материал обеспечивает отличную звуко- и теплоизоляцию и, как и все материалы на основе цемента, является прочным и огнестойким.Чтобы быть долговечным, AAC требует определенного вида отделки, например, модифицированной полимером штукатурки, природного или искусственного камня или сайдинга.

    Ключевые аспекты AAC, будь то проектирование или строительство с его помощью, описаны ниже:

    Преимущества

    • Автоклавный газобетон сочетает в себе изоляционные и структурные возможности в одном материале для стен, полов и крыш. Его легкий вес / ячеистые свойства позволяют легко резать, брить и придавать форму, легко принимать гвозди и винты и позволяют направлять его для создания пазов для электрических трубопроводов и участков водопровода меньшего диаметра. Это обеспечивает гибкость конструкции и конструкции, а также дает возможность легко регулировать в полевых условиях.
    • Прочность и стабильность размеров. Материал на основе цемента, AAC устойчив к воде, гниению, плесени, плесени и насекомым. Установки имеют точную форму и соответствуют жестким допускам.
    • Огнестойкость отличная, AAC толщиной восемь дюймов достигает четырехчасового рейтинга (фактическая производительность превышает это значение и соответствует требованиям испытаний до восьми часов).А поскольку он негорючий, он не горит и не выделяет токсичных паров.
    • Малый вес означает, что значения R для AAC сопоставимы с обычными каркасными стенами, но они имеют более высокую тепловую массу, обеспечивают герметичность и, как только что отмечалось, не горючие. Этот легкий вес также обеспечивает высокое шумоподавление для уединения, как от внешнего шума, так и от других помещений при использовании в качестве внутренних перегородок.

    Но у материала есть некоторые ограничения.Он не так широко доступен, как большинство изделий из бетона, хотя его можно доставить куда угодно. Если он должен быть отправлен, его легкий вес является преимуществом. Поскольку его прочность ниже, чем у большинства бетонных изделий или систем, в несущих приложениях его обычно необходимо армировать. Он также требует защитной отделки, поскольку материал пористый и будет разрушаться, если оставить его открытым.

    Размеры

    Доступны как блоки, так и панели. Блоки укладываются так же, как обычная кладка, но с тонким слоем раствора, а панели устанавливаются вертикально на всю высоту этажа.Для структурных нужд внутри стеновой секции размещаются залитые, армированные ячейки и балки. (Вогнутые углубления вдоль вертикальных краев могут создать цилиндрическую сердцевину между двумя соседними панелями.) Для обычных применений вертикальная ячейка размещается по углам, по обе стороны от проемов и на расстоянии от 6 до 8 футов вдоль стены. AAC в среднем составляет около 37 фунтов на кубический фут (pcf), поэтому блоки можно размещать вручную, но панели из-за их размера обычно требуют небольшого крана или другого оборудования.

    Панели простираются от пола до верха стены:

    • Высота: до 20 футов
    • Ширина: 24 дюйма
    • Толщина: 6, 8, 10 или 12 дюймов (внутренняя толщина 4 дюйма

    Блоки больше и легче традиционной бетонной кладки:

    • Высота: обычно 8 дюймов
    • Ширина: 24 дюйма в длину
    • Толщина: 4, 6, 8, 10 и 12 дюймов
    • Стандартный размер 8 на Блок размером 8 на 24 дюйма весит около 33 фунтов;

    Специальные формы:

    • U-образная соединительная балка или блоки перемычек доступны толщиной 8, 10 и 12 дюймов.
    • Блоки для язычков и пазов доступны от некоторых производителей, и они соединяются с соседними блоками без раствора по вертикальным краям.
    • Порошковые блоки доступны для создания вертикальных армированных ячеек раствора.

    Установка, соединения и отделка

    Благодаря схожести с традиционной бетонной кладкой, блоки (блоки) из автоклавного газобетона могут быть легко установлены каменщиками. Иногда к монтажу подключаются плотники. Панели тяжелее из-за своего размера и требуют использования крана для установки.Производители предлагают обучающие семинары, и обычно для небольших проектов достаточно иметь одного или двух опытных установщиков. В зависимости от выбранного типа отделки они могут быть приклеены непосредственно или механически к поверхности AAC.

    Блок

    • Уложен и выровнен первый слой. Блоки укладываются вместе с тонким слоем строительного раствора непрерывным соединением с перекрытием не менее 6 дюймов.
    • Стены выровнены, выровнены и выровнены резиновым молотком.
    • Отверстия и нечетные углы вырезаются ножовкой или ленточной пилой.
    • Определены места армирования, размещена арматура и выполняется заливка раствора. Затирку необходимо подвергнуть механической вибрации для ее уплотнения.
    • Связующие балки размещаются в верхней части стены и могут использоваться для крепления тяжелых приспособлений.

    Панели

    • Панели размещаются по одной, начиная с угла. Панели устанавливаются в слой тонкослойного раствора, а вертикальная арматура прикрепляется к дюбелям, выступающим от пола, до того, как будет установлена ​​соседняя панель.
    • Сплошная соединительная балка создается наверху либо из фанеры и материала AAC, либо с помощью соединительной балки.
    • Отверстия можно вырезать предварительно или в полевых условиях.

    Соединения

    • Каркас / каркас крыши соединяется с обычной верхней пластиной или ураганными ремнями, встроенными в соединительную балку.
    • Каркас пола прикреплен с помощью стандартных ригелей, прикрепленных анкерным креплением к стороне узла AAC, рядом с соединительной балкой.
    • Напольные системы AAC опираются непосредственно на стены AAC.
    • Более крупные конструкционные стальные элементы устанавливаются на приварные пластины или болтовые пластины, устанавливаемые в соединительную балку.

    Отделка

    • Отделка типа Stucco производится специально для AAC. Эти модифицированные полимером штукатурки герметизируют от проникновения воды, но пропускают пары влаги для воздухопроницаемости.
    • Обычные сайдинговые материалы прикрепляются к поверхности стены механически. Если желательна обратная вентиляция сайдингового материала, следует использовать опушку.
    • Кладочный шпон может быть приклеен непосредственно к поверхности стены или может быть построен как полость. Виниры для прямого наложения обычно представляют собой легкие материалы, такие как искусственный камень.

    Соображения по вопросам устойчивого развития и энергетики

    Автоклавный газобетон с точки зрения устойчивого развития предлагает как материалы, так и характеристики. Что касается материала, он может содержать переработанные материалы, такие как летучая зола и арматура, что может способствовать получению баллов в системе LEED® или других экологических рейтинговых системах.Кроме того, он содержит такое большое количество воздуха, что содержит меньше сырья на единицу объема, чем многие другие строительные продукты. С точки зрения производительности, система ведет к тесным ограждениям здания. Это создает энергосберегающую оболочку и защищает от нежелательных потерь воздуха. Физические испытания демонстрируют экономию на нагреве и охлаждении примерно от 10 до 20 процентов по сравнению с традиционной конструкцией рамы. В постоянно холодном климате экономия может быть несколько меньше, потому что этот материал имеет меньшую тепловую массу, чем другие типы бетона.В зависимости от расположения производства по отношению к объекту проекта, AAC может также вносить вклад в местные кредиты на материалы в некоторых системах оценки экологичности строительства.

    Производственные и физические свойства

    Сначала в суспензию добавляют несколько ингредиентов: цемент, известь, воду, мелкоизмельченный песок и часто летучую золу. Добавляется расширительный агент, такой как алюминиевый порошок, и жидкая смесь отливается в большую заготовку. Когда суспензия вступает в реакцию с расширителем с образованием пузырьков воздуха, смесь расширяется.После первоначального застывания полученный «пирог» разрезается проволокой на блоки или панели точного размера, а затем запекается (автоклавируется). Тепло помогает материалу затвердевать быстрее, поэтому блоки и панели сохраняют свои размеры. Перед отверждением внутри панелей размещается арматура.

    В ходе этого производственного процесса производится легкий негорючий материал со следующими свойствами:

    Плотность: от 20 до 50 фунтов на кубический фут (pcf) — он достаточно легкий, чтобы плавать в воде

    Прочность на сжатие: 300 до 900 фунтов на квадратный дюйм (psi)

    Допустимое напряжение сдвига: от 8 до 22 psi

    Термическое сопротивление: 0.От 8 до 1,25 на дюйм. толщиной

    Класс звукопередачи (STC): 40 для толщины 4 дюйма; 45 для толщины 8 дюймов

    Автоклавный газобетон

    В настоящее время нет торговой ассоциации, представляющей отрасль автоклавного газобетона. Производство AAC все еще существует в Северной Америке. Мы предлагаем вам поискать в Интернете представителей дилеров, которые могут помочь вам с потенциальной доступностью продукта в вашем регионе.

    AAC Projects

    История трех городов: универсальность AAC

    для жилых помещений. Использование автоклавного газобетона (AAC) дает множество преимуществ.Возможно, в подтверждение универсальности AAC, три описанных здесь жилых проекта совершенно разные, но имеют общую тему безопасности. Большой дом на одну семью в лесу, строительство которого ведется самим владельцем; скромный дом на одну семью на лесистой местности, спроектированный архитектором, стремящимся к экологически безопасному и здоровому образу жизни; и большое развитие вдоль побережья залива Луизианы, требующее превосходной устойчивости к погодным условиям.

    Handal Home, Мэриленд: простота и безопасность

    Этот большой дом (6800 квадратных футов), расположенный в лесу на юге Мэриленда, столкнулся с рядом строительных проблем. Таким образом, владелец, который сам руководит строительством, хотел простую систему. Оказалось, что это 12-дюймовые блоки AAC. Ему были необходимы их теплоизоляционные и негорючие свойства, чтобы противостоять лесным условиям дома, включая низкие температуры и, возможно, опасность пожара. По его словам, простота AAC позволяет ему за один шаг построить конструктивную стену, которая будет изолирована, устойчива к термитам и готова к отделке. Он не хотел прикреплять сайдинг, предпочитая вместо этого прямую отделку: гипсовую штукатурку для интерьера и лепнину для экстерьера.

    Дом Додсона: здоровый и безмятежный

    Несколько лет назад, когда архитектор Элис Додсон выбрала компанию AAC для постройки собственного дома, это было отчасти из соображений здоровья и окружающей среды. Давний сторонник устойчивого развития, она также уже следила за Bau-biologie. Относительно неизвестный в Соединенных Штатах, но хорошо известный в Европе среди архитекторов и медицинских работников, Bau-biologie занимается биологией строительства или строительством для жизни. Это произошло после того, как быстрое строительство в послевоенной Германии привело к тому, что мы теперь называем синдромом больного здания.Тогда, как и сейчас, она искала здоровые строительные решения. С этой целью она выбрала блоки и панели AAC, чтобы обеспечить воздухопроницаемость стен из кирпича, которые не выделяют летучие органические соединения (ЛОС). Таким образом создается экологически чистое здание со спокойным и тихим интерьером. А поскольку ее муж-пожарник участвовал в строительстве, негорючие материалы были необходимы.

    Оболочка из AAC также обеспечивает хорошую теплоемкость и изоляцию. Благодаря энергоэффективной оболочке, дополненной солнечными батареями и дровяной печью, счета за газ в течение первого года составляли всего 100 долларов для дома площадью 4000 квадратных футов.В доме может оставаться тепло в течение двух-трех дней даже после отключения электроэнергии. Додсону нравится, как из материала можно вылепить с помощью деревообрабатывающих инструментов различные формы и элементы, такие как колонны и камины, и он продолжает поддерживать AAC с клиентами, которые ценят его универсальность и эстетический потенциал.

    Роща на пляже Инлет: безопасность и устойчивость к погодным условиям

    Эта история успеха произошла в результате разрушений, вызванных ураганом Катрина. The Grove at Inlet Beach — это первый жилой комплекс с высокой плотностью застройки, построенный компанией Florida Panhandle. Он предназначен для противостояния погодным условиям и безопасности в окружающей среде побережья Мексиканского залива.Все стены, полы и потолки в этих домах для одной семьи сделаны из панелей и блоков AAC. Превосходная огнестойкость (четыре часа на четыре дюйма) была ключом к утверждению местного зонирования, и в результате не возникло проблем с возгоранием конструкции. Когда прибывают ураганы, эти конструкции готовы противостоять ветру со скоростью 150 миль в час (миль в час) (Категория 4) и с надлежащим усилением могут быть спроектированы так, чтобы выдерживать ветер 200 миль в час или более (Категория 5). Дома AAC также не разрушаются наводнениями: они противостоят поднимающимся уровням воды, гниению, плесени и плесени, их можно чистить, перекрашивать и снова открывать для жителей — в восстановлении не требуется.

    Как будто безопасность и устойчивость к погодным условиям не были достаточной причиной для выбора AAC для своего дома, застройщик рассчитывает сэкономить 35 процентов на счетах за коммунальные услуги и 65 процентов на страховых взносах.

    Комфорт бетона

    Некоторые гости в отеле Джорджии сегодня спят лучше благодаря автоклавному пористому бетону (AAC). Примерно в часе езды от Атланты, на месте Форсайта, штат Джорджия, «Комфорт Сьютс», небольшой участок, примыкающий к межштатной автомагистрали, возник несколько проблем.А высокая стоимость земли делает все более распространенным строить на участках, которым присущи такие проблемы, как шум, неровная местность или минимальные препятствия. Таким образом, разработчики обратились к бетонной системе, чтобы удовлетворить свои потребности в реализации качественного проекта — в данном случае, в прочном, тихом четырехэтажном здании рядом с оживленным шоссе.

    Подробнее о AAC.

    Заявление об ограничении ответственности

    Список организаций и информационных ресурсов не является ни одобрением, ни рекомендацией Portland Cement Association (PCA). PCA не несет никакой ответственности за выбор перечисленных организаций и продуктов, которые они представляют. PCA также не несет ответственности за ошибки и упущения в этом списке.

    Автоклавный газобетон (AAC) — Старый дом

    Этот дом AAC в средиземноморском стиле в Найсвилле, штат Флорида, отделан штукатуркой, нанесенной прямо на стену, без обрешетки.

    Фото Рика Оливье

    Крис Поат с хлопком зажигает факел и подносит пламя к тому, что выглядит как кусок белого хлеба двойной толщины.«Смотри», — говорит строитель из Северной Флориды, его голос раскрывает его австралийские корни. Он поджаривает одну сторону материала — автоклавного газобетона (AAC) — до вишнево-красного цвета, а затем предлагает посетителю другую сторону. Тост крутой. И он легкий — примерно вдвое легче бетона, для замены которого его изобрели. «Это только начало», — с усмешкой говорит Поат. Некоторые называют автоклавный газобетон (AAC) почти идеальным строительным материалом. Запатентованный в 1924 году шведским архитектором, AAC состоит из обычных ингредиентов: портландцемента, извести, кварцевого песка или летучей золы, воды и небольшого количества алюминиевого порошка.Материал является акустически изолирующим, энергосберегающим, устойчивым к огню, гниению и термитам, его можно разрезать ножовкой и вылепить в архитектурные детали. Европейцы построили миллион домов и зданий из AAC, но попытки внедрить его здесь потерпели неудачу до недавнего времени, когда проблемы с энергопотреблением и высокие цены на пиломатериалы начали открывать умы для его возможностей.

    Клетчатые бермуды, хлопая вокруг загорелых ног, Поат выскакивает из фургона в дом, который его фирма Advanced Coastal Construction строит из AAC.В тени вдоль залива Чоктохатчи во Флориде 92 градуса по Фаренгейту, но когда Поат входит в недостроенный дом, температура намного ниже, и строительный шум наверху едва проникает через 10-дюймовые стальные армированные панели пола из AAC. Панели изготовлены немецким производителем Hebel, который в 1996 году открыл первый завод AAC в этой стране. (Ютонг, конкурент, открыл здесь завод AAC в 1997 году.) Владелец дома Ричард Гренамайер давно хотел построить дом AAC.«Я читал об этом много лет назад, но он не был доступен», — говорит он. «Мой друг отправил блок Hebel из Германии, чтобы построить свой дом в Таллахасси. Я был взволнован, когда увидел таблички Hebel». По словам Боба Шульдеса, инженера-консультанта Портлендской цементной ассоциации, который изучал историю этого материала, замедлило прибытие AAC в США из-за нежелания некоторых каменщиков изучать новые рабочие привычки. Но посмотрите, как работает Мейсон Марк Харрисон, и трудно понять почему. «Это просто», — говорит он, отрезая кусок большой ленточной пилы и прикрепляя его к стене высотой по пояс в другом доме во время тура Поата.Харрисон кладет шпатель, чтобы взять один из блоков AAC. При длине 24 дюйма он больше, чем обычный бетонный блок, а при весе около 30 фунтов он легче, но, поскольку он прочный, Харрисону приходится использовать две руки. Американские каменщики привыкли хватать паутину бетонного блока и одной рукой поднимать его на место. Харрисон не против работать двумя руками, но некоторые каменщики никогда не привыкают к разнице.

    Строитель Майк Хавинкин пропускает блок AAC через ленточную пилу, деревообрабатывающий инструмент.Этот конкретный блок будет использоваться на трассе выравнивания, первый ряд AAC на вершине фундамента. Но сначала Хавинкин делает надрез для стального арматурного стержня с резьбой.

    Фото Рика Оливье

    AAC поднимается быстрее, чем традиционный бетонный блок. И когда он установлен, он прочный, с достаточной прочностью на сжатие, чтобы выдержать высоту в три или четыре этажа. По словам партнера Poate Крейга Коул, с креплением на крыше через каждые 12 футов и по углам, AAC отвечает требованиям местной ветровой нагрузки в 130 миль в час.По словам архитектора Джайлза Бландена, который в этом году спроектировал дом из AAC в Чапел-Хилл, Северная Каролина, для более высоких требований к ветровой нагрузке необходимы только более толстые стены: «У нас была одна стена высотой 14 футов, поэтому мы посоветовались с инженером и построили его толщина 10 дюймов вместо 8 «. Поскольку AAC все еще неизвестен, Hebel и Ytong предлагают конструкторскую помощь проектировщикам и строителям. Компании также обучают торговцев.

    Бланден, который проявляет особый интерес к энергоэффективному строительству, говорит, что ячеистые пространства AAC обеспечивают отличную изоляцию.Расчеты Хебеля показывают, что 8-дюймовая стена из AAC имеет R-значение 11, но из-за меньшего проникновения воздуха и повышенной тепловой массы она превосходит по характеристикам стену из карниза с рейтингом R-30. «Вы получаете эффект маховика от его массы — уменьшение колебаний температуры, потому что он медленно нагревается или охлаждается», — говорит Бланден. Hebel говорит, что его стены в два с половиной раза более воздухонепроницаемы, чем стандартные деревянные каркасы или бетонные блоки — на самом деле, настолько плотно, — говорит Крейг Коул, что возникает другая проблема: балансировка кондиционирования воздуха.«Дом площадью 2800 квадратных футов будет оставаться прохладным до тех пор, пока не сработает кондиционер», — говорит Коул. «Поэтому мы уменьшили размер кондиционера на тонну и добавили гигростат, так что температура или влажность срабатывают». Недостатки AAC в основном связаны с его новизной. Хотя его можно вкрутить и прибить гвоздями так же легко, как и деревянное, крепление часто не такое прочное — шурупы могут вылететь, а гвозди закрутиться. Пластиковые анкеры помогают, и компания Hebel разработала специальные гвозди с квадратной головкой и квадратной головкой, обеспечивающие лучшую удерживающую способность.Крошечные пятна можно заполнить тонким раствором, но он капает и течет, поэтому для более крупного ремонта требуется более жесткий раствор. Поскольку вода скапливается в открытых порах материала, AAC нельзя оставлять незавершенным более чем на несколько дней.

    Здесь, в северной Флориде, одноэтажный дом со стенами Hebel стоит примерно на 2,5 процента дороже, чем сопоставимый каркасный дом с лепными 6-дюймовыми стенами, говорит Коул. Но экономия энергии окупит разницу менее чем за пять лет, говорит он. Более высокая стоимость AAC не позволяет ему попасть на рынок с умеренными ценами, говорит Поат, потому что покупатели обеспокоены начальными затратами.Покупатели более дорогих домов (от 200 000 долларов и выше в этом регионе) «понимают быструю окупаемость и готовы вложить деньги», — говорит он, припарковывая фургон в своем офисе в Дестине. AAC уже более популярен, чем некоторые предполагали. Энергетический кризис 80-х показал потребность в энергоэффективном бетонном продукте. Когда строительные нормы отразили эту потребность, американские строители начали пробовать AAC. А теперь, говорит инженер Шульдес, «я бы сказал, что он здесь надолго».

    Все об автоклавном ячеистом бетоне (AAC)

    Автоклавный газобетон (AAC) — это сборный железобетон, состоящий из природного сырья.Впервые он был разработан в Швеции в 1920-х годах, когда архитектор впервые объединил обычную бетонную смесь из цемента, извести, воды и песка с небольшим количеством алюминиевой пудры. Алюминиевая пудра служит расширительным агентом, заставляющим бетон подниматься, наподобие хлебного теста. В результате получается бетон, который почти на 80 процентов состоит из воздуха. Бетон AAC обычно превращается в блоки или плиты и используется для строительства стен из цементного раствора, аналогично тому, как это используется для строительства стандартных бетонных блоков.

    Как производится газобетон

    Автоклавный газобетон начинается с того же процесса, который используется для смешивания всего бетона: портландцемент, заполнитель и вода смешиваются вместе, образуя суспензию. При введении алюминия в качестве расширительного агента пузырьки воздуха проникают по всему материалу, образуя легкий материал с низкой плотностью. Влажному бетону придают форму с помощью форм, затем после частичного высыхания разрезают на плиты и блоки. Затем блоки перемещаются в автоклав для полного отверждения под действием тепла и давления, что занимает всего от 8 до 12 часов.

    Бетонные блоки AAC очень удобны в обработке, их можно резать и просверливать с помощью обычных деревообрабатывающих инструментов, таких как ленточные пилы и обычные дрели. Поскольку бетон легкий и относительно невысокий, его необходимо испытывать на прочность на сжатие, содержание влаги, объемную плотность и усадку.

    Здание из бетона AAC

    Бетон AAC можно использовать на стенах, полу, кровельных панелях, блоках и перемычках.

    • Панели доступны толщиной от 8 дюймов до 12 дюймов и 24 дюймов в ширину и длиной до 20 футов.
    • Блоки бывают длиной 24, 32 и 48 дюймов и толщиной от 4 до 16 дюймов; высота 8 дюймов.

    Затвердевшие блоки или панели из газобетона в автоклаве соединяются тонким слоем раствора с использованием техник, идентичных тем, которые используются для стандартных бетонных блоков. Для дополнительной прочности стены могут быть усилены сталью или другими конструктивными элементами, проходящими вертикально через промежутки в блоках.

    Бетон AAC можно использовать для стен, полов и крыш, а его легкий вес делает его более универсальным, чем стандартный бетон.Материал обеспечивает отличную звуко- и теплоизоляцию, а также прочность и огнестойкость. Однако, чтобы быть долговечным, AAC должен быть покрыт нанесенной отделкой, такой как модифицированная полимером штукатурка, натуральный или искусственный камень или сайдинг. Если они используются для подвалов, то внешняя поверхность стен из AAC должна быть покрыта толстым слоем водонепроницаемого материала или мембраны. Поверхности AAC, подверженные воздействию погодных условий или влаги почвы, будут разрушаться. Внутренние поверхности можно отделать гипсокартоном, штукатуркой, плиткой или краской или оставить незащищенными.

    Свойства газобетона

    По сути, AAC предлагает только умеренные значения изоляции — около R-10 для стены толщиной 8 дюймов и R-12,5 для стены толщиной 10 дюймов. AAC предлагает значение R около 1,25 на каждый дюйм толщины материала. Но AAC имеет высокую тепловую массу, что замедляет передачу тепловой энергии и может значительно снизить затраты на нагрев и охлаждение. А конструкции AAC можно сделать очень герметичными, чтобы уменьшить потери энергии из-за утечек воздуха. AAC также создает отличный звукоизоляционный барьер.

    Недвижимость Газобетон Традиционный бетон
    Плотность (PCF) 25–50 80–150
    Прочность на сжатие (PSI) 360–1090 1000–10000
    Огнестойкость (часы) ≤ 8 ≤ 6
    Теплопроводность (Btuin / ft2-hr-F) 0,75–1,20 6.0–10

    Преимущества и приложения

    Некоторые из преимуществ использования автоклавного газобетона включают:

    • Превосходный материал для звукоизоляции и звукоизоляции
    • Высокая огнестойкость и устойчивость к термитам
    • Доступны в различных формах и размерах
    • Высокая тепловая масса накапливает и выделяет энергию с течением времени
    • Материал, пригодный для вторичного использования
    • установка благодаря малому весу
    • Легко прорезать пазы и отверстия для электрических и сантехнических линий
    • Экономичность при транспортировке и транспортировке по сравнению с заливным бетоном или бетонным блоком

    Недостатки

    Как и все строительные материалы, у AAC есть ряд недостатков:

    • Товары часто отличаются нестандартным качеством и цветом.
    • Необработанные наружные стены требуют внешней облицовки для защиты от погодных условий.
    • При установке в среде с высокой влажностью внутренняя отделка требует низкой паропроницаемости, а внешняя — высокой.
    • R-значения относительно низкие по сравнению с энергоэффективной изолированной стеновой конструкцией.
    • Стоимость выше обычной бетонно-блочной и каркасной конструкции.
    • Прочность AAC составляет от 1/6 до 1/3 прочности традиционного бетонного блока.

    Цены на блоки AAC

    Базовый блок AAC стандартного размера 8 x 8 x 24 дюйма стоит от 2,20 до 2,50 доллара за квадратный фут по состоянию на июль 2018 года, что немного больше, чем стандартный бетонный блок, который стоит около 2 долларов за квадратный фут. Однако затраты на рабочую силу для AAC могут быть ниже, поскольку его меньший вес упрощает транспортировку и установку. Стоимость будет варьироваться от региона к региону и зависит от местных ставок оплаты труда и требований строительных норм.

    Правильное использование автоклавного газобетона — Masonry Magazine

    Автоклавный газобетон

    Ричард Э.Клингнер
    Крупный план автоклавного газобетона с небольшими закрытыми пустотами.

    Блоки автоклавного газобетона (AAC) чаще всего укладываются с использованием тонкослойного раствора и могут использоваться для кладки несущих стен. Положения по проектированию каменной кладки AAC приведены в Кодексе MSJC , , а требования к строительству приведены в Спецификации Объединенного комитета по стандартам кладки (MSJC). В этой статье кратко рассматривается производство AAC; проиллюстрированы практические примеры возведения кладки из ААК; Обобщены проектные положения MSJC для кладки AAC; особое внимание уделяется практическому руководству по строительству каменной кладки из AAC.

    Автоклавный газобетон (AAC) — легкий, похожий на бетон материал с множеством небольших закрытых внутренних пустот. Спецификации материалов для AAC указаны в ASTM C1386. AAC обычно весит от одной шестой до одной трети веса обычного бетона и составляет от одной шестой до одной трети его прочности. Подходит для несущих стен и стен с низким и средним этажом. Его теплопроводность составляет одну шестую или меньше, чем у обычного бетона, что делает его энергоэффективным.Его огнестойкость немного выше, чем у обычного бетона такой же толщины, что делает его полезным в приложениях, где важна огнестойкость. Из-за своих внутренних пустот AAC имеет низкую передачу звука, что делает его полезным с акустической точки зрения.

    История AAC

    AAC был впервые коммерчески произведен в Швеции в 1923 году. С тех пор его производство и использование распространились в более чем 40 странах на всех континентах, включая Северную Америку, Центральную и Южную Америку, Европу, Ближний Восток, Дальний Восток и Австралию. .Этот обширный опыт позволил провести множество тематических исследований по использованию в различных климатических условиях и в соответствии с различными строительными нормами.

    В США современное использование AAC началось в 1990 году в жилых и коммерческих проектах в юго-восточных штатах. Производство простых и усиленных AAC началось в 1995 году на юго-востоке США и с тех пор распространилось на другие части страны. Общенациональная группа производителей газобетона была образована в 1998 году как Ассоциация автоклавных газобетонных изделий (AACPA, www.aacpa.org). Положения по проектированию и строительству каменной кладки AAC приведены в Кодексе и Спецификации MSJC. AACPA включает одного производителя в Монтеррее, Мексика, и многие технические материалы доступны на испанском языке. AAC одобрен для использования в категориях сейсмического проектирования A, B и C Дополнением 2007 г. к Международным строительным нормам и правилам, а также в других географических точках с одобрения местного строительного чиновника.

    Примеры автоклавных элементов из пенобетона Изображение предоставлено Ytong International

    AAC может использоваться для изготовления неармированных блоков каменного типа, а также армированных на заводе панелей пола, панелей крыши, стеновых панелей, перемычек, балок и других специальных форм. В этой статье рассматриваются в основном только каменные блоки.

    Материалы, используемые в AAC

    Материалы для AAC зависят от производителя и местоположения и указаны в ASTM C1386. Они включают некоторые или все из следующего: мелкодисперсный кварцевый песок; Летучая зола класса F; гидравлические цементы; кальцинированная известь; гипс; расширительные агенты, такие как тонко измельченный алюминиевый порошок или паста; и смешивание воды. Каменные блоки из AAC не имеют внутреннего армирования, но могут быть усилены на строительной площадке с помощью деформированной арматуры, помещенной в вертикальные ячейки или горизонтальные связующие балки.

    Как создается AAC

    Для производства ААС песок при необходимости измельчается до необходимой степени измельчения в шаровой мельнице и хранится вместе с другим сырьем. Затем сырье дозируется по весу и доставляется в смеситель. В смеситель добавляют отмеренные количества воды и расширительного агента, и цементный раствор перемешивают.

    Стальные формы подготовлены для приема свежей AAC. Если должны производиться армированные панели AAC, стальные арматурные каркасы закрепляются внутри форм.После перемешивания кашицу разливают в формы. Расширяющий агент создает небольшие мелкодисперсные пустоты в свежей смеси, которые увеличивают объем примерно на 50 процентов в формах в течение трех часов.

    В течение нескольких часов после заливки начальная гидратация вяжущих смесей в AAC придает ему достаточную прочность, чтобы сохранять форму и выдерживать собственный вес.

    Общие этапы производства газобетона в автоклаве

    После резки газобетон транспортируется в большой автоклав, где завершается процесс отверждения.Автоклавирование необходимо для достижения желаемых структурных свойств и стабильности размеров. Процесс занимает от восьми до 12 часов при давлении около 174 фунтов на квадратный дюйм (12 бар) и температуре около 360 ° F (180 ° C), в зависимости от марки производимого материала. Во время автоклавирования устройства для обрезки проволоки остаются в исходном положении в блоке AAC. После автоклавирования их разделяют для упаковки.

    Агрегаты

    AAC обычно помещаются на поддоны для транспортировки. Неармированные элементы обычно упаковываются в термоусадочную пленку, в то время как армированные элементы связываются только полосами с использованием угловых ограждений для минимизации потенциальных локальных повреждений, которые могут быть вызваны полосами.

    Классы прочности AAC

    AAC производится с различной плотностью и соответствующей прочностью на сжатие в соответствии со стандартом ASTM C1386. Плотность и соответствующая прочность описаны в терминах «классов прочности» (см. Таблицу 1).

    ТАБЛИЦА 1
    Прочность
    Класс
    Задано
    На сжатие
    Прочность
    фунт / дюйм2 (МПа)
    Номинальная сухая
    Насыпная плотность
    фунт / фут3 (кг / м3)
    Пределы плотности
    фунт / фут3 (кг / м3)
    AAC 2. 0 290 (2,0) 25 (400)
    31 (500)
    22 (350) — 28 (450)
    28 (450) — 34 (550)
    AAC 4.0 580 (4,0) 31 (500)
    37 (600)
    28 (450) — 34 (550)
    34 (550) — 41 (650)
    AAC 6.0 870 (6,0) 44 (700)
    50 (800)
    44 (700)
    50 (800)
    41 (650) — 47 (750)
    47 (750) — 53 (850)
    41 (650) — 47 (750)
    47 (750) — 53 (850)

    Типовые размеры каменных блоков кондиционирования воздуха

    Типичные размеры блоков AAC каменного типа (блоки каменного типа) показаны в таблице 2 ниже.

    ТАБЛИЦА 2
    Блок AAC
    Тип
    Толщина,
    дюйма (мм)
    Высота,
    дюйма (мм)
    Длина,
    дюйма (мм)

    Типичная кладка с применением AAC

    Кладка

    AAC может использоваться в широком спектре структурных и неструктурных применений. Например, в приложениях, используемых в проектах в Аризоне и Лас-Пальмасе, Мексика, тепловая и акустическая эффективность AAC делает его привлекательным выбором для ограждающих конструкций здания.

    Конструктивное проектирование кирпичной кладки AAC

    Кладка

    AAC спроектирована в соответствии с положениями Приложения A Кодекса MSJC (MSJC 2008), на который ссылаются коды моделей по всей территории Соединенных Штатов. Расчет кладки AAC аналогичен расчету прочности кладки из глины или бетона и основан на заданной прочности на сжатие.Соответствие указанной прочности на сжатие подтверждается испытанием на сжатие кубов AAC с использованием ASTM C1386, когда изготавливаются элементы каменного типа из AAC. Подробное практическое руководство по проектированию с использованием каменной кладки AAC представлено в 5-м издании Руководства для дизайнеров каменной кладки (MDG 2007).

    Комбинации изгиба и осевой нагрузки

    Кладка

    AAC предназначена для сочетания изгиба и осевой нагрузки с использованием тех же принципов, что и для расчета прочности кладки из глины или бетона. Номинальная грузоподъемность рассчитывается исходя из плоских сечений, растянутой стали при текучести и эквивалентного прямоугольного блока сжатия.

    Показан отель AAC в Лас-Пальмасе, Мексика, где AAC используется как структура и оболочка. Изображение предоставлено AACPA

    Связь и усиление

    Армирование в кирпичной кладке AAC состоит из деформированной арматуры, помещенной в залитые вертикальные стержни или связующие балки и окруженной кладочным раствором. Требования к развитию и стыковке деформируемой арматуры в растворе идентичны требованиям, применяемым для кладки из глины или бетона.Консервативно, материал AAC не учитывается при расчете покрытия на сопротивление раскалыванию.

    Ножницы и подшипники

    Выравнивающая станина и прокладки для первого ряда каменных блоков из AAC ??? Первый ряд кирпичных блоков AAC укладывается на выравнивающий слой из раствора ASTM C270 Type M или S с использованием клиньев (при желании) для вертикальной установки и выравнивания блоков.

    Как и в случае с глиняной или бетонной кладкой, сопротивление сдвигу кладки AAC вычисляется как сумма сопротивления сдвигу, обусловленного самим AAC, и сопротивления сдвигу, обусловленного арматурой, ориентированной параллельно направлению сдвига.Поскольку обычная арматура стыка основания вызывает местное раздавливание AAC под поперечными проволоками, Кодекс MSJC требует, чтобы учитывался только вклад сдвига связующих балок с залитой арматурой. Чтобы предотвратить локальное раздавливание ААЦ, номинальные напряжения в нем ограничиваются заданной прочностью на сжатие. Когда элементы пола или крыши упираются в стены из AAC, также возможно разрушение края стены при сдвиге. Это решается путем ограничения напряжения сдвига на потенциальных наклонных поверхностях разрушения.

    Укладка элементов кладки AAC

    На уровне диафрагмы стены из кирпичной кладки AAC соединяются с полом или крышей с помощью залитой цементным раствором балки, аналогичной конструкции из глиняной или бетонной кладки. После укладки блоков кладки AAC плоскость стены можно выровнять с помощью шлифовальной доски, изготовленной для этой цели.

    Электрические и сантехнические установки в соответствии с AAC

    Электромонтажные и сантехнические установки в кирпичной кладке AAC размещаются в проложенных выемках. При установке желобов необходимо соблюдать осторожность, чтобы обеспечить сохранение структурной целостности элементов AAC.Не сокращайте арматурную сталь и не уменьшайте конструктивную толщину элементов AAC, за исключением случаев, когда это разрешено проектировщиком. В вертикально перекрывающихся элементах AAC горизонтальная прокладка разрешается только в областях с низкими напряжениями изгиба и сжатия. В элементах AAC, охватывающих горизонтально, следует минимизировать вертикальную маршрутизацию. Когда это возможно, может быть полезно предусмотреть специальные выемки для большого количества трубопровода или водопровода.

    Укладка кирпичной кладки AAC с использованием тонкого раствора и зубчатого шпателя ??? последующие слои укладываются с помощью модифицированного полимером тонкослойного раствора, наносимого специальным зубчатым шпателем.

    Внешний вид для AAC

    Незащищенный внешний вид AAC ухудшается при воздействии циклов замораживания и оттаивания в насыщенном состоянии. Чтобы предотвратить такое ухудшение состояния при замораживании-оттаивании, а также для улучшения внешнего вида и устойчивости к истиранию AAC, следует использовать внешние отделочные покрытия. Они должны быть совместимы с лежащим в основе AAC с точки зрения теплового расширения и модуля упругости, а также должны быть паропроницаемыми.

    Доступно множество различных типов внешней отделки. Модифицированные полимером штукатурки, краски или отделочные системы являются наиболее распространенной внешней отделкой для AAC.Они увеличивают сопротивление проникновению воды AAC, позволяя пропускать водяной пар. Тяжелые краски на акриловой основе, содержащие заполнители, также используются для повышения стойкости к истиранию. Как правило, нет необходимости выравнивать поверхность, а горизонтальные и вертикальные швы могут быть скошены как архитектурный элемент или могут быть заполнены.

    Изображение предоставлено Aercon Изображение предоставлено Aercon Florida

    Кладочный шпон можно использовать поверх каменной кладки AAC почти так же, как он используется для других материалов.Шпон крепится к стене из кладки AAC с помощью специальных стяжек. Пространство между AAC и кладкой можно оставить открытым (образуя дренажную стену) или заполнить раствором.

    Когда панели AAC используются в контакте с влажной или насыщенной почвой (например, в стенах подвала), поверхность, контактирующая с почвой, должна быть покрыта водонепроницаемым материалом или мембраной. Внутренняя поверхность должна быть либо без покрытия, либо иметь паропроницаемую внутреннюю отделку.

    Внутренняя отделка кирпичной кладки AAC

    Внутренняя отделка используется для повышения эстетики и долговечности AAC. Они должны быть совместимы с лежащим в основе AAC с точки зрения теплового расширения и модуля упругости, а также должны быть паропроницаемыми.

    Доступно множество различных видов внутренней отделки. Внутренние стеновые панели AAC могут иметь тонкий слой штукатурки на минеральной основе для достижения гладкой поверхности. Легкая внутренняя штукатурка на основе гипса может обеспечить более толстое покрытие для выравнивания и выпрямления стен, а также для создания основы для декоративных красок для внутренних помещений или отделки стен.Внутренние штукатурки содержат связующие вещества, повышающие их адгезию и гибкость, и обычно наносятся путем распыления или затирки.

    Гипсокартон при нанесении на внутреннюю поверхность наружных стен из AAC следует крепить с помощью полос для обрешетки, обработанной давлением. При нанесении на внутренние стены влагостойкий гипсокартон можно наносить непосредственно на поверхность AAC.

    Изображение предоставлено Aercon Florida

    Для коммерческих применений, требующих высокой прочности и низких эксплуатационных расходов, часто используются покрытия на акриловой основе.Некоторые содержат заполнители для повышения стойкости к истиранию.

    Когда керамическая настенная плитка должна быть уложена поверх AAC, подготовка поверхности обычно необходима только тогда, когда поверхность AAC требует выравнивания. В таких случаях перед укладкой керамической плитки на поверхность AAC наносится покрытие на основе портландцемента или гипса. Затем керамическую плитку следует приклеить к обшитой паркетом стене с помощью тонкого раствора на цементной основе или органического клея. Во влажных помещениях, таких как душевые, следует использовать только паржевое покрытие на основе портландцемента, а керамическую плитку следует укладывать только на цементный тонкий раствор.

    Типовые конструктивные особенности элементов AAC

    Широкий спектр строительных деталей для каменной кладки AAC доступен на веб-сайтах отдельных производителей, доступных через веб-сайт AACPA.


    Ричард Э. Клингнер — профессор гражданского строительства Л. П. Гилвина в Техасском университете в Остине, где он специализируется на поведении и проектировании каменной кладки, особенно в условиях землетрясений. Мнения, выраженные в этой статье, являются его собственными и не обязательно отражают официальную точку зрения MSJC или его спонсирующих обществ. Свяжитесь с ним по адресу [email protected]

    Вернуться к содержанию

    Здание с AAC | Журнал бетонного строительства

    В некоторых европейских странах 60% строительства новых домов используют блоки или панели из автоклавного газобетона (AAC) для возведения наружных стен. AAC также является распространенным строительным материалом на Ближнем Востоке, Дальнем Востоке, в Австралии и Южной Америке, но большинство домовладельцев, строителей и подрядчиков по бетону в Соединенных Штатах никогда не слышали о нем.Дэвид Напье, директор по маркетингу TruStone America, Провиденс, Род-Айленд, говорит, что AAC — один из самых производимых строительных материалов в мире после бетона. Наконец, AAC начинает завоевывать популярность в Соединенных Штатах, где сейчас есть три завода по производству AAC, и еще несколько запланировано. Это серьезное обязательство, поскольку стоимость завода по производству блоков и панелей из AAC составляет от 30 до 40 миллионов долларов.

    Блоки для возведения стен — сплошные, за исключением отверстий для размещения вертикальной арматуры.Затем они заливаются высокопрочным раствором. Рабочие наносят раствор тонким слоем зубчатым шпателем, чтобы соединить блоки.

    AAC был изобретен в Швеции в 1920-х годах архитектором Йоханом Акселем Эрикссоном, который искал альтернативу изделиям из дерева, которых было мало после Первой мировой войны. AAC изготавливается путем помещения диоксида кремния в шаровую мельницу и уменьшения его количества до мелкого. порошок. Измельченный кремнезем смешивают с водой с образованием суспензии. Затем добавляют известняковый порошок, портландцемент и небольшое количество алюминиевого порошка, и смесь быстро заливают в форму.В течение нескольких секунд алюминий вступает в реакцию с известью и цементом, вызывая химическую реакцию с выделением газообразного водорода. Газ образует пузырьки до 1/32 дюйма в диаметре, заставляя смесь подниматься, как буханка хлеба. В результате получается материал, имеющий около 80% пустот по объему.

    После того, как смесь частично застынет, она еще достаточно мягкая, чтобы ее можно было разрезать проволокой для придания окончательной формы в виде блоков или панелей. Затем детали помещают в автоклавную печь, нагретую паром, при 400ºF под давлением 13 атмосфер.Автоклавирование превращает материал в тоберморит, природный минерал, обнаруженный в месторождениях известняка, чья кристаллическая структура имеет некоторые свойства, аналогичные свойствам стекла. Когда продукт появляется через 8-12 часов, он сохраняет все свои готовые свойства. AAC может выдерживать нагрузки до 1100 фунтов на квадратный дюйм, но при этом его вес составляет 1/5 веса бетона.

    ПРЕИМУЩЕСТВА СТРОИТЕЛЬСТВА С AAC

    Автоклавный газобетон изготавливают в виде блоков или панелей.Здесь показаны панели, устанавливаемые на стены жилых домов.

    В отличие от бетонных блоков, блоки AAC сплошные, без формованных отверстий под сердечник. Стандартные блоки имеют высоту 8 дюймов, длину 24 дюйма и толщину от 4 до 12 дюймов. Блок 8x8x24 дюймов весит всего 35 фунтов, поэтому с ним легче обращаться, чем с обычным бетонным блоком. AAC также легко обрабатывать и даже резать, просверливать и формировать с помощью деревообрабатывающих инструментов. Напье говорит, что на рынке нет другого материала, который мог бы сравниться с AAC по огнестойкости.Четыре дюйма AAC имеют 4-часовой рейтинг огнестойкости, что делает его идеальным в коммерческих зданиях для ограждения стальных колонн, окружающих шахт лифтов и других требований пожаротушения.

    Одна из важных причин, по которой владельцы выбирают AAC для строительства дома, — это экономия денег на энергии. Napier называет это «структурной изоляцией» и утверждает, что стена из AAC толщиной 8 дюймов более энергоэффективна, чем стена из 6-дюймовых стоек с изоляцией R-19. Энергоэффективность строительного продукта определяется его R-значением, тепловой эффективностью и влиянием тепловой массы. R-значение материала является мерой его сопротивления кондуктивной теплопередаче, то есть энергии, которая движется от молекулы к молекуле. R-значение типичной стены AAC толщиной 8 дюймов составляет R-10; 10-дюймовая стена — R-12,5, а 12-дюймовая стена — R-15.

    Но R-ценность AAC — это только один из способов экономии энергии. Как и в случае с бетонной стеной, масса стены из AAC сохраняет тепловую энергию, когда температура окружающей среды выше, чем температура стены. Эта энергия высвобождается, когда температура окружающей среды падает ниже температуры стены.Этот смягчающий эффект может привести к значительной экономии, особенно в климате, где температура сильно меняется в течение 24 часов. А в типичном деревянном каркасном доме наружный воздух, проходящий через стену, может составлять до 30% затрат на отопление или охлаждение. Напье говорит, что TruStone проверила скорость утечки воздуха для стеновой сборки AAC, что привело к скорости утечки 0,002 фута 3 / мин / фут2 при давлении воздуха 1,57 фунта / фут2, что значительно ниже, чем у гипсокартона. Проникновение воздуха вокруг окон и дверей также может быть важным фактором термической эффективности дома.

    Другие причины, по которым людям нравится жить в домах AAC:

    • Они тише, потому что стены из AAC имеют хорошие звукоизоляционные свойства
    • Дома
    • AAC устойчивы к ветру и воде, а грызуны или термиты не могут строить дома или туннели в стенах (мягкие стены могут даже остановить пули и шрапнель).
    • Стоимость и время изготовления корпусов из AAC может быть значительно меньше, чем для строительства деревянных каркасов.

    Идеальный материал для устойчивых зданий — Институт устойчивого проектирования

    Пассивный дом Дэна Леви с нулевым энергопотреблением в Вудстоке, Нью-Йорк, построен из AAC.Фото: Alex Wilson

    Не секрет, что автоклавный газобетон (AAC) изо всех сил пытался закрепиться в Северной Америке. AAC широко используется в Европе, Мексике и большей части мира, но у него возникли проблемы с конкуренцией с деревянным каркасом в Соединенных Штатах и ​​Канаде. Лесные пожары в Калифорнии, наводнения вдоль наших берегов и рек, более сильные ураганы, расширение ареалов термитов и растущий интерес к пассивной выживаемости могут изменить это.

    AAC предлагает ряд значительных преимуществ в эпоху изменения климата, когда нам необходимо строить более устойчивые здания.В этой статье рассматривается этот легкий строительный материал и описывается, как призыв к устойчивости может, наконец, сделать AAC основным строительным материалом в Северной Америке.

    Чтобы лучше понять AAC как строительный материал и потенциал использования AAC в энергоэффективных зданиях, мы с Джерелином просто провели выходные в сертифицированном пассивном доме доме AAC в Вудстоке, штат Нью-Йорк, который был построен и принадлежит мой друг Дэн Леви.

    Укладываемые блоки АКБ, в том числе сборные, армированные перемычки.Фото: Дэн Леви

    Фон

    Автоклавный газобетон, или AAC, был изобретен в Швеции в начале 1900-х годов и запатентован в 1924 году. Он производится путем создания суспензии из мелкоизмельченного кварцевого песка, кальцинированного гипса, извести и / или портландцемента, воды и небольшого количества алюминиевой пудры. Жидкий раствор заливают в прямоугольные емкости, наполняя их лишь частично. Алюминий реагирует с гидроксидом кальция с образованием пузырьков водорода, из-за которых объем материала увеличивается примерно вдвое.После того, как заготовка частично затвердеет, резервуар снимается, и AAC разрезается на блоки или панели стандартного размера с помощью тонкой проволоки. Затем он отверждается путем нагревания под давлением (процесс автоклавирования).

    Полученные блоки имеют плотность примерно в четверть плотности бетона и достаточно легкие, чтобы плавать в воде. AAC стандартной плотности (37 фунтов на кубический фут) изолирует примерно до R-1 на дюйм, согласно AERCON, единственному производителю AAC в США на сегодняшний день, поэтому стандартная стена из AAC толщиной 8 дюймов без дополнительной изоляции обеспечивает около R-8. Этот материал имеет прочность на сжатие 580 фунтов на квадратный дюйм (psi), что примерно в пять раз меньше, чем у стандартного бытового бетона (2500 psi). Благодаря этой прочности на сжатие 8-дюймовые блоки подходят для строительства пяти-шестиэтажных зданий.

    В середине 1990-х годов два ведущих производителя кондиционеров в Европе, Hebel и Ytong, построили заводы в США, надеясь расширить рынок здесь. Компании изо всех сил пытались проникнуть в отрасль, в которой доминирует строительство деревянных каркасов, однако их делу не помогло то, что эти компании сосредоточили хотя бы часть своих маркетинговых усилий на недостатках своего конкурента, а не на рекламировании преимуществ AAC. в целом.

    Были предприняты другие попытки создать AAC с использованием летучей золы, отходов электростанций, но эти инициативы провалились. В 2002 году Aercon Industries, LLC приобрела завод Ytong в Хейнс-Сити, штат Флорида, и теперь компания является единственным производителем сборных железобетонных конструкций в США, хотя я слышал, что на этот рынок может выйти другая компания.

    U-образный верхний ряд блоков AAC с арматурой образует несущую балку после заполнения бетоном. Фото: Дэн Леви

    Совершенно другая строительная система

    В строительстве с AAC большинство блоков твердые и однородные, но некоторые обычно заказываются с круглыми ядрами примерно 3.5 дюймов в диаметре. Выравнивая эти стержни по углам здания, а также у оконных и дверных проемов, создаются непрерывные вертикальные каналы, в которые укладывается стальная арматура и заливается бетонный раствор. В верхней части стены используются специализированные блоки U-образной формы, которые создают непрерывный канал или желоб, в который помещается арматура и заливается бетон, создавая структурную связующую балку.

    Строительство из блоков AAC существенно отличается от строительства из стандартных пустотных бетонных блоков.Начиная с ровного основания, тонко затвердевающий раствор укладывается с помощью специального зубчатого шпателя, в который помещается совок раствора. Конец примыкающего блока также промазывается раствором. Затем блок ставят и ударяют по месту резиновым молотком. Интересно, что Леви сказал мне, что каменщикам очень тяжело с AAC, потому что он сильно отличается от установки бетонных блоков. «С ним намного легче работать, — сказал он, — но у каменщиков есть проблемы с адаптацией». Леви, который построил два дома с помощью AAC, сказал, что плотникам часто бывает легче с этим, чем каменщикам.

    Специализированные мастерки, используемые для укладки тонкозадирного раствора для AAC. Фото: Alex Wilson

    Типичные блоки AAC больше, чем бетонные блоки — 8 дюймов x 8 дюймов x 24 дюйма довольно стандартны, хотя блоки также доступны от AERCON шириной 4, 6, 9,5 и 12 дюймов. Хотя блоки AAC больше, чем бетонные, они легче, хотя строители не могут держать или переносить их одной рукой, что может быть недостатком.

    Поскольку AAC довольно мягкий и рыхлый, его необходимо защищать как внутри, так и снаружи.Можно использовать широкий спектр внешней отделки, в том числе обычную цементную штукатурку, акриловую штукатурку (Система внешней изоляции и отделки — EIFS), кирпич и дерево или фиброцементный сайдинг поверх обрешетки для создания детали, защищающей от дождя. Если добавить внешнюю изоляцию (см. Ниже), детализация будет несколько сложнее.

    В интерьере одни строители используют штукатурку (цемент, гипс или известь), а другие создают раму для проводки с каркасом и устанавливают обычный гипсокартон.

    Помимо блоков стандартных размеров, AAC доступен в широком ассортименте сборных панелей, которые производятся со стальной арматурой для удовлетворения конкретных потребностей.AERCON производит структурные перемычки, которые могут перекрывать дверные и оконные проемы шириной до 18 футов. Усиленные, соединяющиеся друг с другом панели стены, пола и крыши обычно имеют ширину 24 дюйма и доступны длиной до 20 футов.

    Гостиная Дэна Леви. Толстые стены AAC, изолированные с внешней стороны минеральной ватой, обеспечивают высокую изоляцию оболочки здания. Фото: Алекс Уилсон

    Почему AAC может быть идеальным материалом для упругих зданий

    Уязвимости, с которыми мы сталкиваемся сегодня, значительны, и с изменением климата эти уязвимости почти наверняка возрастут.Штормы становятся все более суровыми, наводнения — более частыми, лесные пожары — более частыми, термиты — более распространенными. Во многих местах стандартная конструкция с деревянным каркасом теряет смысл.

    AAC не может решить все наши проблемы, но может помочь. Ниже я описываю, как свойства и характеристики AAC делают его таким хорошим материалом для устойчивого строительства.

    Спальня на нижнем этаже в доме Дэна Леви AAC. Фото: Alex Wilson

    AAC огнестойкий

    Нам вряд ли нужно напоминание о том, что лесные пожары вызывают растущую озабоченность сегодня.В Калифорнии 2017 год стал самым разрушительным сезоном лесных пожаров в истории штата, когда в Санта-Розе и десятках других муниципалитетов было разрушено более 10 000 домов. Затем в 2018 году в штате было разрушено более 18000 построек, что почти вдвое превышает рекорд разрушений, установленный всего годом ранее.

    AAC — негорючий материал. Если снаружи отделана цементной штукатуркой или фиброцементным сайдингом, система может помочь предотвратить возгорание конструкции. Стандартные стены из блоков AAC толщиной четыре дюйма и более и панели стен, пола и крыши толщиной шесть дюймов и более обеспечивают минимальную 4-часовую огнестойкость, основанную на стандартах испытаний UL-U919, U920 и K909.

    Согласно AERCON, уникальным свойством AAC является то, что он содержит воду в кристаллической форме, которая действует как теплоотвод; при нагревании из этой воды образуется пар, который выходит через пористую структуру AAC, не вызывая растрескивания поверхности. Даже когда AAC не используется в качестве структурной системы здания, этот материал часто используется в качестве противопожарных перегородок интерьер в таунхаусах, квартирах и других многоквартирных домах. Компания предлагает подробные спецификации на огнестойкие соединительные системы, проходки и другие детали сборки.

    Короче говоря, если бы я строил сегодня в Калифорнии или других пожароопасных местах, я бы предпочел систему AAC.

    AAC плавает в воде и может высохнуть после намокания. Фото: Alex Wilson

    AAC как строительная система для зон, подверженных наводнениям

    Ни для кого не секрет, что риск наводнений увеличивается с потеплением климата. В прибрежных районах повышение уровня моря увеличивает частоту штормовых наводнений. Более интенсивные осадки выпадают почти во всех частях У.С. приводит к более частым наводнениям — как в прибрежных районах, как мы видели во время урагана Майкл в Хьюстоне в 2017 году, так и во внутренних районах, как мы видели в моем родном штате Вермонт во время тропического шторма Айрин в 2011 году.

    Первым приоритетом должно быть недопущение строительства в районах, подверженных затоплению или предполагаемых к риску из-за повышения уровня моря. Избегать строительных площадок в 500-летней зоне затопления теперь имеет смысл — выйти за пределы 100-летней зоны затопления, которую FEMA обычно рекомендует избегать.Поскольку прогнозы повышения уровня моря увеличиваются, становится все более целесообразным выходить даже за пределы 500-летней высоты наводнения.

    Тем не менее, неплохо было бы строить из материала, который может намокнуть и высохнуть. В этом еще одна прелесть AAC. Материал впитывает влагу, но, если следовать рекомендациям производителя по обработке поверхности, он высыхает без длительного повреждения. Фактически, монолитный материал может выступать в качестве сезонного буфера влаги, поглощая влагу летом с более высокой относительной влажностью, а затем высвобождая эту влагу в более сухие зимние месяцы.

    Согласно информации о продукте от AERCON, «материал AAC не имеет взаимосвязанной пористости, поэтому капиллярное действие быстро разрушается, и влага не может продолжать« втягивать »очень глубоко в материал. Воздействует только тот материал, который находится у поверхности, непосредственно контактирующей с водой ».

    Немецкая ручная пила с твердосплавными зубьями, специально предназначенная для резки AAC. Фото: Alex Wilson

    Кроме того, AAC полностью неорганический, поэтому нет ничего, что могло бы разложиться от влаги, и нет источника пищи для плесени и грибка, хотя при намокании AAC важно, чтобы он мог высохнуть.Это включает в себя проектирование сборок AAC с возможностью высыхания снаружи, внутри или обоих. В некоторых ситуациях, когда ожидается внешний контакт с влагой, например, в местах, подверженных наводнениям, может иметь смысл использовать снаружи гидроизоляционный или гидроизоляционный слой, но в таких случаях чрезвычайно важно, чтобы сборка могла высохнуть до интерьер. Следует проконсультироваться со специалистом по строительной науке, чтобы убедиться в правильности деталей.

    Минеральные или гипсовые штукатурки рекомендуются в качестве внутренней отделки — избегайте гипсокартона с бумажным покрытием, когда возможно затопление.Снаружи используйте либо неорганическую штукатурку, либо деталь от дождя с обвязкой и накладным сайдингом, например фиброцементом, деревом или терракотой. (Для пожаробезопасных сборок следует избегать деревянного сайдинга.) При штукатурных и штукатурных покрытиях можно использовать цельные пигменты для удовлетворения архитектурных потребностей.

    AAC можно резать стандартными деревообрабатывающими инструментами, хотя здесь используется ленточная пила для резки камня, в которую входит скользящий стол. Фото: Дэн Леви

    AAC и ветровая нагрузка

    При правильном армировании AAC может обеспечить высокую степень ветроустойчивости.Большая часть этой прочности обеспечивается усиленными вертикальными заполненными цементным раствором сердечниками и связующими балками. Блок с сердечником должен быть указан при заказе AAC, поэтому важно заранее определить структурные требования, с которыми производитель должен быть в состоянии помочь.

    Стеновые, кровельные и напольные панели с блокировкой AAC имеют соответствующую толщину и имеют стальную арматуру в соответствии с конкретными требованиями к конструкции. Работая с производителем и / или инженером-строителем, можно достичь практически любого уровня требований к конструкции.Учитывая прогнозы более сильных штормов в будущем, может иметь смысл выйти за рамки минимально рекомендованных конструктивных решений с помощью AAC или любой другой строительной системы в этом отношении.

    AAC и насекомые

    Мы мало что слышим о насекомых в дискуссиях о воздействии изменения климата, но это, вероятно, изменится. Ареалы термитов расширяются на север. Во многих тропических регионах, таких как Гавайи, строительство из стандартной древесины сегодня становится все более редкостью, особенно из-за термитов Формозы.Если используется деревянный каркас, это должно быть обработанное дерево для защиты от повреждений термитами, а обработанное дерево несет в себе собственный набор опасностей для окружающей среды и здоровья. Ограничения, связанные с деревянным каркасом в тропических регионах, по мере потепления климата будут усиливаться на всей территории континентальной части США.

    AAC обеспечивает альтернативу деревянному каркасу в районах, где ожидается или может ожидаться повреждение термитами в будущем. В то время как Дэн Леви использовал деревянный каркас для внутренних перегородок в северной части штата Нью-Йорк, в местах, где опасность термитов высока, можно использовать более тонкий блок или панели AAC для интерьера , а также внешних стен.

    Окна с тройным остеклением помогают дому Дэна Леви получить сертификат пассивного дома. Фото: Alex Wilson

    AAC и пассивная живучесть

    Пассивная живучесть стала критерием проектирования после урагана «Катрина», когда ураган вызвал длительные отключения электроэнергии. Идея состоит в том, что здания должны быть спроектированы с хорошо изолированными внешними оболочками и пассивными конструктивными элементами, чтобы они сохраняли пригодные для жизни условия в случае потери энергии. Сам по себе AAC не обеспечивает достаточно высокий уровень изоляции в большей части Северной Америки, чтобы удовлетворить этому критерию, хотя сборки AAC имеют тенденцию быть очень герметичными.

    Для удовлетворения требований пассивной живучести рекомендуется добавить внешнюю изоляцию. Для дома AAC в Вудстоке, штат Нью-Йорк, в котором мы остановились, Леви установил шесть дюймов жесткой минеральной ваты (продукт Rockwool ComfortBoard, плотность которого составляет 8 фунтов на кубический фут). Благодаря монолитным стенам из AAC толщиной 8 дюймов и шести дюймам жесткой минеральной ваты стены Леви обеспечивают примерно R-35 с минимальным тепловым мостиком.

    Кроме того, AAC с изоляцией снаружи обеспечивает большую тепловую массу внутри изолированной оболочки.Это помогает поддерживать приемлемую температуру во время перебоев в подаче электроэнергии или потери топлива для отопления. В сочетании с пассивным солнечным дизайном (например, окнами, выходящими на юг, затенением и естественной вентиляцией), эта тепловая масса может обеспечить безопасность такого здания в течение длительного времени без дополнительной энергии.

    Другие особенности AAC

    Наряду с описанными выше преимуществами упругости AAC, этот материал также обеспечивает отличные акустические характеристики — особенно сборки, включающие другие компоненты, такие как изоляционный слой или кирпичная обшивка.

    Материал подходит для людей с химической чувствительностью. У Леви есть арендатор в квартире над гаражом, который не мог оставаться здоровым в обычных домах; она продается на преимуществах материала. Для применений, где существует острая химическая чувствительность, может потребоваться внутренняя отделка из цемента, извести или гипса, а не акриловых покрытий.

    Леви установил 6 ″ жесткой минеральной ваты снаружи стен AAC, а затем фиброцементный сайдинг поверх вертикальной обвязки на стенах.Фото: Дэн Леви

    С экологической точки зрения AAC представляет собой неоднозначную картину. Один из ключевых ингредиентов, портландцемент, имеет значительный углеродный след, хотя более низкая плотность ACC делает его лучше, чем стандартный бетон или бетонный блок. Согласно некоторым источникам, в некоторых районах песка становится мало, но, похоже, это не проблема с AAC AERCON; их кварцевый песок добывается за две мили и измельчается в мелкий порошок на шаровой мельнице компании. Производство алюминиевого порошка энергоемко, но его используют в очень небольших количествах: обычно 0.05 до 0,08% об. Когда и если появятся методы сокращения выбросов углекислого газа при производстве цемента, воздействие AAC на окружающую среду улучшится.

    Самым большим недостатком AAC может быть недостаточное знакомство с ним в строительной индустрии Северной Америки. Строители и подрядчики очень консервативны и устойчивы к новым или незнакомым материалам. Еще одним недостатком является необходимость в слое изоляции в большинстве климатических условий Северной Америки, хотя здесь может стать доступным немецкий продукт AAC с прослоенным слоем AAC меньшей плотности (с более высоким значением R) в центре.

    Пассивный дом Дэна Леви в Вудстоке с улицы. Солнечная батарея питает полностью электрический дом с нулевым потреблением энергии, тепловым насосом с воздушным источником, водонагревателем с тепловым насосом, вентилятором с рекуперацией тепла и светодиодным освещением. Фото: Алекс Уилсон

    Заключительные мысли

    Впервые я написал об AAC в середине 1990-х годов в журнале Environmental Building News . Многие из нас тогда, в том числе европейские производители, построившие заводы AAC, думали, что это завоюет популярность и завоюет значительную долю рынка, но этого не произошло.Сегодня, когда интерес к устойчивости растет, я считаю, что у AAC многообещающие перспективы; наконец, он мог стать здесь обычным строительным материалом.

    Дэн Леви, который консультирует по вопросам строительства AAC и пассивного дома, поделился со мной своим энтузиазмом по поводу AAC. «Я видел слишком много деревянных каркасных зданий, поврежденных влагой, термитами или другими насекомыми, сверлящими древесину, огнем, гнилью и плесенью», — сказал он мне. «AAC выглядит как бетон, но его легко резать с помощью деревообрабатывающих инструментов, поэтому я считаю, что он предлагает лучшее из всех миров.Между прочим, если вы хотите испытать этот дом на себе, в этом доме через Airbnb доступны две комнаты (хотя, если вы хотите сделать это, скорее всего, будет лучше, чем позже, поскольку Дэн может продать дом и переехать в его следующий проект AAC).

    # # # # #

    Наряду с основанием Resilient Design Institute в 2012 году Алекс является основателем BuildingGreen, Inc. Чтобы быть в курсе его последних статей и размышлений, вы можете подписаться на его ленту в Twitter .Чтобы получать уведомления о новых блогах по электронной почте, зарегистрируйтесь в верхней части страницы.

    Автоклавный газобетон: обзор и применение

    Автоклавный газобетон (AAC) — это тип сборного железобетона с расширяющим агентом, который поднимает смесь, подобно дрожжам в хлебном тесте. После затвердевания этот тип бетона содержит около 80% воздуха. Автоклавный газобетон изготавливается в заводских условиях, и материал формуют в блоки или плиты с точными размерами. Их можно использовать для отделки стен, полов и крыш.

    Как и все материалы на основе цемента, элементы AAC прочные и огнестойкие. Чтобы обеспечить прочность, AAC должен быть покрыт каким-либо типом отделки, например, модифицированной полимером штукатуркой, камнем или сайдингом. AAC также предлагает звуко- и теплоизоляцию.


    Определите лучшие строительные материалы для вашего следующего строительного проекта.


    Автоклавный газобетон выпускается в виде блоков и панелей. Блоки укладываются так же, как и обычные кладочные, с тонким слоем раствора.Панели устанавливаются вертикально, от уровня пола до верха стены. Блоки можно размещать вручную, так как AAC весит около 37 фунтов на кубический фут. Однако для установки панелей обычно требуется небольшой кран или другое оборудование из-за их размера.

    Стандартные размеры панелей и блоков перечислены ниже:

    ЭЛЕМЕНТ

    ВЫСОТА

    ШИРИНА

    ТОЛЩИНА

    Панели

    До 20 футов

    24 дюйма

    Доступен в 6, 8, 10 и 12 дюймов

    Блоки

    8 дюймов (наиболее распространенный)

    24 дюйма

    Доступны размеры 4, 6, 8, 10 и 12 дюймов

    Доступны другие специальные формы:

    • U-образные соединительные балки имеют толщину от 8 до 12 дюймов.
    • Блоки для шпунта и паза используются для соединения смежных блоков без раствора по вертикальным краям.
    • Порошковые блоки для создания вертикальных армированных ячеек раствора.

    Физические свойства

    Автоклавный газобетон изготавливается из смеси цемента, извести, воды, мелкого заполнителя и в большинстве случаев летучей золы. Добавляется расширительный агент, такой как алюминиевый порошок, чтобы вызвать химическую реакцию, создавая пузырьки, которые расширяют смесь. Элементы разрезаются на блоки или панели, армируются, а затем запекаются для более быстрого отверждения.Физические свойства AAC перечислены ниже:

    • Плотность: 20-50 шт.
    • Прочность на сжатие: От 300 до 900 фунтов на кв. Дюйм
    • Термическое сопротивление: 0,8 — 1,25 на дюйм толщины
    • Допустимое напряжение сдвига: от 8 до 22 фунтов на кв. Дюйм
    • Класс передачи звука: 40 для толщины 4 дюйма и 45 для толщины 8 дюймов

    Преимущества автоклавного газобетона

    К полезным свойствам автоклавного газобетона относятся:

    • Сочетание изоляционных свойств и структурной целостности стен, полов и крыш.
    • Доступен в различных формах и размерах.
    • Вторичный материал.
    • Желоба для электропроводки и водопровода легко режутся.
    • Гибкость конструкции и конструкции, позволяющая при необходимости изменять полевые условия.
    • Durable: AAC устойчив к воде, плесени, плесени, гнили и насекомым
    • Стабильность размеров: блоки AAC имеют точную форму с жесткими допусками.
    • Огнестойкость: 8-дюймовым элементам AAC предоставляется четырехчасовой рейтинг, но фактическая производительность обычно превышает это число.AAC негорючий, поэтому он не горит и не выделяет токсичные газы.
    • Значения R
    • стен AAC сопоставимы с обычными каркасными стенами из-за их небольшого веса. Однако они предлагают более высокую тепловую массу, воздухонепроницаемость и звукоизоляцию.

    Ограничения автоклавного газобетона

    Как и любой строительный материал, автоклавный газобетон также имеет технические ограничения:

    • AAC не так широко доступен, как другие традиционные бетонные изделия.Тем не менее, его можно легко транспортировать благодаря небольшому весу.
    • AAC имеет более низкую прочность, чем другие бетонные изделия, и требует усиления в несущих конструкциях.
    • Требует нанесения финишных покрытий для защиты от атмосферных воздействий, поскольку материал пористый и при частом воздействии на него разрушается.
    • Продукты могут отличаться по качеству и цвету, обратитесь к производителю.
    • Требуется внешняя облицовка внешних стен для защиты от атмосферных воздействий.
    • По сравнению с другими энергоэффективными изолированными стенами, R-значения относительно ниже.
    • Более высокая стоимость, чем у обычных бетонных блоков и деревянных каркасных конструкций, что может быть проблемой бюджета.

    Устойчивое развитие

    С точки зрения экологической устойчивости автоклавный газобетон обеспечивает преимущества в материалах и производительности. Это может снизить воздействие здания на окружающую среду, улучшив при этом контроль температуры в помещении и производительность HVAC.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
