Объем воды в сшитом полиэтилене 16

  • 02 февраля 2013 12:25:50
  • Отзывы :
  • Просмотров: 268778
  • Автор: Дмитрий З
  • Как посчитать объем трубы, таблица, калькулятор.

Как посчитать объем трубы.

Данные вычисления требуются для определения объёма системы отопления, при выборе расширительного мембранного бака.
Объём расширительного мембранного бака подбирается из расчета не менее 10% от всего литража системы.

Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2 , где D – диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи , где Пи=3.14159265 . Так, R=L/6,28318530 , где L – длина окружности.

Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи . Так, S=Пи*R*R , где R – радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.

Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L , где S – площадь сечения, а L – длина трубы.

Программа расчета объема воды в трубе и радиаторах

Таблица объёма жидкости в одном метре трубы:

Внутренний диаметр,
мм

Внутренний объем 1 м погонного трубы,
литров

Внутренний диаметр,
мм

Внутренний объем 1 м погонного трубы,
литров

Современные технологии позволяют получить качественно новые материалы для прокладки инженерных сетей. Одним из таких являются трубы из сшитого полиэтилена. Низкотемпературная магистраль позволяет транспортировать через нее воду или теплоноситель с температурой до +80 градусов. Согласно отзывам, система легко монтируется и показывает себя с лучшей стороны во время эксплуатации.

Технические характеристики водопроводных труб из сшитого полиэтилена

Материал, ставший столь популярным, классифицируют в зависимости от способа его сшивки. Отсюда же меняются и его технические характеристики. Различают такие виды туб:

  • PE-Xc (PEX-С). Сшивают полиэтилен химическим способом. Возможные диаметры таких труб – до 32 мм. Уровень сшивки материала составляет 60%.
  • PEX-B. Тубы сшивают физическим способом. Материал получается достаточно жестким, поэтому диапазон сечений варьируется от 40 до 63 мм. Этот полиэтилен сшит на 65%.
  • PEX-А. Самый популярный вид туб. Сшиваются пероксидным методом. Диапазон диаметров – от 12 мм и более. Такие тубы пластичны, хорошо гнутся. Уровень сшивки материала достигает 70%.

Все виды труб производят по ГОСТ 25134-2003.

Основные технические характеристики полиэтиленового материала для водоснабжения:

  • Оптимальная рабочая температура — до +80. Кратковременно выдерживают воду и теплоноситель до +120 градусов.
  • При неизменной температурной нагрузке трубы служат до 50 лет. При критических колебаниях (тепло/холод) – до 15-25 лет.
  • Масса погонного метра изделия — от 88 до 250 гр. в зависимости от диаметра тубы.
  • Удельный вес равен 0,932 гр./см3
  • Коэффициент теплопроводности – 0,405 Вт.
  • Объемы воды в водопроводной трубе из сшитого полиэтилена при сечении 16 мм составляет 0,113 л; при диаметре 20 мм — 0,210 л.
  • Радиус гиба — от 80 мм и выше в зависимости от сечения. Модуль упругости у таких туб находится в пределах 605-909 Н/мм2.
  • Удлинение на разрыв – 349%.

При воздействии на полиэтилен высоких температур материал не выделяет в атмосферу токсичных веществ. В работе он легок и не требует использования сложного оборудования.

Критерии выбора

Выбирая материал для прокладки водопровода, желательно обращать внимание на такие моменты:

  • Метод сшивания полиэтилена. Отвечает за степень сшивки материала. Самым стойким считается полиэтилен с маркировкой РЕХ– A. Его чаще используют для систем отопления, хотя водопроводу подойдут и другие виды сшивок.
  • Наличие маркировки о защите от ультрафиолета. Она нужна, если водопровод укладывают наружно и открытым способом. В этом случае нужна маркировка UV-1 или UV-2. Первая говорит о том, что полиэтилен защищен от воздействия солнечных лучей. Второй свидетельствует о добавленных в материал стабилизаторах.
  • Диаметр. Для внутренней части водопровода берут изделия с сечением 16-25 мм. Для наружной (при подаче воды из скважины или колодца) можно использовать большие сечения.

При покупке также нужно обращать внимание на бренд производителя. Лучше несколько переплатить и купить качественный материал, чем потом пользоваться трубами, изготовленными кустарным способом. Самыми популярными считаются изделия немецкого бренда Рехау. У продавца нужно просить сертификаты качества и чек на товар.

Особенности монтажа

При монтаже водопроводной коммуникации важно обращать внимание на такие моменты:

  • Работы выполняют при температуре от +10 градусов. В этом случае обеспечена нормальная пластичность трубопровода.
  • Установку коммуникации, стыкование отдельных элементов выполняют только с помощью специальных фитингов и инструментов, пригодных для сшитого полиэтилена. Самодеятельность в этой ситуации к хорошему не приведет.
  • Если тубы транспортировались или хранились при температурном режиме до +10 градусов, необходимо прогреть их в течение суток при комнатной температуре.
  • Гиб тубы до предельного показателя нужно проводить с предварительным прогревом материала с помощью строительного фена. Прогревают полиэтилен при температуре +130 градусов с использованием пружинного кондуктора.
  • Если на момент гиба труба лопнула, лучше заменить этот отрезок водопровода. Профессионалы и уверяют, что целостность полиэтилена можно восстановить, однако не стоит подвергать риску всю систему. В будущем даже тщательно залатанный дефект может проявить себя.
  • Запрещено использовать трубы из сшитого полиэтилена при рабочем давлении свыше 10 бар.

Если материал используется для укладки теплого пола, сначала проводят все гидравлические испытания системы и только потом льют стяжку. На момент заливки раствора важно удерживать тубы под рабочим давлением 0,3 Мпа.

Преимущества и недостатки

Новый и популярный материал имеет ряд достоинств и недостатков. Положительные моменты:

  • Высокая пластичность труб и их хорошая «память». Водопровод сохраняет заданную форму без применения специальных фитингов.
  • Хорошая прочность материала даже при постоянных температурных колебаниях.
  • Устойчивость сшитого полиэтилена к механическим нагрузкам, ударам, трениям.
  • Сохранение прочности в местах сгиба.
  • Инертность материала к агрессивным средам и микроорганизмам.
  • Отсутствие коррозии даже при длительных сроках эксплуатации водопровода.
  • Экологичность полиэтилена. Он не содержит в своем составе тяжелых металлов или галогенов.

К недостаткам относятся:

  • Подверженность труб ультрафиолету (если нет специальной маркировки). Под воздействием солнца полиэтилен начинает разрушаться, поэтому его не используют для наружной прокладки коммуникаций.
  • Стоимость туб из сшитого полиэтилена в разы выше, чем цена на изделия ППР или ПВХ.

Высокий ценник является как недостатком, так и достоинством одновременно, поскольку хорошие трубы не могут стоить дешево.

Отзывы о водопроводе из сшитого полиэтилена

М

Максимальная длина контура теплого пола 16 трубой

«Теплые полы» давно уже не воспринимаются как некая экзотика – все больше хозяев домов обращаются к этой технологии обогрева своих жилых владений. Такая система может полностью брать на себя функцию полноценного отопления жилья, или работать в тандеме с классическими отопительными приборами – радиаторами или конвекторами. Естественно, эти особенности учитываются заранее, на этапе общего проектирования.

Максимальная длина контура теплого пола 16 трубой
Максимальная длина контура теплого пола 16 трубой

Предложений по разработке проектов, монтажу и отладке систем водяного «теплого пола» — больше чем достаточно. И все же многие владельцы домов, по старой доброй традиции, стремятся все выполнить своими руками. Но такие работы «на глаз» все же не делаются – так или иначе, требуется проведение расчетов. И одним из ключевых параметров является общая допустимая длина труб одного контура.

А так как в условиях обычного среднестатистического частного жилого дома, как правило, для укладки вполне достаточно трубы диаметром 16 мм, то именно на нем и остановимся. Итак, рассматриваем вопрос, какова может быть максимальная длина контура теплого пола 16 трубой.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 ммЧаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

  • Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
  • Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.
Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлямиТруба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями
  • Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
  • Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.
Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей. Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы.

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Какие трубы оптимальны для водяного «теплого пола»?

Далеко не все изделия подойдут для создания системы подогрева пола. Трубы вмуровываются в стяжку на многие годы, то есть к их качеству и эксплуатационным характеристикам предъявляются особые требования. Как подобрать трубы для системы водя

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин. Просмотров 8.9k. Обновлено

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м2 таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Теплые полыТеплые полы

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов –  радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

  • Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
  • Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
  • Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
  • Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
  • Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
  • Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
  • Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Расход трубы теплого пола на 1 м2 таблицаРасход трубы теплого пола на 1 м2 таблица

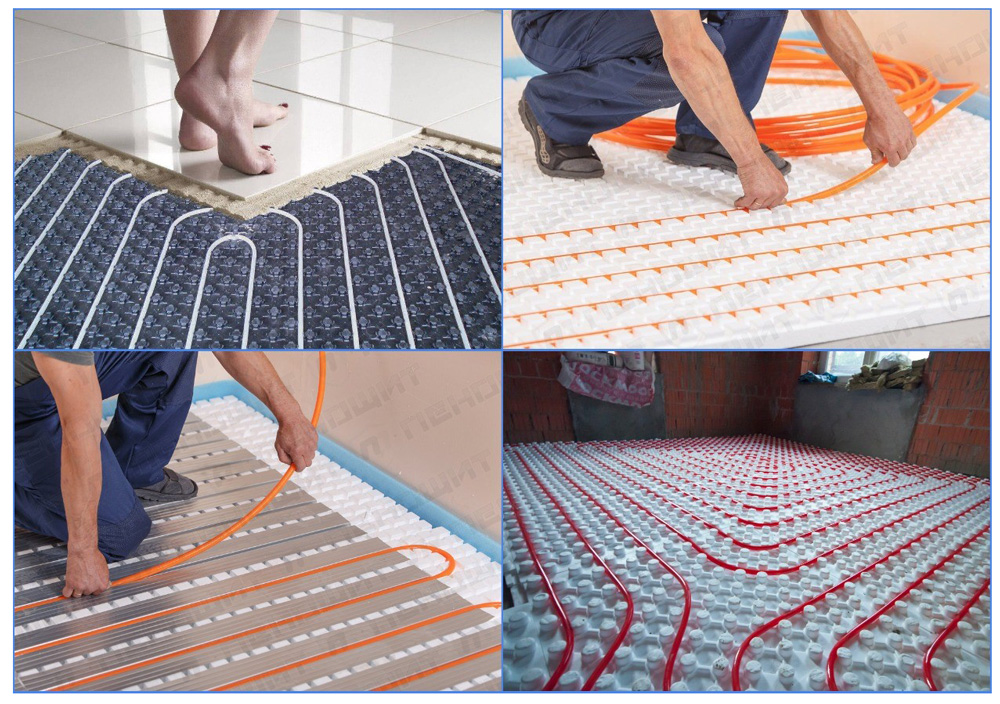

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска – стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток – высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Трубопроводы для теплого пола из меди и нержавейкиТрубопроводы для теплого пола из меди и нержавейки

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена – высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Пластиковые трубы для теплого полаПластиковые трубы для теплого пола

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

  • для жилых помещений 29 – 32 °С;
  • для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
  • для мастерских или рабочих кабинетов с активной физической деятельностью 26 – 28 °С;
  • в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 – 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С – именно его придерживаются при настройке и регулировке отопительной системы.

Схема укладки трубы теплого полаСхема укладки трубы теплого пола

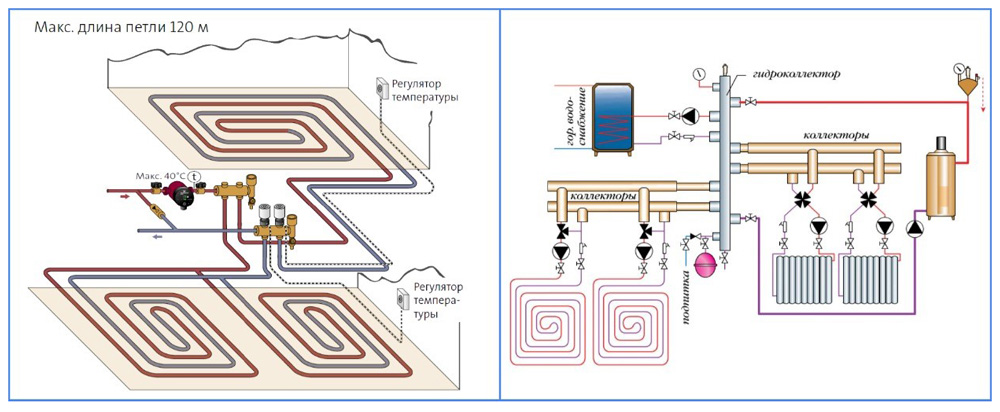

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм – 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не укладывают 16 мм трубопровод длиной более 80 м, а 20 мм – свыше 100 м.

Схемы укладки трубы теплого полаСхемы укладки трубы теплого пола

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров – зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток – разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки – ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Таблица зависимости теплового потока от шага укладки, температуры теплоносителя и диаметра трубТаблица зависимости теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов – 150 мм.

Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиямиТеплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Расход трубы теплого пола на 1 м2 таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

  • общую площадь помещений в квадратных метрах под обогрев;
  • и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м2 на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м2 можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м2 площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Расход трубы теплого пола на 1 м2 таблицаРасход трубы теплого пола на 1 м2 таблица

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

технические характеристики, монтаж и отзывы

Содержание статьи:

Современные технологии позволяют получить качественно новые материалы для прокладки инженерных сетей. Одним из таких являются трубы из сшитого полиэтилена. Низкотемпературная магистраль позволяет транспортировать через нее воду или теплоноситель с температурой до +80 градусов. Согласно отзывам, система легко монтируется и показывает себя с лучшей стороны во время эксплуатации.

Технические характеристики водопроводных труб из сшитого полиэтилена

Трубы из сшитого полиэтилена Рехау

Материал, ставший столь популярным, классифицируют в зависимости от способа его сшивки. Отсюда же меняются и его технические характеристики. Различают такие виды туб:

  • PE-Xc (PEX-С). Сшивают полиэтилен химическим способом. Возможные диаметры таких труб – до 32 мм. Уровень сшивки материала составляет 60%.
  • PEX-B. Тубы сшивают физическим способом. Материал получается достаточно жестким, поэтому диапазон сечений варьируется от 40 до 63 мм. Этот полиэтилен сшит на 65%.
  • PEX-А. Самый популярный вид туб. Сшиваются пероксидным методом. Диапазон диаметров – от 12 мм и более. Такие тубы пластичны, хорошо гнутся. Уровень сшивки материала достигает 70%.

Все виды труб производят по ГОСТ 25134-2003.

Основные технические характеристики полиэтиленового материала для водоснабжения:

  • Оптимальная рабочая температура — до +80. Кратковременно выдерживают воду и теплоноситель до +120 градусов.
  • При неизменной температурной нагрузке трубы служат до 50 лет. При критических колебаниях (тепло/холод) – до 15-25 лет.
  • Масса погонного метра изделия — от 88 до 250 гр. в зависимости от диаметра тубы.
  • Удельный вес равен 0,932 гр./см3
  • Коэффициент теплопроводности – 0,405 Вт.
  • Объемы воды в водопроводной трубе из сшитого полиэтилена при сечении 16 мм составляет 0,113 л; при диаметре 20 мм — 0,210 л.
  • Радиус гиба — от 80 мм и выше в зависимости от сечения. Модуль упругости у таких туб находится в пределах 605-909 Н/мм2.
  • Удлинение на разрыв – 349%.

При воздействии на полиэтилен высоких температур материал не выделяет в атмосферу токсичных веществ. В работе он легок и не требует использования сложного оборудования.

Критерии выбора

Выбирая материал для прокладки водопровода, желательно обращать внимание на такие моменты:

  • Метод сшивания полиэтилена. Отвечает за степень сшивки материала. Самым стойким считается полиэтилен с маркировкой РЕХ– A. Его чаще используют для систем отопления, хотя водопроводу подойдут и другие виды сшивок.
  • Наличие маркировки о защите от ультрафиолета. Она нужна, если водопровод укладывают наружно и открытым способом. В этом случае нужна маркировка UV-1 или UV-2. Первая говорит о том, что полиэтилен защищен от воздействия солнечных лучей. Второй свидетельствует о добавленных в материал стабилизаторах.
  • Диаметр. Для внутренней части водопровода берут изделия с сечением 16-25 мм. Для наружной (при подаче воды из скважины или колодца) можно использовать большие сечения.

При покупке также нужно обращать внимание на бренд производителя. Лучше несколько переплатить и купить качественный материал, чем потом пользоваться трубами, изготовленными кустарным способом. Самыми популярными считаются изделия немецкого бренда Рехау. У продавца нужно просить сертификаты качества и чек на товар.

Особенности монтажа

При монтаже водопроводной коммуникации важно обращать внимание на такие моменты:

  • Работы выполняют при температуре от +10 градусов. В этом случае обеспечена нормальная пластичность трубопровода.
  • Установку коммуникации, стыкование отдельных элементов выполняют только с помощью специальных фитингов и инструментов, пригодных для сшитого полиэтилена. Самодеятельность в этой ситуации к хорошему не приведет.
  • Если тубы транспортировались или хранились при температурном режиме до +10 градусов, необходимо прогреть их в течение суток при комнатной температуре.
  • Гиб тубы до предельного показателя нужно проводить с предварительным прогревом материала с помощью строительного фена. Прогревают полиэтилен при температуре +130 градусов с использованием пружинного кондуктора.
  • Если на момент гиба труба лопнула, лучше заменить этот отрезок водопровода. Профессионалы и уверяют, что целостность полиэтилена можно восстановить, однако не стоит подвергать риску всю систему. В будущем даже тщательно залатанный дефект может проявить себя.
  • Запрещено использовать трубы из сшитого полиэтилена при рабочем давлении свыше 10 бар.

Если материал используется для укладки теплого пола, сначала проводят все гидравлические испытания системы и только потом льют стяжку. На момент заливки раствора важно удерживать тубы под рабочим давлением 0,3 Мпа.

Преимущества и недостатки

Новый и популярный материал имеет ряд достоинств и недостатков. Положительные моменты:

  • Высокая пластичность труб и их хорошая «память». Водопровод сохраняет заданную форму без применения специальных фитингов.
  • Хорошая прочность материала даже при постоянных температурных колебаниях.
  • Устойчивость сшитого полиэтилена к механическим нагрузкам, ударам, трениям.
  • Сохранение прочности в местах сгиба.
  • Инертность материала к агрессивным средам и микроорганизмам.
  • Отсутствие коррозии даже при длительных сроках эксплуатации водопровода.
  • Экологичность полиэтилена. Он не содержит в своем составе тяжелых металлов или галогенов.

К недостаткам относятся:

  • Подверженность труб ультрафиолету (если нет специальной маркировки). Под воздействием солнца полиэтилен начинает разрушаться, поэтому его не используют для наружной прокладки коммуникаций.
  • Стоимость туб из сшитого полиэтилена в разы выше, чем цена на изделия ППР или ПВХ.

Высокий ценник является как недостатком, так и достоинством одновременно, поскольку хорошие трубы не могут стоить дешево.

Отзывы о водопроводе из сшитого полиэтилена

Михаил, 35 лет: Недавно у тестя тянули новый водопровод в доме. Решили брать трубы Рехау из сшитого полиэтилена. Тесть сантехникой занимается лет 15. Мне понравилось работать с материалом. Трубы легкие, монтируются с помощью специального инструмента и гильзы. В итоге получаем систему с вероятностью ошибок соединения, равной 0. Идеально, красиво, надежно и по-немецки.

Антон, 28 лет: С трубами из сшитого полиэтилена столкнулся около года назад. Кум делал теплый пол на даче. В работе все получалось быстро за счет того, что паять ничего не нужно. Единственный только нюанс, в стяжку лучше не укладывать латунные фитинги. По сегодняшний день теплый пол работает исправно. Прошел, конечно, всего только год, но думаю, сколько бы ни утекло времени, немецкое качество не подведет.

Юрий, 41 год: В доме у родителей на воду и отопление использовал трубы из сшитого полиэтилена Рехау. Понравилось, что материал гибкий и прост в работе. Чтобы соединять систему, брал спец инструмент в аренду. Недавно случилась небольшая авария – котел у родителей отключился и система замерзла. После разморозки трубы остались целыми и нигде не лопнули. Что значит качество!

Top China 16mm Pex Pipe Cross-Linked полиэтилен Pexa Водопроводная труба для теплого пола

3 доллара.00–35 долларов США / Кусок | 100 шт. / Шт. (Минимальный заказ)

Время выполнения заказа:
Количество (шт.) 1–1 > 1
Приблиз.Срок (дни) 15 Торг
Настройка:

Индивидуальная упаковка (Мин.Заказ: 100 шт.)

.

Это вредно? — ScienceDaily

Системы «труба в трубе» теперь широко используются для распределения воды во многих норвежских домах. Внутренняя труба для питьевой воды сделана из пластика, называемого сшитым полиэтиленом (PEX). Вредны ли эти трубы для здоровья и влияют ли они на вкус и запах питьевой воды?

Предыдущие международные исследования показали, что пластиковые трубы могут выделять вещества, придающие питьевой воде нежелательный вкус и запах. Также было высказано предположение, что некоторые из этих веществ могут быть канцерогенными.

Целью исследования Норвежского института общественного здравоохранения было выяснить, вредны ли продукты утечки из этих труб для здоровья и влияют ли они на вкус и запах питьевой воды. Эти продукты утечки состоят из остатков добавок, используемых в процессе производства для придания пластмассовым трубам желаемых свойств, а также любых последующих продуктов разрушения.

Исследование показало:

  • Питьевая вода из труб PEX не представляет риска для здоровья
  • Некоторые типы труб PEX могут вызывать длительный нежелательный вкус и запах, если вода остается в трубах с течением времени
  • Хотя вкус и запах обычно исчезает при использовании, вода из двух типов PEX по-прежнему имела неприятный запах и вкус через год
  • Уровень утечки летучих органических соединений из новых труб PEX был в целом низким
  • Уровень был дополнительно снижен с использованием
  • Не было обнаружено корреляции между методом производства и продуктами утечки.

Десять различных типов труб PEX, доступных на норвежском рынке, были протестированы на продукты выщелачивания в стандартизированных лабораторных испытаниях.Вода контактировала с трубками в течение 72 часов.

Трубы производятся тремя различными методами, известными как PEX-a, PEX-b или PEX-c. В этих методах используются немного разные добавки, но это исследование не обнаружило корреляции между методом производства и продуктами утечки.

2,4-ди-трет-бутилфенол и метил-трет-бутиловый эфир (МТБЭ) были двумя из наиболее часто встречающихся веществ, обнаруживаемых в воде в ходе экспериментов.

Для трех типов новых труб МТБЭ был обнаружен в более высоких концентрациях, чем U.Рекомендованные правительством США пределы вкуса и запаха питьевой воды (USEPA), но значения были снижены до ниже этого предела после того, как трубки некоторое время использовались.

История Источник:

Материалы предоставлены Норвежским институтом общественного здравоохранения . Примечание. Содержимое можно редактировать по стилю и длине.

.

Горячая продажа сшитых полиэтиленовых труб и фитингов для водоснабжения

Количество:

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:
Зависит от количества заказа.
Время выполнения:
15 день (дней) после получения оплаты
Настройка:

Индивидуальный логотип (Мин.Заказ: 500 метров)

Индивидуальная упаковка (Мин. Заказ: 300 метров)

Подробнее

Настройка графики (Мин.Заказ: 300 метров) Меньше

Образцы
: $ 15,00 / метр, 1 метр (минимальный заказ): купить образцы .

Труба из сшитого полиэтилена — определение

Примеры предложений для «трубы из сшитого полиэтилена», память переводов

Патенты-wipoПатенты-wipoМетод для стыковой сварки сшитых полиэтиленовых труб (трубы из полиэтилена) tmClass полиэтиленовые трубы и трубопроводные системы, включая отводы, соединения, фитинги, развальцовки для строительства, инфраструктуры, горнодобывающей промышленности и промышленности Giga-frenPex является аббревиатурой от сшитой полиэтиленовой трубы. patents-wipo Изобретение относится к способу стыковой сварки сшитых полиэтиленовых труб в чтобы использовать эти трубы в промышленном и подземном строительстве трубопроводов.Патенты-wipo также описаны сшиваемая полимерная композиция, содержащая маточную смесь и базовый полимер полиэтилена, катализируемого хромом, и трубу из сшитого полиэтилена, изготовленную путем сшивания сшиваемой полимерной композиции. patents-wipoA тонкостенная сшитая Предусмотрена труба из полиэтилена (PEX), имеющая армирующий материал, расположенный вокруг ее внешней стенки. Common crawlDean Catamarans включает в себя трубу из сшитого полиэтилена (BPEX), которая отлично подходит для использования в системах водопровода горячей и холодной пресной воды на морских судах.Giga-frenProduct Труба из сшитого полиэтилена Медные фитинги для труб Медный стержень Одноразовые брифы из недержания мочи для взрослых индекс разжижения при сдвиге SHI2.7 / 210 менее 10; и при этом указанная труба выдерживает испытание давлением при 4,8 МПа и 95 ° C в течение не менее 500 часов и при 12,4 МПа и 20 ° C не менее 500 часов. tmClassElectric device (инструменты и машины) для соединения фитингов труб с неметаллическими жесткими трубы для строительства, а именно трубы из сшитого полиэтилена PEX и PEX-Alu-PEX, а также части и аксессуары, следовательно, tmClass Ручное оборудование и ручной инструмент для соединения трубопроводной арматуры с неметаллическими жесткими трубами для строительства, а именно с сшитым полиэтиленом PEX и PEX-Alu. -PEX трубы, а также детали и аксессуары, следовательно, патенты-wipoСпособ футеровки наружной трубы (2), которая может быть из черного металла, с футеровкой трубы (4b) из сшитого полиэтилена, первоначально предусмотренной в качестве прекурсорной облицовочной трубы (4a).Этот расчет приводит к сравнениям, представленным в таблице ниже, где показано, что максимально допустимое кольцевое напряжение для труб из полибутена-1 примерно на 35% выше, чем для труб из сшитого полиэтилена PE-X, на 45% выше, чем для полипропиленового PP. -R трубы и более чем на 50% выше, чем у труб из сшитого полиэтилена. Патенты-wipo Композитная труба, имеющая трубу из сшитого полиэтилена патент-wipo Настоящее изобретение касается использования труб из сшитого полиэтилена для транспортировка воды, содержащей диоксид хлора.В частности, трубы из сшитого полиэтилена могут использоваться для транспортировки питьевой воды, дезинфицированной с помощью диоксида хлора. Патенты-wipo Гибкая полимерная труба может включать не менее 95% по массе полимерной трубы поперечного сечения. связанный полиэтилен, от 0,1% до 0,5% от веса полимерной трубы сшивающего агента, от 0,05% до 0,6% от веса полимерной трубы с антиоксидантом и от 0,01% до 0,6% от веса полимерного труба светостабилизатора из затрудненного амина.Обычная ползущая труба Трубы изготовлены из сшитого полиэтилена PEX-a, модифицированного по методу Энгеля. Патенты-wipo Композитная труба включает основную трубу из полимерного материала, предпочтительно сшитого полиэтилена. Патенты-wipo Изобретение относится к композитной трубе, имеющей труба (1) из сшитого полиэтилена и по крайней мере один слой, окружающий трубу (1), при этом арматура (3), сделанная по крайней мере из одной стальной резьбы (4), расположена между слоем (2) и трубой. (1) .Giga-frenNQ-2005-001 NQ-2006-001 NQ-2006-002 NQ-2006-003 NQ-2006-004 Продукт Необработанная зерновая кукуруза Трубка из сшитого полиэтилена Медные трубные фитинги Медный стержень Одноразовые трусы для взрослых, страдающих недержанием Страна Соединенные Штаты Америки Соединенные Штаты Америки, Корея и Китай Франция Дата обнаружения 18 апреля 2006 г. 29 сентября 2006 г. 19 февраля 2007 г. Нет травм Нет травм Травмы Нет травм Выполняется Поиск патентов-wipo Труба-предшественник футеровки (4a) изготавливается путем формирования первоначальной труба из сшитого полиэтилена с Если внутренний диаметр равен внутреннему диаметру внешней трубы (2), то исходная труба протягивается через фильеру с образованием трубы-футеровки предшественника (4а), имеющей внешний диаметр меньше внутреннего диаметра внешней трубы (2).патент-WIPO Способ облицовки служебной трубы, включающий следующие этапы: a) обеспечение трубы-вкладыша из сшитого полиэтилена (PEX) с внешним диаметром, по существу равным внутреннему диаметру служебной трубы или превышающим его; б) протягивание лайнера через обжимную планку для уменьшения ее диаметра и увеличения длины; c) поддержание натяжения обжатой трубы для сохранения ее уменьшенного диаметра; г) пропускание обжимной трубы уменьшенного диаметра по подающей трубе; e) снятие напряжения, позволяющее футеровке упруго восстанавливаться, по крайней мере, в части своих первоначальных размеров; е) нагрев футеровки для восстановления еще одной части указанных исходных размеров.cordis Обычные не подлежащие переработке трубы для систем отопления и водоснабжения производятся из не подлежащего переработке сшитого полиэтилена (PEX).

Показаны страницы 1. Найдено 39 предложения с фразой сшитая полиэтиленовая труба.Найдено за 10 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

Вам может понравится

Отправить ответ

avatar
  Подписаться
Уведомление о
