Сколько воды в метре трубы: Как узнать сколько литров воды в трубе?

Содержание

Объём воды в трубе, таблица, примеры расчёта, формула

Проектирование системы отопления, водопровода и даже канализации часто требует провести точный расчет объема трубы, и как это сделать, а главное, зачем это делать, знают не все. Прежде всего, объём трубы позволяет выбрать нужное отопительное или насосное оборудование, резервуары для воды или теплоносителя, просчитать габариты, которые будет занимать система трубопроводов, что в условиях тесных или подвальных помещений важно. Также объем теплоносителей может сильно отличаться из-за разной плотности жидкостей, поэтому и диаметры труб для води и, например, антифриза, могут быть разными.

Калькулятор

Расчет объема



К тому же, антифриз может поступать в продажу разбавленным или концентрированным, что также влияет на расчеты и конечный результат. Разбавленный антифриз замерзает при -300С, неразбавленный будет работать и при -650С.

Формулы расчетов

Самый простой способ рассчитать объем трубы – воспользоваться онлайн сервисом или специальной десктопной (настольной) программой.

Второй способ – вручную, и для этого понадобится обычный калькулятор, линейка и штангенциркуль, которым измеряют внутренний и наружный радиусы трубы (на всех чертежах и схемах радиус обозначается символом R или r). Можно воспользоваться значением диаметра (D или d), который вычисляется по простой формуле: R x 2 или R2. Чтобы вычислить объем воды в трубе в кубах, также понадобится узнать длину цилиндра L (или l).

Измерение внутреннего радиуса позволит узнать, сколько воды или другой жидкости в цилиндре. Результат отражается в кубических метрах. Знать наружный диаметр трубы необходимо для расчета габаритов того места, где будет прокладываться трубопровод.



Последовательность расчетов такова: сначала узнаю́т площадь сечения трубы:

  1. S = R x ∏;
  2. Площадь цилиндра – S;
  3. Радиус цилиндра – R;
  4. ∏ – 3,14159265.

Результат S умножают на длину L трубы – это и будет полный рассчитанный объем. Расчет объема по сечению и длине цилиндра выглядит так:

  1. Vтр = Sтр x Lтр;
  2. Объем цилиндра – Vтр;
  3. Площадь цилиндра – Sтр;
  4. Длина цилиндра – Lтр.

Пример:

  1. Стальная труба Ø = 0,5 м, L = 2 м;
  2. Sтр = (Dтр / 2) = ∏ х (0,5 / 2) = 0,0625 м2.

Конечная формула, как рассчитать объем трубы, будет выглядеть следующим образом:

V = H х S = 2 х 0,0625 = 0,125 м3;

Где:

H – толщина стенки трубы. Толщина стенок любой трубы


Эта формула позволяет узнать, как посчитать объем трубы с любыми заданными параметрами и из любого материала, а также отдельные участки составного трубопровода. Чтобы не путаться в параметрах результатов, необходимо сразу выражать их в одних и тех же единицах, например, в метрах и кубических метрах, или в сантиметрах и кубических сантиметрах. Из компьютерных программ для начинающих пользователей или для тех, кто предполагает проводить одноразовые расчеты, можно предложить VALTEC. PRG, Unitconverter, Pipecalc и другие.

Как вычислить площадь поперечного сечения трубы

Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:

Sтр = ∏ х R2;

Где:

  1. R – внутренние радиус трубы;
  2. ∏ – постоянная величина 3,14.

Пример:

Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.

Параметры трубопровода



Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:

Sпр = a х b;

Где:

a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).

Как рассчитать объем воды в водопроводной системе

Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла.

Котел отопления.

Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много. Геометрические параметры алюминиевых радиаторов



Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.

В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:

Ø внутр, мм Vвнутр 1 погонного метра трубы, л Vвнутр 10 погонных метров трубы, л
4,0 0,0126 0,1257
5,0 0,0196 0,1963
6,0 0,0283 0,2827
7,0 0,0385 0,3848
8,0 0,0503 0,5027
9,0 0,0636 0,6362
10,0
0,0785 0,7854
11,0 0,095 0,9503
12,0 0,1131 1,131
13,0 0,1327 1,3273
14,0 0,1539 1,5394
15,0 0,1767 1,7671
16,0 0,2011 2,0106
17,0 0,227 2,2698
18,0 0,2545 2,5447
19,0 0,2835 2,8353
20,0 0,3142 3,1416
21,0 0,3464 3,4636
22,0 0,3801 3,8013
23,0 0,4155 4,1548
24,0 0,4524 4,5239
26,0 0,5309 5,3093
28,0 0,6158 6,1575
30,0
0,7069 7,0686
32,0 0,8042 8,0425

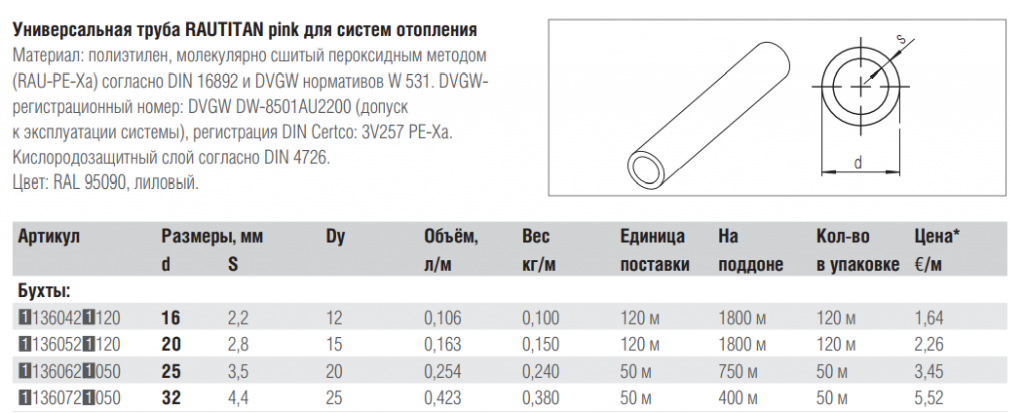

Параметры пластиковых труб



Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.

Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной. Десктопная программа для расчетов объема



Условный проход Наружный диаметр Толщина стенки труб Масса 1 м труб, кг
Легких Обыкновенных Усиленных Легких Обыкновенных Усиленных
6 10,2 1,8 2,0 2,5 0,37 0,40 0,47
8 13,5 2,0 2,2 2,8 0,57 0,61 0,74
10 17,0 2,0 2,2 2,8 0,74 0,80 0,98
15 21,3 2,35 1,10
15 21,3 2,5 2,8 3,2 1,16 1,28 1,43
20 26,8 2,35 1,42
20 26,8 2,5 2,8 3,2 1,50 1,66 1,86
25 33,5 2,8 3,2 4,0 2,12 2,39 2,91
32 42,3 2,8 3,2 4,0 2,73 3,09
3,78
40 48,0 3,0 3,5 4,0 3,33 3,84 4,34
50 60,0 3,0 3,5 4,5 4,22 4,88 6,16
65 75,5 3,2 4,0 4,5 5,71 7,05 7,88
80 88,5 3,5 4,0 4,5 7,34 8,34 9,32
90 101,3 3,5 4,0 4,5 8,44 9,60 10,74
100 114,0 4,0 4,5 5,0 10,85 12,15 13,44
125 140,0 4,0 4,5 5,5 13,42 15,04 18,24
150 165,0 4,0 4,5 5,5 15,88 17,81 21,63

Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.

Как рассчитать объём воды в трубах

Сколько воды расходуется по статье «общедомовые нужды»

при сбросе стояков?

Как выбрать гидроаккумулятор?

Сколько антифриза покупать для заполнения системы отопления коттеджа?

ПАМЯТКА

как рассчитать объем воды в трубе

Объем воды в трубах вычисляется как сумма произведений объемов воды в метре трубы каждого диаметра на количество метров труб данного диаметра.

Объем гидроаккумулятора для системы отопления должен составлять 10-12 % объема всей воды в системе. Последняя цифра складывается из объема воды во всех радиаторах отопления, плюс объема воды в котле отопления, плюс объем воды в трубах для отопления.

Объем воды в радиаторах складывается из объема воды в каждой секции радиатора, помноженном на количество секций. Это значение указывается в технических паспортах на радиаторы. Смотрим технический паспорт.

Объем воды в котле отопления указывается в паспорте. Этот объем полезно знать также при спуске воды из отдельных частей системы отопления.

Таблица объема воды

в неармированных и армированных алюминием полипропиленовых трубах:

Номинальный размер (внешний диаметр), мм

Внутреннее сечение, мм кв.

Объем воды в метре трубы, литры

Внутренний диаметр, мм

Соответствующий им диаметр стальных дюймовых труб, дюймы

20

136,7

0,137

13,2

1/2

25

216,3

0,216

16,6

3/4

32

352,8

0,353

21,2

1

40

555,4

0,555

26,6

1 1/4 (дюйм с четвертью)

50

865,3

0,865

33,2

1 1/2

63

1384,7

1,385

42

2

75

1962,5

1,963

50

2 1/2

90

2826

2,826

60

3

110

4206,2

4,206

73,2

Таблица объема воды в стальных трубах:

Номинальный размер, дюймы

Внешний диаметр, мм

Внутренний диаметр, мм

Внутреннее сечение, мм

Объем воды в метре трубы, литры

1/4

13,5

9,5

29,83

0,03 (30 миллилитров)

3/8

17

13

133

0,133

1/2 (полдюйма)

21,3

16,3

209

0,209

3/4

26,8

21,8

373

0,373

1

33,5

27,9

611

0,611

1 1/4 (дюйм с четвертью)

42,3

36,7

1057

1,057

1 1/2

48

42

1385

1,385

2

60

54

2289

2,289

Объем воды в стальных трубах больше количества воды в соответствующих пластиковых трубах Внутренняя поверхность пластиковых труб гладкая, а стальных труб шероховатая. В результате пластиковые трубы (как и медные) меньшего диаметра пропускают столько же воды, сколько и стальные трубы, имеющие больший внутренний диаметр.

Генеральный директор

ООО «ОСТРОУМОВ» Д.Ю. Остроумов

Объем воды в трубе | Мир инженера

В этой статье, я Вам расскажу, как правильно рассчитывать объем воды в трубе и массу воды. Очень часто во время проектированию приходится подбирать водоприемные колодцы для удаления воды из трубопроводов, так называемые спускники. За свою проектную практику встречал много разных специалистов инженеров-проектировщиков  с большим стажем, которые сидят на высоких должностях в проектных организациях, а объем воды в трубах подсчитать не могут. Так что, надо им показать, как все же считать,  а то работают и не краснеют. Есть такие даже инженеры, которые до сих пор задают такие вопросы — 1 миллилитр сколько литров, сколько литров в кубическом метре? Ответы будут ниже в статье.

Итак приступим.  Как все же рассчитать объем воды в трубе? Труба – это обычный длинный цилиндр. Так что, объем цилиндра нас считать учили еще в школе, на уроках – математики, геометрии, физики. Так что я не понимаю, чего сложного в этом расчете!

Объем цилиндра равен: V = Пи*R*R*H

Пи – число Пи=3,14

R – радиус цилиндра в метрах ( если диаметр трубы Ду100 мм, то R=0,05 м)

Н – высота цилиндра, другими словами длина трубы.

Я все объемы уже подсчитал на 1 метр трубы, и когда мне нужно рассчитать объем воды в трубе определенной длины, я всего лишь умножаю объем 1 п.м. на метраж трубы.

Так же для тех, кто предпочитает справочную литературу, советую объем воды посмотреть в НТС 62-91-6, который называется Таблица справочных данных для стальных труб тепловых сетей, в столбике под названием – объем воды в 1 п.м. трубы. В этой же таблице указана масса воды в 1 п. м. трубы.

Если у Вас, все же возникает вопрос, как определяется масса воды, то и здесь нет никаких тайн.

Масса воды равна (кг) = объем воды (м3) умножаете на 1000. Следовательно, вес 1 куба воды равен 1 тонне — 1 м3 = 1 тонна.

А теперь ответы на вопросы:

1 миллилитр сколько литров? Ответ очень прост. 1 миллилитр = 0,001 литра.

Сколько литров в кубическом метре? Ответ также прост. 1 м3 = 1000 литров. Кубический метр – это же просто объёму куба с длиной рёбер в 1 метр.

А как вы считаете объем воды в трубе или объем цилиндра, может уже что-то новое открыли?

Если Вам интересно, то 1 баррель нефти равен почти 159 литров, а если быть более точным, то 158,987 литра. Надеюсь, Вы теперь знаете ВСЁ! Сколько весит 1 л воды? Сколько в тонне литров?

Поделиться ссылкой:

Как рассчитать объем воды в системе отопления, радиаторах, трубах.

Последнее обновление:

Расчет объема воды (теплоносителя), заполняющего систему отопления, будет одним из первых при выборе котла.

Это необходимо для понимания какой оптимальный объем может прогреть ваш котел или другой источник тепла. Параметры труб очень сильно влияют на данный показатель: при наличии насоса вы смело можете выбрать трубу меньшего диаметра и установить больше секций отопления.

Если выбрать трубы большого диаметра, то при максимальной мощности котла можно получить недогрев теплоносителя: большой объем воды будет раньше остывать, прежде чем дойдет до крайних точек системы отопления. Что в свою очередь приведет к дополнительным финансовым расходам.

Приблизительный расчет объема воды в системе отопления производится из соотношения 15 л воды на 1 кВт мощности котла.

Чтобы определить какой объем воды нужен для системы отопления дома, рассмотрим простой пример.

Мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров. Но необходимо учитывать размеры и количество секций радиаторов при этом.

Если у вас дом на 4 комнаты, то это не значит, что надо ставить по 12-15 секций в каждую: у вас будет очень жарко, котел будет работать неэффективно. Если комнат больше, то и экономить на радиаторах не стоит: 1 современная секция эффективно отдает тепло для 2…2,5 м2 площади.

Как просто определить какой мощности нужен котел для системы отопления дома?

Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления

Объем воды в системе отопления можно рассчитать как сумма составляющих:

V =V(радиаторов)+V(труб)+V(котла)

Объем системы должен учитывать объем воды в трубах, котле и радиаторах. В расчет объема теплоносителя не входит объем расширительного бака. Объем бачка учитывается при расчете критических состояний работы системы (когда вода будет поступать в него при нагреве).

Формула для расчета объема жидкости в трубе:

V (объем) = S (площадь сечения трубы) * L (длина трубы)

Важно! Размеры могут отличаться у различных производителей, в зависимости от типа трубы, материала, ее технологии производства. Поэтому расчет удобнее вести по реальному внутреннему диаметру трубы, который проще промерить с помощью инструмента. Как правило, такой расчет необходимо выполнять больше специалисту, когда система отопления разветвленная и сильно протяженная.

Сравнение видов водяного отопления дома (с естественной и принудительной циркуляцией).

Объемы воды для различных элементов системы отопления

Объем воды (литры) в секции радиатора

Материал/тип радиатора Габариты*: высота×ширина, мм Объем, л
Алюминий 600×80 0,450
Биметалл 600×80 0,250
Современная чугунная батарея (плоский) 580×75 1,000
Чугунная батарея старого образца () 600×110 1,700

*ВАЖНО! Габариты в таблице даны ориентировочно.

В большинстве моделей современных производителей они составляют ±20 мм по ширине, высота радиаторов отопления может варьироваться от 200 до 1000 мм.

Объем сильно отличающихся по высоте радиаторов можно приблизительно рассчитать из данной таблицы по правилу пропорции: необходимо объем разделить на высоту и умножить после на высоту выбранной модели. Если система отопления протяженная, то лучше уточнить параметры объема у производителя.

Объем воды в 1 погонном метре трубы

  • ø15 (G ½») — 0,177 литра
  • ø20 (G ¾») — 0,310 литра
  • ø25 (G 1,0″) — 0,490 литра
  • ø32 (G 1¼») — 0,800 литра
  • ø40 (G 1½») — 1,250 литра
  • ø50 (G 2,0″) — 1,960 литра

Также читайте обзор какие трубы лучше всего выбрать.

Основные размеры внутренних диаметров труб (взят ряд значений от 14 до 54 мм), с которыми может столкнуться потребитель.

Внутренний диаметр, мм Объем жидкости в 1 м погонного трубы, л Внутренний диаметр, мм Объем жидкости в 1 м погонного трубы, л
14 0,1539 30 0,7069
15 0,1767 32 0,8042
16 0,2011 34 0,9079
17 0,2270 36 1,0179
18 0,2545 38 1,1341
19 0,2835 40 1,2566
20 0,3142 42 1,3854
21 0,3464 44 1,5205
22 0,3801 46 1,6619
23 0,4155 48 1,8096
24 0,4524 50 1,9635
26 0,5309 52 2,1237
28 0,6158 54 2,2902

Расчет расширительного бака

Основные правила:

  1. Объем расширительного бака должен быть не менее 10% от объема системы отопления. Данного объема будет достаточно для расширения теплоносителя при нагреве в пределах 45…80 °С.
  2. Для больших протяженных систем, с высокой температурой теплоносителя, запас по объему должен быть не менее 80% от объема системы отопления. Это актуально для котлов с максимальной температурой теплоносителя выше 80…90 °С, паровых систем отопления от печей.
  3. Объем расширительного бака с предохранительным клапаном может составлять 3-5% от объема системы отопления. Но при этом важно контролировать его работу: при срабатывании клапана необходимо пополнять систему водой.
  4. При расчете необходимо учитывать давление в системе. В большинстве случаев для одно и двухэтажных коттеджей оно составляет 1,5…2 атмосферы. Масса готовых баков рассчитаны на данные показатели с запасом. При проектировании системы отопления большого объема, с повышенными характеристиками давления в коммуникациях (для высотных зданий), необходимо учитывать данный параметр.
  5. Учитывать вид теплоносителя при выборе – обязательно. Чем легче жидкость в системе – тем больший расширительный бак ей требуется.

Сравнение: Какой котел выбрать для отопления дома? Достоинства и недостатки.

Виды теплоносителей

  1. Вода. Самый простой и доступный ресурс. Может использоваться в любых системах отопления. В сочетании с полипропиленовыми трубами – практически вечный теплоноситель.
  2. Антифриз. Используется для наполнения систем нерегулярно отапливаемых зданий.
  3. Спиртосодержащие жидкости. Дорогой вариант заполнения системы отопления. Качественные препараты содержат не менее 60% спирта, порядка 30% воды, часть объема занимают другие добавки. Смеси воды с этиловым спиртом с различным процентным содержанием. Незамерзающая жидкость (до -30°С при содержании спирта не менее 45%), но опасна: может гореть, сам этил является ядом для человека.
  4. Масло. Как теплоноситель сегодня используется в отдельных приборах отопления, но в системах отопления от него отказываются: дорого и тяжело эксплуатировать систему, опасно технологически (необходим долгий разогрев теплоносителя до температуры 120°С и выше). Преимущество – действительно долго остывает, поддерживая температуру в помещении, но основной недостаток – дороговизна теплоносителя.

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала. 2*L.

Где,

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Важно! Не стоит пренебрегать результатами расчета при проектировании отопительной системы. В противном случае Вы рискуете не правильно выбрать котел по мощности, который будет неэффективным и неэкономичным в процессе эксплуатации, и как следствие помещения будут плохо обогреваться.

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

Объем воды:

  • старая чугунная батарея в 1 секции – 1,7 литра;
  • новая чугунная батарея в 1 секции – 1 литр;
  • биметаллический радиатор в 1 секции – 0,25 литра;
  • алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.

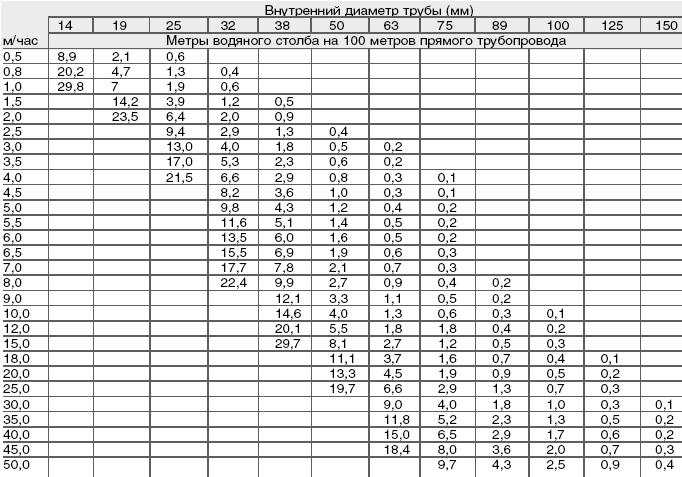

Выбор диаметра трубы в зависимости от расхода воды онлайн калькулятор таблица

Таблица выбора диаметра трубы от расхода воды

Диаметр, дюйм
Диаметр, мм
Расход воды м3/час
1″
25. 4
1.8
1 1/4″
32
3.3
1 1/2″
38.1
5.1
2″
50.8
10.7
2 1/2″
63. 5
19.1
3″
76
30.4
3 1/2″
89
45.6
4″
102
64.9
4 1/2
114
86. 4

Расчет расхода воды в зависимости от диаметра трубы. Не целые числа вводите через точку (АА.АА)

Значения величин в этой таблице основаны на принятых в практике соответствиях диаметров труб расходам воды. Эти практические расчеты основаны на том требовании, что скорость воды в трубах не должна достигать шумового предела (приблизительно 2 метра в секунду для труб диаметром до 50 мм и 3 метра в секунду для труб диаметром до 114 мм), и обычно она оказывается в диапазоне 0.8-1.5 м/c для труб диаметром до 50 мм и до 2.5 метров в секунду для труб диаметром до 114 мм, в бетонном производстве трубы большего диаметра для подачи воды практически не используются. Поэтому вычисления по этой таблице допустимы только до диаметра 114 мм. Для труб большего диаметра данные мы не собирали и не анализировали.

Еще раз обращаем внимание — расчеты на данной странице можно вести только для труб диаметром до 114 мм. !!!

При выборе диаметра трубы нужно учесть непостоянный характер потребления!

К примеру : необходимо для производства 30 м3 бетона 4.5 тонн воды и 2 тонны для заправки миксеров, итого 6.5 тонн воды. Казалось бы, по таблице можно выбрать с запасом трубу диаметром 50 мм. с расходом 10.7 тонны воды в час. Это неправильный ответ. Вода для приготовления бетона будет потребляться не час, а 20-30 минут, остальное время — выгрузка бетона, технологические простои. Поэтому труба должна пропускать не 4.5, а 9-13.5 тонн воды для приготовления бетона. Ну и плюс 2 тонны для миксеров. Итого не 6.5, а 11-15.5 тонн воды. Нужно выбирать 53-ю или 57-ю трубу. Кстати, все вышесказанное относится и к выбору насосов.

Компания Тех Альянс не несет ответственности за любые последствия, наступившие при использовании результатов данных расчетов.









Как рассчитать объём воды в трубе системы отопления, и не только.

Опубликовано: 28 декабря 2012 г.

    Здравствуйте! Для того, чтобы правильно спроектировать систему отопления, нужно иметь о ней как можно больше исходной информации: площадь помещений, объём помещений, материал из которого изготовлены стены, степень теплоизоляции и т. д. Я хочу обратить Ваше внимание на один из таких факторов, как объём воды в трубах системы отопления. Как рассчитать объём воды в трубе, ведь для того, чтобы правильно подобрать мощность котла, необходимо обязательно знать объём воды в системе отопления, плюс, объём воды в котле!

    Чтобы справиться с этой задачей нам нужно знать сколько метров трубы в системе отопления, причём каждого диаметра, т. е., сколько трубы диаметром 20 мм., сколько трубы диаметром 25 мм., и т. д.

    Для чего это нужно? Сейчас Вы сами всё поймёте.

    Взгляните на картинку снизу. В этой таблице представлены основные используемые в бытовых системах отопления диаметры труб, а так же объём воды в этих трубах.

    Как не трудно догадаться, остаётся количество метров, каждого диаметра, помножить на объём воды, согласно таблицы. Затем полученный результат суммируем, и прибавляем объём воды в котле.

    В паспорте каждого котла, имеются данные о максимальном объёме воды в системе отопления, который котёл может нагревать без потери мощности. Например: ваш котёл, по паспорту имеет мощность — 20 Квт., и допустимый объём теплоносителя — 180 литров. После подсчётов, у Вас получился объём воды в трубах равный — 220 литров. Что из этого следует? А то что если у вас площадь помещений например 120-150 кв. м., то котёл скорее всего справится с нагревом системы, а если площадь 180-200 кв. м., то всё, — зимой, в более сильный мороз придётся мёрзнуть. В таком случае вам нужен котёл большей мощности, например — 24 Квт. (Надеюсь вы понимаете, что эти цифры условные!)

    Надеюсь, при расчёте системы отопления, эта информация поможет Вам избежать ненужных проблем!

    Хочу добавить, что на картинке, объём воды в секции радиатора, имеется в виду чугунный радиатор. В алюминиевых радиаторах, в одной секции объём жидкости составляет приблизительно 300гр., в зависимости от моделей.

    Эту табличку можете скачать с моего сайта по этой ссылке:Таблица колличества воды, в одном метре трубы, по диаметрам

Ну вот и всё! Пользуйтесь на здоровье.



Калькулятор объема трубы — Дюймовый калькулятор

Рассчитайте объем трубы с учетом ее внутреннего диаметра и длины. Калькулятор также найдет, сколько весит этот объем воды.

Как найти объем трубы

Объем жидкости в трубе можно определить по внутреннему диаметру трубы и ее длине. Чтобы оценить объем трубы, используйте следующую формулу:

объем = π × d 2 4 × h

Таким образом, объем трубы равен pi, умноженному на диаметр трубы d в квадрате на 4, умноженный на длину трубы h .

Эта формула получена из формулы объема цилиндра, которую также можно использовать, если известен радиус трубы.

объем = π × r 2 × ч

Найдите диаметр и длину трубы в дюймах или миллиметрах. Воспользуйтесь нашим калькулятором футов и дюймов, чтобы рассчитать длину в дюймах или миллиметрах.

Если вы не знаете, каков внутренний диаметр трубы, но знаете внешний диаметр, обратитесь к таблицам общих размеров трубы, чтобы найти наиболее вероятный внутренний диаметр вашей трубы.

Введите значения длины и диаметра в формулу выше, чтобы рассчитать объем трубы.

Пример: рассчитать объем трубы диаметром 2 дюйма и длиной 50 футов


длина = 50 ′ × 12 = 600 ″
объем = π × 2 2 4 × 600 ″
объем = 3,1415 × 44 × 600 ″
объем = 3,1415 × 1 × 600 ″
объем = 1885 дюймов 3

Объем и вес воды для обычных размеров труб

Объем и вес воды на фут для обычных размеров труб
Размер трубы Объем Вес
дюйм дюйм 3 / фут галлон / фут фунт / фут
1 / 8 0. 1473 дюйм 3 0,000637 галлонов 0,005323 фунтов
1 / 4 0,589 дюйма 3 0,00255 галлона 0,0213 фунтов
3 / 8 1.325 дюйм 3 0,005737 галлона 0,0479 фунтов
1 / 2 2.356 дюйм 3 0,0102 галлона 0.0852 фунтов
3 / 4 5,301 дюйм 3 0,0229 галлона 0,1916 фунтов
1 ″ 9,425 дюйма 3 0,0408 галлона 0,3407 фунтов
1 1 / 4 14,726 дюйм 3 0,0637 галлона 0,5323 фунтов
1 1 / 2 21. 206 в 3 0,0918 галлона 0,7665 фунтов
2 ″ 37,699 дюйм 3 0,1632 галлона 1,363 фунта
2 1 / 2 58.905 дюйм 3 0,255 галлона 2,129 фунта
3 ″ 84,823 дюйм 3 0,3672 галлона 3,066 фунтов
4 ″ 150.8 в 3 0,6528 галлона 5,451 фунтов
5 ″ 235,62 дюйма 3 1,02 галлона 8,517 фунтов
6 ″ 339.29 дюйм 3 1,469 галлона 12,264 фунта
Объем и вес воды на метр для обычных метрических размеров труб
Размер трубы Объем Вес
мм мм 3 / м л / м кг / м
6 мм 28274 мм 3 0. 0283 л 0,0283 кг
8 мм 50265 мм 3 0,0503 л 0,0503 кг
10 мм 78 540 мм 3 0,0785 л 0,0785 кг
15 мм 176715 мм 3 0,1767 л 0,1767 кг
20 мм 314 159 мм 3 0,3142 л 0.3142 кг
25 мм 490,874 мм 3 0,4909 л 0,4909 кг
32 мм 804 248 мм 3 0,8042 л 0,8042 кг
40 мм 1,256,637 мм 3 1,257 л 1,257 кг
50 мм 1963 495 мм 3 1,963 л 1,963 кг
65 мм 3 318 307 мм 3 3.318 л 3,318 кг
80 мм 5,026,548 мм 3 5,027 л 5,027 кг
100 мм 7 853 982 мм 3 7,854 л 7,854 кг
125 мм 12 271 846 мм 3 12,272 л 12,272 кг
150 мм 17 671 459 мм 3 17,671 л 17. 671 кг

Калькулятор объема трубы | Объем, диаметр, вес

Сантехникам и другим подрядчикам нужны правильные инструменты для решения сложных математических уравнений в полевых условиях, например, для расчета объема трубы, чтобы определить, сколько воды она может выдержать. Калькулятор объема трубы ServiceTitan делает расчет трубы простым и легким.

Измерьте объем труб по внутреннему диаметру и длине. Вы также можете использовать этот калькулятор, чтобы подсчитать, сколько весит объем воды в трубах.

Что такое калькулятор объема трубы?

Сантехники и другие квалифицированные специалисты используют калькулятор объема воды в трубе для определения точного объема трубы, а также массы жидкости или веса воды, которая протекает через нее. Этот очень полезный инструмент по сути работает как калькулятор объема жидкости.

Кто пользуется калькулятором объема трубы?

Сантехники, подрядчики по ирригации, бригады септиков и работники обслуживания бассейнов постоянно проводят расчеты труб в полевых условиях, чтобы определить правильный размер трубы для установки, определить расход и давление воды или работать над максимальным КПД насоса.

Счетчик объема трубы ServiceTitan также легко вычисляет:

  • Водоемкость домашних систем отопления.

  • Расчеты трубопроводов, необходимые для заполнения садового пруда.

  • Объем трубопроводов, необходимый для установки системы орошения газонов и садов.

  • Расчет правильного размера трубопровода, необходимый для наполнения бассейна.

Формула объема трубы

Формула объема трубы:

Объем = pi x радиус² x длина

Для расчета размера трубы выполните следующие действия:

    Найти
  • внутренний диаметр и длина трубы в дюймах или миллиметрах.

  • Вычислите внутренний диаметр трубы, измерив расстояние от одного внутреннего края, поперек центра и до противоположного внутреннего края.

  • Используйте те же единицы измерения (дюймы или миллиметры) для измерения длины трубы.

  • Рассчитайте радиус трубы по ее диаметру. Чтобы получить радиус, разделите диаметр на 2.

  • Возьмите радиус и возведите его в квадрат или умножьте на себя. Например, 5² = 25.

Пример расчета объема трубы

Вот конкретный пример того, как применить формулу объема трубы:

Полезный совет: Чтобы возвести число в квадрат, умножьте его на само. Чтобы получить число в кубе, умножьте его на само себя три раза.

Калькулятор объема трубы в галлонах

Если вам нужно знать водоемкость в галлонах, вам необходимо преобразовать объем воды в метрической системе калькулятора трубы в кубические дюймы.

  • Кубический дюйм = 1 дюйм x 1 дюйм x 1 дюйм.

  • дюйм = измерение длины.

  • Квадратный дюйм = мера площади.

  • Кубический дюйм = мера объема.

  • В 1 галлоне США 231 кубический дюйм.

  • Плотность воды = 997 кг / м³

Позвольте калькулятору объема водопровода ServiceTitan исключить догадки из уравнения при попытке определить объем воды в трубах, измеренный в галлонах.Для получения информации об общих размерах труб подрядчики также могут обратиться к общей диаграмме объема труб в Интернете.

Калькулятор размеров труб Бонусный наконечник

Если вы не знаете, как измерить внутренний диаметр трубы, подумайте о приобретении набора штангенциркулей, которые подходят по внешней стороне трубы. Используйте штангенциркуль для непосредственного измерения внешнего диаметра вместо оценки внутреннего диаметра на основе окружности.

После определения внешнего диаметра обратитесь к этой таблице общих размеров трубы, чтобы точно определить внутренний диаметр вашей трубы.

Объем трубы: нижняя линия

Объем трубы равен объему жидкости внутри нее или занимаемому пространству.

Сантехники и другие подрядчики по обслуживанию стремятся к точным измерениям при работе с трубами для водопровода, вентиляции, кондиционирования, орошения и т. Д., Поэтому они выполняют работу правильно с первого раза.

Калькулятор объема трубы ServiceTitan повышает точность данных, экономит время и сокращает количество отходов, поэтому вы всегда будете знать, что выбираете трубы правильного размера для работы.

Заявление об отказе от ответственности

* Рекомендуемые значения являются добросовестными и предназначены исключительно для общих информационных целей. Мы не гарантируем точность этой информации. Обратите внимание, что другие внешние факторы могут повлиять на рекомендации или исказить их. Для получения точных результатов обратитесь к профессионалу.

Как определить размер водомера и линии подачи

Критическим шагом в проектировании эффективной ирригационной системы является определение количества доступной воды, ее расхода и давления. Начните со счетчика. Обычно у бордюра закапывают в метровый ящик.

Чтобы определить размер счетчика, сначала посмотрите на циферблат. Размер многих метров расположен непосредственно под количеством галлонов. Иногда его штампуют на металле под циферблатом. В большинстве жилых домов это будет что-то вроде ¾ ”или 1”. Иногда его нет или он настолько грязный, что вы не можете его найти. В этом случае у вас есть два варианта. Самый простой способ — просто позвонить в вашу компанию по водоснабжению и спросить. Они внесут это в протокол.Другой вариант, который далеко не точен, но безопасен для проектирования, — это определить размер трубы, выходящей из счетчика, и предположить, что счетчик на один размер меньше. Довольно часто счетчик бывает на размер меньше, чем подводящая труба к дому. Типичные размеры водомеров: 5/8 ″, 3/4 ″, 1 ″, 1 1/2 ″.

Если вы не можете прочитать размер трубы на выходе из счетчика, не беспокойтесь. НЕ УГАДАЙ. Кроме того, не кладите на него линейку и не используйте это измерение. Если у вас есть ПВХ, возможно, вам повезет увидеть размер, напечатанный на трубе.Если нет, или если это не ПВХ, мы должны измерить. Сначала найдите кусок веревки. Теперь оберните веревку вокруг трубы и отметьте точку пересечения струны. Длина между метками дает вам размер трубы.

Таблица преобразования размеров трубы — номинальный размер трубы к окружности

Номинальный размер трубы

Приблизительная длина струны в дюймах

Медная труба

Труба оцинкованная

Труба ПВХ

½ ”

2 ″

2 5 8 ″

2 5 8

5 8 ″

2 3 8

НЕТ

НЕТ

¾ ”

2¾ ”

3 5 16

3 5 16

1 ″

3½ ”

4 1 8

4 1 8

1¼ ”

4 5 16

5 3 16

5 3 16

1½ ”

5 1 8

6 ″

6 ″

2 ″

6¾ ”

7 7 16

7 7 16

Важно знать, из чего сделана ваша труба. ПВХ обычно бывает белого или серого (обычно белого цвета), иногда с буквами сбоку и пластиковый. Стальной серый и магнитный, так что это быстрая проверка, если есть какие-то сомнения. Со временем медь приобретает грязно-зеленый цвет и не обладает магнитными свойствами. Его соединения будут спаяны, поэтому, если вы видите серебро на стыках, значит, медь. У вас могут быть так называемые «гибкие» трубки. Это может быть PEX или PE Tube. Pex — более сильный из двух и обычно используется для линий снабжения.Он белый, сбоку может быть PEX. Если есть какие-либо сомнения, отнесите секцию в свой магазин, чтобы узнать, что у вас есть и какие приспособления подходят.

Теперь, когда вы знаете, какой размер у вас измеритель, нам нужно определить расход. Это скоро. Будьте на связи.

Нравится:

Нравится Загрузка …

Связанные

Автор Gator Guy • Опубликовано в Установка ирригации

Как найти свой GPM и PSI — муниципальный источник воды

Если ваша вода поступает к вам от компании водоснабжения, вы находитесь на правильной странице.

Однако…
Если ваша вода подается от насоса и / или колодца на вашем участке, пропустите эту страницу и перейдите к странице Как измерить GPM и PSI с помощью насоса или колодца. Если ваша вода поступает из резервуара или другой системы подачи воды самотеком, пропустите эту страницу и перейдите к разделу «Как измерить галлоны в минуту и ​​фунты на квадратный дюйм в системе подачи воды самотеком».

Если у вас есть принтер, есть форма данных для проектирования спринклерной системы, которая упростит вам задачу. Существует также PDF-версия формы данных для проектирования спринклерной системы.

Путь впереди, смутно просматриваемый сквозь туман ??? То, что мы собираемся здесь предпринять, известно как «делать все правильно». Мы собираемся начать с выяснения того, каким был бы максимальный объем водоснабжения, если бы у вас были идеальные условия, такие как очень короткая труба от водомера до вашего дома, большое давление воды, маленький двор, счастливая семья, низкий процентная ставка ипотеки и хорошие соседи! Затем мы собираемся изменить это число позже в уроке, чтобы отразить ваши фактические условия (длинная труба, паршивый напор воды, плохие соседи, что угодно. )

Конечным результатом является то, что мы определим точную и оптимальную подачу воды для проектирования вашей спринклерной системы. Для вас это означает, что ваша спринклерная система будет использовать меньше воды, прослужит дольше и не останется сухих мест! Теперь это будет немного больше, чем «предположение», но оно того стоит. Не расстраивайтесь, наберитесь терпения, и все сложится. Худшее, что вы можете сделать прямо сейчас, — это попытаться решить, какой дождеватель вы хотите использовать.Это было бы «поставить телегу впереди лошади». Поверьте, я знаю, что делаю. А теперь перейдем к делу…


A. Найдите свой водопровод.

Надеюсь, вы уже знаете, где водопроводная труба входит в вашу собственность или, по крайней мере, где она входит в ваш дом.

Мягкий зимний климат: В регионах с мягким климатом обычно имеется запорный клапан и / или водомер в том месте, где труба входит в собственность. Оттуда труба обычно идет в дом, затем выходит на поверхность над землей, где находится запорный вентиль дома, затем труба поворачивается и уходит в сторону дома. Часто в этом месте, где труба входит в дом, будет сделан кран для системы орошения.

Счетчик воды у обочины.

Обратите внимание на букву «W», выгравированную на бордюре перед коробкой бетонного счетчика воды на фотографии выше. Часто на бордюре в том месте, где под ним проходит водопроводная труба, будет какая-то отметка.

Регулятор давления на входе в дом.

На фото выше типичный водопровод для умеренного климата в месте входа в дом.У этого есть довольно необычная модель регулятора давления (штуковина с белой ручкой регулировки вверху) для снижения давления воды. Во многих домах нет регулятора давления. На патрубке входящей воды установлен шаровой кран (с синей ручкой, ручка в положении «выключено»). Труба, идущая в стену, — это питание дома. Труба, выходящая на фото в левом нижнем углу, идет к нагруднику для шланга.

Холодный зимний климат: В более холодном климате водопровод часто входит прямо в подвал или под домом из-под земли.Этот водопровод, ведущий в дом, часто закапывают очень глубоко, чтобы он не доходил до линии замерзания. Запорный вентиль и, возможно, водомер часто располагаются в подвале или в подвале, чтобы защитить их от замерзания.

Регулятор давления и счетчик воды в подвале.

На фото выше показан типичный водопровод для холодно-зимнего климата. Медная водопроводная труба проходит через пол, поднимается в шаровой кран (желтая ручка), затем через регулятор давления, затем в счетчик воды с дистанционным считыванием.После счетчика воды вы подключите спринклеры. Размер магистрального трубопровода будет измеряться по медной трубе, выходящей из пола. Давление воды в этом случае можно было измерить на любом водопроводном кране после регулятора (наверное, подойдет любой кран во всем доме). Фотография предоставлена ​​и спасибо Эду Плетчу.

Какой это тип трубы?

Как только вы найдете свою подающую трубу, вам нужно знать, какой это тип трубы. Имейте в виду, что в разных местах может использоваться более одного типа труб! Часто медь используется под бетонными плитами, а затем она превращается в PEX для других мест.

Труба стальная . Стальные трубы бывают двух типов: черная сталь (используется в основном для газопроводов) и оцинкованная сталь (гальваническая сталь), которая используется для водопроводных труб. Труба из оцинкованной стали будет серебристо-серого цвета, к ней будет прилипать магнит. Он будет иметь резьбовые соединения. Стальная труба изготавливается в соответствии со стандартами IPS (размер железной трубы). Оцинкованные трубы часто можно найти в домах во внутренних районах, особенно в менее дорогих домах.

Труба латунная . Латунную трубу иногда используют для дома.Как и медь, с возрастом он может приобретать зеленоватый оттенок. К нему не прилипнет магнит. Он будет иметь резьбовые соединения. Латунная труба производится в соответствии со стандартами IPS (размер железной трубы). Латунь не очень распространена, за исключением коротких отрезков труб из-за стоимости.

Труба ПВХ . Пластиковые трубы из ПВХ почти всегда белого или серого цвета и более жесткие, чем другие широко используемые типы пластиковых водопроводных труб. Стандартная труба ПВХ изготавливается в соответствии со стандартами IPS (размер железной трубы).На трубе должны быть напечатаны буквы «ПВХ». ПВХ довольно жесткий, и его нелегко поцарапать ногтем. ПВХ, как правило, чаще используется в регионах с мягким климатом. Другой тип ПВХ, называемый ХПВХ, иногда используется внутри домов и часто встречается в старых передвижных домах. Он похож на обычный ПВХ, но будет иметь маркировку «ХПВХ». Чаще всего это желтоватый, золотистый или коричневый цвет. ХПВХ в домах обычно изготавливается для размеров медных труб (ищите «SDR-11», напечатанного на трубе), но также иногда это размер железных труб (с маркировкой IPS).ПВХ часто используется для трубопровода домашнего водоснабжения в регионах с мягкой зимой.

Медная труба . Медные трубы очень распространены в домах. С возрастом он приобретает грязно-зеленый цвет. К нему не прилипнет магнит. Большинство стыков будут припаяны, ищите припой серебристого цвета на стыках, чтобы определить это. Медная труба имеет другой диаметр, чем железные трубы, и производится в размерах, известных как CTS (размер медной трубы). Медь была стандартной трубкой «высокого качества», используемой в лучших домах на протяжении десятилетий. Часто используется в прибрежных районах, где соленый воздух вызывает быструю коррозию стали.

Труба PEX и PE . Оба являются полиэтиленовыми (поли) продуктами. Оба, как правило, используются в районах с суровыми зимами и / или каменистой почвой. Есть много путаницы по поводу этих двух продуктов на основе поли. Будьте осторожны, оба они иногда называются «поли», особенно продавцы в крупных магазинах товаров для дома. True PEX — это более прочная форма сшитого полиэтилена, которая стала популярной в последние годы. И PEX, и PE гибкие, оба имеют глянцевый вид и гладкую поверхность.Итак, как узнать, какой у вас? Более старый PE почти всегда черный, и в большинстве случаев PEX не черный. PE почти никогда не используется внутри дома, если он построен в соответствии с правилами. Лучше всего искать буквы «PEX», напечатанные на трубке. Что еще хуже, белый PEX очень похож на ПВХ, особенно если он старый или грязный! PEX легко поцарапается ногтем, ПВХ царапает, но не легко. PEX не был изобретен до 70-х годов, и его редко можно найти в домах, построенных до 1975 года.(Он не продавался в США официально до 1985 года. Конечно, если ваш дом был реконструирован, вы все равно можете разместить его в более старом доме.) PEX почти всегда изготавливается в соответствии с размерами CTS. Сверхпрочная полиэтиленовая трубка, используемая для водопровода, чаще всего изготавливается по единому стандарту размера (с маркировкой «SDR-7»), но многие различные полиэтиленовые продукты, используемые для орошения, не соответствуют этому стандарту. Будьте осторожны при работе с полиэтиленовой трубкой. Если возможно, возьмите с собой образец, когда будете покупать детали, чтобы вы могли проверить их соответствие в магазине.PEX быстро становится трубой по умолчанию для трубопроводов новых домов из-за низкой стоимости и простоты установки.

Предупреждение: труба PEX имеет очень толстую стенку, поэтому у нее меньше внутренняя площадь, через которую может проходить вода. Это означает, что при прохождении через него воды потери давления намного выше. По этой причине вам нужно соблюдать осторожность при замене медной или полиэтиленовой трубки трубкой из полиэтилена. Часто при замене медной или полиэтиленовой трубки трубкой из полиэтилентерефталата необходимо использовать полиэтиленекс, который на один размер больше заменяемой трубки.Поэтому, если вы заменяете медную трубку 3/4 дюйма на PEX, вам следует подумать об использовании трубки PEX размером 1 дюйм для замены. В противном случае после замены вы можете заметить падение давления воды.

Хороший намек на тип трубы — способ соединения труб между собой. PEX и PE никогда не приклеиваются на стыках. Иногда PEX и PE свариваются вместе термической сваркой, но в большинстве случаев они соединяются вместе с помощью фитингов с помощью зажимов, зубьев или накидных гаек, которые удерживают трубку на фитинге или в фитинге. («Фитинги» — это термин, который мы используем для различных соединителей, которые используются для соединения двух или более труб вместе.) Если труба имеет клеевые соединения, она почти всегда будет из ПВХ или АБС. (АБС-пластик обычно представляет собой жесткую черную трубу, почти всегда диаметром 3 дюйма или больше, и в основном используется для канализационных и дренажных труб. АБС может быть других цветов, поэтому не думайте, что труба из ПВХ только потому, что она белая или серая! Еще одна подсказка: полиэтиленовые трубы, как правило, используются в более холодном климате, а ПВХ — в более теплых.Если вам необходимо регулярно счищать снег с подъездной дорожки, скорее всего, труба сделана из полиэтилена или полиэтилена. К фитингам часто припаивают медную трубу. Ищите припой серебристого цвета на стыках. Стальная и латунная труба имеют резьбовые соединения, на стыках почти всегда видна небольшая резьба. Еще не запутались? Лучше всего найти на трубке надпись, говорящую о ее типе.


B. Найдите счетчик воды:

Теперь нам нужно узнать, есть ли у вас водомер. Большинство, но не все компании водоснабжения используют водомеры для измерения количества используемой воды.Если у вас нет счетчика, почти всегда будет запорный клапан в точке, где водопровод вашего дома соединяется с трубами поставщика воды. Часто клапаны заглублены, иногда на несколько футов вниз, и рукав выходит на поверхность с небольшой крышкой или коробкой над ним. Компания водоснабжения использует специальный инструмент, который может дотянуться вниз и открыть или закрыть клапан. Часто трава полностью покрывает крышку, и вы не можете ее найти. Попробуйте пощупать землю вилами, металлическими граблями или отверткой, чтобы найти твердую крышку коробки.

Счетчики воды обычно устанавливаются в подземном боксе как можно ближе к границе участка. Обычно это на улице или в переулке. В большинстве случаев на крышке коробки будет штамп «счетчик воды» или название компании по водоснабжению. В регионах с суровыми зимами счетчик воды часто устанавливают в подвале дома или хозяйственном помещении дома. Если вы все еще не можете его найти, позвоните в свою компанию по водоснабжению и попросите их помощи.

Попробуйте найти размер, указанный на счетчике.Если вы не можете найти размер, обратитесь в водопроводную компанию или просто предположите, что счетчик на следующий размер МЕНЬШЕ, чем труба, идущая в дом. Обычно счетчик бывает на размер меньше трубы. Стандартные размеры водомеров: 5/8 ″, 3/4 ″, 1 ″, 1 1/2 ″.

Пауки и змеи: Если счетчик находится в коробке, берегитесь пауков и муравьев в коробке счетчика! Большинство моих знакомых «профессиональных» специалистов по ремонту ирригации носят с собой баллончик с распылителем от пауков! Иногда мы находим в ящиках змей, крыс, сусликов и других зверей! Однажды я нашел в коробке панцирь черепахи.Ни туннелей, ни дыр в коробке я не нашел. Понятия не имею, как он туда попал.

Введите размер метра в форму проектных данных. Если у вас нет счетчика, введите 0 (ноль).


C. Измерьте давление воды

Давление воды — это энергия, питающая вашу спринклерную систему, поэтому это очень важно. Если вы будете работать с ним, ваши дождеватели будут танцевать «танец дождя». Если вы его проигнорируете, он может сильно укусить вас в кошелек! В этом уроке я использую единицы давления «PSI», что означает «фунты на квадратный дюйм».Когда профессионалы говорят о показаниях давления, мы почти никогда не говорим «фунтов на квадратный дюйм», мы просто произносим буквенные названия «P. С. И ». За пределами США давление чаще всего измеряется в барах.

Прежде всего, возьмите телефон и позвоните поставщику воды. Спросите у них «статическое давление воды» в вашем районе. Не стесняйтесь, им все время звонят, спрашивают! Они могут дать вам диапазон давления, например, 40-60 фунтов на квадратный дюйм. Если да, запишите НИЗКОЕ число этого диапазона. Вы также можете измерить собственное давление воды с помощью манометра, который прикрепляется к нагруднику для шланга в вашем доме (вы можете купить манометр на 0-120 фунтов на квадратный дюйм с переходником для шланга практически в любом хозяйственном магазине).

Регуляторы давления (также называемые редукционными клапанами)

Регуляторы давления — это устройства, используемые для снижения давления воды, которые обычно используются в домашних системах водоснабжения в городах с холмами. Чтобы поднять воду в гору, требуется большое давление воды. Поэтому для того, чтобы вода доставлялась в дома на вершине холма, давление воды в системе водоснабжения должно быть очень высоким. Но из-за этого давление в домах у подножия холма оказывается слишком высоким.Поэтому регуляторы давления устанавливаются на трубопроводах водоснабжения домов в нижних районах города, где давление очень высокое. Регуляторы давления обычно устанавливаются в диапазоне от 50 до 65 фунтов на квадратный дюйм.

Если водопроводная компания сообщает вам, что давление в вашем районе превышает 65 фунтов на квадратный дюйм, у вас, вероятно, есть регулятор давления, установленный где-то на линии подачи воды в дом. Регулятор давления снижает давление воды в вашем доме, чтобы не повредить сантехнику. Посмотрите вокруг и посмотрите, сможете ли вы его найти (см. Регуляторы давления на рисунках выше). Регулятор можно установить возле водомера или в том месте, где труба водопровода входит в дом. Это важно, потому что, если у вас есть регулятор, и вы подключаетесь к водопроводу для спринклеров после регулятора, давление будет намного ниже.

Если в вашем доме есть регулятор давления, вы должны использовать манометр, чтобы самостоятельно проверить давление воды. Большинство регуляторов давления регулируются, поэтому водопроводная компания не знает, на какое давление установлен регулятор.В случае сомнений проверьте давление воды манометром.

На этом этапе вы должны принять хотя бы предварительное решение относительно того, где вы хотите подключить водопроводную трубу дома для воды в системе орошения. Как правило, чем ближе вы можете нажать на место, где вода попадет в вашу собственность, тем лучше. Разумеется, необходимо после водомера врезаться в трубу. В местах, где очень холодно, некоторые люди любят подключаться к трубе в подвале или где-нибудь еще внутри отапливаемого здания.Таким образом, они не должны беспокоиться о запорным клапаном для полива замораживания. (Не забудьте установить дренажный клапан после того, как запорный клапан для слива воды из оросительного трубопровода при морозе!) Если у вас есть регулятор давления, рассмотреть, если это будет лучше кране до или после него.

Статическое давление воды выше 70 фунтов на квадратный дюйм может повредить арматуру и бытовую технику. Если вы измеряете статическое давление воды выше 70 фунтов на квадратный дюйм при проверке давления воды, как описано ниже, вам следует подумать об установке регулятора давления на водопровод вашего дома, если его еще нет.Это поможет вашим смесителям, трубам, стиральной машине, посудомоечной машине и т. Д. Прослужить намного дольше. Убедитесь, что это регулятор давления с латунным корпусом хорошего качества.

Для точной работы регулятора давления давление на нем должно быть как минимум на 15 фунтов на кв. Дюйм ниже, чем давление на входе. Таким образом, если ваше статическое давление составляет 70 фунтов на квадратный дюйм, максимальное давление, которое вы должны установить на регуляторе давления, будет 55 фунтов на квадратный дюйм. 55 PSI — хорошее давление как для дома, так и для спринклерной системы.

Нагрудники для шлангов как источник водоснабжения = ПЛОХО!

Использование нагрудника для шланга или даже «патрубка для спринклерной системы», предусмотренного для спринклеров сбоку дома, не является хорошей идеей.Часто существуют неизвестные ограничения в трубопроводе дома, из-за которых подача воды из этих нагрудников для шлангов сильно ограничена. Вода, протекающая по трубам дома, также может быть очень шумной ночью и нарушать сон некоторых людей. Делайте это только в крайнем случае, когда нет другого разумного способа получить воду для вашей спринклерной системы. Я бы посоветовал вам предположить, что размер трубы составляет 1/2 дюйма, даже если она кажется больше. Если у вас есть бетон, который не позволяет прокладывать новую трубу вокруг дома, вызовите подрядчика по бурению и узнайте, сколько будет стоить просверливание 1-дюймовой трубы под бетоном.Возможно, это того стоит. Технология направленного бурения теперь позволяет бурить и устанавливать изогнутые трубы вокруг препятствий.

Как измерить давление воды манометром

Важно: если вы хотите проверить давление самостоятельно, все, что использует воду в вашем доме: краны, льдогенераторы, туалеты и т. Д., ДОЛЖНО быть выключено, когда вы проводите измерение (поэтому это называется «статическим» давлением воды вода не движется.) Все! Это критично, иначе вы получите ложно низкое значение! Вы можете проверить давление в любом кране, который находится примерно на той же высоте, что и предлагаемый кран для полива.Если полностью отключить воду, давление будет одинаковым независимо от того, где вы его проверяете. (Попробуйте и убедитесь!) Самым простым местом для проверки давления обычно является нагрудник для шланга или садовый вентиль на внешней стене дома.

Чтобы проверить давление воды с помощью манометра, прикрепите манометр к водовыпускному отверстию, например, к шлангу или соединителю стиральной машины. Место, где вы прикрепляете манометр, может находиться в любом месте дома, если оно находится примерно на той же высоте (возвышении), что и место, где вы будете подключать подачу спринклерной системы.Т.е. не проверяйте его на 3-м этаже, если планируете установить оросители на первом этаже! (Это один из тех странных и трудных для понимания законов гидравлики: пока вода не течет, давление одинаково в любой точке трубы, находящейся на той же высоте над уровнем моря.) Дважды проверьте, что вся вода так вода отключена и не течет в трубы дома. Затем включите клапан, к которому подключен манометр, и дайте воде войти в манометр. Считайте давление на манометре.Вот и все, это очень просто! Выключите воду и отключите манометр, готово!

Хорошо, я понимаю, что, возможно, сбил вас с толку, потому что ранее я говорил вам не использовать нагрудник для шланга для вбивания спринклеров, а теперь я только что сказал вам, что вы можете использовать нагрудник для шланга для измерения статического давления. Это потому, что вы можете получить точное измерение давления с помощью нагрудника для шланга, если вода не течет, как описано. Маленькая труба не может ограничить поток, если вода не течет! Смущенный? Гидравлика сложна для понимания.Я могу показаться сумасшедшим, но я знаю, что делаю! Часто пользователи учебника говорят «ага!» момент, когда они сделали около 95% своего первого дизайна, и вдруг все обретает смысл.

Статическое давление воды, которое вам было задано (или вы измерили с помощью манометра), равно вашему Расчетное давление . Запишите «Расчетное давление» в своей форме проектных данных!


D. Измерьте максимально возможный расход (галлонов в минуту)

Flow — попутчик напора воды.Давление — это «энергия», которая перемещает воду по трубам. Расход — это мера того, сколько воды перемещается за определенный промежуток времени. В этом руководстве расход измеряется в галлонах в минуту (GPM). Другие распространенные единицы измерения расхода включают кубические футы в секунду (обычно используемые для измерения речного стока здесь, в США), литры в минуту, кубические метры в час и многие другие. Теперь, когда вы знаете свое расчетное давление, вам нужно определить, сколько воды вы можете использовать за раз, или ваш доступный поток.

Измерьте размер подающей трубы

Вам нужно найти водопроводную трубу и измерить ее размер. Возьмите веревку длиной около 6 дюймов (152 мм) и найдите место, где водопроводная труба входит в дом. Снимите изоляцию, чтобы дотянуться до трубы и обернуть ее шнуром. Измерьте, сколько дюймов струны нужно, чтобы один раз обойти трубу.

Длина струны — это длина окружности трубы (уф, плохие воспоминания о школьной геометрии!).Используя длину окружности, мы можем рассчитать диаметр трубы, что позволяет нам найти размер трубы, из которого мы можем рассчитать расход воды по формуле… zzzzzzzzzz… .. Забудем обо всех этих вычислениях! В зависимости от длины струны используйте приведенную ниже таблицу, чтобы найти свой размер трубы.

Для медных труб и труб PEX

2,75 ″ (70 мм) = труба 3/4 ″

3,53 ″ (90 мм) = труба 1 ″

4,32 ″ (110 мм) = 1 ″ труба

5,10 ″ (130 мм) = труба 1½ дюйма

Для стальных, латунных или пластиковых труб из ПВХ

3. 25 ″ (83 мм) = труба 3/4 ″

4,00 ″ (102 мм) = труба 1 ″

5,00 ″ (127 мм) = 1 ″ труба

6,00 ″ (152 мм) = труба 1½ дюйма

Для большинства полиэтиленовых труб

2,96–3,33 ″ (75–85 мм) = труба 3/4 ″

3,74-4,24 ″ (95-108 мм) = труба 1 ″

4,90-5,57 ″ (124–141 мм) = труба 1¼ ”

5,70-6,28 ″ (145-160 мм) = труба 1½ дюйма

Длина вашей струны может немного отличаться в зависимости от таких неизбежных факторов, как растяжение струны, загрязнения на трубе, производственные допуски, ваше настроение и т. Д.

Введите размер подающей трубы в форму проектных данных! Также обратите внимание на тип — медь, латунь, сталь, ПВХ, PEX или PE.


Найдите максимально доступный GPM:

Ваш максимально доступный галлон в минуту — это максимальный расход воды, доступный для вашей спринклерной системы. Собственно, правильнее было бы назвать это Максимум Safe GPM. В большинстве случаев можно протолкнуть через трубу более высокий расход (галлонов в минуту). Однако при высоких расходах вода фактически повреждает внутреннюю часть трубы.

Используйте трубу наименьшего диаметра для определения максимального доступного расхода. Часто водопровод, поступающий в вашу собственность, не будет иметь один тип и размер трубы. У вас может быть пластиковая труба, идущая под землей от водопровода к вашему дому. Когда труба входит в дом, она может переключиться с пластиковой на медную трубу или, возможно, это может быть оцинкованная сталь. Затем, когда водопроводная труба проходит через дом, она, вероятно, разветвляется в нескольких направлениях, и труба становится все меньше и меньше в размерах по мере продвижения.При определении вашего максимального доступного галлона в минуту вам необходимо будет проверить максимальный доступный поток для каждого типа трубы, по которой будет проходить вода, а затем использовать самое низкое значение в качестве максимального доступного галлона в минуту для вашей конструкции спринклера. Вам нужно только позаботиться о трубах, по которым будет проходить вода, прежде чем она достигнет точки, в которой вы собираетесь использовать ее для системы орошения.

Есть исключение из приведенного выше утверждения. Часто на водопроводе по той или иной причине будет присутствовать короткий отрезок трубы меньшего размера.Возможно, сантехник не хотел просверливать в стене отверстие большего размера для трубы. Пока этот меньший участок трубы имеет длину менее 5 футов, вы можете игнорировать его и использовать больший размер трубы для определения максимального расхода. Более высокий поток сможет протиснуться через меньшую трубу. Труба меньшего размера со временем изнашивается быстрее, но обычно эти короткие трубы находятся в местах, где их легко заменить. Кроме того, труба меньшего размера часто изготавливается из латуни или стали, которая имеет более высокую износостойкость, чем медь или пластик.Вы должны принять решение по этому поводу. В большинстве случаев я предпочитаю игнорировать небольшой участок трубы.

Малые клапаны. Нередко можно обнаружить, что запорный вентиль, установленный на водопроводной трубе, имеет меньший размер, чем труба. Не беспокойся об этом. Это не повлияет на доступный поток, а клапаны сконструированы так, чтобы выдерживать более высокие потоки, чем труба.

Пример 1: Вы находите трубу водоснабжения, входящую в дом, осматриваете и измеряете ее, и обнаруживаете, что это медная труба диаметром 1 дюйм.Но вы амбициозный тип, поэтому вы также немного покопались во дворе и обнаружили, что труба, ведущая к дому через двор, сделана из полиэтилена 1 1/4 дюйма. Она просто превращается в медную примерно в 6 футах от дома (на самом деле это довольно распространенная ситуация). После того, как медная труба входит в дом, она быстро разветвляется в нескольких направлениях и становится меньше, но для вас это не имеет значения, потому что вы уже решили, что собираетесь подключить свою оросительную систему к медной трубе диаметром 1 дюйм прямо там, где она входит в дом.Таким образом, оросительная вода не будет проходить через эти маленькие трубы внутри дома, и вы можете не обращать на них внимания.

Посмотрев на таблицу, вы обнаружите, что 1 1/4 ″ PE дает расход 23 галлона в минуту. Но если посмотреть на медную трубу диаметром 1 дюйм в таблице, поток составляет всего 18 галлонов в минуту. Поскольку длина медной трубы превышает 5 футов, игнорировать ее нельзя. Это означает, что вы должны использовать меньшее значение 18 галлонов в минуту. Но подождите минутку! Что, если вместо того, чтобы врезаться в медную трубу, вы решите врезаться в полиэтиленовую трубу во дворе, прежде чем она переключится на медь? Теперь вы можете использовать более высокое значение 23 галлона в минуту, потому что вода больше не будет проходить через медную трубу диаметром 1 дюйм!

Пример 2: Вы обнаружили, что у вас есть медная труба 3/4 дюйма, которая входит в подвал, но вы не знаете, где и какой тип трубы используется во дворе.На улице 0 градусов, и вы не смогли бы зарыть лопатой в мерзлую землю, даже если бы захотели, а вы этого не сделаете! В этом случае можно с достаточной уверенностью предположить, что труба во дворе тоже из меди 3/4 дюйма. Таким образом, вы должны использовать 11 галлонов в минуту из таблицы.

Пример 3: Вы не знаете, где водопровод входит в дом, вы не знаете, где он находится во дворе, и у вас нет желания пытаться это выяснить. В этом случае вы должны столкнуться с реальностью, пора нанять подрядчика по дождеванию!

Таблица максимальных доступных галлонов в минуту (Максимальный безопасный галлон в минуту)

Максимально доступный галлон в минуту (Максимальный безопасный галлон в минуту)
Размер трубы Стальная труба Медная труба Труба ПВХ PE (поли) Труба PEX (CTS) Трубка
1/2 ″ 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 3 галлона в минуту (7 футов / сек *)
3/4 ″ 11 галлонов в минуту (7 футов / сек) 11 галлонов в минуту (7 футов / сек) 11 галлонов в минуту (7 футов / сек) 11 галлонов в минуту (7 футов / сек) 7 галлонов в минуту (7 футов / сек *)
1 ″ 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 12 галлонов в минуту (7 футов / сек *)
1 1/4 ″ 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек)
1 1/2 ″ 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек)
2 ″ 52 галлона в минуту (5 футов / сек) 52 галлона в минуту (5 футов / сек) 52 галлона в минуту (5 футов / сек) 52 галлона в минуту (5 футов / сек)

Важные примечания:

  • CTS = Размер медной трубки.
  • Внимание! Значения в таблице выше — максимальные безопасные потоки для данного размера и типа трубы.
  • Эти значения НЕ являются объемом потока, который вы фактически будете использовать для вашей спринклерной системы! Шаг № 2 покажет вам, как изменить эти значения, чтобы отразить ваш фактический поток.
  • Скорости (фут / сек) показаны только для справки.
  • * Трубка PEX имеет чрезвычайно маленький внутренний диаметр по сравнению с другими типами труб / трубок, что ограничивает расход.Некоторые производители предполагают, что PEX не будет поврежден более высокими потоками, до 10 футов / сек. Мне кажется, что пока нет достаточных доказательств того, что можно повредить водопровод из-за использования слишком большого потока, поэтому я придерживаюсь старого отраслевого стандарта для пластиковых труб с максимальной скоростью 7 футов / сек. Если вы хотите рискнуть, значения при скорости 10 футов / сек будут
    1/2 ″ = 6 галлонов в минуту, 3/4 ″ = 11 галлонов в минуту и ​​1 ″ = 18 галлонов в минуту. Используйте эти более высокие значения на свой страх и риск. Они могут нанести серьезный ущерб вашей домашней сантехнике и ирригационному трубопроводу.Подробнее о гидравлическом ударе.

Проверка потока

Проверка потока необязательна, но рекомендуется, если вы не уверены в размере или типе трубы для подачи воды. Проверка потока должна проводиться на кране как можно ближе к точке, в которую вы будете вставлять водопроводную трубу вашей системы орошения.

Купите ведро на 5 галлонов. Старые ведра с краской отлично подойдут. Поскольку большинство 5-галлонных ведер на самом деле вмещают более 5 галлонов воды, вам необходимо откалибровать ведро следующим образом: Найдите точную мерную емкость и отмерьте 5 галлонов воды в ведро.Затем отметьте уровень воды на боковой стороне ведра маркером, чтобы его было легко увидеть. • Тест прост. Поставьте ведро под водовыпускную трубу и измерьте, сколько времени потребуется, чтобы наполнить ведро до 5 галлонов. Формула для расчета расхода в галлонах в минуту: 300, разделенные на секунды, необходимые для наполнения ведра объемом 5 галлонов = галлонов в минуту.

Если результат теста ведра ниже, чем Максимально доступный галлон в минуту из приведенной выше таблицы, что-то ограничивает поток. Это может быть кран, который вы используете для теста, или может быть какое-то препятствие в водопроводной трубе дома.Вы можете попытаться найти ограничение и избавиться от него, или вы можете просто использовать тестовый GPM с более низким расходом для вашего Первоначального потока проектирования ниже.

Если результат теста ведра выше, чем Максимальный доступный галлон в минуту, определенный в таблице выше, используйте меньшее значение из таблицы. Таблица максимальных доступных галлонов в минуту дает вам максимальный БЕЗОПАСНЫЙ расход. Ковшовый тест используется только для определения наличия невидимого ограничения в водопроводной трубе, которое снижает поток ниже уровня, указанного в таблице.Да, многие учебники по спринклерным системам и продавцы спринклерных систем могут сказать вам, что для процесса проектирования следует использовать тест ведра, но они ошибаются! В большинстве случаев такой тест с ведром дает небезопасный поток. См. Ответы на общие вопросы внизу этой страницы, чтобы узнать, почему это происходит.

Введите свой Максимально доступный галлон в минуту в форме проектных данных.


E. Первоначальный расчетный расход

Ваш расчетный расход — это максимальное количество воды, которое вы разработаете для своей спринклерной системы.На данный момент используйте то же число, что и Максимальный доступный галлон в минуту, или используйте фактический расход в галлонах в минуту, в зависимости от того, что меньше.

Возможно, позже вам потребуется сократить поток проектирования, поэтому для Скорректированных потоков проектирования в форме данных проекта предусмотрены дополнительные строки. Начальные потоки здесь очень оптимистичны, на 20–30% больше для большинства ситуаций. При необходимости вы внесете корректировку позже на шаге №2. Не беспокойся об этом сейчас. Это просто предварительное предупреждение, поэтому вы не удивитесь, если позже вам потребуется изменить поток.

Введите свой Design Flow в форму проектных данных. Используйте карандаш, чтобы потом поменять !!!!


F. Достаточно ли у вас воды?

Для полива 1 акра травы разбрызгивателями потребуется около 20 галлонов в минуту воды. Один акр равен 43 560 квадратных футов (или 4047 квадратных метров). Таким образом, если у вас есть травяной двор площадью 2 акра, вам понадобится 40 галлонов в минуту воды, чтобы полить его. Если у вас есть кусты, они обычно используют половину воды меньше, чем трава, поэтому при 20 галлонах в минуту можно поливать 2 акра кустов.

В сутках достаточно много часов для полива. Необходимое количество воды зависит от климата, эти значения типичны для жарких летних регионов, где установлено большинство спринклерных систем (ежедневные высокие температуры выше 90 градусов по Фаренгейту, 32 градусов по Цельсию). Эти значения предполагают, что вы готовы поливать столько как 10 часов в день. Если вы хотите поливать больше часов в день, вы можете увеличить площадь орошения на такой же процент.

Если у вас недостаточно воды, я могу предложить вам несколько идей.

  1. Вы можете рассмотреть возможность расширения пределов и использования более высокого минимального доступного GPM, чем я рекомендую в таблице выше. Если вы хотите попробовать использовать более высокий поток, чем рекомендовано выше, перейдите на https://irrigationtutorials.com/faq/increase-irrigation-gpm.htm, чтобы получить полные инструкции о том, как действовать.
  2. Другой вариант — использовать капельное орошение для кустарников. При капельном орошении вы поливаете только ту область, которую фактически покрывает листва. Поэтому, если растения покрывают только половину реальной площади земли, вам понадобится только половина воды.
  3. Рассмотрите возможность уменьшения площади газона и замены его кустарником. Кусты используют примерно половину воды, чем газон.
  4. Другой вариант увеличения расхода — установка водопровода большего размера. Описание того, как это сделать, находится внизу этой страницы.

Если вас устраивает максимально доступное значение GPM, вы можете перейти к концу этой страницы.


Ответов на общие вопросы:

Почему расход, который вы измеряете ковшом, часто бывает слишком большим? Расходы в галлонах в минуту в таблице максимальных доступных галлонов в минуту основаны на БЕЗОПАСНОЙ скорости воды.Когда вы проводите тест с ведром, существует несколько ограничений на поток, поэтому скорость воды может легко превысить этот безопасный предел. Если вы спроектируете свою спринклерную систему с превышением этих значений расхода , могут произойти действительно плохие вещи. Первый из них называется «гидроудар». Гидравлический удар — это скачок давления, который заявляет о своем присутствии, разрушая самое слабое место в водопроводе. Самым слабым местом обычно является маленькая водяная трубка, которая проходит между запорным клапаном и унитазом в вашей ванной комнате, или, возможно, те, которые идут к кранам раковины. В результате получается затопленный дом, а это вам не нужно. Гидравлический удар экспоненциально зависит от давления воды. Чем выше давление воды, тем больше опасность гидравлического удара. Если давление воды превышает 80 фунтов на квадратный дюйм, я предлагаю вам уменьшить максимальный расход, указанный в таблице выше, на 20% и внимательно прочитать предупреждение о высоком давлении ниже! Другая плохая вещь, которая случается при высоких расходах, называется «очисткой». Очистка — это то, что происходит, когда высокая скорость воды фактически очищает молекулы от внутренней части трубы.В конце концов, он изнашивается настолько, что в трубе возникает утечка. Чем выше скорость, тем больше вы очищаете. Небольшая очистка может занять 20-30 лет, чтобы создать утечку. С более высокой скоростью проблема становится намного хуже. Я видел, как 7-летние дома нуждались в полной замене всех медных труб из-за повреждений, вызванных чисткой. Это очень дорого ремонтировать! В моем 30-летнем районе в большинстве домов теперь пришлось заменить водопроводные трубы в дом из-за повреждений, вызванных очисткой, вызванной спринклерными системами, установленными еще в плохие старые времена, прежде чем кто-либо из нас осознал опасность высоких потоков. .По-прежнему публикуется много старых руководств и литературы, написанных до того, как были обнаружены опасности высоких потоков, поэтому будьте осторожны при сравнении советов по этой теме. Многие профессионалы отрасли до сих пор не слышали об этом!

Но, но, но … вы не слышали гидроудара, когда проводили тест ковша, и ничего не сломалось, так в чем же дело? В конце концов, такой более высокий расход может сэкономить серьезные деньги на деталях спринклера! Дело в том, что вы всего лишь человек.Вы не можете закрыть клапан вручную достаточно быстро, чтобы создать гидравлический удар, но не волнуйтесь, автоматический спринклерный клапан может! Он может почти мгновенно закрыть этот клапан. Чем выше давление воды, тем быстрее закрывается клапан. Когда этот клапан закрывается, он посылает по трубе ударную волну (гидравлический удар). Могут потребоваться недели или даже годы, чтобы он изношил слабое место в вашей сантехнике и сломался, но это произойдет! Тогда экономия средств на деталях оросителя покажется тривиальной. Сделай правильно с первого раза! Гидравлический удар и чистка коварны и безжалостны.Они просто продолжают работать, понемногу, день за днем. Стук, стук, стук, жевать, жевать… до того дня, когда вы вернетесь домой в затопленный дом.

лязг, лязг, лязг? Шум трубы !!! Я слышу эти громкие звуки каждый раз, когда включается стиральная или посудомоечная машина! Это гидроудар ??? Вы держите пари, что это так, и вам лучше что-нибудь с этим сделать! Во-первых, если давление воды в вашем доме превышает 65 фунтов на квадратный дюйм, установите регулятор давления, чтобы снизить давление. Если это не поможет, сходите в местный строительный магазин и купите гидроблок.Вы можете купить ту, которая навинчивается на заливную трубку стиральной или посудомоечной машины. Они стоят около 10-15 долларов и неплохо справляются с гидроударом, вызванным бытовой техникой. Они не так хорошо справляются с гидроударами, вызванными спринклерными системами. Это связано с тем, что многие спринклерные системы превышают максимальную скорость воды настолько, что она перекрывает гидрозатвор. Я написал целое руководство по этой теме: Гидравлический удар и Воздух в трубах.


Эта статья является частью серии руководств по проектированию дождевателей
<<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».


Как рассчитать поток жидкости через отверстие в трубе

Обновлено 14 декабря 2020 г.

Автор J.R. Kambak

Распространенной проблемой труб является коррозия. Со временем из-за коррозии в трубе может образоваться дыра, которая вызовет утечку. Расчет потока жидкости через отверстие может быть трудным из-за многих переменных, таких как скорость потока жидкости, давление в трубе и плотность жидкости, и это лишь некоторые из них, но не расстраивайтесь. Вы можете найти нужный ответ, выполнив ряд простых шагов.

Шаг 1: Сбор измерений трубы

Получите измерения: диаметр (D) отверстия в трубе и высота (h) поверхности жидкости над отверстием. Убедитесь, что все измерения указаны в одной стандартной единице. Например, 1 дюйм = 0,0254 метра, поэтому, если вы используете дюймы, преобразуйте ваши измерения в метрические единицы.

Шаг 2: Определите площадь поперечного сечения

Рассчитайте площадь поперечного сечения отверстия (A). Разделите диаметр отверстия пополам, чтобы получить радиус.2

Результат будет в квадратных единицах длины.

Шаг 3: Найдите скорость жидкости

Используйте уравнение Бернулли, чтобы найти скорость жидкости (v), если она еще не задана. Если давление жидкости в трубе постоянное (т. Е. Если поток устойчивый), жидкость выходит через отверстие в трубе со скоростью:

v = \ sqrt {2gh}

, где g — ускорение из-за гравитация, 9,8 м / с 2 .

Шаг 4: Найдите объемный расход жидкости (поток)

Умножьте площадь поперечного сечения отверстия на скорость жидкости, чтобы найти объемный расход жидкости (Q):

Q = Av

Это будет объем жидкости, которая покидает отверстие в кубических метрах в секунду. 3 \ text {/ s}

Поскольку 1 кубический метр = 61 024 кубических дюйма, Q = 52,9 дюйма 3 / с. Таким образом, 52,9 кубических дюйма воды покидает отверстие в трубе за секунду.

Часто задаваемые вопросы по определению размеров счетчиков воды в США — Utility Technologies

Технические характеристики счетчика воды

в США контролируются Американской ассоциацией водопроводных сооружений (AWWA). Если вы новичок в гидротехнической или измерительной промышленности, определение размеров счетчика и подключения счетчика может вызвать затруднения. Ниже приведена информация, которая поможет вам определить правильный размер расходомера или муфт, которые у вас есть или могут понадобиться.Если вы приобрели счетчик у поставщика за пределами США, он может соответствовать метрическим стандартам и стандартам ISO, а стандартные фитинги и прокладки AWWA могут работать неправильно.

Типы подключения счетчика

  • AWWA Метрическая резьба (наружная) — 1/2 дюйма — 2 дюйма
    • AWWA Резьба счетчика определяется размером соединения счетчика, а не фактическим измерением. Резьба расходомера является прямой, в отличие от трубной резьбы, которая имеет коническую форму. Герметизация соединительной гайки дозатора и штуцера дозатора (резьбовой конец измерителя) осуществляется сжатой прокладкой, в отличие от трубной резьбы, которая герметизируется конической резьбой и резьбовым герметиком.
    • Запрещается использовать герметик для резьбовых соединений на резьбах счетчиков воды.
  • Внутренняя резьба NPT — 1-1 / 2 «и 2» метра
  • Эллиптический фланец (овальный фланец с двумя болтами) — 1-1 / 2 дюйма и 2 дюйма
  • Круглый фланец — 2 дюйма и больше — Фланцевые прокладки соответствуют стандартам для фланцевых труб.

Таблица характеристик типоразмеров:

Размер измерителя Общее название Пропускная способность Диаметр отверстия (I.Д.) Прибл. метров метровой резьбы Промежуточная длина
5/8 « 5/8 «x 1/2» 5/8 « 1/2 « 1,04 « 7,5 «
5/8 «x 3/4» 5/8 «x 3/4» 5/8 « 3/4 « 1,39 7,5 «
3/4 «x 7,5» 3/4 «короткое 3/4 « 3/4 « 1.39 « 7,5 «
3/4 « 3/4 «полный размер 3/4 « 3/4 « 1,39 « 9 «
1 « 1 «метр 1 « 1 « 1,65 « 10,75 дюйма
1-1 / 2 « 1-1 / 2 «Резьба (наружная) 1-1 / 2 « 1-1 / 2 « 2.38 « 12-5 / 8 «
2 « 2 «Резьбовое соединение (наружная резьба) 2 « 2 « 2,81 « 15-1 / 4 «
Размер конца фланца Овальный фланец на 2 болта
1-1 / 2 « 1-1 / 2 «конец фланца 1-1 / 2 « 1-1 / 2 « 4 дюйма на отверстиях под центральные болты 13 «
2 « 2 «конец фланца 2 « 2 « 4. 5 дюймов на отверстиях под центральные болты 17 «

Счетчик воды 5/8 «(также именуемый 5/8» x 1/2 «)

Водосчетчик 5/8 «имеет пропускную способность 5/8». Отверстие счетчика обычно составляет 5/8 дюйма. Счетчик 5/8 дюйма не имеет резьбы 5/8 дюйма. Он имеет резьбу счетчика AWWA 1/2 дюйма и, как правило, зацепляется за водопроводную воду размером до 1/2 дюйма или меньше. Стандартная муфта для счетчика воды 5/8 дюйма имеет трубную резьбу с наружной резьбой NPT на одном конце и поворотную стяжную гайку счетчика с резьбой 1/2 дюйма AWWA на другом.В них используются измерительные муфты и прокладки, которые взаимозаменяемо обозначаются как 5/8 «или 1/2». 5/8 «метра обычно используются в старых домах, где размер служебных труб составлял 1/2»

.

Счетчик воды 5/8 «x 3/4»

Водосчетчик 5/8 «x 3/4» имеет пропускную способность 5/8 «, как и расходомер 5/8». Диаметр отверстия счетчика обычно составляет 5/8 дюйма. Метр 5/8 дюйма x 3/4 дюйма имеет резьбу счетчика AWWA 3/4 дюйма и обычно подключается к водопроводу 3/4 дюйма или больше. Стандартный счетчик Муфта для счетчика воды 5/8 «x 3/4» имеет трубную резьбу с наружной резьбой NPT на одном конце и поворотную стяжную гайку счетчика с резьбой 3/4 «AWWA на другом.В них используются муфты и прокладки диаметром 3/4 дюйма.

У нас есть переходник для измерительной муфты с резьбой на измерительной гайке 3/4 дюйма, но с трубной резьбой 1/2 дюйма на конце ниппеля.

ВАЖНОЕ ПРИМЕЧАНИЕ: Большинство производителей используют одни и те же компоненты внутреннего и внешнего регистра для 5/8 «x 1/2» и 5/8 «x 3/4″ метров, за исключением того, что резьба 5/8 » фрезерованы до меньшего размера резьбы. Таким образом, 5/8 «x 1/2» или 5/8 «x 3/4» могут быть отмечены только 5/8 «на корпусе и регистром, который обозначает внутреннюю емкость, не размер резьбы.

Счетчик воды 3/4 «(стандартный)

Стандартный водомер 3/4 дюйма имеет длину укладки 9 дюймов от концов резьбовых патрубков. Емкость измерительной камеры составляет 3/4 дюйма. Резьба составляет 3/4 дюйма AWWA метра, того же размера, что и для метра 5/8 дюйма x 3/4 дюйма. В них используются муфты и прокладки размером 3/4 дюйма.

3/4 «Счетчик воды короткий

3/4 «Короткий расходомер имеет полную пропускную способность 3/4», но имеет меньшую длину укладки 7,5 «, составляющую 5/8» x 3/4 «. Чаще всего он используется в качестве замены 5 / 8 дюймов на 3/4 дюйма при первоначальной установке 5/8 дюйма на 3/4 дюйма, и требуется более высокая пропускная способность без изменения установочного устройства счетчика или разноса муфты.В них используются муфты и прокладки размером 3/4 дюйма.

Метр 3/4 «x 1»

Метр 3/4 «x 1» (также известный как 3/4 «x 1» x 9 «метр) — это счетчик воды емкостью 3/4 дюйма с резьбой AWWA 1 дюйм. Он обычно используется для уменьшения размера, когда 1 дюйм метр необходимо заменить на 3/4 дюйма без замены соединительных муфт. Тем не менее, длина укладки составляет 9 дюймов, как у стандартного метра 3/4 дюйма, поэтому необходимо использовать адаптер длиной 1-1 / 2 дюйма. добавлен для стандартного 1-дюймового измерителя. Этот измеритель встречается довольно редко.В них будут использоваться муфты и прокладки длиной 1 дюйм.

Счетчик воды 1 «

Водосчетчик 1 дюйм имеет полную пропускную способность 1 метр при длине укладки 10-3 / 4 дюйма. Он имеет резьбу счетчика AWWA 1 дюйм (наружную). В них используются муфты и прокладки длиной 1 дюйм.

Счетчик воды 1-1 / 4 «

Это в основном устаревшие счетчики, которые не выпускаются большинством производителей. Если он у вас есть, его, скорее всего, заменит метр длиной 1 дюйм с резьбовой втулкой. Обычно мы храним в наличии прокладки диаметром 1-1 / 4 дюйма на случай их ремонта и замены, а также можем заказать специальные втулки для уменьшения размеров до 1 дюйма в качестве замены.При замене мы рекомендуем уменьшить любую трубу 1-1 / 4 дюйма до 1 дюйма с помощью втулки трубы или переходной муфты и использования муфт на 1 метр.

Счетчики воды с резьбой 1-1 / 2 «и 2»

Большинство счетчиков воды с резьбой 1-1 / 2 «и 2» имеют наружную резьбу со стандартной наружной резьбой AWWA. Эти стандартные для пользователя круглые муфты и прокладки диаметром 1-1 / 2 или 2 дюйма по размеру. Пара производителей выпускает версию с внутренней резьбой. В этом случае по специальному заказу доступны специальные муфты для счетчиков со втулкой, а счетчики имеют резьбу с конической трубной резьбой NPT на муфте счетчика.

Счетчики воды с фланцами 1-1 / 2 «и 2»

Конец фланца 1-1 / 2 «и 2» метра имеет эллиптические (овальные) фланцы с двумя болтами. Болты находятся с двух сторон трубы по горизонтали. Болты имеют 4 дюйма по центру на фланце 1-1 / 2 дюйма и 4,5 дюйма по центру на 2-дюймовом фланце. Счетчики устанавливаются с помощью сопутствующих фланцев с наружной или внутренней трубной резьбой. Прокладки могут быть полнолицевыми или вставными с ушками только наверху.

Прокладки счетчика

Прокладки для счетчиков

(или шайбы для счетчиков) доступны из различных материалов и различных толщин.ВСЕГДА рекомендуется менять прокладку счетчика при установке или переустановке счетчика. Старые прокладки будут сжаты и не смогут герметизировать, что приведет к утечкам.

Материалы

  • Резина / неопрен — Чаще всего используется неопреновый каучук. Обычно черный или красный цвет. Они являются наименее дорогими, наиболее распространенными и в большинстве случаев хорошо уплотняются и сжимаются. Они очень гибкие, но, когда они тонкие, с ними труднее обращаться. Чаще всего толщина составляет 1/8 дюйма, и они доступны в тонких 1/16 дюйма.Не рекомендуется складывать более двух штук для разной толщины. Если требуется 1/32 дюйма, обратите внимание на волоконно-оптические прокладки.
  • Hard Fiber — Волокнистые прокладки более жесткие и могут различаться по цвету. Стандартная толщина составляет 1/16 дюйма, но они также доступны в размерах 1/32 дюйма и 1/8 дюйма. Их можно штабелировать, чтобы изменить погрешность длины, не выдавливая наружу.
  • Кожа — Многие эксперты отрасли предпочитают кожаные прокладки. Это настоящая кожа с парафиновым покрытием. Стандартная толщина составляет 1/8 дюйма, но доступна и тонкая 1/16 дюйма.Они очень хорошо уплотняются без такого сильного сжатия, как резина. Они работают очень хорошо, когда муфта счетчика или установочное устройство не идеально выровнены.
  • EPDM — это новый синтетический каучуковый материал, который мы можем получить по специальному заказу, если ваш производитель или город указывает их использование.
  • Полиэтилен пластик — Другой твердый пластик, доступный по специальному заказу.
  • Ткань вставлена ​​Резина / неопрен — Неопреновые прокладки доступны с тканевым усилением.Ткань не дает резине растягиваться и придает ей жесткость. Мы также можем получить их по специальному заказу.

Толщина прокладки

Доступны толщины прокладок метра / шайбы метра от 1/32 дюйма до 1/4 дюйма. При необходимости вы можете смешать толщины, чтобы заполнить пространство по мере необходимости и обеспечить достаточное сжатие для герметизации.

Форма и размер прокладки

Круглые «прокладки счетчика» рассчитаны на сжатие между поворотной стяжной гайкой счетчика и концом штуцера счетчика.Размер прокладки измерителя обычно относится к внутреннему диаметру прокладки, который обычно соответствует пропускной способности или размеру отверстия измерителя. Если у вас есть ярмо с железным стержнем и расширительным колесом, стандартные прокладки измерителя не подойдут. Вам потребуются «Торцевые прокладки вилки для установки вилки. Подробнее о прокладках вилки ниже.

Овальные или эллиптические прокладки бывают анфас или вставные. Прокладка полностью закрывает отверстие под болт. Прокладка должна быть на месте, прежде чем вставлять болты в отверстия.С помощью вставной прокладки счетчик можно свободно прикрутить болтами, а затем вставить прокладку между фланцами. Прокладка закрывает центральное отверстие, через которое течет вода, но перекрывает только верхнюю часть отверстия для болта.

Прокладки вилки — Если у вас есть установочное устройство вилки, прокладки на двух дальних концах имеют одинаковый размер и называются «концевые прокладки вилки». Также имеется расширительное колесо, которое навинчивается на конец расходомера и имеет прокладка зажата между колесом и дозатором.Она называется прокладкой расширительного колеса и имеет меньший диаметр, чем концевая прокладка вилки. Обычно они поставляются с расширительным колесом, но может потребоваться замена при замене счетчика при повторном использовании расширительного колеса. Внутри передней части расширительного колеса находится прокладка со скошенной кромкой. Мы также можем получить их по специальному заказу.

Пожалуйста, свяжитесь с нами перед заказом, если у вас есть вопросы по правильной муфте счетчика или размерам прокладки.

документов | Rain Bird

Добро пожаловать

Добро пожаловать в интерактивный тур CirrusIC! Мы покажем вам некоторые захватывающие новые функции CirrusIC .

1 из 12

Информационная панель

Настраиваемая информационная панель CirrusIC была разработана с нуля для наших пользователей. Интерактивная карта позволяет быстро просматривать состояние всех станций и ориентироваться на любые интересующие области. Панель управления — это ваша персонализированная целевая страница, на которой можно сразу увидеть всю необходимую информацию.

2 из 12

Быстрый доступ

Панель быстрого доступа позволяет вам выполнять самые обычные действия всего одним щелчком мыши.Хотите управлять своими программами? Просто нажмите ПРОГРАММЫ . Давай, щелкните по нему.

3 из 12

Программы

Страница ПРОГРАММЫ дает вам обзор всех ваших программ и деталей программ. Добавление, редактирование и настройка программ еще никогда не были такими простыми.

4 из 12

Добавить программу

Хотите добавить новую программу? Наша кнопка QUICKIRR ™ позволяет быстро настраивать простые или сложные программы. Нажмите кнопку QUICKIRR ™ , чтобы увидеть его в действии.

5 из 12

Конфигурация

Быстро создайте программу полива, внесите изменения и многое другое. Создание новых программ интуитивно понятно, просто и быстро!

6 из 12

Добавить станции

Наша технология QUICKIRR ™ используется в CirrusIC . Добавление новых станций происходит молниеносно и очень просто.

7 из 12

Batch-Edit

Вам нужно отредактировать несколько программ или других элементов? CirrusIC доставляет.Просто выберите все элементы, которые вы хотите отредактировать, нажмите кнопку «Изменить» и выберите настройки, которые вы хотите изменить. Нажмите «ГОТОВО», и все выбранные вами программы будут обновлены.

8 из 12

Предупреждения

CirrusIC предупреждает вас о проблемах до их возникновения! Диагностика постоянно выполняется в фоновом режиме, проверяет признаки потенциальных проблем и автоматически предоставляет вам результаты. Нет необходимости самостоятельно проверять уровни напряжения или другие параметры. CirrusIC сделает это за вас и предупредит вас, когда что-то требует вашего внимания.

9 из 12

Personalize

Сделайте CirrusIC по-настоящему вашим. Настройте параметры для каждого пользователя, включая уровень доступа, единицы измерения, язык и многое другое!

10 из 12

Уникальных для каждого пользователя

На этом настройка не заканчивается. Вернувшись на панель инструментов, все полностью настраивается для каждого пользователя. Поместите важную для вас информацию в центр внимания.Измените его в любое время по мере необходимости.

11 из 12

Что дальше

Вы видели лишь несколько функций, которые может предложить CirrusIC. CirrusIC — это кульминация опыта Rain Bird, ее технологий и особой направленности на то, чтобы предоставить вам решение Central Control, о котором вы просили. Нажмите ниже, чтобы увидеть полную демонстрацию того, как CirrusIC заново изобретает Central Control.

12 из 12

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
