Что такое шлямбур?

Для тех кто не знает…

Шлямбур — это инструмент для пробивания отверстий в стенах из камня. Шлямбур состоит из металлической трубы, на одном конце которой имеются острые зубцы из каленой стали.

Зубцы на шлямбуре нужны для того чтобы откалывать куски стены. Трубчатое строение — чтобы куски, отколовшегося камня осыпались и потом выскакивли.

Зубцами шлямбур пробивает стену. По его другому концу необходимо бить молотком.

Шлямбур нужно вращать после 1-2-х ударов.  Периодически из него нужно вытряхивать пыль и осколки камня.

Шлямбур нам понадобился для пробивания фундамента из бута для проведения водопроводной трубы.  Шлямбур заводской выглядит вот так.

У нас не было времени кататься, искать где купить шлямбур, да  вряд ли такой инструмент будет в хозмагах. Легче сделать самому под нужный диаметр отверстия!

Как сделать шлямбур своими руками из подручных материалов — из того что есть во дворе частного дома?

У нас было:

  • Труба от отопления
  • Болгарка
  • Сварочный аппарат
  • Металлический кругляк

Отрезали необходимый кусок трубы.  Болгаркой на трубе нарезали острые зубцы, с другой — приварили кругляк, в качестве воротка, чтобы и проворачивать и удерживать при работе.

После того как начали работать, поняли, что металл трубы мягкий и зубцы от ударов заворачиваются в стороны как лепестки цветка. Чтобы усилить и закалить зубцы, мы их проварили электросваркой (правда лучше полуавтоматом, но что было). После чего обработали болгаркой.

После этого фундамент пробили этом шлямбуром очень быстро. Всего один зубец загнулся.



Вот фото нашего шлябмура. Это вид после эксплуатации К сожалению процесс изготовления не заснял, из-за того что ни фотика, ни телефона не было под рукой.



Удачи!

Надеюсь такой самодельный шлямбур вам поможет в подобной ситуации.

Ниже фото шлямбура после использования. Зубы выглядят усташающе )

Что такое шлямбур? | ЗАПЕТЕЛИНКА

Тема, конечно, ни о чем. Пустая и мало кому интересная. Но что-то зацепила она меня как-то. Ностальгия какая-то подмешалась, детские воспоминания. И решила я поделиться своими мыслями.

Не так давно делала в квартире ремонт. Ну, не такой ремонт, чтоб, прямо, УХ! А так, небольшой косметический ремонтик. Потолок там побелить, обои поменять, лампочку в коридоре перенести сантиметров на 50-60 в сторону. И вот на каком-то этапе ремонта мне стало очень жаль, что у меня нет шлямбура. Ни по одному другому инструменту у меня не было такой тоски. Мне не хватало кисточек, не хватало отверток и еще много чего, но шлямбур… И решила я попытать удачу в поиске на работе:

— Андрей, а у тебя есть шлямбур?

— Шлямбур? А что это?

И вот тут я вспомнила, что мир не стоит на одном месте. Я поняла, что в наши дни далеко не все знают, что такое шлямбур, для чего он предназначен и как им пользоваться. Я стала задавать вопрос «Что такое шлямбур?» всем подряд. И, конечно, ответы были разные. Молчаливые пожимания плечами и традиционные «Незнай!» я отброшу в сторону и приведу самые интересные варианты.

Сразу скажу, что это такое. Интернет-словари мне помогут в этом. Шлямбур – это ручной ударный инструмент для пробивания отверстий в бетоне, кирпиче или камне. Основой шлямбура является металлическая трубка. Широко используется при ремонте квартир для пробивания отверстий в стенах. После каждого удара шлямбур необходимо поворачивать. Изредка шлямбур надо вынимать из стены, чтобы вытряхнуть накопившиеся в нем крошки.

Итак, варианты:

— Это Писюн насекомого горбатки. С латинского shliamburius gorbatus ite.

— Это какая-то шапка дурацкая.

— Хрень какая-то.

— А это фигня такая с кривым гвоздем. Им папа бутылки с вином открывает.

— Немецкий композитор.

— Работник компании нефтяной компании «Шлюмберже». Работал я как-то с ними.

— Знаменитый французский ювелир.

— Еврей какой-то.

— Фирма, которая делает буровые машины.

Вывод? Пришла дрель, и умер шлямбур.

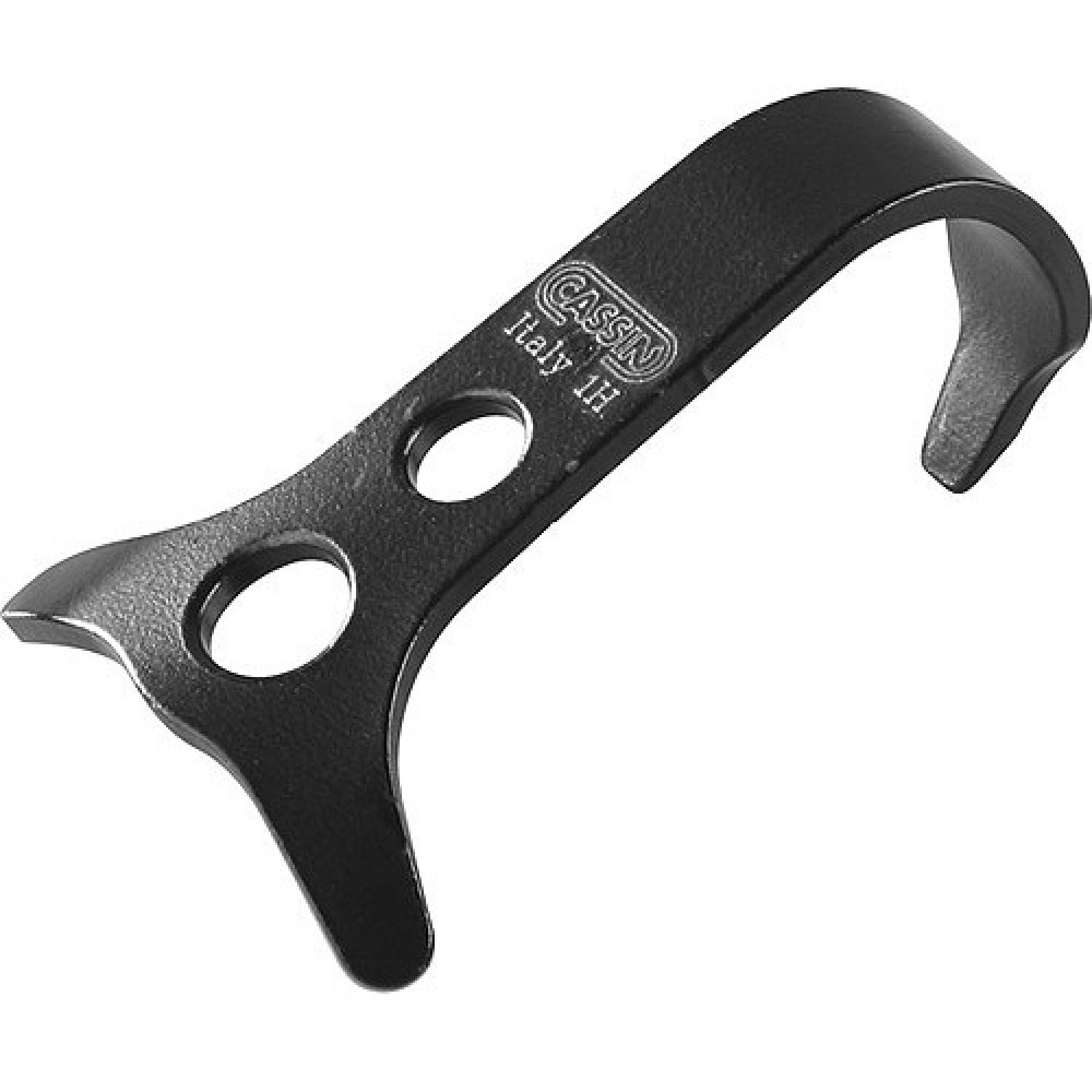

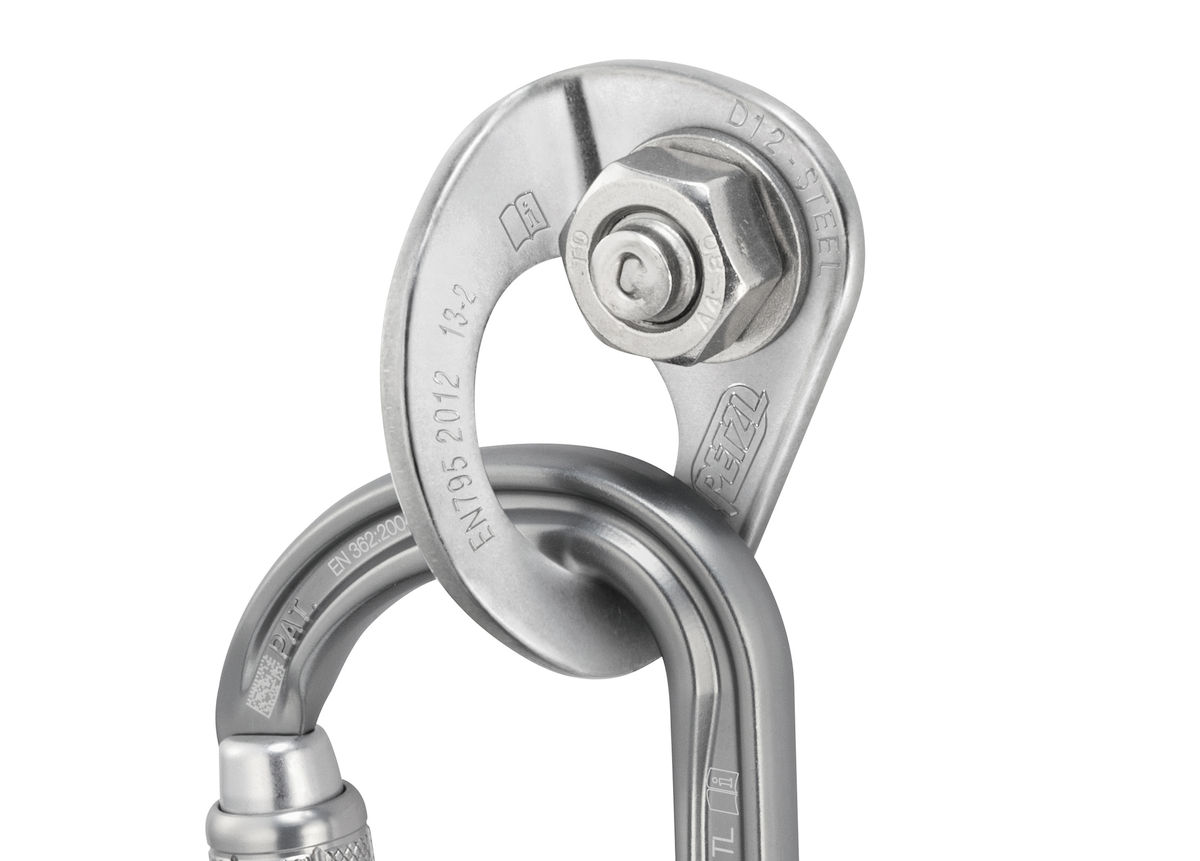

А потом я еще узнала, что шлямбур имеет второе понятие. Это элемент альпинистского снаряжения, предназначенный для организации точек страховки на скалах. Вот так-то!

Мало людей слышали слово «шлямбур», и немногие знают его как альпинистское снаряжение. Рассказываю, как его использовали в СССР | Авторемонт и техника

Проходя, по рыночным рядам Йошкар-Олы я увидел случайно среди старых вещей инструмент со странным названием шлямбур. Это был один из вариантов самодельного шлямбура. Качество, по моему мнению, не очень хорошее.

Инструменты на рынке

Инструменты на рынке

Лет 30 назад мало у кого были электродрели, тем более перфораторы. Отверстия в кирпичной, бетонной стене делали шлямбуром. При строительстве дома мне понадобилось сделать около 20 отверстий 25 мм в бетонной стене. Электродрелью у меня не получалось, и мне посоветовали пробить шлямбуром. Что он из себя представляет я не знал, в магазине нигде нет такой штуки.

Шлямбур посередине

Шлямбур посередине

На работе один сварщик предложил сделать самому. Я использовал старый распредвал с двигателя ГАЗ-53. Конец распредвала я напилил ножовкой по металлу, чтобы получилось подобие короны, острые зубцы как бы, и закалил в кузнице. После двух отверстий выкинул, закалка неправильная была.

Простая закалка у инструмента

Простая закалка у инструмента

Сварщик объяснил, что не только надо закалить. Решил помочь мне, и сказал напилить 3 распредвала, принести красный кирпич с ямкой. На распредвале где напилено, забил шарик железный чтобы чуть края смотрели наружу. Нашли кусочки ковкого чугуна (разбил корпус чугунного трамблера), расплавил в ямке красного кирпича газосваркой. Распредвал нагревая обмакнул в жидкий чугун, металл, когда стал красным, закалили в ведре с водой. Взял обратно и нагрел распредвал еще сильнее до розового цвета, но закалил уже в моторном масле (отработке).

Из трех распредвала получилось только два хороших шлямбура. Один при изготовлении расплавился, и от удара при испытании раскололся. Оба шлямбура отработали хорошо, и не один десяток отверстий было сделано.

Подписывайтесь на мой канал здесь, ставьте лайк и делитесь в соцсетях, Спасибо!

Помогите опознать ударный инструмент — На опознание

СКВОЗЬ КИРПИЧ И БЕТОН

Как правило, при обустройстве новой квартиры или при ремонте старой приходится устанавливать над окнами новые карнизы для занавесей, перевешивать книжные полки, крепить на стенах кухни удобные шкаф­чики. Для того чтобы сделать все это, в стенах, а то и в потолке нужно в необходимых местах высверлить или выдолбить отверстия, вставить в них деревянные проб­ки или пластмассовые дюбели, в которые можно вбить гвозди или ввинтить шурупы.

Хорошо, если у вас есть электрическая дрель с заточенными победитовыми сверлами. Если же нет, при­дется браться за пробойник, пожалуй, единственный не электрифицированный инструмент, дающий возмож­ность долбить отверстия в стенах современных панель­ных домов.

Пробойники обычно оснащаются пластиной из твердого сплава, которая впаивается в стальной стер­жень.

Пластина эта заточена определенным образом, и подобную заточку по мере износа инструмента следу­ет возобновлять. При пробивке отверстий по наконеч­нику пробойника следует наносить в начальный пери­од несильные удары молотком массой 0,5—0,7 кг, пока не возникнет ямка глубиной в 1,5—3 мм. Используют молотки и с большей массой, но, пока не образуется достаточная ямка, от сильного удара пробойник может вывернуться из руки, что приводит к травмам. По мере эксплуатации наконечник (задняя часть) пробойника расклепывается. Если при этом возникнут трещины, то есть опасность, что при ударе молотком частицы металла отколятся от пробойника, поранив руки или лицо. Поэтому нельзя допускать «завиваний» расклепки на наконечнике, и как только появляются загибы, их уда­ляют напильником или на точиле.

Пробойники подобного типа выпускаются с диамет­рами стержней 8, 10 и 12 мм. При правильном обраще­нии пробойником без заточки удается пробить 25—35 отверстий даже в самых твердых стенах. После каждых 2—3 ударов пробойник поворачивают вокруг оси на 45—60°.

а — пробойник инструментального завода им. Воскова: б — из сверл с твердосплавной пластиной; в — из «обычного» сверла, заточенного «ласточкиным хвостом»



При отсутствии такого пробойника можно исполь­зовать сверло соответствующего диаметра с твердосплав­ной пластиной. При ударах сверло, как и пробойник, сле­дует периодически поворачивать в отверстии. Плохо, что торец хвостовика сверла не рассчитан на «контакт» с мо­лотком и вскоре превращается в стальную «ромашку», лепестки которой лучше сразу спиливать, придавая тор­цу округлую сферическую форму. Для стен «легкого» типа подойдут и сверла по металлу без твердосплавной пластины.

В этом случае концу сверла лучше придать форму ласточкиного хвоста.

Отечественная промышленность выпускает также пробойники с оправками типа ОПКМУ и ОПУ. В частно­сти, оправка ОПКМУ представляет собой рукоятку, в металлическую втулку которой вставляются пробойники для выдалбливания отверстий диаметром 5,8 мм и 7,8 мм. Наружная часть рукоятки выполнена из пластмассы и обеспечивает прочный захват ладонью. Кольцевые при­ливы на концах рукоятки предохраняют руку и, главное, пальцы от случайных ударов молотком. Металлическая втулка в рукоятке имеет конусное отверстие, куда и встав­ляется конусным хвостовиком пробойник. Чтобы вынуть пробойник из втулки, в прорезь в ручке вставляют клин и по его торцу ударяют молотком. Необходимо, конечно, периодически восстанавливать заточку пробойника.





Пробойник с оправкой (внизу — клин для «изъятия» пробойника из оправки)

Обращаем внимание, что твердосплавные пластины, которыми оснащаются сверла и пробойники, обычно де­лают из сплава марки ВК (то есть из вольфрамокобальто- вого сплава). Обычно на пробойники ставят пластины марки ВК9 и ВК15, а на сверла ВК2 и ВК6. Цифра, стоящая после букв, означает процентное содержание кобальта в сплаве. Чем больше кобальта, тем выше пластичность сплава. Практика показывает, что когда сверла исполь­зуют для пробивки отверстий, то края пластин у них обламываются быстрее, чем у пробойников.

Шлямбуры необходимы для пробивки более круп­ных отверстий в кирпичных, бетонных, каменных стенах при монтаже санитарно-технических систем, креплении плинтусов и брусков, устройстве дощатых, паркетных полов, подвесных потолков, полок и т. п. Шлямбур — труба с нарезанными на рабочем конце зубьями. Раздроблен

ный при работе материал периодически высыпается или выталкивается из шлямбура, когда его вынимают из про­биваемого отверстия. Заводскими шлямбурами, соглас­но технической характеристике, без перезаточки можно пробить отверстие в кирпиче 900 мм, в бетоне с легким или средним заполнителем — 500 мм.

Различают шлямбуры с рабочей частью, снабжен­ной твердосплавными пластинками (тип ШТ) и без таких пластинок (тип Ш). Чтобы шлямбур не клинился, диа­метр рабочей части шлямбуров типа ШТ на несколько миллиметров больше диаметра корпуса шлямбура. При пробивании отверстия шлямбур периодически поворачи­вают. Чтобы получить тот же эффект у шлямбура без твердосплавных пластин, их нарезанные зубья разводят не более чем на 0,5 мм.

Тогда шлямбур (как пила) не будет заклиниваться в отверстии.

Шлямбуры типа Ш легко заточить. Делают это на­пильником, стремясь к воссозданию углов в 70°.

Шлямбуры, выпускаемые промышленностью, бы­вают в продаже и входят в некоторые комплекты ин­струментов, например, «Сантехник-3».

Самостоятельно шлямбуры изготовляют из водога- зопроводных или другого назначения стальных труб, ста­раясь подобрать диаметр трубы соответственно отвер­стию, которое необходимо пробить. Длина шлямбура оп­ределяется толщиной стены, но в любом случае она долж­на быть такой, чтобы было удобно держать шлямбур ла­донью. Для первоначальной нарезки зубьев применяют ножовку, выпиливая ею «треугольнички». Окончатель­ную доводку зубьев производят напильником. При этом чем тверже материал пробиваемых стен, тем меньше долж­на быть высота зуба. Так, в стене из бетона с гранитным наполнителем высокие зубья шлямбура при ударах про­сто выворачиваются. Если при нарезании последний зуб получится неполным, это не страшно, так как, пробивая отверстие, мы все равно поворачиваем шлямбур. Когда зубья нарезают трехгранным напильником, то автомати­чески угол заточки получается равным 60°. Конечно, лег­ко довести его до 70°, но обычно это не делается.

Развод зубьев у самодельного шлямбура даже в условиях мастерской сделать непросто, но без развода работа шлямбуром затруднена. Способов развода зу­бьев шлямбура несколько. Можно положить шлямбур рабочей частью плашмя на щель между немного раздви­нутыми губками массивных настольных тисков и, ударяя молотком по затупленному зубилу, отогнуть каждый вто­рой зуб. Конечно, ударять следует по тем зубьям, кото­рые будут располагаться между губками. Еще лучше, если для этого шлямбур зажать между губками, а чтобы он не проваливался, под него подложить, например, отрезок трубы. Затем по каждому нетронутому зубу уда­ры придется наносить в противоположном направлении. Облегчит развод металлическая коническая пробка. Ею выводят все зубья в наружную сторону, а после зуби­лом и молотком каждый второй зуб направляют в сто­рону оси шлямбура, стремясь сохранить общий кру­говой развод в пределах 1—1,5 мм.

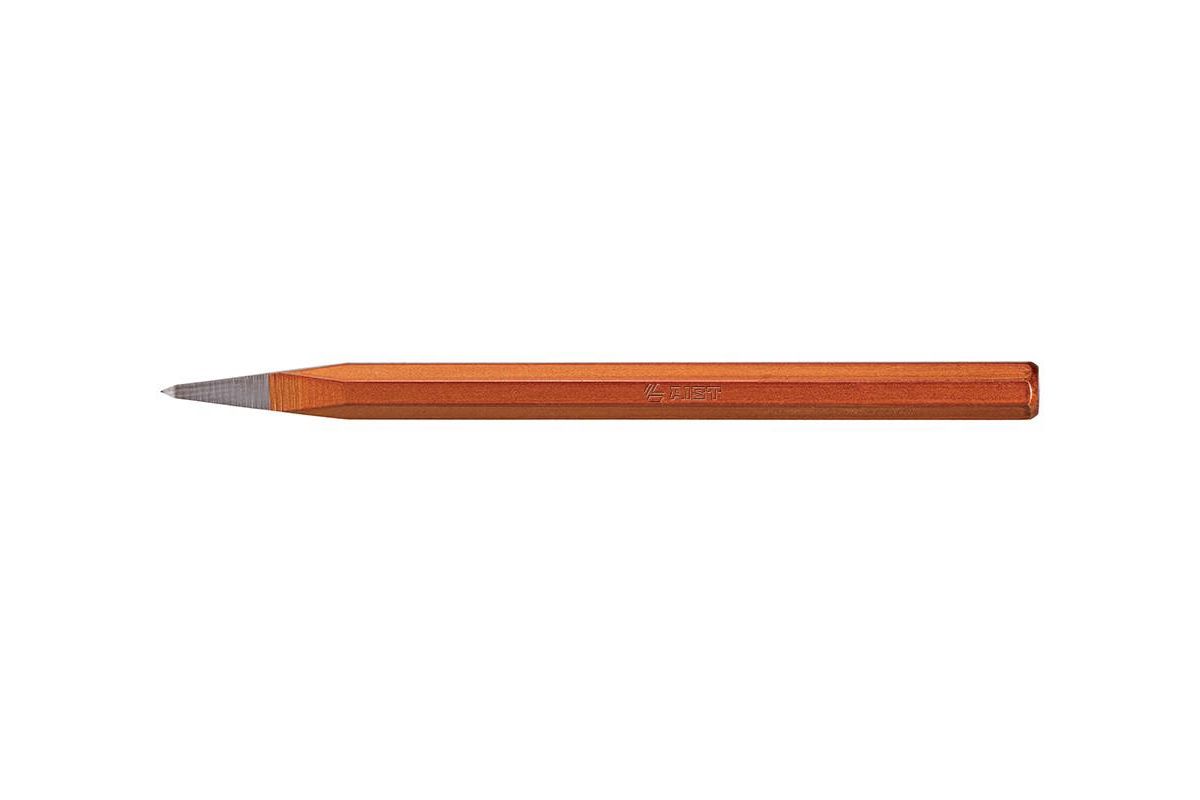

Скарпели служат для пробивки гнезд, отверстий, полостей и т. п. Стандартный скарпель имеет длину 400 мм и сделан из круглого проката диаметром 20 мм.

Самостоятельно скарпели обычно изготавливают из строительной арматуры диаметром 5—9 мм. Если тре­буется скарпель больших размеров, его делают из сталь­ного сортового проката с содержанием углерода 0,12—0,2%, как в арматуре.

Лопатку скарпеля получают, расклепывая нагретый прокат или фрезеруя его с последующей заточкой. Ко­нечно, напильником выводить лопатку — дело слишком трудоемкое. Лопатку скарпеля слегка подзакаливают, при­близительно так, как рабочую часть зубила.

В качестве скарпеля используют и стальную коно­патку, применяемую для прокопачивания швов при мон­таже крупнопанельных зданий. В этом случае у конопат­ки следует сузить лезвие, если диаметр отверстия мень­ше 40—50 мм.

Скарпелем или конопаткой с заточенным лезвием, в частности, можно пользоваться при подготовке камен­ных и бетонных поверхностей под оштукатуривание. Так, кирпичную кладку под штукатурку обычно делают «впустошовку», то есть оставляя швы на глубину 10—15 мм пустыми. При оштукатуривании раствор вхо­дит в пустоты, повышая сцепление штукатурного слоя с поверхностью. А вот гладкие бетонные поверхности для этой цели приходится насекать и, если нет специального электромагнитного молотка, делают это скарпелем… Не­посредственно перед оштукатуриванием насеченные ме­ста следует очистить от жирных и смоляных пятен и пыли щетками и скребками.

Что такое болт? — Fastener Engineering

Гайка и болт, соединяющие две части вместе.

Доктор Джоди Мюланер

Болт — это механический фиксатор с резьбовым стержнем. Болты тесно связаны с винтами, которые также являются механическими крепежными элементами с резьбовыми валами. Эти типы крепежа обычно вставляются через две части с совмещенными отверстиями.

Согласно некоторым определениям, является ли что-то болтом или винтом, зависит от того, как это используется. Болт вставляется через детали, все из которых имеют отверстия без резьбы, и затем на болт навинчивается гайка, чтобы обеспечить зажимное усилие и предотвратить осевое перемещение. Винт может сначала пройти через первую часть с зазором, но его резьба совпадает с резьбой в одной из закрепляемых частей. Винт может нарезать собственную резьбу или сопрягаться с резьбовой частью.

На практике это определение используется редко. Термин «болт» обычно используется для крепежа, у которого только часть вала имеет резьбу.Крепежные детали со всей резьбой на валу обычно называют винтами. Ненарезная часть вала болта называется хвостовиком. Вал болта предотвращает радиальное перемещение деталей, а головка болта и гайка, если они установлены, предотвращают осевое перемещение. Хвостовик без резьбы обеспечивает более точное и менее абразивное соединение с деталями. Хвостовик также не содержит концентраций напряжений, которые могут привести к отказу, поэтому важно, чтобы хвостовик выходил далеко за границу раздела между частями, если на болт будет приложена значительная сила сдвига.

Болт, соединяющий деталь с другой деталью с резьбовым отверстием, технически в этом применении он действует как винт.

Болты часто полагаются на осевое усилие, вызывающее достаточное трение в резьбе, чтобы оставаться на месте. К головке прилагается крутящий момент для создания этой осевой силы. Сила действует между головкой болта и тем, во что болт ввинчивается, будь то гайка или одна из закрепляемых частей. Это вызывает удлинение болта и сжатие деталей, содержащих отверстия с зазором.В качестве альтернативы можно использовать стопорную гайку или клей для фиксации резьбы, чтобы предотвратить ослабление болта.

Самый распространенный тип болта — болт с шестигранной головкой. Он имеет шестигранную головку, обеспечивающую плоские поверхности инструментов для приложения крутящего момента при затяжке. Для старых болтов использовалась более простая в изготовлении квадратная головка, и она до сих пор используется в тех случаях, когда необходимо приложить очень большой крутящий момент с помощью гаечного ключа. Для конкретных применений доступны многие другие типы болтов, например:

• Болт с квадратным подголовком: Головка скруглена с квадратным сечением хвостовика непосредственно под ним, который фиксируется в детали, позволяя затягивать гайку, не удерживая болт.
• Болт с буртиком: хвостовик имеет значительно больший диаметр непосредственно под головкой, а затем уменьшается до диаметра резьбы.
• J-образный болт: Головка заменяется крючком, образованным из хвостовика.
• Секс-болт: на самом деле это тип удлиненной гайки с удлиненным корпусом, предназначенный для размещения внутри отверстия детали, действующей как стержень болта.

Болты классифицируются по прочности с использованием двух чисел, разделенных точкой. Этот сорт часто штампуют на голове.Точка не является десятичной дробью, а действует как разделитель. Первое число — это предел прочности на разрыв (UTS) в МПа, деленный на 100, а второе число — это отношение предела текучести к UTS. Общие классы — 5. 8, 8.8 и 10.9. Например, болт класса 8,8 имеет UTS, нагрузку, при которой он выйдет из строя, составляет 800 МПа и уступит 80% от этого значения (640 МПа).

Определение и значение болта | Словарь английского языка Коллинза

существительное1. подвижный стержень или стержень, который при установке в розетку фиксирует дверь, ворота и т. д.2.

часть замка, которая выстреливается из корпуса и втягивается обратно в корпус, как в результате действия ключа

3. любой из нескольких типов прочных крепежных стержней, штифтов или винтов, обычно с резьбой для крепления гайки. 4. внезапный рывок, бег, бегство или побег 5. внезапное дезертирство с собрания, политической партии, общественного движения и т. Д. 6. Длина тканых изделий, особенно. как это происходит в рулоне с ткацкого станка 8. Переплетное дело три края сложенного листа, которые необходимо обрезать, чтобы можно было открыть листы 9.стержень, стержень или пластина, закрывающая казенную часть винтовки с затвором, особенно. скользящий стержень или стержень, который толкает патрон в камеру выстрела, закрывая затвор 10. струя воды, расплавленного стекла и т. Д. 11.

стрелка, особенно. короткий, тяжелый для арбалета

12. Древко молнии; молния 13. кусок древесины, который нужно разрезать на более мелкие части. переходный глагол 17.

для крепления болтом или аналогично

18. прекратить поддержку или участие в; порвать с

, чтобы запереть политическую партию

20.произнести поспешно; сказать импульсивно; выпалить 21.

Быстро проглотить (еду или питье)

Она заперла свой завтрак и побежала в школу

22.

сделать (ткань, обои и т. Д.) Болтами

23. Охота (гончих) вытолкнуть (лису) на открытое непереходный глагол 24. совершить внезапный, быстрый рывок, бежать, бежать или убежать; внезапно отскочить

Кролик забился в нору

25.

отделиться от политической партии

26.

есть на скорую руку или не разжевывая

27. Садоводство

для преждевременного получения цветов или семян

Большинство материалов © 2005, 1997, 1991 Penguin Random House LLC. Измененные записи © 2019 от Penguin Random House LLC и HarperCollins Publishers Ltd

Происхождение слова

[bef. 1000; ME (сущ., V. И нареч.), OE (сущ.), C. D bout, G Bolz]

В чем разница между болтом и винтом?

Болты и винты являются крепежными элементами здания, которые помогают позиционировать объекты и удерживать их вместе.Некоторые говорят, что болты — это винты, но не все винты — болты. Между болтами и винтами нет особо жестких различий, но у них есть несколько спецификаций. Некоторыми примерами винтов являются винты Headcote, тяжелые винты с шестигранной головкой и винты с шестигранной головкой, примерами болтов являются тяжелые болты с шестигранной головкой.


Что такое винты?
Если у него на одном конце головка, это винт. Головка приводится в движение или поворачивается отверткой, а иногда и гаечным ключом. Диапазоны диаметров варьируются в зависимости от требований и потребностей конкретных продуктов.Винты обычно превращаются в объект, например, в кусок дерева, поэтому головка должна быть больше поверхности. Это предотвращает проворачивание винта дальше длины самого винта. Есть несколько исключений. Например, установочные винты имеют меньшую головку и предназначены для особого использования. Есть несколько винтов, которые затягиваются против часовой стрелки, но большинство из них затягиваются поворотом по часовой стрелке.
Что такое болты?
Болты — это винты, которые вращаются в подобранную гайку для ее затяжки.Болты имеют большую головку, чем вал, за некоторыми исключениями. Болты с квадратным подголовком и J-образные болты являются одними из этих исключений. Стержни болтов не конические, тогда как у многих винтов конические. Основное различие между болтом и винтом заключается в том, что обычный винт может работать сам по себе, а для фиксации болта требуется гайка.
За исключением Справочника по машинному оборудованию , в котором говорится: «Болт — это крепежный элемент с внешней резьбой, предназначенный для вставки через отверстия в собранных деталях, и обычно предназначен для затягивания или ослабления путем затягивания гайки. Винт — это крепежный элемент с внешней резьбой, который можно вставить в отверстия в собранных деталях, сопрягаться с предварительно сформированной внутренней резьбой или образовывать собственную резьбу, а также затягиваться или ослабляться путем затягивания головки », — есть несколько мест, где пытаются определить разница между винтом и болтом. Важно помнить, что каждый из них имеет свое предназначение, и вы должны быть осторожны, используя правильный винт или болт для проекта, над которым вы работаете. Вы должны выяснить, из чего сделан болт или винт и на какую прочность он способен, прежде чем выбирать болт или гайку для своего проекта.Винты и болты делают многие из тех же вещей, но их много, и вы должны подумать, что вам нужно делать, прежде чем выбирать тот или другой.

Что такое болт? Руководство по болтам и их прочности на растяжение

Болт является важнейшим компонентом современного производства и находит широкое применение как в коммерческих, так и в промышленных изделиях, от авиалайнеров до садового инвентаря. Несмотря на кажущуюся прямолинейность своей роли, болты демонстрируют относительно сложную комбинацию механических свойств и конструктивных особенностей, которые позволяют им работать должным образом.

Болты и гайки с шестигранной головкой

Изображение предоставлено: supachai sumrubsuk / Shutterstock.com

Полезность болта определяется не просто тем, входит он в свое отверстие или нет, а скорее рядом конкретных характеристик. Тип болта, его физические размеры, плотность резьбы, формовочный материал и требования к затяжке — все это важные характеристики для эффективной установки болта. Точно так же дополнительное соединение гаек и болтов может существенно повлиять на сборку компонентов и эффективность продукта.Использование слишком длинного болта может помешать работе, а установка болта с недостаточной прочностью на разрыв может привести к поломке оборудования. Следовательно, понимание того, как болты выполняют свои задачи, может означать разницу между успешным проектом и неэффективным.

Болт с резьбой

Резьба — одна из основных характеристик болта. Резьба функционирует в соответствии с базовой концепцией наклонной плоскости, которая закручена по спирали по длине застежки. Эта спираль требует вращательного давления, чтобы вставить ее в прорезь.При повороте болта резьба перемещает дополнительный паз или гайку вверх по наклонной плоскости. Чем больше крутящий момент или усилие поворота, тем больше давление, вытягивающее гайку вперед по резьбе. Это, в свою очередь, создает напряжение в болте и силу зажима, которая сжимает два компонента вместе. Большее количество нитей или более плотное расположение нитей может усилить соединение. Кроме того, нарезание резьбы болта после термообработки также улучшает прочность резьбы.

Усилие механического болта

В процессе затяжки болта задействуются несколько различных типов механической силы, которые помогают соединению оставаться надежным. Основные силы, возникающие при установке болта, включают:

  • Сила зажима : это тип сжатия, которое болт прилагает к соединению, удерживая два компонента вместе.
  • Сила предварительного натяга : при повороте болта резьба входит в зацепление и растягивается, что создает силу предварительного натяга, удерживающую резьбу на месте.
  • Сила сдвига : Сила сдвига — это поперечное давление, действующее на болт в перпендикулярном направлении. Он может присутствовать отдельно или в сочетании с силой натяжения.
  • Сила натяжения : Сила натяжения применяется к длине болта, обеспечивая давление по его вертикальному размеру, а не по ширине.

Сила зажима выполняет задачу скрепления нескольких деталей и определяется разницей между силой предварительного натяга и силой натяжения.Когда сила натяжения равна силе предварительного натяга, болт выходит из строя, и соединение разрывается. Как правило, более высокое усилие предварительного натяга приводит к более высокому усилию зажима, что обеспечивает более прочное болтовое соединение. В идеале, точная установка и затяжка болтов позволят создать соединение, которое дает небольшое прямое усилие сдвига или не оказывает его вовсе. Более подробные уравнения можно найти в разделе «Все вместе».

Болт прочности на разрыв — прочность при изготовлении

Американское общество по испытанию материалов (ASTM) устанавливает большинство стандартов для спецификаций болтов в США.S., включая размеры, формовочные материалы и постфабрикатную отделку. Болты производятся различной длины и могут иметь различные формы головки, например, шестигранную, овальную, плоскую или головку. Общая механическая прочность болта может быть измерена степенью деформации, при которой он окончательно ломается, а его предел текучести обозначает уровень, при котором он изгибается или деформируется. Хотя общая прочность на разрыв всегда выше, чем предел текучести, для правильной работы машины ее болты должны иметь нагрузки ниже уровня текучести.Болты, у которых есть большой разрыв между их пределом прочности на растяжение и предел текучести, считаются гибкими и будут растягиваться до относительно высокой степени перед выходом из строя.

Болты

бывают разных видов, например, болты с Т-образной головкой или Т-образным пазом, и могут изготавливаться из широкого диапазона материалов, но сталь является наиболее распространенным материалом, используемым для большинства высокопрочных применений. Стальные болты классифицируются в соответствии с ньютонами на квадратный миллиметр для прочности на растяжение болта по сравнению с пределом текучести. Например, стальной болт с рейтингом 5.5 обеспечит прочность на разрыв болта примерно 500 ньютонов / мм2 и предел текучести примерно 400 ньютонов / мм2. Аналогичным образом можно оценить и другие популярные материалы для болтов, такие как коррозионно-стойкая нержавеющая сталь, сплавы и композитные материалы.

Прочие изделия для болтов

Еще из оборудования

Типы болтов — Проектирование зданий

Болт — это тип крепежа, обычно изготавливаемый из металла, который обычно содержит головку на одном конце, фаску на другом и вал, имеющий внешний винтовой гребень, известный как «резьба». Болты обычно используются для удержания материалов или объектов вместе или для позиционирования объектов.

Фаска на противоположном конце головки обеспечивает слегка скошенный край, который помогает вставить болт в отверстия и гайки. Для болтов обычно (но не всегда) требуется гайка, которая затягивается крутящим моментом, пока болт удерживается на месте (или наоборот). Вибрация или динамические нагрузки могут ослабить гайки, что потребует использования контргаек, стопорных шайб или фиксаторов резьбы, которые могут обеспечить сопротивление ослаблению.

Термины «болты» и «винты» иногда используются как взаимозаменяемые, и различие между ними может быть сложным, однако, говоря простым языком, болт проходит через материалы, которые он скрепляет вместе (обычно в гайку с другой стороны). , а винт ввинчивается прямо в них.

Болты часто изготавливаются из стали, и там, где требуется устойчивость к погодным условиям или коррозии, они могут быть оцинкованы или могут использоваться нержавеющая сталь, латунь, цинк или титан.

Существует множество различных разновидностей болтов, которые можно выбрать в зависимости от конкретных требований или используемых материалов.Некоторые из наиболее распространенных типов включают:

[править] Анкерный болт

Обычно закладывается в бетон или каменную кладку для строительных конструкций.

[править] Болт с квадратным подголовком

Используется для крепления металла к дереву с квадратным подрезом на головке, который удерживает болт на месте после его затяжки.

[править] Болт лифта

Обычно используемый в конвейерных системах подъемный болт имеет плоскую, плоскую или потайную головку, которая удерживает болт на месте при затяжке.

[править] Болт фланца

Также известный как болты рамы, этот тип болта распределяет нагрузку на подшипник с помощью шайбы на поднутрении головки.

[править] Болт подвесной

Этот тип болта имеет два конца с резьбой вместо головки, один из которых содержит винт для дерева.

[править] Болт с шестигранной головкой / Болт с метчиком

Болт с шестигранной головкой состоит из головки, имеющей шесть сторон, с резьбой, которая начинается частично вниз по хвостовику, тогда как стержень метчика имеет резьбу по всей длине.

[править] Болт откидной

Фирменный болт, в котором штифт и хомут сжимаются вместе с помощью специального инструмента для создания прочного крепления.

[править] Стяжной болт

Также известный как шурупы со шпонкой, это сверхпрочный крепежный элемент, который при затягивании создает собственную резьбу для сопряжения в древесине и других мягких материалах.

[править] Машинный болт

Болт типа с коротким стержнем предназначен для сборки металлических деталей через предварительно просверленные отверстия.

[править] Болт плуга

Болт типа обычно используется в строительных инструментах и ​​других устройствах из-за своей прочности и отличается плоской потайной головкой и квадратной шейкой хвостовика.

[править] Секс болт

Вместо гайки, стержень половых болтов покрыт «сопрягаемым» охватывающим элементом. Они используются для крепления компонентов, которые не могут подвергаться воздействию абразивных нитей.

[править] Болт с квадратной головкой

Он похож на машинный болт тем, что имеет короткий стержень в дополнение к четырехсторонней головке болта.

[править] Шпилька

Этот болт типа имеет шестигранные гайки на обоих концах. Компоненты крепятся между двумя болтами.

[править] Деревянный болт

Болты, предназначенные для использования с большими деревянными деталями.

[править] Болт с Т-образной головкой

Имеет Т-образную головку, которая может быть захвачена девкой и легко помещается в прорезь.

[править] Откидной болт

Этот болт типа имеет расширяющуюся гайку в виде крыльев, которая помогает крепить объекты к стенам.

[править] U-образный болт

Подобно скобам, U-образные болты изогнуты в форме «U» и частично имеют резьбу на обоих концах.

Различные типы головок включают:

  • Квадратный заплечик: головка фермы, форма которой позволяет закрепить с наименьшим количеством поверхностных препятствий на квадратном стержне, препятствующем вращению.
  • Шестигранник с выемкой: для использования с гаечным ключом эта головка имеет круглое углубление на своей верхней поверхности.
  • Шестигранная шайба с выемкой: То же, что и шестигранник с выемкой, но с добавлением секции шайбы в основании для защиты отделки сборки от гаечного ключа.
  • Шестигранник (обрезанный): Головка стандартного типа с чистыми углами, обрезанными с жесткими допусками.
  • Шестигранный фланец: аналогичен шестигранной шайбе с выемкой, но шайба имеет коническую или слегка закругленную форму.

28 различных типов болтов (руководство по покупке)

Количество различных вариантов болтов ошеломляет. Мы закатали рукава и разбили все типы в удобный для чтения список. К каждому прилагается фото-пример.

Болт — это не то, о чем большинство из нас тратит много времени, но если бы у нас их не было, все бытовые устройства и устройства буквально развалились бы.

Считается, что первый засов использовался в 400 г. до н.э. Однако на изготовление болта и гайки на станке ушло почти 2000 лет.

Источник: Nord Lock История затвора

Болт очень похож на винт в том, что он имеет ту же форму и используется для скрепления материалов между собой. Сам болт имеет резьбу и предназначен для соединения с гайкой. Важно убедиться, что и гайка, и болт имеют одинаковый размер, чтобы они хорошо сочетались друг с другом без лишнего пространства.

Есть разные болты на выбор. Они различаются по использованию в зависимости от их формы, типа головы и размера. Прочтите, чтобы узнать, какой тип болта подходит вам и вашему проекту.

Связанный: Типы гаек с проушинами | Типы строительных гвоздей | Части винта | Анкерные болты | Плечевые болты | Болты лага | Болты с квадратным подголовком | Болты беседки | Анкерные болты | Болты лифтов | Подвесные болты | Болты с шестигранной головкой

Типы болтов по форме и типу головки

Базовые болты состоят из головки и цилиндрического корпуса, часть длины (или вала) которого имеет резьбу (если она полностью нарезана, это винт). Болт ввинчивается в гайку, внутренняя резьба которой соответствует резьбе болта. Плоская шайба часто используется для предотвращения ослабления гайки.

Анкерные болты

Позволяет прикреплять объекты к бетону, при этом головка болта обычно помещается в бетон до того, как он затвердеет, чтобы резьбовой конец был открыт и готов к использованию. Существуют разные типы анкерных болтов, самые простые и прочные — монтируемые на месте.

У залитых болтов на заделанном конце есть обычный болт с шестигранной головкой и шайба, фланец или 90-изгиб, при этом механизм передачи нагрузки находится в механической блокировке.Существуют также анкеры, которые устанавливаются после высверливания, которые могут быть помещены в бетон после сверления.

Узнайте больше об анкерных болтах здесь.

Болты оправки

Надежно прикрепите шайбу и поменяйте резьбу на ней. Они предназначены для использования с некоторыми инструментами, такими как торцовочная пила, чтобы убедиться, что инструмент остается в безопасности и лезвие не выпадает.

Узнайте больше о оправочных болтах здесь.

Болты с квадратным подголовком

Имеют гладкую закругленную головку и квадратное сечение, предотвращающее проворачивание болта; у них также есть резьбовая часть для гайки.Болты с квадратным подголовком также называются болтами с круглой головкой и квадратной шейкой и используются для крепления металла к дереву. Обычно по обе стороны от деревянных балок есть усиливающие пластины, которые затем крепятся с помощью болтов с квадратным подголовком. Они также используются для замков и петель.

О болтах с квадратным подголовком читайте здесь.

Болты лифтовые

Имеют большую плоскую головку и обычно используются в установках конвейерных систем.

Подробнее о лифтовых болтах можно узнать здесь.

Болты подвесные

вообще не имеет головок, а состоит только из корпуса с машинной резьбой и наконечника винта с деревянной резьбой. Технически подвесные болты представляют собой шпильки, и их можно использовать для подвешивания предметов к дереву или прикрепления предметов к дереву. На каждой стороне подвесного болта есть резьба, резьба с отставанием на одном конце для ввинчивания в дерево и резьба резьбового соединения на другом конце, чтобы вставить гайку или резьбу в уже имеющееся резьбовое отверстие. Крепления с резьбовыми шпильками обычно могут выдерживать около 300 фунтов.

Щелкните здесь, чтобы узнать больше о подвесных болтах.

Болт с шестигранной головкой

Болты с шестигранной головкой имеют шестигранную головку и корпус с резьбой. Секция прямо под головой не должна иметь резьбу.

Прочтите о болтах с шестигранной головкой здесь.

J-образные болты

Имеет форму буквы J и используется для крепления, помогая удерживать материалы или оборудование для обеспечения безопасности.

Болт стопорный

Также называется шурупами с шестигранной головкой и на самом деле не болты, с шестигранной головкой и наконечником винта с резьбой, поэтому его можно использовать в древесных материалах.

Подробнее о болтах с растяжкой можно узнать здесь.

Анкерный болт

Помогает стабилизировать стены при строительстве туннелей.

Щелкните здесь, чтобы узнать больше о анкерных болтах.

Секс-болты или Чикагские болты

Имеют как охватываемую, так и охватывающую часть с внутренней резьбой и головками болтов на обоих концах. Они обычно используются для переплета бумаги.

Болты с буртиком или S Болты отключающего механизма

Помогите создать точку поворота или точку крепления.У них широкое гладкое плечо, но небольшой конец с резьбой.

О болтах с буртиком читайте здесь.

U-образные болты

В форме буквы U, с двумя прямыми секциями с резьбой.

Типы болтов по форме и применению

Болты также можно охарактеризовать по форме и применению.

Болты с шестигранной головкой

Это один из наиболее распространенных видов крепежа, который будет использоваться во многих проектах как стандартный болт. Болты с шестигранной головкой имеют три стандартных длины или сорта и разные диаметры хвостовика, от 1/4 ″ до 4 ″.По сравнению с квадратным болтом, шестигранная головка обладает большей прочностью, ее легче собирать, легче прикладывать крутящий момент и больше места для идентификации производителя.

Подробнее о болтах с шестигранной головкой читайте здесь.

Болт согнутый

В отличие от большинства традиционных болтов, гнутые болты не прямые. Конец изгибается или имеет специальную форму, например изгиб под прямым углом или в форме глаза. Гнутые болты используются в различных отраслях промышленности, включая гидротехнические сооружения, производство металлоконструкций, строительство металлических конструкций и другие специальные виды работ.

Гнутые болты бывают разных видов:

  • Анкерные болты — обычно используются для крепления конструкций к бетону и для всех других типов проектов.
  • U-образные болты — вокруг гнутых болтов, которые могут использоваться для прикрепления трубы или стального круглого стержня к круглой деревянной или стальной стойке; они часто используются с анкерными стержнями или стержнями с полной резьбой для затяжки соединений; для подвешивания кованых труб в механических установках; их также можно залить бетоном и использовать в качестве анкерных болтов.
  • Рым-болты — чаще всего используются для прикрепления проушины к конструкции, чтобы к ней можно было привязать веревки или тросы.
  • Болты с проушиной со смещением (также называемые стяжными болтами) — в сочетании со стяжными стержнями или стержнями с полной резьбой они используются для затяжки соединения.

Гнутые болты также могут изготавливаться различной формы в соответствии с конкретными потребностями.

Болты с квадратным подголовком

Они созданы, чтобы хорошо выглядеть, с закругленной головкой, которая имеет более эстетичный вид.Тело болта имеет обычную резьбу, но когда вы дойдете до хвостовика, есть ребра или лыски, которые не позволят болту повернуться после того, как он будет затянут. Некоторые болты с квадратным подголовком просто вдавливаются на место, в то время как другие имеют предварительно перфорированный квадратный зажим.

Узнайте о болтах с квадратным подголовком здесь.

Болт гусеницы

Гусеничные болты фактически используются для железнодорожных путей. Их также называют клыковыми болтами или анкерными болтами рельсов, и они используются для крепления рельсовых стыков для соединения рельсов или для крепления стальных рельсов и рельсовых стульев к железнодорожным шпалам.Это очень прочные высококачественные болты, устойчивые к вибрациям. Гусеничные болты бывают разных размеров и форм, в том числе

  • Болт направляющий с полукруглой головкой и овальной шейкой
  • Болт для гусеницы с алмазной головкой
  • Болт направляющей NF F50-008
  • Болт с зажимом BSW
  • Рыбий болт для стыков рельсов (с гайками и пружинными шайбами)
  • Болт с зажимом HS26 и HS32
  • Зажимной болт и вставной болт для России
  • Анкерный болт
  • Болт Т-образный
  • Болт специальный
  • Болт туннельный

Из-за жестких требований безопасности к гусеничным болтам предъявляются особые требования.Они должны быть подходящей формы и размера и всегда должны плотно прилегать. Они должны быть установлены с пружинными шайбами ​​AREMA, а области должны быть очищены и смазаны должным образом. Если болты отсутствуют или не работают, существуют правила, позволяющие исправить ситуацию.

Квадратный болт

Квадратные болты обычно используются во многих проектах и ​​имеют квадратную головку и резьбовой корпус. Эти болты часто используются в эстетических целях, например, чтобы придать вашему проекту деревенский вид или соответствовать существующим болтам (или другим типам крепежа) в более старой конструкции.Они бывают нескольких классов прочности и имеют диаметр от 1/2 до 1-1 / 2 дюйма.

Болт с круглым сечением

Круглые болты выглядят хорошо, придавая завершенный вид проектам гладкости. Они похожи на болты с квадратным подголовком, но отличаются отсутствием квадратной шейки под головкой. Они отличаются своей гладкой круглой головкой и затягиваются путем затяжки идущей к ним гайки. Круглые болты часто используются в деревянных соединениях.

Авиационный болт

Авиационные болты на самом деле включают в себя несколько видов креплений с 12-гранной головкой, которые обеспечивают большую прочность, чем стандартные болты.Головка обеспечивает гораздо лучший захват во время сборки, с такой большой дополнительной площадью, а также обеспечивает более высокий уровень крутящего момента при ее затяжке. Несмотря на то, что существует большое количество различных типов авиационных болтов, авиационным болтом также может быть любой болт, соответствующий стандартам Министерства обороны США.

Болт для плуга

Болты для плугов отличаются плоской, потайной головкой, квадратной шейкой и унифицированным шагом резьбы. Болт для плуга также похож на болт с квадратным подголовком, но болт для плуга отличается своей вогнутой или плоской головкой.Необычная конструкция допускает установку заподлицо, а иногда также имеется ключ, который предотвращает вращение болта плуга. Из-за этого болты для плугов часто используются в плугах, дорожных терках, бульдозерах и многих других элементах тяжелого промышленного оборудования.

Стяжной болт

Болты

имеют квадратную головку с конической резьбой и обычно используются в проектах, связанных с деревом или кладкой. Они устанавливаются и фиксируются распорным анкером и очень прочные.Они могут соединять очень тяжелые пиломатериалы и другие тяжелые материалы, и они намного больше, чем обычные шурупы для дерева или листового металла. Стягивающие винты доступны только с шестигранной головкой, в то время как другие винты могут иметь более широкий спектр форм.

Щелкните здесь, чтобы узнать больше о болтах с растяжкой.

Болт с фланцем

Болты с фланцами, как и многие другие болты, представленные здесь, имеют большую головку, которая упрощает закрепление болта и идентификацию объекта. Круглый фланец под головкой действует как шайба, распределяя нагрузку, фактически обеспечивая примерно в четыре раза большую площадь опоры стандартного винта с шестигранной головкой.Фланцевые болты часто используются в рамах автомобилей, особенно грузовиков. Фланцевые болты без зубцов обычно называются болтами рамы .

Болт лифта

Элеваторные болты поставляются со своими собственными специальными шайбами ​​и характеризуются квадратной шейкой, плоской головкой и частичной резьбой. Квадратная головка может быть утоплена и сопротивляться проворачиванию, что облегчает поворот болта. Лифтовые болты бывают разных форм и размеров и даже имеют разные способы крепления к поверхности, поэтому важно знать, что вы выбираете правильный вариант для работы, которую вы выполняете в настоящее время.

Элеваторные болты полезны, потому что их можно использовать на мягких поверхностях, даже на мягкой древесине, при этом они остаются прочными и безопасными. Элеваторные болты необходимы при создании некоторых систем конвейерных лент, а также используются для лифтов, которые имеют повышенную грузоподъемность. Эти типы болтов также используются в полах автомобилей, таких как жилые дома и кемперы, потому что обычные болты не выдержат постоянного изгиба и изгиба.

О лифтовых болтах читайте здесь.

Болт с потайной головкой

Болты с потайной головкой также называются болтами для печки, когда они работают вместе с крепежными винтами.Болты с потайной головкой используются для скрытого монтажа сборок и доступны в различных формах и размерах в зависимости от текущих потребностей. Эти виды болтов часто используются в настиле мостов, мостках и перилах.

Типы материалов для болтов

Материал болта будет зависеть от того, для чего он используется, особенно от того, какие материалы крепятся. Существуют разные уровни прочности болта даже из разных материалов. Например, болт Grade 2 изготавливается из стали стандартного качества.Легированная сталь марки 5 — это среднеуглеродистая оцинкованная легированная сталь, прошедшая термическую обработку для повышения твердости. Сталь Grade 8 подверглась еще большей закалке, поэтому ее можно использовать в особо сложных условиях, например, в автомобильных подвесках.

Сталь

Это наиболее распространенный материал для изготовления болтов, который подходит для большинства целей. Около 90% всех болтов изготавливаются из обычной стали. Обладая присущей ей прочностью и низкой ценой, сталь можно использовать в большинстве работ, если нет проблем с окружающей средой или материалами, которые вы используете для проекта.

Нержавеющая сталь

Нержавеющая сталь — это стальной сплав, обеспечивающий дополнительную прочность и защиту. Например, нержавеющая сталь в качестве сплава обладает коррозионной стойкостью, что полезно для определенных типов конструкций, в которых болты будут подвергаться воздействию различных погодных условий. Поскольку нержавеющая сталь на самом деле является сплавом, она не потеряет своих особых свойств, даже если поцарапана или повреждена. По этой причине болты из нержавеющей стали являются популярным выбором в местах, близких к воде, или в районах с высоким уровнем загрязнения.

Бронза

Другой сплав, бронза, также содержит медь, а иногда и другие металлы и неметаллы. Бронзу можно использовать, когда изделие должно быть водонепроницаемым. В частности, бронзовые болты обычно используются в морской среде, особенно при строительстве и ремонте деревянных лодок.

Нейлон

Щелкните изображение для получения дополнительной информации.

Нейлон, очевидно, намного легче, чем другие материалы, представленные здесь, и используется для этих характеристик, а также в тех случаях, когда конечный продукт должен быть водонепроницаемым.Поскольку нейлоновые болты не такие прочные, они не смогут выдерживать такой же вес, как большинство других типов болтов. Однако они полезны для удержания таких материалов, как пластик, дерево, резина, ДСП и металл. Они часто используются в бытовой технике, например, в стиральных машинах, и в автомобильных запчастях.

Титан

Титан легкий, устойчивый к коррозии и прочный. Болты, изготовленные для титана, используются там, где требуется высокое соотношение прочности и веса, и они могут быть в 4 раза прочнее, чем нержавеющая сталь.Эти болты в основном используются в самолетах, кораблях и подводных лодках.

Щелкните изображение для получения дополнительной информации

Выбор правильного болта

Существует много разных типов болтов, разных форм и размеров, и становится еще более запутанным, когда вы видите, что между разными типами болтов и тем, что они называются, существует перекрытие. Некоторые болты будут иметь большую прочность для использования в определенных материалах, в то время как другой болт, который обычно считается более прочным, не будет работать вообще в этой ситуации.Также существует проблема выбора подходящего размера для вашего проекта, что может сбивать с толку, если вы раньше не делали это самостоятельно.

Выбор правильного размера болта

Вам необходимо знать длину и диаметр любого крепежа, который вы собираетесь использовать. Если у вас есть застежка, вы измеряете ее от внешней резьбы с одной стороны до внешней резьбы с другой стороны. Это называется наибольшим диаметром и будет размером болта, который вам нужен. Длина — это вся длина, от плоской части головки до кончика или тупого конца винта или конца болта.

Выбор правильного размера болта очень важен. Выбор неправильного размера болта может привести к целому ряду повышенных затрат, например, в виде потраченного впустую времени — и все мы знаем, что время — деньги, потеря стоимости и неправильное использование материалов, а также возможные потери продаж, если вы планируете о продаже вашей работы. Одна из наиболее распространенных ошибок — это слишком большой размер болта, поэтому помните о фактических требованиях, которым должен соответствовать ваш болт, а затем выберите соответствующий размер болта.

Выбор подходящего материала

При выборе болта в зависимости от материала помните, что более прочный не обязательно лучше, если материалы плохо сочетаются друг с другом.Также помните о преимуществах и недостатках каждого из них и обратите внимание на большую разницу в ценах на некоторые материалы. Необязательно тратить на болты больше, чем на другие материалы. Например, нержавеющая сталь устойчива к коррозии, но это гораздо более дорогой материал. Убедитесь, что вы выбрали болт в правильном ценовом диапазоне и из подходящего материала для вас и вашего проекта.

Home Stratosphere Giveaways …

Enter to Win Маленькая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Скачайте тысячи пользовательских раскраски и пазлов для своих детей.

Часто задаваемые вопросы по болтовым соединениям

FAQ

Часто задаваемые нам вопросы

Представлены некоторые из часто задаваемых вопросов, которые нам задают. ниже:

Что отметки показаны на головке болта?
Когда затягивание болтов из нержавеющей стали — они имеют свойство заедать — что происходит?
I не можете найти прочность крепления на сдвиг в спецификации, вы можете помочь?
Что лучший способ проверить значение крутящего момента на болте?
Что — преимущества крепежных изделий с мелкой резьбой по сравнению с крепежными деталями с крупной резьбой. застежки?
Что доступны методы расчета подходящей затяжки крутящий момент для болта.
ли имеет значение, затягиваете ли вы головку болта или гайку?
Как вы выбираете размер застежки для конкретного применения?
ли использование удлинителя на динамометрическом ключе измените способность к достичь желаемого значения крутящего момента?
Is Можно ли использовать гайку из мягкой стали с болтом с высоким пределом прочности?
Должен Я всегда использую шайбу под головку болта и поверхность гайки?
Что каков крутящий момент для метода затяжки?
Как соответствуют ли классы прочности в метрических единицах прочности в дюймах оценки?
Что чем отличается болт от винта?
А использование тонкого ореха и толстого ореха эффективно предотвращает ослабление?
Is есть какой-то стандарт, который указывает, сколько поток должен торчать за гайку?
Некоторые болты намеренно затянуты до предела текучести.Почему не поддаются ли они дальше, когда внешняя нагрузка впоследствии приложили к суставу и расшатались?


Что отметки показаны на головке болта?

Обычно в стандартах на крепежные детали указываются два типа знаков, которые должны быть на головка болта. Марка производителя — это символ, обозначающий производитель (или импортер).Это организация, которая принимает на себя ответственность за соответствие крепежа указанным требования. Оценочная оценка — это стандартизированная оценка, определяющая свойства материала, которым соответствует застежка. Например 307A на головке болта указывает на то, что свойства крепежа соответствуют стандарту ASTM A307 Grade A. Показанная головка болта сбоку указывает, что он относится к 8 классу собственности.8 и ML — знак производителя.


Обе отметки обычно расположены на верхней части головки болта, большинство стандартов, указывающих, что оценки могут быть подняты или подавлен. Производители обычно предпочитают повышенные отметки. потому что они могут быть добавлены только в процессе ковки тогда как вдавленные отметки могут впоследствии добавляться (возможно, с незаконные знаки).


Вернуться к началу


ср есть проблема при затяжке болтов из нержавеющей стали — они склонны схватывать — что происходит?

Нержавеющая сталь может непредсказуемо выдерживать истирание (холодная сварка). Нержавеющая сталь самостоятельно создает оксидная поверхностная пленка для защиты от коррозии. Во время застежки затягивание, поскольку давление увеличивается между контактирующим и скольжения, поверхности резьбы, защитные оксиды нарушены, возможно протереться, а высокие точки сопряжения металла срезаться или сцепиться друг с другом.Это совокупное действие засорения-срезания-блокировки приводит к увеличению адгезия. В крайнем случае истирание приводит к схватыванию — собственно примерзание нитей. Если затягивание продолжается, застежка может откручиваться или ее резьба вырвана.


Если истирание происходит из-за сильного трения, то крутящий момент не будет преобразован в предварительную нагрузку болта.Это может быть причина проблем, с которыми вы столкнулись. Перемена может быть связано с изменением шероховатости поверхности резьбы или другое аналогичное незначительное изменение. Для преодоления проблемы — предложения являются:


1. Снижение скорости вращения установки может решить или уменьшите частоту возникновения проблемы. Как установка Число оборотов увеличивается, тепло, выделяемое при затяжке, увеличивается.По мере увеличения температуры увеличивается и тенденция к возникновению истирания резьбы.


2. Часто смазывайте внутреннюю и / или внешнюю резьбу. может устранить заедание резьбы. Смазочные материалы обычно содержат значительные количества дисульфида молибдена (молибдена). Некоторые крайности воски под давлением также могут быть эффективными. Однако будьте осторожны, если вы используете крепеж из нержавеющей стали в приложениях, связанных с пищевыми продуктами некоторые смазочные материалы могут быть неприемлемыми.Смазки могут применяться в момент сборки или предварительно нанесен в виде партии похож на обшивку. Несколько химических компаний, таких как Moly-Kote, предложить смазочные материалы против истирания.


3. Различные комбинации материалов для гаек и болтов могут помочь в уменьшении или даже устранении истирания. Некоторые организации укажите другой материал, например гайки из алюминиевой бронзы.Однако это может вызвать коррозию, поскольку алюминий бронза анодна нержавеющей стали.


Вернуться к началу


я не можете найти прочность крепления на сдвиг в спецификации, вы можете помочь?

Болтовые соединения, работающие на сдвиг, могут иметь вид: фрикционный захват или прямой сдвиг. С шарнирами трения вы должен гарантировать, что сила трения, развиваемая болтами достаточно для предотвращения скольжения между пластинами, содержащими сустав.Соединения с фрикционным захватом предпочтительны, если нагрузка динамичен, так как предотвращает раздражение.

С соединениями с прямым срезом хвостовик болты выдерживают силу сдвига, непосредственно вызывающую сдвиг напряжение в болте. Прочность на сдвиг стальной застежки примерно в 0,6 раза превышает предел прочности на разрыв. Это соотношение во многом не зависит от прочности на разрыв. Плоскость сдвига должна пройти через стержень болта без резьбы, если не При расчете необходимо использовать корневую область резьбы.


Вернуться к началу


Что лучший способ проверить значение крутящего момента на болте?

Есть три основных метода проверки крутящих моментов, прилагаемых к болтам после их установки; а именно, снятие показаний манометра при:

1. Розетка начинает отходить от затянутое положение в направлении затяжки.Этот метод часто называют методом «наклеивания».

2. Розетка начинает отходить от затянутое положение в направлении ослабления. Этот метод часто называют «отколом» метод.

3. Застежка подтягивается до отмеченное положение. Методом «маркированной застежки» гнездо приближается к отмеченному положению при затяжке направление.Сначала на розетке наносятся четкие отметки, а затем на поверхность стыка, которая останется неподвижной, когда гайка вращается. (Избегайте царапин на шайбах, так как они могут поверните гайкой.) Гайка откручена примерно на 30 градусов, с последующим повторным затягиванием, чтобы линии разметки совпали.

Для методов 1. и 2. момент отключения обычно немного выше установочного момента, так как статическое трение обычно больше, чем динамическое трение.На мой взгляд, самый точный метод — это метод 3, однако то, что это не решит, — это необратимая деформация, вызванная по ползучести прокладки. Альтернативой является измерение удлинения болта. (если крепеж не врезан в коробку передач). Это может достигается обработкой головки болта и конца болта, чтобы его можно было точно измерить с помощью микрометр.Проверка изменения длины позволит определить, вы теряете предварительную нагрузку.

Крутящий момент во всех трех методах должен применяться медленно и обдуманно, чтобы динамичный влияние на показания манометра сведено к минимуму. Это всегда должно убедитесь, что невращающийся элемент, обычно болт, надежно удерживается при проверке крутящего момента. Показание крутящего момента должно быть проверено как можно скорее после операции затяжки и перед любыми последующими процессами, такими как покраска, нагрев и Т. Д.Показания крутящего момента зависят от коэффициентов трения под поверхностью гайки и в резьбе. Если застежки оставлены слишком длинными или подвергаются разным условия окружающей среды перед проверкой, трение и, следовательно, значения крутящего момента могут отличаться. Вариации также могут быть вызваны заливкой (пластической деформацией) резьбы и гайки лицевая / суставная поверхность, которая имеет место.Это встраивание результатов снижает натяжение болта и влияет на момент затяжки. Значения крутящего момента могут отличаться на 20%, если болты оставляют стоять на двое суток.


Вернуться к началу


Что — преимущества крепежных изделий с мелкой резьбой по сравнению с крепежными деталями с крупной резьбой. застежки?

Потенциальные преимущества тонкой резьбы являются:

1.Размер по размеру тонкая нить прочнее чем грубая нить. Оба находятся в напряжении (из-за большей площади напряжения) и сдвига (из-за их большего малый диаметр).

2. Тонкие резьбы также имеют меньшую тенденцию ослабить, так как угол наклона нити меньше и, следовательно, крутящий момент выключения.

3. Из-за меньшего шага они позволяют более тонкие настройки в приложениях, которым нужна такая функция.

4. Более легкое нарезание тонкой резьбы в твердые материалы и тонкостенные трубы.

5. Мелкая резьба требует меньшего крутящего момента для разработать эквивалентные предварительные нагрузки на болты.

С отрицательной стороны:

1. Тонкая резьба более восприимчива к истирание, чем грубая нить.

2. Им нужны более длинные резьбовые зацепления. и более подвержены повреждениям и засорению резьбы.

3. Они также менее подходят для высоких скорость сборки, так как они более склонны к заклиниванию, когда затянуты.

Обычно указывается грубая резьба если нет веской причины указать тонкую резьбу, конечно, для метрических крепежей мелкая резьба сложнее чтобы получить.


Вернуться к началу


Что доступны методы расчета подходящей затяжки крутящий момент для болта?

Высокий предварительный натяг болта гарантирует, что соединение устойчив к вибрационному расшатыванию и усталости.В большинстве приложений, чем выше предварительная нагрузка — тем лучше (при условии что поверхностное давление под торцом гайки не превышено это).

Предварительная нагрузка зависит от приложенного крутящего момента. за счет трения, которое присутствует под торцом гайки и в потоки. Значение крутящего момента зависит в первую очередь от значений значений трения под головкой и резьбой и, таким образом, одного цифра не может быть указана для данного размера резьбы.

Стресс, который часто цитируют, часто принимается как прямое напряжение в болте в результате предварительная нагрузка. Обычно он рассчитывается как предварительный натяг, деленный на зона напряжения резьбы. Типичные значения варьируются от 50%. до 80% предела текучести материала болта, во многих приложений используется цифра 75% доходности. Наш TORKSense программа использует этот подход, и более подробная информация об этом представлен в файле справки, который поставляется с демонстрационной программой который доступен для загрузки с нашего веб-сайта.(Эта программа также предоставляет большие базы данных по резьбам, материалам болтовых соединений и ореховые факторы.)

Важно отметить, что это не учитывать крутильное напряжение в результате Момент затяжки. Высокие значения трения могут подтолкнуть комбинированное напряжение по сравнению с текучестью, если используются высокие проценты. (В растягивающее напряжение от предварительной нагрузки в сочетании с высоким крутящим моментом напряжение сдвига от крутящего момента из-за сопротивления трения резьбы приводит к высокому комбинированному стрессу.) Подход процентной доходности хорошо работает в большинстве практических обстоятельств, но если вы используя процент значений доходности более 75%, тогда вы можете превышение текучести при использовании высоких значений трения.

Один из способов обойти это ограничение — использовать процент доходности на основе комбинированных эффектов прямого напряжения (от предварительного натяга болта) и крутильного напряжение (от приложенного крутящего момента).Используя этот подход, чтобы указать значения крутящего момента более логически согласованы и могут снизить риск превышения предела текучести болта — особенно в условиях сильного трения резьбы. Фигура 90% текучести обычно используется здесь, когда комбинированное напряжение (обычно рассчитывается как напряжение Фон-Мизеса) из прямого и крутильные напряжения. Наш крутящий момент и BOLTCALC программ использует этот подход и копию демонстрационной программы можно скачать с нашего сайта.Файл справки предоставлен с демонстрационной программой предоставляет дополнительную информацию по теме.


Вернуться к началу


Ли имеет значение, затягиваете ли вы головку болта или гайку?

Обычно не имеет значения, головка болта или гайка затянуты. Это предполагает, что болт головка и поверхность гайки имеют одинаковый диаметр, и контактная поверхность поверхности одинаковые (дающие одинаковый коэффициент трения).Если это не так, это имеет значение.

Допустим, гайка была фланцевой, а головка болта не было. Если момент затяжки определялся исходя из что гайка должна быть затянута, тогда, если головка болта после затяжки вместо этого болт может быть перегружен. Обычно 50% крутящего момента используется для преодоления трения при стягивающая поверхность.Следовательно, меньший радиус трения будет приведет к увеличению крутящего момента на резьбе болта и следовательно, слишком затянут.

Если верно обратное — крутящий момент определяется если предположить, что головка болта должна быть затянута, то если гайка впоследствии была затянута — болт будет недозатянут.

Также есть эффект из-за расширения ореха иногда это может быть важно.Расширение ореха — это эффект наружной резьбы, вытесненной из-за клина действие потоков. Это уменьшает площадь отсоединения нити. и более вероятно, что это произойдет при затяжке гайки, так как стягивающее действие облегчает эффект. Следовательно, если поток зачистка — потенциальная проблема, и для нормального стандартного гаек и болтов в нем нет, то затяжку болта можно выгодный.


Вернуться к началу


Как вы выбираете размер застежки для конкретного применения?

При выборе подходящей застежки для В конкретном приложении есть несколько факторов, которые должны принимать во внимание. В основном это:

1. Сколько и какого размера / силы делают крепеж должен быть? Помимо полагаться на прошлый опыт аналогичного приложения необходимо провести анализ, чтобы определить требования к размеру / количеству / прочности.Программа например, BOLTCALC может помочь вам решить эту проблему.

2. Материал болта для защиты от воздействия окружающей среды. преобладающие условия. Это может означать использование стандартной стали. застежка с защитой поверхности или может означать использование материала более естественно устойчивы к коррозии, например, из нержавеющей стали.

Общий принцип: минимизировать стоимость крепежа при соблюдении спецификации / срока службы требования приложения.Необходимо учитывать каждую ситуацию по его достоинству и, очевидно, требуется некоторая детальная работа чтобы получить подробную рекомендацию.


Вернуться к началу


Ли использование удлинителя на динамометрическом ключе измените способность к достичь желаемого значения крутящего момента?

Если вы используете удлинительный гаечный ключ на конец динамометрического ключа, крутящий момент, прилагаемый к гайке, больше чем показано на циферблате динамометрического ключа.

Если динамометрический ключ имеет длину L, и удлинительный ключ на длину E (общая длина L + E), чем:

ИСТИННЫЙ МОМЕНТ = ЧТЕНИЕ НАБОРА X (L + E) / L

т.е. крутящий момент будет увеличен.


Вернуться к началу


Есть Можно ли использовать гайку из мягкой стали с болтом с высоким пределом прочности?

Составлено

нормативов толщины гаек на основании того, что болт всегда будет выдерживать растяжение сломается до того, как гайка оторвется.Если болт сломается на затяжки очевидно, что требуется замена. Обрыв нити обычно носит постепенный характер. Если нить может наступить режим зачистки, сборки могут войти в строй которые частично вышли из строя, это может иметь катастрофические последствия. Следовательно, существует возможность отсоединения резьбы как внутренних и внешней резьбы следует избегать, если надежная конструкция должно быть достигнуто.При указании гаек и болтов необходимо всегда следите за тем, чтобы подбиралась гайка подходящего сорта. к комплектации болта.

Стандартный класс прочности (или Свойство Класс, как это известно в стандартах) для многих отраслей составляет 8,8. На головке болта вместе должны быть нанесены отметки 8,8. с отметкой производителя. Класс собственности гайки соответствует 8.Болт 8 — это 8-й класс. Гайка должна быть отмеченным цифрой 8, обозначением производителя. остается на усмотрение производителя.

Болты с более высоким пределом прочности, такие как класс прочности 10.9 и 12.9 имеют соответствующие гайки 10 и 12 соответственно. В как правило, гайки более высокого класса прочности могут заменить гайки более низкого класса собственности (потому что, как объяснялось выше, « самые слабые звено ‘требуется для разрушения болта при растяжении).


Вернуться к началу


Должен Я всегда использую шайбу под головку болта и поверхность гайки?

По нашему мнению, лучше всего подходят простые шайбы. по возможности избегать и, конечно же, обычная шайба не должна использоваться с «стопорной» шайбой. Это частично свело бы на нет эффект блокирующего действия, а во-вторых, может привести к другим проблемам (увидеть ниже).Доказано, что многие стопорные шайбы неэффективны. в сопротивлении расшатыванию.

Основное назначение шайбы — распределить нагрузка под головку болта и поверхность гайки. Вместо того, чтобы использовать шайбы, однако, была тенденция к использованию фланцевых крепежных изделий. Если вы рассчитываете напряжение подшипника под гайкой, оно часто превышает несущую способность соединительного материала и может привести к ползучести и потере предварительного натяга болта.Традиционно равнина шайба (которая должна быть закалена) используется в этом приложении. Однако они могут двигаться во время процесса затяжки (см. Ниже). вызывая проблемы.

Исследования показывают, что причина, по которой расшатывание креплений обычно происходит из-за поперечных нагрузок вызывая проскальзывание сустава. Застежка ослабляется самостоятельно. Этот метод. При использовании инструментов для ударной затяжки существует большая изменчивость преднатяга, достигаемого застежкой.Коэффициент затяжки для этого метода составляет от 2,5 до 4. (Коэффициент затяжки — это отношение максимальной предварительной нагрузки к минимальной. предварительная загрузка.) Программное обеспечение, такое как наша программа BOLTCALC, позволяет это, основываясь на конструкции на минимальном ожидаемом предварительном натяжении это будет достигнуто в сборке. Из-за изменений в самом условии потока — разные операторы и т. д. возможно, достигаются более низкие значения предварительного натяга даже если сборки могут казаться идентичными.

Одна проблема, которая может возникнуть с шайбами в том, что они могут двигаться при затягивании, так что шайба может вращаться вместе с гайкой или головкой болта, а не оставаться фиксированный. Это может повлиять на соотношение крутящего момента и напряжения.


Вернуться к началу


Что каков крутящий момент для метода затяжки?

Момент текучести — это метод затяжки застежку так, чтобы при затяжке был достигнут высокий предварительный натяг до предела текучести материала застежки.Делать это последовательно требуется специальное оборудование, контролирующее процесс затяжки. В основном, по мере завершения затяжки оборудование контролирует крутящий момент относительно угла поворота крепежа. Когда он отклоняется от заданного градиента на определенную величину инструмент останавливает процесс затяжки. Отклонение от указанный градиент указывает на то, что материал застежки как уступил.

Метод крутящего момента до предела текучести называется затяжкой с контролируемой текучестью или затяжкой с контролируемым соединением.


Вернуться к началу


Как соответствуют ли классы прочности в метрических единицах прочности в дюймах оценки?

Некоторые подробности руководства по преобразованию между классы прочности в метрических и дюймовых единицах приведены в разделе 3.4 стандарта SAE J1199 (Требования к механике и материалам для метрических стальных крепежных изделий с внешней резьбой).

Метрическая прочность крепежа обозначается класс свойств, эквивалентный классу прочности. Кратко:

Class 4.6 примерно эквивалентен SAE J429, класс 1 и ASTM A307, класс A

Class 5.8 примерно эквивалентен SAE J429 класс 2

Класс 8.8 приблизительно эквивалентно SAE J429 класс 5 и ASTM A449

Class 9.8 примерно на 9% прочнее чем эквивалент SAE J429 Grade 5 и ASTM A449

Class 10.9 приблизительно эквивалентен согласно SAE J429 Grade 8 и ASTM A354 Grade BD

Для информации нет прямого дюймового эквивалентен метрическому классу свойств 12.9.


Вернуться к началу


Что чем отличается болт от винта?

Исторически разница между болтом а винт заключался в том, что винт нарезался на головку, тогда как затвор имел гладкий стержень. Однако я бы сказал, что сейчас это может вызвать у вас проблемы, если вы сделаете это предположение, когда указание застежки.Определение, используемое промышленным Институт крепежа (IFI) утверждает, что винты используются с резьбовыми отверстия и болты используются с гайками.

Очевидно, можно использовать стандартный «болт» в резьбовое отверстие или гайкой. МФИ утверждает, что, поскольку этот тип крепежа обычно используется с гайкой, тогда он болт. Некоторые короткие болты ввинчиваются в голова — они все еще болты, если основное использование с гайками.Шурупы — это крепежные изделия, такие как шурупы по дереву, шурупы со стянутыми шайбами. и различные типы саморезов. Терминология МФИ и определение было принято ASME и ANSI.


Вернуться к началу


Площадь использование тонкого ореха и толстого ореха эффективно предотвращает ослабление?

Я считал, что когда два гайки использовались для закрепления резьбы, более толстая из две гайки должны идти рядом с шарниром.У меня было это как одно из «советы на день» по некоторому программному обеспечению и пару лет назад было принято решение, что это было неправильно. Тонкий орех он сказал, что должен идти рядом с суставом.

Я полагал, что высота орехов была решено путем установления наименьшей высоты, которая обеспечит что болт сломается до того, как резьба начнет срезаться. Так что, если вы хотите получить максимальную предварительную нагрузку на застежку тогда толстая гайка должна идти первой, чтобы обрезка резьбы было предотвращено.Если сначала поставить тонкую гайку, предварительный натяг будет ограничено зачисткой резьбы (отказ которой может не видно на момент затяжки гайки). Положив тонкая гайка поверх толстой, как я думал, поможет для предотвращения самоотвинчивания толстой гайки. Я также видел что
с использованием двух гаек был популярным методом на старых машинах — и у всех, что я видел, был тонкий орех на вершине толстый орех.

Мне сказали, что правильная процедура чтобы сначала надеть тонкую гайку, затяните ее примерно на 30% от полный крутящий момент, а затем затяните толстую гайку сверху, чтобы полное значение крутящего момента. Вы должны позаботиться о том, чтобы тонкий гайка не вращается, когда вы затягиваете толстую гайку. Затягивание толстой гайки вызовет предварительную нагрузку на совместный эквивалент того, который был бы получен из 100 — 30 = 70% момента затяжки (примерно в любом случае).Идея состоит в том, что резьба болта зацепляется за тонкую гайку. отсоедините так, чтобы толстая гайка приняла на себя предварительную нагрузку, сняв зазор на резьбе тонкой гайки. Тонкий орех зажат (отсюда и альтернативное название — контргайка) о толстая гайка
. Это помогает предотвратить самоотвинчивание и улучшает усталостные характеристики крепежа за счет изменения распределения нагрузки внутри потоков.Делаем наоборот, тонкая гайка сверху толстой гайки, не прижимает детали друг к другу в достаточной степени.

Прошло два года, а я все еще не убежден. Мне все еще задают вопрос о двух орехах, но я всегда стараюсь рекомендую другие более современные способы блокировки потоков. я думаю, что причины, по которым я не справляюсь с этим методом в том, что он слишком полагается на умение человека затягивать сустав.Также есть люфт в потоках (вы могли бы сорвать резьбу с маленькой гайки, если бы это была плотно прилегает), и предварительная нагрузка будет ниже того, что могло быть также.


Вернуться к началу


Есть есть какой-то стандарт, который указывает, сколько поток должен торчать за гайку?

Есть некоторые строительные нормы и правила, согласно которым иметь хотя бы одну резьбу, проходящую через гайку.тем не мение обычно указывается, что хотя бы один поток смола должна распространяться в целом ряде отраслей. Обычно первые несколько шагов резьбы могут быть только частично образуется из-за фаски и т. д.

Составлено

нормативов толщины гаек на основании того, что болт всегда будет выдерживать растяжение сломается до того, как гайка оторвется.Если болт сломается на затяжки очевидно, что требуется замена. Обрыв нити обычно носит постепенный характер. Если нить может наступить режим зачистки, сборки могут войти в строй которые частично вышли из строя, это может иметь катастрофические последствия. Следовательно, существует возможность отсоединения резьбы как внутренних и внешней резьбы следует избегать, если надежная конструкция должно быть достигнуто.При указании гаек и болтов необходимо всегда следите за тем, чтобы подбиралась гайка подходящего сорта. к комплектации болта.

В случаях, когда крепежная деталь с резьбой врезанный в пластину или блок, обычно материалы застежки и блока будут разной прочности. Если критерии приняты, что болт должен выдерживать растяжение разрыв перед полосами внутренней резьбы, длина резьбы требуемое участие может быть чрезмерным и может стать нереальным для низкопрочных пластинчатых / блочных материалов.Допуски и шаг ошибки между нитками могут сделать зацепление долгим темы проблемные.

В итоге полная высота гайки следует использовать, если вы хотите избежать обрывания резьбы. Взгляни при информации на сайте о программе BOLTCALC и зачистка резьбы — доступно руководство / презентация с веб-сайта.

По максимальному выступу у меня нет встретите какие-либо рекомендации по этому поводу, кроме минимизации чтобы не тратить материал впустую.

См. Shortbolting.htm для получения дополнительной информации по этой теме.


Вернуться к началу


Некоторые болты намеренно затянуты до предела текучести. Почему не поддаются ли они дальше, когда внешняя нагрузка впоследствии приложили к суставу и расшатались?

Когда болт затягивается в пластик области, уступчивость является результатом комбинированного воздействия как растягивающее / осевое напряжение, так и скручивающее напряжение, превышающее предел текучести материала болта.Растягивающее / осевое напряжение является результатом удлинения / растяжения болта и скручивающее напряжение в результате трения резьбы и момент растяжения, действующий на резьбу. Когда сустав выдерживает внешней нагрузки, есть два эффекта, которые позволяют болт должен подвергаться осевой нагрузке без дополнительной пластической нагрузки деформация:


1.Значительная часть скручивания болта, обычно 50% или около того, исчезает, как только операция затяжки заключено. Изменяется реакция крутящего момента в пределах застежка. Например, если гайка затянута, там будет торсион, действующий на хвостовик, приводимый в движение гнездо и среагировал на головку болта. Когда розетка После снятия скручивания возникает реакция между торцом гайки. и головка болта с уменьшением ее примерно на 50%.В оставшееся скручивание обычно исчезает в результате потерь погружения / релаксации.

2. В точке образуется новый предел текучести. на кривой деформации, на которую был затянут болт. Этот называется эффектом Баушингера (подробнее информация об этом доступна по адресу https://en.wikipedia.org/wiki/Bauschinger_effect).

Чистый результат этих двух обсуждаемых эффектов выше видно, что даже при пластической затяжке болта будет работать упруго при приложении внешних нагрузок к сустав.Очевидно, что существуют пределы величины нагрузка, которую можно приложить до того, как произойдет податливость. Во многих В некоторых случаях разъединение стыков происходит до того, как болт поддастся. Одно важное исключение — суставы, состоящие из разных материалы, подверженные значительному перепаду температур. Один такое применение — стальной болт в алюминиевом соединении. В такие соединения болт может дополнительно деформироваться из-за дифференциала тепловое расширение после затяжки.(Коэффициент теплового расширения алюминия в два раза больше, чем стали, поэтому толщина шва увеличивается с повышением температуры с большей скоростью, чем расширяется сталь.) Такие эффекты, как снижение предела текучести материала при повышенном температура также может играть роль. В некоторых из этих случаев например, болты головки блока цилиндров, податливость может произойти, когда двигатель сначала запускается и нагревает блок, но текучесть ограничен и стабилизируется в последующих циклах тепло-охлаждение.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
