Из дрели при помощи дополнительных устройств можно сделать различные приспособления, которые будут заменять различные станки, такие как сверлильный, токарный, шлифовальный и другие. Но если у станков из дрели нет возможности регулировать частоту вращения, то работать на них будет не очень удобно.

Современные дрели часто снабжены регулятором оборотов в виде курка. В этом случаи частота вращения зависит от степени нажатия. При этом фиксатор курка, фиксирует курок при выбранной частоте вращения далеко не во всех моделях дрелей, а фиксирует курок только при максимальном нажатии, то есть при максимальных оборотах, что может свести на нет такой регулятор оборотов. Еще один недостаток встроенного регулятора в том, что когда дрель вставлена в какое либо устройство, она может находится в таком положении, при котором пользоваться регулятором оборотов неудобно, даже если в нем отсутствуют другие недостатки.

Для станков из дрели удобнее пользоваться выносным регулятором в котором исключены недостатки описанные выше. Можно сделать такой регулятор из диммера (регулятора освещения) и розетки. Принципиальная схема такого регулятора следующая:

Исполнение этой схемы может быть различным. Мы приведем два варианта, не самых лучших с точки зрения безопасности. Конечно же регулятор должен быть сделан так чтобы внутренняя часть была закрыта со всех сторон, а не так как сделано на рисунках.

Пользоваться таким регулятором частоты вращения очень удобно, вилка регулятора вставляется в розетку сети, а вилка дрели в розетку регулятора. Курок дрели фиксируется в нажатом до предела положении, а частота вращения управляется поворотом ручки диммера. Только необходимо чтобы мощность дрели не превышала мощности диммера. Такой регулятор можно использовать не только для регулирования частоты вращения но и для управления нагревом паяльника или кипятильника.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло

подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее , соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки .

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с

инструкцией по эксплуатации изделия , если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях

регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель , тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели , сразу же чистите дрель.

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А .

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки .

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели. Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому.

Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее. Все детали во время работы изнашиваются, особенно подвержена этому процессу кнопка включения дрели. А с ней непосредственно связана система регулировки оборотов.

Назначение регулятора оборотов

Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами. Основная деталь регулятора – симистор. Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:

  1. После включения кнопки симистор получает на свой управляющий электрод напряжение, имеющее синусоидальную форму.
  2. Симистор открывается, и ток начинает течь через нагрузку.

При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах. Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки.

Вернуться к оглавлению

Использование дрели в качестве станка

Рисунок 1. Типовая схема регулятора оборотов дрели.

Ручная дрель может применяться нестандартно. На ее основе делают разнообразные станки: сверлильный, шлифовальный, циркулярный и другие. В таких станках функция регулирования оборотов является очень важной. У большинства бытовых дрелей обороты регулируются кнопкой пуска аппарата. Чем сильнее она нажата, тем выше обороты. Но фиксируются они только на максимальных значениях. Это в большинстве случаев может оказаться существенным недостатком.

Можно выйти из данной ситуации путем самостоятельного изготовления выносного варианта регулятора оборотов. В качестве регулятора вполне можно применить диммер, который обычно применяют для регулировки освещенности. Схема регулятора довольно проста и представлена на рис. 1. Для его изготовления нужно к розетке присоединить провода разной длины. Длинный провод другим концом присоединяется к вилке. Остальное собирается по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.

Самодельный регулятор оборотов готов. Можно выполнить пробный пуск. Если он работает нормально, можно поместить его в подходящего размера коробку и закрепить на станине будущего станка в удобном месте.

Вернуться к оглавлению

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться. Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

  1. Разобрать корпус кнопки.
  2. Промыть и прочистить внутренности.
  3. Снять плату с находящейся на ней схемой.
  4. Выпаять сгоревшую деталь.
  5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов. Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Как ни странно, но ручная электрическая дрель может использоваться не только по своему прямому назначению, но и несколько нестандартно. Так, при помощи этого инструмента можно сделать самодельные станки. К примеру, сверлильный станок, циркулярный, шлифовальный и так далее. Однако следует отметить, что не все электрические дрели имеют такую функцию, как регулирование частоты оборотов. А ведь в самодельных станках регулирование оборотов является неотъемлемой функцией.

Конечно, большинство современных дрелей снабжены регуляторами оборотов. Так, на корпусе дрели есть специальный курок, который изменяя положение, увеличивает или уменьшает частоту оборотов. Но, практически все встроенные регуляторы фиксируют частоту лишь при максимальном нажатии. При этом на средних и малых оборотов фиксации нет, что и является существенным недостатком. Также, дрель может находиться в неудобном рабочем положении, из-за чего регулирование будет сложным.

Достаточно эффективным и простым решением этой задачи будет изготовление выносного регулятора оборотов. Такой регулятор оборотов дрели можно сделать своими руками, причем достаточно просто. В качестве такого регулятора можно использовать диммер – устройство для регулировки степени освещенности. При изготовлении необходимо задействовать и другие предметы, а именно вилку и розетку. Схематически, вы можете увидеть данное устройство на рисунке, представленном ниже.

Заметим, что исполнение такого регулятора можно выполнить несколькими способами. Наиболее простыми являются два: с применением автоматического выключателя, и без него. Стоит учесть, что такое устройство является самодельным, а имея дело с электрической сетью, будьте осторожны при его изготовлении и использовании.

Теперь, немного подробнее об изготовлении. Исполняя первый вариант, возьмите в руки розетку, и прикрутите к ее концам два провода так, чтоб один при этом был длиннее. Затем, длинный конец подключите к одной из клемм на вилке. Второй провод закрепляете на присоединениях у диммера, а второй его вывод соединяете со второй клеммой электрической вилки. При использовании второго варианта, необходимо внести несколько изменений в схему, а именно, расположить на проводе между вилкой и диммером автоматический выключатель. Как правило, в диммерах установлены обычные выключатели, но нам нужен автоматический, который в случае чего отключит наше устройство от сети.

Таким образом, регулятор оборотов дрели готов, и для удобства его можно поместить в специальный корпус, или же закрепить на деревянной панели.

Еще несколько хороших статей:

Реверс в дрели: как сделать собственными руками

Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе. Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.


Что вы узнаете

Всего одна деталь

Для решения задачи понадобится двойной переключатель — так называемый тумблер, и несколько отрезков провода. На корпусе переключателя обозначены его предельные данные: напряжение и ток. Ток переключателя должен быть равен потребляемому току инструмента или превышать его. Не всегда на шильдике инструмента ток обозначен. Тогда вспоминаем школьные уроки физики и вычисляем ток по формуле:

I = P/V

Размерность величин следующая:

  • ток I в Амперах;
  • мощность Р в Ваттах;
  • напряжение V в Вольтах.

Не соблазняйтесь современными миниатюрными тумблерами. Их контакты зачастую намертво свариваются при первом же включении, несмотря на непревышение предельно допустимой величины тока.

Электробезопасности для и красоты ради

Не всегда внутри корпуса инструмента можно найти свободное место для размещения тумблера. Тогда придется повесить его, как Кальтенбруннера. Эрнста Гуговича вынули из петли через пять минут, ему этого хватило. Тумблер же должен висеть долго и счастливо. Поэтому провода, на которых повиснет переключатель, надо выбрать с повышенной механической прочностью. Я использовал «полевой» (часто называемый саперным) – в нем медные жилы сочетаются со стальными.

Для тумблера придется изготовить корпус. Он защитит от касания пальцами выводов переключателя и электротравмы.

Как вариант — выточить корпус из дерева на токарном станке. Или же поизгаляться со стамесками, создав яйцеподобную шкатулочку à la Фаберже. Художественная резьба по дереву может не относиться к вашим достоинствам. Тогда придется порыться на косметической полке жены. Там лежит много пластмассовых баночек с кремом для кожи рожи. И среди них наверняка найдется подходящая.

Книга Иоанны Хмелевской «Как выжить с современной женщиной» да поможет вам в урегулировании последующего конфликта. Только не трогайте мазюкалки от Шанель стоимостью в месячную зарплату жены. Иначе советы пани Иоанны пропадут втуне.

Переходим к действу — обустраиваем реверс

Две половины обмотки возбуждения электродвигателя расположены на статоре. По одному проводу от них идут к щеткам. Разрезаем эти провода. Следует отметить, что при работе щетки вибрируют, поэтому для их подключения использованы провода с повышенной гибкостью. Если разрезать провода близко к щеткам, то гибкая часть будет короткой, и от вибрации он может переломиться. Чтобы этого не произошло, разрезаем провода поближе к обмоткам возбуждения. К ним припаиваем провода, идущие к подвижным контактам переключателя S1.

Выводы неподвижных контактов соединяем в соответствии со схемой и припаиваем к ним два провода, идущие к мягким проводам щеток. Провода, идущие к тумблеру, перед пайкой с одной стороны (тумблера или электродвигателя) заранее просовываем в резиновую втулку. Задачу осложнит то, что через нее уже проходит сетевой провод инструмента. Бывалые палачи советуют использовать в подобных случаях мыльный раствор.

У вас еще нет дрели? Вот эта статья поможет вам подобрать лучшую модель!

Ключ на старт: проверка реверса

Собираем электродрель и проверяем. На случай, если грешным делом вы воспроизвели схему «в железе» с ошибками, первое включение лучше сделать через автоматический выключатель с номинальным током, равным или несколько большим потребляемого электродрелью. За неимением автомата можно включить инструмент через плавкий предохранитель на такой же ток. Под руками предохранителя может не оказаться, а в магазин не пустят жена, жаба или лень. Тогда используйте кусочек обмоточного медного провода диаметром 0,26 мм. В плавких предохранителях такой диаметр соответствует номинальному току 10А.

Номинальный ток максимально-токовой защиты – это ток, при котором автомат еще не отключается, а плавкий предохранитель еще не перегорает.

Можно проволочку взять потоньше. 0,15 мм выдержит ток 4,5 А. И еще напоминание: автомат или предохранитель включаются последовательно с нагрузкой (электродрелью), а не параллельно ей! Совет может показаться идиотским, но были прецеденты. И выключатели параллельно включали, и амперметры. А потом удивлялись: «Чего это пробки в квартирном электрощитке вышибает?». Как говорят мамочки детям: «Не будьте такими!».

Автор статьи:

Работал на станции юных техников и руководителем студенческого конструкторского бюро в универе – хочется поделиться накопленными знаниями. Если они будут для братьев-самодельщиков полезными, то не зря топтал клаву. Надеюсь и сам поучиться у своих оппонентов, ведь в споре рождается истина.

Подключить кнопку дрели с реверсом схема – Telegraph

Подключить кнопку дрели с реверсом схема

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию. Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:. Вот несколько схем подключения кнопок дрели нижняя фотография, это схема, подключения кнопки ударной дрели , схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом дрелью в данном случае. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Дрель может быть с реверсом и без оного кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение. То есть что бы найти схему кнопки дрели подключения надо отталкиваться от конкретной модели дрели. Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода V. Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом Думаю, что для тех кто разбирается в принципиальных схемах данный рисунок не будет представлять труда и расключение, кстати, тоже. Могу дать только один совет по поводу кнопки, не пытайтесь её разобрать, так как обычно она просто разлетается на множество запчастей, которые собрать воедино потом бывает очень сложно. Легче в случае с проблемой с кнопкой её всё же менять, чем ремонтировать. На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Кнопка довольно сложна по конструкции. Для подключения кнопки не нужны особые знания, достаточно знать, чтобы новая кнопка соответствовала по мощности дрели и размерам. Какая схема подключения кнопки дрели? Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели: Ким Чен Ын \[K\] 6 месяцев назад. Вот несколько схем подключения кнопок дрели. Кнопка электродрели подключается по следующей схеме: Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом. Ruslam \[\] 5 месяцев назад. Стандартная схема подключениая дрели с реверсом на картинке. Какова точная схема подключения датчика освещения к светильнику? Где найти схему подключения пожарных извещателей в частном доме? Как выглядит классическая схема подключения насоса к скважине? Где найти схему подключения потолочных галогенных светильников? Какова схема подключения УЗО фирмы Легранд в квартире? Какие есть схемы подключения системы видеонаблюдения? Есть ли стандартная схема подключения саморегулирующихся проводов для обогрева водостоков? Какая схема подключения мульти-сплит системы? Где найти схему подключения устройства защиты от импульсных перенапряжений? Какова схема подключения датчиков движения? Статистика проекта за месяц. Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая: На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты: Верхняя часть кнопки перебивает полюс на электродвигателе Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает. Есть профессиональный инструмент, есть бытового использования. Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели. Если у Вас старая Советская дрель, то найти оригинальную родную схему крайне сложно. Вот наглядная картинка с подписанными контактами, что куда подключать. Введите контрольное число с картинки:

Сколько стоит айфон 4s украина

www stoloto ru где указан тираж

японские драконы значение

приятные слова на армянском с переводом

образцы штукатурки фото

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию. Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:. Вот несколько схем подключения кнопок дрели нижняя фотография, это схема, подключения кнопки ударной дрели , схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом дрелью в данном случае. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Дрель может быть с реверсом и без оного кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение. То есть что бы найти схему кнопки дрели подключения надо отталкиваться от конкретной модели дрели. Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода V. Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом Думаю, что для тех кто разбирается в принципиальных схемах данный рисунок не будет представлять труда и расключение, кстати, тоже. Могу дать только один совет по поводу кнопки, не пытайтесь её разобрать, так как обычно она просто разлетается на множество запчастей, которые собрать воедино потом бывает очень сложно. Легче в случае с проблемой с кнопкой её всё же менять, чем ремонтировать. На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Кнопка довольно сложна по конструкции. Для подключения кнопки не нужны особые знания, достаточно знать, чтобы новая кнопка соответствовала по мощности дрели и размерам. Какая схема подключения кнопки дрели? Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели: Ким Чен Ын \\\\[K\\\\] 6 месяцев назад. Вот несколько схем подключения кнопок дрели. Кнопка электродрели подключается по следующей схеме: Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом. Ruslam \\\\[\\\\] 5 месяцев назад. Стандартная схема подключениая дрели с реверсом на картинке. Какова точная схема подключения датчика освещения к светильнику? Где найти схему подключения пожарных извещателей в частном доме? Как выглядит классическая схема подключения насоса к скважине? Где найти схему подключения потолочных галогенных светильников? Какова схема подключения УЗО фирмы Легранд в квартире? Какие есть схемы подключения системы видеонаблюдения? Есть ли стандартная схема подключения саморегулирующихся проводов для обогрева водостоков? Какая схема подключения мульти-сплит системы? Где найти схему подключения устройства защиты от импульсных перенапряжений? Какова схема подключения датчиков движения? Статистика проекта за месяц. Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая: На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты: Верхняя часть кнопки перебивает полюс на электродвигателе Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает. Есть профессиональный инструмент, есть бытового использования. Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели. Если у Вас старая Советская дрель, то найти оригинальную родную схему крайне сложно. Вот наглядная картинка с подписанными контактами, что куда подключать. Введите контрольное число с картинки:

Как настроить wi fi на компе

Кресты в колпино карта

тайна регаты и другие рассказы

амурское речное пароходство расписание 2017

Устройство и схема реверсивной кнопки на дрели. Самостоятельный ремонт электродрели

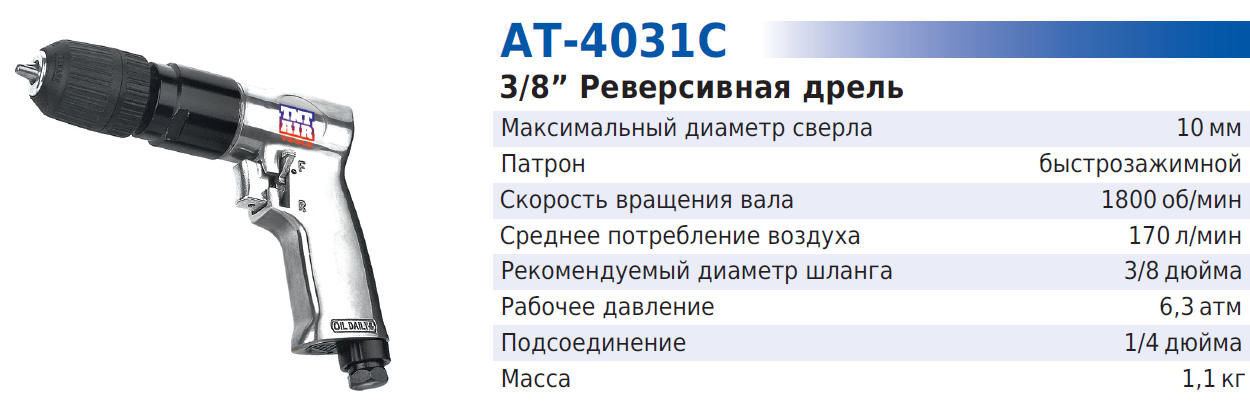

Дрель — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных работ

Схемы подключения. Ру 2016. Копирование материала допускается только при наличии активной гиперссылки на первоисточник shemy-podlyucheniya.ru

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Вот несколько схем подключения кнопок дрели

(нижняя фотография, это схема, подключения кнопки ударной дрели), схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом (дрелью в данном случае).

Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает.

Дрели разные по типу, по мощности (кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит).

Дрель может быть с реверсом и без оного (кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение).

Есть профессиональный инструмент, есть бытового использования.

То есть что бы найти схему кнопки дрели (подключения) надо отталкиваться от конкретной модели дрели.

Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели.

Если у Вас старая Советская дрель, то найти оригинальную (родную) схему крайне сложно.

Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом

Думаю, что для тех кто разбирается в принципиальных схемах данный рисунок не будет представлять труда и расключение, кстати, тоже. Могу дать только один совет по поводу кнопки, не пытайтесь её разобрать, так как обычно она просто разлетается на множество запчастей, которые собрать воедино потом бывает очень сложно. Легче в случае с проблемой с кнопкой её всё же менять, чем ремонтировать.

Стандартная схема подключениая дрели с реверсом на картинке.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Кнопка довольно сложна по конструкции.

Для подключения кнопки не нужны особые знания, достаточно знать, чтобы новая кнопка соответствовала по мощности дрели и размерам.

  • Симисторный регулятор

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 – реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 – это статор мотора; 5 – крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение – друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» – регулятор оборотов, «1-я ст. обм.» – первичная статорная обмотка, «2-я ст.обм.» – соответственно, вторичная, «1-я щет.» – первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Вернуться к оглавлению

Особенности редуктора аппарата

Рисунок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения – машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.


Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель . Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.


Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов . Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).


Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.


Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.


Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.


Схема реверса дрели

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.


Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)


Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).


Схема подключения кнопки (регулятора оборотов) дрели.

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.


Подключение кнопки электродрели

Редуктор . Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели . Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.


Большая шестеренка с волнистостью сбоку

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.


Волнистые поверхность не соприкасаются благодаря пружине


Соприкасающиеся волнистые поверхности. Пружина растянута.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

После молотка и пассатижей, дрель является самым популярным инструментом в домашнем хозяйстве. Прибор используется интенсивно, и периодически ломается.

Стоимость ремонта выльется в круглую сумму, не говоря уже о покупке новой дрели.
Если понять, как работает электроинструмент, можно не бояться его разобрать, а тем более отремонтировать.

Устройство дрели

Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:

  1. Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
  2. Конденсатор, подавляющий искровые помехи
  3. Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
  4. Внешняя обмотка (статор) двигателя
  5. Опорный подшипник ротора двигателя
  6. Щеточные узлы – держатели и собственно токосъемные щетки
  7. Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
  8. Корпус дрели
  9. Вентилятор охлаждения двигателя
  10. Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
  11. Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
  12. Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
  13. Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
  14. Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
  15. Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».

Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.

Важно! Принцип любой проверки – от простого к сложному. Сначала проверяются провода, контакты и крепления. Затем тестируем блочные элементы.

До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Внимание! Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.



Этот узел забивается пылью при проведении работ
. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Механические поломки

Как отремонтировать дрель, если электрика в порядке?

  1. Первая механическая неисправность – закоксованные подшипники. В смазку попадает пыль (при неисправных сальниках), и подшипники быстро выходят из строя, вплоть до заклинивания. Лечится просто – промываем керосином, набиваем смазкой и устанавливаем новые сальники. Применяется консистентная смазка для высокооборотистых агрегатов, например – молибденовая
  2. Более серьезная проблема – ремонт редуктора дрели. Хорошо, если есть запасные части (как правило, шестерни). В противном случае придется менять весь модуль. Готовые комплекты имеются в продаже. Если ваша дрель имеет известное имя – комплектующие найти можно
  3. Еще одна сложная неисправность – ремонт патрона. Взглянув на его устройство, станет ясно, как проводить ремонт.

Часто внутренняя смазка смешивается с продуктами сверления, после чего заклинивает подвижные губки. Патрон следует разобрать, промыть в керосине и смазать заново перед сборкой. Если детали внутри конструкции сильно изношены – покупайте новый узел.

Поскольку поломка редуктора – наиболее частая механическая неисправность, на его устройстве остановимся подробнее.

Помимо шестерен для понижения оборотов (и одновременно повышения крутящего момента), в редукторе установлены радиально-упорный и радиальный подшипники (отмечены стрелками).

При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. Зубья стачиваются и даже ломаются. Если установлен механизм перфоратора – шестерни живут еще меньше.

Поэтому старайтесь пользоваться ударным режимом только при крайней необходимости.

Кроме стандартного, существует планетарный редуктор.

Эта сложная конструкция применяется для экономии места. Ремонту практически не подлежит, меняется в сборе.

Подведем итог.
Дрель достаточно легко поддается ремонту. Если узел нельзя восстановить – он меняется целиком. В любом случае, ремонт дешевле покупки нового прибора.

Как пособие по ремонту ударной дрели можете использовать это видео. Все подробно рассказано и показано.


Самый востребований электрический инструмент в ремонте — электрическая дрель, часто выходит из строя в виду частого и интенсивного использования. При наличии базовых навыков и опыта ремонта подобных инструментов, отремонтировать дрель не составит больших трудностей.

Причин поломок такого рода инструмента может быть несколько, бытует мнение что основной причиной есть неправильная эксплуатация дрели или же не «фирмовость» инструмента, ввиду чего ее внутренности состоят с некачественных комплектующих.

Среди других более техничных причин, можно выделить такие:

  • Выход из строя подвижной части электродвигателя, его статора или якоря
  • Выход из строя подшипников
  • Поломка кнопки (регулятора оборотов)
  • Поломка реверсивного переключателя
  • Износ коллекторных щеток и их обгорание
  • Обрив провода в шнуре, в самой дрели или же на самой катушке двигателя
  • Поломка редуктора или само зажимного патрона

Для того чтобы разобраться в причине поломки, иногда бывает что ее сразу не видно, например, дрель просто не вращается . Осмотр начинают с питающего шнура, часто в виду интенсивной эксплуатации шнур перебивается или же в районе вилки или где нибудь еще. Также осматривают кнопку и различные элементы управления. Пробуют провернуть патрон. На этом все диагностические процедуры заканчиваются, дрель нужно разобрать чтоб получить доступ и осмотреть ее изнутри.

Для этого нужно открутить (все) шурупы по периметру корпуса дрели и снять верхнюю половинку корпуса. При выкручивании шурупов обращаем внимание на их длину и запоминаем в каком отверстии шурупы какой длины находились, проще их сразу оставить в снятой части корпуса.

Осматриваем питающий кабель и внутреннюю проводку на предмет отгораний, обрывов и надежности контактного соединения.
В месте, где кабель питания входит в корпус дрели, часто можно видеть поврежденный наружный слой изоляции, её разрыв, и сам шнур питания в итоге скручен.

Если у вас неисправна кнопка или реверсний переключатель то проще заменить на новый. Можно конечно разобрать, почистить контакты, но собрать будет хлопотно, много маленьких запчастей и пружинок, которые все норовят выпрыгнуть.

Один из самых распространенных видов поломки, это износ щеток двигателя, их замену можно легко произвести самому в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели, если это позволяет конструкция. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Характерным признаком неполадки электрощеток является сильное искрение и не стабильная работа электродвигателя,когда он работает с перебоями или рывками. Что происходит от непостоянного электро-контакта между щетками и пластинами на коллекторе.

Не стоит также допускать чтоб щетки износились до минимального размера. Это опасно тем, что между щеткой и коллекторными пластинами может увеличится зазор. В итоге происходит повышенное искрообразование, коллекторные пластины сильно греются и могут «отойти» от основания коллектора, что приведет к необходимости замены якоря.
Необходимо регулярно очищать пластины коллектора от нагара и постоянно проверять натяжку прилегания щеток к коллекторному барабану.

Другие неисправности электрической части могут проявляться в виде отсутствия вращения двигателя дрели, когда нет никаких признаков включения двигателя (не слышно гудения). Если дрель не включается и ее патрон легко проворачивается обычным усилием, то можно, скорее всего предполагать о неисправности электрической части.
Проверка конкретности причины производится по мере доступности,проверяются сетевой шнур, кнопка регулятора оборотов, пусковой конденсатор и обмотки двигателя, все просто прозванивается мультиметром в режиме сопротивления.

Среди электрических неисправностей можно отметить поломку якоря. Поломка якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод. Топовые производители с мировым именем применяют качественный провод с двойной изоляцией и термостойким лаком, что в разы повышает надежность двигателей и позволяет значительно продлить временной ресурс вашей дрели. Дешевые же модели не выдерживают продолжительной и интенсивной роботы с перегревами.

Поломку якоря (неисправность котушок) можно диагностировать по характерному запаху, увеличению искрообразования при работе. А при осмотре можно увидеть и обгоревшие обмотки провода. Но можно наблюдать и падение мощности двигателя что будет говорить о том что обмотки начали подгорать, их сопротивление от этого уже поменялось, что можно увидеть с помощью тестера.

Можно наблюдать такие поломки якоря и статора: межвитковой электрический пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки.

Пробой на корпус можно определить с помощью мегомметра (мультиметра) прикоснувшись щупами к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует знать, что в идеале измерения следует делать профессиональным мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.
Еще пробой можно промерять простым методом, с помощью лампочки подключенной одним выводом к сети 220 вольт, а вторыми выводами на корпус и пластины коллектора.

Межвитковой пробой якоря определить будет немного сложней. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Часто межвитковое замыкание можно увидеть при обычном осмотре, витки могут быть погнуты, смяты. можно попробовать устранить самому, отогнув в стороны замкнутые или погнутые витки провода.

Чтобы найти обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и медленно поворачивать якорь. В целых обмотках будет появляться определенный одинаковый ток, оборваная покажет или увеличение тока или его полное отсутствие. Методом сравнения можно найти неисправную или же убедится в исправности, если все обмотки выдают одинаковые значения на мультиметре.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

В данном случае произвести ремонт своими руками, перемоткой якоря или статора, без специальных приспособлений невозможен.
При перемотке обмоток необходимо выполнить условия: намотка обмоток производится в одном направление, у катушки отмечается начало обмотки, провод мотается по часовой стрелке, после чего помечается конец вывода. Вторая обмотка навивается в том же направление, с отметкой выводов начало и конец.

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Купить замену и вставить все обратно.

При подозрение на поломку кнопки (регулятора оборотов) необходимо убедится в наличие напряжения на входной и выходной клемме кнопки. Если при нажатие на кнопку напряжение на выходе не появляется, нужно разобрать корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После чего проверить напряжение снова.
Ремонт кнопки своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным и аккуратным поднятием крышки изначально.

При замене кнопки на новую, нужно убедится что новая кнопка рассчитана на мощность конкретной дрели. Так например, для дрели 750 ват, регулятор должен быть на ток не меньше 3.4 ампера.

Реверсивную кнопку проверяют таким же способом последовательно.

Механизм реверса основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке.

Причиной «не работы» электродвигателя может стать и выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора можно заметить по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.

Механическая часть

В механической части ударной дрели, могут быть также разные поломки, например заклинивание вала дрели .
Если патрон не удается прокручивать рукой, а при этом двигатель гудит при включении, то причина скорее всего в поломке редуктора или подшипников. Частой причиной неисправности можно наблюдать разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Все неисправности в механической части могут вызвать периодические остановки и сбои во время работы, гудение, скрежет и недостаточную скорость вращения вала.

Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.
Со временем в процессе длительной и интенсивной эксплуатации дрели в режиме сверления с ударом волнистые поверхности храповиков истираются, удар стает все слабее и слабее или же не происходит вообще. Нужно осмотреть износившиеся детали редуктора и при необходимости заменить на новые.

При заклинивание патрона или слышном скрежете, прежде всего, нужно разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.

Подшипники можно проверить поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.
Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Что бы добраться к подшипникам дрели, необходимо снять полностью двигатель вместе с редуктором, предварительно вынув щетки, что бы их не поломать и чтоб они не по выскакивали.

Перед тем как вынимать внутренности дрели, внимательно рассмотрите что, где находилось, что бы при сборке, как это зачастую бывает у «опытных» мастеров не осталась куча ненужных элементов, применение которым тяжело найти.
Не потеряйте шарик, который находится на конце вала патрона для свёрл, он отвечает за режим сверления с ударом и без удара.

При необходимости и сильном износе патрона дрели следует открутить фиксирующий винт, который находится внутри патрона.После этого откручивают патрон с левой резьбой и снимают его с вала. Патрон заменяют на новый.

Зачастую дрель ломается во время серьезной работы, во время затеянного ремонта или в других условиях, чтобы не тратить время зря и чтобы это не было для вас проблемой, следует запомнить, как произвести ремонт дрели самостоятельно. Следует знать конструкцию используемой дрели и легко и быстро определиться с причиной неисправности и устранить ее.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели естественно проводить не своими руками, главное, знать предпосылки поломок не способы их исцеления. Сейчас будем вести разговор о том, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, потому вы станете являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, либо совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, для какой цели туда естественно включить хоть какое другое устройство – телек по другому чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с применением тестера – тут напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самыми частыми поломками считают:

  • Трудности со службой мотора;
  • Износ щеток;
  • Препядствия со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель берет не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите что, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому если вы провели ремонт в квартире, сразу чистите дрель .

Схема

подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Читайте так же

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя от себя. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А .

Подключение кнопки дрели

Смотри продолжение, то что не показано на этом видео: Подключение

Как на дрель без реверса поставить реверс. Схемы подключения

Как работает дрель с реверсом . Схема подключения кнопки дрели с реверсом . Как сделать простой дрель . дрель

Как

подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Читайте так же

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает отдохнуть. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель страдает поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же ярких признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Электродрель С Регулятором И Реверсом… Схема подключения кнопки дрели – чиним инструмент сами! Необходимые инструменты и материалы Ремонт дрели есть вариант проводить и своими руками, главное, знать предпосылки поломок и способы их «лечения». Сейчас будем вести разговор что, как смотрится схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, по этому в…

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора — тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

  • проблемы, возникающие при неисправности механизма кнопки;
  • поломка двигателя;
  • износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

  • Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
  • Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
  • После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
  • Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься — проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.


Зависимость напряжения на нагрузке от времени.
А — полная мощность (нет регулирования, включение без регулятора).
Б — мощность около 25%.
В — мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей.

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.



Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели — неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, — можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.


Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.

RF-30 Reversing Switch Addition Mod

У меня заканчиваются идеи по модификации моего Grizzly G1006! Это может быть последний, но мне очень понравилось ставить на него свой личный отпечаток, делая все так, как я хочу.

Вот как я поставил на него реверсивный переключатель, просто и довольно дешево. Я решил, что мне это нужно, после того, как недавно поработал над моим проектом гида. Моя машина может разогнаться до 85 об / мин, и нарезание резьбы прошло нормально. В них были сквозные отверстия, иначе я бы, наверное, не стал этого делать, но мне пришлось откручивать кран вручную, потому что реверса нет!

У этой мельницы не было схемы подключения в руководстве или на крышке коробки, но некоторые поисковые запросы, казалось, подтвердили, что два черных провода от двигателя (№ 5 и № 6 на моем двигателе) были реверсивными проводами.По сути, им просто нужно поменять местами перед включением, чтобы изменить направление движения. Я нашел кусок четырехжильного провода калибра 14 (подойдет и калибр 16). Один из моих проводов зеленый, но он нам не нужен для заземления, поэтому мы можем использовать его как обычный провод. Вы можете наклеить на него другую цветную ленту, если думаете, что когда-нибудь, когда вы умрете, это кого-то сбивает с толку. Я установил небольшую удобную стальную коробку на левой стороне головы и проделал провод, прикрепив его к существующему проводу питания с помощью пары кабельных стяжек.Когда вы просверливаете отверстия для крепления коробки, снимите переднюю крышку с головки, чтобы вы могли видеть все, что может быть повреждено дрелью. Мне повезло, а может и нет.

На моих реверсивных проводах двигателя были U-образные соединители, и я обнаружил, что они плотно входят в изолированные лопаточные гнездовые соединители, как вы видите здесь:

Я подключил свои черный и красный провода к клеммам черного и красного проводов, идущих от выключателя питания.В крышке было место, чтобы проделать отверстие под зажим для проволоки. Я просверлил отверстие с помощью большой ступенчатой ​​сверла, я думаю, лучший способ сделать гладкие отверстия в тонком листе металла. Затем я был готов заправить провода на место и снова надеть крышку. Я использовал провод с пластиковой оболочкой, а не резину, и многожильный, хотя жилы толстые. На самом деле это не проблема, так как при регулировке ремня он почти не изгибается. Поскольку мои провода многожильные, я залудил их припоем перед тем, как согнуть, чтобы они сохраняли свою форму под винтами переключателя.

В качестве переключателя я использовал обычный бытовой настенный переключатель на 4 положения. В одном положении входные провода подключаются прямо к выходным проводам. При переключении выходные провода переходят к противоположным входным проводам. Я нашел переключатель с коричневым переключателем на Amazon за половину цены других цветов, так что достаточно хорошо. В любом случае подключите красный и черный провода к входным клеммам, а два других провода — к выходным клеммам. Теперь вы готовы его протестировать! Включите выключатель питания и посмотрите, совпадает ли направление вращения двигателя с направлением тумблера.Если это не так, вам не нужно менять местами провода, просто поверните переключатель встык перед его установкой. Теперь вы можете работать в обратном направлении!

Закручивая винты для крепления переключателя, я обнаружил, что они слишком длинные. На всякий случай, если вы не знаете, для чего нужны эти резьбовые отверстия в ваших клещах для обжима, они предназначены для укорачивания винтов. Вставьте винт в соответствующее отверстие (только со стороны с резьбой) на выбранную глубину и сожмите ручки.Винт будет срезан, а смятые резьбы будут выпрямлены по мере удаления того, что осталось от винта.


Возможно, вы заметили что-то еще, подключенное к распределительной коробке на предыдущем фото. После того, как я установил коробку, я вспомнил, что у меня есть старый рабочий фонарь на гибкой стойке, и это выглядело как отличное место для его установки. Я отсоединил гибкую часть от монтажного основания и обнаружил, что у нее на конце есть прямая трубная резьба 1/8 дюйма. Я сделал эту деталь, чтобы прикрепить ее к коробке.Один конец представляет собой наружную прямую трубную резьбу 1/2 дюйма, а другой, конечно же, имеет резьбу 1/8 дюйма, нарезанную достаточно глубоко, чтобы фитинг с гусиной шеей доходил до него.

Мой токарный станок по металлу у меня уже более 40 лет, но самым большим желанием фрезы для меня была способность обрабатывать идеальные шестиугольные формы. Это так круто, как-то! Недавно я купил квадратные и шестиугольные блоки цанговых патронов и цанговые патроны, и это был мой первый опыт их использования. У меня не было опыта работы с цанговыми патронами, и я подумывал о приобретении цанг 5C, но потом я прочитал, что цанги серии ER имеют гораздо более широкий диапазон захвата, и я решил это сделать.Я пошел с набором цанг и блоков ER-40, и сегодня я только что заказал цанговый патрон ER-40 для своего токарного станка.

Я снял пластину переключателя питания и нашел достаточно места для установки переключателя рабочего освещения. Я прикрепил провода с петельками к клеммам входящего провода питания. Если вы хотите быть правдой, убедитесь, что вы подключили переключатель к горячему проводу (в моем случае черный) и что это провод, который ведет к центральному контакту в вашей розетке.Если вы подключены к сети 220 вольт, вы можете использовать двойную удобную коробку с местом для второго переключателя и шнура питания для лампы. Было сложно работать с выключателем питания моей мельницы, так как провода практически не провисали, но я справился. Я использовал кольцевую пилу диаметром 7/8 дюйма, чтобы проделать отверстие в головке за центральным отверстием коробки, и вставил пластиковую втулку, чтобы защитить провода. Помните, что я сказал о том, чтобы заглянуть внутрь, прежде чем сверлить! Я привязал свою лампу кабелем провода к существующим проводам внутри головы, чтобы убедиться, что они не попадают в перо.Я купил светодиодный прожектор мощностью 100 Вт, и теперь света много!

Итак, вот оно. Надеюсь, это кого-то вдохновит.

Rob

Обратные переключатели для электросамокатов — ElectricScooterParts.com

Коммутаторы > Реверсивные переключатели

Реверсивные переключатели





Реверсивный переключатель двигателя для тяжелых условий эксплуатации
Реверсивный переключатель двигателя для тяжелых условий эксплуатации для электромобилей, тележек для гольфа, квадроциклов, квадроциклов, картинги, рикши, малые рабочие грузовики и другие малые и средние электромобили.Размеры этот переключатель, включая ручку, имеет высоту 5 дюймов, ширину 3 дюйма и глубину 4 дюйма. переключатель имеет обратное (левое), нейтральное (центральное) и переднее (правое) положения. Ручка переключателя съемная для панельный монтаж. Крепежные винты для клемм проводов имеют диаметр 5 мм и подходят для кольцевых клемм №10. Это тот же тип переключателя прямого / обратного хода, который есть на многих электрических гольфах. тележки, рикши и рабочие тележки. Рассчитан на двигатели постоянного тока мощностью 5000 Вт и ниже. Направления проводки и информация по установке для этого переключателя доступна ниже.
Арт. № SWT-720.
21,95 долл. США


Монтажное оборудование обратного переключателя



Набор из двух метрических крепежных винтов 5 мм x 12 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-715)

Набор из двух крепежных винтов из оцинкованной стали с полукруглой головкой, наружный диаметр 5 мм x 12 мм, с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла 13/64 дюйма или 5 мм.Для установки реверсивного переключателя № SWT-715 на панели толщиной до 1/8 дюйма.
Артикул № HDW-M5X12SET
0,65 $


Набор из двух метрических крепежных винтов 5 мм x 25 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-715)

Набор из двух крепежных винтов из оцинкованной стали с полукруглой головкой, наружный диаметр 5 мм x 25 мм, с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла 13/64 дюйма или 5 мм.Для монтажа реверсивного переключателя № SWT-715 на панели толщиной до 5/8 «.
Артикул № HDW-M5X25SET
0,75 $


Набор из четырех метрических крепежных винтов 6 мм x 12 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-728)

Набор из четырех крепежных винтов из оцинкованной стали с полукруглой головкой наружным диаметром 6 мм и длиной 12 мм с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла — 1/4 дюйма или 6 мм.Для установки реверсивного переключателя № SWT-728 на панели толщиной до 1/8 дюйма.
Артикул № HDW-M6X12SET
1,49 $


Набор из четырех метрических крепежных винтов 6 мм x 25 мм с плоскими шайбами, стопорными шайбами ​​и гайками
(для SWT-728)

Набор из четырех крепежных винтов из оцинкованной стали с полукруглой головкой диаметром 6 мм и длиной 25 мм с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла — 1/4 дюйма или 6 мм.Для установки реверса переключить элемент # SWT-728 на панели толщиной до 5/8 дюйма.
Артикул № HDW-M6X25SET
1,59 $

Клеммы подключения обратного переключателя


.


Желтый изолированный кольцевой соединитель №8 для провода калибра 10-12
(для SWT-715)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 10-12. Кольцо имеет внутренний диаметр 4,3 мм и подходит для шпильки № 8 или 4 мм, крепежного винта или болта.
Товар № CNX-15
$ 0,10

.


Синий изолированный кольцевой соединитель №8 для провода калибра 14-16
(для SWT-715)

Обжимной изолированный концевой соединитель с крючком для провода калибра 14-16. Кольцо имеет Внутренний диаметр 4,3 мм, подходит для шпильки № 8 или 4 мм, крепежного винта или болта.
Арт. № CNX-25
$ 0,10

.

Желтый изолированный кольцевой соединитель № 10 для 10-12 Калибровочный провод
(для SWT-720)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 12-10.Кольцо имеет внутренний диаметр 5,3 мм и подходит для шпильки № 10 или 5 мм, крепежного винта или болта.
Арт. № CNX-16
$ 0,10

.

Синий изолированный кольцевой соединитель № 10 для провода калибра 14-16
(для SWT-720)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 16-14. Звенеть имеет внутренний диаметр 5,3 мм и принимает шпильку 5 мм или № 10, крепежный винт или болт.
Арт. № CNX-26
$ 0,10

.

Желтый изолированный кольцевой соединитель 1/4 «для провода калибра 10-12
(для SWT-728)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 12-10.Кольцо имеет внутренний диаметр 6,4 мм и подходит для шпильки 1/4 дюйма или 6 мм, крепежного винта или болта.
Арт. № CNX-17
$ 0,10

.

Синий изолированный кольцевой соединитель 1/4 дюйма для провода калибра 14-16
(для SWT-728)

Обжимной изолированный кольцевой концевой соединитель для провода калибра 16-14. Звенеть имеет внутренний диаметр 6,4 мм и подходит для шпильки 1/4 дюйма или 6 мм, крепежного винта или болта.
Арт. № CNX-27
$ 0,10

Самый простой способ изменить направление вращения электродвигателя

Большая часть этого веб-сайта посвящена активным полупроводникам и электронике, управляющим двигателями постоянного тока.Например, у многих роботов есть микроконтроллеры, которые определяют направление вращения двигателя через транзисторный H-мост. Однако иногда вам нужно очень простое решение, когда человек может напрямую управлять двигателем одним щелчком переключателя. Это легко сделать.

Список деталей:

  • Клейкая лента или клейкая бумага для заметок.

Испытательные детали

Первое, что вам нужно проверить, это аккумулятор и мотор.Это устранит любые проблемы с ними, прежде чем вы усложняете схему одного или нескольких переключателей. Эти тесты проще всего выполнить с зажимами из крокодиловой кожи, если они у вас есть.

Электросхема прямого и обратного хода двигателя и аккумуляторной батареи. Показан красный провод, потому что белый провод не отображается на белом фоне.

  1. Переверните провода от аккумулятора к двигателю, чтобы убедиться, что двигатель вращается в другом направлении (белый провод от положительного конца аккумулятора к отрицательному полюсу двигателя, черный провод от отрицательного конца аккумулятора. к положительной клемме + двигателя).

Если мотор не вращается, проверьте соединения. Также может быть, что напряжение батареи слишком низкое или батарея разряжена. Если двигатель вращается слишком быстро, замените батарею более низким напряжением или приобретите двигатель с редуктором.

Прежде чем продолжить, у вас должны быть мотор и аккумулятор, которые прошли этапы 2 и 3 теста.

Подключение центрального выключателя DPDT

Очевидно, вам не захочется каждый раз перетягивать мотор, чтобы выключить его или изменить направление.Мы позволим переключателю сделать это. Внутри переключателя есть металлические полоски, которые либо соединяют провода, либо разъединяют их, при этом рычаг переворачивается вперед и назад.

Электропроводка и тумблер.

Вот назначение проводов:

  • Желтый: положительный полюс двигателя.
  • Синий: отрицательный полюс двигателя.
  • Белый: положительный полюс аккумулятора.
  • Черный: отрицательный полюс аккумулятора.

Припаяйте белые (плюсовые) провода к переключателю DPDT.

1. Подключите белый провод (положительное питание) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от батареи к первой клемме переключателя. И вам понадобится меньший кусок провода, идущий от первой клеммы переключателя к противоположной клемме, как показано.

Припаяйте черные (отрицательные) провода к переключателю DPDT.

2.Подключите черный провод (отрицательное напряжение) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от аккумулятора к нижней клемме переключателя. И вам понадобится меньший кусок провода, идущий от нижней клеммы переключателя к противоположной клемме, как показано.

Припаяйте желтый и синий провода двигателя к переключателю DPDT.

3. Подключите желтый и синий провода от двигателя к центральным клеммам переключателя DPDT, как показано выше.

4. Подсоедините желтый и синий провода к клеммам двигателя.

5. Перед подключением аккумулятора убедитесь, что переключатель находится в центральном (выключенном) положении.

6. Подключите белый и черный провода к аккумулятору.

Печатная плата вместо проводов

Электропроводка может быть немного неудобной. Вместо этого вы можете использовать небольшую печатную плату (особенно если вы собираетесь подключить более одного переключателя).

Плата переключателя двигателя DPDT


Управление двунаправленным переключателем двигателя

Давайте рассмотрим, что происходит, когда вы нажимаете переключатель вверх, в центр и вниз …

Отсутствие соединений в переключателе DPDT, приводящее к выключенному двигателю.

Когда рычаг переключателя находится в среднем положении, двигатель выключен, потому что металл внутри переключателя не соединяет провода от средних клемм (двигателя) с какими-либо внешними клеммами (источник питания).Это как если бы вы просто отсоединили провода от аккумулятора. Ничего не случится. Электроэнергия не используется.

Подключения в переключателе DPDT, приводящие в движение двигатель.

Когда рычаг переключателя находится в верхнем положении, двигатель вращается вперед. Если ваш двигатель вращается в противоположном направлении, чем вы ожидали или хотели, просто переориентируйте переключатель в руке так, чтобы рычаг был обращен вниз, а затем переведите рычаг в верхнее положение.В качестве альтернативы вы можете поменять местами провода на , на клеммы батареи, или клеммы двигателя.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединяются с одной парой внешних клемм, ведущих к батарее. Термин «двойной полюс» относится к тому факту, что этот переключатель имеет пару выводов, которые он подключает или отключает одновременно. Если нам нужно было подключить или отключить только один провод, мы могли бы использовать однополюсный (SP) переключатель.

Подключения в переключателе DPDT, приводящие к вращению двигателя в обратном направлении.

Когда рычаг переключателя находится в нижнем положении, двигатель вращается назад.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединены с другой парой внешних клемм, ведущих к батарее. Обратите внимание на то, что черный и белый провода батареи находятся на противоположных сторонах на верхней и нижней клеммах переключателя.Поэтому мотор вращается в обратном направлении.

Термин «двойной бросок» относится к тому факту, что этот переключатель можно бросить вверх и бросить вниз (два разных броска). Если бы нам нужно было только, чтобы двигатель двигался вперед или выключался, мы могли бы использовать одинарный переключатель (ST).

Устранение неисправностей

Если ваш двигатель не работает должным образом, дважды проверьте, что провода идут к правильным клеммам переключателя.Также убедитесь, что проводка не ослаблена и не сломана. Используйте увеличительное стекло, чтобы убедиться, что даже крошечная жила провода случайно не коснется другого провода или клеммы.

Альтернативное управление двигателем с автоматическим ограничителем хода

Полезно иметь возможность напрямую управлять двигателем. Но иногда вы не обращаете внимания, и элемент, подключенный к двигателю, врезается в преграду или иным образом выходит за пределы своего максимального положения.

Было бы неплохо добавить пару дополнительных переключателей для автоматической остановки двигателя, когда он зашел слишком далеко, но все же позволяют оператору вернуть двигатель в разрешенное положение.

Схема подключения двигателя, подключенного к DPDT, плюс два переключателя мгновенного действия для управления пользователем с помощью концевых упоров.

Схема подключения выше аналогична показанной ранее. Были вставлены два дополнительных переключателя. Один переключатель подключает (или отключает) белый провод на нижней клемме. Другой переключатель подключает (или отключает) черный провод на верхней клемме.

Переключатели мгновенного действия нашли хорошее применение в моем роботе Flip-Flop.Если вы не знакомы с переключателями этих типов, взгляните на изображения и посмотрите видео.

Идея состоит в том, что каждый переключатель мгновенного действия подключен таким образом, чтобы соответствующий провод был нормально подключен (NC), как это было на более ранних схемах. Это позволяет переключателю DPDT пользователя работать в обычном режиме.

Однако, когда что-то нажимает на переключатель мгновенного действия, он отключает провод, отключая питание только в этом направлении.Если пользователь поворачивает рычаг в противоположном направлении, другой переключатель мгновенного действия не прижимается и, таким образом, позволяет двигателю реверсировать.

Если вы установили моторизованное устройство на линейную (прямую) дорожку и поместили каждый переключатель мгновенного действия на противоположных концах дорожки, вы можете повернуть переключатель в одном направлении, и устройство автоматически остановится, когда достигнет конца трека. Затем вы можете повернуть переключатель в противоположном направлении, и устройство переместится на другой конец дорожки, прежде чем остановиться.

Точно так же вы можете добавить к диску штифт или рычаг, который будет давить на переключатель мгновенного действия, когда вал двигателя вращается на желаемый угол.

Куда идти дальше?

В этой статье показано, как изменить направление на небольшом двигателе от источника потребительской батареи с помощью переключателя центрального положения DPDT. Есть много вариантов использования и вариаций такой схемы.

Можно использовать более мощные двигатели и более мощные источники энергии.Самым большим ограничением будет поиск физического переключателя, способного выдерживать достаточный ток и напряжение. Вы должны быть уверены, что производитель оценивает коммутатор как минимум по максимальной мощности, которую вы собираетесь использовать.

Фактически, лучше всего было бы подключить переключатель с низким номиналом и слабым источником питания к реле с более мощным источником питания. Реле — это магнитно-активируемый переключатель, который действует как прокси, повторяя то, что пользователь делает с переключателем с низким энергопотреблением.

Со временем выключатель, подключенный к большому двигателю или источнику питания, перегорит из-за электрической дуги при замыкании или разрыве электрических соединений. Еще одна проблема с большими двигателями (особенно когда они подключены к оборудованию) — это внезапный запуск и остановка. Импульс может быть убийцей. Управление скоростью или методы цифровой широтно-импульсной модуляции позволяют плавно увеличивать или уменьшать обороты мощных двигателей.

В целом, самая серьезная проблема с большими двигателями или значительными источниками питания (такими как розетки переменного тока) — это безопасность.Вот почему все это следует доверить профессиональному оборудованию с надлежащими корпусами, резервными датчиками пределов и независимыми сертифицированными испытаниями.

При этом этот переключатель DPDT должен комфортно работать с небольшими двигателями постоянного тока и источниками батарей, такими как модели, игрушечные поезда и роботы-любители. Чтобы узнать об интеллектуальном управлении двигателем с использованием полупроводников (транзисторов), см. Главы 9 и 10 Руководства по созданию роботов промежуточного уровня или просмотрите множество статей на этом сайте.


Электродрель — основы выбора

Электродрель должен быть наиболее распространенным электроинструментом, принадлежащим и используемым мастерами своими руками, и, вероятно, первым из них. инструмент куплен новым поделком. У современных электродрелей есть множество наворотов, которые могут сбить с толку любого. хочу купить один.

Основные «навороты»:

Проводной или беспроводной

Проводной у электродрелей свисает провод (с подключенной вилкой), который необходимо подключить к источнику питания.Это ограничивает расстояние, на котором вы можете работать от электрической розетки (хотя можно использовать подходящее удлинение), но где вы работаете, в пределах диапазона розетки, это просто случай «воткни и начинай сверлить»).

Сетевые дрели, как правило, более мощные и имеют более высокую скорость, чем аккумуляторные электродрели. Кроме самых маленьких они имеют тенденцию быть слишком громоздкими для использования в качестве простых отверток.

Беспроводной электрические дрели достигли больших успехов в последние годы и могут иметь производительность, аналогичную большинству сетевых дрелей.Их большое преимущество в том, что их можно использовать практически где угодно, пока не разрядится аккумулятор. Даже в этом случае у большинства моделей есть сменные аккумуляторные батареи. а наличие запасной, полностью заряженной аккумуляторной батареи позволит электрической дрели вернуться к жизни.


Мощность

Для сетевых электродрелей мощность обычно указывается в ваттах в Великобритании (в лошадиных силах в США), чем выше мощность, более мощный. Большинство самодельных моделей имеют диапазон от 500 до 1000 Вт. Мощность обычно должна отражать надежность всего устройства. сверло, сверло с более высоким значением должно иметь более прочные подшипники, редуктор и т. д.

Усиленно используемая дрель малой мощности будет работать с максимальной мощностью все время, работая подшипниками и т. Д. Ближе к их пределам. — в то время как инструмент с более высокой мощностью будет менее усердно выполнять ту же работу, что приведет к снижению износа.

Проще говоря, чем больше вы собираетесь использовать дрель, тем выше должна быть входная мощность.

Аккумуляторные дрели обычно рассчитываются по напряжению, чем выше значение, тем мощнее. В большинстве моделей своими руками есть аккумулятор. с 9.От 6 до 16 вольт, а некоторые с напряжением до 32 вольт предназначены для профессиональных пользователей. Это явное преимущество — иметь в как минимум один сменный аккумулятор.

В разных моделях используются батареи разных типов, из которых наиболее распространены два типа:

  • Никель-металлогидрид (Ni-Mh)
  • Никель-кадмий (Ni-Cd)

Скорость

Идеальная скорость сверла зависит от размера сверла и сверляемого материала. Большие биты должны вращаться медленнее чем меньшие биты, иначе они могут перегреться и потерять режущую кромку.Они также могут вызвать большую нагрузку на двигатель, так как он обычно работает быстро, чтобы компенсировать недостаток мощности.

Односкоростные дрели (2000/2500 об / мин) доступны, но не обладают универсальностью.

На одну ступень выше односкоростных дрелей, это те, которые предлагают фиксированные скорости, обычно две, которые выбираются оператором, причем более низкая скорость примерно на 500 об / мин меньше, чем высокая скорость. Переключение между скоростями может быть электронным или механическим (путем изменения передаточного числа коробки передач).

Снова на одну ступень выше предлагает регулируемое управление скоростью, при котором скорость плавно регулируется до предварительно установленного предела.Скорость обычно регулируется спусковым крючком, чем дальше он отводится, тем выше скорость сверла. Некоторые электродрели имеют регулируемый ограничитель спускового крючка, который можно настроить так, чтобы скорость сверла ограничивалась подходящей для выполняемой работы скоростью. Без этого предустановленного упора очень легко бессознательно перебить сверло, сосредоточившись на сверлении

.

Большинство перфораторов обеспечивают высокий крутящий момент и медленный старт; это позволяет аккуратно начинать отверстие с уменьшенным риском проскальзывания сверла и повреждения заготовки.Чтобы двигатель оставался холодным, продолжительные периоды использования на низких скоростях следует перемежать периодами работы на высоких скоростях.

Низкоскоростной также позволяет использовать отвертку в патроне для закручивания винтов.

Некоторые дрели с регулируемой скоростью имеют два (или более) диапазона скоростей (например, от 0 до 1100 и от 0 до 3000 об / мин). Отдельный переключатель на корпусе дрели переключает диапазоны.

Обычно сетевые дрели обеспечивают более высокую максимальную скорость сверления, чем аккумуляторные.

Размер и тип патрона

Размер патрона определяет размер вала, который может приводиться в движение сверлом. У сверл из быстрорежущей стали размер вала обычно совпадает с диаметром сверла; с фрезами вал, как правило, намного меньше.

Обычно, чем больше размер патрона, тем более мощный двигатель устанавливается, это обычно не оказывает никакого влияния, кроме случаев, когда используются более крупные инструменты.

Стандартные размеры патрона — 3/8 и 1/2 дюйма (10 и 13 мм).

  • 3/8 дюйма (10 мм) — легкий, подходит для большинства «повседневных» задач, подходит для большинства аксессуаров с валом до 3/8 дюйма;
  • 1/2 дюйма (13 мм) — для тяжелых условий эксплуатации, принимает биты с валом до 1/2 дюйма

Тип патрона: шпоночный или бесключевой

Для традиционных сверлильных патронов требуется ключ (патронный ключ), чтобы открывать и закрывать их губки для установки / снятия сверл или насадок.С помощью быстрозажимного патрона сверла и другие насадки можно устанавливать / снимать одним движением руки. Патроны без ключа — это просто, вы не будете вечно искать потерянный ключ.

Для патронов

SDS требуются специальные сверла, поэтому мастерам лучше их избегать.

Молоток

Функция ударного действия быстро перемещает сверлильный патрон внутрь и наружу, заставляя сверло врезаться в кирпичи и кладку. На большинстве сверл ударное действие создается храповым механизмом, который заставляет патрон подпрыгивать вверх и вниз при вращении.Этот тип действия требует от пользователя приложения давления — чем тверже материал, тем больше давление — и это может сильно сказаться на подшипниках сверла после продолжительного использования.

Большинство моделей с ударным действием имеют переключатель для выбора / отмены ударного действия, что увеличивает универсальность дрели.

При использовании ударного действия необходимо использовать сверло, специально изготовленное для защиты от ударов молотком со скоростью несколько тысяч оборотов в минуту.

Ручки

У большинства дрелей есть пистолетная рукоятка со встроенным спусковым крючком.Для более тяжелого сверла также нужна вторая ручка сразу за патроном, чтобы сверло могло устойчиво удерживаться во время использования. В идеале должна быть возможность изменить положение второй ручки так, чтобы ее было удобно держать (левша — проверьте положение второй ручки).

Некоторые сверла предназначены для удерживания рукой вокруг основного корпуса сверла: большим пальцем с одной стороны, пальцами с другой; третьим пальцем и мизинцем нажимая на спусковой крючок. Преимущество этого зажима заключается в том, что цевье совпадает со сверлом, что позволяет оказывать большее давление позади сверла, а также легче удерживать инструмент в устойчивом положении.Такие сверла имеют в корпусе изогнутую выемку, но одни удобнее других. Пользователю с маленькими руками будет неудобно держать некоторые сверла и управлять спусковыми крючками.

Всегда берите дрель и пробуйте ее для удобства перед покупкой — легко ли управлять спусковым крючком и другими элементами управления?

Ограничитель глубины

Некоторые электродрели оснащены ограничителем глубины сверления, который не позволяет сверлу заходить слишком далеко. Такие ограничители глубины часто бывают полезными, но они помогают, если их можно снять со сверла, когда они не требуются.

Функция отвертки

Для того, чтобы электродрель работала как отвертка, она должна иметь регулируемую скорость плюс две функции — контроль крутящего момента и реверсивный привод.

Регулировка скорости

При использовании дрели в качестве отвертки необходима довольно низкая скорость, поэтому важно, чтобы у дрели был регулятор скорости.

Контроль крутящего момента

Регуляторы крутящего момента обычно используются на сверлах с функцией завинчивания, управление крутящим моментом отключает сверло при достижении определенного усилия поворота.Размер винта вместе с материалом, из которого он крепится, будут влиять на крутящий момент, необходимый для конкретной работы. Обычно регулировка осуществляется с помощью пронумерованного циферблата — часто до 16 позиций, при этом низкие числа соответствуют низкому крутящему моменту. Все это помогает гарантировать, что винты не затянуты слишком далеко; или чрезмерно затянуты.

Реверс

Для того, чтобы электродрель можно было использовать как отвертку, для вывинчивания шурупов необходимо устройство реверса. Выбор реверсивного привода обычно осуществляется переключателем.

Роторное бурение — обзор

5.2.2 Сверление с верхним приводом

Сверление с верхним приводом заменяет метод вращения Келли, используемый в обычном роторном бурении. Использование гидравлических или электрических двигателей, подвешенных над бурильной трубой, позволяет верхним приводам непрерывно вращаться и качать во время бурения или во время извлечения бурильной трубы из скважины.

Буровые системы с верхним приводом — один из самых значительных достижений в области морского бурения. До 1982 года бурильная колонна перемещалась и вращалась с помощью келли-шарнира и поворотного стола.Бурение и подключение к морским буровым установкам практически не изменились в течение многих лет. Затем разработка верхнего привода, который вращает бурильную трубу напрямую и направляется вниз по рельсам в буровой вышке, заменила необходимость в келли-сочленении для вращения бурильной колонны. Он выполняет обычные требования по подъему, такие как спуск и спуск обсадной колонны. Это также добавило возможность бурения с тройным, циркуляционным и вращающимся во время спуско-подъема, а также обратного развертывания и / или освобождения прихваченной трубы.

Сверление с верхним приводом обеспечивает более безопасную операцию сверления за счет снижения опасностей, связанных с ротационными ключами и вращающейся цепью.Кроме того, в функциях манипуляции с трубами используются гидравлические рычаги для перемещения бурильных труб и утяжеленных бурильных труб к и от V-образной двери и защитной доски, тем самым снижая утомительную работу и повышая безопасность работы с трубами. Автоматические трубные элеваторы с приводом от бурильщика исключают аварии, вызванные ручным управлением буровыми бригадами подъемников во время бурения в условиях недостаточной сбалансированности. Возможность управления скважиной значительно улучшена благодаря возможности ввинчивания в колонну в любой точке вышки для циркуляции бурового раствора.Келли-клапан с дистанционным управлением снижает утечку бурового раствора при обратном расширении или отламывании после циркуляции над полом буровой.

Самая важная особенность верхнего привода — это способность непрерывно вращаться и перекачивать при расширении скважины или выходе из нее. Непрерывное вращение означает существенное снижение трения при извлечении колонны из наклонно-направленных или горизонтальных скважин или спуске обратно в них. Кроме того, уменьшается повреждение коллектора из-за меньшего использования и последующего попадания частиц геля / глины в продуктивный пласт.

Однако система верхнего привода предлагает множество других преимуществ, каждое из которых способствует повышению производительности буровой установки и повышению окупаемости инвестиций в скважину. Например, верхние приводы сокращают случаи прихвата трубы.

Исторически сложилось так, что время от времени застревание бурильной колонны в стволе скважины не считается необычным, а вероятность прихвата трубы возрастает с увеличением глубины ствола и конкретного пласта, через который проходит бурение. Независимо от глубины или типа пласта, бурение с использованием верхнего привода резко снижает вероятность прихвата трубы.Бурение с 30-метровой трубой за один раз дает больше времени для кондиционирования ствола и вывода твердых частиц на поверхность. Кроме того, из-за меньшего количества подключений насосы останавливаются реже. Это приводит к меньшему времени циркуляции, необходимому для достижения равномерного распределения нагрузки кольцевого шлама. Все эти факторы помогают буровому инструменту и струне свободно вращаться и предотвращают заедание.

Помимо прихвата трубы, который ранее мог произойти во время бурения, бурильные колонны могут также встречаться в узких местах при спуске в скважину или выходе из нее.Если во время поездки на обычной буровой установке встречается узкое место, серьезным усилием становится поднять ведущую трубу и начать циркуляцию и вращение трубы через проблемную зону. Однако при спуске с буровой установки, оснащенной верхним приводом, вращение и циркуляция могут быть достигнуты в любой момент за считанные секунды. Бурильщику просто нужно установить клинья, опустить верхний привод, чтобы зацепить ведущую штангу, выполнить соединение с трубоукладчиком верхнего привода и начать циркуляцию. Эта функция дает бурильщику дополнительное преимущество, заключающееся в том, что при необходимости может развернуть назад . может быть расширен через целые секции ствола скважины без значительного влияния на время спуско-подъема. В результате получается кондиционированная и чистая скважина, обеспечивающая успешный спуск обсадной колонны.

Возможность быстрого и простого подключения к бурильной колонне во время спусков обеспечивает преимущества, выходящие за рамки простого предотвращения прихвата трубы. Например, рассмотрим ситуацию, когда во время поездки встречается удар ногой. На келли-буровой установке у команды мало средств, и ей будет очень трудно сдерживать утечку жидкости из скважины без принятия решительных мер.В случае, когда с верхним приводом возникает такая же ситуация, можно установить клинья и сразу подключить верхний привод, таким образом сдерживая и контролируя скважину в течение нескольких секунд после обнаружения выброса. Такое быстрое реагирование на выброс скважины повысило безопасность пола буровой установки и помогло защитить буровой персонал от возможных травм.

Другие аспекты бурения с верхним приводом привели к повышению осведомленности о безопасности на всей площадке буровой. При бурении с использованием келли поворотный стол и втулка келли быстро вращаются на полу буровой, в то время как бригада находится в непосредственной близости.Поскольку верхние приводы устраняют необходимость в приводном механизме ведущей трубы, а поворотный стол не используется для вращения трубы, единственное, что вращается на буровой площадке, — это гладкая бурильная труба. Кроме того, поскольку верхний привод устраняет два из трех буровых соединений, буровая бригада меньше подвержена возможным травмам; меньшее количество возможных травм приводит к меньшему количеству травм.

Хотя улучшение времени бурения и безопасности бригады хорошо задокументировано, и эти особенности могут принести пользу любой буровой установке, некоторые аспекты бурения с верхним приводом позволили значительно улучшить добычу нефти и газа из пластов.Повышенная добыча сырой нефти и природного газа была достигнута за счет комбинации программ бурения с увеличенным вылетом и горизонтального бурения. Скважины с увеличенным вылетом или сильно изогнутыми скважинами увеличивают горизонтальную площадь пласта, который может быть извлечен из заданного места. Горизонтальное заканчивание позволяет значительно увеличить конечную добычу из данного коллектора. Обе эти ситуации предлагают огромный финансовый стимул с точки зрения оператора, и обе эти ситуации могут быть достигнуты только при использовании системы бурения с верхним приводом.

В случае, когда геологические, географические или экономические факторы ограничивают размещение мест бурения, может быть полезно отклонить пробуренные скважины от данного места, чтобы получить доступ к определенным участкам коллектора. Это достигается за счет сверления под углами от 70 ° до 90 ° от вертикали для увеличения измеренной глубины. При бурении с верхним приводом и с учетом других параметров, таких как состав бурового раствора, теперь считается обычным делом увеличивать горизонтальный охват до нескольких миль.

Фактически, продуктивность обычной скважины пропорциональна произведению проницаемости и толщины. Низкая продуктивность является результатом низких значений проницаемости или толщины пласта (или того и другого). Это можно компенсировать в горизонтальных скважинах, где длина горизонтального участка не задана природой, а выбрана. Произведение проницаемости на длину в горизонтальных скважинах играет роль, аналогичную произведению проницаемости на толщину в обычных скважинах. Кроме того, для увеличения продуктивности горизонтальные скважины, как было показано, увеличивают продуктивность, снижают тенденцию к образованию конуса и улучшают извлечение с помощью различных механизмов (Sherrard et al., 1987; Вилкерсон и др., 1988; Уилсон и Уиллис, 1986).

Длинные стволы скважин позволяют увеличить интервалы между завершенными работами и, следовательно, увеличить дебиты. В коллекторах, лежащих над водоносным горизонтом или расположенных под газовой шапкой, увеличенное расстояние от контактов с флюидами может улучшить дебиты без образования конуса. Кроме того, более длинная длина ствола скважины служит для уменьшения депрессии при заданном дебите и, таким образом, дополнительно снижает тенденцию к образованию конусов. Коллекторы с трещинами также могут получить выгоду от горизонтальных скважин.Длинные стволы скважин, вероятно, будут пересекать больше трещин и, следовательно, улучшат как дебит, так и конечный выход. Кроме того, применение горизонтальных скважин на ранних этапах проекта может позволить разработку с меньшим количеством скважин из-за большей площади дренирования каждой скважины. На некоторых месторождениях преимущества горизонтального бурения могут позволить разработку там, где традиционные методы были бы неэкономичными.

В настоящее время в большинстве морских буровых установок используются верхние приводы — гидравлические или электрические двигатели, подвешенные над бурильной колонной.В некоторых ситуациях долото можно повернуть с помощью забойного двигателя, гидравлического привода в стволе скважины, который устанавливается над долотом в нижней части бурильной колонны. Он получает энергию от потока бурового раствора. Этот метод часто используется для бурения наклонно-направленных и горизонтальных скважин, которые важны для морских операций. Направленное бурение позволяет пробурить несколько скважин с одного места. Горизонтальные скважины могут проходить через длинный участок горной породы, обеспечивая лучший контакт с пластом.Это сокращает время, необходимое для извлечения сырой нефти или природного газа из пласта, и в некоторых случаях увеличивает общее количество продукта, которое может быть извлечено. По мере совершенствования технологий и методов бурения доступ скважин к продуктивным пластам продолжает увеличиваться.

iBEAM TE-2PSK Universal 2 Sensor No Drill Parking Sensor Kit Instruction Manual

Home »iBEAM» iBEAM TE-2PSK Universal 2 Sensor No Drill Parking Sensor Kit Инструкция по эксплуатации

Комплект универсального датчика парковки iBEAM TE-2PSK с двумя датчиками без сверления

Характеристики продукта
  • 2 датчика парковки
  • Не нужно сверлить в бампере
  • Звуковые 3-зонные оповещения
  • Дополнительный блок управления не требуется
  • Используется только для пластиковых бамперов
  • Простота установки
Деталь Компоненты

  • A) 2 датчика
  • B) Жгут проводов
  • C) Принадлежности
НЕОБХОДИМЫЙ ИНСТРУМЕНТ
  • Инструмент для зачистки проводов
  • Лента
  • Цифровой мультиметр
  • Резак
  • Спиртовые салфетки / чистящие салфетки

Внимание! При проверке оборудования вторичного рынка убедитесь, что все заводское оборудование подключено, прежде чем задействовать ключ зажигания.

ТЕХНИЧЕСКИЙ СОВЕТ

Установка
ПРИМЕЧАНИЕ: При этой установке может потребоваться снятие бампера для правильного выравнивания датчика.

  1. Перед снятием бампера (если это необходимо) iBEAM предлагает измерить расположение датчиков на внешней стороне бампера с помощью прилагаемой линейки и малярной ленты.
  2. Заклейте изолентой место вертикального монтажа на высоте 15–24 дюймов от земли. Найдите как можно более плоскую поверхность.(Рисунок А.1)
  3. Найдите центр бампера. Обклейте лентой две позиции на расстоянии 10-20 дюймов от центра с левой и правой стороны. Опять же, найдите как можно более ровную поверхность. (Рисунок A.2)
  4. Эти метки ленты будут использоваться, чтобы указать, где на противоположной стороне будут установлены датчики после снятия бампера.
  5. Снимите бампер. Каждый автомобиль индивидуален. Будьте осторожны при снятии, постелите ткань на землю, чтобы защитить внешнюю краску от повреждений.
УСТАНОВКА

  1. Снимите задний фонарь с автомобиля, чтобы получить доступ к проводке лампочек. (Если требуется помощь, просмотрите раздел руководства для владельцев транспортных средств о замене ламп задних фонарей.) (Рисунок A)
  2. Найдите проводку, которая подключается к лампе заднего хода. Там обычно 2 провода. (Рисунок B) Зачистите изоляцию, чтобы обнажить медный провод.
  3. Используя цифровой мультиметр с настройкой постоянного напряжения, проверьте обратный провод.(Рисунок C)
  4. Подключите провода от TE-2SPK
    • Подключите КРАСНЫЙ провод к заднему ходу, находящемуся на заднем фонаре или к другому источнику для заднего хода.
    • Подключите ЧЕРНЫЙ провод к заземлению шасси.

Установка датчиков (Рисунок A)
ПРИМЕЧАНИЕ: При этой установке может потребоваться снятие бампера для обеспечения правильной центровки датчика.

  1. Используя малярную ленту на внешней стороне бампера в качестве ориентира, повторно измерьте желаемое положение датчика на внутренней стороне бампера.
    • 10-20 дюймов от центра бампера
    • 15-24 дюймов от земли
    ПРИМЕЧАНИЕ: Размеры зависят от самого транспортного средства. Указанные измерения допускают погрешность в 4 дюйма, но размеры могут отличаться в зависимости от автомобиля. Например, у внедорожника может быть более высокое расстояние от земли.
  2. Тщательно очистите поверхность там, где будут установлены датчики, на внутренней стороне бампера. Некоторая грязь может привести к тому, что датчики будут давать ложные предупреждения.
  3. Удалите подложку с двусторонней ленты 3M и используйте прилагаемый усилитель адгезии, чтобы улучшить адгезию к бамперу.Установите датчики так, чтобы сторона разъема была направлена ​​вниз к земле. Убедитесь, что датчики расположены как можно ровнее друг к другу и на максимально плоской поверхности бампера.

Прокладка электропроводки

  1. Тщательно найдите безопасное место для прокладки проводов вдоль бампера или нижней стороны бампера на автомобиле. Используйте стяжки, чтобы прикрепить проводку к автомобилю. Пожалуйста, держитесь подальше от движущихся частей и всего, что может вызвать слишком много тепла возле проводки.(Рисунок A)
  2. Найдите подходящее место для доступа внутрь автомобиля.
  3. Установите звуковой зуммер внутри автомобиля так, чтобы водитель четко слышал предупреждения. Возможно, потребуется удлинить провода, если требуется их расположение ближе к передней части автомобиля.
  4. Снимите двусторонний скотч и закрепите на плоской поверхности. При необходимости здесь также можно использовать усилитель адгезии. (Рисунок B)
  5. Подключите зуммер к розетке. Держите разъем рядом с зуммером.Это кнопка калибровки, которая используется на следующем шаге. Эту кнопку НЕ нужно оставаться включенной после завершения калибровки.
КАЛИБРОВКА

  1. Завершите установку, установите бампер на место, убедитесь, что питание и заземление подключены, а зуммер включен. Подсоедините прилагаемую кнопку к жгуту рядом с соединением зуммера.
  2. Проверьте питание и убедитесь, что в пределах 3 футов от задней части автомобиля нет движущихся объектов.(Рисунок A)
  3. Нажмите и удерживайте кнопку калибровки более 3 секунд, чтобы активировать систему датчика парковки. Вы должны услышать два непрерывных звуковых сигнала. Если нет, повторите шаг 3.
  4. Проверить работу парктроника.
  5. Должно быть 3 зоны оповещения.
    • Уровень 1: от 3,2 фута до 2 футов — медленный сигнал
    • Уровень 2: от 2 футов до 1 фута — более быстрый сигнал
    • Уровень 3: менее 1 фута — постоянный сигнал
ЭЛЕКТРИЧЕСКАЯ СХЕМА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конфигурация Двойные датчики
Рабочая частота. 77-81 ГГц
Активное состояние Скорость <10 км / ч и задняя передача
Поле зрения (по горизонтали) 144 градуса
Дальность оповещения 3,2 футов макс
Масса датчика 16 г
Размеры на датчик 64,8 x 47,4 x 21,7 мм
Температура эксплуатации / хранения — от 40 до 85 ° C
Потребляемая мощность 200 мА при 12 В постоянного тока
Водонепроницаемость IP67
Диапазон напряжения 8–18 В

Часы работы техподдержки (восточное стандартное время)

Понедельник — пятница: 9:00 — 19:00
Суббота: 10:00 — 19:00
Воскресенье: 10:00 — 16:00

ЗНАНИЯ — СИЛА Повысьте свои навыки установки и изготовления, записавшись в самую признанную и уважаемую школу мобильной электроники в нашей отрасли.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
