Схема двухконтурного котла: устройство и принцип работы настенных отопительных приборов

Содержание

устройство и принцип работы настенных отопительных приборов

Отопление дома «голубым топливом» пользуется популярностью во всём мире. Разработано большое количество модификаций газовых котлов.

В продаже есть напольные, настенные, одноконтурные, двухконтурные, с открытой или закрытой камерой сгорания, с биметаллическим теплообменником или бойлером косвенного нагрева, конденсационные или атмосферные.

Правильно выбрать функции и конструкцию котла можно только точно сформулировав задачи, которые стоят перед отопительным оборудованием.

Один или два контура для настенного и напольного котлов?

Главное отличие одноконтурного котла от двухконтурного — возможность нагрева проточной водопроводной воды.

Одноконтурный состоит из трёх частей:

Горелки.
Теплообменника.
Системы контроля и управления.

Двухконтурный гораздо сложнее одноконтурного. В нём есть узлы, отвечающие за нагрев горячей воды. Это дополнительный теплообменник, трёхходовой клапан, циркуляционный насос, система датчиков и электронная автоматика.

Двухконтурный котёл работает в двух режимах:

Режим нагрева теплоносителя отопления. В горелке сжигается газ, нагревающий теплоноситель. Включение и интенсивность пламени регулирует простейшая механическая или электрическая автоматика, теплоноситель прокачивается насосом.
Режим ГВС. Пользователь открывает кран душа, например. Вода начинает циркулировать через котёл, включается датчик давления. Автоматика включает трёхходовой клапан. Горячий теплоноситель начинает циркулировать через вторичный теплообменник, который нагревает воду для душа. Как только пользователь закрыл кран, циркуляция теплоносителя через вторичный теплообменник прекращается.

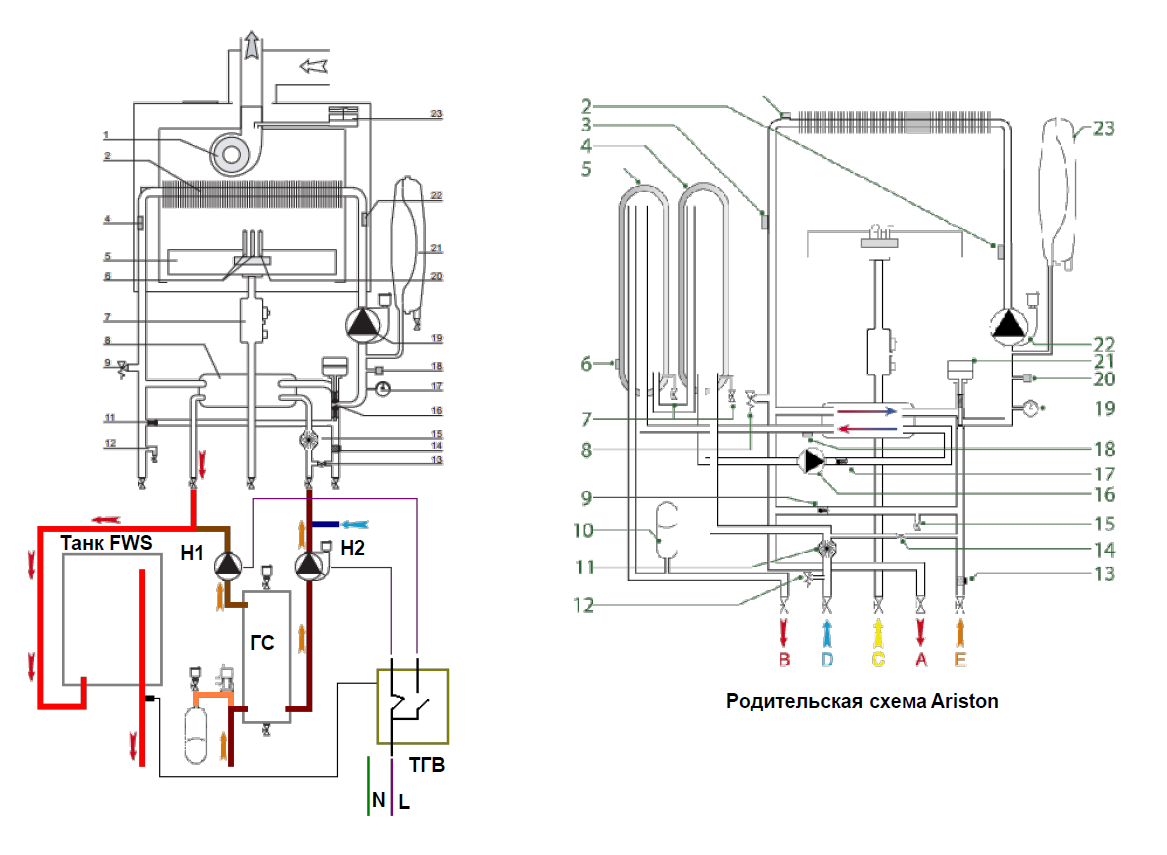

Фото 1. Схема, показывающая работу двухконтурного котла. Синим цветом изображено движение холодной воды, красным — горячей.

Если в доме уже есть система отопления с одноконтурным котлом, горячее водоснабжение обеспечивается дополнительным бойлером косвенного нагрева. Такая схема имеет как достоинства, так и недостатки. Использование двухконтурного дешевле, современные котлы технологичны и позволяют нагреть столько воды, сколько требуется с точностью соблюдения заданной температуры.

Устройство отопительного оборудования

Различные элементы газового котла изготавливаются из соответствующих поставленным задачам материалов.

При выборе стоит обратить на несколько полезных мелочей, влияющих на стоимость и долговечность прибора.

Корпус и детали трехходового клапана или датчиков с подвижной частью делаются из латуни, бронзы или пластика. Применение корродирующих металлов нежелательно.
Трубы обвязки котла чаще выполняются из того же материала, что и теплообменник.
Корпус и каркас — из листовой стали.
Теплообменники одноконтурных котлов изготавливаются из стали или чугуна, реже из алюминия или меди. Для двухконтурных применяется медь или нержавеющая сталь. Лучше всего выбирать котлы с медными теплообменниками, так как медь меньше подвержена коррозии, имеет отличные характеристики по теплопередаче.

Важно! При выборе и монтаже котла желательно следить за тем, чтобы не образовывалось электрохимической пары. При наличии в системе медных и алюминиевых элементов, последние неизбежно корродируют. Поэтому не стоит ставить алюминиевые батареи и медный теплообменник.

Характеристики двухконтурного газового котла

При выборе двухконтурного котла, стоит обратить внимание не только на материалы, но и заявленные характеристики:

Мощность. Чем больше площадь отапливаемого дома и больше его теплопотери, тем мощнее потребуется котёл. Для дома в 100 квадратных метров в умеренных широтах понадобится котёл мощностью 12 Квт.
Коэффициент полезного действия. Усовершенствованные теплообменники и горелки двухконтурных котлов, наличие «умной» автоматики и программ управления позволяет приблизить КПД к фантастическим 98%.
Вид камеры сгорания. Выделяют котлы с открытой и закрытой камерами сгорания.

При закрытой камере сгорания подача воздуха и выброс продуктов горения осуществляется специальным коаксиальным дымоотводом. Открытая камера сгорания использует воздух в помещении, а выхлоп идёт в стационарный дымоход с естественной тягой. Для котлов с открытой камерой сгорания необходим дымоход, отдельное котельное помещение. С закрытой камерой сгорания можно устанавливать вблизи любой наружной стены, но стоят они дороже.

Наличие дополнительной конденсационной системы. Температура выходящих газов обычного котла около 150 градусов, а конденсационного — всего 40. Разница температур идёт на отопление дома.

Вам также будет интересно:

Схемы отопления

Двухконтурные котлы работают только с закрытыми системами отопления с принудительной циркуляцией воды.

Фото 2. Схема подключения двухконтурного котла к системе отопления. Указаны основные элементы.

Такие системы состоят из:

Котла.
Расширительного бака мембранного типа. Он держит всю систему под определённым давлением — 1.2—2 атмосферы.
Группы безопасности. Она состоит из клапана и штуцера сброса пара. При закипании теплоносителя или слишком большом давлении излишки теплоносителя сбрасываются в систему канализации. Устанавливается в самом высоком месте системы, и служит для развоздушивания при заполнении теплоносителем.

Внимание! Отсутствие клапана сброса может привести к разрыву системы отопления, выходу из строя дорогостоящего котла.

Системы труб и батарей для распределения тепла по всему дому.

Принципы работы разных видов систем

Выделяют три популярных вида компоновки:

Однотрубная. Батареи подключаются к одной трубе последовательно. Один конец трубы — подача, второй — приходит к котлу в виде обратки. Однотрубная система позволяет без труда отопить небольшой одноэтажный дом.
Двухтрубная. Нагретый в котле теплоноситель поступает в батареи отопления через трубу подачи, а остывшим возвращается по трубе обратки. Такая система уместна, если дом состоит из нескольких этажей или логически разделяется на секции по комнатам.
Тёплый пол. Эта система набирает популярность. Длинные трубки из тонкого пластика равномерными спиралями уложены в толщине стяжки пола. По трубкам циркулирует теплоноситель с невысокой температурой, и вся площадь пола постепенно греет помещение. Подключение разных комнат происходит через коллектор-гребёнку с терморегулирующими кранами. Если есть необходимость подключения тёплых полов и батарей, в систему ставится трехходовой клапан подмеса горячей воды.

Параметры

Планируя отопление частного дома, стоит обратить внимание на следующие характеристики систем отопления:

Мощность. Она рассчитывается с учётом теплопотерь здания и объёма воздуха.
Возможность регулировки температуры. Газовые двухконтурные котлы способны держать температуру теплоносителя в точно заданных пределах.
Энергонезависимость. Минус двухконтурных котлов — их зависимость от электричества. Работа блока управления, датчиков и насоса требует подключения тока с определёнными параметрами. Нивелировать этот минус способны автономные системы электроснабжения: блоки бесперебойного питания, солнечные панели, автономные генераторы с двигателями внутреннего сгорания.

Полезное видео

Ознакомьтесь с видео, в котором рассматриваются параметры газовых котлов, объясняется, как сделать оптимальный выбор.

Что надо учесть перед выбором

При выборе надо определить положительные и отрицательные качества двухконтурных котлов:

Стоимость. Стоит подсчитать, есть ли необходимость переплачивать за дорогое оборудование, нужны ли некоторые дополнительные элементы. Двухконтурный котёл дороже, но выйдет дешевле, чем связка одноконтурного и водогрейной колонки.
Удобство использования. Дешёвые системы регулируются и обслуживаются вручную. Если в котле есть электронный блок управления, учитывающий десятки параметров, подходить к отопительному оборудованию надо будет реже. Такая система стоит дороже, и не всегда нужна. Двухконтурные из-за сложной конфигурации, нуждаются в правильном управлении.

Фото 3. Двухконтурный газовый котел Аристон ALTEAS X 24 FF NG с электронным блоком управления и сенсорным дисплеем.

Необходимость нагрева неограниченного количества проточной воды. С этой задачей двухконтурные котлы справляются блестяще. Но стоит понимать, что в большинстве котлов оба контура одновременно работать не могут. Функционирует либо отопление, либо нагрев проточной воды.

Правильное регулирование температуры горячей питьевой воды. У двухконтурных котлов есть с этим проблемы — вода из крана может резко изменять температуру. Бойлер косвенного нагрева или электрический с этой задачей справляются лучше, но количество воды в них ограничено.

Двухконтурный котёл — отличный компромисс для отопления и снабжения частного дома. Этот аппарат замечательно справляется с возложенными на него задачами, и подойдёт для любой закрытой системы отопления.

схема и устройство расширительного бака, а так же видео

Создание автономной отопительной системы на базе газового котла позволяет решить массу проблем с обогревом дома.

Нет нужды постоянно следить за количеством топлива, общий контроль за работой системы сводится к минимуму.

Кроме того, конструкция газового котла позволяет совместно с отоплением дома обеспечить подачу горячей воды, что увеличивает комфорт проживания до максимума.

Возможность решить все проблемы с помощью оного компактного устройства привлекает многих пользователей, хотя в этом вопросе есть и некоторые ограничения, обусловленные особенностями конструкции котла.

Рассмотрим этот вопрос внимательнее.

Содержание статьи

Особенности двухконтурного газового котла, в чем отличие от одноконтурного

Двухконтурный газовый котел — это доработанная конструкция одноконтурного агрегата. Оба вида ориентированы в первую очередь на выполнение базовой функции — нагрев теплоносителя для системы отопления.

Подача ГВС становится возможной благодаря наличию горячего теплоносителя (ОВ), второй контур является конструкционным дополнением к основному составу узлов и деталей.

Функция реализуется с помощью вторичного теплообменника, установленного между выходом первичного узла и трехходовым краном.

Проходя через первичный (основной) теплообменник, теплоноситель получает избыточное количество тепловой энергии, которое регулируется в трехходовом кране путем подмешивания определенного количества более холодной обратки.

Эта энергия пропадает зря, поэтому установка вторичного теплообменника не нарушает общую схему работы котла.

Горячий теплоноситель отдает излишки энергии на подготовку ГВС, и единственным изменением становится корректировка режима работы трехходового крана.

Существуют двухконтурные котлы с совмещенным (или битермическим) теплообменником, который способен нагревать теплоноситель и ГВС одновременно.

Устройство

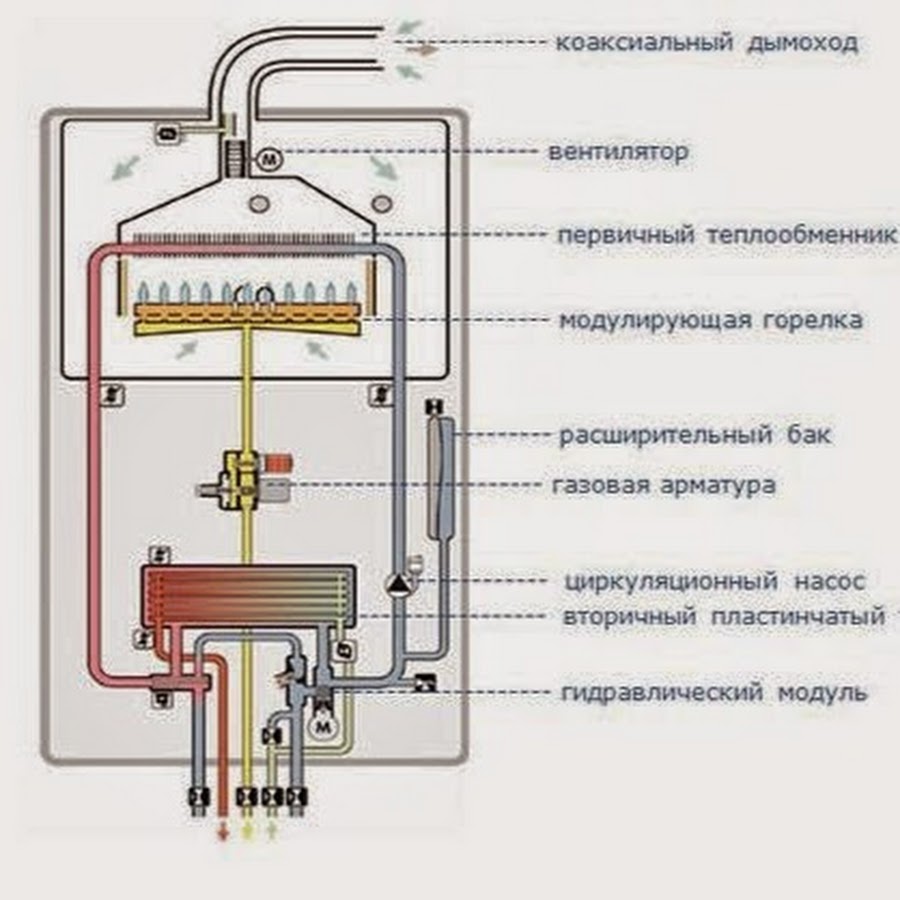

Двухконтурный котел состоит из следующих узлов

Газовая горелка. Она выполняет основную функцию — является источником тепла.
Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.

Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.

Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.

В каких режимах он может работать?

Существует два основных режима работы двухконтурного газового котла:

Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.

Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.

При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.

Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.

В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.

В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.

Принцип работы

Рабочий процесс основан на работе первичного теплообменника. Теплоноситель поступает в него и получает определенную температуру в пламени горелки. Она конструктивно совмещена с первичным теплообменником, находится в его нижней части, что обеспечивает максимальную эффективность нагрева.

Затем ОВ выходит из первичного и сразу поступает во вторичный теплообменник. Чем короче путь из одного устройства в другое, тем меньше теплопотери при транспортировке ОВ и тем выше эффективность котла.

Отдав некоторую часть тепла, ОВ проходит в трехходовой кран, где окончательно настраивается ее температура, после чего выводится в отопительный контур.

Циркуляционный насос обеспечивает подачу теплоносителя в стабильном режиме, а вентилятор турбонаддува выполняет дымоудаление и обеспечивает процесс горения.

ОБРАТИТЕ ВНИМАНИЕ!

Существуют конденсационные котлы, в которых нагрев теплоносителя происходит поэтапно — сначала он получает энергию от конденсата, осажденного из дыма, а затем нагревается в обычном режиме.

Это относительно новая технология, которая позволяет экономить топливо и увеличить срок службы узлов котла. Однако, она работает только в низкотемпературных системах и в российских условиях бесполезна.

Как работает двухконтурный котел с биотермическим теплообменником

Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.

По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.

Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.

Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.

ОСТОРОЖНО!

В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.

Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.

Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!

Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Работа с накопительным бойлером

Накопительный бойлер — это емкость, внутри которой проходит змеевик с горячим теплоносителем. Отличие от стандартного теплообменника в объеме и способе нагрева — здесь жидкость статична, она получает тепловую энергию в постоянном режиме.

По мере водоразбора объем вода пополняется и вновь нагревается. При этом, температура ГВС намного ровнее, а количество горячей воды со стабильными параметрами гораздо больше, чем у конструкций с пластинчатыми теплообменниками.

Чаще всего используют внешние накопители, но есть двухконтурные агрегаты со встроенными емкостями. Они эффективны, обладают максимальными возможностями и сроком службы.

Специалисты и рядовые пользователи отзываются о подобных конструкциях как о наиболее предпочтительных вариантах.

Полезное видео

В данном видео вы узнаете о принципе работы двухконтурного газового котла отопления:

Заключение

Двухконтурный газовый котел позволяет получить максимальный набор функций в одном устройстве.

Это удобно, позволяет сэкономить жилое пространство, сконцентрировать всю аппаратуру благоустройства дома в одной точке. Однако, имеются и некоторые недостатки, возможности двухконтурных котлов имеют свои пределы, о которых надо иметь точное представление.

Это поможет сделать правильный выбор и получить наиболее удачный вариант конструкции газового котла.
