Монтаж каркаса под гипсокартон: инструкция

Гипсокартонные системы уже давно стали неотъемлемой частью современного строительства. Они позволяют значительно снизить затраты на больших объемах работ и дают возможность сократить время при монтаже. При этом стоит отметить, что процесс возведения гипсокартонных систем довольно прост, но требует точных расчетов при установке каркаса.

Именно поэтому этот этап работ считается одним из самых ответственных. Он нуждается в серьезной предварительной подготовке, а инструкция по его монтажу включает в себя не только проект работ, но и детальный список необходимых элементов.

Типовая стена с утеплителем

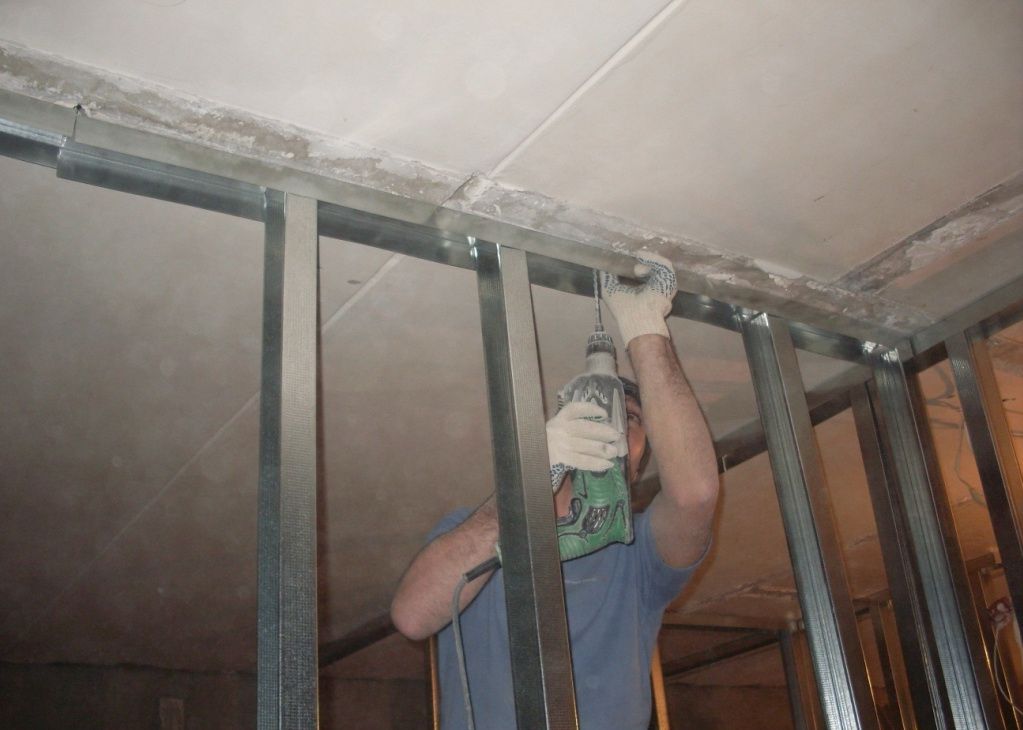

Монтаж каркаса

Установка профильной конструкции разделена на несколько этапов. При этом стоит отметить, что она может быть различной по назначению, но освоив принцип монтажа каркаса для гипсокартонной перегородки можно справиться с любой подобной работой.

Вариант типового проекта части перегородки

Статьи по теме:

• Как сделать каркас для гипсокартона
• Каркас из профиля под гипсокартон
• Как собрать каркас из профиля для гипсокартона

Проект

Данный процесс является основой при строительстве.

Он должен полностью отображать всю систему профилей с элементами монтажа.

• Для начала на листе бумаги необходимо нарисовать будущую стену в удобном масштабе.
• Затем по ее периметру отмечаем расположение направляющих профилей. На них и будет производиться крепление несущих опор.
• После этого в начале стены и в конце отмечают место монтажа вертикального профиля. Он будет крепиться к стене или при необходимости станет углом простенка.
•  Далее отмечают расположение остальных вертикалей. Они должны находиться друг от друга на расстоянии в 60 см от середины друг друга. Это делается для того, чтобы удобнее было крепить листы, которые имеют ширину 120 см.
• Потом монтаж каркаса для гипсокартона предполагает размещение горизонтальных профилей, которые будут соединять вертикальные.
  Поэтому их тоже необходимо отметить на проекте. Обычно их располагают на расстоянии 60 см друг от друга, но при желании можно этот размер изменить.
• При соединении профилей между собой необходимо использовать специальные виды монтажного крепежа. Самыми распространенными из них являются крестовины.
  Они надежно скрепляют оба профиля между собой, выдерживая ровный угол в 90 градусов. Такие соединения также стоит отметить на проекте.
• Чтобы правильно смонтировать каркас для гипсокартона под звукоизоляцию следует использовать специальные саморезы.
  В народе их называют “блоха”, а среди специалистов они известны как винт ТЕХ 3.5 х 9.5. При желании их также можно отобразить на проекте, но обычно этого не делают, поскольку мастера предпочитают приобрести сразу большую упаковку этого крепежа, чтобы не испытывать в них недостатка.
• Если необходимо внутри будущей стены разместить различные системы жизнеобеспечения или другие приборы, то это также можно отметить на плане.

Довольно часто возникает вопрос о том, как правильно монтировать гипсокартон на брусчатый каркас. Ответом может послужить точно такой же проект, но выполненный с учетом использования деревянных реек и соответствующего крепежа.

Совет!
Проект стоит изготавливать с учетом масштаба, поскольку так можно избежать появления неточностей и в итоге получить визуально точный план будущей конструкции.

Типичный проект стены с двухсторонней обшивкой

Закупка матери

Как правильно выставить каркасы для стен из гипсокартона

Как своими руками производится установка каркаса под гипсокартон

Без правильно собранного каркаса гипсокартон не будет служить долго. От каркаса зависит прочность и надежность стен, потолков, арок, полок и других сооружений из ГКЛ, столь полюбившихся профессиональным строителям и любителям.

Чтобы ремонт не оказался банальной тратой денег впустую, требуется грамотное исполнение рекомендаций и советов мастеров по установке каркаса.

Сегодня применяют два метода монтажа гипсокартона с использованием каркаса – на деревянный брус и металлический профиль. Каждый из них с достоинствами и недостатками, но при правильном подходе с помощью обоих методов добиваются нужного конечного результата.

Ремонт с применением ГКЛ

Материалы для каркаса

Брус выбирается для работы, когда избыток древесины хорошего качества. Хоть и считается, что каркас из него дешевле, на деле это не совсем так – древесина дорожает с каждым годом.

Брус в качестве материала для каркаса под гипсокартон используют в помещениях с умеренной влажностью и нормальным температурным режимом. Его хорошо просушивают, а монтаж начинают после обработки антисептиком. В этом плане профиль выгоднее: он не гниет, его не побьет шашелем, ему не страшны перепады температур, он не размокнет, не потрескается и не рассохнется.

Лист гипсокартона на каркасе из бруса держится крепче, поскольку шурупы цепляются за дерево всей резьбой и плотнее сидят. Профильный вариант немного проигрывает в этом плане, но вопрос решается более частой установкой саморезов.

Каркас из бруса экологически чистый, зато из металлического профиля долговечен, его легче монтировать, а материал для него покупается в любом магазине. При этом, элементы каркасных конструкций предлагаются в ассортименте. Не приходится выдумывать свое – все стандартно.

Инструменты для возведения каркасов

Когда планируется каркас из деревянных реек, то готовят следующие инструменты:

[ro-youtube-content count=”1″ no-desc=”0″]Технология монтажа гипсокартона монтаж каркаса для стен из[/ro-youtube-content]

• Пилу.
• Лобзик.
• Молоток.
• Шурупы и гвозди.
• Рейки – брус.
• Металлический уголок.

Виды профиля

Если каркас из профиля, то находят ножницы или ножовку по металлу. При любом варианте без уровня, отвеса, правила не обойтись. Кроме того, понадобятся:

• Шуруповерт;
• Дюбели;
• Дрель или перфоратор;
• Саморезы по металлу;
• Уплотнительная лента;
• Карандаш или маркер;
• Соединители разных типов;
• Подвесы;
• Профили.

Монтаж деревянного каркаса под ГКЛ

Поперечное сечение бруса должно быть не менее, чем 40 на 70 мм – для вертикальных и опорных реек и 30 на 50 мм – для горизонтальных.

Влажность дерева не превышает 15%. Предпочтителен выбор материала хвойных пород дерева.

Работу начинают с наброска схемы с указанием расположения дверных и оконных проемов. Затем подсчитывают необходимое количество листов гипсокартона, после чего приступают к монтажу опорных брусьев обрешетки к полу и потолку.

Начинают монтаж с пола с помощью дюбелей или гвоздей, если дом деревянный. Следующий этап – установка вертикальных распорок, между которыми затем монтируются горизонтальные. Вертикальные стойки устанавливают с шагом 60 см.

Сверху вертикальных стоек прибиваются горизонтальные, потом опять вертикальные и так далее. Горизонтальные тоже ставят с шагом 60 см. Каждый ряд обрешетки проверяют на вертикаль и плоскость уровнем. Выравнивают положение нижнего бруса на полу подкладыванием кусков дерева. Также регулируется правильное положение плоскости стены.

Проще сразу собрать каркас прямо на полу комнаты, если ее размер позволяет. В этом случае его ширина должна быть на 1 см меньше реальной ширины стены.

Элементы металлического каркаса

Основой являются профили – направляющие (UD) и несущие (CD). Первые нужны для создания контура каркаса под гипсокартон. Они играют роль “фундамента”, в который вставляется и крепится профиль несущий, куда уже ложится ГКЛ.

Направляющий профиль стандартно с шириной 2,5 см и длиной 3 метра. Важно обращать внимание на его толщину – от нее зависит крепость каркаса. Более толстый подходит для стен, а тонкий – для потолка. Несущий профиль имеет широкую полку (6 см), глубину 2,5 см и длину 3 или 4 метра. Выпускается из листового металла разной толщины, которая также влияет на прочность сооружаемых конструкций.

Стоечный профиль используется только для каркаса стен. Потолочные, угловые и арочные профили применяются при сооружении соответствующих гипсокартонных конструкций. Арочный с вырезами, чтобы его легко гнуть. Ширина этих профилей варьируется от 5 до 15 см.

Основные виды саморезов, используемых при сборке каркасных конструкций, это крепежи длиной 9,5 мм (“блошки – с острыми кончиками), 25 и 35 мм.

Рекомендуется брать стальные оцинкованные, то есть белого цвета.

Подвесы используются прямые – П-образные. Их тоже выбирают с оцинковкой. Еще есть так называемый быстроподвес. Устройство этого элемента позволяет регулировать высоту плоскости потолка. Используется исключительно, когда выполняется монтаж потолочных каркасов.

Соединительный элемент – “краб или крестообразный соединитель. Его применяют для связки поперечно расположенных профилей (крест-накрест). Прямой соединитель используется для удлинения рейки.

Металлический каркас под ГКЛ

Монтаж металлического каркаса под ГКЛ

Начинают с разметки. Сначала определяют и наносят линии положения несущего профиля на полу и потолке. Для этого лучше использовать лазерный уровень. Линии отстоят от несущих поверхностей примерно на 10 см. Величина зависит от толщины профиля, листа гипсокартона, коммуникаций, теплоизоляции и кривизны стен.

Теперь устанавливают направляющие профили. Крепят их дюбелями с шагом не более метра. Далее наносят на стену разметку положения несущих профилей. Они располагаются через каждые 60 см.

Если нужна повышенная жесткость, то шаг установки уменьшать до 40 см.

После этого устанав

Как сделать каркас из профилей для короба из гипсокартона на потолке: видео

Короб — это универсальное сооружение, которое можно использовать для скрытия инженерных линий, бытовых счётчиков, шкафов, второго яруса гипсокартона на потолке и прочих элементов интерьера. Такую конструкцию легко замаскировать окружающей отделкой, сделав практически невидимой.
Оформление и дизайн короба из гипсокартона для коммуникаций

Однако, в процессе проектирования и сборки, нужно заложить определённый запас прочности в постройку, для чего она сооружается на основании с использованием металлических профилей. Чтобы на выходе получить соответствующий качеству каркас под короб из гипсокартона, нужно иметь понятие о подборе материала, крепежа, а также процесса сборки. Вернуться к оглавлению

Полное содержание материала

Как выбрать профили для каркаса

Изначально стоит уяснить, что сборку каркаса под различные короба, в особенности скрывающие линии коммуникаций, лучше всего делать с использованием предназначенного для этого металлического профиля.
Конструкция каркаса гипсокартонного короба


Древесина довольно капризный материал и требует особого подхода к выбору, подготовки и сборки в единую конструкцию. Стоит знать, что металлические каркасы легче деревянных, но в то же время долговечнее и тем более прочнее. Сталь с антикоррозионным покрытием не рассохнется, вследствие чего не возникают деформации, способные «порвать» гипсокартонную обшивку. Ну, и, конечно, рейки из профиля не нуждаются в дополнительной обработке от гниения, они уже покрыты цинковым напылением, способным противостоять окислению.
Готовый обшитый короб на кухне



Материал для сборки оснований требуется двух типов:

• направляющие профили. Имеют маркировку UD (отечественная ПН – профиль направляющий). Используются как основа для создания любых каркасов под гипсокартонные конструкции. Ширина 28 мм, высота боковых полок 27 мм, длинна 3000-4 тыс. мм;
• стоечные профили. Маркируются буквами CD (отечественная ПП и ПС – потолочный и стоечные профили соответственно). Применяется в качестве стоек каркаса и боковых перемычек, а главное, это основная «рабочая» поверхность, на которую монтируются гипсокартонные листы. Ширина рейки – 60 мм, высота полок 27 мм (имеют загибы), для жёсткости присутствуют продольные ребра.Сборка короба из стоечных профилей

Толщина качественного профиля 0,5-0,6 мм, материал сталь.
Главное, при выборе материала — обратить внимание на толщину стенок, а также на качество цинкового покрытия. Если при осмотре обнаружены малейшие следы ржавчины, от такого товара лучше сразу отказаться.
Лучше всего приобретать профили под будущий каркас для короба из гипсокартона от известных производителей (лидеры Knauf, Giproc и прочие). Вторым по значимости материалом для сборки оснований под ГКЛ является крепёж.
Схема внутреннего устройства короба для труб

Вернуться к оглавлению

Саморезы для каркаса короба из ГКЛ

Короб с обшивкой из гипсокартонных листов конструкция специфическая, ведь минимум две грани и один угол не имеют несущей основы. Прочность и жёсткость такого элемента достигается за счёт наличия поперечных перемычек и многочисленных точек крепления. А полностью собранная постройка фиксируется к стенам или потолку. Все это требует наличия качественного крепежа, который после завершения монтажа не допустит наличия люфтов отдельных частей.
Пример обшивка короба листами гкл с помощью саморезов



При сборке каркасов стеновых и потолочных коробов используются следующие типы метизов.

1. Дюбели — гвозди. Это саморезы, имеющие на острие не бур, а заточенное острие, позволяющее вбивать крепёж в стандартный пластиковый дюбель. С помощью такого материала к несущим стенам и перекрытиям фиксируются направляющие (UD) профили.
2. Саморезы по металлу. Соединения металлических деталей в каркасе под гипсокартонные конструкции осуществляется за счёт мелких саморезов по металлу. Они имеют следующие параметры, толщина – 3,5 мм, длина от 9,5 до 11 мм. Чаще всего их называют «клопы», «блошки», «семечки» и прочие. На конце бур, для ввинчивания в металл. Обязательно имеют цинковое покрытие для защиты от коррозии. Несмотря на мелкий размер 2-3 клопа обеспечивают очень прочное соединение двух профилей между собой.

При подсчёте необходимого количества крепежей стоит отталкиваться от таких данных. Дюбели — гвозди вбиваются в направляющие профили с шагом 350-400 мм, то есть на одну несущую рейку длиной 3-4 метра их необходимо от 8 до 12 штук. Расход клопов на одно соединение 2-3 штуки.
Чертеж с размерами клопов для профиля

Вернуться к оглавлению

Сборка каркаса под короб из гипсокартона

Вся работа по конструированию каркаса для коробов проводится в три этапа:

1. Разметка.
2. Монтаж направляющих.
3. Сборка.

Смотрите в видео процесс сборки каркаса короба под гипсокартон.

Разметка участка под монтаж каркаса

Параметры будущего короба для гипсокартона зависят от габаритов предмета (для труб меньше, приборов больше). Причём разметку и сборку каркаса лучше всего осуществлять после установки/прокладки линий коммуникаций или бытовых приборов.

1. В первую очередь отбиваются длинные линии, соединения будущего короба с несущими стенами или потолком. Для удобства в работе лучше использовать шнур, который натягивают на вбитых гвоздях. Такой способ довольно простой и в случае ошибок можно легко переместить отметки.

2. Делая разметку линии, сверяются со строительным уровнем во избежание перекосов.
3. Под направляющие граней также делается отбивка, для чего лучше использовать столярный уголок.

Шнуры для разметки используются цветные, например, красные или синие!

Монтаж направляющих

По всем отметкам теперь нужно закрепить направляющие UD профили, нарезанные по размерам. Резку

Технология изготовления каркаса под облицовку стен гипсокартоном быстро и ровно

При помощи гипсокартонных листов можно строить сложнейшие переходы на потолке, ниши в стенах, арки, полки и прочее. Немалую популярность имеет просто облицовка стен гипсокартоном без использования каркаса. Что позволяет получить идеально ровную поверхность даже на очень кривых основаниях. Но при отклонении в пределах 4 см потребуется облицовка стен гипсокартоном по металлическому каркасу.

Типы материалов для построения каркаса под гипсокартон

Существует 3 типа материалов для построения каркаса для гипсокартона:

1. Металлопрофиль. Этот тип имеет наибольшее распространение благодаря удобству работы с гибким металлом, легкости готовой конструкции и простоты монтажа.
2. Деревянный каркас для гипсокартона. Применяется в наименьших случаях из-за свойств самой древесины. Во-первых, она подвержена гниению при попадании на нее влаги или постоянной повышенной влажности. Во-вторых, со временем она сохнет, что приводит к изменению ее геометрических параметров. А в итоге это повлияет и на геометрию самой готовой конструкции, по углам пойдут трещины, начнет откалываться шпатлевка и прочее.
3. Комбинированный. Имеет большее распространение, потому что весь каркас под гипсокартон выполняется исключительно из металлопрофиля, а в местах, где на стену будет увеличена нагрузка (мебель или техника), в профиль вкладывается деревянный брусок.

Виды профиля для построения каркаса под гипсокартон

Выбор типа профиля для гипсокартона осуществляется исходя из геометрических параметров и необходимой прочности будущей конструкции. Это может быть декоративная колонна или имитация камина в стене, тогда можно применять профиль под гипсокартон меньшей толщины и ширины. Тем самым сэкономив некоторое количество средств и времени. Но если же это будет ниша, арка, какие-то выступы, являющиеся не только украшением интерьера помещения, но и его функциональными элементами. То материал должен подбирать потолще, крепеж должен осуществляться погуще.



Комплектующее для каркаса

Сегодня в продаже имеются несколько разновидностей металлического профиля по геометрическим параметрам и типу производства, из которых можно произвести монтаж каркаса для гипсокартона на стены:

1. Направляющий профиль. Он представляет собой желобок, изогнутый на прокатном стане в форму буквы П или U. Соответственно он может иметь название ПН или UW. Он применяется для крепления оснований конструкций к стенам и потолку. Его главным свойством является то, что он обладает пропорциональной шириной, позволяющей в него свободно вставить стоечный профиль. Ведь любая установка профиля под гипсокартон на стены требует особой прочности и качества соединения элементов. А плотное вхождение UW в CW как раз и обеспечивает то необходимое качество.
2. Стоечный профиль, имеющий аббревиатуру CW. Предназначен для выполнения вертикальных элементов любой конструкции. Он обладает высокой прочностью на изгибание благодаря особой технологии проката. Если посмотреть на срез, то можно увидеть закругленные его кромки и дополнительные изгибы на его плоской поверхности. Это обеспечивает ему дополнительную прочность в отличие от UW. Каркас из профиля для гипсокартона на стену благодаря соблюдению технологий должен обладать высокой прочностью, устойчивостью, а при правильно расположении ребер жесткости не подвержен вибрациям.

Необходимые материалы изготовления каркаса для гипсокартона

Перед тем как начинать монтаж каркаса под гипсокартон на стену, необходимо подготовить все требуемые расходные материалы и комплектующие:

• Профиль двух типов.
• Деревянные бруски по толщине направляющего или стоечного профиля. Их следует вкладывать в местах с повышенной нагрузкой также отличным вариантом станет его использование в дверном проеме. Потому что при открывании и закрывании дверей обычно создается вибрация. А деревянный брус за счет своей упругости скомпенсирует любые типы колебания. Во многих случаях устройство каркаса под гипсокартон не требует использования дерева. Например, подвесной потолок, ниш

Каркас для гипсокартона: особенности и нюансы монтажа

Содержание:
Каркас для гипсокартона: материалы и общие принципы сборки
Как изготовить каркас для потолочной конструкции: особенности технологии
Обшивка стен гипсокартоном: конструкция металлического каркаса
Как сделать каркас для гипсокартонных перегородок: нюансы монтажа
Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для обшивки стен, потолков и прочих декоративных изделий представляет собой достаточно сложную конструкцию, от которой в буквальном смысле слова зависит все – и внешний вид готового изделия, и его надежность, и, как результат, долговечность. Именно по этой причине изготовление каркаса должно проводиться в соответствии с некоторыми требованиями, которые и позволят готовому изделию служить верой и правдой долгие годы. Согласно каким принципам изготавливается каркас для гипсокартона из металлических профилей? Какой материал для этого нужен? Как гарантировать его надежность? На эти и многие другие вопросы мы постараемся ответить в текущей статье, в которой вместе с сайтом stroisovety. org приоткроем завесу тайны, которую не разглашает большинство мастеров-гипсокартонщиков.

Если вы задались целью научиться монтировать каркас из профиля для гипсокартона, то следует понимать одну важную вещь – каркас каркасу рознь. Преследуя ту или иную цель, нужно быть готовым к тому, что каждый вид изделия собирается по-разному. Единственное, что есть общего между каркасами различных конструкций, это принцип сборки, который мы и рассмотрим в первую очередь.

Каркас для гипсокартона фото

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

• Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
• Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

• Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
• Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется «краб») и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
• П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

• Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

• тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
• саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
• дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

Как изготовить каркас для потолочной конструкции: особенности технологии

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов. Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.

Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.

Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.

Как сделать каркас под гипсокартон своими руками фото

Обшивка стен гипсокартоном: конструкция металлического каркаса

В отличие от потолочного каркаса, основание для обшивки стен изготавливается с меньшими требованиями. Здесь вертикальные несущие профили монтируются с шагом 600мм по центрам – два из них должны располагаться по краям листа гипсокартона и один посередине.

Металлический каркас для гипсокартона фото

Формирование плоскости будущей стены происходит следующим способом. Сначала направляющий профиль устанавливается на пол, потом, используя длинный или лазерный уровень, на стены и только после этого на

Каркас для гипсокартона на стену: как сделать, монтаж, правильная сборка, конструкция

Каркасный монтаж гипсокартона является самым популярным способом устройства подвесных потолков, перегородок, арок и других конструкций из этого материала.

Схема металлического каркаса для потолка из гипсокартона.

Если технология работ с ГКЛ понятна и усвоена, то своими руками можно сделать все, на что способна ваша фантазия в плане реконструкции и оформления помещения.

Но самое главное — научится тому, как сделать каркас под гипсокартон. Он является основой любой конструкции, поэтому к его монтажу предъявляются особые требования.

Материалы и инструменты, используемые для изготовления каркаса

1. Направляющий профиль. Он представлен изделием ПН28/27. Используется в качестве детали, удерживающей стоечный и потолочный профили на одной линии.
2. Потолочный профиль ПП 60/27. Он используется для монтажа вертикальных и горизонтальных стоек, различных перемычек и изогнутых фигурных деталей конструкции.
3. Стоечный профиль.

   По всей длине изделия в центральной части есть специальные бороздки, предназначенные для того, чтобы саморезы во время монтажа конструкции было значительно проще крепить. Его также можно использовать для различного вида стоек, перемычек и изогнутых деталей.

4. Подвес прямой или укороченный.

   Является деталью, предназначенной для фиксации стоек их металлопрофиля к стенам и потолку.

5. Соединитель одноуровневый краб. Предназначен для скрепления и усиления узлов из перекрещенных между собой под прямым углом профилей.
6. Различные соединители для профиля, которые предназначены для стыкования его отрезков.
7. Пружинный подвес.

   Он понадобится, если при монтаже подвесного потолка конструкцию потребуется опустить более, чем это позволит использование подвесов.

8. Саморезы по металлу СММ 3,5/51, которые бывают двух видов: острые и с концом в форме сверла.

Схема каркаса для гипсокартонной конструкции из деревянных брусков.

Раньше гипсокартон крепили на деревянные каркасы. С появлением металлопрофиля надобность в использовании брусков отпала по причине несомненного преимущества стали:

• каркас из металлопрофиля не подвержен гниению;
• его не повредят древесные жучки;
• он не впитывает влагу и не деформируется вследствие этого;
• металлические стойки не рассохнутся, не растрескаются, не станут со временем скрипеть при подвижках пола;
• профиль во много раз долговечнее дерева, дешевле его и обладает значительно меньшим весом.

Поэтому монтировать своими руками деревянный каркас для гипсокартона имеет смысл в том случае, если в вашем распоряжении достаточное количество сухого бруса, который больше некуда деть.

На тот брус, который находится в свободной продаже рассчитывать не приходится: он в подавляющем большинстве случаев является свежераспиленным и имеет высокую влажность.

Если из такого материала монтировать каркас, то вскоре он непременно деформируется, так как дерево начнет сохнуть и изгибаться.

Инструменты для монтажа каркаса.

Инструменты, которые понадобятся в процессе работ:

1. Перфоратор или ударная дрель.
2. Шуруповерт на аккумуляторах.
3. Уровни: водяной, строительный, лазерный.
4. Рулетка, маркер, карандаш, угольник.
5. Нож для резки гипсокартона.
6. Ножницы по металлу или болгарка с тонким диском по металлу.
7. Если решено делать каркас из бруса, то понадобятся пилы и электролобзик.

Технология монтажа деревянного каркаса под гипсокартон

Эту конструкцию несложно сделать своими руками. Но выполнить работу можно двумя способами: мягким и жестким.

Схема устройства деревянного каркаса для перегородки из гипсокартона.

Жесткий способ монтажа:

1. Это самый древний и простой метод, с помощью которого можно правильно монтировать деревянный каркас. Работы начинаются с разметки. Если каркас нужен для потолка, то по стенам с помощью водяного уровня и малярного шнура находится и отбивается горизонталь. Далее потолок расчерчивается на линии, по которым будет крепиться брус. Шаг между ними — 40-60 см. Если каркас нужно монтировать для стен, то аналогичная разметка производится по ним.
2. Начинаем своими руками делать обвязку: брус крепится по контуру поверхности, которую нужно обшить гипсокартоном. Если планируется устройство подвесного потолка, то обвязка крепится по линиям разметки на стена. Если сооружается перегородка или выравнивается стена, то бруски нужно крепить по всему периметру зашиваемой ГКЛ площади.
3. Последовательность этих работ такова: по всей длине брусков с шагом 30-40 см высверливаются отверстия, немногим большие, чем гвоздь, с помощью которого будем производить разметку стен. Деревянные планки прикладываются к стене и с помощью гвоздя и молотка получаем метки. Эти места высверливаются и в отверстия вставляются пластиковые дюбели 40/60 или 40/40, либо обычные чопики. Таким образом, мы своими руками сделаем обвязку.
4. Между брусками натягиваем леску или нитку, которые послужат ориентиром для установки вертикальных или горизонтальных стоек.
5. Аналогичным способом, как и в случае с обвязкой, правильно устанавливаем нужные планки.

Технология «мягкого» монтажа деревянного каркаса:

1. Основное отличие этого способа сборки

Лучшая цена в сборе рамы zmr250 — Отличные предложения на сборку рамы zmr250 от глобальных продавцов рамы zmr250

Отличные новости !!! Вы попали в нужное место для сборки рамы zmr250. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая сборка рамы zmr250 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели рамку zmr250 в сборе на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сборке каркаса zmr250 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести frame assembly zmr250 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сборка рамы инструмента по лучшей цене — Отличные предложения по сборке рамы инструмента от глобальных продавцов сборки рамы инструмента

Отличные новости !!! Вы находитесь в нужном месте для сборки рамы инструмента.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя рама для инструмента в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели раму для инструмента на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сборке рамы для инструмента и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести tool frame assembly по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Руководство по сборке рамы Softail Bobber

Если вы хотите построить рамку для поплавка с мягким хвостом, используя наши планы, но не знаете, как это сделать, это пошаговое руководство станет вашим руководством.

Мы создали руководство, чтобы промежуточный или даже начинающий производитель мог изготовить каркас в своем гараже.

Требуются чертежи для этой сборки каркаса. Кроме того, мы используем нашу приспособление в пошаговых инструкциях, которое находится здесь, в качестве приспособления для создания каркаса.

Оборудование и инструменты, которые вам понадобятся:

1. Приспособление для рамы (рекомендуется).
2. Режущая пила или угловая шлифовальная машина.
3. Трубогиб.
4. Принадлежности для вырубки и надрезания труб.
5. MIG, TIG или дуговая сварка.
6. Тиски слесарные.
7. Молоток, набор ключей, рулетка, суппорт.
8. Пресс сверлильный.
9. Набор сверл.

Необходимые материалы:

1. НКТ 1,25 » ВПВ (35 футов).
2. Лист из низкоуглеродистой стали — толщина 1 дюйм (120 дюймов2).
3. Лист из низкоуглеродистой стали — толщина 0,5 ’’ (100 дюймов2).
4. Лист из мягкой стали — толщина 0,3 дюйма (15 дюймов2).
5. Круглый пруток 2 » (8 дюймов).
6. (1) Рулевая головка 8 ’’.
7. (2) Стальная коническая вставка.
8. (1) Шток рессорной подвески.

1. Подготовка оправки.

Рис. 1.1 Регулировка зажимного приспособления рамы

Шаг 1: Позиция основные элементы стапеля рамы в правильном положении, как показано на рисунок.Переместите элементы в указанное положение и затяните болты.

Шаг 2: Использование вертикальных пазов задней оси монтажная пластина должна иметь размер 11,51 дюйма. Перемещение стержня с резьбой в горизонтальный паз, выполните размер 4,6 дюйма, а затем установите второй стержень 1 ’’ влево. Затяните гайками, чтобы обеспечить положение стержни.

Шаг 3: Установите вал рулевой колонки на 60º. измеряется от продольной балки, поэтому рулевая колонка поплавка рама должна быть с углом наклона 30º.Если вам нужен угол наклона 40º, установите вал 50º от продольной балки.

Шаг 4: Подготовка втулка в зависимости от габаритов используемой рулевой колонки. Позиция стопорную втулку соблюдая чертеж и зафиксировать фиксирующей шина. Проденьте втулку, как показано на рисунке.

2. Сборка основной рамы.

Рис. 2.1 Схема сварки сборки основной рамы. Рис. 2.2 Схема монтажа основной рамы.

Детали сборки основной рамы:

1.По рельсам.
2. Рулевая головка.
3. Магистраль.
4. Маленькая изогнутая распорка.
5. Поперечина прямая.
6. Большая изогнутая распорка.
7. Вставка заднего крепления.
8. Кронштейн рулевой колонки.
9. Верхняя косынка двигателя.
10. Нижний стержень основания.
11. Задний вертикальный рельс.
12. Петля.
13. Стальная коническая вставка.
14. Ребро.

Шаг 1: Cut Отрезок трубы 1,25 дюйма длиной 64 дюйма. Выполняйте изгибы R2.0 ’’, соблюдая размеры на чертеже.Проверить размеры. Приварите стальной конус вставки с обоих концов.

Шаг 2: Отрежьте кусок труб 1,25 ». Согните радиус 10 дюймов, соблюдая чертеж, а затем отрежьте нужную длину. Сделайте надрез на концах, чтобы они соответствовали радиусу трубки. Прихваточный шов к нижней балке основания.

Шаг 3: Позиция уже сделанная базовая нижняя планка на зажимном приспособлении, как показано на следующем картина.Проденьте рулевую головку через уже установленную на рама кондукторная втулка.

Шаг 4: Отрежьте два куска по 27 дюймов по 1,25 дюйма трубку и согните на радиус 29,2 дюйма. Надрежьте концы с помощью насадки для труб. Удерживание первого прихваточного шва гнутой трубы. Повторите шаг для вторая трубка. Убедитесь, что размеры соответствуют правильным позиция.

Шаг 5: Cut два отрезка трубки 1,25 дюйма длиной 12 дюймов. Надрежьте концы и приварите прихваточным швом стержней к нижнему стержню основания с соблюдением размеров на чертеже.Приварите вторую деталь между направляющими. Используйте сварочные приспособления, если доступны для правильного позиционирования.

Шаг 6: Отрежьте 4 x 6 дюймов кусок листа мягкой стали толщиной 0,5 дюйма. Согните в соответствии с размерами на Рисунок. Прихваточный шов к прямой поперечине. Используйте сварочные приспособления, если имеется в наличии.

data-ad-format = «horizontal»>

Шаг 7: Отрежьте кусок длиной 18 дюймов длиной 1,25 дюйма трубки. Надрежьте концы трубки. Положение около 67º относительно рулевой колонки, но и за соблюдением габаритов надо следить.Прихваточный шов на месте и еще раз проверьте соосность, если есть зазор. по размерам отрежьте кусок и повторите шаг.

Шаг 8: Вырезать Кусок трубки длиной 35 дюймов. Изогните радиус R4 ’’ согласно чертежу. Затем приступайте к обрезке окончательной длины. Сделайте надрез на концах, как показано на картина. Удерживая первый прихваточный шов трубы на месте, затем переходите к второй кусок. Проверьте размеры и, если есть зазоры, отрежьте штук и повторите шаг.

Шаг 9: Вырезать кусок 1.НКТ 25 дюймов. Согните радиус R12 ’’, соблюдая чертеж. Надрежьте концы, пока не получите нужную длину. Прихваточный шов между рельсы (окрашены в зеленый цвет).

Примечание: Не переходите к сварка детали красного цвета. Это будет последняя часть, добавленная к рама должна соответствовать размерам между основной рамой и мягкой хвост.

Шаг 10: Перейдите к проверке всех размеров Рамка. Когда вы убедитесь, что все правильно выровнено сварные швы согласно схеме сварки (рис.2.1).

Шаг 11: Cut два куска листа мягкой стали толщиной 0,3 дюйма. Форма в соответствии с рисовать и приваривать детали к раме, соблюдая план монтажа (Рис. 2.2).

Шаг 12: Отрежьте два куска толщиной 0,5 дюйма лист из мягкой стали. Формируем согласно рисунку. Позиционируйте первую деталь в середине прямого участка и завершите сварку соблюдая план сварки (рис. 2.1). Повторите то же самое для второй части.

3. Сборка Softail.

Рис. 3.1 Схема сварки мягкого хвоста. Рис. 3.2 Схема монтажа мягкого хвоста.

Детали:

1. Верхний и нижний поперечный рычаг.
2. Маленькая изогнутая распорка.
3. Осевые пластины.
4. Петля.

Шаг 1: Крепление осевые пластины на место на стапеле рамы. Используйте два стержня с резьбой для обеспечения горизонтального положения прорезей. Вы можете использовать два небольшие отверстия для обеспечения размера 11,5 дюймов и фиксации неподвижных пластин.

Шаг 2: Вырезать два куска длиной 43 дюйма по 1.НКТ 25 дюймов. Выполните изгибы R4.3 ’’ соблюдая размеры на чертеже. Проверьте размеры и перейдите к приварка нижнего поперечного рычага. Удерживая рукой трубку, совместите ее с внешний радиус навески. Прихваточный шов на месте. Ты можешь использовать сварочные приспособления, если таковые имеются, для облегчения позиционирования.

Шаг 3: Cut две части 1,25-дюймовой трубки. Согните радиус R13 ’’, соблюдая чертеж а затем отрежьте нужную длину. Сделайте надрез на концах, чтобы они соответствовали радиус НКТ.Расположите первую деталь и прихватите (см. рисование). Проверьте соосность и приступайте к сварке второй детали.

Шаг 4: Повторить Шаг 2 для установки верхнего поперечного рычага. Проверьте все размеры, и если нет зазоров, завершить сварку с соблюдением схемы сварки (рис. 3.1).

Шаг 5: Возьмите абсорбер и прикрепите один конец к верхний поперечный рычаг. Установите выступ (рис. 2.2 номер 14) на другой конец. Расположите ребро в нужном месте основной рамы.Отметить знаком правильное положение и правильная длина. Удалите ребро и разрежьте подходящая длина. Приварите деталь к основной раме и установите амортизатор.

Шаг 6: Вырезать два куска листа мягкой стали толщиной 0,5 дюйма. Форма в соответствии с рисунок, но не сверлить отверстия. Совместите детали с петлей пластины основного каркаса разметьте нужные места отверстий. Дрель дыры. Выровняйте первую деталь с отверстиями (проденьте булавку или болтами через отверстия) шарнирных пластин основной рамы и завершите сварные швы с соблюдением схемы сварки (рис.3.1). Повторить второй кусок.

Когда все этапы выполнены, сварные швы должны быть тонко подпилены до переполнения трубками. Затем переходите к обычному покраска рамы.

Поздравляем!

Завершенный каркас поплавка softail.

Вы закончили сборку рамы Softail Bobber!

Планы:

.
