Размещение розетки для духового шкафа: какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Содержание

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка,

нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А.

Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара.

В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

  • электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
  • применяют трехжильные или пятижильные кабели;
  • включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
  • для выделенных силовых линий выбирают кабели ВВГнг или NYM;
  • медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
  • отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации.

От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

как подключить их к одной розетке? Какая розетка нужна для подключения?

Любая современная хозяйка желает иметь под рукой качественную варочную панель и духовой шкаф, которые помогут ей готовить удивительные и вкусные блюда, что понравятся семье и гостям дома. Но для корректной работы вышеупомянутые приспособления должны иметь правильное и стабильное энергоснабжение. Попробуем разобраться, какой должна являться розетка для подобных вещей, как варочная поверхность и духовой шкаф, а также в тонкостях подключения такой техники.

Требования к проводке

Поговорим о том, каким параметрам должна соответствовать проводка для духовки и в целом указанных видов техники. Во внимание следует принять такие факторы и характеристики, которыми должен обладать провод.

  • Оба устройства следует подключить при помощи заземления. В розетке либо вилке должно быть 3 либо 5 контактов, в зависимости от напряжения в электросети. В старых зданиях такие условия соблюдали нечасто, а вот в новых эти требования стараются соблюдать и сразу прокладывают мощные кабеля.
  • Электропроводка должна соединяться с распредящиком лишь с использованием спецустройства защитного отключения – УЗО.
  • Оборудование, что имеет не очень большую мощность (до 2,5 кВт) нужно подключать к уже имеющейся электросети, если полностью соответствует современным нормативам. Если требуется подключить встраиваемую технику высокой мощности, то потребуется делать целую выделенную линию.
  • Лучшее сечение провода, что можно применять в рассматриваемом случае, это 6 квадратных миллиметров. Данный вариант легко выдержит нагрузку в размере 10 кВт довольно долгое время. Рекомендуемый показатель автоматной защиты в таком случае будет С32. Если мощность такой панели не будет выше 8 кВт, то можно взять провод с 4-миллиметровым сечением и группой защиты автомата С25.
  • Лучший вариант кабеля, что можно использовать – NYM либо ВВГнг. Покупая такой провод, следует принимать в расчет проводниковый диаметр. Если провод обладает сечением 4 миллиметра, то диаметр будет 2,2 миллиметра, а 6-миллиметровый – 2,76 мм.
  • Характеристики УЗО должны быть несколько выше номинала автозащиты хотя бы на 1 пункт. Для варианта, рассчитанного на 32 ампера, потребуется использовать 40-амперное УЗО.

Следует сказать, что заземление тогда должно иметься обязательно, не следует им пренебрегать.

Место установки

Если ваши друзья или знакомые подарили вам такую технику, что имеет раздельное питание, то вам нужна комбинированная силовая розетка. Такая сдвоенная розетка позволит осуществить подключение сразу двух устройств станет единым источником питания для всей этой системы. Да и такой контакт будет качественным и при необходимости можно будет осуществить быстрый соединительный разъем. То есть к большой розетке идет подключение панели для варки, а к маленькой – духовки.

Необходимо определиться, где будем ставить розетку. Если, например, есть место за мебелью слева либо справа от духовки, то можно установить розетку там. Строгих правил нет. Хотя важным моментом по евростандарту является то, что розетка не может устанавливаться ниже, чем в 15 сантиметрах от пола. Но чаще розетку ставят на расстоянии 16-25 сантиметров от пола, тут все будет зависеть от каждого конкретного случая, поставленных целей и условий, что имеются.

Еще один момент – розетка подобного типа обычно делается накладной. То есть она не входит в стену, а как бы накладывается поверх нее. Но данный момент не должен никого пугать. Подключение розетки к электрической сети происходит с использованием отверстия, расположенного сбоку.

Поэтому при необходимости или отсутствии желания разбивания стены и прокладывать провод, можно просто подсоединить кабель от щитка по стенке и закрепить его при помощи специальных дюбель-хомутов. Или же просто утопить провод в штробу.

Схема подключения

Теперь поговорим о том, как осуществляется подключение интересующей нас техники к электропитанию. Для подводки техники возможно применить одну из двух схем:

  • однофазную;
  • двух либо трехфазную.

Первый вариант осуществляется при монтаже оборудования в помещениях, где присутствует лишь 1-фазная сеть с напряжением 220 Вольт. Второй случай будет использоваться для повышения мощности и эффективности техники. Сразу определить схему редко когда возможно, по причине чего те же варочные поверхности стандартными электровилками не оснащаются.

Если говорить о духовках, то им может хватать и напряжения 220 Вольт, то есть однофазного решения. Поэтому такие варианты оснащаются обычной евровилкой, что предусматривает в собственной конструкции заземлительные контакты.

Данное решение подойдет для духовок, где значение номинального тока будет не выше 16 ампер.

Однофазное подключение происходит с применением кабеля с тремя жилами, куда входят заземляющий, нулевой и фазный проводники. Если требуется подсоединить панель для варки в старом доме, то линия там обычно сделана из алюминия, по причине чего ее нужно заменить. Чтобы подключить интересующие нас виды техники к розетке, потребуется силовой вариант с номинальным током со значением 32 ампера. Такая двойная розетка должна иметь заземление.

При присоединении конфорок к электрощитку необходимо применить одну линию, которая будет иметь свой отдельный автопредохранитель. Для техники, где номинальный ток не будет выше 16 ампер, можно использовать автомат на 25 ампер, а для решений 32-амперного типа – на 40 ампер. Обязательно также должно присутствовать заземление защитного типа. Обычно в обоих вариантах рассматриваемых устройств есть одна заземляющая жила, которая имеет зелено-желтую изоляцию, и она присоединена к корпусу устройства и выведена к необходимому контакту на электровилке.

Если жилу фазы определить довольно просто с использованием простой отвертки индикаторного типа, то вот отличить ноль от земли бывает сложнее. Лучше будет воспользоваться тестером. Определение всех трех типов кабелей осуществляется следующим образом.

  • Там, где будет ставиться розетка, что предназначается для подключения необходимой техники, с использованием отвертки индикаторного типа следует определить фазу. После этого ее следует подписать либо пометить.
  • На электрощитке, куда будет подключаться розетка, следует определить назначение каждого кабеля, что уходит к потребителю. Нулевой и фазный провода определить легко с использованием той же индикаторной отвертки. Если говорить о заземлении, то оно подключено к корпусу электрощитка либо специальному клеммному ящику.
  • Отключаем ноль и фазу от автомата ввода и соединяем.
  • Теперь определяем при помощи тестера сопротивление между фазным и остальными кабелями. Там, где значение будет наименьшим, будет нулевой кабель.
  • Когда все концы кабелей мы определили, остается осуществить установку розетки и подсоединить привод к автопредохранителю.

Теперь о самом подключении. Если реализуется однофазный вариант на 220 вольт, то:

  • провод фазы подсоединяется на клеммы L1-3, между которыми необходимо поставить несколько перемычек, выполненных из меди;
  • кабель ноля соединяется с клеммами N1-2;
  • земля идет на клемму с оставшимся обозначением.

Если реализуется трехфазный вариант на 380 вольт, то делается это так, что фазы с обозначением A, B, C идут на клеммы с номерами L1-3. Оставшиеся клеммы подсоединяются по варианту, описанному выше.

В данном случае использовать перемычки необходимости нет.

Если осуществляется подключение по 2-фазной схеме на 380 вольт, то следует сказать, что такой вариант встречается нечасто. Бывает так, что А и С есть, а третьего кабеля не будет. Соединение будет осуществляться так, что фаза А будет подключиться на L1-2 при помощи перемычки, а фаза С уйдет на L3. Все остальные действия будут делаться, как и в других схемах.

Еще один вариант, что следует рассмотреть – подключение панели без вилки. Когда от стены розетка отходит на пару-тройку сантиметров, это не устраивает владельцев помещения. Решить вопрос можно, если спрятать части розетки, что выступают. Это делается по одному из двух вариантов:

  • при помощи специального монтажного ящика;
  • при помощи луженых гильз, сделанных из меди.

Необходимо сначала определиться с проводниками. На ряде моделей из панели выводится уже подключенный провод, состоящий из четырех жил. Но в ряде случаев присутствует лишь 3-жильный вариант. Такие решения будут рассчитаны на 1-фазное подключение на 220 вольт или на 2-фазное – на 380 вольт. То есть часть оборудования будет получать энергию от одной фазы, а часть – от другой. Причем мощность будет распределена по ним одинаково. Для подключения по варианту 220 вольт следует осуществить изоляцию одной из жил.

Теперь остается подключить ноль, землю и фазу. Если есть желание, то две фазы можно соединить в одной через наконечник. В ряде случаев бывает техника, которая имеет кабель, состоящий из 5 жил. Такие решения очень мощны и рассчитаны на подключение к 380 Вольт. Чтобы подключить панель к 220-вольтовой электросети, следует объединить попарно две жилы. Например, коричневый и черный кабели направляются на фазу, а на ноль идут синий и серый провода. Земля должна остаться одиночной.

Возможные ошибки

Одной из наиболее распространенных ошибок является то, что панель сама по себе подключена, но может самостоятельно включаться и выключаться. Это будет следствием неправильной установки. Проблема эта может быть из-за:

  • активной защиты от детей;
  • попадания влаги на сенсорные элементы оборудования;
  • случайного нажатия не на ту клавишу.

Ряд моделей имеет особую функцию распознавания посуды, поэтому пока на панели не будет сковороды или кастрюли, оборудование не начнет работу. Еще одна проблема – только 2 из 4 конфорок работают. Данная ситуация может сложиться по причине блокировки, что появляется при подключении однофазным способом 3-фазных моделей.

Блокировка делается программным методом, поэтому прежде чем смотреть особенности подключения, следует ознакомиться с инструкцией к оборудованию. Как можно убедиться, осуществить подключение к розетке варочной панели и духового шкафа своими руками не так уж и сложно.

Главное, знать основные правила работы с электроприборами и немного разбираться в схемах их подключения.

О том, как подключить варочную панель к электросети, смотрите в следующем видео.

5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл. щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

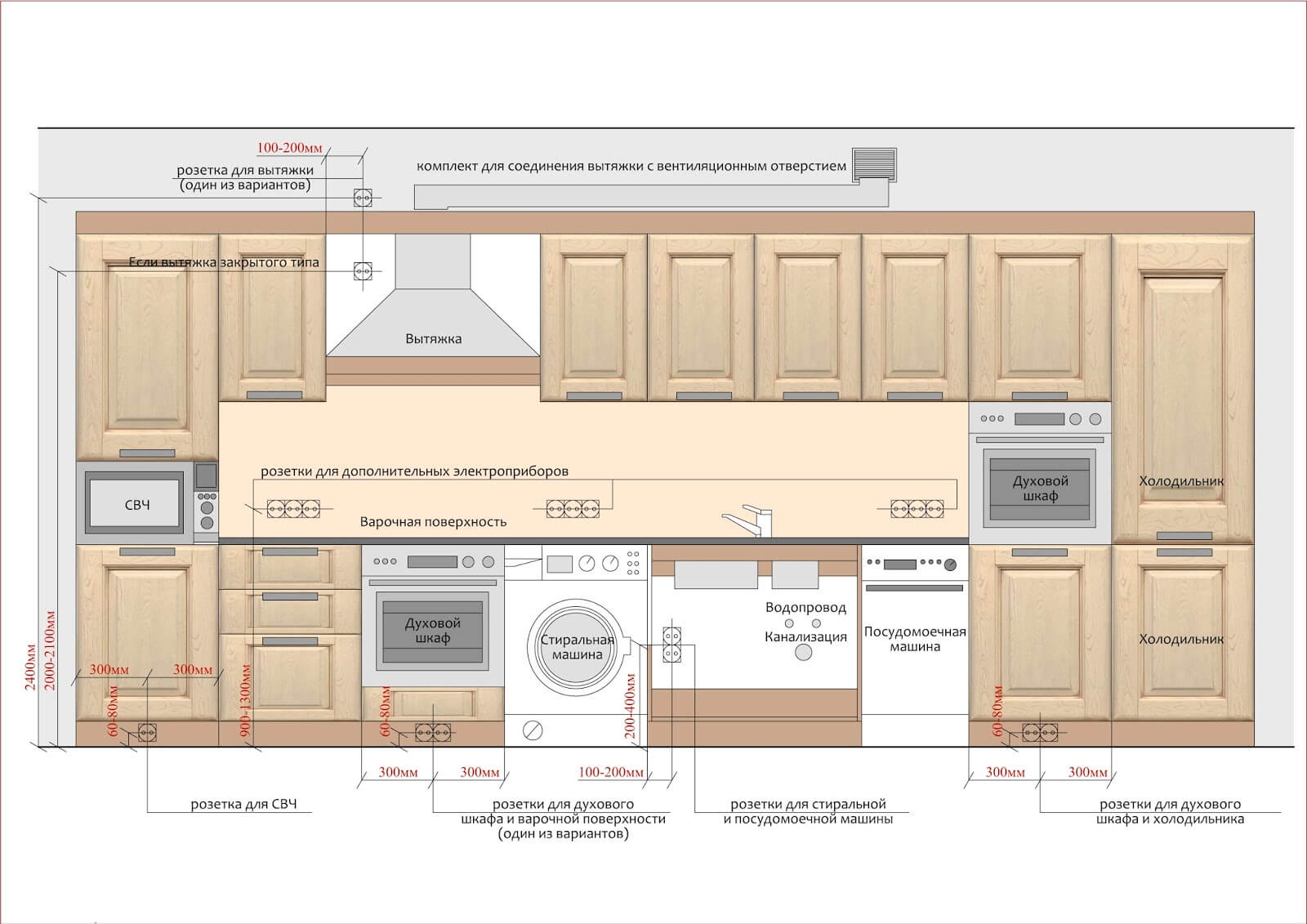

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

Подключение духового шкафа к электросети

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

  • 3-х жильный кабель ВВГнГ-Ls 3*2,5мм2
  • обычная евророзетка на 16А, с контактами под заземляющий проводник
  • вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.
  • диффавтомат на 16А, либо УЗО + диффавтомат

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

  • духовка должна быть мощностью не более 3,5кВт
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Ставите на место рамку или декоративную крышку.

Подключение вилки духового шкафа

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.

Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

  • медный трехжильный кабель ВВГнГ-Ls 3*6мм2
  • розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)
  • диффавтомат 32А
  • провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

  • фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
  • нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
  • жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

  • духовой электрический шкаф должен иметь отдельный автомат защиты
  • кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Статьи по теме

как выбрать и установить своими руками

Электрическая плита является полезным бытовым устройством, неизменным атрибутом современной кухни и, в целом, очень хорошим приобретением. Но ее неверная установка и неквалифицированный монтаж чреваты выходом из строя проводки, возникновением короткого замыкания, поражением человека током. Именно поэтому задачу по выбору и установке розетки для электроплиты желательно доверять профессионалам.

Выбор «точки»

Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.

Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.

Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе).

Необходимо отметить, что обычная накладная квадратная розетка на 16А не подходит. Ее выбор чреват оплавлением пластика, повреждением корпуса вилки.

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.



В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.

Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.

В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.

Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку, что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.

В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.

Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.

Особенности бытового прибора

Выбирая силовую розетку или разъем под нее, необходимо понимать, что подобная фурнитура предназначается для работы с оборудованием повышенной мощности. Возможность пропускать через себя большой ток, в сравнении с обычными бытовыми устройствами, считается их главной особенностью. К примеру, простые розетки допускается использовать с нагрузкой до 16 Ампер, с напряжением 220В.

Силовая фурнитура имеет маркировку типа 32А 220В, 40А 220В. Использование ее с током и напряжением, превышающим номинальные значения, приведет к нагреву клемм, мест соединений проводов и оплавлению пластика фурнитуры.

Розетка для индукционной плиты высокой мощности имеет рабочий механизм, наружную декоративную крышку и соединительные винты. В разобранном виде можно обнаружить на входе усиленные клеммы подключения питающего провода, а на выходе — соответствующие контакты, которые передают напряжение через вилку к бытовому устройству.

Если расстояние между плитой и стенкой минимальное, желательно сделать выбор в пользу внутренней розетки, с целью недопущения перегиба проводов и соприкосновения их с поверхностью устройства.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Обычно выбирается кабель сечением 6 мм2. Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.

Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

  • рядом с местом расположения мойки;
  • рядом со стиральной машинкой;
  • вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Использование удлинителей противопоказано. Допускается устанавливать розетку за плитой, если ту достаточно легко будет вынуть из ниши. Неплохим вариантом считается размещение точки в соседнем нижнем шкафчике.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

Как установить саму розетку, мы уже писали в одной из наших статей. Про монтаж розеток в фартук — здесь.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Способы подключения вилки

Идеальным вариантом считается приобретение электрической плиты в комплекте с вилкой и розеткой. Все, что останется сделать конечному потребителю — подключить питающий кабель и бытовой прибор.

Производители на тыльной стороне плиты обычно дополнительно приводят схему, в том числе, для однофазной, двухфазной или трехфазной сети. Она позволяет относительно просто выполнить необходимый монтаж.

Остановимся подробнее на последней схеме, поскольку она наиболее часто встречается в многоквартирных домах.

Монтажнику предстоит правильно присоединить контакты пятижильного провода к плите:

  • к клеммам L1, L2, L3 соответственно подключается фаза A, B, C. При этом, необходимость в использовании фазных перемычек отпадает;
  • к нулевым клеммам N1, N2 устанавливается перемычка из меди и производится ее соединение с нулевым проводом;
  • к желто-зеленому заземляющему проводнику подключается клемма с маркировкой PE.

В двухфазных сетях принцип монтажа аналогичный, при этом, перемычка ставится с любой парой, будь то L1 и L2, L1 и L3, L2 и L3. Медные проводники обычно поставляются в комплекте с бытовым прибором. Если же их нет, вполне получится обойтись проводом сечением 6 мм2. Важно обжимать места контактов специальным инструментом.

В однофазных сетях перемычка ставится на контакты L1, L2 и L3. Применительно к ним ниже приведем подробную инструкцию.

  1. Подготавливается инструмент, в том числе, кусачки, стриппер, индикаторная отвертка, тестер.
  2. Подключается трехжильный провод к плите, согласно схеме.
  3. Проверяются провода, идущие с распределительной коробки, на предмет соответствия распиновке, надежности контакта, после чего монтируется розетка. Она может быть комбинированной, двойной для плиты и духового шкафа или простой.
  4. Проводится тестирование: проверка напряжения, количества вольт на выходе, наличия фазы, «земли», срабатывания УЗО.

Таким же образом можно перенести розетку подальше от плиты.

Можно ли обойтись без розетки?

Часто можно обойтись и без установки розетки, поскольку производителем предусматривается подключение плиты напрямую к силовому кабелю. Обычно это осуществляется через специальные клеммы. Ничего плохого, если дополнительно будет установлена монтажная коробка.

Если же в комплекте имеется подключенная вилка, ее потребуется раскрутить и освободить провода, в том числе ноль, фазу и заземление. Предварительно, перед началом монтажа, в целях безопасности отключается подача питания путем выключения УЗО или автоматического выключателя. Подключение производится через колодку с клеммами. В конце монтажная коробка закрывается крышкой и фиксируется шурупом.

Следует учитывать, что подобного рода действия чреваты снятием устройства с гарантийного обслуживания, о чем необходимо всегда помнить. В случае чего, ремонт плиты придется осуществлять уже за свой счет. Однако достоинств у такого подключения гораздо больше.

В случае необходимости, не составит труда выполнить перенос плиты. Кроме этого, уменьшается количество мест соединений проводов, а значит, минимизируется сопротивление и вероятность их нагрева. Отметим, что данный вариант монтажа считается самым экономичным и простым, поскольку не требуется наличия розеток, вилок и выполнения трудоемких работ по монтажу подрозетника.

Решение вопросов с розеткой должно выполняться еще на этапе проектирования, когда определяются расстояния до газовой плиты или индукционной поверхности, планируется закладка проводов согласно используемой нагрузке, выбирается фурнитура.

Стоит учитывать существующие виды подключения, в том числе, для трехфазных, двухфазных и однофазных сетей. При этом, нужно хорошо разбираться в тонкостях электромонтажа. Важно, чтобы все работы выполнялись при полном отсутствии напряжения в питающем проводе, для чего достаточно отключить автомат на электрическом щите.



Понравилась статья? Расскажите о ней друзьям:

нормативы расположения и высоты от пола, сколько розеток должно быть, где располагать выключатель

Количество бытовой техники на современной кухне со временем только увеличивается. И почти все приборы работают от электричества. Такое оборудование значительно сокращает время на приготовление пищи. Правильно установленные розетки на кухне позволяют в полной мере пользоваться благами цивилизации.

Нормативы для установки розеток на кухне

Нормативные акты содержат рекомендации относительно использования электроэнергии в быту. В таких документах описывается расположение розеток, их высота. Все требования относительно размещения этих приборов приведены в государственных стандартах 7397.0 и 7397.1 от 1989 года, а также в СНиПе 3.05.06 от 1985 года:

  • высота розеток от пола на кухне не должна превышать двух метров;
  • подключенная техника располагается в радиусе 1 метра от источника электропитания;
  • розетки располагают таким образом, чтобы на них не попадали капли воды из крана.

Каждый пользователь должен соблюдать нормативы. Это позволит избежать аварийных ситуаций в кухонном помещении.

Разновидности

На кухне можно установить несколько различных видов розеток:

  1. Накладные приборы – самые доступные по стоимости и простые в установке.
  2. Угловые изделия занимают минимальное количество пространства. Их можно установить на пересечении стен или в угловой части гарнитура.
  3. Выдвижные розетки могут заменить привычные удлинители. Они используются для подключения одного или нескольких бытовых приборов.
  4. Скрытые модели замаскированы в поверхности стены. Такой прибор выдвигается после нажатия на специальную кнопку.

Важно! В блоке традиционных электроприборов могут предусматриваться выходы для зарядки смартфонов или планшетов.Сколько нужно розеток для кухни, составляем схему

Не каждый сможет определить, сколько розеток нужно на кухне, но их количество можно подсчитать по числу основных бытовых приборов. Добавьте к расчётному значению еще несколько розеток на случай покупки дополнительного оборудования.

Правила расположения

Перед монтажом оборудования необходимо провести расчёт мощности используемой техники, это поможет подобрать сечение кабеля. Для примера ознакомимся со средними показателями различных бытовых приборов:

  • электрочайник – 2 кВт;
  • варочная плита 1-1,5 кВт;
  • холодильник – 750 ватт;
  • бойлер – от 1 кВт.

Вся перечисленная техника оказывает нагрузку на электросеть. К этим бытовым приборам можно добавить блендер, СВЧ печь и кофеварку. При выборе сечения кабеля суммируется мощность бытовых приборов. Диаметр провода увеличивают на 20-25%, что позволит избежать его перегрева.

Совет! В случае, когда на кухне предполагается установка телевизора или подключение ноутбука, эти приборы необходимо также включить в расчет. Мощность телевизора — до 300 ватт, ноутбука — не больше 75 ватт.

Правила расположения розеток

Планируя расположение розеток на кухне, соблюдайте правила:

  1. Суммарная мощность техники должна быть меньше проектных значений. К одной розетке запрещено подключать несколько мощных приборов, например, микроволновую печь и электрочайник.
  2. Для обеспечения электроснабжения мощных бытовых приборов (бойлер, электроплита) присоединяйте каждый из них к отдельной линии.
  3. Нормативные документы предписывают устанавливать розетки сбоку от холодильника, вытяжки или духовки, их располагают через 15-20 сантиметров от боковой части прибора.
  4. В рабочей зоне источники энергоснабжения монтируются на фартук на высоте 10-15 сантиметров от столешницы. Это предотвратит скопление влаги и жира в изделиях.

Осторожно! Не устанавливайте розетки над газовой плитой или мойкой – это опасно.

Принципы составления схемы для размещения розеток

Сколько розеток должно быть на кухне? Это определяет каждый пользователь в индивидуальном порядке, учитывая количество и мощность техники. Монтаж должен определяться нормативными актами.

Какой должна быть удалённость и высота розеток на кухне

При составлении плана точек подключения необходимо учесть конфигурацию гарнитура, что позволит выбрать оптимальные места для их монтажа. Начинать работу нужно с установки габаритной техники, которая будет постоянно находиться на одном месте. После этого размечают участки дополнительных розеток для всех остальных устройств.

Совет! При покупке нового гарнитура можно взять готовую схему в мебельном салоне.

Для духовки и варочной поверхности

Подключение этих двух типов оборудования происходит по двум независимым разводкам. Розетки распределяют следующим образом —  на расстоянии 20 сантиметров от уровня пола или боковой поверхности прибора.

Если духовка устанавливается отдельно на высоте 120 сантиметров, то розетки тоже должны находиться на этой отметке. Идеальным вариантом маскировки будет ее помещение в шкафчике. Точку подключения располагают на высоте 60 сантиметров от пола.

Для холодильника

По инструкции производителя, холодильник нельзя подключать через удлинитель. Провод этой техники небольшой — до 1 метра, поэтому точка подключения должна располагаться рядом. Согласно нормативным актам, прибор нужно размещать на высоте 20-70 сантиметров от уровня пола и 20 сантиметров от боковой стенки прибора. Если точка подключения не предусмотрена по схеме, необходимо сделать штробление стены и подвести кабель.

Важно! Для отдельно стоящего оборудования можно проводить монтаж розетки сзади за прибором, но практичнее отступить хотя бы 5 сантиметров от его стенки. В таком случае пользователь получит беспрепятственный доступ для включения или отключения оборудования.

Нюансы установки для стиральной и посудомоечной машины

Эти два бытовых прибора устанавливают в непосредственной близости к раковине. Лучше всего спрятать такую технику в специальном шкафчике, который защитит их корпус от разрушающего действия коррозии. Точку подключения для стиральной и посудомоечной машины устанавливают на расстоянии 20-40 сантиметров от уровня пола и 10-20 сантиметров от боковой стенки оборудования.

Важно! При использовании встраиваемой техники не рекомендуется размещать точку потребления электроэнергии непосредственно за прибором, он может не войти в нишу.

Для микроволновой печи и кофемашины

Кофеварку и микроволновую печь также необходимо включать в розетку. СВЧ-печь устанавливают на столешнице. Кофемашину можно поставить на микроволновку, для такой бытовой техники можно предусмотреть двойное изделие энергопотребления.

Для вытяжки

Лучшим способом установки считается монтаж устройства на стене или в шкафу. При этом от трубы нужно отступить на 15-20 сантиметров. Некоторые модели вентиляционных приборов подсоединяются непосредственно к электрическим выводам (это касается открытых вытяжек).

Правила подключения над столешницей

Точки подключения, которые устанавливают над рабочей поверхностью, используются для включения блендера, миксера и другой мелкой кухонной техники. Они располагаются по желанию владельца. При составлении схемы к общему количеству добавляют еще 2-3 точки подключения для дополнительной техники. Их располагают на высоте 90-130 сантиметров от уровня пола.

Три уровня высоты для размещения розеток на кухне

При использовании такой схемы необходимо придерживаться следующих правил:

  • первый ярус используется для подключения мощных потребителей электроэнергии. Его размещают на расстоянии 20-30 сантиметров от чистого пола;
  • второй ярус применяется для подключения миксера, кухонного комбайна и другой подобной техники, его располагают на расстоянии 15-20 сантиметров от доски;
  • верхний ярус применяется для включения светильников бра или подачи электроэнергии на вытяжку. Минимальная высота составляет два метра.

Как правильно разместить розетки на кухне

Установка точек подключения кухонной техники происходит по следующему алгоритму:

  1. Нанесите отметки в местах установки розеток. При проведении таких работ главное — не попасть дрелью в кабель.
  2. Высверлить отверстия, используя для этого электродрель со специальной круглой насадкой.
  3. Зафиксировать подрозетник.
  4. Подвести и подключить кабель к приборам.

На завершающем этапе необходимо проверить работу бытовой техники в каждой точке.

Особенности встраиваемых розеток, их преимущества

Встраиваемые модели во время установки плотно фиксируются на поверхности стены. Для защиты прибора от попадания мусора и влаги в гнездах установлены специальные крышки.

Встраиваемые устройства лишены недостатков стандартных моделей, они удобны и функциональны, имеют привлекательный внешний вид. Корпус прибора сливается с поверхностью ограждающей конструкции, крышка выступает на 1-2 миллиметра за плоскость покрытия.

Достоинства и недостатки выдвижных розеток, их виды

Существуют горизонтальные блоки и вертикальные модули, состоящие из нескольких точек подключения. К достоинствам таких приборов следует отнести:

  • возможность использования большого количества бытовой техники;
  • минимальное количество накладных точек подключения на стене;
  • возможность самостоятельного монтажа блоков.

Главным минусом такого решения считается невозможность подключения мощных бытовых приборов к одной линии. Это может спровоцировать перегрузку сети и короткое замыкание. Стоимость таких модулей гораздо дороже, чем стандартной точки подключения.

Совет! Для предотвращения расшатывания блока придерживайте корпус рукой во время вытаскивания вилки.

Как происходит монтаж встраиваемых

Работа по монтажу выдвижных блоков происходит по следующему алгоритму:

  • отключаем электропитание в квартире, надеваем на руки резиновые перчатки;
  • намечаем на стене место установки модуля;
  • делаем отверстие в стене по прилагаемому шаблону;
  • закрепляем блок и подключаем к электросети.

Подобные процедуры под силу даже новичку. Работа проводится по вышеописанному алгоритму.

Как сделать без штробления

Сначала нужно обесточить квартиру. Затем необходимо убрать точку подключения со старого участка. Далее прокладываем провода в пластиковом канале и устанавливаем розетку в новом месте. На завершающем этапе работ подключаем электричество и проверяем функциональность прибора.

Читайте также:

Ремонтируем кухню в хрущевке: идеи и рекомендации.

Ремонтируем маленькую кухню 6 метров.

Как бюджетно отремонтировать кухню.

Заключение

Установить розетки на кухне может каждый владелец городской квартиры или загородного дома. Но для подключения таких приборов к электросети лучше обратиться за помощью к профессионалу.

Отзывы на розетка

— интернет-магазины и отзывы на розетка для духовки на AliExpress

Отличные новости !!! Вы попали в нужное место для розетки для духовки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя розетка для духовки в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетку для духовки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке для духовки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести розетка для духовки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

PC Cooling: Как настроить вентиляторы корпуса компьютера

Обеспечить достаточное охлаждение вашего компьютера с помощью вентиляторов корпуса — непростая задача, но может оказаться сложной задачей.Конечно, вы могли бы использовать подход «максимальной мощности», вставляя как можно больше вентиляторов в корпус и обратно, но это далеко не идеально. В настройке должна быть рифма или причина, иначе она станет чем-то совершенно неэффективным. Мы раскрываем основы воздушного охлаждения вашего компьютера, чтобы вы могли избежать аварии, похожей на чернобыльскую.

Корпусные вентиляторы и вентиляция

Каждый вентилятор имеет показатель в кубических футах в минуту (CFM), который измеряет объем воздуха, который он перемещает за минуту.Чем больше CFM, тем больше воздуха перемещает вентилятор. Чтобы правильно охладить компьютер воздухом, вам понадобится достаточно вентиляторов корпуса, чтобы выталкивать или втягивать воздух в корпус и из него. Чем больше корпусных вентиляторов, тем выше общий CFM и через ваш компьютер проходит больше воздуха.

Просто помните об уровне шума, так как вентиляторы могут издавать настоящий шум. Чтобы не сделать ваш компьютер слишком громким, используйте меньше или тише вентиляторов. Кроме того, мигающие многоцветные огни не должны быть главной особенностью ваших корпусных вентиляторов.

Используйте правильное расположение вентилятора

Воздух проходит через вентилятор в одну сторону и выходит из другой.Изменяя направление установки вентилятора, он может действовать как приточный или вытяжной. Вы также должны обратить внимание на расположение вентиляторов. Воздух должен проходить через корпус по свободному пути. Как правило, вы хотите, чтобы вентиляторы корпуса перед корпусом втягивали воздух, а задние вентиляторы выдували воздух.

Если в вашем корпусе есть вентиляционные отверстия вверху, их следует использовать как вытяжные вентиляторы, потому что горячий воздух будет подниматься вверх. Для всасывания следует использовать боковые вентиляторы, хотя они часто не имеют воздушных фильтров. Чтобы предотвратить образование пыли, вы можете изготовить собственные фильтры.

Пыль — тихий убийца

Говоря о пыли, вы хотите, чтобы ваш компьютер оставался максимально чистым от пыли. В противном случае весь воздушный поток в мире не сильно поможет охладить ваши компоненты. Чтобы уменьшить количество пыли в корпусе, убедитесь, что воздух, поступающий в корпус, сначала проходит через фильтр. Во многих чемоданах есть съемные фильтры, которые можно быстро промыть. Только не забудьте очистить фильтры один раз в синюю луну. Оставляя фильтры грязными или покрытыми пылью, вы уменьшаете поток воздуха и охлаждающую способность.

Помимо вентиляторов и вентиляционных отверстий, другие важные точки проникновения включают множество небольших зазоров в корпусе и прилегающих частях. Вы не сможете контролировать поток воздуха в этих точках, если не хотите нанести герметик или герметик в корпус.

Фото Джеффа Кубина, взято с Flickr Creative Commons

Положительное против отрицательного давления воздуха

Оптимальное давление воздуха с корпусом компьютера — одна из самых обсуждаемых и обсуждаемых тем в компьютерном охлаждении.Проще говоря, компьютерный корпус может иметь:

  • Положительное давление — вентиляторы корпуса нагнетают больше воздуха в корпус, чем вытягивают, поэтому внутри корпуса создается большее давление воздуха.
  • Нейтральное давление — Давление воздуха в корпусе равно давлению воздуха вне корпуса. Трудно достичь, если вы не оставите дело открытым.
  • Отрицательное давление — из корпуса вытягивается больше воздуха, чем вталкивается внутрь, создавая вакуум.

Чтобы определить давление, просуммируйте кубический фут в минуту всех впускных вентиляторов и кубический фут в минуту всех вытяжных вентиляторов.Если потребление CFM больше, значит, у вас положительное давление. Если выхлопной CFM больше, то у вас отрицательное давление. Нейтральным будет, когда впускной и выпускной CFM равны.

В идеальном сценарии у вас будет нейтральное давление с закрытым корпусом, потому что пыль не будет всасываться. Отрицательное давление будет означать, что воздух всасывается в ваш корпус из всех крошечных щелей, которые вы не можете контролировать и не можете есть фильтры, что означает менее эффективное охлаждение с течением времени. Стремитесь к слегка положительному давлению с немного большим количеством кубических футов в минуту на впуске, чем на выпуске.Таким образом, воздух, поступающий в ваш корпус, сначала проходит через фильтр.

Заключительные слова

При сборке компьютера обязательно настройте систему охлаждения с учетом принципов, изложенных выше. В противном случае у вас может получиться тостер-печь компьютера. Просто избегайте этих липких корпусных вентиляторов со светодиодной подсветкой в ​​офисе.

Сводка

Название изделия

Охлаждение ПК: Как настроить вентиляторы корпуса компьютера — HardBoiled

Описание

Правильная настройка вентиляторов корпуса компьютера имеет важное значение для эффективного охлаждения ПК.Мы разбираем лучшие практики, чтобы не допустить перегрева.

Автор

Уоллес Чу

ведер розеток | Выучите Erlang на благо!

Привет, похоже, ваш Javascript отключен. Ничего страшного, сайт без него работает. Однако вы можете предпочесть читать его с подсветкой синтаксиса, для чего требуется Javascript!

Ковши розеток

Пока что мы немного развлекались, имея дело с самим Erlang, почти не общаясь с внешним миром, хотя бы с помощью текстовых файлов, которые мы читаем здесь и там.Поскольку отношения с самим собой могут приносить удовольствие, пора выбраться из нашего логова и начать разговаривать с остальным миром.

В этой главе будут рассмотрены три компонента использования сокетов: списки ввода-вывода, сокеты UDP и сокеты TCP. Списки ввода-вывода не являются такой уж сложной темой. Это просто умный способ эффективно создавать строки для отправки через сокеты и другие драйверы Erlang.

Списки ввода-вывода

Ранее в этом руководстве я упоминал, что для текста мы можем использовать либо строки (списки целых чисел), либо двоичные файлы (двоичная структура данных, содержащая данные).Отправка сообщений по сети, таких как «Hello World», может выполняться в виде строки как «Hello World» и как двоичного файла как << «Hello World» >> . Аналогичные обозначения, аналогичные результаты.

Отличие состоит в том, как можно собирать вещи. Строка немного похожа на связанный список целых чисел: для каждого символа вы должны сохранить сам символ плюс ссылку на остальную часть списка. Более того, если вы хотите добавить элементы в список, либо в середине, либо в конце, вы должны пройти весь список до точки, которую вы изменяете, а затем добавить свои элементы.Однако это не тот случай, когда вы добавляете:

А = [а]
B = [b | A] = [b, a]
C = [c | B] = [c, b, a]


В случае добавления, как указано выше, все, что хранится в A или B или C , никогда не нужно переписывать. Представление C можно увидеть как [c, b, a] , [c | B] или [c, | [b | [a]]] , среди других. В последнем случае вы можете видеть, что форма A такая же, как в конце списка, когда она была объявлена.Аналогично для B . Вот как это выглядит с добавлением:

А = [а]
B = A ++ [b] = [a] ++ [b] = [a | [b]]
C = B ++ [c] = [a | [b]] ++ [c] = [a | [b | [c]]]]


Вы видите все это переписывание? Когда мы создаем B , мы должны перезаписать A . Когда мы пишем C , мы должны перезаписать B (включая содержащуюся в нем часть [a | ...] ). Если бы мы добавили D аналогичным образом, нам пришлось бы переписать C .Для длинных строк это становится слишком неэффективным и создает много мусора, который нужно очистить виртуальной машиной Erlang.

С двоичными файлами дела обстоят не так плохо:

A = << "a" >>
B = << A / двоичный, "b" >> = << "ab" >>
C = << B / двоичный, "c" >> = << "abc" >>


В этом случае двоичные файлы знают свою длину, и данные могут быть объединены за постоянное время. Это хорошо, намного лучше, чем списки. К тому же они более компактные.По этим причинам мы часто пытаемся придерживаться двоичных файлов при использовании текста в будущем.

Однако есть несколько недостатков. Двоичные файлы были предназначены для обработки вещей определенным образом, и все еще существует стоимость изменения двоичных файлов, их разделения и т. Д. Более того, иногда мы будем работать с кодом, который взаимозаменяемо использует строки, двоичные файлы и отдельные символы. Постоянное преобразование между типами было бы проблемой.

В этих случаях списков ввода-вывода — наш спаситель.Списки ввода-вывода — это странная структура данных. Это списки байтов (целые числа от 0 до 255), двоичных файлов или других списков ввода-вывода. Это означает, что функции, которые принимают списки ввода-вывода, могут принимать такие элементы, как [$ H, $ e, [$ l, << "lo" >>, ""], [[["W", "o"], < <"rl" >>]] | [<< "d" >>]] . Когда это произойдет, виртуальная машина Erlang просто сгладит список, поскольку ей нужно это сделать, чтобы получить последовательность символов Hello World .

Какие функции принимают такие списки ввода-вывода? Большинство функций, связанных с выводом данных, работают.Любая функция из модуля io, файлового модуля, сокетов TCP и UDP сможет их обрабатывать. Некоторые библиотечные функции, такие как некоторые из модуля unicode и все функции из модуля re (для r egular e xpressions), также будут обрабатывать их, и это лишь некоторые из них.

Попробуйте предыдущий Hello World IO List в оболочке с io: format ("~ s ~ n", [IoList]) , просто чтобы увидеть. Он должен работать без проблем.

В общем, это довольно умный способ построения строк, позволяющий избежать проблем с неизменяемыми структурами данных, когда дело доходит до динамического построения содержимого для вывода.

TCP и UDP: Bro-tocols

Первый тип сокетов, который мы можем использовать в Erlang, основан на протоколе UDP. UDP — это протокол, построенный поверх уровня IP, который предоставляет несколько абстракций поверх него, таких как номера портов. UDP считается протоколом без сохранения состояния. Данные, полученные с порта UDP, разбиваются на мелкие части, без тегов, без сеанса, и нет гарантии, что полученные фрагменты были отправлены в том же порядке, что и вы. На самом деле нет никакой гарантии, что если кто-то отправит пакет, вы его вообще получите.По этим причинам люди склонны использовать UDP, когда пакеты маленькие, иногда могут быть потеряны с небольшими последствиями, когда не происходит слишком много сложных обменов или когда низкая задержка абсолютно необходима.

Это что-то, что можно увидеть в отличие от протоколов с отслеживанием состояния, таких как TCP, где протокол заботится об обработке потерянных пакетов, изменении их порядка, поддержании изолированных сеансов между несколькими отправителями и получателями и т. Д. TCP позволит надежный обмен информацией, но рискнет быть медленнее и тяжелее в установке.UDP будет быстрым, но менее надежным. Тщательно выбирайте в зависимости от того, что вам нужно.

В любом случае использовать UDP в Erlang относительно просто. Мы настраиваем сокет для данного порта, и этот сокет может как отправлять, так и получать данные:

Для плохой аналогии это как если бы у вас дома была куча почтовых ящиков (каждый mailb

mpirun (1) man-страница (версия 3.0.6)

)

«Вернуться к листингу

Содержание orterun, mpirun, mpiexec — Выполнять последовательно и параллельно вакансии в Open MPI.oshrun, shmemrun — выполнять последовательные и параллельные задания в Откройте ШМЕМ.

Примечание: mpirun , mpiexec и orterun являются синонимами для каждого прочее, а также oshrun , shmemrun в случае, если установлен Open SHMEM. С помощью любое из имен приведет к тому же поведению.

Единый процесс Модель с несколькими данными (SPMD):

mpirun [options] []

Multiple Модель с несколькими данными инструкций (MIMD):

mpirun [global_options] [local_options1]
[]: [local_options2]
[]:…:
[local_optionsN]
[]

Обратите внимание, что в обеих моделях вызов mpirun через абсолютный имя пути эквивалентно указанию параметра —prefix со значением

эквивалентен каталогу, в котором находится mpirun , за вычетом его последнего подкаталога. Например:

% / usr / local / bin / mpirun …

эквивалентно

% mpirun —prefix / usr / local

Если вы просто ищете, как запустить приложение MPI, вы, вероятно, захотите использовать командную строку следующего вида:

% мпирун [-np X] [—hostfile ]

Это запустит X копий в вашей текущей среде выполнения (если работает под поддерживаемым менеджером ресурсов, Open MPI mpirun обычно автоматически использовать соответствующий стартер процесса диспетчера ресурсов, как в отличие, например, от rsh или ssh , которые требуют использования хост-файла, или по умолчанию будет запускать все копии X на локальном хосте), планирование (по по умолчанию) в циклическом режиме по слотам ЦП.См. Остальную часть этой страницы Больше подробностей.

Обратите внимание, что mpirun автоматически связывает процессы на начало серии v1.8. Три шаблона привязки используются в отсутствие каких-либо дальнейших указаний:

Привязать к ядру:
, когда количество процессов составляет <= 2
Привязка к гнезду:
при количестве процессов> 2
Ни к чему не привязано:
при превышении предложения

Если ваше приложение использует потоки, вы, вероятно, хотите убедиться, что вы вообще не связаны (указав —bind-to нет), или привязаны к нескольким ядрам с использованием соответствующего уровня привязки, или определенное количество элементов обработки на процесс приложения.

mpirun отправит имя каталога, в котором он был вызван на локальный узел к каждому из удаленных узлов и попытайтесь перейти в этот каталог. См. Раздел «Текущий рабочий каталог» ниже для получения дополнительных сведений.
<программа>
Исполняемый файл программы. Это первый непризнанный аргумент для mpirun.
Передайте эти аргументы времени выполнения каждому новому процессу.Это всегда должен быть последний аргумент для mpirun . Если файл контекста приложения используется, будет проигнорирован.
-h, —help
Показать справку по этой команде
-q, — тихий
Подавить информационные сообщения от orterun во время приложения исполнение.
-v, —verbose
Подробно
-V, —версия
Номер версии для печати.Если никаких других аргументов не указано, это также приведет к завершению работы orterun.
-Н <число>

Запустить количество процессов на узел на всех выделенных узлах (синоним npernode).
-display-map, —display-map
Отобразить таблицу с отображенным местоположением каждый процесс перед запуском.
-display-allocation, —display-allocation
Дисплей обнаруженное выделение ресурсов.
— прогнозируемый выход, — прогнозируемый выход
Выход отладчик, управляемый после запуска.
-dvm, -dvm
Создать постоянный распределенный виртуальная машина (DVM).
-max-vm-size, —max-vm-size <размер>
Количество процессов бежать.
-новм, -новм
Выполнить без создания виртуального машина (запускать демоны только на узлах, на которых размещены процессы приложений).
-нп, —hnp
Укажите URI процесса головного узла (HNP) или имя файл (указанный как file: filename), содержащий эту информацию.

Используйте один из следующих параметров, чтобы указать, какие хосты (узлы) кластера бежать. Обратите внимание, что с началом выпуска v1.8 mpirun запустит демон на каждом хосте в распределении (как изменено следующим options) в самом начале выполнения, независимо от того, процессы приложения в конечном итоге будут отображены для выполнения там.Это сделано, чтобы разрешить сбор информации о топологии оборудования с удаленного узлов, что позволяет нам сопоставить процессы с известной топологией. Однако, это изменение от поведения в предыдущих выпусках, где демоны были только запускается после завершения сопоставления и, следовательно, выполняется только на узлах, где прикладные процессы действительно будут выполняться.

-H, -host, —host
Список хостов, на которых запускаются процессы.
-hostfile, —hostfile
Предоставьте хост-файл для использования.
-default-hostfile, —default-hostfile
Укажите хост-файл по умолчанию.
-machinefile, —machinefile
Синоним для -hostfile .
-cpu-set, —cpu-set <список>
Ограничить запущенные процессы указанный логический процессор на каждом узле (список, разделенный запятыми). Обратите внимание, что параметры привязки по-прежнему будут применяться в указанном конверте — e.г., ты может выбрать привязку каждого процесса только к одному процессору в пределах указанного процессора задавать.

Следующие параметры определяют количество запускаемых процессов. Обратите внимание, что ни один из вариантов не предполагает определенной политики привязки — например, запрос N процессов для каждого сокета не означает, что процессы будут связаны к розетке.

-c, -n, —n, -np <#>
Запустите это количество копий программы на данные узлы. Этот параметр указывает, что указанный файл является исполняемым. программа, а не контекст приложения.Если для количество копий для выполнения (т.е. ни «-np», ни его синонимы не в командной строке), Open MPI автоматически выполнит копию программы в каждом слоте процесса (см. ниже описание «процесса слот «). Однако эта функция может использоваться только в модели SPMD и будет в противном случае вернуть ошибку (без начала выполнения приложения). — <>
  • Запустить в N раз больше объектов указанного типа на каждом узле.
  • -npersocket, —npersocket <#persocket>
    На каждом узле запустить столько процессов умноженное на количество процессорных сокетов на узле. Вариант -npersocket также включает опцию -bind-to-socket . (устарело в пользу —map-by ppr: n: socket)
    -npernode, —npernode <#pernode>
    На каждом узле запустите столько процессов. (устарело в пользу —map-by ppr: n: node)
    -пернод, -пернод
    На каждом узле, запустить один процесс — эквивалент -npernode 1.(устарело в пользу —map-by ppr: 1: узел)

    Чтобы отобразить процессы:

    —map-by
    Сопоставить с указанным объектом, по умолчанию socket . Поддерживаемые параметры включают слот, hwthread, core, L1cache, L2cache, L3cache, сокет, число, плата, узел, последовательный, расстояние и ppr. Любой объект может включать модификаторы, добавляя: и любую комбинацию of PE = n (привязать n обрабатывающих элементов к каждой процедуре), SPAN (балансировка нагрузки процессов в распределении), OVERSUBSCRIBE (разрешить больше процессов на узел, чем обрабатывающие элементы), и NOOVERSUBSCRIBE.Это включает PPR, где шаблон будет завершен другим двоеточием, чтобы отделить его от модификаторы.
    -bycore, -bycore
    Сопоставление процессов по ядрам (устарело в пользу of —map-by core)
    -бислот, -бислот
    Отображение и ранжирование обрабатывает циклический перебор за слотом.
    — локальный, — локальный
    Не запускать копии запущенного приложения на тот же узел, что и orterun. Эта опция переопределит список localhost с —host или любой другой механизм определения хоста.
    — больше не подписывайтесь, —ново подписка
    Не превышайте подписку на какие-либо узлы; ошибка (без запуска любые процессы), если запрошенное количество процессов вызовет переподписку. Эта опция неявно устанавливает «max_slots» равным значению «slots» для каждый узел. (По умолчанию включено).
    — больше подписки, — больше подписки
    узлов допускается превышение лимита подписки, даже в управляемой системе, и перегрузка элементов обработки.
    -бинод, -бинод
    Запуск процессов по одному на узел, цикл по узлу в циклическом режиме. Это равномерно распределяет процессы между узлами и присваивает ранги MPI_COMM_WORLD циклически «по узлам».
    -cpu-list, —cpu-list
    Список идентификаторов процессоров для привязки процессов к [по умолчанию = NULL].

    Чтобы упорядочить ранги процессов в MPI_COMM_WORLD:

    — ранжирование
    Место в круговой системе мода в соответствии с указанным объектом, по умолчанию слот .Поддерживаемые варианты включить слот, hwthread, ядро, L1cache, L2cache, L3cache, socket, numa, доска и узел.

    Для привязки процесса:

    — привязать к
    Привязать процессы к для указанного объекта по умолчанию используется core . Поддерживаемые варианты включают слот, hwthread, core, l1cache, l2cache, l3cache, socket, numa, board и none.
    -cpus-per-proc, —cpus-per-proc <#perproc>
    Привяжите каждый процесс к указанному номеру ЦП.(устарело в пользу —map-by : PE = n)
    -cpus-per-rank, —cpus-per-rank <#perrank>
    Псевдоним для -cpus-per-proc . (устарело в пользу —map-by : PE = n)
    -bind-to-core, —bind-to-core
    Привязать процессы к ядрам (устарело в пользу — привязка к сердечнику)
    — привязка к розетке, — привязка к розетке
    Привязать процессы к сокетам процессора (устарело в пользу —bind-to socket)
    -report-bindings, —report-bindings
    Сообщите обо всех привязках для запущенных процессов.

    Для ранговых файлов:

    -rf, —rankfile
    Предоставьте файл ранжирования.

    Для управления стандартным вводом / выводом:

    -выходное-имя-файла, —output-filename <имя файла>
    Перенаправить stdout, stderr и stddiag всех обрабатывает уникальную для процесса версию указанного имени файла. Любые каталоги в имени файла будет автоматически создан. Каждый выходной файл будет состоять имени файла.id, где id будет рангом процесса в MPI_COMM_WORLD, слева заполнены нулями для правильного порядка в объявлениях. Относительный путь значение будет преобразовано в абсолютный путь на основе cwd, где mpirun выполняется. Обратите внимание, что этот не будет работать с в средах, где файл Система на вычислительных узлах отличается от той, в которой выполняется mpirun.
    -стдин, —stdin <ранг>
    MPI_COMM_WORLD ранг процесса, который должен получить стандартный ввод.По умолчанию stdin перенаправляется на MPI_COMM_WORLD с рангом 0, но этот параметр может использоваться для перенаправления stdin любому процессу. Также допустимо указать нет , что означает, что ни один процесс не должен получать стандартный ввод.
    -merge-stderr-to-stdout, —merge-stderr-to-stdout
    Объедините stderr с stdout для каждого процесса.
    -тег-вывод, —tag-output
    Пометьте каждую строку вывода в stdout, stderr и stddiag с помощью [jobid, MCW_rank] , указывающий идентификатор задания процесса и ранг MPI_COMM_WORLD для процесс, который сгенерировал вывод, и канал, который сгенерировал Это.
    -timestamp-output, —timestamp-output
    Отметка времени для каждой строки вывода в stdout, stderr и stddiag.
    -xml, —xml
    Предоставлять весь вывод в stdout, stderr, и stddiag в формате xml.
    -xml-файл, —xml-file <имя файла>
    Обеспечить весь вывод в формате XML в указанный файл.
    -xterm, —xterm <ранги>
    Показать вывод от процессов, идентифицированных их рангами MPI_COMM_WORLD в отдельных xterm windows.Ранги указываются в виде списка диапазонов, разделенных запятыми, с -1, обозначающим все. Для каждого указанного процесс. Примечание: xterm обычно завершает окно после завершения процесса, выполняющегося в нем. Однако добавив «!» до конца список указанных рангов, соответствующие параметры будут предоставлены для обеспечения что xterm сохраняет окно открытым после завершения процесса , что позволяет вы, чтобы увидеть результат процесса. Каждому окну xterm впоследствии потребуется закрывается вручную. Примечание: В некоторых средах xterm может потребовать исполняемый файл находится в пути пользователя или может быть указан в абсолютном или относительном термины. Таким образом, может потребоваться указать локальный исполняемый файл как «./foo» вместо просто «foo». Если xterm не может найти исполняемый файл, mpirun выполнит зависают, но все равно правильно реагируют на Ctrl-C. Если это произойдет, проверьте что исполняемый файл указан правильно, и повторите попытку.

    Справляться файлы и среда выполнения:

    -path, —path
    <путь>, который будет использоваться при попытке найти запрошенные исполняемые файлы.Это используется до для использования локальной настройки PATH.
    —префикс
    Каталог префиксов, который будет использоваться для установки PATH и LD_LIBRARY_PATH на удаленном узле перед вызовом Откройте MPI или целевой процесс. См. Раздел «Удаленное выполнение» ниже.
    —noprefix
    Отключить автоматическое поведение —prefix
    -s, —preload-binary
    Копировать указанные исполняемые файлы на удаленные машины до запуска удаленного процессы.Исполняемые файлы будут скопированы в каталог сеанса Open MPI. и будет удален после завершения работы.
    —preload-files <файлы>
    Предварительная нагрузка список файлов, разделенных запятыми, в текущий рабочий каталог удаленные машины, на которых процессы будут запускаться до их запуска процессы.
    -set-cwd-to-session-dir, —set-cwd-to-session-dir
    Установить рабочий каталог запущенных процессов в их каталог сеанса.
    -wd
    Синоним для -wdir .
    -wdir
    Перейти в каталог перед выполнением программы пользователя. Примечания относительно относительных путей см. В разделе «Текущий рабочий каталог». Примечание: Если параметр -wdir отображается как в командной строке, так и в приложении context, контекст будет иметь приоритет над командной строкой. Таким образом, если путь к желаемому wdir на внутренних узлах отличается, тогда он должен быть указан как абсолютный путь, правильный для внутреннего узла.
    -x
    Экспорт указанных переменных среды на удаленные узлы перед выполнением программы. Можно указать только одну переменную среды для опции -x . Можно указать существующие переменные среды или новую переменную имена указаны с соответствующими значениями. Например: % mpirun -x DISPLAY -x OFILE = / tmp / out …

    Синтаксический анализатор для параметра -x не очень сложен; это даже не понимать цитируемые значения.Пользователям рекомендуется устанавливать переменные в среде, а затем используйте -x для их экспорта (не определения).

    Настройка параметров MCA:

    -gmca, —gmca <ключ> <значение>
    Передайте глобальные параметры MCA, применимые к все контексты. <ключ> — имя параметра; <значение> — значение параметра.
    -mca, —mca <ключ> <значение>
    Отправляет аргументы различным модулям MCA.См. «MCA» раздел ниже.
    -am
    Сводный список файлов набора параметров MCA.
    — мелодия, —tune <файл_ настройки>
    Укажите файл настройки для установки аргументов для различных модулей MCA и переменные среды. См. «Настройка параметров MCA и среды. переменные из файла «ниже.

    Для отладки:

    -отладка, -отладка
    Invoke отладчик уровня пользователя, указанный параметром MCA orte_base_user_debugger .
    — получить трассировку стека
    В сочетании с опцией —timeout , mpirun получит и распечатать трассировку стека от всех запущенных процессов, которые еще живы когда истечет время ожидания. Обратите внимание, что получение трассировки стека может занять немного времени. время и производят много продукции, особенно для больших заданий, требующих обработки.
    -debugger, —debugger
    Последовательность отладчиков для поиска при —debug используется (т.е. синоним orte_base_user_debugger параметр MCA).
    — тайм-аут <секунды>
    Максимальное количество секунд, в течение которых mpirun (также известный как mpiexec, oshrun , orterun , и т. д.) будет работать. По прошествии этого количества секунд mpirun прервется. запущенное задание и выход с ненулевым статусом выхода. Использование — тайм-аут может также будет полезен в сочетании с опцией —get-stack-traces .
    -tv, -tv
    Запуск процессы под отладчиком TotalView. Устарела обратная совместимость флаг. Синоним для —debug .

    Есть и другие варианты:

    — разрешить запуск от имени пользователя root
    Разрешить запуск mpirun при запуске пользователем root ( mpirun по умолчанию прерывается при запуске от имени пользователя root).
    —app
    Предоставьте файл приложения, игнорируя все остальные параметры командной строки.
    -cf, —cartofile
    Обеспечить файл картографии.
    — непрерывный, — непрерывный
    Задание будет выполняться, пока явно прекращено.
    -disable-recovery, -disable-recovery
    Отключить восстановление (сбрасывает все варианты восстановления выключены).
    — не запускать, — не запускать
    Выполните все необходимое операции по подготовке к запуску приложения, но фактически не запускаются Это.
    -do-not-resolve, —do-not-resol
    Не пытайтесь разрешить интерфейсы.
    -enable-recovery, —enable-recovery
    Включить восстановление после сбоя процесса [По умолчанию = отключено].
    -index-argv-by-rank, —index-argv-by-rank
    Уникальный индекс argv [0] для каждый процесс использует свой ранг.
    -leave-session-connected, —leave-session-connected
    Не отключайте демоны OmpiRTE, используемые этим приложением.Это допускает ошибку сообщения от демонов, а также от базовой среды (например, когда не удалось запустить демон) для вывода.
    -max-restarts, —max-restarts
    Максимальное количество раз перезапускать неудачный процесс.
    -ompi-server, —ompi-server
    Укажите URI сервера Open MPI (или mpirun, который будет используется в качестве сервера), имя файла (указывается как файл: имя файла) который содержит эту информацию, или PID (указанный как pid: #) mpirun для использования в качестве сервера.Сервер Open MPI используется для поддержки нескольких приложений. обмен данными через функции MPI-2 MPI_Publish_name и MPI_Lookup_name.
    -личность, -личность <список>
    Список моделей программирования, разделенных запятыми, языки и используемые контейнеры (по умолчанию = «ompi»).
    —ppr <список>
    через запятую список количества процессов для данного типа ресурса [по умолчанию: нет].
    -report-child-jobs-separated, —report-child-jobs-Отдельно
    Вернуть статус выхода только основной работы.
    -report-events, —report-events
    Сообщить о событиях к инструменту, прослушивающему указанный URI.
    -report-pid, —report-pid <канал>
    Распечатать PID mpirun при запуске. Канал должен быть либо ’-’, чтобы указать что pid должен выводиться на stdout, a ’+’, чтобы указать, что pid для вывода на stderr или имя файла, в которое должен быть записан pid.
    -report-uri, —report-uri
    Распечатать URI mpirun при запуске.В канал должен быть либо ’-’, чтобы указать, что URI должен выводиться на стандартный вывод, a ’+’, чтобы указать, что URI должен выводиться на stderr, или имя файла на который должен быть записан в URI.
    -show-progress, —show-progress
    Вывести бриф периодический отчет о ходе запуска.
    -конечный, -конечный
    Прекратить DVM.
    -use-hwthread-cpus, —use-hwthread-cpus
    Использовать аппаратную резьбу как независимую процессор.
    -use-regexp, —use-regexp
    Используйте регулярные выражения для запуска.

    В следующие параметры полезны для разработчиков; они обычно не полезны для большинства пользователей ORTE и / или MPI:

    -d, —debug-devel
    Включить отладку OmpiRTE (уровень времени выполнения в Open MPI). Обычно это бесполезно для большинства пользователей.
    — демоны-отладки
    Включите отладку любых демонов OmpiRTE, используемых этим приложением.
    —debug-daemons-file
    Разрешить отладку любых демонов OmpiRTE, используемых этим приложение, сохраняющее вывод в файлах.
    -display-devel-allocation, —display-devel-allocation
    Показать подробный список распределения, используемого этим заданием.
    -display-devel-map, —display-devel-map
    Отобразить более подробную таблицу с отображенным местоположением каждого процесса перед запуском.
    -display-diffable-map, —display-diffable-map
    Отобразите карту процесса для диффузии непосредственно перед запуском.
    -display-topo, —display-topo
    Отобразить топологию как часть карты процесса непосредственно перед запуском.
    — стартовый агент, — стартовый агент
    Имя исполняемого файла, который должен использоваться для запуска процессов на удаленных узлах. По умолчанию используется «упорядоченный». Эта опция может использоваться для тестирования новые концепции демонов, или передать параметры обратно демонам, не имея сам mpirun их видит.Например, указав агент запуска orted -mca odls_base_verbose 5 позволяет разработчику запросить отладку у orted вывод без помех от самого mpirun.
    — тайм-аут состояния отчета
    В паре с параметром командной строки —timeout сообщать о состоянии подсистемы времени выполнения каждого процесса по истечении тайм-аута.

    Могут быть указаны другие варианты с помощью mpirun —help .

    Переменные среды

    MPIEXEC_TIMEOUT
    Синоним слова —timeout параметр командной строки.
    Запускается один вызов mpirun приложение MPI, работающее под Open MPI. Если заявка разовая обработка нескольких данных (SPMD), приложение может быть указано на mpirun командная строка.

    Если в приложении используется несколько инструкций, несколько данных (MIMD), состоящий из нескольких программ, набора программ и аргумента можно указать одним из двух способов: расширенные аргументы командной строки и Контекст приложения.

    Контекст приложения описывает набор программ MIMD включая все аргументы в отдельный файл.Этот файл по существу содержит несколько командных строк mpirun , за вычетом имени самой команды. Способность указать разные параметры для разных экземпляров программы это еще одна причина использовать контекст приложения.

    Расширенные аргументы командной строки разрешить описание макета приложения в командной строке использование двоеточий (: ) для разделения спецификации программ и аргументов. Некоторые параметры устанавливаются глобально для всех указанных программ (например,грамм. —hostfile), в то время как другие относятся к одной программе (например, -np).

    Указание хоста Узлы

    Узлы хоста можно идентифицировать в командной строке mpirun с помощью -host или в хост-файле.

    Например,

    mpirun -H aa, aa, bb ./a.out
    запусков два процесса на узле aa и один на bb.

    Или рассмотрим хост-файл

    % cat myhostfile
    слотов aa = 2
    слотов bb = 2
    слотов cc = 2

    Здесь мы указываем имена хостов (aa, bb и cc), а также количество «слоты» есть для каждого.Слоты показывают, сколько процессов потенциально могут выполнить на узле. Для лучшей производительности можно выбрать количество слотов. быть числом ядер на узле или числом сокетов процессора. Если файл хоста не предоставляет информацию о слотах, Open MPI попытается чтобы узнать количество ядер (или hwthreads, если параметр use-hwthreads-as-cpus установлен) и установите для количества слотов это значение. Это поведение по умолчанию также возникает при указании опции -host с одним именем хоста.Таким образом, команда

    mpirun -H aa ./a.out
    запускает ряд процессов, равных количество ядер на узле aa.
    mpirun -hostfile myhostfile ./a.out
    будет запустить два процесса на каждом из трех узлов.
    mpirun -hostfile myhostfile -host aa ./a.out
    запустит два процесса, оба на узле aa.
    mpirun -hostfile myhostfile -host dd ./a.out
    не найдет хостов для работы и прервет работу с ошибка.То есть указанный хост dd отсутствует в указанном хост-файле.

    При работе под управлением диспетчера ресурсов (например, SLURM, Torque и т. Д.) Откройте MPI получит имена хостов и количество слотов непосредственно из менеджер ресурсов.

    Указание количества процессов

    Как мы только что видели, количество запускаемых процессов можно установить с помощью файла хоста. Прочие механизмы существовать.

    Количество запущенных процессов можно указать как кратное количества доступных узлов или процессорных сокетов.Например,

    мпирун -H aa, bb -npersocket 2 ./a.out
    запускает процессы 0-3 на узле aa и обрабатывает 4-7 на узле bb, где aa и bb являются узлами с двумя сокетами. -npersocket опция также включает опцию -bind-to-socket , которая обсуждается позже раздел.
    mpirun -H aa, bb -npernode 2 ./a.out
    запускает процессы 0-1 на узле aa и обрабатывает 2-3 на узле bb.
    mpirun -H aa, bb -npernode 1./a.out
    запусков один процесс на хост-узел.
    mpirun -H aa, bb -pernode ./a.out
    совпадает с -npernode 1.

    Другой вариант — указать количество процессов с опцией -np . Рассмотрим теперь hostfile

    % cat myhostfile
    слотов aa = 4
    слотов bb = 4
    слотов cc = 4

    Сейчас же,

    mpirun -hostfile myhostfile -np 6 ./a.out
    запустит процессы 0-3 на узле aa и обрабатывает 4-5 на узле bb.Оставшиеся слоты в хост-файле не будет использоваться, поскольку параметр -np указывает, что только 6 процессов должны быть запущенным.

    Сопоставление процессов с узлами: использование политик

    Примеры выше проиллюстрируйте отображение по умолчанию процессов процесса на узлы. Это отображение также можно управлять с помощью различных опций mpirun , которые описывают отображение политики.

    Рассмотрим тот же файл хоста, что и выше, снова с -np 6:

    node aa node bb node cc

    mpirun 0 1 2 3 4 5

    mpirun —map-by node 0 3 1 4 2 5

    mpirun -nolocal 0 1 2 3 4 5

    Параметр —map-by node будет балансировать загрузку процессов по доступным узлов, пронумеровывая каждый процесс циклически.

    Опция -nolocal предотвращает отображение любых процессов на локальном хосте (в данном случае узел аа). В то время как mpirun обычно потребляет мало системных ресурсов, -nolocal может быть полезно для запуска очень больших заданий, где mpirun может фактически необходимо использовать заметные объемы памяти и / или время обработки.

    Как только -np может указывать меньше процессов, чем имеется слотов, он также может превышать подписку слоты.Например, с тем же хост-файлом:

    mpirun -hostfile myhostfile -np 14 ./a.out
    запустит процессы 0–3 на узле aa, 4–7 на узле bb и 8–11 на узле cc. Затем он добавит оставшиеся два процесса к любым выбранным узлам.

    Также можно указать ограничения на превышение лимита подписки. Например, с тот же хост-файл:

    mpirun -hostfile myhostfile -np 14 -nooversubscribe ./a.out
    выдаст ошибку, поскольку -nooversubscribe предотвращает превышение подписки.

    Ограничения по превышению лимита подписки также можно указать в самом хост-файле: % cat myhostfile
    aa slots = 4 max_slots = 4
    bb max_slots = 4
    cc slots = 4

    Поле max_slots определяет такой предел. Когда это произойдет, значение слотов по умолчанию установлен предел. Сейчас же:

    mpirun -hostfile myhostfile -np 14 ./a.out
    причин первые 12 процессов будут запущены как раньше, но оставшиеся два процессы будут принудительно перенесены на узел cc.Два других узла защищены хост-файлом против переподписки по этому заданию.

    Используя — больше подписывайтесь вариант может быть полезен, поскольку Open MPI в настоящее время не получает «max_slots» значения из диспетчера ресурсов.

    Конечно, -np также можно использовать с -H или -host вариант. Например,

    mpirun -H aa, bb -np 8 ./a.out
    запускает 8 процессов. Поскольку указаны только два хоста, после первых двух процессов отображается один на aa и один на bb, остальные процессы превышают подписку указанные хосты.

    А вот пример MIMD:

    mpirun -H aa -np 1 имя хоста : -H bb, cc -np 2 время безотказной работы
    запустит процесс 0, выполняющий имя хоста на узле aa и процессы 1 и 2, каждый из которых выполняет uptime на узлах bb и cc соответственно.

    Сопоставление, ранжирование и привязка: о боже!

    Open MPI использует трехфазную процедуру для присвоения мест процесса и ранга:
    отображение
    Назначает местоположение по умолчанию каждому процессу
    рейтинг
    Назначает значение ранга MPI_COMM_WORLD каждому процессу
    переплет
    Ограничивает запуск каждого процесса на определенных процессорах

    Отображение шаг используется для назначения местоположения по умолчанию для каждого процесса на основе картограф.Отображение по слотам, узлам и последовательно приводит к назначение процессов на уровень узла. Напротив, отображение по объекту, позволяет картографу назначить процесс фактическому объекту на каждом узле.

    Примечание: местоположение, назначенное процессу, не зависит от где он будет привязан — присвоение используется исключительно как вход для алгоритм привязки.

    Можно определить отображение процессов процесса на узлы не только с помощью общих политик, но и, при необходимости, с использованием произвольных сопоставления, которые нельзя описать простой политикой.Можно использовать «последовательный mapper «, который считывает хост-файл построчно, назначая процессы на узлы в любом порядке, указанном в файле хоста. Используйте параметр -mca rmaps seq . Например, используя тот же хост-файл, что и раньше:

    mpirun -hostfile myhostfile -mca rmaps seq ./a.out

    запустит три процесса, по одному на каждом из узлов aa, bb и cc соответственно. Количество слотов не имеет значения; один процесс запускается в каждой строке на любом узле, указанном в строке.

    По-другому для указания произвольных сопоставлений используется ранговый файл, который дает вам подробные также контроль за привязкой процессов. Ранговые файлы обсуждаются ниже.

    В вторая фаза фокусируется на ранжировании процесса в MPI_COMM_WORLD задания. Открытый MPI отделяет это от процедуры сопоставления, чтобы обеспечить большую гибкость в относительном размещении процессов MPI. Лучше всего это иллюстрируется учитывая следующие два случая, когда мы использовали —map-by ppr: 2: socket вариант:

    узел aa узел bb

    ранжирование по ядру 0 1! 2 3 4 5! 6 7

    розетка 0 2! 1 3 4 6! 5 7

    последовательный разъем: диапазон 0 4! 1 5 2 6! 3 7

    Ранжирование по ядрам и по слотам дает одинаковый результат — простая прогрессия MPI_COMM_WORLD ранжируется по каждому узлу.Ранжирование по сокету выполняется циклически ранжирование в каждом узле, пока всем процессам не будет присвоен MCW ранг, а затем переходит к следующему узлу. Добавление модификатора span к директива ранжирования заставляет алгоритм ранжирования обрабатывать все распределение как единое целое — таким образом, ранги MCW присваиваются по все сокеты, прежде чем вернуться к началу.

    Связывание фаза фактически связывает каждый процесс с заданным набором процессоров.Это может улучшить производительность, если операционная система размещает процессы неоптимально. Например, он может перевыполнить подписку на некоторые сокеты многоядерных процессоров, оставив другие розетки не работают; это может привести к тому, что процессы будут без необходимости бороться за общие ресурсы. Или это могло бы слишком широко распространить процессы; Это может быть неоптимальным, если производительность приложения чувствительна к межпроцессному взаимодействию расходы. Связывание также может удерживать операционную систему от миграции процессов. чрезмерно, независимо от того, насколько оптимально эти процессы были размещены в начинается с.

    Процессоры, которые будут использоваться для привязки, можно определить в термины топологических группировок — например, привязка к l3cache будет связывать каждый процесс для всех процессоров в рамках одного кэша L3 в пределах их назначенное местоположение. Таким образом, если преобразователь назначил процесс на определенного сокета, то директива —bind-to l3cache вызовет процесс быть привязанными к процессорам, которые совместно используют один кеш L3 в этом разъем.

    Чтобы помочь сбалансировать нагрузки, в директиве привязки используется циклический перебор. при привязке к уровням ниже, чем используется в картографе.Например, рассмотрим случай, когда задание отображается на уровень сокета, а затем привязано к ядру. Каждый сокет будет иметь несколько ядер, поэтому, если несколько процессов сопоставлены с данным сокетом, алгоритм привязки назначит каждому процессу размещается в сокете до уникального ядра циклически.

    В качестве альтернативы, процессы, отображаемые l2cache, а затем привязанные к сокету, будут просто привязаны ко всем процессорам в сокете, где они расположены. Таким образом, пользователи могут осуществлять подробный контроль над относительным расположением и привязкой ранга MCW.

    Наконец, —report-bindings можно использовать для сообщения о привязках.

    Например, рассмотрим узел с двумя процессорными сокетами, каждый из которых содержит четыре ядра. Мы запускаем mpirun с -np 4 —report-bindings и следующими дополнительными параметрами:

    % mpirun … —map-by core —bind-to core
    […] … привязка дочернего […, 0] к процессору 0001
    […] … привязка child […, 1] для cpus 0002
    […] … привязка дочернего […, 2] к процессору 0004
    […] … привязка дочернего элемента […, 3] к процессору 0008

    % mpirun … —map-by socket —bind-to socket
    […] … привязка дочернего элемента [ …, 0] к сокету 0 cpus 000f
    […] … привязка дочернего элемента […, 1] к сокету 1 cpus 00f0
    […] … привязка дочернего элемента […, 2] к сокету 0 cpus 000f
    […] … привязка дочернего […, 3] к сокету 1 cpus 00f0

    % mpirun … —map-by core: PE = 2 — bind-to core
    […] … привязка дочернего […, 0] к процессору 0003
    […] … привязка дочернего […, 1] для cpus 000c
    […] … привязка дочернего […, 2] к процессору 0030
    […] … привязка дочернего […, 3] к cpus 00c0

    % mpirun … — без привязки

    Здесь —report-bindings показывает привязку каждого процесса в виде маски. в В первом случае процессы связываются с последовательными ядрами, как показано маскирует 0001, 0002, 0004 и 0008. Во втором случае процессы связываются с все ядра в последовательных сокетах, как указано масками 000f и 00f0. Процессы циклически проходят через сокеты процессоров. столько раз, сколько необходимо.В третьем случае маски показывают нам, что На каждый процесс было привязано 2 ядра. В четвертом случае привязка переворачивается выкл и никакие привязки не сообщаются.

    Поддержка Open MPI для привязки процессов зависит от базовой операционной системы. Следовательно, определенный процесс параметры привязки могут быть доступны не во всех системах.

    Связывание процесса может также можно установить с помощью параметров MCA. Их использование менее удобно, чем это из мпирунов вариантов. С другой стороны, параметры MCA можно установить не только в командной строке mpirun , но альтернативно в системном или пользовательском файле mca-params.conf файл или как переменные среды, как описано в разделе MCA ниже. Вот некоторые примеры:

    Параметр mpirun ключ параметра MCA значение

    —map-by core rmaps_base_mapping_policy core
    —map-by socket rmaps_base_mapping_policy socket
    —rank-by core rmaps_base_ranking_policy core
    —bind-to core hwloc_base_binding_policy_policy-core
    — socket_binding_policy_policy
    — -bind-to none hwloc_base_binding_policy none

    Ранговые файлы

    Ранговые файлы — это текстовые файлы, содержащие подробную информацию. о том, как отдельные процессы должны быть сопоставлены с узлами и в какие процессора (ов) они должны быть связаны.Каждая строка рангового файла определяет расположение одного процесса (для заданий MPI «ранг» процесса относится к его место в MPI_COMM_WORLD). Общий вид каждой строки в файле rank является:

    ранг = <имя хоста> слот = <список слотов>

    Например:

    $ cat myrankfile
    ранг 0 = слот aa = 1: 0-2
    ранг 1 = слот bb = 0: 0,1
    ранг 2 = слот cc = 1-2
    $ mpirun -H aa, bb, cc, dd -rf myrankfile ./a.out

    Значит это

    Ранг 0 работает на узле aa, привязан к логическому сокету 1, ядра 0-2.
    Уровень 1 работает на узле bb, привязан к логическому сокету 0, ядрам 0 и 1.
    Уровень 2 работает на узле cc, привязан к логическим ядрам 1 и 2.

    В качестве альтернативы ранговые файлы можно использовать для указания физических расположений процессоров . В этом случае синтаксис несколько иной. Сокеты больше не распознаются, и указанный номер слота должен быть номером физического PU как наиболее ОС не назначают уникальный физический идентификатор каждому ядру в узле. Таким образом, правильный физический файл ранжирования выглядит примерно так:

    $ cat myphysicalrankfile
    ранг 0 = слот aa = 1
    ранг 1 = слот bb = 8
    ранг 2 = слот cc = 6

    Это значит, что

    Ранг 0 будет работать на узле aa, привязанном к ядру, которое содержит физический PU 1
    Rank 1 будет работать на узле bb, привязанном к ядру, содержащему физический PU 8
    Rank 2 будет работать на узле cc, привязанном к ядру, содержащему физические УЕ 6

    Ранговые файлы по умолчанию обрабатываются как логических , а параметр MCA rmaps_rank_file_physical должен быть установлен в 1, чтобы указать, что файл rank должен рассматриваться как физический .

    Перечисленные выше имена хостов являются «абсолютными», что означает, что фактически разрешаемые указаны имена хостов. Однако имена хостов также могут быть указаны как «относительные», означает, что они указаны в отношении к внешнему определенному списку имен хостов (например, аргументом mpirun —host, файлом хоста или планировщиком заданий).

    «Относительная» спецификация имеет форму «+ n », где X — целое число. указание X-го имени хоста в наборе всех доступных имен хостов, проиндексированных от 0.Например:

    $ cat myrankfile
    ранг 0 = + n0 slot = 1: 0-2
    ранг 1 = + n1 slot = 0: 0,1
    ранг 2 = + n2 slot = 1-2
    $ mpirun -H aa, bb , cc, dd -rf myrankfile ./a.out

    Начиная с Open MPI v1.7, все местоположения разъемов сокета / ядра указаны в качестве логических индексов (серия Open MPI v1.6 использовала физических индексов ). Вы может использовать такие инструменты, как «lstopo» HWLOC, чтобы найти логические индексы сокета и сердечники.

    Контекст приложения или исполняемая программа?

    Чтобы отличить две разные формы, mpirun ищет в командной строке параметр —app .Если он указан, то предполагается, что файл, указанный в командной строке, быть контекстом приложения. Если он не указан, предполагается, что файл быть исполняемой программой.

    Поиск файлов

    Если нет относительного или абсолютного путь указан для файла, Open MPI сначала будет искать файлы путем поиска каталоги, указанные параметром —path . Если нет опции —path или если файл не найден в расположении —path , Open MPI будет поиск переменной среды PATH пользователя, как определено на исходном узле (ах).

    Если указан относительный каталог, он должен быть относительно исходного рабочий каталог определяется конкретным используемым стартером. Например, когда при использовании стартеров rsh или ssh начальный каталог по умолчанию — $ HOME. Другие стартеры могут установить начальный каталог в текущий рабочий каталог. от вызова mpirun .

    Текущий рабочий каталог

    Модель -wdir mpirun опция (и ее синоним, -wd ) позволяет пользователю изменить на произвольный каталог перед вызовом программы.Его также можно использовать в приложении контекстные файлы для указания рабочих каталогов на определенных узлах и / или для конкретные приложения.

    Если параметр -wdir отображается как в файле контекста а в командной строке каталог файла контекста переопределит команду значение строки.

    Если указан параметр -wdir , Open MPI попытается изменить в указанный каталог на всех удаленных узлах. Если это не удается, mpirun будет отменено.

    Если для параметра -wdir указано значение , а не , Open MPI отправит имя каталога, в котором mpirun был вызван для каждого из удаленных узлов.В удаленные узлы попытаются перейти в этот каталог. Если они не могут (например, если каталог не существует на этом узле), тогда Open MPI будет использовать каталог по умолчанию определяется стартером.

    Все изменения каталога происходят перед вызовом программы пользователя; он не ждет, пока MPI_INIT не будет называется.

    Стандартный ввод / вывод

    Open MPI направляет стандартный ввод UNIX в / dev / null во всех процессах, кроме процесса MPI_COMM_WORLD ранга 0. MPI_COMM_WORLD Процесс ранга 0 наследует стандартный ввод от mpirun . Примечание: Узел, который вызванный mpirun не обязательно должен совпадать с узлом, на котором MPI_COMM_WORLD находится процесс ранга 0. Open MPI обрабатывает перенаправление стандарта mpirun . вход в процесс ранга 0.

    Open MPI направляет стандартный вывод UNIX и ошибки с удаленных узлов на узел, который вызвал mpirun и распечатал его на стандартный вывод / ошибка mpirun . Локальные процессы наследуют стандартный вывод / ошибку из mpirun и перенести на него напрямую.

    Таким образом можно перенаправить стандартные Ввод-вывод для приложений Open MPI с использованием типичной процедуры перенаправления оболочки на mpirun .

    % mpirun -np 2 my_app my_output

    Обратите внимание, что в этом примере только процесс MPI_COMM_WORLD ранга 0 будет получить поток от my_input на stdin. Стандартный ввод на всех остальных узлах будет привязан к / dev / null. Однако стандартный вывод со всех узлов будет собран в файл my_output .

    Распространение сигнала

    Когда orterun получает SIGTERM и SIGINT, он попытается убить все задание, отправив все процессы в задании SIGTERM, ожидая небольшое количество секунд, затем отправляя все процессы в работе SIGKILL.

    Сигналы SIGUSR1 и SIGUSR2, полученные orterun распространяются на все процессы в работе.

    Сигнал SIGTSTOP для mpirun вызовет отправку сигнала SIGSTOP всем запущенным программам от mpirun и аналогично сигнал SIGCONT для mpirun вызовет SIGCONT послал.

    Другие сигналы в настоящее время не распространяются orterun.

    Прекращение процесса / Обработка сигналов

    Во время выполнения приложения MPI, если какой-либо процесс аварийно умирает (либо завершается до вызова MPI_FINALIZE , либо умирает в результате сигнала), mpirun распечатает сообщение об ошибке и убить остальную часть приложения MPI.

    Обработчики пользовательских сигналов, вероятно, должны избегайте попыток очистки состояния MPI (Open MPI в настоящее время не является безопасным для асинхронных сигналов; см. MPI_Init_thread (3) для получения подробной информации о MPI_THREAD_MULTIPLE и потоке безопасность).Например, если ошибка сегментации возникает в MPI_SEND (возможно, потому что был передан неверный буфер) и вызывается обработчик пользовательского сигнала, если этот пользовательский обработчик попытается вызвать MPI_FINALIZE , Плохие вещи могут происходит, поскольку Open MPI уже был «в» MPI, когда произошла ошибка. поскольку mpirun заметит, что процесс умер из-за сигнала, вероятно, это не обязательно (и наиболее безопасно) для пользователя очищать только состояние, отличное от MPI.

    Технологическая среда

    Процессы в приложении MPI наследуют свою среду от демона Open RTE на узле, на котором они работают.Среда обычно наследуется от оболочки пользователя. На удаленных узлах точный среда определяется используемым загрузочным модулем MCA. Модуль запуска rsh , например, использует либо rsh / ssh для запуска демона Open RTE на удаленном узлы, и обычно выполняет один или несколько файлов настройки оболочки пользователя перед запуском демона Open RTE. При запуске динамически связанных приложений которые требуют установки переменной среды LD_LIBRARY_PATH , заботьтесь необходимо убедиться, что он правильно установлен при загрузке Open MPI.

    Для получения более подробной информации см. Раздел «Удаленное выполнение».

    Удаленное выполнение

    Open MPI требует, чтобы переменная среды PATH была установлена ​​для поиска исполняемых файлов. на удаленных узлах (обычно это необходимо только в средах на основе rsh или ssh — пакетные / запланированные среды обычно копируют текущую среду в выполнение удаленных заданий, поэтому, если текущая среда имеет PATH и / или LD_LIBRARY_PATH установлен правильно, удаленные узлы также будут правильно настроены).Если Open MPI был скомпилирован с поддержкой разделяемых библиотек, это также может быть необходимо. чтобы переменная среды LD_LIBRARY_PATH была установлена ​​на удаленных узлах как хорошо (особенно, чтобы найти общие библиотеки, необходимые для запуска пользовательского MPI Приложения).

    Однако редактировать оболочку не всегда желательно или возможно. файлы запуска для установки PATH и / или LD_LIBRARY_PATH . Параметр —prefix — предусмотрены для некоторых простых конфигураций, где это невозможно.

    В —prefix Параметр принимает единственный аргумент: базовый каталог на удаленном узел, на котором установлен Open MPI. Open MPI будет использовать этот каталог для установки удаленный PATH и LD_LIBRARY_PATH перед выполнением любого Open MPI или пользователя Приложения. Это позволяет запускать задания Open MPI без предварительной настройки PATH и LD_LIBRARY_PATH на удаленных узлах.

    Open MPI добавляет базовое имя «bindir» текущего узла (каталог, в котором исполняемые файлы Open MPI установлены) к префиксу и использует его для установки PATH на удаленном узел.Точно так же Open MPI добавляет базовое имя текущего узла libdir. (каталог, в котором установлены библиотеки Open MPI) к префиксу и использует это для установки LD_LIBRARY_PATH на удаленном узле. Например:

    Местный bindir:
    / локальный / узел / каталог / bin
    Локальный каталог libdir:
    / локальный / узел / каталог / lib64

    Если используется следующая командная строка:

    % mpirun —prefix / remote / node / directory

    Открытый MPI добавит «/ remote / node / directory / bin» в PATH и «/ remote / node / directory / lib64» к LD_LIBRARY_PATH на удаленном узле перед попыткой выполнения что-нибудь.

    Параметр —prefix недостаточен, если пути установки на удаленном узле отличаются от локального (например, если «/ lib» используется на локальном узле, но «/ lib64» используется на удаленном узле), или если пути установки — это нечто иное, чем подкаталог в общий префикс.

    Обратите внимание, что выполнение mpirun через абсолютный путь эквивалентно для указания —prefix без последнего подкаталога в абсолютном имени пути to mpirun .Например:

    % / usr / local / bin / mpirun …

    эквивалентно

    % mpirun —prefix / usr / local

    Экспортированные переменные среды

    Все переменные среды с именами в форме OMPI_ * будет автоматически экспортирован в новые процессы на локальные и удаленные узлы. Параметры окружающей среды также могут быть установлены / отправлены для новых процессов с помощью параметра MCA mca_base_env_list .Вариант -x to mpirun устарел, но синтаксис параметра MCA следует тот предыдущий пример. Хотя синтаксис параметра -x и параметра MCA позволяет определение новых переменных, обратите внимание, что парсер для этих параметров на данный момент не очень наворочены — это даже не понимает цитируемое ценности. Пользователям рекомендуется устанавливать переменные в среде и использовать возможность их экспорта; не определять их.

    Настройка параметров MCA

    В -mca переключатель позволяет передавать параметры в различные MCA (модульные компоненты). Архитектура) модули.Модули MCA имеют прямое влияние на программы MPI, потому что они позволяют устанавливать настраиваемые параметры во время выполнения (например, какой BTL драйвер устройства связи, какие параметры передать в этот BTL, так далее.).

    Ключ -mca принимает два аргумента: <ключ> и <значение> . Аргумент <ключ> обычно указывает, какой модуль MCA получит значение. Например, <ключ> «btl» используется для выбора BTL, который будет использоваться для передачи MPI Сообщения.Аргумент <значение> — это переданное значение. Например:

    mpirun -mca btl tcp, self -np 1 foo
    Указывает Open MPI использовать «tcp» и «self» BTL и для запуска единственной копии «foo» выделенного узла.
    mpirun -mca btl self -np 1 foo
    Указывает Open MPI использовать «собственный» BTL и запускать одиночный копия «foo» выделенного узла.

    Коммутатор -mca можно использовать несколько раз для указания различных аргументов <ключ> и / или <значение> .Если указан тот же <ключ> более одного раза объединяются запятой («,»), разделяющей их.

    Обратите внимание, что переключатель -mca — это просто ярлык для настройки среды переменные. Такого же эффекта можно добиться, установив соответствующий переменные среды перед запуском mpirun . Форма среды переменные, которые устанавливает Open MPI:

    OMPI_MCA_ <ключ> = <значение>

    Таким образом, переключатель -mca отменяет любые ранее установленные переменные среды.Параметры -mca аналогичным образом переопределяют параметры MCA, установленные в файле $ OPAL_PREFIX / etc / openmpi-mca-params.conf или файл $ HOME / .openmpi / mca-params.conf.

    Неизвестно <ключ> аргументов все еще заданы как переменная окружения — они не проверяются ( mpirun ) на правильность. О недопустимых или неправильных аргументах <значение> можно сообщить или не сообщить — это зависит на конкретном модуле MCA.

    Чтобы найти доступные типы компонентов в архитектуре MCA, или найти доступные параметры для конкретного компонент, используйте команду ompi_info .См. Справочную страницу ompi_info (1) для подробная информация о команде.

    Настройка параметров MCA и среды переменные из файла.

    Параметр командной строки -tune и его синоним -mca mca_base_envar_file_prefix позволяет пользователю устанавливать параметры MCA и переменные среды с помощью синтаксис описан ниже. Для этого варианта требуется один файл или список файлов. разделены «,», чтобы следовать.

    Действительная строка в файле может содержать ноль или множество аргументов «-x», «-mca» или «—mca».Поддерживаются следующие шаблоны: -mca var val -mca var «val» -x var = val -x var. Если какой-либо аргумент дублируется в файле будет использоваться последнее прочитанное значение.

    Параметры MCA и окружающая среда указанные в командной строке имеют более высокий приоритет, чем указанные переменные в файле.

    Запуск от имени пользователя root

    Команда Open MPI настоятельно не рекомендует выполнение mpirun от имени пользователя root. Приложения MPI должны запускаться как обычно (не root) пользователи.

    В ответ на этот совет mpirun откажется запускаться от имени root по умолчанию.Чтобы изменить это значение по умолчанию, вы можете добавить параметр —allow-run-as-root в командную строку mpirun .

    Статус выхода

    Нет стандартного определения для чего mpirun должен возвращать как статус выхода. После долгого обсуждения мы остановились на следующем методе присвоения статуса выхода mpirun (примечание: в следующем описании «основная» работа — это исходное приложение запущено mpirun — все задания, порождаемые этим заданием, обозначаются «второстепенные» работы):
    [bu]
    , если все процессы в основном задании обычно завершаются со статусом выхода 0 возвращаем 0
    [bu]
    , если один или несколько процессов в основном задание обычно завершается с ненулевым статусом выхода, мы возвращаем статус выхода процесса с самым низким рангом MPI_COMM_WORLD, чтобы иметь ненулевой статус
    [bu]
    , если все процессы в основном задании обычно завершаются со статусом выхода 0, и один или несколько процессов во вторичном задании обычно завершаются с ненулевой статус выхода, мы (а) возвращаем статус выхода процесса с самый низкий ранг MPI_COMM_WORLD в самом низком идентификаторе задания, чтобы иметь ненулевой статус, и (b) выводит сообщение, суммирующее статус выхода основного и все второстепенные рабочие места.
    [bu]
    , если параметр строки cmd —report-child-jobs-Отдельно установлен, мы вернем — только — статус завершения основного задания. Любой ненулевой статус выхода во вторичных заданиях будет сообщаться только в сводной печати заявление.

    По умолчанию OMPI записывает и отмечает, что процессы MPI завершились. с ненулевым статусом завершения. Обычно это не считается «ненормальным завершение «- т.е. OMPI не прервет задание MPI, если один или несколько процессов вернуть ненулевой статус.Вместо этого поведение по умолчанию просто сообщает количество процессов, завершающихся с ненулевым статусом по завершении работа.

    Однако в некоторых случаях может быть желательно, чтобы задание было прервано. когда любой процесс завершается с ненулевым статусом. Например, задание не MPI может обнаружить плохой результат в вычислении и захотеть прервать его, но не хотите создать основной файл. Или задание MPI может продолжаться после вызова MPI_Finalize, но указывают, что все процессы должны прерываться из-за некоторых результат после MPI.

    Не ожидается, что такая ситуация будет повторяться часто. Однако в интересах более широкого сообщества OMPI теперь имеет средство, позволяющее пользователям управлять тем, что задания должны быть прерваны в любом процессе выход с ненулевым статусом. Установка параметра MCA «orte_abort_on_non_zero_status» в 1 приведет к тому, что OMPI прервет все процессы после выхода из любого процесса с ненулевой статус.

    Прерывания, вызванные таким образом, будут отображаться на консоли как «ненормальное завершение», при этом идентифицирован первый процесс, завершившийся таким образом вместе с его статусом выхода.

    Обязательно посмотрите примеры во всех разделах выше.
    mpirun -np 4 -mca btl ib, tcp, самостоятельная программа 1
    Run 4 копии prog1 с использованием BTL «ib», «tcp» и «self» для транспорта сообщений MPI.
    mpirun -np 4 -mca btl tcp, sm, self

    —mca btl_tcp_if_include eth0 prog1
    Запустите 4 копии prog1, используя BTL «tcp», «sm» и «self» для транспорта. сообщений MPI, при этом TCP использует для связи только интерфейс eth0.Обратите внимание, что другие BTL имеют аналогичные параметры MCA if_include.
    mpirun возвращает 0, если все процессы запущены mpirun exit после вызова MPI_FINALIZE. Ненулевое значение возвращается, если внутренний произошла ошибка в mpirun, или один или несколько процессов завершились до вызова MPI_FINALIZE. Если в mpirun произошла внутренняя ошибка, соответствующий возвращается код ошибки. Если один или несколько процессов завершились раньше вызывая MPI_FINALIZE, возвращаемое значение ранга MPI_COMM_WORLD для процесс, который mpirun первых уведомлений умер перед вызовом MPI_FINALIZE будет быть возвращенным.Обратите внимание, что, как правило, это будет первый процесс, который умер, но это не гарантируется.

    Если параметр командной строки —timeout используется, и время ожидания истекает до завершения задания (тем самым заставляя mpirun , чтобы убить задание) mpirun вернет статус выхода, эквивалентный значение ETIMEDOUT (обычно это 110 в системах Linux и OS X).

    MPI_Init_thread (3)

    Содержание

    «Вернуться к листингу документации

    определение сокета по The Free Dictionary

    Вы замечаете, что в обычном плавательном положении кашалота передняя часть его головы представляет собой почти полностью вертикальную плоскость по отношению к воде; вы замечаете, что нижняя часть этой передней части значительно наклонена назад, чтобы обеспечить большее отступление для длинного гнезда, которое принимает нижнюю челюсть, похожую на стрелу; вы замечаете, что рот полностью находится под головой, во многом так же, как если бы ваш собственный рот полностью находился под подбородком.Поднимите розетку! Так-так; Теперь, виночерпия, вперед! Я вынул из кармана жилета перочинный нож, открыл его, схватил беднягу за горло и нарочно вырезал ему глаз из глазницы! Я краснею, горю, дрожу, пока пишу проклятое злодеяние. Теперь достаточно одного прикосновения, чтобы отправить его через розетку и домой; но тогда это должны быть два сильных человека, которые могут снова его вытащить. Пинас сняли с мостика, вытащили из гнезда и спустили в море. Факел воткнули в гнездо рядом с дверью, так что его лучи одновременно освещали и коридор, и камеру.Мы взяли обручи и стали бросать их в отведенные для них гнезда. Мы повесили его с пряничными зверюшками, нитками попкорна и кусочками свечей, которые Фукс вставил в картонные гнезда. Однако его настоящее великолепие происходило из самого неожиданного места в мире — из ковбойского хобота Отто. Вскоре я увидел огромные глаза моего зверя, полностью выпученные из орбит, и кровь, текущую из его ноздрей. Впалые щеки стали еще более выраженными. ужасно рядами блестящих зубов, которые торчали между губ, в то время как глазницы, заполненные овальными кусочками перламутра с черным пятном в центре, усиливали отвратительный вид.Всадники спешились и вместе с пешими людьми, без промедления схватив Санчо и Дон Кихота телесно, вынесли их во двор, вокруг которого горело около сотни установленных в розетках факелов, не считая более пятисот ламп. в коридорах, так что, несмотря на темную ночь, недостаток дневного света не ощущался. Бесчисленные мрачные окна, пустые и заброшенные, слепо смотрели из-под своих мраморных стен; весь печальный город принимает подобие разбросанных курганов выгоревших на солнце черепов мертвецов — оконные рамы, имеющие вид безглазых впадин, порталов, ухмыляющихся челюстей.

    PoE Socket Color Crafting Harvest, Рецепт цвета гнезда

    Цвет гнезда

    Каждая розетка имеет один из четырех цветов:

    • красный, связанный с прочностью
    • синий, связанный с интеллектом
    • зеленый, связанный с ловкостью
    • белый

    Драгоценные камни умений должны быть помещены в гнездо соответствующего цвета, за исключением белых камней и гнезд, которые можно поместить в гнездо любого цвета или взять драгоценный камень любого цвета соответственно.

    Случайный выбор цвета сокетов взвешивается на основе величины соответствующих атрибутов (сила, ловкость, интеллект), необходимых для использования предмета. Например, элемент брони чистой прочности с низким требованием прочности (низкий базовый уровень) имеет более высокую вероятность выпадения гнезда не по цвету, чем доспех чистой силы с требованием высокой прочности (высокий базовый уровень).

    Белые гнезда можно получить с помощью порчи с помощью Сферы ваал с вероятностью 25%.Из них также можно превратить предмет, используя Encrusted Fossil или верстак Воричи в убежище Immortal Syndicate Research. Алтарь порчи в храме Ацоатль может повредить предмет, чтобы на нем были все белые гнезда.

    Рецепт цвета разъема PoE

    Рецепт продавца цвета сокета требует одного предмета с определенным рисунком сокетов.

    Результат Цвет гнезда
    1x Хроматическая сфера Связанные красный, зеленый и синий

    Купить валюту PoE дешево

    • Купите дешевую валюту PoE с мгновенной доставкой со скидкой 5%: ВАЛЮТА .Mulefactory — это надежный веб-сайт с валютой PoE, который предлагает дешевые Сферы Возвышения, Сферы Хаоса, Элементы PoE и т. Д. Платежи: PayPal, Skrill, BitCoin.
    • Купите валюту PoE быстро и безопасно со скидкой 3%: AOE . Aoeah — одно из лучших мест для покупки Exalted Orbs. Зарегистрируйте новую учетную запись и получите дополнительную скидку 1%.

    Создание цвета сокета PoE

    1. Как получить розетки нужного цвета

    Цвет розеток можно изменить следующими способами:

    • Хроматическая сфера изменяет цвет гнезд на предмете в случайном порядке.
    • Используйте рецепты верстака в своем укрытии, чтобы получить гнезда нужного цвета.
    • Семя дикого терноволка : при сборе урожая обнаруживает случайный цветовой эффект обработки гнезда.
    2. Создание хроматической сферы — получить случайный результат

    Хроматическая сфера — это валюта, которую можно использовать для изменения цвета гнезд на оружии или части брони.

    Хроматические сферы в основном используются для изменения цвета гнезд на предмете.Розетки с большей вероятностью будут иметь цвет, соответствующий атрибутам изменяемого оборудования. Чем выше требования к атрибутам, тем больше вероятность выпадения соответствующего цвета: красные гнезда для Силы, зеленые гнезда для Ловкости и синие гнезда для Интеллекта. С помощью этой сферы можно получить только красные, синие или зеленые гнезда; для белых розеток необходимо использовать Сфера ваал .

    3. Рецепты скамейки для крафта — розетки подходящего цвета

    Если кто-то хочет избежать случайности или хочет получить правильную цветовую комбинацию гнезда, которая маловероятна для определенного предмета (например,грамм. получив все красные гнезда на предмете, требующем высокого интеллекта), вместо этого можно использовать рецепт верстака, который можно найти в шахте Спуск. При получении цветов гнезда, к которым уже смещен предмет (например, получение красных гнезд на нагруднике, требующем высокой силы), использование хроматических сфер вручную менее затратно, чем использование скамейки. С другой стороны, для получения цвета гнезда, против которого настроен предмет (например, получение зеленых гнезд на нагруднике, требующем высокой силы), использование хроматических сфер вручную обычно намного дороже, чем использование скамейки.

    Эти рецепты также могут быть применены к оскверненным предметам за счет использования одной Сферы ваал на каждые Хроматической сферы . В настоящее время это единственный способ изменить цвета сокетов на поврежденном элементе.

    Рецепты изготовления сокетов открывают места: его можно найти в Азуритовой шахте в определенных типах узлов.

    4. Socket Color Harvest

    Семя дикого терновника — это семя 1 уровня урожая.При сборе урожая обнаруживается случайный цветовой эффект изготовления гнезда.

    Связанная валюта PoE, драгоценный камень, руководство по развитию навыков
    • Зеленое масло PoE Модификаторы заражения Карты, кольца, амулеты — Зеленая цена на нефть
    • Bisco’s Leash PoE Цена и сборка — тяжелый пояс
    • Крылатый скарабей мучений, PoE
    • Sporeguard PoE Blight Сборка и цена
    • Обертки Шавронны Build PoE, Chance, Farming, Recipe
    • Пророчество Геофри о преданности — Черная преданность PoE
    • Гадальная карта посланника PoE — Фрагмент Farming Harbinger
    • Рецепт масла PoE, таблица, вредные масла, список масел, таблица, цена
    • Пророчество Ужасного Клюва — Ужасный Роа, PoE
    • AbHorrent Interrogation PoE, сборка 3.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
