Разделка кабеля | Hyperline

Игорь Иванцов
03.01.2002

Укладку кабеля трудно назвать простой работой. Кабель необходимо подавать равномерно, без перегибов («барашков») и изломов с соблюдением целого ряда технологических норм (минимальных радиусов изгиба, максимального тягового усилия, отсутствия деформаций на скручивание и т. п.). Нарушение этих норм грозит снижением частотных свойств или повреждением кабеля.

Но вслед за укладкой наступает пора еще более ответственных операций. Цена ошибки при обрезке кабеля по месту, его разделке и оконцовке (расшивке на кросс или монтаже соединителей) еще выше — кабель можно повредить так, что его придется укладывать заново.

Именно поэтому во время проработки трасс недалеко от окончаний кабельной линии необходимо предусмотреть места для размещения резервного запаса. А во время укладки нужно не только создать такой запас, но и оставить достаточные для оконцовки кабеля отрезки на его концах.

При определении длины отрезков следует рассчитать технологические запасы на разделку кабеля и на монтаж соединителя или кросса (и то и другое в зависимости от их типа и рекомендаций производителя). Поскольку и те и другие монтируются в каких-либо конструкциях, то нужен также запас на размещения кабеля внутри них (блока розеток, кроссового шкафа, коммутационной панели и т. п.) с учетом соответствующих способов крепления и внутренних органайзеров. Так как точное расположение конструкции относительно места вывода кабеля обычно заранее неизвестно, то требуется запас для покрытия допуска на монтаж конструкции.

Кроме того, необходимый страховой запас следует предусмотреть на случай возможного повреждения кабеля при оконцовке (обычно он кратен сумме технологических запасов). И чем меньше опыт монтажника — тем больше должен быть страховой запас.

Вероятность повреждения кабеля зависит и от используемого инструмента. Можно сказать, что итоговое качество оконцовки кабельных линий в равной мере зависит не только от аккуратности и опыта монтажника, но и степени «профессиональности» инструмента. А он определяется уровнем его специализации (точное, качественное и быстрое выполнение отдельных операций требует применения специального инструмента), а также долговечностью рабочих поверхностей (при их износе качество операций снижается).

В каталогах инструментов всегда можно найти несколько видов схожих по своим функциям инструментов, предназначенных для выполнения одних и тех же операций, но значительно отличающихся ценой. В нижнем ценовом диапазоне находится инструмент с малым сроком службы. Такой инструмент, как правило, используется для мелких ремонтных работ в офисе или дома. В жертву низкой цене приносятся эргономика, простота выполнения операций и производительность труда. Инструмент этого класса имеет упрощенную конструкцию с использованием недорогих материалов (особенно рабочих органов). В верхнем же ценовом диапазоне представлен высокопроизводительный автоматизированный инструмент, приобретение которого несомненно окупится, если объем работ достаточно велик.

А где-то посредине всего спектра цен можно найти эргономичный и надежный инструмент с большим сроком службы. Приведенная ниже информация поможет сделать правильный выбор тем, кто занимается монтажом кабелей с металлическими жилами любого типа.

Первое, с чем приходится сталкиваться, — резка кабеля. Рез считается качественным, если он не нарушает структуру кабеля, не деформирует (не расплющивает) его внешнее покрытие, не создает заусенцев на жилах. Такой рез можно выполнить только кабелерезом. Специально профилированные лезвия захватывают кабель и предотвращают его выдавливание при резке. Профиль лезвий и угол их заточки зависят от размера и типа кабеля. Специальные модели имеются для резки кабелей из витых пар, коаксиальных, силовых, бронированных кабелей и кабелей со стальными несущими элементами. Особенно внимательным нужно быть с последними, так как попытка использовать кабелерез, не рассчитанный на работу по стали, лишь выведет его из строя.

Следует отметить, что резка оптического кабеля, особенно усиленного стальным тросом, и кабелей в металлической оболочке (например, в гофре) требует применения соответствующих кабелерезов.

Как правило, они имеют отдельную сменную накладку на кончике одного из лезвий. При резке самонесущих кабелей с боковым расположением троса он должен выкусываться специальным инструментом до работы с остальной частью кабеля.)

В зависимости от внешнего диаметра и вида жил кабеля кабелерез может быть простым (одноходовым) или с храповиком (многоходовым). Поскольку у последнего резка выполняется за несколько нажатий, он может иметь упорный башмак на одной из рукояток. Для телефонных кабелей с большим числом пар (свыше 500) или электрических с жилами большого сечения применяются кабелерезы с электрическим и ручным гидравлическим приводом.

Следующая операция — разделка кабеля — заключается в снятии всех слоев изоляции в нужном порядке и на нужную длину. Чем больше слоев изоляции, тем сложнее разделывать кабель. Добавляют трудностей металлическая или полимерная броня, гидрофобное наполнение, несущие элементы (тросы или волокно). Поэтому, чтобы правильно выполнить работу, нужно четко представлять внутреннюю структуру и последовательность разделки данного кабеля. Поскольку слои разделываются снаружи внутрь, верхние необходимо разделывать на большую длину, чем нижние («елочкой»). Лучше всего воспользоваться шаблоном, рекомендованным производителем кабеля или соединителей, для которых такая разделка производится. Невыполнение этого требования может затруднить монтаж соединителя или снизить качество заделки в него кабеля, что вызовет проблемы в процессе эксплуатации, так как кабель будет «висеть» на одних жилах.

При выборе инструмента для разделки нужно обязательно учитывать направления резов, которые он может выполнять. Если при поперечном направлении возможный вариант один, то вдоль кабеля рез может быть прямым продольным или спиральным. Выбор зависит от наличия и расположения металлической брони, а также типа изоляции. Если жесткую и плотную полимерную изоляцию легко резать в любом направлении, то мягкую и свободную (loose type) — только по прямой вдоль кабеля. В противном случае она проворачивается, и нож повреждает жилы. Поперечную обрезку свободной изоляции лучше всего выполнять после продольного реза и отделения ее от кабеля.

Поскольку верхние слои изоляции кабеля плотно прилегают к жилам, то наиболее часто случается повреждение жил при резке верхних слоев изоляции. Гарантированно защищает от такой неприятности применение ножей с регулируемой глубиной реза и их точная настройка под данный вид изоляции. А единственно возможный способ идеальной настройки — предварительная практика на отрезке кабеля, с которым предстоит работать. Из сказанного ясно, что для быстрой и качественной разделки кабеля с несколькими слоями изоляции может потребоваться несколько одинаковых, но заранее настроенных по-разному ножей.

В случаях, когда требуется удалить изоляцию не на конце кабеля, а в промежуточной точке, технология разделки оказывается иной. Здесь надо быть особенно внимательным — если при обработке окончания кабеля испорченную часть можно отрезать и начать все сначала, то при разделке средней части такого шанса нет. Поэтому нужно помнить, что для этой работы годится не всякий инструмент.

Снятие внешней полимерной изоляции с тонких (до четырех пар) кабелей Категории 3, 5 или выше осуществляется с помощью комбинированного инструмента. А вот для более толстых кабелей комбинированного инструмента нет — они разделываются с помощью специальных ножей.

Самый простой из них — ручной плужковый нож с защитной площадкой на кончике лезвия, предотвращающей подрезку жил кабеля. Это единственный нож, который обеспечивает качественную разделку кабелей с мягкой свободной полимерной изоляцией. Однако он достаточно универсален, так как может применяться и для разделки кабелей с жесткой полимерной изоляцией. Его основное достоинство — произвольное направление реза.

Другой тип ножей (с поворотным лезвием) предназначен только для такого типа внешней изоляции. Несмотря на кажущуюся разницу, они построены одинаково — захват для кабеля (иногда подпружиненный) и лезвие с винтом регулировки глубины, с возможностью поворота на 900 для продольного и поперечного реза, а также, у некоторых ножей, на 450 для получения спирального реза.

Особую проблему создает разделка кабелей (чаще всего оптических) в жесткой полимерной изоляции с металлической гофрой или броней из проволоки. Для первого типа существуют специальные разновидности упомянутых выше ножей. Основное их отличие — упрочненная конструкция и лезвие из высококачественной стали. Плужковый нож имеет привод с храповиком и упор для регулировки глубины погружения лезвия. У ножа с поворотным лезвием имеются две мощные рукоятки и захват кабеля, фиксируемый рычагом. Такая конструкция позволяет резать гофру вместе с двумя слоями полимерной изоляции за один проход инструмента без риска повредить жилы кабеля. Разделка кабелей с броней из проволоки выполняется за несколько проходов. Верхнюю полимерную изоляцию удобнее снимать ножом с поворотным лезвием, выставив глубину реза так, чтобы нож не касался проволок брони. Затем кусачками для стали поочередно выкусывается вся проволока брони. Оставшаяся полимерная изоляция снимается любым удобным способом.

Статья опубликована с разрешения журнала сетевых решений «LAN», №09 2002



4 Категории коннектора RJ-45! 568a и 568b ? ? В Чем Разница? Обжим разъема RJ45







Коннектор RJ 45 — применяют в сетевом оборудование как соединительный разъем с сетевыми кабелями.

Данный стандарт Registered Jack был разработан для унификации и упрощения используемых разъемов для подключения оконечного оборудования в 1975 г.

RJ-расшифровывается как Registered Jack — сетевой интерфейс стандартного типа. Маркировка 8p8c — 8 позиций и 8 контактов.






   Схема разводки 568a и 568b В Чем Разница?



TIA/EIA-568-B — это набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.




Прямой (английский перевод straight through) кабель


При соединении оконечного оборудования Ethernet (такого как компьютер, сетевой принтер) с коммутационным оборудованием (хаб/коммутатор/маршрутизатор) оба конца кабеля обжимаются одинаково (т. н. прямой кабель). В пункте 6.2.1 стандарта, для горизонтальных соединений первой приведена таблица T568A, а также, как вариант, в случае необходимости разрешается использовать таблицу T568B. Для США федеральный закон (NCS, FTR 1090-1997) допускает коммутацию только по таблице T568A. На практике, при строительстве СКС и производстве патч-кордов, чаще используется таблица T568B (в том числе у некоторых Американских производителей, в частности, у AMP).



Перекрёстный (английский перевод crossover) кабель

Использование прямого кабеля рассчитано на то, что один (и только один) из концов кабеля присоединён к порту коммутатора, и перекрещивание сигнальных линий Rx (приём, англ. receive) и Tx (передача, англ. transmit) выполнено внутри порта. При непосредственном соединении между собой двух экземпляров сетевого оборудования (например, двух компьютеров или двух хабов) необходимо использовать специальный, т. н. перекрёстный, кабель (англ. crossover). У такого кабеля перекрещивание линий Rx и Tx выполняется при обжиме одного из концов кабеля.

Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.

Следует помнить, что устройства, поддерживающие стандарт 1000BASE-T, передают данные по всем четырём парам кабеля, причём по каждой паре сигнал передаётся сразу в обоих направлениях, и кадры промаркированы особым образом, что исключает неверную их сборку принимающим устройством. Поэтому любой конец кабеля, предназначенного для работы с любыми устройствами 1000BASE-T, будь то коммутаторы или узлы, может быть обжат по любому приведённому стандарту.



Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.

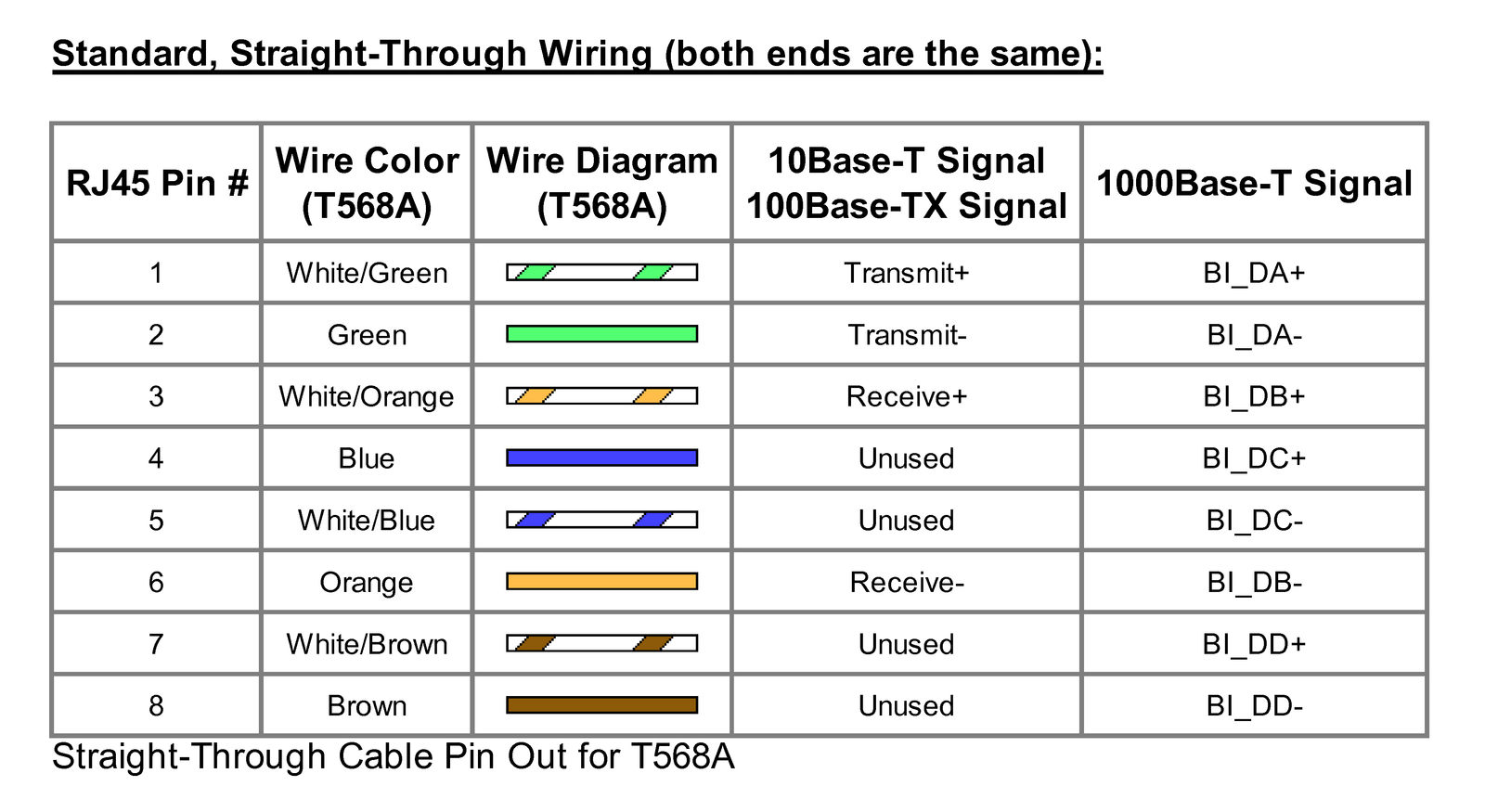

Распиновка разъема RJ45 (картинка )


Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.

Данная функция разработана HP в 1998 году.  Вопрос автооопределения типа кроссировки снят уже многие годы! Если ваше устройство поддерживает 1000BASE-T стандарт то вы можете не беспокоиться о типе подключения.

1000BASE-T
Устройства стандарта 1000BASE-T сами определяют верную раскладку кабеля благодаря технологии Auto-MDIX (её реализация обязательно входит в стандарт 1000BASE-T IEEE 802. 3ab стандарта а именно требование Раздела 28D.5 Расширения необходимые для раздела 1000BASE-T. Должен быть согласован источник синхронизации , покольку одна конечная точка должна быть ведущей, а другая конечная точка должна быть ведомой.)

Источник https://www.ieee.org/



С тех пор как подавляющее большинство структурированных кабельных сетей перешло на скорости 1000 Мбит/с (1 Гигабит) разница между схемами разводками проводников в разъемах исчезла.

В Европе и США распространена расшивка о схеме А у нас по схеме B.

В России используется разводка 568B.  У нас монтажники СКС могут смело полагаться, что первый проводник будет оранжево-белый а последний коричневый 658В.

В случае А разводки вы увидите зелено-белый проводник крайним разъемом — TIA 568A.

Можно смело утверждать (2021 год), что ваша схема разводки в странах СНГ — TIA 568B



Статья: дополнена 04 03 2021 года

Автор: Олег Буряк

Сайт: Anbik. ru







Категории коннекторов для кабелей

Разъем коннекторов — 8P8C (8 Position 8 Contact), ошибочно называемый RJ-45 (Registered Jack) — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксато
Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей.
Для создания полного соединения с сигнальным кабелем, проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером). При обжиме для сетей Ethernet используются таблицы T568A и T568B.
Разъёмы 8P8C существуют для однопроволочных жил (solid), многопроволочных жил (patch), а также универсальные. Имеют маркировку PLUG-8P8C-x, где x может иметь следующие значения: U — универсальный (многоцелевой), S — однопроволочный, P — многопроволочный. Недопустимо использовать разъём для однопроволочного кабеля совместно с многопроволочным кабелем, и наоборот, — так как это приводит к повреждению жил кабеля.

Источник Wikipedia









В случае вариантов RJ45 8P8C с ключом маркировка имеет вид RJ-49S.

Основное применение сетевого разъема RJ45 — использование как пассивный соединительный элемент структурированной кабельной сети (СКС), термированный ethernet коннектор rj45 с медными проводниками коммутационного шнура rj45. Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок

Колпачки (Strain Relief Boots ) коннектора RJ-45

  • Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок.
  •     Увелечение срока эксплуатации коннекторов и обеспечение правильного изгиба кабеля
  •     Колпачки изолирующие для коннекторов отличаются по цвету — для «маркировки» линий связи LAN.
  •     Диаметр проводника ~ от 1,1 — 8 мм
  •     Материал — полипропилен (PRP) термостойкий
  •     Защита пластикового хвостового зажима коннектора



Crimper RJ45(8p8c) — инструмент обжимной

Для обжима металлических клемм коннектора с проводниками витых пар применяют обжимной инструмент Crimper, данное наименование произошло от английского слова crimping — в переводе на русский язык — опрессовка (Обжим).



Статья: дополнена 20 08 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru





Обжим кабеля RJ 45

Для обжима витого кабеля вам потребуются следующие

материалы и инструменты:

1

  • Витая пара — данный материал как правило применяют кабель витая пара категории 5Е и 6 (UTP -неэкранированный, FTP -экранированный) , желательно применять витой кабель с медной жилой (CU) от известных производителей(Cabeus, Hyperline, Belden и других). Дело в том, что распространенная дешевый витой кабель «омедненный» (CCA — Cooper Clad Aluminium — алюминий плакированная медь) и (CCA — Cooper Coated Aluminum — покрытый медью) с бимметаллическим алюминиевым сердечником не совсем соответствует жестким стандартам ANSI/TIA-568.2-D (дата публикации сентябрь 2018 год)  и ISO 11801 или ISO/IEC 11801 на практике. И значительная разница между CU жилы и CCA будет в стандарте EN 50173 и CELENECEN 50173

  • А именно кроме худших АЧХ и ФЧХ  CCA в отличие от CU, что отражается к примеру меньшими расстояними с заданными категориями кабеля.
  • CCA кабель в местах крепления с коннекторами (типа RJ45 и RJ11,RJ12, типа Keystone), само соединение расчитанно на контакт с медной жилой (CU) и на практике в зависимости от температуры и времени в данных контактах может произойти разрыв соединение или короткое замыкание!
  • Проще говоря — надежный контакт это контакт на основе кабеля с медной жилой CU и менее надежный контакт на основе неоднородного материала с использованием алюминия.
  • Как правило бухты (упаковка витой пары сплошным куском с обжатыми на концах разъемами RJ45) идут — 100 метров, 305 м, и 500 метров



Витая пара UTP 4 пары неэкранированная для внутреннегот размещения в помещениях Cabeus UTP-4P-Cat.5e-SOLID-GY



2

  • Коннекторы — разъемы (типы RJ45 (8P8C) и телефонный унифицированный штекер RJ11,RJ12 (6P2C/6P4C/6P6C)) для интернет кабеля (витая пара кабель) и телефонные кабели (ТРП — телефонный распределительный кабель на 2 и 4 провода)
  • Типы коннекторов — прописаны ниже в статье «Типы коннекторов RJ-45»

3

  • Колпачки для разъема RJ45 и RJ12/RJ12 — как пластиковый кожух для защиты коннекторов и перегибов кабеля

  • Колпачки для коннекторов  —  прописаны выше в статье «Колпачки (Strain Relief Boots ) коннектора RJ-45»

4

  • Обжимной инструмент — механические приспособления для термирования коннекторов с кабелем. В данной статье рассматривается классический вариант обжима разъемов монтажниками СКС , без применения отвертокк, ножей и других подручных средств.
  • Инструменты для обжима коннекторов — прописаны выше в статье «Crimper RJ45(8p8c) — инструмент обжимной»

5

  • Инструмент для зачистки и разделки витой пары — так же называем стриппер для обрезки кромок внешней оплетки витой пары и изоляции пороводников используют специальный инструмент.

  • Съёмник изоляции, или стриппер (англ. wire stripper) — электромонтажный инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при электромонтажных работах.

Источник Wikipedia

Инструмент для зачистки кабеля и обрезки Cabeus HT-318

6

  •  Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.

Источник Wikipedia



  •  После обжимки кабеля с коннектором требуется протестировать соединение. Как вариант для большинства работ вполне достаточно недорогих тестовых приборов кабельных для диагностики линий к пример ниже указанную модель от известного производителя Cabeus.



Cabeus CT-BNC-RJ45 Тестер для витой пары
  • Признанным лидером в мире диагностики СКС структурированных кабельных сетей является компания Fluke Corporation. Их методы и стандарты тестирования стали нарицательными в России, под название «Флюк тест » Fluke test.
  • Несомненно данные измерительные приборы являются необходимым тестовым прибором профессионала в работе с СКС .




CableIQ™ Qualification Tester

Статья: дополнена 08 09 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru



 Этапы обжима кабеля RJ45

1        Подготавливаем рабочее место для обжима коннектора  и нам потребуется:
  • Кусок (отрезок) витой кабель с медной жилой, обычно это UTP cat 5E — 1 отрезок.
  • Коннекторы разъем розетки RJ45 — которые обычно идут по 100 шт (нам нужно 2 штуки )в пачке к примеру недорогой Коннектор RJ-45 cat 5e — его достаточно для большинства стандартных задач в построение СКС.
  • Колпачки — изолирующий кожух (2 штуки) обычные к примеру  Cabeus 8P8C — более чем достаточно для 99% задач.
  • Crimper — рабочий вариант к примеру модель Cabeus HT-L2182R ( 1 штука ).
  • Стриппер — к примеру неплохая модель Cabeus HT-S501B .
  • Lan тестер витой пары — как написано выше к пример стандартный Cabeus CT-BNC-RJ45 Тестер для витой пары
  • Выбираем схему обжима  — как сказано выше выбираем в странах СНГ схему EIA/TIA-568, применяем прямой способ обжима.
  • Удобно распологаем материалы так, чтобы «все было под рукой»
2    Подготавливаем жилы медного кабеля для обжима в в разъем RJ45

Может быть любых типов, но не размеров, по стандарту ANSI EIA TIA 568B.1 не должен превышать 5 м длины, за исключением расширения TSB-75
  • Раскручиваем 4 попарные цветные жилы по одной в линию так чтобы максимально выровнять концы жил

  • Распределяем проводники жил по цветам по схеме TIA/EIA-568-B  (ethernet распиновка rj45 8 жил — называемая в обиходе)

Таблица — схема жил по стандарту EIA/TIA-568B (straight throughс обоих сторон -прямой кабель)

1 контакт Оранжево-белый (Orange/White)
2 контакт Оранжевый (Orange)
3 контакт Зелено-белый (Green/White)
4 контакт Синий (Blue)
5 контакт Сине-белый (Blue/White)
6 контакт Зеленый (Green)
7 контакт  Коричнево-белый (Brown/White)
8 контакт Коричневый (Brown)




3    Обжимаем коннектор RJ-45 8P8C
  • Выровнив по цветам проводники держим в левой руке (далее для правшей удобнее в правой руке) коннектор так, чтобы защелка была снизу и бело-оранжевый «жб» распологался слева от вас.
  • Начинаем вводить жилы в пазы корпуса коннектора до упора. Вы должны ориентироваться на то чтобы максимально на одной линии были жилы внутри разъема.
  • И так жилы внутри — и в левой руке у вас данная сборка

  • Берем rj 45 инструмент и устанавливаем данную сборку в боковой ложемент 8P8C (бывают кримперы с 2 ложементами под rj45 и rj12/rj11 меньше размерами)

  • До упора вставляем сборку и зажимаем ручками кримпера до характерного щелчка  (не стоит бояться данная технология отработана 10 — летиями)



  • Повторяем данную процедуру и со 2 концом кабеля
  • Одетые заранее на витую пару колпачки аккуратно надеваем до упора на коннекторы
  • В итоге у вас получился патч-корд Rj45 правильно имеющий наименование коммутационный шнур
     Диагностика витой пары кабельным тестером
  • Для диагностики изготовленного методом обжима патч-корд RJ45 применяют приборы теста сети и проще говоря LAN тестер
  • Обычно Lan тестер имеет 2 модуля один передающий сигнал (Master, TX)и второй принимающий ведомый (Remote, RX )сигнал
  • Подключаем штекеры RJ45 коммутационного шнура один в передающий модуль ,а второй в принимающий тестера кабеля
  • Включаем тестер (обычный имеет светодиодную индикацию 8 линий (8P8C) )
  • Светодиоды начинают излучать зеленым цветом и перемещаться последовательно от 1 до 8 канала — ОК (Passed) и проверка земли.

  • На одном или более каналов диагностируется отличный от зеленой индикации цвет либо цвета нет! Обычно оранжевый! — есть проблема на данной линии
  • Показания считываются с пассивного блока. Если при 568B с обоих концов вы не видите последовательной индикации на обоих блоках это говорит о том, что у вас неверно кроссированны жилы.
  • В случае проблемы попробуйте переключить заново патч корд в тестер и если проблема осталась то отключаем тестер
  • Внимательно осматриваем места сопряжения жил с разъемами коннектора и необнаружив явных проблем берем кримпер и обжимаем повторно разъемы RJ45
  • Тестируем заново патч корд — ОК
  • В случае если обжим разъема не привел к решению. проблемы в 99% случаях рекомендуется обрезать в местах крепеления разъемы и повторить обжатия «переобжать» коннекторов
  • Тестируем патч-корд UTP (патч корд RJ45 RJ45 — с обеих сторон обжат коннектор разъемом rj-45 ) — ОК



Статья: дополнена 10 09 2021 года

Автор: Олег Буряк

Сайт: Anbik. ru



  Типы коннекторов RJ-45

Разъем RJ-45 8P8C — представляет из себя электротехнический соединительный конструктив который по сути имеет 2 соединения, одно неразъемное это соединение ножей с кабелем и второе разъемное соеденинее самого штекера с сетевевым, телекоммуникационным устройством ( розетка RJ-45, патч-панели, модули keystone, проходные адаптеры rj-45,  порты коммутаторов (свичей) и любые активные и пассивные устройства имеющие порты входа RJ45 8P8C)

  • Конструктивно состоит из 8 ножей (материал: бронза, медь, фосфорно-бронзовая, никеливая, медно-алюминевая и другие) с золотым напылением 3 мкм  и 8 фиксаторами с золотым напылением (для уменьшения сопротивления (R) улучшая пропускную способность и уменьшая нагрев в местах контакта и увелечения срока службы).
  • В зависимости от характеристик ламелей и конструкции корпуса достигается улучшение частотных характеристик и помехоустойчивости мест соединений разъема с кабелем коннекторы разделяют на категории скорости (от Cat 3 до Cat 7 )
  • Само понятие электрического соединение (разъем) — (Источник Wikipedia) — в электротехнике является важнейшим параметром цепи сети отказоустойчивости и наработки на отказ (MTBF — Mean time beetween failures) и определяется российским ГОСТ 27. 002-89   Источник Wikipedia

Принимая тот факт что под джек разъемом RJ45 «эрджи 45 — звучит на русском языке» мы подразумеваем пластиковый неэкранированный или экранированный коннектор RJ45 8P8C так же идет отличие по типу используемого кабеля.

  • Для одножильных (SOLID- 2 prong blade) кабелей
  • Для многожильных (PATCH) кабелей
  • Универсальные (3-prong blade)- контакты(ножи разъема) подходят и к многожильным и одножильным
  • RJ45 male — в переводе с английского языка жаргонное название «папа» так как коннекторы вставляются в порты RJ45 или RJ11/12 (female — женщина)





Статья: дополнена 13 09 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru







 Маркировка коннекторов стандарта RJ45/RJ11

Расшифруем маркировку на примере Cabeus 8P8C-C6:

  1. Cabeus (страна производитель Китай)- известный производитель телекоммуникационных изделий в России
  2. Разъем 8P8C — так называемый RJ45 — 8 позиций 8 контактов — основной штекер применяемы в организации ЛВС (локально вычислительных сетях)
  3. С6 — cat.

В описание к карточкам товара всегда можнонайти полную информацию. Следует запомнить что RJ45 примерно на половину больше чем RJ11/RJ12 (6P2C/6P4C/6P6C)телефонных коннекторов. Возможно установить в порт RJ45 телефонный коннектор но не будет контакта с крайними контактами.



Раздел 47 CFR Часть 68


Раздел 47 CFR Часть 68 — это раздел Свода федеральных нормативных актов США, который регулирует прямое электрическое соединение телекоммуникационного оборудования и проводки в помещении клиента с коммутируемой телефонной сетью общего пользования , некоторыми услугами частных линий и подключением частных телефонных станций ( PBX) к определенным телекоммуникационным интерфейсам.

Источник wikipedia

RJ45 — описывает стандарт проводки, в котором используется разъем 8P8C , определенный в части 68 правил FCC (47 CFR, часть 68), регулирующих прямое подключение оконечного оборудования (TE) к коммутируемой телефонной сети общего пользования (PSTN).



TIA-568 стандарт для 8 жильного кабеля

TIA-568 — это набор телекоммуникационных стандартов от Ассоциации телекоммуникационной индустрии (TIA). Стандарты T568A и T568B представляют собой назначение пар контактов для восьмижильного кабеля 100-омной симметричной витой пары с модульными разъемами 8P8C (8-контактный, 8-контактный) .



TIA-568-C.2 стандарт общий стандарт систем и компонентов оптоволокна, витой пары и коаксиального кабеля.

  • В общем говоря, 568A и B — это спецификации оконечной нагрузки а 568C.2 охватывает системы / компоненты, топологию и спецификации среды передачи, а также тестирование оптоволокна, витой пары и коаксиального кабеля.
  • Стандарты TIA 568A и 568B определяют порядок проводов, чтобы обеспечить надлежащую сетевую связь.
  • TIA-568-C.2 «Телекоммуникационные кабели и компоненты на основе сбалансированной витой пары» был разработан Подкомитетом TIA TR-42. 7 по медным кабелям и опубликован в августе 2011 года.



 Какая разница между вилкой RJ45 для CAT5 и CAT5E

Физических различий между данными категорииями нет. Для экранированных разъемов применяют металлические накладки в корпусе.

Разница заключается в скорости передачи данных которая различается частотой пропускания сигнала.







Разница расположения 8 жил в разъемах 8P8C в коннекторах RJ45 Cat.5,5e и CAT.67



В джеках 8p8c cat 5 и cat.5e  8 жил расположены ровно горизонтально.



 В джеках  cat 6, cat 6A, cat6eи cat.7  витой пары 8 жилы  расположены ровно зигзагообразно.





 Кроме того для удобства укладки многожильного кабеля в комплеке идет пластиковая вставка

Категории коннекторов RJ-45


  • Коннектор RJ-45 cat 5e – наиболее распространенный тип коннекторов ,передает информацию по 2 парам со скоростью 100 Мбит в секунду.
  • При передачи по 4 парам скорость составляет 1000 Мбит в секунду, частота сигнала передачи данных 125 Мгц Класс D.
  • Диаметр проводника: 24-26 AWG (0,51-0,40 мм)
  • Диамер проводников по изоляции: до 1,05 мм
  • Применяется для многожильных и одножильных кабелей
  • Материал корпуса: прозрачный поликорбонат (или ABS пластик), соответствие UL 94V-2
  • Температура эксплуатации: -30…+75 С
  • Недорогая цена, поставляется в упаковках по 100 штук. Обычный «расходник у монтажников слаботочных сетей»
  • Рекомендуется: применять вместе с защитным колпачком
  • Цвет: прозрачный (для удобства монтажа и диагностики)
  • Степень защиты: IP20
  • Габаритные размеры
  • Вес : ~ 2 грамма штука ( поставляется упаковками по 100 шт (Вес: ~ 0,2 кг))



Чертеж Наиболее распространенная модель — Коннектор RJ-45 Cabeus 8P8C





Данный разъем получил наибольшее распространение  на текущий момент 27. 01.2021 год.

  • Коннекторы RJ-45 cat 6 — передает информацию со скоростью до 1 Гбит в секунду Fast Ethernet или Gigabit Ethernet , частота сигнала 250 Мгц Класс E.

Данный тип подходит в ЛВС, где требуется запас мощности на ближайшие годы на текущий момент 2021 год.

  • Коннектора RJ-45 cat 6a — передает информацию со скоростью до 10 Гбит(до 55 метров) в секунду Fast Ethernet или Gigabit Ethernet, частота сигнала передачи данных 500 Мгц Класс Ea.

Данный стандарт утвержден в 2008 году в феврале месяце и только спустя 10 лет можно сказать , что он начал получать распространение в ЛВС (локально вычислительных сетях).

Эти разъемы применяют где требуется повышенные требования к передачи данных в ЦОД. Для домашнего использования  избыточен но совместим на начало 2021 года.



  •  Коннектор RJ45-cat 7 — передача до 10 Гбит в секунду, тип разъема Non-RJ45 , частота 600 Мгц, используется строго экранированный разъем и витой экранированный (FTP, STFP,SSTP) кабель. Частота проходящего несущего сигнала составляет порядка 600-700 Мгц Класс F. Данный стандарт был утвержден стандартом ISO/IEC 11801 (International organization for Standardization) витые пары данного стандарта имеют экран каждой пары и общий экран и применяемый кабель с коннектором 7 категории это SFTP (S/FTP) Screened Shielded Pair.

Данный тип используется в ЦОД и учреждениях где требуется максимальная скорость передачи данных в 2021 года.

  • Коннектор RJ45 CAT 8.1 — В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).

Источник: wikipedia

  • Стандарт 40 Gigabit Ethernet (40GBASE-Т)
  • Самозажимные и с помощью инструментов

Он подразумевает передачу данных стандарта физических уровней PHY, полнодуплексный режим работы по  оптическому волокну и по медному кабелю, в данном случае речь идет о стандарте 40GBASE-CR4 (40 — гагабитный Ethernet)





  IEEE P802. 3ba Intrerim, New Orleans, La, USA, Jan 2010

*Adopted by IEEE P8-02.3ba TF at March 08 Plenary



Статья: дополнена 27 09 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru



Стандарт ANSI/TIA 568.2-D отличие от TIA-568-C.2


Последний стандарт TIA для симметричных кабельных систем с витой парой — TIA 568.2-D (новая редакция по медным кабелям и компонентам кабельных систем) — был утвержден для публикации на заседании TR-42.7 12 июня 2018 г. Он заменил TIA-568-C.2.

Самые большие изменения в новом стандарте кабелей для витой пары включают добавление модульных оконечных линий связи (MPTL) и патч-кордов калибра 28 AWG, а также перенос категории 8 в основной документ и ссылки на TSB 184A для руководства по удаленному питанию, например несимметрия сопротивления между парами для четырехпарного PoE.

  1. MTPL — это конфигурация, в которой горизонтальный участок кабеля, заканчивающийся на одном конце  штекером RJ-45  непосредственно к устройству.  В настоящее время он официально признан вариантом для подключения устройств, где нецелесообразно или небезопасно использовать розетку и шнур оборудования (например, точки доступа Wi-Fi и камеры видеонаблюдения). 568.2-D также описывает, как тестировать MPTL с помощью адаптера постоянного соединения на ближнем конце и одного адаптера патч-корда на дальнем конце.
  2. Патч-корды 28 AWG — которые стали популярными на участках с высокой плотностью коммутации из-за их меньшего диаметра, который помогает уменьшить скопление, улучшает воздушный поток и позволяет уменьшить радиус изгиба, теперь также признаны в нормативном приложении к TIA-568.2-D. В то время как стандарты TIA на кабели витой пары в прошлом признавали только проводники сечением от 24 до 26 AWG для патч-кордов, теперь TIA утвердил  патч-корды калибром 28 AWG

  3. Кабели категории 8, которые ранее были утверждены в стандарте TIA-568-C. 2-1, опубликованном в ноябре 2016 года, теперь интегрированы в основной стандарт 568.2-D.

  4. Утверждена прямая оконцовка линий разъемами. В стандарте ANSI/TIA-568-C.2 горизонтальный кабель подключают к оборудованию через розетку и коммутационный шнур (патч-корд). В новом стандарте ANSI/TIA-568-C.2  в определённых ситуациях возможно подключать напрямую без розеток. Кабель с 2 сторон оконцевывается специальными разъёмами и подключается к сетевому оборудованию сразу от патч-панели.

  5. TIA-568.2-D также включает рекомендации по поддержке подачи питания по кабелям POE с симметричной витой парой. Это дает рекомендации для кабелей витой пары, которые будут поддерживать питание постоянного тока, особенно в ответ на предстоящий стандарт IEEE 802.3bt.

Важно с при использование нового утвержденного калибра 28 AWG длина канала немного уменьшается от максимальной ранее длины 100 метров (пример 10 метровый шнур коммутационный калибра 28 AWG требуется применять с горизонтальным кабелем длиной 82. 5 метра для канала 92,5 м).



Статья: дополнена 28 09 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru



Компания сетевого оборудования АНБИК предлагает наилучшие цены на продукцию Cabeus
  • Поставляем коннекторы rj 45 по оптовым и розничным  ценам. Особенно вам понравятся наши хорошие цены на продукт Бренда Cabeus.
  • Большое распространение получил коннектор rj-45 экранированный — имеющий дополнительный металлический кожух для улучшения помехозащищенности сигнала передающегося по витой паре , так и неэкранированные разъемы которые как правило используют в ЛВС до 100 Мбит/с где не требуется повышенная помехозащищенность сигнала идущего по витому кабелю UTP.
  • RJ45 коннектор — для удобства эксплуатации имеют обратную совместимость, последующая категория RJ45 CAT поддерживает подключение предыдущих версий.
  • Все коннектора RJ-45 — от производителя Cabeus имеют гарантию качества 5 лет с момента начала эксплуатации продукта.



Методическая разработка практической работы по дисциплине Компьютерные сети «Разделка кабеля»

Компьютерные сети

Цель работы:

  1. Освоить методы монтажа и осуществить проверку работоспособности ЛВС.

  2. Научиться организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.

  3. Научиться настраивать и работать с отраслевым оборудованием обработки информационного контента.

Ход работы:

  1. Изучить теоретический материал.

  2. Выполнить разделку кабеля по типу В.

  3. Провести «прозвонку» контактов обжатого коннектора с помощью кабельного тестера.

Теоретические сведения

Разделка коаксиальных кабелей

Для разделки разъемов коаксиального кабеля рекомендуется использовать специальные инструменты устройство для обрезки кабеля (cable stripper, предпочтительнее с тремя лезвиями, см. Рисунок ) и устройство для обжима разъема (crimming tool).

Рис.1 Устройство для обрезки кабеля

Рис.2 Кримпер для обжимки коаксиального кабеля

BNC разъемы для разделки под обжим поставляются в следующем комплекте

  • центральный контакт

  • корпус разъема

  • фиксирующая трубочка

Рис.3. BNC-разъем

Разделка разъема начинается с обрезания кабеля. Устройство обрезания должно быть настроено так, чтобы:

  • лезвие, режущее внутреннюю изоляцию кабеля, прорезало изоляцию почти до центрального проводника, но не более;

  • среднее лезвие, обрезающее оплетку кабеля, слегка подрезало внутреннюю изоляцию, но ни в коем случае не оставляло непрорезанных проволочек в оплетке;

  • лезвие, прорезающее наружную изоляцию, резало не на полную глубину изоляции—по надрезанному кольцу лучше потом оторвать кусочек изоляции вручную.


Затем проводят опрессовку разъема на кабеле с помощью устройства обжима. Последовательность операций приводится ниже.

  • Вначале на центральный проводник обрезанного кабеля надевают центральный контакт разъема, так чтобы он упирался о внутреннюю изоляцию кабеля. Если это невозможно, следует слегка укоротить центральный проводник кабеля. Затем вставляют центральный контакт надетый на кабель в обжимное устройство так, чтобы он упирался выступающим на его конце буртиком во внутренний край гнезда обжимного устройства, предназначенного для обжима центральных контактов, и обжимается.

  • Затем надевают на кабель фиксирующую трубочку.

  • Далее, например отверткой, слегка раздвигают проводники оплетки и надевают корпус разъема.

  • Продвигают трубочку к корпусу разъема, стремясь к тому, чтобы она прижала проводники оплетки к корпусу разъема. В этот ответственный момент нужно добиться того, чтобы центральный контакт разъема находился на одном уровне с краем корпуса разъема. Для этого можно поставить край корпуса разъема на твердую поверхность и надавить кабель вниз до достижения желаемого результата.

  • Затем аккуратно вставляют фиксирующую трубочку в устройство обжима и сначала слегка придавливают ее к корпусу разъема, следя за тем чтобы между ней и корпусом не образовался зазор, а затем проводят обжим с таким усилием, чтобы сработал контрольный флажок устройства обжима. Если длина фиксирующей трубочки превышает ширину губок обжимателя, то нужно повторить обжим со смещением вдоль трубочки. Иногда бывает полезно повторить обжим с поворотом на 60 или 120 градусов, если грани на трубочке после первого обжима получились неодинаковыми.


Разделка витой пары

Для разделки витых пар используют специальное устройство (см. Рисунок ), которое имеет три рабочие области и соответственно выполняет три функции.

  • Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников витой пары.

  • В центре находится гнездо для обжима разъема.

  • В верхней части устройства—область для зачистки наружной изоляции витой пары (внутренняя изоляция проводников не зачищается, а как уже было сказано прорезается контактами разъема).

Рис.4. Кримпер для разъема RJ-45

Рис. 5 Обрезка кримпером внешней оболочки кабеля


Последовательность операций при разделке разъема витой пары такова.

1. Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

Рис.6. Удаление внешней оболочки с кабеля RJ-45

2. После зачистки разводят провода витой пары в одной плоскости в определенном порядке , выравнивают длину всех проводов и еще раз ровно подрезают. Порядок разводки проводов для разъемов RJ-45 определяется стандартом EIA/TIA568B. Цифрами на рисунке обозначены номера контактов разъема.

Рис.7. Порядок разводки проводов витой пары по стандарту EIA/TIA568B.

3. Затем производят заправку проводников в разъем и опрессовку. Рекомендуется по возможности использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.

Рис.8. Проверка правильности разводки проводов кабеля.

Рис.9. Вставка коннектора с разведенными проводами в устройство для обжима


3а. Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.

Рис.10. Обжимка (опрессовка) кабеля.

3б. Если в конструкцию разъема входит вставка, то сначала на проводники витой пары надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом: чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

4. После выполнения обжимки, кабель рекомендуется проверить при помощи специального тестера

Рис. Кабельный тестер для RJ12, RJ11, RJ45

С помощью этого тестера можно выполнить тестирование как короткого патч-корда, так и кабеля со значительным удалением его концов (в разных помещениях).

Если данное устройство отсутствует, то контакты коннектора можно проверить при помощи обычного тестера или свободного маршрутизатора.

Задание.

  1. Выполнить разделку кабеля по алгоритму, представленному выше.

  2. Протестировать качество обжимки (опрессовки) при помощи специального тестера.

Информационные источники.

  1. Компьютерные сети и технологии. [Электронный ресурс]. URL: http://www.xnets.ru/plugins/content/content.php?content.44 (дата обращения: 15.09.15)

Стоимость монтажа СКС. Расчет.



Монтаж СКС

Прокладка кабеля «витая пара» (базовая цена) м 0 5,00 0,00
Прокладка кабеля «витая пара» в кабель-канал (доп. ) м 0 20,00 0,00
Прокладка кабеля «витая пара» над подвесным потолком (доп.) м 0 25,00 0,00
Прокладка кабеля «витая пара» над подвесным потолком с креплением к стене из мягкого материала (доп.) м 0 30,00 0,00
Прокладка кабеля «витая пара» над подвесным потолком с креплением к стене из твердого материала (доп.) м 0 40,00 0,00
Прокладка кабеля «витая пара» через препятствие шириной до 30 мм м 0 4,00 0,00
Прокладка кабеля «витая пара» через препятствие шириной более 30 мм м 0 7,00 0,00
Прокладка кабеля «витая пара» через отверстие особой формы м 0 50,00 0,00
Трассировка кабеля (маркировка, замеры длины, растяжка, нарезка, жгутирование) м 0 6,00 0,00
Монтаж кабель-канала до 50 мм на поверхности из легких материалов м 0 45,00 0,00
Монтаж кабель-канала свыше 50 мм на поверхности из легких материалов м 0 60,00 0,00
Монтаж кабель-канала до 50 мм на поверхности из твердых материалов м 0 80,00 0,00
Монтаж кабель-канала свыше 50 мм на поверхности из твердых материалов м 0 110,00 0,00
Кроссирование патч-панели (обжим, разделка кабеля, жгутирование) порт 0 100,00 0,00
Тестирование портов порт 0 30,00 0,00
Монтаж патч-панели в шкаф (стойку) шт 0 150,00 0,00
Монтаж активного оборудования шт 0 150,00 0,00
Монтаж внешней розетки RJ-45/RJ-11 шт 0 80,00 0,00
Монтаж внутренней розетки RJ-45/RJ-11 в коробах  шт 0 130,00 0,00
Подключение внешней розетки RJ-45/RJ-11, маркировка портов порт 0 40,00 0,00
Обжим коннектора RJ-45, RJ-11 шт 0 30,00 0,00
Сборка и монтаж шкафа высотой до 20U шт 0 800,00 0,00
Сборка и монтаж шкафа высотой более 20U шт 0 1200,00 0,00
Сборка и монтаж настенного шкафа шт 0 600,00 0,00
Сверление отверстий до 200 мм (мягкий мат. ) шт 0 100,00 0,00
Сверление отверстий до 200 мм (кирпич, бетон) шт 0 320,00 0,00
Выполнение отверстий особой формы шт 0 0,00 0,00
Дополнительные расходные материалы услуга 0 500,00 0,00

Итого по разделу 0,00



Монтаж силовой сети

Прокладка эл. кабеля (3×1,5) м 0   0,00
Прокладка эл. кабеля (3×5,0) м 0   0,00
Трассировка электрического кабеля м 0   0,00
Подключение внешней эл. розетки шт 0   0,00
Подключение внутренней эл. розетки в коробах  шт 0   0,00

Итого по разделу 0,00
Итого по разделам монтажа 0,00



Наценки

Наценка за работу на высоте более 2,5 м коэф. 0 0,20 0,00
Наценка за работу на высоте более 3,6 м коэф. 0 0,40 0,00
Наценка за работу в мебелированном офисе коэф. 0 0,15 0,00
Наценка за работу в рабочем офисе коэф. 0 0,10 0,00
Вечерний коэффициент коэф. 0 0,20 0,00
Ночной коэффициент коэф. 0 0,50 0,00
Сезонный коэффициент коэф. 0 0,00 0,00

Итого по разделам монтажа с наценкой 0,00



Проектирование

Проект шт 0 2000,00 0,00
Документирование шт 0 1500,00 0,00

Итого по разделу 0,00

Итого по разделам работ 0,00
Необходимость НДС коэф. 0 0,20 0,00
Итого стоимость работ 0,00



Оборудование и дополнительные материалы

Шкаф 19» напольный 18U (600×800) дверь стекло шт 0 13000,00 0,00
19″ коммутационная панель, 24-портовая, 1U шт 0 1200,00 0,00
Патч-корд 0,5 м шт 0 60,00 0,00
Кабель UTP, категории 5е, 4-парный, медь м 0 13,00 0,00
Розетка внешняя категории 5е, 2xRJ-45 шт 0 150,00 0,00
Кабель-канал 32×12,5 м 0 80,00 0,00
Уголок внутренний для кабель-канала
Уголок внешний для кабель-канала
Заглушка для кабель-канала
Накладка на стык для кабель-канала
Жгуты пачка 0 100,00 0,00

Итого стоимость материалов 0,00



НДС 20% работы

0,20 0,00
НДС 20% материалы 0,20 0,00
Всего НДС 20% 0,00
Итого с учетом НДС 0,00

LAN-1 — набор для обжима и проверки витой пары

Набор инструментов SK-LAN-1 для монтажа коннекторов RJ45, RJ22, RJ12, RJ11 и проверки правильности их обжима.

В комплект входит профессиональный тестер с цифровым экраном, который позволит быстро проверить кабель витой пары на ошибки монтажа, обрывы и короткие замыкания. Тестер имеет встроенный генератор тонального сигнала и, совместно с индуктивным щупом (опция), даст возможность отбирать кабель из пучка, или найти нужный порт коммутатора. Обжимной инструмент легко выполнит монтаж 4-x, 6-ти и 8-и позиционных модульных коннекторов (RJ22, RJ11, RJ12 и RJ45). Стриппер для зачистки предназначен для витой пары, коаксиального и плоского телефонного кабеля. Также набор комплектуется универсальной отверткой с множеством сменных бит, с помощью которой, Вы сможете выполнить практически любую работу по разборке/сборке телекоммуникационных конструкций. Все предметы помещаются в компактную прочную сумку.
Габариты набора: 38 x 17 x 23 см. Вес: 1,5 кг.

Комплектация набора для работы с витой парой SK-LAN-1

  1. Кабельный тестер с цифровым экраном Softing CableMaster 200 (PD-CM200)
  2. Кримпер для обжима коннекторов RJ45, RJ11/12, RJ22 (6 в 1) Jonard UC-864 (JIC-UC-864)
  3. Отвертка универсальная Stanley со сменными битами (34 предмета) (ST-STHT0-70885)
  4. Инструмент для разделки кабеля UTP/STP, плоского 4P/6P, Coax RG59/6 и RG7/11 (JIC-UST-500)
  5. Сумка Stanley 30 х 13 х 25 см (ST-1-93-330)



   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора SK-LAN-1

  • Установка модульных коннекторов  RJ45, RJ11/12, RJ22
  • Проверка распиновки разъема RJ45 и обнаружение ошибок монтажа
  • Разделка витой пары и коаксиального кабеля
  • Организованное хранение инструментов
  • Сборка и разборка конструкций

Характеристики комплектующих набора SK-LAN-1

Артикул и фото Описание
1. PD-CM200
Кабельный тестер CableMaster 200
Разъем RJ45 на тестере и удаленной части
Определение обрыва, перепутанных пар, короткого замыкания
Определение расщепленных пар (Split)
Определение Cross Over кабеля
Генератор тонального сигнала для прозвонки кабеля
Автоматическое отключение генератора после 30 мин работы
LCD экран, 4-х строчный, черно-белый
Индикатор низкого заряда батарей
Предупреждение о наличии напряжения на линии
Удаленный идентификатор закрепляемый в корпусе прибора
Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте)
Прочный корпус с рифленными боковинами
Защита от входного напряжения: 66V DC или 55V AC
Время работы от батарей: 80 часов
Габариты: 11. 7 x 5.8 x 2.8 см. Вес: 115 г.
2. JIC-UC-864
Jonard UC-864 — кримпер для обжима коннекторов RJ45 RJ22, RJ12, RJ11
Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов RJ45/22/12/11
Тип кабеля: Витая пара STP/UTP, плоский телефонный кабель
RJ45 – 8 позиционные 8P8C (4 задействованные пары / 8 проводников)
RJ11 – 6 позиционные 6P4C (2 задействованные пары / 4 проводника)
RJ12 – 6 позиционные 6P6C (3 задействованные пары / 6 проводников)
RJ22 – 4 позиционные 4P4C (2 задействованные пары / 4 проводника)
RJ22 – 4 позиционные 4P2C (1 задействованная пара / 2 проводника)
Двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки
Нож для обрезки кабеля, или проводников перед установкой в коннектор
Стриппер для снятия изоляции с круглых кабелей (витой пары)
Стриппер для снятия изоляции с плоского телефонного кабеля
Стальная конструкция с черным оксидным покрытием
Обжимные матрицы из высокоуглеродистой стали
Скобы безопасности, закрывающие лезвия, для защиты пальцев от порезов
Длина: 190 мм. Вес: 372 г.
3 JIC-UST-500
Выполнен в форме прищепки с возвратной пружиной.
Снятие внешней изоляции витой пары диаметром до 6.36 мм.
Поворотное колесо-регулятор глубины реза.
Снятие внешней изоляции плоского телефонного кабеля 4P/6P.
Двухуровневая зачистка коаксиального кабеля RG-59/6 и RG-7/11.
Ресурс лезвия: 5000 операций.
Нож для резки кабеля и проводников.
Заменяемые лезвия.
Длина: 127 мм.
Вес: 113 г.
4. ST-STHT0-70885
Отвертка универсальная со сменными вставками
Вставки/биты:
Прямой шлиц:  3, 3.5, 4.5, 5, 5.5, 6, 7 мм
Крест (Phillips): PH0, Ph2 — 2шт, Ph3 — 2шт, Ph4
Звёздочка (TORX): Т5, Т6, Т7, Т8, Т10, T15, Т20, Т25, Т27, Т30, Т40
Шестигранник (HEX) — 1/16, 5/64, 3/32, 1/8, 5/32, 3/16, 1/4, 5/16, 9/32”
Удобный пластиковый бокс для бит
Хромованадиевый держатель бит
Удобная рукоятка с мягкими вставками для комфорта и надежного захвата
Магнитный держатель бит
5. ST-1-93-330
Сумка Stanley Basic
Удобные мягкие ручки.
Дно из вспененной резины толщиной 6 мм для усиления.
8 внутренних и 2 наружных кармана.
Сетчатый карман для разных мелких предметов.
Прочная износостойкая нейлоновая ткань 600 х 600 денье.
Размеры 30 x 25 x 13 см


Зачистка кабеля стриппером Jonard UST-500:

Обжим коннекторов кримпером Jonard UC-864:

Jonard Tools — разработчик и производитель монтажного инструмента для кросса. Компания основана в 1958 году в США и на сегодняшний день является постоянным поставщиком для государственных и других организаций, работающих в области монтажа и обслуживания электроники и телекоммуникационной техники.



Разделка кабелей в локальных сетях

Разделка кабелей в локальных сетях Разделка кабелей в локальных сетях

Разделка коаксиальных кабелей

На концах кабеля монтируются терминаторы (согласующие сопротивления 50 Ом). Чтобы обезопасить оборудование и людей, необходимо оплетку коаксиального кабеля заземлить в одной точке. Проще всего это сделать с помощью терминатора, снабженного проводником заземления, путем подключения этого проводника к земле в розетке или к корпусу компьютера. При этом необходимо убедиться, что в розетке действительно есть земля или, что корпус компьютера заземлен.

Рисунок 5. Подключение рабочего места пользователя в локальной сети 10Base-2 с коаксиальным кабелем

ВНИМАНИЕ:

  • Заземление кабеля в двух точках вызовет нежелательные токи в оплетке и повышение уровня помех.
  • Оплетка кабеля обязательно должна быть заземлена на одном конце!

Компьютер подключается к коаксиальному кабелю с помощью Т-образного и BNC разъемов. Рекомендуется для разделки разъемов коаксиального кабеля использовать специальные инструменты—устройство для обрезки кабеля (cable stripper, предпочтительнее с тремя лезвиями, см. Рисунок 9) и устройство для обжима разъема (crimming tool, см. Рисунок 10).

BNC разъемы для разделки под обжим поставляются в следующем комплекте (см. Рисунок 6):

  • центральный контакт
  • корпус разъема
  • фиксирующая трубочка
Рисунок 6. Конструктивные элементы разъема BNC для коаксиального кабеля

Рисунок 7. Т-образный разъем

Рисунок 8 Коаксиальный кабель, подготовленный для соединения с разъемом

Разделка разъема начинается с обрезания кабеля. Устройство обрезания должно быть настроено так, чтобы:

  1. лезвие, режущее внутреннюю изоляцию кабеля, прорезало изоляцию почти до центрального проводника, но не более;
  2. среднее лезвие, обрезающее оплетку кабеля, слегка подрезало внутреннюю изоляцию, но ни в коем случае не оставляло непрорезанных проволочек в оплетке;
  3. лезвие, прорезающее наружную изоляцию, резало не на полную глубину изоляции—по надрезанному кольцу лучше потом оторвать кусочек изоляции вручную.
Рисунок 9. Устройство для обрезки коаксиального кабеля

Рисунок 10. Устройство для обжима разъемов на коаксиальном кабеле

Затем проводят опрессовку разъема на кабеле с помощью устройства обжима. Последовательность операций приводится ниже.

  1. Вначале на центральный проводник обрезанного кабеля (см. Рисунок 8) надевают центральный контакт разъема, так чтобы он упирался о внутреннюю изоляцию кабеля. Если это невозможно, следует слегка укоротить центральный проводник кабеля. Затем вставляют центральный контакт надетый на кабель в обжимное устройство так, чтобы он упирался выступающим на его конце буртиком во внутренний край гнезда обжимного устройства, предназначенного для обжима центральных контактов, и обжимается.
  2. Затем надевают на кабель фиксирующую трубочку.
  3. Далее, например отверткой, слегка раздвигают проводники оплетки и надевают корпус разъема.
  4. Продвигают трубочку к корпусу разъема, стремясь к тому, чтобы она прижала проводники оплетки к корпусу разъема. В этот ответственный момент нужно добиться того, чтобы центральный контакт разъема находился на одном уровне с краем корпуса разъема. Для этого можно поставить край корпуса разъема на твердую поверхность и надавить кабель вниз до достижения желаемого результата.
  5. Затем аккуратно вставляют фиксирующую трубочку в устройство обжима и сначала слегка придавливают ее к корпусу разъема, следя за тем чтобы между ней и корпусом не образовался зазор, а затем проводят обжим с таким усилием, чтобы сработал контрольный флажок устройства обжима. Если длина фиксирующей трубочки превышает ширину губок обжимателя, то нужно повторить обжим со смещением вдоль трубочки. Иногда бывает полезно повторить обжим с поворотом на 60 или 120 градусов, если грани на трубочке после первого обжима получились неодинаковыми.

Разделка витой пары

Витые пары бывают экранированными и неэкранированными, одножильными и многожильными.

Одножильные—более жесткие—применяются для прокладки магистральных линий локальной сети (например между различными помещениями в одном здании).

Многожильные—гибкие—используются для подключения пользовательских компьютеров к магистральным линиям, из них изготавливают патчкорды.

Как было сказано выше, рекомендуется использовать полноценные кабели витой пары пятой категории. В этом случае в кабеле (в наружной изоляции) находится 4 витые пары, т.е. 8 проводников. Использование таких кабелей учитывает перспективу перехода на высокие скорости передачи данных (Fast Ethernet 100Mbps 100Base-TX, ATM 25/155 Mbps).

Экранированные кабели витой пары НЕОБХОДИМО использовать для линий внешней прокладки (подвески). В некоторых случаях можно рекомендовать использование экранированных кабелей для организации линий и для внутренней прокладки:

  • если представляются возможными большие влияния установленного в помещении оборудования на сигнальные линии кабеля и/или
  • если потребитель очень обеспокоен возможными влияниями электомагнитного излучения сигнальных линий кабеля на оборудование или организмы, размещенные в помещении (эти соображения можно серьезно воспринимать только при использовании высокоскоростных протоколов Fast Ethernet 100Mbps 100Base-TX и ATM 155 Mbps).

Во всех остальных случаях рекомендуем использовать неэкранированные кабели витой пары (UTP).

Экранированные кабели выпускаются с различным исполнением экрана: оплетка (STP), экранирование фольгой (FTP), различные варианты усиленных (двойных) экранов (SSTP, SFTP). Следует учитывать, что различные фирмы используют различные варианты обозначений для описания способов экранирования кабеля. Для большинства применений вполне достаточно использовать кабели с одиночным экраном (STP или FTP). И только для действительно тяжелых условий следует применять усиленные (двойные) экраны.

Так в СТ «Ботик» для всех витопарных линий внешней прокладки (подвески) используется дважды экранированный кабель (оплетка-фольга-витые пары) BICC SSTP Cat5, $0.90/метр.

Для всех линий кабеля экранированной витой пары в ОДНОЙ точке экрана следует обеспечить надежное заземление экрана (см. разделы 6.2.1 и 6.2.3).

Рисунок 11. Подключение рабочего места пользователя в локальной сети 10Base-T витой парой

Для подключения витых пар используются разъемы стандарта RJ-45, которые в зависимости от вида кабеля витой пары бывают:

  • экранированными или неэкранированными;
  • для одножильных или многожильных витых пар;
  • конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников витой пары, упрощающих заправку проводников в корпус разъема (см. Рисунок 13).
Рисунок 12. Кабель из 4-х неэкранированных витых пар

Рисунок 13. Разъем RJ-45 для витой пары со вставкой

Как различить разъемы для одножильных и многожильных витых пар? Корпуса разъемов выполнены из прозрачного пластика, поэтому внутренние части контактов разъема хорошо различимы. Нужно обратить внимание на конструктивное выполнение тех частей контактов, которые предназначены для соединения с проводниками витой пары.

  • Контакты разъемов для многожильных проводников имеют вид двухзубой вилочки, внутренние поверхности зубцов которой имеют заточку по типу ножа и при опрессовке прорезают изоляцию проводника, раздвигая его жилы, таким образом создается контакт.
  • В разъемах для одножильных проводников зубцы вилочки слегка раздвинуты в стороны и при опрессовке охватывают жилу с двух сторон, прорезая изляцию, и, создавая контакт.

Для разделки витых пар используют специальное устройство (см. Рисунок 14), которое имеет три рабочие области и соответственно выполняет три функции.

  1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников витой пары.
  2. В центре находится гнездо для обжима разъема.
  3. В верхней части устройства—область для зачистки наружной изоляции витой пары (внутренняя изоляция проводников не зачищается, а как уже было сказано прорезается контактами разъема).
Рисунок 14 Устройство для зачистки и обжима витых пар

Рисунок 15 Зачистка наружной изоляции круглого кабеля витой пары

Последовательность операций при разделке разъема витой пары такова.

(1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную. (см. Рисунок 15).
Рисунок 16 Удаление наружной изоляции по кольцевому надрезу

Рисунок 17 Кабель витой пары, подготовленный для заправки в разъем

(2) После зачистки разводят провода витой пары в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают. (см. Рисунок 17). Порядок разводки проводов для разъемов RJ-45 определяется стандартом EIA/TIA568B (см. Рисунок 18). Цифрами на рисунке обозначены номера контактов разъема.
Рисунок 18 Порядок разводки проводов витой пары для разъемов RJ-45

(3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется по возможности использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.
Рисунок 19 Заправка проводников витой пары в разъем RG-45 без вставки

Рисунок 20 Установка разъема RJ-45 в гнездо обжимного устройства

(3-а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства (см. Рисунок 20) и надавливают до тех пор пока устройство полностью не закроется.
Рисунок 21 Опрессовка разъема

(3-б) Если в конструкцию разъема входит вставка, то сначала на проводники витой пары надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом: чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

6.2.3 Заземление внешней подвески витой пары

Для предотвращения повреждений подключенного к кабелю оборудования атмосферным электричеством все кабели наружной проводки между зданиями должны быть экранированными и с обязательным заземлением экрана. Несоблюдение этого требования резко снижает надежность подключенных к кабелям устройств. Надежность становится сильно зависимой от условий окружающей среды, изменений погоды и т.п. Заземление экрана должно быть произведено очень качественно с минимальным сопротивлением.

Если в одном из зданий, между которыми осуществляется прокладка кабеля имеется контур защитного заземления, то необходимо подключиться к нему. В противном случае следует использовать нулевой провод силовой электропроводки здания. Для исключения неприятных последствий ошибок электриков, в результате которых иногда на этот провод подается фаза, рекомендуется подключиться к нулевому проводу непосредственно в распределительном электрощите.

Следует обеспечить максимальную надежность соединений: тщательно зачистить контакты, болты, винты и т. п., по возможности использовать пайку.

При всевозможных перекоммутациях кабеля заземление не должно нарушаться. Отключать заземление кабеля можно только после отключения от кабеля всей аппаратуры.


Кабель

RJ45 Cat5e, как его обжать?

При прокладке сетевого соединительного кабеля в доме более экономично использовать объемный кабель и заделывать концы самостоятельно. Потому что это дает пользователям возможность вырезать нужную длину, как очень короткую, так и очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте.Таким образом, необходимо потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед началом убедитесь, что подготовлены необходимые инструменты и материалы для обжима. Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

  • Длина не обжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново.Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один понравившийся цвет.
  • Модульные вилки Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e. Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
  • Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного коммутационного кабеля.

Кроме того, вы можете подготовить тестер кабеля для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Этапы обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов.Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белыми полосами и сплошным оранжевым, зелено-белыми полосами и сплошным зеленым, сине-белыми полосами и сплошным синим, коричнево-белой полосой и сплошным коричневым. Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственная разница между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами.Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения. Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и выровненными.Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует отрезать, чтобы они равномерно совпадали с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод доходит до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно надавите, убедившись, что контакты разъема полностью соединены с 8 проводами.Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e. Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для прямого подключения используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом.Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля, чтобы проверить обжатый кабель Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится.Однако для успешного выполнения этой работы лучше использовать качественные кабели и инструменты. В FS вы найдете кабели Ethernet высочайшего качества и набор инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли тест Fluke Channel Test, обеспечивая отличную производительность. Они имеют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания при передаче сигнала.FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки. Эти инструменты проходят высочайший контроль качества. Если у вас все еще есть вопросы об опрессовке сетевых кабелей, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected]

Модульный обжимной инструмент RJ45 со встроенными кусачками и устройством для снятия изоляции

  • Создайте идеальный сетевой кабель с помощью обжимного устройства для Ethernet Cable Matters; Обжимной пресс RJ45 идеально подходит для заделки нестандартных патч-кабелей разной длины; Инструмент для обжима Ethernet является одним из необходимых сетевых инструментов для ИТ-специалистов и домашних работников.

  • Инструмент для обжима Ethernet включает в себя резак, устройство для снятия изоляции и обжим на одном устройстве для решения обжима одним инструментом; Используйте режущий инструмент, чтобы разрезать провод, инструмент для зачистки, чтобы обнажить провод, и обжимной инструмент, чтобы прикрепить разъемы cat5e, разъем cat 5, разъемы cat6 или другой поддерживаемый разъем Ethernet

  • Надежная и продуманная разработка обжимного инструмента Cat6 обеспечивает долгий срок службы долговечность и производительность; Металлический корпус, острый режущий инструмент, а также точные обжимные устройства RJ45 и RJ11 обеспечивают идеальную и долговечную работу обжимного инструмента. RJ45

  • Инструмент для кабеля Ethernet предлагает удобные варианты обжима многих кабелей вплотную друг к другу; Мягкая пластиковая рукоятка для обжима без усталости при использовании обжимного инструмента Cat 6.

  • Обжимной инструмент для сетевого кабеля поддерживает сетевые кабели 8P8C / RJ-45, 6P6C / RJ-12, 6P4C / RJ11; В комплект входит дополнительная упаковка из 10 модульных разъемов Cat6 RJ45; Начните работу с обжимным инструментом RJ45, не покупая дополнительных разъемов Cat6, с бонусным набором разъемов RJ45; Обжимной пресс Cat6 также функционирует как набор обжимных устройств Cat5, который также обратно совместим с разъемами Cat5e


  • Руководство

  • Статья базы знаний

  • Загрузка драйвера
  • По любым вопросам обращайтесь в службу поддержки Cable Matters.
  • Инструмент для обжима сетевого кабеля RJ45 и RJ11 RJ12 Плоскогубцы многоразового использования для кабеля Обжимной инструмент EZ | Fibramérica

    Описание

    Спецификация:


    EZ RJ45 Обжимные ручные сетевые инструменты Плоскогубцы RJ12 Cat5 Cat6 8P8C Инструмент для зачистки кабеля Клещи с зажимом Щипцы с зажимом Многофункциональный

    Новые возможности : Быстрый и надежный обжимной инструмент со стальным корпусом для долговечности с эргономичными удобными ручками Прецизионные обжимные матрицы изготовлены из высокоуглеродистой стали для любых кабелей Ethernet или телефонных кабелей. Инструмент Обжимает модульные соединители RJ45, RJ11, RJ12 и RJ22 Предохранитель с храповым механизмом и защитный кожух на ножах для резки и зачистки
    снижают риск получения травм

    Согласно спецификации :

    • Вес изделия : 1.15 фунтов Пакет
    • Размеры : 10,51 x 4,09 x 0,98 дюйма
    • Цвет : Синий
    • Тип
    • : Обжимной инструмент
    • Материал : Корпус из нержавеющей стали
    • включает : 1шт EZ RJ45 Щипцы для ручных сетевых инструментов для обжима RJ45


    Характеристики:

    Этот тип обжимных клещей представляет собой специальные клещи для обжима сквозных отверстий с хрустальной головкой, которые могут автоматически прорезать лишнюю линию со сквозной кристаллической головкой. Кристаллическая головка со сквозным отверстием используется для изготовления сетевого кабеля, а коэффициент проводимости составляет 100%.И эти обжимные клещи также могут нажимать на обычную хрустальную головку RJ45, это экономичные обжимные клещи высокого давления! Плоскогубцы для сквозных отверстий Перфорированные плоскогубцы для обжима проволоки с хрустальной головкой Многофункциональный инструмент для подключения к сети Клещи для обжима сломанной проволоки Плоскогубцы для обжима сетевого кабеля с перфорированной головкой для обжима Многофункциональный инструмент для сетевой разводки Клещи для резки обрыва проволоки перфорированная проволока плоскогубцы с перфорированной головкой для проволоки через отверстие Cat5E RJ45 Разъем сетевого кабеля 8P8C ОБЖИМНЫЕ ИНСТРУМЕНТЫ Сетка для сквозных отверстий Кристаллическая головка специальные клещи для обжима с автоматической линией резки EZ со сквозным отверстием Клещи для обжима с кристаллической головкой перфорированные сетевые клещи с кристаллической головкой с автоматическими тангенциальными обжимными клещами Инструмент для зачистки проводов с перфорированной кристаллической головкой для сквозных отверстий специальный сетевой инструмент для автоматической нарезки резьбы

    Профессиональный обжимной инструмент с трещоткой для модульных вилок — вилки RJ45, RJ12, RJ11, RJ9 и DEC — зачистка и обрезка

    Обзор

    Этот профессиональный модульный инструмент для обжима разъемов предназначен для обжима различных модульных разъемов, включая RJ45, RJ12, RJ11, RJ9 и DEC.Инструмент также может разрезать и зачищать как плоские телефонные кабели, так и круглый сетевой кабель. Благодаря эргономичным ручкам и храповому механизму обжима этот инструмент снижает утомляемость пользователя и обеспечивает точный обжим.

    Эргономичная ручка

    Эргономичная ручка снижает утомляемость пользователя.

    Дизайн рукоятки с храповым механизмом

    Цикл полного храпового механизма со встроенным предохранителем гарантирует качественный и точный обжим каждый раз.

    Стальная конструкция для тяжелых условий эксплуатации

    Прочная стальная конструкция инструмента рассчитана на долговечность и повседневное использование.

    Встроенные функции резки и зачистки

    Повысьте производительность за счет использования встроенных функций резки и зачистки плоских и круглых кабелей.

    Технические характеристики

    Физические характеристики

    Цвет Синий и черный
    Материал A3 Закаленная углеродистая сталь
    Поверхность закаленная

    Концевой заделки разъема

    DEC Да
    RJ9 (4P4C) Да
    RJ11 (6P4C) Да
    RJ12 (6P67C Да
    RJ45 (8P8C) Да

    Информация об упаковке

    Количество в упаковке 1
    Вес продукта 1.30 фунтов

    Лучший инструмент для обжима RJ45: 5 лучших обжимных инструментов для Ethernet 2021 г. Обзор

    Лучшие инструменты для обжима Ethernet могут легко разрезать, зачищать и измельчать парные кабели.

    Если это RJ11 / RJ12, RJ22 или RJ45 — хорошая пара щипцов с храповым механизмом прорежет их, как мягкие спагетти.

    В то время как неисправный инструмент для обжима Ethernet будет излишне обжимать ваши разъемы и не сжимать кабельный зажим для снятия натяжения.

    Итак, чтобы помочь вам отделить добро от мусора, мы рассмотрели 5 лучших обжимных клещей для RJ45 от 2021 года .

    Покупайте с уверенностью, зная, что вы получаете обжимной пресс для RJ45, который справится со своей работой.

    Давайте сразу перейдем к обзорам.

    • Храповик, высокий рычаг и устойчивая платформа для стабильных и повторяемых заделок
    • Запатентованная «система обжима и обрезки» обеспечивает чистую и гладкую обрезку удлиненных проводников для всех разъемов EZ.
    • Узел штамповочной головки из инструментальной стали обеспечивает поддержку разъема на 360 градусов
    Предварительный просмотр Продукт Основные характеристики

    Лучший общий

    Klein Tools VDV226-011-SEN Обжимной щипец, универсальный инструмент для обжима кабелей / модульных кабелей с трещоткой с храповым механизмом…
    • Обжимной ключ с храповым механизмом обеспечивает быструю и надежную установку модульного обжимного разъема для приложений передачи голоса и данных.
    • Обрезает, срезает и обжимает парные кабели (круглый STP / UTP и плоский сатиновый телефонный кабель) — все в одном инструменте
    • Обжимные модульные разъемы на 4, 6 и 8 позиций (RJ22, RJ11 / RJ12 и RJ45)
    КОНТРОЛЬНАЯ ЦЕНА

    Premium Choice

    Platinum Tools 100054C Clamshell EZ-Rjpro Hd Crimp Tool КОНТРОЛЬНАЯ ЦЕНА

    Отличное соотношение цены и качества

    Ручной инструмент для обжима Maxmoral Rj45 с мини-кабелем Нож для снятия изоляции с перфорацией — RJ11 RJ12…
    • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль идеальной формы. Горловина пресс-клещей сделана из прочной и прочной стали. Не повреждает проволоку с оболочкой и удобно с ней работать. При использовании пресс-клещей просто вставьте модульную заглушку на место и нажмите на нее
    • Быстрый и надежный обжимной инструмент со стальным корпусом для долговечности с эргономичными удобными захватами меньшая прочность простота в эксплуатации
    • Режет полосы и обжимает витую пару, Кабели передачи голоса и данных Ethernet RJ45 Обжимные модульные разъемы 4P, 6P и 8P (RJ11 / RJ12 и RJ45)
    ПРОВЕРИТЬ ЦЕНУ
    Gardner Bender GMC-1145D Premium Metal RG11 RJ45 Modular Plug Crimper 900 Обжимной инструмент RJ11 / RJ45
  • Простота использования
  • Изделие произведено в Китае
  • КОНТРОЛЬНАЯ ЦЕНА
    ТЕНДЕНЦИЯ Инструмент для обжима сети, Инструмент для обжима, резки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный…
    • Профессиональный инструмент для обжима, снятия изоляции и отрезания кабеля для 8- и 6-позиционных модульных вилок
    • Это удобное устройство работает с любым кабелем Ethernet или телефонным кабелем
    • Компактная конструкция с удобными ручками для захвата
    ПРОВЕРИТЬ ЦЕНУ

    Топ 5 лучших обжимных инструментов для Ethernet (обжимные устройства RJ45)

    Klein Tools VDV226-011-SEN Обжимной инструмент RJ45

    Компания Klein Tools создала универсальный и мощный обжимной инструмент.Обжимные клещи Klein VDV226-011-SEN RJ45 позволяют работать с 4-, 6- или 8-позиционными модульными разъемами для RJ22, RJ11, RJ12 и самым современным стандартом разъемов для подключения к телефонной линии: RS 45. Эргономичный захват этой модели обеспечивает удобство использования даже в течение долгих часов.

    Обжимной инструмент RJ45 — это очень полезное и безопасное вложение для любого профессионала в этой области. У него легкий желтый корпус, поэтому его гораздо легче вытащить из сумки, когда она вам больше всего нужна!

    Храповой механизм полного цикла помогает снизить нагрузку на руку во время длительных работ, требующих повторения, при этом сохраняя функции безопасности, чтобы не пораниться.Настоятельно рекомендуется.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Три инструмента в одном
    • Отличный предохранительный механизм и защита
    • Удобная ручка
    • Сделано в США
    • Долговечность

    Недостатки

    • Нет резака
    • Проблемы с CAT5E проволока

    Platinum Tools 100054C RJ45 Crimper

    SalePlatinum Tools 100054C Clamshell EZ-Rjpro Hd Crimp Tool
    • С храповым механизмом, большим усилием рычага и стабильной платформой для стабильных, повторяемых заделок
    • Запатентованная «система обжима и обрезки» обеспечивает чистую и ровную обрезку удлиненные проводники для всех разъемов EZ.
    • Узел фильерной головки из инструментальной стали обеспечивает поддержку разъема на 360 градусов.

    Обжимной инструмент Platinum Tools 100054C RJ45 — это инструмент профессионального качества, который может помочь вам во всем, от обжима до резки и снятия изоляции.Он выполняет работу сразу с несколькими инструментами, что делает его отличным выбором для серьезных домашних мастеров или подрядчиков.

    Один недостаток? Он не работает со стандартными модульными разъемами AMP; однако его совместимые соединения включают штекеры EZ-RJ12 / 11 и EZ-RJ45.

    Производитель разработал этот продукт с учетом потребностей конечного пользователя, поэтому он такой прочный и удобный. На него действует 12-месячная гарантия, которая гарантирует, что вы сможете наслаждаться покупкой долгие годы!

    Этот инструмент построен на высшем уровне и по доступной цене.Вы не пожалеете, что вложили в него деньги сегодня.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • 360-градусная опора разъема
    • Негибкая конструкция рамы
    • Результаты профессионального качества
    • Прочная конструкция
    • Простота использования

    Недостатки

    • Некоторые проблемы контроля качества
    • Spendy

    Обжимной инструмент Maxmoral RJ45

    Сетевой инструмент для обжима Maxmoral Rj45 с мини-ножом для снятия изоляции с кабельного ввода — RJ11 RJ12…
    • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль с идеальной формой. Горловина пресс-клещей сделана из прочной и прочной стали. Не повреждает проволоку с оболочкой и работает удобно с высокой эффективностью. .При использовании пресс-клещей просто вставьте модульный штекер на место и нажмите на него.
    • Быстрый и надежный инструмент для обжима со стальным корпусом для долговечности с эргономичными удобными ручками, меньшая прочность, простота в эксплуатации
    • Режет полосы и обжимает витую пару, Ethernet RJ45 Кабели для передачи голоса и данных Обжимает 4-полюсные, 6-контактные и 8-контактные модульные разъемы (RJ11 / RJ12 и RJ45)

    Обжимной инструмент Maxmoral RJ45 — фантастический инструмент для небольших работ, таких как обжим кабелей, зачистка проводов и пробивка проводов.Он легкий и эргономичный, что делает его простым в использовании, а также достаточно универсальным для выполнения множества задач.

    Высококачественная конструкция устройства означает, что вы можете доверять ему как универсальному устройству для обрезки и зачистки кабеля, не беспокоясь о том, чтобы повредить продукт или нанести себе какой-либо вред!

    Не бойтесь обжимных инструментов, которые не обеспечивают надежной работы. Инвестируйте в обжимной станок RJ45 и избавьтесь от необходимости покупать новый каждый раз, когда вы отказываетесь от попыток сделать это правильно!

    Недорогая цена делает этот инструмент простым решением для домашних мастеров, которые используют эти типы инструментов только изредка, но хотят высококачественные соединения.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Доступная цена
    • Легкость
    • Надежная работа
    • Точечное выравнивание
    • Универсальное применение

    Недостатки

    • Непосредственное использование с заглушками
    • Нерегулируемое

    Gardner Bender GMC-1145D RJ45 Кримпер

    Gardner Bender GMC-1145D RJ 45 Кримпер незаменим для любого специалиста. Вы почувствуете его надежность и точность при первом использовании!

    Благодаря эргономичной рукоятке вы никогда не рискуете пораниться при использовании этого инструмента для подключения любого сетевого кабеля.Этот обжимной набор также включает в себя встроенные функции снятия изоляции и резки, которые экономят время при изготовлении компонентов или фиксации кабелей на месте.

    Долговечный инструмент — блестящий и высококачественный продукт. Рамка из термообработанной стали обеспечивает хороший баланс, в то время как ограниченный набор совместимых вилок можно использовать с 2-, 4- или 8-позиционными разъемами для RJ11 / RJ45. На него предоставляется годовая гарантия от производителя, которую мы очень ценим!

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Простота использования
    • Многофункциональность
    • Прочный стальной корпус
    • Хорошее ощущение руки
    • Высококачественная конструкция

    TRENDnet TC-CT68 RJ45 Кримпер

    Кримпер TRENDnet TC-CT68 RJ45 это удобный универсальный инструмент, с помощью которого можно легко обжать провода и кабели.Он также режет и зачищает провода с помощью дополнительных инструментов, встроенных в конструкцию, что делает его более универсальным, чем другие варианты на рынке.

    Обжимной инструмент — отличное вложение. Благодаря простой конструкции и храповому механизму блокировки он прослужит вам годы при надлежащем уходе, чтобы все оставалось в хорошем состоянии.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Недорогой
    • Отличный запорный механизм
    • Универсальное использование
    • Точная работа
    • Годовая гарантия

    Недостатки

    • Справедливое выравнивание ножей
    • Легко повредить кабели по ошибке

    Терминация Cat5e и Терминация Cat6 с разъемами RJ45 Keystone

    Now кабели Cat5e и Cat6 — хороший выбор для новых сетевых кабельных систем.Если вы используете две стандартные кабельные технологии дома или в офисе, очень важно, чтобы вы завершили кабели Cat5e, Cat6 гнездами трапецеидального искажения RJ45 для них. В случае, если некоторые из вас все еще не очень хорошо знакомы с тем, как подключить сетевой кабель Ethernet Cat6 или Cat5e к модульному разъему, я хотел бы провести читателей через все этапы завершения и установки Cat5e, а также общую информацию, которую следует использовать для завершения это утомительная, но важная задача.

    Что такое модульный разъем RJ45?

    Модульное гнездо

    RJ45 — это один из видов гнезд для трапецеидальных искажений, используемых для работы в сети.Модульный разъем RJ45 обеспечивает отличный способ подключения к сети в любой комнате и подходит для всех стандартных лицевых панелей с разъемом Keystone.

    T568A и T568B — это два стандарта проводки для 8-позиционного модульного разъема, разрешенные в соответствии с документом о стандартах проводки TIA / EIA-568-A. Единственная разница между T568A и T568B заключается в том, что вторая и третья пары (оранжевая и зеленая пары проводов) меняются местами. T568B очень распространен в США. В гнездах RJ45 для трапецеидальных искажений обозначены схемы подключения T568A и T568B.Для получения дополнительной информации о проводке T568A и T568B, пожалуйста, прочтите В чем разница между стандартами проводки T568A и T568B?

    Выполните этапы заделки соединительного кабеля Cat5e, например, кабель Cat6 следует таким же образом.

    Шаги завершения Cat5e

    1. Отрежьте кабель Cat5e с помощью устройства для зачистки кабелей. Обрежьте кабель примерно на 3/4 — 1 дюйм в оболочку, убедившись, что вы не повредили проводники внутри. Снимите обрезанную куртку, просто стянув ее.

    2. Разделите пары скрученных проводов друг от друга; Распутайте обрезок куртки вниз на каждой паре проводов, а затем разверните все четыре витые пары.

    3. Снимите защитный колпачок домкрата. Вы увидите, что рядом с разъемами для оконечной нагрузки напечатаны конфигурации проводов. Если вам предоставляется выбор между конфигурациями «A» и «B», выберите ту, которую вы используете в настоящее время.

    4. Совместите цветные провода с соответствующими цветовыми кодами на гнезде трапецеидального искажения, поместив все 8 проводов в центр гнезда 8 проводов в центр гнезда.

    5. Используйте пробойник вниз инструмент , чтобы проткнуть провода вниз к лезвиям домкрата для трапецеидального искажения. Чтобы проткнуть каждую проволоку, нажимайте на инструмент для пробивки отверстий, пока не услышите громкий щелчок и одновременный металлический звук. На этом этапе очень важно убедиться, что лезвие перфоратора обращено к внешней стороне модульного домкрата Cat 5e, в противном случае он перережет провода изнутри.

    6. Осмотрите каждую оконечную прорезь вдоль внешнего края домкрата; каждый провод должен быть надежно закреплен на дне своего паза, при этом медные жилы проводов будут видны.

    7. Защелкните крышку жатки над соединителем.

    8. Если вы заботитесь о качестве соединения вашей оконечной нагрузки, вы можете использовать тестер сетевого кабеля для проверки оконечных кабелей.

    9. После того, как вы закончили заделку кабеля Cat5e с помощью разъема RJ45 Keystone, последнее, что осталось, — это собрать оконечные модульные разъемы с лицевой панелью настенной сети и закрепить их в стене.

    Заключение

    Как видите, этапы терминирования сетевых Ethernet-кабелей Cat5e просты, но каждый шаг следует выполнять с осторожностью, иначе это вызовет проблемы в будущем.Это руководство можно использовать в качестве справки для вашей практики терминации Cat5e своими руками. Если вас интересуют инструменты или материалы, используемые на всех этапах заделки и установки, такие как модульное гнездо Cat 5e, устройство для зачистки кабелей, инструменты для перфорации, кабели Ethernet Cat5e и многое другое, вы можете приобрести их на сайте www.fs.com, Вы можете получить большой сюрприз по цене и качеству.

    Статьи по теме:
    Выберите лучший кабель Ethernet (Cat5 / 5e / 6 / 6a) для вашей сети
    Инструменты для прокладки сетевых кабелей Руководство по проводке домашних Ethernet
    : как получить проводную домашнюю сеть?

    Как подключить кабели Ethernet

    Как подключить собственные кабели и разъемы Ethernet.

    Что вам понадобится:

    Требуется:
    • Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
    • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
    • Для коммутационных кабелей:
      • Модульные соединительные вилки 8P8C («RJ45»)
      • Обжимной модуль для модульного разъема («RJ45»)
    • Для фиксированной проводки:
      • 8P8C Гнезда модульного разъема («RJ45»)
      • 110 Пробойник
    Рекомендуемый:
    • Инструмент для зачистки проводов
    • Тестер кабеля

    О кабеле:

    Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры.Вам нужен UTP (неэкранированная витая пара) кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в патч-приложения для настольных ПК.Он более гибкий и эластичный, чем одножильный кабель Ethernet, и более прост в эксплуатации. с, но на самом деле предназначены для более коротких длин. Твердый кабель Ethernet предназначен для более длительных пробегов в фиксированном положении. Каждый раз, когда кабель проходит через пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком. пол. Это может быть сложно или невозможно сказать по упаковке или маркировке, какой это тип кабеля Ethernet, поэтому снимите закончить и исследовать.

    Вот как выглядит кабель Ethernet изнутри:


    Внутренняя структура кабеля и цветовое кодирование

    Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой.Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре однотонный или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: Оранжевый (альтернативно Оранжевый / Белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно выполнить подключение по стандарту. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, поскольку T568B — это Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC. кабельная разводка для пар 1 и 2, что позволяет работать с телефонами 1/2 линии… «. Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабель и только T568B для перекрестного кабеля.

    О вилках и гнездах модульных разъемов:

    Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой телефонная вилка. Доступно несколько вариантов.Основной вариант, на который нужно обратить внимание, — это то, коннектор предназначен для плетеной или сплошной проволоки. Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон. Разъем — это слабое место в кабеле Ethernet, выбрав неправильный потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.

    Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа. параметры. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

    Вот схема подключения и распиновка:

    Штекер модульного разъема
    и вывод контактов разъема

    Выводы кабеля Ethernet:

    Есть два основных вывода для кабеля Ethernet.Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически отключайте кабель по мере необходимости — удобная функция.
    Стандартная прямая электрическая схема (оба конца одинаковые):
    Выводы прямого кабеля Ethernet для T568A Выводы прямого кабеля Ethernet для T568B Схема подключения кроссоверного кабеля
    :
    Выводы перекрестного кабеля Ethernet

    + Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары скрещены.

    Как подключить соединительные кабели Ethernet:

    1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
    2. Пары раскручивайте — не раскручивайте за пределами того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже проблемы, с которыми вы можете столкнуться.
    3. Совместите цветные провода в соответствии со схемой подключения выше.
    4. Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставлены незащищенными от ножен.
    5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
    6. Обожмите штекер RJ45 с помощью обжимного инструмента.
    7. Убедитесь, что провода закончились в правильном порядке и что провода выходят к передней части вилки RJ45 и обеспечьте хороший контакт с металлом контакты в штекере RJ45
    8. Отрежьте кабель Ethernet до необходимой длины — убедитесь, что этого более чем достаточно для ваших нужд.
    9. Повторите вышеуказанные шаги для второго разъема RJ45.

    Как подключить фиксированные кабели Ethernet:

    1. Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, убедившись, что оставить лишнее.
    2. На одном конце обрежьте провод до нужной длины, оставив достаточно длины для работы, но не слишком много. избыток.
    3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
    4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
    5. Используйте перфоратор, чтобы вставить каждый провод в гнездо.
    6. Повторите вышеуказанные шаги для второго разъема RJ45.

    Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, присмотритесь на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался в неправильном месте, или один из проводов не контактирует, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, отрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

    При выборе кабеля Ethernet помните, что конец в конец соединение не должно превышать 100 м (~ 328 футов). Постарайтесь минимизировать длину кабеля Ethernet, чем длиннее становится кабель, тем больше это может повлиять на производительность. Это обычно заметно как постепенное снижение скорости и увеличение латентности.


    Примечания:

    Питание через Ethernet (PoE):
    Технология Power over Ethernet была реализована во многих вариантах до стандартизации IEEE 802.3af. IEEE 802.3af определяет возможность питания оконечного устройства напряжением 48 В постоянного тока при токе до 350 мА или приблизительно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE для обеспечения до 600 мА или примерно 28,8 Вт, это часто известно как PoE +. Питание осуществляется через две пары кабеля Ethernet. Устройство должно быть способно получать питание от пары данных [Режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [Режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для обеспечения мощности до 90 Вт.PoE можно использовать с любым Ethernet конфигурация, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только тогда, когда действующая конечная точка PoE обнаруживается с помощью пробника низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается одним из двух способов: либо сетевой коммутатор хоста обеспечивает питание, либо промежуточное устройство подключается между коммутатор и конечные точки и подает питание. Никаких специальных кабелей не требуется. требуется. Power over Ethernet Power Delivery
    Подробности протокола:
    Протокол Стандартный Символ Кодирование Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемых пар Полоса частот Найквиста (МГц) Минимальная категория кабеля
    10 IEEE 802.3i Манчестер 10 Нет 1 1 2 10 3
    100Base-TX IEEE 802.3u MLT-3 125 4B5B 4/5 1 2 62,5 5
    1000Base-T IEEE 802.3ab 4D-PAM5 125 Нет 2 4 4 62 .5 5e (5) 1
    2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 100 5e 2
    5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 LDPC (1723,2048), 64B / 65B , CRC8 3,125 4 4 200 6 (5e) 2
    10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 400 6a (6) 3
    25GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 2000 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1000 8 4
    40GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 3200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1600 8 4
    Данные Скорость = символьная скорость x количество битов данных на символ x пар на канал
    Комбинация кодировки символов и кодирования данных определяет, как много битов данных на символ.
    1. Предназначен для работы с большинством Ethernet-кабелей Cat 5, спецификаций Cat 5e. обеспечить работу 1000Base-T.
    2. Несмотря на то, что они разработаны для Cat 5e / 6, не все кабели можно использовать во всем диапазоне, особенно для 5GBase-T на Cat 5e.
    3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на сокращенном расстоянии.
    4. Дальность 30м.
    Информация о категории кабеля:
    Категория кабеля Номинальная частота Найквиста Полоса пропускания (МГц) Обычное использование
    1 Нет Телефонная проводка
    2 1 Телефонная проводка
    3 16 Телефонная проводка, 10Base-T
    4 20 Token-Ring, 10Base-T
    5 100 100Base-TX, 10Base-T
    5e 100 1000Base-T, 100Base- TX
    6 250 1000Base-T, 100Base-TX
    6a 500 10GBase-T
    7 1 600 > 10GBase-T
    7a 1 1000 > 10GBase-T
    8 2000 25GBase-T, 40GBase-T
    Возрастающие уровни категорий обратно совместимы.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
