Разборка внутреннего блока кондиционера: Как разобрать внутренний блок кондиционера

Содержание

КАК ПОЧИСТИТЬ КОНДИЦИОНЕР

Кондиционер — замечательная техника, которая обеспечивает прохладу жарким летом. А еще замечательнее, если из внутреннего блока идет чистый воздух, отсутствуют неприятные запахи.

Чтобы сплит-система работала как часы, ее необходимо периодически обслуживать. Ниже пойдет речь, как почистить двухблочный кондиционер в домашних условиях.

Кухня любит чистоту: Как почистить решетку на плите: 11 хаков

Как часто нужно чистить кондиционер

Бывает, люди не чистят сплит-системы годами, и техника, несмотря на такое пренебрежительное отношение, продолжает работать. Однако клининговые мероприятия — не прихоть, а жизненная необходимость, поскольку во внутреннем блоке накапливается пыль, которой дышат люди. Также под красивым пластиком корпуса комфортно размножаются всякого рода грибки и другие вредоносные микроорганизмы. Может даже завестись плесень.

Как часто нужно чистить двухблочный кондиционер? Ответ на этот вопрос зависит от особенностей эксплуатации агрегата и алгоритма профилактических мероприятий.

Чаще всего нужно ухаживать за пластиковыми решетчатыми фильтрами. Чтобы извлечь их для мойки, не понадобятся инструменты. Алгоритм чистки прост: извлекаем фильтры, при необходимости пылесосим, моем в проточной воде, сушим, устанавливаем. При мытье используем мягкую щетку и любое неагрессивное моющее средство. Рекомендуемая периодичность чистки — каждые 2-4 недели. Некоторые производители в техдокументации пишут, что фильтры необходимо менять раз в квартал. Однако такие рекомендации попахивают желанием заработать на доверчивых потребителях.

Полноценную чистку внутреннего блока нужно производить раз в 3-12 месяцев. Оптимальная периодичность зависит от интенсивности эксплуатации и запыленности помещения.

Клининг внешнего блока следует производить раз в 1-2 года. Периодичность зависит от высоты, на которой установлено оборудование. Больше всего пыли, тополиного пуха, выхлопных газов и смога на высоте до 4 этажа. Кондиционеры часто чистят весной, перед началом летнего сезона.

Если не чистить сплит-систему, она может:

  • начать издавать странные звуки, гудеть, вибрировать;
  • перегреваться;
  • неприятно пахнуть при работе;
  • капать на пол;
  • не включаться.

Прибираем за детишками: Как убрать слайм с ковра: 2 способа оперативной чистки

Чем мыть кондиционер?

Для промывки фильтра подойдет посудное моющее средство или жидкое мыло. Для обработки испарителя (радиатора) можно купить специальный очиститель кондиционеров. Такие чистящие средства продаются в формате аэрозольных баллончиков и распылителей. Очистители удаляют загрязнения и дезинфицируют. Технология применения без разборки внутреннего блока:

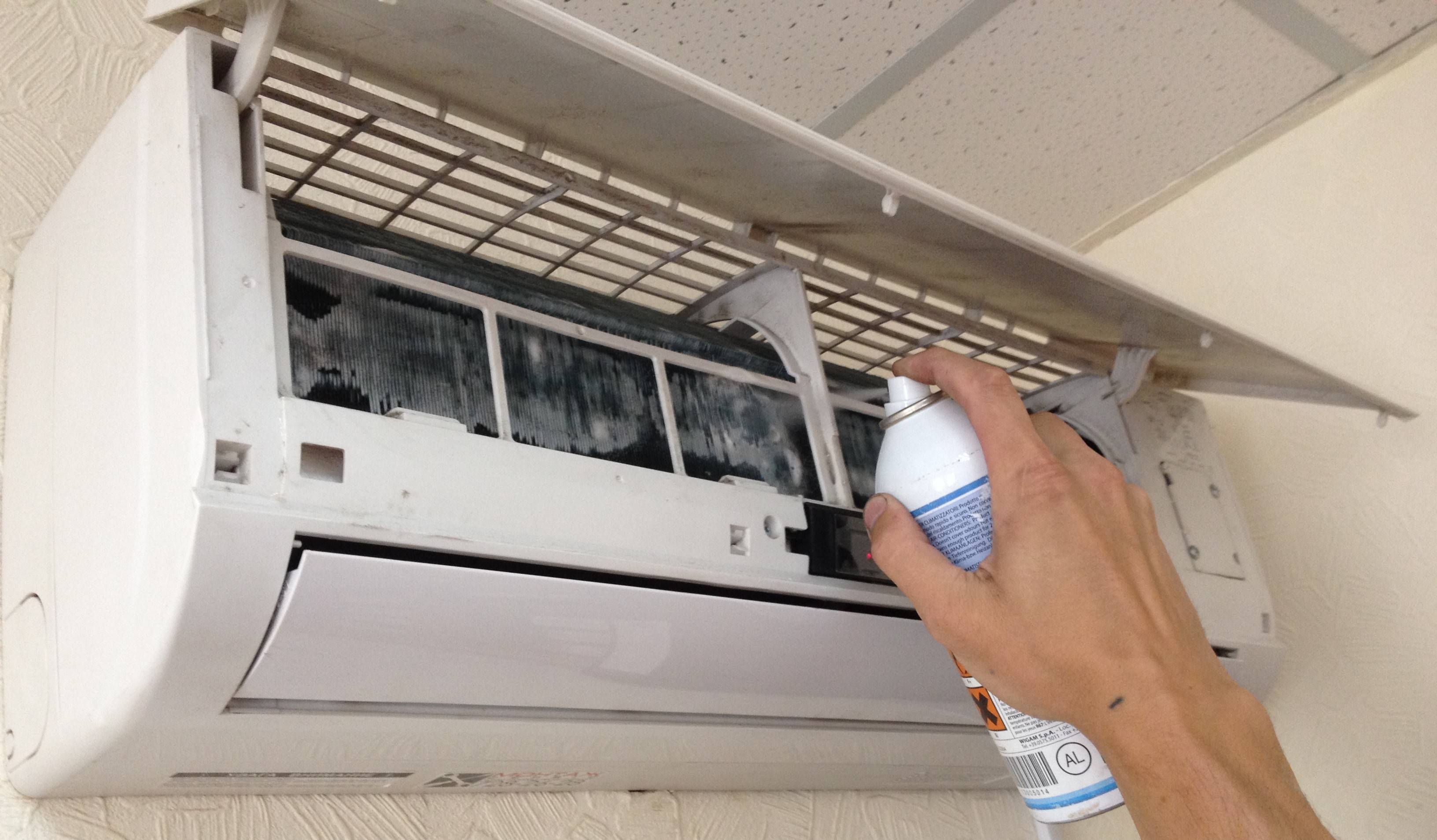

  1. Снимаем фильтры.
  2. Пшикаем на испаритель и клетчатку — наружную часть вентилятора тангенциального типа. На комплектующих образуется пена, которая со временем убирает загрязнения. Моющие составы работают порядка 10-20 минут.
  3. Устанавливаем вымытые и просушенные фильтры.
  4. Включаем сплит-систему на 5-10 минут на проветривание.

Преимущество быстрой промывки внутреннего блока кондиционера — не нужно ничего разбирать. Недостаток — полностью избавиться от пыли не получится. Убрать все загрязнения можно только после полной разборки. Полная разборка-сборка занимает около часа. С промывкой и сушкой времени уйдет еще больше, но оно того стоит. Если не дружите с отверткой — пригласите профессионалов, которые специализируются на обслуживании климатических систем. Чистка кондиционера стоит около 500 грн.

Дезинфицировать пластиковые детали сплит-системы и поддон можно спиртом, разведенным с водой 50/50.

Крутой клининг на дому: Как чистить ковры в домашних условиях: 10 лучших советов

Чистим кондиционер самостоятельно: простые шаги

Если проводить классификацию от простого к сложному, проще всего промыть фильтр, затем — избавить от пыли внешний блок, и наконец, привести в порядок «беличье колесо» и испаритель.

Фильтр нужно снять и промыть в теплой воде. Внутренний блок разобрать, чтобы извлечь и промыть клетчатку. Наружный конденсатор обработать автоматической минимойкой под высоким давлением.

Избавляем комп от пыли: Как почистить компьютер от пыли: 2 проверенные технологии

Промывка внутреннего блока кондиционера

1. Отключаем от электросети кондиционер.

2. Ждем 10-15 минут, пока он остынет.

3. Поднимаем крышку, извлекаем фильтры. Это самая простая операция. Как чистить фильтры кондиционера будет подробно рассказано ниже, в другом разделе статьи.

4. Снимаем жалюзи, отсоединяем часть корпуса. Чтобы ее отсоединить, необходимо предварительно открутить винты и отщелкнуть защелки. На верхней части корпуса есть отдельные элементы электрики устройства поэтому слегка оттянув крышку, нужно разомкнуть разъемное соединение. После этого можно снять верх и отправить его в мойку. Пластик нельзя мыть горячей водой и долго сушить на солнце, поскольку от высокой температуры он может деформироваться.

Токопроводящие части мочить не нужно.

5. Если есть ионизатор воздуха — отсоединяем провода, откручиваем крепеж, снимаем. Отправляем в мойку.

6. Если дренажная ванночка снимается, не является частью корпуса — откручиваем винты слева, размыкаем защелки. Поддон теперь держится только справа. Он стал подвижен, мыть и дезинфицировать его удобнее.

7. Моем радиатор, пока он зафиксирован, предварительно защитив от брызг всю электрику.

8. Снимаем левый пластиковый фиксатор, предварительно открутив винты, на которых он держится.

9. Крутим вал. Справа снизу ищем щель между лопастями. Находим болт фиксации вала, откручиваем.

10. Приподнимаем радиатор, и вытаскиваем вал. Отправляем его в мойку.

11. После мойки сушим детали и собираем в обратном порядке. Ждем сутки, чтобы остатки влаги испарились. Включаем сначала на проветривание, через 10-15 минут — на кондиционирование.

Этот алгоритм подходит для большинства кондиционеров LG. По нему можно понять общий принцип, но, в зависимости от конструкции внутреннего блока, могут быть свои нюансы.

Клининг места для сна: Как почистить матрас в домашних условиях: топ-8 советов

Как чистить фильтр кондиционера

Промывка фильтрующих элементов не входит в гарантийное обслуживание сплит-системы. Пользователи должны выполнять ее самостоятельно или приглашать специалистов для полной чистки, в которую входит уход за фильтрами. Второй вариант — не лучшее решение, поскольку вряд ли вы захотите каждый месяц платить за профилактику. Этапы процедуры:

  1. Отключаем кондиционер.
  2. Поднимает крышку.
  3. Фильтр обычно представляет собой пару мелкоячеистых сеток, обрамленных рамками. Аккуратно берем их за нижнюю часть и извлекаем.
  4. Если фильтры не чистили несколько месяцев, на них, скорее всего, образовалась целая шуба пыли. В этом случае перед мойкой стоит воспользоваться пылесосом. Мыть фильтрующие элементы нужно мягкой щеткой или губкой в проточной воде с использованием обычного кухонного моющего средства или жидкого мыла.
  5. Даем фильтрам стечь и высохнуть, не используя фен, радиатор отопления и другие бытовые приборы.
  6. На этом этапе можно воспользоваться очистителем кондиционеров из баллончика или распылителя — обработать испаритель и клетчатку.
  7. Вставляем фильтры на место.
  8. Прогоняем сплит-систему в режиме проветривания.

Вместе с уходом за фильтрами стоит сделать профилактику корпуса: протереть жалюзи от пыли или снять и помыть их, пройтись влажной тряпкой по верхней части внутреннего блока. Полноценную профилактику кондиционера выполняют профессионалы, в нее кроме чистки может входить продувка трубки, по которой сливается наружу конденсат, а также тестирование, дозаправка фреоном и прочее. Стоит такая услуга около 1000 грн. Плата разумная, так как почистить фильтр кондиционера просто, а выполнить техобслуживание гораздо сложнее.

Боремся со ржавчиной: Как убрать ржавчину с металла: 5 эффективных методов

Внешний блок: как почистить

Не стоит забывать, что кроме внутреннего блока у сплит-системы имеется внешний. Он тоже нуждается в уходе. В этом случае частота уборки не влияет на здоровье пользователей, но от нее зависит холодопроизводительность. Соты конденсатора кондиционера засоряются пылью, смогом, тополиным пухом. В результате возрастает нагрузка на компрессор, производительность падает. Внешний блок кондиционера надо чистить, когда по нему уже видно, что он порядком запылился.

Для первого этажа подходит алгоритм чистки со стремянки:

  1. Снимаем защитную решетку.
  2. Откручиваем крыльчатку вентилятора.
  3. Вымываем пыль изнутри мойкой высокого давления. Для этого подойдет маломощный агрегат. Внешний блок особо не боится воды, но на электродвигатель желательно не лить. Давления давайте ровно столько, сколько необходимо для промывки сот. Если держать к ним сопло слишком близко, можно помять тонкий металл.
  4. Ждем сутки, пока все просохнет.
  5. Монтируем крыльчатку и решетку.
  6. Пускаем холод в дом или квартиру.

На верхних этажах кондиционеры обычно ставят под окнами. В этом случае алгоритм тот же, только для удобства мытья нужно еще снять крышку корпуса.

Уход за мышиным полигоном: Как почистить коврик для мыши: разбираем уход за 5 основными материалами

ТОП ошибок домашней чистки кондиционера

Если не дружите с отверткой или собираетесь почистить внутренний блок в надежде ликвидировать поломку — лучше обратитесь в сервис. Неумелая разборка может стать причиной новых неисправностей.

В заключении стоит отметить, что вызов мастера для чистки кондиционера себя оправдывает, только если приедет толковый и добросовестный специалист. Порой сотрудники климатических компаний проводят поверхностную чистку и этим ограничиваются. Чтобы не попасть впросак, перед обращением в сервис почитайте отзывы о компании.

Приводим в порядок столовые приборы: Как почистить серебро в домашних условиях: 6 способов

Лестницы.

Входная группа. Материалы. Двери. Замки. Дизайн

Полная разборка внутреннего блока кондиционера супра. Руководство по демонтажу кондиционера своими руками с сохранением фреона. Сбор фреона во внешнем блоке

За демонтаж самой популярной разновидности кондиционеров — сплит-системы — специалисты берут плату из расчёта 1 р. за каждый киловатт мощности. Многие владельцы охлаждающих устройств, которым приходится переезжать, с целью сэкономить свои кровные берутся демонтировать кондиционер своими руками. Сделать работу чисто, избежав фатальных ошибок, поможет ряд полезных рекомендаций.

Возможные проблемы при самостоятельном снятии

Рассказ о том, как демонтировать кондиционер своими руками, следует начать с предупреждения о подводных камнях, ожидающих неподготовленного мастера. Вот что может случиться:

  1. Утечка хладагента: улетучившийся в атмосферу фреон причиной экологической катастрофы не станет, этого бояться не нужно. Но и даром такое событие не пройдёт: при установке кондиционера на новом месте придётся оплатить его заправку. Поэтому весьма желательно демонтировать прибор так, чтобы весь имеющийся хладагент остался внутри него.
  2. Попадание во внутренний контур воды или пыли: такая «добавка» к хладагенту быстро приводит компрессор в негодность. Возможно, на первый взгляд вода может показаться вполне безобидным веществом, но нужно учесть, что в испарителе она будет замерзать, превращаясь в лёд. А это уже твёрдые частички, наличие которых «не совместимо с жизнью» компрессора. Чтобы свести риск попадания влаги во внутренний контур к минимуму, следует избегать производить демонтаж кондиционера во время дождя или снегопада.
  3. Падение наружного блока: даже если внешний блок висит рядом с балконом или окном, работать с ним крайне неудобно. При этом данный узел является довольно тяжёлым, так что, не рассчитав свои силы, его легко можно уронить. Профессионалы от подобных случайностей застрахованы, так как при работах выше первого этажа пользуются автовышкой или снаряжением для промышленного альпинизма. Обывателю же для надёжности следует пригласить помощника.
  4. Повреждение элементов прибора: наиболее ощутимыми являются повреждения, вызывающие разгерметизацию контура. Трещина может быть совсем незаметной, но вполне достаточной для утечки фреона или попадания внутрь грязи и воды. Чтобы избежать подобных неприятностей, в первую очередь следует быть аккуратным.

При выполнении своими руками такой сложной операции, как отсоединение испарителя внутреннего блока, весьма желательно пользоваться не подручными инструментами — отвёрткой и пассатижами, а профессиональными, предназначенными специально для неё.


Набор необходимых инструментов и материалов для демонтажа

Пользователи же на этом этапе зачастую орудуют, чем придётся, в результате чего повреждаются трубки испарителя, расположеные близко к креплениям. Проблема в том, что профессиональный инструмент стоит довольно дорого и даже его аренда может обойтись в сумму, вполне соизмеримую со стоимостью услуг квалифицированного мастера.

Подготовка кондиционера: «упаковываем» фреон

Итак, прежде всего, необходимо обеспечить сохранность хладагента. Чтобы понять, как это делается, нужно вспомнить устройство сплит-системы. Она представляет собой заполненный фреоном замкнутый контур, который состоит из компрессора, двух условно говоря, камер (испаритель и конденсатор) и связывающих эти элементы фреонопроводов (медные трубки).


Схема устройства сплит-системы

Из конденсатора в испаритель хладагент поступает в жидком виде, поэтому трубка, по которой он течёт, имеет меньший диаметр.

По второму фреонопроводу — из испарителя в компрессор — фреон следует уже в газообразном состоянии, поэтому диаметр этой ветки увеличен.

Чтобы осуществить демонтаж без потери газа, необходимо собрать его в конденсаторе:

  • во время работы кондиционера на охлаждение перекрывают вентиль между конденсатором и тонкой трубкой;
  • когда весь хладагент благодаря работе компрессора «переберётся» в конденсатор, нужно будет закрыть ещё и вентиль между толстой трубкой и компрессором.

Перекрываем хладагент

Важный момент: через какое время следует перекрывать второй вентиль? Правильнее всего отслеживать давление газа по вакуумному манометру. Но для этого придётся одолжить у мастеров специальный инструмент — манометрический коллектор.

Те, у кого такой возможности нет, просто выжидают около минуты: как показывает опыт, за это время бытовой кондиционер обычно успевает закачать в конденсатор почти весь фреон.


Манометры для контроля давления при перекачке фреона

Переходим от теории к практике:

  1. Если вам удалось раздобыть манометрический коллектор, присоедините его к ниппелю (клапан шредера) на штуцере, к которому подсоединён «газовый» фреонопровод. При отсутствии такого инструмента этот пункт просто пропускаем.
  2. Включаем кондиционер и вводим с пульта настройки: работа на охлаждение, режим «турбо», температура — как можно более низкая (допустимый минимум нужно уточнить в паспорте). Так прибор должен отработать 10 мин.
  3. На внешнем блоке найдите вентиль, к штуцеру которого подключён жидкостный фреонопровод (напомним, что он является тонким). Под защитным колпачком, который необходимо снять, обнаружатся шлицы под шестигранник. Вставив ключ, вентиль необходимо закрыть.
  4. Теперь следует наблюдать за манометром либо, если его нет, за часами. В первом случае ожидаем, когда прибор покажет наличие вакуума; во втором — засекаем 1 минуту.
  5. Далее нужно произвести снятие защитного колпачка со второго вентиля на наружном блоке, к которому подсоединена толстая «газовая» магистраль, и также закрыть его при помощи шестигранника. Кондиционер после этого сразу же выключаем. Защитные колпачки возвращаем на свои места.

Всё, теперь фреон в ловушке и систему можно смело разбирать и демонтировать.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.


Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.


Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении. При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом.

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

  1. С наружного блока снимаются крышки.
  2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
  3. Отключаем провода, питающие компрессор и вентилятор.
  4. Откручиваем крепления, удерживающие вентили и конденсатор.
  5. Снимаем конденсатор, получая доступ к креплениям компрессора.
  6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.


Демонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя.

Этот элемент производитель обычно закрывает крышкой, фиксаторы которой прижаты к стене. Труднодоступными их сделали специально: такая мера предосторожности, по мнению разработчиков, является гарантией того, что демонтажом прибора будут заниматься только специалисты. Чтобы подобраться к фиксаторам, воспользуйтесь двумя тонкими отвёртками. При этом необходимо, чтобы кто-нибудь придерживал блок.

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций.


Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Манометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Видео: демонтируем кондиционер с последующей установкой на новом месте

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь — тогда даже без специнструментов задача окажется вполне посильной.

Рано или поздно, каждый владелец домашнего кондиционера сталкивался с проблемой его загрязнения и неприятного запаха. Соответственно перед устранением данной проблемы, у него возникал вопрос, как разобрать внутренний блок кондиционера.

Для того чтобы получить ответ на этот вопрос, стоит разобраться, что же собой представляет внутренняя система кондиционера.

Как работает кондиционер и из чего он состоит

На рынке представлено несколько разновидностей кондиционеров. С первого взгляда кажется, что они все абсолютно разные. Но это не совсем так. Принцип работы у них у всех схож. Самыми простыми и бюджетными вариантами считаются оконные и мобильные кондиционеры. Оба варианта состоят только из одного блока.

Оконный кондиционер монтируется в оконный проем, а мобильный кондиционер может работать в любых местах, где имеется открытое окошко или приоткрытая дверь, для вывода шланга наружу.

Более сложный агрегат – это сплит системы. Для их установки требуются определенные знания и навыки. Она состоит из двух блоков: внутреннего и наружного.

Состав наружного блока:

  • Компрессор, предназначенный для поддержания потока движения сжатого газа – фреона.
  • Четырехходовый клапан отвечающий за распределение фреона при охлаждении или обогреве.
  • Вентилятор.
  • Обдувающий конденсатор.
  • Радиатор. В нем происходит охлаждение и конденсация фреонового газа
  • Фильтры фреоновой системы, задача которых защита попадания посторонних частиц в компрессор
  • Штуцерное соединение, к которому подсоединяются медные трубки для свода с внутренним блоком

Состав внутреннего блока:

  1. Передняя панель.
  2. Фильтр глубокой чистки.
  3. Радиатор.
  4. Испаряющий и нагревающий фреон.
  5. Горизонтальные жалюзи.
  6. Индикаторная панель.
  7. Фильтр тонкой очистки.
  8. Вентилятор.
  9. Вертикальные жалюзи, предназначенные для регулировка направленности воздушных потоковых масс.
  10. Поддона для конденсата. Оттуда через дренажный шланг происходит вывод конденсата.
  11. Плата управления.
  12. Штуцерное соединение.

Как разбирается кондиционер

Если при включении системы кондиционирования, поток охлаждающего воздуха несет с собой кисловатый, застоявшийся плесенный запах, то стоит задуматься о ее чистке. Для этого требуется промыть наружный и внутренний блок сплит системы.

Для того чтобы решить подобную проблему можно воспользоваться двумя способами: привлечь специалиста, но это очень затратный способ или же разобрать внутренний блок кондиционера своими руками для выполнения очистительных работ.

Последний способ более предпочтителен, так как он позволит сэкономить значительную сумму денежных средств, а приобретенный полезный опыт придется кстати в будущем.

Руководство по самостоятельному разбору кондиционера

Подобный способ разборки домашнего кондиционера, является универсальным, он подходит и для разборки подавляющего большинства марок, которые существуют на сегодняшний день.

Для того чтобы приступить к разборке блока, следует запастись необходимыми инструментами. Для работы будут нужны:

  • Отвертки «минусовки» и «плюсовки» разного диаметра.
  • Комплект шестигранников.
  • Тонкий паяльник.
  • Специальное дезинфицирующее средство для систем кондиционирования.
  • Щетка с вытянутыми щетинками

Нужно знать, что, для того чтобы разобрать и почистить блок, не требуется демонтировать агрегат со стены, спускать фреон и размыкать медную трассу.

Для начала нужно отключить устройство от сети электропитания. После этого снимается защитная фильтрация, расположенная во блоке. Как правильно произвести ее снятие, можно прочитать в книжке по эксплуатации, которая шла в комплекте с кондиционером. Там очень детально и понятно прописан весь процесс.

После чего, снимается внешняя панель с блока. И тогда развинчиваются два болтика, которые закрываются предохранителями, и каркас тянется в свою сторону. Он зафиксирован с верхней стороны двумя защелками.

Вся панелька, которая находилась с верхней стороны, будет вся в плесени и грязи. Ее тут же нужно отправить в мойку.

С применением небольшой силы, из пазов, вытягивается лопасть, которая отвечает за направление воздушных масс.

Затем снимается нижняя область внутреннего блока агрегата с задвижек – креплений, где отсоединятся дренажный шланг и провод питающий кондиционер.

Если же имеются базовые знания по электронике и радиотехнике, то можно и не записывать, а при обратной сборке обратиться к нарисованной на задней стороне, блока, к подробной схеме подключения.

Дальше отжимаются крепительные скобы, и вынимается корпус электроблока и трансформатора. Для демонтажа слива и выводного шланга, следует очень аккуратно и не торопясь выжать три несущих крепежа. Проем, который служит для выдувания воздушных масс из блока, тоже, как и лопастная часть, будет покрыт заплесневелостью, от которого и происходит распространение столь скверного аромата.

После чего следует открутить несущие болты электронного двигателя сплит системы и с большой аккуратностью приподнять радиатор, после чего можно снимать моторную опору. Далее извлекаются лопасти и движок, находящийся в ячейке. Для того чтобы исключить вероятность случайного падения радиатора, его можно поместить обратно.

Затем необходимо произвести снятие теплового замка, находящегося на крепительном болтике фрикционного колеса с ободом электродвигателя. Но нужно иметь в виду, что данные вещи разобрать самостоятельно будет трудновато. Для того чтобы избежать случайного сгорания резиновой детали, которая передает энергию, необходимо при помощи тонкого паяльника очень внимательно произвести нагревание болтовой головки, при этом в процессе паяния нужно пробовать его открутить. После удачного отделения лопастей от моторной части, все заплесневелые и пыльные детали помещаются в мойку.

Для того чтобы промыть тщательно, удалить все посторонние запахи и дезинфицировать все снятые элементы, стоит приобрести специальное средство для кондиционеров. Оно прекрасно справляется с удалением грибков, затхлости, плесени и микробов.

Приступая к очищению, сначала нужно встряхнуть баллончик. Средство распыляется по всей поверхности, которая требует очистительной обработки. Выжидается двадцать минут. Затем со щеткой с длинным ворсом прошаркиваются загрязненные места. И промываются водой. Кондиционер собирается в обратном порядке.

Как часто требует очистки кондиционер

Всем понятно, что время полноценной фильтрации очень зависит от чистоты содержания помещения. Если в помещении загрязненная среда, то и кондиционер будет требовать частой очистки. Для того чтобы понять, нуждается ли кондиционер в очистительных работах можно произвести опыт. Для этого следует разобрать прибор, если фильтр уже будет полностью забит, то в следующий раз, необходимо это сделать чуть раньше, а если фильтр еще чистый, то процедуру можно отложить на попозже. Также на некоторых современных моделях, можно определить уровень загрязненности фильтра, при помощи индикатора, который выдает информацию об уровне загрязненности в настоящее время.

В некоторых жилых помещениях, где царит идеальный порядок, наводится ежедневная влажная уборка – фильтры меняются только раз в год. Но это, конечно же, исключительный момент.

В идеале, кондиционер требует чистки через каждые две недели. Правильный и регулярный уход за устройством, обеспечит в доме приятную и комфортабельную атмосферу.

Заключение

Таким образом, понятно, как разобрать внутренний блок кондиционера, и в этом совершенно нет ничего сложного.

Просто стоит запастись небольшим терпением, свободным временем и чтобы ничего не отвлекало.

Разборка своими силами поможет в сохранении семейного бюджета и подарит новый опыт, который очень пригодится в будущем. Кондиционеры нужно периодически чистить и каждый раз вызвать мастера это не только накладно, но и не всегда удобно. Как правило, специалистов приходится ждать и подстраиваться под их время прихода.

А умение мастерить и разбираться в технике приносит и моральное удовлетворение.

как открыть кондиционер чтобы добраться до вентелятораю нижние 2 шурупа нашли, что надо сделать чтоб открыть

Вадим  Выкручиваете два или три шурупа под горизонтальной жалюзью.


Затем низ корпуса аккуратно отодвигаете.Старайтесь чтоб жалюзи прошли сквозь прорезь. Сверху есть три крючка они сами отцепятся. После того как снимите корпус -акуратно выньте из щели термо резистор.
Затем с левой стороны открутите один шуруп удерживающий поддон для сбора дренажа, аккуратно сдвиньте его с крючков и пусть висит на дренажном шланге.
Доступ к вентилятору будет свободен.
При сборке будте внимательны. Не сломайте крючки.

Никита  со всей дури с размаху о пол

Виктория  Скачай на него инструкцию — там разборка в картинках. По крайней мере на мою HITACHI так.

Юрий  Он вынимается из корпуса. весьма туго.

Метки: Как снять крышку внутреннего блока кондиционера Самсунг

Разборка, чистка внутреннего блока сплит системы Panasonic P.S. Не забудьте смазать подшипник крыльчатки в…

24 ноя 2013 — 29 мин. — Добавлено пользователем Сплит-инфоРазборка внутреннего блока сплит-системы. … Демонтаж внутреннего и внешнего блока кондиционера. — Duration: 8:39. Кул Ван 89,139 …

Сервисное обслуживание внутреннего блока кондиционера…

Привет всем! По просьбе моих френдов и вообще сообщников хочу написать пост о сервисном обслуживании кондиционеров, потому как это актуально уже на данный момент (надеюсь модераторы отнесуться с пониманием)! Дело в том, что потребителя частенько вводят в заблуждение, предлагая им сервисное обслуживание кондиционера ЕЖЕГОДНО!!! Этого делать не нужно, потому как всё зависит от степени загрязнённости самого помещения, где расположен кондиционер!
Как понять что чистка уже неизбежна? Давайте посмотримна процесс чистки внутреннего блока, возможно вы и сами способны произвести эту операцию:
Итак перед нами обычный внутренний блок:


Внизу, дабы не замарать ремонт, клеим плёнку, на обычный малярный скотч:


Открываем крышку, снимаем сетчатые фильтры и промываем их под струёй воды (делать это можно с любой периодичностью, но не менее раза в 2 месяца!)


Теперь снимаем полностью верхнюю часть корпуса, вместе с крышкой…


Отстёгиваем ванночку (через неё конденсат попадает на улицу)…


а затем наслаждаемся ужасным зрелищем! Вот тут мы можем уже понять, чем мы дышим включая забитый кондиционер…


Вот мы и добрались до основного момента, о котором я вам хотел поведать! НЕ РАЗБИРАЯ КОНДИЦИОНЕРА вы можете увидеть степень его загрязнения и самостоятельно сделать вывод… а надо ли его чистить?
Обратите внимание… Крыльчатка вентилятора, который нам необходимо почистить!!!


Крыльчатку снимаем(если это возможно), промываем струёй воды и щёткой, а радиатор очищаем при помощи парогенератора… ВУАЛЯ:


Затем приступаем к сборке внутреннего блока, в обратной последовательности! А вот те самые сетчатые фильтры…


Застёгиваем крышку, ставим сеточки…


Закрываем крышку внутреннего блока…


Включаем на пульте 22-25 градусов (не включайте минимум… никогда в жару, ни один кондей не даст вам 16-17 градусов!!!Вы его тупо угробите!) и наслаЖЖдаемся прохладой!


… о наружнем блоке я расскажу позже! Сообщаю что я занимаюсь кондиционированием и вентиляцией уже с 2000 года и готов помочь консультацией, да и делом в этой сфере!!! Так что спрашивайте! Отвечу позже, вечером отвечу всем, потому как сейчас много работы..убегаю) Всем удачного дня!

Как правильно снять кондиционер со стены своими руками

разобранный внутренний блок. С тем, как снять компрессор кондиционера и сам наружный блок своими руками… Снимают защитную крышку с корпуса; …

СПЛИТ-СИСТЕМА ДАВНО ПЕРЕСТАЛА БЫТЬ ЭКЗОТИЧЕСКИМ ВИДОМ ТЕХНИКИ: ВСТРЕТИТЬ ЕЕ МОЖНО ПОЧТИ В КАЖДОЙ СОВРЕМЕННОЙ КВАРТИРЕ. МНОЖЕСТВО ПРЕИМУЩЕСТВ, УДОБНЫЕ НАСТРОЙКИ, ПРОСТОТА В ИСПОЛЬЗОВАНИИ, А ГЛАВНОЕ, СОЗДАНИЕ ОПТИМАЛЬНОГО МИКРОКЛИМАТА В КОМНАТЕ ДЕЛАЮТ ПОКУПКУ КОНДИЦИОНЕРА СКОРЕЕ НЕОБХОДИМОСТЬЮ, ЧЕМ ПРИХОТЬЮ. НО КАК И ЛЮБАЯ ДРУГАЯ ТЕХНИКА, СПЛИТ-СИСТЕМА НУЖДАЕТСЯ В СВОЕВРЕМЕННОМ УХОДЕ И РЕГУЛЯРНОЙ ЧИСТКЕ. КАК ПОЧИСТИТЬ КОНДИЦИОНЕР В ДОМАШНИХ УСЛОВИЯХ, С ЧЕГО НАЧАТЬ И КАКОВ ПОРЯДОК ПРОЦЕССА?

Чистка кондиционера проводится как с помощью специалистов, так и своими руками. Во втором случае просто не обойтись без инструкции по эксплуатации. Но для начала разберем признаки, по которым становится ясно, что сплит-систему пора чистить.

Накапливаясь, загрязнения ухудшают характеристики и качество работы кондиционера. А главное, загрязненный воздух влияет на Ваше здоровье. Здесь и плесень, и грибок, и пылевые клещи, и целые семейства разных бактерий в воздухе, которым мы дышим. Отсюда , астма, различные дерматиты и прочие заболевания кожи.

Чтобы избежать такой обстановки в квартире, проводится легкая чистка сплит-систем: от одного до трех раз в неделю — в зависимости от интенсивности использования прибора. Существует несколько очевидных показателей того, что Ваш кондиционер загрязнен.

На что стоит обратить внимание?

      1. Если Вы почувствовали сразу после запуска сплит-системы, то знайте: это самый очевидный признак загрязнения. Возможно, на решетке нагревателя образовалась грязь или начались проблемы с дренажем.
      2. Если расход электричества изменился в большую сторону, а мощность в меньшую — самое время открыть кондиционер и проверить его чистоту внутри.
      3. Своеобразный гул и потрескивание при работе сплит-системы может быть сигналом засорения фильтра или турбины. Стук может исходить и от внешнего корпуса, если засорился он сам. В этом случае лопасти вентилятора не смогут прокручиваться нормально и будут задевать стенки корпуса или другой предмет.
      4. Протечка конденсата — еще один показатель загрязнения кондиционера пылью и грязью.
      5. «Хлюпанье» и «бульканье» появляются в случае плохой работы дренажа или потери хладагента.

После того, как Вы заметили любой из этих признаков ухудшения работы системы, Вы можете либо вызвать профессионалов для ее очистки, либо заняться этим самостоятельно. К чему и как приступить, мы сейчас разберемся.

Собственными силами Вы можете очистить внутренние фильтры, вентилятор, дренажную систему и теплообменник. Что для этого понадобится?

      • инструкция по эксплуатации;
      • зубная щетка;
      • мягкая ткань;
      • теплая вода;
      • мыло;
      • пылесос.

Вряд ли Вам понравится прикасаться к загрязненным внутренним деталям и дышать пылью. Перед началом работы не забудьте надеть респиратор и перчатки.

Процесс очистки сплит-системы в домашних условиях будет проходить в несколько этапов — в зависимости от очищаемой детали. Чтобы разобраться, как получить доступ к каждой из них, рассмотрим их отдельно друг от друга.

Перед промывкой кондиционера обязательно отключите его от сети! Застелите пол газетами, полиэтиленовой пленкой или влажными тряпками, чтобы не запачкать его.

Начнем с фильтров. Чтобы добраться до них, необходимо понять, как открыть кондиционер. Все просто: подденьте крышку сплит-системы, потяните ее на себя и вверх и доведите до упора. Перед нами откроются фильтры — изогнутые сетчатые пластинки, для извлечения которых необходимо чуть приподнять их вверх, затем потянуть на себя и вниз. Уже на этом этапе Вы можете увидеть степень загрязнения Вашего устройства.

Далее фильтры необходимо помыть прохладной водой. Если грязь не смывается, подержите фильтры в теплой воде около получаса. Для усиления эффекта добавьте туда несколько капель жидкого мыла или покрошите обычное и помешайте — пусть мыло полностью растворится.

Затем снова промойте детали проточной водой, подождите, пока извлеченные детали высохнут естественным путем, и протрите их еще раз мягкой тканью. Сушить фильтры можно на подоконнике, если за окном солнечная погода.

Нельзя сушить фильтры теплыми потоками воздуха, например феном, поскольку это может деформировать их.

Перед обратной установкой фильтров необходимо пропылесосить внутренние элементы сплит-системы и протереть мягкой тряпкой доступные места.

До сих пор речь шла о сетчатых фильтрах. Если Вы используете карманные, то очистить их Вам не удастся — такие фильтры просто меняют по истечении срока эксплуатации.

Промывать фильтры более шести раз крайне не рекомендуется, поскольку фильтр может потерять свои свойства и ухудшить пропускную способность.

Радиаторы предназначены для изменения температуры перегоняемого воздуха и представляют собой одну большую пластину, которая состоит из множества мелких. Расположены они на очень маленьком расстоянии друг от друга, и если пыль забилась в промежутки между ними не так глубоко, то можно убрать ее при помощи щетки с длинным ворсом.

Также хорошо с этой задачей справится пылесос большой мощности. После процедуры очистки протрите площадку влажной тканью до полного устранения пыли.

В случае если грязь ушла глубоко, скорее всего, она уже смешалась с конденсатом и образовала грязевую пленку. Убрать ее самостоятельно не представляется возможным. Для очистки от такого загрязнения используются пароочистители, а эту работу лучше доверить профессионалам.

Найти радиатор можно, открыв нижнюю крышку сплит-системы. Извлеките пластину наружу. После очистки повторите последовательность действий в обратном порядке.

Важным элементом системы является роторный вентилятор. Это продолговатый вал с лопатками, который «толкает» охлажденный воздух в помещение. Его загрязнение может привести к полному выходу из строя, поскольку образовавшиеся налеты пыли и грязи блокируют работу вентилятора.

Чтобы такого не произошло, необходимо растворить немного мыла в теплой воде и разбрызгать ее на лопасти. После того как грязь размокнет, включите вентилятор на самые низкие обороты. Будьте готовы к тому, что капли жидкости будут разлетаться в стороны. Затем прекратите работу и прочистите область вручную: при помощи кисти или зубной щетки и того же мыльного раствора.

Перед началом работы по очистке вентилятора оклейте стену защитной пленкой и постелите на пол газеты, чтобы вылетающая из кондиционера грязь на них не попала.

Стоит быть предельно аккуратными: старайтесь не повредить лопасти вентилятора, в противном случае будет необходима полная его замена.

Если образовавшиеся жир и грязь забьют проходы дренажных каналов, то вода начнет поступать не наружу, а внутрь комнаты. Грибок и не станут долго «сидеть» в патрубках и начнут распространяться: сначала на дренажный поддон, а затем и на радиатор. Все это опять-таки скажется на чистоте вдыхаемого воздуха.

Своими руками прочистить дренаж можно лишь поверхностно: при помощи щетки и моющего средства, например, для мытья посуды. После обработки самого дренажа проверьте чистоту дренажного поддона, а лучше помойте его для профилактики.

Профессиональная обработка системы дренажа заключается в антибактериальном воздействии при помощи пара. Другой вариант — полная очистка всей системы кондиционирования посредством распыления специального вещества.

На этом самостоятельная чистка домашнего кондиционера завершена. Если Вы не хотите тратить много времени, то есть вариант попроще, можно приобрести сплит-систему с автоматической системой очистки. Работает такая система по простому принципу: периодически переходя на «холостой» режим, она просушивает внутренние узлы и детали.

Иногда такие кондиционеры сопровождаются системой ионной очистки воздуха — происходит ионизация пыли, и она легче проходит в пылесборник. Однако, даже такие «умные» кондиционеры приходится чистить вручную, поскольку фильтры сами себе они не помоют, а сама — процесс все еще неоднозначный и загадочный.

Самое сложное в очистке кондиционера — пожалуй, именно внешняя его часть. Наружный блок, как правило, располагается вне помещения, и доступ к нему чаще всего осложнен высотой и расположением с улицы. Хорошо только то, что чистить такой блок необходимо лишь 1-2 раза в год.

Что нужно сделать?

      1. Отключите питание аппарата.
      2. Снимите верхнюю крышку и сразу представите объем предстоящих работ.
      3. Удалите мусор, который можно убрать вручную.
      4. Возьмите мощный пылесос и обработайте им доступные поверхности.
      5. Старайтесь не задевать электрическую цепь блока — его ремонт могут осуществить только профессионалы.
      6. Прочистите то, что осталось, щеткой со средним ворсом.
      7. Протрите очищенные поверхности мягкой и влажной тряпкой.

Для очистки внешнего блока чаще используют пароочистители или мини-мойки, которые дают больший эффект. Важно помнить, что нельзя запускать кондиционер до тех пор, пока все внутренние детали не высохнут полностью.

Даже если с Вашим устройством все в порядке и оно работает как часы, есть несколько простых советов по уходу за техникой, которые нужно соблюдать.

      1. Начнем с того, что если Ваша квартира расположена на первых этажах здания — с первого по четвертый — то чистить внешний блок кондиционера рекомендуется раз в три месяца, поскольку загрязнение в этом случае больше и интенсивнее, нежели на верхних этажах.
      2. Если кондиционер расположен на уровне выше седьмого этажа, его чистку можно проводить один раз в два года и реже. Правда, только в том случае, если Вы не заметили признаков загрязнения, которые мы описывали ранее.
      3. На каком бы этаже Вы ни жили, внутренние блоки чистить необходимо 3-4 раза в месяц, потому что даже при хорошей работе на стенках и ответственных деталях оседают пыль и грязь. Лучше потратить несколько минут в месяц на легкую промывку кондиционера, чем несколько тысяч на его ремонт или замену
      4. Не забывайте следить за состоянием внешнего блока в . Наледь, сосульки и снег могут стать причиной поломки кондиционера, а также угрожать жизни людей и машин, стоящих внизу — под Вашими окнами.

Если в паре с кондиционером Вы используете приточную вентиляцию с фильтрами, то кондиционер, как правило, загрязняется реже. Например, подает в комнату уже очищенный воздух. Окна при этом можно закрыть, чтобы не пускать в дом пыль и выхлопы. Кроме того, бризер работает и в режиме рециркулятора, то есть поможет очистить уже находящийся в комнате воздух. Конечно, как и в случае сплит-системы, за техникой необходим уход, но с таким оборудованием он гораздо проще — достаточно периодически менять . Взамен Вы получите чистый свежий воздух внутри помещения, его рециркуляцию, подогрев входящего воздуха зимой, бесшумную работу и полную защиту от пыли и грязи.

      • Для начала проверьте , проконсультируйтесь со специалистами, если сомневаетесь.
      • Следите за тем, чтобы при работе сплит-системы в комнате не было сквозняка. В противном случае прибор работает при повышенных нагрузках на вентилятор и компрессор — это сокращает срок его эксплуатации.
      • То же можно сказать про работу сплит-системы на максимальном обдуве и минимальном температурном режиме. Эти режимы требуют от кондиционера высокой мощности, что при частом использовании негативно сказывается на деталях внутреннего блока.
      • Капитальный ремонт и чистку необходимо проводить минимум раз в год. В случае постоянного использования — два раза в год. Такой «осмотр» Вашего кондиционера повысит его срок службы и уменьшит риск серьезного ремонта в будущем.
      • Устанавливайте сплит-систему в самом закрытом от солнечных лучей месте.

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

Конечно, выполнить эту процедуру можно поручить сервисному работнику, особенно если кондиционер все еще находится на гарантийном обслуживании. Но если вы пользуетесь сплит-системой достаточно давно и не намерены платить большие деньги за то, с чем вполне можете справиться самостоятельно, то должны знать порядок разборки кондиционера для проведения его профилактической чистки.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями, основная методика разборки останется единой.

Как разобрать для обслуживания внутренний блок сплит-системы

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

  1. Обесточьте кондиционер . Это первое, что следует сделать с целью соблюдения правил электробезопасности. Не выключайте кондиционер кнопкой пульта ДУ, а просто извлеките вилку из розетки.
  2. Удалите верхнюю крышку блока . Открутите несколько болтов (два или три), покрытых декоративными заглушками, и снимите верхнюю крышку внутреннего блока кондиционера. Крышку, покрытую изнутри слоем грязи и плесени, следует вымыть в ванной комнате, используя щетку и моющее средство.
  3. Извлеките воздушные фильтры . Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
  4. Извлеките направляющие воздушного потока . Слегка сгибая, достаньте из пазов специальные жалюзи, направляющие поток холодного воздуха внутрь помещения. Они тоже, скорее всего, нуждаются в усиленной помывке.
  5. Отсоедините нижнюю крышку внутреннего блока, дренажную трубку и провод электропитания сплит-системы . Аккуратно отожмите три защелки, после чего отсоедините от внутреннего блока сплит-системы сливную ванночку вместе с выводящим шлангом.
  6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор . Чтобы вынуть блок управления из сплит-системы, следует аккуратно отжать боковые крепления, после чего потянуть устройство на себя. Не забудьте перед этим открутить провода заземления.
  7. Демонтируйте двигатель вентилятора. Отвинчиваем болты, крепящие электродвигатель к шасси, приподнимаем испаритель и извлекаем наружу двигатель вместе с роторным вентилятором.
  8. Отделите двигатель от вентилятора . Сначала придется аккуратно прогреть паяльником головку болта, чтобы разблокировать тепловой замок на шкиве двигателя. После того как лопасти вентилятора будут сняты со шкива, их можно тщательно вымыть в ванне.

Сборку внутреннего блока сплит-системы следует производить в обратном порядке.

плюсы и минусы самостоятельного снятия кондиционера

Регулярное обслуживание кондиционера требует разборки его внутреннего и внешнего блока. Это необходимо при замене деталей сплит-системы и ее полной очистке. Стоит разобраться с особенностями процесса и последствиями неправильной разборки.

Как снять внутренний блок

Для снятия внутреннего блока кондиционера любого типа требуется отщелкнуть нижние клипсы. У большинства устройств они находятся снизу и обозначены стрелками или засечками. Типы клипс:

  • Зацеп за настенную пластину произведен сверху. В этих случаях на клипсы нажимают вверх.
  • Нижний зацеп за пластину. В таких устройствах снизу находятся дополнительные отверстия. Крепления оттягивают вниз от блока.
  • Клипсы, расположенные под декоративной крышкой. Сначала снимают крышку, а затем отжимают крепления.

Снятый внутренний модуль кондиционера разбирается легче.

Разборка внутреннего блока кондиционера

Разобрать внутренний блок сплит-системы можно после отсоединения прибора от сети. Затем открывают крышку корпуса и достают фильтры. Следующим действием нужно снять корпус:

  • У любого кондиционера снизу находятся саморезы, которые легко обнаружить под заглушками. Их необходимо выкрутить.
  • Под крышкой, за которой расположены фильтры, тоже могут оказаться саморезы или защелки. После их откручивания можно приоткрыть нижний элемент корпуса.
  • Следующая задача – освободить защелки, расположенные в верхней части корпуса. Они довольно жесткие, для их отсоединения нужно узнать особенности крепления. Чаще всего их получается разблокировать, потянув низ корпуса на себя и вверх.
  • Осталось отсоединить все провода, если они имеются.
  • Приоткрыв жалюзи, легко снять корпус, потянув его на себя.

    Следующий шаг – снятие дренажной емкости. Некоторые модели выполнены монолитными, поэтому в них отделить лоток от корпуса не получится. Важно разобраться в особенностях его установки, чтобы при сборке правильно установить на место.

    Под конденсат из лотка рекомендуется подготовить тару. Для разборки емкости достаточно открутить один саморез, а затем отсоединить клипсы внизу. От лотка необходимо отсоединить электродвигатель жалюзи. После извлечения емкости отделяют «хвост» дренажного шланга.

    Вентилятор внутреннего блока кондиционера (крыльчатка)

    Следующая задача – снять вентилятор (вал). Эта процедура наиболее ответственная и сложная. Простой вариант удаления вала применим, когда его снимают влево, не затрагивая блок управления и двигатель:

    • Открутить и освободить левую часть радиатора от корпуса устройства.
    • Отвинтить крепление справа в самом валу на несколько оборотов. Этот винт часто сильно затягивают, поэтому важно соблюдать осторожность, чтобы не повредить головку крепежного элемента и не сломать лопасти.
    • Извлечь вал снизу из корпуса, следя за сохранностью деталей. Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт. Винт можно держать отверткой, подталкивая вал.

    При монтаже вала в корпус устройства винт должен оказаться точно в исходном положении. Иначе вентилятор будет касаться стенок.

    Существует и более сложный вариант снятия вентилятора. Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления.

    Последовательность действий:

    • Извлечь блок управления из корпуса. Это потребует отсоединения всех проводов и датчиков. Затем отсоединяют защелки и выкручивают саморезы, крепящие блок управления.
    • Открутить все крепления электродвигателя. Отсоединить кожух с валом.
    • Внимательно изучить, как отсоединяется вал от мотора. Осторожно отогнуть медные трубки, подходящие к радиатору.

    Разборка внешнего модуля

    Демонтаж мобильного или оконного кондиционера не занимает много времени – достаточно извлечь устройство из окна или снять воздуховод. При разборке полноценной сплит-системы требуется сохранить весь хладагент.

    Соединительные трубки, по которым транспортируется фреон, обладают разным диаметром. Тонкий канал служит для транспортировки жидкого хладагента. Большая трубка предназначена для перекачивания газообразного фреона. При разборке кондиционера необходимо «загнать» хладагент в наружный модуль. Затем можно отключать магистральные каналы. Для перекачивания хладагента необходимо при работающем приборе завинтить патрубок с жидким фреоном, который уходит из наружного блока в помещение. Устройство за 1 минуту перекачает газообразное вещество в наружный блок. После этого следует немедленно выключить прибор.

    Разборку наружного блока кондиционера выполняют вдвоем. Так можно исключить лишний риск и сократить время работ.

    После отключения прибора от электросети отсоединяют кабели, пометив клеммы.

    Медные каналы, по которым транспортируется хладагент, можно выпрямить самостоятельно, соблюдая осторожность. Вместе с ними в помещение удаляется электрический кабель. Его прикручивают к концу трубки. Затем нужно открутить гайки, которые держат наружный модуль. Снимают блок вдвоем. В последнюю очередь со стены снимают кронштейны.

    Снятый наружный модуль требует вертикального хранения и транспортировки. Для исключения возможных повреждений его помещают в коробку с пенопластом.

    Снятие компрессора

    В некоторых случаях требуется только демонтаж наружного блока, к примеру, когда требуется наладить работу компрессора. Внутренний блок в этом случае остается на месте. Основная задача – правильно снять компрессор:

  1. демонтировать крышку наружного блока;
  2. отсоединить трубки нагнетания и всасывания;
  3. отсоединить электропровода;
  4. отвинтить крепежные элементы вентилятора и конденсатора;
  5. удалить из корпуса конденсатор;
  6. демонтировать крепления компрессора и саму деталь.

Выполняя такую последовательность действий, можно снизить риск повреждения трубопроводов и получить доступ к другим элементам, расположенным в корпусе.

Последствия неправильного демонтажа

При неправильном демонтаже легко повредить кондиционер. Возможные неприятные последствия.

Как разобрать кондиционер собственноручно, чтобы устранить неприятный запах из сплит-системы? Чтобы разобрать настенный кондиционер своими руками, нужно сначала ознакомиться с некоторыми особенностями бытовых кондиционеров.

Однажды любой пользователь настенного, бытового кондиционера сталкивается со следующей неприятной проблемой: при включении сплит-системы из ее выдувного отверстия вырывается струя прохладного воздуха, наполненная слегка сладковатым запахом уже застоявшейся плесени. Это значит, что Вам пора провести техническое обслуживание своего кондиционера, то есть, тщательно его помыть, причем внутри системы. Для решения этой проблемы предусмотрено два способа: первый — это вызов мастера (однако данный способ дорогостоящий), второй — это самостоятельный разбор сплит-системы и ее последующая очистка собственными силами.

Мы предлагаем Вам все сделать собственноручно, поскольку таким образом Вам удастся сэкономить энную сумму денег, к тому же данное умение в дальнейшем может пригодиться. Представляем Вам по разборке комнатного блока кондиционера, которое поможет вам в решении проблемы неприятного запаха из сплит-системы. Рассмотренный алгоритм разборки кондиционера типовой, поэтому он подойдет для многих марок современных кондиционирующих устройств. Итак, чтобы разобрать кондиционер самостоятельно, вам понадобится несколько минусовых и плюсовых отверток различного диаметра , а также набор шестигранных звездочек (не для всех моделей сплит-систем). Если у вас уже есть такой нехитрый арсенал, то можете приступать к разборке внутреннего блока . Учтите, что в процессе очистки кондиционера, вам не придется снимать устройство со стены, разъединять медную трассу и сливать фреон.

В первую очередь обесточьте кондиционер, после чего снимите с внутреннего блока устройства защитные фильтры. Данный процесс детально описан в стандартном руководстве по обслуживанию вашей сплит-системы. Дальше снимите с блока его лицевую панель, для этого открутите два болта, которые закрыты защитными заглушками, после чего потяните каркас на себя (он держится сверху двумя защелками). Крышка с внутренней стороны будет покрыта плесенью и пылью, поэтому сразу отправляйте ее в мойку. Дальше снимите лопасть, которая направляет поток воздуха, для этого приложите немного физической силы и вытяните ее из пазов. Затем снимите нижнюю часть комнатного блока кондиционера с защелок-креплений, после чего отсоедините дренажный шланг сплит-системы и ее питающий провод.

Дальше нужно отсоединить всю электропроводку, при этом лучше записать, как располагаются провода. Если вам лень записывать, и к тому же вы можете похвастаться своими грандиозными познаниями в радиотехнике, то, когда будете собирать кондиционер обратно, можете воспользоваться его электрической схемой, которая располагается на внутренней стороне передней крышки комнатного блока.

Дальше отожмите крепежные скобы, после чего выньте корпус электронного блока и трансформатор. Затем вам нужно отжать три опорные защелки и аккуратно демонтировать слив и выводной шланг. Отверстие для выдувания воздуха из внутреннего блока, также, как и лопасти встроенного вентилятора, будет покрыто сильным налетом, который и источает неприятный запах. После этого открутите опорные болты электродвигателя кондиционера, аккуратно приподнимите радиатор, и снимите опору мотора. Дальше выньте лопасти, а также движок из ячейки, а радиатор можете аккуратно уложить обратно, чтобы он вдруг не упал.

Затем снимите тепловой замок, который находится на крепежном болте шкива электрического двигателя. Учтите, что сделать это непросто. Чтобы нечаянно не сгорел резиновый элемент , передающий энергию, нужно с помощью тонкого паяльника аккуратно нагреть головку болта, при этом периодически пробуйте его открутить. Когда вам удастся отделить лопасть от мотора, все загрязненные элементы системы отправьте на мойку. Чтобы помыть все детали, вам потребуется бутылка моющего средства, щетка с довольно длинными ворсинками, а также много воды. Сборка кондиционера проводится в обратном порядке.

Сами видите, что конструкция комнатного блока настенной сплит-системы не очень сложная. Поэтому, чтобы не тратить лишние средства, очистку устройства можно проводить самостоятельно, к тому же Вы теперь знаете, как разобрать кондиционер своими руками.

Рано или поздно, каждый владелец домашнего кондиционера сталкивался с проблемой его загрязнения и неприятного запаха. Соответственно перед устранением данной проблемы, у него возникал вопрос, как разобрать внутренний блок кондиционера.

Для того чтобы получить ответ на этот вопрос, стоит разобраться, что же собой представляет внутренняя система кондиционера.

Как работает кондиционер и из чего он состоит

На рынке представлено несколько разновидностей кондиционеров. С первого взгляда кажется, что они все абсолютно разные. Но это не совсем так. Принцип работы у них у всех схож. Самыми простыми и бюджетными вариантами считаются оконные и мобильные кондиционеры. Оба варианта состоят только из одного блока.

Оконный кондиционер монтируется в оконный проем, а мобильный кондиционер может работать в любых местах, где имеется открытое окошко или приоткрытая дверь, для вывода шланга наружу.

Более сложный агрегат – это сплит системы. Для их установки требуются определенные знания и навыки. Она состоит из двух блоков: внутреннего и наружного.

Состав наружного блока:

  • Компрессор, предназначенный для поддержания потока движения сжатого газа – фреона.
  • Четырехходовый клапан отвечающий за распределение фреона при охлаждении или обогреве.
  • Вентилятор.
  • Обдувающий конденсатор.
  • Радиатор. В нем происходит охлаждение и конденсация фреонового газа
  • Фильтры фреоновой системы, задача которых защита попадания посторонних частиц в компрессор
  • Штуцерное соединение, к которому подсоединяются медные трубки для свода с внутренним блоком

Состав внутреннего блока:

  1. Передняя панель.
  2. Фильтр глубокой чистки.
  3. Радиатор.
  4. Испаряющий и нагревающий фреон.
  5. Горизонтальные жалюзи.
  6. Индикаторная панель.
  7. Фильтр тонкой очистки.
  8. Вентилятор.
  9. Вертикальные жалюзи, предназначенные для регулировка направленности воздушных потоковых масс.
  10. Поддона для конденсата. Оттуда через дренажный шланг происходит вывод конденсата.
  11. Плата управления.
  12. Штуцерное соединение.

Как разбирается кондиционер

Если при включении системы кондиционирования, поток охлаждающего воздуха несет с собой кисловатый, застоявшийся плесенный запах, то стоит задуматься о ее чистке. Для этого требуется промыть наружный и внутренний блок сплит системы.

Для того чтобы решить подобную проблему можно воспользоваться двумя способами: привлечь специалиста, но это очень затратный способ или же разобрать внутренний блок кондиционера своими руками для выполнения очистительных работ.

Последний способ более предпочтителен, так как он позволит сэкономить значительную сумму денежных средств, а приобретенный полезный опыт придется кстати в будущем.

Руководство по самостоятельному разбору кондиционера

Подобный способ разборки домашнего кондиционера, является универсальным, он подходит и для разборки подавляющего большинства марок, которые существуют на сегодняшний день.

Для того чтобы приступить к разборке блока, следует запастись необходимыми инструментами . Для работы будут нужны:

  • Отвертки «минусовки» и «плюсовки» разного диаметра.
  • Комплект шестигранников.
  • Тонкий паяльник.
  • Специальное дезинфицирующее средство для систем кондиционирования.
  • Щетка с вытянутыми щетинками

Нужно знать, что, для того чтобы разобрать и почистить блок, не требуется демонтировать агрегат со стены, спускать фреон и размыкать медную трассу.

Для начала нужно отключить устройство от сети электропитания. После этого снимается защитная фильтрация, расположенная во блоке. Как правильно произвести ее снятие, можно прочитать в книжке по эксплуатации, которая шла в комплекте с кондиционером. Там очень детально и понятно прописан весь процесс.

После чего, снимается внешняя панель с блока. И тогда развинчиваются два болтика, которые закрываются предохранителями, и каркас тянется в свою сторону. Он зафиксирован с верхней стороны двумя защелками.

Вся панелька, которая находилась с верхней стороны, будет вся в плесени и грязи. Ее тут же нужно отправить в мойку.

С применением небольшой силы, из пазов, вытягивается лопасть, которая отвечает за направление воздушных масс.

Затем снимается нижняя область внутреннего блока агрегата с задвижек – креплений, где отсоединятся дренажный шланг и провод питающий кондиционер.

Если же имеются базовые знания по электронике и радиотехнике, то можно и не записывать, а при обратной сборке обратиться к нарисованной на задней стороне , блока, к подключения.

Дальше отжимаются крепительные скобы, и вынимается корпус электроблока и трансформатора. Для демонтажа слива и выводного шланга, следует очень аккуратно и не торопясь выжать три несущих крепежа. Проем, который служит для выдувания воздушных масс из блока, тоже, как и лопастная часть, будет покрыт заплесневелостью, от которого и происходит распространение столь скверного аромата.

После чего следует открутить несущие болты электронного двигателя сплит системы и с большой аккуратностью приподнять радиатор, после чего можно снимать моторную опору. Далее извлекаются лопасти и движок, находящийся в ячейке. Для того чтобы исключить вероятность случайного падения радиатора, его можно поместить обратно.

Затем необходимо произвести снятие теплового замка, находящегося на крепительном болтике фрикционного колеса с ободом электродвигателя. Но нужно иметь в виду, что данные вещи разобрать самостоятельно будет трудновато. Для того чтобы избежать случайного сгорания резиновой детали, которая передает энергию, необходимо при помощи тонкого паяльника очень внимательно произвести нагревание болтовой головки, при этом в процессе паяния нужно пробовать его открутить. После удачного отделения лопастей от моторной части, все заплесневелые и пыльные детали помещаются в мойку.

Для того чтобы промыть тщательно, удалить все посторонние запахи и дезинфицировать все снятые элементы , стоит приобрести специальное средство для кондиционеров. Оно прекрасно справляется с удалением грибков, затхлости, плесени и микробов.

Приступая к очищению, сначала нужно встряхнуть баллончик. Средство распыляется по всей поверхности, которая требует очистительной обработки. Выжидается двадцать минут. Затем со щеткой с длинным ворсом прошаркиваются загрязненные места. И промываются водой. Кондиционер собирается в обратном порядке.

Как часто требует очистки кондиционер

Всем понятно, что время полноценной фильтрации очень зависит от чистоты содержания помещения. Если в помещении загрязненная среда, то и кондиционер будет требовать частой очистки. Для того чтобы понять, нуждается ли кондиционер в очистительных работах можно произвести опыт. Для этого следует разобрать прибор, если фильтр уже будет полностью забит, то в следующий раз, необходимо это сделать чуть раньше, а если фильтр еще чистый, то процедуру можно отложить на попозже. Также на некоторых современных моделях , можно определить уровень загрязненности фильтра, при помощи индикатора, который выдает информацию об уровне загрязненности в настоящее время.

В некоторых жилых помещениях, где царит идеальный порядок , наводится ежедневная влажная уборка – фильтры меняются только раз в год. Но это, конечно же, исключительный момент.

В идеале, кондиционер требует чистки через каждые две недели. Правильный и регулярный уход за устройством, обеспечит в доме приятную и комфортабельную атмосферу.

Заключение

Таким образом, понятно, как разобрать внутренний блок кондиционера, и в этом совершенно нет ничего сложного.

Просто стоит запастись небольшим терпением, свободным временем и чтобы ничего не отвлекало.

Разборка своими силами поможет в сохранении семейного бюджета и подарит новый опыт , который очень пригодится в будущем. Кондиционеры нужно периодически чистить и каждый раз вызвать мастера это не только накладно, но и не всегда удобно. Как правило, специалистов приходится ждать и подстраиваться под их время прихода.

А умение мастерить и разбираться в технике приносит и моральное удовлетворение.

как открыть кондиционер чтобы добраться до вентелятораю нижние 2 шурупа нашли, что надо сделать чтоб открыть

Вадим  Выкручиваете два или три шурупа под горизонтальной жалюзью.


Затем низ корпуса аккуратно отодвигаете.Старайтесь чтоб жалюзи прошли сквозь прорезь. Сверху есть три крючка они сами отцепятся. После того как снимите корпус -акуратно выньте из щели термо резистор.
Затем с левой стороны открутите один шуруп удерживающий поддон для сбора дренажа, аккуратно сдвиньте его с крючков и пусть висит на дренажном шланге.
Доступ к вентилятору будет свободен.
При сборке будте внимательны. Не сломайте крючки.

Никита  со всей дури с размаху о пол

Виктория  Скачай на него инструкцию — там разборка в картинках. По крайней мере на мою HITACHI так.

Юрий  Он вынимается из корпуса. весьма туго.

Метки: Как снять крышку внутреннего блока кондиционера Самсунг

Разборка, чистка внутреннего блока сплит системы Panasonic P.S. Не забудьте смазать подшипник крыльчатки в…

24 ноя 2013 — 29 мин. — Добавлено пользователем Сплит-инфоРазборка внутреннего блока сплит-системы. … Демонтаж внутреннего и внешнего блока кондиционера. — Duration: 8:39. Кул Ван 89,139 …

Сервисное обслуживание внутреннего блока кондиционера…

Привет всем! По просьбе моих френдов и вообще сообщников хочу написать пост о сервисном обслуживании кондиционеров, потому как это актуально уже на данный момент (надеюсь модераторы отнесуться с пониманием)! Дело в том, что потребителя частенько вводят в заблуждение, предлагая им сервисное обслуживание кондиционера ЕЖЕГОДНО!!! Этого делать не нужно, потому как всё зависит от степени загрязнённости самого помещения, где расположен кондиционер!
Как понять что чистка уже неизбежна? Давайте посмотримна процесс чистки внутреннего блока, возможно вы и сами способны произвести эту операцию:
Итак перед нами обычный внутренний блок:


Внизу, дабы не замарать ремонт, клеим плёнку, на обычный малярный скотч:



Открываем крышку, снимаем сетчатые фильтры и промываем их под струёй воды (делать это можно с любой периодичностью, но не менее раза в 2 месяца!)



Теперь снимаем полностью верхнюю часть корпуса, вместе с крышкой…



Отстёгиваем ванночку (через неё конденсат попадает на улицу)…



а затем наслаждаемся ужасным зрелищем! Вот тут мы можем уже понять, чем мы дышим включая забитый кондиционер…



Вот мы и добрались до основного момента, о котором я вам хотел поведать! НЕ РАЗБИРАЯ КОНДИЦИОНЕРА вы можете увидеть степень его загрязнения и самостоятельно сделать вывод… а надо ли его чистить?
Обратите внимание… Крыльчатка вентилятора, который нам необходимо почистить!!!



Крыльчатку снимаем(если это возможно), промываем струёй воды и щёткой, а радиатор очищаем при помощи парогенератора… ВУАЛЯ:



Затем приступаем к сборке внутреннего блока, в обратной последовательности! А вот те самые сетчатые фильтры…



Застёгиваем крышку, ставим сеточки…



Закрываем крышку внутреннего блока…



Включаем на пульте 22-25 градусов (не включайте минимум… никогда в жару, ни один кондей не даст вам 16-17 градусов!!!Вы его тупо угробите!) и наслаЖЖдаемся прохладой!


… о наружнем блоке я расскажу позже! Сообщаю что я занимаюсь кондиционированием и вентиляцией уже с 2000 года и готов помочь консультацией, да и делом в этой сфере!!! Так что спрашивайте! Отвечу позже, вечером отвечу всем, потому как сейчас много работы..убегаю) Всем удачного дня!

Как правильно снять кондиционер со стены своими руками

разобранный внутренний блок. С тем, как снять компрессор кондиционера и сам наружный блок своими руками… Снимают защитную крышку с корпуса; …

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями , основная методика разборки останется единой.

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

  1. Обесточьте кондиционер
  2. Удалите верхнюю крышку блока
  3. Извлеките воздушные фильтры . Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
  4. Извлеките направляющие воздушного потока
  5. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

Конечно, выполнить эту процедуру можно поручить сервисному работнику, особенно если кондиционер все еще находится на гарантийном обслуживании. Но если вы пользуетесь сплит-системой достаточно давно и не намерены платить большие деньги за то, с чем вполне можете справиться самостоятельно, то должны знать порядок разборки кондиционера для проведения его профилактической чистки.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями, основная методика разборки останется единой.

Как разобрать для обслуживания внутренний блок сплит-системы

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

  1. Обесточьте кондиционер . Это первое, что следует сделать с целью соблюдения правил электробезопасности. Не выключайте кондиционер кнопкой пульта ДУ, а просто извлеките вилку из розетки.
  2. Удалите верхнюю крышку блока . Открутите несколько болтов (два или три), покрытых декоративными заглушками, и снимите верхнюю крышку внутреннего блока кондиционера. Крышку, покрытую изнутри слоем грязи и плесени, следует вымыть в ванной комнате, используя щетку и моющее средство.
  3. Извлеките воздушные фильтры . Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
  4. Извлеките направляющие воздушного потока . Слегка сгибая, достаньте из пазов специальные жалюзи, направляющие поток холодного воздуха внутрь помещения. Они тоже, скорее всего, нуждаются в усиленной помывке.
  5. Отсоедините нижнюю крышку внутреннего блока, дренажную трубку и провод электропитания сплит-системы . Аккуратно отожмите три защелки, после чего отсоедините от внутреннего блока сплит-системы сливную ванночку вместе с выводящим шлангом.
  6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор . Чтобы вынуть блок управления из сплит-системы, следует аккуратно отжать боковые крепления, после чего потянуть устройство на себя. Не забудьте перед этим открутить провода заземления.
  7. Демонтируйте двигатель вентилятора. Отвинчиваем болты, крепящие электродвигатель к шасси, приподнимаем испаритель и извлекаем наружу двигатель вместе с роторным вентилятором.
  8. Отделите двигатель от вентилятора . Сначала придется аккуратно прогреть паяльником головку болта, чтобы разблокировать тепловой замок на шкиве двигателя. После того как лопасти вентилятора будут сняты со шкива, их можно тщательно вымыть в ванне.

Сборку внутреннего блока сплит-системы следует производить в обратном порядке.

В наше время многие владельцы домов и квартир оснащают свое жилье климатической техникой, которая способна поддерживать комфортный микроклимат в помещениях. Одним из самых популярных приборов, предназначенных для этих целей, является кондиционер. Современные модели могут обладать не только одной функцией – охлаждения воздуха, но и быть «всесезонными», многофункциональными, то есть в любое время года поддерживать в комнатах нормальную, заданную пользователем температуру.

Однако микроклимат будет на самом деле комфортным, а использование кондиционера не принесет вреда владельцам, если соблюдаются определенные важные условия. В частности, такие приборы требуют определенного ухода, поэтому их обычно обслуживают профессиональные мастера. Для этого нередко заключаются договора с компанией, проводившей , на дальнейшее сервисное обслуживание . Прибегают и к разовым вызовам мастеров – объявлений подобного содержания немало в рекламной прессе.

Но такая услуга стоит недешево, поэтому многих владельцев приборов интересует возможность самостоятельного ухода за ними. Одним из важных моментов в обслуживании климатической техники является содержание всех ее узлов, в особенности – фильтрующих блоков, в чистоте. Поэтому и возникает вопрос о том, насколько возможна чистка кондиционера своими руками? Да, это вполне выполнимо! И если хоть немного разбираться в конструкции прибора и знать, как проводится такой процесс, то, действительно, можно приводить его в порядок и самостоятельно.

Для чего необходима чистка кондиционера?

А так ли нужна регулярная очистка климатической техники? Может, это просто очередной «развод на деньги» со стороны производителей и сервисных компаний? Нет, все гораздо серьезней !

Приборы, охлаждающие или нагревающие воздух, прогоняют его через установленные в них фильтрующие устройства, так как полностью избавиться от пыли в помещениях – нереально. Соответственно, довольно скоро в фильтрах собирается большое количество грязи и пыли.


Поэтому, если не проводить периодическую очистку кондиционера, то непременно возникнут следующие проблемы:

  • Проявится явное падение функциональных возможностей прибора, то есть значительное снижение КПД из-за затруднения прохождения воздуха через фильтры.
  • Если очистка кондиционера не выполняется или производится нерегулярно, теплообменник с находящимся внутри его фреоном начнет перегреваться, что увеличит нагрузку на компрессор, а как результат — быстрый износ прибора.

  • Повышенная влажность и пылевые отложения внутри и снаружи фильтров способствуют активному размножению пылевых клещей и различных бактерий. Среди патогенных микроорганизмов самой опасной является легионелла , вызывающая тяжелое заболевание легких – легионеллёз (ее еще называют «питтсбургская пневмония»). Вместе с потоками воздуха, проходящего через загрязненные фильтры, по помещениям могут разноситься споры грибков и плесени, которые запросто могут спровоцировать аллергические реакции, привести к астматическим приступам и дерматитам.
  • Неприятный запах в помещении – это, наверное, самая незначительная неприятность из всех, которые, влечет за собой загрязнение кондиционера.

Нужно отметить, что меньше подвержены быстрому засорению кондиционеры, которые устанавливаются в многоэтажных домах на самых верхних этажах, так как на большой высоте концентрируется в разы меньше пыли, нежели в нижних слоях воздуха. Но это не значит, что их не придется чистить – просто грязевых налетов может бть поменьше.

Значительно чаще придется производить очистку и дезинфекцию приборов, установленных в домах, расположенных около автомобильных трасс, в промышленных зонах города и в строящихся районах, так как там воздух наиболее загрязнен .

Еще одним негативным для климатической техники явлением является тополиный и иной растительный пух, который способен за короткий срок буквально наглухо забить фильтры кондиционера. Поэтому, если район, где расположен дом, засажен тополями или другими деревьями (кустарниками) с подобной формой цветения, то за климатическими приборами следить нужно с особой тщательностью.


Кондиционер, как правило, сам начинает «заявлять» о том, что ему требуется профилактика, если его очистку не провели вовремя. Так, подобными проявлениями могут стать:

  • Постоянный или временный шум или треск при включении прибора.
  • Неприятный запах сырости или прели.
  • Явное снижение холодильной мощности кондиционера.
  • Прибор стал потреблять слишком большое количество электроэнергии при такой же или даже сниженной отдаче – это можно заметить, снимая показания со счетчика .
  • Во время работы кондиционера внутренний блок стал давать течь.

Цены на популярные кондиционеры

Если появился хотя бы один из вышеперечисленных признаков, то это говорит о том, что прибору требуется срочная профилактика, иначе кондиционер может вскорости выйти из строя.

Лучше всего предупредить подобную ситуацию, так как она может обернуться заменой отдельных деталей или блоков конструкции, вышедших из строя по банальной безалаберности хозяев, что ведет к значительным затратам.


  • Обязательно нужно очистить фильтры прибора весной, перед интенсивной работой в летний период.
  • Профилактика должна быть проведена и осенью, перед холодным периодом, когда кондиционер переводится в режим обогрева помещения.
  • Внеплановая профилактика – срочно, в любом случае , если появились упомянутые выше признаки.

Благодаря своевременным профилактическим работам, кондиционер без проблем отработает весь заложенный в него ресурс, который обычно составляет 8÷12 лет и даже больше.

Очистка внутреннего блока сплит-системы

Конструкция внутреннего блока кондиционера

Чтобы разобраться, с чего начинать работы по профилактике, и что именно должно подвергаться наиболее тщательной очистке, необходимо хотя бы немного ознакомиться с конструкцией прибора. Чаще всего в последнее время применяются сплит -системы, и в первую очередь влияет на микроклимат в помещении наиболее доступный пользователю внутренний блок кондиционера. С него и начнем .


Итак, внутренний блок состоит из следующих узлов и деталей:

1 – Передняя панель прибора – это пластиковый корпус с решёткой. Через нее внутрь прибора поступает для охлаждения (или нагрева) воздух из помещения, естественно, с переносимой пылью. Панель можно легко снять – при необходимости произвести профилактические работы. Для этого предусмотрена система замков (защелок ).


2 – Фильтр грубой очистки – это мелкоячеистая полимерная сетка, которая предназначена для сбора из воздуха крупных частиц пыли , пуха, ворсинок шерсти животных и других подобных взвесей. Такой фильтр требует очистки, или, по крайней мере – контроля, не менее двух раз в месяц. В инновационных моделях некоторые производители предусматривают автоматическую очистку этого фильтра. Фильтр грубой предварительной очистки располагается сразу за передней панелью прибора.

3 – Фильтр тонкой очистки . Обычно устанавливается не один, а несколько фильтров каскадом, которые могут чистить воздух от различных загрязнений. Каждый из них имеет собственные особенности строения:

  • Угольный фильтр , содержащий активированный уголь, и предназначенный для удаления неприятных запахов и нейтрализации вредных веществ. Этот вид фильтров не чистится, а заменяется полностью, в среднем через каждые 4÷5 месяцев.
  • Цеолитный фильтр изготавливается из пористого минерала — цеолита . Этот вариант фильтра способен поглощать из воздуха химические соединения, к которым относятся и тяжелые металлы, поэтому он более эффективен, чем угольный. Кроме того, в отличие от угольного, цеолитный фильтр поддается промывке водой и может при регулярном обслуживании эксплуатироваться до пяти лет.
  • Электростатический фильтр очищает воздух от мелкой пыли путем создания электростатического поля. Частицы пыли, проходя через него, электризуются и оседают на противоположно заряженных пластинах. Эксплуатационный срок этого фильтра неограничен, а его очистка производится по мере загрязнения.
  • Плазменный фильтр работает примерно по тому же принципу, что и электростатический. В нем под воздействием электрического напряжения образуется плазма низкой температуры, способная разрушить вредные вещества и мелкие частицы пыли, одновременно придав им отрицательный заряд, благодаря которому они оседают на заряженной положительно пластине. Плазменный фильтр предназначен также для удаления запахов и дыма. Срок эксплуатации этого фильтра – неограничен, и очищается он по мере загрязнения.
  • Ультрафиолетовый фильтр обязательно включает светодиод определённого спектра свечения, которое способно обеззараживать воздух помещения, уничтожая вирусы и бактерии. Ультрафиолет, кроме того, способен предупредить рост и распространение плесени и грибка внутри кондиционера. Этот вариант можно использовать самостоятельно или же в комплексе с фотокаталитическим фильтром.
  • Фотокаталитический фильтр представляет собой пористое вещество с диоксид-титановым покрытием. Этот фильтр адсорбирует на своей поверхности все загрязнители воздушных масс, проходящих через него, включая токсичные вещества, неприятные запахи, грибковые споры и т.п . Попадая под воздействия ультрафиолета, который входит в комплекс фотокаталитического фильтра, все токсичные вещества распадаются до воды и углекислого газа. Этот вид фильтра отлично справляются как с неорганическими, так и органическими загрязнителями воздуха. Эксплуатационный срок этого фильтра ограничивается только сроком «жизни» ультрафиолетовой лампы.
  • Антибактериальный фильтр . Предназначается для нейтрализации различнойпатогенной микрофлоры – микробов и вирусов. В его состав входят такие природные действующие компоненты, как:

— катехин – антисептик, содержащийся в яблоках и зеленом чае;

— вассаби – растение, обладающее антибактериальными качествами.

Цены на фильтры для кондиционеров

фильтр для кондиционера

  • Антиоксидантный фильтр изготавливается на основе флавоноидов, способствующих преобразованию свободных радикалов в неактивные химические соединения.

4 – Вентилятор , обеспечивающий циркуляцию воздуха через кондиционер. Как правило, вентилятор может иметь три — четыре скорости вращения.

5 – Испаритель. Это, по своей сути, радиатор, в котором происходит испарение фреона, благодаря чему воздух, проходящий через него, охлаждается.

6 – Горизонтальные жалюзи , регулирующие направление потоков воздуха по вертикали. Управление ими производится дистанционно, с пульта, через электропривод, установленный в корпусе кондиционера.

7 – Индикаторная панель расположена на поверхности внутреннего блока кондиционера. На ней с помощью светодиодов или же цифрового дисплея показываются режимы работы прибора, в том числе – и установленная температура.

8 – Вертикальные жалюзи регулируют потоки воздуха по горизонтальным направлениям. Они могут перемещаться вручную или же дистанционно, в зависимости от оснащенности прибора.

Кроме вышеназванных элементов конструкции, в ней обязательно присутствуют и другие, не показанные на рисунке:

9 – Поддон для конденсата . Эту деталь располагают под испарителем, и она служит для сбора воды, которая затем отводится через дренажный шланг из кондиционера наружу.

10 — Управляющая электронная плата . На ней установлен центральный микропроцессор, с помощью которого производится управление прибором. Располагается плата обычно справа от внутреннего блока кондиционера. Обычно около нее размещена и клеммная группа – для подключения кондиционера к электросети и для электрической коммутации внутреннего блока с внешним.

11 – Штуцерные соединения располагаются на нижней задней части внутреннего блока. Медные трубки, подключенные к ним, служат для соединения наружного и внутреннего блоков – так создается замкнутый контур для циркуляции хладагента.

Несколько подготовительных операций

В связи с тем, что кондиционер сплит-системы состоит из двух блоков, наружного и внутреннего, их очистка также несколько различается между собой, что важно учитывать, приступая к его профилактике. На внешнем блоке внимание будет заострено ниже, а пока продолжаем рассматривать внутренний.


  • Перед тем как приступать к выполнению профилактических работ, необходимо защитить руки и дыхательные пути, так как не нужно забывать, что в корпусе кондиционера находится рассадник вирусов и опасных бактерий, попавших туда вместе с пылью из воздуха. Они легко могут попасть в организм, что грозит серьезными заболеваниями, даже для обладающего отличным иммунитетом человека.
  • Далее, кондиционер необходимо отключить от электросети. Казалось бы, что это понятное для каждого действие, но иногда об этом забывают, и вспоминают только в момент, когда произойдет первый удар током. Хорошо, если он будет легким , только в форме пощипывания….
  • Затем, участок пола под кондиционером рекомендуется застелить полиэтиленовой пленкой , которую после очистки прибора лучше всего просто выбросить. Особенно важно защитить поверхность пола в том случае, если кондиционер длительное время работал без профилактики, и в нем скопилось большое количество грязи.

Порядок проведения общей очистки внутреннего блока

Иногда необходимо очистить только фильтры прибора, так как они загрязняются в первую очередь. Нужно сказать, что промыть их самостоятельно — совсем несложно . Поэтому рекомендуется осуществлять эту процедуру чуть ли не еженедельно, взяв себе за правило выполнять эти нехитрые действия перед началом уборки квартиры или дома. Естественно, такая частая профилактика необходима в том случае, если прибор используется постоянно.

Если приведение в порядок климатической техники проводится регулярно, в доме поддерживается чистота, и благодаря этому пыль не успевает забивать все поры фильтров тонкой и ячейки грубой очистки, то достаточно произвести сухую чистку с помощью пылесоса.


Если же фильтры кондиционера сильно засорены, то их придется дополнительно промыть специальными моющими средствами, а затем водой.


Моющие средства приобретаются в специализированных магазинах климатической техники или же в сервисных центрах по ее обслуживанию.


Иллюстрация Краткое описание выполняемой операции
Итак, первым шагом необходимо открыть переднюю крышку кондиционера, на которой находится защитная решетка.
Этот процесс несложен, тем более что его всем хозяевам необходимо производить довольно часто, проверяя степень загрязненности прибора.
Далее, аккуратно снимаются фильтры грубой очистки. Они также могут быть закреплены по-разному. Так, в некоторых моделях их можно снять, даже не открывая и не демонтируя переднюю панель.
Затем снимается крышка, закрывающая крепежные детали.
В различных конструкциях эта панель может быть закреплена по-разному — в некоторых моделях ее достаточно просто снять с защелок, а в других ее приходится откручивать.
В данной модели пластиковый корпус внутреннего блока закрепляется с помощью винтов, расположенных в нижней части конструкции. Они закрываются защитными пластинками, которые необходимо сначала открыть.
Для удобства можно использовать обычную отвертку — ею подцепляются закрывающие винты крышки, а затем откручиваются сами крепежные детали. Работу нужно производить аккуратно, так как пластиковые детали – достаточно хрупкие.
Открутив крепления, с корпуса также необходимо демонтировать индикаторную панель, соединенную с электрической частью кондиционера. Этот элемент вместе с проводами нужно временно поместить к электрическому блоку.
После откручивания винтов, снимается пластиковый корпус кондиционера.
В разных моделях он также крепится по-разному, поэтому, открутив винты с одной стороны, не стоит дергать корпус. Его необходимо аккуратно потянуть его на себя, и если он не снимается, то придется искать места, где он закреплен дополнительно.
Далее, из кондиционера следует удалить фильтры тонкой очистки.
Следующим шагом необходимо обязательно обезопасить электрический блок прибора от попадания на него брызг дезинфицирующих и моющих средств, а также струй воды.
Для этой цели отлично подойдут обычные больничные бахилы — благодаря расположенной на них резинке, они плотно будут прилегать к прибору, и защита не упадет в ходе работы.
Теперь пришло время подготовительных работ к проведению очистки.
Для этой цели можно использовать большой прочный полиэтиленовый пакет, но это «приспособление» не сможет гарантировать надежную защиту поверхностей помещения от попадания на них моющих средств вместе с грязью из кондиционера.
В специализированных магазинах или на торговых интернет-площадках можно приобрести комплект, специально предназначенный для защиты пола и стен во время проведения очистки климатической техники. Такой набор более удобен, так как в нем предусмотрены практически все необходимые элементы как для его крепления, так и для отведения грязной воды в ведро.
Сервисный пакет включает в себя большой целлофановый мешок специальной формы с воронкой в нижней центральной части, на которую закреплен пластиковый носик для удобства фиксации отводного шланга.
Кроме этого, в нем находится полиэтиленовый фартук, устанавливаемый между стеной и нижней частью кондиционера, держатели наподобие канцелярских, с помощью которых фиксируются ребра жесткости, вставляемые в края мешка, и лента для его подвешивания под кондиционер.
К большому сожалению, в комплект не входят элементы, исполняющие роль ребер жесткости, а также шланг для отвода грязной воды. Поэтому об этих деталях придется позаботиться самостоятельно. Для этого понадобятся тонкие пластиковые или металлические трубки, или даже обычные деревянные штапики, которые применяются для крепления оконных стекол. Длина этих жёстких вставок должны быть: 600 мм — 2 шт. и 1200 мм — 2 шт.
Отрезок шланга по сечению должен соответствовать диаметру носика, закрепленного на полиэтиленовом пакете – чтобы плотно прилегал к сливному носику.
В мешке по его краям предусмотрены каналы, в которые нужно установить ребра жесткости и зафиксировать их с помощью канцелярских держателей.
С одной из сторон пакета закрепляется ремень, с помощью которого пакет будет повешен на кондиционер.
В готовом к работе виде это приспособление выглядит примерно так, как показано на иллюстрации.
Далее, берется фартук – это обычный полиэтиленовый лист, который подсовывается под корпус прибора и с помощью малярного скотча закрепляется на стене. Он защитит стену от попадания грязных ошмётков мокрой пыли.
Затем, пакет с ребрами жесткости подвешивается под кондиционер, ремень надевается сверху корпуса прибора.
После этого на пластиковый носик надевается шланг, второй конец которого опускается в обычное пластиковое ведро, стоящее на полу.
Далее, если после открытия внутреннего блока кондиционера обнаружились толстые пылевые слои, их можно снять мягкой щеткой или собрать пылесосом.
После такого поверхностного удаления скопившихся залежей будет проще проводить промывку деталей конструкции от более глубоко въевшейся грязи.
Убрав наружную пыль, можно переходить к приготовлению моющего дезинфицирующего раствора.
Он изготавливается из специально предназначенных для очистки кондиционера средств. Раствор смешивается в соответствии с пропорциями, указанными на упаковке моющих средств.
Для нанесения раствора потребуется пульверизатор, в котором струя может регулироваться по диаметру разбрызгивания.
Следующим шагом готовый раствор наносится на все элементы внутреннего блока.
Особенно тщательно необходимо пробрызгать вентилятор и радиатор прибора. На лопастях крыльчатки вентилятора-валика собирается огромное количество пыли, которая въедается в поверхность материала, из которого он изготовлен. Поэтому качественно очистить эту часть кондиционера от грязи без специальных средств просто не получится. Радиатор же оснащен многочисленными теплообменными пластинами, между которыми также скапливается пыль, и убрать ее простой водой – довольно-таки сложно, поэтому без спецсредств тоже не обойтись.
Дезинфицирующий моющий раствор должен охватить все детали конструкции, так как если останутся непромытые участки, они в дальнейшем станут благоприятным местом для закрепления новых наслоений грязи.
Нанесение моющих средств обычно производится в два этапа.
Первым разбрызгивается жидкое моющее дезинфицирующее средство (в данном случае это «Альфадез»), а затем моющее вещество «Winns 30202», поступающее в продажу в баллонах и дающее обильную пену, которая способствует лучшему размягчению и отслоению грязи.
После того как моющие вещества будут нанесены на поверхности внутреннего блока, их нужно оставить на некоторое время, примерно на 20÷25 минут, для того чтобы растворы разъели внешние и внутренние грязные слои.
Когда пена осядет, можно произвести контрольную проверку того, насколько легко будет сниматься грязь.
После того как пена осядет, можно приступать к промывке сплит-системы водой, подаваемой под большим напором тонкой струей.
При самостоятельной промывке можно использовать тот же пульверизатор, но для этого потребуется достаточно много времени и большое количество воды.
При промывании системы, грязь по нижней части корпуса кондиционера будет стекать в подвешенный под ним полиэтиленовый пакет, а оттуда в ведро.
Важно проследить, чтобы емкость не переполнялась, так как грязная вода и дезинфицирующие средства могут серьезно испортить напольное покрытие.
Промывка внутреннего блока сплит-системы начинается с ее задней части.
Затем тщательно промывается радиатор, после чего снова нужно очистить внутреннюю часть, так как грязь из решетки теплообменника может оказаться на поверхности лопастей вентилятора.
В то время, когда внутренний блок будет отмокать под воздействием моющих средств, можно выполнить очистку деталей снятого с конструкции пластикового корпуса.
Они также пробрызгиваются дезинфицирующими и моющими веществами.
При необходимости, грязь на них можно потереть мягкой щеткой, а затем эти элементы конструкции промываются под проточной водой.
Кроме жестких деталей корпуса, необходимо промыть и фильтры грубой очистки воздуха.
Сначала их также нужно пробрызгать моющими средствами. Потом их оставляют на время – до отделения с них грязи, а затем промывают под проточной водой.
Фильтр промывается, но не вытирается – вода с него должна стечь самопроизвольно, а просохнуть он должен естественным образом.
Промывая фильтр, нельзя использовать обычные моющие средства, так как они негативно могут повлиять не только на сам фильтр, но и внутренний блок кондиционера.
Кроме этого, не стоит забывать и о том, что молекулы растворов бытовой химии в дальнейшем попадут в воздух жилых помещений.
Сложнее с фильтрами тонкой очистки, так как среди них есть такие варианты, которые нельзя промывать, а сухая чистка не принесет результатов, и поэтому их придется заменить на новые.
Так, хотелось бы напомнить, что к сменным фильтрам относятся угольный, антибактериальный, антиоксидантный, а также витаминный.
К фильтрам, которые поддаются промывке, относятся электростатические, фотокаталитические, плазменные и цеолитный.
Новые сменные фильтры обычно продаются в центрах, занимающихся сервисным обслуживанием кондиционеров, или же в сервисных центрах компаний-производителей.
Когда все внутренности блока и все детали, извлеченные из него, хорошо просохнут, можно снимать подвешенный пакет и бахилы с электрического блока, и собирать кондиционер в обратном порядке.
На место возвращаются фильтры тонкой очистки (новые или промытые), затем фиксируется промытый корпус, к нему закрепляется индикаторная панель, и в последнюю очередь устанавливаются фильтры грубой очистки.
Теперь, когда работы по очистке кондиционера завершены, можно включать его в сеть, проверять работоспособность и переходить к обычной эксплуатации, до следующей профилактики.

Очистка дренажной системы кондиционера

Одна из часто встречающихся проблем, с которыми сталкиваются владельцы кондиционеров – это протекание воды на пол или на стены из внутреннего блока. Чаще всего протечки возникают по следующим причинам:

  • Из-за загрязнения дренажной системы прибора, когда конденсат не может пройти через забившуюся трубку, и поэтому начинает стекать из внутреннего блока в помещение. В этом случае дренажную систему необходимо очистить. Засорение дренажа происходит по причине того, что вовремя не была произведена очистка блоков кондиционера – пыль превратилась в грязь и забила трубку.
  • Если в системе понижено количество фреона (хладагента), то температура испарителя также становится ниже, поэтому на нем образуется наледь и вода не проходит в поддон, а также стекает на полы помещения.
  • Если в кондиционере отсутствует регулятор давления, то при снижении температуры на улице падает давление и в системе, в результате чего также снижается температура в испарителе. Однако, нужно отметить, что регуляторы давления обычно устанавливаются во всех современных моделях кондиционеров.
  • Замерзание дренажной трубки – это происходит в том случае, если кондиционер используется в зимний период для охлаждения помещений.
  • Еще одна причина застойных явлений в дренаже – это осы или другие летучие насекомые, которые достаточно часто забивают край трубки, находящейся на улице.

Если засорилась дренажная трубка, то прежде чем приступать к ее очистке, нужно обязательно произвести промывку дренажного поддона, а также других элементов системы кондиционера. Работы по очистке дренажа осуществляются при выключенном из сети приборе и проводятся в следующем порядке:

  • Первым шагом нужно снять фильтры грубой очистки.
  • Далее, демонтируется нижняя узкая панель, скрывающая крепления корпуса к кондиционеру.
  • Затем извлекается дренажный поддон — в каждой конструкции эта операция проводится по-разному, но она несложна, и разобраться вполне можно на месте. Извлечь этот элемент конструкции необходимо, чтобы очистить его от грязи, а также для того, чтобы добраться до отверстия, в которое из поддона стекает вода, и к которому присоединена дренажная трубка.

  • Следующим шагом дренажную трубку нужно отсоединить от кондиционера и присоединить к ней шланг компрессора (ручного насоса), парогенератора или пылесоса, имеющего функцию выдува .

  • Другим вариантом прочистки может стать механический способ. Для этого берут длинный, достаточно жесткий , но в то же время гибкий провод (хорошо подойдет что-то вроде телевизионного кабеля), который заводится в дренажную отсоединенную трубку или же непосредственно через отверстие в лотке. Его проталкивают через всю дренажную систему. Таким образом, он должен появиться из трубы, выходящей на улицу, через которую уходит конденсат.
  • Однако, это не все необходимые в данном процессе действия, так как нужно учитывать, что пробка из трубки была удалена, но грязь в ней по стекам все еще осталась. К этим остаткам грязи при работе кондиционера с легкостью будет налипать новая пыль, и пробка восстановится. Поэтому трубку нужно обязательно хорошо промыть. Это можно сделать с помощью насоса или же самодельного приспособления, состоящего из пластиковой бутылки и надетого на ее горлышко куска силиконового шланга.

  • Для промывки дренажной трубки рекомендовано использовать хлоргексидин, который является отличным антисептическим средством и продается в аптеке. Для промывки потребуется примерно 400 мл жидкости.
  • Если промывка будет осуществляться через дренажное отверстие, то есть без снятия с него трубки, то промывочную жидкость можно залить через него. Флакон с хлоргексидином имеет носик, что позволяет произвести эту процедуру без применения подручных средств. Через 15÷20 минут систему дополнительно нужно продуть с помощью пылесоса или насоса. Прочистив систему, рекомендуется сразу ее проверить. Для этого в нее снова одним из описанных выше способов заливается полтора литра обычной воды, которая должна свободно вылиться через трубу на улице.

В том случае, если кондиционер оснащен дренажным насосом, то есть конденсат не отводится на улицу, протекание может происходить по следующим причинам:

  • Выход из строя насоса – он может работать не в полную мощность или вообще перегореть. В любом случае , прибор необходимо проверить, и для этого его придется снять.
  • Если засорилась поплавковая камера, и поплавок зафиксировался в одном положении, насос прекратит отвод воды.
  • Не работает поплавковый или бесконтактный датчик.
  • Пережата трубка, отводящая воздух.
  • Недостаточно хороший контакт клемм питания насоса.

Чтобы найти причину неполадок в моделях, имеющих дренажный насос, придется пригласить специалиста по ремонту климатической техники. Самому соваться в эту систему – не рекомендуется.

Автоматическая система чистки кондиционера

Некоторые современные модели кондиционеров оснащаются системой автоматической очистки. Принцип работы достаточно прост – с определенной периодичностью прибор переходит на работу «вхолостую», а воздух, проходящий через фильтры, просушивает все детали конструкции.


Кроме обычной автоматической очистки, в некоторых моделях устанавливается ионная очистка воздуха. Благодаря последней, частицы пыли ионизируются , поэтому легко попадают в пылеуловитель. В другом варианте приборов для защиты от возникновения неприятных запахов используется водяная ионизированная пыль – это система полной ионизации и фильтрации.

Кроме того, такие кондиционеры обычно оснащаются сенсорными датчиками, способными контролировать состав воздуха. В случае необходимости они дают команду системе автоматической очистки включиться.

Эти функции кондиционера продлевают срок его службы и облегчают уход за ним. Однако, не стоит думать, что не придется заниматься очисткой прибора вручную или вызывать для этой цели мастера, так как автоматическая система не сможет извлечь и промыть его фильтры, а это делать, так или иначе, необходимо.

Узнайте, а также ознакомьтесь с критериями оценки приборов, в специальной статье на нашем портале.

Очистка внешнего блока сплит-системы

Конструкция внешнего блока кондиционера

Теперь, разобравшись с тем, как произвести очистку внутреннего блока сплит-системы, нужно рассмотреть, как осуществляются профилактические работы его внешней части.

В отличие от внутреннего, внешний блок промывается один раз в год, но делать это все равно необходимо, так как он засоряется не только пылью, но и листьями, тополиным пухом, небольшими веточками и другим мусором. Из этого становится понятно, что не чистить эту часть кондиционера совсем нельзя. Сложнее всего производить профилактические мероприятия, если прибор установлен на верхних этажах многоэтажных домов, в этом случае, без специалистов не обойтись.


Конструкция внешнего блока состоит из следующих блоков и деталей:

1 Вентилятор , занимает большую часть корпуса внешнего блока кондиционера. Его функции заключаются в обдуве теплообменника-конденсатора.

2 – Конденсатор расположен вдоль внутренних стенок корпуса, около вентилятора. Он представляет собой совокупность медных трубок, внутри которых перекачивается фреон, который охлаждается с помощью работающего вентилятора.

3 – Компрессор обеспечивает циркуляцию фреона по общему замкнутому контуру кондиционера. Этот прибор бывает двух типов – поршневого и спирального. Поршневой вариант компрессора более доступен по цене, но менее надежен , в отличие от поршневого прибора. Особенно этот фактор важен, учитывая условия зимних низких температур.

4 – Плата управления, но она есть только в кондиционерах инверторного типа. В других климатических приборах вся электроника находится во внутреннем корпусе, так как внешние природные факторов могут негативно влиять на электронные блоки.

5 – Четырехходовой клапан устанавливается только в моделях кондиционеров реверсивного типа , то есть способных не только охлаждать, но и работать на обогрев помещений. Этот управляющий узел необходим для изменения направления движения фреона при переключении прибора на режим обогрева. После этого, по сути, наружный и внутренний блок меняются своими функциями – наружный начинает работать на охлаждение, а внутренний – на обогрев прокачиваемого через него воздуха.

6 – Штуцерные соединения есть как на внутреннем, так и на наружном блоке, так как именно к ним подключаются медные трубки, соединяющие для отдела кондиционера в одну общую систему циркуляции хладагента.

7 – Фильтр для очистки хладагента установлен перед компрессором и предохраняет его от попадания мелких частиц и медной крошки, которые нередко остаются в контуре во время установки кондиционера.

8 – Защитная крышка , закрывающая клеммы электрических кабелей и штуцерные соединения. Однако, в некоторых моделях такая крышка предусмотрена только для электрических соединений, штуцеры же остаются открытыми.

Проведение очистки внешнего блока кондиционера

Очистка внешнего блока кондиционера может быть осуществлена своими руками только в том случае, если он установлен в частном доме, и можно безопасно работать со стремянки, или на балконе многоэтажки. Самостоятельная работа на высоте без специального оборудования, системы страховки и наличия опыта – категорически запрещена!

Цены на кондиционеры LG

кондиционер LG

Процесс очистки проводится поэтапно, в следующем порядке:

  • Первым шагом прибор нужно полностью обесточить.
  • Далее, демонтируется передняя панель внешнего блока. Сняв ее , хозяин наверняка сразу увидит весь объем предстоящих работ.
  • Сначала убирается весь крупный мусор, обнаруженный в корпусе – именно он замедляет работу кондиционера. Крупный мусор обычно извлекается руками, и для этого процесса не потребуются никаких инструментов.
  • Следующим шагом необходимо удалить пылевые слои из труднодоступных мест корпуса. Для этой цели используются щетки разной ширины и ручной пылесос.

  • Лопасти вентилятора также могут быть очищены пылесосом, а при необходимости их протирают влажной тканью. Производить влажную очистку нужно аккуратно, так, чтобы вода не попала на электрические контакты. Если приходится для мытья вентилятора использовать большое количество воды, то электрический блок следует закрыть полиэтиленовой пленкой .
  • Конденсатор имеет ровные гладкие поверхности, поэтому его очистить не составит труда – это можно сделать обычной влажной тряпкой или губкой.
  • Перед установкой на место передней панели, ее также следует хорошо промыть и просушить.
  • Трогать электрический блок прибора не следует. Его ремонтом и профилактикой должны заниматься специалисты.
  • Включение кондиционера можно произвести только после полного его высыхания.

Узнайте, как сделать , а также ознакомьтесь с несколькими простыми моделями с пошаговыми инструкциями, в специальной статье на нашем портале.

В завершении темы хотелось бы дать несколько полезных советов, которые помогут не совершать ошибок при эксплуатации и очистке климатических приборов.

Цены на кондиционеры Haier

кондиционер Haier

  • Приобретая кондиционер, рекомендовано заключить договор на сервисное обслуживание прибора. В течение гарантийного срока оно может проводиться бесплатно.
  • Своевременные профилактические работы продлят срок безаварийной эксплуатации кондиционера и избавят от многих проблем.
  • Первые очистки и дезинфекцию кондиционера рекомендовано доверить специалистам из сервисной службы. При этом стоит внимательно проследить за тем, как они проводят профилактические мероприятия, чтобы затем использовать их опыт при выполнении самостоятельных работ.
  • Если кондиционер начал давать сбои, то не стоит думать, что неисправности пройдут сами собой. Необходимо отключить его от электросети и вызвать мастера для проведения диагностики и возможного ремонта.
  • Если принято решение производить очистку самостоятельно, то необходимо применять специальные моющие и дезинфицирующие средства. Кроме этого, для прочистки радиатора внутреннего блока удобно использовать щетки-гребенки , которые предназначены именно для этой цели.

  • Очистка кондиционера будет более качественной, если использовать для нее пароочиститель. Струя горячего пара не только удаляет грязь, но и осуществляет профилактическую дезинфекцию деталей конструкции.
  • Сборку и включение в сеть можно производить только после полного просыхания всех деталей кондиционера.
  • Нельзя производить запуск кондиционера, когда на его внутренние поверхности и вентилятор нанесены моющие средства. Это делать крайне опасно, так как вода может попасть в электрический блок прибора, что вызовет замыкание в сети. Кроме этого, грязь, скопившаяся на лопастях вентилятор, разлетится по всей комнате, попав на поверхности стен, потолка, пола, мебели и других предметов интерьера.
  • Чтобы прибор прослужил долго, необходимо соблюдать все правила его эксплуатации, указанные производителем в инструкции.

Итак, из всего сказанного выше становится понятно, что выполнить работы по очистке климатической техники вполне можно и самостоятельно, если знать конструкцию прибора и порядок проведения этого процесса. Если хозяин сможет провести профилактику кондиционера самостоятельно один раз и разберется во всех нюансах, ему больше не придется для этой цели вызывать мастера, так как специалист будет необходим только для решения более серьезных проблем.

И, наверное , заинтересованному читателю будет полезен видео сюжет, в котором самодеятельный мастер показывает, как он самостоятельно чистит свой кондиционер.

За демонтаж самой популярной разновидности кондиционеров — сплит-системы — специалисты берут плату из расчёта 1 р. за каждый киловатт мощности. Многие владельцы охлаждающих устройств, которым приходится переезжать, с целью сэкономить свои кровные берутся демонтировать кондиционер своими руками. Сделать работу чисто, избежав фатальных ошибок, поможет ряд полезных рекомендаций.

Возможные проблемы при самостоятельном снятии

Рассказ о том, как демонтировать кондиционер своими руками, следует начать с предупреждения о подводных камнях, ожидающих неподготовленного мастера. Вот что может случиться:

  1. Утечка хладагента: улетучившийся в атмосферу фреон причиной экологической катастрофы не станет, этого бояться не нужно. Но и даром такое событие не пройдёт: при установке кондиционера на новом месте придётся оплатить его заправку. Поэтому весьма желательно демонтировать прибор так, чтобы весь имеющийся хладагент остался внутри него.
  2. Попадание во внутренний контур воды или пыли: такая «добавка» к хладагенту быстро приводит компрессор в негодность. Возможно, на первый взгляд вода может показаться вполне безобидным веществом, но нужно учесть, что в испарителе она будет замерзать, превращаясь в лёд. А это уже твёрдые частички, наличие которых «не совместимо с жизнью» компрессора. Чтобы свести риск попадания влаги во внутренний контур к минимуму, следует избегать производить демонтаж кондиционера во время дождя или снегопада.
  3. Падение наружного блока: даже если внешний блок висит рядом с балконом или окном, работать с ним крайне неудобно. При этом данный узел является довольно тяжёлым, так что, не рассчитав свои силы, его легко можно уронить. Профессионалы от подобных случайностей застрахованы, так как при работах выше первого этажа пользуются автовышкой или снаряжением для промышленного альпинизма. Обывателю же для надёжности следует пригласить помощника.
  4. Повреждение элементов прибора: наиболее ощутимыми являются повреждения, вызывающие разгерметизацию контура. Трещина может быть совсем незаметной, но вполне достаточной для утечки фреона или попадания внутрь грязи и воды. Чтобы избежать подобных неприятностей, в первую очередь следует быть аккуратным.

При выполнении своими руками такой сложной операции, как отсоединение испарителя внутреннего блока, весьма желательно пользоваться не подручными инструментами — отвёрткой и пассатижами, а профессиональными, предназначенными специально для неё.


Набор необходимых инструментов и материалов для демонтажа

Пользователи же на этом этапе зачастую орудуют, чем придётся, в результате чего повреждаются трубки испарителя, расположеные близко к креплениям. Проблема в том, что профессиональный инструмент стоит довольно дорого и даже его аренда может обойтись в сумму, вполне соизмеримую со стоимостью услуг квалифицированного мастера.

Подготовка кондиционера: «упаковываем» фреон

Итак, прежде всего, необходимо обеспечить сохранность хладагента. Чтобы понять, как это делается, нужно вспомнить устройство сплит-системы. Она представляет собой заполненный фреоном замкнутый контур, который состоит из компрессора, двух условно говоря, камер (испаритель и конденсатор) и связывающих эти элементы фреонопроводов (медные трубки).


Схема устройства сплит-системы

Из конденсатора в испаритель хладагент поступает в жидком виде, поэтому трубка, по которой он течёт, имеет меньший диаметр.

По второму фреонопроводу — из испарителя в компрессор — фреон следует уже в газообразном состоянии, поэтому диаметр этой ветки увеличен.

Чтобы осуществить демонтаж без потери газа, необходимо собрать его в конденсаторе:

  • во время работы кондиционера на охлаждение перекрывают вентиль между конденсатором и тонкой трубкой;
  • когда весь хладагент благодаря работе компрессора «переберётся» в конденсатор, нужно будет закрыть ещё и вентиль между толстой трубкой и компрессором.

Перекрываем хладагент

Важный момент: через какое время следует перекрывать второй вентиль? Правильнее всего отслеживать давление газа по вакуумному манометру. Но для этого придётся одолжить у мастеров специальный инструмент — манометрический коллектор.

Те, у кого такой возможности нет, просто выжидают около минуты: как показывает опыт, за это время бытовой кондиционер обычно успевает закачать в конденсатор почти весь фреон.


Манометры для контроля давления при перекачке фреона

Переходим от теории к практике:

  1. Если вам удалось раздобыть манометрический коллектор, присоедините его к ниппелю (клапан шредера) на штуцере, к которому подсоединён «газовый» фреонопровод. При отсутствии такого инструмента этот пункт просто пропускаем.
  2. Включаем кондиционер и вводим с пульта настройки: работа на охлаждение, режим «турбо», температура — как можно более низкая (допустимый минимум нужно уточнить в паспорте). Так прибор должен отработать 10 мин.
  3. На внешнем блоке найдите вентиль, к штуцеру которого подключён жидкостный фреонопровод (напомним, что он является тонким). Под защитным колпачком, который необходимо снять, обнаружатся шлицы под шестигранник. Вставив ключ, вентиль необходимо закрыть.
  4. Теперь следует наблюдать за манометром либо, если его нет, за часами. В первом случае ожидаем, когда прибор покажет наличие вакуума; во втором — засекаем 1 минуту.
  5. Далее нужно произвести снятие защитного колпачка со второго вентиля на наружном блоке, к которому подсоединена толстая «газовая» магистраль, и также закрыть его при помощи шестигранника. Кондиционер после этого сразу же выключаем. Защитные колпачки возвращаем на свои места.

Всё, теперь фреон в ловушке и систему можно смело разбирать и демонтировать.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.


Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.


Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении. При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом.

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

  1. С наружного блока снимаются крышки.
  2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
  3. Отключаем провода, питающие компрессор и вентилятор.
  4. Откручиваем крепления, удерживающие вентили и конденсатор.
  5. Снимаем конденсатор, получая доступ к креплениям компрессора.
  6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.


Демонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя.

Этот элемент производитель обычно закрывает крышкой, фиксаторы которой прижаты к стене. Труднодоступными их сделали специально: такая мера предосторожности, по мнению разработчиков, является гарантией того, что демонтажом прибора будут заниматься только специалисты. Чтобы подобраться к фиксаторам, воспользуйтесь двумя тонкими отвёртками. При этом необходимо, чтобы кто-нибудь придерживал блок.

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций.


Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Манометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Видео: демонтируем кондиционер с последующей установкой на новом месте

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь — тогда даже без специнструментов задача окажется вполне посильной.

Как разобрать кондиционер собственноручно, чтобы устранить неприятный запах из сплит-системы? Чтобы разобрать настенный кондиционер своими руками, нужно сначала ознакомиться с некоторыми особенностями бытовых кондиционеров.

Однажды любой пользователь настенного, бытового кондиционера сталкивается со следующей неприятной проблемой: при включении сплит-системы из ее выдувного отверстия вырывается струя прохладного воздуха, наполненная слегка сладковатым запахом уже застоявшейся плесени. Это значит, что Вам пора провести техническое обслуживание своего кондиционера, то есть, тщательно его помыть, причем внутри системы. Для решения этой проблемы предусмотрено два способа: первый — это вызов мастера (однако данный способ дорогостоящий), второй — это самостоятельный разбор сплит-системы и ее последующая очистка собственными силами.

Мы предлагаем Вам все сделать собственноручно, поскольку таким образом Вам удастся сэкономить энную сумму денег, к тому же данное умение в дальнейшем может пригодиться. Представляем Вам подробное руководство по разборке комнатного блока кондиционера, которое поможет вам в решении проблемы неприятного запаха из сплит-системы. Рассмотренный алгоритм разборки кондиционера типовой, поэтому он подойдет для многих марок современных кондиционирующих устройств. Итак, чтобы разобрать кондиционер самостоятельно, вам понадобится несколько минусовых и плюсовых отверток различного диаметра, а также набор шестигранных звездочек (не для всех моделей сплит-систем). Если у вас уже есть такой нехитрый арсенал, то можете приступать к разборке внутреннего блока. Учтите, что в процессе очистки кондиционера, вам не придется снимать устройство со стены, разъединять медную трассу и сливать фреон.

В первую очередь обесточьте кондиционер, после чего снимите с внутреннего блока устройства защитные фильтры. Данный процесс детально описан в стандартном руководстве по обслуживанию вашей сплит-системы. Дальше снимите с блока его лицевую панель, для этого открутите два болта, которые закрыты защитными заглушками, после чего потяните каркас на себя (он держится сверху двумя защелками). Крышка с внутренней стороны будет покрыта плесенью и пылью, поэтому сразу отправляйте ее в мойку. Дальше снимите лопасть, которая направляет поток воздуха, для этого приложите немного физической силы и вытяните ее из пазов. Затем снимите нижнюю часть комнатного блока кондиционера с защелок-креплений, после чего отсоедините дренажный шланг сплит-системы и ее питающий провод.

Дальше нужно отсоединить всю электропроводку, при этом лучше записать, как располагаются провода. Если вам лень записывать, и к тому же вы можете похвастаться своими грандиозными познаниями в радиотехнике, то, когда будете собирать кондиционер обратно, можете воспользоваться его электрической схемой, которая располагается на внутренней стороне передней крышки комнатного блока.

Дальше отожмите крепежные скобы, после чего выньте корпус электронного блока и трансформатор. Затем вам нужно отжать три опорные защелки и аккуратно демонтировать слив и выводной шланг. Отверстие для выдувания воздуха из внутреннего блока, также, как и лопасти встроенного вентилятора, будет покрыто сильным налетом, который и источает неприятный запах. После этого открутите опорные болты электродвигателя кондиционера, аккуратно приподнимите радиатор, и снимите опору мотора. Дальше выньте лопасти, а также движок из ячейки, а радиатор можете аккуратно уложить обратно, чтобы он вдруг не упал.

Затем снимите тепловой замок, который находится на крепежном болте шкива электрического двигателя. Учтите, что сделать это непросто. Чтобы нечаянно не сгорел резиновый элемент, передающий энергию, нужно с помощью тонкого паяльника аккуратно нагреть головку болта, при этом периодически пробуйте его открутить. Когда вам удастся отделить лопасть от мотора, все загрязненные элементы системы отправьте на мойку. Чтобы помыть все детали, вам потребуется бутылка моющего средства, щетка с довольно длинными ворсинками, а также много воды. Сборка кондиционера проводится в обратном порядке.

Сами видите, что конструкция комнатного блока настенной сплит-системы не очень сложная. Поэтому, чтобы не тратить лишние средства, очистку устройства можно проводить самостоятельно, к тому же Вы теперь знаете, как разобрать кондиционер своими руками.

Как разобрать сплит — систему Toshiba RAS-07EKH — Как разобрать — Каталог статей

Как разобрать сплит — систему Toshiba RAS-07EKH

Для чего?

Рано или поздно любой пользователь бытового кондиционера сталкивается с неприятной проблемой – после включения сплит-системы из выдувного отверстия вырывается прохладный ветерок, наполненный сладковатым запахом застоявшейся плесени.

Это говорит только об одном – пришла пора провести техобслуживание вашего сплита, а точнее, хорошенько его помыть.

Здесь можно поступить двумя способами – вызвать мастера и расстаться с энной суммой денег, или положится на собственные силы и самостоятельно разобрать кондиционер.

Данное руководство по разборке внутреннего блока сплит-системы (на примере Toshiba RAS-07EKH) поможет и тем, кто столкнулся с проблемой поломки кондиционера и жаждет устранить её своими силами.

И самое последнее – алгоритм разборки типовой, и подойдет для большинства современных сплит-систем.

Что понадобится

Да, в общем-то, немного. Несколько плюсовых и минусовых отверток разного диаметра и (для некоторых моделей) набор шестигранных звездочек.

Если вы запаслись столь нехитрым арсеналом, пора приступать!

И чтобы окончательно развеять последние сомнения, уточняю – в процессе всех нижеописанных операций внутренний блок сплит-системы со стены не снимается, медная трасса не разъединяется, фреон не сливается.

Понеслась!

Процесс разборки

Перво-наперво, обесточиваем кондиционер и снимаем защитные фильтры внутреннего блока. Этот процесс подробно описан в руководстве к любому сплиту.

Теперь нужно снять лицевую панель. Откручиваем два болта под защитными заглушками,

и тянем каркас на себя (сверху его держат две защелки).

Внутренняя сторона крышки в пыли и плесени, ей место на мойке.

Теперь снимаем лопасть направления воздушного потока. Для этого нужно приложить немного силы и вынуть её из пазов.

Получаем такую картину.

Далее необходимо снять нижнюю часть внутреннего блока с защелок-креплений, и отсоединить питающий провод и дренажный шланг.

Теперь отсоедините всю электропроводку, не забыв записать расположение проводов.

Если писать лень, а ваши познания в радиотехнике достойны уважения, при обратной сборке можно воспользоваться электрической схемой, расположенной на внутренней стороне лицевой крышки.

Прежде чем вынуть плату из гнезда, не забудьте отсоединить провода заземления.

Теперь отжимаем крепежные скобы,

и вынимаем корпус электронного блока вместе с трансформатором.

Отожмите три опорные защелки и аккуратно демонтируйте слив вместе с выводным шлангом.

Посмотрите на эти ужасные бурые пятна.

Выдувное отверстие внутреннего блока, равно как и лопасти вентилятора, также покрыты отвратительным налетом, источающим зловоние.

Но, продолжим.

Откручиваем болт опоры электродвигателя,

очень аккуратно приподнимаем радиатор и снимаем опору мотора,

после чего вынимаем лопасть вместе с движком из ячейки.

Радиатор аккуратно укладываем обратно, чтобы он не упал.

Снять тепловой замок крепежного болта шкива электродвигателя непросто.

Чтобы не сжечь передающий энергию резиновый элемент, тонким паяльником аккуратно нагревайте головку болта, периодически пробуя его открутить. У меня получилось с третьей попытки.

Когда лопасть отделится от мотора, все грязные элементы должны отправиться на мойку.

Бутылка «Фери», щетка с длинным ворсом и мощная струя из душевого шланга помогут вам избавиться от надоедливой плесени.

Сборку производить в обратном порядке.

Вывод

Как видите, конструкция внутреннего блока бытовой сплит-системы достаточно проста, если не сказать примитивна.

Поэтому если ваши руки растут из нужного места, а портмоне не ломится от обилия излишнего фрика, вполне возможно обслужить любимый кондиционер своими силами…



Материал взят с сайта: http://www.baraholkin.ru

автор: «Барахолкин» Сергей



Демонтаж сплит системы своими. Как демонтировать кондиционер своими руками: пошаговая инструкция

Для проведения демонтаж сплит системы самостоятельно узнайте механизм оборудования. Процессы схожие, действия идут в обратном порядке. Начинаются процедуры с внутреннего блока — демонтаж заканчивается. Читайте дальше секреты мастера по установке сплит систем.

Порядок установки сплит систем обратный демонтажу

Кондиционер распаковывают, выверяют испещренные цифрами шильдики, на стену в помещении монтируется панель. Внутренний блок преимущественно крепится по верхней кайме — не бойтесь в последнюю очередь приподнять низ, добраться до узлов расстыковки коммуникаций.

Демонтаж сплит системы

Демонтаж сплит системы проводится в обратном порядке. О демонтаже наружного блока:


Прочие шаги очевидны. Каждый может снять внутренний блок, демонтировать несущую скобу, перетащить агрегат к месту нового базирования. Лучше использовать заводскую тару, не забывайте сверять шильдики.

Хотим поблагодарить энтузиастов, догадавшихся снимать видео. Догадки проверены по материалам, полученным при помощи кинокамер. Рассматриваем обзор как пояснение к материалу на Ютуб.

Во время эксплуатации бытовой сплит-системы вы можете почувствовать неприятный запах гнили вместе с потоками воздуха из устройства. Он указывает на необходимость профилактической чистки блока. Помимо отталкивающего амбре, засорение узлов может стать причиной быстрого износа силовой части, повышенного расхода электроэнергии и возникновения аллергических реакций у человека.

Выполнять эту процедуру можно доверить работнику сервисного центра. Но если вы пользуетесь сплит-системой довольно давно, то можете справиться с работами самостоятельно, сэкономив средства. Необходимо лишь ознакомиться с порядком разборки и проведением профилактической чистки.

Размеры внутреннего блока

Прежде чем установить внутренний блок кондиционера, вы должны поинтересоваться его размерами. Это особенно важно при ремонте, ведь современные технологии довольно часто предусматривают установку подвесных потолочных систем, которые могут повлиять на высоту потолка, как и параметры описываемого прибора.

В продаже можно встретить нестандартные модели, которые обладают уникальными размерами. Длина блока обычно варьируется от 700 до 800 мм. Несколько реже встречаются изделия до 900 мм. Специалисты рекомендуют брать в расчет в среднюю длину в 770 мм.

Что касается высоты, то она обычно равна 250-290 мм. Усредненным значением являются 270 мм. Глубина не сильно интересует потребителей, но она достигает 240 мм. Минимальное значение эквивалентно 170 мм. Из этого можно сделать вывод о том, что средние размеры внутреннего блока кондиционера равны 770 x 270 мм.

Знание этих параметров позволяет определить, на каком расстоянии от потолка и стен вешать оборудование. Противоречий по данному вопросу великое множество. В некоторых инструкциях минимальное расстояние составляет 50 мм, тогда как в других оно достигает 300 мм. Оптимальное значение равно цифре от 60 до 150 мм.

Специалисты обычно устанавливают кондиционер с удаленностью в 100 мм. Прежде чем монтировать внутренний блок кондиционера, важно учесть, будут ли в помещении шторы. Шаг между ними и сплит-системой обычно составляет 150 мм. Увеличить это значение можно до 250 мм. Среднее расстояние от блока до стены равно 400 мм.

Классификация внутренних блоков

Для того чтобы осуществить разборку, необходимо определить тип внутреннего блока кондиционера, который может быть представлен:

  • настенной сплит-системой;
  • канальным кондиционером;
  • кассетным устройством.

Самыми распространенными являются настенные модели, которые более доступны по стоимости и иногда еще называются бытовыми. Их установку можно осуществить в помещении любого назначения, а мощность в пределах 7 кВт позволяет охлаждать до 70 м 2 площади. Такие блоки обычно устанавливаются в верхней части стены, недалеко от окна, так как конструкция предусматривает наличие наружного блока, а узлы должны быть соединены между собой.

Настенные кондиционеры не способны подавать в помещения свежий воздух, так как для этого требуется отдельная система вентиляции. Если вы задались вопросом о том, как разобрать внутренний блок кондиционера, то сможете ознакомиться с этой информацией ниже. Именно для такого устройства приведены рекомендации в статье.

Помимо бытовых кондиционеров, некоторые производители поставляют на рынок полупромышленные приборы, мощность которых достигает 10 кВт. Внешне они походят на традиционные сплит-системы, но по параметрам являются полу промышленным оборудованием.

Канальные кондиционеры устанавливаются с подвесными потолками, которые скрывают их полностью. Распределение охлажденного воздуха обеспечивается с помощью теплоизолированных воздуховодов, которые располагаются в межпотолочном пространстве. Такие конструкции могут охлаждать сразу несколько помещений. Мощность оборудования достигает 25 кВт, что позволяет обеспечивать охлаждение коттеджа или нескольких комнат квартиры. В качестве основной особенности канальных систем выступает возможность подачи свежего воздуха в том объеме, который гарантируется функционированием полноценной вентиляции.

Кассетные кондиционеры требуют подвесного потолка при монтаже. При сравнении с канальными конструкциями кассетные распределяют охлажденный воздух через нижнюю часть блока. Она закрывается декоративной решеткой и обычно имеет следующие размеры: 600 x 600 и 1200 x 600 мм.

Проведение разборки и чистка кондиционера

Для чистки внутреннего блока кондиционера необходимо осуществить его разборку. Для этого подготавливаются отвертки разной конфигурации и размеров. Следует позаботиться о наличии коробочки для сбора крепежных деталей. Понадобится электрическая и функциональная схемы прибора. В некоторых моделях они нанесены на внутреннюю сторону верхней крышки.

Для очистки внутренних элементов понадобятся:

  • чистая ветошь;
  • моющее средство;
  • пылесос.

На первом этапе необходимо обесточить кондиционер. Это соответствует правилам электробезопасности. Следует извлечь вилку из розетки. Верхняя крышка блока снимается. Откручиваются болты, которых может быть два или три. Обычно они закрываются декоративными заглушками. Верхняя крышка внутреннего блока извлекается. Если она покрыта слоем плесени и грязи, ее следует вымыть в ванной с помощью моющих средств и щетки.

Разбирая внутренний блок кондиционера, вы должны будете извлечь воздушные фильтры. Они изготовлены из пластика и предназначены для грубой очистки воздуха. Иногда они фиксируются на крышке или внутри кондиционера. Фильтры промываются под интенсивной струей воды. В этом поможет щетка.

Направляющие воздушного потока тоже следует снять. Из пазов извлекаются жалюзи. Для облегчения процесса необходимо слегка изогнуть их. Эти элементы направляют поток холодного воздуха внутрь помещения и тоже нуждаются в усиленной промывке.

Демонтаж нижней крышки

Следующим шагом станет отсоединение нижней крышки. Нужно будет извлечь дренажную трубку и провод электропитания. В процессе этого следует отжать три защелки и отсоединить от блока сливную ванночку вместе с выводящим шлангом.

Извлечение клеммных колодок

Внутренний блок кондиционера имеет клеммные колодки. Их в процессе разборки отсоединяют, а после извлекают электронный блок управления и трансформатор. Для того чтобы вынуть первый, необходимо отжать боковые крепления, а после потянуть устройство на себя. Перед этим провода заземления откручиваются.

Съем двигателя вентилятора

Теперь можно демонтировать двигатель вентилятора. Для этого откручиваются болты, которые укрепляются к шасси. Испаритель приподнимается, а двигатель извлекается наружу вместе с роторным вентилятором. Мотор необходимо отделить от вентилятора, но сначала придется прогреть головку болта паяльником. Это позволит разблокировать тепловой замок на шкиве мотора. Как только лопасти вентилятора удастся снять, их необходимо вымыть. Сборка осуществляется в обратной последовательности.

Чистка внешнего блока

Внешние и внутренние блоки кондиционеров одинаково нуждаются в обслуживании. Периодичность для первого составляет два раза в год, что верно даже при интенсивной эксплуатации. Использовать для этого необходимо пылесос, но устройство должно быть достаточно мощным, чтобы вытянуть пыль с наружных фильтров и радиаторов теплообмена.

Самостоятельно или с помощью специалистов

Если блок располагается на внушительной высоте, то можно открутить защитную решетку и пропылесосить, а также протереть внутренности от пыли. В противном случае вы можете обратиться за помощью к профессионалам, которые снимут кондиционер с использованием альпинистского снаряжения или вышки. Чистку самостоятельно можно осуществить с помощью компактных отправителей, но систему кондиционирования при этом придется обесточить и включить лишь через 30 минут после окончания обслуживания.

В заключение

В процессе эксплуатации сплит-системы пыль оседает на крыльчатке вентилятора, где образуется «шуба» грязи. Это препятствует прохождению потока воздуха при обдуве испарителя. Последний обмерзает, а пользователь не получает нормального холода и интенсивного воздушного потока.

Чистка вентилятора внутреннего блока кондиционера требуется и в том случае, когда вы увидели черные хлопья, вылетающие из прибора. Это говорит о том, что количество грязи настолько велико, что она не удерживается на внутренних узлах. В качестве профилактики время от времени вы можете демонтировать вентилятор и промывать его химическими средствами. Но не все модели позволяют легко извлекать эту часть системы.

Вы переезжаете на новое место жительства или меняете расположение офиса и хотите осуществить своими руками демонтаж кондиционера или сплит-системы? В зависимости от типа прибора, демонтаж кондиционеров имеет свои особенности. Также на этот процесс влияет время года, и конечно же наличие соответствующего инструмента.

Быстро и качественно выполнить демонтаж сплит-системы кондиционеров, может только бригада профессионалов, но их работа стоит немалых денег, особенно если вам необходимо демонтировать сразу несколько сплит-систем. Цена на демонтаж зависит от мощности кондиционеров – чем выше мощность, тем выше цена демонтажа.

Но всегда есть альтернатива. Демонтаж кондиционера можно выполнить самостоятельно, для этого вам нужно иметь весь необходимый инструмент, и конечно же знать как это сделать.

Снять негабаритный настенный кондиционер будет не сложно, если у вас имеется следующий набор инструментов:

  1. Шведские ключи – 2 шт;
  2. Трубоезы или кусачки;
  3. Манометр;
  4. Простая и индикаторная отвертка;
  5. Набор гаечных ключей;
  6. Набор шестигранников;
  7. Для того чтобы сделать демонтаж кондиционера с сохранением фреона нам понадобится манометрическая станция (если демонтаж будет выполняться зимой).

Демонтаж кондиционера с сохранением фреона начинается с закачки фреона во внешний блок, для того чтобы потом его снова использовать. Для этого к газовому вентилю патрубка клапану подключаем манометр через клапан шредера. Следующий этап – снимаем боковою панель, и с помощью шестигранника закручиваем на нагнетателе вентиль. В течение двух минут должно опуститься давление ниже нулевой отметки. Закручиваем вентиль всасывания, выключаем кондиционер и отключаем от электроэнергии.

Далее с помощью кусачек или трубореза отсоединяем (обрезаем) магистральные трубки на расстоянии 15-20 см от штуцера, вальцуем их и снимаем наружный модуль с кронштейнов. Наружный модуль необходимо поместить в плотную упаковку из картона и по бокам обложить пенопластом. Откручиваем гаечными ключами кронштейны.

Транспортировка конденсаторного блока осуществляется строго в вертикальном положении.

Приступаем к демонтажу внутреннего блока сплит-системы. Открываем крышку защищающую прибор от внешних повреждений, откручиваем с двух сторон крепежи, которые держат модуль. Отсоединяем магистраль трубопровода, тисками вальцуем концы трубок, отключаем межбочные электропровода, снимаем блок с монтажной пластины и разжимаем защёлки крепления.
Теперь снимаем крепление оставшегося трубопровода и пластикового короба. На этом этапе демонтаж сплит-системы своими руками практически завершён, осталось только аккуратно упаковать сплит-систему и транспортировать её на новое место.

Если строго следовать по предложенной схеме, то при следующей установке кондиционера, не придётся его заправлять фреоном.

Демонтируем сплит-системы канального типа

Самостоятельно демонтировать кондиционер канального типа намного сложнее, так как он значительно больше весит и придётся отсоединить воздуховоды от блока. Чтобы выполнить демонтаж кондиционера своими руками канального типа нам понадобится тот же набор, что и для настенной сплит-системы.

Первый этап демонтажа – это разбор воздуховода. Снимаем решётку с проточно-вытяжным адаптером. Убираем воздуховоды, отсоединив их от внутреннего блока. Если они гибкие, то снимаем хомуты, если металлические то откручиваем саморезы. Во внешний блок ресивера закачиваем фреон и начинаем его демонтаж по такой же схеме как в настенной сплит-системы.

Ослабляем гайки испарительного блока и производим демонтаж фреоновой магистрали, электрических проводов и дренажного шланга. Аккуратно снимаем со стены блок и упаковываем.

демонтаж кондиционера своими руками колонного типа не отличается по сложности от демонтажа настенной сплит-системы. Демонтаж происходит по такой схеме:

  1. манометром проверяем давление и перекачиваем фреон во внутренний модуль;
  2. отсоединяем все связующие магистрали внешнего блока и демонтируем его.
  3. отсоединяем от внутреннего блока все связующие магистрали и производим его демонтаж.

Комнатный колонный кондиционер не имеет монтажной пластины (как у настенного), отсутствуют шпильки (как у колонного, кассетного и консольного), на которые его бы крепили, поэтому его легко демонтировать.

Кассетные сплит-системы демонтируются по схеме канальных. При демонтаже внутреннего модуля нужно ослабить гайки на креплениях, а затем выполнять остальные манипуляции. В данном случае отличие лишь в том, что нет воздуховодов.
Снять консольную сплит-систему можно по инструкции канальной или настенной сплит-системы.

Нельзя производить демонтаж наружного блока во время дождя или снега, потому что вовнутрь портов может попасть влага, а влага может привести к поломке компрессора.

Для эффективной и безопасной работы кондиционера требуется регулярная чистка внутренних элементов системы, причем помимо наружного, в обязательном порядке нужно разбирать и чистить внутренний блок. Чаще всего в офисах, квартирах и частных домах устанавливаются настенные СПЛИТ устройства, представленные разными производителями и модификациями. Учитывая востребованность и популярность климатической техники, наверняка многим людям будет интересно узнать, как выполнять разборку внутреннего блока настенного кондиционера, чтобы уметь делать это своими руками.

Конструкционные особенности внутреннего блока

Настенные СПЛИТ системы марки LG и других, к числу которых можно отнести Daikin, Mitsubishi,Toshiba, Fujitsu, Ballu, Samsung и Hitachi имеют схожую конструкцию внутреннего модуля. Благодаря этому если знать базовые принципы разборки кондиционера, каждый хозяин вполне может справиться с такой задачей самостоятельно, только для этого следует обозначить главные узлы и детали, из которых состоит такой блок:

Стандартная конструкция настенного кондиционера

  1. Передняя (лицевая) панель
  2. Фильтр грубой очистки
  3. Фильтр тонкой очистки
  4. Вентилятор
  5. Испаритель
  6. Горизонтальные жалюзи
  7. Индикаторная панель
  8. Вертикальные жалюзи

Нужно понимать, что правильная разборка заключается в соблюдении определенной последовательности действий, которые позволяют постепенно добраться до тех элементов, которые необходимо очистить. Только аккуратный демонтаж может исключить риск поломки внутренних узлов и модулей, поэтому действовать следует внимательно, не прилагая чрезмерных физических усилий. Из инструментов необходимы несколько фигурных (крестообразных) и прямых (плоских) отверток разного размера, а также несколько шестигранных звездочек.

Перед разборкой следует убедиться в том, что кондиционер выключен от сети! Это очень важно во избежание поражения электрическим током.

Разборка внутреннего блока настенного кондиционера

Начинают разбирать кондиционер со снятия лицевой пластиковой панели, которая может крепиться с помощью клипсовых элементов (LG) или же болтов (Toshiba), в зависимости от производителя. В первом случае нужно воспользоваться прямой отверткой и поддеть клипсы, расположенные сверху и снизу, а во втором – использовать соответствующий инструмент. Следующий шаг – это снятие сетчатого фильтра (грубой очистки) и пластиковых жалюзи из внутреннего блока, которые просто вынимаются из соответствующих пазов.

Сетчатый фильтр, который нуждается в чистке

Далее следует аккуратно демонтировать дренажную систему внутреннего блока кондиционера, которая обычно выполняется в виде лотка. В некоторых моделях он может быть выполнен воедино с корпусом и сниматься только с ним. Перед его съемом следует заранее подготовить емкость или тару, чтобы удалить конденсационное образование. Чтобы отсоединить лоток в моделях LG требуется открутить один болт и отщелкнуть клипсы, расположенные в нижней части.

Дренажный лоток (с правой стороны отсоединяется от электродвигателя жалюзи)

Варианты снятия вентилятора/крыльчатки

Далее требуется снять вентилятор внутреннего блока СПЛИТ системы, выполненный в виде вала. Здесь потребуется очень аккуратная и ответственная работа, поскольку важно не повредить внутренние узлы и компоненты кондиционера.

Извлечение сетчатого фильтра

Существует два способа вытащить вал:

  1. Упрощенный вариант, при котором не потребуется выполнять операции с электромотором и блоком управления (вал вытаскивается снизу). Обычно именно его выбирают при выполнении работы своими руками, что требует меньше времени и усилий. Здесь последовательность операций следующая:
  • Откручиваем болты/винты и освобождаем радиатор с левой стороны от главного основного корпуса СПЛИТ системы
  • Аккуратно ослабляем крепление справа, где потребуется осторожно выкрутить винт на самом валу (как правило, он затянут весьма крепко, так что действовать нужно осторожно и медленно, чтобы не скрутить головку элемента крепежа)
  • Аккуратно извлекаем из корпуса валовый компонент, причем из-под низа, следя за тем, чтобы не повредить лопасти (придерживая винт отверткой)

Важно! При обратной последовательности сборки (монтаже) винт крепления вентилятора должен оказаться в том положении, где он был изначально, так как иначе существует большой риск соприкосновения лопастей вентилятора со стенками внутреннего блока.

  1. Более сложный вариант, когда вал демонтируется с правой стороны, для чего извлекается блок управления и электрический мотор. Для выполнения операции действуем следующим образом:
  • Отсоединяем проводку и датчики электронного типа от блока управления, отщелкиваем клипсы крепления (в некоторых моделях выкручиваем винты крепления) и аккуратно извлекаем блок
  • Откручиваем элементы крепления электромотора, отсоединяем вал от кожуха
  • Очень аккуратно и осторожно, медленными движениями отсоединяем вал от мотора, а также отгибаем радиаторные трубки

При выполнении работы важно запомнить все манипуляции, чтобы все правильно собрать после выполнения сервисного обслуживания СПЛИТ установки.

Что требует очистки?

После выполнения данных манипуляций можно приступать к чистке внутренних компонентов, причем здесь в обязательном порядке удаляют грязевые отложения с ротора и испарителя, используя для этого антибактериальные составы (активную пену), чистую воду и пар (парогенераторный инструмент). От грязи также очищают приемную ванну конденсата, после чего все части тщательно высушиваются. Помимо этого будет не лишним смазать все подвижные части силиконовой смазкой, что продлит их службу.

Чтобы выполнить разборку внутреннего блока кондиционера необходимо запастись терпением, действовать аккуратно и не торопясь. Всегда важно помнить, что СПЛИТ система имеет сложное устройство, где все внутренние компоненты располагаются друг к другу очень близко. Данная инструкция дает последовательность действий, которые выполняются вне зависимости от конструкционных особенностей настенной климатической техники.

При проведении ремонта или переезде на новое место жительства иногда бывает необходимо снять кондиционер. Для этого обычно вызывают профессионалов, но при желании можно выполнить процедуру и своими руками. Процесс довольно сложный и требует соблюдения определённых правил и мер безопасности, но при достаточной аккуратности и точном следовании инструкции знакомому с техникой человеку можно хорошо сэкономить.

    Показать всё

    Возможные проблемы

    Неподготовленные люди часто совершают одни и те же ошибки при попытке демонтировать кондиционер своими руками. Такие недосмотры в работе могут привести к неприятным последствиям, среди которых:

    В большей части этих случаев решить проблему можно будет только с помощью дорогого профессионального ремонта, а иногда может понадобиться и полная замена прибора.

    Демонтаж кондиционера Как снять кондиционер с сохранением фреона

    Поэтому снимать кондиционер самостоятельно стоит только тем, кто полностью уверен в своих силах, соблюдает во время процесса предельную аккуратность и строго следует всем правилам.

    Разобрать сплит-систему так, чтобы ничего не повредить — это довольно трудный процесс, который требует больших затрат времени и сил. Для удобства своими руками можно поделить на несколько этапов, каждый из которых стоит подробно рассмотреть, чтобы учесть все нюансы.

    Подготовительный этап

    Перед началом работы с устройством стоит подготовить набор необходимых инструментов. Желательно, чтобы это было профессиональное оборудование, рассчитанное на работу с конкретным прибором, но подойдут и обычные приспособления, имеющиеся дома у каждого хоть иногда работающего с бытовой техникой человека. Для того чтобы разобрать кондиционер стандартной модели, нужны такие инструменты:

    Если часть сплит-системы расположена на стене высокоэтажного дома, необходимо позаботиться об оборудовании, позволяющем добраться до неё. Если рядом с ней есть окно или балкон, конструкцию можно обвязать верёвками и втащить, иначе необходимо будет покупать или брать в аренду специальную технику.

    Демонтаж кондиционера с последующей установкой в другом месте

    Спуск и сбор фреона

    Перед тем как снять кондиционер со стены, из него необходимо выкачать весь охлаждающий агент. Для этого его собирают в наружном блоке устройства. Чтобы добиться такого результата, необходимо выполнить следующие шаги:

    Понять, когда весь фреон собрался в испарителе, можно двумя способами. Первый: это примерно рассчитать время, выждав 40-50 секунд перед герметизацией наружного блока. Второй: определить давление с помощью манометра. Показания на нём должны быть -1 МПа перед выключением кондиционера. Эта цифра означает, что весь фреон собрался в наружном блоке, в то время как во внутреннем образовался технический вакуум.

    Демонтаж кондиционера своими руками

    Снятие наружного блока

    После того как фреон собран в наружном блоке, необходимо отсоединить наружный блок от внутреннего. Процесс требует осторожности, необходима подстраховка от помощника, так как работа будет вестись на большой высоте. Последовательность действий:

    Мастера вместо откручивания гаек от штуцеров чаще всего просто обрезают медные трубки на расстоянии примерно 15 см от них. Затем их края загибают и зажимают тисками, надёжно закрывая проход и минимизируя вероятность попадания внутрь воздуха, пыли и других посторонних частиц. Недостаток этого способа заключается в том, что после переноса кондиционера на новое место необходимо обрезать согнутые края и менять трубки — их наращивание и повторное использование запрещено.

    Кронштейн наружного модуля снимается последним, после отсоединения от него фреоновых трубок и прочих коммуникаций с внутренней частью прибора. Он крепится к стене обычными болтами, которые легко открутить с помощью гаечного ключа.

    Демонтаж внутреннего блока кондиционера

    Работа с внутренним модулем

    Последний шаг — это отсоединение той части сплит-системы, которая установлена внутри помещения. На этом этапе демонтировать кондиционер правильно нужно в следующем порядке:

    На этом снятие кондиционера можно считать законченным, но не стоит забывать про осторожность и при перевозке сплит-системы на новое место. Если во время транспортировки повредить какую-то из её деталей, то можно легко потерять фреон, и тогда все усилия по самостоятельному демонтажу прибора пройдут зря.

    Перевозку устройства нужно осуществлять только в прочной картонной коробке, все стенки которой обкладывают пенопластом, а затем заворачивают прибор в мягкую пузырчатую плёнку.

    Демонтаж в холодную погоду

    Если температура опускается ниже -5 °C (это предел охлаждения у большинства «домашних» кондиционеров, с промышленными машинами цифра может быть другой), то со снятием сплит-системы могут возникнуть дополнительные трудности. Это связано с тем, что при таких условиях полностью перекачать фреон во внешний модуль не получится, его часть придётся выпустить в атмосферу. Кроме того, при минусовой температуре нельзя снимать заглушки и открывать сервисные порты, поэтому устройство придётся прогревать. Ещё от морозов часто начинают протекать сальники сервисных вентилей.

    Если кондиционер всё же нужно снять, перед началом работы его наружный модуль нужно обработать строительным термофеном. Затем, пока температура не упала, необходимо открутить заглушки и закрыть служебные вентили — так сохранится часть хладагента, находящаяся во внешней части устройства. После этого прибор осторожно откручивают от патрубков, позволяя оставшемуся фреону вытечь. Остальные этапы разборки проводятся так же, как и при обычной температуре.

    Профессиональные рабочие при демонтаже кондиционера в холодную погоду используют для извлечения фреона манометрические станции, но их покупка или даже аренда обойдётся дороже, чем услуги самих мастеров. Потому, если сохранение всего хладагента является принципиальным вопросом, для самостоятельного снятия прибора понадобится дождаться тёплой погоды.

Техническое обслуживание кондиционеров в СПб, цены. Сервис и ремонт кондиционеров

Признаки, что кондиционеру нужно сервисное обслуживание

Ваш кондиционер плохо охлаждает помещение? Из него течет вода? Обмерзает? Появился неприятный запах? Начал шуметь?

Дело в том, что через внутренний и наружный блок сплит-системы постоянно циркулирует воздух, в котором накапливается пыль, различные загрязнения, болезнетворные бактерии и неприятные запахи. Вся эта грязь скапливается на теплообменниках, вентиляторах и в дренажных поддонах, оседает на жалюзи, засоряет дренажные каналы и фильтры, выводит из строя дренажные помпы.

Загрязненные фильтры создают дополнительное сопротивление и мешают свободной циркуляции воздуха. Так же загрязненные фильтры и дренажный поддон – среда размножения болезнетворных микроорганизмов. При каждом запуске загрязненного климатического оборудования эти микроорганизмы попадают в воздух помещения, которым Вы дышите и могут стать причиной аллергии и болезней дыхательных путей.

Загрязнения забивают дренажный канал, конденсат переполняет дренажный поддон и вода начинает стекать по кондиционеру на стены и пол.

Грязь на вентиляторе и испарителе внутреннего блока служит дополнительным источником повышенного шума и неприятного запаха. Загрязненные теплообменники не пропускают воздух и затрудняют цикл теплообмена, что вызывает недостаточную холодопроизводительность кондиционера.

Естественное испарение фреона, который используется в кондиционерах в качестве хладагента, со временем снижает его уровень, что приводит к обмерзанию портов наружного блока и образованию снежной шапки на внутреннем блоке. Снижается холодопроизводительность системы кондиционирования и увеличивается нагрузка на компрессор.

Все это в конечном счете приведет к неизбежной поломке. Чтобы избежать выхода из строя Вашего кондиционера, достаточно своевременно и регулярно делать сервисное техническое обслуживание.

Заказывайте обслуживание кондиционера по телефону +7 (812) 748-2-748

Вызвать мастера для диагностики

вещей расходятся: кондиционер

Модель: Frigidaire Gallery 8000 BTU

Сделано в: WuHu City, Китай

Время на разборку: 2 часа, 27 минут, 0 секунд

Если вы выросли с центральным кондиционированием воздуха, что Вы, вероятно, назвали «кондиционер» громким громоздким вентилятором на бетонной площадке на заднем дворе. Но это только половина дела. Эта часть кондиционера отводила тепло из дома в наружный воздух.Другая часть кондиционера, которая в первую очередь поглощала это тепло, находилась где-то внутри вашего дома, в центре всей системы воздуховодов. Оконный кондиционер имеет те же самые части, достаточно маленькие, чтобы поместиться в окно, но все же достаточно большие, чтобы установить его на высоком этаже, по крайней мере, немного пугающе. Поэтому, прежде чем устанавливать его, приобретите прочный оконный кронштейн (не на фото).

Тодд Маклеллан

ИЗОЛЯЦИЯ

Оконный кондиционер — это тепловой насос, который перемещает тепло из внутреннего пространства, например спальни, во внешнее пространство, например, на улицу, а затем рассеивает теперь охлажденный внутренний воздух там, где он вам нужен.Чтобы сделать это эффективно, пространства необходимо изолировать друг от друга. Таким образом, при правильной установке, когда верхняя направляющая (1) плотно удерживает устройство под створкой, боковые панели (2) выступают наружу, заполняя оконный проем, который является порталом между внутренним и наружным. Изоляция (3) укрепляет эти панели, а уплотнитель (4) выравнивает их края. Уплотнение окна из пеноматериала (5) над створкой закрывает еще одну возможность протечки.

ОХЛАЖДЕНИЕ

Контур трубопровода, заполненный хладагентом R-410A, передает тепло из помещения на улицу. Основываясь на принципе, что тепло течет от теплых вещей к холодным, тепло перемещается от внутреннего воздуха к хладагенту и наружному воздуху. Вот как: Вентилятор внутреннего пространства кондиционера (8) всасывает воздух в помещении. Воздух проходит через решетку (15) и воздушный фильтр (13) , расположенный за ней, поэтому он очищается до того, как достигнет змеевика испарителя (10), , который содержит охлажденный жидкий хладагент.Воздух охлаждается, передавая тепло хладагенту, который превращается в газ. Затем вентилятор продувает уже охлажденный воздух через жалюзи (17) , которые рассеивают его в помещении, и газообразный хладагент течет от змеевика испарителя к компрессору (11) и змеевику конденсатора (6) на внешняя сторона кондиционера. Компрессор механически выталкивает хладагент в меньший объем, что увеличивает его температуру и давление. Таким образом, когда он достигает конденсатора, он теплее, чем наружный воздух, обдуваемый вентилятором внешнего пространства (7). Тепло передается от хладагента к наружному воздуху. По мере охлаждения он возвращается в состояние охлажденной жидкости и циркулирует обратно в змеевик испарителя.

ПОЛОЖЕНИЕ

Кнопки на панели управления кондиционера (16), пульте дистанционного управления (14), и телефонном приложении (у него есть антенна Wi-Fi [12] ) позволяют функциональности блока быть модифицированным. Возможно, наиболее важным является контроль температуры: выбирается комфортная комнатная температура, а термистор (9) в блоке позволяет устройству автоматически включаться и выключаться для ее поддержания.Пользователь также может выбирать скорость вращения вентилятора и даже включать и выключать компрессор, чтобы устройство можно было использовать в качестве вентилятора, когда кондиционирование воздуха не требуется.


Эта история опубликована в номере за июнь 2017 года.

Кевин Дупзик Кевин — писатель и редактор, живущий в Бруклине.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Очистка змеевика кондиционера | Как очистить катушки переменного тока

Типы катушек в блоках переменного тока

В центральном кондиционере сплит-системы есть внутренний блок, обычно печь и испарительный змеевик или фанкойл, и наружный блок, часто называемый блоком кондиционирования воздуха. В каждом из этих блоков находится змеевик, который жизненно важен для процесса кондиционирования воздуха.Внутри дома змеевик испарителя, иногда называемый охлаждающим змеевиком, расположен на стороне впуска воздуха фанкойла или на стороне выпуска печи. Его задача — отводить тепло из воздуха в помещении, чтобы вентилятор мог возвращать в дом прохладный освежающий воздух.

Змеевик испарителя

Змеевик конденсатора, находящийся в наружном блоке, отводит захваченное тепло наружу. Большинство змеевиков испарителя и конденсатора изготовлены из медных трубок, которые проходят через серию тонких алюминиевых полос, называемых ребрами.Хотя есть и другие конструкции и состав змеевиков, такие как алюминиевые змеевики или змеевики с ребрами, которые выглядят как большой очиститель труб, воздушный поток через змеевик помогает передавать тепловую энергию в дом и из дома.

Вид на змеевик конденсатора

Поскольку змеевики играют столь важную роль в процессе охлаждения, поддержание их в чистоте помогает обеспечить долгосрочное здоровье вашей системы кондиционирования воздуха. Хотя это может выглядеть как потенциальный проект «сделай сам», самый простой и лучший способ очистить катушки — это поручить это специалисту.Ваш местный дилер Carrier® HVAC точно знает, что необходимо для ухода за вашей системой, и хорошо обучен обслуживанию змеевиков вашей системы кондиционирования для обеспечения оптимальной эффективности и долговечности.

Почему так важно чистить катушки переменного тока?

Из-за небольшого расстояния между ребрами теплообменника, поверхностной влаги в процессе охлаждения и количества воздуха, проходящего через них, грязь, пыль, мусор и другие загрязняющие вещества могут накапливаться на поверхностях теплообменника. Со временем это накопление снижает способность системы передавать тепло в дом и из дома, тем самым снижая способность вашей системы обеспечивать охлаждение летом.В более крайних случаях грязные змеевики также могут препятствовать или блокировать воздушный поток, который так важен для всего процесса. Это может привести к тому, что дом станет менее комфортным, а счета за коммунальные услуги увеличатся из-за потери энергоэффективности. Хуже того, грязные катушки заставляют систему работать тяжелее, чем предполагалось, и могут привести к сокращению срока службы системы и потенциально дорогостоящим счетам за ремонт. Короче говоря, чем чище змеевик кондиционера, тем эффективнее будет работать система.

Загрязнение катушек может привести к:

Повышенные рабочие температуры. Чрезмерное скопление грязи и мусора может вызвать чрезмерную нагрузку на систему, заставляя вентиляторы и компрессоры работать более интенсивно и при повышенных рабочих температурах для достижения желаемого комфорта в помещении.

Пониженный комфорт. Ваша система кондиционирования воздуха помогает удалить нежелательную и дискомфортную влажность из вашего дома как естественную часть процесса охлаждения. Грязные змеевики могут снизить общую эффективность системы, что приведет к повышению влажности внутри и снижению общего комфорта.

Пониженная эффективность охлаждения. Накопление, которое накапливается на поверхности змеевиков, заставляет их работать больше, чтобы поглощать или отдавать тепло, что приводит к менее эффективной работе.

Повышенные затраты на охлаждение. Менее эффективная работа означает более высокие эксплуатационные расходы. Грязные катушки означают, что нужно тратить больше денег на поддержание прохлады в помещении.

Повышенный износ системы. Заблокированный змеевик испарителя часто вызывает работу компрессора при повышенных температурах, создавая нагрузку на всю систему.Поскольку компрессор является одним из самых дорогостоящих компонентов для замены в системе кондиционирования воздуха, защита компрессора может помочь вам избежать дорогостоящих счетов за ремонт.

Ремонт или замена системы. Отказ системы в результате чрезмерной нагрузки компонентов может привести к обращению в службу поддержки, замене компонентов системы и, в более крайних случаях, замене всей системы.

Как часто следует чистить катушки переменного тока?

Как подсказывает здравый смысл, катушки переменного тока следует чистить, если они загрязнены.Но насколько быстро они загрязняются, зависит от того, как часто вы используете кондиционер, как часто вы меняете фильтр, есть ли у вас фильтр, количество пыли или мусора в воздухе как внутри, так и снаружи вашего дома, а также от количества людей, которые жить в космосе. Как правило, мы говорим, что, по крайней мере, вы должны попросить специалиста по HVAC выполнять техническое обслуживание вашей системы один раз в год до лета, когда ваш кондиционер будет использоваться чаще всего. Они могут правильно выполнить очистку змеевика кондиционера, заменить фильтры и протестировать систему, чтобы убедиться, что все работает без сбоев, когда вам это нужно больше всего.Кроме того, с нашим онлайн-инструментом планирования обслуживание никогда не было таким простым. Просто найдите оранжевую кнопку расписания, расположенную рядом с контактной информацией каждого участвующего дилера.

Как чистить катушки переменного тока

Поскольку змеевики кондиционера очень важны для вашего комфорта и эффективной работы системы, важно правильно выполнить работу. А из-за хрупкости ребер теплообменника, которые помогают процессу теплопередачи, очень важно следить за тем, чтобы они не повредились во время чистки.Вот почему мы рекомендуем нанять профессионала для регулярной плановой чистки змеевика. Профессиональное обслуживание вашего кондиционера Carrier® — самый надежный способ обеспечить его эффективность и долговечность. Они не только должным образом обучены чистке катушек переменного тока, но и могут протестировать вашу систему до начала сезона охлаждения, чтобы убедиться, что ваша система работает на пике. Однако понимание методов и процедур, связанных с очисткой змеевика кондиционера, поможет вам узнать, чего ожидать, а также лучше сообщить о своих опасениях местному дилеру систем отопления, вентиляции и кондиционирования воздуха.Эти методы и процедуры описаны в следующих разделах.

Как добраться до змеевиков кондиционера

Системы кондиционирования воздуха имеют как внутренний испарительный змеевик, так и внешний конденсаторный змеевик. Змеевик внутреннего испарителя обычно либо устанавливается на вашу печь и имеет собственный шкаф, либо размещается внутри фанкойла или блока обработки воздуха. Каждая модель немного отличается, но ваш дилер Carrier обычно может получить доступ к змеевику испарителя через съемную панель, которую часто снимают с помощью гаечного ключа или отвертки.Змеевик конденсатора в наружном блоке обычно оборачивается вокруг внутренних компонентов и по существу действует как боковые стенки внешнего блока. Он либо хорошо открыт и защищен прочной проволочной защитой катушки, либо менее заметен и экранирован более защитной металлической внешней панелью с решетками. В некоторых случаях может потребоваться снять внешний кожух и верхнюю часть. Как только змеевики будут обнажены и доступны, ваш дилер осмотрит их и определит правильный метод очистки в соответствии с рекомендациями производителя.Это может включать выпрямление изогнутых ребер с помощью специального приспособления для правки ребер.

Способы очистки змеевика кондиционера

Как очистить катушки переменного тока сжатым воздухом

Ваш дилер может использовать сжатый воздух, промышленный пылесос и мощные химикаты для очистки змеевиков, которые соответствуют характеристикам вашей модели кондиционера. Этот метод обычно рекомендуется только для наружного конденсаторного змеевика. Очистка змеевика внутреннего испарителя сжатым воздухом приведет к попаданию пыли и мусора внутрь дома.Использование сжатого воздуха может быть быстрым и достаточно эффективным методом удаления поверхностной пыли, грязи и мусора с змеевика. При очистке наружного змеевика сжатым воздухом дилер ОВКВ продувает воздух через змеевики в направлении, противоположном направлению, в котором воздух проходит через змеевик при нормальной эксплуатации. Это приведет к выталкиванию воздуха через более чистую сторону обратно через более грязную сторону. Ваш дилер постарается направить воздух прямо через ребра, а не под углом. Это связано с тем, что ребра сделаны из очень тонкого металла и легко гнутся.Затем, используя промышленный пылесос, специалист по обслуживанию может очистить устройство от нежелательной грязи и мусора. Эти действия позволят удалить с катушки в основном рыхлые поверхностные материалы. Для удаления более стойких отложений ваш дилер может применить либо бытовое моющее средство, либо имеющийся в продаже раствор для очистки змеевика.

Как очистить катушки переменного тока с помощью бытового моющего средства

Несмотря на то, что на рынке имеется ряд коммерчески доступных решений для очистки змеевиков, змеевики кондиционеров можно очищать с помощью раствора мягкого бытового моющего средства и воды.Смесь моющего средства и воды наносится на змеевик с помощью распылителя низкого давления. Змеевик может стекать естественным путем или слегка промыть его из садового шланга. При необходимости этот процесс можно повторить. Если подрядчик выбирает этот метод, убедитесь, что он использует распылитель низкого давления, а не мойку высокого давления. Никогда не используйте мойку высокого давления, потому что сильная струя, скорее всего, повредит тонкие металлические ребра змеевика. Поврежденные или изогнутые ребра могут ограничивать поток воздуха и снижать способность к теплопередаче.Также убедитесь, что они не используют очень кислые моющие средства. Кислотные очистители повреждают медь и сплавы, используемые в змеевике, и потенциально вызывают коррозию, которая сокращает срок службы змеевика.

Как очистить катушки переменного тока с помощью коммерческих очистителей

Ваш дилер Carrier может выбрать для очистки змеевиков кондиционера имеющиеся в продаже растворы для очистки змеевиков. Доступно несколько типов, включая пенящиеся очистители для змеевиков конденсатора наружного воздуха и самоополаскивающиеся очистители для змеевиков испарителя внутри помещений.Их можно найти в аэрозольных баллончиках или приобрести оптом для распылителей низкого давления. При чистке наружного змеевика подрядчик, скорее всего, очистит любой поверхностный мусор вручную или специальной щеткой для плавников. Затем они нанесут имеющийся в продаже очиститель и промыть змеевик водой в соответствии с инструкциями по очистке и рекомендациями производителя. Чтобы очистить змеевик испарителя в помещении, подрядчик, скорее всего, очистит более крупный мусор вручную или специальной щеткой, а затем нанесет самоочищающийся масляный продукт для испарителя.Этот продукт эффективно очистит змеевик и смоет его в процессе охлаждения при включении системы.

Очистка катушки переменного тока экономично

Хотя у многих домовладельцев возникнет соблазн выполнить очистку змеевика кондиционера самостоятельно, используя ранее описанные методы, лучшим решением будет нанять надежного профессионала в области отопления, вентиляции и кондиционирования воздуха. Регулярные услуги по очистке змеевика намного дешевле, чем счета за ремонт, которые могут возникнуть в результате игнорирования этого элемента обслуживания.Некоторые дилеры систем отопления, вентиляции и кондиционирования воздуха даже предлагают недорогие специальные предложения по «очистке и проверке», которые делают обслуживание более доступным. Другие могут предложить контракт на обслуживание, который включает регулярные чистки и осмотры, а также гарантию от поломки или скидку на ремонтные работы. Учитывая увеличенный срок службы системы, устойчивую энергоэффективность, более низкие эксплуатационные расходы, повышенный комфорт и меньший потенциал для обширных ремонтных работ, очистка змеевика переменного тока является экономичным способом ухода за вашей системой. Свяжитесь с вашим местным экспертом Carrier HVAC, чтобы назначить встречу с сервисным центром.Они обеспечат необходимый уход и техническое обслуживание, чтобы ваша система кондиционирования воздуха работала эффективно и рационально в течение всего сезона.

Обратитесь к дилеру Carrier HVAC keyboard_arrow_right

Как разобрать портативный кондиционер LG? 5 простых шагов!

Планируете разобрать кондиционер LG, но не знаете, как разобрать портативный кондиционер LG? Не волнуйтесь, потому что мы подготовили для вас пять полусложных шагов, включая очистку блока переменного тока!

Чаще всего встречаются руководства по очистке фильтра и передней части портативного кондиционера.Но таких гидов можно встретить редко.

Когда переносной блок переменного тока недостаточно холоден или пропускает достаточно воздуха, могут возникнуть проблемы с электрическими компонентами в задней части. И когда такая ситуация возникает с вами, будет сложно понять, что делать без каких-либо указаний.

Итак, эта статья вам поможет.

Читать дальше!

Что нужно сделать, чтобы разобрать портативный кондиционер LG

Процедура будет включать не только разборку фильтров и лицевых панелей.Но мы также включим меры для задней части устройства. И как почистить змеевики конденсатора сзади.

Фильтр работает аналогично большинству компонентов кондиционера. В результате ожидайте, что ваш кондиционер будет грязным и полным комков пыли.

Без лишних слов, вот шаги, как разобрать портативный кондиционер LG.

Шаг №1. Снимите все внешние аксессуары

.

Перед чисткой и разборкой портативного кондиционера необходимо выключить его и вынуть вилку из розетки.

Этот шаг предотвратит любые поражения электрическим током, когда вы будете иметь дело с внутренними частями позже.

Затем вы должны отсоединить выхлопной шланг и другие кабели.

Шаг №2. Снимаем переднюю панель

Передние панели некоторых портативных кондиционеров крепятся винтами. Не забывайте помнить, куда идут винты, и они должны быть целыми. Но большинство из них можно просто открыть, чтобы открыть фильтры.

Шаг №3.Отложите фильтр

Фильтр легко снимается за ручку. Некоторые портативные кондиционеры оснащены несколькими фильтрами, которые обычно хранятся отдельно.

Если вы видите две части передней панели, из которых выходит холодный воздух, значит, это должно быть так. После того, как вы сняли фильтр, теперь виден конденсатор спереди.

Шаг №4. Откручиваем заднюю панель

Если разбирать только заднюю панель, будет сложно отсоединить ее от передней.Однако, поскольку мы сначала сняли переднюю панель, это было бы несложно.

Заднюю крышку не оторвать, так как в основном они крепятся винтами.

Если у вас возникли проблемы со снятием крышки, возможно, вы упустили винт. Итак, еще раз проверьте стороны и углы. Но если вы предпочитаете брать только заднюю часть, используйте инструмент для обрезки, чтобы отделить ее от передней панели, не повредив обе стороны.

Шаг №5. Разборка других компонентов

Если ваша задача состоит только в очистке конденсатора и фильтра, мы рекомендуем не разбирать другие электрические компоненты.

Они очень сложные, и вам следует проконсультироваться со специалистом, прежде чем делать все самостоятельно.

Вы можете повредить детали, если снимете их без каких-либо знаний или опыта.

Поскольку существует так много кабелей и компонентов, вы не сможете запомнить их все.

Этапы очистки портативного блока переменного тока

Теперь у вас есть полный обзор противоположных сторон вашего конденсатора. Будет очень пыльно, потому что вы редко чистите заднюю часть, но мы можем это исправить.

Шаг №1. Замочите фильтр (ы)

Наполните большую емкость, ванну или раковину мыльной водой или водно-моющей смесью. Замочите фильтр / фильтры на пару минут и дайте воде проникнуть через сетку.

Шаг №2. Вакуум

Если вы чистите конденсатор впервые, вы должны заметить много пыли в змеевиках. Лучше не паниковать, так как их легко удалить с помощью вакуума в режиме малой мощности. А еще вы можете прикрепить к насадке любые насадки-щетки, если они у вас есть.

Вакуум через переднюю и заднюю части конденсатора. Убедитесь, что на нем не осталось видимой грязи.

Вы также можете использовать это оборудование для отсасывания всей грязи в углах вашего блока переменного тока. Итак, не стесняйтесь удалять пыль с внутренних компонентов, до которых может дотянуться сопло.

Шаг №3. Слив

В нижней части задней части вашего устройства будет вода. Вы можете использовать пылесос, чтобы удалить его, но сначала вы должны проверить, подходит ли ваше оборудование для веществ.

В противном случае вы можете удалить сливную пробку на задней части кондиционера. И вода будет непрерывно течь, но обязательно сделайте это снаружи или где-нибудь со сливом в полу, так как в вашей системе может быть много воды.

Шаг №4. Кисть

Для этого шага возьмите небольшую щетку или неиспользованную, но чистую зубную щетку. Затем наполните небольшую емкость мыльной водой.

Проведите щеткой по виткам, следуя их параллельному направлению. Избегайте перегиба катушек.Проделайте это с передней и задней частями конденсатора.

Шаг №5. Последние штрихи

Вы можете снова собрать их все вместе после очистки, и все они высохли.

Не забудьте снова прикрепить фильтр / фильтры. После этого вы можете протереть внешнюю поверхность устройства мягкой чистой тканью.

Заключение

А вот как разобрать портативный кондиционер LG.

Мы заверяем вас, что после очистки и сборки блока переменного тока качество воздуха улучшится.И он не потребляет слишком много энергии, так что уменьшите счета за электричество! При необходимости проконсультируйтесь со специалистом.

Очистка катушек переменного тока | Техническое обслуживание HVAC

Катушки переменного тока играют важную роль в обеспечении прохлады в жаркие дни. В традиционной сплит-системе HVAC у вас будет внутренний и внешний блоки, каждый из которых содержит по одной змеевике. Внутри внутреннего блока системы находится змеевик испарителя, отвечающий за поглощение тепла и влажности из вашего дома. Внутри наружного блока системы у вас есть змеевик конденсатора, отвечающий за отвод тепла и влажности наружу, поэтому он не застревает в кондиционере или вашем доме.

Две катушки образуют один непрерывный контур, и без них тепло и влажность никогда не ускользнули бы из вашего дома, что могло бы сделать его неприятно теплым, когда вы хотите, чтобы он был прохладным. Поскольку катушки являются такой важной частью кондиционера, поддержание чистоты катушек переменного тока имеет решающее значение. Хотя обслуживание катушек переменного тока опасно и должно выполняться только лицензированным специалистом по HVAC, есть несколько безопасных советов и приемов, которые вы можете выполнить самостоятельно, чтобы убедиться, что ваши катушки остаются в идеальной форме.

Зачем нужно содержать катушки переменного тока в чистоте?

Важно запланировать регулярное техническое обслуживание вашего кондиционера, которое включает обслуживание катушки переменного тока, чтобы обеспечить максимальную работу вашего кондиционера. Когда змеевики вашего кондиционера загрязнены, вся ваша установка будет работать менее эффективно, потребуется больше времени и дороже, чтобы довести ваш дом до желаемой температуры, и, в конечном итоге, вся установка может выйти из строя.

  • Пониженная эффективность переменного тока : Основная функция вашего кондиционера — поглощать тепло и влажность из вашего дома и выпускать их наружу, чтобы в конечном итоге охладить ваш дом.Катушки переменного тока являются важным компонентом в этом процессе. Когда катушки покрыты пылью, грязью, мусором или чем-то еще, нежелательные частицы образуют изолирующий слой вокруг катушек. Это блокирует катушки от окружающего воздуха, что делает процесс охлаждения более длительным и сложным для кондиционера, в результате чего ваш дом остается при нежелательной теплой температуре в течение длительных периодов времени.
  • Повышенные затраты на охлаждение : Никто не хочет высоких счетов за электроэнергию, но если ваши катушки переменного тока загрязнены, это, вероятно, повлияет на ваше состояние.Когда змеевики загрязнены, для завершения процесса теплопередачи требуется больше времени, а это означает, что ваш кондиционер должен работать дольше, чтобы довести ваш дом до желаемой температуры. Чем дольше работает кондиционер, тем выше затраты на электроэнергию.
  • Ремонт или замена более крупной системы : Слишком долгое пребывание без профессиональной очистки и обслуживания катушек переменного тока может привести к более серьезным проблемам с устройством и, в конечном итоге, может вынудить вас полностью заменить систему.Например, накопление пыли и грязи на змеевике испарителя означает, что хладагент, проходящий через змеевик, не сможет нагреться так, как должен, что приводит к замерзанию водяного пара, а не превращению в жидкость. Обледеневшая катушка переменного тока не сможет правильно поглощать тепло, что в конечном итоге может привести к поломке всего устройства. Другими проблемами, которые могут возникнуть из-за грязных катушек переменного тока и привести к серьезным сбоям в работе системы, являются перегрев компрессора и образование утечек в катушках.

Типы змеевиков кондиционера

Как мы упоминали ранее, в вашем устройстве находятся два типа змеевиков — змеевик испарителя и змеевик конденсатора.Каждый змеевик играет важную роль в охлаждении вашего дома и поддержании желаемой температуры.

Змеевик испарителя отвечает за поглощение тепла и влаги из вашего дома, поэтому они могут переноситься через остальную часть кондиционера и в конечном итоге выводиться за пределы дома. Он находится внутри дома и обычно изготавливается из металла, который очень хорошо проводит тепло, например из меди или стали.

Змеевик конденсатора находится на другой стороне цикла теплообмена.Эта змеевик отвечает за отвод тепла и влажности из вашего дома на улицу, поэтому он не попадает в кондиционер и, в конечном итоге, в ваш дом. И змеевик конденсатора, и змеевик испарителя работают в непрерывном цикле, пока в вашем доме не будет достигнута идеальная температура.

Обслуживание катушки переменного тока

Катушки переменного тока — это хрупкие части кондиционера, которые могут сгибаться или ломаться с очень небольшим усилием. Кроме того, к ним может быть трудно получить доступ (особенно к змеевику испарителя, который находится внутри дома).Это означает, что большую часть операций по очистке и техническому обслуживанию змеевика следует доверить лицензированному специалисту по HVAC, чтобы не повредить ваше устройство или не пораниться.

Найдите местные услуги по очистке катушек переменного тока

Лицензированный профессионал в области HVAC выключит вашу установку и осторожно продует воздух через змеевик в направлении, противоположном его обычному потоку, чтобы очистить змеевики сжатым воздухом. В результате все, что застряло на змеевике или вокруг него, вылетит наверх, где специалист по HVAC удалит его.Этот метод идеально подходит для очистки змеевиков кондиционеров с крупными рыхлыми материалами на поверхности. Но он не подходит для удаления мелких частиц или кусочков, которые особенно застряли на месте.

Большинство профессионалов в области HVAC очищают змеевик конденсатора только сжатым воздухом, потому что этот змеевик находится вне дома. Очистка змеевика внутреннего испарителя сжатым воздухом приведет к разлету пыли и мусора по всему дому.

Коммерческие очистители могут работать как со змеевиками испарителя, так и со змеевиками конденсатора.Они бывают разных форм: от пенящихся растворов до формул для самоополаскивания. Чтобы очистить змеевики наружного конденсатора промышленным очистителем, специалист по ОВК выключит ваше устройство и счистит излишки мусора. Затем они опрыскивают змеевик имеющимся в продаже чистящим раствором, дают ему впитаться в течение нескольких минут, а затем промывают теплой водой.

Для очистки змеевика испарителя, находящегося внутри вашего дома, специалист по ОВКВ выключит устройство, аккуратно уберет излишки мусора вручную, а затем откроет устройство, чтобы достать до змеевика.Затем техник распылит средство для самоополаскивания на змеевик и закроет установку. После включения устройства и продолжения процесса охлаждения раствор смоется сам по себе, и змеевик станет чистым.

Хотя очистка змеевиков промышленными очистителями всегда возможна, большинство змеевиков переменного тока также можно очистить с помощью старинной комбинации средства для мытья посуды и теплой воды. Для этого специалист по HVAC смешает бытовое средство для мытья посуды с низкой кислотностью с теплой водой, затем выключит устройство и распылит смесь на каждую из змеевиков с помощью распылителя низкого давления.Очень важно, чтобы техник использовал распылитель низкого давления, потому что что-то под высоким давлением, например, моечная машина высокого давления, может повредить змеевики. Техник промоет змеевики теплой водой после того, как они пропитаются в течение нескольких минут.

Планирование регулярного технического обслуживания с помощью лицензированного специалиста по ОВКВ поможет поддерживать чистоту катушек переменного тока и бесперебойную работу устройства. Для домовладельца регулярное техническое обслуживание, которое не требует участия профессионала, включает замену фильтра переменного тока каждые три месяца, что поможет уберечь грязь, пыль и мусор от вашего устройства и катушек переменного тока.

Домовладельцы также могут уберечь наружный блок своей системы от мусора и других нежелательных предметов, чтобы лишний вес не раздавил детали внутри, такие как змеевик конденсатора. Кроме того, если все, что растет снаружи, находится на расстоянии не менее 2 футов от устройства, ваши спирали не будут прерваны корнями или растениями.

Как часто нужно чистить катушки переменного тока?

Лицензированный специалист по HVAC очистит ваши катушки переменного тока, одновременно выполняя плановое обслуживание вашего кондиционера.Профессионал должен обслуживать ваш кондиционер два раза в год, хотя для некоторых систем отопления, вентиляции и кондиционирования воздуха достаточно одного раза в год. Пока техник чистит ваши катушки, он также выполнит поиск неисправностей катушек, чтобы определить, не вызывают ли катушки переменного тока более серьезных проблем для вашего устройства. Если вы соблюдаете график регулярного технического обслуживания кондиционера и регулярно чистите змеевики, ваш кондиционер должен эффективно работать в течение многих лет.

Как снять кондиционер

Если у вас есть кондиционер, установленный на стене, который больше не является бельмом на глазу, вы можете выдернуть его и закрыть отверстие самостоятельно.Просто убедитесь, что у вас есть подходящий сайдинг или другой материал, чтобы залатать фасад дома, когда закончите. Если вы не можете найти точное совпадение, вы можете сопоставить краску с вашим существующим цветом на компьютере.

Вот как снять кондиционер и залатать дыру:

½-дюймовая гипсокартон
быстросохнущая шовная смесь
лента для гипсокартона
запасная черепица для соответствия
плиты размером 2 на 4 дюйма
изоляция из войлока
1 лист фанеры
наждачная бумага с зернистостью 220
коробка для резки под углом или циркулярная пила
аккумуляторная дрель
пила для гипсокартона
универсальный нож
грязевой нож
клей для ленты
чудо-бар

1.Снимите обшивку вокруг устройства изнутри и срежьте герметик снаружи.

2. Снимите переднюю часть устройства.

3. Снимите мотор и ребра изнутри.

4. Снимите металлическую оболочку, поддев чудо-стержень из отверстия.

5. Обрамите проем рамками 2 на 4.Отмерьте и отрежьте кусок гипсокартона по размерам проема.

6. Привинтите гипсокартон к раме 2 на 4. Нанесите тонкий слой герметика в зазоры.

7. Вдавите ленту в шовный герметик и покройте еще одним слоем герметика. Покройте головки винтов компаундом, чтобы заполнить углубления. Нанесите второй слой грязи на суставы, растушевывая, чтобы минимизировать швы. Дайте высохнуть, а затем отшлифуйте загрязненный участок до гладкости.

8. Изолируйте проем стекловолоконной изоляцией с R-фактором не менее 13. Бумажная сторона выходит внутрь дома. Примечание. Не сжимайте изоляцию при ее установке. Значение изоляции фактически определяется воздушным пространством между нитями стекловолокна, а не самим стекловолокном.

9. Отмерьте и отрежьте кусок фанеры по размеру отверстия. Вкрутите в раму 2 на 4.

10. Прибейте гвоздь к сайдингу / черепице в соответствии с существующим фасадом.

11. Закупорите края сайдинга / черепицы для герметизации швов.

12. Покрасьте по желанию изнутри и снаружи.

Как очистить внутренний блок переменного тока

Большинство фотографий в этом руководстве были сняты во время сборки. Поскольку каждая основная пластиковая деталь разбирается, их можно чистить индивидуально.Сборки, содержащие электронику, можно протирать сухой тканью.

Найдите правильный шнур питания и отключите устройство от розетки. Электропитание должно быть отключено во время всей операции.

Откройте переднюю крышку и снимите ее. Обычно он фиксируется двумя пластиковыми язычками, по одной с каждой стороны. После снятия передней крышки ее можно чистить.

Удалите фильтры для ворса / пыли. Немного приподнимите днище и потяните их на себя. Пластиковую сетку можно чистить теплой водой и мягкой тканью.Фильтры можно заменить или почистить.

Найдите и удалите винты корпуса. На этой конкретной модели есть 4 винта, которые становятся видимыми после снятия передней крышки. Возможно, вам придется поискать крышки для винтов.

Снимите крышку электрических клемм.

Шасси удерживается пластиковыми язычками. Верхние выступы выглядят так, когда корпус снят.

Найдите вкладки. Поднимите большим пальцем изнутри устройства и потяните на себя, чтобы освободить их.

Это нижние вкладки.

Найдите фиксирующие выступы. Место обычно отмечается линией или стрелкой на пластике. Оттолкнитесь и потяните к себе. Как только все вкладки станут бесплатными, он будет выпущен.

Шасси должно легко сниматься.

Датчик температуры всасываемого воздуха тянет все ровно. Просто пошевелитесь и осторожно потяните.

Если вы просто чистите устройство, вы можете пропустить следующие несколько шагов. На моем устройстве кросс-вентилятор издает царапающий звук, который требует дальнейшей разборки.

Выверните винт блока печатной платы. Обратите внимание, что этот винт также фиксирует кронштейн двигателя вентилятора ниже.

Удалите этот винт узла перекрестного вентилятора / печатной платы.

А вот этот.

Снимите электрические соединения. Когда вы вынимаете кабели, обратите внимание на то, как они проложены для облегчения повторной сборки. Некоторые разъемы могут иметь фиксирующий язычок. Отпустите, нажав на конец кабеля, как показано на рисунке.

Освободите и снимите разъем двигателя вентилятора.

Электродвигатель вентиляционного отверстия подсоединен к нижней части этой кабины.Расшатайте разъем. Не тяните за кабели и не прилагайте чрезмерных усилий.

Снимите светодиод и разъем ИК-приемника. Расшатайте разъем, не прилагайте чрезмерных усилий и не тяните за кабели.

Отсоедините кабель заземления. Обратите внимание, что в этой модели этот винт короче всех остальных.

Вытащите стопорный штифт и датчик температуры из гнезда.

Отсоедините кабель наружного блока от клемм. Убедитесь, что вы знаете, какой кабель куда идет.Цветовые коды могут отличаться в зависимости от установки.

Блок печатной платы должен оторваться.

Отсоедините сливной шланг от узла поперечного вентилятора, покачивая и потянув к стене. Обратите внимание, что на некоторых устройствах есть стопорный винт на соединителе сливного шланга. Используйте зеркало / камеру, чтобы посмотреть.

Удалите этот винт узла поперечного вентилятора.

И эти двое.

При небольшом покачивании блок поперечного вентилятора должен потянуться вниз и оторваться.

В результате вы должны оставить теплообменник на стене и коробку с печатной платой, свисающую со шнура питания.

Двигатель вентилятора должен выглядеть так. Я видел случаи, когда двигатель и его разъем вращались по часовой стрелке, что приводило к небольшому наклону оси двигателя (что приводило к поломке).

На моем аппарате перекрестный вентилятор был слишком близко к стене камеры. Простое исправление: ослабьте крепежный винт на оси двигателя и сдвиньте вентилятор немного влево, затем затяните.

Зазор с левой стороны должен быть примерно такого же размера.

На этом этапе вы можете легко снять кросс-вентилятор и почистить его. Это также позволяет правильно очистить камеру. Просто ослабьте крепежный винт и освободите кронштейн двигателя. Он должен развалиться.

Выполните сборку в порядке, обратном шагу 13.

Используйте только одобренные чистящие средства. Если у вас его нет, безопаснее использовать только теплую воду. Неправильные химикаты могут повредить ваше устройство.

Пользуюсь парой этих бутылочек.Один с чистящим раствором, а другой с теплой водой для смывания.

Распылите на теплообменник со всех сторон и дайте раствору постоять несколько минут. Промойте теплой водой и повторите, затем промойте, пока большая часть чистящего раствора не уйдет из поддона.

Используйте много воды, но избегайте заливания поддона для сбора капель. Дайте стечь, прежде чем снова полоскать.

Для этого соберите грязную воду из сливного шланга. Вы удивитесь, насколько он грязный. Этот блок переменного тока не был таким уж грязным.Споласкиваю, пока стекающая вода не станет чистой.

Выполните сборку в обратном порядке, начиная с шага 12, до начала.

Произошла ошибка при установке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
