Подключение розетки для электроплиты, схема подключения розетки

Автор: Евгений Чертушко Рубрика: Электрика своими руками Вы сейчас здесь: Главная » Электрика своими руками » Как приготовить суперплов или розетка для электроплиты

Как приготовить суперплов или розетка для электроплиты

Совсем недавно мы с коллегой работали на одном объекте в пригороде Оренбурга. Коттедж площадью чуть более 400м, монтаж электропроводки с нуля. В общем за один день не управишься.
Естественно, много общались с заказчиками. Так-как отношения сложились нормальные, я бы даже сказал хорошие, то в один из рабочих дней хозяйка (очень милая женщина) решила угостить нас ужином. И сообразила плов. Да не просто плов, а из молодого барашка, в казанке, на костре. В общем настоящий узбекский плов.

Пока он готовился, от запаха мы готовы были языки проглотить! И вот — готов! За ужином, уплетая плов за обе щеки, мы решили для себя, что что лучше пищи приготовленной на костре, умелым поваром, еще ничего не придумали.


Да вот хозяйка коттеджа говорит:»Вы бы ребята поскорее мне подключили электроплиту. Надоела уже эта романтика с костром. Да еще в Оренбурге я переехала в новую квартиру. Там тоже нужно подключить варочную поверхность и духовой шкаф.»
Сказано — сделано. Договорились о времени. Но возник вопрос. Какую розетку для подключения электроплиты и главное где купить?

Эта статья и будет посвящена вопросу выбора и подключения розетки для электроплиты.


С чего нужно начать? Начинаем не с розетки, а с проводов. Электроплита, духовой шкаф и особенно варочная поверхность — это довольно мощные приборы. 7,8, а то и 9 кВт. Поэтому провод которым подключаются обычные розетки (2,5 мм, 16А) не выдержит. Хорошо, если в дом заведена трехфазная линия. Тогда и на плиту можно пустить три фазы. И розетку поставить соответственно трехфазную.

Но три фазы в доме, а особенно в квартире — не очень распространенное явление. В основном питание однофазное.
Поэтому смотрим на мощность своей электроплиты и выбираем провод. 4мм для мощности до 7-8кВт, 6мм для плиты мощностью до 11кВт. Если есть финансовая возможность — прокладываем провод сечением 6мм и не паримся в будущем.
В щитке лучше установить отдельный автомат. 25А .
Далее определяемся как будет установлена розетка. Скрытым или наружным способом.
Есть возможность пробурить в стене отверстие и смонтировать подрозетник — ставим скрытую розетку.

Смотрится симпатично и места занимает немного.

Если такой возможности нет, то Ваш выбор наружная розетка для электроплиты.
Бывают они двух видов:

Такие — с круглыми контактами.



И такие — с плоскими контактами.

Первые удобнее в подключении, да и контакт у них посолиднее. Но вот с габаритными размерами беда. В основном слева-справа от плиты мебель или стены и выпиливать заднюю стенку для установки розетки не многие готовы.
Поэтому чаще приобретаются и устанавливаются розетки с плоскими контактами. Занимают они относительно немного места.


Купить розетку для подключения электроплиты можно в специализированных магазинах или в строительных гипермаркетах.
На витрине они лежат в паре с вилкой, что бы не мучиться с подбором.
Выбираем по номиналу: 32А или 40А, и типу установки (скрытая/наружная). Цвет не так уж важен. Кто ее за кухонным гарнитуром увидит?
Схема подключения розетки электроплиты выглядит следующим образом.

Маркировка контактов фаза-ноль-земля есть на корпусе розетки. Нужно только внимательно приглядеться.
Желаю Вам скорее приготовить суперплов на самостоятельно подключенной плите. Если же у Вас нет времени вникать во все нюансы подключения розеток электроплиты, то вам в раздел: услуги электрика.

С уважением «Elektrika56.ru»

Розетки для кухонной электроплиты и ее подключение.

Кухонные плиты, в отличии от других бытовых приборов, потребляют значительно больший ток и требуют обязательного заземления корпуса. При продаже, отечественные эл. плиты, часто комплектуются разъемами РШ-ВШ, представляющими из себя пару,-эл. розетку и эл. вилку. Этот разъем, разработан еще в Советском Союзе, и по способу установки розетки, относится к изделиям открытой проводки . Сейчас, существуют его модификации и для

скрытой проводки.

Конструктивное исполнение этой пары, исключает неправильное включение при эксплуатации. Заявленый максимальный рабочий ток — 32 ампера(мощность около 7 квт.). Интересно, что современные электроплиты, в среднем, имеют суммарную мощность всех нагревательных устройств около 8 квт( иногда до 10 и выше.). Так что, их одновременное включение может быть фатальным для разъема такого типа. Сейчас РШ-ВШ производится на Украине. Качество продукции очень невысокое,- как и цена.
Неплохие пары(розетка-вилка) современного дизайна, производит Белоруссия.

Это более подходящий вариант для эл. плит импортных( продающихся вообще, без каких-либо, шнуров и вилок).

Белорусские разъемы более удобны при монтаже, эксплуатации, и обладают к тому-же, запасом по электрической мощности, выдерживая эл. ток несколько больше заявленных 32-х ампер. По способу установки, выпускаются в обоих вариантах,- как для открытой, так и для скрытой проводки. По цене белорусские разъемы несколько дороже украинских, но значительно дешевле европейских.


Установка розеток для электроплит производится, так-же, как и обычных электророзеток. При монтаже со скрытой проводкой выполняются те-же действия. В стене выдалбливается углубление в которое, с помощью строительного раствора на основе гипса, устанавливается коробка-подрозетник(круглой или квадратной формы). В стене, по направлению к подрозетнику выдалбливается штроба, для укладки питающих проводов.

Питающие провода укладываются в штробу и присоединяются к клеммам розетки. Самым важным моментом здесь, является присоединение заземляющего провода — строго на клемму с обозначением

Далее, механизм розетки фиксируется в подрозетнике с помощью специальных винтов, одевается крышка,- работа завершена.
При монтаже с открытой проводкой механизм крепится к несущей поверхности(стена)непосредственно, без дополнительного подрозетника. Подключение заземляющего провода выполняется обязательно.

В новых квартирах заземляющий провод определить легко, — его изоляция окрашена в зеленый, либо желто — зеленый цвета. В старых домах, дело обстоит немного сложнее, все провода одного цвета, как правило — белые. Для начала, производится полное снятие эл. напряжения в квартире, с помощью пакетного выключателя. Далее, берется омметр(мультиметр)один из его щупов зацепляется либо за радиаторы отопления, либо за водопроводную трубу, вторым щупом производится поочередное касание к концам питающих проводов (обычно их три).

При касании конца заземляющего провода, омметр должен показать очень незначительное сопротивление (не более нескольких десятков Oм), а остальных — бесконечно большое. Найденный таким образом, заземляющий повод необходимо пометить(маркером или кусочком изоленты), что-бы отличить его в дальнейшем, от двух оставшихся. Порядок подключения последних, не имеет особого значения.

Подключение эл. плиты.

Для подключения эл.плиты приобретаются:
1. Разъемы. В случае, если розетка уже установлена, то только соответствующая ей вилка.
2.Кусок провода ПВС 3*4 кв. мм. длиной 1,5 — 2 метра.(гибкий, трехжильный )
На задней панели эл. плиты установлен клеммник закрытый пластиковой крышкой. Вскрыв эту крышку видим клеммник снабженный несколькими медными перемычками, и рядом с ним рисунки изображающие три,(как правило)варианта подключения:
а)L1,L2,L3.N.PE. — трехфазная питающая сеть.


б)L1,L2.N1,N2.PE.- двухфазная питающая сеть.
в)L1.N.PE.- однофазная питающая сеть.

Нам нужен третий вариант, и перемычки устанавливаются так как изображено на рисунке относящемся к нему. Далее, берем провод ПВС и снимаем верхнюю оболочку с обоих сторон на 70 — 80 мм. После этого снимаем изоляцию с концов его жил на 30 мм и заделываем кольцом. Жила с изоляцией зеленого цвета присоединяется к клемме PE(заземляющей), две остальные к к клеммам L1 и N (фаза и ноль). Присоединение в данном случае может быть произвольным,хотя принято, использовать для фазных проводников белый или коричневый цвет изоляции, для нулевых — голубой.

Далее, присоединяем эл. вилку, соответственно зеленый проводник к заземляющему втычному контакту, два остальных к нулевому и фазному.

Проверяем правильность подсоединений с помощью мультиметра, — между металлическим корпусом печи и заземляющим контактом вилки он должен показать сопротивление, близкое к нулю. Само собой разумеется, что заземляющие контакты вилки и розетки должны совпадать. Если все в порядке, можно одевать крышку закрывающую клеммник.

Перед тем как вставить вилку в розетку рекомендуется снять с нее напряжение(отключить автомат в эл. щитке) После включения автомата, касанием индикаторной отвертки проверяем отсутствие фазы, на металлическом корпусе плиты. Если все нормально, проводим проверку во всех режимах работы.

Кухонную эл. плиту вполне можно назвать стационарным устройством — порой, десятилетиями она стоит на одном и том же месте. Поэтому, на самом деле, ее можно подключать вовсе — без розетки. На рисунке, расположенном ниже, вариант подключения эл. плиты через карболитовый или керамический клеммник, помещенный в распределительную коробку.

В случае наличии трехфазной линии питания, эл. плиты лучше подключать именно к ней. Особенно актуальна подобная ситуация в небольших кафе. Нагрузка на плиту очень часто достигает максимума, а если учесть что суммарная мощность современных устройств порой превышает 10 кBт( обычный однофазный разъем долго не выдержит ) — это просто необходимо. Трехфазный разъем РШ-ВШ расcчитанный на максимальный ток 25 ампер позволит запитать устройство, мощностью до 15 кBт. Причем, сечения жил медного кабеля 2,5 кв. мм. будет вполне достаточно.


На главную страницу В начало

Подключение электроплит Красноярск, схема подключения на 220, 380 В.

В данной статье будут рассматриваться схемы подключения электроплит, а также практическое руководство, как установить такую плиту своими силами. Кроме того, Вы можете воспользоваться помощью нашего электрика,и недорого заказать эту услугу. Но если Вы привыкли делать все своими руками эта статья для Вас. Подробно прочитав статью до конца, вы без проблем справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь заходит о электроплите, понятно, что подключение таких устройств, требует обязательного заземления. В настоящий момент на рынке используются розетки и вилки стандарта РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В. Они были спроектированы ещё во времена Советского Союза, и используются, по сей день, однако время внесло свои коррективы, модифицировав их для скрытой проводки.

Краткое содержание статьи.

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой  электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Сечение кабеля

Медные жилы

Алюминиевые жилы

Ток, А

Мощность электроплиты, кВт.

Ток, А

Мощность электроплиты, кВт

220В

380В

220В

380В

2,5

21

4,6

8,0

16

3,5

6,0

4,0

27

5,9

10

21

4,6

8,9

6,0

34

7,5

12,0

26

5,7

9,9

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого.  Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны).  Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Схемы подключения электроплит.

Как правило, сняв с задней панели крышку клеммника, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное,  двухфазное и однофазное подключение к питающей сети. Далее мы с Вами подробно рассмотрим все существующие схемы подключения.

Рисунок 4. Наклейка с вариантами схем подключения электроплиты. Она расположена как правило, на задней крышке.

Схема подключения электрической плиты на 220 В.

Наиболее распространенным  вариантом считается подключение к однофазной сети. Для этого потребуется установить все перемычки в соответствии с рисунком.  А именно ставим две перемычки, идущие в комплекте, между  клеммами 1,2,3 и подключаем к ним фазный провод L1 . Далее ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с символом заземления, к ней подключаем провод заземления РЕ. Желательно соблюдать цветовую маркировку, то есть к нолю подключать провод синего цвета, к земле желтый, зеленый или желто-зеленый остальные цвета к фазному контакту.

Рисунок 5. Так выглядит на практике готовое подключение на 220 В.

Заметьте что на разных моделях плит, расположение заземляющего контакта может быть как с правой , так и с левой стороны. Поэтому при подключении заземляющего провода, обязательно проверьте наличие символа заземления рядом с контактом.

Рисунок 6. Простая и наглядная схема подключения электроплиты на 220 В.

Схема подключения электроплиты на 380В.

Тут есть два варианта подключения трехфазное и двухфазное. Предпочтительнее выбрать вариант на три фазы для равномерного распределения нагрузки. Для трехфазного подключения Вам понадобится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

Рисунок 7. Схема подключения электроплиты на 380 В к трехфазной сети.

Рассмотрим сначала вариант трехфазного подключения. Снова смотрим на схему и в соответствии с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Далее подключаем фазные провода L1, L2, L3  на клемму 1,2,3. К клемме с символом заземления подключаем провод PE.

Двухфазное подключение.

Рисунок 8. Схема подключения электроплиты на 380 В на две фазы.

В соответствии со схемой подключаем фазный провод  L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Трехфазная схема подключения без использования ноля.

Внимательные читатели наверняка заметили на картинке, что существует еще один вариант подключения на три фазы (на некоторых моделях) без использования ноля. Этот вариант создан для Америки, ни в коем случае не применяйте его в России.  Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Рисунок 9. Трехфазная схема подключения без использования ноля.

Заключительный этап, проверка.

Прежде чем включать электроплиту в розетку, следует включить автомат и проверить правильность подключения на розетке. Убедится при помощи индикаторной отвертки, что фазный провод на фазной клемме. Еще раз проверить, что на вилке провода подключены, верно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медленно выставить на плите все режимы работы, для того чтобы убедиться, что проводка выдержит нагрузку. То есть автомат не отключается, а кабель не греется. Значит все гуд! Вы справились!

Кухонная плита, как показывает практика, в большей степени стационарное устройство, и, установив её однажды, вы не будете менять её место каждый день или даже раз в неделю, а потому существуют схемы подключения электроплиты напрямую, без вилки и розетки. Как правило, в таком случае электроплита подключается через распределительную коробку с карболитовым или керамическим клеммником.

Видео инструкция по самостоятельному подключению электроплиты.

Розетки с вилками для электроплит 20-32A


Подключение розеток и вилок для электроплит

Чтобы правильно подключить такие приборы, как электроплита, духовой шкаф или электрическая варочная панель, необходимо использовать специальные разъёмы, вилки и розетки. Желательно обращаться за помощью к профессиональным электрикам со стажем, поскольку эта работа чрезвычайно ответственная, а её грамотное выполнение напрямую отражается на безопасности, находящихся в помещении людей.

Неправильный выбор оборудования для подключения может привести к выходу электрического прибора из строя, к короткому замыканию и даже воспламенению проводки.

Электричество, которое проводят может быть одно-, двух- и трёхфазным. Это влияет на подбор вилок и розеток, необходимо подбирать одно-, двух-, и трёхфазные соответственно.

От значения потребляемой прибором мощности варианты разъёмов варьируются в пределах от двадцати до тридцати двух ампер. Номинальная потребляемая мощность доходит до двенадцати киловатт. Электрическая плита в этом плане выходит на первое место среди бытовых приборов по мощности. Что касается номинального напряжения, то современные плиты в основном все имеют возможность подключения к сети, как 220, так и 380 вольт.

Розетки и вилки для подключения электроплит

Электроплита – бытовой прибор высокой мощности, предназначенный для использования в домашних условиях. Ее мощность представляет потенциальную серьезную угрозу для пожарной и электрической безопасности. В связи этим электроплиту нельзя подключать к обычным розеткам домашнего пользования.

Для подключения электроплит и обеспечения пожарной и электрической безопасности, существуют специальные вилки и розетки. Называются они силовые розетки и вилки открытого и закрытого типа.

Розетки открытого типа (или накладные) применяются в деревянных домах, где проводка проходит по верху стен. Закрытого типа используются в кирпичных домах, где проводка проложена по специальным желобам внутри стен. Для установки розетки такого типа, требуется углубление в стене, так называемое розеточное гнездо.

Розетки и вилки для подключения электроплит бывают однофазные, рассчитанные на напряжение 220 вольт, трехфазные – на 380 вольт. Их особенностью является высокая электро — и пожаробезопасность, высокая токопроводность.

Материалом для изготовления розетки служит керамика, тугоплавкая пластмасса, поликарбонат. Корпус вилки изготавливается из термостойкой пластмассы. Контактная группа – латунь.

Основными характеристиками подобных вилок и розеток являются, способность выдерживать напряжение от 220 до 380 вольт и силу тока от 20 до 32 ампер. Привлекательный вид розеток и вилок, для подключения электроплит, позволяют им хорошо вписываться в дизайн кухни.

Выпускаются вилки и розетки для подключения электроплит в России, Белоруссии, во Франции. Наиболее известным производителем подобной электротехнической продукции является французская фирма Legrand.

Российские и белорусские производители выпускают розетки, которые имеют контакты для подключения фазы и ноля внизу, заземления вверху. Зарубежная розетка имеет контакты для подключения фазы и ноля вверху, заземления внизу.

При подключении электроплиты, особенно трехфазной, нельзя путать местами полярность подключения. Это может вызвать, в лучшем случае отключение автомата на входном щитке, в худшем случае – поражение электротоком и возникновением пожара.

Перед подключением плиты, нужно внимательно изучить инструкцию по подключению ее к электросети. При покупке электроплиты, нужно обязательно проследить за тем, чтобы в комплект плиты входили розетка и вилка для ее подключения.

И еще одно — перед подключением электроплиты нужно непременно обесточить электропроводку, и если есть сомнения, в возможности правильного подключения электроплиты к сети, лучше пригласить специалиста. Только он сможет провести все работы грамотно, качественно и безопасно.

Подключение электроплиты к однофазной и 3 фазной сети

Автор Alexey На чтение 7 мин. Просмотров 2.6k. Опубликовано Обновлено

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

Iб.т= Pб.т/ U (А),

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Кабель ВВГ 3х4

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата: B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата, совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку, или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Схема подключения конфорок эл плиты гефест. Ремонт, подключение электроплит — их электрические схемы

Современная электрическая плита может стать прекрасной альтернативой привычной всем газовой плиты. Ушли в прошлое времена, когда этот бытовой прибор выглядел громоздким и потреблял непомерное количество электроэнергии.

На сегодняшний день рынок электроплит весьма разнообразен. В каждой модели производители постарались гармонично объединить функциональность, компактный дизайн и энергосберегающие технологии.

Чтобы не обращаться к профессиональному электрику, необходимо знать, как подключить электрическую плиту самостоятельно. Большую часть работ, а иногда и установку такого оборудования в полном объёме, можно выполнить своими руками.

Перед тем, как самостоятельно подключить электроплиту, следует выяснить её мощность, а также определить к какому типу сети необходимо произвести соединение. Большинство частных домов и квартир оснащены общей сетью однофазной проводки (220 вольт). Реже встречаются трёхфазные линии.

  1. Настольные электрические плиты и отдельные духовые шкафы имеют мощность меньше 3000 Вт. Их можно подключить через вилку (на 13 Ампер) и розетку или через соединительное устройство, снабжённое предохранителем.
  2. Электроплиты с духовкой имеют мощность больше 3000 Вт. Их подключение выполняется через отдельную проводку, выходящую непосредственно на электрощит. Такой тип проводки называется радиальной сетью.

Для этого типа сети используется подключение прибора без розетки, чтобы повысить безопасность. Цепь питания удлиняется, устанавливается плавкий предохранитель. Касательно него можно (и даже нужно) проконсультироваться у электрика. Он подскажет, стоит ли традиционный мини-автомат заменять предохранителем такого типа.

В электрощит монтируется отдельный рубильник с предохранителем либо используется имеющаяся свободная колодка. В ней должен быть предохранитель. При установке рубильника необходимо убедиться, подходят ли к нему трубчатые предохранители.

Радиальной сети выбирается следующим образом:

  • плиты до 13,5 кВт – 4 кв. мм;
  • до 18 кВт – 6 кв. мм.

Защита осуществляется предохранителем на 30 ампер или мини-автоматом на 32 ампера. Проводка трёхжильная. Одна из жил используется как заземление.

Разбираемся, как правильно подключить электроплиту к радиальной сети

Схему подключения электрической плиты своими руками в таком случае следует делать в следующем порядке.

Особенности установки через соединительное устройство

Порядок работ при таком варианте установки следующий:

  1. Если блок выключателя выходит непосредственно на запасную колодку электрощита, красная жила провода подключается к самой колодке (это фаза), чёрная к нейтральной шине, а жила заземления соответственно к шине заземления (отмечается жёлто-зелёным кембриком).
  2. Второй вариант подключения осуществляется через выключатель, оснащённый предохранителем. Он крепится возле электрощита с помощью шурупов.

Провода от плиты подключаются к клеммам следующим образом:

  • жила с красной изоляцией крепится к фазе;
  • чёрная – на нейтраль;
  • жила заземления подводится к соответствующей клемме (помечается двуцветным кембриком).

Подключается к выключателю с помощью двух многожильных проводов в двойной изоляции. Сечение 16 кв. мм (можно взять провода тоньше, на 10 кв. мм и выполнить подключение более короткими отрезками этих проводов). Чёрный провод крепится к нейтральной клемме щита и выключателя (N). Красный к фазе (L). Заземление из многожильного провода той же длины укрепляется на клемме в соответствующем месте щита (цвет жёлто-зелёный).

Затем устанавливается предохранитель и крышка электрического щита закрывается.

Внимание! Нельзя к общей клемме точно так же, как и нельзя запитывать новую сеть до проверки правильности монтажа профессиональным электриком и выдачи им заключения о соответствии всем техническим нормам. Этот документ подаётся в электрическую компанию вместе с просьбой подключения к её сети.

Способы монтажа разных схем

При установке с помощью розетки всё происходит намного проще. Применяется кабель для подключения электроплиты со специальным разъёмом – парой из розетки и вилки (РШ-ВШ). Выпускаются он двух типов: для скрытой и .


Плиты бывают с мощностью 220 и 380 вольт. Схема подключения обязательно указывается производителем для обеспечения правильного подведения проводов сети к клеммам плиты. Этот схематический рисунок чаще расположен на задней стенке прибора, либо в инструкции к нему.

На заметку. На схеме зажимы для фаз обозначаются: L1, L2, L3; нейтральные указаны буквой N. Непосредственно в клеммной коробке фаза отмечена цифрами: 1, 2, 3; нейтраль – это 4 и 5.

  • Перемычка между фазными клеммами изначально установлена производителем «по умолчанию» на подключение электроплиты к однофазной сети.
  • Для трехфазного подключения электроплиты перемычка снимается. Очерёдность соединения проводов к фазным зажимам значения не имеет.
  • Для двухфазной проводки перемычка устанавливается между клеммой 1 и 2. Подключается одна фаза. Вторая крепится к зажиму под номером 3.

Пример однофазного подключения электроплиты можно увидеть на рисунке.

Принцип установки при всём разнообразии плит, представленных на рынке, стандартный. Встраиваемые, обыкновенные бытовые и даже промышленные электроплиты подключаются по одной общей схеме. Незначительные нюансы обусловлены количеством фаз в сети. Разобраться в этом совсем несложно. Поэтому с подключением электрической плиты справится, по сути, любой хозяин.

Видео о подключении электроплиты своими руками

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели


В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра


Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый — из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта


Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

Обратите внимание! На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за отключение при достижении определенной температуры.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва


Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение


Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

К необходимым инструментам для подключения можно отнести следующее:

  • перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
  • плоскогубцы для работы с кабелем;
  • отвертка;
  • индикатор;
  • дрель;
  • измерительные приспособления для разметки положения всех элементов цепи;
  • изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит

Однофазное


Наиболее распространенная схема , так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная для жилы «земля».

Двухфазная система


Используется довольно редко. Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных. Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Пошаговая инструкция


Для начала выделим некоторые нюансы:

  1. Следует создать план будущей цепи питания.
  2. Согласно составленному плану проводим разметку будущего расположения электрического кабеля, розетки и .
  3. Проводим создание штроб под электрический кабель. Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
  4. Проводим создание посадочного отверстия под розетку. Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
  5. После того, как была выполнена предыдущая работа , проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
  6. Проводим подключения силовой вилки к плите согласно вышеприведенным схемам.
  7. Если в сеть включается автомат , нужно провести его установку в электрическом щитке.
  8. Проводим подключение кабеля к автомату или другому источнику питания.

При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.


Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

  1. Открываем заднюю крышку плиты и получаем доступ к клеммам, через которые и будет происходить питание.
  2. Под задней крышкой скрыт массивный блок. Проводим откручиванием болтиков наполовину.
  3. Очищаем концы жил провода так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
  4. Загибаем концы жил и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
  5. Закручиваем болтики , не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
  6. Закрываем крышку.

Возможные сложности:

  1. Образование правильной ниши под розетку. Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
  2. Часто можно встретит ситуацию , когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
  3. Можно встретить ситуацию, когда отрезанного кабеля не хватает. В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.

Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.

Руководство по заземлению


При работе в сетях старого образца, даже специалисты часто допускают грубые ошибки. Примером можно назвать случай, когда заземление выполняют на шине рабочего ноля. В ситуации, когда проводом обрывается ток, подается на электроприбор и пользователя ударит током. Также, можно часто встретить ситуацию, когда жила «ноль» и фаза путаются.

Результат подобного подключения также приведет к удару током пользователя. Однако, отказывается от подключения «ноля» нельзя.

Для начала, следует узнать, есть ли заземление у щита. Для этого можно воспользоваться помощью электрика или посетить ЖЭК, другую обслуживающую организацию с подобным вопросом.

Ответ на поставленный вопрос должен быть дан четко, должна быть предоставлена подтверждающая документация. В противном случае, верить словам не стоит.

Жильцы первого этажа или собственного дома могут решить проблему следующим образом:

  1. Снаружи проводится вкапывание трех труб длиной 250 сантиметров и диметром не менее 16 миллиметров.
  2. Проводится их соединение между собой.
  3. Оконцованный наконечником провод от щита выводится к вкопанным трубам.
  4. Проводим подключени е нулевой шины.

Подобным образом можно создать отводящий электричество контур.

Если возможности создать отводящий контур нет, следуем нижеприведенным инструкциям:

  1. Заглушаем провод , который отвечает за «ноль».
  2. При установке плиты обращаем внимание на то, чтобы она не находилась в контакте с другими проводящими электричество элементами, к примеру, с трубами.
  3. Возле плиты следует положить сухой коврик, который обладает диэлектрическими свойствами.
  4. Обычный автомат меняем на дифференциальную модель с пределом 30 А.
  5. Проявляем осторожность при использовании плиты.

Требования к электропроводке и другим элементам цепи


подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

  1. Один из пунктов ПУЭ определяет , что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
  2. Если дома или в квартире однофазное питание , следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель. В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
  3. При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам. при питании плиты от сети 220 В, должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет. Поэтому в этом важном расчете помощь специалиста уже не нужна.
  4. Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель. Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.


  1. Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
  2. Также, не стоит спешить во время работы , так как допущенные ошибки могут иметь серьезные последствия.
  3. Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
  4. Проводить заземление через другие коммуникации также запрещается.

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

  • ПУЭ 7,
  • ПТЭЭП,
  • технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

  • количество фаз,
  • напряжение сети,
  • потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.

Внимание ! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

  • коричневый,
  • чёрный,
  • чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

  1. Установить перемычки на клеммы L1 и L2, L2 и L3.
  2. К L2 подсоединить коричневый провод под фазу.
  3. Установить перемычку на N1 и N2.
  4. К N2 подключить нейтраль.
  5. На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать. Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность – это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 – Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.


Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.


Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.


Подключение проводов к бытовой плите

Шаг 6 – Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.


Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты


Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

  • поставить перемычку между клеммами L1 и L2, L2 и L3,
  • подключить к L2 фазный провод — коричневого цвета;
  • оставить перемычку между клеммами N1 и N2;
  • подключить к N2 нейтральный провод — синего цвета;
  • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.



Однофазная схема подключения электрической плиты

Подборка видео-руководств

схема с проводом своими руками

Современная кухонная электрическая плита – это многофункциональное устройство, отвечающее всем техническим требованиям сегодняшнего дня. Как правило, электроплиты устанавливаются в городских квартирах, что объясняется ужесточившимися правилами использования газовых коммуникаций в городском коммунальном хозяйстве и расширенным функционалом самих электроплит. Прежде чем отвечать на заглавный вопрос нашей статьи о правилах подключения электрической плиты к сети, рассмотрим более подробно виды, принцип работы и отличительные особенности данных приборов.

Электрическая плита

Конструктивные особенности

По сфере применения электроплиты, как и любая другая кухонная техника, разделяются на две группы:

  1. профессиональные плиты;
  2. электроприборы для домашней установки.

Это во многом определяет их мощность. Плиты с подключением к сетевому напряжению в 220 В – маломощные. Мощные запитываются к сети в 380 В.

Подключение электрической плиты

Следует сказать, что в современных многоквартирных домах изначально может быть заложен кабель с подводящим напряжением в 380 В.

Способ управления электрической плитой в зависимости от модели и производителя (Hansa, Веко, Gorenje и так далее) может быть:

  • механическим;
  • сенсорным.

По видам установки и конструкции различают электроплиты для кухни:

  • отдельно стоящие;
  • встраиваемые;
  • настольные.

Принципы работы названных устройств (электрических плит) напрямую связаны с их техническими особенностями, и выглядит это следующим образом.

Эмалированная плита

Эмалированные плиты. Нагревательный элемент выполнен в виде круга небольшого диаметра из чугуна или же чугунной спирали открытого типа. Приборы такого типа могут быть комбинированными, то есть иметь как газовое, так и электрическое подключение.

Стеклокерамическая кухонная плита – более современный аналог эмалированной печки с небольшими изменениями в форме нагревательных элементов, перекрытых специальным жаропрочным стеклом по всей варочной поверхности.

Индукционные плиты. Вместо стандартных нагревателей используется электромагнитная (индукционная) катушка, создающая высокочастотные токи. Для приготовления пищи на плитах индукционного типа нужна специальная посуда.

Необходимые условия

Прежде всего, доводим до сведения наших читателей то, что подключение электрической или газовой плиты, являющейся потенциально опасным прибором, требует определенных профессиональных знаний и навыков и производится строго с соблюдением всех правил по технике безопасности, относящихся к электро- и газовым приборам.

Правила подключения плиты

В первую очередь следует оценить качество имеющейся в доме (квартире) электропроводки. Подвести (если не имеется) отдельный кабель электропитания и установить в силовом щите отдельный автомат (выключатель, пробки). Подобрать провод нужного сечения (в зависимости от мощности плиты) и длины. Установить силовую розетку.

Схема подключения электрической плиты

Схема подключения состоит из нескольких этапов.

  1. Подбор необходимых материалов (кабель, розетка и т.д.).
  2. Установить в электрощите автономный электроавтомат и протянуть отдельный силовой кабель для плиты.
  3. Смонтировать силовую розетку.
  4. Подключить плиту одним из трех методов в зависимости от возможностей прибора и сетевой электропроводки.
  5. Произвести запуск устройства.

Схема подключения электрической плиты

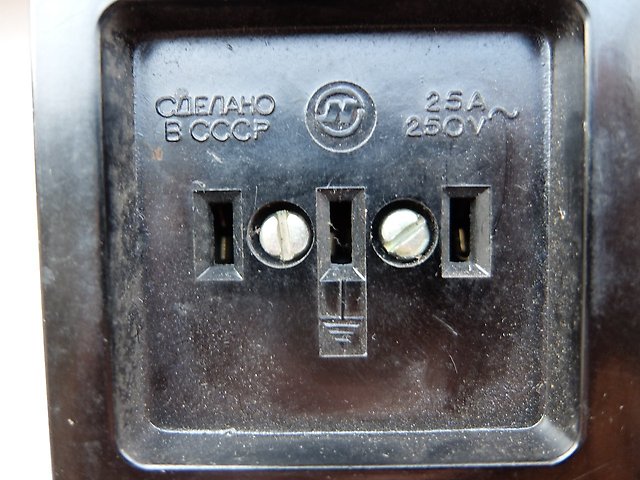

Силовая розетка

Как правило, трудностей с прокладкой и выбором кабеля нужного сечения не возникает, так как необходимые параметры потребляемой электроплитой мощности указаны в ее эксплуатационной инструкции, а электропровода имеют соответствующую маркировку. Учитывая то, что практически все плиты продаются без вилки, то выбор силовой розетки зависит от примененного для подключения кабеля.

При этом она (розетка) должна отвечать следующим требованиям:

  • По номинальным характеристикам вилка и розетка (продаются в паре) соответствуют техническим характеристикам электроавтомата и количеству жил в кабеле.
  • Изделие должно быть качественным и сертифицированным.
  • Соответствовать по типу установки проложенному для нее проводу – открытая или скрытая проводка.

В остальном же установка силовой розетки для электрической печи ничем не отличается от монтажа обычных сетевых розеток.

Подключение электрической плиты своими руками 3 способами

Говоря о трех способах подключения, мы подразумеваем количество имеющихся фаз.

  • однофазное подключение;
  • двухфазное;
  • трехфазное.

В современных многоквартирных домах, как основное, предусмотрено однофазное подключение. Осуществляется оно по следующей схеме:

  1. У плиты снимается задняя панель, которая открывает доступ к клеммам, дублирующим все три вида подключений.
  2. Определяются клеммы однофазного подключения электроплиты (отмечены в инструкции производителя прибора).
  3. Выбираем фазу (всегда провод красного цвета). Через входящие в комплектацию медные контакты закрепляем все три жилы фазы на клеммы номер 1, 2 и 3.
  4. На 1 и 2 клемму крепим – ноль.
  5. 3 – земля.

Все соединения осуществляются только через прилагаемые перемычки из меди.

Двух- и трехфазное подключение за небольшим исключением повторяют основное, однофазное. Схемы таких подключений находятся на наклейке, находящейся на задней панели электроплиты.

Особенности подключения отдельных марок электрических плит

Все модели кухонных плит с электрическим питанием в качестве основного подключаются по однофазной схеме. Отдельные бренды (Hansa, Веко, Gorenje) предусматривают в качестве дополнительного трехфазное подключение. В данном случае все зависит от имеющейся в доме электросети. В остальном каких-либо существенных различий нет.

Видеоинструкция подключения электрической плиты Hansa (Веко, Gorenje) своими руками.

Вилка для электроплиты — Как обсуждать

Вилка электроплиты

Как подключить электрическую плиту? Как подключить шнур питания к электроплите?
Шаг 1 — Купите шнур питания
Шаг 2 — Откройте заднюю дверь.
Шаг 3 — Пропустите кабель через отверстие
Шаг 4 — Удалите медную полосу
Шаг 5 — Подключите кабели
Шаг 6 — Затяните зажим натяжения
Шаг 7 — Вставьте его внутрь.

Какие электрические провода нужны для электроплиты?

Электрические плиты (духовки) имеют особые требования к электропроводке, требующей наличия цепи на 120/240 В и вилки. Хотя газовые плиты также можно подключать к таймерам, вентиляторам и другим аксессуарам, в этих плитах используются простые бытовые электрические цепи на 120 В.

Провода какого калибра для электроплиты?

Сетевой шнур Вам понадобится шнур длиной примерно 60 см, чтобы проложить от духовки к панели. Вам понадобится провод с 3 жилами и толщиной 8.Поскольку заземляющий провод не считается проводником, покупаемый вами провод должен иметь четыре встроенных провода.

Нужно ли заземлять электрическую плиту?

Это связано с тем, что печь была изготовлена, а вилка, приобретенная до того, как Национальный электрический кодекс (NEC) начал заземлять все 240-вольтовые электрические цепи. До того, как это требование было введено, NEC позволяла нейтрали действовать как заземление, но даже если теперь это изменилось, это не означает, что вам нужно перемонтировать вилку, чтобы подключить новую духовку, поскольку все три существующие вилки являются вилками.

Провод какого сечения нужен для электроплиты?

Требования к питанию секций зависят от номинальной мощности устройства, но в большинстве случаев может потребоваться цепь на 50 А, 240 В, подключенная к проводу калибра 6. Для более коротких диапазонов может потребоваться цепь на 40 А и провод 8 калибра. являются обязательными.

Для чего используется электрическая плита?

Электрическая конфорка, как правило, расположена на верхней части духовки с 4 нагревательными элементами, обычно двумя маленькими и двумя большими, и используется для нагрева или приготовления пищи.

Как подключить шнур питания электроплиты

Ослабьте или снимите винт на центральной нейтральной клемме и подсоедините белый провод от кабеля к клемме, затянув его под винтовой клеммой. Подключите черный провод к горячей клемме с черным проводом. Подключите красный провод к клемме красного провода.

Какой шнур питания мне нужен для электрической плиты?

Для подключения и эксплуатации электрической плиты необходимо приобрести шнур питания, соответствующий вашей розетке по напряжению (220 или 240 В) и вилке (трех- или четырехконтактной).Шнуры питания доступны в большинстве магазинов бытовой техники и бытовой техники.

Как подключить провод к электроплите?

Для подключения кабелей необходимо открутить клеммы и зацепить кабель. Сначала подключите заземляющий провод (зеленый), а затем нейтральный провод (белый провод). Подключите красный провод и черный провод к соответствующим клеммам, где провод того же цвета выходит из духовки. Убедитесь, что все тросы натянуты в направлении движения.

Как подключить трехконтактный шнур питания?

Для 3-контактного кабеля вставьте конец 3-контактного кабеля в отверстие на задней панели устройства и проложите кабель равномерно (горизонтально).Ослабьте или снимите винт нейтральной (центральной) клеммы и подсоедините центральный провод кабеля к клемме с помощью винта.

Как подключить электроплиту

Иногда проводку прикручивают непосредственно к клеммам на концах заземляющего блока. Некоторые аксессуары подключаются к розетке под стойкой, поэтому их легче снимать для очистки, но они также более восприимчивы к горящим соединениям.

Где заземленный провод на духовке?

Заземляющий провод подключается к внутренней части металлического каркаса электрической духовки и обычно находится в корпусе распределительной коробки духовки.Электропроводка для 3- и 4-х проводного подключения духовки. Показанная здесь духовка может быть подключена 3 или 4 проводами, как описано в прилагаемых технических характеристиках проводки.

Какой провод нужен для новой печки?

Хорошо, теперь, когда розетка включена, вам нужно подключить шнур питания к этой новой духовке. Одно только это изображение должно вам все рассказать. Помните зеленый провод, ЗЕМЛЯ — самый важный провод. Потому что он защищает вашу жизнь. Большинству новых духовок с духовками требуется 50 ампер.

Сколько проводов нужно электрическому духовому шкафу?

К счастью, большинство электрических духовок можно подключить к трех- или четырехпроводной схеме.

Как подключить электрический обогреватель для плиты?

Подключение розетки к электрической плите — это не то же самое, что подключение к стандартной розетке, потому что с бойлером, плитой и системой центрального кондиционирования воздуха духовка является очень популярным прибором, который работает с источник питания .. Для начала духовка должна быть на собственной цепи.

Какой провод вы используете для подключения газовой плиты?

Сначала подключите заземляющий провод (зеленый), а затем нейтральный провод (белый провод). Подключите красный провод к правой стороне нейтрального провода, а черный провод к левой стороне нейтрального провода. Убедитесь, что все тросы натянуты в направлении движения.

Какая схема нужна электроплите?

Электрическая плита — это прибор на 240 вольт, и цепь, питающая ее, должна подключаться иначе, чем цепи освещения или цепи, питающие небольшие приборы.Цепь 240 В питается от двух горячих шин на главном распределительном щите, а не только от одной, то есть у провода есть два горячих провода плюс обратный провод и заземление.

Как подключить плинтус к стене?

Подсоедините один из незакрепленных нагревательных проводов (неважно какой) к черному проводу (e). Подсоедините оставшийся незакрепленный нагревательный провод к белым проводам. Убедитесь, что провода надежно подключены к разгрузке от натяжения в отсеке для проводов на другом конце плиты.Прикрепите плиту к стене.

Что делать, если на электроплите оборвался провод?

Если провод сломан или полностью выгорел из клеммы, вы можете использовать плоскогубцы, чтобы вытащить провод из отверстия при отключенном питании. Если предмет сгорел, он обычно будет виден, но проверьте целостность предмета, даже если он выглядит нормально. Неправильная статья не показывает преемственности.

Где лучше всего подключить электрическую плиту?

Для некоторых стад лучше ставить контейнер на землю.После того, как соответствующий кабель будет проложен от выхода автоматического выключателя к выходу, вы можете разгрузить 2-слотовую коробку для устройств на стене или, если позволяет место, закрепить ее на стене.

Сколько вольт у электроплиты?

Базовая проводка 240 вольт. Электрическая плита — это прибор на 240 вольт, и цепь, которая питает ее, должна быть подключена иначе, чем цепи освещения или цепи, питающие небольшие приборы.

Какой провод нужен для электрической духовки?

К счастью, большинство электрических духовок можно подключить к трех- или четырехпроводной схеме.Для всех новых установок требуется четырехпроводная схема на 240 В с отдельными изолированными нейтралью и заземлением, а также 2 горячих провода подходящего размера, в зависимости от установленной печи.

Как подключить электровентилятор плиты?

Если выхлоп находится рядом с таким же валом болта изнутри, можно протянуть проволоку вокруг всей рамы до положения вытяжного вентилятора. Однако, прежде чем вы это сделаете, рекомендуется проверить, есть ли у вас розетка на 120 В за плитой или кухонной раковиной, и если да, просто вставьте шнур от этой розетки в вытяжку.

Какой электрик мне нужен для подключения вентилятора вытяжки?

Применение: Вытяжная проводка. Сложность: от начального до среднего. Этот электрический проект лучше всего установить квалифицированным электриком или электриком.

Куда идет провод от вентилятора охлаждения?

Красный провод от вашего реле подключен непосредственно к охлаждающему вентилятору, а черный провод от охлаждающего вентилятора заземлен. Оба кабеля используют прилагаемый жгут проводов вентилятора.

Куда вы подключаете электрическую плиту в своем доме?

Если у вас уже есть старая плита, в вашем доме будет электрическая цепь, необходимая для новой. Цепь находится в стене и идет от блока управления духовкой к настенному выключателю, а затем к автоматическому выключателю или блоку предохранителей в вашем доме. Если у вас его нет, обратитесь к квалифицированному электрику для установки.

Какой размер провода для электроплиты?

Цветовая кодировка рельсового пути для NMB Белый — провод 14 калибра, в основном используемый для цепей освещения Желтый — провод 12 калибра, обычно используемый в домашних условиях для общих электрических соединений, и большая часть оборудования оранжевого цвета: провод 10 калибра, который обычно используется, используется для кондиционирования воздуха и используется бойлер.Черный — калибр 8 и нижний провод, используется для питания субпанели, электроплиты, плиты и т. Д.

Какие требования к электропроводке для электрической плиты?

Требования к кабелям. Выходы обычно используют провод 8-го калибра при подключении к автоматическому выключателю или предохранителю на 40 А и провод 6-го калибра для цепей с автоматическими выключателями или предохранителями на 50 А. Проконсультируйтесь с местными строительными нормами и правилами для конкретных требований. Электрическая цепь электронагревателя не должна управлять другими устройствами.

Какой электрический провод самый лучший?

Медные и алюминиевые кабели предпочтительнее для электромонтажных работ в новых домах.Если проводимость выше, можно использовать медную проволоку, а алюминий может быть предпочтительнее меди по соображениям стоимости.

Кабель какого размера нужен для подключения кухонной плиты?

Сечение провода для электроплиты 6/3 алюминия на землю или 8/3 меди на землю. Поскольку вы рассматриваете духовку, лучше всего выбрать ее и обратиться к руководству по установке, чтобы узнать о конкретных требованиях к 4-проводной схеме.

Что нужны электрические провода для трубы электроплиты

Вы должны соответствовать особым требованиям к электропроводке для электроплит.Для начала духовка должна быть на собственном контуре. Для устройств, работающих от цепей на 120 В, требуется только один провод под напряжением. Однако электрическая схема электронагревателей требует наличия двух проводов под напряжением: нулевого и заземляющего.

Вам нужен автоматический выключатель для электроплиты?

Для начала духовка должна быть на собственном контуре. Устройствам, работающим в цепях на 120 вольт, нужен только один провод под напряжением. Однако электрическая схема электронагревателей требует наличия двух проводов под напряжением: нулевого и заземляющего.Для каждого горячего провода нужен собственный автоматический выключатель, и автоматические выключатели должны быть сложены друг с другом и подключены таким образом, чтобы при срабатывании одного из них срабатывал и другой.

Сколько проводов нужно для плиты на 240 вольт?

Поперечное сечение жил напечатано на оболочке электрического кабеля другим числом, указывающим количество незаземленных жил. В схеме на 240 В используются трехжильные провода, поэтому для схемы духовки требуется 8/3 или 6/3 проводов, в зависимости от мощности духовки и переключателя.

Где я могу достать шнур питания для моей плиты?

Шнуры питания можно приобрести в большинстве магазинов бытовой техники и оборудования.Когда у вас есть шнур питания, вы должны открыть заднюю крышку продукта, прежде чем вы сможете его установить. Однако перед тем как продолжить, убедитесь, что розетка не работает, отключив автоматический выключатель на источнике.

Зачем нужны электрические провода для вентилятора электроплиты

Электрические плиты требуют исключительной электропроводки. Это потому, что они требуют 120-вольтовой цепи и 240 розеток. Электрическая плита использует напряжение 120 для управления вентиляторами, таймерами и другими аксессуарами.

Вам нужен провод для вытяжного вентилятора?

Большинство традиционных вытяжных вентиляторов используют источник питания на 120 вольт и не потребляют много электроэнергии. Таким образом, вытяжной вентилятор с подсветкой не требует отдельной цепи, поэтому шнур можно подключить к любой из доступных розеток.

Что нужны электрические провода для крышки электроплиты

Для электрических диапазонов обычно требуется автоматический выключатель на 240 вольт и определенный номинальный ток 50 ампер.Кабели, по которым подается питание от панели переключателей к соединению с электрической платой, на самом деле являются кабелями Romex 6/3. У провода есть красный (горячий) провод, черный (горячий) провод, неизолированный медный (заземляющий) провод и белый (нейтральный) провод.

Какие электрические провода нужны для деталей электроплиты

Поскольку вы рассматриваете печь, лучше всего выбрать одну и обратиться к руководству по установке для получения конкретных требований к цепи. Однако, если вы решите установить традиционный контур для приготовления пищи, типичный контур для электрической плиты составляет 50 ампер.240 вольт 4 провода.

Какие электрические провода нужны для нагревателя электроплиты

Для правильного подключения электроплитки необходимо следовать инструкциям производителя. Идеальный диаметр проволоки — около 10 миллиметров. Для варочных панелей требуется как минимум две розетки на 200–240 В с автоматическим выключателем или предохранителем на 40 А и заземляющим проводом калибра 8. Если используется автоматический выключатель на 50 А, используйте провод №.

Насколько большой размер проволоки мне нужен для духовки?

Как правило, используйте следующие рекомендации по размеру проводов: 10 AWG для токов до 30 ампер, 8 AWG для токов от 40 до 50 ампер и 6 AWF для токов более 50 ампер.Это общее практическое правило, так как размер провода также зависит от его длины.

Электрический провод какого калибра мне следует использовать?

На практике управление большинством цепей освещения осуществляется с помощью автоматического выключателя на 15 А, поэтому допускается использование провода на 14 А. Выходные цепи часто управляются автоматическими выключателями на 20 А и должны быть соединены проводом на 12 А. Всегда выбирайте сечение провода в соответствии с номиналом автоматического выключателя.

Какой провод использовать на выключателе стартера?

Стартер Chevy потребляет большую силу тока, что, в свою очередь, требует большого провода 4-го калибра от аккумулятора к соленоиду стартера.Соленоид действует как переключатель, размыкая и замыкая сильноточную цепь стартера. Ключ зажигания дает питание для активации реле, которое, в свою очередь, активирует соленоид.

Какой калибр провода на 40 ампер?

A Автоматический выключатель на 40 А требует 8 или более проводов (медных) для цепи, которую он обслуживает. Проверьте расположение на электрической панели, чтобы убедиться, что два ребра, в которых будет установлен автоматический выключатель, имеют напряжение 240 В (по обе стороны от источника питания).

Какой размер провода подходит для работы на 60 ампер?

Сечение кабеля на 60 ампер должно быть не менее 6 мм кв. Новый. 6 AWG должен сделать эту работу. Однако это также зависит от изоляции кабеля, расстояния от панели и продолжительности включения устройства.

Какой размер провода для электроплиты

Требования к духовому проводу. Поскольку духовки обычно используют 40-50 ампер, их можно подключить с помощью провода 8-го калибра, но если ваша духовка потребляет 50 ампер, убедитесь, что в духовке достаточно мощности, и избегайте риска перегрева проводов.

Прерыватель какого размера вы используете для электроплиты?

Рекомендуемый номинал автоматического выключателя для этой области — 50 ампер, 220 вольт. Это двойной переключатель. Простые автоматические выключатели обычно работают от 110 вольт. Данная схема может быть рассчитана только на одну духовку, то есть любой другой прибор или розетка не может работать по этой схеме.

Какой размер провода требуется для работы на 50 ампер?

Минимальный калибр провода для автоматического выключателя на 50 А — 8 калибра, и если ожидается, что потребляемый ток останется около 50 А в течение длительного периода времени, рассмотрите возможность использования провода калибра 6.

Как подключен заземляющий провод на плите?

В распределительной коробке провод заземления варочной панели был подключен к нейтральному проводу шнура питания. Счетчик имел только горячие элементы (черный и красный) с оголенным заземляющим проводом. Таким образом, он был соединен от черного к черному, от красного к красному и от земли к нейтрали.

Вам нужно проверить заземляющий провод на наличие тепла?

Вы должны проверить это, чтобы убедиться в наличии хорошей цепи между точками доступа и этим проводом заземления.Ваше упоминание о заземляющем проводе под ногами беспокоит. Кабель должен быть экранирован, проложен на стене или экранирован в кабельном лотке и т. Д.

Куда идут нейтральный и заземляющий провод?

Помогло то, что большинство 3-проводных соединений возвращаются к главной сервисной панели, где соединяются нейтраль и земля. Неисправность нейтрали активирует питание шасси, но это считается риском, поскольку эти соединения редко разрываются.

Можно ли незаконно заземлить нейтральный провод?

Таким образом, они настаивали на компромиссе, при котором при отсутствии заземления печи и сушилки могли отключать заземление от нейтрали, так что шасси было заземлено на нейтраль.Помогло то, что большинство 3-проводных соединений возвращаются к главной сервисной панели, где соединяются нейтраль и земля.

Вам нужен провод заземления для электроплиты?

Если у вас нет клеммы заземления, подсоедините провод заземления к винту заземления на корпусе духового шкафа. Винт часто предварительно устанавливается производителем, но в противном случае его должен установить электрик. Такая конфигурация защищает пользователя от поражения электрическим током, но цепи по-прежнему заземлены через нейтральный провод.

Безопасен ли заземляющий провод на моей духовке?

Чтобы выход духовки был безопасным, необходимо заземлить его. В большинстве современных домов с новыми вилками заземляющий провод зеленого цвета и просто подключается к розетке. В старых домах заземляющий провод часто некрашен, поэтому его, возможно, придется искать.

Можно ли подключить новую печь к существующей розетке?

Подключение новой духовки к существующей тройной розетке возможно только путем замены сетевого шнура и должно выполняться квалифицированным электриком из соображений безопасности.Панель управления новой духовки имеет два горячих контакта, нейтральный и заземляющий, и все они независимы.

Какого размера должен быть провод электроплиты?

Как правило, используйте следующие рекомендации по размеру проводов: 10 AWG для токов до 30 ампер, 8 AWG для токов от 40 до 50 ампер и 6 AWF для токов более 50 ампер. Это общее практическое правило, так как размер провода также зависит от его длины. Падение напряжения может повлиять на работу очень длинных и маленьких кабелей.

Сколько вольт нужно электроплите?

Да, квалифицированным электриком. Газовые плиты потребляют около 120 вольт, а электрические плиты — 220 вольт. Электрик протягивает больший провод от автоматического выключателя к более сильной розетке. Газовая линия также должна быть закрыта, чтобы предотвратить утечку.

Заземляющий провод на электрической духовке зеленый?

В большинстве современных домов с новыми вилками заземляющий провод зеленого цвета и просто подключается к розетке.В старых домах заземляющий провод часто некрашен, поэтому его, возможно, придется искать. Например, при использовании большого прибора. Если, например, духовка не заземлена и происходит скачок напряжения, это может привести к повреждению прибора или возникновению пожара.

Как установить розетку для электроплиты?

Как и при любых других электромонтажных работах, первым шагом при установке розетки является отключение питания. Разомкните электрическую цепь и выключите главный выключатель, чтобы отключить электричество во всем доме.

Какая вилка нужна для электроплиты?

Вы должны подключить электрическую плиту к розетке 220 вольт, чтобы удовлетворить ваши потребности в питании. Для работы электронагревателям требуется постоянный поток энергии высокого напряжения. Подключать диапазон к розетке на 110 вольт опасно и неэффективно.

Как установить прерыватель на электроплиту?

Найдите два открытых паза в ряд, чтобы разместить автоматический выключатель двойной ширины, затем установите их в соответствии с инструкциями производителя.Вам также необходимо будет установить соединительный элемент сбоку от распределительной коробки, чтобы вы могли подключить электрический провод внутри коробки.

Сетевой шнур электроплиты

Электроплита — это отдельный блок, состоящий из духовки и плиты. Это 240-вольтовое устройство обычно подключается к розетке, которая питается от цепи на 40 или 50 ампер только для диапазона. Кабели более старой серии (до 1996 г.) имели 3-контактные кабели для 3-контактных разъемов, в то время как более новые серии имели 4-контактные кабели для 4-контактных разъемов.

Какой провод для электроплиты?

Электрический нагреватель может работать по трех- или четырехпроводной схеме. Для всех новых установок требуется 4-проводная схема с отдельной изолированной нейтралью и отдельным заземляющим проводом с двумя горячими проводниками.

Подходит ли шнур для сушилки?

Технически, вы можете использовать шнур для электроплиты с сушилкой, если розетка подходящая, потому что шнур для печи имеет более высокую силу тока и может выдерживать меньшую мощность сушилки.Вы буквально играете с огнем и пытаетесь перейти на другую сторону.

Что означает электрический шнур?

Шнур питания, шнур питания или шнур питания — это электрический шнур, который временно подключает устройство к электрической розетке через розетку или удлинитель.

Что такое шнур диапазона?

Шнуры и шнуры для электроплит Миша Гравенор / Банк изображений / Getty Images. Электроплита — это отдельный блок с духовкой и плитой. Цепи на 40 или 50 А обеспечивают питание большинства участков и подключаются к розетке (розетке) с помощью кабеля с 3 или 4 контактами, в зависимости от типа розетки.

Какая электрическая розетка нужна вашей плите?

Строительные нормы и правила обычно требуют отдельной розетки на 240 В для каждой плиты на кухне. В отличие от традиционных розеток, розетки на 240 В обычно имеют круглую форму. Это обеспечивает автоматическое визуальное различие и ссылку между розеткой на 240 В и розетками других типов для домовладельцев.

Требуется ли отдельная электрическая розетка для газовых плит?

Газовые обогреватели Из-за своего электрического сопротивления электрические духовки требуют цепи 240 В для обеспечения достаточной мощности для нагрева нагревательных элементов.Четырехполюсная розетка подключается к специальному автомату, обычно рассчитанному на 50 ампер. Однако для газовой духовки эта схема не нужна.

Розетка электроплиты

По энергопотреблению электроплита является электростанцией. Из-за этого вы не можете просто подключить их к наиболее распространенным стандартным розеткам на 110 В в Соединенных Штатах. Для большинства духовок, вероятно, потребуется специальная розетка на 220 В.

Зачем на настенной духовке должны быть электрические розетки?

Национальный электротехнический кодекс требует, чтобы все настенные печи были подключены.Поэтому производители настенных духовок традиционно устанавливают розетки, чтобы компенсировать это. Код NEC предоставляется только для справки, и хотя большинство стран следуют ему, государственные и местные коды в США требуют больше или, в некоторых случаях, меньше ограничений.

4-контактная вилка для электроплиты

Новая 4-контактная конструкция обеспечивает четвертый провод заземления, который отсутствовал в 3-проводной конфигурации. Нейтраль трехпроводного кабеля и конфигурации вывода — это обратный путь для 120-вольтовых нагрузок, таймера, часов, ламп и т. Д.из духовки и возвращает этот ток к источнику 240 вольт.

Что такое электрическая розетка с 4 контактами?

Четырехконтактная вилка используется для подачи 220 В переменного тока в ваш дом или на работу. Один из контактов НЕЙТРАЛЬНЫЙ, два других по 110 вольт. Добавить комментарий.

Что такое 4-контактный?

Четыре ручки. Четыре зубца означают меньше металла в алмазе, что делает центральный камень звездой шоу. Это придает бриллианту «квадратный» вид, что делает его хорошим выбором для огранки «принцесса», «подушки» и других квадратных или прямоугольных бриллиантов.

Что такое шнур для сушки с 4 штырями?

4-контактный кабель осушителя состоит из двух проводов под напряжением, нулевого провода и заземляющего провода. Это создает отдельный обратный путь для неиспользованной электроэнергии. Кабели осушителя, как правило, не длиннее 6 футов (1,8 м) в длину, так как правила требуют, чтобы электрическая розетка находилась на расстоянии 2 м (6 футов) от подключенного устройства.

Что такое трехконтактные вилки?

Трехконтактный / двухконтактный адаптер, также известный как настенная вилка, позволяет подключать трехконтактную вилку к незаземленной розетке всего с двумя гнездами.В основном они используются для подключения электроприборов и электронных устройств к старым 2-контактным розеткам.

Электрическая розетка для духовки

Духовка на 13 ампер, также известная как вставная духовка, представляет собой электрическую духовку, которая поставляется со стандартной трехконтактной розеткой на 13 ампер. (или тот, который можно к нему прикрепить). Они подключаются непосредственно к стандартной розетке, и их не нужно включать в розетку профессиональным электриком. Духовка с розеткой на 13 ампер.

Как электрические плиты контролируют температуру?

Горелка печи представляет собой излучающий змеевик.Электричество проходит через металлическую катушку и преобразуется в тепло. Количество тепла определяется количеством доступной электроэнергии, а уровень воды регулируется переключателем горелки.

Какую вилку использовать для газовой плиты?

Кабель-переходник для подачи газа к электроплите. От розетки высокого напряжения 1050P до стандартной бытовой розетки 515R. Адаптер нагревателя. FX1392. 1050P 3-контактный штекер на 3-контактный штекер 515R Женский разъем, 220/250 В, электрическая плита / преобразователь газовой плиты / адаптер 110/125 В.

Насколько велик переходник для вилки печки Sintron NEMA?

Sintron NEMA 1430P — 1030R, адаптер от 3 до 4 контактов, розетка 10AWG, 125/250 вольт, 30 ампер, внесен в список UL, для сушилок и духовок, промышленного класса. Скоро более 17 в наличии.

Утвержден ли адаптер диапазона газа Southwire UL?

Southwire теперь имеет первый в Америке продукт, который решает эту проблему и одобрен UL. Этот простой в использовании адаптер для бытовой техники Southwire — безопасный способ переоборудовать вилку электрической розетки на газ.Расположение разъема + ориентация на 90 градусов приближает устройство к стене.

Какой калибр провода для электроплиты?

Выходы диапазона обычно используют провод 8-го калибра при подключении к автоматическому выключателю или предохранителю на 40 А и провод 6-го калибра для цепей с автоматическими выключателями или предохранителями на 50 А. Проконсультируйтесь с местными строительными нормами и правилами для конкретных требований.

Какой размер провода для электроплиты? Лучшее руководство для вас!

Какой размер провода для электроплиты? Потому что плита, как водонагреватель, печь и система центрального кондиционирования, является оборудованием с высокими требованиями, которое работает от электричества 240 вольт.Учтите, что разводка розетки электроплиты отличается от разводки обычной розетки. Чтобы правильно подключить электроплиту, необходимо придерживаться инструкции производителя.

Оптимальный диаметр проволоки составляет около 10 миллиметров. Для электрических плит требуется минимум две розетки на 200–240 В с автоматическим выключателем или предохранителем на 40 А и заземляющим проводом №8. При использовании прерывателя на 50 ампер вам понадобится провод калибра №6.

Выбор сечения провода для электроплиты

Какой размер провода для электроплиты? Размер автоматического выключателя определяет калибр провода.Американский калибр проводов (AWG) используется для измерения диаметра электрического кабеля, при этом номер калибра уменьшается по мере увеличения диаметра провода.

Провода сечением 14 и 12 AWG наиболее распространены в цепях на 120 В. Для этих 240-вольтных приборов им необходимы провода диаметром не менее 10 AWG из-за их более широкого использования по току.

Как правило, размер провода выбирается в соответствии с нижеприведенными критериями. Кроме того, рекомендуется использовать 10 AWG для тока до 30 усилителей, 8 AWG для тока от 40 до 50 ампер, а для тока свыше 50 ампер — 6 AWG.

Как правило, диаметр и длину проволоки следует рассматривать в дополнение друг к другу. Кабели меньшего размера и большей длины могут испытывать потерю напряжения. Прежде чем это станет проблемой, большая часть домашней электропроводки будет иметь длину немногим более 100 футов. Но если вы не уверены, выберите самый тяжелый вариант.

Розетка для бытовых приборов

Выбор правильного типа розетки очень важен, если вы планируете установить розетку и подключить какой-то конкретный предмет.Поскольку все розетки на 240 В должны иметь заземление, они должны иметь четыре разъема. Следовательно, вилка на 40 или 50 ампер не подойдет к розетке NEMA 14-30 на 30 ампер.

Если вы не уверены, подключите плиту к розетке с вилкой, которая соответствует вилке вашей печи.

Сколько энергии потребляет плита?

Правильно сказать, что провода калибра 12 достаточно для блока на 20 ампер, а провода калибра 10 — для блока на 30 ампер.Кроме того, предохранитель цепи или автоматический выключатель обычно имеют такие размеры, чтобы обеспечить защиту проводника или провода.

Если выключатели печи в настоящее время находятся под напряжением, это будет определено. Все зависит от размеров и характеристик электроплиты относительно того, сколько энергии она потребляет. Во-первых, проверьте этикетку на задней части печи, где выходят разъемы питания или провод, и проверьте, сколько тока она потребляет. Номинальный ток автоматического выключателя и этикетка должны совпадать.

Обычно от 30 до 50 ампер — это потребляемая мощность кухонной плиты с четырьмя конфорками и духовкой. Однако большому коммерческому прибору с такими функциями, как конвекционная печь или горелки быстрого нагрева, для правильной работы потребуется от 50 до 60 ампер.

Максимальная потребляемая мощность электроплиты составляет от 7 до 14 киловатт, что делает ее использование дорогостоящим и энергоемким. Кроме того, если вы проигнорируете выключатель духовки, он сработает всякий раз, когда вы включаете плиту. Другими словами, вы не хотите, чтобы он был слишком маленьким или слишком большим.

Даже если автоматический выключатель настроен для защиты от него, скачок напряжения в печи может вызвать пожар, если она перегреется и отключится. С другой стороны, вам может быть интересно узнать, сколько обычно используют газовые плиты пропана.

Можно ли использовать плиту с проводом 10-3?

Для того, чтобы вы могли управлять стандартной электрической плитой, вам понадобится цепь 30A-120 / 240V с кабелем 10/3. По этому провода 10/3 хватит на типичную электроплиту 240В, 30А.Узнайте больше здесь, если вы можете использовать 10-3 провода на своей плите.

Провод какого калибра вам нужен для цепи на 50 ампер?

Для схемы на 50 ампер требования к мощности печи зависят от мощности, но обычно требуется схема на 50/240 В с проводом №6. Для меньших диапазонов вам может потребоваться проводная схема №8 с номиналом 40 А.

Какой вид электрического провода вы используете в духовке?

К кабелю необходимо присоединить несколько проводов.Нейтральный провод (синий), провод под напряжением (коричневый) и оголенный провод (который передает паразитное электричество) используются в некоторых из наиболее распространенных типов. Часто используются синие нейтральные провода. Частое название — двухжильный и заземляющий кабель, часто известный как «сдвоенный кабель».

Это обертка!

Опять же, провод какого размера для электроплиты? Помогло бы, если бы вы создали отдельную электрическую схему для плиты. Для электроприборов на 120 вольт достаточно всего одного горячего провода.Вместо использования двух проводов под напряжением для электроплиты требуется только один нейтральный и один заземляющий провод.

Должен быть выключатель для каждого горячего провода, и эти выключатели должны быть уложены друг на друга и соединены вместе таким образом, чтобы при одном срабатывании они оба срабатывали — длина провода и количество требуемых автоматических выключателей зависят от печи. Либо добавление проводной розетки, либо добавление вилки имеет тот же эффект.

Схема электропроводки электроплиты без кабеля не нужна, главное знать, где находится клеммная коробка.Узнайте больше о плитах у нас. Вы можете посетить другую статью, похожую на эту, о том, как не разбрызгивать жир на плиту. Спасибо за ваше время!

Ремонт электроплиты | Руководства по дому

Хотя современные электрические плиты имеют компьютеризированные панели управления, все печи по-прежнему полагаются на подачу энергии на верхние конфорки или элемент духовки. У старых печей были простые переключатели, которые контролировали поток электричества, а это означало, что они обладали гораздо меньшей сложностью, чем современные печи.Тем не менее, при ремонте электроплиты все же существуют некоторые базовые принципы, которые работают как на самых старых, так и на новейших моделях.

Питание от выключателя

Одна из первых вещей, которые нужно проверить, может быть самый простой ремонт из всех. Убедитесь, что в розетке печи есть электричество. Специальный выключатель в коробке выключателя контролирует подачу электричества к плите. Если он сработал, сбросьте его. Если прерыватель снова срабатывает, это означает короткое замыкание либо в проводке, либо в самой печи.В этом случае переведите выключатель в положение «выключено» и вызовите профессионального электрика, чтобы определить причину проблемы.

Неповрежденная и рабочая розетка

Когда питание поступает в розетку из блока выключателя, убедитесь, что розетка подает электричество на плиту. Сделайте это, повернув выключатель в положение «выключено» и отключив плиту от сети. Убедитесь, что розетка не сломана и не повреждена. Если это так, его необходимо заменить. Когда печь отключили от сети, переведите выключатель обратно в положение «включено» и проверьте, есть ли напряжение в розетке.Сделайте это с помощью бесконтактного детектора напряжения, следуя указаниям производителя. Простые загораются, если обнаруживают напряжение, а более сложные типы показывают фактическое напряжение в розетке. Фактическое напряжение должно показывать 220/240 вольт. Если он показывает меньше указанного или напряжение колеблется, выключите прерыватель и вызовите электрика.

Электрические контакты поворотного переключателя или кнопки

Жир и грязь могут накапливаться на электрических контактах поворотных или кнопочных регуляторов нагрева некоторых печей, вызывая их неисправность.Это особенно характерно для старых печей, которые прослужили долго. Контакты находятся за циферблатом, который можно оторвать небольшой отверткой, или за кнопками. Односекундная вспышка электрического контакта, распыляемая по оси циферблата или между кнопками, может облегчить эту проблему. После распыления несколько раз поверните диск или кнопки, чтобы очистить контакты.

Выходы горелки и элементов

Все открытые горелки печи имеют два штыря, которые вставляются в розетки, а элементы духовки могут вставляться в розетку или подключаться непосредственно к проводке печи.Как и диски или кнопки, управляющие функциями плиты, эти гнезда или штыри могут покрыться жиром или маслом для жарки. Вставные горелки и элементы можно легко вытащить из гнезд, хотя элемент духовки может иметь скобы, которые необходимо сначала открутить перед снятием. Эту проблему можно решить, очистив вилки водой с мылом и обработав разъемы контактным аэрозолем.

Перегоревшие конфорки и элементы

Хотя конфорки и элементы духовки выгорают редко, есть заметные признаки того, что это произошло.Горелки или элементы либо будут показывать яркую «горячую точку» во время нагрева, либо они вздуваются и раскалываются в том месте, где они вышли из строя. Единственный ремонт в этой ситуации — замена поврежденной и нефункциональной горелки или элемента.

Ссылки

Биография писателя

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью.Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Подключение кабеля питания Range

СВЯЗАННЫЕ

Подробнее о шнуре питания Range

Конфорки электрических плит не нагреваются
Почему мои конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить нагревательные пластины DEFY.

Как подключить 3-проводные и 4-проводные шнуры
Я подключил 3-проводную электрическую плиту на 40 ампер, и электрические горелки включаются, но панель управления не работает.Подключение проводов и 4-проводных шнуров к электрической плите или отдельно стоящей плите, подключение заземляющего провода и установка новой цепи для электрической плиты.

Подключение 4-проводного кабеля диапазона к 3-проводной розетке Видео
Могу ли я установить трехжильный провод на новую плиту и закрепить нейтраль и заземление на клеммах печи? Заземление и нейтраль для диапазона 220 В.

Почему мой электродвигатель гудит и не запускается?
Как диагностировать проблему с электродвигателем? Общие проблемы с электродвигателями и электродвигателями с конденсаторным запуском, Как проверить электродвигатель, Диагностические проверки, которые вы можете сделать, когда электродвигатель не запускается.

Электропроводка воздушного компрессора 220 240 В
Как подключить воздушный компрессор 220 В и переключатель управления: При подключении стандартного двигателя 240 В к оборудованию, такому как воздушный компрессор, есть только два изолированных провода для 220/240 В и один отдельный провод для земли.

Электропроводка кухонного вытяжного вентилятора
Как провода подсоединяются к кухонному вытяжному вентилятору? Как подключить кухонный вытяжной вентилятор, установленный над кухонной плитой или плитой.

Электромонтаж цепи и 3-проводные розетки
Как подключить провода к шнуру электроплиты: Установка электроплиты с помощью типичной системы электропроводки шнура электропитания на 220 или 240 В, вы можете найти себя с 3-х проводной или 4-проводный электрический шнур.

Как подключить вытяжной вентилятор вытяжки
Установка проводки вытяжного вентилятора вытяжки: Проводка от существующего источника питания или розетки, я подключаю вытяжной вентилятор вытяжного вентилятора над варочной панелью на кухне.Кабель питания серии

— 1795

Как чистить верхнюю часть электроплиты

Чистая плита не только задает тон красивой кухне, но и помогает сохранить ваше здоровье и здоровье вашей семьи. Бактерии могут накапливаться в сгоревших кусках пищи, которые никогда не попадали в вашу еду, и вызывать болезни. Кроме того, подгорание соуса и жира на плите могут повредить покрытие.

Электрические плиты могут иметь металлическую спиральную горелку или стеклянную поверхность. Хотя спиральные горелки большинства электрических плит предназначены для самоочистки, а стекло обычно легко чистить, некоторые разливы и загрязнения могут потребовать более тщательной очистки.

Независимо от типа горелки на кухне, естественные средства очистки, включая белый уксус, средство для мытья посуды и немного пищевой соды, могут оказаться недостаточно сильными обезжиривающими средствами. Хотя это может показаться разумным решением для стеклянной варочной панели, средства для чистки стекла могут оставлять химические остатки, которые могут быть легковоспламеняющимися или вредными для вдыхания при сгорании.

Независимо от того, есть ли у вас горелки с металлическими змеевиками или плита со стеклянной крышкой, универсальное чистящее средство Simple Green разрушает жир и может глубоко очистить сгоревшую поверхность электрической плиты без использования агрессивных или абразивных химикатов.Кроме того, он не оставляет паров, которые могут оставаться долго после того, как вы закончите уборку.

Чтобы облегчить себе жизнь в будущем, лучше очищать верхние конфорки электроплит еженедельно. У еды и жира не будет шанса застрять или причинить вред, если вы избавитесь от этих пятен, как только они появятся.

Указания по очистке верхней части электрической плиты:

Перед началом работы ознакомьтесь с инструкцией по эксплуатации и условиями гарантии.

Чистящие верхние части электрической плиты горелки змеевика

  1. По возможности снимите горелки и поддоны. Перед снятием конфорок убедитесь, что они полностью остыли. Осторожно потяните их в направлении, противоположном их присоединению к плите, и поднимите. Перед снятием проверьте, есть ли у ваших горелок дополнительные фиксаторы, удерживающие их на месте.
  2. Поддоны для замачивания.
    • Закройте слив в раковине и поставьте поддоны в раковину.
    • Наполните таз теплой водой и 2 чашками универсального очистителя Simple Green.
    • Дайте кусочкам впитаться на 10–15 минут (пока вы чистите остальную часть плиты).
    • При необходимости протрите сковороды неабразивной чистящей салфеткой.
    • Обязательно просушите все детали сухой тканью.
  3. Чистые змеевики.
    • Положите рулоны на пару бумажных полотенец или несколько листов газеты.
    • Тщательно опрыскайте их водой, а затем полной концентрацией Simple Green.
    • Очистите неметаллической щеткой со средней щетиной или неабразивной чистящей салфеткой, чтобы удалить налипшие остатки пищи.
    • В заключение протрите каждую горелку влажной тканью, а затем просушите сухой тканью. Убедитесь, что контакты разъема сухие.
  4. Очистите плиту.
    • Сначала протрите влажной салфеткой из микрофибры или неабразивной тканью.
    • Распылите полную силу Simple Green на чистую влажную подушку из микрофибры или неабразивную ткань. Протрите плиту и дайте продукту впитаться в течение минуты или двух. Не распыляйте Simple Green прямо на поверхность, так как вы можете намочить гнезда конфорок.
    • Очистите, если необходимо. Используйте неметаллическую щетку со средней щетиной или чистящую губку. Для очень сильных отложений вам может понадобиться скребок для варочной панели. Обычно они сделаны из твердого пластика, который предотвратит появление царапин на плите.
    • Промойте, протерев влажной салфеткой из микрофибры или неабразивной тканью, чтобы на поверхности не осталось следов.
    • Высушите поверхность, используя чистую салфетку из микрофибры или неабразивную ткань.
  5. Установите горелки на место. После двойной проверки того, что все детали полностью высохли, замените поддоны и осторожно вставьте конфорки обратно в розетки. Будьте осторожны, чтобы не погнуть штыри.

Очистка стеклянных крышек электрических плит

  1. Удалить крошку. Сначала протрите сухой тканью для сбора пыли и крошек.
  2. Разбавьте ваш Simple Green. Смешайте 1 чайную ложку универсального очистителя Simple Green с 2 стаканами воды в пустой бутылке с распылителем.
  3. Распылите на поверхность раствор Simple Green.
  4. При необходимости удалить прилипший мусор. Удалите мусор пластиковым скребком для варочной панели. Лучше делать это, пока поверхность еще влажная.
  5. Протрите. Используйте чистую влажную ткань из микрофибры или другую безворсовую ткань или полотенце.
  6. Сухой. Отполируйте насухо чистой сухой тканью, салфеткой из микрофибры или бумажным полотенцем.

Электроплита focalpoint Инструкция по эксплуатации

Электроплита focalpoint Руководство по эксплуатации

Этот продукт подходит только для хорошо изолированных помещений или периодического использования.

Обратите внимание: если не указано иное, все права, включая авторские права на текст, изображения и макет этого буклета, принадлежат Focal Point Fires Ltd. Вам не разрешается копировать или адаптировать какой-либо контент без предварительного письменного разрешения Focal Point Fires Ltd.

Все инструкции должны быть переданы пользователю для сохранности.

ВАЖНЫЕ ЗАМЕЧАНИЯ

ВАЖНО — ДАННЫЕ ИНСТРУКЦИИ СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ
И СОХРАНИТЬ ДЛЯ СПРАВОЧЕНИЯ В БУДУЩЕМ.
При использовании этого электроприбора необходимо соблюдать основные меры предосторожности, чтобы снизить риск возгорания, поражения электрическим током и травм, включая следующие:

  • Этот нагреватель должен использоваться только от сети переменного тока, а напряжение, указанное на паспортной табличке нагревателя, должно соответствовать напряжению питания.
  • НЕ включайте прибор до тех пор, пока он не будет правильно установлен, как описано в данном руководстве.
  • Этот прибор могут использовать дети от 8 лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они находятся под присмотром или инструктированы относительно безопасного использования прибора и понимают связанные опасности.Не разрешайте детям играть с прибором. Дети не должны производить чистку и техническое обслуживание без присмотра.
  • Детей младше 3 лет не следует допускать, если они не находятся под постоянным присмотром. Дети в возрасте от 3 до 8 лет могут включать / выключать прибор только в том случае, если он был помещен или установлен в предполагаемом нормальном рабочем положении, и они были под наблюдением или инструктированы относительно безопасного использования прибора и понимать возможные опасности.Детям в возрасте от 3 до 8 лет запрещается включать в сеть, регулировать и чистить устройство, а также выполнять техническое обслуживание пользователем.
  • ВНИМАНИЕ: Некоторые части этого продукта могут сильно нагреваться и вызывать ожоги. Особое внимание следует уделять детям и уязвимым людям.
  • Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицами с аналогичной квалификацией, чтобы избежать опасности.
  • Обогреватель не должен располагаться непосредственно под розеткой.
  • ЗАПРЕЩАЕТСЯ использовать этот обогреватель в непосредственной близости от ванны, душа или бассейна.
  • ПРЕДУПРЕЖДЕНИЕ: Во избежание перегрева не накрывайте обогреватель.
  • НЕ используйте этот обогреватель с программатором, таймером, отдельной системой дистанционного управления или любым другим устройством, которое включает обогреватель автоматически, поскольку существует риск возгорания, если обогреватель накрыт или установлен неправильно.
  • ВНИМАНИЕ: Во избежание опасности из-за непреднамеренного сброса термовыключателя, это устройство нельзя запитывать через внешнее переключающее устройство, такое как таймер, или подключать к цепи, которая регулярно включается и выключается утилита.
  • Держите мебель, шторы и другие тканевые материалы подальше от прибора.
  • ЗАПРЕЩАЕТСЯ оставлять прибор без присмотра во время использования.
  • Время от времени проверяйте шнур на предмет повреждений. Никогда не используйте прибор, если на шнуре или какой-либо его части есть признаки повреждения.
  • ЗАПРЕЩАЕТСЯ прокладывать сетевой кабель под коврами, ковриками и т. Д.
  • ЗАПРЕЩАЕТСЯ закрывать и не загораживать обогреватель . Если его случайно накрыть, это приведет к перегреву.
  • Никогда не погружайте изделие в воду или другие жидкости.
  • DO НЕ использовать прибор вне помещений.
  • Перед очисткой прибора убедитесь, что он отключен от электросети и полностью остыл.
  • НЕ чистить прибор абразивными химикатами.
  • Никогда не используйте аксессуары, которые не рекомендованы или не поставляются производителем. Это может создать опасность для пользователя или повредить прибор.
  • ЗАПРЕЩАЕТСЯ вставлять и не допускать попадания посторонних предметов во впускные или выпускные отверстия, поскольку это может привести к поражению электрическим током, возгоранию или повреждению прибора.
  • ЗАПРЕЩАЕТСЯ устанавливать огонь с помощью удлинителя.
  • Отключите от сети, если прибор не будет использоваться в течение длительного времени.
  • Этот продукт подходит только для хорошо изолированных помещений или периодического использования.
ТРЕБОВАНИЯ К УСТАНОВКЕ

Устройство поставляется с предварительно смонтированной трехконтактной вилкой BS1363 (с предохранителем на 10 А) и 1.5 метров электрического кабеля. Поэтому необходимо, чтобы подходящая электрическая розетка располагалась на этом расстоянии от прибора и была легко доступна. Печь может быть установлена ​​на горючем или негорючем полу, однако выходное отверстие обогревателя находится под печью, и на некоторые типы напольных покрытий может влиять тепло, выделяемое печью. Прежде чем приступить к установке печи, необходимо убедиться в способности напольного покрытия выдерживать тепло, выделяемое печью.В случае сомнений, печь следует установить на негорючем очаге или цоколе, выступающем как минимум на 150 мм перед печью. Этот прибор следует устанавливать на твердой ровной поверхности. Если печь должна быть размещена в зоне огня, то ее пригодность для использования с электрическими обогревателями необходимо согласовать с производителем камина. При установке в камин с открытой тягой рекомендуется заблокировать дымоход, чтобы снизить риск сквозняков через печь, который может вызвать срабатывание системы защитного отключения в тепловентиляторе.Если вы устанавливаете обогреватель в нишу, убедитесь, что со всех сторон есть свободное пространство не менее 150 мм для обеспечения хорошей циркуляции воздуха.

ХАРАКТЕРИСТИКИ ПРИБОРА
  • Напряжение питания и номинальная мощность : 220-240 В ~ 50 Гц, 1800 Вт
  • Нагревательные элементы : 2 x 900 Вт
  • Расположение : Только для использования внутри помещений
  • Номинал предохранителя : 10 А
  • Освещение : LED
  • Вилка / шнур питания : BS1363 / 1.Длина 5 метров
.

Модель

ND- 1 8D3CL

Товар

Символ Значение Блок Товар

Блок

Тепловая мощность

Типы из нагрев вход, для электрический накопитель местный только обогреватели

Номинальная тепловая мощность

P ном 1.8 кВт Ручное управление теплом со встроенным термостатом

НЕТ

Минимальная тепловая мощность (ориентировочная)

P мин 0,9 кВт Ручное управление теплом с обратной связью по температуре помещения и / или наружного воздуха НЕТ
Максимальная длительная тепловая мощность P макс., c 1,8 кВт Электронное управление тепловой нагрузкой с обратной связью по температуре помещения и / или наружного воздуха

НЕТ

Потребление вспомогательной электроэнергии

Тепловая мощность с вентилятором

НЕТ

При номинальной тепловой мощности

эл макс 0.012 (мотор вентилятора) кВт Тип тепловой мощности / регулирование температуры в помещении
При минимальной тепловой мощности эл. мин. 0,012 (двигатель вентилятора)

кВт

Одноступенчатая тепловая мощность без регулирования температуры в помещении

В режиме ожидания эль SB 0,0 кВт Две или более ступеней ручного управления без контроля температуры

С механическим термостатом для регулирования температуры в помещении

Есть
С электронным регулированием температуры в помещении

Электронный регулятор температуры в помещении плюс дневной таймер
Электронный регулятор температуры в помещении плюс недельный таймер

Другие варианты управления

Регулирование температуры в помещении с датчиком присутствия

Контроль температуры в помещении с обнаружением открытого окна

С опцией дистанционного управления

С адаптивным управлением пуском

С ограничением рабочего времени

С датчиком черной колбы

Контактные данные Focal Point Fires Ltd, Avon Trading Park, Christchurch Dorset, Bh33 2BT
РАСПАКОВКА ПРИБОРА

Прочтите все инструкции, прежде чем продолжить распаковку или установку этого устройства.Осторожно вытащите прибор из коробки. Убедитесь, что содержимое соответствует приведенному ниже контрольному списку компонентов. Осторожно утилизируйте всю упаковку в местном центре утилизации.

КОНТРОЛЬНЫЙ СПИСОК КОМПОНЕНТОВ

КОЛИЧЕСТВО

ОПИСАНИЕ

1

Плита и обогреватель в сборе
1

Буклет с инструкциями по эксплуатации

УПРАВЛЕНИЕ ПРИБОРОМ

Убедитесь, что выходное отверстие вентилятора ничем не закрыто и ничем не загорожено, а также убедитесь, что питание камина включено.Органы управления скрыты за передней дверцей устройства.

  1. Термостат
  2. Диммер с эффектом пламени
  3. Эффект пламени вкл. / Выкл.
  4. Нагреватель 900 Вт
  5. Нагреватель 900 Вт

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

  • Вставьте вилку в розетку и включите
  • Откройте переднюю дверцу прибора
  • Выберите нужные функции:
    • Включение / выключение эффекта пламени / топлива (3)
    • Низкая мощность нагрева 900 Вт (3 + 4)
    • Высокая мощность 1800 Вт (3 + 4+ 5)
    • Нагревание и эффект пламени (1 + 2 + 3 + 4 + 5)
  • Увеличьте или уменьшите интенсивность пламени, поворачивая ручку регулятора яркости пламени (2) по часовой стрелке или вращая против часовой стрелки.
  • Поверните ручку управления термостатом (1) по часовой стрелке или против часовой стрелки, чтобы увеличить или уменьшить желаемую настройку температуры в помещении.
  • Примечание: Обогреватель будет работать только в том случае, если переключатель пламени (3) включен, а термостат установлен выше текущей комнатной температуры.
СИСТЕМА БЕЗОПАСНОСТИ

Этот продукт имеет одно устройство защиты от перегрева без самовозврата (термовыключатель), которое срабатывает, если входные или выходные отверстия для воздуха заблокированы.По соображениям безопасности огонь НЕ включается снова автоматически, перед тем, как огонь можно будет задействовать, необходимо выполнить следующую процедуру.

ПРИМЕЧАНИЕ: Визуальный эффект останется работоспособным, если активирован выключатель, только тепловентилятор не будет работать. Выключите прибор от розетки или розетки. Оставьте огонь ВЫКЛЮЧЕННЫМ на период не менее 10 минут, убедившись, что все препятствия удалены. Включите прибор на стене. Убедитесь, что прибор включен с помощью переключателей управления.
Если огонь не работает правильно, повторите описанную выше процедуру. Если попытка включить устройство будет предпринята до того, как отключение безопасности будет сброшено, устройство может отключиться на следующий период времени. Если последовательность была соблюдена правильно, а прибор по-прежнему не работает, проверьте предохранитель в розетке. Если причина не в этом, вызовите электрика или инженера по обслуживанию.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВСЕГДА ОТКЛЮЧАЙТЕ ПРИБОР ОТ СЕТИ ПЕРЕД ПРОВЕДЕНИЕМ ОБСЛУЖИВАНИЯ.

За исключением ламп и предохранителей, используйте только оригинальные запасные части, имеющиеся у вашего поставщика. Заменяемые лампы должны иметь такую ​​же мощность и характеристики, как указано в разделе 3.0 «Данные устройства».

Замена лампочек.
Светодиодные индикаторы внутри устройства не подлежат замене.

ЧИСТКА

Нет особых требований по уходу за огнем, кроме регулярной очистки общего прибора.
Обычно достаточно протереть сухой тканью.НЕ используйте абразивные чистящие средства, так как они могут повредить покрытие. Латунные и серебряные части очага можно очистить соответствующими полиролями для металла.

ЗАПЧАСТИ

Технические характеристики лампы и предохранителя см. В разделе 3.0 «Технические характеристики устройства». За исключением ламп и предохранителей, используйте только оригинальные запасные части от вашего поставщика.

ОБСЛУЖИВАНИЕ

Нет внутренних частей, обслуживаемых пользователем.
Регулярно проверяйте надежность крепления к стене.Также проверьте надежность кабеля питания и соединений. В случае повреждения кабеля питания его необходимо заменить сервисным агентом или компетентным лицом, например, квалифицированным электриком.

Это устройство поставляется с 3-контактной вилкой BS1363 с предохранителем на 10 А. Если предохранитель требует замены, он должен быть заменен предохранителем номиналом 10 А, одобренным согласно BS1362. В случае снятия / замены сетевой вилки по какой-либо причине обратите внимание: ВАЖНО: Провода в сетевом шнуре окрашены в соответствии со следующим кодом:

Синий — Нейтральный
Коричневый — Живой
Зеленый / Желтый — Земля

Поскольку цвета проводов в шнуре питания этого устройства могут не соответствовать цветовой маркировке клемм в вилке, выполните следующие действия.Синий провод необходимо подключить к клемме, помеченной буквой N или окрашенной в черный цвет. Коричневый провод необходимо подключить к клемме, обозначенной буквой L или окрашенной в красный цвет. Зелено-желтый провод необходимо подключить к клемме заземления, отмеченной буквой E или символом заземления. ПРЕДУПРЕЖДЕНИЕ: Никогда не подключайте токоведущие или нулевые провода к клемме заземления вилки.

ПРИМЕЧАНИЕ: Если вставлена ​​формованная вилка, которую необходимо удалить, будьте очень осторожны при утилизации вилки и разорванного кабеля, они должны быть уничтожены, чтобы предотвратить попадание в розетку.
Технические характеристики предохранителя см. В разделе 3.0 «Технические характеристики устройства». За исключением предохранителей, используйте только оригинальные запасные части от вашего поставщика.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Пожар не включается

  • Убедитесь, что сетевой выключатель включен.
  • Заменить предохранитель в вилке

Огонь не выделяет тепла

Камин оборудован энергосберегающим термостатом.Если температура в помещении выше температуры, выбранной на огне, то термостат остановит включение обогревателя.

Пожар отключается через некоторое время

Убедитесь, что температура не установлена ​​на более низкие значения. Если в комнате достаточно тепло, термостат остановит огонь, включив тепло. Убедитесь, что дымоход / дымоход заблокирован.

Пожар кажется шумным

При использовании эффекта пламени возникает уровень шума, вызванный двигателем, который помогает создать эффект.Этот шум будет слышен, когда нет другого фонового шума. Электродвигатель обогревателя издает более высокий уровень шума из-за того, что при выборе обогрева требуется воздушный поток.
ГАРАНТИЯ — УСЛОВИЯ

Регистрация не требуется.

  1. Годовая гарантия начинается с даты покупки при соблюдении следующих условий:
  2. Для любых претензий, которые будут поданы в течение 1 года с даты покупки, вы должны будете предоставить нам подтверждение покупки.
  3. Обратите внимание, что на все расходные материалы, такие как любая керамика, включая уголь, гальку, матрицу, передние полосы, панели и лампы, не распространяется гарантия сроком на 1 год.
  4. Мы оставляем за собой право отклонить любые претензии или взимать плату за посещение, если причина дефекта связана с несоблюдением инструкций по установке и / или обслуживанию или неправильным использованием устройства.
  5. Если в течение гарантийного срока ремонт является платным, мы проинформируем вас и, если возможно, предоставим расценки или руководство по ценам до начала работы.Мы не всегда можем назвать точную стоимость, пока не начнем ремонт, так как не всегда можно определить, какие компоненты были повреждены.
  6. Отремонтированные или замененные продукты покрываются только на оставшийся срок первоначальной гарантии, и срок гарантии не будет продлен, даже если мы отремонтируем или заменим какой-либо продукт или деталь.
  7. Если мы заменим какой-либо компонент или продукт, удаленный компонент или продукт станет нашей собственностью.
  8. Мы не принимаем и не возмещаем расходы третьей стороны, которая выполняет какие-либо работы, выполняемые с продуктом или компонентами, если только мы не одобрили такую ​​работу до ее выполнения.

Гарантия производителя не распространяется на:

  • Повреждения в результате неправильной установки, кражи, взлома, небрежного обращения, неправильного использования, естественного износа, аварии, пожара, наводнения, взрыва, молнии, шторма, мороза или других плохих погодных условий.
  • Повреждения, вызванные несоблюдением инструкций производителя по установке.
  • Любые несанкционированные изменения, внесенные в продукт третьей стороной.
  • Обслуживание и связанные с ним расходы.
  • Самостоятельное обслуживание, например очистка

Заявить претензию очень просто.

Если вы хотите подать претензию в соответствии с нашей годовой гарантией, и все условия для вашего продукта были соблюдены, пожалуйста, отправьте следующую информацию вниманию отдела обслуживания 3G по адресу [электронная почта защищена].

Вы также можете отправить факс по номеру 01202 499326 или отправить по почте в Focal Point Fires Ltd, отдел обслуживания 3G, Reid Street, Christchurch, Dorset, Bh33 2BT.Обратите внимание, что это не влияет на ваши законные права.
Требуется информация:

  1. Имя, полный адрес (включая почтовый индекс) и контактные телефоны.
  2. Квитанция о покупке или выписка по кредитной карте.

Этот продукт соответствует требованиям применимых европейских правил или директив.

Этот продукт соответствует требованиям применимых нормативных актов Великобритании.

Отработанные электрические изделия нельзя выбрасывать вместе с бытовыми отходами.Пожалуйста, утилизируйте там, где есть оборудование. Обратитесь к местным властям или продавцу за советом по утилизации.
Поскольку наша политика направлена ​​на постоянное совершенствование и развитие, мы надеемся, что вы поймете, что мы должны сохранять за собой право изменять детали и / или спецификации без предварительного уведомления.

© 2021 Focal Point Fires Ltd.

Focal Point Fires Ltd
Крайстчерч, Дорсет Bh33 2BT
Тел .: 01202 499330
Факс: 01202 499326
Веб-сайт: www.focalpointfires.co.uk
электронная почта: [адрес электронной почты защищен]

Focal Point Fires Ltd
RBK House, Irishtown, Athlone,
Co. Westmeath, N37 XP52, Ирландия
Тел .: 01202 499330
Факс: 01202 499326
www.focalpointfires.co.uk
электронная почта защищена]
Этот продукт был специально импортирован для B&Q Ltd — SO53 3LE

Документы / ресурсы

Ссылки
Сопутствующие руководства / ресурсы

Удар электрическим током от плиты: 3 основные причины поражения электрическим током от электроплит

Получались ли вы в течение некоторого времени поражением электрическим током всякий раз, когда прикасаетесь к электрической плите? Ощущение поражения электрическим током при прикосновении к электрической плите, скорее всего, связано с нарушением изоляции.
Если есть неисправность в заземлении вашего прибора, поражение электрическим током происходит из-за того, что вы сами формируете связь между прибором и землей, потому что ваши ноги касаются пола и через вас проходит ток, который может быть очень опасным.
Обратите внимание, что все бытовые приборы должны быть заземлены. Узнайте все о действующих правилах.
Поэтому очень важно проверить свою электрооборудование. Узнайте о различных факторах, которые могут вызвать этот тип проблемы.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Перед тем, как что-либо делать с устройством, убедитесь, что вы отключили его от источника питания.
Существует опасность поражения электрическим током.
Надевайте подходящие защитные перчатки, если вам нужно что-либо разобрать.
Существует риск порезов или травм.

Полезная информация
Хотя для включения достаточно просто подключить плиту к электрической розетке, плиты не оборудованы системами безопасности.Поэтому они должны быть подключены к защищенной цепи.

Подключение к заземляющему проводу неисправно или отсутствует.

Если ваше заземление не подключено должным образом, то ток, протекающий через проводку вашей варочной панели, не будет отводиться должным образом. Затем он пройдет по активным проводникам, что объясняет любой потенциальный разряд. Эта проблема может быть вызвана множеством разных причин:

  • Отсутствует заземление (если ваша электрика не соответствует действующим стандартам), а это означает, что вам нужно будет установить его как можно скорее.
  • Заземление есть, но оно не подключено к варочной панели. Затем вы должны попросить электрика проверить, есть ли заземление для варочной панели, и попросить его правильно подключить. Если заземления нет, вы должны попросить их добавить еще один.
  • Если проводка, соединяющая варочную панель с заземлением, неисправна, это может быть вызвано ударом или повреждением внешнего элемента. Затем его необходимо заменить.
  • Провод заземления плохо подсоединен к электрической клеммной колодке или ослаблен.
  • Электрическая клеммная колодка может быть повреждена или выгорена (чаще всего это происходит из-за ослабленных винтов).

Есть утечка электричества

Если жидкость протекла под конфорки варочной панели, электрическая проводка внутри может быть повреждена. Он может плавиться или гореть, и ток, который он содержит, может затем выйти и распространиться через определенные части прибора с большей или меньшей силой. Утечка тока может быть вызвана:

  • Abare провод (электрически питающий один из элементов управления, переключателей или печатную плату вашей плиты), который касается корпуса варочной панели и пропускает ток в ваш прибор
  • Awire, который больше не подключен к ней должным образом. наконечник
  • Два провода касаются друг друга внутри цепи и, таким образом, создают электрические разряды, которые могут привести к короткому замыканию.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
