Расчет воздухообмена в помещении: Определение необходимости воздухообмена помещений. Рекомендации

Содержание

Расчет воздухообмена по различным параметрам

Для подбора необходимой системы вентиляции в квартире или доме необходимо знать, какое количество воздуха следует подавать или удалять из каждого конкретного места.

Таким образом, появляется задача – узнать показатели воздухообмена в помещении или в системе помещений. Это позволит выбрать модель и тип вентилятора и определить оптимальное сечение воздуховодов. Есть много видов расчета воздухообмена, для произведения которых требуются специальные знания, умения использовать таблицы и диаграммы.

Важно помнить о государственных нормативных документах, таких как ГОСТы, СанПины и СНиПы, в которых четко определены параметры вентиляционных систем в различных помещениях, типы применяемого оборудования и правила его расположения. Там также указано, какие объемы воздуха, с какими характеристиками и по какому принципу должны подаваться в помещения и удаляться из них. Во время проектирования систем вентиляции частного дома или нежилого здания инженеры проводят расчеты в соответствии с вышеупомянутыми нормами.

В зависимости от сложности проекта существуют различные методы расчета воздухообмена. Одними из наиболее простых и часто использующихся являются формулы вычисления по площади помещения, по кратностями, по санитарно-гигиеническим нормам.

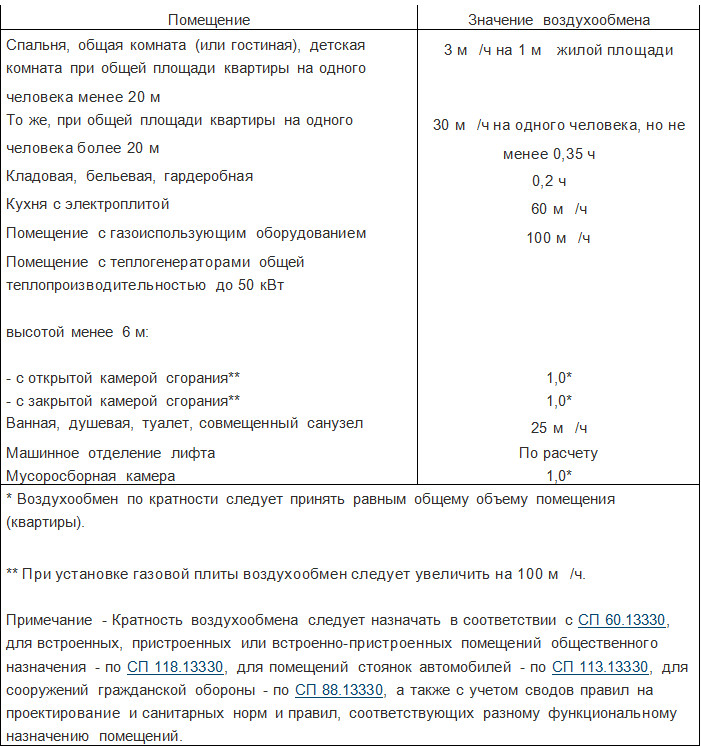

Расчет по площади помещения

Наиболее простой метод расчета. Он производится на основании норм, которые регламентируют подачу свежего воздуха для жилых помещений в размере 3 м3/час на 1 м2 площади пространства вне зависимости от количества человек.

Расчет по санитарно-гигиеническим нормам

Санитарные нормы устанавливают для административно-бытовых и общественных зданий на одного постоянно находящегося в помещении человека необходимый объем свежего воздуха в размере 60 м3/час, а для временных посетителей – 20 м3/час.

Расчет по кратностям

Кратность воздухообмена – это величина, значения которой показывают, какое количество раз в течение одного часа в помещении осуществляется полная замена воздуха.

Кратность сильно зависит от объема конкретного помещения. Таким образом, однократный воздухообмен – это поданный и удаленный в течение часа воздух (свежий и отработанный), чье количество равно одному объему помещения. Необходимое количество воздуха можно подсчитать по формуле: L=n*V (м3/час), где n является нормируемой кратностью воздухообмена (час), а V является объёмом помещения, (м3).

Выбор и расчет системы вентиляции в торговых помещениях (Часть 2)

Начало: Выбор и расчет системы вентиляции в торговых помещениях (Часть 1)

В торговом зале необходимый воздухообмен следует определять из условий ассимиляции выделяющихся вредностей (тепловыделения, влаговыделения и выделения углекислоты).

При определении воздухообмена в торговом зале необходимо руководствоваться следующим.

1) Температуру воздуха в рабочей зоне в летний период года следует принимать не более 5° выше наружной расчетной температуры.

2) При определении температуры уходящего воздуха из верхней зоны помещения тепловой градиент принимать в 1° на каждый метр высоты сверх 2 м.

3) Количество посетителей, одновременно находящихся в магазине, определяется:

а) в магазинах с количеством рабочих мест до 10 (исходя из площади пола торгового зала, предназначенной для покупателей) — 0,7 м- площади пола на одного посетителя;
б) в магазинах с количеством рабочих мест от 10 до 20 — из расчета в 0,8 м2 площади пола на одного посетителя;
в) в магазинах с количеством рабочих мест от 20 и более — из расчета 1,0 м2 площади пола на одного посетителя.

4) За расчетную температуру переходного периода следует принимать температуру, равную +10°.

Количество тепла, выделяемое одним продавцом, следует принимать равным 80 ккал час, одним посетителем-75 ккал час.

Допустимая концентрация углекислоты не должна превышать 2,0 л/м3, причем количество углекислоты, выделяемое одним продавцом, принимается равным 25 л/час, одним посетителем — равным 15 л/час.

Относительная влажность помещения не должна превышать 85%, причем количество влага, выделяемое одним продавцом, принимается равным 200 г/час, одним посетителем — равным 160 г/час.

Разницу между температурой приточного воздуха и температурой воздуха в помещении торгового зала следует принимать не более 4-5° при подаче воздуха в верхнюю зону и не более 3° при подаче воздуха в нижнюю зону.

В вытяжных системах с естественным побуждением горизонтальное расстояние между вертикальными осями вытяжной шахты и наиболее удаленного вытяжного канала следует принимать не более 8 м. В системах с механическим побуждением это расстояние не должно превышать 30 м.

Вытяжные каналы при печном отоплении следует располагать рядом с дымоходами печей.

Продолжение: Выбор и расчет системы вентиляции в торговых помещениях (Часть 3)

Расчет вентиляции — Информтех — проектирование вентиляции и кондиционирования

При расчете систем вентиляции выполняется расчет всех её элементов.
Ниже приведены основные формулы и нормы, требуемые для расчет вентиляции в любом помещении.
Наша компания осуществляет грамотный расчет вентиляционных систем для любых помещений.
Звоните по телефону +7 (495) 212-14-11

Если проект уже существует, предложим варианты его удешевления, используя более экономичное оборудование по стоимости и в последующем обслуживании, но не менее качественное.

Всегда готовы помочь и ждем вашего обращения.

Оставьте контакты и мы перезвоним для консультации.

Заказать бесплатную консультацию!

Расчет элементов системы вентиляции

Для расчета системы вентиляции и подбора всех её элементов необходимо выяснить:

расход воздуха (подробнее об определении расхода воздуха см. ниже)
аэродинамическое сопротивление системы (при этом суммируется сопротивление всех элементов вентсистемы, а также сопротивление воздуховодов в зависимости от их длины и размеров)
мощность воздухонагревателя, определяется по формуле N _нагр = G _пр ⋅ρ _возд ⋅c _возд ⋅(t _пом — t _нар ), где
- G _пр — Расход приточного воздуха
- ρ _возд — Плотность воздуха
- c _возд — Теплоёмкость воздуха
- t _пом — Поддерживаемая в помещении температура
- t _нар — Температура наружного воздуха
мощность воздухоохладителя, определяется по формуле N _охл = G _пр ⋅ρ _возд ⋅(I _нар — I _пом ), где
- G _пр — Расход приточного воздуха
- ρ _возд — Плотность воздуха
- I _нар — Энтальпия наружного воздуха
- I _пом — Энтальпия воздуха после воздухоохладителя
производительность увлажнителя, определяется по формуле Pувл = dувл⋅Gпр⋅ρвозд, где
- d _увл — Количество воды, которое необходимо добавить в воздух,
- G _пр — Расход приточного воздуха
- ρ _возд — Плотность воздуха

Расчет расхода воздуха

Расчет расхода приточного воздуха выполняется тремя различными способами:

по числу людей
по кратностям

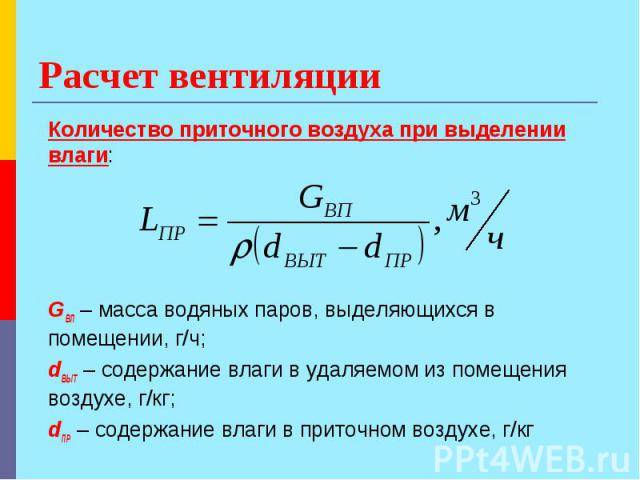

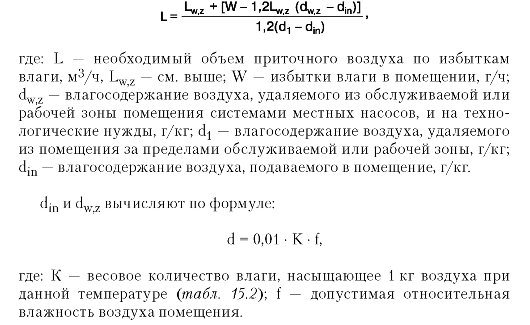

по условию удаления вредных веществ

В жилых, общественных и офисных зданиях используются первый и второй методы.

Расчет по числу людей

При расчете расхода воздуха по числу людей используют следующие нормативные значения подачи свежего воздуха:

60 м ³ /ч на каждого человека при постоянном пребывании на рабочем месте
30 м ³ /ч на каждого человека при временном пребывании (менее 2-х часов)
85 м ³/ч на каждого человека при занятиях спортом

Далее определяют численность каждого вида людей, умножают её на указанные выше значения и суммируют их.

Например, если в офисном помещении работает 3 человека, у каждого из которых может быть по посетителю, то в такое помещение следует подавать 270 м

3 /ч.

Другой пример. Тренажерный зал рассчитан на 30 посетителей. В этом случае расход приточного воздуха должен быть не меньше 30*85 = 2550 м ³/ч.

Расчет воздуха по кратностям

Для расчета вентиляции можно пользоваться понятием кратности воздухообмена.

Напомним, что кратность воздухообмена – величина, показывающая сколько раз в течение часа должен смениться воздух в помещении. Например, если кратность приточного воздуха для некоторого помещения площадью 50 м

2 при высоте потолков 3 м (т.е. объём помещения равен 150 м ³) составляет 3 крата, то расход приточного воздуха должен составить 450 м ³ /ч.

Кратности воздухообмена для различных помещений приведены ниже в таблицах в зависимости от типа объекта.

Расчетная температура воздуха и кратность воздухообмена в помещении магазинов

№	Помещение	Расчетная температура воздуха для холодного периода года, °С	Кратность воздухообмена или количество воздуха, удаляемого из помещений
№	Помещение		приток	вытяжка
1	Торговые залы магазинов площадью 400 м² и менее:
	продовольственных	16	—	1
	непродовольственных	16	—	1
2	Торговые залы магазинов площадью более 400 м²:
	продовольственных	16	По расчету	По расчету
	непродовольственных	16	По расчету	По расчету
3	Разрубочная	10	3	4
4	Разгрузочные помещения	10	По расчету	По расчету
5	Помещения для подготовки товаров к продаже (при размещении в отдельном помещении), комплектовочные, приемочные	16	2	1
6	Кладовые (неохлаждаемые):
	хлеба, кондитерских изделий;	16	—	0,5
	гастрономии, рыбы, молока, фруктов, овощей, солений, вина, пива, напитков;	8	—	1
	обуви, парфюмерии, товаров бытовой химии, химикатов;	16	—	2
	прочих товаров	16	—	0,5
7	Помещения демонстрации новых товаров (при размещении в отдельном помещении)	16	2	2
8	Гладильные	16	По расчету	По расчету
9	Камеры для мусора (неотапливаемые)	—	—	—
10	Помещение для механизированного прессования бумажных отходов	16	—	1,5
	Помещения для хранения:
11	упаковочных материалов и инвентаря	16	—	1
12	контейнеров обменного фонда	—	—	1
13	тары	8	—	1
14	уборочного инвентаря, моющих средств	16	—	1,5
15	Бельевая	18	—	0,5
16	Мастерские, лаборатории	18	2	3
17	Охлаждаемые камеры для содержания:
	мяса, полуфабрикатов, гастрономии	0	—	—
	рыбы	-2	—	—
	овощей, фруктов, кондитерских изделий, напитков	4	4	4
	пищевых отходов	2	—	10
18	Машинные отделения охлаждаемых камер с воздушным охлаждением	5	По расчету
19	Машинные отделения охлаждаемых камер с водяным охлаждением	5	2	3
20	Конторские помещения, комната персонала, главная касса, помещение охраны, опорный пункт АСУ	18	—	1
21	Гардеробные, подсобная для персонала предприятия общественного питания, комната для приема пищи	16	—	1
22	Общественные туалеты для покупателей и туалеты для персонала	16	—	50 м³/ч на унитаз
23	Душевые	25	—	5
24	Комната-профилакторий (при размещении магазина в подземных этажах)	20	—	60 м³/ч на чел.
25	Помещения приема и выдачи заказов	16	—

Расчетная температура воздуха и кратность воздухообмена в помещениях предприятий общественного питания

№	Наименования помещений	Расчетная температура воздуха, °С	Кратность воздухообмена в час
№	Наименования помещений	Расчетная температура воздуха, °С	приток	вытяжка
1	Зал, раздаточная	16	По расчету, но не менее 30 м³/ч на чел.
2	Вестибюль, аванзал	16	2	—
3	Магазин кулинарии	16	3	2
4	Горячий цех, помещение выпечки кондитерских изделий	5	По расчету, но не менее 100 м³/ч на чел.
5	Цеха: доготовочный, холодный, мясной, птицегольевой, рыбный, обработки зелени и овощей	18	3	4
6	Помещение заведующего производством	18	2	—
7	Помещение для мучных изделий и отделки кондитерских изделий, бельевая	18	1	2
8	Помещение для резки хлеба, для подготовки мороженого, сервизная, подсобная	18	1	1
9	Моечная: столовой, кухонной посуды, судков, тары	18	4	6
10	Кабинет директора, контора, главная касса, комнаты официантов, персонала, кладовщика	184	4	6
11	Кладовая сухих продуктов, кладовая инвентаря, кладовая винно-водочных изделий, помещение для хранения пива	12	—	1
12	Кладовые овощей, солений, тары	5	—	2
13	Приемная	16	3	—
14	Машинное отделение охлаждаемых камер с воздушным охлаждением агрегатов	По расчету	По расчету	По расчету
15	То же, с водяным охлаждением агрегатов	—	3	4
16	Ремонтные мастерские	16	2	3
17	Помещения общественных организаций	16	1	1
18	Охлаждаемые камеры для хранения:
	мяса	0	—	—
	рыбы	-2	—	—
	молочно-жировых продуктов, гастрономии	2	—	—
	полуфабрикатов, в том числе высокой степени готовности	0	—	—
	овощей, фруктов, ягод, напитков	4	4	4
	кондитерских изделий	4	—	—
	вин и напитков	6	—	—
	мороженого и замороженных фруктов	-15	—	—
	пищевых отходов	5	—	10
19	Курительная комната	16	—	10
20	Разгрузочные помещения	10	По расчету	По расчету

Расчетная температура воздуха и кратность воздухообмена в помещениях физкультурно-оздоровительных учреждений

№ п/п	Наименования помещений	Расчетная температура воздуха, °С	Кратность воздухообмена в час
№ п/п	Наименования помещений	Расчетная температура воздуха, °С	приток	вытяжка
1	Спортивные залы без мест для зрителей (кроме залов художественной гимнастики)	15	По расчету, но не менее 80 м³/ч на одного занимающегося
2	Залы художественной гимнастики и хореографические классы	18	По расчету, но не менее 80 м³/ч на одного занимающегося
3	Помещения индивидуальной силовой и акробатической подготовки, индивидуальной разминки перед соревнованиями	16	2	3
4	Мастерские	16	2	3
5	Учебные классы, методические кабинеты, комнаты инструкторского и тренерского состава, судей, прессы, административного и инженерно-технического состава	18	3	2
6	Бытовые помещения рабочих, служащих охраны общественного порядка	18	2	3
7	Помещение пожарного поста	18	—	2
8	Гардеробная верхней одежды для занимающихся	16	—	2
9	Раздевалка (в том числе при массажных)	25	По балансу с учетом душевых	2 (через душевые)
10	Душевые	25	5	10
11	Массажные	22	4	4
12	Санитарные узлы:		—
	общего пользования	16	—	100 м³/ч на унитаз или писсуар
	для занимающихся (при раздевальных)	20	—	50 м³/ч на унитаз или писсуар
	индивидуального пользования	16	—	25 м³/ч на унитаз или писсуар
13	Умывальные при санитарных узлах общего пользования	16	—	За счет санитарных узлов
14	Инвентарные при залах	15	—	1
15	Кладовые и складские помещения:		—
	с постоянным пребыванием обслуживающего персонала;	16	—	2
	с кратковременным пребыванием обслуживающего персонала	10	—	1
16	Склады реагентов, хозяйственных химикатов и красок	10	—	2
17	Помещения для сушки спортивной одежды	22	2	2

Расчетная температура воздуха и кратность воздухообмена в помещениях кредитно-финансового учреждения

№	Наименования помещений	Расчетная температура воздуха, °С	Кратность воздухообмена в час
№	Наименования помещений	Расчетная температура воздуха, °С	приток	вытяжка
1	Операционный и кассовый залы	18	По расчету на ассимиляцию тепловлагоизбытков, но не менее двухкратного воздухообмена
2	Общие рабочие комнаты, кассы пересчета монет	18	2	2
3	Помещение для совещаний и переговоров	18	3	3
4	Касса пересчета банкнот	18	3	3
5	Помещения средств вычислительной техники, вычислительный центр	18	По расчету на ассимиляцию тепловлагоизбытков
6	Помещение связи (телетайпная) и ксерокопирования	18	2,5	2,5
7	Кабинеты и приемные	18	1,5	1,5
8	Архив, кладовая бланков, кладовая оборудования и инвентаря, кладовая банковских материалов, помещение для хранения личных вещей кассиров	18	—	1,5
9	Ремонтные мастерские	18	2	2
10	Комната приема пищи, буфет	16	3	4
11	Помещение для хранения оружия, заряжания и чистки оружия	16	—	1
12	Боксы для инкассаторских машин	8	По нормам проектирования гаражей-стоянок
13	Помещения охраны с пожарным постом	18	1	1,5
14	Помещения личной гигиены женщин	23	—	5
15	Санитарные узлы	16		50 м³/ч на унитаз или писсуар
16	Вестибюль	16	2	—
17	Гардеробные	16	—	2
18	Помещения для размещения источников бесперебойного электроснабжения	16	По расчету на ассимиляцию тепловлагоизбытков

Расчет вентиляции

Расчет системы вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час.

Важнейшим показателем в системе является кратность воздухообмена, которая показывает, сколько раз происходит полная замена воздуха в помещении в течение часа.

Кратность воздухообменаопределяется СНиП (Строительными Нормами и Правилами) и зависит от назначения помещения, количества оборудования, выделяющего тепло, а также от того, сколько людей находится в помещении. Как правило, для жилых помещений необходимая кратность воздухообмена составляет единицу, в то время как для рабочих помещений (офис и др.) это значение должно составлять 2-3.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху. Как правило, обычные значения производительности составляют:

для офисов: 1000-10000кубометров/ч
для коттеджей: 1000-2000кубометров/ч
для квартир: 100-800 кубометров/ч

Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из таких компонентов, как воздуховоды, распределители воздуха, а также фасонные изделия (переходники, повороты, разветвители. ) Сначала разрабатывается схема воздуховодов, по которой производится расчет уровня шума, рабочего давления и скорости потока воздуха.

Рабочее давлениенапрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Рабочее давление должно возрастать с увеличением длины воздуховодов и количества поворотов и переходов.

Средняя скорость потока воздухаопределяется диаметром воздуховодов и, как правило, составляет 12-16 метров в секунду. Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов.

Расчет мощности калориферапроизводится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи. Средние значения мощности калорифера:

для квартир: от 1 до 5 кВт;
для офисов: от 5 до 50 кВт.

Расчет кратности воздухообмена в помещениях в Москве

Кратность воздухообмена — термин, который обозначает, сколько полных циклов смены воздуха в закрытом пространстве произошло за конкретный отрезок времени (чаще всего в течение часа). Определение кратности воздухообмена позволяет рассчитать эффективность работы вентиляционной системы и соответствие качества воздушных масс жилых, офисных, коммерческих, промышленных, и иных помещений санитарным нормам.

Необходимость расчета кратности воздухообмена

Для максимальной работоспособности и умственной деятельности, воздух должен иметь оптимальное соотношение температуры и влажности. Установка эффективной вентиляционной системы создает максимально комфортные и безопасные условия работы сотрудников компании и жильцов, так как углекислый газ удаляется, а пространство обогащается кислородом. Во время непрерывной циркуляции отработанный воздух вместе с патогенными микроорганизмами выводится из помещений, оставляя воздух свежим и безопасным. Показатели циклов смены воздуха также важны и в помещениях, предназначенных для хранения продуктов или товаров.

Расчет кратности воздухообмена в помещении проводится следующих случаях:

При сдаче объекта в эксплуатацию – в жилых комплексах контрольные процедуры проводятся выборочно в разных помещениях, в то время как в медучреждениях или в местах, где установлена вентиляционная система принудительного типа, контроль выполняется в каждой комнате;
Во время осуществления плановых контрольных процедур на производстве – для таких помещений как медицинские и химические лаборатории, рентген-кабинеты, промышленные объекты, проверочные мероприятия могут проходить раз в месяц, квартал или год;
В случаях обнаружения неисправностей вентиляционной системы – признаками неправильного функционирования могут служить повышенная влажность и снижение качества воздуха;
Во время ремонтных работ или реконструкции зданий.

Допустимые отклонения от нормы СНиП не могут превосходить 10%. Если верхняя граница нарушена, необходимо провести диагностику функционирования системы вентиляции для обнаружения и устранения неисправностей.

Виды циркуляции воздушных масс

Процесс замещения воздуха внутри зданий может происходить разными путями:

Естественным – возможен благодаря разнице давления внутри помещений и снаружи;
Искусственным – обеспечивается путем проветривания через окна, форточки, фрамуги, двери. К данному способу относят и замещение воздуха путем установки вентиляции принудительного типа и систем кондиционирования.

Важно заметить, что современные технологии строительства, утепления стен и установка пластиковых окон, способствуют максимальной герметизации пространств внутри зданий. Это препятствует процессу естественной вентиляции и приводит к быстрому развитию патогенной микрофлоры, то есть к нарушению санитарно-гигиенических норм. Поэтому уже на этапе разработки проекта строительства важно продумать эффективную естественную и принудительную вентиляцию с учетом утвержденных в СНиПе и ГОСТе параметров кратности.

Расчет параметров кратности воздухообмена

Нормы циркуляции воздушных масс зависят от нескольких параметров:

Назначение строения;
Точное количество функционирующих электроприборов и их теплопроводность;
Сколько человек будет находиться в помещении постоянно;
Производительность имеющейся вентиляционной системы и ее тип;
Уровень влажности температуры внутри здания.

Стандартная формула расчета кратности воздухообмена довольно проста. Необходимый объем свежего воздуха, который поступает в течение одного часа делится на объем конкретного помещения. Нормативные показатели содержатся в соответствующих санитарно-гигиенических нормах, ГОСТе, строительных стандартах и других отраслевых регламентах. Однако эти нормы являются усредненными и не принимают в расчет содержание в воздушной массе различных примесей, поэтому для помещений особого назначения параметр нужно вычислять отдельно с учетом всех факторов влияния.

Определение кратности воздухообмена в домах и квартирах, в частности на кухне и ванных комнатах связано с учетом того факта, что во время эксплуатации помещения образуются пары, повышающие уровень влажности, в воздухе формируются много летучих соединений, содержащих масло и гарь. Система вентиляции этих помещений должна быть спроектирована таким образом, чтобы исключить прямое попадание этих веществ в вентиляционную шахту.

На кухнях и ванных комнатах устанавливают принудительную вентиляцию для обеспечения тяги и формирования оптимальных условий циркуляции воздушных масс. В таки= помещениях она должна работать более интенсивно, нежели в помещениях общего назначения.

Кратность воздухообмена вентиляции, установленной в точках общественного питания, не должна быть меньше трех полных циклов за один час. В торгово-развлекательных центрах параметр рассчитывается зависимо от типа вентиляции, ее производительности, количества торговых залов и должен составлять не менее 1,5 полных циклов в час. Также по отдельным формулам рассчитывается кратность воздухообмена для спортивных центров, бассейнов, саун, медицинских и оздоровительных учреждений, образовательных организаций и прочих объектов профильного назначения.

Контрольные мероприятия по определению кратности воздухообмена

Контрольные процедуры по определению кратности воздухообмена вентиляции выполняются посредством специального оборудования и состоят из нескольких этапов:

Эксперты приезжают на объект, определяют фронт работ, все узлы и элементы подачи и эвакуации воздушных масс, которые будут подвергаться проверке;
Измерение показателей всех элементов вентиляционной системы, определение объема и скорости поступающих и выходящих воздушных потоков;
Полученные в результате измерений данные вносятся в формулу, которая учитывает и общий объем помещения, его геометрическую структуру;
Составление подробного отчета кратности воздухообмена по конкретным помещениям и сопоставление с действующими нормативными регламентами. В соответствии с рассчитанными отклонениями от нормы принимается решение об устранении неисправностей, замене оборудования или других мероприятий для нормализации циркуляции воздушных масс.

Профессиональный расчет кратности воздухообмена

Рассчитать кратность воздухообмена в помещениях различного назначения помогут специалисты компании «Радэк». Все операции выполняются посредством высокоточного оборудования. Штат «Радэк» состоит из дипломированных и опытных экспертов. Мы проведем контрольные операции в соответствие с технологическим процессом и Вы получите достоверный и аргументированный экспертный отчет о функционировании обследованной системы вентиляции.

Менеджеры компании предоставят ответ на все вопросы, объяснят условия сотрудничества, стоимость контрольных операций и оформят заказ. Для этого достаточно связаться с ними по телефону или электронной почте.

Онлайн калькулятор

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

назначения помещения
количества оборудования
выделяющего тепло,
количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Расчет производительности по кратности воздухообмена

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м³/ч;
n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.

Расчет производительности вентиляции по количеству людей

Методика расчета производительности вентиляции по количеству людей:

L = N * Lнорм, где:

L — производительность м³/ч;
N — число людей в помещении;
Lн — нормативный показатель потребления воздуха на одного человека составляющий:
при отдыхе — 20 м³/ч;
при офисной работе — 40 м³/ч;
при активной работе — 60 м³/ч.

Онлайн-калькулятор расчета системы вентиляции

Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.)

Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.

Расчет количества диффузоров

Методика расчета количества диффузоров

N = L / ( 2820 * V * d * d ), где

N — количество диффузоров, шт;
L — расход воздуха, м³/час;
V — скорость движения воздуха, м/сек;
d — диаметр диффузора, м.

Расчет количества решеток

Методика расчета количества решеток

N = L / ( 3600 * V * S ), где

N— количество решеток;
L — расход воздуха, м³/час;
V — скорость движения воздуха, м/сек;
S — площадь живого сечения решетки, м2.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Методика расчета мощности калорифера

Р = T * L * Сv / 1000, где:

Р — мощность прибора, кВт;
T — разница температур на выходе и входе системы, °С;
L — производительность м?/ч.
Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С.
Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения.

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

Производительность по воздуху;
Мощность калорифера;
Рабочее давление, создаваемое вентилятором;
Скорость потока воздуха и площадь сечения воздуховодов;
Допустимый уровень шума.

определение коэффициента обновления, кратность и норма на человека

Чтобы обеспечить уютный и комфортный микроклимат в квартире, необходимо еще на стадии проектирования правильно рассчитать вентиляцию. Если этого не сделать, то в доме будет постоянная духота, плесень, грибок, а ремонтные работы придется производить регулярно. При правильно организованном воздухообмене воздух во всех помещениях будет свежим, умеренно влажным и лишенным неприятных запахов.

Причины нарушения вентиляции

Духота в комнатах, запахи и постоянная сырость в санузлах и на кухне — признаки нарушения вентиляции в квартире. Причины этого малоприятного явления могут быть разными:

Установка герметичных пластиковых окон и дверей. Отсутствуют микрощели, которых было немало в деревянных рамах. Через них происходило естественное обновление воздуха.
Засорение и разгерметизация воздуховодов. Это приводит к возвращению в квартиру отработанного воздуха, наполненного парами и неприятными запахами.
Переделка или перепланировка помещений без учета особенностей квартирного воздухообмена. Движение воздушных потоков было нарушено. В этом случае в квартире нужно переделать систему вентиляции.
Изначально при проектировании были неправильно рассчитаны параметры устройств воздухообмена.

Нарушение работы вентиляции можно обнаружить, проверив тягу. Для этого нужно поднести к вентиляционному отверстию лист бумаги или зажженную спичку. Второй способ не стоит использовать, если в помещении установлено газовое оборудование.

Если пламя или бумага направляются в сторону вытяжки, то воздухообмен в порядке. Если же они остаются на месте или отклоняются слабо, то налицо проблема с воздуховодом. Неисправную систему нужно починить. Если же это невозможно, то в помещении следует установить принудительную вентиляцию.

Расчет воздухообмена

Чтобы правильно просчитать параметры вентиляции — количество воздуховодов, их площади сечения, необходимое число вентиляторов, нужно знать объем воздуха в помещениях. Это могут быть как комнаты в квартире, так и служебные объекты. В зданиях социального и промышленного назначения рассчитывается не только обновление воздуха, но и удаление излишнего тепла, загрязнений, влажности. Расчет воздуха бывает следующим:

По площади. Это наиболее простая методика определение воздухообмена в помещении, которая обычно используется в жилых зданиях. Параметры рассчитываются с использованием следующей нормы: на 1 м² площади должно поступать 3 м³ свежего воздуха в час. При этом не учитывается число постоянно проживающих там людей. Чтобы посчитать необходимый объем, нужно эту норму умножить на площадь помещения в квадратных метрах.
По санитарно-гигиеническим нормам. Обычно метод применяется для расчета вентиляции в больницах, магазинах и других объектах. Главное условие его применения — возможность посчитать примерное количество людей, которые посетили помещение в течение суток. Обычно методика используется для расчета принудительной вентиляции с искусственным воздушным нагнетанием. По санитарным нормам на одного человека, который постоянно находится в помещении, приходится 60 м³/час воздуха, а если там бывают временные посетители, то на каждого добавляется 20 м³/час. Чтобы определить необходимый объем, нужно количество постоянно находящихся людей и посетителей умножить на соответствующие нормы, затем сложить полученные значения.
По кратности. Это наиболее сложный способ расчета, при котором учитывается назначение каждого помещения и нормы кратности по нему, приведенные в СНиП. Краткость воздухообмена — это величина, отражающая интенсивность обновления воздуха в помещении. Она равна его объему, поступающему в единицу времени, деленному на объем комнаты. Эта величина показывает, сколько раз воздух сменился в комнате за час. Единица измерения кратности воздухообмена — час в минус первой степени (ч^-1). Необходимый обмен будет равен произведению объема помещения в м³ на кратность. Так, кратность воздухообмена в электрощитовой равна 3−5 раз в час, а в комнатах для приема пищи воздух должен меняться не менее 6−8 раз в течение часа.

Естественное обновление воздуха

Воздухообмен в помещениях производится с помощью естественной или принудительной вентиляции. Для первой используются форточки, окна, вентиляционные отверстия в стенах, воздушные каналы. Вторая осуществляется с помощью вентиляторов, вытяжек и других устройств.

Наиболее интенсивный естественный воздухообмен происходит при открытых окнах и форточках. Чтобы быстрее заменить воздух в помещении, можно приоткрыть входную дверь. Но в холодное время года этот метод проветривания используется редко, так как можно выстудить помещение, а еще он может вызвать образование конденсата и льда на стеклах.

В этом случае лучшим выходом будет организация приточного клапана. Это небольшая трубка, установленная в стене или оконной раме. В ней с обеих сторон имеются решетки, которые можно регулировать изнутри. Чтобы воздушные массы не встречали препятствий на пути из комнаты в комнату, в стенах оборудуют вентиляционные решетки. Их размещают над дверными проемами.

Для нормального воздухообмена должна быть обеспечено не только поступление, но и вытяжка воздуха. Приточно-вытяжную вентиляцию в одной комнате не устраивают. Обычно воздух поступает через спальни, гостиные, детские комнаты, а выходит через служебные помещения кухни и санузлы. Благодаря этому присутствующие там неприятные запахи и продукты горения не распространяются по всем комнатам, а сразу уходят в вытяжные отверстия. Если в доме обнаружены неполадки с вентиляцией, то в стенах можно оборудовать клапаны для притока и вытяжки.

Важнейший показатель, который определяет качество вентиляционной системы в доме, — это коэффициент воздухообмена. Он выражает скорость замены воздуха в помещениях в процентном соотношении. Его величина зависит от многих факторов:

сечения вентиляционных каналов;
их формы и расположения;
размещения и мощности источников тепла.

Коэффициент рассчитывается по следующей формуле: E = T/(2* Y)*100%, где T — поступающий воздух, деленный на объем помещения, Y — время, в течение которого воздух находится в здании до замещения.

Вентиляционные системы работают двумя способами: вытеснение отработанного воздуха и замена его перемешиванием. В первом случае показатель иногда превышает 100%, а во втором не достигает 50%.

Определение сечения каналов

В жилых, коммерческих и административных зданиях обычно используется канальная система вентиляции. Выводящие каналы имеют различные сечения: прямоугольные, квадратные, круглые, овальные. От их организации зависит качество системы вентиляции.

Основной параметр устройств — величина сечения, которую следует рассчитать правильно. В прямоугольных каналах соотношение длины и ширины сечения приблизительно равно 3:1, что позволяет уменьшить шум в воздуховоде.

Воздух должен передвигаться по основному каналу со скоростью до 5 м/час, а по боковым — до 3 м/час. Такая скорость создает минимальный уровень шума. То, насколько быстро будет двигаться воздух по воздуховоду, во многом зависит от его размеров. Параметры каналов и объем проходящих по ним воздушных потоков определяют с помощью специальных таблиц.

При организации вентиляции нужно принять во внимание, что вместе с обновлением воздуха в помещение будет поступать холод снаружи. Мощный воздухообмен может стать причиной сильной теплопотери.

Правильно рассчитанный воздухообмен в помещении делает проживание в нем комфортным. Зная основные параметры расчета, можно создать эффективную систему вентиляции в доме. Если планировка квартиры изменится, то обновление воздуха в ней можно будет скорректировать.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Что это такое и как его рассчитать – Smart Air

Обмен воздуха в час (ACH) является важным показателем для обеспечения хорошего качества воздуха в помещении и надлежащей вентиляции. Но что такое воздухообмен в час и как его рассчитать?

Что такое воздухообмен в час?

Воздухообмен в час — это просто количество раз, когда весь воздух в помещении заменяется совершенно новым воздухом в течение одного часа. Значение «5» воздухообменов в час означает, что весь объем воздуха в помещении заменяется новым воздухом 5 раз в час.

Очистители воздуха Очистители не заменяют воздух в помещении «новым» воздухом. Вместо этого они очищают воздух уже в помещении. Вот почему термин «e-ACH» или «эквивалентный обмен воздуха в час» иногда используется для очистителей воздуха. Для очистителя воздуха чем больше воздуха он очищает, тем выше его e-ACH. Например, очиститель воздуха с 3 ACH для данной комнаты будет очищать объем воздуха в комнате 3 раза в час.

Подробнее: Рекомендуемый ASHRAE обмен воздуха в час для офисов, школ, жилых и других помещений

Как рассчитать воздухообмен в час?

Чтобы рассчитать обмен воздуха в помещении в час для данного очистителя воздуха, все, что вам нужно, это два числа: 1) CADR очистителя воздуха 2) общий объем помещения.

Шаг 1: Найдите CADR

вашего очистителя воздуха

CADR измеряет, сколько «чистого» воздуха выходит из вашего воздухоочистителя. Скорость указывается либо в кубических футах в минуту (CFM), либо в кубических метрах в час (м ³ /ч). Вот пример рейтинга CADR очистителя воздуха:

Шаг 2. Измерьте объем вашей комнаты

Затем измерьте площадь пола в квадратных футах или квадратных метрах. Затем умножьте это число на высоту вашей комнаты (в футах или метрах), чтобы получить общий объем вашей комнаты.

Шаг 3: Рассчитайте количество воздуха, которое очиститель меняет в час, с помощью CADR

Если ваше значение CADR указано в кубических футах в минуту, вам нужно умножить рейтинг CADR очистителя воздуха на 60, чтобы получить его в часах. Например, если CADR составляет 300 кубических футов в минуту, очиститель воздуха меняет 300 * 60 = 18000 кубических футов воздуха в час. Если значение CADR указано в кубических метрах в час (м ³ /ч), то ваш номер не изменится.

Шаг 4: Расчет воздухообмена в час (ACH)

Последний шаг! Возьмите число из шага 3 (обмен воздуха очистителем в час) и разделите его на объем вашей комнаты из шага 2.

Калькулятор воздухообмена в час (ACH) и CADR

Для вашего удобства Smart Air создала калькулятор, который поможет вам рассчитать ACH и CADR. Просто введите два поля, и калькулятор сделает всю работу за вас! Калькулятор принимает как футы, так и метры в качестве параметров ввода.

Пример: расчет ACH для мини-очистителя воздуха Smart Air Blast

Давайте рассмотрим пример с Smart Air Blast Mini. Blast Mini имеет скорость CADR 585 м ³ /ч, что довольно мощно для очистителя воздуха.Давайте посчитаем, как этот очиститель воздуха меняет воздух в час для комнаты площадью 50 квадратных метров (538 квадратных футов) с потолками высотой 9 футов.

Мини-очиститель воздуха Smart Air Blast

CADR воздухоочистителя 585 м ³ /ч. Поскольку дано в м ³ /ч, мы умножаем это на 0,588, чтобы получить 344 кубических фута в минуту.
Объем нашей комнаты равен нашей площади (538 квадратных футов), умноженной на высоту потолка (9 футов) = 4842 кубических фута.
Рассчитайте количество воздуха, перемещаемого очистителем воздуха в час, умножив наш показатель CADR в минуту (344 кубических футов в минуту) на 60, чтобы получить 20640 кубических футов в час.
Разделите число в шаге 3 на объем помещения (20640/4842), чтобы получить 4,26 воздухообмена в час (ACH).

Как защитить себя

Smart Air — это сертифицированная корпорация B, которая стремится бороться с мифами, которые крупные компании используют для завышения цен на чистый воздух.

Smart Air предлагает эмпирически подтвержденные, серьезные очистители и маски, которые удаляют те же частицы, что и крупные компании, за небольшую часть стоимости. Только корпорации выигрывают, когда чистый воздух становится роскошью.

Загляни на площадь!

Получите бесплатное руководство по безопасному дыханию

Присоединяйтесь к тысяче людей, которые следят за последними исследованиями и знаниями о безопасном дыхании. Зарегистрируйтесь сейчас и получите бесплатное руководство по безопасному дыханию!

Калькулятор воздухообмена и таблица от Electrical World

Что такое воздухообмен? — Воздухообмен — это перемещение объема воздуха за определенный период времени. Если в доме происходит один воздухообмен в час, это означает, что воздух в доме будет заменен за один час.

* указывает минимум

Фактическое количество воздуха, заменяемого в сценарии хорошо смешанной вентиляции, будет составлять в среднем около 63,2% через 1 час и 1 воздухообмен в час (ACH).

Чем выше значение, тем лучше вентиляция.

Проще говоря, измените CFM (кубические футы в минуту) на кубические футы в час (CFH). Затем рассчитайте объем комнаты, умножив высоту комнаты на ширину и длину.Тогда просто разделите CFH на объем помещения.

Для более подробного обзора и лучшего понимания, вот таблица средних воздухообменов в зависимости от помещения;

Тип номера	Замена воздуха
Все помещения в целом	мин 4
Актовые залы	4 — 6
Чердачные помещения для охлаждения	12 — 15
Публичные аудитории	8 — 15
Пекарни	20 — 30
Банки/Строительные общества	4 — 8
Парикмахерские	6 — 10
Стержни	20 — 30
Ванные комнаты	6 — 10
Салоны красоты	6 — 10
Спальни	5 — 6
Бильярдные	6 — 8
Котельные	15 — 30
Боулинг	10 — 15
Кафетерии	12 — 15
Столовые	8 — 12
Подвал	3 — 10
Раздевалки Основное помещение	6 — 10
Раздевалки Душевая	15 — 20
Церкви	8 — 15
Кинотеатры и театры *	10 — 15
Классы	6 — 20
Клубные дома	20 — 30
Коктейль-бары	20 — 30
Компрессорные	10 — 20
Компьютерные классы	15 — 20
Конференц-залы	8 — 12
Копировальная комната	10 — 12
Здание суда	4 — 10
Молочные продукты	8 — 10
Танцевальные залы	12 минимум
Стоматологическая хирургия	12 — 15
Крупные магазины	6 — 10
Столовые	12-15
Столовая ресторана	12
Магазины одежды	6 — 10
Химики	6 — 10
Красильные работы	20 — 30
Гальванические цеха	10 — 12
Машинные отделения	15 — 30
Фабрики и мастерские	8 — 10
Фабричные здания с дымом или влагой	10 — 15
Пожарные депо	4 — 10
Зона подготовки продуктов питания	10 — 12
Фойе — общественные здания	15 — 20
Мастерская по металлу	15 — 20
Установки для цинкования	20 — 30
Гаражи	6 — 8
Ремонт гаражей	20 — 30
Гаражный склад	4 — 6
Теплицы	25 — 60
Спортивные залы	6 минимум
Парикмахерские	10 — 15
Дома, ночное охлаждение	10 — 18
Больничные палаты	4 — 6
Больницы — стерилизация	15 — 25
Больницы — палаты	6 — 8
Ювелирные магазины	6 — 10
Кухни — коммерческие	30 минимум
Кухни домашние	15 — 20
Лаборатории	6 — 15
Прачечные	10 — 15
Прачечная	8 — 10
Туалеты	6 — 15
Лекционные залы	5 — 8
Библиотеки	3 — 5
Гостиные	6 — 8
Столовые	12-15
Механические мастерские	6 — 12
Торговые центры	6 — 10
Медицинские кабинеты	8 — 12
Мельницы бумажные	15 — 20
Мельницы, текстильные красильные цеха	15 — 20
Мельницы, текстильные здания общего назначения	4 минимум
Муниципальные здания	4 — 10
Музеи	12-15
Грибные домики	6 — 10
Ночные клубы	20 — 30
Офисы	6 — 10
Офисы, частные	4 минимум
Офисы, общественные	3 минимум
Лакокрасочные цеха (не целлюлозные)	10 — 20
Фотолаборатории и рентгеновские фотолаборатории	10 — 15
Насосные	5 минимум
Диспетчерские записи	15 — 25
Студии звукозаписи	10 — 12
Дома	1 — 2
Рестораны	8 — 12
Розничные магазины	6 — 10
Школьные классы	4 — 12
Обувные магазины	6 — 10
Торговые центры	6 — 10
Магазины и супермаркеты	8 — 15
Магазины, машины	5 минимум
Магазины, краска	15 — 20
Магазины деревообрабатывающие	5 минимум
Душевые кабины	15 — 20
Курительная комната	13 — 15
Корты для сквоша	4 минимум
Магазины и склады	3 — 6
Подстанция электрическая	5 — 10
Супермаркеты	4 — 10
Бассейны	20 — 30
Таверны	20 — 30
Театры	8 — 15
Туалеты 6 — 10	6 — 10
Ратуши	4 — 10
Трансформаторные	10 — 30
Машинные отделения электрические	5 — 10
Подсобные помещения	15 — 20
Залы ожидания — общественные здания	4 минимум
Склады	6 — 30
Сварочные цеха	15 — 30

*Информация была составлена в качестве руководства. Если воздухообмен имеет решающее значение, вам следует проконсультироваться и подтвердить замену воздуха и вытяжку предлагаемых вами продуктов с инженером и / или производителем вентиляционного продукта *

Комната
Туалеты	30	4 (Частные) 10 (Публичные)
Душевые	60112	60112	6 (Частные) 10 (Public)
Офисы	40-60	6	9	50111 Restaurant	50	12
Contenens	30	12	12
Классные комнаты	30	5	Конференц-залы	30	8
8
	30	5
	30	5
Залы ожидания	30	6

Что такое скорость воздухообмена и почему это важно?

Скорость воздухообмена – это количество раз в час, когда новый воздух снаружи входит в помещение, смешивается и заменяется старым воздухом изнутри.

Почему это важно? Если у вас слишком высокая скорость воздухообмена, вы теряете воздух, который платите за нагрев или охлаждение. Если скорость слишком низкая, ваш воздух становится спертым и застойным, что также может привести к накоплению токсинов, вирусов, патогенов и тому подобного.

Знание скорости воздухообмена в вашем доме или строении важно для здоровья. Это также важно знать при установке или замене оборудования HVAC или изоляционных материалов или при планировании нового строительного проекта.

«Идеальные» скорости воздухообмена даны в диапазоне от высокого до низкого, потому что определение скорости не является точной наукой. Ставки варьируются в зависимости от типа конструкции, используемой воздушной системы, желаемого качества воздуха и эффективности конструкции.

Что влияет на скорость воздухообмена

Существует множество факторов, влияющих на скорость воздухообмена, таких как тип места, наличие зон с вредными выбросами, количество присутствующих людей, наличие мест для курения сигарет и наличие вирусов.

Нормы воздухообмена (и вентиляции) рассчитываются на человека. Места, которые будут иметь высокую заполняемость, должны иметь более высокие скорости воздухообмена.

То же самое относится к строениям, в которых есть места для курения сигарет или места, где могут выделяться вредные выбросы в атмосферу. При наличии этих загрязняющих веществ в помещении требуется усиленная вентиляция — наряду с установкой хорошей системы ОВКВ — для надлежащего обмена воздуха в помещении.

В любом здании есть два типа воздушных потоков: контролируемый и неконтролируемый.

Неконтролируемый воздушный поток вызван естественными факторами, такими как ветер или повышение температуры, или искусственными элементами, которые не контролируются. Сломанный вентилятор — один из примеров; утечка вентиляции (из воздуховода, например) — другое.
Контролируемый воздушный поток является результатом вмешательства человека с помощью механизмов, специально разработанных и расположенных для распределения воздуха по конструкции.

По мере строительства отверстия в конструкции постоянно создаются и заполняются.Строители должны следить за тем, чтобы после завершения строительства оставались только предусмотренные отверстия.

Наличие нестандартных отверстий может привести к так называемому дисбалансу воздушного потока. Это может привести к тому, что воздух будет втягиваться снаружи (известный как обратный поток) быстрее, чем он может подаваться через систему HVAC.

Вы, вероятно, знакомы с примерами этого из вашего дома. Если вы оставите окно открытым в жаркий день, когда работает кондиционер, источник переменного тока не сможет справиться с горячим воздухом, поступающим снаружи.Этот горячий воздух заменяет его, когда холодный воздух уходит. Другим примером является теплый воздух — или холодный воздух зимой — который может легче проникать через окна с одинарным остеклением или плохо изолированный чердак, в то время как охлажденный или нагретый воздух выходит наружу.

Отверстия в самом оборудовании HVAC, например, в воздуховодах, трубах или главном стволе воздуховода, могут создавать такие же проблемы. Вот почему важно убедиться, что установлена соответствующая система HVAC, что вентиляция адекватна и что все непредусмотренные отверстия заполнены, чтобы обеспечить максимальный контроль воздушного потока.

Как рассчитать скорость воздухообмена

Коэффициенты воздухообмена рассчитываются как воздухообмен в час (ACH). Формула для расчета скорости представляет собой количество кубических футов перемещаемого воздуха в час, деленное на объем конструкции.

Кубических футов в час часто рассчитывается с помощью теста воздуходувки для измерения количества кубических футов в минуту, а затем умножения этой скорости на 60 (минут). Объем конструкции рассчитывается путем умножения длины здания на его ширину и высоту.

Результат расчета показывает, сколько раз в час конструкция может опорожняться и наполняться воздухом.

Как увеличить скорость воздухообмена

Увеличение скорости воздухообмена в здании не должно быть сложным. Иногда достаточно включить вентиляторы, например, в ванной или кухонной вытяжке, или открыть окна и двери, чтобы впустить свежий воздух.

Однако использование вентиляторов и открытие дверей и окон не являются долгосрочными решениями для увеличения скорости воздухообмена.Увеличение входящего потока наружного воздуха может быть ограничено погодными условиями и качеством наружного воздуха.

Внесение изменений в механическую систему отопления, вентиляции и кондиционирования воздуха является более надежным методом, таким как открытие заслонок.

Как упоминалось ранее, важно постоянно менять воздух, чтобы воздух не застаивался и чтобы воздух в помещении оставался здоровым.

Два других варианта оборудования HVAC могут помочь улучшить качество воздуха в помещении: фильтрация и очистители воздуха.

Повышение фильтрации может быть достигнуто путем установки в системе соответствующего фильтра в соответствии с рекомендациями специалиста по HVAC.Использование очистителей воздуха HEPA может дополнить ваши методы воздухообмена, удаляя переносимые по воздуху частицы, такие как пыль и вирусы, из воздуха в помещении.

Воздухообмен в час в зависимости от типа местоположения

Воздухообмен в час варьируется в зависимости от количества присутствующих людей и типа местоположения, а также для таких сооружений, как жилые дома, отели, офисы, магазины, школы, спортивные сооружения или рестораны.

Согласно стандарту ASHRAE 62.1 («Вентиляция и приемлемое качество воздуха в жилых помещениях»), в домах должно быть не менее 0. 35 замен наружного воздуха на воздух в помещении в час для поддержания качества воздуха в помещении.

Рекомендуемая скорость вентиляции зависит от размера помещения, использования и количества людей, которые будут находиться в помещении.

В других организациях есть руководства для различных типов зданий. Например, Центры по контролю и профилактике заболеваний (CDC) создали таблицу, показывающую, сколько времени требуется для достижения эффективности 99% в медицинских учреждениях в зависимости от количества воздухообменов в час.

Например, требуется более двух часов (138 минут) для достижения эффективности 99% при двух заменах воздуха в час, но менее получаса (28 минут) при 10 заменах воздуха в час. Время, необходимое для достижения эффективности 99,9 %, еще больше: почти 3,5 часа (207 минут) при двух удалениях воздухообмена и 41 минута при 10.

Количество минут, необходимое для достижения обоих уровней эффективности, уменьшается по мере увеличения числа воздухообменов в час, поэтому в большинстве больниц используется от 20 до 25 воздухообменов в час, а иногда и до 30.

ASHRAE рекомендует низкую скорость вентиляции 2-3 в час для офисов, 5-6 для школ и 6-12 для больниц, но мнения экспертов расходятся. Например, гарвардский эпидемиолог Джозеф Аллен рекомендует 4-6 воздухообменов в час в школах, в то время как физик Кристиан Келер из Университета федеральных вооруженных сил в Мюнхене, Германия, советует шесть должно быть минимумом.

Плюсы и минусы более высоких воздухообменов в час

Существуют плюсы и минусы использования вентиляции для достижения рекомендуемых воздухообменов в час.

Когда речь идет о COVID-19, нет рекомендаций по идеальным показателям для снижения риска, потому что пока точно неизвестно, сколько частиц распространяется на человека или сколько частиц требуется для заражения.

Однако рекомендуется скорость воздухообмена от трех до шести. Более высокая скорость может быть достигнута путем открытия дверей и окон и использования систем фильтрации. Компромиссом от увеличения скорости воздухообмена для борьбы с пандемией является снижение энергоэффективности.

Плюсы

Использование вентиляционных систем для увеличения скорости воздухообмена может помочь контролировать проблемы с влажностью, помогая бороться с плесенью и грибком.
Более высокие скорости вентиляции и фильтрации удаляют частицы, в том числе опасные, из воздуха с большей скоростью.

Минусы

Текущие стандарты вентиляции для большинства внутренних помещений установлены ASHRAE.7, и эти стандарты были разработаны для разбавления биологических отходов (например, запахов от людей) и достижения базовых уровней приемлемого качества воздуха в помещении — чистого воздуха — вместо инфекционного контроля. .
Увеличение скорости воздухообмена требует компромиссов, таких как дополнительные затраты на перемещение большего количества воздуха в помещении, а также на нагрев или охлаждение большего объема воздуха.Эти дополнительные расходы могут быть ограничены за счет использования энергосберегающих систем и «умных» систем, обеспечивающих подачу воздуха, когда пространство занято.
Объем необходимой вентиляции сильно различается. Факторы меняются в зависимости от размера помещения, количества людей (удвоить количество людей, удвоить необходимую вентиляцию) и загрязняющих веществ в помещении.

Пассивная вентиляция

Пассивная вентиляция также известна как естественная вентиляция. Как следует из названия, этот тип вентиляции использует естественные силы (ветер, тепловую плавучесть и т.) для перемещения воздуха в помещение и из него.

Как упоминалось ранее, открывая окна, двери и вентиляционные отверстия, а также используя вентиляторы и вытяжные вентиляционные отверстия, вы будете использовать естественную пассивную вентиляцию для увеличения скорости воздухообмена.

Активная вентиляция

Активная вентиляция использует систему, такую как HVAC, для перемещения воздуха с более регулируемой скоростью. Другими словами, системы HVAC могут помочь достичь желаемого количества воздухообменов в час на более постоянной основе.

Активная система вентиляции также играет большую роль в удалении влаги и переносимых по воздуху загрязнителей из окружающей среды здания.Это приносит пользу как здоровью (меньше вирусов и т. д.), так и комфорту (контроль температуры) людей в здании.

Преимущества правильной вентиляции

Надлежащая вентиляция повышает скорость воздухообмена за счет уменьшения дисбаланса воздушного потока и обеспечения распределения чистого воздуха по всему зданию. Однако важно повторить, что правильная вентиляция включает в себя больше, чем дизайн; это включает в себя функциональность, которой могут помешать утечки и незапланированные отверстия.

Такие утечки могут поставить под угрозу работу системы, прерывая желаемый поток воздуха и заменяя воздух, подаваемый системой HVAC, воздухом, возвращающимся извне помещения, которое нагревается, охлаждается или, в случае очистителя воздуха HVAC, очищается и рециркулируется. Надлежащая вентиляция позволяет воздуху циркулировать там, где вы хотите, поскольку воздух будет втягиваться и выпускаться только за счет контролируемого воздушного потока. Обеспечение этого создает несколько преимуществ.

Сокращает загрязняющие вещества

Он может снизить уровень загрязняющих веществ и переносимых по воздуху загрязняющих веществ, ограничивая проникновение воздуха снаружи здания.Это может быть особенно полезно в районах с плохим качеством воздуха из-за промышленного загрязнения или, как в Калифорнии в последние несколько лет, из-за дыма от крупных лесных пожаров.

Но системы HVAC в большинстве школ, коммерческих структур и офисных зданий имеют дополнительное преимущество, состоящее в том, что они оснащены системами фильтрации, которые помогают снизить риск распространения внутренних загрязнителей. Это может быть дым от сигареты или переносимый по воздуху вирус, такой как грипп или COVID-19.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует использовать такие фильтры в системах HVAC.Фильтры, которые обычно используются в домашних условиях, должны иметь минимальное значение рейтинга эффективности (MERV) 13 или выше, уровень, при котором они будут отфильтровывать только 75% частиц размером от 0,3 до 1 микрона.

Вот почему системы HVAC в таких местах, как коммерческие здания и медицинские центры, содержат высокоэффективные воздушные фильтры для твердых частиц (HEPA), которые имеют максимально возможное число MERV 17–20 и могут отфильтровывать 99,97% или более частиц этого воздуха. размер.

Надлежащая вентиляция также позволяет быстрее удалять частицы из воздуха.Это может уменьшить загрязнение, потому что у некоторых частиц даже не будет шанса попасть на такие поверхности, как столешницы, столы, стулья и другие места, которые могут способствовать передаче инфекции.

Экономит деньги

Помимо пользы для здоровья, надлежащая вентиляция также может сэкономить ваши деньги, сократив расходы, необходимые для контроля микроклимата в помещении. Управление воздушным потоком означает, что вашей системе HVAC не придется работать так часто, чтобы поддерживать постоянную температуру. Это не только сэкономит вам деньги на счетах за электроэнергию, но и предотвратит износ самой системы HVAC и потенциально продлит срок ее службы.

Заключение

Воздухообмен и скорость воздухообмена очень важны в таких зданиях, как дома, офисы и больницы.

Когда воздух в помещении смешивается с наружным воздухом с соответствующей частотой, качество воздуха повышается, а вероятность инфекций или других опасностей для здоровья снижается.

Мало того, правильная скорость воздухообмена — с использованием как пассивной (двери и окна), так и активной (системы HVAC) вентиляции — помогает обеспечить максимальный комфорт для всех внутри.

Воздух | Приложение | Руководство по охране окружающей среды | Библиотека руководств | Инфекционный контроль

1. Удаление переносимых по воздуху загрязнителей

Таблица Б.1. Воздухообмен/час (ACH) и время, необходимое для удаления переносимых по воздуху загрязнителей по эффективности *

Количество воздухообменов в час, время и эффективность.
АСН § ¶	Время (мин.) требуется для удаления Эффективность 99%	Время (мин.), необходимое для удаления Эффективность 99,9%
2	138	207
4	69	104
6 ⁺	46	69
8	35	52
10 ⁺	28	41
12 ⁺	23	35
15 ⁺	18	28
20	14	21
50	6	8

* Эта таблица изменена по сравнению с таблицей S3-1 в ссылке 4 и адаптирована на основе формулы для скорости очистки от переносимых по воздуху загрязнителей, представленной в ссылке 1435.

+ Обозначает часто цитируемый ACH для зон ухода за пациентами.

§ Значения были получены по формуле:

t2 – t1 = – [ln (C2 / C1) / (Q / V)] X 60, при t1 = 0

где

t1 = начальный момент времени в минутах
t2 = конечный момент времени в минутах
C1 = начальная концентрация загрязнителя
C2 = конечная концентрация загрязнителя
C2 / C1 = 1 – (эффективность удаления / 100)
Q = расход воздуха в кубических футах /час
V = объем помещения в кубических футах
Q / V =

ACH

¶ Значения относятся к пустой комнате без источника образования аэрозолей.При наличии человека, образующего аэрозоль, эта таблица не применяется. Доступны и другие уравнения, включающие постоянный источник генерации. Однако некоторые заболевания (например, инфекционный туберкулез) вряд ли будут распространяться аэрозолем с постоянной скоростью. Приведенное время предполагает идеальное перемешивание воздуха в помещении (т. е. коэффициент перемешивания = 1). Однако идеального смешения обычно не происходит. Время удаления будет больше в помещениях или зонах с несовершенным перемешиванием или застоем воздуха. ²¹³ Следует соблюдать осторожность при использовании этой таблицы в таких ситуациях.Для кабин или других мест местной вентиляции следует обращаться к инструкциям производителей.

В начало страницы

2. Отбор проб воздуха на наличие аэрозолей, содержащих легионеллы

Отбор проб воздуха является нечувствительным средством обнаружения Legionella pneumophila, и имеет ограниченную практическую ценность при отборе проб окружающей среды на наличие этого патогена. Однако в некоторых случаях его можно использовать для

демонстрируют присутствие легионелл в аэрозольных каплях, связанных с предполагаемыми бактериальными резервуарами
определяют роль определенных устройств [e.g., душевые кабины, краны, декоративные фонтаны или испарительные конденсаторы] при передаче болезней; и
провести количественный анализ и определить размер капель, содержащих легионеллы. ¹⁴³⁶ Строгий контроль и калибровка необходимы при отборе проб для определения размера частиц и количества жизнеспособных бактерий. ¹⁴³⁷ Пробоотборники должны быть размещены в местах, где ожидается воздействие аэрозолей на человека, а исследователи должны носить респиратор, одобренный NIOSH (например,g., респиратор N95), если отбор проб связан с воздействием потенциально инфекционных аэрозолей.

Начало страницы

Методы, используемые для отбора проб воздуха на легионеллы, включают импинджмент в жидкости, импинджмент в твердой среде и осаждение с использованием отстойных пластин. ¹⁴³⁶ Цельностеклянные импинджеры (AGI) типа Chemical Corp. со стержнем на расстоянии 30 мм от дна колбы успешно использовались для отбора проб легионелл. ¹⁴³⁶ Из-за скорости, с которой отбираются пробы воздуха, комки имеют тенденцию к фрагментации, что позволяет более точно подсчитывать количество бактерий, присутствующих в воздухе.Недостатки этого метода

скорость сбора приводит к разрушению некоторых вегетативных клеток
метод не различает размеры частиц; и
AGI легко ломаются в полевых условиях.

Бульон дрожжевого экстракта (0,25%) является рекомендуемой жидкой средой для отбора проб легионелл методом AGI; ¹⁴³⁷ Стандартные методы для проб воды можно использовать для культивирования этих проб.

Пробоотборники Andersen

представляют собой пробоотборники жизнеспособных частиц, в которых частицы проходят через струйные отверстия уменьшающегося размера каскадным образом, пока не соприкоснутся с поверхностью агара.¹²¹⁸ Затем чашки с агаром удаляют и инкубируют. Стадийное распределение легионелл должно указывать на степень проникновения бактерий в дыхательную систему. Преимущества этого метода выборки

оборудование более долговечно при использовании
пробоотборник может определять количество и размер капель, содержащих легионеллы;
чашки с агаром можно сразу помещать в инкубатор без дополнительных манипуляций; и
можно использовать как селективный, так и неселективный агар BCYE. Если образцы должны быть отправлены в лабораторию, они должны быть упакованы и отправлены без охлаждения как можно скорее.

Начало страницы

3. Расчет результатов отбора проб воздуха

Предполагая, что каждая колония на чашке с агаром представляет собой рост одной частицы, несущей бактерии, загрязнение проб воздуха определяется по количеству подсчитанных колоний. Переносимые по воздуху микроорганизмы могут быть представлены в виде числа на кубический фут отобранного воздуха.Следующие формулы могут быть применены для преобразования количества колоний в организмы на кубический фут отобранного воздуха. ¹²¹⁸

Для пробоотборников твердого агара:

С / (R H P) = N

где

N = количество микроорганизмов, собранных на кубический фут отобранного воздуха
C = общее количество чашек
R = скорость воздушного потока в кубических футах в минуту
P = продолжительность периода отбора проб в минутах

Для жидкостных импинджеров:

(C H V) / (Q H P H R) = N

где

C = общее количество колоний из всех высеянных аликвот
V = конечный объем в мл среды для сбора
Q = общее количество высеянных мл
P, R и N определены, как указано выше

В начало страницы

4.

Технические требования к вентиляции для медицинских учреждений

Следующие таблицы из Руководства AIA по проектированию и строительству больниц и медицинских учреждений, 2001 , перепечатаны с разрешения Американского института архитекторов и издателя (Институт руководящих указаний для помещений). ¹²⁰

Примечание. Эта таблица представляет собой Таблицу 7.2 в руководстве AIA, издание 2001 года. Верхние индексы, используемые в этой таблице, относятся к примечаниям после таблицы.

Таблица Б.2. Требования к вентиляции помещений, оказывающих помощь пациентам в больницах и амбулаторных учреждениях

Формат этого раздела был изменен для повышения удобочитаемости и доступности. Содержание без изменений.

Хирургия и реанимация

Требования к вентиляции в хирургических и реанимационных отделениях.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Операционные/хирургические кабинеты цистоскопии ^{10, 11}	Выход	3	15	–	№	30–60	68–73 (20–23) ¹²
Родильное отделение ¹⁰	Выход	3	15	–	№	30–60	68–73 (20–23)
Комната восстановления ¹⁰	–	2	6	–	№	30–60	70–75 (21–24)
Критическая и интенсивная терапия	–	2	6	–	№	30–60	70–75 (21–24)
Интенсивная терапия новорожденных	–	2	6	–	№	30–60	72–78 (22–26)
Процедурный кабинет ¹³	–	–	6	–	–	–	75 (24)
Травмпункт ¹³	Выход	3	15	–	№	30–60	70–75 (21–24)
Хранение анестезирующего газа	В	–	8	Да	–	–	–
Эндоскопия	В	2	6	–	№	30–60	68–73 (20–23)
Бронхоскопия ¹¹	В	2	12	Да	№	30–60	68–73 (20–23)
Залы ожидания скорой помощи	В	2	12	Да ^{14, 15}	–	–	70–75 (21–24)
Сортировка	В	2	12	Да ¹⁴	–	–	70–75 (21–24)
Залы ожидания радиологии	В	2	12	Да ^{14, 15}	–	–	70–75 (21–24)
Процедурный кабинет	Выход	3	15	–	№	30–60	70–75 (21–24)

В начало страницы

Сестринское дело

Требования к вентиляции помещений для ухода за больными.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Палата пациента	–	2	6 ¹⁶	–	–	–	70–75 (21–24)
Туалетная комната	В	–	10	Да	–	–	–
Комплект для новорожденных	–	2	6	–	№	30–60	72–78 (22–26)
Помещение защитной среды ^{11, 17}	Выход	2	12	–	№	–	75 (24)
Изоляционная камера для воздушно-капельных инфекций ^{17, 18}	В	2	12	Да ¹⁵	№	–	75 (24)
Изолирующая ниша или тамбур ^{17, 18}	Вход/Выход	–	10	Да	№	–	–
Работа/доставка/восстановление	–	2	6 ¹⁶	–	–	–	70–75 (21–24)
Роды/роды/восстановление/послеродовой период	–	2	6 ¹⁶	–	–	–	70–75 (21–24)
Коридор для пациентов	–	–	2	–	–	–	–

В начало страницы

Вспомогательное оборудование/Радиология

¹⁹

Требования к вентиляции в радиологических кабинетах.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Рентген (хирургия/реанимация и катетеризация)	Выход	3	15	–	№	30-60	70–75 (21–24)
Рентген (диагностика и лечение)	–	–	6	–	–	–	75 (24)
Темная комната	В	–	10	Да	№	–	–

В начало страницы

Лаборатория

Требования к вентиляции лабораторных помещений.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Общие ¹⁹	–	–	6	–	–	–	75 (24)
Биохимия ¹⁹	Выход	–	6	–	№	–	75 (24)
Цитология	В	–	6	Да	№	–	75 (24)
Мойка стекла	В	–	10	Да	–	–	75 (24)
Гистология	В	–	6	Да	№	–	75 (24)
Микробиология ¹⁹	В	–	6	Да	№	–	75 (24)
Ядерная медицина	В	–	6	Да	№	–	75 (24)
Патология	В	–	6	Да	№	–	75 (24)
Серология	Выход	–	6	–	№	–	75 (24)
Стерилизация	В		10	Да	–	–	–
Помещение для вскрытия ¹¹	В	–	12	Да	№	–	–
Неохлаждаемое помещение для хранения трупов	В	–	10	Да	–	–	70 (21)
Аптека	Выход	–	4	–	–	–	–

В начало страницы

Диагностика и лечение

Требования к вентиляции для диагностических и лечебных помещений.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Кабинет для осмотра	–	–	6	–	–	–	75 (24)
Медицинский кабинет	Выход	–	4	–	–	–	–
Процедурный кабинет	–	–	6	–	–	–	75 (24)
Физиотерапия и гидротерапия	В	–	6	–	–	–	75 (24)
Загрязненное рабочее помещение или грязное помещение	В	–	10	Да	№	–	–
Чистое рабочее помещение или чистое помещение	Выход	–	4	–	–	–	–

В начало страницы

Стерилизация и поставка

Требования к вентиляции в зонах стерилизации и снабжения.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
ETO-стерилизатор	В	–	10	Да	№	30-60	75 (24)
Аппаратная стерилизатора	В	–	10	Да	–	–	–

В начало страницы

Центральное медицинское и хирургическое снабжение

Требования к вентиляции в центральных медицинских и хирургических помещениях.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Загрязненная или дезактивационная комната	В	–	6	Да	№	–	68–73 (20–23)
Чистое рабочее помещение	Выход	–	4	–	№	–	75 (24)
Стерильное хранилище	Выход	–	4	–	–	30-60	–

В начало страницы

Сервис

Требования к вентиляции в зонах обслуживания.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ^4,5	Весь воздух выбрасывается непосредственно наружу ⁶	Рециркуляция с помощью комнатных блоков ⁷	Относительная влажность ⁸ (%)	Расчетная температура ⁹ (градусы F [C])
Центр приготовления пищи ²⁰	–	–	10	–	№	–	–
Мойка посуды	В	–	10	Да	№	–	–
Диетическое дневное хранение	В	–	2	–	–	–	–
Прачечная, общая	–	–	10	Да	–	–	–
Грязное белье (сортировка и хранение)	В	–	10	Да	№	–	–
Хранение чистого белья	Выход	–	2	–	–	–	–
Помещение для грязного белья и мусоропровода	В	–	10	Да	№	–	–
Подкладное судно	В	–	10	Да	–	–	–
Ванная комната	В	–	10	–	–	–	75 (24)
Шкаф дворника	В	–	10	Да	№	–	–

Примечания:

Показатели вентиляции в этой таблице охватывают вентиляцию для обеспечения комфорта, а также для асептики и контроля запаха в зонах больниц неотложной помощи, которые непосредственно влияют на уход за пациентами, и определяются на основе медицинских учреждений, в которых курение запрещено. Там, где разрешено курение, необходимо отрегулировать скорость вентиляции. Помещения, в которых конкретные скорости вентиляции не указаны в таблице, должны вентилироваться в соответствии со стандартом ASHRAE Standard 62, «Вентиляция для приемлемого качества воздуха в помещении» и ASHRAE Handbook — HVAC Applications . Специализированные помещения для ухода за пациентами, в том числе отделения трансплантации органов, ожоговые отделения, помещения для специальных процедур и т. д., должны иметь дополнительные средства вентиляции для контроля качества воздуха, если это необходимо.Стандарты OSHA и/или критерии NIOSH требуют особых требований к вентиляции для здоровья и безопасности сотрудников в медицинских учреждениях.
Конструкция системы вентиляции должна обеспечивать движение воздуха, как правило, из чистых помещений в менее чистые. Если для энергосбережения используется какая-либо система переменного объема воздуха или система распределения нагрузки, она не должна нарушать соотношения балансировки давления между коридором и помещением или минимальные воздухообмены, требуемые таблицей.
Для удовлетворения потребности в вытяжке необходима замена воздуха снаружи.Таблица B2 не пытается описать конкретное количество наружного воздуха, которое должно подаваться в отдельные помещения, за исключением некоторых зон, таких как перечисленные. Распределение наружного воздуха, добавляемого в систему для уравновешивания необходимой вытяжки, должно соответствовать требованиям надлежащей инженерной практики. Минимальное количество наружного воздуха должно оставаться постоянным во время работы системы.
Количество воздухообменов может быть уменьшено, когда в комнате никого нет, если приняты меры, гарантирующие, что указанное количество воздухообменов восстанавливается каждый раз, когда пространство используется.Регулировки должны включать положения, обеспечивающие сохранение направления движения воздуха при уменьшении количества воздухообменов. В зонах, не обозначенных как имеющие постоянное управление направлением, системы вентиляции могут быть отключены, когда пространство не занято и вентиляция не требуется по иным причинам, если не превышена максимальная инфильтрация или эксфильтрация, разрешенная в примечании 2, и если соседние соотношения выравнивания давления не нарушены. Расчеты количества воздуха должны учитывать нагрузку на фильтр, чтобы указанные скорости воздухообмена обеспечивались до момента замены фильтра.
Указанные требования к воздухообмену являются минимальными значениями. Более высокие значения следует использовать, когда необходимо поддерживать указанные условия в помещении (температуру и влажность) в зависимости от охлаждающей нагрузки помещения (освещение, оборудование, люди, наружные стены и окна и т. д.).
Воздух из зон с загрязнением и/или неприятным запахом должен выбрасываться наружу и не рециркулироваться в другие зоны. Обратите внимание, что в отдельных случаях может потребоваться особое внимание к отводу воздуха наружу (например,г., в отделениях реанимации, в которых лечат больных с легочной инфекцией) и палатах для ожоговых больных.
Рециркуляционные комнатные установки HVAC относятся к тем локальным установкам, которые используются в основном для нагрева и охлаждения воздуха, а не для обеззараживания воздуха. Из-за сложности очистки и возможности накопления загрязнения рециркуляционные комнатные агрегаты не должны использоваться в зонах с пометкой «Нет». Однако для борьбы с инфекциями, передающимися воздушно-капельным путем, воздух может рециркулировать в отдельных изолированных палатах, если используются фильтры HEPA.Помещения изоляторов и отделений интенсивной терапии могут вентилироваться приточно-вытяжными установками, в которых только первичный воздух, подаваемый из центральной системы, проходит через установку повторного нагрева. Отопительные или охлаждающие устройства гравитационного типа, такие как радиаторы или конвекторы, не должны использоваться в операционных и других помещениях особого ухода. См. Приложение I к этой таблице для описания установок рециркуляции, которые будут использоваться в изолированных помещениях (A7).
Перечисленные диапазоны представляют собой минимальный и максимальный пределы, в которых особенно необходим контроль.Максимальные и минимальные пределы не должны зависеть от связанной с помещением температуры. Ожидается, что влажность будет на верхнем конце диапазона, когда температура также будет на верхнем конце, и наоборот.
Там, где указаны диапазоны температур, системы должны обеспечивать поддержание температуры в помещениях в любой точке диапазона при нормальной работе. Одна цифра указывает мощность нагрева или охлаждения, по крайней мере, до указанной температуры. Обычно это применимо, когда пациенты могут быть раздеты и им требуется более теплая среда.Ничто в этих рекомендациях не должно быть истолковано как исключающее использование более низких температур, чем те, которые указаны, когда комфорт пациентов и медицинские условия делают желательными более низкие температуры. Незанятые помещения, такие как складские помещения, должны иметь температуру, соответствующую предполагаемому назначению.
Критериальные документы Национального института безопасности и гигиены труда (NIOSH) в отношении «Профессиональное воздействие отработанных анестезирующих газов и паров» и «Контроль профессионального воздействия закиси азота» указывают на необходимость как местных вытяжных (вытяжных) систем, так и общей вентиляции помещений. области, в которых используются соответствующие газы.
Перепад давления должен составлять не менее 0,01 дюйма водяного столба (2,5 Па). Если установлена сигнализация, должны быть предусмотрены меры для предотвращения ложных срабатываний контрольных устройств.
Некоторым хирургам может потребоваться комнатная температура, выходящая за пределы указанного диапазона. Все условия проектирования операционной должны разрабатываться совместно с хирургами, анестезиологами и средним медицинским персоналом.
Используемый здесь термин «травматологическая палата» означает операционную в отделении неотложной помощи или другую травматологическую приемную, которая используется для неотложной хирургии.«Кабинет первой помощи» и/или «пункт неотложной помощи», используемые для первичной помощи пострадавшим от несчастного случая, могут вентилироваться, как указано для «процедурного кабинета». Процедурные кабинеты, используемые для бронхоскопии, должны рассматриваться как кабинеты бронхоскопии. Процедурные кабинеты, используемые для криохирургических процедур с закисью азота, должны иметь средства для отвода отработанных газов.
В системе вентиляции с рециркуляцией воздуха можно использовать фильтры HEPA вместо выпуска воздуха из этих помещений наружу. В этом случае возвратный воздух должен проходить через фильтры HEPA до того, как он попадет в какие-либо другие помещения.
Если выведение воздуха из изолятора для инфекций, передающихся воздушно-капельным путем, наружу невозможно, воздух может быть возвращен через фильтры HEPA в систему обработки воздуха, обслуживающую исключительно изолятор.
Общее количество воздухообменов в палатах для пациентов, родильных/родовых/восстановительных палат и родовых/родовых/восстановительных/послеродовых палат может быть уменьшено до 4 при использовании дополнительных систем отопления и/или охлаждения (лучистое отопление и охлаждение, отопление плинтуса и т. д.). ) используются.
Спецификации конструкции воздушного потока в защитной среде защищают пациента от обычных инфекционных микробов, переносимых по воздуху (т. э., спор Aspergillus ). Эти специальные вентиляционные зоны должны быть спроектированы таким образом, чтобы обеспечить направленный поток воздуха из самой чистой зоны ухода за пациентами в менее чистые зоны. Эти помещения должны быть защищены фильтрами HEPA с эффективностью 99,97% для частиц размером 0,3 мкм в приточном воздушном потоке. Эти прерывающие фильтры защищают палаты пациентов от выделения микробов окружающей среды из компонентов вентиляционной системы, вызванного техническим обслуживанием. Рециркуляционные НЕРА-фильтры можно использовать для увеличения эквивалентного воздухообмена в помещении.Для постоянной вентиляции в защищенной среде требуется постоянный объемный поток воздуха. Если учреждение определяет, что изоляция воздушно-капельных инфекций необходима для пациентов с защитной средой, должна быть обеспечена тамбурная. Помещения с реверсивным воздушным потоком для переключения между функциями защитной среды и изоляции воздушно-капельных инфекций не допускаются.
Изоляционная палата для инфекционных заболеваний, описанная в настоящих рекомендациях, должна использоваться для изоляции инфекционных заболеваний, передающихся воздушно-капельным путем, таких как корь, ветряная оспа или туберкулез.Конструкция палат для изоляции от инфекций, передающихся воздушно-капельным путем (AII), должна предусматривать обеспечение нормального ухода за пациентами в периоды, когда не требуется соблюдение мер предосторожности в отношении изоляции. В палате можно использовать дополнительные рециркуляционные устройства для увеличения эквивалентного воздухообмена в помещении; однако такие рециркуляционные устройства не обеспечивают потребности в наружном воздухе. Возможна рециркуляция воздуха внутри отдельных изоляторов, если используются НЕРА-фильтры. Помещения с реверсивным воздушным потоком для переключения между защитной средой и функциями AII не допускаются.
При необходимости должны быть предусмотрены соответствующие вытяжки и вытяжные устройства для удаления вредных газов или химических паров (см. разделы 7.31.D14 и 7.31.D15 в директиве AIA [ссылка 120] и NFPA 99).
Центры приготовления пищи должны иметь вентиляционные системы, механизмы подачи воздуха которых должным образом соединены с органами управления вытяжными колпаками или предохранительными вентиляционными отверстиями, чтобы эксфильтрация или инфильтрация в или из выходных коридоров не нарушала ограничения выходного коридора NFPA 90A, требования к давлению NFPA 96, или максимум, указанный в таблице.Количество воздухообменов может быть уменьшено или изменено в любой степени, необходимой для подавления запаха, когда помещение не используется. См. Раздел 7.31.D1.p в руководстве AIA (ссылка 120).

Начало страницы

Приложение I:

А7. Устройства рециркуляции с фильтрами HEPA могут потенциально использоваться на существующих объектах в качестве промежуточного дополнительного контроля окружающей среды для выполнения требований по контролю переносимых по воздуху инфекционных агентов. Ограничения в дизайне должны быть признаны.Конструкция переносных или стационарных систем должна предотвращать застой и короткое замыкание воздушного потока. Места подачи и вытяжки должны направлять чистый воздух в места, где могут работать медицинские работники, через источник инфекции, а затем к вытяжке, чтобы медицинский работник не находился между источником инфекции и местом вытяжки. Конструкция таких систем также должна обеспечивать легкий доступ для планового профилактического обслуживания и очистки.

А11.Проверка направления воздушного потока может включать в себя простой визуальный метод, такой как след дыма, шар в трубе или полоса трепетания. Этим устройствам потребуется минимальный перепад давления воздуха для указания направления воздушного потока.

В начало страницы

Примечание. Эта таблица представляет собой Таблицу 8.1 в руководстве AIA, издание 2001 года. Верхние индексы, используемые в этой таблице, относятся к примечаниям после таблицы.

Таблица Б.

3. Отношения давления и вентиляция некоторых зон учреждений сестринского ухода ¹

Напорные отношения и вентиляция некоторых помещений.
Обозначение зоны	Связь движения воздуха с прилегающей территорией ²	Минимальный воздухообмен наружного воздуха в час ³	Минимальный общий воздухообмен в час ⁴	Весь воздух выбрасывается непосредственно наружу ⁵	Рециркуляция с помощью комнатных блоков ⁶	Относительная влажность ⁷ (%)	Расчетная температура ⁸ (градусы F [C])
Жилая комната	–	2	2	–	–	– ⁹	70–75 (21–24)
Коридор жилого дома	–	–	4	–	–	– ⁹	–
Места сбора жителей	–	4	4	–	–	–	–
Туалетная комната	В	–	10	Да	№	–	–
Столовые	–	2	4	–	–	–	75 (24)
Комнаты для занятий, если они предусмотрены	–	4	4	–	–	–	–
Физиотерапия	В	2	6	–	–	–	75 (24)
Трудотерапия	В	2	6	–	–	–	75 (24)
Загрязненное рабочее помещение или грязное помещение	В	2	10	Да	№	–	–
Чистое рабочее помещение или чистое помещение	Выход	2	4	–	–	(Макс. 70)	75 (24)
Вытяжное помещение стерилизатора	В	–	10	Да	№	–	–
Комната для белья и мусоропровода, при наличии	В	–	10	Да	№	–	–
Прачечная, общая, при наличии	–	2	10	Да	№	–	–
Сортировка и хранение грязного белья	В	–	10	Да	№	–	–
Хранение чистого белья	Выход	–	2	Да	№	–	–
Помещения для приготовления пищи ¹⁰	–	2	10	Да	№	–	–
Мойка посуды для диетического питания	В	–	10	Да	№	–	–
Помещения для хранения пищевых продуктов	–	–	2	Да	№	–	–
Хозяйственные помещения	В	–	10	Да	№	–	–
Ванные комнаты	В	–	10	Да	№	–	75 (24)

Примечания:

Показатели вентиляции в этой таблице охватывают вентиляцию для обеспечения комфорта, а также для асептики и контроля запаха в помещениях учреждений сестринского ухода, которые непосредственно влияют на уход за больными, и определяются на основании того, что учреждения сестринского ухода являются преимущественно помещениями для некурящих. Там, где разрешено курение, необходимо отрегулировать скорость вентиляции. Помещения, в которых конкретные скорости вентиляции не указаны в таблице, должны вентилироваться в соответствии со стандартом ASHRAE Standard 62, «Вентиляция для приемлемого качества воздуха в помещении», и ASHRAE Handbook — HVAC Applications. Стандарты OSHA и/или критерии NIOSH требуют особых требований к вентиляции для здоровья и безопасности сотрудников в учреждениях сестринского ухода.
Конструкция системы вентиляции должна, насколько это возможно, обеспечивать движение воздуха из чистых в менее чистые зоны.Однако постоянное соблюдение требований может оказаться нецелесообразным при полном использовании некоторых форм переменного объема воздуха и систем сброса нагрузки, которые могут использоваться для энергосбережения. Области, требующие надежного и непрерывного контроля, помечаются с помощью «Out» или «In», чтобы указать требуемое направление движения воздуха по отношению к названному пространству. Скорость движения воздуха может, конечно, варьироваться по мере необходимости в пределах, необходимых для положительного контроля. Если указание направления движения воздуха заключено в круглые скобки, непрерывное управление направлением требуется только тогда, когда используется специализированное оборудование или устройство или когда использование помещения может иным образом поставить под угрозу намерение движения от чистого к менее чистому.Движение воздуха в палатах с приборными панелями и зонах, не предназначенных для пациентов, может варьироваться в зависимости от требований этих помещений. Дополнительные регулировки могут потребоваться, когда пространство не используется или не занято, а воздушные системы обесточены или уменьшены.
Для удовлетворения потребности в вытяжке необходима замена воздуха снаружи. В таблице В.3 не делается попыток описать конкретное количество наружного воздуха, которое должно подаваться в отдельные помещения, за исключением некоторых зон, таких как перечисленные. Распределение наружного воздуха, добавляемого в систему для уравновешивания необходимой вытяжки, должно соответствовать требованиям надлежащей инженерной практики.
Количество воздухообменов может быть уменьшено, когда в комнате никого нет, если приняты меры, гарантирующие, что указанное количество воздухообменов восстанавливается каждый раз, когда пространство используется. Регулировки должны включать положения, обеспечивающие сохранение направления движения воздуха при уменьшении количества воздухообменов. В зонах, не обозначенных как имеющие постоянное управление направлением, могут быть отключены системы вентиляции, когда пространство не занято и в других случаях вентиляция не требуется.
Воздух из зон с загрязнением и/или неприятным запахом должен выбрасываться наружу и не рециркулироваться в другие зоны. Обратите внимание, что в отдельных случаях может потребоваться особое внимание к выпуску воздуха наружу.
Из-за сложности очистки и потенциального накопления загрязнения рециркуляционные комнатные блоки не должны использоваться в зонах с пометкой «Нет». Изоляторы могут вентилироваться с помощью индукционных установок повторного нагрева, в которых только первичный воздух, подаваемый из центральной системы, проходит через установку повторного нагрева.Нагревательные или охлаждающие устройства гравитационного типа, такие как радиаторы или конвекторы, не должны использоваться в зонах особого ухода.
Перечисленные диапазоны представляют собой минимальный и максимальный пределы, в которых особенно необходим контроль. См. A8.31.D в руководстве AIA (ссылка 120) для получения дополнительной информации.
Там, где указаны диапазоны температур, системы должны обеспечивать поддержание температуры в помещениях в любой точке диапазона. Одна цифра указывает мощность нагрева или охлаждения, по крайней мере, до указанной температуры.Обычно это применимо, когда жители могут быть раздеты и им требуется более теплая среда. Ничто в этих рекомендациях не должно быть истолковано как исключающее использование более низких температур, чем указано, когда комфорт жильцов и медицинские условия делают более низкие температуры желательными. Незанятые помещения, такие как складские помещения, должны иметь температуру, соответствующую предполагаемому назначению.
См. A8.31.D1 в руководстве AIA (ссылка 120).
Помещения для приготовления пищи должны иметь вентиляционные системы, механизмы подачи воздуха которых должным образом соединены с органами управления вытяжными колпаками или предохранительными вентиляционными отверстиями, чтобы эксфильтрация или инфильтрация в или из выходных коридоров не нарушала ограничения выходного коридора NFPA 90A, требования к давлению NFPA 96, или максимум, указанный в таблице.Количество воздухообменов может быть уменьшено или изменено в любой степени, необходимой для подавления запаха, когда помещение не используется.

Начало страницы

Таблица Б.4. Эффективность фильтров для центральных систем вентиляции и кондиционирования воздуха в больницах общего профиля*

Эффективность фильтров для центральной вентиляции с указанием количества фильтровальных кроватей и эффективности (%) каждой из них для больниц.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №.1 (%)*	Фильтрующий слой № 2 (%)*
Все области стационарного ухода, лечения и диагностики, а также области, предоставляющие непосредственное обслуживание или чистые материалы, такие как стерильная и чистая обработка и т. д.	2	30	90
Помещение защитной среды	2	30	99,97
Лаборатории	1	80	н/д
Административные помещения, складские помещения, грязные складские помещения, помещения для приготовления пищи и прачечные	1	30	н/д

Примечание. Это таблица 7.3 в руководстве AIA, издание 2001 г.

* Следует предусмотреть дополнительные фильтры грубой очистки или предварительные фильтры, чтобы уменьшить потребность в техническом обслуживании фильтров с эффективностью выше 75%. Показатели эффективности фильтрации основаны на средней эффективности фильтрации пыли в соответствии со стандартом ASHRAE 52.1–1992.

В начало страницы

Таблица Б.5. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в амбулаторных учреждениях*

Эффективность фильтров для центральной вентиляции в амбулаторных учреждениях.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №1 (%)*	Фильтрующий слой № 2 (%)*
Все области ухода за пациентами, лечения и/или диагностики, а также области, предоставляющие непосредственное обслуживание или чистящие средства, такие как стерильная и чистая обработка и т. д.	2	30	90
Лаборатории	1	80	н/д
Административные помещения, складские помещения, грязные складские помещения, помещения для приготовления пищи и прачечные	1	30	>нет данных

Примечание. Это таблица 9.1 в руководстве AIA, издание 2001 г.

* Следует предусмотреть дополнительные фильтры грубой очистки или предварительные фильтры, чтобы уменьшить потребность в обслуживании основных фильтров. Оценки эффективности фильтрации основаны на эффективности пылевых пятен в соответствии со стандартом ASHRAE 52.1–1992.

+ Эти требования не применяются к небольшим первичным (например, районным) амбулаторным учреждениям или амбулаторным учреждениям, в которых не проводятся инвазивные вмешательства или процедуры.

В начало страницы

Таблица Б.6. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в учреждениях престарелых

Эффективность фильтров для центральной вентиляции в учреждениях престарелых.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №1 (%)*	Фильтрующий слой № 2 (%)*
Все зоны стационарного ухода, лечения и/или диагностики, а также зоны, предоставляющие непосредственное обслуживание или чистящие средства	2	30	80
Административные помещения, складские помещения, грязные помещения, прачечные и помещения для приготовления пищи	1	30	н/д

Примечание. Это таблица 8.2 в руководстве AIA, издание 2001 г.

* Показатели эффективности фильтрации основаны на средней эффективности пылевых пятен в соответствии со стандартом ASHRAE 52.1–1992.

В начало страницы

Таблица Б.7. Эффективность фильтров для центральных систем вентиляции и кондиционирования воздуха в психиатрических больницах

Эффективность фильтров для центральной вентиляции в психиатрических больницах.
Обозначение зоны	Минимальное количество фильтровальных загрузок	Фильтрующий слой №.1 (%)*	Фильтрующий слой № 2 (%)*
Все направления стационарного лечения, лечения и диагностики, а также направления, оказывающие непосредственные услуги	2	30	90
Административные помещения, складские помещения, грязные помещения, прачечные и помещения для приготовления пищи	1	30	н/д

Примечание. Эта таблица представляет собой Таблицу 11.1 в руководстве AIA, издание 2001 года.

В начало страницы

Предотвращение распространения COVID-19 посредством циркуляции воздуха в школах и других зданиях

Как COVID-19 распространяется по воздуху

Нажмите здесь, чтобы ознакомиться с нашими рекомендациями по воздушному потоку, вентиляции и фильтрации воздуха.

Вирус, вызывающий COVID-19, может передаваться от одного человека к другому в мельчайших частицах воды и вируса, называемых аэрозолями.Мы производим эти аэрозоли, когда дышим, и мы производим их еще больше, когда говорим, кричим или поем. Аэрозоли отличаются от более крупных капель, которые распространяют COVID-19. Более крупные капли быстро падают на землю в трех-шести футах от человека, который их производит. Аэрозоли могут оставаться в воздухе в течение нескольких часов и перемещаться на большие расстояния. В аэрозолях меньше вируса, чем в более крупных каплях, поэтому вам нужно вдохнуть больше аэрозолей, чтобы заболеть. Аэрозоли могут накапливаться, если воздух внутри не циркулирует должным образом.

Передача вирусов воздушно-капельным путем увеличивается в зимние месяцы, поскольку люди проводят больше времени в помещении, а держать окна открытыми обычно слишком холодно. Зимой воздух суше, особенно в отапливаемых помещениях. Сухой воздух повреждает слизистую оболочку дыхательных путей и может облегчить проникновение вируса в дыхательные пути. Это также означает, что более мелкие аэрозоли плавают в воздухе в течение более длительных периодов времени. Поэтому ожидается, что воздушно-капельная передача COVID-19 будет более распространена в зимние месяцы.

Предотвращение распространения COVID-19 в воздухе

В дополнение к ношению лицевых масок и нахождению на расстоянии не менее трех футов от других людей в помещении, если вы не полностью вакцинированы, хорошая циркуляция воздуха внутри зданий, школ и домов (вентиляция) уменьшит распространение COVID-19 в виде аэрозолей. .

Одним из способов измерения вентиляции является определение того, как часто воздух в помещении полностью заменяется. Это называется обменом воздуха в час (ACH).В классе размером 30 на 30 футов, в котором учатся 25 учеников, воздух следует заменять не реже, чем каждые 15 минут, что равняется ACH, равному 4. Если воздух заменяется не реже, чем каждые 10 минут, это означает ACH. из 6, что лучше. Стандарта для ACH не существует, но мы знаем, что более высокий ACH снижает риск распространения болезни по воздуху.

Вентиляция чистым наружным воздухом полезнее для здоровья, потому что она удаляет вирусы и другие частицы, а также удаляет газы, такие как углекислый газ, который вырабатывается всеми при выдохе.Однако наружный воздух трудно нагреть или охладить, поэтому в большинстве систем вентиляции используется рециркуляционный воздух.

Вентиляция с рециркуляцией воздуха не снизит риск заражения COVID-19, если этот рециркуляционный воздух не проходит через фильтр, предназначенный для удаления мельчайших частиц. Рейтинг минимального отчетного значения эффективности (MERV) фильтра описывает, насколько хорошо он удаляет из воздуха частицы разного размера. Рейтинг MERV 13 или выше (MERV 13+) означает, что фильтр избавляется как минимум от 90% частиц размером с вирусосодержащие аэрозоли.Высокоэффективные воздушные фильтры для твердых частиц (HEPA) спроектированы таким образом, чтобы превзойти самый высокий рейтинг MERV. Фильтр HEPA избавляет не менее чем от 99,97% частиц, которые даже меньше, чем аэрозоли.

Особые указания по амбулаторному лечению

Ожидается снижение риска передачи инфекции пациентам и персоналу за счет соблюдения передовых методов инфекционного контроля. Пандемия высветила важные практики, которым должны следовать учреждения амбулаторной помощи. Руководство по амбулаторным учреждениям для профилактики заражения COVID-19

Особые соображения в отношении мест отправления культа или собраний

Места отправления культа и другие места скопления людей представляют особенно высокий риск распространения COVID-19. В одном месте собираются люди из разных семей, а это означает, что вы подвергаетесь воздействию других людей, в том числе пожилых людей и людей с хроническими заболеваниями, которые не живут с вами.

Разговоры и пение повышают риск воздушно-капельной передачи COVID-19. Когда вы говорите или поете, вы выдыхаете больше воздуха, а вибрации голосовых связок во время пения значительно увеличивают количество образующихся аэрозолей. Некоторые крупные вспышки произошли с церковными хорами, даже когда участники хора следовали правилам социального дистанцирования.Любое пение должно быть максимально ограничено по громкости и продолжительности. Если необходимо петь, люди должны находиться на расстоянии 12 футов от других людей, носить маски и улучшить вентиляцию воздуха в помещении.

Способы улучшить вентиляцию

Откройте окна
Открытие окон — это простой и эффективный способ улучшить вентиляцию. Исследователи из Гарвардского университета обнаружили, что если вы откроете окна в комнате всего на шесть дюймов, вы можете получить 5 или более ACH с чистым наружным воздухом. Этот подход лучше всего подходит, когда есть еще одно открытое окно или дверь, чтобы ветерок входил в один проем и выходил в другой.
Откройте окна и поставьте в окно вентилятор.
Использование вытяжного вентилятора или другого устройства для удаления воздуха из помещения через открытые окна обеспечивает постоянную вентиляцию наружным воздухом. Если вы поместите типичный 20-дюймовый коробчатый вентилятор на высокую высоту, он даст вам ACH более 12 в комнате размером 30 на 30 футов (примерно того же размера, что и средний класс). В то время как воздух может поступать в комнату по бокам окон или через другие проемы, эффективность этого подхода может быть повышена, если есть еще одно открытое окно или дверь, через которые ветерок проходит через одно отверстие и выходит через другое.
Используйте специальный вытяжной вентилятор.
Установите в помещении вентиляционный и вытяжной вентилятор, чтобы выталкивать воздух из помещения наружу. В большинстве домов и зданий есть вытяжные вентиляторы в ванной, а иногда и на кухне. Их также можно добавить в любую комнату. Вытяжные вентиляторы в ванных комнатах в школах или других оживленных зданиях должны быть всегда включены.
Используйте портативный очиститель воздуха.
Портативный очиститель воздуха с HEPA-фильтром можно использовать в помещениях, где нельзя открывать окна или использовать вентиляторы.Если вы используете очиститель воздуха, следуйте этим рекомендациям:
- Приобретите очиститель, подходящий по размеру для комнаты, в которой вы собираетесь его использовать. В типичном классе (30 футов на 30 футов) потребуется два очистителя, которые обеспечивают 300 кубических футов в минуту (510 м3/ч) воздуха, отфильтрованного HEPA, чтобы достичь 4 ACH. Если уже есть система HVAC, обеспечивающая наружный или отфильтрованный воздух в комнату, одного очистителя воздуха может быть достаточно для дополнительного чистого воздуха в этой комнате. Объем этих систем измеряется скоростью подачи чистого воздуха (CADR).Если CADR очистителя воздуха указан в кубических метрах в час, умножьте CADR на 0,589, чтобы получить CADR в кубических футах в минуту.
- Следуйте инструкциям производителя по техническому обслуживанию, в том числе тому, как часто следует заменять фильтр машины.
- Не покупайте очиститель воздуха с дополнительными функциями, такими как озонирование. Нет никаких доказательств того, что эти дополнительные функции заставляют очиститель воздуха удалять больше частиц и могут выделять газы, вызывающие раздражение легких.
- Поместите очиститель воздуха как можно ближе к центру помещения.Старайтесь, чтобы боковые и верхние стороны машины находились на расстоянии не менее двух футов от мебели и других предметов, чтобы поток воздуха не блокировался.
Модернизация уже используемой системы HVAC.
Системы HVAC, обеспечивающие принудительную подачу воздуха, можно модифицировать, чтобы они лучше удаляли капли и аэрозоли. Попробуйте любой или все из этих подходов:
- Отрегулируйте вентиляционные отверстия так, чтобы впустить как можно больше наружного воздуха и как можно меньше рециркуляционного воздуха для поддержания комфортной температуры.Убедитесь, что вентиляционные отверстия не заблокированы ни с одной стороны. Убедитесь, что на внутренних вентиляционных отверстиях нет предметов, а вокруг наружных вентиляционных отверстий нет растений. Вентиляционные отверстия работают лучше всего, когда вокруг них достаточно места. Если система HVAC не имеет фильтрации 13+ MERV, важно использовать столько наружного воздуха, сколько система может обработать.
- Обновите фильтрацию устройства до MERV 13 или выше. В некоторых системах это невозможно без уменьшения потока воздуха, и это может привести к повреждению системы, которая с этим не справится.Никогда не устанавливайте фильтр с более высоким MERV, чем предназначено для системы HVAC.
- Убедитесь, что вентиляторы системы включены всякий раз, когда люди находятся в здании, за два часа до того, как люди входят в здание, и в течение одного часа после того, как все люди покинут здание.
- Если расчетного количества наружного воздуха или отфильтрованного воздуха MERV 13+, подаваемого вентиляторами системы, недостаточно для создания не менее 4 ACH в помещении, добавьте другие методы для системы HVAC.
Не используйте оконные кондиционеры.
Большинство оконных кондиционеров не используют наружный воздух и плохо фильтруют аэрозоли в рециркулируемом воздухе.
Ограничьте количество людей, которые могут находиться в помещении, если вы не можете получить желаемую скорость вентиляции.

Мой метод вентиляции работает?

Есть способы измерить или рассчитать, правильно ли работают методы вентиляции, которые вы используете в помещении.

В помещении, в котором для вентиляции используется наружный воздух, сравните ожидаемые уровни углекислого газа с наблюдаемыми уровнями, используйте детектор углекислого газа и этот инструмент для расчета установившегося состояния CO2. Большинство детекторов углекислого газа стоят около 200 долларов.
Для помещений с фильтрацией MERV 13+ или HEPA рассчитайте прогнозируемый ACH, используя расчетный CADR системы в кубических футах в минуту и объем помещения: ACH = (cfm x 60)/(длина x ширина x высота).
Существуют и другие, более сложные подходы к измерению расхода наружного воздуха и/или отфильтрованного воздуха, которые можно использовать для проверки того, работает ли система должным образом.

Калькулятор воздухообмена CFM — HVAC

Скорость воздухообмена (в помещении) представляет собой еще один метод измерения производительности и эффективности вентиляции.Скорость воздухообмена обычно выражается в обмене воздуха в час — «ACH». Воздухообмен в час можно оценить, определив общий воздух, подаваемый в помещение и удаляемый из помещения «общий воздухообмен», или наружный (свежий) воздух, подаваемый в помещение и удаляемый из помещения «наружный воздухообмен».

В этой таблице приведены рекомендуемые воздухообмены в час (ACH) при нормальных условиях, основанные на хорошем опыте.


		Больницы – стерилизация


		Кухни # – коммерческие






Раздевалки Душевая


		Лакокрасочные цеха (не целлюлозные)
		Фотолаборатории и рентгеновские фотолаборатории







Вестибюли и коридоры

* Увеличьте на 50% в местах интенсивного курения или если помещение находится под землей.

Журнал "Дизайнер"

Расчет воздухообмена в помещении: Определение необходимости воздухообмена помещений. Рекомендации

Расчет воздухообмена по различным параметрам

Расчет по площади помещения

Расчет по санитарно-гигиеническим нормам

Расчет по кратностям

Выбор и расчет системы вентиляции в торговых помещениях (Часть 2)

Расчет вентиляции — Информтех — проектирование вентиляции и кондиционирования

Расчет элементов системы вентиляции

Расчет расхода воздуха

Расчет по числу людей

Расчет воздуха по кратностям

Расчет вентиляции

Расчет кратности воздухообмена в помещениях в Москве

Необходимость расчета кратности воздухообмена

Виды циркуляции воздушных масс

Расчет параметров кратности воздухообмена

Контрольные мероприятия по определению кратности воздухообмена

Профессиональный расчет кратности воздухообмена

Онлайн калькулятор

Онлайн-калькулятор расчета производительности вентиляции

Расчет производительности по кратности воздухообмена

Расчет производительности вентиляции по количеству людей

Онлайн-калькулятор расчета системы вентиляции

Расчет количества диффузоров

Расчет количества решеток

Расчет мощности калорифера

определение коэффициента обновления, кратность и норма на человека

Причины нарушения вентиляции

Расчет воздухообмена

Естественное обновление воздуха

Естественное обновление воздуха

Определение сечения каналов

Определение сечения каналов

Что это такое и как его рассчитать – Smart Air

Что такое воздухообмен в час?

Как рассчитать воздухообмен в час?

Шаг 1: Найдите CADR

Шаг 2. Измерьте объем вашей комнаты

Шаг 3: Рассчитайте количество воздуха, которое очиститель меняет в час, с помощью CADR

Шаг 4: Расчет воздухообмена в час (ACH)

Калькулятор воздухообмена в час (ACH) и CADR

Пример: расчет ACH для мини-очистителя воздуха Smart Air Blast

Получите бесплатное руководство по безопасному дыханию

Калькулятор воздухообмена и таблица от Electrical World

рекомендуемых воздухообменов в час

Что означает термин «рекомендуемый обмен воздуха в час»?

Что такое воздухообмен в час?

Как рассчитать объем воздуха

Загрузите полный список тарифов ACH u спойте нижний правый слайд в такте.

Что такое скорость воздухообмена и почему это важно?

Плюсы

Минусы

Пассивная вентиляция

Активная вентиляция

Сокращает загрязняющие вещества

Экономит деньги

Похожие сообщения

Воздух | Приложение | Руководство по охране окружающей среды | Библиотека руководств | Инфекционный контроль

1. Удаление переносимых по воздуху загрязнителей

Таблица Б.1. Воздухообмен/час (ACH) и время, необходимое для удаления переносимых по воздуху загрязнителей по эффективности *

2. Отбор проб воздуха на наличие аэрозолей, содержащих легионеллы

3. Расчет результатов отбора проб воздуха

4.

Таблица Б.2. Требования к вентиляции помещений, оказывающих помощь пациентам в больницах и амбулаторных учреждениях

Хирургия и реанимация

Сестринское дело

Вспомогательное оборудование/Радиология

Лаборатория

Диагностика и лечение

Стерилизация и поставка

Центральное медицинское и хирургическое снабжение

Сервис

Таблица Б.

Таблица Б.4. Эффективность фильтров для центральных систем вентиляции и кондиционирования воздуха в больницах общего профиля*

Таблица Б.5. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в амбулаторных учреждениях*

Таблица Б.6. Эффективность фильтров для систем центральной вентиляции и кондиционирования воздуха в учреждениях престарелых

Таблица Б.7. Эффективность фильтров для центральных систем вентиляции и кондиционирования воздуха в психиатрических больницах

Предотвращение распространения COVID-19 посредством циркуляции воздуха в школах и других зданиях

Как COVID-19 распространяется по воздуху
