Калькулятор расчета вентиляции в частном доме и помещении онлайн

Расчет вентиляции по кратности(подробнее)

Площадь помещения, м²:

Высота помещения, м:

Кратность воздухообмена:

Необходимая производительность: м³/ч

Расчет вентиляции по количеству людей(подробнее)

Число людей в помещении:

Активность людей в помещении:
Спокойное состояние
Умеренная деятельность
Активная деятельность

Необходимая производительность: м³/ч

Расчет количества диффузоров(подробнее)

Расход воздуха, м³/ч:

Скорость движения воздуха, м/с:

Диаметр диффузора, м:

Необходимо диффузоров: шт

Расчет количества решеток(подробнее)

Расход воздуха, м³/ч:

Скорость движения воздуха, м/с:

Площадь живого сечения решетки, м²:

Необходимо решеток: шт

Расчет мощности калорифера(подробнее)

Производительность, м³/ч:

Разница температур на входе и выходе, ℃:

Необходимая мощность: кВт

Расчет вентиляции по кратности

L = n * S * Н, где:

L — необходимая производительность м3/ч;
n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.

Определение производительности вентиляции по количеству людей

L = N * Lнорм, где:

L — производительность м3/ч;
N — число людей в помещении;
Lн — нормативный показатель потребления воздуха на одного человека составляющий:
при отдыхе — 20 м3/ч;
при офисной работе — 40 м3/ч;
при активной работе — 60 м3/ч.

Расчет количества диффузоров

N = L / ( 2820 * V * d * d ), где

N — количество диффузоров, шт;
L — расход воздуха, м3/час;
V — скорость движения воздуха, м/сек;
d — диаметр диффузора, м.

Расчет количества решеток

N = L / ( 3600 * V * S ), где

N — количество решеток;
L — расход воздуха, м3/час;
V — скорость движения воздуха, м/сек;
S — площадь живого сечения решетки, м2.

Расчет мощности калорифера

Р = ΔT * L * Сv / 1000, где:
Р — мощность прибора, кВт;
ΔT — разница температур на выходе и входе системы, °С;
L — производительность м³/ч.
Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м³/°С.
Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения.

Расчет вентиляции онлайн

condei-chehov

Расчет вентиляции с помощью онлайн калькулятора

CONDEI-CHEHOV.RU

2019-11-10 17:57:09

Рейтинг ↑ не забываем

При помощи данных калькуляторов, Вы сможете подобрать: вентилятор на вытяжной зонт пристенного типа; островного; потери даления в воздуховоде; кратность воздухообмена для помещений и.

т. д.

По какой формуле происходит расчёт L (m³/ч) = S (m²) × V (m/c) × 3600

Для определения производительности вентилятора (м³/ч), необходимо ввести значения в графы сторона А — В и скорость потока на срезе зонта

Формула для круглого вытяжного зонта L (m³/ч) = πR² × V (m/c) × 3600

Для определения производительности вентилятора (м³/ч), необходимо ввести значения в графы диаметр и скорость потока на срезе зонта

Формула для расчёта Pтр = ((0,15l/d) (vv1,2)/2)*9,8

Формула для расчёта Pтр = ((0,15l/(2ab/(a+b))) (vv1,2)/2)*9,8

Формула расчёта вентиляции по кратности L = n*V

Расчёт кратности воздухообмена в помещений любых типов

Выберите из выпадающегося меню Ваш вариант и введите объём помещения и получите нужный результат

Диаметр воздуховода для круглого сечения

Данный калькулятор позволяет расчитать необходимый диаметр воздуховода при известном значении требуемого воздухообмена м3

Формула по которой происходит расчёт

D = 2000*√(L/(3600*3,14*V))

D — диаметр (мм)
L — воздухообмен помещения (м³/ч)
V — скорость воздуха (м/с)

Диаметр воздуховода для квадратного сечения

Формула по которой происходит расчёт

А=В=1000*√(L/3600*V))

A — сторона а (мм) В — сторона b (мм) L — воздухообмен помещения (м³/ч)

V — скорость воздуха (м/с)

Расчет вентиляции для Гроубокса

Вентиляция для Гроубокса жизненно необходима по нескольким причинам:

Считается что идеальная температура для растений 22-28 С
Рекомендуется обновлять воздух в гроубоксе каждые 5 минут. Растениям жизненно важен CO2
Воздухопрогонка предотвращает возникновение плесени, болезней и пересыхания плодов
Вентиляция избавит от неприятных запахов в гроубоксе

Гроубокс без вентиляции может привести к следующим проблемам

Высокая температура
Застаивание воздуха
Возникновение плесени
Неприятный запах

Схемы применения вентиляции в Гроубоксе

В гроубоксе можно применить одноконтурную и двухконтурную схемы вентиляции. Давайте рассмотрим как на практике использовать схемы вентиляции в гроубоксе:

Пассивный приток и пассивная вытяжка

В гроубоксе обязательно должны быть технические отверстия внизу и наверху. Данный способ подходит если применять светодиодное освещение для растений. При использовании других ламп (например ДНаТ), столкнетесь с повышенной температурой.

Пассивный приток и активная вытяжка

Самая популярная схема вентиляции для гроубокса. Если нет трудностей притоком свежего воздуха, смело выбирайте данную схему, главное позаботиться о отверстии в нижней части гроубокса.

Активный приток и активная вытяжка

Здесь используется два вентилятора:
1) активный приток холодного воздуха
2) активный отвод горячего воздуха.
Данная схема вентиляции подойдет тем у кого есть проблемы с притоком свежего воздуха. Так же походит тем кто хочет автоматически поддерживает воздухообмен и температуру в гроубоксе.

Подбираем вентилятора для гроубокса

Характеристики вентилятора (которые необходимо учитывать) — это мощность, производительность, уровень шума, диаметр посадочного фланца.

Главное при выборе вентилятора для гроубокса это его производительность (м3/час). Обращайте внимание на производительность, а не на мощность. Так как мощность вентилятора не дает нам понять сколько он сможет гонять воздуха. А именно это нам и нужно знать.

Для того что бы понять, подходит ли выбранный вентилятор в ваш гроубокс или нет, нужно знать обьем гроубокса.

Объема воздуха в гроубоксе насчитывается по формуле:

V(м3) гроубокса = (длина × высота × ширина).

Производительности вентилятора для гроубокса насчитывается по формуле:

2 × (V гроубокса) × 60 = Р м3 /час

Получаем производительность вентилятора, подходящего для вашего гроубокса.

Пример расчета производительности вентилятора:Гроубокс с размерами: длина 100 см, ширина 100 см, высота 200 см.

Считаем: 2(1×1×2)×60=240 м3/час.
Получается, вам подходит вентилятор с мощностью 240 м3/час.

Уровень шума вентилятора

Шум вентилятора так же важная характеристика при выборе вентилятора в гроубокс. Если вы не хотите лишнего шума рекомендуем выбирать бесшумные канальные вентиляторы. Самые тихие вентиляторы это Soler Palau Silent. Уровень шума от 20 Дб.

Вентилятор используется вместе с угольным фильтром

Если мешает неприятный запах в гроубоксе — нужно ставить вентилятор в связке с угольным фильтром.

Режим работы вентиляции в гроубоксе

Вентиляция необходима как днем так и ночью, так как воздух нужно обновлять каждые 5 минут.

Ночь для растений такая же важная стадия как и день. Днем вентиляция решает проблему с отводом горячего воздуха и воздухообмена. Ночью вентиляция еще больше необходима, так как без проветривания ночью будет повышенная влажность что чревато плесенью, так же лишняя влажность усиливает запах у пахучих растений.

Онлайн калькулятор расчета вентиляции

Этап первый

Сюда входит аэродинамический расчёт механических систем кондиционирования или вентиляции, который включает ряд последовательных операций.Составляется схема в аксонометрии, которая включает вентиляцию: как приточную, так и вытяжную, и подготавливается к расчёту.

Размеры площади сечений воздуховодов определяются в зависимости от их типа: круглого или прямоугольного.

Формирование схемы

Схема составляется в аксонометрии с масштабом 1:100. На ней указываются пункты с расположенными вентиляционными устройствами и потреблением воздуха, проходящего через них.

Выстраивая магистраль, следует обратить внимание на то какая система проектируется: приточная или вытяжная

Приточная

Здесь линия расчёта выстраивается от самого удалённого распределителя воздуха с наибольшим потреблением. Она проходит через такие приточные элементы, как воздуховоды и вентиляционная установка вплоть до места где происходит забор воздуха. Если же система должна обслуживать несколько этажей, то распределитель воздуха располагают на последнем.

Вытяжная

Строится линия от самого удалённого вытяжного устройства, максимально расходующего воздушный поток, через магистраль до установки вытяжки и дальше до шахты, через которую осуществляется выброс воздуха.

Если планируется вентиляция для нескольких уровней и установка вытяжки располагается на кровле или чердаке, то линия расчёта должна начинаться с воздухораспределительного устройства самого нижнего этажа или подвала, который тоже входит в систему.

Если установка вытяжки находится в подвальном помещении, то от воздухораспределительного устройства последнего этажа.

Вся линия расчёта разбивается на отрезки, каждый из них представляет собой участок воздуховода со следующими характеристиками:

воздуховод единого размера сечения;
из одного материала;
с постоянным потреблением воздуха.

Следующим шагом является нумерация отрезков. Начинается она с наиболее удалённого вытяжного устройства или распределителя воздуха, каждому присваивается отдельный номер. Основное направление – магистраль выделяется жирной линией.

Далее, на основе аксонометрической схемы для каждого отрезка определяется его протяжённость с учётом масштаба и потребления воздуха. Последний представляет собой сумму всех величин потребляемого воздушного потока, протекающего через ответвления, которые примыкают к магистрали. Значение показателя, который получается в результате последовательного суммирования, должно постепенно возрастать.

Определение размерных величин сечений воздуховодов

Производится исходя из таких показателей, как:

потребление воздуха на отрезке;
нормативные рекомендуемые значения скорости движения воздушного потока составляют: на магистралях — 6м/с, на шахтах где происходит забор воздуха – 5м/с.

Рассчитывается предварительное размерная величина воздуховода на отрезке, которая приводится к ближайшему стандартному. Если выбирается прямоугольный воздуховод, то значения подбираются на основе размеров сторон, отношение между которыми составляет не более чем 1 к 3.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.

В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

2. Вычисление потерь на трение

Потери
энергии потока вычисляются пропорционально
так называемому
«динамическому» напору, величине
pW2/2,
где р -плотность
воздуха при температуре потока
(определяется по таблице (1)
и (2)), a
W
— скорость в том или ином сечении контура
циркуляции воздуха.

Падение
давления воздуха вследствие действия
трения вычисляют
по формуле Вейсбаха:

гдеl
— длина участка контура циркуляции, м,
d_экв-эквивалентный
диаметр поперечного сечения участка,
м,

d_эк_в=

-коэффициент
сопротивления трения.

Коэффициент

сопротивления
трения определяется режимом течениявоздуха
в рассматриваемом сечении контура
циркуляции, или величиной
критерия Рейнольдса:

Re=

d_экв

где
Wid_экв
— скорость и эквивалентный диаметр
канала
и
кинематический коэффициент вязкости
воздуха (определяется по таблицам
/1/ и /2/,
м
/с.

Значение

для значенийReв
интервале 105
-108
(развитое
турбулентное
значение) определяется по формуле
Никурадзе:

=3,2
.
10-3—
0,231 .Re-0,231

Более
подробные сведения по выбору

можно получить из /4/ и /5/ В
/5/
приведена диаграмма для нахождения
значения
,
облегчающая
расчеты.
Вычисленные значения
выражаются в паскалях (Па).

В
таблице 3 сведены значения исходных
данных для каждого канала
скорость,
длина, поперечное сечение,
эквивалентный диаметр,
величина
критерия Рейнольдса, коэффициент

сопротивления,
динамический
напор и величина вычисленных потерь на
трение.

						Таблица 3
№ канала (рис5)	W, м/с	F, м2	d_экв _М	l, м	W2/2, Н	Re		, Па
1	15	0.8	0,77	1,0	76,5	3,5 . 105	0,015	1,5
2	25	0,87	0,88	1,75	212,5	6,7 . 105	0,013	5,5
3	21,7	1,0	0,60	3,0	160,1	3,9 . 105	0,014	11,2
4	28,9	0,75	0,60	1,75	283,9	5,3 . 105	0,0135	11,2

Расчеты
сопротивлений трения в каналах печи

5.3.
«Местные» потери
— под этим термином понимают потери
энергии в тех
местах, где поток воздуха внезапно
расширяется или суживается, претерпевает
повороты и т. д.
В
проектируемой печи таких мест достаточно
много — калориферы, повороты
каналов, расширения или сужения каналов
и др.
Эти
потери вычисляются также, как доля
динамического напора p=W2/2,
умножая
его на так называемый «коэффициент
местного сопротивления»

Сумма
29.4Па

_местн=/2

Коэффициент
местного сопротивления определяется
но таблицам /1/ и /5/ в зависимости от типа
местного сопротивления, и габаритных
характеристик. Например, в
данной печи местное сопротивление типа
внезапного сужения имеет место
в канале 1-2 (см. рис.7). Соотношение сечений
(узкого к широкому).По
приложению /1 / находим
=0,25

= 160Па,

Совершенно
аналогично вычисляются другие местные
потери. Необходимо
отметить, что в ряде случаев местные
потери обусловлены
действием сразу двух видов сопротивлений.
Например, имеет
место поворот канала и одновременно
изменение его сечения (сужение
или расширение) следует провести
вычисление потерь для
обоих случаев и результаты сложить.
Результаты вычислений местных потерь
сведены в таблицу 4

№	Тип местного сопротивления	W, м/с		Па	Прим.
	Внезапное сужение	43,4	0,125	160	Нах. по табл
1-1	Поворот на 90°	25	1,5	318	~
2-3	Скругленный поворот	25	_О,₁	21,3	~
3	Диафрагмы в потоке (калориферы)	35,8	3,6	601	~
3-4	Скругленный поворот	21,7	0,28	44,8	~
4-1	Поворот на 90 с раширением	28,9	0,85	241	~
4-1	Внезапное сужение	28,9	0,09	25,5	~

Сумма

=1411,6 Па

Суммарные
потери:

=30 + 1410 =1440 Па

Вентиляторы
выбираем по характеристикам
центробежных

вентиляторов
, предположительно для типа ВРС № 10
(рабочее

колесо
диаметром 1000
мм).

Для
производительности 21,5
м3/с
и необходимого напора Н>1440

Па..
Получаем: n=550
об/мин;

,5;
N_уст
25
кВт.

Привод
вентилятора от асинхронного двигателя,
мощностью 30
кВт
типа
АО
при 720
об/мин,
через клиноременную передачу.

Этап второй

Здесь рассчитываются аэродинамические показатели сопротивления. После выбора стандартных сечений воздуховодов уточняется величина скорости воздушного потока в системе.

Расчёт потерь давления на трение

Следующим шагом является определение удельных потерь давления на трение исходя из табличных данных или номограмм. В ряде случаев может пригодиться калькулятор для определения показателей на основе формулы, позволяющей произвести расчёт с погрешностью в 0,5 процента. Для вычисления общего значения показателя, характеризующего потери давления на всём участке, нужно его удельный показатель умножить на длину. На этом этапе также следует учитывать поправочный коэффициент на шероховатость. Он зависит от величины абсолютной шероховатости того или иного материала воздуховода, а также скорости.

Вычисление показателя динамического давления на отрезке

Здесь определяют показатель, характеризующий динамическое давление на каждом участке исходя из значений:

скорости воздушного потока в системе;
плотности воздушной массы в стандартных условиях, которая составляет 1,2 кг/м3.

Определение значений местных сопротивлений на участках

Их можно рассчитать исходя из коэффициентов местного сопротивления. Полученные значения сводят в табличной форме, в которую включаются данные всех участков, причём не только прямые отрезки, но и по несколько фасонных частей. Название каждого элемента заносится в таблицу, там же указываются соответствующие значения и характеристики, по которым определяется коэффициент местного сопротивления. Эти показатели можно найти в соответствующих справочных материалах по подбору оборудования для вентиляционных установок.

При наличии большого количества элементов в системе или при отсутствии определённых значений коэффициентов используется программа, которая позволяет быстро осуществить громоздкие операции и оптимизировать расчёт в целом. Общая величина сопротивления определяется как сумма коэффициентов всех элементов отрезка.

Вычисление потерь давления на местных сопротивлениях

Рассчитав итоговую суммарную величину показателя, переходят к вычислению потерь давления на анализируемых участках. После расчёта всех отрезков основной линии полученные числа суммируют и определяют общее значение сопротивления вентиляционной системы.

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический
расчет воздуховодов обычно сводится
к определению размеров их поперечного
сечения,
а также потерь давления на отдельных
участках
и в системе в целом. Можно определять
расходы
воздуха при заданных размерах воздуховодов
и известном перепаде давления в системе.

При
аэродинамическом расчете воздуховодов
систем вентиляции обычно пренебрегают
сжимаемостью
перемещающегося воздуха и пользуются
значениями избыточных давлений, принимая
за условный
нуль атмосферное давление.

При
движении воздуха по воздуховоду в любом
поперечном
сечении потока различают три вида
давления:
статическое,
динамическое
и полное.

Статическое
давление
определяет потенциальную
энергию 1 м3
воздуха в рассматриваемом сечении (р_ст
равно давлению на стенки воздуховода).

Динамическое
давление
– это кинетическая энергия потока,
отнесенная к 1 м3
воздуха, определяется
по формуле:

(1)

где
– плотность
воздуха, кг/м3;
– скорость
движения воздуха в сечении, м/с.

Полное
давление
равно сумме статического и динамического
давлений.

(2)

Традиционно
при расчете сети воздуховодов применяется
термин “потери
давления”
(“потери
энергии потока”).

Потери
давления (полные) в системе вентиляции
складываются из потерь на трение и
потерь в местных
сопротивлениях (см.: Отопление и
вентиляция, ч. 2.1 “Вентиляция”
под ред. В.Н. Богословского, М., 1976).

Потери
давления на трение определяются по
формуле
Дарси:

(3)

где
– коэффициент
сопротивления трению, который
рассчитывается по универсальной формуле
А.Д. Альтшуля:

(4)

где
– критерий Рейнольдса; К – высота
выступов шероховатости (абсолютная
шероховатость).При
инженерных расчетах потери давления
на трение
,
Па (кг/м2),
в воздуховоде длиной /, м, определяются
по выражению

(5)

где
– потери
давления на 1 мм длины воздуховода,
Па/м [кг/(м2
* м)].

Для
определения Rсоставлены

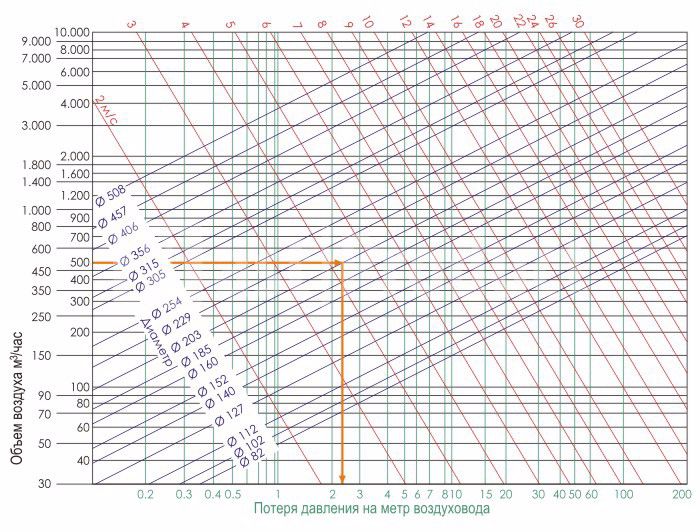

таблицы и номограммы. Номограммы (рис.
1 и 2) построены для условий: форма сечения
воздуховода круг диаметром,
давление воздуха 98 кПа (1 ат), температура
20°С, шероховатость= 0,1 мм.

Для
расчета воздуховодов и каналов
прямоугольного сечения пользуются
таблицами и номограммами
для круглых воздуховодов, вводя при
этом
эквивалентный диаметр прямоугольного
воздуховода, при котором потери давления
на трение в
круглом
и прямоугольном
~
воздуховодахравны.

В
практике проектирования получили
распространение
три вида эквивалентных диаметров:

■ по скорости

при
равенстве скоростей

■ по
расходу

при
равенстве расходов

■ по
площади поперечного сечения

при равенстве
площадей сечения

При
расчете воздуховодов с шероховатостью
стенок,
отличающейся от предусмотренной в
таблицах или в номограммах (К = ОД мм),
дают поправку к
табличному значению удельных потерь
давления на
трение:

(6)

где
– табличное
значение удельных потерь давления
на трение;
– коэффициент
учета шероховатости стенок (табл. 8.6).

Потери
давления в местных сопротивлениях. В
местах поворота воздуховода, при делении
и слиянии
потоков в тройниках, при изменении
размеров
воздуховода (расширение – в диффузоре,
сужение – в конфузоре), при входе в
воздуховод или в
канал и выходе из него, а также в местах
установки
регулирующих устройств (дросселей,
шиберов, диафрагм) наблюдается падение
давления в потоке
перемещающегося воздуха. В указанных
местах происходит
перестройка полей скоростей воздуха в
воздуховоде и образование вихревых зон
у стенок, что сопровождается
потерей энергии потока. Выравнивание
потока происходит на некотором расстоянии
после прохождения
этих мест. Условно, для удобства проведения
аэродинамического расчета, потери
давления в местных
сопротивлениях считают сосредоточенными.

Потери
давления в местном сопротивлении
определяются
по формуле

(7)

где
–
коэффициент местного сопротивления
(обычно,
в отдельных случаях имеет место
отрицательное значение, при расчетах
следует
учитывать знак).

Коэффициентотносится
к наибольшей скорости
в суженном сечении участка или скорости
в сечении
участка с меньшим расходом (в тройнике).
В таблицах
коэффициентов местных сопротивлений
указано, к какой скорости относится.

Потери
давления в местных сопротивлениях
участка, z,
рассчитываются по формуле

(8)

где

– сумма
коэффициентов местных сопротивлений
на участке.

Общие
потери давления на участке воздуховода
длиной,
м, при наличии местных сопротивлений:

(9)

где
– потери
давления на 1 м длины воздуховода;

– потери
давления в местных сопротивлениях
участка.

Расчет системы вентиляции и охлаждения для майнинговых ферм

Содержание

Ранее мы писали статью по теме: вентиляция и система охлаждения для майнинга, а вернее об их необходимости. Если Вы еще не знакомы с информацией о том, зачем вообще нужна вентиляция и кондиционирование для майнинг фермы, какое именно оборудование подойдет для такого помещения, то Вам лучше начать с нее.

Биткойны называют валютой будущего. Популярность криптовалюты стабильно растет. Технологии майнинга развиваются в нарастающей прогрессии, организация ферм со специализированным hardware, «железом», (н-р, типа ASIC) для последующей добычи bitcoin принимает глобальные масштабы. Эффективность добывания криптовалюты зависит не только от курса USD/BTC, но и от энергопотребления работающего оборудования – видеокарт, источников питания, серверов, вентиляции и т. д. Меньше энергопотребление – больше прибыль.

Система вентиляции и кондиционирования – как избежать перегрева видеокарт

Майнингом пробуют заниматься и аматоры на нескольких домашних компьютерах, пока счет за электричество позволит. И группы энтузиастов-единомышленников на сторонних серверах, и создатели дата-центров, или инвесторы в промышленные майнинговые фермы. Так как эта статья посвящена именно Вам, ребята, мы расскажем, как охлаждать майнинг ферму правильно.

Главные задачи, решаемые климатической системой при работе майнеров:

отвод тепла от работающей аппаратуры,
удаление излишков тепла из помещения,
обеспечение необходимой чистоты и уровня влажности воздуха,
мониторинг состояния и режимов работы шахты.

Мы хотим проконсультировать Вас

В интернете есть неприглядный пример, как для аматорской фермы в закрытом помещении устанавливался кондиционер с маленькой мощностью. Жара сохранялась, кондиционер не справлялся, счетчик электричества зашкаливал, и видеокарты скоро выходили из строя. Приходим к понимаю, что для разных мощностей оборудования нужен профессиональный расчет системы вентиляции и кондиционирования с учетом теплопоступлений и возможностью контроля производительности.

Необходимо также рассчитать энергозатраты на работу системы кондиционирования и вентиляции, с учетом возможности использования холодного наружного воздуха, например, в холодное время года или в условиях северных широт или в горах. Ведь холодный климат позволят значительно экономить на охлаждении.

Расчет системы охлаждения для майнинга

Расчет системы вентиляции и кондиционирования для видеокарт производится с учетом объема помещения и мощности имеющегося, и планируемого к установке при расширении мощностей, оборудования.

В основе ориентировочного расчета системы охлаждения принимается формула:

Q = V * ρ * Ср * ΔT, Вт

где Q тепловая мощность, теплопоступления от работающего оборудования;
V — расход воздуха от вентиляционной установки, м³/час;
ρ = 1,2 кг/м³ — плотность воздуха;
Ср = 1005 Вт/м³*К — теплоемкость воздуха;
ΔT — разница температур комнатного и приточного воздуха.

То есть, подача свежего воздуха и вытяжка для майнинга должны обеспечить полноценный отвод тепла от всех работающих блоков (видеокарт) в стойках фермы (шахты) и поддержание допустимой рабочей температуры в помещении с оборудованием.

Учтем также, что летом и зимой мощность систем вентиляции и кондиционирования существенно отличаются.

Расчет системы для зимнего периода

Зимой наружный воздух должен подаваться в помещение подогретым до плюсовой температуры, что возможно благодаря рециркуляции и подогреву части холодного наружного воздуха выходящим горячим в вентиляционной установке – подогрев его не требуется. Входящий воздух может иметь даже 0 градусов при большом минусе снаружи.

Необходимый расход воздуха для удаления излишков тепла зимой определяется по формуле:

Vзима = Q * 3600 / (Cp * 1,2 *ΔT), м³/ч

где Q – суммарные теплопоступления, ориентировочно принимаются равными потребляемой мощности майнеров, Вт;
Ср = 1005 Вт/м³*К — теплоемкость воздуха;
ΔT – разница температур на выходе и на входе, например, каждый процессор ASIC может нагреть воздух от 0 до 45-50 градусов.

По величине необходимого расхода подбирается производительность вентиляционной установки.

Расчет системы для летнего периода

Охлаждение ферм для майнинга летом, а именно расчет, производится по аналогичной формуле. Но за счет того, что воздух на подаче более теплый, например +20 °С, потребуется бóльшая продуктивность оборудования для достижения необходимого предела +30 °С в помещении для удаления всех теплопоступлений.

Vлето = Q * 3600 / (Cp * 1,2 *ΔT), м³/ч,

где ΔT – разница температур на выходе и на входе, например, (55 -20) градусов.

А для дополнительного охлаждения от + 30 °С до +20 °С на входе для нормальной работы оборудования потребуется мощность по холоду кондиционера равная:

Qх = Vлето * Cp * ΔT * 1,2 / 3600, Вт,
где ΔT = (30-20)°С.

Что нужно учитывать при проектировании вентиляции и кондиционирования

Расчет системы вентиляции и кондиционирования для майнинга должен учитывать сезонные колебания разности наружной и внутренней температур воздуха, что влечет колебание энергонагрузки.
При расчете приточно-вытяжной вентиляции учитываются потери давления воздуха в длинных каналах, местные сопротивления и рассеивание через диффузоры или направляющие жалюзи.
Практически каждые 3-5 минут должна происходить полная смена воздуха в помещении на свежий.
Температура видеокарты в работающем состоянии может достигать +80…+90 °C. Рабочий режим в помещении летом может достигать +30 °C.
Разогретый воздух поднимается вверх под потолок, снизу он замещается холодным воздухом.
При проектировании вентиляции необходимо предусмотреть резервное питание, поскольку не допускается при перепадах или пропадании энергоснабжения прекращение работы комп’ютерного оборудования и системы охлаждения.
Автоматическое поддержание температурных параметров – наиболее экономически выгодный вариант для максимально производительной работы. Инверторное регулирование производительности компрессоров обеспечит снижение энергопотребления кондиционеров.

Итоги

Майнинг-фермы –энергозатратное предприятие. Даже небольшая домашняя вычислительная ферма из 6 видеокарт по 150Вт/ч потребит до 900 кВт электроэнергии. Это не считая затрат на вентиляцию. Но, чем больше мощность «железа», тем больше возможности роста вознаграждения.

А без качественной вентиляции Ваши устройства быстро выходят из строя, что моментально приводит к потере прибыли. Поэтому вентиляция помещения майнинг – ферм является неотъемлемой составляющей успеха шахт для добычи криптовалюты.

Правильные формулы = правильные расчеты и знания!

Читаем дальше:

Расчет вентиляции помещения и площади сечения труб по формулам

Задача организованного воздухообмена комнат жилого дома либо квартиры – вывести лишнюю влагу и отработанные газы, заместив свежим воздухом. Соответственно, для устройства вытяжки и притока нужно определить количество удаляемых воздушных масс – произвести расчет вентиляции отдельно по каждому помещению. Методики вычислений и нормы расхода воздуха принимаются исключительно по СНиП.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

«Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
«Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. На этих данных и должен базироваться расчет вентиляции. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

Справка. Кратность воздухообмена выражается цифрой, обозначающей, сколько раз в течение 1 часа полностью обновится воздушная среда помещения.

Проветривание — примитивный способ обновления кислорода в жилище

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

гостиная, детская, спальня – 1 раз в час;
кухня с электрической плитой – 60 м³/ч;
санузел, ванная, туалет – 25 м³/ч;
для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
котельная с теплогенератором, сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
кладовка, гардеробная и прочие подсобные помещения – кратность 0. 2;
сушильная либо постирочная – 90 м³/ч;
библиотека, рабочий кабинет – 0.5 раз в течение часа.

Примечание. СНиП предусматривает снижение нагрузки на общеобменную вентиляцию при неработающем оборудовании либо отсутствии людей. В жилых помещениях кратность уменьшается до 0.2, технических – до 0.5. Неизменным остается требование к комнатам, где расположены газоиспользующие установки, — ежечасное однократное обновление воздушной среды.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».

Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Определение расхода воздуха по кратности

Данный типовой расчет приточно-вытяжной вентиляции выполняется отдельно для каждой комнаты квартиры либо загородного коттеджа. Чтобы выяснить расход воздушных масс по зданию в целом, полученные результаты суммируются. Используется довольно простая формула:

Расшифровка обозначений:

L – искомый объем приточного и вытяжного воздуха, м³/ч;
S – квадратура помещения, где рассчитывается вентиляция, м²;
h – высота потолков, м;
n – число обновлений воздушной среды комнаты в течение 1 часа (регламентируется СНиП).

Пример вычисления. Площадь гостиной одноэтажного здания с высотой потолков 3 м составляет 15.75 м². Согласно предписаниям СНиП 31-01-2003, кратность n для жилых помещений равна единице. Тогда часовой расход воздушной смеси составит L = 15.75 х 3 х 1 = 47.25 м³/ч.

Важный момент. Определение объема воздушной смеси, удаляемой из кухни с газовой плитой, зависит от устанавливаемого вентиляционного оборудования. Распространенная схема выглядит так: однократный обмен согласно нормативам обеспечивает система естественной вентиляции, а дополнительные 100 м³/ч выбрасывает бытовая кухонная вытяжка.

Аналогичные расчеты делаются по всем остальным комнатам, разрабатывается схема организации воздухообмена (естественной или принудительной) и определяются размеры вентиляционных каналов (смотрим пример ниже). Автоматизировать и ускорить процесс поможет расчетная программа.

Онлайн-калькулятор в помощь

Программа считает требуемое количество воздуха по кратности, регламентируемой СНиП. Просто выберите разновидность помещения и введите его габариты.
[wpcc id=»2″]

Примечание. Для котельных с газовым теплогенератором калькулятор учитывает только трехкратный обмен. Количество приточного воздуха, идущего на сжигание топлива, нужно прибавлять к результату дополнительно.

Выясняем воздухообмен по числу жильцов

Приложение «К» СП 60.13330.2012 предписывает производить расчёт вентиляции помещения по простейшей формуле:

Расшифруем обозначения представленной формулы:

L – искомая величина притока (вытяжки), м³/ч;
m – объем воздушной чистой смеси в расчете на 1 чел., указанный в таблице Приложения «К», м³/ч;
N – количество людей, постоянно находящихся в рассматриваемой комнате 2 часа в день и более.

Очередной пример. Резонно предположить, что в той же гостиной одноэтажного дома два члена семьи пребывают длительное время. Учитывая, что проветривание организовано и на каждого жильца приходится свыше 20 квадратов площади, параметр m принимается равным 30 м³/ч. Считаем количество притока: L = 30 х 2 = 60 м³/ч.

Важно. Заметьте, полученный результат больше значения, определенного по кратности (47.25 м³/ч). В дальнейшие расчеты следует включить цифру 60 м³/ч.

Результаты подсчетов лучше сразу нанести на планировку этажа здания

Если количество проживающих в квартире настолько велико, что каждому человеку отведено меньше 20 м² (в среднем), то представленную выше формулу использовать нельзя. Правила указывают: в данном случае площадь гостиной и других комнат следует умножить на 3 м³/ч. Поскольку общая квадратура жилища равна 91.5 м², расчетный объем вентиляционного воздуха составит 91.5 х 3 = 274.5 м³/ч.

В просторных залах с высокими потолками (от 3 м) обновление атмосферы считается двумя способами:

Если в помещении часто пребывает большое число людей, вычисляйте кубатуру подаваемого воздуха по удельному показателю 30 м³/ч на 1 чел.
Когда количество посетителей постоянно меняется, вводится понятие обслуживаемой зоны высотой 2 метра от пола. Определяете объем этого пространства (умножьте площадь на 2) и обеспечиваете требуемую нормами кратность, как описано в предыдущем разделе.

Пример расчета и обустройства вентиляции

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

Объем удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
В детской комнате: 21 х 3 х 1 = 63 м³/ч.
Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
Санузел – 25 м³/ч.
Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.

Примечание. Воздушный обмен в прихожей и коридоре не нормируется.

Наружная схема подачи воздуха и выброса вредных газов из комнат загородного дома

Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами. Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

Пример организация воздухообмена в одноэтажном дачном доме

Как правильно организовать естественное движение потоков:

Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Обратите внимание: свежие потоки, изображенные на планировке, направляются из комнат с чистой воздушной средой в более загрязненные зоны, затем выбрасываются наружу через шахты.

Подробнее об организации природной вентиляции смотрите на видео:

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

F – площадь поперечного сечения вентканала, м²;
L – расход вытяжки через шахту, м³/ч;
ʋ — скорость движения потока, м/с.

Справка. Скорость воздуха в каналах естественной вентиляции лежит в пределах 0.5—1.5 м/с. В качестве расчетного значения принимаем средний показатель – 1 м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см

Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

p – гравитационное давление в канале, Па;
Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
ρвозд – плотность воздуха помещения, принимаем 1. 2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

Δp – общие потери давления в шахте;
R – удельное сопротивление трению проходящего потока, Па/м;
Н – высота канала, м;
∑ξ – сумма коэффициентов местных сопротивлений;
Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

Находим значение динамического давления по формуле Pv = 1. 2 х 1² / 2 = 0.6 Па.
Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Важное замечание. Разница между силой тяги и сопротивлением воздуховода составила всего 2.06 — 1.97 = 0.09 Па. Чтобы вытяжка устойчиво работала в любую погоду, высоту трубы в нашем примере лучше принять с запасом – 3.5 м.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Как упростить задачу — советы

Вы могли убедиться, что расчеты и организация воздухообмена в здании – вопросы довольно сложные. Мы постарались разъяснить методику в максимально доступной форме, но вычисления все равно выглядят громоздкими для рядового пользователя. Дадим несколько рекомендаций по упрощенному решению задачи:

Первые 3 этапа придется пройти в любом случае – выяснить объем выбрасываемого воздуха, разработать схему движения потоков и посчитать диаметры вытяжных воздуховодов.
Скорость потока принимайте не более 1 м/с и по ней определяйте сечение каналов. Аэродинамику одолевать необязательно — правильно рассчитайте диаметры и просто выведите воздухопроводы на высоту не менее 3 метров над заборными решетками.
Внутри здания старайтесь использовать пластиковые трубы – благодаря гладким стенкам они практически не сопротивляются движению газов.
Вентканалы, проложенные по холодному чердаку, обязательно утеплите.
Выходы шахт не перекрывайте вентиляторами, как это принято делать в туалетах квартир. Крыльчатка не даст нормально функционировать природной вытяжке.

Для притока установите в помещениях регулируемые стеновые клапаны, избавьтесь от всех щелей, откуда холодный воздух может бесконтрольно проникать в дом.

Расчет вентиляции покрасочной камеры — ЧП Гарантия Плюс

Ниже приведена техническая информация, которая позволит произвести расчет вентиляции покрасочной камеры.

Любая покрасочная камера проектируется и строится под техническое задание Заказчика с учетом всех его пожеланий, а также требований технологического процесса. Основными ограничениями служат только два фактора: ограниченность в средствах и недостаток площади для размещения необходимого оборудования.

Первым и самым главным критерием для расчета габаритов окрасочной камеры, с которой начинается расчет вентиляции покрасочной камеры, является размер окрашиваемых изделий и способ их размещения для одновременной окраски в окрасочной зоне. Исходя из габаритных размеров окрашиваемых деталей и ширины необходимых проходов для маляра определяется площадь рабочей зоны окрасочной камеры. Чем больше площадь камеры, тем большее количество воздуха необходимо пропустить через рабочую зону.

Расчет вытяжки покрасочной камеры

Константой для расчета вытяжки покрасочной камеры служит скорость воздушного потока в рабочей зоне. Для окрасочных камер необходимая скорость воздушного потока должна составлять не менее 0,25м\с. Формула расчета вентиляции достаточна проста:

V(м³/ч) = v (м/с) * S (м²) * 3600(с)

где

V(м³/ч) – объем воздушного потока в метрах кубических в час;
v (м/с) – скорость воздушного потока в метрах в секунду, в нашем случае 0,25;
S (м²) – площадь окрасочной камеры в метрах квадратных;
3600(с) – количество секунд в часе.

Исходя из формулы четко видно, что любое нерациональное увеличение площади камеры приводит к увеличению воздушного потока, а, следовательно, и вытяжной и приточной вентиляции. Все это приводит к увеличению размеров и мощности вентиляторов и электродвигателей, увеличению размеров воздуховодов, к необходимости использования более мощной автоматики и сервоприводов, и, самое важное, к увеличению мощности и размеров нагревателей воздуха. Все эти факторы сказываются не только на увеличении себестоимости окрасочной камеры, но и приводят к росту эксплуатационных энергозатрат, особенно в зимнее время.

Вытяжной вентилятор для покрасочной камеры

Исходя из скорости воздушного потока, определяется основная пара – вентилятор и двигатель. Есть два варианта использования данной пары: большой вентилятор в паре с электродвигателем невысокой мощности, либо же малый вентилятор с двигателем, вдвое превышающим необходимую мощность. И в том, и в другом случае, можно получить необходимое количество подаваемого воздуха в рабочую зону окрасочной камеры, но с разной эффективностью.

Для правильного и эффективного подбора рабочей пары используются таблицы рабочих параметров вытяжных вентиляторов, предоставляемых производителем данной продукции. Это один из самых важных аргументов, который заставляет нас использовать только вытяжные вентиляторы итальянского, испанского или немецкого производства. Европейские производители дают четкие и точные технические параметры на свою продукцию, что позволяет подобрать рабочую пару с максимальным КПД для данных установок с учетом всех необходимых параметров, в том числе, и необходимого статического давления, которое должно учитывать длину и площадь приточных и вытяжных воздуховодов.

Зачастую Заказчики, с целью экономии, используют первые попавшиеся вентиляторы, без каких либо опознавательных знаков, и пытаются их использовать в организации вытяжки для окрасочной камеры, сами того не понимая, что экономя на покупке оптимального вентилятора и электродвигателя, они тратят гораздо большие деньги на эксплуатационные затраты сразу же в первый год работы.

Существует еще один вариант, когда производитель окрасочных камер заведомо поставляет силовые установки, где на вентиляторах нет никаких опознавательных знаков, что не дает возможности Заказчику проверить по таблице технических параметров вытяжного вентилятора и электродвигателя, способна ли данная рабочая пара вообще выдать заявленный воздушный поток. Это является определенным способом мошенничества, так как появляются окрасочные камеры с невероятными заявленными техническими характеристиками и с агрегатами, которые даже гипотетически не способны выдать подобной производительности.

Кратность воздухообмена в покрасочной камере

Одним из важных и самых известных параметров для расчета приточно-вытяжной вентиляции служит кратность воздухообмена. Данный показатель, применяемый для систем вентиляции, при нормах СССР очень долго служил определяющим и при строительстве окрасочных камер. На сегодня он является не более чем проверочным, так как существующие европейские нормы скорости воздушного потока в окрасочной камере гораздо выше, чем кратность воздухообмена. К примеру, возьмем окрасочную камеру длиной 10м, шириной 5м, и высотой 4м. Из расчета по формуле получим, что для выполнения требования 0,25м/с скорости воздушного потока, мы получаем необходимый объем воздуха равен

V(м³/ч) = 0,25 (м/с) * (10*5) (м²) * 3600(с) = 45 000 м³/ч

Объем камеры равен 10*5*3 = 150 м³
Следовательно, воздухообмен в покрасочной камере будет равен 45000 / 150 = 300 раз/час

Нормы по воздухообмену для советских требований составляли 30-60 кратный воздухообмен для различных видов растворителя. Как видно из несложных расчетов, камера, построенная по старым советским нормам, будет в 10 раз хуже вытягивать летучие пигменты и пары растворителей, чем камера любого современного производителя. В системах приточно-вытяжных вентиляций нет такого количества вредных растворителей и паров, и, соответственно, норма воздухообмена была и остается основополагающей при проектировании и строительстве покрасочных камер и комплексов. Очевидно, что старые нормы воздухообмена принимать нельзя, либо их необходимо увеличивать во много раз, исходя из технологического процесса и используемых лакокрасочных материалов. Но лучшим решением остается вариант идти в ногу с развитием и использовать норму скорости воздушного потока в рабочей зоне.

Расчет вентиляции покрасочной камеры является ключевым критерием при разработке окрасочной камеры. Все наши усилия, знания и опыт направлены на то, чтобы помочь клиенту правильно спланировать необходимый размер окрасочной камеры, методы нанесения, рациональные способы размещения окрашиваемых деталей. А также предложить все мероприятия по снижению энергозатрат методом изменения направления воздушного потока, а также путем использования более экономных режимов окраски для зимнего времени и прочих возможных мероприятий.

Вам будет интересно!

Вытяжной вентилятор для покрасочно-сушильной камеры
Сколько стоит окрасочная камера?
Как выбрать покрасочную камеру, рекомендации по выбору

Категории:

Калькулятор и диаграмма

куб.футов в минуту для промышленных вентиляторов

CFM = Объем помещения / Минуты на воздухообмен | Объем помещения = Д x Ш x В (размеры помещения)

Таблица минутного воздухообмена для коммерческого и промышленного применения

	Типичный	Диапазон
Сборка	6	2-10
Аудитории	6	1-20
Пекарни	2	1-3
Банки	6	3-10
Бары	4	2-5
Сараи	15	10-20
Котельные	2	1-3
Боулинг	3	1-5
Кафетерий	4	3-5
Церкви	6	2-10
Аудитории	6	4-8
Компрессорное отделение	2	1-3
Танцевальные залы	6	2-10
Молочные предприятия	4	2-5
Общежития	6	4-8
Химчистка	3	1-5

	Типичный	Диапазон
Машинное отделение	3	1-5
Заводы	7	4-10
Литейные	5	2-8
Гаражи	7	4-10
Генерирующие установки	4	2-5
Стекольные заводы	2	1-3
Гимназии	6	2-10
Коридоры	8	4-12
Кухни (Comm.)	3	1-5
Лаборатории	3	1-5
Библиотеки	4	2-5
Прачечные	2	1-3
Раздевалки	6	2-10
Машинные цеха	4	2-5
Рынки	6	2-10
Мельницы	4	2-5

	Типичный	Диапазон
Упаковочные коробки	4	3-5
Растения	7	4-10
Гальванические заводы	4	2-5
Типографии	7	4-10
Рестораны	6	2-10
Туалеты	7	4-10
Школы	7	4-10
Покрасочная камера	1	1-2
Магазины	7	4-10
Театры	6	4-8
Трансформаторные помещения	3	1-5
Машинный зал	4	2-5
Залы ожидания	12	10-15
Склады	7	4-10
Сварочные помещения	3	1-4

Калькулятор вытяжного вентилятора — универсальные вентиляторы

ТАБЛИЦА ИЗМЕНЕНИЙ ВОЗДУХА
90 019
Местоположение Воздухообмен в час
Ванная комната (только туалет) 6-15000 Ванная комната с душем 15-25
Спальня 5-8
Кафе 15-25
Компьютерный зал 6-10
Завод / Мастерская 6-10
Гараж 6-8
Коммерческая кухня 20-30
Домашняя кухня 15-25
Прачечная (без сушилки) 6 — 15
Прачечная (с сушилкой) 15-25
Коммерческая прачечная 11-20
Офис 4 — 6
Внутренняя полость крыши 10
Нижний этаж 6-10
Ванная комната спа 15-25
Калькулятор на этом Страница представлена в качестве общего руководства, призванного помочь вам выбрать вытяжной вентилятор, который может соответствовать вашим потребностям.
Просто введя в калькулятор размеры вашей комнаты и тип помещения / применения для вентилятора, калькулятор предоставит вам рекомендуемый общий диапазон производительности в кубических метрах в час (м3 / ч), чтобы помочь сузить круг вопросов. ваши варианты вытяжного вентилятора.
Важное примечание: Эта информация предоставляется только в качестве руководства. Это не является конкретным советом. Предложения представлены на основе теоретической мощности, необходимой для данного помещения, исходя из размеров помещения и предлагаемой скорости воздухообмена в час.
Он не предлагает и не рекомендует конкретное вентиляционное решение для определенной области. Информация о предлагаемой скорости воздухообмена в час основана на действующих Австралийских строительных нормах и правилах и предоставляется в качестве общего руководства в отношении того, что можно считать обычными ситуациями установки и разумными ожиданиями.
Следует отметить, что помимо размеров комнаты, есть несколько других факторов, которые также следует принимать во внимание, поскольку они могут повлиять на конечный результат с точки зрения достижения желаемого результата.
Эти факторы включают, но не ограничиваются:
Материалы в комнате — такие материалы, как керамическая плитка, окна, зеркала могут привести к более высокому уровню пара
Существующие уровни влажности или чрезмерной влажности
Достаточно ли в комнату поступает воздуха?
Имеется ли хорошая перекрестная вентиляция, позволяющая вентилятору тянуться к вентиляционному отверстию?
Вентилятор канальный? Воздуховод вентилятора обычно влияет на общую мощность вентилятора — чем длиннее воздуховод и чем больше изгибов в воздуховоде, тем меньше мощность у вентилятора
Подходит ли тип двигателя вентилятора для данного приложения ?
Ожидание клиента относительно того, сколько и как быстро будет удален пар.
Наши сотрудники будут рады помочь вам выбрать подходящее решение для вашего конкретного применения.
Вытяжка для кухни Калькулятор CFM
CFM означает кубические футы в минуту и является мерой воздушного потока. Проще говоря, это мера скорости, с которой перемещается определенный объем воздуха. Чем выше CFM, тем больший объем перемещаемого воздуха.
Эта страница служит калькулятором CFM для вытяжки для бытовой кухни.При наличии стандартов расчеты основываются на рекомендациях Института домашней вентиляции (HVI).
Существует много ложной информации о расчетах кухонной вентиляции CFM для домов. Большинство так называемых руководств основывают его на требованиях коммерческих предприятий, в результате чего людям требуется 600–1200 кубических футов в минуту, тогда как на самом деле 300 кубических футов в минуту — это больше, чем когда-либо понадобится большинству домовладельцев.
Более того, существует множество «практических правил» с числами CFM, которые можно использовать без решения настоящей простой математики.Я объяснил вам процесс и позаботился о нем с помощью этого калькулятора.
Поскольку эта страница служит калькулятором, я не буду сейчас вдаваться в теорию, но вы можете найти детали и формулы, используемые чуть ниже калькулятора. Чтобы попасть туда, щелкните здесь.
ПРИМЕЧАНИЕ: Это в основном рекомендации, основанные на HVI, и вы можете выбрать их на основе своего личного суждения. В некоторых муниципалитетах, когда вы решите установить вытяжку с CFM более 400, вам также потребуется добавить воздух для подпитки.Поэтому ознакомьтесь с местными нормативными актами и решите, какой CFM подойдет вам лучше всего, руководствуясь результатами этого калькулятора.
Использование этой кухонной вытяжки Калькулятор CFM
Имейте в виду, что помимо конкретных инструкций, данных вам в разных разделах, запятые использовать не следует. Например, напишите 20000, а не 20 000. При необходимости используйте десятичные знаки. Все разделы заполнять необязательно, но внутри раздела введите всю необходимую информацию, иначе вы получите неправильный результат.
Вы можете нажать клавишу ввода на клавиатуре или нажать кнопку отправки в конце этого калькулятора, чтобы определить оптимальную CFM для вашего дома.
1. В зависимости от расположения вытяжки и размера диапазона
Этот раздел основан на минимальном HVI и рекомендуемом CFM в зависимости от типа установки кухонной вытяжки и размеров вашей плиты. Чтобы получить точные инструкции института HVI, прокрутите вниз до калькулятора.
Пожалуйста, указывайте только размеры в одном из полей ниже, относящиеся к типу установки, которую вы собираетесь установить.
A. Вытяжки для настенного монтажа или под шкафом
Размер варочной панели от стены до передней части. Пожалуйста, введите единицы измерения в дюймах:
B. Вытяжки Island
Введите размер варочной панели от задней части к передней в дюймах:
2. В зависимости от БТЕ или мощности варочной панели
Вводите только БТЕ или Ватт, но не оба, даже если вы знаете и то, и другое. Если вы введете значение в оба поля, результат будет основан на большем требовании CFM.Вам не нужно вводить общую БТЕ или мощность вашей варочной панели, если вы не собираетесь использовать все конфорки одновременно.
Например: если у вас есть плита с четырьмя конфорками, каждая из которых имеет BTU 10000 (для данного примера), но вы используете одновременно не более двух конфорок, введите значение BTU как 20000, а не 40000, потому что в этом случае вам не нужна вытяжка для отвода тепла от блока 40000 БТЕ. То же самое и с электроплитой.
А.BTU
Б. Ватт: (введите значение в ваттах, а не киловаттах)
3. В зависимости от объема вашей кухни
Рекомендуется, чтобы вытяжка заменяла весь воздух на кухне не менее 15 раз в час. Это оказывается каждые 4 минуты. Чтобы определить необходимый для этого CFM, нам необходимо рассчитать объем вашей кухни.
A. Длина вашей кухни (в футах)
Б.Ширина или ширина вашей кухни (в футах)
C. Расстояние от пола до потолка (в футах)
4. Потери из-за воздуховодов
Потери в CFM (потери эффективности) будут зависеть от типа материала воздуховода, который вы используете, общей длины, количества поворотов и наличия или отсутствия крышки крыши. Используя эти данные, необходимо рассчитать окончательный CFM, необходимый для удовлетворения ваших требований.
А.Воздуховод Тип
Введите 1 для гибких воздуховодов и 2 для негибких. Любое другое значение не дало бы правильных результатов.
Длина воздуховода
B. Число поворотов на 90 градусов (колена)
C. Крыша
Введите 1 для наличия крышки крыши, в противном случае введите 0
Сколько вентиляции мне нужно?
Степень вентиляции, которая требуется человеку в доме или, в целях данного обсуждения, на кухне, является той величиной, которая достаточна для удаления любой избыточной влаги, запахов при приготовлении пищи, загрязнителей воздуха в помещении и т. Д.в зависимости от того, что готовится и насколько хорошо вытяжка улавливает дым.
Согласно HVI, количество необходимой вентиляции сильно варьируется в зависимости как от типа готовки, так и от положения кухонной плиты. Вытяжки, расположенные над варочной панелью, улавливают загрязняющие вещества своим навесом и эффективно выводят их с меньшим объемом воздуха по сравнению с вытяжными системами с нисходящим потоком, которые требуют большего объема воздуха для улавливания и удаления загрязняющих веществ.HVI не дает напрямую рекомендаций для вытяжек с нисходящим потоком, и они просят вас проконсультироваться с производителями вытяжек, чтобы определить, что вам нужно.
Когда дело доходит до вытяжек, их возможности должны быть совместимы с интенсивностью выхлопа вашей кухонной плиты и типом пищи, которую вы готовите. Если вы готовите на высоких настройках и готовите пищу с большим количеством выбросов, вам понадобится относительно мощная вытяжка, превышающая минимальные требования. Воздуховоды правильных размеров имеют решающее значение для эффективной работы вашей вытяжки.При плохой вентиляции вытяжка не будет работать с номинальной мощностью. Эффективность вытяжки дополнительно снижается в зависимости от длины воздуховода и изгибов.
Рекомендации, основанные на Институте домашней вентиляции (длина и расположение вашей варочной панели)
Институт домашней вентиляции на своем веб-сайте содержит список минимальных требований к вентиляции для кухонных вытяжных систем, а также их рекомендуемые значения CFM на фут вашего диапазона.
Расположение плиты Рекомендуемая скорость вентиляции на линейный фут диапазона Минимальная скорость вентиляции на линейный фут диапазона
У стены 100 куб. Футов в минуту 40 куб. Футов в минуту
Остров 150 куб. Футов в минуту 50 куб. Футов в минуту
Используя указанные выше спецификации, в таблицах ниже приведены требования к стандартным размерам вытяжек для настенных кухонных плит (вытяжные шкафы с настенным креплением) и островных плит (островные вытяжки) соответственно.
Настенные вытяжки
Ширина капота 30 дюймов (2,5 фута) 36 дюймов (3 фута) 48 дюймов (4 фута)
Рекомендовано HVI 250 куб. Футов в минуту 300 куб. Футов в минуту 400 куб. Футов в минуту
Минимум 100 куб. Футов в минуту 120 куб. Футов в минуту 160 куб. Фут / мин
Вытяжки Island Range
Ширина капота 30 дюймов (2.5 футов) 36 дюймов (3 фута) 48 дюймов (4 фута)
Рекомендовано HVI 375 куб. Футов в минуту 450 куб. Футов в минуту 600 куб. Футов в минуту
Минимум 125 куб. Футов в минуту 150 куб. Футов в минуту 200 куб. Футов в минуту
Важно понимать, что эти требования учитывают только размеры вашей плиты, а не воздуховодов и т. Д.Кроме того, рекомендуемые значения основаны на средних требованиях к приготовлению. Поэтому, если вы думаете, что готовите больше (или готовите пищу с большим выбросом пара, дыма и жира), чем средний домовладелец, вам придется немного увеличить значение CFM для вытяжки, чтобы отличная работа.
Кроме того, эти требования CFM рассчитаны для средней кухни размером 10 футов × 10 футов × 8 футов. Поэтому я включил калькулятор, чтобы точно определить, что вам нужно для вашей кухни.Для домов с открытой планировкой кухни это может быть немного сложно. В этом случае лучше всего проконсультироваться с местным специалистом. Но, если это то, что вы не можете сделать, я бы порекомендовал вам убедиться, что у вас есть вытяжка с мощностью, которая удовлетворяет другим критериям, потому что необходимый CFM в зависимости от объема вашей кухни почти никогда не превышает требуемого CFM. для выполнения других условий.
куб. Футов в минуту в зависимости от мощности варочной панели (БТЕ)
Помимо размеров варочной панели и ее расположения, вам также необходимо принять во внимание скорость, с которой она выделяет тепло.Количество произведенного тепла традиционно измеряется в британских тепловых единицах (БТЕ).
Если вы посмотрите на другие веб-сайты, которые говорят о требованиях Range Hood CFM, вы заметите, что они предполагают, что на каждые 1000 BTU вам требуется 10 CFM (коэффициент на 100 меньше). Это неправильно, и вместо этого должно быть 6,13 кубических футов в минуту. Выполнение неправильных расчетов почти вдвое увеличивает потребность в CFM! У меня есть множество источников и подробных расчетов, подтверждающих мое заявление. Я не верю в то, чтобы просто разбрасывать числа без объяснения причин.Давайте вместе займемся математикой!
Преобразование между BTU, Вт и CFM
Чтобы полностью понять расчеты, нам нужно пройти через некоторые основные определения, и мы переведем все в систему СИ (метрическую), поскольку это система, используемая во всем мире для научных расчетов. Также предоставляются соответствующие источники для преобразований и т. Д.
БТЕ: Одна БТЕ — это количество энергии, необходимое для повышения температуры одного фунта воды (0.45 литров воды) на один градус Фаренгейта на уровне моря. В метрической системе вместо калорий используется количество тепла, необходимое для повышения температуры одного грамма воды на один градус Цельсия. Тепло — это форма энергии, и одна БТЕ составляет от 1054 до 1060 джоулей. Общепринято, что она составляет 1055 Дж. Производительность печи, однако, измеряется в БТЕ в час. Следовательно, одна БТЕ / час = 1055 Дж / час, что равно 1055 Дж / 3600 секунд. Следовательно, одна БТЕ равна 0,293 Дж / сек или 0.293 Вт (см. Определение Вт ниже)
Ватт: метрическая единица измерения мощности, эквивалентная одному джоулю в секунду. Следовательно, 1 Вт = 1 Дж / сек или 1 кг × м ² / сек ³ на основе простого преобразования единиц измерения, подтвержденного Википедией.
CFM: CFM традиционно измеряется в атмосферных условиях на уровне моря и технически называется атмосферным кубическим футом в минуту. Следовательно, это (1 атм × кубический фут) в минуту. Но одно атмосферное давление в метрических единицах равно 101325 Паскаль.Паскаль — это единица измерения давления, которая представляет собой силу (Н или Ньютон) на единицу площади (измеряется в квадратных метрах). Таким образом, Паскаль имеет единицы измерения Н / м ². Ньютон согласно закону движения Ньютона F = m × a, далее распадается на килограмм × метр / секунду ². Наконец, одна ступня равна 0,3048 метра. С учетом всего этого, CFM составляет: (101325 Н / м × 0,3048 ³ м ³) / 60 с. Это равно 47,82 Н × м / с. Заменив N на ² кг × м / с получаем 47.82 кг × м ² / сек ³ или 47,82 Вт. Следовательно, один CFM равен 47,82 Вт.
Теперь у нас есть преобразование между BTU в ватты и CFM в ватты. Но мы заинтересованы в преобразовании BTU / час в CFM и Вт в CFM. Давайте переместим некоторые вещи, чтобы получить эти отношения:
Вт в CFM
Один кубический фут / мин равен 47,82 Вт. Таким образом, 100 Вт равняются 100 / 47,82 куб. Футов в минуту, что составляет 2,09 кубических футов в минуту. Это похоже на то, что показано в таблицах здесь.
БТЕ / ч в CFM
1000 БТЕ равняется 293 Вт, но 100 Вт равняются 2,09 куб. Фут / мин. Таким образом, 293 Вт равняются 6,1237 куб. Фут / мин. Наконец, мы пришли к выводу, что 1000 BTU равняются 6,1237 CFM, а не 10 CFM. Слепое следование общим практическим правилам вместо того, чтобы заниматься математикой, может оказаться дорогостоящим! Это то же самое, что и на этом калькуляторе.
CFM в зависимости от объема вашей кухни
Помимо учета требований CFM, основанных на размерах варочной панели и теплопроизводительности, вам также необходимо учитывать размер комнаты.Это не обязательно, но хорошая практика, если у вас нет других средств освежить воздух в доме.
Рекомендуется, чтобы вытяжка могла удалять весь воздух из кухни 15 раз в час, то есть каждые 4 минуты. Чтобы рассчитать необходимый для этого CFM, разделите объем вашей кухни на 4. Очень часто это является определяющим фактором для мощности вытяжки. Так что вам нужно решить, нужно это вам или нет. Если вы можете открыть окна или если у вас есть другие средства отвода воздуха в течение дня, выполнение этого условия не является абсолютно необходимым.Чтобы лучше понять это и почему важна эффективность захвата, ознакомьтесь с этой статьей.
Например, если ваша кухня составляет 15 футов на 15 футов на 10 футов, вам потребуется CFM 15 × 15 × 10/4, что составляет 562,5 кубических футов в минуту.
Важные моменты примечания
Есть несколько моментов, касающихся эффективности вытяжки и ее использования, о которых широкая публика не знает. Пожалуйста, поймите и имейте это в виду при выборе вытяжки:
CFM — это еще не все: CFM — это всего лишь часть головоломки.Я должен добавить одну из самых важных вещей. Другой — эффективность захвата, которая определяется формой вытяжки и тем, насколько далеко она простирается над варочной панелью. Чем шире ваша вытяжка (как далеко от стены к вам), тем лучше будет зона захвата. Следовательно, лучшая вытяжка будет та, у которой есть хорошая зона захвата вместе с требуемым CFM. Не поддавайтесь влиянию производителей, которые говорят о сверхглубоких областях захвата. Это не имеет смысла. Площадь двухмерная, очень узкий капюшон с большой глубиной бесполезен.Вам нужен баланс ширины и глубины. Подробнее обо всем этом читайте в моей статье об определении размеров вытяжки. К сожалению, не существует метрики, сочетающей CFM и эффективность захвата вытяжки, которую вы могли бы использовать, чтобы сделать лучший выбор. Мои обзоры вытяжки стараются охватить все это, когда это возможно.
Насколько мне известно, не существует закона или строительных норм, которые требовали бы от вас соблюдения требований CFM в зависимости от объема вашей кухни. Во многих случаях это число, которое ставит вытяжки на первое место, и вам никогда не понадобится по-настоящему использовать эту мощность.Кроме того, при более высоком CFM, в большинстве случаев выше 400, местное законодательство требует, чтобы вы установили систему для подпиточного воздуха. Если ваша кухня и дом в целом полностью закрыты и воздухообмен отсутствует, кроме вытяжки, я бы рекомендовал вам следовать этому требованию, в других случаях не стесняйтесь учитывать или игнорировать это требование.
Дополнительный кубический фут в минуту из-за воздуховода
До сих пор мы видели базовый CFM, который вам может понадобиться. Однако, когда вы используете вытяжку, вам понадобится дополнительный CFM, чтобы компенсировать потери.Здесь играют роль объем вашего воздуховода (площадь поперечного сечения воздуховода, умноженная на длину воздуховода), количество изгибов и наличие кровли.
Невозможно запрограммировать онлайн-инструмент для определения точных потерь в воздуховоде из-за множества различных факторов, которые влияют на него: эквивалентная площадь (площадь, если воздуховод был круговой), CFM воздуходувки, статическое электричество. давление и т. д. играют роль.
Нам не нужно вдаваться в подробности, потому что есть простой способ оценить ваши потери.Согласно Canfilters и PlanetNatural, потеря CFM составляет примерно 7% на каждые 25 футов воздуховода, если вы используете гибкие воздуховоды, и 3% для металлических (негибких) воздуховодов. Кроме того, на каждый изгиб на 90 градусов возникают дополнительные 3% потери. Дополнительные 3% потери, если вы используете крышу на крышу.
Большинство веб-сайтов говорят, что при повороте на 90 градусов вы теряете 25 кубических футов в минуту. Это слишком упрощено и в большинстве случаев выходит за рамки нормы (3% от 400 кубических футов в минуту — это всего лишь 12 кубических футов в минуту, а не 25). Если вы следите за этими веб-сайтами, которые написаны людьми, не имеющими технических знаний, которые, кажется, не беспокоятся о том, что они предоставляют неверную информацию, которая стоит людям, просто взорвет требуемую вам ОВЛХ.
Мой калькулятор сначала определяет необходимый вам CFM и отображает эти требования на основе различных критериев. Также имеется специальный вывод, в котором указывается минимальная и рекомендуемая мощность с использованием предложений HVI.
Вам не обязательно выбирать максимальную CFM на основе различных значений. Например, вы можете изначально рассчитать CFM на основе объема вашей кухни, но позже решите, что он просто взорвется, и вы не хотели бы придерживаться этого.
Таким образом, при определении потерь из-за эффективности воздуховода я не даю вам конечных потерь или избыточного CFM, которые вам понадобятся, потому что я не знаю, какой CFM вы решите использовать. Вместо этого я даю вам коэффициент, на который вам нужно умножить выбранный CFM, чтобы определить фактическую производительность, которую вы получили бы, если бы вы купили вытяжку с этим конкретным CFM.
Например: если CFM определен равным 400 и у вас есть 12 футов негибких воздуховодов с одним изгибом на 90 градусов и крышкой, калькулятор сделает следующее:
Вы теряете 3% пропускной способности на каждые 25 футов воздуховода, это означает, что вы теряете 1.44% для 12 футов. Фактический CFM, который вы получаете сейчас, составляет (100 — 1,44)% от оригинала, что составляет 98,56% от 400, то есть 394,24 куб. Из-за изгиба вы теряете еще 3%. Общий убыток на данный момент составляет 98,56% умножить на 97% (поскольку вы потеряли 3% из 100%). Таким образом, выход теперь составляет 97% от 98,56% или 95,60%, что дает CFM 382,41. Наконец, есть дополнительная потеря 3% из-за крышки крыши. Таким образом, общий объем производства составляет 97% от 95,60, то есть 92,73% или 370,92 кубических футов в минуту. Это потеря 21 CFM.
На выходе калькулятора потерь в этом случае будет 0.9273. Все, что вам нужно сделать, это взять это число и умножить его на необходимый вам CFM, т.е. 400 CFM, чтобы получить в результате 370.92 CFM.
Для технических специалистов, посетите эту страницу в Engineering Toolbox, чтобы помочь вам определить точные потери для вашей установки. На этой странице рассказывается об идеальном диаметре воздуховода для минимальных потерь и шума. Убедитесь, что вы следуете рекомендациям производителя и не вносите никаких изменений в диаметр воздуховода, если вы не знаете, что делаете, и не знаете, что это может привести к аннулированию гарантии.
Наконец, вы признаете, что этот калькулятор разработан для использования в качестве руководства, и вам рекомендуется поговорить с местным экспертом, чтобы определить точный CFM, который вам нужен. Я не несу ответственности ни за неправильное использование этого калькулятора, ни за ошибочные результаты, ни за неправильные используемые методы. Соответствующие ссылки и подтверждения были предоставлены для каждого шага процесса, и результаты хороши для использования, насколько я знаю и понимаю.
Расчет CFM вытяжки: некоторые часто задаваемые вопросы
Достаточно ли 400 кубических футов в минуту для вытяжки?
Для большинства домов 400 кубических футов в минуту — это все, что вам нужно.Кроме того, если вы превысите 400 кубических футов в минуту, многие муниципалитеты требуют, чтобы вы дополнительно установили систему подпиточного воздуха при установке вытяжки. Если по закону требуется установка подпиточного воздуха, им будет все равно, действительно ли вы используете настройку скорости выше 400 куб. эта номинальная мощность или та, которая может быть физически ограничена этим пределом. Чтобы точно определить необходимый вам CFM, я предлагаю вам воспользоваться моим бесплатным калькулятором.
Сколько кубических футов в минуту мне нужно для вытяжки?
Необходимо учитывать различные факторы, такие как расположение печи, мощность печи, а для кухонь, где нет других вытяжек, также и объем кухни.
Решающим фактором в большинстве случаев является выходная мощность вашей печи. Для газовой плиты большинство веб-сайтов предлагают вам 10 кубических футов в минуту на каждые 1000 британских тепловых единиц, но это неверно, и на самом деле вам нужно всего 6.13 куб. Эта разница складывается и имеет значение! Это почти вдвое больше, чем вам действительно нужно. Я объяснил математику, стоящую за этим, если вы хотите узнать больше.
Воспользуйтесь моим калькулятором, который определит необходимый вам CFM, если вы не хотите заниматься математикой. Для электрических плит на каждые 47,82 Вт требуется 1 куб. Фут / мин. Чтобы определить необходимый вам CFM на основе объема вашей кухни, разделите общий объем кухни на 4.
Как рассчитать CFM вытяжки?
Ознакомьтесь с моим ответом выше для получения некоторых подробностей, но вкратце это зависит от расположения вашей плиты, выходной мощности плиты и объема вашей кухни, что не всегда является необходимым фактором.Подробная информация о том, как вы можете рассчитать это самостоятельно, и о калькуляторе CFM вытяжки, который делает это за вас, можно найти выше на этой странице.
Какой размер вентиляционного отверстия вытяжки?
Если вы строите свою собственную вытяжку, вам следует убедиться, что размер воздуховода такой, чтобы скорость потока была на определенном оптимальном уровне (в определенных пределах), чтобы избежать шума и недопустимых потерь на трение. Я не буду воспроизводить данные, которые инженерный инструментарий сделал очень хорошо.Эта страница посвящена определению CFM, а не воздуховодов. Однако, если вы покупаете вытяжку, следуйте инструкциям в руководстве по размеру воздуховода.
Калькулятор размера вентилятора помещения для выращивания с CFM по размеру — Что для меня
Независимо от того, высокая или низкая вентиляция, она равна мертвым (почти) растущим растениям. И вся вентиляция в основном зависит от того, какой размер приточный и вытяжной вентилятор вы используете для своей системы выращивания.
Итак, как рассчитать размер вентилятора для комнаты для выращивания?
Чтобы определить экстрактор размер вентилятора вашей комнаты для выращивания или палатки , формула должна умножить объем помещения для выращивания (кубические футы) , коэффициент угольного фильтра (+ 25%), коэффициент изоляции (± 20). %), воздуховод (+ 10% для 10 футов) и световой фактор (+ 10% для 1000 Вт). Размер вентилятора CFM .
Если вы хотите выяснить, какого размера приточный вентилятор для помещения для выращивания , просто выведите размер вытяжного вентилятора на 15-20%.
Это была формула калькулятора размера вентилятора в быстрорастущей комнате. В конце концов, некоторые из вас могут поднять бровь и подумать: «Что, черт возьми, означают эти« факторы »? И почему вы должны обращать внимание на этих многих из них?
Держите лошадей, дорогой садовник. Чтобы ответить на эти ваши очевидные вопросы, мы написали всю статью объемом 3000 слов. Если вы действительно хотите узнать, как работает математика, лежащая в основе этой формулы, выделите себе несколько минут, пока не прочтете весь пост.
Факторы, которые следует учитывать при расчете размера вентилятора помещения для выращивания
Прежде всего, давайте проясним, что означают эти факторы, как они влияют на расчет размера вентилятора помещения для выращивания и какой точный процент они должны вносить в расчет.
Фактор 1: Объем комнаты / палатки
Сначала определите, сколько места должны иметь ваши поклонники, то есть активное пространство для выращивания. Другими словами, это пространство, которое покрывают ваши лампы для выращивания. И чтобы не усложнять расчет, предположим, что ваши вентиляторы смогут полностью заменить воздух в помещении за 1 минуту (объяснение в следующем разделе).
Практическое правило
Просто используйте размеры своей палатки (длину, ширину, высоту) и умножьте их, чтобы получить общий объем. Единицей измерения может быть футов или метр , в зависимости от государственных норм. Не принимая во внимание какие-либо другие факторы, это значение является необходимым CFM вентилятора.
Допустим, вы имеете дело с палаткой 10х10х7 футов. Таким образом, размер вентилятора будет —
Размер вентилятора = (10 футов x 10 футов x 7 футов) / 1 минута = 700 кубических футов в минуту
Фактор 2: Время полной замены воздуха
При расчете требований к размеру вентилятора для В вашей комнате для выращивания или в палатке вы должны найти количество воздуха, которое нужно проветривать каждую минуту.Как вы знаете, размерная единица (CFM) рассчитана на то, сколько воздуха вентилятор может выпустить за минуту.
Практическое правило
Определите объем вашего пространства для выращивания (длина x ширина x высота) и разделите его на количество минут, необходимое для полного удаления воздуха внутри него. Например, если размер комнаты составляет 10 футов (Д) X 10 футов (Ш) X 7 футов (В), то общий объем составляет 700 кубических футов. И если это займет ~ 2 минуты, чтобы полностью удалил воздух , тогда расчет будет следующим:
Размер вентилятора = 700 кубических футов / 2 = 350 кубических футов в минуту
Фактор 3: Наличие угольного фильтра
Наличие встроенного угольный фильтр в системе вентиляции снижает эффективность вытяжного вентилятора.Когда воздух проходит через слой активированного угля, скорость в определенной степени зависит от него. Кроме того, вы должны сохранить возраст фильтра, размер, толщину активированного слоя CO2 и т. Д. Как незначительные. Но пока мы отложим их в сторону.
Практическое правило
Угольные фильтры снижают эффективность вытяжного вентилятора на 25%. Таким образом, если вы используете в системе один встроенный угольный фильтр, а стандартный кубический фут / мин для вентилятора составляет 200 куб. ) = 250 кубических футов в минуту
Фактор 4: Изоляция помещения
Если вы выращиваете в хорошей теплоизоляционной среде, которая не имеет такого большого теплообмена с окружающей средой, вам не нужно учитывать этот фактор.
Но если он находится в менее изолированных / более подверженных солнечному свету местах, таких как чердак , подвал, верхний этаж, спальня , выходящая на юг, и т. Д., Тогда есть несколько важных соображений. В любом из этих случаев температура будет больше или меньше той, которую вы должны поддерживать в комнате для выращивания.
Практическое правило
Если место представляет собой теплый чердак (или любое подобное теплое место), добавьте 20% дополнительно к требуемому CFM. Если это холодное место, например, подвал , выведите 15% от требуемого CFM.
Если ваш общий CFM равен 200, то —
Размер вентилятора для теплых мест = (200 CFM + (200 × 20%)) = 240 CFM
Размер вентилятора для холодных мест = (200 CFM — (200 × 15%) )) = 230 кубических футов в минуту
Фактор 5: Изгибы и длина воздуховода
Излишне говорить, что изгибы воздуховодов и длиной будут препятствовать вытяжной способности вентиляторов. В зависимости от размера помещения для выращивания и количества растений может быть три сценария воздуховодов:
минимальный или без воздуховодов без изгибов.
Средний воздуховод участок (5–10 футов) с 2-3 изгибами.
Длинный воздуховод участок (10–20 футов) с 3–6 изгибами.
Практическое правило
На каждые 5 футов воздуховода добавляется 5% в CFM вентилятора. И для каждого воздуховода, эквивалентного углу 90 градусов, будет добавлено 20% к CFM.
Если у вас начальный размер вентилятора 200 куб. Футов в минуту, то —
Размер вентилятора с учетом воздуховода (15 футов) = (200 кубических футов в минуту + (200 × 15%)) = 230 кубических футов в минуту
Размер вентилятора с учетом изгибов (3) = ( 200 кубических футов в минуту + (200 × 60%)) = 320 кубических футов в минуту
Фактор 6: освещение и другие источники тепла
Как вы знаете, лампы и насосы являются двумя очевидными источниками тепла в лампе.Другое дело, если вы используете в помещении для выращивания светильники с воздушным охлаждением. Но если это , а не с воздушным охлаждением, вы должны учитывать каждый из них при расчете предполагаемого размера вентилятора. То же самое относится и к другим тепловыделяющим устройствам, таким как двигатели , и т. Д.
Практическое правило
На каждую мощность лампы 1000 Вт добавьте ~ 10% к требованию в куб. Фут / мин вентилятора.
Если у вас есть 4 вентилятора мощностью 1000 Вт каждый, и если общие расчеты говорят о 200 кубических футов в минуту, то общая сумма будет равна —
Размер вентилятора = (200 кубических футов в минуту + (200 × 40%)) = 280 кубических футов в минуту
Помещение для выращивания Калькулятор размера вентилятора (вытяжка и приточный вентилятор)
Для этого сегмента руководства по размерам вентиляторов для комнатных растений , мы возьмем тестовый пример пространства для выращивания, подразумеваем некоторые общие условия и определим окончательный размер обеих комнат для выращивания . вентиляторы вытяжные и приточные.
Допустим, у нас в подвале есть палатка для выращивания растений 8x8x7 с угольным фильтром , установленным с системой воздуховодов 4 ″ . Поскольку комната достаточно большая для обучения ScrOG style , есть 15 растений для выращивания (согласно нашему руководству по размеру). На определенном этапе развития насчитывается 4 лампы HID мощностью 600 Вт , которые имеют воздушное охлаждение . И кроме света нет других крупных источников тепла.
Вытяжной вентилятор
Начнем с калькулятора вытяжного вентилятора и приточного вентилятора . Формула —
Шаг 1. Расчет объема пространства
Первый шаг довольно прост.Все, что вам нужно решить, это единицу. Они бывают двух типов — европейский стандарт и североамериканский стандарт. В первом стандарте размер берется в метрах (м), а во втором — в футах (f). Например, давайте придерживаться Американского стандарта измерения
Итак, объем палатки будет —
Объем = 8 футов x 8 футов x 7 футов = 448 кубических футов
Шаг 2: Рассчитайте время замены воздуха
Предположим, что какой бы вентилятор у нас ни был, он сможет полностью заменить воздух в палатке / комнате в течение одной минуты.Это снижает сложность расчета.
Размер вентилятора = Объем / минуты для удаления воздуха
= 448 кубических футов / 1 минута = 448 кубических футов в минуту
Шаг 3: Рассчитайте допуск на угольный фильтр
Как мы уже говорили ранее, есть это угольный фильтр 4 дюйма в нашей установке, который выровнен с воздуховодом. И точная скорость, с которой он снизит эффективность вентилятора, составляет 25% .
Следовательно —
Размер вентилятора = 448 кубических футов в минуту + (448 × 25%) = 560 кубических футов в минуту
Шаг 4: Расчет теплоизоляции
Уровень теплоизоляции во многом зависит от среды помещения для выращивания / палатки.Например, мы получили установку для выращивания растений в подвале, который является более прохладным местом, чем в другой комнате. Таким образом, мы учтем уменьшение требуемого размера вентилятора для комнаты на 15%.
Размер вентилятора = 560 кубических футов в минуту — (560 × 15%) = 476 кубических футов в минуту
Шаг 5: Расчет воздуховодов
В нашей палатке для выращивания 8 × 8 с вытяжным вентилятором в комнате для выращивания мы должны ограничить размеры воздуховодов. в пределах 10 футов (включая изгибы). Это не какое-то правило, но давайте придерживаться его для расчета.А за несколько поворотов и регулировок в воздуховоде получается около 2 загибов.
Следовательно —
Размер вентилятора = 560 куб. Фут / мин + (560 × 10%) + (560 × 40%) = 840 куб. на 10% каждая. Но поскольку у нас есть набор HID с воздушным охлаждением, он не нагревает пространство. И нам не нужно брать это на расчет.
Размер вентилятора = 840 кубических футов в минуту + 0 = 840 кубических футов в минуту
Наконец, калькулятор вытяжного / вытяжного вентилятора предлагает нам использовать вентилятор размером 840 кубических футов в минуту .
Впускной вентилятор
Выполнено с расчетом размера вытяжного вентилятора помещения для выращивания ? Теперь давайте подведем свежий воздух через приточный вентилятор помещения для выращивания.
После того, как вы определились с размером вытяжного вентилятора, разработать приточный вентилятор размером будет довольно просто. В помещении для выращивания должно быть небольшое отрицательное давление. Это означает, что вы должны потреблять немного меньше воздуха по сравнению с тем, что выходит. Следовательно, CFM всасывающего вентилятора не может быть таким большим, как CFM вытяжного вентилятора.
Проще говоря, приточный вентилятор будет на 15% менее мощным, чем вытяжной вентилятор. Итак, из наших предыдущих данных —
Размер всасывающего вентилятора = 840 CFM — (840 × 15%) = 714 CFM
Итак, окончательный размер всасывающего вентилятора составляет 714 CFM. Хотя это может сильно отличаться в зависимости от размещения вентилятора в комнате для выращивания .
Быстрые рекомендации (для палатки для выращивания)
Существует несколько размеров палаток для выращивания, и расчет размера вентилятора для выращивания может быть сложным процессом.Здесь, в этом сегменте руководства по калькулятору размера вентилятора , мы предоставим вам расчетный размер вентилятора для типичных размеров палатки для выращивания —
Какой размер вентилятора для палатки для выращивания 2 × 2?
В палатке 2x2x6 обычно есть 1 угольный фильтр, 4 фары по 400 Вт (без воздушного охлаждения), без воздуховодов внутри и пассивная система забора воздуха. Если вы держите его достаточно изолированным от окружающей среды, то —
Размер вентилятора для палатки для выращивания 2x2x6 = (24 кубических фута / 1 минуту) x 1,25 x (1,2) = 36 кубических футов в минуту
Вентилятор какого размера для палатки для выращивания 2 × 4?
В палатке 2x4x6 обычно есть 1 угольный фильтр, 4 фары по 600 Вт (без воздушного охлаждения), 3-6 футов воздуховодов внутри и пассивная система забора воздуха.Если вы держите его достаточно изолированным от окружающей среды, то —
Размер вентилятора для палатки для выращивания 2x4x6 = (48 кубических футов / 1 минуту) x 1,25 x 1,05x 1,25 = 78 кубических футов в минуту
Вентилятор какого размера для палатки 3×3?
В палатке 3x3x6 обычно есть 1 угольный фильтр, 4 фары по 600 Вт (без воздушного охлаждения), 6-8 футов воздуховодов внутри и пассивная система забора воздуха. Если вы держите его достаточно изолированным от окружающей среды, то —
Размер вентилятора для палатки 3x3x6 = (54 кубических футов / 1 минуту) x 1,25 x 1.07x 1,25 = 90 кубических футов в минуту
Вентилятор какого размера для палатки для выращивания 4 × 4?
Если речь идет о палатке 4x4x6, у вас будет 1 угольный фильтр, 4 лампы мощностью 600 Вт (без воздушного охлаждения), 8–10 футов воздуховодов внутри и система пассивного забора воздуха. Если вы держите его достаточно изолированным от окружающей среды, то-
Размер вентилятора для палатки для выращивания 4x4x6 = (96 кубических футов / 1 минуту) x 1,25 x 1,08x 1,25 = 130 кубических футов в минуту
Вентилятор какого размера для палатки для выращивания 4 × 8 ?
Если речь идет о палатке 4x8x6, у вас будет 1 угольный фильтр, 4 фары по 600 Вт (без воздушного охлаждения), 10–14 футов воздуховодов внутри и активная система забора воздуха.Если вы держите его достаточно изолированным от окружающей среды, то —
Размер вытяжного вентилятора для палатки для выращивания 4x8x6 = (192 кубических футов / 1 минуту) x 1,25 x 1,12x 1,25 = 336 кубических футов в минуту
Размер всасывающего вентилятора для палатки для выращивания 4x8x6 = 285 CFM
Вентилятор какого размера для палатки для выращивания 5 × 10?
Когда речь идет о палатке 5x10x8, вы получаете 1 угольный фильтр, 4 фары по 800 Вт (без воздушного охлаждения), 15–18 футов воздуховодов внутри и активную систему забора воздуха. Если вы держите его достаточно изолированным от окружающей среды, то —
Размер вытяжного вентилятора для палатки 5x10x8 = (400 кубических футов / 1 минута) x 1.32 x 1,16x 1,25 = 765 кубических футов в минуту
Размер всасывающего вентилятора для палатки для выращивания 5x10x8 = 650 кубических футов в минуту
Вентилятор какого размера для палатки для выращивания 8x8x8?
Если речь идет о палатке размером 8x8x8, у вас будет 1 угольный фильтр, 4 лампы мощностью 1000 Вт (без воздушного охлаждения), 18-20 футов воздуховодов внутри и активная система забора воздуха. Если вы держите его достаточно изолированным от окружающей среды, то —
Размер вытяжного вентилятора
для палатки для выращивания 8x8x8 = (512 кубических футов / 1 минуту) x 1,4 x 1,19 x 1,25 = 1066 кубических футов в минуту
Размер всасывающего вентилятора для палатки для выращивания 8x8x8 = 906 CFM
Вентилятор какого размера для палатки 10 × 10?
Когда речь идет о палатке размером 10x10x8, вы получаете 1 угольный фильтр, 6 ламп мощностью 800–1000 Вт (без воздушного охлаждения), 20–22 футов внутренних каналов и активную систему забора воздуха.Если вы держите его достаточно изолированным от окружающей среды, то —
Размер вытяжного вентилятора
для палатки для выращивания 10x10x8 = (800 кубических футов / 1 минуту) x 1,54 x 1,22x 1,25 = 1878 кубических футов в минуту
Размер всасывающего вентилятора для палатки для выращивания 10x10x8 = 1600 CFM
Увеличьте срок службы вентилятора в помещении / палатке, выполнив следующие действия
Вы должны знать, насколько важен вентилятор в помещении для выращивания. Если вы будете немного осторожны с некоторыми вещами, это может увеличить срок службы этих устройств. Давайте узнаем, как —
Не допускайте несоответствия диаметров воздуховодов и вентиляторов
Воздуховоды уже являются серьезной причиной снижения эффективности вентиляторов.Если у вашего вентилятора и воздуховода диаметр не соответствует диаметру , это еще хуже. Например, комбинация 6-дюймового вентилятора , переходящего в 4-дюймовый воздуховод , будет перекрывать воздушный поток.
Сводная линия, идеально сочетающая диаметр вентилятора и диаметр воздуховода.
Вызвать активный воздухозаборник вместо пассивного
В случае, если вы имеете дело с комнаткой для выращивания или палаткой среднего размера, несколько отверстий для впуска воздуха не смогут втягивать достаточное количество свежего воздуха.Для помещений для выращивания выше 8 × 8 футов или около того используйте активный воздухозаборник для помещения для выращивания, чтобы не отставать от давления ветра и притока воздуха. Также узнайте, как настроить вытяжной вентилятор в помещении для выращивания для максимальной эффективности.
Используйте центробежный вентилятор
Для небольших палаток или комнат достаточно сильными вентиляторами для выращивания беличьего типа . Но для больших помещений с большей потребляемой мощностью вытяжки лучше подойдут центробежные вентиляторы . Фактически, все эти формул калькулятора вентилятора комнаты для выращивания растений этого поста составлены таким образом.
Центробежные вентиляторы — это вентиляторы, которые используются вместе с панелью воздушного охлаждения, воздуховодом и угольным фильтром. Он будет фильтровать ваш воздух, охлаждать лампы для выращивания и вентилировать садовый воздух.
[продукт]
Управляйте скоростью вентилятора
На разных стадиях роста и в разные сезоны вы должны обеспечить разную скорость вентиляции для своих растений. Например, в вегетационный период он должен быть выше, чем в период рассады.
И это можно сделать с помощью контроллера скорости вращения вентилятора .В некоторых из их расширенных версий этот вариант CFM может быть предварительно запрограммирован на основе таймеров. Кроме того, убедитесь в правильном цикле включения-выключения вентиляторов.
[продукт]
Защита от ошибок
Приточный / приточный вентилятор обычно находится рядом с землей. Потому что воздух у земли более прохладный. Но это также увеличивает вероятность попадания насекомых, пыли и микробов, переносимых по воздуху.
Держите установку вентилятора в помещении для выращивания под защитой с помощью сетки на входных вентиляторах, чтобы избавиться от этой угрозы.Это также в некоторой степени снизит шум вытяжного вентилятора помещения для выращивания. Тем не менее, вы советуете использовать самый тихий вытяжной вентилятор в помещении для выращивания.
[продукт]
Когда именно вам важен размер вентилятора?
Мы знаем, что вы, как серьезный производитель, уже имеете в виду ответ. Но пока что давайте посмотрим на важность точного расчета cfm вентилятора помещения для выращивания —
Для выращивания растений требуется больший поток воздуха
Когда растения находятся на ранних стадиях роста, листья меньше в размере.Итак, CO2 , который они извлекают из окружающего воздуха, не так уж и много. Приличный воздушный поток вокруг листьев может обеспечить их необходимым количеством углекислого газа.
Но когда они вырастают, листья становятся больше, и возникает необходимость в CO2. Физиологические процессы, такие как фотосинтез и транспирация , происходят в большей степени. Требуемый запас CO2 (для фотосинтеза) и O2 (для транспирации) возрастает.
Итак, чтобы растения оставались живыми, вы должны выпустить больше тяжелого воздуха, богатого CO2, и заменить его свежим воздухом.Это, очевидно, потребует более мощных и стабильных вытяжных вентиляторов, при этом пассивный / активный воздухозаборник остается включенным.
Для отвода избыточного тепла
Лампы, лампы и насосы — это обычные источники тепла в любой системе выращивания. В закрытом помещении для выращивания они становятся основным источником тепла и температуры. Если в помещении не будет вентиляции, они быстро поднимут температуру до 100+ градусов по Фаренгейту.
При таком повышении температуры растения начинают медленно расти и могут поддаться тепловому стрессу .В худшем случае они тоже могут погибнуть. Из-за проблем с закрытием, вызванных чрезмерной температурой, растения будут использовать весь CO2 и O2 в помещении. И это также повысит влажность в комнате для выращивания .
Единственный выход — поддерживать текущую циркуляцию воздуха с очевидной помощью вытяжных и вытяжных вентиляторов.
Заключительные слова
Уф! От начала до этого места был долгий путь. Но к концу, мы надеемся, что вы узнали, что такое и как определить размер вентилятора для комнаты для выращивания или любого закрытого помещения для выращивания .Оставьте свои комментарии, если вам нужно какое-либо индивидуальное решение по этому поводу. Мы вернемся с соответствующим ответом.
Счастливого роста!
Я Салех, любитель DIY и блогер. Whatforme.com — это мое маленькое место в сети, где я могу рассказать о том, что я узнал из первых рук, особенно о том, как улучшить дом.
По теме
Fan CFM Calculator
Добро пожаловать в калькулятор вентиляторов — калькулятор CFM; здесь мы поможем вам рассчитать массовый расход и куб. фут / мин для данного вентилятора.Мы познакомим вас с уравнением массового расхода и объясним, что такое CFM и что означает CFM (подсказка: кубит футов в минуту). Мы позаботились о том, чтобы ни один вентилятор не чувствовал себя исключенным, от скромного вентилятора с батарейным питанием до потолочных вентиляторов, включая, конечно же, наружные вентиляторы и многие другие. Мы поговорим о о том, чем полезны фанаты, какие есть фанаты и где их можно найти . В качестве бонуса мы также включили фактов о фанатах , которые, как мы думаем, позволят вам весело провести время, играя с фанатами.
Что такое вентилятор и как он работает
Если вы прошли через Интернет до этого калькулятора CFM, мы не думаем, что должны говорить вам, что вентилятор — это вращающийся круг, сегментированный на лопасти таким образом, что при его вращении он перемещает воздух с одной стороны. круга к другому. Но для тех, кто хотел дать определение, вот оно.
Начиная с самого начала, мы обнаруживаем в основном охлаждающий эффект, который производит вентилятор за счет циркуляции воздуха. Это хорошо известно тем из вас, кто живет в теплом климате.Имея вентилятор, обдувающий лицо воздухом, вы можете почувствовать себя холоднее , как если бы температура на самом деле упала. На самом деле температура не падает, меняется только то, как вы ее воспринимаете. Этот эффект аналогичен эффекту охлаждения ветром и, помимо прочего, связан со следующими факторами:
Поскольку вентиляторы перемещают воздух и помогают его циркулировать, они также поддерживают установку постоянной температуры в ограниченном пространстве, например в комнате . Есть много типов поклонников.От персонального вентилятора USB, который вы можете подключить к компьютеру, до потолочных вентиляторов, которые вы можете найти в больших комнатах, или даже этих огромных вентиляторов в системах вентиляции, предназначенных для охлаждения и перемещения воздуха по целым зданиям. Вентиляторы могут быть разных размеров, а также формы .
О различных типах вентиляторов
Что касается типов вентиляторов, которые мы ожидаем найти в каждом месте, мы должны начать с очевидного: большинство вентиляторов находится в жарких местах и закрытых помещениях . Для вентиляции вентиляторы, как правило, уродливые, большие, но мощные и оптимизированные для работы, а не для тишины.Поскольку они обычно скрыты , они почти никогда не служат какой-либо эстетической цели. С другой стороны, потолочные вентиляторы, как правило, работают тихо, поскольку, помимо очевидной функции перемещения воздуха, они не должны мешать людям, ведущим разговоры под ними. Наконец, они должны, по крайней мере, не отвлекать от внешнего вида комнаты , в которой они расположены.
У нас также есть вентиляторы для ванных комнат, которые могут попасть в категорию вентиляции , поскольку вентиляторы для ванных комнат вряд ли когда-либо должны быть замечены.Самые известные из них — это наружные и стоящие вентиляторы, вроде тех, которые вы вытаскиваете жарким летним днем в надежде на освежающий ветерок. Они обеспечивают баланс между массовым расходом (не волнуйтесь, мы объясним позже, что это такое) и шумом. Они также доступны в большом разнообразии дизайнов, размеров и цен. Сюда мы можем легко включить компьютерные вентиляторы, как вентиляторы , используемые для его охлаждения, так и вентиляторы с питанием от USB или аккумулятора, которые охлаждают вас, .
Последний тип вентиляторов, который вы можете найти, — это спортивные болельщики, но они не очень эффективны в перемещении воздуха и издают много шума.В дальнейшем мы не будем обсуждать такие вентиляторы.
Характеристики вентилятора
Теперь, когда мы поговорили о типах фанатов и их местах, пора поговорить о вещах, которые отличают одного фаната от другого .
Размер — Параметризуется диаметром окружности крышки вентилятора.
об / мин — оборотов в минуту. Скорость вращения вентилятора.
Форма лопасти — В зависимости от конструкции лопасти вентилятора вентилятор может быть оптимизирован для давления или воздушного потока.
Мощность — Измеряет мощность, производимую / потребляемую вентилятором (соответственно, выходная / входная мощность)
КПД — соотношение между входной и выходной мощностью выражается числом от 0 до 1.
Это различие между оптимизацией воздушного потока или давления вентилятора важно в некоторых аспектах, но также очень сложно параметризовать, поэтому оно не включено в этот калькулятор cfm вентилятора. Идея состоит в том, что вентилятор с оптимизированным воздушным потоком будет лучше для перемещения значительных объемов воздуха в неограниченном сценарии, т.е.е., когда рядом с вентилятором нет ничего, что могло бы препятствовать потоку. С другой стороны, вентиляторы с оптимизированным давлением разработаны для ситуаций, когда есть объект, блокирующий воздушный поток , например, радиатор. Следовательно, требуется более высокое давление, чтобы избежать полного препятствия потоку воздуха.
То, как давление упоминается и используется в мире вентиляторов, является разумно стандартным и не требует использования экзотических единиц измерения. Однако, когда мы говорим о расходе воздуха как о более сложной величине, чем давление, следует использовать определенные замечания и специальные единицы измерения.В частности, в мире вентиляторов мы используем термин «массовый расход» и единица, называемая кубическими футами в минуту (CFM) . Итак, давайте подробнее рассмотрим эти концепции, прежде чем мы сможем начать использовать калькулятор.
Массовый расход и что означает CFM
Термин «массовый расход» относится к количеству материала, которое проходит через вентилятор в единицу времени . Математическое определение массового расхода: дм / дт , которое является производной массы по времени.Единицей измерения расхода является кубический фут в минуту, что соответствует кубических футов в минуту . Это может показаться немного странным, поскольку кубические футы — это единица измерения объема, а не массы или веса. Однако, если мы используем плотность любого вещества, проходящего через вентилятор, мы можем легко преобразовать объем в массу.
Для этого вам необходимо знать еще одну информацию о среде, в которой будет работать вентилятор. Вот почему существуют SCFM. SCFM обозначает стандартный CFM , и это измерение CFM для газа фиксированной плотности.Предпосылка состоит в том, что газ находится в том, что химики называют стандартными условиями, которые представляют собой набор температуры и давления, которые являются представителями обычных, повседневных значений. Обычно, когда люди спрашивают «Что такое ОВЛХ?» они обычно спрашивают о SCFM, так как это спецификация, которую производители вентиляторов цитируют .
Использование калькулятора вентилятора / калькулятора кубических футов в минуту
Этот калькулятор вентилятора, который мы сделали для любителей вентиляторов, поможет вам рассчитать значение CFM для данного вентилятора , если вы знаете давление, которое он создает, и мощность , которую он использует.Мы не указали мощность, используемую вентилятором, в качестве спецификации, но она относится к размерам и скорости вращения вентилятора . Потребляемая мощность обычно включается в электрические требования. Если это не так, вы всегда можете измерить напряжение и ток, при которых работает вентилятор, и оценить потребляемую мощность. Совет : воспользуйтесь нашим калькулятором мощности, если вам нужна помощь
Вернемся к нашему калькулятору CFM, он имеет 3 различных поля, которые вы можете заполнить в обычном режиме; но если вы можете заполнить три из них, вам действительно не нужен этот калькулятор, не так ли? Мы создали этот калькулятор для оценки CFM вентилятора, определения давления, которое он создает, и выходной мощности.Для полноты картины мы также включили расширенный раздел, в котором вы можете рассчитать выходную мощность, используя КПД и электрические параметры вентилятора.
Допустим, у вас только что появился новый вентилятор и . Вы хотите узнать CFM своей новой покупки, но производитель не указывает спецификацию в коробке. Итак, вот шаги, которые вы должны предпринять, чтобы узнать CFM:
.
Найдите характеристики давления, предоставленные производителем
Если вы можете найти характеристики мощности вентилятора, пропустите следующие два шага
Найдите напряжение и силу тока, при которых работает вентилятор
Используйте расширенный режим для расчета выходной мощности с использованием напряжения, тока и эффективности вентилятора.
CFM должен появиться рассчитанный на третьем поле
Это одно из многих вариантов использования этого калькулятора. Однако вы можете использовать калькулятор для получения любых других параметров вентилятора, которые могут отсутствовать . Это означает, что если вы знаете расход воздуха и давление, вы можете рассчитать выходную мощность вентилятора и даже эффективность (при условии, что вы знаете рабочее напряжение и ток вентилятора). Не стесняйтесь исследовать и использовать калькулятор вентиляторов в соответствии с вашими потребностями .
Интересные факты о фанатах
Вы могли бы думать, что вентиляторы всегда работают в эфире . И это разумно, поскольку большинство примеров, о которых мы говорили (потолочные вентиляторы, вентиляторы для ванной, вентиляторы с питанием от USB / аккумулятора), работают именно так. Но на самом деле водяных вентиляторов — это вещь. Подумайте о гребных винтах на лодке . Они действительно неотличимы от обычных вентиляторов. На самом деле они работают по тем же принципам, что и обычные фанаты, а именно по принципу Бернулли.Что отличает их от других, так это использование третьего закона Ньютона для перемещения лодки вместо перемещения воздуха / воды вокруг них. Очень креативный способ использования вентилятора.
Еще один умный вариант использования вентиляторов — использовать их в противоположном направлении от того, как они предназначены для работы . Вместо того, чтобы перемещать лопасти вентилятора электрически, вы позволяете движущемуся воздуху вращать вентилятор и пользуетесь этой ситуацией. Именно так ветряные турбины и плотины вырабатывают электроэнергию , вам просто нужно поставить правильную электрическую цепь.Чтобы правильно спрогнозировать жизнеспособность этих инфраструктур, вам нужны инженерные знания, выходящие далеко за рамки CFM или уравнения массового расхода, очевидно.
Однако, если вы откажетесь от электрической схемы и вместо этого у вас будет свободно вращаться вентилятор, когда воздух движется через него, вы просто сделаете себе устройство для измерения скорости ветра. И что самое приятное, вам даже не нужно знать, что такое ОВЛХ. Просто поместите наружный вентилятор везде, где вы хотите контролировать скорость ветра, и посмотрите на него .Чем быстрее он вращается, тем быстрее дует ветер и тем выше CFM в этот момент.
Вы даже можете сделать один из этих вееров, если хотите. Вам поможет быстрый поиск в Google. Мы надеемся, что вы узнали что-то интересное с нашим калькулятором поклонников. Мы не знаем как вы, но мы думаем, что это самый фанатский вкусный из всех калькуляторов OmniCalculator.
Правильный размер вытяжного вентилятора для ванной комнаты и калькулятор CFM для вентиляционных отверстий
Вентиляционные отверстия для ванной комнаты Защита GFCI требуется для установки над зонами душа и ванны.
В калькуляторе CFM используется трехступенчатая формула, приведенная ниже. Он основан на нормах HVI (Института домашней вентиляции), которые рекомендуют примерно 8 воздухообменов в помещении в час для ванной комнаты площадью менее 100 квадратных футов.
CFM — кубический фут в минуту — общий термин, используемый для определения количества воздуха, которое вентилятор для ванной может перемещать в течение одной минуты после своей работы.
Сначала вы должны измерить размеры вашей ванной комнаты, чтобы рассчитать объем комнаты (длина x ширина x высота комнаты =… футов³)
Разделите количество… футов³ на 60 минут (размеры вентиляторов зависят от количества рекомендуемый воздухообмен в час / 60 минут)
Умножьте результат на 8 (восемь — это рекомендуемое количество воздухообменов в помещении в час)
Для любого результата меньше 50 кубических футов в минуту потребуется вытяжной вентилятор минимум 50 кубических футов в минуту (требования строительных норм) .Рекомендации по скорости вентиляции HVI для ванных комнат площадью более 100 квадратных футов немного отличаются и основаны на количестве и типе сантехники в зоне ванной комнаты.
Для каждого приспособления (туалет, душевая кабина, ванна) требуется 50 кубических футов в минуту, джакузи / гидромассажная ванна — 100 кубических футов в минуту. Все, что вам нужно сделать, это добавить количество светильников и умножить на требуемую CFM.
Пример расчета для ванных комнат площадью более 100 квадратных футов:
Туалет (50 кубических футов в минуту) + душевая кабина (50 кубических футов в минуту) + гидромассажная ванна (100 кубических футов в минуту) = 200 кубических футов в минуту вытяжной вентилятор для ванной.
Строительные нормы и правила не определяют расположение вентиляционных отверстий для ванных комнат, но в ванной любого размера логичнее всего установить их над или как можно ближе к сантехнической арматуре, которая требует этого. Вы также можете установить два или более вытяжных вентилятора для ванной комнаты с индивидуальным управлением в разных помещениях (при этом комбинированные CFM равны вашим расчетам).
Это был бы наиболее эффективный способ контроля влажности и запахов в ванной (закрытые туалеты требуют отдельных вытяжных вентиляторов).
Помните: защита вентиляционного отверстия в ванной GFCI требуется при установке над душевой кабиной и ванной.
На основании окончательных результатов калькулятора вентиляции в ванной или ручных расчетов вытяжной вентиляции в ванной — выберите вытяжной вентилятор для ванной и установите его в наиболее подходящем месте.
Наша команда штатных писателей во главе с бывшим домашним инспектором из Иллинойса. Контент CTH Expert ежедневно привлекает 2 тысячи читателей и посвящен ответам на многие вопросы домовладельцев и покупателей жилья.
Правильный выбор вытяжного вентилятора в ванной комнате
Для обеспечения здорового качества воздуха в помещении, Очень важно иметь вентиляцию правильного размера, особенно в герметичных домах. Кроме того, поскольку современная тенденция к увеличению ванных комнат остается популярной, требование надлежащей вентиляции воздуха еще более важно. Тем не менее, пока большинство людей знают, что важно иметь (и использовать) вентилятор для ванной, а не как многие люди понимают, как точно определить размер вентилятора для своей ванной комнаты.
Есть несколько разных способов вычислить правильный размер вентилятор для ванной нужно правильно проветрить ванную комнату. Давайте посмотрим на три самых общие способы.
Метод 1: 8 полных изменений воздуха в час Метод
Этот метод предполагает, что цель любой вентиляции ванной комнаты — 8 полная замена воздуха в час.
Расчет: Площадь в квадратных футах x высота потолка = общий кубический фут вентилируемый
Общий кубический фут вентиляции, деленный на 60 минут (1 час)
Результат x 8 полных воздухообменов в час = движение воздуха в минуту для вентиляции ванная комната.
Пример: Ванная комната шириной 11 футов и длиной 14 футов с потолками 8 футов.
11 футов X 14 футов X 8 футов = 1232 кубических футов
1232 кубических футов, разделенных на 60 минут = 20,53
20,53 x 8 полных воздухообменов в час = требуется 164 кубических футов в минуту
Метод 2: ванные комнаты менее 100 квадратных футов (требуется один кубический фут / мин на квадрат фут ванной — минимум 50 куб.

Журнал "Дизайнер"
