Какое сечения кабеля надо на 10kw. Расчет сечения провода
Вид электрического токаВид тока зависит от системы электроснабжения и подключаемого оборудования.
Выберите вид тока
: Выбрать Переменный ток Постоянный ток
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Выбрать Медь (Cu) Алюминий (Al)
Суммарная мощность подключаемой нагрузкиМощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Номинальное напряжениеВведите напряжение: В
Только для переменного токаСистема электроснабжения: Выбрать Однофазная Трехфазная
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства.
Коэффициент мощности cosφ:
Способ прокладки кабеляСпособ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Выбрать Открытая проводка Скрытая проводка
Количество нагруженных проводов в пучкеДля постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Выбрать Два провода в раздельной изоляции Три провода в раздельной изоляции Четыре провода в раздельной изоляции Два провода в общей изоляции Три провода в общей изоляции
Минимальное сечение кабеля: 0
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Длина кабеляВведите длину кабеля: м
Допустимое падение напряжения на нагрузкеВведите допустимое падение: %
Минимальное сечение кабеля с учетом длины: 0
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!
Сечение | Медные жилы проводов и кабелей | |||
Токопроводящие жилы | Напряжение 220В | Напряжение 380В | ||
мм. | Мощность, кВт | Мощность, кВт | ||
Сечение | Алюминиевые жилы, проводов и кабелей | |||
токопроводящие жилы | Напряжение, 220В | Напряжение, 380В | ||
мм. | ток, А | Мощность, кВт | Ток, А | Мощность, кВт |
кв.
кв. Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей.
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более.
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.
Грамотный подбор кабеля для восстановления или прокладки электропроводки гарантирует безупречную работу системы. Приборы будут получать питание в полноценном объеме. Не случится перегрева изоляции с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит и от угроз воспламенения, и от лишних затрат на покупку недешевого провода. Давайте разберемся в алгоритме расчетов.
Упрощенно кабель можно сравнить с трубопроводом, транспортирующим газ или воду. Точно так же по его жиле перемещается поток, параметры которого ограничены размером данного токоведущего канала.
- Слишком узкий токоведущий канал, из-за которого в разы возрастает плотность тока. Рост плотности тока влечет за собой перегрев изоляции, затем ее оплавление. В результате оплавления по минимуму появятся «слабые» места для регулярных утечек, по максимуму пожар.
- Излишне широкая жила, что, в сущности, совсем неплохо. Причем, наличие простора для транспортировки электро-потока весьма положительно отражается на функционале и эксплуатационных сроках проводки. Однако карман владельца облегчится на сумму, примерно вдвое превышающую по факту требующиеся деньги.
Первый из ошибочных вариантов представляет собой откровенную опасность, в лучшем случае повлечет увеличение оплаты за электроэнергию. Второй вариант не опасен, но крайне нежелателен.
«Протоптанные» пути вычислений
Все существующие расчетные способы опираются на выведенный Омом закон, согласно которому сила тока, помноженная на напряжение, равняется мощности.
Бытовое напряжение – величина постоянная, равная в однофазной сети стандартным 220 В. Значит, в легендарной формуле остаются лишь две переменные: это ток с мощностью. «Плясать» в расчетах можно и нужно от одной из них. Через расчетные значения тока и предполагаемой нагрузки в таблицах ПУЭ найдем требующийся размер сечения.
Обратите внимание, что сечение кабеля рассчитывают для силовых линий, т.е. для проводов к розеткам. Линии освещения априори прокладывают кабелем с традиционной величиной площади сечения 1,5 мм².
Если в обустраиваемом помещении нет мощного диско-прожектора или люстры, требующей питания в 3,3кВт и больше, то увеличивать площадь сечения жилы осветительного кабеля не имеет смысла. А вот розеточный вопрос – дело сугубо индивидуальное, т.к. подключать к одной линии могут такие неравнозначные тандемы, как фен с водонагревателем или электрочайник с микроволновкой.
Тем, кто планирует нагрузить силовую линию электрической варочной поверхностью, бойлером, стиральной машиной и подобной «прожорливой» техникой, желательно распределить всю нагрузку на несколько розеточных групп.
Если технической возможности разбить нагрузку на группы нет, бывалые электрики рекомендуют без затей прокладывать кабель с медной жилой сечением 4-6 мм². Почему с медной токоведущей сердцевиной? Потому что строгим кодексом ПУЭ прокладка кабеля с алюминиевой «начинкой» в жилье и в активно используемых бытовых помещениях запрещена. Сопротивление у электротехнической меди гораздо меньше, тока она пропускает больше и не греется при этом, как алюминий. Алюминиевые провода используются при устройстве наружных воздушных сетей, кое-где они еще остались в старых домах.
Обратите внимание! Площадь сечения и диаметр жилы кабеля – вещи разные. Первая обозначается в квадратных мм, второй просто в мм. Главное не перепутать!
Для поиска табличных значений мощности и допустимой силы тока можно пользоваться обоими показателями. Если в таблице указан размер площади сечения в мм², а нам известен только диаметр в мм, площадь нужно найти по следующей формуле:
Расчет размера сечения по нагрузке
Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.
Алгоритм расчетных действий следующий:
- для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
- затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
- предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².
Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.
Как рассчитать сечение по току?
Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети.
Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.
Допустимая и рабочая плотность тока
Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.
Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:
- 6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока.
В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени; - 10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.
В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.
Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника.
Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:
- кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
- он же бесконечно долго сможет передавать ток в 15А.
Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или , указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.
Изучение схемы расчета
Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.
- Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
- Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
- Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
- Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
- Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².
Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию. Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой.
Видео-руководство для точных расчетов
Какой кабель лучше купить?
Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке.
Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.
Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.
Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.
При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ (“Правила устройства электроустановок”).
Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок”, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.
В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением. Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
Таблица1. Подбор сечения провода по мощности для кабеля с медными жилами
| Для кабеля с медными жилами | ||||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75. 9 |
| 50 | 175 | 38.5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с алюминиевыми жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,2 |
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной – 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников – высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P – мощность, Вт; U – напряжение, В; I – ток, А.
Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Как рассчитать по току
Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.
Таблица3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечение проводника, мм² | ||||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
Для расчета алюминиевых проводов применяют таблицу.
Таблица4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечения проводника, мм² | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 |
| 150 | 340 | 275 | 255 | — | — | — |
| 185 | 390 | — | — | — | — | — |
| 240 | 465 | — | — | — | — | — |
| 300 | 535 | — | — | — | — | — |
| 400 | 645 | — | — | — | — | — |
Кроме электрического тока, понадобится выбрать материал проводника и напряжение.
Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.
Расчет сечения кабеля по мощности и длине
Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшится и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.
При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:
- Длина провода, единица измерения – м. При её увеличении растут потери.
- Площадь поперечного сечения, измеряется в мм². При ее увеличении падение напряжения уменьшается.
- Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.
Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:
- В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
- С помощью таблиц ПУЭ определяют сечение провода по току.
- Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
- Находим падение напряжения из соотношения: ΔU=I*R.
- Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Последняя состоит из активной и реактивной мощностей.Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
- закрытая;
- открытая.
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят.
В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…
Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.
Силовые кабели ГОСТ 31996-2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля 🙂
Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.
Таблица сечения кабеля по току и мощности для медного провода
Ознакомьтесь также с этими статьями
| Сечение жилы мм 2 | Для кабеля с медными жилами | |||
|---|---|---|---|---|
| Напряжение 220 В | Напряжение 380 В | |||
| Ток А | Мощность кВт | Ток А | Мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!
Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
| Сечение жилы мм 2 | Для кабеля с алюминиевыми жилами | |||
|---|---|---|---|---|
| Напряжение 220 В | Напряжение 380 В | |||
| Ток А | Мощность кВт | Ток А | Мощность кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Калькулятор расчета сечения кабеля
Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.
Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.
Надеюсь, мой калькулятор поможет многим мастерам.
Расчет сечения кабеля по мощности:
Требуемая мощность (выберите потребителей из таблицы):Правильный выбор электрического кабеля для питания электрооборудования – залог длительной и стабильной работы установок. Использование неподходящего провода влечет за собой серьезные негативные последствия.

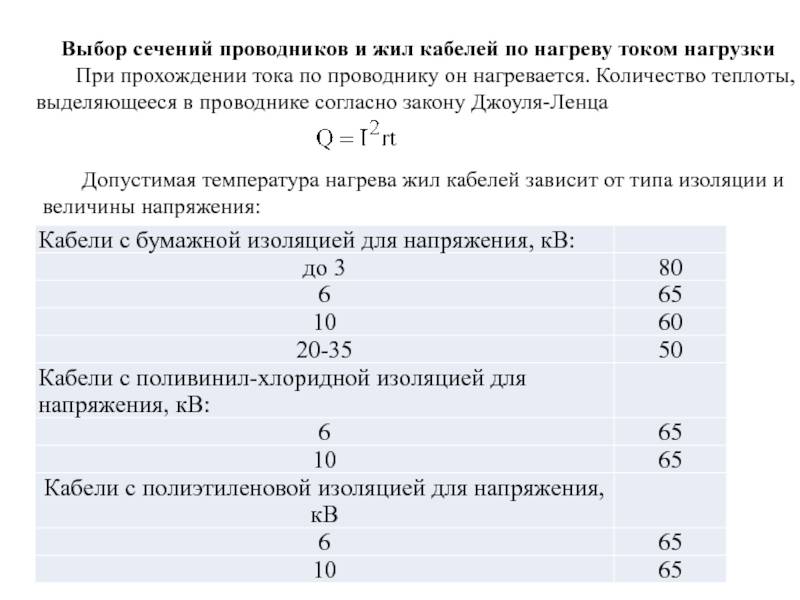

Физика процесса порчи электрической линии вследствие использования неподходящего провода такова: из-за недостатка места в кабельной жиле для свободного передвижения электронов повышается плотность тока; это приводит к избыточному выделению энергии и повышению температуры металла.
Когда температура становится слишком высокой, оплавляется изоляционная оболочка линии, что может стать причиной пожара.
Чтобы избежать неприятностей, необходимо использовать кабель с жилами подходящей толщины. Один из способов определить площадь сечения кабеля – отталкиваться от диаметра его жил.
Калькулятор расчета сечения по диаметру
Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.
Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится.
Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.
Формула расчета
Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:
D – диаметр жилы.
Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.
Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки, после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.
Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия пустот. В этом случае формула расчета сечения будет иметь вид:
D – диаметр жилы;
а – количество проволок в жиле.
При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:
L – длина намотки проволоки;
N – число полных витков.
Чем больше длина намотки жилы, тем точнее получится результат.
Выбор по таблице
Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения кабеля по диаметру жилы выглядит таким образом:
| Диаметр проводника, мм | Сечение проводника, мм2 |
| 0.8 | 0.5 |
| 1 | 0. 75 |
| 1.1 | 1 |
| 1.2 | 1.2 |
| 1.4 | 1.5 |
| 1.6 | 2 |
| 1.8 | 2.5 |
| 2 | 3 |
| 2.3 | 4 |
| 2.5 | 5 |
| 2.8 | 6 |
| 3.2 | 8 |
| 3.6 | 10 |
4. 5 | 16 |
Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.
| В воздухе (лотки, короба,пустоты,каналы) | Сечение,кв.мм | В земле | |||||||||
| Медные жилы | Алюминиевые жилы | Медные жилы | Алюминиевые жилы | ||||||||
| Ток. А | Мощность, кВт | Тон. А | Мощность, кВт | Ток, А | Мощность, кВт | Ток. А | Мощность,кВт | ||||
| 220 (В) | 380 (В) | 220(В) | 380 (В) | 220(В) | 380 (В) | 220(В) | |||||
| 19 | 4.1 | 17.5 | 1,5 | 77 | 5. 9 | 17.7 | |||||
| 35 | 5.5 | 16.4 | 19 | 4.1 | 17.5 | 7,5 | 38 | 8.3 | 75 | 79 | 6.3 |
| 35 | 7.7 | 73 | 77 | 5.9 | 17.7 | 4 | 49 | 10. 7 | 33.S | 38 | 8.4 |
| *2 | 9.7 | 77.6 | 37 | 7 | 71 | 6 | 60 | 13.3 | 39.5 | 46 | 10.1 |
| 55 | 17.1 | 36.7 | 47 | 9.7 | 77.6 | 10 | 90 | 19. 8 | S9.7 | 70 | 15.4 |
| 75 | 16.5 | 49.3 | 60 | 13.7 | 39.5 | 16 | 115 | 753 | 75.7 | 90 | 19,8 |
| 95 | 70,9 | 67.5 | 75 | 16.5 | 49.3 | 75 | 150 | 33 | 98. 7 | 115 | 75.3 |
| 170 | 76.4 | 78.9 | 90 | 19.8 | 59.7 | 35 | 180 | 39.6 | 118.5 | 140 | 30.8 |
| 145 | 31.9 | 95.4 | 110 | 74.7 | 77.4 | 50 | 775 | 493 | 148 | 175 | 38. 5 |
| ISO | 39.6 | 118.4 | 140 | 30.8 | 97.1 | 70 | 775 | 60.5 | 181 | 710 | 46.7 |
| 770 | 48.4 | 144.8 | 170 | 37.4 | 111.9 | 95 | 310 | 77.6 | 717. 7 | 755 | 56.1 |
| 760 | 57,7 | 171.1 | 700 | 44 | 131,6 | 170 | 385 | 84.7 | 753.4 | 795 | 6S |
| 305 | 67.1 | 700.7 | 735 | 51.7 | 154.6 | 150 | 435 | 95. 7 | 786.3 | 335 | 73.7 |
| 350 | 77 | 730.3 | 770 | 59.4 | 177.7 | 185 | 500 | 110 | 379 | 385 | 84.7 |
Перевод ватт в киловатты
Чтобы правильно воспользоваться таблицей зависимости сечения провода от мощности, важно правильно перевести ватты в киловатты.
1 киловатт = 1000 ватт. Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо разделить на 1000.
Например, 4300 Вт = 4,3 кВт.
Примеры
Пример 1. Необходимо определить значения допустимых тока и мощности для медного провода с диаметром жилы 2,3 мм. Напряжение питания – 220 В.
В первую очередь следует определить площадь сечения жилы. Сделать это можно по таблице или по формуле. В первом случае получается значение 4 мм 2 , во втором – 4,15 мм 2 .
Расчетное значение всегда более точное, чем табличное.
С помощью таблицы зависимости сечения кабеля от мощности и тока, можно выяснить, что для сечения медной жилы площадью 4,15 мм 2 допустима мощность 7,7 кВт и ток 35 А.
Пример 2. Необходимо вычислить значения тока и мощности для алюминиевого многожильного провода. Диаметр жилы – 0,2 мм, число проволок – 36, напряжение – 220 В.
В случае с многожильным проводом пользоваться табличными значениями нецелесообразно, лучше применить формулу расчета площади сечения:
Теперь можно определить значения мощности и тока для многожильного алюминиевого провода сечением 2,26 мм 2 .
Мощность – 4,1 кВт, ток – 19 А.
Справочные материалы о кондиционерах
Приложение для телефона
Для телефонов на Android:
CuCalc — расчёт сечения кабеля
Возможности программы:
- расчёт мощности для однофазного и 3-х фазного переменного тока, постоянного тока
- расчёт силы тока по мощности нагрузки
- выбор сечений электрических проводов, кабелей с учётом нагрева
- отдельно выбор сечения кабеля с бумажной пропитанной изоляцией
- подбор кабеля с учётом потери напряжения
- расчёт сопротивления провода — активного и индуктивного
Скриншоты программы:
Скачать можно в Гугл Плей
Для iPhone, iPad:
ElectCalculator
Программа поможет быстро, «на ходу» рассчитать необходимые параметры кабеля.
Программа имеет удобный интерфейс — значения не надо вводить с клавиатуры, достаточно просто передвинуть слайдер — ползунок.
Подробнее ознакомиться и скачать можно здесь. Стоимость 33 р.
Таблица зависимости сечения
Внимание! Мощность указана электрическая.
При подборе кабеля для кондиционера ориентируйтесь на ток или электрическую мощность
(указаны на шильдике кондиционера)
Кабель проложен открыто | Кабель проложен в трубе | |||||
Сечение | Ток | Мощность | Ток | Мощность | ||
мм2 | А | кВт | А | кВт | ||
220 В | 380 В | 220 В | 380 В | |||
0,5 | 11 | 2,4 | ||||
0,75 | 15 | 3,3 | ||||
1,0 | 17 | 3,7 | 6,4 | 14 | 3,0 | 5,3 |
1,5 | 23 | 5,0 | 8,7 | 15 | 3,3 | 5,7 |
2,0 | 26 | 5,7 | 9,8 | 19 | 4,1 | 7,2 |
2,5 | 30 | 6,6 | 11 | 21 | 4,6 | 7,9 |
4,0 | 41 | 9,0 | 15 | 27 | 5,9 | 10,0 |
6,0 | 50 | 11,0 | 19 | 34 | 7,4 | 12,0 |
10,0 | 80 | 17,0 | 30 | 50 | 11,0 | 19,0 |
,16,0 | 100 | 22 | 38 | 80 | 17,0 | 30,0 |
25,0 | 140 | 30 | 53 | 100 | 22,0 | 38,0 |
35,0 | 170 | 37 | 64 | 135 | 29 | 51,0 |
Калькулятор сечения кабелей, тока и мощности генераторов
Калькулятор сечения кабелей, мощности и тока дизельных генераторов даст четкий ответ на следующие вопросы:
- Какой кабель выбрать для дизельного генератора по мощности? Как выбрать кабель для ИБП?
- Какой номинал автомата защиты, щита байпаса или АВРа использовать для генератора или для ИБП?
- Как рассчитать токи дизельного генератора, ИБП или другого оборудования?
Определитесь, для какой сети считаем:
Трехфазная сеть 380/400ВОднофазная сеть 220/230В
Введите одно из имеющихся значений:
Получите результат:
Дополнительно:
Номинал автомата защиты и сечение кабеля
Расширенные настройки, только для продвинутых пользователей:
COS (ɸ), он же коэффициент мощности
0.
80.91.0
Напряжение сети – 230В/400В220В/380В
Минимальное значение силы тока в нашем калькуляторе – 10А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.
Для ИБП — щит байпаса 16А.
Кабель для улицы: медь ВБШв 4х4,0 или алюминий АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.
Для ИБП — щит байпаса 16А.
Кабель для улицы: медь ВБШв 4х4,0 или алюминий АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А
Для генераторов — АВР 32А.
Для ИБП — щит байпаса 32А.
Кабель для улицы: медь ВБШв 4х6,0 или алюминий АВБШв 4х16,0
Для помещения: медь ВВГнг(А) 4х4,0 или алюминий АВВГнг(А) 4х6,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А
Для генераторов — АВР 63А.
Для ИБП — щит байпаса 63А.
Кабель для улицы: медь ВБШв 4х10,0 или алюминий АВБШв 4х25,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х25,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А
Для генераторов — АВР 80А.
Для ИБП — щит байпаса 80А.
Кабель для улицы: медь ВБШв 4х16,0 или алюминий АВБШв 4х35,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х35,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А
Для генераторов — АВР 100А.
Для ИБП — щит байпаса 100А.
Кабель для улицы: медь ВБШв 4х16,0 или алюминий АВБШв 4х50,0
Для помещения: медь ВВГнг(А) 4х16,0 или алюминий АВВГнг(А) 4х50,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А
Для генераторов — АВР 125А.
Для ИБП — щит байпаса 125А.
Кабель для улицы: медь ВБШв 4х25,0 или алюминий АВБШв 4х70,0
Для помещения: медь ВВГнг(А) 4х25,0 или алюминий АВВГнг(А) 4х70,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А
Для генераторов — АВР 160А.
Для ИБП — щит байпаса 160А.
Кабель для улицы: медь ВБШв 4х35,0 или алюминий АВБШв 4х120,0
Для помещения: медь ВВГнг(А) 4х35,0 или алюминий АВВГнг(А) 4х120,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 200А
Для генераторов — АВР 200А.
Для ИБП — щит байпаса 200А.
Кабель для улицы: медь ВБШв 4х50,0 или алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х50,0 или алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 250А
Для генераторов — АВР 250А.
Для ИБП — щит байпаса 250А.
Кабель для улицы: медь ВБШв 4х70,0 или алюминий АВБШв 4х240,0
Для помещения: медь ВВГнг(А) 4х70,0 или алюминий АВВГнг(А) 4х240,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 400А
Для генераторов — АВР 400А.
Для ИБП — щит байпаса 400А.
Кабель для улицы: медь ВБШв 4х150,0 или 2 шт. алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х120,0 или 2 шт. алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 630А
Для генераторов — АВР 630А.
Для ИБП — щит байпаса 630А.
Кабель для улицы: 2 шт. медь ВБШв 4х95,0 или 3 шт. алюминий АВБШв 4х150,0
Для помещения: 2 шт. медь ВВГнг(А) 4х95,0 или 3 шт. алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 800А
Для генераторов — АВР 800А.
Для ИБП — щит байпаса 800А.
Кабель для улицы: 3 шт. медь ВБШв 4х120,0 или 4 шт. алюминий АВБШв 4х150,0
Для помещения: 3 шт. медь ВВГнг(А) 4х120,0 или 4 шт. алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1000А
Для генераторов — АВР 1000А.
Для ИБП — щит байпаса 1000А.
Кабель для улицы: 2 шт. медь ВБШв 4х185,0 или 4 шт. алюминий АВБШв 4х240,0
Для помещения: 2 шт.
медь ВВГнг(А) 4х185,0 или 4 шт. алюминий АВВГнг(А) 4х240,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1250А
Для генераторов — АВР 1250А.
Для ИБП — щит байпаса 1250А.
Кабель для улицы: 4 шт. медь ВБШв 4х120,0 или 5 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х120,0 или 5 шт. алюминий АВВГнг(А) 4х240,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1600А.
Для генераторов — АВР 1600А.
Для ИБП — щит байпаса 1600А.
Кабель для улицы: 4 шт. медь ВБШв 4х150,0 или 6 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х150,0 или 6 шт. алюминий АВВГнг(А) 4х240,0
Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели) только по результатам проектных изысканий.
Минимальное значение силы тока в нашем калькуляторе – 16А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А (с запасом)
Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А
Кабель для улицы: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВБШвнг(А) 2х35,0
Для помещения: медь ВВГ-Пнг(А) 2х6,0 или алюминий АВВГнг(А) 2х16,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А
Кабель для улицы: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВБШвнг(А) 2х50,0
Для помещения: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВВГнг(А) 2х25,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А
Кабель для улицы: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВВГнг(А) 2х35,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А
Кабель для улицы: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х35,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А
Кабель для улицы: медь ВВГ-Пнг(А) 2х50,0 или алюминий АВБШвнг(А) 2х95,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х50,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А
Кабель для улицы: медь ВВГ-Пнг(А) 2х70,0 или алюминий АВБШвнг(А) 2х120,0
Для помещения: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВВГнг(А) 2х70,0
Данные по кабелям даны с небольшим запасом, так как мы из практического опыта знаем, какого качества иногда бывают даже ГОСТовские кабеля.
Обратитесь в нашу сервисную службу, если вам необходим монтаж генератора. Калькулятор размера проволокиКалькулятор размера проволоки
Ветер/Солнечная энергия Основы знакомства и не только.
Калькулятор размера проволоки для солнечных панелей, ветряных турбин, инверторов, аккумуляторов и многого другого.
Страница 5
Диаметр провода. Какой размер провода мне нужен от сюда туда?
Очень важно, чтобы выбранный вами провод был достаточно большим, чтобы нести
количество тока от ваших источников заряда, аккумуляторов и нагрузок, или вы БУДЕТЕ
испытывают значительную потерю энергии.Слишком маленький провод может привести к высокому
нагревание провода, что может привести к выходу из строя провода и окружающего
устройства, а также возможность возгорания и/или травм.
Стоимость проволоки
могут быть значительными инвестициями и могут диктовать, где размещать предметы (как
далеко друг от друга.) Чем ближе вы можете расположить источники заряда к
батареи, тем лучше с точки зрения передачи энергии. инверторы
должны быть очень близко к батареям.Часто просто невозможно получить
ваша ветряная турбина или солнечные панели в любом месте рядом с местом, где батареи будут
быть расположенным, что требует более длинных кабельных трасс. Чем длиннее кабель, тем
большего размера должен быть провод, чтобы не допустить больших перепадов напряжения (потеря мощности)
из-за сопротивления провода. Максимальное количество энергии, которое вы когда-либо хотели
потеря в кабельной трассе альтернативной энергетической системы составляет около 5 процентов, но
От 2 до 4 процентов — гораздо лучшая цель.Сначала мы проанализируем размер проводки
для солнечных панелей и турбин постоянного тока. Трехфазные турбины кондиционера более эффективны.
в передаче энергии к батареям, когда трехфазный выпрямитель
расположены рядом с батареями, поэтому 3 фазы мы рассмотрим в отдельном разделе.
Наконец, мы рассмотрим соединения аккумуляторов и соединения с инверторами.
Распространенной ошибкой при определении размеров проводов является обращение к таблицам размеров проводов NEC для определения какую силу тока может безопасно выдержать провод.Этот метод калибровки проволоки привести к очень неэффективной системе, поскольку эти таблицы обычно основаны на более высокое напряжение (110/220 вольт переменного тока), и главная проблема заключается в безопасной передаче мощность без накопления тепла. В системе низкого напряжения нас, конечно, беспокоит с безопасностью, но что еще больше диктует размер провода, так это потеря мощности. 10% потеря мощности в линии 12 вольт, составляет 1,2 вольта! Это может полностью предотвратить некоторые устройства от эксплуатации.
Очень важно, чтобы определенные цепи, такие как цепи освещения с люминесцентными лампами
лампы имеют низкие потери. 12-вольтовые люминесцентные лампы плохо работают даже при
потеря 10%.
Это связано с тем, что для внутренней работы лампы требуется почти
100% расчетного напряжения, иначе лампочка не сможет полностью возбудить
газы, испуская гораздо меньше света и гораздо больше тепла. Схемы, имеющие большую
двигатели просто не должны быть меньше, иначе вы можете обнаружить, что двигатель не запускается
правильно.Всегда следите за тем, чтобы провод вашего инвертора не выходил за эти 2%. За
межсоединений батареи, падение на 1% или 1/2% еще лучше. 5% (а может и 10%)
падение может быть приемлемым в солнечных панелях, так как стоимость провода может превышать
стоимость солнечных панелей, когда речь идет о большом расстоянии. Я толстый
все возможное, старайтесь, чтобы потери мощности не превышали 5% в каждой области вашего
система. Исключением из этого правила будет провод, используемый для отвода или фиктивной нагрузки.В этом случае потеря 10%, вероятно, приемлема.
Вот отличный маленький инструмент, который у нас есть
вместе для вас, чтобы рассчитать размер провода.
Просто заполните поля и нажмите
кнопку рассчитать.
Если хотите, вот таблица на 12 вольт. могу распечатать.
В этой таблице указано максимальное расстояние (в футах, в одну сторону), что может быть достигнуто при заданном размере провода и силе тока для поддержания потеря мощности менее 2%.
Рекомендации по падению напряжения 2% — 12 вольт | ||||||||||
| Ампер | #14 | #12 | #10 | #8 | #6 | #4 | #2 | #1/0 | #2/0 | #4/0 |
| 1 | 45 | 70 | 115 | 180 | 290 | 456 | 720 | . | . | . |
| 2 | 22,5 | 35 | 57,5 | 90 | 145 | 228 | 360 | 580 | 720 | 1060 |
| 4 | 10 | 17.5 | 27,5 | 45 | 72,5 | 114 | 180 | 290 | 360 | 580 |
| 6 | 7,5 | 12 | 17,5 | 30 | 47,5 | 75 | 120 | 193 | 243 | 380 |
| 8 | 5.5 | 8,5 | 11,5 | 22,5 | 35,5 | 57 | 90 | 145 | 180 | 290 |
| 10 | 4,5 | 7 | 11,5 | 18 | 28,5 | 45,5 | 72. 5 | 115 | 145 | 230 |
| 15 | 3 | 4,5 | 7 | 12 | 19 | 30 | 48 | 76,5 | 96 | 150 |
| 20 | 2 | 3.5 | 5,5 | 9 | 14,5 | 22,5 | 36 | 57,5 | 72,5 | 116 |
| 25 | 1,8 | 2,8 | 4,5 | 7 | 11,5 | 18 | 29 | 46 | 58 | 92 |
| 30 | 1.5 | 2,4 | 3,5 | 6 | 9,5 | 15 | 24 | 38,5 | 48,5 | 77 |
| 40 | . | . | 2,8 | 4,5 | 7 | 11,5 | 18 | 29 | 36 | 56 |
| 50 | . | . | 2,3 | 3,6 | 5,5 | 9 | 14,5 | 23 | 29 | 46 |
| 100 | . | . | . | . | 2,9 | 4,6 | 7.2 | 11,5 | 14,5 | 23 |
| 150 | . | . | . | . | . | . | 4,8 | 7,7 | 9,7 | 15 |
| 200 | . | . | . | . | . | . | 3,6 | 5,8 | 7,3 | 11 |
ДОМ
Будут еще… Пожалуйста, зайдите еще раз.
Калькулятор размера провода инвертора — Магазин инверторов
Изучение того, какой кабель использовать для инвертора, является жизненно важным шагом в процессе питания вашей автономной системы, даже если поначалу это может показаться не таким важным, как определение правильного инвертора или того, сколько энергии аккумулятора вам потребуется. для ваших инверторов.Не менее важно найти кабели для инверторов мощности и шнуры для инверторов мощности, которые работают безопасно.
На самом деле очень важно убедиться, что вы используете кабель соответствующего размера для вашего инвертора и аккумулятора из соображений безопасности. Невыполнение этого требования может привести к тому, что ваш инвертор не будет поддерживать полную нагрузку и перегреется, что может привести к пожару. Используйте это как руководство для выбора правильного размера кабеля и обязательно обращайтесь к профессиональному электрику или нашей технической команде с любыми дополнительными вопросами, которые могут у вас возникнуть.
1. Какой у вас инвертор? Определение размера используемого инвертора — это первый шаг к поиску безопасных кабелей. Если вам нужно знать, какой размер кабеля для инвертора на 2000 Вт или какой размер предохранителя для инвертора на 400 Вт, все зависит от мощности, которую вы производите. Размер инвертора будет указан в начале описания продукта.
Пример: Инвертор мощности AIMS Power 5000 Вт 24 В постоянного тока, модель # PWRINV500024W
2.
Каково напряжение постоянного тока вашего блока аккумуляторов ? Напряжение постоянного тока будет измеряться общим напряжением постоянного тока, создаваемым вашим аккумуляторным блоком.Если вы не уверены в разнице между значениями мощности, вы можете прочитать наше удобное руководство о том, чем отличаются 12-, 24- и 48-вольтовые системы постоянного тока.
Пример ниже: 8 аккумуляторов 12 В пост. тока, соединенных последовательно и параллельно для получения 24 В пост. тока:
3. Теперь разделите мощность инвертора на напряжение вашей батареи; это даст вам максимальный ток для ваших кабелей. Это даст вам приближение, которое вы можете использовать для выбора размера провода вашего инвертора или размера кабеля инвертора. (5000 Вт) / (24 В постоянного тока) = 208.33 А
**Здесь мы просто манипулируем законом Ома, который говорит нам, что:
Мощность = Напряжение * Сила тока
4. Итак, в нашем примере 208,33 ампера — это максимальный ток, который должен поддерживать кабель, чтобы правильно обеспечить ток инвертору.
Используйте приведенную ниже таблицу в качестве руководства, чтобы определить, какой размер кабеля лучше всего подходит для вашего приложения. В нашем примере мы видим, что кабель 1/0 AWG будет подходящим (#1 AWG имеет максимальный номинал 211 А, что довольно близко к нашей максимальной силе тока, поэтому было бы неплохо увеличить размер до следующего калибра (особенно для длин более 10 футов).Переходя к следующему размеру, вы избегаете риска перегрева вашей системы и создания любой потенциальной опасности возгорания. При работе с электричеством или другим потенциально опасным оборудованием всегда лучше выбрать более безопасный вариант и округлить его.
*** ОБРАТИТЕ ВНИМАНИЕ: При расстоянии более 10 футов падение напряжения в кабелях будет происходить из-за сопротивления в проводке. Если вам нужно будет проложить кабели длиннее 10 футов, рекомендуется увеличить размер кабеля, чтобы компенсировать потерю напряжения.Если вы не уверены в своем приложении, не стесняйтесь позвонить нам, и мы сможем помочь вам найти правильный кабель.
С помощью этого калькулятора размеров проводов инвертора вы узнаете, как рассчитать размеры аккумуляторных кабелей, но это только один шаг процесса. Ознакомьтесь с остальными нашими полезными руководствами по созданию вашей автономной энергосистемы, от выбора правильного инвертора до измерения мощности батареи, которую вам нужно будет производить, чтобы ваш инвертор работал, и даже о том, как подключить ваш инвертор к сети. ваши батареи.
Калькулятор падения напряжения — Электротехника
Инструмент калькулятора падения напряжения ниже поможет быстро проверить падение напряжения на кабельной трассе. Необходимые входные данные: уровень напряжения, номинальная нагрузка и параметры кабеля. Для расчета используется кабель XLPE/SWA 50 Гц в соответствии с IEC 60502 или IEC 60092. Результат вычисления падения напряжения для данных трехжильного кабеля (т. е. сопротивления и реактивного сопротивления) можно применить к четырехжильному кабелю. Также обратите внимание, что сопротивление кабеля, используемое в расчетах, было преобразовано в рабочую температуру сшитого полиэтилена, а именно.
90 или С.
Количество кабельных трасс:
1 прогон2 прогон3 прогон4 прогон5 прогон6 прогон7 прогон8 прогон99 прогон
Выберите размер кабеля (кв. мм):
3C x 2,53C x 43C x 63C x 103C x 163C x 253C x 353C x 503C x 703C x 953C x 1203C x 1503C x 1853C x 240
Рассчитать РЕЗУЛЬТАТ| Ток полной нагрузки: | А | |
| Сопротивление кабеля: | Ом/км | |
| Реактивное сопротивление кабеля: | Ом/км | |
| Падение напряжения: | % |
Вход калькулятора падения напряжения
- Выберите систему : Выберите из раскрывающегося списка AC MV 3 Phase, AC LV 1 Phase, AC LV 3 Phases или DC
- System Voltage : Выберите из раскрывающегося списка напряжение относительно системы AC 6kV, AC 3kV , 400 В переменного тока, 380 В переменного тока, 230 В переменного тока, 220 В переменного тока, 110 В постоянного тока, 24 В постоянного тока или 12 В постоянного тока
- Номинальная нагрузка : Номинальная входная нагрузка в кВт или кВА. Если используется кВА, на следующем этапе коэффициент мощности равен 1 (единица)
Если используется кВА, на следующем этапе коэффициент мощности равен 1 (единица)- Коэффициент мощности : Коэффициент мощности нагрузки переменного тока, используйте 1 (единица) для нагрузки постоянного тока
- Количество кабельных трасс : Как много параллельных кабелей
- Выберите размер кабеля (кв.мм) : Выберите размер кабеля (т.е. 3C x 90) в кв.мм
- Длина кабеля : Длина входного кабеля в метрах Падение напряжения 906
- Низковольтный кабель переменного и постоянного тока
- Кабель переменного тока среднего напряжения 3 кВ
- Кабель переменного тока среднего напряжения 6 кВ
- Коэффициент мощности указан на заводской табличке двигателя: 0,83
- Длина кабеля от электрического SWG/MCC к двигателю: 350 м
- Сечение кабеля: 3C x 120 кв. мм за 1 проход
- Коэффициент мощности при пуске: 0.2
- Коэффициент пускового тока: 5,5 для двигателя среднего напряжения
- Тепловому повреждению изоляции и других компонентов схемы
- Уменьшению количества доступной полезной мощности
- Требуемое увеличение размеров проводников и оборудования
Падение напряжения рассчитывается по следующим формулам:
Формула падения напряжения в трехфазной цепи:
Формула падения напряжения в однофазной цепи:
Формула падения напряжения в цепи постоянного тока:
| , где: | |||
| V Д | : | Падениенапряжения, в вольтах | |
| cosΦ | : | Нагрузка Коэффициент мощности | |
| R | : | Сопротивление кабеля, в Ом на этап на 1000 м | x | : | Реакция кабеля, в Ом на фазу на 1000 м |
| 3 | I | : | Ток нагрузки, в амперах |
| L | : | Общая длина кабеля в метрах |
Сопротивление и реактивное сопротивление кабеля
Для расчета применяются следующие значения сопротивления и реактивного сопротивления кабеля:
| № | Размер кабеля | Сопротивление (Ом/км) | Реактивное сопротивление (Ом/км) |
|---|---|---|---|
| 1 | 2,5 | 9,45 | 0,0932 |
| 2 | 4 | 5,88 | 0,0875 |
| 3 | 6 | 3,93 | 0,0837 |
| 4 | 10 | 2,33 | 0,0785 |
| 5 | 16 | 1,47 | 0. 0761 |
| 6 | 25 | 0,927 | 0,0768 |
| 7 | 35 | 0,669 | 0,0743 |
| 8 | 50 | 0,494 | 0,0739 |
| 9 | 70 | 0,342 | 0,0726 |
| 10 | 95 | 0,247 | 0,0708 |
| 11 | 120 | 0,196 | 0.0705 |
| 12 | 150 | 0,16 | 0,0709 |
| 13 | 185 | 0,128 | 0,0712 |
| 14 | 240 | 0,0987 | 0,0703 |
| № | Размер кабеля | Сопротивление (Ом/км) | Реактивное сопротивление (Ом/км) 70 Ом/км|
|---|---|---|---|
| 1 | 10 | 2.33 | 0,107 |
| 2 | 16 | 1,47 | 0,102 |
| 3 | 25 | 0,927 | 0,0949 |
| 4 | 35 | 0,668 | 0,0905 |
| 5 | 50 | 0,494 | 0,0878 |
| 6 | 70 | 0,342 | 0,0836 |
| 7 | 95 | 0. 247 | 0,0806 |
| 8 | 120 | 0,196 | 0,0786 |
| 9 | 150 | 0,16 | 0,0768 |
| 10 | 185 | 0,128 | 0,0753 |
| 11 | 240 | 0,0986 | 0,0733 |
| № | Размер кабеля | Сопротивление (Ом/км) | Реактивное сопротивление (Ом/км)|
|---|---|---|---|
| 1 | 10 | 2.33 | 0,115 |
| 2 | 16 | 1,47 | 0,11 |
| 3 | 25 | 0,927 | 0,102 |
| 4 | 35 | 0,668 | 0,0972 |
| 5 | 50 | 0,494 | 0,094 |
| 6 | 70 | 0,342 | 0,0891 |
| 7 | 95 | 0. 247 | 0,0855 |
| 8 | 120 | 0,196 | 0,0831 |
| 9 | 150 | 0,159 | 0,081 |
| 10 | 185 | 0,128 | 0,0792 |
| 11 | 240 | 0,0984 | 0,0773 |
Как рассчитать падение напряжения?
Пример 1 — фидер двигателя среднего напряжения во время нормальной работы
Асинхронный двигатель мощностью 1100 кВт подключен к трехфазной сети 6 кВ с частотой 50 Гц.Двигатель имеет следующие рабочие характеристики:
Шаг 1: ток полной нагрузки, I FL = 1100/1,73/6/0,83 = 127,67 А
Шаг 2: Получите сопротивление и реактивное сопротивление кабеля 6 кВ 3C x 120 кв.
мм из таблицы:
R = 0,196 (Ом/км)
Х = 0.0831 (Ом/км)
Этап 3: Падение напряжения в фидере трехфазного двигателя с использованием приведенной выше формулы
В D = 1,73 * 127,67 * (0,196 * 0,83 + 0,0831 * 0,56) * 350 / 1000 = 16,17 В
В D (%) = 16,11/6000 *100 = 0,269%
Пример 2 — фидер двигателя среднего напряжения во время запуска
Используя тот же двигатель, что и в примере 1, рассчитаем падение напряжения при запуске двигателя.
Шаг № 1: Пусковой ток, I с = 5,5 * I FL = 5,5 * 127,67 = 702,23 А
Шаг № 2: Использование тех же данных, что и в примере 1
Этап № 3: Падение напряжения фидера трехфазного двигателя с использованием приведенной выше формулы
В D = 1,73 * 702,23 * (0,196 * 0,2 + 0,0831 * 0,98) * 350 / 1000 = 51,29 В
В D (%) = 51,29/6000 *100 = 0,85%
Что такое коэффициент мощности? | Как рассчитать формулу коэффициента мощности
Как понять коэффициент мощности
Пиво — это активная мощность (кВт) — полезная мощность, или жидкое пиво, — это энергия, совершающая работу.
Это та часть, которую вы хотите.
Пена — это реактивная мощность (кВАр) — пена представляет собой потерянную мощность или потерянную мощность. Это производимая энергия, которая не совершает никакой работы, такой как производство тепла или вибрации.
Кружка — это полная мощность (кВА) — это потребляемая мощность или мощность, поставляемая коммунальным предприятием.
Если бы эффективность цепи составляла 100 %, потребление было бы равно доступной мощности. Когда спрос превышает доступную мощность, на коммунальную систему оказывается нагрузка.Многие коммунальные предприятия добавляют плату за спрос к счетам крупных клиентов, чтобы компенсировать разницу между спросом и предложением (когда предложение ниже спроса). Для большинства коммунальных услуг спрос рассчитывается на основе средней нагрузки, размещенной в течение 15–30 минут. Если требования к нагрузке нерегулярны, коммунальное предприятие должно иметь больше резервной мощности, чем если бы требования к нагрузке оставались постоянными.
Пиковый спрос — это когда спрос самый высокий. Задача коммунальных служб — предоставить мощность, чтобы справиться с пиковыми нагрузками каждого клиента.Использование энергии в тот самый момент, когда она наиболее востребована, может нарушить общее предложение, если не будет достаточных резервов. Поэтому коммунальщики выставляют счета за пиковый спрос. Для некоторых крупных клиентов коммунальные службы могут даже брать самый большой пик и применять его в течение всего расчетного периода.
Коммунальные службы взимают надбавки с компаний с более низким коэффициентом мощности. Затраты на более низкую эффективность могут быть крутыми — это похоже на вождение автомобиля, пожирающего бензин. Чем ниже коэффициент мощности, тем менее эффективна схема и тем выше общие эксплуатационные расходы.Чем выше эксплуатационные расходы, тем выше вероятность того, что коммунальные службы накажут клиента за чрезмерное использование. В большинстве цепей переменного тока коэффициент мощности никогда не бывает равным единице, потому что в линиях электропередач всегда присутствует некоторый импеданс (помехи).
Как рассчитать коэффициент мощности
Для расчета коэффициента мощности необходим анализатор качества электроэнергии или анализатор мощности, который измеряет как рабочую мощность (кВт), так и полную мощность (кВА), а также рассчитывает отношение кВт/кВА.
Формула коэффициента мощности может быть выражена другими способами:
PF = (Истинная мощность)/(Полная мощность)
ИЛИ
PF = Вт/ВА
Где ватты измеряют полезную мощность, а ВА измеряют потребляемую мощность.Отношение этих двух величин, по существу, представляет собой полезную мощность к подаваемой мощности, или:
Как показано на этой диаграмме, коэффициент мощности сравнивает реальную потребляемую мощность с полной мощностью или потреблением нагрузки. Мощность, доступная для выполнения работы, называется реальной мощностью. Вы можете избежать штрафов за коэффициент мощности, сделав поправку на коэффициент мощности.
Низкий коэффициент мощности означает, что вы используете энергию неэффективно.
Это важно для компаний, поскольку может привести к:
Наконец, коэффициент мощности увеличивает общая стоимость системы распределения электроэнергии, поскольку более низкий коэффициент мощности требует более высокого тока для питания нагрузки.
Связанные ресурсы
Как выбрать подходящий размер электрического кабеля и автоматического выключателя
Привет всем, сегодня я здесь, чтобы рассказать вам о выборе автоматического выключателя размера кабеля для однофазной домашней проводки , из этого поста вы полностью поймете, как узнать подходящий размер автоматического выключателя и размер электрического кабеля с полными примерами и кабелем. Таблица размеров. В этом посте я полностью расскажу вам, как рассчитать нагрузку электрических бытовых приборов.
Я расскажу о каждом шаге, а также покажу видеоурок, который лучше всего поможет вам понять все.Выбор размера кабеля — размер провода и выбор подходящего размера автоматического выключателя для проводки дома
Прежде чем мы начнем говорить о выборе кабеля по нагрузке или выборе автоматического выключателя по нагрузке, сначала нам нужно обсудить некоторые важные моменты. Как вы знаете, я уже публикую пост и видеоурок о законах сопротивления. И мы не можем игнорировать сопротивление.
Из закона сопротивления мы знаем, что сопротивление прямо пропорционально длине , поэтому, если мы уменьшим длину кабеля, сопротивление нашего кабеля также увеличится, и из-за этого мы столкнемся с некоторым падением напряжения в электрических кабелях.
Таким образом, при небольшой длине электрического кабеля мы можем пренебречь падением напряжения, но при большой длине электрического кабеля мы не можем пренебречь электрическим кабелем, поэтому, прежде чем мы рассчитываем нагрузку или выбираем электрический кабель, нам нужно поговорить о падении напряжения.
.
В соответствии с ролью IEEE B-23 падение напряжения не должно быть в кресс-форме 2.5 % от входящего питания, если обеспеченное электропитание составляет 220 вольт.
Тогда 220 х (2,5/100) = 5,5 вольт.
Таким образом, допустимое падение напряжения составляет 5,5 вольт при напряжении питания 220 вольт.
Вот размеры электрических кабелей и таблица их номинальной нагрузки, в которой я указал сечение провода, его пропускную способность по току и падение напряжения. Эта таблица поможет вам определить подходящий размер кабеля для электропроводки вашего дома.
Температура также влияет на электрический провод, поэтому мы не можем пренебрегать температурой, электрический кабель может иметь разную допустимую нагрузку по току при разной температуре.Вот таблица температурного коэффициента, которая поможет выбрать правильный размер электрического провода.
Расчет электрической нагрузки дома (резистивная и индуктивная)
Теперь перейдем к расчету нагрузки, как мы можем рассчитать электрическую нагрузку.
Здесь я изо всех сил стараюсь, чтобы вы поняли расчет нагрузки, используя простую формулу расчета нагрузки. Для расчета нагрузки мы используем формулу мощность/давление = нагрузка
, например 100 Вт/220 В = 0,45 А (обратите внимание, что эту формулу можно использовать для резистивной нагрузки или нагрузки постоянного тока)
Как рассчитать полную нагрузку на электропроводку дома
Итак, давайте возьмем расчет нагрузки на электропроводку дома
. Например, в нашем доме 2 комнаты и одна кухня, и мы хотим узнать ее полную нагрузку.Сначала нам нужно узнать общую нагрузку на одну комнату.
В одной комнате у нас есть один потолочный вентилятор, 4 лампочки или энергосеть, один кондиционер и розетки. Итак, мы делим нагрузку на две части, Нагрузка 1 и Нагрузка 2,
(Потолочный вентилятор, освещение и розетки будут нумероваться в нагрузке 1)
(Кондиционер и комнатный обогреватель будут нумероваться в нагрузке 2)
В розетках мы можно использовать утюг, вентилятор на подставке, ноутбук или мобильное зарядное устройство и т.
д. Сначала нам нужно добавить полную нагрузку.
Расчет нагрузки помещения (нагрузка 1)
Потолочный вентилятор 80 x 1 = 80 Вт
Светильники 4 x 25 = 100 Вт
Утюг = 1x 1000 = 1000 Вт 1 комнаты, поэтому сначала нам нужно добавить все нагрузки
80+100+500+200 + 880 Вт
Нам нужно добавить 20 % дополнительной нагрузки, поэтому 1380 x (20/100) = 276 Вт
Полный нагрузка 1380 + 276 = 1656 Вт
Наше входящее питание 220 вольт, поэтому 1656/220 = 7.52 ампера
Таким образом, наша полная нагрузка 1 устройства составляет 7,52 ампера.
(здесь потолочный вентилятор не резистивная нагрузка, это индуктивная нагрузка, для индуктивной нагрузки мы также делаем расчет коэффициента мощности, но мощность потолочного вентилятора не так высока, чтобы мы могли рассчитать индуктивную нагрузку, однако, если у нас большое количество вентилятора в здании, то мы должны соблюдать формулу индуктивной нагрузки.)
Нагрузка 2 комнаты — это кондиционер или электрический обогреватель.
В настоящее время кондиционеры в основном имеют мощность 1650 Вт или выше, или она может быть меньше или выше, тогда это, Однако, если ваш кондиционер на 1650 ватт и электронагреватель на 2000 ватт.
Итак, поскольку мы не использовали оба одновременно, нам нужно рассчитать только одну нагрузку, поэтому мы выбираем высокую нагрузку, поэтому 2000 Вт — это высокая нагрузка.
Таким образом, 2000 ватт / 220 вольт = 9,09 ампер, но другая нагрузка: Кондиционер и кондиционер имеют внутреннюю установку асинхронного двигателя в компрессоре, поэтому при запуске требуется двойной ток,
Таким образом,
В соответствии с формулой индуктивной нагрузки
мощность / (давление x коэффициент мощности)
So Watt/ (volts x PF)
1650 / (220 x 0.95) = 7,89 ампер
Если добавить пусковой ток кондиционера, то наша общая нагрузка составит 7,8 x 2 = 15,6 ампер
Таким образом, наша нагрузка 2 комнаты составляет 15,6 ампер
(Комната 2 имеет такую же нагрузку, как и комната 1).
мы не рассчитали нагрузку на комнату 2)
Теперь рассчитываем нагрузку на кухню,
Потолочный вентилятор 80 x 1 = 80 Вт
светильники 25 x 4 = 100 Вт
Нагрузка на розетки 1200 Вт
Таким образом, общая нагрузка равна 1380 как комната, теперь плюс 20 % дополнительной нагрузки, тогда полная нагрузка будет
1380 x (20/100) = 276
1380 + 276 = 1656 Вт
Таким образом, нагрузка составит 1656 Вт / 220 вольт = 7.5
Нагрузкой на выходе может быть холодильник или другие электроприборы, однако мы не использовали формулу индуктивной нагрузки, мы используем формулу резистивной нагрузки.
Как вы знаете, мы также используем водонагреватель в нашем доме, в Пакистане мы используем в основном элемент мощностью 1200 Вт в гейзерном водонагревателе, поэтому, если у нас есть водонагреватель в нашем доме или один водонагреватель, в котором элемент установлен 2400.
Итак, это резистивная нагрузка, поэтому мы используем формулу расчета резистивной нагрузки.
2400 / 220 = 10,9
Расчет нагрузки двигателя водяного насоса.
В основном мы используем двигатель водяного насоса мощностью 1 л.с. в нашем доме, мы знаем, что двигатель мощностью 1 л.с. составляет 746 Вт. Так что это также асинхронный двигатель, поэтому мы используем формулу расчета индуктивной нагрузки.
746 / (220 x 0,95) = 3,5 Таким образом, плюс пусковой ток дает общую нагрузку = 7 А
Выбор размера кабеля/размера провода для электрической нагрузки
Полная нагрузка 1 комнаты составляет 7,5 ампер, поэтому в соответствии с таблицей размеров проводов подходящий размер кабеля равен 2.Провод 5 мм (7/029), потому что он может потреблять 18 ампер.Если температура окружающей среды составляет 40 градусов по Цельсию, то в соответствии с температурным коэффициентом пропускная способность кабеля 2,5 мм составляет 104 по Фаренгейту.
Таким образом, 40 °C – это 140 °F, поэтому в соответствии с таблицей коэффициентов температуры кабеля – 0,94
Таким образом, допустимая токовая нагрузка 2,5 мм (7/0,29) составляет 18 ампер для
18 x 0,94 = 16,9 ампер
И наша сумма ( нагрузка 1) составляет 7,5 ампер, а допустимая нагрузка по току 2,5 мм при 40 °C равна 16.
1 ампер, поэтому для этой нагрузки подходит провод 2,5 мм или 7/0,29.
Теперь перейдем к нагрузке 2, в которой кондиционер получает ток 15,6 ампер во время запуска, поэтому мы выбрали кабель с учетом пускового тока.
Таким образом, общий ток составляет 15,6 ампер, поэтому, согласно таблице подходящих кабелей, подходящий размер провода 2,5 мм, но когда дело доходит до температурного коэффициента, тогда
(при температуре 40 °C) 18 x 0,94 = 16,9 ампер
Наш пусковой ток кондиционера 15.6 ампер, а 2,5 мм провод на 40 С 16,9 там для 2,5 мм провода подходит для этой нагрузки.
(кабель 2,5 мм лучше всего подходит для этой нагрузки в соответствии с расчетом нагрузки и формулой, но когда вы меняете кондиционер или кондиционер получает больший ток во время запуска, ваш кабель не будет работать, поэтому, если вы используете провод 4 мм для вашего кондиционера это будет лучше всего)
Итак, мы выяснили, что кабель 2,5 мм лучше всего подходит для нагрузки помещения 1, а провод 4 мм для нагрузки помещения 2.
Во 2-й комнате такая же нагрузка, как и в 1-й, поэтому мы используем кабель того же размера для 2-й комнаты.
Теперь перейдем к нагрузке на кухню, нагрузка на кухню 1 такая же, как нагрузка на помещение 1, поэтому мы используем тот же размер провода, который мы выбрали для нагрузки на помещение 1. для этой нагрузки лучше всего подходит провод 2,5 мм.
Выбор кабеля питания двигателя водяного насоса
Наш пусковой ток двигателя водяного насоса составляет 7 А и соответствует таблице 1.Провод диаметром 5 мм лучше всего подходит для этой нагрузки, но когда дело доходит до таблицы температурного коэффициента, допустимая нагрузка по току для провода 1,5 мм при 40 °C составляет
7 x 0,94 = 6,5 А
. После расчета коэффициента температуры мы знаем, что 1,5 мм провод не подходит для двигателя водяного насоса, поэтому мы используем 2-й провод на столе. Следующий провод имеет сечение 2,5 мм, поэтому подходящий размер кабеля для однофазного асинхронного двигателя водяного насоса составляет 2,5 мм.
Как выбрать автоматический выключатель подходящего размера для помещения (MCB)
Выбор подходящего автоматического выключателя для домашней электропроводки (MCB и RCD)
Комната 1 (загрузка 1) общая загрузка 7.5 ампер, там для мы выбрали автоматический выключатель на 10 ампер
Комната 1 (нагрузка 2) общая нагрузка 15,6 ампер, потому что мы выбрали автоматический выключатель на 20 ампер
Комната 2 имеет такую же нагрузку, как и комната 1, поэтому для этой комнаты мы выбрали такие же автоматические выключатели
. Кухня (нагрузка 1) общая нагрузка 7,5 ампер там для выбираем 10 ампер СВ.
Общая нагрузка водонагревателя составляет 10,90 ампер, поэтому мы выбираем автоматический выключатель на 16 ампер.
Если у нас в доме есть двигатель водяного насоса мощностью 1 л.с., то
1 л.с. = 746 Вт
746 / (220 x 0.95) = 3,56
Таким образом, потребуется время пуска, удвоенный ток 3,56 x 2 = 7,12
Таким образом, подходящий размер электрического кабеля составляет 2,5 мм в соответствии с таблицей 1.
Таким образом, наша общая нагрузка составляет 52 ампера, поэтому подходящий размер УЗО автоматический выключатель на 63 ампера и двухполюсный главный автоматический выключатель на 63 ампера.
Как вы знаете, все электроприборы не работают одновременно и в основном 70% нагрузки работают постоянно
Таким образом, наша общая нагрузка составляет
52 ампера
52 x 70 / 100 = 36 ампер Таким образом, подходящий размер электрического кабеля для основной подвод по таблице 1 16 мм (7.064). Однако, если вы используете всю нагрузку одновременно, вы должны выбрать электрический кабель в соответствии с общей нагрузкой.
(Обратите внимание, что приведенная выше таблица / диаграмма допустимой нагрузки по электрическому току относится к проводам высшего качества)
Как определить подходящий размер электрического кабеля / провода и автоматических выключателей (видеоурок на урду и хинди)
Я стараюсь изо всех сил, чтобы вы поняли, как выбрать размер кабеля и автоматический выключатель, но все же, если вы не поняли это полностью, посмотрите приведенный ниже видеоурок на вашем родном языке урду и хинди.
