Главные правила правильного расчёта

В процессе прокладки проводки используют специальный кабель с резиновым типом изоляции.

Довольно часто эти изделия марки ВВг или АВВГ. Они отличаются по площади поперечного сечения и количеству металлических жил внутри кабеля. Для подсоединения электро питания к бытовым приборам применяют еще один тип с маркировкой ПВХ.

Перед тем как осуществить покупку, рекомендуется провести точный расчет сечения кабеля по нагрузке и площади по отношению к электроприбору. Сделать правильный выбор поможет информация о мощности тока, который будет распространяться по этому кабелю.

Главные рекомендации правильного подсчета содержатся в руководстве Правил устройства электрических установок. Сокращенное название материла (ПУЭ). Здесь представлено семь изданий, которые подробно описывают всю технику прокладки электрических проводов.

Неправильный монтаж сопровождается административными штрафами. Помимо этого, неверный расчет ведет к сбою электрической цепи и возгоранию бытовых приборов. Ущерб от возгорания составляет большие финансовые затраты и нанесение тяжкого вреда человеческому здоровью.

Основная формула расчёта

Электрический ток передвигаясь по проводу начинает его нагревать. В этом случае, чем выше мощность, тем больше нагревается его поверхность. Активную мощность электричества, можно рассчитать по следующей формуле:

Р =UI cos y=I2*R.

R – выступает в качестве активного сопротивления. По данной формуле расчёта сечения кабеля видно, что мощность напрямую зависит от поперечного сопротивления и интенсивности тока. Простым языком, чем больше мощность, тем быстрее нагревается поверхность кабеля.

Сопротивление проводников напрямую зависит от материала из которого они изготовлены, а также его длины. Вычисления проводят по формуле:

R= p* Is

p – это показатель удельного сопротивления;

I – это величина измеряющая длину проводника;

S – выступает в качестве площади поперечного сечения.

По данным расчётам очевидно, что при меньшей площади проводника, больше его сопротивление.

При покупке кабеля, важно учитывать его диаметр и площадь. Рассчитать это можно по следующей формуле:

S = л * d2 /4.

Здесь d является диаметром. Помимо этого не рекомендуется забывать об удельном сопротивлении изделия. Алюминиевые жилы имеют более высокий показатель сопротивления в отличие от медных. Именно поэтому, изделия из алюминия лучше выбирать большего параметра.

Облегчить процесс выбора помогают специальные таблицы для правильного расчёта сечений проводов.

Расчет по мощности и силе тока

Расчет сечения напрямую зависит от общей суммы потребляемой энергии. Если известна суммарная мощность, можно определить силу эклектического тока.

Для этого воспользуемся следующей формулой:

I=(PK)/(Ucosy):

• P – это электрическая мощность измеряемая в Вт;
• U = 220 Вт;
• К – это коэффициент при одновременном включении всех приборов;
• сos – коэффициент для одного электроприбора.

На сегодняшний день были разработаны специальные калькуляторы, которые значительно облегчают расчет величины. В процессе прокладки необходимо быть очень внимательным. Некоторые типы кабеля предназначены для закрытых помещений, а другие подойдут для уличных электролиний.

Как влияет длина электрической проводки на выбор подходящего кабеля?

Слишком длинная электрическая цепь сопровождается высокими потерями. Как правило, они провоцируют нагревание кабеля в процессе работы.

Вычислить этот коэффициент помогает формула:

U= (P*ro +Q* xo) *L /Uh

• Р – это активная мощность устройства;
• Q – является реактивной мощностью. Она измеряется в Вт;
• ro – коэффициент активного сопротивления;
• хо – выступает в качестве реактивного сопротивления;
• Uh – показатель номинального напряжения. Оно показывает максимальное потребление бытового прибора.
• L – это длина электрической цепи.

Для длинной цепи дополнительно используют автоматы предотвращающие преждевременное перегревание проводников. Они оснащены тепловым и электромагнитным расщепителем. Помимо этого, данные устройства сокращают риск появления короткого замыкания.

Онлайн расчет сечения кабеля

Длина линии (м) / Материал кабеля:		МедьАлюминий
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):		Мощность	1 фаза
Коэффициент мощности (cosφ):		Ток	3 фазы
Допустимые потери напряжения (%):
Температура кабеля (°C):
Способ прокладки кабеля:	Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей
Сечение кабеля не менее (мм²):
Плотность тока (А/мм²):
Сопротивление провода (ом):
Напряжение на нагрузке (В):
Потери напряжения (В / %):

Фото разного сечения кабеля

Калькулятор расчета сечения кабеля — формула и выбор по таблице ПУЭ

При проектировании электрических комплексов, в том числе систем безопасности, важно выполнить правильный расчет сечения кабеля. По его результатам удастся выбрать подходящий проводник для питания оборудования или передачи сигналов между устройствами. От этого параметра зависит эффективность и долговечность работы целого комплекса. Использование кабелей со слишком толстой токопроводящей жилой – лишние затраты. Применение проводников с недостаточным или предельно малым сечением может привести к перегреву трассы и, как следствие, к пожару.

Приступая к расчету параметров кабеля важно учитывать следующие моменты:

• при испытании проводом максимальной нагрузки нагрев его жил должен оставаться в допустимых пределах – не превышать 60 градусов Цельсия;
• длинные электрические трассы (100 м и более), а также линии, пропускающие высокие значения токов, должны иметь достаточное сечение для сохранения допустимых пределов в случае падения напряжения;
• кабель должен иметь такую защитную изоляцию и толщину, чтобы они обеспечивали необходимую механическую прочность линии – от этого зависит ее долговечность.

Если планируется прокладка кабельной трассы в пожароопасных помещениях или местах с высокими температурными перепадами, рекомендуется выбирать провода с несколько большим сечением жилы, чем показано в таблицах.

Калькулятор расчета сечения кабеля

Для удобства пользователей разработан онлайн-калькулятор сечения кабеля.

Перевод Ватт в Ампер

Расчет максимальной длины кабельной линии

№  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр. , А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить

добавить

Примечания: U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, Uбп — напряжение блока питания, Uобр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, Lмакс — максимальная длина кабельной линии

Параллельно с этим калькулятор определяет максимальную длину линии при заданных значениях, что удобно для проектов, которые предполагают прокладку трасс большой протяженности.

Примеры

Онлайн-калькулятор способен упростить процедуру вычисления сечений кабелей для подключения к электрической сети всевозможных устройств. Рассмотрим два примера с участием медного и алюминиевого провода.

Пример 1. Необходимо запитать электроустановку мощностью 5,3 кВт медным проводом, проложенным в гофрированной трубе.

Для этого в первую очередь следует вычислить ток потребления электроустановки. Сделать это можно с помощью простой формулы или онлайн-калькулятора.

Значение напряжения известно – U = 220 В, мощность задана условием – P = 5,3 кВт.

Если ввести эти данные в онлайн-калькулятор, система выдаст значение потребляемого тока – 24 А. То же самое можно рассчитать с помощью формулы:.

Теперь можно узнать сечение кабеля, используя таблицу значений для медных жил. Величина составит 2,5 мм ². Однако здесь стоит внести ясность: 24 А – практически критическое значение тока для такого сечения, а это значит, что при подобных условиях провод будет работать на пределе. Чтобы избежать перегрева жилы, разрушения оплетки и обеспечить надежность проводки, стоит выбрать кабель сечением 4 мм ².

Пример 2. Электроустановку мощностью 4,8 кВт необходимо подключить к электрической сети 220 В с помощью алюминиевого провода, проложенного в кабель-канале.

Аналогично предыдущему примеру следует рассчитать ток, который потребляет электроустановка. Для этого известны значения мощности прибора – 4,8 кВт и напряжения электрической сети – 220 В.

С помощью онлайн-калькулятора расчета тока потребления электроприбора получаем значение 22 А. Этот же результат можно определить по формуле:

Зная значение тока потребления электроустановки, с помощью таблицы узнаем необходимое сечение алюминиевого провода – 4 мм ².

Выбор по таблице ПУЭ

В электромонтажных работах обычно отдается предпочтение применению медных проводников, поскольку при том же значении тока они более тонкие, долговечные и удобные в прокладке, чем алюминиевые аналоги. Но чем больше сечение, тем выше цена такого кабеля, поэтому в какой-то момент его использование становится нецелесообразным. Когда ток превышает 50 А, обычно задействуется алюминий.

Сама таблица расчета сечения кабеля по ПУЭ позволяет подобрать провод с подходящей токопроводящей жилой на основании данных тока и мощности прибора. При этом используются суммарные значения всех устройств, которые будут питаться от одного источника.

В воздухе (лотки, короба,пустоты,каналы)						Сечение,кв.мм	В земле
Медные жилы			Алюминиевые жилы				Медные жилы			Алюминиевые жилы
Ток. А	Мощность, кВт		Тон. А	Мощность, кВт			Ток, А	Мощность, кВт		Ток. А	Мощность,кВт
	220 (В)	380 (В)		220(В)	380 (В)			220(В)	380 (В)		220(В)
19	4.1	17.5				1,5	77

таблица, формулы, фото, видео разбор ошибок, допускаемых при выборе кабеля

Автор Aluarius На чтение 8 мин. Просмотров 346 Опубликовано 26.11.2015

Расчет производственных электрических сетей проводится на основе нескольких технических показателей. Но когда дело доходит до бытовых линий, то обычно берется за основу один параметр – это мощность бытовых приборов и освещения. Поэтому расчет кабеля по мощности – единственно правильный метод грамотно собрать электрическую разводку дома. Конечно, придется учитывать и длину каждого шлейфа, ведь современные частные дома – это иногда целые дворцы, где проложено километры кабеля. Но в основе расчета все равно лежит мощность.

Начнем с того, что мощностные характеристики бытовых приборов можно обнаружить на самих приборах или в сопроводительной документации к ним (паспорт, инструкция и так далее). Обратите внимание, что на некоторых приборах указываются две величины: среднее значение мощности и максимальное. Для расчета необходимо именно второе.

Необходимо отметить, что некоторые бытовые приборы работают в разных режимах. К примеру, стиральная машина может потреблять всего лишь несколько десятков ватт в режиме полоскания, или сотни ватт в режиме стирки, ну и несколько киловатт в режиме нагрева воды и кипячения. То есть, в определенный момент машинка потребляет разную мощность. Определить, в какой точно момент будет производиться стирка с кипячением, никто не может, поэтому для того, чтобы произвести правильный подбор кабеля, необходимо взять за основу именно максимальный показатель мощности.

Кстати, точно также придется рассчитывать и электрическую проводку для кондиционера. Ведь этот прибор будет при режиме простой вентиляции потреблять всего лишь 50-60 ватт, а при кондиционировании 1,0-1,0 кВт.

Параметры для проведения расчета

Запомните один момент – электрическая сеть дома разбивается на участки (шлейфы), в которых необходимо провести расчет по отдельности. Плюс рассчитать сечение провода общего, подводящего к дому. Все дело в том, что количество бытовых приборов и источников света в разных комнатах будет отличаться. К примеру, на кухне их будет больше, в прихожей кроме освещения вообще ничего нет. К тому же современный подход к электроразводке требует разделения участков в комнатах на две группы: освещение и розетки. То есть, к каждой группе будет вести свой отдельный провод.

Давайте рассмотрим, как правильно провести расчет сечения кабеля по мощности в одной комнате, где используется несколько бытовых приборов. Итак, вводные данные.

• Максимальная суммарная нагрузка всех потребителей. Как уже было сказано выше, эти показатели можно найти в паспорте изделия или на бирках самого прибора. Если ни того, ни другого не осталось, то единственная вам дорога – это Интернет. Сегодня в сети много сайтов, предлагающих таблицы с параметрами мощности каждого бытового прибора. Так что это сегодня не проблема.
• Напряжение сети. Это или 220 вольт, или 380 вольт.
• Материал, из которого изготовлен электрический провод. В принципе, разнообразие здесь небольшое, всего лишь две позиции: медь или алюминий. Не будем вдаваться в подробности, таблица соотношения сечения кабеля и материала в Интернете тоже есть. Единственное отметим, что при одинаковой мощности потребления можно устанавливать медный кабель меньшего сечения по сравнению с алюминиевым.

Расчет сечения

Итак, в первую очередь необходимо просуммировать мощности всех бытовых приборов. Это совсем просто, можно сделать даже в уме. К примеру, результат будет равен 7,5 кВт. Кстати говоря, это средняя величина нагрузки в большинстве городских квартир. Буквально лет так двадцать тому назад этот показатель не превышал 5 кВт. Все дело в росте количества используемых нами бытовых приборов. Теперь переходим к реализации выбора материала электрического провода. Сравнивая по таблице, можно сделать вывод, что в случае с медным кабелем значение сечения будет равно 4 мм², с алюминиевым – 6 мм². При этом медный сечением 4 мм² может выдержать нагрузку до 8,3 кВт, алюминиевый до 7,9 кВт. То есть, уже заложен определенный запас прочности, что повышает надежность эксплуатации электрической разводки.

Внимание! В независимости от того, что запас по мощности уже определен, рекомендуется сечение кабеля брать чуть больше (до следующего показателя). Это делается на будущее, ведь есть большая вероятность, что в доме появятся новые бытовые приборы, который увеличат суммарную нагрузку на сеть.

Теперь, что касается трехфазной сети. Во многих частных домах подводится именно три фазы, да и в некоторых городских квартирах они также присутствуют. В принципе, что такое трехфазная сеть? Это три фазы и ноль. То есть, получается так, что в дом заходит срезу три однофазные сети. Все расчеты, связанные с мощностью и сечением провода, проводятся точно так же, как с однофазной сетью. Правда, есть одно жесткое требование – распределить общую нагрузку нужно равномерно по фазам. Все тот же пример, где потребляемая мощность дома составляет 7,5 кВт. Так вот данный показатель на каждой фазе должна быть по 2,5 кВт.

О чем это говорит? Вспоминайте наш пример, где было рассчитано сечение кабеля на однофазную сеть при нагрузке 7,5 кВт. Было определено, что оптимальный вариант для этого – медный провод сечением 4 мм². Так как общая нагрузка сети разбита на три фазы, то соответственно на каждую из них необходим провод, сечение которого соответствует мощности 2,5 кВт. А это – 1,5 мм².

Зависимость площади электрического провода от его длины

Обычно сечение провода рассчитывается по мощности и длине. То есть, чем длиннее проводка, тем больше потерь по мощности в виду того, что металлический провод имеет сопротивление. И оно возрастает по мере увеличения длины кабеля.

Так как в частных домах шлейфы электрической проводки не столь длинные, то этим расчетом можно пренебречь. В промышленности все по-другому, зависимость длины кабеля и сечение через потери мощности явные. Поэтому для информации рассмотрим такой расчет для однофазной сети.

Дадим вводные данные, где определим общую потребляемую мощность, равную 3,8 кВт. После чего необходимо определить силу току, протекающую по этой сети. Ее находим по формуле:

I=(P/U)* cosφ, где

• I – сила тока.
• P – мощность.
• U – напряжение.
• cosφ – для бытовых сетей равен «1».

Из расчета получается, что сила тока будет равна 17,3 А. Теперь нам понадобятся таблицы из правил ПУЭ. Таблица номер 1.3.4 и номер 1.3.5, в которых показана зависимость сечения кабеля от силы тока. Здесь разбивка идет по металлу, из которого провод изготовлен. В бытовых сетях чаще всего используется медный, поэтому сечение будет равно 1.5 мм².

Теперь надо рассчитать сопротивление, которое, как было сказано выше, зависит от длины кабеля. Сопротивление рассчитывается вот по этой формуле:

R = p·L/S, где

• R – это сопротивление.
• P – это значение удельного сопротивления, которое зависит от материала (медь – 0,0175 Ом*мм²/м или алюминий – 0,0281).
• S – площадь сечения.
• L – показатель длины кабеля.

К примеру, величина длины кабеля равна 20 м, значит, сопротивление будет равно 0,232 Ом. Но придется учитывать тот факт, что однофазная сеть – это длина фазы плюс длина нулевого контура. А так как эта формула рассчитывает только сопротивление фазного контура, то общее сопротивление электрической сети надо удвоить. Получаем 0,464 Ом.

Далее, производится расчет потерь напряжения по формуле: dU = I·R, где

• dU – потери напряжения.
• I – сила тока.
• R – сопротивление.

По нашим расчетам получается, что потери составляют 8,02 вольт. Это на двадцать метров длины кабеля. Затем необходимо найти процентное соотношение потерь от номинального напряжения сети.

Внимание! Если это соотношение не превышает 5%, то выбранный вами кабель может быть использован в электрической сети дома с нагрузкой, заложенной в расчет.

Итак, считаем соотношение: (8,02/220)*100=3,65%. То есть, все наши расчеты относительно длины кабеля и его площади при заданном параметре мощности были верны. Кстати, измерить необходимую длину провода можно, используя специальный прибор – счетчик длины. Это и просто, и очень удобно.

Заключение по теме

Итак, нами были рассмотрены два расчета, где присутствовала взаимосвязь между сечением кабеля и мощностью потребляемой сети, в которой он будет устанавливаться. А также было выведено соотношение длины кабеля и его площади. В принципе, сложности с мощностью нет никакой. Определить сечение по данному параметру достаточно просто. Расчет относительно длины кабеля немного сложнее. Но если разобраться с ним, то и его можно осилить самостоятельно. Правда, придется ознакомиться с ПУЭ, где заложены необходимые для расчета таблицы.

Расчет сечения проводов и кабелей по потребляемой мощности, таблицы

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков. Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном медные или алюминиевые провода. Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока. Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов. Основными потребителями в среднестатистической квартире являются такие приборы:

• Телевизор — 160 Вт
• Холодильник — 300 Вт
• Освещение — 500 Вт
• Персональный компьютер — 550 Вт
• Пылесос — 600 Вт
• СВЧ-печь — 700 Вт
• Электрочайник — 1150 Вт
• Утюг — 1750 Вт
• Бойлер (водонагреватель) — 1950 Вт
• Стиральная машина — 2650 Вт
• Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I = (P × K и ) / (U × cos(φ) )

где:

• I — сила тока;

• P — мощность всех потребителей энергии в сумме
• K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75
• U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.
• cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.

Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

I = P / U

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

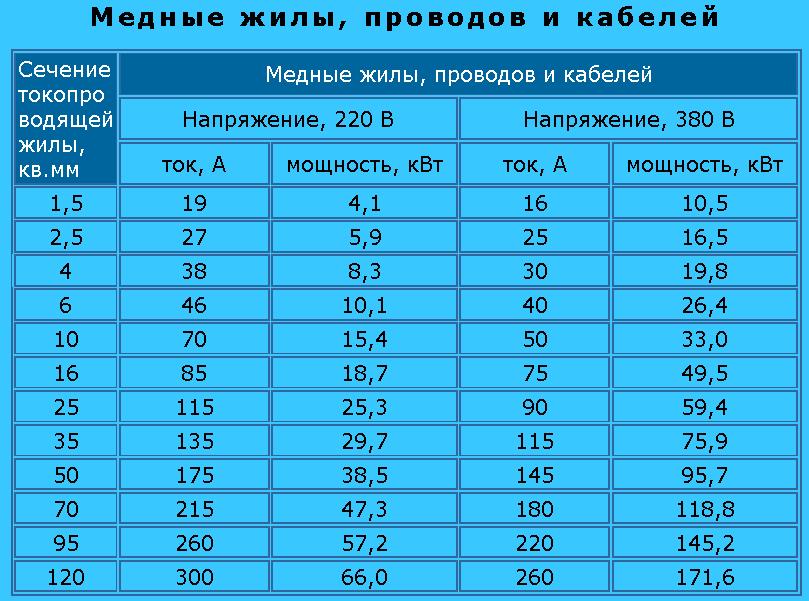

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

Расчет сечения провода сети с тремя фазами (трехфазной)

А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

I = P / (√3 × U × cos(φ))

Где:

• I — сила тока, по которой выбирается площадь сечения кабеля
• U — фазовое напряжение, 220V
• Cos φ — угол сдвига фаз
• P — показывает общее потребление всех электроприборов

Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:

U линейное = √3 × U фазное

Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

Понятие длительного тока

Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени. Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода, а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

Таблица мощности проводов: рассмотрим подробно

Упрощенная таблица для выбора сечения проводника по номинальной мощности

Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.

В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.

Как правильно выбирать сечение провода

Почему нельзя пользоваться таблицами мощности

Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.

Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.

Итак:

• Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.

Что такое cosα

• Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
• Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
• Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода. Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.

Выбор сечения провода по номинальному току

Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.

Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.

Итак:

• Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).

На фото представлена таблица выбора сечения провода из ПУЭ для алюминиевых проводников

• Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.

Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.

• Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
• Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре. Это учитывается в таблицах ПУЭ.

Таблица выбора сечения провода для медных проводников

Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.

• Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.

Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п.3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм².

Дополнительные аспекты выбора сечения провода

Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.

Таблица поправочных температурных коэффициентов

• Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
• Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.

Вывод

Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.

Ведь цена ошибки может быть очень велика. Чего стоит только статистика пожаров, случившихся из-за короткого замыкания. А причина в большинстве случаев — не отвечающая нормам по нагреву проводка.

Расчёт сечения кабеля провода по мощности току 220

***

Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле: P = I * U.

Например рассчитать мощность: ток I — 16 Амп умножаем на напряжение U — 220 Вольт и получаем мощность P — 3.520 ватт или 3.52 кВт.

Например рассчитать силу тока по формуле I = P / U: Мощность P — 8800 Ватт или 8.8 кВт делим на напряжение U — 220 Вольт и получаем силу тока I — 40 Амп.

Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.

Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I

Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U — 380 Вольт и умножаем на ток I — 25 Амп получаем мощность P — 16.45 кВт или 16450 ватт.

Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p — 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U — 380 Вольт)

Ток I = Мощность P — 16000 делим на U — 658.1793 и получаем силу тока I — 24.3 Амп.

***

1. Эл. щит в магазине

В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).

На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют — фаза А — 17.3 амп., фаза В — 9.1 амп., фаза С — 19.4 амп. (Показания Соответствуют Рабочим Параметрам)

На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В — 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )

Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.

На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.

Также на фотографии сверху показано где можно дополнительно снять нагрузку.

Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 — 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.

***

2. ВРУ в доме

Онлайн-калькуляторы и таблицы размеров проводов

Этот сайт предлагает множество простых в использовании калькуляторов и диаграмм силы тока проводов, которые помогут вам правильно определить размеры. провода и кабелепровод в соответствии с NEC. Посетите калькуляторы и таблицы страницы для полного списка ресурсов.

Калькулятор сечения провода

Введите информацию ниже, чтобы рассчитать подходящий размер провода.

Размер проводника

Национальный электротехнический кодекс устанавливает требования к выбору электрических провод для предотвращения перегрева, пожара и других опасных ситуаций.Правильный размер провод для множества различных приложений может стать сложным и непосильным. Сила тока — это мера электрического ток, протекающий по цепи. Номинальная допустимая нагрузка на провод определяет силу тока, которую провод может безопасно ручка. Чтобы правильно подобрать размер провода для вашего приложения, необходимо знать допустимую нагрузку на провод. Однако множество различных внешних факторов, таких как температура окружающей среды и изоляция проводника, играют роль в определении токовая нагрузка провода.

Допустимая нагрузка на провод рассчитывается таким образом, чтобы не превышать определенного повышения температуры при определенной электрической нагрузке. Нагрев проводника напрямую связан с его I ² R потери в цепи. Длина проводника прямо пропорциональна его сопротивлению. Однако площадь поперечного сечения проводника также может быть изменена, чтобы изменить сопротивление проводника. При увеличении поперечного сечения проводника (или увеличении размера провода) сопротивление уменьшается, а допустимая допустимая токовая нагрузка увеличивается.При выборе размеров проводов следует руководствоваться здравым смыслом. потому что большие проводники могут стать дорогостоящими и сложными в установке, в то время как небольшие проводники могут представлять потенциальную опасность. Используйте калькулятор выше, чтобы определить размер провода для основных применений, или просмотрите некоторые диаграммы токовой нагрузки для значений токовой нагрузки проводов.

Падение напряжения

Падение напряжения может стать проблемой для инженеров и электриков при выборе кабеля для длинных проводов. Падение напряжения в цепи может происходить из-за использования слишком маленького сечения провода или слишком большой длины кондуктора.Для длинных проводов, где может возникнуть падение напряжения, используйте калькулятор падения напряжения для определения падения напряжения и калькулятор расстояния цепи для определения максимальной длины цепи.

Электродвигатели

Существует много различных типов электродвигателей, от однофазных до трехфазных двигателей переменного тока, двигателей постоянного и низкого напряжения, синхронных и асинхронных двигателей. При проектировании фидера или ответвительной цепи с одним или несколькими электродвигателями необходимо учитывать несколько важных моментов.Пусковой ток двигателя иногда может достигать 7 ампер полной нагрузки двигателя. Сечение проводов двигателя должно быть рассчитано таким образом, чтобы выдерживать пусковой ток, а также постоянный ток полной нагрузки двигателя. При проектировании фидера и параллельных цепей двигателя необходимо учитывать также защиту обмоток двигателя и тепловые характеристики. Просмотрите калькулятор размера провода двигателя или таблицу размеров провода двигателя, чтобы получить информацию о размерах проводов и устройствах защиты цепи для двигателей.

На этом сайте есть много калькуляторов размеров проводов и размеров проводов. диаграммы, которые помогут вам правильно выбрать размер провода в соответствии с нормами. Посетите Условия использования и Политику конфиденциальности этого сайта. Ваше мнение очень ценится. Сообщите нам, как мы можем улучшить.

Как рассчитать выходную энергию фотоэлектрических солнечных систем?

Здесь вы узнаете, как рассчитать годовой выход энергии фотоэлектрической солнечной установки.

Общая формула для оценки электроэнергии, вырабатываемой на выходе фотоэлектрической системы:

E = A * r * H * PR

E = энергия (кВтч)
A = общая площадь солнечной панели (м2)
r = выход или эффективность солнечной панели (%)
H = среднегодовое солнечное излучение на наклонных панелях (затенения не включены)
PR = коэффициент производительности, коэффициент для потерь (диапазон от 0.5 и 0,9, значение по умолчанию = 0,75)

r — это мощность солнечной панели, определяемая соотношением: электрическая мощность (в кВт) одной солнечной панели, деленная на площадь одной панели.
Пример: мощность солнечной панели фотоэлектрического модуля 250 Вт с площадью 1,6 м2 составляет 15,6%.
Имейте в виду, что это номинальное соотношение дано для стандартных условий испытаний (STC): излучение = 1000 Вт / м2, температура ячейки = 25 градусов Цельсия, скорость ветра = 1 м / с, AM = 1,5.
Единица номинальной мощности фотоэлектрической панели в этих условиях называется «пиковый ватт» (Wp или kWp = 1000 Wp или MWp = 1000000 Wp).

H — среднегодовое солнечное излучение на наклонных панелях. От 200 кВтч / м2.год (Норвегия) до 2600 кВтч / м2.год (Саудовская Аравия). Вы можете найти это глобальное значение радиации здесь: База данных солнечной радиации
Вы должны найти глобальное годовое радиационное излучение, падающее на ваши фотоэлектрические панели, с вашим конкретным наклоном (наклон, наклон) и ориентацией (азимут).

PR: PR (коэффициент полезного действия) — очень важное значение для оценки качества фотоэлектрической установки, поскольку оно дает характеристики установки независимо от ориентации и наклона панели.Сюда входят все убытки.

Пример подробных данных о потерях, в которых указывается значение PR (зависит от места, технологии и размера системы):
— Потери инвертора (от 4% до 10%)
— Температурные потери (от 5% до 20%)
— Потери в кабелях постоянного тока (от 1 до 3%)
— Потери в кабелях переменного тока (от 1 до 3%)
— Затенения от 0% до 80% !!! (для каждого объекта)
— Потери при слабой радиации от 3% до 7%
— Потери из-за пыли, снега … (2%)
— Прочие потери (?)

Скачать:
Файл Excel для расчета годовых Выход солнечной электроэнергии фотоэлектрической системы:
PV-мощность-расчет-базовый.xls

Конечно, чтобы моделировать производство энергии фотоэлектрической системой с большей точностью и получать ежемесячные, ежечасные или мгновенные электрические значения, вы должны использовать перечисленные здесь инструменты и программное обеспечение: Фотоэлектрические программы и калькуляторы.

Калькулятор емкости, C-рейтинга, силы тока, заряда и разряда батареи или блока батарей (накопитель энергии)

Калькулятор батарей

Введите собственные значения в белые поля, результаты отображаются в зеленых полях.
